Паяльник для пайки скруток в распределительной коробке

Рад приветствовать посетителей моего блога!

Сегодня я вам хочу рассказать о паяльнике для пайки скруток медных проводов в распределительных коробках при монтаже электропроводки.

Вы проводите электропроводку, сделали коробку, скрутили провода в ней. Как усилить контакт проводов в скрутке? Многие мастера сваривают концы проводов специальным сварочным аппаратом. Я же паяю скрутки а не свариваю их. И для этого есть объективные причины. Они чисто технического характера. Я использовал сварку до того как начал спаивать скрутки.

Минусы этого способа:

  • Провода легко перегреть, поэтому может оплавиться изоляция
  • Сваривается самый кончик провода и если какая-то жила чуть не доходит до конца она не приварится
  • Отрицательное воздействие дуги от сварки на глаза
  • Трудоемкость этого способа

Итак, паяльник для пайки скруток собственной персоной! (Мой вариант). На фото он немного потрепан потому что поработал на славу.

В качестве основы я использовал обыкновенный 100 ваттный паяльник. Можно взять помощнее ватт так 150-200. Это даже лучше. И медная цилиндрическая болванка размерами: длиной 4-5 см и диаметром 1,5-2 см.

В болванке нужно сделать два отверстия, как показано на этом рисунке.

Отверстие малого диаметра для жала паяльника (сквозное). Отверстие большого диаметра – ванна для олова.
Малое отверстие делаем такого диаметра, чтобы жало паяльника заходило в него как можно плотнее и не вращалось. Кончик жала паяльника можно немного заточить, чтобы оно вошло в отверстие и дальше плотно вставляем жало в него. Паяльник для пайки скруток почти готов. Делаем подставку, чтобы паяльник большим отверстием всегда стоял вверх. Иначе олово из него просто напросто выльется.

И еще, нужно удлинить провод паяльника. У меня он метра 3, а может даже 4. Я думаю, вы с этим легко справитесь. Длинный провод нужен для того, чтобы не таскать за собой вверх удлинитель (ведь скрутки придется паять на высоте). Загружаем в паяльник кусочек канифоли и олово и включаем в паяльник в розетку. Процесс пошел! Ждем пока нагреется. Это зависит от мощности паяльника и напряжения в сети. Может греться минут 10-15.

Олово расплавилось – можно приступать к пайке скруток. Как делать скрутки читайте в моей статье “Делаем скрутку проводов в коробке правильно”.

Олова в ванночке должно быть почти под самый край. Тогда длина спайки будет больше. В качестве флюса я использую канифоль. Можно кусковую. Берем паяльник за ручку, опускаем скрутку в паяльник, ждем секунду-две, чтобы скрутка чуть-чуть нагрелась, потом прислоняем к скрутке кусочек канифоли и опять опускаем в паяльник. Но уже смотрим, чтобы участок хорошо пропаялся и только потом убираем паяльник и даем скрутке остыть. Только после этого можно скрутку изолировать.

Использовать в качестве флюса какую-либо кислоту нельзя! Остатки кислоты на медной скрутке в конце концов съедят её.

Да, нужно проводить эти действия аккуратно, чтобы не расплескать олово из паяльника. Всё олово у нас остается в паяльнике. На землю ничего не попадает. Главное подождать когда паяльник нагреется. Сама пайка скруток происходит довольно быстро.

Я сначала расключаю коробки, потом пропаиваю их одну за одной. Если приноровиться, то получается намного быстрее, чем варить сваркой.

На этом у меня всё!

Делайте паяльник для пайки скруток, паяйте не теряя олово.

Если вам понравилась идея и статья делитесь в соцсетях.
Пишите в комментариях если статья вам помогла.

Еще статьи на сайте

Делаем паяльник для пайки скруток проводов (простой вариант)

Монтируя новую, или переделывая старую электропроводку встает вопрос как соединять провода в распределительных коробках. Есть разные способы соединения проводов — при помощи клеммных колодок, клемников Wago и колпачков СИЗ, скруткой. Самое популярное соединение — это соединение скруткой. Это мое личное мнение. И я не претендую на истину в последней инстанции.

Я , за некоторым исключением, соединяю провода при помощи скрутки проводов. В свою очередь скрутку проводов усиливают при помощи гильзования, сварки и пайки. Так как в основном используются кабели с медными жилами, то скрутку из таких проводов можно усиливать при помощи пайки. Есть разные методы пайки скруток. Я вам расскажу как сделать паяльник, вернее переделать обычный паяльник под паяльник для пайки скруток.

Делаем паяльник для пайки скруток

Вот мой паяльник, который я сделал сам.

Несложная модернизация обычного паяльника и у вас будет такой же.

Для этого мы берем обычный электрический паяльник мощностью 100 ватт. Еще нам понадобится медная болванка цилиндрической формы длиной 50 мм и диаметром 20 мм. Далее мы высверливаем отверстия в нашей заготовке, как показано на этом рисунке. Делаем отверстие большого диаметра, в которое впоследствии будет загружаться олово. Отверстие диаметром 16 мм и глубиной 3/4 длины нашей заготовки. Стенка должна оставаться толщиной не менее 2 мм.

Во второе отверстие будет вставляться жало нашего паяльника, поэтому делаем его таким диаметром, чтобы жало паяльника входило с усилием. Это отверстие не должно пересекаться с отверстием большого диаметра и нарушать его целостность.

Можно взять заготовку большей длины и диаметра, но тогда и паяльник нужен помощнее, чтобы изделие разогревалось до нужной температуры.

Ну, вот, наш паяльник для пайки скруток почти готов! Получилось что то вроде ванночки для лужения медного провода. И вот этим паяльником будем паять скрутки проводов.

Время от времени паяльник нужно будет ставить на поверхность (на время нагрева, чтобы загрузить олово, да и в других случаях). Поэтому обязательно надо сделать подставку для него, чтобы он не перевернулся и олово не вытекло из ванночки.

Я сделал вот такую, как на этой фотографии. Не очень симпатичная, но простая. Вы можете сделать что то иное, что подсказывает ваша фантазия.

Ещё нужно удлинить провод. Так как пайка скруток будет проходить на высоте — провод должен быть длинный. У меня он 4-5 метров.

Как пользоваться паяльником

Ставим паяльник на поверхность (пол, стол и т.

д.), загружаем его оловом, включаем в розетку и ждем пока он нагреется. Когда паяльник разогреется, олово в нашей ванночке расплавится. Ванночка должна быть полной

Я паяю скрутки так. Скрутки в распределительных коробках должны быть опущены кончиками вниз. В одной руке паяльник, в другой кусок канифоли. Опускаю скрутку в паяльник на пару секунд, прикасаюсь кусочком канифоли к нагретой скрутке и опять опускаю скрутку в паяльник. 2-3 секунды и скрутка пропаяна.

Недавно пропаял 16 распредкоробок за 30 минут. В каждой коробке по 3-5 скруток. Это получается 2 минуты на коробку вместе с перестановкой лестницы, переноса паяльника. Сами решайте быстро это или долго.

Преимущества такого паяльника

  • Олова на пропайку уходит минимум.
  • Всё олово остается в паяльнике и не падает на землю.
  • Скрутка нагревается быстро за счет массы рабочей части паяльника и за счет этого пайка происходит быстрее.
  • Паяльник можно использовать по прямому назначению просто поставив обычное жало вместо переделанного.

Минусы

  • Пайку нужно производить осторожно, чтобы не расплескать олово.

Но этот минус компенсируется остальными преимуществами.

И ещё. Пайку скруток нужно производить желательно в тот же день, когда вы делаете скрутку проводов. Если скрутка постоит некоторое время непропаянной. то она окислится и пайка будет проходить немного дольше. Это отличает пайку скруток от сварки.

Автор статьи Виктор Потапов

Соединение проводов в распредкоробке методом пайки своими руками

Когда нужно соединить медные провода в распределительной коробке, я делаю скрутки и пропаиваю их. Однако в настоящий момент ходит много споров о надежности: кто-то утверждает о надежнейшем пропаянном соединении, а кто-то ругает пайку и рекомендует пружинные клеммники. Стоит заметить, что сторонники паяльника - бывалые, советской закалки электрики.

Сегодня мы не будем выяснять что лучше - на мой взгляд, объективной оценкой качества соединений будет сравнительный тест на экстремальных токах, возможно в будущем мы проведем подобный тест.

Но сейчас поговорим о том, как скручивать провода в распаечных коробках и собственно их пропаивать.

Хочется заметить: несмотря на то, что процесс немудреный и его несложно освоить, выполнять его нужно с тщательностью и аккуратностью. Ведь все возгорания, как правило, от плохого контакта в тех или иных местах.

Инструмент

Для выполнения всех операций нам понадобится следующий инструмент:

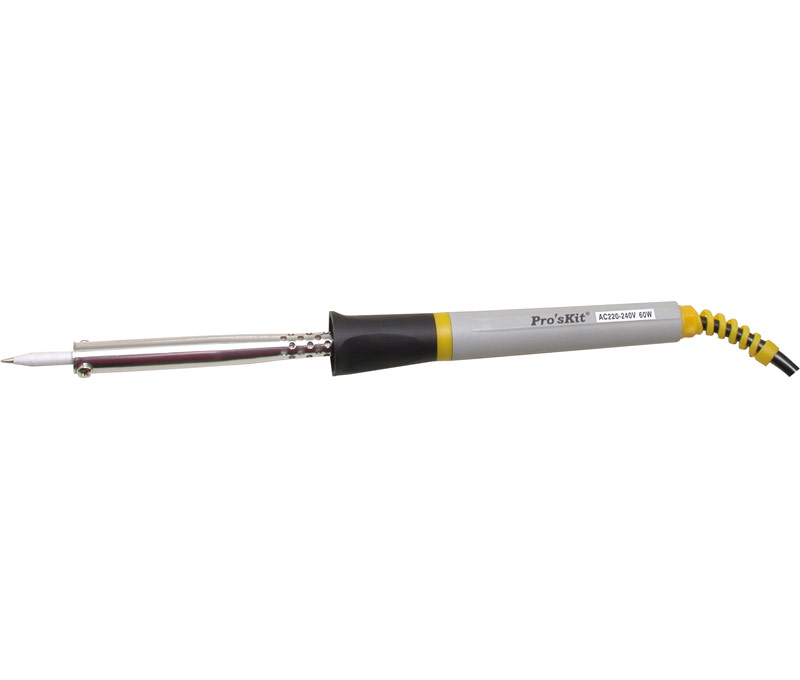

Паяльник 100-150 Вт с медным жалом. Обычный, без наворотов в виде несгораемого жала и прочего. Жало может быть прямым или изогнутым.

Также нам понадобятся бокорезы (кусачки), плоскогубцы (пассатижи) и строительный нож. При работе с толстыми скрутками, где например будут присутствовать жилы 4 мм², понадобятся дополнительные плоскогубцы.

К необязательному инструменту можно отнести клещи для снятия изоляции: обойтись можно и без них, однако с этим инструментом дела идут быстрее.

Выбор припоя

Выбрать подходящий припой для пайки скруток - это самый ответственный момент. От припоя зависит конечный результат. В процессе использования разных марок припоя, я пытался выявить закономерность между качеством пайки и процентном содержании олова. Однако таковой зависимости обнаружить не удалось.

Единственное, что можно утверждать с полной уверенностью - припой обязательно должен быть с флюсом внутри. Это и не удивительно: метод пайки не предусматривает обязательное нанесение флюса на скрутки, а флюс необходим.

Удобнее всего использовать припой в проволоке толщиной 1мм или около того. Продается он в катушках или пластиковых тубах.

По-большому счету, выбирать припой придется методом проб и ошибок, иного метода я не вижу. Ну и приведу несколько примеров припоев нескольких производителей:

Этот припой хорошо подходит для пайки скруток. А тот, что ниже, лучше не брать - тонкие скрутки из 2-х проводов 1,5 мм² он хорошо спаяет, но скрутки толще он только испортит.

Вот еще достаточно неплохой припой REXANT:

При первом выборе припоя, самым лучшим вариантом будет покупка небольшой тубы на пробу. Ну и запоминать, какие из купленных марок паяли хорошо, а какие плохо. Собственно вот такая нехитрая наука.

Помимо припоя хорошо иметь под рукой очиститель - обычный спирт. Многие медные жилы, даже новые, покрыты слоями окислов или иными налетами, которые затрудняют пайку.

Хорошим вариантом очистителя является флюс "ТАГС" - он превосходно очищает поверхность медных жил и в добавок помогает процессу пайки.

Скрутка проводов

Итак, все провода зачищаются от общей изоляции, защищающей весь кабель. Для каждой отдельной жилы берется длина на скрутку плюс небольшой запас - основание скрутки должно быть скручено жилами с изоляцией. Вообще, нужно стремиться уложить в коробку лишние сантиметры проводов на всякий случай.

Совет: старайтесь всегда поместить в распаечную коробку побольше запаса проводов, даже с учетом уже сделанных скруток. Возможно когда-то в будущем сюда будут добавляться новые линии или производиться какой-либо ремонт. Хорошим тоном будет предусмотреть ремонтопригодность коробок, даже если вы уверены в надежности и качестве своих работ.

Для самих скруток жилы зачищаются сантиметров на 10 - после скручивания лишнее откусится бокорезами. Конечная длинна скрутки оголенных проводов должна быть не менее 4 см. Если монтаж производится в просторных распредкоробках, длину скруток можно увеличить до 7-8 см. Главное чтобы скрутки поместились в коробку без изгибов.

Но это я забежал немного вперед: перед скруткой оголенных жил необходимо хорошенько их протереть тряпочкой, смоченной в спирте или флюсе ТАГС. После обработки поверхность меди должна иметь однородный желтый цвет без темных участков - только тогда можно производить скручивание. Если жилы покрыты слишком толстым окислом, то перед протиранием их можно обработать мелкой шкуркой.

Когда среди скручиваемых проводов присутствуют мягкие, многожильные проводники, то их следует с особой тщательностью очищать от окислов.

Скрутка производится плоскогубцами так, чтобы несколько сантиметров с изоляцией так же стали частью скрутки. Закручивать следует с достаточным усилием, однако нужно не перестараться и не порвать ни одной жилы. Здесь рекомендуется предварительно потренироваться на пробных скрутках и "почувствовать" материал.

При скручивании большого количества жил или когда сечение жил большое (4 мм² например), основание скрутки нужно придерживать дополнительными плоскогубцами.

Когда скрутки закручены, их нужно укоротить бокорезами до необходимой нам длинны. Короче 4 см. не рекомендуется.

Распаечная коробка скручена, можно приступать к пропаиванию.

Пайка

Пока разогревается паяльник, нужно "нанести" припой на скрутки. Для этого проволоку припоя наматывают на каждую скрутку с шагом 1-3 мм. Шаг намотки зависит от общей толщины всех скрученных проводов и находится экспериментально. Наматывать припой следует в натяг, чтобы он как можно плотнее прилегал к медной поверхности.

Если в скрутке присутствуют многожильные проводники, то припоя следует наматывать больше, чем обычно. Многожильные провода требуют гораздо большего количества олова - нужно учитывать количество гибких проводников в общем объеме.

Разогретым паяльником касаемся края скрутки и ждем, пока припой не расплавится. При плавлении припоя ведем паяльник к основанию - припой должен оплавляться раньше, чем паяльник достигнет точки его расплавления. Ключевой момент: паяльник нагревает металл, а металл в свою очередь расплавляет припой. К слову: сосвем необязательно вести паяльник от края к основанию скрутки, можно и наоборот - от основания к краю.

Припой должен заполнить все пустоты между проводниками и пропаять всю скрутку. Визуально - из всех месть соприкосновения жил друг с другом должен быть виден припой. Мелкие скрутки покрываются припоем полностью, а те что покрупнее - припой заполняет места соприкосновения жил.

Расплавленный припой обязательно будет капать вниз, поэтому нужно принять все необходимые меры защиты, как себя, так и окружающего пространства.

Если есть сомнения в том, что припой заполнил все труднодоступные места, то пайку можно повторить заново. Для этого нужно хорошо протереть место пайки спиртом или ТАГС-ом, намотать припой и все повторить. В таких ситуациях сразу проявляется качество припоя: "дерьмовым" так и не получится пропаять со второго раза.

После пайки скрутки готовы к изоляции, их можно "укутывать" изолентой или термоусадочной трубкой. Так как мы не использовали паяльной кислоты или иных агрессивных флюсов, промывать места пайки нет необходимости. Во время укладки на свои места нужно избегать изгиба пропаянных мест.

В заключение хочется сказать, что пайка соединений в коробках - дело достаточно простое. Однако придется сначала немного потренироваться и возможно, перепробовать несколько разных припоев.

Оцените публикацию: Оценка: 4.1 (20 голосов)

Смотрите также другие статьи

Приспособление для спайки скруток проводов


Кто хоть раз запаивал скрутки в распределительной коробке у себя дома, прекрасно знает, каково это: стоя на табуретке, паяльником пытаться запаять соединение на высоте. Обляпать весь пол припоем это ещё пол беды, тут главное не обжечься, так как делать спайку очень неудобно.
Именно для таких целей рекомендую сделать простое приспособление, с помощью которого можно быстро и очень качественно делать спайки скруток на высоте.

Понадобится


Конструкция содержит минимум деталей. Для постройки необходимо взять:
  • Газовая горелка с газовым баллоном.
  • Канцелярский зажим.
  • Шпилька.
  • Четыре гайки под шпильку.
  • Медный наконечник.


Изготовление приспособления для быстрой пайки


Я показываю уже готовый экземпляр и на словах расскажу как его сделать. Повторить его не сложно, поэтому Вы все поймете без труда.
Шпильки в магазинах продаются примерно метровой длины, поэтому необходимо ножовкой отпилить отрезок длиной 15 см.

Далее просверлить отверстие в центре канцелярского зажима по диаметру шпильки.

Согнуть шпильку под углом 90 градусов, для этого удобно использовать тиски. И на один конец навернуть гайку, одеть зажим и зафиксировать ещё одной гайкой сверху.
На другой конец так же навинчиваем гайку, наконечник, гайку.

Одеваем приспособление на сопло газовой горелки, уже с присоединенным газовым баллоном.

Зажигаем горелку и гайками регулируем расстояние наконечника на шпильке, чтобы пламя оптимально упиралось в наконечник на небольшом расстоянии. В процессе работы это расстояние можно регулировать перемещением зажима по соплу газовой горелки.

Паяем скрутки проводов


Берем жидкий флюс. Это может быть ЛТИ-120, спирто-канифольный, или любой другой активный флюс, предназначенный для пайки цветных металлов.

Макаем скрутку в него и 1-2 секунды удерживаем для лучшего проникновения жидкости в щели между проводами.

Далее ждем разогревания наконечника и помещаем в него небольшое количество припоя типа ПОС-61. Я паял приспособлением раньше, поэтому мне нужно дождаться только разогревания.

Как припой начал растекаться, макаем в него скрутку и ждем 1-2 секунды, пока соединение прогреется и произойдет спайка.

В итоге получилось так:

Как Вы можете заметить, края оплетки проводов оплавились. И чтобы этого не происходило, необходимо скрутку удерживать плоскогубцами. Они отлично послужат теплоотводом и такой проблемы в дальнейшем не будет.

А вообще пайка получилась качественная, быстрая. Поэтому я рекомендую повторить данную конструкцию и не мучиться.

По окончанию выключите горелку, но не кладите приспособление. Необходимо поставить или удерживать всю конструкцию вертикально минут 10-15, пока припой не остынет. Иначе он может разлиться.
Так же будьте осторожны: наконечник сильно нагревается - не обожгитесь.

Смотрите видео


паяльником,своими руками, горелкой, пошаговая инструкция

В статье мы рассмотрим как осуществляется пайка проводов в распределительной коробке: паяльником,своими руками, горелкой, пошаговая инструкция.

Преимущество пайки перед остальными способами соединений

Соединение проводников в распределительной коробке можно выполнять несколькими способами, однако только пайка и сварка дают монолитное соединение с минимальным переходным сопротивлением в месте контакта. Поскольку сварку проводов в домашних условиях без специальной аппаратуры выполнить затруднительно, то спаять провода может практически каждый желающий.

Чтобы правильно и аккуратно спаять провода, нужен примерно такой перечень инструментов:

  • Нож для зачистки изоляции;
  • Бокорезы;
  • Пассатижи или плоскогубцы;
  • Наждачная бумага;
  • Паяльник;
  • Припой;
  • Флюс.

Пайка проводов

Порядок работы при пайке проводников такой:

  • Снятие изоляции;
  • Зачистка проводов;
  • Облуживание;
  • Скрутка;
  • Пайка;
  • Изолирование.

Перед тем, как приступить к соединению проводов, нужно определиться с их длиной. Провода обрезаются таким образом, чтобы при пайке они находились снаружи распределительной коробки, а потом могли быть уложены желаемым образом. Нельзя укладывать провода в натяг. Лишний запас также неуместен в ограниченном пространстве.

Для снятия изоляции используется остро заточенный нож или специальный инструмент (Рисунок 1).

Рисунок 1. Инструмент для снятия изоляции с проводов – стриппер.

При работе ножом процесс снятия изоляции должен напоминать движения ножа при остругивании карандаша. Нельзя делать круговой надрез изоляции или подрезать ее бокорезами или пассатижами. Поперечная риска или царапина на проводе может послужить причиной обрыва. В крайнем случае, такая методика допускается только на многожильных проводах. Длина оголенного проводника для пайки должна составлять 1.5 – 3 см. Чем толще проводник, тем длиннее должна быть зачищенная часть. Ориентиром может служить количество витков при скручивании проводов. Их должно быть не менее 2-х.

Перед облуживанием поверхность жил нужно зачистить при помощи ножа или мелкозернистой наждачной бумаги от следов окисла. Зачистив провода, желательно сразу же их облудить, чтобы не образовалась пленка окисла на поверхности. На поверхности припоя окисел образуется рыхлый и не будет мешать последующей пайке, поэтому перерыв в работе после этапа облуживания не имеет ограничений по времени.

Облуженные проводники скручиваются вместе при помощи пассатижей или плоскогубцев. Скрутка должна состоять не меньше, чем из 2-х оборотов. Скрутка должна быть плотной, но не перетянутой, чтобы не отломались зачищенные концы. Идеальный вариант скрутки, когда в нее попадает часть провода с изоляцией. Торец скрутки должен быть ровный. При работе с толстыми проводами они часто на конце скрутки направлены в стороны, поэтому выступающие концы нужно обрезать. На рисунке ниже показаны различные способы скрутки проводов под пайку (Рисунок 2).

Скрученные провода спаивают при помощи паяльника таким образом, чтобы скрутка была равномерно со всех сторон покрыта слоем припоя без пропусков и наплывов. Качество спайки напрямую зависит от того, насколько хорошо были облужены зачищенные концы.

После того, как место спайки остынет, можно приступать к ее изоляции. Для этих целей применяется тканевая изоляция или специальные термостойкие пластиковые наконечники. Их длина должна быть такой, чтобы они частично заходили на изолированные участки проводов (Рисунок 3).

Рисунок 3. Изоляция спаек при помощи пластмассовых колпачков

Нельзя применять для изоляции обыкновенную ПВХ изоленту, поскольку при нагревании проводов, например, при превышении нагрузки, ПВХ легко плавится и это может привести к короткому замыканию внутри распределительной коробки.

Выбор мощности паяльника

Для качественной пайки нужен достаточно мощный паяльник, не менее 65 Вт. Медь является очень хорошим проводником тепла, поэтому эффективно отводит тепло от области пайки. Маломощный паяльник не успеет нагреть место скрутки до того, как начнет плавиться изоляция проводов, а недостаточный прогрев может привести к так называемой «холодной пайке». Слабо разогретый припой имеет низкую текучесть и не способен равномерно покрыть всю спаиваемую область. При застывании он будет иметь матовую, зернистую поверхность, низкую прочность. Спаянные таким образом проводники будут иметь высокое переходное сопротивление и, со временем, потеряют контакт между собой. Паяльник должен прогреть место спайки за  время не более 1 минуты. Поверхность припоя после застывания должна быть гладкой и иметь  равномерный блеск.

Тип припоя паяльника

Среди всего множества типов припоя, для пайки медных проводов можно использовать только некоторые. Таблица характеристик наиболее распространенных марок припоев

Марка припоя

Состав,
%
Температура плавления
˚С
Прочность
при растяжении кг/мм

Область применения

Сплав ВудаОлово — 12,5
Свинец — 25
Висмут — 50
Кадмий — 12,5
68,5Для пайки и лужения деталей, чувствительных к перегреву, для изготовления предохранителей, токсичен
Сплав
д Арсе
Олово — 6,9
Свинец — 45,1
Висмут — 45,3
79Для пайки и лужения деталей, чувствительных к перегреву, для изготовления предохранителей
ПОСВ-50
Сплав Розе
Олово — 25
Свинец — 25
Висмут — 50
94Для пайки и лужения деталей, чувствительных к перегреву
ПОСВ-33Олово — 33,4
Свинец — 33,3
Висмут — 33,3
130Для пайки деталей из меди, латуни, константана с герметичным швом
ПОС-61 (третник)Олово — 61
Свинец — 39
1904,3Для пайки и лужения токоведущих частей из меди, латуни и бронзы с герметичным швом
ПОС-61МОлово — 61
Свинец — 37
Медь — 2
1924,5Для лужения и пайки тонких медных проводов и печатных проводников
ПОС-90Олово — 90
Свинец — 10
2204,9Для лужения и пайки посуды для пищи и медицинских инструментов
ПОС-40Олово — 40
Свинец — 60
2383,8Для лужения и пайки контактных поверхностей в радиоаппаратуре и деталей из оцинкованной стали
ПОС-30Олово — 30
Свинец — 70
2663,2Для лужения и пайки деталей из меди, ее сплавов и стали

Первые три марки припоя имеют очень низкую температуру плавления и невысокую прочность. Для пайки сильноточных цепей они не пригодны. Наоборот, последняя марка припоя слишком тугоплавка. Пайка таким припоем приведет к перегреву и плавлению изоляции. Наиболее часто применяются припои марок ПОС-40 и ПОС-61. Они стоят недорого и широко доступны. Большинство радиолюбителей используют в своей работе припой марки ПОС-61.

Защита места пайки от окисления. Флюс

Флюс служит для защиты места пайки от окисления кислородом воздуха и растворения тончайших пленок окислов на поверхности материала. Для пайки меди наиболее часто используются такие флюсы:

Таблица характеристик наиболее распространенных флюсов для пайки меди и ее сплавов

Марка флюса

Состав

КанифольКанифоль сосновая
СпиртоканифольКанифоль 30-40%, спирт этиловый 60-70 %
ЛТИ-120Канифоль 20-25%, спирт этиловый 66-73 %, солянокислый анилин 3-7 %, триэтаноламин 1-2 %

Самый простой и дешевый и беспроигрышный  вариант – обыкновенная канифоль. Единственное затруднение при ее использовании, то, что она находится в твердом состоянии и требует навыков при нанесении на спаиваемые детали.

Гораздо удобнее в использовании спиртоканифоль. Она представляет собой раствор канифоли в этиловом спирте. И имеет вид густой желтоватой жидкости со своеобразным запахом. Удобство использования заключается в том, что на место пайки ее можно нанести кисточкой или обмакнуть в баночку с флюсом скрученные проводники.

Более широкие возможности имеет активированный флюс ЛТИ-120. При его применении нет необходимости в зачистке новых проводников. Зачищать нужно только такие, которые имеют темный цвет из-за окисления поверхности. Поскольку имеются определенные трудности в зачистке многожильных проводов, то применение активированного флюса приветствуется.

Все перечисленные флюсы не требуют смывки после окончания пайки, поскольку абсолютно нейтральны по отношению к материалу проводника.

Совет #1: Спиртоканифоль легко приготовить самостоятельно, растворив порошок канифоли в 96% этиловом спирте. Если канифоль сыпать в спирт равномерно тонкой струей при помешивании, то процесс растворения займет всего несколько минут. При отсутствии спирта в крайнем случае можно воспользоваться ацетоном. Пропорции для приготовления те же самые. Следует учитывать, что ацетон более летуч, поэтому испаряется значительно быстрее. К тому же он ядовит.

Технология пайки и лужения

Для того, чтобы спаять или облудить провода, их нужно расположить так, чтобы они располагались по возможности горизонтально и был доступ со всех сторон для жала паяльника. Вопреки многим рекомендациям, нельзя ставить скрутку вертикально, поскольку при пайке капли расплавленного припоя могут скатиться со скрутки и нарушить изоляцию в нижележащих проводниках.

Если вовремя не обнаружить и не удалить такую каплю, то она впоследствии,  может вызвать короткое замыкание. Для лучшего контакта жала паяльника с проводом, конец жала должен быть плоским и хорошо облуженным. Окисленное жало имеет темный цвет, не держит припой и для пайки не годится. Зачистить жало можно с помощью мелкозернистого напильника. Зачищенный конец немедленно окунают во флюс и облуживают путем растирания капли припоя на поверхности деревянного брусочка (Рисунок 4).

Рисунок 4. Облуживание жала паяльника

Совет #2: Удобно совместить зачистку и облуживание на кусочке наждачной бумаги, заранее присыпав его порошком канифоли  и небольшими кусочками припоя.

Хорошо залуженное жало должно быть блестящим, не иметь раковин. При плавке припоя он должен оставаться на конце жала в виде небольшой выпуклости (Рисунок 5).

Рисунок 5. Правильно облуженное жало паяльника.

Для облуживания провод нагревают паяльником и, одновременно, прикасаются к месту нагрева кусочком канифоли до ее плавления. Жидкий флюс наносят заблаговременно, до начала нагрева. Проводя жалом паяльника вдоль провода, равномерно покрывают его слоем припоя. Многожильные провода до скрутки не облуживают, поскольку потом скрутить их будет невозможно.

Облуженные провода скручивают между собой. Для пайки технология несколько отличается, поскольку тут требуется большее количество припоя. После нанесения флюса паяльником прогревают одновременно скрутку кончик прутка припоя. Расплавленную каплю равномерно распределяют по всей поверхности, следя, чтобы она была полностью покрыта слоем припоя. При необходимости процедуру повторяют. Здесь главное —  не перегреть провода, чтобы не расплавилась изоляция. При спайке тонких проводов припой переносится на кончике жала. Многожильные провода требуют большого количество флюса, чтобы он мог заполнить все свободное пространство между жилами.

Пайка с помощью тигля и горелки

При больших объемах работ имеет смысл выполнять их при помощи тигля, который представляет собой полый металлический цилиндр с ручкой, заполненный расплавленным припоем. Тигель может выполняться как насадка на мощный паяльник или нагреваться при помощи газовой горелки (Рисунок 6).

Рисунок 6. Электрический и газовый тигли для пайки проводов

Большой объем металла в тигле не позволяет ему быстро остывать, поэтому нагретым тиглем можно спаять последовательно несколько скруток. Основное достоинство такого способа пайки в том, что облуживание и спайка скрутки происходит практически мгновенно, когда покрытые флюсом проводники опускаются полностью в ванну с припоем.

Меры предосторожности во время пайки

При пайке, особенно при помощи тигля, нужно работать очень аккуратно, чтобы не получить ожог расплавленным припоем. Пары свинца ядовиты, поэтому при больших объемах работы нужно пользоваться респиратором.

Чего категорические нельзя делать!

Недопустимо для пайки проводов использовать кислотосодержащие активные флюсы, поскольку они требуют полного удаления после окончания работы. Остатки флюса агрессивно воздействуют на материал проводников и в самом скором времени провода будут окислены вплоть до полного разрушения. Особенно разрушительны для меди хлористый цинк или паяльная кислота.

Оцените качество статьи:

Как выбрать паяльник для пайки проводов?

Пайка – надежный способ соединения проводов в электроприборах или при монтаже электропроводки. С появление быстромонтируемых клеммников WAGO, этот метод не утратил своей актуальности, благодаря своей компактности и простоте.

Технологический минимум

В отличие от сварки, где соединение происходит за счет расплавления соединяемых деталей, при пайке детали соединяются легкоплавким припоем. В быту применяется оловянно-свинцовый состав марок ПОС-40, ПОС-60. Цифра, в конце марки обозначает соотношение олова и свинца в сплаве. Для создания более прочных соединений используют припои на основе бронзы, а в ювелирном деле – серебра.

Соединяемые металлы покрыты оксидной пленкой. Для ее растворения применяются флюсы. Самый известный и распространенный из них, это канифоль. Дополнительный плюс канифоли, ее относительная (по сравнению с другими составами) безвредность. Распространено применение готовых паяльных паст, в основном, за счет удобства их использования.

Рабочее место и инструмент

Время, затраченное на подготовку рабочего места, окупается за счет удобства, улучшения качества и безопасности. Перед тем как приступить к пайке проводов, приготовьте:

  1. Паяльник – какая же без него пайка?
  2. Подставку – класть горячий прибор, куда попало, не стоит. Так можно испортить мебель, прожечь ковер, и обжечься самому.
  3. Напильник для правки и очистки жала. В процессе работы, флюс и припой разъедают жало паяльника, и его надо время от времени зачищать.
  4. Бокорезы или пасатижи – для снятия изоляции. Для этих целей выпускаются специальные интрументы, но приобретать такой имеет смысл, когда производятся большие объемы работ.
  5. Пинцет или плоскогубцы – для удержания соединяемых деталей. Во время пайки детали нагреваются, лучше подумать об этом заранее.

Выбор паяльника для пайки проводов

Соединение пайкой применяется, зачастую, в далеких друг от друга сферах деятельности, от починки примуса, до ремонта компьютеров и смартфонов. Применяемые для этих целей паяльники, различаются по мощности, и типу нагрева.

  • Нихромовый нагреватель – «обычный», самый простой, неприхотливый и недорогой прибор. Мощность – от 10-15 Вт для электроники, до 150-400 для жестянщиков.
  • Керамический нагреватель – не отличается от нихромового принципиально, но миниатюрнее и точнее поддерживает температуру. При ударе, керамический нагревательный элемент может расколоться.
  • Индукционный нагрев происходит в ферромагнитном покрытии жала, за счет магнитного поля, наведенного катушкой. Поддерживает рабочую температуру без использования датчика и терморегулятора.
  • Импульсный нагрев используется в тех случаях, когда требуются кратковременные включения, для выполнения пайки. В остальное время паяльник находится в отключенном состоянии.
  • Газовый паяльник заслуживает отдельного обсуждения. Это автономное устройство, нагрев жала в котором, происходит пламенем сгорающего газа. Его главное преимущество, это автономность. Таким прибором можно пользоваться при ремонте автомобиля, работе в полевых условиях, на объектах, не подключенных к электроснабжению. Со снятым жалом, он превращается в миниатюрную газовую горелку.

Для соединения проводов, домашних работ, мелкого ремонта, лучшим выбором будет паяльник с нихромовым нагревателем, мощностью 40-60 Вт. Для работ с электроникой, подойдет прибор меньшей мощности, с керамическим нагревателем. Газовый паяльник стоит приобрести, если предполагается использование прибора вдали от электрических сетей.

Паяльник для пайки проводов и микросхем — виды и как правильно пользоваться инструментом

Чтобы обеспечить качественное соединение проводов между собой или присоединить полупроводники к различным платам и микросхемам, применяется способ пайки. Этот метод имеет аналогичный принцип действия со сваркой металла, только осуществляется он посредством специальных инструментов — паяльников. Хотя конструктивно прибор представляет собой простой инструмент, но пользоваться им правильно, умеют далеко не многие. Причина в том, что нужно разобраться с особенностями технологии пайки паяльником. Именно об этом Вы узнаете из материала, и в итоге научитесь правильно паять провода и микросхемы при помощи паяльника.

Что такое паяльник и как устроен прибор

Электрическим паяльником называется такой вид электрического инструмента, посредством которого осуществляется объединение двух деталей между собой посредством мягких веществ. Таким мягким веществом является припой, который расплавляется, и переходит в жидкое состояние за счет воздействия высоких температур. Когда воздействие высоких температур прекращается, припой затвердевает (что происходит практически мгновенно), тем самым обеспечивая надежное соединение. Рассматриваемый прибор является главным оружием электронщиков, посредством которого осуществляется не только соединение проводов и полупроводниковых элементов, но и их разъединение.

Прибор внешне имеет простую конструкцию, однако внутри он состоит из различных деталей, с назначением которых следует разобраться. Знать устройство паяльника вовсе не обязательно, чтобы научится им правильно пользоваться, но эта информация поможет в случае выхода его из строя. Состоит прибор из ряда следующих элементов, которые имеют свои особенности:

  1. В его основе заложен металлический стержень, изготовленный из красной меди. Именно этот стержень нагревается, и плавит припой при соединении деталей. За основу стержня используется красная медь, так как именно этот материал обладает высокой степенью теплопроводности (хорошо передает тепло). Конец стержня имеет клиновидную форму, что необходимо для работы с мелкими полупроводниковыми элементами. Конец стержня называется жалом, как на отвертках
  2. Нагревательный элемент — стальная трубка, внутрь которой вставляется стержень из красной меди. Трубка оборачивается слюдой или стеклотканевым составом, поверх которого наматывается проволока из нихрома. При прохождении тока по проволоке, она нагревается, и передает тепло металлической трубке. В итоге нагревается стержень, и переходит в рабочее состояние. Поверх нихромовой проволоки находится защитный слой слюды. Он защищает спираль от соприкосновения с металлическим корпусом паяльника, тем самым повышая безопасность электрического прибора. Вторая его защитная функция заключается в том, чтобы сохранять тепло, и не передавать его стальному корпусу прибора
  3. Рукоятка — изготавливается из термоустойчивого пластика или дерева, и позволяет мастеру удобно работать инструментом
  4. Провода и вилка для подключения в розетку. Провода соединяются с выводами нихромовой проволоки. Для надежности соединения используются алюминиевые зажимы, которые пропаиваются с целью обеспечения надежного контакта. Зажимы в месте соединения используются на мощных паяльниках, а на маломощных приборах объединение осуществляется без дополнительной фиксации, но с обязательным нанесением припоя. Алюминиевые пластины для соединения медного провода с нихромовой нитью используются для повышения надежности объединения, а также для отвода тепла. Чем мощнее паяльник, тем сильнее нагреваются медные провода, поэтому алюминиевые зажимы осуществляют отвод тепла. Эта информация будет полезна в случае, если при ремонте мощного паяльника принимается решение об удалении алюминиевых пластин. Толщина жилы медного кабеля выбирается в зависимости от мощности прибора
  5. Стальной корпус — это часть инструмента, внутри которой располагается нагревательный элемент. На корпусе может присутствовать (в зависимости от модели) резьбовой винт, посредством которого фиксируется стержень. В конструкции корпуса могут находиться отверстия ближе к рукоятке, назначение которых заключается в отводе тепла

Как устроен паяльник внутри, показано на фото ниже.

С устройством паяльника полезно разобраться всем, кто планируется осуществить его ремонт в случае возникновения поломки.

Принцип работы инструмента

Функционирует рассматриваемый прибор достаточно просто, что уже понятно из его устройства. Посредством провода на нихромовую проволоку подается напряжение. За счет применения тонкой нихромовой проволоки, по ней начинает протекать ток, вызывая ее нагрев. Нагревающаяся проволока из нихрома передает тепло на стержень из меди.

Нагретым стержнем осуществляется плавление припоя (олова), посредством которого осуществляется соединение деталей. О том, как паять паяльником, описано подробно в материале ниже. Однако перед тем как научиться работать прибором, его необходимо купить. Чтобы выбрать паяльник правильно, следует разобраться со всеми его конструктивными особенностями.

Виды паяльников по величине питающего напряжения

Рассматриваемые инструменты выпускаются разных видов, и первым критерием, по которому приборы отличаются между собой, является их напряжение питания. По этому параметру паяльники классифицируются по следующим величинам напряжения питания — 12, 24, 36, 42, 220 и 380В. Почему приборы выпускаются разного напряжения? Вполне уместный вопрос, на который можно ответить следующим образом:

  1. Для обеспечения безопасности человека. Если работы проводятся инструментом во влажном помещении, то разрешается пользоваться только такими устройствами, которые функционируют от напряжения до 36В, но не более того. Корпус прибора при этом следует обязательно заземлить, что позволит предотвратить поражения человека электрическим током
  2. Сфера применения прибора. Прибор используется для пайки не только дома, но и на производстве, где с его помощью осуществляется соединение различных крупных деталей. Для таких целей используются высокомощные инструменты, работающие от сети 220В. При выполнении спаечных работ на легковых и грузовых автомобилях, а также мотоциклах применяются приборы, работающие от постоянного напряжения 6, 12 и 24В
  3. Мощность — чем мощнее нужен прибор, тем выше параметр питающего напряжения должен быть. К примеру, маломощный паяльник на 12Вт вовсе не имеет смысла изготавливать под напряжение 220В. Ведь для этого понадобится сделать большое количество витков из очень тонкой нихромовой нити. В итоге получится крупногабаритный инструмент, имеющий очень малую мощность. Аналогичная ситуация с высокомощными приборами, которые сложно сделать, если их напряжения питания будет рассчитано на 12 или 24В

Это интересно! Применение нихромовой проволоки в качестве нагревательного элемента позволяет изготавливать паяльники, работающие не только от переменного, но и постоянного напряжения. Отличие заключается в толщине проволоки, а также количестве витков.

Виды паяльников для пайки проводов по мощности

На виды рассматриваемые приборы классифицируются по такому параметру, как мощность. По мощности они выпускаются следующих номиналов — 12, 20, 40, 60, 100Вт и более. Этот параметр важно учитывать, когда выбирается инструмент. Какой мощности лучше покупать паяльник, мало кому известно, поэтому очень часто новички приобретают прибор, который не справляется с поставленными задачами.

Чем больше мощность, тем выше возможности инструмента, но когда работы проводятся с полупроводниковыми элементами, припаиваемые к плате, то высокомощные приборы здесь не нужны. Чтобы обеспечить соединение деталей посредством пайки, необходимо осуществить их предварительный прогрев. Температура нагрева деталей должна быть выше, чем плавления припоя, чтобы обеспечить качественное соединение. Если мощность прибора будет недостаточная для прогрева спаиваемых деталей, то реализовать процедуру будет крайне трудно.

Отсюда получается следующее:

  1. Инструменты мощностью 12 и 20 Вт используются исключительно для работы с полупроводниковыми элементами — конденсаторами, резисторами, диодами, транзисторами и т.п. Пропаять соединение двух электрических проводов большого сечения такими приборами будет очень трудно
  2. Приборы с мощностью от 40 до 100 Вт являются самыми популярными, так как они подходят для работы с полупроводниковыми элементами и медными проводами
  3. Мощные паяльники от 100 Вт и выше предназначены для пайки теплообменников газовых колонок и прочих крупногабаритных деталей

От мощности инструмента зависит размер стержня, а он оказывает непосредственное влияние на возможность проведения работ с мелкими или крупными деталями. Чем выше мощность прибора, тем быстрее происходит прогрев жала, а значит, инструмент через короткий промежуток времени после подключения в розетку, может использоваться для пайки.

Это интересно! Чем больше мощность прибора, тем быстрее нагревается жало, однако большинство радиодеталей не допускают воздействия температуры более 70 градусов. Отсюда получается, что при использовании высокомощных паяльников, не допускается воздействие на полупроводниковые элементы продолжительностью более 3 секунд.

Разновидности паяльников по разным признакам

Кроме того, что паяльники для проводов и плат классифицируются на виды по мощности и напряжению, есть и другие критерии их разделения. Знать, какие виды паяльников бывают, и по каким признакам они подразделяются, необходимо для того, чтобы выбрать подходящий прибор в зависимости от возлагаемых на него задач.

По конструктивным особенностям паяльники бывают следующих видов:

  1. Стержневые — это самые распространенные варианты инструментов для пайки. Их устройство и принцип работы описан в материале выше. Такой вид лучше всего подходит для выполнения спаечных работ по дому — когда необходимо отремонтировать бытовую технику или соединить два электрических провода, исключив уменьшение сопротивления в месте соединения
  2. Пистолетные — они так называются по причине сходства по внешней форме с огнестрельным оружием. Рабочая часть инструмента располагается непосредственно под углом 90 градусов от рукоятки, что повышает удобство проведения соответствующих работ. Применяются такие паяльники при проведении ремонтных работ
  3. Паяльные станции — их еще называют стационарными паяльниками. Такое название приборы получили по причине комплектации блоками управления, посредством которых регулируется напряжение, мощность, сила тока, температура

Стержневые приборы еще называют бытовыми, так как они нашли свое применение среди домашних умельцев. Однако ими пользуются не только домашние мастера, но и профессионалы. При проведении более сложных спаечных манипуляций, применяются паяльные станции, которые подразделяются на три основных вида:

  • Инфракрасные — процесс пайки реализуется посредством инфракрасного излучения. Длина волны инфракрасного излучения составляет от 2 до 10 мкм, а зона прогрева колеблется от 10 до 60 мм
  • Термовоздушные — плавление припоя осуществляется посредством воздействия на него потоком горячего воздуха (подобно работе фена). Температура прогретого воздуха, выходящего из сопла инструмента, составляет от 100 до 500 градусов. Фокусирование потока воздуха осуществляется посредством сопла. Создание потока реализуется за счет применения компрессора или турбины. Турбинные модели имеют встроенный электромотор внутри прибора, который соединен с крыльчаткой. Вращение двигателя приводит в действие крыльчатку, что в итоге способствует созданию воздушного потока. Компрессорные модели паяльников создают давление воздуха посредством диафрагменных компрессоров, расположенных в конструкции станции
  • Цифровые — это современные профессиональные паяльники, принцип работы которых идентичен со стержневыми приборами. Отличительная их особенность в том, что специалист в зависимости от спайки соответствующих деталей, задает соответствующие параметры напряжения, тока и мощности

Еще одним немаловажным признаком, по которому классифицируются паяльники, является принцип их нагрева.

Виды паяльников по принципу нагрева рабочей части

Перед тем, как научиться паять паяльником, следует разобраться с разновидностями выпускаемых инструментов. По способу нагрева стержня приборы бывают следующих видов:

  1. Паяльники, нагреваемые на открытом огне — это самые первые виды инструментом, посредством которых осуществлялось соединение деталей (преимущественно с их помощью соединялись массивные детали). Принцип их функционирования основывается на том, что перед тем, как осуществить соединение деталей, инструмент необходимо поместить в открытый огонь, и дождаться нагрева стержня из красной меди. Сегодня эти инструменты уже практически забыты, и лишь изредка используются при возникновении такой необходимости
  2. Нихромовые — это обычные стержневые устройства, которые еще называются электрическими. Нагрев стержня происходит за счет пропускания через спиральную нихромовую проволоку электрического тока. Свою популярность прибор получил благодаря ряду преимуществ — простота конструкции, ремонтопригодность, невысокая стоимость, а также устойчивость к повреждениям. Самый главный их недостаток в том, что при ежедневном (или частом) применении происходит перегорание спирали. Кроме этого минуса, надо также отметить продолжительное время прогрева стержня, поэтому после включения прибора в розетку, необходимо некоторое время подождать
  3. Керамические — лишены недостатка, который присутствует у нихромовых паяльников. Они после включения очень быстро набирают температуру, и при этом удерживают ее в заданном значении. За счет использования керамики, увеличивается стоимость приборов. И это не единственный их недостаток, так как керамика отличается своей хрупкостью, и при падении с высоты инструмента, он может выйти из строя. Керамические паяльники отличаются высокой мощностью и устойчивостью к частому применению
  4. Импульсные — такие приборы по форме выпускаются в виде пистолетов. Свое название они получили по той причине, что при нажатии кнопки практически мгновенно происходит разогрев наконечника. После спайки деталей, на что также требуется немного времени, кнопка инструмента отпускается, и стержень охлаждается. В основе таковых инструментов используются высокочастотные трансформаторы и частотные преобразователи. Посредством такого преобразователя увеличивается частота напряжения до 1800-4000 Гц, а трансформатор предназначен для уменьшения напряжения. Жало прибора (оно несъемное) подключается к вторичной обмотке трансформатора, что способствует увеличению силы тока, а значит, происходит максимально-быстрый прогрев деталей. Наличие регуляторов мощности и температуры позволяет применять прибор для работы с мелкими и крупными деталями и элементами
  5. Индукционные — это самые продвинутые виды паяльников. Главная особенность приборов в том, что нагрев стержня осуществляется посредством катушки индуктора. Наконечник покрывается ферромагнитным слоем, внутри которого при помощи катушки создается магнитное поле. При создании магнитного поля возникает электродвижущая сила, и наводятся токи, посредством которых разогревается сердечник. Нагревательный элемент называется индуктором. Главное достоинство инструмента в том, что нагревание стержня происходит с автоматическим поддержанием температуры. Когда температура достигает максимального значения, то ферромагнитный слой теряет свои свойства намагничивания, что способствует прекращению прогрева. Как только температура снижается, то увеличиваются ферромагнитные свойства, поэтому автоматически продолжается процесс нагрева. Жало на таких приборах сменное, поэтому его можно применять для работы с деталями разных размеров
  6. Беспроводные — их еще называют мобильными или аккумуляторными, а предназначены они преимущественно для выполнения пайки, где отсутствует электроэнергия. Работают устройства от сменных батареек, и имеют компактные размеры. Недостаток в том, что требуется регулярно менять или заряжать батарейки, что зависит от частоты эксплуатации
  7. Портативные — такие приборы функционируют от специального порта типа USB. Это популярный порт, который имеется на многих девайсах, в том числе, и в автомобиле. Характеризуются малой мощностью, но ее достаточно для пайки мелких полупроводниковых элементов
  8. Газовые — еще одна разновидность автономных устройств, функционирование которых обеспечивается за счет сменных газовых баллончиков. Такой инструмент еще называют многофункциональным, так как без насадки в виде стержня, он превращается в обычную газовую горелку

Из вышеперечисленного перечня не трудно выбрать подходящий вариант. Если заниматься пайкой деталей от случая к случаю, то оптимальный вариант — это нихромовый паяльник. Разобравшись в вопросе разновидностей приборов, пришло время выяснить, как паять паяльником.

Какие инструменты и материалы понадобятся при проведении работ

Из инструментов понадобится паяльник, с разновидностями которых мы уже познакомились. Чтобы провести спаечные работы, кроме паяльника, понадобятся следующие материалы:

  • Припои
  • Канифоль
  • Флюсы

Если прибор не комплектуется подставкой, то ее следует изготовить. Чтобы подготовить инструмент к работе, понадобится воспользоваться напильником. Если решили разобраться в вопросе, как правильно паять паяльником, тогда первоначально выясним, что такое канифоль и флюсы, и для чего они нужны.

Учимся паять паяльником провода с нуля или что такое канифоль и флюсы

Новичкам кроме покупки паяльника, необходимо еще приобрести канифоль и флюсы. Это расходные материалы, без которых процесс пайки невозможен. Они еще называются противоокисляющими веществами. Если это важные материалы, тогда разберемся с их назначением, и особенностями применения.

Канифоль или флюсы нужны, чтобы очистить поверхность спаиваемых деталей от различных загрязнений. Флюсы способствуют растворению загрязнений и оксидной пленки, формирующейся на поверхности детали. Чтобы понимать, для чего это необходимо, вспомним назначение грунтовых смесей в строительстве. Перед оштукатуриванием стены наносится грунтовый слой, посредством которого обеспечивается надежное и эффективное присоединение материала. Аналогичная ситуация и с проводами, и если одножильный проводник можно зачистить вручную острым предметом, то с многожильными проводами это сделать будет крайне трудно.

Канифоль представлена в твердом виде, а флюсы преимущественно имеют жидкую или вязкую форму. Отсюда получается, что пользоваться флюсами намного проще, так как для этого жилу провода нужно окунуть в состав, и приступать к пайке. Чтобы воспользоваться канифолью, необходимо расположить жилу провода на поверхности, и нагреть ее до расплавления вещества. При расплавлении канифоль обволакивает поверхность жилы кабеля, после чего он готов к последующему процессу пайки.

Это интересно! Не торопитесь выбирать флюсы, так как они имеют существенный недостаток по сравнению с канифолью. После пайки провода, на нем остаются частицы флюса. Если их не удалить с поверхности, то они постепенно будут разъедать поверхность провода, снижая его проводимость. Именно поэтому при использовании флюса для пайки, после проведения работ, участок подлежит обработке спиртовым раствором. Канифоль после пайки смывать спиртом не нужно.

Прежде, чем паять провода, необходимо знать, что канифолью можно обрабатывать различные материалы — медь, алюминий и т.п., что говорит об ее универсальности. Флюсы имеют соответствующие предназначения, поэтому их нужно применять в зависимости от того, какие материалы паяются. Универсальный флюс легко сделать своими руками, для чего нужно растереть канифоль, получив пылеобразную консистенцию, и соединить ее со спиртом. После тщательного размешивания, получаем универсальный и легко используемый флюс из канифоли.

Припои для работы паяльником — их назначение и особенности применения

Для обеспечения соединения двух деталей посредством пайки, понадобится воспользоваться еще одним очень важным материалом — легкоплавким сплавом или припоем. Он являет собой свинцово-оловянную проволоку, которая плавится от высокой температуры, обволакивая поверхность спаиваемых проводов или деталей. Именно за счет припоя скрепляются детали при применении паяльника.

Для пайки медных проводов выпускаются припои ПОС 60, ПОС 50 и ПОС 40 (ПОС — припой оловянно-свинцовый, а цифра обозначает процентный состав олова). Если необходимо паять алюминиевые жилы, то выпускаются припои, состоящие из олова и цинка, и имеющие маркировку ЦО-12 и П250А.

Таблица разновидностей припоев

Для большего удобства производители выпускают припои универсального типа, содержащие канифоль в составе. Они имеют маркировку ПОС 61, а их главное достоинство в отсутствии необходимости использования отдельно канифоли или флюсов. Только в таком случае немаловажно пользоваться мощным паяльником от 60 Вт, способный очень быстро разогреть материал при его спаивании.

Это интересно! Флюсом также является ортофосфорная кислота, предназначенная для работы с углеродистыми и легированными сталями. Ее также можно использовать при спайке медных проводов и никеля, но категорически противопоказано использовать при работе с радиосхемами, печатными платами и микросхемами.

Какие дополнительные инструменты понадобятся при работе паяльником

При работе рассматриваемым инструментом понадобится иметь не только расходные материалы, но еще и вспомогательные инструменты.

  1. Специальная подставка — нужна для того, чтобы не держать разогретый паяльник в руке. Подставку можно приобрести, но ее конструкция настолько примитивна, что она может быть изготовлена самостоятельно. Для этого понадобится отрезок деревянной доски, на которой размещаются опоры из стальной проволоки, изогнутые в виду рожек
  2. Напильник или рашпиль — нужен для того, чтобы заточить жало. С течением эксплуатации инструмента, жало подвергается деформации, поэтому нуждается в выравнивании. Кроме того, что напильником осуществляется очистка и выравнивание жала, так с его помощью еще можно подготовить инструмент к работе с различными по толщине материалами. Работать загрязненным жалом очень трудно, поэтому если вы только учитесь, то уделите внимание вопросу подготовки инструмента к пайке
  3. Пассатижи или пинцет — при работе паяльником эти инструменты играют важную роль. Ведь при нагревании жилы провода или детали, происходит передача тепла по всей поверхности. Удерживать провод без изоляции рукой будет сложно, так как можно получить ожог. Для этого применяются пассатижи, если паяются толстые провода, или пинцет (с обязательным наличием пластикового основания), когда осуществляется работа с мелкими полупроводниковыми элементами или тонкими проводами
  4. Губка — используется для очистки жала паяльника в процессе пайки от различных веществ — нагара, посторонних частиц и прочего. Для очистки жала используются губки из разных материалов — вискоза, целлюлоза, металл. Как пользоваться губками для чистки паяльников, подробно описано в материале ниже

После объединения деталей посредством пайки могут понадобиться — спирт, если использовались флюсы, изолента или термоусадочные трубки, предназначенные для изоляции участка и его защиты от воздействия внешних факторов.

Как паять медные провода — все секреты процесса

Для начинающих электриков и электронщиков будет полезно узнать, как осуществляется процесс пайки проводов. Перед началом использования нового паяльника необходимо выполнить процедуру лужения жала. Для этого жало разогревается до рабочей температуры, и окунается в канифоль всей поверхностью. Далее нужно расплавить припой по всей поверхности жала, тем самым защитив его от коррозионного воздействия и ускоренного износа. Далее переходим к непосредственной процедуре пайки проводов.

Всю технологию можно разделить на три основных этапа:

  1. Подготовка провода к пайке. Для этого часть жилы должна быть освобождена от изоляции. Жилу следует очистить от загрязнений, и если механическим способом это не удается, прибегают к применению канифоли или флюса. Перед тем, как обработать поверхность жилы канифолью или флюсом, ее можно отшлифовать наждачкой или напильником
  2. Лужение — паяльник нужно разогреть до соответствующей температуры. Если используется канифоль, тогда нужно поднести к ней зачищенную часть провода, и прогреть жилу. При этом жила погружается в расплавленную канифоль, тем самым происходит процесс ее очистки. После этого необходимо взять припой, и прогреть ее паяльником. Расплавившийся припой наносится на жилу, тем самым осуществляется процесс лужения. В итоге получаем медный провод, на поверхности жилы которого располагается тонкий слой припоя. Такой процесс проводится для того, чтобы осуществить надежное и качественное соединение медных проводов. Аналогичная процедура проводится со вторым концом провода
  3. Соединение — теперь необходимо соединить жилы вместе так, как они будут оставаться после спаивания. После этого к соединенным жилам наносится припой, и плавится паяльником. В итоге расплавленный припой растекается, и затвердевает, обеспечивая соединение деталей

Если соединяемые провода в последствие планируется изолировать термоусадочной трубкой, то ее нужно надеть на кабель предварительно. На этом процесс пайки проводов паяльником с канифолью и оловом завершен. Ничего трудного в этом нет, если все действия выполнять по инструкции.

Процесс пайки будет несколько отличаться, если спаиваемые провода предварительно скручиваются. В таком случае каждую жилу провода лудить не нужно, а после их скрутки, обработать канифолью или флюсом, и расплавить по всей наружной поверхности припой.

Это интересно! Если вместо канифоли применяется флюс, тогда технология пайки будет немного отличаться. Отличие заключается в том, что часть жилы окунается во флюс, после чего прогревается паяльником с добавлением припоя. Дальнейшие действия аналогичны, как описано в инструкции выше.

И теперь самое главное при обучении работать паяльником — практика. Научится с первого раза паять провода или микросхемы практически невозможно, так как для этого первоначально понадобится тренироваться. Именно в тренировке заложен успех освоения технологии пайки проводов и полупроводниковых элементов.

Особенности спаивания медного кабеля с алюминиевым

Как известно, токопроводящие жилы проводов и кабелей изготавливают из меди и алюминия. Наиболее эффективными являются проводники из меди, но часто возникают случаи, когда два провода с разными материалами жил нужно соединить друг с другом. Сразу надо отметить очень важный момент, что паять медь с алюминием нельзя. Это обусловлено их физическими свойствами:

  • Медь при нагревании (когда проходит ток) расширяется меньше, что связано с высокими показателями проводимости
  • Алюминий расширяется при нагреве больше

При постоянном расширении и сужении жил кабеля, в месте соединения посредством припоя формируются микротрещины. С течением времени они увеличиваются, а на этом участке повышается сопротивление, и растет величина тока. Чем больше ток, тем выше нагрузка, что в итоге приводит к разрыву связи. Именно поэтому паять алюминий с медью нельзя, так как такое соединение будет считаться не надежным.

При необходимости соединения двух проводников из разных материалов, следует воспользоваться следующими методами:

  1. Соединить их при помощи скрутки. Место соединения следует тщательно заизолировать. Однако этот способ также не считается надежным, ведь в месте соединения будет увеличиваться сопротивление
  2. Воспользоваться болтовым соединением. Для этого можно воспользоваться болтом с гайкой и тремя шайбами. Намотать между шайбами на стержень болта жилы проводов, и сжать их при помощи гайки. Однако этот способ считается устаревшим, и сегодня вместо болтов используются клеммные колодки

Из любой ситуации можно всегда найти выход, но самое главное — сделать это правильно.

Как паяльником паять микросхемы

Отдельно необходимо рассмотреть процесс пайки микросхем, которые сегодня встречаются в современных телевизорах, компьютерах, телефонах и прочей технике. Прежде чем паять микросхемы, надо понимать, что здесь важно не просто припаять или отпаять элемент, но еще и разбираться с их назначением.

Если для пайки проводов и печатных плат с полупроводниковыми элементами применяются обычные стержневые паяльники, то при работе с микросхемами следует использовать термовоздушные приборы или как их еще называют — фены. Их главное достоинство в том, что припаивание или отпаивание деталей осуществляется очень быстро. Для работы с микросхемами понадобится также подготовить материалы и инструменты. В качестве противоокисляющего вещества применяется флюс ЛТИ, а в качестве вспомогательного инструмента используется пинцет.

Процесс пайки микросхем термовоздушным феном происходит следующим образом:

  • В качестве выпаиваемого элемента может быть микропроцессор, контроллер или микроэлементы — резисторы, диоды или конденсаторы. Перед их припаиванием или выпаиванием, необходимо обработать флюсом ножки деталей и места на печатной плате
  • Если необходимо выпаять микроэлемент, который сверху залит специальными веществами, то перед выпаиванием, их нужно удалить. Для этого используется ацетон или специальные растворители
  • После того, как деталь будет очищена, можно приступать к ее выпаиванию. Для этого подносим паяльник, который должен быть предварительно разогрет. Располагает его на расстоянии 2-3 см от детали
  • При помощи пинцета поддеваем деталь, прилагая небольшие усилия. Как только ножки детали оплавятся, то она отсоединится от платы
  • Аналогичным способом осуществляется присоединение детали к плате

При необходимости используется припой, когда на новую плату припаиваются детали. Припой следует нанести предварительно, после чего приступать к припаиванию микроэлементов. Подробный процесс работы с микросхемами паяльником, представлен в видеоматериале ниже.

Как пользоваться губкой для паяльника

Для очистки жала паяльника используются специальные губки, о чем уже упоминалось выше. Часто у новичков возникает вопрос, зачем нужны эти элементы, и как ими правильно пользоваться. Имеется несколько важных правил, которые нужно знать, чтобы правильно пользоваться губками для чистки жала прибора.

  1. Керамические жала паяльников запрещено очищать металлическими губками, так как это приведет к повреждению верхнего слоя поверхности
  2. Специальную губку покупать вовсе не обязательно, так как ее роль может играть обычный отрезок ткани. Однако этот способ подходит для случаев, когда нужно быстро что-либо припаять. Если планируется заниматься пайком продолжительно, то для таких случаев лучше приобрести специальную губку
  3. Вискозные губки перед использованием следует смочить в воде. Однако не нужно делать губку сильно мокрой, так как достаточно, чтобы она была влажной. Об губку вытирается жало в процессе работы. Для сухой очистки жала, вискозные губки не подходят
  4. Медная стружка — предназначена для сухой очистки жала, но недостаток такой губки в том, что стоит она достаточно дорого, и порой даже дороже самого паяльника (в зависимости от модели)
  5. Металлическая губка — она не предназначена специально для работы с паяльником, но это не мешает ее применять для очистки жала этого инструмента. Достоинство такой губки в том, что стоит она в 10 раз ниже, чем медная стружка, но справляется с задачей сухой очистки жала ничуть не хуже

Теперь, когда известна технология пайки паяльником, можно начинать тренироваться. Приступать к чистовой пайке можно исключительно после того, как будет достаточно практики.

Подводя итог, надо отметить, что электропаяльник может быть заменен обычной зажигалкой. Если необходимо спаять провода без паяльника, то делается это очень просто — прогреваются жилы при помощи открытого огня (зажигалкой), после чего в место их соединения нужно поместить припой, и продолжить воздействие открытого огня. Когда припой расплавится, то это повлечет за собой соединение проводников.

К работе инструментом нужно относиться со всей ответственностью, и помнить самое главное, что паяльник является электроприбором, который нельзя разбирать, если он подключен в сеть. Запрещается также оставлять инструмент, подключенный к розетке на длительное время, так как не исключается возникновение пожара. И еще один немаловажный момент — не проверяйте рукой температуру нагрева жала, ведь таким способом можно получить очень сильный ожог.

Публикации по теме

Какой паяльник для гитарной проводки лучше всего?

Возможность выполнять базовые пайки - невероятно полезный навык для всех гитаристов. А какой паяльник для гитары лучше?

Возможно, вы захотите поменять звукосниматели или горшки, или, может быть, вам нужно отремонтировать сломанный кабель, или вы даже можете подумать о создании своих собственных педалей. Научитесь делать это сами, вместо того, чтобы заставлять местных гитарных техников делать это за вас!

К счастью, научиться пайке довольно легко, а собрать подходящий комплект стоит очень недорого.Если учесть затраты, скажем, на замену двух хамбакеров в местном магазине, базовый комплект может окупить после всего лишь одной работы .

Давайте посмотрим, какое оборудование вам понадобится. Как минимум, вам понадобится следующее:

  • Паяльник / Станция
  • Припой (канифоль 60/40)
  • Средство для удаления старого припоя, например Распайка оплетки или присоска для припоя

Другие игрушки, которые вы, возможно, захотите подобрать, - это приспособления для зачистки проводов, радиаторы, устройство помощи, мультиметр, защитные очки и дополнительный провод.Этот список можно продолжать, но для большинства начинающих людей перечисленное выше оборудование - это все, что вам нужно, пока вы не начнете выполнять более сложные задачи.

Какие паяльники лучше всего подходят для гитары?

При выборе паяльника для разводки гитары важнее учитывать температуру , а не мощность ватт. Например, бюджетный 40-ваттный утюг может не нагреться так, как качественная 30-ваттная модель. Более высокая температура важна, поскольку она действительно поможет защитить ваших компонентов.Это связано с тем, что более горячий наконечник быстро расплавит припой, в то время как более низкотемпературный утюг будет медленно плавить припой, а также постепенно нагревать все, что связано с точкой контакта. Чем больше времени вы тратите на плавление припоя, тем выше вероятность расплавления пластиковой изоляции проводов, перегрева компонентов или образования дефектных паяных соединений.

Это не означает, что вы должны сразу же покупать сверхдорогой утюг коммерческого качества. Утюги по более высокой цене предназначены для использования профессионалами, которые занимаются пайкой каждый день.Маловероятно, что вы, гитарист, будете пользоваться утюгом каждый день!

Для паяльных работ, связанных с гитарой, я предлагаю подобрать паяльную станцию ​​ , а не паяльник отдельно. Станция дает вам надежное место для хранения утюга, когда он не используется, в отличие от небезопасных хлипких складных подставок, которые поставляются с более дешевыми утюгами.

Вдобавок ко всему, станция обычно также поставляется с регулируемой мощностью / температурой, что позволяет использовать утюг для различных работ.Это также позволяет вам уменьшить мощность, чтобы он оставался теплым, когда он не используется. Хранение утюга при максимальной температуре дольше, чем необходимо, приведет к повреждению жала и / или повреждению его наконечника.

Какой паяльник для гитары лучше?

Паяльная станция Weller WLC100 40 Вт

Моя личная рекомендация по поводу хорошего качества и доступного паяльника для гитары - это самый продаваемый паяльник для гитары Weller WLC100 40 Вт . Он идеально подходит для электромонтажа гитары своими руками.Weller - известное и пользующееся доверием имя в области паяльников, и всего за 40 долларов это действительно лучшая паяльная станция по соотношению цены и качества.

Важные особенности

  • Переключатель питания с подсветкой - чтобы вы случайно не оставили его включенным.
  • Встроенный держатель
  • - храните утюг в надежном месте, когда он не используется
  • Переменная мощность - от 5 до 40 Вт
  • Держатель для губки - для поддержания чистоты наконечника
  • Наконечник со стамеской для начинающих - при необходимости доступны другие.

Узнайте больше и прочитайте блестящие обзоры по ссылке ниже.
Щелкните здесь, чтобы получить информацию о станции Weller WLC100

Какой тип припоя мне нужен для проводки гитары?

Просто! 60/40 Канифольный припой - лучший припой для гитарной проводки. Этот припой представляет собой смесь 60% олова и 40% свинца и имеет канифольный флюс в центре, чтобы припой плавился и растекался легко и быстро. Меньшие диаметры (0,032 ″ - 0,062 ″) лучше всего подходят для подключения гитары.

Инструменты для удаления припоя

Последний важный инструмент, который вам понадобится, - это что-нибудь для удаления старого припоя после того, как он расплавился. Вам нужно будет удалить припой для таких работ, как замена старых звукоснимателей.

У вас есть несколько вариантов выбора - основные инструменты - это распайка оплетки, распайка ламп или присоски для припоя. Оплетка при распайке прижимается к нагретой части, а затем расплавленный припой впитывается в оплетку. В качестве альтернативы, колба и присоска всасывают расплавленный припой.Все методы жизнеспособны, и все они очень недорогие.

Чтобы получить все оборудование, которое я перечислил выше, вам потребуется примерно 50 долларов - примерно по той цене, которую ваш местный гитарный техник взимает с вас за замену на один набор звукоснимателей . Это окупится в кратчайшие сроки!

Если 50 долларов - это больше, чем вы хотели бы потратить, я также включил в ссылки ниже вариант « all-in-one », который подойдет для случайных работ.

Ссылки с информацией о ценах

  • Weller WLC100 40-ваттная паяльная станция - ссылка
  • Паяльная проволока с сердечником из канифоли 60/40 - ссылка
  • Присоска для припоя - ссылка
  • Комплект для пайки все в одном - ссылка

Формы наконечников

Для работы с небольшими компонентами, такими как наконечники для паяльников, контакты переключателей или колпачки, предпочтительнее использовать более точный заостренный наконечник.Наконечники в виде зубила лучше всего подходят для большинства гитарных ситуаций, например, при пайке заземляющих проводов и плетеного экрана к корпусам горшков.

Лужение Наконечник

Для того, чтобы поддерживать утюг в хорошем рабочем состоянии, вам нужно будет « оловить » наконечник каждый раз при его включении и выключении. Лужение - это просто процесс удержания блестящего слоя припоя на наконечнике железа, чтобы он не стал шероховатым или грязным. Если вы не будете регулярно лужить наконечник, он в конечном итоге откажется принимать припой, что сделает его практически бесполезным.

Обучение пайке

Научиться паять очень легко (если я могу это делать, то можете и вы!), Но я не смог бы охватить все методы и работы в одной статье. Поэтому, когда вы будете готовы, я бы порекомендовал зайти на YouTube и посмотреть несколько руководств, чтобы вы могли на самом деле увидеть , что вы должны делать. Начните с просмотра видеороликов, которые охватывают абсолютные основы, такие как правильная пайка и уход за утюгом. После этого вы можете переходить к видеороликам, в которых рассказывается о конкретной работе, которую вы будете выполнять.

Есть буквально сотен видеороликов, охватывающих то, что вам нужно знать, но вот несколько хороших, чтобы вы начали ...

Посмотрите видео ниже, чтобы получить отличное введение в основы пайки.

Сеймур Дункан разместил в своем блоге несколько отличных видеороликов о базовой игре на гитаре.

Советы и хитрости пайки для гитары

  • Не дуйте на стык, чтобы быстрее охладить его. Это может привести к образованию внутренних воздушных карманов, которые могут со временем ослабить соединение.
  • Снимите с проводов столько изоляции, сколько необходимо. Слишком большое количество оголенных проводов может соприкоснуться с другими проводами, что вызовет проблемы.
  • Сначала нагрейте соединение. Это поможет предотвратить образование воздушных карманов (также известных как «холодное соединение »).
  • Перед пайкой лужите провод И точки контакта. Все, что нужно - это тонкое покрытие.
  • Защитите гитару картой или ветошью. Если на вашу гитару попадет брызг припоя, он немедленно вызовет повреждение.
  • Надеть защитные очки. Опять же на всякий случай мошеннических брызг.
  • Работайте в хорошо вентилируемых помещениях. Вы не хотите вдыхать пары припоя, иначе вам будет плохо.

Вот и все, ребята. Освоив основы пайки, вы потенциально сэкономите себе целое состояние на гонорарах за гитарные технологии, если сможете выполнять эту простую работу самостоятельно. И как только вы овладеете основами, мир действительно станет вашей устрицей. Создайте свои собственные педали, модифицируйте усилители, сделайте свои собственные кабели - получайте удовольствие!

Полное руководство по пайке для гитаристов | Гитара.com

Мы освещаем множество проектов электроники для усилителей и гитар в наших функциях DIY. Возможно, мы считаем само собой разумеющимся, что все умеют паять, но даже те из нас, кто занимается пайкой десятилетиями, могут узнать что-то новое.

Это руководство разделено на две части. В первой части я поделюсь некоторыми профессиональными советами по паяльному оборудованию и передовой практике. Во второй части я применю эту информацию к простому проекту, показывая, как сделать высококачественный гитарный кабель.

Железный могучий

Существуют разные типы паяльников, и важно выбрать подходящий для себя. Утюги в виде карандашей представляют собой интегрированные блоки с утюгом на одном конце и дюбелем на другом. В большинстве из них есть подставка, на которой можно держать горячий утюг в перерывах между задачами. Это пригодится, если вы надеетесь избежать прожигания дыр на рабочем столе, ковре или в себе. Не спрашивайте меня, откуда я знаю ... Я просто знаю.

Карандашные утюги либо включены, либо выключены, а их рабочая температура фиксирована.Напротив, паяльные станции включают в себя утюг и подставку, которые могут быть интегрированы, а могут и не быть, но станция позволяет вам установить рабочую температуру утюга. Некоторые взаимодействуют с датчиком в наконечнике, чтобы поддерживать эту температуру.

Изображение: Shutterstock

Паяльные пистолеты - еще один вариант. Они быстро нагреваются, но могут сильно нагреваться и не подходят для деликатной работы. Также доступны газовые паяльные горелки, но они лучше подходят для тонкой обработки металла, и если у вас нет опыта, вы можете в конечном итоге поджечь что-то или кого-то.Для работы с гитарой и усилителем я бы порекомендовал паяльную станцию ​​с контролем температуры.

Электростанции

Для различных паяльных работ требуется разная мощность паяльника. Для пайки компонентов со сквозным отверстием на печатной плате не требуется много энергии, но пайка заземления на шасси усилителя выходит за рамки возможностей большинства паяльников. Обычные работы в гитарных мастерских, требующие более высокой мощности, включают пайку заземляющих проводов на корпуса потенциометров и пружинных зажимов Stratocaster.В здании усилителя также потребуется изрядное количество энергии для сборки проушины и турели.

Изображение: Shutterstock

Если у вас есть паяльник на 15 или 20 Вт, вы, вероятно, не сможете выполнять эту работу, потому что более крупные металлические части действуют как радиаторы, рассеивая тепло от паяльника. Когда утюг не может поддерживать достаточную температуру, припой не может плавиться и течь должным образом, образуя прочное соединение. Вы также будете долго держать утюг на месте, и, несмотря на недостаточное количество тепла для пайки, вы все равно можете расплавить пластмассовые детали и повредить хрупкие электронные компоненты.

Все утюги могут достигать температуры, достаточной для расплавления припоя, и более высокая мощность не обязательно означает, что утюг станет более горячим; на самом деле это означает, что он может поддерживать свою температуру даже при рассеивании тепла. Как показывает практика, больше мощности всегда лучше, и для большинства работ должно хватить утюга мощностью от 50 до 60 Вт.

Право, на провод

Припой для электроники бывает двух видов - на основе свинца и без свинца. Повышение осведомленности об опасностях для здоровья, связанных со свинцом, привело к принятию законодательства, ограничивающего использование припоев на основе свинца в производстве.

Свинцовый припой обычно представляет собой смесь олова и свинца 60/40, плавящуюся при температуре около 190 ° C, и его использовали во всех винтажных гитарах, педалях и усилителях. Он по-прежнему широко продается, и это лучший вариант для реставрационных работ. Также доступен свинцовый припой 63/37, и его более быстрый переход из жидкого состояния в твердое может снизить риск «холодных» паяных соединений, когда детали перемещаются до того, как припой затвердеет.

Этот припой с содержанием свинца имеет соотношение олова и свинца 60/40, с канифольным флюсовым сердечником и 0.Внешний диаметр 7 мм

Бессвинцовый припой имеет более высокую температуру плавления, поэтому его немного сложнее использовать, и вам понадобится мощный паяльник. Это сплав олова, серебра и меди, и хотя бессвинцовые паяные соединения могут быть прочнее, они также могут быть более хрупкими.

Закон требует, чтобы производители использовали припой, не содержащий свинца, и вы можете сделать то же самое по соображениям здоровья. С другой стороны, если вы делаете относительно мало пайки и большая часть ее связана с обслуживанием и ремонтом старого оборудования, вы можете использовать свинцовый припой.Я использовал и то, и другое, и, поскольку предпочитаю этилированные, я часто использую небольшой вытяжной вентилятор, который втягивает пары припоя в угольный фильтр.

Электрический припой содержит канифольный флюс, который растворяет оксид металла, помогает припою течь и способствует сцеплению с металлическими частями. Припой для сантехники имеет кислотный флюс и не подходит для электроники. Доступны различные калибры паяльной проволоки, но я считаю, что 0,7 мм подходит для большинства применений.

Верхние насадки

Паяльники более высокого качества позволяют менять жала.Это важно по двум причинам: во-первых, изнашиваются насадки, а во-вторых, в зависимости от выполняемой работы можно использовать насадки разной формы.

Тонкие и острые наконечники конической формы идеально подходят для точных работ, например, для пайки гнезд для печатных плат. Некоторые наконечники больше похожи на маленькие стамески, а другие на отвертки с плоской головкой. При пайке на корпусе потенциометра, где необходимо распределить тепло по более широкой площади, предпочтительнее использовать более плоский наконечник.

Какую бы насадку вы ни использовали, желательно поддерживать ее в хорошем состоянии.Когда вы пытаетесь сделать паяные соединения, а расплавленный припой отваливается от железа, это означает, что наконечник окислился. Если он выглядит тусклым и черным, а не серебристым и блестящим, это почти наверняка так. Загрязнения на наконечнике также могут попасть в паяное соединение и вызвать его выход из строя.

Этому наконечнику несколько лет, и он уже проделал много работы, но он в относительно хорошей форме и все еще хорошо работает.

Возьмите за правило чистить наконечники припоя во время работы.В большинстве держателей для утюга есть лоток с губкой, которую следует смочить водой перед началом работы. Протирая наконечник влажной (не мокрой) губкой после каждого паяного соединения, удаляет излишки припоя с наконечника. Некоторые предпочитают использовать вату из латуни или нержавеющей стали для очистки наконечников железа, чтобы предотвратить окисление.

После каждых нескольких стыков желательно протереть утюг, нанести свежий припой на наконечник и стереть излишки. Это предотвращает окисление наконечника, и это также следует делать в конце работы, прежде чем выключать утюг.Этот процесс называется «лужением», и здоровый железный наконечник должен выглядеть блестящим. Вы также должны залудить новые наконечники перед их использованием.

Если вы чувствуете, что наконечник больше не работает, а чистка и лужение не помогают, у вас есть несколько вариантов. Вы можете попробовать обработать его активатором наконечника или просто заменить его. Наконечники относительно недорогие, но вы должны выбрать подходящий для вашего утюга.

Не взорвать

Припой не следует рассматривать как «металлический клей», который просто протирают утюгом и дают застыть.Чтобы обеспечить хорошее соединение, припой должен стекать по деталям, а это требует правильной техники пайки.

Будь то ножка резистора, торчащая через проушину или отверстие в печатной плате, или выводные провода конденсатора, обернутые вокруг револьверной головки или бирки, утюг следует использовать для нагрева области, где выполняется соединение. Оставив предварительно нагретый участок и кончик утюга все еще соприкасающийся с изделием, поднесите припой к стыку.

Он должен плавиться и течь почти мгновенно, и главное здесь то, что припой течет в соединение, а не образует каплю на поверхности.Не пытайтесь расплавить припой на металлический наконечник, а затем перенести его на соединение, потому что флюс, который помогает припою соединиться, испарится, прежде чем выполнять свою работу.

Изображение: Shutterstock

Знание того, какую температуру установить и как долго разогревать зону, приходит с опытом. Свинцовый припой плавится при температуре около 190 ° C, а не содержащий свинца - при температуре около 200 ° C. Для печатных плат температура утюга около 325 ° C должна быть безопасной отправной точкой, потому что совершенно необходимо не повредить плату.Если вы обнаружите, что этого недостаточно, поднимите температуру до 350 ° C и попробуйте еще раз.

Для потенциометров, револьверных головок и проушин требуются более высокие температуры, и нет ничего плохого в том, чтобы начать с низкой температуры, а затем увеличивать ее, если припою требуется время для плавления и растекания. Опытные паяльщики часто предпочитают работать с утюгами, установленными на температуру 400 ° C или выше, чтобы входить и выходить за пару секунд.

После того, как припой растечет, снимите утюг и дайте стыку остыть естественным образом.Не поддавайтесь искушению подуть на припой, чтобы ускорить процесс. При пайке транзисторов и операционных усилителей попробуйте прикрепить к ножкам зажим «крокодил». Он будет действовать как радиатор, отводящий тепло от хрупких компонентов.

Проверьте свои новые навыки пайки, сделав гитарный кабель самостоятельно.

Top 8 Лучший паяльник для автомобильной проводки 2021

Автомобильный провод передает сигналы по всему автомобилю, так как человеческое тело передает кровь и нервы.Поскольку автомобильная промышленность развивается день ото дня и появляются новые технологии, электронное оборудование должно соответствовать требованиям современных автомобилей. В значительной степени необходимо техническое обслуживание каждого автомобильного жгута проводов; Чтобы выполнить это требование, нам нужен лучший паяльник для автомобильной проводки, чтобы отремонтировать автомобильную проводку.

Лучший паяльник для автомобильной проводки

Наши усилия вносят значительный вклад в автомобильную промышленность, чтобы помочь ему в пайке автомобильного жгута проводов.Мы протестировали множество лучших паяльников для электроники на соответствие критериям автомобильной проводки и ответили на такие вопросы, как какой размер припоя для автомобильной проводки необходим? Какой паяльник для него лучше? Это исследование было проведено для того, чтобы вы без колебаний выбрали лучший паяльник для автомобильной проводки и электроники.


Лучшие 3 паяльника для автомобильной проводки 2021 Лучший комплект для пайки электроники и проводки
  • Полный паяльный комплект для автомобильных работ
Паяльник Weller
  • От 5 до 40 Вт
  • Аналоговая паяльная станция
  • Легкое сертифицированное паяльное жало ST3
  • Лучшее для пайки небольших схем и автомобильной проводки
Лучший бутановый паяльник
  • Лучший бутановый паяльник
  • Многофункциональный

Таблица лучшего паяльника для автомобильной проводки 2021 Лучший паяльник для автомобильной проводки 2021 года

Обзор лучшего паяльника для автомобильной проводки 2021 года Паяльник для электроники Anbes Best

Для пайки автомобильного провода нужен профессиональный автомеханик и лучший набор для пайки автомобильной проводки.Комплект паяльника ANBES - один из лучших паяльников стоимостью менее 100 долларов для выполнения всех необходимых вам паяльных работ.

Паяльный набор

ANBES имеет уникальные особенности со стандартным держателем паяльника с двумя пружинами и губкой; Вы можете использовать его, когда вам нужны паяльные работы. Он имеет защищенное основание, которое безопаснее, чем любое другое основание набора для пайки.

Существует пять различных советов по замене. Вы можете выбрать диапазон температур от 200C до 450C. Он быстро нагревается и отлично работает.Это паяльник с регулятором температуры; вы можете выбрать желаемую температуру.

Присоска для припоя с вакуумной трубкой высокого давления позволяет легко использовать одну руку, лучше всего для удаления припоя с паяных соединений в сквозных отверстиях печатной платы. Паяльник можно носить куда угодно; Портативная кожаная сумка из полиуретана поможет вам взять ее с собой куда угодно.

Рабочее напряжение 110 В, потребляемая мощность до 60 Вт. Модель наконечников серии 900M поставляется с антистатическим пинцетом, с помощью которого можно паять автомобильный провод.В этот набор для пайки входят следующие компоненты:

  • Пинцет
  • Сумка для переноски из полиуретана
  • Трубка для оловянной проволоки
  • Паяльник
  • Нож для зачистки проводов
  • Насос для удаления пайки
  • Подставка для паяльника
  • 24awg Электронный провод
  • Пять разных жалах паяльника

Вот некоторые плюсы и минусы для выбора лучшего набора для пайки автомобильной проводки:

Минусы
  • Не комфортно для людей с короткими руками

Лучший паяльник Weller для электроники Паяльник

Weller - самый популярный и идеальный паяльник для автомобильной проводки и электроники.Он отличается высоким качеством, легкостью и обладает всеми привлекательными функциями, необходимыми для автомобильной проводки.

Выходная мощность паяльника составляет от 5 до 40 Вт. Вы можете выбрать значения выходной мощности от 5 до 40 Вт, что делает его лучшим паяльником для автомобильной проводки. (12/35 Вт идеально подходит для автомобильной проводки.

По сути, этот автомобильный паяльник представляет собой высокопроизводительную аналоговую паяльную станцию. Он может производить до 900 ° F, и это, несомненно, лучший паяльник с регулируемой температурой для автомобильной проводки.

Вы можете правильно соединить металлы и создать электрическое соединение. Очень универсален и прост в использовании в домашних условиях и в автомобильных целях и является лучшим паяльником для электромонтажа мотоциклов.

Карандаш легкий, с мягкой ручкой из поролона, высококачественным наконечником ST3, утюгом и хромированным покрытием - все это обеспечивает комфортную работу.

Паяльная станция Weller WLC-100 в комплекте:

  • Встроенная подставка
  • Паяльное жало ST
  • Паяльный карандаш
  • Губка для очистки
  • One Станция контроля температуры и мощности

ПРОФИ
  • Лучшая паяльная станция для автомобильной проводки с регулируемой мощностью
  • Паяльная станция хорошего качества для профессионалов и новичков
  • Простая регулировка мощности и температуры
  • Насадки можно легко заменить в соответствии с требуемой задачей

Минусы
  • Нет индикации текущей температуры
  • Отлично подходит для левшей

Цифровая паяльная станция Weller WE1010NA


Лучший бутановый паяльник для автомобильной проводки

PPSK - отличный инструмент для автомехаников и лучший бутановый паяльник для электромонтажа мотоциклов.это подарок для всех любителей DIY, электрических и электронных, печатных плат, пайки, термоусадочной упаковки, резки проволоки и других пластмасс, пайки, сращивания и многих других паяльных работ.

Пробники мощности - лучший паяльник для тяжелых условий эксплуатации с топливом, заполненным бутаном; они оснащены электронным зажиганием и регулировкой пламени от ½ дюйма до 21/2 дюйма. Бутан легко перезаправляется, и его может хватить до 2 часов между доливами.

Максимальная температура горелки - 2500F, паяльника - 950F.Он потребляет 120 Вт мощности и 500 БТЕ; в этот комплект входят следующие компоненты:

  • Рулон канифольного припоя
  • Горячий нож
  • Горячая точка
  • Термоусадочный экран
  • Паяльное жало
  • Губка и лоток
  • Жесткий футляр для переноски
  • Регулировочные ключи

Термоусадочная трубка помогает подсоединять провод к проводу на автомобиле или снимать с него; Этот лучший паяльник для автомобильной проволоки можно использовать в любом положении и поддерживать стабильное пламя.

Канифоль с твердым сердечником может легко помочь вам соединить незакрепленные соединения и срастить кабель. Это 60% олова и 40% свинца, что помогает очистить соединение в процессе пайки.

Вот некоторые плюсы и минусы, которые помогут вам купить этот лучший тяжелый паяльник:

ПРОФИ
  • Дополнительные наконечники включены.
  • Автоподжиг
  • Отлично подходит для автомобильной проводки
  • Нагревается всего за 30 секунд.
  • Прочная конструкция

Минусы
  • Нет счетчика для проверки газового манометра в баллоне.
  • Поставляется без бутана

Лучший комплект паяльника для проводки

Weller - ведущий производитель высококачественного инструмента. Он известен во всем мире разнообразием своей продукции; Weller D650Pk также является одним из лучших продуктов по качеству инструментов компании Weller. Это один из лучших паяльников для электроники, автомобильной проволоки, промышленности и всех мощных паяльников.

Промышленный паяльный пистолет Weller D650PK с набором инструментов

обладает многофункциональными возможностями, такими как удаление ржавчины и загрязнений, регулировка штифтов и компонентов, сгибание и удержание выводов, а также множество паяльных работ, необходимых в промышленности.

Этот паяльник Weller для автомобильной проволоки с двойным нагревателем обеспечивает самую высокую мощность из всех паяльных пистолетов Weller: 300 Вт для высокой мощности и 200 Вт для низкой мощности; триггер первого пальца выбирает повышенную мощность, а второй триггер выбирает низкую мощность.

Пистолетная рукоятка облегчает удержание, а двойные фонари освещают вашу работу. Это самый быстрый паяльный пистолет, который нагревается всего за 6 секунд, поэтому вы можете легко паять автомобильный провод, когда спешите.

Комплект паяльного пистолета Weller с 2-проводным проводом включает в себя паяльный пистолет, бессвинцовый припой для катушек, чехол для переноски, паяльное жало большого калибра и высокоэффективное луженое медное жало.

Это изделие, внесенное в список UL, с ограниченной гарантией срока службы. Лучший паяльник до 100 долларов США; доверяют, спроектированы и используются экспертами и одинаково популярны в США, Великобритании, Канаде, Филиппинах и Индии.

Вот некоторые плюсы и минусы:

ПРОФИ
  • Паяльный пистолет высокой мощности
  • Лучшее для автомобильного провода
  • Двухпроводной провод
  • Надежный и сверхмощный паяльный пистолет
  • Нагревается всего за 6 секунд

Минусы
  • Фары ненадежные.
  • Паяльник тяжелый.

Паяльный пистолет Weller для автомобильной проводки

Профессиональный техник знает, насколько важен лучший паяльник для автомобильной проводки; Паяльник D550PK обеспечивает профессиональную надежность и управляемость автомобильной подвески.

Weller D550PK состоит из двух тепловых пистолетов и пистолетной рукоятки с простой регулировкой, позволяющей переключать курок между необходимыми настройками 200/260 Вт. Этот самый быстрый паяльный пистолет достигает температуры 900-1100F всего за 6 секунд, в зависимости от регулируемой настройки нагрева, что позволяет сэкономить время при более длительных работах.

На передней панели есть два светодиода, которые обеспечивают яркое освещение с обеих сторон, помогая паять темные пятна и не позволяя тени мешать работе. В комплект профессионального паяльного набора Weller входят следующие аксессуары:

  • чемодан для переноски
  • щетка для флюса
  • пистолет с двойным нагревом
  • бухта бессвинцового припоя
  • двухжильный шнур и основные принадлежности
  • три луженых медных наконечника для пайки, сглаживания и резки

Этот паяльник Weller предназначен для пайки в тяжелых условиях, требующих быстрого нагрева, и обеспечивает быстрое воздействие тепла в вашу мастерскую.Есть три разных жала для разных работ, одно паяльное жало, одно сглаживающее жало и одно режущее жало.

Спусковой механизм с пистолетной рукояткой позволяет легко выбирать между высокой или низкой мощностью. Компания Weller предлагает 7-летнюю ограниченную гарантию. Это лучшая идея подарка для любителей DIY-проектов, увлеченных любителей, профессионалов, автомобильной проводки и многого другого.

Вот некоторые плюсы и минусы выбора комплекта паяльника:

ПРОФИ
  • Отличный кейс для переноски
  • Профессиональный сверхмощный паяльный пистолет
  • Дополнительные наконечники для различных задач, таких как резка, сглаживание и формовка
  • Просто подключите и нажмите кнопку, чтобы расплавить припой

Минусы
  • Нет ручки регулировки температуры
  • Регулярное нажатие спускового крючка для пайки
  • Не лучшее для малогабаритной проводки

Комплект промышленного паяльного пистолета Weller D650PK с набором из 6 паяльных инструментов


Лучший паяльник для электроники

Для автомобильной проводки и электроники я рекомендую этот лучший одноручный паяльный пистолет для электроники с автоматической подачей.Это отличный паяльник для автомобильной проводки. Это оставляет вашу руку свободной, чтобы держать провод или то, что вы хотите припаять.

Паяльников существует множество. Для них всегда требуются две руки или какое-нибудь приспособление, которое скрепляет все провода вместе. Это одноручное. Просто прикоснитесь к проводному соединению, нажмите на спусковой крючок - и готово! Настолько просто, что вы можете использовать его для замены стереосистемы в автомобиле.

Эта версия мощностью 60 Вт имеет диапазон температур пайки от 260 до 480 ℃ (500-896 ºF).Это идеальная температура и мощность паяльника для автомобильной проводки.

Этот лучший паяльник для проводки мотоцикла стоит около 30 долларов. Вы также можете использовать этот паяльный пистолет для сварки печатных плат, ремонта машин, ремонта дома, изготовления гитар и ювелирных изделий.

Этот лучший паяльный пистолет для автомобильной проводки 2021 года поставляется со следующими предметами.

  • Мини-драйвер
  • Пистолет для пайки
  • Руководство пользователя
  • Насос для удаления пайки
  • Антистатический пинцет
  • Best Solder wire

ПРОФИ
  • Высококачественный корпус из АБС-пластика
  • Паяльная проволока с автоматической подачей
  • Простота использования при сложной пайке
  • Лучшее для электроники и автомобильной проводки
  • Жало легко заменяется

Минусы
  • Дым выходит при первом запуске
  • В комплекте всего одно паяльное жало

Бутановый паяльник

У нас есть маленький аккумуляторный бутановый паяльник для автомобильной проводки, который отлично работает.Он поставляется с множеством удобных принадлежностей и деталей, которые делают его очень универсальным и лучшим беспроводным паяльником для автомобильной проводки 2021 года.

Поставляется с головкой белого пламени, дефлектором, формовочным ножом, режущим ножом, наконечником горячего воздуха, маленькой губкой, маленьким оловянным горшком для размещения горячих вещей, лучшим припоем для автомобильной проводки, теплоизоляционным колпачком и подставкой для хранения.

Резак Dremel выглядит сложным, но им довольно легко пользоваться. Он состоит из разных частей: наконечников, катализатора, пламегасителя, зоны кнопок, бензобака и клапана для заправки бутана.

Используйте стандартный газ бутан для заполнения бака, и это займет всего несколько секунд, чтобы заполнить его. Он будет гореть от 45 до 90 минут при полной зарядке в зависимости от размера пламени, как вы его используете, поэтому это очень экономичный паяльник для автомобильной проводки.

Для открытого пламени нужно удалить катализатор. Для воспламенения он сдвигает замок от детей и отводит спусковой крючок. Газ будет проходить через горелку с функцией самовоспламенения и блокировки пламени для непрерывной работы без помощи рук.

Вы можете контролировать размер пламени горелки; пламя меньшего размера лучше всего подходит для горячих ножей, пламя среднего размера отлично подходит для пайки ювелирных изделий и автомобильных работ, а пламя большого размера идеально подходит для пайки массивных проводов.

ПРОФИ
  • Предохранитель
  • Высокая портативность
  • Различный размер пламени
  • Превосходное качество
  • Легко регулируется на небольшой площади во время пайки.
  • Поставляется с лучшими инструментами и наконечниками
  • Можно использовать в любом направлении
  • Универсальная паяльная горелка

Минусы
  • Нет окна для отображения оставшегося количества газа в резервуаре
  • Эксплуатационная необходимая квалификация

Электронный паяльник

Аналоговая паяльная станция Weller предназначена для тех, кому часто приходится паять автомобильную проводку и другую электронику.

Электронная система управления станцией может быстро регулировать температуру от 350 до 850 градусов Фарнхита и обеспечивать отличное восстановление температуры.

Для предотвращения случайного повреждения электроники, ювелирных изделий, проводов и других хрупких компонентов. Система также имеет беспроводную блокировку температуры. Это не позволит вам установить температуру, превышающую рекомендованную максимальную температуру для конкретной работы.

Паяльник представляет собой тонкий паяльный карандаш PES51 с ужасным нагревательным элементом из нержавеющей стали и полностью совместим с жалами серии Weller ET.Пластиковая ручка из пеноматериала и негорючего силиконового каучука для комфорта и уменьшения усталости во время пайки.

Это идеальная паяльная станция для автомобильной проводки в любых условиях. Руководство и схемы содержат схемы для руководства по обслуживанию и ремонту. В руководстве диагностированы и устранены проблемы.

ПРОФИ
  • Превосходная система контроля температуры
  • Отличное восстановление температуры
  • Беспроводная блокировка температуры
  • Светодиодный индикатор
  • Паяльник для быстрого нагрева и легкой очистки

Минусы
  • Паяльные карандаши стоят примерно половину стоимости новой паяльной станции.
  • Специальные жала паяльника

Weller PSI100K Super-Pro Самовоспламеняющийся аккумуляторный паяльник на бутане


Топ 5 лучших паяльных пистолетов для электроники [Обновленный обзор 2021]

49,16% пользователей выбрали Weller D550PK, 17,39% выбрали Weller 9400PKS 120V, 10,03% выбрали Weller D650PK, 14,05% выбрали промышленный паяльник и 9,36% выбрали паяльник Tabiger . Каждый месяц мы анализируем ваши ответы и меняем наш рейтинг.

Если вы собираетесь покупать принадлежности для пайки, вы наверняка встречали паяльные пистолеты. Эти удобные инструменты для плавления металлов имеют форму пистолета с удобно расположенными элементами управления спусковым крючком. Хотя они достигают тех же результатов, что и традиционные паяльники, у них есть несколько преимуществ. Во-первых, они обычно нагреваются и восстанавливают свою температуру быстрее. Кроме того, с ними удобнее работать в нежелательных ситуациях. Если вы заинтересованы в покупке паяльного пистолета, ознакомьтесь с нашим руководством по покупке и пятью отзывами о продуктах.Мы потратили несколько дней на тестирование лучших паяльников. Вы не только откроете для себя несколько отличных вариантов, но и будете хорошо подготовлены к тому, чтобы приобрести их самостоятельно!

Комплект профессионального паяльного пистолета Weller D550PK 260 Вт / 200 Вт - Любимый покупатель

Паяльный пистолет D550, входящий в этот комплект, является одной из самых мощных моделей Weller на сегодняшний день. Он может похвастаться двумя настройками мощности, которые включают 200 и 260 Вт. Помимо большой мощности, D550 нагревается за рекордно короткие сроки. Пистолету требуется всего шесть секунд, чтобы нагреться до 1000 градусов.

В горячем состоянии пистолет отлично отводит тепло к его усиленному луженому медному наконечнику.

Одним из преимуществ Weller является его пистолетная рукоятка, благодаря которой пользователям легче удерживать устройство и управлять им. Он также имеет выходную мощность, активируемую триггером. Более того, Weller оснащен двумя светодиодными лампами, которые помогают освещать рабочее пространство пользователя. Кроме того, на пистолет распространяется семилетняя ограниченная гарантия.

Более того, при покупке набора вы получаете несколько принадлежностей для пайки.Поставляется с наконечниками для пайки, сглаживания и резки. Кроме того, он оснащен щеткой для флюса, приспособлением для пайки и катушкой бессвинцового припоя.

Плюсы

  • Двойные настройки мощности
  • 200 и 260 Вт
  • Самый мощный паяльный пистолет Weller
  • Два передних фонаря
  • Стандарты безопасности UL и cUL
  • Готово за 6 секунд
  • Спусковой крючок
  • Прочный корпус

Минусы

  • Трудно найти стандартные сменные насадки


Weller 9400PKS 120V Dual Heat 140/100-Watt Universal Passenger Gun Kit - лучший паяльный пистолет для любителей

Weller 9400PKS - идеальный паяльный пистолет для любителей, которым нужна эргономичная установка.Рукоять пистолета пистолета имеет мягкое нескользящее усиление. Между тем, регуляторы спускового крючка регулируются одной рукой. У этого пистолета даже есть фирменная ножка «рок-н-ролл» для более стабильной пайки.

При весе чуть менее 2 фунтов ружье очень легко держать в руке и манипулировать им. Более того, три ярких светодиодных лампы обеспечивают бестеневое освещение рабочего места.

Как будто этого было недостаточно, у пистолета также впечатляющий температурный диапазон. Он может увеличиваться с нуля до 900 градусов всего за 6 секунд.Пистолет с настройками мощности 100 и 140 В имеет разумную цену и имеет семилетнюю гарантию производителя. Он идеально подходит для всех, от любителей неполный рабочий день до увлеченных профессионалов.

В комплект входят сменные луженые медные наконечники и прочный футляр для переноски. Он также поставляется с набором специальных насадок для замены. Паяльный пистолет также поставляется с шестигранным ключом 3/32, который встроен прямо в ручку. Таким образом, вам никогда не придется беспокоиться о том, чтобы отслеживать замену инструмента.Еще одна интересная особенность - это шариковая защита шнура питания, которая предотвращает скручивание и изгиб во время пайки.

Мы не можем не восхищаться этим прибором Weller. Он быстро нагревается и обеспечивает точный контроль температуры. Мы также сочли его удобным в использовании. Несмотря на то, что высокая мощность 9600 делает его подходящим для профессионалов, мы уверены, что этот пистолет с пониженной мощностью также принесет пользу домашним мастерам. Полноцветный буклет с инструкциями поможет прояснить любые ваши вопросы или опасения.

Плюсы

  • Двойные настройки мощности
  • Три встроенных светодиодных фары обеспечивают бестеневое освещение
  • Два положения триггера (100 и 140 Вт)
  • Максимальная температура 900 градусов
  • Нагревается всего за 6 секунд
  • Семилетняя гарантия
  • Пистолетная рукоятка с мягкой подкладкой
  • Шестигранный ключ в рукоятке
  • Весит всего 1 шт.8 фунтов
  • Шаровая защита предотвращает скручивание шнура
  • Наконечники из луженой меди


Комплект промышленного паяльного пистолета Weller D650PK - выбор редакции

Комплект промышленного паяльного пистолета Weller D650PK - это впечатляющий инструмент профессионального уровня, сделанный одним из ведущих производителей паяльных пистолетов в стране. Он может похвастаться двумя настройками мощности, включая 200 и 300 Вт. Эти настройки мощности соответствуют максимальной температуре 1100 градусов.

Поскольку пистолет Weller входит в комплект, он также поставляется с тремя сменными насадками и прочным футляром для переноски.

Покупатели очень довольны производительностью D650. Он имеет впечатляющую выходную мощность и простые в управлении настройки триггера. Он также имеет мягкую, устойчивую к скольжению пистолетную рукоятку для лучшего контроля. Поскольку он довольно легкий, мы сочли, что он подходит для длительных рабочих сеансов.

Из-за мощности D650 мы рекомендуем этот пистолет заядлым любителям или тем, кто ищет устройство профессионального уровня.Благодаря семилетней гарантии Weller и впечатляющей репутации мы не сомневаемся, что этот паяльный пистолет рассчитан на всю жизнь. Вы также можете приобрести этот великолепный паяльный инструмент менее чем за 90 долларов.

Плюсы

  • Поставляется с никелированными сменными наконечниками
  • Двухжильный заземленный шнур
  • Термостойкий корпус
  • Пистолетная рукоятка с двойным усилением
  • Управление спусковым крючком
  • Время нагрева 6 секунд
  • Поставляется с сумкой для переноски
  • Сменные наконечники из луженой меди легко найти
  • Легкий
  • Внесены в списки UL и cUL


Промышленный паяльный пистолет Weller D650 - лучший бюджетный выбор

Вам понравился внешний вид последнего паяльного пистолета, но нет его в вашем бюджете? Вам повезло! Weller D650 также продается в чистом виде.Без дополнительных аксессуаров это намного доступнее. Позже вы всегда можете приобрести сменные насадки.

Пистолет по-прежнему может похвастаться двумя настройками мощности с впечатляющими выходами 200 и 300 Вт. Вдобавок ко всему, он имеет те же элементы управления кончиками пальцев и мягкую, устойчивую к скольжению рукоятку. При весе чуть менее 4 фунтов это один из немногих профессиональных паяльных пистолетов, которые не утомят ваше запястье. Благодаря термостойкому корпусу из термопласта вам не придется беспокоиться о том, что пистолет обожжет вам руки.

D650 получает восторженные отзывы покупателей. В основном люди согласны с тем, что это ружье предлагает впечатляющую мощность по разумной цене. Мы обнаружили, что D620 был одним из тех редких продуктов, которые выполнили почти все свои маркетинговые обещания. Поскольку на него предоставляется длительная семилетняя гарантия, покупка этого мощного инструмента практически не связана с риском. Таким образом, мы рекомендуем его всем, кто ищет трудолюбивый, но недорогой паяльный пистолет профессионального уровня.

Плюсы

  • Двойные настройки мощности 200 и 300 Вт
  • Сменные наконечники из никелированной меди
  • Вторичный корпус из термопласта
  • Сертификаты UL и cUL
  • Мягкая нескользящая пистолетная рукоятка
  • Органы управления
  • Весит менее 4 фунтов
  • Профессиональный
  • Бюджетный
  • Достигает температуры до 1100 градусов

Минусы

  • В комплект не входит сумка для переноски и аксессуары


Паяльник Tabiger - Лучший стартовый комплект для паяльника

Если мысль о мощном паяльном пистолете вызывает у вас беспокойство, возможно, лучше придерживаться основ.Паяльник - отличный вариант начального уровня. Набор паяльника Tabiger предлагает все необходимое для пайки в удобном футляре для переноски.

Покупатели получают паяльник мощностью 60 Вт с пятью жалами. Он также поставляется с подставкой для паяльника, трубкой для паяльной проволоки, антистатическим пинцетом, насосом для удаления припоя и прочным футляром для переноски. Утюг может похвастаться регулируемой выходной мощностью от 400 до 800 градусов. Тем не менее, при достаточной мощности нет необходимости ждать, пока устройство нагреется.

Нам нравится, насколько легко настроить шкалу температуры на плате паяльника. Все числа отмечены и имеют точную соответствующую температуру. Есть даже встроенный светодиодный индикатор питания, который показывает, когда утюг горячий и готов к работе. Между регулируемыми настройками и сменными наконечниками нет предела тому, чего вы можете достичь с помощью набора Tabiger.

По цене чуть менее 15 долларов вам будет сложно найти более доступный комплект паяльника. Он поставляется со всеми принадлежностями, необходимыми для начала работы.Он также демонстрирует удивительно надежную работу. Мы рекомендуем этот комплект паяльника для хобби-проектов и самостоятельного ремонта, который требует ограниченного бюджета.

Плюсы

  • В комплекте паяльник на 60 Вт
  • Жесткий чехол для переноски
  • Температура до 80 градусов
  • Гарантия производителя 12 месяцев
  • Паяльная присоска с пусковым механизмом
  • Имеет большие вентиляционные отверстия для максимального рассеивания тепла
  • Поставляется с пятью сменными насадками
  • Стоимость менее 15 долларов США
  • Противоскользящая ручка
  • PCBA

Минусы

  • Не подходит для профессиональной пайки


Справочник покупателя

Основная цель пайки - создать надежное соединение между двумя металлическими поверхностями.Для этого вам понадобится паяльник, удовлетворяющий нескольким ключевым критериям.

Паяльные пистолеты

- ценный инструмент, когда вам нужно спаять провода вместе. Паяльные пистолеты обычно используются для более крупных проектов, таких как проволока большого сечения. Большинство паяльных пистолетов имеют несколько различных диапазонов нагрева. На большинстве пистолетов вы нажимаете на спусковой крючок только частично, чтобы получить высокий диапазон нагрева, и полностью нажмите, чтобы получить более низкий диапазон нагрева. Когда бы вы ни использовали паяльник, первое, что вам нужно сделать, это залудить жало.По сути, это означает, что перед тем, как приступить к пайке стыков, нужно нанести туда немного припоя и очистить наконечник.

При пайке соединения важно помнить, что вы хотите нагреть металл, который вы паяете, а не просто нагреть припой. Кроме того, вероятно, самое важное, что вы можете сделать для получения хорошего паяного соединения, - это использовать флюс. Флюс очистит металл от окисления и обеспечит хорошее соединение. Так что нанесите немного флюса на провода. Затем добавьте тепла от паяльника и подождите, пока этот флюс расплавится.Затем нанесите припой с противоположной стороны и дайте ему впитаться в стык. Паяльный пистолет можно использовать для множества различных стыков.

Но опять же, вы обнаружите, что пистолет обычно лучше всего работает, когда вы имеете дело с проволокой большого сечения. Теперь вы знаете, как пользоваться паяльником.

Факторы, которые необходимо учитывать при покупке паяльного пистолета, включают:

Выходная мощность

Прежде чем выбирать конкретный паяльник, необходимо учесть несколько значений номинальной мощности.Прежде всего, вам нужно учитывать мощность оружия. Многие потребители ошибочно полагают, что мощность контролирует температуру. Мощность регулирует время, необходимое для нагрева пистолета и восстановления его температуры. В некоторых паяльниках есть понижающие трансформаторы. Эти инновационные электронные элементы снижают первичное напряжение пистолета, чтобы увеличить его ток.

Большинство паяльных пистолетов потребляют от 100 до 250 Вт мощности. Паяльники теряют часть своего тепла в процессе пайки.Значит, им нужно много резервной мощности. Паяльный пистолет с высокой мощностью нагревается всего за несколько секунд. Более того, паяльник сможет восстановить заданную температуру уже через несколько секунд после пайки соединения.

Имея такую ​​мощность, можно использовать паяльные пистолеты с высокой мощностью для закрепления всего, от автомобилей до бытовой техники. Они особенно полезны при интенсивных паяльных работах.

Диапазон температур

Многие пистолеты имеют двухпозиционные триггеры, которые позволяют пользователям переключаться между высокими и низкими настройками.Это помогает ограничить количество тепла, подводимого к уязвимым поверхностям, таким как печатные платы. Традиционный припой плавится при температуре около 370 градусов.

С учетом сказанного, паяльные пистолеты часто нагреваются до температуры от 800 до 1000 градусов. Более высокие температуры позволяют паять быстрее. Однако они также могут повредить уязвимые поверхности. Это одна из причин, по которой профессионалы обычно выбирают паяльные пистолеты.

Регулируемые элементы управления

Паяльные пистолеты с переменными настройками очень предпочтительны.Эти пистолеты позволяют пользователям переключаться между высокими и низкими температурами. Большинство паяльных пистолетов имеют двойные настройки температуры, которые активируются с помощью двухпозиционного триггерного переключателя.

Эргономичный дизайн

Одним из главных достоинств паяльника является его эргономичный дизайн. Паяльный пистолет имеет форму пистолета с удобной рукояткой и спусковым крючком. Большинство из них весят всего несколько фунтов. Таким образом, вы можете легко управлять паяльным пистолетом одной рукой.

При поиске подходящего паяльного пистолета убедитесь, что он имеет мягкую, устойчивую к скольжению рукоятку.Наконечник паяльника может нагреваться до 1000 градусов. Таким образом, это почти последний предмет, который вы хотите выскользнуть из рук.

Электропроводка

Очень важно выбрать паяльник, который питается через заземленное соединение. Вы также можете принять во внимание длину шнура питания паяльного пистолета. Хотя вы всегда можете подключить паяльник к удлинителю для лучшего доступа к удаленным приложениям, это может быть опасно и разрушительно.Удлинители могут отключиться во время работы.

Замена наконечника

Независимо от того, насколько хорошо вы ухаживаете за своим паяльником, настанет время, когда вам потребуется заменить жало. Вам также может потребоваться удалить стандартный наконечник, чтобы установить специальные заменители. В отличие от паяльников, паяльные пистолеты имеют жало из петли из медной проволоки. Этот контур представляет собой вторичную цепь, созданную понижающим трансформатором.

Торговая марка и гарантия

Такие бренды, как Weller, Tabiger и Vastar, давно доминируют в области пайки.Эти и другие бренды упорно трудились, чтобы заработать хорошую репутацию у клиентов. Таким образом, они всегда беспроигрышны, когда дело доходит до выбора продукта. Также стоит отметить, что многие известные бренды имеют длительные гарантии производителей.

Освещение

Многие паяльные пистолеты имеют встроенную светодиодную подсветку. Эти дополнительные элементы позволяют пользователям работать в тускло освещенных или темных местах. При выборе паяльного пистолета с подсветкой убедитесь, что лампочки установлены на передней части пистолета.Это гарантирует, что вы всегда будете получать бестеневое освещение.

Почему выбирают паяльник

Многие потребители не решаются покупать паяльные пистолеты. Их высокотемпературные выходы и конструкция, напоминающая пистолеты, вызывают страх в умах начинающих паяльщиков. С учетом сказанного, их повышенная доступность мощности и благоприятная эргономика делают их лучшим вариантом для потребителей. Если вы хотите создать большие стыки или работать над обширным проектом по пайке, нет подходящей альтернативы паяльнику.

Технологии, используемые в паяльных пистолетах, помогают максимально повысить их энергоэффективность. Паяльные пистолеты оснащены понижающими трансформаторами, которые снижают их электрическое напряжение. Хотя это может показаться не очень хорошим, пониженное напряжение приводит к увеличению тока. Большой ток способен нагреть жало паяльника быстрее, чем маленький. Итак, зачем ждать медленных паяльников, если можно получить мгновенный результат с помощью паяльника?

Когда появился паяльник?

Паяльник был изобретен мастером по ремонту радиотехники по имени Карл Э.Веллер. Его разочарование по поводу паяльника с медленным нагревом привело его к разработке паяльного пистолета в 1941 году.

FAQ

В чем разница между паяльником и паяльником?

Паяльники - это устройства в форме палочки, обеспечивающие ограниченную мощность и тепло. Между тем, паяльные пистолеты представляют собой устройства в форме пистолета, которые обеспечивают быстрое время нагрева и высокие температуры. Посмотрите это короткое видео, чтобы узнать больше!

Для чего используются паяльные пистолеты?
Паяльные пистолеты

используются для создания прочных электрических соединений и металлических соединений.Популярные области применения включают печатные платы, автомобильную проводку и витражи.

Какие меры предосторожности нужно соблюдать при использовании паяльника?

При работе с паяльником всегда надевайте термостойкие перчатки. Более того, по возможности работайте поверх термостойкого паяльного мата.

Паяльный пистолет какой мощности мне нужен?

Решение, какая мощность соответствует вашим потребностям, - это своего рода баланс. Чем ниже потребляемая мощность утюга, тем больше времени требуется для повторного нагрева после каждой задачи.Более дешевые паяльники также имеют менее стабильную температуру жала. Это особенно актуально, если вы используете длинный удлинитель. Чем длиннее шнур, тем меньше электричества доходит до утюга.

Скорость передачи тепла на работу также зависит от жала паяльника. Существуют десятки типов насадок, от точечных конических насадок, обычно используемых в ювелирных изделиях и электронике на печатных платах, до более широких скошенных и долотых наконечников, используемых в более тяжелых работах.Большая площадь поверхности наконечников удерживает больше припоя и быстрее передает тепло.

В большинстве паяльников, используемых в электронике, используется тонкий наконечник и диапазон мощности от 20 до 60 Вт. Обычно они достигают максимальной температуры наконечника от 800 до 900 градусов по Фаренгейту. Наконечник должен быть достаточно горячим, чтобы можно было спаять соединение в течение секунды или двух. Наконечник, не выделяющий достаточно тепла или недостаточно быстро восстанавливающийся, означает, что вы, вероятно, будете дольше прижимать наконечник к хрупким компонентам, что приведет к повреждению.

Достаточно ли 30-ваттного паяльника?

Для тонкой работы с острым наконечником хорошо подойдет 30-ваттный паяльник. Помните о скорости теплопередачи разных наконечников и температуре плавления разных припоев. Например, серебряный припой для ювелирных изделий имеет более высокую температуру плавления и, следовательно, требует больше тепла, чем канифольный припой сердечника для электроники.

Паяльник лучше паяльника?

Для более тяжелых работ паяльник - отличная идея по ряду причин:

  • Пистолеты имеют тенденцию быть более мощными, чем утюги в форме жезлов, они нагреваются и охлаждаются быстрее.Высокие / низкие настройки на большинстве паяльных пистолетов делают их подходящими как для легких, так и для тяжелых работ, хотя они имеют тенденцию быть слишком мощными для тонкой электроники, они превосходны при тяжелых работах, таких как листовой металл и электрическая проводка.
  • Наконечники пистолетов
  • обычно работают при высоких температурах, что сводит к минимуму время, необходимое для сварки. Для профессионала это плюс, но для большинства пользователей более высокая температура, выделяемая наконечником пистолета, может привести к сопутствующему повреждению, например, к соединениям на основе печатной платы из стекловолокна.По этой причине большинство пользователей предпочитают палочку. Пистолеты лучше всего подходят для соединения более прочных компонентов, таких как проволока большого сечения.
  • Оружие
  • легче держать и размещать в местах, где ваша работа может быть под странным углом, однако из-за их большего размера и веса они могут быть неудобными в обращении при использовании в небольших замкнутых пространствах.
  • Оружие
  • , как правило, оснащено встроенной подсветкой, что позволяет легче видеть, что вы делаете, особенно в плохо освещенных местах.

С отрицательной стороны:

  • Кончик петли из медного провода может ослабнуть, поэтому его следует часто проверять и при необходимости подтягивать.
  • Наконечник проволоки со временем разрушается, и его следует периодически заменять.
  • При подаче напряжения жало паяльника может действовать как электромагнит и притягивать крошечные винты или кусочки металла.
Кто делает лучшие паяльные пистолеты?

Есть много отличных вариантов. Компания Weller Manufacturing, производитель паяльных пистолетов, по-прежнему производит первоклассные продукты. Как уже говорилось ранее, Веллер, Табигер и Вастар имеют заслуженную репутацию.Vastar славится качественным оборудованием по доступным ценам. Среди новых производителей, пользующихся высокой репутацией, - американские Hakko Products и XTronicUSA.

Паяльные пистолеты USB хороши?

Термин USB-паяльник «пистолет» кажется неправильным переводом. На каждом веб-сайте, где размещены паяльные пистолеты USB, есть фотографии миниатюрных паяльников с палочкой на 5 В, 5 или 8 Вт, которые называются паяльными ручками или паяльными карандашами. При этом они открывают новые горизонты удобства и мобильности, подключаются к любому ноутбуку и должны быть достаточно мощными для работы с прецизионной электроникой.Некоторые из них перезаряжаемые или поставляются с адаптером с батарейным питанием. Наконечники нагреваются примерно за 15 секунд, обычно со встроенным светодиодом, чтобы вы знали, когда они готовы, и переходят в спящий режим после короткого периода (обычно около 25 секунд) неиспользования. Хотя некоторые пользователи могут быть довольны USB-ручками, здесь применима поговорка «Ваш пробег может отличаться», поскольку другие пользователи сообщают, что USB-ручки крайне маломощны и не подходят для любого вида пайки.

Припой какого размера мне следует использовать?

Для пайки электроники через сквозные отверстия наиболее распространены размеры 18-го калибра и 1.Диаметр 22 мм, калибр 20 - диаметр 0,914 мм и калибр 21 - диаметр 0,813 мм. Для точной работы, когда соединения могут быть расположены ближе друг к другу, может быть предпочтителен провод 22 калибра с диаметром 0,711.

Какой припой использовать?

Сегодня разнообразие припоев кажется почти безграничным. Помимо размера, вам придется иметь дело с такими факторами, как содержание флюса, содержание свинца и температура плавления.
Раньше обычный припой представлял собой смесь 60-40. Это было 60% олова с добавлением 40% свинца для предотвращения образования взбалтывания.Припой 60/40 по-прежнему является наиболее распространенным, но по состоянию здоровья многие пользователи выбрали бессвинцовый сплав олова / меди.

При припое с сердечником в центре припоя проходит полая сердцевина из флюса. Флюс - агент слабой кислотности, используемый для предотвращения окисления. Самый распространенный флюс - канифоль, которую делают из древесного сока. Канифоль, однако, стала ассоциироваться с раздражением легких и астмой. Доступны новые, экологически чистые припои, которые не содержат свинца и канифоли. Самым популярным является припой Omega от Warton Metals.

При какой температуре паять?

Обычный припой, часто называемый мягким припоем, имеет тенденцию плавиться при температуре около 370 градусов. Некоторые специальные припои требуют высоких температур, некоторые превышают 800 градусов, и называются твердыми припоями. Твердую пайку еще называют пайкой.

Сколько времени нужно, чтобы расплавить припой?

Во избежание повреждения электронных компонентов пайка большинства электронных компонентов выполняется в течение секунды или двух. Специальная пайка твердым припоем может занять немного больше времени.

Видеоурок: Ремонт паяльника

Последние мысли

Паяльные пистолеты

могут немного напугать новичков. Однако они незаменимы в любом арсенале инструментов для дома, хобби или профессионала. Вооружившись всесторонними знаниями об этом устройстве, теперь вы сможете выбрать идеальный паяльный пистолет для своей установки.

После тестирования нескольких паяльных пистолетов мы не могли быть более довольны нашим окончательным выбором. Weller D650PK удобен и поставляется с множеством аксессуаров.Между тем, Weller D550PK обладал мощностью профессионального уровня. Конечно, комплект паяльника Tabiger служит альтернативой мощным паяльникам.


»Какой тип паяльника использовать для гитарной электроники

Пайка - это навык, который может сэкономить ваше время и деньги, позволяя выполнять работу с электроникой на ваших гитарах. Изучите этот несложный навык, купите хороший паяльный инструмент, и вам никогда не придется отнести гитары к специалисту по ремонту домкратов, замене электролизеров или замене звукоснимателей.Пайка не только проста, но и дает вам больше возможностей для тестирования различных компонентов, что стоило бы целое состояние, если бы вы платили гитарному технику.


Паяльная станция Weller WE1010, Amazon

Это лучший паяльник, который я когда-либо использовал, и я настоятельно рекомендую его для ремонта гитар, усилителей, педалей, кабелей и других инструментов. Он может легко справиться с любым из этих приложений. При 70 Вт его мощности достаточно, чтобы разогреть паяльное жало до 850 градусов.Это больше, чем вам понадобится для большинства приложений, и для большинства небольших работ по электронике я выставляю температуру около 650 градусов.

Что такое пайка

Припой - это плавкий металлический сплав, используемый для создания прочного соединения между металлическими деталями [1]. Если у вас есть два провода, или провод и наконечник для электролизера, или провод и наконечник для входного разъема (вы поняли идею), пайка позволяет соединить эти куски металла вместе, образуя соединение, которое в идеале не обеспечивает электрического сопротивления.Я говорю «идеально», потому что это зависит от качества пайки и техники пайки, подробнее об этом позже.

Существуют разные типы пайки, так что не путайте это с пайкой ювелирных изделий, при которой можно использовать утюг или пламя, например бутан. Существует также водопроводный припой, который снова использует открытое пламя от горелки в качестве источника тепла, и различные формы припоев с соотношением выводов в зависимости от типа соединяемых труб. Дренажные или канализационные трубы могут быть сплавлены вместе с использованием припоя с более высоким содержанием свинца по сравнению с чистым краном для питьевой воды, в котором должен использоваться припой с низким содержанием свинца.

Одним из наиболее важных свойств припоя (для электроники или сантехники) является то, что он имеет очень низкую температуру плавления. Такая низкая температура плавления позволяет нам соединять вместе разрозненные куски металла, не нагревая отдельные компоненты до их температур плавления, что может привести к необратимым повреждениям компонентов.

Припой для электроники плавится примерно при 361 ~ 374 ° F (183 ~ 190 ° C) для Kester, который я рекомендую ниже, что позволяет легко достичь этой точки с помощью стандартного паяльника, как мы рассмотрим далее.

Какие типы паяльников существуют

Существуют три основных типа паяльников. Автономные утюги с заданной выходной температурой, паяльные станции, которые позволяют настраивать определенные выходы с помощью отдельного блока управления, и паяльные пистолеты , которые не должны использоваться для гитарной электроники .

Автономные паяльники

Автономные паяльники, как правило, очень дешевы, и у большинства людей один из них свернут в ящики для мусора.Обычно вы можете получить их от 20 до 30 долларов. Преимущество такого утюга в том, что он дешевый и для очень простых работ может просто спаять вместе небольшие детали.

Если у вас есть такой утюг, вы, как правило, можете немного его использовать, однако вы довольно быстро столкнетесь с его ограничениями.

Хотя на некоторых современных паяльниках есть маленькие ручки регулировки, я настоятельно рекомендую использовать хорошую паяльную станцию, которая дает полный контроль над температурой паяльника.Это гарантирует, что вы используете только необходимое количество тепла для компонентов, при этом позволяя установить высокие настройки, когда это применимо.

Паяльные станции

Паяльная станция Weller WE1010NA, Amazon

Паяльные станции имеют блок, который подает питание на подключенный паяльник, и диск, позволяющий установить температуру на выходе. Эта гибкость важна при установке правильной температуры для компонентов, которые спаиваются вместе.

Большие соединения с большей массой необходимо нагреть быстрее, чтобы не повредить компонент, а также иметь достаточно тепла для создания хорошего паяного соединения. Более мелкие стыки или термочувствительные детали, такие как печатные платы, требуют пристального внимания к количеству приложенного тепла, иначе повреждение произойдет очень быстро. Паяльная станция позволяет выполнять эти небольшие регулировки на выходе, позволяя правильно паять компоненты без повреждений и одновременно создавая хорошее электронное соединение.

Лучшая паяльная станция, которую я когда-либо использовал, - Weller WES51. Эта станция широко распространена среди техников по производству гитар и усилителей, и ее можно найти на всех рабочих местах таких компаний, как Dr.Z. Она проста и удобна в использовании, с переключателем включения / выключения и регулятором температуры прямо на передней панели. Он поставляется с подставкой для утюга, которая также обеспечивает место для губки. Губка необходима при пайке, а этого нет в большинстве автономных утюгов.

Покупка одного из них - отличное вложение.Я использую Weller WES51 последние 7 лет, и он до сих пор отлично работает. Веллер представил новую модель (которая пришла на смену WES51) WE1010NA, которая оснащена великолепно выглядящей цифровой панелью управления для регулировки температуры и такой же подставкой для паяльника, которая потрясающая, и я не могу представить слишком много улучшений в этой конструкции.

Одно из основных усовершенствований новой паяльной станции Weller - это режим ожидания, который восстанавливает питание, когда оно не используется, для экономии энергии.Это отличная функция, так как любая паяльная станция или утюг потребляют много энергии, чтобы оставаться горячими.

Ценник в 100 долларов изначально может отпугнуть от хорошей паяльной станции, однако давайте взглянем на некоторые общие затраты на ремонт. Когда я занимался ремонтом гитары и усилителя, я обычно брал 30 долларов в час за работу с электроникой. Это минимум затрат на ремонт, которые, как я видел, легко достигают отметки в 60 долларов. Если бы у вас была полная замена пикапа и новая переустановка всех ваших компонентов, это могло легко привести к счету за ремонт в 100 долларов.Вы можете потратить на покупку собственной паяльной станции премиум-класса столько же денег, сколько и на то, чтобы кто-то делал за вас работу электроники. Я всегда рекомендую людям, если у них есть хоть капля удобства или они хотят научиться, пойдите и купите хорошую паяльную станцию. Вы не пожалеете об этом.

Паяльный пистолет

И это подводит нас к нашему последнему типу паяльного инструмента - паяльнику. Паяльные пистолеты полезны, потому что они обычно имеют гораздо больший пуансон, чем паяльник.Например, этот паяльный пистолет Weller (на фото ниже) имеет мощность 260 Вт, в то время как паяльная станция Weller, которую я рекомендую выше, обеспечивает максимальную мощность 70 Вт.

Более высокая мощность паяльного пистолета может быть невероятно полезной при соединении двух больших металлических частей, для нагрева которых требуется большое количество энергии. Однако это слишком много тепла для электроники гитары и усилителя, и его следует избегать любой ценой.

Чрезмерное нагревание - не единственная причина, по которой следует избегать паяльных пистолетов вокруг гитар, что подводит нас к…

Никогда не используйте паяльник рядом с гитарой

Да, паяльные пистолеты могут повредить компоненты из-за чрезмерной мощности тепла они обеспечивают.Однако самая большая причина никогда не использовать их на гитаре - это то, что паяльный пистолет может испортить ваши звукосниматели .

Паяльные пистолеты генерируют большой ток, который подается на наконечник пистолета. Эти усилители создаются трансформатором, который принимает сетевое и выходное напряжение и через трансформатор преобразует его в высокие усилители. Затем эти высокие усилители направляются на жало паяльника, чтобы быстро нагреть элемент жала. Трансформаторы, которые широко используются в музыкальном оборудовании, таком как гитарные усилители, создают электромагнитное поле, когда напряжение подается на первичную катушку.

Электромагнитное поле, создаваемое паяльным пистолетом, настолько сильное, что при использовании в непосредственной близости от звукоснимателя гитары оно может перемагничивать или размагничивать стержневые магниты или полюсные наконечники, что может изменить звук звукоснимателя.

Я знаю, что может возникнуть соблазн использовать то, что у вас есть дома, но что бы вы ни делали, не используйте паяльный пистолет рядом с звукоснимателями гитары.

Типичные области применения пайки на гитаре

Несмотря на то, что существуют беспаечные системы, для установки подавляющего большинства датчиков и компонентов требуется пайка.На самом деле я бы держался подальше от этих беспаечных систем, так как с ними становится очень трудно работать, если они начинают разваливаться, что я видел многие из них.

Ремонт неисправного выходного разъема

Один из самых распространенных способов ремонта - это замена или перепайка выходного разъема. Часто они расшатываются и начинают шевелиться. Если это движение будет продолжаться, оно, как правило, будет вращать провода так, чтобы они оторвались от их паяных соединений, или повредило паяные соединения настолько, что потеряло хорошее электрическое соединение.

Замена компонентов

Замена горшков также довольно распространена, поскольку их может постичь та же участь, что и в случае с выходным разъемом. Кастрюли также могут со временем испортиться, и старые горшки обычно страдают от грязных резистивных элементов, которые трескаются и лопаются даже после хорошей очистки.

По мере роста рынка бутик-пикапов послепродажного обслуживания увеличивалось и количество запросов на замену пикапов. Смена звукоснимателей может быть интересной и полезной, превращая гитару более низкого уровня или гитару, которая вам просто не нравится, в именно тот звук, который вы ищете.Установка самовывоза обычно стоит от 25 до 40 долларов за самовывоз в ремонтной мастерской. Это легко сократить, если вы можете сделать это самостоятельно.

Работа с гулом электрогитары

Противный гул звукоснимателей сингл-катушек вдохновил на появление звукоснимателя «хамбакер». В то время как некоторый гул в гитаре можно отнести к звукоснимателям, улавливающим электрические помехи от окружающей среды, другой гул можно отнести к плохому заземлению или плохому экранированию.

Эти проблемы с заземлением трудно обнаружить, но внимательный осмотр всех проводов и соединений заземления должен выявить плохие паяные соединения или провод низкого качества.Если у вас есть собственная паяльная станция, вы можете сразу погрузиться в нее и решить эти проблемы самостоятельно.

Другие инструменты для пайки

Хорошая паяльная станция - это начало работы с вашим собственным оборудованием, но есть еще несколько вещей, которые вы захотите подобрать, пока вы работаете.

Припой

Kester 24-6040-0053 Припой. Это припой, который вы хотите использовать для гитарной электроники. От Амазонки.

Очевидно, что если вы что-то паяете, вам понадобится припой, который будет сочетаться с только что подобранным горячим утюгом.Для работы с электроникой рекомендую Kester 24-6040-0053. Этот припой представляет собой смесь олова и свинца 60/40 и отлично подходит для соединения всей электроники в гитаре, педали, кабеле или усилителе. Припой бывает разного диаметра, но я считаю, что рекомендуемый мною рулон Kester размером 0,050 дюйма как раз подходит для работы с гитарой.

Поставляется в рулоне весом 1 фунт, и его хватит на долгое время. Поскольку в припое содержится свинец, вы должны быть осторожны, чтобы не вдыхать пары, исходящие от жала паяльника.Держите открытое окно поблизости и небольшой вентилятор, чтобы сдуть пары с лица.

Я экспериментировал с припоями разного диаметра и обнаружил, что Kester 0053 толщиной 0,050 дюйма лучше всего подходит для работы с гитарой и электроникой усилителей.

Насос для удаления припоя

TABIGER Насос для удаления припоя и удаления припоя, Amazon

Вам нужен способ удаления старого припоя и очистки деталей перед их спайкой. Есть несколько способов сделать это, но я предпочитаю использовать паяльный насос.Паяльный насос сначала нагревает старый припой до температуры плавления. Как только припой станет жидким, но сопло насоса рядом с припоем, которое нужно извлечь, и нажмите кнопку. Эта кнопка освобождает пружину, которая оттягивает герметичный плунжер назад, всасывая жидкий припой в насос. Затем вы толкаете плунжер насоса обратно вниз, что выталкивает старый, теперь уже затвердевший припой из насоса.

Есть множество насосов разных стилей, но я рекомендую именно этот.Этот пакет также поставляется с фитилем для удаления припоя, который представляет собой материал, втягивающий в себя старый припой, и может быть очень эффективным при попытке проникнуть в небольшие или ограниченные пространства.

Инструмент для удержания проводов

Паяльный инструмент третьей рукой, Amazon

Один инструмент, который я настоятельно рекомендую, - это «третья рука», у которой есть пара зажимов типа «крокодил» для удержания проводов и других компонентов, пока вы их спаиваете. Это довольно крутая штука, которая очень помогает при попытке спаять две вещи вместе, особенно при удерживании заземляющих проводов на задней части кастрюль.Без одного из них просто не обойтись.

Устройства для зачистки проводов

Устройства для зачистки проводов VISEGRIP, Amazon

Если вы выполняете какие-либо работы с электроникой, вам понадобится пара устройств для зачистки проводов. Они не должны быть причудливыми, но, по крайней мере, они должны уметь зачищать нейлоновые и тканевые провода. Я считаю, что они отлично подходят для проводов всех размеров, включая гитару, усилитель или инструментальный кабель.

Плоские кусачки для проводов

Промывочные кусачки, Amazon

Хотя у устройств для зачистки проводов есть кусачки на задней панели, их сложно использовать в ограниченном пространстве, и они не обеспечат качественной и чистой работы электроники.Для этого вам понадобится пара ножниц для скрытого монтажа, которые позволят вам отрезать провод прямо у края компонента. Это гарантирует, что лиды аккуратно обрезаны, и нет шансов, что лиды коснутся других компонентов, для которых они не предназначены.

Ткань для покрытия прибора

Паяльник нагревается до сотен градусов, и жидкий припой такой же горячий. Меньше всего вам нужно, чтобы жидкий припой соскользнул и прожигал дыру в отделке вашей гитары.Это может случиться в случае, если вам предстоит довольно дорогостоящий ремонт.

При использовании паяльника вокруг инструмента я всегда убеждаюсь, что инструмент покрыт какой-то тканью. Я обычно использую старую салфетку из микрофибры, которую сняли с полировки. Эти тряпки не поцарапают инструмент, и меня не волнует, попадет ли в них какой-нибудь металл. Не используйте для этого ткань, а затем используйте ее для полировки гитары. Я видел это раньше, и небольшой кусок металлического припоя или лишнего провода неизбежно застревает в ткани.Попытка отполировать гитару тканью, в которой есть кусок металла, обернется катастрофой.

Я яростный сторонник того, чтобы не покупать тряпки для полировки. Просто купите фланель оптом на Amazon. Это намного дешевле, и у вас будет масса материала для работы.

Паять безопасно

Дым

Я упоминал дым ранее и повторю это здесь. Припой содержит свинец, и хотя это необходимо для создания прочной электрической связи, пары могут быть довольно грубыми.По крайней мере, сделайте небольшой вентилятор, чтобы отводить пары от вашего лица, чтобы вы не вдыхали их напрямую, когда они поднимаются от жала паяльника. Есть еще несколько уникальных способов решения этой проблемы. Если вы много паяете, подумайте о создании вакуумной системы, которая всасывает пары в трубку, выходящую наружу. Вот такая сборка установки.

Защита глаз

Одна вещь, о которой нужно быть особенно осторожной, - это провода, находящиеся под натяжением. Иногда трудно сказать, что провод находится под напряжением, тогда вы идете демонтировать его, скажем, из наконечника котла, и как только припой становится жидким, он выпрыгивает вперед, разбрызгивая расплавленный горячий припой по всей комнате.Этот летающий припой может нанести серьезный ущерб, если попадет вам в глаза, поэтому всегда надевайте пару прозрачных защитных очков, чтобы защитить ваше зрение.

Один из способов предотвратить это - не держать рукой третьей руки за любой провод, который вы распаиваете. Поместите зажим типа «крокодил» рядом с концом провода, чтобы не было места для перемещения провода, если он окажется под небольшим натяжением.

Опасность возгорания

Паяльники по своей природе очень горячие и могут повредить окружающие предметы или даже воспламенить их.Убедитесь, что в вашей паяльной установке нет ничего, что может легко воспламениться, и убедитесь, что утюг всегда убирается в подставку, когда он не используется. Все паяльные станции поставляются с подставками, в то время как многие автономные утюги не имеют. Я совершил ошибку, однажды не отключив утюг от сети, и больше никогда этого не сделаю. Я пришел домой к раскаленному железу, свисавшему в дюймах над ковром в моем подвале. Еще пара дюймов, и это закончилось бы трагически.

Это одна из особенностей, которые мне больше всего нравятся в паяльных станциях Weller.Эти устройства отключаются через определенное время. Там есть резервная копия, так что если вы забудете ее выключить, она не будет постоянно пытаться сжечь ваш дом.

Заключение

Научиться паять - это весело и может открыть массу интересных вещей, с которыми вы можете повозиться и опробовать на своей гитаре, педалях эффектов и усилителях. Научитесь паять, и вы больше никогда не купите другой инструментальный кабель. Изготовление нестандартных кабелей с точной длиной и со спецификациями, которые вам нужны, - одна из самых приятных и забавных вещей при создании идеальной гитарной установки.

Существует множество паяльников и паяльных станций, и я очень долго исследовал их все, прежде чем остановился на Weller, их последней моделью теперь является WE1010. Возьмите один из них, и вы узнаете, что у вас есть отличный утюг, который прослужит очень долго и будет обеспечивать нужную мощность для любой работы, которую вы выполняете.

Не относитесь к пайке слишком легко, хотя это легко сделать и доставлять массу удовольствия, это может быть опасно из-за сверхвысоких температур, при которых работают эти утюги.Убедитесь, что вы принимаете правильные меры безопасности.

Как только вы получите хорошую установку для пайки, изучите все тонкости гитарной электроники. Попробуйте разные кастрюли, поменяйте местами разные конденсаторы и найдите звук, который лучше всего подходит для вас. Как только вы это сделаете, начните окунуться в мир гитарных педалей своими руками, ремонта усилителей и, конечно же, создания нестандартных кабелей. Хорошая паяльная станция - это инвестиция, которая откроет огромное количество интересных проектов и возможностей.

Паяльник: какие типы подходят для каких операций

Паяльники используются для плавления металла, например припоя, для соединения компонентов.Устройства состоят из нагреваемого металлического наконечника и изолированной ручки. Тепло обычно возникает в результате прохождения электричества через резистивный нагревательный элемент. Паяльники не все одинаковы, в зависимости от области применения, более подходят определенные типы. Вот обзор:

  • Паяльная игла - мощность от 5 до 15 Вт: Это специальные паяльники для пайки тонких проводов и для тонкой работы, например, на следах и крошечных SMD-компонентах. Паяльные иглы очень маленькие, поэтому их можно использовать в ограниченном пространстве.
  • Паяльник для тонкой пайки - от 15 до 30 Вт: Эти паяльники, также предназначенные для тонкой пайки, всегда в своем роде, когда речь идет о пайке малых и средних размеров. Примеры применения: работа над распределительными коробками, сборка печатных плат и пайка в моделестроении. Паяльники Fine маленькие, простые в использовании и недорогие. По этой причине они являются хорошим выбором для новичков. Как и паяльные иглы, тонкие паяльники обычно имеют низкое напряжение.Это означает, что они также могут работать при небольшом понижении или повышении температуры.
  • Универсальный паяльник - от 30 до 60 Вт: Универсальные паяльники могут быть оснащены различными паяльниками, чтобы они могли справиться практически с любой задачей. Однако из-за своего размера они не так удобны, как утюги меньшего размера, и поэтому не так хороши для тонкой работы. Они не всегда достаточно прочные, чтобы быстро припаять толстые провода. Однако универсальные паяльники - это единственный паяльник в доме для нерегулярного использования.Универсальные паяльники обычно работают с напряжением 230 В, поэтому они могут обходиться без собственного источника питания и напрямую подключаться к электрической розетке. Хотя это удобно, это означает, что невозможно контролировать температуру.
  • Паяльник с регулируемой температурой - от 30 до 60 Вт: Паяльники с регулируемой температурой имеют нагревательный элемент с электронным управлением. Он предотвращает чрезмерное повышение температуры и, следовательно, чрезмерное нагревание паяных соединений, по этой причине эти утюги особенно подходят для тонкой пайки в лаборатории.Паяльники с регулируемой температурой имеют либо встроенный датчик температуры, либо электрическое сопротивление нагревательного провода используется для расчета температуры. Недостаток: паяльники с контролем температуры относительно дороги.
  • Большой паяльник> 60 Вт: Эти утюги предназначены для грубых работ с толстыми кабелями, солнечными элементами и батареями.

Аккумуляторный паяльник: Аккумуляторные паяльники могут работать от газа или батарей.Они используются, когда поблизости нет подключения к электросети. Из-за низкой производительности они обычно используются только в экстренных случаях.

Изображение товара: Fotolia, 53132636, Artalis-Kartographie


Другие интересные статьи:


Лучшее освещение дома: выбор наружного освещения
Эффективная защита от вторжений: окна и двери как слабые места
Следите за своим домом, где бы вы ни находились: светодиодный светильник для камеры VESTA

Советы и советы по покупке »Электроника

На рынке представлено множество паяльников - выбор подходящего не всегда бывает легким - прочтите наше руководство по покупке, чтобы узнать, что искать.


Учебное пособие по пайке Включает:
Основы пайки Ручная пайка: как паять Паяльники Инструменты для пайки Припой - что это такое и как пользоваться Распайка - секреты, как правильно сделать Паяные соединения Припой для печатных плат

См. Также: Методы пайки SMT для сборки печатных плат


Для правильной пайки необходимо иметь подходящие инструменты для работы.Перед запуском необходимо купить паяльник. Поскольку существует очень широкий спектр доступных утюгов, выбор правильного необходим, если нужно сделать лучшую работу по построению любых схем и проектов.

Виды паяльников

Существует много различных типов паяльников. В очень широком смысле их можно разделить на три основные категории:

  • Основные утюги с воздушным охлаждением: Самый простой тип паяльника не имеет контроля температуры, за исключением охлаждающего эффекта воздуха и любой работы, с которой может использоваться утюг.Эти паяльники можно купить довольно дешево, и они подходят для многих применений, хотя они не имеют контроля температуры некоторых из более совершенных типов. Паяльник базовый
  • Паяльник с регулируемой температурой: Внутри паяльника можно установить термостат для контроля температуры бита. Это позволяет постоянно поддерживать нужную температуру. Элемент с более высокой мощностью может использоваться в случаях, когда тепло отводится от бита без повышения температуры слишком высоко для хорошей пайки.Паяльник с регулируемой температурой и индикацией температуры

    Утюги с регулируемой температурой обычно имеют регулировку, позволяющую установить требуемую температуру, а на некоторых утюгах может быть указание температуры. Паяльники с регулируемой температурой позволяют достичь более качественной пайки, хотя они, очевидно, дороже, чем самые простые типы.

  • Рабочее место паяльника: Рабочее место паяльника - оптимальное решение для паяльника.Типовая рабочая станция паяльника

Характеристики паяльника

На рынке представлен широкий выбор паяльников, от самых маленьких до больших, от недорогих до очень дорогих. Не всегда легко выбрать тот, который подходит именно вам.

Паяльники обладают рядом особенностей, которые необходимо изучить перед тем, как сделать выбор в пользу того или иного паяльника. К ним относятся: размер, мощность или потребляемая мощность, напряжение, метод контроля температуры, антистатическая защита, тип доступной подставки, а также общие вопросы обслуживания и ухода.

  • Размер: Доступны паяльники самых разных размеров. Очевидно, что те, что меньше, больше подходят для тонкой работы, а те, что больше, больше подходят для пайки менее деликатных предметов. Физический размер также будет зависеть от мощности или потребляемой мощности утюга.
  • Мощность или потребляемая мощность: Часто указывается потребляемая мощность или мощность паяльника. Мощность может варьироваться.Для обычных утюгов без температурного контроля мощность в 40 Вт может быть хорошей для обычных работ и выше, если предусмотрена тяжелая пайка. Для небольшой работы с печатной платой достаточно 15 или 25 Вт. Для утюгов с регулируемой температурой обычна немного более высокая мощность, поскольку регулирование температуры действует быстрее, если больше тепла может быть направлено на сверло быстрее, чтобы компенсировать отвод тепла через рабочий элемент.
  • Напряжение: В то время как большинство паяльников, продаваемых в конкретной стране, будут иметь правильное сетевое напряжение, 230 В переменного тока в Великобритании, например, 115 В переменного тока для США, есть также паяльники, которые могут работать от 12 В. .Некоторые утюги могут быть изготовлены для специальных применений, где они должны работать от низкого напряжения.
  • Контроль температуры: Паяльники используют две основные разновидности контроля температуры. Менее дорогие утюги регулируются тем фактом, что, когда они нагреваются до температуры, потеря тепла такая же, как и выделяемое тепло. Другими словами, они не используют никаких форм электронного регулирования. Другие, более дорогие типы имеют термостатическое регулирование. Это, естественно, намного лучше регулирует температуру.Обычно температуру можно отрегулировать до необходимого значения. Эти утюги пригодятся сами по себе, потому что когда тепло отводится большим паяемым предметом, они будут намного лучше поддерживать свою температуру. Те, у кого нет регулирования, могут быть не в состоянии поддерживать свою температуру в достаточной степени при пайке большого объекта, в результате чего расплавить припой в этих условиях труднее.
  • Антистатическая защита: В связи с повышением чувствительности многих электронных компонентов, особенно современных микросхем интегральных схем, статическая защита становится все более актуальной.Хотя большинство компонентов, используемых домашними конструкторами, часто не повреждаются статическим электричеством, некоторые из них. Поэтому разумной мерой предосторожности будет хотя бы подумать, имеет ли купленный паяльник защиту от статического электричества.
  • Стенд: Подставка для паяльника может быть очень важной. Когда температура воздуха достигает около 300 ° C, необходимо обеспечить его надежную защиту. Поэтому важна хорошая стойка.
  • Техническое обслуживание: При использовании любого паяльника важно иметь запасные части.«Биты» паяльника, используемые для фактической пайки, имеют ограниченный срок службы, и хотя остальная часть паяльника может работать в течение многих лет, необходимо будет регулярно менять биты. Кроме того, для более дорогих паяльников, таких как паяльники с контролем температуры, необходимо обеспечить наличие запасных частей на случай, если они потребуют ремонта.

Стоит потратить немного времени на изучение плюсов и минусов различных паяльников, представленных на рынке.Некоторые менее дорогие утюги могут быть вполне подходящими для большинства работ, но любой, кто рассматривает большие объемы строительства, получит преимущества более дорогого паяльника с регулируемой температурой. Все дело в правильном выборе паяльника для предполагаемой работы.

Другие конструктивные идеи и концепции:
Пайка Пайка компонентов SMT ESD - Электростатический разряд Производство печатных плат Сборка печатной платы
Вернуться в меню «Строительные методы».

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
