Защищаем дом от перепадов напряжения

31.01.2020

Живёте в частном доме и устали от перебоев с электроэнергией? Лампочки то еле горят, то перегорают при каждом включении? Проблема в скачках напряжения, и мы знаем, как её решить. Рассказываем, какой прибор пригодится и как выбрать подходящий.

Что такое напряжение и почему оно скачет

Представим, что электрический ток в сетях — это вода, которая течёт по трубе. Если в конце трубы будет стоять мельничное колесо, поток будет двигать его, так же как ток заставляет работать приборы в вашем доме. Если воды много и она сильно давит на колесо, то оно двигается быстро, и наоборот. Этот процесс можно сравнить с напряжением и работой электроприборов.

В России принято значение напряжения 220 ± 20 В. Все наши приборы работают в этом диапазоне. Ток меньше этого значения или больше может вывести из строя электронику. Если это лампочка, то вы просто замените её новой, а если из-за перебоев в сети сломается холодильник — придётся тратить время и деньги на ремонт.

Почему же напряжение плавает? В 80 % случаев — проблема в устаревших электросетях и оборудовании. Особенно это заметно в старых посёлках и садовых кооперативах, где электростанции были рассчитаны на небольшое количество домов с маленьким потреблением энергии. Коттеджи стали больше, техника мощнее, а сети остались старыми. При потреблении населённым пунктом мощности больше, чем было запланировано, напряжение падает. Когда все ложатся спать и отключают приборы, оно снова растёт.

Что происходит при пониженном напряжении

• Не работают люминесцентные светильники.
• Нагреваются трансформаторы.
• Нагреваются электродвигатели в бытовой технике — холодильнике, насосе, кондиционере и др.
• При длительной эксплуатации приборы могут сгореть.
• Плохо работают компьютеры, роутеры, аудиотехника.

Стабилизаторы для низкого напряжения:

Что происходит при повышенном напряжении

• Быстро перегорают лампочки накаливания.
• Перегреваются трансформаторы (есть в любой электронике).
• Перегреваются электродвигатели.
• Возрастает риск пробоя изоляции и короткого замыкания.
• Ломаются электронные приборы и электродвигатели.

Стабилизаторы для высокого напряжения:

Как стабилизировать напряжение

Для этого вам нужен специальный прибор — стабилизатор напряжения. Оборудование включается в общую сеть, ток сначала проходит через него, а затем подаётся на домашнюю технику. Наиболее популярны стабилизаторы двух видов:

• Электромеханический. Точность поддержания напряжения колеблется в пределах 2 %. Прибор стабильно выдаёт выходное напряжение 216–224 В. Это комфортные условия для большинства электронных приборов, даже чувствительных. Однако, стабилизатор большой и массивный, его сложно перемещать и стоит он дороже, чем другие виды. А ещё прибор медленно подстраивается и реагирует на скачки напряжения, это может сказываться на работе бытовой техники.
• Релейный. Компактнее и легче электромеханического. Если сравнивать приборы с одинаковыми характеристиками, цена релейного будет на 10 % ниже. Такой стабилизатор быстро реагирует на перепады напряжения, но имеет низкую точность поддержания напряжения — 8 %. Оно будет плавать в диапазоне 202–224 В, и это может быть существенно для некоторых приборов.

Как выбрать стабилизатор напряжения

Шаг 1. Посчитайте суммарную потребляемую мощность всех приборов. Эти значения можно найти в инструкции или воспользоваться нашей таблицей.

Техника	Потребляемая мощность, Вт
Кондиционер	1 000–3 000
Водяной насос	500–900
Дрель, перфоратор	400–800, 900–1 400
Телевизор	100–400
Стиральная машина	1 800–3 000
Тостер, кофеварка	700–1 500
Пылесос	400–2 000
Холодильник	150–600
Духовка, микроволновка, электрочайник	1 000–2 000
Компьютер	400–750
Накопительный водонагреватель	1 200–1 500
Проточный водонагреватель	5 000–6 000
Обогреватель	1 000–2 400
Лампы	20–250

В частном доме постоянно работают водяной насос, холодильник, осветительные приборы, водонагреватель и телевизор.

Складываем значения потребляемой мощности (мы брали минимальные значения, а вы берите точные из инструкций):

Насос (500 Вт) + холодильник (300 Вт) + освещение (200 Вт) + водонагреватель (3 000 Вт) + телевизор (300 Вт).

Итого: 4 300 Вт.

• Насос (500 Вт)
• Холодильник (300 Вт)
• Освещение (200 Вт)
• Водонагреватель (3 000 Вт)
• Телевизор (300 Вт)

---

Итого: 4 300 Вт.

Добавьте к этим расчётам мощность приборов, которые вы используете периодически — утюг, чайник, микроволновка, духовка. Это ещё примерно 4 000 Вт. Итого: 8 300 Вт.

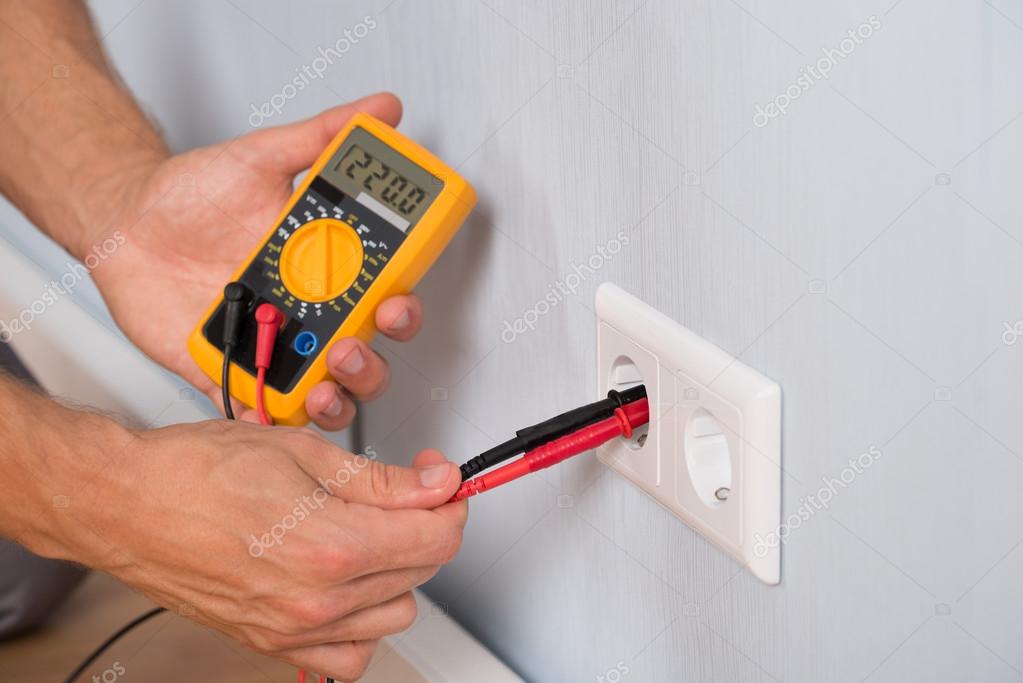

Шаг 2. Определите коэффициент изменения напряжения в сети. Звучит страшно, но это не сложно. Для начала измерьте входящее напряжение вашей сети с помощью тестера. Сделайте это утром, днём и вечером в будний и выходной день.

А теперь сравните результаты измерений с таблицей.

Напряжение сети, В	130	150	170	210	220	230	250	270
Коэффициент отклонения	1,69	1,47	1,29	1,05	1	1,05	1,29	1,47

Умножаем суммарную потребляемую мощность на коэффициент отклонения (в нашем случае напряжение сети было 170 В).

8 300 × 1,29 = 10 707 Вт

Для нашего примера подойдут эти модели:

Как установить и подключить стабилизатор

Поместите прибор в то помещение, где у вас находится распределительный щиток. Маленькие модели можно вешать на стену, большие — ставить на пол. Подключите стабилизатор к автомату главного ввода, но до электросчётчика, как написано в инструкции. Проводов может не быть в комплекте, выбирайте 3-жильные силовые кабели и стандартные провода ПУГВ разных цветов.

Теперь вы знаете, как выбрать прибор, который сделает вашу жизнь комфортнее и обезопасит технику от нестабильной работы сети. Если вам не хочется считать или разбираться в технических характеристиках — позвоните нам по телефону +7 800 234 1000 и мы подберём правильный стабилизатор.

🔌 Каковы причины возникновения перепадов напряжения в сети? 📌 Статьи POWERCOM

Для начала стоит разобраться в том, что же такое скачки напряжение. Если говорить простым языком, то это быстрое изменение напряжения в электрической сети.

Какое напряжение в сети считается нормальным в Украине?

В том случае, когда нам нужно понять, какие существуют допустимые показатели в отклонении, то эксперты всегда приводят такие цифры: если отклонение в сети составляет около 10 процентов от номинального напряжения 220 Вольт, то это вполне приемлемо. А если ток превышает допустимые значения напряжения в сети, то в данном случае необходимо срочно исправлять данную ситуацию. В противном случае есть вероятность того, что можно лишиться не только важной информации на электронных устройствах и носителях, но и вовсе потерять работоспособность устройств.

Что же делать, если в сети высокое напряжение?

На этот вопрос есть несколько точных ответов. Но чтобы разобраться в них, для начала выделим то, какие есть причины в появлении этих самых скачков. Конечно же сразу на ум приходит несколько важных критериев:

• Выключение от сетевого питания приборов, которые потребляют большое количество энергии.

Проще говоря, если ваша электрическая сеть уже давно не обслуживалась, то скорее всего она уже не поддерживает обеспечение энергией мощные приборы. В следствии чего они не получают достаточного количества питания, и тем самым начинают работать не на полную мощность. Но для многих это не является поводом для того, чтобы разобрать в электропроводке. А зря, ведь во многих случаях плохая электрическая сеть может просто вывести из строя дорогостоящие приборы. Поэтому многие люди и задаются вопросом: как снизить напряжение в сети? На него мы дадим ответ, но после того, как выявим ещё несколько главных критериев в повышении напряжения.

• Старое оборудование, а также работа подстанций с перебоями

Такое тоже случается, ведь далеко не у всех в сети электропитания стоит дорогостоящее оборудование, которое способно обеспечить работу приборов на максимум. При этом обеспечивая полную их защиту. Но часто перепады напряжения случаются просто из-за плохой работы электрических подстанций, что тоже довольно часто может происходить и раздражать обыкновенных пользователей.

• Замыкание проводки в электрической сети при плохой погоде.



Погода также может навредить вашей электросети. При сложных внешних обстоятельствах она может просто не выдерживать всей необходимой нагрузки, в следствии чего приборы, которые подключены к ней, могут просто выйти из строя.

Ну и также изменение нуля также может навредить электрической сети. В следствии чего устройства, подключённые к нему, могут пострадать. Обрыв нуля – это крайне опасная поломка, так как при его пропаже в розетках образовывается напряжение. А этом может сказаться на том, что вся техника, которая работает от сети, просто придёт в непригодность.

• Послабление заземления.

Конечно же не стоит забывать о том, что при нарушении изоляции устройств может случится довольно неприятная ситуация. В таком случае часто напряжение способно просто перейти в сам корпус устройства, что в худшем случае приведёт его к поломке. Поэтому обязательно проверяйте заземление, так как велика вероятность того, что при его плохой установке будет появляется скачок напряжения раз за разом.

• Перегрузка электрической сети

Довольно логичный критерий, если так посудить. Когда люди задаются вопросом, что делать, если случаются перепады напряжения в сети, они не проверяют систему на перегрузки. А это как раз-таки может быть проблемой в их случае.

• Домовая разводка выполнена некачественно

Банальный, но довольно очевидный критерий. Конечно же обычный пользователь сразу не сможет догадаться, на сколько качественно мастера выполнили свою работу по домовой разводке. Но со временем при появлении скачков электричества приходится обращаться к другим специалистам с вопросом: «У меня в доме перепады напряжения, что делать?». А на самом деле неопытный мастер, который делал проводку в доме, просто выполнил свою работу недобросовестно либо специально, либо по неопытности. Такое тоже случается.

• Подключение промышленного оборудования в сеть

Если вы живёте рядом с каким-нибудь большим предприятием, то велика вероятность того, что именно по его вине в сети скачет напряжение. Во время включения мощных электрических двигателей нужен мощный пусковой ток. Поэтому иногда производство берёт энергию из близ лежащих сетей, что и создаёт скачки напряжения.

• Молния попала в линию электропередач

Также довольно распространённый вариант. В особенности, если вы живёте в квартире на высоком этаже дома. Логично, что при попадании молнии в дом, её мощности хватает, чтобы создать большой перепад напряжения в целой сети.

• Перепад напряжения во время обрыва проводов на трамвайных и троллейбусных линиях.

Часто из-за плохой погоды или аварии на дорого электрические провода могут просто быть оборваны. В таком случае во многих домах и квартирах случается перепад напряжения в сети.

• Сварочные работы в непосредственной близости

Конечно же проведение сварочных работ требует большого количества электроэнергии. Если вы заметили, что где-то поблизости происходит работа со сварочными аппаратами, то вполне вероятно, что именно по их вине в вашей сети случаются перепады.

Но далеко не всегда повышенное напряжение может пагубно сказать на подключённых устройствах. Конечно же оно является крайне опасным, ведь при его появлении велика вероятность, что подключённые приборы к питанию могут вовсе перегореть, даже в том случае, если они подключены к розеткам.

В случае пониженного напряжения опасность может появиться у холодильника, насоса или же других двигателей. Очень часто из-за этого они выходят из строя.

Выводы в теме допустимых скачков напряжения:

Для того, чтобы урегулировать напряжение в сети, лучшим вариантом будет покупка UPS линейно-интерактивного форм-фактора. Как мы теперь знаем, он имеет в своём строении стабилизатор напряжения, который как раз-таки будет помогать контролировать вашу электрическую сеть.

Как защититься от перепадов напряжения

Напряжение в электросетях редко составляет стабильное значение в 220 Вольт, чаще всего оно гуляет с допустимым значением в плюс или минус 10%. Бытовая и компьютерная техника справляется со значением 200 или 240 Вольт, но в случае возникновения, пусть даже и кратковременного скачка — техника с большой долей вероятности выйдет из строя.

Оглавление

1. Какие основные средства доступны для защиты техники от перепадов напряжения
2. Защитное реле
3. Понижающий и повышающий трансформатор
4. Стабилизатор напряжения
5. Устройство защиты многофункциональное
6. Автоматические выключатели
7. Сетевые фильтры
8. Источники бесперебойного питания

Что представляют из себя перепады напряжения и чем они опасны

В первую очередь перепады напряжения возникают в типовых многоквартирных домах. Питание подводится через три фазы и с помощью распределительного щитка ток попадает в каждую квартиру через одну рабочую фазу и нулевой провод. Важно отметить, что «ноль» испытывает наибольшую нагрузку и что плохо — он у всех общий. Соответственно, когда жильцы включают много бытовых приборов одновременно — электросеть испытывает перегрузку. Частое явление — это перегорание нулевого провода у основания в щитке. Более того, в этот момент соседние квартиры становятся подключенными по фазе и напряжение способно подскочить до отметки в 380 Вольт, что неминуемо приведет к выходу из строя тех приборов, которые не имею достаточной защиты.

Причин, способных привести к такой ситуации много, но что характерно — они имеют общий источник. Подстанции, которые распределяют электроэнергию, зачастую давно морально и технически устарели, причем хоть оборудование и поддерживают в рабочем состоянии, но часто вопрос о его смене не стоял на протяжении десятилетий. Неизменно растет количестве бытовых электроприборов, и соответственно, возрастает нагрузка на подстанции. Учитывая тот факт, что и в момент их сооружения запас рассчитывался на норму 4,5 кВт — энергопотребление на то время и сейчас составляет существенную разницу.

Состояние электропроводки тоже оставляет желать лучшего. Кроме того, известны ситуация с горе-ремонтниками, способными подключить к общей системе работающую электросварку, чем значительно повысят нагрузку на электросеть, отчего у других людей возникнет ситуация с перегрузкой на щитке.

Хорошо, если в этом случае установлены защитные средства, но если их нет и была надежда на извечное «авось» — то ситуация с заменой сгоревшей бытовой техники и заметной брешью в бюджете крайне высока. К счастью, на рынке представлено большое количество самого разнообразного оборудования, призванного по возможности уберечь технику от перепадов напряжения.

Какие основные средства доступны для защиты техники от перепадов напряжения

Неподготовленному человеку сложно разобраться в типах устройств и их назначениях, поэтому перед покупкой важно изучить теорию, чтобы иметь представление о том, что же именно необходимо приобрести. Современные устройства делятся на несколько типов:

• защитные реле,
• понижающие трансформаторы,
• повышающие трансформаторы,
• стабилизаторы напряжения,
• многофункциональные устройства защиты,
• автоматические выключатели,
• сетевые фильтры.

Стоит подробнее рассмотреть назначение и возможности каждого устройства, чтобы хорошо представлять себе общую картину обеспечения защиты от перепадов напряжения.

Защитное реле

Представляет собой автоматическое устройство, срабатывающее при воздействии на него перепадов напряжения в сети. Оно отключает электрическую цепь от сети в том случае, когда управляющий микроконтроллер регистрирует повышение показателей напряжения по сравнению с установленными нормированными. Нагрузка автоматически подключается обратно в цепь, когда показатели напряжения приходят в норму.

Ее значение пользователь устанавливает самостоятельно, с помощью системы управления и в дальнейшем контроллер ориентируется именно на это значение. Поскольку реле не способно выдерживать нагрузки свыше 8 кВт, в то время как показатели для квартир порой достигают и 25 кВт, защитное реле используют в паре с автоматическим выключателем, который и служит основной защитой.

Хорошим примером такого устройства является реле VP-16AN от производителя DigiTop, которое по сути, представляет собой индивидуальный переходник, способный предохранить напрямую подключенный к нему электроприбор от короткого замыкания и перегрузки. Стоимость такого устройства находится на уровне $12

Понижающий и повышающий трансформатор

Основное назначение трансформаторов, представляющих собой статические преобразователи электрической энергии, состоит в изменении напряжения переменного тока. Данные устройства работают при условии переменного напряжения и имеют несколько индуктивных обмоток, связанных друг с другом. В зависимости от соотношения напряжения тока трансформаторы делят на повышающие и понижающие:

• В повышающем первичная обмотка характеризуется низким напряжением и меньшим количеством витков, а вторичная наоборот, высоким. Как соответствует из названия, данный прибор повышает напряжение и применяется для передачи электроэнергии на значительные расстояния.
• В понижающем наоборот, первичная обмотка демонстрирует высокое напряжение и большее количество витков, а вторичная низкое. Трансформаторы такого типа служат для распределения поступающей электроэнергии потребителям.

Что характерно, трансформатор любого типа используют как понижающий, так и повышающий, когда их запускают, подав напряжение в обратную сторону. В таком случае понижающий станет повышающим, и наоборот.

По своей конструкции трансформаторы делятся на два типа:

• масляные,
• сухие.

Первая разновидность располагает баком, в котором находится трансформаторное масло. Оно служит хорошим изолятором и одновременно охлаждающим веществом для магнитопровода с обмотками. Как правило, именно такие типы чаще используют на подстанциях.

Сухие трансформаторы имеют пассивное воздушное охлаждение и устанавливаются в жилых помещениях и на промышленных объектах. Охлаждение воздухом позволяет избежать проблемы, связанной с нарушением герметичности масляного бака, но этот способ менее эффективен.

Если говорить грубо, то понижающий трансформатор необходим для того, чтобы в дом приходило 220 Вольт, с учетом погрешности. Недопустимо подавать потребителю сразу высокое напряжение от подстанции, и поэтому для этих целей и служит трансформатор.

Понижающие трансформаторы для бытовых целей не отличаются высокой ценой. Стоимость модели ЯТП-025, способной понижать входное значение с 220 до 12 вольт составляет $30, модель, способная понизить входящие 380 до 220 обойдется дороже, в среднем от $130

Стабилизатор напряжения

Это устройство предназначено поддерживать определенный уровень напряжения на выходе. Работа стабилизатора позволяет защитить оборудование от нестабильной подачи электроэнергии и помех, а также сбоев в сети.

Подобное оборудование применяют, когда есть смысл защитить бытовые электроприборы и компьютерную технику от перепадов и скачков напряжения. В случае их возникновения стабилизатор отключит внутреннюю сеть и подключенные к ней приборы до тех пор, пока значение напряжения не придет в норму.

Применение стабилизаторов позволяет получить определенные преимущества:

• защита от скачков и перепадов напряжения,
• устранение электромагнитных помех,
• защита от короткого замыкания,
• защита телефонных линий от разрывов и шумов на линии,
• более низкая цена по сравнению с другим защитным оборудованием.

Современные стабилизаторы переменного напряжения, которые применяются в быту, условно делятся на следующие разновидности:

• механические с сервоприводом,
• электронные,
• релейные,
• гибридные,
• компенсационные,

Модели производят в двух вариантах исполнения: однофазные и трехфазные, мощность самая разнообразная — от сотни ватт до нескольких мегаватт. Важной отличительной чертой качественного стабилизатора станет его быстродействие на изменение уровня напряжения. Как правило, реагирование происходит в течении нескольких милисекунд. Второй немаловажный фактор работы стабилизатора — это его точность выходного напряжение. Значение не должно колебаться в пределах более, чем 10% от номинального значения.

Оптимальны в выборе модели стабилизаторов, способные выдерживать десятикратные перегрузки, и для которых нет нужды рассчитывать запас мощности.

Устройство защиты многофункциональное

В первую очередь это устройство предназначено для отключения оборудования в том случае, когда сетевое напряжение вышло за допустимые значения минимального показателя в 160 В или максимального в 280. Устройство состоит из объединенных между собой магнитного реле и контроля напряжения. К ним подключен и защитный варистор, который при возникновении высоковольтных импульсов в сети шунтирует их до установленного безопасного значения. Особенностью этого устройства является режим работы и действия, которые производит прибор:

• В случае повышения напряжения и выхода за допустимые пределы происходит отключение от питания. Одновременно с этим запускается таймер, который отсчитывает время повторного включения. В том случае, если во время ожидания произойдет еще один скачок — то таймер обнуляется и отсчет начинается заново.
• В случае наличия пониженного питания устройство защиты начинает отсчет задержки отключения. В том случае, если по истечению срока времени уровень напряжения не вернется в норму — произойдет отключение, если же снижение было кратковременным — то устройство продолжит контролировать уровень нагрузки.

Подобное решение позволяет обеспечивать хорошую защиту от воздействия импульсов, а также контролировать качество напряжения, которое подается на подключенное оборудование.

Важно помнить о том, что УЗМ не способно заменить собой другие средства защиты, поэтому его чаще используют в качестве комплексного решения проблемы.

Автоматические выключатели

Это одни из самых распространенных типов решений для обеспечения защиты квартиры или офисного помещения от перепадов напряжения. Выключатель, который еще называют «автоматом», контролирует силу тока в цепи, не допуская при этом появления сверхтоков, сила которых превышает допустимое для проводки значение. Как правило срабатывают при подключении превышающей норму нагрузки на сеть, либо же при коротком замыкании.

Устройство срабатывает благодаря используемому в его конструкции расцепителей, которые бывают двух видов:

• тепловые,
• электромагнитные.

Тепловые состоят из биметаллической пластины, четко реагирующая на изменение протекающего по ней тока. При излишнем нагреве пластина освобождает специальную пружину, которая и отключает автомат.

Электромагнитная имеет такой же принцип действия, с той лишь разницей, что используется катушка с магнитным сердечником, который при превышении нагрузки освобождает пружину.

Оптимальнее всего использовать автоматы в комбинации с устройством защитного отключения, контролирующие при этом и ток утечки. УЗО так же находится под защитой автомата и всегда устанавливается после защитного выключателя. Подобный сочетание носит название дифференциального автомата. Выгода от установки устройства состоит в более простой схеме монтажа и экономии места в распределительном щитке.

Сетевые фильтры

Эти устройства представляет собой удлинитель с большим количеством розеток и кнопкой включения. По сути, чаще используется как удлинитель и место для подключения персонального компьютера. Благодаря наличию варистора сетевой фильтр способен обеспечить защиту включенного в него электрооборудования и подавляет высокочастотные помехи.

В случае появления высокочастотного импульса сопротивление варистора падает, благодаря чему излишки электрического импульса преобразуются в тепловые. Подобное решение позволит обеспечить дополнительную защиту для оборудования, но не стоит слишком полагаться на сетевой фильтр. Его приобретение целесообразно в первую очередь как удлинителя, для обеспечение безопасности оборудования необходимо обратить внимание на полноценные устройства защиты.

Источники бесперебойного питания

Подобные приборы используются в первую очередь для тех устройств, внезапное отключения питания на которых, способно нанести вред выполняемым операциям, то есть, к компьютерам. Это оборудование призвано обеспечить бесперебойное питание, в то время как благодаря встроенному аккумулятору они способны обеспечить работы компьютера от одной минуту до нескольких часов.

В первую очередь их приобретают для того, чтобы «выиграть время» при внезапном отключении электроэнергии, что позволит успеть сохранить все необходимые данные и выполняемые операции на компьютере. Внутреннее устройство бесперебойников аналогично стабилизаторам, разница видна лишь в наличии свинцового аккумулятора.

Тем не менее, специалисты рекомендуют покупку ИБП в случае необходимости сохранения данных, во всем остальном они уступают стабилизаторам. Главным недостатком большинства ИПБ является включение при пониженном напряжении и недостаточная чувствительность при повышенном. К тому же, устройство нельзя оставлять без присмотра, поэтому при прекращении работы за компьютером его тоже необходимо отключать. При этом цена на стабилизатор и бесперебойник одинаковой мощности имеет разницу в несколько раз в пользу первого — поэтому выбор очевиден. Для сохранения информации и безопасного отключения компьютера хватит и бюджетных моделей ценой от $45, время работы которых в среднем оценивается в 15 минут — что вполне достаточно для корректного завершения работы.

Что делать, если в квартире перегорели электроприборы?

Исполнителем коммунальной услуги «электроснабжение» может являться управляющая организация, товарищество собственников жилья, жилищный, жи­лищно-строительный или иной специализированный потребительский коопера­тив, ресурсоснабжающая организация.

В силу ст. 7 Закона Российской Федерации Закон РФ от 07.02.1992 № 2300- 1 (ред. от 03.07.2016) «О защите прав потребителей» (далее-Закон) потребитель имеет право на то, чтобы услуга)при обычных условиях ее использования была безопасна для жизни, здоровья потребителя, окружающей среды, а также не при­чиняла вред имуществу потребителя.

Требования, которые должны обеспечивать безопасность услуги для жизни и здоровья потребителя, окружающей среды, а также предотвращение причинения вреда имуществу потребителя, являются обя­зательными и устанавливаются законом или в установленном им порядке.

Именно к исполнителю коммунальной услуги необходимо адресовать пре­тензии, связанные с повреждением имущества потребителя вследствие предостав­ления коммунальной услуги ненадлежащего качества. А в случае отказа в добровольном удовлетворении требования потребителя необходимо обращаться в суд.

Как принято в отечественной и мировой судебной практике по спорам по­требителей, бремя доказывания в суде справедливо возложено на более сильную сторону спора. Потребитель, а в особенности потребитель электроэнергии, кото­рую поставляют в основном субъекты естественных монополий, всегда выступает слабой стороной договора как с экономической, так и с юридической точки зре­ния, поскольку, в подавляющем большинстве случаев, даже не имеет технической возможности доказать в суде тот или иной факт в вопросах потребления электро­энергии.

Как правило, потребитель имеет лишь простое принимающее оборудо­вание, которое не фиксирует перепады напряжения и иное ненадлежащее испол­нение договора поставщиком электроэнергии. Следовательно, бремя доказывания того, что вред имуществу потребителя электроэнергии был причинен не в результате ненадлежащего исполнения энергоснабжающей организацией своих обязанностей по договору энергоснабжения, а вследствие иных причин, возлагается на энергоснабжающую организацию.

Верховный суд Российской Федерации ещё раз подтвердил данную практи­ку. Он отметил, что вред, причиненный имуществу гражданина вследствие ненад­лежащего предоставления услуги, подлежит возмещению лицом, оказавшим эту услугу, независимо от его вины (ст. 1095 Гражданского кодекса). А за надежность обеспечения потребителей электричеством и его качество отвечают субъекты электроэнергетики (п. 1 ст. 38 Федерального закона от 26 марта 2003 г. № 35-Ф3 «Об электроэнергетике»).

При этом Судебная коллегия напомнила, что в спорах о защите прав потребителей бремя доказывания обстоятельств, освобождающих от ответственности, в том числе и за причинение вреда, лежит на поставщике услуг (абз. 1 п. 28 Постановления Пленума ВС РФ от 28 июня 2012 г. № 17 «О рассмот­рении судами гражданских дел по спорам о защите прав потребителей»).

Источник информации: http://22.rospotrebnadzor.ru/news/-/asset_publisher/L5nR/content/%D1%87%…

Перепады напряжения в сети меры защиты. Как защитить квартиру от превышения напряжения

Такие негативные явления, как перепады напряжения в электрической сети, случаются довольно часто. Вызвать их могут не только неисправности на трансформаторной подстанции, от которой запитан дом, но и чрезмерная нагрузка на кабели электропередачи. Еще чаще перекос фаз и повышение тока в электрической сети может создать включенный сварочный аппарат в доме по соседству.

Реле контроля напряжения для защиты бытовой техники и оборудования

Перепады напряжения

О нестабильных параметрах электросети можно догадаться по ряду таких признаков, как мерцание лампочки накаливания или неустойчивая работа техники с электродвигателями: фена, блендера или пылесоса. Причин в нестабильной подаче энергии может быть множество. Если рассматривать самые распространенные, то можно выделить:

• одновременное включение в часы «пик» бытовой техники или отключение электроприборов, запитанных от одного фидера;
• отгорание, окисление или обрыв «нейтрали»;
• неправильное подключение проводов после замены приборов учета или при замене проводки в квартире неквалифицированным персоналом;
• грозовые разряды на воздушные линии (ВЛ) электропередачи (рис. ниже).

Повреждение воздушных линий электропередачи грозовыми разрядами

Если понижение и полное исчезновение напряжения не проходит незамеченным, так как отключается освещение и включенный телевизор, то кратковременные перепады тока с – процесс, который обнаружить практически невозможно.

Было бы несправедливо не упомянуть о таком явлении, как «обрыв нейтрали в трехфазной сети с несимметричной нагрузкой» или исчезновение «нуля» в просторечии, от которого не застрахован ни один пользователь благами электрификации. В такой ситуации, кроме основной фазы, в розетку 220 В приходит разноименная фаза соседа через его включенный прибор или электрическую лампочку.

При этом напряжение в сети повышается выше 300 В. Если из-за кратковременных всплесков тока могут, в лучшем случае, «вылететь пробки» на электросчетчике, сгореть предохранители или отключиться входящие автоматические выключатели, то повышение напряжения выше 300 В несет с собой реальную угрозу домашнему оборудованию.

Срабатывания входящих автоматов из-за повышения напряжения в сети бывает недостаточно. Повышение потенциала значительно выше номинала может вывести из строя включенную бытовую технику: холодильник, компьютер, стиральную машину и телевизор. Как правило, подобные поломки из-за перепадов являются негарантийным случаем, и дорогостоящую аппаратуру приходится ремонтировать за свой счет.

Защита от скачков напряжения

Наилучшим способом является реконструкция системы электроснабжения и ревизия присоединений на каждом коммутационном аппарате. Но практически это не осуществимо.

Существует несколько надежных методов предотвращения апокалипсиса в электроснабжении своего дома, которые под силу любому хозяину. Принятые меры позволят сохранить исправной дорогостоящую бытовую технику, к ним можно отнести:

• приобретение бытовых реле контроля напряжения (РКН) или многофункциональных устройств защиты (УЗМ), и установка их в электросеть согласно схеме подключения сразу после входящих автоматических выключателей;
• осуществление питания бытовых электроприборов в сети после стабилизатора напряжения;
• использование источника бесперебойного питания (ИБП).

РКН и УЗМ

Разумным выходом для защиты электрических цепей от повышенного тока будет использование реле контроля напряжения (РКН) или устройства защиты многофункционального (УЗМ). Принцип работы этих приборов довольно прост: встроенный микроконтроллер непрерывно контролирует входящее напряжение в сети и отключает энергоснабжение квартиры, дома или офиса в случае, если оно отличается от заданной ранее величины как в большую, так и меньшую стороны. Более того, измерение происходит и после полного погашения питания электросети, а включение выполняется автоматически после возврата напряжения в установленный диапазон после истечения времени, которое тоже задается вручную.

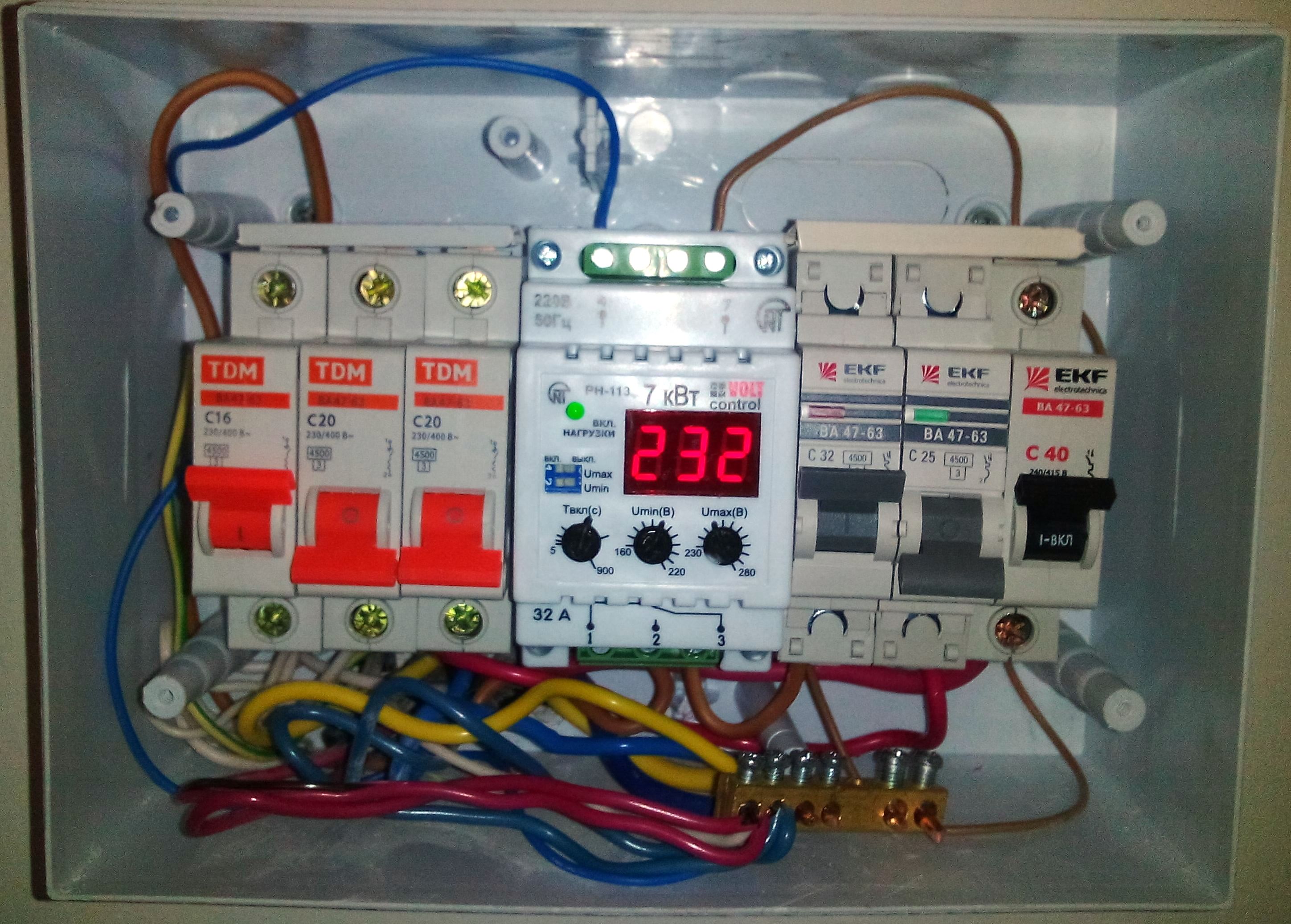

Реле контроля напряжения со световым индикатором

Таким образом, данные устройства защитят потребителя как от пониженного, так и повышенного потенциала, а подача электроэнергии произойдет только после стабилизации сети.

Реле напряжения позволяют выбирать задержку времени до подачи электроэнергии в широком диапазоне — от 10 сек и до 6 мин.

Для холодильников и кондиционеров повторное включение после аварийной остановки должно произойти не ранее, чем через 5 минут. Это связано с принципом работы компрессоров. К тому же соблюдение режима эксплуатации значительно продлит срок службы электроприборов.

Устанавливается защита от скачков напряжения этого типа в электрощит на DIN-рейку шириной 35 мм.

Преимуществами использования РКН и УЗМ является:

• оптимальные диапазоны для установки максимального и минимального напряжения;
• отключение от токового перегруза и короткого замыкания;
• скорость срабатывания около 0,2 сек;
• достаточная нагрузочная способность – от 25 до 63 А;
• мощные контакты и защита от перегрева;
• компактные размеры и простой монтаж;
• информационный дисплей, показывающий текущие показатели напряжения в сети.

Модели реле контроля напряжения

РММ

Похожим по принципу действия является расцепитель минимального и максимального напряжения (РММ). Это устройство осуществляет контроль входящего напряжения, и в случае пониженного или повышенного его значения отключает , к которому подключен.

Включение расцепителя производится вручную нажатием на кнопку «Возврат».

Автоматический выключатель со встроенным расцепителем IEK

Достоинством РММ является компактность, простота устройства и доступная цена. Недостатком – отсутствие автоматического повторного включения, и, как следствие, порча продуктов в отключенном холодильнике или размораживание системы электроотопления в зимний период.

При монтаже реле контроля напряжения и других автоматических средств защиты электросети от скачков требуется строгое соблюдение Правил техники безопасности при эксплуатации электроустановок потребителей (ПТБЭЭП).

Это оборудование является относительно дорогостоящим, но не менее надежным вариантом защиты домашней сети от перепадов. Ему «под силу» постоянно обеспечивать на выходе напряжение в установленном диапазоне независимо от того, какие колебания происходят на первичной обмотке.

При выборе типа и мощности для дома следует учитывать технические характеристики и суммарное потребление электроэнергии всех одновременно включенных устройств.

Автоматический стабилизатор напряжения с информативным дисплеем

Достоинствами стабилизаторов являются:

• длительный срок службы;
• точность и быстродействие при повышении тока;
• постоянное значение напряжения.

Основным отличием от стабилизаторов напряжения является наличие в источниках бесперебойного питания (ИБП) аккумуляторных батарей. Поэтому устройства могут не только поддерживать напряжение в требуемом диапазоне, но и осуществить беспрерывную работу бытовой техники без аварийного отключения на протяжении некоторого времени.

Стоимость источников бесперебойного питания довольно высока и зависит от типа аккумуляторных батарей (АКБ) и технических параметров устройства.

Источник бесперебойного питания (ИБП)

ИБП чаще всего используют для защиты отдельных приборов и бытовой техники, такой как персональные компьютеры (ПК), телевизоры и холодильники, которые более чувствительны к повышенному или пониженному напряжению.

Как себя обезопасить. Видео

Как защитить подключенные устройства от скачков напряжения, делится советами это видео.

Для окончательного выбора стоит обратиться к специалисту, который сможет подобрать наиболее подходящее устройство в зависимости от индивидуальных условий и технических возможностей. Но стоит заметить, что установка реле контроля напряжения – есть оптимальный и недорогой способ обезопасить свой дом от форс-мажорных ситуаций.

Важно понимать, что защита от скачков напряжения является благоразумным капиталовложением, способным уберечь бытовую технику и имущество от нежелательных последствий.

Не многие из нас знают, что срок службы бытовой техники в доме зависит не только от качества приборов, но и от стабильности электрической сети. Если уровень напряжения нестабильный и перепады происходят часто, то последствия для техники могут быть печальными, причем опасность скачки представляют не только для техники, но и для человека, который использует электроприборы.

Скачки напряжения: почему возникают

В целом, если говорить просто, скачки в электросети возникают при ее перенагрузке. Сеть не справляется с напряжением и начинает работать некорректно. Если скачек электроэнергии незначительный, то электроприборы в целом его не почувствуют. Однако если сбой электричества серьезный, сопровождающийся короткими замыканиями, это может привести к порче приборов. Как результат – сгорела техника: телевизор, холодильник, компьютер, при этом в данном случае потребуется либо весьма дорогостоящий ремонт, либо замена прибора.

Когда вы включаете в сеть прибор, напряжение общей сети немного подскакивает, однако это совсем не влияет на общую работу техники, подключенной к сети. Еще больший скачек происходит, когда вы отключаете прибор от электропитания.

Но даже если вы и ваши соседи одновременно с многими другими отключат множество приборов, это вряд ли приведет к серьезным скачкам и перенагрузкам, так как сеть имеет защиту на такой случай. Другое дело – предприятия, где одновременно в результате сбоя может отключиться серьезное оборудование, которое потребляет львиную долю всей энергии сети. Выходит, что потребляемый объем энергии резко сокращается в один момент и не успевает распределиться равномерно, напряжению некуда деваться и оно поступает в приборы, которые подключены к сети. Другими словами, электричество, которое поступало на предприятия, после отключения не рассеивается бесследно а некоторое время распределяется, вызывая большие перенагрузки.

Почему скачет напряжение в электросети: причины

Если у вас в сеть подключен, например, компьютер, то скачек приведет к тому, что в прибор поступит не 220 В, а намного больше – техника сгорает. Иногда в данном случае достаточно заменить блок питания, в других сгореть может материнская плата или процессор, тогда ремонт будет стоить почти столько же, сколько сам компьютер.

Защита электроприборов в квартире или на территории частного дома возможна, и лучше всего заранее побеспокоиться о возможных скачках, пока у вас ничего не сгорело.

Большая опасность скачков заключается в том, что обнаружить их очень сложно. Если это большой скачек, из-за которого выбило всю технику в доме, то конечно вы его заметите. Однако если это незначительные скачки, то они останутся необнаруженными, при этом их регулярное возникновение существенно сокращает срок эксплуатации электроприборов. Регулярные скачки способны «убивать» технику медленно, даже если вы об этом не догадываетесь.

В целом, согласно нормативам, напряжение в сети должно составлять 220 В и отклоняться в большую и меньшую сторону лишь на 10%, тогда как на практике оно может падать до 180 В и менее, либо наоборот повышаться до 270 В и более. Повышение напряжения – гораздо опаснее для электроприборов, однако некоторые из них могут выйти из строя и при резком понижении.

Куда жаловаться: скачки напряжения в электросети

Конечно, если у вас сгорела техника из-за сбоев сети, то кто-то должен быть в этом виноват. Напряжение прыгает, уровень питания нестабильный, почему же вы должны просто так с этим смиряться? Если у вас сгорела дорогостоящая техника из-за сбоев на линии, то нужно обращаться в ответственные органы для разбирательств.

Лучше всего составить коллективное обращение от жильцов подъезда или нескольких пострадавших квартир в управляющую компанию с требованием компенсировать ущерб.

В целом, если в трансформаторе, обслуживающем дом, произойдет обрыв кабеля заземления, то в квартиру может быть направлено напряжение мощностью до 380 В. Конечно, такая сила тока уничтожит все приборы, подключенные в сеть. В данном случае шансы получить компенсацию довольно высокие. Однако, например, если сбой в сети произошел не по вине коммунальщиков и техники, обслуживающей дом, а например, из-за грозы, то вы можете получить встречное заявление и доказать вину кого-либо окажется невозможно.

Скачки напряжения в электросети: что делать для защиты

Прежде всего, вы должны помнить, что в грозу пользоваться техникой в доме очень опасно. Именно во время грозы происходят серьезные аварии в сети и возникает напряжение, способное вывести технику из строя.

Поэтому если у вас в грозу есть включенные в сеть приборы, в первую очередь отключите:

• Холодильник;
• Компьютер;
• Телевизор;
• Стиральную машинку;
• Микроволновую печь.

Что касается ежедневного использования техники в привычных условиях, то существует несколько способов ее защиты.

В целом, все такие способы связаны с использованием дополнительного оборудования, которое «берет удар» при сбоях на себя, это может быть:

• Стабилизаторы напряжения;

Что касается реле пряжения, то это специальный прибор, похожий на тройник, через который вы просо подключаете вилку прибора в розетку. Данное примитивное устройство пропускает весь ток через себя и в случае скачков попросту отключит прибор от сети, не позволив слишком большому напряжению попасть в устройство. Обычно на реле есть дисплей, который отображает текущий уровень напряжения.

Второе устройство – это стабилизатор напряжения, это уже полноценная техника, которая пропускает весь ток через себя и в случае небольших колебаний не отключает прибор, а исправляет мощность, направляя в прибор нужное напряжение. В итоге при небольших колебаниях вы даже не обнаружите никаких сбоев, вся техника будет работать так, как и работала.

ИБП или источник бесперебойного питания – это отличное устройство для компьютера, оно не только защищает технику от перенагрузок, но и в случае отключения света способно питать прибор некоторое время, поэтому вы сможете безопасно отключить устройство и сохранить на компьютере всю текущую работу.

Чем опасен скачок напряжения (видео)

Скачки напряжения в сети – явление массовое и происходят они из-за перенагрузок на линии. Защитить технику от скачков можно благодаря специальным стабилизаторам напряжения, при этом если ваши приборы сгорят из-за скачков, то вы имеете все основания для того чтобы требовать от управляющей компании компенсаций. Самое сложное при требовании компенсировать ущерб – доказать вину, так как иногда сбои происходят из-за погодных явлений или общей загруженности сети потребителями.

С такой проблемой каждый, хотя бы раз, но сталкивался. А для многих, к сожалению, скачки напряжения (его повышенные/заниженные номиналы, перекосы фаз) в домашней эл/сети стали обыденностью, и мы уже не обращаем на это особого внимания, если они не слишком большие. А вот техника (особенно импортная) к подобным недостаткам электропитания весьма чувствительна – те же отопительные котлы.

Последствия (не говоря уже о дискомфорте) могут быть самыми печальными – от некорректной работы, а то и поломки бытовых приборов до возгорания эл/проводки. Так что же делать, если резкие перепады напряжения в электросети стали частыми?

Не зная, чем может быть вызван «недуг», бессмысленно искать от него исцеляющие средства. Все резкие изменения номинала напряжения вызываются факторами природными или техногенными (в том числе, и аварийными ситуациями, которые спрогнозировать крайне сложно). Что подразумевается?

Нестабильность работы подстанции

Такое более характерно для районов старой застройки.

Изначально мощности рассчитываются под определенную нагрузку с некоторым запасом. Но хватит ли его на длительную перспективу? Ведь люди постепенно обживаются, квартиры (частные дома) наполняются бытовой техникой, происходит смена собственников, предназначения строений и так далее – всего учесть невозможно. Как результат, потребности в эн/потреблении возрастают. А имеющийся силовой трансформатор, в силу своих конструктивных особенностей, их уже обеспечить не в состоянии. Это редко когда учитывается, и модернизацией подстанций (а это собственность ресурсоснабжающих организаций) энергетики практически не занимаются – слишком дорого, да и не сулит прибыли.

Изношенность оборудования

Это касается как самого силового Тр, так и линий электропередач. Процесс вполне естественный, и здесь только один способ избавиться от скачков напряжения – реконструкция.

Разовые отключения

Достаточно несколько довольно мощных потребителей вывести из эксплуатации (одновременно остановить их работу), и скачков в сети не избежать. Такое характерно не только для районов, в которых имеются какие-либо промышленные предприятия, но и для многоэтажек. Если линии и щитовое оборудование изношены, то вечером, при массовом выключении света и современных мощных бытовых эл/приборов (на работу которых в старых домах проводка изначально не рассчитана), скачки напряжения более чем вероятны.

Обрыв нуля

Такая неисправность где-нибудь на линии (подстанции) маловероятна. Основная причина скачков – вмешательство человека, причем не имеющего ни малейшего понятия по вопросу организации эн/снабжения зданий и сооружений. Для домов существует три типовые схемы электропитания, поэтому прежде чем заниматься какой-либо самостоятельной реконструкцией, следует уточнить, какая именно реализована в конкретном строении.

На практике же различные «самоделкины» пытаются все сделать своими силами. В большинство наших домов заводится 1 фаза и ноль, а вот . К современным приборам, особенно мощным, оно должно подключаться. Вот некоторые умельцы, не обращаясь в УК, пытаются данную проблему решить самостоятельно, не зная всех особенностей общедомовой схемы. Результат, как правило, один – отгорание общего нулевого провода. Наиболее распространенная причина перепадов напряжения в многоквартирных домах.

Аварии на линии

Их неудовлетворительное состояние на отдельных участках – только одна из причин. Сильные порывы ветра, оледенение проводов и последующий их провис (а то и обрыв) – все это приводит к коротким замыканиям, механическим повреждениям на трассе.

Нарушения в контуре заземления

Это может быть тот же обрыв проводника, ослабление затяжки контакта, его окисление. В многоквартирных домах подобные неисправности могут быть вызваны искусственно, уже упомянутыми «самоделкиными». Не зная схемы и разводки жил, они нередко путают «ноль» с «землей».

Низкое качество монтажных работ

Это относится как к организации эн/снабжения частных строений, так и к многоэтажкам. Нередко для реставрации (переделки) электропроводки в квартире хозяева привлекают низкоквалифицированных специалистов (знакомых, «знающих» соседей и так далее). Что они подключили, как, к чему? А если они залезут и в подъездный щиток, то последствия могут прочувствовать все.

Некорректная работа бытовых приборов

Если модель мощная, то ее одной вполне достаточно, чтобы вызвать скачки в электросети. Такое случается в приборах, не оснащенных различными схемами, регуляторами эл/питания (или при их выходе из строя). Происходит это лишь периодически, во время включения в сеть такого изделия (например, духового шкафа), потому часто и называется «мерцающим эффектом», «плавающей» неисправностью.

Кроме того, есть и еще ряд причин, которые не носят систематический (тем более, постоянный) характер – сварочные работы рядом с домом (в подъезде), включение мощного обогревателя на смежном участке, разряд молнии, какое-либо стихийное бедствие и так далее.

Что делать

В доме

• Запитать мощные быт. приборы (для ПК последние обязательны). Для каждого изделия – свое, индивидуальное устройство. В первую очередь это относится к тем, которые эксплуатируются интенсивно или непрерывно в течение длительного времени. Например, котлы отопления, посудомоечные машины.
• Установить на линии защитные устройства – АВ, УЗО или дифференциальные автоматы. Как правило, их помещают в квартирных (подъездных) щитках. Есть и другие варианты изделий – сетевые фильтры, специальные коммутационные (защитные) блоки.
• Проверить все приборы на корректную работу. Сделать это несложно, необходимо лишь поочередно подавать на них сетевое питание и фиксировать перепады напряжения (если они будут). Простейшим индикатором может служить обычная лампочка «Ильича», поэтому во время тестирования техники следует включить свет в комнате.
• Внимательно осмотреть силовой шкаф в подъезде. Если кто-то из соседей производил в нем работы (это заметно хотя бы по новым проводам) – уже есть тема для разговора. Возможно, причиной появившихся скачков является неправильный или некачественный монтаж участка схемы.

Вне дома

Проверить, не ведутся ли на смежных участках какие-либо строительные (ремонтные) работы. Скачки напряжения могут вызываться не только включением сварочного аппарата, но и работой мощных установок – насосов, бетономешалок и тому подобное. Если так, то изменения номинала в сети – явление временное, и энергетики за это ответственности не несут. А значит, и претензии к ним предъявлять бесполезно.

После осмотра местности (если не выявлено явных причин) стоит обратиться в свою управляющую компанию (ДЭЗ, ЖЭК, ТСЖ) с просьбой прислать электрика. Цель – произвести замеры напряжения на вводе в квартиру и выяснить, соответствует ли качество предоставляемой услуги нормативным требованиям. Многие статьи ссылаются еще на старый ГОСТ, хотя уже есть новый документ – № 54149, который введен в действие с 1 января 2013 года. В нем подробно расписаны все требования к сетевому напряжению и допустимые отклонения от номинала (скачки).

Если выявлены нарушения хотя бы одного из пунктов, следует результаты замеров заактировать. Вот с этим документом уже можно идти к энергетикам. Раз перепады номинала напряжения вызваны по независящим от собственника причинам (то есть находятся вне его жилища), а ресурсоснабжающая организация мер не принимает, есть повод апеллировать к закону о защите прав потребителей.

В данном случае, по факту предоставления услуги, не отвечающей требованиям нормативных документов. А если из-за недостатков эн/снабжения произошла поломка сложной бытовой техники, можно смело подавать исковое заявление в суд. Но это уже другая тема, требующая отдельного рассмотрения.

Кстати, одна из функций жилищных инспекций (о чем знают не все) как раз и состоит в проверке качества предоставляемых услуг в сфере ЖКХ. Прежде чем судиться, можно написать заявление и в эту организацию.

Об скачках напряжения, при которых величина напряжения вырастает выше безопасного предела, в результате чего перегорают лампочки, электронная и бытовая техника.

Сейчас Я расскажу о перепадах напряжения, которые не менее опасны для бытовой техники и особенно для компьютеров и другой домашней электроники. Снижение напряжения менее 190 Вольт приводит к поломке импульсного блока питания компьютера. А как известно, он при поломке тянет за собой другие электронные компоненты системного блока. Также низкое напряжение электросети приводит к поломке компрессора холодильника, стиральной машины, спутникового тюнера и другой бытовой техники.

Причины возникновения перепадов напряжения.

1. Аварийные ситуации в городских или сельских электросетях. Случается очень редко по вине электроснабжающей организации. В моей 14 летней практике электрика не было ни одного подобного случая.
2. Из-за перегрузки сети электропитания . Например, в рабочие часы в промышленных районах, когда работает мощное производственное электрооборудование. Или в жаркие дни, когда системы вентиляции и кондиционирования воздуха работают практически везде по максимуму.
3. Плохо поджатые контакты в электрощите, которые со временем начинают все больше греться, и в конце концов полностью выгорают.
4. В частных домах очень часто случаются перепады напряжения из-за соседей, которые включают неподалеку сварочный аппарат, станки и другие мощные потребители.
5. В старых многоквартирных домах электропроводка не рассчитана на современные реалии, когда появилась мощная бытовая техника в доме- кондиционер, стиральная машина автомат, электрические теплые полы и. п.
6. При непродуманном электромонтаже . Часто если, например подключают гараж от своего дома и берут при этом с малым запасом сечение электрического кабеля, не учитывая что на длину надо делать накидку сверху. В результате при включении мощного потребителя происходит падение напряжения на линии. Кроме того учитывайте, что электрический двигатель в момент запуска потребляет ток в 2 раза больше номинального.

Признаки возникновения перепадов напряжения.

При возникновении любых подозрений о падении напряжения в вашем доме или квартире- немедленно выключите все электроприборы из розетки. Проверьте величину напряжения по этой , которое должно находится в пределах 198-242 Вольт.

Наиболее часто перепады напряжения характерны для вечерних часов-пик, когда все приходят домой и по максимуму пользуются бытовой техникой.

Способы защиты квартиры.

Устройство защиты от перепадов напряжения в частном доме.

Для индивидуальных домов часто характерны падения напряжения. Для того что бы с ними надежно бороться существует три варианта.

Скачки электричества — неприятное явление, от которого никто не застрахован, поэтому приходится защищаться от этого самостоятельно. Какие есть способы и насколько они эффективны, стоит ли уделять этому внимание и в каких случаях — в данном материале.

Перепады напряжения — неизбежность?

Наши жилые дома запитываются по трехфазной системе. К дому подходит четыре провода: три фазовых и один нулевой. Если замерить напряжение между любым фазовым и нулевым проводами, то всегда будет 220 В, если между двумя фазовыми проводами — всегда получим 380 В. В связи с тем, что состояние щитовых оставляет желать лучшего, когда нулевой провод отходит, остается то напряжение, которое есть между двумя фазами, то есть 380 В.

Обрыв нуля в трехфазной сети часто вводит в заблуждение: провод обрывается, а напряжение не исчезает, а наоборот, увеличивается. Это и есть причиной резких перепадов напряжения, точнее, скачков высокого напряжения, которые приводят к порче элекроприборов, электропроводки, а также риску пожара. Можно ли от этого защититься?

Существует ряд вариантов защиты от высокого напряжения и несколько причин, из которых мы рассмотрели только одну. Идеальным решением было бы обновить всю энергосистему не только в квартире, но и во всем доме. Однако в многоквартирных домах это проблематично, кроме того, помимо обрыва нулевого проводника, существуют и другие причины резкого скачка напряжения вверх:

• Удар молнии в линию электропередачи.
• Разрыв проводов от падения на линию электропередач дерева.
• Ошибки в настройке общего электрощитка.
• Одновременное включение или отключение большого количества электроприборов.

Не от каждого случая можно защититься превентивными мерами, поэтому применяют специальные устройства, которые реагируют на скачок и своевременно предотвращают тот вред, который может быть нанесен в результате скачка.

Реле контроля напряжения

Основной прибор, который отвечает за защиту от высокого напряжения — это реле высокого напряжения, которое действует следующим образом:

• Предельно допустимое минимальное и максимальное напряжение выставляется заблаговременно.
• Как только напряжение превышает предел, электричество в квартире отключается.
• Как только сетевые параметры приходят в норму, электричество снова начинает подаваться.

Подробнее о реле контроля напряжения, о причинах и целесообразности его установки, а также о том, как его установить и настроить, смотрите в видео:

РКН может быть двух типов:

• Устанавливаемое на уровне всей квартиры (встраивается в щиток).
• Устанавливаемое для определенной группы приборов (устанавливается в квартире).

Оба варианта доступны по стоимости и просты в установке.

Это устройство может пригодиться:

• Если сеть стабильна и подобные случаи бывают крайне редко.
• Если планируется использовать устройство вместе с другими приборами, обеспечивающими стабильное напряжение без отключений.

Ведь правда, мало кому понравится частое отключение электроэнергии дома.

Устройство защитного отключения

Немного по-другому работают устройства другого типа, УЗО (устройство защитного отключения) и ДИФ (дифференциальный автомат), которые срабатывают при утечке тока. Задача ДИФ — защитить человека от поражения током при соприкосновении с неисправной проводкой или электроприборами при утечке тока и перенапряжения, вызванного другими причинами.

Устройство защищает сеть от перегрузок и коротких замыканий, при этом имея функцию УЗО — автоматическое отключение при утечке. Применяются дифустройства в однофазных и трехфазных сетях переменного тока. Они значительно повышают уровень безопасности в процессе постоянной эксплуатации электроприборов.

Визуально УЗО и дифавтомат похожи, функции их схожи. Чем же они отличаются и что лучше выбрать? Оба защищают и утечек электричества. Но только ДИФ еще и от замыканий и перегрузок в сети. УЗО — это только индикатор утечек, связанных с повреждение изоляции, например. При утечке УЗО отключит подачу электричества, но не защитит от перегрузки в сети.

Стабилизатор напряжения

Если напряжение «скачет» постоянно и необходима защита от этого, устанавливают стабилизатор напряжения. Это уникальное устройство, которое при любом напряжении, повышенном или пониженном, выравнивают его — подают на выходе нормализованные параметры. Аппарат незаменим в случае, если скачки в вашей сети — обычное и постоянное явление: без него в таком случае все приборы быстро выйдут из строя.

Есть несколько видов стабилизаторов напряжения:

• Релейные.
• Электромеханические.
• Электронные.
• Электронные двойного преобразования.

Релейные — с небольшой мощностью, предназначены для защиты бытовой аппаратуры.

Электромеханические имеют примерно такое же устройство, но эти приборы мощнее и дороже. Электронные имеют высокую мощность и точность, характеризуются быстродействием и служат долго и надежно. Наибольшую защиту линии могут гарантировать электронные стабилизаторы двойного преобразования. Стабилизаторы могут быть:

• Переносными и стационарными.
• Однофазными (для своего дома) и трехфазными (для крупных объектов).

Больше о стабилизаторах напряжения — в видео:

Подбор аппарата зависит от суммарной мощности всей электросети объекта, должен учитывать предельное сетевое напряжение и крайне желательно при подборе советоваться с электриками.

Источник бесперебойного питания

В ряде случаев, обзаведясь приборами отключения электричества при несоответствии требованиям и параметрам, стоит обдумать и приобретение источника бесперебойного питания, который не позволит отключить важные приборы от работы.

Это прибор, который отличается от названных, хотя в некоторых случаях его путают со стабилизатором напряжения. Если электричество перестает подаваться (в том числе и по причине отключения при срабатывании реле контроля или устройства защитного отключения), или если непогодой оборвутся провода, электричество не поступит в жилище, и ни стабилизатор, ни другие приборы не дадут возможность продолжать пользоваться электричеством. На это способен только ИБП. Он создан для того, чтобы при внезапном отключении тока то или иное устройство могло еще поработать (что даст, например, возможность корректно его выключить или закончить текущий процесс).

Источник бесперебойного питания может обеспечить поступление электричества только на определенное время, на которое он рассчитан. Чем больше времени может обеспечить электричество ИБП, тем мощнее он и тем дороже он стоит. Созданы бесперебойники на основе имеющихся в них аккумуляторов. Они необходимы на производстве, в офисе, где люди работают на компьютерах, дома для возможности выключить компьютер и закончить работу, не потеряв важные данные.

Эти устройства могут объединять в себе стабилизаторы, и помимо основной задачи — обеспечить электричеством при внезапном отключении — отвечают за подачу стабильного напряжения, однако считается, что полноценно заменить стабилизаторы они неспособны.

Импульсное перенапряжение

Существует еще такое понятие как импульсное перенапряжение в сети. Импульсное перенапряжение — это очень резкий и очень кратковременный скачек напряжения в сети, который длится доли секунды, но за это время может успеть испортить проводку и электроприборы. Особенно опасным может оказаться такой скачок для домашней сети в частном доме. От этого защищают специальные приборы — устройства защиты от импульсных перенапряжений.

Причиной импульсного скачка напряжение может стать:

• Коммутационная перегрузка.
• Удар молнии в молниезащиту.

В любом из этих случаев поможет УЗИП. Их активно используют для защиты от перепадов сети частного дома. Устройства бывают:

• Одновводными.
• Двухвводными.

В зависимости от типа нелинейного элемента они бывают:

• Коммутирующими.
• Ограничивающими сетевое напряжение.
• Комбинированными.

Принцип работы у каждого вида разный. Коммутирующие защитные аппараты характеризуются высоким сопротивлением. При резком скачке напряжения в электросети сопротивление моментально падает до минимума. Ограничивающие УЗИП — ограничители сетевого перенапряжения — тоже имеют высокое сопротивление. Но отличительный принцип работы их — в плавном снижении сопротивления по мере роста напряжения. Как только напряжение становится больше допустимого, сила тока резко возрастает. После сглаживания электрического импульса ОПН возвращается в исходное состояние.

Импульсный скачок напряжения — серьезная угроза для крупных объектов и жилых домов. Существует три ступени защиты от этой угрозы. Аппараты для защиты от ИП, соответственно, делятся на три класса:

• I класс — устройства, устанавливаемые на щите и обеспечивают защиту от разряда молнии.
• II класса — устройства, обеспечивающие защиту от повреждений электросетей после удара молнии или скачком напряжения по причине коммутации.
• Аппараты III класса используются для защиты отдельно стоящих домов. Это последняя защита, которая сглаживает остаточное перенапряжение. Устройства представляют собой специальные электророзетки.

Все три класса, примененные вместе, обеспечивают трехступенчатую защиту объекта. В отличие от УЗО, эти приборы не считаются обязательными, однако повышают уровень защиты от неожиданностей и степень безопасности для дома и жильцов. Подключение аппаратов защиты от ИП требует учета существующей заземляющей схемы и характеристик системы электроснабжения.

Принимая решение о применении тех или иных средств защиты от скачков напряжения лучше советоваться с опытным электриком.

Скачки сетевого напряжения – методы стабилизации напряжения.

Категория: Поддержка по стабилизаторам напряжения

Опубликовано 23.03.2015 08:56

Автор: Abramova Olesya

---

---

Аварийные ситуации в отечественных сетях встречаются достаточно часто, особенно там, где установлены старые подстанции советского образца, которые не подвергались модернизации. Кроме этого, линии электропередачи также находятся в несоответствующем состоянии на некоторых отдаленных участках. Это основная причина возникновения скачков и перепадов напряжения в сети, но также есть и другие.

• Потребляемая мощность. Современные потребности жителей населенных пунктов постоянно растут. Прогресс не стоит на месте и сегодня мы покупаем больше приборов, чем во времена, когда проводились отечественные электрические сети. Соответственно, потребляемая мощность существенно увеличилась, а сети продолжают изнашиваться и не всегда вовремя подвергаются оптимизации или полной замене. Это является главной причиной, по которой могут возникать скачки сетевого напряжения, провалы или всплески.

• Аварийное состояние электрической сети. Как было отмечено выше, электрические линии не всегда соответствуют современным стандартам.

• Разряд молнии. Возникновение сетевых скачков напряжения также может быть обусловлено погодными условиями – разряд молнии. В зависимости от расстояния, на котором произошел разряд, возникает импульсный скачок напряжения определенной силы. Если это произошло в непосредственной близости от дома, стандартные средства могут оказаться бессильными, в таком случае необходимо применять комплексный подход по организации молниезащиты с заземлением. Однако, если скачок произошел вдали, этого может быть достаточно для потери дорогостоящей бытовой техники, но защита от этого явления достаточно распространена и об этом будет сказано несколько позже.

• Поблизости крупный промышленный объект. Да, наличие по соседству крупномасштабного производства не всегда хорошо, поскольку мощное оборудование, которое запущено, может вызывать не только скачки напряжения, но и другие аномалии в виде электрического шума и внесения гармонических искажений.

• Профилактические работы. Когда на подстанции проводятся профилактические работы, могут возникать перепады напряжения в сети.

2. Воздействие на электрические приборы

Мы уже описывали негативное воздействие, которое оказывает высокое напряжение в сети, скачки напряжения наносят схожий урон, однако есть и некоторые отличия. Стоит отметить, что есть относительно устойчивые электроприборы к небольшим скачкам, а также те, которые сильно страдают даже от небольших перепадов напряжения. Для лучшего восприятия потребители были разбиты на несколько групп с разной степенью устойчивости и приведены таблице №1.

Степень устойчивости бытовых приборов к перепадам напряжения (Табл. №1.)

Степень устойчивости	Низкая	Средняя	Высокая
Источники света	Лампы накаливания, ДнАТ	Люминесцентные лампы, Компактные люминесцентные лампы, ДРЛ, МГЛ	LED
Климатическое и холодильное оборудование	Компрессионный, Абсорбционный	Термоэлектрический	—
Кухонная техника	Микроволновая печь	Миксер, Блендер, Мясорубка, Кухонный комбайн, Хлеборезка	Электрическая плита, Хлебопечка, Мультиварка, Электрокипятильник
Вычислительная техника	Системный блок компьютера, мониторы, роутеры	Ноутбуки, планшеты, смартфоны и другие мобильные устройства, подключаемые через ЗУ.
Аудио и видео техника	Ресиверы, усилители, DVD и CD плееры, проекторы	Телевизоры, активные акустические системы	Пассивные акустические системы
Техника по уходу за одеждой	Стиральные машины автомат, сушильные машины	Швейная машина	Утюги

Категории товаров распределялись на основании полученных данных от клиентов, которые совершали покупку стабилизаторов напряжения или источников бесперебойного питания после того, как оборудование вышло из строя. Сотрудники колл-центра проводили исследование на протяжении 24 месяцев с 2010 по 2013гг. Также стоит добавить, что чаще выходила из строя техника бюджетного класса, где применяются блоки питания и комплектующие низкого и среднего класса, тогда как дорогостоящие модели чаще выдерживали скачки напряжения в сети. Однако не стоит уповать на то, что если приобретена дорогая техника, то она выдержит любые испытания, это отнюдь не так. Современная техника нуждается в стабильном, качественном электропитании 230В±5% с частотой 50Гц.

Другая часть статистики, которая была собрана по данным клиентов, отражает характер скачков напряжения, которые наносили вред бытовой технике и промышленному оборудованию. Ниже приведена инфографика, которая отражает процентное соотношение пострадавших потребителей в зависимости от типа и глубины перепада в сети.

3. Меры защиты от скачков и перепадов напряжения

В зависимости от типа сети, мощности и стоимости оборудования, могут применяться разные системы. Ниже приведены основные инструменты, которые обеспечивают стабильное сетевое напряжение для конкретного бытового прибора, квартиры, загородного дома или производства.

• Источники бесперебойного питания (ИБП/UPS) – делятся на три основных типа:
  online – обеспечивают надежную защиту потребителей от любых аварий в сети. Работают по технологии VFI, что подразумевает независимое напряжение и частоту выходного напряжение от входного. Другими словами, входное напряжение преобразовывается в постоянное, а затем снова в переменное, которое имеет синусоидальную форму и идеально подходит для любого типа оборудования. При отключении напряжения, ИБП продолжит подавать питание на нагрузку от аккумуляторных батарей. Время автономной работы зависит от емкости аккумуляторной батареи или целого батарейного кабинета.
  line-interactive – обеспечивают защиту потребителей от скачков в сети при помощи встроенного стабилизатора напряжения. Если входное напряжение выходит за диапазоны регулирования, ИБП переходит на работу от батареи и продолжает работу в автономном режиме до полного разряда батарей. При стабилизации выходного напряжения до пределов диапазона, ИБП автоматически перейдет на работу в режиме стабилизатора.
  Более подробную информацию о типах можно получить в обзоре разновидностей ИБП.
  Как правило, из-за своей стоимости применяются только для критической нагрузки и там, где важно гарантированное электропитание: системы охраны, серверы и компьютеры, системы связи, аварийные системы освещения, медицинские установки или целые учреждения, устройства по управлению технологическими процессами, климатическое оборудование (газовые котлы) и т. д. Реже ИБП находят применения в бытовом секторе, когда на случай отключения электроэнергии ИБП поддерживает автономную работу освещения, спутниковой связи, плазменной панели, автономного канала Интернет, персонального компьютера и т. д.

• Стабилизаторы напряжения – также делятся на несколько типов (подробности о принципах работы и типах стабилизаторов). Данные устройства в автоматическом режиме регулируют напряжение и поддерживают 230 Вольт с небольшой погрешностью. Данное решение является оптимальным по стоимости, при этом владелец, покупая стабилизатор, получает полную защиту от перепадов напряжения в сети как кратковременного, так и длительного характера. Как правило, нормализаторы монтируются на вводе и обеспечивают нормальную работу оборудования в целом доме, квартире или любом другом объекте, где это необходимо.

• Реле контроля напряжения – специальные устройства, которые работают на основе электромагнитного реле. Устанавливается на вводе, после чего пользователь вносит установки порога отключения минимального и максимального значения. Когда напряжение выходит за пределы установленного порога, происходит отключение. Данное решение с нестабильной сетью является недорогим, однако если в сети происходят частые скачки, есть риск получить частые отключения в самые неподходящие моменты.

4. Заключение

На территории Украины до сих пор остается большое количество аварийных участков линий электропередач и трансформаторных подстанций. В результате постоянно растущих потребностей населения увеличивается число бытовых приборов и потребляемая мощность, что ведет к перегрузке электрической инфраструктуры. Нестабильные линии характеризуются бросками и всплесками уровня напряжения, которые приводят к неправильной работе большей части бытовых приборов, сокращению службы или полной поломке.

Для обеспечения качественной домашней или промышленной сети рекомендуется применение стабилизаторов напряжения и источников бесперебойного питания как в отдельности, так и в комплексе.

Скачки электричества в квартире как решить проблему

Скачки напряжения — одна из наиболее распространенных проблем, с которой сталкиваются жители квартир или частных домов в процессе эксплуатации электроприборов. Под понятием скачков напряжения подразумевают, как правило, кратковременные или импульсные изменения значения напряжения, как в сторону увеличения, так и в сторону уменьшения. В зависимости от причины перепады напряжения могут иметь различную частоту, амплитуду и общую продолжительность. В любом случае данное явление является ненормальным и стает вопрос о том, насколько это опасно для бытовых электроприборов и домашней электропроводки и как устранить возможные последствия данного явления. В данной статье рассмотрим подробно вопрос о том, почему происходят скачки напряжения и как от них защититься.

Дорогие читатели! Наши статьи рассказывают о типовых способах решения юридических вопросов, но каждый случай носит уникальный характер.

Если вы хотите узнать, как решить именно Вашу проблему — обращайтесь в форму онлайн-консультанта справа или звоните по телефонам, представленным на сайте. Это быстро и бесплатно!

Скачки электричества в квартире как решить проблему

Содержание: Причины возникновения перепадов Какой ущерб могут причинить скачки? Как компенсировать причиненный ущерб? Из-за чего же возникают такие скачки? Причин для этого существует множество.

Это могут быть не только аварийные проблемы. Причина подобных прыжков может также носить природный и техногенный характер. Основными из них считаются:. Электрическая сеть, напряжение в которой постоянно скачет, несет в себе угрозу для бытовых приборов.

Если электросеть некачественная, то напряжение может достигать В, а понижаться до В. Но такие допустимые отклонения могут причинить много неприятностей в жизни людей. Может для бытовой техники это влечет за собой лишь уменьшение срока эксплуатации, но для таких приборов, где важны точные значение — это уже большая проблема.

Например, это может быть лабораторное либо любое медицинское оборудование, различное производственное оборудование. Какие существуют методы борьбы с перепадами напряжения и что делать, чтобы решить этот вопрос?

Конечно, самый оптимальный способ — это если электросеть одного дома и ее системы распределения полностью заменить. Ведь если полностью заменить проводку в квартире , то это не спасет ее от перепадов.

Для того, чтобы определиться, какой прибор лучше выбрать, рекомендуем просмотреть данное видео:. За это отвечают энергетики и ЖЭК.

Поэтому в первую очередь обращаться нужно туда. Как только произошел такой неприятный момент, необходимо сразу идти или звонить в ЖЭК и оставлять заявку. Нынешняя электросеть постоянно дает сбои в работе.

И чтобы такая сеть с ее проблемами не причинила вред имуществу, необходимо стараться защитить ее специальными устройствами. Если все же такое случилось и перепады вывели из строя бытовой прибор, то следует написать заявление в ЖЭКе. Ведь за электрическую сеть и стабильную ее работу отвечают именно они.

Вот мы и рассмотрели, из-за чего возникают скачки напряжения в электросети и как с ними бороться. Надеемся предоставленная информация была для вас полезной! Когда скачки напряжения по всему посёлку,тогда эта статья понятна. А если скачки только на одной улице?

Тогда это что? На наш трансформатор много подключено. Ну и что. Везде свет есть,а мы? Всё это происходит в Металлисте Амвросиевского района по улице Калинина. Я сам хочу разобраться в чем проблема. Живу Улица профсоюзная дом 25, Дому всего 9 лет, живу столько-же когда заселили, раньше таких скачков не было, За последнее время стали появляться скачки, отключается в доме свет на три секунды , потом включается, в этом году стало каждую неделю отключатся, в разное время особенно вечером.

В Новосибирске по ул Карла Либкнехта такая же проблема. Писали жалобу энергетикам но от них ни ответа ни привета. Пойду в прокуратуру. Если Вы столкнулись со скачками напряжения только на одной улице, то основных причин по моему опыту может быть Плохой контакт на ВЛ-0,4 кВ на присоединении к основной линии отходящей от трансформаторной подстанции.

Нет повторных заземлений нулевого проводника на Вашей линии, что приводит к потере ноля и броскам и провалам напряжения, особенно в вечернее время когда нагрузка на сеть максимальна, так как все собираются дома и включают электроприборы.

Недостаточное сечение проводника при избыточной нагрузке. По сути диаметр проводника, как и диаметр вода-прободной трубы обеспечивает пропускную способность.

Если ее недостаточно то имеем проблему указанную выше. Не сказано про количество холодильного оборудования на линии. При появлении в соседней квартире торговой точки с названием мясной рай у меня в квартире появились постоянные скачки питания в бытовой сети упс фиксирует выше ка вольт.

В тот момент когда отключаются холодильники у соседей в трешке их много…. Ваш e-mail не будет опубликован. Вы здесь: Главная Электроснабжение Электрические сети.

Автор: Александр Мясоедов. Почему возникают скачки напряжения в сети и как с ними бороться? Статья Видео Электроэнергия используется везде. И неважно где живет человек в частном доме или в квартире — электроэнергия применяется регулярно. Например, это освещение помещения, использование различных электроприборов и все то, что так упрощает жизнь человека.

Но, к сожалению, сеть не всегда способна выдерживать ровное напряжение. Это плохо сказывается на работе электрооборудования, иногда это даже приводит к их поломке. Такое явление значительно уменьшают срок эксплуатации бытовых приборов, поэтому важно знать, как от него можно защититься.

В этой статье мы расскажем, что делать если в квартире или частном доме постоянно наблюдаются скачки напряжения в электросети.

Опубликовано: Нашли причину? Всем добрый день! Если Вы столкнулись со скачками напряжения только на одной улице, то основных причин по моему опыту может быть 3: 1. Не сказано про главный источник! Проведение сварочных работ домашними умельцами!

Добавить комментарий Отменить ответ Ваш e-mail не будет опубликован. Другие статьи по теме Какое отклонение напряжения в сети считается предельно допустимым.

Низкое напряжение и скачки в электросети: что делать?

Газеты и журналы Атеист. Религия Философия Этнография Юриспруденция Фольклор. Даррелл, как мало кто из других писателей, наделен способностью вызывать внезапные взрывы смеха, удивляющие как самого читателя, так и его ничего не подозревающих попутчиков.

Содержание: Причины возникновения перепадов Какой ущерб могут причинить скачки? Как компенсировать причиненный ущерб? Из-за чего же возникают такие скачки?

Электрическая энергия — неотъемлемая составляющая быта современных людей, где бы они ни проживали — в городе или сельской местности. Трудно представить себе квартиру или дом, где нет ни одного бытового прибора, а для освещения пользуются свечками или лучинами. Однако вся бытовая техника, как и элементы освещения, питание к которым поступает по домашней линии, подвергается опасности, связанной с нестабильностью напряжения. Превышение этим показателем допустимых пределов влечет серьезные проблемы, вплоть до поломки дорогостоящей аппаратуры и выхода линии из строя.

Скачок напряжения в электросети: причины, что делать и как избежать

Перепады скачки сетевого напряжения существуют давно, однако в последнее время данная проблема становиться всё более актуальной для нашей страны. Это связанно с постоянным ростом потребления электроэнергии. Если до х годов вся бытовая техника состояла из телевизора, холодильника и магнитофона, то теперь в каждой квартире множество мощной и одновременно чувствительной бытовой техники компьютеры, кондиционеры, морозильные камеры, микроволновые печи, стиральные машины, видео и аудио аппаратура и т. Результатом перепада напряжения в электросети может стать выход из строя части бытовой техники, установленной в квартире и подключенной в этот момент к сети. В подавляющем большинстве случаев причиной выхода из строя бытовой техники, является перенапряжение в сети. После того как у потребителей сгорает бытовая техника, люди начинают задавать вопросы: Как такое могло произойти? В чем причина? Как избежать?

Устройство защиты от скачков напряжения 220 вольт для дома и квартиры

Срок службы электроники и бытовой техники определяется не только маркой производителя, но и качеством электропитания в сети. Любые отключения и скачки напряжения в сети могут стать причиной поломки техники. Повышение или понижение напряжения в сети, аварии, резкие скачки, обрыв линий электропередач — это все не только уменьшает время службы домашней техники, но и может полностью вывести из строя электронику и технику, стоящую в режиме ожидания. Зачастую скачки происходят одновременно с коротким замыканием, а это может привести не только к плачевным последствиям для имущества, но и стать угрозой для жизни, в связи с этим очень важно защитить себя от таких проблем. Есть несколько причин из-за которых возникают перенапряжения в сетях.

Я уже писал в предыдущей статье об скачках напряжения, при которых величина напряжения вырастает выше безопасного предела, в результате чего перегорают лампочки, электронная и бытовая техника.

Частое несанкционированное или аварийное отключение электроснабжения, нестабильная подача энергии, отсутствие света в квартире — эти проблемы знакомы каждому. Не всегда существует возможность найти общий язык с поставщиками электроэнергии, которые зачастую действуют незаконно. Что делать в этом случае, кому жаловаться и куда звонить?

Что такое скачки напряжения

Газеты и журналы Атеист. Религия Философия Этнография Юриспруденция Фольклор. Садоводство Курдюмов Н.

Тот, кто периодически сталкивается с проблемой замены лампочек в люстрах, не понаслышке может знать о том, что они могут взрываться при включении электричества. Существует ряд причин взрывов лампочек, с которыми стоит разобраться детально, чтобы понимать, почему это происходит и что делать в таких ситуациях. Производственный брак на цоколе и в стеклянной колбе — одна из самых простых причин нарушения сроков эксплуатации. Существует несколько основных причин, по которым взрывается лампочка:. Постоянное потрескивание, мерцающий свет и взрыв при включении — явные признаки неисправного патрона. Для начала следует выяснить возможную причину взрыва лампочки, а уже затем выбирать способ решения проблемы:.

Отключение света

Согласно межгосударственного стандарта ГОСТ с года в России норма напряжения в промышленных электросетях домашнего пользования должна соответствовать вольт. Однако реальное напряжение в электророзетках квартир или частных домов нередко существенно отличается от нормированного значения. Нередко случаются скачки напряжения в электросети, а приборы от скачков напряжения в электросети могут мгновенно перегорать. Как не допустить этого и куда обращаться рассмотрим в этой статье. Если вы хотите узнать, как решить именно Вашу проблему — обращайтесь в форму онлайн-консультанта справа. Это быстро и бесплатно! Причины возникновения скачков напряжения в сети Самая распространенная причина скачков напряжения в электросети — переходные процессы, которые появляются каждый раз, когда к сети подключается или отключается потребитель.

Що важливо знати про ціни: Ціни на стабілізатори напруги виробника «Елекс» встановлені самим вир4,7/5.

Согласно межгосударственного стандарта ГОСТ с года в России норма напряжения в промышленных электросетях домашнего пользования должна соответствовать вольт. Однако реальное напряжение в электророзетках квартир или частных домов нередко существенно отличается от нормированного значения. Нередко случаются скачки напряжения в электросети, а приборы от скачков напряжения в электросети могут мгновенно перегорать. Как не допустить этого и куда обращаться рассмотрим в этой статье.

Напряжение между линейными проводами трехфазной системы переменного тока называется линейным. Напряжение между нейтралью и любым из линейных проводов называется фазным. Оно в корень из трех раз меньше линейного. Именно такое напряжение фазное В подается в жилой сектор.

Мерцающая лампочка в люстре и сворачивающийся в точку экран телевизора — это не признаки военного положения и не примета домашнего быта Центрально-Африканской Республики. Для многих владельцев коттеджей в окрестностях крупных российских городов это абсолютно нормальное и ежедневное явление. Рост энергопотребления в частных домах привел к существенному падению качества электропитания.

.

.

.

Какое падение напряжения у вас дома?

Какое падение напряжения у вас дома? Это могло произойти, если в вашем доме не была проведена надлежащая проводка или если у вас были какие-либо дополнения к вашему дому, которые не выполнялись в соответствии с кодексом NEC.

Так какое же падение напряжения у вас дома? Это потеря напряжения из-за протекания тока через сопротивление.

проводников, по которым проходит ток, всегда будут иметь полное сопротивление по отношению к протеканию тока. Слишком сильное падение напряжения в вашем доме может привести к мерцанию или перегоранию света.

Кроме того, вся бытовая техника перегреется. Двигатели издают странные звуки, указывающие на проблему. И ваши счета за электричество увеличатся. Это потому, что у вас меньше напряжения, пытающегося протолкнуть ток.

Как рассчитать падение напряжения?

Вы должны использовать В, для падения напряжения , , затем использовать Длина для общей длины , Ток для Ток через провод, и Площадь для площади поперечного сечения.Таким образом, формула будет выглядеть так: вольт = длина x ток x 0,017 по площади.

как исправить падение напряжения?

Вы можете начать с уменьшения длины любого домашнего участка, запустив больше ответвлений. держитесь в пределах 100 футов от любой ответвленной цепи, которую вы решите запустить.

Не связывайте все кабели вместе. Это добавит больше тепла и сопротивления. Не прокладывайте проводку над горячими трубами. Используйте меньше устройств в цепи. Не перегружайте распределительную коробку проводами.

Не перегружайте панель автоматического выключателя. Убедитесь, что все ваши нейтрали надежно закреплены. Не используйте удлинители.

Как следить за своим оборудованием при падении напряжения?

можно установить монитор напряжения. Это устройство предотвращает, например, запуск компрессора при падении напряжения. Это будет только в течение ограниченного времени, пока не будет восстановлено надлежащее напряжение.

Это защитит ваше оборудование и минимизирует время простоя. Эти мониторы экономичны и могут сэкономить вам деньги в долгосрочной перспективе.

Джозеф @ Upgrade Electric

Лицензированный подрядчик по электротехнике

Следите за нами и ставьте лайки:

Распространенные причины низкого напряжения в жилых помещениях

Падение напряжения вызывает у нас большое разочарование. Мы, люди, предпочитаем свет с хорошей яркостью, и всякий раз, когда мы сталкиваемся дома с проблемой низкого напряжения , мы очень расстраиваемся. С технической точки зрения, чтобы объяснить это, низкое напряжение означает снижение тока на 90 процентов по сравнению с его нормальным уровнем.При недостаточном питании могут произойти три вещи: колебания напряжения, скачки напряжения и скачки напряжения. Эффекты этого уменьшения напряжения включают в себя плохую работу прибора, тусклое освещение и прерывистое отключение света и т. Д. Из-за этого приборы не получают должного количества энергии, в котором они нуждаются, они перегреваются и, таким образом, перестают работать должным образом.

Мы обсудим здесь несколько распространенных причин низкого напряжения в домашних условиях.

Перегрузка, как одна из частых причин низкого напряжения

Основной причиной этого низкого напряжения является перегрузка.Днем — время высокого спроса, поэтому в это время напряжение имеет тенденцию к естественному снижению. Кроме того, летние дни также вызывают дефицит электроэнергии из-за чрезмерного спроса. Распространенной причиной этого являются кондиционеры, которые забирают большую часть энергии. Когда городская энергетическая корпорация обнаруживает этот огромный спрос, они быстро объявляют о 5-процентном снижении мощности в соответствующих регионах. Это приводит к уменьшающемуся напряжению, или колебаниям напряжения.

Само собой разумеется, что это уменьшение напряжения приводит к тому, что свет становится тусклым, мерцает или светится необычно ярче, и это нарушает ваше настроение, когда вы сидите, чтобы что-то читать или выполнять какую-либо работу по дому.В некоторых случаях лампы могут перегореть. Телевизор может не работать, радио не запускается, и вам будет трудно включить компьютер.

Вот несколько универсальных мультиметров, которые вы можете использовать для проверки напряжения в вашем доме: —

1. Цифровой мультиметр AstroAI с ом-вольт-усилителем

2. Цифровые клещи KAIWEETS T-RMS 6000 отсчетов

3. Klein Tools 69149 Набор для проверки мультиметра

кредитное изображение
https: // www.esbnetworks.ie/images

Расстояние — причина падения напряжения

Это обычная норма, что любой дом, расположенный на большом расстоянии от основного генератора, будет получать низкого напряжения по сравнению с домами, расположенными рядом с ним. Вот почему сельские районы испытывают низкое напряжение во всем мире.

кредитное изображение
https://previews.123rf.com/images

По мере прохождения электричества на большее расстояние оно становится слабым, в городских районах обычно высокое напряжение.

Неуравновешенность проводов влияет на распределение мощности

Неравномерное распределение трех проводов, которые обычно встречаются в каждом доме, также может вызвать падение напряжения . Они подключены от трансформатора к дому. Один провод называется нейтральным регулятором. Любой дисбаланс, который может произойти с этими проводами, заставляет один провод перекрываться с другим, и, таким образом, провод, который перегружен, начинает давать низкое напряжение .

Плохое состояние проводки

Состояние проводки в любой зоне также является причиной низкого напряжения . Старые провода и коррозия — две распространенные причины низкого напряжения . Другой причиной могут быть грязные контакты и слабая изоляция. Кроме того, если население увеличивается, спрос увеличивается, и это оказывает влияние на распределение напряжения.

Стихийные бедствия повлияли на проводку

Это может произойти внутри дома или на главной дороге снаружи, на линиях электропередач, вызвано стихийными бедствиями и приводит к низкому напряжению . Иногда молния также нарушает распределение энергии в области, что дает убывающее напряжение .

кредитное изображение
http://i2.wp.com/yackler.ca

Как естественный результат этого, прядь застревает в линии электропередачи из-за сильного ветра, дорожно-транспортных происшествий и т. Д. Иногда вы можете видеть, что когда вы собираетесь гладить одежду, ваш телевизор перестает работать. Это связано с тем, что утюг забирает у вас большую часть электричества, предназначенного для вашего дома, и вызывает снижение напряжения .

Заключительное замечание

Если это низкое напряжение является постоянной проблемой в вашем районе, вы должны связаться с отделом электроснабжения вашего города и подать жалобу.Заполните форму, которую вам дадут в центре, и запишите проблемы, с которыми вы сталкиваетесь в своем районе. Вы можете позвонить им лично, чтобы проверить линии. Если дефект в линиях, то плата не взимается. Однако, если дефект будет обнаружен внутри вашей энергосистемы, с вас будет взиматься определенная сумма за устранение этой проблемы с понижением напряжения .

Вот несколько стабилизаторов напряжения, которые могут вам помочь: —

Таким образом, предварительное знание этих распространенных причин низкого напряжения дома поможет вам вовремя справиться с ситуацией.

Рекомендации по загрузке …

Защита от повышенного напряжения в квартире. Устройства защиты электрических сетей в квартире от скачков и падений напряжения. Реле контроля напряжения. Спасут ли пробки или машины

Всем хорошо известно, что в доме или офисе есть штапель, через который бытовая техника получает питание. Однако чаще всего оборудование на подстанциях старое, а проводка в доме может быть не новой, поэтому бытовые электрические сети не рассчитаны на постоянно увеличивающуюся мощность приборов в помещении.

Вся техника в вашем доме рассчитана на работу от сети 220-230В. Но на самом деле напряжение в сети может «гулять» в пределах 140-290В. И каждый скачок, то есть повышенное или пониженное напряжение — опасность для вашей бытовой техники, которая может просто сгореть. Поэтому это практически обязательный элемент любой домашней сети. Но чаще всего люди об этом не задумываются, и когда происходит скачок напряжения, техника просто сгорает. Причем по гарантии сгоревшие устройства в результате скачка напряжения не ремонтируются, потому что гарантийное обслуживание возможно только в том случае, если устройство эксплуатировалось в соответствии с техническими требованиями (напряжение 220В).

Спасет ли пробка или автомат?

Если в щите остались пробки, то поменяйте их как можно скорее. Как минимум, нужно установить автоматы, которые могут уберечь проводку от превышения тока для сети. Это сила тока. К сожалению, большинство автоматов не может обеспечить защиту дома от скачков напряжения 220В. Обратите внимание, что автоматы обычно пишут: 25а или 40А. Это значит, что автомат, рассчитанный на 25а (а именно, чаще всего используется в квартирных щитах), автоматически срабатывает в сети при достижении тока в сети 25 ампер.Однако напряжение, скажем так, в 380В он беспрепятственно пропустит. Он пропустит более высокое напряжение, и только когда ток достигнет отметки в 25а, тогда автомат отключит подачу электричества. К тому времени в доме сгорит бытовая техника.

Способы защиты от скачков напряжения 220В для дома

Одним из вариантов защиты является специальное устройство от скачков в виде сетевого фильтра. Это самый дешевый прибор, который представляет собой предохранитель, он просто горит при скачке напряжения, но при этом спасает и проводку, и бытовую технику в доме.Однако при понижении напряжения такое устройство от скачков напряжения вообще не срабатывает. Пониженное напряжение также вредно для бытовой техники.

Поэтому для дома уместно использовать стабилизаторы напряжения, которые на сегодняшний день являются наиболее эффективными средствами защиты. Это многоуровневые системы защиты приборов, и они исправляют различия с годами.

Что такое стабилизаторы напряжения?

Это устройства, которые поддерживают напряжение в доме постоянное и неизменное.В этом случае входное напряжение (до стабилизатора) может «прыгать» с низкого значения на высокое. Помехи, импульсы в сети и падения, бытовая техника в доме не ощущает за счет того, что стабилизатор «фильтрует» все эти помехи.

Эти устройства могут применяться в бытовых и промышленных электрических сетях с напряжением 220 и 380 В. Благодаря этому устройству арендаторы и производители могут сэкономить на замене оборудования или запчастей к нему, пришедших в негодность из-за падения напряжения.Один аварийный прыжок — и стабилизатор отключает сеть от внешнего источника, что ненадежно. Как только напряжение стабилизируется, устройство снова подает его во внутреннюю сеть.

Установка защиты

Если у вас есть хотя бы небольшой опыт работы с электрооборудованием, то вы можете самостоятельно произвести установку защиты от скачков напряжения 220В для дома. Процесс выглядит следующим образом:

1. Откройте клеммную коробку, чтобы получить доступ к крепежным винтам.
2. Проденьте трос через резиновые прокладки, второй трос закрепите винтами. Обратите внимание на схему, прикрепленную к стабилизатору. Электропроводку необходимо подключать по этой схеме.
3. Плотно зажать винты. Контакт на клеммной коробке должен быть качественным. Это очень важно. Если контакт плохой или площадь контакта небольшая, это не даст полного питания от прибора. Значит, стабилизатор будет работать некорректно. И вообще, время от времени нужно смотреть и подтягивать винты соединений.
4. Подсоедините провода и зажимную коробку.
5. Включите вводную машину.
6. Переведите переключатель из положения «Сеть» в положение «Вкл.».

Как вы поняли, в установке стабилизатора напряжения нет ничего сложного. Это чрезвычайно простой процесс, который не займет много времени. Для его установки никаких разрешений или документов не требуется.

Рейтинг моделей

На российском и европейском рынках есть абсолютно разные устройства.Например, Зубр и подобные вещи в Европе вообще отсутствуют. Производители даже не выпускают реле напряжения, так как они просто не нужны. За счет высокого качества оборудования на подстанциях вообще можно исключить кошмар под названием «нейтральный обрыв». В России и Украине это возможно.

Начнем обзор с популярной модели.

Реле Зубр.

Это довольно популярная модель украинского производства, которая ожидается в Украине, пользуется большим спросом, но ее можно встретить и в России.Производитель дает на это устройство 5-летнюю гарантию. Судя по отзывам, реле напряжения ЗУБР с индексом 25Д рассчитано на 25а, они хорошо справились со своей задачей и достаточно точно поддерживают стабильное напряжение в сети. Есть модели и более нагруженные сети, но популярные бытовые варианты имеют индекс 25 и 25т (с лучшей тепловой защитой). Одно из преимуществ — невысокая цена. На российском рынке стоимость варьируется в пределах 1300–1700 рублей.

Модуль АЗМ-40А от компании «Ресанта»

«Ресанта» — китайский производитель, ставший очень популярным на российском рынке.Востребована его дешевая продукция, в частности, модуль ASM-40A.

1. Цена в районе 500 руб.
2. Отсутствие каких-либо элементов управления. Из-за отсутствия каких-либо «сумерек» реле не может быть настроено на неправильную работу. Хотя в этом есть некоторые недостатки.

1. Широкий диапазон напряжений. По спецификации этот модуль работает в диапазоне 170-265В и не отключает подачу электроэнергии, если напряжение находится в этих пределах. И эти границы тоже могут негативно сказаться на технике.А ведь регуляторов тут нет, так что работать никак не получится.
2. Низкая скорость. Устройство прекращает подачу напряжения на 1-6 секунд. Сложно понять, почему такой сильный разброс. Если реле не сработает за 1 секунду, то всю технику в доме придется воровать.
3. Небольшая задержка перед включением. Если напряжение «видит», и реле сработает, оно подаст напряжение через 2-3 минуты, а этого мало. Конечно, для бытовой техники это не принципиально, но не для холодильника.Для холодильников задержка перед включением должна быть не менее 5 минут.
4. Габаритные размеры. Аппарат большой и неповоротливый, занимает много места, но это мелочи.

Это дешевый бюджетный агрегат, способный обеспечить защиту от скачков напряжения 220В для дома, хотя и далеко не самый надежный.

РН-111М от «Новатэк-Электро»

Производитель «Новатэк» внушает доверие. Это серьезная компания, которая производит хорошее оборудование, в том числе реле напряжения.Модель РН-111М имеет определенные преимущества:

1. Очень высокая скорость (0,2 с). По сравнению с диапазоном срабатывания предыдущего реле (1-6 секунд), pH-111m отключает питание молнии.
2. Широкий диапазон регулировки нижнего и верхнего пределов напряжения. Вы также можете установить время повторного включения.
3. Цифровой индикатор, отображающий работу и значения.

Недостаток — грузоподъемность всего 16а, что очень мало для квартиры. Поэтому рекомендуется дополнительно использовать контактор и релейный автомат.В итоге это обернется дополнительными расходами, а вся конструкция будет стоить 2500 рублей. Также у этой компании есть модель pH 113 с грузоподъемностью 32a. Однако цена там намного выше, и на 2500 рублей не обойтись. Но, учитывая преимущества такого модуля, можно немного переплатить. Реле ПН 113 от «Новатэк» смело можно покупать. Это если не удалось найти модель ниже. Также рекомендуем обратить внимание на средства защиты VOLT CONTROL от этой компании, которые также могут похвастаться надежностью, возможностью регулировки диапазонов напряжения и быстрым срабатыванием.

Устройство контроля напряжения УЗМ-51М от компании «Меандр»

Санкт-Петербургская компания «Меандр» производит промышленную автоматизацию, которая на сегодняшний день является одной из самых эффективных и надежных.

Достоинства:

1. Очень широкий диапазон регулировки нижнего (160В) и верхнего значений (280В).
2. Очень короткое время отклика всего 0,02 секунды. Ни один из предметов бытовой техники не успеет почувствовать скачок напряжения.
3. Грузоподъемность 63а.Этого достаточно для огромной квартиры с самой мощной бытовой техникой.
4. Дополнительная варисторная защита от импульсных перенапряжений, «съедающая» импульсы с энергией не более 200 Дж.
5. Небольшие габариты и отсутствие необходимости покупать дополнительные элементы.
6. Цена. Стоимость на рынке такой защиты от перепадов напряжения в районе 2000 руб.

Если найдешь сей девайс, можешь смело покупать. Но ими не стоит ограничиваться.Есть и другие интересные предложения.

TESSLA D25 и реле D25T

Оба модуля будут стоить всего 1000 рублей, а может и дешевле. Они рассчитаны на ток 25а и мощность сети 5,5кВт. Верхний предел напряжения регулируется — от 240 до 270В, нижний — от 120 до 190В. Реле напряжения TSSLA с приставкой C характеризуется тепловой защитой, поэтому будет стоить немного дороже. Оба модуля популярны в Украине, но продаются и в России.

Продолжать этот список можно очень долго. Однако этих моделей будет достаточно. Все они присутствуют на рынке и предельно просты в установке.

Источники бесперебойного питания

Эти устройства представляют собой батареи, которые сначала накапливают энергию, а затем отдают ее, если напряжение пропадает. Современный ИБП может выполнять защитные функции от сетевых перегрузок и защищать технику, стабилизируя силу тока.

Чаще всего такие устройства используются в офисах, но им есть место и в квартирах.Однако самый дешевый ИБП не может защитить электропроводку и технику в доме. В случае скачка напряжения он сгорает, как и другая бытовая электроника. Однако вы можете выбрать надежный ИБП с защитой от перегрузки и большой мощностью. В результате при скачках напряжения бытовые приборы не только почувствуют скачок напряжения, но даже не выключатся, так как будут получать стабильное и ровное питание от ИБП.

Что лучше: ИБП или стабилизатор?

Стабилизаторы особые, они самые надежные.Единственное их предназначение — защита сетевой проводки и бытовой техники. Батарейки имеют несколько иное назначение — они на время обеспечивают питание бытовой техники (обычно компьютеров или котлов), что позволяет, например, безопасно отключить компьютер и сохранить данные.

Кроме того, стабилизаторы намного дешевле, потому что в них нет дорогих энергетических батарей, которые обязательно должны быть в ИБП. Ну и самое главное — дешевые ИБП не защищают технику от повышения напряжения, но срабатывают при его понижении.В идеале нужно использовать надежный стабилизатор вместе с источником бесперебойного питания. Первый отключит подачу напряжения в квартирную сеть, а второй будет питать всю технику в доме до стабилизации напряжения. Однако для питания всего оборудования нужен очень мощный ИПБ, либо модель малой мощности для каждого элемента бытовой техники в отдельности. Но чаще всего IPB применяется для компьютеров и электрокотлов и газовых котлов. Последние можно использовать для обеспечения отопления дома, а их автоматика не срабатывает в случае отключения электроэнергии.Поэтому очень важно использовать в домах, где свет часто отключается или напрягается. В последнем случае необходимо установить стабилизатор. И вообще, эти два устройства в идеале должны работать в паре.

Используйте только качественное оборудование и не покупайте дешевые китайские стабилизаторы, которые не смогут обеспечить безопасность всей вашей бытовой техники в случае перепадов напряжения. Примеры хороших модулей приведены в этой статье.

Гонки и падения напряжения в наших электросетях, к сожалению, не редкость.Для защиты от подобных неожиданностей на предприятиях устанавливают специальные устройства, а в распредвалах жилых квартир нет жилых квартир. А в обязанности ЖКХ такие устройства не входят.

Чем опасны «перепады настроения» в сети?

• Потеря данных в компьютерах из-за отказа электроники.
• Перегорела бытовая техника.
• Электропроводка зажигания и, как следствие, пожар.

По ГОСТу допустимое отклонение напряжения должно быть в пределах ± 10% от номинального, т.е.е. В обычной бытовой розетке оно должно быть от 198 до 242 вольт. Во время скачков напряжение в сети может колебаться от 35 до 400 вольт и выше.

Необходимо знать, что опасно не только чрезмерное повышение напряжения, но и значительное его снижение.

При повышенном напряжении (бросках) блоки питания, особенно импортного оборудования, либо сразу сгорают от перегрузки, либо годами снижают ресурс своей работоспособности.

Пониженное напряжение (побочное) менее опасно, но также может привести к выходу из строя, например, компрессора холодильника, блока питания бытовой техники и т. Д.

Причин скачков напряжения несколько:

• Громовые разряды (молния) возле ЛЭП. Поэтому во время грозы необходимо отключать от сети всю бытовую технику.
• Аварии в высоковольтных сетях и подстанциях, когда высокое напряжение (6 или 10 тысяч вольт) падает на сторону низкого напряжения.
• Обрыв (нагрев) нулевого провода в электрическом шкафу или на подстанции — наиболее частая причина.Сжечь провод в том случае, если он ненадежный или неправильно прикреплен. В случае его обрыва (холма) возникает так называемая «фаза блока», когда напряжение по квартирам поднимается до 380 В и выше, а у кого-то понижается до 25-40 В.

Для защиты бытовой техники от преждевременной гибели, а дома от пожара необходимо приобрести и установить специальные защитные устройства.

Да, это лишние расходы, но они того стоят. Ведь даже если вам удастся отремонтировать компьютер, холодильник, телевизор или стиральную машину — головная боль, потеря времени и денежные расходы пострадавшего все равно обеспечены.

В настоящее время существует множество технических устройств для защиты от перепадов напряжения. И не все они равны как по цене, так и по качеству. К тому же, к сожалению, защитных устройств этого класса по ЕГЭ пока не существует. То есть нет норм, которые устанавливают, при каком значении напряжения следует отключать, какая должна быть выдержка времени и так далее. В связи с отсутствием единого стандарта сертификация таких устройств происходит в технических условиях, определяемых самими производителями и при их учете.И это затрудняет сравнение таких устройств между собой.

Рассмотрим самые проверенные и распространенные устройства защиты от скачков напряжения.

Это наиболее доступный вариант защиты, но только для одного-единственного электроприбора. В народе это устройство получило название «пилот», благодаря названию марки одного из сетевых фильтров.

Сетевой фильтр защищает только маломощное оборудование (компьютер, аудио- или видеосистему) и только от небольших падений напряжения.От значительных бросков он не спасет, в лучшем случае саму храбрость.

А точнее, встроенный в него варистор представляет собой электронный элемент, который при кратковременном скачке напряжения рассеивает энергию кучи в виде тепла.

Второй важный элемент сетевого фильтра — крутилка. Он защищает от высокочастотных помех, создаваемых работающими электродвигателями, генераторами и сварочными аппаратами рядом с вашим домом.

Третий элемент — вставка предохранителя (предохранитель) — защищает от короткого замыкания.

Но все эти элементы интегрированы только в настоящие сетевые фильтры, а не в «удлинители», в которых нет защитных элементов, но которые вы с удовольствием продадите, если не знаете разницы. Поэтому, чтобы не ошибиться, перед покупкой следует изучить техпаспорт — там должны быть указаны все защитные системы той или иной модели.

Для любого, даже самого дорогого, сетевого фильтра необходимо качественное грамотное заземление.

Поскольку все импульсные помехи, перенапряжение фильтра сбрасывается на землю через заземляющий провод.

Без наличия физического заземления фильтр превращается в обычный удлинитель.

Это идеальный вариант для тех, кто пользуется дорогостоящим оборудованием. В отличие от сетевых фильтров и ИБП, если напряжение в сети меняется в пределах допустимого, стабилизатор не отключает питание, а нормализует напряжение ровно до 220 В.А если напряжение возрастет до 250 В и более, отключите подачу электричества из сети. После нормализации работы электросети стабилизатор автоматически подключает питание.

Стабилизатор может быть установлен как на отдельный крупный электроприемник, так и на всю домашнюю сеть. Во втором случае нужно просуммировать потребляемую мощность всего электрооборудования в доме и, исходя из этой мощности, выбрать стабилизатор.

4. Реле контроля напряжения (РКН)

Самый продвинутый в списке устройств, предназначенных именно для защиты от перепадов напряжения.И не только с повышенного, но и с пониженного. Эти умельцы самостоятельно включают подачу электроэнергии после нормализации сетевого напряжения, с небольшой временной задержкой.

Они выглядят как 2-3 обычных современных модульных станка, соединенных вместе. А также установлен в щитках на DIN-рейку.

Из достаточно большого количества наиболее проверенных и востребованных на рынке РКН (автоматический защитный модуль) ООО «Ресанта» и УЗМ-50 (Многофункциональное устройство защиты) ЗАО «Меандр.

Принцип работы обоих изделий основан на сравнении сетевого напряжения с эталонными значениями аналогового устройства управления.

Защита квартиры, офиса от высокого напряжения УЗМ-50, УЗМ-51

• Номинальный коммутируемый ток 63 A
• Максимальный коммутируемый ток 80 А (в течение 30 минут)
• Установка верхнего порога от 230 В до 280 В с шагом 5 В
• Установка нижнего порога от 210 до 160 В с шагом 5В
• Защита от перенапряжения TwoProduct / (задержка срабатывания)> 230… 280 В / (0,2 с)> 300 В / (20 мс)
• TwoProduct защита от снижения стресса / (задержка срабатывания)

Устройство защиты Многофункциональное УЗМ-51, УЗМ-50 Защита оборудования (электрооборудование квартиры, офиса и др.) При выходе сетевого напряжения за допустимые пределы однофазных сетей. После подачи питания или после аварийного отключения, включение происходит автоматически, когда напряжение в сети восстанавливается до нормального.

ЗУБР Д340Т Улучшенная модель реле напряжения с тепловой защитой.

• Встроенная внутренняя защита от перегрева
• Возможность настройки индикации напряжения
• Время отключения при превышении не более 0,05 с
• Время отключения с уменьшением не более 1,10 с
• Максимальный ток нагрузки 40 А
• Максимальная мощность нагрузки 7,2 кВт
• Напряжение питания 100-400 В
• Основные размеры 80 × 90 × 54 мм
• Коррекция дисплея ± 20 В

Реле напряжения ZUBR R216Y — хорошая модель реле контроля напряжения для использования на кухне. Например, одновременно можно защитить холодильник и телевизор. Заземляющий контакт розетки и вилки устройства обеспечивает дополнительную безопасность, защищая от поражения электрическим током. Соответствует всем нормам эксплуатации бытовой техники.

• Вилы и гнезда отечественного образца. Наличие заземляющего контакта
• Регулируемый верхний предел напряжения 210-270 В
• Регулируемый нижний предел напряжения 120-200 В
• Отключение При превышении не более 0.05 с
• Отключение с уменьшением не более 1,20 с
• Максимальный ток нагрузки 16 А
• Максимальная мощность нагрузки 3 кВт
• Напряжение питания 100-400 В
• Масса в полной комплектации 0,12 кг
• Основные размеры 42 × 53 × 143 мм
• Время включения включения 3-600 с

Добрый день. В моей старой квартире / загородном доме недавно на Греччче произошел взрыв «нуля». Сгорела вся техника в квартире. Слава богу, соседи тоже.

Этот диалог в различных вариациях в офисе нашей компании распространяется довольно часто. Чтобы вы однажды это не произнесли, предлагаем ознакомиться с некоторыми типами скачков напряжения, которые можно использовать для защиты от падений напряжения.

1 . Ограничители перенапряжения -UZIP — Разработаны для защиты оборудования от импульсных скачков перенапряжения, которые могут возникнуть, например, из-за близкого удара молнии в линии электропередачи или близкой работы устройств с большой индуктивностью..

В основном применяется в загородном доме.

Принцип работы: Во время импульса перенапряжения узлы увеличивают свое сопротивление и замыкаются на Землю, распространяя разрядную систему.

2. Реле напряжения — Используется для защиты оборудования от скачков напряжения в сети или «нулевого обрыва»

Используется как в городском, так и в загородном жилищном строительстве.

Принцип действия — реле разрывает цепь, при отклонениях напряжения в сети более заданных значений.После восстановления напряжения в сети устройство автоматически замыкает цепь. .

Самые известные устройства на российском рынке. Установлен как

Реле pH 113.

Максимальный ток -32a

Регулировка напряжения UMIN 170-230 Umax 240-290

Наличие дисплея, отображающего текущее напряжение в сети.

Устанавливается в щитах распределительных щитов в однофазных сетях. В том случае, если квартиру или дом перепутали с помощью трехфазной сети, то обычно защищают каждую фазу

Реле 101м

Номинальный ток 16а,

Регулировка напряжения UMIN 160-220 Umax 230-280

Устанавливается включением в розетку, защищаемое оборудование включается непосредственно при pH 101м.

Наличие ЖК-экрана с индикацией текущего напряжения в сети

Наша компания является дилером компании НОВАТЭК ЭЛЕКТРО, поэтому мы сделали ее покупателям преимуществом реле РН 113.

Реле УЗМ 51.

Защита нагрузки от импульсных скачков сетевого напряжения

Макс. Импульсный токовый шунт Варистор — 8000 А

Обеспечивает подавление импульсов с энергией до 200 Дж.

Защита нагрузки от высокого напряжения (более 270 В, для УЗМ-51 242-286 В)

Защита нагрузки от пониженного напряжения (менее 170 В, для УЗМ-51 154-198 В)

Фиксированная задержка срабатывания — 0.2c при превышении напряжения

Реле напряжения pH-106 НОВАТЭКЛЕ ЭЛЕКТРО (Аналог УЗМ51)

Защита выхлопных труб от повышенного / пониженного напряжения (в диапазоне 160-280В) и обрыва нейтрали

Номинальный ток — 63а

Мощность подключаемых электроприборов — до 14 кВт

3. Переключение фаз PEF 3

используется для увеличения дезинтеграции однофазных нагрузок от трехфазной сети.

При изменении напряжения в «фазе» питания реле переключит питание на другую фазу, в которой напряжение будет соответствовать значениям.

Напряжение в электросетях редко бывает стабильным значением 220 вольт, чаще всего ходит с допустимым значением в плюс-минус 10%. Бытовая и компьютерная техника справляется с величиной в 200 или 240 вольт, но при возникновении даже кратковременного скачка — техника с большой долей вероятности дает сбой.

Какие бывают перепады напряжения от самих себя и чем они опасны

Прежде всего, перепады напряжения возникают в типовых многоквартирных домах. Питание осуществляется по трем фазам и с помощью распределительного щита ток попадает в каждую квартиру через одну рабочую фазу и нулевой провод. Важно отметить, что «ноль» испытывает наибольшую нагрузку и это плохо — это все обычное явление. Соответственно, когда жильцы включают много бытовой техники одновременно — электричество перегружено.Частое явление — перегорания нулевого провода у основания в щите. Более того, в этот момент соседние квартиры соединяются по фазе и напряжение может подскочить до 380 вольт, что неминуемо приведет к выходу из строя тех устройств, которые не имеют достаточной защиты.

Причин может привести к такой ситуации много, но что характерно — они имеют общий источник. Подстанции, распределяющие электроэнергию, зачастую уже давно морально и технически устарели, а оборудование хотя бы и поддерживается в рабочем состоянии, но зачастую вопрос о его замене не стоит уже несколько десятилетий.Количество бытовых электроприборов стабильно растет, и, соответственно, увеличивается нагрузка на подстанцию. С учетом того, что на момент их строительства маржа рассчитывалась из расчета 4,5 кВт — потребляемая мощность на тот момент и сейчас составляет существенную разницу.

Состояние электропроводки тоже оставляет желать лучшего. Кроме того, ситуация с горем ремонтников, способных подключить к общей системе работающую электросварку, что значительно увеличит нагрузку на электросеть, у других людей возникнет ситуация с перегрузкой на щите.Хорошо, если в этом случае установлены защитные средства, но если нет надежды на вечную «авошь» — то ситуация с заменой сгоревшей бытовой техники и заметного выключателя в бюджете крайне высока. Благо на рынке представлено большое количество различного оборудования, предназначенного для защиты техники от перепадов напряжения.

Какие основные средства существуют для защиты техники от перепадов напряжения

Неподготовленному человеку сложно разобраться в типах устройств и их назначении, поэтому перед покупкой важно изучить теорию, чтобы иметь представление о том, что именно нужно приобретать.Современные устройства делятся на несколько типов:

• реле защиты
• трансформаторы понижающие
• повышающие трансформаторы
• Сетевые фильтры,
• устройства защиты многофункциональные,
Автоматические выключатели
• ,
Сетевые фильтры
• .

Стоит рассмотреть назначение и возможности каждого устройства, чтобы составить общую картину обеспечения защиты от перепадов напряжения.

Защитное реле

Это автоматическое устройство, которое срабатывает при падении напряжения в сети.Отключает электрическую цепь от сети в том случае, если управляющий микроконтроллер регистрирует повышение показателей напряжения по сравнению с установленным нормируемым. Нагрузка автоматически подключается к цепи, когда индикаторы напряжения приходят в норму.

Это значение пользователь устанавливает самостоятельно, используя систему управления, а затем контроллер ориентируется на это значение. Поскольку реле не способно выдерживать нагрузки свыше 8 кВт, а показатели для квартир иногда достигают 25 кВт, то реле защиты используется в паре с автоматическим выключателем, который служит основной защитой.

Хорошим примером такого устройства является реле VP-16An от производителя Digitop, которое по сути представляет собой индивидуальный адаптер, способный защитить напрямую подключенное к нему устройство от короткого замыкания и перегрузки. Стоимость такого устройства находится на уровне 12

долларов США.

Трансформатор понижающий и повышающий

Основное назначение трансформаторов, представляющих собой статические преобразователи электрической энергии, — изменение напряжения переменного тока. Эти устройства работают в условиях переменного напряжения и имеют несколько индуктивных обмоток, соединенных друг с другом.В зависимости от соотношения текущего напряжения трансформаторы делятся на повышающие и понижающие:

• В увеличении первичная обмотка характеризуется меньшим напряжением и меньшим количеством витков, а вторичная наоборот — повышенным. Согласно названию, это устройство увеличивает напряжение и используется для передачи электричества на значительные расстояния.
• Внизу, наоборот, первичная обмотка демонстрирует высокое напряжение и большее количество витков, а вторичная — низкое. Трансформаторы этого типа служат для распределения поступающей электроэнергии потребителям.

Что характерно, трансформатор любого типа используется как понижающий и повышающий, когда они запускаются подачей напряжения в противоположном направлении. В этом случае понижение станет повышающим, и наоборот.

По своей конструкции трансформаторы делятся на два типа:

У первой разновидности есть бак, в котором находится трансформаторное масло. Он служит хорошим изолятором и одновременно охлаждающим агентом для магнитопровода с обмотками.Как правило, именно такие типы чаще используются на подстанциях.

Сухие трансформаторы имеют пассивное воздушное охлаждение и устанавливаются в жилых помещениях и на промышленных объектах. Воздушное охлаждение позволяет избежать проблемы, связанной с герметичностью масляного бака, но этот метод менее эффективен.

Если говорить грубо, то понижающий трансформатор нужен для того, чтобы в дом 220 вольт с учетом погрешности. Недопустимо подавать на потребителя сразу высокое напряжение от подстанции, а потому для этих целей и служит трансформатор.

Низкие трансформаторы бытового назначения не отличаются высокой ценой. Стоимость модели Ятп-025, способной снизить входное значение с 220 до 12 вольт, составляет 30 долларов, модель, способная снизить входящие 380 до 220, будет стоить дороже, в среднем от 130

долларов США.

Регулятор напряжения

Это устройство предназначено для поддержания определенного уровня напряжения на выходе. Работа стабилизатора позволяет защитить оборудование от нестабильного электричества и помех, а также сбоев в сети.

Такое оборудование применяется, когда есть смысл защитить бытовые электроприборы и компьютерную технику от падений и скачков напряжения. В случае их возникновения стабилизатор отключит внутреннюю сеть и подключенные к ней устройства до тех пор, пока значение напряжения не придет в норму.

Использование стабилизаторов позволяет получить определенные преимущества:

• защита от скачков и падений напряжения,
• Устранение электромагнитных помех
• защита от короткого замыкания,
• Защита телефонных линий от разрывов и помех на линии,
• более низкая цена по сравнению с другими средствами защиты.

Современные стабилизаторы переменного напряжения, которые используются в быту, условно делятся на следующие разновидности:

• механический с сервоприводом,
• электронный
• реле
• гибрид
• компенсационная
Модель

выпускают в двух вариантах исполнения: однофазном и трехфазном, мощность самая разнообразная — от сотен ватт до нескольких мегаватт. Важной отличительной особенностью качественного стабилизатора будет его скорость изменения уровня напряжения.Как правило, ответ происходит в течение нескольких миллисекунд. Вторым важным фактором стабилизатора является точность его выходного напряжения. Значение не должно колебаться в пределах более 10% от номинала.

Оптимален при выборе модели стабилизаторов, способной выдерживать десятикратные перегрузки, и для которой нет необходимости рассчитывать запас мощности.

Устройство защиты многофункциональное

В первую очередь это устройство предназначено для отключения оборудования в случае, когда сетевое напряжение выдается за допустимые значения минимального показателя в 160 В или максимального в 280.Устройство состоит из комбинированного магнитного реле и регулятора напряжения. К ним подключается защитный варистор, который при возникновении импульсов высокого напряжения в сети отключает их до установленного безопасного значения. Особенностью этого устройства является режим работы и действия, которые устройство производит:

• При повышении напряжения и мощности до допустимых пределов отключается от питания. При этом запускается таймер, который отсчитывает время повторного включения. В том случае, если во время ожидания произойдет еще один скачок — тогда таймер сбрасывается и отсчет времени начинается заново.
• При пониженном питании устройство защиты начинает отсчет задержки. В том случае, если по истечении времени уровень напряжения не вернется в норму — произойдет отключение, если снижение было кратковременным, устройство продолжит контролировать уровень нагрузки.

Такое решение позволяет обеспечить хорошую защиту от импульсов, а также контролировать качество напряжения, которое подается на подключенное оборудование.

Важно помнить, что УЗМ не в состоянии заменить другие средства защиты, поэтому его чаще используют как комплексное решение проблемы.

Выключатели автоматические

Это один из самых распространенных видов решений, обеспечивающих защиту квартиры или офиса от перепадов напряжения. Выключатель, который еще называют «автоматом», контролирует силу тока в цепи, при этом не допуская появления перелива, сила которых превышает допустимое для проводки значение. Как правило, срабатывает при превышении сетевой нагрузки подключенной сети или при кратковременном замыкании.

Устройство запускается расцепителями, использованными в его конструкции, двух видов:

Thermal состоит из биметаллической пластины, четко реагирующей на изменение тока, протекающего через нее.При ненужном нагреве пластина освобождает специальную пружину, которая выключает машину.

Электромагнит имеет такой же принцип работы, с той лишь разницей, что используется катушка с магнитопроводом, который при превышении нагрузки освобождает пружину.

Наиболее оптимально использовать автоматы в сочетании с устройством защитного отключения, контролирующим ток утечки. УзО также находится под защитой машины и всегда устанавливается после защитного выключателя.Подобная комбинация называется дифференциальным автоматом. Преимущество установки устройства заключается в более простой установке и сохранении схемы в распредвале.

Сетевые фильтры

Эти устройства представляют собой удлинитель с большим количеством розеток и кнопкой включения. По сути, его чаще используют как расширение и место для подключения персонального компьютера. Благодаря наличию варистора сетевой фильтр способен защитить включенное в него электрооборудование и подавить высокочастотные помехи.

В случае высокочастотного импульса сопротивление варистора падает, из-за чего избыточный электрический импульс преобразуется в тепловой. Такое решение позволит обеспечить дополнительную защиту оборудования, но при этом не придется слишком полагаться на сетевой фильтр. Его приобретение целесообразно прежде всего в качестве удлинителя, для обеспечения сохранности оборудования необходимо обращать внимание на полноценные устройства защиты.

Источники бесперебойного питания

Такие устройства используются в первую очередь для тех устройств, внезапное отключение питания которых может нанести вред работе, то есть компьютерам.Это оборудование рассчитано на бесперебойное питание, а благодаря встроенному аккумулятору они способны обеспечить работу компьютера от одной минуты до нескольких часов.

В первую очередь они приобретаются для того, чтобы «выиграть время» при внезапном отключении электричества, что позволит вам сохранять все необходимые данные и выполняемые операции на компьютере. Внутреннее устройство бесперебойно аналогично стабилизаторам, разница видна только в наличии свинцового аккумулятора.

Тем не менее, специалисты рекомендуют покупать ИБП, если необходимо сохранить данные, по всем параметрам они уступают стабилизаторам. Главный недостаток большинства IPB — включение при пониженном напряжении и недостаточная чувствительность при повышенном. Кроме того, устройство нельзя оставлять без присмотра, поэтому, когда оно перестает работать на компьютере, его также нужно отключать. При этом цена стабилизатора и плавность хода при одинаковой мощности имеет разницу в несколько раз в пользу первого — поэтому выбор очевиден.Для сохранения информации и надежного отключения компьютера достаточно и бюджетных моделей стоимостью от 45 долларов, время работы в среднем оценивается в 15 минут — этого вполне достаточно для корректного завершения работы.

Как защитить домашнюю электронику и технику от скачков и падений напряжения в сети.

Падения напряжения в сети были всегда. Причины разные: это включение выключения мощных нагрузок (особенно в однофазных сетях), работа возле сварочного аппарата, замыкание межфазных промежутков (обычно при воздушной передаче электроэнергии), обрыв нулевого провода (обычно в старых многоэтажках. и «крошки» и не только), электромагнитный импульс, Сопутствующий разряд молнии вызывает появление в ЛЭП на расстоянии нескольких километров импульсов напряжения амплитудой от сотен до нескольких тысяч вольт, длительностью от единиц до тысяч микросекунд и т. д.

На сегодняшний день самый эффективный и дешевый способ сохранить бытовую технику — «надавить» и «отключить», т.е .:

• Нажмите, чтобы импульсное напряжение перескочило до безопасного значения.
• Отключить электрооборудование квартиры на выходе напряжения на допустимые значения.

Для этого необходимо:

1. На входе устройства контроля напряжения необходимо установить мощный варистор на соответствующее напряжение, с энергией поглощения не менее 200 Дж и допустимым импульсным током поглощения не менее 4000А.
2. Для защиты от повышенного или пониженного напряжения во вводе квартиры (сразу после счетчика) необходимо установить устройство контроля напряжения с порогом перенапряжения 250 … 270В и порогом понижения напряжения — 160 … 170В, с временем отклика не более 0,5С и автоматическим возвратом при восстановлении напряжения с задержкой 1..3 минуты. Допустимый ток контактов устройства должен быть не ниже максимального потребления тока современной квартиры — 25… 40a (5,5 … 8,8 кВт).

Устройство защиты Многофункциональное УССМ предназначено для защиты подключенного к нему оборудования (в квартире, офисе и т. та же сеть, магнитные пускатели или электромагниты, а также для отключения оборудования на выходе сетевого напряжения за допустимые пределы (170 — 270В) в однофазных сетях.При обрыве нулевого провода неправильное подключение (например, на две фазы).

Оборудование включается автоматически, когда напряжение в сети восстанавливается до нормального, по истечении задержки повторного тестирования.

УЗМ не заменяет другие устройства защиты (автоматические выключатели, УДО и др.).

In (номинальный ток нагрузки 16a), есть возможность регулировать пороги, в порогах фиксированные.

Работа устройства от высокого напряжения УЗМ-50М, УЗМ-51М, УЗМ-16:

При подаче напряжения питания устройство выдерживает время готовности 10 секунд.Дисплей не работает, а затем начинает мигать зеленый индикатор, показывающий отсчет времени включения Т1. Если напряжение находится в допустимых пределах, нагрузка подключается к сети питающего напряжения, и загораются зеленый и желтый индикаторы. Можно просто подключить нагрузку вручную, нажав кнопку «Тест».

ВНИМАНИЕ: Не используйте ручной режим, когда сеть пропала. При попытке вручную включить в аварийном режиме устройство не позволит питанию включить нагрузку.

В рабочем режиме устройство контролирует напряжение питания.

Когда в сети появляется мощный импульс напряжения, встроенный варистор шунтирует их, чтобы безопасно для оборудования.

Двухцветная индикация работает в различных режимах:

При повышении напряжения и приближении его к верхнему порогу мигает красный индикатор, а при выходе напряжения за допустимый предел встроенное реле выключается, при этом желтый индикатор гаснет, а красный горит. постоянно горит.Когда напряжение возвращается в норму, одновременно запускается определение времени T1, зеленый индикатор начинает мигать по истечении времени, в течение которого нагрузка подключена к сети напряжения питания (если выходное напряжение будет выводиться во время допустимые пределы, время T1 сбрасывается).

Когда напряжение падает до нижнего порога отключения, зеленый индикатор мигает, а когда напряжение выходит за допустимые пределы, одновременно начинается отсчет времени задержки выключения T4, красный индикатор мигает, по истечении времени время Т4 он отключает нагрузку от сети, при этом желтый индикатор гаснет, а красный горит с периодичностью 2 секунды.

Когда напряжение возвращается в норму, запускается определение времени T1 T1. В этом случае зеленый индикатор начинает мигать по истечении времени окончания подключения нагрузки к сети питающего напряжения (если выходное напряжение снова произойдет в течение указанного времени, время T1 упадет и сбросится).

Если вы были вынуждены отключить нагрузку от сети нажатием кнопки «Тест», то двухцветная индикация индицирует это попеременно при включении красного и зеленого индикатора.

Нажатие кнопки «Тест» возвращает изделие в рабочий режим.

ВНИМАНИЕ: Если устройство выключено кнопкой «Тест», устройство остается в отключенном состоянии, как и после снятия и подачи напряжения питания. Включить реле можно только кнопкой «Тест» повторным нажатием.

При необходимости можно изменить задержку времени переключения Т1 (10сек. Или 6мин.) Для этого:

Вручную кнопку «Тест» Выключить внутреннее реле

Затем нажмите и удерживайте кнопку «Тест» (индикатор «Норма-Авария» гаснет), пока индикатор не замигает.Если есть зеленый цвет, Т1 устанавливается за 10 секунд. Если T1 установлен на 6 минут.

Отпустите кнопку «Тест», включится внутреннее реле.

Схема рабочего устройства УСМ-50М, УЗМ-51М:

Технические характеристики:

Для защиты компьютеров, оргтехники Мы рекомендуем использовать сетевые фильтры, для защиты от импульсных помех электросети и источники бесперебойного питания (ИБП), для защиты оборудования от электрического выхода, переключения на автономную работу.

Число вольт ампер ватт

Больше изображение	Термостаты и элементы Ресурсы: Как для подключения термостатов и элементов Как устранить неполадки электрического водонагревателя Ресурсы: Как подключить водонагреватель с переключателями и таймерами Как подключить непиковые термостаты водонагревателя
Счетчик на водонагревателе Счетчик кВт / ч монтируется на DIN-рейку внутри корпуса. записей оплачиваемое потребление энергии в кВтч.Умножьте на ставку, которую вы платите за киловатт-час, чтобы получить ежемесячная / годовая стоимость работающего электрического водонагревателя. Купить Bomain измеритель мощности Ketotek измеритель мощности 240 пропускается через счетчик кВтч 2T2502GA бежевый пластиковый корпус 2T2500GA серый пластиковый корпус din рельсы Ресурс: Шкафы Показатель вольт ампер ватт для водонагревателя
Использование Провод 10 калибра для водонагревателей Негабаритный выключатель и проволока будут охладиться и сэкономить деньги, но убедитесь, что размер выключателя и проволока соответствие размера Используйте только провод на 600 В / никогда не используйте удлинитель Оранжевый провод 10 калибра для выключателей на 30 А Выключатель 30 А x 240 В = 7200 Вт => надежность на 80% правило максимума применяется: 7200 Вт x 80% = 5760 Вт Сейф максимум 80% правил применяется ко всем коммерческим и бытовым электрическим нагрузкам, так что ампер поток через прерыватель и на провод остается низким.Напряжение сила, которая проталкивает силу тока или ток электронов через матрицу или атомная структура проводника (провода), вызывающая нагрев. Выключатель поездка когда нагрев превышает максимально допустимый ток выключателя. Но избегая тепло — цель правила 80%. Почему? Тепло вызывает потерю мощности, снижает эффективность, увеличивает затраты, нагружает все электрические цепи и выключатели и увеличивает риск возгорания. Другие характеристики: Провод 12 га желтого цвета для выключателей на 20 А. Провод 14 га белого цвета для выключателей на 15 А. Шнур лампы 18 га или 1 бытовой консервный нож, точилка для карандашей, торшер и т. д. Используйте только медные провода на 600 вольт… не используйте алюминий или удлинитель или другая неутвержденная проводка. . Ресурс: . и цвет код провода
	Стоимость для работы водонагревателя Сколько стоит работа на газе и водонагреватели электрические
	Средняя цена на электроэнергию по штатам График средних государственных цен в pdf Как Сколько стоит эксплуатация Электрический водонагреватель: Примерная суточная продолжительность работы водонагревателя — 3 часа [в зависимости от расход и температура поступающей воды] Для ванны используется 12-15 галлонов горячей воды <> используется душ 5-9 Галлонов горячей воды> Горячей диаграмма водопользования 5500 Вт х 3 часа = 16 500 ватт-часов или 16.5 кВтч в день На полный 30-дневный месяц <=> 30 дней x 16,5 кВтч в день = 495 кВтч в месяц на электроэнергию водонагревателя Рассчитайте стоимость <=> 495 кВтч x 0,10 доллара США за кВтч = 49,50 долларов США + налог As Как правило, электрические водонагреватели работают с КПД 99% с или без смягчителя воды> пока осадок не достигнет нижнего элемента > полная эффективность восстанавливается при удалении осадка Как удалить осадок Читать исследование pdf
	3 часов в день @ 0,10 доллара за кВт · ч бак мощностью 5500 Вт = 495 кВт · ч в месяц = ​​49 долларов США.50 в месяц + налог Резервуар 4500 Вт = 405 кВтч в месяц = ​​40,50 долларов США в месяц Резервуар 3500 Вт = 315 кВтч в месяц = ​​31,50 доллара США в месяц при малом потреблении Резервуар емкостью 1500 Вт = 135 кВт / ч в месяц = ​​13,50 долл. США в месяц
	3 часов в день по 0,12 доллара США за кВт · ч Баллон мощностью 5500 Вт = 59,40 доллара США в месяц + налог Резервуар мощностью 4500 Вт = 48,60 доллара США в месяц Резервуар мощностью 3500 Вт = 37,80 доллара США в месяц Резервуар мощностью 1500 Вт = 16,20 доллара США в месяц 3 часов в день @ $.14 за кВт · ч Баллон мощностью 5500 Вт = 69,30 долларов США в месяц + налог Резервуар мощностью 4500 Вт = 56,70 доллара США в месяц Резервуар мощностью 3500 Вт = 44,10 доллара США в месяц Резервуар мощностью 1500 Вт = 18,90 долларов США в месяц 3 часов в день по 0,16 доллара США за кВт · ч Баллон мощностью 5500 Вт = 79,20 доллара США в месяц + налог Резервуар мощностью 4500 Вт = 64,80 доллара США в месяц Резервуар мощностью 3500 Вт = 50,40 доллара США в месяц Резервуар мощностью 1500 Вт = 21,60 доллара США в месяц 3 часов в день по цене 0,20 доллара за киловатт-час бак мощностью 5500 Вт = 99 долларов.00 в месяц + налог Баллон мощностью 4500 Вт = 81,00 долларов США в месяц Резервуар мощностью 3500 Вт = 63,00 долларов США в месяц Резервуар мощностью 1500 Вт = 27,00 долларов США в месяц Диаграмма выше в pdf
	Меньше водонагреватели дешевле в эксплуатации, если семья может сохранить размер диаграмма Читать 9 способы экономии с водонагревателем Сравнить 13 таймеров электрических водонагревателей Электрические водонагреватели работают с КПД 99% с водой или без нее умягчитель Читать
Темперирующий бак пассивно предварительно нагревает холодную воду	Закалка бак пассивно нагревает холодную воду Вода, подаваемая в дом, нагревается геотермально, так как трубы под землей Ресурсы: Добавьте темперирующий резервуар для предварительного нагрева очень холодная поступающая вода 9 способов экономии с водонагревателем
	Контроль водонагреватель с переключателями и таймеры Правило безопасности 80% применяется к переключателям и таймерам на 15 ампер, поэтому.80 x 15 ампер = 12 ампер максимум Таким образом, переключатель и таймер должны быть подключены к контактору Ресурсы: Как установить настенный таймер на 15 ампер для управления водонагреватель Управляющий водонагреватель с телефоном Управляющий водонагреватель с переключателями Обычный переключатели могут управлять водонагревателем Таймеры водонагревателя
Водонагреватель Таймеры
Переключатель 15 ампер рассчитан на 1440 Вт 14 — лампочки 100 Вт = 1400 Вт	Как со многими лампочками можно безопасно обращаться с переключателем света на 15 А? 14 — Лампочки 100 Вт Переключатель 15 А x.80 = 12 ампер 12 ампер x 120 вольт = 1440 ватт, поэтому * 14 * 100-ваттные лампочки можно поставить на один выключатель на 15 А Обычный выключатель дома … может безопасно управлять несколькими лампочки + настольная лампа + потолочный вентилятор + т. д. до 1400 Вт Сложите ватты каждого элемента, чтобы рассчитать общую нагрузку на выключатель. Те же факты справедливы и для розеток, которые обычно рассчитаны на 15 ампер. и может нести 1400 Вт. Вы видно, что микроволны на 1500 Вт и обогреватели на 1500 Вт должны подключение к тяжелым проводам и выключателям Ресурс: Электроэнергия от полюса питания до блока выключателя
	Разница от 120 до 240 В Для всех однофазных цепей требуется 2 провода для подключения цепь 120 Вольт принимает 1 горячий провод и 1 нейтральный провод 240 Вольт требует 2 горячих провода Не требуется нейтральный провод для завершения 240 В схема 240 Вольт может поставлять энергию больше эффективнее, чем 120 Вольт Приборы на 240 В более эффективны Ресурс: См. базовый водонагреватель 120 и 240 цепь Это 220 или 240 вольт
См. внутри главного выключателя	Что такое киловатт-час или киловатт-час? кВт / ч — стандартная единица для выставления счетов, используемая электроэнергетической компанией. <=> Стоимость варьируется от 10 до 20 за кВт · ч 1 кВт · ч = 1000 ватт-часов электроэнергии Средняя цена на электроэнергию по штатам
	100 Ватт света лампа включена на 10 часов <=> 100 Вт x 10 часов = 1000 Вт · ч или 1 кВт · ч Лампа мощностью 40 Вт включена на 10 часов <=> 40 Ватт x 10 часов = 400 ватт-часов или.4 кВт / ч Для расчета стоимости умножьте кВт / ч на цену <=> Например, 0,4 кВт / ч x 0,10 доллара США за кВт / ч = 0,04 или всего 4 для каждого 10 часов света 60 Вт
Небольшой Холодильник: 60 долларов в год Большой холодильник: 300 долларов в год
Большой Экранный телевизор: 70-140 долларов в год Спутник приемник: 18 долларов США в год Телевизор: 300-500 Вт + 3 Вт в режиме ожидания 0,10 доллара США за кВт · ч 6 часов ТВ в день = 70-140 долларов США в год	Посмотрите на этикетку прибора > Каждый прибор имеет рейтинг в ваттах . Например, двойная духовка имеет рейтинг 7 ватт.0 кВт — это 7000 Ватт Верхняя духовка потребляет 1/2 общей мощности, или 3500 Вт, или 3,5 кВт. >> Нижняя духовка потребляет 1/2 или 3,5 кВт. На каждый час работы верхней духовки требуется до 3,5 кВт-ч электроэнергии Когда и верхняя, и нижняя духовки работают в течение одного часа, прибор потребляет до 7,0 кВтч Когда покупка бытовой техники: Посмотреть при мощности, указанной на этикетке. Сфотографируйте этикетку с телефоном. Сравнивать мощность со старым прибором. Это требует того же энергии для обогрева воды и отопления домов, а также для приготовления пищи, как и раньше.А Гигантский прибор не снижает счета. Рейтинг Energy Star НЕ означает, что новое устройство окупится. С Energy Star, ожидайте 2-6 долларов в год на устройство такого же размера. Техника дает выключенный теплый воздух, который летом работает против кондиционера, а зимой помогает обогревателю. Сокращение потребление и покупка устройства меньшей мощности — лучший способ снизить счет за энергию. Положите телевизор, спутниковую приставку и компьютер на удлинитель / выключите удлинитель, когда он не используется Ресурс: Посмотрите на удлинители с таймерами. Поставить вентилятор для ванны, гаражный свет и весь дом вентилятор на таймере обратного отсчета. Подробнее о потере мощности в режиме ожидания Read1 Read2 Помните, когда все экономит электроэнергию, цена остается низкой и используется меньше ресурсов

Бытовые электрические цепи

Бытовые электросети используют энергию, а не электрический заряд. Электрический заряд, который течет в ваш дом через электрические цепи, несет с собой полезную энергию, которую вы можете использовать для множества задач.Стандартная бытовая схема США имеет эффективное напряжение около 120 вольт, а напряжение представляет собой энергию на единицу заряда. 120 вольт означает 120 джоулей энергии, переносимой каждым кулоном заряда. Кулон заряда — это количество заряда, переносимого по проводу за секунду, если протекает электрический ток в один ампер. Таким образом, если вы работаете с электроприбором с током в один ампер, подаваемым при напряжении 120 вольт, вы потребляете электрическую энергию со скоростью 120 джоулей в секунду или 120 ватт электроэнергии. Когда вы включаете электроприбор, вы позволяете напряжению 120 вольт пропускать электрический ток через прибор, аналогично использованию давления насоса для проталкивания воды по трубе. Энергия, переносимая зарядом, используется для преобразования его для нагрева, освещения, механической работы (двигателей) и т.д. уважение к земле. Затем этот израсходованный заряд сбрасывается на землю через заземляющий провод.В стандартной розетке США заряд около нуля вольт возвращается к электрической панели через нейтральный провод, а затем переносится на землю через заземляющий провод, прикрепленный к электрической панели. Использование электроэнергии в доме является частью цикла, который позволяет нам использовать энергию, вырабатываемую удаленным электрическим генератором. Таким образом, мы пользуемся преимуществами сжигания угля, нефти, природного газа или использования ядерной энергии для производства энергии, в которой мы нуждаемся дома. В генераторе заряд снимается с земли при нулевом напряжении, и над этим зарядом выполняется работа по повышению его напряжения, обеспечивая выход переменного напряжения высокой энергии из генератора.Это напряжение еще больше повышается трансформаторами для эффективной транспортировки электроэнергии по пересеченной местности в ваш дом. Другие трансформаторы понижают напряжение до стандартного для вашего дома напряжения питания. Затем, после использования энергии заряда, вы возвращаете израсходованный заряд обратно земле, которая действует как большой резервуар для электрического заряда. Высокое напряжение (около 120 вольт, эффективное, 60 Гц переменного тока) подается на меньший контакт стандартной поляризованной U.Цветоложе S. Его обычно называют «горячей проволокой». Если устройство подключено к розетке, электрический ток будет проходить через устройство, а затем обратно к более широкому контакту, нейтрали. Нейтральный провод переносит ток обратно на электрическую панель, а оттуда на землю (землю). Заземляющий провод не является частью электрической цепи, но желателен для предотвращения поражения электрическим током. Две розетки в общей «дуплексной» розетке получают питание от одной и той же цепи, идущей от главной панели электропитания.Они подключены параллельно, так что два прибора, подключенные к розетке, получают одинаковое напряжение, но могут потреблять разное количество электрического тока. Параллельная проводка является стандартом для цепей на 120 вольт во всем доме, что делает возможным независимое использование всех приборов, питаемых одинаковым напряжением.

Индекс Практические концепции схем

Свет тускнеет, когда мы принимаем душ, и это вызывает беспокойство у наших гостей

Наш дом относительно новый, построен 15 лет назад, но все это время остается нерешенным один вопрос: Каждый раз, когда кто-то принимает душ, гаснет свет.Когда душ прекращается, они снова светлеют.

Мы никогда особо не возражали; это даже было немного внутренней шуткой. Но недавно это произошло во время визита «высокопоставленных родственников» — должен добавить, еще до коронавируса. Как бы то ни было, я все еще вижу, как ты с тревогой оглядываешься по сторонам: «Ой, о, что происходит?» Скажите, пожалуйста, что нужно сделать, чтобы в будущем не огорчиться.

Я отмечаю, что ваши гости были в гостях до этого времени социального дистанцирования.Меняются времена, привычки и правила. Вашему дому около 15 лет, поэтому правила, применимые к вашему дому, будут отличаться от сегодняшних более строгих требований.

Более старые установки не будут включать автоматический выключатель или выключатель дифференциального тока с защитой от сверхтока. Это означает, что установка может быть более подвержена «падению напряжения» или затемнению света, как вы описываете.

Проблема возникает из-за того, что электрические души потребляют очень много электроэнергии.Подача электричества в дом осуществляется с постоянной скоростью или напряжением. Если происходит значительное отклонение большого количества энергии или мощности на одну розетку, другие области должны компенсировать это. Наиболее очевидным признаком этого является затемнение света при включении душа или погружного обогревателя.

Падение напряжения является нормальным, но обычно едва заметным и не должно вызывать неудобств. Бывают ситуации, когда проблема может быть преувеличена.Это может произойти, если рассматриваемый дом находится в конце линии электропередачи, где несколько домов обслуживаются одним трансформатором. Плохие электрические соединения также могут усилить эффект затемнения света.

Как и во всех случаях, связанных с электромонтажными работами, вам следует привлекать квалифицированного электрика. Они осмотрят установку, проверит соединения и тому подобное. Учитывая, что это несущественный ремонт — вы прожили пятнадцать лет, не исправив его, — я уверен, что вы будете счастливы отказаться от разрешения еще на несколько месяцев, пока правительственные ограничения на несущественную коммерческую деятельность и посещения на дому не будут сняты.

Надеюсь, когда вашим гостям разрешат вернуться, приглушенный свет станет счастливым напоминанием о прошедших временах. Затем вы можете двигаться дальше и решать проблему.

Ноэль Ларкин — дипломированный геодезист и член Общества дипломированных геодезистов Ирландии, scsi.ie

Поликлиника

У вас есть запрос на недвижимость? Наши специалисты могут помочь СПРОСИТЕ СЕЙЧАС

Почему мой свет тускнеет, когда включается кондиционер? — Energy Today Электрики

Тускнеет ли свет при каждом включении кондиционера?

Это может показаться неприятным, но хорошая новость в том, что это не обязательно повод для беспокойства.

Для запуска переменного тока требуется много электроэнергии. Поэтому, когда он включается, он временно высасывает электричество из других приборов, таких как ваши лампочки. Вот почему ваши фонари на короткое время теряют мощность при включении переменного тока.

По большей части это нормальное явление, если:

• Ваши огни тускнеют только на короткую секунду или меньше
• Ваши огни теряют только около 5% своей яркости

С другой стороны, затемнение света может быть признаком более серьезной (и, возможно, опасной) проблемы с электричеством.

Хотите знать, что вам подходит?

Мы перечислили некоторые проблемы, из-за которых свет у вас гаснет при запуске кондиционера. Читайте дальше, чтобы узнать, есть ли у вас какие-либо симптомы этих серьезных проблем.

Проблема: повреждены или ослаблены провода

Признаки: Свет быстро включается и выключается при включении переменного тока, проводка может обесцвечиваться / обугливаться / бледнеть.

Если у вас поврежден или ослаблен провод, скорее всего, это приведет к потере тока в вашей лампочке.Добавьте это к падению напряжения, которое происходит при первоначальном включении вашего переменного тока, и потери тока может быть достаточно, чтобы ваш свет стал тусклым или даже временно мигать.

Исправление: Если вы считаете, что у вас слабое соединение, позвоните специалисту, чтобы найти и отремонтировать проводку.

Проблема: поврежденный или слабый конденсатор

Признаки: Свет теряет до 30-40% своей яркости при запуске переменного тока, компрессор может испытывать трудности при запуске.

Конденсатор действует как батарея и дает двигателю компрессора дополнительную мощность, необходимую для запуска.

Но со временем конденсаторы могут потерять способность накапливать энергию.

Когда это происходит, переменный ток потребляет больше напряжения от других приборов для запуска двигателя компрессора, в результате чего свет временно теряет яркость.

Исправление: Вам понадобится профессионал, чтобы осмотреть конденсатор и при необходимости заменить его. Вы также можете спросить их об установке комплекта для жесткого запуска.

Комплект для жесткого запуска обеспечивает дополнительный источник энергии для вашего компрессора при запуске. Это продлит срок службы вашего компрессора и предотвратит затемнение света.

Проблема: переменного тока используется общая цепь с освещением / другими приборами

Симптомы: Треск / жужжание / шипение сопровождает приглушенный свет, свет может мигать или полностью погаснуть, автоматический выключатель может сработать.

Национальный кодекс электробезопасности требует, чтобы все основные приборы имели собственную выделенную цепь. Сюда входит и ваш кондиционер. Если другие приборы подключены к той же цепи, что и ваша сеть переменного тока, они, скорее всего, перегружают ее.

Перегруженные цепи чаще встречаются в старых домах, которые не рассчитаны на силу тока современных кондиционеров. Однако это может произойти в любое время, когда в одной цепи находится большое количество высоковольтных устройств.

Это опасная проблема, поскольку перегруженные цепи могут вызвать возгорание и поражение электрическим током.

Исправление: Кратковременное исправление — отключить все приборы, которые находятся в той же цепи, что и ваш кондиционер. Это снизит нагрузку на конкретную цепь.В качестве долгосрочного решения попросите профессионального электрика осмотреть ваши цепи и найти безопасное решение, которое предотвратит повторную перегрузку цепи.

Нужен специалист для проверки на наличие проблем?

Если вы не уверены, является ли проблема с затемнением света, обратитесь к электрикам Energy Today, чтобы осмотреть ваш дом на предмет каких-либо проблем.
