Pfd схема: Создание ИД&или PFD

Содержание

Создание ИД&или PFD

Вы можете быстро нарисовать P&ID и PFD, перетащив на страницу документа фигуры оборудования для проектирования процессов, соедините их с «интеллектуальными» каналами, а затем перетаскиванием на конвейеры компонентов, таких как разъемы и инструменты. Чтобы определить компоненты схемы, можно создать интеллектуальные теги. Вы можете добавлять данные на компоненты схем и создавать списки оборудования, конвейеров, кегов и инструментов. При изменении схем можно легко создавать новые списки.

Вы можете создать:

  • Схемы пунктов и приборов

    P&ИД показывают, насколько оборудование для промышленного процесса взаимосвязано системой каналов. На&ИД также показываются инструменты и привяжи, которые отслеживают поток материалов по конвейерам и контролируют их.

  • Схемы потоков процессов

    ПФД показывают, как система каналов взаимосвязана оборудованием для промышленного процесса. PFD является более концептуальным, чем P&ID, и обычно включает больше примечаций, которые отображают данные.

Создание схемы пунктов и приборов

  1. В Visio откройте один из следующих шаблонов:

  2. Перетащите фигуры оборудования из любой категории оборудования на страницу чертежа.

    На схеме появится интеллектуальный номер тега для каждого компонента.

  3. Используйте конвейеры для подключения крупного оборудования.

    1. Перетащите фигуру из Pipelines на страницу, а затем расположите одну из конечных точек на фигуре оборудования. Вы можете соединить канал с любой точкой вне фигуры оборудования, даже если в фигуре нет точки соединения.

      Конечная точка конвейера становится зеленой, чтобы показать, что она соединена (приклеена) к фигуре оборудования и точка соединения создается, если она не существует.

    2. Перетащите другую конечную точку на другую фигуру оборудования.

    3. Чтобы изменить внешний вид или показать направление потока линии, выберите канал, а затем выберите стиль в параметре Линия на ленте (см. группу Стили фигур на вкладке

      Главная).

      Стили контролируют толщину линии, стрелок с направлением и других графических символов, которые указывают тип линии.

      Совет: Для нарисовки каналов также можно использовать соединители (на вкладке Главная в группе Инструменты). Этот метод особенно полезен при работе с большими схемами с большим количеством подключений. Нажмите кнопку Соедините Pipelines ,а затем щелкните фигуру конвейера, который вы хотите использовать. Затем нарисуйте на схеме канал. Чтобы изменить тип конвейера, просто щелкните другую фигуру на Pipelines и продолжите работу над схемой.

  4. Добавьте фигуры для желтовки.

    1. Перетащите фигуры из ветвейи поместий , перетащите фигуры на конвейеры. Отпустите кнопку мыши, когда появится зеленый квадрат, указывающий на то, что он приклеен к конвейеру.

      При добавлении в конвейер вехи:

      • Он автоматически поворачивается в ту же ориентацию, что и в конвейере.

      • Он разделяет канал на два одинаковых конвейера, каждый из которых приклеен к желобу.

    2. Чтобы удалить его из конвейера, выберите его и нажмите кнопку DELETE.

      При удалении ветвя, разделенный канал заменяется одним каналом.

  5. Из категории Инструменты перетащите фигуры инструментов на страницу документа рядом с конвейером, висячками или оборудованием, которые они отслеживают.

  6. Перетаскиванием можно изменить положение фигур на схеме.

  7. Теперь вы можете добавлять данные в компоненты или создавать и применять наборы свойств. Чтобы получить дополнительные сведения, выполните указанные здесь действия.

    Добавление данных в компоненты

    1. На вкладке Данные нажмите кнопку Окно данных фигуры.

    2. На странице документа выделите фигуру, к которой вы хотите добавить данные.

    3. Щелкните каждое поле данных фигуры и введите или выберите значение.

    Создание и применение наборов свойств

    1. Выполните одно из следующих действий:

      • Чтобы добавить набор свойств к фигурам в рисунке, выберите их.

      • Чтобы добавить набор свойств к фигурам в наборе, выберите фигуры в наборе.

    2. На вкладке Данные нажмите кнопку Окно данных фигуры.

    3. Щелкните правой кнопкой мыши

      окно данных фигуры и выберите наборы данных фигуры.

    4. Нажмите кнопкуДобавить и введите имя набора данных фигуры.

    5. Выберите, следует ли создать новый набор данных фигуры, набор на основе выбранной фигуры или набор на основе существующего набора данных фигуры, а затем нажмите кнопку ОК.

    6. Чтобы добавить или изменить данные фигуры, в диалоговом окне Наборы данных фигур выберите набор данных фигуры и нажмите кнопку Определить.

    7. В диалоговом окне Определение данных фигуры внести необходимые изменения.

    8. Нажмите кнопку

      ОК.

  8. Компоненты для перенумки.

    1. В меню Проектирование процессов выберите пункт Renumber.

    2. В диалоговом окне Компоненты для ренумбера в поле Применить к выберите, нужно ли перенумировать компоненты документа, текущую страницу или текущий выбор.

    3. В списке Включить форматы тегов сберите флажки для форматов тегов, которые не нужно включать в нуль.

      Примечание: По умолчанию выбраны все форматы тегов.

    4. Назначьте начальное значение и интервал для нумуминга. Каждому формату тегов можно назначить разные значения начала и интервала.

      1. Щелкните элемент в списке Включить форматы тегов, чтобы выделить его.

      2. В поле Начальное значение введите или выберите начальное значение для перенумылки.

      3. В поле Интервал введите или выберите приращение, используемую для перенумления компонентов.

      4. Повторите эти действия для каждого формата тега.

    5. Нажмите

      кнопку ОК.

  9. Создавать списки или счета за материалы по оборудованию, конвейерам, инвентарям и инструментам.

    1. На вкладке Рецензия нажмите кнопку Отчеты о фигурах.

    2. Выполните эти действия, чтобы создать пользовательское определение отчета, или переперейти к шагу c. для использования существующего определения отчета.

      На следующих шагах создается определение отчета, которое фильтрует повторяющиеся фигуры и отчеты по компонентам проектирования процессов.

      1. В диалоговом окне Отчет нажмите кнопку Новые.

      2. В мастере определения отчетавыберите нужный вариант и нажмите кнопку Дополнительные параметры.

      3. В диалоговом окне Дополнительные в списке Свойства выберите PEComponentTag. В списке Условие выберите существует. В списке Значение выберите значение ИСТИНА.

      4. Нажмите кнопку Добавить, чтобы добавить это условие в список определенных условий, а затем нажмите кнопку ОК.

      5. В мастере определения отчета нажмитекнопку Далее.

      6. Чтобы отобразить <,>отображаемом тексте. Затем выберите флажки для других данных, о которые вы хотите сообщить, и нажмите кнопку Далее.

      7. Чтобы отфильтровать повторяющиеся фигуры проектирования процессов и отчет по компонентам, нажмите кнопку Подытая.

      8. В диалоговом окне Подытоги в списке Группировка выберите<отображаемого>и нажмите кнопку Параметры.

      9. В диалоговом окне Параметры нажмитекнопку Не повторять одинаковые значения , а затем дважды нажмите кнопку ОК.

      10. В мастере определения отчетанажмите кнопкуДалее , введите данные для сохранения отчета и нажмите кнопку Готово.

      11. В диалоговом окне Отчет можно запустить отчет или нажать кнопку ОК, чтобы сохранить определение и выполнить его позже.

        Совет: Для создания нового определения отчета на основе существующего в диалоговом окне Отчет выберите существующее определение, а затем нажмите кнопку Создать. Сохраните измененное определение отчета, присвоив ему новое имя.

    3. В списке Определение отчета щелкните имя нужного определения отчета.

      Определение отчета определяет, какие фигуры и какие данные фигур включаются в отчет.

    4. Нажмите кнопкуВыполнить, а затем в диалоговом окне Выполнить отчет выберите нужный формат отчета и сделайте следующее:

      1. Если вы сохраняете отчет как фигуру в документе, укажите, нужно ли сохранять копию определения отчета с фигурой или же создать связь с определением отчета.

      2. При сохранении отчета в виде файла (при выборе формата HTML или XML) введите имя отчета.

    5. Чтобы создать отчет, нажмите кнопку ОК.

    6. Если вы запустили настраиваемый отчет, то вернувшись в диалоговое окно Отчет, нажмите кнопку ОК, чтобы сохранить определение.

process%20flow%20diagram%20pfd — с английского на русский

Все языкиРусскийАнглийскийИспанский────────Айнский языкАканАлбанскийАлтайскийАрабскийАрагонскийАрмянскийАрумынскийАстурийскийАфрикаансБагобоБаскскийБашкирскийБелорусскийБолгарскийБурятскийВаллийскийВарайскийВенгерскийВепсскийВерхнелужицкийВьетнамскийГаитянскийГреческийГрузинскийГуараниГэльскийДатскийДолганскийДревнерусский языкИвритИдишИнгушскийИндонезийскийИнупиакИрландскийИсландскийИтальянскийЙорубаКазахскийКарачаевскийКаталанскийКвеньяКечуаКиргизскийКитайскийКлингонскийКомиКомиКорейскийКриКрымскотатарскийКумыкскийКурдскийКхмерскийЛатинскийЛатышскийЛингалаЛитовскийЛюксембургскийМайяМакедонскийМалайскийМаньчжурскийМаориМарийскийМикенскийМокшанскийМонгольскийНауатльНемецкийНидерландскийНогайскийНорвежскийОрокскийОсетинскийОсманскийПалиПапьяментоПенджабскийПерсидскийПольскийПортугальскийРумынский, МолдавскийСанскритСеверносаамскийСербскийСефардскийСилезскийСловацкийСловенскийСуахилиТагальскийТаджикскийТайскийТатарскийТвиТибетскийТофаларскийТувинскийТурецкийТуркменскийУдмурдскийУзбекскийУйгурскийУкраинскийУрдуУрумскийФарерскийФинскийФранцузскийХиндиХорватскийЦерковнославянский (Старославянский)ЧеркесскийЧерокиЧеченскийЧешскийЧувашскийШайенскогоШведскийШорскийШумерскийЭвенкийскийЭльзасскийЭрзянскийЭсперантоЭстонскийЮпийскийЯкутскийЯпонский



Все языкиРусскийАнглийскийИспанский────────АрмянскийАфрикаансБаскскийБолгарскийВенгерскийВьетнамскийГаитянскийГреческийГрузинскийДатскийДревнерусский языкИвритИндонезийскийИрландскийИсландскийИтальянскийЙорубаКазахскийКаталанскийКвеньяКитайскийКлингонскийКорейскийКурдскийЛатинскийЛатышскийЛитовскийМакедонскийМалайскийМальтийскийМаориМарийскийМокшанскийМонгольскийНемецкийНидерландскийНорвежскийПалиПапьяментоПерсидскийПольскийПортугальскийРумынский, МолдавскийСербскийСловацкийСловенскийСуахилиТагальскийТайскийТамильскийТатарскийТурецкийУдмурдскийУйгурскийУкраинскийУрдуФарерскийФинскийФранцузскийХиндиХорватскийЦерковнославянский (Старославянский)ЧаморроЧерокиЧешскийЧувашскийШведскийЭрзянскийЭстонскийЯпонский

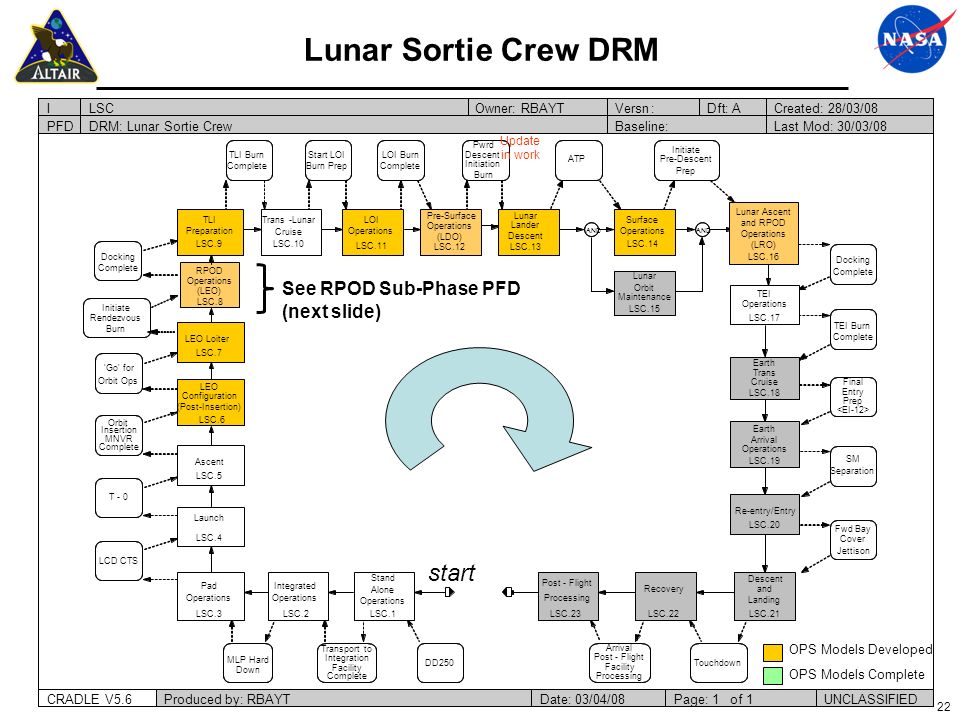

process flow diagram (PFD) — это.

.. Что такое process flow diagram (PFD)?
process flow diagram (PFD)

1) схема процесса 2) принципиальная схема технологического процесса

English-Russian industrial glossariy. 2013.

  • Process Flow Diagram (PFD)
  • process flow diagram (PFD) / flow sheet diagram

Смотреть что такое «process flow diagram (PFD)» в других словарях:

  • Process flow diagram — A process flow diagram (PFD) is a diagram commonly used in chemical and process engineering to indicate the general flow of plant processes and equipment. The PFD displays the relationship between major equipment of a plant facility and does not… …   Wikipedia

  • Process (engineering) — Process engineering refers to engineering which is collaborative and concerned with completing a project as a whole. emiconductor devicesIn the electronics industry, especially for those building ICs, some technologists can be referred to as… …   Wikipedia

  • PFD — may stand for: * Personal flotation device, a device designed to keep a wearer afloat * Phase Frequency Detector, a device which compares the phase of two input signals * Primary flight display, a modern aircraft instrument dedicated to flight… …   Wikipedia

  • Diagram — Further information: Chart Sample flowchart representing the decision process to add a new article to Wikipedia. A diagram is a two dimensional geometric symbolic representation of information according to some visualization technique. Sometimes …   Wikipedia

  • PFD — Die Abkürzung PFD steht für: Patientenfahrdienst Personal Flotation Device, die Rettungsweste Photosynthetically Active Photon Flux Density Primary Flight Display, ein Teil des EFIS Process flow diagram, Fließbild Power Flux Density,… …   Deutsch Wikipedia

  • PFD —   Sigles d’une seule lettre   Sigles de deux lettres > Sigles de trois lettres   Sigles de quatre lettres   Sigles de cinq lettres   Sigles de six lettres   Sigles de sept… …   Wikipédia en Français

  • PFD — abbr. process flow diagram …   Dictionary of English abbreviation

  • PFD — abbr. Process Flow Diagram …   Dictionary of abbreviations

  • PFD — • Personal Flotation Device • Position Fixing Device • process flow diagram …   Maritime acronyms and abbreviations

  • Cross-flow filtration — Diagram of cross flow filtration In chemical engineering, biochemical engineering and protein purification, crossflow filtration[1] (also known as tangential flow filtration[2 …   Wikipedia

  • COCO simulator — The COCO Simulator is a free of charge, non commercial, graphical, modular and CAPE OPEN compliant, steady state, sequential simulation process modeling environment. It was originally intended as a test environment for CAPE OPEN modeling tools… …   Wikipedia

Основной полетный прибор PFD

Расположение деталей на основном полетном приборе могут сильно различаться в зависимости от воздушного судна, его производителя, конкретной модели PFD, определенных настроек, выбранных пилотом, и различных внутренних опций, выбранных владельцем самолета. Тем не менее, подавляющее большинство PFD придерживаются аналогичной схемы расположения деталей.

Центр PFD обычно содержит индикатор положения (AI), который дает пилоту информацию о характеристиках тангажа и крена самолета, а также ориентации самолета относительно горизонта.

Однако, в отличие от традиционного указателя положения, механический гироскоп не находится внутри самой панели, а представляет собой отдельное устройство, информация которого просто отображается на PFD.

Индикатор ориентации очень похож на традиционный механический ИИ. Другая информация, которая может отображаться или не отображаться на индикаторе, может включать угол сваливания, диаграмму ВПП, локализатор ILS, глиссады и так далее.

В отличие от механических инструментов, эта информация может динамически обновляться по мере необходимости; например, угол сваливания можно регулировать в реальном времени, чтобы отразить рассчитанный критический угол атаки самолета в его текущей конфигурации (воздушная скорость и т. д.).

PFD может также отображать данные индикатора будущей траектории воздушного судна (в течение следующих нескольких секунд), рассчитанный бортовыми компьютерами, что облегчает пилотам прогнозирование движения и реакцию самолета.

Слева и справа от указателя положения обычно находятся указатели воздушной скорости и высоты соответственно. Индикатор воздушной скорости отображает скорость самолета в узлах, а индикатор высоты показывает среднюю высоту самолета над уровнем моря (AMSL).

Эти измерения проводятся через систему Пито, которая отслеживает изменения давления воздуха. Как и в индикаторе положения PFD, эти системы представляют собой просто отображаемые данные от базовых механических систем и не содержат никаких механических частей (в отличие от индикатора воздушной скорости самолета и альтиметра). Оба этих индикатора обычно представлены в виде вертикальных «лент», которые прокручиваются вверх и вниз по мере изменения высоты и скорости полета.

Оба индикатора часто могут выдавать ошибки, рассчитанные системой управления полетом для текущей конфигурации скорости, скорости сваливания, выбранной высоты и скорости полета, работы автопилота и так далее.

Индикатор вертикальной скорости указывает пилоту, насколько быстро самолет поднимается или опускается, или скорость, с которой изменяется высота. Обычно это обозначается цифрами в тысячах футов в минуту. Например, измерение «+2» указывает на подъем 2000 футов в минуту, в то время как измерение «-1,5» указывает на спуск 1500 футов в минуту.

В нижней части PFD находится индикатор курса, который показывает пилоту магнитный курс самолета. Часто эта часть дисплея отображает не только текущий курс, но и текущий маршрут (фактический путь над землей), скорость поворота, текущую настройку курса на автопилоте и другие индикаторы.

Другая информация, отображаемая на PFD, включает информацию о навигационных маркерах, ошибки (для управления автопилотом), индикаторы глиссады ILS, индикаторы отклонения от курса, настройки QFE индикатора высоты и многое другое.

Хотя схема PFD может быть очень сложной, когда пилот привыкнет к ней, PFD может предоставить огромное количество информации за несколько секунд.

Схема установки сепаратора САД на ЗАВ, установка на ЗАВ САД, принцип установки САД на ЗАВ

Схема установки сепаратора САД на ЗАВ, установка на ЗАВ САД, принцип установки САД на ЗАВ

Завод-производитель сепараторов САД

ООО «НПФ «Аэромех»™

Оборудование для очистки и калибровки зерна



Сепараторы САД Зернопогрузчики САД

Подпишитесь на новости
Новости
ПРИГЛАШАЕМ ПОСЕТИТЬ МЕЖДУНАРОДНУЮ АГРОПРОМЫШЛЕННУЮ ВЫСТАВКУ — АГРОВОЛГА 2021.
28 июня 2021
Уважаемые партнеры, покупатели, коллеги ООО «НПФ «Аэромех»! С 1 по 3 июля 2021 года на территории Международного выставочного центра «Казань Экспо» состоится одно из ключевых событий сельскохозяйственной отрасли страны — Международная агропромышленная выставка АГРОВОЛГА 2021. АГРОВОЛГА 2021 – это уникальная возможность наладить и укрепить деловое сотрудничество, обсудить актуальные вопросы развития отрасли и познакомиться с последними достижениями агропромышленного комплекса. Приглашаем посетить стенд компании ООО «НПФ «Аэромех». На стенде будут представлены сепараторы аэродинамические САД производительной мощностью от 4 до 150 тонн/час и зернопогрузчики. На нашем стенде Вы также будете иметь возможность обсудить детали сотрудничества с ООО «НПФ «Аэромех». Место проведения: Международный выставочный центр «Kazan Expo» и прилегающие поля АО «РАЦИН», Республика Татарстан, Лаишевский район, село Большие Кабаны, ул. Выставочная, д.1. НАШ СТЕНД № Р518. Приглашаем торгующие организации для достижения взаимовыгодных договорённостей о долгосрочном сотрудничестве. Напоминаем об открытии склада нашей продукции в г.Ростов-нв-Дону на ул. Доватора 156/2 Контактный телефон: +7-918-580-13-64 www.separatorsad.ru

Администрация www/aeromeh.com
Смотреть все новости

ПРИГЛАШАЕМ ПОСЕТИТЬ День Донского поля 2021
28 мая 2021
С 3 по 4 июня 2021 года в Ростовской области, состоится День Донского поля, по адресу: Зерноградский р-н, пос. Экспериментальный, ФГБНУ «АНЦ «Донской». Приглашаем посетить стенд компании ООО «НПФ «Аэромех». На стенде будут представлены сепараторы аэродинамические САД . Приглашаем посетить наш стенд. На нашем стенде Вы также будете иметь возможность обсудить детали сотрудничества с компанией ООО «НПФ «Аэромех». Приглашаем Всех на демонстрацию нашей техники. Специализированный форум, направленный на демонстрацию сельскохозяйственной техники, оборудования и материалов для производства и переработки сельхозпродукции. Приглашаем торгующие организации для достижения взаимовыгодных договорённостей о долгосрочном сотрудничестве. Напоминаем об открытии склада нашей продукции в г.Ростов-нв-Дону на ул. Доватора 156/2 Контактный телефон: +7-918-580-13-64 www.separatorsad.ru

Администрация www/aeromeh.com
Смотреть все новости

ПРИГЛАШАЕМ ПОСЕТИТЬ ВОЛГОГРАДСКИЙ АГРОФОРУМ
29 апреля 2021
С 1 по 2 апреля 2021 года в г. Волгоград, состоится Волгоградский Агрофорум, по адресу проспект Ленина, 65А. Приглашаем посетить стенд компании ООО «НПФ «Аэромех». На стенде будут представлены сепараторы аэродинамические САД . Приглашаем посетить наш стенд. На нашем стенде Вы также будете иметь возможность обсудить детали сотрудничества с компанией ООО «НПФ «Аэромех». Приглашаем Всех на демонстрацию нашей техники. Специализированный форум, направленный на демонстрацию сельскохозяйственной техники, оборудования и материалов для производства и переработки сельхозпродукции. Приглашаем торгующие организации для достижения взаимовыгодных договорённостей о долгосрочном сотрудничестве. Напоминаем об открытии склада нашей продукции в г. Ростов-нв-Дону на ул. Доватора 156/2 Контактный телефон: +7-918-580-13-64 www.separatorsad.ru

Администрация www/aeromeh.com
Смотреть все новости

e-mail: [email protected]
Тел.: +38(050)348-92-53, +38(095)340-00-08
Тел.: +38(097)727-23-82, +38(097)724-84-42
SKYPE: aeromehsad
ICQ: 695-884-599

© 2001–2021 ООО «НПФ «Аэромех»™

Статистика

Агрегат зерноочистительный ЗАВ-20 | ЖЕЛЕЗНЫЙ-КОНЬ.

РФ

Агрегат зерноочистительный ЗАВ-20 применяется для комплексной механизации очистки, а также сортирования семян зерновых, крупяных, зернобобовых и некоторых технических культур с доведением их до семенных и продовольственных кондиций.

Оборудование агрегата ЗАВ-20 включает гидравлический автомобилеподъёмник ГАП-2Ц, норию (загрузочный ковшовый элеватор) НЗ-20 (производительность до 40 т/ч), пару воздушно-решётных зерноочистительных машин, пару триерных блоков, централизованную воздушную систему (производительность до 20000 м3/ч), передаточные транспортёры, зернопроводы, пункт управления, оснащённый системой сигнализации и блокировками.

Рис. 1. Технологическая схема работы ЗАВ-20.

1) – Автомобилеподъёмник;

2) – Завальная яма;

3) – Загрузочная нория;

4) – Машина первичной очистки;

5) – Воздушная централизованная система;

6) – Передаточный транспортёр;

7) – Триерный блок;

8) – Передаточный транспортёр.

Технологическая схема работы ЗАВ-20 представлена на [рис. 1]. Выгруженное из автомобиля зерно поступает через регулируемое заслонкой окно из завальной ямы в нижнюю головку элеватора, далее поднимается им и разделяется распределительным клапаном на пару равных частей. Затем зерно направляется по зернопроводам в приёмные камеры пары работающих параллельно зерноочистительных воздушно-решётных машин (либо в одну из машин, либо в бункер резерва). Из приёмной камеры зерновой материал посредством питающих вальцов подаётся в воздушные каналы, где происходит выделение легких примесей, а потом на решётные станы, где осуществляется разделение зернового материала на три фракции:

1) – очищенное зерно;

2) – фуражное зерно;

3) – примеси.

Чистое зерно направляется в триерные блоки, где производится его сортировка на длине. Из триеров чистое зерно транспортируется по зернопроводам в бункер чистого зерна, а длинные примеси поступают в бункер примесей. Фуражные отходы посредством подключенного к централизованной воздушной системе пневмотранспортёра подаются в бункер фуражного зерна. В случае необходимости можно отключить одну из воздушно-решётных машин, а также соответствующий триерный блок.

18*

Похожие материалы:

Государственное учреждение здравоохранения «Областной клинический онкологический диспансер»

Контакты

Государственное учреждение здравоохранения «Областной клинический онкологический диспансер»

ТЕЛЕФОН ДЛЯ СПРАВОК (ЕДИНЫЙ НОМЕР CALL-ЦЕНТРА) 39-44-20

Юридический и почтовый адрес: Российская Федерация, Саратовская область, город Саратов, микрорайон Смирновское ущелье, здание 1В

Электронная почта [email protected]

Ответственное лицо за Систему электронного документооборота — заведующий канцелярией Садриева Марина Николаевна — тел. 39-44-11

Ответственное лицо за информатизацию учреждения — начальник отдела информационных технологий и защиты информации Патлахов Никита Олегович, тел. 38-46-84, e-mail: [email protected]

Председатель организации Профсоюза ГУЗ «ОКОД» Шафрыгин Александр Витальевич, тел. 8 (8452) 39-46-59



Схема проезда до ГУЗ «Областной клинический онкологический диспансер»  Лечебно-диагностический отдел №1

ГУЗ «Областной клинический онкологический диспансер», администрация и лечебно-диагностический отдел №1 располагается в Смирновском ущелье в жёлтом пятиэтажном здании напротив Областной клинической больницы, в 5 минутах ходьбы от остановки «Областная больница». Добраться до диспансера можно на следующих маршрутных такси:

№31 — пос. Юбилейный – Областная больница
№44 — Ильинская пл. – Областная больница
№67 — 6 микрорайон п. Солнечный через Ж/д вокзал – Областная больница
№81 — Пл. Ленина – Областная больница
№93 — Славянская пл.(Предмостовая площадь) – Областная больница

Подробные схемы движения маршрутных такси можно увидеть на сайте МАКСИ КАРТА

Добраться до лечебно-диагностических подразделений, располагающихся по адресу Российская Федерация, Саратовская область, город Саратов, улица им Чернышевского Н. Г., здание 141А можно на Троллейбусе № 4 до остановки Вольская, на маршрутном такси № 42 до остановки Вольская

Добраться до Лечебно-диагностического отдела №2 ГУЗ «Областной клинический диспансер» (Российская Федерация, Саратовская область, город Энгельс, улица Полиграфическая, дом 3) можно из Саратова  на Автобусе № 284 до остановки Стадион.

Из г. Энгельса на маршрутном такси № 10,27,34,81,281,364 до остановки Стадион

Лечебно-диагностический отдел №3 ГУЗ «Областной клинический онкологический диспансер» расположен в: Российская Федерация, Саратовская область, город Вольск, улица Пионерская, дом 59а



Сведения о контактах

Административно-управленческий персонал

Главный врач, д. м.н., профессор, главный внештатный специалист-онколог области

Вертянкин Сергей Викторович

Тел. / факс

8 (452) 39-44-11

8-919-828-00-03

Заместитель главного врача по медицинской части

Аверьянова Светлана Владимировна

8 (8452) 39-44-30

  Заместитель главного врача по хирургической помощи

    Пюмпюлян Григорий Рафаелович

8 (8452) 39-46-57

Заместитель главного врача по клинико-экспертной работе

Куликова

Маргарита Николаевна

8 (8452) 39-44-19

 Заместитель главного врача по радиологии

Наянов Геннадий Борисович

 8 (8452) 39-46-86

Заместитель главного врача по организационно-методической работе

Черчинцева

Елена Анатольевна

8(8452) 39-22-20

Заместитель главного врача по поликлинической работе

Макиенко

Анна Анатольевна

8 (8452) 39-44-21

Заместитель главного врача по технике

Тришин Владимир Владимирович 8 (8452) 39-46-78

Главная медсестра

Петрова Ольга Александровна

8 (8452) 39-44-35

Главный бухгалтер Матыцина Ольга Николаевна 8 (8452) 39-00-41
Начальник отдела обязательного медицинского страхования-врач-онколог Баландина Елена Николаевна 8 (8452) 39-44-17

 Начальник планово-экономического отдела

Дарьина Елена Александровна

8 (8452) 39-00-34

Начальник отдела кадров

Нуриева Марина Ивановна

8 (8452) 39-00-38

И. о. начальника хозяйственного отдела

Греков Владимир Викторович

8 (8452) 39-46-86

Начальник отдела ГО и МР Рыженко Михаил Борисович 8 (8452) 39-46-63

Начальник юридического отдела

Терентьева Марина Павловна

8 (8452) 39-44-16











Лечебно-диагностический отдел №1 (Российская Федерация, Саратовская область, город Саратов, поселок Смирновское ущелье, здание 1В)

Зав. поликлиническим отделением №1

Удовенко Игорь Борисович

8 (8452) 39-44-21

Зав. поликлиническим отделением №2

Раковская Галина Никанаровна

Call-центр



8(8452) 39-44-20

Зав. приемным отделением

Самитина Ольга Семеновна

8 (8452) 39-44-14

Зав. дневным стационаром №1 (отд. противоопухолевой лекарственной терапии)

Катков Алексей Александрович

8 (8452) 39-46-56

Зав. 2-м отделением противоопухолевой лекарственной терапии

Кузеванова Екатерина Андреевна

8 (8452) 39-46-59

Зав. дневным стационаром №3 (радиотерапевтический)

Шафрыгин Александр Витальевич

8 (8452) 39-46-59

Зав. дневным стационаром №4

Дудочкин Денис Павлович

8 (8452) 39-46-80

Зав. онкологическим отделением хирургических методов лечения №2

Суркова Светлана Анатольевна

        8 (8452) 39-44-29

Зав. онкологическим отделением хирургических методов лечения №3

Савинов Вадим Владимирович

8 (8452) 39-44-24

Зав. онкологическим отделением хирургических методов лечения №4

Колодий Елена Геннадьевна

8 (8452) 39-46-80

И.о. зав. онкологическим отделением хирургических методов лечения №5

Новиков Денис Сергеевич

8 (8452) 39-44-36

Зав. отделением анестезиологии, реанимации и интенсивной терапии №1

Вишнякова Марина Викторовна

8 (8452) 39-44-32

Зав. клинико-диагностической лабораторией

Бутунина Наталья Александровна

8 (8452) 39-46-54

И.о. Зав. Цитологической лаборатории Гамкрелидзе Елена Борисовна 8 (8452) 39-44-20

Зав. аптекой №1,2

Ляхова Светлана Игоревна

8 (8452) 39-46-81

Начальник отдела информационных технологий и защиты информации

Патлахов Никита Олегович

8 (8452) 39-46-84

Заведующая канцелярии

Садриева Марина Николаевна

8 (8452) 39-44-11

Начальник отдела обеспечения эксплуатации медицинского оборудования

Антонов Сергей Андреевич

8 (8452) 39-46-78

Врач-эпидемиолог

Коновалова Светлана Ивановна

8 (8452) 39-44-33

Начальник отдела закупок

Белов Олег

Михайлович

8 (8452) 39-00-36

Заведующая отделением ультразвуковой диагностики

Войнова Ирина Анатольевна

8-927-624-78-98

Заведующий рентгеновским отделением

Кулешов Виктор Александрович

8 (8452) 39-44-26

Заведующий отделением эндоскопической диагностики

Шмелев Сергей Николаевич

8 (8452)39-46-60

Заведующая отделением функциональной диагностики Никитина Марина Викторовна 8 953 632 56 03
Начальник отдела по связям с общественностью Соколенко Елена Марковна 8 (8452) 39-44-33
Начальник отдела медицинской физики Исмаилова Виктория Салаватовна 8 (8452) 39-46-53





Лечебно-диагностический отдел №1 (Российская Федерация, Саратовская область, город Саратов, улица им Чернышевского Н. Г., дом 141)

Зав. дневным

стационаром №2

Синицын Александр Викторович

 8 (8452) 39-02-21

Зав. отделением паллиативной помощи №1

Золотарева Наталья Витальевна

 8 (8452) 39-02-19

Зав. отделом противораковой профилактики с популяционным раковым регистром

Шароватов Александр Николаевич

8 (8452) 39-22-24

Заведующая отделом медицинской статистики

Щеголева Ольга Владимировна

8 (8452) 39-22-24

Начальник организационно-методического отдела

Антонова Юлия Владимировна

8 (8452) 39-22-20





Лечебно-диагностический отдел №2 (Российская Федерация, Саратовская область, город Энгельс, улица Полиграфическая, дом 3)

И. о. зав. 1-м отделением противоопухолевой лекарственной терапии

 Исмаилов Джавид Адинанович

8 (8453) 51-40-43

Зав. дневным стационаром №5

(химиотерапевтический)

 Никольская Нелли Рашидовна

8 (8453) 51-43-85

Зав. дневным стационаром №6

(химиотерапевтический)

Карпова Ирина Алексеевна

8 (8453) 51-43-86

Зав. по химиотерапии ЛДО№2

 Романов Дмитрий Михайлович

8 (8453) 51-43-87

Зав. радиотерапевтическим отделением №2

Фролова Жанна Викторовна

8(8453) 51-40-27

Зав. дневным стационаром №7 (радиотерапевтический) Екатеринушкин Дмитрий Александрович 8(8453) 51-40-27

Начальник отдела радиационной безопасности

Блинов Алексей Вениаминович

8(8453) 51-40-31

Клинико-диагностическая лаборатория

 Голубева Лилия Сергеевна

8(8453) 51-40-36

И. о. заведующего архивом

Никитина Анастасия Александровна

8(8453) 51-40-38

Заведующая патологоанатомическим отделением Губарева Тамара Ивановна 8(8453) 51-40-35





Лечебно-диагностический отдел №3 (Российская Федерация, Саратовская область, город Вольск, улица Пионерская, дом 59а)

Регистратура



call-центр ГУЗ «ОКОД»

8 (8452) 39-44-20

8 (84593) 4-53-73

Секретарь

Крайнова Галина Николаевна

8 (84593) 4-52-39

Старшая медицинская сестра

Силантьева Ирина Павловна

8 (84593) 4-53-45

Зав. поликлиническим отделением №3

Хованова Нина Валерьевна

8 (84593) 4-54-58

Заведующий отделением паллиативной медицинской помощи №2 Соколова Валерия Михайловна 8 (84593) 4-52-38

Зав. радиотерапевтическим отделением №3, ДС№9

Свистунов Сергей Андреевич

8 (84593) 4-54-56

Зав. онкологическим отделением хирургических методов лечения №1, дневным стационаром №10

Лимаренко Наталья Александровна

8 (84593) 4-54-80

Заведующая клинико-диагностической лаборатории № 3

Севринова Галина Ивановна

8-987-830-36-53

Заведующий рентгенологическим кабинетом№3

Сафаров Андрей Владимирович

8 (84593) 4-53-73

Зав. ОПЛТ№4, дневным стационаром №8

   Кофанова Людмила Сергеевна

8 (84593) 4-54-80

        </td>
    </tr>
</tbody>

Контролирующие организации

Наименование

Ф.И.О. руководителя

Адрес

Контрактный телефон

Адрес электронной почты, официальный сайт

Министерство здравоохранения Саратовской области

Костин Олег Николаевич

410012 г. Саратов, ул. Рабочая 145/155, 1,6 этаж

67-07-02 (04,08)

Эл. почта:

[email protected]

Сайт:

http://minzdrav.saratov.gov.ru/

Территориальный орган Росздравнадзора по Саратовской области

Баратов Андрей Владимирович

410012,

 г. Саратов,

Рабочая, д. 45/155

 4-ый этаж

50-93-94

50-12-35

Эл. адрес

[email protected]

Сайт:

http://www.roszdravnadzor.ru/

Управление ФС по надзору в сфере защиты прав потребителей и благополучия человека по СО

Кожанова Ольга Ивановна

410028, г. Саратов,

ул. Вольская, д. 7

20-18-58

Горячая линия:

8-800-100-1858

время работы с 10 до 17

перерыв с 12-00 до 12-45

Эл. почта

[email protected]

Сайт:

http://64.rospotrebnadzor.ru/

Территориальный фонд ОМС по Саратовской области

Заречнев Сергей  Михайлович

410012,

г. Саратов, пр-т Кирова, д. 10/12

65-32-70

Контакт-центр:

8-800-775-10-35
Работает круглосуточно

Эл. почта

[email protected]

Сайт:

http://www.sartfoms.ru/

«Телефон «Горячей линии» по защите прав пациентов — 89272232697.

«Горячая линия» Министерства здравоохранения Саратовской области

Начата работа «горячей линии» Министерства здравоохранения по вопросам борьбы с коррупцией.

Контактный телефон: (8452)-67-06-22 или на официальном сайте Министерства:www.minzdrav.saratov.gov.ru  в разделе «Общественная приемная»

График приема граждан руководителем диспансера и его заместителями

Должность

Ф.И.О.

Телефон, электронный адрес

Время приема

Главный врач

Вертянкин Сергей Викторович

 8-8452-39-44-11

8-919-828-00-03








10. 00-12.00

Среда

        </td>
    </tr>
</tbody>

Что такое технологическая схема

Блок-схема процесса — это графический инструмент, который чаще всего используется профессионалами в области управления бизнес-процессами (BPM) и инженерами-химиками. PFD помогает понять процесс, обеспечить контроль качества и повысить эффективность. Он используется для получения «сверху вниз» понимания того, как различные типы оборудования и химикатов работают на промышленном предприятии. Он отображает различные задачи и показывает, какие повторяемые задачи вам, возможно, потребуется выполнить для достижения конкретной цели.

Теперь давайте обсудим краткое определение блок-схемы процесса и ее отличие от P&ID.

Что такое блок-схема процесса?

Краткое описание ПФО

Эта диаграмма восходит к 1920-м годам, а в 1921 году Фрэнк Гилбрет инициировал «блок-схему процесса». С тех пор эту диаграмму используют многие промышленные инженеры, предприятия и производители.

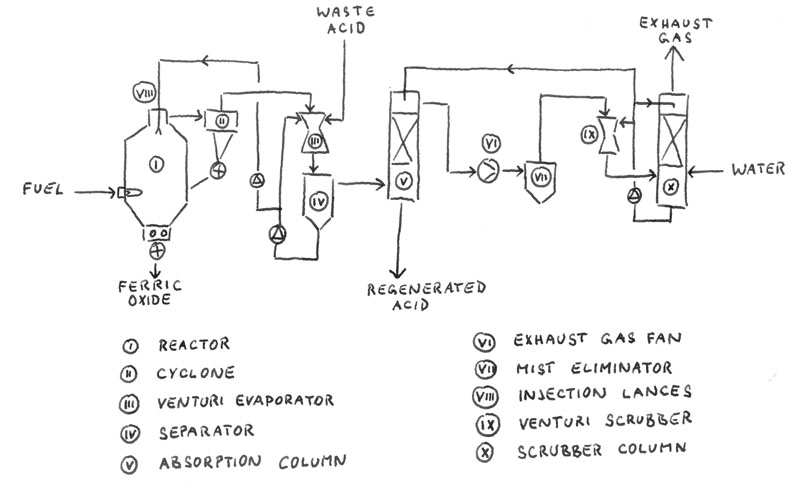

Это тип блок-схемы, которая используется в химической и технологической инженерии.На схеме технологического процесса показано оборудование и поток химикатов, включенных в процесс. PFD показывает только основное оборудование, такое как насосы, резервуары, колонны, нагреватели, турбины и т. Д. На промышленном предприятии.

Однако на нем не показаны мелкие детали или компоненты, такие как обозначения, расходомеры, свойства труб и детали трубопроводов (дренажные линии, контуры управления, байпасные линии).

Источник изображения: pipingengineer.org

Различия между PFD и P&ID

PFD — это упрощенная версия схем трубопроводов и КИП (P&ID). Напротив, P & ID предоставляют более подробную информацию, которая включает в себя детали КИП (расходомеры, температура, давление, предохранительные клапаны, счетчики и регулирующие клапаны), условия прокладки труб (минимальное расстояние, наклон, свободный поток и т. Д.) И детали трубопроводов ( размер, характеристики, сервис, изоляция, рейтинг).

Кроме того, чтобы понять P&ID, вам понадобится лист легенды, который обычно предоставляется разработчиком P&ID. На листе легенды есть вся информация, такая как символы, терминология и т. Д., Которую также называют «схемами».

Источник изображения: researchgate.net

Библиотека символов для технологической схемы

Вот список элементов, которые включает типичная блок-схема технологического процесса и химического машиностроения.

  • Основное оборудование — включает идентификационные номера и имена.
  • Примеры: компрессоры, мешалки, центрифуги, элементы аппаратов, приводы, питатели, двигатели, смесители, насосы, сепараторы, клапаны, охладители, смесители и котлы.

  • Критичные для процесса клапаны
  • Регулирующие клапаны
  • Система рециркуляции
  • Основная байпасная система
  • Процесс трубопровода
  • Процесс направления потока
  • Состав жидкостей
  • Названия технологического пара
  • Эксплуатационные данные — включают температуру, давление, плотность, баланс массы и энергии и массовый расход.
  • Связь с различными системами

Как спланировать и создать диаграмму технологического процесса

Чтобы спланировать и создать PFD, вы должны выполнить следующие шаги, указанные ниже.

● Во-первых, вам нужно определить объем вашего процесса. Назовите то, что вы хотите изучать и что вы от этого получите.

● Затем решите, какие детали вам понадобятся для вашей цели.Доступны различные версии PFD для сложных процессов, которые вы можете использовать или рисовать для общения с людьми.

● Очень важно изучать отношения, действия и оборудование с помощью интервью и наблюдений. Если вы создаете новую модель процесса, постарайтесь изучить и понять доступные данные. Кроме того, очень важно изучать стандарты всего, что вы пытаетесь произвести в процессе.

● Теперь нарисуйте грубый набросок и подтвердите его с членами вашей команды.Очень важно составить черновик и получить одобрение от людей, участвующих в этом процессе, потому что это поможет вам внести необходимые изменения, вы можете добавить что-то или удалить любые ошибки.

● Наконец, ваша диаграмма готова к использованию по прямому назначению. Ваша цель может заключаться в обеспечении качества, документации или улучшении.

Используйте EdrawMax Online для создания PFD

● Чтобы создать PFD онлайн, откройте EdrawMax Online (https: // www.edrawmax.com/online/) на вашем ноутбуке или ПК.

● Выберите Электротехника > Диаграмма процесса и щелкните +, чтобы открыть пустую страницу. Или вы можете щелкнуть один из эскизов шаблона, чтобы открыть готовый шаблон.

● Слева находится библиотека символов. Здесь есть все оборудование, арматура, трубы. Перетащите символы, необходимые для создания PFD. Стилизуйте схемы с помощью инструментов форматирования.Вот пример:

● Когда вы закончите и довольны своей работой, сохраните, экспортируйте или поделитесь своей работой.

Бесплатные шаблоны блок-схем

Бесплатный шаблон может побудить любого быстро создать блок-схему процесса. Вы можете воспользоваться этими шаблонами, немного изменив их, начав с нуля или используя их как есть. Вот несколько шаблонов схем технологического процесса:

Блок-схема процесса охлаждения — Создайте простую блок-схему процесса охлаждения, чтобы показать, как работает весь процесс охлаждения.В шаблоне используются самые разные символы, и он отлично раскрашен.

Щелкните здесь, если вы хотите загрузить и использовать охлаждающий PFD прямо сейчас.

Блок-схема технологического процесса нефтеперерабатывающего завода — Создайте с помощью шаблона технологической схемы нефтеперерабатывающего завода из SmartDraw. Этот шаблон идеально подходит для инженеров. Он детализирован и содержит фигуры, которые имеют соответствующие обозначения.

Щелкните здесь, если вы хотите загрузить и использовать этот шаблон для описания процесса переработки нефти.

Схема процесса раскисления — Хотите легко описать процесс раскисления? Затем используйте этот шаблон, поскольку он содержит символы, а также правильно помечен и окрашен.

Щелкните здесь, если вы хотите загрузить этот шаблон для создания блок-схемы процесса раскисления.

Блок-схема процесса солнечного нагрева — Используйте блок-схему процесса солнечного нагрева из SmartDraw.Этот шаблон снабжен этикетками и содержит символы приборов и клапанов с формами трубопроводов и соединений.

Щелкните здесь, если хотите скачать и сразу использовать этот шаблон.

Блок-схема процесса производства активной извести — это еще один простой в использовании шаблон от EdrawMax, позволяющий инженерам понять процесс производства активной извести. Рисунок отлично раскрашен и выровнен.

Щелкните здесь, чтобы загрузить и использовать этот шаблон прямо сейчас!

Резюме и предложение

PFD — это фундаментальная и несложная версия P&ID.Это технологические чертежи и технологические чертежи, которые полезны, поскольку они содержат точную информацию, необходимую на различных этапах инженерного проектирования, закупок, торгов, эксплуатации, ввода в эксплуатацию и строительства.

В схеме технологического процесса используется основное оборудование, тогда как в P&ID показаны как основные, так и второстепенные детали, что является более сложным.

Более того, создать PFD легко; вам просто нужно использовать правильное программное обеспечение, использовать желаемый бесплатный шаблон и редактировать в соответствии с вашими потребностями.

Что такое технологическая блок-схема

Наиболее распространенные символы PFD, используемые сегодня, поступают от таких агентств, как Международная организация по стандартизации (ISO 10628 — Блок-схемы технологических установок, Общие правила), Немецкий институт стандартизации (DIN) и Американский национальный институт стандартов (ANSI). Однако многие компании используют свои собственные символы, которые часто похожи, но меняются по мере того, как они становятся более детализированными.

Вы можете найти полный список стандартизированных символов в нашем руководстве по символам PFD.

Типичный PFD для единичного процесса будет включать следующие элементы:

  • Основное оборудование: Включая имена и идентификационные номера. Примеры включают компрессоры, смесители, сосуды, насосы, котлы и охладители.
  • Технологический трубопровод: Перемещает продукт, обычно жидкости, между частями оборудования.
  • Направление технологического потока
  • Регулирующие клапаны и критически важные для процесса клапаны
  • Основные системы байпаса и рециркуляции
  • Эксплуатационные данные: Такие как давление, температура, плотность, массовый расход и массово-энергетический баланс .Значения часто включают минимальное, нормальное и максимальное.
  • Состав жидкостей
  • Названия технологических потоков
  • Соединения с другими системами

Что исключать в PFD

Как правило, эти более подробные позиции опускаются:

  • Классы труб и номера трубопроводов
  • Приборы для управления технологическим процессом
  • Незначительные значения байпаса
  • Запорные и запорные клапаны
  • Вентиляционные и дренажные отверстия для технического обслуживания
  • Предохранительные клапаны и предохранительные клапаны
  • Информация о кодовом классе

Другие типы PFD

Когда Диаграмма должна отображать нескольких единичных процессов на заводе, она становится больше обзорной, содержащей меньше деталей. Они также называются блок-схемами и блок-схемами . Каждый блок может изображать отдельную единицу оборудования или этап процесса. Прямоугольник обычно используется для обозначения единицы оборудования, а ярлыки — для обозначения функций. Ход процесса обычно отображается слева направо, а стрелки показывают направление потока.

С другой стороны, схема трубопроводов и приборов (P&ID) носит более технический характер, описывая механические детали для проектировщиков трубопроводов, инженеров-электриков, инженеров по приборам и других технических экспертов, которым эта деталь нужна больше, чем детали процесса.P & ID включают концептуальные аспекты PFD и добавляют подробности об оборудовании, последовательности процесса, технологических и инженерных трубопроводах, байпасных линиях, инструментах, клапанах, вентиляционных отверстиях, дренажах и других элементах.

Схема технологического процесса (PFD) — Engg Cyclopedia

Схема технологического процесса

(PFD) — это чертеж, который, по сути, отражает технологический процесс для перерабатывающего предприятия. PFD используется для фиксации основного технологического оборудования, основного технологического потока, условий процесса / проектирования в этом оборудовании и базовой схемы управления технологическим процессом на одном чертеже.Весь процесс установки можно описать с помощью нескольких взаимосвязанных PFD.

PFD обычно должен содержать следующую информацию о производственном процессе.

  1. Основное технологическое оборудование с номерами позиций, наименованием. Также обычно указываются технологические условия эксплуатации и расчетные условия.
  2. Основные потоки процессов обычно снабжены ссылочными номерами потоков. Следует отметить, что потоки отличаются от строк, и номера потоков никак не связаны с номерами строк.Потоки, которые обычно не имеют потока, обозначаются аббревиатурой NNF (Normally No Flow).
  3. Основные данные процесса для каждого потока иногда указываются в PFD для каждого номера потока. Сюда входят такие данные, как рабочая температура, давление, скорость потока, состав и т. Д. Для каждого технологического потока. Иногда эти данные процесса представлены для каждого номера потока на отдельном чертеже, известном как баланс тепла и массы. Расчетные условия для потока обычно не указываются в PFD.{adinserter 1}
  4. Важные запорные клапаны также указаны в PFD. Не все ручные клапаны представлены в P&ID, только некоторые из них могут улучшить понимание процесса из PFD. Некоторые клапаны обозначены как нормально закрытые или заблокированные закрытые в зависимости от требований.
  5. Автоматические клапаны — клапаны с электроприводом / клапаны аварийного отключения / регулирующие клапаны появляются на PFD без соответствующих номеров тегов. Цель — лучше описание процесса.Соответствующие элементы управления также очень кратко представлены на PFD.
  6. Примечания добавляются везде, где требуется, чтобы улучшить понимание процесса из PFD.
  7. Обозначения — это список символов, используемых на PFD, с краткими пояснениями. Эта «легенда» может появиться на каждом листе PFD или может появиться на одном листе вместе с другими листами, относящимися к «листу легенды».
  8. Соединения от одного листа PFD к другому используются для технологических потоков и сигналов управления приборами, чтобы поддерживать непрерывность между различными чертежами.{adinserter 2}

Некоторые элементы, которые появляются в P&ID, но могут отсутствовать на PFD: предохранительные клапаны, подробные инструменты, линии, фитинги, дренажные отверстия и номера тегов для всех из них.

Вариантом технологической схемы является технологическая схема (UFD), которая отражает суть коммунальных услуг, необходимых для процесса, таких как пар, азот, вода и т. Д.

Схема процесса

— processdesign

Автор: Тэмми Вонг [2015]

Стюарды: Цзянь Гун и Фэнци Ю

Введение

Блок-схема процесса (PFD) является важным компонентом проектирования процесса. Абсолютно необходимо, чтобы инженеры-химики знали, как читать технологические схемы, потому что это основной метод детализации информации о процессе и конструкции. Кроме того, наиболее эффективным способом передачи информации о проекте процесса является использование блок-схем. PFD показывает последовательность прохождения потока через систему через различное оборудование (такое как трубопроводы, контрольно-измерительные приборы и конструкцию оборудования) и детализирует соединения потоков, скорости и составы потоков, а также рабочие условия через компоновку установки.PFD отличается от блок-схемы (BFD) тем, что PFD более подробный и передает больше информации, чем BFD, что дает только общее представление о потоке информации.

Обзор

На диаграмме процесса есть несколько частей информации, которые должны быть включены, в то время как есть некоторая дополнительная информация, которая может быть включена, чтобы сделать PFD более конкретным. Важная информация, которая должна быть включена, должна включать основное технологическое оборудование и сопровождаться кратким описанием. Кроме того, каждая единица оборудования должна быть названа и указана в таблице вместе с описанием названия. Для получения дополнительной информации о том, как назвать технологическое оборудование, см. «Присвоение имен оборудованию». На схеме технологического процесса все потоки должны быть помечены и обозначены номером. Сводку потоков и их количество также следует подробно описать в отдельной таблице. Должны быть показаны все коммунальные потоки, которые снабжают энергией основное оборудование. В таблице 1 перечислены другие типы важной информации для блок-схемы процесса, а также дополнительная информация, которая может быть предоставлена ​​для дальнейшей детализации процесса.

Таблица 1: Информация, которая должна быть включена в схему технологического процесса
Основная информация
  • Технологические сосуды и оборудование
  • Технологический трубопровод
  • Технологические и технологические линии
  • Полный тепловой и материальный баланс
  • Состав, расход, давление и температура каждого потока
  • Энтальпия потока
  • Расположение каждого регулирующего клапана
  • Расчет насосов и компрессоров
  • Обводные и рециркуляционные потоки
Дополнительная информация
  • Молярный процентный состав и / или мольные скорости потока
  • Данные о физических свойствах
  • Средние значения для потока
  • Имена потоков

Категоризация информации в блок-схеме процесса

Информацию, которую передает блок-схема процесса, можно разделить на одну из следующих трех групп. Каждый из трех аспектов будет рассмотрен более подробно.

Топология процесса

Топология процесса определяется как взаимодействие и расположение различного оборудования и потоков. Он включает в себя все соединения между оборудованием и то, как один поток меняется на другой после того, как он проходит через часть оборудования. В отдельной таблице, после блок-схемы процесса, оборудование должно быть помечено (см. «Присвоение наименования оборудованию») и сопровождаться кратким описанием, чтобы инженеру, пытающемуся понять поток процесса, было легче следить за ним.В следующих разделах будет описано, как каталогизировать необходимую информацию для оборудования топологии процесса.

Технологические сосуды и оборудование

Одним из первых шагов к созданию схемы технологического процесса является добавление всего оборудования, имеющегося на заводе. В PFD необходимо отображать не только основное оборудование, такое как дистилляционные колонны, реакторы и резервуары, но и такое оборудование, как теплообменники, насосы, реакторы, смесители и т. Д.). На следующих рисунках показаны наиболее распространенные символы, встречающиеся на схемах технологического процесса.

Обозначения для технологических процессов

Для технологического оборудования есть несколько стандартных символов, которые должны распознаваться инженерами-химиками. Как правило, эти символы соответствуют символам в пакете Microsoft Visio Engineering, которые можно использовать для создания блок-схем процессов. В следующих нескольких разделах на рисунках будут отображаться различные символы, которые используются для схем технологического процесса. На рис. 1 (Towler and Sinnott, 2013) показано типичное технологическое оборудование. Следует отметить, что они относятся к этому классу, это символы для вертикального и горизонтального сосуда, насадочной колонны и тарельчатой ​​колонны.Типичную информацию о технологическом оборудовании см. В разделе «Информация об оборудовании».

Рисунок 1: Различные символы для реакторов, сосудов и резервуаров (Towler and Sinnott, 2012)

Символы для теплообменного оборудования

В дополнение к символам технологического оборудования будет присутствовать теплообменное оборудование, которое необходимо для технологических схем. Известные символы, относящиеся к этому классу, включают основные символы теплообменников, кожухотрубные теплообменники, ребойлер котла, U-образный теплообменник и нагревательные змеевики.Другое теплообменное оборудование показано на Рисунке 2. (Towler and Sinnott, 2013). Типичная информация, которая следует за теплообменным оборудованием, — это технологические потоки, которые входят в теплообменник и выходят из него, давление, температура и обязанности.

Рисунок 2: Различные символы теплообменного оборудования (Towler and Sinnott, 2013)

Символы для оборудования для работы с жидкостями

В процессе некоторые потоки могут испытывать трудности при перемещении с одного технологического оборудования на другое.Следовательно, размещение оборудования для обработки жидкости между потоками может помочь облегчить этот процесс. На рисунке 3 (Towler and Sinnott, 2013) показаны различные символы для оборудования для работы с жидкостями. Известное оборудование, которое мы будем использовать для этого класса, включает центробежные насосы, осевой или центробежный компрессор и турбину. Помимо размещения этого оборудования на технологических схемах, в отдельной таблице должно быть указано название этого оборудования, описание типа оборудования и количество энергии, подаваемой на механизмы.

Рисунок 3: Различные символы оборудования для работы с жидкостями (Towler and Sinnott, 2013)

Служебные потоки в топологии процесса

Коммунальные услуги необходимы для работы завода. Целью коммунальных служб обычно является добавление или отвод тепла от оборудования, чтобы можно было контролировать температуру. Тип утилиты для выполнения обязанностей также должен быть указан в отдельной таблице, следующей за технологической схемой. Один из способов найти тип поставляемой утилиты может быть выполнен в HYSYS, где процесс необходимо сначала смоделировать, а затем отправить в анализатор теплообменника.Следующие пункты являются примерами множества различных типов коммунальных услуг, которые могут обслуживать установку:

  • Электричество
  • Сжатый воздух
  • Охлаждающая вода
  • Холодильная вода
  • Пар
  • Возврат конденсата
  • инертный газ
  • Вспышки

В следующей таблице перечислены инициалы, которые обычно встречаются на PFD, за которыми следует описание / определение инициалов.

Таблица 2: Потоки инженерных сетей и их инициалы
Инициалы служебного потока Описание начального
л / с Пар низкого давления (3-5 бар изб.)
м / с Пар среднего давления (10-15 бар изб.)
л.с. Пар высокого давления (40-50 бар изб.)
htm Среда теплопередачи (органическая)
по часовой стрелке Охлаждающая вода
Вт Речная вода
rw Охлажденная вода
руб. Охлажденный рассол
CS Химические сточные воды с высоким ХПК
н.с. Бытовые сточные воды с высоким БПК
эл. Электрический нагрев
нг Природный газ
фг Топливный газ
fo Мазут
fw Пожарная вода

Информация о потоке

Потоки должны быть помечены так, чтобы они следовали последовательно слева направо от макета, чтобы было легче отслеживать и находить числа, когда вы пытаетесь найти потоки, перечисленные в таблицах. Для больших процессов разработчики технологической схемы могут иметь систему — например, потоки в серии 100 могут быть названы по имени секции подготовки сырья, потоки в серии 200 могут быть для реакции, в серии 300 она может может использоваться для разделения, а в серии 400 может использоваться для очистки. Это особенно полезно, когда информации много, и может помочь пользователю схемы процесса быстрее найти конкретный раздел.

В небольших PFD информация о потоке, включая расход, температуру, давление и состав, отображается непосредственно рядом с PFD в таблице.Соответствующий номер в потоке будет переведен в таблицу. В следующей таблице показана типичная таблица с подробными сведениями о потоках; Обычно он делится на два раздела — один для основной информации, а другой для дополнительной информации.

Таблица 3: Пример таблицы информации о потоках для небольшой блок-схемы технологического процесса
Основная информация
  • Номер потока
  • Температура
  • Давление
  • Паровая фракция
  • Общий массовый расход
  • Общий мольный расход
  • Расходы отдельных компонентов
Дополнительная информация
  • Молярные доли компонентов
  • Массовые доли компонентов
  • Расходы отдельных компонентов
  • Объемный расход
  • Физические свойства, такие как плотность и вязкость
  • Термодинамические данные, такие как теплоемкость, энтальпия потока и значения K

Для больших PFD важно указать имя потока в первой строке и важную информацию о потоке в первом столбце. Эта таблица обычно располагается под блок-схемой процесса для облегчения доступа и справки.

Таблица 4: Пример таблицы информации о потоках для большой блок-схемы технологического процесса
Номер потока 1 2 3 4 5 6 7 8
Температура (Цельсия) 30 49 88 23 143 222 133 300
Давление (бар) 33 22 21 25 50 66 90 78
Фракция пара 0 1 0 0 1 1 1 0
Массовый расход (кг / час) 10 16 20 22 38 45 33 22
Молярный расход (кмоль / ч) 23 50 100 123 24 28 55 18
Молярный поток водорода (кмоль / ч) 0 25 25 23 2 4 50 6
Молярный поток метана (кмоль / ч) 23 25 25 50 20 12 5 6
Молярный расход бензола (кмоль / ч) 0 0 50 50 2 12 0 6

Информация об оборудовании

Помимо информации о потоке, должна быть также таблица с подробным описанием оборудования. Эта таблица может быть полезна для экономического анализа завода, поскольку она должна предоставить информацию, необходимую для оценки стоимости оборудования. Таблица с информацией об оборудовании должна включать в себя список всего оборудования, которое используется в этой конкретной блок-схеме, а также описание размера, высоты, количества поддонов, давления, температуры, материалов конструкции, теплового режима, площади и другой важной информации. .

Нейминг-оборудование

Типичные названия оборудования включают букву, за которой следует набор цифр.Буква обычно соответствует первой букве оборудования. Например, первый насос в PFD обычно имеет маркировку P-101. В следующей таблице показано условное обозначение букв для технологического оборудования:

Таблица 5: Инициалы различного оборудования
Инициалы оборудования Описание оборудования
С Компрессор или турбина
E Теплообменник
п Насос
п. Реактор
т Башня
ТЗ Резервуар для хранения
В Судно
Y Обозначенная территория завода
А / В Обозначает параллельные блоки или резервные блоки.

Кроме того, следует отметить, что на заводе необходимо будет заменить определенное оборудование.Как правило, новое оборудование получает имя старого оборудования, но к новому оборудованию добавляется дополнительная буква или цифра, указывающие на то, что произошла модификация.

Примеры сводных таблиц по оборудованию

В следующей таблице приводится сводка оборудования для технологической схемы гидродеалкилирования толуола. Обратите внимание, что сводная таблица оборудования разделена на соответствующие типы оборудования и основные данные, которые прилагаются к каждой единице оборудования.Например, для теплообменников, обязанности, материалы конструкции и площадь — это информация о типах, которая важна, потому что она может помочь с экономической оценкой. 2) 200 25 90 30 Режим работы (МДж / ч) 14 249 3 093 4786 55 Корпус Температура (Цельсия) 333 45 67 90 Давление (бар) 35 140 45 120 Фаза Частично конденсированный Конденсированный Пар Конденсированный Материалы конструкции CS CS 304SS 304SS Трубка Башни Т-101 Т-102 Т-103 Т-104 Температура (C) 24 267 300 345 Давление (бар) 123 36 356 78 Ориентация по горизонтали Вертикальный по горизонтали Вертикальный Материалы конструкции 316SS CS 304SS CS Высота (м) 4. 3) 300 456 975 457 Мощность (кВт) 456 7899 678 5678 Тип Центробежный Центробежный Взрывозащищенный двигатель Центробежный Материал конструкции CS CS CS CS КПД .90 ,55 ,66 0,88

Пример схемы технологического процесса

Пример 1: Производство полимеров

Объединив всю информацию из предыдущих разделов, теперь мы можем создать и понять полную схему технологического процесса. На следующем рисунке, посвященном производству полимеров (Towler and Sinnott, 2013), PFD содержит несколько единиц оборудования, так что соответствующие потоки могут быть размещены на самом рисунке, а не на отдельной таблице.Обратите внимание, что все потоки помечены с указанием температуры, скорости потока и количества каждого состава, а в отдельной таблице все оборудование четко указано с их названиями. Одно улучшение, которое можно сделать в этом PFD, — это более подробное описание в отдельной таблице и включение описания оборудования.

Рисунок 4: Схема технологического процесса, документирующая производство полимеров (небольшой процесс) (Towler and Sinnott, 2013)


Новая блок-схема процесса была создана, чтобы избежать беспорядка на этой первой блок-схеме.Обратите внимание, что помеченные потоки представляют собой просто числа, а информация об их потоках подробно представлена ​​в отдельной таблице (Таблица 7).

Рисунок 5: Пересмотренная технологическая схема, документирующая производство полимеров (Towler and Sinnott, 2013)

Таблица 7: Таблица информации о потоках (пересмотренный PFD)
Номер потока 1 2 3 4 5 6 7
Температура (Цельсия) 15 15 40 60 60 60 15
Общий расход 3000 105 3105 753 7352 5000 5000
AN Mole Flow 500 0 50 5 45 0 0
Водяной поток 2500 100 2600 300 7300 5000 5000
Молекулярный поток полимера 0 0 450 448 2 0 0
Солевой поток 0 0 5 0 5 0 0
Cat Mole Flow 0 5 0 0 0 0 0


Однако не все блок-схемы процессов так же просты, как в предыдущем примере. Фактически, многие из них представляют собой сложные процессы, которые могут занимать несколько страниц. Поэтому лучшим примером будет следующий.

Пример 2: Упрощенный процесс получения азотной кислоты

На рисунке 5 (Towler and Sinnott, 2013) воздух поступает в фильтр, а аммиак поступает в испаритель, чтобы в конечном итоге объединиться в реакторе и образовать азотную кислоту. Каждый поток помечен номером, а состав потоков помечен в отдельной таблице. Кроме того, в отдельной таблице, которая следует непосредственно под PFD (стандартное соглашение), также указаны давления и температуры потоков.Единственное улучшение этого PFD, которое можно сделать, — это присвоить оборудованию имя с номенклатурой, подробно описанной в разделе «Присвоение имен оборудованию», и определить эти имена в отдельной таблице вместо того, чтобы записывать имя оборудования в PFD. Таким образом, на PFD будет меньше беспорядка, и будет легче следить за тем, чтобы все названия оборудования были помещены на одну и ту же таблицу.

Рис. 6: Блок-схема процесса с азотной кислотой (Towler and Sinnott, 2013)

Заключение

Технологическая схема является важной частью химической инженерии.Он передает процесс и пути его отдельных компонентов, поэтому важно научиться читать и создавать их. Блок-схема процесса разделена на три части: топология процесса, информация о потоках и информация об оборудовании. Чем более подробны эти три раздела, тем легче пользователю схемы процесса следовать и понимать.

Источники

  1. Таулер Г., Синнотт Р. Проектирование химической инженерии: принципы, практика и экономика проектирования предприятий и процессов.2-е изд. Бостон: Эльзевир; 2013.
  2. Turton R, Bailie RC, Whiting WB, Shaeiwitz JA. Анализ, синтез и дизайн химических процессов. 2-е изд. Нью-Джерси: Прентис-Холл; 2003 г.

Примеры блок-схем | Бесплатная загрузка

Качественные примеры PFD с реалистичными символами доступны для загрузки и редактирования. В каждом примере используются векторные формы высокой четкости.

Как мы все знаем, блок-схема требует наличия профессиональных символов и ее нелегко нарисовать по эскизу.Поэтому EdrawMax заранее подготовил все полезные символы PFD, чтобы сократить время рисования для пользователей.

Все символы оборудования, которые вы видите в следующих примерах, включены в программное обеспечение Edraw PFD. Когда вы загрузите любой из примеров и откроете их, вы найдете символы слева от холста. С легким перетаскиванием вы можете закончить свои собственные диаграммы PFD без каких-либо профессиональных навыков. Если вы пытаетесь задокументировать блок-схему процесса, это должно быть идеальным началом для вас.Вы можете сэкономить много денег, наняв кого-нибудь для этого.

Что такое блок-схема процесса

Схема технологического процесса — это графическое представление и визуализация, используемые для иллюстрации основных компонентов промышленного предприятия или производителя. Он широко используется в химической / нефтяной или технологической промышленности. Его приложения также используются в бизнес-проектах. Это помогает понять процесс, смоделировать процесс, обеспечить контроль качества и стандарты, а также повысить эффективность процесса.Он отображает весь процесс с нуля, чтобы показать, как оборудование и химикаты работают на предприятии.

Это наглядный способ изложения процесса, он включает задачи, шаги с их последовательностью. Блок-схема очень важна для управления проектом и ориентации, или это фундаментальный инструмент, потому что он повышает эффективность и результативность рабочего процесса, что делает проект прозрачным. Блок-схема не только помогает заинтересованным сторонам группы или проекта визуализировать все этапы процессов и рабочих процессов в проекте, но также объединяет всех участников на одной странице.

Когда использовать блок-схему процесса?

  • Документирование процесса и этапов промышленного или бизнес-проекта для лучшего подтверждения, контроля качества и обучения подчиненных.
  • Проиллюстрировать последовательность действий, необходимых для ее выполнения.
  • Для моделирования существующего процесса для лучшего понимания или разработки нового процесса.
  • Регулировать процесс для максимальной эффективности.
  • Он используется для глубокого изучения процесса для достижения цели или цели. Это помогает показать каждый этап процесса, сроки, сроки и другие недостатки.
  • Для общения и взаимодействия с блок-схемами, которые говорят о различных ролях заинтересованных сторон в организации или за ее пределами.

Диаграммы бизнес-процессов

Блок-схема бизнес-процесса — это самый простой и начальный этап визуального представления процесса.Это помогает получить широкое и четкое представление о том, что это за процесс.

Он используется для документирования каждого шага, предпринимаемого бизнесом для завершения процесса, от приема на работу до найма, распределения задач, ответственности и навыков, которые это влечет за собой, заказа сырья и доставки продукта. В нем изложены шаги, которые компания предпримет, чтобы обеспечить наличие нужного количества сотрудников с нужными навыками в нужном месте, с нужными ресурсами и материалами в нужное время.

После того, как блок-схема завершена, она готова помочь менеджерам проекта и команде проанализировать, изменить и реализовать конкретные планы и задачи проекта для достижения цели. Блок-схема — это визуальный помощник команды, предназначенный для визуализации и организации последовательности шагов, которые необходимо выполнить в процессе управления проектом и ориентации.

Блок-схемы производственного процесса

В блок-схемах производственного процесса или рабочих процессах указаны все этапы уровня деятельности, которые необходимо выполнить для создания готовой продукции из ресурсов (времени, денег, людей, сырья и т. Д.).)

Крупные и известные обрабатывающие отрасли постоянно работают над улучшением своих стандартов качества в соответствии со своими основными ценностями, и технологическая схема является одним из многих инструментов, которые могут помочь отраслям оптимизировать свои производственные процессы и добиться максимальной эффективности.

Диаграммы технологического процесса часто используются в химической и технологической инженерии для разработки процесса с нуля до конца. Они используют ряд символов и обозначений, стрелок, меток и текстовых полей для документирования процесса.

Диаграммы технологического процесса являются важным и обязательным инструментом для улучшения процессов. Предоставляя графическое и визуальное представление, он помогает проектным группам идентифицировать различные элементы и фазы процесса и понимать взаимозависимость между различными этапами.

Блок-схемы также могут использоваться для сбора информации и данных о процессе в качестве помощи в принятии решений, контроле качества или оценке и мониторинге производительности.

Схематические схемы технологического процесса

Блок-схемы также называются блок-схемами . Он состоит из блоков, изображающих отдельный элемент оборудования или этап процесса. Прямоугольные блоки соединены вместе стрелками и обычно используются для отображения части оборудования в процессе, а на этикетках указывается функция.

Схематические диаграммы используются для иллюстрации высокого уровня производительности системы или процесса.Они упрощают и облегчают общение, визуализируя взаимосвязи между компонентами системы и делая их более очевидными и понятными для понимания или распознавания.

Схематическая диаграмма — это графическое представление, которое иллюстрирует основные компоненты процесса, завода или другого объекта с использованием теоретических обозначений, часто стандартизованных символов, соединителей и стрелок. Эти диаграммы отображают только важные или основные компоненты предприятия и обычно игнорируют второстепенные компоненты. Некоторая подробная информация на диаграмме также может быть переоценена или представлена, чтобы помочь членам команды понять систему.

EdrawMax

Программное обеспечение для создания диаграмм All-in-One

Создавайте более 280 типов диаграмм без усилий

Легко приступайте к построению диаграмм с помощью различных шаблонов и символов

  • Превосходная совместимость файлов: Импорт и экспорт чертежей в файлы различных форматов, например Visio
  • Поддерживается кроссплатформенность (Windows, Mac, Linux, Интернет)

Больше бесплатных примеров диаграмм PFD

Используйте EdrawMax для создания диаграммы процесса

Блок-схема обеспечивает способ документирования шагов процесса.Это помогает лучше понять, что собой представляют этапы и фазы процесса. Это также более простой способ увидеть, где процесс можно измерить или улучшить, глядя на блок-схему процесса. Схема технологического процесса помогает определить, что полезно, и исключает ненужную и ненужную информацию.

EdrawMax — профессиональное программное обеспечение для документирования промышленных, химических, производственных или бизнес-процессов, предназначенное для создания диаграмм технологических процессов, диаграмм рабочих процессов, общих блок-схем и технических диаграмм, предоставляя тысячи достойных шаблонов.

Блок-схема или диаграмма, созданная в EdrawMax, состоит из графических ключей и обозначений, включая символы, точки интерфейса, метки, выноски и текстовые поля для описания каждой фазы и шага процесса.

Все, что требуется от менеджера команды для разработки блок-схем процессов в Интернете. Начните работу с достойной библиотекой шаблонов EdrawMax, чтобы мгновенно создавать впечатляющие, привлекательные, простые для понимания и понимания блок-схемы процессов. Благодаря графическому пользовательскому интерфейсу, управляемому меню, и возможности перетаскивания, пользователю легко создать диаграмму процесса в EdrawMax.

Больше по теме

Примеры PID

Создать схему технологического процесса

Сравнение PFD и P&ID

Узнайте о различиях и общих чертах между PFD и P&ID. Быстро создавайте профессиональные PFD и P&ID с помощью мощного, но интуитивно понятного программного обеспечения P&ID.

Разница между PFD и P&ID

Технологическая схема (PFD) используется в химической и технологической инженерии.Такая диаграмма показывает поток химических материалов и оборудование, задействованное в процессе. Другими словами, блок-схема процесса расскажет нам о взаимосвязях между основными компонентами системы. Как правило, PFD содержит только основное оборудование без каких-либо подробностей. Кроме того, на нем не будут изображены второстепенные компоненты, системы трубопроводов, характеристики трубопроводов и обозначения.

ПФО должен включать:

  1. Технологический трубопровод
  2. Обозначения, наименования и идентификационные номера основного оборудования
  3. Регулирующие, клапаны и клапаны, влияющие на работу системы
  4. Взаимосвязь с другими системами
  5. Основные байпасные и рециркуляционные линии
  6. Номинальные параметры системы и рабочие значения, такие как минимальный, нормальный и максимальный расход, температура и давление.
  7. Состав жидкостей

Вот простой пример схемы технологического процесса.

Схема трубопроводов и приборов (P&ID) включает больше деталей, чем PFD. Он состоит из основных и второстепенных потоков, контуров управления и контрольно-измерительных приборов. P&ID иногда называют чертежом трубопроводов и КИПиА. P&ID в основном используются техниками-технологами и инженерным персоналом.

P&ID должен включать:

  1. Приборы и обозначения
  2. Механическое оборудование с названиями и номерами
  3. Все клапаны и их обозначения
  4. Технологические трубопроводы, размеры и идентификация
  5. Разное — вентиляционные отверстия, стоки, специальные фитинги, пробоотборные линии, переходники, расширители и обжимные устройства.
  6. Постоянные пусковые и промывочные линии
  7. Направления потока
  8. Ссылки на межсоединения
  9. Управляющие входы и выходы, блокировки Интерфейсы для изменения класса Категория сейсмостойкости
  10. Уровень качества
  11. Благовещение входов
  12. Вход компьютерной системы управления
  13. Интерфейсы поставщика и подрядчика
  14. Идентификация компонентов и подсистем, поставленных другими
  15. Предполагаемая физическая последовательность оборудования

В P&ID не должно входить:

  1. Рейтинг или мощность оборудования
  2. Инструментальные корневые клапаны
  3. Реле управления
  4. Ручные переключатели и сигнальные лампы
  5. Первичные измерительные трубки и клапаны
  6. Давление, температура и данные расхода
  7. Колена и аналогичные стандартные фитинги
  8. Обширные пояснительные примечания

Общие точки между PFD и P&ID

На диаграммах обоих типов стрелки указывают поток материала, а символы обозначают насосы, резервуары, клапаны и другое оборудование.Используемые символы несколько различаются от организации к организации. Таким образом, вы можете увидеть несколько разных символов, которые представляют двигатель. Желательно использовать стандартный набор символов, подобных тем, которые предоставляет Edraw. Обратите внимание на векторные символы PFD и символы P&ID.

EdrawMax

Программное обеспечение для создания диаграмм All-in-One

Создавайте более 280 типов диаграмм без усилий

Легко приступайте к построению диаграмм с помощью различных шаблонов и символов

  • Превосходная совместимость файлов: Импорт и экспорт чертежей в файлы различных форматов, например Visio
  • Поддерживается кроссплатформенность (Windows, Mac, Linux, Интернет)

Больше примеров PFD и P&ID

Приведенные ниже примеры можно скачать и отредактировать.Часто бывает проще изменить существующий шаблон, чем начинать с нуля. Чтобы получить еще несколько шаблонов, загрузите бесплатную пробную версию Edraw. После его установки вы можете открывать встроенные образцы прямо в Edraw. Вы можете легко увеличить масштаб, отредактировать и распечатать образец диаграммы.

Подробнее:

Узнайте, что такое P&ID?

Полное руководство по схеме технологического процесса

Что такое технологическая блок-схема (PFD)?

Схема технологического процесса (PFD) — это схема, обычно используемая в химической и технологической инженерии для обозначения общего потока производственных процессов и оборудования.PFD содержит большую часть данных химической инженерии, необходимых для проектирования химического процесса. PFD отображает взаимосвязь между основным оборудованием производственного объекта и не показывает второстепенных деталей, таких как детали и обозначения трубопроводов.

Библиотека обозначений для технологической схемы

Visual Paradigm Online включает богатый набор символов, охватывающий все элементы, необходимые для химической и технологической инженерии, как показано в списке ниже в алфавитном порядке:

  • Мешалки
  • Элементы аппарата
  • Центрифуги
  • Компрессоры
  • Компрессоры ISO
  • Дробилки для измельчения
  • Драйверы
  • Двигатели
  • Кормушки
  • Файловые аппараты
  • Фитинги
  • Датчики расхода
  • Теплообменники
  • Теплообменники
  • Инструменты
  • Разное
  • Миксеры
  • Пингует
  • Насосы
  • Сепараторы
  • Формовочные станки
  • Клапаны
  • Суда

Примеры технологической схемы — Установка аминовой очистки *

На приведенной ниже схеме технологического процесса изображен единый процесс химической инженерии, известный как установка по очистке аминов: (* Источник: Википедия)

Редактировать эту диаграмму

Примеры технологической схемы — Система осушения и фильтрации воздуха

Воздух для КИП поступает в коллекторы воздуха КИП путем сжатия атмосферного воздуха.Сжатый воздух, используемый для инструментов, должен быть в определенной степени сухим, тогда как окружающий воздух обычно содержит влагу. Когда влажный воздух сжимается, часть воды имеет тенденцию конденсироваться под давлением и удаляется с помощью выбивных барабанов на выходе из компрессоров воздуха КИПиА. Воздух, выходящий из выбивных барабанов, все еще немного влажный, и дальнейшая сушка этого воздуха осуществляется с помощью системы осушения и фильтрации воздуха для КИПиА.

(* Источник: enggcyclopedia.com)

Редактировать эту диаграмму

.
