Поплавковый выключатель уровня воды для управления насосом

Когда возникает необходимость контроля уровня жидкости, многие выполняют эту работу вручную, а ведь это крайне неэффективно, отнимает уйму времени и сил, а последствия недосмотра могут обойтись очень дорого: например, затопленная квартира или сгоревший насос. Этого можно легко избежать, используя поплавковые датчики уровня воды. Это простые по конструкции и принципу действия устройства, доступные по цене.

В домашних условиях датчики этого типа позволяют автоматизировать такие процессы, как:

• контроль уровня жидкости в расходном баке;
• откачка грунтовых вод из погреба;
• отключение насоса, когда уровень в колодце падает ниже допустимого, и некоторые другие.

Принцип действия поплавкового датчика

В жидкость помещается предмет, который в ней не тонет. Это может быть кусок дерева или пенопласта, полая герметичная сфера из пластмассы или металла и многое другое.

При изменении уровня жидкости этот предмет будет подниматься или опускаться вместе с ней. Если поплавок соединить с исполнительным механизмом, то он будет выполнять функции датчика уровня воды в ёмкости.

Классификация оборудования

Поплавковые датчики могут самостоятельно осуществлять контроль над уровнем жидкости или подавать сигнал в схему контроля. По этому принципу их можно разделить на две большие группы: механические и электрические.

Механические устройства

К механическим относятся самые разнообразные поплавковые клапаны уровня воды в баке. Принцип их действия состоит в том, что поплавок соединён с рычагом, при изменении уровня жидкости поплавок перемещает вверх или вниз этот рычаг, а он, в свою очередь, воздействует на клапан, который и перекрывает (открывает) подачу воды. Такие клапаны можно увидеть в сливных бачках унитазов.

Их очень удобно использовать там, где нужно постоянно добавлять воду из центральной системы водоснабжения.

Механические датчики обладают рядом преимуществ:

• простота конструкции;
• компактность;
• безопасность;
• автономность — не требуют никаких источников электроэнергии;
• надёжность;
• дешевизна;
• лёгкость установки и настройки.

Но у этих датчиков есть один существенный недостаток: они могут контролировать только один (верхний) уровень, который зависит от места монтажа, и регулировать его, если и можно, то в очень небольших пределах. В продаже такой клапан может называться «кран поплавковый для ёмкостей».

Электрические датчики

Электрический датчик уровня жидкости (поплавковый), отличается от механического тем, что сам он воду не перекрывает. Поплавок, перемещаясь при изменении количества жидкости, воздействует на электрические контакты, которые включены в схему управления.

На основании этих сигналов автоматическая система контроля принимает решение о необходимости тех или иных действий. В простейшем случае такой датчик имеет поплавок. Этот поплавок воздействует на контакт, через который происходит включение насоса.

В качестве контактов чаще всего применяют герконы. Геркон — это стеклянная герметичная колба с контактами внутри. Переключение этих контактов происходит под действием магнитного поля. Герконы имеют миниатюрные размеры и легко размещаются внутри тонкой трубки из немагнитного материала (пластик, алюминий). По трубке под действием жидкости свободно перемещается поплавок с магнитом, при приближении которого контакты срабатывают.

Вся эта система устанавливается вертикально в резервуар. Меняя положение геркона внутри трубки, можно регулировать момент срабатывания автоматики.

Если нужно следить за верхним уровнем в резервуаре, то датчик устанавливают вверху. Как только уровень опустится ниже установленного, контакт замкнётся, насос включится. Вода начнёт прибавляться, и когда уровень воды дойдёт до верхнего предела, поплавок вернётся в исходное состояние, и насос отключится. Однако на практике такую схему применять нельзя. Дело в том, что датчик срабатывает при малейшем изменении уровня, вслед за этим включается насос, уровень поднимается, и насос отключается. Если расход воды из ёмкости меньше, чем подача, возникает ситуация, когда насос постоянно включается и отключается, при этом он быстро перегревается и выходит из строя.

Поэтому датчики уровня воды для управления насосом работают иначе. В ёмкости располагают минимум два контакта. Один отвечает за верхний уровень, он отключает насос. Второй определяет положение нижнего уровня, при достижении которого насос включается. Таким образом, значительно сокращается число пусков, что обеспечивает надёжную работу всей системы. Если разница уровней небольшая, то удобно использовать трубку с двумя герконами внутри и один поплавок, который их коммутирует. При разнице больше метра применяют два отдельных датчика, установленных на требуемых высотах.

Несмотря на более сложную конструкцию и необходимость схемы управления, электрические поплавковые датчики позволяют полностью автоматизировать процесс управления уровнем жидкости.

Если через такие датчики подключить лампочки

, то их можно использовать для визуального контроля количества жидкости в резервуаре.

Самодельный поплавковый выключатель

Если у вас есть время и желание, то простейший поплавковый датчик уровня воды можно сделать своими руками, и расходы на него будут минимальны.

Механическая система

Для того чтобы максимально упростить конструкцию, в качестве запирающего устройства будем использовать шаровый клапан (кран). Хорошо подойдут самые маленькие клапаны (полудюймовые и меньше). Такой кран имеет ручку, которой он закрывается. Для переделки его в датчик необходимо удлинить эту ручку полоской металла. Полоска крепится к ручке через просверлённые в ней отверстия соответствующими винтами. Сечение этого рычага должно быть минимальным, но при этом он не должен изгибаться под действием поплавка. Длина его около 50 см. Поплавок крепится на конце этого рычага.

В качестве поплавка можно использовать двухлитровую пластиковую бутылку от газировки. Бутылка наполовину заполняется водой.

Проверить работу системы можно, не устанавливая её в резервуар. Для этого установите кран вертикально, а рычаг с поплавком поставьте в горизонтальное положение. Если все сделано правильно, то под действием массы воды в бутылки, рычаг начнёт двигаться вниз и займёт вертикальное положение, вместе с ним провернётся и ручка клапана. Теперь погрузите устройство в воду. Бутылка должна всплыть и повернуть ручку клапана.

Так как клапаны различаются размерами и усилием, которое нужно приложить для их переключения, возможно, нужно будет провести настройку системы. В случае если поплавок не может провернуть клапан, можно увеличить

длину рычага или взять бутылку большего объёма.

Монтируем датчик в ёмкости на необходимом уровне в горизонтальном положении, при этом в вертикальном положении поплавка клапан должен быть открыт, а в горизонтальном — закрыт.

Датчик электрического типа

Для самостоятельного изготовления датчика этого типа, кроме обычного инструмента, понадобится:

• Полудюймовая пластиковая труба для пайки водопровода. Длина трубы произвольная и зависит от размера вашего бака.
• Трёхжильный медный провод сечением провода 0,5 мм2. Длина провода равна длине трубки плюс расстояние до блока управления, к которому будет подключаться датчик.
• Брусок пенопласта 5*5*8 см.
• Магнит. Хорошо, если он будет кольцевой, например, от старого динамика. Его внутренний диаметр должен быть на 4−6 мм больше наружного диаметра трубки.
• Два геркона. Один — с нормально замкнутым контактом, другой — с нормально разомкнутым.
• Паяльник, припой и канифоль.

Последовательность изготовления следующая:

1. Из пенопласта делаем поплавок. Для этого скругляем углы, чтобы получился цилиндр. По длине просверливаем отверстие на 3 мм больше наружного диаметра трубы. К одному из торцов цилиндра крепим магнит. Прикрепить его можно на эпоксидный клей или притянуть нитками. Убедитесь, что магнит не топит поплавок.
2. Берём трубку. Нагреваем один из концов и сминаем его так, чтобы образовалось утолщение. Это предотвратит попадание воды внутрь трубы и одновременно будет служить ограничителем нижнего положения поплавка.
3. Надеваем поплавок на трубу магнитом вверх и сдвигаем его в нижнее положение.
   Поплавок с магнитом должен свободно перемещаться по трубе.
4. Берём провод. Совмещаем его конец с нижним концом трубки. Ставим первую метку в месте, где расположен магнит. Здесь будет расположен геркон нижнего уровня. Вторая метка должна соответствовать верхнему. Эту же метку нанесите на трубу. Это упростит монтаж и настройку работы системы.
5. Берём геркон с нормально разомкнутым контактом и припаиваем его к проводу в месте нижнего уровня. Для этого зачищаем изоляцию на центральной жиле и на одной из боковых.
6. Геркон с нормально замкнутым контактом устанавливаем на верхнем уровне. Его припаиваем к центральной жиле (она общая для обоих герконов) и к оставшейся свободной.
7. В нижнем конце провода жилы должны быть изолированы друг от друга. С другой стороны промаркируйте, какая жила к чему подключена.
8. Провод с герконами вводим в трубу до упора, а его верхний конец фиксируем герметиком.
9. Готовый датчик крепим внутри ёмкости вертикально, учитывая метку верхнего положения поплавка. Трубка обладает некоторой плавучестью. Для того чтобы она не всплывала и не деформировалась, подгрузите её нижний конец.

При изменении уровня жидкости вместе с ней перемещается и поплавок, который действует на электрический контакт для контроля уровня воды в баке. Схема управления с таким датчиком может иметь вид, представленный на рисунке. Точки 1, 2, 3 — это точки подключения провода, который идёт от нашего датчика. Точка 2 — это общая точка.

Рассмотрим принцип действия самодельного устройства. Допустим, в момент включения резервуар пуст, поплавок находится в положении нижнего уровня (НУ), этот контакт замыкается и подаёт питание на реле (Р).

Реле срабатывает и замыкает контакты Р1 и Р2. Р1 — это контакт самоблокировки. Он нужен для того, чтобы реле не отключилось (насос продолжал работать), когда вода начнёт прибывать, и контакт НУ разомкнётся. Контакт Р2 подключает насос (Н) к источнику питания.

Когда уровень поднимется до верхнего значения, сработает геркон и разомкнёт свой контакт ВУ. Реле будет обесточено, оно разомкнёт свои контакты Р1 и Р2, и насос отключится.

С уменьшением количества воды в резервуаре поплавок начнёт опускаться, но пока он не займёт нижнее положение и не замкнёт контакт НУ, насос не включится. Когда это произойдёт, цикл работы повторится заново.

Вот так работает поплавковый выключатель контроля уровня воды.

В процессе эксплуатации необходимо периодически очищать трубу и поплавок от загрязнений. Герконы выдерживают огромное количество переключений, поэтому такой датчик прослужит долгие годы.

Описание принципа работы поплавкового выключателя уровня воды для насоса

Поплавки на монтажной штанге

В одном резервуаре может располагаться до нескольких выключателей, у каждого из которых своя функция: один управляет вспомогательным насосом, другой – основным, третий выступает в роли аварийного датчика уровня воды, четвертый следит за переливом. В любом случае количество поплавков определяется числом подключаемых насосов, а также потребностью системы в защитных устройствах. Крепеж нескольких поплавков производится на особой монтажной штанге. В её роли можно с успехом использовать трубу из пластика, надежно закрепленную в резервуаре. Поплавки-переключатели фиксируются на штанге поодаль друг от друга с таким расчетом, чтобы не мешать работе соседа. Крепление кабеля каждого выключателя выполняется креплением хомутами. Бывают ситуации, когда необходимостью диктуется применение сразу нескольких штанг для крепления поплавков. С учетом условий работы и особенностей проекта определяется количество поплавков- переключателей, нужное для организации работ той или иной системы.

Существует два типа поплавковых выключателей:

• Легкий – для системы, управляющей водоснабжением либо отведением воды;
• Тяжелый — предназначенный для управления дренажными либо фекальными насосами.

Поплавок в устройстве насоса описание элемента

Как дренажный, так и погружной насос поплавковый работает в условиях, при которых в жидкость может попасть мусор или она может закончиться. В первом случае фракции твердых отходов могут сильно повредить систему. С целью избежать этого, насосы оборудуются поплавками выключения, которые срабатывают при отсутствии воды или при наличии в ней большого количества мусора.

Насосы могут помещаться и работать в различных емкостях, колодцах или скважинах. В зависимости от места использования агрегата, функции поплавка могут отличаться. Тем не менее, во всех случаях к задачам поплавков относиться:

• Регулировка работы главной помпы;
• Регулировка работы вспомогательной помпы и повышение ее эффективности;
• Сигнализатор уровня воды;
• Сигнализатор перелива.

Сигнализатор уровня жидкости требуется для того, чтобы исключить использование насоса на сухом ходу. Сигнализатор перелива необходим для исключения возможности переполнения резервуара, в котором находится насос. Зачастую это приводит к короткому замыканию устройства.

1 Принцип работы и особенности

1.1
Виды поплавковых дРенажников

Классификация дренажников выполняется в зависимости от способа их расположения. Выделяют насосы погружного и поверхностного типа. Также существуют агрегаты с вертикальным расположением поплавкового выключателя.

1.2
Дренажный насос со встроенным поплавком погружного типа

Погружной дренажник имеет герметичный корпус, что позволяет ему функционировать при полном погружении в воду. Такие конструкции зачастую обладают большей мощностью, чем насосы поверхностного типа, так как им необходимо поднимать откачиваемую жидкость на большую высоту, что требует высокого давления.

В сравнении с поверхностными дренажными насосами, погружной агрегат обладает следующими преимуществами:

• Минимальный шум при работе;
• Высокая продуктивность;
• Универсальность – такие насосы способны перекачивать жидкость с большим количеством механических загрязнений;

К недостаткам можно отнести:

• Сложность ремонта, в связи с нарушением герметичности корпуса при разборке;
• Необходимость периодической очистки насоса и поплавкового выключателя, так как они очень быстро засоряются в грязной воде;
• Ограниченность – погружной дренажник не способен откачивать стоки с неглубоких водоемов (необходима глубина минимум в 30 сантиметров, так требуется постоянно охлаждение электромотора водой)

1. 3
Дренажные насосы с встроенными поплавками поверхностного типа

В таких устройствах забор сточных вод происходит посредством рукава – резинового шланга, либо ПВХ трубы, которая опускается в сточную жидкость, сам же корпус насоса расположен на поверхности грунта. Поплавочный выключатель на удлиненном кабеле опускается в сточные воды вместе со шлангом.

Главными достоинствами таких насосов считается простота монтажа и обслуживания. К недостаткам можно отнести шум, который устройство издает во время перекачки воды. Охлаждение силового агрегата в таких устройствах выполняется посредством перекачиваемой жидкости.

1.4
Дренажные фекальные насосы

Фекальные насосы используются для откачивания канализационных вод из септиков и выгребных ям. По сути, они представляют собою усовершенствованную версию обычного дренажника, и могут в полной мере выполнять все его функции. Особенностью таких устройств является увеличенная мощность – так как фекальные стоки в основном намного гуще, чем обычные сточные воды.

Фекальный насос имеет дополнительный конструкционных элемент – специальную сетку, которая измельчает крупные отходы. По методу расположения такое устройство идентично обычным дренажникам: существует погружной и поверхностный фекальный насос .

1.5
Дренажники вертикального типа

Такие насосы комплектуются вертикальным поплавковым выключателем, который позволяет выполнять автоматическую откачку воды из замкнутых пространств. Чаще всего насосы с вертикальным поплавком используются для осушения вышедших из строя трубопроводов. При необходимости они могут эксплуатироваться как обычные дренажники.

1.6
Основные производители

На сегодняшний день, ассортимент дренажных насосов на отечественном рынке четко делится на две категории: бюджетные устройства, к которым можно отнести разнообразных отечественных и китайских производителей, и дорогостоящие зарубежные насосы.

Анализ спроса и предложения показал, что в категории бюджетных дренажников наиболее оптимальным вариантом являются насосы «Малыш», в то время как в сегменте высококачественных устройств лидирует компания «Grundfos ».

1 Описание поплавкового выключателя

Погружные и насосы дренажные работают в условиях, когда жидкость может неожиданно закончиться или загрязниться. В таком случае дальнейшее выкачивание воды уже смешанной с большим количеством грязи может серьёзно навредить системе. Поэтому обязательно наличие поплавкового выключателя для насосов, чтобы предотвращать поломку из-за сухого хода. Некоторые поплавки требуется устанавливать самостоятельно, тогда как другие насосы производятся с внутренним поплавком.

Они размещаются в разнообразных резервуарах – от ёмкостей в системах откачивания сточной воды до колодцев с питьевой водой. И задачи, которые выполняют поплавки, в зависимости от места использования, могут разниться. Также в один резервуар есть возможность поставить больше одного поплавка, каждый из них выполняет разные задания:

• контроль за работой главной помпы;
• контроль за работой дополнительной (вспомогательной) помпы, а также улучшение её эффективности;
• датчик уровня;
• датчик перелива.

Датчик уровня необходим, чтобы погружной насос не работал на сухом ходу и тем самым не засасывал сильно загрязнённую воду, что приводит поломке всей станции. Датчик перелива требуется, чтобы водяной резервуар не переполнялся. В зависимости от типа ёмкости, это может привести к серьёзным проблемам, вплоть до короткого замыкания.

1.1 Разновидности поплавков для насосов

Поплавковые выключатели подсоединяются к различным типам помп, а также могут быть встроенными. Чтобы установить отдельно купленный поплавок на насос не потребуется больших усилий и обширных знаний. Насос со встроенным поплавком куда проще, пусть и дороже, если необходимо максимально быстро обеспечить систему поплавковым контролем.

Существует лёгкий дренажный насос со встроенным поплавковым выключателем и тяжёлый. Первый тип подходит для помпы с поплавком, использующимся в водоснабжении – колодцы, скважины. А также в системах водоотведения. Вторые дренажные насосы со встроенным поплавком, тяжёлые, предполагают, во-первых загрязнённую среду, а во-вторых сложные условия эксплуатации. Дренажный насос с поплавком второго типа применяется в стоках: канализационных, дождевых, дренажных.

Начать свой выбор датчика уровня воды следует с определения целей – для водоснабжения дачи, фермы, дома, полива участка лучше подойдёт лёгкий. Для организации канализационной системы, дренажной либо сточной, рекомендуется покупка тяжёлого агрегата.

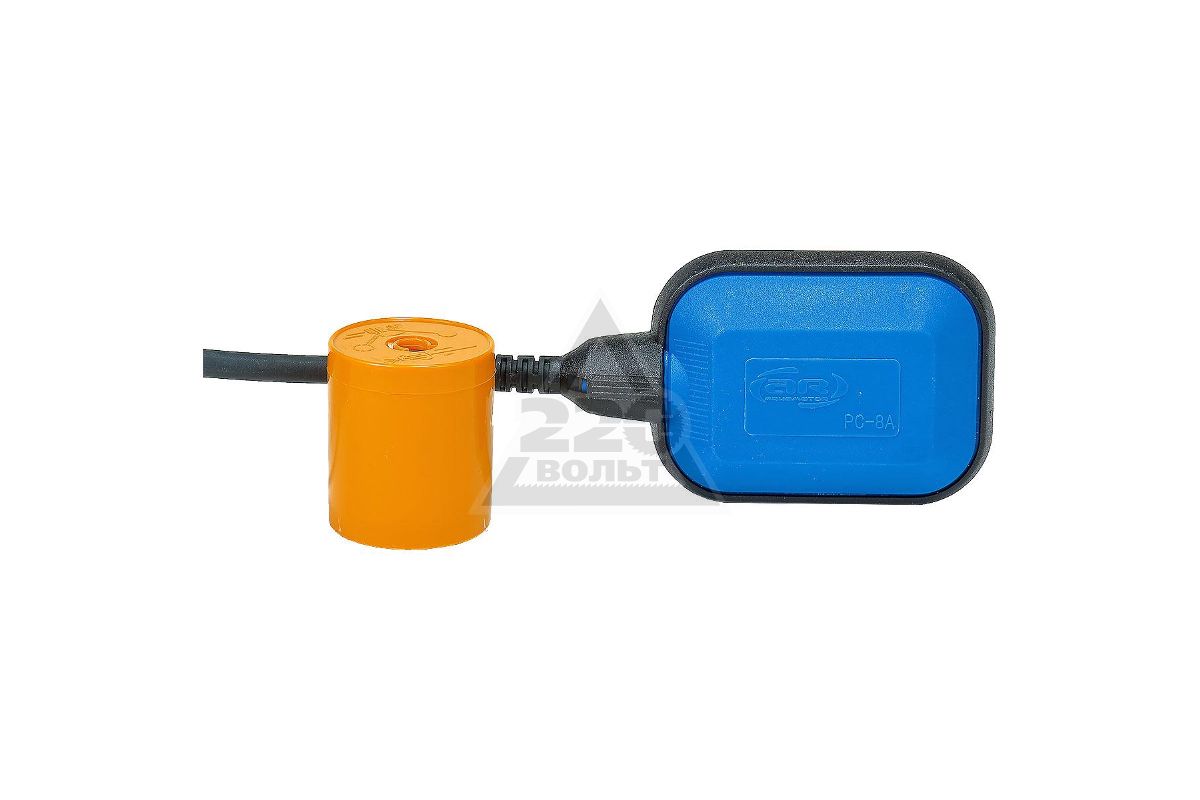

1.2 Технические характеристики поплавкового выключателя

Корпус устройства выполняется из пластиковых материалов разнообразных форм. Он требует абсолютной герметичности и водонепроницаемости. Поплавок состоит из следующих элементов:

• плавающий корпус из пластика;
• электрический переключатель;
• рычаг для контактов переключателя;
• стальной шарик;
• три провода в кабеле.

Провода подключаются: один к закрытому контакту, другой к открытому, третий же является общим. Существуют поплавки с двумя проводами. Они разрывают электрическую цепь, если необходимо выключить погружной насос и соединяют цепь, если требуется его снова включить. Трёхпроводные переключатели универсальны, они подходят для слежения не только за сухим ходом, но и за переливом. Имеется один общий и два провода, между которыми и производится переключение режимов.

Провода у них различаются по цвету. Общим, как правило, является чёрный провод. Синий провод отключает систему, когда насос для откачки начинает «садиться на мель» и в резервуаре (например, в колодце) слишком мало воды. Коричневым проводком регулируется помпа, когда резервуар заполнен.

В зависимости от длины провода от груза до поплавка, значения, при которых помпа включается, либо отключается, будут меняться. Таким образом, их вручную легко отрегулировать, чтобы не допустить перелива или сухого хода. Учитывать стоит и то, что поплавок должен отключат работу в то время, когда насос ещё находится под водой с небольшим запасом.

Стальной шарик регулирует положение рычага в зависимости от положения самого поплавка. Рычаг же в свою очередь переключает контакты, чтобы производить включение или отключения насоса с поплавком. Для фиксирования шарика в необходимых положениях используются магниты. Наклон, при котором шарик перемещается из одного положения в другое, чаще всего составляет 70 градусов, однако следует при покупке устройства уточнить.

Характеристики поплавкового выключателя для контроля за уровнем воды:

• степень защиты от проникновения IP – 68;
• напряжение сети 220 вольт плюс-минус 10 процентов;
• диапазон рабочей температуры от 0 до +60°C ;
• 8 ампер – максимально коммутируемый ток для реактивной нагрузки;

1.3 Как работает автоматический поплавковый переключатель? (видео)

Классификация оборудования

Поплавковые датчики могут самостоятельно осуществлять контроль над уровнем жидкости или подавать сигнал в схему контроля. По этому принципу их можно разделить на две большие группы: механические и электрические.

Механические устройства

К механическим относятся самые разнообразные поплавковые клапаны уровня воды в баке. Принцип их действия состоит в том, что поплавок соединён с рычагом, при изменении уровня жидкости поплавок перемещает вверх или вниз этот рычаг, а он, в свою очередь, воздействует на клапан, который и перекрывает (открывает) подачу воды. Такие клапаны можно увидеть в сливных бачках унитазов. Их очень удобно использовать там, где нужно постоянно добавлять воду из центральной системы водоснабжения.

Механические датчики обладают рядом преимуществ:

• простота конструкции;
• компактность;
• безопасность;
• автономность — не требуют никаких источников электроэнергии;
• надёжность;
• дешевизна;
• лёгкость установки и настройки.

Но у этих датчиков есть один существенный недостаток: они могут контролировать только один (верхний) уровень, который зависит от места монтажа, и регулировать его, если и можно, то в очень небольших пределах. В продаже такой клапан может называться «кран поплавковый для ёмкостей».

Электрические датчики

Электрический датчик уровня жидкости (поплавковый), отличается от механического тем, что сам он воду не перекрывает. Поплавок, перемещаясь при изменении количества жидкости, воздействует на электрические контакты, которые включены в схему управления. На основании этих сигналов автоматическая система контроля принимает решение о необходимости тех или иных действий. В простейшем случае такой датчик имеет поплавок. Этот поплавок воздействует на контакт, через который происходит включение насоса.

В качестве контактов чаще всего применяют герконы. Геркон — это стеклянная герметичная колба с контактами внутри. Переключение этих контактов происходит под действием магнитного поля. Герконы имеют миниатюрные размеры и легко размещаются внутри тонкой трубки из немагнитного материала (пластик, алюминий). По трубке под действием жидкости свободно перемещается поплавок с магнитом, при приближении которого контакты срабатывают. Вся эта система устанавливается вертикально в резервуар. Меняя положение геркона внутри трубки, можно регулировать момент срабатывания автоматики.

https://youtube.com/watch?v=HFM-k0jItxM

Если нужно следить за верхним уровнем в резервуаре, то датчик устанавливают вверху. Как только уровень опустится ниже установленного, контакт замкнётся, насос включится. Вода начнёт прибавляться, и когда уровень воды дойдёт до верхнего предела, поплавок вернётся в исходное состояние, и насос отключится. Однако на практике такую схему применять нельзя. Дело в том, что датчик срабатывает при малейшем изменении уровня, вслед за этим включается насос, уровень поднимается, и насос отключается. Если расход воды из ёмкости меньше, чем подача, возникает ситуация, когда насос постоянно включается и отключается, при этом он быстро перегревается и выходит из строя.

Поэтому датчики уровня воды для управления насосом работают иначе. В ёмкости располагают минимум два контакта. Один отвечает за верхний уровень, он отключает насос. Второй определяет положение нижнего уровня, при достижении которого насос включается. Таким образом, значительно сокращается число пусков, что обеспечивает надёжную работу всей системы. Если разница уровней небольшая, то удобно использовать трубку с двумя герконами внутри и один поплавок, который их коммутирует. При разнице больше метра применяют два отдельных датчика, установленных на требуемых высотах.

Несмотря на более сложную конструкцию и необходимость схемы управления, электрические поплавковые датчики позволяют полностью автоматизировать процесс управления уровнем жидкости.

Если через такие датчики подключить лампочки, то их можно использовать для визуального контроля количества жидкости в резервуаре.

Обслуживание и ремонт поплавка

При условии соблюдения правил эксплуатации, поплавок для включения насоса будет работать долго и исправно. Если элемент применяется в условиях работы с чистой водой, то специального обслуживания он не требует. Если же поплавок используется при работе с грязной водой и большим количеством твердых фракций, то его, как и всю систему, необходимо промывать под струей чистой воды. Делать это необходимо не реже 1 раза в месяц. Таким образом, вы защитите деталь от прилипания к напорной трубе или к насосу.

В случае попадания воды внутрь поплавка, подгорания его контактов или нарушения целостности изоляции кабеля, все неисправные элементы нужно заменить, так как ремонту они не поддаются. Если из строя полностью вышел сам электронный поплавок, то менять его необходимо в специальных сервисных центрах.

Как подключить поплавковый выключатель к насосу

Установка поплавка может выполняться разными способами. Перед монтажом следует убедиться, что ток, который потребляет насос, меньше максимально допустимого тока, указанного в руководстве по эксплуатации системы.

Самым простым способом установить поплавок считается метод монтажа в емкости с применением кабеля и специального грузила, которое находится в комплекте с агрегатом. Монтаж поплавка выполняется по такому алгоритму:

1. Сначала грузило необходимо надеть на кабель и определить свободный ход поплавка;
2. После этого грузило нужно зафиксировать на кабеле при помощи защелки;
3. Далее потребуется зафиксировать кабель на наружной стороне емкости.

Установив элемент, следует выполнить подключение поплавкового выключателя к насосу. Перед тем, как настроить поплавок, нужно внимательно изучить схемы, идущие в комплекте с устройством.

Выполнив подключение, потребуется проверить, работает ли система. Для этого запустите насос и подождите пару часов. Если устройство стабильно выкачивает воду, значит, установка и подключение были выполнены правильно.

Поплавковый выключатель в действии

Перед тем как подключить вновь приобретенный поплавковый выключатель к насосу, целесообразно убедиться в совместимости их технических характеристик. Элементарный способ настройки работы выключателя для электронасосов – внутри резервуара с водой.

Последовательная схема подключения поплавкового выключателя:

1. Выполняется прикрепление специального грузила (из комплекта) к кабелю поплавка.
2. На краю резервуара осуществляется надежная фиксация кабеля.
3. Регулируется амплитуда свободного хода поплавка-переключателя для настройки наибольшего и наименьшего уровня, при достижении которого поплавок-переключатель сработает.
4. К насосу поплавок-переключатель подключается в последнюю очередь.

Основные функции, выполняемые поплавковым выключателем:

• Поплавок, подключенный к насосу, выполняющему задачу заполнения емкости, выполнит отключение при всплытии и подключение при достижении нижней отметки.
• Для автоматической станции: включение при достижении верхней отметки уровня жидкости и отключение на нижней (достижении дна емкости).
• Клапаны либо задвижки, имеющие сервопривод: выключатель даст сигнал к закрытию при нахождении в верхней позиции (полная емкость) и распахнет путь воде при достижении нижней позиции.
• Диспетчерский пункт: мониторинг избытка и недостатка воды.

Возможно подведение двух насосных аппаратов к одному поплавку: функция первого насоса – наполнение резервуара в момент нижнего расположения поплавка, миссия второго – выкачивание воды в момент верхнего расположения. Схема эффективна лишь в случае бесперебойной подачи воды в резервуар. Некоторые варианты подключения выключателей для предотвращения насосов от «сухого хода».

Роль сигнализаторов в дренажных насосах

Дренажный насос с поплавковым выключателем широко применяется и в промышленности, и в быту. Сфера его использования – очистка колодцев, удаление грязной жидкости и др. В дренажном насосе поплавок наделен функцией включать и выключать привод автоматически. В сточные воды переключатель опускают посредством удлиненного кабеля вместе с трубой для забора жидкости. В комплект дренажного насоса вертикального типа входит вертикальный поплавок-переключатель с функцией откачки жидкости из замкнутого пространства. Такой дренажный насос может, например, осушать неработающие трубопроводы.

Изготовление поплавкового выключателя своими руками

Чтобы самостоятельно сделать деталь, потребуется подготовить:

• Шарик из металла;
• 2 корпуса;
• 2 небольших магнита;
• Контактные пластины.

Пластины можно сделать из латуни или меди. Они должны находиться в разных сторонах корпуса так, чтобы шарик между ними мог замыкать контакт. Чтобы металлические полоски были более пружинистыми, их можно положить на напильник и отбить молотком.

Магниты должны поднимать шарик и держать его под углом в 65 градусов. Сам корпус можно сделать из любого материала, который не проводит электричество. Дальнейшие работы выглядят следующим образом:

1. Сначала провода с сечением не более 2 мм припаиваются к контактам;
2. Далее провода нужно заизолировать и поместить в корпус;
3. Также необходимо тщательно заизолировать внутреннюю часть корпуса;
4. В полость поплавка потребуется залить монтажную пену и заизолировать внешнюю сторону корпуса;
5. После этого в торцах корпуса нужно установить петли и подключить шнур.

Изготовленный поплавок прослужит достаточно долго, и вы сэкономите немалые деньги на покупке оборудования.

Устройство и принцип действия дренажного насоса

Устройство дренажного насоса довольно просто, его основными элементами являются:

Рис. 3 Внутреннее устройство дренажного электронасоса

Корпус

Типовой дренажник имеет два корпуса: наружный и внутренний. Во внутреннем корпусе размещается основной узел устройства — электродвигатель, который охлаждается омывающим его водным потоком, следующим между корпусами к выводному отверстию, расположенному вверху.

Внешний корпус устройства оснащен удобной ручкой для переноса или подвешивания в толще воды, также в нем расположена выходная труба (патрубок), к которой подключаются шланги.

Внутренний корпус для организации лучшего охлаждения выполнен из металла, материалом наружного обычно является металл (нержавеющая сталь) или ударопрочный пластик.

Электродвигатель

Во внутреннем, полностью изолированном корпусе насоса, расположен электродвигатель, состоящий из статора с обмоткой и ротора, вал которого вращается на верхнем и нижнем подшипниках. Питание к электродвигателю подводится при помощи кабеля через узел герметичного ввода, для осуществления запуска встроен конденсатор.

Для смазки и охлаждения подшипников предусмотрены специальные камеры в нижней части внутреннего корпуса, наполненные техническим маслом. Там же находятся уплотнительные кольца, препятствующие проникновению воды внутрь двигателя.

Рабочее колесо

Рабочее колесо в форме диска, на котором размещены загнутые лопатки, закреплено на валу двигателя. Обычный материал его изготовления — металл, иногда оно делается из высокопрочного пластика.

Водозаборный фильтр

Внизу корпуса насоса располагается подставка с ножками, на которую обычно ставится насос. Чуть выше расположена крышка с заборными отверстиями для воды (фильтр), исключающими возможность проникновения в электронасос частиц с размерами, превышающими его технические характеристики.

Поплавковый выключатель

Практически все конструкции дренажников оснащены этой системой. Выключатели автоматизируют работу дренажного насоса с поплавком, прекращая подачу напряжения на его электродвигатель при понижении уровня жидкости, и вновь подавая питающее напряжение при наполнении рабочего резервуара.

Рис. 4 Дренажник в разрезе

Принцип работы дренажного насоса состоит в следующем. При поступлении напряжения на электродвигатель начинает вращаться рабочее колесо. Оно втягивает в себя жидкость сквозь отверстие, размещенное по центру корпуса электронасоса, а центробежная сила выталкивает жидкость наружу через выводной канал.

Дренажники могут работать в среде с разной степенью загрязненности, которая определяется условиями эксплуатации, поэтому перед тем, как выбрать дренажный насос, следует обратить внимание на размер частиц или фильтр. Выбирая нужное изделие, лучше отдать предпочтение устройствам в металлическом корпусе с рабочим колесом из металла, для бытовых условий достаточно производительности около 10 м

куб./ч.

Советуем почитать: Ремонт погружных насосов

Возможно вам также будет интересно почитать:

Пользуясь сайтом oBurenie.ru вы автоматически соглашаетесь с политикой конфиденциальности для использования любых доступных средств коммуникации таких как: комментарии, чат, форма обратной связи и т.д.

Поплавковые датчики уровня воды — подбор по характеристикам и сфере применения

Миниатюрный поплавковый датчик уровня FCh21QDD Антикоррозийное, высокотемпературное исполнение	Датчик уровня жидкости из нержавеющей стали FD MH50BR Для применений в ограниченном пространстве	Датчик уровня жидкости из нержавеющей стали FDMH50CBR Антикоррозийное, высокотемпературное исполнение, с быстроразъемным соединением
Магниточувствительный Nivomag с квадратным фланцем Профессиональный датчик для ответственных применений	Магниточувствительный Nivomag с резьбовым присоединением Профессиональный датчик для ответственных применений	Магниточувствительный Nivomag с круглым фланцем Профессиональный датчик для ответственных применений
Магниточувствительный Nivomag для грязной воды Для ответственных применений в загрязненой воде и шламе	Магниточувствительный Nivomag с Z – образной ручкой Надежный профессиональный датчик для ответственных применений	Магниточувствительный Nivomag с регулируемым гистерезисом Датчик для ответсвенных задач с возможностью регулировки гистерезиса
Поплавковые датчики уровня воды с вертикальной установкой
Поплавковый магнитный датчик уровня FC V21 Недорогой сигнализатор уровня с возможностью изменения логики переключения	Химически стойкий поплавковый датчик уровня FCV33FDA05 Недорогое решение для контроля уровня химически агрессивных жидкостей и растворов	Поплавковый датчик уровня из нержавеющей стали FD3061DA Экономичное антикоррозийное, высокотемпературное решение для измерения уровня воды
Поплавковый датчик уровня Nivomag с L-ручкой Надежный профессиональный датчик для ответственных применений	Поплавковый датчик уровня Nivomag с регулируемым гистерезисом Датчик для ответсвенных задач с возможностью регулировки гистерезиса	Мини датчик уровня Nivopoint MZS Экономичное решение для важных задач контроля уровня воды
Поплавковый датчик уровня магнитный Nivopoint MR При движении поплавка вверх замыкаются контакты, соотв. уровням, размыкание происходит при обратном движении поплавка	Поплавковый датчик уровня пластиковый Nivopoint MP Надежное профессиональное решение для агрессивных веществ, стойкое к большинству химических реагентов	Поплавковый датчик уровня магнитный Nivopoint MZC Недорогое решение для ответственных задач по контролю до 3-х уровней воды
Поплавковые уровнемеры воды
Магнитные уровнемеры Экономически оправданное решение для мониторинга уровня до 1,5…2 метров с точностью ±5 мм	Магнитострикционные уровнемеры (ультразвуковые датчики уровня) Высокоточное решение измерения уровня воды для коммерческого учета	Байпасные уровнемеры Визуальный датчик, совмещенный с электронным уровнемером, для котлов и резервуаров по давлением

Подбор поплавкового кабельного датчика сигнализатора уровня жидкости

Поплавковый кабельный датчик (сигнализатор) уровня воды сегодня одно из самых экономичных и надежных решений контроля и сигнализации предельного уровня воды и сточных вод. Поплавковые датчики уровня делятся на кабельные поплавковые датчики уровня и магнитные (герконовые) датчики уровня. Выбрать и купить поплавковый кабельный датчик уровня воды вы можете в интернет-магазине Вы находитесь на странице, посвященной датчикам уровня поплавковым кабельного типа. Пластиковые поплавковые сигнализаторы уровня заполнения или опорожнения — это погружные датчики уровня, напрямую контактирующие с водой. Поплавковые кабельные датчики уровня воды или поплавковые выключатели уровня воды находят широкое применение в качестве датчика уровня воды для насоса (защита от холостого хода, управление наполнением/опорожнением), датчика уровня для бассейна, датчика контроля уровня воды, датчика включения или отключения воды. Кабельный датчик уровня воды также используется как датчик уровня воды насоса, датчик уровня воды колодца, датчик уровня воды для бассейна, сигнализатор низкого уровня воды, датчик уровня воды поплавковый в емкости. Поплавковые датчики воды можно применять для контроля сточных вод промышленного и коммунального назначения как поплавковый датчик уровня канализационных стоков, датчик сухого хода фекальных насосов, сигнализаторов уровня стоков.  Поплавковый кабельный датчик уровня Nivelco Nivelco Nivofloat поплавковый сигнализатор уровня представлен двумя сериями: Nivofloat поплавковый выключатель NL-100 для чистой и сточной воды и NW-100 для сточных вод и канализации.    Поплавковый кабельный датчик уровня ATMI Еще датчики уровня жидкости Магниточувствительные поплавковые датчики уровня жидкости с боковой и вертикальной установкой     Выбрать и купить поплавковый датчик уровня жидкости вы можете в интернет-магазине РусАвтоматизация …

Европейское качество по выгодной цене Лучшее решение для агрессивных сред Новости 14 01.21 Агрессивность — не помеха точности 28 12.20 Расширение диапазона мощностей ПЧ FCI 24 12.20 Точность как преимущество 21 12.20 Световые завесы: миссия выполнима 17 12.20 Точно не взорвется!

ПДУ поплавковые датчики (сигнализаторы) уровня

Поплавковые датчики уровня ОВЕН ПДУ – устройства, предназначенные для сигнализации уровня жидкостей. ОВЕН ПДУ применяются в составе систем контроля и регулирования жидкости (воды, растворов, светлых нефтепродуктов и иных жидких сред, в том числе и агрессивных, за исключением коррозионно-активных к материалу датчика) в различных резервуарах. ОВЕН ПДУ применяются для измерения как текущего, так и предельного (максимального или минимального) уровня жидкости. Поплавковые датчики уровня имеют общепромышленные и взрывозащищенные исполнения.

Поплавковые датчики уровня ОВЕН устойчивы к пене и пузырькам и могут работать с вязкими жидкостями.

Для контроля уровня невязких жидкостей выпускаются датчики уровня с цилиндрическим поплавком ПДУ-1, ПДУ-2, для контроля уровня вязких жидкостей – с шарообразным поплавком ПДУ-3. По способу монтажа различают датчики с горизонтальным и вертикальным монтажом.

Компания ОВЕН производит одноуровневые, двухуровневые и трехуровневые поплавковые датчики, также возможно изготовление датчиков ОВЕН ПДУ с взрывозащитой типа «искробезопасная цепь» 0ExiaIICT4Х. Для ознакомления с датчиками во взрывозащищенном исполнении ПДУ-Ех перейдите по ссылке.

Для подключения к АСУ ТП датчики ОВЕН ПДУ могут быть снабжены силиконовым кабелем AWG24 любой длины или проводом НВ 0,35.

Модификации одноуровневых датчиков

ПДУ-1.1	Горизонтальный	Цилиндрический	76 мм	2 500 мм
ПДУ-2.1	Вертикальный	Цилиндрический	40 мм	2 500 мм
ПДУ-3.1	Вертикальный	Шарообразный	85 мм	3 000 мм

При заказе модификации с удлиненным штоком кратность длины – 50 мм.

Модификации двухуровневых датчиков

ПДУ-1.2	Горизонтальный	Цилиндрический	2 500 мм
ПДУ-2.2	Вертикальный	Цилиндрический	2 500 мм
ПДУ-3.2	Вертикальный	Шарообразный	3 000 мм

Двухуровневые датчики производятся под заказ. Кратность длины штока при заказе – 50 мм.

Модификации трехуровневых датчиков

ПДУ-3.3	Вертикальный	Шарообразный	3 000 мм

Трехуровневые датчики производятся под заказ. Кратность длины штока при заказе – 50 мм.

Особенности конструкции и монтажа датчиков уровня ОВЕН ПДУ

Датчик уровня имеет поплавок, передвигающийся по вертикальному штоку. Внутри поплавка находится постоянный магнит, а в штоке, представляющем собой полую трубку, находится геркон. Герконовый контакт срабатывает при приближении магнита. Если установка датчика сверху емкости невозможна, то поплавковый датчик уровня можно вмонтировать в стенку емкости или в дно (рис. 1).

Рис. 1.  Варианты крепления датчика уровня: горизонтальное (ПДУ-1.1) и вертикальное (ПДУ-2.1, ПДУ-3.1)

Датчики ОВЕН ПДУ производятся с нормально-разомкнутым и нормально-замкнутым контактом. Варианты исполнения контактов ОВЕН ПДУ показаны на рис. 2.

а) ПДУ с нормально-разомкнутым контактом

б) ПДУ с нормально-замкнутым контактом

Рис. 2. Повышение уровня жидкости в резервуаре приводит к перемещению поплавка вверх и замыканию/размыканию контакта датчика уровня.

Применение датчиков уровня ОВЕН ПДУ

Датчики ОВЕН ПДУ могут работать при температурах до +105 °С в химически агрессивных средах. Материал датчика – нержавеющая сталь (12X18h20T).

ОВЕН ПДУ используются для контроля уровня сточных вод, химически агрессивных жидкостей или пищевых продуктов, в том числе вязких жидкостей. Поплавковые датчики могут применяться для контроля уровня жидкости в транспортных средствах, например, для контроля объема топлива в тяжелой технике: грузовиках, экскаваторах, тепловозах. Здесь датчики уровня работают в условиях сильной вибрации и волнения на поверхности жидкости. Для устранения влияния этих факторов поплавковый датчик помещают в специальную демпферную трубу, диаметром чуть больше, чем диаметр поплавка.

Следует помнить, что датчики уровня поплавкового типа не подходят для измерения липких и засыхающих жидкостей, жидкостей с механическими включениями, а также в случае замерзания жидкости.

Поплавковые датчики уровня воды для управления насосом

Для полива приусадебных участков или организации водопровода на даче в основном используются аккумулирующие резервуары, наполнение которых нуждается в посильной автоматизации. Это упрощает использование систем полива и водоснабжения и избавляет от необходимости визуального контроля заполнения и опорожнения гидроаккумулятора. Если учитывать, что ёмкость, как правило, находится достаточно высоко, приглядывать за состоянием жидкости в баке очень неудобно. С этой задачей отлично справятся специальные датчики контроля заполнения ёмкости.

Типы изделий контроля уровня заполнения

Приборы контроля уровня жидкости подразделяются на два основных вида: контактные и бесконтактные.

Бесконтактные датчики: описание

Используются преимущественно в промышленных процессах и делятся на ультразвуковые устройства, ёмкостные, электродные, работающие по гидростатическому принципу и так далее. Такие устройства применяются не только в воде, но и в других средах, в том числе и агрессивных. В схему входит, помимо самого датчика, погружаемого или устанавливаемого на стенки ёмкости, контроллер управления, который устанавливается в отдельном блоке управления вне резервуара. Такие системы являются сложными и дорогими, а, следовательно, нерентабельными для использования в бытовых условиях.

Для контроля уровня наполнения бака водой, необходимой для полива или водопровода, целесообразнее применять устройства боле простые и дешёвые.

Характеристика контактных приборов

Самые распространённым в этом виде приборов контроля заполнения резервуаров являются контактные датчики поплавкового типа, собранные на основе герконов. Устройства просты, надёжны и дёшевы. Разделяются по месту расположения в ёмкости с жидкостью:

1. Вертикальное расположение. Шток с поплавком и магнитом двигается вдоль вертикальной трубки, на которой расположены герконы включения и отключения насоса.
2. Горизонтальное размещение. Устанавливается в верхней или нижней части стенки ёмкости. По мере наполнения резервуара поплавок с закреплённым на нём магнитом поднимается на поперечной штанге к геркону, который коммутирует отключения питания насоса.

Поплавковые датчики контроля наполнения с различными конструктивными особенностями можно приобрести в магазинах. Выбор зависит от конкретного места установки прибора и условий эксплуатации.

Рекомендации по правильному выбору

Подбор датчика контроля заполнения ёмкости зависит от большого количества факторов:

• Состав жидкости. Важно знать количество посторонних примесей в воде. Примеси могут менять плотность и электропроводность жидкости, что приведёт к неточности показаний обычного датчика.
• Ёмкость и материал изготовления резервуара.
• Функциональное предназначение сосуда для генерации жидкости.
• Вид контроля. Важно отслеживать максимальный и минимальный уровень заполнения ёмкости.
• Возможность подключения прибора в автоматизированную систему общего управления типа «Умный дом».
• Коммутационные характеристики прибора.

Существует ещё множество критериев для подбора этого датчика. Но для бытового использования они, скорее всего, не пригодятся. Параметры отбора можно существенно сократить, остановившись на следующих параметрах:

1. Ёмкость резервуара.
2. Способ срабатывания.
3. Схема управления.

Существенное уменьшение критериев отбора позволяет подобрать датчик в магазине по достаточно невысокой цене. А также делает возможным изготовить прибор своими руками без потерь в качестве срабатывания и безопасности использования.

Самостоятельное изготовление датчика

Предположим, стоит задача автоматизировать использование насоса типа «Малыш» для обеспечения водой дачи или загородного дома. Как правило, вода нагнетается в аккумулирующий резервуар, и нужно обеспечить своевременное, автоматическое отключение насоса при достаточном заполнении ёмкости. Для этого нет необходимости устанавливать сложные и дорогие датчики. Изготовление устройства на основе геркона, которое отлично выполнит поставленную задачу, можно осуществить своими руками. Назовём это устройство: электрический поплавковый клапан уровня воды в баке на базе герконового выключателя.

Герконовый выключатель

Геркон — это выключатель, который является главной исполняющей деталью в устройстве герконового датчика уровня воды для управления насосом. Он выглядит как маленькая герметичная стеклянная ёмкость с вакуумом внутри или инертным газом. Внутри находится замкнутая или разомкнутая контактная группа, проще говоря, два замкнутых или разомкнутых контакта из ферромагнитного материала с золотым или серебряным верхним покрытием. При попадании в магнитное поле контакты детали намагничиваются и отталкиваются друг от друга, размыкая цепь, в которую они включена, останавливая её работу, или, наоборот, замыкаются и включают цепь. Герконы разделяются на два вида:

• Геркон с нормально замкнутыми контактами.
• Геркон с нормально разомкнутыми контактами.

Среда внутри стеклянной колбы препятствует окислению контактов и образованию искр при замыкании.

Устройство датчика на основе геркона

Для изготовления устройства понадобится магнитный катушечный пускатель на 220 вольт и пара герконов, один из которых замкнут в нормальном состоянии, а второй — разомкнут. И также понадобится поплавок для бака с водой, который изготавливается из пенопласта, шток, трубки и трех проводов небольшого сечения и толщины.

Схема работы устройства проста и, главное, безопасна. Принцип работы следующий:

• В процессе набора жидкости поплавок с магнитом, достигнув геркона максимального уровня, находящегося в замкнутом состоянии, размыкается под действием магнитного поля, коммутируя силовую, пускающую катушку на отключение, которая выключает насос.
• По мере убывания воды из резервуара поплавок опускается и при достижении нижнего геркона, срабатывающего на замыкание под воздействием магнитного поля, пускающая катушка коммутируется на запуск насоса.
• Датчик, изготовленный по такому принципу, способен работать много лет без нареканий в отличие от электронных систем управления контролем заполнения ёмкостей. Изготовить поплавковый датчик уровня воды своими

Датчик поплавкового выключателя уровня воды

Поплавковый выключатель — это простое переключающее устройство, которое срабатывает, когда его поднимает вода / жидкость. Поплавок спроектирован так, чтобы быть менее плотным, чем жидкость, что позволяет ему всплывать при контакте с жидкостью.

Поплавковый выключатель время от времени требует технического обслуживания. Для слишком густой или липкой жидкости не рекомендуется использовать поплавковый выключатель. Вместо этого вы можете рассмотреть возможность использования ультразвукового датчика уровня воды.Ан

Общее приложение

• Бак с автоматическим пополнением воды
• Водный велосипед в аквариуме
• Бак дождевой воды и система управления дренажем
• Резервуар или пруды
• Система слежения за канализацией

Магнитный поплавковый выключатель

Товаров из

Вертикальный

Горизонтальный

Щелкните изображения для перехода по ссылкам на соответствующие продукты.

Магнитный поплавковый выключатель — один из самых популярных поплавковых выключателей на рынке. Он прост и удобен в установке. Датчик имеет минимальное количество движущихся механических частей по сравнению с другими поплавковыми выключателями, что означает меньшую вероятность отказа датчика.

В магнитном поплавковом выключателе используется язычок, который обычно очень маленький по размеру. В плавающий отсек вставлен небольшой и сильный магнит NEO. Когда магнит приближается к герконовому переключателю, переключатель замыкается (активирует короткое замыкание).

Весь датчик может быть маленьким по размеру и легким по весу из-за небольшого размера используемого компонента.

• Маленький
• Малое реле с сухими контактами
• Изготовлен из пластика или нержавеющей стали

Если жидкость в резервуаре для воды требует чистоты или гигиены, имеется поплавковый выключатель уровня воды из нержавеющей стали. Для простого использования резервуара для воды достаточно пластиковой версии. Если вы не хотите, чтобы датчик соприкасался с датчиком из-за возможного загрязнения, вы можете вместо этого рассмотреть возможность использования ультразвукового датчика уровня воды.

Одним из недостатков этого магнитного поплавкового переключателя является то, что вы не можете использовать сам переключатель для управления сильноточной нагрузкой. Максимальный ток, который вы можете пропустить через этот датчик, составляет примерно от 100 до 300 мА. Если вам нужно управлять сильноточным устройством с помощью этого сенсорного переключателя, вам необходимо подключить его к дополнительному реле.

Артикул:

Механический шаровой поплавковый выключатель

Механический шариковый поплавковый выключатель состоит из утяжеленного шарика и микровыключателя, встроенного в корпус.Когда уровень воды достигнет датчика, датчик начнет всплывать вверх. В этом верхнем положении мяч катится вниз под действием силы тяжести. Когда мяч скатывается вниз, он срабатывает и нажимает микровыключатель внутри корпуса датчика.

• Переключатель может проводить более высокий ток
• Размер больше
• Подходит для использования в большом резервуаре или больших прудах / реках.

Датчик обычно больше по размеру из-за спускового механизма.Микровыключатель больше по размеру и может управлять более высокой токовой нагрузкой (небольшой двигатель) без использования внешнего релейного интерфейса.

Из-за конструкции с болтающимся проводом датчик не нужно закреплять на требуемой высоте уровня воды. Это не похоже на магнитный датчик, представленный ранее. Этот датчик можно поворачивать в сторону или на дно пруда. Когда уровень воды достигнет высоты, датчик всплывет и сработает микровыключатель (сухой контакт).

Поплавковый выключатель трюмного насоса

Это поплавковый выключатель трюмной помпы, который является обычно используемым датчиком воды на лодочной яхте.Этот датчик срабатывает плавающая вода внутри корпуса лодки. Датчик запускает трюмный двигатель, чтобы выкачать захваченную воду из лодки / яхты в открытое море.

Этот трюмный насос специально разработан для морской промышленности. Материал, используемый в этом датчике, лучше сопротивляется воздействию агрессивной морской среды.

Другие датчики уровня воды

На рынке доступно множество различных типов технологий датчиков уровня воды.

Для обзора многих других технологий датчиков в таблице щелкните, чтобы перейти на страницу сравнения датчиков уровня воды.

Вы также можете проверить датчики уровня воды для получения других технических деталей.

Датчик уровня: датчики уровня для жидкостей

ГЛАВНАЯ ｜ Продукция | Реле уровня: датчики уровня для жидкостей

Поплавковый датчик уровня

Магнитный датчик поплавка FR (геркон)

Обзор

Датчик уровня, который измеряет уровень с помощью поплавка, включающего магнит и герконовый переключатель, который срабатывает из-за магнитного поля.Доступна взрывозащищенная модель (d2G4 / d2G3)

Характеристики

До 7 точек аварийной сигнализации или точек управления для соленоидных клапанов и насосов. Нечувствителен к рабочему давлению или температуре. Доступны различные смачиваемые материалы и конструкции.

Приложения

Любые жидкости, включая воду, масло, соляную кислоту, серную кислоту и другие химические вещества
(доступна модель, соответствующая требованиям RoHS)

Миниатюрный датчик поплавка OL

Обзор

Датчик уровня, который измеряет уровень с помощью поплавка, включающего магнит и герконовый переключатель, который срабатывает из-за магнитного поля.

Характеристики

Доступно 7 стандартных и более 10 специальных исполнений. Сигнализация высокого / низкого уровня для управления различными устройствами. Компактность и невысокая стоимость. Широкий выбор материалов и дизайна для гибкой адаптации к любой среде.

Приложения

Измерение уровня любых жидкостей, интеграция в мелкосерийное оборудование
(доступна модель, соответствующая RoHS)

Миниатюрный датчик поплавка LS

Обзор

Датчик уровня, который измеряет уровень с помощью поплавка, включающего магнит и герконовый переключатель, который срабатывает из-за магнитного поля.

Характеристики

Ультракомпактный и недорогой, идеально подходит для интеграции в серийное оборудование

Приложения

Измерение уровня в водонагревателях, унитазах-биде, кондиционерах, торговых автоматах и ​​других продуктах массового производства (доступна модель, соответствующая RoHS)

Магнитный датчик уровня FM

Обзор

Боковой переключатель уровня, который измеряет уровень с помощью поплавка, включающего магнит и герконовый переключатель, который срабатывает из-за магнитного поля.

Характеристики

Нечувствительность к рабочему давлению и температуре, широкий выбор материалов и конструкции для гибкой адаптации к любой среде.

Приложения

Измерение уровня трюмных и масляных резервуаров, обнаружение границы раздела фаз (FM-16)

Магнитный датчик уровня HM (микровыключатель)

Обзор

Боковой датчик уровня, измеряющий уровень с помощью поплавка, включающего магнит и микровыключатель, помимо фланца.

Характеристики

Работает при высоком давлении (макс. 3 МПа). Микровыключатель может переключать большие нагрузки (250 В 5 А переменного тока, 230 В 0,25 А постоянного тока)

Приложения

Измерение уровня трюмных и масляных цистерн

Миниатюрный датчик поплавка SH

Обзор

Боковой переключатель уровня, который измеряет уровень с помощью поплавка, включающего магнит и герконовый переключатель, который срабатывает из-за магнитного поля.

Характеристики

Простая установка на стороне резервуара с помощью резьбового технологического соединения. Работает с любыми жидкостями с удельным весом> 0,6. Работа переключателя легко меняется.

Приложения

Интеграция в небольшое серийное оборудование, измерение уровня практически любых жидкостей благодаря коррозионно-стойкому SCS14 (эквивалент 316SS)

Широкодифференциальный датчик поплавка FS

Обзор

Датчик определяет присутствие жидкости в заданной точке с помощью встроенного микровыключателя, который срабатывает, когда поплавок поднимается или опускается вместе с уровнем жидкости.При обнаружении наличия жидкости датчик подает электрический сигнал для включения аварийных сигналов или управления электромагнитными клапанами и насосами. Датчик идеален для измерения уровня в гидроагрегатах и ​​топливных баках котлов.

Характеристики

Один блок контролирует как верхний, так и нижний пределы без цепи блокировки благодаря регулируемым пользователем верхним и нижним стопорам. Микровыключатель может напрямую переключать большие нагрузки, такие как соленоидные клапаны. (250 В, 5 А переменного тока / 125 В, 0,6 А постоянного тока)

Приложения

Регулировка высокого / низкого уровня гидроагрегатов или топливных баков котлов

Поплавковый датчик уровня с кабелем

Кабель подвесного датчика поплавка FQ

Обзор

Поплавок датчика имеет груз, который поднимается и опускается вместе с поверхностью жидкости, и неподвижный магнит.Когда гиря приближается к магниту, герконовый переключатель внутри гири замыкает свои контакты, показывая уровень.

Характеристики

Реле с фиксацией позволяет управлять как верхним, так и нижним пределом одним устройством. Нечувствителен к взвешенным веществам. Стабильная работа и невысокая стоимость.

Приложения

Насосный контроль резервуаров и ям на объектах водоснабжения / канализации или очистных сооружениях.

Кабель подвесного датчика поплавка FT

Обзор

Поплавковый выключатель, подвешенный на тросе, который использует микровыключатель для определения уровня.Поплавок наклоняется, когда поверхность жидкости поднимается или опускается, в результате чего стальной шарик внутри поплавка перекатывается, а микровыключатель размыкает или замыкает свои контакты.

Характеристики

Используется микропереключатель. Устойчив к коррозии и обеспечивает долгий срок службы. Стабильная работа, простая установка. Подходит для широкого спектра применений.

Приложения

Насосный контроль резервуаров и ям на объектах водоснабжения / канализации и очистных сооружениях

Защитный датчик поплавка FC

Обзор

Датчик имеет поплавок, прикрепленный к тросу.Внутри поплавка находится магнит, который перемещается вверх и вниз вместе с уровнем жидкости, заставляя язычковый переключатель внутри стержня размыкать или замыкать свои контакты.

Характеристики

Подходит для ограниченного пространства, уставки и переключатели легко регулируются, простое обслуживание

Приложения

Водоочистные сооружения и установки с ограниченным пространством над резервуаром

Пневматический датчик уровня

Пневматический датчик уровня FP

Обзор

Детектор датчика измеряет давление напора жидкости и передает его в камеру.Диафрагма принимает давление и приводит в действие микровыключатель.
Доступна взрывозащищенная модель. (d2G4)

Характеристики

Подходит для агрессивных или липких жидкостей, поскольку измеряемый материал контактирует только с детектором. Длительный срок службы при ограниченном движении. Низкая стоимость и простой монтаж.

Приложения

Липкие или коррозионные жидкости, жидкости с взвешенными твердыми частицами

Датчик уровня электродный

Датчик уровня электрода FE

Обзор

Датчик подает переменное напряжение между электродами.При отсутствии проводящего материала между электродами ток не течет, а при наличии проводящего материала ток течет. Релейный блок сравнивает обнаруженный ток с эталонным током, чтобы открыть или закрыть реле.

Характеристики

Стандартные электроды из нержавеющей стали 316SS, титана или хастеллоя. Подходит для химикатов, таких как соляная и серная кислоты, а также очищенной воды. Обеспечивает управление как наполнением, так и сливом с функцией реле блокировки релейного блока

Приложения

Измерение уровня больших резервуаров и приямков на водоочистных сооружениях

Электродный датчик уровня CE (тип электродной ленты)

Обзор

Датчик подает переменное напряжение между электродами.При отсутствии проводящего материала между электродами ток не течет, а при наличии проводящего материала ток течет. Релейный блок сравнивает обнаруженный ток с эталонным током, чтобы открыть или закрыть реле.

Характеристики

Стандартные электроды из нержавеющей стали 316SS, титана или хастеллоя. Подходит для химикатов, таких как соляная и серная кислоты, а также очищенной воды. Обеспечивает управление как наполнением, так и сливом с функцией реле блокировки релейного блока

Приложения

Измерение уровня больших резервуаров и приямков на водоочистных сооружениях

Датчик уровня проводимости

Датчик уровня электропроводности MT10

Обзор

Обнаруживает наличие или отсутствие тока между детектором датчика и землей, чтобы указать уровень.Доступны модели с 1, 3 и 10 уставками.

Характеристики

Предлагает измерения с очень малыми интервалами, поскольку датчик обеспечивает до 10 уставок на своем небольшом корпусе. Практически нечувствителен к загрязнениям накипью или взвешенными веществами. Отсутствие движущихся частей обеспечивает долгий срок службы. Релейный блок предлагает широкий диапазон регулировки чувствительности (от 1 кОм до 80 кОм).

Приложения

Контроль уровня или управление насосами релейных насосных станций и насосных станций колодцев в очистных сооружениях

Оптический интерфейс

Датчик измерения оптического интерфейса OX

Обзор

Использует оптические полупроводники.Датчик имеет два детектора, один с передатчиком, а другой с приемником на конце, и измеряет величину передачи между детекторами, чтобы указать уровень жидкостей, твердых частиц, слоя ила или границы раздела двух жидкостей.
Доступен искробезопасный режим. (i3nG3)

Характеристики

Влияние загрязняющих веществ сведено к минимуму благодаря модулированному инфракрасному излучению. Передатчик и приемник настроены на заводе.

Приложения

Измерение границы раздела шлама, имеющего небольшую разницу в плотности с жидкостями, двух жидкостей с небольшой разницей диэлектрической проницаемости, двух жидкостей с разной прозрачностью, уровня слоя шлама

Горизонтальный датчик поплавка, переключатель, боковое крепление, датчик уровня жидкости, контроллер, автоматический контроллер водяного насоса для бассейна, резервуара, Продажа

Совместимость

Чтобы убедиться, что эта деталь подходит вашему автомобилю, введите данные вашего автомобиля ниже.

Эта запчасть совместима с 0 автомобилями. Показать все подходящие автомобили

Эта деталь совместима с 1 транспортных средств, соответствующих

Эта деталь несовместима с

• Год
• Марка
• Модель
• Субмодель
• Накладка
• Двигатель

Спецификация:

Мощность переключателя (макс.): 10 Вт

Напряжение переключения (макс.): 100 В постоянного тока

Ток переключения (макс.): 0.5А

Максимальное напряжение пробоя: 220 В постоянного тока

Максимальный ток переноса: 1.0A

Максимальное сопротивление контакта: 100 МОм

Температурный режим: -30 ~ + 125 °

Примечание:

— Его можно использовать для определения уровня жидкости в резервуаре; может активировать насос, индикатор, сигнализацию или другое устройство

— Его можно использовать с гидропоникой, резервуаром для морской воды, резервуаром для пресной воды, садоводством, аквариумами для управления силовой головкой, мисками для домашних животных, резервуарами для рыбы, фильтрацией, обогревом

— Но перед использованием убедитесь, что ваш проект не содержит ртути

— Длина кабеля: около 34 см

— Длина поплавка: 8.7см

В коплект входит:

1 х поплавковый выключатель

Детали фото:

Поплавковые выключатели для насосов

Поплавковые выключатели для насосов, доступные в нескольких стилях, помогают избавиться от догадок при эксплуатации ваших отстойников и канализационных систем. Если вы ищете способ предотвратить повреждение водой, эти переключатели отстойника представляют собой простое и полезное решение.

Широкоугольный поплавковый выключатель с контролем уровня жидкости

На изображении: 20 ‘поплавковый выключатель Характеристики поплавкового выключателя:

• Широкоугольный регулятор уровня жидкости — это поточный регулятор для автоматической работы безключаемых насосных моторов
• Для использования с насосами для подъема сточных вод, агрегатами с релейным управлением, отстойниками, системами сигнализации или системами контроля уровня жидкости.
• Поплавковый выключатель — это линейная система управления прямого действия для автоматического управления небольшими насосами в системах водоснабжения и канализации.
• Коммутатор оснащен дополнительной вилкой, позволяющей двигателю насоса подключаться непосредственно к нему.
• с мебелью с регулируемым ремешком для крепления к выпускной трубе
• Корпус из коррозионно-стойкого материала ABS
• Эти выключатели не содержат ртуть
• Простота установки и высокая надежность
• Доступны поплавковые выключатели для насоса DOWN (слив жидкости) и насоса UP (наполнение жидкостей)
• Типовая установка поплавкового выключателя
• ПРИМЕЧАНИЕ: Не используйте эти поплавковые выключатели в питьевой воде, бензине, летучих веществах или любых других горючих жидкостях.

Поплавковые переключатели с насосом DOWN

(Электричество включено ВКЛ при поплавке UP )

Обратите внимание на то, что 100-футовый поплавковый выключатель может быть доставлен в течение 2-3 дней.

Закажите 6, 12, 24 или более одинаковых товаров для дополнительной экономии!
Ценовые скидки появятся в вашей корзине покупок.

Поплавковые переключатели Pump UP

(Электричество включено ВКЛ при поплавке ВНИЗ )

Обратите внимание на то, что 100-футовый поплавковый выключатель может быть доставлен в течение 2-3 дней.

Закажите 6, 12, 24 или более одинаковых товаров для дополнительной экономии!
Ценовые скидки появятся в вашей корзине покупок.

Предотвратите затопление из-за потери мощности, заказав сигнал неисправности цепи .

---

Внимание: некоторые поставщики продают ртутные выключатели по более низким ценам. Поплавковые шары со временем могут протечь, а ртуть токсична, поэтому мы не хотим продавать ртутные поплавки.

---

Информация о регулировке поплавкового переключателя (в дюймах)
Дифференциал Длина привязи Расположение привязи *	7.5 3 4	11,5 6 6	15,5 9 8	19,5 12 10	23,5 15 12	27,5 18 14	32 21 16	36 24 18	40 27 20	44 30 22	48 33 24	52 36 26
* Расположение привязи прибл.и может потребоваться изменение для достижения соответствующих положений включения / выключения.

---

УСТАНОВКА:

1. Используя приведенную выше таблицу, определите дифференциал (расстояние между положениями включения и выключения), длину троса, необходимую для достижения дифференциала, и местоположение точки троса.
2. Использование стяжки при условии, зафиксировать шнур на жесткую поверхность (то есть выпускная труба) в соответствующем месте троса. Убедитесь, что поплавковый выключатель свободно поворачивается от места привязки и что поплавковый выключатель не будет заблокирован во время работы.
3. Вставьте комбинированную вилку в розетку с заземлением, оборудованную устройством прерывания замыкания на землю, затем вставьте вилку насоса в комбинированную вилку. Подайте питание на оборудование.

ПРОВЕРЬТЕ РАБОТУ

1. Наполняйте емкость для определения уровня жидкости водой, пока не включится насос.
2. Убедитесь, что насос откачивает воду и выключается до того, как в насосе закончится вода. Примечание: Убедитесь, что выключатель выключен, по крайней мере, на два дюйма выше дна всасывания насоса.
3. Убедитесь, что нет препятствий для движения поплавкового выключателя вверх и вниз.
4. Если точки включения и выключения неправильные, отключите питание от оборудования. Для большего дифференциала увеличьте длину троса. Если дифференциал правильный, но уровень неправильный, возможно, потребуется изменить точку привязи. Подайте питание на оборудование и повторите шаги с 1 по 4.
5. После завершения всех регулировок затяните стяжную ленту, чтобы убедиться, что шнур надежно закреплен.

---

HIGH TEMPERATURE — Поплавковый выключатель для контроля уровня жидкости с узким углом

Характеристики поплавкового выключателя:

• Насос Поплавковый выключатель DOWN (слив жидкости)
• Максимальная рабочая температура: 190 ° F.
• Электрические параметры: 120 В переменного тока, максимум 10 А, 240 В переменного тока, 5 А максимум
• Узкоугольный регулятор уровня жидкости — это поточный регулятор для автоматической работы ручных насосных двигателей, используемых вместе с панелью управления.
• Для использования с насосами для подъема сточных вод, агрегатами с релейным управлением, отстойниками, системами сигнализации или системами контроля уровня жидкости.
• 50 футов.шнур, поставляется без вилки, так как он предназначен для использования с панелью управления
• Корпус из коррозионно-стойкого материала ABS
• Эти переключатели прямого действия не содержат ртуть.
• Простота установки, высокая точность и надежность
• ПРИМЕЧАНИЕ: Не используйте эти поплавковые выключатели в питьевой воде, бензине, летучих веществах или любых других горючих жидкостях.

Высокотемпературный узкоугольный поплавковый выключатель со шнуром 50 футов = 137 долларов США.28

---

Little Giant RS-5LL Remote Switch
Преобразует ручные 115-вольтовые насосы (до 10 ампер) в автоматический режим

Характеристики удаленного переключателя:

Этот удаленный переключатель можно использовать в качестве аварийной сигнализации при использовании в качестве переключателя включения / выключения для Система охранной сигнализации 120В, такая как звуковой сигнал или свет. Эта система поставляется с 25-футовым шнуром и может преобразовывать ручные насосы в автоматический режим.
Тем не менее, пожалуйста, обратитесь к разделу часто задаваемых вопросов ниже.

Простая установка:

1. Использование с насосом 115 В с номиналом 10 А или менее
2. Прикрепите RS-5LL к трубе с помощью прилагаемых кабельных стяжек.
3. Также предусмотрены прорези на верхнем буртике корпуса переключателя. чтобы вы могли закрепить переключатель на трубопроводе.
4. Другая кабельная стяжка должна использоваться для крепления шнура питания к трубопроводу. примерно на 3 дюйма выше воротника переключателя, как показано на изображении слева.
5. Подключите систему, и все готово.
6. Посмотреть типичную схему установки

Это тот же выключатель, который используется на насосе покрытия бассейна 5-APCP

.

---

Компактное управление поплавком для дренажного насоса

Функции управления поплавком:

• Очень простая установка, установка за считанные минуты
• Корпус из АБС-пластика для переключателя
• Используется для насосных агрегатов на 110/120 В с двигателем до 15 А , комбинированный шнур
• Длина 40 дюймов, внутренний диаметр 2 дюйма, вставная трубка из ПВХ (наружный диаметр 2 3/8 дюйма)
• Для отстойников с очень ограниченным пространством, диаметром всего 3 дюйма (слишком мало для обычных поплавковых выключателей)
• Разработан для отстойника максимальной глубиной 30 дюймов
• Минимальный забор воды 3.5 дюймов (+/- 1 дюйм)
• Максимальный уровень воды 26 дюймов
• Минимальный диапазон включения / выключения насоса 3 «(+/- 1»)
• Максимальный диапазон включения / выключения насоса 23 «(+/- 1»)
• Простая регулировка глубины воды перемещением позиций запуска и остановки
• Поплавок из трубки, заполненной морской пеной
• Каплезащищенная конструкция
• Может преобразовывать насос с узким диапазоном воды в насос с широким диапазоном воды
• Саморез, стопорный винт для предотвращения отсоединения верхнего блока управления
• Деталировка внутренних работ
• Посмотреть типичную схему установки

Закажите 6, 12, 24 или более одинаковых товаров для дополнительной экономии!
Ценовые скидки появятся в вашей корзине покупок.

---

SumpWatcher — Электронный выключатель отстойника!

Электронный переключатель насоса сточных вод (сточные воды) SumpWatcher Характеристики:

• Заменяет большинство поплавковых выключателей
• Делает большинство ручных насосов автоматическими
• Легко устанавливаемый высокий уровень воды
• Низкий уровень воды вычисляется автоматически
• Устанавливается в очень узкие отстойники, в которые трудно установить большинство поплавков.
• Идеально подходит для второго насоса, когда пространство в приямке становится очень тесным
• Установка проста, не требует инструментов
• Включается в стандартную электрическую розетку
• Нет изнашиваемых механических частей
• Это интеллектуальный электронный переключатель со встроенным интеллектом
• Встроенный интеллект предупреждает, если насос выходит из строя
• Длина кабеля датчика (прибл.): 140 «
• Размеры блока управления (приблизительные): 4 «Д x 2-3 / 4» Ш x 2-1 / 2 «В

Примечание: эти электронные переключатели насосов работают с насосами для отстойников или сточных вод с номиналом до 13.8 ампер.

---

Часто задаваемые вопросы об этих поплавковых переключателях

Что такое поплавковый выключатель?

Поплавковый выключатель — это то, что включает и выключает ваш отстойник в зависимости от уровня воды в отстойнике. Это похоже на пляжный мяч, который «плывет» по воде. Когда вода поднимается, поплавок поднимается вместе с ней. Когда он становится достаточно высоким, переключатель внутри поплавка замыкается и включает насос, осушая яму. Когда вода падает достаточно низко, переключатель внутри поплавка размыкается и выключает насос.И этот цикл повторяется сотни, тысячи и даже сотни тысяч раз в течение срока службы коммутатора.

---

Почему это в конечном итоге выйдет из строя?

Поплавковый выключатель может выйти из строя по любому количеству причин. Часто поплавок просто застревает между насосом и стенкой отстойника. Это потому, что насос слегка вибрирует при каждом запуске и может «ходить» по дну ямы, в конечном итоге застревая между ним и стенкой ямы. В других случаях, после стольких циклов подъема и спуска, он просто сдается и перестает реагировать на подъем и падение воды в яме.Часто он перестает работать при работающем насосе. Когда это происходит, насос остается включенным, чтобы он работал непрерывно, пока не перегорел. Вы не можете проводить регулярное обслуживание поплавкового выключателя, вы можете заменить его только в случае выхода из строя.

---

Как долго прослужат эти поплавковые выключатели?

Рано или поздно поплавковый выключатель на вашем отстойнике выйдет из строя. Невозможно предсказать, когда это произойдет, и нет никакого способа сказать, когда он начинает терпеть неудачу.Единственное, что вы будете знать наверняка, это то, что он вышел из строя, и это потому, что у вас будет вода по всему подвалу — и дорогостоящий ремонт от повреждений водой!

---

Насколько они надежны?

Установите SumpWatcher! Низкая стоимость и простота установки (не требует сантехника). SumpWatcher делает то, что делает поплавок, только намного лучше. Поплавковый выключатель не сильно изменился за 75-80 лет, когда он использовался для управления отстойниками. Это механическое устройство, которое со временем должно изнашиваться.SumpWatcher, с другой стороны, использует надежную микропроцессорную технологию для управления отстойником. Фактически, SumpWatcher настолько надежен, что производитель дает на него гарантию в течение полных 5 лет при использовании в нормальных условиях! SumpWatcher не имеет движущихся частей. В нем используются надежные твердотельные компоненты для определения подъема и падения воды в отстойнике. Нет движущихся частей, которые могли бы изнашиваться!

---

Могут ли они что-нибудь еще?

Поскольку он намного умнее поплавкового переключателя, он может делать гораздо больше, например:

• Предупредить вас, если двигатель вашего отстойника начинает выходить из строя
  — чтобы вы могли заменить его до того, как произойдет повреждение водой
• Автоматически подстраивается под картер любого размера
  — большой, маленький, без разницы
• Предупредить, если не удается слить воду из поддона
  — трубы замерзли, насос неисправен, крыльчатка повреждена, шнур отсоединен, по какой бы то ни было причине

---

Легко ли их установить?

Просто подключите SumpWatcher к розетке 115 В переменного тока, опустите датчик в отстойник и закрепите его, подключите отстойный насос к модулю управления SumpWatcher и вперед!

---

В чем разница между электронным переключателем канализационного насоса и электронным переключателем сливного насоса?

В чем разница между электронным переключателем канализационного насоса и электронным переключателем сливного насоса?
Единственная разница в способе обнаружения воды.Коммутатор электронный канализационный насос использует насос в качестве опорного заземления. Это означает, что датчик переключателя насоса для сточных вод должен быть установлен таким образом, чтобы он не касался ничего другого в бассейне или яме (например, напорная труба, стена, насос и т. Д.). Электронный переключатель насоса водоотстойника имеет заземление в датчике, поэтому Датчик переключателя дренажного насоса может быть прикреплен непосредственно к сливной трубе внутри бассейна или приямка.

---

Часто задаваемые вопросы

Q. «Хорошо, все, что мне нужно сделать, это подключить электронный поплавковый выключатель и забыть об этом, верно?»
А.Обязательно следуйте всем инструкциям и указаниям производителя, выполнив надлежащее обслуживание и осмотры, чтобы убедиться, что вы полностью защищены от затопления — это очень важно для (искусственных) устройств безопасности, поскольку они в конечном итоге выйдут из строя.

Q. «Могу ли я отрезать вилку от конца удаленного переключателя Little Giant RS-5LL, чтобы подключить его к моей системе?»
A. Нет; Это не только приведет к аннулированию гарантии производителя, но и отключение вилки не позволит переключателю RS-5LL функционировать должным образом (если вообще).Давление поднимающейся воды толкает диафрагму внутри переключателя RS-5LL, что и приводит к выключению переключателя. Для движения диафрагмы воздух на выше мембраны должен быть удален; Для выхода этого воздуха от верхней части переключателя вдоль шнура проходит небольшая вентиляционная трубка, выходящая на вилку. Если вынуть заглушку, а переключатель подключен жестко, воздушная трубка будет по существу «отключена»; воздух из области над мембраной диафрагмы не может выходить, а это означает, что давление воды не может сдвинуть мембрану, чтобы закрыть переключатель.

Q. «Как работает датчик электронного переключателя отстойника?»
A. Датчик обнаруживает воду, измеряя сопротивление между датчиком и заземленным двигателем насоса. Когда вода находится ниже датчика, сопротивление очень велико (Рисунок 1), но когда вода достигает кончика датчика, сопротивление относительно низкое (Рисунок 2). Когда датчик обнаруживает низкое сопротивление воды, он запускает модуль управления для включения насоса. Когда вода опускается ниже датчика, это не влияет на управление насосом до следующего цикла.

Q. «Как работает датчик выключателя электронного насоса сточных вод?»
A. Датчик обнаруживает воду, измеряя сопротивление между датчиком и заземленным электродвигателем насоса. Когда вода находится ниже датчика, сопротивление очень велико (Рисунок 1), но когда вода достигает кончика датчика, сопротивление намного ниже (Рисунок 2). Когда датчик обнаруживает низкое сопротивление воды, он запускает модуль управления для включения насоса. Когда вода опускается ниже датчика, это не влияет на управление насосом до следующего цикла.
Обратите внимание: Датчик , а не , должен быть привязан непосредственно к выпускной трубе внутри поддона или приямка. Он должен быть прикреплен к сливной трубе на несколько дюймов НАД крышкой поддона отстойника. Датчик можно вставить через отверстие для доступа к электрическому шнуру. Наконечник датчика должен быть опущен так, чтобы он находился ниже уровня впускной трубы. Наконечник датчика НЕ ​​ДОЛЖЕН касаться чего-либо еще внутри резервуара или ямы, например, сливной трубы, стенки резервуара или резервуара или насоса или шнуров насоса.Шнуры насоса можно привязать к выпускной трубе на молнии, чтобы они не касались наконечника датчика. Если датчик коснется чего-либо еще в бассейне или яме, он обнаружит низкое сопротивление и запустит насос без причины.

Q. «Как я могу узнать, будет ли работать с моим насосом поплавковый выключатель или электронное управление?»
A. Поплавковый выключатель или электронное управление должны выдерживать электрическое напряжение и силу тока насоса, которым вы хотите, чтобы он работал.Большинство поплавковых переключателей и электронных контроллеров работают от 110–120 В или 220–240 В и от 10 до 15 А. Убедитесь, что напряжение и потребляемая мощность (сила тока) вашего насоса находятся в пределах указанного диапазона электронного контроллера поплавкового выключателя, который вы хотите приобрести.

Поплавковый выключатель датчика уровня насоса с лучшим соотношением цены и качества — Отличные предложения на поплавковый выключатель датчика уровня насоса от продавцов поплавкового выключателя датчика уровня насоса

Отличные новости !!! Вы попали в нужное место для поплавкового выключателя датчика уровня насоса.К настоящему времени вы уже знаете, что что бы вы ни искали, вы обязательно найдете это на AliExpress. У нас буквально тысячи отличных продуктов во всех товарных категориях. Ищете ли вы товары высокого класса или дешевые и недорогие оптовые закупки, мы гарантируем, что он есть на AliExpress.

Вы найдете официальные магазины торговых марок наряду с небольшими независимыми продавцами со скидками, каждый из которых предлагает быструю доставку и надежные, а также удобные и безопасные способы оплаты, независимо от того, сколько вы решите потратить.

AliExpress никогда не уступит по выбору, качеству и цене. Каждый день вы будете находить новые онлайн-предложения, скидки в магазинах и возможность сэкономить еще больше, собирая купоны. Но вам, возможно, придется действовать быстро, поскольку этот поплавковый выключатель датчика насоса верхнего уровня должен стать одним из самых востребованных бестселлеров в кратчайшие сроки. Подумайте, как вам будут завидовать друзья, когда вы скажете им, что приобрели поплавковый выключатель датчика уровня на AliExpress.Благодаря самым низким ценам в Интернете, дешевым тарифам на доставку и возможности получения на месте вы можете еще больше сэкономить.

Если вы все еще не уверены в поплавковом выключателе датчика уровня и думаете о выборе аналогичного товара, AliExpress — отличное место для сравнения цен и продавцов. Мы поможем вам решить, стоит ли доплачивать за высококачественную версию или вы получаете столь же выгодную сделку, приобретая более дешевую вещь.А если вы просто хотите побаловать себя и потратиться на самую дорогую версию, AliExpress всегда позаботится о том, чтобы вы могли получить лучшую цену за свои деньги, даже сообщая вам, когда вам будет лучше дождаться начала рекламной акции. и ожидаемая экономия.AliExpress гордится тем, что у вас всегда есть осознанный выбор при покупке в одном из сотен магазинов и продавцов на нашей платформе. Реальные покупатели оценивают качество обслуживания, цену и качество каждого магазина и продавца.Кроме того, вы можете узнать рейтинги магазина или отдельных продавцов, а также сравнить цены, доставку и скидки на один и тот же продукт, прочитав комментарии и отзывы, оставленные пользователями. Каждая покупка имеет звездный рейтинг и часто имеет комментарии, оставленные предыдущими клиентами, описывающими их опыт транзакций, поэтому вы можете покупать с уверенностью каждый раз. Короче говоря, вам не нужно верить нам на слово — просто слушайте миллионы наших довольных клиентов.

А если вы новичок на AliExpress, мы откроем вам секрет.Непосредственно перед тем, как вы нажмете «купить сейчас» в процессе транзакции, найдите время, чтобы проверить купоны — и вы сэкономите еще больше. Вы можете найти купоны магазина, купоны AliExpress или собирать купоны каждый день, играя в игры в приложении AliExpress. Вместе с бесплатной доставкой, которую предлагают большинство продавцов на нашем сайте, вы сможете приобрести поплавковый переключатель датчика уровня по самой выгодной цене.

У нас всегда есть новейшие технологии, новейшие тенденции и самые обсуждаемые лейблы.На AliExpress отличное качество, цена и сервис всегда в стандартной комплектации. Начните самый лучший шоппинг прямо здесь.

Лучшая цена поплавковый насос контроля уровня — Отличные предложения на поплавковый насос контроля уровня от глобальных продавцов поплавковых насосов контроля уровня

Отличные новости !!! Вы находитесь в нужном месте для поплавкового насоса контроля уровня.К настоящему времени вы уже знаете, что что бы вы ни искали, вы обязательно найдете это на AliExpress. У нас буквально тысячи отличных продуктов во всех товарных категориях. Ищете ли вы товары высокого класса или дешевые и недорогие оптовые закупки, мы гарантируем, что он есть на AliExpress.

Вы найдете официальные магазины торговых марок наряду с небольшими независимыми продавцами со скидками, каждый из которых предлагает быструю доставку и надежные, а также удобные и безопасные способы оплаты, независимо от того, сколько вы решите потратить.

AliExpress никогда не уступит по выбору, качеству и цене. Каждый день вы будете находить новые онлайн-предложения, скидки в магазинах и возможность сэкономить еще больше, собирая купоны. Но вам, возможно, придется действовать быстро, поскольку этот регулирующий насос с верхним поплавком в кратчайшие сроки станет одним из самых востребованных бестселлеров. Подумайте, как вам будут завидовать друзья, когда вы скажете им, что приобрели насос для контроля уровня поплавка на AliExpress.Благодаря самым низким ценам в Интернете, дешевым тарифам на доставку и возможности получения на месте вы можете еще больше сэкономить.

Если вы все еще не уверены в насосе для контроля уровня поплавка и думаете о выборе аналогичного товара, AliExpress — отличное место для сравнения цен и продавцов. Мы поможем вам решить, стоит ли доплачивать за высококачественную версию или вы получаете столь же выгодную сделку, приобретая более дешевую вещь.А если вы просто хотите побаловать себя и потратиться на самую дорогую версию, AliExpress всегда позаботится о том, чтобы вы могли получить лучшую цену за свои деньги, даже сообщая вам, когда вам будет лучше дождаться начала рекламной акции. и ожидаемая экономия.AliExpress гордится тем, что у вас всегда есть осознанный выбор при покупке в одном из сотен магазинов и продавцов на нашей платформе. Реальные покупатели оценивают качество обслуживания, цену и качество каждого магазина и продавца.Кроме того, вы можете узнать рейтинги магазина или отдельных продавцов, а также сравнить цены, доставку и скидки на один и тот же продукт, прочитав комментарии и отзывы, оставленные пользователями. Каждая покупка имеет звездный рейтинг и часто имеет комментарии, оставленные предыдущими клиентами, описывающими их опыт транзакций, поэтому вы можете покупать с уверенностью каждый раз. Короче говоря, вам не нужно верить нам на слово — просто слушайте миллионы наших довольных клиентов.

А если вы новичок на AliExpress, мы откроем вам секрет.Непосредственно перед тем, как вы нажмете «купить сейчас» в процессе транзакции, найдите время, чтобы проверить купоны — и вы сэкономите еще больше. Вы можете найти купоны магазина, купоны AliExpress или собирать купоны каждый день, играя в игры в приложении AliExpress. Вместе с бесплатной доставкой, которую предлагают большинство продавцов на нашем сайте, вы сможете приобрести float level control pump по самой выгодной цене.
