Энергетики напоминают правила эксплуатации охранных зон ЛЭП

(Казань, 27 апреля, «Татар-информ»). Чем грозит нарушение закона в охранных зонах ЛЭП? Проблема незаконного строительства зданий и сооружений под проводами линий электропередач, размещения заборов, насыпей и автостоянок, складирования грунта, оборудования и материалов является одной из самых актуальных в деятельности ОАО «Сетевая компания».

Сотрудниками компании регулярно выявляются факты строительства в охранных зонах линий электропередач — виновные в нарушении требований правил охраны электрических сетей привлекаются к ответственности в установленном порядке. При выявлении фактов нарушений, связанных с незаконным возведением различных построек, собственнику направляется уведомление о необходимости в добровольном порядке снести или вынести объект, провести мероприятия по устранению допущенного нарушения, в противном случае дело направляется в суд. При этом исковые требования в суд по нарушениям охранных зон линий электропередач предъявляются как к гражданам, так и к юридическим лицам.



Зачастую нарушители по решению суда бывают вынуждены снести незаконно построенные здания, сооружения, гаражи, хозяйственные постройки, фундаменты, иные объекты. Так, в филиале ОАО «Сетевая компания» Буинские электрические сети, куда входят 8 районов заволжской зоны Республики Татарстан, только в 2017 году было рассмотрено судами 9 таких дел. Все исковые требования Сетевой компании были удовлетворены полностью, из них в 6 случаях решения судов были фактически исполнены.

фото предоставлено ОАО «Сетевая компания»

Например, сотрудниками БуЭС была проведена проверка обеспечения безопасных условий эксплуатации воздушных линией электропередачи ВЛ 110 кВ «Буинск-Апастово», ВЛ 35 кВ «Буинск-Чечкабы» и исключения возможности повреждения линии электропередачи. По результатам проверки было выявлено, что в охранной зоне были построены баня (на расстоянии 2,5 метров от крайнего провода ЛЭП), сарай под ЛЭП. По решению суда часть капитальных построек была снесена.

Демонтировать фундамент или готовое сооружение непросто, но необходимо. Поэтому прежде чем начинать строительство, следует быть бдительными. Необходимо убедиться в том, что получаемый (приобретаемый) земельный участок или территория застройки не входят в охранную зону и в этой местности отсутствуют линии электропередачи, подстанции, иные объекты электрохозяйства. Нужно понимать, что расходы в результате сноса объектов существенные и обходятся нарушителям закона в значительные суммы. Это может быть как демонтаж постройки, так и оплата выноса (перемещения) объектов электросетевого хозяйства с территории нарушителя за его счет. Стоит упомянуть, что последнее возможно только при наличии технической возможности у заявителя.

фото предоставлено ОАО «Сетевая компания»

В 2018 году Буинские электрические сети продолжат работу по устранению нарушений в охранных зонах линий электропередач.

Наша справка:

Охранные зоны — это минимально допустимые расстояния от электрических сетей до зданий, сооружений, строений, в пределах которых запрещаются строительные и любые другие работы без согласования с электросетевой организацией.

Ширина охранных зон определяется расстоянием в обе стороны от крайних проводов линии и составляет: для воздушных ЛЭП до 1 кВ — два метра, для ВЛ-6/10 кВ — 10 метров, 35 кВ — 15 метров, 110 кВ — 20 метров. Охранная зона кабельных сетей — 1 метр по обе стороны от крайних кабелей.

Охранная зона воздушной линии электропередач — Малахов В.А.

ОЛЕГ:

Подскажите пожалуйста. Председатель требует вырубить всю растительность под воздушными линиями электропередач, ссылаясь на требования противопожарной безопасности. Заставляют вырубать даже низкорослые елочки и сосны, которые люди растили и подстригали годами вдоль своих заборов. Законны ли эти требования. У всех сердце кровью обливается. Спасибо.

ОТВЕТ: В поисках истины обратимся к нормам и правилам:
1.
ППБ 01-03 «Правила пожарной безопасности в Российской Федерации»
59. Не допускается прокладка и эксплуатация воздушных линий электропередачи (в том числе временных и проложенных кабелем) над горючими кровлями, навесами, а также открытыми складами (штабелями, скирдами и др. ) горючих веществ, материалов и изделий.
57. Проектирование, монтаж, эксплуатацию электрических сетей, электроустановок и электротехнических изделий, а также контроль за их техническим состоянием необходимо осуществлять в соответствии с требованиями нормативных документов по электроэнергетике.

2.
Правила охраны электрических сетей напряжением до 1000 В № 667от 11.09.72 г.
2. Для охраны электрических сетей напряжением до 1000 В устанавливаются:
а) охранные зоны:
вдоль воздушных линий электропередачи в виде участка земли, ограниченного параллельными прямыми, отстоящими от проекций крайних проводов на поверхность земли на 2 м с каждой стороны;
б) минимально допустимые расстояния между линиями электропередачи напряжением до 1000 В и ближайшими зданиями и сооружениями, а также древесными и другими многолетними насаждениями, определяемые Правилами устройства электроустановок.
3. Если линии электропередачи напряжением до 1000 В проходят через лесные массивы, обрезка деревьев, растущих в непосредственной близости к проводам, производится организацией, эксплуатирующей линии электропередачи.

3. ПОТ Р М-016-2001 регламентирует охранную зону от крайних проводов ВЛ напряжением до 1000 В – 2 метра.

4. Правила устройства электроустановок (ПУЭ):
п. 2.5.216. и п. 2.5.217 определяет охранную зону 2 м для ВЛ.

Вывод: нормы и правила пожарной безопасности не требуют скашивать под ноль растительность под линиями электропередач. Председатель, имея благие намерения, явно переусердствует.

нарушение охранных зон ЛЭП опасно для жизни!

  Армавирский филиал ПАО «Кубаньэнерго» (входит в группу «Россети») призывает строительные организации и жителей района согласовывать производство различного рода строительных, монтажных и земляных работ с сетевой организацией и соблюдать правила их проведения. Энергетики предупреждают: нарушение охранных зон линий электропередачи опасно для жизни и здоровья.

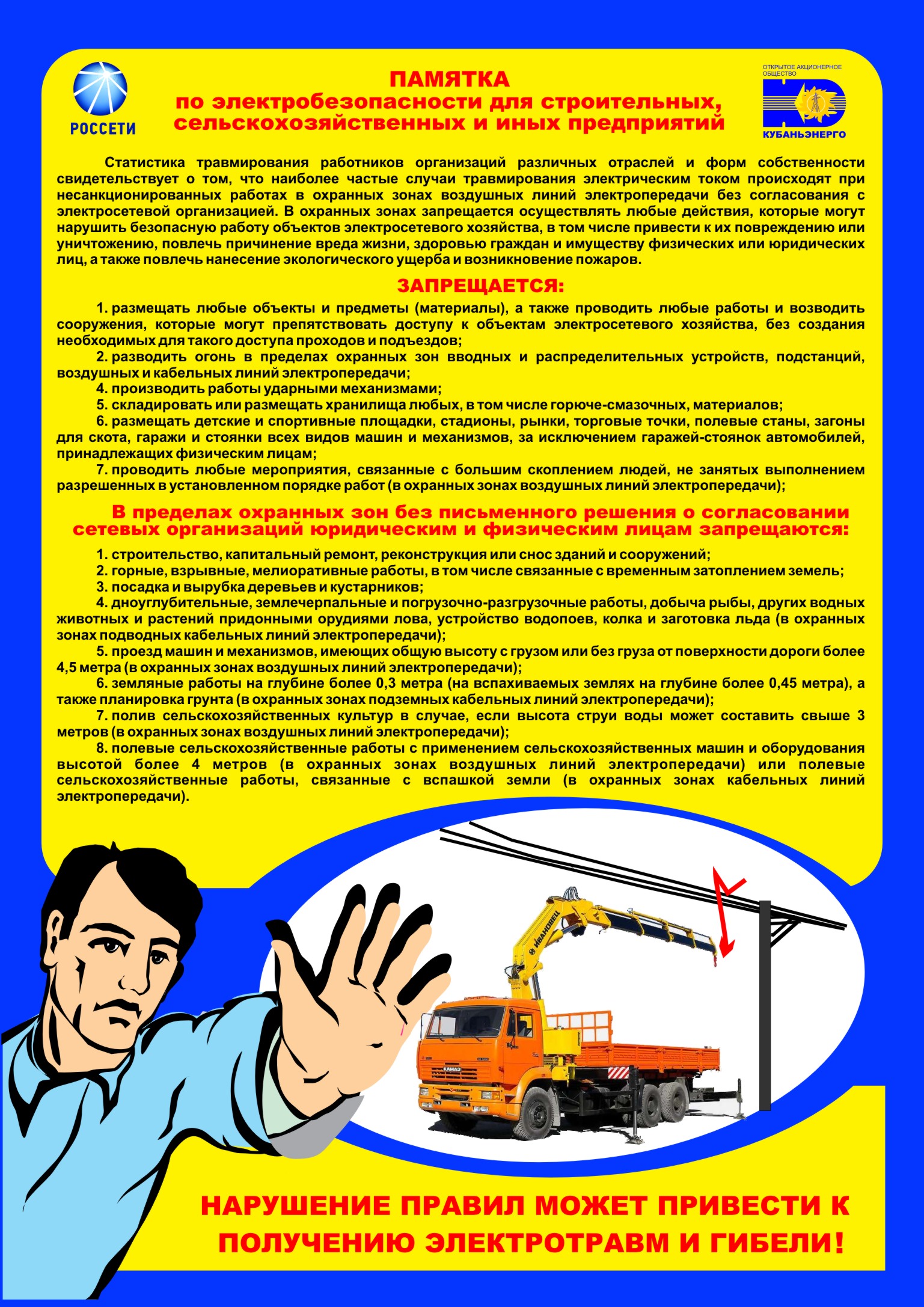

В охранных зонах ЛЭП запрещено проводить работы, которые могут нарушить работу объектов электросетевого хозяйства, привести к их повреждению или уничтожению. Без письменного решения о согласовании со стороны сетевой организации в охранных зонах строго запрещены строительство, ремонт, реконструкция, снос зданий или сооружений, монтажные и земляные работы, посадка и вырубка деревьев.

  При необходимости проведения работ в охранных зонах ЛЭП следует за 15 дней до их начала обратиться с письменным заявлением в сетевую организацию, ответственную за эксплуатацию энергообъекта.
  Производство работ под линиями электропередачи с нарушением правил установления охранных зон может привести к повреждению линий электропередачи, отключению потребителей от электроснабжения, и возможно, травмированию людей электрическим током.
  Разграничение охранных зон линий электропередачи производится в зависимости от класса напряжения: для воздушных линий электропередачи (ВЛ) 0,4 кВ охранная зона составляет 2 м, для ВЛ 10 кВ – 10 м, для ВЛ 35 кВ – 15 м, а для 110 кВ – по 20 метров в обе стороны от крайних проводов ВЛ.
  Недопустимо размещать в охранных зонах ЛЭП свалки, хранилища любых, в том числе горюче-смазочных материалов, разводить огонь, оборудовать остановки транспорта, детские, спортивные площадки, стадионы и гаражи, проводить любые мероприятия, связанные с большим скоплением людей.

  Должностные лица и граждане, виновные в нарушении Правил охраны электрических сетей, подлежат привлечению к административной или уголовной ответственности.
  Получить консультацию по всем вопросам, связанным с электроснабжением, можно по телефону центра обслуживания потребителей 8(86137)6-98-03 или «горячей линии» Кубаньэнерго 8-800-100-15-52 (звонок бесплатный).





13.3. Допуск к работам в охранной зоне линий электропередачи

Читайте также

Статья 58. Допуск несовершеннолетнего на рабочие места, представляющие опасность для его жизни и здоровья, или привлечение несовершеннолетнего к работам, представляющим опасность для его жизни и здоровья

Статья 58. Допуск несовершеннолетнего на рабочие места, представляющие опасность для его жизни и здоровья, или привлечение несовершеннолетнего к работам, представляющим опасность для его жизни и здоровья Допуск несовершеннолетнего на рабочие места, представляющие

Статья 168.

Нарушение законодательства в охранной зоне магистрального газопровода

Статья 168. Нарушение законодательства в охранной зоне магистрального газопровода Нарушение законодательства в охранной зоне магистрального газопровода влечет наложение штрафа на физических лиц в размере от 40 до 60 условных единиц и на должностных лиц в размере от 70

Статья 226. Нарушение правил охраны полосы отвода и правил использования земель в охранной зоне автомобильной дороги

Статья 226. Нарушение правил охраны полосы отвода и правил использования земель в охранной зоне автомобильной дороги (1) Распашка участков, покос травы, порубка и повреждение насаждений, снятие дерна и выемка грунта, спуск канализационных, промышленных, мелиоративных и

Статья 55.

8. Допуск к работам, которые оказывают влияние на безопасность объектов капитального строительства

Статья 55.8. Допуск к работам, которые оказывают влияние на безопасность объектов капитального строительства 1. Индивидуальный предприниматель или юридическое лицо вправе выполнять работы, которые оказывают влияние на безопасность объектов капитального строительства,

4.15. Воздушные линии электропередачи

4.15. Воздушные линии электропередачи Работы на опорах и с опорамиВопрос 364. Какой порядок проверки прочности деревянных и железобетонных опор?Ответ. Прочность должна проверяться замером загнивания древесины с откапыванием опоры на глубину не менее 0,5 м. Для определения

5.3. Работы с импульсным измерителем линий

5. 3. Работы с импульсным измерителем линий Вопрос 455. В каком порядке следует выполнять присоединение импульсного измерителя линий?Ответ. Следует выполнять в следующем порядке:соединительный провод сначала присоединить к заземленной проводке импульсного измерителя

13. Допуск персонала строительно-монтажных организаций к работам в действующих электроустановках и в охранной зоне линий электропередачи

13. Допуск персонала строительно-монтажных организаций к работам в действующих электроустановках и в охранной зоне линий электропередачи 13.1. Общие требования Вопрос 536. Какие обязанности СМО перед началом работ?Ответ. Должна представить список работников, которые имеют

13.2. Допуск к работам в распределительных устройствах

13. 2. Допуск к работам в распределительных устройствах Вопрос 541. Кем должен проводиться первичный допуск к работам на территории организации?Ответ. Должен проводиться допускающим из персонала организации – владельца электроустановок. Допускающий расписывается в

13.3. Допуск к работам в охранной зоне линий электропередачи

13.3. Допуск к работам в охранной зоне линий электропередачи Вопрос 544. Кто проводит допуск персонала СМО к работам в охранной зоне ЛЭП, находящейся под напряжением, а также в пролете пересечения с действующей ВЛ?Ответ. Проводят допускающий из персонала организации,

Статья 13.5. Нарушение правил охраны линий или сооружений связи

Статья 13.5. Нарушение правил охраны линий или сооружений связи 1. Нарушение правил охраны линий или сооружений связи, если это нарушение не вызвало прекращение связи, –влечет предупреждение или наложение административного штрафа на граждан в размере от одного до трех

4.15. Воздушные линии электропередачи

4.15. Воздушные линии электропередачи Работы на опорах и с опорами 4.15.1. Работы по замене элементов опор, монтажу и демонтажу опор и проводов, замене гирлянд изоляторов ВЛ должны выполняться по технологической карте или ППР.4.15.2. Подниматься на опору и работать на ней

5.3. Работы с импульсным измерителем линий

5.3. Работы с импульсным измерителем линий 5.3.1. Присоединять импульсный измеритель линий допускается только к отключенной и заземленной ВЛ. Присоединение следует выполнять в следующем порядке:соединительный провод сначала необходимо присоединить к заземленной проводке

13.

 Допуск персонала строительно— монтажных организаций к работам в действующих электроустановках и в охранной зоне линий электропередачи

13. Допуск персонала строительно— монтажных организаций к работам в действующих электроустановках и в охранной зоне линий электропередачи 13.1. Общие требования 13.1.1. Строительно-монтажные, ремонтные и наладочные работы на территории организации — владельца

13.2. Допуск к работам в распределительных устройствах

13.2. Допуск к работам в распределительных устройствах 13.2.1. Зона работ, выделенная для СМО, как правило, должна иметь ограждение, препятствующее ошибочному проникновению персонала СМО в действующую часть электроустановки.13.2.2. Пути прохода и проезда персонала, машин и

Статья 13.

5. Нарушение правил охраны линий или сооружений связи

Статья 13.5. Нарушение правил охраны линий или сооружений связи 1. Нарушение правил охраны линий или сооружений связи, если это нарушение не вызвало прекращение связи, -влечет предупреждение или наложение административного штрафа на граждан в размере от ста до трехсот

Статья 360. Умышленное повреждение линий связи

Статья 360. Умышленное повреждение линий связи Умышленное повреждение кабельной, радиорелейной, воздушной линии связи, проводного вещания или сооружений либо оборудования, входящих в их состав, повлекшее временное прекращение связи, — наказывается штрафом от ста до

Электробезопасность в охранных зонах ЛЭП во время уборочной кампании

С наступлением уборочной кампании 2018 года в предприятиях сельскохозяйственной отрасли начнется сезон, требующий проведения определенных работ для уборки урожая. Данные работы выполняются как на подворьях хозяйств, так и на полях. Зачастую они проводятся в охранных зонах линий электропередач или непосредственно под линиями электропередач.

Для успешного выполнения работы необходимо обеспечить бесперебойное и надежное электроснабжение потребителей, а самое главное исключить возможность нанесения ущерба здоровью и жизни людей. Это задача, требующая установления особого режима охраны электрических сетей и его неукоснительного соблюдения всеми предприятиями, организациями, учреждениями и гражданами.

Работы в охранной зоне линий электропередач требуют особой осторожности, в связи с чем были разработаны «Правила охраны линий электропередач». Правилами установлен круг основных методов охраны линий электропередач, в который входят отвод земельных участков, установление охранных зон и минимально-допустимых расстояний до зданий, сооружений, земной и водной поверхности, устройство просек в лесных массивах и зеленых насаждениях, запрещение производства работ, которые могут привести к повреждениям электрических сетей. Несоблюдение правил работы в охранных зонах линий электропередач может привести к несчастным случаям.

Охранная зона вдоль линий состоит из земельного участка и воздушного пространства, ограниченная вертикальными плоскостями, отстоящими по обе стороны линии от крайних проводов при не отклоненном их положении на расстоянии:

  • 2 м для ВЛ до 1000В;
  • 10 м — до 10 кВ;
  • 15 м — до 35 кВ;
  • 20 м — до 110 кВ;
  • 25 м — до 220 кВ;
  • 30 м — до 330 кВ.

Проезд машин и механизмов под проводами воздушной линии по проселочным дорогам и вне дорог рекомендуется производить вблизи опор и поперек оси. При этом высота машин не должна превышать 4,5 м. Нарушение данного требования чревато трагедией.

ЗАПРЕЩАЕТСЯ:

  • устраивать стоянки транспорта и склады легковоспламеняющихся веществ под воздушными линиями;
  • работать стогометателем под проводами воздушной линии;
  • транспортировать стоги сена, соломы и других подобных грузов;
  • останавливать машины и механизмы в охранной зоне воздушной линии;
  • находиться обслуживающему персоналу на машине вне кабины или защитного козырька;
  • выполнять ремонтно-профилактические работы на машине;
  • работать при приближении или во время грозы;
  • проводить погрузочно-разгрузочные работы.

Бывает, что в процессе выполнения работ комбайнер взбирается на бункер комбайна, приближается на недопустимое расстояние к проводу линии напряжением 110кВ. Наступает поражение электрическим током.

При повреждении воздушных линий, обрыве проводов необходимо срочно сообщить дежурному персоналу электрических сетей. Запрещается приближаться к оборванным проводам на расстояние ближе 8 метров. До прибытия специальной бригады необходимо организовать охрану места падения провода.

Также хотелось бы обратить внимание руководителей предприятий и организаций на необходимость активизации массово-разъяснительной работы среди своего персонала об опасности электрического тока.

Помните! Только при правильном обращении с электрической энергией гарантируется безопасность жизни людей.

Правила охранных зон линий электропередач

Практически все владельцы земельных участков, через которые проходят провода воздушных высоковольтных линий, задаются вопросом о связанных с этим ограничениях. Мы подготовили информационную подборку, дающую представление о том, что представляет собой охранная зона ЛЭП и ее основные назначения. Помимо этого будут приведены выдержки из нормативных документов, с указанием обременений для пользователей или владельцев участков, расположенных на пути прохождения воздушных и подземных электромагистралей.

Что называется охранной зоной воздушной ЛЭП?

По сути, это условный пространственный коридор, внутри которого расположена ВЛ (воздушная линия). Высота коридора равна длине опоры ЛЭП, а ширина охранной зоны определяется расстоянием от двух вертикальных проекций от внешних проводов (h на рис.1).

Наглядное представление охранной зоны

Характерно, что ширина зоны ЛЭП, при ее прохождении над водной поверхностью, больше чем на суше. Подробно о размерах охранных зон будет рассказано в разделе об их границах установления.

Подобные санитарно-защитные зоны предусматриваются и для других электросетевых объектов, например, электрических подстанций и подземных КЛЭ (кабельные линии электропередач).

Охранная зона КЛЭ

Обозначения:

  • H – Глубина залегания подземной электромагистрали.
  • L – Расстояние от электромагстрали до края зоны отчуждения.

Назначение охранных зон ЛЭП

Основная задача введения подобных ограничений предотвратить прямые и косвенные факторы негативного воздействия электрического тока на человеческий организм. К первым относятся поражения электротоком при непосредственном контакте с проводом ВЛ или от шагового напряжения. При обрыве провода вероятность таких последствий довольно велика, поэтому для электромагистралей устанавливается зона отчуждения определенных размеров.

Под косвенными факторами подразумевается пагубные воздействия электрополя высокой напряженности. Еще в прошлом веке была установлена причастность электромагнитных излучений к развитию различных патологий в человеческом организме. У тех, кто проживает в зоне отчуждения ЛЭП, более подвержен риску развития дисфункций ЦНС, сердечнососудистых патологий, нарушений нейрогормональной регуляции и т. д.

По мере удаления от электромагистралей интенсивность электрополей в охранной зоне снижается, соответственно, уменьшается и их негативное воздействие.

Диаграмма распространения электромагнитных излучений возле опоры ЛЭП с напряжением 330-500 кВ

Классификация охраняемых территорий с ЛЭП

Для электросетевого хозяйства принята следующая классификация охранных коридоров:

  • Отчуждение территории вдоль ВЛ, проложенных по суше. Принцип разграничения был рассмотрен выше (см. рис. 1).
  • Территории вдоль подземных КЛЭ (см. рис. 2).
  • Отчуждение пространства возле подводных КЛЭ. Коридор ограничивается вертикальными плоскостями, условно расположенных на расстоянии 100,0 м по обе стороны кабеля, поверхность воды считается верхней границей.
  • Охранные коридоры при пресечении ЛЭП водного пространства. В данном случае ширина коридора зависит от того, является ли судоходным участок водной поверхности, если да, то расстояние от внешнего кабеля до границы – 100,0 м. В противном случае ширина рассчитывается как для суши.
  • Радиус охранной зоны трансформаторных подстанций. Защитный радиус устанавливается исходя из принадлежности к определенному классу напряжения, потолком считается высшая точка объекта сетевого хозяйства.

Санитарные нормы и правила деятельности и нахождения человека в зоне ЛЭП

Согласно правилам СНиП, установлена определенная зависимость между классом напряженности линий электропередач и размером охранной зоны вокруг ЛЭП. Помимо этого санитарными правилами четко указывается какое расстояние считается допустимым между ЛЭП и жилыми зданиями или другими хозяйственными объектами.

Безопасные расстояния устанавливаются в соответствии с мощностью ЛЭП, согласно санитарным нормам допустимый уровень напряженности не должен превышать 1,0 кВ/м. Ниже приведена таблица, с действующими нормами. Наглядно зависимость зоны отчуждения от мощности ВЛ показана на рисунке.

Безопасное расстояние от ЛЭП, в зависимости от класса напряженности

Помимо санитарных норм необходимо учитывать требования ПУЭ, имеет смысл рассмотреть их детально.

Требования ПУЭ

В 7-й редакции (р. 2 гл. 2.5) указаны следующие нормы:

  • Если ВЛ 0,4 кВ – 1 кВ располагается параллельно газопроводу, то расстояние между ними должно превышать высоту электроопоры. В тех случаях, когда магистрали пересекаются, над газопроводом устанавливается незаземленный защитный навес (экран), предохраняющий трубопровод в случае обрыва ЛЭП. Ширина экрана должна выступать за проекцию внешней магистрали ЛЭП на дистанцию, зависящую от класса напряженности:
  • Для ВЛ 20,0 кВ — 3,0 метра.
  • ВЛ 35,0 кВ – 110,0 кВ – 4,0 м.
  • 150,0 кВ – 4,50 м.
  • 220,0 кВ – 5,0 м.
  • 330,0 кВ – 6,0 м.
  • 500 кВ – 6,50 м.
  • Поскольку допускается прохождение ЛЭП над некоторыми видами нежилых зданий (цеха, склады и т.д.), расстояние между ними и внешними воздушными линиями считаются безопасными в следующих случаях:
  • 20,0 кВ – не менее 2-х метров.
  • 35,0-110,0 кВ – от 4-х м.
  • 150,0 кВ > 5,0 м.
  • 220,0 кВ и более – 6,0 м.

При этом существуют ограничения, согласно которым в зонах отчуждения запрещается строительство школ, детских садов, спортивных площадок, а также других объектов с массовым пребыванием людей.

  • ЛЭП запрещается проводить над жилыми объектами, единственное исключение — линии ввода.
  • Между ЛЭП и расположенной параллельно дорогой допустимо расстояние не менее Х+5 м, где Х – высота электроопоры. В тех случаях, когда линии пересекают автодорогу, относящуюся к 1-й категории, требуется установка анкерных опор.
  • Если электромагистрали проходят рядом с технологическими объектами, где хранятся или используются взрывоопасные или пожароопасные вещества (например, АЗС), то допустимое расстояние определено полуторной высотой электроопоры.
  • Высота ЛЭП от земли определяется классом напряженности последней и типом местности, допустимые расстояния приведены ниже.

Допустимые расстояния от проводов до земли

Обратим внимание, что в населенных пунктах, увеличено допустимое расстояние от проводов до земли. Подробную информацию об этом можно найти в ПУЭ последней редакции.

Какая деятельность запрещена?

В зоне отчуждения недопустимо производить действия способные нарушить безопасное функционирование сетевого хозяйства и стать причиной создания нештатных ситуаций различных степеней сложности. К таковым действиям относится:

  • Забрасывание на ВЛ посторонних предметов, а также их размещение на столбах и опорах электрических сетей.
  • Возводить строения, перекрывающие доступ к подстанциям, опорам или другим электросетевым объектам или же загромождать различными предметами пути прохода и подъезда.
  • Запускать летучие змеи, дроны или другие летательные аппараты.
  • Входить внутрь огражденной зоны и зданий электросетевого хозяйства (трансформаторные или распределительные подстанции и т.д.).
  • Разводить костры в охранных зонах ВЛ, подземных КЛЭ или других объектов элетрохозяйства. КЗ на землю из-за разведенного под ЛЭП костра.
  • Организовывать мусорные полигоны или свалки в зонах отчуждения, сливать ГСМ или едкие вещества, сбрасывать высокотонажный груз.
  • Использовать трал или производить сброс якоря рядом сподводным ЭЛК.
  • Проход водного транспорта с палубной надстройкой или другим механизмом выше допустимого размера и т.д.

Запрещено устраивать свалку в охранной зоне ЛЭП

Получение разрешения на проведения работ

Приведем перечень работ, для которых необходимо получить письменное разрешение на допустимость их выполнения в коридоре безопасности:

  • Проведение любых строительных работ.
  • Изменение ландшафта , затопление, мелиорация участка или другие террапреобразования.
  • Валка леса, вырубка кустарников или отдельных деревьев, в том числе и фруктовых, а также их посадка.
  • Проведение земляных работ на глубину, превышающую 30 см или 45 см на вспахиваемой почве (возле подземных КЛЭ).
  • Углубление дна водоемов и ловля рыбы, в том числе и промышленная (в охранной зоне подводной КЛЭ).
  • Прохождение водного транспорта, если между проводами электролиний и судном (в самой высокой точке) расстояние менее допустимой нормы. При этом в расчет необходимо принимать загруженность судна, также текущий уровень воды.
  • Проезд автотранспорта и спецтранспорта или провоз габаритного груза под ВЛ, если расстояние от дорожного полотна до высшей точки транспортного средства выходит за установленные пределы (как правило, это 4,50 м).

При высоте транспорта более 4,5 м проезд под ЛЭП должен быть согласован

Порядок установления границ и размера охраняемой зоны ЛЭП

В нормативных документах указывается, что устанавливаться охранные зоны должны на всех электросетевых объектах в соответствии с текущими правилами безопасности.

Согласование границ коридоров безопасности производится электрокомпанией, в чьей собственности находятся электросетевые объекты. Контроль над этой процедурой возложен на местные органы управления, занимающиеся энергетикой. Поданные заявки на установку зон отчуждения рассматриваются на протяжении не более 15-ти рабочих дней, после чего составляется соответствующий акт.

По завершении описанной выше процедуры подается заявление в федеральную структуру, отвечающую за ведение кадастра. После рассмотрения заявки сведения об таких охранных коридорах вносятся в кадастр, после чего установление считается состоявшимся.

Ограничения.

Участки, через которые проходят ЛЭП не подлежат изъятию, но на их использование накладывается ряд обременений, необходимых для обеспечения безопасной работы энергосистем. К таковым ограничениям использования относится строительство объектов, производство определенных работ и другие действия, предусмотренные Правилами.

Владельцы или собственники таких участков вправе их продавать или сдавать в аренду.

Наличие обременений обязательно должно быть внесено в документы, подтверждающие право собственности. В качестве такового может выступать кадастровый паспорт или другой документ подтверждающий право собственности.

Основным ограничением в данном случае является запрет на возведение жилья. При получении соответствующего разрешения можно строить под ЛЭП хозяйственные объекты. Нарушение требований обременения влечет за собой административную ответственность в виде наложения штрафов, в установленных Законом размерах. Для физлиц это сумма соответствует 5-10 размерам минимальной зарплаты. Юридическим лицам придется заплатить штраф в размере 100-200 минимальных зарплатных ставок.

Использование территорий, находящихся в зоне ЛЭП, регулируется новыми Правилами установления охранных зон объектов электросетевого хозяйства и особых условий использования земельных участков, расположенных в границах таких зон (Постановление Правительства РФ № 160 от 24.02.2009 в редакции от 17.05.2016 г.)

Введение таких правил обусловлено вредным воздействием электромагнитного поля на здоровье человека.

По информации Центра электромагнитной безопасности, в соответствии с результатами проведённых исследований, установлено, что у людей, проживающих вблизи линий электропередачи и трансформаторных подстанций, могут возникать изменения функционального состояния нервной, сердечно-сосудистой, нейрогорморальной и эндокринной систем, нарушаться обменные процессы, иммунитет и воспроизводительная функции.

Поэтому, чем дальше от источников электромагнитного поля находится строение, тем лучше.

В то же время существуют такие зоны, где строительство категорически запрещено.

Земельные участки, расположенные в охранных зонах ЛЭП, у их собственников, владельцев или пользователей не изымаются.

Они могут быть использованы ими с учётом ограничений (обременений), предусмотренных вышеуказанными Правилами.

Установление охранных зон не влечёт запрета на совершение сделок с земельными участками, расположенными в этих охранных зонах.

Ограничения (обременения) в обязательном порядке указываются в документах, удостоверяющих права собственников, владельцев или пользователей земельных участков (свидетельства, кадастровые паспорта).

Ограничения прав касаются возможности (точнее, невозможности) ведения капитального строительства объектов с длительным или постоянным пребыванием человека (домов, коттеджей, производственных и непроизводственных зданий и сооружений) в охранной зоне ЛЭП.

Для проведения необходимых уточнений при застройке участков с обременениями ЛЭП необходимо обратиться в электросетевую организацию.

Дальность распространения электромагнитного поля (и опасного магнитного поля) от ЛЭП напрямую зависит от её мощности.

Даже при беглом взгляде на висящие провода можно примерно установить класс напряжения ЛЭП.

Определяется это по числу проводов в связке, то есть не на опоре, а в фазе:

  • 4 провода — для ЛЭП 750 кВ
  • 3 провода — для ЛЭП 500 кВ
  • 2 провода — для ЛЭП 330 кВ
  • 1 провод — для ЛЭП ниже 330 кВ

Можно ориентировочно определить класс напряжения ЛЭП и по числу изоляторов в гирлянде:

  • 10-15 шт. — для ЛЭП 220 кВ
  • 6-8 шт. — для ЛЭП 110 кВ
  • 3-5 шт. — для ЛЭП 35кВ
  • 1 шт. — для ЛЭП ниже 10 кВ

Исходя из мощности ЛЭП, для защиты населения от действия электромагнитного поля установлены санитарно-защитные зоны для линий электропередачи (санитарные правила СниП № 2971-84 — «Защита населения от воздействия электрического поля, создаваемого воздушными линиями электропередачи переменного тока промышленной частоты»).

Для воздушных высоковольтных линий электропередачи (ВЛ) устанавливаются санитарно-защитные зоны по обе стороны от проекции на землю крайних проводов.

Эти зоны определяют минимальные расстояния до ближайших жилых, производственных и непроизводственных зданий и сооружений:

  • 2 м — для ВЛ ниже 1кВ
  • 10 м — для ВЛ 1-20 кВ
  • 15 м — для ВЛ 35 кВ
  • 20 м — для ВЛ 110 кВ
  • 25 м — для ВЛ 150-220 кВ
  • 30 м — для ВЛ 330 кВ, 400 кВ, 500 кВ
  • 40 м — для ВЛ 750 кВ
  • 55 м — для ВЛ 1150 кВ
  • 100 м — для ВЛ через водоёмы (реки, каналы, озёра и др.).

Дословно из Постановления Правительства РФ от 24 февраля 2009 г. №160 о порядоке установления охранных зон объектов электросетевого хозяйства и особых условий использования земельных участков, расположенных в границах таких зон:

1.Требования к границам установления охранных зон объектов электросетевого хозяйства

  • проектный номинальный класс напряжения до 1 кВ — 2 м

для линий с самонесущими или изолированными проводами, проложенных по стенам зданий, конструкциям и т.д., охранная зона определяется в соответствии с установленными нормативными правовыми актами минимальными допустимыми расстояниями от таких линий.

  • проектный номинальный класс напряжения 1-20 кВ — 10 м

(5 м — для линий с самонесущими или изолированными проводами, размещенных в границах населенных пунктов).

  • проектный номинальный класс напряжения 35 кВ — 15 м.
  • проектный номинальный класс напряжения 110 кВ — 20 м.

Охранные зоны для ВЛ-6 (10) кВ и ВЛЗ-6 (10 кВ):

  • 10 м — воздушная линия, выполненная неизолированным проводником ВЛ-6 (10) кВ при любых условиях прохождения;
  • 5 м — воздушная линия, выполненная изолированным проводником ВЛЗ-6 (10) кВ (только в границах населённого пункта).

2. Установление охранных зон

Охранные зоны устанавливаются для всех объектов электросетевого хозяйства, исходя из требований к границам установления охранных зон согласно приложению.

Границы охранной зоны в отношении отдельного объекта электросетевого хозяйства определяются организацией, которая владеет им на праве собственности или ином законном основании (далее — сетевая организация).

Сетевая организация обращается в федеральный орган исполнительной власти, осуществляющий технический контроль и надзор в электроэнергетике, с заявлением о согласовании границ охранной зоны в отношении отдельных объектов электросетевого хозяйства, которое должно быть рассмотрено в течение 15 дней с даты его поступления в соответствующий орган.

После согласования границ охранной зоны сетевая организация обращается в федеральный орган исполнительной власти, осуществляющий кадастровый учёт и ведение государственного кадастра недвижимости (орган кадастрового учета), с заявлением о внесении сведений о границах охранной зоны в документы государственного кадастрового учета недвижимого имущества, на основании которого указанный федеральный орган исполнительной власти принимает решение о внесении в документы государственного кадастрового учета недвижимого имущества сведений о границах охранной зоны.

Охранная зона считается установленной с даты внесения в документы государственного кадастрового учета сведений о ее границах.

Примечание

  1. Не допускается прохождение ЛЭП по территориям стадионов, учебных и детских учреждений.
  2. Допускается для ЛЭП (ВЛ) до 20 кВ принимать расстояние от крайних проводов до границ приусадебных земельных участков, индивидуальных домов и коллективных садовых участков не менее 20 м.
  3. Прохождение ЛЭП (ВЛ) над зданиями и сооружениями, как правило, не допускается.
  4. Допускается прохождение ЛЭП (ВЛ) над производственными зданиями и сооружениями промышленных предприятий I-II степени огнестойкости в соответствии со строительными нормами и правилами по пожарной безопасности зданий и сооружений с кровлей из негорючих материалов (для ВЛ 330-750 кВ только над производственными зданиями электрических подстанций.

3. В охранной зоне ЛЭП (ВЛ) запрещается

  1. Производить строительство, капитальный ремонт, снос любых зданий и сооружений.
  2. Осуществлять всякого рода горные, взрывные, мелиоративные работы, производить посадку деревьев, полив сельскохозяйственных культур.
  3. Размещать автозаправочные станции.
  4. Загромождать подъезды и подходы к опорам ВЛ.
  5. Устраивать свалки снега, мусора и грунта.
  6. Складировать корма, удобрения, солому, разводить огонь.
  7. Устраивать спортивные площадки, стадионы, остановки транспорта, проводить любые мероприятия, связанные с большим скоплением людей.

Проведение необходимых мероприятий в охранной зоне ЛЭП может выполняться только при получении письменного разрешения на производство работ от предприятия (организации), в ведении которых находятся эти сети.

Нарушение требований «Правил охраны электрических сетей напряжение свыше 1000 В», если оно вызвало перерыв в обеспечении электроэнергией, может повлечь административную ответственность:

  • физические лица наказываются штрафом в размере от 5 до 10 минимальных размеров оплаты труда;
  • юридические лица наказываются штрафом от 100 до 200 МРОТ.

Монтаж и эксплуатация воздушных линий электропередачи

Правила охраны электрических сетей.

Развитие жилищно-бытового и дорожного строительства, реконструкция подземного и дорожного хозяйства существующих городов при одновременно большой доступности и уязвимости линий электропередачи создает постоянную угрозу и возможность их повреждения при производстве работ. Если распределительные устройства, электросети распределительных пунктов и трансформаторных подстанций размещены в закрытых помещениях, заперты и доступны лишь узкому кругу лиц, а работа в них регламентируется правилами, то трассы воздушных и кабельных линий доступны многим организациям, проводящим различные виды работ.

При эксплуатации электрических сетей должны строго соблюдаться правила охраны электрических сетей и контролироваться их выполнение.

Охрана электрических сетей и контроль выполнений правил охраны осуществляется эксплуатирующими предприятиями и организациями, в ведении которых находятся электрические сети.

Организация, эксплуатирующая электрические сети, должна информировать предприятия и организации, находящиеся в районе прохождения линий электропередачи о требованиях правил охраны электрических сетей.

Для обеспечения сохранности электрических сетей, создания нормальных условий эксплуатации, предотвращения несчастных случаев отводятся земельные участки, устанавливаются охранные зоны минимально допустимого расстояния от электрических сетей до зданий и сооружений земной и водной поверхностей, прокладываются просеки в лесных массивах и зеленых насаждениях.

Охранные зоны электрических сетей устанавливаются:

    вдоль воздушных линий электропередачи – в виде земельного участка и воздушного пространства, ограниченных вертикальными плоскостями, отстоящими по обе стороны линий от крайних проводов, при не отклоненном их положении на расстоянии, зависящим от напряжения линии.

Класс напряжения, кВ Расстояние, м
до 1 2
6, 10 10
35 15
110 20
150, 220 25
330, 500, ± 400 30
750, ± 750 40
1150 55

вдоль переходов воздушной линии через водоемы – в виде воздушного пространства над водной поверхностью водоемов, ограниченных вертикальными плоскостями, отстоящими по обе стороны линии от крайних проводов, при их не отклоненном положении для судоходных водоемов на расстоянии 100 метров, для не судоходных − на расстоянии предусмотренном для установления охранных зон вдоль воздушной линии.

Рисунок. Охранная зона ВЛ вдоль перехода через судоходную реку

Земельные участки, входящие в охранные зоны электрических сетей, не изымаются у землепользователей, используются ими для проведения сельскохозяйственных и иных работ с обязательным соблюдением правил охраны электрических сетей. Сельскохозяйственные работы в охранных зонах воздушных линий производятся с предварительным уведомлением предприятий, в ведении которых находятся ЛЭП.

Плановый ремонт, реконструкция, модернизация ВЛ, проходящей по сельскохозяйственным угодьям должны производиться по согласованию землепользователями и, как правило, в период, когда эти угодья не заняты сельскохозяйственными культурами. После выполнения указанных работ, организация, эксплуатирующая электрические сети, должна привести земельные угодия в состояние, пригодное для их использования по целевому назначению, а также возместить землепользователям убытки, причиненные при производстве работ.

Вдоль воздушных линий, периметр подстанций, вдоль распределительных устройств, находящихся в лесных массивах и зеленых насаждениях, для поддержания установленной ширины просек должна периодически производиться расчистка от кустарников, обрезка деревьев по согласованию с лесоохранными организациями. Таким же образом должны быть вырублены отдельные деревья, растущие вне просеки и угрожающие падением на провода или опоры ЛЭП.

Рисунок. Расчистка трассы воздушной линии

При прохождении ВЛ по территории фруктовых садов, с насаждением высотой не более 4 м, вырубка просек не обязательна.

Следует избегать вырубки лесозащитных насаждений, расположенных вдоль железных дорог и водных пространств.

Антикоррозионные покрытия металлических деталей электроустановок должны восстанавливаться по мере необходимости по распоряжению технического руководителя энергообъекта.

ВЛ напряжением выше тысячи вольт, подверженных интенсивному гололедообразованию, должна осуществляться плавка гололеда электрическим током.

На участках ЛЭП, подверженных интенсивному загрязнению, должна применяться специальная или усиленная изоляция и при необходимости выполняться чистка изоляции, замена загрязненных изоляторов.

В зонах интенсивных загрязнений изоляции птицами и в местах их массового гнездования должны устанавливаться специальные устройства исключающие возможность перекрытий, а также отпугивающие птиц и не угрожающие их жизни.

Организацией, эксплуатирующей электрические сети, должны содержаться в исправном состоянии:

  • сигнальные знаки на берегах в местах пересечения воздушной или кабельной линии с судоходной или сплавной рекой, озером, водохранилищем, каналом;
  • устройства светоотражения, установленные на опорах или проводах ВЛ;

В местах пересечения ВЛ с автомобильными дорогами, по которым предусматривается передвижение транспортных средств с высотой более 3 м, должны устанавливаться дорожные знаки, указывающие допустимую высоту движущегося транспорта с грузом.

Организация, эксплуатирующая электрические сети, должна следить за исправностью:

  • дорожных знаков, ограждений, габаритов, устанавливаемых на пересечениях ВЛ с автомобильными дорогами;
  • дорожных знаков, устанавливаемых на пересечениях ВЛ 330 кВ и выше с автомобильными дорогами, запрещающих остановку транспорта в охранных зонах этих ВЛ.

Установка и обслуживание указанных знаков производятся организацией, в ведении которой находятся автомобильные дороги.

В охранных зонах электрических сетей без письменного согласия предприятий, в ведении которых находится эти сети, запрещается:

  • производить строительство, капитальный ремонт, реконструкцию или снос любых зданий и сооружений;
  • осуществлять всякого рода горные, погрузочно-разгрузочные, дноуглубительные, землечерпальные, взрывные, мелиоративные работы;

Предприятия, организации, учреждения, получившие письменное согласие на ведение указанных работ в охранных зонах электрических сетей, обязаны соблюдать все условия, обеспечивающие сохранность этих сетей.

Запрещается в охранных зонах производить какие-либо действия, которые могут нарушить нормальную работу электрических сетей, привести их к повреждению или к несчастным случаям. И в частности:

  • размещать автозаправочные станции и иные хранилища горюче-смазочных материалов;
  • посторонним лицам находиться на территории и в помещениях электросетевых сооружений, открывать двери и люки электросетевых сооружений;

Рисунок. Стоянка в охранной зоне ВЛ

Материалы фактического положения ЛЭП, оформленные в установленном порядке, должны быть переданы в органы местного самоуправления для нанесения их на соответствующие карты землепользования.

Органы местного самоуправления выдают сведения о местонахождении ЛЭП заинтересованным предприятиям, организациям и учреждениям.

При совпадении охранной зоны ЛЭП с охранными зонами других объектов (полосой отвода земли для железных или автомобильных дорог, охранными зонами трубопроводов, линий связи, иных ЛЭП) проведение работ, связанное с эксплуатацией этих объектов, осуществляется заинтересованными предприятиями, организациями и учреждениями по согласованию между ними.

Работникам предприятий, в ведении которых находятся электрические сети, предоставляется право беспрепятственного доступа в установленном порядке к объектам сетей, расположенных на территории других предприятий, организаций и учреждений для их ремонта и технического обслуживания.

Предприятия, организации, учреждения и граждане, в охранных зонах электрических сетей и вблизи них обязаны выполнять требования работников предприятий, в ведении которых находятся электрические сети.

Предприятия, в ведении которых находятся электрические сети, имеют право приостановить работы, выполняемые другими предприятиями, организациями, учреждениями или гражданами в охранных зонах сетей с нарушением требований правил охраны электрических сетей.

Должностные лица и граждане, виновные в нарушении требований правил охраны электрических сетей, привлекаются к ответственности в установленном порядке.

  1. Правила охраны электрических сетей напряжением свыше 1000 В. [Скачать]
  2. ГОСТ 12.1.051-90 – Расстояния безопасности в охранной зоне линий электропередачи напряжением свыше 1000 В. [Скачать]
  3. СН 465-74 – Нормы отвода земель для электрических сетей напряжением 0,4-500 кВ. [Скачать]
  4. Правила охраны электрических сетей напряжением до 1000 В. [Скачать]
  5. РД 34.04.184 – Условия производства работ в пределах охранных зон линий электропередачи напряжением до 1000В. [Скачать]
  6. Инструкция по расчистке трасс воздушных линий 0,4-10 кВ. [Скачать]

О мерах безопасности при производстве работ в охранных зонах воздушных линий электропередач

При проведении сельскохозяйственных, строительных, дорожно-ремонтных и иных работ возникает необходимость выполнять работы в охранных зонах воздушных линий электропередач (далее – ВЛ).

Охранная зона ВЛ – это зона вдоль ВЛ в виде земельного участка и воздушного про­странства, ограниченная вертикальными плоскостями, отстоящи­ми по обе стороны линий от крайних проводов при неотклоненном их положении на расстоянии L в зависимости от номинального напряжения линии:

Номинальное напряжение ВЛ, кВ

Расстояние L, метры.

До 1 кВ.

2 м.

6-10 кВ.

10 м.

35 кВ.

15 м.

110 кВ.

20 м.

220 кВ.

25 м.

330 кВ.

30 м.

750 кВ.

40 м.



Правилами охраны электрических сетей напряжением до 1000 вольт, утвержденными постановлением Совета Министров СССР

от 11 сентября 1972 г. № 667, и Правилами охраны электрических сетей напряжением свыше 1000 вольт, утвержденными постановлением Совета Министров СССР от 26 марта 1984 г. № 255, предусмотрена обязательность получения разрешений на производство ряда работ вблизи электрических сетей. Такой порядок установлен с целью предотвращения возможности повреждения электрических сетей, но главное — преследует цель исключить нанесение ущерба здоровью и жизни людей, занятых этими работами.

Несоблюдение правил работы в охранных зонах линий электропередач может привести к несчастным случаям.

В охранных зонах линий электропередачи без письменного согласия их владельца запрещается:

— производить строительство, капитальный ремонт, реконструкцию или снос любых зданий и сооружений;

— осуществлять погрузочно-разгрузочные, мелиоративные работы, производить посадку и вырубку деревьев и кустарников, располагать полевые станы, устраивать загоны для скота, сооружать проволочные ограждения, а также производить полив сельскохозяйственных культур;

— совершать проезд машин и механизмов, имеющих общую высоту с грузом или без груза от поверхности дороги более 4,5 м (в охранных зонах воздушных линий).

При нарушениях вышеуказанных правил, повлекших за собой несчастные случаи с людьми, пожары, перерывы в электроснабжении, материальный ущерб, виновные могут быть привлечены к административной и даже уголовной ответственности.

В настоящее время продолжают происходить случаи электротравматизма и повреждения грузоподъемной и уборочной техники при производстве строительных, сельскохозяйственных и других работ. Они стали следствием пренебрежения требованиями действующих Правилами охраны электрических сетей напряжением свыше 1000 вольт.

Так, например, 19.08.2020 в Барановичский сельский район электрических сетей РУП «Брестэнерго» поступило сообщение о попадании под напряжение водителя автомобиля. Индивидуальный предприниматель на личном автомобиле МАЗ осуществлял выгрузку зерна на площадке хранения. После выгрузки, не опуская кузова, продолжил движение к выезду, задев при этом провод воздушной линии электропередачи напряжением 10 кВ. Водитель вышел из кабины, увидел загоревшиеся передние колеса и при посадке в кабину автомобиля был смертельно травмирован электрическим током.

Аналогичный случай произошел 01.09.2020 в г. Гомеле. В городской РЭС филиала «Гомельские электрические сети» поступила информация об обрыве провода ВЛ-10 кВ самосвалом при разгрузке песка и возгорании техники. При выяснении причин и обстоятельств происшествия установлено, что автомобиль МАЗ, принадлежащий одной из строительных организаций г. Гомеля, производил выгрузку песка в охранной зоне ВЛ непосредственно под проводами. При выгрузке песка (подъеме кузова) автомобиль приблизился и зацепил провод ВЛ, в результате чего произошел его обрыв и возгорание автомобиля. Персоналом Гомельского городского РЭС ВЛ была отключена, персонал МЧС допущен для тушения автомобиля.

04.09.2020 от дежурного Несвижского РОЧС поступило сообщение о попадании под напряжение водителя грузовика при разгрузке песка. При выяснении причин установлено, что водитель автомобиля марки МАЗ производил выгрузку песка под ВЛ-10 кВ и задел нижний провод ВЛ. Предположительно водитель вышел из автомобиля для осмотра, при повторной попытке сесть в кабину попал под шаговое напряжение и был смертельно поражен электрическим током.

ГОСЭНЕРГОГАЗНАДЗОР ПРЕДУПРЕЖДАЕТ!

Соблюдайте Правила охраны электрических сетей!

Берегите жизнь!

Поделиться новостью:

ESFI Безопасность воздушных линий электропередач


Безопасность на рабочем месте — контакт для воздушных линий электропередач

В период с 2011 по 2018 год 38% всех несчастных случаев со смертельным исходом на рабочих местах, связанных с электричеством, были вызваны воздушными линиями электропередач. В большинстве этих случаев смертельные исходы произошли на тех профессиях, где обучение по электробезопасности было минимальным или совсем не проводилось. Поэтому, когда вы находитесь на сайте вакансий, не забывайте всегда искать, всегда — это может спасти вам жизнь.

Если транспортное средство или объект касается линии электропередачи или опоры электросети:

  • Считать все линии под напряжением и опасными
  • Скажите другим, чтобы они не приближались к транспортному средству, сбитым линиям или чему-либо, что может контактировать с сбитыми линиями
  • Предупредить других, чтобы они держались на расстоянии не менее 35 футов
  • Оставайтесь на месте или внутри автомобиля, если вы не видите огня или дыма
  • Позвоните 911

В случае пожара или задымления:

  • Не касаться земли и автомобиля одновременно
  • Прыгнуть из машины, поставив ноги вместе
  • Отодвиньтесь, не поднимая ног

Верх


Строительство воздушных линий безопасности

В 2016 году 53% всех смертельных электрических травм произошло в строительной отрасли.Строительная отрасль оставалась ведущим источником смертельных электрических травм с 82 случаями, что примерно в три раза превышает вклад второго по величине источника, профессиональных и деловых услуг. Узнайте, как безопасно работать рядом с линиями электропередач, с помощью этих простых шагов:

  1. Найти все воздушные линии электропередачи
  2. Держите себя и оборудование на расстоянии 10 футов от всех воздушных линий электропередачи
  3. Не трогайте ничего, что находится в контакте с линией электропередачи
  4. Остерегайтесь ограждений возле ЛЭП
  5. Лестницы для переноски и другое оборудование горизонтально
  6. Аппарат опускания оборудования перед движением
  7. Никогда не распыляйте воду возле линий электропередач
  8. Держитесь на расстоянии не менее 35 футов от упавших линий электропередачи

Загрузить

Загрузить (испанский)

Верх


Плакат по технике безопасности для воздушных линий электропередач для сельскохозяйственных нужд

Контакт с воздушными линиями электропередачи — основная причина несчастных случаев со смертельным исходом среди сельскохозяйственных рабочих.Из 1001 зарегистрированного инцидента с контактом с ЛЭП в 2003–2009 годах почти 70% закончились смертельным исходом. К счастью, этих несчастных случаев можно избежать, выполнив эти простые действия прямо на работе.

  1. Найти все воздушные линии электропередачи
  2. Держите себя и оборудование на расстоянии 10 футов от всех воздушных линий электропередачи
  3. Не трогайте ничего, что находится в контакте с линией электропередачи
  4. Остерегайтесь ограждений возле ЛЭП
  5. Лестницы для переноски и другое оборудование горизонтально
  6. Аппарат опускания оборудования перед движением
  7. Никогда не распыляйте вблизи линий электропередач с системами орошения
  8. Держитесь на расстоянии не менее 35 футов от упавших линий электропередачи

Загрузить

Также доступно на испанском языке (Загрузить)

Верх


Программа подготовки инструкторов по безопасности воздушных линий электропередач

Сельскохозяйственные рабочие играют важную роль во многих аспектах нашей повседневной жизни — от еды, которую мы едим, до одежды, которую мы носим.За предоставляемые ими удобства приходится платить, поскольку на рабочем месте они сталкиваются с множеством опасностей. Существующее обучение уже направлено на риски теплового истощения, обезвоживания и использования пестицидов, но отрасль проявляет меньшую активность в обеспечении обучения работе с воздушными линиями электропередач. Электричество беспощадно, когда не соблюдаются надлежащие процедуры, и важно, чтобы работники были проинформированы и напомнили о правилах безопасности при работе с линиями электропередач. Это обучение продемонстрирует безотлагательную необходимость в таком обучении, а также соответствующие действия, необходимые для предотвращения травм или смерти, вызванных воздушными линиями электропередач на
.
Программа ESFI по обучению инструкторов может помочь научить менеджеров, как обучать своих сотрудников на рабочем месте об опасностях, связанных с воздушными линиями электропередач.

Этот тренинг будет охватывать следующее:

  • Почему это обучение важно
  • Примеры опасных ситуаций, связанных с воздушными линиями электропередачи
  • Предоставление эффективных советов по предотвращению вреда, причиненного воздушными линиями электропередач
  • Соответствующие действия после аварии на воздушных линиях электропередачи
  • Как избежать самоуспокоенности на сельскохозяйственных работах


Загрузить

Верх


Документ: Профессии, наиболее подверженные риску со смертельным исходом при авариях на воздушных линиях электропередачи

В этом документе, озаглавленном «Профессии, наиболее подверженные риску смертельных происшествий с воздушными линиями электропередачи: использование данных OSHA для лучшего понимания», были рассмотрены все случаи, связанные с электричеством, расследованные OSHA за период 2000-2011 гг. инциденты с линиями электропередач, а также сценарии, связанные с этими событиями.

Президент ESFI Бретт Бреннер и старший член Института инженеров по электротехнике и радиоэлектронике (IEEE) Джеймс К. Коули, P.E., совместно представили доклад на семинаре IEEE IAS по электробезопасности 2015 года, который состоится 26-30 января в Луисвилле, штат Кентукки.

Загрузки


Верх

Безопасность линий электропередач — Международная ассоциация вывесок

Перед сборкой или разборкой крана работодатель должен определить, может ли он подойти ближе 20 футов к линии электропередачи (до 350 кВ).В таком случае работодатель должен выполнить одно из следующих действий:

(a) Подтвердите в энергетической компании, что линия обесточена и явно заземлена на рабочем месте.
(b) Убедитесь, что никакая часть не находится ближе 20 футов от линии электропередачи.
(c) Следуйте Таблице A , в которой указаны минимальные зазоры в зависимости от напряжения.

ТАБЛИЦА A: Минимальные зазоры в зависимости от напряжения

Напряжение (кВ) Минимальное расстояние (футы)
До 50 кВ 10 футов
> 50-200 кВ 15 футов
> от 200 до 350 кВ 20 футов
> 350-500 кВ 25 футов *
> от 500 до 750 кВ 35 футов *
> от 750 до 1000 кВ 45 футов *
> 1000 кВ Определяется коммунальным предприятием / собственником
* По данным 1926 г.1409, для линий электропередач от 350 до 1000 кВ предполагается, что минимальное расстояние составляет 50 футов. Более 1000 кВ должны установить коммунальное предприятие / владелец или зарегистрированный инженер.

Краны нельзя собирать / разбирать ниже линии электропередачи или в пределах зазоров Таблица A от линии электропередачи. Если используется Таблица A , владелец / коммунальное предприятие должно предоставить работодателю напряжение в линии электропередачи в течение двух дней с момента запроса.

Считается, что линии электропередач находятся под напряжением до тех пор, пока не будет подтверждено, что они обесточены и явно заземлены.Предупреждения об опасности поражения электрическим током должны быть вывешены на видном месте в кабине крана и снаружи кабины на виду у оператора (за исключением мостовых козловых и башенных кранов).

Рабочие зоны должны быть разграничены на 360 градусов вокруг оборудования для предотвращения посягательств в пределах 20 футов от линии электропередачи. Если линия не обесточена, перед началом работ необходимо также провести встречу с экипажем для проверки расположения линий и процедур для предотвращения посягательств. Для предотвращения посягательства необходимо принять меры, аналогичные тем, которые требуются при сборке / разборке, но в этом случае также возможна изоляционная перемычка между линией нагрузки и нагрузкой.

Операторы и члены экипажа должны быть обучены:

  • Порядок действий в случае контакта с линией электропередачи
  • Предположить, что линии электропередач находятся под напряжением до тех пор, пока не будет подтверждено и явно заземлено
  • Предположить, что линии электропередач не изолированы, пока иное не подтверждено владельцем или квалифицированным лицом
  • О пределах изолирующих перемычек и других устройств (например, сигнализаторов приближения)
  • О надлежащих процедурах заземления и их ограничениях.


Споттеры также должны пройти соответствующее обучение.


Что делать, если линия не обесточена?

Если линия не обесточена, работодатель должен предпринять следующие действия:

  • Провести встречу с бригадой по монтажу / демонтажу для обсуждения мер по предотвращению посягательств.
  • Используйте только непроводящие теги.
  • Используйте специальный наблюдатель, сигнализацию приближения, сигнальное устройство контроля дальности, автоматическое ограничительное устройство или повышенную сигнальную линию / барьер, расположенный в поле зрения машиниста крана.

Исключения из таблицы A? Соблюдайте следующие минимальные меры предосторожности

Если работа должна выполняться ближе, чем значения Таблица A , то необходимо принять как минимум следующие меры предосторожности:

  • Работодатель должен показать, что Таблица A неосуществима и что невозможно обесточить и заземлить или переместить линию.
  • Безопасные расстояния должны определяться владельцем / оператором линии или зарегистрированным профессиональным инженером, который является квалифицированным лицом.
  • Должно быть проведено плановое совещание и должны быть внедрены разработанные процедуры (если процедуры неадекватны, работа должна быть остановлена ​​и установлены новые процедуры или линия должна быть обесточена).
  • Устройства автоматического повторного включения не должны работать.
  • Должен быть назначен специальный наблюдатель.
  • Между линией и нагрузкой должна быть установлена ​​повышенная предупредительная линия / заграждение или изолирующая перемычка, за исключением работ на линиях электропередачи / распределения, охватываемых Подчастью V (дополнительные положения вступают в силу через один-три года после даты вступления в силу).
  • Необходимо использовать непроводящий такелаж.
  • Необходимо использовать устройство ограничения диапазона движения.
  • Необходимо использовать непроводящие сигнальные шнуры.
  • Должны быть установлены заграждения на расстоянии не менее 10 футов от оборудования (где это возможно).
  • Оборудование должно быть правильно заземлено.
  • Рабочие не должны касаться линии над изолирующей перемычкой.
  • На территорию допускаются только основные сотрудники.
  • Изолирующий шланг линии или кожух должен быть установлен владельцем / оператором, если он недоступен.
  • Владелец и пользователь должны встретиться с оператором оборудования и другими работниками для ознакомления с процедурами.
  • Необходимо указать одного человека, который будет выполнять план и в случае необходимости может прекратить работу.
  • Документация по этим процедурам должна быть немедленно доступна на месте.
  • Устройства безопасности и вспомогательные средства должны соответствовать спецификациям производителя.
  • Все сотрудники должны быть обучены технике безопасности на линиях электропередач в соответствии с 1926.1408 (g).

Расстояния между оборудованием

Оборудование, перемещающееся под линией электропередачи или рядом с ней, должно:

(a) Иметь опущенную стрелу / мачту и опорную систему
(b) Соблюдайте минимальные зазоры, установленные в таблице T
. (c) Уменьшите скорость, чтобы минимизировать нарушение
(d) Используйте специального наблюдателя, если ближе 20 футов
(e) Освещение или идентификация линий электропередач в ночное время
(f) Определите и используйте безопасный путь передвижения.

ТАБЛИЦА T

Минимальные зазоры при движении без груза

Напряжение (кВ) Минимальное расстояние (футы)
До 0,75 кВ 4 фута
> 0,75 — 50 кВ 6 футов
> от 50 до 345 кВ 10 футов
> от 345 до 750 кВ 16 футов
> от 750 до 1000 кВ 20 футов
> 1000 кВ *
> 1 000 Определяется коммунальным предприятием / собственником
* Установлено владельцем или зарегистрированным профессиональным инженером / квалифицированным лицом.

Советы по электробезопасности | Гирлянда Power & Light

Советы по электробезопасности | Гирлянда Power & Light

Пожалуйста, включите JavaScript в вашем браузере для лучшего взаимодействия с пользователем.

Центр аварийных отключений »Электробезопасность

Мы используем электричество для приготовления пищи, обогрева и охлаждения наших домов, а также для питания нашей электроники, но электричество также представляет серьезную опасность.При работе с электричеством важно соблюдать осторожность!

Электричество пытается добраться до земли по пути наименьшего сопротивления. Он проходит через проводники, такие как металл, вода и люди. Если вы коснетесь электричества (или чего-то, что касается электричества), ваше тело станет проводником электричества, и вы можете получить серьезные травмы или погибнуть.

Не бойтесь электричества, соблюдая следующие правила безопасности:

Линии электропередач

  • Линии электропередачи транспортируют огромное количество электроэнергии.Контакт с линией электропередачи может привести к серьезным травмам, ожогам или смерти. Держитесь подальше от всех линий электропередач и никогда не взбирайтесь на опоры электросети.

Поврежденная линия электропередачи

  • Несчастные случаи, шторм или другие события могут привести к падению линии электропередачи на землю. Провод, лежащий на земле, может проводить электричество.
  • Не приближайтесь к вышедшим из строя ЛЭП. Предположим, что питание все еще включено. Это могло спасти тебе жизнь. Немедленно позвоните в GP&L (972-205-3000) и в полицию (911), чтобы сообщить о пропавшей линии.
  • Проинструктировать других не приближаться к обрушенной линии.

Объекты, находящиеся рядом или соприкасающиеся с линиями электропередач

  • Если упавшая линия электропередачи касается кого-то, держитесь подальше и немедленно обратитесь за помощью. Не прикасайтесь к человеку или к чему-либо, к чему он прикасается. Не используйте какой-либо предмет, чтобы сдвинуть линию или отвести человека от линии, иначе вы также можете стать жертвой.
  • Если в ваш автомобиль попала линия электропередачи, оставайтесь внутри, кроме случаев непосредственной опасности, например пожара.Если вам необходимо выйти из машины, прыгайте, не касаясь одновременно металла (машины) и земли.
  • Не прикасайтесь к забору, который соприкасался с упавшей линией электропередачи. Металлические заборы могут электризоваться, если на них упадет провод под напряжением.
  • Не взбирайтесь на деревья возле электрических проводов.
  • Не запускайте воздушных змеев, воздушные шары, самолеты и другие объекты вблизи воздушных линий. Воздушный змей или струна воздушного шара могут проводить электричество к земле.
  • Держите стойки скиммера для бассейнов вдали от воздушных линий электропередач.
  • При переноске лестниц и других длинных инструментов соблюдайте осторожность и держите их подальше от всех воздушных линий, включая линию, ведущую к вашему дому от опоры электропередач.
  • При установке антенны убедитесь, что между ней и всеми воздушными линиями электропередач достаточно места. Оставьте дополнительное пространство, чтобы в случае падения он отключил воздушные линии электропередач. Прочтите инструкцию по установке и устанавливайте только в сухую погоду.

Служебные капли

  • Отвод обслуживания — это место, где проводка входит в здание на счетчике.Покрытие этих проводов не является изоляцией. Это только защита от атмосферных воздействий. Если это покрытие станет хрупким или потрескается, оно может упасть и обнажить провода под напряжением.
  • Держите лестницы вдали от точек обслуживания.
  • Соблюдайте осторожность, находясь рядом с местом сбрасывания, например, при окраске или чистке.

Электрические розетки

Электроприборы и шнуры

  • Включенный или выключенный электрический прибор становится источником электричества.
  • Никогда не используйте электрические приборы в воде или около воды.
  • Всегда отключайте прибор от сети перед его чисткой.
  • Шнуры электроприборов защищены изоляцией. Регулярно проверяйте шнуры на износ. Не используйте прибор, если шнур треснул или изношен.
  • Отключите электроприборы, потянув за вилку, а не за шнур.
  • Не прокладывайте электрические шнуры под коврами или мебелью.
  • Отключайте электроприборы, когда они не используются.Даже если прибор выключен, через него проходит немного электричества, если он включен в розетку.
  • Немедленно отключите электроприбор, если он перегорит плавкий предохранитель, испускает дым или искры. Отремонтируйте прибор перед повторным использованием или выбросьте его.
  • Будьте осторожны, чтобы не перерезать шнур питания при работе с уличными электрическими инструментами, такими как воздуходувки, ножницы для живой изгороди, цепные пилы и т. Д.
  • При использовании электроприборов на открытом воздухе надевайте обувь на резиновой подошве.Не используйте электрические инструменты босиком.
  • Не используйте электрические приборы на открытом воздухе, когда земля сырая или мокрая.
  • Посмотреть инфографику о защите от перенапряжения.
  • Просмотрите инфографику о безопасном отоплении дома.
  • Просмотрите инфографику об электробезопасности при работе из дома.

Расположение линии

  • Есть ряд подземных коммуникаций, которые могут быть повреждены, если вы ударите их во время копания.
  • Позвоните в Texas811, прежде чем копать. Набери 811.
  • Если вы попадете на линию метро, ​​вы можете получить серьезные травмы или погибнуть. Вы также можете нести ответственность за любой ущерб.

Подстанции и трансформаторы на площадках

  • Подстанция — это огороженная территория, на которой расположены силовые трансформаторы. Некоторые линии электропередач также проложены под землей и контролируются трансформатором, установленным на площадке.
  • Как подстанции, так и трансформаторы, устанавливаемые на площадках, находятся под высоким напряжением электричества.Не карабкайтесь и не играйте. Держись подальше!
  • Если вы видите незапертые ворота, не открывайте их и не подходите к ним. Позвоните в GP&L по телефону 972-205-3000.
  • Не копайте и не сажайте ничего возле трансформаторов, установленных на площадках. Это не только ограничивает доступ для бригад энергокомпании, но и может соприкоснуться с проложенным кабелем во время копания.

Электрические бури

  • Молния идет от облаков к земле, используя лучший из имеющихся проводников.Следуйте этим рекомендациям, если на улице в шторм.
  • Ищу убежище — дом, автомобиль, тележку для гольфа, другое. Не стойте под открытым небом.
  • Если укрытия нет, ищите низину и сядьте, наклонившись вперед, положив руки на колени.
  • Если ты в воде, выбирайся!
  • Если вы в лодке, садитесь!
  • Держитесь подальше от металлических предметов. Если вас поймали на поле для гольфа во время шторма, не держите в руках металлическую клюшку.
  • Не стой под деревом.Мокрое дерево может притягивать молнии, а не обеспечивать защиту.
  • Просмотрите инфографику об утоплении, вызванном поражением электрическим током.

% PDF-1.4 % 48 0 объект > эндобдж xref 48 75 0000000016 00000 н. 0000002165 00000 н. 0000002276 00000 н. 0000002809 00000 н. 0000003335 00000 н. 0000003820 00000 н. 0000004399 00000 н. 0000004482 00000 н. 0000004595 00000 н. 0000006920 00000 н. 0000008865 00000 н. 0000010712 00000 п. 0000012017 00000 п. 0000012203 00000 п. 0000014092 00000 п. 0000016172 00000 п. 0000016295 00000 п. 0000016495 00000 п. 0000016758 00000 п. 0000018614 00000 п. 0000020143 00000 п. 0000024187 00000 п. 0000024265 00000 п. 0000024360 00000 п. 0000024507 00000 п. 0000024619 00000 п. 0000024734 00000 п. 0000025825 00000 п. 0000026143 00000 п. 0000026476 00000 п. 0000063986 00000 п. 0000064023 00000 п. 0000093363 00000 п. 0000093400 00000 п. 0000093477 00000 п. 0000093554 00000 п. 0000093874 00000 п. 0000093927 00000 н. 0000094041 00000 п. 0000094118 00000 п. 0000094373 00000 п. 0000094455 00000 п. 0000094508 00000 п. 0000094581 00000 п. 0000094675 00000 п. 0000094771 00000 п. 0000094869 00000 п. 0000095012 00000 п. 0000095155 00000 п. 0000100937 00000 н. 0000101211 00000 н. 0000101288 00000 н. 0000101365 00000 н. 0000101444 00000 н. 0000101523 00000 н. 0000101642 00000 н. 0000101791 00000 н. 0000102094 00000 н. 0000102149 00000 п. 0000102265 00000 н. 0000102343 00000 п. 0000102540 00000 н. 0000102825 00000 н. 0000103100 00000 н. 0000103178 00000 п. 0000103256 00000 н. 0000103559 00000 н. 0000103614 00000 н. 0000103730 00000 н. 0000103808 00000 п. 0000104092 00000 н. 0000104368 00000 н. 0000110218 00000 п. 0001575870 00000 н. 0000001796 00000 н. трейлер ] / Назад 1705494 >> startxref 0 %% EOF 122 0 объект > поток hT; HQEn \ MF # hFx- «bJҩ $ 1b +, Ղ R; R4 (XkkA-) | [ y «/ RDpqh? dRlf (Pmjrg ~ bR2hV / tjf5d ҏ [& 2A), FY * | + x 䔵 Iuw = x8 E «uGb, rn = x | aG2.= |

Безопасность линий электропередач | Фредериксбург, Техас

Безопасность

Главной заботой Департамента электричества города Фредериксбург является безопасность наших клиентов и сотрудников. Мы уделяем много внимания обеспечению безопасности наших объектов. Но даже с нашими многочисленными мерами предосторожности случались несчастные случаи с электрическими контактами. Помните, что линии электропередач могут убить.

Напряжение

После того, как электрическая мощность прошла через распределительные подстанции, она была снижена до 12500 вольт (12.5 кВ). Это напряжение проводов на верхушках столбов в воздушной зоне или в кабеле в подземной системе. 13,2 кВ — это достаточно низкое напряжение, при котором требования к свободному зазору позволяют разумно размещать провода в жилых и коммерческих помещениях. Однако при этом напряжении электрические потери все еще относительно низкие.

Сообщения о сбоях

Заказчик должен знать, что при таком напряжении ветки деревьев и другие предметы, которые клиент обычно считает непроводящими, будут проводить электричество.Пытаться переместить распределительную линию с помощью куска дерева или другого предмета небезопасно.
В случае возникновения аварийных ситуаций, связанных с напряжением в распределительной сети, необходимо обязательно связаться с электрическим отделом для устранения аварийной ситуации.

На этом уровне происходит наибольшее количество прерываний, так как воздействие наибольшее. Когда вы работаете возле линий электропередач или перемещаете инструменты и оборудование рядом с линиями электропередач, будьте бдительны.

Законы

Кодекс здоровья и безопасности штата Техас, глава 752, запрещает все виды деятельности, при которых люди или оборудование могут приближаться к находящимся под напряжением воздушным высоковольтным линиям электропередачи ближе шести футов.Эти законы несут как уголовную, так и гражданскую ответственность. Кроме того, в соответствии с этими законами подрядчики и владельцы несут юридическую ответственность за безопасность строителей. Если вам или вашей компании необходимо работать вблизи воздушных линий электропередач, позвоните нам по телефону (830) 997-7521. Мы поможем вам организовать обесточивание и / или перемещение линий. Сделайте свое рабочее место безопасным, не забывайте смотреть вверх и жить рядом с воздушными линиями.

Защита линии электропередачи — обзор

4.2.1 Полная двойная защита с разными принципами

Принцип конфигурации защиты линии сверхвысокого напряжения аналогичен принципу конфигурации защиты линии 500 кВ, но с более высокими требованиями [2].Для этого требуется полная, на 100% дублирующая конфигурация и локальное резервное копирование, то есть два набора основных защит должны иметь высокую независимость, а конфигурация защиты должна иметь определенную избыточность. Два набора основной защиты должны быть входом переменного тока от TA и TV, а клеммная коробка, кабель, источник питания постоянного тока, катушка отключения, экран защиты и канал связи должны быть полностью отдельными и независимыми. Между двумя основными защитными экранами должно быть достаточное расстояние.Режим передачи сигнала также должен быть другим — например, один может использовать режим блокировки, а другой разрешающий режим. Резервная защита должна быть, по крайней мере, полностью отделена от набора первичной защиты. Конфигурация, в которой отсутствует одно из вышеупомянутых условий, не может рассматриваться как имеющая 100% дублирование и локальное резервное копирование. Кроме того, также необходимо установить удаленное резервное копирование и защиту от отказа выключателя, а также обеспечить максимальную чувствительность удаленного резервного копирования.Между тем, следует принять меры для сведения к минимуму степени неисправности, которую необходимо удалить — двойные шины, раздельная работа и т. Д.

Если TA нельзя разделить, токовая петля должна быть подключена к двум разным вторичным обмоткам TA. Что касается CVT, если каждая фаза имеет два конденсатора связи, она должна быть полностью отделена от конденсатора связи. Если каждая фаза имеет только один конденсатор связи, его следует отделить от электромагнитного трансформатора, включая клеммную коробку телевизора, вторичный кабель и т. Д.

Источник питания постоянного тока должен иметь два комплекта батарей или две независимые шины постоянного тока, а два набора основных защитных устройств подключены к разным шинам постоянного тока. При возникновении неисправности шины постоянного тока все подключенные к ней цепи должны автоматически переключаться на другую шину. Когда происходит отказ шины постоянного тока, пилотная защита режима блокировки, подключенная к шине, должна иметь возможность отправлять сигнал блокировки, чтобы защита не сработала неправильно на другом конце в случае внешнего сбоя, и должна иметь возможность отправлять разрешающий сигнал и заставит защиту отказаться от движения в случае внутренней неисправности.

В соответствии с вышеуказанными требованиями и принципами, линии передачи сверхвысокого напряжения должны иметь два набора основной защиты и набор резервной защиты, которые могут быстро устранить неисправность всей линии и использоваться в качестве резервной защиты для соседних линий. Кроме того, когда применяется однофазное АПВ, должна быть установлена ​​защита, которая не может неправильно сработать в случае режима работы с двухфазным колебанием и может надежно отреагировать на другую неисправность.

Поскольку каждый принцип защиты имеет некоторые недостатки, две основные защиты должны применять разные принципы, чтобы дополнять друг друга.В защите микрокомпьютера одновременно могут быть реализованы различные принципы защиты. Следовательно, при необходимости для микропроцессорной защиты можно использовать два набора устройств с одинаковым аппаратным обеспечением и разными принципами работы программного обеспечения. Поперечная дифференциальная защита — это простой и эффективный принцип защиты для параллельных двухконтурных линий передачи, поэтому можно установить поперечную дифференциальную защиту для увеличения избыточности защиты для параллельных двухконтурных линий передачи.Для поперечной дифференциальной защиты микрокомпьютера вместо перекрестного соединения токовых контуров двухцепной линии для получения дифференциального тока и проверки его направления мы можем напрямую сравнить знак направления мощности защит двухцепных линий. Когда двухконтурная линия закорочена снаружи, направления питания двухконтурной линии на обоих концах всегда одинаковы. Когда есть внутреннее короткое замыкание в двухконтурной линии, направление мощности на одном конце двухконтурной линии непостоянно, поэтому можно судить о внутренней неисправности, а также выбрать линию неисправности и отключить ее в соответствии с направлением вина.После отключения одного конца направление питания двухцепной линии на противоположном конце может неизбежно стать несовместимым, и линия разлома может быть немедленно отключена. Если на одном конце обнаружена внутренняя неисправность, прерыватель линии на противоположном конце может быть отключен, посылая сигнал отключения по каналам. Таким образом, общее время устранения неисправности будет меньше, чем время, которое следует за другим действием.

Национальный месяц электробезопасности: шесть советов по безопасности при работе вблизи воздушных линий электропередач

Поздно днем ​​февраля.18 января 2001 года автомобиль гонщика Дейла Эрнхардта разбился при повороте на последнем круге NASCAR Daytona 500 на глазах у более чем 150 000 фанатов и 17 миллионов телезрителей. В мгновение ока ушел один из величайших гонщиков в истории NASCAR.

Аритон Сенна из Бразилии, один из величайших и самых влиятельных гонщиков Формулы-1 всех времен, погиб во время Гран-при Сан-Марино Формулы-1 1994 года в Имоле, Италия.

Эти смерти потрясли мир автоспорта, побудив представителей Формулы-1 и NASCAR задать себе критический вопрос: «Есть ли способ сделать наш спорт более безопасным?»

Короткий ответ — «Да», и им это удалось.

За почти два десятилетия после гибели Эрнхардта ни один гонщик не погиб в гонках серии кубков NASCAR. Гонки Формулы-1 также прошли 20 лет без смертельных исходов, пока Жюль Бьянки не умер после тяжелой травмы головы на Гран-при Японии 2014 года. С тех пор в Формуле-1 погибших не было. Тем не менее, были серьезные аварии, в том числе 29 ноября 2020 года, когда автомобиль Ромена Грожана врезался в металлический барьер, раскололся надвое и загорелся, но он сбежал сам в течение 30 секунд и выжил.

Как NASCAR и Формула-1 достигли этих выдающихся достижений? Установив ориентацию на обучение. Эти организации стремились понять все причины и факторы, способствующие этим фатальным событиям, а затем систематически применяли полученные знания для предотвращения или смягчения последствий в будущем. Теперь они сосредоточены на постоянном повышении безопасности.

Специалисты по безопасности, не занимающиеся автоспортом, могут принять ту же успешную ориентацию на обучение технике безопасности.Он начинается с понимания того, что риски бывают всех форм и размеров, и необходимо расставить приоритеты. Специалисты по безопасности должны последовать примеру NASCAR и Formula One, сосредоточив внимание на предотвращении тех рисков, которые потенциально могут привести к серьезным травмам или смертельному исходу (SIF).

Несмотря на достижения в области техники безопасности, количество несчастных случаев на производстве не улучшается. По данным переписи смертельных травм на производстве 2019 года, проведенной Бюро труда и статистики, количество смертельных случаев на рабочем месте такое же, как и 10 лет назад (3,5 смертельных случая на 100 000 рабочих).Кроме того, согласно статье Дональда К. Мартина и Элисон А. Блэк «Предотвращение серьезных травм и смертельных исходов: исследование выявляет предшественники и факторы риска, около 20-25% регистрируемых травм могли бы легко стать жизненно важными или смертельными, если бы изменилось только одно обстоятельство». Парадигмы », который был опубликован в сентябрьском номере журнала ASSP« Профессиональная безопасность »за 2015 год.

Но, приняв новую производственную базу и три хорошо выполненных пит-стопа, специалисты по безопасности могут решать проблемы SIF, как это сделали NASCAR и Формула-1.

Создайте культуру, в которой ценится отчетность

Сообщайте о возможных сбоях (вызовах закрытия) и используйте полномочия «остановить работу», особенно при наличии риска SIF. Это настоящий инструмент для сбора достаточно значимых данных для изучения и внесения изменений в предотвращение SIF.

Ни один работник не должен страдать от последствий за остановку работы по соображениям безопасности или сообщение о возможном сбое. Скорее, должны существовать подкрепление и положительная обратная связь, чтобы сотрудники знали, что такое поведение, состоящее в сообщении о рисках и прекращении работы, когда риск SIF присутствует и не контролируется, очень желателен.Желтые и красные флажки в профессиональных гонках — надежные и видимые сигналы такого поведения. Аналогичный подход следует применять во всех отраслях.

Анализировать события и данные по безопасности информация об уязвимости риска.

Все эти источники данных можно тщательно изучить на предмет малейших указаний на риск SIF.Лучшие в своем классе подходы также определяют, есть ли вероятность более значимого результата. При необходимости организации следует разработать новые и альтернативные средства сбора информации и выявления проблем, чтобы лучше понять риски, которые могут привести к SIF.

Проведение сеансов анализа рисков с сотрудниками, которые выполняют работу, и планирование с ними способов выполнения работы поможет каждому распознать любые небезопасные ситуации, которые стали общепринятой практикой.Различие между тем, что было задумано при разработке схемы, и тем, что наблюдается в реальной эксплуатации, является важной проблемой. Если системы и методы не дают данных, раскрывающих новую информацию о рисках, их следует обновить и переосмыслить.

Принять установку на обучение

Настаивайте на ориентации на обучение, а не на обвинении в ориентации в организации. Каждый лидер и менеджер должны согласиться с этой концепцией, поскольку это важный шаг к построению так называемой культуры справедливости.

В месяцы, прошедшие после гибели Сенны и Эрнхардта, Формула-1 и NASCAR приложили согласованные усилия для выявления сопутствующих причин и выявления дополнительных потенциальных проблем, выходящих за рамки одного инцидента. Более широкий взгляд — и готовность изменять методы — привели к более глубокому пониманию проблем безопасности, с которыми сталкиваются водители и бригады питейных бригад. Это не был единичный взгляд на эти отдельные смертельные случаи; скорее, это был всесторонний взгляд на спорт и связанные с ним риски.

Развертывание извлеченных уроков по всему предприятию, проверка принятия и применения корректирующих процедур являются дополнительными ключевыми принципами работы для предотвращения SIF.

Как это сделали «Формула-1» и NASCAR, организации должны усердно разрабатывать корректирующие и предупреждающие действия, основанные на принципах «Предотвращение посредством проектирования» и «По своей сути более безопасное проектирование». Эти концепции описаны в Иерархии средств управления безопасностью (HOC), при этом верхняя половина HOC значительно более надежна для управления развитием ситуаций риска SIF и предотвращения их возникновения.


Нижние уровни HOC (обучение, знаки, использование СИЗ) в значительной степени зависят от действий человека, а люди далеки от совершенства. Поэтому средства управления нижнего уровня — не лучшее долгосрочное решение для предотвращения SIF.

Тяжелые травмы и гибель людей можно предотвратить, контролируя факторы, предшествующие этим событиям.

Добавить комментарий

Ваш адрес email не будет опубликован.
