Схемы лучших самодельных детекторов скрытой проводки


Иногда возникает необходимость просверлить стену, забить гвоздь или дюбель, но как знать не находится ли в том месте в стене электрический провод? Согласитесь, если гвоздь или сверло перфоратора продырявит электрический провод в стене, то как минимум одна электроточка в доме работать не будет, а возможно и вовсе проедется переделывать ремонт.

Точно также при ремонте или обрыве электропровода в стене, возникает необходимость точного определения места где проложены провода.

Один из вариантов определения местонахождения провода под напряжением или без… – прибор (детектор — индикатор) для поиска скрытой проводки.


Существуют множество моделей таких специфических устройств различного ценового сегмента.

Модели таких топовых производителей как Bosсh, Stanley, Garrett, Skil и др.

Так же и более дешевые их аналоги отечественных и китайских производств.

Дешёвые приборы могут находить провода только под напряжением.

Более дорогие устройства являются многофункциональными и умеют обнаруживать обесточенные провода различных металлов.

По принципу работы все «электродетекторы» можно поделить на такие виды:

  • электромагнитные
  • электростатические
  • детектор металлов (материалов)
  • комбинированные

Для начинающего электрика или просто хозяйственного человека который не желает тратить от 100 долларов и больше, на хороший профессиональный детектор скрытой проводки, я предложу два самодельных устройства которые по своей эффективности и практичности (проверенной на практике) могут сравнится с дорогими моделями.

В поисках «идеального» устройства для поиска скрытых проводов, было перепробовано много заводских детекторов дешевой ценовой категории, было спаяно и собрано много популярных в интернете схем.
В результате одна из схем оказалась достойной повторению, а другое устройство было переделкой и по большой мере модификацией которой в интернете негде не было.

Детектор скрытой проводки №1

Данный детектор может быть полезен при ремонте или например когда требуется просверлить стену, особенно в том случае когда разводка трасс проводов в доме заведомо не известна.

Устройство имеет мало количество деталей. Основой схемы служит популярная микросхема — таймер NE555

В большинстве схем этой микросхемы, ее 5й вывод не используется и часто просто соединяется на минус питания через конденсатор.

Но если подать на этот вывод небольшое напряжение то можно сдвинуть пороги срабатывания компараторов самой микросхемы.

В данной схеме величину подаваемого напряжения, на 5й вывод микросхемы, будет регулировать полевой транзистор который будет выполнять роль датчика электромагнитного поля.

Для этой цели отлично подойдет отечественный полевой транзистор КП103 так как он имеет хорошую чувствительность, но его трудно найти так как он довольно старинный и уже не производится, но ему можно найти аналог — другой p-канальный полевой транзистор (не мосфет), например 2n3329.

Между 5м выводом и плюсом питания, стоит построечный резистор, так как разные транзисторы имеют разные параметры и с помощью данного подстроечного резистора можно настроить чувствительность при поиске проводки с разной толщиной стен.

Затвор транзистора выполняет роль антенны, которой служит кусок толстого медного провода.

В роли индикации служат светодиод (любого цвета) и пэзоизлучатель, который обязательно должен быть с встроенным генератором, то есть при подаче напряжения он должен пищать и быть росчитаным на 12 вольт.

В дали от источников электромагнитного поля, детектор производит звук и мигания с одинаковым интервалом, но при приближение к токопроводящим проводам — звук (интервал) меняется и становится более частым по мере приближения.

Как настроить прибор. В непосредственной близости с кабелем или розеткой устанавливаем максимальную чувствительность то есть чтоб частота звуковых интервалов была наиболее частой.

В других случаях, например если нужно определить прохождения провода в стене с большей точностью (до 0. 5 см), чувствительность можно уменьшить.

Детектор скрытой проводки №2

Данный детектор обладает более высокой чувствительностью и может находить провода на большей глубине чем предыдущее устройство.

С помощью такого детектора можно находить не только провода под напряжением, но и без напряжения, а так же искать места обрывов провода, и это становится возможным в виду того что устройство можно использовать в паре с «звуковым» генератором.

В паре эти два устройства дают возможность найти провод даже на глубине до 10-20 см в бетоне, при определенной настройке чувствительности и мощности работы генератора.

Первое устройство — плата от обычного кассетного плеера.

Для удобства можно снять все лишнее, оставив лишь плату или можно собрать в другом небольшом корпусе (желательно металлическом)

Вместо магнитной головки плеера, его вход выведен на гнездо установленное на корпусе детектора. Через аналогичный штекер, к гнезду можно подключать различные датчики поля.

Экспериментальным путем было найдено 3 таких «датчика»:

1. Небольшой дроссель на феросердечнике с тонкого провода

2. Электромагнитный «телефон» ТК — 67

3. Красный светодиод В каждого датчика свои особенности, которые в различие материалов стены, глубины и ситуации дают возможность с большей точностью определить где находится провод. В качестве питания служит небольшая батарея от любого мобильного телефона напряжением 3.7 вольт

В качестве индикации в детекторе служит выходной каскад усилителя звука в плате плеера. На выходе стоит гнездо подключения наушников, но когда наушники не подключены звук воспроизводится встроенным в детектор малогабаритным динамиком.

В несильно шумных местах звук динамика недостаточен, тогда с помощью наушников можно достаточно точно определять неоднородность звуковой частоты. Это может быть или звук сети частотой 50 герц или звук подаваемый устройством генератора.

Второе устройство — генератор звуковой частоты, с умощненным выходом способный выдавать мощность в нагрузке где то примерно до 5 — 10 ватт.

Устройство собрано на популярной микросхеме — таймере NE555 по стандартной схеме звукового генератора с регулировкой частоты на подстроечном резисторе. В ходе экспериментов было выявлено что с изменением частоты звука можно находить провод на большей глубине при одинаковой мощности работы генератора. На транзисторе bd139 собран выходной каскад усилителя способный выдавать большую мощность в нагрузке. Транзистор установлен на небольшой алюминиевый радиатор.

Нагрузкой служит провод который проложен в стене, он должен быть замкнутым контуром. В качестве ограничения тока применен резистор на 1 — 2 вата который для удобства замены установлен возле выходного «крокодила».

Данный генератор дает возможность с помощью приемника находить не только местонахождения трасс проводки которая под напряжением, но и обесточенных проводов, а так же искать места обрывов.

Ниже представлены несколько способов работы генератора в паре с приемником.

Поиск провода в обесточенной комнате:


Поиск обрывов провода в стене или на полу, с помощью общего (естественного) заземления: Практика показала что для нахождения провода на глубине 1-1. 5 см в бетоне, достаточно тока в нагрузке в 0.15 — 0.3 ампера. Для этого резистор был подобран сопротивлением в 22 Ом. При большой протяжности трассы провода в стене — сопротивление «нагрузки» возрастает и возможно придется уменьшить ограничивающий резистор в плоть до подключения на прямую (без резистора) Работа генератора на большой мощности (с малым сопротивлением резистора) будет быстро садить аккумуляторы и не даст точно определить центр прохождения провода, поэтому резистор нужно подбирать в зависимости от ситуации.

В качестве защиты устройства генератора установлено предохранитель и супрессор который должен защитить устройство от случайного попадания сетевого напряжения на вход генератора.

Супрессор должен быть двунаправленным, на напряжение примерно 30 вольт

Напряжение питания схемы должно быть не меньше 5 вольт и не больше 12.

Как показывает многолетняя практика, совсем не обязательно покупать профессиональные детекторы скрытой проводки и трассоискатели, как и дешевые индикаторы скрытой проводки которые годятся лишь для индикации напряжения в открытом кабеле.
   Протестировав множество схем которые блуждают в интернете, а также различных способов нахождения проводов в стене были созданы вполне работоспособные, надежные и эффективные устройства которые отлично справляются как с поиском провода под напряжением, так и без, а так же определением обрывов в стене или под полом.

виды и схемы для сборки своими руками

Во время ремонта в квартире приходится искать места пролегания заложенных внутри стен электропроводов, чтобы исключить удар током при сверлении. Найти кабель в этой ситуации сможет только детектор скрытой проводки. Надо лишь правильно выбрать модель прибора либо сделать подобный искатель своими руками. В магазинах предлагают различные по функционалу и принципу работы устройства, выбор достаточно обширен. Но при наличии минимальных познаний в электротехнике инструмент можно собрать и самостоятельно.

Содержание

Предварительный поиск скрытых электропроводов – залог безопасности сверления стен

Проводка под напряжением – это риск для жизни. При ее поиске лучше всего исключить использование «метода научного тыка» с помощью сверла дрели. Риск поражения током в этом случае резко возрастает. Не стоит здесь излишне экономить, приборы для обнаружения проводов стоят немного.

Профессиональные приборы

При поиске скрытой в стенах электропроводки применяют четыре типа детекторов:

  1. Электростатические.
  2. Электромагнитные.
  3. Обнаружители металла.
  4. Универсальные (комбинированные).

Электромагнитный детектор

Все эти приборы имеют компактные размеры и просты в применении. Первый вариант замурованные в стене провода находит за счет обнаружения их электростатического, а второй – электромагнитного поля. Металлодетекторы отыскивают медь и алюминий, из которых состоят жилы электрического кабеля. В универсальных моделях используется два или несколько принципов поиска.

Искатель металла

Совет! Дешевле всего обойдутся электростатические и электромагнитные детекторы. Но обнаружить ими можно только провода под напряжением.

Поиск источника опасности

У устройств первых двух типов детекторов есть пара существенных недостатков:

  • Во-первых, они не способны обнаружить обесточенную проводку.
  • А во-вторых, если стены мокрые или сделаны из металлоконструкций, то толку от детекторов этого класса будет ноль.

Металлодетектор находит металлические электропровода, арматуру и трубы

Поиск электростатическим детектором более точен, однако только при условии, что в розетку включена нагрузка от 1–1,5 кВт. Найти им идущие к лампочке электропровода проблематично, а слаботочные линии обнаружить не получится совсем.

Металлоискателем скрытая проводка спокойно обнаруживается, даже если она не под напряжением. Но прибор реагирует и на любой металл в стенах. Различий между арматурой, жилой провода и металлической трубой он не видит. Звуковой или цветовой сигнал об обнаружении измеритель подаст во всех случаях одинаковый.

Видео: Обзор и тестирование детекторов

Классический пример электромагнитного детектора проводки – дистанционная отвертка-индикатор для обнаружения фазы в розетке. Только нужно использовать современный прибор с батарейкой внутри, за счет которой устройство способно улавливать самые слабые поля. По функционалу она может обычной стеклянной либо с дисплеем. Главное, чтобы в ней был предусмотрен режим бесконтактной работы.

Однако на практике способом с отверткой удастся воспользоваться только при обнаружении проводов, которые заложены в стену неглубоко. Под нетолстым слоем штукатурки этот индикатор электропроводку найдет. Однако поиск в толще бетона или кирпичной кладке к положительному результату не приведет. Здесь нужен иной электроприбор.

Совет! Если требуется максимальная точность с определением месторасположения провода до сантиметра в любой стене, то без универсального детектора скрытой проводки не обойтись.

Устройство индикаторной отвертки

Сигнализаторы электромагнитного и электростатического поля способны находить электропроводку только при условии работы в сухих условиях. Если стены внутри или снаружи влажные, то такие устройства ничего не обнаружат. На улице в дождливую погоду толку от них тоже не будет.

Комбинированные приборы способны определять:

  • тип металла в жилах;
  • глубину залегания скрытой проводки;
  • материал стен (пластик, дерево, черный либо цветной металл).

Устройство тестера

Однако универсальные модели часто имеют расширенный функционал, который мастером в домашних условиях практически не используется. Функции есть, но не применяются. А деньги за них платить приходится, производитель все заложил в стоимость прибора.

Электропровода в стене могут быть проложены под любым углом

Оптимальный по цене и функционалу детектор проводки лучше всего подбирать, ориентируясь исключительно на собственные нужды. Многое зависит от материала стен, в которых производится поиск. Но для разовых работ в большинстве случаев достаточно индикаторной отвертки или простенького дешевого электростатического прибора. Однако если работать с электропроводами приходится постоянно, то лучше приобрести многофункциональный аппарат.

Российский детектор «Дятел»

При выборе прибора для обнаружения скрытой проводки надо смотреть на его:

  • глубину сканирования;
  • тип сигнальной индикации;
  • способность различать разные материалы и выявлять пустоты в стенах;
  • возможность обнаружения места разрыва провода.

Чем информативней дисплей, тем точнее определяется место залегания проводки

Главное – это глубина обнаружения электропроводки. У дешевых моделей она равна 10–20 мм, чего не всегда бывает достаточно. Для домашних нужд лучше всего брать прибор со средней глубиной сканирования в 50–60 мм. Глубже пяти сантиметров электропровода в стенах частных домов и квартир закладывают крайне редко.

Второй параметр – сигнал об обнаружении провода в толще стены. Он может быть звуковым либо цветовым. Чтобы исключить ошибки, устройство лучше взять с двумя типами подачи информации. И звук должен быть тональным, который издает разные мелодии в зависимости от расстояния между прибором и электропроводкой или металлом.

Принцип работы искателя

Самым удобным в использовании является детектор с жидкокристаллическим дисплеем. На таком экране информация отображается в доступной форме в виде пиктограмм и линеек с полосками. Но и простых светодиодов на корпусе во многих случаях бывает вполне достаточно. Все зависит от предпочтений мастера и запланированной на покупку суммы денег.

Перед приобретением выбранного устройства прямо в магазине его следует протестировать. Работающие электроприборы рядом имеются при любом раскладе. Для оценки правдивости заявленной в техпаспорте глубины залегания идущий к ним провод можно закрыть какой-нибудь пластиковой панелью или деревянной доской.

Исследование стены

При наличии опыта работы с паяльником и знаний основ электротехники детектор проводки можно смастерить своими руками. Для этого понадобится минимальный набор радиодеталей, стоить которые будут в разы меньше, нежели готовый магазинный прибор.

Видео: Как сделать прибор для обнаружения проводки своими руками

Устройство с многокаскадным умножением напряжения ↑

Своими руками детектор для поиска проводки в стене проще всего собрать в виде трех усиливающих напряжение с антенного входа каскадов. При фиксировании электромагнитного поля сигнал от антенны поступает на первый из них, создавая небольшой ток в цепи. Затем этот ток усиливается следующими каскадами до достаточного для загорания светодиода номинала. Если последний загорается, то электропровод под напряжением находится прямо под щупом сигнализатора.

Для сборки электроприбора понадобятся:

  • Три чувствительных транзистора (биполярные триоды ВС547).
  • Три резистора (220 Ом, 1 кОм и 1 МОм).
  • Светодиод в качестве индикатора.
  • Источник питания на 6 В.

Схема детектора на трех транзисторах

Вместе элементы можно быстро соединить методом свободной пайки. Печатная плата здесь не нужна. Надо лишь заизолировать спаянные контакты и уложить все в корпус из пластика, чтобы при удержании рукой он не срабатывал ложно от электростатики человека. Металлической должна быть только небольшая пластина, используемая в качестве антенны. Она соединяется с базой первого транзистора.

Важно! Чем площадь антенны больше, тем чувствительней получается прибор. При высокой чувствительности возрастает риск ложного срабатывания, однако глубина сканирования получается больше.

Общий вид самодельного детектора

Размер пластинки из металла должен быть таким, чтобы детектор срабатывал исключительно на проводку, а при соприкосновении с рукой индикаторный светодиод не загорался. Пластину потребуется обрезать до нужного размера, проверяя прибор на проводе под напряжением.

Радиоприемник с реагированием на электромагнитные поля ↑

Второй вариант самодельного прибора для определения скрытой проводки более сложен в исполнении, но точность его поиска выше. Он позволяет обнаруживать не только находящиеся под напряжением электропровода, но и металл в стене. Потратив немного времени и используя приложенную схему, можно своими руками собрать портативный и вполне рабочий металлоискатель.

Для сборки этого устройства поиска потребуются:

  • Микросхемы КР-140УД-1208 (D1, D2) и К-561ЛЕ5 (D3).
  • Резисторы на 510 Ом (R10, R17), 1 кОм (R1, R19), 2 кОм (R11), 4.7 кОм (R2), 15 кОм (R3), 36 кОм (R9), 47 кОм (R5), 100 кОм (R4, R18), 130 кОм (R7), 160 кОм (R14), 200 кОм (R8, R12), 680 кОм (R15), 910 кОм (R13) и 1 МОм (R6).
  • Транзистор KT315 (Т1).
  • Конденсаторы 0.022 мкФ (С3), 0.033 мкФ (С5), 0,1 мкФ (С1, С4), 1.0 мкФ (С2), 1.5 мкФ (С6).
  • Диод КД522 (VD1).
  • Светодиоды №1 для сигнала на наличие металла и №2 на проводку.
  • Переключатель SW1.
  • Динамик SP.
  • Источник питания на 6–9 В.

Схема небольшого комбинированного детектора

Антенна А2 выполняется в виде щупа из медной проволоки длиной 5–10 см. А1 состоит из пары катушек на пятисантиметровом стержне из феррита сечением в 10 мм. Обе обмотки делаются из провода D=0.15 мм. Первая имеет 60 витков, а вторая – 5.

Для нахождения металла в стене используется антенна А1. При обнаружении загорается светодиод, а из динамика раздаются щелчки. Для поиска электромагнитного поля запитанной электропроводки применяется А2. В этом случае светодиод начинает мигать в такт с частотой тока в проводе.

Простейший детектор проводки из полевого транзистора

Искатель из мультиметра и полевого транзистора ↑

Если паять не хочется, а скрытую проводку в квартире нужно найти срочно хотя бы приблизительно, то можно воспользоваться полевым транзистором. Но для обнаружения сигнала к нему придется подключить мультиметр в режиме омметра.

При воздействии электрического поля, образуемого электропроводом под напряжением, толщина p-n перехода транзистора увеличивается. Это изменение и фиксируется омметром. При сборке такого прибора главное – не перепутать подключение выводов. К мультиметру подсоединяются выводы «истока-стока», а «затвор» остается свободным. Последний вместе с металлическим корпусом транзистора будет исполнять роль антенны.

Для выполнения поиска получившимся прибором необходимо провести вдоль стены. При приближении к проводке стрелка мультиметра будет колебаться, указывая на повышение сопротивления. Приемную антенну в этой схеме также можно заменить первичной обмоткой трансформатора. Выбор здесь зависит от наличия конкретной элементной базы под рукой.

Видео: Изготовление искателя по схеме своими руками

Смартфон в роли детектора проводки ↑

Любители современных гаджетов для поиска замурованных в стену проводов также могут воспользоваться смартфоном на Android. Для этого необходимо закачать соответствующее приложение «Металлоискатель». Антенной в этом случае будет служить встроенный навигационный компас, который с легкостью фиксирует магнитное поле металлического провода на небольшой глубине в стене.

Тестирование с помощью смартфона

Простой индикатор скрытой электропроводки всегда можно собрать своими руками. Но качество обнаружения линий электросети самоделкой будет низкое. При глубоком залегании проводов найти их получится только с помощью профессионального прибора с несколькими рабочими режимами. Модельный ряд подобных приборов сейчас огромен, но перед выбором надо точно определиться с требуемыми параметрами поиска. Лишние функции стоят денег, однако не всегда оказываются востребованными.

Детектор скрытой проводки. Типы и устройство. Работа и как выбрать

При проведении ремонта в квартире или даже при необходимости просверлить отверстие в стене важно убедиться, что в данном месте отсутствует проводка, арматура или трубы. Это позволит избежать поломки инструмента, повреждения коммуникаций или удара током. Отыскать кабель в указанной ситуации поможет детектор скрытой проводки. Этот прибор довольно часто можно встретить в хозяйственных и строительных магазинах. Однако детекторов весьма много, что значительно затрудняет выбор.

Виды
Функции:
  • Определение положения проводки и оценка плана электрической системы.
  • Нахождение в стене металлических предметов.
  • Определение разрывов в проводке.
Тип поиска по:
  • Материалу кабелей.
  • Глубине залеганий кабелей.
  • Времени работы.
  • Наличию дополнительных функций.
По принципу работы:
  • Электростатические приборы имеют широкий радиус действия, они надежны и просты в эксплуатации. Однако подобные модели пригодны для нахождения проводов под напряжением. К тому же прибор будет реагировать на помехи, которые создаются наличием металлических деталей или повышенной влажностью в конструкции стен. Естественно, что подобное устройство подойдет для квартиры, но для работ в подсобных помещениях, банных помещениях, гаражах, оно будет не очень эффективным.

  • Электромагнитные обеспечивают более качественный и точный результат, они удобны в работе и более надежны. Однако в случае поиска линии под слабой нагрузкой или без тока результаты сканирования могут оказаться искаженными. Для получения реального результата потребуется нагрузка в цепи примерно 1 кВт.

  • Металлодетекторные способны находить обесточенные провода внутри стен. Однако такой прибор будет подавать сигнал о любых предметах из метала, будь то шуруп или гвоздь. Это существенно может осложнить процесс поиска.

  • Комбинированные приборы являются более дорогостоящими, ведь они сочетают в своей конструкции различные системы поиска. Однако при помощи них можно получить информацию более высокой точности. Приборы позволяют найти расположение кабеля, а также глубину его залегания. К тому же можно безошибочно выяснить, обесточен ли кабель или находится под напряжением.
Устройство
Классическая схема детектора прибора-пробника на транзисторах предполагает следующие обязательные узлы:

  • Источник низкочастотных колебаний, представляющий генератор типа «мультивибратор», который выполнен на биполярных триодах.
  • Бесконтактный антенный щуп, который реагирует на изменение электростатического потенциала, в том числе меняющий режим работы исполнительного узла.
  • Исполнительный узел.
  • Элемент индикации, который применяется как сигнализатор скрытой проводки. Он извещает о ее наличии в стене. В большинстве случаев данную функцию выполняет полупроводниковый светодиод.
  • Элемент питания напряжение 9 вольт. Это может быть обычная батарейка «Крона», которая входит в состав электронной схемы.
    Приборы по принципу устройства могу быть совершенно разными. В них могут применяться разные схемы и элементы. Некоторые из них вполне можно даже собрать своими руками.
Самая простая схемы включает следующие элементы:

  • Полевой транзистор, это может быть КП103 или КП303.
  • Телефонный динамик с сопротивлением 1600-2200 Ом.
  • Омметр, который применяется в качестве индикатора.

Корпус транзистора выступает в качестве антенны, которым проводят по стене. При обнаружении провода, находящегося под напряжением, динамик издаст характерный звук частотой 50 Гц. При этом стрелка индикатора отклонится. Однако у такого индикатора чувствительность не очень сильная. Поэтому часто применяют более сложные схемы.

Принцип действия
Принцип работы детектора, который содержит в себе простейший генератор НЧ, весьма прост и заключается в следующем:
  • Задающий генератор создает НЧ колебания заданной частоты, которые определяются номиналами конденсаторов, установленных в его цепях.
  • В исходном состоянии, когда щуп инструмента располагается на значительном удалении от провода, исполнительный узел на транзисторах обеспечивает наличие питающего напряжения на индицирующем светодиоде, он светится постоянно.
  • Когда щуп прибора приближается к проводу с током, скрытому в толще стен, его электромагнитное поле образует на антенном входе переменный потенциал соответствующей величины. В результате меняется режим действия чувствительного элемента, вследствие чего на исполнительный узел (светодиод) поступают колебания генератора. Светодиод начинает мигать, сообщая оператору о нахождении скрытой проводки в указанном месте.

Именно по приведенной схеме работает большая часть электронных приборов, которые применяются в качестве индикаторов электромагнитного излучения. К такой же категории относится и детектор скрытой проводки «Е 121», который в народе именуется «дятел».

Детектор скрытой проводки. Применение

Детектор скрытой проводки может применяться для различных целей, которые зависят от комплектации прибора, а также его чувствительности.

В большинстве случаев базовые модели комбинированных детекторов применяются для следующего:
  • Нахождение скрытой электропроводки в полах, стенах, потолках.
  • Определение мест обрывов электрических кабелей.
  • Определение фазового провода.
  • Правильность подключения фаз электрических счетчиков.
  • Нахождение незаземленного оборудования.
  • Обнаружение мест нахождения металлической арматуры в стене.
  • Проверка исправности предохранителей и плавких вставок.
К дополнительным возможностям приборов, имеющих соответствующие функции, можно отнести:
  • Индикация объектов типов «проводка под напряжением», «магнитный металл», «немагнитный металл», «неметалл».
  • Индикация точности нахождения в процентах.
  • Определение температуры поверхности.
  • Автоматическое обнаружение центра предметов из металла.
  • Обнаружение дерева.

Подумать о требуемой функциональности следует до покупки детектора, ведь стоимость приборов с максимальной и минимальной начинкой может различаться в сотни раз.

Как выбрать детектор скрытой проводки
  • Для начала необходимо определиться с набором материалов, которые детектор скрытой проводки должен определять. Здесь нужно учесть характер работ, которые требуется выполнить, в том числе то, как часто прибор будет применяться в дальнейшем. Каждая дополнительная функция прибавит стоимости устройству, однако она не всегда может оказаться востребованной.
  • Затем следует решить, какой класс будет иметь оборудование. Главным фактором здесь будет цена прибора. Самыми дешевыми будут бытовые модели. Они будут иметь корпус из дешевого пластика, значительную погрешность и не очень большую глубину обнаружения. Полупрофессиональные модели находятся средней ценовой категории. У них меньше погрешность и характеристики лучше. Наиболее точными дорогими являются профессиональные модели.
  • В нужном классе следует выбирать по глубине обнаружения металла, проводки и иных объектов. Это главный показатель, влияющий на эффективность работы.
  • Следует учесть и условия работы. Некоторые модели способны работать до минус 60 градусов.
  • Следует обратить внимание на отображение информации. Так простые модели только издают звук, не давая данных о том, что обнаружено. Продвинутые модели могут менять продолжительность звука и тональность в зависимости от конкретного материала.
  • Наиболее удобным вариантом для получения информации является жидкокристаллический дисплей. На нем в удобном виде преподносится вся необходимая информация.
Как создать детектор из смартфона

В детектор скрытой проводки можно превратить обычный смартфон. Однако любителям современных гаджетов для нахождения замурованных в стену проводов потребуется гаджет на устройстве Android. Для этого потребуется скачать и установить соответствующее приложение «Металлоискатель». В качестве антенны будет выступать встроенный навигационный компас. Он позволит с легкостью фиксировать магнитное поле провода из металла на небольшой глубине.

Естественно, что детектор из смартфона подойдет только в крайних случаях, ведь он будет показывать приблизительный результат. Поэтому рекомендуется все же приобрести магазинный прибор. Для тех же, кто дружит с руками, можно посоветовать собрать детектор скрытой проводки из радиодеталей (Схема 1). Если же паять не хочется, то можно собрать прибор из полевого транзистора и мультиметра (Схема 2). Мультиметр нужно будет подключить в режиме омметра. В момент воздействия электрического поля электропроводом, в приборе увеличивается толщина p-n перехода. Омметр фиксирует именно это изменение.

При сборке прибора необходимо правильно подключить выводы. «Затвор» остается свободным, а выводы «истока-стока» подсоединяются к мультиметру. В качестве антенны будет выступать металлический корпус транзистора и мультиметр. Для выполнения поиска таким прибором нужно провести вдоль стены. В случае обнаружения проводки стрелка мультиметра начнет колебаться, демонстрируя повышение сопротивления, а значит и наличие проводки.

Похожие темы:

приборы для определения своими руками

Электрическая проводка в современных квартирах может быть скрытой и открытой. Как

более безопасная и незаметная, в жилых помещениях, построенных из панелей или кирпича, чаще встречается скрытая.

Четкое знание местонахождения электропроводки поможет избежать коротких замыканий и несчастных случаев при эксплуатации жилья.


[contents]

В каких случаях это необходимо?

Поиск проводки в стене бывает необходим по следующим причинам:

  • капитальный или косметический ремонт помещения;
  • перемещение выключателей, розеток и др.;
  • работы по закреплению предметов или мебели на стене;
  • отсутствие заземления;
  • отсутствие схемы электрических коммуникаций;
  • ремонт или удаление неисправной электропроводки.

А Вы знаете как правильно штробить стену под проводку? Читайте подробности здесь.

Способы поиска

Для поиска проводки можно привлечь специалиста, а можно

провести самостоятельный поиск с помощью специально разработанных приборов и инструментов. Который из этих вариантов выбрать, каждый решает самостоятельно.

Приборы

  1. Пробник MS-158M, MS-48, MS-18 – кроме проводки находят металлические вкрапления в стене (гвозди, шурупы и др. ), реагируют на арматуру плит на глубине до 5 см.
  2. Сигнализатор Е121 «Дятел» – реагирует на электромагнитное поле и определяет обрывы проводов, находящихся под напряжением на глубине до 7 см.
  3. ПОСП-1 – определяет наличие переменного электричества, обрывы проводов.
  4. CEM LA – 101 – реагирует на электромагнитное поле, определяет обрывы проводов.
  5. Бесконтактный датчик ExtechDA30 – определяет электромагнитное поле переменного напряжения. Работает с кабель-каналами, экранированными проводами, распределительными коробками.
  6. MS58M – реагирует на металлы, напряжение в проводах не требуется.
  7. Устройство обнаружения скрытой проводки «ОСП» – для точного и быстрого поиска обрывов электропроводки. При использовании генератора (поставляется в комплекте) находит отключенные от электричества провода. Находит медь на глубине до 30 см.

Различные типы тепловизоров – запредельно дороги, но четко выявляют проводку под напряжением и ее обрывы.

Сканер

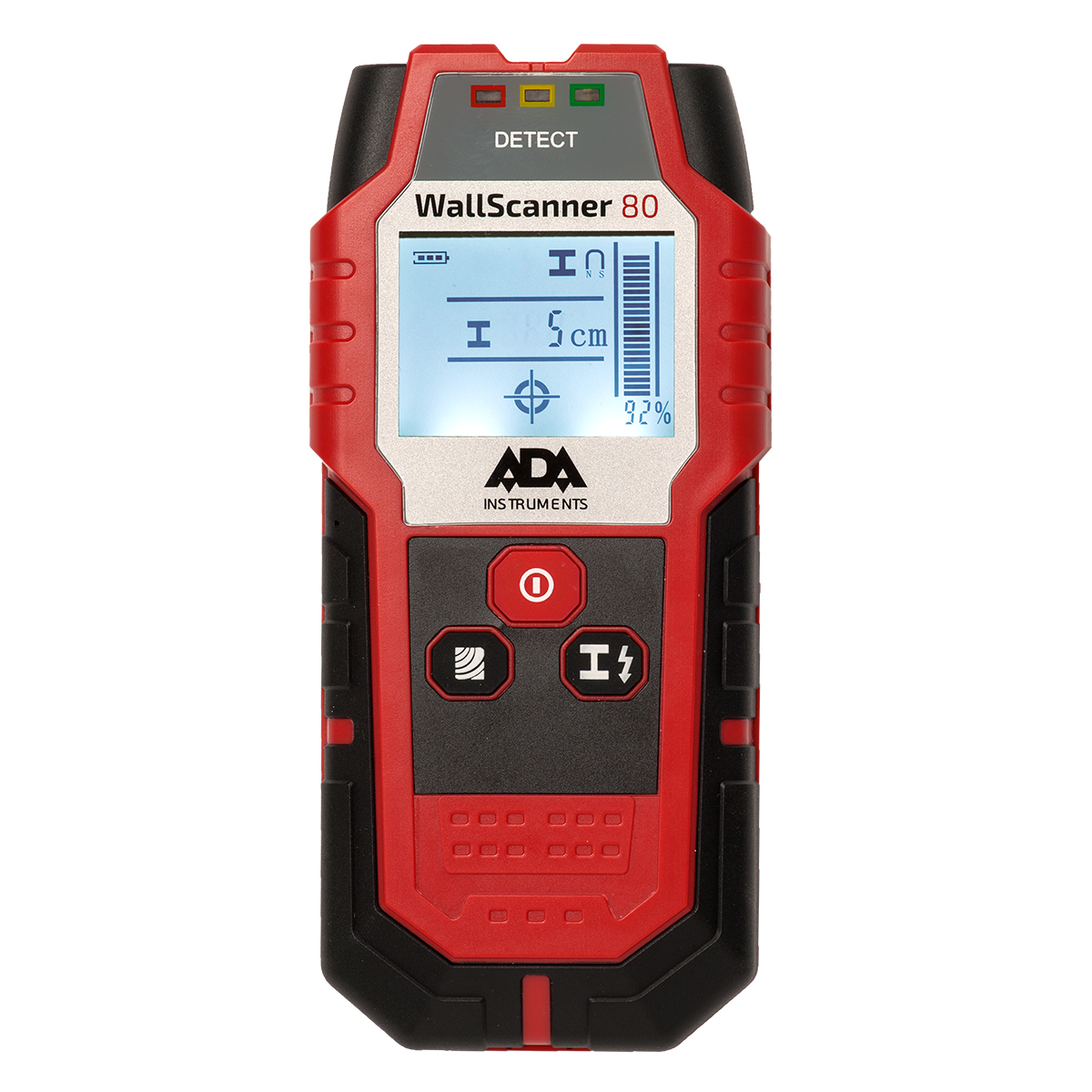

Основное отличие сканеров от других приборов, которые применяются для обнаружения электропроводки, в том, что они могут «видеть» не только провода.

  1. Детектор Black&Decker BDS300 – находит электропроводку, цветные и черные металлы, дерево.
  2. Детектор металла ZirconTriScannerPROSL – кроме поиска металлов, во всех режимах эксплуатации сканирует электропроводку под напряжением.
  3. Детектор Skil 0550 AA – жидкокристаллический индикатор, кроме поиска металлов, во всех режимах эксплуатации сканирует электропроводку под напряжением.
  4. Цифровой детектор Bosch PDO Multi – самый бюджетный из семейства Bosch, определяет проводку под потенциалом (фазу), материалы внутри стен и глубину их залегания.

Мультиметр

Мультиметром принято называть приборы, которые способны заменить несколько других приборов. В нашем случае мультиметр объединяет в себе амперметр, омметр, вольтметр.

Самыми распространенными для поиска электропроводки являются:

  1. Тестер – мультиметр LA-1014 – точно определяет местонахождение обесточенных и проводов под напряжением, состояние компьютерной и телефонной линий, места обрывов, перехлестов, замыканий.
  2. Тестеры GVD-504A, GVD-503, GVT-92, VP-440 – анализируют состояние скрытого кабеля, определяют места обрывов.

Различных приборов, которые предназначены для поиска проводки, огромное количество. Использование большинства приборов требует опыта в работе для правильного различения сигналов, которые от них поступают.

С помощью смартфона, телефона

Необходим смартфон или телефон, оборудованный магнитным датчиком и специальной программой Metal Detector, предназначенной для поиска металлов.

Определяет местонахождение провода по электромагнитному полю, возникающему в проводах под напряжением.

Читайте также статью о том, как посчитать площадь стены.

Также такой искатель способен найти место разрыва провода и арматуру в панельных домах. Работа такого индикатора не отличается качеством и требует предварительных тренировок.

Точность поиска зависит от положения прибора относительно сканируемой поверхности.

Индикаторная отвертка

Поиск индикаторной отверткой – самый простой и дешевый вариант. Определяет электромагнитное поле с точностью по ширине поиска от 10 до 20 см.

Такая отвертка может быть использована для проверки целостности цепи. Обесточенные и экранированные провода не «видит». Обнаруживает электропроводку на небольшой глубине.

Без приборов

Удалить со стен обои и определить наличие проводки по неровностям штукатурки.

Такой способ применим, только если поверхность панели полностью не заштукатурена, а способ укладки проводов в штробы.

Использовать карту обозначения электропроводки (очень ненадежный способ даже в новых квартирах, т.к. карта далеко не всегда соответствует проделанной электриками работе).

Профессионально установленная электропроводка должна находиться в 15 см параллельно потолку, и вертикально вверх, от розеток и выключателей.

В панельных домах, проводка может быть уложена по кратчайшему пути (по диагонали) от распределительных коробок, а в домах с многократными ремонтами, вообще беспорядочно.

Как сделать определитель скрытой проводки своими руками?

  1. Можно использовать старый радиоприемник, поддерживающий частоту около 100 кГц. (СВ, ДВ). Включенным приемником водят вдоль стен и определяют наличие проводки по возникновению шумов и потрескиваний. При использовании данного метода, нужно максимально нагрузить электросеть в проверяемом и соседних помещениях, загрузить все розетки и включить освещение.
  2. Подключенный микрофон магнитофона или усилителя подскажет возрастающим шумом примерное нахождение электропроводки или металла в стене.
  3. Вариант для радиолюбителей. Взять полевой транзистор типа КП103, КП303, КП305А, КП305Б, КП313А или импортный — 2SJ144, 2N3796. Контакты стока и истока присоединить к щупам тестера без соблюдения полярности. Ручки щупов соединить скотчем. Пробник готов. Реагирует на появление электрического поля, что отражается на приборе резким увеличением сопротивления. Требует предварительной тренировки. Касаться стены пробником при проведении работ не следует. Необходимо включение всех имеющихся в помещении выключателей.
  4. На провода под электрическим напряжением реагирует обычный компас. Для более точного определения места, где проходит проводка, необходимо проверить повторно, с проводами без напряжения. Второе сканирование даст возможность отличить арматуру, в панельных домах, от проводки.

Смотрите в следующем видео — способы поиска проводки в стене:

Поиск скрытых камер — Обучение скрытой камере

Как защитить вашу собственность от нежелательного наблюдения

Когда нужно знать, наблюдает ли кто-нибудь

Раньше камеры наблюдения в коммерческих и жилых помещениях было довольно легко обнаружить. В большинстве из них использовалась большая камера, установленная на такой же большой поворотный рычаг, что давало камере отличный обзор воров и вандалов, но также давало потенциальным нарушителям такой же отличный обзор камеры.

Сегодняшние технологии позволяют легко разместить скрытые камеры на участке без ведома владельца. Поиск скрытых камер может показаться сложной задачей, но есть несколько стратегий, которые вы можете использовать, чтобы найти их и убедиться, что никто не смотрит ваши личные моменты.

Некоторые люди могут вообще убрать камеры из дома. Но есть много ситуаций, когда вся семья выигрывает от использования тщательно установленных скрытых камер. Например, многие люди используют камеры няни для наблюдения за своими нянями, пожилыми родственниками, домашними работниками или краткосрочным обслуживающим персоналом.Скрытые камеры также идеально подходят для того, чтобы убедиться, что ваши подростки соблюдают правила вашего дома, пока вас нет.

Конечно, нежелательная камера — это совсем другое дело. Вот что нужно искать:

Сначала учитывайте размер камеры

Многие скрытые камеры легко не заметить из-за их размера. На самом деле, некоторые из самых скрытых моделей не больше вашего большого пальца. Начните с прогулки по дому и оцените все возможные места расположения камер.Если новичок спрятал камеры, вы можете найти их в довольно очевидных местах (например, прикрепленные к ножке стола или выглядывающие из книжной полки). Но если устройства установил опытный эксперт по наблюдению, вам придется проявлять особую бдительность в поиске.

Проверить провода

Во время поездки по дому следите за проводами, свисающими под необычным углом. Камеры должны быть включены; они будут либо проводными, либо с питанием от батарей. Многие люди предпочитают проводные камеры, потому что они обеспечивают постоянное питание камеры.Эти провода необходимо пропустить по стенам или спрятать за мебелью. Отодвиньте кушетки и столы от стены, чтобы найти подозрительные провода.

Найти камеры с батарейным питанием немного сложнее, но поскольку у этих камер должно быть место для размещения батареи, они часто немного больше, чем их проводные аналоги.

Ищите новые или необычные предметы в своем доме

Если книга выглядит незнакомой или датчик дыма имеет немного другой цвет крышки, чем раньше, возможно, в этих предметах установлена ​​скрытая камера.Люди, размещающие камеры, часто используют предметы в комнате, чтобы скрыть компоненты. Например, детекторы дыма в основном игнорируются, что делает их основным местом расположения камер. И вы можете не очень часто достать ту или иную книгу с полки. Даже новое растение в горшке могло быть укрытием; камеру можно было легко разместить в листьях или в почве. Другие
популярных мест, где можно спрятать скрытые камеры, включают настенные часы или будильники, аудио / видео компоненты или бытовую технику — даже адаптеры питания
или маршрутизаторы WiFi.

Если вы отправляете свой телевизор или небольшую бытовую технику в ремонт, выберите компанию, которой доверяете. Ремонтный персонал может установить камеру, например, в телевизор, чтобы вы стали звездой своего шоу. Просто возьмите и осмотрите все предметы, которые можно изменить.

Рассмотрим детектор скрытой камеры

Если вы безуспешно искали камеры, попробуйте использовать технологии против устройства. Лазерные детекторы стоимостью около 100 долларов США — это самый простой и экономичный способ найти практически любую камеру практически в любой комнате, включая проводные и беспроводные камеры.

Независимо от того, насколько хорошо он скрыт, объектив камеры должен иметь возможность «видеть» объект для захвата изображений. Если вы направите на объектив камеры свет определенного типа, он создаст отражение. Лазерные искатели камеры оснащены светодиодным источником света и смотровым окном. Чтобы просканировать комнату на предмет скрытых камер
, просто посмотрите через смотровое окно с активированным источником света искателя. Если вы видите явное отражение, которое исходит не от зеркала
или другой поверхности, немного измените угол обзора.Если место отражения перемещается по мере вашего движения, значит, вы не обнаружили ничего необычного. Но если место отражения не перемещается, вы, скорее всего, обнаружили объектив скрытой камеры.

Сканирование всей комнаты с помощью детектора камеры дает вам уверенность в том, что скрытые камеры не были размещены на вашей территории без вашего согласия.

Будьте бдительны и не оставляйте свой дом без присмотра

Всегда знайте, кто имеет доступ к вашему дому, когда вас нет рядом.Постарайтесь контролировать надомных работников или подрядчиков и, конечно же, не разрешайте доступ никому, кроме семьи и близких друзей.

Получите помощь от профессионала

Как отмечалось выше, найти и отключить скрытые камеры самостоятельно вполне возможно. Но если вы все еще обеспокоены, обратитесь к профессионалу. Частные детективы и специалисты по противодействию наблюдению знают все явные признаки тайного наблюдения, и у них есть сложные инструменты, которые помогут им найти камеры или другое домашнее записывающее оборудование.

Опубликовано 28 июля 2014 г.

Подробнее о поиске скрытых камер

Мы не можем найти эту страницу

(* {{l10n_strings.REQUIRED_FIELD}})

{{l10n_strings.CREATE_NEW_COLLECTION}} *

{{l10n_strings.ADD_COLLECTION_DESCRIPTION}}

{{l10n_strings.COLLECTION_DESCRIPTION}} {{addToCollection.description.length}} / 500 {{l10n_strings.TAGS}} {{$ item}} {{l10n_strings. PRODUCTS}} {{l10n_strings.DRAG_TEXT}}

{{l10n_strings.DRAG_TEXT_HELP}}

{{l10n_strings.LANGUAGE}} {{$ select.selected.display}}

{{article.content_lang.display}}

{{l10n_strings.АВТОР}}

{{l10n_strings. AUTHOR_TOOLTIP_TEXT}}

{{$ select.selected.display}} {{l10n_strings.CREATE_AND_ADD_TO_COLLECTION_MODAL_BUTTON}} {{l10n_strings.CREATE_A_COLLECTION_ERROR}}

Как обнаружить ошибки и прослушки во время развода

Когда дело доходит до прослушки и прослушивания телефонных разговоров, ваши клиенты семейного права должны знать, на что обращать внимание, чтобы защитить себя от супруга-шпиона. Предложите своим разведенным клиентам эту статью, чтобы помочь им найти и удалить эти устройства наблюдения.

Скипп Портеус, Специалист TSCM

Авторитетный специалист TSCM (Техническое наблюдение и контрмеры) скажет вам, что большинство прослушек и жучков в домах можно обнаружить только при визуальном осмотре.

Главное — знать, что искать. В Интернете или в шпионском магазине вы можете найти множество подслушивающих устройств.

Ошибки и прослушки

«Прослушивание» — это устройство, подключенное к телефону или телефонной линии, которое либо записывает обе стороны разговора, либо передает разговор на пост прослушивания, где он может быть записан. Под прослушкой всегда подразумевается телефон.

«Жук» — это подслушивающее устройство, размещенное в комнате или автомобиле. Один из компонентов бага — микрофон.Микрофоны в этих устройствах обычно очень маленькие. Некоторые ошибки передают свой сигнал на внешний пост прослушивания. Видеокамеры тоже могут быть ошибкой.

Видеокамеры

Видеокамеры могут быть размером с десять центов, но обычно вы не видите саму камеру. Вы видите линзу или отверстие, через которое она видит. Размер линзы может составлять всего 1/16 дюйма. Большинство беспроводных камер питаются от 9-вольтовой батареи, поэтому размер батареи часто превышает размер самой камеры. В то время как некоторые камеры можно легко найти, другие настолько хитро спрятаны, что их можно найти только путем тщательного поиска.Их часто можно найти в радиочасах (с «ночным видением» на видеокамерах вы действительно можете увидеть скрытую камеру в радиочасах), лампах, растениях, детекторах дыма, книгах, чучелах животных и т. Д.

Хотя видеокамеры могут иметь проводное соединение, обычно они беспроводные. Их часто устанавливают в ванной или спальне. Все скрытые видеокамеры имеют пост наблюдения с монитором или записывающим устройством. Если камера подключена жестко, вы можете просто следить за проводами. Используйте фонарик, чтобы найти скрытые линзы видеокамер.Когда вы смотрите на отражение от линзы, важно удерживать его между глазами, иначе вы можете пропустить отраженный свет.

Подслушивание

Каждое подслушивающее устройство имеет источник питания. Для прослушивания телефонных разговоров иногда используется постоянный ток, который уже есть в телефонной линии, а иногда в качестве источника питания используется аккумулятор.

Баги тоже имеют источник питания. Они используют либо аккумулятор, либо домашнюю проводку, либо проводку автомобиля. Вот почему при проверке автомобиля на наличие ошибок всегда сначала смотрите на аккумулятор.Следует следить за любыми странными проводами, прикрепленными к батарее.

Очень важно знать, что жучкам, прослушивателям и устройствам GPS требуется источник питания, потому что иногда вы находите источник питания до того, как найдете подслушивающее устройство. Часто, например в 9-вольтовой батарее, батарея больше жука.

При поиске устройств GPS обыщите весь автомобиль, включая перчаточный ящик, под приборной панелью, под сиденьями, под бампером, под брюхом автомобиля. Устройства GPS часто заключены в черный пластиковый ящик, прикрепленный магнитами под автомобилем.

В домашних условиях большинство прослушиваний довольно упрощено. Часто это делается с помощью недорогого цифрового диктофона с голосовым управлением (они могут быть размером с пачку жевательной резинки). Radio Shack имеет недорогое записывающее устройство, которое можно подключить к телефонной линии, и записывающее устройство для записи разговора с обеих сторон на любом телефоне в доме, подключенном к той же линии.

Некоторое электронное оборудование для подслушивания настолько простое, что его можно установить за секунды. Например, диктофон с голосовым управлением можно уронить на растение или за мебелью.Затем, в следующий раз, когда ваш бывший супруг заберет детей для своего посещения, он сможет быстро забрать их.

Осмотрите игрушки, такие как плюшевые мишки, которые ваш супруг купил для ваших детей. Они могут содержать ошибку или «камеру няни».

Ищите u

неизвестных сотовых телефонов. Сотовые телефоны — самые большие подслушивающие устройства, используемые сегодня. Вы можете купить их в Интернете за несколько сотен долларов. Они не звонят, когда их вызывают. После этого вызывающий абонент может прослушивать все звуки в комнате.Их тоже можно разместить где угодно. Если найдете, извлеките аккумулятор.

Внимательно проследите за всеми телефонными линиями, чтобы увидеть что-нибудь подозрительное. Если вы видите соединение на телефонной линии, замените его.

Разобрать телефон. Ошибки обычно сопровождаются неаккуратной проводкой или прикрепленными к двум проводам зажимами типа «крокодил».

Помните, телефонные разветвители могут иметь передатчик. Если вы не покупали что-то электронное и оно вам не нужно, избавьтесь от этого.

Осмотрите весь дом, включая улицу.Найдите два провода (они могут выглядеть как один), идущие от интерфейсной коробки (обычно это серая пластиковая коробка) за пределами вашего дома к земле (это может быть закопанный диктофон). Любые провода, кроме единственного заземляющего провода, идущие от интерфейсной коробки к земле, являются подозрительными.

Установка подслушивающих устройств является незаконной в любой юрисдикции США. Чтобы сообщить об этом властям, вы должны фактически определить местонахождение устройства. Люди ошибочно полагают, что ФБР или полиция пришлют кого-нибудь для поиска ошибок.Они не будут.

Удачной охоты!


Скипп Портеус — специалист TSCM. Он владеет Sherlock Investigations, Inc. в Нью-Йорке. Он проводит поиск ошибок для других частных детективов, адвокатов, пар, переживающих развод, и знаменитостей. www.sherlockinvestigations.com


Статьи по теме

Вы исследовали своего следователя?
Ключи к тому, чтобы нанять уважаемого, компетентного и заслуживающего доверия следователя.

Спорные вопросы расследования в области семейного права
Как бывший офицер полиции и частный следователь более 30 лет, я был свидетелем увеличения важности расследования и часто влиял на исход многих дел по семейному праву.

Категории:

Опубликовано: .

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
