Принцип работы бензогенератора 220в: Устройство бензинового генератора, принцип работы бензинового генератора — Мир Антенн

Содержание

Устройство бензинового генератора, принцип работы бензинового генератора

Бензиновые генераторы остаются довольно востребованными портативными источниками питания среди многих слоев населения. Однако, несмотря на свое удобство, устройство требует соблюдения определённых правил в ходе своей эксплуатации, о которых вы сможете узнать ниже.

Устройство бензинового генератора

Перед началом процесса установки и эксплуатации настоятельно рекомендуем ознакомиться с устройством бензинового генератора. Архитектура большинства бензиновых источников питания включает в себя:

Датчики и индикаторы:
- Вольтметр. Показывает уровень выходной мощности производимого электричества. В зависимости от модели генератора, бывает как аналоговым, так и электронным. Последние могут предоставлять более широкий спектр данных, включая общий уровень потребляемой энергии от разных устройств. Подлежит замене и может быть приобретен отдельно.
- Датчик уровня топлива. Отображает количество заправленного бензина. Включает в себя индикатор с поплавком, который замеряет уровень оставшегося топлива. Существуют также цифровые версии датчиков, выводящие данные об остатке бензина в процентах.
- Контрольная лампочка. Сигнализирует об исправности работы генератора.

Переключатели на контрольной панели:
- Кнопка включения 12 V. Включает подачу тока через розетку на 12 V.
- Выключатель двигателя. В зависимости от типа стартера, выключатель представляет из себя либо кнопку запуска двигателя (при внешнем стартере), либо переключатель режима (при встроенном или автоматическом).
- Предохранитель (прерыватель цепи). Обеспечивает экстренное и безопасное отключение генератора в случае короткого замыкания, защищая устройство от перегрева и аварии.

Контакты и выходы для потребителей:
- Розетка 12 V. Выход постоянного тока, пригодный для подпитки неэнергоёмких устройств.
- Розетка 220 V. Стандартный выход постоянного тока, используемый для подключения генератора к сети потребителей.
- Клемма заземления. При соединении с рамой корпуса и заземлителем обеспечивает устройству надежное заземление.

Корпус устройства:
- Рама. Основа, на которой установлен бензиновый генератор.
- Топливный бак. Резервуар для топлива, за счет которого осуществляется работа бензинового генератора.
- Рукоятка ручного стартера. С помощью нее производится зажигание двигателя и запуск источника питания.
- Воздушный фильтр. Обеспечивает очистку топливных выхлопов от вредных химических веществ. Нуждается в регулярной чистке и подлежит замене.
- Топливный кран. Отвечает за начало и прекращение подачи бензина в камеру сжигания.
- Крышка и щуп для масла. Для проверки уровня масла в генераторе.
- Пробка для слива масла. Закрывает резервуар для слива масла.
- Защитный экран глушителя.

Особенности обслуживания и работы бензинового генератора

Заземление

Обязательным условием эксплуатации бензинового генератора является его заземление. В случае отсутствия или неправильной установки последнего использовать источник электропитания строго запрещается, ведь есть высокий риск поражения пользователя током в ходе эксплуатации генератора. В качестве заземлителей чаще всего используется лист оцинкованного железа достаточных размеров (минимум 1000 х 500 мм) либо стержень из металла не менее 1,5 см в диаметре.

На каждом генераторе обязательно присутствует клемма заземления, которая соединяется с заземлителем, погруженным в землю до уровня влажных слоев грунта, посредством крепко закрепленного провода. Минимальное сопротивление, необходимое контуру для обеспечения надежного заземления равняется 4 Ом.

Для проведения заземления обязательно требуется привлечь специалиста, который имеет при себе необходимое оборудование и защиту для безопасного завершения работ.

Проверка уровня масла и заправка устройства

Топливный генератор нуждается в определенном уходе, как и любое другое устройство. В первую очередь, речь идет о своевременной замене масла и дозаправке. Если без бензина источник питания не способен работать, то нехватка масла в картере двигателя может привести к серьезной поломке оборудования и способствует быстрому выходу его из строя.

Проверка уровня масла осуществляется посредством щупа, установленного в крышку горловины. Предварительно протерев его, опустите щуп в маслоналивную горловину до упора, а затем посмотрите, до какого уровня тот покрылся маслом. Стоит отметить, что данная процедура выполняется исключительно при выключенном и остывшем двигателе (не раньше, чем через пять минут после отключения генератора) и желательно проводить её перед каждым запуском бензинового генератора.

Перед тем, как заправить устройство бензином, убедитесь, что используете марку топлива, указанную разработчиком генератора в соответствующей инструкции. В зависимости от типа двигателя, назначается разный состав топлива. Так, двухтактные двигатели работают на основе маслобензиновой смеси в строгих пропорциях (обычно они также указываются в инструкции), в то время как четырёхтактные заправляются чистым и неразбавленным топливом. Тем не менее, слабо этилированный бензин запрещается использовать в любых генераторах.

Запуск бензинового генератора

Процедура запуска бензинового генератора включает в себя ряд действий, выполнять которые следует в следующей строгой последовательности:

Убедитесь, что к топливному генератору не подключены никакие энергопотребители, а сам он обеспечен достаточным объемом бензина и масла.
Переведите предохранитель в выключенное состояние.
Обеспечьте подачу бензина к двигателю посредством топливного крана.
Если мотор был неактивен несколько часов и успел остыть (или вовсе не запускался ранее), закройте соответствующей ручкой воздушную заслонку. В обратном случае, оставьте её открытой.

Предварительно переведя выключатель двигателя в положение «On», запускайте генератор посредством стартера (если он не автоматический). Для этого требуется потянуть на себя его ручку и резко дернуть вверх, когда почувствуете сопротивление.
В течение 3-5 минут дайте двигателю прогреться, после чего откройте воздушную заслонку. Пропустите этот пункт, если на этапе 4 заслонка не закрывалась.

Отключение генератора

Так же, как и запуск, отключение топливного источника питания происходит по определенной схеме:

Сначала отключаются устройства-потребители.
Выключается предохранитель.
Затем отключается зажигание.
В последнюю очередь топливным краном прекращается подача бензина.

Тут же стоит подметить, что в тех случаях, когда электрогенератор работал на высоких нагрузках, перед его выключением следует дать двигателю поработать несколько минут в штатном режиме.

Как выбрать бензогенератор, принцип работы, виды

Время прочтения: 5 мин

Дата публикации: 09-01-2021

Часто ли у Вас возникали ситуации, когда требуется источник энергии, а сеть либо далеко, либо временно обесточена в связи с какой-либо аварией или профилактическими работами? В профессиональной деятельности такой источник требуется регулярно для работы на удалении от сети, в быту — реже, в основном для резервного питания дома или работы электроинструментов на дачном участке. Какой бы ни была задача, практически наверняка с ней способны справиться универсальные источники питания, которые совмещают мобильность и мощность, надежность и доступность. Речь, конечно же, идет о бензиновых генераторах.

Время идет, и топливные электростанции, которые раньше использовались лишь в военной, промышленной, строительной и торговой сфере, теперь регулярно применяются в быту самыми обычными жителями Украины. Это связано не только с постепенным удешевлением производства генераторов, но и с приходом на рынок нашей страны производителей, которые предлагают за свою продукцию адекватную цену.

В интернет-магазине «Вольтмаркет» Вы можете выбрать подходящий бензиновый генератор из широкого ассортимента, который насчитывает модели от таких известных производителей, как Hyundai, Konner&Sohnen, Matari, SDMO и многих других. Мы открыты в Киеве, Харькове, Днепре и Одессе. Посетив нас, можно поближе ознакомиться с интересующим Вас бензогенератором и даже испытать его в работе. Также мы осуществляем отправку товара курьерской службой по всей Украине.

Понятие бензинового генератора и его принцип работы

Бензиновый генератор — это мобильная электростанция, предназначенная для вырабатывания электричества за счет энергии сгорания бензина. Чтобы осуществить выбор бензинового генератора, нужно иметь представление, что это такое и с чем, как говорится, его едят. Само собой, основой всего является бензиновый двигатель внутреннего сгорания. Так как во главе бензогенераторов стоит мобильность и простота, производители используют компактные и надежные моторы с верхним расположением клапанов (OHV).

Объем двигателя и его мощность варьируется, однако не бывает столь же большой, как и у дизельных аналогов, в которых могут устанавливаться огромные промышленные моторы. Благодаря компактности и низкой цене, в бытовой и многих профессиональных сферах деятельности, где ценится подвижность, выбор падает именно на топливные электростанции с бензиновыми моторами.

Двигатель в конструкции бензинового генератора является лишь источником механической энергии, которая приводит во вращение вал. Тут мы приходим ко второму важнейшему элементу бензиновых генераторов — к альтернатору. Альтернатор часто называют генератором, что, в принципе, правильно, однако в нашем контексте так говорить не очень корректно, потому что мы генератором называем целый агрегат в сборе. Альтернатор преобразует механическое вращение вала в электричество. Существует две основные конструкции альтернатора: щеточная и бесщеточная (синхронный и асинхронный альтернатор). Обе конструкции прекрасно справляются с получением электроэнергии, однако у них есть взаимоисключающие особенности.

Синхронный альтернатор является наиболее востребованным среди бензиновых генераторов. Он называется щеточным, так как в конструкции применяются токосъемные графитовые щетки. Не стоит этого бояться, так как в автомобильных генераторах щетки могут не требовать замены более десяти лет! А сама замена является дешевой и простой. Главное преимущество синхронного альтернатора — это максимально высокая стабильность электрического сигнала даже при изменении нагрузки. Недостатком считается необходимость активного охлаждения ввиду дополнительного нагрева от трения щеток. Вместе с воздушным потоком в альтернатор может затягиваться посторонний мусор, и это не говоря о возникновении графитовой пыли по мере износа щеток. Звучит страшно, но на деле работают синхронные альтернаторы прекрасно. Просто иногда надо уделять время их обслуживанию. Асинхронные альтернаторы лишены всех недостатков, которые свойственны щеточной конструкции, однако потеряли и ее преимущества. Изначально стабильность бесщеточных альтернаторов невысока, однако производители стремятся устранить этот недостаток путем ввода в конструкцию систем автоматической регулировки напряжения. Преимущества же очевидны: никаких щеток, никакой пыли, никакого активного охлаждения. Асинхронный альтернатор будет прекрасно работать в неблагоприятных условиях.

Сборка из двигателя, альтернатора, топливного бака и различных приспособлений устанавливается в прочную стальную раму. Это и есть бензиновый генератор. У неопытного пользователя наверняка возникнет масса вопросов касательно выбора бензогенератора. Не стоит спешить, рыться в огромном количестве отзывов, обсуждений, характеристик и прочей информации. Наши специалисты дадут Вам исчерпывающий объем информации касательно интересующих Вас вопросов и помогут определиться с выбором.

Дополнительные опции бензиновых генераторов

Мы коснулись двигателя и альтернатора довольно подробно, потому что это два основных функциональных блока, от которых зависит большинство технико-эксплуатационных характеристик целого агрегата. Самое время поговорить о дополнительных опциях, которыми могут быть напичканы бензиновые генераторы. К этому вопросу следует подходить серьезно, так как при одинаковых основных характеристиках одна и та же сборка двигателя с альтернатором может применяться в абсолютно разных сферах деятельности благодаря разнообразию дополнительных опций. Кратко разберем, какие опции могут устанавливаться на бензиновые генераторы. Вы можете осуществить выбор модели по требуемому набору опций, выбрав их в фильтрах нашего интернет-магазина.

Количество фаз

Количество фаз бензинового генератора является простейшим этапом выбора. Бытовые электростанции оснащены лишь однофазными розетками, а профессиональные — как трехфазными, так и однофазными. Таким образом, трехфазный бензиновый генератор более универсален, нежели однофазный.

Электростартер

Практически любой бензиновый генератор средней и высокой мощности оснащен электростартером, который работает от встроенного необслуживаемого аккумулятора. Электростартер является, так сказать, опцией комфорта, так как на работу электростанции и ее применение никак не влияет.

Как ни странно, одним из критериев выбора бензиновых генераторов является тип топлива. Это связано с тем, что существуют двухтопливные силовые агрегаты, способные работать как на бензине, так и на газе. Газобензиновые генераторы — это прекрасный вариант для резервного электроснабжения частного дома.

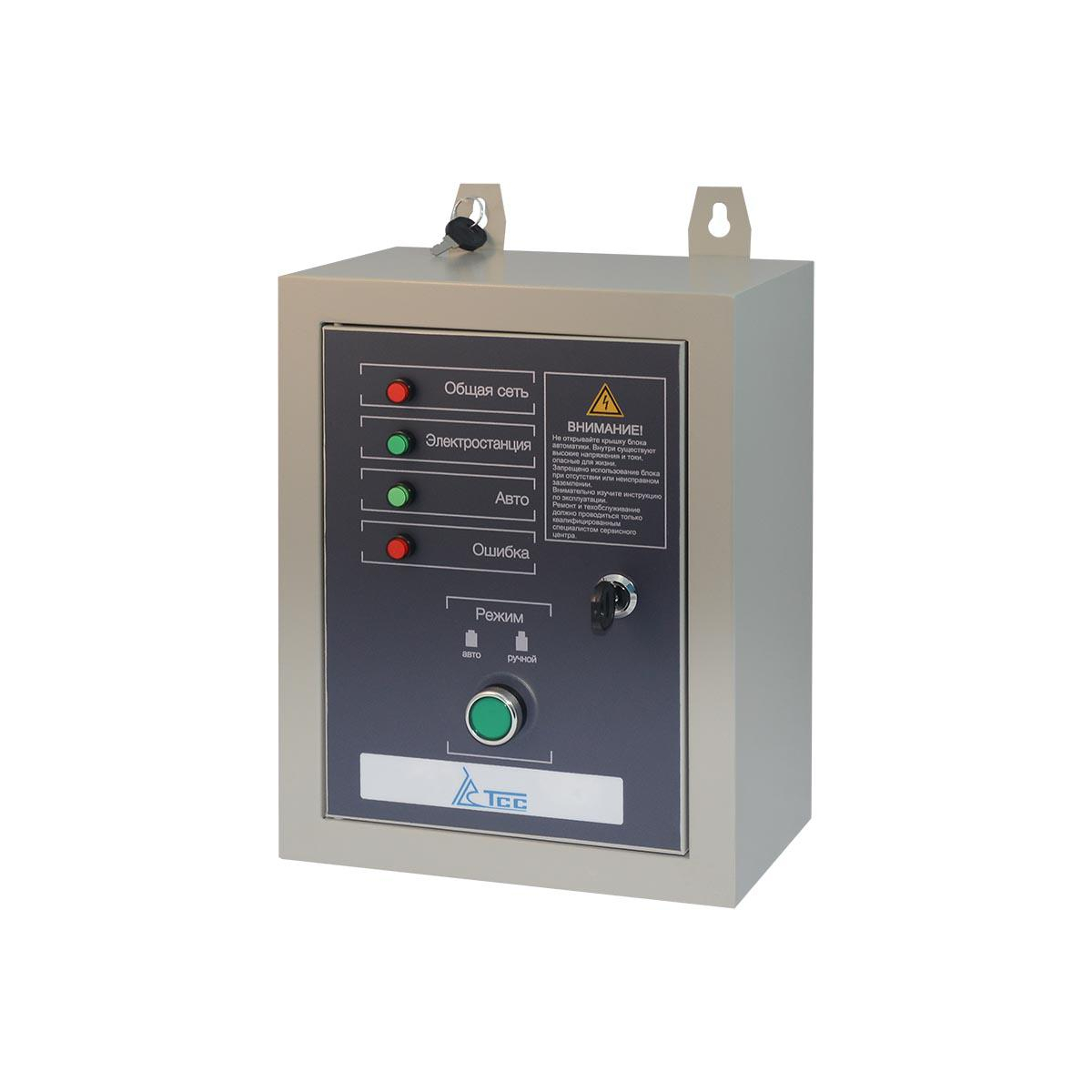

Автоматика запуска

Если бензиновый генератор используется для резервного электроснабжения дома и любого другого объекта, прекрасным дополнением его функционала станет автоматика ввода резерва (ATS). Основная задача автоматики ввода резерва заключается в контроле сетевого напряжения и, соответственно, запуске электростанции при его отсутствии. Бензиновый генератор подключается к системе контакторов, поэтому автоматике требуется лишь отключить сетевой контактор и замнкуть контактор бензогенератора. Бензиновый генератор, работающий в режиме резервного источника питания, применяется редко, а длительные простои, особенно при низкой температуре, могут привести к разряду встроенного аккумулятора. Автоматика же постоянно поддерживает уровень его заряда на высоком уровне. Бензиновые генераторы могут быть оснащены комплектным контроллером ATS, либо просто поддерживать данную опцию. При отсутствии в комплекте контроллера ATS, Вы можете купить его в нашем интернет-магазине по выгодной цене с доставкой в Киев, Харьков, Днепр, Одессу и другие города страны.

Этот прибор осуществляет двойное преобразование электрического сигнала (AC-DC-AC). Казалось бы, зачем оно нужно в бензиновом генераторе. Польза инвертора заключается в том, что каким бы нестабильным ни был электрический сигнал на выходе альтернатора, инвертор его отфильтрует и преобразует в 220В 50гц правильной синусоидальной формы. Таким образом, сигнал на выходе инверторного бензинового генератора всегда имеет идеальное качество. Однако не за это пользователи, судя по отзывам, приобретают данные бензогенераторы. Все инверторные бензиновые генераторы имеют невысокую мощность, редко превышающую 5 кВа. Самые младшие модели выдают порядка одного кВа. Такие бензиновые генераторы имеют очень низкую массу и их легко переносить даже в одной руке. Прекрасным примером является немецкий генератор Konner&Sohnen KS1000i, сухая масса которого при мощности 1 кВа составляет всего 8.5 кг. Способ применения инверторных бензогенераторов напрашивается сам собой: отдых на природе, рыбалка и прочие виды досуга. Это отличный способ сделать отдых на природе комфортным.

Разобрав основные опции, приведем пару примеров хорошего выбора для тех или иных нужд. Начнем, пожалуй, с бензинового генератора для дачи. Отлично подойдет Konner&Sohnen KS 7000 E, который обладает неплохой мобильностью для работы электроинструмента на дачном участке, имеет электростартер и выдает достаточно мощности на случай возникновения необходимости питать домашнюю технику в качестве резервного источника питания. Если же выполнение каких-либо работ на дачном участке не требуется, и вы хотите надежный источник резервного питания на случаи отключения электроснабжения, который всегда будет готов к работе, можно остановить выбор на мощный японский бензиновый генератор с автоматикой ввода резерва Matari MX9000E-ATS. Требуется работа мощного профессионального электроинструмента на стройке или в промышленности? Не вопрос! Можно выбрать надежный трехфазный бензогенератор Konner&Sohnen KS 10000E-3, который потянет всё, в том числе и оборудование, работающее в сети 380В. А также, существуют генераторы которые могут выдавать и 230 и 380 Вольт — так же удачно преобретение!

Эти примеры лишь показывают важность не только технических характеристик, но и дополнительных опций. Подобрав удачное сочетание, Вы получите надежного помощника на все случаи жизни. Чтобы узнать ответы на все интересующие Вас вопросы, обратитесь к нашим специалистам или посетите магазины «Вольтмаркет», работающие в Киеве, Харькове, Днепре и Одессе. У нас можно купить лучшие бензиновые генераторы по лучшим ценам.

220 или 380 вольт: какой генератор выбрать однофазный или трехфазный

Разница между однофазным и трехфазным генератором состоит в величине выдаваемого напряжения.

Однофазные выдают 220 В, трехфазные – 380 В.

При это к однофазному можно подключить электроприборы только на 220 В, а к трехфазному, при соблюдении правил подключения – и на 220 В и на 380 В. При этом нельзя сказать, что трехфазный генератор всегда лучше однофазного.

Чтобы определиться с выбором фаз генератора, необходимо определиться для чего он нужен, какие устройства будут к нему подключаться. К примеру к однофазным потребителям относятся практически все домашние электроприборы. При соответствующей разводке электросети целесообразен выбор 1-фазного генератора. Если в доме электроприборы однофазные, то выбор однофазного генератора более рационально и с точки зрения упрощения схемы подключения и снижения финансовых затрат.

Если в сети хотя бы одно устройство, требующее напряжения в 380 В, необходимо использовать трехфазный генератор. Однако в этом случае необходимо предусмотреть возможность обеспечение не только трехфазных, но и однофазных потребителей, а это требует не только подготовки и опыта, но и понимания принципов работы. У трехфазного генератора, в отличии от однофазного, у которого выход один, есть несколько выходов на 230 В и на 400 В.

При подключении однофазных потребителей к трехфазным нужно соблюдать важное условие. Условие – это принцип равномерного распределения фаз (величины потребляемых мощностей, приходящих на каждую фазу должны быть равны, разница между ними не должна превышать 20%). При неравномерном распределении происходит т.н. «перекос фаз», что может привести к преждевременному выходу генератора из строя.

Учитывая все трудности подключения и контроля трехфазных генераторов, в стандартных бытовых условиях с нагрузкой менее 20 кВт, их использование нецелесообразно. Большинство современных бытовых электроприборов рассчитано на напряжение в 220 В, и если не планируется дальнейшее расширение сети с использованием более мощных приборов, целесообразно использовать однофазные генераторы.

Однако при этом необходимо отметить, что трехфазные генераторы отличаются более высоким КПД и если вы уверены в своих знаниях и сможете постоянно контролировать распределение напряжения, тогда лучшим выбором станут такие генераторы. Но при этом необходимо грамотно подобрать модель (в этом Вам помогут наши специалисты), организовать подключение и рассчитать нагрузку.

Подведем итоги

Различают однофазные (на 220 В) и трехфазные(на 380В) генераторы.
Если на объекте нет трехфазных потребителей, лучше использовать однофазный генератор.
К однофазным электрогенераторам возможно подключить только однофазных потребителей.
Если имеется хотя бы 1 потребитель 380 В, необходимо устанавливать трехфазный генератор.
При использовании трехфазного генератора необходимо правильно распределить напряжение, иначе непременно возникнет «перекос фаз».

Как работает портативный генератор

Простые основы

Так как же работает портативный генератор? Что ж, лучше начать с самого начала. Переносной генератор в основном состоит из головки электрогенератора, двигателя, источника топлива и электрических розеток. По этой причине некоторые люди иногда называют их двигателями-генераторами или генераторными установками. Это описание является его простейшей формой, и далее следует объяснение того, как они работают по отдельности и вместе.

Головка генератора — это компонент, который вырабатывает электричество, которое питает электрические розетки.Двигатель работает на головке генератора, и двигатель должен питаться каким-либо видом топлива, обычно бензином, жидким пропаном, природным газом или дизельным топливом.

Независимо от типа используемого топлива двигатель, обычно четырехтактный, с верхним расположением клапанов различной мощности, будет обеспечивать механическую энергию, необходимую для головки генератора, путем вращения вала. Регулятор постоянной скорости (регулятор) контролирует скорость вращения. Также должна быть система охлаждения и способ смазки движущихся частей.Затем головка генератора преобразует механическую энергию в электрическую и подает электричество на розетки. Генератор инверторного типа работает немного иначе. Но как генератор вырабатывает электричество?

Электричество и магнетизм

Хорошо, вот простая версия. Я не профессор физики и даже не электрик. Вы часто слышите вместе слова «электричество» и «магнетизм». Фактически, так назывались мои занятия по физике в колледже. Итак, они связаны.Вы помните, как в детстве брали в руки магнит, булавки, скрепки и другие металлические предметы?

Что ж, здесь происходит то, что в металлическом материале есть электроны, которые перемещаются магнитом. Точно так же, если вы можете заставить электроны двигаться в металлической проволоке, вокруг нее образуется магнитное поле. Итак, если этот вращающийся вал в двигателе-генераторе может вращать магнитное поле вокруг катушек медной проволоки, электроны перемещаются, чтобы произвести электричество. Довольно круто, да?

Ну, генератор просто перемещает магнит возле провода, чтобы создать устойчивый поток электронов.Это самая простая форма. Обуздайте этот поток электронов и направьте его к выходам, и вы получите свой генератор. Звучит просто? Ну, это немного сложнее.

В обычном генераторе двигатель вращает головку генератора с измеренной частотой вращения. Это движение магнитов, медной проволоки и, следовательно, электронов производит электричество. Каждый оборот двигателя производит одну волну блока переменного тока. Чтобы лучше понять, что такое мощность переменного тока, обратитесь к статье на этом сайте.Чтобы электричество производило стандартное электричество с напряжением 120 В и частотой 60 Гц, которое мы обычно используем в США, двигатель должен работать с постоянной скоростью 3600 об / мин.

Проще говоря — аналог водяного шланга

Хорошо, вы говорите, а что это за вольт, ампер и ватт, по которым рассчитаны генераторы? Представьте себе поток воды, направляемый через водяной шланг. Думайте о генераторе как о водяном насосе, проталкивающем воду по шлангу, только вместо того, чтобы проталкивать воду, генератор использует магнит, чтобы подталкивать электроны.Подобно тому, как водяной насос толкает определенное количество молекул воды и оказывает на них определенное давление, магнит в генераторе толкает определенное количество электронов и оказывает на них определенное «давление».

В электрической цепи количество движущихся электронов (воды) называется амперами или током , и оно измеряется в амперах . «Давление», толкающее электроны, называется напряжением и измеряется в вольт .Ампер — это количество движущихся электронов, а напряжение — это величина давления за этими электронами.

Один усилитель физически означает, что 6,24 x 10 экспонент18 электронов перемещаются по проводу каждую секунду. Если вы не знаете, что означает «10 ^18», это означает, что 6 240 000 000 000 000 000 электронов перемещаются по проводу каждую секунду. Это много электронов! Я даже не знаю, есть ли у этого множества нулей название!

Эти электроны, движущиеся по проводу, продолжают движение до тех пор, пока не встретят «нагрузку», такую как электрическая лампочка или какой-либо прибор, сделают это, либо создавая тепло и свет в лампочке, либо приготовив тост, и продолжат свой путь.

Портативные генераторы с более высокой выходной мощностью могут иметь двойную мощность 120/240 вольт. 240 вольт выше стандартных 120 вольт, что означает, что давление, выталкивающее воду в шланге, вдвое выше, или даже больше электронов доступно на другом конце для работы

Розетки — почему так много конфигураций

Эту электрическую мощность затем можно использовать в розетках переносного генератора. Эти типы розеток зависят от типа вилки и потребляемой мощности усилителя на принимающей стороне для вашего электрического устройства (ей).Ознакомьтесь со статьей на этом сайте, чтобы быстро ознакомиться с различными розетками портативных генераторов.

Розетки позволяют получить доступ к электричеству привычным для нас способом — подключив шнур. Поскольку есть пользователи, которым нужен портативный генератор для питания различных устройств, а не только стандартные трехконтактные настенные розетки, электроснабжение доступно через множество розеток. Как правило, чем мощнее генератор, тем больше доступно комбинаций розеток.

Конечно, все портативные генераторы имеют стандартную трехконтактную розетку, как мы привыкли видеть на стенах. Они обеспечивают 120 вольт и 15 или 20 ампер.

Более мощные вилки с различными «зубчатыми отверстиями» более полезны, чем просто для питания вашего мощного оборудования. Поскольку многие из них могут обеспечить ток 30 А, многие люди используют шнур, который подходит к розетке, а затем разделяется на 3 или более стандартных трехконтактных розетки для большей универсальности, когда 30 А можно использовать для большего количества устройств.Посетите статью на этом сайте для получения дополнительной информации о удлинителях.

Блокирующий 4-контактный 30 А на конце вилки с четырьмя 3-контактными розетками 20 А на другом

Что означает ватт?

Портативные генераторы затем оцениваются по величине производимой ими мощности, называемой ваттами. По мере увеличения мощности увеличивается и все остальное. Больше универсальности по напряжению и розеткам. Двигатель побольше, мощность, топливный бак, вес, уровень шума и стоимость.

Основная формула, относящаяся к доступной мощности: Вт = ампер x вольт.Если у вас есть генератор на 4000 ватт, и вы знаете, что он всегда выдает 120 вольт, то вы знаете, что можете обеспечить в общей сложности 33 ампера. Вот как вы определяете, сколько энергии вы можете получить от имеющегося у вас генератора мощности. Чтобы узнать, как определить, какой размер генератора вам понадобится, прочитайте статью на этом сайте «Какой размер портативного генератора мне нужен?»

Поищите на сайте другие полезные статьи, которые помогут вам решить, какой портативный генератор подходит именно вам, и особенно о том, как его безопасно эксплуатировать.

Подано в соответствии с: Как это работает

Основная информация о генераторе — Power Products

Этот глоссарий терминов относится к электричеству и производителям энергии.

Q1: Как вырабатывается электроэнергия?

A: Энергетическое тело вращается двигателем для выработки электроэнергии

Это мало чем отличается от эксперимента в научном классе, где электричество генерировалось с помощью катушки и магнита.Фактически, при перемещении магнита рядом с катушкой генерируется электричество из-за явления, называемого «электромагнитной индукцией». В основном этот процесс происходит и в случае с генератором. На основе этого принципа при использовании двигателя для вращения компонента, называемого энергогенерирующим телом, вырабатывается переменный ток.

Q2: В чем разница между «постоянным током» и «переменным током»?

A: Поток электричества отличается

Существует два типа электрического тока: постоянный ток и переменный ток.В случае постоянного тока напряжение обычно постоянно, но переменный ток характеризуется изменением напряжения во времени. Постоянный ток хранится и может использоваться в сухих элементах и батареях, тогда как переменный ток может быть преобразован и предлагает отличную универсальность для использования в электропитании бытовой техники.

Q3: Что означают «напряжение (В, вольт)», «ток (А, ампер)» и «мощность (Вт, ватт)?»

A: Важные элементы, составляющие электричество

Электричество часто сравнивают с потоком воды.Представьте себе текущую реку. Чем больше разница между высотами реки вверх и вниз по течению, тем больше импульс воды; и чем шире река, тем больше воды впадает в бассейн. В этом отношении «напряжение» (В, вольт) соответствует разнице в высоте, а «ток» (А, амперы) соответствует ширине реки. Поскольку «мощность» (Вт, ватты) — это скорость работы в единицу времени, ее можно представить как количество воды, которое переместилось от верхнего к нижнему потоку за заданное время.Эту мощность можно определить, умножив напряжение и ток.

Q4: В чем разница между W (ватт) и VA («V – A»)?

A: разница между потребляемой мощностью и выходной мощностью

Вт (Вт): мощность, потребляемая используемым оборудованием (потребляемая мощность)
ВА («В – А»): выходная электрическая мощность от генератора (выработка электроэнергии)

Q5: Что произойдет с электрооборудованием, если будет выбран неподходящий генератор?

A: использование становится невозможным

Если потребляемая мощность превышает номинальную мощность генератора, подача питания автоматически прекращается из-за перегрузки.Поэтому использование электрооборудования становится невозможным.

Глоссарий, который может понадобиться знать

Инвертор

Аппарат для преобразования постоянного тока в переменный. В инверторном генераторе, после временного преобразования переменного тока в постоянный, инвертор снова преобразует его в переменный ток.

Открытого типа / звуконепроницаемого типа

Генератор типа, в котором двигатель, являющийся источником шума, снабжен крышкой и известен как генератор звукоизоляционного типа, тогда как генератор открытого типа называется генератором открытого типа.

Параллельная работа

Две модели, «EF2000iS» и «EF2400iS», могут работать параллельно, подключив две идентичные модели параллельно с помощью специального кабеля для увеличения выходной мощности. Это дает преимущество, заключающееся в том, что в зависимости от требуемой мощности можно выборочно использовать один или два устройства.

Выходное напряжение генератора

: Выходное напряжение генератора: Различные типы генераторов с точки зрения выходной мощности

Вы должны оценить правильный размер генератора, прежде чем решиться на покупку генератора для вашего дома, офиса или фабрики.Расчет прост и, таким образом, сэкономит вам много времени, энергии и денег.

Расчет
Как правило, компании оценивают мощность генератора в ваттах (Вт) или киловаттах (кВт). Принятая формула: Ватты = Вольт X Ампер. Следовательно, когда вы покупаете генератор мощностью 5 кВт, выдающий 120 вольт, он может дать вам выходную мощность 41,67 ампер. Точно так же у вас есть двойные генераторы напряжения, которые могут обеспечивать выходное напряжение 120 вольт, а также 240 вольт.

Как вы решаете, какой генератор покупать?
Подготовьте список всех электроприборов, которые вы хотите использовать в своем доме, офисе или на заводе.Сложите потребляемую мощность в ваттах, чтобы определить необходимую мощность генератора. Обратите внимание, что для запуска определенных приборов, таких как кондиционеры или электродвигатели, требуется существенно большая мощность, но позже они могут работать и с меньшей мощностью.

Всегда выбирайте генератор большей мощности. Если все электрические приборы в сумме дают, скажем, 5000 Вт в вашем доме или 200 000 Вт на вашем заводе, вам следует выбрать генератор мощностью не менее 7,5 кВт для вашего дома и генератор мощностью 300 кВт для вашего завода.

Давайте теперь посмотрим на некоторые генераторы различных размеров и обсудим их работу и другие особенности и аспекты.

Генераторы от 1 до 10 кВт
Дома и небольшие офисы могут работать от генераторов мощностью от 1 до 10 кВт. Генератор мощностью 5 кВт может питать до четырех ламп, вентилятор, электродвигатель и холодильник. Небольшие дома могут работать с таким простым генератором. Однако идеальный генератор для дома должен иметь мощность не менее 10 кВт. Генератор мощностью 10 кВт эквивалентен системе аварийного резервного питания, способной обеспечить базовый комфорт и безопасность.Эти портативные генераторы обычно работают на дизельном топливе, природном газе или пропане. В некоторых городах есть условия для подключения генераторов к вашей домашней газовой магистрали, что устраняет необходимость заправки топливных баков.

Генераторы от 10 до 50 кВт
В настоящее время люди используют в своих домах несколько электроприборов, таких как кондиционеры, гейзеры, водоочистители, водяные насосы и так далее. Этим приборам для работы требуется больше энергии. Такие устройства, как стиральные машины, могут потреблять 750 Вт, но для запуска требуется около 2500 Вт.Лучше выбирать генератор с мощностью, превышающей ваши стандартные требования. Поэтому многие домохозяйства предпочитают использовать генераторы мощностью 50 кВт в качестве надежного резервного источника энергии. Эти генераторы работают на таких видах топлива, как дизельное топливо, природный газ и пропан. Да, они издают шум, но вы можете настроить глушители, чтобы заглушить звук.

Генераторы от 50 до 100 кВт
Для бытовых агрегатов не нужно ничего более 50 кВт. Офисы и рестораны могут выбрать генераторы мощностью от 50 до 100 кВт.Эти генераторы могут питать блоки переменного тока, особенно центральные системы кондиционирования воздуха. В офисах есть большое количество компьютеров, светильников и вентиляторов для питания в дополнение к блокам переменного тока. Таким образом, генераторы мощностью 100 кВт идеально подходят для резервного питания офиса. Генератор мощностью 100 кВт — это большая установка, способная создавать достаточно шума, чтобы отвлекать людей. Современные генераторные установки поставляются с мощными глушителями и глушителями, которые снижают отвлекающий шум. Такие большие генераторы обычно работают на дизельных двигателях.

Генераторы от 100 до 200 кВт
Промышленным предприятиям и крупным офисам необходимы генераторы мощностью более 100 кВт.Эти генераторы представляют собой большие машины, способные работать от восьми до десяти часов при полном баке. Промышленные машины потребляют много энергии. Поэтому малым и средним предприятиям необходимы генераторы мощностью от 100 до 200 кВт. Эти генераторы также могут приводить в действие морское оборудование, такое как рыбацкие лодки и траулеры. Эти машины могут работать как на дизельном, так и на газовом топливе в зависимости от наличия подходящего топлива. Генераторы, работающие на газе, более экологичны по сравнению с генераторами, работающими на дизельном топливе.

Генераторы от 200 до 300 кВт
Для крупных промышленных предприятий и высотных зданий требуются генераторы большой мощности, поскольку для этих устройств требуются большие машины, лифты, большое количество блоков переменного тока и т. Д. Генераторы мощностью 300 кВт работают на дизельном или газовом топливе. Некоторые из них также относят к двухтопливным генераторам. Современные генераторы поставляются с высококачественными глушителями, которые делают эти генераторы максимально бесшумными.

Генераторы мощностью более 300 кВт
Если вам нужны генераторы «рабочие лошадки» для питания крупных промышленных предприятий и официальных учреждений, вам придется полагаться на генераторы мощностью более 300 кВт.Эти генераторные установки подходят для тяжелых машин и крупногабаритного оборудования. Обычно эти генераторы работают на дизельном топливе и производят много шума. Но доступные сегодня высококачественные глушители делают эти машины одними из самых сложных генераторов на сегодняшний день.

Свяжитесь с ближайшими к вам ведущими дилерами генераторов и получите бесплатные расценки

(Единый пункт назначения для MSME, ET RISE предоставляет новости, обзоры и анализ по GST, экспорту, финансированию, политике и управлению малым бизнесом.)

Загрузите приложение The Economic Times News, чтобы получать ежедневные обновления рынка и новости бизнеса в реальном времени.

Выходное напряжение генератора: Выходное напряжение генератора: Различные типы генераторов с точки зрения выходной мощности

Вы должны оценить правильный размер генератора, прежде чем решиться на покупку генератора для вашего дома, офиса или фабрики. Расчет прост и, таким образом, сэкономит вам много времени, энергии и денег.

Расчет
Как правило, компании оценивают мощность генератора в ваттах (Вт) или киловаттах (кВт). Принятая формула: Ватты = Вольт X Ампер.Следовательно, когда вы покупаете генератор мощностью 5 кВт, выдающий 120 вольт, он может дать вам выходную мощность 41,67 ампер. Точно так же у вас есть двойные генераторы напряжения, которые могут обеспечивать выходное напряжение 120 вольт, а также 240 вольт.

Как вы решаете, какой генератор покупать?
Подготовьте список всех электроприборов, которые вы хотите использовать в своем доме, офисе или на заводе. Сложите потребляемую мощность в ваттах, чтобы определить необходимую мощность генератора. Обратите внимание, что для запуска определенных приборов, таких как кондиционеры или электродвигатели, требуется существенно большая мощность, но позже они могут работать и с меньшей мощностью.

Генераторы от 1 до 10 кВт
Дома и небольшие офисы могут работать от генераторов мощностью от 1 до 10 кВт.Генератор мощностью 5 кВт может питать до четырех ламп, вентилятор, электродвигатель и холодильник. Небольшие дома могут работать с таким простым генератором. Однако идеальный генератор для дома должен иметь мощность не менее 10 кВт. Генератор мощностью 10 кВт эквивалентен системе аварийного резервного питания, способной обеспечить базовый комфорт и безопасность. Эти портативные генераторы обычно работают на дизельном топливе, природном газе или пропане. В некоторых городах есть условия для подключения генераторов к вашей домашней газовой магистрали, что устраняет необходимость заправки топливных баков.

Генераторы от 10 до 50 кВт
В настоящее время люди используют в своих домах несколько электроприборов, таких как кондиционеры, гейзеры, водоочистители, водяные насосы и так далее. Этим приборам для работы требуется больше энергии. Такие устройства, как стиральные машины, могут потреблять 750 Вт, но для запуска требуется около 2500 Вт. Лучше выбирать генератор с мощностью, превышающей ваши стандартные требования. Поэтому многие домохозяйства предпочитают использовать генераторы мощностью 50 кВт в качестве надежного резервного источника энергии.Эти генераторы работают на таких видах топлива, как дизельное топливо, природный газ и пропан. Да, они издают шум, но вы можете настроить глушители, чтобы заглушить звук.

Генераторы от 50 до 100 кВт
Для бытовых агрегатов не нужно ничего более 50 кВт. Офисы и рестораны могут выбрать генераторы мощностью от 50 до 100 кВт. Эти генераторы могут питать блоки переменного тока, особенно центральные системы кондиционирования воздуха. В офисах есть большое количество компьютеров, светильников и вентиляторов для питания в дополнение к блокам переменного тока.Таким образом, генераторы мощностью 100 кВт идеально подходят для резервного питания офиса. Генератор мощностью 100 кВт — это большая установка, способная создавать достаточно шума, чтобы отвлекать людей. Современные генераторные установки поставляются с мощными глушителями и глушителями, которые снижают отвлекающий шум. Такие большие генераторы обычно работают на дизельных двигателях.

Генераторы от 100 до 200 кВт
Промышленным предприятиям и крупным офисам необходимы генераторы мощностью более 100 кВт. Эти генераторы представляют собой большие машины, способные работать от восьми до десяти часов при полном баке.Промышленные машины потребляют много энергии. Поэтому малым и средним предприятиям необходимы генераторы мощностью от 100 до 200 кВт. Эти генераторы также могут приводить в действие морское оборудование, такое как рыбацкие лодки и траулеры. Эти машины могут работать как на дизельном, так и на газовом топливе в зависимости от наличия подходящего топлива. Генераторы, работающие на газе, более экологичны по сравнению с генераторами, работающими на дизельном топливе.

Генераторы от 200 до 300 кВт
Для крупных промышленных предприятий и высотных зданий требуются генераторы большой мощности, поскольку для этих устройств требуются большие машины, лифты, большое количество блоков переменного тока и т. Д.Генераторы мощностью 300 кВт работают на дизельном или газовом топливе. Некоторые из них также относят к двухтопливным генераторам. Современные генераторы поставляются с высококачественными глушителями, которые делают эти генераторы максимально бесшумными.

Генераторы мощностью более 300 кВт
Если вам нужны генераторы «рабочие лошадки» для питания крупных промышленных предприятий и официальных учреждений, вам придется полагаться на генераторы мощностью более 300 кВт. Эти генераторные установки подходят для тяжелых машин и крупногабаритного оборудования. Обычно эти генераторы работают на дизельном топливе и производят много шума.Но доступные сегодня высококачественные глушители делают эти машины одними из самых сложных генераторов на сегодняшний день.

Свяжитесь с ближайшими к вам ведущими дилерами генераторов и получите бесплатные расценки

% PDF-1.5 % 136 0 объект > эндобдж xref 136 92 0000000016 00000 н. 0000003005 00000 н. 0000003133 00000 п. 0000003169 00000 н. 0000003699 00000 н. 0000003910 00000 н. 0000004047 00000 н. 0000004184 00000 п. 0000004321 00000 п. 0000004458 00000 п. 0000004595 00000 н. 0000004732 00000 н. 0000004869 00000 н. 0000005006 00000 н. 0000005143 00000 п. 0000005280 00000 н. 0000005417 00000 н. 0000005554 00000 н. 0000005691 00000 п. 0000005828 00000 н. 0000005965 00000 н. 0000006102 00000 п. 0000006239 00000 п. 0000006376 00000 п. 0000006513 00000 н. 0000006650 00000 н. 0000006787 00000 н. 0000006924 00000 н. 0000007051 00000 н. 0000007188 00000 н. 0000007763 00000 н. 0000008243 00000 н. 0000008692 00000 п. 0000009070 00000 н. 0000009725 00000 н. 0000010375 00000 п. 0000010464 00000 п. 0000011066 00000 п. 0000011577 00000 п. 0000011691 00000 п. 0000011803 00000 п. 0000011840 00000 п. 0000012462 00000 п. 0000013076 00000 п. 0000013561 00000 п. 0000013984 00000 п. 0000014589 00000 п. 0000014901 00000 п. 0000015251 00000 п. 0000015634 00000 п. 0000015946 00000 п. 0000016331 00000 п. 0000016902 00000 п. 0000017544 00000 п. 0000017987 00000 п. 0000023335 00000 п. 0000024436 00000 п. 0000029550 00000 п. 0000032851 00000 п. 0000037750 00000 п. 0000039358 00000 п. 0000039658 00000 п. 0000040023 00000 п. 0000043126 00000 п. 0000043290 00000 н. 0000049613 00000 п. 0000061298 00000 п. 0000064167 00000 п. 0000079036 00000 п. 0000079096 00000 н. 0000079157 00000 п. 0000079217 00000 п. 0000079278 00000 п. 0000079338 00000 п. 0000079399 00000 п. 0000079459 00000 п. 0000079520 00000 п. 0000079580 00000 п. 0000079642 00000 п. 0000079702 00000 п. 0000079764 00000 п. 0000079824 00000 п. 0000079885 00000 п. 0000079945 00000 п. 0000080008 00000 п. 0000080068 00000 п. 0000080131 00000 п. 0000080191 00000 п. 0000080254 00000 п. 0000080314 00000 п. 0000080377 00000 п. 0000002136 00000 н. трейлер ] / До 202566 >> startxref 0 %% EOF 227 0 объект > поток hb«b`A ؀, &

Обратная подача с помощью генератора опасна и незаконна

Переносные генераторы

— полезный инструмент… при правильном использовании

Переносные генераторы

— полезные инструменты в чрезвычайных ситуациях и при отключениях электроэнергии.Недавний ураган Ирма оставил без электричества миллионы людей на юго-востоке страны. Это также создало спрос на портативные газовые генераторы, которые быстро исчезли с полок магазинов товаров для дома в Миртл-Бич.

Переносные газовые генераторы обычно вырабатывают от 3000 до 7000 Вт, чего достаточно для питания холодильника, небольших приборов и устройств связи. Пользователи могут подключаться к нескольким розеткам на 120 В (а иногда и к одной 240 В) и переносить отключение электроэнергии с относительным комфортом.

Переносные генераторы нельзя подключать непосредственно к главной электрической панели без профессионального электрика. Тем не менее, «обратное питание» электрической панели вашего дома от портативного генератора остается популярной уловкой, которую ищут в Интернете с множеством видеороликов «сделай сам» и дискуссионных форумов, объясняющих, как это сделать.

Вы можете не читать, что повторное вскармливание может быть незаконным (и наказуемым) в вашем штате или округе, а также чрезвычайно опасным. Да, обратное питание от генератора может привести к смерти от электрического тока для вас, других в вашем доме, а также рабочих, работающих над восстановлением электроэнергии в вашем районе.

Что такое обратное кормление и почему оно опасно?

Электроэнергия в дом поступает от инженерных сетей. Перед тем, как войти в ваш дом, преобразователь дросселирует мощность до 240 вольт. В вашем доме он проходит через автоматический выключатель и распределяется по приборам, освещению и розеткам.

Обратное питание — опасный и, возможно, незаконный способ подать электричество в ваш дом, подключив генератор к розетке прибора (например, к розетке сушилки) и позволив электроэнергии течь в обратном направлении.Электроэнергия возвращается к вашей электрической панели и перераспределяется по всему дому.

Электропитание дома таким образом опасно и, возможно, незаконно. Если главный выключатель не выключен, электроэнергия возвращается к линиям электроснабжения за пределами вашего дома, что может шокировать обслуживающего персонала. В таких ситуациях вы несете ответственность за телесные повреждения или смерть и можете быть привлечены к уголовной ответственности.

Использование обратной подачи для восстановления подачи электроэнергии в ваш дом опасно, поскольку электрические нагрузки не сбалансированы.Кроме того, несбалансированные нагрузки неэффективны и создают дополнительную нагрузку на ваш генератор.

Позвоните в Cooper для лучшего решения

При использовании по назначению портативные генераторы — отличный способ сохранить электроэнергию для основных приборов и устройств. Однако пользователи, которые изучают обратное питание, обычно ищут более комплексное решение для резервного питания.

Если требуется обеспечить электроэнергией весь дом, лучшим вариантом будет стационарный домашний генератор от Cooper Electrical Services.Бытовые генераторы подключаются непосредственно к линиям сжиженного пропана или природного газа, поэтому они не требуют ручной дозаправки. Они безопасно (и законно) запитывают вашу главную электрическую панель, восстанавливая питание всех цепей.

Кроме того, с бытовым генератором восстановление подачи электроэнергии происходит автоматически и немедленно. Когда ваша система обнаруживает перебои во входящем электроснабжении, ваш жилой генератор включается в течение нескольких секунд.

Чтобы узнать больше о решениях для производства электроэнергии в жилых домах, позвоните в Cooper Electrical Services и поговорите с одним из наших специалистов по бытовым генераторам.

Стабилизатор напряжения 220в для бензогенератора

Перед тем, как выбрать регулятор напряжения переменного тока, необходимо понимать, что это за электрическое устройство, для чего он нужен. Принцип работы устройства основан на работе автотрансформатора. В зависимости от того, высокое или низкое напряжение в линии питания, автотрансформатор снижает или увеличивает выходное напряжение до 220 В в устройстве и до 380 В на входе с точностью от 0,5% до 7%.

Обычно источником энергии от дизельного генератора является электрическая нагрузка, которая состоит в основном из асинхронных двигателей. С одной стороны, высокая пусковая мощность двигателей требует выбора значительного агрегата, а с другой — меньшая нагрузка на устройство.

Дизельные двигатели долго не работают при небольшой нагрузке. Производители указывают нижний предел нагрузки 30% от номинальной мощности. Решением в этих случаях является либо добавление других типов нагрузок к шинам устройства, либо использование соответствующих методов для запуска двигателя.

Увеличение или уменьшение параметров напряжения происходит за счет включения определенной обмотки на трансформаторе с помощью ключей переключения на электронных стабилизаторах или установки трансформаторной обмотки токосъемного контактора на электромеханическом стабилизаторе.

Прибор выводит на стандартное значение напряжения (220 В или 380 В) только от стационарной линии электропередачи, с определенной погрешностью. В шнуре питания частота тока составляет 50 Гц, а форма напряжения представлена как волна (чистая синусоида).Стабилизатор переменного тока защищает оборудование от короткого замыкания, а некоторых моделей — и от воздействия грозы. Стабилизатор напряжения нельзя устанавливать в цепи после бытового электрогенератора.

Способы пуска с небольшого падения значительно сокращают дизельное устройство в момент пуска. В то же время, как известно, применение этих методов ограничено тем, что пониженный пусковой ток идет вместе с более низкой начальной точкой. Правильно выбранный метод пуска должен обеспечивать положительную разницу между двигателем и тормозным моментом на каждой стадии вращения, и эта разница достаточно велика, чтобы пуск закончился за короткое время.

Чрезмерное увеличение времени формования приводит к тепловой перегрузке как двигателя, так и электрогенератора дизельной установки. Запуск преобразователя частоты обеспечивает наиболее плавный пуск, включая нагрузки с высоким крутящим моментом, но он дорог, а также создает проблему с нелинейными искажениями, к которым дизельные агрегаты особенно чувствительны.

На выходе бензинового или дизельного генератора форма напряжения только близка к синусоиде, но имеет пилообразные всплески, частота может изменяться от 50 Гц (от 48 до 52 Гц), напряжение может изменяться в определенном диапазоне. диапазон.Ток от генератора может подаваться напрямую практически на все электрические устройства, за исключением отопительных котлов, циркуляционных насосов системы отопления, дорогостоящей аудио- и видеоаппаратуры и другого оборудования, которое предъявляет высокие требования к качеству напряжения. Раньше такие устройства можно было поставить, что за счет двойного преобразования формирует на выходе чистую синусоидальную волну. Если после генератора установить регулятор напряжения, то он рано или поздно выйдет из строя и перестанет корректировать напряжение, поступающее с генератора.Ток от генератора нужно подводить в дом вокруг стабилизатора или после него, либо через байпас.

Разрушение нагрузки на группы, начиная с лага, одну за другой, облегчает запуск и позволяет уменьшить размер устройства. Уместно в первую очередь разместить большие грузы. Падение напряжения при работе асинхронных двигателей может повлиять на другие типы нагрузок. Например, это может привести к разрядке газоразрядных ламп. Поэтому такие чувствительные к напряжению потребители рекомендуется включать после демонтажа двигателей.

Резистивные нагрузки имеют практически постоянную мощность и высокий коэффициент мощности при запуске и в установленном режиме. Лампы накаливания и галогенные лампы приближаются к ним, когда мы оцениваем их влияние на дизельный агрегат, потому что их начальный входной ток, хотя и имеет большую амплитуду, очень недолговечен и не требует считывания. По тем же причинам нельзя учесть начальный ток газоразрядных ламп.

Исключение составляют инверторные генераторы, с их помощью получаемые переменным током, сопоставимым по качеству с током от фиксированной сети.После этого стабилизация или коррекция формы напряжения не требуется.

Существует только одна модель стабилизатора, который может изменять форму напряжения от генератора и стабилизировать напряжение после генератора, — это прибор серии СДП-1 / 1-3-220. Он выполнен на базе ИБП on-line типа и идеально стабилизирует ток как от генератора, так и от стационарной сети, кроме стабилизации напряжения не допускает высокочастотных импульсов.

Влияние нелинейных нагрузок.Степень, в которой гармонические составляющие тока, генерируемого нагрузкой, влияют на напряжение, определяется падением напряжения на сопротивлении всей системы. Большая часть этого сопротивления составляет внутреннее сопротивление электрогенератора.

Это намного больше, чем эквивалентное сопротивление энергосистемы. Следовательно, влияние нелинейных нагрузок на единицу, приводимую в движение дизельным агрегатом, больше, чем влияние системы электроснабжения. При исследовании кратных трех гармоник учитывается сопротивление с генератором нулевой последовательности, а для остальных гармоник — сверхпроводящее.

Сварочный аппарат нельзя подключать к стабилизатору. Если напряжение в вашей электросети отличается от 220 В, но вам нужно работать сварочным аппаратом, то можно использовать ЛАТР — электромеханический автотрансформатор. Необходимо вручную выставить необходимое значение напряжения, но при этом следить за тем, чтобы оно не изменилось в сети, иначе оно также изменится на выходе после LATR, что может привести к выходу из строя подключенного к сети оборудования. автотрансформатор.

На фазных и нейтральных проводниках кабелей они должны рассчитываться по току, включая высшие гармоники. Степень воздействия нелинейных нагрузок зависит от процента их мощности по отношению к общей нагрузке. Наличие большей линейной нагрузки значительно снижает негативные эффекты нелинейных искажений.

Объединение нелинейных нагрузок, генерирующих кратные 3 гармоники через треугольный разделительный трансформатор. Этот метод также имеет еще одну полезную особенность — систему можно разделить на две системы с разным заземлением нейтрали.От этой системы рекомендуется поставить ответственные трехфазные двигатели. Эта система имеет более высокую надежность, что позволяет оборудованию продолжать работать при наличии заземления в системе. Остальные потребители, в основном однофазные, питаются от трансформатора треугольной звезды, нейтраль которого заземлена.

Первым шагом при выборе стабилизатора является определение количества фаз. Если к дому подходят 2 провода (фаза, нейтраль) — это признак однофазной сети, если 4 провода (три фазы, одна нейтраль) — трехфазная сеть.Соответственно, в однофазной сети необходимо устанавливать однофазное устройство, на трехфазное — трехфазный регулятор переменного тока.

На практике это означает выбор генератора с мощностью, превышающей требуемую, то есть изменение размера, которое следует экономически сравнивать с другими вариантами. Использование обычных параллельных резонансных фильтров на шинах, работающих от дизель-генераторов, не рекомендуется из-за опасности возникновения резонансных явлений.

Электрогенераторы подходят не только в качестве основного источника энергии в местах, где нет электричества, они также часто используются в качестве резервного источника для домов, шале и коттеджей в случае стихийных бедствий.Электрические генераторы также подходят для использования в караванах, лодках и других мобильных устройствах.

Если вы хотите защитить все электроприборы в доме, стабилизаторы устанавливают сразу после счетчика электроэнергии и автоматических выключателей по току. Если нет необходимости стабилизировать напряжение во всем помещении, то можно приобрести малогабаритные устройства перед телевизором, бойлером, насосом, холодильником или микроволновой печью. Очень часто в частных домах устраивают трехфазную сеть напряжением 380 В, а в доме разделены три фазы по 220 В, тогда рационально установить 3 однофазных стабилизатора.Если необходимо защитить электроприбор (котел, двигатель, автомат), то лучше использовать 1 трехфазный прибор или 3 однофазных стабилизатора на коммутационной стойке с БКС (блок управления сетью). Качественные трехфазные стабилизаторы в одном корпусе производятся итальянской компанией Ortea под ТМ, а российская компания «ТМ» выпускает устройства малой мощности (3600, 6000 и 9000 ВА, серия R-3). Трехфазный стабилизатор в одном блоке содержит три однофазных, по сути, это 3 однофазных аппарата.Российские производители «Штиль» выпускают трехфазное оборудование по следующей схеме: три однофазных стабилизатора, объединенные общим блоком или стойкой.

К сожалению, выбрать правильную мощность генератора непросто, невозможно просто определить мощность генератора в соответствии с мощностью, указанной на этикетке подключенной установки, или просто суммой этих данных на этикетках всех подключенные устройства. Основная проблема заключается в том, что многим устройствам для запуска требуется кратная энергия — мощность, указанная на этикетке.Однако этот пусковой ток, необходимый для запуска устройства, обычно не указывается на этикетке.

Простые обычные резисторы легко подключить по резистивному принципу для генератора. К ним относятся лампы накаливания, а также большинство различных обогревателей, печей, фенов, утюгов и т.д. генератор.

После определения количества фаз необходимо выбрать требуемую мощность.Наилучший вариант: покупатель знает, какую мощность должно иметь устройство, например, известна общая разрешенная мощность подключения дома к линии электропередачи.

Второй вариант определения мощности: на основе автоматов ввода силы тока. Ток в амперах нужно умножить на 220 В, и мы получим мощность в ваттах. В трехфазной сети мощность следует умножить на 3, получится общая трехфазная мощность.

Задача состоит в том, чтобы определить надлежащее потребление энергии приборами, использующими для их работы индукцию, чаще всего электродвигатели.К сожалению, среди них подавляющее большинство электроинструментов, насосов, электропил, холодильников, стиральных машин, косилок. Для этих устройств рекомендуется, чтобы генератор имел не менее 10%, а еще лучше, 30% резерва непрерывной мощности по сравнению с заявленным потреблением энергии устройством, но необходим еще один резерв для запуска двигателя.

Всегда лучше контролировать пусковой ток, указанный производителем устройства, но если этот показатель не может быть установлен, обычно используется, что для пуска синхронного электродвигателя мощностью до 1,5 кВт мощность генератора должна быть В 3 раза выше необходимая мощность генератора может потребоваться для запуска двигателя даже более чем в 5 раз.Компрессорные холодильники и морозильники часто требуют мощности, в 10 раз превышающей мощность, указанную на этикетке.

Третий способ: рассчитать общую мощность всей бытовой техники в комнате. При расчете коэффициента учитываются пусковые токи. Пусковые токи обеспечивает оборудование, в которое входит электродвигатель, насос или компрессор. Двигатель при пуске потребляет в 2-6 раз больше номинальной мощности, поэтому мощность этих электрических устройств необходимо учитывать с учетом пусковых токов.Пусковые токи длятся не более секунды, но они существенно влияют на нагрузку, и ими ни в коем случае нельзя пренебрегать при выборе стабилизатора.

Для чувствительной к электронике электроники, компьютеров, современных телевизоров и т. Д. Необходимо учитывать выходное напряжение генератора. Это регулирование обеспечивает стабильность выходного напряжения и частоты. Самые простые генераторы обычно оснащены емкостной регулировкой, которая достаточно надежна для управления большинством ручных инструментов, освещения, насосов и т. Д.Но поскольку этот элемент управления не может быстро реагировать, выходное напряжение может колебаться в пределах нескольких десятков вольт.

Для фотоэлектрических электростанций и других рассеянных источников мощностью более 400 кВт.

Преимущество этих генераторов состоит в том, что они лучше выдерживают различные удары тока, но не могут использоваться для питания чувствительной электроники. Наверное, все заметили, как в последнее время строятся фотоэлектрические электростанции. Либо они уже работают, либо находятся на стадии проекта и реализации.Это, пожалуй, сотни небольших бытовых электростанций, расположенных в основном на крыше дома, от единиц до десятков киловатт до больших полей, оснащенных фотоэлектрическими панелями мегаваттной мощности.

Краткий перечень электрических устройств, имеющих пусковые токи:

Следующим этапом выбора стабилизатора является выяснение проблемы с напряжением в основной сети.

Если отклонение параметров от нормы небольшое (входящее напряжение находится в диапазоне 155 — 260 В), то устанавливаются базовые стабилизаторы «Штиль» серии R, серии Progress T, Lider W-30, Volter — серии W. .При слишком низком или повышенном напряжении следует рассматривать специализированные серии: Прогресс ТР (Псков), Лидер В-50, Вольтер ШН или Ш.

Целью также не является обсуждение того, насколько эти экономические эксперименты с так называемыми возобновляемыми источниками энергии обходятся потребителям больше энергии. Цель состоит в том, чтобы изолировать некоторые физические аспекты системы распределения с большим количеством разрозненных источников.

Физическая проблема массового развертывания рассеянных ресурсов

Мало кто знает о физической проблеме такого массового развертывания рассеянных источников энергии в системе распределения.Система распределения и ее регулирование изначально были разработаны для классического распределения электроэнергии от определенных источников к приборам. Сама система распределения должна быть в будущем перестроена в так называемые «умные сети», которые сами занимаются рассредоточенным производством, накоплением и потреблением электроэнергии.

Если есть мерцание света или в помещении много дорогостоящего и требовательного к напряжению оборудования, то с высокой точностью и небольшой погрешностью следует рассмотреть стабилизаторы напряжения: серия Progress L или SL, серия Lider SQ или SQ-I, Volter серии PT или PTT.

Если в доме установлено большое количество приборов с пусковыми токами: глубинные насосы, холодильники, мойки Колера и др., То рекомендуем рассмотреть стабилизаторы, выдерживающие большие перегрузки пусковых токов. К таким устройствам относятся устройства серии Прогресс, и в которых установлено 2 трансформатора, чтобы они выдерживали перегрузку до 400%.

Указанный базовый диапазон требуемой реактивной мощности может быть изменен, то есть сужен или расширен. Ожидается, что для фотоэлектрических электростанций коэффициент мощности от 0.От 95 до 1 будет достаточно для подачи реактивной мощности и от 1 до 0,95 для потребления реактивной мощности.

При высокой регулируемой мощности привода компенсация реактивной мощности должна регулироваться автоматически и быстро. Это мощные высоковольтные устройства, улучшающие качество напряжения в распределительных или промышленных сетях. В базовой конструкции он может регулировать величину и направление гармонического тока в узле и, таким образом, регулировать реактивную мощность. Если генерируемый ток работает от напряжения, мы находимся в области емкости, и устройство ведет себя как силовой конденсатор.

Вся серия украинских стабилизаторов Volter имеет способность выдерживать перегрузки до 300%. Стабилизаторы, изготовленные на заводе Varcon (Москва), могут кратковременно работать с перегрузкой, превышающей номинальную мощность в 7 раз.

После того, как были описаны алгоритмы выбора мощности регулятора напряжения, приведены примеры выбора моделей устройств, нужно определиться, где он будет установлен: в отапливаемом, неотапливаемом помещении или на улице. При минусовых температурах могут работать украинские стабилизаторы Volter (до −40 ˚С), итальянские однофазные стабилизаторы Vega (до −25 С), трехфазные итальянские устройства Orion и Orion Plus (до −25 ˚С). .

В противном случае, если генерируемый ток задерживается под напряжением, мы находим его индуктивным, когда устройство ведет себя как дроссель, и происходит компенсация. Поскольку силовая электроника может полностью регулировать ток, полностью с возможностью быстрого реагирования. Тогда генерируемый ток может иметь минимальные гармонические искажения. Или, с другой стороны, можно наложить некоторый гармонический ток с амплитудой и фазой на основной ток, чтобы их можно было считать из существующих гармоник в узле и, таким образом, активно отфильтровывать нежелательные гармоники в узле.

Если вы хотите установить устройство на улице, лучше приобрести металлический шкаф с вентиляционными отверстиями. Однако пыль и вода не должны попадать. Лучше всего устанавливать стабилизаторы Volter в шкафу, они лучше других работают в сложных климатических условиях. Остальные производители качественной техники выпускают стабилизаторы для работы при плюсовых температурах, но их можно установить и в неотапливаемом помещении.

Принцип электронного компенсатора реактивной мощности

Генерирующий ток в основном обеспечивается за счет управления источником напряжения, подключенным через индуктивность к сети.Компенсатор трехфазный эталонный, при необходимости его можно доработать до однофазного исполнения. На рисунке 1 показан пример подключения компенсатора к фотоэлектрической электростанции с собственным распределительным трансформатором, на рисунке 2 представлена упрощенная схема компенсатора. Напряжение на конденсаторе инвертора поддерживается регулятором до размера, который всегда должен быть выше пикового напряжения сети.

Если выезжаете на дачу зимой, лучше выключить стабилизатор и утеплить беспыльным теплоизоляционным материалом, чтобы вентиляторы не забивались пылью.Приезжая на дачу зимой, сначала нужно просушить и утеплить комнату, а затем включить машинку. При включении ТЭНов лучше включать питание через байпас, а после прогрева переключить байпас на работу через регулятор напряжения.

Существует второй способ работы стабилизаторов при минусовых температурах, который для этого не приспособлен: прибор всегда должен находиться под нагрузкой и в помещении с минимальной циркуляцией воздуха. Элементная база и трансформатор будут греть воздух внутри стабилизатора напряжения, а небольшую можно разместить рядом со стабилизатором.нагревательный элемент или мощная лампа накаливания.

Какой тип регулятора напряжения выбрать? Есть два типа устройств: электромеханические и электронные, у каждого типа есть свои плюсы и минусы.

Принцип действия электромеханических устройств заключается в перемещении токосъемного контактора по обмотке автотрансформатора. Преимущества данного типа агрегатов:

высокая точность работы (+/- 0,5%),
плавная стабилизация
надежность,
работа при температуре ниже 0 ° С,
выдерживают перегрузку до 200% номинальная мощность.

Их недостатки:

более медленная скорость отклика по сравнению с электронными стабилизаторами,
износ токоприемников (их нужно будет периодически менять, но их можно заменить быстро и недорого).

Также «слабым звеном» электромеханического стабилизатора является сервопривод (электродвигатель). Замена его несложна, и ломается он крайне редко. Надежные электромеханические стабилизаторы производятся итальянской компанией Ortea под торговыми марками Vega, Orion и Orion Plus.

Электронные регуляторы напряжения

Обмотки автотрансформатора включаются и выключаются с помощью полупроводниковых элементов симисторов или тиристоров, в более дешевых моделях — с помощью электронных реле. Их преимущества: высокая скорость работы за счет работы полупроводниковых ключей, долговечность ключей, в конструкции отсутствуют механические детали, подверженные износу. Недостатки: ступенчатая стабилизация, чувствительность к условиям работы полупроводниковых элементов.

По принципу установки можно выделить три типа стабилизаторов: наружные; напольный с возможностью крепления на стену; напольные с возможностью установки на коммутационную стойку или на стену.

Для стабилизаторов можно приобрести дополнительные аксессуары: байпас, коммутационную стойку и ДКС. Байпас — это устройство, с помощью которого можно переключать переменный ток: он проходит через регулятор напряжения или байпас, ток переключается с помощью ручного тумблера на байпасе. Это устройство следует использовать, когда необходимо запустить ток в обход стабилизатора при питании от генератора.

Второй пример: работа со сварочным аппаратом. В этом случае байпас дает возможность проводить любые работы со стабилизатором, профилактическое обслуживание, ремонт или замену проводки без переключения.Коммутационные стойки используются для трехфазной сети, они обеспечивают удобство установки 3-х стабилизаторов (каждый на свою фазу, у стойки общий клеммник). Всего имеется 4 типа стоек:

пустые — для установки и коммутации;
с байпасом;
с байпасом и ДКС;
с BCS без байпаса. BCS — это блок управления сетью, который отключает все стабилизаторы при прекращении подачи питания на одну фазу или при выходе параметров напряжения за пределы стабилизации.ДКС нужен, когда к трехфазному стабилизатору подключают трехфазную нагрузку 380 В: автомат, насос, печку. Для этого типа оборудования требуется постоянное питание всех трех фаз, прерывание питания хотя бы на одной из фаз исключено. Для частных домов, к которым подводятся три фазы, но внутри дома проводка выполняется по однофазной схеме, требуется установка ДКС. Залогом длительной работы регулятора напряжения являются следующие условия:
соблюдение температурного режима окружающей среды
работа без силовых перегрузок,
правильно подобранный тип стабилизатора (соответствует условиям параметров напряжения в стационарной электросети).

Главный показатель качества и надежности — оптимальная цена стабилизатора напряжения. Если производительность устройства высокая, но у него невысокая стоимость, это означает, что оно произведено в Китае, даже если в столбце «Производитель» указана другая страна. Китайские стабилизаторы заказывают российские компании, и они поставляются исключительно в СНГ, требований к качеству нет, кроме одного: максимально низкая цена. Качественное оборудование для регулирования напряжения производится в России, Италии и Украине, дешевое — в Китае.В других странах нет заводов по производству стабилизаторов, есть только зарегистрированные торговые марки. Качественный регулятор переменного напряжения — это главный элемент безопасности вашего дома, электрооборудование, залог спокойной и комфортной жизни. Не экономьте на безопасности!

Для работы с бензиновым (или дизельным) генератором можно купить только гибридный стабилизатор.
Любой другой тип стабилизатора при совместной работе с генератором может «уйти в раскачку» (в результате либо стабилизатор, либо генератор сгорит).

Можно использовать и генератор, если не нужно брать больше мощности от газогенератора (например, несколько электрических ламп).
Мощный насос или холодильник от инвертора уже не записать.

При выборе стабилизатора для электрогенератора необходимо учитывать как мощность, потребляемую нагрузкой, так и максимальную мощность, которую может выдать генератор.
Если стабилизатор слишком мощный, его возможности не будут полностью использованы (генератор не будет отдавать больше мощности, чем может).
Если стабилизатор будет слишком слабым, он отключится от перегрузки (или просто выйдет из строя).
Самым оптимальным выбором будет стабилизатор «следующего значения»: если у вас есть генератор, например, на 3 кВт, то должен.

Ниже вы можете выбрать стабилизаторы, которые подходят для вашего генератора или автономной электростанции.
