Электрическая проводка в полу под стяжкой в деревянном доме

Автор newwebpower На чтение 8 мин. Просмотров 785 Опубликовано 29.01.2017 Обновлено 29.01.2017

При планировании и постройке промышленных объектов линии электропитания прокладываются исходя из целесообразности в различных конструкциях, в том числе и под бетонной стяжкой пола. В последнее время также набирает популярность способ прокладки электропроводки в полу помещений жилого фонда благодаря экономичности и надежности электромонтажа.

Иногда прокладка проводки в полах может оказаться единственным приемлемым решением в панельном доме, где штробление стен исключено. Также к такому электромонтажу прибегают при частичном ремонте помещения, включающим только обновление нижнего покрытия, или в случае принятия запоздалого решения о прокладке дополнительной линии электропроводки в процессе ремонтных работ уже после отделки стен.

Как и любая электропроводка, проводка под полом должна устанавливаться в соответствии нормативным правилам и требованиям ПУЭ.

Макет, иллюстрирующий прокладку проводки под полом

Требования безопасности

Многие специалисты считают, что проводка в полу под стяжкой не поддается ремонту, и это действительно так, если при ее монтаже проигнорировали ключевые требования ПУЭ о доступе к распределительным коробкам и возможности замены электропровода в кабельном канале.

Цитата 2.1.23 ПУЭ

Если при монтаже электропроводки под полом все подключения сделаны в доступных распределительных коробках (электрических щитах), то при достаточной ширине кабельного канала, (диаметра защитной трубы или гофры) с минимумом изгибов, замена поврежденного кабеля может быть выполнена без значительных трудностей.

Кабель уложен в защитную гофру перед заливкой бетонной стяжки

Наряду со сменяемостью электропроводки также должно выполняться правило о неподверженности кабеля любым механическим нагрузкам.

Учитывая характер прокладки электропроводки, нужно предвидеть вероятность больших механических нагрузок на бетонный пол в местах прохождения неразрывного кабеля, который в этом случае должен прокладываться в защитной армированной трубе во избежание сдавливания и повреждения проводов.

Пункт ПУЭ о сменяемости электропроводки

Безопасность электропроводки под деревянным полом

Также необходимо учесть особенности прокладки электропроводки по сгораемым поверхностям, в том числе в пустотах под деревянным полом. В предыдущей статье подробно рассказывается о скрытой электропроводке в деревянных домах, где акцентируется внимание на обеспечение безопасного горения дуги в металлической трубе до отключения защитного автомата при коротком замыкании в кабеле.

Дуга, прожегшая гофру (металлорукав), способна стать причиной пожара при соприкосновении с горючими конструкциями

Поэтому, проводка под деревянным полом должна быть заключена в металлические трубы в соответствии требований и правил прокладки скрытой электропроводки в помещениях из дерева. Объем кабеля должен быть не больше 40% от внутреннего пространства трубы с толщиной, согласно данным из таблицы ниже.

Следует особенно позаботиться о герметичности соединений защитных труб ввиду возможности скопления в них конденсата ввиду высокой влажности и пониженной температуры в подпольных пустотах. Поэтому, особенно неприемлемо использование гофры, которая может пострадать от грызунов или негерметичного металлорукава.

Следует помнить, что ПВХ коробы, гофры, кабельные каналы и металлические рукава из тонкой жести не способны защитить горючие поверхности от дуги, так как не обладают локализационной способностью, в отличие от стальной трубы

Пример неправильной укладки скрытой электропроводки с цитатой соответствующего пункта ПУЭ

Проводка в стяжке пола из несгораемых материалов (бетон, минеральный утеплитель, укладка кафельной плитки) является более надежной и безопасной, так как локализирующей способностью к воздействию электрической дуги обладают огнеупорные окружающие конструкции.

Прокладку кабеля осуществляют в каналах, коробах, в ПВХ гофре, обеспечивая зазор бетонной прослойки до поверхности не менее трех сантиметров для придания необходимой прочности цементной стяжке.

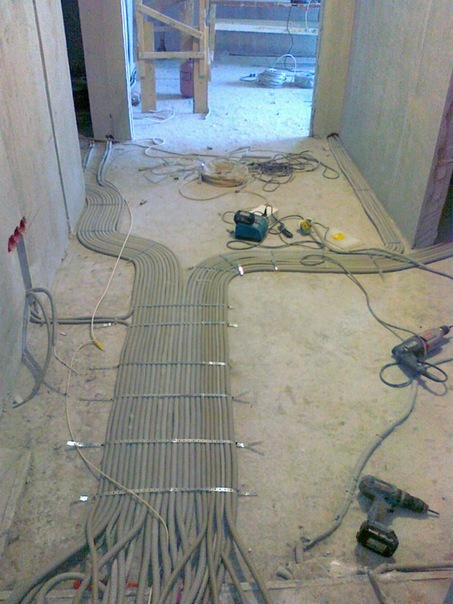

Стяжка пола, скрывающая защищенную в гофре электропроводку

Распределительные коробки для проводки под полом

Следует избегать пересечения линий электропроводки между собой и другими коммуникациями. Категорически запрещено пересечение линий электропроводки и газопровода, а также труб системы отопления.

Прокладывается неразрывный кабель, взятый с запасом (ПУЭ 2.1.22) подключающийся к щитку и точке потребления на необходимой высоте вертикально над выходами электропроводки из бетонного пола. Таким образом, исключается применение распределительных коробок, скованных бетоном и не обеспечивающих свободный доступ.

ПУЭ 2.1.22

Но, некоторые самоучки, пытаясь сэкономить, осуществляют прокладку электропроводки в стяжке с применением обычных распределительных коробок, предназначенных для установки в бетонную (кирпичную) стену. Монтаж проводки в подобных распределительных коробках, впоследствии замоноличенных под стяжкой (залитых бетоном) не только нарушает правила ПУЭ, но и может оказаться весьма опасным, ведь материал распредкоробок не предназначен выдерживать прочностные нагрузки сдавливания.

Иными словами, взрослый человек или ножка тяжелой мебели могут проломить хрупкую крышку распределительной коробки и тонкую прослойку бетона над ней, вызвав тем самым повреждение соединений и короткое замыкание.

Из-за своей хрупкости обычные распределительные коробки не способны выдерживать нагрузки сдавливания в бетоне

Электропроводка под полом из дерева должна содержать минимум распределительных коробок, которые обязательно должны быть металлическими. Количество и место размещения распределительных коробок выбирают исходя из целесообразности, но нужно обеспечить доступ для их периодического обслуживания.

Многие владельцы деревянных домов и некоторые электрики наглухо прячут распределительные коробки в деревянном полу, аргументируя обеспечение доступа возможностью частичного демонтажа настила. В этом случае можно лишь посоветовать нарисовать детальный план электропроводки и сделать несколько фотографий для облегчения поисков.

Фото расположения распределительных коробок перед укладкой настила

В продаже существуют специальные электротехнические щитки (люки) для установки в пол. Они обладают надежной крышкой – герметичным лючком, который закрывается на ключ (обеспечивается защита детей). В зависимости от размера данных щитков, в них может осуществляться разводка электропроводки и установка защитных автоматов.

Герметичный щиток в пол для установки в нем электротехнического оборудования

Также часто в подобных электрощитах для пола устанавливают штепсельные розетки для подключения домашнего оборудования и бытовой техники.

Лючки в пол с выдвижными розетками

Подключение точек потребления

Очевидно, что установка качественных и надежных распределительных коробок со свободным доступом получится очень затратной в сравнении с прокладкой электропроводки под полом цельным неразрывным кабелем к каждой точке подключения, и при этом будет соответствовать всем правилам электромонтажа.

При отсутствии распредкоробок в самой нижней точке электропроводки исключается скопление влаги на клеммах подключения.

Недопустимость скапливания воды и конденсата в трубах, коробах и металлорукавах электропроводок согласно ПУЭ

К тому же обеспечивается большая надежность электропроводки под полом, ведь исключаются подключения в распределительных коробках. А если по какой-то случайности все же произойдет повреждение кабеля в гофре под стяжкой, то обесточенной останется только одна розетка, и возобновление ее работоспособности можно отложить до следующего капитального ремонта помещения.

При обрыве проводки одной розетки остальные, подключенные отдельными линиями, останутся работоспособными

Исходя из дороговизны прокладки к каждой розетке отдельной линии от щитка, такое подключение не является обязательным – расключение линий для розеток можно произвести в одном из подрозетников на стене, соединяя остальные штепсельные соединения настенной скрытой или наружной электропроводкой.

В современном дизайне помещений розетки устанавливают на уровне плинтуса и в пол, что является наименее затратным при использовании электропроводки, идущей снизу.

Специальная розетка для монтажа на уровне плинтуса

При классическом расположении розеток (принято не ниже 10 см) для перехода кабеля в вертикальное положение необходимо обеспечить его изгиб радиусом не менее 20 диаметров наружной изоляции. Данный участок электропроводки лучше делать скрытым из эстетических соображений.

Подключение выключателей и систем освещения оказывается более затратным, если электропроводка исходит из-под пола – длина штрабы и кабеля будет равной высоте стены, при этом расключения нужно произвести в подрозетнике или в дополнительной настенной распределительной коробке.

Монтаж скрытой (в стяжке и стенах) электропроводки

Из-за необходимости подключать в самом вверху системы освещения, популярность скрытой под полом электропроводки остается небольшой среди владельцев большинства квартир и частных домов. Поэтому к такому типу электропроводки прибегают при установке силовых линий к мощным потребителям электроэнергии и локальным распределительным щиткам отдельных помещений.

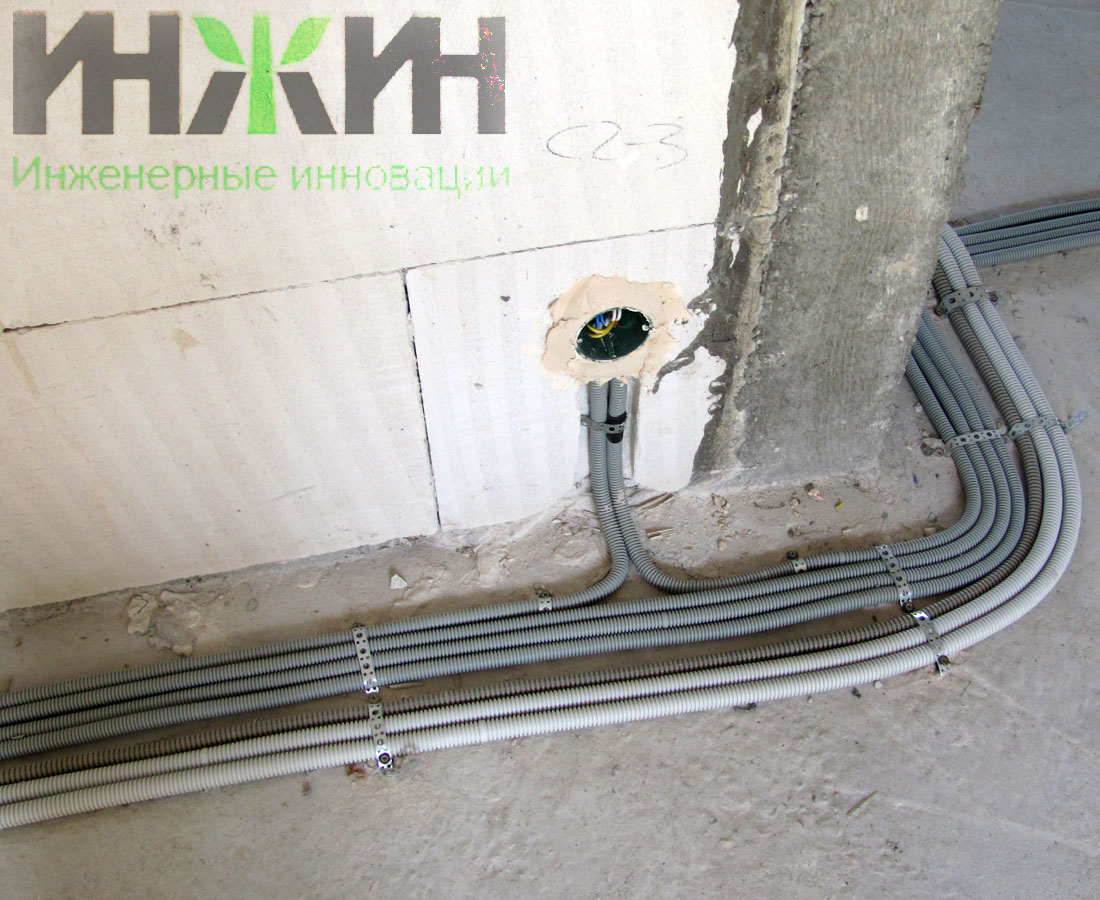

Пример прокладки электропроводки под бетонным полом

Общие рекомендации по монтажу

Исходя из сказанного выше, можно в коротких тезисах описать основные условия правильного электромонтажа проводки под полом или бетонной стяжкой:

Металлическая труба для прокладки мощного силового кабеля

Очевидным преимуществом данного способа прокладки электропроводки является исключение пыльной необходимости штробления стен, при установке розеток на уровне пола. Существенным недостатком, помимо необходимости подключения систем освещения, является существенная толщина гофры, кабельных каналов и труб, которые увеличивают необходимую толщину стяжки, особенно при пересечении нескольких линий.

Как сделать монтаж электропроводки в полу?

Как правило, электропроводку в полу закладывают до строительных работ, либо до укладки деревянного пола, бетонной стяжки или укладки плитки.

Если вы задумываетесь над таким способом монтажа, тогда стоит подойти к этому вопросу более объективно, дабы не навредить самому себе.

Неразумно электропроводку в полу закладывать без дополнительной защиты. Самый надежный способ защиты, уложить проводку в трубах, желательно в металлических толщиной не менее 4 мм², единственный недостаток такого способа — дороговизна.Укладка провода в трубах ПВХ менее надежна, но проста в установке.

Есть и другие виды труб для прокладки проводов в полу- это гофро-трубы. Они бывают как металлические, так из ПВХ материала. Перед укладкой покрытия разметьте места, где будут выходы труб из пола, и оси мест установки монтажных коробок (если вы знаете уровень настила верхнего покрытия пола. Металлогофры более устойчивы к механическому воздействию, но имеют свойство разрушаться из-за коррозии. Не рекомендуется установка металлогофры, если пол часто подвержен протечки воды. ПВХ гофра легко продавливается и разрушается при механических воздействиях.

Какой вид труб укладывать в полу зависит от многих факторов: какой тип пола будет в проекте, из какого материала будет состоять покрытие, какое давление или механическое воздействие будет на пол и т.п.

Прокладка электропровода в бетонном полу

электропроводка в полу

Прокладка электропровода в стяжке

Прокладка электропровода в сухой засыпке

Прокладка электропровода в деревянном полу

Главное правильно выбрать сечение электропровода. Не пренебрегайте установкой соответствующего номинала автоматического выключателя — проводка греться ни в коем случае не должна.

Правила для монтажа электропроводки в полу

Перед заделкой труб в пол осмотрите их: они не должны быть повреждены во время работ и не должны быть сдвинуты со своего места.
трубы, уложенные в полу не должны иметь разветвления или соединения.
окончание труб, выходящих из пола, должны иметь длину как минимум 11 см, чтобы избежать риска попадания в них воды.
при наличии теплого пола трубы с электропроводкой должны быть размещены как можно дальше от нагревательных элементов.
если вы решили пропустить провода в полу, поместив их в трубу, заглубленную ниже уровня пола, сделайте паз подальше от дверного проема, возможность повреждения проводов в случае установки порога

А какой у Вас опыт в прокладке электропроводки в полу? Ваши конструктивные заметки и наблюдения — приветствуются! Дополнить или предложить править статью, можно в комментариях ниже.

Оцените качество статьи:

Монтаж электрики деревянного дома площадью 200 м.кв. в Калужской области

Объект: деревянный дом площадью 200 м.кв., расположенный в СНТ «Боровики» Боровского района Калужской области

Длительность работ по монтажу электрики: 32 дня
Сдача системы электроснабжения в эксплуатацию: 2018 год.

Характеристика выполненных работ по монтажу электропроводки в деревянном доме.

Электрический распределительный щит (монтаж электрического щита).

— Выполнен монтаж распределительного щита с установкой в нем автоматических выключателей, дифференциальных автоматов и УЗО в количестве 21 шт.;
— Щит смонтирован в корпусе АВВ наружного исполнения;
— Использованы автоматические выключатели дифференциальные автоматы и УЗО АВВ.

Силовая кабельная сеть (монтаж электропроводки).

— Прокладка кабельных линий выполнена скрытым способом – в конструкции пола и по дверным откосам;
— Выполнен монтаж 1620 метров силового кабеля ВВГнг –LS разного сечения в металлорукаве в ПВХ-оболочке;
— Смонтировано 20 метров кабель-каналов 100х60;
— Установлено 30 распаечных коробок.

Слаботочная кабельная сеть (монтаж слаботочки).
Выполнен монтаж 50 метров кабеля SAT 703 в гофрированной ПВХ трубе, скрытым способом.

Электрические розетки и выключатели (временные, для проверки функционирования системы электроснабжения).
— Выполнен монтаж 28 временных выключателей света;
— Выполнен монтаж 18 временных розеток с заземлением.

Резервное электропитание.

Выполнена установка источника резервного питания — инвертора Cyber Power CPS 1000PRO (750 Вт) с блоком из 2-х аккумуляторных батарей. Резервное электропитание предназначено для газового котла и циркуляционных насосов.

Заземление.
Выполнен монтаж комплекта заземления Ezetek EZ 6.

Заказать монтаж электрики деревянного дома в нашей компании.

Разводка электрики по полу дома (квартиры)

Монтаж электропроводки по полу цена Винница Киев Украина

Все нюансы проведения монтажа электропроводки по полу

Монтаж электропроводки по полу является популяризированным вариантом создания подобной коммуникации. Он имеет ряд ключевых преимуществ, заставляющих заказчиков обращаться к конкретной версии работы. Дополнительно присутствует некоторый объем различных нюансов, необходимых для полноценного проведения работы. Наша компания обеспечивает клиентов всем необходимым для организации полноценной операции. Мы недорого предоставляем свои услуги и можем гарантировать качество.

Какие положительные и отрицательные стороны имеет этот вид работы

Разводка электрики по полу имеет как преимущества, так и недостатки. Как и при любой другой операции, заказчик должен понимать, какую выгоду он приобретет, и будут ли трудности на пути реализации. В списке плюсов можно выделить ряд факторов.

Безопасность. Данный вариант разводки исключает момент случайного повреждения деталей. Владелец не просверлит дырку в месте прохождения и не перебьет жилу с током при помощи гвоздя.
Экономичность. Данный вопрос является спорным по причине влияния на показатель множества разнообразных факторов. Бесспорно, стоит утверждать, что применяемого кабеля при проведении этой операции затрачивается меньше. Это связано с тем, что его проведение будет происходить без учета огибания стен, а по наиболее короткой дороге, непосредственно под самой стяжкой. К тому же этот процесс экономит затраты при использовании розеток с размещением на высоту от 20 до 30 сантиметров от напольного покрытия.
Простота. При подобной операции заказчик получает наиболее быстрый процесс при условии, что все провода просто протягиваются через специальные гофры, а сверху заливается стяжка.

Сюда стоит внести факт, что в окружении компонентов полностью отсутствуют горючие материалы, возгорание сводится к полному минимуму. Если говорить о недостатках, то определенно стоит выделить ряд факторов.

Сложность ремонта. Благодаря тому, что все составляющие были вмурованы под стяжку, то в случае замены или появления каких-либо нарушений, будет нужно полностью вскрывать ее. При этом нельзя провести быстрый монтаж спорного сегмента. Чтобы осуществить восстановительные работы, необходимо будет полностью вынуть кабель из гофры.
В случае разбития стяжки, дополнительно владелец столкнется с затратами на покупку новой гофры и полное перекрытие напольного покрытия.

Независимо от наличия негативных факторов, заказчики все равно продолжают выбирать монтаж проводки по полу.

Где можно применить подобный вариант

Наиболее часто применяется такоая проводка по полу в квартире. Ее можно встретить при покупке жилья из новой застройки. Подрядчики сдают помещения без проведенных черновых работ, где уже присутствуют электрические коммуникации, находящиеся в специальных гофрах по полу. С учетом того, что покупатель не будет переделывать подобные системы.

Подобные процессы выполняются с учетом того, что не нужно штробить стены. Эта опция отличается повышенной трудоемкостью, а также наличием большого количества пыли и крошки. Необходимо четко выверить все подводы для розеток и выключателей. При использовании этого варианта, можно произвести точное подведение. С данной работой провода будут надежно спрятаны, а стены не потеряют свою целостность.

Также подобный вид операции используют в деревянных домах. Это связано с тем, что при работе с подобными перекрытиями владельцы встают перед выбором: проводить наружную укладку или прятать все под пол.

Первый вариант отличается тем, что все провода идут по самим поверхностям, максимум они спрятаны в короба. Это портит внешний вид и усложняет процесс декорирования стен. При этом проводка в полу обеспечивает полноценное проведение источников ко всем комнатам, при этом не нарушая внешнего вида.

Какие правила следует соблюдать

Наши мастера имеют большой опыт работы в этой сфере. Мы используем только качественные материалы и инструменты, упрощающие реализацию подобных проектов. Стоимость на наши услуги привлекает необходимый объем клиентов. Все требуемые операции проводятся с учетом всех норм и правил для достижения необходимого уровня безопасности.

Если планируется проведение работ по заливке бетонной стяжки, все провода укладываются в гофру или стальную трубу. Это связано с действием давления раствора на все комплектующие и исключением возможного повреждения. Также подобные дополнения являются хорошей защитой от грызунов и других вредителей. При этом укладываются элементы, относящиеся к классу трудновоспламеняемых.
При этом виде разводки нельзя применять скрутку. Это приведет к нарушению целостности всей системы. Чтобы обеспечить соединение, нужно наличие специальных распределительных коробов. Их применение также позволяет производить покрытие с использованием инспекционного лючка. Это исключит возможность полного демонтажа. При планировании этого отступления, оно должно быть отмечено на итоговой схеме в технической документации.
Укладка элементов в гофру происходит максимум на 30 или 40 процентов от всего объема. Это важно сделать, чтобы полноценно вытягивать и менять детали.
Если объект обладает необычной геометрией, то может понадобиться некоторый объем ответвлений или поворотов. Электрика на полу и ее правила, не предусматривают регламентацию этого показателя. Все производится на усмотрение специалиста. Но следует учесть, что при их большом количестве, произвести ремонтные работы или замену будет максимально трудоемко.
При заливании стяжки следует взять во внимание то, что высота раствора над гофрой не должна превышать 3 сантиметров. Это следует учесть, чтобы не привести к деформации защитного изделия и повреждения самих кабелей.
Если по всему свободному периметру можно осуществлять прокладку в гофре, то при проходе через стены или перекрытия все равно нужно применять металлическую гильзу, которая не приведет к деформации и сможет уберечь изделие от порчи.

Учитывая все эти и многие другие моменты, можно сказать, что помощь профессионалов в подобных вопросах необходима. Это связано с наличием у них специальных навыков и знаний, а также большого опыта в проведении этой работы.

Преимущества работы с нашими сотрудниками: цена, качетсво, скорость, профессионализм

Нашей компанией осуществляется профессиональная прокладка электропроводки на полу. Мы обеспечиваем наших заказчиков следующими положительными факторами:

доступные цены на все виды работ;
высокая скорость проведения;
создание технической документации силами компании;
расчет всех особенностей и характеристик объекта;
применение только качественных материалов;
возможность проведения всех работ «под ключ» с полным сопровождением;
высокий уровень безопасности и надежности.

Чтобы заказать нашу услугу в Украине (Винница, Киев и другие города Украины), необходимо оставить заявку на сайте организации. Мы обязательно свяжемся с вами для уточнения всех данных и назначения срока проведения операции. Также это можно сделать в телефонном режиме. Для этого позвоните по номеру, указанному на странице. Дополнительно вы можете узнать все расценки и полностью прочитать наш прайс. При необходимости можно получить консультацию от профессионала.

Прокладка проводки по полу

Теги: круглосуточно вызов сантехника, вызвать мастера на дом, мастер по дому, муж на час

Комментарии

Теги: Срочно и недорого заказать в Виннице Монтаж электропроводки по полу цена Винница Киев Украина цена круглосуточно, прайс-лист, монтаж, сборка, демонтаж, установка, крепление, сервис, мастер, профессионально, качественно, быстро, ремонт, реставрация, снятие, замена, повесить, подключение, отключение, настройка, инсталяция, навес, регулировка.

Вызов мастера: если вам нужна консультация опытного специалиста, вызвать мастера, звоните нам мы бесплатно проконсультируем и подскажем как решить ваш вопрос быстро и с наименьшими финансовыми затратами, где купить тот, или иной агрегат, запчасти, расходники, как безопасно пользоваться техникой и что предпринять для продления срока ее службы.

Под ключ Монтаж электропроводки по полу цена Винница Киев Украина куда звонить: +38 (066) 203-57-93

Стоимость Цены на Монтаж электропроводки по полу цена Винница Киев Украина Винница

Электропроводки под стяжкой в трубах

При использовании неметаллических труб перед монтажом электропроводки желательно изучить требования пунктов 3. 50… 3.55 СНиП 3.05.06-85 (данный СНиП сейчас зарегистрирован как СП 76.13330). Эти пункты показаны на Рис.1.

Пластиковые трубы. Нормы прокладки

Рис. 1 Пункты 3.50… 3.55 СНиП 3.05.06-85

Из пункта 3.52 следует, что в местах пересечения труб защитный слой бетонного раствора не требуется. Но это касается труб с кабелями. Защитный слой бетонного раствора при пересечении труб с кабелями и труб отопления нормами не оговаривается. Но, следует иметь в виду, что нагрев жил кабеля вследствие близкого расположения относительно труб отопления, приводит к уменьшению допустимого длительного тока (это описано в статье Выбор сечения кабелей). Поэтому теплоизоляция труб отопления и слой теплоизолятора между трубами должны выбираться максимальными, конечно в пределах разумного, так как это увеличивает требуемую высоту стяжки.

На Рис.2 показаны трубы с кабелями и трубы отопления жилого помещения. Трубы отопления использованы из материала на основе полиэтилена и по всей длине имеют теплоизоляцию. В местах пересечения кабелей с отопительными трубами видна дополнительная теплоизоляция.

Электропроводка в стяжке

Рис.2 Трубы перед заливкой стяжки

На Рис. 3 показано, как можно надежно закрепить трубы. После крепления труб на план наносят отметки расстояний от труб до стены. Это всегда необходимо делать, так как впоследствии может возникнуть необходимость выполнения отверстий в полу, для крепления какой либо мебели.

Крепление труб

Рис. 3 Крепление труб

Трубы ПНД, как правило, не позволяют вывести кабель на стену, так как минимальный радиус их изгиба велик. Для перехода на стену используют легкие ПВХ гофрированные трубы, которые стыкуют с ПНД трубой вблизи от стен. Место стыка должно быть надежно загерметизировано.

Кабели систем безопасности здания прокладывают отдельно от остальных кабельных линий.

Виктор Чернов

К ОГЛАВЛЕНИЮ (Все статьи сайта)

06. 03.2016

Глава 5: Установка под потолком или под полом?

Другие главы книги Cisco Press из новых и классических книг Cisco Press.

Оцените свои любимые книги Cisco Press.

В этой главе описываются преимущества и недостатки подачи питания, соединений для передачи данных и охлаждения в центр обработки данных через потолок по сравнению с установкой системы фальшпола и прокладкой ее под ней. В этой главе подробно описываются задействованные компоненты и предлагаются примеры иллюстраций как для потолочных, так и для подземных систем, а также приводятся общие проблемы, на которые следует обратить внимание и которых следует избегать.

Установка на потолке

При установке на потолке структурированные кабели и электрические каналы обычно прокладываются над подвесным или подвесным потолком центра обработки данных, а затем выводятся непосредственно над серверными рядами комнаты. Охлаждение также направляется над подвесным потолком, а затем направляется в серверную среду внизу через регулируемые вентиляционные отверстия.

Основное преимущество локализации накладных расходов на инфраструктуру состоит в том, что это позволяет отказаться от системы фальшпола для вашей серверной среды.Таким образом, установка под потолком обходится дешевле, занимает меньше места и удобнее размещается в более коротких помещениях. Кабельные лотки, лестничные стойки и кабельные каналы дешевле, чем полная система фальшпола, что способствует экономии средств. Для подвесной установки требуется меньше места, поскольку нет входной пандуса, который — в зависимости от высоты пола и крутизны наклона пандуса — может занимать площадь более 200 квадратных футов (18,6 квадратных метров).Это также дает некоторую экономию средств. Поскольку, вероятно, уже должен быть карман над подвесным потолком центра обработки данных, чтобы разместить проводку для верхнего освещения и трубопроводы для спринклеров, любые электрические кабели и кабели данных, необходимые для центра обработки данных, также могут быть включены в зону надземной части. Устранение фальшпола также избавляет от места, необходимого для чернового пола.

Имейте в виду, что установка накладных расходов на инфраструктуру и отказ от фальшпола представляет большую проблему для циркуляции воздуха в центре обработки данных.Серверные помещения на фальшполах обычно охлаждаются за счет отвода теплого воздуха через верхние воздуховоды и продувки холодного воздуха под полом. Этот процесс использует естественное поведение горячего воздуха при подъеме. Значительно труднее охладить серверную среду, направляя вниз холодный воздух. Другие эффекты накладных расходов инфраструктуры маршрутизации неоднозначны. Коммутация шнуров питания и кабелей передачи данных наверху шкафа, а не внизу, снижает вероятность того, что кто-то зацепится или повредит шнуры, когда он или она проходит мимо, с или без домкрата оборудования на буксире.Однако пользователи центра обработки данных должны подняться по стремянке, чтобы подключиться к инфраструктуре комнаты, что потенциально нестабильно и, возможно, с большей вероятностью вызовет случайное отключение.

Также существует вероятность отсоединения кабеля питания или патч-корда от сети из-за силы тяжести и веса шнура. Если вы решите использовать накладную систему, снизьте этот риск, используя розетки с поворотным замком на электрических розетках и соответствующие вилки на удлинителях серверного шкафа.Электрические компоненты с поворотным замком требуют, чтобы вы вставили, а затем повернули вилку входящего питания по часовой стрелке, чтобы зафиксировать ее на месте в розетке. Вставленную вилку нельзя вытащить прямо наружу. Сначала его нужно повернуть против часовой стрелки. Точно так же убедитесь, что патч-корды, используемые в вашей серверной среде, имеют непрерывные выступы и, желательно, какую-либо опорную лестницу, чтобы уменьшить нагрузку на их разъемы. Патч-корды должны надежно защелкнуться при вставке в порт инфраструктуры или сервер.Это снижает вероятность случайного отключения.

Установка под полом

При установке под полом система горизонтальных и вертикальных стержней монтируется на истинном полу центра обработки данных, образуя приподнятую решетку, в которой размещаются плоские панели. Это создает фальшпол, под которым могут быть проложены структурированные кабели, электрические каналы и охлажденный воздух. Здесь также могут быть расположены спринклерные трубопроводы и инфраструктура обнаружения утечек.

Структурированная кабельная разводка и электрическая инфраструктура обычно оканчиваются на черновом полу под каждым расположением серверного шкафа в мультимедийных блоках данных и розетках питания, которые либо расположены отдельно, либо встроены в кабельные каналы под рядами серверов центра обработки данных.В качестве альтернативы инфраструктура может быть проложена через предварительно сделанные отверстия в фальшполе и заканчиваться в коммутационные панели и розетки, которые устанавливаются в шкафах центра обработки данных. Охлаждение направляется в серверную среду наверху путем укладки твердой и перфорированной плитки на полу.

Большинство центров обработки данных построено с фальшполом. Несмотря на дополнительные затраты, фальшпол обеспечивает ряд преимуществ для серверной среды:

Фальшпол создает специальное пространство для прохождения охлажденного воздуха. Размещая перфорированную или решетчатую напольную плитку, вы сосредотачиваете и направляете это охлаждение везде, где это необходимо в серверной среде. Не существует эквивалентного механизма для управления воздушным потоком в потолочной системе. Хотя можно установить несколько вентиляционных отверстий над головой и отрегулировать, насколько они открыты или закрыты, они не могут направлять воздух так же точно, как напольная плитка.
Инфраструктура маршрутизации под фальшполом позволяет скрыть сотни или тысячи связанных коммутационных шнуров и силовых кабелей, что делает их менее уязвимыми для повреждения или случайного отключения.Отсутствие кабелей или кабельных каналов в общей зоне центра обработки данных также придает помещению более профессиональный и менее загроможденный вид.
Несмотря на то, что инфраструктура находится вне поля зрения, она остается легко доступной под полом, в гораздо большей степени, чем когда она расположена над серверными шкафами центра обработки данных.
Примечание — От потребностей вашего конкретного центра обработки данных будет зависеть его цена и физическое пространство, необходимые для установки системы фальшпола.Когда я проектирую серверную среду, я позволяю ее размеру определять, нужно ли размещать инфраструктуру наверху или под полом.
Если центр обработки данных небольшой — в круглых цифрах, обычно менее 1000 квадратных футов (100 квадратных метров) — или строится в здании с ограниченным пространством от пола до потолка, я проектирую его. с накладной инфраструктурой. Пандус, необходимый для фальшпола, и высота, которую он занимает, занимают слишком много места в таком маленьком помещении.
Если центр обработки данных больше — я спроектировал его с фальшполом и разместил всю его инфраструктуру внизу. Я считаю, что система фальшпола необходима для управления воздушным потоком и аккуратной прокладки инфраструктуры. Я также узнал, что гораздо проще поднять плитку на полу и подключиться к компонентам инфраструктуры или отключиться от них, чем подняться по стремянке и потянуться над серверным шкафом для подключения.

Разделение питания и данных

Независимо от того, где вы решите прокладывать кабели структурированных данных и электрические кабели в вашем центре обработки данных, обеспечьте физическое разделение между ними.Электрическая проводка может генерировать достаточно электромагнитных помех (EMI), чтобы искажать информацию, передаваемую по близлежащим кабелям для передачи данных. Совместное использование мощности и данных в общей связке или в одной кабельной трассе также может быть проблематичным, если какая-либо инфраструктура нуждается в обслуживании. Продавец, работающий с одним, сталкивается с риском потревожить или повредить другой.

Точное расстояние между кабелями данных и электрическими кабелями или между кабелями данных и любым источником питания, если на то пошло, является серой областью. Не существует твердых отраслевых стандартов, хотя многие поставщики кабелей или консультанты по проектированию центров обработки данных могут рекомендовать минимальные расстояния.

Три фактора влияют на то, насколько сильно электромагнитные помехи влияют на кабели данных и, следовательно, на величину необходимого физического разделения: сила помех, неэкранированный или экранированный кабель для передачи данных и наличие кабельной канализации (обычно металлической или пластиковой). ).

В таблицах 5-1 и 5-2 показаны рекомендуемые минимальные расстояния между кабелями передачи данных и источниками питания.Компания Siemon рекомендует округление расстояний, а не прямое преобразование между системами измерения.

Таблица 5-1 Рекомендуемый минимальный разделитель для кабелей неэкранированной витой пары (UTP)

Уровень мощности	Пространства	6
Менее 3 кВА	2 дюйма(50 мм)	2 дюйма (50 мм)
3–6 кВА	10 футов (3 м)	5 футов (1,5 м) )
6 кВА или более	20 футов (6 м)	10 футов (3 м)

Таблица 5-2 Рекомендуемый минимум Разделение для кабелей с экранированной витой парой (STP)

Уровень мощности	Пространства	Пути
Менее 3 0005	0 дюйм. (0 мм)	0 дюймов (0 мм)
3–6 кВА	2 фута (0,6 м)	2 фута (0,6 м.)
6 кВА или более	3 фута (1 м)	3 фута (1 м)

Характеристики структурированных кабелей Подробно обсуждается в главе 7 «Проектирование масштабируемой сетевой инфраструктуры», важно понимать разницу между кабелями UTP и STP.

Неэкранированная витая пара состоит из нескольких пар витых медных проводников, собранных в одной оболочке (обычно четыре пары для передачи данных). Каждый провод окружен пластиковой изоляцией. Экранированная витая пара имеет аналогичную конструкцию, но также содержит металлическую фольгу или оплетку вокруг каждой пары проводов. Как следует из названия кабеля STP и как видно из предыдущих таблиц, этот металл защищает кабель от электромагнитных помех.

Несмотря на лучшую защиту от помех кабелей STP, большинство центров обработки данных используют кабели UTP, потому что они менее дороги и проще в установке — две важные проблемы, поскольку серверные среды обычно включают большое количество структурированных кабелей.Если вас особенно беспокоит близость ваших кабелей для передачи данных и электрических каналов, вы можете задаться вопросом, следует ли прокладывать одну форму накладных расходов инфраструктуры, а другую под фальшполом — все соединения для передачи данных над каждым расположением серверного шкафа, в то время как все электрические кабелепроводы внутри черного пола. , или наоборот. Это, конечно, возможно, но такая компоновка по существу обеспечивает недостатки каждой системы — беспорядок и сложность доступа к воздушной инфраструктуре, а также затраты и дополнительные требования к высоте фальшпола — без каких-либо особых преимуществ. Более того, в этом нет необходимости. Просто проложенные электрические кабели и структурированные кабели данных на расстоянии нескольких дюймов (сантиметров) друг от друга обеспечивают достаточное разделение для предотвращения помех сигнала.

Для установки над головой вы можете запустить два типа инфраструктуры в отдельных каналах, а затем соединить их в параллельных кабельных каналах над серверными шкафами, чтобы обеспечить легкий доступ к обоим. Прокладывайте кабели для передачи данных не только от электрических проводов, но и от верхнего освещения центра обработки данных, которые также являются источниками помех.

Примечание — Известно, что люминесцентные лампы, в частности, создают электромагнитные помехи. Поскольку медные кабели уязвимы для таких помех, держите их на расстоянии не менее 5 дюймов (12,7 см) от люминесцентных светильников. Более подробная информация о структурированной кабельной разводке и помехах представлена в главе 7.

Для установки под полом вам даже не нужны каналы, хотя многие компании предпочитают использовать какую-то систему лотков для маршрутизации инфраструктуры — просто разместите электрические кабелепроводы и структурированные кабели, чтобы они не следовали одинаковыми путями. Вы можете расположить кабели для передачи данных непосредственно под серверными шкафами и, например, разместить электрические кабелепроводы на расстоянии одной плитки пола позади них. Сориентируйте мультимедийные блоки и розетки, внутри которых они оканчиваются, так, чтобы они были обращены друг к другу. Как и в случае с накладными расходами, данные и питание отделены друг от друга, но все еще находятся в пределах досягаемости.

Нагнетательные и непленумные пространства

В большинстве регионов строительные нормы и правила разрешают использование в нагнетательном пространстве только кабелей со специальными номинальными характеристиками — тех участков пространства, которые используются для распределения воздуха в вашей серверной среде.Обычно это полости над подвесным потолком или под фальшполом. Коды предназначены для уменьшения вероятности или последствий пожара, потому что, как только пламя достигает этих пространств, мало что может остановить его дым и пламя от быстрого распространения. Поскольку приточное пространство более уязвимо для возгорания, к его кабелям применяются более строгие стандарты.

Хотя эти правила не влияют напрямую на ваше решение о том, размещать ли инфраструктуру выше потолка или ниже пола, имейте в виду, какие типы кабелей вы должны использовать при прокладке их через разные пространства центра обработки данных.В серверных средах обычно используются три типа кабелей:

Непостоянный / стояк — Эти кабели используются в кабельных установках общего назначения. Они очень гибкие и наименее дорогие из трех типов. В серверной среде кабели без напорной камеры обычно подключаются для использования в основной зоне комнаты — под потолком или над фальшполом. Кабели непленумного типа часто изготавливаются из поливинилхлорида или ПВХ, и при их возгорании выделяется токсичный дым.
Пленум —Как следует из названия, эти кабели предназначены для использования в помещениях для распределения воздуха. При сжигании нагнетательные кабели выделяют меньше токсичного дыма, чем кабели, не являющиеся нагнетательными. Они предпочтительны для использования в Соединенных Штатах, но запрещены во многих европейских странах.
Низкий уровень дыма / отсутствие галогенов — Они предпочтительны для использования в Европе, но ограничены для использования в Соединенных Штатах. Они выделяют мало токсичного дыма при пожаре.

Электротехнический план 101: основные сведения о электрическом плане

План нарисован в определенном масштабе и представляет собой схему или списки из нескольких шагов.Он показывает все детали ресурсов и времени для достижения цели. Итак, что такое план , электрическая схема ? Давайте кратко обсудим это с его назначением и множеством примеров. Если вам это интересно, продолжайте читать.

Что такое план электрооборудования?

Электрический план иногда называют электрическим чертежом или схемой подключения. Это тип технического чертежа, который обеспечивает визуальное представление и описывает схемы и электрические системы.Он состоит из символов и линий, которые демонстрируют клиентам электрический дизайн инженера. Вкратце, электрическая схема описывает положение всех электрических устройств.

Электрический чертеж может включать в себя все эти важные детали, описанные ниже:

Соединение электрических проводов и других частей системы
Подключение к системе различных компонентов и приспособлений
Линии электропередач с такими данными, как размер, напряжение, номинал и емкость.
Силовые трансформаторы, а также их обмоточные соединения
Главные выключатели, выключатель и выключатели с предохранителями
Другое необходимое оборудование, такое как солнечные панели, батареи, генераторы, кондиционер и т. Д.

Источник изображения: cadpro.com

Цели и преимущества электрического плана

Цели электрического плана

Зачем нужен электрический план или чертеж? Вы, должно быть, думаете, зачем тратить деньги на точный план электроснабжения. Цели электрического плана заключаются в следующем:

Эти чертежи жизненно важны для документирования, передачи информации и поиска и устранения неисправностей в ваших энергосистемах на месте.
Благодаря точным и обновленным чертежам ваше здание будет соответствовать всем нормам кодекса.
План охватывает все аспекты. Основное внимание уделяется таким областям, как освещение, электроника, бытовая техника и т. Д.
Также учитывается структура здания. Например, если в здании есть перила, лестницы или другие компоненты, соответствующие изменения будут внесены.
Это инструмент для тщательного планирования, поскольку он дает подробное представление об электрической и проводной системе вашего здания.
Он помогает распределять мощность по различным приборам и оборудованию за счет точной работы и установки элементов.

Преимущества электрического плана

В плане подчеркиваются все потенциальные риски для быстрого внесения поправок до возникновения какого-либо существенного ущерба.
Это помогает обеспечить безопасную, эффективную и бесперебойную работу вашей системы.
План электроснабжения экономит время, избегая задержек и проблем. Черновик точно определяет все, чтобы предотвратить опасные ситуации; таким образом, это помогает профессионалам выполнять свою работу вовремя.
Это также экономит деньги, потому что никому не хочется тратить больше денег, чем они уже имеют. Черновик включает в себя все детали, такие как длина провода, тип кабелей и другие детали, которые вам понадобятся для завершения вашего проекта. Таким образом, вам не придется тратить значительную сумму денег на ненужные вещи.
Электрический план предотвращает травмы, потому что он точно определяет все предполагаемые области здания, которые могут нанести вред технику.

Как составить электрический план?

Отличная электрическая планировка значительно добавляет эстетичности и уюта зданию. На чертеже должны быть указаны типы приспособлений, местоположения, кабели, переключатели и проводные устройства. Однако электрическая схема может выглядеть пугающей и сложной, но это не так.Это указатели, которые следует помнить при составлении плана электроснабжения.

Шаг 1. Знайте свой макет

Либо используйте программное обеспечение, либо миллиметровую бумагу, и сделайте масштабный чертеж различных комнат. Обязательно укажите такие элементы, как шкафы, прилавки, плита, кровать и другие различные символы.

Шаг 2. Планируйте заранее

После завершения макета сосредоточьтесь на электрическом плане.Проводка проходит через потолки, стены и пол, прежде чем они будут оштукатурены, выложены и закреплены.

Шаг 3. Используйте внутреннюю планировку в качестве отправной точки

Вокруг выходов и входов разместите вентилятор, выключатели переменного тока и свет. Теперь разместите электрические розетки возле прилавков и столов. Затем решите, где разместить большую технику, такую как телевизор, компьютер, стиральная машина, принтер и т. Д.

При составлении электрического плана задайте себе несколько вопросов:

Могу ли я разместить переключатели в удобном месте?
Электрическая нагрузка на всей цепи в порядке?
Достаточно ли я размещаю легкодоступные емкости?

Шаг 4. Изучите свой план

Когда вы закончите с макетом, распечатайте его и пройдитесь по дому, держа его в руках.Так как нет стен и электричества, расположение можно легко изменить; поэтому представьте, что вы включаете и подключаете электроприборы. Это позволит вам разместить выключатели и розетки в лучших местах.

Используйте EdrawMax Online для создания PFD

● Чтобы создать свой электрический план, откройте EdrawMax Online (https://www.edrawmax.com/online/) на своем компьютере и перейдите в раздел «План здания > План электрооборудования и связи ».

• Если вы щелкните значок +, вы будете перенаправлены на пустую страницу; Либо щелкните любой шаблон в галерее, чтобы открыть его в редакторе, после чего вы сможете начать работу с готовым шаблоном.

● Чтобы создать электрическую схему с нуля, используйте библиотеку символов. Перетаскивайте символы, чтобы создать план. Добавьте окна, двери, свет, выключатели и электрические розетки. Кроме того, вы можете изменить его размер с помощью инструментов редактирования и масштабирования.

● По завершении сохраните или экспортируйте рисунок.

Советы по составлению электрических планов

Вот несколько советов, которые следует учитывать при составлении электрического плана.

1. Подумайте о расстановке мебели

Очень важно спланировать, как вы собираетесь расставить мебель, потому что у вас будет представление о том, где вы собираетесь разместить выключатели света и электрические розетки.Большинство людей совершают эту ошибку и в конечном итоге помещают их в неудобные места.

2. План дополнительных торговых точек

Ремонт может истощить значительную сумму денег. Допустим, вы хотите приобрести боковые настольные лампы, потолочные светильники для кухни и т. Д. Вы можете купить это не сейчас, но, возможно, через несколько месяцев или год спустя. Наличие этих дополнительных электрических розеток избавит вас от множества неприятностей. Таким образом, сейчас очень важно спланировать и другие устройства.

3. Используйте различные типы источников света

Убедитесь, что вы используете разные типы освещения, чтобы правильно осветить ваш дом, например, акцентное освещение, окружающее освещение и рабочее освещение.

Бесплатные шаблоны электрических планов

Вот несколько шаблонов, которые вы можете бесплатно использовать для создания плана электроснабжения.

План электропроводки дома — Создайте план электрического жилья с помощью этого шаблона.На нем показано расположение ламп, розеток и переключателей, а также их подключение.

Щелкните здесь, если хотите мгновенно загрузить этот шаблон!

План электрооборудования офиса — Этот шаблон от SmartDraw позволит вам настраивать и редактировать, а также поможет вам создать электрический чертеж за считанные минуты.

Щелкните здесь, если вы хотите отредактировать этот шаблон прямо сейчас.

План электропроводки подвала — Если вы хотите начать быстро, используйте этот шаблон электрического плана подвала и спроектируйте его в соответствии с вашими требованиями.

Щелкните здесь, если хотите скачать и отредактировать прямо сейчас.

Схема электрооборудования палаты пациента — С легкостью создайте план электропитания палаты пациента с помощью этого шаблона.

Щелкните здесь, чтобы мгновенно настроить и отредактировать этот шаблон.

Basic Electrical Plan — это настраиваемый шаблон, который вы можете легко загрузить и распечатать.Быстро создавайте высокоуровневые электрические планы.

Щелкните здесь, чтобы загрузить и использовать этот шаблон прямо сейчас!

IQUBX Дорожка кабельной проводки в алюминиевом полу, производитель кабельных каналов

IQUBX FLOOR, зеленые сертифицированные дорожки качения

Скачать «Алюминиевая модульная напольная распределительная коробка, напольная коробка и кабельные каналы IQUBX» iqubx-electric-trunking-system. pdf — Скачано 703 раза — 1 MB

IQUBX выпустила сертифицированный GREENPRO (IGBC, CII) уникальный инновационный кабель Floor Raceways для устранения присущих традиционным системам недостатков.У них есть некоторые отличительные особенности, такие как модульная конструкция — они готовы к установке и сборке на месте и сделаны из алюминия. Вместе с алюминиевыми модульными напольными коробками IQUBX JB022 и JB023 они образуют законченную систему каналов под полом.

Напольная кабельная трасса по существу представляет собой закрытый канал, обеспечивающий физический проход для проводов и кабелей. Напольные кабельные каналы также известны как напольные кабельные каналы или системы каналов под / на полу и широко известны как кабельные каналы .Их обычно кладут под / на пол, а иногда и над потолком и на стенах. Кабельные каналы используются практически во всех проектах практически любого размера, чтобы упростить прокладку проводов и кабелей. Они также упрощают обслуживание проводов и кабельных систем даже после завершения проектов. Напольные кабельные каналы защищают провода и кабели от тепла, влажности, коррозии, проникновения воды и общих физических угроз.

Электрический провод Дорожки качения всегда используются вместе с распределительными коробками в полу и напольными коробками для создания полной системы напольных коробов.

Традиционной конструкции и материалу проводов дорожек качения присущи недостатки.

Логистика, потери материалов и времени Требуется время для изготовления, по крайней мере, около недели, что приводит к потере времени в начале проекта. Это также может привести к нехватке материала позже на объекте, поскольку его придется переупорядочивать. Или могут произойти потери, так как необходимо заказать дополнительный материал для буфера.
Безвредный для окружающей среды GI не является экологически чистым материалом.Оцинкованное железо — это коррозионный материал, и дорожки качения ржавеют в полу, что может даже повредить кабели. Повторное использование материала невозможно, а стоимость лома GI довольно низкая.
Не способствует прокладке кабелей данных GI представляет собой магнитный материал, который может в некоторой степени искажать слабые магнитные поля кабелей данных
Трудно установить на стройплощадке GI Резка и калибровка дорожек качения утомительна на стройплощадке

Трещины на отделке пола и скрип дорожек для электрических проводов

Широкие кабельные каналы в полу могут провисать под давлением мебели и перемещаться, если не будет достаточного покрытия из материала основания пола, что приведет к появлению трещин или скрипов на полу.

IQUBX RW011 и RW022 Алюминиевая модульная система кабельных каналов для пола

(можно использовать как на стенах, так и на потолке)

Это профессионально разработанные системы, подходящие для современных интерьеров, экологически чистые продукты, которые можно использовать.

под полом
на этаже
на стенах.

преимущества дорожки качения пола IQUBX

Преимущества кабельных лотков IQUBX

Логистика, экономия материалов и времени

Будучи модульными, их можно штабелировать горизонтально и / или вертикально, чтобы удовлетворить различные требования к размеру. Таким образом, время выполнения заказа может быть сокращено до нуля за счет складирования.Фактически, требуются небольшие объемы буфера на месте, а потери равны нулю, поскольку остатки могут быть использованы в последующих проектах

Без винтов — сборка крышки с защелкиванием ускоряет сборку и снятие крышки при необходимости; Меньший вес устройства легче в обращении, экономия труда

Экологически чистый зеленый строительный материал

Изготовлен из алюминия, экологически чистого материала, сертифицированного GREENPRO IGBC, с низким углеродным следом и возможностью повторного использования с высокой стоимостью лома, делает эти продукты идеальным выбором для современных проектов, особенно для зеленых зданий с сертификатом LEED

Полы без трещин и не скрипящие дорожки качения

Экструдированный профиль имеет канавки со всех сторон, что обеспечивает надежное сцепление с основанием и предотвращает образование трещин в полу.

Прочные и устойчивые стены через каждые 150 мм или 80 мм и ребристое покрытие обеспечивают структурную стабильность, позволяя производить высокую мебель и выдерживать нагрузки без провисания и скрипа.

Для передачи данных

Изготовленные из алюминия, немагнитного материала, эти кабельные каналы идеально подходят для прокладки кабелей передачи данных (укажите ссылки)

IQUBX RW011 (150 x 45 мм)

Это супер-премиум, очень высокая несущая способность, предназначенный для сложных условий эксплуатации.Эта модульная система кабельных лотков из алюминия поставляется с крышкой с защелкой; горизонтальная блокировка; канавки для лучшего прилегания к основанию. Дополнительный разделитель можно использовать для прокладки кабелей питания и данных по одной и той же дорожке, так как алюминий является немагнитным материалом.

Его можно использовать в качестве кабеля с открытой крышкой Raceway , элегантной и постоянной замены напольного кабеля Raceway или над напольным кабелем Raceway или над полом электропроводки в полу в высококачественных интерьерах.Это отличное решение, потому что оно легко открывается и делает обслуживание и модификацию проводов и кабелей очень легкими, к тому же очень модное и современное. Это идеальное решение для прокладки кабелей через существующий интерьер без значительного ремонта.

IQUBX выставлен на дорожку качения пола

Технические характеристики

150 X 45 мм
штабелируется по ширине, кратной 150 мм
крышка с защелкиванием, может быть установлена на пол
также может использоваться на стенах
Отделка мельничного сырья, может быть покрыта порошковой краской любого цвета или анодирована
Сертификат GREENPRO 6063 алюминиевый сплав, 100% переработанный алюминий — 10% до потребления и 90% после потребления

Все профили RW011 доступны длиной 2440 мм, изготавливаются на заказ до 4800 мм с отделкой из необработанного алюминия

Загрузить «Алюминиевая модульная напольная распределительная коробка, напольная коробка и кабельные каналы IQUBX» iqubx-electric-trunking-system.pdf — Скачан 703 раза — 1 МБ

IQUBX RW022 (50 x 50 мм)

Это экологически чистая, недорогая, премиальная модульная система кабельных лотков для алюминиевого пола с высокой несущей способностью. Поставляется с крышкой с защелкой; горизонтальное и вертикальное штабелирование и блокировка; канавки для лучшего прилегания к подложке

Дорожка качения iqubx сертифицирована зеленая RW022

RW022- 50 x 50 имеет оптимизированный размер, а блок кабельных каналов можно увеличивать как по ширине, так и по высоте за счет ступенчатой блокировки.Таким образом, можно получить такие размеры, как 100 x 50, 150 x 50, 200 x 50, 250 x 50, 300 x 50 и т. Д.

Все профили RW022 доступны длиной 2440 мм, изготавливаются на заказ до 4800 мм с отделкой из необработанного алюминия

Дополнительная информация о продукции и размещении заказов

Позвоните +91 999

67, 8506074444, 7065444402
Или отправьте электронное письмо на адреса [адрес электронной почты] и [адрес электронной почты]
Посетите наш сайт www.IQUBX.com, чтобы узнать больше о продуктах

Мы хотим сотрудничать в Индии и других странах для сбыта этих продуктов.Пожалуйста, свяжитесь со мной для сотрудничества.

Подпишитесь на нашу рассылку новостей!

7 простых способов предотвращения опасностей и несчастных случаев, связанных с кабелями

Это может быть опасность споткнуться или поражение электрическим током, но одно можно сказать наверняка: всякий раз, когда люди и кабели соединяются вместе, всегда существует угроза травмы. Никогда не знаешь, что может случиться… аварии, связанные с кабелем, могут привести к чему угодно, от легкого затруднения до судебных исков. Итак, являетесь ли вы родителем, владельцем бизнеса или любителем домашних животных, уменьшите опасность, связанную с кабелем, с помощью этих 7 простых советов от CableOrganizer.com.

Дети
Есть дети? Электрические шнуры незакреплены на уровне пола? Маленькие дети и кабели — это , а не , безопасная комбинация, поэтому, если вы ответили «да» на оба эти вопроса, вам нужно будет немного укладывать кабели! Многие родители закрывают неиспользуемые розетки, чтобы защитить своих детей от шока, но меры предосторожности на этом не заканчиваются. Подобно тому, как дети могут засовывать пальцы или острые предметы в электрические розетки, есть и менее очевидные опасности, которые исходят от маленьких детей, которые жевали, спотыкались и тянули за бытовые кабели.

Один из самых простых способов защитить детей от повреждений, связанных с кабелем, — это приподнять шнуры с пола и подальше от них! С помощью наших кабельных зажимов на липкой основе шнуры можно легко протянуть вокруг дверных коробок, проложить за мебелью и закрепить на более высоких поверхностях. Еще один из наших фаворитов с точки зрения безопасности детей — это дорожка для кабельного телевидения, идеальное решение для ограничения и замаскирования кабельных трасс между электроникой и розетками.

Сотрудники
От компьютеров и телефонов до факсов и копировальных устройств — устройства, которые делают возможным современный бизнес, сопряжены с целым рядом опасностей, связанных с отключением кабеля! Непослушные шнуры, которые ползают по офисным этажам, — это случайность, ожидающая своего часа.Избегайте расходов, разочарований и простоев, которые могут быть вызваны несчастными случаями, за счет повышения коэффициента безопасности сотрудников с помощью легких напольных покрытий для кабеля. Наши простые в установке низкопрофильные кожухи для шнуров значительно снижают риск того, что сотрудники могут споткнуться, и помогают предотвратить повреждение кабелей питания и данных, по которым постоянно наступают.

Гости
Представьте себе такой сценарий: вы пригласили на ужин новую подругу (назовем ее Бекки). В какой-то момент во время грандиозной экскурсии по вашему дому , вы с гордостью указываете на совершенно новый телевизор с плоским экраном, висящий на стене вашей гостиной.Бекки, очень впечатленная, подбегает, чтобы рассмотреть поближе, но не замечает длинный шнур лампы на его пути. Шнур заедает за ногу, вниз идет Бекки; Вместо этого Бекки делает крупный план вашего нового берберского ковра.

Развлекать людей в вашем доме должно быть весело … последнее, что вам нужно, — это перенести вечеринку в отделение неотложной помощи! Всегда помните: есть две универсальные истины, которые следует учитывать, прежде чем рассылать приглашения:

Домашние шнуры получают удовольствие от спотыкания ничего не подозревающих посетителей
Гости не всегда смотрят, куда они идут

Так что позаботьтесь о безопасности для гостей в своем своими руками и предотвратите несчастные случаи, связанные с кабелем, с помощью оригинальных, но простых в использовании продуктов, таких как SafCord Cord Cover.Крепление SafCord на липучке специально разработано для использования с петлевыми, берберскими и коммерческими коврами. Если у вас есть шнуры, идущие по комнатам, коридорам или лестницам с ковровым покрытием, просто обрежьте это прочное покрытие Cordura® до нужной длины, наложите его на кабели и осторожно прижмите, чтобы прикрепить к ковру. Несмотря на отсутствие клея, SafCord надежно удерживает кабели на месте, и по ним можно ходить практически незаметно.

Участники собрания Прошли те времена, когда единственным необходимым реквизитом для собраний были мольберты и доски.В наши дни практически для каждого мероприятия в конференц-зале требуется доступ в Интернет, проекторы и, по крайней мере, ноутбуки. В таких условиях требуется много кабелей, которые могут превратиться в целую комнату, полную опасностей споткнуться, если все они протянуты от поверхности стола до розеток и портов данных в стене.

Если вы ищете способ предотвратить спотыкание участников собрания о кабели конференц-зала, CableOrganizer.com предлагает идеальное решение: настольные блоки питания и распределения данных.Такие продукты, как Interport Power / Data Center и Altinex Pop-N-Plug, позволяют вам иметь розетки переменного тока и порты данных, встроенные непосредственно в стол для конференций, поэтому больше нет необходимости прокладывать кабели через проходы в зале заседаний. Эти уникальные распределительные устройства, легко конфигурируемые в несколько комплектов, могут быть закрыты заподлицо с поверхностью стола, когда они не используются, и придадут вашему конференц-залу аккуратный, профессиональный и хорошо оборудованный вид.

Персонал по доставке Будь то инвентарь, канцелярские товары или просто обед, если ваш бизнес регулярно получает заказы, которые доставляются на рабочее место сотрудниками доставки, меры безопасности кабеля являются обязательными.Легко споткнуться о кабель, даже если — не , несущий что-то громоздкое, поэтому представьте, насколько возрастает риск для сотрудников службы доставки, которым приходится перемещаться по офисам, балансируя коробки, не видя пола впереди!

Защитные кожухи для шнуров предоставляют вам простые и эффективные средства для закрепления кабелей и предотвращения опасности спотыкания в помещении. При доставке в офисные помещения такие продукты, как кабельные протекторы DO-Lite ™ от Yellow Jacket, помогают прикрепить шнуры к полу, защищая персонал доставки от неприятных аварий, связанных с падением и спотыкнувшись, и облегчая им маневрирование ручной тележкой или тележкой по кабелям. .

Домашние животные Только потому, что ваши пушистые друзья низко прижаты к земле, не позволяйте им упасть ниже уровня радаров, когда дело касается безопасности кабеля! Помимо того, что они от природы игривы и любознательны, большинство собак и кошек также любят грызть вещи … но игра может очень быстро стать опасной, если ваш питомец решит вонзиться зубами в шнур питания на уровне пола. Скорее всего, вы никогда не найдете способ избавиться от привычки жевать своего питомца, но вам все равно повезло: на CableOrganizer.com есть продукты, которые помогут защитить и отпугнуть перекусывания кабеля вокруг вашего дома.

Один из лучших вариантов — «бронировать» кабели с помощью оплетки из нержавеющей стали, которая чрезвычайно устойчива к проникновению зубов животных. Рукава с металлической оплеткой работают настолько хорошо, что некоторые правительственные учреждения используют их для защиты наружных кабелей от животных в дикой природе. Оплетка из нержавеющей стали не только обеспечивает защиту, но и защищает домашних животных от грызения: благодаря металлическому составу она дает неприятное ощущение «жевания оловянной фольги», которое часто мешает домашним животным вернуться снова.

Оборудование Хорошо, так что, возможно, ваши электронные устройства не могут споткнуться о кабели питания, как это делают люди … и они определенно не будут пережевывать кабели, как ваши домашние животные! Но это не значит, что они не нуждаются в защите. Компьютеры, домашние кинотеатры и другое электрически чувствительное оборудование сталкиваются с опасностями другого рода, связанными с кабелями: скачками напряжения.

Неважно, происходят ли скачки напряжения в результате сбоев в линии электропередач или близлежащих ударов молнии, они всегда означают одно и то же: высокие уровни избыточного напряжения внезапно проходят через наши электрические цепи.Если электронные устройства подключаются непосредственно к незащищенным розеткам во время скачка напряжения, существует высокий риск того, что их микропроцессоры «сгорят» из-за скачка тока.

Лучший способ предотвратить повреждение вашей электроники от скачков напряжения — это подключить ее к сетевому фильтру (также называемому ограничителем перенапряжения ), типу блока распределения питания, который обеспечивает дополнительную услугу по отводу избыточного электрического тока от ваше оборудование, вместо этого отправив его на безопасную линию заземления.Обязательно ознакомьтесь с широким ассортиментом устройств защиты от перенапряжения, доступных на CableOrganizer.com.

Наши специалисты приветствуют ваш телефонный звонок и будут рады изучить вашу ситуацию и посоветовать вам лучшее решение … они даже направят вас на страницу, на которой это показано.

Обычно мы можем сразу принять ваш заказ по телефону, а также организовать доставку в тот же день. Просто позвоните по телефону 1-833-3CABLEORG (1-833-322-2536).

5 этапов жилищного электрооборудования

Каждый процесс строительства прямо или косвенно связан с другим.Незнание каждого из них является обязательным, даже если вы специализируетесь только на одном, например, в жилищном строительстве электрических сетей.

East-West Electric объясняет этапы строительства электропроводки в жилых домах, чтобы вы могли лучше понять электромонтажные работы в вашем доме.

Этапы строительства электрооборудования

С точки зрения подрядчика, строительство дома можно разделить на два основных этапа: мокрый и сухой.

Мокрая стадия — это когда дом не защищен от влаги, вызванной внешними силами, такими как дождь.Однако на сухой стадии выполняется большая часть электромонтажных работ, поскольку она защищена от дождя и снега.

Однако, с точки зрения электрика, есть два основных этапа строительства. Первый этап — это предварительная обработка, а второй этап — завершение.

Пошаговое руководство по проведению электромонтажных работ при строительстве дома

Этап 1 — Временный электромонтаж и подземный трубопровод

Здесь происходит установка временного электрического столба, так как там много машин, работающих на электричестве.Это потому, что на строительной площадке еще нет подключения к электричеству.

Вместо него можно использовать генератор. Перед окончательной облицовкой пола бетоном прокладывают электрические кабели, в основном, если на плане этажа есть розетки.

Это единственный этап, который выполняется во влажной фазе. Обычно это занимает несколько часов.

Этап 2 — Примерка

Это когда все, от полов, окон и дверей, установлено. Но гипсокартон еще предстоит установить.На этом этапе выполняется электрическая разводка между электрической коробкой и настенными стойками. Может потребоваться сверление отверстий.

Вытяжные вентиляторы и светильники для банок также устанавливаются и фиксируются. И, поскольку установка кровли находится на этом этапе, если у вас в планах есть светильники на потолке, вы можете их установить здесь.

После этого выполняется монтаж всей проводки развлекательной системы. Для небольших домов это может занять несколько дней, а для больших — несколько месяцев.

Этап 3 — Дополнительные временные потребности

Этот этап охватывает множество мелких деталей.Когда они кладут гипсокартон, никаких существенных изменений электропроводки не может быть. Они временно добавляют розетки в таких местах, как гараж, чтобы обеспечить удобный вход и выход из дома.

В дополнение к нескольким лампам и выключателям устанавливаются системы контроля температуры. Предполагается, что они будут повреждены глиной и краской из гипсокартона, поэтому установка носит временный характер. Этот этап обычно можно пройти за один день.

Этап 4 — Завершение

На заключительном этапе выполняется установка всех распределительных щитов, вентиляторов, освещения, розеток, систем отопления, вентиляции и кондиционирования воздуха и внешних электрических устройств.

Этот процесс может занять несколько дней для небольших домов и от нескольких недель до нескольких месяцев для больших домов.

Этап 5 — Модификации и гарантия

Этот этап является этапом тестирования. Здесь все проверяется, правильно ли проведена разводка. Итак, если что-то было неправильно подключено или что-то не работает, это можно исправить вовремя, прежде чем въедет владелец.

Жилое электрическое строительство в Клируотере, Флорида

В основе любой жилой или коммерческой недвижимости лежит электрическая установка.Компания East-West Electric предлагает комплексные услуги по строительству электрооборудования для различных целей и отраслей. От жилищного строительства до больших зданий и комплексов — наша команда всегда готова дать вам совет. Свяжитесь с East-West Electric для консультации сегодня!

Полное руководство по жилищному строительству

Чтобы построить успешный дом, нельзя просто знать, какие части вам нужны. Вам также необходимо понимать этапы строительства дома, и это в последовательном порядке.

Мы предоставим вам каждый шаг с описанием всего процесса.

Важно отметить, что местоположение страны, в которой он строится, наличие материалов и подводных лодок, дизайн дома и предпочтения подрядчика могут повлиять на порядок шагов при строительстве дома.

Например, многие строители откладывают заливку проезжей части до завершения проекта.

Это позволяет сэкономить проценты по строительному кредиту из-за его высокой цены и предотвратить повреждение оборудования, такого как грузовик для доставки гипсокартона.

Более того, одновременно может осуществляться более одного строительного мероприятия.

Помня об этом, мы составили для вас общий график строительства с кратким описанием, чтобы вы могли понять суть всего процесса.

1. Сделайте ставку на лот
Во-первых, вы хотите определить местонахождение участка, доступного для вашего нового дома. Обычно вам понадобится геодезист, который часто ездит и делает ставки, чтобы найти ваш дом. Эти колья используются субподрядчиками и экскаваторами для помощи в работе.

2. Коммунальные услуги Временно
В процессе строительства вам понадобится электричество, туалет и вода.

3. Черновая планировка и расчистка
Вам необходимо выполнить процесс расчистки, чтобы удалить подлесок и деревья со дворовых территорий и строительной площадки.

Вам необходимо установить дворовые территории, схемы дренажа, а также уровни проезжей части и пешеходных дорожек, перемещая грязь вокруг. Это называется процессом грубой оценки.

4. Выкопайте колодец
Возможно, вам придется выкопать колодец, чтобы иметь воду для использования во время строительства.

5. Земляные работы
Земляные работы — это когда вы копаете ямы для фундамента, и они также будут вашим подвалом. Обычно необходима землеройная техника.

6. Опоры
Вам необходимо построить конструкцию, в которой конструкция переплетается с землей. Вес дома должен хорошо поддерживаться опорами.

7. Фундамент
Фундамент — это начальная стена, на которой находится первый этаж. Это может быть крошечное пространство или высокое, в зависимости от того, есть ли у вас подвал или нет.

8. Водостоки и гидроизоляция фундамента
Вы должны убедиться, что у вас есть гидроизоляционный материал, чтобы предотвратить или свести к минимуму скопление воды в подвале или подвале. Там будут устроены дренажные канавы, чтобы помочь удалить и удалить воду в этом районе.

9. Водопроводные краны и канализация
Вам нужно будет проложить трубы к дому, чтобы подключить канализацию и водопровод.

10. Засыпка
Вынутый грунт необходимо засыпать в яму возле фундаментной стены как внутри, так и снаружи. Убедитесь, что дренаж находится вдали от вашего дома у фундаментной стены.

11. Плита Сантехника
Вам нужно будет установить водопровод в подвальном этаже.

12. Заливка плиты
Вам нужно будет залить плиту, то есть бетон на цокольном этаже. В некоторых планах, в зависимости от вашей страны, это можно назвать структурным деревянным полом.

13. Установка наружных дверей и окон
На этом этапе вы, наконец, сможете увидеть некоторые элементы структурной целостности дома. На этом этапе вы сосредоточитесь на крыше, стенах, потолке и полах. Вам нужно будет использовать рамку для установки наружных дверей и окон.

14. Внешняя отделка и сайдинг
Вы можете выбрать штукатурку, сайдинг, облицовку из кирпича или другие виды. Вы сделаете это здесь.

15. Разместите внешние замки и гаражные двери
Большинство людей склонны получать свои гаражные двери и замки в конце.Тем не менее, получить их на этом этапе полезно, потому что он является отличной единицей хранения оборудования и материалов во время строительных работ. Устанавливая внешние замки, вы обеспечиваете безопасность дома.

16. Установка перегородок или заднего каркаса
Вам потребуется отремонтировать общие вещи, такие как монтажные столбы, гвоздезабиватели для гипсокартона и перекрытия для навесных шкафов. 17. Дымоход и камин
Сначала вы должны создать сборную версию камина и дымохода.Это обеспечит каркас дымохода. Затем перед облицовкой из кирпича будет установлена кладка дымохода и камина. 18. Лестница
Это очень важно, чтобы попасть внутрь сейчас. Строительство лестницы облегчает субподрядчикам переход с одного этажа на другой без использования лестниц. 19. HVAC
Субподрядчики HVAC (отопление, вентиляция, кондиционирование) будут первыми. Потом вам понадобится сантехника и электричество. Бригада HVAC установит воздуховоды для системы HVAC вместе с печью.Эти вещи, которые он надевает, очень негибкие и большие. Таким образом, субподрядчик HVAC должен идти первым.
20. Сантехника
Отсюда вы будете водопроводчиком, чтобы начать установку труб. 21. Кровля
Пока специалист по ОВК и водопроводчик проветривают трубы через крышу, кровля может начинать процесс монтажа кровли. 22. Электрооборудование
Перед установкой электропроводки необходимо просушить коды для дома.Теперь, когда двери и наружные окна на месте, можно пригласить электрика. Он начнет добавлять электрические коробки, такие как розетка, освещение и выключатель. Затем он протягивает провода в коробки. Электрик установит провода динамика, кабель, телефон и все остальное, что требует проводов.
23. Набор газовых счетчиков и электрический
Вам понадобится набор электрических и газовых счетчиков для учета тепла в доме при установке гипсокартона. 24.Водосточные трубы и водостоки
Лучше удалить воду из дома как можно скорее. 25. Наружная краска
Наружная краска защитит вредные элементы снаружи. 26. Изолируйте свой дом
Теперь, когда вы закончили грубый осмотр стен, вы можете утеплить свой дом. 27. Тепло Временно
Поскольку счетчики газа установлены на месте, субподрядчик ОВКВ будет использовать временное отопление в доме, чтобы помочь соединению гипсокартона эффективно высохнуть.Это также помогает субподрядчику ковров, поэтому температура ковра соответствует нормальным условиям проживания.
28. Гипсокартон
Гипсокартон, иначе известный как гипсокартон, можно повесить. Часто вам, возможно, придется прибивать их гвоздями или винтами к балкам потолка и стенам. Они заклеены скотчем на стыках и путях вокруг стыкового соединения. Теперь вы завершили изоляцию, систему отопления, вентиляции и кондиционирования, внутреннюю сантехнику и электричество! 29. Шкафы
Установите шкафы на место.
30. Отделка и межкомнатные двери
Вам нужно будет повесить двери на место. Также будут установлены отделочные материалы. И это включает в себя форму кроны, встроенные шкафы, дверную коробку, опорную форму, детали перил лестницы, табурет и фартук под окном, а также оконную обшивку. 31. Обои и краска
Необходимо нанести первый слой краски распылением. Обязательно покрасьте до того, как будет установлен паркетный пол. 32. Паркетные полы
Теперь установите паркетные полы.
33. Столешницы
Вам может потребоваться другой субподрядчик, нежели человек, который устанавливал шкафы. Установите эти столешницы. 34. Керамическая и виниловая плитка
Для установки керамической плитки и виниловых напольных покрытий будут два разных субподрядчика. 35. Готовое дерево и пол с шлифовкой
Обязательно завершите два вида отделки пола. 36. Специальное оборудование и приспособления
Вам необходимо будет настроить и установить все основные приборы, такие как кухонная плита, сушилка, духовка, стиральная машина, холодильник и любое другое потенциально специальное оборудование, необходимое в вашем доме.
37. Finish Electrical
Теперь вам нужно вернуть электрика, чтобы он закончил работу. Он установит светильники, розетки, потолочные вентиляторы, выключатели, дверные звонки и прочее. Он также может подключить определенные устройства, такие как печь, дверной звонок, кондиционер и т. Д. 38. Сантехника
Вам необходимо вернуть сантехника, чтобы установить все смесители, туалеты, туалеты и раковины, 39. Конечный нагрев и HVAC
Опять же, у вас будет субподрядчик HVAC для установки регистров и обеспечения бесперебойной работы кондиционера и печи.
40. Зеркала и душевые двери
Повесьте зеркало и установите душевые двери. 41. Ковер
Добавьте ковер на пол, чтобы он выглядел гостеприимным и уютным. 42. Экраны и оборудование
Имейте все экраны и оборудование, например оконные сетки, окна и оборудование для шкафов. 43. Ремонт гипсокартона
Попросите вашего субподрядчика по гипсокартону заделать все дефекты, которые могли быть вызваны другими субподрядчиками.Это нормальный и естественный процесс; вещи случаются постоянно. 44. Очистить
Вам нужно будет очистить интерьер. 45. Окончательная окраска
Вам необходимо подкрасить гипсокартон и другие покрасочные работы в доме. 46. Окончательная отделка деревянного пола
Обязательно закончите деревянный пол. Это последняя внутренняя работа перед тем, как вы сможете переехать! 47. Подпорные стены
Когда ведутся строительные работы снаружи дома, вы можете продолжать работу внутри.Но когда красят снаружи, больше ничего не должно происходить. 48. Двигатели, дорожки и патио
Подождите, пока гипсокартон будет готов. Это связано с тем, что грузовик с гипсокартоном может повредить ваши плоские конструкции, а также он довольно тяжелый. 49. Дренажное поле и септик
У вас будет септик, который позволяет микробам воздействовать на твердые частицы и удерживает отходы на месте. Использование дренажного поля приведет к вымыванию стоков в почву.

50. Ландшафтный дизайн и полная профилирование
Завершите профилирование, чтобы обеспечить надлежащий дренаж из дома и подготовить двор для озеленения. Теперь вы можете установить последние штрихи, такие как трава, кусты и деревья. Мы надеемся, что вам понравилось это полное руководство по строительству дома. Теперь у вас есть пошаговый план для завершения всего процесса. Если вы знаете шаги, строительство дома не должно быть трудным. Вам просто нужно ноу-хау.

Приблизительное определение | Fieldwire

Предварительная подготовка — это этап строительного проекта, на котором вводятся различные механические, электрические и водопроводные линии.После того, как обрамление завершено, начинается черновая стадия строительства. Это когда линии прокладываются, но окончательные соединения не производятся до завершения других этапов проекта. На этом этапе строительства устанавливаются воздуховоды, водопровод и проводка, чтобы решить проблемы с ограниченным пространством или доступностью.

Начать с плана

Прибытие не может начаться, пока план не готов. Этот план создается архитектором или инженером. В нем будет указано, куда все пойдет, и будет дана оценка того, куда должны идти все линии.Перед тем, как начнутся какие-либо черновые работы, подрядчики и субподрядчики должны понять и согласовать план.

Получите каркас

Для черновой обработки вам необходимо закончить базовый каркас. Это включает в себя каркас внутренних стен, балки пола, черновой пол, балки перекрытия, стропила и т. Д. После того, как каркас установлен согласно плану, можно начинать черновой процесс.

Черновая работа

Черновая работа должна координироваться, чтобы субподрядчики не мешали друг другу.Планирование и координация помогают максимизировать эффективность и производительность на этом этапе строительства.

Механическая предварительная обработка

Механическая предварительная обработка, по сути, заключается в установке вашей системы отопления, вентиляции и кондиционирования воздуха. На этом этапе устанавливается воздуховод. Важно сначала установить воздуховод, учитывая его размер и возможность электрического или водопровода, преграждающего его путь.

Черновая прокладка водопровода

Ваша водопроводная сеть, включая водопровод и газ, будет установлена на этом этапе черновой сборки.Здесь будут проложены все трубы для горячей и холодной воды, а также газопроводы к приборам. Несмотря на первоначальное испытание на герметичность, эти трубы будут закрыты для завершения других этапов вашего проекта, прежде чем будут установлены приспособления.

Электрооборудование

После HVAC и водопровода проложены электрические линии. Это включает в себя прокладку линий, монтаж распределительных коробок, протяжку проводов и установку электрического щита, заземления и подвесного служебного провода. Эта проводка не подключена к каким-либо устройствам, розеткам или переключателям во время грубого ввода.Этот этап является последним на этапе черновой подготовки, так как с ним легче всего работать с воздуховодами и водопроводом.
