Как проверить резистор (сопротивление) мультиметром (универсальным прибором)

 Если вы занимаетесь радиоэлектроникой или хотя мы немного наслышаны о ней, то наверняка знаете, что такое резистор или как еще их называют сопротивления. В принципе, само слово резистор происходит от английского resist, что и означает сопротивляться. Так чему же сопротивляется наш резистор и как это используется в электроника? А самое главное, как проверить работоспособность этого радиоэлемента? Об этом мы и расскажем в нашей статье.

Резистор что это за радиоэлемент и его основные признаки работоспособности

Резистор можно назвать самым простым радиоэлементом, который  можно встретить в природе. Действительно, все его функции сводятся лишь к тому, чтобы снизить потенциал, то есть он является ограничителем тока и тут же напряжения. Так как эти величины зависят друг от друга. Резистор можно сравнить с узким участком трубы в трубопроводе, когда через него проходил первоначально один объем жидкости, а потом стал проходить гораздо меньший объем.

Только здесь в качестве жидкости выступает ток, то есть направленное движение электронов. Как же можно ограничить движения тока?

 Самый простой способ это уменьшить площадь проводника, чтобы, как и в случае с узким участком трубы, не все электроны смогли по нему пройти. В итоге, перед проводником начнется своеобразная «давка», словно в толпе на концерте неформальной группы, и не все электроны пройдут за резистор.

В большинстве случаев резистор конструктивно выполнен следующим образом. Это тонкая нихромовая проволока, намотанная на керамический каркас, либо керамика, в которую включены токопроводящие частички. В первом случае, чем тоньше проволока, тем будет большее сопротивление. Во-втором, чем меньше токопроводящих частичек, тем также выше сопротивление резистора.
 Здесь надо отметить и еще один факт, если наш напор будет чрезмерно сильным, то вместо того, чтобы его ограничить, он разорвет трубопровод. Так и в случае с резистором.

Если он перегреется, и проводник будет нарушен, то резистор будет испорчен. Возможность сдерживать перегрев относится к мощности резистора. В итоге, у резистора два главных свойства. Первое это оказывать сопротивление, которое измеряется в Омах. Второе, выдерживать определенный ток. Так как ток проходит в единицу времени, то по сути это возможность рассеивать теплоту за тот же определенный период времени. А все мы знаем, что если что-то совершает какую-то работу в единицу времени, пусть даже просто рассеивает тепло, то эта характеристика называется ничем иным как мощность. Именно эта стойкость резистора к перегоранию, если так можно сказать, будет описываться его мощностью.
 Если же резистор не справится с возложенными на него задачами, не важно по каким причинам, будь то просчет конструктора или нештатные отклонения тока в схеме. В этом случае он просто перегорит. Вначале перегреется, с него слезет красивая краска с полосками или буковками, а далее и вовсе почернеет и станет не похож сам на себя. Вроде того, что представлено на нашем рисунке.

Именно это и можно считать первым косвенным основанием к проверке и замене резистора. Однако, прежде чем проверить резистор необходимо знать, что мы будем проверять, то есть знать какой номинал у него был. Об этом в абзаце далее.

Какие бывают резисторы по маркировке и по мощности

Хорошо если корпус обгорел не до такой степени, что вам все-таки можно еще опознать, что же это был за резистор, то есть на нем осталась какая-либо маркировка, будь то цветовая или символьная.
 Здесь сразу скажем, что в настоящее время символьная маркировка не применяется, это осталось неким анахронизмом с времен СССР. Хотя это удобно. На корпусе можно было бы прочитать маркировку, не обладая какими-либо знаниями и справочниками. Вот скажем сопротивление в 82 Ома.

Сегодня же резисторы маркируются при помощи цветных полос, то есть это такой приятный взгляду радиоэлемент в полосочках. Подробнее о маркировке резисторов можно узнать из нашей статьи «Маркировка корпуса резисторов (сопротивления) и обозначение в схеме».

 Итак, если у вас перегорел резистор и на нем не видно маркировки, то скорее всего вам уже не удастся визуально установить, какой же номинал у него был. Единственным вариантом будет искать схем к ремонтируемому устройству и смотреть там, что же это все-таки было.

 Вторая характеристика это мощность, о ней мы уже начали рассказывать в предыдущем абзаце. Так вот, так как мощность зависит от возможности отдвать тепло, то мощность резистора в большинстве случаев будет зависеть от его рассеиваемой площади. Проще говоря, чем больше корпус резистора, тем он мощнее.

Теперь давайте перейдем непосредственно к теме статьи.

Как проверить резистор (сопротивление) не выпаивая из платы с помощью мультиметра

 Если вам необходимо проверить резистор низкого номинала, то есть на несколько Ом, то выпаивать его не обязательно. В этом случае влияние других цепей от радиоэлементов будет не столько значительным, если даже оно и есть. Так скажем диоды или транзисторы обладают сопротивлением в 500-700 Ом (условно), то есть сопротивления до 100 Ом, можно мерить без проблем. Для верности измерьте сопротивление в одном направлении и в другом, оно должно быть одинаково.
 Измерить сопротивление можно универсальным измерительным прибором – мультиметром. А вот как, мы разберем подробнее в следующих абзацах. Единственное различие, что измеряемый резистор будет выпаян с платы. Все остальные проводимые операции по замеру будут один в один.

Как проверить резистор (сопротивление) с помощью мультиметра если он в килоомах

Итак, если сопротивление уже более значительное, то есть от 200 Ом, то лучше его выпаять, так как проверка его в плате будет не корректна. Может быть, выпаять даже один конец. Этого будет вполне достаточно. Теперь берем прибор и переключаем его на соответствующий режим измерения в Омах. При этом с показателем больше, чем измеряемое сопротивление. То есть можно сделать так, если вы не знаете номинала сопротивления.
 Вначале вы включаете верхний предел в Омах, обычно это 2000 Ом и начинаете переключать галетный переключатель на приборе на понижение, пока отображение будет корректным, то есть не будет равно бесконечности. Ближайший предел «при подходе сверху» отображающий сопротивление на экране прибора, будет отображать самое точное сопротивление резистора.

 Ну, а если не вдумываться, то даже измерение на режиме в 2000 Ом, покажет вполне корректный результат. Ведь современные приборы довольно точные.

Важно сказать о том, что при измерении сопротивления в Омах и килоомах, можно удерживать ножки резистора пальцами, то есть помогать ими обеспечивать контакт с щупом.

Сопротивление нашего тела здесь не будет сильно сказывать на показаниях измерений. Это сродни тому, как в предыдущем абзаце мы говорили о том, что на сопротивление в несколько Ом не будут влиять показания радиоэлементов. Если же сопротивление уже в мегаомах, то здесь придерживать руками щупы нельзя. Об этом далее.

Как проверить резистор (сопротивление) с помощью мультиметра если он в мегаомах

Если у вас резистор в мегаомах (мОм), то мало того что здесь придется использовать уже соответствующий режим, все в тех же мегаомах. Так еще и нельзя браться за ножки резистора руками, то есть помогать обеспечивать контакт ножек резистора с щупом. Все дело в том, что сопротивление от руки до руки у человека около 1,5 мОма, а значит ваше внутренне сопротивление, будет измеряться наряду с сопротивлением резистора, чего происходить не должно.

 Все остальные измерения, о чем мы уже говорили, производятся также как и для случая выше, то есть с Омами и килоомами.

Заключение о процедуре проверки резистора (сопротивления) с помощью мультиметра

Подытожить нашу статью хотелось бы банальными догмами.
 Если у вас тело резистора темное и черной, с отслоившейся краской, то скорее он всего перегорел. В этом случае его сопротивление будет равно бесконечности.
 В случае проверки сопротивления в Омах, его не обязательно выпаивать из платы. В этом случае проверка будет, скорее всего, корректной и на плате.
 Сопротивление в килоомах необходимо выпаивать, хотя бы одним выводом из платы. Но здесь есть плюс, щуп можно удерживать у ножки сопротивления с помощью пальцев рук.

 Сопротивление в мегаомах мало того что надо выпаивать, для корректного измерения, так здесь еще необходимо будет обеспечивать непосредственный контакт щуп мультиметра – ножка резистора, без помощи рук. Такая необходимость продиктована требованием исключить влияние вашего внутреннего сопротивление на измеряемые резистор в мегаомах.

Как проверить резисторы. Обучающее видео

Как проверить резисторы. Обучающее видео

Здравствуйте!

В новой серии видеороликов мы разберем все виды электронных компонентов, расскажем, что они из себя представляют, зачем нужны и как с ними работать. Изучение будет происходит от самых простых пассивных элементов — резисторов, конденсаторов и индуктивностей, до относительно сложных активных деталей: транзисторов, тиристоров и других заумных названий.

Начнем с самой популярной в мире радиоэлектроники штуки – резистора. Узнаем, какая бывает цветовая маркировка резисторов, какие существуют виды и как проверить резистор.

Резистор — наиболее универсальный и часто используемый компонент. Его можно найти в любой схеме, независимо от ее сложности. Принцип работы у него простой, а вот применений множество.

Резистор имеет определенное сопротивление — это его основная характеристика. Что первое приходит в голову при понимании «сопротивления»? Правильно, что-то чему-то сопротивляется. Резистор дает сопротивление силе тока — он его ограничивает, контролирует, не дает стать слишком большим и неуправляемым. Это и есть самое частое применение — резистор ограничивает ток в цепи. Чем больше сопротивление резистора, тем сильнее он сопротивляется проходящему через него току, и тем меньше этот ток становится.

Все резисторы делятся на постоянные и переменные. Сначала пройдемся по постоянным.

Одной из главных характеристик резистора есть его максимальная рассеиваемая мощность. Этот параметр показывает, какую мощность резистор может «поглотить», рассеять на себе. Стандартные выводные резисторы существуют такой мощности: 0.125, 0.25, 0.5, 1, 2, и 3 Вт. Более мощные резисторы (5, 10 и больше ватт) обычно идут в керамическом (цементном) корпусе. Есть еще SMD-резисторы, которые имеют свою рассеиваемую мощность в зависимости от типоразмера. Самые большие, 2512, рассеивают до 1 Вт.

Определить сопротивление резистора можно несколькими способами. Самый очевидный — измерить его мультиметром. Если прикоснуться щупами к двум сторонам резистора — мультиметр покажет точное значение его сопротивления. Но есть несколько уловок.

Например, на резисторах советского производства значение указано цифрами и буквами. Иногда оно написано целиком, как здесь — 10 Ом. Если стоит просто цифра — это тоже значение в омах. 300 — 300 Ом. Если после цифры стоит буква, это указание величины (размерности). Например, 2R, или 2R0 — это два ома, 2K — два килоома, 2М — два мегаома. Если сопротивление выражено целым числом с дробью, то единицу измерения ставят на месте запятой. 2R2 — 2.2 Ома, 10К5 — 10.5 килоом.

На современных резисторах нанесена цветовая маркировка, где каждый цвет отвечает за определенную цифру в номинале. Узнать сопротивление таких резисторов можно при помощи таблиц, которые можно найти в интернете, или с помощью специального приложения на телефон, что очень облегчает задачу. Попробуем на примере одного резистора. Выставляем нужные цвета в приложении, и нам показывается точное значение сопротивления. Цветовая маркировка резисторов позволяет узнать номинал резистора прямо на плате без его выпаивания, с любого ракурса осмотра.

На мощных цементных резисторах обычно пишут мощность резистора и само значение сопротивления в явном виде.

Маркировка SMD-резисторов тоже довольно простая: все цифры, кроме последней — это значение сопротивления, а последняя цифра означает, сколько раз это число нужно умножить на 10. Например, 220 — 22 Ома.

Переменные резисторы, или потенциометры, позволяют изменять свое сопротивление при помощи поворота ручки. Они делятся на однооборотные, многооборотные и подстроечные, а также моно и стерео. Большинство переменных резисторов рассчитано на маленькую мощность, в пределах 0.1-0.2 Ватта. Многооборотистые резисторы следующего типа, как правило, могут рассеять 1-2 Ватта.

Также переменные резисторы различаются графиком изменения сопротивления:

• A — логарифм, в них сопротивление изменяется по логарифмическому графику;
• B — линейная, где сопротивление изменяется плавно, по прямой;
• С — обратный логарифм, действует как обычный логарифм, только в обратную сторону.

Для того, чтобы проверить резистор можно просто измерить его сопротивление. Если мультиметр показывает результат, существенно отличающийся от номинала элемента, или не показывает вообще ничего (бесконечное сопротивление), значит резистор неисправен. И наоборот.

Небольшое задание. Давайте применим полученные знания на практике и попробуем решить простую задачку.

У нас есть светодиод. Максимальный ток, который стандартный светодиод выдерживает, равен 20 миллиамперам. Обычно этот ток достигается при напряжении около 3 вольт. Но у нас нет блока питания на 3 вольта! Что же делать?

Хотя светодиод – это полупроводник со сложным перечнем характеристик, но в данном примере мы задачу упростим и посчитаем его за простую пассивную нагрузку (резистор). Если при 3 вольтах через светодиод проходит 20 мА, по закону Ома его сопротивление (R = U / I, или 3 / 0.02) – 150 Ом. Что будет, если мы захотим включить его в розетку? Снова-таки, по закону Ома получается, что при 220 вольтах через сопротивление 150 Ом пройдет ток (I = U / R, или 220 / 150) целых 1.46 Ампер! А наш светодиод выдерживает всего 20 миллампер — в 70 раз меньше. От такой большой силы тока он сразу же испортится.

А теперь посчитаем, при каком сопротивлении и напряжении 220 Вольт в цепи будет ток 20 мА. Используем закон Ома, (R = U / I, или 220 / 0.02). Вышло значение 11 кОм. Готово! Если мы подключим светодиод через резистор 11 кОм, наш ток ограничится до 20 мА, которые нужны светодиоду.

Рассчитать, какую мощность будет рассеивать резистор в этом случае, достаточно легко по тому же закону Ома. Через резистор номиналом 11 кОм течет сила тока, равная 0.02 Ампера. Мощность, которая на нем рассеивается, равна (P = I²R, или (0.02)² х 11000) = 4.4 Вт. Значит, ближайший нужный нам резистор — мощностью 5 Вт.

Вот и все! Мы разобрались с основными видами резисторов, а заодно поняли, как можно узнать о его работоспособности.

В следующей части будем следовать дальше по перечню электронных компонентов, и на очереди у нас проверка конденсаторов.
А если вам необходимы резисторы, или вы нашли в видео то, что давно искали — просмотрите наш полный каталог резисторов.

Все актуальные ценовые предложения, акции и специальные цены вы можете первыми узнавать на канале Electronoff в Telegram

Как проверить резистор

К наиболее часто встречающимся неисправностям непроволочных резисторов относятся: частичное или полное выгорание токопроводящего слоя и нарушение электрического контакта этого слоя с хомутиком. Обе эти причины ведут к изменению номинальной величины сопротивления, что может быть выявлено с помощью омметра. Если параллельно проверяемому резистору включены другие элементы, при измерении номинала резистор отпаивают. Резистор считается неисправным, если величина сопротивления имеет отклонение от номинала более чем на 25 %. На неисправность резистора указывают изменяющиеся показания измерительного прибора при незначительных покачиваниях его выводов. Как правило, неисправные проволочные резисторы не ремонтируются, а заменяются исправными. Перед заменой следует выяснить причину, приведшую к выходу резистора ив строя, и устранить ее. При отсутствии исправного резистора, соответствующего параметрам вышедшего из строя, последний может быть составлен из нескольких резисторов, соединенных параллельно или последовательно для достижения нужного номинала.

Неисправности переменных непроволочных резисторов в большинстве случаев обусловлены отсутствием надежного контакта между скользящим контактом и токопроводящим слоем (загрязнением, деформацией скользящего контакта или токопроводящего слоя), а также заниженной величины сопротивления изоляции между металлическим корпусом резистора и выводами.

Переменные проволочные резисторы реже выходят из строя. Причинами их неисправности могут быть: плохой контакт между проволокой и подвижным контактом или обрыв токопроводящего элемента. Эти неисправности легко выявляются с помощью омметра. В исправном резисторе отклонение номинальной величины сопротивления не должно превышать 15—20 %. Начальная величина сопротивления резистора должна быть не более 10 Ом для резисторов с номиналом сопротивления до 15 кОм и 50 Ом для резисторов с номиналом сопротивления выше 15 кОм. Сопротивление изоляции между корпусом и выводами не должно быть менее 200 кОм.

У исправных резисторов ход подвижного контакта по токопроводящему элементу должен быть плавным, без разрывов цепи. Выявленные неисправности можно устранить некоторым увеличением давления в месте контакта, пайкой или сваркой оборванного элемента в проволочных резисторах. Если ремонт не дает желаемого результата, неисправный резистор заменяют другим, предварительно проверенным.

В этом видео показано как проверить резистор мультиметром:

Добавить комментарий

Как проверить резистор на работоспособность мультиметром не выпаивая

Резистор — это один из наиболее часто используемых элементов в современной электронике. Его название происходит от английского «resist», что означает сопротивление. С помощью резистора можно ограничить действие электрического тока и измерять его, разделять напряжение, задавать обратную связь в электрической цепи. Смело можно сказать, что без этого элемента не обходится ни одна электросхема, ни один прибор. Именно поэтому часто появляется необходимость в измерении сопротивления резистора мультиметром и проверке его работоспособности. В этом материале будет рассказано, как проверить плату на работоспособность мультиметром.

Что такое резистор

В русской научной литературе электрорезиторы часто называют просто «сопротивление». Из этого наименования сразу же становится понятно его предназначение — сопротивляться действию электрического тока. Резистор является пассивным электроэлементом, так как под его действием ток только уменьшается, в отличие от активных элементов, которые повышают его действие.

Обозначение элемента на электросхеме

Из закона Ома и второго закона Кирхгофа следует, что если ток протекает через резистор, то его напряжение падает. Величина его равна силе протекающего тока, умноженной на сопротивление резистора.

Важно! Условное обозначение резистора на схемах — это прямоугольник, так что это легко запомнить. В зависимости от вида резистора он изображается как прямоугольник с обозначением внутри.

Выводной электрорезистор

Резисторы подразделяют по методу монтажа. Они бывают:

• Выводными, то есть монтируются сквозь микросхему с радиальными или аксиальными выводами-ножками. Этот вид использовался повсеместно несколько десятков лет назад и сейчас используется для простых устройств;
• SMD, то есть электрорезисторы без выводов. Они имеют лишь незначительно выступающие ножки, поэтому они монтируются в саму плату. В современных приборах чаще всего используют именно их, так как при автоматической сборке платы конвейером это выгодно и быстро.

Микро SMD-резистор

Что такое мультиметр

Мультиметр — это прибор, который может производить замеры силы постоянного или переменного тока, напряжения и сопротивления. Он заменяет собой сразу три аналоговых или цифровых прибора: амперметр, вольтметр и омметр. Также он способен изменять основные показатели любой электрической сети, производить ее прозвон. Существует два вида мультиметров: цифровые и аналоговые. Первые представляют собой портативные устройства с дисплеем для отображения результатов. Большинство мультиметров на современном рынке — цифровые. Второй тип уже устарел и не пользуется былой популярностью. Он выглядит, как обычный измерительный прибор со шкалой делений и аналоговой стрелкой, показывающей значение измерений.

Современный цифровой мультиметр

Прозвон резистора

Резистор можно и нужно прозванивать. Прозвонить можно и без выпаивания элемента с платы. Прозванивание элемента на обрыв производится следующим образом:

1. Включить мультиметр и выключить прибор, если прозвонка осуществляется без выпаивания;
2. Мультиметром без учета полярности прикоснуться к выводам электрорезистора;
3. Зафиксировать значение. Если оно равно единице, то это свидетельствует о неисправности и произошел обрыв, а сам элемент следует заменить.

При невыпаивании следует учитывать тот факт, что если схема сложная, то, возможно, придется делать прозвонку через обходные пути и цепи. О 100 % неисправности элемента сказать можно лишь тогда, когда хотя бы одна из его ножек выпаяна.

Выполнение прозвонки электрорезистора

Полярность резистора

Многие интересуются тем, как узнать полярность резистора, чтобы точно определить, каким контактом выхода и куда его вставлять. Чтобы не вводить людей в заблуждение, сразу можно сказать, что полярности у электрорезистора нет и быть не может. Данный радиоэлемент бесполярен. Считается, что резисторы неполярны и подключаться к печатной плате могут при любом положении своих выводов, в любой их комбинации. Как и с предохранителем, проверять работоспособность резистора можно в любой комбинации контактов мультиметра и выводов, а порядок его припайки к электрическим схемам разницы не имеет. Важно лишь учитывать и проверять номинальную сопротивляемость элемента перед припоем, так как потом в случае появившихся неисправностей сделать это будет тяжелее за счет влияния на измерение других элементов и цепей платы.

Маркировка номиналов

Номинальное сопротивление

Основной параметр любого резистора — это номинал сопротивления. Равномерностью этого сопротивления является единица измерения Ом. Номинальное значение любого приобретенного резистора маркируется на нем самом, то есть на его корпусе с помощью обозначений в виде полосочек различного цвета. Это было сделано в первую очередь для удобства конвейерного монтажа, где автоматы с машинным зрением с легкостью определяют элемент, который нужно использовать.

На некоторых резисторах указано номинальное сопротивление

Важно! Узнать номинал можно несколькими способами: с помощью специальных справочников и таблиц обозначений, а также любым измерительным прибором.

Таблицы представлены в любом справочнике по электронике и электротехнике, а также идут в комплекте с купленным набором резисторов. Второй способ определения более удобный и понятный, так как все, что нужно сделать — это измерить сопротивление собственноручно. Это поможет определить, насколько сопротивление отличается от номинального, и даст характеристику элемента.

Проверка сопротивляемости и исправности с помощью цифрового мультиметра

Проверка мультиметром

Для того чтобы проверить электрорезистор, следует действовать следующим образом:

1. Взять требующий проверки радиоэлемент;
2. Включить мультиметр и настроить его на измерение сопротивления;
3. Задать шкалу измерения и ее границы;
4. Любым способом подключить один щуп мультиметра к одной из сторон резистора, а второй — к оставшейся стороне;
5. Зафиксировать измерения на экране или аналоговой шкале и закончить тестирование.

Внешний вид регулируемого потенциометра

Если значение равно нулю или сильно отличается от номинального, то элемент неисправен и подлежит утилизации, так как изменение значения может вывести из строя всю схему. Если значение в норме, то электрорезистор можно использоваться для создания электронных схем. При проверке значений, не выпаивая электрорезистор, следует учитывать влияние шунтирующих цепей.

Терморезистор СТ3-19 15кОм

Таким образом, был разобран вопрос: как проверить резистор мультиметром или тестером. На самом деле сложного ничего нет, так как данный радиоэлемент является одним из самых простых и распространенных среди всех и имеет всего два выхода-контакта без учета полярности. Именно поэтому проверить его сможет каждый, у кого есть мультиметр, тестер или омметр.

Простая и быстрая проверка резистора мультиметром

Рубрика: Статьи обо всем, Статьи про радиодетали, Электрические измерения Опубликовано 01. 03.2020   ·   Комментарии: 0   ·   На чтение: 3 мин   ·   Просмотры:

Post Views: 1 147

Проверить номинал резистора можно с помощью измерения сопротивления (омметр).

В разъем COM вставляется черный щуп, а в VΩ красный. VΩ — это измерение напряжения и сопротивления.

Переводим мультиметр в режим измерения сопротивления. Диодная прозвонка не поможет. Прозвонка измеряет только падение напряжения, но не сопротивление. Начинаем с малого значения в 200 Ом.

Единица обозначает две ситуации. Если у резистора сопротивление выше, чем выбранный предел, мультиметр покажет зашкаливающее значение. Так же единица обозначает, что прибор не видит радиодеталь или есть плохой контакт между щупами и деталью.

Точка на экране показывает предел измерения. Здесь выбран предел 20 кОм.

Мультиметр показывает 2,7 кОм. При измерениях нельзя касаться одновременно двух металлических оснований щупов. Ваше тело может шунтировать измеряемую деталь, и показания пробора будут ложными.

Неисправный резистор труднее всего диагностировать. Он может быть как пробитым (короткое замыкание) так и с обрывом. Проблема в том, что если вы не знаете маркировку или у вас нет схемы, определить неисправную деталь будет труднее.

Пробитый резистор мультиметр определит как с 0 сопротивлением. А в режиме диодной прозвонки, мультиметр начнет пищать. Однако, если реальное сопротивление резистора было 1 Ом, то прибор может пищать, а в режиме измерения сопротивления будет показывать погрешности.

Тоже самое с резисторами, чьи номиналы сопротивления выше, чем у измеряемого прибора. Можно его проверить и с помощью диодной прозвонки. При исправном резисторе диодная прозвонка не будет пищать, она покажет падение напряжения. Но и тут проблема.

Если сопротивление очень высоко, аккумулятора и измеряемых цепей мультиметра не хватит для таких высоких значений. И прибор покажет обрыв.

Если требуется проверить резистор на плате, лучше выпаивайте один контакт, иначе прибор будет показывать ложные значения. Другие радиодетали на плате будут шунтировать и вносить свои искажения при измерениях.

Чем заменить неисправный

Учитывайте цепь, в которой надо поменять деталь. Если SMD резистор, то подойдет только такой же +-5% от номинала. Если это DIP резистор, который стоит в блоке питания, то можно обойтись с большей погрешностью. Проблема в том, что некоторые схемы могут быть рассчитаны на большую погрешность, а схемы для точны приборов нет. SMD компоненты обладают меньшей емкостью и индуктивностью, чем DIP. И в тоже время, SMD не предназначены для высокой мощности.

Еще можно объединить разные резисторы в один нужный, для временного ремонта. Например, резистор мощностью 2 Вт и сопротивлением 10 кОм чернеет и перегревается. Чем можно его заменить? Можно соединить два резистора по 20 кОм 2 Вт параллельно, и получим эквивалентную мощность 4 Вт и сопротивление 10 кОм. А можно и последовательно соединить два по 5 кОм 2 Вт. И получится резистор 10 кОм 4 Вт.

Маркировка резисторов

Не нужно учить или зубрить маркировку. Она пригодится в тех ситуациях, когда на плате резистор сгорел или повредился, а данных о его сопротивлении нет.

DIP маркируются кольцами. У них есть множители и проценты погрешности.

SMD в виду своих габаритов маркируются цифрами.

Post Views: 1 147

Как проверить резистор на исправность с помощью мультиметра | Энергофиксик

Резистор — это такой элемент, без которого не может обойтись ни одна схема. Поэтому не просто желательно, а необходимо знать каким образом правильно проверяется исправность сопротивления (резистора) с помощью измерительного прибора (мультиметра).

Содержание

Алгоритм проверки

Виды маркировок

Маркировка SMD элементов

Осмотр

Проверка на обрыв

Проверка на номинал

Что такое допуск и почему он важен

Проверка переменного резистора

Заключение

Алгоритм проверки

Несмотря на то, что существует большое количество модификаций резисторов, алгоритм проверки большинства из них сведен к следующим трем этапам, а именно:

1. Визуальный осмотр.

2. Тестирование детали на обрыв или пробой (крайне редкое явление у резисторов).

3. Проверка соответствия номинальному значению параметра сопротивления.

Первые три пункта скорее всего не вызовут затруднения, а вот на третьем нужно остановиться более подробно, чем мы с вами и займемся.

Ведь для того, чтобы проверить соответствие номиналу, нужно знать этот самый номинал. И если у вас есть схема данного устройства, то тут все просто.

Читаем схему, находим нужный элемент и в сопроводительной документации узнаем его параметр. Но вот в чем беда, большинство современных приборов не комплектуется схемами. Выходом из этого положения является определение номинала резистора по маркировке.

Виды маркировок

В советское время вся необходимая информация о резисторах указывалась на самом изделии, а если элемент повреждался, то его параметры как раз и указывались в сопроводительной технической документации.

На данный момент принята цветовая маркировка изделия, которая позволяет даже при сильном повреждении элемента (и при отсутствии схем) определить номинал и допуск по сопротивлению.

Расшифровка этой маркировки выглядит следующим образом:

yandex.ru

yandex.ru

Маркировка SMD элементов

А вот резисторы навесного исполнения, монтируемые с помощью роботизированных систем, имеют цифровую маркировку в виде трех цифр. Две первые означают величину сопротивления, а вот третья указывает на множитель:

yandex.ru

yandex.ru

Итак, мы разобрались, каким образом можно определить номинал интересующего нас резистора, теперь давайте вернемся к нашему алгоритму и начнем проверку интересующих элементов.

Осмотр

В подавляющем числе случаев прекращение работы резистора является его перегрев, который очень легко определить по почерневшему корпусу детали

yandex. ru

yandex.ru

Как видно из фото деталь под номером 1 точно под замену, а вот соседние требуют проверки.

Проверка на обрыв

Проверка на обрыв выполняется следующим образом: берется прибор (мультиметр), регулятор и щупы располагаем как показано на фото ниже

Затем прикасаемся концами измерительных щупов к выводам резистора и если на дисплее видим «1» то значит, данный элемент находится в обрыве и его следует заменить.

Примечание. Хоть проверку и можно производить непосредственно на плате (без выпаивания) следует всегда учитывать, что в сложных схемах деталь может звониться через обходные цепочки. О неисправности или исправности элемента со 100% вероятностью можно говорить лишь тогда, когда одна из ножек выпаяна. Так же при проверке полярность не играет никакой роли.

Проверка на номинал

Если вы выпаяли резистор или же желаете проверить вновь приобретенный, то выполните следующие действия:

Берем прибор, подключаем щупы в соответствующие разъемы, выставляем на регуляторе предел измерений максимально близким к предполагаемому номиналу резистора. И производим замер параметра.

Примечание. Во время проверки не касайтесь пальцами выводов и оголенных частей щупов. Это необходимо для точности измерений, так как человеческое тело тоже имеет сопротивление.

Считываем показания с прибора и проводим сравнение с номинальным значением. И я хочу вам сказать, что в 99 случаев из 100 они будут различны. Так как у всех резисторов есть свой допуск.

Что такое допуск и почему он важен

Данный параметр задается изготовителем и указывает, насколько параметр изделия может отличаться от номинального значения. Если установить деталь с параметром не соответствующим требуемому, то это может привести к быстрому перегреву и к выходу из строя резистора. И соответственно неработоспособности недавно отремонтированного прибора.

yandex.ru

yandex.ru

Итак, как проверять стандартный резистор вроде понятно, а вот как проверять подстроечный (переменный) резистор поговорим далее.

Проверка переменного резистора

Проверка такого сопротивления на самом деле мало чем отличается от проверки обычного резистора, за исключением нескольких моментов, а именно:

У подстроечного резистора три выходные ножки и если произвести замер между «1» и «3» то на приборе будет значение близкое номиналу резистора.

Если же подключить измерительный прибор к выводам «1» — «2» или «2» — «3» (принципиальной разницы нет), то величина сопротивления (при регулировании подстроечной рукоятки) должна плавно меняться от нуля до номинального значения, полученного при замере на выводах «1» — «3».

Если во время регулировки показания прибора периодически изменяются на 1 (бесконечное сопротивление), то подстроечник негоден и требуется его заменить.

Заключение

Вот таким образом происходит проверка резистора с помощью измерительного прибора (мультиметра). Если статья оказалась вам полезна, то оцените ее лайком. Спасибо за ваше внимание!

Как проверить резистор, конденсатор, диод и транзистор на исправность?

Эксплуатация полупроводниковых устройств

Проверка состояния и качества изготовления полупроводниковых систем автоматического управления и контроля выполняется электрогруппой судна или при ее участии. Наиболее полные проверки производятся при приемке судна после постройки или заводского ремонта.

В процессе приемо-сдаточных испытаний проверяют конструктивное выполнение, состояние монтажа и функционирование систем. Проверка конструктивного выполнения и монтажа должна охватывать все части автоматической системы: блоки системы управления, которые монтируются в щите или панели, датчики и кабельные соединения. Проверка производится при полностью обесточенной системе.

Отдельные блоки полупроводниковых устройств собраны на платах с печатным монтажом. Сначала производят внешний осмотр щита (пульта, панели). Все поверхности, как внешние, так и внутренние, должны быть ровными, чистыми и хорошо окрашенными. Места ввода кабелей должны иметь сальниковые уплотнения; в отверстия на корпусе должны быть установлены заглушки. Не допускается, чтобы над щитом проходили трубопроводы с фланцами.

Расположение щита должно быть удобным для обслуживания. Необходимо, чтобы дверца легко и полностью открывалась и закрывалась и имела уплотнительные прокладки, а на щите была табличка с его наименованием.

При осмотре внутренней части щита необходимо проверить, как разведены кабели, как выполнены выводные соединения, имеется ли маркировка проводов на выводных соединениях и маркировка гнезд для печатных плат.

Если на дверце установлены какие-либо устройства (сигнальные лампы, нажимные кнопки, переключатели и др.), то надо проверить крепление этих устройств и подводку проводов к ним. Гибкие многожильные провода должны быть собраны в жгут, связанный суровой нитью, пластмассовой лентой или заключенный в гибкую трубку. Жгут должен быть такой длины, чтобы не было натяжения при крайних положениях дверцы.

Для осмотра печатных плат каждую поочередно нужно вынуть из гнезда, осмотреть обе ее стороны и установить на место. Правильно установленная плата должна прочно удерживаться в своем гнезде и не качаться при умеренном нажатии пальцем на внешнюю торцевую кромку. При извлечении платы вначале требуется значительное усилие, а после выхода штырей из штепсельного разъема плата должна легко и свободно скользить в направляющих. Если на плате нет оправки, специально предназначенной для того, чтобы держать плату в руке, рекомендуется брать плату за боковые кромки или за раму электрического соединителя.

При осмотре платы с монтажной стороны следует обратить внимание на внешний вид элементов, не допускаются потемнения, царапины и т. п. Если элементы удерживаются на плате только своими внешними выводами, то они должны быть такой длины, чтобы расстояние между элементом и платой было в пределах от 3 до 8 мм. Изгибы внешних выводов непосредственно у корпуса элемента недопустимы. Со стороны пайки проверяют качество соединений: соединения должны иметь вид небольшого конуса, без раковин и лишнего припоя, провода хорошо облужены. Токопроводящие полосы печатной платы не должны иметь отслоений.

Поверхность платы должна быть покрыта лаком. Необходимо убедиться, что подстроечные потенциометры и переменные емкости не находятся в крайних положениях и дают возможность для регулировки. Ползунки потенциометров и переменных емкостей должны быть надежно законтрены от случайных перемещений. Проверяется качество подсоединения проводов к электрическим соединителям плат и крепление гнезд неподвижной части разъемов в каркасе щита. Соединительные провода должны быть собраны в жгуты.

При проверке монтажа датчиков следует убедиться, что места их установки выбраны правильно, т. е. исключается влияние внешней среды (температуры, вибрации, давления и т. д.).

Следует проверить плотность в месте ввода соединительного кабеля в корпус датчика, надежное закрепление органов регулировки датчика, наличие четкой разметки положения этих органов. Необходимо следить, обеспечена ли возможность снятия датчика для замены. Каждый датчик должен иметь табличку с наименованием или условным обозначением контролируемого им параметра.

При проверке кабельных соединений между отдельными частями автоматических систем следует обратить внимание на расположение кабелей, соединяющих датчики и устройства автоматики.

Эти кабели не должны располагаться в одной трассе с силовыми кабелями, так как переменное магнитное поле силовых кабелей может наводить ложные сигналы в жилах, идущих от датчиков.

В случае неполадок в работе полупроводниковой автоматической системы необходимо прежде всего выяснить, в каком узле или блоке произошел отказ. Неисправность можно устранить в сравнительно короткое время, заменив отказавший блок исправным, взятым из судового комплекта запасных частей. Необходимо убедиться в том, что неисправность полупроводниковой автоматической системы вызвана отказом в ее логической части, а не в каком-либо периферийном устройстве — датчике или исполнительном органе. Для определения неисправности в логической части схемы необходимо с помощью технической документации выяснить, какие контуры участвуют в формировании той функции системы, которая не выполняется или выполняется неправильно. Следует проверить состояние электрических соединителей плат, так как окисление или ослабление контактов приводит к резкому возрастанию переходного сопротивления и к нарушению соединения. Контактные поверхности протирают спиртом.

Что чаще всего выходит из строя на плате?

Самые простые и наиболее распространённые поломки плат, являются вышедшие из строя конденсаторы или сгоревшие предохранители, но также встречаются и более серьёзные поломки и для этого уже нужен не только внешний осмотр, но использование специальных приборов.

При осмотре платы, на которой расположены отказавшие контуры, следует обратить внимание на обуглившиеся резисторы, вспученные конденсаторы, оплавленные концы, потемневшие участки на печатной плате, отслоение полос и т. д. Все эти признаки помогают уточнить место неисправности.

Иногда неисправность определить внешним осмотром не удается. Простейшие измерения могут быть выполнены тестером. Для выявления отказавших элементов схемы следует разбить контур на участки так, чтобы выход одного участка являлся входом другого. На каждом выделенном участке контура измеряют выходную и входную величину (обычно напряжение), чтобы убедиться, что между этими величинами существует правильная функциональная связь, вытекающая из построения контура. Если эта связь нарушена, то участок следует считать неисправным. Дальнейшая задача заключается в поиске вышедших из строя элементов, входящих в состав данного участка контура.

Как проверить резистор на исправность?

Резисторы проверяют путем измерения сопротивления при снятом питании. Один конец резистора следует выпаять, чтобы в цепь не включались параллельные участки. Дефектные резисторы должны быть заменены новыми. Новый резистор должен иметь то же сопротивление и ту же мощность, что и вышедший из строя.

Как проверить конденсатор?

Характерные неисправности конденсаторов: пробой изоляции, внутренний обрыв, утечка заряда. В электролитических конденсаторах может произойти заметное вспучивание корпуса и даже его разрыв. Иногда можно наблюдать потеки электролита.

Если внешних признаков неисправности конденсатора нет, его следует для проверки снять с печатной платы.

Грубую проверку исправности конденсатора можно сделать омметром. Исправный конденсатор показывает сопротивление бесконечно большое, пробитый — порядка нескольких ом.

Как проверить диод на исправность?

Наиболее распространенные неисправности диодов: пробой, обрыв, утечка и нарушение герметичности корпуса. Эти дефекты не выявляются по внешнему виду и требуют проведения электрических измерений.

Диоды можно проверить, измерив сопротивление в прямом и обратном направлениях. Сопротивление в прямом направлении значительно меньше, чем в обратном. Диоды можно проверять без выпаивания на плате при снятом напряжении.

При пробое прямое и обратное сопротивления малы, при обрыве внутреннее сопротивление в обоих направлениях равно бесконечности.

Причиной пробоя или обрыва диодов может быть короткое замыкание или увеличение температуры в месте установки диода. Пробой может быть вызван всплеском напряжения в момент включения или выключения схемы. Пробой диода является следствием других неисправностей, которые нужно найти.

При наличии утечки сопротивление диода в прямом направлении нормальное, как у исправного прибора. В обратном направлении в течение первых нескольких секунд сопротивление велико, а затем медленно уменьшается. Если есть утечка, диод должен быть заменен. При пайке диода на плате необходим теплоотвод.

Как проверить транзистор?

Транзисторы используются в усилительных и ключевых схемах. В первом случае дефектный транзистор должен быть заменен не только идентичным по параметрам, но и имеющим такие же вольт-амперные характеристики, поэтому замена транзистора в этих схемах связана с известными трудностями.

В ключевых схемах транзистор работает в режиме «открыт — закрыт», поэтому при замене достаточно подобрать транзистор того же типа.

Припайка выводов должна производиться в такой последовательности: первым припаивается вывод базы, затем — эмиттера и последним — коллектора. При выпаивании транзистора соблюдают обратную последовательность: коллектор — эмиттер — база.

Транзистор можно проверять вольтметром непосредственно на печатной плате при включенном питании. Недопустимо проверять транзистор с помощью омметра, так как для многих транзисторов максимально допустимое напряжение между базой и эмиттером очень мало.

Напряжение батареи прибора может оказаться выше этого значения, и произойдет пробой перехода. При проверке исправности транзистора вольтметром на базу сначала подается минимальное напряжение, предусмотренное схемой и производятся измерения 1 и 2 (рис. 1).

Затем напряжение доводится до наибольшего значения, предусмотренного схемой, и снова производятся эти же измерения. В первом случае измерение 2 дает показание, близкое к напряжению питания (транзистор закрыт), во втором такое же измерение дает результат, близкий к нулю (транзистор открыт).

Рис. 1. Схема проверки транзистора

Если транзистор пробит, то в обоих случаях результаты измерения 2 равны нулю. При внутреннем обрыве в обоих случаях измерение 2 дает напряжение питания. При утечке измерение 2 на закрытом транзисторе показывает постепенное уменьшение напряжения от напряжения питания до 70—80% его значения. Все эти неисправности свидетельствуют о выходе транзистора из строя и необходимости его замены, причем следует искать причины выхода транзистора из строя.

Причинами пробоев и внутренних обрывов могут быть перегрузки транзисторов по току или высокая температура в месте установки транзистора. Перегрузка может произойти из-за короткого замыкания в цепи коллектора (зашунтировано сопротивление R3) или перенапряжения на базе.

⇓ДОБАВИТЬ В ЗАКЛАДКИ⇓

⇒ВНИМАНИЕ⇐

• Материал на блоге⇒ Весь материал предоставляется исключительно в ознакомительных целях! При распространении материала используйте пожалуйста ссылку на наш блог!
• Ошибки⇒ Если вы обнаружили ошибки в статье, то сообщите нам через контакты или в комментариях к статье. Мы будем очень признательны!
• Файлообменники⇒ Если Вам не удалось скачать материал по причине нерабочих ссылок или отсутствующих файлов на файлообменниках, то сообщите нам через контакты или в комментариях к статье.
• Правообладателям⇒ Администрация блога отрицательно относится к нарушению авторских прав на www.electroengineer.ru. Поэтому, если Вы являетесь правообладателем исключительных прав на любой материал, предоставленный на ресурсе, то сообщите нам через контакты и мы моментально примем все действия для удаления Вашего материала.

⇓ОБСУДИТЬ СТАТЬЮ⇓

Как пользоваться мультиметром

Добавлено в избранное Любимый 59

Измерение сопротивления

Нормальные резисторы имеют цветовую маркировку. Если вы не знаете, что они означают, ничего страшного! Существует множество простых в использовании онлайн-калькуляторов. Однако, если вы когда-нибудь окажетесь без доступа в Интернет, мультиметр очень удобен для измерения сопротивления.

Выберите случайный резистор и установите на мультиметре значение 20 кОм.Затем прижмите щупы к ножкам резистора с таким же усилием, как при нажатии клавиши на клавиатуре.

Измеритель покажет одно из трех значений: 0,00 , 1 или фактическое значение резистора .

• В этом случае измеритель показывает 0,97, что означает, что этот резистор имеет значение 970 Ом или около 1 кОм (помните, что вы находитесь в режиме 20 кОм или 20000 Ом, поэтому вам нужно переместить десятичную запятую на три разряда вправо или 970 Ом. ).

• Если мультиметр показывает 1 или отображает OL , значит, он перегружен. Вам нужно будет попробовать более высокий режим, такой как режим 200 кОм или режим 2 МОм (мегаом). В этом нет ничего страшного, это просто означает, что необходимо отрегулировать ручку диапазона.

• Если мультиметр показывает 0,00 или почти ноль, то вам необходимо понизить режим до 2 кОм или 200 Ом .

Помните, что многие резисторы имеют допуск 5%.Это означает, что цветовой код может указывать на 10 000 Ом (10 кОм), но из-за несоответствий в производственном процессе резистор 10 кОм может быть от 9,5 кОм или до 10,5 кОм. Не волнуйтесь, он отлично подойдет как подтягивающий или общий резистор.

Давайте опустим измеритель до следующего минимального значения, 2 кОм. Что происходит?

Не так много изменилось. Поскольку этот резистор (1 кОм) меньше 2 кОм, он все равно отображается на дисплее. Однако вы заметите, что после десятичной запятой есть еще одна цифра, что дает нам немного более высокое разрешение при чтении.А как насчет следующего минимального значения?

Теперь, так как 1k & ohm; больше 200 Ом, мы достигли максимального значения счетчика, и он сообщает вам, что он перегружен и вам нужно попробовать установить более высокое значение.

Как показывает практика, резистор менее 1 Ом можно встретить редко. Помните, что измерение сопротивления не идеально. Температура может сильно повлиять на показания. Кроме того, измерение сопротивления устройства, когда оно физически установлено в цепи, может быть очень сложной задачей.Окружающие компоненты на печатной плате могут сильно повлиять на показания.

---

---

← Предыдущая страница
Измерение напряжения

Как измерить сопротивление цифровым мультиметром

Зачем измерять сопротивление? Чтобы определить состояние цепи или компонента. Чем выше сопротивление, тем меньше ток, и наоборот.

Как правило, сопротивление компонентов, используемых для цепей управления (таких как переключатели и контакты реле), вначале очень низкое и со временем увеличивается из-за таких факторов, как износ и грязь.Нагрузки, такие как двигатели и соленоиды, со временем уменьшаются в сопротивлении из-за пробоя изоляции и попадания влаги.

Для измерения сопротивления:
1. Выключите питание цепи.

• Если в цепи есть конденсатор, разрядите конденсатор перед снятием показаний сопротивления.

2. Поверните циферблат цифрового мультиметра на сопротивление, или ом, которое часто разделяет точку на шкале с одним или несколькими другими режимами тестирования / измерения (целостность цепи, емкость или диод; см. Иллюстрацию ниже).

• На дисплее должно отображаться OLΩ, потому что в режиме сопротивления, даже до подключения измерительных проводов к компоненту, цифровой мультиметр автоматически начинает измерение сопротивления.
• На дисплее может появиться символ МОм, потому что сопротивление открытых (неподключенных) измерительных проводов очень велико.
• Когда выводы подключены к компоненту, цифровой мультиметр автоматически использует режим автоматического выбора диапазона для настройки наилучшего диапазона.
• Нажатие кнопки диапазона позволяет технику вручную установить диапазон.
• Наилучшие результаты будут достигнуты, если проверяемый компонент будет удален из цепи. Если компонент оставить в цепи, на показания могут повлиять другие компоненты, параллельные проверяемому компоненту.

3. Сначала вставьте черный измерительный провод в разъем COM.
4. Затем вставьте красный провод в гнездо VΩ.

• Когда закончите, снимите провода в порядке , обратном : сначала красный, затем черный.

5.Подключите измерительные провода к тестируемому компоненту.

• Убедитесь, что контакт между измерительными проводами и цепью хороший.

Совет: Для измерений очень низкого сопротивления используйте относительный режим (REL; см. Пункт 11). Он также может называться нулевым или дельта-режимом (Δ). Он автоматически вычитает сопротивление измерительных проводов — обычно от 0,2 Ом до 0,5 Ом. В идеале, если измерительные провода соприкасаются (закорочены), на дисплее должно отображаться 0 Ом.

Другие факторы, которые могут повлиять на показания сопротивления: посторонние вещества (грязь, припой, масло), контакт тела с металлическими концами измерительных проводов или параллельные цепи.Человеческое тело становится параллельным путем сопротивления, снижая общее сопротивление цепи. Таким образом, избегайте касания металлических частей измерительных проводов, чтобы избежать ошибок.

6. Прочтите результат измерения на дисплее.
7. По окончании выключите мультиметр, чтобы предотвратить разряд батареи.

Расширенные возможности цифрового мультиметра

8. Нажмите кнопку RANGE, чтобы выбрать конкретный фиксированный диапазон измерения.

• Обязательно обратите внимание на сигнализатор (например, K или M) после измерения на дисплее.

9. Нажмите кнопку HOLD, чтобы зафиксировать стабильное измерение — его можно будет просмотреть позже.
10. Нажмите кнопку MIN / MAX, чтобы зафиксировать минимальное и максимальное значение.

• Мультиметр издает звуковой сигнал каждый раз, когда записывается новое значение.

11. Нажмите относительную кнопку (REL), чтобы установить мультиметр на определенное эталонное значение.

• Отображаются измерения выше и ниже эталонного значения.

Анализ измерения сопротивления

Значимость показаний сопротивления зависит от тестируемого компонента.Как правило, сопротивление любого компонента меняется со временем и от компонента к компоненту. Незначительные изменения сопротивления обычно не критичны, но могут указывать на закономерность, на которую следует обратить внимание. Например, когда сопротивление нагревательного элемента увеличивается, ток, проходящий через элемент, уменьшается, и наоборот. См. Диаграмму ниже.

При работе с печатной платой может потребоваться снять один из выводов резистора с платы, чтобы измерить правильное сопротивление резистора.Измерение сопротивления, отображаемое цифровым мультиметром, представляет собой полное сопротивление на всех возможных путях между щупами измерительных проводов. При измерении сопротивления компонента, входящего в цепь, необходимо соблюдать осторожность.

Сопротивление всех компонентов, соединенных параллельно с проверяемым компонентом, влияет на показания сопротивления, обычно понижая его. Всегда проверяйте электрическую схему на наличие параллельных путей.

Ссылка: Принципы цифрового мультиметра от Glen A.Мазур, американское техническое издательство.

Связанные ресурсы

Тестирование резистора — простой метод тестирования и проверки

Тестирование резистора с помощью The Accurate Way

Существует два способа проверки резистора, например, с помощью аналогового и цифрового мультиметра. Обычно, если резистор выходит из строя, его значение либо увеличивается, либо вообще размыкается (разомкнутая цепь). Проверить сопротивление резистора можно омметром или цифровым мультиметром.Если резистор находится в цепи, вам, как правило, придется удалить резистор, поэтому вы проверяете только номинал резистора, а не другие компоненты в цепи. Всегда помните о возможных обратных (параллельных) цепях при проверке измерений внутрисхемного сопротивления.

Как технический специалист, мы много раз хотели отремонтировать и решить электронные проблемы как можно быстрее, и удаление всех резисторов с платы и проверка резисторов один за другим отнимет у нас много времени на ремонт.Должен быть простой и легкий способ проверить резистор на плате. Использование аналогового измерителя для проверки резистора на плате часто дает неточные показания. Это связано с тем, что выходной сигнал аналогового измерительного щупа составляет от 3 до 12 вольт.

Напряжение, создаваемое аналоговым устройством, довольно велико, и оно может запускать полупроводниковые устройства вокруг цепи резисторов, такие как диод, scr, транзистор и микросхемы. Знаете ли вы, что для полупроводниковых устройств требуется только 0.6 вольт для того, чтобы проводить? Поскольку выходное напряжение аналогового измерителя выше, чем у полупроводников, проверка резистора в цепи не даст вам точных показаний! Чтобы измерить резисторы, пока они все еще находятся в цепи, вам нужен мультиметр с выходным сигналом менее 0,6 В. Это необходимо для того, чтобы полупроводниковые устройства не проходили по цепи, которую вы хотите проверить. В своей мастерской я использую цифровой измеритель Greenlee с выходным сигналом около 0,2 вольт.

Хотя он не может дать мне 100% точных показаний, по крайней мере, он может помочь мне ускорить ремонтные работы.Почему не на 100%? Это связано с тем, что в некоторых электронных схемах есть резисторы, расположенные параллельно друг другу.

Если вы подключаете провода цифрового мультиметра к резистору в цепи, и он измеряет больше, чем должно быть, то вы знаете, что резистор либо разомкнут, либо увеличилось сопротивление.

Другие компоненты электронной схемы не могут увеличить сопротивление резистора; любая параллельная цепь может только уменьшить показания сопротивления.

В некоторых редких случаях из-за того, что конденсатор не разряжен, показание может стать выше, чем должно быть. Если вы новичок, я настоятельно рекомендую вам удалить все ножки резисторов (я имею в виду только одну ножку) и проверить их с помощью цифрового измерителя. Прежде чем приступить к тестированию резистора на плате, сначала изучите этот трудный путь.

Я просто не хочу, чтобы новичок запутался в тестировании резистора. Как только вы возьмете тестирующий резистор за пределы платы, тогда только вы начнете проверять резистор на плате.Надеюсь, что с этими секретами проверка резистора больше не должна быть для вас проблемой.

Нажмите здесь, чтобы получить мою БЕСПЛАТНУЮ электронную книгу и другие качественные электронные товары для ремонта прямо сейчас!

---

Как найти значение сгоревшего резистора (четырьмя удобными методами)

Определить значение сгоревшего резистора с помощью четырех простых методов

В случае поиска и устранения неисправностей, ремонта и проектирования электрических и электронных схем или поврежденных плат мы может столкнуться с этой проблемой, когда нам потребуется заменить поврежденный конденсатор, диод, резисторы и т. д.В случае резисторов, мы можем найти значения сгоревших резисторов с помощью этих четырех удобных методов, указанных ниже.

Метод 1

1. Зачистите внешнее покрытие.
2. Очистите перегоревшую часть резистора.
3. Измерьте сопротивление от одного конца резистора до поврежденного участка.
4. Снова измерьте сопротивление от поврежденного участка до другого конца резистора.
5. Сложите эти два значения сопротивлений.
6. Это приблизительное значение сгоревшего резистора.
7. Просто добавьте небольшое значение сопротивления для поврежденного участка, то есть предположим, что значение сгоревшего резистора было 1 кОм, но у вас есть 970 Ом. Так что просто добавьте 30 Ом, и у вас будет 1 кОм.

Связанное сообщение: Как проверить конденсатор 6 простыми методами

Метод 2

Этот метод также можно использовать для определения номинала сгоревшего резистора (ов) (также может быть применяется на подключенных резисторах в цепи), если вы не знаете о цветовой кодировке сопротивления.

1. Подключите резистор к мультиметру и измерьте падение напряжения на сгоревшем резисторе.
2. Теперь измерьте ток, протекающий через резистор.
3. Умножьте оба значения, и вы получите мощность резистора (поскольку P = VI, т.е. закон Ома).
4. Эта мощность должна быть меньше мощности заменяемого резистора.

Метод 3

Этот метод можно было бы использовать лучше, если бы вы знали ожидаемое выходное напряжение схемы и у вас есть набор резисторов, имеющих такую ​​же мощность, что и сгоревший резистор.Выполните этот метод, если вы не знаете номинал резистора.

1. Начните с высокого сопротивления и временно подключите этот резистор вместо сгоревшего резистора.
2. Измерьте ожидаемое выходное напряжение цепи. Если вы получили то же напряжение, что и ожидаемое, значит, вы это сделали.
3. Если вы не знаете ожидаемого напряжения, продолжайте уменьшать номинал резистора, пока не будете удовлетворены работой схемы, для которой она была разработана.

Связанное сообщение: Как проверить реле? Проверка реле SSR и катушек

Метод 4

Другой метод, который не всегда выполняется, заключается в том, что значения резисторов уже напечатаны на печатной плате. В случае сгоревшего резистора просто посмотрите на печатную плату (PCB) и найдите номинал резистора, напечатанный на ней. В противном случае вы можете использовать описанные выше методы (1-3).

Поделитесь с друзьями и близкими, если вам понравилось читать эту статью о , определяющем значение сгоревшего резистора.

Связанное сообщение: Как проверить диод с помощью цифрового и аналогового мультиметра 4 способа.

Сообщите нам в комментарии ниже, если вам известен дополнительный метод определения номинала сгоревших резисторов.

Связанные сообщения

Основные операции, уход и обслуживание, а также расширенный поиск и устранение неисправностей для квалифицированных специалистов

Вы изучили измерения напряжения и тока, но вы обнаружите, что измерения сопротивления разными способами.Сопротивление измеряется при выключенном питании цепи. Омметр пропускает собственный ток через неизвестное сопротивление, а затем измеряет этот ток, чтобы обеспечить считывание значения сопротивления.

Роль батареи

Омметр, несмотря на то, что он считывает сопротивление, в глубине души остается измерителем тока. Омметр создается из измерителя постоянного тока путем добавления группы резисторов (называемых резисторами умножения , ) и внутренней батареи. Батарея обеспечивает ток, который в конечном итоге измеряется измерителем.По этой причине используйте омметр только на обесточенных цепях .

В процессе измерения сопротивления щупы вставляются в гнезда измерителя. Затем провода присоединяются к концам любого сопротивления, которое необходимо измерить. Поскольку ток может протекать в любом направлении через чистое сопротивление, полярность подключения выводов измерителя не требуется. Батарея измерителя пропускает ток через неизвестное сопротивление, внутренние резисторы измерителя и измеритель тока.

Омметр разработан таким образом, что он показывает 0 Ом, когда измерительные провода соединены вместе (нулевое внешнее сопротивление). Измеритель показывает бесконечное (I) сопротивление или превышение предельного (OL) сопротивления, когда провода остаются открытыми. Когда между выводами помещается сопротивление, показания увеличиваются в зависимости от того, сколько тока это сопротивление позволяет протекать.

Для экономии заряда батареи никогда не следует оставлять омметр включенным для измерения сопротивления, когда он не используется. Поскольку ток, доступный от измерителя, зависит от состояния заряда батареи, для запуска цифровой мультиметр должен быть настроен на ноль.Для этого может потребоваться не более чем проверка соприкосновения двух щупов друг с другом.

На рисунке 8 показано, как проводятся измерения сопротивления.

Примечание:
1000 Ом = 1 кОм
1000000 Ом = 1 МОм

Рисунок 8: Использование цифрового мультиметра для измерения сопротивления

1. Отключить питание цепи.
2. Подключите черный измерительный провод к общему входному разъему. Подключите красный или желтый провод к входному гнезду сопротивления.
3. Выберите настройку сопротивления.
4. Коснитесь наконечниками щупов компонента или участка цепи.
5. Просмотрите показания и запишите единицы измерения, омы, килоомы или мегаомы.

Процедуры измерения сопротивления

Для измерения сопротивления выполните следующие действия:

1. Перед началом испытаний технический специалист всегда должен знать, каких результатов следует ожидать, основываясь на технических характеристиках производителя, паспортной табличке, законе Ома и законе Кирхгофа. Слепое тестирование опасно и контрпродуктивно.
2. Выключите питание и убедитесь, что измеряемая цепь «обесточена», используя метод тестирования T3 и процедуры измерения напряжения. Обязательно используйте СИЗ, поскольку мы всегда предполагаем, что цепь находится под напряжением, пока не будет доказано обратное.
3. Удалите или изолируйте проверяемый компонент.
4. Подключите измерительные щупы к соответствующим гнездам пробников, Common и Ω. Обратите внимание, что используемые гнезда могут быть такими же, как и для измерения вольт.
5. Выберите функцию измерения сопротивления, повернув функциональный переключатель в положение измерения сопротивления.Начните с самого низкого значения.
6. Соедините щупы вместе, чтобы проверить провода, соединения и срок службы батареи. Измеритель должен показывать нулевое или очень маленькое сопротивление тестовых проводов. Когда провода разнесены, на измерителе должен отображаться OL или I, в зависимости от производителя.
7. Подключите концы щупов к разрыву в компоненте или участке цепи, для которого вы хотите определить сопротивление. Если вы получили OL (превышение предела), переключитесь на следующую максимальную настройку.
8. Просмотрите показания на дисплее. Обязательно укажите единицу измерения.
9. Выключите глюкометр после завершения тестирования, чтобы продлить срок службы батареи.

Видео: Измерение сопротивления

Простое определение номиналов резистора по цветному коду резистора

Определение номиналов резистора по цветовому коду

Резистор — один из наиболее распространенных строительных блоков, используемых в электронных схемах. Резисторы доступны в нескольких формах и размерах.Наш онлайн-инструмент расшифровывает информацию для резисторов с осевыми выводами с цветной полосой. Просто выберите цветные полосы на своем резисторе, и сайт определит номинал резистора для вас.

Обзор резистора

Для очень маленьких электронных компонентов вместо печатного текста используется цветовой код. Этот цветовой код указывает значение, рейтинг и допуск. Резисторы имеют стандартные цвета для обозначения сопротивления. Напечатанные цвета дают точное представление о номинале резистора.

Понижающий резистор серии светодиодов

Резисторы играют чрезвычайно важную роль в питании светодиодов. Светодиоды чувствительны к перегрузкам по току, а резистор обеспечивает надлежащее протекание тока в цепях светодиодов. См. Подробную информацию о выборе резисторов для цепей светодиодов на странице .

На резисторах

могут быть напечатаны 3, 4, 5 или 6 цветных полос. Первые 3 или 4 полосы дают базовое значение резистора в омах. 5-полосный резистор более точен по сравнению с 4-полосным из-за включения третьей значащей цифры.6-полосный резистор похож на 5-полосный, но включает полосу температурных коэффициентов.

Считывание и определение номинала резистора

Удерживая резистор золотой или серебряной полосой вправо, считайте цветовые коды слева направо.

Выберите цветовую кодировку из полос на резисторе. Прочтите цвета слева направо. Теперь отображается значение сопротивления на основе предоставленного цветового кода.

Выберите цветовые полосы на вашем резисторе ЧерныйКоричневыйКрасныйОранжевыйЖелтыйЗеленыйСинийФиолетовыйСерыйБелыйЧерныйКоричневыйКрасныйОранжевыйЖелтыйЗеленыйСинийФиолетовыйСерыйБелыйЧерныйКоричневыйКрасныйОранжевыйЖелтыйЗеленыйСинийФиолетовыйСерыйБелыйЗолотыйСеребряный ЗолотойСеребристый 9000Зеленый цвет 9000Каждая шкалаОпять же, прочтите цветовой код слева направо.

Резистор Заказ

PCBoard.ca предлагает широкий выбор резисторов . Посетите наш сайт, чтобы узнать:

Как проверить резистор двигателя вентилятора?

Подключите один провод омметра к выводу 1 резистора . Подключите другой провод к клемме 2 и проверьте соответствие техническим характеристикам. Если эта цепь разомкнута, а омметр показывает бесконечность, резистор вентилятора необходимо заменить.Переместите провод от клеммы 2 к клемме 3 и сверьте это показание с техническими характеристиками.

Нажмите, чтобы увидеть полный ответ

В связи с этим, как мне узнать, неисправен ли резистор двигателя моего вентилятора?

Наиболее частым признаком неисправности резистора электродвигателя вентилятора является , когда вентилятор нагревателя работает только на максимальной скорости (4 или 5) и не работает на низких скоростях. В некоторых автомобилях неисправный резистор электродвигателя вентилятора может привести к полной остановке работы вентилятора отопителя .

Во-вторых, как проверить электродвигатель вентилятора? Как проверить электродвигатель нагнетателя

1. Используйте вольтметр или омметр, чтобы проверить, не перегорел ли предохранитель. Если найдете, замените.
2. Заведите автомобиль и посмотрите, работает ли двигатель вентилятора. Если предохранитель снова перегорел, проверьте надежность цепи.
3. Если цепи в хорошем состоянии, но электродвигатель вентилятора продолжает перегорать предохранители, замените электродвигатель вентилятора [источник: You Fix Cars].

Таким образом, как устранить неисправность резистора двигателя вентилятора?

Поиск и устранение неисправностей в резисторе двигателя вентилятора

1. Найдите предохранитель двигателя вентилятора в руководстве по эксплуатации / обслуживанию.
2. Отключите электродвигатель вентилятора и проверьте наличие питания с помощью 12-вольтовой контрольной лампы таким же образом, как описано в шаге 1.
3. Проверьте заземление на электродвигателе вентилятора, если мощность отображается во всех диапазонах, но электродвигатель не работает. функция.

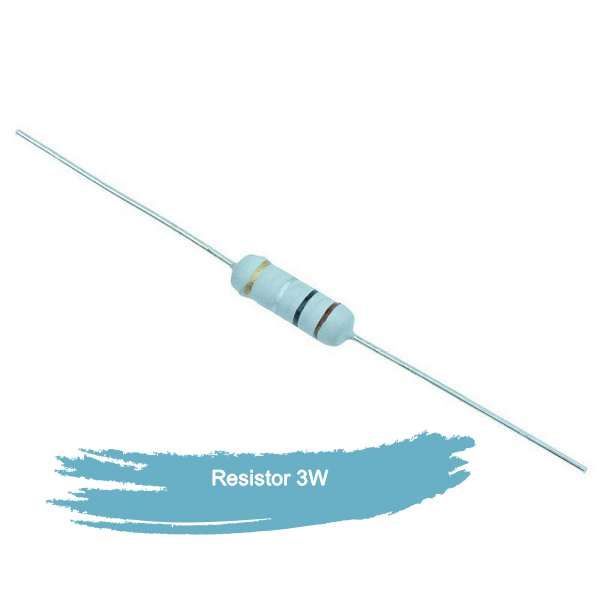

Как узнать, что резистор неисправен?

Установить цифровой мультиметр на «ом». Установите диапазон сопротивления, равный или превышающий значение резистора , которое нужно проверить. Коснитесь красного провода от измерителя к одной стороне, а черного провода — к другой.
