Как проверить компрессор холодильника своими руками

Подробности
Автор: evgenij
Категория: Ремонт холодильника своими руками
Просмотров: 92113

Как проверить на работоспособность компрессор для холодильника

В первую очередь, надо измерить сопротивление обмоток компрессора холодильника, зная значения пусковой и рабочей обмотки, вы без труда определите работоспособность двигателя, а для полной проверки, желательно запустить его при помощи пускового реле. Дело в том, что в моторе от холодильника, помимо электродвигателя, стоит ещё и компрессор, который довольно часто выходит из строя. В этом компрессоре есть поршень, который может приклинивать, также есть клапан, который может запасть и в результате пропадает давление хладагента, на капиллярную трубку. Посмотрите пожалуйста видео, в котором я показал, как проверить мотор холодильника тестером. Чуть ниже, я разместил несколько таблиц, в которых чётко указано сопротивление рабочей и пусковой обмотки для двигателя «Атлант»  «Данфос», «АСС». Зная номиналы сопротивления, которые нам дал производитель, вы можете их сравнить со своими показателями. Я думаю видео и таблица сопротивлений, очень сильно облегчит вашу работу и сэкономит небольшую сумму денег, ведь вызов мастера на дом, то же чего то стоит. Ещё есть нюанс, на который мне указали на моём канале Ютуб, речь идёт о пусковой и рабочей обмотке мотора Дэнфос, дело в том, что на видео я ошибся, в том плане что сказал, будто бы у пусковой обмотки — сопротивление всегда больше, это не совсем так. У двигателя Дэнфос, пусковая имеет меньше сопротивление, чем рабочая, приношу свои извинения. Будьте внимательны, лучше точно узнайте номиналы обмоток своего движка, а потом уже делайте выводы. На данный момент, всё не стабильно и производители кидаются из крайности в крайность.

Как проверить компрессор холодильника (Видео)



Сопротивление обмоток компрессора холодильника Danfoss (Дэнфосс)

В этой таблице вы узнаете номиналы обмоток для двигателя Danfoss (Дэнфос). Обращаю ваше внимание, на то что с 1 июня 2011 года фирма «Danfoss» была куплена, другой фирмой и эти ребята дали новое название своей продукции, короче говоря, это теперь моторы под названием «Secop», так же есть моторы Атлант, которые выпускаются по лицензии Секопа. Ещё, многие уверены, что сопротивление пусковой обмотки, всегда больше, чем пусковой, так вот в Дэнфосах это правило, часто не действует

Таблица сопротивление обмоток двигателя Danfoss

Наименование мотор — компрессора

Мощность в Ваттах

Сопротивление рабочей обмотки

Сопротивление пусковой обмотки

TLES4F

91

15. 7

25.7

TLES5F

128

15.3

18.9

TLES6F

141

16.5

16.9

TLES7F

162

13.9

15.3

NLY6F

187

15. 1

16.0

NLE7F

185

14.9

17.9

NLY7F

214

11.8

12.7





Сопротивление обмоток компрессора холодильника Атлант

В этой таблице присутствуют двигателя не только белорусской разработки, но и моторы, которые выпускаются по лицензии бренда Дэнфос. Немножко о слабых местах. Сам движок у Атланта сравнительно не плохого качества, но клапан слабенький и очень плохо относится к некачественному фреону, я имею ввиду R12а и R134а, в общем заправку надо делать осторожно, часто залипает клапан. Ещё этот производитель умудрился влепить в некоторые моторы алюминиевую обмотку, чего правда не скрывает, мотивирует это тем, что мол теплопроводность лучше. Я лично не могу судить о теплопроводности, но горят они значительно быстрее, чем к примеру такие же но фирмы Секоп

Таблица сопротивления рабочей и пусковой обмотки для двигателя Атлант
мотор компрессор рабочая обмотка пусковая
CKHA61H50 43.35 43,25
CKHA68H50 33,41 37,58
CKHA72H50 28,35 34,98
CKHA81H50 28,65 34,47
CKHA96H50 26,33 35,72
CKHA101H50 19,00 21,20
TLX4 KK.3 61,00 19,00
TLX4.
8 KK.3
46,00 22,00
TLX5.7 KK.3 37,00 21,00
TLX6.5 KK.3 30.00 15,00
TLX7.5 KK.3 29,00 30,00
TLX8.7 KK.3 19,00 13,00
TLY4 KK.3 48,06 15,69
TLY4.8 KK.3 38,25 17,65
TLY5.7 KK.3 34,33 20,60
TLY6.5 KK.3 27,75 24,62
TLY7.5 KK.3 23,24 20,69
TLY8.7 KK.3 17,06 14,42





 Таблица сопротивлений обмоток мотора Атлант

Мотор – компрессор

Производитель Атлант

Сопротивление рабочей и пусковой обмотки измеряется при температуре окружающей среды +25 градусов.

Сопротивление рабочей обмотки в Омах

Сопротивление пусковой обмотки мотор – компрессора в Омах

С-К 100Н5

18,94

27,88

С-К 100Н5-02

18,94

27,88

С-К 100Н5-10

17,61

27,88

С-К 120Н5

18,29

21,08

С-К 120Н5-02

18,29

21,08

С-К 140Н5

15,10

20. 10

С-К 140Н5-02

15.10

20.10

С-К 160Н5-02

14.74

19.60

С-К 160Н5-1

14.74

19.60

С-К 160Н5-1-02

14.74

19.60

С-К 175Н5-02

14.29

19.08

С-К 175Н5-1

14.29

19. 08

С-К 175Н5-1-02

14.29

19.08

С-К 200Н5-02

11.87

17.61

С-К 200Н5-1

11.87

17.61

С-К 200Н5-1-02

11.87

17.61

С-КО 60Н5-02

40.40

63.47

С-КО 75Н5-02

26.40

43.

41

С-КО 100Н5-02

27.88

48.94

С-КО 120Н5-02

18.29

21.08

С-КО 140Н5-02

15.10

20.10

С-КО 140Н5-1-02

15.10

20.10

С-КО 160Н5-02

14.74

19.60

С-КО 160Н5-1-02

14.74

19. 60

С-КО 175Н5-02

14.29

19.08

С-КО 175Н5-1-02

14.29

19.08

С-КО 200Н5-02

11.87

17.61

С-КО 200Н5-1-02

11.87

17.61

С-КО 200Н5-03

11.87

17.61

С-КН 60Н5-02

23.00

35. 00

С-КН 80Н5-02

23.00

35.00

С-КН 90Н5-02

18.94

27.88

С-КН 110Н5-02

18.29

21.08

С-КН 130Н5-02

18.29

21.08

С-КН 150Н5-02

15.10

20.10

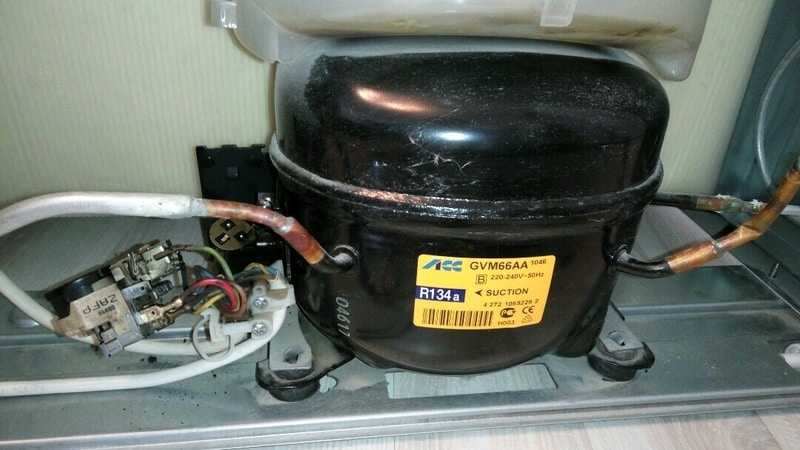

Сопротивление обмоток компрессора АСС

Когда-то была чисто итальянская фирма, сейчас есть заводы в Австрии, Китае и в Италии, может где-то еще есть, честно говоря, я этого не знаю. Эти моторы ставят часто на Electrolux, Zanussi, видел на Snaige и других брендах. Мне как мастеру этот компрессор, даже нравится, в отличие от Атланта, на некачественный фреон или хладон, реагирует не так сильно. Клапана, да можно сказать и сам компрессор, сделан качественно и обмотки, сравнительно, не сильно бояться перенапряжение. В общем, пользуюсь этими двигателями, довольно часто, нарекания бывают редко





Таблица сопротивлений обмоток двигателя АСС на хладагенте R 134a
мотор компрессор мощьность Вт реле сопротивление пусковой обмотки сопротивление рабочей обмотки
GVM 38 AA 96 ZAF7 19,6 24,9
GVM 40 AA 107 ZAF7 24,3 17,3
GVM 44 AA 122 ZAF7 23,6 19,2
GVM 57 AA 153 ZAFC 16,8 9,7
GVM 66 AA 181 ZA6H 13,0 14,8
GVY 75 AA 205 ZAFA 9,5 20,9
GL 90 AA 221 ZAFA 19,8 10,4
GL 99 AA 247 ZAFA 8,9 12
GTM 10 AA 300 K100-CH 12,18 6,9
GTM 93 AA 270 K100-CH 16,93 8,51




 Таблица сопротивлений обмоток двигателя АСС на хладоне R 600a
Название двигателя Мощьность Реле сопротивление пусковой обмотки сопротивление рабочей обмотки
HMK 80 AA 136 ZAF5 29,5 18,6
HMK 95 AA 167 ZAF5 22,9 17,2
HVY 44 AA 71 ZMFF 44,7 47,3
HVY 57 AA 88 ZMFF 36,2 22,2
HVY 67 AA 107 ZMFF 26,2 24,6
HVY 75 AA 117 ZMF5 22,9 17,2




 Таблица сопротивлений обмоток мотора Атлант

Мотор – компрессор

Производитель Атлант

Сопротивление рабочей и пусковой обмотки измеряется при температуре окружающей среды +25 градусов.

Сопротивление рабочей обмотки в Омах

Сопротивление пусковой обмотки мотор – компрессора в Омах

С-К 100Н5

18,94

27,88

С-К 100Н5-02

18,94

27,88

С-К 100Н5-10

17,61

27,88

С-К 120Н5

18,29

21,08

С-К 120Н5-02

18,29

21,08

С-К 140Н5

15,10

20. 10

С-К 140Н5-02

15.10

20.10

С-К 160Н5-02

14.74

19.60

С-К 160Н5-1

14.74

19.60

С-К 160Н5-1-02

14.74

19.60

С-К 175Н5-02

14.29

19.08

С-К 175Н5-1

14.29

19. 08

С-К 175Н5-1-02

14.29

19.08

С-К 200Н5-02

11.87

17.61

С-К 200Н5-1

11.87

17.61

С-К 200Н5-1-02

11.87

17.61

С-КО 60Н5-02

40.40

63.47

С-КО 75Н5-02

26.40

43. 41

С-КО 100Н5-02

27.88

48.94

С-КО 120Н5-02

18.29

21.08

С-КО 140Н5-02

15.10

20.10

С-КО 140Н5-1-02

15.10

20.10

С-КО 160Н5-02

14.74

19.60

С-КО 160Н5-1-02

14.74

19. 60

С-КО 175Н5-02

14.29

19.08

С-КО 175Н5-1-02

14.29

19.08

С-КО 200Н5-02

11.87

17.61

С-КО 200Н5-1-02

11.87

17.61

С-КО 200Н5-03

11.87

17.61

С-КН 60Н5-02

23.00

35. 00

С-КН 80Н5-02

23.00

35.00

С-КН 90Н5-02

18.94

27.88

С-КН 110Н5-02

18.29

21.08

С-КН 130Н5-02

18.29

21.08

С-КН 150Н5-02

15.10

20.10

Сопротивление обмоток компрессора АСС

Когда-то была чисто итальянская фирма, сейчас есть заводы в Австрии, Китае и в Италии, может где-то еще есть, честно говоря, я этого не знаю. Эти моторы ставят часто на Electrolux, Zanussi, видел на Snaige и других брендах. Мне как мастеру этот компрессор, даже нравится, в отличие от Атланта, на некачественный фреон или хладон, реагирует не так сильно. Клапана, да можно сказать и сам компрессор, сделан качественно и обмотки, сравнительно, не сильно бояться перенапряжение. В общем, пользуюсь этими двигателями, довольно часто, нарекания бывают редко

Таблица сопротивлений обмоток двигателя АСС на хладагенте R 134a
мотор компрессор мощьность Вт реле сопротивление пусковой обмотки сопротивление рабочей обмотки
GVM 38 AA 96 ZAF7 19,6 24,9
GVM 40 AA 107 ZAF7 24,3 17,3
GVM 44 AA 122 ZAF7 23,6 19,2
GVM 57 AA 153 ZAFC 16,8 9,7
GVM 66 AA 181 ZA6H 13,0 14,8
GVY 75 AA 205 ZAFA 9,5 20,9
GL 90 AA 221 ZAFA 19,8 10,4
GL 99 AA 247 ZAFA 8,9 12
GTM 10 AA 300 K100-CH 12,18 6,9
GTM 93 AA 270 K100-CH 16,93 8,51




 Таблица сопротивлений обмоток двигателя АСС на хладоне R 600a
Название двигателя Мощьность Реле сопротивление пусковой обмотки сопротивление рабочей обмотки
HMK 80 AA 136 ZAF5 29,5 18,6
HMK 95 AA 167 ZAF5 22,9 17,2
HVY 44 AA 71 ZMFF 44,7 47,3
HVY 57 AA 88 ZMFF 36,2 22,2
HVY 67 AA 107 ZMFF 26,2 24,6
HVY 75 AA 117 ZMF5 22,9 17,2




Добавить комментарий

Диагностика компрессора холодильников Атлант своими руками

По каким причинам компрессор перестает работать:

  • 1. Запуск компрессора холодильника Атлант на “прямую” без реле своими руками
    • 1.1. Первый вариант
    • 1.2. Второй вариант
  • 2. Измерение сопротивления обмоток, как часть диагностики компрессора холодильников Атлант
    • 2.1. Видео: как проверить компрессор холодильника
    • 2.2. Сопротивление обмоток компрессора холодильника Атлант
  • 3. Необходимые инструменты для диагностики компрессора холодильника Атлант своими руками
    • 3.1. Измерение сопротивления изоляции мегаомметром
    • 3.2. Проверка компрессора мультиметром
  • 4. Особенности диагностики инверторного компрессора холодильника Атлант
  • 5. Устройство компрессора холодильника Атлант
  • 6. Признаки выхода из строя компрессора холодильника Атлант
  • 7. Частые неисправности компрессора холодильника Атлант
    • 7.1. Работает без остановки
    • 7.2. Гудит, но не запускается
    • 7.3. Включается и сразу выключается
  • 8. Ремонт или замена компрессора холодильника Атлант
  • 9. Профилактика неисправностей компрессора холодильника Атлант
  • 10. Видео: диагностика компрессора холодильника
  • 11. Видео: как проверить компрессор холодильника — прозваниваем обмотки
  • 12. Видео: запуск компрессора холодильника без пускового реле
  • 13. Видео: как проверить и запустить компрессор с холодильника
  • 14. Видео: холодильный компрессор — виды и диагностика
  • 15. Видео: вопросы об инверторном компрессоре
  • 16. Видео: компрессор очень горячий и нет холода — ремонт холодильника
  • Сгорел. Такое случается в результате резкого скачка напряжения и повышенной нагрузки.
  • Сломалось пускозащитное реле.
  • Неисправна проводка.

Случается, что устройство гудит и работает, но холода в камерах нет. Причиной может быть выход газа-фреона. Тогда лучше обратиться к специалисту, который обнаружит протечку и дозаправит систему.

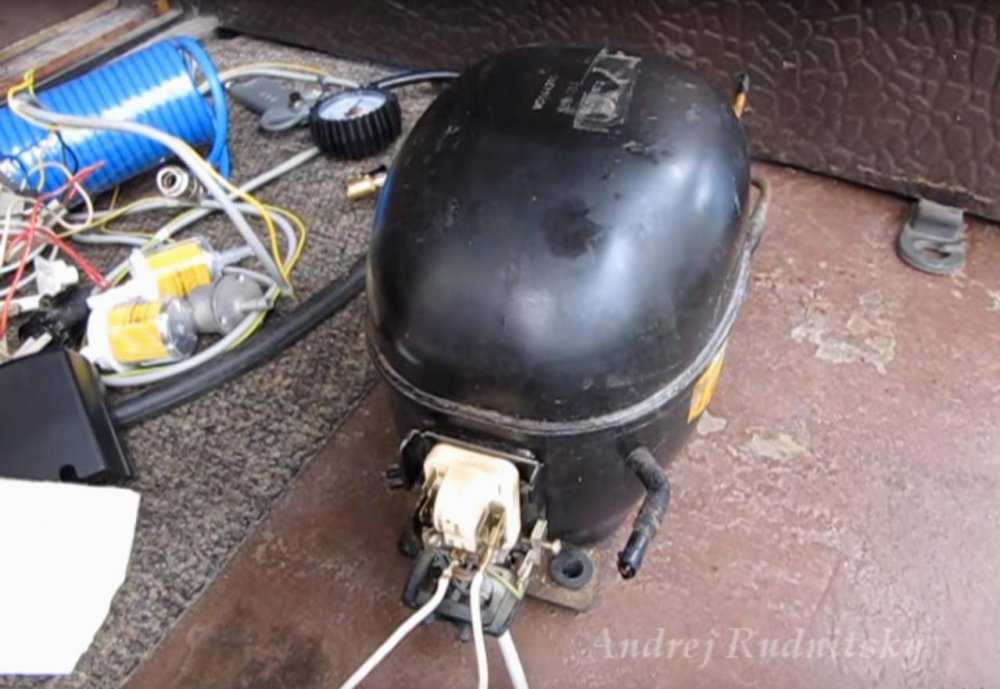

Чтобы узнать, рабочий прибор или нет, воспользуйтесь мультиметром. Как только вы добрались до мотора, нужно убедиться, что корпус не пробивает, иначе он может ударить током. Чаще всего такое случается в старых холодильниках. Приложите щупы мультиметра к корпусу и каждому контакту поочередно. Если на дисплее показывает «∞» — значит, все в порядке. Если на табло появились цифры, обмотка неисправна.

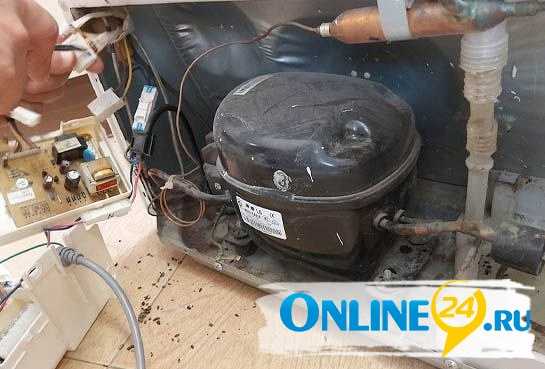

Чтобы выполнить дальнейшую диагностику, нужно демонтировать кожух и открыть доступ к компрессору. Для этого:

  • Отсоедините проводку от контактов.
  • Перекусите трубки мотора, которые соединяют его с другими частями.

Важно! Перед началом работ узнайте, какой тип хладагента используется в вашем холодильнике. Этот газ может быть взрывоопасным.

  • Открутите крепежные болты кожуха и достаньте из корпуса.
  • Отсоедините реле, выкрутив винты.
  • Теперь возьмите прибор для проверки и измеряйте сопротивление между контактами.
  • Приложите щупы к правому и левому выходному контакту. В норме сопротивление составит 30 Ом. Правый верхний покажет 15 Ом, а верхний левый — 20 Ом.

Исходя из модели двигателя и самого холодильника, значения могут отличаться ± 5 Ом.

  • Если показания не совпадают, прибор неисправен. Если где-то показался обрыв — обычный или инверторный мотор подлежит замене или ремонту.

Компрессор выдержал проверку, но техника не работает? Значит, приступайте к дальнейшим испытаниям, но не тестером, а манометром.

  • Вам нужно измерить давление.
  • Подсоедините к нагнетающему штуцеру шланг с отводом.
  • Запустите мотор.
  • Измеряйте давление.
  • Показания при исправном приборе должны быть 6 Атм и повышаться. В таком случае нужно быстро отключить манометр, иначе он сломается.
  • Если давление немного не доходит до 6 Атм, такой двигатель может устанавливаться в холодильниках средних размеров. Показания доходят до 4-5 Атм, значит, мотор может использоваться в однокамерных холодильниках. Компрессор с давлением менее 4 Атм — нерабочий.

Проверка на исправность пройдена, но результата нет. Агрегат все также не включается. В таком случае можно установить работоспособность мотора подключением напрямую, без пускового реле.

Важно! Подобные работы опасны для жизни. Проводить подобную диагностику может либо мастер, либо опытный человек.

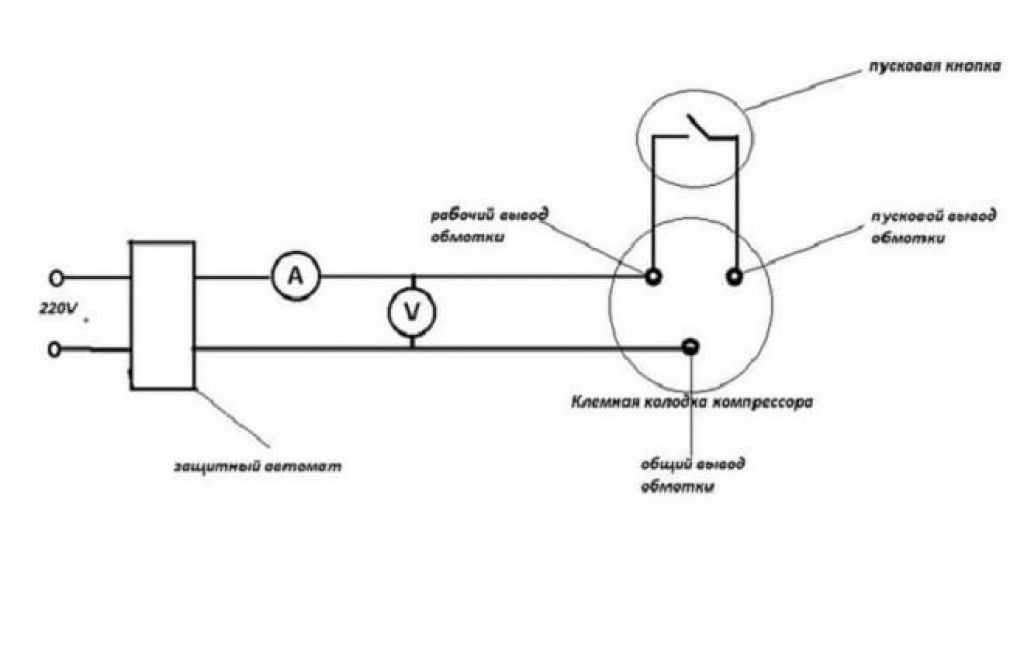

Выполните подключение двигателя через шнур по схеме:

Нужно проверить, работает ли мотор, можно через реле. Возможно, ток не доходит до прибора.

  • До этого диагностика проводилась без реле, теперь подключите его к мотору.
  • Выполните запуск.
  • Вооружитесь тестером с клещами.
  • Прижмите клещами сетевой провод, который ведет к прибору.
  • Посмотрите на показатели: при мощности 140 Вт ток должен быть 1,3 А. При мощности 120 В — 1,1–1,2 А.

Дополнительно проведите диагностику пускового реле. Его контакты также замеряются мультиметром.

Запуск компрессора холодильника Атлант на “прямую” без реле своими руками

Первый вариант

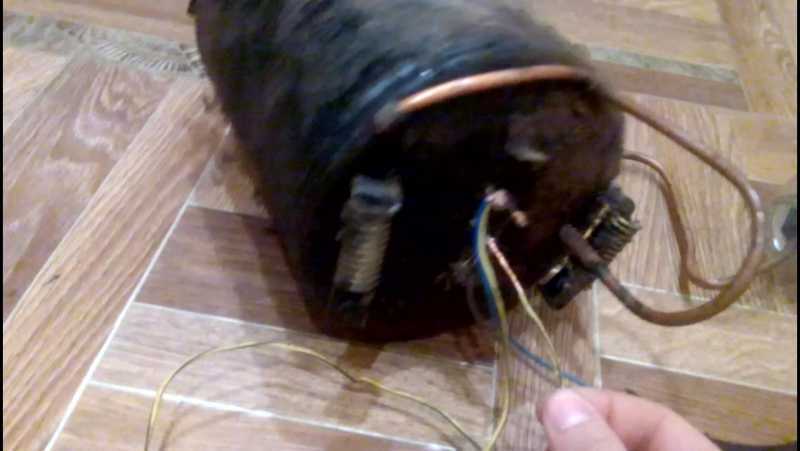

В мотор компрессорах существуют рабочая , пусковая и общая обмотка . Общая всегда стоит отдельно ( в старых цилиндрах вершина треугольника слева , в старых “горшках” вершина внизу , в Атлантах, АСС, SECOP вершина вверху ) . На неё подаем первый провод 220 вольт . второй провод 220 вольт подаём на рабочую обмотку . делаем кратковременную перемычку с помощью тумблера между пусковой и рабочей обмоткой. Запустился компрессор . смотрите на рабочий ток, он должен быть такой же, какой указан на реле данного мотор компрессора.(0.9а;1.1а; 1.2а;1.3а;1.4а;1.5а). Если рабочий ток выше, чем на 0,1а – 0,2а, то мотор компрессор не исправен. Амперметр должен быть с частой ценой деления от 0 А до 2 А (нас интересует ток от 0,5А до 1,5 А). Общая шкала до 5-10 А (чтобы не сгорел амперметр при пуске ). Желательно поставить вольтметр . Встречаются ситуации, когда при малом или большом напряжении компрессор включиться и сразу выключиться. То есть, казалось бы одно из двух: или реле, или компрессор не исправны. Но как оказалось причина это проблемное напряжение. Но главное амперметр . Защита 10 А . помогает при коротком замыкании, пусковой ток идёт до 6 А и Вашей защиты хватит. Всё это собираем в удобный коробок . Желательно установить розетку ― будете всегда использовать как удлинитель . Получился прибор, которым проверяете мотор компрессора.

Второй вариант

ПРОСТОЙ вариант. Берёте провод с вилкой, один конец провода крепим на общую обмотку, второй на рабочую обмотку, включаете в розетку , одновременно кратковременно перемыкаете отвёрткой пусковую и рабочую обмотку, компрессор запустился, если есть амперметр или клещи – меряете ток, если нет- судите по косвенным признакам. Рабочий компрессор будет работать и лишь со временем греться после ( 30-40 минут). Не рабочий работает ( не всегда, конечно) ,но сильно нагреваясь и быстро мотая электросчетчик или же сразу срабатывает автомат на квартирном счётчике. Этот вариант лучше не использовать, стремитесь к первому варианту.

Измерение сопротивления обмоток, как часть диагностики компрессора холодильников Атлант

В первую очередь, надо измерить сопротивление обмоток компрессора холодильника, зная значения пусковой и рабочей обмотки, вы без труда определите работоспособность двигателя, а для полной проверки, желательно запустить его при помощи пускового реле. Дело в том, что в моторе от холодильника, помимо электродвигателя, стоит ещё и компрессор, который довольно часто выходит из строя. В этом компрессоре есть поршень, который может приклинивать, также есть клапан, который может запасть и в результате пропадает давление хладагента, на капиллярную трубку. Посмотрите пожалуйста видео, в котором я показал, как проверить мотор холодильника тестером. Чуть ниже, я разместил несколько таблиц, в которых чётко указано сопротивление рабочей и пусковой обмотки для двигателя «Атлант» «Данфос», «АСС». Зная номиналы сопротивления, которые нам дал производитель, вы можете их сравнить со своими показателями.

Я думаю видео и таблица сопротивлений, очень сильно облегчит вашу работу и сэкономит небольшую сумму денег, ведь вызов мастера на дом, то же чего то стоит. Ещё есть нюанс, на который мне указали на моём канале Ютуб, речь идёт о пусковой и рабочей обмотке мотора Дэнфос, дело в том, что на видео я ошибся, в том плане что сказал, будто бы у пусковой обмотки — сопротивление всегда больше, это не совсем так. У двигателя Дэнфос, пусковая имеет меньше сопротивление, чем рабочая, приношу свои извинения. Будьте внимательны, лучше точно узнайте номиналы обмоток своего движка, а потом уже делайте выводы. На данный момент, всё не стабильно и производители кидаются из крайности в крайность.

Видео: как проверить компрессор холодильника

Сопротивление обмоток компрессора холодильника Атлант

В этой таблице присутствуют двигателя не только белорусской разработки, но и моторы, которые выпускаются по лицензии бренда Дэнфос. Немножко о слабых местах. Сам движок у Атланта сравнительно не плохого качества, но клапан слабенький и очень плохо относится к некачественному фреону, я имею ввиду R12а и R134а, в общем заправку надо делать осторожно, часто залипает клапан. Ещё этот производитель умудрился влепить в некоторые моторы алюминиевую обмотку, чего правда не скрывает, мотивирует это тем, что мол теплопроводность лучше. Я лично не могу судить о теплопроводности, но горят они значительно быстрее, чем к примеру такие же но фирмы Секоп.

Необходимые инструменты для диагностики компрессора холодильника Атлант своими руками

Перед тем, как проверить компрессор холодильника, надо приготовить инструменты и приборы, без которых не обойтись. Понадобится набор отверток с разными профилями, вместо них можно взять шуруповерт с насадками, а также:

  • гаечные ключи 8, 10 и 12 мм;
  • плоскогубцы;
  • кусачки-бокорезы;
  • универсальный манометр;
  • тестер (мультиметр) или мегаомметр;
  • проводниковые перемычки с зажимами «крокодил» в количестве 2-3 штук;
  • изолента;
  • виниловые или резиновые заглушки.

Не обойтись без средств индивидуальной защиты, которые потребуются при работе с вредными веществами.

Измерение сопротивления изоляции мегаомметром

Чтобы проверить в каком состоянии находится изоляция жил, проводящих ток, понадобится специальный прибор, который называется мегаомметр. Он позволяет измерять сопротивление напряжения от 200 до 1000 В.

Изоляционные материалы обладают некоторой токопроводимостью. В результате воздействия высокого напряжения через них проходит ток утечки. Его значение определяет сопротивление изоляции. На основе показаний устанавливают изношенность или пригодность материала.

Эти работы выполняют в редких случаях. В основном для обмотки статора электрического двигателя применяют медный провод, который покрыт особым изоляционным лаком. Если он пробит, то придется полностью перематывать индукционную катушку. Работу можно выполнить дома, однако понадобится специальное оборудование, расходные материалы. При этом нужно обладать познанием и навыками именно в этой области.

Проверка компрессора мультиметром

Обычным мультиметром определяют пригодность электрической цепи, или как говорят большинство мастеров, им можно прозвонить.

Вначале демонтируют кожух, извлекают агрегат и снимают реле. Тестером при помощи контактов замеряют сопротивление. Если между верхним и нижним левым контактами оно составляет 20 Ом, между верхним и нижним правым – около 15, то компрессор исправен.

Между левым и правым самый высокий показатель сопротивления должен быть 30 Ом. Прибор может показывать другие значения, это зависит от двигателя и модели холодильного агрегата. Однако они не  меняются больше чем на 5 Ом.

Затем проверяют сопротивление между проходными проводами и кожухом. Один конец тестера подключают к медной части одного из штуцеров, другой к контактам. Если мультиметр покажет сопротивление, в моторе есть неисправности. Когда на дисплее появится обрыв, значит, агрегат находится в исправном состоянии.

Особенности диагностики инверторного компрессора холодильника Атлант

Этот тип компрессора изобретен не так давно. Существенным принципом его работы считается то, что можно устанавливать необходимую температуру. В инверторном компрессоре имеется функция, которая отвечает за регулировку частоты вращения. Благодаря принципу инвертирования, электроэнергия расходуется экономнее. Из-за того, что компрессор работает стабильно и ровно с точно указанными выходными параметрами, можно быстро и четко отрегулировать температуру в морозильной и холодильной камере.

Вначале двигатель будет разгоняться до самой большой скорости, охлаждая камеру холодильника до нужной температуры. Затем работает медленнее до того времени, пока не изменятся условия работы.

Как проверить рабочий или нет компрессор холодильника? Если он находится в нерабочем состоянии, то нужно отдельно проверить инвертор, на выход которого вешают лампы 60 Вт и 220 Вт. Их соединяют в виде треугольника. Они не должны гореть без генератора. Его подключают и инвертор запускается, лампочки загораются по кругу. Затем подключают компрессор.

Устройство компрессора холодильника Атлант

В задней части холодильника, снизу, мы обычно видим корпус компрессора, окрашен он обычно в чёрный цвет, внутри которого он герметично закрыт. Он находится в состоянии невесомости, в масляной ванне. Компрессоры у большинства моделей бытовых холодильников по конструкции не отличаются. Обычно их конструкция представлена в виде поршневого электродвигателя с пусковой обмоткой, работающей от переменного электрического тока. Принцип работы: компрессор постоянно создаёт давление, под действием которого пары хладагента (фреона) попадают в конденсатор, где они охлаждаются и в виде жидкости по медным трубкам идут далее, охлаждая внутренность холодильника и забирая тепло, после чего попадает в испаритель, а из него обратно в компрессор. Процесс цикличен. Естественно, если двигатель не включается, то система функционировать не будет.

На корпусе компрессора предусмотрено три вывода. Они выполнены в виде штырьков и располагается снизу компрессора, образовывая треугольник. Один из контактов идёт от пусковой обмотки, другой от рабочей, а третий – имеет один общий вывод. Также любой компрессор включает в себя реле – устройство, благодаря которому запускается двигатель. Он присоединяется к трём контактам и обычно имеет вид маленького коробка. У более современных холодильников, в которых предусмотрена регулировка скорости активации, компрессор соединён с другой коробочкой, выполненной с применением более сложных электросхем.

Причины возникновения неисправности электрического прибора:

  • сгоревший компрессор;
  • повреждённое пусковое реле;
  • кабель, к которому присоединён прибор, неисправен или повреждён.

Логичным сначала будет проверить сам кабель, а затем уже приступать к осмотру возможной неисправности остальных частей устройства, если кабель исправен соответственно.

Так же иногда бывают случаи, когда компрессор включается, гудит, горит лампочка, но он не холодит или холодит, но очень слабо. В таком случае нужно закачать в компрессор хладагент, в нашем случае им является фреон, т.к. он скорее всего вытекает. В данном случае необходимо вызывать мастера, который найдёт утечку и закачает газ.

Признаки выхода из строя компрессора холодильника Атлант

Симптомы неправильной работы системы циркуляции хладагента в холодильнике — это прежде всего устойчивые нарушения температурного режима. Холодильный агрегат работает циклически, его запуск и остановка зависят от температуры в рабочих камерах. Система датчиков и реле формирует команды на включение и выключение компрессора, но при недостаточной производительности агрегата холода будет меньше, чем необходимо для отключения реле.

Причины неисправности ищут последовательно — необходимо исключить из цепочки места локализации возможной проблемы. Если компрессор холодильника работает без остановки, то область поиска заметно сужается, но это не всегда означает, что поломка возникла именно в этом блоке. Избыточный холод, когда холодильник перемораживает продукты, может говорить о неисправности в цепи определения температуры и управления агрегатом.

Говорить о неисправности самого компрессора стоит, если вы заметили характерные признаки поломки:

  • сильный стук, шум, вибрация и скрежет при старте и работе агрегата;
  • явный перегрев мотора;
  • появление под холодильником маслянистой лужицы;
  • сильное гудение мотора без признаков работы компрессора.

Это своего рода сигналы, говорящие о том, что в блоке мотор-компрессора возникли неполадки. Но, поскольку блок состоит из двух устройств, следует различать их неисправности. Это входит в задачу специалиста, который представляет себе, как работает холодильник, какие цепи, составляющие компрессора и узлы взаимодействуют при старте, работе и остановке прибора.

Частые неисправности компрессора холодильника Атлант

Работает без остановки

Бережное и внимательное отношение к бытовой технике позволит быстрее реагировать на неверную работу агрегатов. В особенности при разморозке холодильника или перебоях с напряжением. Если компрессор работает безостановочно, самым правильным решением будет вызвать опытного мастера.

К причинам такой проблемы можно отнести:

  • Утечка хладагента, которая приводит к уменьшению фреона в морозильной камере. Зачастую такую проблему удается решить быстро и недорого.
  • Компрессор постоянно работает — это связано с разгерметизацией капиллярной трубки и, как следствие, засором в системе.
  • Рассохлась уплотнительная резинка, внутри невозможно достичь заданной температуры, в итоге мотор работает без остановки, чтобы поддерживать оптимальную температуру, и изнашивается.

Если ваш холодильник имеет инверторный компрессор, то после набора заданной температуры он продолжает работать на малых оборотах в режиме энергосбережения. Такая работа агрегата считается исправной. К такому типу холодильников можно отнести модели Samsung, LG.

Компрессор работает без остановки, необходим срочный ремонт. Компрессор и другие части агрегата изнашиваются и перегреваются очень быстро, что приводит к крупным, дорогостоящим поломкам. Компрессор холодильника горячий — повод обратиться к мастерам сервисного центра «Преображение».

Гудит, но не запускается

Посторонний шум в работе нового холодильника часто связан с наличием транспортировочных болтов. Если вы имеете дело с новой техникой брендов Атлант или Beko, то необходимо проверить крепления на компрессоре.

В случае если мотор гудит, но не запускается, то своевременное обращение к специалисту поможет решить проблему быстро и качественно:

  • Такое происходит при лопнувшем патрубке.
  • Сломан терморегулятор, мастера заменят деталь на дому.

Включается и сразу выключается

Разные модели холодильников Bosch, Sharp, Gorenje, Siemens отличаются временем работы и простоя. Это также зависит от температуры в помещении, наличия обогревательных приборов вблизи прибора, заданного температурного режима. Если же компрессор холодильника включается и через несколько секунд выключается, то агрегат неисправен.

Холодильник исправен при работе в течение 11 минут и отдыха в пределах 15 минут, но 2 минуты работы через 15 простоя — показатель, далекий от нормы. При такой работе прибор не достигает заданной температуры, что плохо сказывается на хранении продуктов, необходим ремонт холодильника на дому.

Основные неисправности холодильников в режиме работы:

  • Пускозащитное реле, которое защищает мотор от перегрузок, неисправно. Холодильник выключается, пользователи слышат щелчок. Нужна замена детали.
  • Вышел из строя электромотор: внутренняя обмотка оборвалась, требуется вызов специалиста.
  • Компрессор греется, вследствие того, что обмотка пускового реле обрывается, холодильник отключается. Деталь в данном случае уже не отремонтируешь. Стоимость замены зависит от модели.

Ремонт или замена компрессора холодильника Атлант

Замена компрессора должна быть обоснована — это вопрос грамотной диагностики. Проверить компрессор своими руками и заменить его с полным соблюдением технологии вы не сможете, но зато имеете возможность повредить трубки агрегата, выпустить весь хладагент или нарушить балансировку агрегата.

От перегрузки начнет нагреваться внутренняя обмотка мотора, который долго не выдержит такого режима работы. Если его не будет останавливать аварийное реле перегрева, то обмотка сгорит. Ее можно поменять, хотя это трудоемкая операция.

Опыт специалистов сервисного центра подсказывает, что ремонт с заменой компрессора надежнее попыток восстановить старый, уже изношенный агрегат. Но при износе его отдельных частей, например, колец, герметизирующих прокладок, отдельных частей мотора, ремонт все же возможен. Предоставьте мастеру разобраться в причинах поломки, и он предложит вам пути решения проблемы.

Профилактика неисправностей компрессора холодильника Атлант

Составляющие компрессора холодильника делятся на две группы — это электрические (электромагнитные) и механические детали, которые взаимодействуют при работе блока. За безопасный старт системы отвечает пусковое реле, сглаживающее токи при запуске мотора. Если обмотка пускового реле компрессора пришла в негодность, то оно не работает, не направляет ток на обмотки мотора, и холодильник не запускается. Предотвратить эту поломку может грамотная эксплуатация, внимательное отношение к прибору, своевременный вызов специалиста для ремонта.

Если вы обратили внимание на характерный признак — компрессор холодильника включается и сразу выключается, то имейте в виду, что это не пройдет само собой. Причиной поломки может быть повреждение реле, износ подшипников, приводящий к заклиниванию мотора, аварийный сброс при перегреве мотора. В самых современных моделях холодильников может использоваться инверторный принцип управления мотором, при котором специальный блок изменяет частоту тока. Это очень сложные схемы, в которых цена компрессора с мотором и инвертором самая высокая среди аналогов. Стоимость замены такого блока составляет едва ли не две трети цены всего холодильника.

Следите за звуками и периодами работы агрегата — линейная схема подключения мотора компрессора с пускозащитным реле чувствительна к перепадам напряжения в сети, используйте стабилизатор напряжения.

Видео: диагностика компрессора холодильника

Видео: как проверить компрессор холодильника — прозваниваем обмотки

Видео: запуск компрессора холодильника без пускового реле

Видео: как проверить и запустить компрессор с холодильника

Видео: холодильный компрессор — виды и диагностика

Видео: вопросы об инверторном компрессоре

Видео: компрессор очень горячий и нет холода — ремонт холодильника

Как определить, что компрессор холодильника неисправен

Компрессор холодильника часто называют сердцем прибора, так как он отвечает за прокачку хладагента по всей системе для охлаждения всего, что находится в холодильнике. Если ваш компрессор неисправен или выходит из строя, вам, скорее всего, придется купить новый компрессор или холодильник, поскольку ремонт компрессора обычно невозможен (по крайней мере, это не простой, безопасный или экономичный вариант).

Итак, как определить, что компрессор вашего холодильника неисправен?

Чтобы понять, у вас, вероятно, неисправен компрессор, если:

  • Компрессор начинает издавать необычный или громкий шум во время работы
  • Компрессор включается и выключается слишком часто
  • Компрессор выключается преждевременно
  • Холодильник не охлаждает
  • Компрессор перегревается
  • Ваши счета за электроэнергию слишком высоки

Читайте дальше, чтобы правильно определить проблему и узнать, как ее устранить.

Но сначала…

Почему компрессор выходит из строя?

Проблемы с хладагентом

Для правильной работы компрессора ему необходим хладагент, который он сжимает для охлаждения холодильника. Если хладагент загрязнен или его слишком много или слишком мало, компрессор не сможет эффективно выполнять свою работу.

Утечки хладагента происходят при проколе, а загрязнение хладагента происходит при попадании влаги в систему хладагента. Слишком большое количество хладагента может привести к тому, что хладагент вернется в компрессор в жидкой форме, что приведет к повреждению компрессора.

Грязные змеевики конденсатора

Змеевики конденсатора обычно располагаются под или сзади холодильника. Змеевики конденсатора работают за счет того, что вентилятор конденсатора обдувает змеевики воздухом, помогая производить холодный воздух для холодильника.

Расположение змеевиков и вентилятора, обдувающего змеевики наружным воздухом, означает, что змеевики конденсатора могут легко покрыться пылью, шерстью домашних животных и грязью. Также не помогает то, что большинство людей не знают, что змеевики конденсатора необходимо время от времени чистить.

Когда змеевики конденсатора загрязнены, они не могут нормально работать, поэтому компрессору приходится работать больше, чтобы охлаждать холодильник, что со временем повреждает компрессор.

Змеевики компрессора можно очистить с помощью комплекта для чистки змеевиков компрессора или путем доступа к змеевикам и очистки их с помощью вакуумной насадки.

Скачок напряжения

Скачок напряжения высокого напряжения, такой как удар молнии, вызывает выброс чрезмерного количества электроэнергии через холодильник и «поджаривание» компонентов холодильника, таких как компрессор и его пусковое реле.

Износ

Как и все механические компоненты, компрессор может выйти из строя из-за естественного износа. Тем не менее, большинство компрессоров рассчитаны на длительный срок службы, поэтому, если холодильнику меньше пяти лет, маловероятно, что износ стал причиной выхода компрессора из строя. Плохие компрессоры обычно продолжают работать до некоторой степени в течение многих лет после того, как они начинают выходить из строя; компромисс заключается в том, что ваш холодильник, вероятно, станет очень шумным и неэффективным.

Как определить, что компрессор вашего холодильника неисправен

Предупреждение о безопасности

Проверку, ремонт и замену компрессора должен выполнять квалифицированный специалист, специализирующийся на компрессорах и работе с хладагентами. Это связано с тем, что газообразный хладагент опасен и может вызвать взрыв, а также наносит вред окружающей среде в случае выброса. В зависимости от холодильника замена компрессора также может потребовать сварки.

1. Шум компрессора

Возможно, самым важным признаком того, что ваш компрессор неисправен, является шум, который он издает. Вам должно быть известно обычное гудение компрессора, повышенное гудение или жужжание, которое вы слышите, когда компрессор время от времени включается в течение дня для охлаждения холодильника.

Когда компрессор выходит из строя, производимый им шум становится намного более заметным, возможно, даже достигая уровня, при котором его можно услышать из разных комнат по всему дому. Неисправный компрессор также может издавать стук всякий раз, когда компрессор включается или выключается.

Громкий гудящий или жужжащий звук обычно означает, что двигатель компрессора выходит из строя, а стук указывает на то, что двигатель компрессора не закреплен в компрессоре, что и вызывает стук.

Когда ваш компрессор издает такие звуки, возникает вопрос, с каким шумом вы можете мириться, насколько эффективен холодильник, и будет ли выгоднее заменить компрессор или купить новый холодильник. Если вам не нравятся эти варианты, обученный специалист может починить компрессор, но это маловероятно и, вероятно, не стоит.

2. Компрессор работает с перебоями или выключается преждевременно

Другой причиной проблем с компрессором является неисправность пускового реле компрессора. При нормальной работе пусковое реле подает питание на компрессор. Если пусковое реле не работает должным образом, компрессор может работать с трудом, не работать вообще или преждевременно выключаться. Если вы заметили, что компрессор иногда работает, но холодильник не очень холодный, вероятно, необходимо заменить пусковое реле.

Хорошей новостью является то, что пусковое реле можно заменить относительно легко и без особых затрат. Чтобы проверить, не вышло ли из строя пусковое реле, можно снять и покачать его. Когда вы трясете пусковое реле и держите его близко к уху, вы не должны слышать никакого дребезжания. Если есть дребезжащий шум, пусковое реле необходимо заменить.

Доступ к пусковому реле можно получить, отключив питание холодильника и сняв заднюю панель доступа, чтобы найти его.

3. Перегрев компрессора

Определение того, перегревается ли ваш компрессор, зависит от типа вашего компрессора, его возраста и конструкции. Некоторые компрессоры могут нагреваться при нормальной работе, в то время как другие могут только казаться теплыми.

Хотя компрессоры должны быть теплыми, даже горячими, отводимое ими тепло не должно быть чрезмерным. Компрессоры нередко достигают 300 градусов по Фаренгейту; однако, если температура становится выше, хладагент начинает разрушаться и повреждает компрессор.

Перегрев вызван избытком или недостатком хладагента или неисправным компрессором, который необходимо заменить. Квалифицированный специалист по хладагентам сможет проверить уровень хладагента и определить, требуется ли замена компрессора или его можно отремонтировать.

4. Высокие счета за электроэнергию

Последний признак того, что ваш компрессор неисправен, — это особенно высокие счета за электроэнергию. Неисправный компрессор будет потреблять гораздо больше электроэнергии, чем обычно, поскольку он изо всех сил пытается поддерживать охлаждение холодильника. Если ваши счета выше, и вы заметили какие-либо из вышеперечисленных симптомов, возможно, компрессор вышел из строя.

Совместное использование

Как проверить компрессор холодильника [Краткое руководство]

Если вам интересно, как проверить компрессор холодильника, вы попали по адресу. Позвольте нам помочь вам правильно проверить ваш компрессор.

Содержание

Как проверить компрессор холодильника

Перед выполнением любого ремонта необходимо отключить холодильник от источника питания. Для начала вытащите холодильник из окружающей стены и отсоедините его. Если невозможно добраться до шнура питания, выключите автоматический выключатель.

Затем освободите достаточно места в нижней части задней части холодильника, чтобы вы могли поместиться и работать. Возьмите цифровой мультиметр и установите его в Омах. Найдите пусковое реле на его креплении в компрессоре. Реле обычно маленькое, но вы не можете его пропустить.

После снятия пускового реле вы увидите пусковой, рабочий и общий контакты. Некоторые компрессоры помечают их буквами S, R и C, а другие нет. Итак, если на вашем компрессоре холодильника нет маркировки, установите счетчик на шкалу R x 1. Затем найдите два электрических контакта из трех с наибольшим сопротивлением.

Теперь используйте щупы мультиметра для проверки между двумя контактами. Два штифта с наибольшим сопротивлением — это пусковой и рабочий штифты. Третий автоматически становится общим терминалом. Теперь, если вы обнаружите показание OL между любыми двумя электрическими точками, компрессор имеет разомкнутую цепь, и вам следует заменить компрессор.

Что еще нужно проверить

Еще один способ проверки компрессора холодильника — проверка обмотки двигателя. Получите показания между общим и пусковым, а также общим и запустите электрические контакты с помощью мультиметра. Показания должны оставаться в пределах 0,5 Ом, одно к другому.

Однако обмотка двигателя, показывающая более низкие показания, закорочена, если показания не находятся в рекомендуемых диапазонах, но значительно отклоняются. Это указывает на то, что компрессор неисправен и нуждается в замене.

Вы также можете проверить показания между корпусом компрессора и каждым электрическим контактом. То есть, если проверка обмотки двигателя не дает результатов. Пока вы снимаете показания, мультиметр должен показывать OL. Итак, если вы получаете какие-либо другие показания, замените компрессор, потому что обмотки двигателя закорочены.

Термостатический контроль

Если обмотки двигателя компрессора хорошо прошли испытания, проверьте термостатический контроль. Элемент управления представляет собой переключатель, поэтому установите его между четырьмя и пятью. Проверьте целостность цепи между проводами реле и вилкой. Вы должны получить показание 0,000 при проверке одного провода пускового реле и одной стороны вилки. Если счетчик показывает O.L, блок управления неисправен и нуждается в замене.

Но если система управления показывает правильные показания, неисправность компрессора может быть связана с самим пусковым реле. Также может быть, что компрессор заблокирован или изношены клапаны или подшипники. Замена пускового реле выполняется быстро, легко и недорого. Замена компрессора, с другой стороны, является работой лицензированного специалиста по ремонту холодильников в соответствии с законодательством США 9. 0003

Ознакомьтесь с другими статьями…

Компрессор холодильника издает стук [Как исправить]

Испаритель холодильника [Проблемы и решения]

Прокладка холодильника [Проблемы и решения]

900

Газовый холодильник [Руководство/Решенные проблемы]

Реле компрессора холодильника [Как сделать/Проблемы и решения]

Газовый холодильник [Вопросы, проблемы и решения]

Как проверить реле компрессора холодильника

Чтобы проверить пусковое реле компрессора холодильника, выполните следующие действия:

Отключите холодильник от сетевой розетки. Как и в случае с компрессором, не проверяйте и не ремонтируйте какие-либо части прибора, пока он все еще подключен к электричеству. Затем найдите реле сбоку от компрессора и снимите его.

Встряхните его, чтобы определить, гремит он или нет. Если реле гремит, это верный признак того, что оно неисправно и нуждается в замене. То же самое, если пахнет горелым. Но если реле не дребезжит, проверьте его на целостность.

Обычно реле имеет три контакта. Каждый из них помечен буквами, поэтому вы можете найти S, L и M на клеммах. Возьмите мультиметр и поместите его щупы на любые две клеммы. Поверните реле нижней частью вверх, пока щупы все еще прикреплены к клеммам. Вы должны услышать слышимый щелчок, а счетчик должен показывать бесконечность.

Проделайте то же самое со всеми терминалами. Проверьте клеммы S и M, S и L, M и L. Если показания счетчика изменились, замените пусковое реле.

Как проверить компрессор холодильника Газ

Чтобы проверить газ или хладагент в холодильнике, выполните следующие действия:

Шаг 1

Поднесите руку к змеевикам конденсатора. Вы должны почувствовать тепло, исходящее от них. Но если змеевики не нагреваются или кажутся холодными, это может означать, что через холодильник проходит мало газа или его совсем нет.

Шаг 2

Отключите холодильник от источника питания и приложите одно ухо к боку холодильника.

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
