Содержание

Какой кабель использовать на освещение

Узнайте какой кабель можно использовать для прокладки проводки в различных помещениях? Все рекомендации с опорой на действующие нормы и правила электромонтажа, простым языком!



При ремонте дома или квартиры может возникнуть необходимость переместить уже имеющиеся светильники или установить новые. Однако, вы столкнетесь с проблемой монтажа освещения и подключения к электросети. Соответственно для подключения светильников нельзя обойтись без кабельной продукции. В зависимости от ситуации и условий прокладки нужно выбрать соответствующую марку и сечения проводника.

Конструкция и сечение

Кабельную продукцию различают по сечению, типу изоляции, наличию брони, количеству жил и их классу гибкости. Если говорить об освещении, то для стационарных светильников, типа люстры или бра, то они предполагают стационарный (неподвижный) монтаж, для этого подходит жесткий провод или кабель с однопроволочной (монолитной) жилой. Для подключения настольной лампы или светильника, который может изменять своё положение, нужна гибкая жила.

Сразу оговоримся, что в домашней электропроводке, в том числе для освещения, использование проводов с алюминиевыми жилами запрещено требованиями ПУЭ. Поэтому современные электрики в этих целях всегда используют медные провода и кабели. Также стоит помнить о том, что в деревянном доме рекомендуется прокладывать наружную проводку в гофре, трубах или кабель-каналах.

Сечение жилы подбирается исходя из подключенной к нему нагрузки. Для начала рассмотрим таблицу допустимых длительных токов через токопроводящие жилы.



Обычно электрики пользуются упрощенным правилом: для розеток использовать кабель сечением 2,5 кв. мм. и больше, для осветительных цепей 1,5 кв. мм.

Почему нецелесообразно применять жилы толстого сечения для всех потребителей? Дело в том, что разница в стоимости между 1,5 и 2,5 кв. мм. примерно в 1,3 раза, в отдельных случаях и больше. Соответственно стоимость электропроводки будет необоснованной и избыточной.

Но это справедливо для прокладки линии от вводного автоматического выключателя до распределительной коробки. Дальнейшая разводка может проводиться более тонким проводом. Например:

  1. Вы собираетесь подключать люстру с пятью рожками и установить в них лампы накаливания на 100 Вт. Тогда ток будет равен 5*100/220=2,2 А.
  2. Нужно подключить настенный светильник, например, бра с одной лампочкой. Он будет использоваться для создания рассеянного приглушенного освещения, и вы установите светодиодную лампу на 7 Вт. Ток в этом случае будет крайне слабым 0,03 А.

В обоих случаях провод с сечением жил в 1,5 кв. мм является избыточным, исходя из таблицы допустимых токов. Слишком тонкий провод выбирать тоже нежелательно, так как в этом случае сложно получить надежный контакт в винтовых и зажимных клеммниках. Поэтому в большинстве случаев для подключения освещения достаточно провода 0,75 кв. мм. Он выдержит ток до 14 А (больше 3 кВт), а стоит дешевле, чем 1,5 кв. мм.

Условия эксплуатации

В квартире и частном доме

Выбирая кабель для электропроводки, чаще всего одну и ту же марку используют для розеток, освещения и отдельных мощных потребителей.

Поэтому на свет вы можете использовать тот же вариант, что и для розеточной группы. Наиболее популярный кабель для освещения в квартире и доме — это ВВГ. При скрытом монтаже проводки он является одним из лучших вариантов. В деревянном доме следует использовать кабель, который не распространяет горение — ВВГнг, ВВГнг-LS или NYM.

На улице или в гараже

Для начала нужно определиться, как будет проложена проводка. Дело в том, что при открытой проводке кабель прокладывают в трубах или в гофре. В случае подземной прокладки можно использовать бронированные кабели или обычные, но проложенные в ПВХ-трубе. Для освещения в гараже рекомендации аналогичны – прокладка наружной проводки в защитной гофре, она защитит провод от механических повреждений и грызунов

Вы можете использовать 2 или 3 жильный провод. Использование 3 жильного провода даст возможность установить две группы светильников, подключив к третьей жиле еще одну фазу. Также трехжильный провод является обязательным в использовании при наличии заземления.

Если же у вас нет заземления, все равно лучше при монтаже проводки использовать трехжильный проводник, чтобы в будущем не было необходимости менять кабель.

На балконе или на крыльце дома

В случае установки уличного светильника на крыльце провод для освещения вполне может быть проложен как внутренним способом, так и наружным. А в случае прокладки в стене прекрасно подойдет кабель ВВГ 2х0,75. Для наружной прокладки можно использовать его же, но обязательно прокладывать в защитной гофре или трубе. Также подойдет в данном случае провод круглый марки ПВС или плоский ШВВП – они гибкие и их будет легче завести в гофру.

Важно! При использовании провода с многопроволочной жилой концы, которые будут подключаться к светильнику, в случае если вы будете использовать винтовой клеммник, нужно обязательно залудить или же оконцевать наконечниками типа НШВИ. Если вы будете использовать клеммы WAGO – делать этого не обязательно.

В саду

Провод для подключения освещения в саду необходимо прокладывать воздушным либо подземным способом.

Воздушная прокладка в этом случае не всегда возможна, т.к. для неё нужно столбики, также возможна прокладка провода по забору. В таком случае рекомендации следующие:

  • Если предполагается несколько групп мощных светильников для освещения всего участка, то подойдет ВВГ 3х1,5 или гибкие вышеперечисленные марки провода.
  • Кабель должен быть обязательно защищен гофрой.

Для прокладки кабеля в траншее подойдет вариант марки ВБбШв – это бронированный медный кабель. Он подходит для закапывания в землю без дополнительной защиты, если нет сильных нагрузок на почву. То есть, если вы будете прокладывать кабель в земле под площадкой для заезда автомобилей, лучше на этом участке защитить его, проложив в трубе ПНД или канализационной ПВХ-трубе. В трубе под землей можно использовать и марку ВВГ и другие «незащищенные» марки проводов.

В бане или санузле

Особенностью подключения света в бане или сауне является высокая влажность и температура. Поэтому рекомендуется использовать для освещения термостойкий провод РКГМ, проложенный в пластиковой гофре.

Так вы получите защиту от повреждения жил, а также от оплавления изоляции при работе в высоком температурном режиме. Расчет сечения жил проводов в данном случае ничем не отличается от предыдущих вариантов.

Чтобы подключить свет в ванной можно использовать как РКГМ, так и вышеперечисленные марки кабельной продукции, но рекомендуется использовать внутреннюю прокладку или использовать кабель-каналы для наружной проводки.

Важно! Все распредкоробки должны быть герметичны, потому что в помещениях с повышенной влажностью повышается риск поражения электрическим током. По возможности следует отдать предпочтение светильникам, которые питаются от 12В.

Какой кабель использовать для освещения?

Правила устройства электроустановок

Прежде чем перейти к рассмотрению вопроса о том, какой кабель использовать для проводки освещения в квартире или частном доме, необходимо ознакомится с правилами эксплуатации электроустановок (ПЭУ-7). Пунктом 7.1.34. документа рекомендовано использование в жилых зданиях провода и кабеля с медными жилами.

Четкого запрета на применение алюминиевой продукции нет, но существуют объективные причины, по которым стоит отказаться от использования данного материала:

  • у алюминия, по сравнению с медью приблизительно в 1,64 раза ниже электрическая проводимость, а значит, при остальных равных условиях необходима прокладка кабеля для освещения с большим диаметром сечения;
  • при взаимодействии с кислородом на поверхности оголенного алюминиевого провода образуется оксидная пленка, которая увеличивает электрическое сопротивление и приводит к перегреву в точках соединения;
  • кабельная продукция с алюминиевыми жилами очень чувствительна к перегибам и механическим воздействиям в силу хрупкости материала.

Как выбрать кабель?

Выбирая кабель, нужно учитывать количество жил. При этом определяющим фактором является наличие заземления в здании.

Если здание оборудовано заземлением, то вопрос решается однозначно в пользу трехжильного кабеля.

Несмотря на большую стоимость по сравнению с двужильным вариантом, лучше не пренебрегать дополнительной возможностью усиления безопасности эксплуатации электроприборов.

Двухжильный кабель есть смысл прокладывать в случаях замены старой проводки. Отсутствие в старых электрических линиях заземляющего провода делает бессмысленным использование дорогостоящего трехжильного кабеля.

Еще один момент, на который необходимо обратить внимание при выборе кабелей для освещения – это конструктивные характеристики самой токопроводящей жилы. Она может быть цельной или состоять из нескольких тонких проволочек. В последнем случае сечение определяется суммой площадей каждой проволоки.

Кабельная продукция с многопроволочными жилами обладает большей гибкостью, что облегчает ее прокладку в труднодоступных местах жилого помещения, в частности в конструкциях подвесных потолков и при монтаже скрытой проводке в толще бетонных перекрытий. В технических характеристиках продукции это отражено в показателе кратности радиуса внутренней кривой изгиба жилы по отношению к диаметру.

Основные марки кабелей

Для бытового использования и подключения осветительных устройств наибольшее распространение получили кабели следующих марок:

ВВГ – кабель в поливинилхлоридной оболочке с медными жилами в аналогичной изоляции. Характеризуется хорошими эксплуатационными свойствами, допускается установка во влажных помещениях. При наличии в маркировки индекса «НГ» может использоваться в пучках кабелей, так как оболочка обладает огнестойкими свойствами.

NYM – данная продукция появилась на рынке сравнительно недавно, как правило, производится по лицензии и соответствует отечественным стандартам. По характеристикам аналогичен кабелю ВВГ(НГ).

Применение других марок не получило широкого распространения из-за узкоспециализированных характеристик продукции, которые отражаются на стоимости. Однако если параметры кабеля удовлетворяют требованием, то их так же можно применять для подключения осветительных устройств.

Отметим так же, что для устройства освещения квартиры или дома достаточно кабеля с площадью сечения 1,5 кв.мм. Такие провода с успехом выдерживают нагрузку до 4 кВт. Естественно, речь идет об участке от выключателя до источника света. Если по какой-то причине линия питает дополнительное оборудование (что не является правильным), то необходимо выбирать кабель с сечением 2,5 кв. мм или больше. Напомним, что при увеличении площади сечения стоимость проводки значительно возрастает.

Принятые маркировки жил внутри кабеля для освещения

Традиционно изоляция жил кабеля имеет разный цвет. Это облегчает проведение электромонтажных работ по освещению домов и квартир. Так оболочка красного, коричневого или белого цвета присутствует у проводов под напряжением (на схемах обозначается буквой «L»). Синий провод означает «ноль» (на схеме литера «N»), а зеленый или желто-зеленый цвета используются для провода заземления (буква «РЕ»).

Важно: при проведении электромонтажных работ в зданиях со старой проводкой, необходимо убедиться в соответствии цвета изоляции назначению провода.

Для этого используется индикатор или другие специальные приборы.

Для двухжильного кабеля имеем только фазу и ноль.

Подведём итог

В заключении можно подвести итог: лучшим вариантом для организации освещения квартиры или дома будет кабельная продукция с негорючей оболочкой и наличием трех медных жил общей площадью сечения 1,5 кв. мм.



Схема подключения лампы - советы электрика

Монтаж освещения в квартире и частном доме

Монтаж освещения в квартире. Установка люстры

Монтаж освещения начинается с расчетов и чертежей. Определите, где будут стоять точки освещения, светильники и выключатели. После того как схема составлена, начинается монтаж проводов для светильников.

Наиболее типовым сечением жилы провода освещения является 1,5 мм², что составляет максимальную нагрузку в 4 кВт. Вряд ли освещение в квартире достигнет такого показателя, ведь это равняется 40 лампочкам по 100 Вт, включенным одновременно. Не стоит зарекаться: возможно, вы установите юпитеры для профессиональной видеосъемки на дому.

Если не хочется отдавать лишние деньги за кабель, можно рассчитать, какого именно сечения провод понадобится в каждом отдельном случае. Это просто. Допустим, есть зона освещения, которая состоит из 3 точечных светильников, каждый из которых с лампочкой на 60 Вт. К распределительной коробке подходит провод с сечением жилы 1,5 мм². Для 180 Вт это многовато.

Обратите внимание

Берем суммарную мощность светильников — это как раз 180 Вт (60 + 60 + 60) — и делим ее на 220. Если получилось число меньше 10, то от коробки к светильникам можно смело ставить провод с сечением ТПЖ 0,75 мм². Когда меньше 15 — сечение ТПЖ 1 мм², а если больше 17, тогда подойдет ТПЖ 1,5 или 2,5 мм². В данном случае получилось 0,8 — меньше единицы.

Если есть провод сечением 0,35 мм², то подойдет и он. Разница в цене кабелей сечением 0,75 и 1,5 мм² как минимум в 1,5 раза, не говоря уже о 0,35 мм².

После того как определена толщина провода на различных участках осветительной сети, необходимо решить, какой именно провод нужен — двух- или трехжильный.

Если в квартире нет заземления и оно не будет устанавливаться в дальнейшем, то трехжильный провод отпадает сам собой. Остается двухжильный с фазовым и нулевым проводниками.

Тип разводки, когда силовые и осветительные провода питаются от одного общего кабеля

Большинство светильников не имеет контакта для заземляющего провода, так что расстраиваться не стоит. Трехжильный провод пригодится в случае, если в квартире есть заземление и будут устанавливаться люминесцентные светильники с электронным балластом.

Наглядная схема освещения

Помните, что на освещение желательно ставить отдельные коробки. В этом случае будет меньше путаницы и это аккуратнее выглядит. Применять многожильный или одножильный провод — личное дело каждого. В отдельных случаях, например при прокладке освещения в тесном пространстве навесного гипсокартонного потолка, лучше использовать гибкий провод, такой как ПУГНП.

Оптимальная схема внутренней электропроводки: а — схема подключения проходных выключателей; б — схема управления многоламповым осветительным прибором; в — схема осветительной сети с двумя переключателями; 1 — нолевой провод; 2 — ввод; 3 — фазовый провод; 4 — счетчик; 5 — обмотка счетчика; 6 — предохранители; 7 — линия к приборам общего пользования; 8 — розетки с заземлением; 9 — обычные розетки; 10 — осветительные лампы; 11 — выключатель; 12 — переключатели; 13 — двухклавишный выключатель

Установка выключателей

Одно из основных правил в установке любого типа выключателя, освещения или автоматического — он всегда ставится на фазовый провод. Казалось бы, какая разница — ведь, если установить выключатель на нулевой проводник, все равно цепь окажется разомкнутой и свет погаснет.

Разница есть. Допустим, выключатель установлен на нулевой проводник. Лампочка в светильнике перегорела, и ее понадобилось заменить. Первый ваш шаг — щелкнуть выключателем, разъединяя цепь, и спокойно вывинчивать неисправную лампочку в полной уверенности, что тока в цепи нет (лампочка-то не горит).

Однако при разорванной цепи на ноле напряжение в фазовом проводе никуда не делось. Случайно прикоснувшись к фазовому контакту в патроне, человек моментально становится свежеиспеченным нолем, то есть его бьет током.

Важно

Если произошел контакт ТПЖ с корпусом светильника в результате поломки, то прикосновение к такому прибору может стать последним.

Для аналогии можно привести пример с водопроводной трубой: перекрыв кран, горе-водопроводчик начинает сверлить трубу до крана, а не после. В результате этого из трубы ударит фонтан воды, хотя из крана не выльется ни капли.

Соединение проводов внутри распределительной коробки, когда питание розеток и освещения идет от одного общего кабеля

К выключателю всегда подходит один провод, который замыкается и размыкается внутри выключателя. Со стороны кажется, что провода два. Объяснить это просто — фазовый проводник образует петлю, которая опускается или поднимается к выключателю.

На вершине петля режется и концы разъединенного провода соединяются с контактами выключателя. Теперь, щелкнув клавишей, можно соединить и разъединить цепь. Жил становится 3, если выключатель двухклавишный. По одному проводнику подходит ток, а по двум — выходит.

Одной клавишей разрывается одна линия, в то время как вторая работает. Соответственно, у трехклавишного выключателя будет 4 жилы — 1 на вход и 3 на выход.

Для примера можно показать, как происходит монтаж проводов в люстре с несколькими лампочками. Допустим, в светильнике 5 лампочек. Требуется установить двухклавишный выключатель, чтобы при нажатии одной клавиши загорались 3 лампочки, при нажатии второй — 2.

Практически в каждой люстре в чаше есть колодка, через которую соединяются провода. В эту колодку с одной стороны вставляется фазовый провод, с другого конца — кабель, который разветвляется на 3 — по числу подключаемых патронов.

Точно так же подключается и второй фазовый проводник, только он разветвляется на 2 провода. Нулевой провод 1, и он, присоединяясь ко второму контакту патрона, объединяется в выходящий проводник.

Совет

Чтобы не вылущивать отдельные жилы из внешней оболочки, для подведения и отвода тока к выключателю используется обычный двужильный провод, к двухклавишному — трехжильный и т. д.

Схема подключения люстры с 5 лампочками и двухклавишным выключателем: 0 — ноль; ф — фаза; 1 — люстра; 2 — коробка соединений; 3 — двухклавишный выключатель; 4 — соединительные клеммы

Если устанавливать в качестве выключателя диммер, то первое, на что стоит обратить внимание, — это на какую мощность он рассчитан. Если на диммере есть надпись 300 Вт, значит, он рассчитан на люстру из 5 лампочек по 60 Вт каждая. Есть устройства для домашнего использования с мощностью и 1000 Вт.

При помощи такого светорегулятора можно менять уровень освещения в нескольких комнатах сразу. Устанавливается диммер точно так же, как и обычный выключатель. Единственное отличие — на контактах светорегулятора есть обозначение, какой именно провод подключать к тому или иному контакту. От этого зависит корректность его работы.

Контакт для входящего провода обозначается латинской буквой «L».

Пример использования проходных выключателей (переключателей)

Проходной выключатель

Проходной выключатель отличается от обычного количеством контактов. Если у обычного одноклавишного их 2, то у проходного 3 контакта. К одному подключается входящий провод, к другому — идущий к источнику света, третий идет к другому такому же выключателю.

На схеме показан принцип работы проходных выключателей

У двухклавишного выключателя 4 контакта. На рисунках хорошо видно, как управлять источником освещения при помощи проходных выключателей из 3 разных мест. На колодке специальными обозначениями показано, какой контакт чему соответствует. Важно не перепутать порядок подключения при монтаже.

Схема соединения выключателей между собой: посередине — крестовой с 4 контактами для соединения остальных переключателей между собой

Схема подключения двухклавишных проходных выключателей

Различные варианты схем для подключения 3 проходных выключателей

Монтаж светильников

После того как проводка смонтирована, а выключатели установлены, можно крепить светильник к поверхности. Для этого существует несколько способов.

Встраиваемые точечные светильники крепятся проще всего — в гипсокартоне прорезается круглое отверстие при помощи коронки с изменяющимся диаметром режущего полотна, после чего светильник просто вставляется внутрь.

При этом надо придерживать пальцами пружинные лапки, прижав их к корпусу светильника.

Встраиваемый потолочный светильник удерживается на месте при помощи пружинных лапок

После того как светильник войдет на достаточную глубину, лапки прижмут его к месту. Конечно, перед этим нужно присоединить провода к контактам. Точечные светильники бывают разных размеров. В быту чаще всего используются лампы с маркировкой R39, R50, R63 и R80. Эти цифры и буквы обозначают размер лампочек, который соответствует диаметру внутреннего отверстия в миллиметрах.

Безопасное подсоединение фазовых проводов к контактам в патроне

Точечные светильники можно монтировать не только в потолке, но и в любых пустотелых конструкциях — перегородках, облицовке и объемных фигурах. Точечный светильник очень легко вынуть из отверстия в потолке. Его ремонт, замена или смена лампочки не составят никакого труда.

Главная проблема при смене светильника (допустим, не понравился цвет) — следить, чтобы провода не нырнули в отверстие. Достать их оттуда, не разбирая конструкцию, будет затруднительно. Фазовый провод крепится к самому дальнему контакту в патроне, то есть не на тот, который контактирует с резьбой, а на тот, который соприкасается с кончиком цоколя. Это безопаснее всего.

Обратите внимание

Встраиваемые светильники на потолок «Армстронг» — один из самых быстрых и удобных способов монтажа освещения

Монтаж встраиваемого светильника на потолок «Армстронг» и вовсе не составляет никакого труда. Благодаря тому, что ячейки каркаса имеют такие же размеры, как и сам светильник, его остается только вставить и подключить провода к контактам.

Люстра: 1 — клеммная колодка; 2 — потолочный крюк; 3 — штанга крепления

Обычная люстра крепится 2 способами: вешается на крючок или прикручивается дюбель-гвоздями либо шурупами. Для этого на пластине, которая находится внутри декоративной чаши, закрывающей место соединения, есть отверстия.

Если люстра вешается на крюк, используются специальные дюбеля, у которых вместо обычного шурупа крючок. Когда люстра достаточно массивна, то вместо дюбель- гвоздей используют металлический анкер диаметром 8–10 мм, который выдерживает нагрузку до 80 кг.

Перед тем как вкручивать крюк, его необходимо обернуть двумя слоями изоленты.

Крепление потолочной люстры при помощи планки

Есть вариант, когда потолок пробивается до канала, идущего в плите, и крючок вешается на кусок стального прутка. Он краями заходит в отверстие канала. Затем проем заделывается штукатуркой или гипсовым клеем.

Монтаж коробки крепления под люстру в гипсокартонном потолке

Соединение проводов в чаше потолочного светильника при помощи скруток- колпачков

Чтобы люстра размещалась в центре потолка, используется нехитрый метод — из одного угла в другой чертятся линии. В точке их пересечения будет центр, в который можно установить светильник.

Настенные светильники крепятся при помощи дюбель-гвоздей или шурупов. Когда требуется повесить бра на стену, в конструкцию гипсокартонного каркаса необходимо включить дополнительный брус или профиль. Если такового нет, бра не должно быть тяжелым (не более 1 кг), и оно крепится при помощи дюбелей-бабочек.

Виды потолочных крюков для подвески люстр

Перенести точку с пола на потолок можно так: необходимо взять деревянную рейку и, прикладывая к ней уровень, добиться того, чтобы она стояла вертикально, после этого можно отмечать точку центра комнаты — такую работу лучше всего выполнять вдвоем: 1 — рейка для отметки точки; 2 — вертикальная линия; 3 — точка пересечения двух диагоналей

Галогенные лампы с подключением через трансформатор

Для экономии и безопасности эксплуатации электроэнергии применяются схемы освещения, где используется не 220 В, а намного меньшие показатели номинального напряжения. Примером служат галогенные лампы на 6, 12 и 24 В. Низковольтные галогенные лампы светят ничуть не ярче, чем обычные, а энергии потребляют на порядок меньше. К тому же невысокое напряжение гарантирует безопасность человека.

Понижающий трансформатор для галогенных ламп: 2 провода предназначены для сетевого напряжения 220 В, еще 2 — для выходящего напряжения 12 В

Обычно такие лампы устанавливают в ванных комнатах по соображениям безопасности. Единственное «но» при работе галогенных ламп — они требуют установки понижающего трансформатора.

Галогенные лампы такого вольтажа устанавливаются во встроенные светильники в подвесных потолках. Современные электронные трансформаторы имеют небольшие размеры, которые позволяют с легкостью монтировать их прямо на каркас потолка. Выбирать трансформатор для лампы необходимо таким образом.

Схема подключения трансформатора для галогенных ламп

Сначала рисуется схема освещения, в которой указаны количество ламп и их мощность, затем последняя величина суммируется и к полученному числу прибавляется 10–15 % (на всякий случай).

Монтаж галогенных светильников с трансформатором в подвесной потолок

Для примера можно предложить такую схему: помещение освещают 6 ламп по 12 В каждая. Умножаем 12 х 16 =196 Вт, округляем до 200 Вт — это и будет показатель мощности требуемого трансформатора.

При установке и эксплуатации такого прибора нужно помнить, что при работе он может сильно нагреваться (до +90 °C). Не стоит приобретать трансформатор с завышенной мощностью. Лучше всего, когда он работает на полную нагрузку.

Например, если есть трансформатор на 300 Вт, а к нему планируется подключить лампочки с суммарной мощностью в 250 Вт, то лучше добавить еще пару по 24 В.

Монтаж галогенных светильников и трансформатора одновременно с потолком

Важно

Потолок, за которым расположен такой прибор, надо снабдить специальными лючками, чтобы в случае поломки или регулировки до него можно было легко добраться.

Если зон освещения несколько, то вместо одного мощного трансформатора лучше приобрести несколько штук послабее — выйдет дешевле, да и устанавливать их легче.

На группу освещения, работающую от трансформаторов, лучше выделить отдельный автомат, не допускающий перегрузки. Она весьма опасна для таких приборов.

Примечание. Для низковольтных галогенных ламп не стоит устанавливать диммер. Он начинает работать некорректно, и срок службы сокращается.



Источник: https://remstd.ru/archives/montazh-osveshheniya-v-kvartire-i-chastnom-dome/

Устройство и схема подключения светодиодного светильника

Если вы хотите снизить финансовые затраты на электроэнергию, пожалуй самым эффективным способом будет являться переход с ламп накаливания или галогенных ламп на использование специальных светодиодов. Энергопотребление таких ламп по сравнению с лампами накаливания будет во много раз меньше, тогда как световой поток останется неизменным.

Если сравнивать светодиоды с люминесцентными энергосберегающими лампами, превосходство также будет на их стороне — срок службы таких ламп существенно больше. Если вы заботитесь об экологии окружающей среды, светодиодные источники света также будут здесь на первом месте.

Достоинства светодиодных ламп

Исходя из вышестоящего текста, светодиоды обладают такими достоинствами как экономичность, долгий срок службы и отсутствие негативного влияния на экологию планеты и человека.

К этому можно добавить компактность таких ламп, простоту установки, а также отсутствие нагрева лампы во время работы.

Светодиодные лампы обладают самыми лучшими характеристиками среди других популярных на сегодняшний момент.

Единственный недостаток, свойственный светодиодным лампам, часто сдерживающий человека от их покупки — цена. Качественный светодиодный источник света стоит гораздо дороже аналогов, однако тенденция снижения цен на рынке на светодиодную продукцию уже наметилась.

Цены на светодиоды постепенно снижаются, благодаря этому они становятся доступными для любого человека. Светодиоды можно заказать в интернете, на популярных сейчас китайских аукционах, по довольно низкой цене.

Такие лампы излучают свет как обычная 75 Вт лампочка, а потребляют энергии всего 5 Ватт.

Устройство светодиодной лампы (светильника)

Строение светодиодного светильника довольно просто: несколько светодиодов и корпус со специальным отражателем.

Для охлаждения светодиодов в лампе присутствует специальный радиатор, в месте соприкосновения которого со светодиодом проложен слой термопасты, улучшающей контакт, а также отвод тепла.

Если светодиод перегреется, поломки лампы не избежать, поэтому при ее установке обязательно оставляйте свободное незамкнутое пространство вокруг радиатора. Также нельзя устанавливать светодиодную лампу возле нагревающихся поверхностей и приборов.

Общая мощность светильника будет равна сумме мощности всех входящих в нее светодиодов. Светодиодов может быть как совсем небольшое количество, например один, так и несколько десятков. Все эти светодиоды включены в общую электрическую цепь и управляются специально собранной схемой, подключенной через блок питания.

Светодиодная лампа мощностью 220 В состоит из нескольких светодиодов, которые защищены пластиковой колбой или светорассеивателем. К патрону подключена электронная схема преобразования тока. Радиатор для отвода тепла установлен под светодиодом.

Функциональность светодиодной лампы

Для возможности регулировать яркость светового потока и подключения диммера, нужно приобрести специальные светодиодные лампы с возможностью такой регулировки, а также специальные регуляторы.

Обратите внимание также на тип цоколя (патрона), он должен подходить к выбранным вами корпусам (светильникам). Для удобства поика нужных ламп для замены в дальнейшем, можно сохранить упаковку.

Подключение светодиодного светильника

Для работы светодиодов нужен постоянный ток.

Если вы покупаете светильник для использования в стандартной квартире или доме с рабочим напряжением сети 220 В, вам нужно искать светодиодную лампу, на упаковке которой будет указана мощность 220 В.

Это означает, что схема блока питания уже встроена в лампу и она подключается напрямую к вашей электросети по схеме подключения светильника (люстры).

Если же на упаковке светодиодной лампы указано значение 12 или 24 В, это означает, что для нормальной ее работы нужен преобразователь напряжения. Для этого возможно использовать специальный заводской блок питания, продающийся в специализированных отделах. Такой блок прослужит вам долгое время, он безопасен и надежен.

Совет

Если вы решили приобрести такой блок, обратите внимание на необходимую для ваших светодиодных ламп величину входного напряжения — 12 или 24 Вольта и максимально допустимую величину тока — 350 mA, 700 mA или другие значения.

Все необходимые данные можно посмотреть на упаковке светильника или в инструкции. Мощность блока питания должна быть с запасом, не менее чем 20%. Для правильного подсчета мощности следует mA умножить на 1000 (для перевода в Амперы), а затем амперы умножить на рабочее напряжение. Таким образом вы получите число, составляющее потребляемую мощность вашего светодиодного светильника.

Произведите подключение к источнику питания, строго соблюдая полярность.

Подключение нескольких светодиодных светильников

Можно подключить несколько светодиодных ламп к одному блоку питания, для этого потребуется соединить их параллельно, плюсовые провода от всех светильников подключаются к «плюсу» блока питания, а к «минусу»- минусовые выводы (используйте схему).

Обязательно нужно помнить, что мощность всех светильников, которые вы подключаете к одному блоку питания, не должны превышать его мощности. Также внимание следует обратить на сечение используемых электрических проводов — оно должно быть достаточным для прохождения соответствующей силы тока.

Однако если вы хотите использовать светодиодные лампочки в своем доме или квартире, лучшим вариантом будет приобрести лампу, подходящую к вашему рабочему напряжению. Подключение такого встраиваемого светильника не составит для вас никакого труда и займет минимальное количество времени.

Источник: http://elektro-enot.ru/kak-podklyuchit-svetodiodnyj-svetilnik-ustrojstvo-i-sxema/

Как подключить люстру – советы электрика

Классический вариант прибора для освещения помещений – люстра. Она дает возможность максимально равномерно распределять световой поток. При установке люстры с одной лампой существенных трудностей не возникает, но при большем числе ламп следует учитывать определенные особенности конструкции.

Необходимый инструмент

Люстра – украшение интерьера

Перед тем, как приступить к подключению люстры, следует подготовить инструмент, необходимый для выполнения этой работы. При такой организации не придется отвлекаться на его поиски.

Индикаторная отвертка должна быть всегда под рукой. С ее помощью определяют фазный провод.

Проведение электромонтажных работ и крепление люстры не возможно без набора отверток с различной формой головок.

Для контроля правильности соединения элементов электроцепи необходим мультиметр.

Пассатижи используются для подготовки проводов и их монтажа.

Использование клеммной колодки упростит процесс компоновки проводов при их соединении.

Помимо указанных инструментов, необходим нож, маркер для разметки и стремянка. До подключения осветительного прибора следует тщательно изучить прилагаемую к нему инструкцию.

Разбираемся с проводами люстры

При наличии инструкции подключение люстры существенно упрощается. В этом документе содержится полный объем информации, касающейся назначения каждого провода, и описан порядок их соединения, а также имеется электрическая схема. Провода принято маркировать следующим образом:

  • белый или коричневый – фаза;
  • синий – ноль;
  • желто-зеленый – заземление.

Провода люстры

Проверка наличия фазы индикатором

В простейшем исполнении индикатор фазы выглядит как прозрачная отвертка. В ней помещен токоограничивающий резистор и индикатор, представляющий собой лампочку. Прибор оснащен двумя контактами.

Один из них – это щуп, выполненный как отвертка, другой – контакт на корпусе. Щуп предназначен для определения наличия напряжения в цепи, а к контакту касаются рукой.

Световой сигнал говорит о наличии напряжения.

Простейшие индикаторы могут иметь некачественную сборку или плохо различимое свечение индикатора.

Обратите внимание

В большинстве случаев конструкция этого прибора не позволяет использовать его в качестве отвертки, так как корпус не имеет достаточной прочности. Слабое свечение индикатора может стать причиной поражения током.

Основными достоинствами подобных устройств – простота эксплуатации и доступная стоимость. В целом прибор справляется со своей функцией.

Индикатор

При его выборе нужно обратить внимание на внешний вид и диапазон рабочих напряжений. Как правило, в сети напряжение составляет 220 В, поэтому в указанный на корпусе диапазон должно входить это значение. В случае, когда корпус не внушает доверия и отсутствует информация о допустимых рабочих напряжениях, покупку такого индикатора лучше не совершать.

Индикаторы профессионального уровня оборудованы двумя полюсами и дополнительно, кроме световой, звуковой сигнализацией. Один из контактов выполнен в виде щупа с надежной изоляцией. Второй представляет собой щуп несколько большего размера, в схему которого включена сигнализация.

Проверка напряжения осуществляется путем касания одним щупом к нулю, а другим – к проводу, который проверяют. Надежность и долговечность этого устройства находятся на хорошем уровне.

Однако для проверки необходимо с уверенностью знать, где идет ноль или заземление. В противном случае придется проверить все провода попарно.

Для использования в домашнем хозяйстве это неудобно, поэтому прибор, чаще всего, используется в производственных условиях профессионалами.

Проверка наличия фазы мультиметром

Мультиметр представляет собой измерительный прибор с малыми габаритами, который предназначен для выполнения различных измерений и тестов электрических цепей.

Прибор мультиметр

В комплекте с прибором идут щупы. Один их конец оборудован штепселем, необходимым для подключения в гнездо мультиметра, расположенного на передней панели.

Другой конец оснащен специальным держателем, который имеет оголенный контакт – щуп. Именно его подключают в тестируемую схему.

Важно

При использовании устройства следует помнить правило, которого придерживаются электрики всего мира: красным цветом маркируется щуп для соединения с положительным полюсом, черным – с отрицательным.

Перед измерением напряжения в цепи задают установки прибора. В нашем случае – это переменный ток и предел измерения выше 250 В. Далее щупы подключаются параллельно в цепь, и на дисплее прибора высвечивается искомая величина. При определении нулевого провода производят соответствующую перенастройку мультиметра.

Установка люстр различных конструкций: пошаговая инструкция

Люстра с одной лампой

Для установки люстры на месте, где раньше не было этого осветительного прибора, сначала выполняют разметку. С этой целью определяется центр потолка, и точка отмечается маркером. При монтаже в подвесном потолке выполняется отверстие для проводов, в натяжных потолках – монтируются ограничительные кольца и вырезаются отверстия.

Если потолок выполнен с использованием дизайнерского подхода и является сложной конструкцией, то необходимо продумать вариант системы крепления. Для подвешивания массивной люстры потребуется монтаж дополнительной балки или металлической цепи.

Проводка идет от точки монтажа осветительного прибора и опускается по стене к распределительной коробке, к которой подведены провода питания от выключателя.

Осветительную линию рекомендуется выделять в отдельную группу проводов, которая оснащается отдельным защитным автоматом.

Соединение проводов в распредкоробке осуществляется в соответствии с электрической схемой осветительного прибора. После их соединения между собой требуется тщательная изоляция при помощи изоленты, провода укладываются таким образом, чтобы не происходило их пересечения. В завершении коробку закрывают крышкой, которая надежно фиксируется.

Чаще всего, современные люстры имеют в комплекте крепление, которое представляет собой скобу. Такая конструкция значительно упрощает монтаж. Скобу прикладывают рядом с местом выхода проводов и отмечают это положение. Если вместе с люстрой поставляется крепеж, то диаметр сверла должен соответствовать его диаметру. Не допускается совпадения отверстий для дюбеля и проводов.

В процессе работы

При прокладке проводки необходимо создавать некоторый запас длины, чтобы не возникало затруднений при доступе к проводам в случае демонтажа люстры.

Перед монтажом провода зачищаются и соединяются с помощью клеммной колодки в соответствии с электрической схемой. Если клеммник не поставляется вместе с осветительным прибором, то провода соединяются на скрутке. При этом длина зачищенной поверхности составляет 20 мм, а соединение проводов происходит попарно путем скручивания. В заключение конструкция покрывается изоляционной лентой.

Завершив соединение и изолирование проводов, приступают к монтажу люстры. Перед этим необходимо убедиться, что расположение проводов не совпадает с крепежом.

Двух- или трехламповая люстра

Наличие двух или трех ламп у люстры, не оказывает существенного влияния на процедуру установки прибора.

Отличие от люстры с одной лампой заключается в числе проводов, подводящих питание. При подключении простейшего варианта люстры соединяются два питающих провода и подключается заземление.

При подключении осветительного прибора, оборудованного двумя или тремя лампами, используется три провода для питания и один – для заземления. Коммутация проводов осуществляется согласно электрической схеме.

Совет

Для этого сводят в одну точку по одному проводу от каждого патрона и ее соединяют с нулем.

При подключении двухламповой люстры незадействованные провода соединяют с фазными проводами. В трехламповой провод, идущий от третьего патрона, параллельно соединяется с фазой второго или третьего патрона. Способ соединения в этом случае такой же, что и при монтаже люстры с одной лампой.

Для работы такой люстры требуется установка выключателя с двумя клавишами, к которому ведет проводка, состоящая из трех проводов. Включение одной из клавиш замкнет часть цепи и загорится одна лампа, включение другой обеспечит две лампы. Одновременное нажатие обоих клавиш приведет к включению всех ламп.

Люстра с четырьмя или пятью лампами

Увеличение количества ламп в люстре не оказывает значительного влияния на технологию подключения прибора. Процесс полностью аналогичен тому, что описан в предыдущих случаях, за исключением необходимости группировать фазные провода. Лампы группируют на личное усмотрение, но при этом имеется ограничение по числу проводов, подводящих питание, и количеству клавиш у выключателя.

Подключение люстры с пятью лампами имеет свои особенности

Подключаем выключатель

Подключение наиболее простого варианта люстры с одной лампой к выключателю с одной клавишей не представляет особых сложностей. Если число ламп две и более, то число клавиш выключателя может быть две или три.

В случае, когда имеется готовая проводка, и количество групп ламп соответствует числу клавиш выключателя, производят замену его согласно схеме подключения.

Подключение в соответствии со схемой

При установке этого прибора на новой проводке, следует учесть специфику его конструкции. В выключателях с двумя и тремя клавишами имеется клемма, которая является общей.

Она служит для коммутации с питающим проводом, идущим из распредкоробки.

Остальные клеммы, в зависимости от расположения клавиш и выбранного порядка группирования ламп, соединяются с проводами патронов, проходящих через коробку.

Мероприятия при недостаточной длине проводов

Не всегда люстра подключается в новостройке, поэтому не исключается ситуация, когда имеющаяся длина проводов недостаточна для соединения. В этом случае необходимо произвести удлинение проводов проводки или самой люстры.

Специалисты рекомендуют использовать клеммную колодку для соединения отрезков проводки. Это устройство является пластиной, выполненной из пластика, на которой находятся токопроводящие плоскости. С обеих ее сторон находятся винтовые зажимы, которые служат для соединения проводов.

Источник: https://small-house.ru/kak-podklyuchit-lyustru-sovetyi-elektrika/

Инструкция как подключить лампочку через выключатель

Как правило, выполнение монтажных работ и непосредственное подключение лампочки через выключатель вызывает огромное множество вопросов у большинства начинающих мастеров. Но по мнению специалистов, в данном процессе нет ничего сложного.

Главное, что необходимо помнить – это то, что работа ведется с электрическим током, следовательно, нужно максимально тщательно подойти к вопросу безопасности. Об устройстве электродвигателя читайте здесь:
https://howelektrik.

com/elektrooborudovanie/elektrodvigateli/ustrojstvo-i-princip-raboty-elektrodvigatelya.html.

На картинке показана схема подключения лампочки

Что нужно знать при монтаже?

При монтаже необходимо знать следующие моменты:

  • Тип используемых проводов;
  • Их максимальные показатели тока и напряжения;
  • Тип сети;
  • Условия и схему прокладки проводов;
  • Необходимо определиться с используемым оборудованием и не забывать о безопасности.

Чтобы самостоятельно выполнить монтаж лампочки через выключатель необходимо будет использовать следующие материалы и инструменты:

  • Отвертку обыкновенную;
  • Отвертку с индикатором;
  • Паяльник;
  • Зажимы;
  • Винтовые соединения;
  • Провода;
  • Болты и шурупы;
  • Пассатижи;
  • Штукатурку или ВОЛМУ;
  • Шпатель;

Стоит отметить, что список может меняться в зависимости от использования соединительных элементов и типа прокладки электрической проводки.

Подключение лампочек через выключатели разных типов

На данный момент выполнить подключение лампочки через выключатель можно различными способами. Причем при этом могут быть использованы следующие схемы:

  • Розетки и лампочки через выключатель – этот вариант является стандартным. При подключении внимание стоит уделить клеммам, заземлению и занулению.
  • На картинке схема подключения розетки и лампочки через выключатель

  • Одноклавишного – в данном случае важно не запутаться в цветовом обозначении подводящих проводов.
  • На изображении схема подключения одноклавишного выключателя к лампочке

  • Как подключить две лампочки к одному выключателю?Схема подключения двух лампочек к одному выключателю на рисунке
    • Выполнить подсоединение проводов к боковым клеммам выключателя;
    • Вывести обе лампочки;
    • В распределительном коробе «соединить» их через самозажимные элементы в одну систему.

    Схема подключения двух лампочек к одному двухклавишному выключателю на картинке

    Главная проблема такого соединения – это вероятность понижения напряжения и риск перегорания одной из лампочек. Чтобы не запутаться, необходимо использовать схему подключения одноклавишного выключателя на две лампочки.

    Ознакомиться с руководством как выбрать детектор скрытой проводки и как им пользоваться можно здесь.

  • три лампочки к одному выключателю:

    На схеме показано как подключить три лампочки к одному выключателю

    • Все манипуляции схожи с выполнением подключения двух лампочек через выключатель, но есть один момент.
    • Присоединение лампочек через самозажимные элементы выполняют последовательно. При этом всю систему собирают поэтапно и выводят на общий провод.

    Схема подключения трех лампочек к одному выключателю

    Внимание! Прежде чем приступить к выполнению монтажных работ нужно изучить схему и инструкцию по монтажу.

  • 4 лампочки к одному выключателю:
      На фото показана схема подключения 4 лампочек к выключателю
    • Проверить отсутствие тока в сети;
    • Выполнить подключение клемм выключателя к выходящим из стены проводам. Все делать в соответствии с цветными метками.
    • Лампочки подключать в систему парами –последовательно и после вывести параллельно. Для подключения стоит использовать самозажимные соединения.
    • На картинке показаны различные схемы подключения ламп к выключателю

    • Предварительно изучить принципиальную схему.

Чтобы максимально упростить процесс подключения лампочек через выключатель, необходимо использовать данный видео материал.

Как подключить двойной выключатель на две лампочки

На фото показан процесс подключения двух ламп к двухклавишному выключателю

По мнению опытных специалистов недопонимание в вопросе монтажа данного оборудования по большей части вызывает отсутствие примера.

Ведь что фактически имеет человек, который пытается самостоятельно разобраться с электрической схемой и понять принцип ее работы? он видит, что где-то в районе потолка имеется распределительный короб, к которому подводятся провода, идущие от выключателя.

Причем необходимо отметить, что все выше перечисленное спрятано где-то глубоко в стене.

Итак, чтобы выполнить подключение двухклавишного выключателя, который предназначается для двух ламп, необходимо будет пользоваться специальным схематическим исполнением.

Схема подключения двухклавишного выключателя на две лампочки представлена ниже.

Схема подключения двухклавишного выключателя на две лампочки на изображении

Выполнить подключение можно пошагово:

  1. Необходимо обесточить помещение.
  2. Затем следует определиться с выходящими проводами. Причем это касается как тех проводов, которые выходят из стены, так и тех, что подведены к распределительному коробу.

    В соответствии со стандартами каждая электрическая система имеет провод, отходящий на ноль, заземление и фазовые провода. Все эти бытовые магистральные элементы выполнены в определённом цвете. Чтобы разораться где из них какой, можно заглянуть в щиток.

  3. После нужно будет выполнить подключение лампочек и непосредственную подводку проводов к выключателю.
  4. На фото показано, как можно прокладывать провода под штукатурку

  5. Стандартные выключатели являются навесными, т.е. их монтаж выполняется на внешнюю поверхность стены. Следовательно, в стене будет иметься отверстие, из которого будут выходить провода. Их присоединяют к клеммам. Выполнить присоединение можно как скруткой, так и паяльником. Второй вариант является наиболее практичным и долговечным. После подводки всех элементов и проверки целостности выступающих частей, можно закрепить выключатель на поверхности стены и зафиксировать лампочки.

Случаи бывают разные и порой внутреннее убранство помещения требует подключения двух контроллеров (выключателей) к одной лампочке. Тогда нужно будет выводить провода не на каждую отдельную клемму выключателя, а на крайние – на крайнюю левую и на крайнюю правую.

Также может возникнуть вопрос о том, как можно провести провода по стене под штукатурку и без нее? В данном случае специалисты всегда рекомендуют пользоваться услугами опытного мастера-электрика.

Причина очень проста: если система электрических проводов будут кинута неверно, то пострадают либо бытовые приборы и придется отдать немало денег на их ремонт или вовсе покупать новые.

Также могут пострадать и люди.

соединить провода в распределительной коробке

Обратите внимание

Чтобы выполнять проводку, необходимо пользоваться проводами бытового сечения, которые будут иметь толстый изоляционный слой и обладать высокими техническими характеристиками.

Все их укладывают либо в заранее сформированную штробу – это отверстие, выдолбленное в стене ли потолке, которое после укладки проводов тщательно замазывается бетонной смесью. Сверху покрывают все слоем штукатурки.

Если же выполнить данную манипуляцию не предоставляется возможности, можно проложить провода снаружи. Тогда необходимо будет выполнить монтаж защитных коробов, а сами электрические бытовые магистрали уложить в гофрированные трубки.

При необходимости подводки проводов к распределительному коробу нужно разобраться с вариантами их соединения. Этот момент является самым значимым в этом «нелегком деле».

Читайте что такое импульсный блок питания.

Сегодня специалисты рекомендуют использовать следующие способы соединения проводов в распределительном коробе:

  • Можно выполнить скрутку проводов между собой;
  • Провода опрессовку – этот вариант подходит для промышленных помещений;
  • Сварка и пайка – применяют специальное оборудование;
  • Болтовое соединение;
  • Винтовое соединение;
  • И самый простой, но один из самых надежных – это использование самозажимных соединений.

В любом случае, установка выключателя и подсоединение его к лампочке выполнять необходимо только имея понятие о процессе. В ином случае, лучше чем специалист этого никто не сможет сделать.

Видео

Смотрите видео инструкцию как подключить двухклавишный выключатель:

Также необходимо отметить, что при выполнении всех монтажных работ главное помнить о безопасности и не забывать о технических характеристиках магистральных элементов. В данном случае речь идет о проводимости и надёжности проводов.

Особое внимание стоит уделить максимальному показателю тока и напряжения. Иначе даже при правильном выполнении сборки система может погореть при «транспортировке». Смотрите обзор видов светодиодных фитоламп для рассады растений здесь: https://howelektrik.

com/osveshhenie/lampy/svetodiodnye-fitolampy-dlya-rassady-rastenij-obzor-vidov-i-kak-vybrat.html.

Дек 1, 2015Татьяна Сумо

Источник: https://howelektrik.com/elektrooborudovanie/provodka/vyklyuchateli/instrukciya-kak-podklyuchit-lampochku-cherez-vyklyuchatel.html

Как подключить лампочку и выключатель?

Не нужно иметь семи пядей во лбу, чтобы подключить лампочку и выключатель. Будь то лампочка и выключатель у вас в квартире или, так называемая, «переноска» для гаража, с той лишь разницей, что для «переноски» не надо укладывать проводку по стенам и потолку и подключается она вилкой в розетку.

Разметка

Народная мудрость не зря гласит, что резать нужно только тогда, когда отмерил 7 раз. Поэтому отнеситесь к разметке с должным вниманием, именно в этот момент вы мысленно выполняете работу, которую после останется лишь воплотить в жизнь.

Делаем пометки в тех местах, где будет лампочка и выключатель. Следует заметить, что выключатель, обычно, ставится возле двери на высоте 80-90 см от пола, то есть на высоте свободно опущенной руки. Но не стоит воспринимать всё буквально, если у вас в коридоре все выключатели установлены на высоту 1,7 метра, то ваш на 0,8 будет явно выпадать из общей картины.

Следите, что бы при открытии двери, она его не заслоняла выключатель, пользоваться им будет не удобно. Также пометьте маршруты прохождения будущей проводки. Проводка должна идти от выключателя к распределительной коробке (или розетке, если будете запитывать схему от неё) и от лампочки к той же распределительной коробке (розетке).

Размечая, придерживайтесь важных правил: При расположении проводки рядом с другими стенами и потолком, делайте от них отступ примерно 20 сантиметров. Следите чтобы провода располагались только горизонтально и вертикально, чтобы перегибались под прямым углом. Учитывайте, что в несущих стенах штробы должны быть минимальной глубины и размеров.

Следует убедиться, что в ней нету старой проводки, прочитайте как обнаружить ее.

Штробление (если нужно)

Дальше идёт неприятный процесс штробления. Чтобы ваш интерьер в будущем не портили проложенные поверх обоев провода, их можно спрятать в стены, предварительно проделав в последних специальные углубления – штробы. Не буду углубляться в эту тему, т.к. в статье хочу поставить акцент именно на электрической части вопроса.

Замечу лишь, что в вашем случае стены могут быть как из разных материалов (бетон или гипсокартон), так и выключатель может быть внутренний, который надо углублять в стену, так и накладной. Всё это будет напрямую влиять на объём и способ штробления.

Без наличия должного опыта и инструментов лучше проложить кабель поверх стен, закрепив его пластиковыми скобами.

Монтаж проводки

Теперь нам понадобится двухжильный провод, который мы прокладываем в заранее проделанные борозды. Закрепить их там проще всего будет разведенным раствором алебастра.

Следует помнить, что это вяжущее очень быстро схватывается, так что действовать придется быстро. Провода отрезаем с запасом, укоротить мы их всегда успеем!

Патрон и выключатель

Когда с процессом монтажа проводки покончено, следует подсоединить сам выключатель и патрон. Это не составит особого труда, достаточно всего лишь снять сантиметров пять первичной изоляции и приблизительно на сантиметр зачистить сами жилы.

Потом поместить их в специально предусмотренные на выключателе и цоколе разъемы, и дожать отвёрткой. В выключателе на одну лампочку существует всего два контакта, поэтому не ошибётесь. При подключении патрона полярность значения не имеет, т.е. не важно куда вы накидываете фазу, а куда ноль — лампочка работать будет.

Однако техника безопасности требует, чтобы фаза была на центральном контакте лампочки, а ноль на резьбовом.

Схема подключения

Подключение к распределительной коробке

Сейчас начинается самый увлекательный процесс — подсоединение вашей проводки к распределительной коробке. Если вы знаете, где находится источник электрического тока к которому можно подключиться, то это уже хорошо, в противном случае поиск распределительной коробки может затянуться.

Для подключения проводки напрямую к электрическому щитку через дополнительный автомат воспользуйтесь инструкцией по установке автомата в щитке и подключите кабель к нему. Кстати, запитать схему можно и от ближайшей розетки, это не запрещается. Если вы запланировали сделать «переноску», то тут, конечно, всё решается подключением вилки к концу провода.

Для начала, при помощи индикаторной отвёртки определим силовой провод (фазу) и ноль в распределительной коробке или розетке. Если вы никогда не держали в руках индикаторную отвёртку, то вот статья о том, как ей пользоваться. Ваш электрик был порядочным? Тогда цвета проводов должны соответствовать: коричневый или белый – фаза, а синий – ноль.

Старая проводка, естественно, не содержит цветных проводов и может выглядеть как угодно. В этом случае вам придётся руководствоваться только показаниями индикаторной отвертки.

Если у вас нет специальной группы допуска (а её скорее всего нет, иначе бы вы не читали эту статью), работать под открытым напряжением строго запрещено! Поэтому следует выкрутить пробки, выключить автоматы, и при помощи того же индикатора убедится, что силовой провод обесточен.

Выключатель запитываем через фазу, то есть силовой провод соединяем с белой, или коричневой жилой, что идет от выключателя, а ноль соединяем с синей жилой провода, что идёт от лампочки как на схеме.

Оставшиеся белую и синюю жилы, что идут, соответственно, к лампочке и выключателю соединяем между собой. Все скрутки тщательно изолируем при помощи изоленты.

Если вы захотите расширить свою схему подключением дополнительной лампочки или, например, добавить розетку, то можете использовать двойной или тройной выключатель, здесь описано как это сделать.

Скручивать алюминиевые и медные провода нельзя! Это крайне неустойчивое соединение, которое быстро окисляется и может не только выйти из строя, но и воспламениться.

Для соединения таких проводов воспользуйтесь специальными клеммными колодками. В магазине с электрикой они представлены в широком ассортименте.

Важно

По правилам хорошего тона и из соображений безопасности старайтесь везде вместо скруток проводов пользоваться колодками.

Если вы всё сделали правильно, то можете гордиться своей работой. Если нет… ну что же, позовёте наконец электрика.

Очень надеюсь на то, что статья окажется для вас полезной и у вас всё получится. Возможно я забыл сказать что-то важное, что кажется само-собой разумеющимся для меня и совсем не понятным для вас. Поэтому буду ждать ваших комментариев ниже и с радостью отвечать на вопросы, дополнять и исправлять статью если потребуется. Спасибо за внимание!

Источник: https://megamolotok.ru/elektrichestvo/64-kak-podkljuchit-lampochku-i-vykljuchatel

Принципиальные и монтажные схемы освещения в квартире и доме

По новым существующим работающим правилам все осветительные приборы нужно подключать 3-мя электрическими электропроводами. Порой, когда в жилплощади ведется ремонт, а проводка исполнена по двухпроводной схеме, надлежит провести модернизацию и переход на трех проводную систему электроснабжения с РЕ проводником.

 Но в случае если на этажном щите не подготовлено место для его включения, то концы защитного нулевой отметки с желто-зеленой маркировкой изоляции оставляют в готовности к подсоединению, хотя и не коммутируют. Множество осветительных приборов не имеет контакта для заземляющего провода в своей конструкции.

Но расстраиваться не стоит, трехжильный провод нам пригодится в случае, если в квартире есть заземление и будут устанавливаться люминесцентные светильники с электронным балластом. Одно из главных правил в установке хоть какого вида выключателя, освещения либо автоматического — он практически постоянно ставится на фазовый провод.

На первый взгляд, какая разница — так как, в случае если установить выключатель на нулевой проводник, все точно также цепь окажется разомкнутой и свет потухнет. Разница есть. Предположим, выключатель установлен на нулевой проводник. Лампочка в осветительном приборе перегорела, и ее пригодилось поменять.

1-ый ваш шаг — щелкнуть выключателем, разделяя цепь, и спокойно вывинчивать сломанную лампочку в абсолютной убежденности, что тока в цепи нет (лампочка-то не горит). Но при разорванной цепи на ноле напряжение в фазовом электропроводе не исчезло. Случайно прикоснувшись к фазовому контакту в патроне, человек мгновенно делается новоиспеченным нолем, другими словами его бьет током.

В случае если случился контакт ТПЖ с корпусом осветительного прибора в следствии неисправности, то прикосновение к этому устройству может привести к печальным последствиям.
Подсоединение контакта выключателя производится от фазы L. 2-ой конец жилы кабеля выводится через вспомогательную клемму ДК в разветвительной коробке на патрон к лампе освещения.

Включение патрона нужно делать так, чтоб при подмене перегоревшей лампочки при включенном выключателе (это не рекомендовано делать, но часто люди идут на нарушение) человек не попал под потенциал фазы.На рисунке внизу показано, как наружная обойма цоколя лампы подключена к рабочему нулю N, а удаленный контакт — к фазе L.

При монтаже электропроводки схем освещения следует соблюдать правила использования цветовой разметки изоляции для каждой магистрали. Она в дальнейшем значительно облегчит поиск неисправностей и выполнение доработок. Каждый проводник L, N и РЕ на всем протяжении квартиры должен быть одного цвета. Принято использовать проводники с желто-зеленой изоляцией для защитного нуля, голубой — для рабочего N, а оставшуюся, например, красную или белую — для фазы L.

Такая принципиальная схема довольно проста, но в распределительной коробке РК могут возникнуть сложности с подключением проводов к клеммам. Дело в том, что внутри РК собираются провода из четырех кабелей от квартирного щитка, выключателя, светильника и магистрали к следующему светильнику.

Провод, идущий от выключателя к осветительному устройству, относится к фазному.

Совет

Хотя в данном кабеле для фазы уже применен красноватый провод. Поэтому понадобиться использовать тот, который имеет голубий расцветка, но его невозможно перепутывать с рабочим нулем. Чтобы достичь желаемого результата на изоляцию одевают кембрик красноватого цвета либо бирку с надписью.

Данный проводник подключают на доп клемму ДК, которая при включенном выключателе располагается под потенциалом фазы.

Эта схема обширно всераспространена, ее рекомендовано повсевременно повторять для любого осветительного прибора без конфигураций. Это облегчит вероятную работу по поиску образующихся дефектов в электрической цепи и исполнение добавочных включений.

При этом методе в одно отверстие у клеммы возможно подключить 3 электропровода, хотя надлежит учитывать немного особенностей их соединения. В случае если сечение проводника для освещения обычное в 1,5мм2, то его диаметр составляет 1,4 мм. Для 3-х таковых жил необходим внутренний диаметр отверстия не менее, чем 3,3 мм, но лучше 4.

Все 3 жилы нужно пропустить под два крепежных винта и тесно обжать для создания надежного электрического контакта.

В случае если до вставки в отверстие сделать крепкую скрутку жил, то плоскость их соприкосновения возрастет, обеспечив наименьшее переходное противодействие в месте контакта. Этим исключается излишний нагрев проводов от огромных нагрузок. В случае если есть шанс сварить электропровода опосля скрутки, то от нее отказываться не стоит.

Таковой метод соединения самый верный. В данном случае колодка используется исключительно для фиксации проводов снутри разветвительной коробки и возможно заворачивать лишь один крепежный винт, но все жилы вставляются с одной стороны.

Используя сварку, возможно прирастить количество коммутируемых жил 1,5мм2 до 4 в отверстии с поперечником 4 мм.

В случае если клеммная колодка жестко прикреплена внутри разветвительной коробки, то соединительные концы возможно просовывать через внутреннее отверстие трубки так, чтоб наружу малость выступали сваренные концы жил повторяющий вид наплавленных шариков. Их разрешается не изолировать.

Но идеальнее всего для надежности их упрятать и прикрыть слоем изоляции.

Обратите внимание

В люстрах с несколькими лампочками традиционно делят осветительные приборы на 2 группы. Это разрешает делать разную освещенность комнаты, используя свет от одной либо другой части схемы или двух совместно. На любую группу ламп накаливания действует своя кнопка двухпозиционного выключателя.

В данной схеме пригодится четырехжильная электропроводка от разветвительной коробки к выключателю и люстре. На схеме показано, что для коммутации проводов в РК понадобиться применять 2 добавочные клеммы ДК1 и ДК2, через которые отступающая фаза от выключателя подается на удаленные контакты ламп накаливания. Тут также фаза L подводится к выключателю так, чтоб использовать два его контакта, а ноль от собственного электропровода соединяется впрямую со всеми патронами осветительных приборов и выводится на цоколь лампочки.

Схема для монтажа клемм в разветвительной коробке схожа на осмотрен

Обозначение L и N в электрике


Каждый раз, пытаясь подключить люстру или бра, датчик освещенности или движения, варочную панель или вытяжной вентилятор, терморегулятор теплого пола или блок питания светодиодной ленты, а также любое другое электрооборудование, вы можете увидеть следующие маркировки возле клемм подключения – L и N.





Давайте разберемся, о чем говорят обозначения L и N в электрике.

Как вы, наверное, сами догадались это не просто произвольные символы, каждый из них несет конкретное значение и выполняет роль подсказки, для правильного подключения электроприбора к сети.






« L » - Эта маркировка пришла в электрику из английского языка, и образована она от первой буквы слова «Line» (линия) – общепринятого названия фазного провода. Также, если вам удобнее, можно ориентироваться на такие понятия английских слов как Lead (подводящий провод, жила) или Live (под напряжением).

Соответственно обозначением L маркируются зажимы и контактные соединения, предназначенные для подключения фазного провода. В трехфазной сети, буквенно-цифровая идентификация (маркировка) фазных проводников "L1", "L2" и "L3".

По современным стандартам (ГОСТ Р 50462-2009 (МЭК 60446:2007), действующим в России, цвета фазных проводов – коричневый или черный. Но зачастую, может встречаться белый, розовый, серый или провод любого другого цвета, кроме синего, бело-синего, голубого, бело-голубого или желто-зеленого.












 «N» - маркировка, образованная от первой буквы слова Neutral (нейтральный) – общепринятое название нулевого рабочего проводника, в России называемого чаще просто нулевым проводником или коротко Ноль (Нуль). В связи с этим, удачно подходит английское слово Null (нулевой), можно ориентироваться на него.

Обозначением N в электрике маркируются зажимы и контактные соединения для подключения нулевого рабочего проводника/нулевого провода. При этом это правило действует как в однофазной, так и трехфазной сети.


Цвета провода, которыми маркируется нулевой провод (нуль, ноль, нулевой рабочий проводник) строго синий (голубой) или бело-синий (бело-голубой).








Если уж мы говорим об обозначениях L и N в электрике, нельзя не отметить еще вот такой знак - , который также, практически всегда можно увидеть совместно с этими двумя маркировками. Таким значком отмечены зажимы, клеммы или контактные соединения для подключения провода защитного заземления (PE – Protective Earthing), он же нулевой защитный проводник, заземление, земля.


Общепринятая цветовая маркировка нулевого защитного провода – желто-зеленый. Эти два цвета зарезервированы только для заземляющих проводов и не встречаются при обозначении фазных или нулевых.





К сожалению, нередко, электропроводка в наших квартирах и домах выполнена с несоблюдением всех строгих стандартов и правил цветовой и буквенно-цифровой маркировки для электрики. И знать предназначение маркировок L и N у электрооборудования, порой, недостаточно, для правильного подключения. Поэтому, обязательно прочитайте нашу статью «Как определить фазу, ноль и заземление самому, подручными средствами?», если у вас есть какие-то сомнения, этот материал будет как нельзя кстати.

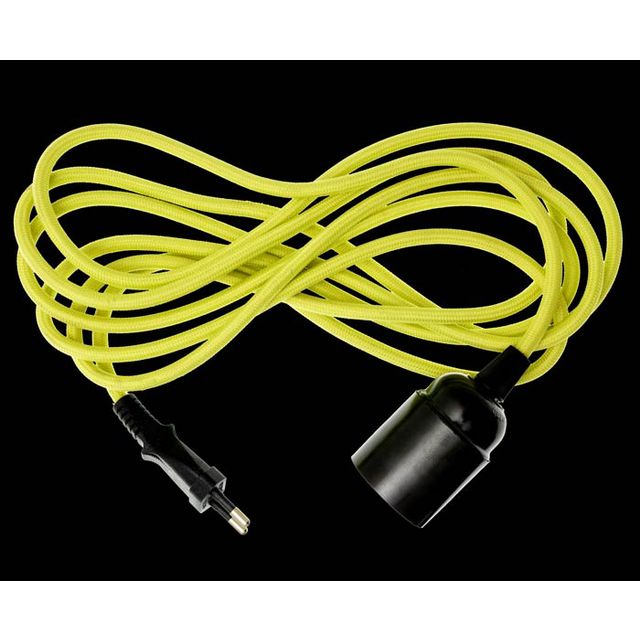

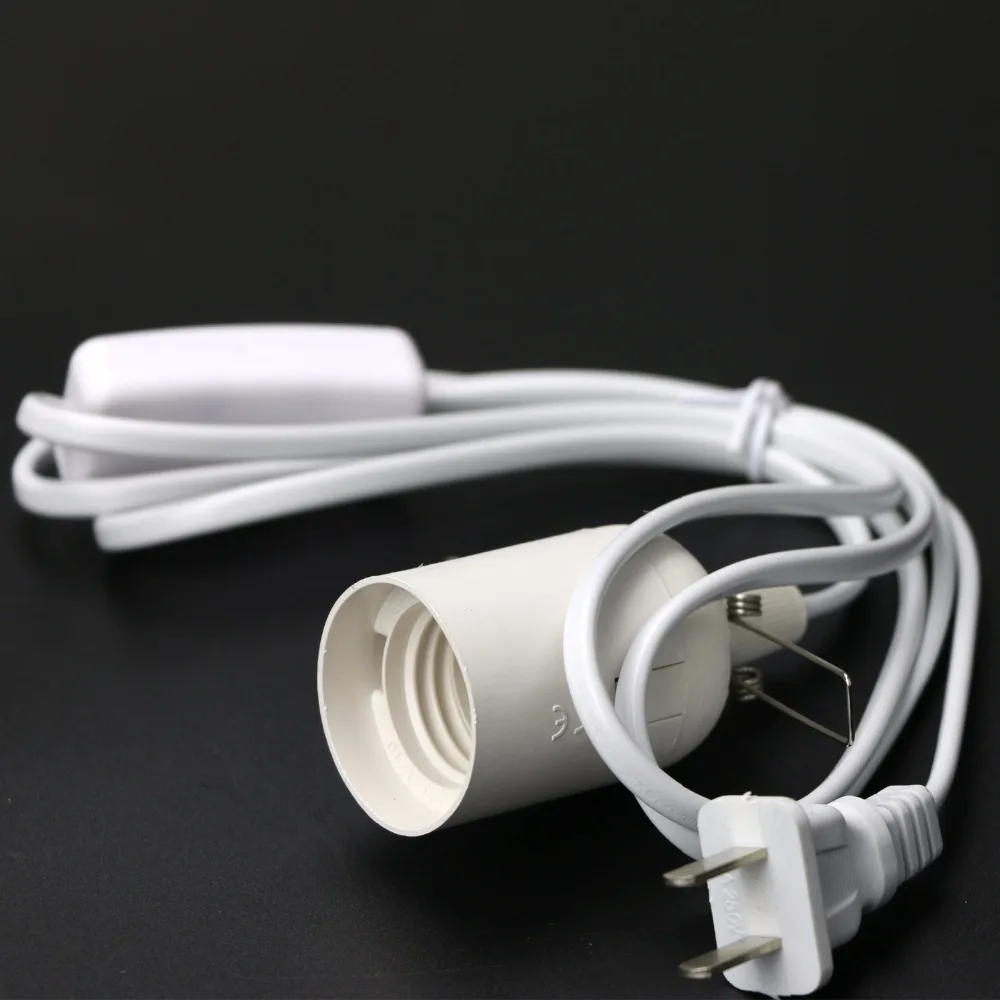

Самый дешевый провод цоколя лампы - Отличные предложения на провод цоколя лампочки от глобальных продавцов цоколя лампочки

Отличные новости !!! Вы находитесь в нужном месте для провода цоколя лампочки. К настоящему времени вы уже знаете, что что бы вы ни искали, вы обязательно найдете это на AliExpress. У нас буквально тысячи отличных продуктов во всех товарных категориях. Ищете ли вы товары высокого класса или дешевые и недорогие оптовые закупки, мы гарантируем, что он есть на AliExpress.

Вы найдете официальные магазины торговых марок наряду с небольшими независимыми продавцами со скидками, каждый из которых предлагает быструю доставку и надежные, а также удобные и безопасные способы оплаты, независимо от того, сколько вы решите потратить.

AliExpress никогда не уступит по выбору, качеству и цене.Каждый день вы будете находить новые онлайн-предложения, скидки в магазинах и возможность сэкономить еще больше, собирая купоны. Но вам, возможно, придется действовать быстро, поскольку этот верхний провод для цоколя лампы скоро станет одним из самых востребованных бестселлеров. Подумайте, как вам будут завидовать друзья, когда вы скажете им, что приобрели провод для цоколя лампы на AliExpress. Благодаря самым низким ценам в Интернете, дешевым тарифам на доставку и возможности получения на месте вы можете еще больше сэкономить.

Если вы все еще не уверены в проводе цоколя лампочки и думаете о выборе аналогичного товара, AliExpress - отличное место для сравнения цен и продавцов.Мы поможем вам разобраться, стоит ли доплачивать за высококачественную версию или вы получаете столь же выгодную сделку, приобретая более дешевую вещь. И, если вы просто хотите побаловать себя и потратиться на самую дорогую версию, AliExpress всегда позаботится о том, чтобы вы могли получить лучшую цену за свои деньги, даже сообщая вам, когда вам будет лучше дождаться начала рекламной акции. и ожидаемая экономия.AliExpress гордится тем, что у вас всегда есть осознанный выбор при покупке в одном из сотен магазинов и продавцов на нашей платформе.Реальные покупатели оценивают качество обслуживания, цену и качество каждого магазина и продавца. Кроме того, вы можете узнать рейтинги магазина или отдельных продавцов, а также сравнить цены, доставку и скидки на один и тот же продукт, прочитав комментарии и отзывы, оставленные пользователями. Каждая покупка имеет звездный рейтинг и часто имеет комментарии, оставленные предыдущими клиентами, описывающими их опыт транзакций, поэтому вы можете покупать с уверенностью каждый раз. Короче говоря, вам не нужно верить нам на слово - просто слушайте миллионы наших довольных клиентов.

А если вы новичок на AliExpress, мы откроем вам секрет. Непосредственно перед тем, как вы нажмете «купить сейчас» в процессе транзакции, найдите время, чтобы проверить купоны - и вы сэкономите еще больше. Вы можете найти купоны магазина, купоны AliExpress или собирать купоны каждый день, играя в игры в приложении AliExpress. Вместе с бесплатной доставкой, которую предлагают большинство продавцов на нашем сайте, мы думаем, вы сможете приобрести base wire light lamp по самой выгодной цене.

У нас всегда есть новейшие технологии, новейшие тенденции и самые обсуждаемые лейблы. На AliExpress отличное качество, цена и сервис всегда в стандартной комплектации. Начните лучший опыт покупок прямо здесь.

История лампочки

Более 150 лет назад изобретатели начали работу над яркой идеей, которая оказала огромное влияние на то, как мы используем энергию в наших домах и офисах.Это изобретение изменило способ проектирования зданий, увеличило продолжительность среднего рабочего дня и дало толчок развитию новых предприятий. Это также привело к новым прорывам в области энергетики - от электростанций и линий электропередач до бытовой техники и электродвигателей.

Как и все великие изобретения, лампочку нельзя приписать одному изобретателю. Это была серия небольших улучшений идей предыдущих изобретателей, которые привели к созданию лампочек, которые мы используем сегодня в наших домах.

Лампы накаливания освещают путь

Задолго до того, как Томас Эдисон запатентовал - сначала в 1879 году, а затем годом позже, в 1880 году - и начал коммерциализировать свою лампу накаливания, британские изобретатели продемонстрировали, что электрический свет возможен с дуговыми лампами.В 1835 году был продемонстрирован первый постоянный электрический свет, и в течение следующих 40 лет ученые всего мира работали над лампой накаливания, возясь с нитью накала (та часть лампы, которая излучает свет при нагревании электрическим током) и атмосферу колбы (независимо от того, откачивается ли воздух из колбы или она заполнена инертным газом, чтобы предотвратить окисление и выгорание нити). Эти первые лампочки имели чрезвычайно короткий срок службы, были слишком дороги в производстве или потребляли слишком много энергии.

Когда Эдисон и его исследователи из Menlo Park вышли на сцену освещения, они сосредоточились на улучшении нити накала - сначала тестировали углерод, затем платину, прежде чем наконец вернуться к углеродной нити. К октябрю 1879 года группа Эдисона изготовила лампочку с обугленной нитью из хлопковой нити без покрытия, которая могла работать 14,5 часов. Они продолжали экспериментировать с нитью накала, пока не остановились на ней, сделанной из бамбука, что дало лампам Эдисона срок службы до 1200 часов - эта нить накала стала стандартом для ламп Эдисона на следующие 10 лет.Эдисон также внес другие улучшения в лампочку, в том числе создал лучший вакуумный насос для полного удаления воздуха из лампы и разработал винт Эдисона (то, что сейчас является стандартным патроном для лампочек).

(Историческая сноска: нельзя говорить об истории лампочки, не упомянув Уильяма Сойера и Албона Мэна, получивших патент США на лампу накаливания, и Джозефа Свана, который запатентовал свою лампочку в Англии. дебаты о том, нарушали ли патенты Эдисона на лампочки патенты других изобретателей.В конце концов, американская осветительная компания Эдисона объединилась с Thomson-Houston Electric Company - компанией, производящей лампы накаливания по патенту Сойера-Мэна - и образовала General Electric, а английская осветительная компания Эдисона объединилась с компанией Джозефа Свона и образовала Ediswan в Англии.)

Что делает вклад Эдисона в электрическое освещение таким выдающимся, так это то, что он не остановился на улучшении лампочки - он разработал целый ряд изобретений, которые сделали использование лампочек практичным.Эдисон смоделировал свою технологию освещения на основе существующей газовой системы освещения. В 1882 году на виадуке Холборн в Лондоне он продемонстрировал, что электричество можно распределять от расположенного в центре генератора через серию проводов и трубок (также называемых трубопроводами). Одновременно он сосредоточился на улучшении выработки электроэнергии, разработав первую коммерческую энергосистему под названием Pearl Street Station в нижнем Манхэттене. А чтобы отслеживать, сколько электроэнергии потребляет каждый покупатель, Эдисон разработал первый электросчетчик.

Пока Эдисон работал над всей системой освещения, другие изобретатели продолжали делать небольшие успехи, улучшая процесс производства нити накала и эффективность лампы. Следующее большое изменение в лампах накаливания произошло с изобретением вольфрамовой нити европейскими изобретателями в 1904 году. Эти новые лампы накаливания прослужили дольше и имели более яркий свет по сравнению с лампами с углеродной нитью. В 1913 году Ирвинг Ленгмюр выяснил, что размещение инертного газа, такого как азот, внутри колбы удваивает ее эффективность.В течение следующих 40 лет ученые продолжали вносить улучшения, которые снизили стоимость и повысили эффективность лампы накаливания. Но к 1950-м годам исследователи еще только выяснили, как преобразовать около 10 процентов энергии, используемой лампой накаливания, в свет, и начали фокусировать свою энергию на других осветительных решениях.

Дефицит энергии ведет к прорыву флуоресценции

В 19 веке два немца - стеклодув Генрих Гайсслер и врач Юлиус Плюкер - обнаружили, что они могут производить свет, удаляя почти весь воздух из длинной стеклянной трубки и пропуская электрический ток. ток через нее, изобретение, которое стало известно как трубка Гейслера.Эти газоразрядные лампы не пользовались популярностью до начала 20 века, когда исследователи начали искать способ повысить эффективность освещения. Газоразрядные лампы стали основой многих технологий освещения, включая неоновые лампы, натриевые лампы низкого давления (тип, используемый в наружном освещении, таком как уличные фонари) и люминесцентные лампы.

И Томас Эдисон, и Никола Тесла экспериментировали с люминесцентными лампами в 1890-х годах, но ни один из них никогда не производил их в коммерческих целях.Вместо этого именно прорыв Питера Купера Хьюитта в начале 1900-х годов стал одним из предшественников люминесцентной лампы. Хьюитт создал сине-зеленый свет, пропустив электрический ток через пары ртути и включив балласт (устройство, подключенное к лампочке, которое регулирует ток через трубку). Хотя лампы Cooper Hewitt были более эффективными, чем лампы накаливания, они мало пригодны для использования из-за цвета света.

К концу 1920-х - началу 1930-х годов европейские исследователи проводили эксперименты с неоновыми трубками, покрытыми люминофором (материалом, который поглощает ультрафиолетовый свет и преобразует невидимый свет в полезный белый свет).Эти открытия послужили толчком к осуществлению программ исследований люминесцентных ламп в США, и к середине и концу 1930-х годов американские осветительные компании демонстрировали люминесцентные лампы для ВМС США и на Всемирной выставке 1939 года в Нью-Йорке. Эти фонари прослужили дольше и были примерно в три раза эффективнее, чем лампы накаливания. Потребность в энергоэффективном освещении на американских военных предприятиях привела к быстрому распространению люминесцентных ламп, и к 1951 году в США больше света производилось линейными люминесцентными лампами.

Другой недостаток энергии - нефтяной кризис 1973 года - заставил инженеров по освещению разработать люминесцентные лампы, которые можно было бы использовать в жилых помещениях. В 1974 году исследователи из Сильвании начали изучать, как можно уменьшить балласт и вставить его в лампу. Хотя они разработали патент на свою лампочку, они не могли найти способ ее производства. Два года спустя, в 1976 году, Эдвард Хаммер из General Electric придумал, как изгибать люминесцентную лампу в форме спирали, создав первую компактную люминесцентную лампу (КЛЛ).Как и Sylvania, General Electric отложила этот дизайн, потому что новое оборудование, необходимое для массового производства этих фонарей, было слишком дорогим.

Первые компактные люминесцентные лампы появились на рынке в середине 1980-х годов по розничным ценам от 25 до 35 долларов, но цены могли сильно различаться в зависимости от региона из-за различных рекламных акций, проводимых коммунальными предприятиями. Потребители указали на высокую цену как на препятствие номер один при покупке КЛЛ. Были и другие проблемы - многие КЛЛ 1990 года были большими и громоздкими, они плохо вписывались в светильники, у них была низкая светоотдача и непостоянные характеристики.С 1990-х годов улучшение характеристик, цены, эффективности КЛЛ (они потребляют примерно на 75 процентов меньше энергии, чем лампы накаливания) и срока службы (они служат примерно в 10 раз дольше) сделали их жизнеспособным вариантом как для арендаторов, так и для домовладельцев. Спустя почти 30 лет после того, как КЛЛ были впервые представлены на рынке, КЛЛ ENERGY STAR® стоит всего 1,74 доллара за лампу при покупке в упаковке по четыре штуки.

Светодиоды: будущее уже здесь

Одна из самых быстро развивающихся технологий освещения сегодня - это светодиоды (или LED).Тип твердотельного освещения, светодиоды используют полупроводник для преобразования электричества в свет, часто имеют небольшую площадь (менее 1 квадратного миллиметра) и излучают свет в определенном направлении, что снижает потребность в отражателях и рассеивателях, которые могут задерживать свет.

Это также самые эффективные фонари на рынке. Эффективность лампочки также называется световой эффективностью. Это мера излучаемого света (люмены), деленная на потребляемую мощность (ватты). Лампа, которая на 100 процентов эффективна при преобразовании энергии в свет, будет иметь эффективность 683 лм / Вт.Чтобы представить это в контексте, лампа накаливания мощностью от 60 до 100 Вт имеет эффективность 15 лм / Вт, эквивалентная CFL имеет эффективность 73 лм / Вт, а текущие сменные лампы на основе светодиодов на рынке варьируются от 70 до 120 лм / Вт со средней эффективностью 85 лм / Вт.

В 1962 году, работая в General Electric, Ник Холоняк-младший изобрел первый светодиод видимого спектра в виде красных диодов. Затем были изобретены бледно-желтые и зеленые диоды. По мере того как компании продолжали совершенствовать красные диоды и их производство, они начали появляться на рынке.

Что такое лампа E26 и как она выглядит?

Если вы хотите купить новую лампочку, возможно, вы встретили термин «E26», но вы можете не знать, что он означает.Читай дальше что бы узнать!

Что такое лампочка E26?

Термин E26 относится к цоколю или цоколю лампочки - компоненту лампы, обеспечивающему как электрический, так и механический контакт. Буква «E» в E26 обозначает винт Эдисона, самый стандартный цоколь для ламп, а цифра «26» обозначает его диаметр в миллиметрах (приблизительно 1 дюйм).

E26 также обычно называют средним винтом Эдисона (MES).


Следовательно, лампа E26 - это любая лампа или лампа, в которой используется цоколь или цоколь E26 для монтажа и электрического контакта.

Вы можете мгновенно распознать лампочку E26, посмотрев на нижнюю или не излучающую свет сторону лампы. Если вы видите металлическое основание с резьбой примерно 1 дюйм в диаметре, скорее всего, у вас лампа E26. Еще один способ убедиться в этом - проверить печать на лампе - наряду с мощностью и яркостью производители обычно печатают «E26», чтобы гарантировать их безопасное использование с соответствующими патронами.

Лампы E26 - одни из наиболее широко используемых цоколей для ламп в Северной Америке, Японии и других странах, где обычно используется 120 В переменного тока.(См. Лампы E27 для Европы и 240 В переменного тока). Хотя раньше они чаще всего использовались с лампами накаливания, люминесцентные лампы CFL и светодиодные лампы также по-прежнему используют цоколь E26.

Сегодня в светодиодных лампах А19, светодиодных лампах BR, светодиодных лампах PAR часто используются цоколи Е26.

E26 не имеет отношения к форме лампы!

Обозначение E26 относится только к его основанию или точке контакта с патроном. Цоколь E26 может использоваться для широкого диапазона ламп и ламп, несмотря на то, что они имеют разные формы и размеры.Ниже приведен пример светодиодного потолочного светильника, в котором для электрического подключения используется штекер E26.


Как работает лампа E26?

Лампы E26 работают как любые цоколи Эдисона. Когда винт лампы совместится с патроном приспособления, поверните лампу по часовой стрелке до полной фиксации.

Резьба E26 - правая, и в дополнение к

Руководство по безопасной утилизации ламп

Лампы накаливания

Стандарт Лампочки следует утилизировать вместе с бытовыми отходами.Они не могут быть переработанным, как обычное стекло, так как тонкая проволока при обработке стекла очень их трудно отделить, и стоимость их переработки непомерно высока.


Компактные люминесцентные лампы ( CFL )

Компактный люминесцентные лампы являются энергосберегающими лампами и не входят в Мусорка. Однако нет закона, который запрещал бы населению распоряжаться ими. в их мусорном ведре. Они содержат небольшое количество ртути.Хотя это полностью безопасны для пользователей ламп, их необходимо собирать отдельно для утилизации. Этот гарантирует, что ценные части ламп, такие как стекло и металл, не потеряны. Каждый компактный люминесцентный светильник имеет плату за переработку в конце срока службы, и вы можете найти ваш местный пункт утилизации, нажав на нашу WEEE веб-сайт схемы соответствия - http://www.recolight.co.uk/FREE-Recycling/. Компания LAMP не указана как свалка бытовых отходов, но мы можем принять обратно клиентам лампы с истекшим сроком службы бесплатно.


Галогенные лампы

Галогенный свет лампы следует утилизировать вместе с обычными бытовыми отходами. Их нельзя перерабатывать как и в случае с обычным стеклом, поскольку тонкая проволока при обработке стекла очень сложна отделить.


Светодиод Лампы

Светодиоды не содержат вредных вещества, но подобные КЛЛ если они являются заменяемыми лампами, к ним применяется предварительная плата за переработку.Они имеют чрезвычайно долгий срок службы и практически не требуют обслуживания. Вам следует изучить правила утилизации, применимые к оборудованию, в котором они включены. Отдельные светодиоды можно утилизировать вместе с бытовыми отходами. Лампа компания не указана как свалка общих отходов, но мы можем вернуть клиентов лампы с окончанием срока службы бесплатно.


Люминесцентная лампа

Флюоресцентные лампы экономят энергию и не выбрасываются в мусорное ведро.Каждая люминесцентная лампа несет плату за переработку в конце срока службы, и вы можете найти местный пункт утилизации, нажав на наших WEEE веб-сайт схемы соответствия - http://www.recolight.co.uk/FREE-Recycling/. Они содержат небольшое количество ртути. Хотя это совершенно безопасно для пользователей ламп их необходимо собирать отдельно для утилизации. Кроме того, это обеспечивает чтобы ценные части светильников, такие как стекло и металл, не пропали. Лампа компания не указана как свалка общих отходов, но мы можем вернуть клиентов лампы с окончанием срока службы бесплатно.

.

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
