Какое сечение провода нужно для 10 квт?

На мой взгляд, вначале нужно определиться о каких кабелях (проводах) по материалу изготовления, идёт речь.

Дело в том что медный провод такого же сечения что и алюминиевый выдерживает бОльшую нагрузку.

У меня в квартире и на даче электропроводка сделана медным проводом, а вот в гараже довольно старой постройки, алюминий.

Далее, напряжение в сети, тоже не маловажный фактор, сеть может быть как 220 Вольт, так и 380 Вольт.

Что касается сечения, если речь о медных проводах, то Вам нужен вот такой

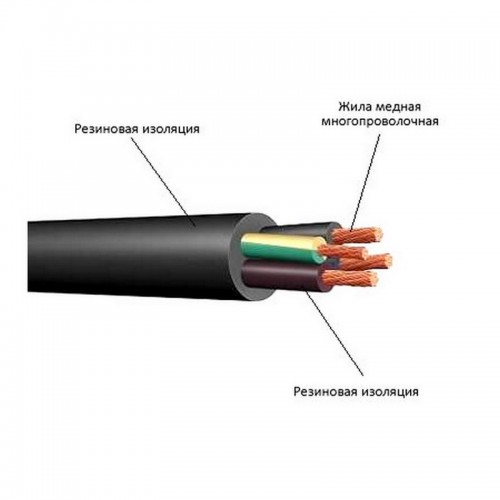

(на фото трёхжильный провод) провод сечением 6 квадратов (речь о квадратных миллиметрах), такой провод выдерживает нагрузку в 10,1 кВт.

Если будет использоваться алюминиевый кабель (провод) то 6 квадратов уже явно не достаточно, нужен провод сечением 10 квадратов, он выдерживает нагрузку до 11 кВт.

И речь идёт о напряжении в сети 220 Вольт.

Предположу что речь об вводном кабеле.

На розетки и тем более на освещение кабеля (провода) такого сечения не нужны, обычно на розетки используется медный кабель сечением 2,5 квадрата, а на освещение хватает и кабеля сечением 1,5 квадрата (и тоже медь).

Далее, если речь о нём (вводной кабель) например кабель в квартире со стационарной электрической плитой (это бытовой прибор большой мощности), вместо газовой, или квартира с автономным отоплением и котёл используется электрический, то лучше брать кабель с запасом по нагрузке.

Возможно в дальнейшем будут покупаться и устанавливаться новые бытовые приборы, оборудование и.т.д.

Сечение вводного кабеля рассчитывается (а именно на этот кабель основная нагрузка по этой причине он самого большого сечения) с учётом мощности всех бытовых приборов и оборудования находящихся в квартире (доме) и не забывайте об освещении.

То есть речь о суммарной мощности.

Узнать мощность бытовых приборов можно, ознакомившись с информацией, или на бирке прибора, или же в паспорте изделия.

Узнаёте мощность каждого электроприбора и далее мощность суммируется.

Так же не забывайте об вводном автомате, он тоже рассчитан на определённую нагрузку.

Устанавливается (если речь о многоквартирных домах) в электрощите на лестничной площадке.

И уже от этого автомата в Вашу квартиру заводится питающий (он же вводной) кабель.

Какое сечение провода нужно для 6 квт?

Электрический ток, протекающий по проводам и кабелям, обеспечивает работу электроприборов в доме. Именно поэтому для качественной и безопасной работы электропроводки необходимо правильно рассчитать соответствие сечения проводов предполагаемым нагрузкам в соответствии с требованиям безопасности.

Медь или алюминий

Как правило, опытные хозяева используют для домашней открытой или скрытой электропроводки медные провода. Гораздо большее сечение провода (на 25-30%) требует скрытая проводка, которая охлаждается гораздо медленнее открытой проводки, не спрятанной в канал-трубы или стену дома.

В случае если в доме алюминиевая проводка, то лучше выбирать провода из алюминия. Можно использовать и медные провода, совместив их с алюминиевыми с помощью соединительных клемм. Недостатком такого дуэта является быстрое окисление места соединения и потеря контакта.

Конечно, стоимость медных проводов в несколько раз выше алюминиевых аналогов, но безопасность должна быть превыше всего. Вот основные преимущества меди перед алюминием:

  • большая прочность и мягкость, соответственно меньший риск облома в местах сгиба;
  • большая устойчивость к коррозии и подверженности воздействию химических веществ. При скрутке алюминиевых проводов места соединения быстрее окисляются, а работа контактов нарушается;
  • высокая степень проводимости тока. К примеру, провода из меди, имеющие сечение 2,5 мм. выдерживают гораздо большую нагрузку тока, чем алюминиевый аналог.

Правильное соотношение мощности и сечения

Грамотный расчет сечения провода позволяет выбрать правильный вариант, обеспечивающий надежность и безопасность электропроводки. Основным показателем является длительно допустимая нагрузка тока — величина, пропускания в течение продолжительного промежутка времени.

Для того чтобы правильно определить сечение провода нужно подсчитать общий показатель мощности используемых электроприборов. Например, сумма мощностей электродуховки, электрического чайника, тостера и миксера составляет 5 кВт. Соответственно для качественной работы техники необходим провод, выдерживающий нагрузку от 6 кВт.

Оптимальным вариантом будет медный круглый провод, имеющий сечение 2,5 мм. с двойной изоляцией (ПВС 2×2,5). Также для мощности в 6 кВт подойдет медный круглый провод со скрученными жилами и двойной изоляцией (ШВВП 2×2,5).

Если в доме алюминиевая проводка, то для мощности в 6кВт потребуется алюминиевый плоский провод с одинарной изоляцией сечением от 4 мм. Аналогичный вариант нужен при общей мощности свыше 6 кВт.

Следует отнестись со всей ответственностью к выбору сечения провода. Нужно помнить, что несоответствие сечения провода и токовых нагрузок может привести к перегреву, плавлению изоляции, замыканию и пожару в доме. Покупать провода необходимо только у проверенных поставщиков, изготавливающих кабели и провода в соответствии с ГОСТами и техническими требованиями.

Сколько киловатт выдерживает провод 6 квадратов медь


Стандартная квартирная электропроводка рассчитывается на максимальный ток потребления при длительной нагрузке 25 ампер

(на такую силу тока выбирается и автоматический выключатель, который устанавливается на вводе проводов в квартиру)
выполняется медным проводом сечением 4,0 мм2, что соответствует диаметру провода 2,26 мм и мощности нагрузки до 6 кВт
.

Согласно требований п 7.1.35 ПУЭ сечение медной жилы для квартирной электропроводки должно быть не менее 2,5 мм2,

что соответствует диаметру проводника 1,8 мм и силе тока нагрузки 16 А. К такой электропроводке можно подключать электроприборы суммарной мощностью до 3,5 кВт.

Что такое сечение провода и как его определить

Чтобы увидеть сечение провода достаточно его перерезать поперек и посмотреть на срез с торца. Площадь среза и есть сечение провода.

Чем оно больше, тем большую силу тока может передать провод.

Как видно из формулы, сечение провода легко вычислить по его диаметру. Достаточно величину диаметра жилы провода умножить саму на себя и на 0,785. Для вычисления сечения многожильного провода нужно вычислить сечение одной жилы и умножить на их количество.

Диаметр проводника можно определить с помощью штангенциркуля с точностью до 0,1 мм или микрометра с точностью до 0,01 мм. Если нет под рукой приборов, то в таком случае выручит обыкновенная линейка.

Тепловой расчет с использованием поправочных коэффициентов

Для нескольких линий в одном кабель-канале табличные значения максимального тока следует умножить на соответствующий коэффициент:

  • 0.68 — для числа проводников от 2-х до 5 шт.
  • 0.63 — для проводников от 7 до 9 шт.
  • 0.6 — для проводников от 10 до 12 шт.

Коэффициент относится именно к проводам (жилам), а не к количеству проходящих линий. При расчете количества проложенных жил не берется во внимание нулевой рабочий провод или заземляющий провод. Согласно ПУЭ и ГОСТ 16442-80 они на нагрев проводов не влияют при прохождении нормальных токов.

Суммируя вышесказанное, получается, что для корректного и точного подбора сечения проводов необходимо знать:

  1. Сумму всех максимальных мощностей электроприборов.
  2. Характеристики сети: количество фаз и напряжение.
  3. Характеристики материала для кабеля.
  4. Табличные данные и коэффициенты.

При этом мощность не является основным показателем для отдельной линии кабеля или всей внутренней системы электроснабжения. При подборе сечения обязательно следует рассчитать максимальный ток нагрузки, а после сверить его с номинальным током автомата домашней сети.

Выбор сечения медного провода электропроводки по силе тока

Величина электрического тока обозначается буквой «А

» и измеряется в Амперах. При выборе действует простое правило,
чем сечение провода больше, тем лучше, по этому округляют результат в большую сторону.

Таблица для выбора сечения и диаметра медного провода в зависимости от силы тока
Максимальный ток, А1,02,03,04,05,06,010,016,020,025,032,040,050,063,0
Стандартное сечение, мм20,350,350,500,751,01,22,02,53,04,05,06,08,010,0
Диаметр, мм0,670,670,800,981,11,21,61,82,02,32,52,73,23,6

Приведенные мною данные в таблице основаны на личном опыте и гарантируют надежную работу электропроводки при самых неблагоприятных условиях ее прокладки и эксплуатации. При выборе сечения провода по величине тока не имеет значение, переменный это ток или постоянный. Не имеют значения также величина и частота напряжения в электропроводке, это может быть бортовая сеть автомобиля постоянного тока на 12 В или 24 В, летательного аппарата на 115 В частотой 400 Гц, электропроводка 220 В или 380 В частотой 50 Гц, высоковольтная линия электропередачи на 10000 В.

Если неизвестен ток потребления электроприбором, но известны напряжение питания и мощность, то рассчитать ток можно с помощью приведенного ниже онлайн калькулятора.

Онлайн калькулятор для определения силы тока по потребляемой мощности
Потребляемая мощность, Вт:
Напряжение питания, В:

Следует отметить, что на частотах более 100 Гц в проводах при протекании электрического тока начинает проявляться скин-эффект, заключающийся в том, что с увеличением частоты ток начинает «прижиматься» к внешней поверхности провода и фактическое сечение провода уменьшается. Поэтому выбор сечения провода для высокочастотных цепей выполняется по другим законам.

Кратковременные режимы работы

Максимально допустимый кратковременный ток для медных проводов при режимах работы с длительностью циклов до 10 мин и рабочими периодами между ними не более 4 мин приводится к длительному режиму работы, если сечение не превышает 6 мм2. При сечении выше 6 мм2: Iдоп = In∙0,875/√Тп.в.,

где Тп.в — отношение длительности рабочего периода к продолжительности цикла.

Отключение питания при перегрузках и коротких замыканиях определяется техническими характеристиками применяемых защитных автоматов. Ниже приведена схема небольшого щита управления квартиры. Питание от счетчика поступает на вводной автомат DP MCB мощностью 63 А, который защищает проводку до автоматов отдельных линий мощностью 10 А, 16 А и 20 А.

Важно! Пороги срабатывания автоматов должны быть меньше максимально допустимого тока проводки и выше нагрузочного тока. В таком случае каждая линия будет надежно защищена.

Определение нагрузочной способности электропроводки 220 В выполненной из алюминиевого провода

В давно построенных домах электропроводка, как правило, выполнена из алюминиевых проводов. Если соединения в распределительных коробках выполнены правильно, срок службы алюминиевой проводки может составлять и сто лет. Ведь алюминий практически не окисляется, и срок службы электропроводки будет определяться только сроком службы пластмассовой изоляции и надежностью контактов в местах присоединения.

В случае подключения дополнительных энергоемких электроприборов в квартире с алюминиевой электропроводкой необходимо определить по сечению или диаметру жил проводов способность ее выдержать дополнительную мощность. По приведенной ниже таблице это легко сделать.

Таблица выбора сечения и диаметра алюминиевого провода для предельной нагрузки
Диаметр, мм1,61,82,02,32,52,73,23,64,55,66,2
Сечение провода, мм22,02,53,04,05,06,08,010,016,025,035,0
Максимальный ток при длительной нагрузке, А1416182124263238556575
Максимальная мощность нагрузки, киловатт (BA)3,03,54,04,65,35,76,88,412,114,316,5

Если у Вас проводка в квартире выполнена из алюминиевых проводов и возникла необходимость подключить вновь установленную розетку в распределительной коробке медными проводами, то такое соединение выполняется в соответствии с рекомендациями статьи Соединение алюминиевых проводов.

Выбор проводки для отдельных групп потребителей

После того как выбран кабель для подключения к сети и для него подобран защищающий от перегрузок и коротких замыканий автомат ввода, необходимо подобрать провода для каждой группы потребителей.

Нагрузка разделяется на осветительную и силовую. Самым мощным потребителем в доме является кухня, где устанавливаются электроплита, стиральная и посудомоечная машины, холодильник, микроволновка и другие электроприборы.

Для каждой розетки выбираются провода на 2,5 мм2. По таблице для скрытой проводки он пропустит 21 А. Схема снабжения обычно радиальная — от распределительной коробки. Поэтому к коробке должны подходить провода на 4 мм2. Если розетки соединены шлейфом, следует учитывать, что сечению 2,5 мм2 соответствует мощность 4,6 кВт. Поэтому суммарная нагрузка на них не должна ее превышать. Здесь есть один недостаток: при выходе из строя одной розетки, остальные также могут оказаться неработоспособными.

На бойлер, электроплиту, кондиционер и другие мощные нагрузки целесообразно подключать отдельный провод с автоматом. В ванную комнату также делается отдельный ввод с автоматом и УЗО.

На освещение идет провод на 1,5 мм2. Сейчас многие применяют основное и дополнительное освещение, где может потребоваться большее сечение.

Расчет сечения провода электропроводки по мощности подключаемых электроприборов

Для выбора сечения жил провода кабеля при прокладке электропроводки в квартире или доме нужно проанализировать парк имеющихся электробытовых приборов с точки зрения одновременного их использования. В таблице представлен перечень популярных бытовых электроприборов с указанием потребляемого тока в зависимости от мощности. Вы можете узнать потребляемую мощность своих моделей самостоятельно из этикеток на самих изделиях или паспортам, часто параметры указывают на упаковке.

В случае если сила потребляемого тока электроприбором неизвестна, то ее можно измерять с помощью амперметра.

Таблица потребляемой мощности и силы тока бытовыми электроприборами при напряжении питания 220 В

Обычно мощность потребления электроприборов указывается на корпусе в ваттах (Вт или VA) или киловаттах (кВт или кVA). 1 кВт=1000 Вт.

Таблица потребляемой мощности и силы тока бытовыми электроприборами
Бытовой электроприборПотребляемая мощность, кВт (кBA)Потребляемая сила тока, АРежим потребления тока
Лампочка накаливания0,06 – 0,250,3 – 1,2Постоянно
Электрочайник1,0 – 2,05 – 9До 5 минут
Электроплита1,0 – 6,05 – 60Зависит от режима работы
Микроволновая печь1,5 – 2,27 – 10Периодически
Электромясорубка1,5 – 2,27 – 10Зависит от режима работы
Тостер0,5 – 1,52 – 7Постоянно
Гриль1,2 – 2,07 – 9Постоянно
Кофемолка0,5 – 1,52 – 8Зависит от режима работы
Кофеварка0,5 – 1,52 – 8Постоянно
Электродуховка1,0 – 2,05 – 9Зависит от режима работы
Посудомоечная машина1,0 – 2,05 – 9Максимальный с момента включения до нагрева воды
Стиральная машина1,2 – 2,06 – 9Максимальный с момента включения до нагрева воды
Сушильная машина2,0 – 3,09 – 13Постоянно
Утюг1,2 – 2,06 – 9Периодически
Пылесос0,8 – 2,04 – 9Зависит от режима работы
Обогреватель0,5 – 3,02 – 13Зависит от режима работы
Фен для волос0,5 – 1,52 – 8Зависит от режима работы
Кондиционер1,0 – 3,05 – 13Зависит от режима работы
Стационарный компьютер0,3 – 0,81 – 3Зависит от режима работы
Электроинструмент (дрель, лобзик и т. п.)0,5 – 2,52 – 13Зависит от режима работы

Ток потребляют еще холодильник, осветительные приборы, радиотелефон, зарядные устройства, телевизор в дежурном состоянии. Но в сумме эта мощность составляет не более 100 Вт и при расчетах ее можно не учитывать.

Если Вы включите все имеющиеся в доме электроприборы одновременно, то необходимо будет выбрать сечение провода, способное пропустить ток 160 А. Провод понадобится толщиной в палец! Но такой случай маловероятен. Трудно представить, что кто-то способен одновременно молоть мясо, гладить утюгом, пылесосить и сушить волосы.

Пример расчета. Вы встали утром, включили электрочайник, микроволновую печь, тостер и кофеварку. Потребляемый ток соответственно составит 7 А + 8 А + 3 А + 4 А = 22 А. С учетом включенного освещения, холодильника и в дополнение, например, телевизора, потребляемый ток может достигнуть 25 А.

Выбор сечения медного провода по мощности для сети 220 В

Выбрать сечение провода можно не только по силе тока но и по величине потребляемой мощности. Для этого нужно составить перечень всех планируемых для подключения к данному участку электропроводки электроприборов, определить, какую мощность потребляет каждый из них по отдельности. Далее сложить полученные данные и воспользоваться нижеприведенной таблицей.

Таблица выбора сечения и диаметра медного провода по мощности для сети 220 В
Мощность электроприбора, кВт (кBA)0,10,30,50,70,91,01,21,51,82,02,53,03,54,04,55,06,0
Стандартное сечение, мм20,350,350,350,50,750,751,01,21,51,52,02,52,53,04,04,05,0
Диаметр, мм0,670,670,670,50,980,981,131,241,381,381,61,781,781,952,262,262,52

Если имеется несколько электроприборов и для некоторых известен ток потребления, а для других мощность, то нужно определить из таблиц сечение провода для каждого из них, а затем полученные результаты сложить.

Выбор сечения медного провода по мощности для с бортовой сети автомобиля 12 В

Если при подключении к бортовой сети автомобиля дополнительного оборудования известна только его мощность потребления, то определить сечение дополнительной электропроводки можно с помощью ниже приведенной таблицы.

Таблица выбора сечения и диаметра медного провода по мощности для бортовой сети автомобиля 12 В
Мощность электроприбора, ватт (BA)10305080100200300400500600700800900100011001200
Стандартное сечение, мм20,350,50,751,21,53,04,06,08,08,0101010161616
Диаметр, мм0,670,50,81,241,381,952,262,763,193,193,573,573,574,514,514,51

Выбор сечения провода для подключения электроприборов к трехфазной сети 380 В

При работе электроприборов, например, электродвигателя, подключенных к трехфазной сети, потребляемый ток протекает уже не по двум проводам, а по трем и, следовательно, величина протекающего тока в каждом отдельном проводе несколько меньше. Это позволяет использовать для подключения электроприборов к трехфазной сети провод меньшего сечения.

Для подключения электроприборов к трехфазной сети напряжением 380 В, например электродвигателя, сечение провода для каждой фазы берется в 1,75 раза меньше, чем для подключения к однофазной сети 220 В.

Внимание

, при выборе сечения провода для подключения электродвигателя по мощности следует учесть, что на шильдике электродвигателя указывается максимальная механическая мощность, которую двигатель может создать на валу, а не потребляемая электрическая мощность. Потребляемая электрическая мощность электродвигателем с, учетом КПД и сos φ приблизительно в два раза больше, чем создаваемая на валу, что необходимо учитывать при выборе сечения провода исходя из мощности двигателя, указанной в табличке.

Например, нужно подключить электродвигатель потребляющий мощность от сети 2,0 кВт. Суммарный ток потребления электродвигателем такой мощности по трем фазам составляет 5,2 А. По таблице получается, что нужен провод сечением 1,0 мм2, с учетом вышеизложенного 1,0 / 1,75 = 0,5 мм2. Следовательно, для подключения электродвигателя мощностью 2,0 кВт к трехфазной сети 380 В понадобится медный трехжильный кабель с сечением каждой жилы 0,5 мм2.

Гораздо проще выбрать сечение провода для подключения трехфазного двигателя, исходя из величины тока его потребления, который всегда указывается на шильдике. Например, в шильдике приведенном на фотографии, ток потребления двигателя мощностью 0,25 кВт по каждой фазе при напряжении питания 220 В (обмотки двигателя подключены по схеме «треугольник») составляет 1,2 А, а при напряжении 380 В (обмотки двигателя подключены по схеме «звезда») всего 0,7 А. Взяв силу тока, указанную на шильдике, по таблице для выбора сечения провода для квартирной электропроводки выбираем провод сечением 0,35 мм2 при подключении обмоток электродвигателя по схеме «треугольник» или 0,15 мм2 при подключении по схеме «звезда».

Как рассчитать трехфазную проводку?

На расчет допустимого сечения кабеля влияет тип сети. Если мощность потребления одинакова, допустимые токовые нагрузки на жилы кабеля для трехфазной сети будут меньше, чем для однофазной.

Для питания трехжильного кабеля при U = 380 В применяется формула:

I = P/(√3∙U∙cos φ).

Коэффициент мощности можно найти в характеристиках электроприборов или он равен 1, если нагрузка активная. Максимально допустимый ток для медных проводов, а также алюминиевых при трехфазном напряжении указывается в таблицах.

О выборе марки кабеля для домашней электропроводки

Делать квартирную электропроводку из алюминиевых проводов на первый взгляд кажется дешевле, но эксплуатационные расходы из-за низкой надежности контактов со временем многократно превысят затраты на электропроводку из меди. Рекомендую делать проводку исключительно из медных проводов! Алюминиевые провода незаменимы при прокладке воздушной электропроводки, так как они легкие и дешевые и при правильном соединении служат надежно продолжительное время.

А какой провод лучше использовать при монтаже электропроводки, одножильный или многожильный? С точки зрения способности проводить ток на единицу сечения и монтажа, одножильный лучше. Так что для домашней электропроводки нужно использовать только одножильный провод. Многожильный допускает многократные изгибы, и чем тоньше в нем проводники, тем он более гибкий и долговечнее. Поэтому многожильный провод применяют для подключения к электросети нестационарных электроприборов, таких как электрофен, электробритва, электроутюг и все остальных.

После принятия решения по сечению провода встает вопрос о марке кабеля для электропроводки. Тут выбор не велик и представлен всего несколькими марками кабелей: ПУНП, ВВГнг и NYM.

Кабель ПУНП с 1990 года, в соответствии с решением Главгосэнергонадзора «О запрете применения проводов типа АПВН, ППБН, ПЕН, ПУНП и др., выпускаемых по ТУ 16-505. 610-74 вместо проводов АПВ, АППВ, ПВ и ППВ по ГОСТ 6323-79*» к применению запрещен.

Кабель ВВГ и ВВГнг – медные провода в двойной поливинилхлоридной изоляции, плоской формы. Предназначен для работы при температуре окружающей среды от −50°С до +50°С, для выполнения проводки внутри зданий, на открытом воздухе, в земле при прокладке в тубах. Срок службы до 30 лет. Буквы «нг» в обозначении марки говорят о негорючести изоляции провода. Выпускаются двух-, трех- и четырехжильные с сечением жил от 1,5 до 35,0 мм2. Если в обозначении кабеля перед ВВГ стоит буква А (АВВГ), то жилы в проводе алюминиевые.

Кабель NYM (его российский аналог – кабель ВВГ), с медными жилами, круглой формы, с негорючей изоляцией, соответствует немецкому стандарту VDE 0250. Технические характеристики и область применения, практически одинаковые с кабелем ВВГ. Выпускаются двух-, трех- и четырехжильные с сечением жил от 1,5 до 4,0 мм2.

Как видите, выбор для прокладки электропроводки не велик и определяется в зависимости от того, какой формы кабель более подходит для монтажа, круглой или плоской. Кабель круглой формы удобнее прокладывается через стены, особенно если делается ввод с улицы в помещение. Понадобится просверлить отверстие чуть больше диаметра кабеля, а при большей толщине стены это становится актуальным. Для внутренней проводки удобнее применять плоский кабель ВВГ.

При прокладке квартирной электропроводки, как правило, возникает вопрос и о выборе автоматического выключателя, или, как его часто называют, автомата. Этот вопрос и о выборе счетчика, УЗО, дифференциального автомата подробно освещен в статье сайта «Об электрическом счетчике, УЗО и автоматах защиты».

Рассеивание тепла при работе кабеля

Проводник не может разогреваться от проходящего тока бесконечно долго. Одновременно он отдает тепло окружающей среде, количество которого зависит от разности температуры между ними. В определенный момент наступает равновесное состояние и температура проводника устанавливается постоянной.

Важно! При правильно подобранной проводке потери на нагрев снижаются. Следует помнить, что за нерациональный расход электроэнергии (когда провода перегреваются) также приходится платить. С одной стороны плата взимается за лишний расход по счетчику, а с другой — за замену кабеля.

Параллельное соединение проводов электропроводки

Бывают безвыходные ситуации, когда срочно нужно проложить проводку, а провода требуемого сечения в наличии нет. В таком случае, если есть провод меньшего, чем необходимо, сечения, то можно проводку сделать из двух и более проводов, соединив их параллельно. Главное, чтобы сумма сечений каждого из них была не меньше расчетной.

Например, есть три провода сечением 2, 3 и 5 мм2, а нужен по расчетам 10 мм2. Соединяете их все параллельно, и проводка будет выдерживать ток до 50 ампер. Да Вы и сами многократно видели параллельное соединение большего количества тонких проводников для передачи больших токов. Например, для сварки используется ток до 150 А и для того, чтобы сварщик мог управлять электродом, нужен гибкий провод. Его и делают из сотен параллельно соединенных тонких медных проволочек. В автомобиле аккумулятор к бортовой сети тоже подключают с помощью такого же гибкого многожильного провода, так как во время пуска двигателя стартер потребляет от аккумулятора ток до 100 А. А при установке и снятии аккумулятора необходимо провода отводить в сторону, то есть провод должен быть достаточно гибким.

Способ увеличения сечения электропровода путем параллельного соединения нескольких проводов разного диаметра можно использовать только в крайнем случае. При прокладке домашней электропроводки допустимо соединять параллельно только провода одинакового сечения, взятые из одной бухты.

Онлайн калькуляторы для вычисления сечения и диаметра провода

Онлайн калькулятор для вычисления сечения провода по диаметру
Введите диаметр провода, мм:

С помощью онлайн калькулятора, представленного ниже можно решить обратную задачу – определить по сечению диаметр проводника.

Онлайн калькулятор для расчета диаметра провода кабеля по сечению
Введите величину сечения провода, мм2:

Сечение провода от нагрузки в квт. Как правильно выбрать кабель? Расчет по току, мощности, назначению

Стандартная квартирная электропроводка рассчитывается на максимальный ток потребления при длительной нагрузке 25 ампер (на такую силу тока выбирается и автоматический выключатель , который устанавливается на вводе проводов в квартиру) выполняется медным проводом сечением 4,0 мм 2 , что соответствует диаметру провода 2,26 мм и мощности нагрузки до 6 кВт .

Согласно требований п 7.1.35 ПУЭ сечение медной жилы для квартирной электропроводки должно быть не менее 2,5 мм 2 , что соответствует диаметру проводника 1,8 мм и силе тока нагрузки 16 А. К такой электропроводке можно подключать электроприборы суммарной мощностью до 3,5 кВт.

Что такое сечение провода и как его определить

Чтобы увидеть сечение провода достаточно его перерезать поперек и посмотреть на срез с торца. Площадь среза и есть сечение провода. Чем оно больше, тем большую силу тока может передать провод.

Как видно из формулы, сечение провода легко по его диаметру. Достаточно величину диаметра жилы провода умножить саму на себя и на 0,785. Для сечения многожильного провода нужно вычислить сечение одной жилы и умножить на их количество.

Диаметр проводника можно определить с помощью штангенциркуля с точностью до 0,1 мм или микрометра с точностью до 0,01 мм. Если нет под рукой приборов, то в таком случае выручит обыкновенная линейка .

Выбор сечения


медного провода электропроводки по силе тока

Величина электрического тока обозначается буквой «А » и измеряется в Амперах . При выборе действует простое правило, чем сечение провода больше, тем лучше, по этому округляют результат в большую сторону.

Таблица для выбора сечения и диаметра медного провода в зависимости от силы тока
Максимальный ток, А1,02,03,04,05,06,010,016,020,025,032,0 40,050,063,0
Стандартное сечение, мм 20,350,350,500,751,01,22,02,53,04,05,06,08,010,0
Диаметр, мм0,670,670,800,981,11,21,61,82,02,32,52,73,23,6

Приведенные мною данные в таблице основаны на личном опыте и гарантируют надежную работу электропроводки при самых неблагоприятных условиях ее прокладки и эксплуатации. При выборе сечения провода по величине тока не имеет значение, переменный это ток или постоянный. Не имеют значения также величина и частота напряжения в электропроводке, это может быть бортовая сеть автомобиля постоянного тока на 12 В или 24 В, летательного аппарата на 115 В частотой 400 Гц, электропроводка 220 В или 380 В частотой 50 Гц, высоковольтная линия электропередачи на 10000 В.

Если не известен ток потребления электроприбором, но известны напряжение питания и мощность, то рассчитать ток можно с помощью приведенного ниже онлайн калькулятора.

Следует отметить, что на частотах более 100 Гц в проводах при протекании электрического тока начинает проявляться скин-эффект, заключающийся в том, что с увеличением частоты ток начинает «прижиматься» к внешней поверхности провода и фактическое сечение провода уменьшается. Поэтому выбор сечения провода для высокочастотных цепей выполняется по другим законам.

Определение нагрузочной способности электропроводки 220 В


выполненной из алюминиевого провода

В давно построенных домах электропроводка, как правило, выполнена из алюминиевых проводов. Если соединения в распределительных коробках выполнены правильно, срок службы алюминиевой проводки может составлять и сто лет. Ведь алюминий практически не окисляется, и срок службы электропроводки будет определяться только сроком службы пластмассовой изоляции и надежностью контактов в местах присоединения.

В случае подключения дополнительных энергоемких электроприборов в квартире с алюминиевой электропроводкой необходимо определить по сечению или диаметру жил проводов способность ее выдержать дополнительную мощность. По приведенной ниже таблице это легко сделать.

Если у Вас проводка в квартире выполнена из алюминиевых проводов и возникла необходимость подключить вновь установленную розетку в распределительной коробке медными проводами, то такое соединение выполняется в соответствии с рекомендациями статьи Соединение алюминиевых проводов .

Расчет сечения провода электропроводки


по мощности подключаемых электроприборов

Для выбора сечения жил провода кабеля при прокладке электропроводки в квартире или доме нужно проанализировать парк имеющихся электробытовых приборов с точки зрения одновременного их использования.

В таблице представлен перечень популярных бытовых электроприборов с указанием потребляемого тока в зависимости от мощности. Вы можете узнать потребляемую мощность своих моделей самостоятельно из этикеток на самих изделиях или паспортам, часто параметры указывают на упаковке.

В случае если сила потребляемого тока электроприбором не известна, то ее можно измерять с помощью амперметра .

Таблица потребляемой мощности и силы тока бытовыми электроприборами


при напряжении питания 220 В

Обычно мощность потребления электроприборов указывается на корпусе в ваттах (Вт или VA) или киловаттах (кВт или кVA). 1 кВт=1000 Вт.

Таблица потребляемой мощности и силы тока бытовыми электроприборами
Бытовой электроприборПотребляемая мощность, кВт (кBA)Потребляемая сила тока, АРежим потребления тока
Лампочка накаливания0,06 – 0,250,3 – 1,2Постоянно
Электрочайник1,0 – 2,05 – 9До 5 минут
Электроплита1,0 – 6,05 – 60Зависит от режима работы
Микроволновая печь1,5 – 2,27 – 10Периодически
Электромясорубка1,5 – 2,27 – 10Зависит от режима работы
Тостер0,5 – 1,52 – 7Постоянно
Гриль1,2 – 2,07 – 9Постоянно
Кофемолка0,5 – 1,52 – 8Зависит от режима работы
Кофеварка0,5 – 1,52 – 8Постоянно
Электродуховка1,0 – 2,05 – 9Зависит от режима работы
Посудомоечная машина1,0 – 2,05 – 9
Стиральная машина1,2 – 2,06 – 9Максимальный с момента включения до нагрева воды
Сушильная машина2,0 – 3,09 – 13Постоянно
Утюг1,2 – 2,06 – 9Периодически
Пылесос0,8 – 2,04 – 9Зависит от режима работы
Обогреватель0,5 – 3,02 – 13Зависит от режима работы
Фен для волос0,5 – 1,52 – 8Зависит от режима работы
Кондиционер1,0 – 3,05 – 13Зависит от режима работы
Стационарный компьютер0,3 – 0,81 – 3Зависит от режима работы
Электроинструмент (дрель, лобзик и т. п.)0,5 – 2,52 – 13Зависит от режима работы

Ток потребляют еще холодильник, осветительные приборы, радиотелефон, зарядные устройства, телевизор в дежурном состоянии. Но в сумме эта мощность составляет не более 100 Вт и при расчетах ее можно не учитывать.

Если Вы включите все имеющиеся в доме электроприборы одновременно, то необходимо будет выбрать сечение провода, способное пропустить ток 160 А. Провод понадобится толщиной в палец! Но такой случай маловероятен. Трудно представить, что кто-то способен одновременно молоть мясо, гладить утюгом, пылесосить и сушить волосы.

Пример расчета. Вы встали утром, включили электрочайник, микроволновую печь, тостер и кофеварку. Потребляемый ток соответственно составит 7 А + 8 А + 3 А + 4 А = 22 А. С учетом включенного освещения, холодильника и в дополнение, например, телевизора, потребляемый ток может достигнуть 25 А.


для сети 220 В

Выбрать сечение провода можно не только по силе тока но и по величине потребляемой мощности. Для этого нужно составить перечень всех планируемых для подключения к данному участку электропроводки электроприборов, определить, какую мощность потребляет каждый из них по отдельности. Далее сложить полученные данные и воспользоваться ниже приведенной таблицей.


для сети 220 В
Мощность электроприбора, кВт (кBA)0,10,30,50,70,91,01,21,51,82,02,53,03,54,04,55,06,0
Стандартное сечение, мм 20,350,350,350,50,750,751,01,21,51,52,02,52,53,04,04,05,0
Диаметр, мм0,670,670,670,50,980,981,131,241,381,381,61,781,781,952,262,262,52

Если имеется несколько электроприборов и для некоторых известен ток потребления, а для других мощность, то нужно определить из таблиц сечение провода для каждого из них, а затем полученные результаты сложить.

Выбор сечения медного провода по мощности


для с бортовой сети автомобиля 12 В

Если при подключении к бортовой сети автомобиля дополнительного оборудования известна только его мощность потребления, то определить сечение дополнительной электропроводки можно с помощью ниже приведенной таблицы.

Таблица выбора сечения и диаметра медного провода по мощности
для бортовой сети автомобиля 12 В
Мощность электроприбора, ватт (BA)10305080100200300400500600700800900100011001200
Стандартное сечение, мм 20,350,50,751,21,53,04,06,08,08,0101010161616
Диаметр, мм0,670,50,81,241,381,952,262,763,193,193,573,573,574,514,514,51

Выбор сечения провода для подключения электроприборов


к трехфазной сети 380 В

При работе электроприборов, например, электродвигателя, подключенных к трехфазной сети, потребляемый ток протекает уже не по двум проводам, а по трем и, следовательно, величина протекающего тока в каждом отдельном проводе несколько меньше. Это позволяет использовать для подключения электроприборов к трехфазной сети провод меньшего сечения.

Для подключения электроприборов к трехфазной сети напряжением 380 В, например электродвигателя, сечение провода для каждой фазы берется в 1,75 раза меньше, чем для подключения к однофазной сети 220 В.

Внимание , при выборе сечения провода для подключения электродвигателя по мощности следует учесть, что на шильдике электродвигателя указывается максимальная механическая мощность, которую двигатель может создать на валу, а не потребляемая электрическая мощность. Потребляемая электрическая мощность электродвигателем с, учетом КПД и сos φ приблизительно в два раза больше, чем создаваемая на валу, что необходимо учитывать при выборе сечения провода исходя из мощности двигателя, указанной в табличке.

Например, нужно подключить электродвигатель потребляющий мощность от сети 2,0 кВт. Суммарный ток потребления электродвигателем такой мощности по трем фазам составляет 5,2 А. По таблице получается, что нужен провод сечением 1,0 мм 2 , с учетом вышеизложенного 1,0 / 1,75 = 0,5 мм 2 . Следовательно, для подключения электродвигателя мощностью 2,0 кВт к трехфазной сети 380 В понадобится медный трехжильный кабель с сечением каждой жилы 0,5 мм 2 .


Гораздо проще выбрать сечение провода для подключения трехфазного двигателя, исходя из величины тока его потребления, который всегда указывается на шильдике. Например, в шильдике приведенном на фотографии, ток потребления двигателя мощностью 0,25 кВт по каждой фазе при напряжении питания 220 В (обмотки двигателя подключены по схеме «треугольник») составляет 1,2 А, а при напряжении 380 В (обмотки двигателя подключены по схеме «звезда») всего 0,7 А. Взяв силу тока, указанную на шильдике, по таблице для выбора сечения провода для квартирной электропроводки выбираем провод сечением 0,35 мм 2 при подключении обмоток электродвигателя по схеме «треугольник» или 0,15 мм 2 при подключении по схеме «звезда».

О выборе марки кабеля для домашней электропроводки

Делать квартирную электропроводку из алюминиевых проводов на первый взгляд кажется дешевле, но эксплуатационные расходы из-за низкой надежности контактов со временем многократно превысят затраты на электропроводку из меди. Рекомендую делать проводку исключительно из медных проводов! Алюминиевые провода незаменимы при прокладке воздушной электропроводки, так как они легкие и дешевые и при правильном соединении служат надежно продолжительное время.

А какой провод лучше использовать при монтаже электропроводки, одножильный или многожильный? С точки зрения способности проводить ток на единицу сечения и монтажа, одножильный лучше. Так что для домашней электропроводки нужно использовать только одножильный провод. Многожильный допускает многократные изгибы, и чем тоньше в нем проводники, тем он более гибкий и долговечнее. Поэтому многожильный провод применяют для подключения к электросети нестационарных электроприборов, таких как электрофен, электробритва, электроутюг и все остальных.

После принятия решения по сечению провода встает вопрос о марке кабеля для электропроводки. Тут выбор не велик и представлен всего несколькими марками кабелей: ПУНП, ВВГнг и NYM.

Кабель ПУНП с 1990 года, в соответствии с решением Главгосэнергонадзора «О запрете применения проводов типа АПВН, ППБН, ПЕН, ПУНП и др. , выпускаемых по ТУ 16-505. 610-74 вместо проводов АПВ, АППВ, ПВ и ППВ по ГОСТ 6323-79*» к применению запрещен.

Кабель ВВГ и ВВГнг – медные провода в двойной поливинилхлоридной изоляции, плоской формы. Предназначен для работы при температуре окружающей среды от −50°С до +50°С, для выполнения проводки внутри зданий, на открытом воздухе, в земле при прокладке в тубах. Срок службы до 30 лет. Буквы «нг» в обозначении марки говорят о негорючести изоляции провода. Выпускаются двух-, трех- и четырехжильные с сечением жил от 1,5 до 35,0 мм 2 . Если в обозначении кабеля перед ВВГ стоит буква А (АВВГ), то жилы в проводе алюминиевые.

Кабель NYM (его российский аналог — кабель ВВГ), с медными жилами, круглой формы, с негорючей изоляцией, соответствует немецкому стандарту VDE 0250. Технические характеристики и область применения, практически одинаковые с кабелем ВВГ. Выпускаются двух-, трех- и четырехжильные с сечением жил от 1,5 до 4,0 мм 2 .

Как видите, выбор для прокладки электропроводки не велик и определяется в зависимости от того, какой формы кабель более подходит для монтажа, круглой или плоской. Кабель круглой формы удобнее прокладывается через стены, особенно если делается ввод с улицы в помещение. Понадобится просверлить отверстие чуть больше диаметра кабеля, а при большей толщине стены это становится актуальным. Для внутренней проводки удобнее применять плоский кабель ВВГ.

Параллельное соединение проводов электропроводки

Бывают безвыходные ситуации, когда срочно нужно проложить проводку, а провода требуемого сечения в наличии нет. В таком случае, если есть провод меньшего, чем необходимо, сечения, то можно проводку сделать из двух и более проводов, соединив их параллельно. Главное, чтобы сумма сечений каждого из них была не меньше расчетной.

Например, есть три провода сечением 2, 3 и 5 мм 2 , а нужен по расчетам 10 мм 2 . Соединяете их все параллельно, и проводка будет выдерживать ток до 50 ампер. Да Вы и сами многократно видели параллельное соединение большего количества тонких проводников для передачи больших токов. Например, для сварки используется ток до 150 А и для того, чтобы сварщик мог управлять электродом, нужен гибкий провод. Его и делают из сотен параллельно соединенных тонких медных проволочек. В автомобиле аккумулятор к бортовой сети тоже подключают с помощью такого же гибкого многожильного провода, так как во время пуска двигателя стартер потребляет от аккумулятора ток до 100 А. А при установке и снятии аккумулятора необходимо провода отводить в сторону, то есть провод должен быть достаточно гибким.

Способ увеличения сечения электропровода путем параллельного соединения нескольких проводов разного диаметра можно использовать только в крайнем случае. При прокладке домашней электропроводки допустимо соединять параллельно только провода одинакового сечения, взятые из одной бухты.

Онлайн калькуляторы для вычисления сечения и диаметра провода

С помощью онлайн калькулятора, представленного ниже можно решить обратную задачу – определить по сечению диаметр проводника.

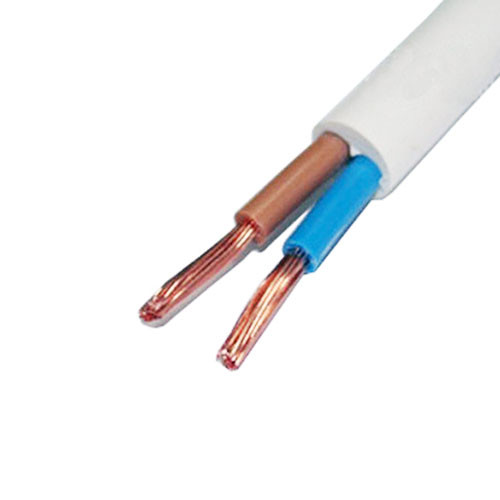

Как вычислить сечение многожильного провода

Многожильный провод, или как его называют еще многопроволочный или гибкий, представляет собой свитые вместе одножильные проволочки. Для вычисления сечения многожильного провода нужно сначала вычислить сечение одной проволочки, а затем полученный результат умножить на их число.


Рассмотрим пример. Есть многожильный гибкий провод, в котором 15 жил диаметром 0,5 мм. Сечение одной жилы равно 0,5 мм×0,5 мм×0,785 = 0,19625 мм 2 , после округления получим 0,2 мм 2 . Так как у нас в проводе 15 проволочек, то для определения сечения кабеля нужно перемножить эти числа. 0,2 мм 2 ×15=3 мм 2 . Осталось по таблице определить, что такой многожильный провод выдержит ток 20 А.

Можно оценить нагрузочную способность многожильного провода без замера диаметра отдельного проводника, измеряв общий диаметр всех свитых проволочек. Но так как проволочки круглые, то между ними находятся воздушные зазоры. Для исключения площади зазоров нужно полученный по формуле результат сечения провода умножить на коэффициент 0,91. При замере диаметра надо проследить, чтобы многожильный провод не сплющился.

Рассмотрим на примере. В результате измерений многожильный провод имеет диаметр 2,0 мм. Рассчитаем его сечение: 2,0 мм×2,0 мм×0,785×0,91 = 2,9 мм 2 . По таблице (смотри ниже) определяем, что данный многожильный провод выдержит ток величиной до 20 А.

Сечение провода по току и мощности – это параметры, которые указывают на предназначение того или иного кабеля. Другими словами, где провод можно использовать и где нельзя.

Сбор данных

Сечение подбирается по мощности или току приборов, которые впоследствии будут подключены. Такой метод называется «по нагрузке», так как приборы и есть – нагрузка на кабель. Если аппаратура требует больших энергетических затрат, то, соответственно, и кабель к ней придётся подключать мощный. Если не требует, то и провода с небольшим сечением будет вполне достаточно. Как выбрать сам кабель и чем руководствоваться?

Прежде всего, нужно собрать данные о тех приборах, к которым будут идти провода. Такие данные называются паспортными, они в обязательном порядке пишутся в техническом паспорте на аппарат. Там содержатся такие данные, как:

  • модель прибора;
  • напряжение;
  • потребляемая мощность;
  • знак сертификата;
  • страна-производитель;
  • дата производства;
  • знак утилизации;
  • класс защиты и так далее.

Кроме того, если техпаспорт, скажем, вы потеряли, то на приборах ставят специальные таблички или клеят наклейки. На них отображаются основные данные. В том числе, потребляемая мощность, которая нам и нужна. Можно выбрать сечение провода по мощности и без этого.

Если и таблички с наклейкой не осталось, но вы помните модель (она может быть написана на корпусе), то не беда. Попробуйте поискать информацию о приборе в сети Интернет. Уж совсем, в крайнем случае, воспользуйтесь данными средней статистики. Существует специальная таблица ориентировочной мощности потребления различных приборов, таких как: дрель, тостер, холодильник, стиральная машина, кондиционер и так далее.

Только тут есть один важный нюанс. Видите, в таблице даётся диапазон мощности? Трудно догадаться: что выбрать.

Всегда берите по максимуму!

Когда вы начнёте делать расчёт сечения кабеля по мощности, то в результате вы получите завышенную мощность прибора. Это очень хорошо, в результате вам нужен будет кабель с большим сечением. Такие кабели мало греются и, соответственно, дольше работают.


Если аппарат требует большую мощность, то провод с малым сечением просто сгорит.

Метод нагрузки

Как уже говорилось, нагрузка – это и есть прибор. Он может быть один, а может быть несколько. Сколько бы их ни было, всегда складывайте все мощности приборов, к которым вы подключите проводник. Все эти мощности должны выражаться только в одной единице измерения! В ваттах или киловаттах, иначе запутаетесь в расчётах.

«Кило» — это умножение на тысячу. 1 кВт = 1000 Вт.

Если значения мощностей приборов разные, то делаем их одинаковыми – переводим. Допустим, у нас один прибор потребляет 100 Вт, а другой – 3,5 кВт. Оставляем значение первого нетронутым, а значение последнего переводим, получаем 3500 Вт. Если хотите Ватты перевести в киловатты, то делите на тысячу.

Мощность посчитали. Теперь выбираем сечение кабеля. Таблица мощности кабеля по сечению представлена ниже. В ней ничего сложного нет, так как необходимо просто выбрать столбики, где указаны фазы. Если у вас одна фаза в сети, то берём напряжение 220 Вольт. Если три – 380 Вольт.

Затем находим число, которое чуть-чуть больше мощности, что вы насчитали. Нашли? Слева указано соответствующее сечение проводника и его диаметр. Вот такой кабель вам и нужен. Если под рукой есть таблица сечения кабеля по мощности, то никаких трудностей не возникнет.

В этой таблице значения для медных и алюминиевых жил разные. Какая жила вам нужна – в таких столбиках и смотрите.

Возникают иногда трудности с выбором материала, из которого сделаны жилы кабеля. В качестве проводки домов и квартир используют медь. Считается, что медные провода гибкие, практичные и надёжные. Правда, они дороже алюминиевых кабелей стоят. Разумеется, если медная жила имеет большое сечение (когда высокая нагрузка в доме), то её гибкой уже не назовёшь. И цена будет выше. Поэтому в таких случаях смело берите алюминиевые провода – хорошая экономия.

По мощности и длине

Выбор сечения кабеля по мощности и длине делается немного по-другому. Бывает, когда проводник имеет длину в несколько десятков, а то и сотен метров. Потери в самих кабелях придётся учитывать, иначе энергии может быть недостаточно для аппаратуры. Есть ещё одна таблица, которая подскажет дальнейшие действия, с учётом всех потерь.

Нужно знать мощность, которая выделяется на дом или здание. Выделенная мощность – это мощность всей аппаратуры, которая работает в доме. И расстояние от столба до здания, откуда идёт кабель. Это расстояние легко измерить самому.

Обязательно берите небольшой запас сечения провода перед тем, как проложить проводку.

При большем сечении провод меньше греется и изоляция, вместе с ним. Значит, вероятность возникновения пожара или замыкания снижается. Ещё, очень часто бывает, что в доме количество приборов может прибавиться. Допустим, вы поставили холодильник, кондиционер и электрическую плиту. А через год решили купить компьютер, тостер, два телевизора и ещё чего-нибудь работающего на электричестве. Проводке просто не хватит мощности выдержать такое количество техники. Вам придётся следить, чтобы мощная аппаратура не была включена одновременно, либо полностью менять проводку. А можно просто заранее прокладывать проводку с запасом сечения. Так рациональнее: мучиться потом не придётся.

Расчёт по току

Также возможен выбор сечения кабеля по току. Для этого необходимо провести такой же сбор данных по стикерам, табличкам или техническому паспорту. Только теперь нам нужна не мощность в ваттах, а сила тока в амперах. В характеристиках указывается ток, который максимально потребляется прибором.

Снова собираем данные со всех приборов и суммируем. И также переводим всё в одну единицу, аналогично: 1мА (миллиампер) = 0,001 А и 1А = 1000 мА. Например, 2,3А – это 2300 мА. Просто иногда зачем-то указывают именно в миллиамперах.

Самая первая таблица, показанная выше, может определить сечение не только по количеству ватт. Она же является таблицей определения сечения проводов по мощности и току одновременно. То есть работать придётся снова с ней. Обратите внимание: числа есть не все. Например, у вас потребляемый ток составляет 25 ампер, и вам нужен медный провод. В таблице этого числа нет. Выбираем большее значение. Оно равно двадцати семи амперам – поэтому и ориентируйтесь. Получается, нужное сечение кабеля по току – 4 квадратных миллиметра.

Никогда не выбирайте меньшее значение, чтобы сэкономить! В лучшем случае, сработает защитный автомат, прекратив подачу электричества. Если такого автомата нет, а это – худший случай, то есть высокая вероятность выхода техники из строя или даже возникновения пожара. Не экономьте на безопасности вашего дома и вас самих.

Прокладка проводов

Всё же, при прохождении тока по проводу, проводник нагревается. Много тока – много тепла. О чём речь: прокладка провода может быть закрытой или открытой. Закрытая – это когда провод находится под специальной трубой. Открытая – когда он ничем не накрыт, то есть, голый провод, прикреплённый к стене.

Тут можно схитрить. Температура будет разной, при разных сечениях проводника, даже если значение тока останется неизменным. Значит, если прокладка кабеля открытая, то меньшее сечение вполне допустимо. Тепло будет уходить в воздух, а провод, соответственно, охладится.

Провода с небольшим сечением, в трубах, кабель-каналах или стене не смогут остыть – теплу же некуда уходить. Поэтому, когда прокладка провода закрыта, необходимо только большее сечение, иначе испортится изоляция. Есть также таблица, которая поможет выбрать проводник с учётом его прокладки. Принцип остаётся таким же: медные или алюминиевые жилы, ток и мощность.

Таблица прокладки кабеля:

Но запутаться можно. Например, нам нужен медный проводник, по мощности в 7,3 кВт (7300 Вт). Сеть однофазная, класть будем закрыто. Смотрим в табличку. Мы помним, что всё берётся по максимальным значениям. Находим число 7,4 кВт. И видим, что нужное сечение составит 6 квадратных миллиметров.

Или же, мы хотим алюминиевый проводник проложить открыто. Нам известно, что раздаточный ток равен 40 амперам. В таблице есть число 39. Нельзя! Берём большее – шестьдесят ампер. Видим, что проводник мы купим с сечением в десять квадратных миллиметров. А если закрыто проложим, то 16. И не ошиблись, и запас есть. Перед тем, как покупать провод, возьмите с собой штангенциркуль и первую табличку. На всякий случай проверьте: такой ли у него диаметр? Если, на самом деле, он окажется меньше заявленного, то не берите этот провод!

Содержание:

Большое значение в электротехнике имеет такая величина, как поперечное сечение провода и нагрузка. Без этого параметра невозможно проведение каких-либо расчетов, особенно, связанных с прокладкой кабельных линий. Ускорить необходимые вычисления помогает таблица зависимости мощности от сечения провода, применяемая при проектировании электротехнического оборудования. Правильные расчеты обеспечивают нормальную работу приборов и установок, способствуют надежной и долговременной эксплуатации проводов и кабелей.

Правила расчетов площади сечения

На практике расчеты сечения любого провода не представляют какой-либо сложности. Достаточно всего лишь с помощью штангенциркуля, а затем полученное значение использовать в формуле: S = π (D/2)2, в которой S является площадью сечения, число π составляет 3,14, а D представляет собой измеренный диаметр жилы.

В настоящее время используются преимущественно медные провода. По сравнению с алюминиевыми, они более удобны в монтаже, долговечны, имеют значительно меньшую толщину, при одинаковой силе тока. Однако, при увеличении площади сечения стоимость медных проводов начинает возрастать, и все преимущества постепенно теряются. Поэтому при значении силы тока более 50-ти ампер практикуется применение кабелей с алюминиевыми жилами. Для измерения сечения проводов используются квадратные миллиметры. Наиболее распространенными показателями, применяемыми на практике, являются площади 0,75; 1,5; 2,5; 4,0 мм2.

Таблица сечения кабеля по диаметру жилы

Основным принципом расчетов служит достаточность площади сечения, для нормального протекания через него электрического тока. То есть, допустимый ток не должен нагревать проводник до температуры свыше 60 градусов. Падение напряжения не должно превышать допустимого значения. Этот принцип особенно актуален для ЛЭП большой протяженности и высокой силы тока. Обеспечение механической прочности и надежности провода осуществляется за счет оптимальной толщины провода и защитной изоляции.

Сечение провода по току и мощности

Прежде чем рассматривать соотношение сечения и мощности, следует остановиться на показателе, известном, как максимальная рабочая температура. Данный параметр обязательно учитывается при выборе толщины кабеля. Если этот показатель превышает свое допустимое значение, то из-за сильного нагрева металл жилы и изоляция расплавятся и разрушатся. Таким образом, происходит ограничение рабочего тока для конкретного провода его максимальной рабочей температурой. Важным фактором является время, в течение которого кабель сможет функционировать в подобных условиях.

Основное влияние на устойчивую и долговечную работу провода оказывает потребляемая мощность и . Для быстроты и удобства расчетов были разработаны специальные таблицы, позволяющие подобрать необходимое сечение в соответствии с предполагаемыми условиями эксплуатации. Например, при мощности 5 кВт и силе тока в 27,3 А, площадь сечения проводника составит 4.0 мм2. Точно так же подбирается сечение кабелей и проводов при наличии других показателей.

Необходимо учитывать и влияние окружающей среды. При температуре воздуха, на 20 градусов превышающей нормативную, рекомендуется выбор большего сечения, следующего по порядку. То же самое касается наличия нескольких кабелей, содержащихся в одном жгуте или значения рабочего тока, приближающегося к максимальному. В конечном итоге, таблица зависимости мощности от сечения провода позволит выбрать подходящие параметры на случай возможного увеличения нагрузки в перспективе, а также при наличии больших пусковых токов и существенных перепадов температур.

Формулы для расчета сечения кабеля

При прокладке электропроводки требуется знать, кабель с жилами какого сечения вам надо будет прокладывать. Выбор сечения кабеля можно делать либо по потребляемой мощности, либо по потребляемому току. Также учитывать надо длину кабеля и способ укладки.

Выбираем сечение кабеля по мощности

Подобрать сечение провода можно по мощности приборов, которые будут подключаться. Эти приборы называются нагрузкой и метод может еще называться «по нагрузке». Суть его от этого не меняется.

Собираем данные

Для начала находите в паспортных данных бытовой техники потребляемую мощность, выписываете ее на листочек. Если так проще, можно посмотреть на шильдиках — металлических пластинах или стикерах, закрепленных на корпусе техники и аппаратуры. Там есть основная информация и, чаще всего, присутствует мощность. Опознать ее проще всего по единицам измерения. Если изделие произведено в России, Белоруссии, Украине обычно стоит обозначение Вт или кВт, на оборудовании из Европы, Азии или Америки стоит обычно английское обозначение ваттов — W, а потребляемая мощность (нужна именно она) обозначается сокращением «TOT» или TOT MAX.

Если и этот источник недоступен (информация затерлась, например, или вы только планируете приобрести технику, но еще не определились с моделью), можно взять среднестатистические данные. Для удобства они сведены в таблицу.

Находите ту технику, которую планируете ставить, выписываете мощность. Дана она порой с большим разбросом, так что иногда трудно понять, какую цифру брать. В данном случае, лучше брать по-максимуму. В результате при расчетах у вас будет несколько завышена мощность оборудования и потребуется кабель большего сечения. Но для вычисления сечения кабеля это хорошо. Горят только кабели с меньшим сечением, чем это необходимо. Трассы с большим сечением работают долго, так как греются меньше.

Суть метода

Чтобы подобрать сечение провода по нагрузке, складываете мощности приборов, которые будут подключаться к данному проводнику. При этом важно, чтобы все мощности были выражены в одинаковых единицах измерения — или в ваттах (Вт), или в киловаттах (кВт). Если есть разные значения, приводим их к единому результату. Для перевода киловатты умножают на 1000, и получают ватты. Например, переведем в ватты 1,5 кВт. Это будет 1,5 кВт * 1000 = 1500 Вт.

Если необходимо, можно провести обратное преобразование — ватты перевести в киловатты. Для это цифру в ваттах делим на 1000, получаем кВт. Например, 500 Вт / 1000 = 0,5 кВт.

Сечение кабеля, мм2 Диаметр проводника, мм Медный провод Алюминиевый провод
Ток, А Мощность, кВт Ток, А Мощность, кВт
220 В 380 В 220 В 380 В
0,5 мм20,80 мм6 А1,3 кВт2,3 кВт
0,75 мм20,98 мм10 А2,2 кВт3,8 кВт
1,0 мм21,13 мм14 А3,1 кВт5,3 кВт
1,5 мм21,38 мм15 А3,3 кВт5,7 кВт10 А2,2 кВт3,8 кВт
2,0 мм21,60 мм19 А4,2 кВт7,2 кВт14 А3,1 кВт5,3 кВт
2,5 мм21,78 мм21 А4,6 кВт8,0 кВт16 А3,5 кВт6,1 кВт
4,0 мм22,26 мм27 А5,9 кВт10,3 кВт21 А4,6 кВт8,0 кВт
6,0 мм22,76 мм34 А7,5 кВт12,9 кВт26 А5,7 кВт9,9 кВт
10,0 мм23,57 мм50 А11,0 кВт19,0 кВт38 А8,4 кВт14,4 кВт
16,0 мм24,51 мм80 А17,6 кВт30,4 кВт55 А12,1 кВт20,9 кВт
25,0 мм25,64 мм100 А22,0 кВт38,0 кВт65 А14,3 кВт24,7 кВт

Чтобы найти нужное сечение кабеля в соответствующем столбике — 220 В или 380 В — находим цифру, которая равна или чуть больше посчитанной нами ранее мощности. Столбик выбираем исходя из того, сколько фаз в вашей сети. Однофазная — 220 В, трехфазная 380 В.

В найденной строчке смотрим значение в первом столбце. Это и будет требуемое сечение кабеля для данной нагрузки (потребляемой мощности приборов). Кабель с жилами такого сечения и надо будет искать.

Немного о том, медный провод использовать или алюминиевый. В большинстве случаев, при , используют кабели с медными жилами. Такие кабели дороже алюминиевых, но они более гибкие, имеют меньшее сечение, работать с ними проще. Но, медные кабели с большого сечения, ничуть не более гибкие чем алюминиевые. И при больших нагрузках — на вводе в дом, в квартиру при большой планируемой мощности (от 10 кВт и больше) целесообразнее использовать кабель с алюминиевыми проводниками — можно немного сэкономить.

Как рассчитать сечение кабеля по току

Можно подобрать сечение кабеля по току. В этом случае проводим ту же работу — собираем данные о подключаемой нагрузке, но ищем в характеристиках максимальный потребляемый ток. Собрав все значения, суммируем их. Затем пользуемся все той же таблицей. Только ищем ближайшее большее значение в столбике, подписанном «Ток». В той же строке смотрим сечение провода.

Например, надо с пиковым потреблением тока 16 А. Будем прокладывать медный кабель, потому смотрим в соответствующей колонке — третья слева. Так как нет значения ровно 16 А, смотрим в строчке 19 А — это ближайшее большее. Подходящее сечение 2,0 мм 2 . Это и будет минимальное значение сечения кабеля для данного случая.

При подключении мощных бытовых электроприборов от тянут отдельную линию электропитания. В этом случае выбор сечения кабеля несколько проще — требуется только одно значение мощности или тока

Обращать внимание не строчку с чуть меньшим значением нельзя. В этом случае при максимальной нагрузке проводник будет сильно греться, что может привести к тому, что расплавится изоляция. Что может быть дальше? Может сработать , если он установлен. Это самый благоприятный вариант. Может выйти из строя бытовая техника или начаться пожар. Потому выбор сечения кабеля всегда делайте по большему значению. В этом случае можно будет позже установить оборудование даже немного больше по мощности или потребляемому току без переделки проводки.

Расчет кабеля по мощности и длине

Если линия электропередачи длинная — несколько десятков или даже сотен метров — кроме нагрузки или потребляемого тока необходимо учитывать потери в самом кабеле. Обычно большие расстояния линий электропередачи при . Хоть все данные должны быть указаны в проекте, можно перестраховаться и проверить. Для этого надо знать выделенную мощность на дом и расстояние от столба до дома. Далее по таблице можно подобрать сечение провода с учетом потерь на длине.

Вообще, при прокладке электропроводки, лучше всегда брать некоторый запас по сечению проводов. Во-первых, при большем сечении меньше будет греться проводник, а значит и изоляция. Во-вторых, в нашей жизни появляется все больше устройств, работающих от электричества. И никто не может дать гарантии, что через несколько лет вам не понадобиться поставить еще пару новых устройств в дополнение к старым. Если запас существует, их можно будет просто включить. Если его нет, придется мудрить — или менять проводку (снова) или следить за тем, чтобы не включались одновременно мощные электроприборы.

Открытая и закрытая прокладка проводов

Как все мы знаем, при прохождении тока по проводнику он нагревается. Чем больше ток, тем больше тепла выделяется. Но, при прохождении одного и того же тока, по проводникам, с разным сечением, количество выделяемого тепла изменяется: чем меньше сечение, тем больше выделяется тепла.

В связи с этим, при открытой прокладке проводников его сечение может быть меньше — он быстрее остывает, так как тепло передается воздуху. При этом проводник быстрее остывает, изоляция не испортится. При закрытой прокладке ситуация хуже — медленнее отводится тепло. Потому для закрытой прокладке — в , трубах, в стене — рекомендуют брать кабель большего сечения.

Выбор сечения кабеля с учетом типа его прокладки также можно провести при помощи таблицы. Принцип описывали раньше, ничего не изменяется. Просто учитывается еще один фактор.

И напоследок несколько практических советов. Отправляясь на рынок за кабелем, возьмите с собой штангенциркуль. Слишком часто заявленное сечение не совпадает с реальностью. Разница может быть в 30-40%, а это очень много. Чем вам это грозит? Выгоранием проводки со всеми вытекающими последствиями. Потому лучше прямо на месте проверять действительно ли у данного кабеля требуемое сечение жилы (диаметры и соответствующие сечения кабеля есть в таблице выше). А подробнее про определение сечения кабеля по его диаметру можно прочесть тут .

Грамотный подбор кабеля для восстановления или прокладки электропроводки гарантирует безупречную работу системы. Приборы будут получать питание в полноценном объеме. Не случится перегрева изоляции с последующими разрушительными последствиями. Разумный расчет сечения провода по мощности избавит и от угроз воспламенения, и от лишних затрат на покупку недешевого провода. Давайте разберемся в алгоритме расчетов.

Упрощенно кабель можно сравнить с трубопроводом, транспортирующим газ или воду. Точно так же по его жиле перемещается поток, параметры которого ограничены размером данного токоведущего канала. Следствием неверного подбора его сечения являются два распространенных ошибочных варианта:

  • Слишком узкий токоведущий канал, из-за которого в разы возрастает плотность тока. Рост плотности тока влечет за собой перегрев изоляции, затем ее оплавление. В результате оплавления по минимуму появятся «слабые» места для регулярных утечек, по максимуму пожар.
  • Излишне широкая жила, что, в сущности, совсем неплохо. Причем, наличие простора для транспортировки электро-потока весьма положительно отражается на функционале и эксплуатационных сроках проводки. Однако карман владельца облегчится на сумму, примерно вдвое превышающую по факту требующиеся деньги.

Первый из ошибочных вариантов представляет собой откровенную опасность, в лучшем случае повлечет увеличение оплаты за электроэнергию. Второй вариант не опасен, но крайне нежелателен.

«Протоптанные» пути вычислений

Все существующие расчетные способы опираются на выведенный Омом закон, согласно которому сила тока, помноженная на напряжение, равняется мощности. Бытовое напряжение – величина постоянная, равная в однофазной сети стандартным 220 В. Значит, в легендарной формуле остаются лишь две переменные: это ток с мощностью. «Плясать» в расчетах можно и нужно от одной из них. Через расчетные значения тока и предполагаемой нагрузки в таблицах ПУЭ найдем требующийся размер сечения.

Обратите внимание, что сечение кабеля рассчитывают для силовых линий, т.е. для проводов к розеткам. Линии освещения априори прокладывают кабелем с традиционной величиной площади сечения 1,5 мм².

Если в обустраиваемом помещении нет мощного диско-прожектора или люстры, требующей питания в 3,3кВт и больше, то увеличивать площадь сечения жилы осветительного кабеля не имеет смысла. А вот розеточный вопрос – дело сугубо индивидуальное, т.к. подключать к одной линии могут такие неравнозначные тандемы, как фен с водонагревателем или электрочайник с микроволновкой.

Тем, кто планирует нагрузить силовую линию электрической варочной поверхностью, бойлером, стиральной машиной и подобной «прожорливой» техникой, желательно распределить всю нагрузку на несколько розеточных групп.

Если технической возможности разбить нагрузку на группы нет, бывалые электрики рекомендуют без затей прокладывать кабель с медной жилой сечением 4-6 мм². Почему с медной токоведущей сердцевиной? Потому что строгим кодексом ПУЭ прокладка кабеля с алюминиевой «начинкой» в жилье и в активно используемых бытовых помещениях запрещена. Сопротивление у электротехнической меди гораздо меньше, тока она пропускает больше и не греется при этом, как алюминий. Алюминиевые провода используются при устройстве наружных воздушных сетей, кое-где они еще остались в старых домах.

Обратите внимание! Площадь сечения и диаметр жилы кабеля – вещи разные. Первая обозначается в квадратных мм, второй просто в мм. Главное не перепутать!

Для поиска табличных значений мощности и допустимой силы тока можно пользоваться обоими показателями. Если в таблице указан размер площади сечения в мм², а нам известен только диаметр в мм, площадь нужно найти по следующей формуле:

Расчет размера сечения по нагрузке

Простейший способ подбора кабеля с нужным размером — расчет сечения провода по суммарной мощности всех подключаемых к линии агрегатов.

Алгоритм расчетных действий следующий:

  • для начала определимся с агрегатами, которые предположительно могут использоваться нами одновременно. Например, в период работы бойлера нам вдруг захочется включить кофемолку, фен и стиралку;
  • затем согласно данным техпаспортов или согласно приблизительным сведениям из приведенной ниже таблицы банально суммируем мощность одновременно работающих по нашим планам бытовых агрегатов;
  • предположим, что в сумме у нас вышло 9,2 кВт, но конкретно этого значения в таблицах ПУЭ нет. Значит, придется округлить в безопасную большую сторону – т.е. взять ближайшее значение с некоторым превышением мощности. Это будет 10,1 кВт и соответствующее ему значение сечения 6 мм².

Все округления «направляем» в сторону увеличения. В принципе суммировать можно и силу тока, указанную в техпаспортах. Расчеты и округления по току производятся аналогичным образом.

Как рассчитать сечение по току?

Табличные значения не могут учесть индивидуальных особенностей устройства и эксплуатации сети. Специфика у таблиц среднестатистическая. Не приведены в них параметры максимально допустимых для конкретного кабеля токов, а ведь они отличаются у продукции с разными марками. Весьма поверхностно затронут в таблицах тип прокладки. Дотошным мастерам, отвергающим легкий путь поиска по таблицам, лучше воспользоваться способом расчетаразмера сечения провода по току. Точнее по его плотности.

Допустимая и рабочая плотность тока

Начнем с освоения азов: запомним на практике выведенный интервал 6 — 10. Это значения, полученные электриками многолетним «опытным путем». В указанных пределах варьирует сила тока, протекающего по 1 мм² медной жилы. Т.е. кабель с медной сердцевиной сечением 1 мм² без перегрева и оплавления изоляции предоставляет возможность току от 6 до 10 А спокойно достигать ожидающего его агрегата-потребителя. Разберемся, откуда взялась и что означает обозначенная интервальная вилка.

Согласно кодексу электрических законов ПУЭ 40% отводится кабелю на неопасный для его оболочки перегрев, значит:

  • 6 А, распределенные на 1 мм² токоведущей сердцевины, являются нормальной рабочей плотностью тока. В данных условиях проводник работать может бесконечно долго без каких-либо ограничений по времени;
  • 10 А, распределенные на 1 мм² медной жилы, протекать по проводнику могут краткосрочно. Например, при включении прибора.

Потоку энергии 12 А в медном миллиметровом канале будет изначально «тесно». От тесноты и толкучки электронов увеличится плотность тока. Следом повысится температура медной составляющей, что неизменно отразиться на состоянии изоляционной оболочки.

Обратите внимание, что для кабеля с алюминиевой токоведущей жилой плотность тока отображает интервал 4 – 6 Ампер, приходящийся на 1 мм² проводника.

Выяснили, что предельная величина плотности тока для проводника из электротехнической меди 10 А на площадь сечения 1 мм², а нормальные 6 А. Следовательно:

  • кабель с жилой сечением 2,5 мм² сможет транспортировать ток в 25 А всего лишь несколько десятых секунды во время включения техники;
  • он же бесконечно долго сможет передавать ток в 15А.

Приведенные выше значения плотности тока действительны для открытой проводки. Если кабель прокладывается в стене, в металлической гильзе или , указанную величину плотности тока нужно помножить на поправочный коэффициент 0,8. Запомните и еще одну тонкость в организации открытого типа проводки. Из соображений механической прочности кабель с сечением меньше 4 мм² в открытых схемах не используют.

Изучение схемы расчета

Суперсложных вычислений снова не будет, расчет провода по предстоящей нагрузке предельно прост.

  • Сначала найдем предельно допустимую нагрузку. Для этого суммируем мощность приборов, которые предполагаем одновременно подключать к линии. Сложим, например, мощность стиральной машины 2000 Вт, фена 1000 Вт и произвольно какого-либо обогревателя 1500 Вт. Получили мы 4500 Вт или 4,5 кВт.
  • Затем делим наш результат на стандартную величину напряжения бытовой сети 220 В. Мы получили 20,45…А, округляем до целого числа, как положено, в большую сторону.
  • Далее вводим поправочный коэффициент, если в нем есть необходимость. Значение с коэффициентом будет равно 16,8, округленно 17 А, без коэффициента 21 А.
  • Вспоминаем о том, что рассчитывали рабочие параметры мощности, а нужно еще учесть предельно допустимое значение. Для этого вычисленную нами силу тока умножаем на 1,4, ведь поправка на тепловое воздействие 40%. Получили: 23,8 А и 29,4 А соответственно.
  • Значит, в нашем примере для безопасной работы открытой проводки потребуется кабель с сечением более 3 мм², а для скрытого варианта 2,5 мм².

Не забудем о том, что в силу разнообразных обстоятельств порой включаем одновременно больше агрегатов, чем рассчитывали. Что есть еще лампочки и прочие приборы, незначительно потребляющие энергию. Запасемся некоторым резервом сечения на случай увеличения парка бытовой техники и с расчетами отправимся за важной покупкой.

Видео-руководство для точных расчетов

Какой кабель лучше купить?

Следуя жестким рекомендациям ПУЭ, покупать для обустройства личной собственности будем кабельную продукцию с «литерными группами» NYM и ВВГ в маркировке. Именно они не вызывают нареканий и придирок со стороны электриков и пожарников. Вариант NYM – аналог отечественных изделий ВВГ.

Лучше всего, если отечественный кабель будет сопровождать индекс НГ, это означает, что проводка будет пожароустойчивой. Если предполагается прокладывать линию за перегородкой, между лагами или над подвесным потолком, купите изделия с низким дымовыделением. У них будет индекс LS.

Вот таким нехитрым способом рассчитывается сечение токопроводящей жилы кабеля. Сведения о принципах вычислений помогут рационально подобрать данный важный элемент электросети. Необходимый и достаточный размер токоведущей сердцевины обеспечит питанием домашнюю технику и не станет причиной возгорания проводки.

Комплект электрического нагревателя

— компактный блок, 5 кВт при 240 В переменного тока, 1 фаза (клеммная колодка) Комплект электрического нагревателя

— небольшой корпусный блок, 5 кВт при 240 В переменного тока, 1 фаза (клеммная колодка)

Магазин не будет работать корректно, если куки отключены.

Похоже, в вашем браузере отключен JavaScript. Для наилучшего взаимодействия с нашим сайтом обязательно включите Javascript в своем браузере.

ОПИСАНИЕ ПРОДУКТА

Этот нагреватель состоит из отдельного нагревательного модуля, установленного на входе вентилятора, и дистанционного управления, расположенного в блоке управления агрегатом. Модели нагревателей оснащены одноточечными электрическими соединениями для питания как нагревателя, так и агрегата.

Эти нагреватели предназначены для использования только в блоках SPP, как указано ниже:

50ZPB, C, D, 50ZHB, C, PA3Z-A, Ph4Z-A, PA4Z, Ph5Z, PAJ4, PHJ4, WJA4, WJh5.

ОСОБЕННОСТИ И ПРЕИМУЩЕСТВА

• Номинальная мощность в киловаттах: 3,75 кВт при 208 В переменного тока, 5 кВт при 240 В переменного тока
• Напряжение: 208/230 В переменного тока
• Сила тока: 18,0 А при 208 В переменного тока, 20,8 А при 240 В переменного тока
• 1 фаза

ВКЛЮЧАЕТ

• Узел нагревателя, состоящий из модуля нагревателя и панели управления
• Наклейка нагревателя UPC
• Инструкции по установке
• Идентификационная табличка
• Наклейка с электропроводкой
• Разъемы проводов (2 шт.)
• Шины для проводов — 6 дюймов (5 шт.)
• Винты # 10B (4 шт.)
• Проушина заземления
• Болты 3 / 8-16 (3 шт.)
• Пластина для крепления вилки
• Табличка с электрическими характеристиками с двумя точками доступа
• Табличка с предупреждением о двух точках

Электрооборудование
Фаза 1
Напряжение 208/230
Стандарты безопасности
Калифорния Опора 65 Есть
Вес и размеры
Эксплуатационная масса (фунты) 15
Внешние размеры (D) (дюймы) 24.000000 Внешние размеры (Ш) (дюймы) 16,000000 Внешние размеры (H) (дюймы) 10,000000 Масса в упаковке (фунты) 15,000000

Бесплатный калькулятор размера солнечного кабеля • СЕКРЕТЫ СОЛНЕЧНОЙ ЭНЕРГИИ

Нажмите здесь, чтобы начать работу с этим бесплатным калькулятором размера солнечного кабеля

Ищете солнечные продукты, не проверенные рекламой? Нажмите здесь, чтобы посетить наш магазин солнечной энергии

Другие полезные калькуляторы солнечной энергии для определения размеров всей солнечной системы, банка солнечных батарей, датчика проводов постоянного тока и ШИМ-контроллера заряда:

Как использовать бесплатный Калькулятор размера солнечного кабеля

Этот калькулятор размера солнечного провода рассчитывает размер медного провода с учетом электрических параметров солнечной батареи или другого устройства / мощности, напряжения и тока /, а также рабочих условий температуры кабеля.

Для расчета размера провода просто введите:

— рабочее напряжение солнечной системы в В или рабочее напряжение по кабельному проводу / например, если этот кабель соединяет батарею с нагрузкой, добавьте напряжение батареи /

— ожидаемая пиковая рабочая мощность : например, пиковая мощность солнечной батареи в Вт или кВт

— рабочая температура кабеля в градусах Цельсия или Фаренгейта

— желаемое падение напряжения в% или, другими словами, это резистивные потери кабеля. Каждый кабель имеет собственное сопротивление, которое прямо пропорционально длине кабеля и обратно пропорционально диаметру кабеля.Это сопротивление также зависит от температуры. Наш калькулятор учитывает все вышеперечисленные факторы для расчета сопротивления кабеля, чтобы получить падение напряжения, равное желаемому.

— предполагаемая длина кабеля в метрах или футах. На самом деле вы будете использовать два провода — один положительный и один отрицательный, поэтому удвойте длину кабеля, суммируя длины положительного и отрицательного проводов.

Тогда вы получите расчет:

  • Необходимый размер кабельного провода в мм2 для Европы
  • Диаметр провода в дюймах для AWG / American Wire Gages /

Всегда выбирайте тип кабеля, удовлетворяющий обоим условиям: расчетный диаметр провода в дюймах ( или размер провода кабеля в мм2) и номинальный максимальный ток для передачи энергии, если кабели проложены в жгуте, или максимальный ток для проводки шасси, если каждый провод проложен отдельно и подвергается прямому воздействию воздуха в соответствии с таблицей, приведенной ниже, в области вычислителя или данными производителя.

Если рассчитанный диаметр провода имеет более низкий номинальный ток, выберите кабель с большим диаметром провода, который покрывает соответствующий номинальный ток.

Несоблюдение этого правила может привести к возгоранию и испарению кабеля под током системы!

Также рекомендуется рассчитать максимальную токовую защиту провода, то есть предохранитель кабеля, как описано в этом пошаговом руководстве.

Имейте в виду, что когда кабель соединяет солнечные модули на открытой стойке, он может нагреваться до температуры 61-70 C / 141-158 F /.

Более высокие рабочие температуры вызывают увеличение сопротивления кабеля, что, в свою очередь, приводит к увеличению падения напряжения и уменьшению максимального тока, который этот кабель способен выдерживать.

Рассмотрим следующий пример:

  • Напряжение солнечной системы 12 В
  • Пиковая мощность солнечной батареи 281 Вт
  • Рабочая температура кабеля 20 C
  • Желаемое падение напряжения 5%

Расчетная длина кабеля 12,4 м, необходимая для подключения солнечной батареи к следующему блоку солнечной энергосистемы для примера контроллера заряда.

Мы подсчитали, что нам нужен медный провод диаметром 0,128 дюйма и рекомендуемым максимальным током 29 А, определяемым выбором напряжения солнечной системы.

Это соответствует калибру AWG 8.

Однако мы также подсчитали, что кабель должен выдерживать максимальный ток 29 А в случае жгута проводов. Поскольку мы проводим 2 провода, положительный и отрицательный, можно считать, что мы работаем по сценарию жгутной проводки. Это означает, что мы должны выбрать кабель большего диаметра, например, как минимум AWG калибра 7.

Используя этот калькулятор размеров солнечных проводов, вы заметите, что более высокое напряжение солнечной системы означает:

  • кабель с меньшим диаметром при той же длине кабеля, то есть более дешевый кабель
  • более длинный кабель для того же падения напряжения, если вы сохраните тот же датчик используется для более низкого напряжения солнечной системы.

Используйте кнопку обновления, если расчетные данные не обновляются автоматически калькулятором сечения солнечного кабеля.

Нажмите здесь, чтобы начать работу с этим бесплатным калькулятором размеров проводов от солнечных батарей

Вы также можете сделать следующее:

Бесплатный калькулятор солнечных панелей: помощь в проектировании автономной солнечной энергосистемы для вашего дома с сеткой o ff , домик, коттедж или домик и мобильная солнечная система питания для вашего жилого автофургона, фургона, автодома, автомобиля или лодки

Умное руководство по солнечным батареям

Сколько солнечных панелей мне нужно

Солнечная электрическая Системы: подробное руководство

Следующие две вкладки изменяют содержимое ниже.Лачо Поп, MSE, имеет степень магистра электроники и автоматики. Он имеет более чем 15-летний опыт проектирования и внедрения различных сложных электронных, солнечных энергетических и телекоммуникационных систем. Он является автором и соавтором нескольких практических книг по солнечной энергии в области солнечной энергии и солнечной фотоэлектрической энергии. Все книги были хорошо приняты публикой. Вы можете узнать больше о его бестселлерах по солнечной энергии на Amazon на странице его профиля здесь: Lacho Pop, MSE Profile

Model 9135 — 9: 1 Unun 1.5 — 54 МГц — 5 кВт

Эта конструкция отлично подходит для согласования как длинных, так и коротких несимметричных проволочных антенн для многополосного использования и позволяет внутреннему тюнеру большинства установок согласовываться с удаленно установленными однопроводными антеннами. В этом устройстве используются многослойные сердечники для увеличения мощности и дополнительной индуктивности для низких частот. Обязательно просмотрите рекомендуемые длины антенных проводов по ссылке ниже, чтобы получить самый низкий КСВ в большинстве, если не во всех диапазонах ВЧ.

Примечания по установке и рекомендуемая длина проводов

Этот unun должен использоваться с длинами проводов, указанными в таблице, указанной в приведенной выше ссылке. Использование 9135 для «случайных» длин проводов, отличных от показанных, может потенциально создать сопротивление, слишком низкое для соответствия ATU. Если длина провода не указана в таблице, следует использовать антенный анализатор для определения фактического импеданса точки питания, который потребует согласования для каждого рабочего диапазона.

«Я хотел бы поблагодарить вас за быстрое обслуживание и отличное состояние, в котором был получен товар. С тех пор я установил проволочную антенну на расстоянии 40 футов, используя схему установки.Я использовал для начала 53 ft lgth и обнаружил, что характеристики КСВ в соответствии с диаграммой почти точны. В прошлые выходные я работал в экспедиции T32C на 9 диапазонах с однопроводной антенной и был очень доволен способностью Unun # -9135, не нужно было использовать более 100 Вт, но при необходимости я знал, что Unun может обработайте добавленную «лошадиную силу». Еще раз спасибо за отличный продукт, и я, возможно, скоро выйду на рынок для еще одного из ваших крепких продуктов, но с удовольствием буду использовать тот, который у меня есть.73..Алекс «

«Живя в городской местности и ищу эффективную низкочастотную антенну, мне нужна компактная антенна с вертикальной поляризацией с максимально возможным током. Линейно нагруженный перевернутый L-диполь с торцевым питанием был моим первым выбором (двух- bandder: 80-40m) .После покупки и тестирования многодиапазонной антенны с торцевым питанием я быстро понял, что ее блок Unun не может быть легко адаптирован к некоторым из моих антенных экспериментов (перегрев, коаксиальное излучение, странные импедансы…). Поэтому я искал устройство более общего назначения, которое также могло бы работать с гораздо большей мощностью, и в итоге купил Unun 9135 — 9: 1 от «Balundesigns».Какая разница! Измерение КСВ довольно близко соответствовало моей модели EZNEC, и Unun никогда не перегревался даже после довольно длительных сеансов CW во время pile-up во время работы из моего отпускного QTH на Маврикии. Сейчас я тестирую «вертикаль вверх-вниз» с противовесом вверху в форме спирали; безупречное поведение Unun даже при работе с высоким КСВ во время недавнего конкурса WPX. Я очень рекомендую этот 9135 — 9: 1 Unun, особенно для «экспериментатора с низкочастотными антеннами»

.

”Я использую эту антенну в наклонной конфигурации уже 6 месяцев.За это время я экспериментировал с прямым заземлением, противовесом и т.д.

Я использую RigExpert AA-54. После множества различных конфигураций я обнаружил, что три нерезонансных радиальных канала и 53-футовый длинный провод, кажется, делают свое дело. AA-54 показывает средний КСВ от 1,6 до 2,0 без тюнера на расстоянии от 10 до 80 метров в сегментах диапазона, обычно связанных с CW / цифровым. Настройка в телефонном сегменте на 10 м — это другой вопрос, так как я никогда не мог там настроиться ниже 1,75: 1.

Самая большая проблема, с которой я сталкиваюсь, — это тенденция к насыщению ядра во время более длительных рабочих сессий.(примечание редактора, относится к устройству конкурентов)

Друг работает на своем конце, запитанном Balun Designs 5KW 9: 1 (модель № 9135), используя ту же конфигурацию, калибр проволоки, противовес и т. д., которые я использую. Нет никакого сравнения. Balun Designs 9: 1 полностью превосходит устройство согласования топоров U ****. Более низкий КСВ по полосам, отсутствие насыщения, и ядро ​​остается стабильным. Я заказал 9135, но оставлю топор U **** в качестве запасного.

Топор U **** — хорошая антенна для того, чем она является. Сравнивать его с устройством Balun Designs — все равно что сравнивать BMW с Ford.Тем из нас, у кого ограниченная недвижимость, я советую заполучить Balun Designs 9: 1. Это дороже, но просто РАБОТАЕТ. Держите топор U **** на всякий случай, сумку с ошибками, День поля и т. Д. »

Обратите внимание, что антенны малой длины не могут работать как высокоэффективные антенны, особенно на нижних диапазонах. Намерение этого объединения состоит в том, чтобы разрешить ВЧ покрытие в объектах с ограниченным доступом, таких как сообщества, управляемые ТСЖ. Более длинные провода всегда будут более эффективными и обеспечат лучшую производительность.

Осторожно
Разъединители предназначены для использования с несбалансированными антеннами, такими как вертикальные и длинные провода.
Они не предназначены для использования с симметричными антеннами, такими как диполи или петли, и использование симметричной антенны может вызвать неустойчивую работу и / или повреждение устройства.


Технические характеристики

Разъемы
Материал сердечника Специальная смесь феррита с низкой магнитной проницаемостью от Fair Rite Products для максимальной пропускной способности.
Сердечники имеют покрытие и герметичность для обеспечения длительного срока службы.
Тип обмотки Составные сердечники с трехзаходной обмоткой, сконфигурированные как 9: 1 unun
Преобразование сопротивления вниз в 9 раз, то есть от 450 Ом до 50 Ом.
Материал обмотки 14 калибра Superior Essex Полиамидимид большой толщины Обмоточный провод Allex 240 .
Обмотки вставлены в тефлоновые трубки, что увеличивает общий пробой до 10 000 вольт.
Номинальная мощность от 1 до 35 МГц — 5 кВт, 35-54 МГц — 4 кВт
Полезная частота от 1 до 54 МГц
Вносимая потеря Менее 0 . 1 дБ
Разъемы SO-239 покрыты серебром с тефлоновой изоляцией.
Шпильки и рым-болты имеют размер 1/4 дюйма.
Альтернативные соединители и варианты монтажа доступны в разделе Принадлежности .
Аппаратное обеспечение Вся нержавеющая сталь
Тип корпуса
Распределительная коробка 4x судового класса по NEMA для установки вне помещений. В крышке
используется встроенная неопреновая прокладка для защиты от атмосферных воздействий.
Размеры 4x4x2 дюйма для основного корпуса блока
Габаритный чертеж стандартного корпуса
Дополнительная информация Очень высокий КПД.
Вес 1 фунт 6 унций

Калькулятор калибра кабеля солнечной энергии

Как рассчитать общую мощность, потребляемую вашей электроникой

Самый точный способ использовать калькулятор стоимости солнечной энергии для расчета общих ватт (Вт), которые потребляет электроника в вашем доме, — это составить список имеющихся у вас приборов и записать их ежедневное потребление ватт. Например, если у вас есть телевизор мощностью 100 Вт, и вы используете его три часа в день, это будет равняться 300 Вт в день.

Если вы не хотите ходить по дому, чтобы определять мощность и ежедневное использование каждого устройства, вы также можете указать свой ежемесячный счет за электроэнергию. Помните, что ваш счет показывает использование в киловатт-часах (кВтч), а не ватт-часах.

Чтобы определить свои ватт-часы, просто возьмите свое кВт-ч и умножьте на 1000. Если ваш ежемесячный счет за электричество показывает, что ваш дом использовал 800 кВт-ч, это будет 800 000 ватт-часов в месяц или около 27 000 ватт-часов в день (27 киловатт -часы).

Вы также можете обратиться в свою коммунальную компанию для получения дополнительной информации, которая поможет вам использовать калькулятор стоимости солнечной энергии.

Как определить среднее количество солнечных часов в день

Различные части страны получают разное количество солнечного света ежедневно в разное время в течение года.Чтобы определить среднее количество солнечных часов в день в вашем регионе, вам нужно определить часы пиковой нагрузки, а не только время восхода и захода солнца. Пиковые солнечные часы — это время, когда час солнечного света равен не менее 1000 Вт на квадратный метр.

Вы получите где-то от трех с половиной до шести часов пиковой нагрузки на большую часть Соединенных Штатов. На юго-западе больше всего часов, а на северо-востоке и северо-западе — меньше всего.Чтобы получить более подробную информацию, вы можете проверить карту инсоляции или использовать инсоляционный измеритель.

Знание вашего среднего количества солнечных часов в пиковое время является важным шагом при покупке солнечных панелей подходящего размера и количества для нужд вашего дома.

Стоимость панели солнечных батарей за ватт

После использования калькулятора солнечных панелей Renogy для определения рекомендуемой системы солнечных панелей вы можете рассчитать стоимость солнечной панели на ватт для предлагаемой вами энергетической системы.Это поможет вам рассчитать, стоит ли использовать солнечную энергию в вашей уникальной ситуации.

Солнечные панели бывают самых разных размеров — от пяти до 400 Вт на панель. Стоимость ватта должна зависеть от того, сколько панелей вам нужно и какого размера. В большинстве штатов стоимость солнечной панели за ватт колеблется от 2,25 до 3,25 доллара.

Энергетическая солнечная система стоит

Солнечная система, привязанная к сетке, означает, что ваш дом подключен к электросети коммунальной компании.При такой настройке вашей основной целью может быть сокращение ежемесячных счетов за электроэнергию. Ваше энергопотребление останется таким же, как и раньше, а солнечная энергетическая система просто дополнит установку, уже подключенную к сети в вашем доме.

Используя сетевой солнечный калькулятор, вы можете определить, какие комплекты солнечных панелей будут иметь наибольший смысл, исходя из процента солнечной энергии, которую вы собираетесь использовать.Как часть солнечной системы, связанной с сетью, вам также необходимо решить, планируете ли вы использовать возобновляемую энергию в качестве резервного источника энергии во время отключения электроэнергии.

Если основным фактором вашей солнечной энергетической системы является хранение энергии для последующего использования, вам также необходимо будет приобрести необходимое количество батарей. По данным Национальной лаборатории возобновляемых источников энергии (NREL), системы с батарейным питанием могут стоить примерно в два раза дороже, чем автономные системы.

Однако дополнительная плата за хранение дополнительной энергии отсутствует, и большинство штатов предлагают скидки и льготы в рамках программ обратного выкупа. Существуют также федеральные налоговые льготы за установку возобновляемых источников энергии, таких как солнечные батареи. При использовании сетевого солнечного калькулятора следует помнить обо всем этом.

Солнечная система вне сети стоит

Использование автономного солнечного калькулятора для определения затрат требует ввода немного большего количества данных, потому что вашей системе также потребуется контроллер заряда, такой как инвертор на 3000 Вт.Эти инверторы преобразуют энергию постоянного тока (DC), потребляемую вашими небольшими наборами солнечных панелей, в переменный ток (AC), чтобы вы могли использовать его для бесперебойного и безопасного питания ваших устройств.

Контроллеры зарядных устройств работают с эффективностью 80% или 92%, в зависимости от их типа, который автономный солнечный калькулятор учтет при расчете вашего результата. Также важно знать, сколько часов вы планируете использовать в своем доме на колесах или крошечной домашней солнечной системе в день, чтобы получить точные показания с помощью калькулятора стоимости солнечной энергии.

Стоимость установки солнечных панелей

После использования калькулятора солнечных батарей и приобретения всего необходимого для вашей системы, возможно, вы сможете самостоятельно установить комплекты солнечных панелей для вашего дома. Для этого вам понадобится не только быть под рукой, но и иметь опыт работы с электричеством и уметь безопасно и надежно забраться на крышу.

Большинству людей потребуется нанять профессионалов, что увеличит их затраты на установку солнечных панелей.Как правило, установщики солнечных батарей берут за свой труд от 0,75 до 1,25 доллара за ватт. Эта стоимость — еще одна причина, по которой полезно использовать калькулятор стоимости солнечной энергии, чтобы узнать, сколько ватт вы планируете установить.

Учет затрат на установку также поможет вам определить период окупаемости, который обычно составляет около восьми лет для большинства систем в Соединенных Штатах.

Сколько в целом стоят солнечные панели?

Использование калькулятора стоимости солнечной энергии — отличный способ вычислить конкретные цифры для ваших обстоятельств.Каждый дом потребляет разное количество электроэнергии в зависимости от различных факторов. При этом, если вы возьмете дом площадью 2000 квадратных футов, средняя стоимость солнечных панелей составит от 15 000 до 40 000 долларов.

Давайте рассмотрим пример, чтобы лучше понять, сколько стоят солнечные панели. Средняя площадь дома в США составляет 1500 квадратных футов, а ежемесячный счет за электричество составляет 100 долларов. Это означает, что для дома необходима система солнечных панелей мощностью 6 киловатт и от 15 до 18 солнечных батарей по 350 ватт.

Ориентировочная стоимость системы такого размера составит около 18 000 долларов. Если система сэкономит вам 2500 долларов в год на расходах на электроэнергию, период окупаемости составит чуть более семи лет, пока вы не выйдете на уровень безубыточности.

Как подключить фотоэлектрическую солнечную систему к электросети

Вот советы по проектированию методов подключения фотоэлектрических систем.Цель этой статьи — дать вам общее представление о концепциях и правилах подключения системы солнечных панелей к электросети и к бытовому электрическому шкафу или счетчику. Подключение к электросети для фотоэлектрической солнечной системы регулируется статьей 690.64 Национального электротехнического кодекса (NEC). Всегда обращайтесь к действующим нормам NEC или консультируйтесь с лицензированным электриком по вопросам безопасности и точности.

Существует два основных подхода к подключению системы солнечных панелей с привязкой к сети, как показано на схемах подключения ниже.Наиболее распространенным является соединение «НАГРУЗОЧНАЯ СТОРОНА» , выполненное ПОСЛЕ главного выключателя.

Альтернативой является соединение «ЛИНИЯ ИЛИ СТОРОНА ПОДАЧИ» , выполненное ПЕРЕД главным выключателем.


Соединения со стороны нагрузки

Проще говоря, соединение со стороны нагрузки выполняется ПОСЛЕ главного выключателя в электрической панели; это наиболее распространенный способ подключения. К электрической панели будет добавлен новый автоматический выключатель (и).Автоматический выключатель будет двухполюсным или двухпозиционным, и он будет расположен в позиции, наиболее удаленной от главного выключателя. Затем провода от фотоэлектрической солнечной системы будут подключены к этому новому солнечному выключателю. Перед подключением необходимо использовать блок отключения фотоэлектрической службы соответствующего размера. Некоторые инверторы включают в себя отключение, или внешнее отключение может быть добавлено дешево.

При использовании подключения на стороне нагрузки два правила NEC регулируют допустимый размер в зависимости от размера электрической панели и размера солнечной мощности.Оба правила должны соблюдаться для соответствия Кодексу при использовании подключения на стороне нагрузки.

ПРАВИЛО 1
Известный как правило 120%, солнечный автоматический выключатель может составлять не более 20% номинальной мощности главной электрической панели. Номинальный ток электрической панели в амперах (A) или номинальный ток сборной шины — это номинал производителя, который обычно указывается на этикетке. Автоматический выключатель технически называется устройством защиты от перегрузки по току или OCPD.

Например, электрическая панель на 200 А рассчитана на шину 200 А и обычно имеет главный выключатель OCPD на 200 А.Предел обратной подачи по правилу 120% для солнечной энергии рассчитывается как:

  • РАСЧЕТ МАКСИМАЛЬНОЙ СОЛНЕЧНОЙ ПОДПИТКИ:
    • (НОМИНАЛЬНАЯ ШИНА x .20) + (ШИНА — ГЛАВНЫЙ OCPD) = МАКС. PV (A)
    • (200A x 0,20) + (200A — 200A) = 40A МАКСИМАЛЬНОЕ СОЛНЕЧНОЕ ОБСЛУЖИВАНИЕ
  • Следовательно, 40A — это максимальная мощность солнечной энергии для панели на 200A с основным OCPD на 200A, если не снижена номинальная мощность

Теперь главный выключатель можно заменить на меньший (например, уменьшить номинал), чтобы освободить место для большего количества солнечной энергии.Вот пример электрической панели с пониженным номиналом для более крупной солнечной системы:

  • (НОМИНАЛЬНАЯ ШИНА x .20) + (ШИНА — ГЛАВНЫЙ OCPD) = МАКС. PV (A)
  • (200A x 0,20) + (200A — 175A) = 65A МАКСИМАЛЬНОЕ СОЛНЕЧНОЕ ОБСЛУЖИВАНИЕ
  • Снижение номинального тока главного выключателя до 175 А в этом примере, дополнительные 25 А высвобождаются для использования солнечной батареей

ПРАВИЛО 2
OCPD солнечного выключателя должно составлять не менее 125% выходной мощности системы. Выходная мощность системы определяется общим номинальным током на выходе инвертора (ов).

  • Пример A: если на выходе инвертора 32 А, то 1,25 x 32 А = минимальный размер солнечного выключателя 40 А.
    • Это также удовлетворяет Правилу 1 для электрической панели на 200А.
  • Пример B: если на выходе инвертора 34 А, то 1,25 x 34 А = минимальный размер солнечного выключателя 42,5 А.
    • Это не удовлетворяет Правилу 1 для панели 200A, поэтому уменьшите номинал выключателя главной панели.

Может оказаться невозможным соблюдение правил межсоединения NEC для старых, небольших или полных электрических панелей, например.грамм. 100A или 125A, с большей фотоэлектрической панелью солнечных батарей. У вас может быть возможность заменить существующую электрическую панель на новую, более крупную коробку или использовать альтернативное соединение со стороны линии. Для быстрого ознакомления вы также можете просмотреть эту таблицу, в которой указаны максимальные мощности подключенного фотоэлектрического инвертора в ваттах для различных номиналов усилителя блока выключателя.


Подключение к линии или стороне питания

Как и в большинстве случаев с электричеством, есть много способов выполнить эту работу. Существует АЛЬТЕРНАТИВНОЕ ПОДКЛЮЧЕНИЕ К УТИЛИЗАЦИИ, называемое подключением «на стороне питания или на стороне линии».Это соединение выполняется ДО главного выключателя. Распределительная коробка добавлена ​​между счетчиком коммунальных услуг и главной сервисной панелью. Затем в распределительную коробку подключаются провода от электросчетчика, панели главного выключателя и фотоэлектрической солнечной батареи.

Перед подключением соединительной коробки к солнечному инвертору необходимо использовать PV-сервисную разъединительную коробку соответствующего размера. Соединение на стороне линии позволяет избежать снижения номинальной мощности существующей сервисной панели и избежать ограничений обратной связи панели, регулируемых Правилами 1 и 2 выше.

Однако этот подход не может аннулировать сертификацию UL для главной панели и потребует одобрения местного строительного управления AHJ и коммунального предприятия. В некоторых юрисдикциях подключение на стороне поставки запрещено. AHJ может утверждать, что подключение на стороне питания, выполненное внутри корпуса счетчика / панели, может привести к аннулированию как списка UL, так и гарантии производителя на существующую сервисную панель. Несмотря на то, что эти проблемы можно решить, эти AHJ выбрали подход «надежнее, чем сожалеть», полностью запретив подключения на стороне поставщика.

Мы проработаем все детали при проектировании фотоэлектрической системы и подготовим окончательные планы для утверждения разрешения.

Медный провод Бесшумный однофазный дизельный генератор переменного тока мощностью 5 кВт — LRB-6800 — Laurel (китайский производитель) — Силовые и генераторные установки

медный провод бесшумный 5 кВт дизельный генератор переменного тока однофазный

Описание продукта

100% медный провод, бесшумный дизельный генератор мощностью 5 кВт, однофазный, малый размер, экономия 8%, перевозка

Краткие сведения:

  • Номинальный ток: при напряжении
  • Тип топлива: Дизель-генераторная установка
  • Метод охлаждения: воздушное охлаждение
  • Преимущество доставки: малый размер экономит 8% фрахта
  • Тип топливного бака: Топливный бак из оцинкованной стали, установленный сверху
  • Двигатель: 186fa из Китая
  • Генератор: 100% медный провод

Основные характеристики генераторной установки:

Прайм Пауэр

4.5 кВт / 4,5 кВА

Резервное питание

5кВт / 5кВА

Номинальная частота вращения

3600 об / мин

Выходная частота

60 Гц

Этап

1

Номинальное напряжение

220 В

Модель двигателя

186FA

Генератор, модель

Н-5

Расход топлива при 100% нагрузке

275 г / кВт.h

Емкость топливного бака (л)

13

Скорость стабилизации напряжения

≤ ± 1%

Скорость случайного напряжения

≤ ± 1%

Скорость регулирования частоты

≤ ± 5%

Случайное изменение частоты

≤ ± 0,5%

Размер (бесшумный тип)

930 * 545 * 650 (мм)

Масса (бесшумный)

180 кг

20-футовый контейнер (нормальная загрузка)

72

40-футовый контейнер HQ (нормальный)

156

Технические характеристики двигателя:

Модель двигателя

186FA

Количество цилиндров

Одноцилиндровый

Расположение цилиндров

Вертикальный рядный

Цикл

Четырехтактный

Стремление

Естественное стремление

Диаметр цилиндра × ход поршня (мм × мм)

86 × 72

Рабочий объем (куб. См)

418

Система запуска

Электростаргенераторная установка

Продолжить время работы

≥9 часов

Система смазки

Брызги давления

Lube.Емкость масла

1,65 л

Система охлаждения

Дизель-генератор с воздушным охлаждением

Топливный бак Тип

С оцинковкой внутри

Общий объем системы смазки (л)

418

Система сгорания

Прямой впрыск

Расход топлива при 100% нагрузке (г / кВт · ч)

275 (при 3600 об / мин)

Емкость аккумулятора (В-Ач)

36

Технические характеристики генератора:

Генератор, модель

Н-5

Марка генератора

Китайский генератор

Возбудитель Тип

Щетка

Номинальная мощность

5 кВт

Номинальная частота вращения

3600 об / мин

Номинальная частота

60 Гц

Этап

Одноместный

Номинальное напряжение

220 В (доступно по требованию заказчика)

Коэффициент мощности

1

Диапазон регулировки напряжения

≥5%

Регулировка напряжения NL-FL

≤ ± 1%

Класс изоляции

Ф

Степень защиты

IP20


Условия оплаты: 30% T / T заранее и 70% баланс до отгрузки / 100% L / C в виде

Изображение продукта

Изображение 1
Изображение 2

Отправить запрос этому участнику

Связанные товары этой компании

Этот участник принимает на себя полную ответственность за содержание этого объявления.DIYTrade не несет никакой ответственности за такой контент.
Чтобы сообщить о мошенническом или незаконном содержании, щелкните здесь.
Основы электромонтажа солнечных панелей

: введение в натягивание солнечных панелей

Содержание

Ключевые электрические термины, которые необходимо понять при подключении солнечных панелей
Основные концепции проводки солнечных панелей (также известные как натягивание)
Информация, необходимая для определения того, как натягивать солнечные панели
Основные правила натягивания солнечных панелей
Изучение других возможностей
Основные выводы

Узнайте больше об основах солнечной энергии, подписавшись на наш блог.

Электропроводка солнечных панелей (также известная как натягивание) и способы соединения солнечных панелей — фундаментальная тема для любого установщика солнечных батарей. Важно понимать, как различные конфигурации струн влияют на напряжение, ток и мощность солнечной батареи, чтобы вы могли выбрать подходящий инвертор для массива и убедиться, что система будет работать эффективно.

Ставки высоки. Если напряжение вашего массива превышает максимальное значение инвертора, производство будет ограничено тем, что инвертор может выводить (и в зависимости от степени, срок службы инвертора может сократиться).Если напряжение массива слишком низкое для выбранного вами инвертора, система также будет недостаточно производительной, потому что инвертор не будет работать, пока не будет достигнуто его «пусковое напряжение». Это также может произойти, если вы не учтете, как тень повлияет на напряжение в системе в течение дня.

К счастью, современное программное обеспечение для солнечной энергетики может справиться с этой сложностью за вас. Например, Aurora автоматически сообщит вам, приемлемы ли длины вашей строки, или даже система за вас.Тем не менее, как профессионалу в солнечной энергетике, по-прежнему важно понимать правила, которыми руководствуются при выборе размера струны.

Электропроводка панели солнечных батарей

— сложная тема, и мы не будем вдаваться во все детали в этой статье, но независимо от того, являетесь ли вы новичком в отрасли и только изучаете принципы проектирования солнечных батарей, или ищете что-то новое, мы надеемся, что это Primer дает полезный обзор некоторых ключевых концепций.

В этой статье мы рассмотрим основные принципы натяжения в системах с инвертором струн и как определить, сколько солнечных панелей должно быть в струне.Мы также рассматриваем различные варианты натяжения, такие как последовательное соединение солнечных панелей и параллельное соединение солнечных панелей.

Основные электрические термины, которые необходимо понять при подключении солнечных панелей

Чтобы понять правила подключения солнечных панелей, необходимо понимать несколько ключевых электрических терминов — в частности, напряжение, ток и мощность — и то, как они соотносятся друг с другом.
Чтобы понять эти концепции, можно провести аналогию с электричеством, как с водой в резервуаре.Чтобы расширить аналогию, более высокий уровень воды подобен более высокому напряжению — существует большая вероятность того, что что-то произойдет (ток или поток воды), как показано ниже.

Что такое напряжение?

Напряжение, сокращенно В и измеряемое в вольтах, определяется как разница в электрическом заряде между двумя точками в цепи. Именно эта разница в заряде заставляет течь электричество. Напряжение — это мера потенциальной энергии или потенциальное количество энергии, которое может быть высвобождено.

В солнечной батарее на напряжение влияет ряд факторов. Во-первых, количество солнечного света (освещенность) на массиве. Как вы можете предположить, чем больше освещенность панелей, тем выше будет напряжение.

Температура также влияет на напряжение. По мере повышения температуры уменьшается количество энергии, производимой панелью (более подробное обсуждение этого вопроса см. В нашем обсуждении температурных коэффициентов). В холодный солнечный день напряжение солнечной батареи может быть намного выше обычного, в то время как в очень жаркий день напряжение может значительно снизиться.

Что такое электрический ток?

Электрический ток (обозначенный буквой «I» в уравнениях) определяется как скорость, с которой протекает заряд.

В нашем примере выше, вода, текущая по трубе из бака, сравнима с током в электрической цепи. Электрический ток измеряется в амперах (сокращенно от ампера).

Что такое электроэнергия?

Мощность (P) — это скорость передачи энергии. Это эквивалентно напряжению, умноженному на ток (V * I = P), и измеряется в ваттах (Вт).В солнечных фотоэлектрических системах важная функция инвертора — помимо преобразования мощности постоянного тока от солнечной батареи в мощность переменного тока для использования в доме и в сети — заключается в максимальном увеличении выходной мощности массива путем изменения тока и напряжения. .

Для более подробного технического объяснения того, как ток, напряжение и мощность взаимодействуют в контексте солнечной фотоэлектрической системы, ознакомьтесь с нашей статьей о отслеживании точки максимальной мощности (MPPT).

В нем мы обсуждаем кривые вольт-амперные характеристики (IV) (диаграммы, которые показывают, как выходной ток панели изменяется в зависимости от выходного напряжения панели) и кривые зависимости мощности от напряжения (которые показывают, как выходная мощность панели изменяется в зависимости от выходного напряжения панели).Эти кривые дают представление о комбинациях напряжения и тока, при которых выходная мощность максимальна.

Основные концепции проводки солнечных панелей (также известные как натягивание)

Чтобы иметь функциональную солнечную фотоэлектрическую систему, вам необходимо соединить панели вместе, чтобы создать электрическую цепь, по которой будет течь ток, а также вам необходимо подключить панели к инвертору, который будет преобразовывать мощность постоянного тока, производимую панелями, в переменный ток. мощность, которую можно использовать в вашем доме и отправить в сеть.В солнечной индустрии. Обычно это называют «натяжкой», и каждая серия соединенных вместе панелей называется цепочкой.

В этой статье мы сосредоточимся на струнных инверторах (в отличие от микроинверторов). У каждого струнного инвертора есть диапазон напряжений, в котором он может работать.

Серия

в сравнении с параллельной нитью

Есть несколько способов подойти к разводке солнечных панелей. Одно из ключевых различий, которое следует понять, — это соединение солнечных панелей последовательно, а не параллельное.Эти разные конфигурации струн по-разному влияют на электрический ток и напряжение в цепи.

Серия

в сравнении с параллельной нитью

Есть несколько способов подойти к разводке солнечных панелей. Одно из ключевых различий, которое следует понять, — это соединение солнечных панелей последовательно, а не параллельное. Эти разные конфигурации струн по-разному влияют на электрический ток и напряжение в цепи.

Последовательное подключение солнечных панелей

Последовательное соединение солнечных панелей включает в себя подключение каждой панели к следующей в линию (как показано в левой части схемы выше).

Как и у обычной батареи, с которой вы, возможно, знакомы, солнечные панели имеют положительные и отрицательные клеммы. При последовательном соединении провод от положительной клеммы одной солнечной панели подключается к отрицательной клемме следующей панели и так далее.

При последовательном соединении панелей каждая дополнительная панель добавляет к общему напряжению (В) гирлянды, но ток (I) в гирлянде остается прежним.

Одним из недостатков последовательного соединения является то, что затемненная панель может уменьшить ток через всю цепочку.Поскольку ток остается неизменным по всей цепочке, ток снижается до уровня панели с наименьшим током.

Параллельное подключение солнечных батарей

Параллельное соединение солнечных панелей (показано в правой части диаграммы выше) немного сложнее. Вместо того, чтобы подключать положительный вывод одной панели к отрицательному выводу другой, при параллельном соединении положительные выводы всех панелей в ряду подключаются к одному проводу, а все отрицательные выводы подключаются к другому проводу.

При параллельном соединении панелей каждая дополнительная панель увеличивает ток (силу тока) в цепи, однако напряжение в цепи остается тем же (эквивалентным напряжению каждой панели). Из-за этого преимущество последовательного соединения состоит в том, что если одна панель сильно затенена, остальные панели могут работать нормально, и ток всей цепочки не будет уменьшен.

Информация, необходимая для определения способа крепления солнечных панелей

Есть несколько важных сведений о вашем инверторе и солнечных панелях, которые вам понадобятся, прежде чем вы сможете определить, как натянуть вашу солнечную батарею.

Информация об инверторе

Вам необходимо знать следующие технические характеристики инвертора ( их можно найти в спецификации производителя продукта):

  • Максимальное входное напряжение постоянного тока (Vinput, макс.): Максимальное напряжение, которое может получить инвертор.
  • Минимальное или «пусковое» напряжение (Vinput, мин): уровень напряжения, необходимый для работы инвертора.
  • Максимальный входной ток: сколько энергии может выдержать инвертор до выхода из строя
  • Сколько у него трекеров максимальной мощности (MPPT)?

Что такое MPPT?

Как отмечалось выше, функция инверторов заключается в максимальном увеличении выходной мощности при изменении условий окружающей среды на панелях.Они делают это с помощью трекеров максимальной мощности (MPPT), которые определяют ток и напряжение, при которых мощность максимальна.

Однако для данного MPPT условия на панелях должны быть относительно постоянными, иначе эффективность будет снижена (например, различия в уровнях оттенка или ориентации панелей).

Также важно отметить, что если инвертор имеет несколько MPPT, то к отдельному MPPT можно подключить несколько панелей с разными условиями.

Информация о солнечных батареях

В дополнение к указанной выше информации о выбранном инверторе вам также потребуются следующие данные на выбранных вами панелях:

  • Напряжение холостого хода (Voc): максимальное напряжение, которое панель может выдавать в состоянии холостого хода
  • Ток короткого замыкания (Isc): ток, протекающий через элемент, когда напряжение равно нулю (хотя мы не будем углубляться в расчеты тока в этой статье).

Важно понимать, что эти значения основаны на производительности модуля в так называемых стандартных условиях тестирования (STC).

STC включает мощность излучения 1000 Вт на квадратный метр и температуру 25 градусов Цельсия (~ 77 градусов по Фаренгейту). Эти особые лабораторные условия обеспечивают последовательность в тестировании, но реальные условия, в которых работает фотоэлектрическая система, могут сильно отличаться.

В результате фактические ток и напряжение панелей могут значительно отличаться от этих значений.

Вам нужно будет скорректировать свои расчеты на основе ожидаемых минимальных и максимальных температур в местах установки панелей, чтобы убедиться, что длина вашей струны соответствует условиям, в которых будет работать фотоэлектрическая система, как мы обсудим ниже.

Основные правила крепления солнечных панелей

1. Убедитесь, что минимальное и максимальное напряжение находятся в пределах диапазона инвертора.

Не позволяйте цепям, которые вы подключаете к инвертору, превышать максимальное входное напряжение инвертора или максимальный ток, или , чтобы они упали ниже своего минимального / пускового напряжения.

Убедитесь, что максимальное напряжение соответствует требованиям норм в области, где вы проектируете.

В США Национальный электротехнический кодекс ограничивает максимально допустимое напряжение 600 В для большинства жилых систем.В Европе разрешены более высокие напряжения.

Pro Совет: не используйте только значения STC для определения диапазона напряжения

Мы знаем, что напряжение аддитивно в последовательных цепочках, в то время как ток аддитивен в параллельных цепочках. Таким образом, вы можете интуитивно предположить, что вы можете определить напряжение предлагаемой нами конструкции фотоэлектрической системы и находится ли оно в рекомендуемом диапазоне для инвертора, умножив напряжение панелей на число в последовательной строке.Вы также можете предположить, что можете определить ток системы, добавив ток каждой параллельной строки (который будет равен току панелей, умноженному на число в параллельной строке).

Однако, как мы обсуждали выше, поскольку значения STC отражают производительность модулей в очень специфических условиях, фактическое напряжение панелей в реальных условиях может сильно отличаться.

Таким образом, упрощенные расчеты, сделанные на основе значений STC, дают вам только начальную приблизительную оценку; вы должны учитывать, как напряжение в системе будет изменяться в зависимости от температуры, которую она может испытывать в районе, где она установлена.При более низких температурах напряжение системы может быть намного выше; при более высоких температурах он может быть намного ниже.

Чтобы гарантировать, что напряжение цепи с регулируемой температурой находится в пределах окна входного напряжения инвертора , потребуется более сложная формула, подобная приведенным ниже :

Если эти уравнения выглядят немного бессмысленно, не беспокойтесь, программа Aurora для проектирования солнечных батарей автоматически выполняет эти расчеты и предупреждает вас во время проектирования, если длина вашей струны слишком велика или слишком коротка с учетом ожидаемых температур на объекте.(Дополнительную информацию о натяжке в Aurora см. В этой статье справочного центра.)

Aurora также выполняет ряд других проверок, чтобы гарантировать, что система будет работать должным образом и не нарушать нормы или спецификации оборудования — это может предотвратить дорогостоящие проблемы с производительностью. (Подробный обзор этих проверок см. На этой странице в нашем справочном центре.)

Пример неэффективных фотоэлектрических систем

Реальный пример того, почему так важно точно учитывать, как условия окружающей среды повлияют на напряжение вашей фотоэлектрической системы, можно найти в нашем анализе неэффективной системы в Кафедральном городе, Калифорния.В этом случае неспособность проектировщика солнечных батарей учесть наличие тени приводила к тому, что система часто падала ниже пускового напряжения инвертора и, следовательно, вырабатывала значительно меньше энергии, чем прогнозировалось.

2. Убедитесь, что строки имеют одинаковые условия — или подключите строки с разными условиями к разным портам MPPT

После того, как вы определили, что длина ваших цепочек является приемлемой для спецификаций инвертора, еще одним ключевым соображением является то, что строки имеют одинаковые условия (например.грамм. одинаковый азимут / ориентация, одинаковый наклон, одинаковая освещенность), если они подключены к одному инвертору MPPT .

Несоответствие условий на струнах снизит эффективность и выходную мощность вашей солнечной конструкции. Для обсуждения того, почему несоответствие в затенении, ориентации или азимуте приводит к потере выходной мощности, см. Четвертую статью из нашей серии о потерях в фотоэлектрической системе: наклон и ориентация, модификатор угла падения, условия окружающей среды и потери и ограничения инвертора.

Если вы проектируете площадку, где необходимо иметь панели на разных сторонах крыши, или некоторые области массива будут иметь более затенение, чем другие, вы можете убедиться, что панели с разными условиями разделены на свои собственные строки, а затем подключите эти цепочки к разным MPPT инвертора (при условии, что выбранный вами инвертор имеет более одного MPPT).

Это позволит инвертору гарантировать, что каждая струна работает в точке, где она производит максимальную мощность.

3. Дополнительные соображения по оптимизации вашего дизайна

Приведенные выше правила гарантируют, что ваша конфигурация струн будет соответствовать спецификациям вашего инвертора и что несоответствие условий на панелях отрицательно повлияет на выработку энергии системой.

Однако существуют дополнительные факторы, которые проектировщик солнечных батарей может учитывать, чтобы прийти к оптимальному дизайну (то есть, дизайн, который максимизирует производство энергии при минимизации затрат).Эти факторы включают ограничение инвертора, использование силовой электроники на уровне модуля (MLPE) — устройств, которые включают в себя микроинверторы и оптимизаторы постоянного тока, а также эффективность конструкции, обеспечиваемую программными инструментами.

Инверторный зажим

Иногда имеет смысл увеличить размер солнечной батареи, которую вы подключаете к инвертору, что приведет к теоретическому максимальному напряжению, немного превышающему максимальное значение инвертора. Это может позволить вашей системе производить больше энергии (поскольку имеется больше панелей), когда оно ниже максимального напряжения, в обмен на уменьшенное («ограниченное») производство в то время, когда напряжение постоянного тока массива превышает максимум инвертора.

Если прирост производства превышает потери производства из-за ограничения инвертора, то вы можете производить больше энергии, не платя за дополнительный инвертор или инвертор с более высоким номинальным напряжением.

Конечно, это решение должно быть принято с осторожностью и четким пониманием того, какой объем производства будет сокращен по сравнению с тем, сколько дополнительного производства будет получено в другое время.

На диаграмме потерь системы Aurora указывает, сколько энергии будет потеряно из-за ограничения, чтобы вы могли принять обоснованное решение о том, имеет ли это смысл.Подробное объяснение инверторного ограничения и когда имеет смысл использовать систему с инверторным ограничением, см. Статью в нашем блоге на эту тему.

Микроинверторы Инверторы серии

— не единственный вариант инвертора. Микроинверторы, которые представляют собой инверторы, прикрепленные к каждой отдельной панели (или паре), позволяют каждой панели работать с максимальной мощностью независимо от условий на других панелях. При таком расположении не нужно беспокоиться о том, чтобы панели на одной и той же струне имели одинаковые условия.Микроинверторы также могут упростить добавление дополнительных панелей в будущем.

Изучите несколько различных вариантов, чтобы найти лучший

Как видите, есть много соображений, когда дело доходит до натяжения панелей и поиска инвертора и конфигурации натяжения, которые лучше всего подходят для клиента.

Возможно, вы не придете к оптимальному дизайну с первого раза, поэтому будет полезно оценить несколько различных вариантов. Однако для того, чтобы это было эффективно, вам понадобится процесс, в котором вы сможете быстро оценить несколько проектов.Вот где солнечное программное обеспечение, такое как Aurora, может быть особенно ценным.

Пусть Solar Software сделает все за вас

Наконец, новых технологических разработок, таких как Аврора с функцией автоматической натяжки , действительно могут сделать натяжку за вас! Он учтет рассмотренные здесь соображения и предоставит вам идеальную конфигурацию струн.

Запланируйте демонстрацию, чтобы увидеть, как программное обеспечение может помочь вам в проектировании солнечных систем.


Ключевые выводы:

  • Вы можете подключить солнечные панели последовательно или параллельно — что лучше, зависит от конкретной ситуации. В общем, когда есть потенциальные проблемы с затенением, лучшим вариантом будет параллелизм.
  • Не забудьте важную информацию, которая вам понадобится:
    • Максимальное входное напряжение постоянного тока
    • Пусковое напряжение
    • Максимальный входной ток
    • Количество МППЦ
    • Напряжение холостого хода
    • Ток короткого замыкания
  • Мы не рекомендуем использовать базовые STC для расчета идеального диапазона инверторов, так как это может привести к снижению производительности систем.

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
