Кабель NYM — это… Что такое Кабель NYM?

Кабель NYM — кабель с медными жилами, используется для стационарной прокладки осветительных и силовых цепей номинальным напряжением до 660В и частотой 50 Гц. Изготавливается по немецкому стандарту VDE 0250 часть 204. Кабель NYM близок по назначению и параметрам к кабелю ВВГ и отличается улучшенными эксплуатационными характеристиками: мелонаполненный резиновый заполнитель между жилами и оболочкой придаёт кабелю круглую форму, облегчающую герметизацию мест ввода в электротехнические устройства и упрощает разделку концов (хотя заполнитель и горюч, в целом кабель является самозатухающим благодаря оболочке из ПВХ, не распространяющего горение), а стандартная расцветка жил облегчает разводку при монтажных работах. Впрочем, последнее преимущество уже неактуально, т.к. кабель ВВГ с определённого времени также изготавливается со стандартной расцветкой жил. Российский аналог кабеля NYM — кабель ВВГз («з» — с заполнителем).

NYM является немецким обозначением кабеля.

В России, когда говорят о кабеле NYM, прежде всего имеют в виду кабель российских производителей, хотя на российский рынок поставляется и импортный NYM.

Описание

Кабель NYM состоит из цельных медных жил круглой формы, которые соответствуют классу 1 и 2 по ГОСТУ 22483. Жилы покрыты ПВХ пластикатом, покрытым отличительной расцветкой. Расстояние между жилами заполнено невулканизированной резиновой смесью, оболочка кабеля также стоит из негорючего ПВХ пластиката. Наполнение из невулканизированной резины поддерживает горение, а изоляция жил и оболочка кабеля — самозатухающие. В целом, вся система самозатухающая при прокладке одиночным кабелем. Жилы скручены между собой. Внутренняя расцветка жил кабеля NYM-J:

Жил Цвета проводов Назначение
3 чёрный, синий, жёлто-зелёный Однофазное подключение с заземлением
4 чёрный, коричневый, серый, жёлто-зелёный Трёхфазное подключение без нейтрали, с заземлением
5 чёрный, коричневый, серый, синий, жёлто-зелёный Трёхфазное подключение с нейтралью и заземлением
  • Синим проводом подключается нейтраль (N)
  • Жёлто-зелёный провод — для защитного заземления (PE)
  • Остальные расцветки — для фазных проводников

Расцветка жил кабеля NYM-O другая.

Жил Цвета проводов Назначение
2 чёрный, синий Однофазное подключение без заземления
3 чёрный, коричневый, серый Трёхфазное подключение без нейтрали и заземления
4 чёрный, коричневый, серый, синий Трёхфазное подключение с нейтралью, без заземления

Основные сферы применения силового кабеля NYM

В силовых и осветительных электроцепях, в том числе в зданиях с классом защиты электробезопасности «1».

Может применяться для прокладки во взрывоопасных зонах В1б, В1г, ВПа.

Не рекомендуется использовать кабель NYM при открытой прокладке с возможностью воздействия прямых солнечных лучей (в подобных случаях следует применять кабель ВВГ или ВВГнг). В основном кабель используется в качестве внутренней проводки в административных и жилых помещениях.

Основные технические характеристики NYM

  • Рабочее напряжение до 0,66 кВ
  • Диапазон температур эксплуатации неподвижного кабеля от −50°C до +50°C.
  • При одинарной прокладке кабель не поддерживает горения (при прокладке «пучком» не поддерживает данное свойство — нужно применять NYMнг-LS или ВВГнг).
  • Не устойчив к ультрафиолетовому излучению
  • Возможно 2-3-4-5 жильное исполнение.
  • Диаметр жил: однопроволочные 1,5-10 мм и многопроволочные от 16-35 мм
  • Кабели могут укладываться при температуре от −5°C, без предварительного прогрева.
  • Гарантийный срок — 5 лет с момента производства
  • Средний срок службы 30 лет.

Структура условного обозначения

Пример обозначения кабеля по немецким национальным стандартам: NYM-J 3×1,5

  • N = Кабель по стандартам (Normenleitung)
  • Y = Изоляция проводников поливинилхлоридом
  • M = Провод с защитной оболочкой (Mantelleitung)
  • -J = С жёлто-зелёным проводником защитного заземления
  • -O = Без жёлто-зелёного проводника защитного заземления
  • 3 = Количество проводников
  • x=»на»
  • 1,5 = Площадь сечения проводника в мм2

Производители

Далее перечислены только те производители, которые изготовляют кабель NYM в соответствии с нормами VDE.

Зарубежные

  • Helukabel — Германия
  • Lapp Kabel — Германия
  • TKD Kabel — Германия
  • Nexans — Франция
  • DENIZLI CABLE LTD — Турция

Российские

  • Севкабель
  • Псковкабель
  • Камкабель

Клоны

Настоящий кабель NYM и его безымянные подделки

В последнее время (на 2010 год) наблюдается преобладание в российской розничной продаже клонов этого кабеля под обозначениями «NUM» и «HUM».

Проблемы

В 2010-2011 гг. отмечено несколько случаев т.н. «плача» кабелей NYM, произведённых в России. «Плач» заключается в вытекании из концов обрезанного и проложенного кабеля некоей маслянистой жидкости, по виду напоминающей пластификационную смолу или масло. На данный момент проблема по большей части решена, однако сообщения о «плаче» иногда вновь появляются на специализированных Интернет-форумах.

Кабель NYM-J — технические характеристики, описание, расшифровка

Расшифровка кабеля NYM-J:

N — Кабель изготовлен согласно немецкому стандарту VDE
Y — Материал изготовления изоляции ПВХ
M — Указывает на назначение кабеля — монтажный
J — Наличие в кабеле желто-зеленой жилы

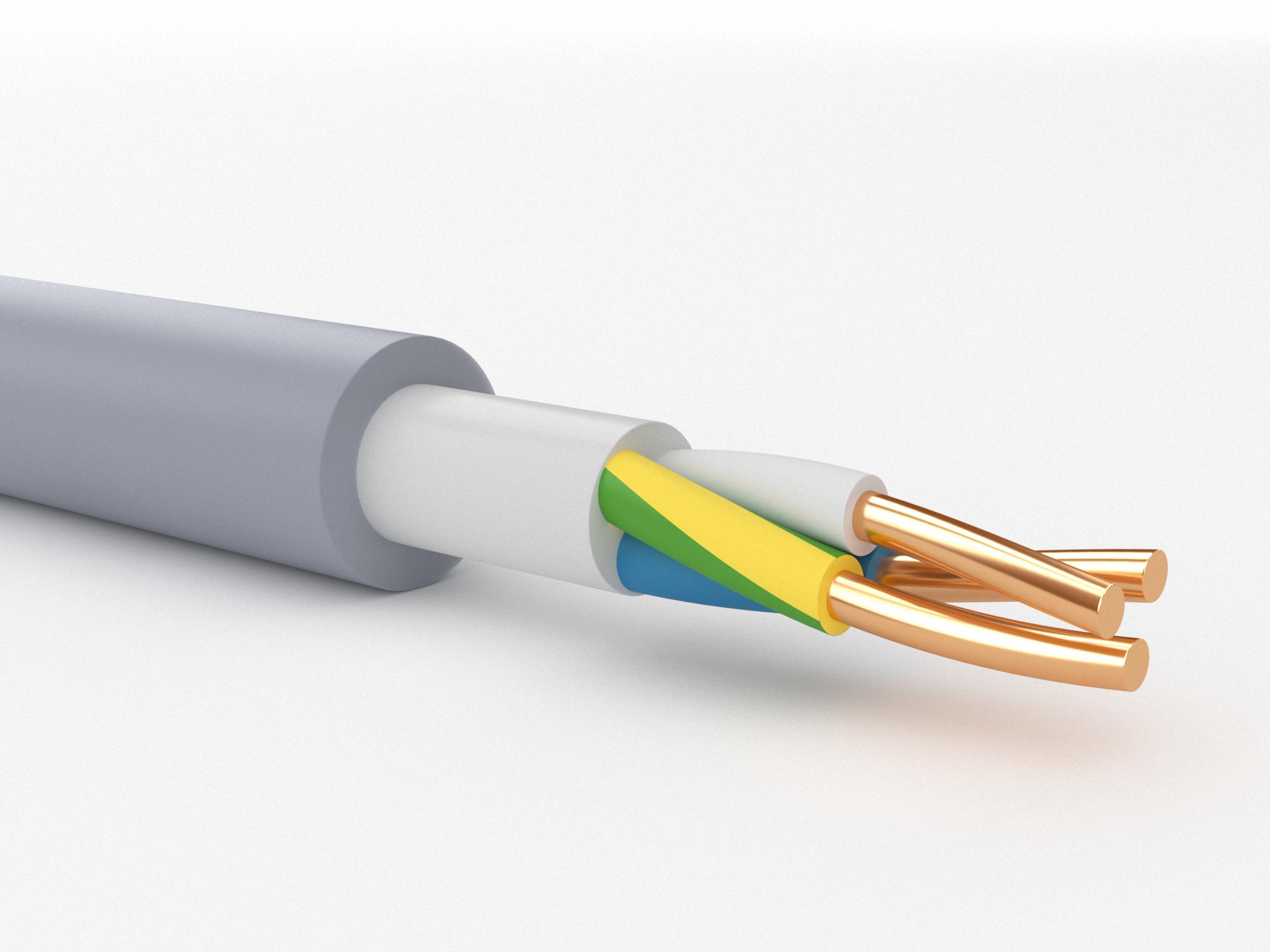

Элементы конструкции кабеля NYM-J:

1. Жила: однопроволочный или многопроволочный медный проводник.
2. Изоляция: поливинилхлоридный (ПВХ) пластикат.
Количество жилNUM-J NUM-O
2Черная , синяя
3Зелено-желтая, черная, синяяЧерная , синяя, коричневая
4Зелено-желтая, черная, синяя, коричневаяЧерная , синяя, коричневая, черная
5Зелено-желтая, черная, синяя, коричневая, чернаяЧерная , синяя, коричневая, черная, черная

3. Внутренние заполнение: невулканизированная резина, высоконаполненный пластикат или термоэластопласт.
4. Наружная оболочка: поливинилхлоридный пластикат серого, черного или белого цвета.

У кабеля NYM-J используется внутренние заполнение из невулканизированной резины, высоконаполненного пластиката или термоэластопласта, что:
* предотвращает опасность образования трещин при эксплуатации в неблагоприятных условиях,
* позволяет легко и удобно “разделывать” кабель при монтаже,
* увеличивает гибкость кабеля,
* придает кабелю круглую форму.

Область применения кабеля NYM-J:

Применяется для монтажа электропроводки кабельных линий:
* В производственных, жилых и общественных зданиях
* Возможно применение поверх штукатурки, в ней и под ней
* В кирпичной кладке и в бетоне.
* На открытом воздухе, вне прямого воздействия солнечных лучей.
* Прокладка может осуществляться в трубах, каналах.
* Кабели предназначены для эксплуатации в легких условиях, где отсутствуют механические нагрузки.

Срок службы кабеля NYM-J — 30 лет.

Особенности и характеристики силовых кабелей NYM и ВВГнг-LS

Такие силовые кабели, как NYM и ВВГнг-LS наиболее популярны на современном рынке кабельно-проводниковой продукции. Предлагаем рассмотреть их некоторые особенности.

Кабель NYM

Силовой кабель NYM применяется как на гражданских, так и на промышленных объектах. Кабель NYM используется для установки электроцепей  на напряжение до 660 В и частотой 50 Гц.

Кабель NYM обладает  высокими эксплуатационными характеристиками, надежностью, безопасностью и простотой в использовании. Кабель NYM обладает оболочкой из ПВХ-пластиката, которая обладает негорючим свойством при одиночной прокладке. Благодаря этому кабель NYM можно прокладывать в местах, где предъявляются повышенные требования к пожарной безопасности. Это могут быть, разного рода склады, на которых хранятся взрывоопасные вещества или лаборатории.

Если кабель NYM прокладывается пучком, то он теряет качество пожаробезопасности, в таком случае используют кабель NYMнг-LS.

Кабель NYM, как правило производится многожильным, в его конструкции от 2 до 5 жил круглой формы. Диаметр жил кабеля NYM составляет от 1,5 мм до 35 мм. Жила кабеля NYM производится как однопроволочная, так и многопроволочная. Цвет изоляции жилы кабеля NYM может быть различным, это сделано для упрощения проведения монтажных работ

При производстве кабеля NYM принято использовать следующие цвета – синий, коричневый, черный, желто-зеленый и серый. Синий цвет означает нейтраль, желто-зеленый, как правило, это жила заземления.

Если в кабеле NYM делится на два вида Jи О, это зависит от присутствия или отсутствия жилы заземления.

Для кабеля NYM есть некоторые ограничения при применении. Кабель NYM не принято использовать при монтаже вне помещений, это связано с тем, что ПВХ оболочка кабеля NYM разрушается под действием ультрафиолетового излучения.

При необходимости прокладки кабеля на открытом воздухе лучше использовать кабель ВВГ, этот кабель является аналогом кабеля NYM. Стоит вспомнить, что первоначально кабель NYM был только немецкого производства и в нашу страну его привозили только из Германии. Но с течением времени очень многие отечественные производители стали изготавливать кабель NYM у нас на родине.

Если говорить о кабеле ВВГ, то он отличается от кабеля NYM более широкой сферой использования, при этом обладает не таккими хорошими эксплуатационными характеристиками.

Кабель ВВГ

Кабель ВВГнг-ls – это один из видов кабеля ВВГ. Отличие состоит лишь в том, что кабель ВВГнг-LS является не распространяющим горение и кроме того, при воздействии повышенной температуры практически не выделяет ядовитого дыма (хлористый водород).

Еще одно отличие кабеля ВВГнг-LS от кабеля NYM – это невозможность использование первого при пониженных температурах. (ниже -30 градусов). При этом прокладка кабеля ВВГнг-LS возможна при температуре до -15 градусов. Обычная температура, при использовании кабеля ВВГнг-LS не должна быть выше 50 градусов. При аварийном режиме кабель ВВГнг-LS способен работать непродолжительное время при температуре до +70 градусов.

Для информации нашему читателю: в квартире или загородном доме между комнатами лучше всего устанавливать стойкие итальянские ламинированные двери, поскольку они изготовлены из цельного массива дерева, покрытые надёжным ламинатом. Итальянские двери — это поистине произведение искусства, от которого сложно отвести глаза, очень красивые и надёжные двери.

Итальянские ламинированные двери

. Монтажный кабель

NYM, одно- или многожильный

Монтажный кабель NYM предназначен для проводки внутри зданий, доступен в одно- или многожильном исполнении с серой оболочкой из ПВХ. Подходит для использования в сухих, влажных или влажных помещениях и может быть установлен в, на или под штукатуркой, кирпичной кладкой или бетоном.

Не подходит для укладки в встряхиваемый, вибрирующий или сжатый бетон. Для наружного применения только при защите от прямых солнечных лучей.LSZH (низкий уровень дыма без галогенов) для повышения пожарной безопасности и экранированные (N) YM (St) версии могут быть доступны по запросу.

Строительство — Монтажный кабель NYM
одножильные или многопроволочные одножильные медные проводники
Изоляция жил из поливинилхлорида (ПВХ)
жилы, скрученные в несколько слоев с внутренней оболочкой
Наружная оболочка из специального ПВХ (TM1) серого цвета

Технические — Монтажный кабель NYM
Конструкция проводника: класс 1 (одножильный) или класс 2 (негибкий многопроволочный)
— см. Stranding / Resistance page
радиус изгиба: 6 x общий диаметр
номинальное напряжение: 300 В / 500 В рабочий, 2000 В тест
текущий рейтинг: см. Диаграмму NYM & (N) YM (St)
диапазон температур: от 0 ° C до + 70 ° C в рабочем состоянии
конструкция: в целом согласно VDE0250 T.204
огнестойкий: согласно EN 50265-2-1, IEC 60332-1
Идентификатор сердечника: 2 жилы = цвет по VDE 0293 без заземления (зеленый / желтый)
3+ жилы = окрашены в соответствии с VDE 0293 с заземлением (включая количество жил)
— см. Цветовые коды на странице

Технические характеристики для печати доступны здесь: Монтажный кабель NYM, одно- или многожильный.

Для других силовых или проводных кабелей вернитесь на первую страницу PVC Power & General Wiring Cables .

Примечание: низкий уровень дыма, нулевой уровень галогенов / отсутствие галогенов (LSZH, LSOH, LSHF, OHLS) не следует путать с LSF (низкий уровень дыма и дыма), подробное объяснение представлено на нашей первой странице LSZH Control Flex.

Все размеры следует рассматривать как номинальные, а изображения используются только в иллюстративных целях. Хотя Central Cables Ltd приложила все разумные усилия для обеспечения ее точности, информация, содержащаяся в данном документе, может быть ошибочной или упущенной и может быть изменена без предварительного уведомления.Ни при каких обстоятельствах Central Cables Ltd не несет ответственности за любой ущерб, возникший в связи с описанной информацией.

NYM, NYM-J, NYM-O, 300 / 500V ПВХ изоляция в оболочке из ПВХ Силовой кабель_Алюминиевый провод, кабель ABC, кабель с изоляцией из сшитого полиэтилена, кабель из ПВХ, силовой кабель, воздушный кабель

2021-09-29

Kabel NYM Приложение:
Кабель для домашней электропроводки. Монтажный кабель. Электропроводка для прокладки в сухих и влажных помещениях под штукатуркой, внутри и над штукатуркой, а также для прокладки на открытом воздухе, но с защитой от ультрафиолета.

NYM Kabel Construction:

Проводников: Материал проводника Cu, неизолированный. Класс1 или класс2 согласно VDE0295 (IEC60228 / HD 383) Однопроволочный или многожильный
Доступны зеленый и желтый цвета, см. Таблицу ниже.
Цвета ядра: 1 жила: зеленый / желтый
3 жилы: зеленый / желтый, синий, коричневый
4 жилы: зеленый / желтый, коричневый, черный и серый
5 жил: зеленый / желтый, синий, коричневый, черный и серый
7 жил: пронумерованы
Изоляция: ПВХ
Оболочка / куртка: ПВХ
Цвет: -O: без желто-зеленой жилы; -J: с желто-зеленой жилой
Напряжение: Номинальное напряжение U0 300 В, Номинальное напряжение U 500 В
Макс. температура проводника: 70 ° С
Рабочая температура: Гибкий: от -5 ° C до +70 ° C, фиксированный: от -40 ° C до +70 ° C
Минимальный радиус изгиба: 1 жила: 15 x диаметр
3 жилы и более: 4 x общий диаметр
Макс.температура короткого замыкания: 160 ° С

Кабель Nym-j и лист спецификаций Nym-o:

Строительство
No.x мм2
Внешний диаметр
cca. мм
Cu Вес
кг / км
Вес кабеля
прибл. кг / км
1 х 1,5 5,1 14,4 40
1 х 2,5 5,7 24 65
1 х 4 6,3 38 80
1 х 6 6,8 58 105
1 х 10 8 96 155
1 х 16 9,1 154 230
2 х 1. 5 8,8 29 115
2 х 2,5 10 48 145
3 х 1,5 8,5 43 120
3 х 2,5 9,9 72 165
3 х 4 10,8 115 265
3 х 6 12,2 173 315
4 х 1.5 9,3 58 145
4 х 2,5 10,7 96 205
4 х 4 12,8 154 305
4 х 6 13,8 230 385
4 х 10 16,8 384 605
4 х 16 19,2 614 1025
4 х 25 24 960 1580
4 х 35 26 1344 2075
5 х 1. 5 10,2 72 170
5 х 2,5 11,7 120 245
5 х 4 13,9 192 370
5 х 6 15,1 288 460
5 х 10 18,3 480 740
5 х 16 23,6 68 1275
5 х 25 28,5 1200 1945

300 / 500V ПВХ изоляция в оболочке из ПВХ Силовой кабель, NYM, NYM-J, NYM-O, технические характеристики (технический паспорт, таблица, полная форма)


Китай Ным Кабель Производители и Завод — Размеры, Цена

Ним кабель / Ним электрический кабель / Ним силовой кабель

Описание продукта

Ним кабель / Ним электрический кабель / Ним силовой кабель

Силовой кабель с ПВХ изоляцией

Этот продукт подходит для номинального напряжения переменного тока 1. 8 / 3кв и под ЛЭП.

Типичные механические и физические свойства кабеля, электрические свойства соответствуют GB / T12706-2008 и IEC60502-2004

Рабочие характеристики кабеля управления

1) Температура прокладки: ≥0 ℃

2) Допустимая длительная рабочая температура проводов не должна превышать 70 ℃.


3) Во время короткого замыкания (продолжительностью менее 5 секунд) максимальная температура жилы кабеля не должна быть выше 160 ° C

4) Радиус изгиба


одножильный кабель: 20D

multi-core calbe: 15D (D = диаметр)

5) Испытание выдерживаемого напряжения переменного тока кабеля

номинальное напряжение (кв)

0.6/1

1,8 / 3

номинальное напряжение (кв)

3,5

6,5

продолжительность (мин)

5

5

Тип, название, возможность укладки

Номер модели

Номер модели

Повод для укладки

медный сердечник

алюминий сердечник

vv

vlv

внутри помещения / туннель, трубопровод, кабельный канал и легковоспламеняющиеся и сильные коррозии

vy

vly

внутренний / кабельный канал / подземная и сильная коррозия, не выдерживает механических нагрузок

vv22

vlv22

внутри помещения / кабельный канал / трубопровод / под землей и сильная коррозия, не выдерживает тяговых усилий

vv23

vlv23

внутри помещения / кабельный канал / трубопровод / под землей и сильная коррозия, не выдерживает тяговых усилий

vv32

vlv32

под землей, вал, вода и сильная коррозия, не выдерживает сильных тяговых усилий

vv33

vlv33

под землей, шахта, вода и сильная коррозия, не выдерживают сильных тяговых усилий

vv42

vlv42

под землей, шахта и сильная коррозия, могут выдерживать сильные тяговые усилия

vv43

vlv43

под землей, вал т, и сильная коррозия, могут выдерживать сильные тяговые усилия

Диапазон производства

сердечник / поперечное сечение / напряжение

0. 6/1

1,8 / 3

одноядерный

1,5-100

10-10000

двойной сердечник

1,5-240

10-240

трехжильный

1,5-300

10-300

3 + 1

2,5-300

10-300

4

2.5-300

10-300

5

2,5-300

10-300

3 + 2

2,5-300

10-300

4 + 1

2,5-300

10-300

Информация о компании

Shandong New Luxing Cable Co. , Ltd.

1. Наша фабрика специализируется на производстве видов кабеля (электрический провод, силовой кабель, контрольный кабель, неизолированный провод, Cu / XLPE / SWA / ПВХ, медный кабель, алюминиевый электрический кабель, армированный кабель, воздушный кабель; 0,3 мм / 0,5 мм / 0,75 мм / 1 мм / 1,5 мм / 2,5 мм / 3,5 мм / 4 мм / 6 мм / 10 мм / 16 мм / 25 мм / 35 мм / 50 мм / 70 мм / 95 мм / 120 мм / 150 мм / 185 мм / 240 мм / 300 мм / 400 мм / 500 мм / 630 мм / 800 мм; 12В, 220В, 300 / 300В, 300 / 500В, 450 / 750В, 0,6 / 1кВ, 1,8 / 3кВ, 3,6 / 6кВ, 6/6 (10) кВ, 8,7 / 10 (15) кВ, 11кВ, 12 / 20 кВ, 18/20 (30) кВ, 21/35 кВ, 26/35 кВ, 33 кВ, 110 кВ, 132 кВ; 1/2/3/3 + 1/3 + 2/4/4 + 1/5/6/7 / 8/10/16 core) с 1999 года.

2. Наша фабрика имеет три производственных базы в городах Тенгжоу, Дэчжоу и Уси, а количество сотрудников превышает 700 человек.

3. Наши кабели соответствуют стандарту хорошего качества и прошли стандартную аутентификацию ISO9001 / 14000, CE, CCC, IEC, BS, EN, AWG, UL.

4. Наша компания имела постоянные партнерские отношения с SGCC & STATE GRID CORPORATION OF CHINA (крупнейшее энергетическое предприятие Китая) и многими другими крупными государственными предприятиями нашей страны.

5. Поставить электрические провода и силовые кабели стандарта IEC / BS / EN / VDE в Африку (Уганда, Южная Африка, Кения, Зимбабве)…), Южная Америка (Бразилия …), Южная Азия (Пакистан …), Юго-Восточная Азия (Мьянма, Таиланд, Индонезия, Филиппины, Малайзия, Камбоджа …), Восточная Азия (Корея …), Рынок Европы (Чешская республика …).

6. Также может соответствовать многим национальным стандартам, таким как кабель NYM, морской кабель DPYC / MPYC / TPYC, строительный провод THHN / THWN / TW, кабель AWG / UL …

Nym cable / nym electric кабель / ним кабель питания

Мы можем обеспечить конкурентоспособные цены и спотовые поставки.

Наши услуги

Хорошая команда: мы предлагаем вам электрический провод и силовой кабель лучшего качества по конкурентоспособной цене с лучшим обслуживанием.

Сертификаты

Сертификаты: ISO9001 / 14000, RoHS, CE, CCC, IEC, BS, EN, VDE Стандарт электрических проводов и силовых кабелей

Фото клиента:

Добро пожаловать на наш завод по производству электрических проводов и силовых кабелей

Упаковка и доставка

Мы предлагаем услуги «от двери до двери».

кабель нимый / электрический кабель ним / силовой кабель ним

Контакт:

Hot Tags: ним кабель, Китай, производители, завод, размеры, цена, на продажу

NYM-J-5×2,5 Монтажный кабель (N) YM-J 5×2,5 мм² 300 / 500V -5..70 ° C 100 м / уп, белый Elit GlobalStore ™


Изображение иллюстративное

Монтажный кабель (N) YM-J 5×2. 5мм² 300 / 500В -5..70 ° C 100м / уп, белый

Код: NYM-J-5×2,5

Цена

€ 221,00 /ПК
(265,20 € / шт с НДС)
Пакет 100м, цена за единицу 2,21EUR / м

Наличие:

В наличии

Вес:

0,27 кг / м

Заявление
Этот кабель подходит для промышленного и домашнего применения.Он предназначен для сухих, влажных и влажных открытых площадок, а также под штукатуркой, стенами и бетоном. Однако не рекомендуется прокладывать кабель в уплотненном концентрате. Наружное применение допускается только в том случае, если кабель не подвергается воздействию прямых солнечных лучей.

Примечание
CE = продукт соответствует Директиве ЕС по низковольтному оборудованию 73/23 / EEC.
Соответствует RoHS.

re = круглый проводник гладкий
rm = круглый многожильный провод

Кабельная конструкция

  • Жесткий или многопроволочный медный сердечник в соответствии с DIN VDE 0295 и IEC 60228 кл.1 или п. 2
  • Изоляция жил из ПВХ
  • Жилы имеют цветовую маркировку согласно DIN VDE 0293-308, жилы скручены в несколько слоев
  • (N) Версия YM (St), электростатический экран (St) из пластиковой (Al-PET) фольги + дренажный провод Cu Sn
  • Оболочка из специального ПВХ, цвет оболочки серый
  • Самозатухающий и огнестойкий ПВХ согласно DIN VDE 0482 часть 265-2-1 / EN 50265-2-1 / IEC 60332-1
Технические характеристики
  • Строительный кабель из ПВХ согласно DIN VDE 0250 часть 204
  • Температура на проводе макс.+70 ° С
  • Диапазон температур:
    при установке от -5 ° C до +50 ° C
    после установки макс. +70 ° С
  • Номинальное напряжение Uo / U 300/500 В
  • Испытательное напряжение переменного тока 2000 В
  • Минимальный радиус изгиба 6x диаметра кабеля
  • Радиационная стойкость до 80 x 10 6 кДж / кг
    (до 80 Мрад)
Продукт: Количество ядер
x поперечное сечение жилы
[мм 2 ]
Прибл. внешний Ø [мм]: Вес меди
[кг / км]
Масса [кг / км]
NYM-J
NYM-J
NYM-J
NYM-J
NYM-J
NYM-J
NYM-J
NYM-J
NYM-J
NYM-J
NYM-J
NYM-J
NYM-J
NYM-J
NYM-O
NYM-O
NYM-O
NYM-O
3×1.5
3×2,5
3×4
3×6
4×1,5
4×2,5
4×4
4×6
5×1,5
5×2,5
5×4
5×6
5×10
5×16
2×1,5
2×2,5
3×1,5
4×1,5
9,1
10,4
12,0
13,0
9,8
11,3
13,0
15,1
10,3
12,0
14,5
16,1
19,2
23,4
8,7
8,9
9,1
9,8
43,0
72,0
115,0
173,0
58,0
96,0
154,0
230,0
72,0
120,0
192,0
288,0
480,0
768,0
29,0
48,0
43,0
58,0
135
190
258
320
160
230
330
460
190
270
410
540
850
1280
115
157
135
160
См. «Условия использования» в «Загружаемые файлы».
Описание файла Тип файла Ссылка для скачивания
Условия использования PDF Ссылка для скачивания

Nym Cable 3 Core 1.Электрический кабель с ПВХ-оболочкой, 5 мм, 2,5 мм,

Кабель NYM 3-жильный, 1,5 мм, 2,5 мм, электрический кабель с ПВХ-оболочкой

1. Применение
Этот продукт используется в качестве подвесного кабеля, вытяжного кабеля и установки для полевых линий, электрических приборов и инструментов, электронного оборудования и автоматических устройств для электроэнергии, химических веществ и т. Д. Он особенно мягкий, легко складывается и перемещается, гладкий и устойчивый к старению, устойчив к высокому импульсному току запуска.
2. Стандарт
BS 6500, BS 6004, BS 6360, BS EN 50363, IEC 60227, DIN VDE 0281.

3. Спецификация
Строительный провод с изоляцией из ПВХ 450/750 В согласно BS 6360
Одножильный с изоляцией из ПВХ

Размер жилы Номинальная толщина изоляции мм Средний габаритный диаметр Верхний предел мм Прибл. Собственная масса на км кг
Номинальное поперечное сечение мм2 Количество и диаметр проволоки кол. / Мм
1,0 1 / 1,13 0,6 2.8 14
1,5 1 / 1,38 0,7 3,3 20
1,5 7 / 0,50 0,7 3,4 20
2,5 1 / 1,78 0,8 3,9 33
2,5 7 / 0,67 0,8 4,2 34
4 1 / 2,25 0. 8 4,4 51
4 7 / 0,85 0,8 4,8 51
6 1 / 2,76 0,8 4,9 67
6 7 / 1.04 0,8 5,4 71
10 1 / 3,57 1,0 6,4 110
10 7/1.35 1,0 6,8 120
16 1 / 4,50 1,0 7,3 170
16 7 / 1,70 1,0 8,0 180
25 7 / 2,14 1,2 9,8 285
35 19 / 1,53 1,2 11,0 380
50 19/1.78 1,4 13,0 510
70 19 / 2,14 1,4 15,0 715
95 19 / 2,52 1,6 17,0 990
120 37 / 2,03 1,6 19,0 1230
150 37 / 2,25 1,8 21,0 1510
185 37/2. 52 2,0 23,5 1900
240 61 / 2,25 2,2 26,5 2490
300 61 / 2,52 2,4 29,5 3050
400 61 / 2,85 2,6 33,5 3900
500 61 / 3,20 2,8 37,0 4880

450/750 В с ПВХ изоляцией (без оболочки) Гибкие проводящие кабели общего назначения в соответствии с BS 6004
Одножильные с ПВХ изоляцией

Размер жилы Номинальная толщина изоляции мм Средний габаритный диаметр Верхний предел мм Прибл.Собственная масса на км кг
Номинальное поперечное сечение мм2 Количество и диаметр проволоки кол. / Мм
1,0 32 / 0,20 0,6 3,0 16
1,5 30 / 0,25 0,7 3,5 21
2,5 50 / 0,25 0,8 4,2 33
4 56/0.30 0,8 4,8 50
6 84 / 0,30 0,8 6,3 70
10 80 / 0,40 1,0 7,6 120
16 126 / 0,40 1,0 8,8 175
25 196 / 0,40 1,2 11,0 290
35 276/0.40 1,2 12,5 400
50 396 / 0,40 1,4 14,5 565
70 360 / 0,50 1,4 17,0 770
95 475 / 0,50 1,6 19,0 1010
120 608 / 0,50 1,6 21,0 1260
150 756/0. 50 1,8 23,5 1580
185 925 / 0,50 2,0 26,0 1900
240 1221 / 0,50 2,2 29,5 2500

Артикул № 6192y
Плоский сдвоенный провод BVVB

Размер жилы Номинальная толщина изоляции мм Номинальная толщина оболочки мм Средние габаритные размеры Прибл.Собственная масса на км кг
Номинальное поперечное сечение мм2 Количество и диаметр проволоки мм Нижний предел мм Верхний предел мм
1,0 1 / 1,13 0,6 0,9 4,0 * 6,2 4,7 * 7,4 55
1,5 1 / 1,38 0,7 0,9 4,4 * 7,0 5,4 * 8,4 70
2. 5 1 / 1,78 0,8 1,0 5,2 * 8,4 6,2 * 9,8 105
4 7 / 0,85 0,8 1,0 5,6 * 9,6 7,2 * 11,5 150
6 7 / 1.04 0,8 1,1 6,4 * 10,5 8,0 * 13,0 205
10 7 / 1,35 1,0 1.2 7,8 * 13,0 9,6 * 16,0 325
16 7 / 1,70 1,0 1,3 9,0 * 15,5 11,0 * 18,5 465

Каталожный номер 6242y
Flat-Twin с неизолированным заземляющим проводником

Размер жилы Номинальная толщина изоляции мм Размер заземляющего проводника, шт. / Мм Номинальная толщина оболочки мм Средние габаритные размеры Прибл.Собственная масса на км кг
Номинальное поперечное сечение мм2 Количество и диаметр проволоки мм Нижний предел мм Верхний предел мм
1,0 1 / 1,13 0,6 1 / 1,13 0,9 4,0 * 7,2 4,7 * 8,6 70
1,5 1 / 1,38 0,7 1 / 1,13 0,9 4,4 * 8,2 5.4 * 9,6 85
2,5 1 / 1,78 0,8 1 / 1,13 1,0 5,2 * 9,4 6,2 * 11,0 120
4 7 / 0,85 0,8 1 / 1,38 1,0 5,6 * 10,5 7,2 * 13,0 175
6 7 / 1. 04 0,8 1 / 1,78 1,1 6,4 * 12,5 8.0 * 15,0 240
10 7 / 1,35 1,0 7 / 0,85 1,2 7,8 * 15,5 9,6 * 19,0 390
16 7 / 1,70 1,0 7 / 1.04 1,3 9,0 * 18 11,0 * 22,0 560

300/300 В CU / PVC / PVC в оболочке круглого света гибкие шнуры в соответствии с BS 6500
Артикул № 2182Y Twin Core

Размер жилы Номинальная толщина изоляции мм Номинальная толщина оболочки мм Средние габаритные размеры Прибл.Собственная масса на км кг
Номинальное поперечное сечение мм2 Количество и диаметр проволоки No. / мм Верхний предел мм Верхний предел мм
0,5 16 / 0,20 0,5 0,6 4,8 6,0 36
0,75 24 / 0,20 0,5 0,6 5,2 6,4 45

Круглые световые гибкие шнуры в оболочке из CU / PVC / PVC
Артикул № 3183Y Трехжильные

Размер жилы Номинальная толщина изоляции мм Номинальная толщина оболочки мм Средние габаритные размеры Прибл.Собственная масса на км кг
Номинальное поперечное сечение мм2 Количество и диаметр проволоки кол / мм Нижний предел мм Верхний предел мм
0,75 24 / 0,20 0,6 0,8 6,4 8,0 74
1,0 32 / 0,20 0,6 0,8 6,8 8,4 86
1. 25 40 / 0,20 0,7 0,9 7,6 9,4 104
1,5 30 / 0,25 0,7 0,9 8,0 9,8 120
2,5 50 / 0,25 0,8 1,1 9,6 12,0 180

4. О нас Компания
People’s Cable Group Co., Ltd. была основана в 2007 году и расположена в зоне экономического развития Чжэнчжоу Гунъи.Наша компания имеет 2 завода (завод Житян и завод Жулин), занимает общую площадь более 300 000 квадратных метров, с площадью застройки 230 000 квадратных метров.

5. Сертификат
Как первый поставщик кабеля в Китае, мы получили сертификаты CCC, ISO9001, ISO14001, OHSAS, прошли испытания SGS и BV, и наша торговая марка «RMJT» получила известность в Китае.

6. Визит к клиенту
У нас есть профессиональные специалисты по продажам, каждый из которых занимается этой работой в течение 3-10 лет, поэтому мы можем предоставить вам комплексные и профессиональные технологии. Благодаря безупречному качеству и послепродажному обслуживанию, до сих пор мы экспортировали в более чем 80 стран, приглашаем вас посетить нас и установить беспроигрышные отношения!

7. Свяжитесь с нами
Завод ДОБАВИТЬ: № 13, Yongding Road, Gongyi, город Чжэнчжоу, провинция Хэнань, Китай.
ТЕЛ: + 86-371-55367868
ФАКС: + 86-371-55367868
Мобильный: + 86-18339931106

NYM

NYM

Кабель монтажный с ПВХ изоляцией и оболочкой
HRN HD 21.4 S2 — DIN VDE 0250-204 — IEC 60227-4


СТРОИТЕЛЬСТВО
Провод , неизолированный медный провод, класс 1 или 2, в соотв. согласно EN 60228

Изоляция ПВХ компаунд TI1 в соотв. согласно EN 50363-3

Наполнитель сердечников, покрытых невулканизированной резиной или пластиком

Оболочка ПВХ компаунд TM1 в соотв. согласно EN 50363-4-1

ЗАЯВЛЕНИЕ

Монтажный кабель для домашнего и промышленного использования.Укладывается на штукатурку или под штукатурку, в стены или бетон, без специальной механической защиты, но не в сухой или предварительно напряженный бетон. Подходит для сухой, влажной или влажной среды; для внутреннего или наружного применения (только если кабель защищен от прямых солнечных лучей).

ТЕХНИЧЕСКИЕ ДАННЫЕ


Эквиваленты:
PP в соотв. к HRN N.C3.200
A05VV-U, A05VV-R в соотв. к HRN HD 21.4 S2
YM в соотв.с ÖVE-K 41-4

Стандарты:
HRN HD 21.4 S2
DIN VDE 0250-204
IEC 60227-4

Номинальное напряжение: U0 / U = 300/500 В
Испытательное напряжение : 2000 В

Диапазон температур:
Минимальная температура при установке: +5 C
Стационарная установка: -20 C до +70 C
При коротком замыкании макс. 5s: 160 C

Поведение при пожаре:
Огнестойкий (самозатухающий) кабель
в соотв.согласно EN 60332-1-2

Минимальный внутренний радиус изгиба: Кабель 4xØ

КОНСТРУКТИВНЫЕ ДАННЫЕ
Строительство

Наружный
диаметр

Проводник
Сопротивление
при 20 ° C

Cu
вес

Кабель
вес

Упаковка *
мм 2 ок.мм Ом / км кг / км ок. кг / км
1 х 6 7,3 3,08 57,6 105 КОТ 100, СП40 500
1 х 10 8,5 1,83 96 155 КОТ 100, СП40 500
1 х 16 9,8 1,15 153,6 230 КОТ 100, СП45 500
2 х 1,5 8,5 12,1 28,8 105 КОТ 100, СП40 500
2 х 2,5 9,8 7,41 48 134 КОТ 100, СП45 500
3 х 1,5 8,9 12,1 43,2 123 КОТ 100, СП40 500
3 х 2,5 10,4 7,41 72 176 КОТ 100, СП45 500
3 х 4 12,0 4,61 115,2 248 КОТ 100, СП50 500
3 х 6 14,8 3,08 182,8 342 КОТ 100, СП60 500
3 х 10 17,7 1,83 288 585 КОТ 100, ДБ08 500
3 х 16 19,2 1,15 460,8 790 DB09 500
4 х 1,5 9,6 12,1 57,6 144 КОТ 100, СП45 500
4 х 2,5 11,3 7,41 96 212 КОТ 100, СП50 500
4 х 4 13,0 4,61 153,6 302 КОТ 100, СП60 500
4 х 6 14,9 3,08 230,4 416 КОТ 100, ДБ08 500
4 х 10 19,4 1,83 384 715 DB08 500
4 х 16 21,9 1,15 614,4 987 DB09 500
5 х 1,5 10,5 12,1 72 173 КОТ 100, СП40 500
5 х 2,5 12,3 7,41 120 256 КОТ 100, СП60 500
5 х 4 14,2 4,61 192 363 КОТ 100, ДБ08 500
5 х 6 16,2 3,08 288 506 КОТ 100, DB08 4000
5 х 10 21,2 1,83 480 874 DB09 500
5 х 16 24,0 1,15 768 1213 DB10 500
7 х 1,5 11,6 12,1 100,8 208 КОТ 100, СП50 500
7 х 2,5 13,1 7,41 168 325 КОТ 100, СП50 500
Идентификация цвета оболочки

(gy) серый

* Упаковка: КОТ 100 = бухта 100 м, СП = трос на фанерной катушке, ДБ = трос на деревянном барабане

PDF Скачать сертификат VDE DoP

Кабель

Nym-J от Jiangsu Yafei Wire & Cable Co.

, Ltd. Поставщик из Китая. Идентификатор продукта 404512.

Shanghai Echu Wire & Cable Co., lTD Производство и экспорт: Провода и кабель из ПВХ, плоский лифтовый кабель с коаксиальным кабелем для проекта лифта видеонаблюдения, UL-кабель UL1007 UL1015 UL2464, CE CABLE, лифтовый кабель, крановые кабели, передвижной кабель, гибкий кабель, электрический провод, кабель управления, монтажный провод, одножильный кабель , многожильный кабель, экранированный кабель, кабель с витой парой, инструментальный кабель, строительный провод, компьютерный кабель, UTP CAT5E, CAN-BUS КАБЕЛЬ, СЕТЕВОЙ КАБЕЛЬНЫЙ ПРОВОД, кабель для роботов и специальные кабели для запросов по запросу клиента.Которые обладают отличным соотношением цены и качества и высоким качеством. Наши кабели получили сертификаты CCC, UL, CE, VDE, ISO9001 2000, ROHS … Цена для справки: ТИП СПЕЦ. ЦЕНА ЗА ЕДИНИЦУ H05VVH6-F 24G0,75SQMM $ 2,659 / м Ценовой термин — ФОБ Шанхай, упаковка — деревянный барабан, мини-количество — 500 м / шт. Срок доставки — 7 дней после сдачи на хранение. Цена основана на цене на медь и количестве.Чем больше количество, тем лучше цена. Кабели стандартов Echu CE: H05VVH6-F 300 / 500V (2-60CORE) * (0,5-95,0) H05VVD3H6-F 300 / 500V (2-60CORE) * (0,5-95,0) H05V2V2H6-F 300 / 500V (2-60CORE) * (0,5-95,0) H05V2V2D3H6-F 300 / 500V (2-60CORE) * (0,5-95,0) H05V3V3H6-F 300 / 500V (2-60CORE) * (0,5-95,0) H05V3V3D3H6-F 300 / 500V (2-60CORE) * (0,5-95,0) H07VVH6-F 450 / 750V (3-66CORE) * (1,5-95,0) H07VVD3H6-F 450 / 750V (3-66CORE) * (1.5-95,0) H07V2V2H6-F 450 / 750V (3-66CORE) * (1,5-95,0) H07V2V2D3H6-F 450 / 750V (3-66CORE) * (1,5-95,0) H07V3V3H6-F 450 / 750V (3-66CORE) * (1,5-95,0) H07V3V3D3H6-F 450 / 750V (3-66CORE) * (1,5-95,0) H05Z1Z1H6-F 300 / 500V (2-60CORE) * (0,5-1,0) H05Z1Z1D3H6-F 300 / 500V (2-60CORE) * (0,5-1,0) H07Z1Z1H6-F 450 / 750V (3-66CORE) * (1,5-95,0) H07Z1Z1D3H6-F 450 / 750V (3-66CORE) * (1,5-95,0) H05V-U, H05V-R, H05V-K, H05V2-U, H05V2-R, H05V2-K, H05V3-U, H05V3-R, H05V3-K H07V-U, H07V-R, H07V-K, H07V2-U, H07V2-R, H07V2-K, H07V3-U, H07V3-R, H07V3-K NYY-J, NYY-O. NYVY, NYCWY 0,6 / 1 кВ H03VV-F 300 / 300V £ ¬H05VV-F 300 / 500V £ ¬H03VVh3-F 300 / 300V £ ¬H05VVh3-F 300 / 300V H05VV5-F 300 / 500V £ ¬H05VVC4V5-K 300 / 500V £ ¬LIYY, LIYCY, LIYY (TP), LIYCY (TP), PUR CP, PUR CP (TP) £ ¬ Кабель стандартов UL и ROHS: UL1007 соединительный провод (80 °, 300 В) UL1015 ПОДКЛЮЧАТЕЛЬ ПРОВОДА (105, 600 В) UL1185 / UL1571 / UL1617 / UL1672 / ul2468 / UL2725 / UL2835 / UL2501 КОМПЬЮТЕРНЫЙ КАБЕЛЬ UL2464 (80 °, 300 В) ЗАЩИТНЫЙ КОМПЬЮТЕРНЫЙ КАБЕЛЬ UL2464 UL2464 Экранированный витой парный компьютерный кабель GB5023.6, IEC60227-6, EN50214 СТАНДАРТНЫЙ КАБЕЛЬ: ВЫСОКИЙ гибкий кабель управления Гибкий барабан-намоточный кабель (RVV-NBR) Если у вас есть какие-либо вопросы по кабелям, пожалуйста, свяжитесь с нами. Ваш ответ будет очень признателен. CE CCC

.

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
