В чем измеряется электроэнергия по счетчику: Что такое счетчик электрической энергии?

Содержание

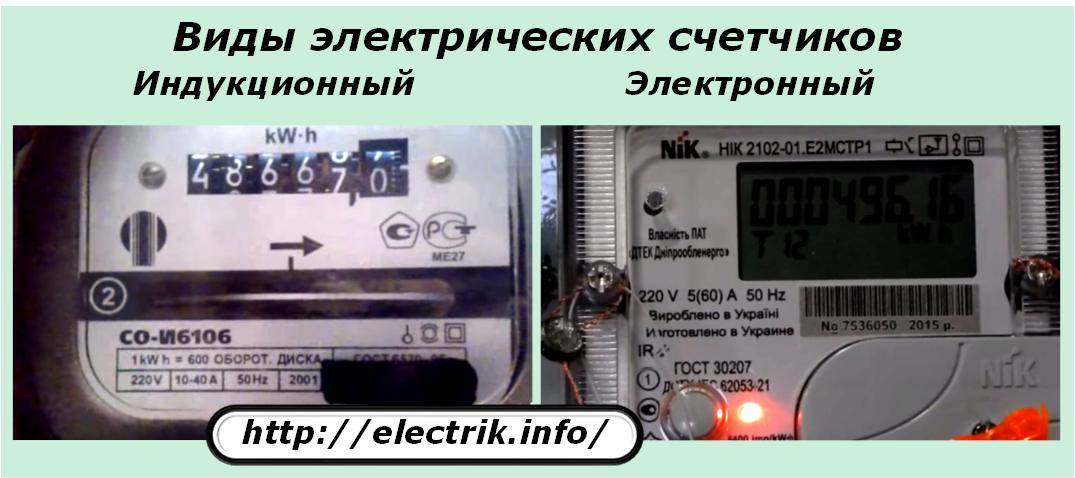

Единицы измерения, используемые электрическим счетчиком

Наиболее популярной единицей измерения, используемой счетчиком электроэнергии, является киловатт-час. Один киловатт-час равен  количеству энергии, потребляемой одним киловаттом нагрузки в течение одного часа или 3 600 000 джоулей. Некоторые из энергоснабжающих  компаний используют мега-джоуль SI (International System) в качестве единиц измерения в электрическом счетчике.



Единицы измерения в электрическом счетчике, которые используются для измерения спроса на электроэнергию, являются ваттами, однако,  усредненными в течение периода, в большинстве случаев четверть или полчаса.

Вольт-амперы — это используются счетчиками для измерения объема всей мощности, перемещаемой через  распределительную сеть, в том числе реактивной и фактической. Оно равно произведению среднеквадратичных вольт и ампер. Вольт-ампер реактивный,  (varh) в килочарах — это единицы измерения, используемые электрическим счетчиком для измерения реактивной мощности.

Индуктивная нагрузка  или запаздывание, такое как двигатель, имеют отрицательную реактивную мощность. В то время как, с другой стороны, емкостная нагрузка  или основная нагрузка имеют положительную реактивную мощность. Существует множество способов измерения искажения электрического  тока нагрузками. Коэффициент мощности — это отношение резистивного к вольт-амперу. Емкостная нагрузка имеет ведущий коэффициент  мощности, а индуктивная нагрузка имеет коэффициент запаздывания.

Другие единицы измерения

Существуют и другие блоки, которые отличаются от единиц измерения, используемых электрическим счетчиком. Другими словами, в  дополнение к обычно используемым единицам измерений в электрическом счетчике существует много других единиц, которые можно использовать.  Счетчики, которые измеряли количество заряда в кулонах, использовались в первые дни электрификации. Они зависели от постоянного  напряжения питания для точного измерения потребления энергии, что не было вероятным обстоятельством для большинства поставок.

  Некоторые из электрических счетчиков измеряли только продолжительность времени, в течение которого протекал ток, и никакого измерения тока  и величины напряжения. Эти единицы измерения в электрическом счетчике подходят только для приложений с постоянной нагрузкой.  Однако ни один из этих типов, скорее всего, не будет использоваться сегодня.

Метрологические характеристики приборов учёта

Приборы учета — совокупность устройств, обеспечивающих измерение и учет электроэнергии (измерительные трансформаторы тока и напряжения, счетчики электрической энергии, телеметрические датчики, информационно — измерительные системы и их линии связи) и соединенных между собой по установленной схеме.

Счетчик электрической энергии — электроизмерительный прибор, предназначенный для учета потребленной активной или реактивной электроэнергии, переменного или постоянного тока. Единицей измерения является кВт/ч или квар/ч.

Расчетный учет электроэнергии — учет выработанной, а также отпущенной потребителям электроэнергии для денежного расчета за нее.

Расчетный счетчик – счетчик, устанавливаемый для расчетного учета.

Класс точности счетчика — Число, равное пределу основной допускаемой погрешности, выраженной в форме относительной погрешности в процентах, для всех значений тока от 0,05% номинального тока до 100% номинального тока, при коэффициенте мощности, равном 1 (в том числе в случае многофазных счетчиков — при симметричных нагрузках), при испытании счетчика в нормальных условиях (с учетом допускаемых отклонений от номинальных значений)

  • Для учета электрической энергии используются
    приборы учета
    , типы которых утверждены федеральным органом исполнительной власти по техническому регулированию и метрологии и внесены в государственный реестр средств измерений
  • Технические параметры и метрологические характеристики счётчиков электрической энергии должны соответствовать требованиям ГОСТ 31818.11-2012 Часть 11 «Счетчики электрической энергии», ГОСТ 31819. 11-2012 Часть 11 «Электромеханические счетчики активной энергии классов точности 0,5; 1 и 2», ГОСТ 31819.22-2012 Часть 22 «Статические счетчики активной энергии классов точности 0,2S и 0,5S», ГОСТ 31819.21-2012 Часть 21 «Статические счетчики активной энергии классов точности 1 и 2» (для реактивной энергии — ГОСТ 31819.23-2012 «Статические счетчики реактивной энергии»).
  • Каждый установленный расчетный счетчик должен иметь на винтах, крепящих кожух счетчика, пломбы с клеймом госповерителя, а на зажимной крышке — пломбу сетевой организации.
  • На вновь устанавливаемых трехфазных счетчиках должны быть пломбы государственной поверки с давностью не более 12 месяцев, а на однофазных счетчиках — с давностью не более 2 лет.
  • Учет активной и реактивной электроэнергии трехфазного тока должен производиться с помощью трехфазных счетчиков.
  • Основным техническим параметром электросчетчика является «класс точности», который указывает на уровень погрешности измерений прибора. Классы точности приборов учета определяются в соответствии с техническими регламентами и иными обязательными требованиями, установленными для классификации средств измерений.
  • Для учета электрической энергии, потребляемой гражданами, а также на границе раздела объектов электросетевого хозяйства и внутридомовых инженерных систем многоквартирного дома подлежат использованию приборы учета класса точности 2,0 и выше.
    В многоквартирных домах, присоединение которых к объектам электросетевого хозяйства осуществляется после 12.06.2012г. на границе раздела объектов электросетевого хозяйства и внутридомовых инженерных систем подлежат установке коллективные (общедомовые) приборы учета класса точности 1,0 и выше.
  • Для учета электрической энергии, потребляемой потребителями, с максимальной мощностью менее 670 кВт, подлежат использованию приборы учета класса точности 1,0 и выше — для точек присоединения к объектам электросетевого хозяйства напряжением 35 кВ и ниже и класса точности 0,5S и выше — для точек присоединения к объектам электросетевого хозяйства напряжением 110 кВ и выше.
  • Для учета электрической энергии, потребляемой потребителями с максимальной мощностью не менее 670 кВт, подлежат использованию приборы учета, позволяющие измерять почасовые объемы потребления электрической энергии, класса точности 0,5S и выше, обеспечивающие хранение данных о почасовых объемах потребления электрической энергии за последние 90 дней и более или включенные в систему учета
  • Для учета реактивной мощности, потребляемой (производимой) потребителями с максимальной мощностью не менее 670 кВт, в случае если в договоре оказания услуг по передаче электрической энергии, заключенном в отношении энергопринимающих устройств таких потребителей в соответствии с Правилами недискриминационного доступа к услугам по передаче электрической энергии и оказания этих услуг, имеется условие о соблюдении соотношения потребления активной и реактивной мощности, подлежат использованию приборы учета, позволяющие учитывать реактивную мощность или совмещающие учет активной и реактивной мощности и измеряющие почасовые объемы потребления (производства) реактивной мощности.
    При этом указанные приборы учета должны иметь класс точности не ниже 2,0, но не более чем на одну ступень ниже класса точности используемых приборов учета, позволяющих определять активную мощность.
  • До 1 июля 2012 года собственники жилых домов, собственники помещений в многоквартирных домах, обязаны обеспечить оснащение таких домов приборами учета электрической энергии, а также ввод установленных приборов учета в эксплуатацию. При этом многоквартирные дома в указанный срок должны быть оснащены коллективными (общедомовыми) приборами учета электрической энергии, а также индивидуальными и общими (для коммунальной квартиры) приборами учета электрической энергии.
  • До 1 июля 2012 года собственники жилых домов, дачных домов или садовых домов, которые объединены принадлежащими им или созданным ими организациям (объединениям) общими сетями инженерно-технического обеспечения, подключенными к электрическим сетям централизованного электроснабжения, обязаны обеспечить установку коллективных (на границе с централизованными системами) приборов учета электрической энергии, а также ввод установленных приборов учета в эксплуатацию.

Новый однофазный счетчик электроэнергии E31 412-200 — Модульное оборудование (A-Z Low Voltage Products navigation)

Счетчик E31 412-200 предназначен для измерения и учета потребленной электроэнергии в однофазных сетях с номинальным напряжением 220В и частотой 50 Гц.

Внешний вид:

  • Компактный корпус занимает всего 5 модулей на DIN-рейке.
  • Оригинальный дизайн счётчика гармонично сочетается с модульной гаммой АББ, что дает возможность сборки щитов учёта в едином стиле.
  • Эстетичный внешний вид продукта гарантирует узнаваемость в точках продаж.
  • Наличие длинной клеммной крышки для монтажа (аксессуар).

Особенности конструкции:

  • Современное решение от АББ, разработанное и произведённое в России и для российских условий.
  • Класс точности счётчика – 1.
  • Межповерочный интервал – 16 лет.
  • Средний срок службы – 30 лет.
  • Счётчик оснащён оптическим портом, интерфейсом EIA-485 с встроенным блоком питания, оптическими и электрическими испытательными выходами активной энергии, электрическим испытательным выходом встроенных часов, а также шунтовым датчиком тока.
  • Диапазон рабочих температур от -40°С до +70°С.
  • Степень защиты — IP51.

Преимущества:

  • Конструкция счётчика позволяет проводить прямое измерение тока вплоть до 80 Ампер.
  • Поддержка коммуникационного протокола Modbus RTU.
  • Возможность установки до 4-х тарифов, с отдельным расписанием для выходных и праздничных дней.
  • Счётчик полностью соответствует требованиям международных и российских стандартов. Счётчик внесён в Госреестр Средств Измерений.
  • Электронная пломба клеммной крышки, датчик тока в цепи нулевого провода, а также неразборная конструкция счётчика обеспечивают защиту от попыток хищения электроэнергии.
  • Функционал счётчика полностью удовлетворяет требованиям сегментов жилого и коммерческого строительства.

Измерение и хранение данных:

  • Счётчик позволяет измерять среднеквадратичные значения тока и напряжения, частоту питающей сети, активную мощность, фактор активной мощности.
  • Сохраняет в памяти значения активной энергии на начало месяца нарастающим итогом и по тарифам, максимальные усредненные значения мощности на начало месяца нарастающим итогом и по тарифам, профиль нагрузки.
  • Возможно применение счётчика в составе АИИС КУЭ.
  • Эффективный мониторинг потребления электроэнергии с журналом событий, сохраняющим измеренные значения вплоть до 12 месяцев.
  • Специально разработанное ПО позволяет существенно экономить время при программировании счётчика.

Счетчик электрической энергии ESM для систем телемеханики

Тип подключения

ESM-HV

ESM-ET

ESM-SV

Подключение
к измерительным цепям

прямое или
к трансформаторам тока и напряжения

к электронным трансформаторам тока и напряжения

подключение
согласно МЭК 61850-9-2
(SV240, SV256, SV288)

Номинальные значения измеряемых величин

Iном: 1/5 А (Iмакс 10 А)

(стартовый ток 0,001·Iном)

прямое подключение
Uном: 57,7 (100) В 230 (400) В; 400 (690) В

ток: 150 мВ; 200 мВ; 225 мВ; 333 мВ; 1 В; 1,625 В; 2 В; 4 В

напряжение: 200 мВ; 333 мВ; 1 В; 1,625 В; 2 В; 3,25 В; 4 В

согласно настройкам потока выборочных значений (SV)

Учет электроэнергии

в соответствии с ГОСТ 31818. 11-2012, ГОСТ 31819.22-2012 и ГОСТ 31819.23-2012

Класс точности (энергия активная/реактивная)

0,2S/0,5 или 0,5S/1

0,5S/1

0,2S/0,5

Межповерочный интервал

12 лет

12 лет

16 лет

Управление тарифами

программируемое тарифное расписание (255 сезонов, 255 дней, 8 тарифных зон в сутках)

Профили электроэнергии/измерений

профиль №1 — 123 дня для получасовых профилей (5904 записей),
профиль №2 — 1536 записей, интервал усреднения — настраиваемый, от 1 с до 12 часов

Хранения показаний электроэнергии (общей и тарифицированной)

от сброса, на начало и за текущие сутки (предыдущие 30 суток), на начало и за текущий месяц (12 предыдущих месяцев), на начало и за текущий год (10 предыдущих лет)

Длительность хранения учетных данных

20 лет при отсутствии внешнего питания

Контроль качества электроэнергии

в соответствии ГОСТ 32144-2013, ГОСТ 30804. 4.7-2013 (класс I), ГОСТ Р 8.655-2009, ГOСT 33073-2014, ГОСТ Р 51317.4.15-2012

Класс измерения
по ГОСТ 30804.4.30-2013

A или S

S

A

Отчеты

протоколы проверки качества электроэнергии в соответствии с ГОСТ 33073-2014

Измерения

параметры трехфазной электрической сети по RMS и 1…50 гармоникам

Погрешность измерения основных параметров сети

напряжение ± 0,1%, ток ± 0,1%, мощность активная/реактивная/полная ± 0,5%, частота, ± 0,01 Гц, угол фазового сдвига ± 0,1 ° (для более подробной информации по всем измеряемым параметрам обратитесь к руководству по эксплуатации)

Дискретные сигналы

до 64 обрабатываемых сигналов, вводы и вывод через 4 внешних ЭНМВ,

логические выражения: AND, OR, CMP, TIMER, VALID

Интерфейсы и протоколы обмена

RS-485

2 порта, МЭК 60870-5-101, Modbus RTU, СПОДЭС, подключение модуля индикации ЭНМИ, модулей ввода-вывода дискретных сигналов ЭНМВ

Ethernet

2 или 4 порта Ethernet 100Base-TX (PRP, RSTP)
МЭК 61850, МЭК 60870-5-104, Modbus TCP, СПОДЭС, FTP, SNMP, SNTP

Питание

18. ..36 В= или 120…370 В=/ 100…265 В~ (45…55Гц), не более 10 ВА (не более 19 ВА с ЭНМИ)

Рабочие условия и конструкция

Рабочий температурный диапазон / корпус

от –40 до +70 °С / 75 × 100 × 110 мм, монтаж на 35 мм DIN‑рельс

(IP40 — без модуля индикации), (IP51 — лицевая панель модуля индикации ЭНМИ)

Пломбирование измерительных цепей

прозрачная крышка с отверстиями под пломбы поставляется в комплекте;
для модификаций ESM-ET и ESM-SV ­— замки для коннектора RJ45PG по отдельному запросу

Коммерческий учёт электрической энергии

Коммерческий учет электрической энергии (мощности) — процесс измерения количества электрической энергии и определения объема мощности, сбора, хранения, обработки, передачи результатов этих измерений и формирования, в том числе расчетным путем, данных о количестве произведенной и потребленной электрической энергии (мощности) для целей взаиморасчетов за поставленные электрическую энергию и мощность, а также за связанные с указанными поставками услуги [1].

С 1 января 2022 года для учета электрической энергии (мощности) подлежат установке приборы учета, которые могут быть присоединены к интеллектуальной системе учета электрической энергии (мощности), в соответствии с правилами предоставления доступа к минимальному набору функций интеллектуальных систем учета электрической энергии (мощности), утвержденных Постановлением Правительства РФ от 19.06.2020 № 890.

До 1 января 2022 года сетевые организации (гарантирующие поставщики) вправе осуществлять установку приборов учета, соответствующих требованиям основных положений функционирования розничных рынков электрической энергии, утвержденных Постановлением Правительства РФ от 04.05.2012 № 442.

1. Расчетные счетчики электрической энергии

1.1. Для учета электрической энергии должны использоваться электросчетчики, типы которых внесены в Федеральный информационный фонд по обеспечению единства измерений, допущенные в эксплуатацию, имеющие неповрежденные контрольные пломбы и (или) знаки визуального контроля [2].

Сведения об утвержденных типах средств измерений (далее — СИ), о номерах СИ в Госреестре и описания типа СИ представлена на официальном сайте Федерального агентства по техническому регулированию и метрологии по адресу: https://fgis.gost.ru/fundmetrology/registry/4.

1.2. На вновь устанавливаемом однофазном счетчике должна быть пломба поверки с давностью не более 2 лет, на трехфазном — с давностью не более 12 месяцев [4].

1.3. Для измерения активной и реактивной энергии в сетях переменного тока в двух направлениях должны использоваться приборы учета с классом точности 1,0 и выше по активной энергии и 2,0 по реактивной энергии.

Для приборов учета электрической энергии трансформаторного включения должны использоваться приборы учета классом точности 0,5S и выше по активной энергии и 1,0 по реактивной энергии.

1.4. Интервал между поверками должен быть не менее 16 лет для однофазных приборов учета электрической энергии и не менее 10 лет для трехфазных приборов учета электрической энергии [6].

1.5. Для учета электрической энергии, потребляемой потребителями с максимальной мощностью не менее 670 кВт, подлежат использованию приборы учета, позволяющие измерять почасовые объемы потребления электрической энергии, обеспечивающие хранение данных о почасовых объемах потребления электрической энергии за последние 90 дней и более.

1.6. Требования к размещению и монтажу [4]:

1.6.1. Счетчики электрической энергии (кроме счетчиков с раздельной установкой измерительного блока и блока индикации) должны размещаться в легко доступных для обслуживания сухих помещениях, в достаточно свободном для работы месте: в шкафах, камерах, в нишах, панелях, щитах, на стенах имеющих жесткую конструкцию. В случаях наружной установки счетчики должны устанавливаться в шкафах защищенного исполнения со степенью защиты не менее IP55, при этом температурный диапазон эксплуатации электросчетчика должен соответствовать его паспортным (эксплуатационным) данным.

1.6.2. Высота от пола до коробки зажимов электросчетчика должна быть в пределах 0,8 — 1,7 м, но не менее 0,4 м.

1.6.3. В электропроводке к расчетным счетчикам наличие паек не допускается.

1.6.4. При монтаже электропроводки для присоединения счетчиков непосредственного включения около счетчиков необходимо оставлять концы проводов длиной не менее 120 мм.

1.6.5. В сетях напряжением до 380 В должна предусматриваться установка коммутационного аппарата с возможностью защиты от несанкционированного доступа к его зажимам на расстоянии не более 10 метров от счетчика. Снятие напряжения должно предусматриваться со всех фаз, присоединяемых к счетчику.

1.6.6. При наличии на объекте нескольких присоединений с отдельным учетом электроэнергии на панелях счетчиков должны быть надписи наименований присоединений.

1.6.7. Конструкции и размеры шкафов, ниш, щитков и т. п. должны обеспечивать удобный доступ к зажимам счетчиков и трансформаторов тока. Кроме того, должна быть обеспечена возможность удобной замены счетчика. Конструкция его крепления должна обеспечивать возможность установки и съёма счетчика с лицевой стороны.

1.6.8. Приборы учета подлежат установке на границах балансовой принадлежности объектов электроэнергетики (энергопринимающих устройств). При отсутствии технической возможности установки прибора учета на границе балансовой принадлежности прибор учета подлежит установке в месте, максимально приближенном к границе балансовой принадлежности, в котором имеется техническая возможность его установки.

1.6.9. На присоединениях 0,4 кВ при нагрузке до 100А включительно рекомендуется применять электросчетчики прямого включения.

2. Измерительные трансформаторы тока и напряжения
и их вторичные цепи

2.1. Типы измерительных трансформаторов тока (далее — ТТ) и измерительных трансформаторов напряжения (далее — ТН) должны быть внесены в Федеральный информационный фонд по обеспечению единства измерений [2].

Класс точности измерительных трансформаторов, используемых в измерительных комплексах для установки (подключения) приборов учета электроэнергии, должен быть не ниже 0,5 [6].

2.2. Допускается применение ТТ с завышенным коэффициентом трансформации (по условиям электродинамической и термической стойкости или защиты шин), если при максимальной нагрузке присоединения ток во вторичной обмотке трансформатора тока будет составлять не менее 40% номинального тока счетчика, а при минимальной рабочей нагрузке — не менее 5% [4].

2.3. Цепи учета следует выводить на самостоятельные сборки зажимов, секции в общем ряду зажимов или испытательные блоки. Зажимы должны обеспечивать закорачивание вторичных цепей трансформаторов тока, отключение токовых цепей и цепей напряжения счетчика в каждой фазе счетчиков при их замене или проверке, а также включение образцового счетчика без отсоединения проводов и кабелей [4].

2.4. Конструкция сборок и коробок зажимов расчетных счетчиков должна обеспечивать возможность их пломбирования [4].

2.5. Нагрузки вторичных цепей ТТ и ТН должны соответствовать требованиям ГОСТ 7746-2015 и ГОСТ 1983-2015.

2.6. Потери напряжения от ТН до расчетных счетчиков при условии включения всех защит и приборов должны составлять не более 0,5% номинального напряжения ТН [4].

2.7. Сечение жил проводов и контрольных кабелей для присоединения под винт к сборкам зажимов панелей и счетчиков должны иметь сечения не менее 1,5 мм для меди и 2,5 мм для алюминия; для токовых цепей — 2,5 мм для меди и 4 мм для алюминия [4].

2.8. Заземление во вторичных цепях ТТ следует предусматривать в одной точке на ближайшей от ТТ сборке зажимов или на зажимах ТТ [4].

2.9. Трансформаторы тока, используемые для присоединения счётчиков на напряжении до 0,4 кВ, должны устанавливаться после коммутационных аппаратов по направлению потока мощности.

2.10. В подстанциях потребителей должны быть опломбированы:

— клеммники трансформаторов тока;

— крышки переходных коробок, где имеются цепи к электросчетчикам;

— токовые цепи расчетных счетчиков в случаях, когда к трансформаторам тока совместно со счетчиками присоединены электроизмерительные приборы и устройства защиты;

— испытательные коробки с зажимами для шунтирования вторичных обмоток трансформаторов тока и места соединения цепей напряжения при отключении расчетных счетчиков для их замены или поверки;

— решетки и дверцы камер, где установлены трансформаторы тока;

— решетки или дверцы камер, где установлены предохранители на стороне высокого и низкого напряжения трансформаторов напряжения, к которым присоединены расчетные счетчики;

— приспособления на рукоятках приводов разъединителей трансформаторов напряжения, к которым присоединены расчетные счетчики.

Во вторичных цепях ТН, к которым подсоединены расчетные счетчики, установка предохранителей без контроля за их целостностью с действием на сигнал не допускается [3].

2.11. На подстанциях потребителей конструкция решеток и дверей камер, в которых установлены предохранители на стороне высшего напряжения ТН, используемых для расчетного учета, должна обеспечивать возможность их пломбирования, а рукоятки приводов разъединителей таких ТН, должны иметь приспособления для их пломбирования [4].

Нормативные ссылки

1. ФЗ «Об электроэнергетике» от 26.03.2003 N 35-ФЗ (статья 3), [1]

2. «Основные положения функционирования розничных рынков электрической энергии» (раздел Х), утверждены Постановлением Правительства РФ от 04.05.2012 № 442 [2]

3. Правила технической эксплуатации электроустановок потребителей, утверждены приказом Минэнерго России от 13.01.2003 № 6, п. 2.11.18. [3]

4. Правила устройства электроустановок (ПУЭ), главы 1.5., 3.4., 7.1. [4]

5. ГОСТ 31819.22-2012 Аппаратура для измерения электрической энергии переменного тока. Частные требования. Часть 22. Статические счетчики активной энергии классов точности 0,2S и 0,5S (пункт 1) [5]

6. Правила предоставления доступа к минимальному набору функций интеллектуальных систем учета электрической энергии (мощности), утверждены Постановлением Правительства РФ от 19.06.2020 № 890 [6]

— АЛЬФА А2 — Счётчики электроэнергии

АЛЬФА А2 Счетчик электроэнергии АЛЬФА А2 многофункциональный, микропроцессорный, трехфазный, активной и реактивной энергии и максимальной мощности, классов точности 0,2S и 0,5S, измеряющий параметры сети. Имеет цифровой интерфейс и импульсные каналы. Учет потерь. Прямое включение до 150 А.

Назначение:

Многофункциональные трехфазные счетчики электроэнергии АЛЬФА А2 предназначены для:

  • Учета активной и реактивной энергии в трехфазных цепях переменного тока трансформаторного или прямого включения, в одно- и многотарифных режимах.
  • Использования в составе автоматизированных систем контроля и учета электроэнергии (АИИС КУЭ, АСКУЭ) и передачи измеренных или вычисленных параметров на диспетчерский пункт по контролю, учету и распределению электрической энергии.
  • Измерения и отображения дополнительных параметров трехфазной энергетической сети (токов, напряжений, частоты, мощности, углов сдвига фаз, коэффициента искажения синусоидальности кривых тока и напряжения, гармонического состава кривых тока и напряжения).

Многофункциональный счетчик электрической энергии АЛЬФА А2 является дальнейшим развитием технологии, заложенной в широко известных счетчиках типа АЛЬФА. Сохраняя в себе все положительные качества предыдущих счетчиков АЛЬФА, счетчики АЛЬФА А2 имеют возможность измерять и отображать некоторые параметры качества электроэнергии и вести учет потерь в линии и трансформаторе.

Счетчики АЛЬФА А2 с нормированными погрешностями высокой точности измерения параметров электросети и учета потерь в линии и трансформаторе зарегистрированы в качестве средств измерений и внесены в государственный реестр под 27428-04. Выпускаются по ТУ 4228-010-29056091-04.

Функциональные возможности:

  • Измерение активной и реактивной энергии с классом точности 0.2S и 0.5S.
  • Учет потребленной и выданной энергии в режиме многотарифности по дифференцированным тарифам.
  • Фиксация максимальной мощности нагрузки на расчетном интервале времени, фиксация даты и времени максимальной активной и реактивной мощности для каждой тарифной зоны.
  • Запись и хранение данных графика нагрузки в памяти счетчика.
  • Передача результатов измерений по цифровым (ИРПС «токовая петля», RS-485, RS-232) и импульсным интерфейсам связи (до двух групп гальванически развязанных реле).
  • Автоматический контроль нагрузки и сигнализация о выходе мощности нагрузки за установленные пределы.
  • Измерение (вычисление) и отображение параметров сети и сигнализация об их выходе за установленные пределы.
  • Учет потерь в силовом трансформаторе и линии электропередачи.

Для параметризации работы счетчиков используется программное обеспечение AlphaPlus W, последнюю версию которого можно скачать в соответствующем разделе сайта.

Для получения актуальной версии программного конфигуратора обращайтесь в отдел технического сопровождения по электронной почте [email protected]
Для предоставления консультаций по вопросам эксплуатации, ремонта и отладки счётчиков электроэнергии, а также модернизации и обновления обращаться на адрес [email protected]





Трехфазный счетчик электроэнергии многотарифный ГАММА 3 многофункциональный

Класс точности:

      по активной энергии

      по реактивной энергии


0,2S; 0,5S; 1.0
 0.5; 1,0
Количество тарифов 4
Количество тарифных зон 8
Число сезонов 12
Количество импульсных выходов 1 / 2 / 4
Номинальная частота, Гц 50
Номинальное напряжение, В 3×57.7/100, 3×220/380
Базовый (номинальный) ток, А 1; 5; 10
Максимальный ток, А 1,5; 7,5; 10; 50; 65; 100
Передаточные числа в телеметрическом режиме, имп/кВт•ч (имп/кВАр•ч) 10000, 2000, 400, 200
Передаточные числа в поверочном режиме, имп/кВт•ч (имп/кВАр•ч) 1000000, 200000, 40000, 20000
Скорость обмена по цифровому интерфейсу, бод 1200, 2400, 4800, 9600
Полная мощность, потребляемая последовательной цепью, В•А, не более  1,0
Активная (полная) мощность, потребляемая параллельной цепью, Вт (В•А), не более  2(10)
Единица младшего разряда при отображении энергии, кВт•ч (кВАр•ч): 0,01
Точность хода часов, с/сутки ± 0,5
Предел допускаемой дополнительной температурной погрешности таймера, с/°С в сутки ± 0,1
Длительность хранения информации при перерывах питания, лет 30
Резервное питание (опция в зависимости от модификации) 170 .. 253 В
Диапазон рабочих температур ЖКИ, °С -25… +55 (Т1)
-35… +55 (Т2)
-40… +55 (Т3)
-40… +60 (Т4)
Срок службы встроенных часов при отсутствии питания сети, лет 10
Масса счетчика, кг , не более 1,8
Габаритные размеры счетчика, мм , не более 281х180х72,5

Использование счетчиков для измерения простых цепей — Базовое электричество

Электричество — это то, чего нельзя увидеть. Мы можем только увидеть последствия этого.

Когда цепь работает неправильно, очень трудно посмотреть на нее и обнаружить, что не так.

Счетчики используются для измерения воздействия электричества. Измерители — это точные инструменты, которые можно легко повредить, поэтому необходимо соблюдать определенные меры предосторожности:

  • Избегайте ударов и вибрации.
  • Следует учитывать температуру, влажность и пыль.
  • Магнитные поля: Магнитное поле лотка может привести к неточным показаниям.

Меры предосторожности при использовании счетчиков

Соблюдайте следующие меры предосторожности:

  • Никогда не используйте омметр в цепи под напряжением, потому что омметр является собственным источником питания. В лучшем случае вы получите неточные показания, в худшем — повредите счетчик или вы сами.
  • Подсоедините счетчик к источнику питания. Если вы работаете с постоянным током, используйте измеритель постоянного тока; при работе с переменным током используйте измеритель переменного тока.
  • При работе с любым измерителем постоянного тока всегда соблюдайте правильную полярность при его подключении к цепи.
  • Убедитесь, что счетчик правильно сориентирован для считывания. Некоторые предназначены для чтения сидя, а другие — в положении лежа.
  • Считайте показания счетчика, глядя прямо на него, чтобы избежать ошибки параллакса.
  • Когда закончите со счетчиком, выключите его.

Вольтметры

Рисунок 21. Вольтметр

Вольтметры — это гигантские резисторы, которые потребляют минимальный ток от источника.Вольтметры предназначены для измерения разности потенциалов между двумя точками.

Счетчик должен быть подключен параллельно нагрузке.

Рекомендуется сначала проверить вольтметр на известной цепи.

Амперметры

Рисунок 22. Прикладной амперметр

Амперметры имеют низкое сопротивление, поэтому они не добавляют нежелательного сопротивления в цепь.

Подключите амперметр последовательно к цепи. При параллельном подключении это может привести к короткому замыканию и перегоранию предохранителя в счетчике.

Ваттметры

Рисунок 23. Ваттметр

Ваттметр имеет четыре измерительных провода. Два для тока и два для напряжения.

Мощность — это произведение напряжения и тока, поэтому ваттметр измеряет влияние обоих факторов и умножает их, чтобы получить мощность.

Подключите катушку напряжения параллельно нагрузке.

Подключите токовую катушку последовательно с нагрузкой.

Не превышайте номинальную мощность счетчика.

Омметры

Рисунок 24. Изображение омметра, сделанное Ханнесом Грёбе. Используется по лицензии Creative Commons Attribution-Share Alike 3.0 Unported.

Омметры используются для измерения сопротивления. У них есть собственный источник ЭДС (батарея), и их нельзя использовать в цепи под напряжением.

Шкала на большинстве омметров показывает обратную сторону от других измерителей. Справа находится ноль, а слева — бесконечность.

Многие омметры имеют настройку нуля. Всегда обнуляйте глюкометр перед использованием.Сделайте это, закоротив два провода вместе.

Безопасность электрических счетчиков

Видео ниже объясняет, как не все электрические счетчики созданы равными. Убедитесь, что вы понимаете характеристики своего глюкометра и понимаете, в каких ситуациях его можно использовать.

Атрибуция

ВЕРНУТЬСЯ В начало

Измерение истории электроэнергии


кредит Фото: http: // flickr.com / photos / mtowber / 2367979423 / mtowber / flickr

Возьми лезвия! Мы продадим вам бритву. Изобретение электросчетчика позволило выставлять счета потребителям за электроэнергию, что создало стимул для создания первой в стране сети для перемещения электронов. Сеть, система тупых, жужжащих проводов, которая позволяет электричеству перемещаться по стране, настолько важна, что возглавила http://www.greatachievements.org/?id=2949 Национальной академии инженерии. век.Эта галерея знакомит с историей и будущим того, как заставить вас платить за сок. Через некоторое время в течение следующих нескольких лет вы, вероятно, получите новый тип так называемого «умного счетчика», который станет первым настоящим обновлением системы выставления счетов за электроэнергию с момента рождения ваших бабушек и дедушек. До 1870-х годов электроэнергия практически не использовалась, кроме телеграфов и телефонов. Но после того, как Эдисон усовершенствовал лампу накаливания, мощность внезапно стала намного более полезной. Проблема заключалась в том, что несколько измерительных систем, созданных мастерами до того времени, на самом деле не работали.Поэтому Эдисон прибег к низкотехнологичному методу: он взимал плату за электричество из расчета на каждую лампу. В терминах современной бизнес-модели Эдисон раздавал лезвия, чтобы продать бритву. Он бы не получил венчурный капитал за эту идею.

кредит Фото: http://www.flickr.com/photos/tonyjcase/2734224070/ Great Beyond / Flickr
Pay Per Dunk: The Era of the Rube Goldberg Meter
описание На протяжении 1880-х годов различные изобретатели много думал над проблемой, как измерить поток электронов во времени.Сам Эдисон пробовал двухэлектродную химическую систему, в которой ваш заряд определялся тем, сколько цинка перешло с одного электрода на другой. Рабочим действительно приходилось взвешивать электроды, чтобы определить цену, которую вы заплатили. Элиху Томсон разработал http://watthourmeters.com/others/thomson.html измеритель шагающего луча, который функционировал так же, как игрушечные птички-ныряльщики (слева). Нагревание и охлаждение спирта внутри пары бутылок вызывало периодический обмен жидкости, в результате чего бутылки раскачивались взад и вперед.И это механическое движение — то, что измерил измеритель. Это был отличный прием, но его нельзя было масштабировать.
кредит Изображение: Библиотека Конгресса
Урегулирование спора между переменным током и постоянным током: переменный ток выигрывает путем преобразования
описание К 1888 году крупный и длительный спор в электроэнергетике был на грани урегулирования. Эдисон продвигал использование электроэнергии постоянного тока, несмотря на трудности, с которыми столкнулась технология, передавая электричество на большие расстояния и изменяя напряжение.Обе проблемы ограничивали использование электричества. Тем временем Джордж Вестингауз приобрел патент на трансформатор, который может повышать напряжение переменного тока. Имея работающий трансформатор, его компания Westinghouse Electric могла передавать электроэнергию на большие расстояния, что позволяло создавать более крупные централизованные электростанции. Эти станции могли питать фабрики так же, как и школьную лампу для чтения вашего прадеда. Но за это нужно было выставить счет. Вот и http: // archive сотрудника Westinghouse.wired.com/science/discoveries/multimedia/2008/08/ / science / discoveries / news / 2008/08 / dayintech_0814 Пришел Оливер Шалленбергер. Его дизайн (слева) позволил Westinghouse приобрести патент у Николы Тесла на улучшенная система кондиционирования. Современная электрическая сеть должна была пустить корни.
кредит. Фото: Библиотека Конгресса.
Стандартная модель американской энергетики. Соединенные Штаты.В течение 1890-х годов различные версии индукционных ваттметров становились стандартной технологией. Эти измерители измеряют количество оборотов, которые металлический диск делает в ответ на магнитный поток внутри измерителя. Количество энергии пропорционально скорости вращения диска, поэтому измеритель может точно измерить диапазон уровней потребления энергии. В большинстве случаев именно так ваша компания узнает, сколько энергии потребляет ваш дом или бизнес. Тем временем технологи по линиям электропередачи неуклонно повышали напряжение линий электропередач, идущих от все более крупных электростанций, таких как эта, во все более крупные города, заполненные все большим количеством потребителей электроэнергии.Чем выше напряжение, тем лучше качество передачи на расстояние. К 1920-м годам доля http://archive.wired.com/science/discoveries/multimedia/2008/08/ http://www.historynow.org/06_2008/print/historian5.html двух третей американских домов было электричество, и http://archive.wired.com/science/discoveries/multimedia/2008/08/ http://www.theobjectivestandard.com/issues/2008-summer/property-rights-electric-grid.asp три -квартиры заводов использовали электричество для питания своих двигателей.
кредит Изображение: Edison Electric Institute
Электроэнергия становится повсеместной
описание Во время Великой депрессии правительство начало регулировать частные коммунальные услуги и добиваться подачи электричества в сельские районы вдали от городских центров через такие агентства, как Управление по электрификации сельских районов и Теннесси Власть долины. В Бюллетене Электротехнического института Эдисона в 1942 году был специальный выпуск, посвященный «вступлению в седьмое десятилетие электроэнергетики». К этому времени почти все американцы имели доступ к дешевой и надежной электроэнергии, но многие могли вспомнить времена, когда их не было.Доступная заводским рабочим мощность увеличилась с 3 в 1914 году до 6,5 в 1942 году, причем большая часть прироста приходилась на покупную электроэнергию. Как холодно выразился один профессор, технический прогресс предоставил стране 6 миллиардов «рабочей силы», «что эквивалентно 50 рабам на каждого мужчину, женщину и ребенка».
кредит Фото: Библиотека Конгресса
Инновации заканчиваются, уголь начинается
описание При наличии большей части измерительной и передающей инфраструктуры все, что нужно было сделать электрическим компаниям, — это производить как можно больше электроэнергии с минимальными затратами.И это все, что они сделали. Инновации в передаче и измерении в значительной степени остановились. Этот техник 1940-х годов, вероятно, разобрался бы с большинством используемых сегодня счетчиков. Большая часть капиталовложений пошла на строительство электростанций, которые могли бы использовать готовый для страны источник дешевой энергии: уголь. В 1949 году для производства электроэнергии было использовано только 84 миллиона тонн угля. К 1970 году http://archive.wired.com/science/discoveries/multimedia/2008/08/ http://www.eia.doe.gov/emeu/aer/txt/ptb0703.html потребление угля в электроэнергетике увеличилось почти в четыре раза до 320 миллионов тонн в год.В прошлом году американские коммунальные предприятия сожгли около 1,05 миллиарда тонн угля для производства электроэнергии.
кредит Фото: http://www.flickr.com/photos/slightlynorth/2395968752/ Slightlynorth / flickr
Система начинает ломаться
описание Золотой век дешевой энергии подошел к концу. десятилетие. Уголь, который сделал электроэнергию дешевой и распространенной, также производит огромное количество углекислого газа, который является парниковым газом, ответственным за изменение климата.Многие ожидают, что следующий президент подпишет закон, облагающий налогом выбросы углекислого газа, как это уже происходит во многих местах по всему миру. Спектр регулирования энергетики и рост цен на природный газ, уголь и нефть вызвали интерес к новым технологиям без выбросов, таким как ветряные турбины и солнечная энергия. Но внедрение этих технологий не так просто, как кажется. Как ветровая, так и солнечная, которых много и которые чисты, потребуются существенные изменения в национальных системах передачи и выставления счетов.Ветровая и солнечная энергия, в отличие от угля, не всегда производят электроэнергию с одинаковой скоростью. Если они будут приняты в большом масштабе, сетевая инфраструктура и счетчики, подобные этому, должны будут быть гораздо более гибкими, чем то, что мы построили 100 лет назад. Производство электроэнергии было централизованным с самых первых дней развития отрасли, но теперь ветер и солнечная энергия открывают возможность генерировать электроэнергию прямо в вашем доме или рядом с ним. Но с экономической точки зрения нам нужны счетчики и подключения к сети, которые могут легко выполнить этот тип «обратного биллинга».
кредит Фото: Джон Снайдер / Wired.com
Следующая большая вещь может быть маленькой
описание Итак, мы находимся в новой эре инноваций в области электросчетчиков. Множество компаний пытаются найти именно то сочетание функций, которое удовлетворит коммунальные услуги и предоставит потребителям большую гибкость в том, как они производят, покупают и используют электроэнергию. Как и все остальное в эпоху Интернета, системы выставления счетов за электроэнергию вот-вот перейдут от централизованного одностороннего режима работы к двусторонним системам, подключенным к Интернету.В дополнение к внутренним различиям, счетчики следующего поколения претерпели изменения, которые позволят потребителям видеть свое потребление энергии почти в реальном времени. Конечно, об «умных счетчиках» говорят годами. Но после долгих лет отсрочки развертывания коммунальные предприятия, наконец, наконец, готовы к их расширению. Этот http://www.tendrilinc.com/consumers/ электронный счетчик от Tendril намечен к массовому внедрению с пятью основными коммунальными предприятиями, которые, по словам компании, охватят 2 миллиона домов.

Недавние записи в блоге — Измерение электроэнергии: изобретение счетчика электроэнергии

В обязательном порядке август приносит одни из самых жарких и солнечных дней в году.Хотя это может привести к тому, что некоторые будут проводить больше времени в помещении, чтобы избежать палящей жары, у всего этого солнечного света, безусловно, есть свои преимущества. Долгие солнечные дни идеально подходят для пользователей солнечной энергии — пока они остаются прохладными внутри, их солнечные панели используют всю эту солнечную энергию, уменьшая их зависимость от электричества.

Если солнечные панели домовладельца производят больше энергии, чем им нужно использовать в данный момент времени, они могут отправить это дополнительное количество в электросеть. Позже, когда солнце сядет и им потребуется больше электричества, накопленная энергия может быть реализована.Все это контролируется счетчиком электроэнергии.

Счетчик электроэнергии — это устройство, которое измеряет количество электроэнергии, используемой домом или бизнесом, и создает счет, который отражает эту сумму. Здесь мы даем обзор истории и внутреннего устройства счетчика электроэнергии, ключевого электронного изобретения.

Изобретение счетчика электроэнергии

Джордж Вестингауз был пионером в мире электроэнергии.В конце 1880-х он обнаружил, что электричество, производимое генератором переменного тока (AC), может приводить в действие огни, находящиеся на расстоянии мили. Ему не потребовалось много времени, чтобы понять, что это была прекрасная выгодная возможность. Людям нравилось использовать электричество для освещения своих домов, и они платили ему за электроэнергию, которую он давал. Все, что ему нужно было сделать, это выяснить, сколько электричества они потребляют, чтобы он знал, сколько нужно зарядить.

Затем появился Оливер Шалленбергер.Он был выпускником Военно-морской академии США, интересовался генерацией переменного тока и ее направленностью. Он осознал необходимость измерителя переменного тока и начал работать над ним. Он продвигал некоторые из своих идей Томасом Эдисоном, но Эдисона интересовало только электричество постоянного тока, которое производила General Electric.

Неустрашимый Шалленбергер принес свои чертежи измерителя переменного тока в Вестингауз. Вестингауз не понимал, что именно ему показывает Шалленбергер, но он знал достаточно, чтобы предложить ему работу главного электрика в его компании.Шалленбергер бросил флот и принялся за работу.

Четыре года спустя он возился с новой лампой переменного тока, когда внутри лампы упала пружина. Он заметил, что пружина вращалась внутри лампы, и электрические поля вызывали это движение. Он провел три недели, лихорадочно работая над этим движением, и придумал работающую модель измерителя переменного тока. Это был огромный успех, и даже сегодня в электросчетчиках используется та же самая базовая технология.

Как работает современный счетчик электроэнергии

Чтобы отслеживать использование энергии, счетчик измеряет напряжение (или потенциальную энергию) и силу тока (ток) в электрической цепи, которая является соединением вашего дома с источником питания от электросети.Один вольт, умноженный на один ампер, равен одному ватту. Аналоговый измеритель использует тот же эффект электрического поля, который заставлял пружину Шалленбергера вращаться, заставляя диск вращаться, считая использованные ватты. Цифровой измеритель пропускает входные значения напряжения и усилителя через цифровой сигнальный процессор. В любом случае, счетчик точно измеряет, сколько ватт используется с течением времени, коммунальная компания получает информацию, а вы получаете счет. Фактически, современные счетчики настолько умны, что многие отправляют информацию через Wi-Fi, так что у вас больше нет человека, идущего и смотрящего на фактический счетчик.

Эксперты в области электроники и оборудования

Когда Джордж Вестингауз придумал, как использовать переменный ток для включения света на расстоянии, он понял, что у него есть возможность заработать деньги. Потребовалось время и гений Оливера Шалленбергера, чтобы придумать недостающий элемент — счетчик электроэнергии. Сегодня в этих счетчиках столько же электроники, как и механических устройств для точного измерения потребляемой нами электроэнергии, чтобы мы могли заплатить ровно столько, сколько соответствовало видению Westinghouse.

В Keystone Electronics мы производим передовую прецизионную электронику и оборудование уже более 70 лет, и многие из наших продуктов относятся к электросчетчикам на всех этапах, от механических стоек и прокладок или многоцелевого оборудования до предохранителей и зажимов для батарей, контактов и держателей. для поддержки высокотехнологичной электроники сегодняшнего измерителя.

Мы также можем вносить модификации или изготовление по индивидуальному заказу и располагаем множеством доступных внутренних ресурсов, таких как проектирование и инжиниринг, механическая обработка, штамповка с жесткими допусками, сборка, а также возможности прецизионных инструментов и штампов.Это позволяет нам эффективно удовлетворять уникальные потребности каждого клиента, а наша глобальная дистрибьюторская сеть быстро доставит вам компоненты.

Чтобы обеспечить высочайшие стандарты точности всех наших компонентов и оборудования, система качества Keystone сертифицирована по стандарту ISO 9001: 2015 компанией DNVGL Certification, Inc. в рамках аккредитации ANAB и RvA.

Чтобы узнать больше о наших возможностях, услугах, электронном оборудовании и оборудовании, свяжитесь с нами сегодня.

Что такое измерители мощности?

Счетчики электроэнергии измеряют коммунальные услуги, такие как электричество, газ или вода, для повышения эффективности здания.С помощью измерителя мощности пользователи могут получать подробные данные об использовании энергии в здании. Такая детализация может выявить любое оборудование или системы, увеличивающие потери энергии. Счетчики могут использоваться в любом типе здания, от производства до квартир. Счетчики позволяют легко визуализировать и оптимизировать использование энергии.

Одиночная цепь против мульти-нагрузки

Одноконтурные измерители мощности

предназначены для контроля одной однофазной или одной трехфазной цепи. Эти измерители обычно используются для измерения конкретной панели, имитации магистрали здания или отдельного промышленного оборудования.

Измерители мощности

с несколькими нагрузками предназначены для одновременного измерения нескольких одно- или трехфазных нагрузок. Эти счетчики обычно используются для поддержки стратегий управления энергопотреблением, требующих более детальных данных. Использование одного измерителя нагрузки с несколькими нагрузками занимает гораздо меньше места, чем использование нескольких измерителей нагрузки с одной нагрузкой. Возможность контролировать несколько нагрузок означает, что расходомер с несколькими нагрузками имеет значительно меньшую стоимость точки измерения, чем один измеритель нагрузки.

Счетчики

с двумя входами напряжения позволяют пользователям измерять два разных типа обслуживания и уровни напряжения с помощью одного измерителя мощности.Это позволяет пользователю измерять большие трехфазные нагрузки, такие как вентиляционная установка или чиллер, с помощью того же измерителя, который измеряет однофазные осветительные нагрузки в любой точке здания. Пользователи также могут одновременно измерять как 120 В, так и 480 В, например, на мультиметре с двумя входами напряжения.

Преимущества счетчиков мощности

Измерители мощности

позволяют пользователям отслеживать и в конечном итоге оптимизировать потребление энергии. Данные о тенденциях и показания в режиме реального времени выявляют несоответствия, всплески использования и даже потенциальные потери энергии.С помощью веб-программного обеспечения стало еще проще анализировать данные измерителей мощности в реальном времени.

В связи с ростом затрат на электроэнергию возникает необходимость в точных измерениях для конкретных арендаторов. В ситуациях с арендаторами счетчики электроэнергии помогают обеспечить выставление счетов арендаторам на основе их фактического потребления энергии, а не на основе общей стоимости, включенной в арендную плату. Такой способ измерения коммунальных услуг заставляет арендаторов более сознательно относиться к потреблению энергии и позволяет им сократить потребление коммунальных услуг.

Еще одним преимуществом измерителей мощности является обнаружение неисправностей.Обнаружение неисправностей позволяет вести активный мониторинг. Менеджеры предприятия получают предупреждение, когда системы работают неэффективно или должным образом. Обнаружение сбоев помогает выявить проблемы до того, как они приведут к отказу, в том числе:

  • Перегрев
  • Утечка
  • Системы, требующие ремонта
  • Требуемое техобслуживание

Измерители мощности также позволяют реагировать на запросы. Реагирование на спрос позволяет лучше управлять активами и получать доступ к коммунальным программам. Измеритель мощности может указать, находится ли коммунальное предприятие в высокой нагрузке в часы пик, позволяя руководителю предприятия снизить спрос.В зависимости от района существуют скидки за использование коммунальных услуг в часы более низкого пикового спроса. Измерители мощности раскрывают лучшие способы снижения спроса на коммунальные услуги.

Основы интеллектуального учета — Счетчики кВтч и кВАр — EIT | Инженерный технологический институт: EIT

Счетчик, регистрирующий энергию в ватт-часах или киловатт-часах, называется ватт-часами (счетчиками киловатт-часов). Одним из наиболее важных требований к счетчику энергии является то, что он должен показывать заданное количество энергии, пропорциональное мощности и времени.

Электролитический счетчик ватт-часов

Рисунок 1.2

Электролитический счетчик ватт-часов

На рисунке 1.2 показана схема электролитического ваттметра. Использованы следующие сокращения:

  • A: анод ртутный
  • B: стеклянный забор
  • C: Катод
  • D: отрицательный вывод
  • E: положительный вывод
  • K: шунт
  • H: компенсирующее сопротивление последовательно с трубкой.

Электролитический счетчик ватт-часов в основном используется для измерения энергии постоянного тока, хотя он может быть адаптирован с помощью металлической схемы выпрямителя и трансформатора тока для работы в качестве цепи переменного тока для измерения киловольт-ампер-часов.

Рабочий ток проходит через раствор, вызывая электролитическое действие. Это дает отложение ртути или высвобождает газ пропорционально количеству кулонов или ампер-часов, прошедших через счетчик, в зависимости от типа счетчика.

Предположим, что напряжение питания счетчика остается постоянным. Счетчик можно откалибровать в киловатт-часах; в противном случае он калибруется в ампер-часах. Корпус электролитического ваттметра включает в себя большое количество стекла. Следовательно, это требует довольно частого осмотра; однако эти счетчики недороги в производстве.

Часы ватт-счетчик

На Рисунке 1.3 показано устройство часового ваттметра.

Рисунок 1.3 Часы Счетчик ватт-часов

На рис. 1.3 показаны два маятника, на нижних концах которых размещены две одинаковые круглые катушки C1 и C2. Маятники постоянно приводятся в движение часовым механизмом. Катушки C1 и C2 соединены последовательно друг с другом и имеют высокое сопротивление. По ним протекает ток, пропорциональный линейному напряжению. C3 и C4 — две токовые катушки, расположенные под маятниками, которые соединены последовательно с линией и намотаны таким образом, что их магнитные поля имеют противоположное направление.

В отсутствие тока маятники качаются с той же скоростью, но когда ток течет через C3 и C4, одна из этих катушек оказывает ускоряющее усилие на один маятник, а другая катушка оказывает тормозящее усилие на другой маятник. Результирующая разница в периоде колебания двух маятников устроена так, чтобы показывать показания циферблатного регистра пропорционально энергии, проходящей через счетчик.

Этот измеритель подходит для измерения энергии как переменного, так и постоянного тока.Он сравнительно свободен от температурных ошибок и полей рассеяния.

Мотор-счетчик ватт-часов

Моторные ватт-счетчики делятся на две категории

  • Для измерения энергии постоянного тока
  • Для измерения энергии переменного тока

Категория для измерения энергии переменного тока подразделяется на однофазные и многофазные счетчики ватт-часов.

Рисунок 1.4 Классификация мотор-ваттметров

Ватт-счетчики электродвигателей, которые используются для измерения энергии переменного тока, также называются индукционными ватт-счетчиками.

Рисунок 1.5 Ваттметр двигателя для измерения энергии постоянного тока

Счетчик мощности двигателя для измерения энергии постоянного тока, показанный на рис. 1.5, по существу состоит из небольшого двигателя, который снабжен магнитным отключающим механизмом.

Катушки возбуждения этого измерителя состоят из нескольких витков толстого медного провода, по которому проходит измеряемый ток, так что напряженность поля прямо пропорциональна току нагрузки.

Ниже приведены три основные части счетчика двигателя для измерения энергии постоянного тока:

  • Вращающийся элемент
  • Разрывная система
  • Регистр часов или циферблат

Вращающийся элемент приводится в движение со скоростью, пропорциональной энергии или, в некоторых случаях, количеству электричества, проходящего через систему привода.Система торможения обеспечивает пропорциональность между энергией и скоростью. Он обеспечивает управляющее воздействие, пропорциональное скорости роторного элемента.

Однофазный индукционный ваттметр

Индукционные счетчики

просты по конструкции, обеспечивают высокое отношение крутящего момента к массе и относительно недороги. По этой причине индукционные счетчики повсеместно используются для измерения энергии переменного тока. На рисунке 1.6 показана схема однофазного индукционного ваттметра.

Рисунок 1.6 Однофазный индукционный ваттметр для измерения энергии переменного тока

Имеются два полюса тока 2 и 4, которые смещены относительно полюса напряжения 3. Когда коэффициент мощности равен единице, поток фi от токовых катушек находится в фазе как с напряжением v, так и с током i. Поток от катушки напряжения фv. Это фv находится в квадратуре (фазовый сдвиг на 90º) относительно фi. Это показано на рисунке 1.7.

Рисунок 1.7 Фазовая диаграмма

Мгновенное сообщение:

В этот момент как ток I, так и поток тока фi максимальны, напряжение v максимальное, а напряжение фv минимальное.Пути потока через диск: от 2 до 1, от 2 до 3, от 3 до 4 и от 5 до 4.

Мгновенный b:

В этот момент и ток i, и поток тока фi минимальны, но напряжение v минимально, а поток напряжения фv максимален.

Мгновенно c:

В этот момент как ток i, так и поток тока фi максимальны, а поток напряжения фv минимален. Пути потока через диски слева направо.Это вызывает образование вихревых токов в диске.

Реакция между вихревыми токами и полем имеет тенденцию перемещать диск в направлении поля. При загрузке диск непрерывно вращается. Это вызывает в нем ЭДС (электромагнитную силу) динамически, поскольку она пересекает поток между полюсами, в дополнение к статически индуцированным ЭДС из-за переменного потока в этих полюсах.

Крутящий момент создается за счет динамически индуцируемых вихревых токов в диске.Этот крутящий момент незначителен по сравнению с рабочим крутящим моментом, создаваемым статическими токами.

Пренебрегая эффектом трения в измерителе и предполагая, что активный поток от полюса напряжения отстает на 90 ° от приложенного напряжения, рабочий или приводной крутящий момент Td становится пропорциональным мощности в цепи, т.е.

Tr — это тормозящий момент из-за вихревых токов, пропорциональный скорости вращения диска N, т.е.

Для достижения установившейся скорости диска Td должно быть равно Tr; следовательно, мы можем написать

Это означает, что скорость вращения диска пропорциональна мощности.Общее количество оборотов, N T , за интервал времени T определяется как:

Это уравнение показывает, что общее количество оборотов пропорционально общей подводимой энергии.

Многофазный индукционный ватт-счетчик

Многофазная энергия может быть измерена несколькими однофазными цепями, составляющими многофазную цепь.

Энергия, передаваемая по многофазной цепи, — это полная энергия, передаваемая по каждой эквивалентной однофазной цепи.Многофазную энергию можно измерить, подключив однофазный счетчик ватт-часов к каждой фазе и затем суммируя показания отдельных счетчиков. Это нецелесообразно с коммерческой точки зрения, потому что:

  • требует слишком много метров;
  • на считывание показаний счетчиков уходит гораздо больше времени; и
  • увеличивает вероятность ошибок как при считывании, так и при подсчете счетчиков.

Электротехническая промышленность разработала многофазные счетчики ватт-часов.

Многофазный счетчик ватт-часов представляет собой комбинацию статоров однофазных ватт-часов, которые приводят в движение ротор со скоростью, пропорциональной общей мощности в цепи.Счетчик состоит из многостаторного двигателя, средств для уравновешивания крутящих моментов всех статоров, магнитной системы замедления, регистра и компенсирующих устройств. Эти компоненты собраны на раме и смонтированы на основании.

Принцип действия многофазных счетчиков ватт-часов, имеющих любое количество статоров, такой же, как и у однофазных счетчиков ватт-часов. Крутящий момент на каждом статоре возникает в результате тока в одном наборе электромагнитных катушек и вихревых токов, индуцированных в диске или дисках током в другом наборе катушек.Вращающие моменты нескольких статоров объединяются, чтобы получить результирующий крутящий момент, пропорциональный общей мощности.

Поскольку одни и те же правила применяются к измерению как многофазной энергии, так и многофазной мощности, основные части однофазных ваттметров могут быть объединены для измерения многофазной энергии, так же как компоненты однофазных ваттметров объединены для измерения многофазной мощности. . Теорема Блонделя применима к измерению энергии точно так же, как и к измерению мощности. Многофазный счетчик ватт-часов построен с количеством элементов, необходимых для удовлетворения теоремы Блонделя.

Рисунок 1.8 Многофазный индукционный ваттметр

Как работают домашние энергомониторы

Как работают домашние энергомониторы — объясните это Рекламное объявление

Это воздух кондиционер обошелся вам в целое состояние? Что об этом электрический камин … или стиральная машина … или посудомоечная машина? А как узнать? Шаг вперед, монитор энергии! Просто поместите его рядом с кабелем питания, идущим от прибора, и вы мгновенно узнавайте, сколько вы платите за электроэнергию в час.Какая блестящая идея сэкономить свой карман и планета! Если вы видели одну из этих вещей в действии (популярные бренды включают Wattson и Owl), у вас может быть интересно, как они творит свою магию. Давайте посмотрим поближе и видеть!

Фото: Умный счетчик для проверки потребления энергии в доме. В отличие от старых счетчиков, этот автоматически отправляет свои показания в коммунальную компанию. На ЖК-дисплее видно, что в настоящее время он показывает 1446 кВтч (киловатт-часов) — другими словами, около 1.Было использовано 5 мегаватт-часов энергии (5400 мегаджоулей) так как счетчик был установлен.

Зачем нужно экономить электроэнергию

Фото: Обычный счетчик электроэнергии показывает общее количество электроэнергии, которое вы вырабатываете. используется на все времена. Это не очень помогает сократить потребление.

Электричество испытывает трудности время — или, скорее, сделать это никогда не было так сложно. Нефть и газ медленно заканчиваются, уголь грязь, энергия ветра и солнечные батареи все еще не полностью конкурентоспособны, атомная энергия беспокоит людей.Добавлять к этой сложной проблеме глобальной потепление (как на Земле медленно нагревается из-за углекислого газа, образующегося при потреблении энергии), и вы можете видеть, что мы находимся в некотором беспокоить. Если ты обеспокоен высокой стоимостью энергии или тем влиянием, которое люди оказывают на планета, почему бы не начать более разумно расходовать энергию? Вы можете управлять автомобилем более эффективно, например, выключить кондиционер или уменьшить мощность. комнатный термостат на градус или два. Еще одна хорошая вещь, которую вы можете сделать, это попробовать использовать энергоэффективные лампы.Но если вы хотите иметь действительно большое значение к потреблению энергии в вашем доме, вам необходимо заняться энергоемкой бытовой техникой: ваша плита, холодильник, морозильная камера, посудомоечная машина, стиральная машина и электрический чайник. Если вы не знаете, сколько у вас электричества использование, вот где могут помочь мониторы электроэнергии!

Рекламные ссылки

Как можно измерить потребление электроэнергии?

Если вы используете электричество, у вас есть счетчик где-то в вашем доме. здание, которое ведет учет того, сколько вы потребляете, чтобы ваши Коммунальная компания может выставить вам счет за это.Беда только в том, что счетчик измеряет ваше общее электричество потребление на каждый прибор, которым вы пользуетесь все время. Из-за этого сложно определить, сколько вы платите за использование любого из десятков устройств, которые вы можете использовать. и выяснить, какие из них тратят энергию.

Теперь, по идее, должно быть достаточно легко отключить любой электроприбор, подключите его к какому-либо счетчику и включите счетчик в электрическую розетку (для вас это «сетевая розетка» Британцы) — и есть довольно много мониторов энергии, которые работают именно таким образом (включая тот, который забавно называется Kill-a-Watt).Но некоторые приборы, особенно очень энергоемкие (холодильники, морозильники и электрические плиты среди них) трудно отключить. А другого выхода нет? Новое электричество счетчики потребления, которые начали появляться в последние несколько лет работают совершенно по-другому — используя потребляемую электроэнергию для сделать магнетизм, превратив магнетизм в электричество, а затем Измеряя это электричество. Позвольте мне объяснить …

Диаграммы

: Все больше и больше энергии, которую мы используем дома, идет на питание гаджетов и бытовой техники.Смотреть на кольцах этой кольцевой диаграммы, в которой сравнивается использование энергии дома в США с 1978 года (внутреннее кольцо), 2009 года (среднее кольцо) и 2015 года (внешнее кольцо). Синий = домашнее отопление, Оранжевый = бытовая техника и электроника, Желтый = водяное отопление, Зеленый = кондиционер. Вы можете видеть, что, хотя мы используем гораздо меньше энергии для обогрева наших домов, доля энергии, потребляемой бытовой техникой (оранжевые сегменты), чрезвычайно выросла, а кондиционер — реальный повод для беспокойства. Данные обследований потребления энергии в жилищном секторе (RECS), Управления энергетической информации США (EIA), и являются самыми последними, доступными по состоянию на июль 2020 года.Тем не менее, анализ, опубликованный EIA в 2015 год показывает, что разного рода повышение эффективности по-прежнему привело к общему сокращению энергопотребления в расчете на одно домашнее хозяйство за три десятилетия с 1980 по 2009 год.

Как измерить электричество с помощью магнетизма

Как вы, наверное, уже знаете, электричество и магнетизм похожи на старые супружеская пара: ты никогда получить одно без другого. Вот как все виды электрических бытовая техника работает, от моторов и генераторы к трансформаторам и наушники.Если вы посылаете колеблющийся электрический ток вниз по кабелю, он создает невидимый магнитное поле по всему кабелю одновременно. Это удивительное эффект был впервые обнаружен датским физиком по имени Ганс-Христиан Эрстед (1777–1851), когда он поместил электрический кабель над компасом и включил питание. Французский физик Андре-Мари Ампер (1775–1836) взял Эрстед делает шаг вперед, показывая, что сила магнитного поля напрямую связано с величиной электрического ток: пропустите через провод больший ток, и вы получите более сильный магнитное поле вокруг него.

Допустим, у нас есть электрический подключен тостер, и мы готовим хлеб. Как может Ørsted А Ампер поможет нам выяснить, сколько стоят наши тосты? Рассмотрим кабель, соединяющий тостер с розеткой. Когда электричество заряжается, создается магнитное поле. все вокруг. Итак, все, что нам нужно сделать, это измерить силу магнитное поле: чем больше поле, тем больше электричества мы с использованием.

Фото: шотландский физик Джеймс Клерк Максвелл (1831–1879). завершили работы Ампера, Эрстеда, Фарадея и других, чтобы создать всеобъемлющая теория электричества и магнетизма.Теория электромагнетизма Максвелла суммируется в четырех удивительно элегантных математических уравнениях. Фотография из общественного достояния любезно предоставлена ​​Wikimedia Commons.

А теперь самое умное. Просто как электрический ток может создавать магнитное поле, так и магнитный поле может создавать электрический ток. Это называется электромагнитной индукцией. Предположим, у вас есть магнит и вы перемещаете его рядом с электрическим кабелем. Если вы подключитесь кабель к вольтметру, вы обнаружите, что электричество течет через кабель каждый раз, когда вы перемещаете магнит.Изменяющееся магнитное поле заставляет электричество течь через проводник внутри поля. Английский физик Майкл Фарадей (1791–1867) обнаружил это около 10 спустя годы после первоначального открытия Эрстеда, и это привело его к изобрести генератор — устройство, которое производит практически всю электроэнергию, которую мы использовать в наших домах.

Теперь мы можем перейти к делу: измерить, сколько электричества прибор используется, вы просто помещаете катушка провода вокруг (или очень близко) к основному кабелю, через которую сила течет.Назовем эту катушку зондом. Как электричество течет, он будет генерировать магнитное поле вокруг основного кабель. Магнитное поле постоянно колеблется, потому что электричество быстро течет вперед и назад в так называемом переменный ток (AC). Колеблющиеся магнитное поле создает электрическое поле в катушке с проволокой, которая составляет нашу зонд. Все, что нам нужно сделать, это подключить зонд к измерителю, который измеряет электрический ток. Чем больше электроэнергии потребляет наш прибор, тем больше ток, который будет течь в нашем зонде.

Как работают мониторы энергопотребления

  1. Вы включаете прибор.
  2. Переменный ток (AC) переносит в него электрическую энергию.
  3. Переменный ток течет вперед и назад по кабелю питания между розеткой и устройством.
  4. При изменении силы тока вокруг кабеля создается магнитное поле.
  5. Поместите зонд монитора энергии рядом с кабелем, и магнитное поле заставит вторичный переменный ток течь внутри него.(Магнитное поле обычного бытового кабеля слабое, поэтому датчик необходимо располагать очень близко к кабелю. В некоторых мониторах энергопотребления, таких как Wattson, датчик / зонд плотно зажимается вокруг одного из силовых кабелей рядом с блоком предохранителей.)
  6. Энергомонитор измеряет величину этого вторичного тока и либо преобразует его в измерения в ваттах (Вт), либо рассчитывает текущие затраты в час.

Выяснение того, какая бытовая техника стоит дороже всего

Фото: На упаковке энергосберегающей люминесцентной лампы указано, что она имеет рейтинг энергопотребления A — в настоящее время это одна из самых эффективных ламп, которые вы можете получить.Берегись для оценки энергопотребления всех крупных бытовых приборов, которые вы покупаете, особенно таких потребителей энергии, как сушилки для белья, стиральные и посудомоечные машины.

Хотя большинство из нас не может обойтись без таких вещей, как пылесосы и стирка одежды машин, все еще есть возможности для экономии энергии, покупая как можно больше эффективную технику, которую мы можем найти. Во многих странах сейчас есть экомаркировка схемы, которые заставляют производителей показывать, насколько эффективны (или иначе) их продукция; поощряя здоровые конкуренции, подобные схемы приводят к постепенному улучшению эффективность бытовой техники в долгосрочной перспективе.В Европе бытовая техника теперь широко оцениваются по шкале от A до G, причем A — самый эффективный и самый расточительный.

Чтобы как можно больше повлиять на ваши счета за электроэнергию, важно сосредоточиться на на бытовых приборах, потребляющих больше всего энергии, например, при падении одежды сушилки. Возьмите за правило сушить одежду на открытом воздухе (часто возможно даже в холодные дни зимой), и вы значительно сэкономите. Если вы можете высушить одежду на 50 процентов на открытом воздухе и просто закончите их в сушилке, вы все равно сэкономите половину своей сушки расходы.Посудомоечные и стиральные машины также потребляют много энергии, поэтому подумайте, можете ли вы использовать их на более коротких циклах или низкотемпературные программы. Можете ли вы запустить их с большими грузами без ущерба для их чистоты? Вы можете запустить их безопасно в ночное время, когда электричество часто дешевле? (Убедитесь, что у вас есть если вы это сделаете, установлены дымовые извещатели.)

Использование каких устройств стоит больше всего денег?

Некоторые мониторы электроэнергии просто сообщают вам мгновенную стоимость в час любого устройства, которое вы «исследуете».Другие, как Wattson, более изощренные: вы подключаете их к компьютеру и запустите сложную статистическую программу, чтобы узнать, сколько энергию, которую вы используете (и экономите) в течение часов, дней или даже недель. Используя компьютерную программу под названием Holmes, Wattson может контролировать ваше потребление энергии в течение 28-дневного периода и утверждает, что это может помочь сократить 5–20 процентов от вашего счета за электроэнергию. С такой экономией, Энергомониторы окупаются в кратчайшие сроки!

Чтобы понять, сколько стоит конкретное устройство, вам нужно знать как много энергии он потребляет, так и как долго он работает, что скажет вам сколько энергии он использует в целом.Вещи, которые потребляют много энергии, стоят больших денег только в том случае, если они работают долго. достаточно, чтобы использовать значительное количество энергии. При мощности 4000 Вт (4 кВт) сушилка для белья потребляет энергию в 360 раз быстрее. чем компактная люминесцентная лампа (КЛЛ) мощностью 11 Вт (11 Вт). Фары обычно на гораздо дольше, но даже если вы используете лампу в течение 10 часов и сушилку для белья всего на час, сушилка по-прежнему потребляет в 36 раз больше энергии!

Фото: Жаждете власти? Эта диаграмма показывает потребляемую мощность (в ваттах, красный цвет) и энергия, используемая в неделю (в киловатт-часах, зеленая) для различных бытовых приборов.Вы можете видеть, что сушильная машина использует много мощности и энергии, потому что он работает долго. Такие вещи, как холодильники и Телевизоры не потребляют много энергии, но они потребляют много энергии, потому что работают в течение длительного времени. раз в неделю. Пылесосы потребляют большую мощность, но относительно мало энергии, потому что они работают в течение только несколько минут за раз. Чайник стоит дороже, чем вы думаете, потому что вы используете их так часто. Энергосберегающие лампы потребляют незначительное количество энергии и энергии, но, возможно, у вас есть 10 из них сгорают одновременно, поэтому стоимость быстро растет.

Анализ данных

Artwork: типичное приложение для отслеживания энергии смартфона. Это Efergy Engage, которую я скачал из iPhone App Store.

Художественное произведение: Регулярное измерение показаний счетчиков электроэнергии или природного газа побудит вас работать более эффективно, даже если вы не используете монитор энергии. Таким образом я значительно сократил потребление газа за пять лет после того, как начал ежеквартально снимать показания счетчиков и вводить их в электронную таблицу.Лучше делать собственные измерения в согласованные даты, а не полагаться на данные коммунальной компании, которые могут быть сняты в разные даты (что затрудняет сравнение цифр за один год с другим).

Большинство мониторов энергопотребления позволяют отслеживать, анализировать и составлять графики потребления за период времени, используя Программы для ПК или (что более удобно) приложения для смартфонов и планшетов. Если вы зайдете в свой любимый магазин приложений и выполните поиск по запросу «монитор энергии», вы найдете немало на выбор.Большинство из них требуют, чтобы вы купили немного комплекта для мониторинга энергии, хотя есть несколько приложений, которые работают исключительно по показаниям счетчиков (помогая контролировать ваше общее потребление, а не чем сосредоточение внимания на конкретной технике). Вы можете существенно повлиять на потребление электроэнергии и газа, просто приобретя привычку регулярно снимать показания счетчиков, заносить их в электронную таблицу и автоматически строить графики; сам процесс измерения и мониторинга имеет удивительный способ повышения эффективности — и это не стоит вам ни копейки!

Расчет потребления энергии по старинке

Вам не обязательно покупать энергомонитор, чтобы выяснить, сколько энергии потребляют ваши приборы: просто посмотрите на показатель потребляемой мощности в ваттах (отмечен где-то практически на каждом приборе или отмечен в его документации). буклет с инструкциями), оцените, как долго вы используете прибор, и это должно дать вам достаточно хорошее руководство.

Примерно

Вообще говоря, все, что имеет нагревательный элемент (то, что преобразует электрическую энергию в тепловую), потребляет много электроэнергии (например, сушильные барабаны, электрические души, стиральные машины, посудомоечные машины, утюги и электрические пожары — это все, на чем нужно сосредоточиться) и все, что используется 1000 Вт (1 киловатт или 1 кВт) более чем на несколько минут будет стоит много денег для бега. Мелкая электронная техника (CD плееры, стереосистемы, мобильные телефоны, зарядные устройства и т. д.) могут работать намного дольше, но потреблять достаточно мало энергии (и, следовательно, энергии); их по-прежнему стоит выключать и отключать от сети, когда вы их не используете.Компьютеры потребляют больше энергии, чем вы могли бы считать; ноутбуки намного более энергоэффективны, чем настольные компьютеры, особенно если у вас старый настольный компьютер. с монитором на электронно-лучевой трубке.

Более математически …

Если вы хотите подсчитать числа, это довольно просто. Ищите этикетку на приборе сам (или прилагаемую к нему инструкцию), чтобы узнать его номинальную мощность (это будет обозначено как столько ватт или Вт — около 100 ватт для яркого, старинная лампа или, может быть, 1000–1500 Вт для пылесоса).Это измерение того, сколько энергии устройство потребляет в среднем каждую секунду, поэтому лампа мощностью 100 Вт потребляет 100 джоулей энергии каждую секунду.

Чтобы узнать, сколько это стоит, вам нужно выяснить сколько энергии вы бы израсходовали, если бы оставили включенным прибор на час. Это дает вам измерение в киловатт-часах. (Киловатт — это 1000 Вт.) Лампа мощностью 100 Вт работает на 1 человека. час = 0,1 киловатт в час = 0,1 киловатт-час. 1000 ватт работа вакуума в течение 1 часа = 1 киловатт-час.Если ты знаешь сколько ваша электроэнергетическая компания взимает с вас плату за киловатт-час в центах (или пенсов или другой валюты), вы можете узнать стоимость в час путем умножения количества киловатт-часов, которые он использует в один час по почасовой стоимости. Я плачу около 20 центов за киловатт-час, поэтому 100-ваттная лампа стоит 2 цента в час, а 1000-ваттная пылесос обходится мне в 20 центов в час.

Узнать больше

Рекламные ссылки

Узнать больше

На этом сайте

Вам могут понравиться эти другие статьи на нашем сайте по смежным темам:

Статьи

  • Обследование энергопотребления в жилищном секторе EIA теперь включает оценки более 20 новых конечных потребителей US EIA Energy Today, 5 июня 2018 г.Здесь доступны более подробные данные о том, как мы используем энергию в своих домах.
  • Голландское коммунальное предприятие делает ставку на необычную стратегию: продавать меньше энергии, Стэнли Рид. Нью-Йорк Таймс. 18 августа 2017 года. Энергомониторы привлекают больше лояльных клиентов, как выяснили коммунальные службы.
  • Этот крошечный гаджет точно сообщает, сколько энергии использует ваш дом и гаджеты. Автор: Клинт Финли. Wired, 26 февраля 2015 г. Как Neurio помогает потребителям определять энергоемкие электроприборы.
  • Повышение энергоэффективности в значительной степени компенсировало влияние большего количества более крупных домов US EIA Energy Today, 18 февраля 2015 года.Энергопотребление в домашних хозяйствах начало снижаться благодаря повышению эффективности.
  • Данные в реальном времени для снижения потребления электроэнергии, Джим Уиткин. Нью-Йорк Таймс. 10 апреля 2012 г. Примеры того, как потребители и коммунальные предприятия получают выгоду от мониторинга энергопотребления.
  • Цифровые инструменты
  • помогают пользователям экономить энергию, результаты исследования Стива Лора. Нью-Йорк Таймс. 10 января 2008 г. Исследование Pacific Northwest National Lab предполагает, что мониторинг энергии может сэкономить десятки миллиардов и избежать необходимости строить несколько десятков крупных электростанций.
  • Дома, чтобы получить бесплатные мониторы энергии от Марка Кинвера. BBC News, 16 апреля 2007 г. Британское правительство планирует ввести бесплатный мониторинг в Великобритании.
  • Экономия электроэнергии с помощью домашнего энергомонитора: полезное руководство с сайта direct.gov правительства Великобритании (сейчас заархивировано через Wayback Machine).

Консультации по энергосбережению от государственных и некоммерческих организаций

Некоторые из лучших сайтов по энергосбережению созданы правительствами, но не предполагайте, что они применимы только к той стране, где они опубликованы; За исключением налоговых и финансовых советов, большинство советов применимы повсеместно.

  • Energy Savers: Советы Министерства энергетики США по экономии энергии и денег.
  • Energy Star: позитивные практические действия по экономии денег и защите окружающей среды от Агентства по охране окружающей среды США и Министерства энергетики США.
  • Energy Saving Trust: британская некоммерческая организация, которая предоставляет практические советы и информацию по экономии энергии и денег.
  • Энергосбережение и генерация: введение в сбережение энергии, производство собственной зеленой энергии и субсидии от правительства Великобритании.gov site.
  • Energy Wise: на этом замечательном сайте правительства Новой Зеландии объясняется, как сэкономить энергию в вашем доме, в дороге и в других местах. Он содержит рейтинги и ярлыки, а также помогает выбрать эффективную технику.
  • Программы энергоэффективности: меры по повышению энергоэффективности для домашних хозяйств, сообществ и предприятий от правительства Австралии.
  • Управление энергоэффективности: основной источник информации для канадских читателей.
  • Alliance to Save Energy: хорошо зарекомендовавшая себя некоммерческая коалиция деловых, правительственных, экологических и общественных групп.

Производители и поставщики энергомониторов

Если вы ищете монитор энергопотребления, на рынке есть много разных. Не все из них доступны во всем мире, поэтому перед покупкой вам необходимо изучить:

  • Белкинский заповедник
  • До свидания, ожидание®
  • Текущая стоимость
  • Efergy
  • Убить Ватт®
  • Neurio
  • TED (Энергетический детектив)
  • Сова
  • Вт на

Пожалуйста, НЕ копируйте наши статьи в блоги и другие сайты

статей с этого сайта зарегистрированы в Бюро регистрации авторских прав США.Копирование или иное использование зарегистрированных работ без разрешения, удаление этого или других уведомлений об авторских правах и / или нарушение смежных прав может привести к серьезным гражданским или уголовным санкциям.

Авторские права на текст © Крис Вудфорд 2008, 2018. Все права защищены. Полное уведомление об авторских правах и условиях использования.

Bye Bye Standby является зарегистрированным товарным знаком Enistic Limited. Kill-A-Watt — зарегистрированная торговая марка P3 International.

Подписывайтесь на нас

Сохранить или поделиться этой страницей

Нажмите CTRL + D, чтобы добавить эту страницу в закладки на будущее, или расскажите об этом своим друзьям с помощью:

Цитировать эту страницу

Вудфорд, Крис.(2008/2018) Энергомониторы. Получено с https://www.explainthatstuff.com/energymonitors.html. [Доступ (укажите дату здесь)]

Больше на нашем сайте …

Что такое киловаттметр? Как это может помочь снизить счета за электроэнергию? : Bijli Bachao

  1. На главную ›
  2. Информационные ресурсы›
  3. Счет за электричество ›
  4. Что такое счетчик мощности? Как это может помочь снизить счета за электроэнергию?

Счетчики электроэнергии существуют уже много десятилетий.Счетчик электроэнергии измеряет потребление электроэнергии и отображает его на экране. Но мы привыкли к счетчикам электроэнергии (электромеханическим или электронным), которые измеряют общее потребление электроэнергии всем домом или офисом. Но что, если вы хотите измерить, сколько потребляет ваш кондиционер (или холодильник, стиральная машина или любой другой прибор)?

Здесь появляется измеритель Kill A Watt.

Что такое киловаттметр?

A Kill A Watt meter (первоначально киловаттметр) — это устройство, способное измерять потребление электроэнергии прибором, напрямую подключенным к нему.Впервые он был изготовлен компанией P3 International. Он имеет ЖК-дисплей, на котором отображаются различные показания, такие как напряжение, ток, истинная мощность, реактивная мощность, полная мощность, коэффициент мощности, энергия, потребляемая в кВтч для подключенного устройства. Некоторые модели также отображают ориентировочную стоимость, относящуюся к количеству потребленных единиц.

Как используется киловаттметр?

Использование счетчика Kill A Watt довольно просто. Он должен быть установлен на линии между источником питания и прибором (потребление электроэнергии которым вы хотите измерить).

Предположим, вы хотите измерить потребление электроэнергии своим холодильником. Отключите кабель питания холодильника от источника питания и подключите его к порту ваттметра Kill A. Теперь подключите этот Kill A Watt meter к розетке. Это все!

Оставьте все как есть на несколько дней (или часов, в зависимости от того, что вам подходит), и после этого вы увидите, что на ЖК-экране измерителя Kill A Watt есть показания. Вы можете просматривать другие показания, такие как напряжение, коэффициент мощности и, что наиболее важно, вы можете видеть, сколько кВтч (или единиц) израсходовал ваш холодильник.

Различные модели счетчиков Kill A Watt

Kill A Watt meter доступны в различных вариантах. Хотя основные функции остаются одинаковыми для всех счетчиков, есть некоторые дополнительные функции, которые добавляются в разных вариантах. Давайте посмотрим на пару из них:

1. P4400: Первая и самая базовая версия измерителя Kill A Watt.

2. P4460 Kill A Watt EZ: Самый большой недостаток счетчика Kill A Watt заключается в том, что он не может хранить информацию.Его памяти хватает, пока он подключен к источнику питания. Как только он будет отключен от источника питания, цифры / показания на ЖК-экране исчезнут. Чтобы справиться с этим, эта конкретная модель включает резервную батарею, которая позволяет ей сохранять информацию после отключения от источника питания. Таким образом, вам не нужно записывать показания вручную.

3. P4320 Kill A Watt PS: Это более продвинутая версия базовых счетчиков Kill A Watt. Он интегрирован в удлинитель на восемь розеток.Таким образом, он способен защищать от скачков напряжения, а также может измерять ток утечки.

Преимущества счетчиков Kill A ватт

1. Это небольшой и удобный прибор для измерения потребления электроэнергии любым электроприбором. В отличие от домашних счетчиков энергии, он измеряет потребление отдельного прибора, давая вам полезную информацию о характеристиках ваших приборов, например об эффективности (вы также можете проверить снижение характеристик прибора).

2. Он очень прост в использовании.У него нет проводов, и его можно просто подключить к розетке, чтобы получить полную информацию о поведении конкретного устройства.

3. Это очень полезно для определения мощности ожидания (или мощности вампира, или фантомной мощности) устройства. Хотя он не измеряет дозу с высокой степенью точности, но он намного лучше, чем многие обычные счетчики, которые имеют наименьший счетчик 1 кВт, тогда как счетчик Kill A Watt имеет наименьший счет 0,1 кВт.

Где можно купить ваттметр Kill A?

A Kill A Watt meter можно приобрести на интернет-порталах, таких как Ebay или Amazon.Типичный счетчик стоит около 2500 рупий (примерно 40 долларов). Стоимость может варьироваться в зависимости от различных функций, доступных в нем.

Небольшой совет

При покупке ваттметра Kill A убедитесь, что «рейтинг мощности» устройств, которые вы планируете подключить к нему, не превышает номинальный ток счетчика Kill A Watt, так как счетчик может сгореть. из-за этого. Вы должны подключать только те приборы, у которых номинальная мощность ниже или сопоставима с номинальной мощностью счетчика Kill A Watt.

Счетчики мощности на Amazon:

Ссылки

http://en.

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
