Провод, кабель ПВС: расшифровка, характеристики, применение

Вступление

Кабельная продукция под названием провод ПВС, по факту не является проводом. Это электрический кабель. Какие еще особенности в изделие «провода ПВС» и где купить провод ПВС в этой статье.

Расшифровка ПВС провода

Часто задают вопрос, как расшифровывается аббревиатура ПВС, применительно к кабельной продукции. ПВС расшифровывается как, провод в виниловой изоляции соединительный.

Отсутствие буквы «А» в начале маркировки означает, что жилы этого кабеля сделаны из меди и её сплавов. Рабочее напряжение кабеля ПВС до 380 Вольт, в установках 380/660 Вольт.

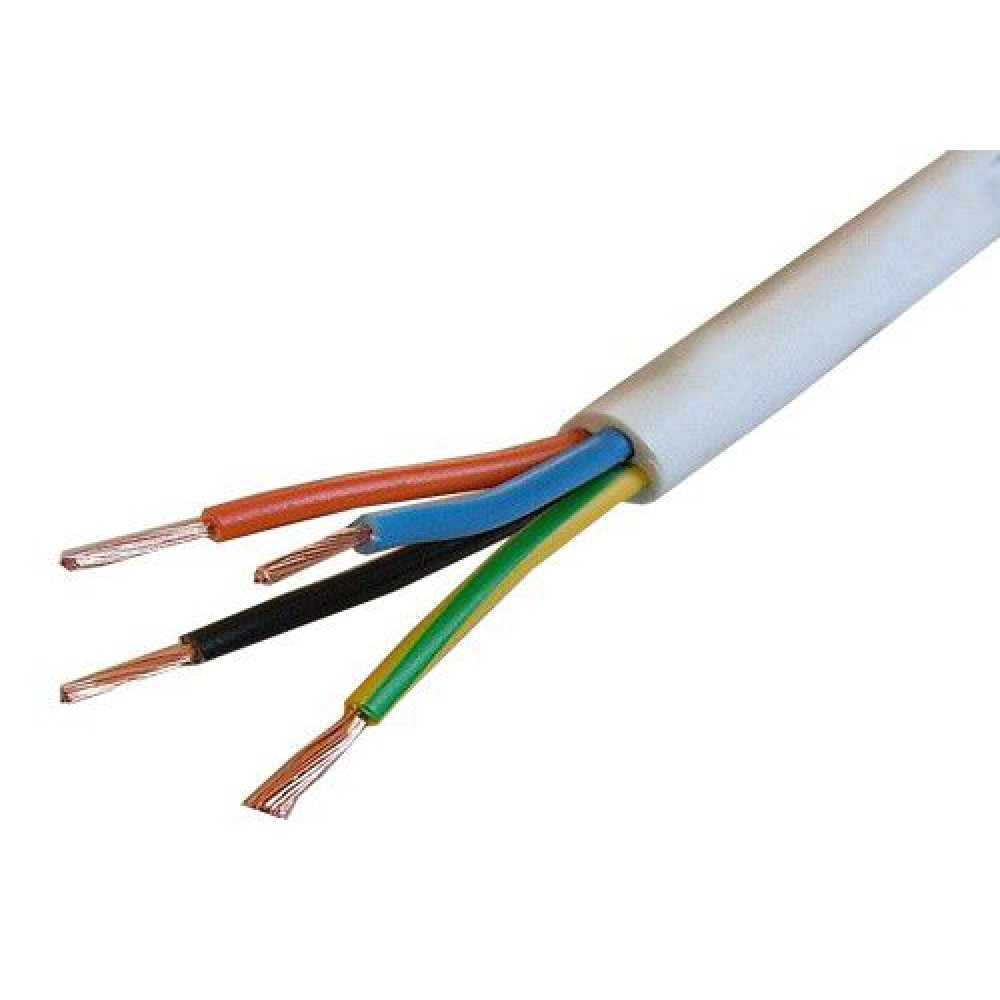

Кабель ПВС конструкция

Несмотря на обманчивое название «провод», ПВС это кабель. То есть, каждая токопроводящая жила в конструкции защищена изоляцией, все провода кабеля защищены общей оболочкой.

И изоляция жил, и изоляция оболочки выполнена из поливинилхлорида. Он также гибок, не боится мороза, фактически не горит, устойчива, практически к любой не опасной химии.

Интересна в конструкции кабеля ПВС конструкция токопроводящих жил. Это несколько тонких медных проволок скрученных в единую жилу. Количество проволок в жиле и их сечение зависит от сечения жилы, оба параметра нормируется. Сам кабель нормируется ГОСТ 7399-97 (межгосударственный).

Такая особенность в конструкции жил ПВС специализирует их подключение. Подключается провод ПВС через обжимные гильзы или специальные клеммы.

Материал для изготовления провода ПВС

Жилы ПВС провода выполнены из медных проволок, скрученных между собой в токопроводящий жгут. Из-за этого, жилы ПВС называют многопроволочными.

Такой многопроволочный жгут медных проволок делает сам кабель ПВС очень гибким. По нормативам он может выдержать пару тысяч сгибаний-разгибаний.

Именно эта особенность дает возможность и предполагает его использование, как соединительного кабеля.

Применение кабеля ПВС

Позиционируемое назначение ПВС, как соединительного кабеля, является основным, но не единственным.

ПВС сечениями жил от 0,75 до 2,5 кв. мм, можно подключать бытовые приборы и силовые установки с нагрузками по току от 6 до 20 Ампер. ПВС 4 и 6 мм, выдержат токи нагрузки 24 и 32 А соответственно.

По ГОСТ ПВС используется для подключения (соединения):

  • Бытовых электрических приборов;
  • Электрического инструмента для ремонта жилья;
  • Подключения электрических плит;
  • Стиральных машин;
  • Холодильников и кондиционеров;
  • Садовой техники;
  • Изготовления удлинителей и переносок.

Возможно использование в освещении.

Основные электротехнические характеристики ПВС

  • Количество жил от 2 до 5;
  • Цвет изоляции жил (по ГОСТ):  бел., гол., жел., зел., корич., серый, крас., син., черн., оранж.;
  • Жила заземления: возможна;
  • Сечение жил: от 0,75 до 2,5 мм, 4 и 6 мм.
  • Токи нагрузки: от 6-20 А, 24 и 32 А.

Вывод

Провод, кабель ПВС незаменим в быту, как средство подключения (подсоединения). По нормативам не используется как, средство монтажа силовой электропроводки. Основное назначение – бытовое, а также для ремонтных и строительных работ.

©ehto.ru

Еще статьи

расшифровка, технические характеристики и применение

Индустрия не стоит на месте. Доводятся до совершенства старые технологии, зарождаются новые. С каждым днем существенно возрастает количество электрических инструментов и бытовой техники, работающих от сети напряжением 220/380 В. Соответственно возникает необходимость применения унифицированного, стандартного кабеля, который мог бы использоваться для подключения электроприборов к сети. Забегая вперед, отметим, что таковым является .

На конкретный выбор влияют особенности и условия эксплуатации. Важно подобрать максимально прочный, электрически и пожаробезопасный кабель с повышенной гибкостью и продолжительным сроком эксплуатации. Помимо ПВС, оптимального варианта для бытовых приборов, существуют и другие, менее популярные разновидности проводов.

Однако ПВС может эксплуатироваться при напряжении переменного тока до 380 В, являющегося идеальной величиной при бытовом использовании. Из преимуществ следует выделить пластичность, на что влияет минимальный радиус изгиба. Это позволяет сохранить целостность изоляции, уменьшить риски разрывов внутренних проводников.

Назначение и применение ПВС

В целом по предназначению кабеля можно судить исходя из последней буквы маркировки – «С», которая расшифровывается как «соединительный». Получается, что изделие предназначено для коммутации электрических приборов между собой или подключения к сети.

Провод ПВС эксплуатируется преимущественно в домашних условиях. Он может использоваться для создания нескольких изделий:

  • удлинитель;
  • коммутация электрических приборов;
  • обустройство систем временного освещения.

Нередко кабель можно обнаружить на различных производственных предприятиях, где происходит коммутация оборудования средней мощности, включая токарные станки, силовые агрегаты и управляющие терминалы. Провод ПВС для бытового и промышленного применения отличается количеством и площадью сечения жил. Большое разнообразие вариантов позволяет найти нужную модель в соответствии с выдвинутыми требованиями и условиями эксплуатации.

Расшифровка маркировки ПВС

Расшифровать ПВС достаточно просто:

  • буква «П» указывается на то, что данное изделие является «проводом»;
  • буква «В» обозначает, что жилы и оболочка защищены «поливинилхлоридной» (виниловой) изоляцией;
  • «С» – кабель «соединительный» (предназначение).

Существуют другие варианты провода. Например, часто на прилавках магазинов можно встретить маркировку ПВСП. Многие ошибочно полагают, что речь идет об идентичном кабеле, хотя на деле жилы данной модели расположены параллельно друг другу. В результате провод получается овальным по сечению, а монтажники именуют его «плоским».

Любой кабель/провод должен иметь маркировку, расположенную на наружной поверхности. Помимо буквенных обозначений, на оболочке ПВС могут быть различные числа:

  • первая цифра используется для указания количества жил, поэтому число будет всегда целым – 2, 4, 5, 8 и т. д.;
  • вторая цифра обозначает площадь сечения отдельной жилы – 0,25, 0,75 и т. д. (измеряется в кв. мм).

Намного проще будет понять при рассмотрении примеров. Предположим, что вы увидели кабель с маркировкой ПВС 4×0,75. Расшифровывая значение, получаем «соединительный провод с поливинилхлоридной изоляцией и четырьмя жилами с сечением 0,75 кв. мм у каждой».

Если на изделии указана маркировка ПВСП 2×2,5 то данный кабель является плоской разновидностью ПВС с двумя жилами и сечением по 2,5 кв. мм каждая.

Существует более сложная маркировка, когда на кабеле указывают «ПВС 4×0,5+1×1,0. В данном проводе имеются четыре жилы сечением по 0,5 кв. мм и одна дополнительная – 1,0 кв. мм.

Важно! В соответствии с ГОСТ между фактическими и номинальным значениями площади сечения провода допускаются небольшие отклонения. Таким образом, данная величина возможна меньше или больше заявленной, при этом электрическое сопротивление должно быть таким, как указано в техническом паспорте. Это основной технический параметр!

Разновидности

ПВС можно разделить на несколько разновидностей в зависимости от способов эксплуатации и конструкции. Речь идет о внутренних и наружных, а также медных и алюминиевых проводах.

Подробнее о каждом варианте ПВС:

  1. Наружный кабель минимум состоит из трех проводников, обозначающих фазу, ноль и заземление. Такой провод может использоваться для соединения трансформаторов и распределительных щитков.
  2. Внутренний также состоит их трех жил, но в основном применяется внутри жилых и производственных помещений.
  3. Медный ПВС характеризуется малым сопротивлением, эластичностью и высокой прочностью.
  4. Не хуже данные показатели у алюминиевого кабеля. Он намного дешевле, но считается устаревшей технологией.

Стоимость конкретного кабеля зависит от нескольких параметров:

  • сечение;
  • производитель;
  • условия эксплуатации;
  • количество метров в бухте;
  • техническое исполнение;
  • расстояние до производителя (сколько денег было затрачено на транспортировку).

Конструкция

Современный ПВС-провод состоит из нескольких переплетенных друг с другом медных жил, имеющих отдельную изоляцию из качественного поливинилхлорида. Дополнительно все жилы защищены ПВХ-оболочкой. Стандартный кабель имеет круглую форму сечения, хотя у модели ПВСП, как писалось выше, она будет овальной. Изоляционные материалы могут включать различные добавки, которые придают им дополнительные защитные функции (например, изделие не поддерживает процесс горения).

Каждая медная жила включает большое количество медных проволок. При скручивании каждой формируется плотный жгут. В соответствии с ГОСТ класс жил в ПВС должен быть не менее пятого. Подобный стандарт автоматически регламентирует минимальную толщину проволок, из которых формируется отдельная жила.

Если сечение каждой жилы в кабеле составляет 1 кв. мм, то диаметр используемых проволок не должен быть ниже 0,21 мм.

По нормативам, прописанным в ГОСТ, провод может выпускаться в следующих исполнениях: с двумя, тремя, четырьмя или пятью жилами. Площадь сечения варьируется в пределах 0,75-16 кв. мм. Более толстые разновидности кабеля производятся на специализированных заводах и необходимы для промышленной эксплуатации.

Разбирая ГОСТ, можно обнаружить очередное важное правило: в ПВС жилы скручиваются по левому направлению, однако плотность настолько высока, что заполнитель не применяется.

При выборе изоляционной оболочки производители стараются использовать материалы разных цветов, что упрощает выполнение задач по монтажу. Отдельные жилы могут окрашиваться в синий, коричневый, красный, желтый или даже желто-зеленый цвет. Фазный проводник обычно маркируется коричневым или красным цветом, нулевой – синим или голубым, заземление – двойным, желто-зеленым. Общая оболочка, под которой находятся все жилы, может иметь произвольный цвет (например, черный).

Верхний, наружный слой представляет собой поливинилхлоридную оболочку, которая накладывается по методу экструзии. В процесс одиночной укладки защитный слой не поддерживает горения. За счет своей пластичности оболочка заполняет любые промежутки, образовавшиеся между жилами, благодаря чему провод по форме становится круглым. Максимальное значение эксцентриситета составляет 10%.

Расцветка

В мире приняты стандарты, по которым производители обычно окрашивают жилы проводников в зависимости от их количества, а также наличия или отсутствия заземления.

В таблице ниже представлены данные стандарты:

Число жил Стандарт расцветки
Заземляющая жила – есть Отсутствует
2 Коричневый и синий
3 Желто-зеленый, коричневый и синий Черный, коричневый и синий
4 Желто-зеленый, черный, коричневый и синий Синий, черный, коричневый, черный и коричневый
5 Желто-зеленый, синий, черный, коричневый и черный/коричневый Синий, черный, коричневый, черный/коричневый, черный/коричневый

Если какие-либо два цвета поставлены через наклонную черту, то право выбора конкретного остается за производителем.

В зависимости от окраски изоляции жилы имеют уникальное назначение:

  • синий цвет – нулевой проводник;
  • желто-зеленый – заземляющий;
  • черный или коричневый – фазный.

Важно! Нередко фазная жила окрашивается в белый цвет, что также допустимо в соответствии с международными стандартами.

Условия эксплуатации и технические характеристики

Важным условием эксплуатации проводов ПВС любой модели является содержание в диапазоне рабочих температур, который составляет от -35 до +40 гр. Цельсия. Если соблюдать данное правило и исключить механические повреждения, то кабель прослужит в течение десяти лет.

Благодаря высоким технико-эксплуатационным характеристикам ПВС существенно превосходит провода остальных марок. Однако есть единственный недостаток – цена. Впрочем, причины более высокой стоимости вполне очевидны.

Перечислим основные технические параметры, прописанные в ГОСТ:

  1. Для производства используются жилы с классом гибкости не ниже пятого. В соответствии с данным требованием подбирается сечение проволочек, используемых при формировании жилы. Например, 0,21 кв. мм каждая для кабеля с жилами по 1,0 кв. мм либо 0,26 кв. мм для 2,5 кв. мм.
  2. Конкретная толщина изоляционного слоя для отдельной жилы и всего провода в целом зависит от их сечения. Для жил диапазон толщины составляет 0,6-0,8 мм, для оболочки – 0,8-1,2 мм. Выбирая данное значение, нужно ориентироваться на электрическое сопротивление, указанное в ГОСТ.
  3. Диапазон рабочих температур ПВС-провода составляет от -35 до +45 гр. Цельсия (для некоторых исполнений ниже – от -25 до +40). Максимально допустимое значение при нагреве кабеля – +70 гр. Цельсия, при этом монтаж должен осуществляться при температуре не менее -20 гр. Цельсия.
  4. Поливинилхлоридная оболочка не поддерживает горение, но может растрескаться из-за воздействия экстремально низких или высоких температур.
  5. Срок эксплуатации в соответствии с ГОСТ при четком соблюдении условий составляет не менее шести лет.
  6. На оболочке провода не должно быть каких-либо видимых дефектов, включая выпуклости или вмятины. Важно обеспечить отсутствие свободного пространства между жилами кабеля, а при необходимости применить дополнительные материалы в качестве заполнителя. При этом оболочка снимается с жил легко, без каких-либо затруднений.

Особенность монтажа ПВС для прокладки в земле и снаружи

Первое, на что следует обратить внимание, – ПВС-провод не предназначен для подземной прокладки. Если в этом существует крайняя необходимость, то изделие в идеале нужно спрятать внутри двустенной трубы. В процессе прокладки кабеля на открытом воздухе необходимо использовать гофрированные трубы, крепящиеся к стенам и другим поверхностям стационарных объектов. В таком случае обязательно следует провести заземление.

Если нужно создать воздушную линию электропередач при помощи ПВС-провода, то выбирают кабель исключительно с медными жилами. При этом расстояние между началом и концом трассы должно быть минимальным. Скрытая проводка из ПВС-кабеля недопустима (его нельзя прятать под штукатуркой).

Несмотря на то, что кабель характеризуется непродолжительным сроком эксплуатации (для электрической проводки в доме шесть лет – действительно мало), его можно использовать при прокладке под стяжкой. Такой вариант уместен, если вы хотите сэкономить на покупке более качественного и долговечного провода. Благодаря набору уникальных свойств и защите от проникновения пыли и влаги ПВС может эксплуатироваться в помещениях с повышенным уровнем влажности.

Возможна дополнительная изоляция изделия с помощью термоусадочных трубок. Впрочем, даже такой вариант не спасет ПВС-кабель, который нельзя эксплуатировать непосредственно в воде, поскольку изоляция все равно будет накапливать влагу. Поскольку прокладка кабельных линий под натяжным потолком относится к скрытой разновидности, то ПВС-провод в таком случае опять же недопустим.

Преимущества и недостатки

Из положительных качеств ПВС-провода можно выделить:

  • медь – легкий металл, поэтому вся конструкция в целом характеризуется минимальным весом;
  • возможность применения в электрических сетях напряжением 220/380 В;
  • повышенная гибкость, благодаря чему изделие может быть уложено по конструкциям с резкими поворотами, требующими крутой радиус изгиба.

Недостатки ПВС связаны с ограниченными возможностями прокладки (недопустима скрытая проводка, прокладка под землей). В целом из-за круглой формы кабеля даже при большом желании организовать скрытую проводку вы столкнетесь с большими неудобствами. Наконец, стоимость ПВС выше в сравнении с его аналогами.

Кабель ПВС в сравнении с ВВГ

По технико-эксплуатационным характеристикам ВВГ превосходит ПВС-провод, однако данные модели имеют разные предназначения. При организации электрической проводки в доме, квартире, на промышленных объектах лучше всего использовать ВВГ-кабель, поскольку именно в этом заложено его основное назначение.

ПВС применяется там, где ВВГ неуместен, и может испортить общую картину. Либо в любых других ситуациях, когда эксплуатировать кабель ВВГ неудобно из-за его более высокой жесткости. Например, сложно будет представить ВВГ, используемый для коммутации микроволновой печи, утюга или фена. Смотрится нелепо, крайне нерационально, поэтому в таком случае альтернативы ПВС не существует.

ВВГ также нельзя использовать при обустройстве временного уличного освещения, конструировании удлинителей для подключения газонокосилки, шнуров при коммутации бойлеров и расширительных баков. Таким образом, сравнивать ВВГ и ПВС по техническим параметрам – неуместно, поскольку данные проводники предназначены для решения совершенно разных задач.

Как выбрать провод ПВС

Первое, на что следует обращать внимание при выборе любого электрического кабеля или провода – число и сечение жил, подбираемые в соответствии с условиями эксплуатации. Подбирать ПВС нужно в зависимости от мощности электрических приборов, которые будут через него коммутироваться к сети. Важное значение имеет наличие или отсутствие заземляющей жилы, позволяющей соединить электроприбор и контур заземления. К примеру, при прокладке сети промышленного назначения нужно использовать ПВС с четырьмя жилами. По крайней мере, именно так прописано в правилах ПУЭ.

При осмотре товара убедитесь в отсутствии каких-либо дефектов на изоляции, ее надлежащем качестве. Опробуйте ее на прочность, поскольку изоляция не должна повреждаться или разрываться от прикосновений. В противном случае кабель прослужит недолго, да еще и будет представлять опасность.

Каждый производитель должен представить образец своего провода. Изучая его, убедитесь в правильной скрутке отдельной жилы. Судить о плохом качестве стоит по наличию пятен, обрывов, разных цветов и прочих дефектов, которые видимы вашему глазу. На маркировке можно увидеть не только количество жил и площадь их сечения, но и узнать о процентном содержании меди.

Чтобы обеспечить безопасную и энергетически эффективную эксплуатацию электрического оборудования, важно выбрать подходящий ПВС-провод. Если в процессе выбора изделия вы столкнулись с какими-либо трудностями, то обратитесь за помощью к профессиональным монтажникам или консультантам магазина. Впрочем, верить каждому слову последних не стоит. В идеале вы должны изучить основную информацию касаемо ПВС и, вооружившись знаниями, отправляться за покупками.

Кабель ПВС: особенности и основные характеристики

В данной статье мы решили рассказать вам про кабель ПВС. Если говорить за него в двух словах, то можно смело сказать, что данный кабель ПВС 3х2,5, считается надежным и в тоже время качественным. Если вы решили купить такой кабель, помните, что цена зависит непосредственно от площади самого сечения и количества всех токопроводящих жил.

Конструкция провода ПВС

Собой кабель ПВС представляет довольно простую конструкцию, можно выделить следующие элементы:

– Многопроволочную токопроводящую жилу. Изготовляется она из мягкой проволоки материал – медь. Все жили мягкие и имеют пятый класс гибкости;

– Изоляция выполнена из пластика;

– Оболочка может быть белого или черного цвета.

Все медные жилы у кабеля ПВС скручиваются сердечником, и каждый из них покрывается изоляцией. Это позволяет делать каждый кабель более устойчивым к внешней деформации.  Также в ПВС провод кабель используется поливинилхлорид, из него изготавливается основная часть изоляции, поэтому кабель не поддерживает  горение и способен выдерживать серьезные температуры. Диапазон составляет: -30…+40 градусов. Узнайте подробней о маркировке ПВС кабеля.

Плюс ко всему, его можно устанавливать во многих местах, ведь кабель не боится влаги и устойчив к появлению различных грибков. Однако стоит заметить, при установке нужно быть очень аккуратным, ведь если нарушиться структура изоляции провод ПВС потеряет свои основные свойства.

Кабель пвс расшифровка – провод, который имеет виниловую оболочку соединительный. Читайте также о том, как узнать сечение кабеля ПВС.

Кабель ПВС технические характеристики

Провод ПВС в последнее время получил широчайшее применение для всех подвижных и неподвижных соединений электрического оборудования. Номинальное напряжение в этом случае может достигать максимум 380 Вольт.

Назначение:

Проводка в квартире кабель ПВС – это самые распространенные сферы, где используют этот тип. Как правило, в квартире или в частном доме с помощью него подключают все приборы освещения, или же делают различные удлинители. Если говорить за последний вариант, то он считается оптимальным, ведь кабель выдерживает серьезные нагрузки, и подключить можно даже мощное электрооборудование.

Также используя кабель ПВС, соединяют даже устройства в зданиях и строениях, ведь особенности этой конструкции частых перегибов помогают в процессе монтажа. Особенность обусловлена тем, что именно характеристики провода ПВС никак не зависит от общего количества перегибов провода.

Кабель ПВС условия эксплуатации

Чтобы силовой провод ПВС 3х2,5 долго служил необходимо его держать только в определенном диапазоне всех рабочих температур. Напомним, они могут быть в диапазоне от: -35 до 40 градусов. Если будут выдержаны все правила, срок его службы составит не менее 10-ти лет.

Электрические характеристики кабеля ПВС

При нормальной температуре (20 градусов) уделенное сопротивление всех жил постоянного тока: 0,01725 Ом.  В тоже время от сечение кабеля ПВС зависят следующие параметры:

В зависимости от сечения варьируется и его стоимость. Не, стоит выбирать слишком мощный кабель электрический ПВС, ведь огромной разницы вы не почувствуете. Перед тем как установить кабель ПВС узнайте все его основные характеристики.

Статья по теме: Описание ВВГ кабеля.

Провод ПВС – расшифровка, характеристики и область применения

Описание провода ПВС

Провод ПВС (он же — кабель ПВС) — это один из наиболее распространенных проводов для бытового применения. Его можно использовать для подключения электроинструмента (если соблюдать соответствие потребляемой мощности с сечением провода), для прокладки осветительных сетей и тому подобное. Как правило, именно провод ПВС или подобный ему используется в бытовых и промышленных удлинителях.

В зависимости от числа и назначения жил данный кабель может применяться в однофазных и трехфазных сетях.

Назначение и применение провода ПВС

Кабель часто применяют:

  • В качестве удлинителя или переноски для решения бытовых задач;
  • Для наружного и внутреннего соединения наружных электросетей, приборов;
  • В садоводстве благодаря своей гибкости и водонепроницаемости;
  • Внутри электрических устройств;
  • Для подключения любого типа электроинструментов (персонального компьютера, газонокосилки, электрочайника, телевизора, пылесоса и так далее).

Важно! Назначений у ПВС огромное количество. Его используют даже там, где встретить его никто не ожидает. Все благодаря его гибкой структуре и эксплуатационным характеристикам. Именно из-за этого в мире налажено такое огромное производство ПВС изготовителями из разных стран.


Переноска на основе ПВС

Расшифровка провода ПВС

У ПВС провода расшифровка достаточно проста – «П» — означает провод, «В» — обозначает наличие виниловой изоляции (это сокращенное название ПВХ) и «С» — соединение в единой оболочке всех жил. В этом случае провод имеет круглое сечение. Добавление же символа «П» обозначает параллельное расположение жил. В этом случае провод имеет овальную форму.


Расшифровка проводов ПВС

Итак:

  • Маркировка на провод наносится на его наружную поверхность. Кроме обозначения марки провода она содержит еще ряд цифр. Давайте разберемся и с их значением. А поможет нам в этом видео представленное на сайте.
  • Первая цифра после буквенной маркировки это «2», «3», «4» или «5». Это число обозначает количество жил в кабеле.
  • После этого идет знак «×» и второе число, которое может быть «0,75», «1,00», «1,50», «2,50». Это число означает сечение всех жил провода.

Обратите внимание! Согласно ГОСТ 22483 – 77 номинальное и фактическое сечение жил может отличатся. Главным требованием является соответствие электрического сопротивления провода стандартам.

  • Например, мы имеет провод гибкий ПВС 3х1 5. Это значит, что данный провод имеет три жилы с номинальным сечением в 1,5 мм2 каждая.

Технические характеристики и условия эксплуатации

Согласно действующему ГОСТу данный тип провода должен отвечать следующим нормам:

  • Нижняя граница рабочего температурного диапазона 20° С ниже нуля, допустимый долгосрочный нагрев 40-50° С, краткосрочный не более 70° С. Возможно морозоустойчивое исполнение, в этом случае нижний порог опускается до -40°С.
  • Величина номинального напряжения — 380 В, но при этом изоляция должна выдерживать краткосрочное повышение до 2000 В (не менее 5 минут). Именно при таких условиях должны поводиться испытания производителем.
  • Изоляция ПВС любого типа не должна распространять огонь, если осуществлялась одиночная прокладка. При групповой прокладке это требование распространяется только на провода, имеющие пометку «нг» в маркировке.
  • Безотказное время работы в часах – не менее 5000, при эксплуатации в стационарных установках этот параметр возрастает до 12000, в годах это 6 и 10 лет, соответственно.
  • Порог допустимой относительной влажности не должен быть ниже 98%.
  • Обязательная устойчивость к деструктивному воздействию грибков и плесени.

Остальные параметры приведены в таблице ниже.

Основные параметры провода ПВС

Теперь давайте разберем основные характеристика провода ПВС. Ведь именно исходя из них осуществляется выбор провода и места его монтажа.


Технические характеристики проводов ПВС

Итак:

  • Согласно ГОСТ 22483 – 77 жилы проводов ПВС относится к 5 классу. Исходя из этого выбирается сечение единичных проволок в общем сечении жилы. Например, для провода с номинальным сечением жилы в 1,0 мм2 сечение единичной проволоки должно быть не более 0,21 мм2. А для жилы в 2,5 мм2 значение единичной проволоки должно быть уже не больше 0,26 мм2.
  • Что касается изоляции, то на провод ГОСТ 7399 – 97 ПВС устанавливает значения, зависящие от сечения жил. Так толщина изоляции жилы колеблется от 0,6 до 0.8 мм. А толщина оболочки колеблется от 0,8 до 1,2 мм. При этом изоляция должна обеспечивать сопротивление изоляции не менее приведенных в данном ГОСТе.

Обратите внимание! Согласно п.4.1.1.6 ГОСТ 7399 – 97 оболочка провода не должна иметь выпуклостей или вмятин. Кроме того, оболочка должна быть выполнена таким образом, чтоб между жилами не было пустот. Допускается для этого применять дополнительные материалы. Но в любом случае отделение жил от оболочки не должно вызывать трудностей.

  • Рабочими температурами для провода ПВС считается диапазон от — 25⁰с до +40⁰С. При этом максимальная рабочая температура не должна превышать +70⁰С. А минимальная температура для монтажа должна быть не ниже -20⁰С
  • Инструкция предполагает, что оболочка провода не распространяет горения. При этом сама она подвержена воздействию температур.
  • Срок службы ПВС провода ГОСТ отмеряет 6 годами. Но обычно этот срок значительно больше, если только провод не подвержен воздействию агрессивных сред.

Дополнительные обозначения

Кабель ПВС может иметь в маркировке еще ряд дополнительных букв и/или цифр, обозначающих отдельные конструкционные особенности или функциональные свойства. В первую очередь это код формата 3×2.5 — стандартное обозначение числа жил и их суммарного (так как они многопроволочные) сечения.

Другие возможные обозначения:

  1. Т — «тропическое» исполнение, повышенная стойкость к влажности.
  2. Y — увеличенный температурный диапазон (до –40 градусов).
  3. Л — проводники из луженой меди.
  4. А — проводники из алюминия, а не меди.
  5. Б — наличие брони.
  6. Г — нет изоляции.
  7. ПС — оболочка из смеси полиэтилена с поливинилхлоридом.
  8. ПВ — оболочка и смеси ПВХ с резиновой массой.

Виды изоляции

Типы изоляции:

  • Поливинилхлорид (ПВС). ПВС – это относительно недорогой и простой в использовании материал, который может применяться в различных областях. Максимальный температурный диапазон составляет от минус 55 до 105 градусов Цельсия. Полимер устойчив к пламени, влаге и истиранию. Он также противостоит бензину, озону, кислотам и растворителям. Его также можно использовать в медицинских и пищевых целях, поскольку он не имеет запаха, вкуса и нетоксичен. Оболочки из ПВС могут использоваться в тяжелых и тонкостенных конструкциях. ПВС не следует использовать, когда при низких температурах требуется гибкость и увеличенный срок службы при изгибе. При использовании в устройствах с втягивающимся шнуром он также проявляет гибкость ниже среднего. Оболочки из ПВС демонстрируют высокое затухание и потерю емкости, а это означает, что при использовании в электрической системе теряется мощность.
  • Полужесткий ПВС (SR-PVC). В основном используется в качестве первичной изоляции и очень устойчив к истиранию. (Для толщины 30–16, 10-миллиметровая стена соответствует стилю UL 1061, 80 градусов Цельсия, 300 вольт.) Полужесткий ПВС огнестойкий, а также устойчив к нагреву, воде, кислотам и щелочам.
  • Пленум Поливинил Хлорид (Plenum PVC). Plenum PVC подходит для использования в помещениях за выпадающими потолками или фальшполами, оставленными открытыми, чтобы обеспечить циркуляцию воздуха. Стандартный ПВС считается вариантом непленочной изоляции, потому что он не обладает качествами, необходимыми для безопасного использования в помещениях. Чтобы получить номинальную плотность, изоляция должна соответствовать более строгим правилам пожарной безопасности.
  • Полиэтилен (PE). Это соединение используется чаще всего в коаксиальных кабелях и кабелях с низкой емкостью из-за его типичных электрических качеств. Много раз он используется в этих приложениях, потому что это доступно и может быть вспенено, чтобы уменьшить диэлектрическую проницаемость до 1,50, что делает его привлекательным вариантом для кабелей, требующих высокоскоростной передачи. Полиэтилен также может быть сшит для обеспечения высокой устойчивости к растрескиванию, прорезанию, пайке и растворителям. Полиэтилен можно использовать при температуре от минус 65 до 80 градусов Цельсия. Все плотности полиэтилена жесткие, твердые и негибкие. Материал также огнеопасен. Добавки могут быть использованы для придания огнестойкости, но это принесет в жертву диэлектрическую проницаемость и увеличит потери мощности.
  • Полипропилен (PP). Этот материал очень похож на полиэтилен, но имеет более широкий температурный диапазон от минус 30 до 105 градусов Цельсия. Он используется в основном для тонкостенных первичных изоляций. Полипропилен можно вспенивать для улучшения его электрических свойств.
  • Полиуретан (PUR). Полиуретан известен своей чрезвычайной прочностью, гибкостью и долговечностью при изгибе даже при низких температурах. У этого материала также есть превосходные оценки: химическая, водная инертность и стойкость к истиранию. Этот материал хорошо работает при использовании втягивающегося шнура и может быть незаменимым вариантом для солевых брызг и низкотемпературных военных целей. Полиуретан является легковоспламеняющимся материалом. Огнестойкая версия жертвует прочностью и чистотой поверхности. Однако основным недостатком полиуретана являются его плохие электрические свойства, что делает его пригодным только для курток.
  • Хлорированный полиэтилен (CPE). CPE обладает очень хорошей устойчивостью к воздействию тепла, масел и атмосферных воздействий. Много раз CPE служит более дешевой, экологически чистой альтернативой CSPE. Его надежная работа под воздействием огня также делает его выгодной заменой изоляции ПВС. Хлорированный полиэтилен обычно используется в силовых и контрольных кабелях, а также в промышленных электростанциях.
  • Нейлон. Нейлон обычно экструдируется поверх более мягких изоляционных составов. Он служит в качестве жесткой оболочки, проявляющей сильное истирание, сквозную и химическую стойкость, особенно в тонкостенных применениях. Это также чрезвычайно гибкий материал. Одним из недостатков нейлона является его способность поглощать влагу. Это ухудшает некоторые его электрические свойства.

Конструкция

Современный ПВС-провод состоит из нескольких переплетенных друг с другом медных жил, имеющих отдельную изоляцию из качественного поливинилхлорида. Дополнительно все жилы защищены ПВХ-оболочкой. Стандартный кабель имеет круглую форму сечения, хотя у модели ПВСП, как писалось выше, она будет овальной. Изоляционные материалы могут включать различные добавки, которые придают им дополнительные защитные функции (например, изделие не поддерживает процесс горения).

Каждая медная жила включает большое количество медных проволок. При скручивании каждой формируется плотный жгут. В соответствии с ГОСТ класс жил в ПВС должен быть не менее пятого. Подобный стандарт автоматически регламентирует минимальную толщину проволок, из которых формируется отдельная жила.

Если сечение каждой жилы в кабеле составляет 1 кв. мм, то диаметр используемых проволок не должен быть ниже 0,21 мм.

По нормативам, прописанным в ГОСТ, провод может выпускаться в следующих исполнениях: с двумя, тремя, четырьмя или пятью жилами. Площадь сечения варьируется в пределах 0,75-16 кв. мм. Более толстые разновидности кабеля производятся на специализированных заводах и необходимы для промышленной эксплуатации.

Разбирая ГОСТ, можно обнаружить очередное важное правило: в ПВС жилы скручиваются по левому направлению, однако плотность настолько высока, что заполнитель не применяется.

При выборе изоляционной оболочки производители стараются использовать материалы разных цветов, что упрощает выполнение задач по монтажу. Отдельные жилы могут окрашиваться в синий, коричневый, красный, желтый или даже желто-зеленый цвет. Фазный проводник обычно маркируется коричневым или красным цветом, нулевой – синим или голубым, заземление – двойным, желто-зеленым. Общая оболочка, под которой находятся все жилы, может иметь произвольный цвет (например, черный).

Верхний, наружный слой представляет собой поливинилхлоридную оболочку, которая накладывается по методу экструзии. В процесс одиночной укладки защитный слой не поддерживает горения. За счет своей пластичности оболочка заполняет любые промежутки, образовавшиеся между жилами, благодаря чему провод по форме становится круглым. Максимальное значение эксцентриситета составляет 10%.

Расцветка

К окраске внешней изоляции вышеуказанный ГОСТ особых требований не предъявляет, допускаются 10 вариантов цветов: белый, черный, серый и т.д.

Что касается окраски изоляции жил, то она должна соответствовать приведенной ниже таблице.

Таблица окраски изоляции жив в зависимости от их назначения и количества:

Кол-во жилПринятый стандарт расцветки
имеется заземляющая жилаОтсутствует заземляющая жила
2коричневая, голубая
3желто-зеленая, коричневая, голубаячерная, коричневая и голубая
4желто-зеленая, черная, коричневая, голубаяголубая, черная, коричнева, черная или коричневая
5желто-зеленая, голубая, черная, коричнева и черная или коричневаяголубая, черная, коричнева, черная или коричневая, черная или коричневая

Назначение в зависимости от окраски изоляции представлено на рисунке 3.


Рисунок 3. Расцветки по ГОСТу для нулевой, защитной и фазной жилы

Обратим внимание, что иногда встречается и белая окраска изоляции фазной жилы, что допустимо по номам международного стандарта.

Закончив с конструктивными особенностями и цветовым обозначением, перейдем к описанию основных параметров.

Срок службы провода ПВС

Срок службы должен указываться при покупке кабеля на его этикетке. В среднем указывается, что срок службы такой переноски до 5 лет, но на самом деле при правильных условиях эксплуатации в нормальной среде кабель может бесперебойно работать на протяжении более чем 10 лет. Если же среда использования провода агрессивная или влажная (горячая), то срок службы, естественно, сокращается.

Изучив описание ПВС кабеля, что это такое, каких видов он бывает и какими техническими и эксплуатационными характеристиками обладает, понятно, почему он используется не только электриками, но и огромным количеством людей по всему миру для решения разных задач.

Можно ли провод ПВС использовать на улице

Гибкий провод ПВС (ГОСТ 7399-97) оснащён поливинилхлоридной изоляцией и состоит из медных жил. Предназначен он для присоединения к электросети с напряжением до 380/660 В бытовых электроприборов разных видов и устройств аналогичного применения (холодильников, стиралок, приборов микроклимата). В том числе в инструментах малой механизации для садоводства – в тех ситуациях, где провод подвергается перетиранию и воздействию влаги.

Запретов на применение на улице нет, но стоит учесть, что провод имеет многопроволочную жилу, которая быстрее поддаётся коррозии в отличие от монолита. Так же провод ПВС быстро набирает влагу, которая остаётся внутри.

Особенность монтажа ПВС для прокладки в земле и снаружи

Первое, на что следует обратить внимание, – ПВС-провод не предназначен для подземной прокладки. Если в этом существует крайняя необходимость, то изделие в идеале нужно спрятать внутри двустенной трубы. В процессе прокладки кабеля на открытом воздухе необходимо использовать гофрированные трубы, крепящиеся к стенам и другим поверхностям стационарных объектов. В таком случае обязательно следует провести заземление.

Если нужно создать воздушную линию электропередач при помощи ПВС-провода, то выбирают кабель исключительно с медными жилами. При этом расстояние между началом и концом трассы должно быть минимальным. Скрытая проводка из ПВС-кабеля недопустима (его нельзя прятать под штукатуркой).

Несмотря на то, что кабель характеризуется непродолжительным сроком эксплуатации (для электрической проводки в доме шесть лет – действительно мало), его можно использовать при прокладке под стяжкой. Такой вариант уместен, если вы хотите сэкономить на покупке более качественного и долговечного провода. Благодаря набору уникальных свойств и защите от проникновения пыли и влаги ПВС может эксплуатироваться в помещениях с повышенным уровнем влажности.

Возможна дополнительная изоляция изделия с помощью термоусадочных трубок. Впрочем, даже такой вариант не спасет ПВС-кабель, который нельзя эксплуатировать непосредственно в воде, поскольку изоляция все равно будет накапливать влагу. Поскольку прокладка кабельных линий под натяжным потолком относится к скрытой разновидности, то ПВС-провод в таком случае опять же недопустим.

Преимущества и недостатки ПВС

Кабель ПВС неудобен при монтаже скрытой проводки, так как имеет круглую форму

Основное преимущество – относительно легкий вес, мягкость и гибкость шнура. Это дает возможность провести укладку в сложных системах, конструкциях с крутым радиусом перехода, большим количеством изгибов и поворотов.

Можно применить в электрических сетях на 220 и 380 вольт. Провод имеет стандартный класс огнестойкости. Материал изоляции не загорается от наружного пламени и не поддерживает горение. С его помощью не рекомендуется выполнять скрытый монтаж, так как срок эксплуатации не более 6 лет. Имея круглое сечение, неудобен для монтажа под штукатурку.

ПВС нашел широкое применение и пользуется большим спросом у покупателей. Однако для электропроводки лучше выбрать наиболее подходящий для этой цели кабель ВВГ, ВВГнг, или другой аналог.

Кабель ПВС в сравнении с ВВГ

По технико-эксплуатационным характеристикам ВВГ превосходит ПВС-провод, однако данные модели имеют разные предназначения.

При организации электрической проводки в доме, квартире, на промышленных объектах лучше всего использовать ВВГ-кабель, поскольку именно в этом заложено его основное назначение.

ПВС применяется там, где ВВГ неуместен, и может испортить общую картину. Либо в любых других ситуациях, когда эксплуатировать кабель ВВГ неудобно из-за его более высокой жесткости. Например, сложно будет представить ВВГ, используемый для коммутации микроволновой печи, утюга или фена. Смотрится нелепо, крайне нерационально, поэтому в таком случае альтернативы ПВС не существует.

ВВГ также нельзя использовать при обустройстве временного уличного освещения, конструировании удлинителей для подключения газонокосилки, шнуров при коммутации бойлеров и расширительных баков. Таким образом, сравнивать ВВГ и ПВС по техническим параметрам – неуместно, поскольку данные проводники предназначены для решения совершенно разных задач.

Как выбрать провод ПВС

Первое, на что следует обращать внимание при выборе любого электрического кабеля или провода – число и сечение жил, подбираемые в соответствии с условиями эксплуатации. Подбирать ПВС нужно в зависимости от мощности электрических приборов, которые будут через него коммутироваться к сети. Важное значение имеет наличие или отсутствие заземляющей жилы, позволяющей соединить электроприбор и контур заземления. К примеру, при прокладке сети промышленного назначения нужно использовать ПВС с четырьмя жилами. По крайней мере, именно так прописано в правилах ПУЭ.

При осмотре товара убедитесь в отсутствии каких-либо дефектов на изоляции, ее надлежащем качестве. Опробуйте ее на прочность, поскольку изоляция не должна повреждаться или разрываться от прикосновений. В противном случае кабель прослужит недолго, да еще и будет представлять опасность.

Каждый производитель должен представить образец своего провода. Изучая его, убедитесь в правильной скрутке отдельной жилы. Судить о плохом качестве стоит по наличию пятен, обрывов, разных цветов и прочих дефектов, которые видимы вашему глазу. На маркировке можно увидеть не только количество жил и площадь их сечения, но и узнать о процентном содержании меди.

Чтобы обеспечить безопасную и энергетически эффективную эксплуатацию электрического оборудования, важно выбрать подходящий ПВС-провод. Если в процессе выбора изделия вы столкнулись с какими-либо трудностями, то обратитесь за помощью к профессиональным монтажникам или консультантам магазина. Впрочем, верить каждому слову последних не стоит. В идеале вы должны изучить основную информацию касаемо ПВС и, вооружившись знаниями, отправляться за покупками.

Вывод

Благодаря тому, что ПВС провода характеристики имеют более чем удовлетворительные, их сфера применения растет с каждым днем. Простота монтажа, удобство эксплуатации и высокие технические параметры позволяют применять его практически для любых целей как профессионалами, так и любителями. А вполне доступная цена на медные провода ПВС еще больше расширяют сферу их применения.

Видео по теме

Источники

  • https://ProFazu.ru/provodka/cable-wire/provod-pvs.html
  • https://rusenergetics.ru/provoda-i-kabeli/pvs
  • https://Elektrik-a.su/kabeli-i-provoda/silovye/provod-pvs-273
  • https://www.asutpp.ru/provod-pvs.html
  • https://OFaze.ru/elektrosnabzhenie/provod-pvs
  • https://220. guru/electroprovodka/provoda-kabeli/provod-pvs.html
  • https://meanders.ru/provod-pvs.shtml
  • https://StrojDvor.ru/elektrosnabzhenie/rasshifrovka-markirovki-i-texnicheskie-xarakteristiki-provoda-pvs/

особенности применения, можно ли использовать для скрытой проводки

На чтение 6 мин Просмотров 458 Опубликовано Обновлено

Количество технологически новой бытовой техники и инструментов растет. Соответственно, возникает необходимость в приобретении кабеля для подключения к сети. Важно знать, как подобрать прочный, гибкий и пожаробезопасный провод ПВС.

Провод ПВС: расшифровка и применение

Пример маркировки провода ПВС

Является оптимальным вариантом для бытовых условий, что делает его особо популярным. Аббревиатура указывает на следующие его характеристики: «П» – провод, «В» – виниловая изоляция; «С» – соединительный. Изделие на разрезе круглое.

Есть варианты с маркировкой ПВСП. В этом случае жилы располагаются параллельно, а их форма на разрезе овальная. Его часто называют плоским. Маркировку ПВС-Т можно расшифровать, как эксплуатация в условиях повышенной сырости. Провод ПВСН обозначает, что изделие пятого класса гибкости. Отсутствие вначале буквы «А», говорит о том, что жилы медные.


Может использоваться при производстве инструментов и электроприборов, а также во всех сферах человеческой деятельности:
  • подключение и ремонт бытовых приборов;
  • обустройство временной электропроводки в жилых и бытовых помещениях;
  • как соединительный, удлинительный кабель для разных нужд;
  • подача электроэнергии для малой сельскохозяйственной и садовой техники;
  • на производстве, для оборудования с высоким потреблением электроэнергии.

Является элементом конструкции практически всей бытовой техники и слесарного инструмента.

ПВС — это кабель или провод

Конструкция трехжильного провода ПВС

ПВС — один из наиболее распространенных видов, который можно использовать для сетей напряжением до 380 вольт, имеет от двух до пяти жил. Каждая жила состоит из тонких скрученных проволочек, заключенных в отдельную изоляцию. Для удобства монтажа изоляция фазных проводов может быть коричневой, белой, красной или черной. Нулевой окрашен в синий или голубой цвет. Изоляция заземляющей жилы желто-зеленая. Общая оболочка также имеет широкую гамму цветов.

Есть масса вариантов, отличаются они по следующим параметрам:

  • Наружный имеет три жилы – фаза, ноль, заземление. Он удобен для подачи питания от внешнего трансформатора до распределительного щитка в помещении.
  • Внутренний провод устроен таким же образом. Не имеет защиты от климатических условий и сырости. Можно применять внутри помещения.
  • Медный – высокой прочности, имеет малое сопротивление и повышенную токопроводимость, устойчив к коррозии.
  • Преимущество алюминиевого – цена. Обработка оксидом алюминия повышает срок службы.

Расшифровывать маркировку других разновидностей можно следующим образом:
  • Т – устойчивость к плесени и грибкам;
  • Б – бронированный кабель;
  • У – увеличивает температурный минимум;
  • ПС – самозатухающая оболочка;
  • Г – без изоляции;
  • СП – силовой;
  • Т – телефонный кабель.

Также провод разделяют на типоразмеры по количеству жил, весу и профилю на разрезе.

Технические характеристики

Таблица основных параметров провода ПВС

Основное – это эксплуатационные данные, количество и поперечное сечение жил. Для всех типов действуют одинаковые характеристики:

  • максимально допустимое напряжение 450 вольт;
  • предназначен для сетей, где ток с частотой до 50 Гц;
  • допустимый нагрев жилы до 70°, термостабильность – класс Y;
  • класс огнестойкости – стандарт;
  • температура эксплуатации от — 20°C до + 40°C.

У провода повышенная механическая прочность, высокие параметры сопротивления. Он способен выдержать до 30 тысяч изгибов.

Какими нормативными документами регламентируется использование

Бытовой удлинитель

При изготовлении ПВС руководствуются требованиями ГОСТ 7399-97. Раздел включает основную информацию о сортаменте, перечень испытаний, требования безопасности. Технический стандарт регламентирует основные механические и электрические пороговые данные. Производитель может изменять отдельные конкретные цифры в указанных допустимых пределах.

В соответствии с ГОСТом провод по количеству жил может иметь 4 варианта исполнения. Площадь сечения жил варьируется от 0,75 до 16 мм2. Продукция с максимальными параметрами выпускается только кабельными заводами.

По нормам, скрутка провода 0,75–2,5 мм2 должна быть выполнена в левом направлении, без заполнителя.

При работе в подвижном положении продолжительность эксплуатации составляет 6 лет. В статичном режиме служба может длиться до 10 лет.

Особенности монтажа

При подключении к автомату, вилке и другому устройству, концы оголяют, снимают изоляцию. Согласно ПУЭ, жилы подключают методом опрессовки наконечника.

При прокладке сети на улице нужно учитывать колебания температуры, влажность, негативное влияние УФ лучей, риск механического повреждения. Основные требования – прочность, гигроскопичность и устойчивость к горению. Прокладка на открытом воздухе выполняется в гофрированные трубы, которые прикрепляют к стене или другим стационарным объектам.

ПВС не предназначается для прокладки в земле. В крайнем случае его можно спрятать внутри двустенной трубы. При монтаже во влажном помещении следует соблюдать правила соединения. Скрутки недопустимы. Оптимальный вариант — соединение с помощью термоусадочных трубок.

Как выбрать ПВС

Описание технических характеристик позволяет подобрать изделие в соответствии с требованиями и условиями эксплуатации. Выпускают кабель длиной 10 метров, в бухтах. Стоимость за метр зависит от количества жил и сечения, качества изготовления и производителя.

В быту достаточно трехжильного провода. Его подбирают в зависимости от мощности оборудования, которое будет подключено. На рынке есть множество подделок, поэтому целесообразно самостоятельно проверить основные параметры. Чтобы не приобрести контрафактное изделие, нужно проверить сертификат соответствия.

Для промышленных целей важным является наличие заземляющей жилы. Для таких электроустановок в основном применяется четырехжильный медный кабель.

Кабель ВВГ в сравнении с ПВС

Таблица сравнения кабеля ВВГ и провода ПВС

Кабель ВВГ обладает неплохими качествами и сравнительно невысокой ценой. Его назначение – сети с переменным током: напряжение от 660 до 3000 В, рабочее напряжение от 1кВт до 3,5 кВт. Может иметь от 2 до 6 проводников, сечением жил 1,5 – 250 мм2.

Они имеют одинаковые медные токопроводящие жилы и поливинилхлоридную изоляцию. Основное различие в классе гибкости. ПВС эластичный и относится к 5 классу. Кабель ВВГ имеет 1 или 2 класс. От этого зависит диаметр проволоки и их количество в жиле. Например, кабель ВВГ 1 класса гибкости с сечением 2,5 мм2 может иметь всего одну проволоку 1,78 мм в диаметре. Такой же ПВС будет состоять из 50 проволочек, диаметром 0,25 мм.

Изделие отличается видом профиля. Жилы малого диаметра круглые, большого – секторные. Еще одно отличие состоит в толщине изоляционного материала и оболочки. Для кабеля толщина внутреннего слоя 0,8 мм, внешнего 1,5. Для ПВС соответственно – 0,8 и 1,1 мм.

Есть разные модификации кабеля ВВГ. Возможна скрытая проводка в помещении. Он используется для наружной прокладки. Воздушный или подземный электрокабель нуждается в дополнительной защите гофрорукавом.

Преимущества и недостатки ПВС

Кабель ПВС неудобен при монтаже скрытой проводки, так как имеет круглую форму

Основное преимущество – относительно легкий вес, мягкость и гибкость шнура. Это дает возможность провести укладку в сложных системах, конструкциях с крутым радиусом перехода, большим количеством изгибов и поворотов.

Можно применить в электрических сетях на 220 и 380 вольт. Провод имеет стандартный класс огнестойкости. Материал изоляции не загорается от наружного пламени и не поддерживает горение.

С его помощью не рекомендуется выполнять скрытый монтаж, так как срок эксплуатации не более 6 лет. Имея круглое сечение, неудобен для монтажа под штукатурку.

ПВС нашел широкое применение и пользуется большим спросом у покупателей. Однако для электропроводки лучше выбрать наиболее подходящий для этой цели кабель ВВГ, ВВГнг, или другой аналог.

Чем отличается кабель от провода

Многие рядовые потребители, которые не связаны с электричеством, до сих слабо представляют разницу между кабелем и проводом. Для них, и то и другое является одинаковой электропроводкой.

Даже в отдельных статьях эти материалы используются как синонимы. Внешне они очень похожи, но различия есть.

Можно выделить пять из них:

  • число проводников
  • количество слоев изоляции
  • качество изоляции и условия ее применения
  • цифровая и буквенная маркировка
  • срок эксплуатации

Рассмотрим подробнее в чем же они отличаются и в чем схожи?

Обозначение по ГОСТ

Во-первых, определимся с названием.

Согласно ГОСТ 15845-80 вот что подразумевается под данными кабельными изделиями:

Что такое провод? Провод — это проводник (одножильный или многожильный) с изоляцией вокруг жилы в форме трубки. Некоторые провода вовсе не имеют изоляции.

Например голые провода А (алюминиевый), АС (алюминиевый со стальным сердечником), ПС (провод стальной), ПСО (провод стальной одножильный).

Отдельной категорией идет относительно новый вид проводов – СИП (самонесущий изолированный провод).

Очень подробно о его характеристиках, марках и отличиях можно прочитать в статье ниже.

Кабель — это уже несколько изолированных проводников соединенных в одну конструкцию. Кабели имеют двойной слой изоляции.

Изоляция самого проводника, плюс изоляция поверх всех жил. Вторая изоляция может быть из:

  • пластмассы
  • резины или каучука
  • металла
  • СПЭ – сшитого полиэтилена

Самыми современными марками считаются кабели из сшитого полиэтилена.

То есть, грубо говоря получается, что кабель — это несколько проводов объединенных под одной защитной оболочкой. Если на 2-х, 3-х проводниках, даже скрученных вместе, нет еще одной изоляции, то это провод.

А если есть еще одна внешняя изоляция, то можно сразу считать его кабелем? Нет, не всегда. Вот тут то и кроется ошибка многих. Одиночный проводник или “лапшу” может отличить каждый, а при наличии второй оболочки начинаются сомнения.

Например, ПВС, ШВВП или ПУГНП это вовсе не кабель, как считают некоторые, хотя у них и есть внешняя защита.

Вот расшифровки их названий:

  • ПВС – Провод с изоляцией из Винила Соединительный
  • ШВВП – Шнур с изоляцией из Винила с оболочкой из Винила Плоский
  • ПУГНП – Провод Универсального Назначения Гибкий Плоский

Более подробно с характеристиками, маркировкой и требованиями ТУ по кабелям, шнурам и проводам можно ознакомиться из ГОСТ 53768-2010.

Вот сводная сравнительная таблица кабеля ВВГ и провода ПВС. Их недостатки и преимущества.

Разница качества изоляции

Но все таки на первое место при любом сравнении выходит качество изоляции. Она играет важную роль в зависимости от условий монтажа.

Многие кабели можно помещать в агрессивные среды в открытом виде без всяких кабельных каналов или гофрорукавов.

А вот провода, даже не в активной среде, а всего лишь под воздействием воды (дождь), перепадов температур или прямых лучей солнечного света постепенно выйдут из строя. Не говоря уже о других посторонних воздействиях.

Кроме конечно СИП. Но и его в отличие от кабелей, нельзя прокладывать под землей, даже в трубе или гофре.

Отсюда и будет разница в цене, хотя казалось бы по конструкции оба вида и похожи (с двойной изоляцией). Поэтому провода применяются в зданиях, ЗРУ (закрытые распредустройства), а не на улице.

Иногда, для прокладки кабелей в земле и обеспечения дополнительной защиты, используют бронированные марки. Помимо всех слоев изоляции,  у них поверх жил накладывается слой алюминиевой или свинцовой оболочки.

Многожильные или одножильные — что лучше

Провода бывают:

  • многожильными-гибкими (один провод состоит из десятков тоненьких жил)

К примеру, провод ПВ-3.

Его часто используют при сборке вводных и распределительных электрощитков.

Только имейте в виду, что без гильзования подключать его нельзя. Даже в тех автоматах с полукруглой формой контактной площадки, где казалось бы, жилы должны идеально занять все пространство, все только будет хуже.

Жилы перегнутся, деформируются, часть из них попросту не будет участвовать в передаче тока.

При больших нагрузках все оплавится и сгорит. В этом и заключается одна из проблем подключения СИП к автомату. Жила то там вовсе не монолит, да еще и алюминий!

  • моножильными-жесткими (провод монолитный)

Например ПВ-1. Если в начале названия стоит буква ”А” (АПВ), это означает материал изготовления – алюминий. Если ее нет, то провод медный.

Алюминиевые провода не относятся к гибким. Они способны выдержать максимум до 10 перегибов, после чего отламываются. Медные же можно изгибать до полусотни раз.

Многожильные используются в местах, где требуется множество изгибов, либо где провод необходимо протягивать через узкие отверстия.

Одножильные, благодаря своей конструкции, имеют меньшее сопротивление. Их выгодно монтировать там, где нужно увеличить производительность на высоких частотах.

Со временем, сопротивление многожильных может поменяться в сторону увеличения и ухудшиться.

Почему это происходит?

Дело в том, что поверхность каждой тоненькой проволочки подвержена окислению. Вследствие чего, ухудшается контакт между ними. И сечение перестает быть однородным, изменяя сопротивление.

У моножилы подобного эффекта не будет. Там окислы могут размножиться только по поверхности, но внутрь цельного металла естественно не проникнут.

Еще некоторые электрики моножилу считают более стойкой с коротким замыканиям. У гибкого провода, вследствие того, что его медные жилки не слишком плотно прилегают друг к другу, в первые мгновения КЗ, динамический ударный ток не сразу охватывает все сечение жилы, а воздействует больше на проволоки у поверхности.

В результате они, оказавшись под большей нагрузкой чем их «внутренние собратья», оплавятся в первую очередь. А вот для моножилы это не страшно — она цельная. Правда теория эта довольно спорная.

Кабеля также бывают одножильными и многожильными. При этом жила в этом кабеле может быть однопроволочной или многопроволочной.

К примеру, если у вас есть кабель КГ 3*50, то про него правильнее будет говорить — медный трехжильный кабель с многопроволочными жилами. А не, трехфазный кабель с гибкими жилами. В первом определении информации больше и она точнее.

Одножильные кабеля называют жесткими, а многожильные гибкими. По гибкости кабель подразделяется на шесть классов.

Первый класс — это одножильный кабель. Шестой класс — кабель с самой лучшей гибкостью. Но он и стоит на порядок дороже.

Чем тоньше каждая жилка, тем гибче кабель. Все жилы определенного сечения рассчитаны на свой номинальный ток. Если он превышает это значение, то изоляция нагревается и начинает плавиться.

Жесткий кабель обычно укладывают в землю, заделывают под штукатурку. Гибким, подключают переносные электроприборы. Его же используют в изготовлении переносок и удлинителей.

Преимущества жесткого кабеля при подключении приборов в том, что его концы нет необходимости пропаивать или прессовать специальными наконечниками.

Для подключения же гибкого кабеля придется закупать много разной дополнительной расходки и инструментов.

Зачастую гибким кабелем подключают светильники и настольные лампы. Так как эти приборы подвергаются частой ревизии, замене лампочек и т.п.

Что лучше, моножила или многожила? Если подходить к вопросу относительно эксплуатации, то разницы никакой. Главное отличие в монтаже.

Не хотите закупать наконечники и готовы подольше повозиться с протяжкой и укладкой – ваш выбор жесткий одножильный.

В противном случае выбирайте многожильный.

Однако, если речь идет не о капитальном ремонте, а например наращивании старой алюминиевой проводки при подключении дополнительной розетки, то здесь нужно остановиться только на гибком варианте.

Почему так, а не иначе, читайте в отдельной статье:

Таблицы номинальных токов

Если вам нужно узнать сколько нагрузки можно пропустить через жилы разного сечения, в зависимости от условий прокладки, напряжения и материала жил, воспользуйтесь таблицами номинальных токов для кабелей и проводов:

КЛ (Cu) резиновая и ПВХ изоляцияКЛ (Al) резиновая и ПВХ изоляцияКЛ гибкие с резиновой и ПВХ изоляциейКЛ (Cu) с бумажной изоляцией в землеКЛ (Cu) с бумажной изоляцией в воздухеКЛ (Al) с бумажной изоляцией в землеКЛ (Al) с бумажной изоляцией в воздухе

Средний срок службы кабеля с двойной изоляцией — 30лет. Провода с одинарной — менее 15 лет.

Расшифровка названий и сокращений

Вот сборные данные с расшифровкой всех названий основных марок кабелей применяемых при монтаже проводок и строительстве электросетей:

Провода и шнурыКонтрольные кабелиС бумажной изоляциейС резиновой и ПВХ изоляциейИз сшитого полиэтиленаЗарубежные маркиМонтажные провода

Исходя из вышеизложенного, нельзя делать однозначного вывода что лучше, кабель или провод. У каждого из них своя область применения.

Главное правильно определиться и четко понимать, когда можно применять один вид изделий, а когда другой. Каждый случай имеет разные оптимальные условия эксплуатации и монтажа.

Но монтаж домашней электропроводки согласно ПУЭ, нужно делать только кабелями (за исключением сборки щитка).

Статьи по теме

Сфера применения кабелей ПВС | Статьи ЦентрЭнергоЭкспертизы

Современный рынок электротехнических изделий и материалов пестрит обилием аббревиатур, обозначающих как материалы, так и различные электроприборы, в которых легко запутаться не то что дилетанту, но и человеку знакомому с электричеством. Особенно это касается кабельно-проводниковой продукции, без которой не обходятся ни одни электромонтажные работы. В этой статье обратимся к проводу ПВС и попробуем разобраться в особенностях этого гибкого провода и сферах его применения.

Для начала обратим внимание на расшифровку маркировки провода, который следует относить к многочисленному семейству силовых кабелей:

  • буква «П» в буквальном смысле означает провод;
  • «В» указывает на материал изоляции, в данном случае это ПВХ изоляция;
  • «С» свидетельствует о функциональном назначении провода – соединительный.

Из поливинилхлорида выполнена не только изоляция жил, но и защитная оболочка соединительного провода.

Конструктивно может наблюдаться сходство соединительного провода и кабеля ВВГ, оба они имеют изоляцию и оболочку ПВХ, максимальное количество жил ограничено пятью, различие наблюдается исключительно в назначении:

  • ВВГ предназначен для прокладки внутренней электропроводки электрических сетей;
  • на кабелях ПВС реализуются подключения бытовых приборов к питающей электросети.

Таким образом, провод ПВС предназначен для подключения электрических приборов в электросеть. В соответствие со схемой реализации защитного заземления и количеством фаз питающей сети электроприборов, он может содержать от двух до пяти гибких медных жил, площадью сечений 0.5 – 25 мм², это позволяет подобрать гибкий проводник практически под любую нагрузку. Использование многопроволочных жил обеспечивает достаточную эластичность, что важно для силовых электрических шнуров, а двойная изоляция, включая ПВХ оболочку, представляет собой надежную электрозащиту.

Область применения

Собственно говоря, область применения кабеля ПВС определена его названием – это силовые шнуры для многочисленной электробытовой аппаратуры и сложнобытовой техники, начиная от мощных электропечей, стиральных машин и холодильников и заканчивая настольными светильниками и бра. Другим назначением может быть подключение различной техники хозяйственного назначения, правда здесь следует учитывать ограничения по климатическому использованию, распространяющиеся на данный провод.

Сегодня не утихают споры по поводу можно ли использовать его для стационарной прокладки электропроводки. Прямых запретов на использование кабеля ПВС для прокладки стационарных линий электропитания со стороны ПЭУ не существует, это «развязывает руки» сторонникам такого решения, однако имеется масса аргументов «против», которыми руководствуются противники.

  1. Назначение, провод просто не предназначен для монтажа стационарной электропроводки, для этих целей существуют кабели ВВГ, NYM и пр.
  2. Ограниченный срок службы (не более 10 лет), в то время как срок службы ВВГ составляет 30 лет, а для кабеля NYM и того больше.
  3. Данный кабель менее защищен с точки зрения пожаробезопасности и требует особенного подхода при выборе сечений жил.
  4. Благодаря низкому диапазону рабочих температур, он не пригоден для наружных электромонтажных работ.
  5. За те же деньги можно купить более подходящий вариант.

Провод ПВС прекрасно подходит для изготовления электрических бытовых удлинителей, для ремонта бытовой аппаратуры (замены шнуров питания), однако от использования его при монтаже скрытой проводки лучше воздержаться.

Смотрите также другие статьи :

Гармоники кратные 3-м

Гармоники образуют импульсные источники питания бесчисленной электробытовой техники, источники бесперебойного питания, энергосберегающие люминесцентные лампы и т.д. Характерной чертой симметричной трехфазной сети при сбалансированных нагрузках является сдвиг токов на 120°, как следствие суммарный ток нейтрального провода имеет нулевое значение.

Подробнее…

Для чего нужно заземление

Само по себе напряжение для жизни человека опасности не несет – можно находиться под потенциалом без ущерба для здоровья, угроза возникает при прохождении через тело человека электрического тока. Безопасным считается ток, не превышающий 1 миллиампера, однако уже сила тока в 50 мА может привести к остановке сердца.

Подробнее…

ПВХ провода и кабели, типы, использование, производство, покупка, руководство | QL- Custom.com

Типы проводов и кабелей из ПВХ

Ниже приведены некоторые распространенные типы проводов и кабелей из ПВХ, которые подходят для различных нужд.

Специальные провода и кабели из ПВХ

Специальный ПВХ, как говорится в словах, проявляет особые свойства для изоляции проводов и оболочки кабелей.

ПВХ, используемый в специальных проводах и кабелях из ПВХ, обладает очень хорошими электрическими и механическими характеристиками по сравнению со средними стандартами.

Кроме того, этот тип кабелей и проводов из ПВХ обладает хорошей гибкостью и прочностью, чтобы соответствовать жестким или сложным требованиям к проводке / прокладке кабелей. Температурный диапазон этого типа проводов и кабелей из ПВХ следующий.

  • Фиксированная прокладка: от -40 ° C до + 70 ° C
  • Гибкое применение: от + 5 ° C до +70 ° C

Хладостойкий ПВХ

Хладостойкий ПВХ известен своей экстремальной морозостойкостью даже при отрицательных температурах. Этот тип хладостойких проводов и кабелей из ПВХ отличается превосходной механической прочностью и гибкостью.

Тем не менее, он также показывает хорошие характеристики при различных или экстремальных погодных условиях. Температурный диапазон этого типа проводов и кабелей из ПВХ следующий.

  • Фиксированная прокладка: от -40 ° C до + 70 ° C
  • Гибкое применение: от -20 ° C до +70 ° C

Термостойкий ПВХ

Этот тип проводов и кабелей из ПВХ может выдерживать экстремальные температуры до + 105 ° C . Материалы изоляции и оболочки, используемые в этом типе, обладают отличными электрическими и механическими характеристиками, способными выдерживать более высокие температуры.

Тем не менее, не многие кабели или провода этого типа могут выдерживать температуру, превышающую максимальную, и, если подвергнуться воздействию температуры, превышающей максимальную, это может сократить срок службы провода или кабеля. Температурный диапазон этого типа проводов и кабелей из ПВХ следующий.

  • Фиксированная прокладка: от -40ºC до + 90ºC
  • Гибкое применение: от +5 ºC до +90 ° C
  • Кратковременное использование: от — до + 150 ° C

Маслостойкий ПВХ

В этом типе Кабель и провода ПВХ, используемые смеси маслостойкие.Смесь в основном используется в качестве материала оболочки в кабелях, но также может использоваться в проводах в качестве изоляции. Температурный диапазон этого типа проводов и кабелей из ПВХ следующий.

  • Фиксированная прокладка: от — 40ºC до + 70º C
  • Гибкое применение: от +5 ºC до +70 ° C

ПВХ также может быть классифицирован как горючий из-за его химического состава. Однако некоторые элементы могут быть выброшены через ПВХ-провод или кабель во время пожара, который опасен для людей, природы, зданий и машин.

Теперь, когда вы знаете, какие типы проводов и кабелей из ПВХ доступны, давайте посмотрим на их применение.

Какие преимущества ПВХ в конструкции кабеля?

Процесс нанесения ПВХ-покрытия на кабели.

ПВХ — удивительно полезный материал, который используется в самых разных отраслях промышленности.
PVC — поливинилхлорид. Это термопластичная смола, что означает, что ее можно размягчить при нагревании, и ее получают с помощью процесса, известного как полимеризация.

ПВХ

является прочным и устойчивым к истиранию, а также имеет приличную механическую прочность, особенно по сравнению с его относительно небольшим весом. Кроме того, ПВХ очень устойчив к коррозии, ударам, истиранию, атмосферным воздействиям и даже химическому гниению. По этой причине он, как правило, используется для многих товаров для улицы, а также продуктов, требующих длительного срока службы.

Широко известен благодаря применению в изоляции кабелей. Такие производители, как SK Wiring, признают его наиболее часто используемым материалом в своей отрасли, прежде всего из-за простоты использования и огнестойкости.По оценкам, он может прослужить до ста лет, что означает, что он превышает срок службы большинства современных зданий.

Популярная изоляция кабеля
ПВХ вообще не проводит электричество. По этой причине это идеальный материал для использования в электрических приложениях, таких как изоляция проводов и кабелей, где он может иметь срок службы около четырех десятилетий.

Увеличенное изображение процесса нанесения оболочки из ПВХ на кабели.

Кроме того, ПВХ чрезвычайно безопасен.Он был тщательно исследован и протестирован и соответствует всем международным требованиям по охране здоровья и безопасности. Он совершенно нетоксичен и считается, что он не оказывает большего воздействия на окружающую среду, чем различные альтернативы.

Хотя ПВХ будет гореть при воздействии огня, он самозатухает — если убрать источник возгорания, он не продолжит горение. Наконец, его трудно воспламенить, он выделяет мало тепла, а также имеет тенденцию обугливаться, а не производить горящие капли, а это означает, что опасность распространения огня значительно снижается.

ПВХ

легко снимается и прост в обращении, и большинство современных ПВХ-компаундов теперь также обладают хорошей огнестойкостью, хотя при использовании в зонах повышенного риска все же лучше указать марку с низким дымом и низким содержанием галогенов. Обычный или стандартный ПВХ — тип, обычно используемый в бытовой электропроводке — имеет максимальную рабочую температуру 85 ° C, хотя некоторые термостойкие соединения могут оставаться в рабочем состоянии при температурах до 105 ° C.

Дополнительные преимущества
Производство ПВХ не требует больших затрат, и его гораздо больше, чем других природных ресурсов, что значительно снижает его стоимость.Тот факт, что он имеет такой долгий срок службы, только делает его более рентабельным — его не нужно заменять или ремонтировать в течение относительно долгого времени, что делает его разумным вложением средств за сравнительно небольшие деньги.

Благодаря легкости и легкости формы, его можно использовать в самых разных стилях и стилях. Его можно с легкостью резать, изменять форму, соединять и сваривать, и с ним легко обращаться, потому что он не тяжелый.

Предоставлено SK Wiring
www.skwiring.com

Гибкий ПВХ в проволоке и кабеле [информационный бюллетень] — Пластификаторы

Провода и кабели являются крупнейшим сектором применения гибкого ПВХ в Европе. Они широко используются для питания бесчисленных бытовых приборов и электрического оборудования. От холодильников, стиральных машин, тостеров и телевизоров до постоянно растущей популярной бытовой электроники, такой как ПК, ноутбуки, смартфоны, планшеты и другие ИТ-устройства, кабели из ПВХ являются прочным и надежным средством связи между домами и офисами по всему миру.

Пластификаторы делают ПВХ гибким и мягким, необходимым для производства проводов и кабелей. ПВХ обладает некоторыми присущими ему свойствами, которые делают его идеальным выбором для различных областей применения. Например, ПВХ является антипиреном и может уменьшить или подавить горение в случае пожара и предотвратить распространение пламени.

Высокие стандарты безопасности должны соблюдаться во всех кабелях, независимо от того, используются они внутри или вне помещений. ПВХ обеспечивает изоляцию, прочность и защиту в широком диапазоне рабочих температур.Это жизненно важно в случае внутренних электрических проводов, кабелей и волоконной оптики, используемых при очень низких температурах (когда они проложены под землей или под водой) и при очень высоких (когда они расположены рядом с мощными двигателями, как это имеет место в автомобильной промышленности). . Гибкий ПВХ — разумный выбор для кабелей и проводов, поскольку он доступен по цене, долговечен, является хорошим изолятором и может быть переработан. Провода и кабели из ПВХ могут прослужить до 80 лет при нормальных условиях эксплуатации.

СТАНДАРТ ДЛЯ БЫТОВОЙ ЭЛЕКТРОНИКИ

Практически все крупные производители бытовой электроники используют в своей продукции гибкий ПВХ.Силовые кабели из ПВХ были промышленным стандартом для подключения персональных компьютеров и электронных экранов с 1980-х годов. Сегодня кабели из ПВХ также используются для зарядки смартфонов, умных часов, цифровых камер, MP3-плееров и других устройств последнего поколения. Не говоря уже о проводах и кабелях, используемых при строительстве жилых, частных и общественных зданий, которые соединяют их с электросетью для питания всех этих устройств и освещения.

Выдающиеся химические и физические свойства — не единственные преимущества ПВХ.Согласно оценке жизненного цикла производства бытовой техники — телевизоров, радиоприемников, DVD-плееров и т. Д., Проведенной Международной инициативой по производству электроники (INEMI) 1, замена ПВХ альтернативными материалами значительно снизит экологические стандарты отрасли. . ПВХ производит в три раза меньше парниковых газов, чем материалы, которые могут быть использованы для его замены. Фактически, воздействие ПВХ на окружающую среду продолжает уменьшаться, поскольку он перерабатывается в растущих количествах по всему ЕС.

Что касается любой возможной замены, стоит также упомянуть, что ПВХ и пластификаторы, необходимые для его гибкости, сегодня легко доступны в объемах и по ценам, которые могут удовлетворить растущий спрос производителей электроники, в то время как для разработки и тестирования потребуются время и ресурсы. и коммерциализировать жизнеспособные альтернативы.

Кабели без ПВХ?

Несколько компаний пытались заменить кабели из ПВХ под давлением групп, оказывающих давление на окружающую среду.Например, в 2009 году Apple стала первым и единственным крупным производителем бытовой электроники, прекратившим использование ПВХ. Компания отказалась от кабелей из ПВХ и изменила конструкцию и материалы, из которых изготовлены силовые кабели, используемые для зарядки MacBook, iPhone и других продуктов.

Однако вскоре стало очевидно, что новые кабели не так хороши, как кабели из ПВХ. Они будут легче ломаться и прослужить меньше, в результате чего покупатели новых продуктов Apple будут в замешательстве. В ноябре 2011 года группа разочарованных потребителей организовала и выиграла коллективный иск, который вынудил Apple заменить сломанные кабели питания MacBook [2].Совсем недавно кабели для зарядки iPhone 5 подверглись резкой критике из-за плохой устойчивости, а также из-за перегрева и повреждения кожи у пользователей [3].

ПЕРЕРАБОТКА

Еще одно преимущество кабелей из ПВХ состоит в том, что они легко перерабатываются. Благодаря добровольной программе VinylPlus (www.vinylplus.eu), учрежденной в 2000 году европейскими производителями винила, ежегодно перерабатывается около 100 000 тонн отработанных кабелей. Только в 2014 году в рамках программы было переработано более 481 000 тонн ПВХ, включая оконные профили, жесткие пленки из ПВХ, трубы и фасонные части, а также гибкие ПВХ-покрытия, такие как кровельные и гидроизоляционные мембраны, полы и ткани с покрытием.

Процесс переработки кабелей из ПВХ включает отделение оболочки из ПВХ от других ценных металлов — обычно меди или алюминия, которые можно легко восстановить. Кабели и провода — одна из основных областей применения, успешно перерабатываемых на инновационном предприятии по переработке отходов Vinyloop © в Ферраре, Италия. Этот процесс направлен на отделение ПВХ-смесей от других материалов (других пластиков, резины, металла, текстиля и др.) Путем избирательного растворения и фильтрации.

Директива REACH и RoHS, способствующая безопасности потребителей

Использование гибкого ПВХ в Европейском Союзе строго регулируется REACH (Регистрация, оценка, авторизация и ограничение химических веществ), самым строгим химическим регламентом в мире.Власти ЕС отрегулировали использование всех пластификаторов, запретив использование тех очень немногих пластификаторов, которые оказывают негативное воздействие на здоровье. Пластификаторы, используемые в текущих применениях гибкого ПВХ, безопасны и не представляют опасности для здоровья потребителей и окружающей среды.

Безопасность ПВХ в кабелях и проводах также регулируется Директивой об ограничении использования опасных веществ (RoHS). Европейская комиссия приняла запрет на использование DEHP, BBP, DBP и DiBP в электрическом оборудовании, добавив их в список веществ с ограниченным доступом, изложенный в Приложении II Директивы ЕС по ограничению использования опасных веществ (RoHS2) в электрическом оборудовании. и электронное оборудование.Страны-члены ЕС должны будут ввести запрет в действие до 31 декабря 2019 года. REACH и RoHS в сочетании с твердой приверженностью гибкой производственно-сбытовой цепочке ПВХ гарантируют, что ПВХ, производимый в Европе, соответствует самым высоким стандартам, обеспечивающим безопасность потребителей.

2 http://techcrunch.com/2011/11/10/class-action-lawsuit-forces-apple-to-replace-frayed-magsafe-power-cords/
3 http://www.upi.com/ Top_News / World-News / 2014/04/17 / iPhone-кабель-может-вызвать-ожоги-корейское-агентство-говорит / 1931397759814/

ПВХ-покрытие на проводе — разница между ними

Поливинилхлорид является третьим по популярности и производимым пластмассам.Его основное применение — строительство, поскольку он очень прочен, прост в сборке и дешев. Основное применение ПВХ — покрытие проводов; Провода с ПВХ-покрытием и провода с ПВХ-изоляцией имеют большие преимущества. ПВХ чаще всего используется для изоляции электропроводки. Одним из наиболее важных аспектов ПВХ является то, что он предотвращает опасность возгорания; этот аспект делает его очень популярным в области электротехники.

Когда вы имеете дело с электропроводкой, важно, чтобы безопасность была на первом месте.Риск пожара значительно возрастает, если электрическая проводка не проведена должным образом. Провода с ПВХ-покрытием могут выделять пары HCl; хлор помогает в устранении свободных радикалов и вызывает замедление огня. HCl, с другой стороны, разжижается. В результате провод с покрытием или изоляцией служит жизненно важной цели в области электричества для создания силового кабеля и т. Д.

Силовой кабель с покрытием из поливинилхлорида не только предотвращает опасность возгорания, но и сохраняет защиту от влаги и воды.

ПВХ

имеет низкую стоимость и обладает отличной коррозионной стойкостью.Он обладает замедленными окислительными, изолирующими и упругими свойствами, что делает его отличным материалом для покрытия медных и алюминиевых проводов в силовых кабелях и электрических силовых кабелях. Проволока с покрытием из ПВХ имеет более длительный срок службы и поставляется в различных цветах, если у клиентов появляется больший выбор. В основном они бывают в дефиците, белые и зеленые.

Железная проволока с ПВХ покрытием

также широко используется в качестве ограждений из цепных звеньев, используемых в основном в промышленных ограждениях, на теннисных кортах, а также на автострадах.Ограждения с ПВХ-покрытием считаются одним из наиболее популярных видов ограждений, обеспечивающих эстетичный вид. Он также может столкнуться с чрезвычайно суровой погодой, включая жару до 50 градусов по Цельсию; он также устойчив к ультрафиолетовым лучам. Длина проволоки с ПВХ-покрытием бывает от 2,0 мм до 6,0 мм. Они устойчивы к коррозии, старению и различным погодным условиям.

Для изготовления электропроводки используются различные металлы с покрытием из ПВХ. Продукция из проволоки включает медь, железную проволоку, проволоку из нержавеющей стали, проволоку из оцинкованного железа, а также латунную проволоку.Однако в основном покрытие из ПВХ по-прежнему используется для изготовления электропроводки с использованием меди. Проволока с покрытием из ПВХ значительно снижает опасность возгорания и делает проводку более безопасной. Предполагается, что с ростом использования ПВХ общее производство ПВХ превысит 40 миллионов тонн в течение нескольких лет.

Объяснение типов и целей изоляции проводов

Существует столько же разновидностей изоляции проводов и кабелей, сколько и самих проводов и кабелей. Изоляция — важный непроводящий материал, который окружает и защищает отдельные провода или кабели, составляющие кабельную сборку.Некоторая изоляция проводов предназначена для сопротивления электрическому току в электрических устройствах. Другие типы изоляции используются в диэлектрических устройствах для радиочастотных кабелей. Изоляция также предотвращает контакт тока с другими проводниками, препятствует утечке электрического тока и обеспечивает защиту от любых условий окружающей среды. В зависимости от области применения изоляция обычно выполняется из пластмассы, фторполимеров или резины.

Различные типы изоляции:

Пластик

Поливинилхлорид (ПВХ) известен своим разнообразным применением.Обладая температурным диапазоном от -55 ° C до 105 ° C, он устойчив к возгоранию, влаге и истиранию. Его приложения совместимы с бензином, озоном, кислотами и растворителями, и он безопасен для медицинских и пищевых целей, поскольку не имеет запаха, вкуса и нетоксичен.

Полужесткий ПВХ (SR-PVC) используется в качестве первичной изоляции там, где требуется очень высокая абразивная стойкость. Полужесткий ПВХ не только огнестойкий, но и устойчив к воздействию тепла, воды, кислоты и щелочи.

Пленум Поливинилхлорид (Пленум ПВХ) — это еще один тип изоляционного материала для проводов из ПВХ.Применения подходят для интерьеров в помещениях под фальшполами, над подвесными потолками или фальшполами, в основном в зонах с циркуляцией воздуха.

Полиэтилен (PE) — это плотный негибкий материал, который в основном используется для изоляции коаксиальных кабелей и кабелей с малой емкостью. Несмотря на то, что он легковоспламеняющийся, он обладает образцовыми электрическими качествами, может снижать диэлектрическую проницаемость и является очень хорошим вариантом для кабелей, требующих высокоскоростной передачи. Благодаря сшиванию свойства полиэтилена могут обеспечивать высокую устойчивость к растрескиванию, прорезанию, пайке и воздействию растворителей.Диапазон температур от -65 ° C до 80 ° C.

Полипропилен (ПП) ; со свойствами, подобными полиэтилену, с температурным диапазоном от 30 ° C до 80 ° C, этот проволочный материал используется во внутренних помещениях, в основном в тонких стенках.

Полиуретан (PUR) имеет исключительный диапазон температур (от -62 ° C до 93 ° C), является прочным и гибким с очень хорошим сроком службы при изгибе. Устойчивый к химическим веществам, воде и истиранию, он хорошо работает с втягивающимся шнуром, а также в морской среде и при низких температурах.

Хлорированный полиэтилен (CPE) ; с очень хорошей термостойкостью, маслостойкостью и атмосферостойкостью, эта изоляция обычно используется в кабелях питания и управления, в промышленных электростанциях и в дисплеях для изоляции кабелей CPE.

Нейлон известен своей гибкостью и устойчивостью к истиранию, резкости и химической стойкости. В качестве приложения его обычно экструдируют поверх более мягких изоляционных смесей.

Резина

Каучук относится как к натуральному каучуку (NR), так и к синтетическим соединениям SBR.Хотя этот материал имеет низкую маслостойкость и озоностойкость, он обладает хорошей гибкостью при низких температурах, обладает хорошей водо- и спиртоустойчивостью, электрическими свойствами и отличной стойкостью к истиранию.

Термопластичный каучук (TPR) используется в приложениях, требующих более высоких скоростей обработки и более широкого диапазона температур. Он обладает отличной термостойкостью, атмосферостойкостью и стойкостью к старению, но имеет ограниченную устойчивость к порезам.

Неопрен (полихлоропрен) — это термореактивный каучук с исключительной стойкостью к истиранию, порезам, маслам и растворителям.Неопрен отличается длительным сроком службы, широким температурным диапазоном, является негорючим и самозатухающим.

Стирол-бутадиеновый каучук (SBR) — это еще один термореактивный каучук со свойствами, аналогичными неопрену. В диапазоне температур от -50 ° C до 90 ° C SBR используется в основном в кабелях Mil-C-55668.

Силикон — это универсальный синтетический каучук, известный своей высокой термостойкостью и огнестойкостью (180 ° C). Он чрезвычайно гибкий, обладает средней устойчивостью к истиранию и идеально подходит для многих электрических применений.

Стекловолокно — наиболее широко используемая стеклянная изоляция. При продолжительной рабочей температуре до 482 ° C материал имеет очень хорошую влаго- и химическую стойкость, но низкую стойкость к истиранию. Он обычно используется для термообработки, в печах для обжига стекла и керамики, в литейных цехах и при обработке алюминия.

Этиленпропиленовый каучук (EPR) обладает превосходными тепловыми и электрическими свойствами и обычно используется в высоковольтных кабелях. Материал мягкий и гибкий, обладает очень хорошей устойчивостью к нагреванию, окислению, атмосферным воздействиям, воде, кислотам, спирту и щелочам.Он также имеет диапазон рабочих температур от -50 ° C до 160 ° C. Из-за его мягкости и гибкости при установке следует обращаться с ним осторожно.

Хлорсульфированный полиэтилен (CSPE) (также известный как Hypalon) обеспечивает низковольтную изоляцию. Он обладает химической стойкостью и стойкостью к ультрафиолетовому излучению, работает в широком диапазоне температур и используется в проводах электроприборов, подводящих проводах, выводах катушек, выводах трансформатора и выводных проводах двигателя.

Этилен-пропилен-диеновый мономер (EPDM) обеспечивает отличную стойкость к нагреванию, озону, погодным условиям и истиранию.Он обладает превосходными электрическими свойствами, хорошей диэлектрической прочностью и сохраняет отличную гибкость в диапазоне температур от -55 ° C до 150 ° C.

Фторполимер

PFA ; с диапазоном температур от -65 ° C до 250 ° C, PFA подходит для применения при высоких и низких температурах. Он обладает превосходной механической прочностью, а его очень низкий коэффициент рассеяния делает его электрически эффективным вариантом. ПФА — дорогой материал.

Политетрафторэтилен (ПТФЭ) — чрезвычайно гибкий, водостойкий, маслостойкий, химический и термостойкий термопластический материал.Его приложения работают в широком диапазоне температур от -73 ° C до 204 ° C.

Фторированный этиленпропилен (FEP) — очень огнестойкий материал. Когда он вспенен, он улучшает передачу данных, что также улучшает цену и обработку. Он обычно используется в кабельных системах и военном оборудовании.

Материалы ETFE и ECTFE Halar обладают большей прочностью и гибкостью, чем PFA или FEP, и при облучении могут становиться термореактивными. Вспенивание материала снижает вес и улучшает передачу данных.Однако этим материалам не хватает электрических преимуществ, предлагаемых FEP.

Поливинилиденфторид (PVDF) (также известный как Kynar) — это гибкий, легкий и термостойкий изоляционный материал, обладающий химическими, тепловыми, погодными, абразивными и огнестойкими свойствами. Его относительно невысокая стоимость делает его вариантом изоляции для широкого спектра отраслей и сфер применения. Соответствие стандарту UL 910 при испытаниях на огнестойкость позволяет использовать его в помещениях здания, требующих циркуляции воздуха, необходимой для подвесных потолков или фальшполов.


Вопросы о типах изоляции проводов?

Освещение наших домов и электромонтаж в мире

Дом там, где сердце, как гласит старая пословица. В самом деле, нет ничего лучше, чем расслабиться в комфорте собственного дома после долгого, напряженного дня. Но задумывались ли вы когда-нибудь о том, как ПВХ помогает сохранить ваш дом таким комфортным, уютным, теплым и связанным?

В нашей серии блогов «Дом из ПВХ» мы рассмотрим роль ПВХ как незаменимого и прочного строительного материала для каждого современного дома.

В этом первом эпизоде: провода и кабели, скрытая сила держит нас в напряжении и на связи.

Невидимый, но часть нашей повседневной жизни. Почти невозможно представить жизнь без проводов и кабелей. С момента, когда вы просыпаетесь и до того, как ложитесь спать, кабели дадут вам все: от свежего кофе утром до света ночью и связи с миром.

ПВХ обеспечивает изоляцию и надежную защиту электрических или телекоммуникационных кабелей.Тот факт, что этот материал не проводит электричество, делает его идеальным для этой цели, выступая в качестве решающего фактора, обеспечивающего электричество и возможность подключения к сети в наших домах.

Немного истории

Первый кабель для передачи электроэнергии был использован в Европе в 1890 году для питания уличных фонарей. Эти первые кабели были изолированы гуттаперчей, резиновым изоляционным материалом, который позже был заменен диэлектрической ламинированной бумагой и маслом, что позволило конструировать кабели для более высокого напряжения.

В 1930-х годах быстрое развитие химии позволило использовать полимеры в качестве изолятора для кабелей, и были проведены многочисленные эксперименты с различными полимерами. Во время Второй мировой войны ПВХ был использован в качестве изоляции кабеля вместо резины. Он продолжает широко использоваться и по сей день из-за его гибкости, простоты обращения при установке и присущей ему огнестойкости.

Кабели из ПВХ

устойчивы к широкому диапазону температур (от -40 ° C до 125 ° C), а также к истиранию, влаге и атмосферным воздействиям, включая ультрафиолетовые лучи, и могут выдерживать неблагоприятные условия для обеспечения надежного питания и передачи данных. везде и везде.


Надежный выбор…

Мы хотим, чтобы все, что мы приносим в наши дома и в свою жизнь, было как можно более безопасным, включая наши источники электроэнергии и возможность передачи данных. ПВХ имеет низкую воспламеняемость, низкую горючесть и не образует горящих капель. В результате провода и кабели с изоляцией или оболочкой из ПВХ становятся огнестойкими, самозатухающими и выделяют умеренное тепло в случае пожара в доме.

… и надежное решение

Кабели из ПВХ

чрезвычайно долговечны и служат несколько десятилетий при нормальных условиях.Подсчитано, что кабели из ПВХ могут иметь срок службы до ста лет, в некоторых случаях превышая срок службы здания, в котором они используются.

И последнее, но не менее важное: кабели из ПВХ также легко перерабатывать или повторно использовать. В Европе объемы вторичной переработки ПВХ из кабелей достигли 142 603 тонн в 2019 году. Восстановленный ПВХ повторно используется в ряде новых применений, что помогает продвинуть производственно-сбытовую цепочку ПВХ к большей замкнутости.

Скоро выйдет: Эпизод 2 — Путь к инновациям

Изолированный провод, что защищает ваш кабель?

Термопластичная резина (TPR) Во многих областях применения TPR используется для замены настоящей термореактивной резины.У него улучшенная окраска, более высокая скорость обработки и более широкий диапазон рабочих температур. Он также демонстрирует отличную устойчивость к жаре, погодным условиям и старению без отверждения. TPR не устойчив к прорезанию, но может использоваться там, где предпочтительны другие свойства резины.
Неопрен (полихлоропрен) Этот изоляционный материал для проводов / кабелей представляет собой синтетический термореактивный каучук, обладающий исключительной стойкостью к истиранию, порезам, маслам и растворителям. Неопрен также известен своей практичностью, долгим сроком службы и широким диапазоном температур.Он чрезвычайно огнестойкий и самозатухающий.
Стирол-бутадиеновый каучук (SBR) Подобно неопрену, он имеет широкий диапазон температур от -55 ° C до 90 ° C. SBR в основном используется для изоляции кабелей Mil-C-55668.
Силикон Силикон термостойкий, огнестойкий и может использоваться при температурах до 180 ° C. Он также чрезвычайно гибок и подходит для многих электрических применений, где требуется изоляция проводов / кабелей.
Стекловолокно Стекловолокно может использоваться при экстремальных температурах до 482 ° C. Этот изоляционный материал проводов / кабелей устойчив к воздействию влаги и химикатов. Его обычное применение — термическая обработка, обжиговые печи для стекла и керамики, литейное производство, а также обширные области применения при обработке алюминия.
Этиленпропиленовый каучук (EPR) EPR обычно используется в диапазоне температур от -50 ° C до 160 ° C. Некоторые из его хорошо известных свойств — тепловые и электрические.Обычно используется в высоковольтных кабелях. EPR также устойчив к нагреву, окислению, погодным условиям, воде, кислотам, спирту и щелочам.
Резина Из-за разнообразия формул, которые могут использоваться для создания резиновой изоляции, диапазоны температур также меняются. Некоторые хорошие характеристики резиновой изоляции включают низкотемпературную гибкость, водо- и спиртовую стойкость, электрические свойства и отличную стойкость к истиранию.
Хлорсульфированный полиэтилен (CSPE) CSPE, иногда называемый Hypalon, устойчив к химическим веществам и УФ-лучам.

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
