Проводит ли клей ток: Выбираем токопроводящий клей для ремонта

Содержание

Выбираем токопроводящий клей для ремонта

Среди специалистов, связанных с электричеством, сегодня популярны токопроводящий лак, клей и прочие составы. Они применяются радиолюбителями при монтировании микросхем, в компьютерной промышленности, в производстве высокоточного оборудования, кораблестроении и в других отраслях.

Отличие токопроводящего клея от обычного

Основное отличие заключается в том, что состав токопроводящего клея предполагает наличие определенных компонентов, которые обеспечивают необходимый уровень электропроводности.

Из отличий можно выделить также:

  • более низкие прочностные показатели, чем у обычного;
  • в составе, как правило, содержится графит, металл или оба компонента в комплексе;
  • сфера применения имеет свою специфику;
  • стоимость таких составов несколько выше.

Подборка токопроводящего клея

Существует несколько производителей токопроводящего клея как за рубежом, так и отечественные, которые гарантируют высокие показатели электропроводности.

  1. Контактол. Вероятно, самый известный состав среди радиолюбителей. Токопроводящий клей контактол обладает высокой эластичностью, достаточной прочностью, изготавливается на основе серебра и быстро высыхает, что обеспечивает быстры и удобный монтаж. Купить токопроводящий клей этой марки можно в любом радиолюбительском магазине, однако, сами профессионалы в этой области отзываются о нем довольно плохо. Но есть и положительные отзывы.
  2. Элеконт. Токопроводящий клей, который пригодится каждому автовладельцу. Это эпоксидный состав. Отзывы о нем также не обнадеживают.
  3. Done deal. Это зарубежный представитель этого вида клея. Токопроводящий клей done deal обладает повышенной надежностью и прочностью, что делает его лучшим, по сравнению с отечественными аналогами.
  4. Homakoll. Довольно популярная марка токопроводящего клея, которая уже давно зарекомендовала себя на рынке. Используется крупными компаниями как клей электропроводящий для напольных покрытий с антистатическим действием.
  5. Mastix. Эта компания представляет электропроводящий клей для ремонта подогрева заднего стекла. токопроводящий клей mastix считается одним из лучших в этом сегменте.
  6. ТПК-Э. Марка отличается своими техническими характеристиками. Такой клей будет функционировать в при самом широком диапазоне температур. От -190 до +200°C. Используется на предприятиях.

Токопроводящий клей своими руками

Многие начинающие радиолюбители задаются вопросом, как сделать токопроводящий клей своими руками. Здесь необходимо внести ясность в некоторые вопросы, которые новички задают чаще всего.

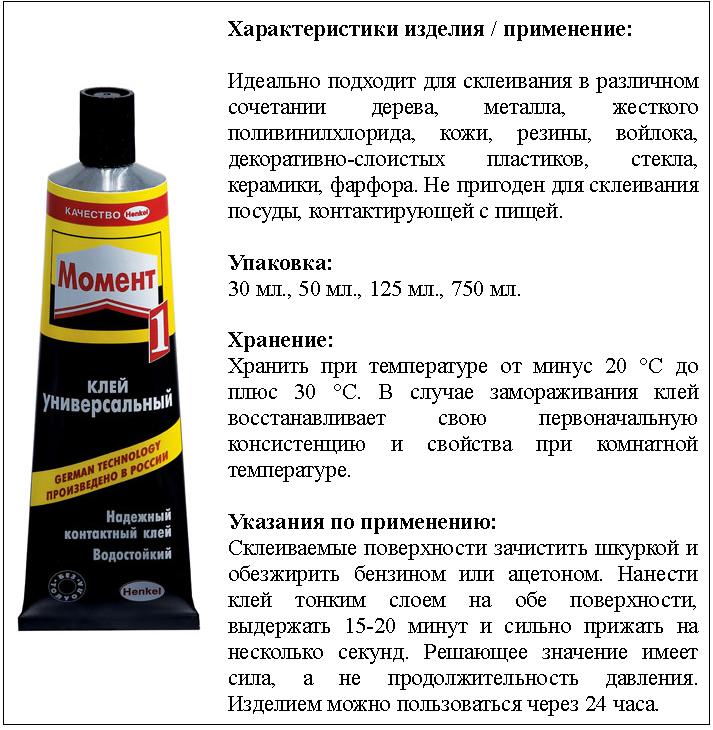

  1. Проводит ли ток клей момент? Это клей, который был разработан и представлен немецкой компанией Хенкель. Всего было создано 6 составов для различных целей, но ни один из них не проводит ток.
  2. Проводит ли супер клей электричество? Чтобы ответить на этот вопрос, необходимо обратиться к самому понятию электропроводящего материала. Супер клей не содержит компонентов, которые позволили бы назвать его электропроводным (графит, металлы), поэтому его показатели в этом плане практически не отличаются от пластмассы.
  3. Проводит ли эпоксидный клей электричество? Эпоксидная смола не проводит электрический ток по вышеуказанной причине.
  4. Можно ли ремонтировать при помощи такого клея провод высокого напряжения? Мастера не рекомендуют этого делать, так как это идет вразрез с правилами безопасности при работе с электричеством.
  5. Почему контактол не работает? В современное время появилось очень много подделок этого клея, поэтому лучше приобретать этот клей с гарантиями от производителя.
  6. Какой клей проводит электрический ток? Любой клей, в состав которого входят электропроводящие компоненты в достаточном объеме.

Инструкция по изготовлению

В последнее время радиолюбители нелестно отзываются о современных производителях токопроводящего клея. Быть может, все дело в подделках или сами производители предоставляют некачественный товар. К тому же, токопроводящий клей для микросхем и другого оборудования иногда нужен срочно, и времени на его приобретение или заказ нет. В таком случае можно изготовить такой состав самостоятельно, воспользовавшись нашей инструкцией.

Как сделать токопроводящий клей? Для начала необходимо запастись необходимым набором материалов. Он довольно скромен:

  • графитовый стержень от строительного или простого карандаша, который и будет выступать основным токопроводящим элементом в получившемся составе;
  • канцелярский нож;
  • лист бумаги для сбора графитной пыли;
  • молоток;
  • емкость для сбора графитной пыли;
  • лак для ногтей.

Для начала вам необходимо получить графитный стержень. При помощи канцелярского ножа сточите деревянную часть карандаша до такого состояния, когда графитный стержень можно будет вынуть. После этого положите стержень на лист бумаги, закройте его так, чтобы пыль не разлетелась в стороны и молотком измельчите грифель до состояния пыли. Эта пыль и станет токопроводящим элементом. Соберите пыль в емкость (для этого отлично подойдет обыкновенная крышка от пластиковой бутылки). Налейте в емкость лак для ногтей и тщательно перемешайте с графитной пылью при помощи деревянных палочек, которые могли остаться после обработки карандаша. Теперь токопроводящий клей готов! Удобство этого клея в том, что у вас есть право на ошибку. Лак для ногтей легко удаляется при помощи специального состава.

Нужно заметить, что графит – не единственный материал, на основе которого может быть изготовлен токопроводящий клей.

В народе известны также составы, которые используют в своей основе металлическую крошку или пыль. Можно включить воображение и вспомнить школьный курс химии и физики, где говорилось о токопроводящих материалах. Приведем пример. Графит – это по своей сути углерод с характерной кристаллической решеткой. Углерод также содержится в продуктах горения дерева – в саже. По этой причине токопроводящий клей с сажей также является довольно популярным среди радиолюбителей.

Особенности самодельного клея

  1. Никто не застрахован от ошибок. Когда вы что-либо делаете своими руками, вы рискуете сделать что-то не так, в результате чего можно повредить дорогостоящее оборудование. Поэтому в некоторых случаях лучше доверить профессионалам и потратиться на приобретение фирменного состава.
  2. Надежность клея на основе лака для ногтей не так высока, как у покупного клея. Помните о том, что такой лак не будет служить вам вечно и рано, и его ресурс прочности закончится довольно скоро.
  3. Лак для ногтей довольно долго высыхает, по сравнению с покупными аналогами.
  4. Самодельный токопроводящий клей гораздо дешевле в изготовлении.
  5. Процесс изготовления занимает меньше 3 минут, что не сильно тормозит рабочий процесс.

Все эти факты говорят о том, что лучше всего приобрести однажды фирменный токопроводящий клей и пользоваться им долгое время, чем каждый раз делать свой состав, который будет быстро выходить из строя.

Токопроводящий клей – отличное средство для тех, кому необходимо быстро и эффективно осуществить ремонт электрооборудования. И только вам решать, изготовить клей самостоятельно или купить зарекомендованную марку.

Чем опасен суперклей и почему нельзя им ремонтировать электронику

Рубрика: О материалах и инструментах Опубликовано 17.08.2020   ·   Комментарии: 0   ·   На чтение: 2 мин   ·   Просмотры:

Post Views: 111

Не все средства для ремонта электронной техники хороши. И суперклей — это как один из ярких примеров того, что не стоит использовать для ремонтов. Суперклей активно реагирует на склеиваемые поверхности, и их невозможно расклеить, не повредив их.

И это критический недостаток этого средства. Вы не сможете качественно, быстро и надежно соединить две детали с первого раза, особенно когда это касается деталей на плате.

Тачскрины, стекла и модули не приклеивают на суперклей. Это большая ошибка начинающих. Он повреждает токопроводящие дорожки. И более того, если деталь окажется неисправной, вы не сможете ее отклеить от корпуса.

А на корпусе останутся следы клея, которые удаляются только механически с повреждением корпуса.

Электрические соединения

Разъемы зарядки категорически нельзя приклеивать суперкрем.

Во-первых, он не проводит электрический ток. И вы не сможете восстановить электрический контакт. Нужно будет смешать клей с графитом, а это не так просто сделать, особенно с суперклеем, который высыхает за считанные секунды.

Во-вторых – приклеить можно только один раз, иначе придется разъединять деталь от платы и это может повредить и плату и деталь.

А в-третьих – если вы все таки начнёте паять деталь или поверхность после склеивания суперклеем, то вы рискуете получить химический ожог глаз.

И это не шутки. Не в коем случае нельзя паять склеенные детали. Из-за этого может случиться сильный химический ожог.

Исключения из правила

Исключения их правила – это корпусные детали. И это касается тех деталей, которые не подвержены постоянным нагрузкам. Например, уголок от крышки ноутбука можно приклеить суперклеем.

А вот петли у ноутбука лучше так не клеить. Они быстро сломаются.

Еще не стоит приклеивать посадочные места под болтики крепеж. Для этих целей используйте эпоксидный клей.

Преимущества клея

Тем не менее, у такого клея есть неоспоримые преимущества. Он быстро сохнет, надежно скрепляет детали при правильной склейке. И склеиваемые поверхности не нужно держать долго друг с другом под давлением, достаточно и 5 минут.

Чем лучше заменить суперклей

Отличный пример — это B7000.

Он не повреждает поверхность, и самое главное – склеенные поверхности можно снова расклеить.

Post Views: 111

Токопроводящий клей. Виды марок и требования. Особенности

При повреждении дорожки на печатной плате зачастую создаются трудности по ее восстановлению. Пайка дается не каждому. А если, к примеру, произошел обрыв дорожки на плате клавиатуры ноутбука, которая в большинстве случаев выполняется из пленки, а дорожки в виде алюминиевого напыления, то пайка вообще не представляется возможной.

Справиться с этой проблемой лучше всего поможет специальный токопроводящий клей, который предназначен для выполнения токопроводящих коммуникаций на диэлектриках. Этот клей может содержать порошковый графит или наполнитель из серебряного или другого токопроводящего порошка. Такой клей часто применяют для ремонта нитей обогрева заднего стекла автомобиля, так как клей обладает устойчивостью к температуре и высокой проводимостью с малым удельным сопротивлением.

Требования
  • Токопроводящий клей должен обладать повышенной электрической проводимостью, которая обеспечивается мелкими металлическими частицами, содержащимися в составе клея. Для этого изготовители обычно применяют различные токопроводящие порошки, в том числе: никелевый, серебряный, палладиевый, графитовый и даже золотой. Такие порошки имеют высокую электропроводность. Величина удельного сопротивления клея должна быть наименьшей.
  • Токопроводящий клей должен исполнять свою главную задачу и надежно соединять склеиваемые поверхности. Прочность и эластичность клеящего состава обеспечивают полимерные связующие элементы. Состав клея не должен быть очень жидким, так как его вязкость предохраняет возникновение повреждений радиодеталей при работе с ними. Например, могут пострадать микросхемы и другие электронные компоненты путем заливания их клеем из-за его жидкой консистенции.
  • Следует обратить внимание на то, что повышенная концентрация электропроводящего порошка отрицательно влияет на клеящую способность и прочность клея. Чем больше в нем содержания порошка, тем клеящая способность, а также прочность соединения ниже.
  • Для комфортной работы с клеем необходима достаточная скорость высыхания.
  • Токопроводящий клей должен быть безопасным для человека и внешней среды.
Разновидности марок токопроводящего клея

Клеи самостоятельного изготовления и промышленного производства имеют отличия по качеству и свойствам. При выборе придется отдавать предпочтение либо хорошей проводимости, либо клеящей способности и скоростью застывания. Оптимальным и выгодным вариантом является приобретение токопроводящего клея для автомобиля, линолеума и других материалов.

Сегодня в продаже имеется широкий выбор таких клеев, основные из которых мы и рассмотрим.

Токопроводящий клей контактол

Наиболее популярной маркой токопроводящего клея является Контактол. Это инновационная марка клея немецкого концерна Келлер. Он специализируется на производстве токопроводящих и теплопроводящих составов клея по рецептам, на которые имеются соответствующие патенты.

Эта марка клея служит для установки электронных элементов, микросхем, устранения повреждений контактов, восстановления дорожек монтажных плат. Высокая электропроводность такого клея делает его незаменимым, когда нельзя применять паяльник. Клей Контактол в свою очередь разделяется на три марки.

Контактол на серебре

Это вязко-текучая композиция, проводящая электрический ток, в виде одного компонента, служит для выполнения электропроводящих дорожек на основаниях, выполненных из диэлектрического материала (стекло, текстолит, гетинакс и т. д.).

Связующим элементом клея является синтетическая модифицированная смола. Токопроводящим наполнителем является порошок мелкой фракции из серебра. Такой клей обладает термической стойкостью, влагостойкостью и хорошей способностью к покрытию.

Объемное удельное сопротивление затвердевшего клея равно 0,01 Ом на см3. Клей производится в маленьких колбах весом 2 грамма.

Контактол Радио

Это клей, готовый к применению, состоящий из одного компонента, предназначенного для формирования проводящих дорожек на диэлектрических материалах при изготовлении радиотехнических узлов. Связующей базой клея является также модифицированная смола. Свойства проводимости тока придает графитный порошок. Производится в миниатюрных пластмассовых колбах.

Маркер Контактол

Клей включает в себя поливинилхлоридную смолу в качестве связующего вещества. Материалом токопроводящего порошка является серебро. Корпус тюбика клея выполнен в виде маркера, откуда и появилось соответствующее название клея. Он служит для нанесения токопроводящих дорожек на платы, их соединения, выполнения перемычек и других работ. Оригинальная форма выпуска клея значительно упрощает процесс нанесения клея.

Для применения клея необходимо встряхнуть тюбик несколько раз для равномерного распределения токопроводящего наполнителя. После этого клей легко наносится на поверхность. Нанесенный клей быстро схватывается, и полностью затвердевает спустя 5-10 часов. Время затвердевания зависит от толщины нанесения. Для быстрой сушки можно использовать фен.

ASTRO him

Это клей, аналогичный Контактолу, служит для ремонта поврежденного обогрева стекол автомобилей. Способен соединить обрыв нитей размером до 2 см. В комплект упаковки клея входит трафарет с липким слоем, для удобства нанесения клея.

Mechanic MCN DJ 002

Это паста-краска, включающая серебряный порошок, обладающая свойством электропроводимости, и служащая для устранения неисправностей на монтажных платах, электронных элементах. В продажу поступает в виде шприца размером 0,7 миллилитра.

Permatex PR 21351

Двухкомпонентный клей, создан для ремонта повреждений нитей обогрева задних стекол автомобиля. Клей обладает устойчивостью к воздействию ультрафиолетовых лучей и к изменению температуры. Выпускается в тюбиках по 0,8 мл.

Элеконт

Адгезирующее средство, по свойствам аналогичное клею Контактол. Основой является эпоксидная смола.

Done deal

Американский токопроводящий клей. Характеристики состава клея превосходят отечественные образцы клеящих составов, однако его стоимость намного больше. Поэтому этот клей не нашел широкого применения.

Эласт

Токопроводящий лак Эласт применяют для восстановления электропроводного слоя кнопок электрических устройств, а также для ремонта трещин гибких шлейфов. Недостатком такого лака является его незначительный срок службы, по сравнению с клеящими составами.

Forbo615 Eurostar LinoEL

Электропроводный состав Форбо имеет хорошую электрическую проводимость, не имеет запаха. Также может использоваться для приклеивания ковровых покрытий к полу, в том числе ковролина, линолеума и других материалов.

Homakoll

Наиболее популярный клеящий состав, обладающий антистатическим эффектом. Хорошо показал себя в качестве соединения токопроводящих элементов.

ТПК-Э

Предназначен для соединения деталей из нержавеющей стали, обладает термической стойкостью. Температура эксплуатации находится в диапазоне -190 +200 градусов.
