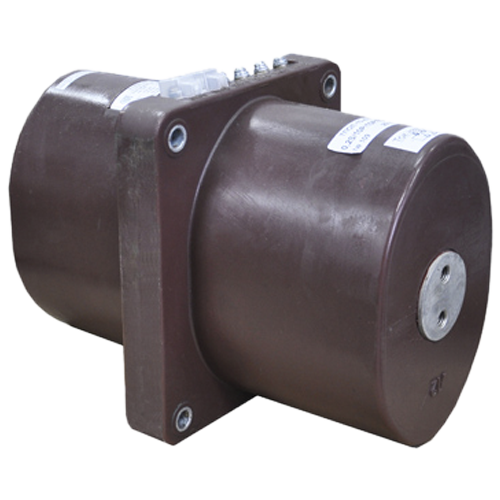

Проходной трансформатор тока ТПЛ-20 — ИТСАР — Трансформаторы
Описание товара
Проходные трансформаторы тока ТПЛ-20 предназначены для установки в комплектные распределительные устройства (КРУ) и служат для передачи сигнала измерительной информации измерительным приборам и (или) устройствам защиты и управления, для изолирования цепей вторичных соединений от высокого напряжения в электрических установках переменного тока частоты 50 или 60 Гц на класс напряжения до 20 кВ — ТПЛ-20; до 35 кВ — ТПЛ-35.
Трансформаторы для дифференциальной защиты поставляются по специальному заказу.
—
Климатическое исполнение проходных трансформаторов тока ТПЛ-20 «УХЛ» или «Т» категории размещения 2 по ГОСТ 15150.
Высота над уровнем моря не более 1000 м.
Рабочее положение — любое.
Трансформаторы комплектуются защитными прозрачными крышками для раздельного пломбирования вторичных выводов (образец пломбирования).
Допускается использование вторичных обмоток для учета, классов точности 0,2S и 0,5S со значением вторичной нагрузки ниже 25% от номинальной.
Срок службы — 30 лет.
Возможно изготовление трансформаторов с РАЗНЫМИ коэффициентами трансформации вторичных обмоток.
Основные технические характеристики проходных трансформаторов тока ТПЛ-20:
Номинальное напряжение 20 кВ
Наибольшее рабочее напряжение 24 кВ
Номинальный первичный ток 300, 400, 600, 800, 1000, 1500, 2000, 4000 А
Количество вторичных обмоток 2
Номинальный вторичный ток 1 или 5 А
Номинальная частота 50 или 60 Гц
Номинальная вторичная нагрузка при cosφ = 0,8 , В∙А:
обмотки для измерений 3; 5; 10; 15; 20; 25; 30; 50 ** (20)
Класс точности вторичной обмотки:
для измерения: 0,2S; 0,2; 0,5S; 0,5; 1
для защиты: 5P; 10Р
Габаритные размеры трансформаторов ТПЛ-20: 770х540х240х40 мм.
Масса трансформатора 47 кг мах.
Более подробная информация и технические характеристики представлены в каталоге:
Каталог трансформаторов ТПЛ-20, ТПЛ-35
Руководство по эксплуатации ТПЛ-20
Опросный лист трансформатор тока
Сертификаты:
Декларация о соответствии
Свидетельство об утверждении типа средств измерений
Описание типа средств измерений
Стоимость
Проходные трансформаторы тока ТПЛ-20 и ТПЛ-35
Руководства по эксплуатации
Сертификаты
Особенности применения трансформаторов тока с классом точности S
Требования к оформлению заказов трансформаторов предназначенных на экспорт
Скачать опросные листы на трансформаторы тока
Скачать каталог на трансформаторы (pdf; 32 Мб)
Скачать каталог на трансформаторы ТВ (pdf; 4 Мб)
Скачать каталог «Трансформаторы для железных дорог» (pdf; 4,8 Мб)
Межповерочный интервал — 16 лет.
ТУ16 — 2010 ОГГ.671 225.012ТУ
Руководства по эксплуатации
Сертификаты
Версия для печати (pdf)
Требования к оформлению заказов трансформаторов предназначенных на экспорт
Назначение
Трансформаторы предназначены для установки в комплектные распределительные устройства (КРУ) и служат для передачи сигнала измерительной информации измерительным приборам и (или) устройствам защиты и управления, для изолирования цепей вторичных соединений от высокого напряжения в электрических установках переменного тока частоты 50 или 60 Гц на класс напряжения до 20 кВ — ТПЛ-20; до 35 кВ — ТПЛ-35.
Трансформаторы для дифференциальной защиты поставляются по специальному заказу.
Трансформаторы изготавливаются в исполнении «УХЛ» или «Т» категории размещения 2 по ГОСТ 15150.
Высота над уровнем моря не более 1000 м.
Рабочее положение — любое.
Трансформаторы комплектуются защитными прозрачными крышками для раздельного пломбирования вторичных выводов (образец пломбирования).
Сообщаем, что в трансформаторах тока производства ОАО «Свердловский завод трансформаторов тока» допускается использование вторичных обмоток для учета, классов точности 0,2S и 0,5S со значением вторичной нагрузки ниже 25% от номинальной. Минимально допустимая нагрузка для обмоток класса точности 0,2S и 0,5S составляет 1ВА.
В паспорте на трансформаторы тока со вторичными обмотками для учета классов точности 0,2S и 0,5S указываются измеренные токовые и угловые погрешности при номинальной вторичной нагрузке 1ВА.
Гарантийный срок эксплуатации — 5 (пять) лет со дня ввода трансформатора в эксплуатацию, но не более 5,5 лет с момента отгрузки с завода-изготовителя.
Срок службы — 30 лет.
Возможно изготовление трансформаторов с РАЗНЫМИ коэффициентами трансформации вторичных обмоток.
Таблица 1. Технические данные
|
Наименование параметра |
Значение |
||||
|
Номинальное напряжение, кВ |
20 |
35 |
|||
|
Наибольшее рабочее напряжение, кВ |
24 |
40,5 |
|||
|
Номинальный первичный ток, А |
300, 400, 600, 800, 1000, 1500, 2000, 4000 |
300, 400, 600, 800, 1000, 1500 |
|||
|
Количество вторичных обмоток |
2 |
2 |
3 |
4 |
|
|
Номинальный вторичный ток, А |
1; 5 |
||||
|
Номинальная частота, Гц |
50 или 60* |
||||
|
Номинальная вторичная нагрузка при cosφ = 0,8 , В∙А: обмотки для измерений |
3; 5; 10; 15; 20; 25; 30; 50 ** (20) |
||||
|
Класс точности вторичной обмотки: для измерения: |
0,2S; 0,2; 0,5S; 0,5; 1 |
||||
|
Номинальная предельная кратность обмотки для защиты, при номинальном первичном токе, А, не менее |
300 |
10 |
13 |
||
|
400 |
13 |
||||
|
600 |
18 |
||||
|
800 |
24 |
||||
|
1000 |
24 |
||||
|
1500 |
26 |
||||
|
2000 |
26 |
— |
|||
|
4000 |
14 |
— |
|||
|
Номинальный коэффициент безопасности приборов обмотки для измерений в классе точности: 0,2S; 0,2; 0,5S; 0,5, при номинальном первичном токе, А не более |
300 |
|
|||
|
1, при номинальном первичном токе, А не более |
300 |
18 |
15 |
||
|
0,5; 1, при номинальном первичном токе, А не более |
400 |
14 |
15 |
||
|
600 |
19 |
20 |
|||
|
800 |
23 |
24 |
|||
|
1000 |
25 |
22 |
|||
|
1500 |
28 |
22 |
|||
|
2000 |
27 |
— |
|||
|
0,2S; 0,2; 0,5S; 0,5; 1 , при номинальном первичном токе, А не более |
4000 |
13 |
— |
||
|
0,2S; 0,2; 0,5S при номинальном первичном токе |
|
10 |
|||
|
Трехсекундный ток термической стойкости, кА, при номинальном первичном токе, А |
300 |
16 |
12 |
||
|
400 |
16 |
16 |
|||
|
600 |
24 |
24 |
|||
|
800 |
32 |
32 |
|||
|
1000 |
40 |
40 |
|||
|
1500 |
60 |
60 |
|||
|
2000 |
60 |
— |
|||
|
4000 |
100 |
— |
|||
|
Ток электродинамической стойкости, кА, при номинальном первичном токе, А: |
300 |
41 |
31 |
||
|
400 |
41 |
41 |
|||
|
600 |
61 |
61 |
|||
|
800 |
82 |
82 |
|||
|
1000 |
102 |
102 |
|||
|
1500 |
153 |
153 |
|||
|
2000 |
153 |
— |
|||
|
4000 |
255 |
— |
|||
|
Испытательное напряжение, кВ: одноминутное промышленной частоты |
65 |
95 |
|||
|
Масса трансформатора, кг, мах |
47 |
62 |
74 |
79 |
|
Примечание:
1.
* Для трансформаторов, предназначенных для поставок на экспорт.
2. **Значения вторичной нагрузки уточняется в заказе.
3. В скобках указаны стандартные вторичные нагрузки.
Таблица 2
|
Номинальный первичный ток. А |
S, мм |
|
|
ТПЛ-20 |
ТПЛ-35, ТПЛ-35-3, ТПЛ-35-4 |
|
|
300; 400; 600 |
6,5 |
|
|
800 |
9,5 |
|
|
1000 |
11,5 |
|
|
1500 |
18 |
|
|
2000 |
18 |
— |
|
4000 |
20 |
— |
Таблица 3
|
Тип |
Размеры, мм |
Рис. |
|||
|
L |
L1 |
B |
B1 |
||
|
ТПЛ-20 |
770 |
540 |
240 |
40 |
1 |
|
ТПЛ-35 |
990 |
760 |
410 |
||
|
ТПЛ-35-3 |
1060 |
830 |
480 |
112 |
2 |
|
ТПЛ-35-4 |
3 |
||||
Таблица 4.
Расчетные значения номинальной предельной кратности вторичной обмотки для защиты в зависимости от номинальной вторичной нагрузки в классах точности 10Р для трансформаторов тока ТПЛ-20
|
Номинальная вторичная нагрузка, В∙А |
3 |
5 |
10 |
15 |
20 |
30 |
40 |
50 |
|
Коэффициент трансформации |
Номинальная предельная кратность |
|||||||
|
300/5 |
46 |
36 |
23 |
17 |
13 |
9 |
7 |
6 |
|
400/5 |
43 |
35 |
23 |
17 |
13 |
9 |
7 |
6 |
|
600/5 |
50 |
42 |
30 |
23 |
18 |
14 |
11 |
8 |
|
800/5 |
53 |
45 |
34 |
27 |
24 |
17 |
13 |
11 |
|
1000/5 |
52 |
45 |
35 |
28 |
24 |
18 |
15 |
12 |
|
1500/5 |
51 |
43 |
35 |
30 |
26 |
21 |
17 |
15 |
Таблица 5.
Расчетные значения номинальной предельной кратности вторичной обмотки для защиты в зависимости от номинальной вторичной нагрузки в классах точности 10Р для трансформаторов тока ТПЛ — 35
|
Номинальная вторичная нагрузка, В∙А |
3 |
5 |
10 |
15 |
20 |
30 |
40 |
50 |
|
Коэффициент трансформации |
Номинальная предельная кратность |
|||||||
|
300/5 |
38 |
30 |
18 |
13 |
10 |
7 |
5 |
4 |
|
400/5 |
44 |
35 |
23 |
17 |
13 |
9 |
7 |
6 |
|
600/5 |
50 |
42 |
29 |
22 |
18 |
13 |
10 |
8 |
|
800/5 |
53 |
45 |
33 |
27 |
24 |
16 |
13 |
11 |
|
1000/5 |
48 |
42 |
32 |
26 |
24 |
17 |
13 |
11 |
|
1500/5 |
45 |
39 |
33 |
28 |
26 |
19 |
16 |
14 |
Общий вид трансформатора (чертеж)
Версия для печати (pdf)
проходной трансформатор тока — это.
.. Что такое проходной трансформатор тока?- проходной трансформатор тока
проходной трансформатор тока
Трансформатор тока, предназначенный для использования его в качестве ввода.
[ГОСТ 18685-73]
[http://www.ukr-prom.com/img/alboms/12682010-03-2991503421.jpg]
[http://www.eletorg.ru/descriptions-235.html ]
Проходные трансформаторы тока ТПЛ-10Трансформаторы предназначены для установки в комплектные распределительные устройства (КРУ) и служат для передачи сигнала измерительной информации измерительным приборам и (или) устройствам защиты и управления, для изолирования цепей вторичных соединений от высокого напряжения в электрических установках переменного тока на напряжение до 10 кВ.
Трансформатор выполнен в виде катушечной опорной кострукции.
Блок катушек, состоящих из двух вторичных и общей первичной обмоток, залит изоляционным компаундом.
[http://www.profenergo.com/tpl10.htm]
[http://www.kwk-electro.ru/cgi-bin/index.cgi?adm_act=strukture&num_edit=1016]Проходные трансформаторы тока наружной установки с литой изоляцией от 35 до 500 кВ
Трансформаторы тока типа GSR предназначены для передачи сигнала измерительной информации устройствам защиты, управления и измерительным приборам при использовании (встраивании) в качестве изделия, устанавливаемом на высоковольтном изолированном вводе классов напряжения от 35 до 500 кВ. Первичной обмоткой трансформатора является токоведущая шина или ввод. Высоковольтная изоляция обеспечивается за счет собственной изоляции ввода и воздушного зазора.
[http://www.kwk-electro.ru/cgi-bin/index.cgi?adm_act=strukture&num_edit=1016]
Тематики
- трансформатор
- трансформатор тока
Классификация
EN
- through-type current transformer
Справочник технического переводчика.
– Интент.
2009-2013.- проходной трансформатор (тока)
- таймер
проходной трансформатор (тока) — — [Я.Н.Лугинский, М.С.Фези Жилинская, Ю.С.Кабиров. Англо русский словарь по электротехнике и электроэнергетике, Москва, 1999 г.] Тематики электротехника, основные понятия EN bushing type transformerbushing type current transformer … Справочник технического переводчика
Трансформатор тока — Измерительный трансформатор тока ТПОЛ 10 … Википедия
втулочный трансформатор тока — Проходной шинный трансформатор тока. [ГОСТ 18685 73] Рис. Phoenix Contact Втулочный трансформатор тока Трансформатор тока с отверстием под втулку Шина Втулка [http://www.joule.ru/content/view/163/41/] Трансформатор тока ASR через втулку… … Справочник технического переводчика
Измерительный трансформатор — электрический трансформатор для контроля напряжения, тока или фазы сигнала первичной цепи.
Измерительный трансформатор рассчитывается таким образом, чтобы оказывать минимальное влияние на измеряемую (первичную) цепь; минимизировать искажения… … ВикипедияТПОФ — трансформатор тока проходной одновитковый с фарфоровой изоляцией … Словарь сокращений русского языка
ТПФ — территориальный патентный фонд торгово промышленная фирма транспортно производственная фирма трансформатор тока проходной с фарфоровой изоляцией … Словарь сокращений русского языка
ТПОФ — трансформатор тока проходной одновитковый с фарфоровой изоляцией … Словарь сокращений и аббревиатур
ТПФ — триполифосфат Источник: http://www.chimkent.kz/news270303.htm ТПФ транспортно производственная фирма транспорт ТПФ торгово промышленная фирма ТПФ трансформатор тока … Словарь сокращений и аббревиатур
Автоблокировка — (АБ) автоматическая система регулирования движения поездов.
При АБ перегон между станциями делится на один или несколько блок участков длиной обычно от 1 до 3 км. В начале каждого блок участка устанавливается автоматически действующий… … Википедияноминальный — 3.7 номинальный: Слово, используемое проектировщиком или производителем в таких словосочетаниях, как номинальная мощность, номинальное давление, номинальная температура и номинальная скорость. Примечание Следует избегать использования этого слова … Словарь-справочник терминов нормативно-технической документации
– Интент.
2009-2013.Полезное
Смотреть что такое «проходной трансформатор тока» в других словарях:
Измерительный трансформатор рассчитывается таким образом, чтобы оказывать минимальное влияние на измеряемую (первичную) цепь; минимизировать искажения… … Википедия
При АБ перегон между станциями делится на один или несколько блок участков длиной обычно от 1 до 3 км. В начале каждого блок участка устанавливается автоматически действующий… … Википедия| Наименование изделия у производителя | ТТЭ-30-100/5А | |
| Исполнение трансформатора тока | проходной (без встр.шины) | |
Первичный ток (номинал. ) | 100А | |
| Вторичный ток (номинал.) | 5А | |
| Класс точности | [0,5], | |
| Мощность вторичной обмотки (номинал.) | 5ВА, | |
| Наибольшие рабочие напряжение и частота | Umax 0,72кВ (50гц), | |
| Размеры окна (периметр и(или) диаметр) | Ø23,6; 11×31; 21×21 | |
| Конструктивная особенность | ||
| Тип монтажа | на монтажную панель/шину, | |
| Сертификация в госреестре средств измерений России и СНГ | есть | |
| Межповерочный интервал | 12 лет | |
| Диапазон рабочих температур, °C | от -45 до +45°C | |
| Климатическое исполнение и категория размещения | ||
| Особенности комплектации | с пломбировочной крышкой | |
| Примечание | ||
| Альтернативные названия | ТТЭ30 100/5А 100/5A 100/5 на 100А 100A 100 A А 5А 5A 5 с классом класс точности 0,5 кт к. т. 0,5кт кт0,5 ВА VA 5VA 0.72 кВ kV 0,72кВ 0,72kV 720V 720В 720 В V 0.66кВ 0.66kV 0.66 0,66кВ 0,66kV 0,66 660V 660В 660 Т0,66 Т0.66 T0,66 T0.66 монтаж крепление креплением МП шины пломб п/к под пломбу | |
| Страна происхождения | Китай | |
| Сертификация RoHS | ||
| Код EAN / UPC | ||
| Код GPC | ||
Код в Profsector. com | FE2.25.1.1 | |
| Статус компонента у производителя | Регулярная |
Классификация трансформаторов тока | Заметки электрика
Добро пожаловать на страницы сайта «Заметки электрика».
В прошлой статье я рассказал Вам про трансформаторы тока и их назначение.
Но в настоящее время на рынке существует большой выбор и разнообразие трансформаторов тока. И чтобы Вам было легче ориентироваться среди них, необходимо их классифицировать.
Вот сегодня мы и поговорим об их разновидностях и классификации.
Классификация ТТ по назначению
Как разделяются трансформаторы тока по назначению, я подробно описал в статье про применение и назначение трансформаторов тока.
Еще существуют лабораторные трансформаторы тока, о которых я не упомянул в вышесказанной статье.
Эти лабораторные ТТ имеют высокий класс точности и имеют несколько коэффициентов трансформации.
Так выглядит лабораторный трансформатор тока УТТ-6м1, установленный на моем рабочем стенде для проверки релейной защиты. Также мы его используем для измерения тока в первичной цепи при прогрузке автоматических выключателей более 100 (А).
Сейчас я подробно на нем останавливаться не буду. Расскажу о нем в отдельной статье. Кому интересно, то можете подписываться на статьи (в правой колонке сайта) и получать уведомление на почту о выходе новой статьи на сайте.
Классификация трансформаторов тока по месту установки
По месту установки трансформаторов тока их можно классифицировать следующим образом:
наружные
внутренние
встроенные
переносные
специальные
Наружные трансформаторы тока могут устанавливаться на открытом воздухе, т.е. это может быть открытое распределительное устройство (ОРУ).
Категория размещения электрооборудования в данном случае является I и регламентируется ГОСТ 15150-69.
На фотографии ниже показаны трансформаторы тока наружной установки, установленные на стороне 110 (кВ).
Внутренние трансформаторы тока могут быть установлены только в закрытых помещениях. Это может быть закрытое распределительное устройство (ЗРУ), так и комплектное распределительное устройство (КРУ), а также все помещения закрытого типа, регламентируемого ГОСТом 15150-69.
Пример внутренней установки трансформаторов тока смотрите на фотографиях ниже.
Вот установка высоковольтного трансформатора тока ТПШЛ-10 в ЗРУ-110 (кВ). Этот трансформатор стоит в цепи короткозамыкателя.
На фотографии ниже показан пример установки высоковольтных трансформаторов тока ТПЛ-10 в кабельном отсеке ячейки КРУ напряжением 10 (кВ).
Это трансформаторы ТПФМ-10 на одной из распределительных подстанций 10 (кВ).
А это несколько примеров низковольтных трансформаторов тока внутренней установки: КЛ-0,66 и ТТИ-А.
Встроенные трансформаторы тока встраиваются в силовые трансформаторы, выключатели, генераторы и другие электрические машины. В качестве внутренней среды электрооборудования применяется трансформаторное масло или газ.
Пример встроенных ТТ Вы можете посмотреть на фотографии ниже. Эти трансформаторы тока ТВТ встроены в бак силового трансформатора 110/10 (кВ) мощностью 40 (МВА). Они установлены на стороне 110 (кВ) и основная цель их установки — это осуществление дифференциальной защиты трансформатора.
Переносные ТТ применяются для лабораторных электрических измерений и испытаний электрооборудования. Примером переносного трансформатора тока является лабораторный трансформатор тока, о котором я говорил в самом начале статьи.
Специальные ТТ предназначаются и устанавливаются в специальных электроустановках шахт, морских судов, электровозов. Сюда можно отнести трансформаторы тока, установленные в силовой цепи питания электрических печей высокой частоты.
Мне лично не приходилось их видеть своими глазами.
Разделение ТТ по способу установки
По способу установки трансформаторов тока их можно классифицировать следующим образом:
проходные
опорные
Проходные ТТ применяют тогда, когда необходимо их установить в проеме стены или металлической поверхности (основания). Чаще всего они применяются в качестве вводов, а также на старых подстанциях с бетонным распределительным устройством (БРУ), по особенностям конструкций бетонных перегородок. Проходные трансформаторы тока играют роль проходного изолятора.
Как видно по фотографиям, проходные трансформаторы тока легко узнать по особенностям расположения выводов первичной обмотки. Один вывод всегда расположен вверху, другой — внизу.
Опорные трансформаторы тока применяют и устанавливают на ровную опорную плоскость.
Отличительной особенностью опорных трансформаторов тока является то, что вывода первичной обмотки располагаются либо все вверху, либо один вывод слева, другой — справа.
Классификация трансформаторов тока по коэффициенту трансформации
В чем же заключается классификация трансформаторов тока по коэффициенту трансформации?
Трансформаторы тока бывают:
с одним постоянным коэффициентом трансформации (одноступенчатые)
с несколькими коэффициентами трансформации (многоступенчатые)
Трансформаторы тока с одним коэффициентом трансформации имеют на протяжении всего срока их службы и эксплуатации один постоянный коэффициент, который никаким образом изменить нельзя. Они и нашли самое широкое применение.
У трансформаторов тока с несколькими коэффициентами трансформации можно изменить этот коэффициент путем несложных манипуляций. Например, изменить число витков обмоток, как первичной, так и вторичной.
Опять же в пример Вам привожу свой лабораторный трансформатор тока УТТ-6м1.
Классификация трансформаторов тока по первичной обмотке
По конструкции первичной обмотки, трансформаторы тока можно разделить следующим образом:
Об этом мы поговорим с Вами в отдельной статье про одновитковые и многовитковые трансформаторы тока, т.
к. материала по этой теме очень много.
Разделение ТТ по типу изоляции
Суть этого разделения заключается в способах изоляции обмоток трансформатора тока (первичной и вторичной). Существует следующие способы изоляции обмоток между собой:
- твердая изоляция
- вязкая изоляция
- смешанная изоляция
- газовая изоляция
Под твердой изоляцией подразумевается использование фарфора, полимерных материалов, бакелита, капрона и эпоксидной изоляции (смолы).
Вязкая изоляция состоит из компаундов различных составов.
Под смешанной изоляцией понимают бумажно-масляную изоляцию.
В качестве газовой изоляции применяется воздух или элегаз.
Классификация ТТ по методу преобразования
Классификация трансформаторов тока по методу преобразования заключается в самом принципе преобразования переменного электрического тока.
Различают следующие методы преобразования:
Классификация трансформаторов тока по классу напряжения
Ну вот мы и добрались до класса напряжения.
И конечно же трансформаторы тока тоже по ним делятся. Деление происходит очень легко и просто:
Разницу по классу напряжения трансформаторов тока видно не вооруженным глазом.
Выводы
Из опыта эксплуатации и технического обслуживания трансформаторов тока на подстанциях своего предприятия скажу, что чаще всего трансформаторы тока с классом напряжения от 3-10 (кВ) выполняются проходными, реже опорными. Все они предназначены для внутренней установки и имеют один коэффициент трансформации. Также у них используется 2 вторичные обмотки, одна из которых используется для цепей измерения и учета электроэнергии, а другая — для релейной защиты.
P.S. Если Вам необходимо узнать все классификационные характеристики конкретного трансформатора тока, то воспользуйтесь его паспортом. Если во время прочтения статьи у Вас появились вопросы, то смело задавайте их в комментариях.
Если статья была Вам полезна, то поделитесь ей со своими друзьями:
ПРОХОДНОЙ ТРАНСФОРМАТОР ТОКА ТПОЛ-20
Трансформатор ТПОЛ-20 предназначен для передачи сигналаизмерительной информации измерительным приборам, устройствам защитыи управления, а также для изолирования цепей вторичных соединений отвысокого напряжения в электрических установках переменного тока частоты50 или 60 Гц на класс напряжений до 20 кВ включительно.
Кроме того,трансформатор тока ТПОЛ-20 на номинальный первичныйток 1500 А и номинальный класс точности 10Р/10Р может устанавливатьсяв цепях нулевых выводов турбогенератора, если значение тока последнегоне превышает 400 А. Трансформатор изготовлен в климатическом исполнении «У» или «Т» категорииразмещения 3 по ГОСТ 15150
Условия работы:
- высота над уровнем моря не более 1000 м —
- окружающая среда невзрывоопасная, не содержащая пыли,химически активных газов и паров в концентрациях, разрушающих покрытияметаллов и изоляцию-
- рабочее положение – любое.
Технические характеристики:
| Наименование параметра | Показатель |
| Номинальное напряжение, кВ | 20 |
| Номинальный первичный ток, А | 400, 600, 800, 1000, 1500 |
| Номинальный вторичный ток, А | 5 |
| Номинальная частота, Гц | 50 |
| Номинальная вторичная нагрузка при cos j= 0,8, В-А: | 30 |
| Номинальный класс точности вторичной обмотки: для измерений для защиты | 0,5- 1,0- |
| Номинальная предельная кратность обмоткидля защиты при номинальном первичном токе, А: 400 600 800 1000 1500 | 13 |
| Кратность трехсекундного тока термической стойкости при номинальном первичном токе, А: 400 600 800 1000 1500 | 16 |
| Ток электродинамической стойкости, кА: | 120 |
Масса, кг. | 43 |
Чертеж:
Варианты обозначения: трансформатор ТПОЛ20, ТПОЛ-20У3, ТПОЛ20У3
Трансформаторы тока | Режимщик
Монтаж и ревизия трансформаторов тока
Измерительные трансформаторы тока служат для расширения пределов измерения и отделения цепей высокого напряжения (первичная сторона) от цепей низкого напряжения (вторичная сторона, к которой подключаются измерительные приборы, реле, токовые катушки счетчиков и т. д.).
Первичные обмотки трансформаторов имеют маркировку: Л1 — начало, Л2 — конец, а вторичные — соответственно И1 и И2. Для раздельного питания цепей защиты и измерительных приборов трансформаторы тока могут иметь две вторичные обмотки разных классов точности, рассчитанные для работы в режиме короткого замыкания на ток 5 А.
Разрывать вторичные обмотки трансформатора тока во время его работы нельзя, так как в ней может индуктироваться высокое напряжение, опасное для жизни; отсутствие же размагничивающего действия этой обмотки приведет к недопустимому перегреву магнитопровода из-за увеличения магнитного потока, а от магнитопровода перегреются и обмотки.
Трансформаторы тока для внутренних установок напряжением до 10 кВ обычно делают проходного типа; они же одновременно выполняют функции проходных изоляторов. Поэтому и устанавливают их так же, как и проходные изоляторы,- на специальных стальных плитах, съемных угольниках или швеллерах (рис. 1) и т. п.
Рисунок 1 Установка трансформатора тока типа ТПФ на стальных конструкциях
Опорные конструкции для трансформаторов тока весом до 50 кг можно выполнять из угловой стали 50 х 50 х 5 мм. Для этой цели применяются также различные листогнутые профили, например, в виде перфорированных монтажных швеллеров. Так же, как и для проходных изоляторов, стальные конструкции при установке трансформаторов на токи 1000 А и более должны выполняться разрезными Кроме трансформаторов тока с фарфоровой изоляцией типов ТПФ (рис.
1), ТПОФ, ТПОФУ (рис. 2, а), ТПФД, ТПФЗ, ТПФШ (рис. 2,б — щинный с проходной втулкой) и т. д. широкое применение находят трансформаторы тока с литой изоляцией на основе эпоксидных смол.
Рисунок 2 Трансформаторы тока
Буквы, входящие в обозначение типов:
Т — трансформатор тока,
П — проходной,
Ф — фарфоровый,
Л — литой,
О — одновитковый,
А — с алюминиевым контактным стержнем,
У — усиленный,
Д — для дифференциальной защиты,
3 — для земляной защиты,
Ш — шинный без стержня (пропускается шина),
Т — (в конце) тропическое исполнение.
Так, например, ТПОЛА-10 — 0,5/р-600 трансформатор тока, проходной, одновитковый, литой с алюминиевым стержнем до 10 кВ, класс точности 0,5 на 600 А (вес 16 ± 1 кг).
Трансформаторы тока ТЗР, ТЗРЛ, ТЗЛ, ТЗЛМ и т. д. предназначены для защиты кабельных линий при замыкании на землю отдельных жил кабеля и одеваются на смонтированные трехфазные бронированные или с металлической оболочкой кабели, располагаясь у концевой заделки.
На участке кабеля, где располагаются трансформаторы, броня и металлическая оболочка должны быть сняты. Заземляющий проводник присоединяется к специальному болту на лапке трансформатора, которыми трансформатор крепится к основанию.
Во время ревизии трансформаторов тока проверяют:
1) наличие заводских табличек и их данные;
2) состояние изоляторов, кожуха, выводов;
3) отсутствие обрывов обмоток;
4) правильность обозначений (полярность) выводных зажимов (рис. 3), если они не имеют маркировки;
Рисунок 3 Определение полярности обмоток трансформатора тока
5) наличие контакта (так называемое шоопирование) у трансформаторов типов ТПФ и ТПОФ между корпусом и проводящим слоем на изоляторах (рис. 4). При проверке мегомметр должен показать О. Проводящий слой представляет собой графитную краску и наносится для создания равномерной напряженности электрического поля между отдельными частями трансформатора. В случае отсутствия контакта контактирующие места покрывают новым слоем графитной краски.
У трансформаторов одновитковых (ТПОФ) графитной краской покрывается неглазированная средняя часть изолятора, проходящая через кожух и соприкасающаяся с ним.
6) сопротивление изоляции первичных обмоток по отношению к корпусу и между собой проверяется мегомметром на 2,5 кВ. Оно не нормируется (практически при температуре 25° С должно быть не менее 100 МОм).
Вторичные обмотки проверяют мегомметром на 1 /се и их сопротивление изоляции вместе с присоединенными к ним цепями должно удовлетворять нормам для вторичных цепей. Практически считается достаточным сопротивление изоляции 6 МОм.
Согласно ПУЭ у встроенных трансформаторов тока, например, в масляных выключателях типа МКП, проверяют коэффициент трансформации всех ответвлений, который должен быть в пределах допускаемой погрешности измерений. При установке трансформаторов в цепях электроприемников первой категории, снимают характеристики намагничивания сердечников, которые сопоставляются с характеристиками однотипных эталонных трансформаторов.
Необходимо проверять полярность выводов. Эти испытания обычно проводят наладочные группы или лаборатории.
Первичные обмотки измерительных трансформаторов испытываются повышенным напряжением (см. табл. 1) промышленной частоты.
Таблица 1 Испытание трансформаторов тока повышенным напряжением
Если величина сопротивления изоляции обмотки понижена, трансформаторы сушат
следующими способами: — пропусканием тока через обмотки (рис. 5) или же воздуходувкой, лучше в вакуумкамере.
Рисунок 5 Схема сушки трех трансформаторов при питании с первичной а и вторичной б стороны
Во время сушки температура изоляторов не должна превышать 75° С, а на поверхности металлических частей — 85° С. Токи в обмотках устанавливают на 10-15% выше номинальных значений.
Трансформаторы с одинаковыми коэффициентами трансформации при сушке можно подключать к источнику питания по несколько штук последовательно. Защитные кожухи для лучшего удаления влаги рекомендуется снять.
Возможно также производить сушку от источника постоянного тока, включив вторичные обмотки нескольких трансформаторов тока последовательно. Величина тока сушки устанавливается в этом случае около 10 А. Продолжительность сушки – 24-72 часа.
Сушить трансформаторы типов ТПФ, ТПФУ, ТПОФ можно методом индукционных потерь в стали кожуха, что ускоряет процесс сушки. На каждый трансформатор наматывается восемь витков изолированного провода сечением не менее 25 мм2, и эта обмотка подключается к низкой стороне сварочного трансформатора (65 В). Величину тока устанавливают 150-200 А, регулируя ее дросселем на стороне 220-380 В сварочного трансформатора.
Во время сушки от обмоток трансформаторов отсоединяют кабели, шины и т. п., а вторичные обмотки замыкают накоротко и заземляют. Продолжительность сушки — около 8-17 часов. Таким способом можно сушить одновременно несколько трансформаторов тока в разных ячейках, соединяя намагничивающие обмотки между собой последовательно.
Монтируемый на плате трансформатор тока генератора втулочного типа | Электронные катушки и трансформаторы
Трансформатор тока генератора втулочного типа для монтажа на платеЗаявление:
Генераторный трансформатор тока проходного типа предназначен для установки над высоковольтным вводом силовых генераторов. GCT вводного типа также можно использовать на изолированной фазовой шине (IPB) на более высоких уровнях напряжения системы, сохраняя при этом свой собственный класс всего 600 Вольт.Его простая конструкция обеспечивает низкую утечку продукта с чрезвычайно высокой способностью к короткому замыканию. Благодаря своей открытой конструкции его можно легко спроектировать для установки на любой монтажной площади и предложить легкую альтернативу громоздким литым элементам. Основным преимуществом этой конструкции является быстрое устранение неисправностей во время вынужденного аварийного отключения.
Строительство:
Тороидальный сердечник представляет собой непрерывно намотанную ленту из холоднокатаной электротехнической кремнистой стали с ориентированным зерном, которая проходит отжиг для снятия напряжений после намотки до заданных размеров.Эта система изоляции обеспечивает долговечную систему 155 ° C (класс F) по всей сборке змеевика. Вторичная обмотка наматывается из изолированного медного магнитного провода поверх полностью изолированного сердечника, причем витки равномерно расположены по периферии сердечника. Специально разработанные экранирующие обмотки стратегически интегрированы в основную вторичную обмотку, чтобы минимизировать влияние паразитного магнитного потока от соседних сильноточных проводников. Готовая изолированная катушка надежно прикрепляется к высокопрочной немагнитной монтажной плате.Несмотря на то, что она представляет собой конструкцию открытого типа, она выдерживает легкие брызги воды и сильную вибрацию.
Подключения:
Первичная полярность h2 / P1 выгравирована на монтажной плате. Вторичные клеммы представляют собой шпильки из силиконовой бронзы ¼-20, снабженные шестигранными гайками и чашечными шайбами для принудительного сжатия и обеспечения долговечных соединений. Идентификация терминала постоянно выгравирована двойными обозначениями «X» и «S» для совместимости с мировым рынком. Клемма X1 / S1 представляет собой мгновенную опорную полярность по отношению к h2 / P1 и будет обозначена цветной точкой.Литая алюминиевая распределительная коробка с (2) ступицами 1 дюйм NPT и заглушками снабжена съемной крышкой. Размер коробки позволяет правильно пропускать провода от соседних фаз. Также доступны другие отверстия ступицы до 1,5 дюйма NPT.
Настенный ввод с трансформатором тока серииSTB-L
RHM предлагает вариант комбинированного настенного ввода и трансформатора тока для конкретных применений.Очень компактный, он использует трансформатор тока тороидального типа, установленный вокруг ввода.
Производительность
- Номинальное напряжение: 40,5 — 252 кВ
- Номинальный коэффициент трансформации: 100 ~ 2500 / 5A или 100 ~ 2500 / 1A
- Номинальная частота: 50-60 Гц
- Номинальная мощность: 20-40 ВА
- Класс точности измерения: 0,2S, 0,2, 0,5S и 0,5 класс
Фактор предела точности 5,10, 15, 20, 30, 40 - Класс точности защиты: 5П, 10П
- Вторичные обмотки: 1-6
Условия эксплуатации
- Температура окружающей среды: -50C / + 45C
- Высота: <1000 м над уровнем моря (при высоте более 1000 м доступна специальная конструкция.Свяжитесь с нами)
- Длина пути утечки: от 25 до 31 мм / кВ
Типичные размеры — свяжитесь с нами для нестандартного дизайна:
| Технические характеристики моделей и | Максимальное напряжение для оборудования (кВ) | Номинальный ток (A) | Размеры | (мм) | Длина пути утечки Расстояние (мм) | |||||||
| L | L1 | L2 | L3 | L4 | a1 | a2 | b1 | b2 | ||||
| СТБ — Л — 40.5/630 | 40,5 | 630 | 1640 | 350 | 450 | 350 | 1045 | 40 | 80 | 300 | 360 | 1015 |
| STB — L — 40,5 / 2000 | 40,5 | 2000 ~ 2500 | 1740 | 350 | 450 | 350 | 1095 | 60 | 120 | 300 | 360 | 1015 |
| СТБ — Л — 72.5/630 | 72,5 | 630 | 2770 | 630 | 1000 | 630 | 1550 | 40 | 80 | 350 | 400 | 1925 |
| STB — L — 72,5 / 1600 | 72,5 | 1600 | 2820 | 630 | 1000 | 960 | 1575 | 50 | 100 | 350 | 400 | 1925 |
| STB — L — 126/630 | 126 | 630 | 3470 | 9009 9601100 | 9009 9601850 | 40 | 80 | 350 | 400 | 3200 | ||
| STB — L — 126/2000 ~ 2500 | 126 | 2000 | 3620 | 9009 9601100 | 960 | 1930 | 60 | 120 | 350 | 400 | 3200 | |
Дополнительная информация
Чтобы просмотреть наши технические документы, щелкните здесь.
Типы трансформаторов токаи их применение
Типы трансформаторов токаи их применение — Трансформаторы тока (ТТ) используются в установках среднего (MV) и высокого напряжения (HV), чтобы дать представление об электрическом выходе для устройств защиты и реле, а также для измерения. инструменты. Они предназначены для подачи тока во вторичную обмотку, соответствующего току, протекающему в первичной обмотке. В другом посте мы объяснили основные принципы конструкции и работы трансформатора тока.Теперь мы представим несколько практических типов трансформаторов тока и их применения.
Что такое трансформатор тока?Трансформатор — это электрический прибор, используемый для передачи электрической энергии от одной цепи к другой без изменения ее частоты, который может быть получен за счет электромагнитной индукции. По сути, трансформаторы бывают двух видов: с сердечником и оболочкой. Основная операция — понижать и повышать напряжение.
Измерительные трансформаторы используются для целей измерения, поскольку эти трансформаторы измеряют напряжение, ток, мощность и энергию.Они используются в нескольких устройствах, таких как амперметр, вольтметр, ваттметр и счетчик энергии. Эти трансформаторы делятся на два основных типа, а именно трансформатор напряжения и трансформатор тока. В этом посте мы полностью обсудим определение, типы и применение трансформаторов тока.
Что такое трансформатор тока? (Ссылка: elprocus.com )Измерительный трансформатор, который используется для создания переменного тока (переменного тока) во вторичной части трансформатора, представлен как трансформатор тока.Он также представлен как последовательный трансформатор, поскольку он сконфигурирован последовательно со схемой для измерения различных параметров электроэнергии. Здесь ток во вторичной части соотносится с током в первичной. В основном они используются для уменьшения токов высокого напряжения на выходах низкого напряжения.
Принцип работы трансформатора токаПринцип работы трансформатора тока несколько отличается при его измерении с помощью трансформаторов стандартного типа.Он содержит две обмотки, аналогичные обычному трансформатору напряжения. Когда переменный ток подается через первичную секцию, может создаваться переменный магнитный поток, тогда переменный ток будет стимулироваться через вторичную секцию. В этой форме сопротивление нагрузки очень низкое. Следовательно, это устройство работает в условиях короткого замыкания. Таким образом, ток через вторичную часть основан на токе в первичной обмотке, но не на импедансе нагрузки.
Типы трансформаторов токаТипы трансформаторов тока представлены на рынке несколькими типами.В этом посте мы представим их основные виды. Трансформаторы тока подразделяются на четыре основных типа, которые включают следующее:
Внутренний трансформатор токаВнутренние трансформаторы тока обычно используются в низковольтных цепях. Сами они делятся на разные формы, такие как оконные, раневые и стержневые. Обмоточный тип состоит из двух обмоток, включая первичную и вторичную, аналогичную основному типу. Они используются для суммирования из-за их высокой точности и больших значений ампер-витков первичной обмотки.
Инструмент стержневого типа содержит первичный стержень с вторичными сердечниками. В этой форме первичная планка является важной частью. Точность этого устройства может быть снижена из-за эффекта намагничивания в сердечнике. Форма окна может быть установлена в области первичного проводника, поскольку моделирование этих трансформаторов может выполняться без первичной обмотки.
Эти формы трансформаторов бывают с разъемным сердечником и монолитными. Первичный провод должен быть отсоединен перед подключением этого типа трансформатора, тогда как в случае разъемного сердечника он может проходить прямо в секции проводника, не разделяя его.
Наружные трансформаторы токаНаружные трансформаторы тока используются в высоковольтных цепях, таких как распределительные устройства и подстанции. Они представлены в двух формах: изоляция для газа SF6 и заполненная маслом. Трансформаторы тока с элегазовой изоляцией легче, если сравнивать их с маслонаполненными трансформаторами.
Бак-пик может быть прикреплен к первичной части, которая представлена как форма конструкции трансформатора тока под напряжением.В этой конструкции используются небольшие вводы, поскольку и первичный проводник, и резервуар имеют одинаковую емкость. Первичная обмотка разделенного типа используется для трансформаторов тока с несколькими передаточными числами.
Следовательно, отводы сконфигурированы на резервуаре, предназначенном для первичной части, поэтому с помощью этих устройств можно достичь переменного тока. Когда отводы подаются на вторичную обмотку, то рабочие ампер-витки могут быть изменены, пока они подаются на первичную часть, так что неиспользованный медный зазор можно оставить, исключая самый низкий уровень.
Изолирующий трансформатор токаЭтот тип трансформатора аналогичен стержневой форме, в которой вторичная часть и сердечник устанавливаются в секции первичного проводника. Вторичная часть трансформатора может быть скручена в круговую, отличную от кольцевого сердечника. Он прикрепляется к высоковольтному вводу силовых трансформаторов, автоматических выключателей, распределительного устройства или генераторов.
Когда проводник проходит через проходной изолятор, он работает как первичная обмотка, и конфигурацию сердечника можно выполнить, заключив изолирующую втулку.Эти формы трансформаторов тока используются в высоковольтных системах для целей реле, поскольку они не дороги.
Переносные трансформаторы токаЭти трансформаторы представляют собой высокоточные трансформаторы, в основном используемые для анализаторов мощности и высокоточных амперметров. Эти трансформаторы существуют в нескольких типах, таких как переносные, гибкие и с разъемным сердечником. Измерение уровня тока для переносной формы трансформаторов тока разных типов различается от 1000А до 1500 А.Эти устройства обычно используются для обеспечения изоляции измерительных приборов от цепей с большим напряжением. Посетите здесь, чтобы полностью узнать типы трансформаторов тока.
В дополнение к четырем основным типам, рассмотренным ранее, существуют другие типы трансформаторов тока, в том числе:
Типы трансформаторов тока (Ссылка: ksinstrumnets.net ) Стандартный измерительный трансформатор токаСтандартные измерительные трансформаторы тока используются в комбинация с амперметрами для контроля высоких токов, которые понижаются до нормального выходного уровня 1 А или 5 А.Состояние напряжения переменного тока трансформатора тока согласуется с уровнем напряжения переменного тока измерительного прибора или амперметра.
Форма 200/5 FSD (полное отклонение) трансформатора тока используется в сочетании с токарным амперметром с номиналом от нуля до 200 A. Амперметр идентифицируется калибровкой, так что FSD происходит после выхода трансформатор тока — 5 А.
Стандартный измерительный трансформатор тока (Ссылка: talema.com )Нагрузка R устройства должна быть как можно меньше, чтобы обеспечить близкое к короткому замыканию, чтобы обеспечить беспрепятственный выход вторичной обмотки.Нагрузка R, используемая в сочетании с вольтметром, также должна быть как можно меньше, чтобы вторичное напряжение трансформатора тока оставалось небольшим для повышения точности.
Стандартные номинальные значения напряжения переменного тока для обычных измерительных ТТ составляют 10, 5 и 2,5 В. Для измерительных устройств важно обеспечить насыщение в соотношении, которое гарантирует безопасность измерительного устройства при выходе, превышающем номинальное, или в ситуациях с недостаточным уровнем неисправности.
Если амперметр исключен из системы, вторичная обмотка полностью разомкнута, и устройство работает как повышающий трансформатор.Частично это связано с очень сильным увеличением намагничивающей среды в сердечнике трансформатора тока, поскольку во вторичной части нет противоположного выхода, чтобы предотвратить это.
Это может привести к возникновению очень большого напряжения во вторичной обмотке, так как отношение V p (N s / N p ) улучшается за счет вторичной обмотки. По этой причине трансформатор тока никогда не должен находиться в разомкнутом состоянии. Если необходимо снять нагрузку (или амперметр), сначала необходимо установить устройство защиты от короткого замыкания рядом с клеммами вторичной обмотки, чтобы снизить риск поражения электрическим током.
Измерительный трансформатор токаИзмерительный трансформатор тока сконструирован для непрерывного измерения тока и работы в точном соответствии с номинальным уровнем тока. Пределы сдвига фаз и погрешность тока определяются классом точности. Классы точности включают 0,1, 0,2, 0,5 и 1.
В счетчиках энергии, ваттметрах и измерителях коэффициента мощности из-за сдвига фазы возникают ошибки. Хотя объяснение электронных счетчиков энергии и мощности позволило откалибровать текущую фазовую ошибку.
Когда ток превышает стандартный уровень, измерительный трансформатор тока насыщается, тем самым ограничивая скорость тока через прибор. Основные вещества для трансформаторов тока такого типа обычно имеют небольшой уровень насыщения, например нанокристаллические.
Формы Nuvotem AP и AQ представляют собой прецизионные трансформаторы тока с нормальной точностью 0,1–0,2%, что делает их желательными для случаев, когда требуется высокая точность и, по крайней мере, сдвиг фаз.
Защитный трансформатор токаЗащитный трансформатор тока смоделирован для хорошей работы в состоянии перегрузки по току.Это позволяет конкретным реле точно контролировать токи короткого замыкания даже в ситуациях с очень большим током. Вторичный выход используется для запуска защитного реле, которое может изолировать участок энергетической цепи, находящийся в состоянии неисправности. Материал сердечника для этого типа ТТ имеет высокий уровень насыщения и обычно изготавливается из кремнистой стали.
Типы трансформаторов тока: стандартная форма (Ссылка: talema.com ) Первичная обмоткаВ этой форме первичная обмотка практически соединена последовательно с проводником, контролирующим ток.Первичная часть состоит из одного витка и находится внутри устройства. Проволочные обмотки трансформаторов тока могут использоваться для измерения токов в диапазоне от 1 до 100 А.
ШинаВ этой форме шина самой основной цепи выполняет роль первичной секции с одним витком. Итак, линейный трансформатор включает только вторичные обмотки. Сам корпус трансформатора тока обеспечивает изоляцию между землей и первичной цепью.Такие трансформаторы можно использовать при самых высоких напряжениях передачи, используя масляную изоляцию и фарфоровые вводы.
Кольцевой типВ этой форме трансформатор тока устанавливается над шиной или изолированным проводом, а вторичная обмотка имеет лишь низкий уровень изоляции. Для достижения нестандартных уровней или для других конкретных целей через кольцо следует пропустить более одного витка первичного провода. Сердечник обычно изготавливается из слоистой кремнистой стали, а обмотки — из меди.
СуммированиеСуммирующие трансформаторы используются для сравнения значений реле, полученных на выходе в трех фазах первичной части. Это выполняется путем преобразования трехфазных значений в однофазные величины. Трансформаторы тока линии прикреплены к первичной части вспомогательного трансформатора тока. Эти инструменты применяются для обеспечения надлежащего функционирования релейных цепей.
Ошибки типов трансформаторов токаОшибки, возникающие в различных типах трансформаторов тока, включают следующее:
- Первичная часть трансформатора нуждается в MMF (магнитодвижущей силе) для создания потока, который вызывает ток намагничивания в системе .
- Выход холостого хода трансформатора содержит элемент отходов сердечника, что приводит к гистерезисным и вихретоковым потерям.
- Пока сердечник устройства насыщен, плотность потока намагничивающей нагрузки может снизиться, и могут произойти другие потери.
Перед выбором лучшего трансформатора тока для применения необходимо учесть следующие особенности:
- Номинальный первичный ток
- Напряжение цепи
- Номинальный вторичный ток
- Номинальная нагрузка на вторичной стороне
- Класс точности
Этот выбор также следует делать с учетом максимальной интенсивности первичной цепи и профиля проводника.
Применение трансформатора токаДвумя основными областями применения трансформаторов тока являются измерение тока и защита. Они также используются для изоляции между измерительными приборами и высоковольтными электрическими сетями. Это гарантирует безопасность не только пользователя, но и используемого конечного инструмента. Рекомендуется использовать трансформаторы тока для приложений 40А и более.
Измерительный трансформатор токаИзмерительный трансформатор тока сконструирован для измерения тока на сплошном основании.Эти типы трансформаторов тока работают с большой точностью, но в пределах номинального уровня тока. Измерительные трансформаторы тока включают в себя первичную секцию, в которую подается измеряемый ток. Измерительные приборы прикреплены к вторичной секции. Это делает их пригодными для использования в сочетании с другими измерительными приборами и продуктами для определения мощности — от простых счетчиков мощности до счетчиков энергии, таких как:
- Амперметры
- Киловатт-часы
- Измерительные блоки
- Реле управления
Защитный трансформатор тока используется для уменьшения токов в электрических сетях, тем самым защищая их от сбоев.Эти типы трансформаторов тока измеряют фактический ток в первичной обмотке и генерируют пропорциональные выходные сигналы на вторичных сторонах, которые полностью изолированы от первичной цепи.
Этот выходной ток затем используется как вход для защитной части, которая автоматически изолирует это реле силовой цепи в случае пробоя. Поскольку изолирована только неисправная часть, остальная часть конфигурации может продолжать нормально работать.
Трансформаторы тока в системе защиты электропитания (Ссылка: ksinstruments.net )Некоторые из важных случаев применения трансформаторов тока:
- Управление высоковольтными электрическими подстанциями и электросетью
- Активация защитного реле в случае возникновения тока сбоя и изоляция компонента системы или всей системы от основного источника питания
- Коммерческие измерения
- Дифференциальная защита, защита от замыканий на землю и система защиты шин
- Двигатели и генераторные установки
- Панель управления (APFC, VCB, MCC, AMF, PCC и Релейные панели) и приводы
- Стандартные типы для лабораторных целей
- Тип проходного изолятора, масляный трансформатор тока в силовом трансформаторе
- Измерение, мониторинг, запись и управление током
Новый проходной трансформатор — Eleq
Требуются разработки Smart Grid больше измерений в распределительных устройствах среднего напряжения (MV-SG).Например, для целей энергоменеджмента или коммерческого учета (выставления счетов). Кроме того, необходимо уменьшить площадь, занимаемую распределительными устройствами среднего напряжения. Следовательно, эти дополнительные измерения не могут увеличить размер распределительных устройств среднего напряжения. Чтобы удовлетворить эти требования, ELEQ разработала и произвела новый трансформатор тока с вводом, который подходит для существующих распределительных устройств среднего напряжения на месте, которое еще не использовалось.
Вместе с одним из наших клиентов, который выбрал ELEQ, чтобы соответствовать рыночным тенденциям, описанным выше, мы разработали новый проходной трансформатор.Ниже приводится цитата нашего клиента:
«Мы рассматриваем ELEQ как одну из самых инновационных компаний в области защиты и измерения ТТ, которая предоставляет нам современные продукты, новые продукты и конкурентоспособные условия».
Этот новый проходной трансформатор SBM 106-54-82 представляет собой трансформатор тока низкого напряжения для монтажа вокруг проходного / конусного соединителя в распределительных устройствах среднего напряжения. С помощью этого компактного трансформатора возможны дополнительные измерения без увеличения размера распределительного устройства среднего напряжения.
Преимущества Трансформатор проходного изолятора SBM
Прежде всего, благодаря своей оптимизированной конструкции трансформатор проходного изолятора подходит практически ко всем разъемам проходного изолятора. Размер окна трансформаторного ввода CT составляет 82 мм. Также оптимизированы внешние размеры, что позволяет устанавливать трансформаторный ввод ТТ между фазами в распределительных устройствах среднего напряжения размером 106 мм.
Кроме того, такие компактные размеры снижают совокупную стоимость владения (TCO).Кроме того, трансформаторный ввод CT выполнен с защелкивающейся системой, которая обеспечивает правильную установку и снижает общую стоимость владения.
Дополнительный проходной трансформатор предназначен для точных измерений при низких температурах. С новым вводным трансформатором измерения возможны до -35 ° C.
Кроме того, благодаря герметичным разъемам ввод CT может использоваться для коммерческого учета (выставления счетов).
Кроме того, система обеспечения качества ELEQ признана в соответствии с процедурой оценки соответствия Национальным метрологическим институтом Германии (PTB).Таким образом, трансформатор тока SBM можно использовать для выставления счетов, как только он будет размещен на рынке. Эти трансформаторы тока могут поставляться с декларацией соответствия. Это позволяет ELEQ заявлять и подтверждать, что ее продукция соответствует основным требованиям закона об измерениях и калибровке.
В заключение, если вы ищете дополнительные измерения без увеличения занимаемой площади для ваших распределительных устройств среднего напряжения, познакомьтесь с нашим новым вводным трансформатором, который подходит для существующих распределительных устройств среднего напряжения на месте, которое еще не использовалось.
Трансформатор тока: узнайте назначение, стоимость и время выполнения заказа
Высокоточный трансформатор тока с обмоткой C800, обычно используемый для коммерческого учета.Назначение трансформатора тока
Реле необходимо знать величину тока — либо для измерения, либо для реализации схем защиты. Эту роль выполняет трансформатор тока (ТТ), понижающий сотни, а иногда и тысячи ампер до (обычно) 5 А, который затем подается на реле.
Типичное место для установки трансформатора тока — ввод выключателя или трансформаторный ввод.Это кольцевые трансформаторы тока, в которых магнитное поле, создаваемое током (протекающим через проходной изолятор), используется для создания тока в его обмотке.
Трансформатор тока на выключатель. Изображение предоставлено: FirstEnergy — Огайо Эдисон — вокзал Лиссабона.Для сверхвысокого напряжения автоматические выключатели сконструированы как выключатели под напряжением. Из-за веса и размера трансформаторов тока их нельзя установить непосредственно на корпусе прерывателя. Используются внешние автономные трансформаторы тока.
Внешние трансформаторы тока рядом с выключателем бака под напряжениемДля коммунальных предприятий важно знать, сколько энергии импортируется или экспортируется на границе обслуживания.ТТ вместе с ПТ устанавливаются прямо там, где линия электропередачи входит в подстанцию, что является точкой разграничения собственности.
Трансформатор тока возле тупиковой конструкции, где линия передачи входит в подстанцию. Изображение предоставлено: Western Area Power — подстанция испытательного трека.На изображении ниже показан трансформатор тока, установленный на отрезке шины среднего напряжения.
Внешний трансформатор тока, используемый рядом с переключателемДо сих пор вы видели автономные и кольцевые трансформаторы тока.Взгляните на стержневой трансформатор тока и пояс Роговского.
С точки зрения защиты и управления трансформаторы тока устанавливают зону защиты в энергосистеме. Строка, взятая из одной из электронных книг PEguru, показана ниже. Он показывает, как стратегически выбираются ТТ на выключателе и трансформаторе для реализации защиты линии, защиты трансформатора и защиты выключателя. Реле oneline для кольцевой подстанции.
Стоимость трансформатора тока
- Автономный трансформатор тока 138 кВ: ~ 15000 долларов США / фаза
- 345 кВ 3000: 5A MR C800 точность CT: ~ 30 000 долларов США / фаза
Срок поставки трансформатора тока
Сверхвысокое напряжение автономное устройство: ~ 1 год
Информация о стоимости и сроках выполнения предназначена только для вашего общего ознакомления.Обратитесь к поставщику и сообщите технические характеристики вашего оборудования, чтобы узнать фактические значения.
Узнайте подробности о другом основном оборудовании
ИЛИ
Попытайтесь пройти викторину
Поддержите этот блог, поделившись статьей
Втулочные трансформаторы тока, трансформатор ТТ, мини-прецизионный трансформатор тока, трансформатор тока с масляным охлаждением, बिजली का ट्रान्सफ़ॉर्मर в Вадодаре , Narayan Power Tech Pvt Ltd
Втулочные трансформаторы тока, трансформатор CT, мини-прецизионный трансформатор тока, трансформатор тока с масляным охлаждением, в Вадодаре, Narayan Power Tech Pvt Ltd | ID: 15230637397Описание продукта
Narayan предлагает линейку вводов трансформаторов тока — внутри — с лентой, в пластиковом корпусе, залитом и литым из смолы, а также на открытом воздухе — в корпусе из нержавеющей стали и залитом смолой и залитым смолой, общие электрические параметры приведены ниже:
- Номинальный ток в первичной обмотке до 20 000 Амперы.
- Номинальный вторичный ток 1 А, 2 А (для приложения WTI), 5 А, 0,577 А (или любое значение тока питания реле) или заданное пользователем
- Значение нагрузки до 50 ВА (IEC 60044, IS 2705)
- Класс точности до 0,1 для измерения (IEC 60044, IS 2705), до 10P, 15P для реле / защиты (IEC 60044, IS 2705), 0,1 для измерения (ANSI C 57.13) и до C
- 200 для реле ( ANSI C 57.13).
- Особый класс точности, такой как класс PS (IS 2705) / PX (IEC 60044) с конкретными значениями Vk и Imag.
- ТТ специального применения, такие как балансировка сердечника, вставка, суммирование, в соответствии с конкретными требованиями.
Заинтересовались данным товаром? Получите последнюю цену у продавца
Связаться с продавцом
Изображение продукта
О компании
Правовой статус компании с ограниченной ответственностью (ООО)./Pvt.Ltd.)
Характер бизнеса Производитель
Годовой оборотRs. 100-500 крор
Участник IndiaMART с апреля 2015 г.
GST24AAACN6792R1ZP
Вернуться к началу 1 Есть потребность?
Получите лучшую цену
Есть потребность?
Получите лучшую цену
LR (D) Изолирующий трансформатор тока — Shenzhen Chuangyin Co., ООО
Главный технический параметр
1. Номинальный первичный ток: 50-1500А
2. Номинальный вторичный ток: 5А или 1А
3. Номинальное напряжение: 30 кВ или 33 кВ, 34,5 кВ или 35 кВ и т. Д.
4. Класс точности измерения: 0,2S, 0,5S, 0,2, 0,5.
5. Класс точности по защите: 10П10, 10П15, 10П20.
6. Стандарты: IEC60044-1.2003 Часть 1: Измерительные трансформаторы-Часть 1: Трансформаторы тока
7. Другие параметры, пожалуйста, смотрите следующим образом:
LR-35 |
| LRD-35 | |||||
Коэффициент номинального тока （ A ） | Класс точности и номинальная мощность (ВА) | Коэффициент номинального тока （ A ） | Класс точности и номинальная мощность (ВА) | ||||
0.2S | 0,2 | 0,5 с | 0,5 | 1 | 10P | ||
600–1200 / 5 | 15 | 15 | 20 | 20 | 600–1200 / 5 | 15-20 | |
300-600 / 5 | 10 | 10 | 15 | 15 | 300-600 / 5 | 15 | |
150–300 / 5 | 10 | 10 | 15 | 15 | 150–300 / 5 | 15 | |
100–300 / 5 | 5-10 | 5-10 | 10 | 10 | 100–300 / 5 | 15 | |
75-200 / 5 | 5-10 | 10 | 10 | 75-200 / 5 | 10-15 | ||
50–150 / 5 | 5-10 | 5-10 | 50–150 / 5 | 10-15 | |||
100–300 / 1 | 2 | 100–300 / 1 | 10 | ||||
75-200 / 1 | 2 | 75-200 / 1 | 10 | ||||
50–150 / 1 | 2 | 50–150 / 1 | 10 | ||||
Замечания: По запросу мы готовы предложить трансформаторы других стандартов или с нестандартными техническими характеристиками.
