Прозвонка проводов и кабелей (прибор)

В электромонтажных работах одним из ответственных этапов в работе считается подключение оборудования. От правильности выполнения всех операций на этом этапе зависит успешная эксплуатация всего комплекса электроустановок на предприятии. Перед подключением производится прокладка силовых линий и кабелей, проводов цепей управления (цепи вторичной коммутации). Эти цепи соединяют между собой различные элементы оборудования с пультом управления и системой защиты. После окончания прокладки, перед подключением производится прозвонка, отдельных проводов и кабелей. В статье расскажем, зачем нужна прозвонка проводов и кабелей, рассмотрим основные способы.

Понятие и цель прозвонки

Термин прозвонка появился при выявлении концов одной жилы в кабеле, для лучшего понимания приведем пример. Когда прокладывается кабель вторичной цепи с 12 жилами из которых каждая имеет свое функциональное назначение ошибки при подключении не допустимы. Это может привести к поломке дорогостоящего оборудования или невыполнению оборудованием определенных функций.

Основные способы прозвонки

Методы выявления зависят от марки кабеля и условий расположения, при цветной изоляции жил, проблем нет. Кабель подключается к оборудованию по цвету жил с обеих сторон. Сложность возникает, когда изоляция всех или нескольких жил в кабеле одного цвета, а кабеля немаркированные. Именно в таких случаях производится прозвонка, определяется принадлежность концов с обеих сторон кабеля к одной жиле, их целостность и делается маркировка.

Основные способы и оборудование:

• Прозвонка тестером, может выполняться одним человеком в пределах одного распределительного шкафа и на расстояниях до 100м;
• Цифровым мультиметром, используется в аналогичных условиях, прибор устанавливается в режим прозвонки или измерения сопротивления.
• Самодельным прибором с лампой и батарейками;
• Телефонными трубками с элементами питания в цепи.
• Понижающим рансформатором в комплекте с индикаторными или измерительными приборами.

Иногда можно использовать мегометр, но в низковольтных цепях это не рекомендуется из соображений безопасности, в приборе используется напряжение до 500В. Обычно это делается в сетях высокого напряжения на больших расстояниях, для проверки изоляции. Читайте также статью: → «Как найти и устранить неисправности проводки: в доме, квартире?».

Прозвонка проводки тестером

Исторически сложилось так, что на начальном этапе развития электротехники, тестером назвали стрелочный комбинированный прибор, который включает в себя:

• Вольтметр;
• Амперметр;
• Омметр.

Потом в современные приборы добавлялись другие опции, электронный термометр, элементы световой и звуковой индикации, совершенствовали органы управления и методику применения. В результате вместо старого стрелочного тестера на смену пришла его современный аналог цифровой мультиметр с жидкокристаллическим дисплеем для отображения показаний. Одной из функций тестера является прозвонка проводов (проверка целостности провода).

Стрелочный комбинированный прибор Ц 4342-М1. Для того чтобы прозвонить провод стрелочным тестером надо внимательно изучить возможности прибора, как подключить измерительные щупы и в какое положение поставить переключатели на панели управления.

Ознакомьтесь с дискретным делением шкалы, на приборах различных моделей органы управления и шкалы отличаются. Рассмотрим методику прозвонки провода на примере стрелочного тестера Ц 4342-М1:

• Установить пакетный переключатель режимов измерения в положение 1кОм, на некоторых моделях есть Ом.
• Включите кнопку предохранителя, защита откалиброванных элементов схемы прибора от неправильного подключения. Если в режиме прозвонки цепи окажутся под напряжением.
• Нажмите кнопки режимов измерения при прямом и обратном токе, две черные кнопки в нижней части панели управления;
• Подключите провода щупов к центральной и правой клемам для измерения сопротивления;
• Для проверки работоспособности прибора, замкните щупы между собой, стрелка на шкале должна переместиться, слева на право, до упора. Измерения проводятся по шкале с обозначением кОм, вторая сверху. Если стрелка переместилась вправо к нулю, прибор работает.

Достоинства этого тестера в надежной защите и точности измерений, но в случае прозвонки, он работает как индикаторный прибор. Точных показаний тут не требуется, недостатками можно считать:

• сложность установки органов управления в нужный режим;
• большие габариты;
• Большая погрешность измерений при разрядке батарей, напряжение питания должно быть в пределах 3,5 – 4,5 В.

Проверка целостности провода в свернутом кабеле

Для прозвонки проводов в коротких шнурах или свернутом кабеле, достаточно зачистить изоляцию на проводах с обоих концов и начать измерения:

• Подключите щуп к проводу определенного цвета, второй щуп подключается к аналогичному проводу на другом конце. Если стрелка отклоняется в нулевое положение шкалы, провод исправен.

Прозвонка кабеля с цветными проводами, схематичное подключение щупов к одноцветным проводам на разных концах кабеля.  А – изоляция кабеля. В – Отдельные жилы кабеля с цветной изоляцией.

• При одноцветных проводах или разложенном кабеле, где расстояние не позволяет работать тестером с разными концами одновременно, все провода на одном конце замыкают между собой.
• На другой стороне кабеля подсоединяют щуп к одному проводу и прозванивают все остальные провода через него, по очереди 1,2,3….

Прозвонка кабеля с проводами одного цвета

Недостаток этого метода в том, что нет возможности выделить каждую жилу в отдельности и промаркировать. Это надо делать, когда кабель свернут на одном месте или воспользоваться прозвокой с помощью трансформатора.

Прозвонка проводов мультиметром

Производители делают разные виды мультиметров, но принцип измерений остается один, отличаются только расположение органов управления и пределы измерений. Для проверки целостности проводов переключатель режимов измерений ставится в положение прозвонки, оно отмечается знаком диода или зуммера. После чего процесс прозвонки осуществляется описанными выше методами. Целостность проводника кроме показаний на дисплее нулей (отсутствие сопротивления) сопровождается звуковым сигналом или светодиодным индикатором, это зависит от марки мультиметра. Читайте также статью: → «Как пользоваться мультиметром для чайников?».

Мультиметр GE 2524 в положении прозвонки

Щуп с черным проводом вставляют в разъем со значком заземления (корпус), красный выше, в разъем для измерения сопротивлений со значком Ома «Ω». Недостатком многих цифровых мультиметров в режиме прозвонки является задержка звукового индикаторного сигнала при прикосновении к контактам. Необходимо зафиксировать щупы на проводе в течении 2-3 секунд, чтобы убедится в наличии контакта. Это инертность в работе создает некоторые сложности в проверке целостности провода.

Мультиметры типа UNI-T имеют хорошие показатели в режиме прозвонки, звуковой индикатор срабатывает практически мгновенно при замыкании контактов.

По остальным параметрам UNI-T не уступает другим моделям в точности измерения и количеству опций. Читайте также статью: → «Проверка цепей мультиметром или тестером».

Таблица сравнения характеристик мультиметров Fluke-179 и UNI-T UN61

Обратите внимание, что для всех приборов желательно использовать щупы с позолоченными стержнями. Они в отличии от стальных не подвержены окислению, обеспечивают надежный электрический контакт.

Прозвонка с использованием трансформатора

Этот метод эффективен при прозвонке развернутых уложенных кабелей с проводами одного цвета. При этом используются понижающие трансформаторы с различными напряжениями на отводах вторичной обмотки.

• Первичная обмотка трансформатора подключается к источнику 220В переменного тока;
• Начало вторичной обмотки к заземляющему контуру, на который замкнут экранирующая оболочка кабеля;
• Остальные отводы вторичной обмотки с различными напряжениями к концам проводов;
• На другой стороне кабеля мультиметром измеряют соответствующее напряжение между контуром заземления и проводами кабеля. Таким образом, производится проверка целостности жилы и маркировка.

Схема подключения кабеля к трансформатору для прозвонки. Мультиметр при этом устанавливается в режим измерения переменного напряжения. Рекомендуется использовать приборы западных производителей, так как в этом случае используется режим измерения, а не индикации.

Китайские мультиметры типа С-99 очень плохо откалиброваны, неточные измерения напряжения могут привести к ошибке, при маркировки кабеля. Поэтому для прозвоки кабеля с применением трансформатора, где производятся измерения напряжения лучше использовать стрелочный прибор типа Ц- 4342-М1.

Характеристики комбинированного прибора Ц 4342 М1:

Класс точности	2,5/4,0
диапазоны измерений
Постоянный ток в мА	0,05 — 2500
Переменный ток в мА	0,25 — 2500
Напряжение в вольтах, постоянное	0,1 — 1000
Напряжение в вольтах переменное	1,0 — 1000
сопротивление при постоянном токе в кОм	0,3 — 10000
уровень сигнала при измерении напряжения в дБ(-)	-10 до+15
диапазон частот в Гц	45 — 2000
Источник питания	автономный
Габариты в мм	215*115*90
Вес в кг	0,9
температура эксплуатации	от -10 до +40°С

В большинстве случаев все мультиметры имеют классическую схему расположения органов управления с незначительными отличиями. При измерениях надо внимательно просмотреть надписи с обозначениями.

Сводная таблица основных параметров для разных моделей мультиметров:

Модель	Жидкокристаллический экран	U —	V~	I —	I~	R	Прозвонка соединен.	Тестирование диодов	Тестирование транзисторов
M830B	7 сегментов 3.5 разряда	0,1мВ- 1000В	0,1В- 700В	0,1мA- 10A	—	0,1Вт- 2мВт	—	*	*
M830	7 сегментов 3,5 разряда	0,1мВ- 1000В	0,1В- 700В	0,1мA- 10A	—	0,1мВт- 2мВт	*	*	*
M832	7 сегментов 3,5 разряда	0,1мВ- 1000В	0,1В- 700В	1мA- 10A	—	0,1Вт- 2мВт	*	*	*
M838	7 сегментов 3,5 разряда	0,1мВ- 1000В	0,1В- 700В	1мA- 10A	—	0,1Вт- 2мВт	*	*	*

Для установки мультиместра в режим измерений переменного напряжения надо пакетный переключатель изменения режимов установить в сектор со значком «V~» на максимальное значение, в пределах которого производятся измерения.  В нашем случае это будет любой предел измерений более 20В, провода от щупов устанавливаются в те же разъемы как при измерении сопротивления.

Прозвонка с помощью телефонных трубок

Достоинством этого метода является то, что удобно прозванивать развернутые кабеля с одноцветными проводами. При этом электромонтажники могут общаться между собой. Недостаток в том, что один человек не может производить работы этим способом.

Потребуется две телефонные трубки и один элемент питания, достаточно 4,5 вольта.

• Подключите в разрыв микрофонного провода, выходящего из телефонной трубки батарейку 4.5 В. (Полярности не имеют значения). Главное чтобы ток был постоянным и стабильным, без пульсаций, если используется не батарея, а выпрямитель от промышленной сети.

Подключение источника питания к телефонной трубке, обратите внимание, что полярность не имеет значение, главное чтобы батарея включалась в цепь перед микрофоном.

• Подключите конец провода подключенного к капсюлю на экранирующую оболочку кабеля, второй к одной из жил;
• На другой стороне кабеля, вторая трубка подключается одним проводом к экранирующей оболочке. Второй провод поочередно присоединяют к различным жилам, пока не ответит монтажник на другом конце кабеля.

Подключение трубок к кабелю для прозвонки жил, плюсовой провод можно подключать к экранирующей оболочке на кабеле или к металлической трубе, в которой он проложен. Но при этом надо учитывать, что труба должна быть цельной или иметь электрический контакт с общим контуром заземления для обоих сторон кабеля.

Совет №1. Для облегчения конструкции используйте микрофонную гарнитуру от сотовых телефонов, в некоторых случаях это очень удобно.

Схема подключения микро наушников в телефонную трубку вместо телефонного капсуля.

Прозвонка кабеля индикаторным устройством с лампочкой

Для этого понадобится любой элемент питания, батарейка на 1,5; 4,5 или 9 Вольт, провода с зажимами типа «крокодил» и лампа под соответствующее напряжение.

Сборка схемы и порядок использования:

• К клемам элемента питания припаивают провода;
• В разрыв одного из проводов, полярность не имеет значения, подключают светодиод или лампу;
• Процесс прозвонки производится аналогичным методом, как и тестером или мультиметром. В этом случае, при целостности проводника, вместо отклонения стрелки или показания на жидкокристаллическом дисплее, будет светиться лампочка.

Такой индикаторный прибор позволяет тестировать кабели на расстояния нескольких сотен метров, в зависимости от состояния зарядки батареи.Схема подключения индикаторного прибора с лампочкой для прозвонки кабеля.

Совет №2 При монтажных работах, когда лампы постоянно перемещаются, рекомендуют использовать светодиод. Он меньше подвержен механическим воздействиям, чем обычная лампа накаливания со спиралью и стеклянной колбой.

Наиболее часто допускаемые ошибки при прозвонке кабеля

1. Неправильная установка режимов измерения или подключение щупов к гнездам мультиметра или тестера. На старых стрелочных тестерах переключатель режима работы ставят в положение 1 кОм, на современных приборах в режим прозвонки, со знаком диода или зуммера;
2. При прозвонке проводов с применением понижающего трансформатора, стрелочным тестером, проверьте источник питания. Напряжение должно быть от 3.5 до 4.5 вольт, в противном случае напряжение будет измеряться с большой погрешностью;
3. Перед прозвонкой тщательно зачистите контакты на проводах кабеля и измерительных щупах. Позолоченные контакты чистить не надо, можно протереть ватой с техническим спиртом.
4. Используя стрелочные приборы, при измерении не перепутайте шкалу, должна быть для переменного напряжения со знаком «V~».
5. При прозвонке проводов в жгутах распределительного шкафа, контакты с обеих сторон должны быть отключены от всех элементов оборудования.

Оцените качество статьи:

гарнитура, телефонная трубка или тестовый набор?

Прозвонка нужной кабельной пары на кроссе, в муфте или на удаленном конце кабеля является неотъемлемой задачей любого инженера, занимающегося монтажом и обслуживанием медных кабельных линий.

Прозвонка кабеля с помощью телефонной трубки или гарнитуры

Издавна прозвонка проводов выполнялась двумя монтажниками, каждый из которых был оснащен телефонной трубкой или гарнитурой. Один из них подключал к линии источник (аккумулятор или генератор) для питания микрофонов тестовых трубок напряжением 12 – 100 В как показано на рисунке.

1 — бокс типа БКТ;
2 — винт крепления плинта, сообщающийся с экраном кабеля;
3 — экранная проволока; 4 — пучки жил кабеля;
5 — косоплетка с прозвоненными парами

Рис. 1 Прозвонка кабеля при помощи тестовых телефонных трубок и генератора 12 – 100 В

Один из выводов источника подключался к экрану кабеля напрямую, другой — через тестовую трубку одного из монтёров, подключался к медной паре или группе пар, которые нужно идентифицировать на обратном конце. Второй монтер подключал один из выводов телефонной трубки к экрану кабеля, другим же поочередно прикасался к жилам кабеля. Об идентификации нужной пары говорил щелчок, который был слышен в телефонной трубке монтера после попадания ее под напряжение.  Таким образом также образовывался канал голосовой связи между монтажниками.

Причем для организации голосовой связи в ходе идентификации пар достаточно второму монтеру было закоротить все жилы между собой и подключится к ним свободным выводом телефонной трубки. Главными недостатками трубок является плохая слышимость щелчков, необходимость физически подключаться к кабелю, а также неудобство работы: монтажнику необходимость прижимать трубку к уху, а руками в это время подключаться к разным жилам.

Что такое тестовый набор для прозвонки кабеля?

С течением времени и развитием технологий появились специализированные приборы для прозвонки кабельных пар – тестовые наборы. Входящий в их состав тоновый генератор способен не только подать питающее напряжение на микрофоны тестовых трубок для организации голосовой связи, но и подать в пару тональный сигнал для удобства ее идентификации на обратном конце. Распространяясь по проводнику сигнал создает вокруг него электромагнитное поле, которое и обнаруживается на удаленном конце приемником.

Рис. 2 Организация канала служебной связи между монтажниками посредством генератора Greenlee 77HP

В качестве приемника можно пользоваться тестовой телефонной трубкой (гарнитурой), один из выводов которой должен быть подключен к экрану кабеля, другой – использоваться в качестве щупа. Вместе с тем, практичнее для этой цели использовать специальный индуктивный щуп, являющийся также составной частью тестового набора.

Рис.3 Идентификация пары на обратном конце кабеля при помощи индуктивного щупа Greenlee 200EP-G

Громкий сигнал с генератора будет прекрасно слышен в динамике щупа даже без непосредственного контакта его наконечника с искомой парой, однако по мере приближения к ней уровень сигнала будет выше, что позволяет легко справиться с поставленной задачей. Некоторые индуктивные щупы имеют разъёмы для подключения телефонной гарнитуры и даже тестовой телефонной трубки.

Аналоговые индуктивные щупы

Аналоговые индуктивные щупы позволяет точно определить пару проводов на удаленном конце, однако эта пара должна быть отключена от активного оборудования и разомкнута. Кроме того, такими приемниками вряд ли получится трассировать линию под штукатуркой и за фальш стеной. Это возможно только в случае совместного использования с генератором высокой мощности. Вместе с тем, они хорошо определяют низкочастотные гармоники, исходящие от силовой проводки под нагрузкой. Это позволяет трассировать скрытую под штукатуркой или в полой стене.

Видео трассировки проводки индуктивным щупом:

Наиболее популярными и универсальными индуктивными щупами являются модели:

	200B-G	TEP-200	CT15	200EP-G
Светодиодная индикация		•		•
Звуковая индикация	•	•	•	•
Частотный диапазон принимаемого сигнала	500 Гц – 5 кГц		100 Гц – 20 кГц	500 Гц – 5 кГц
Громкость	30 дБ			30 дБ
Определение полярности телефонной линии		•
Тип принимаемого сигнала	аналоговый	аналоговый	аналоговый	аналоговый
Сопряжение с гарнитурой		•		•
Сопряжение с телефонной трубкой	•			•
Подсветка рабочего пространства				•
Тип наконечника	пластик	пластик	пластик	метал, пластик

Они совместимы со всеми (не зависимо от производителя) генераторами аналогового сигнала, частоты выходного сигнала которых находятся в пределах рабочего диапазона индуктивного щупа.

Аналоговые индуктивные щупы с системой фильтрации

Чем больше коэффициент усиления щупа, тем более слабый сигнал мы сможем зафиксировать и тем более длинную линию сможем прозвонить. Увеличить чувствительность щупа позволяет и металлический наконечник, который поставляется в комплекте с некоторыми приборами. Однако вместе с полезным сигналом, щуп будет принимать и усиливать и все помехи, находящиеся в диапазоне принимаемых частот. Поэтому в помещениях с повышенным уровнем электромагнитных помех (серверные, ЦОД и др) удобнее пользоваться устройствами с системой фильтрации. Некоторые из них позволяют отфильтровать низкочастотные шумы 50 Гц и их гармоники, другие выделяют конкретную частоту, отсекая всевозможные помехи (в этом случае выделенная частота приема должна соответствовать частоте сигнала генератора). К таким щупам относятся следующие:

	200FP	PRO3000F50	200XP	500XP
Светодиодная индикация	•	•	•	•
Звуковая индикация	•	•	•	•
Частотный диапазон принимаемого сигнала	500 Гц – 5 кГц		500 Гц – 5 кГц	200 Гц – 3 кГц
Фильтр низких частот 50 Гц	•	•	•	•
Избирательный фильтр, частота	нет	нет	984 Гц	577 Гц; 984 Гц
Громкость	35 дБ		35 дБ	60 дБ
Тип принимаемого сигнала	аналоговый	аналоговый	аналоговый	аналоговый
Сопряжение с гарнитурой	нет	•	нет	• (гарнитура в комплекте)
Сопряжение с телефонной трубкой	•	нет	•	нет
Тип наконечника	пластик	пластик	пластик	метал, пластик
Влагозащищенность / Ударопрочность	нет	нет	нет	•

Видеообзор поиска порта щупом с фильтром, смотрите, начиная с 5:08:

Цифровые индуктивные щупы

Не чувствительными к различного рода помехам и шумам являются щупы с возможностью приема цифрового сигнала. Однако такие щупы работают только с «родными» генераторами. Кроме того, цифровой сигнал оказывает очень сильное электромагнитное влияние на окружающие пары и даже кабели. С одной стороны – это позволяет легко трассировать кабели, находящиеся за фальш стеной или подвесным потолком, идентифицировать кабель на удаленной от генератора стороне. С другой стороны – не позволяет отобрать конкретную пару, в которую подан сигнал. Для решения этой задачи некоторые щупы совмещают аналоговый и цифровой режимы работы.  К таким щупам относятся следующие:

	256712D	IT200 Probe
Светодиодная индикация	•	•
Звуковая индикация	•	•
Идентификация повреждений: перепутанные пары, короткое замыкание, обрыв	•	•
Интерфейсы для подключения кабеля	RJ45	RJ45
Прием аналогового сигнала	•	•
Прием цифрового сигнала	•	•
Определение полярности телефонной линии		•

Кроме того, приборы такого типа, совместно со «своим» тоновым генератором позволяют определить наличие и тип повреждения в витой паре (правильность обжимки) с коннектором RJ45. Поэтому чаще всего применяются при обслуживании локальных вычислительных сетей.

Емкостные антенны

Существуют также тестовые наборы, использующие в качестве приемника емкостную антенну. Она обнаруживает магнитную составляющую поля, создаваемого протекающем по проводам током. Для получения сильного магнитного поля пара должна быть закорочена на удаленном конце. Антенна позволяет не только идентифицировать кабель в кабельном колодце или на кроссе, но и выполнить его трассировку в стене и даже в грунте. Представителем такого рода приборов является Greenlee CTS 132J, который по сути является промежуточным звеном между тестовыми наборами и трассоискателями.

Выводы

Сегодня прозвонку кабеля удобнее и быстрее делать не с помощь телефонной трубки или гарнитуры, а с помощью тестового набора, в который входит тон генератор и щуп-приемник, обычно выполненный в форме похожей ну трубку с динамиком. Звук с такого щупа прекрасно слышно, при этом прикасаться к кабелям даже не требуется. Достаточно просто вести таким щупом мимо кабельных пар, чтобы быстро найти искомую. Скорость работы повышается многократно. Подобный тестовый набор позволит осуществлять прозвонку одному человеку, а также осуществлять трассировку нужного провода за фальш стеной, за подвесным потолком и даже в земле.



См. также:

Как прозвонить провода и кабель? Альтернативные способы

Автор Alexey На чтение 5 мин. Просмотров 2k. Опубликовано 12.03.2016 Обновлено 12.03.2016

При проверке целостности кабельной продукции по одной из жил пропускают электрический ток, и в данную цепь включают омметр, лампочку или звуковое устройство, которое звенит при тестировании провода, поэтому данные испытания называют прозвонкой.

Цель прозвонки может быть двоякой – проверить исправность провода, или найти два конца одной жилы. Прозванивают цепи при помощи мультиметра или специальных приборов.

С данными задачами превосходно справляется даже самый простой и дешёвый мультиметр, ведь в данном случае погрешность измерений не играет никакой роли – ток либо течёт, либо нет, одно из двух. Поэтому в арсенале электрика всегда должен быть хотя бы простейший мультиметр, помимо проверки целостности кабелей им можно измерять напряжение, сопротивление изоляции и силу тока.

Но для единичной проверки можно соорудить прибор для прозвонки из подручных средств. Для начала нужно рассмотреть способы проверки кабелей.

Проверка исправности изоляции

Данное испытание проводят только с одного конца кабеля. Для этого зачищают проводники, включают мультиметр в режим измерения сопротивления, выбирают диапазон мегаом.

Не касаясь пальцами щупов, проверяют ими, нет ли пробоя между жилами.

Из-за емкости кабельных проводов на электронном дисплее вначале показания будут меняться, но в течение нескольких секунд емкость зарядится и на индикаторе должна высветиться единица в левой стороне экрана – это означает, что сопротивление настолько велико, что выходит за диапазон измерений.

Если же установится ноль, то это значит, что между жилами есть короткое замыкание. Бывает, что мультиметр показывает какое-то среднее значение. Если кабель новый, то он некачественный, и увлажнённая изоляция дает утечку, или же, может сказываться влияние электромагнитных помех.

В этом случае прибор переключают в более низкий диапазон – сотни килоом, и следят за показаниями – в случае электромагнитных наводок отображаемое на дисплее значение будет постоянно меняться, но если это неисправная изоляция, то показания будут стабильными.

Основные единицы измерения

Обязательно следует следить при проверке за руками – они не должны касаться щупов, чтобы не создавать погрешностей при измерениях. Часто таким способом можно проверить исправность проводки, находящейся во влажной стене, подключаясь к заведомо обесточенным и неподключённым к электроприборам проводам.

Прозвонка целостности проводника

В исправном кабеле каждая жила должна проводить электрический ток, и между ними не должно быть короткого замыкания.

Если кабель имеет маркированные провода, значит идентифицировать пары окончаний каждой жилы не нужно. В этом случае нет нужды подтягивать окончания кабеля в одно место, или тянуть провод от мультиметра к другому концу.

После проверки изоляции на пробой по описанному выше способу, достаточно будет зачистить и соединить в одну скрутку провода на одном конце кабеля, а на другом производить прозвонку.

Мультиметр переключают в режим измерения сопротивления, устанавливают самый низший диапазон – как правило, это 200 Ом, или специальный значок динамика специально предназначенный для прозвонки.

Мультиметр в положении переключения динамика для прозвонки

Всегда перед прозвонкой проверяют сам мультиметр – для этого соединяют два щупа вместе – тестер должен зазвенеть и показать ноль, уже после этого можно проводить измерения.

Для проверки будет достаточно подсоединить один щуп к любому проводу, а другим поочерёдно пройтись по всем жилам – везде они должны прозваниваться, то есть прибор должен издавать звуковой сигнал, если в нём присутствует данная опция, или показывать сопротивление, близкое к нулю.

Некоторые длинные кабели могут обладать сопротивлением в несколько Ом – это нормально. Если прибор показывает единицу справа – значит где-то в тестируемом проводе обрыв.

Как прозвонить проводку между распределительными коробками

Очень часто требуется найти окончания одного проводника в хитросплетении одноцветных проводов в распределительных коробках. В этом случае не обойтись без дополнительного проводника, с длиной большей расстояния между двумя коробками.

Сначала прозванивают сам дополнительный провод, потом один его конец подсоединяют произвольно к одному выводу в распределительной коробке, а к другому окончанию дополнительного проводника подсоединяют один из щупов мультиметра. Электропроводка должна быть обесточена, все розетки должны быть свободными, а выключатели выключены.

Оставшимся щупом проверяют выводы в другой коробке – тот, на котором тестер зазвенит, или покажет ноль и будет единым проводом. Его окончания маркируют, и таким же способом идентифицируют окончания остальных жил. Дополнительный провод и сами щупы лучше снабдить зажимами «крокодил», таким способом цепляя их на тестируемую жилу, что позволит проводить прозвонку проводки самостоятельно. зажим крокодил

Если одна из жил перебита, то её находят методом исключения, идентифицировав и проверив остальные провода. Таким же способом можно осуществить прозвонку и проверку автомобильной проводки, предварительно отключив аккумулятор.

Альтернативные способы прозвонки

Если тестер отсутствует, то его можно заменить, используя аккумулятор или батарейки и лампочку. В разрыв данной цепи включают испытуемый проводник, процедура ничем кардинально не отличается – при исправной жиле лампочка должна светиться.

Профессиональные электрики для прозвонки также используют специальные телефонные трубки, при этом они могут переговариваться, прозванивая разные окончания проводки.

альтернативные способы прозвонки при помощи : а) простой батарейки и лампочки, б) тоже но с заземлением, в) с трубкой телефона через батарею и заземление и г) через трансформатор на разные напряжения с вольтметром или мультиметром

С использованием трансформатора, на одном конце кабеля подключают к проводам выводы вторичной обмотки, имеющие разные напряжения, которые измеряют на проводах другого окончания, тем самым их идентифицируя.

Прозвонка фаз

Также с помощью вольтметра фазируют провода в параллельно подключённых кабелях – для этого на них подают трехфазное напряжение – включенный между одинаковыми фазами вольтметр будет показывать ноль.

Тех же результатов достигают, делая прозвонку фаз при помощи двух последовательно соединённых ламп 220В – они не перегорят при подключении между разными фазами, и не будут светиться при включении на одинаковые фазы.

Прозвонка проводов и кабеля — используемые инструменты и схемы

Для обеспечения правильного подключения электрических приборов в сети требуется выполнить их прозвон (прозвонку).
Для проведения самого простого прозвона потребуется наличие лампочки и батарейки. Жилы, расположенные на одном конце провода маркируют в произвольном порядке. К первой из них подключают батарейку. После этого, к лампе подключают проводник и по очереди касаются жил на другом конце провода. Если в момент касания лампа горит, то это значит, что найдена жила ккоторой подключена жила от батарейки.

Прозвон можно выполнить и без участия проводника, который связывает оба конца провода. Этот же принцип лежит и в основе выполнения прозвона с использованием мегомметра, если он подключен к концам одной и той же жилы.

Кабель АПвПу2гж

Кабель АПвПу2гж используется для подачи напряжения на стационарные установки и создания электросетей. Конструкция изделия позволяет прокладывать его как по земле, так и в грунте. Двойная гидроизоляция, которую имеет эта марка, допускает монтаж по дну несудоходных водоемов и по их берегам.

Заказать

Указанные методы прозвона используют в том случае если концы провода расположены довольно близко и эту операцию может выполнить один человек.

Если концы расположены в разных концах здания, то довольно часто применяют метод с использованием двух переносных трубок.

Для проведения подобной процедуры требуется соединить наушник или микрофон последовательно. В этот отрезок цепи необходимо установить батарейку на 1 — 2 В. созданная схема позволит проводить скоординированные работы.

Процесс проведения работ выглядит следующим образом. Монтер на одном конце провода закрепляет один из зажимов к оболочке кабеля, а другой к одному из проводов. Монтажник, который, расположился на противоположном конце поочередно касается. Если в трубке раздается щелчок и рабочие слушают голоса друг друга, то это говорит о том, что трубки включены на один проводник.

В арсенале электриков имеется и прибор, представляющий собой специальный трансформатор, у которого от вторичной обмотки выполнен отвод нескольких проводов

В ходе работы этого прибора начало обмотки подсоединяют к заземленным оболочка провода. Отводы к его проводам. Замерив напряжение между жилами и оболочкой заземления которые расположились на другом конце провода и при этом используя записанные данные о напряжении не сложно определить куда и как расходятся концы.

Кабель ПвПу2гж

Кабель ПвПу2гж применяется для передачи электроэнергии к фиксированным установкам. Может протягиваться в грунте вне зависимости от уровня коррозионной активности. Активно используется в несудоходных водоемах. Нуждается в обязательной защите от механических повреждений. Возможна установка на сложных трассах.

Заказать

Маркировку проводом выполняют с помощью отрезков из винила.

Фазирование кабелей

Иногда, в силу разных причин, мощности подающего электроэнергию не достаточно для обеспечения эффективной работы электрической установки. В этом случае обустраивают подачу тока по нескольким, кабелям, которые расположены рядом. Они должны быть подключены к электрической установке с обязательным соблюдением порядка фаз. Если это условие проигнорировать, то получение короткого замыкания гарантировано.

Определение очередности фаз и называют фазированием.

Рассмотрим пример. Пусть входные шины распределительных устройств (РУ) соединены между собой проводом. По нему электричество подается от первого устройства ко второму.

Для повышения надежности вдоль уже установленного провода прокладывают еще один. Его концы так же должны быть подключены к шинам. Причем шина из первого должна быть соединена с аналогичной шиной А. Это касается и шинам под названьем В и С.

На установках, которые работают под напряжением 380/220 В, фазирование производят с использованием вольтметра, который рассчитан это напряжение в сети.

Если вольтметр будет показывать линейное напряжение, то это говорит о том, что на кабельной жиле и на шине распределительного устройств уже имеются разные фазы и соединять их между собой нельзя. Если на приборной панели зафиксирован ноль, то это говорит о том, что относятся к одной фазе и их можно связывать между собой.

Остальные фазы определяют по той же схеме.

Если прибора нет под руками, то допустимо использовать две последовательно соединены лампы накаливания. В ходе проверки лампы не должны загораться в случае включения их между жилой и шиной.

Кабель МКЭШнг-LS

Кабель МКЭШнг-LS предназначен для соединения электрических приборов и передаче управляющих сигналов на исполнительные приборы. Его можно прокладывать в помещениях, на открытом воздухе, в траншеях, на виадуках и в кабельных каналах. Эта разновидность продукции не подвержена внешним электромагнитным полям.

Заказать

Надо помнить, что силовой кабель — это серьезная емкость, после выполнения фазировки или прозвонки на жилах скапливается большой статический заряд, который требуется удалять после того, каждая жилая связана системой заземления.

Прозвонка и подключение силового кабеля к электро оборудованию

Один из самых ответственных этапов при установке оборудования это его подключение.

Только правильность и качество работ по сборке определяет корректность работ установленного оборудования, реализация его возможностей в предельном объеме. Существует несколько способов прозвона проводов и силового кабеля.

При выполнении работ по установке нового оборудования существует этап, на котором проводят прокладку цепей, соединяют между собой различные части электрического оборудования, в т. ч. контрольного кабеля. Такие цепи называют цепями вторичной коммутации и по ним производят управление оборудованием его охрану и исполнение им своих непосредственных функций. После того, как вторичная схема построена, начинают монтаж и запуск основного оборудования.

Прозвонка проводов и схемы распайки коробок

Страница 7 из 8

Нахождение соответствующих жил проводов и кабелей для. их соединения между собой и для присоединения к зажимам аппаратов и приборов называют прозвонкой. Эта операция проводится после окончания прокладки проводов и кабелей, установки выключателей, светильников и розеток.
Для ознакомления со способами и порядком выполнения прозвонки обратимся к схеме квартирной проводки (рис. 27). Фазный и нулевой провода от питающей магистрали введены в коробку Б, из которой проложены два провода для подключения розетки 5, и пять проводов в канале потолочного перекрытия (три — к люстре 4 и два — для подключения приборов в малой комнате). Кроме того, в коробку Б введены еще три провода от люстрового выключателя 6. Всего к коробке Б подведено двенадцать проводов. В коробку А введено восемь проводов—фазный и нулевой от коробки Б и по два провода на светильник, выключатель и штепсельную розетку.

Рис. 27. Участок квартирной проводки
Для упрощения изобразим эту схему так, чтобы все участки проводки были представлены более наглядно (рис. 28). Для правильного соединения проводов в коробке Б нужно определить, какой из проводов на участке В—Б будет служить фазным, а какой — нулевым. Затем следует прозвонить провода на участках Б—6 и Б—4. Участок Б—5 позванивать не нужно, так как для работы розетки совершенно безразлично, какой из ее контактов будет фазой, а какой — нулем. То же самое относится и к участку Б—А: в коробке Б эти провода можно произвольно подключить к фазе или нулю, а затем при прозвонке коробки А определить фазный и нулевой провода. Прозванивая коробку А, нужно найти лишь нулевой провод (для того, чтобы присоединить его к резьбовому контакту патрона) на участке А—1 (участки А—2 и А—3 прозванивать не нужно).
Часто прозвонку проводов выполняют с помощью лампы напряжением 12 или 42 В (в зависимости от степени опасности помещения). Для получения такого напряжения используют понижающий трансформатор Тр (рис. 29), который подключают к сети 220 В. Прозвонка с помощью трансформатора и лампы основана на отыскании замкнутой цепи, при которой лампа загорается. Эту операцию можно начинать с любой коробки, предварительно убедившись, что на всех участках схемы отсутствует напряжение и из патронов вывернуты лампы (если светильники подключены).
Для прозвонки и соединения проводов в коробке Б, имеющей более сложную схему, вначале определяют, какой из двух подходящих от питающей магистрали проводов (см. рис. 28) является фазным. Для этого один вывод трансформатора подключают к точке Ф, а другим выводом поочередно касаются проводов, введенных в коробку.

Рис. 28. Схема прозвонки проводов в коробках

Рис. 29. Схема включения понижающего трансформатора для прозвонки проводов
Рис. 30. Схема соединения проводов в коробках

Провод, при прикосновении к которому лампа загорается, и будет фазным. Теперь к нему можно присоединить провод, идущий на розетку, и один из проводов, идущих на коробку А. 1J этот же узел а (рис. 30) присоединяют провод, подключенный к общему зажиму люстрового выключателя. (Он также находится прозвонкой.) Нулевой провод, идущий от магистрали, отыскивают и коробке Б так же, как и фазный, и присоединяют к нему второй провод розетки, второй провод, идущий в коробку А, и нулевой провод люстры (его находят прозвонкой). Все нулевые провода соединяют в узел б. Затем присоединяют холостые провода, при-
ходящие от люстрового выключателя, к проводам, питающим обе группы ламп люстры (узлы в и г). Аналогично прозванивают и соединяют провода в коробке А.
При прозвонке проводов описанным способом вместо лампы можно пользоваться вольтметром, рассчитанным на 12 или 36 В, парой телефонных трубок, мегомметром, омметром и др.
Проводку, выполненную на стенде, маркируют при изготовлении и прозвонке, и маркировки на монтаже она не требует.

пошаговая инструкция, способы и рекомендации. Поиск жил кабеля мультиметром

При ремонте квартиры всегда следует уделять внимание электропроводке. Вызов специалиста для устранения неисправностей домашней электросети обойдется дорого. Если выполнять необходимые правила, ремонтом электричества можно заниматься самостоятельно. Ничего сложного здесь нет, чтобы понять, как мультиметром прозванивают провода. Достаточно обладать знаниями на уровне школьного курса физики. При этом следует помнить, что основой всех работ с электричеством является техника безопасности.

Что такое мультиметр

Проверка кабеля на наличие обрыва

При прозвонке выполняются следующие действия.

1. Переключатель мультиметра устанавливается в положение 200 Ом.
2. Щупами поочередно проверяется на обрыв каждая жила.
3. Показания прибора правильно классифицируются. Если сопротивление не превышает 2 Ом, то провод исправен. Когда отметка доходит до 10 Ом, это означает, что где-то появился неплотный контакт или частичный обрыв.

Прозвонка проводки между распределительными коробками

В распределительной коробке сложно разобраться в подключениях. Опять же здесь применяется способ того, как мультиметром прозванивают провода. Для этого нужен дополнительный проводник, длина которого превышает расстояние между коробками.

1. Сначала отключают электричество в квартире с помощью вводного автомата.
2. Один конец дополнительного проводника через «крокодилы» подключается к одному из выводов в коробке, а другой — к одному щупу мультиметра. При этом везде отключаются нагрузки.
3. Другим щупом находят соответствующий вывод в другой коробке по характерному писку прибора. На проверенный провод устанавливают маркировку и аналогично прозванивают остальные. Перебитую жилу находят методом исключения, когда будут проверены все остальные проводники.

Как проверить новую электропроводку

Чтобы быть уверенным в полной исправности домашней электросети, на этапе прокладки следует произвести ряд простых действий.

1. Выбор качественного кабеля. Дешевые материалы не выдерживают больших нагрузок. Проверить изделие можно мегаомметром прямо в строительном магазине. Необходимые измерения обычно делает продавец.
2. После монтажа кабеля необходимо тщательно проверить изоляцию на наличие дефектов, несмотря на то, что прибор показывает норму. Это делается до того, как он будет покрыт штукатуркой или другими отделочными материалами.

Алгоритм прозвонки проводки под напряжением следующий.

1. Включение автомата, нахождение и маркировка фазы индикаторной отверткой.
2. Включение мультиметра на измерение напряжения переменного тока и установка на диапазон выше 220 В. Одним щупом прибора следует прикоснуться к фазе, после чего другим по очереди протестировать провода. При появлении на дисплее величины 220 В искомый нулевой провод будет найден. Его следует замаркировать.
3. Остальные пары проводов проверяются аналогичным образом и маркируются.

При проверке на замыкание щупы подсоединяются к разным проводникам в режиме омметра. Наличие сопротивления показывает, что они связаны электрически между собой. Проверка делается на небольших отрезках проводки, поскольку у прибора небольшое напряжение. Перед тем как прозвонить провода мультиметром на короткое замыкание, во всей схеме отключаются все приборы. Проверяя все линии, находится закороченная. Затем она вызванивается по участкам, пока не найдется место замыкания.

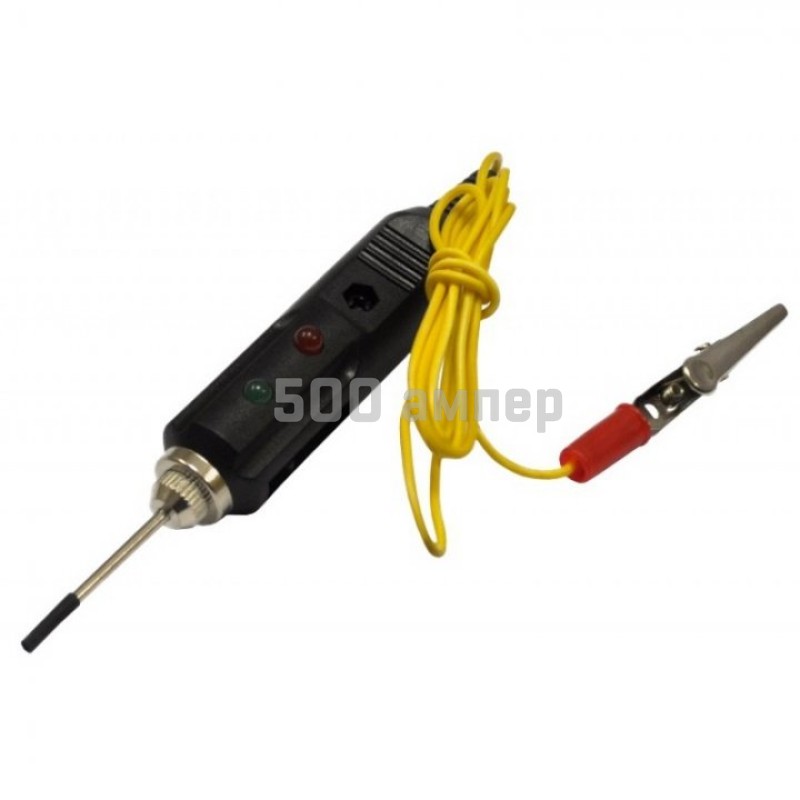

Обнаружение неисправностей в электрической цепи автомобиля

Если какое-либо устройство электрооборудования в автомобиле перестало работать, не стоит торопиться с его заменой.

В том, как прозвонить провода мультиметром в автомобиле, нет особых принципиальных отличий. Прежде всего, проверяется подача напряжения к исследуемому прибору:

• мультиметр переключается в режим измерения напряжения;
• один щуп цепляется на минус АКБ или массу автомобиля;
• другой щуп подключается к подводящему проводу, отсоединенному от клеммы прибора.

Появление на табло значения напряжения аккумулятора говорит об исправности провода. Аналогичные операции делаются с другими проводами. Отсутствие напряжения в цепи говорит о наличии неисправности на данном участке.

Обратите внимание! Некоторые электрические цепи находятся под напряжением только при повороте ключа зажигания.

Проверка того, как прозвонить проводку мультиметром на утечку тока, производится в режиме амперметра. Выставляется предел 10 А. Прибор нужно правильно подключить к бортовой сети — в разрыв питания от плюсовой клеммы АКБ к потребителям. При этом все приборы следует отключить. На дисплее должно высветиться значение тока, соответствующее потреблению постоянно подключенных приборов. Если сила тока превышает норму, значит, появилась утечка. Прежде всего, проверяются нештатные электроприборы или места, где провода подвержены механическим воздействиям.

Участки с утечкой можно выявить, поочередно вынимая предохранители и проверяя искрение на контактах, а также показания тестера. После определения подозрительного участка провода прозваниваются там на предмет целостности и по величине их сопротивлений.

Способ, помогающий понять, как прозвонить высоковольтные провода мультиметром, заключается в измерении сопротивления каждого из них. Номинал выбивается на резиновой оболочке и проверяется тестером в режиме омметра. Сопротивление проводов находится в пределах 3,4-9,8 кОм. Разница между измеренным значением и допустимым не должна превышать 4 кОм.

Заключение

Найти самостоятельно неисправность в электропроводке можно, если разобраться, как мультиметром прозванивают провода, и овладеть методом исключения. При этом наличие схемы здесь обязательно. На ощупь проводку отремонтировать сложно, поскольку часто провода прокладываются жгутами, в которых непросто разобраться.

Люди давно живут в окружении электрических приборов, которые незаметно входят в жизнь каждого человека с самого детства. Электронные часы, электрочайники, телефоны, компьютеры, автомобили — незаменимые помощники человека в быту и на производстве. Но иногда устройства ломаются, и приходится их проверять и чинить. Ничего сложно в этом нет, если уметь пользоваться измерительными приборами и знать, например, как прозвонить проводку в машине мультиметром или как проверить целостность электрической цепи.

Общие сведения

Чтобы найти разрыв проводов,совсем не нужно быть профессиональным электриком. Достаточно иметь измерительное устройство — мультиметр . Мультиметр — это многофункциональный измерительный прибор с собственным источником напряжения. Аппарат умеет измерять напряжение в цепи, величину силы тока и значение сопротивления. Многие мультиметры применяют для проверки целостности соединения в цепи.

Если соединение найдено, то при наличии встроенного динамика прибор издает звуковой сигнал. Отсюда и произошел термин «звонить». Прибор звонит, если есть соединение. А также мультиметр может указывать, что связи между элементами нет, и помогает определить короткое замыкание. С помощью тестера проверяются всевозможные радиодетали: резисторы, транзисторы, диоды, реле, конденсаторы и так далее.

Прозвонка проводника базируется на законе Ома для участка электрической цепи. Закон Ома утверждает, что сопротивление элемента равняется отношению поданного напряжения к величине силы тока на участке электросети. Сопротивление измеряется в Омах. Сопротивление в один Ом говорит о том, что через проводник протекает ток равный одному Амперу при заданном напряжении в один Вольт. На основании высчитанных данных о сопротивлении и делаются выводы о результатах прозвонки.

То есть на мультиметре выставляется некоторое напряжение, а по шкале прибора определяется величина тока и высчитывается сопротивление. Другими словами, мультиметр является источником напряжения и амперметром для измерения силы полученного тока.

Устройство прибора

Устройства могут различаться по внешнему виду, но принципиально мультиметры делятся на аналоговые аппараты и цифровые приборы.

Аналоговые приборы уже постепенно вытесняются с рынка цифровыми, но в домах у многих домашних мастеров еще можно встретить аналоговые устройства.

Такие аппараты снабжены индикаторным экраном со шкалой и стрелкой. Преимуществом этих моделей является наглядность показа измерений. Отклонение стрелки визуально легче оценить, чем мелькание цифр на электронном табло цифровых приборов. Часто при прозвонке необходимо оценить примерные показатели сопротивления или, вообще, его наличие или присутствие, поэтому аналоговые устройства подходят для большинства практических работ.

Цифровые мультиметры имеют более сложную электронную начинку и цифровой дисплей. Этот тип устройств используют в основном на производстве и в промышленности.

Корпуса всех мультиметров имеют выходы для двух щупов. Это два провода в изоляции, заканчивающиеся иглоподобными металлическими насадками. В ряде случаев на насадки надевают специальные зажимы, так называемые «крокодилы». При выборе прибора нужно особое внимание уделять качеству щупов. От них зависит правильность измерений.

Провода должны быть гибкими с прочной пайкой и хорошо держаться в гнездах устройства. Часто бывает, что внешне эффектные щупы неудовлетворительного качества с плохими техническими характеристиками.

Принцип действия

Для аналогового типа прибора не требуется собственный источник питания . Его принцип работы такой же как у амперметра, и работает аналоговое устройство лучше всего в диапазоне радиоволн и электромагнитных полей. Внутри корпуса прибора находятся индукционные катушки, и когда щупы касаются проводника, то в катушках начинает образовываться ток. Созданное магнитное поле отклоняет индикаторную стрелку на некоторый угол. Величина этого угла зависит от силы возникшего тока, и стрелка по нарисованной шкале указывает значение измерений.

В цифровых приборах размещена текстолитовая печатная плата, на которой расположена цифровая микросхема , отвечающая за обработку полученных данных. Для работы электросхемы и экрана цифровые устройства питаются от батарей или от внешнего источника питания.

Цифровые мультиметры обладают меньшей погрешностью измерений и имеют более точные показатели, чем их аналоговые коллеги.

На передней панели мультиметра имеется переключатель, который выбирает режим измерений. Переключатель задает масштабный коэффициент, определяющий значение на шкале устройства.

Аналоговые приборы имеют два типа шкалы:

• Равномерная индикация.
• Логарифмические показатели.

Равномерная шкала очень чувствительная к перегрузкам, поэтому на переключателе сначала устанавливают большое значение масштабного коэффициента, который постепенно уменьшают. Логарифмическая шкала лишена этого недостатка и имеет диапазон значений от нуля до бесконечности.

Таким образом, основными узлами мультиметров являются:

• Дисплей для показа измеряемых значений.
• Разъёмы для щупов и сами щупы.
• Переключатель различных режимов и диапазонов.

Прозвонка проводов

Обязательно перед началом любых измерительных работ проверяется исправность самого тестера.

Случается, что сама измерительная система неисправна. Для проверки концы щупов измерительного устройства соприкасаются. Если устройство работоспособно, то индикатор отобразит ноль или слегка отклонится. Небольшое отклонение указывает, что щупы и клеммы имеют свое маленькое сопротивление.

Если мультиметр имеет звуковой сигнал, то прибор устанавливается в режим зуммера. Это делается постановкой переключателя на соответствующий значок на корпусе тестера.

Щупы подносятся к концам проверяемой детали.

Возможные варианты поведения тестера:

• Раздастся зум, если проводка не повреждена.
• Кабель может быть исправен, но очень большой длины. В этом случае сопротивление проводника будет гораздо больше, чем-то, при котором срабатывает звуковой сигнал. На помощь придет дисплей и отобразит значение сопротивления.
• Если на индикаторе высветилась единица, то величина сопротивления выше, чем допустимый диапазон шкалы мультиметра. Надо перейти в другой диапазон и повторить замер.
• В случае неисправности проводника, мультиметр не произведет никаких действий.

При замерах мультиметром нельзя допускать контакта человеческого тела со щупами и проводами, где нет изоляции.

Поиск неисправностей в электроцепи автомобиля

Если в автомобиле не работает какой-то узел, то в первую очередь необходимо проверить электрическую цепь. Нет особых различий между тем как прозвонить мультиметром разные провода в различных автомобилях, кроме высоковольтного кабеля.

Сначала убеждаются, что есть напряжение в цепи неработающего блока:

• Мультиметр настраивается переключателем на измерение напряжения.
• Щуп мультиметра присоединяется к массе машины или на минус аккумуляторной батареи. Особенностью питающей пары в автомобиле является то, что минусовый кабель или очень короткий, или вообще отсутствует.
• Оставшийся щуп касается подводящего кабеля. Провод должен быть отсоединен от клеммы устройства.

Если индикатор тестера показывает наличие напряжения, то значит, провод целый. По аналогии прозваниваются все провода узла. При поврежденном проводе шкала мультиметра показывает ноль.

Необходимо учитывать, что в некоторые участки автомобиля напряжение подается только при включенном ключе зажигания.

При завершении проверки наличия напряжения проверяют величину силы тока. Прибор переводится в режим амперметра, переключатель в диапазон измерения до десяти ампер. Все устройства автомобиля нужно выключить, а тестер правильно подсоединить в электрическую сеть автомобиля. Для этого мультиметр подключают между плюсовым контактом аккумуляторной батареи и проверяемым узлом. Экран прибора должен отобразить найденное значение силы тока, оно должно соответствовать потреблению постоянно включенных устройств машины. При превышении значения силы тока от нормы делают вывод о его утечке.

В этом случае начинают проверку устройств, не входящих в стандартную комплектацию автомобиля, и места, где проводка входит в состав подвижных механических узлов.

Опытные мастера выявляют зоны с падением силы тока, ориентируясь на показания мультиметра при поочередно вынутых предохранителях. Тогда проверяют искрение на контактах.

При обнаружении неправильно ведущего себя провода, его прозванивают для проверки целостности, а затем измеряется его сопротивление.

Одним из ответов на вопрос, как прозвонить провода мультиметром, является измерение сопротивления каждого из проводов узла. Номинал наносится на оплетке, и к проводу подключают тестер в режиме омметра. Обычно диапазон значений сопротивлений автомобильной проводки колеблется от 3.5 до 9. 9 кОм. Разница между измеренным элементом и нормой не должна быть больше четырех килоом.

Проверка бронепровода

Питающие пары автомобиля состоят из высоковольтного провода системы зажигания. Перед тем как прозванивать мультиметром силовой провод, проводят визуальную диагностику при работающем моторе. При зажигании свечей напряжение доходит до нескольких тысяч вольт.

Поэтому при пробое высоковольтной изоляции возникает искра на расстоянии три-пять миллиметров от поврежденного участка. В этом случае, если изоляция повреждена, то искрообразование сопровождается пробоем на двигатель, и свеча не выполняет свою функцию. Если диагностика проводится в помещении или на темной улице, то пробой четко виден. Заряд от неисправного участка может разогревать изоляцию вплоть до её возгорания.

Причиной неисправности может быть повреждение контактного узла. В этом случае сопротивление центральной жилы возрастает. Во время коррозии из-за уменьшения толщины некоторые проводки в жгуте разламываются, и высокое сопротивление препятствует силе тока достичь необходимого уровня. Напряжение, в свою очередь, не подается к электродам зажигательных свечей.

Проверка высоковольтного кабеля отличается от того, как прозванивать провода мультиметром, потому что сила тока в кабеле маленькая. Это связано с очень высоким напряжением, которое проходит по силовому проводу. Поэтому такие провода имеют толстую изоляцию и малый диаметр сердечника. В режиме зуммера мультиметр не отличит целый провод от поврежденного.

В таком случае измеряют сопротивление. Для начала визуально просматривают соединение контактных групп. По статистике, обрывы чаще всего происходят именно в местах контактов.

Затем зачищают контакты наждачной шкуркой от коррозии и окислительного слоя, чтобы избежать погрешности при замере. Мультиметр переводится в режим измерения сопротивления при диапазоне замеров — до десятка кОм. Руки не должны соприкасаться с проводами и контактами. Неповрежденный бронепоезд имеет сопротивление от 3,5 кОм до 10 кОм. В любом случае лучше всего найти данные сопротивления в технической документации и сравнить с полученными. Разница не должна составлять более десяти процентов.

Если под рукой нет инструкции, то прозванивают поочередно несколько проводов. Разброс величин сопротивления каждого из элементов не должен составлять более чем два-три килоома.

Непосредственно во время замера, когда кабель скручивают, растягивают или гнут, сопротивление не должно «прыгать».

Тестировать любые провода, жгуты, особенно в автомобиле, лучше всего, если присутствует электрическая и принципиальная схема. Иначе сложно разобраться, где какой провод находится в жгуте.

После изучения основ измерения мультиметром и освоения работы методом исключения, любой человек может самостоятельно диагностировать и починить неисправность в проводах.

Если стоит задача проверить электрическую цепь на отсутствие разрывов (утечек), то необходимо ознакомиться с тем, как прозвонить провода мультиметром. Специализированный измерительный прибор незаменим при тестировании проводки. И даже если вы не профессиональный электрик, разобравшись с основными правилами безопасного использования мультиметра, вы сможете без труда определить проблемные участки в домашней электросети.

В каких случаях проводится прозвонка проводов?

Ответить на данный вопрос можно несколькими словами — при обрыве токопроводящей жилы или нарушении целостности ее изоляции.

Уточним данный ответ и рассмотрим типичные ситуации:

• Допустим, перестала работать розетка или выключатель. После того, как убедились, что дело не в соединениях (в том числе и в распределительной коробке) и не лампочке (светильнике), целесообразно прозвонить провода на данном участке. Если целостность проводки будет нарушена, мультиметр просигнализирует об этом.
• Развивая первый пример, можно отметить, что подобные ситуации не редкость при ремонтных работах (сверление отверстий) и коротких замыканий по причине ветхости проводки, перегрузок сети.
• Нетипичное, но довольно действенное применение прозвонки мультиметром — определение нужных жил на больших участках проводки. Этот способ уместен, когда не позволяет точно определить нужный проводник.
• Также, в быту прозвонка позволяет определить целостность электроприборов (лампа, утюг, выключатель, предохранитель). А если вы хорошо разбираетесь в электронике, то при пайке, ремонте печатных плат и иных приборов прозвонка схем является обязательным этапом.

Мультиметр для прозвонки проводов

Что нужно знать о данном приборе? Во-первых, стоит отметить ценовое разнообразие и доступность. Даже недорогие способны безупречно справиться со множеством поставленных задач, в том числе, и с прозвонкой проводов.

Рассмотрим более детально типичный бюджетный вариант. Ознакомимся с конструкцией, компоновкой и определим его функционал.

Как видно типовой прибор имеет цифровой дисплей, органы управления и гнезда для подключения щупов.
Расшифруем основные режимы мультиметра:

• OFF – прибор выключен (на некоторых приборах для этого есть специальная кнопка).
• ACV (может обозначаться V~) – измерение переменного напряжения.
• DCV (может обозначаться V …) – измерение постоянного напряжения.
• ACA (может обозначаться A~) – измерение переменного тока.
• DCA (может обозначаться A …) – измерение постоянного тока.
• Ω — измерение сопротивления.
• hFE – измерение параметров транзисторов.
• ->Ι- – проверка проводимости (прозвонка цепи).

Гнезда для подключения щупов маркируются следующим образом:

• COM(-) – общее гнездо для подключения черного провода.
• VΩmA(+) – гнездо для подключения красного провода.
• 10A … MAX – гнездо для подключения красного провода при измерении постоянного тока, максимальное значение которого не превышает 10 Ампер.

В рамках рассматриваемого вопроса будут рассмотрены только два режима мультиметра:

	Режим измерение сопротивления.
	Режим проверки проводимости (прозвонка).
	Наличие звукового сопровождения при проверке проводимости.

Наличие звукового сопровождения, не являющееся обязательным, дополняет режим прозвонки и упрощает процесс проверки. Вам не нужно постоянно отвлекаться и смотреть на дисплей прибора. Наличие или отсутствие сигнала зуммера даст четкое представление о целостности измеряемого проводника.

Принцип прозвонки и определения сопротивления

Если внимательно рассмотреть мультиметр, то можно заметить, что режим прозвонки (проверки диодов) находиться в зоне измерения сопротивления. Простыми словами, прозвонка объединяет в себе определение сопротивления проводника, анализ полученных данных и вывод результата с дополнительной подачей звукового сигнала.

Чтобы разобраться в принципе прозвонки, достаточно для начала знать закон Ома. Он гласит: «сила тока в проводнике прямо пропорциональна напряжению на его концах (разности потенциалов) и обратно пропорциональна сопротивлению этого проводника». Исходя из данного правила, сопротивление R = U ⁄ I, где I – сил тока, U – напряжение в сети.

Зная, как определяется сопротивление, остается понять, откуда берется сила тока и напряжение при замерах (по технике безопасности проверяемая цепь должна быть предварительно обесточена). Все просто. В мультиметре имеется источник питания, с помощью которого создается напряжение и подается ток. Сопоставляя исходные данные с величиной потерь, вызванных подключением к измеряемому резистору, проводу или лампочке, вычисляется конечный результат (единица измерения — Ом).

Безопасная и правильная работа мультиметром

Работа с электрическими приборами и сетями должна быть безопасной. Это правило относиться и к процедуре прозвона проводников мультиметром. Выделим основные рекомендации, которых нужно придерживаться перед началом и в ходе работ:

1. В первую очередь, цепь должна быть полностью обесточена посредством выключения автомата в распределительном щите, извлечения элементов питания (если рассматриваемый объект — электронный прибор).
2. Имеющиеся в цепи конденсаторы должны быть разряжены закорачиванием. Иначе, при измерительных работах мультиметр может выйти из строя.
3. Для удобства при прозвонке рекомендуется на концах измерительных проводов использовать специальные наконечники («крокодилы»). Данные приспособления создают надежный контакт с исследуемым проводником и, при этом, освобождают руки.
4. Пытаясь зафиксировать щуп, не рекомендуется прикасаться пальцами рук к оголенным проводам и кончику щупа. В противном случае, полученные результаты могут быть некорректными.

Как прозвонить провода на конкретном примере

В качестве примера рассмотрим стандартную сеть проводки в квартире или частном доме. В идеале, все электро коммуникации должны быть выполнены в соответствии с нормативами, все потребители разделены (сгруппированы) и каждая цепь запитана в через определенный автомат.

Условие: в одной из комнат перестала работать розетка. Задача: выявить причину неисправности. Решение:

Первый шаг — проверка распределительного щита на предмет срабатывания автоматики. Если все автоматы находятся во включенном положении, то необходимо обесточить исследуемую линию (либо всю квартиру).
Теперь, для исключения банальной версии неисправности самой розетки, ее нужно извлечь из подрозетника, визуально осмотреть на наличие дефектов и плохого контакта. Обычные розетки имеют простую конструкцию. Более дорогие модели, имеющие в качестве зажимов клеммники, лучше дополнительно прозвонить.
Убедившись, что розетка рабочая, необходимо проверить в распределительной коробке. Если в комнате имеется несколько распределительных коробок, то нужная будет находиться над неисправной розеткой или в непосредственной близости.
В распределительной коробке основной кабель разрывается, соединяется с жилами розетки и далее отходит к следующему потребителю (распределительной коробке).
Как видно из примера, в распределительной коробке находиться три скрутки (фаза, ноль, земля). При прозвонке кончик одного щупа должен касаться оголенной скрутки. Вторым щупом поочередно проверяется контакты розетки. Либо, если удобно, один щуп фиксируется в контакте розетки, а вторым поочередно проверяются скрутки в распределительной коробке.

Рассмотрев основную последовательность действий, отметим важные моменты и особенности при измерениях:

• На этапе проверки скруток в распределительной коробке, при отсутствии видимых дефектов, дополнительно можно проверить соединения под напряжением. Для этого подайте ток включив автоматы в щите. Если имеются сомнения в , то фазу можно определить с помощью индикаторной отвертки (при контакте с фазной жилой в отвертке загорается индикатор или подается звуковой сигнал). Для поиска рабочего и защитного зануления потребуется мультиметр. После того, как фазная жила (L) найдена, на мультиметре выставляется режим ACV (может обозначаться V~ измерение переменного напряжения) на отметке выше 220 В, фазный щуп красного цвета фиксируется на фазной жиле, а черным щупом определяется ноль и земля. При контакте с рабочим занулением (N) прибор будет отображать напряжение в пределах 220 Вольт. При касании щупом защитного зануления (PE) – показания будут ниже 220 Вольт. После проверки квартира (комната) опять должна быть обесточена.
• Следующий момент. Не всегда можно быть точно уверенным, что провода от изучаемой розетки отходят в ближайшую распределительную коробку. Бывает, что розетки в обход распределительных коробок запитывают с ближайшими розетками. Также распространена связка, когда две розетки в смежных комнатах монтируют в одной точке общей стены. Все это нужно анализировать и учитывать.
• Вопрос удобства измерений очень актуален. Ведь, как правило, розетка и распределительная коробка находятся на значительном удалении, а измерительные щупы мультиретра часто имеют длину 30 — 50 см. В этом случае, для удобства, в розетку можно вставить перемычку (соединить два контакта), а прозвонку выполнять непосредственно в распределительной коробке. Более точное измерение можно выполнить, если соединить розетку с исправным удлинителем.

Настройка мультиметра перед прозвонкой

Режим прозвонки

Перед началом замеров переключатель на мультиметре нужно выставить в режим прозвонки (->Ι- и значок зуммера).

Концы измерительных проводов с щупами нужно установить в соответствующие гнезда. Черный провод — в гнездо СОМ, а красный – в гнездоVΩmA. Данная комбинация позволит соблюдать полярность при проведении измерений, однако в случае проверки целостности проводов прозвонкой роли никакой не сыграет.

Далее, чтобы убедиться что мультиметр исправен, черный и красный щуп нужно замкнуть друг с другом. При этом должен прозвучать сигнал (если имеется зуммер), а на экране высветиться значение близкое или равное нулю.

Показания мультиметра при прозвонке

Проверяя целостность провода, в первую очередь нужно позаботиться, чтобы его концы были очищены от изоляции. Прикасаясь щупами мультиметра к оголенным концам, вы получите определенный результат:

1. Провод целый . В этом случае прозвучит сигнал, а показание прибора будет равно нулю (0 ) или значению сопротивления проводника (оно должно стремиться к нулю, например 0,01).
2. Провод поврежден . Об этом свидетельствует единица (1 ), отображенная на экране и отсутствие сигнала зуммера. Единица показывает, что уровень сопротивления между щупами выше, чем предел измерений.

Как проверить целостность провода в режиме определения сопротивления

В мультиметрах, где отсутствует функция прозвонки, проверку целостности провода можно осуществлять в режим измерения сопротивления.

Определение сопротивления мультиметром

В данном случае щупы подключаются также, как и при прозвонке, а прибор выставляется в режим определения сопротивления (Ω ).

Начинать измерения нужно на самом минимальном пороге шкалы прибора — например 200 Ом. Все действия такие же, как и при прозвонке. Нужно лишь следить за показаниями прибора. Если провод цел, то на дисплее отобразиться величина его сопротивления. Если есть обрыв, то сопротивление не отобразиться (OL — состояние перегрузки).

Видео по теме

Как видно, мультиметр, являясь специализированным прибором, очень востребован в быту. Рассмотренный режим прозвонки и определения сопротивления позволяет с легкостью диагностировать обрыв или замыкание в электропроводке (электрооборудовании).

Для ремонта домашней электропроводки или бортовой сети автомобиля всегда требуется знать, как прозвонить провода мультиметром. Этот прибор тестирует целостность, исправность кабеля, им можно изоляции и действующее напряжение в домашней электросети. Это незаменимый измеритель для монтажа проводки и практической реализации электротехнических проектов.

Настройка и подготовка мультиметра

Для правильной работы с мультиметром нужно его настроить. Это значит, что нужно выбрать величину, предполагаемую к измерению, и предел ее функционирования, то есть то значение, за которое она не будет выходить.

Символы на лицевой панели измерителя

Мультиметром можно производить проверку различных электротехнических величин: силы тока, напряжения, сопротивления, частоты. Также с его помощью производится тестирование работоспособности различных радиоэлементов: резисторов, конденсаторов, диодов и транзисторов. Сама часть слова «мульти» подразумевает наличие нескольких типов измерений. Для выбора этих типов на передней панели тестера предусмотрена ручка, поворотом которой можно выбрать необходимую величину.

Существует тип мультиметров более высокого класса, например, Agilent, выбор величин измерения в котором производится не поворотной ручкой, а кнопками. Для выбора величины достаточно нажать на соответствующую этой величине кнопку.

В большинстве случаев символы, изображенные на корпусе мультиметра, изображают принятые в физике обозначения электротехнических величин либо условно-графические обозначения радиоэлементов, предполагаемых к тесту. На лицевой панели можно встретить такие символы:

• U — символ напряжения;
• В — обозначает вольты, это тоже мера напряжения;
• I — это ток, при установке ручки на это обозначение будет измерена сила тока;
• А — амперы, мера силы тока;
• Ω, R — символ сопротивления;
• Ом — мера сопротивления, Омы;
• -| |- — таким значком указывается конденсатор, мультиметр измерит его емкость;
• Диоды и транзисторы тоже маркируются на корпусе тестера своими условно-графическими обозначениями.

Но не только измеряемые величины обозначены на лицевой панели тестера: отверстия для подключения щупов тоже имеют свои обозначения. Одно из гнезд измерителя будет всегда занято черным щупом. Это общее отверстие, оно обычно промаркировано надписью COM, что значит «общий». Кроме него, у мультиметра есть два или три рабочих отверстия, предназначенные соответственно для измерения напряжения, малого тока и большого тока.

Гнездо, отмеченное знаком U, Ω, Hz предназначено для замеров сопротивления, напряжения и частоты, а также для теста различных радиоэлементов. Сюда же нужно устанавливать щуп для прозвонки проводов и кабелей на обрыв.

Отверстие с надписью мА (mA) используется для проверки малых токов (до 1 ампера), а с надписью А (10 А) нужно для измерения высокого ампеража.

Также возле значков напряжения и тока находятся символы ~ или -. Это обозначает характер измеряемой величины: постоянный или переменный ток или напряжение.

Пределы измеряемых величин

Кроме обозначений величин проверяемых параметров, на лицевую панель мультиметра нанесены обозначения пределов измерений. В более совершенной аппаратуре этих надписей нет, так как электроника тестера сама выбирает предел, исходя из подаваемого ей на вход сигнала. Однако большинство мультиметров предполагает ручную настройку пределов измерений.

Обычно пределы заданы числами, кратными 2: 2, 20, 200… Таким образом, при выборе предела следует руководствоваться правилом: выбирать ограничение выше измеряемого, но одного порядка. Например, для измерения напряжения в домашней электросети (в розетке) нужно выбрать режим измерения переменного напряжения и предел измерения 2000 вольт. А для прозвонки проводов мультиметром нужно выбрать режим сопротивления и минимальный предел измерений 2 Ом. Однако для длинных кабелей требуется больший предел измерений — 20 Ом. Дополнительно можно включить кнопкой звуковой сигнал, который подается при возникновении короткого замыкания (наличия цепи).

Подключение тестера

Для проверки параметров электроцепей и прозвонки мультиметром проводов и кабелей необходимо правильно подключить измеритель в тестируемую цепь. При проверке на целостность цепи проверяется необходимый участок, заключенный между выводами измерителя. Поэтому тестер подключается к выводам цепи. Если измеряется напряжение, мультиметр нужно подключить параллельно участку, на котором проверяется напряжение.

При измерении тока мультиметр нужно подключить последовательно в разрыв тестируемой цепи, например, между выводом источника питания и клеммой нагрузки.

Проверка параметров электроцепи

При проверке электрических цепей можно тестировать многие их параметры. Это и ток, и напряжение в сети, и частота сигнала. Но для определения исправности требуется только прозвонить цепь на целостность и проверить сопротивление изоляции. И то, и другое можно выполнить мультиметром.

Для того чтобы знать, как прозванивать мультиметром электрическую проводку, нужно правильно настроить измерительный прибор и верно выполнить действия по измерению. Для проверки целостности провода нужно:

Таким же образом тестируются провода в автомашине и шлейфа различных электронных приборов.

Кроме проверки целостности, провода тестируются на сопротивление изоляции. Это тоже можно сделать мультиметром:

1. Щупы остаются в тех же отверстиях, как и при проверке целостности;
2. Режим измерения выбирается тот же — проверка сопротивления;
3. Предел измерения нужно выбрать наибольший — 20 или 200 мегаом;
4. Прикоснуться щупами к разноименным жилам кабеля: к фазному и нулю или к фазному и экрану. В автомобиле это масса и сигнальная жила;
5. На экране должно оставаться показание бесконечности, если вместо этого какое-либо значение, значит, где-то есть замыкание. Изменяющиеся значения говорят о помехах в сети.

Кроме обычных проводов, существуют высоковольтные провода, выдерживающие большие нагрузки по току и напряжению. К ним относятся свечные провода в машинах. По ним протекает ток, который требуется при запуске двигателя, такой ток достигает 80−150 ампер. Знать, как проверить высоковольтные провода мультиметром, требуется при диагностике электроники автомобиля. Прозвон этих проводов происходит по указанной схеме , с тем отличием, что необходимо установить больший предел измерения сопротивления. Обычно этот предел нужно установить на уровне 20 килоом.

После этого нужно найти концы провода и подключить к ним щупы мультиметра. На экране прибора будет отображено сопротивление этого провода. Оно должно быть в пределах от 1 до 10 кОм.

В грузовых машинах, а также в сетях, расположенных в местах, подвергающихся постоянному механическому воздействию, размещают проводники с экраном — бронью или бронепровода. В бронепроводе особенностью является только экран, выполненный из прочного металла. Проверить целостность и изоляцию бронепровода можно так же, как и у обычного, необходимо только иметь доступ к его концам и выводу экрана.

Требования безопасности

При любых проверках электрических сетей, находящихся под напряжением, необходимо выполнять требования техники безопасности. Нельзя работать без защитной изолированной обуви, а также лучше надевать резиновые перчатки. При проверках целостности и сопротивления изоляции электрических цепей нужно обязательно обесточивать сеть путем отключения автоматов, поэтому следует проводить все проверки в светлое время суток, так как при аварийном освещении и при свете фонарей можно работать только при возникновении чрезвычайной ситуации.

Иногда случается так, что хотя все лампочки в помещении целы, внезапно гаснет свет в одной из комнат, или перестает работать какой-нибудь исправный с виду бытовой электроприбор, или начинает сбоить один из выключателей и т.д. Здесь то и приходится прибегать к процедуре так называемой «прозвонки», то есть необходимо как-то проверить целостность некоторых проводников.

Проводник мог повредиться во время ремонтных работ, место соединения могло перегореть от перегрузки в условиях некачественного монтажа, да мало ли по какой причине мог произойти обрыв жилы… Нередко в подобных случаях мы сталкиваемся с ситуацией, когда внутри распаячной коробки на стене обнаруживаем перепутанные не маркированные провода и скрутки, наотмашь замотанные изолентой.

Как быть, ведь необходимо проверить все жилы, выявить обрыв, устранить неисправность, а провода перепутаны? После — конечно промаркируем провода, чтобы путаницы впредь не возникло. Ответ есть: необходимо уметь определять, какой провод и куда идет. Итак, давайте заострим внимание непосредственно на прозвонке в самых обычных непрофессиональных обстоятельствах.

Некоторые электрики для выявления того, какой провод — куда идет, прибегают к хитростям, вроде батарейки и лампочки. Если проверяемых проводов всего два, и они идут к единственной розетке, то надобности в премудростях нет. А если розеток и проводов десяток? Здесь то и нужна умная прозвонка, которая поможет понять, какой провод — к какому выключателю или к какой розетке присоединен.

Процедура выполняется с предварительным отключением подачи электроэнергии на всю проводку помещения. Схема самодельного тестера целостности проводки состоит из последовательно соединенных: лампочки на 12 вольт, батареи (небольшого аккумулятора на 12 вольт) и соединительных проводов с зажимами «крокодилами» на концах.

Принцип работы импровизированного тестера показан на рисунке. Относительно номиналов батареи и лампочки возможны вариации, здесь мастера изобретают кто во что горазд. Делается все очень просто: первый крокодил присоединяют к одному концу прозваниваемого провода, другой — к другому его концу.

Цепь получается следующая: источник тока, присоединительный провод с крокодилом, проверяемый провод, присоединительный провод с крокодилом, лампочка, источник тока. Если лампочка загорелась — цепь цела, провод целый. Провода, целостность которых подтвердила прозвонка, маркируют.

Мультиметр

Менее хитрая и более технологичная . Прибор переводится в режим измерения сопротивления на наименьший из диапазонов на шкале, после чего щупами проверяют величину сопротивления у попавшего под подозрение проводника.

Предварительно щупы замыкают друг о друга, при этом прибор должен показать нулевое сопротивление — контакт есть, при разведении щупов — сопротивление бесконечное — единица без нулей слева на дисплее.

Так и при проверке проводника: если сопротивление зашкаливает в область мегаомов (единица без нулей), значит в данном проводнике имеется разрыв. Если сопротивление стремится к нулю, или по крайней мере к величине, адекватной устройству проверяемой цепи, — значит проводник цел. Удобно когда мультиметр имеет звуковую индикацию (режим проверки диодов).

Проверка многожильных проводов, кабелей и различных обмоток

Если вы имеете дело с многожильным проводом или кабелем, и вам необходимо выявить, какой же проводник поврежден, то с одной стороны провода все его жилы разом присоедините к одному из щупов мультиметра, а с другой стороны — проверяйте по очереди сопротивление на каждом. Где сопротивление устремится в бесконечность (или окажется сильно больше остальных), — там и есть обрыв (или повреждение жилы).

Если вы проверяете длинный участок проводки, то во избежание использования удлиняющих проводов, опять же достаточно замкнуть с одной стороны два провода на проверяемом участке. Так вы с другой стороны прозвоните сразу два проводника (например, если проверяете двухжильный провод).

Если сопротивление устремится в бесконечность или окажется сильно больше нормального — значит в одном из проводов имеется повреждение. Обычно в таком случае приходится заменять весь двухжильный проводник. Аналогичным образом прозванивают обмотки трансформаторов и двигателей, а также тэны и прочее — где сопротивление зашкаливает (или сильно больше, чем у подобных цепей, расположенных рядом) — там обрыв или повреждение.

Прозвонка кабеля — расценка в Москве: цена прозвонки проводов

Невысокая цена прозвонки электрических цепей в Москве предлагается опытными мастерами, зарегистрированными на сайте Юду. Специалисты выполняют все электромонтажные работы с высочайшим качеством, используя для этого собственный инструмент и электрооборудование. Узнайте актуальные расценки на услуги электриков в прайсах, размещенных на сайте в соответствующем разделе.

Когда необходима проверка целостности электропроводки?

Полная прозвонка электрических цепей, цена на которую складывается из нескольких факторов, входит в число обязательных работ во время ремонта жилища. Вовремя и грамотно сделанная диагностика цепи электрической системы обеспечит высокую защиту дома  от возгорания и его жильцов от поражения током.

Также ее необходимо провести во время установки новой техники, при подключении которой к источнику питания увеличивается нагрузка на электрощиток.

Требуется тестирование кабельных линий в квартире при:

• выбивании счетчика
• непрерывном моргании света
• появлении запаха гари греющейся изоляции
• обнаружении шума во время работы электрообрудования, зарядки, блока питания
• самопроизвольном срабатывании УЗО

Как правило, в квартирах проводка выполняется скрытым способом, поэтому найти места повреждения без специального электронного оборудования невозможно. Зарегистрированные на сайте специалисты располагают всем необходимым оборудованием. Поэтому вы можете быть уверены, что они оперативно и профессионально выполнят все работы по диагностике проводки в квартире и поиску поврежденных мест соединений скрытого внутри строительных конструкций кабеля переменного тока.

Как проводится диагностика проводки в квартире?

Обследование цепи переменного тока проводится специалистами Юду с использованием специального оборудования, с учетом предела измерений, мощности и функций каждого прибора, установленного в помещении. Способ тестирования выбирается исходя из того, с какой целью проводится диагностика.

Например, для проверки текущего состояния кабеля на отсутствие обрывов или короткого замыкания между  жилами провода, обследование можно произвести тестером, представляющим собой конструкцию, в основе которой батарея и лампочка. Также для этой цели подходит мультиметр, что намного предпочтительней.

С помощью мультиметра со световой индикацией мастер произведет следующие работы:

• проверка целостности электросети на отсутствие мест повреждений и разрывов в местах соединений
• диагностика цепи на наличие контактов
• оценка работоспособности подключенного к электросети оборудования

Принцип тестирования заключается в следующем: мастер подключает тестер к концам провода, если на нем нет повреждений, будет светиться лампочка. Во время диагностики мультиметром, который крепится к концам кабеля с помощью измерительных щупов, раздается звуковой сигнал.

Специалисты, зарегистрированные на Юду, предлагают профессиональные услуги по проверке новой и старой проводки в квартире недорого. Они располагают необходимыми знаниями и опытом и используют для работы самое современное электронное оборудование и инструменты. Поэтому мастера Юду быстро, качественно и безопасно проводят тестирование электронных схем, проверку полярности напряжения, обмотки трансформатора, счетчиком с одной или несколькими фазами, подключенного по принципиальной схеме.

Диагностика и обслуживание сети осуществляется в следующей последовательности:

• поиск скрытой электропроводки
• определение места фазной и линейной силы тока
• установка причины самопроизвольного выключения автоматов и УЗО
• поиск места утечки тока
• определение мест повреждений на проводах
• ремонт электрики

По окончании работы вам будет предоставлен подробный отчет, подготовленный мастером в рамках установленных нормативов.

Широкий диапазон цен на тестирование электропроводки

Не стоит ждать, когда проводка в квартире полностью выйдет из строя. Своевременная проверка ее целостности поможет избежать множества негативных последствий. К тому же прозвонка кабеля, расценки на которую находятся на доступном уровне, специалистами Юду может быть выполнена в удобное для вас время.

Ориентировочную стоимость ремонта проводки, а также перечень доступных услуг, можно посмотреть на сайте.

Как правило, расценки на услуги опытных мастеров варьируются в зависимости от:

• дальности выезда мастера
• количества и сложности предстоящих работ по прозвонке цепи
• срочности выполнения задания

Чтобы узнать итоговую стоимость, пригласите специалиста на объект. При выезде на место высококвалифицированные электрики, предлагающие услуги с помощью Юду:

• оперативно и качественно проведут комплексную диагностику всех помещений
• составят список работ для ликвидации неполадок электроснабжения
• качественно ликвидируют неисправности электропроводки
• согласно смете рассчитают стоимость работ без навязывания ненужных дополнительных услуг

О высоком профессионализме исполнителей Юду свидетельствуют многочисленные отзывы благодарных заказчиков.

Если вам нужно протестировать новую или проверить старую электропроводку в Москве, обратитесь к специалистам, зарегистрированным на Юду. Мастер приступит к работам только тогда, когда будет утверждена и согласована с вами окончательная цена прозвонки электрических цепей.

Слышишь электрический гул или жужжание? Вот что делать

Когда дело доходит до домовладения, загадки редко доставляют удовольствие. Загадочное пятно на потолке? Лучше проверьте туалет наверху. Таинственный запах на кухне? Проверьте мусоропровод или корзину для картофеля. (Это почти , всегда — забытый Рассетт в дальнем дальнем углу кладовой.) Таинственный гудение или жужжание? Лучше проверьте … ммм … откуда в мире это берется?

У большинства людей возникают проблемы с отслеживанием низкочастотного гула или гудения, и если вы человек определенного возраста (кхм), может быть особенно сложно определить, исходит ли он откуда-то из дома… или если Лето Рока наконец настигнет вас.Каким бы неприятным это ни было, стоит выследить и заняться звуком.

Возможные причины электрического шума и гудения

Вместо того, чтобы мучить вас научной лекцией, вот простое объяснение: иногда электрические приборы или электроника немного вибрируют, и эта вибрация производит совершенно нормальный тип электрического звука, называемый гудением сети .

Вероятно, вы слышали гудение в сети, когда ваш холодильник включился, или когда вы проходили под высоковольтными линиями электропередач или рядом с электрическими трансформаторами. Забавный факт: В США стандартная мощность составляет 60 Гц, а гудение сети звучит как си-бемоль. Но в Европе мощность составляет 50 герц, поэтому гудение сети больше похоже на G.

Хотя гул сети может раздражать, он не опасен. Однако любая другая причина гудения или жужжания потенциально проблематична:

• Жужжание в сети. Если вы заметили, что ваш гул в сети переходит в более громкое жужжание, немедленно обратитесь к электрику.
• Розетки или выключатели. Гудение или гудение в розетке или выключателе могут возникать по трем причинам: ослабленный провод, перегрузка провода или неправильно заземленный провод. Каждая из этих ситуаций представляет собой опасность пожара, поэтому вам необходимо привлечь профессионального электрика.
• Светильники. Чаще всего для гудящего или гудящего светильника просто требуется новая лампочка. Это особенно верно для светильников, работающих от диммеров, и вы избавите себя от некоторых разочарований, выбрав лампы, специально разработанные для диммеров.Если после замены лампы шум не исчезнет, ​​обратитесь к профессионалу.
• Автоматический выключатель. Если вы отслеживаете свой гул или гудение до автоматического выключателя, немедленно выключите все цепи и сразу же запланируйте вызов службы поддержки. Когда цепи перегружены и не могут выключиться, они издают шум, а также поврежденные и ослабленные провода. Гудение в автоматическом выключателе также может сигнализировать о возникновении электрической дуги, которая настолько же опасна, насколько и звучит. Только квалифицированный электрик должен возиться внутри вашего автоматического выключателя.

Хорошо, но серьезно: не возитесь с проводкой, если не знаете, что делаете. (И просмотр «какого-то парня» на YouTube не квалифицирует вас.) Мы знаем, что звонить электрику из Далласа — Форт-Уэрта — это совсем не весело, но когда электричество плохо себя ведет, это может привести к опасным для жизни травмам и серьезному материальному ущербу. Это просто не стоит риска.

Отслеживание электрического гудения и жужжания

Иногда гудение или гудение исходит из очевидного места, но в большинстве случаев это не так.Чтобы определить источник вашего звука:

1. Выключите все автоматические выключатели.
2. Пройдитесь по дому и посмотрите, слышите ли вы еще гул или гудение. Если да, значит, проблема не в вашей электрической системе или приборах. Если нет, переходите к третьему шагу.
3. Включите каждую цепь одну за другой, а затем пройдите по дому, чтобы проверить, не вернулся ли шум. Когда вы найдете цепь, в которой живет гудение или гул, исследуйте все, что питается от этой цепи — приборы, переключатели, розетки и приборы, — пока не найдете проблемный элемент.

Если вы уверены, что проблема в определенной цепи, но не можете определить точное место гула или гудения, поднесите воронку к уху (большой стороной наружу), чтобы усилить звук. Вы также можете попробовать использовать качественный микрофон и наушники. Если вы думаете, что ваш электрический звук может быть внутри стены, возьмите стетоскоп и посмотрите, сможете ли вы искоренить его таким образом.

А еще лучше — вызовите электрика из Далласа Форт-Уэрта

Хотя мы приветствуем вашу настойчивость в попытках самостоятельно найти, диагностировать и устранить электрический шум или гудение, мы, вероятно, сделаем работу быстрее и безопаснее. Запишитесь на сервисный звонок сегодня!

Почему в стене слышно прерывистое жужжание? Mr. Electric

Сводит ли вас с ума жужжащий звук в стене? Это ненормальная ситуация. Вибрационный шум может быть признаком проблем с вашей электропроводкой, переключателями или розетками и требует немедленного внимания.

Если вы беспокоитесь о своей безопасности из-за проблем с электричеством, позвоните г-ну Electric ^® по телефону (844) 866-1367 для получения помощи.

Первым шагом к прекращению жужжания и восстановлению рассудка является определение источника звука. Если вы не знаете, с чего начать, мы дадим вам несколько советов, которые помогут определить потенциальную причину жужжащего звука. Вот некоторые возможные причины, по которым вы можете услышать вибрацию или гудение от стены:

• Соединения внутри электрической розетки или выключателя могут выйти из строя.
• Винты, которыми провода крепятся к розетке или выключателю, могут быть ослаблены.
• Если счетчик газа или электрический счетчик находится за пределами шумящей стены, счетчик может нуждаться в ремонте или замене.
• Наполовину открытое вентиляционное отверстие на стене может гудеть из-за высокого давления воздуха.
• Если у вас потолочный вентилятор, выключите его, чтобы убедиться, что шум не исходит от вентилятора.
• Люминесцентные лампы часто гудят; если они есть в комнате, выключите их и посмотрите, прекратится ли гудение.
• Обратите внимание на признаки гнездования пчел или ос внутри стены.

Жужжание электрической розетки

Можно ли услышать электричество? Вид. Например, если гудение исходит из розетки в стене, вероятно, звук, который вы слышите, — это электрический ток, идущий в розетку. Однако это не тот звук, который вы хотите слышать. Настенная розетка сама по себе не издает жужжащего звука, если только в цепи не возникла неисправность.

Настенная розетка будет гудеть при ненадежном соединении или неисправной проводке. Плохое соединение обычно возникает, когда вилки, удерживающие проводку розетки, со временем ослабнут.Если вы живете в старом доме и думаете, что у вас слабое соединение, вам необходимо заменить розетку.

Если вы живете в новом доме или только что сделали какие-то электромонтажные работы, возможно, розетка подключена неправильно. Обратная полярность из-за неисправной проводки может вызывать жужжание, особенно если жужжание становится громче, когда вы подключаете больше приборов. Розетка с обратной полярностью — опасная ситуация, требующая немедленной помощи квалифицированного электрика.

Вибрирующий шум заставляет вас взобраться на стену? Позвоните мистеру Электрик

Все еще не можете определить, откуда исходит шум? Позвольте специалистам компании Mr. Electric помочь. Наши лицензированные электрики обучены быстро проверять шум и диагностировать проблему. Если проблема связана с электричеством, мы часто можем решить ее немедленно. Позвоните по телефону (844) 866-1367, чтобы запросить расценки или назначить онлайн-сервисный звонок от местного г-на Электрика уже сегодня!

Шум идет из ваших водопроводных труб? Мистер.Rooter ^® Сантехника содержит всю информацию о гидравлических ударах. Г-н Рутер должен быть вашим надежным источником всех советов и услуг по сантехнике, как член семьи соседских домашних услуг.

Почему линии электропередач гудят (гудение)?

Прогуливаясь по особенно пустой улице, особенно ночью, с высокими линиями электропередачи над головой, слышали ли вы когда-нибудь отчетливый жужжащий звук, исходящий от проводов? Подобные звуки можно услышать вблизи трансформаторов (хотя механизмы звуков, производимых линиями электропередач и трансформаторами, различны).

В этих жужжащих звуках нет ничего особенного или примечательного — это просто постоянный ровный «жужжащий» шум , но их трудно игнорировать!

Знаете ли вы, почему силовые линии и трансформаторы высокой мощности производят такие плоские монотонные звуки?

Линии высокого напряжения издают жужжащий звук, который более отчетливо слышен ночью. (Фото: Pxhere)

Позвольте мне начать с того, что у этого жужжащего звука действительно есть название, и притом довольно изящное!

Гул сети или электрический гул

Гул сети, электрический гул или гул линии электропередач … эти термины обычно используются для обозначения звуков, которые производятся трансформаторами или линиями электропередач из-за прохождения переменного тока с частотой сети электроэнергии.Обычно основная частота гудящего звука, который вы слышите, составляет 50 или 60 Гц, в зависимости от частоты местной электросети. Это также зависит от страны, в которой вы находитесь, поскольку в разных частях света используются разные частоты тока.

Теперь, когда мы знаем, что такое «электрическое гудение», давайте посмотрим на различные причины, лежащие в его основе.

Жужжание / гудение трансформатора

Трансформатор гудит по двум основным причинам: паразитные магнитные поля и магнитострикция.Магнитные поля заставляют внутренние аксессуары трансформатора вибрировать с частотой 50 или 60 Гц.

Другой источник электрического шума, производимого трансформатором, — это магнитострикция. Магнитострикция возникает, когда ферромагнитный материал взаимодействует с переменным магнитным полем и, следовательно, претерпевает незначительное расширение и сжатие.

Переменное магнитное поле заставляет ферромагнитный материал мгновенно расширяться и сжиматься.

Когда железный сердечник в катушках трансформатора расширяется или сжимается (т.е.е., мгновенно меняет форму) из-за магнитного эффекта переменного тока, протекающего через него, он производит небольшую вибрацию. Это то, что заставляет трансформатор издавать постоянный жужжащий звук.

Трансформаторы издают немного другой звук жужжания в зависимости от того, работают ли они на частоте 50 или 60 Гц. (Фото: Flicker)

Эти жужжащие звуки трансформатора можно свести к минимуму, внеся определенные изменения в конструкцию, но полностью устранить их нельзя.Следует отметить, что интенсивность этих гудящих звуков пропорциональна приложенному напряжению: чем выше приложенное напряжение, тем больше «интенсивность гула». Вот почему вы не всегда можете услышать этот гудящий звук от некоторых трансформаторов.

Этот раздел был посвящен трансформаторам, но объяснение гула от воздушных линий электропередач тоже весьма интересно.

Гудящий / гудящий звук линий электропередачи

Звук, который вы слышите от воздушных линий электропередач, возникает из-за явления, называемого коронным разрядом.Коронный разряд — это электрический разряд, который возникает, когда жидкость (например, воздух), окружающая электрически заряженный проводник, становится ионизированной.

Проще говоря, это шум, который производит воздух (окружающий линии электропередач), когда через него проходит электричество. Обратите внимание, что это отличается от механизма, вызывающего электрический гул в трансформаторах.

Фотография коронного разряда на гирлянде изоляторов воздушной линии электропередачи напряжением 500 кВ с длинной выдержкой. Коронные разряды представляют собой значительную потерю мощности для электроэнергетических компаний.(Фото: Nitromethane / Wikimedia Commons)

Коронный разряд обычно возникает сам по себе в высоковольтных системах, если не были приняты меры для ограничения диапазона электрического поля. Помимо медленного жужжащего звука, он также производит голубоватое свечение в воздухе, окружающем линии электропередач.

Статьи по теме

Статьи по теме

На самом деле, это явление мало чем отличается от удара молнии; можно сказать, что это миниатюрная версия удара молнии, только последний производит ослепляющую вспышку света (а не мягкое голубоватое свечение) и грохот (а не мягкое жужжание).

Что это такое и как этого избежать?

В преобразователях частоты используется метод, называемый широтно-импульсной модуляцией (ШИМ), для подачи напряжения переменной частоты на асинхронный двигатель переменного тока. Инверторный или выходной каскад частотно-регулируемого привода использует биполярные транзисторы с изолированным затвором (IGBT), которые быстро включаются и выключаются, создавая трапецеидальные импульсы различной ширины для имитации синусоидального напряжения переменного тока.

В ЧРП мощность переменного тока преобразуется в постоянный ток через выпрямитель. Выпрямленная мощность затем фильтруется и сохраняется в шине постоянного тока, а инвертор преобразует ее обратно в мощность переменного тока с надлежащей частотой и напряжением с помощью широтно-импульсной модуляции.
Изображение предоставлено: what-when-how.com

Но обмотки двигателя переменного тока не принимают эту мощность сразу. Им нужно время, чтобы создать магнитное поле — и, следовательно, ток — из-за своей индуктивности. А быстрое переключение IGBT вызывает всплеск напряжения на переднем фронте каждого импульса. (Скорость нарастания напряжения известна как dV / dt, или время нарастания.) Как только мощность достигает двигателя, возникает другое несоответствие — напряжение на двигателе встречает более высокий импеданс, чем у кабеля питания.

Скачки напряжения на переднем фронте импульсов ШИМ могут в два раза превышать напряжение шины постоянного тока частотно-регулируемого привода.
Изображение предоставлено: А. Мазур и В. Вайндорф

Эти факторы — скачки напряжения, вызванные ШИМ, время, необходимое для обмотки двигателя, чтобы принять мощность, и разница в импедансе между кабелем и двигателем — все работает вместе, чтобы часть напряжения отражалась от двигателя через кабель и обратно к приводу. Это явление известно как отраженная волна.

Если время, необходимое для прохождения импульса напряжения от частотно-регулируемого привода к двигателю, превышает половину времени нарастания импульса, отраженный импульс напряжения будет объединяться с приходящим импульсом напряжения, увеличивая амплитуду импульса на входе двигателя. до уровня выше, чем напряжение шины постоянного тока частотно-регулируемого привода. Если импеданс двигателя намного больше, чем импеданс кабеля, амплитуда отраженного импульса может равняться амплитуде входящего импульса, создавая отраженную волну, которая в два раза превышает напряжение шины постоянного тока частотно-регулируемого привода.

Кроме того, индуктивность и емкость (напомним, в цепях переменного тока индуктивность и емкость являются составляющими импеданса) каждого компонента — привода, кабеля и двигателя — могут образовывать резонансный контур, который заставляет фронты импульсов напряжения принимать слабозатухающий синусоидальный сигнал. Это иногда называют кабельным звонком , и это может вызвать пики напряжения, которые намного превышают удвоенное напряжение шины постоянного тока — достаточно, чтобы повредить двигатель и кабель.

Здесь показано сравнение напряжения на клеммах двигателя (сплошная линия) с напряжением на выходе частотно-регулируемого привода (пунктирная линия) для кабеля длиной 200 м.
Изображение предоставлено: Danfoss

---

Обратите внимание, что полное сопротивление двигателя увеличивается с уменьшением размера двигателя. Таким образом, двигатели Maller s имеют более высокий импеданс и более подвержены кольцеванию кабеля при данной длине кабеля, чем более крупные двигатели, из-за большего несоответствия между импедансами двигателя и кабеля.

---

Одна из основных рекомендаций по предотвращению звона кабеля — использовать максимально короткий кабель между частотно-регулируемым приводом и двигателем. Более длинные кабели имеют более высокую емкость, что приводит к более высоким скачкам напряжения.Уменьшение длины кабеля также помогает гарантировать, что время, необходимое для прохождения импульса от частотно-регулируемого привода до двигателя, составляет менее половины времени нарастания импульса, что снижает амплитуду отраженных волн.

«Критическая длина» кабеля зависит от конкретной формы выхода ШИМ, частоты переключения IGBT, времени нарастания импульса и даже типа кабеля, но общие рекомендации для критической длины могут составлять всего 25 футов или до нескольких сотен футов, в зависимости от мощности двигателя и пикового напряжения.

Понижение частоты переключения IGBT в инверторе также может уменьшить влияние отраженных волн и звона кабеля, поскольку более низкая частота производит меньше импульсов напряжения в единицу времени. Однако более низкая частота переключения снижает возможность управления крутящим моментом двигателя и создает более слышимый шум.

Другая распространенная рекомендация — установить выходной дроссель (также называемый нагрузочным дросселем) на выходе привода или как можно ближе к нему. Выходные дроссели увеличивают индуктивность кабеля (и, следовательно, сопротивление), чтобы уменьшить несоответствие импеданса между кабелем и двигателем.Добавление фильтра du / dt (также называемого дросселем du / dt) также может уменьшить время нарастания импульсов ШИМ и снизить пиковое напряжение на клеммах двигателя.

Звонок в телефонах 1A2 можно «запрограммировать» на звонки по разным линиям с помощью диоды для предотвращения обратных электрических цепей для звонков нежелательных телефонов. Причина этому есть ли только один генератор звонков и один звонок в каждом телефоне, чтобы управлять звонком для несколько строк. Диоды позволяют запрограммировать каждый телефон на звонок только для определенных линий.

Обычно диоды вставляются либо на платах, специально предназначенных для этой цели, либо или пробивается прямо на 66 блоков. 1N4005, кажется, отлично подходит для этой цели.

Что нужно иметь в виду:

• Хотя звонок — это сигнал переменного тока, в 1A2 лучше думать о звонке как о полярности. чувствительный.
  Особенно при наличии диодной сети. Колокольчики в телефонах 1А2 кажутся чувствительными к полярности, то есть они звонят только с одной стороны волна переменного тока кольцевого генератора (независимо от того, присутствуют ли диоды).

  Не зря на звонках есть красный + черный провод; красный означает «положительный» а черный — «отрицательный». Так что при расстановке диодов и проверке проводки, обязательно учтите эту полярность. Сигналы R1 / RR / S-Y / Pin # 20 являются «положительными», и сигналы B1 / RT / Y-S / контакт № 45 отрицательны.

• Для работы любого диодного звонка необходимо шунтировать конденсатор во ВСЕХ телефонах 1a2.
  Обычно конденсатор подключается последовательно с звонком через «К» и «А». Терминалы на сетевом гибриде в телефоне.Проще говоря, проводка по умолчанию:

                  R1 [20] --- S-Y ---> (A) (K) ----> BELL (КРАСНЫЙ)
                  B1 [45] --- Y-S ------------------ BELL (BLK)


  (K) и (A) — винты на сетевом гибриде, а внутри есть конденсатор. между ними.

  Итак, для диодного звонка, как выразился Эд на Sundance Communications, (перефразируя) вам нужно переместить провод звонка, который обычно подключен к (K), чтобы присоединиться к проводу на винте (A), конечный результат:


                  R1 [20] --- S-Y ---> (A) ----------> КОЛОКОЛЬЧИК (КРАСНЫЙ)
                  B1 [45] --- Y-S ------------------ BELL (BLK)


  При этом винт (K) остается неподключенным, а два провода подсоединяются к винту (A).(На самом деле не имеет значения / какой / винт имеет оба провода, K или A, если оба провода находятся на одном винте, а другой винт не подключен)

На следующей схеме показано, как обычно реализуется вызывной сигнал, управляемый диодом. со всеми телефонами, показанными с изменением проводки K -> A. Идея состоит в том, чтобы удалить диод для отключения звонка для определенной линии / добавочного номера:

Важные моменты, которые следует вынести из этой диаграммы:

• Размещение диодов между генератором звонков и телефоном
• Все диодные символы «указывают» на «красный провод» телефона.
• Провод звонка пропускает клемму «K» в сети, соединяется с проводом S-Y на винте A
• Общая проводка для * линий *, находящихся на * положительной * стороне диодов (левая сторона диодов на этой схеме)
• Общая проводка для * телефонов * находится на * отрицательной * стороне диодов (правая сторона диодов на этой схеме)
• Провод R1 / RR / pin20 / S-Y должен идти к * красному * проводу звонка телефона
• Провод B1 / RT / pin45 / Y-S должен идти к * черному * проводу звонка телефона

Для звонка в любую комбинацию линия / телефон необходим диод для * каждой * комбинации линии / телефона, чтобы предотвратить нежелательные звонки. обратные электрические пути.Чтобы иметь определенный телефон / не / звонить для определенной линии, просто не указывайте диод для этой комбинации линия / телефон, оставляя на его месте разомкнутую цепь.

У меня это сработало для различных восьми телефонов 1a2, с которыми я тестировал, так как мне пришлось модифицировать все мои телефоны для обхода конденсатора A / K и обеспечения работы красных / черных проводов звонка для запрограммированного звонка.

«Замена проводки K-> A» была, по-видимому, стандартной рабочей процедурой Bell System для любого Установки 1А2, в которых использовалось кольцевое программирование диодов.

Проблемы

• Если цвета проводов звонка поменяны местами, звонок может гудеть или едва звонить, если он вообще издает какой-либо шум.
• Если диоды поменять местами, колокольчики также не будут звонить правильно, так как изнанка волны переменного тока будут переданы на чувствительные к полярности колокольчики, что приведет к аналогичному отсутствию звонка. Так это важно чтобы получить правильные цвета и полярность проводов, даже если вы думаете, что звонка будет цепью переменного тока не чувствителен к полярности (не тот случай!).
• Если конденсатор не отключен на всех телефонах (замена провода A / K), звонки не будут звонить вообще.
• Хотя RB / RG можно переключать, как только вы пройдете диоды, R1 / RR (провод S-Y) должен перейти к красный провод на звонках, а провод B1 / RT (Y-S) должен идти к черному проводу на звонках.

---

Если вы заметили какие-либо ошибки в этом документе, свяжитесь с [email protected]

Почему ваш автоматический выключатель гудит и что с этим делать

Автоматические выключатели

можно разделить на различные типы в зависимости от их внешней конструкции, внутреннего механизма, напряжения и места установки.Они контролируют вашу систему электроснабжения и защищают вас и вашу собственность от поражения электрическим током. Без автоматического выключателя существует риск возгорания, поражения электрическим током и короткого замыкания.

Но те же выключатели, которые обеспечивают бесперебойную работу, также могут быть невероятно опасными, когда что-то идет не так с их электропроводкой или материалами. Поэтому, если вы хотите оставаться в безопасности и избегать потенциальных опасностей, знайте предупреждающие знаки и способы решения проблемы.

1.Легкое жужжание

Причина: ток протекает через прерыватель

Если вы постоянно слышите жужжание выключателя, но звук слабый, не волнуйтесь. Это просто электрический ток, протекающий через коробку выключателя. Легкое жужжание — это совершенно нормально, но если со временем эти звуки становятся все громче, вы можете назначить профессиональную проверку.

2. Шипящие звуки с редкими искрами

Причина: изношенная или ослабленная проводка

Если вы слышите щелчки, шипение или другие странные звуки, возможно, ваш автоматический выключатель нуждается в серьезном ремонте.Лицензированный и опытный электрик точно определит проблему. Если вы время от времени слышите искры, это может означать, что проводка повреждена или ослаблена, и это может быть чрезвычайно опасно. Чтобы исключить опасность поражения электрическим током, не игнорируйте эти хлопающие звуки, потому что вам может потребоваться немедленно заменить старую проводку.

3. Постоянное громкое жужжание

Причина: автоматический выключатель не срабатывает, когда должен.

Громкий жужжащий звук выключателя указывает на то, что выключатель неисправен и не срабатывает даже при наличии реальной проблемы с электропроводкой или электрическими материалами.Когда автоматические выключатели не отключают подачу питания, ток увеличивается, и это вызывает нагрев проводов, что в конечном итоге приводит к опасности поражения электрическим током. Итак, если вы слышите громкое жужжание автоматического выключателя, обратитесь к квалифицированному электрику и немедленно замените автоматический выключатель.

Если проблемы с выключателем, такие как вибрация, неплотная проводка или срабатывание выключателя, остаются нерешенными, последствия могут быть опасными. Первый и самый безопасный способ справиться с жужжанием выключателя — это вызвать квалифицированного и опытного электрика.Чтобы избежать вполне реальных возможностей поражения электрическим током и пожара, не возитесь с опасными электрическими материалами и оголенными проводами и устанавливайте только высококачественные электрические материалы.

В

D&F Liquidators имеется широкий ассортимент высококачественных автоматических выключателей, предохранительных выключателей и электропроводки. Позвоните по телефону 800-458-9600, чтобы получить индивидуальные электрические материалы от ведущих производителей.

D&F Liquidators обслуживает потребности в строительных материалах для электротехники более 30 лет.Это международная информационная служба площадью 180 000 квадратных метров, расположенная в Хейворде, Калифорния. Он хранит обширный инвентарь электрических разъемов, кабелепроводов, автоматических выключателей, распределительных коробок, проводов, предохранительных выключателей и т. Д. Он закупает электрические материалы у ведущих компаний по всему миру. Компания также ведет обширный инвентарь взрывозащищенной электротехнической продукции и современных решений в области электрического освещения. Поскольку компания D&F закупает материалы оптом, она имеет уникальную возможность предложить конкурентоспособную структуру ценообразования.Кроме того, он может удовлетворить самые взыскательные запросы и отгрузить материал в тот же день.

Что делать, если настенный выключатель издает жужжащий звук

Жужжание в стандартном настенном выключателе — один из нескольких индикаторов того, что выключатель может выйти из строя. Шипящие, хлопающие или потрескивающие звуки при включении и выключении настенного выключателя вполне могут означать, что выключатель неисправен или изношен.

Что происходит внутри коммутатора

Когда переключатель начинает слышно гудеть, это означает, что ток между металлическими контактами проводов внутри переключателя вызывает дугу — перескакивает зазор между металлическими частями, а не течет непрерывно по металлическим путям.Это вызывает потрескивающий звук и может привести к обгореванию контактов и нагреву переключателя и подключенной к нему проводки — все проблемы, которые могут стать причиной пожара. Поэтому всякий раз, когда вы слышите жужжание переключателя, вы должны серьезно отнестись к симптому и предпринять действия по диагностике и устранению проблемы или заменить переключатель, если он неисправен.

Некоторые диммерные переключатели имеют разные механизмы управления, в которых используется регулируемый реостат, в котором переключатель издает очень легкий гудящий шум, когда переключатель регулирует электрический ток, чтобы уменьшить интенсивность света.Если диммер издает этот легкий гудящий звук при включенном свете, это может указывать на проблему, но не спешите с выводом о том, что переключатель нуждается в замене.

Смотреть сейчас: как исправить перегретый или гудящий переключатель диммера

Диагностика причины

Переключатель может гудеть просто потому, что винтовые клеммы, соединяющие провода цепи с корпусом переключателя, ослаблены. Звук, который вы слышите, — это звуковой сигнал о том, что электрический ток проходит через разрыв между металлическими соединениями, которые не находятся в плотном контакте.Итак, первый шаг — проверить, нет ли ослабленных проводов.

Отключите питание переключателя, затем осторожно снимите крышку с переключателя и осмотрите винтовые клеммы по бокам переключателя, чтобы убедиться, что они надежно закреплены на проводах цепи. Возможно, вам потребуется ослабить крепежные винты на коммутаторе и слегка потянуть коммутатор вперед из настенной коробки, чтобы увидеть металлические винтовые клеммы.

Предупреждение

Люди обычно снимают заглушки с переключателя, не отключая питание, но это плохая практика, и это не раз приводило к неприятным потрясениям домовладельца, особенно в ситуациях, когда проводные соединения ослабли.ВСЕГДА отключайте питание выключателя или другого электрического прибора при проверке проводки.

Если соединения проводов кажутся надежными или если переключатель продолжает гудеть после того, как вы затянули винтовые клеммы, это, вероятно, означает, что переключатель неисправен и его следует заменить. И если вы заметите какие-либо признаки подпаливания или расплавленного металла на винтовых клеммах, замените выключатель — и как можно скорее.

.
