Прямой и перекрестный кабели UTP

Для двух устройств, чтобы осуществлять передачу через кабель, который непосредственно их соединяет, терминал передачи одного устройства должен быть соединен с терминалом получения другого устройства.

Кабель должен быть обжат так, что контакт передачи, Tx, беря сигнал от устройства А на одном конце, соединялся проводом с контактом получения, Rx, на устройстве B. Точно так же контакт Tx устройства В должен быть соединен с контактом Rx устройства А. Если контакт Tx на устройстве имеет номер 1, а контакт Rx имеет номер 2, кабель соединяет контакт 1 на одном конце с контактом 2 на другом конце. Эти "перекрестные" соединения контактов дают этому типу кабеля его название - перекрестный кабель.

Чтобы получить этот тип соединения с UTP кабелем, один конец должен быть обжат согласно расположению контактов EIA/TIA T568A, а другой конец должен быть обжат согласно схеме T568B.

Чтобы подвести итог, перекрестные кабели непосредственно соединяют следующие устройства в LAN:

  • Коммутатор с коммутатором

  • Коммутатор с концентратором

  • Концентратор с концентратором

  • Маршрутизатор с маршрутизатором (соединение портов Ethernet)

  • Компьютер с компьютером

  • Компьютер к портом Ethernet маршрутизатора

На рисунке идентифицируйте используемый тип кабеля, основываясь на соединяемых устройствах.

В качестве напоминания, ниже еще раз перечислено, когда какой кабель применяется:

Используйте прямой кабель для того, чтобы соединить:

  • Коммутатор с маршрутизатором

  • Компьютер с коммутатором

  • Компьютер с концентратором

Используйте перекрестный кабель для того, чтобы соединить:

  • Коммутатор с коммутатором

  • Коммутатор с концентратором

  • Концентратор с концентратором

  • Маршрутизатор с маршрутизатором

  • Компьютер с компьютером

  • Компьютер с маршрутизатором

Выбор MDI/MDIX

Многие устройства позволяют порту UTP Ethernet быть установленным в MDI или MDIX. Это может быть сделано одним из трех способов, в зависимости от функций устройства:

1. На некоторых устройствах у портов может быть механизм, который электрически меняет пары передачи и получения. Порт может быть изменен с MDI на MDIX, применяя этот механизм.

2. Во время конфигурации некоторые устройства позволяют выбирать, как должен функционировать порт - как MDI, или как MDIX.

3. У многих более новых устройств есть автоматическая функция перекрещивания. Эта функция позволяет устройству обнаруживать необходимый тип кабеля и конфигурирует интерфейсы соответственно. На некоторых устройствах это автоматическое обнаружение выполняется по умолчанию. Другие устройства требуют команды конфигурирования интерфейса для того, чтобы включить автоматическое обнаружение MDIX.

Далее: Использование Справки CLI IOS

Смотрите также

Написать

Использование высокоскоростного кабеля прямого соединения для внутренних соединений центра обработки данных (ЦОД)

В течение нескольких лет для внутренних соединений ЦОД в основном использовались кабельные соединения категории CAT5e и стандарт 1000BASE-T, однако, их обновление до скорости 10GE, 40GE и выше значительно затруднено из-за повышения как энергопотребления, так и стоимости. Теперь их вытесняет высокоскоростной кабель прямого соединения (DAC), который становится неотъемлемой частью соединений коммутаторов в пределах стойки и стоечных коммутаторов верхнего уровня (ToR-коммутаторов). Здесь рассказывается, что такое DAC кабель.

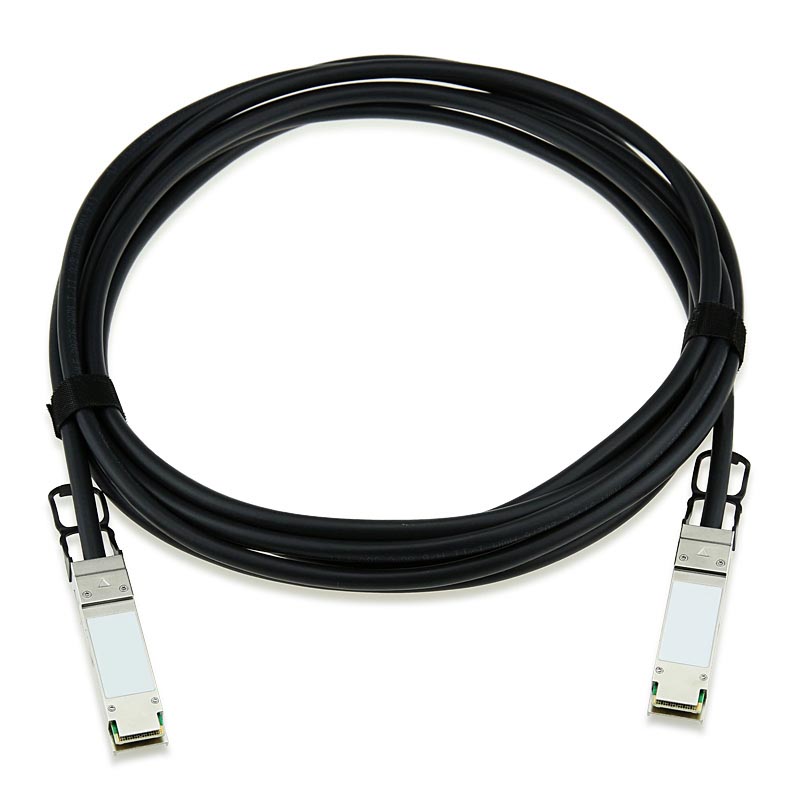

Что такое DAC кабель — определение, структура и спецификация

Что такое DAC кабель? Кабель прямого соединения, сокращенно DAC кабель, является оконеченным на заводе-изготовителе сдвоенным коаксиальным (твинаксиальным) кабелем, используемым для подключения коммутаторов к маршрутизаторам или серверам. Эти кабели состоят из экранированного медного коаксиального или волоконно-оптического кабеля фиксированной длины с закрепленными на обоих концах подключаемыми трансиверами различного калибра от 24 до 30 AWG. Длина DAC кабеля для внутренних соединений может достигать 15 м при использовании твинаксиального медного кабеля и 100 м при использовании активного оптического кабеля на скорости 10 Гбит/с, 40 Гбит/с или выше.

Типы высокоскоростных кабелей прямого соединения

Теперь вы знаете, что такое DAC кабель, а знаете ли вы типы DAC кабелей? Высокоскоростной кабель прямого соединения можно разделить на медный кабель прямого соединения (DACC) и активный оптоволоконный кабель прямого соединения (DAOC). На следующем рисунке показаны основные типы пассивных и активных кабелей прямого соединения для внутренних подключений ToR-коммутаторов ЦОД:

Медный кабель прямого соединения (DACC) представляет собой неразъемную медную кабельную сборку, подключенную непосредственно к «трансиверам». Может иметь длину до 15 м и используется для коротких расстояний. DACC кабель может быть либо пассивным, либо активным. Активный оптический кабель прямого соединения связывает волоконное соединение внутри оконечивающих трансиверов, создавая полную сборку из волоконно-оптического кабеля подобно медному кабелю прямого соединения, но может достигать длины 3 – 200 м.

Сравнение пассивного DAC кабеля и активного DAC кабеля

Пассивный DAC кабель не содержит электрических компонентов, поэтому он имеет минимальное энергопотребление

Макс. длина Тип кабеля Потребляемая мощность Вес Радиус изгиба Применение Стоимость
Пассивный DAC кабель <5 м Твинаксиальный медный кабель <0,15 Вт Наиболее тяжелый 24 AWG = 38 мм
26 AWG = 33 мм
28 AWG = 25 мм
30 AWG = 23 мм
ToR-коммутатор, смежные стойки
Наиболее низкая
Активный DAC кабель 5 – 15 м Твинаксиальный медный кабель 0,5 – 1 Вт Наиболее тяжелый 24 AWG = 38 мм
26 AWG = 33 мм
28 AWG = 25 мм
30 AWG = 23 мм
ToR-коммутатор, смежные стойки Низкая

Сравнение DAC кабеля и AOC кабеля

В следующем списке освещаются некоторые преимущества и недостатки DAC кабеля.

Преимущества DAC кабеля:

Более высокая скорость передачи данных: DAC кабель может поддерживать скорость передачи данных от 4 Гб/с до 10 Гб/с, что является более высокой скоростью, чем у обычного медного кабеля.
Быстрая взаимозаменяемость: С развитием медной технологии DAC кабель и оптический трансивер являются взаимозаменяемыми и имеют возможность «горячей» замены.
Низкая стоимость: Медный кабель дешевле, чем оптический, и при использовании DAC кабеля стоимость провода будет меньше.

Хороший теплоотвод: DAC кабель изготовлен из медного сердечника и имеет хорошую теплопередачу.

Недостатки DAC кабеля:

Короткое расстояние передачи, большой вес, большой объем, трудно укладывать.
Восприимчивы к электромагнитным помехам, таким как отклик на внешнее неблагоприятное воздействие, ухудшению характеристик и т. д.
В следующем списке освещаются некоторые преимущества и недостатки AOC кабеля.

Преимущества AOC кабеля

Более широкая полоса пропускания: Обновление устройств не требуется, пропускная способность до 40 Гб/с.
Малый вес: Гораздо легче, чем DAC кабель.
Низкий уровень электромагнитных помех: оптическое волокно является диэлектриком, который слабо поддается влиянию электромагнитных помех.

Недостатки AOC кабеля:

Дороже, чем DAC кабель.

Сравнение высокоскоростного кабеля прямого соединения и оптического модуля трансиверов

При рассмотрении вопроса о том, какой кабель следует использовать для конкретной кабельной инфраструктуры – высокоскоростной кабель прямого соединения или оптический трансивер, – необходимо знать ключевые отличия между DAC кабелем и оптическим трансивером.

Макс. длина Тип кабеля Потребляемая мощность Вес Радиус изгиба Применение Стоимость
Высокоскоростной кабель прямого соединения Около 1 – 100 м Твинаксиальный медный кабель или волоконно-оптический кабель 0,15 – 1 Вт DAC: наиболее тяжелый AOC: наиболее легкий 24 AWG – 30 AWG ToR-коммутатор, смежные стойки, MoR-коммутатор, EoR-коммутатор, Zone to Zone (между зонами) Низкая
Оптический модуль трансиверов
Согласно стандарту TIA/IEEE (до160 км)
Твинаксиальный медный кабель или волоконно-оптический кабель До 4,5 Вт В зависимости от исполь зуемых трансиве ров и кабелей В зависимости от используемых кабелей ToR-коммутатор, MoR-коммутатор, EoR-коммутатор, Zone to Zone (между зонами) Высокая

Согласно таблице очевидно, что у высокоскоростного кабеля прямого соединения меньшая стоимость и меньшее потребление энергии. Но он, как правило, имеет ограниченное расстояние по сравнению с трансивером, которым оконечен кабель. Таким образом, для любых соединений на короткое расстояние в диапазоне от 5 до 100 м DAC кабели с улучшенными техническими характеристиками предлагают более простое и доступное решение. Но если диапазон расстояний превышает 100 м, предпочтительнее использовать оптические трансиверы.

Высокоскоростной кабель прямого соединения для различного использования

В следующей таблице приведен список широко используемых 10G/25G/40G/56G/100G DAC и AOC кабелей.

DAC тип Описание
GR-SP10-DA1m (DAC, модуль 10G SFP+ и модуль SFP+) Пассивный твинаксиальный DAC кабель с модулями 10G SFP+, 1 м
GR-QS40-DAC1m (DAC, модуль 40G QSFP+ и модуль QSFP+) Пассивный DAC кабель с модулями 40G QSFP+, 1 м
GR-QS40+4SP10-DA1m (DAC, модуль 40G QSFP+ и модуль SFP+) Пассивный DAC кабель с модулем 40G QSFP+ и четырьмя модулями 10G SFP+, 1 м
GR-QS56-DAC1m (DAC, модуль 56G QSFP+ и модуль QSFP+) Пассивный DAC кабель с модулями 56G QSFP+, 1 м
GR-SP25-DA1m (DAC, модуль 25G SFP28 и модуль SFP28) Пассивный твинаксиальный DAC кабель с модулями 25G SFP28, 1 м
GR-QS100-DA1m (DAC, модуль 100G QSFP28 и модуль QSFP28) Пассивный твинаксиальный DAC кабель с модулями 100G QSFP28, 1 м
GR-QS100+4SP25-DA1m (DAC, модуль 100G QSFP28 и модуль SFP28) Пассивный DAC кабель с модулем 100G QSFP28 и четырьмя модулями 25G SFP28, 1 м
GR-SP10-AOC1m (AOC, модуль 10G SFP+ и модуль SFP+) Активный оптический кабель с модулями 10G SFP+, 1 м
GR-QS40-AOC1m (AOC, модуль 40G QSFP+ и модуль QSFP+) Активный оптический кабель с модулями 40G QSFP+, 1 м
GR-QS40+4SP10-AOC1m (AOC, модуль 40G QSFP+ и модуль SFP+) Активный оптический кабель с модулем 40G QSFP+ и четырьмя модулями 10G SFP+, 1 м
GR-QS100-AOC1m (AOC, модуль 100G QSFP28 и модуль QSFP28) Активный оптический кабель с модулями 100G QSFP28, 1 м
GR-SP25-AOC1m (AOC, модуль 25G SFP28 и модуль SFP28) Активный оптический кабель с модулями 25G SFP28, 1 м

Кабель с модулем SFP: сравнение DAC кабеля с модулем 10G SFP+ и DAC кабеля с модулем 25G SFP28

Кабель с модулем 10G SFP+ на сегодня предлагает самую высокую плотность передачи, имеет наиболее низкую стоимость и 10 Гб/с Ethernet с самым низким энергопотреблением. Кроме того, модуль SFP+ позволяет осуществить массовый переход от сети 1GbE к сети 10GbE, предлагая вариант SFP+ 10GBASE-Cu (медная кабельная сборка прямого соединения) для коротких внутренних соединений, имеющий очень низкую стоимость.

Модули 25G SFP28 DAC кабелей имеют тот же форм-фактор, что и модуль 10G SFP+, но внутренний электрический интерфейс у них улучшен и поддерживает скорость передачи данных 25 Гбит/с для 25G Ethernet приложений, а также будущие стандарты, такие как 32G Fiber Channel. DAC кабель с модулем 25G SFP28 предлагает более быстрый переход к сети 100G. По сравнению с сетью 40G, использующей четыре полосы 10G, и сетью 100G, использующей десять полос 10G, теперь для обновления до 100GbE, используя DAC кабели с модулем 25G SFP28, необходимо наличие только четырех полос 25G.

Кабель с модулем QSFP+: сравнение модуля 40G QSFP+ и модуля 56G QSFP+

Твинаксиальные медные кабели прямого соединения с модулем 40G QSFP+ поставляются в двух видах: медные кабели прямого соединения с модулем QSFP+ и модулем QSFP+ и кабели для оконечной разводки с модулем QSFP+ и четырьмя модулями SFP+. Медные кабели прямого соединения с модулем 40G QSFP+ и модулем QSFP+ подходят для очень коротких расстояний (в пределах 10 м) и обеспечивают эффективное соединение на скорости 40G между портами QSFP+ коммутаторов с модулем QSFP+ в пределах стойки и соседних стоек. В то время как кабели для оконечной разводки с модулем QSFP+ и четырьмя модулями 10G SFP+ делят 40-Гигабитный порт на коммутаторе или сервере на четыре 10-Гигабитных порта; идеально подходят для быстрого перехода от сети 10G к сети 40G.

Кабели с модулем 56G QSFP+ поддерживают до четырех полос 14G и предлагаются как эффективная альтернатива, имеющая низкое потребление мощности, для коротких внутренних соединений между сетью 40G InfiniBand 4×FDR и сетью 56G Ethernet. DAC кабели с модулем 56G QSFP+ имеют ту же конструкцию, что и DAC кабели 40G, поэтому работа DAC кабеля с модулем 56G QSFP+ и DAC кабеля с модулем 40G QSFP+ при развертывании 40G сети будет аналогичной.

Кабель с модулем 100G QSFP28

Кабель прямого соединения с модулем QSFP28 и модулем QSFP28 и DAC кабель для оконечной разводки с модулем 100G QSFP28 и четырьмя модулями SFP28 являются повсеместно используемыми типами кабелей для внутренних соединений на скорости 100G. Медный кабель прямого соединения с модулем QSFP28 и модулем QSFP28 содержит четыре высокоскоростные медные пары, каждая из которых работает на скорости передачи данных до 25 ГБ/с, в сумме составляя 100G. В то время как DAC кабели для оконечной разводки с модулем QSFP28 и четырьмя модулями SFP28 могут поддерживать 100G при совместной работе четырех сетей 25G Ethernet. Они обычно используются для перехода с сети 100G на сеть 25G.

Где найти надежного поставщика высокоскоростных кабелей прямого соединения?

На рынке так много вариантов и поставщиков, кого из них я должен выбрать и кому доверять? На сайте fibertool.ru предлагаются наиболее полнофункциональные DAC и AOC кабели в различных форм-факторах и с различными скоростями передачи данных, включая 10G, 25G, 40G, 100G и также 56G. Мы можем изготовить по индивидуальному заказу совместимые со всеми основными брендами кабельные сборки прямого соединения различной длины, с различным диапазоном калибров AWG и так далее, удовлетворяющие любым требованиям клиентов.

Кроме того, мы можем прошить кабели на любом конце под различные бренды. Например, если вы хотите соединить коммутаторы Cisco и Juniper, то мы можем прошить кабель под Cisco на одном конце, а на другом – под Juniper (как показано на рисунке выше). Самое главное, каждый из наших DAC кабелей тщательно протестированы в целях обеспечения 100% совместимости со всеми основными поставщиками и системами и гарантированного бесперебойного функционирования с сетевыми устройствами.

Заключение

В соответствии с вышеупомянутой подробной информацией вы узнали, что высокоскоростной кабель прямого соединения является идеальным решением для коротких расстояний и высокой плотности, организации сети в высокоскоростных I/O ЦОД. Он может быть как DAC, так и AOC типа и иметь различные скорости передачи данных, такие как 10G/25G/40G/56G/100G.

Статьи » Витая пара

   Витая пара (twisted pair) — вид кабеля связи, представляет собой одну или несколько пар изолированных проводников, скрученных между собой (с небольшим числом витков на единицу длины), покрытых пластиковой оболочкой.
Свивание проводников производится с целью повышения степени связи между собой проводников одной пары (электромагнитная помеха одинаково влияет на оба провода пары) и последующего уменьшения электромагнитных полей от внешних источников, а также взаимных наводок при передаче дифференциальных сигналов. Для снижения связи отдельных пар кабеля (периодического сближения проводников различных пар) в кабелях UTP категории 5 и выше провода пары свиваются с различным шагом. Витая пара — один из компонентов современных структурированных кабельных систем. Используется в телекоммуникациях и в компьютерных сетях в качестве физической среды передачи сигнала во многих технологиях, таких как Ethernet, Arcnet и Token ring. В настоящее время, благодаря своей дешевизне и лёгкости в монтаже, является самым распространённым решением для построения проводных (кабельных) локальных сетей.
Кабель подключается к сетевым устройствам при помощи разъёма «8P8C», который часто неверно называют «RJ45».

Виды кабеля, который применяется в сетях

В зависимости от наличия защиты — электрически заземлённой медной оплетки или алюминиевой фольги вокруг скрученных пар, определяют разновидности данной технологии:

Неэкранированная витая пара (UTP — Unshielded twisted pair) — без защитного экрана;

Фольгированная витая пара (FTP — Foiled twisted pair) — присутствует один общий внешний экран в виде фольги;

Экранированная витая пара (STP — Shielded twisted pair) — присутствует защита в виде экрана для каждой пары и общий внешний экран в виде сетки;

Фольгированная экранированная витая пара (S/FTP — Screened Foiled twisted pair) — внешний экран из медной оплетки и каждая пара в фольгированной оплетке;

Экранирование обеспечивает лучшую защиту от электромагнитных наводок как внешних, так и внутренних и т. д. Экран по всей длине соединен с неизолированным дренажным проводом, который объединяет экран в случае разделения на секции при излишнем изгибе или растяжении кабеля.

В последнее время появился кабель Витая пара с индексом CCA (Copper Cover Aluminum), где проводником служит омедненный алюминий. Этот кабель гораздо дешевле медного, но уступает ему по характеристикам и монтажным качествам.

В зависимости от структуры проводников — кабель применяется одно- и многожильный. В первом случае каждый провод состоит из одной медной жилы и называется жила-монолит, а во втором — из нескольких и называется жила-пучок.
Одножильный кабель не предполагает прямых контактов с подключаемой периферией. То есть, как правило, его применяют для прокладки в коробах, стенах и т. д. с последующим терминированием розетками. Связано это с тем, что медные жилы довольно толсты и при частых изгибах быстро ломаются. Однако для «врезания» в разъемы панелей розеток такие жилы подходят как нельзя лучше.
В свою очередь многожильный кабель плохо переносит «врезание» в разъёмы панелей розеток (тонкие жилы разрезаются), но замечательно ведет себя при изгибах и скручивании. Кроме того, многожильный провод обладает бо́льшим затуханием сигнала. Поэтому многожильный кабель используют в основном для изготовления патчкордов (patchcord), соединяющих периферию с розетками.

Конструкция витопарного кабеля

Витопарный кабель состоит из нескольких витых пар. Проводники в парах изготовлены из монолитной медной проволоки толщиной 0,4—0,6 мм. Кроме метрической, применяется американская система AWG, в которой эти величины составляют 26AWG или 22AWG соответственно. В стандартных 4-х парных кабелях в основном используются проводники диаметром 0,51 мм (24AWG). Толщина изоляции проводника — около 0,2 мм, материал обычно поливинилхлорид (английское сокращение PVC), для более качественных образцов 5 категории —полипропилен (PP), полиэтилен (PE). Особенно высококачественные кабели имеют изоляцию из вспененного (ячеистого) полиэтилена, который обеспечивает низкие диэлектрические потери, или тефлона, обеспечивающего широкий рабочий диапазон температур.

Также внутри кабеля встречается так называемая «разрывная нить» (обычно капрон), которая используется для облегчения разделки внешней оболочки — при вытягивании она делает на оболочке продольный разрез, который открывает доступ к кабельному сердечнику, гарантированно не повреждая изоляцию проводников. Также разрывная нить, ввиду своей высокой прочности на разрыв, выполняет защитную функцию.
Внешняя оболочка 4-парных кабелей имеет толщину 0,5—0,9 мм в зависимости от категории кабеля и обычно изготавливается из поливинилхлорида с добавлением мела, который повышает хрупкость. Это необходимо для точного облома по месту надреза лезвием отрезного инструмента. Кроме этого, для изготовления оболочки используются полимеры, которые не поддерживают горения и не выделяют при нагреве галогены (такие кабели маркируются как LSZH — Low Smoke Zero Halogen). Кабели, не поддерживающие горение и не выделяющие дым, разрешается прокладывать и использовать в закрытых областях, где могут проходить воздушные потоки системы кондиционирования и вентиляции.

В общем случае, цвета не обозначают особых свойств, но их применение позволяет легко отличать коммуникации c разным функциональным назначением, как при монтаже, так и обслуживании. Самый распространённый цвет оболочки кабелей — серый. У внешних кабелей внешняя оболочка чёрного цвета. Оранжевая окраска, как правило, указывает на негорючий материал оболочки.
Отдельно нужно отметить маркировку. Кроме данных о производителе и типе кабеля, она обязательно включает в себя метровые или футовые метки.

Форма внешней оболочки кабеля витая пара может быть различной. Чаще других применяется круглая форма. Для прокладки под ковровым покрытием может использоваться плоский кабель.
Кабели для наружной прокладки обязательно имеют влагостойкую оболочку из полиэтилена, которая наносится (как правило) вторым слоем поверх обычной, поливинилхлоридной. Кроме этого, возможно заполнение пустот в кабеле водоотталкивающим гелем и бронирование с помощью гофрированной ленты или стальной проволоки.

Категории кабеля

Существует несколько категорий кабеля витая пара, которые нумеруются от CAT1 до CAT7 (правильно category или категория, сокращение "CAT", "Cat" следует писать с точкой - "Cat.", потому как категория и кошка - разные вещи) и определяют эффективный пропускаемый частотный диапазон. Кабель более высокой категории обычно содержит больше пар проводов и каждая пара имеет больше витков на единицу длины. Категории неэкранированной витой пары описываются в стандарте EIA/TIA 568 (Американский стандарт проводки в коммерческих зданиях) и в международном стандарте ISO 11801, а также приняты ГОСТ Р 53246-2008 (перевод американского ANSI/TIA/EIA-568B) и ГОСТ Р 53245-2008 (перевод одного из руководств производителя).

CAT1 (полоса частот 0,1 МГц) — телефонный кабель, всего одна пара (в России применяется кабель и вообще без скруток — «лапша» — у нее характеристики не хуже, но больше влияние помех). В США использовался ранее, только в «скрученном» виде. Используется только для передачи голоса или данных при помощи модема.



CAT2 (полоса частот 1 МГц) — старый тип кабеля, 2 пары проводников, поддерживал передачу данных на скоростях до 4 Мбит/с, использовался в сетях Token ring и Arcnet. Сейчас иногда встречается в телефонных сетях.



CAT3 (полоса частот 16 МГц) — 4-парный кабель, используется при построении телефонных и локальных сетей 10BASE-T и token ring, поддерживает скорость передачи данных до 10Мбит/с или 100 Мбит/с по технологии 100BASE-T4 на расстоянии не дальше 100 метров. В отличие от предыдущих двух, отвечает требованиям стандарта IEEE 802.3.

CAT4 (полоса частот 20 МГц) — кабель состоит из 4 скрученных пар, использовался в сетях token ring, 10BASE-T, 100BASE-T4, скорость передачи данных не превышает 16 Мбит/с по одной паре, сейчас не используется.

CAT5 (полоса частот 100 МГц) — 4-парный кабель, использовался при построении локальных сетей 100BASE-TX и для прокладки телефонных линий, поддерживает скорость передачи данных до 100 Мбит/с при использовании 2 пар.


CAT5e (полоса частот 125 МГц) — 4-парный кабель, усовершенствованная категория 5. Скорость передач данных до 100 Мбит/с при использовании 2 пар и до 1000 Мбит/с при использовании 4 пар. Кабель категории 5e является самым распространённым и используется для построения компьютерных сетей. Иногда встречается двухпарный кабель категории 5e. Кабель обеспечивает скорость передач данных до 100 Мбит/с. Преимущества данного кабеля в более низкой себестоимости и меньшей толщине.

CAT6 (полоса частот 250 МГц) — применяется в сетях Fast Ethernet и Gigabit Ethernet, состоит из 4 пар проводников и способен передавать данные на скорости до 1000 Мбит/с и до 10 гигабит на расстояние до 50 м. Добавлен в стандарт в июне 2002 года.


CAT6a (полоса частот 500 МГц) — применяется в сетях Ethernet, состоит из 4 пар проводников и способен передавать данные на скорости до 10 Гбит/с и планируется использовать его для приложений, работающих на скорости до 40 Гбит/с. Добавлен в стандарт в феврале 2008 года.

CAT7 — спецификация на данный тип кабеля утверждена только международным стандартом ISO 11801, скорость передачи данных до 10 Гбит/с, частота пропускаемого сигнала до 600—700 МГц. Кабель этой категории имеет общий экран и экраны вокруг каждой пары. Седьмая категория, строго говоря, не UTP, а S/FTP (Screened Fully Shielded Twisted Pair).

Каждая отдельно взятая витая пара, входящая в состав кабеля, предназначенного для передачи данных, должна иметь волновое сопротивление100±25 Ом, в противном случае форма электрического сигнала будет искажена и передача данных станет невозможной. Причиной проблем с передачей данных может быть не только некачественный кабель, но также наличие «скруток» в кабеле и использование розеток более низкой категории, чем кабель.

Схемы обжима

Существует два варианта обжима разъёма на кабеле:
*Для создания прямого кабеля — для соединения порта сетевой карты со свитчом или хабом.
*Перекрёстного (использующий кроссированный MDI, MDI-X) кабеля, имеющего инвертированную разводку контактов разъёма для соединения напрямую двух сетевых плат, установленных в компьютеры, а также для соединения некоторых старых моделей хабов или свитчей (uplink-порт).

Обжимается разъём 8P8C RJ-45 категории 5 или 5е (на фото 5 категории не экранированный)


Обжим 4-х жильного (двух парного UTP2/FTP2) кабеля
Вариант по стандарту 10Base-T/100Base-TX



Прямой кабель (straight through cable)
Вариант по стандарту EIA/TIA-568A



Вариант по стандарту EIA/TIA-568B (используется чаще)



Перекрёстный кабель (crossover cable)

Используется для соединения однотипного оборудования (например, компьютер-компьютер). Однако некоторые сетевые карты способны автоматически определить метод обжима кабеля и подстроиться под него.
Вариант для скорости 100 Мбит/с



Общие положения

Обжимной инструмент (кримпер) HT-568 для обжима коннекторов RJ-45, RJ-12

Рабочая часть «обжимки»: для восьми-, шестиконтактных разъёмов и регулируемый резак, позволяющий снять внешнюю изоляцию, без повреждения проводов пар.

Инструкция по установке штекера

Пара 1-2 (TDP-TDN) всегда требуется для передачи от порта MDI к порту MDI-X, пара 3-6 (RDP-RDN) — для приёма портом MDI от порта MDI-X; пары 4-5 и 7-8 применяются в зависимости от потребности (например, при использовании кабеля категории 3 в спецификации 100Base-T4) и обычно двунаправленные.
Использование кабеля, обжатого не по стандарту, может привести (в зависимости от длины кабеля) к тому, что кабель не будет работать совсем или будет очень большой процент потерь передаваемых пакетов.

Для проверки правильности обжатия кабеля, помимо визуального контроля, используют специальные устройства — кабельные LAN-тестеры. Такое устройство состоит из передатчика и приёмника. Передатчик поочерёдно подаёт сигнал на каждую из восьми жил кабеля, дублируя эту передачу зажиганием одного из восьми светодиодов, а на приёмнике, подсоединённому к другому концу линии, соответственно загорается один из восьми светодиодов. Если на передаче и на приёме светодиоды загораются подряд, значит, кабель обжат без ошибки. Более дорогие модели кабельных тестеров могут иметь встроенное переговорное устройство, индикатор обрыва с указанием расстояния до обрыва и пр.

При использовании 100-мегабитного соединения используются только 2 из 4 пар, а именно оранжевая и зелёная. Синяя и коричневая пары в таком случае могут быть использованы для подключения второго компьютера по тому же кабелю. Каждый конец кабеля раздваивают на два по две пары, и получают как бы два кабеля, но под одной изоляцией. Однако данная схема подключения может снизить скорость и качество передачи информации. При использовании гигабитного соединения используются 4 пары проводников.
Также существуют ограничения на выбор схемы перекрёстного соединения жил, накладываемые стандартом Power over Ethernet (POE), Power over Ethernet стандартизирован по стандарту IEEE 802.3af-2003). При прямом соединении жил в кабеле («один к одному»), данный стандарт будет работать автоматически.

Монтаж

При монтаже кабеля витой пары должен выдерживаться минимально допустимый радиус изгиба (8 внешних диаметров кабеля). Больший изгиб может привести к увеличению внешних наводок на сигнал или привести к разрушению оболочки кабеля.

При монтаже экранированной витой пары необходимо следить за целостностью экрана по всей длине кабеля. Растяжение или изгиб кабеля приводит к разрушению экрана, что ведёт к снижению устойчивости к электромагнитным помехам. Дренажный провод должен быть соединен с экраном разъема.

Использованы материалы Creative Commons и ООО ЛАНСЕТ.

Что Такое Витая Пара и Сетевой Кабель Связи UTP и FTP — Схемы и Категории из 4 или 8 Жил

В этой статье хочу пролить свет на то, какие бывают сетевые кабели, которые в народе называют «витая пара». Витые пары стандарта категории UTP или FTP состоят из 4 или 8 жил и используются для подключения интернета в наших домах. Кабели связи из 4 жил были предназначены для уже устаревшего типа подключения интернета через ADSL модем, которое встречается и в наше время. А вот по сетевому кабелю из 8 жил в большинстве случаев сегодня передается интернет в вашу квартиру. И именно восьмижильной витой парой соединяются между собой компьютеры и роутер. Такой патчкорд идет в комплекте к любому wifi маршрутизатору, чтобы подключить к нему какие-либо устройство. На смену сетевым UTP и FTP сегодня уже приходят более современные оптоволоконные и коаксиальные кабели, но их дороговизна и невысокая надежность пока не дает уйти «на пенсию» старой доброй витой паре.

Что такое витая пара?

Витая пара — это обычный сетевой кабель, которым подключаются компьютеры к роутеру и по которому подается интернет. Название «витая пара» появилось благодаря конструкции кабеля. Внутри него, под оплеткой, проложено несколько пар жил — обычно 4 или 8, — завитых между собой по две. Отсюда и пошло — «витая пара»

Сегодня, в мире высоких скоростей интернета, чтобы по-максимуму использовать весь потенциал роутера и других сетевых девайсов, крайне важно, чтобы сетевой кабель в виде витой пары соответствовал самому высокому классу защиты. Технология, при которой передача информации по проводам в виде электрических импульсов, сильно подвержена влиянию окружающего электромагнитного поля.

  • Самые дешевые сетевые кабели (UTP) имеют тонкую оплетку, внутри которой без какого-либо дополнительного содержимого проложены витые пары проводов. Такой кабель я бы не рекомендовал использовать даже для самого банального подключения компьютера к маршрутизатору.
  • Но чаще попадаются кабели Ethernet с экранированием — проложенной под оплеткой дополнительной защитой в виде некого подобия фольги для защиты от посторонних наводок. Такая категория витой пары вполне подходит для решения большинства повседневных задач для подключения к роутеру.
  • Если расстояние между устройствами большое, то прокладка витой пары проходит через много помещений с различным электромагнитным фоном. Например, когда нужно соединить кабелем локальной сети IP камеру видеонаблюдения, расположенную далеко на улице. В этом случае необходимо использовать максимально защищенный коаксиальный кабель для уменьшения потерь в передачи данных.

Категории витых пар из 8 жил (Cat) по стандарту защиты

По категориям защиты витых пар в наши дни существуют следующие:

  1. Витая пара UTP (Unshielded Twisted Pair) — первый, самый бюджетный вариант, когда кабель не оснашен вообще никакой защитой.
  2. FTP (Foiled Twisted Pair) — этот тот тип, который я привел в качестве второго — сетевой кабель имеет один для всех общий защитный слой из фольги, который проложен сразу под оплеткой.
  3. S/FTP или SSTP (Screened Foiled Twisted Pair) — фольгированная экранированная витая пара, которая имеет защиту каждой группы проводов плюс такой же внешний экран.
  4. U/STP (Unshielded Screened Twisted Pair — здесь внешняя защита отсутствует, но зато каждая пара имеет свою собственную фольгированную защиту.
  5. STP (Shielded Twisted Pair) — витой кабель этой категории имеет отдельный экран из фольги для каждой пары и внешнюю защиту из тонкой проволочной сетки.
  6. SF/UTP или SFTP (Screened Foiled Unshielded Twisted Pair) — это самая защищенная категория, в которой экранированная витая пара имеет целых два внешних экрана — один в виде медной сетки, а второй из фольги. Между ними также проложен дренажный провод.

Типы витых пар по сетевому подключению

По своему назначение витые пары делятся на 10 основных категорий. Я не буду здесь перечислять все, а остановлюсь лишь на тех, которых подходят для использования в качестве сетевого кабеля интернета.

  • Cat 5D — витая пара, состоящая из 4 скруток, то есть 8 жил. Такой кабель поддерживает скорость передачи данных до 100 Мбит/с при задействовании двух пар и 1000 Мбит/с — четырех.
  • Cat 5E — усовершенствованный вариант предыдущей категории — он тоньше и дешевле. Самый распространенный вариант для работы с сетями Fast и Gigabit Ethernet.
  • Cat 6E — второй по популярности тип сетевого кабеля Ethernet. Он неэкранированный, имеет 8 пар жил и поддерживает передачу данных на скорости до 10 Гбит/с. Максимальное расстояние — 55 метров
  • Cat 6А — сетевой кабель, состоящий из 4 витых пар. Тип экранирования — S/FTP или F/FTP, расстояние уже 200 метров
  • Cat 7F — 8 жил, экранирован по категории S/FTP, скорость та же — до 10 Гбит/с
  • 7A — самый продвинутый сетевой кабель, имеющий в своем арсенале 8 проводов, экранирован по типу S/FTP. Передача информации происходит на скорости до 40 Гбит/с по линии длиной до 50 метров и до 100 Гбит/с с максимальным расстояние в 15 метров.

Схемы обжима сетевых кабелей UTP/FTP типа «витая пара» RJ-45

Про то, как обжать витую пару для интернет кабеля своими руками, мы написали отдельную инструкцию. Советую прочитать! А здесь коротко приведу основные схемы, которые используются для подключения интернета и сетевых устройств

  • Прямая — используется для соединения роутера и компьютера, а также в сетевом кабеле интернета
  • Перекрестная — для соединения двух компьютеров между собой

Видео про витые пары

Спасибо!Не помогло

Цены в интернете

Александр

Специалист по беспроводным сетям, компьютерной технике и системам видеонаблюдения. Выпускник образовательного центра при МГТУ им. Баумана в Москве. Автор видеокурса "Все секреты Wi-Fi"

Задать вопрос

особенности строения провода, необходимые элементы и последовательность работ

Пользователи компьютерной техники сталкиваются с формированием единой сети ПК с помощью проводов. От того, как правильно обжать интернет-кабель на 8 жил зависит качество и скорость обмена информацией между машинами. Для получения надёжного соединения учитывают особенности строения провода и последовательность работ. Кроме того, при обжиме сетевого интернет-кабеля понадобятся коннекторы – элементы, необходимые для коммутации с приёмо-передающими устройствами.

Конструкция провода

Развитие телекоммуникационных технологий привело к потребности прокладки информационных магистралей между базовыми станциями, серверами и персональными машинами. Передача сигнала по проводам – наиболее простой способ объединения конечных точек в единую сеть. Для формирования последней используют медную витую пару (ВП). Такую проводку для подключения интернет-кабеля к Сети можно изгибать, скручивать, наращивать и укорачивать.

Витопарный провод состоит из нескольких пар, скрученных между собой жил, толщиной 0,4-0,6 мм, укрытых общей оболочкой. Перекрещивание необходимо для уменьшения электромагнитных помех, возникающих при прокладке ВП рядом с силовыми линиями электропередач. Кроме того, для снижения негативного воздействия все жилы либо пары закрыты экранирующей фольгой. В зависимости от степени защиты от помех существует семь категорий ВП. С возрастанием числа помехозащищённость увеличивается.

Наличие под одной оболочкой 8 отдельных проводников усложняет коммутацию медных жил. Для облегчения процесса была разработана схема подключения интернет-кабеля по цветам. Идея заключается в том, что каждая пара проводников маркируется по-разному. В витопарном проводе используют 4 цвета: зелёный, оранжевый, синий, коричневый. Для маркировки в пределах одной скрутки добавляют белый.

Варианты коммутации

При формировании единой компьютерной сети дома или офиса используют готовые патч-корды – провода с наконечниками на концах. Но удобней прокладывать линии без коннекторов. В этом случае ВП можно пропустить даже через отверстие диаметром 5 мм. Однако процедура предполагает дальнейший монтаж наконечника. Распиновка интернет-кабеля на 8 проводов важна для корректной передачи высокочастотных импульсов. Если нарушить последовательность подключения сигнал не достигнет приёмника. Порядок проводов при обжимке сетевого кабеля может быть прямым и перекрёстным.

К сведению!

Витопарный кабель обжимают разъёмом 8P8C, который ошибочно называют RJ-45

Прямая

Распиновку кабеля для интернета применяют, когда необходимо подключить цифровое устройство к роутеру, маршрутизатору или свитчу. Особенность коммутации – одинаковое расположение жил на концевых коннекторах. Последовательность проводников в разъёме:

  • бело-оранжевый;
  • оранжевый;
  • бело-зелёный;
  • синий;
  • бело-синий;
  • зелёный;
  • бело-коричневый;
  • коричневый.

Перекрёстная

8-проводниковый кроссовер применяют, когда необходимо соединить между собой два однотипных устройства (компьютеры, ноутбуки) без промежуточных концентраторов. В цифровых интерфейсах последних поколений эту технологию практически не используют – сетевое оборудование способно автоматически менять местами входящие и выходящие сигналы. Однако для объединения в сеть старых компьютеров перекрёстный вариант может пригодиться.

Варианты обжима

Необходимо плотно обжать интернет-кабель для стабильной передачи сигнала между цифровыми устройствами. Обычно это делают специальным инструментом, который надёжно соединяет медные жилы с токоведущими контактами. Однако, если под рукой обжимник для зажима интернет-кабеля не оказался, можно выполнить коммутацию плоской отвёрткой с тонким концом либо воспользоваться самозажимными коннекторами.

Кримпером

Наиболее быстрый и простой способ фиксации разъёма 8P8C на концах витой пары – обжатие кримпером. Это комбинированный инструмент, который может обрезать провод, снимать внешнюю изоляцию и вдавливать токоведущие пластины в тело проводников. Последовательность обжатия кримпером:

  1. Отрезают кабель нужной длины.
  2. Снимают наружную оболочку на расстояние 4-5 см для удобства выстраивания проводников по порядку.
  3. Удаляют экранирующую оплётку.
  4. Согласно схемы коммутации расправляют проводники в нужной последовательности.
  5. Отрезают лишние жилы, оставляя концы длиной 14-16 мм от края наружной оболочки.
  6. Вставляют в кримпер соединитель (штекер) для интернет-кабеля.
  7. Витую пару заводят в коннектор с противоположной стороны от контактных пластин так, чтобы каждая жила полностью углубилась в предназначенное для неё отверстие. Проверяют правильность последовательности цветов.
  8. Придерживая кабель и штекер надавливают на рукоятки кримпера до характерного хруста.
  9. Процедуру повторяют для второго края провода.
К сведению!

При повторном отрезании жил лучше пользоваться лезвием, встроенным в пресс-клещи. Так, все проводки получатся равной длины и будут размещаться в одной плоскости.

Отверткой

Если под рукой не оказалось кримпера, а покупать его для разового применения нецелесообразно, обжать, опрессовать или соединить интернет-кабель в домашних условиях можно с помощью отвёртки. Последняя должна иметь тонкий плоский наконечник шириной 4-5 мм. На торце отвёртки недопустимы сколы, заусенцы или заострённый кончик. Для придания ей нужной формы можно воспользоваться наждачным камнем. Ход работы:

  1. Снимают с витой пары внешнюю оболочку на длину до 5 см.
  2. Отделяют экранирующую и вспомогательные оплётки.
  3. Формируют порядок жил в нужной последовательности.
  4. Лишние концы отрезают, оставляя длину проводников примерно 15 мм. Процедуру нужно выполнять острым ножом на твёрдой поверхности. Так получится сформировать ровный рез, перпендикулярный оси патч-корда, необходимый, чтобы правильно подключить витую пару (интернет-кабель) к коннектору.
  5. Вставляют витую пару в штекер, контролируя положение каждой жилы. Они должны точно попасть в предназначенное для них отверстия и упереться в ограничительную перегородку.
  6. Надавливая отвёрткой на каждую токоведущую пластину, вдавливают её до пробития изоляции жилы и образования надёжного контакта между металлами.
  7. Для фиксации кабеля надавливают на пластиковую перегородку, которая, вминаясь в тело патч-корда, предотвратит его осевое и боковое перемещения.

Самозажимными коннекторами

Если есть опасения, что без кримпера правильно обжать витую пару (провод для интернета) не получится, можно воспользоваться самозажимными штекерами. Внешне он похож на разъём 8P8C, но контакт между токоведущими пластинами и жилами происходит при повреждении изоляции. Фиксируется проводник внутри разъёма за счёт прижимного усилия упругих элементов. Последовательность коммутации:

  1. Удаляют с витопарного провода внешнюю изоляцию и экранирующую оплётку.
  2. Расправляют токоведущие жилы и выстраивают их по цветам в нужной последовательности.
  3. Вставляют витую пару в коннектор, выступающие проводники (если это предусмотрено конструкцией штекера) срезают.
  4. Фиксируют заднюю часть провода пластиковой защёлкой для минимизации его перемещения внутри коннектора.

Контроль качества

При прокладке компьютерной сети патч-кордами собственного изготовления важно проконтролировать контакт и отсутствие замыканий между жилами. Чтобы проверить плотность обжима проводов или кабеля для интернета с разъемами, используют специальные тестеры или обычные мультиметры. В первом случае для диагностики нужно только подключить только что обжатые коннекторы витой пары в соответствующие разъёмы прибора, чтобы он выдал информацию об исправности патч-корда.

У пользователей домашних сетей и небольших офисов тестового оборудования может не оказаться. В этом случае для проверки качества опрессовки можно воспользоваться цифровым мультиметром. Последовательно проверяя каждую жилу, измеритель укажет на отсутствие контакта либо пробой изоляции и короткое замыкание. Если мультиметра нет, можно просто подключить заведомо исправное оборудование и проверить на нем способность патч-корда передавать данные.

При прокладке сетевого кабеля для формирования единой сети в квартире, доме или офисе важно обеспечить качественный контакт между наконечником и жилами кабеля. Соблюдая схему коммутации и порядок действий сетевой администратор или частный пользователь без проблем подключит рабочие станции к серверу либо интернету.

Как обжать витую пару чтобы сделать сетевой кабель (патч-корд)

Обжим кабелья UTP 5 cat. (Обжим витой пары) коннектором RJ-45

С развитием сетевых технологий всё больше и больше людей подключается к сетям ШПД интернет-провайдеров по ADSL либо FTTB.  Всвязи с этим часто возникает необходимость сделать сетевой кабель (патч-корд) самому. Причина может быть разная — лень идти в магазин или нет желание платить деньги за то что можешь сделать сам. В любом случае при наличии инструмента и прямых рук обжать кабель (обжать витую пару) не сложно.

Для тех кто любит читать — ниже приведу краткий мануал.

Что нам понадобится:
1. Кабель UTP cat 5 (сетевой, пятой категории) он же — витая пара. Его вы можете приобрести в любом компьютерном магазине или на радиоэлектронном рынке.

Чтобы избежать проблем с сетью из-за некачественного кабеля — лучше на нем не экономить. Обращайте внимание при покупке, чтобы цвета внутренних жил кабеля легко распознавалась. Он бывает двух типов — 8 жил и 4 жилы.
Кабель лучше брать восьмижильный и мягкий — работать с ним значительно проще.

2. Коннектор RJ-45 — в основном продаются в упаковках по 50 и 100 штук, но на радиорынке бывает продают и в поштучно.


3. Обжимной инструмент

Хорошая модель имеет пару ножниц для резки кабеля и лезвия для снятия изоляции, также не лишним является обжим коннекторов RJ-11.

Какой тип соединение вам нужен?
Существуют два типа обжима сетевого кабеля, обычно используемые в компьютерных сетях — нуль-хабный (он же Cross-over ) и прямой (Straight-through).

нуль-хабный типCross-over — используется для соединения двух компьютеров через сетевые карты, напрямую, т.е. не используется ни хаб,ни свитч, ни коммутатор. Таким образом вы можете подключить только два компьютера одновременно, для подключения трех и более потребуется дополнительное сетевое устройство.

Прямой типStraight-through — передаёт сигнал напрямую из одного конца в другой, и используется для различных видов соединений (компьютер — хаб, компьютер — DSL/ISDN/кабельный модем, и т.п.).

Разобравшись с типом соединения — переходим к заделке кабеля. В разъём RJ45 кабель надо вставлять в соответствии с цветовой схемой.

Если вам нужен простой прямой патч-корд — обжать кабель (обжать витую пару) надо по одной и той же цветовой схеме с обоих концов. При это по какой из двух — без разницы — главное чтобы они совпадали. Если же нужен кросс-оверный (нуль-хаб) кабель — обжимать нужно один конец по схеме слева а другой — по схеме справа.

Последовательность действий:

— Снимаем изоляцию с сетевого кабеля. При зачистке кабеля, расплетение витых пар не должно превышать 12,5 мм., поэтому зачищать лучше всего на 2-2,5 см. Изоляцию с каждого из проводов снимать не нужно.

— Расплетаем жилы, выравниваем их и выставляем их в порядке, соответствующем цветовой схеме.

— Коннектор надо держать пластиковым фиксатором от себя вниз.

— Отсортированные и выровненные жилы в коннектор надо вставлять аккуратно и по направляющим до упора. Изоляция должна заходить в коннектор — иначе при активном использовании есть риск его оторвать. Перед обжимом витой пары ещё раз внимательно осмотрите кабель с коннектором. Все жилы должны быть заправлены ровно и без изгибов.

— Вставляем коннектор в разъём кримпера и зажимаем до упора.

Витая пара обжата, патч-корд готов к употреблению!

ПРЯМОЙ ПРОВОД - АУДИО СОЕДИНЕНИЯ: Аудиокабели, видеокабели, разъемы, HDMI, кабель домашнего кинотеатра

Upgrade Interconnect Кабели многими считаются лучше, чем те, что входят в комплект коробка. Некоторые считают, что достаточно толстых кабелей с позолоченными концами.

Straight Wire за последние три десятилетия приятно удивил многих скептически настроенных AV-энтузиастов, насколько наши кабели могут улучшить их удовольствие от прослушивания.

Современные материалы, патентованный дизайн, тщательная инженерия, специальные производственные процессы и опытные американские мастера делают наши кабели востребованными, уважаемыми и уважаемыми в AV-индустрии во всем мире.

Изучите этот веб-сайт и заполните раздел АУДИОСИСТЕМНЫЙ АНАЛИЗ , чтобы мы могли помочь вам узнать, какие кабели лучше всего подходят для вашей системы. Вместе с нашей сетью высококвалифицированных и увлеченных дилеров мы уверены, что вы будете рады, что выбрали Straight Wire.

LEVEL 1 - это существенная модернизация кабелей, поставляемых производителем. Предназначен для использования в скромных приемниках, проигрывателях компакт-дисков, I-pod / MP3, основных игровых системах и других компонентах, которые могут быть ограничены традиционными «патч-кордами» и двухжильным акустическим кабелем.

LEVEL 2 представляет собой значительный звуковой прогресс по сравнению со стандартными кабелями. Они оптимизируют работу более качественных аудиокомпонентов и компонентов домашнего кинотеатра. К ним относятся цифровые аудиоприемники, проигрыватели Blu-ray, улучшенные игровые системы, приставки HD Sat / Cable и многочисленные компоненты для модернизации.

LEVEL 3 состоит из аудиофильских аудиокабелей с высокой артикуляцией.Использование лучших материалов и прикладных технологий дает преимущества нашим отмеченным наградами эталонным образцам. Рассмотрим уровень 3 для цифрового AV-ресивера премиум-класса и отдельных компонентов предусилителя / усилителя, внешних цифро-аналоговых преобразователей, аналоговых (фонокорректоров) и динамиков.

УРОВЕНЬ 4 - это эталонный уровень для непревзойденного музыкального удовлетворения. Разработан и произведен для тех, кто ищет максимальную производительность от выбранных аудиокомпонентов.Если у вас есть такие компоненты или вы собираетесь их приобрести - пожалуйста, дайте нам обоюдное удовольствие представить Straight Wire Level 4 для вашего прослушивания и полного рассмотрения.


Уровень 1: существенное обновление по сравнению с кабелями, поставляемыми производителем


Musicable II IC является фаворитом для раскрытия потенциала цифровых ресиверов объемного звука, DVD и CD-плееров, музыкальных серверов, MP3-плееров, DVR, сабвуферов и других компонентов.Его усовершенствованная полипропиленовая изоляция и сбалансированный дизайн Star Quad подчеркивают глубину и тонкость ваших любимых записей. Двойные экраны отлично подавляют шум при длительных пробежках.

XLR (симметричная заделка)
и телескопическая заделка
(связь экрана с землей на одном конце) доступны вместе с
со стандартной заделкой RCA.

Матовая темно-синяя куртка
Диаметр 6 мм (0,23 дюйма)
Информация о MCA
-Просмотр / загрузка PDF
(Открывается в новом окне)


Chorus AG IC раскрывает детали ваших любимых фильмов и музыки, чтобы улучшить ваши домашние развлечения.Изоляция из спеченного пенопласта из ПТФЭ и посеребренные проводники из бескислородной меди (OFC) создают великолепный реализм и глубину звука. Chorus AG использует усовершенствованную симметричную коаксиальную конструкцию для передачи бескомпромиссного сигнала, включая мельчайшие детали и плотные, точные басы. Он уловит и высвободит все тонкости, которые вам нравится слышать.

Matte Grey Jacket
Диаметр 7 мм (0,28 дюйма).
(Информация о CAG - Просмотр / Скачать PDF
(Открывается в новом окне)


Уровень 2: Значительное улучшение звука по сравнению со стандартными кабелями

Symphony II IC расширяет презентационные возможности лучшей электроники.Его шелковистые средние частоты и богатые расширенные возможности извлечения басов передают всю естественную текстуру вокала и инструментов. Он включает специальную изоляцию из пенопласта TPR вокруг групп медных проводников OFHC в сбалансированной конструкции Star Quad. Отлично подходит для интегрированных усилителей среднего уровня, компонентов с дискретной аналоговой аудиосистемой, лучших сабвуферов и лучшего цифрового оборудования!

XLR (симметричная заделка) и телескопическая заделка
(связь экрана с землей на одном конце) доступны вместе с
со стандартной заделкой RCA.

Темно-серая куртка
Диаметр 7 мм (0,28 дюйма)
SYM info
-Просмотр / Скачать PDF
(Открывается в новом окне)


Encore II IC использует проводники OFHC с изоляцией из вспененного полипропилена высшего качества для неокрашенной презентации с захватывающим вокалом.Encore II, самый передовой дизайн Star-Quad от Straight Wire, обеспечивает реалистичные плотные басы и истинные верхние частоты независимо от длины кабеля. Высокая совместимость этого кабеля практически со всеми компонентами делает его очевидным выбором среди конкурентов. Откройте для себя значительные улучшения, которые Encore II может сделать с помощью современных цифровых приемников и большинства отдельных компонентов.

XLR (симметричная заделка) и телескопическая заделка
(связь экрана с землей на одном конце) доступны вместе с
со стандартной заделкой RCA

Прозрачная куртка поверх красной тесьмы
Диаметр 8 м (.31 ")
ENI info
- Просмотр / загрузка PDF
(Открывается в новом окне)

Обладатель Гран-при

- Международный журнал Audio Video


Уровень 3: Аудиофильские кабели с высоким уровнем артикуляции



Rhapsody S IC был разработан на основе винтовой конструкции с низким сопротивлением, использующей шесть групп проводников. Медь OFHC с серебряным покрытием обеспечивает детальную артикуляцию всех частот с роскошной музыкальностью.Изоляция из вспененного полипропилена изолирует каждую группу в среде с низкой диэлектрической проницаемостью. Вы войдете в голографическую звуковую сцену, как в исходное место записи. Подтвержденный отбор квалифицированного отраслевого персонала для проведения торговых выставок.

XLR (симметричная заделка)
и телескопическая заделка
(связь экрана с землей на одном конце) доступны вместе с
со стандартной заделкой RCA

Прозрачная куртка поверх синей тесьмы
Диаметр 10 мм (.39 ")
Информация об RPI - Просмотр / загрузка PDF
(открывается в новом окне)




Expressivo IC включает технологию сжатых проводов
(CCT) с 4 проводниками с воздушной подвеской на 21 awg (американский калибр проводов) из сжатой меди OFHC.Множественная изоляция с низкой диэлектрической проницаемостью оптимизирует механические и электрические характеристики. Он сочетает в себе CCT с модифицированным дизайном Star Quad Helix, который передает музыкальные нюансы вместе с динамическими пассажами в реалистичном, безудержном балансе для очень изысканных компонентов.

Воздушное пространство и звуковая сцена замечательно определены с быстрым и точным темпом. Частоты верхнего регистра имеют соответствующую скорость и тембр с четкой гармонической структурой. Отрывки среднего уровня предлагают естественное шипение и эмоциональный характер, что приближает вас к вашим любимым записям.Средние басы плотные с соответствующим затуханием, в то время как нижние регистры полны силы и истинного воздействия.

XLR (симметричная заделка) и телескопическая заделка
(связь экрана с землей на одном конце) доступны вместе с
со стандартной заделкой RCA

Сетчатая куртка поверх серой тесьмы
Диаметр 13 мм (0,50 дюйма)


Expressivo AG IC включает технологию сжатых проводов
(CCT) с 4 проводниками с воздушной подвеской на 21 awg (американский калибр проводов) из посеребренной сжатой меди OFHC.Множественная изоляция с низкой диэлектрической проницаемостью оптимизирует механические и электрические характеристики. Он сочетает в себе CCT с измененным дизайном Star Quad Helix, который передает музыкальные нюансы вместе с динамическими пассажами в реалистичном, четком представлении с яркими деталями для отдельных компонентов pre / power.

Воздушное пространство и звуковая сцена удивительно хорошо определены с резким, резким темпом. Частоты верхнего регистра имеют отличную скорость и тембр со сфокусированной гармонической структурой. Отрывки среднего уровня предлагают естественное шипение и завораживающую точность, которая увлекает вас с вашими любимыми записями.Средние басы плотные с соответствующим затуханием, в то время как нижние регистры полны силы и истинного воздействия.

XLR (симметричная заделка) и телескопическая заделка
(связь экрана с землей на одном конце) доступны вместе с
со стандартной заделкой RCA

Сетчатая куртка поверх черной тесьмы
Диаметр 13 мм (0,50 дюйма)


Serenade 3 IC использует сертифицированные медные проводники CDA 101 в усовершенствованной конструкции Helix CCT (технология сжатых проводников) с низким сопротивлением.Он передает музыкальную структуру и динамические отрывки с большой фокусировкой и ясностью. В этом «младшем брате», удостоенном наград Crescendo, средние басы и когерентность среднечастотных частот повышены. Он очаровывает слушателя легкой передачей исходного воздушного пространства и деталей. Неограниченная производительность. безупречные высокие частоты, великолепный средний диапазон и мощные басы очевидны при использовании вместе с аудиокомпонентами высокого уровня. Serenade II передает все нюансы ваших любимых исходных материалов.

XLR (симметричная заделка)
и телескопическая заделка
(связь экрана с землей на одном конце) доступны вместе с
со стандартной заделкой RCA


Прозрачный жакет поверх белой тесьмы;
Диаметр 13 мм (0,510 дюйма)
SER info - Посмотреть / Скачать PDF
(Открывается в новом окне)


Уровень 4: Кабели эталонного качества

Эти кабели не для случайного слушателя, в них используется супер-микропористая изоляция из пенопласта из PTFE и высококачественные фиксирующие разъемы из золота / PTFE для высокой скорости распространения и наилучшего соединения.Уникальные проводники CCT обеспечивают скорость, четкость и басы, недостижимые для других кабелей.



Virtuoso R2: поражает захватывающим балансом артикуляции и реалистичной музыкальной подачи с выдающейся связностью и динамикой.
Премиум-проводники из серебра и меди с индивидуальным покрытием Конструкция Dual Symmetrical Helix подверглась столь обширным усовершенствованиям и не подверглась тщательному анализу со стороны критически настроенных меломанов.

Многие из самых уважаемых в мире производителей аудиофилов полагаются на межблочные кабели Virtuoso для окончательного «озвучивания» своих эталонных систем. Мы надеемся, что вы тоже будете доверять Virtuoso в своей справочной системе. Он одинаково хорошо работает как в твердотельных, так и в ламповых системах.

XLR (симметричная заделка) и телескопическая заделка
(связь экрана с землей на одном конце) доступны вместе с
со стандартной заделкой RCA

Прозрачный жакет поверх черной / серой тесьмы;
Диаметр 10 мм (.39 ")
Информация о ВИР - Просмотр / загрузка PDF
(Открывается в новом окне)


Crescendo 3: радикально отличается от всех существующих конструкций межсоединений. Ни один другой кабель с прямым проводом не подвергался расширенным полевым испытаниям и предложениям дилеров и не подвергался такой тщательной доработке. Благодаря усовершенствованному массиву спиралей из множества групп проводников он имеет самое низкое сопротивление среди всех межсоединений.Устранены все динамические ограничения; Остающийся - наиболее правдоподобный с голографической точки зрения звуковой ландшафт, способный перенести слушателя в исходное пространство записи.

С Crescendo музыка более чем увлекает слушателя. Вы будете различать каждого музыканта и его инструмент. Без малейшего намека на зернистость или блики вы уловите каждую мелочь, позволяя вам слышать все место выступления. Этот компонент предназначен для немногих избранных, у которых есть ресурсы и среда, чтобы по-настоящему оценить такой кабель.

XLR (симметричная заделка) и телескопическая заделка (привяжите экран к земле на одном конце) доступны вместе со стандартной заделкой RCA

Прозрачный жакет поверх черной / серой тесьмы; Диаметр 19 мм (0,740 дюйма)
CRE info - Посмотреть / Скачать PDF
(Открывается в новом окне)


Вернуться к межсоединениям
ВНУТРЕННИЙ КАБЕЛЬ для индивидуальных и домашних приложений.

Инновационные кабели и вилки «Push-Prong» были разработаны Стивеном Хиллом, президентом компании Straight Wire, с учетом растущего спроса на заделку нестандартных кабелей в полевых условиях, быстро и без припоя. Большинство компрессионных заглушек не подлежат повторному использованию, поэтому, если установщик допустит ошибку, они должны отрезать заглушку и выбросить ее. Заглушки с прямым проводом «Push-Prong» можно использовать повторно, просто отвинтив цилиндр и отогнув штыри, чтобы удалить кабель, отрезать его по длине и снова заделать.

Вилки предназначены для наилучшей работы с любым коаксиальным кабелем с одножильным проводом 23 AWG - стандарт вещательной индустрии. Straight Wire предлагает полную линейку посеребренных коаксиальных кабелей 23-го калибра премиум-класса - одинарные, двойные (сиамские), тройные (параллельные) и их выигрышную серию Silver под круглой оболочкой, включая 2,3,5 и 5 коаксиальных кабелей с двумя кабелями Cat5E


КАБЕЛИ С ПРОВОДНЫМИ ШИФТА

Silver 23 - одинарный, 23 калибр. Посеребренный коаксиальный провод, белая изоляция

Серебро 23 - Двойное, "Сиамские" коаксиалы 23 калибра посеребренные, красно-белая изоляция.


Провода 23 калибра в одинарной круглой оболочке

Silver 5 PLUS: Пять (5) мини-коаксиальных кабелей 75 Ом с покрытием
Silver центральные жилы плюс два кабеля CAT5e

Silver 5: Пять (5) мини-коаксиалов сопротивлением 75 Ом с посеребренными центральными проводниками

Серебристый 3: Три (3) мини-коаксиальных кабеля на 75 Ом с посеребренными центральными проводниками

Silver 2: Два (2) мини-коаксиальных кабеля 75 Ом с посеребренными центральными проводниками



Межблочные соединения сабвуфера обеспечивают передачу сигналов низкого уровня на питание сабвуферы (со встроенными усилителями).Они в первую очередь подключены к выходам LFE AV-ресиверы или предусилители с одиночным или двойное соединение со стороны нагрузки. Проконсультируйтесь со знающим AV специалист о преимуществах двойного подключения по дизайну вашего сабвуфера (ов).

Несколько сабвуферов предназначены для подключения к полному диапазону левый / правый выходы предусилителя (если есть) для лучшей производительности с полным диапазоном сигнала.Будьте осторожны при использовании Y-кабеля в источник и длинные сабвуфера работают, что может ухудшить выход предусилителя качество основных каналов усилителя.

Некоторые сабвуферы лучше работают с высокими уровень входов через акустический кабель от внешних усилителей. Если вы этого не сделаете у вас есть знающий советник по AV - свяжитесь с нами, чтобы помочь вам выберите лучший кабель для сабвуфера для вашей системы.

Все эти кабели имеют улучшенную геометрию Star Quad с различная изоляция и проводники. Все кабели для сабвуфера Straight Wire оканчивается в стандартном формате для низкого сопротивления и даже экранного шума распространение. По запросу они могут быть оконцованы в симметричном формате (XLR) и в одностороннем соединении экрана.


MUSICABLE (MCASUB) - хороший выбор
для AV-ресивера на базе системы

  • 4 OFC проводники на 26 awg
  • Полипропилен изоляция
  • Высокая покрытие оплетка экран


SYMPHONY (SYMSUB) - правильный выбор
для продвинутого AV ресиверы

  • 4 OFC кондукторы на 24awg
  • Пена TPR изоляция
  • Медь фольга / оплетка с высоким укрытием - двойные экраны

ENCORE (ENISUB) - отлично подходит для приемников премиум-класса
и отделяет

  • 4 проводника OFHC на 21awg
  • Пена Полипропиленовая изоляция
  • Медь фольга / оплетка с высоким укрытием - двойные экраны
  • Красный анти статическая оплетка из волокна - для снижения уровня шума

Для использования сабвуфера самого высокого уровня, пожалуйста, свяжитесь с нами или с нашей сетью AV-дилеров, чтобы рассмотреть кабели для сабвуфера Rhapsody, Expressivo, Serenade или Virtuoso.






Y-кабели имеют разделение 3-8 дюймов на конце нагрузки, разделяющее сигнал на 2 разъема.В основном они используются для двойных входы для сабвуфера и разделение сигнала источника или предусилителя на несколько нагрузок локации.

V-кабели имеют два куски провода соединяются у источника и используются для более длинных разделений. Их можно использовать от предусилителя до несколько усилителей и с одного выхода LFE на несколько сабвуферов.

ТОНАЛЬНЫЕ КАБЕЛИ



Кабели тонарма подключаются к задней части корпуса тонарма. к фонокорректору. Они должны быть достаточно гибкими, чтобы избежать ограничение движения тонарма.Многие проигрыватели имеют фиксированные крепления на база, которая позволяет использование стандартных межсоединений RCA. Рекомендуется, чтобы типичная длина
не превышала 2 м (6,5 футов) из-за малый сигнал размером
, который исходит от фонокорректора.

Кабели тонарма должны иметь отдельный провод заземления
(примерно на 10 дюймов длиннее) для отводить шум от компоненты картриджа / проигрывателя к фонокорректору предусилитель.


Кабель прямой

  • Диджей
  • HiFi
  • Microtech
  • Где купить
  • Служба поддержки
  • Около

Microtech


  • DJ Custom lab
  • DJ картриджи
  • Запасные щупы
  • DJ аксессуары
  • Ракушки
  • Коврики
  • Футболки
  • Учебники

Кабель Ethernet.Прямое соединение  Я выбрал прямое соединение для моих первых нескольких кабелей, используя стандарт проводки T-568A.

Презентация на тему: «Кабель Ethernet. Прямое соединение  Я выбрал прямое соединение для моих первых нескольких кабелей, используя стандарт проводки T-568A» - стенограмма презентации:

1 Сетевой кабель

2 Прямое соединение  Я выбрал прямое соединение для моих первых нескольких кабелей, используя стандарт проводки T-568A.

3 Необходимое оборудование  Инструмент для зачистки проводов  Обжимной инструмент  Тестер сетевого кабеля  Кабель Cat 5e  Головки RJ-45

4 Шаг 1 Зачистите провода. Это обнажит незащищенные скрученные провода. Мои щипцы для обжима также используются для зачистки проводов.

5 Шаг 2 Раскрутите и распрямите каждую проволоку как можно лучше.После раскрутки выровняйте каждый провод согласно схеме.

6 Шаг 3 После того, как они будут выровнены, вы можете поместить их в головку RJ-45. Следите за тем, чтобы они располагались в правильном порядке.


7 Шаг 4 Далее вы сделаете обжим. Мне это показалось трудным, потому что я не понимал, какое усилие мне нужно приложить к обжимному устройству.

8 Шаг 5 ТЕСТ Тестирование проводов будет последним шагом в этом процессе. В первом видео я действительно понял, что сначала неправильно подключил кабель с зеленым, а не с зеленым / белым в первом слоте. Во втором видео я исправил свою ошибку и получил положительный результат. Неудачный тест Успешный тест

Кабели USB - USB Type-C | Угловой соединитель

с винтовым фиксатором Переключить навигацию
  • Дом
  • Продукты Повторители и концентраторы USB USB 3.0 активных кабелей Кабели USB C Кабели USB 3.0 / 3.1 Кабели USB 2.0 Продукты FireWire Разъемы Кабели на заказ
    Оптические повторители
    Повторители ключей
    Промышленные концентраторы
    Повторитель KVM
    Женщина
    от A до B
    A к Micro B
    A - C
    C по C
    Кабель Azure Kinect
    Полнофункциональные кабели с C на C
    Кабели прежних версий USB C
    Плоские кабели USB Type-C
    Прямые кабели
    Прямоугольные кабели
    Тросы с винтовым фиксатором
    Кабели для монтажа на панель
    Кабели для робототехники High Flex
    Водонепроницаемые кабели
    Прямые кабели
    Прямоугольные кабели
    Тросы с винтовым фиксатором
    Кабели для монтажа на панель
    Кабели для робототехники High Flex
    Повторители
    Прямые кабели
    Прямоугольные кабели
    Тросы с винтовым фиксатором
.

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
