Пунп провод расшифровка: Провод ПУНП: расшифровка, конструкция, характеристики

технические характеристики, расшифровка, почему запрещен

От оптимального выбора, подключения электропроводки зависит ее целостность, а также срок службы. Провод ПУНП применяется в жилых и промышленных помещениях при подключении розеток, электроосвещения как открытым, так и внутренним способом. Правильный выбор провода очень важен и с точки зрения пожарной безопасности.

Применение и характеристики

Весьма приемлемая цена позволяет применять его для монтажа приборов бытового назначения, работающих при слабом токе. Применяется также при монтаже термопар.

Расшифровка данного кабеля означает:

• П — провод,
• УН — универсальный,
• П — плоский.

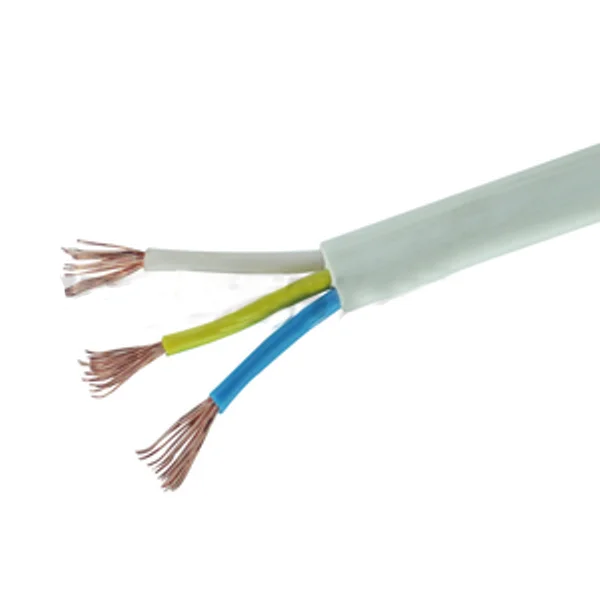

Сам проводник выполнен из меди. Поскольку он мягкий, то необходимо учитывать, что при прокладке значение радиуса изгиба составляет 10 наружных диаметров.

С учетом бытового применения можно выделить характерные параметры:

1. Изоляционный материал — из ПВХ.
2. Провод используется в электрических сетях, значение напряжения которых до 250 В, а частота 50 Гц.
3. Допустимая температура, при которой его можно использовать, колеблется в диапазоне от -15 до + 50 °C.
4. Максимально допустимый нагрев проводника 70°C .
5. Минимальный размер поперечного сечения жил — 1 мм2.
6. Максимальный — 4 мм2.
7. Количество жил 2 или 3.
8. Максимальный срок эксплуатации — 30 лет.

Применение и характеристики аналога

Кроме вышеуказанного кабеля, существует АПУНП.

Расшифровка его аббревиатуры:

• А — алюминиевый проводник,
• П — провод,
• УН — универсальный,
• П — плоский.

АПУНП используется для жестко фиксируемых сетей. Причем нагрузка данных сетей ограничена по мощности. При монтаже АПУНП возможна открытая и скрытая укладка. Скрытый монтаж можно проводить в трубах из пластика или металла, с применением кабель-каналов.

Монтаж с использованием кабель-каналов проводится внутри помещений. Такая возможность допускается также по несущим конструкциям из дерева.  АПУНП используется со значением напряжения 250 В, частотой 50 Гц. Максимальная мощность сети — 6 кВт. Диапазон возможных температур его использования — от — 50 до + 70 °C.

Нелишним будет отметить, что оболочка и изоляция этого провода при пожаре отчасти препятствуют распространению горения, но все же являются горючими.

Проводник АПУНП выполнен из алюминия, который намного легче и дешевле меди. Тем самым обусловлено широкое применение этого провода. Его простота, дешевизна позволяют решать различные технические задачи во время электроустановки. Срок эксплуатации — 15 лет.

Нормативные документы об опасности использования

Однако, несмотря на вышеуказанные характеристики, специалисты не рекомендуют широкое применение АПУНП, ПУНП, поскольку они являются опасными для использования в промышленных и бытовых электросетях.

В чем же причина такой опасности? Установлено, что более 50% пожаров происходили в сети после монтажа провода именно этих марок. Дальнейшая проверка выявила факты несоответствия их технических характеристик современным утвержденным стандартам.

Эту электропродукцию производят согласно ТУ 16. К13-020-93, где приемлем тот факт, что сам проводник может быть на 30% меньше обозначенного сечения провода. Зачастую это приводит к перегреву, в последующем к пожару, поскольку изоляция ПВХ является горючей, а проводник с заниженным сечением не справляется с токовыми нагрузками. Ввиду слишком тонкой изоляции возникает риск поражения током.

По ТУ 16. К13-020-93 допустимая толщина оболочки и кабеля может иметь размер до 0,3 мм. Согласно ГОСТу 23286-78 предельный размер — 0,4 мм. Следовательно, определенные параметры ПУНП не соответствуют правилам и нормам электробезопасности. Поэтому  ПУНП запрещен с 2007 года решением ассоциации «Электрокабель». В список запрещенных включен и его аналог.

Организация «Электрокабель» проводит разработку ПУЭ (правила устройства электроустановок). Помимо этого, «Электрокабель» разрабатывает государственные стандарты, своды правил, а также другие документы, имеющие непосредственное отношение к наладке и эксплуатации электрооборудования.

В нормативных документах ассоциации говорится, что воспользовавшись ТУ 16.К13-020-93, недобросовестные производители и организации, производящие монтаж, зная о некомпетентности многих заказчиков в вопросах применения кабельных изделий, предлагали им некачественную продукцию.

Производители, электропродукция которых соответствовала нормам и правилам, проигрывали конкурентную борьбу по причине более высоких цен своего товара. В документе № 47 указывается об отмене ТУ 16.К13-020-93, запрете выпуска и последующей продаже вышеуказанных марок.

Была предложена альтернативная замена в виде ряда кабелей ВВГнг (расшифровка — винил, винил, голый). «НГ» означают, что кабель не горит при групповой прокладке.

Но вопреки этому продажа и производство некачественной продукции продолжается.

Способ выявить некачественный товар

Запрещенная продукция имеет множество недостатков: отсутствие маркировки с информацией о проводнике, несоответствие технических параметров для пригодной к  эксплуатации и многие другие.

Чтобы голословно не заявлять о непригодности всех проводов этой марки (поскольку есть продукция соответствующая требованиям электробезопасности), специалисты рекомендуют проверять этот факт опытным путем.

Покупая кабель, нужно предварительно измерить толщину проводника микрометром. Для этого жила зажимается между измерительными пластинами. Реальный размер можно наблюдать на табло инструмента. Такие замеры наверняка помогут избежать приобретения некачественной продукции.

расшифровка электрического провода и его характеристики

Автор Aluarius На чтение 3 мин. Просмотров 959 Опубликовано 14.06.2016

Знаменитый монтажный провод ПУНП сегодня под запретом. Многие кабельные заводы снимают его с производства. Почему? Причин здесь несколько, но чтобы в них разобраться, необходимо разобраться сначала в его технических характеристиках. Кстати, у ПУНП расшифровка вот такая: П – провод, УН – универсальный, П – плоский. Есть разновидность этой марки ПУГНП, где буква «Г» обозначает, что провод гибкий.

Технические характеристики

Разобьем характеристики по пунктам, где в первую очередь выделим основные параметры изделия.

• это электрическое изделие с жилами из меди;
• изоляция из поливинилхлорида (ПВХ), здесь имеется в виду защита внешняя и жил по отдельности;
• цветовая маркировка полностью соответствует стандартам;
• такой провод выдерживает напряжение 250 вольт, номинал частоты до 50 герц;
• эксплуатироваться кабель ПУНП может в температурном диапазоне от -15С до +50С, при этом максимальный нагрев может производиться до +70С;
• присутствуют жилы сечением 1,0-4,0 мм²;
• количество жил в кабеле 2, или 3;
• срок эксплуатации – не больше 30 лет.

Есть еще один параметр – это удельный вес изделия из расчета на один погонный метр его длины. С ним вы можете ознакомиться в таблице ниже:

Внимание! Из технических характеристик видно, что эксплуатировать кабель данного типа на улице нельзя. Так как нижний его температурный предел -15С. Поэтому провод ПУНП можно использовать только при проведении внутренних электромонтажных работ скрытого или отрытого вида.

Если говорить о сечении провода, то самыми популярными моделями были 3х1,5, который использовался для подключения светильников, и 3х2,5, используемый для подключения розеточных групп. Но, как было сказано выше, кабель марки ПУНП сегодня под запретом. Давайте разбираться – почему?

Причины запрета

В принципе, причин здесь две:

1. Несоответствие размерам сечения жил.
2. Несоответствующая толщина изоляционного слоя.

Начнем с того, что провод этой марки изготавливается на основе технических условий ТУ 16.К13-020-93. Понятно, что это не ГОСТ, где более строгие требования. Поэтому производители стараются на некоторых позициях сэкономить, получая неплохую прибыль.

Каковы же эти позиции?

• Есть в технических условиях процентная составляющая, которая определяет размер сечения медных жил. Так вот она равна 30%. Что это значит? То есть, производитель имеет право, к примеру, вкладывать в кабель сечением 2,5 мм² жилы сечением 1,75 мм², что на 25% меньше номинала. И это не будет нарушением ТУ. Но даже неопытному электрику понятно, что такое сечение просто не сможет выдержать токовых нагрузок, которые предназначаются для кабеля сечением 2,5 мм². Но самое главное, что производитель при этом маркирует свое изделие номиналом 2,5 мм². Вот почему ПУНП является опасностью, как электрической, так и связанной с пожарной безопасностью.
• Вторая позиция, связанная с изоляцией, также является причиной опасности. Все дело в толщине наносимого поливинилхлоридного слоя. По номиналу толщина должна быть в пределах 0,4-0,5 мм. Опять-таки возможность сэкономить, плюс ТУ дают возможность производить продукцию с изоляцией 0,3 мм. Поэтому электробезопасность данного изделия оставляет желать лучшего.

Итак, провод этой марки снят с производства. А что взамен? Специалисты предлагают ВВГ, его расшифровка: В – ПВХ изоляция внутренняя, В – ПВХ изоляция внешняя, Г – нет дополнительной защиты. Изготавливается этот кабель по ГОСТ 16442-80.

Теперь вы знаете, по каким причинам этот кабель снимается с производства и не рекомендуется специалистами. Вы теперь знаете у ПУНП расшифровку аббревиатуры и технические характеристики, кстати, которые соответствуют нормам электрической безопасности, если не процентные отступления в технических условиях.

Провод ПУНП: технические характеристики, применение, опасность

На территории нашей страны провод ПУНП часто используется во время электромонтажа. Его используют на промышленных объектах и в частных домах. Однако именно этот проводник представляет опасность, из-за него постоянно возникают пожары, поэтому в конце статье мы решили рассказать, почему этот проводник опасен и как этого можно избежать. А пока детальней остановимся на его технических характеристиках, расшифровке и области применения.

Расшифровка провода ПУНП

Итак, расшифровка данного проводника довольно простая, выглядит она следующим образом:

1. П – означает провод.
2. УН – универсальный. То есть, его можно применять во многих сферах.
3. П – плоская форма.

Более простую аббревиатуру найти сложно, поэтому пойдем дальше.

Технические характеристики

Данный проводник чаще всего используется для бытового применения, поэтому мы решили вспомнить его основные характеристики:

1. Жилы изготовлены из меди. Соответственно провод мягкий и гибкий.
2. Изоляция выполнена из ПВХ.
3. Маркировка проводов и кабелей полностью соответствует.
4. Рабочее напряжение до 250 Вольт.
5. Эксплуатироваться провод может при температуре от -15 до +50 градусов по Цельсию.
6. Допустимый нагрев – 70 градусов.
7. Срок службы провода ПУНП составляет 30 лет.
8. Сечение жил от 1 до 4 мм.
9. Количество жил: 2 или 3.

В следующей таблице вы сможете узнать: сечение провода, удельный вес на один метр, количество жил:

Область применения

Прочитав все характеристики, мы уверены, что вы ничего не сможете заподозрить. Ведь проводник получил стандартные параметры, которые практически ничем не отличаются от остальных. Однако применять его рекомендуется только в следующих целях:

• Для подключения розеток. Используйте размер 3х2,5.
• Для подключения освещения. Достаточно использовать провод 3х1,5.

Область применения данного кабеля не большая, все это объясняется его низкой стоимостью. Поэтому многие люди и предприятия пытаются сэкономить, используя его.

Помните, нельзя использовать ПУНП на улице! Он не выдерживает температуры в более чем -15 градусов. Также не устанавливайте его на даче и в других неотапливаемых помещениях.

Для установки на улице используйте кабель ВВГ, он считается более практичным, а по стоимости практически не отличается от этого проводника.

Почему провод ПУНП использовать не рекомендуется

На самом деле провод ПУНП несет серьезную опасность для всех пользователей. Изначально стоит вспомнить про его качество. Ведь многие материалы некачественные. Соответственно возникает перегрев и замыкание, которое и вызывает пожар в помещении. Также данный проводник изготавливается по нормам ТУ 16.К13-020-93. Согласно этим нормам изготовление провода может быть с отклонением до 30%.

А теперь представим, вы покупаете провод 3*2,5 и точно рассчитываете его мощность. А в итоге получаете 3*1,75 мм. Представили такую ситуацию? Даже если все внимательно рассчитывать, то проводник может просто не выдержать нагрузки. Соответственно он может загореться в любой момент, оно вам надо? Тем более что сейчас существуют более стабильные проводники. А его низкая стоимость не стоит того, какой вред он может нанести.

Также посмотрите похожий силовой кабель NYM немецкого производства.

Медный провод ПУНП: 5 особенностей

Кабель ПУНП: расшифровка аббревиатуры и технические характеристики

Для обеспечения подачи электричества, используют различные кабели и проводники. Одним из таки х представителей является провод ПУНП, который, как и другие виды проводников широко используется.

Как расшифровывается ПУНП:

• Провод – П;
• Универсальный – УН;
• Плоский – П.

Данный кабель имеет жилы, которые выполнены из меди. Изоляционным покрытием, является ПВХ – пластикат. Количество жил провода от 2 до 3 шт.

• Рабочее напряжение провода до 250 Вольт с частотой 50 Гц;
• Оптимальные температуры для работы кабеля -15 +50⁰С;
• Максимальный нагрев токоведущих жил не должен превышать 70⁰С;
• Сечение жил варьируется от 1 до 4 мм².

Цветовая маркировка жил, обязательно должна соответствовать стандартам. Фазный провод маркируется белым, коричневым и другими стандартными цветами. Нулевой провод обязательно маркируется синим или голубым цветом. Заземляющий проводник всегда желто – зеленый.

Обратите внимание! Существует аналог провода ПУНП, жилы которого выполнены из алюминия. Маркировка данного провода АПУНП.

Одной из отличительных особенностей данного провода, является то, что он совершенно не подходит для эксплуатации на улице и других открытых пространствах. Обусловлено это тем, что изоляционное покрытие не устойчиво к воздействию внешних факторов.

Зачастую в различных электросетях применяют провода для подключения осветительных приборов и розеточных групп. Маркировка проводников ПУНП 3 х 2,5 и ПУНП 3 х 1,5.

Почему провод ПУНП запрещен

При прокладывании любых электрических сетей, всегда учитываются важные факторы, которые прописаны в правилах ГОСТ и ПУЭ. Но в связи с тем, что данный представитель кабельной продукции не способен отвечать этим правилам, его использование запрещено на территории Российской Федерации.

Основные правила:

• Токоведущие жилы должны выдерживать нагрузку;
• Изоляция проводов, должна отвечать правилам.

Но стоит отметить, что данные провода производятся не согласно правилам ГОСТ, а по ТУ. Поэтому при производстве, изготовителями могут вноситься правки в технические характеристики продукции.

Обратите внимание! Например провод ПУНП или его аналоги ПГВВП, ПУГНП,ПБПП и ПГУСП с заявленным сечением жил 2 х 2,5 мм², соответствуют сечению провода ВВГ – 2 х 1,5 мм².

Их этого следует, что данные провода и кабели совершенно не отвечают правилам. Важно понимать, что при использовании некачественной продукции, возрастают риски возникновения пожаров.

Это говорит о том, что жилы с меньшим сечением, не способны выдержать высокую токовую нагрузку, так как изначально расчет производится для кабеля с определенным сечением.

Следующим показателем отсутствия качества, является изоляционное покрытие проводов. Минимальная толщина изоляции, должна составлять 0,4 мм, но толщина изоляции данных кабелей не превышает 0,3 мм.

Поэтому, неважно какое назначение и применение у данных представителей кабельной продукции. Их лучше не использовать.

Как правильно выбрать кабель ПУНП

Бывают ситуации, когда при прокладывании электрической линии нет возможности приобрести другой провод кроме ПУНП. Это может быть и отсутствие других видов проводов или экономия. В данной ситуации, можно воспользоваться рядом советов, согласно которым вы сможете подобрать кабель для работы.

Что нужно для выбора:

• Определиться с назначением провода;
• Использовать микрометр.

В первую очередь, необходимо понять, для каких целей будет использоваться кабель. Это может быть обычные осветительные приборы и розеточные группы. Данный параметр указывает на то, какое сечение должно быть у провода.

Обратите внимание! Подключение силовых установок в виде водонагревателей или электродуховок при помощи данного кабеля не рекомендуется.

Определившись с областью применения, можно производить покупку провода. Для этого , необходимо вооружиться микрометром. Данный инструмент позволит точно определить сечение конкретного кабеля.

Стоит отметить, что для безопасного использования такого проводника, его прокладку следует осуществлять только по негорючим поверхностям. К ним относят бетон, кирпич.

Если необходимо устройство кабеля в виде скрытой проводки, то его прокладывают только в негорючей гофрированной трубе.

И лучше всего, использовать его для подключения маломощного оборудования, так как оно при работе не нагружает проводку.

ПУНП и ВВГнг: что выбрать

Достаточно часто, недобросовестные продавцы электротоваров, пытаются под видом качественного товара, продать несоответствующую стандартам продукцию. В данном случае, это относиться к проводникам с маркировкой ПУНП и ВВГнг.

Стоит понимать, что провод ПУНП, совершенно неконкурентоспособен по качеству проводу ВВГнг. Все это видно из технических характеристик ВВГнг.

Характеристики провода ВВГнг:

• Винил – В;
• Винил – В;
• Голый – Г;
• Не горючий – нг.

Важно понимать, что данный представитель кабельной продукции, изготовлен согласно требованиям ГОСТ. Согласно которым жилы имеют определенное сечение, а изоляционное покрытие отвечает правила пожарной безопасности.

Кабель ВВГнг, легко отличить от ПУНП, так как он имеет круглую форму. Жилы кабеля выполнены из меди. Изоляционный слой изготовлен из ПВХ.

Рабочее напряжение кабеля ВВГнг 600 – 1000 Вольт, с частотой переменного тока 50 Гц.

Допустимый нагрев жил при работе не должен превышать температуру 70⁰С.

Диапазон рабочих температур провода варьируется от – 50 до + 50⁰С.

Обратите внимание! Все показатели качества продукции, обязательно проверяются на стадии производства.

Данный кабель используют в бытовых и общественных электросетях. Прокладка кабеля производится как внутри помещений, так и на улице. Стоит отметить, что при открытой прокладке кабеля, лучшим вариантом будет использовать кабель – канал и гофру.

Срок службы кабеля ВВГнг достигает 30 лет с момента производства.

Расшифровка и применение провода ПУНП (видео)

Обладая данной информацией, вы сможете избежать ошибок при выборе кабельной продукции для собственных нужд, что обезопасить вас не только с физической, но и с финансовой стороны. Используйте только качественную и проверенную продукцию.

Особенности применения провода пунп — Просто о технологиях

Автор adminВремя чтения 35 мин.Просмотры 55Опубликовано 27.11.2019

1. Провода ПУГНП и ПУНП: характеристики, отличие, запрет применения
2. Вступление
3. Расшифровка маркировки провода ПУГНП и ПУНП
4. Отличия ПУНП и ПУГНП
5. Нормированные характеристики ПУНП и ПУГНП
6. Сопротивление жил
7. Допустимые нагрузки
8. Методы технического контроля
9. Измерение размеров
10. Измерение электрического сопротивления жил
11. Механическое испытание
12. В завершении
13. Статьи по теме
14. Технические характеристики провода ПУНП
15. Назначение провода ПУНП
16. Конструктивные особенности провода
17. Технические характеристики провода ПУНП
18. Расшифровка аббревиатуры маркировки
19. Критерии выбора провода ПУНП
20. Недостатки и преимущества проводов ПУНП
21. Методы проверки некоторых характеристик провода
22.  Формула расчета сечения проводов ПУНП
23. Аналоги, которыми можно заменить провод ПУНП
24. Ошибки, допускаемые при выборе и монтаже проводов ПУНП
25. Часто задаваемые вопросы
26. Провод ПУНП: обзор, характеристики
27. Расшифровка провода ПУНП
28. Технические характеристики
29. Область применения
30. Почему провод ПУНП использовать не рекомендуется
31. Провод ПУГНП – расшифровка, технические характеристики и применение
32. Что собой представляет ПУГНП
33. Расшифровка аббревиатуры
34. Технические характеристики и условия эксплуатации
35. Причины запрета на использование
36. Коротко о главном
37. Провод ПУГНП. Устройство и особенности. Популярность и опасность
38. Конструктивные особенности
39. Устройство провода состоит:
40. Технические параметры
41. Опасность использования
42. Маркировка
43. Разновидности
44. Существует два вида провода ПУГНП:
45. Как применять провод ПУГНП
46. Советы по выбору
47. Похожие темы:
48. Провод ПУНП – расшифровка, технические характеристики и причины запрета на производство
49. Технические характеристики
50. Причины запрета
51. Провода ПВС (ПУГНП, ПУГСП): технические параметры и расшифровка аббревиатур
52. Буквенно-цифровая маркировка ПВС
53. Пвс провод, конструкция
54. Где используется ПВС провод
55. Характеристики и преимущества кабеля ПВС
56. Расшифровка маркировки ПВС
57. Пугнп кабель: назначение, маркировка
58. Всё о ПУГСП

Провода ПУГНП и ПУНП: характеристики, отличие, запрет применения

Материал для электромонтажа

Вступление

Оказывается, что провод ПУНП, а также другие аналогичные провода (кабели)  АПУНП и ПБНГ, выпускаемые по ТУ 16. К13-020-93 были запрещены к производству, а сам ТУ был отменен (01-06-2007). Причина, принятого ассоциацией «Электрокабель» решения, заключалась в низком качестве выпускаемой, поэтому ТУ продукции и несоответствия требования стандартов.

Однако выпуск ПУНП и его продажа продолжаются, и знать общие характеристики ПУНП и отличие кабелей ПУНП и ПУГНП остается актуальным. Хотя я рекомендую заменить ПУНП кабелями ШВВП или ПВС.

Расшифровка маркировки провода ПУГНП и ПУНП

Расшифровка данного типа кабельной продукции не сложная:

• Буква «П» обозначает провод;
• «У» означает универсальный;
• «Г» гибкий;
• «П» плоский.

Жилы провода ПУГНП и ПУНП сделаны из меди, в отличие от жил проводов АПУНП, которые сделаны из алюминия.

Сама идея производства гибкого плоского провода с небольшим сечением жил (до 4 квадратов) была и остается оправданной. Внешний вид провода ПУГНП и ПУНП изящный, его назначение, для подключения и прокладки электросетей внутри здания напряжением до 250 вольт, актуально.

Гибкость провода ПУГНП вообще изумительна. Однако, разработанный для его производства ТУ, а не стандарт, позволил производителям экономить на качестве и нарушать, как характеристики оболочек, так и сечения жил кабеля.

Отсюда, велика вероятность купить некачественную продукцию, и как следствие, повышенная опасность аварийных ситуаций.

Отличия ПУНП и ПУГНП

Отличия ПУНП и ПУГНП заключаются в конструкции жилы. У провода ПУНП жила монолитная из технической меди. У провода ПУГНП жила многожильная и состоит из нескольких скрученных проводков (не менее семи).

Важно! Повторюсь, ПУНП и ПУГНП, предназначались только для использования в бытовой электропроводке, для подключения бытовых приборов, открытой и скрытой защищенной электропроводки 250 Вольт. Сечение проводов не более 4 (редко 6) мм2.

Нормированные характеристики ПУНП и ПУГНП

• Сечения жил 0,35 — 6 мм2;
• Толщина изоляции жил не менее 0,3мм;
• Толщина общей оболочки на менее 0,5мм.
• По ТУ цвета жил не маркируются, цвет оболочки обычно белый.

Сопротивление жил

Сопротивление жил смотрим в таблице.

Сопротивление изоляции по ТУ не регламентируется.

Примечание: Как видите по ТУ 16.К13-020-93, половина важных параметров не регламентируется.

Допустимые нагрузки

В таблице смотрим допустимые нагрузки для провода ПУГНП и ПУНП.

Методы технического контроля

На кабельной продукции вызывающей сомнения, стоит вспомнить методы контроля качества проводов ПУГНП и ПУНП

Осмотр при покупке (визуально). Проверьте количество жил кабеля, в гибком кабеле число проволок в жиле (не менее 7). Обязательно посмотрите целостность оболочки. Бухта кабеля должна быть плотной, с заводской биркой, на которой указан адрес завода, ТУ производства, год производства и

Измерение размеров

Используя измерительные инструменты, проверьте толщины изоляции жил и оболочку кабеля (параметры выше). Проверьте сечение жил кабеля. Для многопроволочных жил используете формулу:

0,785×d2×N (где N – количество проволок в жиле, d – диаметр проволок в жиле). Допустимое отклонение 15%.

Измерение электрического сопротивления жил

Используя омметр, измеряется электрическое сопротивление кабеля. Таблица выше.

Механическое испытание

• Если есть возможность использовать морозильник -15°С, проверьте качество оболочки кабеля. Это особенно важно для этих проводов.
• Для этого, нужно провод длинной 1200 мм, свернуть в кольцо диаметром 40 см, и положить в морозильник на 2 часа.
• После этого кабель достается, 60 минут лежит в помещении (отогревается) и навивается на цилиндр диаметром 10 крат толщине провода. Если после такой «экзекуции» на оболочке не будет трещин, значит, несмотря на соблазн, производитель сделал качественный провод.

В завершении

В завершении стоит отметить, что многие производители, после 2007 года, перемаркировали свою продукцию и вместо ПУНП и ПУНГП формально стали выпускать такую продукцию.

Статьи по теме

Технические характеристики провода ПУНП

Промышленность производит большое количество различной кабельной продукции. Одной из которых является провод ПУНП. В статье расскажем про его назначение, виды и основные технические характеристики.

Внешний вид ПУНП с двумя жилами

Назначение провода ПУНП

ПУНП предназначен для прокладки осветительных и розеточных сетей в жилых, административных и промышленных объектах, для подключения слаботочных приборов напряжением не более 250 В. Его можно прокладывать различными способами:

• Методом открытой проводки;
• В кабельканалах;
• В гофрированных трубах;
• В штробах под штукатуркой;

Пример укладки провода ПУНП в штробы

• По воздуху между опорами на стальных тросах и под землей в пластиковых, металлических или асбестовых трубах.

Во всех случаях необходимо соблюдать требования, предъявляемые ПУЭ к каждому виду проводки.

В некоторых случаях Правила устройства электроустановок ограничивают использование открытой проводки ПУНП, в банях, бассейнах и других объектах с повышенной влажностью.

В этих случаях рекомендуется использовать провода с резиновой изоляцией, ПУГНП или ПРГН имеющие лучшие свойства защиты от влаги. Возможны и другие ограничения связанные с технологическими процессами на производствах.

Конструктивные особенности провода

ПУНП с тремя проводами

ПУНП имеет монолитные изолированные медные жилы изолированные негорящим ПВХ пластикатом, которые укладываются рядом в одной плоскости и изолируются вторичным, внешним слоем ПВХ пластиката. Такая конструкция кабеля называется плоской, в структуре может быть различное количество проводов от 2 до 5 и различного сечения от 0,75 мм2 до 6 мм2.

Для производства проводов используют сплавы меди ММ (медь мягкая), что делает провода гибкими, выдерживающими большое количество перегибов. Читайте также статью: → «Особенности конструкций проводов, кабелей и шнуров, критерии выбора».

Технические характеристики провода ПУНП

Провода ПУНП допускается эксплуатировать в диапазоне температур от – 25  ̊С до + 45 ̊С при влажности 98%. На испытаниях напряжением между жилами провод выдерживает в течении 1 минуты 1.5 тыс. вольт. Установлена безотказная наработка при соблюдении допустимых режимов работы 5 тыс. часов непрерывной эксплуатации.

Вес и размеры разных видов ПУНП:

Марка
Масса кг/1км
 Наружные размеры в, мм

ПУНП 2х0,75
34
3,4:5,1

2х1
38
3,5:5,3

2х1,5
53
4,0:6,4

2х2,5
74
4,4:7,1

2х4
110
5,1:8,4

2х6
151,2
5,6:9,4

3х0,75
44,2
3,4:7,1

3х1
55,3
3,5:7,5

3х1,5
73,5
4,0:8,7

3х2,5
107,6
4,4:10

3х4
160,8
5,1:12

3х6
223,1
5,6:13,5

Если сравнить характеристики ПУНП с характеристиками ПУГНП, которым он часто заменяется, то видно, что габариты провода отличаются не значительно, а вес существенно больше.

Внешний вид ПУГНП

Сечение и количество проводов одинаковая, вес увеличивается за счет более плотной изоляции, которая обеспечивает надежную герметичность.Вес и размеры разных видов ПУГНП:

Марка ПУГНП
Масса кг на 1 км
Наружные размеры в мм

2х0,75
34,5
3,5:5,5

2х1
40,1
3,6:5,5

2х1,5
54,8
4,1:6,5

2х2,5
81,1
4,6:7,5

2х4
116,1
5,3:9

2х6
159,5
5,8:10

3х0,75
47,4
3,5:7,5

3х1
57,4
3,6:7,5

3х1,5
79,1
4,1:9

3х2,5
118,5
4,6:10,4

3х4
170
5,3:12,4

3х6
235
5,8:14,1

Все провода не зависимо от вида маркируются производителями, согласно установленного для ПУНПа ГОСТ 22483-77. Читайте также статью: → «Маркировка отдельных проводов и кабельных линий в процессе монтажных работ».

Расшифровка аббревиатуры маркировки

Для удобства проведения монтажных работ, подключения проводов к источникам питания в распределительных щитах, к розеткам и осветительным приборам по требованиям ПУЭ делается цветная изоляция. Используют разные цвета, красный, синий, белый, черный, желто-зеленый и другие, правилами определяется:

• Провод с синей или черной изоляцией подключается к нейтральной шине;
• Красные, белые, коричневые к фазам;
• Желто-зеленые к заземляющему контуру.

Кроме маркировки проводов цветной изоляцией, на внешней ПВХ оболочке подписывается марка и тип провода, например ПУНП – 2Х4, это означает:

• П — провод;
• УН – универсального назначения;
• П – плоской формы.

Цифры 2х4 обозначают, количество жил 2 шт., 4 – площадь сечения проводов 4 мм2. Количество жил, и сечение определяют, в каких сетях этот тип провода можно использовать.

Критерии выбора провода ПУНП

По современным требованиям проводка в сооружениях делается по трехпроводной схеме, где используются, фазный, нулевой и заземляющий провод.

Поэтому для прокладки розеточный и осветительных сетей надо выбирать как минимум ПУНП с тремя проводами.

Кроме того надо учитывать мощность и токовые нагрузки, потребляемую электрооборудованием которое будет подключаться, эти параметры определяют необходимую толщину, площадь сечение проводов.

Существуют заранее рассчитанные таблицы отношения мощности и токовых нагрузок к сечению проводов.

Таблица 1.3.4. по требованиям ПУЭ, Допустимый ток на длительное время для медных проводовв резиновой или поливинилхлоридной изоляции

Сечение Ø-S жилы, мм2
Допустимый ток в А для проводов, параллельно проложенных в общей изоляционной оболочке

Открытая проводка
2 жилы
3 жилы
4 жилы

0,5
10
—
—
—

0,75
14
—
—
—

1,00
18
15
16
15

1,5
24
20
17
17

2,5
31
25
24
24

4,0
40
37
34
31

6,0
51
45
41
41

Учитывая статистику и многолетний практический опыт, для прокладки розеточной группы где подключаются обычные бытовые приборы, утюг, холодильник, телевизор, микроволновая печь ставят ПУНП – 3х2.

5 мм2. Этого вполне достаточно, для приборов большой мощности, сплит – систем, кондиционеров, нагревательных котлов с тэнами, электроплит, прокладывают от РЩ отдельные линии с сечением проводов 4-6 мм2.

В целях экономии для квартиры или дома в осветительных сетях можно использовать двухпроводный ПУНП сечением 0.75 – 1,5 мм2. Часто люстры, бра и другие конструкции светильников имеют пластиковые корпуса и заземляющий провод просто некуда подключать.

В административных и производственных зданиях осветительные приборы могут быть массивны с металлическим корпусом, с большим количеством мощных ламп, поэтому все требования надо выполнять.

Рассчитывать, количество осветительных приборов, потребляемую ими мощность, выбирать соответствующее сечение и подключать корпуса светильников к заземляющему проводу.

Недостатки и преимущества проводов ПУНП

Плоская конструкция провода очень удачная для прокладки проводки в помещениях, двойная изоляция и широкий выбор по сечению, количеству жил привлекают потребителя.

Но основная проблема в том, что большое количество недобросовестных производителей не выполняют технологий производства. В результате этого продукция не соответствует заявленным техническим характеристикам. По результатам статистики 80% ПУНП представленного на рынке брак.

Пожарники утверждают, что 60 % пожаров возникших по причине неисправности электропроводки возникают в сетях собранных проводом ПУНП.

Причина такой негативной статистики кроется на законодательном уровне, ТУ 16.К13-020-93 позволяет делать провода сечением до 30% меньше, чем успешно пользуются недобросовестные производители.

Провода с обозначением сечения 2,5 мм2 могут в реальности оказаться 1,75 мм2. Установив такой провод в сети с нагрузкой рассчитанной на сечение 2.

5 мм2 повышается вероятность плавления проводов и изоляции, что приводит к короткому замыканию и пожару.

ГОСТ 23286-78 устанавливает, что минимальная толщина изоляционного слоя ПВХ на проводах должна быть 0.4-05 мм, в противоречие этому ТУ 16.К13-020-93 разрешает делать толщину изоляции 0.3 мм. Это существенно снижает безопасность эксплуатации таких проводов.

Заявляется, что изоляционное покрытие имеет не горючий состав, в реальности изоляция прекрасно горит.

Состав сплава, из которого делаются провода, содержит заниженный процент меди, этот параметр невозможно проверить на месте, для этого требуется лабораторные исследования.

 Несмотря на перечисленные недостатки, низкая цена привлекает покупателей. Читайте также статью: → «Рейтинг лучших российских и зарубежных производителей кабеля».

Сроки службы все производители заявляют не менее 15 лет. Таблица цен на ПУНП в различных регионах России:

Регион
Цена в $ за 1м.

Воронеж
0,4

Минск
0,5

Саратов
0,4

Челябинск
0,4

Питербург
0,5

Уфа
0,4

Методы проверки некоторых характеристик провода

В сети продаж электротоваров, трудно найти ПУНП соответствующий требованиям ГОСТ, для этого надо хорошо постараться:

Проверка сечения проводов осуществляется обычным штангельциркулем, или микрометром, но при этом надо понимать, что измеренный диаметр это не сечение.

 Формула расчета сечения проводов ПУНП

Чтобы правильно рассчитать сечение, надо измерить диаметр и квадрат этого значения умножить на 0,785.

Проверка толщины изоляции проводов, измеряют диаметр токопроводящей медной жилы, потом диаметр провода с изоляцией, рассчитывается разница между ними. От Ø с изоляцией вычитают Ø чистого провода, результатом будет толщина изоляционного слоя.

Аналоги, которыми можно заменить провод ПУНП

Аналоги проводов для ПУНП дороже, но более надежны:

• NYM(НУМ) – кабель круглой формы имеет две изоляционные оболочки внешняя негорючая ПВХ и внутренняя мелорезиновая помимо изоляции каждого провода, фактически тройная изоляция. Лучшими производителями этой марки считаются компании Севкабель и Конкорд;
• ВВГ – конструкция этой марки мало отличается от ПУНП, жилы однороволочные, двойная ПВХ изоляция, формы кабеля могут быть круглыми или плоскими изоляция с негорючими добавками;
• ПВС – круглой формы и гибкий, провода многожильные двойная ПВХ изоляция.

Ошибки, допускаемые при выборе и монтаже проводов ПУНП

• Основная ошибка совершается при покупке провода, когда не проверяются основные параметры, толщина изоляции, сечение проводов, кроме этого надо произвести внешний осмотр целостности изоляции и прозвонить жилы мультиметром. Читайте также статью: → «Проверка цепей мультиметром или тестером».
• При монтаже кабеля в штробах и на подвесных тросах не следует сильно пережимать кабель элементами крепления, это может привести к короткому замыканию;
• Иногда подключают ПУНП с одножильными проводами к розеточной вилке от бытовых приборов. Такие провода запрещается использовать для подключения подвижных элементов, в процессе эксплуатации жилы ломаются от частых перегибов. В этих случаях рекомендуется использовать многожильные гибкие провода марки ПУГНП.
• Часто для прокладки проводов в кирпичных или бетонных стенах, не покрытых слоем штукатурки, делают штробы. Это лишняя и трудоемкая работа, конструкция ПУНП плоская достаточно закрепить его пластиковыми дупель – хомутами и заштукатурить.

Часто задаваемые вопросы

Вопрос №1. Какие производители конкретно делают ПУНП, и кто производит самый качественный?

Заводов много:

• Завод «Энергокабель» поселок Электроугли Московская область;
• «Северный кабель» г. Дмитров Московская область;
• Людиновокабель Калужская область;
• Марпосадкабель Чувашская республика;
• Новосибирский кабельный завод.

Считается что самая качественная продукция на производстве «Северный кабель».

Вопрос №2. Можно под землей прокладывать ПУНП в гофрированной трубке?

Не рекомендуется, она может не выдержать давления грунта, лучше использовать пластиковые или асбестовые трубы.

Вопрос №3. Хочу в ванной установить розетку для стиральной машины, проводом ПУНП соединить ее параллельно с розеткой в комнате, но в старых домах двухпроводная схема, куда подключать заземляющий провод?

Эту розетку надо подключать отдельным проводом через автоматический защитный выключатель от РЩ в подъезде, там есть шина заземления.

Вопрос №4. Как закрепить ПУНП в штробах перед укладкой штукатурки?

В бетонных стенах можно использовать дюбель-хомуты Plus LS, кирпичных пластиковые скобы на гвоздях.

Пример крепления ПУНП в штробах

Вопрос №5. Можно проложить ПУНП в бане в пластиковых кабельканалах или гофрированной трубке?

В помещениях с повышенной влажностью лучше использовать провода с резиновой изоляцией или ПУГНП, КГ,ВВГ. Светильники, выключатели, розетки со степенью влагозащиты не ниже IP54.

Оцените качество статьи. Нам важно ваше мнение:

Провод ПУНП: обзор, характеристики

Главная » Электропроводка » Провода и кабеля » Провод ПУНП: обзор, характеристики

На территории нашей страны провод ПУНП часто используется во время электромонтажа. Его используют на промышленных объектах и в частных домах.

Однако именно этот проводник представляет опасность, из-за него постоянно возникают пожары, поэтому в конце статье мы решили рассказать, почему этот проводник опасен и как этого можно избежать.

А пока детальней остановимся на его технических характеристиках, расшифровке и области применения.

Расшифровка провода ПУНП

Итак, расшифровка данного проводника довольно простая, выглядит она следующим образом:

П – означает провод.

УН – универсальный. То есть, его можно применять во многих сферах.

П – плоская форма.

Более простую аббревиатуру найти сложно, поэтому пойдем дальше.

Технические характеристики

Данный проводник чаще всего используется для бытового применения, поэтому мы решили вспомнить его основные характеристики:

Жилы изготовлены из меди. Соответственно провод мягкий и гибкий.

Изоляция выполнена из ПВХ.

Маркировка проводов и кабелей полностью соответствует.

Рабочее напряжение до 250 Вольт.

Эксплуатироваться провод может при температуре от -15 до +50 градусов по Цельсию.

Допустимый нагрев – 70 градусов.

Срок службы провода ПУНП составляет 30 лет.

Сечение жил от 1 до 4 мм.

Количество жил: 2 или 3.

В следующей таблице вы сможете узнать: сечение провода, удельный вес на один метр, количество жил:

Область применения

Прочитав все характеристики, мы уверены, что вы ничего не сможете заподозрить. Ведь проводник получил стандартные параметры, которые практически ничем не отличаются от остальных. Однако применять его рекомендуется только в следующих целях:

• Для подключения розеток. Используйте размер 3х2,5.
• Для подключения освещения. Достаточно использовать провод 3х1,5.

Область применения данного кабеля не большая, все это объясняется его низкой стоимостью. Поэтому многие люди и предприятия пытаются сэкономить, используя его.

Для установки на улице используйте кабель ВВГ, он считается более практичным, а по стоимости практически не отличается от этого проводника.

Почему провод ПУНП использовать не рекомендуется

На самом деле провод ПУНП несет серьезную опасность для всех пользователей. Изначально стоит вспомнить про его качество. Ведь многие материалы некачественные. Соответственно возникает перегрев и замыкание, которое и вызывает пожар в помещении. Также данный проводник изготавливается по нормам ТУ 16.К13-020-93. Согласно этим нормам изготовление провода может быть с отклонением до 30%.

А теперь представим, вы покупаете провод 3*2,5 и точно рассчитываете его мощность. А в итоге получаете 3*1,75 мм.

Представили такую ситуацию? Даже если все внимательно рассчитывать, то проводник может просто не выдержать нагрузки.

Соответственно он может загореться в любой момент, оно вам надо? Тем более что сейчас существуют более стабильные проводники. А его низкая стоимость не стоит того, какой вред он может нанести.

Также посмотрите похожий силовой кабель NYM немецкого производства.

Провод ПУГНП – расшифровка, технические характеристики и применение

Электрический провод ПУГНП является разновидностью распространенного электропровода ПУНП, с той разницей, что в его основе применяется не твердые, а гибкие жилы.

Оба этих кабеля широко распространены благодаря относительной дешевизне, по сравнению с рекомендованными ВВГ или NYM.

Но при приобретении надо учитывать, что кабель ПУГНП и ПУНП запрещен к использованию положениями ПУЭ, как пожароопасный.

Что собой представляет ПУГНП

Двух или трехжильный медный кабель, жилы которого набираются минимум из семи токопроводящих нитей, скрученных между собой. Изоляция каждой жилы делается толщиной не меньше 0,3 мм и выполняется отдельным цветом.

Если это двухжильный кабель, то одна из жил будет иметь синий цвет для ноля, а в трехжильном и заземляющий желтый провод с зеленой полосой. Впрочем, можно встретить и другие расцветки, но изоляция жил в любом случае будет различаться друг от друга.

Толщина наружной, общей изоляции составляет 0,5 мм – она делается из белого или неокрашенного пластиката ПВХ.

Технические характеристики определяют жилы проводов как проводники электрического тока напряжением не выше 250 Вольт и частотой 50 Герц. Их поперечное сечение бывает от 0,75 до 4 мм², что позволяет подобрать кабель для большинства бытовых нужд.

Расшифровка аббревиатуры

Отличительной особенностью ПУНП и ПУГНП является их плоская форма, что прямо отражено в аббревиатуре.

У провода марки ПУНП расшифровка названия выглядит как «П» – провод (хотя по сути это кабель), «УН» – универсальный (без особых ограничений в сферах применения), «П» – плоский (жилы расположены не по кругу, а рядом друг с другом). Если аббревиатура имеет вид «аПУНП», значит жилы из алюминия.

Соответственно, расшифровка провода ПУГНП читается как «П» – провод, «УН» – универсальный, «Г» – гибкий, «П» – плоский.

Ввиду того что этот кабель гибкий, алюминий при его изготовлении не применяется, поэтому приставки «А» перед названием не бывает, но дополнительные разновидности у него все-таки есть.

Это ПУНГПнг, с изоляционным покрытием пониженной горючести и ПУГНПнгд-LS, который, кроме того что не горит, еще и не тлеет.

Почему в названии провода буква «Г» стоит не на своем месте можно только догадываться – возможно это банальная ошибка при регистрации названия, а может быть кто-то посчитал, что так созвучнее.

Официальных комментариев на эту тему точно не будет, так как ПУГНП запрещен к применению, ввиду его несоответствия современным требованиям пожаробезопасности. Правда, «нельзя применять» не значит запретить производить, что и делается до сих пор по причине его высокой популярности вследствие дешевизны.

С производством тоже все интересно – ПУГНП не обязательно должен иметь маркировку производителя (ее проставляют только на ярлыках, которые крепятся к цельной бухте провода). Соответственно, даже если известны все технические характеристики, ГОСТы и ТУ, их выполнение проконтролировать достаточно сложно и это никто не гарантирует.

Технические характеристики и условия эксплуатации

Изготовление происходит по ТУ 16К13-020-93 госстандарта. Назначение ПУГНП определялось как прокладка освещения и питание маломощных электрических приборов, работающих в электрических сетях с напряжением до 250 Вольт. Метод укладки – неподвижный. Основные технические характеристики следующие:

• Материал токопроводящей жилы – медь.
• Материал изоляции – ПВХ-пластикат.
• Рабочая температура, при которой сохраняются свойства изоляции – от -50 до +50 С°. Запас прочности до +70 С° – кабель должен выдерживать длительный нагрев до этой температуры и кратковременный до +80.
• Температура при которой разрешено выполнять монтаж – от -15. При более низких значениях возрастает вероятность излома изоляции при перегибах провода.
• Средняя эластичность – при укладке запрещены изгибы радиусом меньшим 10 наружных диаметров кабеля.
• Допустимая влажность окружающего воздуха – 100%, при температуре до +35 С°.
• Сопротивление жилы сечением 1 мм² – до 27,1 Ом, жилы 1,5 мм² – до 12,1 Ом, жилы 2,5 мм² – до 7,41 Ом и жилы 4 мм² – 4,61 Ом. В тестовых замерах этот параметр вычисляется при температуре 20 С°, на контрольном отрезке кабеля длиной 1 км.
• Расчетный срок эксплуатации – 15 лет.
• Маркировка – ПУГНП X*Y, где X – количество жил, а Y – их поперечное сечение.
• Маркировка ПУНГПнг указывает на повышенную сопротивляемость возгоранию, ПУГНПнгд-LS – на пониженное выделение дыма при тлении.
• Гарантийный срок – 2 года с момента начала эксплуатации.

Об использовании провода смотрите в этом видео:

Причины запрета на использование

В первую очередь, провод ПУГНП не соответствует требованиям по толщине изоляции проводников. Если требования ПУЭ однозначно указывают на необходимость использовать оболочку толщиной минимум 0,4-0,5 мм, заводское ТУ разрешает использовать слой пластиката в 0,3 мм.

Кроме того, ТУ 16.К13-020-93 достаточно свободно относится к допускам по поперечному сечению жил – разрешенная погрешность составляет 30%.

Как итог – если приобретается кабель на 2,5 мм², то по факту внутри него могут оказаться провода с жилами 2,5 – 30% = 1,75 мм². Понятно, что когда к нему подключается даже номинальная нагрузка, то кабель может не выдержать и оплавиться.

По статистике, более 50% всех возгораний проводов происходило именно при использовании марок ПУНП и ПУГНП.

Коротко о главном

Кабель ПУГНП производится по устаревшим ТУ, которые не соответствуют современным нормам безопасности и его использование запрещено требованиями ПУЭ. Соответственно, решение приобретать его или нет, принимается полностью на свой страх и риск, ведь в случае непредвиденной ситуации экспертиза покажет, что был использован неправильный провод.

Если же по каким-либо причинам его приходится использовать, то надо помнить про допуски, существующие в ТУ, по которому изготавливается кабель, и все расчеты производить как будто сечение жил меньше указанного номинала на 30%.

Когда кабель укладывается наружным способом, его надо помещать в гофру, концы которой заматываются изолентой, для предотвращения доступа воздуха.

В таком случае даже при значительном перегреве провод не загорится, так как будет отсутствовать доступ кислорода.

Особо дотошные покупатели приходят за кабелем с микрометром и на месте проверяют сечение жил. Это хороший, но достаточно относительный метод, ведь проверка производится на локальном участке провода, и никто не сможет гарантировать, что полученные результаты будут такими же на протяжении всей его длины.

Провод ПУГНП. Устройство и особенности. Популярность и опасность

Торговая сеть электротехнической продукции постоянно пополняется новыми образцами, являющимися модифицированными продуктами каких-либо старых классических кабелей и проводов.

Так получилось и с популярным проводом ПУНП. Не слишком давно в продаже появился его полный аналог с тем отличием, что он стал гибким, благодаря использованию нескольких медных жил.

Его маркировка аналогична предыдущей модели – провод ПУГНП.

Этот вид провода служит для стационарной прокладки электрической сети в закрытых помещениях.

Он подходит для напряжения не более 250 вольт, применяется чаще всего для прокладки сетей освещения, имеет ограничения по применению: его нельзя использовать для прокладки вне помещений.

Его также используют для подачи питания к бытовым электрическим устройствам и маломощному производственному оборудованию напряжением 220 В.

Конструктивные особенности

Устройство провода состоит:

• Токопроводящая жила состоит из нескольких медных проволок круглой формы.
• Изоляция жил изготовлена из поливинилхлоридного пластика. Цвет изоляции может быть любым, и нормированию не подлежит. По необходимости цвет изоляции можно заказать индивидуально. Толщина слоя изоляции должна быть не меньше 0,3 мм.
• Провод состоит из изолированных жил, расположенных параллельно, в количестве 2 и 3.
• Оболочка провода выполнена также из поливинилхлорида, охватывает параллельно расположенные изолированные жилы. Толщина оболочки не меньше 0,5 мм.

В проводе применяется многопроволочная жила, что позволяет сделать его очень удобным и гибким при монтаже. Это одна из причин его популярности. Следует различать такие названия, как многопроволочный и многожильный провод, так как это разные понятия.

Провод бывает одножильным, например, для простого одноклавишного выключателя прокладывают такой провод. Но это не означает, что он изготовлен из одной цельной проволоки (жилы). Одна жила – это один токопроводящий элемент в проводе.

Если этот элемент выполнен из нескольких скрученных или прямых проволочек, то это совсем не многожильный провод, а многопроволочный. Именно таким и является марка провода ПУГНП.

Технические параметры

• Материалом жилы является медь.
• Температурная стойкость проводов находится в диапазоне от -15 до +50 градусов.
• Допустимая температура укладки не ниже -15 градусов. При более низких температурах монтажа изоляция начинает ломаться.
• Эластичность провода – средняя. При монтаже не допускается изгибать провод радиусом менее 10 внешних диаметров.
• При одиночной укладке провод ПУГНП не поддерживает горение.
• Допустимая влажность внешней среды 100% при +35 градусах.
• Токопроводящие жилы обладают электрическим сопротивлением по постоянному току не выше 27,1 Ом, при пересчете на +20 градусов, сечением 1 кв. мм, длиной 1 км.
• Изоляция провода испытывается переменным напряжением 2000 вольт.
• Строительная длина – более 50 метров.
• Срок службы – 15 лет.
• Гарантийный срок – 24 месяца.

Опасность использования

Несмотря на указанные параметры провода, эта марка не рекомендуется к использованию, так как провод опасен для применения в бытовых и производственных сетях. По статистике больше половины всех пожаров возникали в электрической сети после установки провода этой марки. Расследования выявляли несоответствие их параметров современным стандартам.

Провод изготавливается по техническим условиям ТУ16 К13 – 020 – 93, где допускается снижение сечения провода на 30% относительно обозначения.

Часто это способствует чрезмерному нагреву, а в дальнейшем к возгоранию, так как поливинилхлоридная изоляция имеет способность гореть, а токоведущие жилы с заниженной толщиной не справляются большими нагрузками.

Изоляция провода также бывает слишком тонкой, поэтому появляется риск поражения человека током.

В связи с этим, требования ПУЭ запрещают применение этого провода. Однако, производить его пока никто не запрещал, поэтому он до сих пор выпускается ввиду его дешевизны и большой популярности. Провод ПУГНП приобретают на свой риск, так как в случае пожара любая экспертиза покажет, что применялась недопустимая марка провода.

При покупке провода многие люди измеряют жилы микрометром, однако такой способ практически ничего не дает, так как измерение происходит только в одном месте. Нет никакой гарантии, что результаты измерений будут одинаковыми по всей длине провода.

Маркировка

Особенностью универсального гибкого провода является его плоская форма, о чем говорит его маркировка.

«П» — провод, однако его часто называют кабелем.

«УН» — универсальный.

«Г» — гибкий.

«П» — форма провода плоская, жилы находятся рядом друг с другом параллельно.

Пример расшифровки маркировки: ПУГНП 3 х 2,5 – провод универсальный, гибкий, плоский, трехжильный, площадь сечения каждой жилы 2,5 мм2.

Так как этот провод должен быть гибким, то алюминий не используется для изготовления жил. В маркировке буква «Г» находится не в порядке расшифровки. Информации по этому поводу нет. Возможно, это техническая ошибка при регистрации марки или другие причины.

Разновидности

Существует два вида провода ПУГНП:

«ПУГНП нг» — провод, имеющий покрытие изоляции с негорючими свойствами.

«ПУГНП нгд-LS» — провод с негорючей и не тлеющей изоляцией.

Как применять провод ПУГНП

При рассмотрении условий изготовления в нормативных документах, то эта марка провода предназначена для проведения сети для осветительного оборудования. Но его технические параметры позволяют также применять его для подключения питания к розеткам.

При этом рекомендуется обратить внимание на его качество изоляции, наличие повреждений. Нельзя прокладывать провод ПУГНП в открытом виде, особенно в помещениях с повышенной влажностью, в грунте или на улице.

Специалисты советуют прокладывать его в трубе или защитной гофре.

Перед прокладкой провода целесообразно измерить сечение жил, так как оно не всегда соответствует заявленному значению, хотя невозможно измерить сечение на всей длине провода.

Советы по выбору

Кабельная продукция в виде провода ПУГНП стала неотъемлемой частью при прокладке электрических сетей для подачи питания к потребителю. Сегодня в торговой сети такой провод наиболее популярен. При его выборе следует определиться с местом и целью прокладки.

Провод ПУГНП специалисты не рекомендуют применять во внешней среде в открытом виде, так как прямые солнечные лучи губительно действуют на его изоляцию, и с течением времени разрушают ее. Поэтому его целесообразно использовать только внутри помещений в трубах или защитных гофрах.

При покупке провода лучше взять с собой какой-либо измерительный инструмент, чтобы измерить площадь сечения токоведущих жил. Часто их величина оказывается заниженной.

При визуальном осмотре провода следует обратить на цветовую маркировку жил. Лучше, если жилы имеют разные цвета, что упростит прокладку и подключение питания.

Также следует проверить толщину наружной оболочки, чтобы она не оказалась слишком тонкой.

Токоведущие жилы должны быть многопроволочными и медными.

Часто китайская поддельная продукция бывает с алюминиевыми жилами с медным покрытием, что значительно повышает сопротивление провода, и соответственно повышенный его нагрев при эксплуатации.

Для проверки материала необходимо острым предметом постараться очистить верхний слой проволочек. Если появляется цвет алюминия, то лучше отказаться от такого приобретения.

Похожие темы:

Провод ПУНП – расшифровка, технические характеристики и причины запрета на производство

Содержание

• 1. Технические характеристики
• 2. Причины запрета

Знаменитый монтажный провод ПУНП сегодня под запретом. Многие кабельные заводы снимают его с производства.

Почему? Причин здесь несколько, но чтобы в них разобраться, необходимо разобраться сначала в его технических характеристиках.

Кстати, у ПУНП расшифровка вот такая: П – провод, УН – универсальный, П – плоский. Есть разновидность этой марки ПУГНП, где буква «Г» обозначает, что провод гибкий.

Технические характеристики

Разобьем характеристики по пунктам, где в первую очередь выделим основные параметры изделия.

• это электрическое изделие с жилами из меди;
• изоляция из поливинилхлорида (ПВХ), здесь имеется в виду защита внешняя и жил по отдельности;
• цветовая маркировка полностью соответствует стандартам;
• такой провод выдерживает напряжение 250 вольт, номинал частоты до 50 герц;
• эксплуатироваться кабель ПУНП может в температурном диапазоне от -15С до +50С, при этом максимальный нагрев может производиться до +70С;
• присутствуют жилы сечением 1,0-4,0 мм²;
• количество жил в кабеле 2, или 3;
• срок эксплуатации – не больше 30 лет.

Есть еще один параметр – это удельный вес изделия из расчета на один погонный метр его длины. С ним вы можете ознакомиться в таблице ниже:

Если говорить о сечении провода, то самыми популярными моделями были 3х1,5, который использовался для подключения светильников, и 3х2,5, используемый для подключения розеточных групп. Но, как было сказано выше, кабель марки ПУНП сегодня под запретом. Давайте разбираться – почему?

Причины запрета

В принципе, причин здесь две:

Несоответствие размерам сечения жил.

Несоответствующая толщина изоляционного слоя.

Начнем с того, что провод этой марки изготавливается на основе технических условий ТУ 16.К13-020-93. Понятно, что это не ГОСТ, где более строгие требования. Поэтому производители стараются на некоторых позициях сэкономить, получая неплохую прибыль. Каковы же эти позиции?

• Есть в технических условиях процентная составляющая, которая определяет размер сечения медных жил. Так вот она равна 30%. Что это значит? То есть, производитель имеет право, к примеру, вкладывать в кабель сечением 2,5 мм² жилы сечением 1,75 мм², что на 25% меньше номинала. И это не будет нарушением ТУ. Но даже неопытному электрику понятно, что такое сечение просто не сможет выдержать токовых нагрузок, которые предназначаются для кабеля сечением 2,5 мм². Но самое главное, что производитель при этом маркирует свое изделие номиналом 2,5 мм². Вот почему ПУНП является опасностью, как электрической, так и связанной с пожарной безопасностью.
• Вторая позиция, связанная с изоляцией, также является причиной опасности. Все дело в толщине наносимого поливинилхлоридного слоя. По номиналу толщина должна быть в пределах 0,4-0,5 мм. Опять-таки возможность сэкономить, плюс ТУ дают возможность производить продукцию с изоляцией 0,3 мм. Поэтому электробезопасность данного изделия оставляет желать лучшего.

Провода ПВС (ПУГНП, ПУГСП): технические параметры и расшифровка аббревиатур

Электричество, многочисленные электроприборы и механизмы разного назначения во всех сферах жизнедеятельности человека и… провода, провода, провода! Провода и сетевые кабели на сегодняшний день — это целая индустрия. Они различаются по маркам, назначению, токопроводности и техническим характеристикам.

Буквенно-цифровая маркировка ПВС

Сегодня ассортимент этой продукции представлен на рынке в большом ассортименте. На выбор покупателя — продукция с различной конструкцией жил и покрытий изоляции. Все кабели и провода маркированы, по которой можно определить технические характеристики этих изделий и подобрать необходимый продукт нужного назначения.

Пвс провод, конструкция

ПВС — провод соединительный в виниловой изоляции . Он состоит из двух или более медных, скрученных и изолированных друг от друга многопроволочных жил, одетых в защитную оболочку из поливинилхлорида.

В зависимости от марки, кабель ПВС имеет различную форму поперечного сечения и различный набор и структуру токопроводящих жил. Количество медных (или алюминиевых) жил от 2 до 5, сечения в диапазоне от 0,5 до 25 мм2, оболочка — резиновая (прорезиненная) или традиционная ПВХ.

Цвет изоляционной оболочки ПВС-белый, чёрный или серый. Цвета изоляции жил по стандарту: коричневый, чёрный и красный-фазы, синий — нуль, жёлто-зелёный цвет — заземление.

Где используется ПВС провод

Медный многожильный ПВС кабель используется для передачи напряжения низкого сигнала устройствам невысоких мощностей.

В быту он используется для подсоединения к сети практически всех электроприборов и машин, предусматривающих напряжение до 220/380 В, в частотном интервале до 50 Гц.

Он может быть использован для внутренней проводки жилых помещений и для работы специализированной техники в саду.

Широко используется ПВС и на некоторых этапах в промышленном производстве. Благодаря тому, что ПВС кабель хорошо подвергается деформации и выдерживает максимально возможное количество перегибов, он очень широко используется для изготовления удлинителей (переносок) разной длины, а также при монтаже наружного освещения и световой рекламы.

Провод ПВС с алюминиевой жилой предназначен для передачи напряжения в городских сетях электроосвещения. Такими проводами производится электрооснащение и проводка в современных жилых многоэтажках и на заводах, где требуется высокая мощность электротока: большие металлургические комбинаты, предприятия различной специализации, электростанции…

Характеристики и преимущества кабеля ПВС

Основные характеристики ПВС:

• Температура среды использования от -40 до +40 градусов
• Максимальная температура нагрева токопроводящей жилы +70 градусов в рабочей фазе
• Ресурс безотказной работы провода-5000 часов, срок эксплуатации — минимум 6 лет
• ПВС устойчив к коррозии, плесени, грибку
• Не токсичен, не горюч
• Длина строительного кабеля составляет 50 метров
• Рабочее электрическое сопротивление в интервале 1 км приблизительно равно 270 Ом
• При номинальном напряжении устойчивость к переменным деформации в изгибе составляет приблизительно от 30000 до 60000 циклов

ПВС с медными жилами обладает рядом преимуществ:

• Прочность
• Пластичность
• Высокий коэффициент сопротивления
• Большая токопроводность
• Высокий процент терморасширения
• Антикоррозийность
• Лёгкий ремонт
• Совместимость с пускорегулирующими реостатами и изоляторами

Особенности ПВС с алюминиевыми жилами:

• Алюминиевые жилы ПВС не нагреваются, а это положительно сказывается на скорость электропотока и его мощность
• В отличие от медных, алюминиевые нити проходят окисление оксидами, что продлевает срок их службы и делает возможным использовать их в химическом производстве, в производстве металлопроката
• ПВС кабель с алюминиевой жилой более экономичен, так как весит на порядок меньше медного. В связи с этим он нашёл своё применение на мачтах электропередач, так как позволяет протягивать линии без дополнительных опор
• Алюминиевый провод дешевле медного, он гибкий и достаточно долговечный. Ресурс использования провода составляет минимум 5 лет

Расшифровка маркировки ПВС

Все проводники, предлагаемые на рынке электротехнического оборудования, имеют маркировочный сертификат и должны соответствовать системе Госстандарта России. Различают эту продукцию по аббревиатуре ПВС, которая представляет технические характеристики провода, назначение и сферу его использования.

Кабель силовой с ПВХ, резиновой изоляцией:

• КГ — гибкий
• А — 1-ая буква: алюминиевая жила, при её отсутствии — жила медная
• В — поливинилхлоридная изоляция
• В — вторая буква: поливинилхлоридная оболочка
• Г — покров отсутствует, «голый»
• нг — не горит
• LS — Low Smoke – выделение газа и дыма
• Бб — покров из стальных лент, бронированный
• Шв — наружный ПВХ шланг

Кабель (БПИ) с изоляцией из пропитанной бумаги:

• А — 1-ая буква: алюминиевая жила, при её отсутствии — жила медная
• АБ — броня из алюминия
• СБ — первая или вторая буква: броня из свинца
• л — лента из лавсана
• 2л — двойная лента из лавсана
• Г — покров отсутствует, «голый»

Телефонный кабель:

• Т — кабель телефонный
• П — изоляция из полиэтилена
• п — поясная изоляция: полиамидные, полиэтиленовые, поливинилхлоридные или полиэтилентерефталатные ленты
• Э — экран
• П — оболочка из полиэтилена
• З — наполнитель гидрофобный
• Шп — наружный покров — шланг из полиэтилена
• С — кабель станционный

Подвесные провода:

• А — голый провод из алюминия
• АС — сталеалюминиевый голый провод
• СИП — провод самонесущий, изолированный

Контрольный кабель:

• К — первая или вторая буква: контрольный кабель (кроме КГ)
• Э — экран

Особый способ расшифровки некоторых типов кабеля:

• КСПВ — в виниловой оболочке для системной передачи
• КПСВВ — кабели с виниловой изоляцией и в виниловой оболочке для пожарной сигнализации
• КПСВЭВ — с виниловой изоляцией, с экраном и в виниловой оболочке для пожарной сигнализации
• ПНСВ — нагревательный провод со стальной жилой в виниловой оболочке
• ПВ-1, ПВ-3 — с виниловой изоляцией 1-го, 3-го класса гибкости жилы
• ПВС — соединительный провод в виниловой оболочке
• ШВВП — шнур плоский с виниловой изоляцией и в виниловой оболочке
• ПУНП — универсальный плоский
• ПУГНП — универсальный плоский гибкий провод

Силовой кабель:

• N — согласовано с VDE
• Y — поливинилхлорид
• H — поливинилхлорид безгалогеновый
• M — кабель для монтажа
• C — экран медный
• RG — броня

Кабель «витая пара»:

• U — unfoiled: нефольгированный, неэкранированный
• F — foiled: фольгированный, экранированный
• S — screened: экранированный проволоками из меди
• S-F — общий плетёный экран из фольги
• S-S — экран каждой пары: из фольги и плетёный экран
• TP — twisted pair — пара витая

Телефонный кабель, кабель пожарной сигнализации:

• J — установочный инсталляционный кабель
• Y — поливинилхлорид
• (St) — экран-фольга

Огнестойкий безгалогеновый кабель:

• N — согласовано с VDE
• HX — резина сшитая
• C — экран из меди
• FE 180 — свойства кабеля сохраняются на определённое временя (180 минут) в открытом пламени и под напряжением

Провода монтажные:

• H — провод гармонизированный (одобрение HAR)
• N — соответствует национальному стандарту
• 05 — напряжение 300/500 В, номинальное
• 07 — напряжение 450/750 В, номинальное
• V — поливинилхлоридная изоляция
• K — жила гибкая для стационарного монтажа

Кабель (Италия) имеет специфическую маркировку согласно CEI UNEL 35011:

• F — corda flessibile — жила гибкая
• R — polivinilclorudo — PVC — поливинилхлоридная изоляция
• O — anime riunite per cavo rotondo — круглый кабель, неплоский
• R — polivinilclorudo — PVC — поливинилхлоридная оболочка

Кабели из сшитого полиэтилена с изоляцией:

• N — согласовано с VDE
• Y — поливинилхлорид
• 2Y — полиэтилен
• 2X — полиэтилен сшитый
• S — экран из меди
• (F) — герметизация продольная
• (FL) — герметизация продольная, поперечная
• E — кабель из 3 жил
• R — бронированный из круглых стальных нитей
• J — имеется жёлто-зелёная жила
• O — отсутствует жёлто-зелёная жила

Контрольный кабель:

• Y — поливинилхлорид
• SL — контрольный кабель
• Li — проводник по VDE, многожильный

Пугнп кабель: назначение, маркировка

ПУГНП провод предназначен для прокладки осветительных сетей в закрытых помещениях, а также для подачи электрического тока к электробытовой технике и небольшим промышленным механизмам и агрегатам, где необходимая номинальная мощность составляет 250 В переменного тока. Согласно системе Госстандарта РФ, ПУГНП провод выпускается по ТУ 16К13-020-93 и имеет ряд основных характеристик и свою маркировку.

Расшифровка аббревиатуры:

• буква «А» вначале отсутствует, значит провод с медными жилами;
• первая буква «П»-провод;
• буквы «УН»-универсальное назначение;
• буква «Г» — гибкий;
• последняя буква «П» — плоский.

ПУГНП — это провод со скрученными медными жилами с оболочкой и изоляцией из пластиката ПВХ, плоский. Так как этот вид провода предназначен в основном для использования в быту, ТУ устанавливаются с ограничением необходимых требований по параметрам конструкции и электропроводности.

Этот провод имеет 2 или 3 жилы с поперечным сечением от 0, 35 до 6,0 мм2 и каждая из жил должна состоять не менее чем из 7 токопроводящих нитей. Цвет ПВХ оболочки преимущественно белый или натуральный, радиальная толщина-0,5 мм. Цвет изоляции всех жил должен быть различный. Обязательным является голубой для «нуль» и жёлто-зелёный для «земля». Минимальная толщина изоляции-0,3 мм.

Всё о ПУГСП

Провод ПУГСП — это скрученный медный провод — жгут. Он выполняется в двух цветах и поставляется по типоразмерам.

Используется ПУГСП для энергосетей при освещении, а также для подключения бытовых приборов и электророзеток с напряжением 250 В переменного тока при частоте 50 Гц. Провод создаётся из трёх жил и двойной изоляции ПВХ.

Строительная длина (бухта) провода составляет 50 метров, поперечное сечение-2,5 мм.

Многопроволочные жилы (2 или 3 в проводе) круглой формы медные или алюминиевые, располагаются параллельно друг к другу. Изоляция имеет стандартный цвет и толщину 0,3 мм.

Оболочка ПУГСП из пластиката поливинилхлорида и имеет радиальную толщину 0,5 мм.

Технические параметры ПУГСП:

• Кабель предназначен для работы в температурном режиме от -15 до +50 градусов.
• В одиночной расположении и прокладке не горят
• Электрическое сопротивление составляет 27,1 Ом на контрольном участке длиной 1 км, сечением в 1мм2 и при температуре +20 градусов
• Длина провода строительная-5 метров

легальный или контрафакт? Параметры, использование

Авария электричества нередко требует замены неисправного участка или всей проводки в помещении. Посчитав количество, размеры можно отправляться за покупкой. Обилие представленного товара, подходящего обозначенным критериям выбора, обеспечивает широкий выбор. Один из критериев – стоимость. Чаще всего под него попадает провод ПУНП. Рассмотрим, что это такое, как применятся, где.

Маркировка, параметры

Установочный провод «П» универсальный, «УН» плоской «П» конструкции, применяется для устройства осветительных сетей невысокой мощности стационарных установок. Имеет монолитный медный проводник, виниловую изоляцию. Литера «Г» (ПУГНП) означает конструкцию из свитых тонких проволок, придающих гибкость.

Марка определена условиями ТУ 16 К13-020-93. Основные характеристики должны быть не ниже заявленных стандартом:

• Нормируется стандартное значение номинального сечения жилы. Активное сопротивление жилы кабеля, зависит от сечения, жестко также задано стандартом. Это должно заставить производителя продукции, использовать качественный материал. Зависимость величин сопротивления от сечения приведена в таблице.

Номинальное сечение жилы, мм2	0.75	1	1.5	2.5	4	6
Электрическое сопротивление постоянному току 1 км жилы при 20℃, Ом, не более	25.5	21.8	14	7.49	4.79	3.11
Диаметр жилы, мм	0.98	1.13	1.38	1.78	2.26	2.76

Для удобства введена строка с вычисленными диаметрами;

• Бывает двух, трехжильный. Толщина изоляции зависит от рабочего напряжения, количества жил. Толщина изоляции в таблице приведена для рабочего напряжения переменного тока частотой 50 Гц, ограниченного 660 В.

Количество жил и сечение	Толщина		Для ПУНП		Для ПУГНП
	изоляции, мм	оболочки, мм	Габариты мм*мм	Вес 1 км провода, кг	Габариты мм*мм	Вес 1 км провода, кг
2,0,75	0.6	0.8	3,4*5,1	34	3,5*5,5	34.5
2×1,0	0.6	0.8	3,5*5,3	38	3,6*5,5	40.1
2×1,5	0.7	0.8	4,0*6,4	53	4,1*6,5	54.8
2×2,5	0.8	1	4,4*7,1	74	4,6*7,5	81.1
2×4,0	0.9	1.1	5,1*8,4	110	5,3*9	116.1
2×6,0	1	1.2	5,6*9,4	151.2	5,8*10	159.5
3×0,75	0.6	0.8	3,4*7,1	44.2	3,5*7,5	47.4
3×1,	0.6	0.8	3,5*7,5	55.3	3,6*7,5	57.4
3×1,5	0.7	0.8	4,0*8,7	73.5	4,1*9	79.1
3×2,5	0.8	1	4,4*10	107.6	4,6*10,4	188.5
3×4,	0.9	1.1	5,1*12	160.8	5,3*12,4	170
3×6,0	1	1.2	5,6*13,5	223.1	5,8*14,1	235

Дополнительно приведены, габаритные размеры (ширина*высота), вес;

• Сопротивление изоляции одного километра при 20°С не меньше, мОм: 1;
• Допустимый диапазон температуры эксплуатации, °С: -15 ÷ +50, максимальный нагрев жилы, °С: +70;
• Рабочее напряжение ПУНП, установленное ТУ, не превышает, В: 250.

Изготовление, использование

В свое время кабельным предприятиям, для повышения эффективности утилизации брака, уменьшения отходов, было разрешено производить продукт пониженного качества. С реализацией через торговую сеть для ремонтов. Для ПУНП разрешение стационарной прокладки сетей напряжением до 250В для освещения дало ТУ 16 К13-020-93.

Экономия дорогой медной проволоки, полихлорвинила, позволила ощутимо снизить себестоимость. Это повлияло на цену, сделало ее привлекательней, чем у качественных материалов, которые выполняют требования ГОСТ. Не учитывая, что использование провода ограничено освещением, привлеченный низкой ценой потребитель кинулся покупать и монтировать ПУНП везде. Производитель, удовлетворяя спрос, повышает номинальное сечение до 4 и 6 мм².

Заниженное сечение жилы неспособно обеспечить достаточную величину допустимого тока. Электрическая прочность изоляции, толщина которой, у некоторых производителей равна 0,3 мм, не выдерживает превышение порога 250В часто возникающее при бросках и перекосах. Перегрев и пробой изоляции приводит к замыканию – провод загорается.

Нехорошая ситуация вынудила Энергонадзор, Ассоциацию производителей «Электрокабель», ОАО «ВНИИКП» принимать меры. Документы отменяющие для членов Ассоциации производство продукции с запрещением продажи провода ПУНП и подобных, описанных ТУ подписаны 1 июля (внимание, !) 2007 года. Нарушение этих норм грозит заводам – членам Ассоциации многими бедами и они этот запрет добросовестно выполняют. НПО «Электромонтаж» директивно запрещает своим монтажным подразделениям применять провода, выпускаемые по этим ТУ вместо проводов ГОСТ 6323-79.

После введения этих запретов прошло более 10 лет! Изменилась ли ситуация?

Кабельные заводики, не члены Ассоциации, продолжают делать провода по самостоятельно разработанным техническим условиям, на основе отмененного ТУ. Получают сертификат и успешно реализуют фактически фальсификат не соответствующий ГОСТ. Рынки, магазины завалены марками ПУНП, ПУГНП, ПБПП, ПБПГ, АПВН, ППБН, ПЕН, подобными другими. Достаточно выполнить запрос «купить ПУНП», браузер предоставит сотни страниц сайтов продажи этого провода.

Вопрос о том, почему невозможно довести вопрос до конца в течение 10 лет – остается за рамками этой статьи.

Правила подбора

Если необходимость приобретения ПУМП неотвратима, делать это нужно правильно, как впрочем, при покупке любой проводниковой продукции.

Поможет штангенциркуль или любой другой достаточно точный измерительный прибор. Пригодится кусочек образца кабеля, чтобы иметь возможность сравнить цвет, гибкость с эталоном:

• Любой товар должен иметь бирку завода, указаны марки, типоразмера, сечения. Шифр на оболочке должен совпадать с данными бирки. Отсутствие маркировки должно послужить причиной откладывания в сторону при любой цене;
• Измеряем диаметр жилы, толщину изоляции, оболочки. Таблица вверху приводит нормированные значения. Несовпадение измерения более чем на 15% (особенно в сторону уменьшения), должно насторожить. Неяркий цвет, темные пятна и неоднородности на срезе жилы укажут на несоответствие качества. Медь не пружинит при изгибании. Пластик должен отделяться от металла легко. Оболочка от изоляции отделяется без повреждения.

Чем заменить?

Полноценно заменить ПУНП, обеспечивая необходимый уровень пожарной, электрической безопасности, можно применив только разрешенные государственным стандартом образцы. Выбранный вариант замены, например, кабель ВВГ, даже если удорожит смету монтажа за счет более высокой стоимости, обеспечит нормальную, долгосрочную эксплуатацию в диапазоне допусков технических требований.

Расшифровка кабельных аббревиатур

Расшифровка аббревиатур отечественного кабеля

Силовой кабель с ПВХ (виниловой) и резиновой изоляцией

А — (первая буква) алюминиевая жила, при ее отсутствии — жила медная по умолчанию.
В — (первая (при отсутствии А) буква) ПВХ изоляция
В — (вторая (при отсутствии А) буква) ПВХ оболочка
Г — отсутствие защитного покрова («голый»)
нг — не поддерживающий горения
LS — Low Smoke — низкое дымо- и газовыделение
LTx — низкая токсичность продуктов горения
Бб — бронепокров из стальных лент
Шв — наружный покров из ПВХ шланга
КГ — кабель гибкий

Аббревиатуры: ВВГ, АВВГ, ВВГнг, АВВГнг, ВВГнг-LS, АВВГнг-LS, ВБбШв, АВБбШв, ВБбШнг, АВБбШнг, ВБбШнг-LS, АВБбШнг-LS

Кабель с БПИ (бумажно-поясной изоляцией)

А — (первая буква) алюминиевая жила, при ее отсутствии — жила медная по умолчанию.
АБ — алюминиевая броня
СБ — (первая или вторая (после А) буква) свинцовая броня
л — ленточная броня
2л — двойная ленточная броня
Г — отсутствие защитного покрова («голый»)

Аббревиатуры: АСБ, АСБл, АСБ2л, ААБл, СБ, СБл, СБГ

Контрольный кабель

К — (первая или вторая (после А) буква) — кабель контрольный (кроме КГ — кабель гибкий)
Э — экран

Аббревиатуры: КВВГ, АКВВГ, КВВГнг, АКВВГнг, КВВГнг-LS, АКВВГнг-LS, КВВГэ, АКВВГэ, КВВГэнг-LS, АКВВГэнг-LS, КВБбШв, АКВБбШв, КВБбШнг, АКВБбШнг, КВБбШнг-LS, АКВБбШнг-LS

Телефонный кабель

Т — телефонный кабель
П — полиэтиленовая изоляция
п — поясная изоляция — ленты полиамидные, полиэтиленовые, поливинилхлоридные или полиэтилентерефталатные
Э — экран
П — полиэтиленовая оболочка
З — гидрофобный заполнитель
Шп — наружный покров из полиэтиленового шланга
С — станционный кабель

Аббревиатуры: ТПпП, ТППэП, ТПпПЗ, ТППэПЗ, ТПпПБбШп, ТПпПзБбШп , ТПпэПзБбШп, ТСВ, ТСВнг

Подвесные провода

А — Алюминиевый голый провод
АС — Алюминиево-Стальной (стале-алюминиевый) голый провод
СИП — Самонесущий Изолированный Провод

Некоторые типы кабеля расшифровываются особым образом

КСПВ — Кабели для Систем Передачи данных в ПВХ-оболочке
КПСВВ — Кабели Пожарной Сигнализации с ПВХ-изоляцией, в ПВХ-оболочке
КПСВЭВ — Кабели Пожарной Сигнализации с ПВХ-изоляцией, с Экраном, в ПВХ-оболочке
ПНСВ — Провод Нагревательный, Стальная жила, ПВХ-оболочка
ПВ-1, ПВ-3 — Провод с ПВХ-изоляцией. 1 и 3 — это наиболее применимые классы гибкости жилы
ПВС — Провод в ПВХ-оболочке Соединительный
ШВВП — Шнур с ПВХ-изоляцией, в ПВХ-оболочке, Плоский
ПУНП — Провод Универсальный Плоский
ПУГНП — Провод Универсальный Плоский Гибкий

Расшифровка аббревиатур импортного кабеля

Силовой кабель

N — согласно VDE
Y — ПВХ
H — безгалогеновый ПВХ
M — монтажный кабель
C — медный экран
RG — радиочастотный

Аббревиатуры: NYM, NHMH, NYY, NYCY, NYRGY

FROR — кабель итальянского производства, поэтому имеет специфические обозначения согласно CEI UNEL 35011

F — corda flessibile — гибкая жила
R — polivinilclorudo — PVC — ПВХ изоляция
O — anime riunite per cavo rotondo — круглый, не плоский кабель
R — polivinilclorudo — PVC — ПВХ оболочка

Контрольный кабель

Y — ПВХ
SL — кабель контрольный
Li — многожильный проводник по VDE

Аббревиатуры: YSLY, LiYCY

Кабель передачи данных «витая пара»

U — unfoiled (нефольгированный, неэкранированный)
F — foiled (фольгированный, экранированный)
S — screened (экранированный медными проволоками)
S-F — общий экран из фольги + общий плетеный экран
S-S — экран каждой пары из фольги + общий плетеный экран
TP — twisted pair — витая пара
SAT — от англ. satellite — спутник — кабель для спутникового телевидения

Аббревиатуры: UTP, FTP, S-FTP, S-STP

Телефонный кабель и кабель для пожарной сигнализации

J- — инсталляционный, установочный кабель
Y — ПВХ
(St) — экран из фольги

Аббревиатуры: J-Y(St)Y, J-H(St)H

Безгалогеновый огнестойкий кабель

N — согласно VDE
HX — сшитая резина
C — медный экран
FE 180 — кабель сохраняет свои свойства на протяжении определенного времени (в данном случае 180 минут) в открытом пламени, под напряжением

Аббревиатуры: NHXHX FE 180, NHXCHX FE 180

Провода монтажные

H — гармонизированный провод (одобрение HAR)
N — соответствие национальному стандарту
05 — номинальное напряжение 300/500 В
07 — номинальное напряжение 450/750 В
V — ПВХ изоляция
K — гибкая жила для стационарного монтажа

Аббревиатуры: H05V-K, H07V-K, N07V-K

Кабели с изоляцией из сшитого полиэтилена

N — согласно VDE
Y — ПВХ
2Y — полиэтилен
2X — сшитый полиэтилен
S — медный экран
(F) — продольная герметизация
(FL) — продольная и поперечная герметизация
E — трехжильный кабель
R — броня из круглых стальных проволок
-J — наличие желто-зеленой жилы
-O — отсутствие желто-зеленой жилы

Технический миллионер Джон Макафи обвиняется в мошенничестве и отмывании денег

Вкратце

• Джон Макафи был обвинен в Южном округе Нью-Йорка в мошенничестве и отмывании денег.
• Обвинения связаны с предполагаемой схемой «накачки и сброса» и несколькими ICO.
• Одному из консультантов McAfee по криптовалюте также предъявлены обвинения.

Джону Макафи — предпринимателю в сфере технологий, который в настоящее время сидит в испанской тюрьме в ожидании экстрадиции в США — теперь предъявлены новые обвинения в мошенничестве и отмывании денег.

Американский прокурор Южного округа Нью-Йорка объявил сегодня утром, что Макафи было предъявлено обвинение в «заговоре с целью совершения мошенничества с товарами и ценными бумагами, заговоре с целью совершения мошенничества с ценными бумагами и рекламе мошенничества, заговоре с мошенничеством с использованием электронных средств связи и существенном мошенничестве с использованием электронных средств, а также преступлениях сговора по отмыванию денег. . »

Джимми Уотсон, член группы консультантов McAfee по криптографии, также был обвинен. Министерство юстиции сообщило, что вчера вечером он был арестован в Техасе.

Обвинения вращаются вокруг двух попыток McAfee в области криптографии.Первая — это схема «накачки и сброса», при которой Макафи и его команда якобы покупали альткойны, продвигали их в Твиттере (известно, что твиты Макэфи удваивают цены на монеты, такие как Electroneum), и продавали их, когда они выжимали сок. цена, достаточная для получения прибыли. Второй включает в себя несколько ICO, которые McAfee якобы продвигал, не сообщая, что ему за это заплатили.

«Как утверждается, Макафи и Ватсон использовали социальные сети для совершения извечной схемы откачки и сброса, которая принесла им почти два миллиона долларов», — сказал помощник директора ФБР Уильям Ф.Суини-младший в заявлении. «Кроме того, они якобы использовали ту же платформу социальных сетей для продвижения продажи цифровых токенов от имени эмитентов ICO, не раскрывая инвесторам компенсацию, которую они получали за рекламу этих ценных бумаг от имени ICO».

McAfee неоднократно позволял властям преследовать его: в 2018 году он поклялся «разорвать SEC нового засранца».

McAfee остается под стражей в Испании по обвинению в уклонении от уплаты налогов.

Примечание редактора. Эта статья была обновлена ​​после публикации и теперь содержит дополнительные сведения об обвинительном заключении против McAfee.

Длинные очереди у бензоколонок, цены растут после кибератаки на трубопровод

Автор: Сьюзан Хардин, Nexstar Media Wire

Размещено: 11 мая 2021 г. / 13:42 PDT / Обновлено: 11 мая 2021 г. / 13:42 PDT

(NEXSTAR) — Длинные очереди начали формироваться у бензоколонок в некоторых частях страны после того, как крупнейший топливопровод в США подвергся кибератаке и был вынужден прекратить работу.

Добавьте это к резкому скачку цен на бензин на прошлой неделе, и люди начнут беспокоиться.

Колониальный трубопровод, который доставляет около 45% топлива, потребляемого на восточном побережье, в пятницу подвергся кибератаке. Атаки программ-вымогателей обычно осуществляются хакерами-преступниками, которые шифруют данные, чтобы парализовать сети своей цели, и требуют больших платежей за их расшифровку.

Colonial Pipeline закрыл трубопровод протяженностью 5 500 миль, который проходит через 12 штатов, включая Каролину.

По словам Гасбадди, были сообщения о том, что на заправочных станциях на юго-востоке заканчивается бензин.com, который отслеживает отключения и цены. В Вирджинии 7,5% из 3 880 заправочных станций штата сообщили о нехватке топлива. По данным Colonial Pipeline, в Северной Каролине отключены 5,4% из 5 372 станций.

Почему взлом Colonial Pipeline важен для вас

Во вторник губернатор Вирджинии Ральф Нортам объявил чрезвычайное положение после кибератаки.

«Это чрезвычайное объявление поможет Содружеству подготовиться к любой потенциальной нехватке поставок и обеспечит водителям Вирджинии доступ к топливу, поскольку мы будем реагировать на эту развивающуюся ситуацию», — сказал губернатор Нортэм.

Заявление

Нортама было сделано на следующий день после того, как губернатор Северной Каролины Рой Купер объявил о чрезвычайном положении, разрешающем отказ от перевозки топлива.

На станциях Южной Каролины от Марион и Маллинз до Миртл-Бич формируются линии

, сообщает WBTW.

Кроме того, в понедельник на десятках заправочных станций Флориды закончился бензин, сообщает WKRG.

«Это было безумие», — сказала Даниэль Чарльз. «Это хуже, чем ураган». Длинные очереди к бензоколонкам — обычное явление в сезон ураганов.

Ричард Джосвик, глава отдела глобальной нефтяной аналитики в S&P Global Platts, сказал, что, несмотря на длинные очереди, неминуемой нехватки топлива нет и, следовательно, нет необходимости паниковать с покупкой бензина. Кроме того, Colonial Pipeline заявила, что, вероятно, к пятнице восстановит работу большей части своего трубопровода. Если это произойдет, особых проблем не будет.

ФБР подтвердило источник атаки вымогателя на нефтепровод, который может вернуться к концу недели

«Если это затянется на две недели, это проблема», — добавил Джосвик.«Вы столкнетесь с резким скачком цен и, возможно, на некоторых станциях техобслуживания будет мало предложения. А панические покупки только усугубляют ситуацию ».

Другие эксперты сказали, что если трубопровод не будет запущен в течение следующих 24 часов, мы можем увидеть повышение цен на газ на 10, 20 или даже 30 процентов.

По данным AAA, средняя цена на бензин обычного сорта в США за последние две недели подскочила на 6 центов до 3,02 доллара за галлон.

Агентство

Reuters сообщило во вторник, что цены на газ выросли до самого высокого уровня за последние шесть лет, а Грузия приостановила действие налога с продаж на газ до субботы.

Комиссар по сельскому хозяйству и бытовому обслуживанию Флориды Никки Фрид также назвала атаку на трубопроводе причиной длинных очередей, а также нехватку водителей грузовиков для перевозки топлива на заправочные станции, что, по прогнозам некоторых представителей отрасли, может привести к перебоям с горючим. наступил дефицит летом.

Тем не менее, Фрид также предостерегает от панических покупок. «Не паникуйте, чтобы покупать бензин, — сказала она. «Не копите бензин и не выстраивайтесь в длинные очереди на заправках. … Топливо продолжает движение по нашему штату.”

Th450 Идентификация, декодирование и супер-настройка передачи

Идентификация, декодирование и супер-настройка передачи Th450 (Turbo-Hydramatic) — вот что отличает ее от других передач. Например, его идентификация поможет вам отличить этот моноблочный агрегат от других трансмиссий, выпускаемых General Motors.

И супер-настройка этого устройства гарантирует, что вы можете улучшить его характеристики, чтобы поездка была достойной быстрых и жестких вращений.Об этом и многом другом мы рассказали ниже. Поэтому, работая с нами, мы покажем вам все, что вам нужно знать об этом устройстве.

Th450 Трансмиссии 101

Трансмиссия Th450 — это трехступенчатая автоматическая трансмиссия, выпущенная General Motors на автомобили с 1968 года. Можно также сказать, что эта модель была создана в результате сотрудничества между Chevrolet и Buick, где трансмиссия была сделана компактной, прочной и универсальной. .

С другой стороны, Th450 должен был служить заменой трансмиссии Powerglide, которая представляет собой двухступенчатую автоматическую коробку передач.К автомобилям, которые использовали трансмиссию Th450, относятся автомобили конца 1960-х годов, а также некоторые полноприводные автомобили GM, выпущенные в 1984 году.

Модель трансмиссии использовалась в этих автомобилях до начала 1980-х годов, когда была выпущена трансмиссия 700R4. При этом шансы, что вы используете автомобиль GM с трансмиссией Th450, высоки, если модель выпущена примерно в эти годы.

Th450 Идентификация трансмиссии

Трансмиссия Th450 имеет длину 21-3 / 4 дюйма, а ее корпус изготовлен из алюминиевого сплава.Устройство поставляется с колоколом и весит 120 фунтов. Вот список шагов, которые помогут вам определить передачу Th450:

1. Установите противооткатные упоры.

Отрегулируйте противооткатные упоры в задней части шин, чтобы убедиться, что автомобиль плотно прилегает к земле. Используйте домкрат, чтобы немного поднять автомобиль, одновременно убедившись, что домкрат надежно сидит под направляющими рамы.

После этого можно опустить машину на трибуны. Проскользните под автомобилем и найдите коробку передач.Эта трансмиссия в основном расположена на заднем колесе автомобилей, поэтому ее расположение может быть таким же и у вас.

2. Подсчитайте количество болтов

Выясните количество болтов, которые прикреплены к масляному поддону трансмиссии. А если количество болтов около 13, значит, это либо Th450, либо Th500. С другой стороны, масляный поддон трансмиссии обычно прикручивается к днищу трансмиссии.

Однако вы можете сказать, является ли это Th450 или Th500, в зависимости от формы масляного поддона трансмиссии.Если сковорода имеет квадратную форму и выглядит пятиугольной из-за разреза в одном углу, то вы имеете дело с Th450.

3. Проверьте длину трансмиссии

Также важно измерить длину трансмиссии. Это измерение следует проводить спереди и от места крепления болтами к задней части двигателя до конца трансмиссии, который соединяет корпус заднего вала.

С другой стороны, нет необходимости измерять корпус хвостового вала, это переходник конической формы.Стоит отметить, что длина может составлять от 22 ¼ до 22 ¾ дюймов, если это трансмиссия Th450.

4. Найдите вакуумный модулятор

Следующим шагом будет поиск модулятора вакуума. Этот модулятор установлен на стороне трансмиссии, и к нему может быть подключена резиновая вакуумная линия. Вы узнаете, что это Th450, если у вас есть штуцер, прикрепленный к правой передней стороне трансмиссии. Однако это Th500, если этот штуцер находится на передне-задней стороне трансмиссии.

5. Проверьте подключение

Есть кабель, который может быть подключен к стороне трансмиссии и рядом с местом расположения рычага переключения передач. В этом случае необходимо проверить, подключен ли кабель к двигателю. Кабель представляет собой понижающий кабель, и Th450 имеет этот кабель, тогда как Th500 не имеет этой функции.

Th450 Декодирование

Еще одна вещь, на которую вы можете опереться, чтобы идентифицировать Th450, — это штамповки, нанесенные на стороне трансмиссии.Коды деталей, которые могут быть очевидны, включают M33, M38 и M39, и эти коды были для обычного Th450.

Напротив, Th450C, вариант Th450 с гидротрансформатором с блокировкой, имел коды, включая MV4, MX2, MX3 и MX5. Помимо этого, были выпущены другие варианты Th450, а именно Th300, Th300C, Th350, Th350C и Th475.

Th450 супер-тюнинг

Супер-настройка трансмиссии Th450 включает в себя модификацию стандартной трансмиссии, чтобы убедиться, что она подходит для использования на улице или на полосе.Стандартная трансмиссия может выдержать удар, но только до определенной степени, что вызывает необходимость супер-настройки для работы с высокопроизводительными приложениями.

Использование этой трансмиссии дает преимущество, поскольку многие автолюбители считают, что из всех трансмиссий GM это самая бюджетная высокопроизводительная автоматическая трансмиссия. Таким образом, вы можете недорого произвести замену этой трансмиссии, даже не вынимая ее из автомобиля. Вот что вам нужно для начала:

1.Модификации некоторых компонентов

Изменения в компонентах, такие как изменения регулятора, повторная калибровка корпуса клапана и замена модулятора, могут улучшить трансмиссию Th450. При улучшении вы можете ожидать увеличения времени смены. Эти модификации можно производить, не снимая трансмиссию с автомобиля.

2. Обновления

Необходимы специальные обновления, если ваша трансмиссия будет использоваться в приложениях, которые передают через трансмиссию крутящий момент 400 фунт-фут или выше.Предел будет зависеть от передаточного числа автомобиля, веса, стиля вождения и даже тяги.

3. Прочие мелкие обновления

Восстановление Th450 не будет полным, если у вас нет высокопроизводительного сцепления и даже уменьшения трения. Такая установка позволит трансмиссии передавать больше мощности на колеса, что также может увеличить долговечность.

А если вам интересно, как снизить трение в устройстве, вы можете начать с использования игольчатых роликоподшипников. Эти подшипники могут использоваться на водиле ведущей шестерни передней планетарной передачи, а также на кольцевой шестерне задней планетарной передачи.

Итог

Теперь, когда вы знаете идентификацию, декодирование и супер-настройку передачи Th450, вы лучше знаете свою передачу. Точно так же вы хорошо осведомлены о том, как улучшить его, чтобы он стал более долговечным и справился с уличными гонками. А учитывая, что эта трансмиссия выдержала испытание временем, ее восстановление даст еще более впечатляющие результаты.

Сверхбыстрая система оптического шифрования-дешифрования сообщений с использованием полупроводникового оптического усилителя на основе логического элемента XOR

Vol.: (0123456789)

Оптическая и квантовая электроника (2019) 51: 221

https://doi.org/10.1007/s11082-019-1930-9

1 3

Сверхбыстрая система оптического шифрования-дешифрования сообщений

с использованием логического элемента XOR на основе полупроводникового оптического усилителя

VipulAgarwal1  · MonikaAgarwal1 · PrakashPareek2 · VijayshriChaurasia3 ·

S.K.Pandey4

Поступила: 3 декабря 2018 г. / Принята : 11 июня 2019 г. / Опубликовано онлайн: 20 июня 2019 г.

© Springer Science + Business Media, LLC, часть Springer Nature 2019

Аннотация

Для защиты данных, передаваемых в оптических сетях, требуется шифрование информации.В этом сообщении

авторы предлагают простую и оригинальную схему полностью оптического шифрования — расшифровку

на скорости 120 Гбит / с. Система шифрования-дешифрования основана на логике XOR, разработанной

с использованием полупроводникового оптического усилителя (SOA) на основе интерферометров Маха – Цендера. Модель SOA

представлена ​​теоретически с точки зрения высокоскоростного приложения и реализована в установках шифрования и дешифрования для моделирования. Коэффициент затухания для зашифрованного и расшифрованного сигнала

получается равным 10.5дБ и 8.30дБ соответственно с удовлетворительным коэффициентом качества

. Система имеет простую, компактную архитектуру и легко интегрируется с другими тоническими устройствами pho-

.

Ключевые слова Полупроводниковый оптический усилитель · Непрерывный световой сигнал · Интерферометр Маха – Цендера

(MZI)  · Перекрестная фазовая модуляция · Восстановление несущей

1 Введение

Со временем объем данных в оптической сети связи увеличился dramati-

в основном благодаря многочисленным преимуществам по сравнению с медным проводом, таким как меньшее затухание, высокая скорость передачи данных,

низкий уровень искажений, меньшее энергопотребление и устойчивость к электромагнитным помехам.Частные лица и организации используют оптическую сеть общего пользования для передачи сигналов высокой

Эта статья является частью тематического сборника по численному моделированию оптоэлектронных устройств,

NUSOD ’18.

Гость под редакцией Паоло Барделла, Вейда Ху, Славомира Судецки, Стефана Шульца , Сильвано Донати, Анджела

Traenhardt.

* Випул Агарвал

[email protected]

1 K.L. Предполагаемый университет, Ваддесварам, AP, Индия

2 Инженерный колледж Ваагдеви, Варангал, AP, Индия

3 MANIT, Бхопал, MP, Индия

4 IIT Patna, Патна, Бихар, Индия

Содержание предоставлено Springer Характер, условия использования применяются.Права защищены.

Egyras / HeishaMon: Расшифровка протоколов серии воздух-вода Panasonic Aquarea H и J

Этот проект позволяет считывать информацию с теплового насоса Panasonic Aquarea и передавать данные либо на сервер MQTT, либо в формате JSON через HTTP.

Eine deutschsprachige README_DE.md лучший из лучших.
Een nederlandse vertaling README_NL.md vind je hier.
Suomen kielellä README_FI.md luettavissa täällä.

Помощь по переводу на другие языки приветствуется.

Текущий выпуск — версия 1. Скомпилированный двоичный файл может быть установлен на Wemos D1 mini, на печатной плате HeishaMon и, как правило, на любой плате на базе ESP8266, совместимой с настройками сборки Wemos (флэш-память не менее 4 МБ). Вы также можете скачать код и скомпилировать его самостоятельно (см. Необходимые библиотеки ниже). \

HeishaMon может взаимодействовать с Panasonic Aquarea H & J-series. Подтвержденные пользователями типы HP, вы можете найти здесь
. Если вы хотите скомпилировать этот образ самостоятельно, обязательно используйте упомянутые библиотеки и поддержку файловой системы на esp8266, поэтому выберите для этого правильный вариант флэш-памяти в arduino ide.

При первом запуске будет видна открытая точка доступа Wi-Fi, что позволит вам настроить сеть Wi-Fi и сервер MQTT. Страница конфигурации будет расположена по адресу http://192.168.4.1.
Если вы когда-нибудь захотите восстановить заводские настройки, просто дважды сбросьте esp8266 в течение 0,1 секунды. Затем он отформатирует файловую систему, удалит настройку Wi-Fi и снова запустит точку доступа Wi-Fi.
После настройки и загрузки образ сможет читать и разговаривать с вашим тепловым насосом. Соединение GPIO13 / GPIO15 будет использоваться для связи, так что вы можете оставить свой компьютер / загрузчик подключенным к плате, если хотите.
Последовательный порт 1 (GPIO2) может использоваться для подключения другой последовательной линии (GND и TX только с платы) для чтения некоторых отладочных данных.

Все полученные данные будут отправлены в разные темы MQTT (описания тем см. Ниже). Также существует тема MQTT panasonic_heat_pump / log, которая обеспечивает ведение журнала отладки и шестнадцатеричный дамп полученных пакетов (если он включен на веб-портале).

Вы можете подключить сеть 1wire к GPIO4, которая будет сообщать в отдельных темах MQTT (panasonic_heat_pump / 1wire / sensorid).

Программное обеспечение также может измерять ватт на порте S0 двух счетчиков киловатт-часов. Вам нужно только подключить GPIO12 и GND к S0 одного счетчика кВтч, а если вам нужен второй счетчик кВтч, используйте GPIO14 и GND. Он будет сообщать по теме MQTT panasonic_heat_pump / s0 / Watt / 1 и panasonic_heat_pump / s0 / Watt / 2, а также в выводе JSON. Вы можете заменить «Watt» в предыдущем разделе на «Watthour», чтобы получить счетчик потребления в WattHour (на сообщение mqtt), или на «WatthourTotal», чтобы получить общее потребление, измеренное в WattHour.

Обновить прошивку так же просто, как перейти в меню прошивки и после аутентификации с именем пользователя «admin» и паролем «heisha» (или другим, указанным во время установки) загрузить туда двоичный файл.

Вывод в формате json всех полученных данных (тепловой насос и 1wire) доступен по URL-адресу http: //heishamon.local/json (замените heishamon.local на IP-адрес вашего устройства heishamon, если MDNS не работает для вас).

В папке «Integration» вы можете найти примеры того, как подключить вашу платформу автоматизации к HeishaMon.

При первой загрузке индикатор отладки загорится через 10 секунд, чтобы вы знали, что конфигурации еще нет и должен быть доступен портал Wi-Fi HeishaMon-Setup. Сброс к заводским настройкам можно выполнить через веб-интерфейс, но если веб-интерфейс недоступен, вы можете выполнить двойной сброс. Двойной сброс следует выполнять не слишком быстро, но и не слишком медленно. Обычно половина секунды между обоими сбросами должна помочь. Чтобы указать, что двойной сброс выполнил сброс к заводским настройкам, синий светодиод будет быстро мигать (вам нужно снова нажать сброс, чтобы запустить портал Wi-Fi HeishaMon-Setup).Во время нормальной работы программного обеспечения синий светодиод будет мигать при выводе текстовой отладки (если это разрешено в настройках). Это приведет к тому, что светодиод мигнет несколько раз каждые 5 секунд.

Ниже вы можете найти некоторые технические подробности о проекте. Как построить свои собственные кабели. Как собрать свою собственную печатную плату и т. Д.

Детали подключения:

Связь может быть установлена ​​через один из двух разъемов: CN-CNT или CN-NMODE, которые являются жесткими / сокращенными, поэтому нет возможности использовать их оба одновременно для более чем одного устройства (кроме сниффинга).
Параметры связи: TTL 5V UART 9600,8, E, 1

CN-CNT Распиновка (сверху вниз)
1 — + 5V (250mA)
2 — 0-5V TX (от теплового насоса)
3 — 0-5V RX (к тепловому насосу)
4 — + 12V (250mA)
5 — GND

CN-NMODE Распиновка (слева направо)
«Предупреждение! Как указано на печатной плате, левый контакт — это контакт 4 а правый контакт — контакт 1. Не считайте от 1 до 4 слева!
4 — + 5V (250 мА)
3 — 0-5 В TX (от теплового насоса)
2 — 0-5 В RX (на тепловой насос)
1 — GND

Где взять разъемы

RS-Online заказы

Conrad заказов

Используйте экранированный 4-жильный кабель 24 AWG.

Как подключить

Печатные платы, необходимые для подключения к тепловому насосу, разработаны участниками проекта и перечислены ниже.
PCD Дизайн от участников проекта
Изображение Wemos D1 beta
Изображение ESP12-F

Чтобы упростить задачу, вы можете заказать готовую печатную плату у некоторых участников проекта:
Магазин Tindie у Игоря Ибема (также известного как TheHogNL) из Нидерландов

Если у вас есть существующий WiFi-интерфейс Panasonic CZ-TAW1, который вы хотите заменить на HeishaMon, достаточно просто вынуть кабель из CZ-TAW1 и повторно подключить его к устройству HeishaMon.

Создание тестового образа Arduino

Платы

:
esp8266 от сообщества esp8266 версии 2.6.3 Arduino

библиотек мы используем

Темы MQTT

Текущий список задокументированных тем MQTT можно найти здесь

DS18b20 Опора 1-Wire

Программное обеспечение также поддерживает считывание однопроводных датчиков температуры ds18b20. Правильная 1-проводная конфигурация (с подтягивающим резистором 4,7 кОм), подключенная к GPIO4, будет считываться каждые настроенные секунды (минимум 5) и отправляться в теме panasonic_heat_pump / 1wire / «sensor-hex-address».

Информационный пакет протокола:

Для получения информации от теплового насоса необходимо отправить «волшебный» пакет на CN-CNT:

71 6c 01 10 00 00 00 00 00 00 00 00 00 00 00 00 00 00 00 00 00 00 00 00 00 00 00 00 00 00 00 00 00 00 00 00 00 00 00 00 00 00 00 00 00 00 00 00 00 00 00 00 00 00 00 00 00 00 00 00 00 00 00 00 00 00 00 00 00 00 00 00 00 00 00 00 00 00 00 00 00 00 00 00 00 00 00 00 00 00 00 00 00 00 00 00 00 00 00 00 00 00 00 00 00 00 12

Информация о расшифровке байтов протокола:

Текущий список задокументированных расшифрованных байтов можно найти здесь

Примеры интеграции для систем автоматизации с открытым исходным кодом

Openhab2

Домашний помощник

Руководство IOBroker

Domoticz

Модуль чтения карт с расшифровкой пин-кода

Настоящее изобретение относится к системам авторизации розничных транзакций и, в частности, относится к модулям считывания карт, используемым в таких системах.

Системы обработки розничных транзакций обычно предлагают клиентам несколько различных способов оплаты. Варианты оплаты обычно включают один или несколько типов платежных карт. К таким картам относятся кредитные и дебетовые карты с магнитной полосой. Чтобы произвести оплату по транзакции, покупатель заставляет систему обработки розничных транзакций считывать информацию со своей платежной карты, например, «проводя» карту в считывающем устройстве магнитных карт или помещая карту в сканер штрих-кода. Примерную систему сканирования штрих-кода можно найти в U.С. Пат. № 6062473, озаглавленный «Система считывания штрих-кода» и включенный здесь в качестве ссылки. В свою очередь, система обработки розничных транзакций связывается с внешней сетью авторизации, отправляет платежную информацию, полученную с карты, и разрешает или запрещает транзакцию клиента на основе информации авторизации возврата.

Часто клиент должен ввести личный идентификационный номер, называемый «PIN», и система обработки розничных транзакций передает этот PIN во внешнюю сеть авторизации для проверки.Поскольку основной ценностью использования PIN-кода является предотвращение мошенничества, обеспечение безопасной обработки PIN-кода в системе обработки розничных транзакций имеет решающее значение. Патент США В №№ 5,228,084, 5,384,850 и 5,448,638, все выданные Джонсону и др. И принадлежащие тому же Правопреемнику, что и настоящее изобретение заявителя, подробно описываются безопасное устройство обработки PIN-кода и методы шифрования в контексте системы распределения топлива и раскрытие этих названные патенты включены здесь в качестве ссылки.

В целом, вышеупомянутые патенты относятся к системе распределения топлива, обеспечивающей безопасный ввод PIN-кода на топливораздаточной колонке, при этом PIN-код вводится на клавиатуре внутри или рядом с топливораздаточной колонкой.Клавиатура включает в себя электронику для шифрования информации PIN с помощью локального ключа. Затем зашифрованная информация PIN передается контроллеру объекта, который может управлять работой одной или нескольких ТРК. Контроллер объекта взаимодействует с модулем безопасности, при этом модуль безопасности обеспечивает возможности дешифрования PIN-кода для расшифровки PIN-кода, полученного от ТРК, с использованием локального ключа. После расшифровки модуль безопасности повторно шифрует PIN-код, на этот раз используя сетевой ключ. Затем повторно зашифрованная информация о PIN-коде передается от контроллера сайта во внешнюю сеть авторизации для проверки PIN-кода.Этот метод позволяет информации о ключе сетевого шифрования оставаться в защищенном модуле безопасности, защищенном от несанкционированного доступа, а не в менее защищенной электронной среде ТРК.

Новые типы платежных карт, такие как электронные смарт-карты, могут безопасно хранить информацию о проверке внутри самой карты. Таким образом, система обработки розничных транзакций, способная взаимодействовать со смарт-картой, может получать авторизацию транзакции на основе информации, содержащейся в самой смарт-карте.Это позволяет осуществлять так называемую автономную обработку транзакций. При автономной транзакции системе обработки розничных транзакций не требуется связываться с внешней авторизационной сетью в реальном времени. Скорее, действия по проверке и авторизации происходят локально между системой обработки розничных транзакций и смарт-картой клиента, при этом система розничных транзакций согласовывает транзакционные сборы с внешней сетью авторизации в более позднее время. Локализованная авторизация транзакции по-прежнему требует точной идентификации клиента, и поэтому от клиента обычно требуется ввод PIN-кода вместе с использованием своей смарт-карты.После ввода клиентом эта информация PIN передается на смарт-карту, где ее внутренние возможности обработки позволяют сравнивать введенный PIN с сохраненной информацией PIN, содержащейся в памяти смарт-карты.

Предыдущие разработки требовали передачи входной информации о PIN-коде в интерфейс смарт-карты в незашифрованном формате, известном как передача «в открытом виде». Из-за конфиденциального характера информации ПИН в таких конструкциях используются устройства ввода ПИН, которые обычно спроектированы таким образом, чтобы предотвращать физическое вмешательство в устройство с целью незаконного получения доступа к незашифрованной информации ПИН, вводимой клиентами.Поскольку вводимая информация о PIN-коде должна быть надежно передана в интерфейс смарт-карты, чтобы ее можно было передать на саму смарт-карту, прошлые интерфейсы смарт-карт интегрировали устройство ввода PIN-кода в общий физически безопасный корпус. При этом вероятность мошенничества снижается за счет устранения любой физически доступной проводки или канала связи между устройством ввода PIN-кода и интерфейсом смарт-карты. Однако такая интеграция не лишена недостатков.

Интеграция устройства ввода PIN-кода, такого как клавиатура, в устройство чтения смарт-карт усложняет общую физическую конструкцию устройства чтения карт.Эти проблемы проектирования усугубляются тем фактом, что общая конструкция устройства чтения смарт-карт должна быть в значительной степени защищенной от несанкционированного доступа. Защищенная от взлома конструкция модулей кард-ридера / клавиатуры значительно усложняет обслуживание в полевых условиях. Это особенно прискорбно, поскольку любая система, которую потребители ежедневно и иногда неосторожно используют, рано или поздно выйдет из строя. Интеграция клавиатуры со считывателем смарт-карт имеет еще один недостаток, заключающийся в ограничении вариантов размещения комбинации клавиатуры / считывателя карт в системах обработки розничных транзакций.

Таким образом, отделение модуля считывания карт от устройства ввода PIN-кода дает несколько явных преимуществ. Устройство ввода PIN-кода, которое может быть более подвержено сбоям, чем модуль считывания карт, может быть сделано отдельным, независимо заменяемым компонентом в системе обработки транзакций. Однако ввод PIN-кода в физически отдельное устройство создает возможность мошенничества, поскольку информация о PIN-коде клиента должна передаваться между различными устройствами, которые могут быть физически разделены несколькими метрами или более.

Чтобы исключить возможность мошенничества, информация PIN шифруется в точке ввода, например, на клавиатуре ввода. Модуль считывания карт по настоящему изобретению включает в себя интерфейс, адаптированный для приема этой зашифрованной информации PIN, а также возможности обработки, необходимые для расшифровки такой информации. Таким образом, настоящее изобретение позволяет физически отделить модуль считывания карт от устройства ввода PIN-кода без ущерба для общей безопасности обработки PIN-кода.

Модуль считывания карт для включения в систему обработки розничных транзакций обеспечивает возможность автономной авторизации транзакций на основе обработки зашифрованной информации PIN.Модуль чтения карт включает в себя интерфейс связи для приема зашифрованной информации PIN от другой подсистемы в системе обработки розничных транзакций и интерфейс карты для связи с платежной картой клиента, имеющей сохраненную информацию проверки PIN и возможности обработки, такие как электронная смарт-карта. . Клиент, желающий оплатить транзакцию с использованием этого типа платежной карты, вводит свой PIN-код в устройство шифрования для безопасной передачи в модуль считывания карт.В предпочтительном варианте осуществления модуль считывания карт расшифровывает полученную информацию PIN и предоставляет расшифрованную информацию платежной карте покупателя, тем самым позволяя ей определять действительность введенной информации PIN. На основе информации, возвращаемой с платежной карты покупателя, модуль считывания карт предоставляет информацию авторизации другим элементам системы обработки розничных транзакций.

За счет включения обработки дешифрования PIN-кода в модуль считывания карт по настоящему изобретению он может быть отделен от других элементов в системе обработки розничных транзакций без нарушения безопасности PIN-кода.Например, клавиатура с шифрованием может использоваться для приема вводимой пользователем информации PIN. После шифрования с помощью клавиатуры эта защищенная информация ПИН-кода может быть передана в модуль считывания карты, не требуя специальных мер безопасности в отношении линии связи, например проводки, между клавиатурой и устройством чтения карт по модулю. Обычно устройства ввода PIN-кода физически интегрируются в модули считывания карт с защитой от несанкционированного доступа. Эта интеграция усложняет размещение интегрированного модуля в интерфейсе клиента, включенном в систему обработки розничных транзакций, и увеличивает сложность и стоимость обслуживания, поскольку отказ устройства ввода PIN-кода или считывателя карт требует замены всего защищенного от взлома узла.Предоставление отдельного модуля считывания карт с возможностью дешифрования PIN-кода решает эти вышеупомянутые проблемы и сохраняет безопасность PIN-кода.

Предпочтительный вариант осуществления настоящего изобретения включает топливораздаточную колонку, связанную с модулем считывания карт настоящего изобретения. Клавиатура с шифрованием, также связанная с ТРК, позволяет клиентам вводить ПИН-код, который надежно передается в модуль считывания карт. На основе предоставления платежной карты клиента дешифрованной информации PIN, модуль считывания карт получает авторизацию для транзакции заправки с платежной карты клиента, не требуя линии связи с внешней сетью авторизации.

РИС. 1 — упрощенная блок-схема системы распределения топлива известного уровня техники.

РИС. 2 — упрощенная блок-схема известного устройства считывания смарт-карт со встроенной клавиатурой.

РИС. 3 — упрощенная блок-схема системы распределения топлива в соответствии с предпочтительным вариантом осуществления настоящего изобретения.

РИС. 4 — упрощенная блок-схема топливораздаточной колонки в соответствии с примерным вариантом осуществления настоящего изобретения.

РИС. 5 — упрощенная блок-схема системы распределения топлива в соответствии с примерным вариантом осуществления настоящего изобретения.

РИС. 6 — упрощенная блок-схема предпочтительного варианта осуществления модуля , 130, считывателя карт настоящего изобретения.

РИС. 7 — вид в изометрии примерного физического варианта модуля считывания карт по настоящему изобретению.

РИС. 8 — упрощенная логическая блок-схема, иллюстрирующая примерную логическую схему системы распределения топлива, оснащенной модулем считывания карт по настоящему изобретению.

РИС. 1 иллюстрирует систему распределения топлива , 100, предшествующего уровня техники.Топливораздаточная колонка , 140, включает в себя устройство ввода PIN-кода , 120, и связанный с ним считыватель магнитных карт , 104, . Существующие системы распределения топлива включают устройства ввода PIN-кода с возможностью шифрования. Зашифрованная информация PIN полезна при проверке транзакций кредитной и дебетовой карты на основе безопасной передачи PIN-кода между различными подсистемами, составляющими систему распределения топлива. Однако существующие системы не включают интерфейсы смарт-карт, которые экономично или удобно интегрированы в такие существующие системы.

Клиенты используют свои платежные карты с магнитной полосой 102 , такие как дебетовые или кредитные карты, для оплаты выданного топлива. Для этого клиенты проводят свою магнитную платежную карту 102 через считыватель магнитных карт 104 и, как правило, вводят связанную информацию о PIN-коде в устройство ввода PIN-кода , 120, для определенных типов транзакций, таких как транзакции с дебетовой картой. Поскольку канал связи между устройством ввода ПИН-кода , 120, и контроллером , 110, обычно не защищен от физического вмешательства или перехвата данных, устройство ввода ПИН-кода , 120, шифрует вводимую пользователем информацию ПИН-кода с помощью локального ключа, прежде чем она будет передается контроллеру 110 .Контроллер , 110, принимает зашифрованную информацию PIN и передает ее в модуль безопасности 112 . Модуль безопасности , 112, расшифровывает PIN-код, используя информацию о локальном ключе. Затем, используя другой сетевой ключ, модуль безопасности , 112, повторно шифрует PIN-код для передачи обратно контроллеру , 110, для последующей передачи во внешнюю сеть авторизации , 106, , как объяснялось ранее. Информация авторизации, возвращаемая сетью авторизации , 106, , определяет, предоставляет ли контроллер , 110, топливораздаточному устройству , 140, сигнал авторизации, который позволяет клиенту проводить транзакцию заправки.

Интеллектуальные платежные карты, такие как электронные смарт-карты, могут избавить от необходимости связываться с внешней авторизационной сетью 106 с целью получения авторизации транзакции. Такие платежные карты могут обеспечивать проверку локального PIN-кода и последующую авторизацию транзакции. Термин смарт-карта обычно означает электронную платежную карту, имеющую возможность внутренней логической обработки и запоминающее устройство. Такие возможности позволяют смарт-карте хранить и управлять подробной информацией о платежном счете, а также выполнять определенные функции авторизации транзакций.По сравнению с обычными картами с магнитной полосой (например, кредитными картами) смарт-карты поддерживают существенно более подробное взаимодействие с данной системой розничных транзакций, адаптированной для взаимодействия с ними. Патент США Патент США №5594233, выданный Кеннету, предоставляет информацию, касающуюся различных стандартов смарт-карт, возможностей смарт-карт и примерного устройства интерфейса смарт-карты, раскрытие которого включено в настоящий документ посредством ссылки. Патент США № 6024286, Bradley, et al. подробно описывает различные реализации смарт-карт, а также иллюстрирует предшествующую практику интеграции клавиатур с вводом PIN-кода в устройство чтения карт, раскрытие которого включено в настоящий документ посредством ссылки.

Таким образом, включение систем интерфейса смарт-карт в системы розничных транзакций дает таким системам явные преимущества. Из-за желания минимизировать мошенничество транзакции на основе смарт-карт по-прежнему обычно требуют, чтобы пользователь карты вводил PIN-код или другую личную идентификационную информацию в сочетании с использованием смарт-карты для оплаты транзакции. Таким образом, как отмечалось, устройства ввода ключей обычно интегрируются в устройства интерфейса смарт-карт предшествующего уровня техники.

РИС. 2 иллюстрирует типичную комбинацию устройства интерфейса смарт-карты 10, предшествующего уровня техники, которое включает в себя клавиатуру 12 для ввода PIN-кода и блок 14 смарт-карты для взаимодействия смарт-карты и связанной обработки в типичном устройстве розничных транзакций.Обычно в физически защищенном корпусе модуля размещается интерфейсное устройство смарт-карты 10 . Поскольку клавиатура 12 и блок смарт-карты 14 интегрированы в один и тот же защищенный от несанкционированного доступа корпус, информация о PIN-коде, вводимая в клавиатуру 12 , не шифруется перед передачей в блок смарт-карты 14 . Это допустимо, потому что сама линия связи защищена от мошеннического перехвата благодаря защищенному от взлома корпусу.Однако такая интеграция между клавиатурой 12 и блоком смарт-карты 14 имеет сопутствующие недостатки, особенно в отношении обслуживания и замены клавиатуры 12 или блока смарт-карты 14 .

РИС. 3 иллюстрирует примерную систему распределения топлива 200 , которая включает в себя модуль 130 считывания карт по настоящему изобретению. Система 200 включает в себя систему управления (или контроллер объекта) 110 , модуль безопасности 112 и ТРК 140 .Топливораздаточная колонка , 140, включает в себя модуль считывания карт , 130, в соответствии с настоящим изобретением, шифрующую клавиатуру , 120, , именуемую здесь заявителем как «SMART PAD», устройство считывания магнитных карт , 104, , распределительное оборудование и электронику. 142 и контроллер интерфейса 144 . Отметим, что примерный вариант осуществления, показанный на фиг. 3 изображен, по меньшей мере, SMART PAD 120 и модуль считывания карт 130 , интегрированный в топливораздаточную колонку 140 .Эта конфигурация просто представляет собой примерный вариант, модуль , 130, для считывания карт и / или SMART PAD , 120, может быть расположен отдельно от топливораздаточной колонки, при этом оставаясь связанным с его работой. Более того, один SMART PAD , 120, и модуль считывания карт , 130, могут быть связаны с несколькими топливораздаточными колонками , 140, , причем такие детали в значительной степени зависят от конструкции или необходимости установки.

Покупатель проводит заправочные операции с помощью ТРК 140 .Оплата топлива может производиться через устройство считывания магнитных карт , 104, или устройство считывания смарт-карт, , 130, , или через альтернативные устройства приема платежей, такие как интерфейсы беспроводной связи (не показаны). Транзакции, основанные на использовании клиентом обычной кредитной / дебетовой карты через устройство считывания магнитных карт 104 , приводят к передаче информации о кредитной карте от устройства считывания магнитных карт 104 в систему управления 110 через контроллер интерфейса 144 . Подтверждение информации о PIN-коде, вводимой клиентом через SMART PAD 120 , также проходит через интерфейсный контроллер 144 в систему управления 110 .Однако информация о PIN-кодах передается в систему управления , 110, в зашифрованном формате для защиты конфиденциальных данных PIN. Модуль безопасности 112 расшифровывает информацию PIN и повторно шифрует ее для передачи в сеть авторизации (вместе с другой информацией кредитной карты) через систему управления 110 . Если сеть авторизации возвращает подтверждение авторизации в систему управления , 110, , она подает сигнал авторизации или разрешения ТРК на раздающее оборудование и соответствующую электронику 142 в ТРК 140 , тем самым позволяя клиенту завершить транзакцию заправки.

Использование модуля считывания карт 130 в соответствии с настоящим изобретением позволяет авторизовать транзакцию платежа в автономном режиме. Когда покупатель использует свою смарт-карту 202 (или другой тип интеллектуальной платежной карты), авторизация платежа может быть получена локально на основе информации, хранящейся в смарт-карте , 202, . Смарт-карта 202 подключается к устройству считывания карт 130 , а SMART PAD 120 предоставляет модулю считывания карт 130 зашифрованную информацию о PIN-коде на основе введенных пользователем данных PIN.ИНЖИР. 3 иллюстрирует передачу такой информации в модуль 130 устройства чтения карт через контроллер интерфейса 144 , но альтернативные варианты осуществления предусматривают прямую передачу зашифрованной информации PIN между SMART PAD 120 и модулем устройства чтения карт 130 или косвенную передачу через систему управления. 110 в сочетании с контроллером интерфейса 144 .

Для повышения практичности настоящего изобретения ни SMART PAD , 120, , ни модуль считывания карт 130 не нужно изначально настраивать с ключами шифрования.Это сводит к минимуму проблемы безопасности, связанные, например, с хранением на складе SMART PADS 120 и / или модулей чтения карт 130 . При отсутствии контроля доступа и других потенциально дорогостоящих мер безопасности такие хранимые ключи шифрования могут быть скомпрометированы определенными потенциальными преступниками. Это также устраняет необходимость сопряжения определенных модулей считывания карт 130 и SMART PAD 120 на основе совпадающих ключей шифрования. В настоящем изобретении это достигается за счет использования функционального модуля безопасности 112 при определении и загрузке локальных ключей шифрования в SMART PAD 120 и модуль считывания карт 130 после установки в систему распределения топлива 200 .В частности, настоящее изобретение предполагает использование модуля безопасности, использующего алгоритм обмена ключами шифрования (EKE), для установления взаимосвязи ключей шифрования между SMART PAD , 120, и модулем считывания карт , 130, . В этом контексте модуль безопасности , 112, соответствует описанному в ранее включенном патенте США No. №№ 5,228,084, 5,384,850 и 5,448,638. Понимание того, как модуль безопасности 112 обеспечивает эту функциональность, требует некоторого понимания криптографии и более детального понимания EKE и его вариантов.Брюс Шнайер дает исчерпывающее введение в криптографию в своей книге « Applied Cryptograpy », Second Edition, опубликованной в 1996 году компанией John Wiley & Sons, Inc., которая полностью включена в настоящий документ посредством ссылки. В частности, см. Страницы 518-522 этой книги, где подробно описывается EKE и его использование. EKE обеспечивает безопасную аутентификацию в компьютерной сетевой среде. Используя EKE, две компьютерные системы используют общий секретный ключ для шифрования случайно сгенерированного открытого ключа.EKE предоставляет метод безопасного установления ключевого отношения между двумя устройствами или объектами, которые не разделяют какие-либо секретные данные. И SMART PAD , 120, , и модуль чтения карт , 130, можно рассматривать как «сетевые объекты», хотя и косвенно, с модулем безопасности , 112, . Общий ключ может быть установлен посредством передачи несекретных данных между двумя сетевыми объектами. Затем этот общий ключ может использоваться для генерации общего (и частного) сеансового ключа, который используется обеими системами для шифрования информации, которой обмениваются во время сеанса.В примерном варианте осуществления распределение ключей шифрования между модулем безопасности 112 , SMART PAD 120 и модулем считывания карт 130 основано на хорошо известном протоколе Диффи-Хеллмана, который предлагает, помимо других преимуществ, упрощение Алгоритм EKE.

Таким образом, в контексте настоящего изобретения использование EKE позволяет модулю безопасности 112 определять, в сотрудничестве с SMART PAD 120 и модулем считывания карт 130 , информацию о ключе шифрования, используемую для шифрования и дешифрования. вводимая пользователем информация о PIN-коде.Поскольку это делается после того, как конкретный SMART PAD 120 и модуль считывания карт 130 устанавливаются для связи с конкретным модулем безопасности 112 , необходимо ввести секретные ключи шифрования либо в SMART PAD , 120, , либо в устройство чтения карт. модуль 130 исключен.

SMART PAD 120 предпочтительно размещается в защищенном от взлома корпусе, подходящем для установки в топливораздаточной колонке , 140, или другой системе розничных транзакций.По своей конструкции SMART PAD , 120, предотвращает доступ к внутренней проводке клавиатуры, по которой передается незашифрованная информация PIN. Как объяснялось выше, SMART PAD , 120, шифрует входную информацию о PIN-коде с помощью локального ключа шифрования. После шифрования SMART PAD передает информацию PIN в различные другие подсистемы в системе распределения топлива 200 .

Модуль 130 считывания карт по настоящему изобретению считывает интеллектуальные платежные карты, такие как электронные смарт-карты 202 .С модулем считывания карт 130 , обеспечивающим интерфейс для смарт-карты клиента 202 , система управления 110 может удобно активировать топливораздаточную колонку 140 на основе информации авторизации, определенной локально в сотрудничестве со смарт-картой 202 . В этом сценарии системе управления , 110, не нужно связываться с внешней авторизационной сетью , 106, для проверки PIN-кода. Клиент физически сопрягает свою смарт-карту 202 с модулем считывания карт 130 , а затем вводит свой PIN-код или другие данные для проверки личности в SMART PAD 120 .После шифрования в SMART PAD 120 эта информация PIN передается в систему управления , 110, , которая передает ее в модуль считывания карт 130 . Модуль , 130, считывателя карт расшифровывает зашифрованную информацию PIN, при этом расшифрованная информация PIN обрабатывается во взаимодействии со смарт-картой клиента , 202, , чтобы определить, авторизована ли транзакция. Авторизация транзакции частично основана на проверке введенной клиентом информации о PIN-коде с информацией, хранящейся на смарт-карте клиента 202 .В зависимости от реализации смарт-карты , 202, , эта проверка состоит из модуля устройства чтения карт 130 , расшифровывающего введенную пользователем информацию PIN, зашифрованную SMART PAD 120 , и передачи этой дешифрованной информации PIN на смарт-карту 202 для на карту, или состоит из модуля , 130, считывателя карт, который принимает сохраненную информацию проверки от смарт-карты , 202, в ответ на запрос таких данных и выполняет саму проверку PIN-кода, введенного пользователем.

Как уже отмечалось, перед проверкой введенного пользователем PIN-кода модуль считывания карт 130 должен расшифровать информацию PIN, которую он получает прямо или косвенно от SMART PAD 120 . Если клиент ввел действительную информацию ПИН и если смарт-карта , 202, содержит доступный платежный кредит, система управления , 110, подает в ТРК , 140, сигнал авторизации, тем самым позволяя клиенту продолжить транзакцию заправки.

Хотя ФИГ. На фиг.3 изображены SMART PAD , 120, и модуль считывания карт , 130, , за исключением топливораздаточной колонки , 140, , оба могут быть физически интегрированы в корпус топливораздаточной колонки , 140, . Предпочтительно, чтобы SMART PAD , 120, и модуль считывания карт , 130, находились в защищенном от взлома корпусе модуля. Вся или, по крайней мере, критическая часть электроники, включающая функциональные части модуля , 130, считывателя карт (и SMART PAD , 120, ), предпочтительно отключается в ответ на любую попытку взлома.Такое отключение может быть механическим, например, прикрепление цепей критических цепей к внутренним элементам корпуса таким образом, чтобы они ломались при открытии корпуса. В качестве альтернативы или в сочетании с этим определенные коды данных, которые должны присутствовать для работы, могут быть сохранены в памяти, которая стирается или повреждается при открытии корпуса. Конечно, существует множество других подходящих методов для предотвращения доступа внутрь модуля 130 устройства чтения карт и SMART PAD 120 .

РИС. 3 дополнительно иллюстрирует экономическое преимущество модуля , 130, считывателя карт по настоящему изобретению. В частности, фиг. 3 показано использование устройства считывания магнитных карт , 104, для использования с обычной кредитной / дебетовой картой , 102, в комбинации с модулем считывания карт , 130, настоящего изобретения. Как указывалось ранее, SMART PAD , 120, предоставляет зашифрованные контрольные индикаторы в систему управления 110 (или другие подсистемы в системе распределения топлива 200 ) в сочетании с транзакциями по кредитной / дебетовой карте, проводимыми с помощью считывателя магнитных карт. 104 .Зашифрованная информация из SMART PAD 120 также используется для транзакций, проводимых с помощью модуля чтения карт 130 . Таким образом, примерный вариант осуществления настоящего изобретения использует единственную клавиатуру (SMART PAD 120 ) для транзакций, включающих либо устройство считывания магнитных карт , 104 , либо модуль считывания карт , 130, настоящего изобретения.

РИС. 4 иллюстрирует другой примерный вариант осуществления настоящего изобретения. На фиг. 4, топливораздаточная колонка , 140, объединяет систему управления , 110, , SMART PAD , 120, , модуль считывания карт , 130, , а также оборудование для розлива и соответствующую электронику 142 .В этом варианте осуществления топливораздаточная колонка , 140, может выполнять автономную авторизацию транзакций в автономном режиме на основе взаимодействия со смарт-картой клиента , 202, через модуль считывания карт , 130, . Обратите внимание, что конфигурация на фиг. 4 может использовать модуль безопасности , 112, , проиллюстрированный на фиг. 3 аналогичным образом. В этом случае информация о ключе шифрования обрабатывается между SMART PAD 120 и модулем считывания карт 130 в сотрудничестве с модулем безопасности 112 , как объяснялось ранее.

РИС. 5 иллюстрирует другой примерный вариант осуществления настоящего изобретения. На фиг. 5, топливораздаточная колонка 140 снова объединяет SMART PAD 120 , модуль считывания карт 130 , раздаточное оборудование и соответствующую электронику 142 , а также контроллер топливораздаточной колонки 144 . Обратите внимание, что контроллер , 144, ТРК может быть связан с другими платежными интерфейсами (не показаны), такими как считыватель магнитных карт или беспроводной платежный интерфейс, а также может быть связан с клиентским интерфейсом ТРК (не показан).В этом варианте осуществления SMART PAD , 120, напрямую передает зашифрованную информацию о PIN-коде в модуль , 130, считывателя карт для обработки проверки. Контроллер топливораздаточной колонки , 144, принимает информацию от модуля , 130, считывателя карт, указывающую, авторизована ли данная транзакция. Эта информация передается в систему управления , 110, , которая, если транзакция авторизована, выдает сигнал авторизации, используемый контроллером топливораздаточной колонки , 144, , чтобы активировать распределительное оборудование и связанную электронику 142 .Как и в случае с фиг. 3 и 4, примерная конфигурация по фиг. 5 может использовать модуль безопасности , 112, в связи с операциями с ключом шифрования / дешифрования.

На приведенных выше иллюстрациях изображены различные физические конфигурации систем распределения топлива, включая модуль 130 считывания карт по настоящему изобретению. Расположение модуля , 130, считывателя карт, будь то в топливораздаточной колонке , 140, , или удаленно, не имеет решающего значения для практического применения настоящего изобретения.Также не имеет значения, принимает ли модуль считывания карт , 130, зашифрованную информацию о PIN-кодах непосредственно от SMART PAD , 120, или косвенно от другой подсистемы электроники, такой как система управления , 110, . Кроме того, конкретная архитектура топливораздаточной колонки , 140, , включая ее взаимосвязь с системой управления , 110, , не является критичной для практического применения настоящего изобретения. Модуль , 130, считывателя карт по настоящему изобретению включает в себя возможность дешифровать зашифрованную информацию PIN, полученную от внешней системы.Это позволяет незащищать канал связи или проводку между внешней системой и модулем , 130, считывателя карт, тем самым значительно снижая расходы, связанные с установкой, обслуживанием или изменением канала связи.

РИС. Фиг.6 предоставляет более подробную информацию о модуле , 130, считывателя карт в предпочтительном варианте осуществления настоящего изобретения. Интерфейс связи , 132, обеспечивает соединение между модулем считывания карт , 130, и устройством, от которого он получает зашифрованную информацию PIN.Как уже отмечалось, модуль , 130, считывателя карт предпочтительно получает эту информацию непосредственно от SMART PAD , 120, или связанной с ним системы управления , 110, . Модуль , 130, считывателя карт также обеспечивает вывод информации авторизации через интерфейс связи 132 для предоставления информации авторизации связанной системе, такой как система управления , 110, или контроллер топливораздаточной колонки , 144, . Хотя фиг.6 показаны разные сигнальные линии для входящей зашифрованной информации PIN и исходящей информации авторизации, модуль , 130, считывателя карт может фактически иметь единый интерфейс как для входящей, так и для исходящей информации.

Внутри процессор дешифрования 136 принимает зашифрованную информацию PIN через интерфейс связи 132 . Процессор , 136, дешифрования расшифровывает эту информацию и предоставляет расшифрованный PIN-код и связанные данные процессору 134 авторизации.Процессор авторизации , 134, связывается со смарт-картой клиента , 202, через интерфейс карты , 138, .

В предпочтительном варианте осуществления процессор авторизации , 134, предоставляет смарт-карте , 202, дешифрованную информацию PIN и полагается на смарт-карту 202 для определения авторизации транзакции на основе дешифрованной информации PIN. Таким образом, возможность обработки смарт-карты преимущественно используется для определения авторизации автономной транзакции.На основе сравнения дешифрованной информации PIN, которую она получает от процессора авторизации , 134, , с собственными сохраненными внутри PIN-данными, смарт-карта , 202, определяет, санкционировать ли транзакцию заправки или нет. Смарт-карта , 202, предоставляет процессору авторизации , 134, эту информацию авторизации, и, в свою очередь, процессор авторизации 134 выводит информацию авторизации через интерфейс связи 132 .В других примерных вариантах осуществления смарт-карта , 202, предоставляет процессору авторизации , 134, свою сохраненную информацию PIN, а процессор авторизации 134 сравнивает сохраненную информацию PIN, полученную от смарт-карты 202 , с дешифрованной информацией PIN, полученной от процессор дешифрования 136 . На основе этого сравнения процессор авторизации , 134, предоставляет информацию авторизации вывода через интерфейс связи 132 .

РИС. 7 изображает примерный физический вариант модуля , 130, считывателя карт настоящего изобретения. Модуль чтения карт , 130, , электроника и клеммы проводки физически закреплены в защищенном от несанкционированного доступа корпусе , 710, . Интерфейсные провода 720 выходят из защищенного от несанкционированного доступа корпуса 710 и подключаются к связанным подсистемам, таким как SMART PAD 120 или системе управления 110 . Поскольку эти соединительные линии , 720, не несут никакой конфиденциальной идентификационной информации клиента в незашифрованном формате, они не защищены между модулем считывания карт , 130, и любыми связанными внешними устройствами.

РИС. 8 иллюстрирует упрощенную логическую схему, описывающую работу системы , 200, , в соответствии с предпочтительным вариантом осуществления настоящего изобретения. Операция начинается (этап , 810, ), когда система , 200, находится в состоянии, связанном с началом транзакции заправки. В этом состоянии клиент сообщил системе , 200, о своем желании провести транзакцию заправки на основе смарт-карты. Таким образом, клиент вводит свой PIN-код в SMART PAD 120 (блок 820 ).После завершения операций ввода PIN-кода SMART PAD 120 шифрует вводимый PIN-код (блок 830 ). Затем SMART PAD 120 передает зашифрованную информацию PIN (блок 840 ) прямо или косвенно в модуль чтения карт 130 .

Модуль , 130, считывателя карт расшифровывает зашифрованную информацию PIN (блок , 850, ) для сравнения с информацией PIN, хранящейся на смарт-карте 202 (блок 860 ).На основе этого сравнения модуль , 130, устройства чтения карт определяет информацию авторизации (блок , 870, ) и передает информацию авторизации в систему управления , 110, (блок , 880, ). Система управления , 110, обрабатывает информацию авторизации, чтобы определить, авторизована ли транзакция (этап , 890, ). Если транзакция не авторизована (этап 890 ), система 200 отображает сообщение (этап 940 ) через дисплей интерфейса клиента, включенный в топливораздаточную колонку 140 , указывающее, что транзакция запрещена и обработка транзакции завершена. (блок 950 ).(Обратите внимание, что система 200 может предоставить покупателю другие варианты оплаты, если транзакция смарт-карты запрещена, но эта обработка не проиллюстрирована.)

Если информация авторизации указывает, что транзакция авторизована (этап 890 ), обработка продолжается, когда система управления , 110, активирует топливораздаточную колонку 140 , тем самым позволяя клиенту раздавать топливо (этап , 900, ). После завершения операций по выдаче топлива система управления , 110, , во взаимодействии с ТРК , 140, , суммирует расходы, связанные с транзакцией (этап , 910, ).Сборы представляются смарт-карте 202 для списания с электронного счета клиента (блок 920 ), и система управления , 110, записывает информацию о платежах и связанные с ними сборы (блок 930 ). Как только платеж обеспечен, обработка транзакции заканчивается (этап , 950, ).

Настоящее изобретение, конечно, может быть реализовано другими конкретными способами, отличными от изложенных в данном документе, без отступления от сущности и существенных характеристик изобретения.Например, модуль , 130, считывателя карт по настоящему изобретению может быть связан с одним или несколькими топливораздаточными колонками. Кроме того, модуль считывания карт может получать зашифрованную информацию из различных источников, например, непосредственно от SMART PAD , 120, или другого устройства шифрования, или от системы управления , 110, . Действительно, модуль , 130, считывателя карт по настоящему изобретению может быть успешно включен в системы розничных транзакций помимо проиллюстрированных здесь сред выдачи топлива.Таким образом, модуль , 130, считывателя карт по настоящему изобретению может придавать гибкость этим общим системам обработки розничных транзакций, обеспечивая разделение между клавиатурой (или другим устройством ввода PIN-кода) и интерфейсом смарт-карты.

Таким образом, настоящие варианты осуществления следует рассматривать во всех отношениях как иллюстративные, а не как ограничительные, и все изменения, входящие в пределы значения и диапазона эквивалентности прилагаемой формулы изобретения, предназначены для включения в них.

Оператор трубопровода заявляет, что «нормальная работа» возобновлена ​​

ATLANTA (AP) — оператор крупнейшего в стране нефтепровода, пострадавший 7 мая от атаки вымогателя, — объявил в субботу, что он возобновил «нормальную работу», доставляя топливо в свои рынки, включая большую часть Восточного побережья.

Базирующаяся в Джорджии компания Colonial Pipeline начала процесс возобновления работы трубопровода в среду вечером, предупредив, что для нормализации цепочки поставок может потребоваться несколько дней.

«С тех пор мы вернули систему к нормальной работе, доставляя миллионы галлонов в час на рынки, которые мы обслуживаем», — говорится в сообщении Colonial Pipeline в субботу. К этим рынкам относятся Техас, Луизиана, Миссисипи, Алабама, Теннесси, Джорджия, Южная и Северная Каролина, Вирджиния, Мэриленд, Вашингтон Д.C., Делавэр, Пенсильвания и Нью-Джерси.

«Все эти рынки сейчас получают продукцию из нашего трубопровода», — заявила компания, отметив, что ее сотрудники, работающие по всему трубопроводу, «работали безопасно и без устали круглосуточно, чтобы наши линии были запущены и работали».

Дефицит газа, распространяющийся с юга на все станции, кроме опорожняющих в Вашингтоне, округ Колумбия, улучшился после пика в четверг вечером. Министр энергетики Дженнифер Гранхольм сообщила Associated Press в пятницу, что страна «озабочена нехваткой газа»: около 200 станций возвращаются к работе каждый час.

«Он все еще будет работать в системе в течение следующих нескольких дней, но мы должны скоро вернуться в нормальное состояние», — сказала она.

В субботу на некоторых станциях в Роли, Северная Каролина, все еще не было бензина. Водитель Джермейн Барнс сказал CBS17, что нехватка автомобилей сделала его более консервативным в поездках.

«Я не пойду туда, где мне не нужно», — сказал он. «Я не хожу в гости. Смотрю, куда еду. Я сейчас все делаю по-другому ».

Некоторые водители гневно ответили в Facebook в субботу на сообщение ABC-13 в Эшвилле, Северная Каролина, о возобновлении нормальной работы трубопровода.Некоторые заявили, что на большинстве автозаправочных станций по-прежнему нет топлива, а те, которые получили поставки, быстро распродаются.

Марта Мид, менеджер по связям с общественностью и правительством в AAA Mid-Atlantic, сказала, что на многих заправочных станциях в районе Вирджинии в субботу все еще не было газа. Но она сказала, что «очереди уменьшились с пика кризиса» и «панические покупки утихли».

Несколько источников подтвердили Associated Press, что Colonial Pipeline заплатила преступникам, совершившим кибератаку, выкуп в размере почти 5 миллионов долларов в криптовалюте за ключ дешифрования программного обеспечения, необходимый для расшифровки их сети данных.

Выкуп в размере 75 биткойнов был выплачен в прошлую субботу, на следующий день после того, как преступники заблокировали корпоративную сеть Colonial, по словам Тома Робинсона, соучредителя компании Elliptic, занимающейся отслеживанием криптовалют. До публикации в блоге Робинсона два человека, проинформированные о деле, подтвердили AP сумму платежа.

По трубопроводной системе поставляется около 45% бензина, потребляемого на Восточном побережье.
