IP44. Расшифровка степени защиты
Маркировка IP на электроприборе — показатель его защищенности
Выбирая электротовары сложно не заметить такую надпись на приборе, как «IP…». По сути каждый выпускаемый производителем электрический товар, как например, розетка, выключатель, светильник, бокс или щит имеет данную маркировку, которая служит показателем его характеристики. В статье нам уже приходилось разбирать подробно степень и классы защищенности IP, которые применяются в различных электроприборах при их изготовлении.
Такой показатель указывает на то, насколько данный прибор защищен от возможного попадания пыли или грязи в него. Если взять, например приборы, не защищенные от воздействия внешних факторов, то такой индекс IP у них будет равен 10 или 20. Встречается также на некоторых розетках и выключателях, когда степень такой защищенности составляет IP44. Этот показатель означает, что по восьмибальной шкале, степень защиты прибора будет равна 4.
Индекс степени защиты IP44
Данная категория розеток и выключателей будут полностью препятствовать попаданию в них твердых предметов, которые будут более 1 мм, такие как пыль или мелкая грязь. Они также прекрасно защищены от возможных брызг воды под любым углом. Эти розетки хорошо устанавливать в ванной комнате, туалете, на кухне около мойки и целого ряда влажных помещений. Степень защиты у таких приборов обеспечивается специальной крышкой и также дополнительной защитой такого механизма.
Важный момент. Следует отметить, что имеющаяся крышка на розетке не защищает от попадания в нее воды!
Приборы с индексом IP20 или IP40, предохраняют розетку только от попадания пыли и грязи. От попадания воды они не защищены!
Исходя из вышесказанного при выборе розетки или выключателя, которые будут предназначены для улицы или влажных помещений, следует обращать внимание не на наличие крышки на них, а на степень IP.
Что такое IP44 и класс защиты электроприборов?
Материал предоставлен сервисом рациональных интерьерных решений legko.com.
Legko.com создаёт пространство для жизни, где вам захочется начинать свой день.
Все электрические приборы, которыми мы пользуемся в быту, представляют собой опасность. Если их эксплуатировать неправильно, они могут обидеться и ударить током. И это не шутка.
Для чего нужна защита? Прежде всего, для того, чтобы скрыть оголенные контакты и провода внутри розетки или выключателя, и не получить удар током от касания.
Но электрический удар можно получить и от закрытого электроприбора, например, если сунуть в розетку кусочек проволоки или залить выключатель водой. Вода, как вы помните из школьного курса физики, прекрасно проводит электрический ток.
Кроме того, внутрь прибора может попадать пыль или посторонние предметы, и через какое-то время он выйдет из строя. Хорошо, если просто перестанет работать, хуже — если такие «посторонние» приведут к замыканию и возгоранию.
Расшифровка классификации
Существует специальная международная классификация корпусов электроприборов — Ingress Protection Rating (с английского — степень защиты от проникновения), которая соответствует всем международным и российским стандартам: IEC 60529, DIN 40050, ГОСТ 14254.
Согласно этой классификации, каждый электроприбор маркируется буквенно-цифровым кодом, обозначающим класс защиты: IP XY. Цифры Х и Y показывают эту самую степень защиты.
Первая цифра от 0 до 6 показывает, насколько электроприбор защищен от проникновения твердых предметов и пыли, вторая, от 0 до 8 — степень защиты от влаги.
Соответствия цифр степени защиты собраны в таблице ниже:
Например, класс защиты IP 44 означает, что электроприбор (розетку или выключатель) можно использовать внутри влажных помещений типа санузла или ванной: они защищены от попадания случайных брызг и капель воды, и от проникновения твердых предметов.
Светильники класса IP 68 можно устанавливать на дне бассейна для подсветки, IP 55 прекрасно подойдут для освещения лужайки или газона перед домом.
Какой класс защиты выбрать для дома?
Естественно, не стоит бросаться в крайности, и устанавливать в квартире лампы, розетки и выключатели для космического корабля или подводной лодки. Хотя, в стиль стимпанк или хай-тек они впишутся идеально.
Светильники в санузлах тоже должны иметь класс защиты не ниже IP 44.Как видите, всё это не так сложно, как кажется: больше цифры — выше защита. Если вы собираетесь делать ремонт или перепланировку, обязательно сохраните эту статью себе в закладки, чтобы во время работы информация была под рукой.
Что такое степень защиты IP20, IP44, IP65 и чем они различаются?
Среди характеристик светодиодных гирлянд, а так же многих других устройств, попадается такой параметр как IP с последующими двумя цифрами.
Например, 20 или 44. Или еще какое-нибудь число.
IP — это кодовое обозначение степени защиты электронных приборов, электрооборудования. Свою характеристику-значение IP имеет любое устройство, которое мы подключаем к сети. От того же самого компьютера до светодиодных гирлянд.
Как же понять что означает двухзначное число — код защиты?
У нас на сайте в каждой позиции со светодиодными гирляндами указана степень защиты (
IP 20 – Гирлянды с такой степенью защиты предназначены исключительно для внутреннего использования.
IP 44 – Использование на улице, под навесом, либо без прямого попадания дождя и снега на сам блок питания, и вилку.
Диоды и шнур гирлянды переносят любую температуру (-40 до +50), главное что бы блок питания был сухой (заизолированный).
IP 56 – Использование на улице, под прямым попаданием дождя и снега, т.к. провода, диоды и блок питания используются прорезиненные.
IP 65 – Использование на улице круглый год, за счет более толстого материала, при любых погодных условиях.
Так же ниже предоставлена полная расшифровка каждой цифры:
Любой прибор проходит неоднократные испытания на прочность, пыле- и влагоустойчивость. Так же каждое электрическое устройство должно быть безопасно при использовании в соответствующих условиях. Это означает, что предположим, не рекомендуется включать прибор, предназначенный для домашнего использования на улице в сильный дождь или под снегом.
Код IP всегда состоит из одной или двух цифр. Первая цифра обозначает уровень защищенности электроприбора от посторонних твердых объектов.
Здесь подразумевается одновременно безопасность использования электрического прибора — закрытость токопроводящих элементов, изолированность проводов, а так же непосредственно оборудования от воздействия окружающей среды.
Критерии таковы:
0 — Защиты нет
1 — Отсутствует защита от сознательного контакта. Это не означает, что прибор опасен, скорее то, что его мощность невелика и не случится ничего страшного, если прикоснуться.
2 — Небольшие объекты могут прикасаться, защита до 12,5 мм.
3 — Под такой маркировкой обычно идет большинство кабелей, других инструментов. Прикосновение к оголенному кабелю уже исключено, однако мелкие частицы еще могут попасть.
4 — Более надежная защита, так закрывают внутренние провода.
5 — Защита от пыли. Кроме самых мельчайших частиц.
6 — Полная изоляция даже от микроскопических элементов.
Вторая цифра кода IP обозначает водонепроницаемость.
Критерии водонепроницаемости:
0 — Нет защиты.
1 — Если капли падают строго вертикально, устройство продолжить работать.
2 — Допускается угол падения до 15 градусов
3 — Так обозначается защита от обычного дождя.
4 — От любого дождя, а так же снега и холода. (изолируя блок)
5 — Сильные водяные струи.
6 — Морские волны. Даже если попадут внутрь, устройство будет работать
7 — Выдерживает давление при погружении до 1 м
8 — То же самое, но более 1 м
9 — Максимальная защита, используется на подводных лодках и батискафах.
Что такое IP. Степени пыле и влагозащиты
Наверняка каждый из Вас не один раз замечал на всевозможных электроустановочных изделиях обозначение IP 44 или IP40 и тому подобные. Все электротехнические устройства соответствуют определенной степени пыле и влагозащиты.
Обозначение степени защиты указывается в виде IP + две цифры, где первая цифра обозначает уровень защиты от попадания твердых частиц, а вторая защиту от попадания влаги.
Например, у розетки с подпружиненной крышкой имеется обозначение IP44.
У выключателя для скрытой установки IP44.
Светильник накладной производства ASD IP40.
Вентилятор домашний VENTS 100D IP34
Пожалуй, на этих примерах остановимся, а то так можно перечислять до бесконечности. Умея правильно расшифровывать код IP, Вы сможете правильно подбирать электроустановочные изделия и в случае воздействия на них внешних механических или климатических факторов, они прослужат весь заявленный срок. Методы испытаний и классификация кодов IP регламентируются по действующему ГОСТу 14254-96 и Международному стандарту (МЭК 529-89). Выше приведённые нормативные документы имеют распространение на каждое электрооборудование напряжением до 72,5кВ включительно. Аббревиатура IP- Ingress Protection Rating,переводится с английского, как «Степень защиты корпуса».После кода IP следуют две цифры. Каждую цифру в коде IP можно расшифровать с помощью приведенных ниже ярких и наглядных изображений.
Первая цифра обозначает защиту от проникновения во внутрь корпуса посторонних предметов или частиц, а также степень защиты токоведущих частей от прикосновения, например, пальцев рук. Попадается электрооборудование, в котором отсутствует первая цифра в коде IP, как пример IPX1, это говорит о том, что для данного электрооборудования нет необходимости обозначать данный параметр. Вторая цифра в коде от 0 до 8 обозначает защиту корпуса от проникновения воды. Вторая цифра в коде IP также может заменяться на букву Х, что обозначает в отсутствии необходимости обозначения этого параметра для электрооборудования.
И ещё один существенный момент! Существуют изделия на которых степень IP может указывается через дробь. Что означает о разной степени защиты корпуса в зависимости от состояния электрооборудования. Как пример, на некоторых розетках для наружной установки может быть обозначение в виде двух кодов IP- IP44/IP54, это значит, при закрытой крышке розетка имеет степень защиты IP54.
А при открытой крышке и включенной вилке степень защиты от проникновения пыли уменьшилась до IP44, при этом степень защиты от влаги осталась прежней.
Кроме выше перечисленных кодов IP, существуют дополнительные обозначения, с которыми лично ни разу не сталкивался.Дополнительное обозначение наносится после цифрового кода IPXX в виде буквы. Например: IP20C Существует всего четыре дополнительные буквы: А, В, C, D. Данное буквенное обозначение характеризует защиту людей от прикосновения к опасным механическим и токоведущим частям оборудования. По своей сути, это более развернутое описание первой цифры в коде.
Также существуют вспомогательные буквы H, M и S которые указываются сразу за дополнительными буквами. Вспомогательные буквы содержат в себе справочную информацию о параметре испытаний электрооборудования. Например: IP20CS
При отсутствии вспомогательных и дополнительных обозначений они вообще не указываются в коде IP, а цифровой код при этом заменяется на букву «Х».
В этой статье мы постарались наиболее полно представить Вам расшифровку степени IP. Теперь Вы сможете более правильно осуществить подбор электрооборудования, согласно их места эксплуатации и установки.
Материалы, близкие по теме:
Степень защиты IP — рассказываем что это
IP (Ingress Protection в переводе с англ. ─ «защита от проникновения») – международная система обозначения пылевлагозащиты светильников. Используется для выбора световых приборов в зависимости от будущих условий эксплуатации.
Вид обозначения – IPХХ. Первые две буквы – международный знак защиты, ХХ – цифры. Первая указывает степень защиты рассматриваемого светильника от возможного проникновения твердых предметов внутрь защитной оболочки. Вторая характеризует степень его защиты от воды. Чем выше значения – тем более защищенный прибор. Причем одна из цифр может быть заменена на «Х», в случае если нет необходимости в нормировании значения.
Например, IP4X – прибор для освещения финской бани. Когда оболочка светильника и внутренние устройства имеют разную степень защиты, применяется комбинированная маркировка. Пример: IP44/IP20, где IP44 ─ защита оптической части, а IP20 – защита корпуса.
Значения и описания цифр приведены в таблицах 1, 2.
Таблица 1
| Цифра | Защита от твердых предметов | Описание |
|---|---|---|
| 0 | Нет | Устройство открыто для загрязнения и небезопасно для человека |
| 1 | Размером >50 мм | Первичный уровень защиты. Частично защищает человека при случайных касаниях прибора |
| 2 | Размером >12 мм | Защита от проникновения пальцев и чего-то подобного к токоведущим элементам |
| 3 | Размером >2,5 мм |
Защита от соприкосновения с токоведущими частями прибора инструментов, кабелей и пр.
|
| 4 | Размером >1 мм | Защита от проникновения частиц диаметром 1 мм и более. Таких как провода, саморезы, болты и др. |
| 5 | Пыль без накопления с образованием плотного слоя | Пылезащищенное исполнение: возможно проникновение пыли без нарушения работы светильника. Исключен контакт человека с токоведущими составляющими |
| 6 | Полная защищенность от попадания пыли | Пыленепроницаемый прибор |
Таблица 2
| Цифра | Защита от влаги | Описание |
|---|---|---|
| 0 | Нет | Влага свободно проникает внутрь прибора |
| 1 | При вертикальном падении капель | Прибору не сможет навредить вода, падающая сверху (принцип навеса) |
| 2 | При падении капель под углом 12⁰ от вертикали | Нечто вроде усовершенствованного навеса |
| 3 | При падении капель под углом 60⁰ от вертикали | Можно сказать, что прибор защищен от атмосферных осадков |
| 4 | Образующейся брызгами с любого направления | Обеспечена максимальная защита от дождя, даже при порывистом ветре |
| 5 | Образующейся струями с любого направления при следующих параметрах: диаметр сопла 6,3 мм, давление 30 кПа | Максимальная влагоизоляция в бытовых условиях |
| 6 | Образующейся струями с любого направления при параметрах: диаметр сопла 12,5 мм, давление 30 кПа |
Устройства не боятся максимального воздействия струи воды. Например, могут быть использованы на палубе корабля
|
| 7 | При погружении в воду на некоторое время | Сохраняется работоспособность при краткосрочном погружении на глубину до 1 м |
|
8 |
При работе под водой | Устройство некоторое время может функционировать в воде |
В IP-коде могут использоваться:
-
дополнительные обозначения буквами A, B, C, D. Применяются, если степень защиты отдельных частей прибора выше степени защиты от попадания твердых частиц самого прибора. Например, IP20D ─ приборы со встроенными источниками питания;
-
вспомогательные (H, M, S, W.
). Например, IP68М ─ приборы для ночной ловли креветок.
). Например, IP68М ─ приборы для ночной ловли креветок.
Дополнительные и вспомогательные символы
| A | Защита от контакта руки с опасными частями |
|---|---|
|
B |
Защита от контакта пальцев с опасными частями |
| C | Защита от контакта тонкого инструмента с опасными частями |
| D | Защита от контакта провода, гвоздя с токоведущими частями |
| H | Высоковольтное оборудование |
| M | Защита от проникновения воды в движении |
| S | Защита от проникновения воды в неподвижном положении |
| W | С дополнительно указанными средствами защиты, которые гарантируют защиту от погодных явлений: росы, осадков, инея, ветра |
Самые распространенные классы защиты выпускаемых световых приборов:
- IP20 – освещение помещений внутри зданий и сооружений, таких как офисы, торговые павильоны, кафе, отапливаемые производственные цеха;
- IP21, IP22 – освещение неотапливаемых помещений, таких как ангары, навесы;
- IP23 – освещение снаружи и внутри неотапливаемых помещений;
- IP43, IP44 – освещение улиц, дорог;
- IP54 – освещение кухонь ресторанов, цехов пищевой промышленности (отдельные частицы не могут выпасть из корпуса), запыленных помещений;
- IP65, IP66 – освещение сильно запыленных помещений, производственных площадей пищевой промышленности, где необходимо мыть светильники струями воды под давлением;
-
IP67, IP68 – подводная подсветка фонтанов, бассейнов, больших аквариумов.
Маркировка светильника по IP находится на корпусе или в паспорте.
Бывает, что производитель не указывает код IP. Это означает, что он минимален.
Таким образом, выбирая электрооборудование, стоит обратить внимание на характеристику степени пылевлагозащиты. Это позволит избежать неприятных ситуаций и предотвратит возможность поражения электрическим током.Степень защиты светодиодных светильников | «Светлый город»
Одной из основных характеристик любого светодиодного светильника является показатель IP, который в свою очередь несет в себе информацию о том, насколько защищен корпус светильника (и все что внутри) от внешних воздействий. Чем этот показатель больше, тем в более агрессивных и тяжелых условиях может использоваться светодиодный светильник. Существует утвержденный документ ГОСТ 14254-96 «Степень Защиты, Пылевлагозащищенность», в котором описываются стандарты защиты IP.
В соответствии с областью и средой применения светодиодные светильники, производимые компанией «Светлый Город», имеют показатель IP удовлетворяющий описанный выше стандарт (ГОСТ).
По этому область применения наших светильников очень велика.
Давайте посмотрим какие основные характеристики защищенности (IP) бывают:
Степень защиты IP44
Светодиодный светильник с защитой IP44 можно использовать на улице, но только в тех местах, где невозможно попадание прямых струй воды и большого количества пыли на светильник. Элементарным примером может являться открытый склад с навесом.
Степень защиты IP54
Уровень защиты IP54 защищает электроприбор от пыли, брызг и воды. Светодиодный светильник с таким уровнем защиты можно применять на улице, но так, чтобы избежать попадания на него струй воды.
Степень защиты IP65
Светильники, имеющие такой уровень защиты, можно смело устанавливать на улице. Им не страшны ни струи воды, не потоки пыли. Корпус светодиодного светильника с защитой IP 65 полностью герметичен. Такие светильники так же используют на производствах с повышенной запыленностью.
Степень защиты IP67
Светильники имеющие степень защиты IP67 как правило устанавливаются в грунт.
Им не страшны достаточно сильные атмосферные воздействия.
Степень защиты IP68
Такого рода светильники используются под водой. Максимальная глубина, на которой возможно использование светильника указывается дополнительно в паспорте изделия.
Это пожалуй основные типы защищенных светильников, которые охватывают все сферы применения.
Для того чтобы подобрать светодиодный светильник подходящий именно в вашем случае, мы рекомендуем проконсультироваться со специалистом, тем более что звонок абсолютно бесплатный. Номер для консультации 8-800-555-84-97.
| Поделитесь с друзьями: |
|
IP55 или IP44 — как правильно выбрать степень защиты
Все электроустановочные изделия соответствуют определённой степени защиты, которая обозначается специальной маркировкой: буквами IP (Ingress protection Rating) и двумя цифрами.
Это система кодификации, которая показывает, насколько корпус изделия непроницаем для попадания твердых частиц (первая цифра) и воды (вторая цифра) на токоведущие части. Чем выше цифры, тем надёжнее защищен механизм.
Розетки и выключатели IP44 защищены только от водных брызг – то есть от случайного попадания небольшого количества влаги. Они могут подойти, если, например, вы хотите использовать фен или бритву в ванной комнате, но дождя, снега или большого количества пыли не выдержат. По сути, розетка защищена только специальной шторкой – она закрывает контакты тогда, когда вы ей не пользуетесь.
Изделиям со степенью защиты IP55 не страшны ни повышенная влажность, ни пыль, ни грязь. Важно только устанавливать их выше предполагаемого уровня снега, в остальном – ограничений практически нет.
Именно в этом заключается главное преимущество линейки Mureva Styl — новой серии электроустановочных изделий, которая сочетает в себе всё необходимое: нужную степень защиты, высокую ударопрочность (IK08) и эргономичность.
Вы можете установить её на внешней стороне беседки, на заборе или даже на крыше – она не подведёт.
Водонепроницаемость обеспечивается как при наружном, так и при скрытом монтаже, а прозрачная крышка позволяет отличить выключатель от розетки.
Ударопрочность Mureva Styl соответствует стандарту IK08. Это значит, что розетки и выключатели могут выдержать энергию удара до 5 Дж, или падение груза вестом примерно полтора килограмма с высоты около 30 см. Иными словами, если в неё попадет небольшой камень, то ничего страшного не случится.
Монтаж розетки осуществляется за счёт бесшовного крепления внутренней вставки механизма благодаря технологии на заклёпках, так что один щелчок – и готово. А встроенный светодиодный модуль подсветки поможет не потерять розетку или выключатель в темноте.
Коды ЭТМ: 1430913, 1806608,9111662, 776562, 7157264, 4028621, 8863271, 8090410, 7324297, 4971089, 2096597, 3910031,1319028, 8163535, 362021,4675401, 4028621
IP44
IP — защита от проникновения.
Это рейтинг, который описывает защиту фитинга от проникновения твердых и жидких материалов.
За буквами IP всегда следуют 2 цифры, первая относится к проникновению твердых тел (1–6), а вторая — к проникновению жидкостей (1–8).
Например, степень защиты IP44 будет использоваться для внешнего фитинга, на который может попасть дождь. Степень защиты IP68 позволяет погружать арматуру в воду, например, светильник для пруда.
Таблица ниже дает подробный обзор того, что представляет каждое из чисел.
| Твердые вещества (1-е число) | Жидкости (2-й номер) | ||
|---|---|---|---|
| 0 | Без защиты | 0 | Без защиты |
| 1 | Защита от предметов> 50 мм (руки) | 1 | Защита от капель воды или конденсата |
| 2 | Защита от предметов> 12 мм (пальцы) | 2 | Защита от водяных брызг 15 градусов от вертикали |
| 3 | Защита от предметов> 2. 5 мм (инструменты / провода) | 3 | Защита от водяных брызг 60 градусов от вертикали |
| 4 | Защита от предметов> 1 мм (мелкие инструменты) | 4 | Защита от водяных брызг со всех сторон |
| 5 | Защита от пыли, ограниченное проникновение | 5 | Защита от водяных струй низкого давления |
| 6 | Полная защита от пыли | 6 | Защита от водяных струй под высоким давлением и сильных волн |
| 7 | НЕТ | 7 | Защита от воздействия погружения (от 6 дюймов до 3.3 фута) |
| 8 | НЕТ | 8 | Защита от погружения |
Душ или ванна? IP44 против IP67
Разъемы питания центра обработки данных имеют несколько атрибутов. Максимальный ток и напряжение очевидны, как и то, поддерживает ли провод 3, 4 или 5 проводов. Вы также часто будете видеть обозначение «IP», обычно IP44 или IP67.
Прочтите, если вы когда-нибудь задумывались, что это значит — или почему IP67 может стоить в 10 раз дороже, чем IP44.
Код IP (Международная защита) — это классификация IEC для многих вещей, включая разъемы типа «штырь и гильза», которые распространены в центрах обработки данных. Он оценивает степень защиты от проникновения твердых предметов и воды. Разница между корпусами со степенью защиты IP44 и IP67 значима как с точки зрения уровня защиты, так и с точки зрения стоимости.
Рейтинг IP состоит из двух цифр. Первая цифра указывает уровень защиты от твердых частиц, а вторая цифра указывает уровень защиты от проникновения воды.
| Первая цифра (надежная защита) | Вторая цифра (защита от проникновения воды) |
| 0 без защиты | 0 без защиты |
| 1 защита от твердых предметов размером до 50 мм | 1 защита от вертикально падающих капель воды |
| 2 с защитой от твердых предметов до 12 мм | 2 защищен от прямых брызг воды под углом до 15 ° от вертикали |
| 3 защита от твердых предметов более 2.  5 мм | 3 защищен от прямых брызг воды под углом до 60 ° от вертикали |
| 4 защита от твердых предметов более 1 мм | 4 защита от брызг воды со всех сторон |
| 5 защита от пыли | 5 защищен от струй воды под низким давлением со всех сторон |
| 6 полностью защищен от пыли (пыленепроницаемый) | 6 защищен от сильных водяных струй |
| 7 с защитой от погружения в воду на глубину до 1 м | |
| 8 защищен от полного и продолжительного погружения в воду |

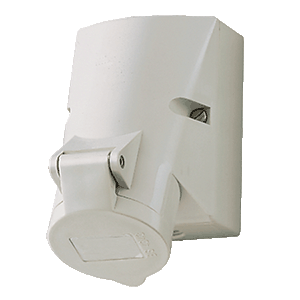

Разъем с классом защиты IP44 часто называют «брызгозащищенным» и защищает от предметов размером более 1 миллиметра и брызг воды с любого направления.
Разъем со степенью защиты IP67 часто называют «водонепроницаемым», он пыленепроницаем и защищает от погружения в воду на глубину до 1 метра на срок до 30 минут.
Оба разъема, показанные выше, предназначены для 3-проводной цепи на 32 А и напряжением менее 250 В. Они могут обеспечивать одинаковую мощность, но с разными уровнями защиты. Эта защита имеет существенную разницу в стоимости: разъем IP44 обычно доступен по цене менее 15 долларов, в то время как версия IP67 может стоить значительно более 150 долларов.Эта надбавка к цене может быть легко оправдана в тяжелых условиях или там, где возможен отказ из-за погружения в воду, что может привести к серьезным неблагоприятным последствиям. В некоторых случаях также требуется соблюдать электрические нормы.
Как правило, разъемы на 50 А или меньше имеют IP44, в то время как в цепях на 60 А или более по умолчанию используется IP67, но для большинства размеров цепей доступен любой из этих номиналов.
Многие штыревые и гильзовые соединители, используемые в центрах обработки данных, следуют соглашению об именах, например 460C9 W , где первое число — это количество проводов (3, 4 или 5), вторые два числа указывают силу тока, четвертая позиция указывает тип. единицы (C = разъем, P = вилка), пятая цифра относится к «часовому положению» (немного сложнее), и, наконец, W означает степень защиты IP67.Версия этого разъема со степенью защиты IP44 обозначается либо как 460C9S, либо как иногда просто 460C9.
IP44 и IP67 играют важную роль в центрах обработки данных. Главное — понимать различия и подбирать уровень защиты в соответствии с вашими реальными потребностями.
Что означает IP44? Объяснение рейтинга IP44 — Light Adviser
IP44 означает степень защиты от твердых предметов размером более 1 мм и брызг воды со всех сторон.
Здесь «IP» означает «Защита от проникновения» или «Международная защита», а цифры «44» обозначают точную степень защиты от прикосновения и проникновения посторонних предметов , а также воды.
Возможно, вы видели классов IP , таких как IP44 на осветительных приборах и других электроприборах. Вы когда-нибудь задумывались, для чего нужен этот рейтинг IP44? В этой статье мы обсудим, Что означает IP44 в освещении? И что вам нужно знать о степени защиты IP44, чтобы выбрать подходящие светильники и осветительные приборы для дома и на улице.
Пойдем.
Что означает рейтинг IP44?Код IP или код защиты от проникновения, также называемый Международным кодексом защиты, публикуется Международной электротехнической комиссией (IEC).Стандарт IEC 60529 классифицирует и оценивает степень защиты, обеспечиваемой механическими корпусами и электрическими корпусами от проникновения, пыли, случайного контакта и воды. Итак, что такое IP44?
Цифры, за которыми следует IP, обозначают точную степень и типы защиты.
Первая цифра означает защиту от прикосновения и обычно твердых инородных тел.
Вторая цифра обозначает защиту от воды.
С помощью этого международно стандартизованного IP-кода гарантируется, что лампа или электрическое устройство никогда не представляют опасности.Каждый светильник IP44 или осветительный прибор должен обладать определенными свойствами, чтобы он мог получить маркировку IP44.
IP44 означаетIP44, что это означает на самом деле показано в следующей таблице.
| Индикаторы | Защита от прикосновения | Защита от инородных тел | Защита от воды |
|---|---|---|---|
| 1-я цифра: 4 | Защита от прикосновения к инструментам или проволоке | Защита от инородных тел с ∅ ≥ 1.0 мм | — |
| 2-я цифра: 4 | — | — | Защита от водяных брызг со всех сторон |
Лампа IP44 защищена от прикосновения к инструментам или проволоке и от посторонние предметы диаметром более 1 мм, а также защита от брызг воды со всех сторон.
Водонепроницаемость IP44?
Светильники или электрические устройства со степенью защиты IP44 не являются водонепроницаемыми.
Из-за защиты от брызг иногда предполагается, что светильники или электрические устройства со степенью защиты IP44 также являются водонепроницаемыми.
Однако это ошибка, потому что осветительные приборы или электрические устройства с классом защиты IP44 не являются водонепроницаемыми.
Для обеспечения водонепроницаемости требуется степень защиты не ниже IP65.
Подходит ли ip44 для дождя?
Теперь возникает вопрос: «Защищен ли IP44 от дождя?»
IP44 не подходит для сильного дождя.
Дождь обычно считается разбрызгиванием воды, поэтому светильники со степенью защиты IP44 также можно устанавливать на открытом воздухе.
Однако такие светильники желательно использовать только непосредственно на стене дома или под навесом.
В случае сильного дождя прямо на улице такие светильники со степенью защиты IP65 и IP67 являются безопасным выбором.
Где можно использовать IP44?
Для каких условий окружающей среды и местоположения подходят светильники IP44? Благодаря всесторонней защите от водяных брызг, светильники иногда идеально подходят для использования на открытом воздухе и в сырых помещениях.Возможность использования класса защиты IP44 всегда зависит от точного места установки.
IP44 Рейтинг Наружный
Подходит ли IP44 для использования вне помещений?Светильники с классом защиты IP44 хорошо подходят для установки на стене дома или под свесом крыши.
Лампа защищена от дождя за счет защиты от брызг со всех сторон.
Благодаря защите от инородных тел диаметром от 1 мм насекомые не могут проникнуть внутрь лампы и повредить или загрязнить ее.
Здесь, в Amazon, вы найдете множество светильников IP44 для использования вне помещений.
Выбор варьируется от подсвеченных номеров домов до классических светодиодных уличных настенных светильников и уличных точечных светильников.
IP44 не являются полностью водонепроницаемыми, поэтому их нельзя устанавливать на открытом воздухе без защиты.
Для дорожных или садовых точечных светильников требуются светильники со степенью защиты не ниже IP65.Но фонари с таким защитным покрытием можно использовать в саду.
IP44 Светильники для ванной
Ванная комната считается влажным помещением, и хорошо известно, что вода и электричество плохо уживаются.
Вот почему в ванной комнате действуют разные нормы и требования к освещению, в зависимости от места установки.
Каждый раз, когда вы устанавливаете освещение в ванной, вы должны купить светильник со степенью защиты не ниже IP44.
Все, что меньше указанного, недопустимо и может быть опасным, так как вода и пар могут попасть внутрь самого фитинга.
IP44 могут быть установлены вблизи источников воды благодаря их защите от водяных брызг.
Это означает, что светильник для ванной со степенью защиты IP44 можно установить в радиусе 60 см вокруг раковины, душа или ванны на высоте до 2,25 м.
Но не допускается установка в душевой кабине или ванне. На выбор предлагаются различные потолочные светильники для ванной комнаты со степенью защиты IP44, даунлайты и подвесные светильники.
Здесь, в Amazon, вы можете найти различные светильники IP44, подходящие для вашей ванной комнаты.
Светильники для ванной IP44Светильники со степенью защиты IP44 не подходят для установки в душе или ванне
Светильники для ванной комнатыIP44 можно использовать только вне душа и ванны. В этой зоне светильники должны быть водонепроницаемыми и защищены от водяных струй (IP65) или даже от погружения в воду (IP67).
Заключение
Класс защиты IP44 — это что-то среднее между внутренним освещением без какой-либо защиты от влаги и полностью водонепроницаемым освещением для влажных помещений или на открытом воздухе.
Блоки освещения IP44 защищены от попадания насекомых и брызг воды. Благодаря такому среднему уровню защиты светильники по-прежнему могут изготавливаться в современном дизайне и предлагаться в разнообразном ассортименте по низкой цене. Вкратце, что означает IP44. Надеюсь, вы усвоили основы рейтинга IP44. Ваше здоровье.
Класс защиты IP44 — IP54 — IP55 — IP67 — IP68
Как следует из названия, индекс защиты (IP) является официальной классификацией, установленной в 1989 году Международной электротехнической комиссией.Этот международный стандарт применяется к светильникам, чтобы потребители могли адаптировать свои покупки в соответствии с их предполагаемым использованием: на открытом воздухе, в влажных помещениях дома (в ванной комнате), естественно подверженных проникновению твердых и / или жидких тел. Как понять это важное указание, гарантирующее безопасное использование светильников?
Почему важно изучить степень защиты светильника во время покупки? Все очень просто для оптимальной адаптации к месту, где вы собираетесь его установить, будь то на открытом воздухе или заболоченное место.
Ведь светильник, цифры которого указывают на соответствие для ванной, не обязательно подойдет для сада.
Класс защиты IP выражается цифрами, которые можно прочитать отдельно:
> Первое число соответствует стойкости светильника к твердым телам и колеблется от 1 до 6;
> Второе число соответствует его непроницаемости для жидких тел, оно изменяется от 1 до 9
Градуированная шкала:
> Чем выше первое число, тем выше защита от проникновения твердых тел ;
> Чем выше второе число, тем выше защита от проникновения жидких тел
Несколько примеров для ознакомления с IP:
Степень защиты IP69:
> Первая цифра (6) соответствует максимуму пыль герметичность светильника;
> Вторая цифра (9) означает, что светильник максимально защищен от водяных струй
IP68:
> Полностью защищен от пыли;
> Защита от длительного погружения в воду
Водонепроницаемость IP67:
> Полная защита от пыли;
> Защищено от воздействия погружения
IP44:
> Защищено от твердых тел размером более 1 миллиметра;
> Защита от мелких брызг воды, идущих со всех сторон
IP20:
> Защита от твердых тел размером более 12 мм;
> Никакой особой защиты от жидких тел
Ваша очередь, с двумя вопросами:
> Что обозначают два индекса IP54 и IP55?
> В каком контексте вы бы выбрали светильник IP44?
Какой уровень герметичности выражается первым и вторым числами?Таблица классов защиты поможет вам:
Первое число обозначает степень защиты от твердых тел | |
|---|---|
| IP0X | Нулевая защита |
| IP1X | Защищает от твердых тел большего размера более 50 мм |
| IP2X | Защищает от твердых тел размером более 12. 5 мм |
| IP3X | Защищает твердые тела размером более 2,5 мм |
| IP4X | Защищает твердые тела размером более 1 мм |
| IP5X | Защищает от отложений пыли |
| IP6X | Защита от пыли |
Второе число обозначает уровень герметичности от жидких тел | |
|---|---|
| IPX0 | Нулевая защита |
| IPX1 | Защищено от падающих капель воды |
| IPX2 | Защищено от падающей воды при максимальном наклоне 15 ° |
| IPX3 | Защита от попадания воды под дождем (максимальный наклон 60 °) |
| IPX4 | Защита от брызг воды |
| IPX5 | Защита от водяные форсунки |
| IPX 6 | Защищено от морской воды |
| IPX7 | Защищено от временного погружения (на глубину до 1 метра в течение 30 минут) |
| IPX8 | Защищено от длительного погружения |
| IPX9 | Защищено от Очистка под высоким давлением и очистка паром |
В общих чертах После установки на открытом воздухе ваши фонари, естественно, будут контактировать с множеством различных веществ и предметов. К ним можно прикоснуться, наступить на них, повредить, например, во время работы в саду или во время технического обслуживания, пыль, грязь и т. прочный и обеспечивает защиту от очистки, важно учитывать степень защиты IP.
Конечно, речь не идет о выборе степени защиты IP69 для всей вашей системы наружного освещения. Два интересных примера:
> Стандартное дорожное освещение не должно быть защищено от полного погружения , а только от умеренного контакта с водой;
> Освещение бассейна должно выдерживать полное погружение в воду и, возможно, электрическую очистку.
Полезная информация
Степень защиты IP44 достаточна для наружного освещения при условии, что оно не подвергается частому воздействию водяных брызг.Для брызгозащищенного светильника требуется минимум IP65.
Сад
Для стандартного освещения, например для дорожки можно, например, установить углублений на земле с минимальным рейтингом IP44. Этот рейтинг обеспечит вашим светильникам не только высокую степень защиты от брызг и воды в целом, но и от контакта с различными предметами.
Терраса и патио
Здесь эти открытые площадки требуют более высокого уровня защиты, так как они часто проходят через них и подвергаются мытью. Выберите минимальный класс защиты IP65, чтобы ваши светильники были защищены от пыли, химических отложений, контакта с людьми и водяных струй.
Водные зоны
Если в вашем саду есть пруд, бассейн или водная зона, выбирайте светильники с минимальным классом защиты IP68.Это означает, что это будет низковольтное устройство , водонепроницаемое освещение , способное выдерживать более высокое давление.
Здесь мы в основном говорим о ванной комнате Здесь вам необходимо оптимальное, теплое и комфортное освещение без ущерба для безопасности. Специалисты настоятельно рекомендуют установить в этом помещении дома два источника света, один основной и один вспомогательный. Опять же, учитывая более высокий уровень влажности , чем где-либо в доме, важно учитывать степень защиты IP.
Что нужно запомнить
Ванная комната разделена на четыре отдельные зоны, классифицируемые от 0 до 3:
Зона 0 : в ней находится душ или ванна, поэтому она может быть затоплена. Выбирайте светильник с защитой IP67 / IP68.
Зона 1 : расположена вокруг душа или ванны без прямого контакта с этим оборудованием. Выберите светильник, который является водонепроницаемым, но не должен быть устойчивым к погружению, поэтому IP65.
Зона 2 : эта зона может быть подвержена брызгам, поэтому вы установите освещение со степенью защиты IP44 и расположите его на расстоянии 60 см от любой точки воды.
Зона 3 : эта зона находится далеко от точек воды, примерно в 2,25 метра. Будь то встраиваемый точечный светильник или потолочный светильник, он будет иметь степень защиты IP20 и / или низкое напряжение (12 В).
А как насчет других частей дома?Если вы хотите обеспечить долговечность своих светильников для внутреннего освещения, лучше всего использовать класс защиты от пыли.Если вы решите использовать светодиодные лампы, светодиодные точечные светильники, подвесные светильники, светодиодные потолочные светильники или даже настенные светильники, выберите электрооборудование IP20.
С нашими фильтрами делать покупки проще! Используйте фильтр, доступный на наших страницах, чтобы выбрать светильники в соответствии с их классом защиты (IP)! Чтобы упростить ваши покупки, каждый указатель сопровождается количеством товаров, доступных в этой категории.
Какая скорость IP вам нужна?
- Опубликовано
- Автор: INTOLED
- 0
При выборе правильного освещения необходимо учитывать ряд вещей.Конечно, важен светлый цвет. В гостиной вам, вероятно, нужно больше освещения для настроения, чем на рабочем месте. С точки зрения затрат на электроэнергию также важна мощность.
Еще один фактор, на который нужно обратить внимание, — это среда, в которой вы планируете использовать освещение. Возможно, вы ищете уличное освещение для своей новой веранды или красивые места для недавно отремонтированной ванной комнаты. В этом случае важно, чтобы освещение обеспечивало определенную защиту от пыли и воды.Для этого посмотрите на коэффициент IP лампы.
Что такое IP-скорость?
IP означает Защита от проникновения . Это значение, указывающее на степень устойчивости электрического оборудования к пыли и влаге. Скорость IP состоит из двух цифр. Первая цифра — это степень защиты от проникновения пыли . Вторая цифра указывает на степень водонепроницаемости устройства .
Степень защиты устройства от проникновения пыли обозначается числом от нуля до шести.Устройство с нулевым значением не имеет защиты. Устройство с номиналом шесть на 100% защищено от пыли.
Как уже упоминалось, вторая цифра является мерой водонепроницаемости устройства. Ноль означает, что устройство не имеет защиты от влаги. Наивысшее значение восемь означает полностью водонепроницаемое устройство, которое можно использовать даже под водой.
Ниже приведен полный обзор различных значений IP:
Пыль
- IP0X — без защиты
- IP1X — защита от контакта с предметами размером более 5 см, например рукой
- IP2X — защита от контакта с предметами размером более 1.25 см, например палец
- IP3X — защита от прикосновения к предметам размером более 2,5 мм, например, с проводом
- IP4X — защита от прикосновения к предметам размером более 1 мм
- IP5X — без пыли
- IP6X — 100% пыленепроницаемость
Влажность
- IPX0 — без защиты
- IPX1 — защита от вертикальных падений
- IPX2 — защита от падений под углом до 15 °
- IPX3 — защита от водяных брызг * под углом до 60 °
- IPX4 — защита от водяных брызг под любым углом
- IPX5 — защита от водяных брызг ** под любым углом
- IPX6 — защита от сильных брызг воды и волн
- IPX7 — временная защита от погружения (30 мин)
- IPX8 — полная защита от погружения
В нашем ассортименте вы найдете светодиодные фонари с тремя различными значениями IP: IP20, IP44 и IP65.Ниже мы объясним, что означают эти значения и какое значение IP вам нужно для вашей конкретной ситуации.
* брызги воды = защита от водяных брызг, например дождя
** брызги воды = защита от водяных струй, например, из душа
IP20
Пятно со значением IP20 предназначено только для сухих помещений. Пятно не защищено от пыли. Например, пятно со степенью защиты IP20 иногда имеет отверстия для охлаждения. Тем не менее, пятно защищено от контакта с предметами размером более 12.5 мм, например ладонь или палец.
Например, вы ищете светильник для гостиной или спальни? Тогда идеально подходит точка IP20. В гостиной обычно не нужно беспокоиться о пыли или влаге возле потолка, поэтому вам достаточно места со степенью защиты IP20.
IP44
IP44 Led-светильники обладают ограниченной устойчивостью к пыли и влаге. Фонарь устойчив к контакту с предметами размером более 1 мм, такими как стальная проволока и инструменты. Свет также защищен от брызг воды со всех сторон.Это означает, что вы можете без проблем использовать точечный светильник IP44 в ванной или в качестве освещения крыльца. Примечание: споты IP44 нельзя подвешивать над закрытой душевой кабиной. Для этого вам понадобятся пятна IP65.
IP65
Наши светильники IP65 идеально подходят для освещения ванных комнат. Эти пятна полностью пыленепроницаемы и обеспечивают защиту от контакта с живыми предметами. Кроме того, пятна обеспечивают защиту как от брызг, так и от брызг воды со всех сторон. Идеально подходит для освещения ванной комнаты! Учтите, что пятна не полностью водонепроницаемы, и вы не можете погружать их в воду.Для освещения пруда или бассейна вам нужно будет выбрать более высокий IP-коэффициент.
Зоны ванных комнат
Как мы уже упоминали выше, в ванной используются точки IP44 и IP65. Требуемый IP-рейтинг зависит от «зоны» в ванной, где будет размещено пятно. Ванную комнату можно разделить на три разные зоны.
- Зона 0 — Минимальное значение IP: IP67
- Зона 1 — Минимальное значение IP: IP44; Рекомендуется IP65
- Зона 2 — Минимальное значение IP: IP44
Все, что не входит в эти три зоны, формально называется зоной 3.Для этого в принципе не применяется конкретная IP-скорость. Мы по-прежнему рекомендуем использовать в ванной как минимум место со степенью защиты IP44. Это дает вам подходящие потолочные светильники для лучшей защиты от пара.
Вопросы?
Мы надеемся, что этот блог сделал вас немного мудрее в отношении различных ставок IP. Вы все равно не выходите? Не сомневайтесь и свяжитесь с одним из наших светодиодных специалистов. Это можно сделать, позвонив нам по телефону +31 (0) 85 303 0027 или отправив электронное письмо на адрес [адрес электронной почты защищен]. Часто вы также можете напрямую поговорить с нашими специалистами через Live-чат на нашем сайте.
Что такое рейтинг IP (защита от проникновения)?
При покупке наружного освещения или освещения для ванных комнат вы, возможно, видели термин «рейтинг IP». Этот код — простой способ показать, насколько хорошо осветительное изделие защищено от внешнего воздействия.
Ниже приводится краткое описание защиты от проникновения. Полную информацию можно найти в последней копии Международного кодекса защиты от проникновения — BS EN 60529
.Что такое защита от проникновения?
Пылевлагозащита определяет, будет ли внешний корпус или корпус электрического продукта защищать рабочие части от воды, пыли или проникновения твердых предметов, сохраняя электрическую безопасность продукта и продлевая срок его службы.Тестирование защиты от проникновения, или тестирование IP, обеспечивает повторяемый стандарт тестирования для сравнения защиты корпуса; Тестирование IP всегда должно проводиться в аккредитованной испытательной лаборатории.
Что означает IPXX?
| IP | 2 | 3 |
Пылевлагозащита | Твердые Первая цифра в рейтинге IP обозначает уровень защиты от попадания твердого предмета от руки к пыли. | Вода Вторая цифра в рейтинге IP обозначает уровень защиты от чистой воды от 1 мм осадков до временного погружения на глубину до 1 м. |
Какой рейтинг IP выбрать?
Ниже приведены наши советы при покупке продуктов для конкретных условий вокруг вашего дома. Этот совет охватывает конкретные минимальные требования для соответствия нормативным требованиям, но мы должны сообщить, что все установки выполняются полностью обученным и аккредитованным электриком, который обеспечит выполнение требований к системе электроснабжения и кабельной разводке для конкретной установки.
Наружное освещение
Освещение безопасности — Освещение безопасности должно быть прочным и защищенным. При выборе охранного освещения вы должны стремиться к продуктам со степенью защиты от IP44 до IP68. Если вы хотите разместить свой фонарь безопасности в полностью незащищенном месте, мы рекомендуем такой продукт, как наш компактный прочный прожектор, который имеет рейтинг IP65, что делает его пыленепроницаемым и защищенным от водяных струй. Любой продукт, размещенный на земле, где возможна поверхностная вода, должен иметь степень защиты не менее IP67.
Сад — Планируете перепланировку своего сада? В зависимости от расположения ваших светильников мы рекомендуем изделия со степенью защиты от IP54 до IP65. Наш наружный светильник Geolux — это лишь один из элегантных и современных светильников, предлагаемых Integral, со степенью защиты IP65, что делает его идеальным для использования в вашем саду совершенно незаметно. В качестве альтернативы вы можете выбрать Lux Stone, который является одним из наших декоративных наружных светильников с классом защиты IP54, который по-прежнему обеспечивает идеальную защиту для установки на вашем садовом крыльце.
Path Lighting — Integral предлагает светильник для наружного освещения, разработанный специально для дорожного освещения. Коллекция Pathlux доступна в нескольких цветах и формах с рейтингом IP65. Это означает, что он будет защищен от экстремальной пыли и дождя, что сделает его надежным и привлекательным решением для освещения дорожек.
Освещение для ванных комнатКогда дело доходит до освещения ванных комнат, существуют строгие правила относительно минимальных требований к правилам защиты от проникновения в отношении типа освещения, которое вам разрешено использовать.Полную информацию можно найти в последней копии Правил электропроводки IET — BS 7671. Краткий обзор можно увидеть ниже.
Зона 0 — Внутри самой ванны или душа. Любая арматура, используемая в этой зоне, должна быть низкого напряжения (не более 12 В) и иметь степень защиты не менее IP67, как и наш выбор ленточного освещения IP67, которое полностью защищено от погружения.
Зона 1 — Над ванной или душем на высоте 2,25 м от пола. В этой зоне требуется минимальный рейтинг IP44, но общепринято использовать IP65.Также стоит отметить, что большинство светильников для душа в любом случае имеют степень защиты IP65. Мы рекомендуем наш выбор огнестойких даунлайтов со степенью защиты IP65, которые идеально подходят для ванных комнат, особенно нашу элегантную линейку Evofire. Для потолков высотой более 2,25 м мы советуем использовать в ванных комнатах изделия со степенью защиты IP65, но нет минимальных ограничений, предусмотренных правилами.
Зона 2 — Зона, простирающаяся на 0,6 м за периметр ванны и на высоту 2,25 м от пола.В этой зоне требуется степень защиты IP не ниже IP44. Мы рекомендуем наши настенные светильники IP54 Slimline. Кроме того, рекомендуется рассматривать зону вокруг умывальника в радиусе 60 см от любого крана как зону 2.
Вне зоны — Везде за пределами зон 0, 1 и 2 (с учетом определенных ограничений) и там, где не будет использоваться струя воды, особых требований IP нет. Однако вам следует рассмотреть возможность использования осветительной арматуры со степенью защиты IP не ниже IP20 + в этих областях.Для потолков в ванных комнатах за пределами зон мы предлагаем степень защиты IP65.
В дополнение к вышесказанному, если существует вероятность использования водяных струй для очистки, необходимо использовать фитинг с минимальной степенью защиты IP65.
Класс защиты IP
