Кабель силовой ПВ-3 2,5, Лучшая цена!
ПРОВОД СИЛОВОЙ МЕДНЫЙ ПВ-3 2,5Кабель ПВ-3 2,5 видео.
Описание провода ПВ-3 2,5Параметр | Описание |
Количество жил Материал Класс | Одна Медь Многопроволочная |
Материал изоляции | ПВХ-пластикат |
Сопротивление изоляции (Мом/км), 20 С Жилы, (Мом \км) | 10 7,41 |
Габаритные размеры: | |
D кабеля (мм) | 4,2 |
Сечение (мм2) | 2,5 |
Вес (кг/км) | 31 |
Вес меди ( кг/км) | 22,25 |
Провод ПВ-3 2, 5 часто используют для монтажа электрооборудования, машин, механизмов и станков, электроустановок, электроконвекторов, стабилизаторов напряжения, щитов и сборок, светильников и светотехнического неподвижного оборудования, так как провод достаточно гибкий и легко переносит различные изгибы.
То есть данная продукция расчитана на её применение в различных силовых и осветительных сетях с номинальным переменным напряжением в 450 Вольт (в электросетях – 450- 750 Вольт частотой 400 Герц), или на постоянное напряжение до 1000 Вольт. Кабель устойчив к вибрационным нагрузкам, акустическим шумам, линейным ускорениям и механическим повреждениям. ПВ-3- предназначен для стационарной прокладки. Данный провод применяют также при монтаже электрических цепей. Прокладка и монтаж кабеля ПВ-3 производится в специально предназначенных местах: лотках, кабельных каналах, гофрированных трубах, кабельных эстакадах, блоках и балках строительных конструкций, в трубах стальных, пластиковых и технических, при прокладке в пучках и одинарно. Сильное механическое воздействие и растяжение противопоказано в процессе эксплуатации. При прокладке в почве требует присутствия дополнительной защиты в виде полиэтиленовой технической или двухслойной гофрированной трубы. На открытом пространстве (по воздуху) не рекомендуется прокладывать, из-за того, что кабель такого типа не выдерживает постоянного разрушающего воздействия солнца и сильных морозов.
Конструктивные особенности гибкого кабеля ПВ-3: жила в кабеле ПВ-3*2,5 — многопроволочная, выполнена из меди. Гибкость класса 2, 3 или 4 для сечений от 0,5 до 1.5 мм2 вкл., класса 4 для сечений от 2.5 до 4 мм2 вкл., класса 3 для сечений от 6 мм2. В качестве изоляционного материала выступает поливинилхлорид пластиката. Материал изоляции очень качественный и выполнен согласно стандартам ГОСТ. Это означает, что изоляция не восприимчива к действию плесневых грибков и не распространяет горение. ПВХ-пластикат плотно, в один или два слоя обволакивает токопроводящие жилы, а при необходимости легко отделяется от них. Цвет изоляции – в зависимости от производителя. Маркировка кабеля представлена рельефом, печатным способом или штампом на поверхности. Шаг маркировки от одного до другого края – не более 0, 5 метра. Маркировка также может быть и в виде сплошной линии или отличительных полос.
Провод защищен от механических повреждений, различных изгибов, акустических шумов, линейным ускорениям, вибрационным нагрузкам.
Эксплуатация ПВ-3 проходит при диапазоне температур от —50°С до +70°С. Устойчив к различного рода плесневым грибам. Вид климатического исполнения ОМ и ХЛ, категория размещения 2 по ГОСТ 15150-69. Максимальная температура нагрева жилы — это не более +70°С. Срок службы кабеля составляет 15 лет.
Провод ПВ-3 других сечений здесь! <<<
Рассчитать сечение провода ПВ3 2,5 или подобрать провод для необходимой нагрузки вы можете в калькуляторе или по телефону у наших менеджеров
Автор: МЕГА КАБЕЛЬ
| Маркоразмер кабельного изделия | ПВ3 1х2,5 | |
| Марка кабельного изделия (без категории пож.опасности) | ПВ3 | |
| Показатель пожарной опасности (кабельная маркировка) | без маркировки | |
| Жилы — количество и тип (основные + вспомогательные) | 1 | |
| Сечение основных жил (мм²) | 2,5мм² | |
| Сечение вспомогательных жил (мм²) | ||
| Материал токопроводящих жил | медь | |
| Структура основных жил | многопроволочная | |
| Форма основных жил | круглая | |
| Структура вспомогательных жил | ||
| Форма вспомогательных жил | ||
| Материал изоляции жил | ПВХ | |
| Маркировка или цвет изоляции жил | коричневый | |
| Класс гибкости жил | 3 класс | |
| Заполнение | без заполнения | |
| Экран и его сечение (при наличии) | без экрана | |
| Наружная оболочка | без оболочки | |
| Защитный покров | без защитного покрова | |
| Форма кабельного изделия | круглый | |
Диаметр кабеля, мм (точн. знач.) | ||
| Диаметр кабеля, мм (округлен.знач.) | ||
| Допустимый радиус изгиба | 5Ø | |
| Номинальное переменное напряжение U₀/U | 0,45кВ | |
| Номинальная частота | 60Гц | |
| Номинальное постоянное напряжение | 1кВ | |
| Конструктивная особенность | ||
| Тип присоединения | нестационарное | |
| Особенности области применения | ||
| Тип прокладки | во внутр. эл.установках, в помещениях | |
| Применение во взрывоопасных зонах | нет | |
| Класс пожарной опасности | ||
| Климатическое исполнение | УХЛ | |
| Диапазон температур эксплуатации | от -50°С до 65°С | |
| Температура прокладки и монтажа кабельного изделия | не ниже -15°С | |
| Срок службы кабельного изделия | 15 лет | |
| Тип определяющего документа | ||
| Номер определяющего документа | ||
| Примечание | ||
| Альтернативные названия | ПВ3 ПВ 3 1х2,5 1×2,5 1 2,5 1х2. 5 1×2.5 1 2.5 | |
| Страна происхождения | ||
| Сертификация RoHS | ||
| Код EAN / UPC | ||
| Код GPC | ||
| Код в Profsector.com | FN15.101.6.104 | |
| Статус компонента у производителя | — |

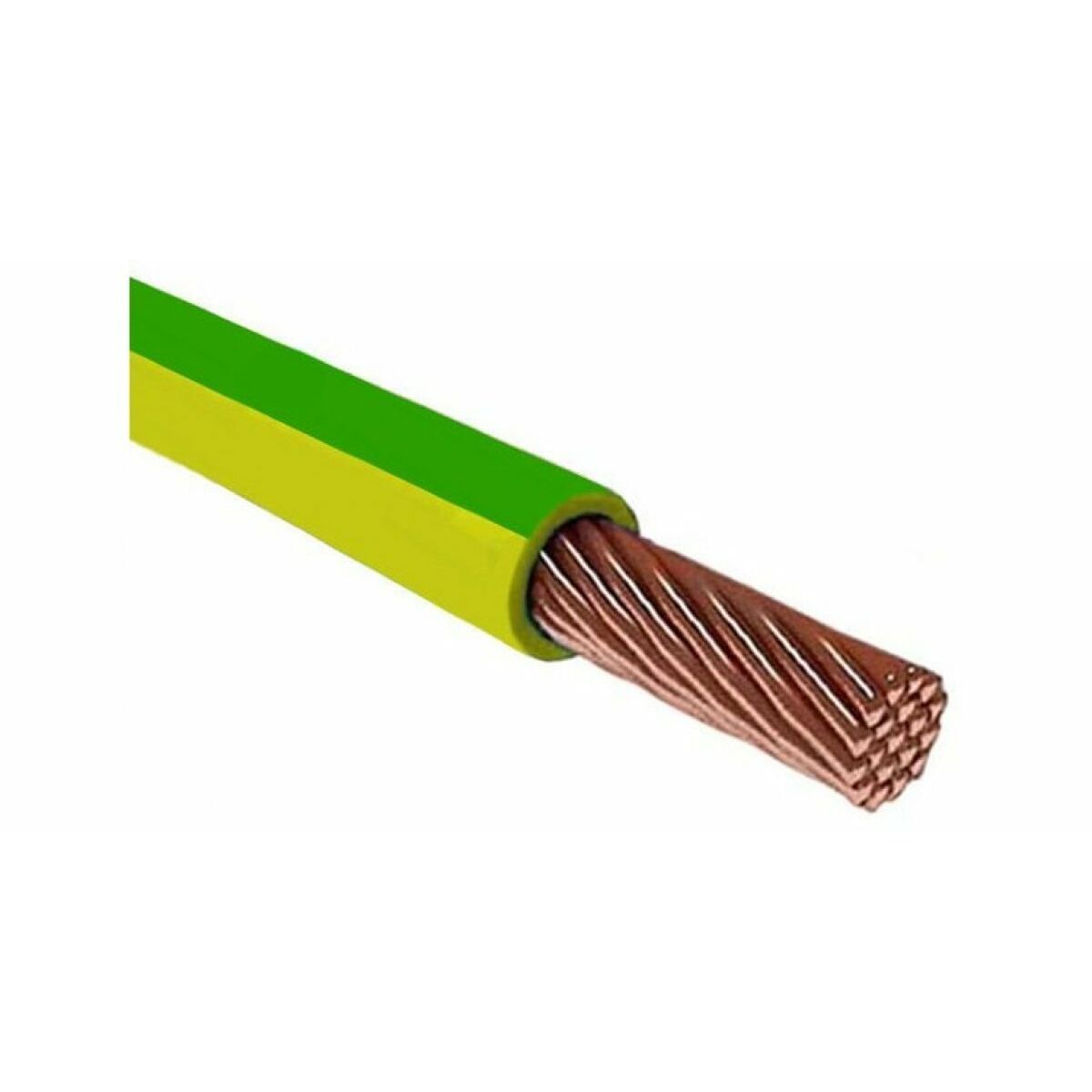

Провод ПВ-3
Провод установочный ПВ-3 — провод повышенной гибкости, со скрученой медной многопроволочной жилой и изоляцией из ПВХ пластиката различных цветов.
Расцветка выполняется сплошной или нанесением двух продольных полос на изоляции натурального цвета, расположенных диаметрально. Для проводов, используемых только для целей заземления, изоляция имеет зелено-желтую расцветку. Провод ПВ-3 применяется монтажа участков электрических цепей, где возможны изгибы проводов.
Благодаря своей гибкости провода марки ПВ 3 идеально подходят для монтажа участков электрических цепей в стояках жилых домов и в других местах где возможны частые и сильные изгибы проводов.
токопроводящая жила — медная, многопроволочная, класса 2, 3 или 4 для сечений от 0,5 до 1.5 мм2 вкл., класса 4 для сечений от 2.5 до 4 мм2 вкл., класса 3 для сечений от 6 до 95 мм2 вкл. по ГОСТ 22483-77
изоляция — поливинилхлоридный пластикат.
количество жил — 1.
сечение токопроводящей жилы —от 0,5 до 95 мм2.
рабочая температура — от -50°С до +70°С.
рекомендуемая температура при прокладке — не ниже -15°С.
длительно-допустимая температура нагрева жил — не более +70°С.
радиус изгиба — 5 диаметров кабеля.
срок службы — не менее 15 лет.
гарантийный срок эксплуатации — 2 года.
ГОСТ — 6323-79
Наименование ЦЕНА С НДС.
ВСЕ ЦВЕТА!
провод ПВ1 25 цена 100,00р.м
провод ПВ1 35 цена 120,00р.м
провод ПВ1 50 цена 170,00р.м
провод ПВ3 0,5 цена 2,20р.м
провод ПВ3 0,75 цена 3,90р.м
провод ПВ3 1 цена 4,50р. м
провод ПВ3 1,5 цена 6,00р. м
провод ПВ3 2,5 цена 9,00р. м
провод ПВ3 4 цена 11,00р. м
провод ПВ3 6 цена 22,00р. м
провод ПВ3 10 цена 42,00р. м
провод ПВ3 16 цена 61,00р. м
провод ПВ3 25 цена 90,00р. м
провод ПВ3 35 цена 125,00р.м
провод ПВ3 50 цена 160,00р.м
провод ПВ3 70 цена 250,00р.м
провод ПВ3 95 цена 350,00р.
м
провод ПВ3 120 цена 440,00р.м
провод ПВ3 150 цена 550,00р.м
провод ПВ3 185 цена 680,00р.м
провод ПВ3 240 цена 910,00р.м
провод ПВ4 0.5 цена 2,20р.м
провод ПВ4 0.75 цена 3,20р.м
провод ПВ4 1 цена 4,00р.м
провод ПВ4 1.5 цена 7,00р.м
провод ПВ4 2.5 цена 10,00р.м
провод ПВ4 4 цена 17,00р.м
провод ПВ4 6 цена 25,00р.м
провод ПВ4 10 цена 41,00р.м
провод ПВ6 -З 16 цена 65,00р.м
провод ППВ 2*1.5 цена 11,00р.м
провод ППВ 2*2.5 цена 17,00р.м
провод ППВ 2*4 цена 28,00р.м
провод ППВ 3*1.5 цена 17,00р.м
провод ППВ 3*2.5 цена 28,00р.м
провод ПуВ 1*25 цена 100,00р.м
провод ПуВ 1*35 цена 143,00р.м
провод ПуГВ 1*0,5 цена 2,20р.м
провод ПуГВ 1*0,75 цена 3,10р.м
провод ПуГВ 1*1 цена 4,00р.м
провод ПуГВ 1*1,5 цена 6,00р.м
провод ПуГВ 1*2,5 цена 9,00р.м
провод ПуГВ 1*4 цена 15,50р.м
провод ПуГВ 1*6 цена 24,00р.
м
провод ПуГВ 1*10 цена 40,00р.м
провод ПуГВ 1*25 цена 98,00р.м
провод ПуГВ 1*35 цена 138,00р.м
провод ПуГВ 1*95 цена 377,00р.м
Технические характеристики провода ПВ-3:
| Число жил X сечение, мм2 | Внешний диаметр (размер), мм | Вес провода, кг/км | Диаметр токопроводящей жилы, мм | Число жил X сечение, мм2 | Максимальное электрическое сопротивление постоянному току токопроводящей жилы (при +20°С), Ом/км | Электрическое сопротивление изоляции проводов, кОм/км, не менее (при +70°С) |
| 1×0,75 | 2,31 | 11,4 | 1,11 | 1×0,75 | 24,5 | 11 |
| 1×1,0 | 2,46 | 13,8 | 1,26 | 1×1,0 | 18,1 | 10 |
| 1×1,5 | 2,96 | 20,6 | 1,56 | 1×1,5 | 12,1 | 10 |
| 1×2,5 | 3,7 | 34,3 | 2,1 | 1×2,5 | 7,41 | 9 |
| 1×4,0 | 4,2 | 49,4 | 2,6 | 1×4,0 | 4,61 | 7 |
| 1×6,0 | 4,8 | 70,6 | 3,2 | 1×6,0 | 3,08 | 6 |
| 1×10,0 | 6 | 110 | 4 | 1×10,0 | 1,83 | 5,6 |
| 1×16,0 | 7,8 | 184 | 5,8 | 1×16,0 | 1,21 | 4,6 |
| 1×25,0 | 9,6 | 285 | 7,2 | 1×25,0 | 0,809 | 4,4 |
| 1×35,0 | 11,4 | 401 | 9 | 1×35,0 | 0,551 | 3,8 |
Номенклатура провода марки ПВ-3 :
ПВ-3 1х0,75
ПВ-3 1х1,0
ПВ-3 1х1,5
ПВ-3 1х2,5
ПВ-3 1х4,0
ПВ-3 1х6,0
ПВ-3 1х10,0
ПВ-3 1х16,0
ПВ-3 1х25,0
ПВ-3 1х35,0
Провод ПВ-3 2,5 (ПуГВ) в Минске, РБ
Описание провода ПВ-3 2,5 (ПуГВ) |
|
|
ПВ-3 2,5 (ПуГВ) — это установочный гибкий провод с жилами из меди и ПВХ изоляцией. Цвет жил провода ПуГВ может варьироваться от желто-зеленого (жила заземления) до синего (нулевая жила). |
|
Расшифровка ПВ-3 2,5 (ПуГВ) |
|
|
|
Технические характеристики ПВ-3 2,5 (ПуГВ) |
|
| Материал изготовления провода | медь |
| Вариант исполнения жилы | многопроволочная |
| Материал изготовления изоляции и оболочки | поливинилхлоридный пластикат |
| Номинальное напряжение | до 450В (для сетей до 450/750 В) |
| Температуры при эксплуатации | от -50°C до +70°C |
| Возможность осуществления установки при температуре | не ниже -15°C |
| Возможная температура нагрева жил при работе | до 70°C |
| Минимальный радиус изгиба при монтаже | 10 наружных диаметров |
| Период эксплуатации | около 20 лет |
| Гарантийный период | 3 года |
Провод ПВ-3 2,5 эксплуатируется в случае прокладки стацинарного типа для электроустановок в осветительных и силовых сетях, а также для установки электрооборудования, внутренних электроустановок на номинальное переменное напряжение до 450/750В номинальной частотой до 400Гц или постоянное напряжение до 1000В. ПВ-3 2,5 устанавливается в местах, где требуется повышенный уровень гибкости провода.Провод ПВ-3(ПуГВ) 2,5 соответствует требованиям стандартов ГОСТ 31947-2012 «Провода и кабели для электрических установок на номинальное напряжение до 450/750 В включительно.
Общие технические условия» и ТР/ТС 004/2011 «О безопасности низковольтного оборудования».
Компания «ЭлектроКабельКомплект» предлагает провод ПВ-3 (ПуГВ) оптом и в розницу. Купить ПВ-3 2,5 в Минске можно оформив заказ онлайн или позвонив по телефонам, указанным на сайте. Цена ПВ-3 2,5 (ПуГВ) приятно удивит Вас!
4.66666666666667 5.0 6Ваш голос принят
Вы уже голосовали
Оцените: ПВ-3 2,5
Провод ПВ3 — 1,5 мм, красный
Производитель: Россия
Модель: ПВЗ 1х1,5 / ПуГВ 1,5 (нов.название)
ПВ-3 1.5 — провод силовой установочный(монтажный) с медной многопроволочной жилой сечением 1,5 миллиметров квадратных, в поливинилхлоридной изоляции различных цветов (желто-зеленый, белый, черный, коричневый, синий, серый, голубой, красный).
Провод ПВ-3 1,5 — является устаревшей маркировкой провода силивого установочного, после вступления в действие ГОСТ 31947-2012 маркировка изменилась на ПуГВ 1,5 конструкция и характеристики не изменились.
Технические характеристики провода ПВ-3 1,5
Климатические исполнение провода ПВЗ 1х1.5 — УХЛ, вторая категория размещения по ГОСТ 15150-69.
Минимальная температура эксплуатации ПВЗ 1,5 : -50 °С.
Максимальная температура эксплуатации провода ПВ-3 1х1.5 : +65°С.
Провод установочный ПВ-3 1*1,5 стойкий к воздействию влажности воздуха до 98%.
Монтаж силового провода ПВ-З 1х1.5 производится при температуре не ниже -15 градусов Цельсия.
Минимальный радиус изгиба при прокладке провода ПВ-3 1,5 — 15 миллиметров.
Длительно допустимая температура нагрева жилы провода ПВ-3 1х1.5 не более 70 °С.
Наружный диаметр провода ПВ-3 1*1,5 — 3 миллиметров.
Код ОКП: 355113.
Расчетная масса провода ПВ-3 1.5 — 0,022 килограмм в метре.
Срок службы не менее 20 лет с даты изготовления.
Токовые нагрузки провода ПВ-3 1х1,5 :
Допустимый ток провода ПВ-3 1*1.5 — 23 Ампер.
Активное сопротивление жилы — 12,6 Ом на километр.
Номинальное напряжение — 750 Вольт.
Расшифровка маркировки ПВ-3 1,5 :
П — провод установочный.
3 — повышенная гибкость.
В — изоляция из поливинилхлорида.
1,5 — сечение токопроводящей жилы.
Конструкция провода ПВ-3 1х1.5 :
1) Жила – из медной отожженной проволоки пятого класса по ГОСТ 22483-77.
2) Изоляция – из ПВХ пластиката различной расцветки (желто-зеленый, белый, черный, коричневый, синий, серый, голубой, красный).
Применение провода ПВ-3 1,5 :
Провод силовой медный установочный ПВ-3 1х1.5 предназначен для стационарной прокладки в электросетях напряжением до 750 Вольт, частотой до 400 Герц.
Проводом ПВ-3 1*1,5 прокладывают системы электропитания в осветительных и силовых сетях, коммутируют оборудование в силовых электрощитах.
Провод ПВ-3 1.5 применяется для прокладки в стальных трубах, коробах, на лотках, для монтажа электрических цепей, где требуется повышенная гибкость при монтаже.
| Наименование | Вес 1 км провода |
| Провод ШВВП 2×0,5 | 25,4 кг |
| Провод ШВВП 2×0,75 | 32,5 кг |
| Провод ШВВП 2х1 | 40,5 кг |
| Провод ШВВП 2х2,5 | 79,10 кг |
| Провод ШВВП 2х4 | 110,30 кг |
| Провод ШВВП 2х6 | 174,90 кг |
| Провод ШВВП 3х0,5 | 37,30 кг |
| Провод ШВВП 3х0,75 | 46,10 кг |
| Провод ШВВП 3х1 | 59,10 кг |
| Провод ШВВП 3х1,5 | 78,60 кг |
| Провод ШВВП 3х2,5 | 116,80 кг |
| Провод ШВВП 3х4 | 163,50 кг |
| Наименование | Вес 1 км провода |
| Провод ПВС 2×0,75 | 57,6 кг |
| Провод ПВС 2×1 | 66,4 кг |
| Провод ПВС 2×1,5 | 88,5 кг |
| Провод ПВС 2×2,5 | 134 кг |
| Провод ПВС 2×4 | 181,5 кг |
| Провод ПВС 3×0,75 | 68,2 кг |
| Провод ПВС 3×1 | 77,8 кг |
| Провод ПВС 3×1,5 | 110,9 кг |
| Провод ПВС 3×2,5 | 167 кг |
| Провод ПВС 3×4 | 240 кг |
| Провод ПВС 4×0,75 | 77,1 кг |
| Провод ПВС 4×1 | 93,8 кг |
| Провод ПВС 4×1,5 | 132 кг |
| Провод ПВС 4×2,5 | 205 кг |
| Провод ПВС 4×4 | 301,5 кг |
| Провод ПВС 4×6 | 394 кг |
| Провод ПВС 5×0,75 | 94,8 кг |
| Провод ПВС 5×1 | 111 кг |
| Провод ПВС 5×1,5 | 164 кг |
| Провод ПВС 5×2,5 | 253 кг |
| Провод ПВС 5×4 | 374 кг |
| Провод ПВС 5×6 | 489,5 кг |
| Наименование | Вес 1 км провода |
| Провод ППВ 2×0,75 | 21,9 кг |
| Провод ППВ 2×1 | 29,5 кг |
| Провод ППВ 2×1,5 | 39,8 кг |
| Провод ППВ 2×2,5 | 62 кг |
| Провод ППВ 2×4 | 92,4 кг |
| Провод ППВ 3×0,75 | 33,2 кг |
| Провод ППВ 3×1 | 44,6 кг |
| Провод ППВ 3×1,5 | 60 кг |
| Провод ППВ 3×2,5 | 94 кг |
| Провод ППВ 3×4 | 137 кг |
| Наименование | Вес 1 км провода |
| Провод АС 16/2,7 | 64,9 кг |
| Провод АС 25/4,2 | 100,3 кг |
| Провод АС 35/6,2 | 148 кг |
| Провод АС 40/6,7 | 161,3 кг |
| Провод АС 50/8 | 195 кг |
| Провод АС 63/10,5 | 254 кг |
| Провод АС 70/11 | 276 кг |
| Провод АС 95/16 | 385 кг |
| Провод АС 100/16,7 | 403,2 кг |
| Провод АС 120/19 | 471 кг |
| Провод АС 120/27 | 528 кг |
| Провод АС 125/6,9 | 397,9 кг |
| Провод АС 125/20,4 | 503,5 кг |
| Провод АС 150/19 | 554 кг |
| Провод АС 150/24 | 599 кг |
| Провод АС 150/34 | 675 кг |
| Провод АС 160/8,9 | 509,4 кг |
| Провод АС 160/26,1 | 644,5 кг |
| Провод АС 185/24 | 705 кг |
| Провод АС 185/29 | 728 кг |
| Провод АС 185/43 | 846 кг |
| Провод АС 200/11,1 | 636,7 кг |
| Провод АС 200/32,6 | 805,6 кг |
| Провод АС 205/27 | 774 кг |
| Провод АС 240/32 | 921 кг |
| Провод АС 240/39 | 952 кг |
| Провод АС 300/39 | 1132 кг |
| Провод АС 300/48 | 1186 кг |
| Провод АС 315/21,8 | 1039,2 кг |
| Провод АС 315/51,3 | 1268,9 кг |
| Провод АС 330/30 | 1152 кг |
| Провод АС 330/43 | 1255 кг |
| Провод АС 400/18 | 1199 кг |
| Провод АС 400/27,7 | 1319,7 кг |
| Провод АС 400/51 | 1490 кг |
| Провод АС 400/51,9 | 1509,7 кг |
| Провод АС 450/31,1 | 1484,6 кг |
| Провод АС 500/26 | 1592 кг |
| Провод АС 500/34,6 | 1649,6 кг |
| Провод АС 560/38,7 | 1847,5 кг |
| Провод АС 630/43,6 | 2078,5 кг |
| Провод АС 710/49,1 | 2342,4 кг |
Провод ПВ3: технические характеристики, конструкция, применение
Для передачи электроэнергии в электрических сетях используются различные марки кабельно-проводниковой продукции.
Среди которых особой популярностью пользуется провод ПВ3. Он применяемый в различных сферах, как народного хозяйства и промышленности, так и для бытовых нужд. Чтобы разобраться в особенностях данного типа провода, рассмотрим его маркировку и конструкцию.
Расшифровка маркировки ПВ
Основные особенности строения ПВ3 можно узнать из его заводской маркировки. Согласно общепринятым принципам ПВ-3 расшифровывается следующим образом:
- Отсутствие буквы А перед маркировкой свидетельствует о том, что в качестве токоведущего элемента в нем используются медные жилы;
- Буква П обозначает, что это именно провод, а не кабель;
- Буква В говорит о том, что изоляционный слой изготавливается из поливинилхлорида или производной винила;
- Цифра 3 указывает на класс гибкости провода.
Касательно класса гибкости следует отметить, что всего выделяют шесть классов, в которых первый – наименее гибкий, а шестой самый гибкий провод. Поэтому ПВ3 обладает средней гибкостью среди остальных марок.
Уровень гибкости обеспечивается за счет конструктивных особенностей провода.
Рассмотрите пример маркировки ПВ-3-2,5, он говорит о том, что данная марка провода является медной, с одним слоем виниловой изоляции, имеет третью категорию гибкости и сечение жилы 2,5 мм2.
Современный аналог.
Сегодня вы можете встретить отечественный аналог ПВ3 – это провод ПуГВ. Первый из них изготавливается на основании еще советского стандарта ГОСТ 6323-79, второй выпускается на основании более нового ГОСТ 31947-2012. Разница только в том, что ПуГВ обладает повышенной гибкостью, в сравнении с ПВ3, а в остальном они полностью идентичны.
Конструкция
Конструктивно данная марка провода представляет собой одну жилу изготовленную из нескольких медных проволок, которая покрыта слоем поливинилхлоридной изоляции. Пример конструктивного исполнения ПВ3 представлен на рисунке 1:
Рис. 1: конструкция провода ПВ3Цветовая маркировка изоляции может отличаться в зависимости от конкретной цели, для которой используется сам провод.
К примеру, при установке ПВ3 для PE проводника в цепь заземления расцветка изоляции должна иметь желто-зеленый окрас. Если ПВ3 устанавливается в качестве нулевого проводника, то выбирается синий цвет изоляции. На практике существует огромный выбор окраски для ПВ3.
В жиле может использоваться несколько проволок определенного сечения, от соотношения которых и зависит обеспечиваемая гибкость всего изделия. На рисунке ниже приведены различные марки ПВ, которые отличаются именно таким соотношением:
Рис. 3: зависимость гибкости от количества проволокВ состав жилы ПВ3 могут входить не менее 7 проволок максимальный предел их количества и толщины ограничивается только модельным рядом производителя, так как чаще всего он варьируется до 50 проволок в жиле.
Преимущества и недостатки
В сравнении с другими вариантами кабельно-проводниковой продукции провод ПВ3 обладает рядом весомых преимуществ:
- Средний уровень гибкости – обеспечивает достаточно широкую сферу для применения ПВ3 – может использоваться как установочный провод для монтажа электрических систем, подключения оборудования, для электроснабжения устройств освещения и различных бытовых нужд.
- Обладает хорошей устойчивостью к воздействию внешних факторов – отлично справляется с атмосферными явлениями, перепадами температур, механическими ударами, влагой, предотвращает возникновение и развитие плесени и т.д.
- В состав изоляции включаются антипирены – вещества, приводящие к самостоятельному затуханию. За счет чего в случае искрения провод ПВ3 не загорится, а лишь оплавиться. В случае воздействия открытых очагов огня, изоляция также не будет поддерживать горение, чем обеспечивается возможность его использования в пожароопасных помещениях.
- Относительно невысокая стоимость марки ПВ3 на рынке, что делает его гораздо более привлекательным, в сравнении с другими проводами и кабелями.
- Не боится грызунов – за счет обработки отпугивающей пропиткой, практически не подвергается разрушению со стороны вредителей.
Среди недостатков провода ПВ3 следует выделить только один слой изоляции, которого часто оказывается недостаточно, при определенных условиях прокладки.
В таких ситуациях в дополнение к имеющемуся диэлектрику необходимо приспосабливать дополнительные гофры, трубки или кабель-каналы.
Вторым недостатком ПВ3 является механическая «память» самой жилы. Если вы придадите ей форму при подключении, то после какого-то периода эксплуатации перекручивать концы и менять их положение крайне нежелательно, так как проволока становиться хрупкой.
Технические характеристики
Все характеристики ПВ3 условно можно подразделить на механические, термические и электрические, которые определяют его возможность полноценно решать поставленные задачи. Рассмотрите их все:
- Допустимый радиус изгиба провода – определяет, на какую величину, в зависимости от параметров марки можно изгибать данный проводник. Данный параметр проверяется сразу после изготовления и вносится в паспорт изделия. Для ПВ3 соблюдается соотношение радиуса при прокладке не менее 5 диаметров наружной части самого провода. Рис. 4: радиус изгиба
- Допустимое механическое удлинение изоляции – характеризует возможность поливинилхлоридного слоя к изменению своих геометрических параметров, но не менее чем на 50% от существующей длины. Чтобы провод можно было легко изгибать в заданном диапазоне.
- Температура эксплуатации – допустимый предел температур, при котором допускается нормальная работа провода без потери ним заявленных параметров. Применительно к этой марке номинальные границы составляют от – 50°С до +70°С.
- Кратковременный перегрев – допускается воздействие в аварийной ситуации или при перегрузке системы до 150°С. При этом изоляция сохраняет диэлектрические и механические параметры.
- Устойчивость изоляционного слоя к единичным ударам, акустическим и вибрационным воздействиям. Из-за узкой специализации, для рядового потребителя такие характеристики ПВ3 не актуальны, они важны для линий связи и специфического оборудования.
- Электрическое сопротивление изоляции – испытывается на этапе изготовления путем погружения провода в воду и последующей подачи напряжения в 2,5 кВ в течении 5 минут.
- Проводимость жилы – определяется сопротивлением медного проводника, данная величина нормируется для каждой марки отдельно и может варьироваться в зависимости от температуры провода.
Чтобы провод можно было легко изгибать в заданном диапазоне.
Таблица: зависимость параметров ПВ-3 от числа проволок и их сечения.
| Номинальное сечение (мм2) | Минимальное число проволок в жиле (шт) | Наружный диаметр провода (мм) | Максимальное электрическое сопротивление жилы при постоянном токе и температуре 20°С. (МОм/км) |
| 0,5 | 7 | 2,0 | 39,6 |
| 0,75 | 7 | 2,2 | 25,5 |
| 1,0 | 7 | 2,3 | 21,8 |
| 1,5 | 7 | 2,8 | 14,0 |
| 2,0 | 15 | 3,1 | 9,97 |
| 2,5 | 19 | 3,5 | 8,05 |
| 4,0 | 19 | 4 | 4,89 |
| 6,0 | 19 | 4,6 | 3,11 |
| 10 | 49 | 6,3 | 2,0 |
| 16 | 49 | 7,5 | 1,21 |
| 25 | 77 | 9,9 | 0,809 |
| 35 | 105 | 10,9 | 0,551 |
| 50 | 144 | 13,3 | 0,394 |
| 70 | 210 | 15,5 | 0,277 |
| 95 | 285 | 17,6 | 0,203 |
| 120 | 360 | 19,5 | 0,162 |
| 150 | 444 | 21,2 | 0,129 |
| 185 | 555 | 23,8 | 0,104 |
| 240 | 760 | 27,1 | 0,0808 |
Следует отметить, что несмотря на нижний предел рабочих температур в – 50°С, прокладывать провод разрешается в условиях не ниже – 15°С, так как изоляция становится хрупкой и при изгибах ее легко повредить.
Если у вас возникла необходимость прокладки ПВ3 в холодном климате ниже – 15°С, его нужно дополнительно подогреть.
Применение
Благодаря широкому спектру моделей с различным сечением и количеством проволок в жиле, ПВ3 отлично подходит для различных сфер и промышленности, и народного хозяйства. В целом установочный ПВ-3 применяется для:
- Бытовых нужд – при монтаже электропроводки в квартире, гараже, переносе узлов подключения, изготовлении удлинителей и для других целей.
- Промышленных – для изготовления проводки на предприятиях, подключения осветительной аппаратуры, специального оборудования, мощных потребителей и т.д.
- Для линий коммуникации с рабочей частотой в сети не больше 400Гц.
Отличительной особенностью данного провода является высокая устойчивость к атмосферным и другим видам воздействия, за счет чего он используется и для наружной прокладки.
Основные производители
При покупке кабельно-проводниковой продукции важно получить заданные параметры, способные обеспечивать номинальные условия работы системы.
В противном случае можно столкнуться с проблемой недостаточного сечения или несоответствия климатического исполнения, когда подключенный провод или кабель начнет перегреваться и приведет к перегоранию линии. Поэтому так важно приобретать ПВ3 только у проверенных производителей. Среди хорошо зарекомендовавших себя заводов следует выделить:
- ТД Альянс Кабель;
- Спецкабель;
- Москабельмет;
- Межрегиональная торгово-промышленная компания.
Если вы только собираетесь купить провод ПВ3, обратите внимание на продукцию вышеперечисленных заводов. Если же у вас уже имеется марка провода ПВ3 какого-то другого производителя, и вы хотите использовать ее в электромонтажных работах, лучше проверить ее сечение и качество изоляции. Как выполнить проверку сечения жилы в домашних условиях вы можете узнать из соответствующей статьи на нашем сайте: https://www.asutpp.ru/kak-opredelit-sechenie-provoda-ili-zhil-kabelya.html.
Видео по теме
Текущая стоимость (PV)
Деньги сейчас дороже денег позже .
Почему? Потому что вы можете использовать деньги, чтобы зарабатывать больше!
Вы можете вести бизнес, или купить что-то сейчас, а потом продать дороже, или просто положить деньги в банк, чтобы заработать проценты.
Пример: Вы можете получить 10% годовых на свои деньги.
Итак, 1000 долларов сейчас может заработать 1000 долларов x 10% = 100 долларов в год.
Ваша 1000 долларов сейчас может стать 1100 долларов через год .
Текущая стоимость
Итак, 1000 долларов сейчас — это , то же , что и 1100 долларов в следующем году (при ставке 10%).
Мы говорим, что приведенная стоимость в размере 1100 долларов в следующем году составит 1000 долларов
Потому что мы могли бы превратить 1000 долларов в 1100 долларов (если бы мы могли заработать 10%).
А теперь давайте расширим эту идею на будущее…
Как рассчитать будущие платежи
Давайте останемся с 10% годовых. Это означает, что деньги растут на 10% каждый год, например:
Итак:
- 1100 долларов в следующем году то же самое, что и 1000 долларов сейчас .
- И 1210 долларов через 2 года то же самое, что 1000 долларов сейчас .
- и т. Д.
На самом деле все эти суммы равны (учитывая , когда они возникают, и 10% -ный процент).
Более простой расчет
Но вместо «прибавления 10% к каждому году» проще умножить на 1,10 (объяснено в разделе «Сложный процент»):
Итак, мы получаем это (тот же результат, что и выше):
Назад в будущее
И чтобы увидеть, сколько денег в будущем стоит сейчас , вернемся назад (деление на 1,10 каждый год вместо умножения):
Пример: Сэм обещает вам
500 долларов в следующем году , какова текущая стоимость?Чтобы вернуть будущий платеж на один год разделите на 1.10
Итак, 500 долларов в следующем году это 500 долларов ÷ 1,10 = 454,55 долларов сейчас (с точностью до цента).
Текущая стоимость составляет 454,55 долларов США
Пример: Алекс обещает вам
900 долларов через 3 года , какова текущая стоимость?Для отсчета будущего платежа назад на три года разделите на 1,10 трижды
Итак 900 долларов за 3 года это:
$ 900 ÷ 1.10 ÷ 1,10 ÷ 1,10
$ 900 ÷ (1,10 × 1,10 × 1,10)
$ 900 ÷ 1,331
676,18 $ сейчас (с точностью до цента).
Лучше с экспонентами
Но вместо $ 900 ÷ (1,10 × 1,10 × 1,10) лучше использовать экспоненты (показатель степени говорит , сколько раз использовать при умножении).
Пример: (продолжение)
Текущая стоимость 900 долларов за 3 года (за один раз):
$ 900 ÷ 1.10 3 = 676,18 $ сейчас (с точностью до цента).
Как формула это:
PV = FV / (1 + r) n
- PV — текущая стоимость
- FV — будущая стоимость
- r — процентная ставка (в десятичном формате, то есть 0,10, а не 10%)
- n — количество лет
Пример: (продолжение)
Используйте формулу для расчета приведенной стоимости 900 долларов за 3 года :
PV = FV / (1 + r) n
PV = 900 $ / (1 + 0.10) 3 = 900 долларов США / 1,10 3 = 676,18 долларов США (с точностью до цента).
Показатели проще использовать, особенно с калькулятором. Например, 1,10 6 быстрее, чем 1,10 × 1,10 × 1,10 × 1,10 × 1,10 × 1,10 |
Давайте еще немного воспользуемся формулой:
Пример: Сколько сейчас стоит 570 долларов в следующем году при процентной ставке 10%?
PV = 570 $ / (1 + 0.10) 1 = 570 долларов / 1,10 = 518,18 долларов (с точностью до цента)
Но ваш выбор процентной ставки может все изменить!
Пример: Сколько сейчас стоит 570 долларов в следующем году при процентной ставке 15%?
PV = 570 долларов США / (1 + 0,15) 1 = 570 долларов США / 1,15 = 495,65 долларов США (с точностью до цента)
Или что делать, если не получишь деньги 3 года
Пример: Сколько сейчас стоит 570 долларов через 3 года при процентной ставке 10%?
PV = 570 $ / (1 + 0.10) 3 = 570 долларов / 1,331 = 428,25 долларов (с точностью до цента)
Последний пример:
Пример: Вам обещают 800 долларов через 10 лет. Какова его текущая стоимость при процентной ставке 6%?
PV = 800 долларов США / (1 + 0,06) 10 = 800 долларов США / 1,7908 долларов США … = 446,72 долларов США (с точностью до цента)
PV-3 Солнечный регистратор данных от электрокордера
Описание
PV-3 Солнечный регистратор данных
Солнечный регистратор данных PV-3 используется установщиками, домовладельцами, компаниями возобновляемой энергетики для проверки фотоэлектрических установок.Он может регистрировать солнечное излучение до 1500 Вт / м2 (ватт на квадратный метр), постоянное напряжение и постоянный ток, производимые панелью, что позволяет вам оценить производительность солнечной энергетической установки.
Почему солнечный регистратор данных Electrocorder лучше, чем у других конкурентов с аналогичной ценой? В линейке Electrocorder используется метод постоянной выборки, в отличие от однократных измерений конкурентов. Когда регистраторы начинают запись, они выполняют выборку каждого канала 16 раз за цикл, цикл составляет 16 мс при 60 Гц и 20 мс при 50 Гц.В конце каждого периода усреднения сохраняются 3 величины для каждого канала: среднее TRMS, максимальное значение цикла за период и минимальное значение цикла минимальное. Это означает, что он будет записывать все пики и впадины, которые составляют один цикл или более.
При записи Электрокордер сохраняет среднее напряжение (и ток, если он применяется) за выбранный период (от 1 секунды до 60 минут), а также записывает максимальное (максимальное) и минимальное (минимальное) значения цикла в течение этого периода.
Уровни напряжения сохраняются с указанием даты и времени. С резервной батареей Электрокордер может продолжать запись в течение 4 недель. Доступен вход для внешнего блока питания 12 В постоянного тока, позволяющий длительное время вести журнал без батарей. Объем памяти 32 000 значений напряжения TRMS на канал (10 бит).
Программное обеспечение
Электрософт поставляется бесплатно со всеми регистраторами Electrocorder. Он позволяет отображать и экспортировать файлы данных, а также отображать затраты на электроэнергию и экономию с использованием методов оптимизации напряжения.
Обзор стандартных функций и отчетов:
- Настроить регистраторы для записи
- Графики напряжения и тока
- Графики энергии и мощности
- Экстраполирует использование CO2
- База данных для отслеживания местоположения регистратора
- Сигнализация позднего возврата
- Распечатывает графики качества отчета
- Языки: En, Es, Fr, Hr, Cz, Fi, De, It, Po, Pt, Se
- База данных может использоваться в сети
- Распечатывает инструкции пользователя
- Построить несколько графиков на одной оси
- Посмотреть бизнес-пример оптимизации напряжения
- Электронная почта файлов данных
- Расчет несимметрии напряжений
- Нарисовать электрические схемы
- Управление датами калибровки регистратора
- NEC Расчет 180 мин / мин
- Предварительный просмотр печати и вывод в PDF, RTF, XLS, HTML и т. Д.
% PDF-1.7 % 5098 0 объект > эндобдж xref 5098 119 0000000016 00000 н. 0000005531 00000 н. 0000006045 00000 н. 0000006099 00000 н. 0000006289 00000 п. 0000006479 00000 н. 0000006669 00000 н. 0000007025 00000 н. 0000007195 00000 н. 0000007274 00000 н. 0000007545 00000 н. 0000008887 00000 н. 0000009297 00000 н. 0000009564 00000 н. 0000010012 00000 п. 0000010268 00000 п. 0000010726 00000 п. 0000011114 00000 п. 0000011364 00000 п. 0000011626 00000 п. 0000011767 00000 п. 0000036915 00000 п. 0000066682 00000 п. 0000106281 00000 п. 0000128357 00000 н. 0000144961 00000 н. 0000153449 00000 н. 0000153704 00000 н. 0000153918 00000 н. 0000154209 00000 н. 0000165491 00000 п. 0000175334 00000 н. 0000215714 00000 н. 0000215789 00000 н. 0000215915 00000 н. 0000216055 00000 н. 0000216112 00000 н. 0000216308 00000 н. 0000216365 00000 н. 0000216547 00000 н. 0000216604 00000 н. 0000216744 00000 н. 0000216801 00000 н. 0000216957 00000 н. 0000217014 00000 н. 0000217122 00000 н. 0000217179 00000 н. 0000217376 00000 н. 0000217433 00000 н. 0000217575 00000 н. 0000217735 00000 н. 0000217901 00000 н. 0000217958 00000 н. 0000218078 00000 н. 0000218135 00000 н. 0000218300 00000 н. 0000218356 00000 п. 0000218468 00000 н. 0000218610 00000 н. 0000218777 00000 н. 0000218833 00000 н. 0000218991 00000 н. 0000219135 00000 п. 0000219255 00000 н. 0000219311 00000 н. 0000219433 00000 н. 0000219489 00000 н. 0000219593 00000 н. 0000219648 00000 н. 0000219704 00000 п. 0000219816 00000 н. 0000219932 00000 н. 0000220122 00000 н. 0000220178 00000 н. 0000220332 00000 н. 0000220482 00000 н. 0000220538 00000 н. 0000220726 00000 н. 0000220782 00000 н. 0000220912 00000 н. 0000220968 00000 н. 0000221102 00000 п. 0000221158 00000 н. 0000221300 00000 н. 0000221356 00000 н. 0000221510 00000 н. 0000221566 00000 н. 0000221706 00000 н. 0000221762 00000 н. 0000221892 00000 н. 0000221948 00000 н. 0000222004 00000 н. 0000222060 00000 н. 0000222116 00000 н. 0000222172 00000 н. 0000222300 00000 н. 0000222424 00000 н. 0000222480 00000 н. 0000222612 00000 н. 0000222668 00000 н. 0000222800 00000 н. 0000222856 00000 н. 0000222912 00000 н. 0000222968 00000 н. 0000223096 00000 н. 0000223232 00000 н. 0000223288 00000 н. 0000223344 00000 н. 0000223400 00000 н. 0000223457 00000 н. 0000223655 00000 н. 0000223712 00000 н. 0000223769 00000 н. 0000223818 00000 н. 0000223922 00000 н. 0000224024 00000 н. 0000224080 00000 н. 0000005261 00000 п. 0000002735 00000 н. трейлер ] / Назад 1651391 / XRefStm 5261 >> startxref 0 %% EOF 5216 0 объект > поток hW {\ S
K # «jh | * QѦOK | Q): mAE | Z ~ 6 ׅ GU`: Һ ; Ильс ns> 9M
Таблица заполнения кабелепровода — PVeducation.com
При проектировании солнечной системы вам часто необходимо знать, сколько проводов может поместиться в кабелепровод. Это краткий справочник, который поможет вам.
- На основе таблицы C NEC2014
- Тип провода THHN, THWN, THWN-2
| Размер кабелепровода | Тип кабелепровода | 14AWG | 12AWG | 10AWG | 8AWG | 6AWG | 4AWG | 3AWG | 4AWG | 3AWG | 3AWG | 2 | 3AWG | 2 | 3AWG | 2 | 2 AWG | 2 / 0AWG | 4 / 0AWG | 250kcmil | 300kcmil | 350kcmil | 400kcmil | 500kcmil | |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 1/2 « | EMT | 12 | 9 | 5 | 3 | 2 | 1 | 1 | 1 | 1 | 0 | 0 | 0 | 0 0 | 0 | 0 | 0 | 0 | 0 | ||||||
| ПВХ | 11 | 8 | 5 | 3 | 1 | 1 | 1 | 1 | 1 | 1 | 0 | 0 | 0 | 0 | 0 | 0 | 0 | 0 | 0 | ||||||
| 3/4 « | EMT | 22 | 16 | 10 | 6 | 4 | 2 | 1 | 1 | 1 | 1 | 1 | 1 | 1 | 0 | 0 | 0 | 0 | 0 | ||||||
| ПВХ | 21 | 15 | 9 | 5 | 4 | 2 | 1 | 1 | 1 | 1 | 1 | 0 | 0 | 0 | 0 | 0 | 0 | 0 | |||||||
| 1 « | EMT | 35 | 26 | 16 | 9 | 7 | 4 | 3 | 3 | 1 | 1 | 1 | 1 | 1 | 1 | 1 | 1 | 1 | 1 | 1 | 1 | 1 | 0 | 0 | |
| ПВХ | 34 | 25 | 15 | 9 | 6 | 4 | 3 | 3 | 1 | 1 | 1 | 1 | 1 | 1 | 1 | 1 | 1 | 0 | 0 | 0 | |||||
| 1-1 / 4 « | EMT | 61 | 45 | 28 | 16 | 12 | 7 | 6 | 5 | 4 | 3 | 1 | 1 | 1 | 1 | 1 | 1 | ||||||||
| ПВХ | 60 | 43 | 27 | 16 | 11 | 7 | 6 | 5 | 3 | 3 | 1 | 1 | 1 | 1 | 1 | 1 | 1 | 1 | 1 | ||||||
| 1-1 / 2 « | EMT | 84 | 61 | 38 | 22 | 16 | 10 | 8 | 7 | 5 | 4 | 3 | 2 | 1 | 1 | 1 | 1 | 1 | |||||||
| ПВХ | 82 | 59 | 37 | 21 | 15 | 9 | 8 | 7 | 5 | 4 | 3 | 1 | 1 | 1 | 1 | 1 | |||||||||
| 2 « | EMT | 138 | 101 | 63 | 36 | 26 | 16 | 13 | 11 | 8 | 7 | 6 | 6 | 6 | 3 | 2 | 1 | 1 | |||||||
| ПВХ | 135 | 99 | 62 | 36 | 26 | 16 | 13 | 11 | 8 | 7 | 6 | 3 | 3 | 3 | 2 | 1 | 1 | ||||||||
| 2-1 / 2 « | EMT | 241 | 176 | 111 | 64 | 46 | 28 | 24 | 20 | 15 | 12 10 | 7 | 6 | 5 | 4 | 4 | 3 | ||||||||
| ПВХ | 193 | 141 | 8 | 51 | 37 | 22 | 19 | 16 | 12 | 10 | 8 7 | 3 | 3 | 2 | |||||||||||
| 3 « | EMT | 364 | 266 | 167 | 96 | 69 | 43 | 36 | 30 | 22 | 19 | 97 | 6 | 6 | 5 | ||||||||||
| ПВХ | 299 | 218 | 137 | 79 | 57 | 35 | 30 | 25 | 18 | 15 | 11 9 | 5 | 5 | 4 | |||||||||||
| 3-1 / 2 « | EMT | 476 | 347 | 219 | 126 | 91 | 56 | 47 | 40 | 29 | 14 | 11 | 10 | 9 | 8 | 6 | |||||||||
| ПВХ | 401 | 293 | 184 | 106 | 77 | 47 | 40 | 33 | 25 | 21 | 14 | 7 | 6 | 5 | |||||||||||
| 4 дюйма | EMT | 608 | 443 | 279 | 161 | 116 | 71 | 60 | 51 | 37 | 32 26 | 32 26 | 902013 | 11 | 10 | 8 | |||||||||
| ПВХ | 517 | 377 | 238 | 137 | 99 | 61 | 51 | 43 | 32 | 27 | 22 12 | 11 | 9 | 8 | 7 |
Объявление о возможностях финансирования: Управление технологий солнечной энергетики 2021 финансовый год Программа финансирования фотоэлектрической и концентрированной солнечно-тепловой энергии
Описание25 марта 2021 г.S. Министерство энергетики (DOE) объявило программу финансирования фотоэлектрической и концентрирующей солнечно-тепловой энергии в 2021 финансовом году Управления технологий солнечной энергии (SETO) (PV и CSP на 21 финансовый год), в рамках которой будет выделено 39,5 млн долларов на проекты, которые будут продвигать солнечные фотоэлектрические системы и CSP. исследования и разработки (НИОКР) и помогают устранить выбросы углекислого газа в энергетическом секторе.
Эти проекты помогут достичь цели солнечного офиса по снижению затрат и выходу солнечной энергии на новые рынки. Узнайте больше о целях SETO и о том, как подать заявку на получение финансирования.
SETO планирует присуждать от 31 до 54 наград в рамках объявления о возможности финансирования (FOA) SETO на 21 финансовый год и CSP, каждая в размере от 300 000 до 5 миллионов долларов США.
Программа финансирования PV и CSP SETO на 21 финансовый год направлена на проекты НИОКР, которые позволят обеспечить декарбонизированную электроэнергетическую систему к 2035 году и 100% -ную экономию чистой энергии с нулевыми выбросами к 2050 году. Эти проекты помогут снизить затраты на солнечные технологии, сделают их долгосрочными. хранение солнечной энергии и разработка технологий для безуглеродных промышленных процессов в США.
Тематические области ТЕМАТИЧЕСКАЯ ОБЛАСТЬ 1: Фотоэлектрические системы со сроком службы 50 лет
4,5 миллиона долларов США, 1-3 проекта
В этой тематической области рассматриваются проекты, которые будут решать проблемы фотоэлектрического баланса систем для увеличения срока полезного использования системы до 50 лет при одновременном снижении стоимости энергии . Эти проекты должны быть нацелены на улучшение компонентов фотоэлектрических систем, таких как инверторы, разъемы, кабели, стойки и трекеры, путем анализа данных, разработки датчиков для сбора данных, определения характеристик, улучшения компонентов аппаратного обеспечения, более эффективных графиков эксплуатации и технического обслуживания, а также повышения долговечности.SETO запрашивает предложения по широкому межведомственному сотрудничеству и целевым небольшим исследованиям.
ТЕМАТИЧЕСКАЯ ОБЛАСТЬ 2: Масштабируемые выходы для использования передовых исследований приемников и реакторов (SOLAR R&R)
11 миллионов долларов, 3-7 проектов
В этой тематической области ищутся проекты, продвигающие новые солнечные приемники и реакторы, которые позволят использовать новые приложения CSP , включая высокотемпературные силовые башни для высокоэффективных энергетических циклов, солнечные реакторы для термохимического производства топлива и химикатов или другие солнечные тепловые технологии.Эта тема имеет многоуровневую структуру приложений и использует цели по устранению рисков для расширения новых концепций и разработки вспомогательной информации для обеспечения коммерческого партнерства.
ТЕМАТИЧЕСКАЯ ОБЛАСТЬ 3: Накопительные накопители тепловой энергии (ПТЭУ)
11 миллионов долларов США, 4-9 проектов
Проекты в этой тематической области будут продвигать технологии PTES, которые могут использовать электричество для зарядки аккумуляторов тепловой энергии, как автономные системы, так и интегрированные с установками CSP. В частности, эта тематическая область направлена на продвижение ключевых компонентов PTES, таких как компрессоры и теплообменники; соответствовать технико-экономическим требованиям по хранению тепловой энергии; и подготовить инновации для производства и коммерциализации.
ТЕМАТИЧЕСКАЯ ОБЛАСТЬ 4: ВЫПОЛНЕНИЕ И РЕФОРМА CSP
В этом разделе рассматриваются проекты по продвижению технологий, обучения и стандартов для снижения затрат на установки CSP с параболическим желобом и силовой башней. Эта тема состоит из двух разделов.
ОБЛАСТЬ ТЕМЫ 4a: Улучшение и уточнение процессов для операций, надежности и обслуживания (CSP PERFORM)
4 миллиона долларов, 3-6 проектов
Проекты в этой тематической области будут сосредоточены на повышении надежности, работоспособности и производительности систем, процессы и конструкции существующих технологий CSP.Эта тематическая область предназначена для дальнейшей разработки и оценки решений проблем надежности и производительности, выявленных на существующих предприятиях CSP.
ТЕМАТИЧЕСКАЯ ОБЛАСТЬ 4b: Исследования в области оборудования для оптимизированного и надежного оборудования (CSP REFORM)
4 миллиона долларов, 3-6 проектов
Проекты в этой тематической области будут сосредоточены на улучшении конструкции и эксплуатации заводов CSP путем разработки компонентов и оборудования для коммерчески значимые системы CSP, в которых используются традиционные паровые энергетические циклы Ренкина.
ОБЛАСТЬ ТЕМЫ 5: Малые инновационные проекты в области солнечной энергии (SIPS), фотоэлектрические и CSP
Проекты в этой тематической области будут сосредоточены на инновационных и новых идеях, которые более рискованны, чем те, которые основаны на установленных технологиях. SIPS имеет упрощенный процесс подачи заявок, предназначенный для поощрения заявок от инженеров и научных исследователей из традиционно недопредставленных групп, а также от начинающих исследователей, которые никогда не подавали заявки или не были отобраны для получения награды SETO.
ТЕМАТИЧЕСКАЯ ОБЛАСТЬ 5a: PV SIPS
2 миллиона долларов, 7-10 проектов
Проекты в этой тематической области будут сосредоточены на новых и возникающих областях исследований PV, которые могут дать значительные результаты в течение первого года работы и, в случае успеха, фундамент для продолжения исследований.Эти проекты должны быть нацелены на значительное снижение затрат и сосредоточены на повышении эффективности преобразования энергии, выработке энергии, повторном использовании и переработке компонентов системы, сроке службы и технологичности фотоэлектрических технологий.
ТЕМАТИЧЕСКАЯ ОБЛАСТЬ 5b: CSP SIPS
3 миллиона долларов, 10-13 проектов
Проекты в этой тематической области будут сосредоточены на инновационных и новаторских идеях, которые значительно снизят стоимость технологий CSP для производства электроэнергии или промышленного тепла. В случае успеха технология должна иметь хорошие возможности для перехода к следующему этапу исследований и разработок через год.
SETO провела информационный веб-семинар 19 апреля 2021 года, на котором обсуждалась программа финансирования и каждая из тем. Просмотрите запись и загрузите стенограмму и слайды презентации .
Ключевые даты| FOA Дата выдачи: | 25 марта 2021 |
| Крайний срок подачи письма о намерениях: | 26 апреля 2021 г., 17:00 ч.м. ET |
| Крайний срок подачи концептуальных документов ( концептуальных документов не требуются для тематических областей 5a и 5b ): | Тематические области 1, 2, 3, 4a, 4b: 27 апреля 2021 г., 17:00 ET |
| Информационный веб-семинар: | 19 апреля 2021 г., 15:00 ET Просмотрите запись (пароль: iZKTVkC3) Используйте Google Chrome для достижения наилучших результатов. |
| Крайний срок подачи полных заявок: | Все тематические области: 24 июня 2021 г., 17:00м. ET |
| Ожидаемый срок подачи ответов на комментарии рецензента: | Тематические области 1, 2, 3, 4a, 4b: 27 июля 2021 г., 17:00 ET |
| Ожидаемая дата для уведомлений о выборе EERE: | 24 сентября 2021 г. |
| Ожидаемые сроки для переговоров о присуждении: | сентябрь 2021 — январь 2022 |
Загрузите полную информацию о возможности финансирования и возможность финансирования по теме 5 на EERE Exchange.
Узнайте, как подать заявку на получение финансирования.
Прочтите пресс-релиз DOE об этом FOA.
Для получения поддержки по FOA свяжитесь с [email protected].
Подпишитесь на нашу рассылку, чтобы быть в курсе последних новостей SETO.
PV, MIL-I-631, 105C, ТИП F, ФОРМА U, УРОВЕНЬ C, КЛАСС 1, КАТЕГОРИЯ 1, БЕЗУСАДОЧНАЯ ТРУБКА из ПВХ
Цвета:
- 0 — Чёрный
- 2 — Красный
- 4 — желтый
- 5 — зеленый
- 9 — Белый
- C-Прозрачный
Описание
ТРУБКА ПВХ
105 ° C Рабочая температура
ОПИСАНИЕ:
СерияWEICO PV — это экономичный универсальный изоляционный материал.Он гибкий, термостойкий и маслостойкий, а также обладает превосходными термическими, механическими и электрическими свойствами. Эти экструдированные трубки, изготовленные из немигрирующих пластификаторов высочайшего качества, обладают превосходной термостойкостью и устойчивостью к грибкам, что делает их предпочтительными для широкого спектра электрических применений, включая изоляцию проводов, шин, выводов компонентов, клеммных наконечников или узлов электронных компонентов. .
ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ:
- Серия WEICO PV имеет рабочую температуру от -20 ° C до + 105 ° C.
- Сохраняет гибкость во всем температурном диапазоне.
ХАРАКТЕРИСТИКИ:
- Признан UL, сертифицирован CSA (105 ° C, 300 В)
- Проходит испытание на пламя UL VW-1
- MIL-I-631, тип F, форма U, класс C, класс 1, категория 1
УПАКОВКА:
- Золотники
- Порезка по спецификации заказчика
* Нажмите на номер детали ниже, чтобы узнать цену и заказать онлайн
| Мин. Температура | № |
|---|---|
| Макс.температура | № |
| Специальный | № |
Регуляторы давления Plast-O-Matic
Регуляторы давления Plast-O-Matic
PR-PRH- [PDF] Кривые рабочих характеристик регулятора давления
Преимущества:
- Более высокая скорость потока с меньшими потерями давления, чем у регуляторов конкурентов!
- Автоматически регулирует и предотвращает превышение давления на выходе его уставка.
- Широкий диапазон регулируемых настроек от 5 до 50 фунтов на квадратный дюйм.
- Прочная конструкция с давлением на входе до 10,34 бара (150 фунтов на кв. Дюйм).
- Конструкция подвижной диафрагмы обеспечивает чувствительную работу.
- Антипригарный дизайн.
- Цельный корпус исключает внутреннюю утечку.
Справочная таблица зависимости пропускной способности от перепада давления для PR / PRH / PRHM:
ПРИМЕЧАНИЕ: Общепринятая безопасная скорость в пластиковом трубопроводе составляет 5 футов в секунду.Вышеуказанные потоки выходят за рамки этой нормы.
Размеры регулятора давления серии PR и PRD
:
| РАЗМЕР NPT или BSP | ||||||||
|---|---|---|---|---|---|---|---|---|
| РАЗМЕР. | 1/4 « | 1/2″ | 3/4 « | 1″ | 1 1/2 « | 2″ | 3 « | |
| A | дюймов мм | 2 50,8 | 2-1 / 2 63,5 | 2-7 / 8 73 | 2-7 / 8 73 | 2-7 / 8 73 | 2-7 / 8 73 | 5-1 / 4 133.4 |
| B | дюйм мм. | 1-3 / 8 34,9 | 1 3/4 44,4 | 2-1 / 2 63,5 | 2-1 / 2 63,5 | 2-1 / 2 63,5 | 2-1 / 2 63,5 | 4 101,6 |
| C | дюйм мм. | 4-1 / 4 108 | 4 101,6 | 7-1 / 2 195,0 | 7-1 / 2 195,0 | 8 203,2 | 9-3 / 4 238.1 | 11-3 / 4 295,3 |
| D | дюйм мм. | 1-1 / 4 31,8 | 1 3/4 44,4 | 2-1 / 4 57,1 | 2-1 / 2 57,1 | 2-3 / 4 69,9 | 5-1 / 8 130,2 | 6-3 / 4 161,9 |
| E | дюйм мм. | 2 50,8 | 2 1/2 63,5 | 4-1 / 2 114,2 | 4-1 / 2 114.2 | 5 127 | 7 177,8 | 8-5 / 8 219,1 |
Номера деталей регуляторов серий PR, PRD и PRH:
| ТРУБА РАЗМЕР | СЕРИЯ PR * | СЕРИЯ PRD | ||
|---|---|---|---|---|
| Уплотнения EPDM | Уплотнения FKM | Уплотнения EPDM | Уплотнения FKM | PRD025EP | PRD025V |
| 1/2 дюйма | PR050EP * | PR050V * | PRD050EP | PRD050V |
| PRD050V | ||||
| PRD075EP | PRD075V | |||
| 1 « | PR100EP * | PR100V * | PRD100EP | PRD100V |
| 1206 1/2″ 9205 | PRD100V PRD150V | |||
| 2 « | PR200EP * | PR200V * | PRD200EP | PRD200V |
| PR300EP * | PR300V * | PRD300EP | PRD300V | |
| * Серия PR в настоящее время предлагается только 3″ Natural Polypro. Для 1/2 «, 3/4», 1 «, Geon PVC ИЛИ Corzan CPVC измените префикс на PRHM. Для 1/4″, 1 1/2 «, 2» и 3 «в Geon PVC измените префикс на PRH . Для 1/4 «, 1 1/2», в Corzan CPVC измените префикс на PRH. Для 1/4 «, 1/2», 3/4 «, 1», 1 1/2 «, 2» в Natural Polypro измените префикс на PRH. Для ПТФЭ 1/4 «, 1/2», 3/4 «, 1», 1 1/2 «измените префикс на PRH. Для 1/4 «, 1/2», 3/4 «, 1», 1 1/2 «, 2» и 3 «в Kynar PVDF измените префикс на PRH. | ||||
Пластиковые регуляторы давления представляют собой многофункциональные нормально открытые клапаны для регулирования давления на выходе, повышения производительности системы и уравновешивания давления в технологической системе.
Для применения в области фильтрации регуляторы перепада давления Plast-O-Matic уравновешивают давление на входе и выходе через ряд фильтров или других чувствительных компонентов.
Доступен из ПВХ, ПВДФ Kynar®, натурального полипропилена, ПТФЭ, размеры от 1/4 «до 3» NPT. Идеально подходит для агрессивных и других химических процессов, а также для деионизированной воды, воды обратного осмоса … любой сверхчистой жидкости.
Регуляторы Plast-O-Matic обеспечивают более высокий расход и гораздо меньший перепад от установленного давления, чем другие типичные регуляторы давления.Работа плавная, чувствительная и чрезвычайно точная.
ИНФОРМАЦИЯ ДЛЯ ЗАКАЗА:
Примечание: Для получения полной информации запросите страницу каталога PR-3.
ПР 075 В - ПВ
Материал корпуса уплотнений с резьбой BSP (см. Примечание)
025 (1/4 дюйма) 12 мм EP-EPDM PV-PVC
050 (1/2 дюйма) 20 мм V-Viton® PP-Polypro
075 (3/4 дюйма) 25 мм TF-PTFE
100 (1 дюйм) 32 мм PF-PVDF / Kynar®
150 (1-1 / 2 дюйма.) 50 мм
200 (2 дюйма) 63 мм
300 (3 дюйма) 90 мм
Примечание. Корпус пружины может быть изготовлен из ПВХ по более низкой цене. PR серии
в настоящее время предлагает только 3 «Natural Polypro.
Для 1/2″ 3/4 «1» Geon PVC OR Corzan CPVC измените префикс на PRHM.
Для 1/4 «, 1 1/2», 2 «и 3» из ПВХ Geon измените префикс на PRH.
Для 1/4 «, 1 1/2», в Corzan CPVC измените префикс на PRH.
Для 1/4 «, 1/2», 3/4 «, 1», 1 1/2 «, 2» в Natural Polypro измените префикс на PRH.
Для ПТФЭ 1/4 «, 1/2», 3/4 «, 1», 1 1/2 «измените префикс на PRH.
Для 1/4 «, 1/2», 3/4 «, 1», 1 1/2 «, 2» и 3 «в Kynar PVDF измените префикс на PRH.
Дополнительная информация: Каталог PR-3
Plast-O-Matic Valves, Inc.
1384 Pompton Avenue
Cedar Grove, NJ 07009 USA
Голос: (973) 256-3000
Факс: (973) 256-4745
Верх страницы
Viton® является зарегистрированным товарным знаком DuPont Dow Elastomers,
Kynar® является зарегистрированным товарным знаком Arkema., Corzan ™ является товарным знаком Noveon, Geon® является товарным знаком Geon.
FAIL-DRY® является зарегистрированным товарным знаком Plast-O-Matic Valves, Inc.
