Калькулятор расчета сечения кабеля

Калькулятор сечения кабеля

Таблица сечения кабеля по мощности и току

Медные кабеля

Сечение токопроводящей жилы мм2 Кабеля и провода с медными жилами
Напряжение 220 В Напряжение 380 В
Ток (А) Мощность (кВт) Ток (А) Мощность (кВт)
1,5 19 4,1 16 10,5
2,5 27 5,9 25 16,5
4 38 8,3 30 19,8
6 46 10,1 40 26,4
10 70 15,4 50 33,0
16 85 18,7 75 49,5
25 115 25,3 90 59,4
35 135 29,7 115 75,9
50 175 38,5 145 95,7
70 215 47,3 180 118,8
95 260 57,2 220 145,2
120 300 66 260 171,6

Алюминиевые кабеля

Сечение токопроводящей жилы мм 2 Кабеля и провода с алюминиевыми жилами
Напряжение 220 В Напряжение 380 В
Ток (А) Мощность (кВт) Ток (А) Мощность (кВт)
2,5 20 4,4 19 12,5
4 28 6,1 23 15,1
6 36 7,9 30 19,8
10 50 11 39 25,7
16 60 13,2 55 36,3
25 85 18,7 70 46,2
35 100 22 85 56,1
50 135 29,7 110 72,6
70 165 36,3
140
92,4
95 200 44,0 170 112,2
120 230 50,6 200 132,0

Разнообразные электрокабели и провода – это важная часть энергетики. Без них сегодня никуда. Провода окружают нас дома и на работе. Однако, если они подобраны неверно, это может привести к серьезным проблемам: перегреву шнура и даже замыканию.

Подбирая кабельно-проводниковую продукцию для дома или офиса, обратите должное внимание на диаметр кабеля, чтобы он подходил под возрастающую в процессе эксплуатации мощность.

Опытные электрики хорошо знают, какой проводник нужно выбирать в той или иной ситуации, а вот обычному покупателю на помощь придет наш онлайн-калькулятор расчета сечения кабеля. Проблема неправильного подбора проводов на самом деле сегодня достаточно высока, так как очень часто недобросовестные строители, желая сэкономить, ставят недорогой тонкий кабель, не учитывая мощность и напряжение.

Также современные гаджеты и бытовые приборы требуют особого подбора электрокабеля и его сечения. Учитывая это, сотрудники компании «Kabel-Energo» разработали специальный калькулятор расчета сечения кабеля, с помощью которого можно рассчитать допустимые нагрузки и мощность.

Что такое калькулятор сечения кабеля?

Представленный функционал дает возможность проводить расчет сечения провода, исходя из показателей максимальной нагрузки и входного напряжения. При этом учитывается не только материал жилы, но и условия прокладывания, критерии подбора и предположительная утечка напряжения.

Также программа дает возможность провести расчеты максимально допустимых нагрузок и тока на проводник с указанными параметрами. Пользоваться калькулятором просто, чтобы провести расчет сечения провода, стоит сделать следующее:

  • Укажите данные для расчета: ток или мощность.
  • Выставьте необходимое напряжение.
  • Выберите, какая вас интересует жила – медная или алюминиевая.
  • Учтите тип проводки – открытая или закрытая, а также количество проводов.
  • В качестве дополнительных условий напишите длину провода.

Нажмите «Расчет» и получите все необходимые параметры. Очень легко и удобно, а главное вы не ошибетесь и точно сможете купить нужный кабель. По результатам подсчета вы сможете сделать выбор подходящего товара у нас в каталоге.

Стоит учитывать, что представленный функционал носит только рекомендательный характер и перед тем как использовать провода в электрических системах, стоит посоветоваться с профессионалом. В зависимости от того, какое количество верных и нужных параметров вы введете, тем правильнее и точнее будет результат.

Таблица сечения кабеля по мощности и току – для чего она нужна?

Также чтобы определить нужное сечение кабеля по мощности и току, используется специальная таблица расчета мощности кабеля. Все внесенные данные в ней рассчитаны и прописаны ПУЭ (правила устройства электроустановок).

Таблица расчета сечения провода состоит из нескольких колонок, где указываются все известные сечения кабеля и показатели максимально допустимых мощности и тока для разного напряжения. Для медных и алюминиевых проводов приведены разные расчеты.

Что разобраться было легче, приведем пример: согласно таблице, для алюминиевого провода сечением 16 мм кв. максимально допустимая мощность составляет 13,2 кВт и ток 60 А при напряжении 220 В.

Приведенные в таблице данные весьма полезны при подборе стабилизаторов или прокладывании проводки в новых зданиях. Для удобства наших клиентов, таблица сечения проводов по току и мощности размещена у нас на сайте в разделе «Калькулятор сечения провода».

Потребляемый ток можно рассчитать по формуле I=P/U, где:

  • I – сила тока;
  • P – мощность;
  • U – напряжение.

Заходите к нам на сайт, используйте для подсчетов любой из способов расчета сечения кабеля и покупайте нашу продукцию. При необходимости наши специалисты помогут вам и с выбором, и с подсчетами. Ждем вас с нетерпением.

Калькулятор расчета сечения кабеля по мощности и току

С помощью онлайн калькулятора вы можете рассчитать нужное сечение провода или кабеля по заданной мощности и току.

Перед выполнением электромонтажных работ очень часто требуется рассчитать сечение проводов по току или мощности. Это можно сделать при помощи таблиц или специального калькулятора расчета сечения кабеля по мощности и току.

Способы расчетов

Для быстрых и точных вычислений сечения кабеля используйте калькулятор онлайн, для этого нужно ввести исходные данные. В первую очередь, вводится значение потребляемой мощности и номинального напряжения. В обязательном порядке указывается количество фаз и материал, из которого изготовлены жилы. Кроме того, понадобится информация о протяженности и типе кабельных линий. На калькуляторе результаты вычислений отображают два показателя – расчетное и рекомендуемое сечение.

Подобные расчеты выполняются без учета индуктивности сопротивления кабельных линий на потери напряжения. В калькуляторе заранее заложена величина допустимых потерь в количестве 5%. Данная норма будет действительной при соблюдении некоторых условий. Для сетей переменного тока значение коэффициента мощности должно составлять 1. Кроме того, должны обязательно учитываться материалы, используемые в жилах проводников. Результаты вычислений при помощи калькулятора, не следует считать окончательным вариантом. Для конкретных случаев могут понадобиться дополнительные уточняющие расчеты с привлечением квалифицированных специалистов.

Для чего рассчитывается сечение

Правильные расчеты сечения кабеля являются залогом безопасной эксплуатации электрических сетей. С помощью кабельно-проводниковой продукции осуществляется не только передача, но и распределение тока, поскольку иных способов просто не существует.

При недостаточном сечении кабеля мощные потребители не смогут нормально функционировать, проводник начнет перегреваться. В результате, постепенно разрушается изоляция, снижается надежность и продолжительность эксплуатации. В конце концов, несоответствие провода повышенной нагрузке может привести к его полному перегоранию. Это происходит, когда хозяева, пытаясь сэкономить, используют кабели с меньшим сечением, чем необходимо. Именно такой подход и является наиболее частой причиной коротких замыканий. Поэтому еще на стадии проектирования особое внимание уделяется расчетам, что позволяет избежать перегрева, потери мощности, непредвиденных расходов на ремонтно-восстановительные работы.

Правильный выбор параметров проводника обеспечивает, в дальнейшем, качественную и устойчивую работу потребителей. Основным критерием расчетов выступает мощность приборов и оборудования, запланированных для постоянной эксплуатации. При одной и той же нагрузке площадь сечения медного и алюминиевого провода различаются между собой.

Подобрать сечение провода по току. Онлайн калькулятор расчета сечения кабеля по мощности

В процессе проведения ремонта обычно всегда осуществляют замену старой электропроводки. Это связано с тем, что в последнее время появилось много полезных бытовых приборов, которые облегчают жизнь домохозяек. Причем, потребляют они немало энергии, чего старая проводка, просто может не выдержать. К таким электроприборам следует отнести стиральные машины, электрические духовки, электрочайники, микроволновые печи и т.д.

Прокладывая электропровода, следует знать, какого сечения провод нужно проложить, чтобы запитать тот или иной электроприбор или группу электроприборов. Как правило, выбор осуществляется как по потребляемой мощности, так и по силе тока, который потребляют электроприборы. При этом, нужно учитывать, как способ укладки, так и длину провода.

Довольно просто осуществить выбор сечения прокладываемого кабеля по мощности нагрузки. Это может быть одна нагрузка или совокупность нагрузок.

Каждый бытовой прибор, тем более новый, сопровождается документом (паспортом), где указаны его основные технические данные. Кроме этого, такие же данные имеются на специальных табличках, прикрепленных к корпусу изделия. На этой табличке, которая располагается сбоку или сзади прибора, указывается страна изготовитель, его заводской номер и, конечно же, его потребляемая мощность в ватах (W) и ток, который потребляет аппарат в амперах (А). На изделиях отечественного производителя мощность может указываться в ваттах (Вт) или киловаттах (кВт). На импортных моделях присутствует буква W. Кроме этого, потребляемая мощность обозначается как «ТОТ» или «ТОТ MAX».


Пример подобной таблички, где указана основная информация о приборе. Такую табличку можно найти на любом техническом устройстве.

В случае, если узнать нужную информацию не удается (на табличке затерлась надпись или бытовой техники еще нет) можно узнать приблизительно, какую мощность имеют самые распространенные бытовые приборы. Все эти данные реально отыскать в таблице. В основном, электроприборы стандартизированы по потребляемой мощности и особого разброса данных нет.

В таблице выбираются именно те электроприборы, которые планируется приобрести, и записываются их потребляемый ток и мощность. Из списка лучше выбирать показатели, которые имеют максимальные величины. В таком случае не удастся просчитаться и проводка окажется более надежной. Дело в том, что чем толще кабель, тем лучше, так как проводка греется гораздо меньше.

Как осуществляется выбор

При выборе провода, следует просуммировать все нагрузки, которые будут подключены к этому проводу. При этом, следует проконтролировать, чтобы все показатели были выписаны или в ваттах, или киловаттах. Чтобы перевести показатели к одному значению, следует цифры или поделить, или умножить на 1000. Например, чтобы перевести в ватты, следует все цифры (если они в киловаттах) умножить на 1000: 1,5 кВт = 1,5х1000 = 1500 Вт. При обратном переводе действия производятся в обратном порядке: 1500 Вт = 1500/1000 = 1,5 кВт. Обычно, все расчеты производятся в ватах. После подобных расчетов производится выбор кабеля, воспользовавшись соответствующей таблицей.

Воспользоваться таблицей можно следующим образом: находят соответствующий столбик, где указано напряжение питания (220 или 380 вольт). В этом столбике находится цифра, которая соответствует мощности потребления (нужно брать чуть большее значение). В строчке, которая соответствует потребляемой мощности, в первом столбце указано сечение провода, которое допустимо использовать. Отправляясь в магазин за кабелем, следует искать провод, сечение которого соответствует записям.

Какой провод использовать – алюминиевый или медный?

В данном случае все зависит от потребляемой мощности. К тому же, медный провод выдерживает нагрузку в два раза больше, чем алюминиевый. Если нагрузки большие, то лучше отдать предпочтение медному проводу, так как он будет тоньше и его легче прокладывать. К тому же, его проще подключать к электрооборудованию, в том числе и к розеткам, и к выключателям. К сожалению, провод из меди имеет существенный минус: он стоит намного дороже провода из алюминия. Несмотря на это, он прослужит гораздо дольше.

Как рассчитать сечение кабеля по току

Большинство мастеров рассчитывают диаметры проводов по потребляемому току. Иногда это упрощает задачу, тем более, если знать какой ток выдерживает провод, имеющий ту или иную толщину. Для этого необходимо выписать все показатели потребляемого тока и просуммировать. Сечение провода можно подобрать по той же таблице, только теперь нужно искать столбик, где указан ток. Как правило, всегда выбирается большее значение для надежности.

Например, для подключения варочной поверхности, которая может потреблять максимальный ток до 16А, обязательно выбирается медный провод. Обратившись за помощью к таблице, искомый результат можно найти в третьей колонке слева. Поскольку там нет значения 16А, то выбираем ближайшее, большее – 19А. Под этот ток подходит значение сечения кабеля, равное 2,0 мм квадратных.


Как правило, подключая мощные бытовые приборы, их запитывают отдельными проводами, с установкой отдельных автоматов включения. Это существенно упрощает процесс подбора проводов. К тому же, это часть современных требований к электропроводке. Плюс ко всему, это практично. В аварийной ситуации не придется отключать электричество полностью, во всем жилище.

Не рекомендуется выбирать провода по меньшему значению. Если кабель постоянно будет работать при максимальных нагрузках, то это может привести к аварийным ситуациям в электрической сети. Результатом может послужить пожар, если неправильно подобраны автоматические выключатели. При этом, следует знать, что они от возгорания оболочки провода не защищают, а подобрать точно по току не удастся, чтобы он смог защитить провода от перегрузки. Дело в том, что они не регулируются и выпускаются на фиксированное значение тока. Например, на 6А, на 10А, на 16А и т.д.

Выбор провода с запасом позволит в дальнейшем установить на эту линию еще один электроприбор или даже несколько, если это будет соответствовать норме потребления по току.

Расчет кабеля по мощности и длине

Если взять во внимание среднестатистическую квартиру, то длина проводов не достигает таких величин, чтобы принимать во внимание этот фактор. Несмотря на это, бывают случаи, когда при выборе провода следует учитывать и их длину. Например, требуется подключить частный дом от ближайшего столба, который может находиться на значительном расстоянии от дома.

При значительных токах потребления, длинный провод может оказывать влияние на качество электропередачи. Это связано с потерями в самом проводе. Чем больше будет длина провода, тем больше окажутся потери в самом проводе. Другими словами, чем больше будет длина провода, тем больше окажется падения напряжения на данном участке. Применительно к нашему времени, когда качество электропитания оставляет желать лучшего, подобный фактор играет существенную роль.

Чтобы это знать, опять придется обратиться к таблице, где можно определить сечение провода, в зависимости от расстояния до точки питания.


Таблица определения толщины провода, в зависимости от мощности и расстояния.

Открытый и закрытый способ прокладки проводов

Ток, проходящий по проводнику, заставляет его нагреваться, так как он имеет определенное сопротивление. Итак, чем больше ток, тем больше тепла на нем выделяется, при условиях одинакового сечения. При одном и том же токе потребления, тепла выделяется на проводниках меньшего диаметра больше, чем на проводниках, имеющих большую толщину.

В зависимости от условий прокладки, изменяется и количество тепла, выделяемое на проводнике. При открытой прокладке, когда провод активно охлаждается воздухом, можно отдать предпочтение тоньшему проводу, а когда провод прокладывается закрытым и охлаждение его сведено к минимуму, то лучше выбирать более толстые провода.

Подобную информацию так же можно найти в таблице. Принцип выбора такой же, но с учетом еще одного фактора.

И, наконец, самое главное. Дело в том, что в наше время производитель пытается экономить на всем, в том числе и на материале для проводов. Очень часто, заявленное сечение не отвечает действительности. Если продавец не ставит в известность покупателя, то лучше на месте провести измерение толщины провода, если это критично. Для этого достаточно взять с собой штангенциркуль и замерить толщину провода в миллиметрах, после чего посчитать его сечение по простой формуле 2*Pi*D или Pi*R в квадрате. Где Pi — это постоянное число равное 3,14, а D – это диаметр провода. В другой формуле – соответственно Pi=3,14, а R в квадрате – это радиус в квадрате. Радиус вычислить очень просто, достаточно диаметр поделить на 2.

Некоторые продавцы прямо указывают на несоответствие заявленного сечения и действительного. Если провод выбирается с большим запасом – то это совсем не существенно. Главная проблема состоит в том, что цена провода, по сравнению с его сечением, не занижается.

Каждый мастер желает знать... как рассчитать сечение кабеля для той или иной нагрузки. С этим приходится сталкиваться при проведении проводки в доме или гараже, даже при подключении станков - нужно быть уверенным, что выбранный сетевой шнур не задымится при включении станка...

Я решил создать калькулятор расчета сечения кабеля по мощности, т. е. калькулятор считает потребляемый ток, а затем определяет требуемое сечение провода, а также рекомендует ближайший по значению автоматический выключатель.

Силовые кабели ГОСТ 31996-2012

Расчет сечения кабеля по мощности производится в соответствии с таблицами нормативного документа ГОСТ 31996-2012 «Кабели силовые с пластмассовой изоляцией». При этом сечение указывается с запасом по току во избежания нагрева и возгорания провода, работающего на максимальном токе. А также я ввел коэффициент 10%, т.е. к максимальному току добавляется еще 10% для спокойной работы кабеля 🙂

Например, берем мощность нагрузки 7000 Вт при напряжении 250 Вольт, получаем ток 30.8 Ампер (добавив про запас 10%), будем использовать медный одножильный провод с прокладкой по воздуху, в результате получим сечение: 4 кв.мм., т.е. кабель с максимальным током 39 Ампер. Кабель сечением 2.5 кв.мм. на ток 30 Ампер использовать не рекомендуется, т.к. провод будет эксплуатироваться на максимально допустимых значениях силы тока, что может привести к нагреву провода с последующим разрушением электро изоляции.

Таблица сечения кабеля по току и мощности для медного провода

Ознакомьтесь также с этими статьями

Сечение жилы мм 2 Для кабеля с медными жилами
Напряжение 220 В Напряжение 380 В
Ток А Мощность кВт Ток А Мощность кВт
1,5 19 4,1 16 10,5
2,5 27 5,9 25 16,5
4 38 8,3 30 19,8
6 46 10,1 40 26,4
10 70 15,4 50 33,0
16 85 18,7 75 49,5
25 115 25,3 90 59,4
35 135 29,7 115 75,9
50 175 38,5 145 95,7
70 215 47,3 180 118,8
95 260 57,2 220 145,2
120 300 66 260 171,6

Данные в таблицах приведены для ОТКРЫТОЙ проводки!!!

Таблица сечения алюминиевого провода по потребляемой мощности и силе тока

Сечение жилы мм 2 Для кабеля с алюминиевыми жилами
Напряжение 220 В Напряжение 380 В
Ток А Мощность кВт Ток А Мощность кВт
2,5 20 4,4 19 12,5
4 28 6,1 23 15,1
6 36 7,9 30 19,8
10 50 11 39 25,7
16 60 13,2 55 36,3
25 85 18,7 70 46,2
35 100 22 85 56,1
50 135 29,7 110 72,6
70 165 36,3 140 92,4
95 200 44,0 170 112,2
120 230 50,6 200 132,0

Калькулятор расчета сечения кабеля


Онлайн калькулятор предназначен для расчета сечения кабеля по мощности.

Вы можете выбрать требуемые электроприборы, отметив их галочкой, для автоматического определения их мощности, либо ввести мощность в ватах (не в киловатах!) в поле ниже, затем выбрать остальные данные: напряжение сети, металл проводника, тип кабеля, где прокладывается и калькулятор произведет расчет сечения провода по мощности и подскажет какой автоматический выключатель поставить.

Надеюсь, мой калькулятор поможет многим мастерам.


Расчет сечения кабеля по мощности:

Требуемая мощность (выберите потребителей из таблицы):

Вид электрического тока

Вид тока зависит от системы электроснабжения и подключаемого оборудования.

Выберите вид тока : Выбрать Переменный ток Постоянный ток

Материал проводников кабеля

Материал проводников определяет технико-экономические показатели кабельной линии.

Выберите материал проводников:

Выбрать Медь (Cu) Алюминий (Al)

Суммарная мощность подключаемой нагрузки

Мощность нагрузки для кабеля определяется как сумма потребляемых мощностей всех электроприборов, подключаемых к этому кабелю.

Введите мощность нагрузки: кВт

Номинальное напряжение

Введите напряжение: В

Только для переменного тока

Система электроснабжения: Выбрать Однофазная Трехфазная

Коэффициент мощности cosφ определяет отношение активной энергии к полной. Для мощных потребителей значение указано в паспорте устройства. Для бытовых потребителей cosφ принимают равным 1.

Коэффициент мощности cosφ:

Способ прокладки кабеля

Способ прокладки определяет условия теплоотвода и влияет на максимальную допустимую нагрузку на кабель.

Выберите способ прокладки:

Выбрать Открытая проводка Скрытая проводка

Количество нагруженных проводов в пучке

Для постоянного тока нагруженными считаются все провода, для переменного однофазного - фазный и нулевой, для переменного трехфазного - только фазные.

Выберите количество проводов:

Выбрать Два провода в раздельной изоляции Три провода в раздельной изоляции Четыре провода в раздельной изоляции Два провода в общей изоляции Три провода в общей изоляции

Минимальное сечение кабеля: 0

Кабель с рассчитанным сечением не будет перегреваться при заданной нагрузке. Для окончательного выбора сечения кабеля необходимо проверить падение напряжения на токонесущих жилах кабельной линии.

Длина кабеля

Введите длину кабеля: м

Допустимое падение напряжения на нагрузке

Введите допустимое падение: %

Минимальное сечение кабеля с учетом длины: 0

Рассчитанное значение сечения кабеля является ориентировочным и не может использоваться в проектах систем электроснабжения без профессиональной оценки и обоснования в соответствии с нормативными документами!

Таблица сечения кабеля по мощности и току

Сечение

Медные жилы проводов и кабелей

Токопроводящие жилы

Напряжение 220В Напряжение 380В

мм.кв.

Мощность, кВт

Мощность, кВт

Сечение

Алюминиевые жилы, проводов и кабелей

токопроводящие жилы

Напряжение, 220В Напряжение, 380В

мм. кв.

ток, А

Мощность, кВт

Ток, А

Мощность, кВт

Для чего нужен расчет сечения?

Электрические кабели и провода – основа энергетической системы, если они подобраны неправильно, это сулит множество неприятностей. Делая ремонт в доме или квартире, а особенно при возведении новой конструкции, уделите должное внимание схеме проводки и выбору корректного сечения кабеля для питания мощности, которая в процессе эксплуатации может возрастать.

Специалисты нашей компании при монтаже стабилизаторов напряжения и систем резервного электропитания сталкиваются с халатным отношением электриков и строителей к организации проводки в частных домах, в квартирах и на промышленных объектах. Плохая проводка может быть не только в тех помещениях, где длительное время не было капитального ремонта, а также когда дом проектировался одним владельцем под однофазную сеть, а новый владелец решил «завести» трехфазную сеть, но уже не имел возможности подключить нагрузку равномерно к каждой из фаз. Нередко провод сомнительного качества и недостаточного сечения встречается в тех случаях, когда строительный подрядчик решил сэкономить на стоимости провода, а также возможны любые другие ситуации, когда рекомендуется делать энергоаудит.

Современный набор бытовых приборов требует индивидуального подхода для расчета сечения кабеля, поэтому нашими инженерами был разработан этот онлайн калькулятор по расчету сечения кабеля по мощности и току. Проектируя свой дом или выбирая стабилизатор напряжения, вы всегда можете проверить, какое сечение кабеля требуется для этой задачи. Все что от вас требуется, это внести корректные значения соответствующие вашей ситуации.

Обращаем ваше внимание, что недостаточное сечение кабеля ведет к перегреванию провода, тем самым существенно повышая возможность возникновения короткого замыкания в электрической сети, выходу из строя подключенного оборудования и возникновению пожара. Качество силовых кабелей и корректность выбора их сечения гарантирует долгие годы службы и безопасность эксплуатации.

Расчет сечения кабеля для постоянного тока

Данный калькулятор хорош также тем, что позволяет корректно рассчитать сечение кабеля для сетей постоянного тока. Это особенно актуально для систем резервного питания на основе мощных инверторов, где применяются аккумуляторы большой емкости, а разрядный постоянный ток может достигать 150 Ампер и более. В таких ситуациях учитывать сечение провода для постоянного тока крайне важно, поскольку при заряде аккумуляторов важна высокая точность напряжения, а при недостаточном сечении кабеля могут возникать ощутимые потери и, соответственно, аккумулятор будет получать недостаточный уровень напряжения заряда постоянного тока. Подобная ситуация может послужить ощутимым фактором сокращения срока службы батареи.

Качество проведения электромонтажных работ оказывает воздействие на безопасность целого здания. Определяющим фактором при проведении таких работ является показатель сечения кабеля. Для осуществления расчета нужно выяснить характеристики всех подключенных потребителей электричества. Необходимо провести расчет сечения кабеля по мощности. Таблица нужна, чтобы посмотреть требуемые показатели.

Качественный и подходящий кабель обеспечивает безопасную и долговечную работу любой сети

Оптимальная площадь сечения кабеля позволяет протекать максимальному количеству тока и при этом не нагревается. Выполняя проект электропроводки, важно найти правильное значение для диаметра провода, который бы подходил под определенные условия потребляемой мощности. Чтобы выполнить вычисления, требуется определить показатель общего тока. При этом нужно выяснить мощность всего оборудования, которое подключено к кабелю.

Перед работой вычисляется сечение провода и нагрузка. Таблица поможет найти эти значения. Для стандартной сети 220 вольт, примерное значение тока рассчитывается так, I(ток)=(Р1+Р2+….+Рn)/220, Pn – мощность. Например, оптимальный ток для алюминиевого провода – 8 А/мм, а для медного – 10 А/мм.

В таблице показано, как проводить расчеты, зная технические характеристики

Расчет по нагрузке

Даже определив нужное значение, можно произвести определенные поправки по нагрузке. Ведь нечасто все приборы работают одновременно в сети. Чтобы данные были более точными, необходимо значение сечения умножить на Кс (поправочный коэффициент). В случае, если будет включаться всё оборудование в одно и то же время, то данный коэф-т не применяется.

Чтобы выполнить вычисления правильно применяют таблицу расчетов сечения кабеля по мощности. Нужно учитывать, что существует два типа данного параметра: реактивная и активная.

В электрических сетях протекает ток переменного типа, показатель которого может меняться. Активная мощность нужна, чтобы рассчитать среднее показатели. Активную мощность имеют электрические нагреватели и лампы накаливания. Если в сети присутствуют электромоторы и трансформаторы, то могут возникать некоторые отклонения. При этом и формируется реактивная мощность. При расчетах показатель реактивной нагрузки отражается в виде коэффициента (cosф).

Полезная информация! В быту среднее значение cosф равняется 0,8. А у компьютера такой показатель равен 0,6-0,7.

Расчет по длине

Вычисления параметров по длине необходимы при возведении производственных линий, когда кабель подвергается мощным нагрузкам. Для расчетов применяют таблицу сечения кабеля по мощности и току. При перемещении тока по магистралям проявляются потери мощности, которые зависят от сопротивления, появляющегося в цепи.

По техническим параметрам, самое большое значение падения напряжения не должно быть больше пяти процентов.

Использование таблицы сечения проводов по мощности

На практике для проведения подсчетов применяется таблица. Расчет сечения кабеля по мощности осуществляется с учетом показанной зависимости параметров тока и мощности от сечения. Существуют специальные стандарты возведения электроустановок, где можно посмотреть информацию по нужным измерениям. В таблице представлены распространенные значения.

Чтобы подобрать кабель под определенную нагрузку, необходимо провести некоторые расчеты:

  • рассчитать показатель силы тока;
  • округлить до наибольшего показателя, используя таблицу;
  • подобрать ближайший стандартный параметр.

Статья по теме:

Видео пошагового монтажа позволит всю работу произвести самостоятельно без обращения к специалистам. Что нужно подготовить для работы и как избежать ошибок мы и расскажем в статье.

Формула расчетов мощности по току и напряжению

Если уже имеются какие-то кабели в наличии, то чтобы узнать нужное значение, следует применить штангенциркуль. При этом измеряется сечение и рассчитывается площадь. Так как кабель имеет округлую форму, то расчет производится для площади окружности и выглядит так: S(площадь)= π(3,14)R(радиус)2. Можно правильно определить, используя таблицу, сечение медного провода по мощности.

Важная информация! Большинство производителей уменьшают размер сечения для экономии материала. Поэтому, совершая покупку, воспользуйтесь штангенциркулем и самостоятельно промеряйте провод, а затем рассчитайте площадь. Это позволит избежать проблем с превышением нагрузки. Если провод состоит из нескольких скрученных элементов, то нужно промерить сечение одного элемента и перемножить на их количество.

Какие есть примеры?

Определенная схема позволит вам сделать правильный выбор сечения кабеля для своей квартиры. Прежде всего, спланируйте места, в которых будут размещаться источники света и розетки. Также следует выяснить, какая техника будет подключаться к каждой группе. Это позволит составить план подсоединения всех элементов, а также рассчитать длину проводки. Не забывайте прибавлять по 2 см на стыки проводов.

Определение сечения провода с учетом разных видов нагрузки

Применяя полученные значения, по формулам вычисляется значение силы тока и по таблице определяется сечение. Например, требуется узнать сечение провода для бытового прибора, мощность которого 2400 Вт. Считаем: I = 2400/220 = 10,91 А. После округления остается 11 А.

Чтобы определить точный показатель площади сечения применяются разные коэффициенты. Особенно данные значения актуальны для сети 380 В. Для увеличения запаса прочности к полученному показателю стоит прибавить еще 5 А.

Стоит учитывать, что для квартир применяются трехжильные провода. Воспользовавшись таблицами, можно подобрать самое близкое значение тока и соответствующее сечение провода. Можно посмотреть какое нужно сечение провода для 3 кВт, а также для других значений.

У проводов разного типа предусмотрены свои тонкости расчетов. Трехфазный ток применяется там, где нужно оборудование значительной мощности. Например, такое используется в производственных целях.

Для выявления нужных параметров на производствах важно точно рассчитать все коэффициенты, а также учесть потери мощности при колебаниях в напряжении. Выполняя электромонтажные работы дома, не нужно проводить сложные расчеты.

Следует знать о различиях алюминиевого и медного провода. Медный вариант отличается более высокой ценой, но при этом превосходит аналог по техническим характеристикам. Алюминиевые изделия могут крошиться на сгибах, а также окисляются и имеют более низкий показатель теплопроводности. По технике безопасности в жилых зданиях используется только продукция из меди.

Основные материалы для кабелей

Так как переменный ток передвигается по трем каналам, то для монтажных работ используется трехжильный кабель. При установке акустических приборов применяются кабели, имеющие минимальное значение сопротивления. Это поможет улучшить качество сигнала и устранить возможные помехи. Для подключения подобных конструкций применяются провода, размер которых 2*15 или 2*25.

Подобрать оптимальный показатель сечения для применения в быту помогут некоторые средние значения. Для розеток стоит приобрести кабель 2,5 мм2, а для оформления освещения – 1,5 мм2. Оборудование с более высокой мощностью требует сечения размером 4-6 мм2.

Специальная таблица окажет помощь, если возникают сомнения при расчетах. Для определения точных показателей нужно учитывать все факторы, которые оказывают влияние на ток в цепи. Это длина отдельных участков, метод укладки, тип изоляции и допустимое значение перегрева. Все данные помогают увеличить производительность в производственных масштабах и более эффективно применять электрическую энергию.

Расчет сечения кабеля и провода по мощности и току, для подключения частного дома (видео)

Возможно Вам также будет интересно:

Светильники светодиодные для внутреннего освещения: преимущества, особенности работы и разновидности

На сегодняшний день существует широкий ассортимент кабельной продукции, с поперечным сечением жил от 0,35 мм.кв. и выше.

Если неправильно выбрать сечение кабеля для бытовой проводки, то результат может иметь два итога:

  1. Чересчур толстая жила «ударит» по Вашему бюджету, т.к. ее погонный метр будет стоить дороже.
  2. При неподходящем диаметре проводника (меньшем, чем необходимо), жилы начнут нагреваться и плавить изоляцию, что вскоре приведет к и короткому замыканию.

Как Вы понимаете, и тот и другой итог неутешительный, поэтому перед и квартире необходимо правильно рассчитать сечение кабеля в зависимости от мощности, силы тока и длины линии. Сейчас мы подробно рассмотрим каждую из методик.

Расчет по мощности электроприборов

Для каждого кабеля есть определенная величина тока (мощности), которую он способен выдержать при работе электроприборов. Если ток (мощность), потребляемый всеми приборами, будет превышать допустимую величину для токопроводящей жилы, то в скором времени аварии не избежать.

Чтобы самостоятельно рассчитать мощность электроприборов в доме, необходимо на лист бумаги выписать характеристики каждого прибора отдельно (плиты, телевизора, светильников, пылесоса и т.д.). После этого все значения суммируются, и готовое число используется для выбора кабеля с жилами с оптимальной площадью поперечного сечения.

Формула расчета имеет вид:

Pобщ = (P1+P2+P3+…+Pn)*0.8,

Где: P1..Pn–мощность каждого прибора, кВт

Обращаем Ваше внимание на то, что получившееся число необходимо умножить на поправочный коэффициент – 0,8. Этот коэффициент обозначает, что из всех электроприборов одновременно работать будет только 80%. Такой расчет более логичный, потому что, к примеру, пылесосом либо феном Вы точно не будете пользоваться в течение длительного времени без перерыва.

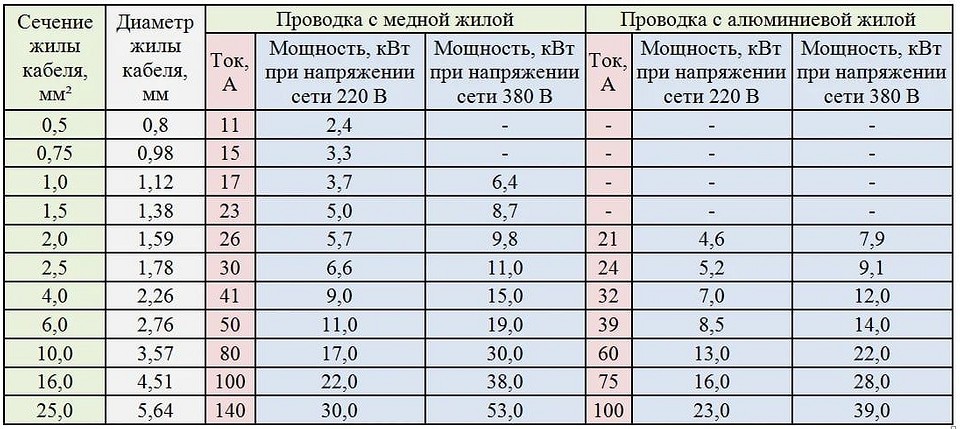

Таблицы выбора сечения кабеля по мощности:

Это приведенные и упрощенные таблицы, более точные значения вы можете найти в п.1.3.10-1.3.11.

Как вы видите, для каждого определенного вида кабеля табличные значения имеют свои данные. Все что Вам нужно, это найти ближайшее значение мощности и посмотреть соответствующее сечение жил.

Чтобы Вы наглядно поняли, как правильно рассчитать кабель по мощности, приведем простой пример:

Мы подсчитали, что суммарная мощность всех электроприборов в квартире составляет 13 кВт. Данное значение необходимо умножить на коэффициент 0,8, что в результате даст 10,4 кВт действительной нагрузки. Далее в таблице ищем подходящее значение в колонке. Нас устраивает цифра «10,1» при однофазной сети (напряжение 220В) и «10,5», если сеть трехфазная.

Это значит, что нужно выбрать такое сечение жил кабеля, который будет питать все расчётные приборы – в квартире, комнате или каком-либо другом помещении. То есть такой расчёт нужно проводить для каждой розеточной группы, запитанной от одного кабеля, или для каждого прибора, если он запитан напрямую от щитка. В примере выше, мы привели расчет площади поперечного сечения жил вводного кабеля на весь дом или квартиру.

Итого, выбор сечения останавливаем на 6-миллиметровом проводнике при однофазной сети либо 1,5-миллиметровом при трехфазной сети. Как вы видите, все довольно просто и даже электрик-новичок справится с таким заданием самостоятельно!

Расчет по токовой нагрузке

Расчет сечения кабеля по току более точный, поэтому лучше всего пользоваться им. Суть аналогична, но только в данном случае необходимо определить токовую нагрузку на электропроводку. Для начала по формулам считаем силу тока по каждому из приборов.

Если в доме однофазная сеть, для расчета необходимо воспользоваться следующей формулой: Для трехфазной сети формула будет иметь вид: Где, P – мощность электроприбора, кВт

cos Фи- коэффициент мощности

Более подробно о формулах, связанных с вычислением мощности, можно прочитать в статье: .

Обращаем Ваше внимание на то, что от условий прокладки проводника будут зависеть значения табличных величин. При допустимые токовые нагрузки и мощность будут значительно большими, чем при .

Повторимся, любой расчет сечения проводится для конкретного прибора или их группы.

Таблица выбора сечения кабеля по току и мощности:

Расчет по длине

Ну и последний способ, позволяющий рассчитать сечение кабеля – по длине. Суть следующих вычислений заключается в том, что каждый проводник имеет свое сопротивление, которое с увеличением протяженности линии способствует (чем больше расстояние, тем больше и потери). В том случае, если величина потерь превысит отметку в 5%, необходимо выбрать проводник с жилами покрупнее.

Для вычислений используется следующая методика:

  • Нужно рассчитать суммарную мощность электроприборов и силу тока (выше мы предоставили соответствующие формулы).
  • Выполняется расчет сопротивления электропроводки. Формула имеет следующий вид: удельное сопротивление проводника (p) * длину (в метрах). Получившееся значение необходимо разделить на выбранное поперечное сечение кабеля.

R=(p*L)/S, где p — табличная величина

Обращаем Ваше внимание на то, что длина прохождения тока должна умножаться в два раза, т.к. ток изначально идет по одной жиле, а потом возвращается назад по другой.

  • Рассчитываются потери напряжения: сила тока умножается на рассчитанное сопротивление.

U потерь =I нагрузки *R провода

ПОТЕРИ=(U потерь /U ном)*100%

  • Определяется величина потерь: потери напряжения делятся на напряжение в сети и умножаются на 100%.
  • Итоговое число анализируется. Если значение меньше 5%, оставляем выбранное сечение жилы. В противном случае подбираем более «толстый» проводник.

Допустим мы рассчитали, что сопротивление жил у нас 0,5 Ома, а ток 16 Ампер, тогда.

Главная » Стены » Подобрать сечение провода по току. Онлайн калькулятор расчета сечения кабеля по мощности

Расчет сечения кабелей и проводов по мощности и току

При ремонте и проектировании электрооборудования появляется необходимость правильно выбирать провода. Можно воспользоваться специальным калькулятором или справочником. Но для этого необходимо знать параметры нагрузки и особенности прокладки кабеля.

Блок: 1/6 | Кол-во символов: 248
Источник: https://odinelectric.ru/wiring/kak-rasschitat-neobhodimoe-sechenie-provoda-po-moshhnosti-nagruzki

Если покупаете провод и замеряете его диаметр, то не забудьте, что площадь рассчитывается по формуле:

S=π*d²/4

d – диаметр.

Не стоит также забывать удельное сопротивление. Оно зависит от материала, из которого сделаны провода. Удельное сопротивление алюминия больше, чем меди. Значит, при одинаковой площади сильнее нагреваться будет алюминий. Сразу становится понятно, почему алюминиевые провода рекомендуют брать большего сечения, чем медные.

Чтобы каждый раз не вдаваться в длинный расчет сечения кабеля, были разработаны нормы выбора сечения проводов в таблицах.

Расчет сечения провода по мощности и току

Расчет сечения провода зависит от суммарной мощности, потребляемой электрическими приборами в квартире. Ее можно рассчитать индивидуально, или воспользоваться средними характеристиками.

Для точности расчетов составляют структурную схему, на которой изображены приборы. Узнать мощность каждого можно из инструкции или прочитать на этикетке. Наибольшая мощность у электрических печек, бойлеров, кондиционеров. Суммарная цифра должна получиться в диапазоне приблизительно 5-15 кВт.

Блок: 2/4 | Кол-во символов: 1080
Источник: https://electrosam.ru/glavnaja/jelektrotehnika/raschjoty/raschet-secheniia-kabelia/

Для чего нужен расчёт сечения кабеля

В главную очередь, проведение этой несильно сложной процедуры необходимо для обеспечения безопасности как самого помещения, так и находящихся в нём людей. На сегодня человечеством не изобретено более удобного метода распределения и доставки электрической энергии до потребителя, как по проводам. Людям практически ежедневно необходимы услуги электрика — кто-то нуждается в подключении розетки, кому-то необходимо установить светильник и т. д. Из этого выходит, что с операцией подбора требуемого сечения связана даже такая, казалось бы, незначительная процедура, как установка нового светильника. Что же тогда говорить о подключении электрической плиты или водонагревателя?

Несоблюдение норм может привести к нарушению целостности проводки, что нередко становится причиной короткого замыкания или даже поражения электрическим током.

Если при выборе сечения кабеля допустить ошибку, и приобрести кабель с меньшей площадью проводника, то это приведёт к постоянному нагреву кабеля, что станет причиной разрушения его изоляции. Естественно, все это негативно влияет на продолжительность эксплуатации проводки — нередки случаи, когда через месяц после успешного монтажа электропроводка переставала работать, и требовалось вмешательство специалиста.

Следует помнить, что от правильно подобранного значения сечения кабеля напрямую зависит электро и пожаробезопасность в здании, а значит, и жизнь самих жильцов.

Конечно, каждый собственник желает как можно больше сэкономить, но не стоит делать это ценой своей жизни, ставя её под угрозу — ведь в результате короткого замыкания может случиться пожар, который вполне может уничтожить все имущество.

Во избежание этого, перед началом электромонтажных работ следует подобрать кабель оптимального сечения. Для подбора необходимо учитывать несколько факторов:

  • общее количество электротехнических устройств, находящихся в помещении;
  • совокупную мощность всех приборов и потребляемую ими нагрузку. К полученному значению следует добавить «про запас» 20–30%;
  • затем, путём нехитрых математических расчётов, перевести полученное значение в сечение провода, учитывая при этом материал проводника.

Внимание! Ввиду более низкой электропроводимости, провода с алюминиевыми жилами должны приобретаться с большим сечением, нежели медные.

Блок: 2/7 | Кол-во символов: 2293
Источник: http://remontnichok.ru/elektrichestvo/raschet-secheniya-kabelya-po-moshchnosti-prakticheskie-sovety-ot-professionalov

Что влияет на нагрев проводов

Если во время эксплуатации бытовых приборов нагревается проводка, то следует незамедлительно принять все необходимые меры для устранения этой проблемы. Факторов, влияющих на нагрев проводов, существует немало, но к основным можно отнести следующие:

  1. Недостаточная площадь сечения кабеля. Выражаясь доступным языком, можно сказать так — чем толще будут у кабеля жилы, тем больший ток он может передавать, не греясь при этом. Величина этого значения указывается в маркировке кабельной продукции. Также можно измерить сечение самостоятельно при помощи штангенциркуля (следует убедиться, что провод не находится под напряжением) или по марке провода.
  2. Материал, из которого изготовлен провод. Медные жилы лучше передают напряжение до потребителя, и обладают меньшим сопротивлением, по сравнению с алюминиевыми. Естественно, они меньше греются.
  3. Тип жил. Кабель может быть одножильным (жила состоит из одного толстого стержня) или многожильным (жила состоит из большого числа маленьких проводков). Многожильный кабель более гибкий, но существенно уступает одножильному по допустимой силе передаваемого тока.
  4. Способ укладки кабеля. Плотно уложенные провода, находящиеся при этом в трубе, греются ощутимо сильнее, нежели открытая проводка.
  5. Материал и качество изоляции. Недорогие провода, как правило, имеют изоляцию низкого качества, что отрицательно сказывается на их устойчивости к воздействию высоких температур.

Блок: 3/7 | Кол-во символов: 1434
Источник: http://remontnichok.ru/elektrichestvo/raschet-secheniya-kabelya-po-moshchnosti-prakticheskie-sovety-ot-professionalov

Для чего нужен расчет сечения?

Электрические кабели и провода – основа энергетической системы, если они подобраны неправильно, это сулит множество неприятностей. Делая ремонт в доме или квартире, а особенно при возведении новой конструкции, уделите должное внимание схеме проводки и выбору корректного сечения кабеля для питания мощности, которая в процессе эксплуатации может возрастать.

Специалисты нашей компании при монтаже стабилизаторов напряжения и систем резервного электропитания сталкиваются с халатным отношением электриков и строителей к организации проводки в частных домах, в квартирах и на промышленных объектах. Плохая проводка может быть не только в тех помещениях, где длительное время не было капитального ремонта, а также когда дом проектировался одним владельцем под однофазную сеть, а новый владелец решил «завести» трехфазную сеть, но уже не имел возможности подключить нагрузку равномерно к каждой из фаз. Нередко провод сомнительного качества и недостаточного сечения встречается в тех случаях, когда строительный подрядчик решил сэкономить на стоимости провода, а также возможны любые другие ситуации, когда рекомендуется делать энергоаудит.

Современный набор бытовых приборов требует индивидуального подхода для расчета сечения кабеля, поэтому нашими инженерами был разработан этот онлайн калькулятор по расчету сечения кабеля по мощности и току. Проектируя свой дом или выбирая стабилизатор напряжения, вы всегда можете проверить, какое сечение кабеля требуется для этой задачи. Все что от вас требуется, это внести корректные значения соответствующие вашей ситуации.

Обращаем ваше внимание, что недостаточное сечение кабеля ведет к перегреванию провода, тем самым существенно повышая возможность возникновения короткого замыкания в электрической сети, выходу из строя подключенного оборудования и возникновению пожара. Качество силовых кабелей и корректность выбора их сечения гарантирует долгие годы службы и безопасность эксплуатации.

Блок: 3/4 | Кол-во символов: 1971
Источник: https://best-energy.com.ua/support/calc-cable

Несколько базовых понятий

А для чего вообще необходимо рассчитывать сечение проводов? Нельзя ли ограничиться подбором «на глаз»?

Нет, нельзя, так как совсем несложно впасть в две крайности:

  • Проводник недостаточного сечения начинает сильно перегреваться. Это ведет к оплавлению изоляции проводки, созданию условий для самовозгорания, для коротких замыканий. Все это становится причиной разрушительных пожаров, часто сопровождающихся человеческими трагедиями.
  • Проводники избыточного диаметра, безусловно, такими опасностями не грозят. Но зато они и существенно дороже (особенно если разговор идет о медных кабелях), и не столь удобны в работе. Получаются совершенно неоправданные материальные и трудовые затраты.

Так что руководствоваться следует принципом разумной достаточности. Тем более что произвести необходимые вычисления – по силам каждому, кто хоть немного разбирается в азах математики и физики.

Для начала вспомним некоторые понятия, многим, наверное, и без того хорошо известные. Но просто для того, чтобы в дальнейшем изложении не появилось разночтений.

Провода одножильные и многожильные

С этим вопросом часто бывает путаница, в том числе в статьях, опубликованных на интернет-сайтах.

Итак, в качестве проводника в проводах и кабелях может использоваться одна проволока —  с точки зрения электрической проводимости — это оптимальный вариант.

Но для достижения гибкости кабельной продукции приходится использовать более сложные конструкции – множество тонких проволочек, обычно скрученных при этом в «косичку». Чем больше таких проволочек – тем более гибким получается проводник.

Однако, это не следует путать с многожильностью провода. Под отдельной жилой подразумевается именно отдельный проводник. Чтобы стало понятнее – смотрим на иллюстрацию.

На картинке ниже – примеры одножильного провода. Просто с левой стороны – жесткий однопроволочный, а с правой – более гибкий многопроволочный вариант.

И слева, и справа — это одножильный провод.

Если провод (кабель) конструктивно совмещает два изолированных друг от друга проводника или больше, он становится двухжильным, трехжильным и т.п. Но он также может оставаться одно- или многопроволочным.

Двухжильный многопроволочный провод

Аналогичная ситуация и с кабелями. По определению, кабель – это конструкция из нескольких изолированных друг от друга проводников, заключенных в общую изолирующую и защитную оболочку. А вот проводники также могут быть одно- или многопроволочными.

Трехжильные силовые кабели – с однопроволочными или многопроволочными жилами

Жесткие однопроволочные изделия хороши для неподвижных участков проводки, например, вмуровываемых в стены. Многопроволочные провода и кабели отлично подходят для тех участков, где бывает нужна подвижность — типичным примером являются шнуры питания бытовой техники и осветительных приборов.

Итак, все последующие расчеты будут вестись для сечения жилы провода или кабеля.

При оценке условий расположения проводов в дальнейшем могут быть варианты, когда придется представлять разницу, например, между тремя одножильными проводами, протянутыми в одной трубе, или одним трехжильным кабелем.

Диаметр и площадь поперечного сечения провода

Два взаимосвязанных параметра, которые порой по неопытности путают. Смотрим на схему – по ней все станет понятно.

Слева – диаметр проводника (жилы), измеряется в миллиметрах. Справа – площадь поперечного сечения проводника, измеряется в мм².

Во всех справочника обычно используется параметр сечения, так как именно по этому критерию производится классификация различных марок проводов и кабелей.

Но это хорошо, если известна марка кабеля (провода). Если нет, то сечение остается подсчитать, опираясь на диаметр, который можно измерить штангенциркулем или микрометром.

Диаметр жилы (проволоки) поддается обычному измерению. Площадь сечения – только расчёту.

Формулу площади круга должны, наверное, помнить все. Но тем не менее – приведем ее на всякий случай.

Sc = π × d² / 4 ≈ 3.14 × d² / 4 ≈ 0.785 ×

Знак «примерно равно» применен только потому, что взято округление числа π до сотых, всем известное значение π ≈ 3,14. Но в нашем случае такой точности – более чем достаточно!

Это формула сечения однопроволочного проводника. А если нужно найти сечение неизвестного провода, с многопроволочной жилой?

Тоже ничего сложного. Жила распушается, чтобы появилась возможность подсчитать количество проволочек в «косичке». И останется только микрометром или штангенциркулем промерить диаметр одной проволочки.

Sc = n × π × d² / 4 ≈ n × 3.14 × d² / 4 ≈ 0.785 × n × d²

где n – это количество проволочек в одной жиле.

Калькулятор пересчёта диаметра проводника в площадь его поперечного сечения

Перейти к расчётам

Основные электрические параметры цепи

При проведении расчетов нам могут понадобиться формулы, показывающими взаимосвязь между основными электрическими параметрами.

I = U / R

I — сила тока, ампер, А.

U — напряжение (разность потенциалов), вольт, В.

R — электрическое сопротивление, ом, Ом.

Из этой формулы несложно вывести другие:

U = I × R

R = U / I

  • Теперь обратимся к мощности электрического тока.

Для начала – работа, выполняемая электрическим током. Она равна произведению силы тока на напряжение и на длительность промежутка времени, в течение которого она выполнялась.

А = I × U × Δt

А — работа электрического тока, джоулей, Дж.

Δt — длительность периода, секунд, с.

Но более наглядной величиной всегда является мощность, то есть показатель работы, выполненной за единицу времени, например, секунду.

P = A / Δt = I × U × Δt / Δt = I × U

P — мощность электрического тока, джоулей в секунду или ватт, Вт.

  • Отсюда напрашивается целый каскад производных формул, описывающих взаимосвязи напряжения, силы тока, сопротивления и мощности между собой. Чтобы не перечислять все формулы «в столбик», можно привести хорошо понятное графическое их представление.

Графическое представление формул взаимосвязей основных электрических параметров.

  • Вернемся к сопротивлению проводника. Как оно выражается через ток и напряжение – мы уже знаем.

Но оно в первую очередь зависит от материала изготовления проводника и его геометрических размеров. Описывается эта зависимость следующей формулой:

R = ρ × L / S

ρ — удельное сопротивление материала, из которого изготовлен проводник. Показывает, какое сопротивление имеет проводник длиной 1 метр с площадью поперечного сечения 1 мм².

Как правило, на практике в электротехнике чаще всего встречаются алюминий и медь. Реже применяются стальные проводники, но обычно – лишь в качестве каких-то токонесущих деталей электротехнической арматуры.

Для алюминия удельное сопротивление равно 0,029 Ом×м, у меди оно пониже – 0,0175 Ом×м.

L — длина линии (участка цепи) метров, м.

S — площадь поперечного сечения проводника, мм²

Эти соотношения полезно знать, так как иногда приходится оценивать собственные резистивные потери мощности на линиях большой протяженности.

  • Акцентируем внимание еще на одном взаимоотношении, которое, в принципе, уже было рассмотрено выше. Это – количество тепла, выделяемое проводником при прохождении по нему электрического тока. Описывается уравнением Джоуля-Ленца.

Q = I² × R × Δt

Как видно, нагрев проводника (Q) лежит в квадратичной зависимости от силы тока (I) и от сопротивления (R). Понятно, что при всех остальных равных параметрах медный провод будет иметь более низкое сопротивление, нежели алюминиевый, то есть при одинаковой нагрузке греться станет существенно меньше.

Так оно и есть – это будет очень хорошо заметно дальше, при работе с таблицами.

  • Можно еще вспомнить понятие плотности тока. Здесь все относительно просто – это количество ампер на единицу площади сечения проводника. Этот термин будет задействован в одном из способов оценки проводки.

Далеко не все их показанных формул и определений понадобятся для правильного подбора сечения проводника. Но зато они помогают более «рельефно» представить взаимосвязи между разными величинами.

Материалы изготовления проводки

Об этом уже вкратце говорилось – в подавляющем большинстве случаев используются медь и алюминий. Провода из иных металлов и сплавов если и встречаются, то имеют очень узкую специализацию.

Медь выигрывает у алюминия практически по всем статьям!

Сравнение меди и алюминия практически по всем статьям показывает ее преимущество.

  • Удельное сопротивление даже просто в «чистом виде» у меди практически в полтора раза ниже.
  • Оба этих металла от контакта с кислородом покрываются тонким слоем окислов. Однако, к меди этот слой практически не становится препятствием для токопроводимости. То есть в местах контактных соединений особых проблем не возникает (низкое переходное сопротивление).

А вот окислы алюминия по своим качествам близки к диэлектрикам. И проводимость обеспечивается только тем, что этот слой очень тонок. В местах механических контактов проблем  значительно больше. Поэтому рекомендуется зачистка проводников, а также использование специальных смазок, предотвращающих поверхностную коррозию алюминия.

  • Медь прочнее алюминия. Она в меру пластична, что позволяет достигать надёжных контактов при обжиме. Сломать медный проводник механическим воздействием – довольно сложно.

Переломить же алюминиевый провод можно буквально через несколько изгибов по одному месту. Недостаток упругости этого металла (слишком уж высокая пластичность) приводит к тому, что после выполнения скруток или обжима в клеммах, то есть при стабилизировавшейся механической нагрузке, алюминий продолжает «течь». А это значит, что надежность механических контактных соединений всегда постоянно снижается и требует регулярной подтяжки.

  • Оптимальный вариант контактов для любого металла – это сварка или пайка. Но и по этим позициям медь впереди. Произвести пайку меди можно, не прибегая к каким-то сложным технологическим приёмам. Пайка или сварка алюминия требует использования специальных припоев и флюсов, и неопытному человеку выполнить эту операцию – крайне затруднительно.
  • Единственные позиции, по которым алюминий обходит медь – он втрое легче и значительно дешевле. Этим и объясняется его широкое использование в эпоху массового городского многоэтажного строительства. Сейчас же по действующим СНиП в качестве проводки в жилых домах должна использоваться исключительно медь.

Блок: 2/5 | Кол-во символов: 10156
Источник: https://stroyday.ru/stroitelstvo-doma/elektroxozyajstvo/raschet-secheniya-kabelya-po-toku.html

Для чего нужен расчет сечения кабеля

К электрическим сетям предъявляются следующие требования:

  • безопасность;
  • надежность;
  • экономичность.

Если выбранная площадь поперечного сечения провода окажется маленькой, то токовые нагрузки на кабели и провода будут большими, что приведет к перегреву. В результате может возникнуть аварийная ситуация, которая нанесет вред всему электрооборудованию и станет опасной для жизни и здоровья людей.

Если же монтировать провода с большой площадью поперечного сечения, то безопасное применение обеспечено. Но с финансовой точки зрения будет перерасход средств. Правильный выбор сечения провода – это залог длительной безопасной эксплуатации и рационального использования финансовых средств.

Осуществляется расчет сечения кабеля по мощности и току. Рассмотрим на примерах. Чтобы определить, какое сечение провода нужно для 5 кВт, потребуется использовать таблицы ПУЭ ( “Правила устройства электроустановок”). Данный справочник является регламентирующим документом. В нем указывается, что выбор сечения кабеля производится по 4 критериям:

  1. Напряжение питания (однофазное или трехфазное).
  2. Материал проводника.
  3. Ток нагрузки, измеряемый в амперах (А), или мощность – в киловаттах (кВт).
  4. Месторасположение кабеля.

В ПУЭ нет значения 5 кВт, поэтому придется выбрать следующую большую величину – 5,5 кВт. Для монтажа в квартире сегодня необходимо использовать провод из меди. В большинстве случаев установка происходит по воздуху, поэтому из справочных таблиц подойдет сечение 2,5 мм². При этом наибольшей допустимой токовой нагрузкой будет 25 А.

В вышеуказанном справочнике регламентируется ещё и ток, на который рассчитан вводный автомат (ВА). Согласно “Правилам устройства электроустановок”, при нагрузке 5,5 кВт ток ВА должен равняться 25 А. В документе указано, что номинальный ток провода, который подходит к дому или квартире, должен быть на порядок больше, чем у ВА. В данном случае после 25 А находится 35 А. Последнюю величину и необходимо брать за расчетную. Току 35 А соответствуют сечение 4 мм² и мощность 7,7 кВт. Итак, выбор сечения медного провода по мощности завершен: 4 мм².

Чтобы узнать, какое сечение провода нужно для 10 кВт, опять воспользуемся справочником. Если рассматривать случай для открытой проводки, то надо определиться с материалом кабеля и с питающим напряжением. Например, для алюминиевого провода и напряжения 220 В ближайшая большая мощность будет 13 кВт, соответствующее сечение – 10 мм²; для 380 В мощность составит 12 кВт, а сечение – 4 мм².

Блок: 2/6 | Кол-во символов: 2487
Источник: https://odinelectric.ru/wiring/kak-rasschitat-neobhodimoe-sechenie-provoda-po-moshhnosti-nagruzki

Таблица сечения кабеля по мощности и току

Сечение

Медные жилы проводов и кабелей

Токопроводящие жилы

Напряжение 220В Напряжение 380В

мм.кв.

Ток, А

Мощность, кВт

Ток, А

Мощность, кВт

1,5

4,1

10,5

2,5

5,9

16,5

4

8,3

19,8

6

10,1

26,4

10

15,4

33,0

16

18,7

49,5

25

115

25,3

59,4

35

135

29,7

115

75,9

50

175

38,5

145

95,7

70

215

47,3

180

118,8

95

260

57,2

220

145,2

120

300

66,0

260

171,6

Сечение

Алюминиевые жилы, проводов и кабелей

токопроводящие жилы

Напряжение, 220В Напряжение, 380В

мм.кв.

ток, А

Мощность, кВт

Ток, А

Мощность, кВт

2,5

4,4

12,5

4

6,1

15,1

6

7,9

19,8

10

11,0

25,7

16

13,2

36,3

25

18,7

46,2

35

100

22,0

56,1

50

135

29,7

110

72,6

70

165

36,3

140

92,4

95

200

44,0

170

112,2

120

230

50,6

200

132,0

Блок: 2/4 | Кол-во символов: 2608
Источник: https://best-energy.com.ua/support/calc-cable

Расчет сечения кабеля для постоянного тока

Данный калькулятор хорош также тем, что позволяет корректно рассчитать сечение кабеля для сетей постоянного тока. Это особенно актуально для систем резервного питания на основе мощных инверторов, где применяются аккумуляторы большой емкости, а разрядный постоянный ток может достигать 150 Ампер и более. В таких ситуациях учитывать сечение провода для постоянного тока крайне важно, поскольку при заряде аккумуляторов важна высокая точность напряжения, а при недостаточном сечении кабеля могут возникать ощутимые потери и, соответственно, аккумулятор будет получать недостаточный уровень напряжения заряда постоянного тока. Подобная ситуация может послужить ощутимым фактором сокращения срока службы батареи.

Блок: 4/4 | Кол-во символов: 841
Источник: https://best-energy.com.ua/support/calc-cable

Расчет падения напряжения

Любой проводник, кроме сверхпроводников, имеет сопротивление. Поэтому при достаточной длине кабеля или провода происходит падение напряжения.

Нормы ПЭУ требуют, чтобы сечение жилы кабеля было таким при котором падение напряжения составляло не более 5%.

Таблица 9. Удельное сопротивление распространенных металлических проводников (+)

В первую очередь это касается низковольтных кабелей малого сечения.

Расчет падения напряжения выглядит следующим образом:

R = 2*(ρ * L) / S,

Uпад = I * R,

U% = (Uпад / Uлин) * 100,

Где:

  • 2 – коэффициент, обусловленный тем, что ток течет обязательно по двум жилам;
  • R – сопротивление проводника, Ом;
  • ρ – удельное сопротивление проводника, Ом*мм2/м;
  • S – сечение проводника, мм2;
  • Uпад – напряжение падения, В;
  • U% – падение напряжения по отношению к Uлин,%.

Используя формулы, можно самостоятельно выполнить вне необходимые вычисления.

Блок: 4/6 | Кол-во символов: 873
Источник: https://sovet-ingenera.com/elektrika/provodka/raschyot-secheniya-kabelya.html

Особенности расчёта мощности скрытой проводки

Если проектной документацией подразумевается использование скрытой проводки, то необходимо приобретать кабельную продукцию «с запасом» — к полученному значению сечения кабеля следует прибавить порядка 20–30%. Это делается во избежание нагрева кабеля в процессе эксплуатации. Дело в том, что в условиях стеснённого пространства и отсутствия доступа воздуха нагрев кабеля происходит значительно интенсивнее, чем при монтаже открытой проводки. Если же в закрытых каналах предусматривается укладка не одного кабеля, а сразу нескольких, то следует увеличить сечение каждого провода не менее чем на 40%. Также не рекомендуется плотно укладывать различные провода — в идеале каждый кабель должен находиться гофротрубе, обеспечивающей его дополнительную защиту.

Важно! Именно по значению потребляемой мощности профессиональные электрики ориентируются при выборе сечения кабеля, и только такой способ является корректным.

Блок: 5/7 | Кол-во символов: 956
Источник: http://remontnichok.ru/elektrichestvo/raschet-secheniya-kabelya-po-moshchnosti-prakticheskie-sovety-ot-professionalov

Видео: Основные правила выбора сечения проводов

Блок: 5/5 | Кол-во символов: 63
Источник: https://stroyday.ru/stroitelstvo-doma/elektroxozyajstvo/raschet-secheniya-kabelya-po-toku.html

Выводы и полезное видео по теме

Расчет сечения проводника по формулам:

Рекомендации специалистов по подбору кабельно-проводниковой продукции:

Приведенные расчёты справедливы для медных и алюминиевых проводников промышленного назначения. Для других типов проводников предварительно рассчитывается полная теплоотдача.

На основе этих данных производится расчет максимального тока способного протекать по проводнику, не вызывая чрезмерного нагрева.

Если остались какие-либо вопросы по методике расчета сечения кабеля или есть желание поделиться личным опытом, пожалуйста, оставляйте к этой статье. Блок для отзывов расположен ниже.

Блок: 6/6 | Кол-во символов: 625
Источник: https://sovet-ingenera.com/elektrika/provodka/raschyot-secheniya-kabelya.html

Открытая и закрытая прокладка проводов

В зависимости от размещения проводка делится на 2 вида:

  • закрытая;
  • открытая.

Сегодня в квартирах монтируют скрытую проводку. В стенах и потолках создаются специальные углубления, предназначенные для размещения кабеля. После установки проводников углубления штукатурят. В качестве проводов используют медные. Заранее всё планируется, т. к. со временем для наращивания электропроводки или замены элементов придется демонтировать отделку. Для скрытой отделки чаще используют провода и кабели, у которых плоская форма.

При открытой прокладке провода устанавливают вдоль поверхности помещения. Преимущества отдают гибким проводникам, у которых круглая форма. Их легко установить в кабель-каналы и пропустить сквозь гофру. Когда рассчитывают нагрузку на кабель, то учитывают способ укладки проводки.

Блок: 6/6 | Кол-во символов: 827
Источник: https://odinelectric.ru/wiring/kak-rasschitat-neobhodimoe-sechenie-provoda-po-moshhnosti-nagruzki

Кол-во блоков: 16 | Общее кол-во символов: 26462
Количество использованных доноров: 6
Информация по каждому донору:
  1. https://electrosam.ru/glavnaja/jelektrotehnika/raschjoty/raschet-secheniia-kabelia/: использовано 1 блоков из 4, кол-во символов 1080 (4%)
  2. https://odinelectric.ru/wiring/kak-rasschitat-neobhodimoe-sechenie-provoda-po-moshhnosti-nagruzki: использовано 3 блоков из 6, кол-во символов 3562 (13%)
  3. https://sovet-ingenera.com/elektrika/provodka/raschyot-secheniya-kabelya.html: использовано 2 блоков из 6, кол-во символов 1498 (6%)
  4. http://remontnichok.ru/elektrichestvo/raschet-secheniya-kabelya-po-moshchnosti-prakticheskie-sovety-ot-professionalov: использовано 3 блоков из 7, кол-во символов 4683 (18%)
  5. https://best-energy.com.ua/support/calc-cable: использовано 3 блоков из 4, кол-во символов 5420 (20%)
  6. https://stroyday.ru/stroitelstvo-doma/elektroxozyajstvo/raschet-secheniya-kabelya-po-toku.html: использовано 2 блоков из 5, кол-во символов 10219 (39%)

Калькулятор сечения кабеля (провода) по длине, мощности и току / калькулятор / элек.ру

Зачем нужны вычисления

Для людей, которые тесно не работали с электричеством и прокладкой проводов не понять, насколько важно подобрать для той или иной работы правильное сечение провода. А ведь это очень важный аспект

Такая важность вопроса обусловлена тем, что любой провод или кабель представляет собой ведущий элемент для распределения и подачи тока, который подводится к электроприборам. С их помощью подключаются абсолютно все электроприборы (светильники, компьютеры, электроплиты и т.д.), которые имеют разную мощность и технические характеристики.

Провода в доме

В связи с такой высокой востребованностью проводов расчет их сечения просто необходим для должного обеспечения постоянного притока электрической энергии к различным приборам. При этом риск возникновения опасностей должен быть по максимуму сведен к нулю. Такие ситуации могут возникнуть из-за постоянного контакта провода с током. Если расчет требуемого сечения кабеля не проводился, и провод имеет небольшое сечение, которое не способно обеспечить в нужных объемах адекватное функционирование электроприборов, к тому же это ведет к нагреванию кабеля. Вследствие этого с течением времени будет происходить медленное разрушение защитной изоляции изделия, и риск появления короткого замыкания также будет повышаться с каждым прошедшим днем.
Как видим, всего лишь неправильно подобранный тип сечения может привести к следующим последствиям:

  • приборы будут часто ломаться, не отслужив весь срок, установленный производителем;
  • существенно увеличивается риск возгорания провода из-за короткого замыкания;

Короткое замыкание кабеля

  • снижение срока службы самой электропроводки;
  • высокий риск сгорания проводки;
  • риск получения человеком электротравмы.

Поэтому не стоит пытаться сэкономить там, где от этого будет только вред. Ведь при негативном стечении обстоятельств на ремонт техники и замену проводки придется потратиться в разы больше, чем на приобретение провода с нужным сечением!

Материалы для изготовления проводов

Как правило, монтаж электропроводки в частном доме или квартире делают с использованием трехжильных проводов. Причем у каждой жилы — отдельная изоляция, все они имеют различную расцветку – коричневый, синий, желто-зеленый (стандарт). Жила – это именно та часть провода, по которой протекает ток. Она может быть как однопроволочной, так и многопроволочной. В некоторых марках провода используется хлопчатобумажная оплетка поверх жил. Материалы для изготовления жил проводов:

  1. Сталь.
  2. Медь.
  3. Алюминий.

Иногда можно встретить комбинированные, например, медный провод многопроволочный с несколькими стальными проводниками. Но такие использовались для осуществления полевой телефонной связи – по медным передавался сигнал, а стальные использовались по большей части для проведения крепления к опорам. Поэтому в этой статье о таких проводах разговор идти не будет. Для квартир и частных домов идеальным оказывается медный провод. Он долговечный, надежный, характеристики намного выше, нежели у дешевого алюминия. Конечно, цена медного провода кусается, но стоит упомянуть о том, что его срок службы (гарантированный) — 50 лет.

Как рассчитать сечение кабеля по току

Можно подобрать сечение кабеля по току. В этом случае проводим ту же работу — собираем данные о подключаемой нагрузке, но ищем в характеристиках максимальный потребляемый ток. Собрав все значения, суммируем их. Затем пользуемся все той же таблицей. Только ищем ближайшее большее значение в столбике, подписанном «Ток». В той же строке смотрим сечение провода.

Например, надо подключить варочную панель с пиковым потреблением тока 16 А. Будем прокладывать медный кабель, потому смотрим в соответствующей колонке — третья слева.  Так как нет значения ровно 16 А, смотрим в строчке 19 А — это ближайшее большее. Подходящее сечение 2,0 мм2. Это и будет минимальное значение сечения кабеля для данного случая.

При подключении мощных бытовых электроприборов от щитка тянут отдельную линию электропитания. В этом случае выбор сечения кабеля несколько проще — требуется только одно значение мощности или тока

Обращать внимание не строчку с чуть меньшим значением нельзя. В этом случае при максимальной нагрузке проводник будет сильно греться, что может привести к тому, что расплавится изоляция

Что может быть дальше? Может сработать автомат защиты, если он установлен. Это самый благоприятный вариант. Может выйти из строя бытовая техника или начаться пожар. Потому выбор сечения кабеля всегда делайте по большему значению. В этом случае можно будет позже установить оборудование даже немного больше по мощности или потребляемому току без переделки проводки.

Основы сортировки

Единственный способ качественно подобрать в квартиру или дом провод по сечению токоведущей жилы – знать какой мощности к нему будут подключаться приборы. Еще такой метод называют «по нагрузке», так как в электрических схемах все подключенные приборы рассматриваются как нагрузка или сопротивление.

Сначала необходимо определить мощность приборов. Это можно сделать несколькими способами:

  1. найти в техническом паспорте устройства информацию о ней;
  2. мощность указывается на самих приборах – обычно ее указывают на пластинах или стикерах из металла, хотя могут и просто нанести маркировку на корпус.
  3. замерить силу тока при работе и высчитать мощность – экзотический способ, который применяется в исключительных случаях, когда нужны точные результаты.

Если прибор сделан в России, Украине или Беларуси мощность на нем всегда указывается как Вт (ватт) или кВт (киловатт). Если изделие европейского, азиатского или американского производства, буквой – W. Используемая нагрузка на таких устройствах обозначают как “ТОТ” или “ТОТ МАХ”.

Если не удалось точно установить мощность прибора, можно взять для расчета среднестатистические данные.

При этом следует помнить, что параметры в них указаны в большом диапазоне, а это значит, что выбранный по меньшему значению кабель может не соответствовать требованиям.

Это значит, что в таком случае надо учитывать максимально возможную мощность приборов и подобрать для них соответствующие сечения кабелей по потребляемой мощности. В противном случае кабель может перегреваться в процессе эксплуатации, вплоть до возгорания изоляции.

Зачем знать параметры провода

Стандартные электророзетки рассчитаны на длительный ток  в 16А, что соответствует максимальной мощности включенного прибора 3,52 кВт. Обычно к ним подводиться медный кабель с сечением 2,5 мм2, что может ввести в заблуждение при выборе типа провода для всей остальной электроразводки.

Параллельно увеличению площади поперечного сечения кабеля возрастает и его цена. Однако экономить на электропроводке не стоит – это может привести к гораздо большим финансовым затратам в будущем

При движении электронов по металлу часть энергии рассеивается в виде тепла. При большом токе и небольшом сечении кабеля тепловой компонент может привести к перегреву металла и оплавлению его оболочки.

В бытовых условиях это может инициировать как внутристенное короткое замыкание, так и возгорание открытых проводов, особенно в местах перегибов и счалок. В результате могут возникнуть следующие ситуации:

  1. Масштабный пожар, если рядом с кабелем находится легковоспламеняющийся материал.
  2. При неполном оплавлении оболочки жилы может возникнуть ток утечки, что ведет к бессмысленному расходу электроэнергии и вероятности поражения жильцов электрическим током.
  3. Незаметный разрыв провода внутри стен. В результате обесточивается часть квартиры или все помещение. После этого требуется поиск места разрыва и последующая замена проводки с локальным ремонтом стены.

Выбор толстого электропровода для квартиры, с запасом, также имеет один минус – перерасход финансовых средств, который не имеет смысла. Поэтому выбор сечения проводки лучше производить с помощью расчетных методов, чтобы избежать всех вышеуказанных проблем.

Выбираем сечение кабеля по мощности

Подобрать сечение провода можно по мощности приборов, которые будут подключаться. Эти приборы называются нагрузкой и метод может еще называться «по нагрузке». Суть его от этого не меняется.

Выбор сечения кабеля зависит от мощности и силы тока

Собираем данные

Для начала находите в паспортных данных бытовой техники потребляемую мощность, выписываете ее на листочек. Если так проще, можно посмотреть на шильдиках — металлических пластинах или стикерах, закрепленных на корпусе техники и аппаратуры. Там есть основная информация и, чаще всего, присутствует мощность. Опознать ее проще всего по единицам измерения. Если изделие произведено в России, Белоруссии, Украине обычно стоит обозначение Вт или кВт, на оборудовании из Европы, Азии или Америки стоит обычно английское обозначение ваттов — W, а потребляемая мощность (нужна именно она) обозначается сокращением «TOT» или TOT MAX.

Пример шильдика с основной технической информацией. Нечто подобное есть на любой технике

Если и этот источник недоступен (информация затерлась, например, или вы только планируете приобрести технику, но еще не определились с моделью), можно взять среднестатистические данные. Для удобства они сведены в таблицу.

Таблица потребляемой мощности различных электроприборов

Находите ту технику, которую планируете ставить, выписываете мощность. Дана она порой с большим разбросом, так что иногда трудно понять, какую цифру брать. В данном случае, лучше брать по-максимуму. В результате при расчетах у вас будет несколько завышена мощность оборудования и потребуется кабель большего сечения. Но для вычисления сечения кабеля это хорошо. Горят только кабели с меньшим сечением, чем это необходимо. Трассы с большим сечением работают долго, так как греются меньше.

Суть метода

Чтобы подобрать сечение провода по нагрузке, складываете мощности приборов, которые будут подключаться к данному проводнику

При этом важно, чтобы все мощности были выражены в одинаковых единицах измерения — или в ваттах (Вт), или в киловаттах (кВт). Если есть разные значения, приводим их к единому результату

Для перевода киловатты умножают на 1000, и получают ватты. Например, переведем в ватты 1,5 кВт. Это будет 1,5 кВт * 1000 = 1500 Вт.

Если необходимо, можно провести обратное преобразование — ватты перевести в киловатты. Для это цифру в ваттах делим на 1000, получаем кВт. Например, 500 Вт / 1000 = 0,5 кВт.

Далее, собственно, начинается выбор сечения кабеля. Все очень просто — пользуемся таблицей.

Сечение кабеля, мм2 Диаметр проводника, мм Медный провод Алюминиевый провод
Ток, А Мощность, кВт Ток, А Мощность, кВт
220 В 380 В 220 В 380 В
0,5 мм2 0,80 мм 6 А 1,3 кВт 2,3 кВт
0,75 мм2 0,98 мм 10 А 2,2 кВт 3,8 кВт
1,0 мм2 1,13 мм 14 А 3,1 кВт 5,3 кВт
1,5 мм2 1,38 мм 15 А 3,3 кВт 5,7 кВт 10 А 2,2 кВт 3,8 кВт
2,0 мм2 1,60 мм 19 А 4,2 кВт 7,2 кВт 14 А 3,1 кВт 5,3 кВт
2,5 мм2 1,78 мм 21 А 4,6 кВт 8,0 кВт 16 А 3,5 кВт 6,1 кВт
4,0 мм2 2,26 мм 27 А 5,9 кВт 10,3 кВт 21 А 4,6 кВт 8,0 кВт
6,0 мм2 2,76 мм 34 А 7,5 кВт 12,9 кВт 26 А 5,7 кВт 9,9 кВт
10,0 мм2 3,57 мм 50 А 11,0 кВт 19,0 кВт 38 А 8,4 кВт 14,4 кВт
16,0 мм2 4,51 мм 80 А 17,6 кВт 30,4 кВт 55 А 12,1 кВт 20,9 кВт
25,0 мм2 5,64 мм 100 А 22,0 кВт 38,0 кВт 65 А 14,3 кВт 24,7 кВт

Чтобы найти нужное сечение кабеля в соответствующем столбике — 220 В или 380 В — находим цифру, которая равна или чуть больше посчитанной нами ранее мощности. Столбик выбираем исходя из того, сколько фаз в вашей сети. Однофазная — 220 В, трехфазная 380 В.

В найденной строчке смотрим значение в первом столбце. Это и будет требуемое сечение кабеля для данной нагрузки (потребляемой мощности приборов). Кабель с жилами такого сечения и надо будет искать.

Немного о том, медный провод использовать или алюминиевый. В большинстве случаев, при прокладке проводки в доме или  квартире, используют кабели с медными жилами. Такие кабели дороже алюминиевых, но они более гибкие, имеют меньшее сечение, работать с ними проще. Но, медные кабели с большого сечения, ничуть не более гибкие чем алюминиевые. И при больших нагрузках — на вводе в дом, в квартиру при большой планируемой мощности (от 10 кВт и больше) целесообразнее использовать кабель с алюминиевыми проводниками — можно немного сэкономить.

Факторы, которые влияют на расчет

Из-за важности расчетов при определении требуемого сечения для проводов нужно учитывать ряд параметров:

обязательно следует учитывать общее количество электроприборов, которые будут размещены в пределах конкретной квартиры;

Электротехника в помещении

  • общая потребляемая нагрузка приборов. При этом в расчетах данный параметр должен браться с небольшим запасом;
  • суммарная мощность электроприборов, функционирующих в доме;
  • выбор способа, с помощью которого будет происходить расчет сечения проводов.

При этом каждый из перечисленных пунктов играет важную роль и в расчетах без них не обойтись. Также следует отметить, что поскольку это математические вычисления, то конечная цифра должна быть проверена несколько раз для исключения ошибки.
Конечно, каждый математический расчет обладает определенной долей погрешности, так как оперирует не стандартизированными значениями. Поэтому иногда необходимо проводить округления в большую или меньшую сторону, чтобы отыскать кабель требуемого сечения.
Если подойти к расчету халатно, то можно навлечь на себя неприятности, которые как минимум проявятся в сгоревшей технике или проводке, а как максимум – приведут к пожару.

Нормативно-правовые ограничения

Коммунальные предприятия, обеспечивающие население электроэнергией, вправе вводить ограничения на максимальную суммарную мощность приборов в квартире. Достигаться это может установкой электросчетчиков с определенной пропускной способностью. На прибор ставятся автоматические одноразовые или многоразовые предохранители, которые срабатывают при превышении порогового значения тока.

Электросчетчики советского типа массово заменяются на электронные. Они ещё более чувствительны к перегрузкам, из-за которых быстро выходят из строя

Если убрать со счетчика пробки и подключить его к квартирной проводке напрямую, то он гарантировано сгорит при длительном нарушении режима работы. Большинство советских счетчиков, установленных в квартирах, выдерживают пиковую нагрузку в 25А до 1 минуты. После этого они сгорают, что чревато оплатой установки нового прибора и штрафом за нарушение правил эксплуатации.

Не выдержать высоких нагрузок способна и проводка в подъезде, перегорание которой может обесточить сразу несколько квартир. Поэтому при подключении квартиры к внутридомовой сети кабелем 2,5 мм не стоит рассчитывать, что более толстый внутриквартирный провод будет способен выдержать высокие нагрузки.

Особенно важно учитывать фактор нормативных ограничений на этапе планирования монтажа электрического отопления, теплых полов, инфракрасных саун и прочего энергоемкого оборудования. Предварительно нужно проконсультировать о возможностях электрооборудования, установленного перед квартирой, в соответствующих коммунальных службах

Как рассчитать по току

Величина тока, проходящего через проводник, зависит от длины, ширины, удельного сопротивления последнего и от температуры. При нагревании электрический ток уменьшается. Справочная информация указывается для комнатной температуры (18°С). Для выбора сечения кабеля по току используют таблицы ПУЭ (ПУЭ-7 п.1.3.10-1.3.11 ДОПУСТИМЫЕ ДЛИТЕЛЬНЫЕ ТОКИ ДЛЯ ПРОВОДОВ, ШНУРОВ И КАБЕЛЕЙ С РЕЗИНОВОЙ ИЛИ ПЛАСТМАССОВОЙ ИЗОЛЯЦИЕЙ).

Таблица 3. Электрический ток для медных проводов и шнуров с резиновой и ПВХ-изоляцией

Для расчета алюминиевых проводов применяют таблицу.

Таблица 4. Электрический ток для алюминиевых проводов и шнуров с резиновой и ПВХ-изоляцией

Для примерного расчета сечения кабеля по току его надо разделить на 10. Если в таблице не будет полученного сечения, тогда необходимо взять ближайшую большую величину. Это правило подходит только для тех случаев, когда максимально допустимый ток для медных проводов не превышает 40 А. Для диапазона от 40 до 80 А ток надо делить на 8. Если устанавливают алюминиевые кабели, то надо делить на 6. Это объясняется тем, что для обеспечения одинаковых нагрузок толщина алюминиевого проводника больше, чем медного.

Длина основного силового кабеля в многоэтажке сколько метров 10 этажный дом

Расчет длины и сечения основного силового кабеля в многоэтажном доме может понадобиться при ремонте электропроводки. Так, жители старых квартир нередко меняют проводку в пользу более мощной. При этом, напряжение на силовой кабель увеличивается. Из-за этого кабель греется и приходит в негодность. Возникает резонный вопрос о замене главного силового кабеля в подъезде на кабель с большим сечением. Основные проблемы, с которыми могут столкнуться жильцы – это получение разрешения от коммунальщиков ЖЭУ или ТСЖ, очередь на исполнение заявки ремонтной бригадой и стоимость самого кабеля.

При ремонте электропроводки в многоэтажном доме может понадобится длина основного силового кабеля

Так как основной кабель проходит только от ВРУ до последнего этажа, рассчитать его протяженность не составит большого труда: она будет равняться высоте дома с учетом необходимых технологических зазоров.

Для десятиэтажного дома длина кабеля составит порядком 35 метров. Но все эти предварительные расчеты можно использовать только для вычисления ориентировочной стоимости кабеля. Точную длину и сечение необходимо узнавать только у работников соответствующего коммунального предприятия, к которому относится ваш дом.

Чем опасна неправильно смонтированная электропроводка: как проявляются скрытые риски

С начала дачного сезона привел ко мне новый сосед своего знакомого Андрея. У того просьба: помочь решить вопрос с пониженным напряжением на его участке. Особенно его беспокоит низкий уровень в гараже, где он разместил свою мастерскую с электрическими станками.

Поехали смотреть и проверять. Напряжение подается на вводной щит частного дома. Мой карманный мультиметр показал 203 вольта, что в принципе приемлемо для сельской местности.

А вот дальше начались чудеса. На его большой территории размещено несколько хозяйственных построек. Они подключены последовательной цепочкой: одно к другому. Гараж находится в самом конце.

Общая длина магистрали превышает сотню метров. Подключение выполнено тем, что было под рукой: медный провод 1,5 мм кв, а отдельные участки между строениями запитаны даже скрутками из алюминия 2,5 квадрата.

Этот участок обладает повышенным сопротивлением. Оно создает падение напряжения на входе в гараж до 185 вольт. А этого уже недостаточно для нормальной работы электродвигателей различных станков.

У Андрея на участке от дома до мастерской потери составили 18 вольт. Он собирался приобрести стабилизатор напряжения для гаража, а я ему объяснил, что так делать нельзя по следующим причинам:

  1. стабилизатор поднимет уровень напряжения на своем выходе и мощность потребления станками еще больше возрастет;
  2. от этого дополнительно увеличится нагрузка на проводку.

В этой ситуации возникнет дополнительная просадка напряжения на входе в стабилизатор, что повлечет:

  • его отключение от защит;
  • или возникновение аварийной ситуации в проводке из-за ее перегруза и перегрева.

Ненужные потери напряжения можно устранить только правильным подбором сечения кабеля питания с учетом транслируемой мощности и его надежным монтажом.

Виды проводки

Перед процедурой расчета сечения кабеля, необходимо определиться с материалом, из которого он будет изготовлен. Это может быть алюминий медь или гибрид — алюмомедь. Мы подробно расскажем и характеристики каждого изделия, а также их достоинствах и основных недостатках:

  • Алюминиевая проводка. В сравнении с медной, ее приобрести можно по более низкой цене. Она значительно легче. Также ее проводимость практически в 2 раза меньше, чем у проводки из меди. Причиной этому является возможностью окисления в течение некоторого времени. Стоит отметить, что такой тип проводки требуется через какое-то время заменять, так как она постепенно будет терять свою форму. Запаивание алюминиевого кабеля можно проводить самостоятельно без помощи специалиста;
  • Медная проводка. Стоимость такого изделия в несколько раз превышает алюминиевый кабель. При этом, по мнению экспертов, ее отличительной чертой является эластичность, а также существенная прочность. Электрическое сопротивление в ней достаточно небольшое. Запаивать такое изделие достаточно легко;
  • Алюмомедная проводка. В ее составе большая часть отведена алюминию, и только 10–30 % составляет медь, которая покрыта снаружи термомеханическим методом. Именно по этой причине проводимость изделия чуть меньше медного, но при этом больше алюминия. Его можно приобрести меньшей стоимость, чем медный провод. В течение всего периода эксплуатации, проводка не будет терять форму и окисляться.

Именно такой тип проводки рекомендуют использовать взамен алюминиевой. При этом неё диаметр должен быть точно такой же. В том случае, если вы меняете на медь, то такое соотношение должно быть 5:6.

Если выбор сечения проводов необходимо для прокладывания в бытовых условиях, то эксперты рекомендуют использовать многожильные провода. В таком случае они гарантируют вам гибкость.

Особенности сечения электропроводки из разных материалов

Проводка из алюминия, использовавшаяся еще в советское время, сейчас запрещена для монтажа внутренней электропроводки, но все еще применяется как самый бюджетный вариант, несмотря на сравнительно низкий срок эксплуатации и общую надежность. При перегревах она начинает крошиться, быстрее окисляется на воздухе и имеет меньшую электропроводность – это значит, что при одинаковом сечении проводов, медный способен пропустить через себя большее количество тока, чем алюминиевый.

Медный кабель обладает значительной прочностью и стойкостью к коррозии, поэтому если приходится менять всю проводку, то настоятельно рекомендуется использовать медную, тем более, что это прямое требование ПУЭ. Так как медный провод дороже алюминиевого, то знать подходящие значения сечения провода по мощности при его использовании будет существенной экономией для сметы.

При прокладывании скрытой проводки в домашних условиях лучше выбрать однопроволочный кабель, так как он проще в монтаже и не требует дополнительных действий.

Изначально рассчитанный на множественные изгибы многопроволочный имеет больший срок эксплуатации, но при подключении к нему розеток концы жил нужно будет залудить, так как со временем проволочки в жиле «утрясутся» и контакт ухудшится.

Чаще всего такие провода применяют для подключения к сети нестационарных приборов: фен, утюг, бритва и прочие.

Для стандартной проводки квартир, домов, коттеджей существует общий расчет. Согласно ему при продолжительной нагрузке в 25А применяют сечения провода по току (медный) 4,0 мм² и диаметром – 2,26 мм. В соответствии с этими расчетами, на линию устанавливается автоматический выключатель (автомат) который обычно монтируется во вводном щитке в месте ввода проводов в квартиру или дом.

Расчет кабеля по мощности и длине

Если линия электропередачи длинная — несколько десятков или даже сотен метров — кроме нагрузки или потребляемого тока необходимо учитывать потери в самом кабеле. Обычно большие расстояния линий электропередачи при вводе электричества от столба в дом. Хоть все данные должны быть указаны в проекте, можно перестраховаться и проверить. Для этого надо знать выделенную мощность на дом и расстояние от столба до дома. Далее по таблице можно подобрать сечение провода с учетом потерь на длине.

Таблица определения сечения кабеля по мощности и длине

Вообще, при прокладке электропроводки, лучше всегда брать некоторый запас по сечению проводов. Во-первых, при большем сечении меньше будет греться проводник, а значит и изоляция. Во-вторых, в нашей жизни появляется все больше устройств, работающих от электричества. И никто не может дать гарантии, что через несколько лет вам не понадобиться поставить еще пару новых устройств в дополнение к старым. Если запас существует, их можно будет просто включить. Если его нет, придется мудрить — или менять проводку (снова) или следить за тем, чтобы не включались одновременно мощные электроприборы.

Проведение расчета длины электропроводки

Для любого типа электронной системы самым главным условием стабильной и безаварийной работы является грамотный расчет сечений всех проводов по току и мощности. Первым делом следует вычислить максимальную длину всей электропроводки. Существует несколько способов это сделать:

  1. Измерение расстояния от щитков до розеток, выключателей согласно схеме монтажа. Причем сделать это можно линейкой на заранее приготовленном плане электропроводки – достаточно полученные значения длин умножить на масштаб.
  2. И второй, более точный способ – это вооружиться линейкой и пройтись по всем комнатам, проводя замеры. Причем нужно учитывать, что провода должны как-то соединяться, поэтому всегда должен присутствовать запас – хотя бы по одному-два сантиметра с каждого края проводки.

Теперь можно приступить к следующему шагу.

Вариант для ленивых

Если Вам лень тратить время на проектирование домашней сети, можете воспользоваться упрощенным расчетом длины проводников. Этим методом, кстати, пользуется множество даже профессиональных электриков, которые уже по собственному опыту могут посчитать, сколько провода нужно на тот или иной объект. Суть заключается в том, что нужно рассчитать количество кабеля для электропроводки по площади помещения. Все очень просто – берете площадь частного дома либо квартиры и умножаете на «2». Вот столько примерно Вам нужно длины кабельной продукции, чтобы провести проводку.

Помимо того, что это «расчет на глаз», так еще и не стоит забывать о важном нюансе – Вы, таким образом, сможете рассчитать только протяженность одной из линий (освещения либо силовой). А вот точно узнать, сколько провода Вам потребуется на розетки, а сколько на освещение, не получится

В этом случае, опять-таки, принято брать продукцию в соотношении 1:1,5 – 1 часть на то, чтобы провести свет в комнатах, а 1,5 части на розетки и подключение техники. К примеру, если дом площадью 100 кв.м., придется купить 200 метров на светильники и 300 на розетки.

Опираясь на отзывы множества форумчан, в том числе и электриков, можно сказать, что такой вариант расчета электропроводки в большинстве случаев оказывается верным. Люди пишут, что, к примеру, на однокомнатную квартиру площадью 40 кв.м. вполне хватило 100 метров кабеля. В то же время для электроснабжения двухэтажного коттеджа общей площадью 400 кв.м. достаточно рассчитать по 1 км из каждого типа проводов. Если же расчет будет неверным, лучше докупить несколько десятков метров, чем переплатить довольно приличную сумму.

Напоследок рекомендуем просмотреть видео, на котором изложен расчет количества материалов для электромонтажа:

Вот таким образом можно узнать, сколько провода нужно на электроснабжение собственного жилья. Кстати, если Вы решите сделать открытую проводку, подсчет длины кабель-каналов делать нужно только опираясь на готовую схему. Надеемся, что теперь Вы знаете, как рассчитать количество кабеля на электропроводку.

Калькулятор расчета сечения кабеля по мощности с учетом условий эксплуатации

Онлайн методика позволяет оптимально вычислить сечение, которое будет:

  • надежно работать при длительной полной нагрузке без каких-либо повреждений;
  • полностью выдержит возникающие в цепи короткие замыкания;
  • исключит потери напряжения в магистрали ниже допустимого уровня;
  • обеспечит работу защитных устройств при недостаточном качестве заземления.

Вычисления необходимо делать индивидуально для каждого кабельного участка. Они позволяют:

  1. определиться с условиями монтажа и видами нагрузок, которые будут протекать по его жилам;
  2. учесть минимальные размеры способом расчета по току;
  3. обеспечить надежную работу при возникновении температурных перегрузок от коротких замыканий;
  4. выявить допустимые габариты для снижения потерь напряжения;
  5. выбрать сечение, основываясь на импендансе петли из-за недостаточного заземления.

Для проведения расчета потребуется подготовить:

  • информацию о характере нагрузки;
  • условия работы в однофазной или трехфазной схеме питания;
  • тип тока: постоянный или переменный;
  • величину нагрузки в киловаттах;
  • полный и пусковой коэффициенты мощности;
  • протяженность рабочей магистрали;
  • способ прокладки и конструкцию кабеля, учитывающую температурные нагрузки.

А дальше вводим эти исходные данные в таблицу и жмем кнопку «Расчет». Для перехода к следующим вычислениям надо просто нажать кнопку «Сброс» и повторить выше перечисленные операции.

Еще раз обращаю внимание на то, что за основу любого расчета пропускной способности кабеля взят наибольший ток, который способен выдерживать кабель длительно с сохранением диэлектрических свойств изоляции без ее повреждений. По его величине определяется поперечное сечение

Рекомендую по вопросу выбора проводки дополнительно посмотреть видеоролик владельца «Электроснабжение в Москве»

Видеоматериал автора «Elektrik-sam.info» объясняет подробные алгоритмы вычисления сечения кабеля (провода).

Вот в принципе и все, что я хотел объяснить про расчет сечения кабеля по мощности, калькулятор к которому значительно облегчает математические действия. Если вы желаете обсудить это материал, то воспользуйтесь разделом комментариев.

Онлайн расчёт сопротивлений проводов. Площадь сечения проводов от мощности.

На первый взгляд может показаться, что эта статья из рублики "Электрику на заметку".
С одной стороны, а почему бы и нет, с другой - так ведь и нам, пытливым электронщикам, иногда нужно рассчитать сопротивление обмотки катушки индуктивности, или самодельного нихромового резистора, да и чего уж там греха таить - акустического кабеля для высококачественной звуковоспроизводящей аппаратуры.

Формула тут совсем простая R = p*l/S, где l и S соответственно длина и площадь сечения проводника, а p - удельное сопротивление материала, поэтому расчёты эти можно провести самостоятельно, вооружившись калькулятором и Ля-минорной мыслью, что все собранные данные надо привести к системе СИ.

Ну а для нормальных пацанов, решивших сберечь своё время и не нервничать по пустякам, нарисуем незамысловатую таблицу.

ТАБЛИЦА ДЛЯ РАСЧЁТА СОПРОТИВЛЕНИЯ ПРОВОДНИКА

Страница получилась сиротливой, поэтому помещу-ка я сюда таблицу для желающих связать своё время с прокладкой электропроводки, подключить мощный источник энергопотребления, либо просто посмотреть в глаза электрику Василию и, "похлёбывая из котелка" задать справедливый вопрос: "А почему, собственно? Может разорить меня решил? Зачем мне тут четыре квадрата из бескислородной меди для двух лампочек и холодильника? Из-за чего, собственно?"

И расчёты эти мы с вами сделаем не от вольного и, даже не в соответствии с народной мудростью, гласящей, что "необходимая площадь сечения провода равна максимальному току, делённому на 10", а в строгом соответствии нормативными документами Минэнерго России по правилам устройства электроустановок.
Правила эти игнорируют провода, сечением, меньшим 1,5 мм2. Проигнорирую их и я, а за компанию и алюминиевые, в силу их вопиющей архаичности.
Итак.

РАСЧЁТ ПЛОЩАДИ СЕЧЕНИЯ ПРОВОДОВ В ЗАВИСИМОСТИ ОТ МОЩНОСТИ НАГРУЗКИ

Потери в проводниках возникают из-за ненулевого значения их сопротивления, зависящего от длины провода.
Значения мощности этих потерь, выделяемых в виде тепла в окружающее пространство, приведены в таблице.
В итоге к потребителю энергии на другом конце провода напряжение доходит в несколько урезанном виде - меньшим, чем оно было у источника. Из таблицы видно, что к примеру, при напряжении в сети 220 В и 100 метровой длине провода, сечением 1,5мм2, напряжение на нагрузке, потребляющей 4 кВт, окажется не 220, а 199 В.
Хорошо, это или плохо?
Для каких-то приборов - безразлично, какие-то работать будут, но при пониженной мощности, а какие-то взбрыкнут и пошлют Вас к едрене фене вместе с вашими длинными проводами и умными таблицами.
Поэтому Минэнерго - минэнергой, а собственная голова не повредит ни при каких обстоятельствах. Если ситуация складывается подобным примеру образом - прямая дорога к выбору проводов, большего сечения.



Электрик Про - расчет сечения проводов

Калькулятор позволяет рассчитать сечение токоведущих жил электрических проводов и кабелей по электрической мощности. Алгоритм калькулятора разработан в соответствии с требованиями п.1.3.10 «Допустимые длительные токи для проводов, шнуров и кабелей с резиновой или пластмассовой изоляцией» Правил устройства электроустановок (ПУЭ 7)


Вид электрического тока

Вид тока зависит от системы электроснабжения и подключаемого оборудования.

Выберите вид тока: ВыбратьПеременный токПостоянный ток


Материал проводников кабеля

Материал проводников определяет технико-экономические показатели кабельной линии.

Выберите материал проводников: ВыбратьМедь (Cu)Алюминий (Al)

Суммарная мощность подключаемой нагрузки

Мощность нагрузки для кабеля определяется как сумма потребляемых мощностей всех электроприборов, подключаемых к этому кабелю.

Введите мощность нагрузки: кВт


Номинальное напряжение

Введите напряжение: В


Только для переменного тока

Система электроснабжения: ВыбратьОднофазнаяТрехфазная

Коэффициент мощности cosφ определяет отношение активной энергии к полной. Для мощных потребителей значение указано в паспорте устройства. Для бытовых потребителей cosφ принимают равным 1.

Коэффициент мощности cosφ:


Способ прокладки кабеля

Способ прокладки определяет условия теплоотвода и влияет на максимальную допустимую нагрузку на кабель.

Выберите способ прокладки:

ВыбратьОткрытая проводкаСкрытая проводка

Количество нагруженных проводов в пучке

Для постоянного тока нагруженными считаются все провода, для переменного однофазного — фазный и нулевой, для переменного трехфазного — только фазные.

Выберите количество проводов:

ВыбратьДва провода в раздельной изоляцииТри провода в раздельной изоляцииЧетыре провода в раздельной изоляцииДва провода в общей изоляцииТри провода в общей изоляции

Минимальное сечение кабеля: 0

Кабель с рассчитанным сечением не будет перегреваться при заданной нагрузке. Для окончательного выбора сечения кабеля необходимо проверить падение напряжения на токонесущих жилах кабельной линии.

Длина кабеля

Введите длину кабеля: м


Допустимое падение напряжения на нагрузке

Введите допустимое падение: %


Минимальное сечение кабеля с учетом длины: 0

Рассчитанное значение сечения кабеля является ориентировочным и не может использоваться в проектах систем электроснабжения без профессиональной оценки и обоснования в соответствии с нормативными документами!

Калькулятор размера провода

- Как рассчитать калибр провода

Сечение жилы кабеля следует выбирать в соответствии с потребляемым током подключенных нагрузок. Эта статья расскажет, как рассчитать размер и сечение провода. Онлайн-калькулятор размеров проводов поможет вам рассчитать размеры после ввода данных.

Общие сведения о кабеле сечения провода

Электрическое напряжение - это разделение электрических зарядов и электрического тока за счет направленного движения электронов между двумя точками.Это движение электронов всегда вызывает тепло . Чем больше электронов приводится в движение, тем сильнее становится ток и выделяется больше тепла. Правильное сечение кабеля важно для безопасной эксплуатации электроприборов и машин. В этом отношении решающее значение имеет размер электрического провода.

Линия для раструба имеет меньшее поперечное сечение, чем соединительная линия токарного станка. Однако управление ТЭЦ сильнее, чем у токарного станка. Если бы мы управляли ТЭЦ через токарный станок или колокол, из-за чрезмерного нагрева возник бы пожар в кабеле.

Поперечное сечение относится к площади каждого провода кабеля, и его размер зависит от нескольких факторов. С одной стороны, это электрические данные подключенной машины и структурные условия, такие как длина кабеля и тип установки , с другой. Мы хотим объяснить, как эти факторы влияют на сечение и как рассчитать сечение провода. Кроме того, мы предоставляем калькулятор размера провода .

Функция поперечного сечения

Каждая линия имеет сопротивление, даже если оно очень маленькое. Каждое сопротивление означает выделение тепла , и это тепло преобразуется в электрическую энергию. Проще говоря, мы могли бы назвать это потраченное впустую тепло «потерей», потому что оно не используется по назначению. Этот эффект легко наблюдать при использовании старых лампочек: уже через несколько секунд после включения стекло становится слишком горячим, чтобы дотронуться до него.

Провод должен обеспечивать прохождение тока с минимально возможным сопротивлением. Обычно действует следующее: с увеличением поперечного сечения кабеля сопротивление уменьшается.Особенно это актуально при очень сильной жаре. С увеличением поперечного сечения этому теплу противодействуют. Это снижает риск чрезмерного нагрева и предотвращает возгорания.

Взаимосвязь между температурой и сопротивлением

Из-за химических процессов в материале электрическое сопротивление кабеля увеличивается с температурой. Вот почему мы измеряем сопротивление, близкое к 0, с помощью холодной лампочки. При включении генерируется очень сильный ток, который стабилизируется из-за нагрева в течение доли секунды.Вот почему лампы накаливания обычно горят с большим взрывом при включении, а не во время работы.

Проволока меньшего диаметра нагревается быстрее при том же токе. Нагрев увеличивает сопротивление проволоки, что, в свою очередь, приводит к ее более быстрому нагреву. Этот круг предотвращает отказ некоторых систем в течение некоторого времени после включения, потому что нагревание линии увеличивает сопротивление.

Формулы для расчета сечения провода

DC Расчет поперечного сечения линии:

$$ A = \ frac {2 \ cdot l \ cdot I} {\ gamma \ cdot U_a} $$

Однофазный переменный ток Расчет проводов:

$$ A = \ frac {2 \ cdot l \ cdot I \ cdot \ cos \ varphi} {\ gamma \ cdot U_a} $$

Трехфазный переменный ток (трехфазный ток) Формула поперечного сечения линии:

$$ A = \ frac {\ sqrt {3} \ cdot l \ cdot I \ cdot \ cos \ varphi} {\ gamma \ cdot U_a} $$

Формулы сечения кабеля на первый взгляд выглядят довольно сложными.Поэтому в следующих нескольких разделах мы объясним, как достигаются эти размеры. Значения просто нужно ввести в калькулятор размера провода .

Описание компонентов

\ (l \) = длина линии в метрах
\ (I \) = номинальный ток в амперах
\ (\ sqrt {3} \) = коэффициент объединения трехфазного тока
\ (\ cos \ varphi \) = электрический КПД системы
\ (\ gamma \) = проводимость материала линии в Сименсах / м
\ (U_a \) = Допустимое падение напряжения кабеля в%

Получение требуемых значений

Номинальный ток \ (\ mathbf {I} \) и КПД \ (\ mathbf {\ cos \ varphi} \) можно найти в руководстве или на паспортной табличке машины. 2 \).2 \). В смысле резерва, здесь следует использовать следующий размер. Большее поперечное сечение имеет только преимущества с точки зрения электричества. Единственные недостатки - немного более высокая стоимость и больший размер.

Расчет сечения провода - прочие факторы

Допустимая допустимая нагрузка по току также зависит от температуры окружающей среды . Нагрузки кабеля могут отличаться при разных температурах. Высокие температуры имеют первостепенное значение, поскольку они снижают грузоподъемность.Низкие температуры увеличивают допустимую нагрузку.

Режим прокладки кабеля ограничивает ток в зависимости от материалов, окружающих кабель. Существуют типы установки от A1 до E. Они зависят от того, проложен кабель на стене, в стене или свободно. Как правило, расчетное сечение жилы будет намного ниже предельного значения, основанного на типе прокладки.

Если используется более одного кабеля, необходимо также отрегулировать допустимую нагрузку. Это связано с тем, что несколько плотно уложенных кабелей больше не могут беспрепятственно излучать свое тепло.Существуют факторы, зависящие от количества кабелей с `` шапкой '', с помощью которых снижается допустимая нагрузка по току.

Расчет сечения провода для нескольких потребителей

Сложнее рассчитать сечение проводника при подключении нескольких нагрузок. В принципе, можно сложить все токи и измерить длину общего участка линии. Исходя из этого, можно рассчитать большое сечение. Однако в большинстве случаев размер этой линии будет значительно превышен, поскольку не все потребители обычно получают электроэнергию одновременно.Здесь обычно ожидается коэффициент одновременности . Нет четкого способа определить это.

Калькулятор падения напряжения переменного тока постоянного тока

Бесплатный онлайн-калькулятор для расчета падения напряжения и потерь энергии в проводе

Потери в проводах солнечных батарей должны быть ограничены, Потери постоянного тока в цепочках солнечных панелей и потери переменного тока на выходе инверторы. Способ ограничить эти потери - минимизировать напряжение падение кабелей.Падение напряжения менее 1% подходит и в любом в случае, если она не должна превышать 3%.

Экономьте электроэнергию: этот бесплатный онлайн-калькулятор рассчитывает переменный и постоянный ток. Мощность, падение напряжения, потери энергии в проводе, резистивный нагрев, для трехфазная и однофазная проводка.
Заполните желтые поля и нажмите кнопки «рассчитать». Результаты отображается в зеленых полях.


КАЛЬКУЛЯТОР ПЕРЕМЕННОГО НАПРЯЖЕНИЯ И ПОТЕРЯ ЭНЕРГИИ

КАЛЬКУЛЯТОР ПЕРЕПАДА НАПРЯЖЕНИЯ ПОСТОЯННОГО ТОКА И ПОТЕРЯ ЭНЕРГИИ



КАК РАССЧИТАТЬ ПЕРЕПАД НАПРЯЖЕНИЯ И ПОТЕРИ ЭНЕРГИИ В ПРОВОДЕ?

ПАДЕНИЕ НАПРЯЖЕНИЯ

Падение напряжения определяется по следующей формуле:


Где:

U: Напряжение постоянного или переменного тока система (В)
Это напряжение фаза-фаза для 3-фазной системы; напряжение фаза-нейтраль для однофазной системы.
Пример:
- Для стран Западной Европы трехфазная цепь обычно имеет напряжение 400 В, а однофазная 230 В.
- В Северной Америке типичное напряжение трехфазной системы составляет 208 вольт, а однофазное напряжение - 120 вольт.
Примечание: для падения напряжения постоянного тока в фотоэлектрической системе, напряжение система U = Umpp одной панели x количество панелей в серии.
ΔU: падение напряжения в В (В)
b: коэффициент длины кабеля, b = 2 для однофазная проводка, b = 1 для трехфазной проводки.
ρ1: удельное сопротивление в Ом · мм2 / м материала. проводник для заданной температуры. При 20 градусах Цельсия значение удельного сопротивления составляет 0,017 для меди и 0,0265 для алюминия.
Обратите внимание, что удельное сопротивление увеличивается с температурой. Удельное сопротивление меди достигает примерно 0,023 Ом.мм2 / м при 100 ° C, а удельное сопротивление алюминия достигает примерно 0,037 Ом.мм2 / м при 100 ° C.
Обычно для расчета падения напряжения в соответствии с электрическими стандартами используется удельное сопротивление при 100 ° C (например, NF C15-100).
ρ1 = ρ0 * (1 + alpha (T1-T0)), здесь ρ0 = удельное сопротивление при 20 ° C (T0) и альфа = температурный коэффициент на градус C и T1 = температура кабеля.
T1: Температура кабеля (значение по умолчанию = 100 ° C).
Обратите внимание, что по опыту проволока с правильным размером не должна иметь внешнюю температуру выше 50 ° C, но она может соответствовать внутренней температуре материала около 100 ° C.
L: простая длина кабеля (расстояние между источником и прибором) в метрах (м).
S: сечение кабеля в мм2
Cos φ: коэффициент мощности, Cos φ = 1 для чисто резистивной нагрузки, Cos φ <1 для индуктивного заряда (обычно 0,8).
λ: реактивное сопротивление на единицу длины (значение по умолчанию 0,00008 Ом / м)
Sin φ: синус (acos (cos φ)).
Ib: ток в амперах (A)

NB: для цепи постоянного тока cos φ = 1, поэтому sin φ = 0.

Падение напряжения в процентах:
ΔU (%) = 100 x ΔU / U0
Где:

ΔU: падение напряжения в В
U0: напряжение между фазой и нейтраль (пример: 230 В в 3-фазной сети 400 В)

ПОТЕРЯ ЭНЕРГИИ

Потери энергии в кабеле в основном связаны с резистивным нагревом кабель.
Он определяется по следующей формуле:

E = a x R x Ib²
Где:

E: потери энергии в проводах, Ватт (Вт)
a: количество строк коэффициент, a = 1 для одиночной линии, a = 3 для 3-х фазной цепи.
R: сопротивление одного активного строка
Ib: ток в амперах (A)

R определяется по следующей формуле:
R = b x ρ1 x L / S

b: коэффициент длины кабеля, b = 2 для однофазной проводки, b = 1 для трехфазной проводки.
ρ1: удельное сопротивление материал проводника, 0,017 для меди и 0,0265 для алюминия (температура провода 20 ° C) в Ом.мм2 / м. Удельное сопротивление меди достигает примерно 0,023 Ом.мм2 / м при 100 ° C, а удельное сопротивление алюминия достигает примерно 0,037 Ом.мм2 / м при 100 ° C.
L: простая длина кабеля (расстояние между источником и прибором) в метрах (м).
S: сечение кабеля в мм2

NB: для постоянного тока потери энергии в процентах равны падение напряжения в процентах.


Диаграмма : Пример потерь при падении напряжения в зависимости от поперечного сечения проводов секция для фотоэлектрической системы мощностью 3 кВт с 50 м солнечного кабеля постоянного тока.

Калькулятор размеров калибра проводов и сопротивления

Вычислите диаметр, площадь поперечного сечения и сопротивление провода с учетом его калибра или найдите калибр провода с учетом диаметра.

Калькулятор калибра проволоки

Результатов:

Диаметр

дюймов: дюймов
миллиметров: мм

Площадь поперечного сечения

тыс. Куб. М: тыс. Куб.
квадратных дюймов: дюймов 2
квадратные миллиметры: мм 2

Сопротивление

Удельное сопротивление: Ом · м
Общее сопротивление: Ом


Формулы калибра проволоки

Калибр проволоки - это стандартная единица измерения диаметра проволоки, а американский калибр проволоки, или AWG, является стандартом, используемым в Северной Америке.Диаметр и площадь поперечного сечения провода можно определить с помощью калибра провода и нескольких простых формул.

Диаметр проволоки

Формула для определения диаметра проволоки в дюймах:

диаметр (дюйм) = 0,005 × 92 (36 - AWG) ÷ 39

Формула для определения диаметра проволоки в миллиметрах:

диаметр (мм) = .127 × 92 (36 - AWG) ÷ 39

Шаги для определения диаметра

Сначала - найдите показатель степени в уравнении, вычтя калибр проволоки из 36, а затем разделив на 39.

Нахождение экспоненты для проволоки калибра 00, 000 и 0000 немного отличается. Замените -1, -2 и -3 для манометра в приведенной выше формуле вместо значения AWG.

Второй - найти 92 в степени, рассчитанной на предыдущем шаге.

Третий - умножьте значение из второго шага на 0,005 дюйма или 0,127 мм, чтобы найти диаметр проволоки в дюймах или миллиметрах соответственно.

Площадь поперечного сечения провода

Формула для определения площади поперечного сечения провода в килокруглых милах или килограммах:

площадь (тыс. мил) = 1000 × диаметр 2

Формула для определения площади поперечного сечения провода в квадратных миллиметрах:

площадь (мм 2 ) = (π ÷ 4) × диаметр 2

Шаги для определения площади поперечного сечения

Сначала - найдите диаметр проволоки.Используйте приведенную выше формулу для расчета ширины, если известно AWG.

Секунда - умножьте диаметр на 1000, чтобы найти площадь в километрах, или на (3,1415 ÷ 4), чтобы вычислить квадратные миллиметры.

Таблица диаметров, площади и сопротивления проволоки

Значения диаметра, площади поперечного сечения и сопротивления для различных американских калибров провода (AWG).
AWG Диаметр Площадь поперечного сечения Сопротивление
(дюймы) (мм) (килограмм) (мм 2 ) Ом на 1000 футов Ом на 1000м
0000 (4/0) 0.46 11,684 211,6 107,22 0,049 0,1608
000 (3/0) 0,4096 10,405 167,81 85,029 0,0618 0,2028
00 (2/0) 0,3648 9,266 133,08 67,431 0,0779 0,2557
0 (1/0) 0,3249 8.251 105,53 53,475 0,0983 0,3224
1 0,2893 7,348 83,693 42,408 0,1239 0,4066
2 0,2576 6.544 66.371 33,631 0,1563 0,5127
3 0,2294 5,827 52,635 26.67 0,197 0,6464
4 0,2043 5,189 41,741 21,151 0,2485 0,8152
5 0,1819 4,621 33.102 16,773 0,3133 1,028
6 0,162 4,115 26,251 13.302 0,3951 1.296
7 0,1443 3,665 20,818 10,549 0,4982 1,634
8 0,1285 3,264 16,51 8,366 0,6282 2,061
9 0,1144 2,906 13.093 6,634 0,7921 2,599
10 0.1019 2,588 10,383 5,261 0,9988 3,277
11 0,0907 2.305 8,234 4,172 1,26 4,132
12 0,0808 2,053 6,53 3,309 1,588 5,211
13 0,072 1,828 5,178 2.624 2,003 6,571
14 0,0641 1,628 4,107 2,081 2,525 8,285
15 0,0571 1,45 3,257 1,65 3,184 10,448
16 0,0508 1,291 2,583 1,309 4,015 13,174
17 0.0453 1,15 2,048 1.038 5,063 16,612
18 0,0403 1.024 1,624 0,823 6.385 20,948
19 0,0359 0,9116 1,288 0,6527 8,051 26,415
20 0,032 0,8118 1.022 0,5176 10,152 33,308
21 0,0285 0,7229 0,8101 0,4105 12,802 42.001
22 0,0253 0,6438 0,6424 0,3255 16,143 52,962
23 0,0226 0,5733 0,5095 0,2582 20.356 66,784
24 0,0201 0,5106 0,404 0,2047 25,668 84,213
25 0,0179 0,4547 0,3204 0,1624 32,367 106,19
26 0,0159 0,4049 0,2541 0,128 40,814 133,9
27 0.0142 0,3606 0.2015 0,1021 51,466 168,85
28 0,0126 0,3211 0,1598 0,081 64,897 212,92
29 0,0113 0,2859 0,1267 0,0642 81,833 268,48
30 0,01 0,2546 0.1005 0,0509 103,19 338,55
31 0,008928 0,2268 0,0797 0,0404 130,12 426,9
32 0,00795 0,2019 0,0632 0,032 164,08 538,32
33 0,00708 0,1798 0,0501 0,0254 206.9 678,8
34 0,006305 0,1601 0,0398 0,0201 260,9 855,96
35 0,005615 0,1426 0,0315 0,016 328,98 1079,3
36 0,005 0,127 0,025 0,0127 414,84 1,361
37 0.004453 0,1131 0,0198 0,01 523,1 1716,2
38 0,003965 0,1007 0,0157 0,007967 659,62 2 164,1
39 0,003531 0,0897 0,0125 0,006318 831,77 2 728,9
40 0,003145 0.0799 0,009888 0,00501 1048,8 3 441,1

Также ознакомьтесь с нашим калькулятором стоимости электроэнергии и нашим калькулятором стоимости освещения, прежде чем планировать свой следующий электрический проект.

Калькулятор сопротивления проводов

Этот калькулятор сопротивления проводов может быстро вычислить электрические свойства конкретного провода - его сопротивление и проводимость. Сопротивление описывает, насколько сильно данный кабель препятствует прохождению электрического тока, а проводимость измеряет способность провода проводить его.С ними также связаны две физические величины - удельное электрическое сопротивление и электропроводность. Прочитав приведенный ниже текст, вы, например, узнаете, как можно оценить сопротивление провода, используя формулу сопротивления (так называемый закон Пуйе).

В настоящее время одним из наиболее часто используемых проводников является медь, которую можно найти почти в каждом электрическом устройстве. Прочтите, если вы хотите узнать, каковы проводимость меди и удельное сопротивление меди, а также какие единицы удельного сопротивления и единицы проводимости использовать.Вы также можете рассчитать падение напряжения на конкретном проводе - в этом случае попробуйте наш калькулятор падения напряжения!

Единицы удельного сопротивления и электропроводности

Удельное сопротивление ρ , в отличие от сопротивления, является внутренним свойством материала. Это значит, что неважно, толстая или тонкая, длинная или короткая проволока. Удельное сопротивление всегда будет одинаковым для конкретного материала, а единицы измерения удельного сопротивления - «омметр» ( Ом * м ). Чем выше удельное сопротивление, тем труднее протекать току через провод.Вы можете проверить наш калькулятор скорости дрейфа, чтобы узнать, насколько быстро проходит электричество.

С другой стороны, у нас есть проводимость σ , которая строго связана с удельным сопротивлением. В частности, он определяется как обратное: σ = 1 / ρ . Как и удельное сопротивление, это внутреннее свойство материала, но единицы проводимости измеряются в «сименсах на метр» ( См / м ). Электрический ток может плавно течь через провод, если проводимость высокая.

В некоторых материалах при очень низких температурах мы можем наблюдать явление, называемое сверхпроводимостью.Сопротивление в сверхпроводнике резко падает до нуля, и, таким образом, проводимость приближается к бесконечности. Можно сказать, что это идеальный дирижер. Сверхпроводимость также связана с левитацией, которую мы описали в нашем калькуляторе магнитной проницаемости.

Формула проводимости и формула сопротивления

И проводимость, и сопротивление зависят от геометрических размеров провода. В нашем калькуляторе сопротивления проводов используется следующая формула сопротивления:

R = ρ * L / A

где

  • R - сопротивление в Ом,
  • ρ - удельное сопротивление материала в Ом * м,
  • L - длина провода,
  • A - площадь поперечного сечения провода.

Вы также можете использовать этот калькулятор сопротивления проводов для оценки проводимости, так как:

G = σ * A / L

где

  • G - проводимость в сименсах (S),
  • σ - проводимость в См / м,
  • L и A сохраняют то же значение.

В расширенном режиме вы можете напрямую изменять значения удельного сопротивления ρ и проводимости σ .Комбинируя два приведенных выше уравнения с соотношением ρ = 1 / σ , мы получаем аналогичную связь между сопротивлением и проводимостью:

R = 1 / G

Вы уже рассчитали сопротивление вашего провода? Попробуйте наш калькулятор последовательных резисторов и параллельный калькулятор резисторов, чтобы узнать, как можно рассчитать эквивалентное сопротивление различных электрических цепей.

Электропроводность меди и удельное сопротивление меди

Такие материалы, как медь и алюминий, имеют низкий уровень удельного сопротивления, что делает эти материалы идеальными для производства электрических проводов и кабелей.(-8) Ом * м .

Расчет данных кабеля

Расчетный выход: Диаметр кабеля, общая емкость (мкФ), общий ток зарядки (амперы), параметры заряда на фазу (кВАр), реактивное сопротивление заряда (МОм * 1000 футов), индуктивность (мГн), реактивное сопротивление (Ом), переменный ток Сопротивление, соотношение X / R и импульсное сопротивление (Ом).

Основа расчета


Емкость кабелей, зарядный ток и зарядная реактивная мощность

Емкость одножильного экранированного кабеля определяется по следующей формуле:

Где:

C = Общая емкость кабеля (микрофарады) I заряд = Ток зарядки кабеля
SIC = Диэлектрическая проницаемость изоляции кабеля (Таблица 3) D = Диаметр над изоляция (дюймы)
d = Диаметр проводника (дюймы) В LL = Рабочее напряжение системы (кВ)
f = Рабочая частота системы (Гц) L = Длина Кабель в футах
I заряд = Зарядный ток (амперы) КВАр заряд = Однофазный КВАР или зарядные ВА на кабель

Индуктивность и реактивное сопротивление кабеля

Индуктивность и индуктивное сопротивление трех однофазных кабелей рассчитываются по формулам, приведенным ниже.Формулы предполагают конфигурацию кабеля, показанную на рисунке выше. Кроме того, поскольку индуктивность зависит от окружающего материала, используйте Таблицу 4, чтобы определить соответствующий коэффициент «K» (множитель) для индуктивности.

Где:

X L = Индуктивное сопротивление проводника (Ом) L C = Индуктивность кабеля (мГн)
L = Длина кабеля в ногах A, B, C = Расстояние на рисунок вверху (дюймы)
K = Коэффициент поправки на установку, указанный в Таблице 4 d = Диаметр проводника (дюймы)

Сопротивление кабеля при рабочей температуре

Сопротивление жилы обеспечивается при 20 град.C в Таблице-1. При работе при другой температуре сопротивление меняется и рассчитывается по следующей формуле:

Где:

R AC = сопротивление переменного тока проводника при рабочей температуре (Ом)
R AC20C = сопротивление переменного тока проводника при 20 ° C (Ом)
T = рабочая температура проводник (° C)

Импеданс перенапряжения

Импеданс кабеля можно рассчитать по следующей формуле:

Где:

Расчет падения напряжения - Практическое руководство

Как рассчитать падение напряжения в медном проводе

Для расчета падения напряжения в медном проводе используйте следующую формулу:

Вольт = Длина x Ток x 0.017
Площадь

Вольт = Падение напряжения.
Длина = Общая длина провода в метрах (включая любой провод заземления).
Ток = Ток (в амперах) через провод.
Площадь = Площадь поперечного сечения меди в квадратных миллиметрах.

Банкноты


• Эта формула применима только к меди при 25 ° C, падение напряжения увеличивается с увеличением температуры провода, примерно при 0.4% на ° C.
• 0,017- Эта цифра применима только к меди.
• Площадь указана в квадратных миллиметрах меди, может возникнуть путаница в том, как рассчитан размер кабеля, поскольку некоторые производители указывают диаметр провода, а не площадь, некоторые даже включают изоляцию. Объяснение этого можно увидеть по адресу , здесь .

Пример


У прицепа 50 м проводов сечением 4 квадратных мм, так сколько же падения напряжения при 20 А?

50 х 20 х 0.017 = 17 . Разделите это на 4 (площадь поперечного сечения провода): 17/4 = 4,25 В .

В этом примере падение составляет 4,25 В. Это означало бы, что если бы в передней части прицепа было 12 В, то сзади было бы только 7,75 В - свет был бы очень тусклым.

Это когда температура провода составляет 25 ° C, если температура провода составляет 35 ° C, будет падение 4,42 В, то есть только 7,37 В в задней части прицепа.

Не забывайте, что ток, протекающий через провод, нагревает его, поэтому даже при температуре 25ºC провод будет более горячим, что приведет к увеличению падения напряжения.

Это значение будет увеличиваться до тех пор, пока охлаждающее воздействие окружающего воздуха на провод не уравновесит нагревательное воздействие тока.

Это демонстрирует, почему важно не экономить на размере провода при подключении прицепа.

Расчет силовых трансформаторов сетевой частоты

Расчет силовых трансформаторов сетевой частоты

Введение

На этой странице простая методика расчета частоты сети с закрытым сердечником. силовые трансформаторы.Он предназначен для домашнего пивоварения, ремонта и модификации трансформаторов. Обратите внимание, что даже если этот метод и некоторые уравнения могут быть обобщенно, в расчет принимаются только классические сердечники, составленные из стальных пластин. учетная запись.


Размер ядра

При проектировании трансформатора питания с замкнутым сердечником первым шагом является чтобы выбрать подходящий сердечник по мощности, устройство должно ручка. Обычно для большой мощности требуются большие жилы.На самом деле, нет никаких теоретических или физических причин, препятствующих маленькому ядру от обработки большой мощности, но по практическим соображениям на малом ядре, не хватает места для всех обмоток: большой сердечник - единственный выбор. Для того, чтобы с самого начала выбрать достаточно хорошее ядро, следующие эмпирическая формула (для рабочей частоты 50 Гц) может помочь:

Это уравнение связывает (полную) мощность P с поперечным сечением жилы. поверхность А с учетом КПД активной зоны η (греч. "эта").При измерении поперечного сечения жилы следует удалить около 5%, чтобы учесть толщину лака на ферромагнитных пластинах составляя ядро. Сечение А - это минимальное сечение магнитного цепь, обычно измеряемая там, где расположены обмотки, как показано на рисунок ниже:

На приведенной выше диаграмме показан сердечник с двойной петлей, который на сегодняшний день является наиболее распространенным. тип сердечника из-за его низкого потока утечки и небольших размеров.Это называется «двойной петлей», потому что магнитное поле, создаваемое катушки в середине сердечника петляют половину на левой части сердечника и половина в правой части. В этом случае важно измерить поперечное сечение жилы внутри обмотки (как показано), где поток не делится пополам. Если ваш трансформатор имеет одну магнитную петлю, например тороидальный трансформатор, чем поперечное сечение одинаковое по всему сердечнику и не имеет значения, где вы это измеряете.

Эффективность зависит от материала, из которого изготовлена ​​сердцевина; если неизвестно, таблица ниже даст общее представление:

Z o = Импеданс кабеля (Ом)
L C = индуктивность проводника (мГн)
C = общая емкость кабеля (микрофарады)
Основной материал плиты Плотность магнитного потока φ
[Вт / м 2 ]
Эффективность сердечника η
[1/1]
Текстурированная кремнистая сталь (C-образная), M5 1.3 0,88
Текстурированная кремнистая сталь (пластины 0,35 мм), M6 1,2 0,84
Неориентированная кремнистая сталь средней плотности (пластины 0,5 мм), M7 1,1 0,82
Стандартная кремниевая сталь без ориентированной зернистости (или для тяжелых условий эксплуатации) 1,0 0,80
Низкоуглеродистая сталь 0,8 0,70

Чтобы упростить эту операцию, вам может пригодиться следующий калькулятор:

В этом калькуляторе уже учтено уменьшение ядра на 5%. поперечное сечение.


Плотность потока в активной зоне

Затем необходимо определить плотность потока сердечника φ (греч. «фи»). Опять же, это зависит от материала, и, если он не известен, та же таблица будет помощь. Если трансформатор должен работать непрерывно или в плохо вентилируемом помещении. окружающей среде, небольшое уменьшение плотности потока (например, на 10%) приведет к уменьшите потери и сохраните трансформатор в холодном состоянии за счет большего количества железа и больше меди. Обратное можно рассматривать для снижения стоимости материалов в трансформаторах. используется только в течение коротких периодов времени или не предназначен для работы на полной мощности непрерывно.

После определения плотности потока можно рассчитать трансформатор постоянная γ , выражающая количество витков на вольт всех обмотки по следующей формуле:

Фактор 10 6 учитывает, что поперечное сечение жилы равно Выражается в мм 2 . По поводу этой формулы следует отметить еще несколько моментов: например, низкий частоты требуют больше витков, и вы могли заметить, что 60 Гц трансформаторы, которые обычно немного меньше, чем эквивалентные 50 Гц единицы.Более того, низкая магнитная индукция также требует большего количества витков, а это означает, что для уменьшения потока в сердечнике (и уменьшения потерь) приходится наматывать больше витков, даже если это кажется нелогичным. Последнее замечание: для больших сердечников требуется несколько оборотов: если вы когда-нибудь смотрели внутри огромных высоковольтных трансформаторов, используемых энергетическими компаниями для своих высоковольтные линии электропередач, у них всего несколько сотен витков для многих киловольт, в то время как небольшой трансформатор 230 В внутри вашего будильника имеет тысячи поворотов.


Расчет обмоток

Теперь, когда мы знаем постоянную трансформатора γ , легко рассчитайте количество витков N для каждой обмотки по формуле:

Обратите внимание, что все напряжения и токи являются среднеквадратичными значениями, а плотность потока выражается его пиковым значением, чтобы избежать насыщения: это объясняет член √2 в уравнении постоянной трансформатора.

Для вторичных обмоток рекомендуется немного увеличить количество витков, скажем, на 5% или около того, чтобы компенсировать потери в трансформаторе.

Чтобы упростить эту операцию, вам может пригодиться следующий калькулятор:

Этот калькулятор уже учитывает фактор 5% для вторичного повороты.

Вы могли заметить, что количество витков зависит от размера сердечника и магнитного потока. плотность, но не по мощности. Итак, если вашему трансформатору требуется более одной вторичной обмотки, просто повторите расчет обмоток на каждую вторичную.Но в этом случае выбирайте сердечник достаточно большой, чтобы вместить все обмотки или, в Другими словами, выберите размер сердечника в соответствии с общей мощностью всех вторичные обмотки. Также используйте первичный провод достаточно большого поперечного сечения, чтобы выдержать общую мощность.


Выбор правильного провода

Последний шаг - рассчитать диаметр провода для каждой обмотки. Для этого необходимо выбрать плотность тока в проводнике c . Хороший компромисс - 2,5 А / мм 2 .Более низкое значение потребует больше меди, но приведет к меньшим потерям: это подходит для тяжелых трансформаторов. Более высокое значение потребует меньше меди и сделает трансформатор более дешевым, но из-за повышенного нагрева это будет приемлемо только при кратковременном использовании. время работы на полной мощности или может потребоваться охлаждение. Стандартные значения составляют от 2 до 3 А / мм 2 . После определения плотности тока можно рассчитать диаметр проволоки. используя следующее уравнение:

Или для c = 2.5 А / мм 2 :

Чтобы упростить эту операцию, вам может пригодиться следующий калькулятор:


Практически

Теперь, когда вычисления завершены, начинается самое сложное: будет ли рассчитанные обмотки подходят на выбранный сердечник? Что ж, ответ непростой и зависит от большого количества факторов: сечение и форма провода, радиус изгиба провода, качество намотки, наличие изолирующей фольги между слоями обмотки и т. д.С другой стороны, некоторый опыт будет полезнее, чем много уравнения.

Купить пустой сердечник трансформатора сложно, и обычно начинаются домашние проекты. от старого трансформатора, чтобы раскрутить и восстановить. Не все трансформаторы можно разобрать: некоторые склеены смола, которая слишком сильна, чтобы удалить ее без изгиба основных пластин. К счастью, многие трансформаторы можно разобрать, сняв крышку. который удерживает все пластины вместе или шлифованием двух сварных швов поперек все тарелки.Затем каждую пластину необходимо осторожно снять, чтобы получить доступ к обмотки. Гнутые или поцарапанные пластины следует выбросить.

Если повезет, можно повторно использовать первичную обмотку и восстановить только вторичный, если первичный не наматывается на вторичный или не имеет неподходящее количество оборотов. Решая, следует ли оставить обмотку как есть или нет, полезно определить его количество витков, но подсчитать их без разматывая катушку.К счастью, есть способ определить количество витков: до разбирая сердечник, просто намотайте несколько витков (скажем, 5 или около того) изолированного провода вокруг обмоток и измерьте напряжение, наведенное в этом самодельном вторичный при нормальном питании трансформатора. По этой величине легко рассчитать количество витков на вольт трансформатора. и подсчитайте количество витков каждой обмотки без фактического подсчета их.

После того, как новые обмотки намотаны, самое время восстановить сердечник, ставим все пластины на место.Без силового пресса их все вернуть будет сложно, но если на в конце остается одна-две пластины, трансформатор все равно будет работать нормально. Но по этой причине при выполнении работ следует немного завышать размер трансформатора. расчеты, выбрав меньшее поперечное сечение жилы. Когда трансформатор запитан, сила на пластинах сердечника значительна. и важно их крепко держать или склеивать; в противном случае ядро будет вибрировать и будет очень шумно.

Многие трансформаторы имеют пластины сердечника E-I, как показано на рисунке выше.При восстановлении сердечника пластины должны быть скрещены: E-I для одной слой и I-E для следующего, и так далее. Это минимизирует воздушный зазор и помогает поддерживать высокий коэффициент связи.

Всегда используйте эмалированный медный провод для всех обмоток. Изолированный провод из ПВХ (обычный электрический провод) - очень плохая идея, потому что слой изоляции очень толстый, занимает много места в сердечнике и является очень плохой проводник тепла: ваш трансформатор очень быстро перегреется.

Всегда кладите слой изолирующей фольги между первичной и вторичной обмотками. если они расположены близко друг к другу, чтобы предотвратить опасность поражения электрическим током в случае нарушение изоляции провода.Используйте что-нибудь тонкое, не горит, и это хороший изолятор. Я использую каптоновую ленту, но может подойти и обычная изолента.

Изоляция эмалированного медного провода обычно составляет до 1000 В (пиковое напряжение). значение). Если возможно, ознакомьтесь со спецификациями проводов, предоставленными его производитель. Если напряжение на крыле превышает это значение, лучше разделить намотка на два или более слоев, разделенных изолирующей фольгой между ними.


Заключение

Представлен простой метод расчета сетевых силовых трансформаторов. и я надеюсь, что это поможет домашним пивоварам в разработке собственных трансформаторов. в соответствии с их конкретными потребностями.Намотка собственных трансформаторов часто является единственным доступным выбором, когда требуются необычные напряжения. Но разобрав трансформатор, сделайте новые обмотки и верните обратно вместе - это много работы, поэтому лучше провести некоторые расчеты, прежде чем получится сразу с первой попытки.


Используемые символы

Обозначение Описание Блок
A Поперечное сечение жилы мм 2
д Диаметр проволоки мм
f Рабочая частота Гц
I Действующий ток обмотки A
N Количество витков 1/1
п.

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
