Два способа обжима витой пары

 Два способа обжима витой пары.



У каждого сетевого или системного администратора, или у некоторых продвинутых пользователей , когда либо возникала необходимость соединить два или более, компьютеров в сеть.

Для подключения компьютера в компьютерную сеть нужен патч корд. Два способа обжима витой пары.

Два способа обжима витой пары. Патч корды бывают разной длины, от одного метра и более одного метра.

Длина патч корда зависит от расстояния между компьютером и коммутатором, или между компьютером и компьютером.

Разумная длина патч корда  до пяти метров (от компьютера к розетке), и до 90 метров (от компьютера к коммутатору) .

   В зависимости от того что мы соединяем, изменится схема обжима концов витой пары.

Витая пара, обжатая с двух концов и является патч кордом, выполняющим функцию соединения компьютера с коммутатором или компьютера с компьютером, или двух коммутаторов, не имеющих переключения uplink/normal.

Существует два способа обжима (разводки) :

  1. Когда мы соединяем компьютер — компьютер (или два коммутатора).
  2. Когда соединяем компьютер  — коммутатор.

  Порядок обжима (разводки) проводов витой пары в разъемах RJ-45 зависит от назначения соединительной линии, технологии и стандарта передачи данных.

Для каждого стандарта используются специальные схемы обжима кабеля, используются различные кабели, различные ограничения по длинне кабеля и количеству соединителей и коммутирующих приборов.

Два способа обжима витой пары

  Для 10Base-TX и 100Base-TX используются оранжевые и зеленые пары (контакты 1+2 и 3+6). Синюю бывает используют для телефонных линий (контакты 4+5). Для 1000Base-TX
используются все четыре пары контактов, также лучше использовать экранированую витую пару.

          1. ПРЯМОЙ ПОРЯДОК ОБЖИМА ВИТОЙ ПАРЫ (КОМПЬЮТЕР — КОММУТАТОР):

2. ПЕРЕКРЕСТНЫЙ ПОРЯДОК ОБЖИМА ВИТОЙ ПАРЫ (КОММУТАТОР — КОММУТАТОР (без функции переключения uplink/normal), КОМПЬЮТЕР — КОМПЬЮТЕР).

 Меняем местами две пары: 1-2 на 3-6.

   Можете обжимать, соблюдая свою раскладку по цветам. Главное не спутать порядок. Для обжима в коннекторе (разъеме) RJ-45, используется специальный ключ. Хорошо подготовьте и выровняйте пары проводов, плотно введите пучок проводников в коннектор и затем все вместе в соответствующее гнездо ключа. Зажмите ключ, обжимайте до упора, чтобы контакт в RJ-45 был надежным.

    РЕКОМЕНДАЦИИ :

Пару раз «споткнулся»  при использовании покупных патч кордов. Пропадала сеть, а исследования настроек сети в ОС не приводили к положительным результатам. Начинал грешить на сетевую карту, но карта оказывалась исправной. Менял патч корд и сеть восстанавливалась. Так случалось пару раз, покуда не отказался от покупных патч кордов. Вам решать покупать или проще обжать самому. Графитовые втулки подшипники скольжения.

Post Views: 14 544

Компания Лайн — монтаж СКС, ЛВС, ВОЛС, прокладка, проектирование и настройка сетей, установка видеонаблюдения, сетевое оборудование, квадраторы, мультиплексоры, видеорегистраторы, СПб » Схема обжима витой пары и двух компьютеров напрямую

Схема обжима витой пары и двух компьютеров напрямую


Важно: на рисунке указано правильное расположение первого контакта разъема RJ-45

Схема обжима восьмижильного кабеля (выбор варианта заделки проводов 568А или 568В зависит от принятого в Вашей сети, оба варианта равноценны):

EIA/TIA-568A

Одна сторона

Цвет провода

Другая сторона

1

бело-зеленый

1

2

зеленый

2

3

бело-оранжевый

3

4

синий

4

5

бело-синий

5

6

оранжевый

6

7

бело-коричневый

7

8

коричневый

8

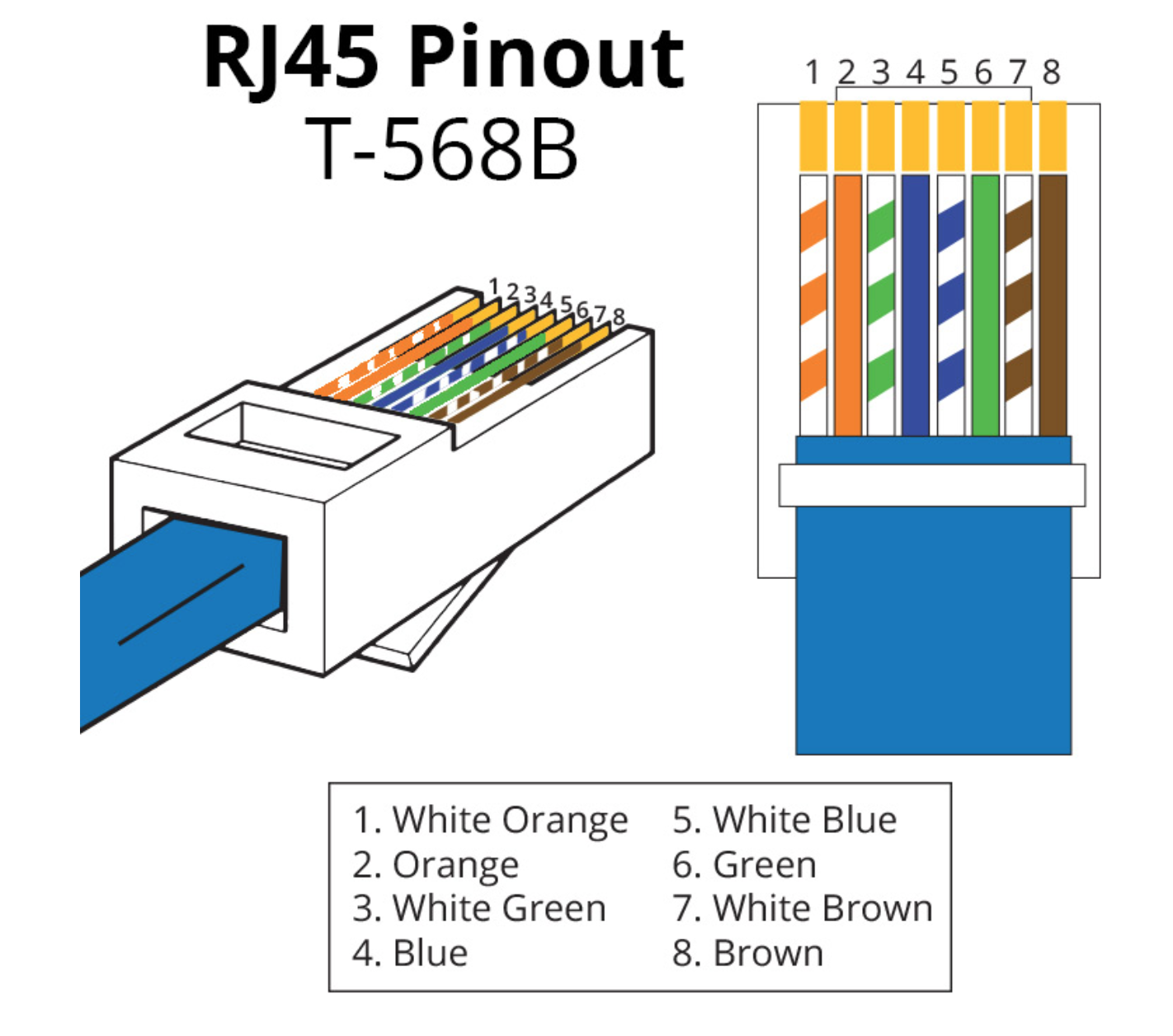

EIA/TIA-568B

Одна сторона

Цвет провода

Другая сторона

1

бело-оранжевый

1

2

оранжевый

2

3

бело-зеленый

3

4

синий

4

5

бело-синий

5

6

зеленый

6

7

бело-коричневый

7

8

коричневый

8

Схема обжима четырехжильного кабеля:

EIA/TIA-568B

Одна сторона

Цвет провода

Другая сторона

1

бело-оранжевый

1

2

оранжевый

2

3

бело-синий

3

6

синий

6

Схема обжима восьмижильного кабеля для соединения двух компьютеров на прямую:

Нуль-хабный кабель (crossover)

Одна сторона

Цвет провода

Другая сторона

1

бело-зеленый

3

2

зеленый

6

3

бело-оранжевй

1

4

синий

7

5

бело-синий

8

6

оранжевый

2

7

бело-коричневый

4

8

коричневый

5

Схема обжима четырехжильного кабеля для соединения двух компьютеров на прямую:

Нуль-хабный кабель (crossover)

Одна сторона

Цвет провода

Другая сторона

1

бело-оранжевый

3

2

оранжевый

6

3

бело-синий

1

6

синий

2

На уровень выше

что это? Схемы и способы обжима витой пары

Так как сайт у нас о Wi-Fi роутерах, и прочему сетевому оборудованию, то я просто должен был подготовить статью о витой паре – кабеле, которым соединяется сетевое оборудование между собой.  С помощью которого подключаются компьютеры и другие устройства к маршрутизаторам и модемам. А еще, кабелем который называется витая пара, скорее всего у вас подключен интернет от оборудования провайдера до вашего маршрутизатора, или напрямую к компьютеру. Так же, практически все производители роутеров, кладут в комплект со своими устройствами сетевой кабель небольшой длины. Он нужен для подключения к маршрутизатору разных устройств (ПК, ноутбук, телевизор, игровая приставка и т. д.).

В современном мире развитие технологий передачи данных происходит по-настоящему высочайшими темпами. Вполне можно сказать «со скоростью света», ведь никого уже не удивишь передачей информационных потоков при помощи оптического волокна. Но при всех положительных функциональных характеристиках подобных кабелей связи у них есть несколько серьезных недостатков. Ключевыми из них являются дороговизна и хрупкость.

На данный момент необходимо очень сильно постараться, чтобы найти человека, который абсолютно не представляет, что такое Интернет или никогда им не пользовался. У огромного количества людей стоит дома персональный компьютер с доступом ко «всемирной паутине». Но чтобы «подвести» Интернет к домашнему ПК необходимо использовать удобный, надежный, а главное крепкий кабель. Вот тут на выручку уже много лет приходит кабель, получивший непонятное, на первый взгляд, название – витая пара.

Что такое витая пара?

Витая пара – это особый вид сетевого кабеля. Его основу составляют одна или несколько пар изолированных, а также скрученных между собой проводников (от их количества зависит категория кабеля). Количество витков на определенную единицу длины минимальное, но достаточное для того, чтобы значительно уменьшить взаимные наведения при передаче сигнала. Сверху витая пара, как правило, покрыта защитной пластиковой оболочкой.

В последнее время этот вид кабеля связи стал самым распространенным при создании локальных и структурированных кабельных сетей. Это произошло благодаря его дешевизне и легкости прокладки.

Основным недостатком витой пары является значительное затухание сигнала (до уровня не распознаваемости) на расстояниях свыше 100 метров. Но этот недостаток легко ликвидируется с помощью повторителей.

Виды

В зависимости от того, есть защита или нет, а также ее качества, различают несколько видов кабелей созданных по этой технологии:

  • неэкранированная витая пара (UTP) – не используется никаких дополнительных защитных приспособлений;
  • экранированная витая пара (STP) – используется медная сетка;
  • фольгированная витая пара (FTP) - используется алюминиевая фольга;

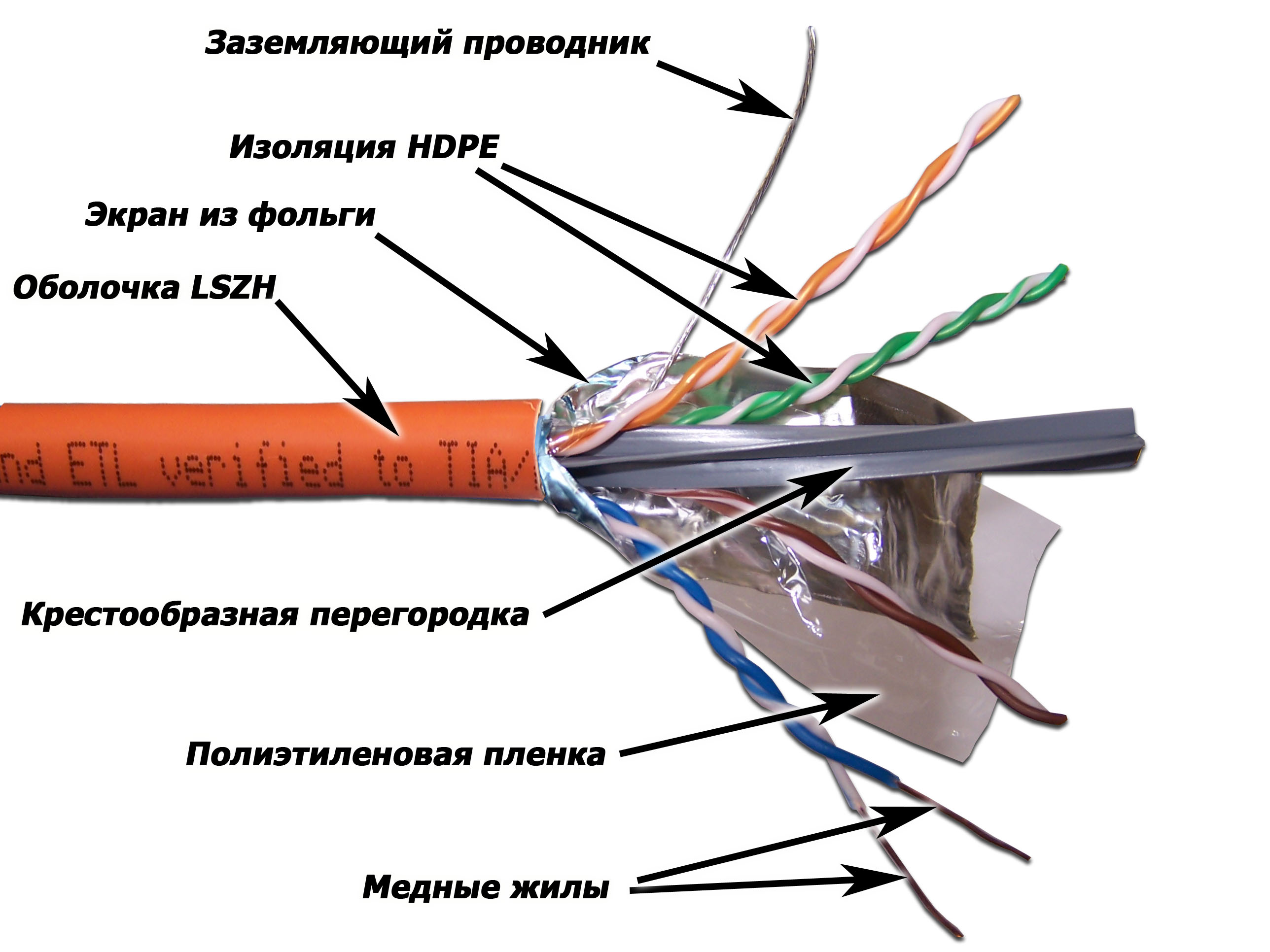

  • экранированная фольгированная витая пара (SFTP) - используется медная сетка и алюминиевая фольга.

При этом в некоторых видах экранированного кабеля могут использовать защиту вокруг каждой пары. Такой вид экранирования обеспечивает значительно лучшую защиту от различного рода наведений, как внутренних, так и внешних.

Категории кабеля «витая пара»

Всего на данный момент существует около 15 категорий витой пары. Они нумеруются от САТ 1 до САТ 8.2. В большинстве случаев категория имеет прямую зависимость от количества используемых пар для передачи информации, а также от количества витков, которые используются на единицу длины. Категории кабеля четко описаны в Американском стандарте проводки в коммерческих строениях.

Опишем кратко каждую из категорий:

  • САТ 1 – всем известный телефонный кабель. В нем используется только одна пара. Применим исключительно для передачи голоса и создания подключений с помощью модема.
  • САТ 2 – устаревший тип кабеля, состоящий из 2-х пар проводников. Он поддерживал передачу данных на скоростях менее 4 Мбит/сек. Часто использовали его в сетях token ring. Сейчас редко используется в некоторых телефонных сетях.
  • САТ 3 – улучшенная версия предыдущего 2-х парного кабеля. Создана для обеспечения передачи данных на скоростях до 10 Мбит/сек. Сейчас очень часто продолжает встречаться в телефонных сетях.
  • САТ 4 – еще один неиспользуемый на сегодня вид кабеля. Состоит из 4-х пар, имеет скорость передачи до 16 Мбит/сек.
  • САТ 5 – именно кабели этой категории чаще всего и называют «витая пара» в классическом ее понимании. Состоит из 4-х пар. Скорость передачи варьируется от 100 Мбит/сек (используются 2 пары) до 1000 Мбит/сек (используются 4 пары).
  • САТ 5е – улучшенная версия обычной 5 категории. Также состоит из 4-х пар. Кабель имеет те же скоростные характеристики, что и витая пара предыдущей категории. Сейчас эта категория является самой распространенной.
  • САТ 6 – для передачи используется 4 пары, которые позволяют повысить скорость передачи до 10000 Мбит/сек.
  • САТ 6а - для передачи используется 4 пары, которые позволяют повысить скорость передачи до 10 Гбит/сек.
  • САТ 7 - для передачи используется 4 пары, которые позволяют повысить скорость передачи до 10 Гбит/сек. Кабель этой категории должен быть экранированным.
  • САТ 8 – находится на данный момент в разработке. Предположительно позволит передавать информационный поток со скоростью до 40 Гбит/сек. Должен иметь общий экран или экран для каждой пары.

Количество пар в одном кабеле может доходить до 100 штук! Посмотрите, как могут выглядеть разные виды (UTP, F/UTP, S/FTP, SF/UTP, U/FTP) и категории (от Cat.3 до Cat.7A) в телекоммуникационном каталоге LAN-ART.

Там же опубликованы фотографии бухт, на которые наматывается провод, можно узнать цену и характеристики товаров.

Способы и схемы обжима витой пары

Очевидно, что для присоединения кабеля к различной компьютерной технике или же к коммутаторам и маршрутизаторам, витая пара должна оканчиваться удобными и стандартизированными разъемами. В данном виде кабеля связи используется разъем RJ-45 (правильное название 8Р8С, но мы будем использовать привычное).

Для того, чтобы сеть, построенная на витой паре, работала правильно, необходимо в соответствующем порядке соединить контакты в коннекторах RJ-45. Сделать это необходимо, как с одного, так и с другого конца кабеля. Для удобства обжима все провода помечены стандартизированными цветами. Естественно, что обжимать кабель, при наличии достаточных знаний, можно и на собственное усмотрение, но для того, чтобы не было путаницы при объединении сетей лучше воспользоваться стандартными схемами обжима. Их существует всего две: прямой порядок обжима и кроссовый порядок обжим (перекрещенный).

  1. Первая схема обжима (прямой) используется при соединении разнотипного оборудования, например, сетевая карта ноутбука и коммутатор.
  2. Вторая схема обжима (кроссовый, или перекрестный) используется при соединении однотипного оборудования, например, двух ноутбуков (иногда для соединения компьютера с некоторыми старыми видами коммутаторов и хабов).

Для обжима кабеля используют специальное приспособление – кримпер (щипцы). Об этом я писал в статье: как обжать витую пару в RJ-45? Сетевой кабель своими руками.

А теперь непосредственно о порядке обжима. Рассмотрим схемы обжима витой пары категории 5, как самой распространенной на данный момент.

Схема обжима прямого кабеля

Такой кабель самый распространенный. Он подходит для подключения компьютеров, ноутбуков, телевизоров и т. д., к роутерам и другим сетевым устройствам.

  • Первый вариант (тип Т586A): одна сторона имеет следующий порядок контактов (от 1 до 8) – бело-зеленый, зеленый, бело-оранжевый, синий, бело-синий, оранжевый, бело-коричневый, коричневый. Другая сторона имеет такой же порядок контактов. Лучше всего использовать это вариант.
  • Второй вариант (тип Т568B). Одна сторона имеет следующий порядок контактов (от 1 до 8) – бело-оранжевый, оранжевый, бело-зеленый, синий, бело-синий, зеленый, бело-коричневый, коричневый. Другая сторона имеет такой же порядок контактов.

Кроссовый кабель: схема обжима

  • Одна сторона имеет следующий порядок контактов (от 1 до 8) – бело-зеленый, зеленый, бело-оранжевый, синий, бело-синий, оранжевый, бело-коричневый, коричневый.
  • Другая сторона имеет следующий порядок контактов (от 1 до 8) - бело-оранжевый, оранжевый, бело-зеленый, синий, бело-синий, зеленый, бело-коричневый, коричневый.

Для изготовления гигабитного кроссового кабеля (с поддержкой скорости до 1 Гбит/с), нужно использовать немного другую схему:

  • Один конец кабеля: бело-оранжевый, оранжевый, бело-зеленый, синий, бело-синий, зеленый, бело-коричневый, коричневый.
  • Другой конец кабеля: бело-зеленый, зеленый, бело-оранжевый, бело-коричневый, коричневый, оранжевый, синий, бело-синий.

Развитие технологий передачи данных не стоит на месте. Теоретически возможно, что скоро витая пара станет устаревшим типом кабеля, но на данный момент – это самый используемый, надежный и дешевый вид сетевого кабеля.

Обжим витой пары

Что такое кабель витая пара


Кабель витая пара состоит из пары проводников, которые не только скручены между собой, но и закручены вокруг остальных таких же пар. Каждой паре соответствует своя цветовая гамма, например первый из них – синий, другой – бело-синий. Кроме цветового отличия, каждая пара имеет свой номер и название.
При построении сети используют два типа кабеля – экранированный (Shielded Twisted-Pair, STP) и неэкранированный (Unshielded Twisted-Pair, UTP). Кроме того, кабели на основе витой пары делятся на шесть категорий, каждая из которых имеет определенные свойства. Чем выше категория, тем лучше характеристики кабеля. Например, для организации сети со скоростью передачи данных 100 Мбит/с используется кабель пятой категории.



Обжим кабеля витая пара - что нужно для обжима кабеля

Перед тем, как обжать витую пару, необходимо иметь на руках следующие принадлежности и инструмент:

Сам кабель витая пара. Если вы планируете сделать патч-корд своими руками, то заготовьте необходимый отрезок кабеля нужной длины. Ели кабель витая пара смонтирован по стене, по плинтусу или в монтажном коробе, то позаботьтесь сделать отрезки кабеля достаточной длины для удобного обжима, а также на случай ошибки и повторного обжатия.

Кабель продается по метражу на отрез в большинстве компьютерных магазинов. Там же можно приобрести коннекторы для обжатия самого кабеля витая пара, он называется коннектор RJ-45, возможно встретится такое название 8P8C, что является более правильной маркировкой коннектора.

Самый главный инструмент, без которого не получиться правильно обжать витую пару, это конечно же обжимные клещи для витой пары или кримпер.

Схема обжима витой пары

Существует две основные схемы обжима кабелей: T568A и T568B, но значительно чаще применяется T568B. Для соединения компьютер-коммутатор или компьютер-хаб используют прямой кабель, обжатых с обоих сторон одинаково, соединения компьютер-компьютер или коммутатор-коммутатор (хаб-хаб) используют перекрестный кабель (кроссовер, сrossover) - с одной стороны T568A, а с другой - T568B.

Обжим витой пары


Возьмем конец кабеля и аккуратно обрежем его, воспользовавшись резаком обжимного инструмента (кримпера) или обычными бокорезами. Это нужно для того, чтобы все провода в месте среза были на одном уровне, между собой и относительно внешней изоляции.
Теперь с кабеля аккуратно снимем внешнюю изоляцию длиной приблизительно 12 – 15 мм, это можно сделать обжимными клещами или канцелярским ножом. Отделив пары проводников, друг от друга, расплетем и выровняем их, вытягивая каждый по отдельности.
Расположим проводники согласно наиболее популярному стандарту EIA/TIA-568B

Если у вас получились слишком длинные проводники, то отрежьте излишек резцом обжимного инструмента. Старайтесь оставлять длину проводников равной 12-15 мм. Даже если длина в норме, подрезать проводники все равно придется, чтобы они все выровнялись по одной длине (высоте).

  • Расположите коннектор таким образом, чтобы пластмассовая защелка находилась снизу.
  • Плотно сожмите проводники двумя пальцами одной руки. Затем медленно вставьте концы проводников в окно разъема, чтобы они равномерно распределились по его ширине.
  • Проталкивая проводники внутрь коннектора, следите, чтобы они не изменили положение относительно друг друга.
  • Продвигайте проводники до тех пор, пока они не достигнут перегородки. Проследите, чтобы все они упирались в стенку. Если есть отклонение, то достаньте проводники, выровняйте их и повторите действия, описанные выше. Когда проводники плотно вставлены в коннектор, еще раз убедитесь в правильности их расположения.
  • Если все верно, вставьте коннектор в соответствующее гнездо обжимного инструмента и крепко сожмите последний.

Кабель обжат. Теперь необходимо подсоединить его к концентратору (или другому активному оборудованию, которое используется для соединения компьютеров в сеть) и компьютеру и проверить. Самый простой способ – убедиться, появился ли индикатор подключения к сети в области уведомлений. Если это произошло, то все было сделано верно, в противном случае необходимо обжать коннекторы заново.

В дополнение к вышеописанной статье, предлагаю вам посмотреть видео в котором показано – как обжать витую пару, на реальном примере.

Добавить комментарий

виды цветовых схем для опресовки

Обжим витой пары 8 жил – то, с чем чаще всего приходится иметь дело монтажнику сетей. На базе восьмижильного медного кабеля строится большинство современных проводных ЛВС, и умение делать из него патч-корды считают основой основ сетестроительства.

Давайте вспомним, какими стандартами регламентируются правила опрессовки, а также научимся выполнять эту нехитрую операцию своими руками.

Обжатый коннектор с 8 жильным проводом

Как обжимать по стандарту TIA/EIA-568

Стандарт обжима витой пары TIA/EIA-568 используется при построении кабельных ЛВС во всем мире. Согласно ему, для восьмижильных проводов есть два способа опрессовки – прямой и перекрестный (последний еще называют кроссовым или кроссоверным). При прямом – проводники на обоих концах патч-корда располагаются в одной последовательности, то есть оба коннектора обжимаются одинаково. При перекрестном – часть проводов перекрещивается, то есть коннекторы получаются несимметричными.

Для наглядности приведем графические схемы:

Цветовая схема обжима сетевого кабеля из 8 жил

Прямой обжим витой пары 8 жил может выполняться по типу В (Т586В) или А (Т568А). Тип В мы поставили на первое место, так как он распространен у нас, а тип А в основном используют в Европе и США. Единственное различие между ними – в положении зеленых и рыжих проводников, область применения у них общая.

Мы не настаиваем, чтобы вы придерживались строго определенного способа опрессовки, к примеру, только В. Но чтобы не путаться, на первых порах желательно запомнить какой-то один из них.

Методом прямого обжатия делают патч-корды для подключения ПК к сетевым устройствам.

Схема обжимки кроссовым методом

При простой кроссоверной опрессовке на втором коннекторе меняются местами зеленые и рыжие проводки (полосатый – с полосатым, однотонный – с однотонным). Этот способ применяют в сетях Ethernet 10Base-Т, 100Base-Т или 100Base-ТХ.

Обжатие по типу Gigabit Crossover предусматривает перекрест всех восьми жил. Здесь меняются местами также голубые и коричневые провода. Способ разработан для скоростных сетей 1000Base-Т и 1000Base-ТХ.

Необходимые инструменты и материалы

Освежив в памяти информацию, как обжать витую пару из 8 жил, вспомним, чем мы будем это делать. Итак, нам понадобится:

Инструменты для работы с сетевым кабелем

Подготовив всё это, перейдем к практической части темы – непосредственно обжиму витой пары из 8 жил.

Методика опрессовки

  1. Возьмите конец кабеля в руки. Отступите от него 3-5 см и с помощью ножа или другого инструмента сделайте круговой надрез внешней изоляции, стараясь не повредить проводники

    Снимаем изоляцию с кабеля

  2. Удалите срезанную оболочку, расплетите жилы и распределите их в нужном порядке, согласно одной из таблиц TIA/EIA-568.

    Зачищенный кабель UTP

  3. Следующий этап – выравнивание проводков. Отступите от края изоляции 1,2-1,4 см, не больше, чтобы цветные жилы целиком помещались внутри коннектора. Если сделать их длиннее – так, чтобы они частично оставались снаружи, соединение будет непрочным. Срежьте концы проводков лезвием кримпера. Линия среза должна быть строго перпендикулярной оси кабеля, иначе самые короткие из жилок останутся необжатыми.

    Откусываем концы проводков витой пары

  4. Вставьте до упора зачищенный конец кабеля в коннектор RJ45. Последний должен быть обращен к вам стороной, где расположены контакты, а первый проводок (рыжий или зеленый) – находиться наверху.

    Обжатая витая пара

  5. Поместите коннектор в гнездо с маркировкой “8Р” и сжимайте инструмент, пока не услышите щелчок. После щелчка проверьте готовый патч-корд на разрыв – потяните кабель и разъем в разные стороны.

    На следующем фото показан обжим витой пары 8 жил с помощью инструмента клещи обжимные выполняем обжим.

    Надежная опрессовка выдерживает даже значительное усилие. Не забываете делать это всегда, так как плохо присоединенный разъем может оторваться и застрять в гнезде устройства, если шнур неосторожно заденут ногой.

    Опрессовываем кабель

  6. После присоединения второго коннектора патч-корд проверяют на пригодность к использованию. Возьмите кабельный тестер, подключите к нему разъемы патч-корда и включите. Наблюдайте за тем, как ведут себя светодиодные индикаторы. Симметричное свечение зеленых огоньков на обоих модулях указывает на целостность проводника. Если индикатор не загорается, значит, жила оборвана или не обжата, а если горит красный огонек – в кабеле короткое замыкание или провод перекрещен.

    Кабельный тестер

Заключение

Разобравшись, как обжимать витую пару из 8 жил, вам не будет трудно опрессовать четырехжильный сетевой кабель или телефонный шнур из двух, шести и более проводов, ведь там применяется эта же самая методика. Впрочем, об этом мы как раз собирались рассказать в следующих статьях.

Привет! Еще одна техничка на около Wi-Fi тему. Правильный обжим кабеля мы уже обсуждали на страницах этого портала, но сегодня будет освещена статья на тему, как обжать витую пару на 8 жил. По сути, это и есть классический провод локальной сети, но вот все его отдельно выделяют. Есть проблема – будем решать!

Содержание

Для сисадмина

Коллегам по цеху сразу же выкладываю правильные схемы обжима, чтобы не копались подолгу.

Прямой обжим используем для хаб-комп, перекрестный для комп-комп или хаб-хаб. На деле же современные сетевые устройства распознают оба вида нормально.

Для новичков

Если у вас остались какие-то вопросы – пишите их в комментариях. Отвечу как только увижу)

Тем же, кто только впервые готовится обжать витую пару, будет посвящена оставшаяся часть статьи. Здесь я проведу вас за ручку от постановки задачи до успешной передачи данных через новенький кабель. Но лишней информации не будет, как по мне здесь все-таки многие собрались именно для того, чтобы получить правильную схему, так что без воды. Начинаем!

Задача

Ставим задачу на обжимку:

  • Нужно обжать кабель с двух сторон коннекторами RJ-45.
  • Чтобы сеть успешно работала.
  • Чтобы визуально это было не так:

Что нам понадобится?

  • Кабель 5 или 6 категории. Тип особенно не важен, сама технология не меняется. Главное – для схем выше актуально наличие 8 жил. Для 4 жил у нас доступна другая статья, пользуйтесь поиском.

  • Инструмент для обжимки (лучший вариант для профи – кримпер, худший для разовой работы – отвертка или зубы). Что это за штуковина и как ее юзать покажу ниже. Обжимной инструмент есть сразу с функцией снятия оплетки, изоляции и обжатие – 3 в 1. Но некоторые для работы с изоляцией используют стриппер – как по мне, деньги на ветер.

  • Коннекторы RJ-45 на каждый конец. Стоят копейки, так что можно взять и больше – на случай неудачи, а они бывают даже у профессионалов.

  • Тестер. Это прибор для тестирования правильной работы каждой линии. В быту покупать не стоит, пойдет и метод проверки «работает или нет», а если не работает – переделать заново.

Для чего обжимаем и все схемы обжима

Выше уже написал об этом, но для новичков повторюсь. Важно определиться, для чего вы будете обжимать. От этого зависит метод расположения проводов в коннекторе:

  1. Прямой – для соединения компьютера и роутера (и их аналоги ноутбук-свич, хаб, модем).
  2. Перекрестный – для соединения однотипных устройств – компьютера с компьютером, компьютера с ноутбуком, двух роутеров, роутера и модема и т.д.

При прямом методе провода можно расположить двумя способами – по стандартам TIA/EIA-568A и TIA/EIA-568B (лучше использовать второй, но работать будет и то, и то). Вот схема разводки:

При перекрестном два стандарта идут просто на разных концах провода. Но есть разделение по скоростям. Вот основные распиновки.

Для скорости до 100 Мбит/с:

Для скорости до 1000 Мбит/с:

Расположение проводов показано сразу в коннекторе «снизу». Цифры 1-8 считаются слева-направо. Некоторые коннекторы даже указывают их, но и без них все понятно.

В итоге на этом этапе вам нужно определиться, что и с чем вы соединяете и выбрать схему.

Процедура обжима

Дальше начинается самый ад для новичка. Тем более если сразу стартовать с обжима витой пары на 8 жил. Но, с другой стороны, с их заводом проблем будет меньше всего, т.к. не нужно будет попадать в отдельные жилы, оставляя пустые (как это было при 4 жилах). Так что все нормально. Только вперед!

Сразу перед текстовой инструкцией предлагаю видео. Посмотрите его, ознакомьтесь с последовательностью, а дальше уже просто подчеркните детали:

А теперь все шаги по порядку.

Шаг 1 – обрезаем провод

Просто берем наш сетевой кабель и отрезаем его по нужной нам длине. Сразу лучше взять с запасом, а то вдруг придется переделывать.

Шаг 2 – Снимаем оплетку

Оплетку можно снять и ножом, а можно и обжимными клещами – там есть отверстие, для ее снятия на специальную длину. От края отступаем примерно 1 см. Если очистить сильно мало – кабель просто не залезет в разъем, если взять много – провода будут торчать из коннектора, что тоже не увеличит срок службы.

Шаг 3 – Подравниваем

Чтобы все хорошо и ровно зашло в коннектор, нужно все подравнять:

  • Сначала я разглаживаю все провода в одну линию с помощью карандаша.
  • Далее раскладываю их на этом же карандаше по нужным мне цветам по порядку.
  • Еще раз разравниваю карандашом.
  • Обычно у этой линии край остается сверху неровным – приходится как раз подравнять. Идеально подходят обычные ножницы.

Итого все должно быть ровно:

Шаг 4 – Впихиваем

Пытаемся затащить нашу конструкцию в коннектор. Проверяем, чтобы каждый провод был в своей жиле, доходил до конца и ничего нигде не торчало:

Шаг 5 – Опрессовка

Теперь самый ответственный момент. Засовываем коннектор в обжимные клещи и жмем до щелчка:

Если инструмента под рукой нет, подойдет и обычная плоская отвертка. Но придется продавить каждый нож отдельно, да еще и не поломать (на этот случай мы и взяли несколько коннекторов):

В свою бытность делали эту же процедуру и зубами, но никому не рекомендую – опасно для здоровья, а стоматологи нынче не дешевые.

Проверка

Теперь самое время провести полевые испытания. Основные моменты:

  • Дергаем понемногу провод с каждой стороны коннектора – ничего не отваливается? Нет движений? Если есть – дожать.
  • Если нет тестера – сразу проверяем в бою. Сеть работает? Скорость подключения показывает верную? Если что-то вдруг не так, лучший способ доделать – просто засунуть все еще раз в клещи и прожать как следует. В 90% всех случаев повторный дожим помогает, все ножи встают на свои места. Видимо в первый раз мы просто жалеем коннектор.
  • Если есть LAN-тестер – он покажет все ли работает нормально, или на какой-то линии есть перебой. Как решение перебоя – тоже дожать. В противном случае придется повторять все заново( Альтернатива тестеру – обычный мультиметр, тоже можно прозвонить каждую линию для упрощения поиска.
Обрыв на шестой жиле

Вот и все. После успешного выполнения всех шагов ваш кабель должен нормально работать. Обязательно поделитесь своим опытом в комментариях ниже – это будет не только полезно, но и интересно нашим читателям. Всегда на связи, ваш Ботан из WiFiGid.ru.

Сегодня у многих людей в квартире есть компьютер, проведен интернет. Часто возникает потребность подключения компьютера к интернету с помощью кабеля или удлинения провода при переносе пользовательского устройства в другое место. Также может возникнуть желание создать домашнюю сеть из нескольких компьютеров. Все эти вопросы решаются с помощью создания интернет-сети из специального кабеля.

Основные понятия

Особый вид кабеля, предназначенный для изготовления компьютерных и телекоммуникационных сетей, называется «витая пара». Состоит из нескольких пар медных жил в изоляции, скрученных между собой с определенным количеством оборотов на единицу длины. Самая распространенная – 8 жильная витая пара. Все жилы помещены в общую поливинилхлоридную (ПВХ) оболочку.

Небольшое скручивание или свивание делается для того, чтобы нейтрализовать помехи от электромагнитных излучений, создаваемых самими проводниками и сторонними источниками. Потому что при близком расположении жил создаваемое ими электромагнитное излучение гасится друг об друга, не создавая потерь сигнала. К тому же внешние помехи ловятся двумя скрученными проводниками одинаково, поэтому легко распознаются принимающим устройством и отсекаются. В итоге приходит качественный цифровой сигнал с минимальными потерями.

Современные компьютерные сети подключаются кабелем пятой категории и выше. Самая распространенная на сегодняшний день модификация кабелей №5 и №5е способна работать с частотой более 100 и 125 МГц, пропуская до 1000 Мб/сек, с сечением жилы 0,5 мм2. Шестая и седьмая категории кабелей применяются для высокоскоростного интернета, обладают пропускной способностью до 10 и до 100 Гб/сек соответственно, и с более толстыми жилами.

Типы витой пары

  1. UTP – витые пары не экранированы, нет внешнего экрана. Самый распространенный вид для квартирных компьютерных сетей, когда нет больших наводок и расстояний.
  2. FTP – витые пары не экранированы, но есть внешний экран из фольги. Используется в небольших офисах, где нужно передавать данные на расстояния до 100 м без потерь скорости, и где встречаются наводки.
  3. STP – каждая витая пара оплетена проволочным защитным экраном, присутствует внешний экран. Используется в средних по размеру офисах и заведениях, где могут быть наводки. Позволяют сохранить качество сигнала при передаче на большие расстояния, но не выше 100 м.
  4. SF/UTP – витые пары не экранированы, но есть внешняя медная оплетка и фольгированная пленка, которые составляют двойной экран. Применяются на предприятиях, для сохранения качества сигнала на большие расстояния и для защиты от наводок.
  5. S/FTP – каждая витая пара экранирована фольгой, есть внешний экран в виде медной оплетки. Применяется на предприятиях с большими наводками и там, где необходимо сохранить скорость передачи информации на большое протяжение.

Цвет изоляции кабеля серый – самый широко используемый. Цвет красный или оранжевый – значит изоляция сделана из негорючего материала.

Два способа опрессовки витой пары

Компьютерный кабель Rj-45 подсоединяется к устройству посредством коннектора 8P8C (аббревиатура из английских слов 8 положений, 8 соприкосновений). Этот разъем устанавливается на кабель методом обжима витой пары 8 жил по схеме цветов, в зависимости от телекоммуникационных стандартов.

Стандарт 568-А устарел и чаще всего используется 568-В.

Следуя схеме, жилы при системе 568-А укладываются так:

  1. Бело-изумрудный.
  2. Изумрудный.
  3. Бело-рыжий.
  4. Голубой.
  5. Бело-голубой.
  6. Рыжий.
  7. Бело-шоколадный
  8. Шоколадный

Порядок цветов при обжиме витой пары по стандарту 568-В такой:

  1. Бело-рыжий.
  2. Рыжий.
  3. Бело-изумрудный.
  4. Голубой.
  5. Бело-голубой.
  6. Изумрудный.
  7. Бело-шоколадный.
  8. Шоколадный.

В коннекторе имеются восемь желобков, куда укладываются 8 проводов витой пары по цветовой схеме. Распиновка указана выше.

Сетевые кабели нужны для соединения компьютеров и сетевых устройств в различных сочетаниях. Например, подключить роутер к сети, компьютер к роутеру, два компьютера между собой, сетевой удлинитель, разветвитель, телевизор к роутеру. Существует два варианта изготовления сетевых кабелей.

Прямое подключение витой пары по цветам

Первый способ – прямой. Цветовая схема распиновки витой пары 8 проводов может производиться как по стандарту 568 А (когда один и другой концы провода обжаты по типу 568 А), так и по стандарту 568 В (когда один и другой концы провода обжаты по типу 568 В).

В нашей стране распространен способ 568 В, а в США и Европе чаще всего используется тип 568 А. Единственное различие между этими двумя способами – поменянные местами жилы бело-зеленого с бело-оранжевым цветом и зеленый с оранжевым. Применяется для подключения различных пользовательских устройств (компьютер, телевизор, ноутбук) к сетевому оборудованию (коммутатор, роутер, концентратор, маршрутизатор, патч-корды, удлинитель), а также используется для соединения сетевых устройств между собой. Скорость передачи информации при такой схеме составляет 1 Гбит/с.

Прямое подключение витой пары 100 Мб/с

В некоторых случаях, когда не требуется большая скорость интернета и не предусматривается трафик больших объемов, можно использовать соединение по цветам витой пары из 4-х жил: бело-рыжая, рыжая, бело-изумрудная, изумрудная. Этот способ экономит расход проводов, но надо учитывать, что наибольшая скорость передачи информации падает в 10 раз и составляет 100 Мб/с.

Кроссовое подключение витой пары

Второй способ – кроссовый или перекрестный. Обжим витой пары 8 жил (схема цветов) приведен ниже, применяется для объединения двух компьютеров в домашнюю сеть без какого-либо сетевого оборудования или двух однотипных клиентских устройств (компьютер, телевизор, ноутбук).

Чтобы сделать кроссовый кабель, нужно один конец провода обжать по стандарту 568 А, а другой по стандарту 568 В. В этом случае жилы меняются местами: бело-рыжий с бело-изумрудным, рыжий с изумрудным. В этом случае скорость передачи информации составит всего 100 Мбит/с. Схема Gigabit Crossover подразумевает обмен местами всех восьми жил: бело-рыжий с бело-изумрудным, рыжий с изумрудным, голубой с бело-шоколадным и бело-голубой с шоколадным. Эта цветовая схема распиновки витой пары 8 проводов создана для высокоскоростных сетей 1000Base-T и 1000Base-TX, когда скорость передачи информации составляет 1 Гбит/с.

Подводя итог, можно понять, что если надо подключить компьютер к интернету, следует оба конца кабеля обжать по типу 568 В. Если требуется соединить два компьютера между собой, то следует воспользоваться схемой Gigabit Crossover, где первый конец провода опрессован по типу 568 А, а другой – путем замены местами всех восьми проводов.

Как обжать сетевой кабель?

Теперь, когда стало известно, как правильно подключить витую пару по цвету, можно приступить к обжатию. Как это сделать, рассказано далее.

Инструменты и материалы

  1. Сетевой кабель. Для начала необходимо рассчитать длину – лучше с небольшим запасом, чтобы не пришлось потом его наращивать, от этого существенно падает скорость интернета.
  2. Коннекторы. Некоторое количество – минимум 2 штуки для каждой витой пары (на оба конца кабеля), но лучше с запасом, особенно для тех, кто обжимает кабель впервые.
  3. Кримпер — специальный ручной инструмент, представляющий из себя обжимные клещи с гнездом для разъема 8Р8С (на корпусе есть надпись 8Р). Если такого инструмента нет, то подойдет тонкая плоская отвертка.
  4. Стриппер — специальный ручной инструмент для снятия изоляции с жил. При отсутствии такового подойдет нож.
  5. Мультиметр – для проверки качества обжима.

Последовательность действий

При помощи двух ножей на кримпере можно обрезать кабель на нужную длину. Затем снять 2 см внешней изоляции с обоих концов кабеля при помощи ножа и выемки на кримпере, находящихся около ручек инструмента. Также это можно сделать стриппером или острым ножом, но только аккуратно, чтобы не повредить изоляцию жил.

Раскручивают витые пары, чтобы получилось 8 отдельных жил. Выкладывают в ряд, согласно цветовой схеме распиновки витой пары 8 проводов.

Необходимо, чтобы концы жил находились все на одной линии, один не был длиннее другого. От этого зависит качество обжима. Если какая-то жила оказалась длиннее, ее следует обрезать до уровня других. Коннектор переворачивают защелкой вниз, затем все жилы вставляются в разъем по желобкам до упора, соблюдая распиновку. Внешняя изоляция кабеля должна оказаться в корпусе коннектора, если этого не произошло, нужно обрезать концы покороче.

Вставляют коннектор с кабелем в гнездо кримпера с надписью 8Р. Сильно, но плавно сжать ручки до щелчка. Если есть под рукой инструмент, эта процедура довольно проста, но если клещей нет, то можно обойтись плоской отверткой. Для этого нужно поставить жало отвертки на контакт коннектора и надавить, пока он не прорежет изоляцию жилы своими зубцами. Проделать это с каждым из восьми контактов. Затем следует продавить еще и центральную часть корпуса разъема — выемка на коннекторе возле входа кабеля, для фиксации. Если с первого раза не получилось, можно срезать неудавшийся разъем и сделать заново.

Проверяют качество работы с помощью мультиметра. Для этого нужно поставить на приборе режим «сопротивление». Для проверки прибора замкнуть два щупа между собой, должно показать сопротивление 0 – значит есть контакт. Затем один щуп поставить на контакт с одного края кабеля, а другой щуп на соответствующий по цвету контакт с другого края. Если показывает 0, следовательно, связь есть, все нормально. Если показывает 1 или около того, значит зубцы не пробились сквозь изоляцию, следует либо еще раз продавить контакты, либо срезать и сделать заново.

Можно другим способом проверить качество обжимки витой пары 8 жил. Последовательность проводов прозвонить специальным сетевым тестером. Как им пользоваться, написано в прилагаемой инструкции. А также можно подключить готовый патч-корд к оборудованию и проверить, все ли пакеты доходят.

Используемые источники:

  • https://o-vitoipare.ru/vse-stati/obzhim-vitoj-pary-iz-8-zhil.html
  • https://wifigid.ru/poleznoe-i-interesnoe/kak-obzhat-vituyu-paru-na-8-zhil
  • https://fb. ru/article/369688/raspinovka-vitoy-paryi-provodov-tsvetovaya-shema-posledovatelnost-soedineniya

Инструкция по обжиму витой пары для спутниковых ресиверов Триколор



Обладатели спутниковых ресиверов от ТриколорТВ, оснащенных сетевыми интерфейсами (клиент-серверное оборудование GS E501, GS C591, GS E212 и др.), не редко сталкиваются с проблемами при соединении оборудования между собой, либо подключении ресивера к другому сетевому устройству (роутеру, wifi мосту и т.п.).



Рассмотрим по порядку последовательность действий при подключении сетевых устройств:

Витая пара (сетевой кабель)

Витой парой (Рис.1)  называется специальный кабель, состоящий из одной или нескольких пар изолированных проводников, скрученных между собой (с небольшим числом витков на единицу длины), покрытых пластиковой оболочкой. Для подключения триколоровского оборудования используется витая пара 5 категории (CATe5).

Рис.1 Витая пара



Разъём 8P8С (RJ-45)

Триколоровское оборудование между собой и другими сетевым устройствами подключается при помощи разъёма 8P8C (Рис.2) (иногда его ошибочно называют RJ45).



Рис.2 Разъем 8P8C (RJ45) и нумерация контактов



Инструмент для обжима разъемов 8P8C (RJ45)

Для качественной установки 8P8C-разъемов Вам понадобится специальный инструмент - пресс-клещи (Рис.3). При отсутствии инструмента, можно обойтись тонкой отверткой, качество опресовки при этом конечно же пострадает.

Рис.3 Инструмент для обжима разъемов 8P8C (RJ45)

Распиновка витой пары

Под распиновкой витой пары понимается схема ее обжима. Схема обжима сетевого кабеля стандартизована. Существует два стандарта обжима EIA/TIA-568B (Рис.5) (самый распространенный стандарт) и EIA/TIA-568А (Рис.4)

Рис.4 Схема обжима витой пары по стандарту TIA/EIA-568A



Рис. 5 Схема обжима витой пары по стандарту TIA/EIA-568B (наиболее распространенный стандарт)

Последовательность действий при изготовлении сетевого кабеля

  • Зачищаем витую пару (аккуратно снимаем пластиковую изоляцию на 20-30 мм)
  • Распутываем провода и распрямляем их.
  • Распределяем проводники согласно выбранному стандарту (Рис.4, Рис.5)
  • Обрезаем излишки проводников и вставляем их в разъем RJ-45. Провода должны быть вставлены в разъем полностью, оболочка кабеля также должна заходить в разъем.
  • Вставляем витую пару с надетым на нее разъемом в прес-клещи и обжимаем ее.

Все! Кабель готов к использованию!



Нами был рассмотрен так называемый "прямой обжим", используемый для соединения типа компьютер-свитч/хаб, свитч/хаб-маршрутизатор. Кроме этого вида обжима также существует обжим перекрестного кабеля (Crossover), используемый для соединения типа компьютер-компьютер, свитч/хаб-свитч/хаб, маршрутизатор-маршрутизатор.

В настоящий момент, практически всё современное сетевое оборудование (в том числе спутниковые ресиверы от ТриколорТВ) поддерживает технологию Auto-MDIX, которая позволяет использовать кабель как с прямым так и с перекрестным обжимом. По этой причине, подключая спутниковый ресивер, не имеет смысла использовать перекресный обжим.

виды и типы обжимки кабеля, порядок действий и рекомендации

Для интернет-коммуникаций применяется определенный тип кабеля, который называется витой парой или сетевым кабелем типа «ethernet». Подключение бывает беспроводным и проводным. В некоторых случаях удобно использовать проводной тип, поскольку для соединения Wi-Fi существует ограничение по скорости. Очень важно уметь выполнять обжим витой пары самостоятельно.

Общие сведения

Очень часто возникает необходимость выполнить разводку для домашней сети из устройств с выходом в интернет. Решить проблему очень просто, поскольку необходимо приобрести роутер, настроить его и подключить к нему все устройства. В этом случае необходима обжимка кабеля. Существует два выхода из этой ситуации: обратиться за помощью к специалисту или выполнить обжимку самостоятельно. Обжимка сетевого кабеля стоит недорого, но в некоторых случаях бывает невыгодной, поскольку нужно подстраиваться и ждать прихода специалиста.

В некоторых случаях для удобства нужно использовать домашнюю сеть, поскольку не слишком удобно бегать с flash-накопителем от одного компьютера к другому и скидывать любимую передачу или фильм. Для этого и нужно знать, как правильно обжать витую пару с 8 жилами.

Виды витой пары

Витой парой называется специальный кабель, состоящий из определенного количества медных проводов в оболочке, причем они скручены между собой определенным образом. Скручиваются провода определенным образом для того, чтобы исключить их влияние друг на друга. Витая пара применяется для передачи данных. Сетевой кабель подключается к устройствам через специальные разъемы при помощи коннекторов.

Ethernet-кабель может быть с защитой и без нее. Защитная оболочка изготавливается из алюминиевой фольги или оболочки (оплетки). Защита может быть двух типов: общей и попарной. Общая защита распространяется на весь кабель, а попарная только на каждую пару. Сетевой провод можно разделить на несколько типов:

  1. UTP.
  2. FTP.
  3. STP.
  4. S/FTP.
  5. S/STP.
  6. SF/UTP.

Типы сетевых кабелей с маркировками UTP (неэкранированный) или FTP (общий экран из фольги) можно применять в помещениях. Если требуется проложить коммуникации на улице, то следует применить SF/UTP-кабель. Если интернет-провод прокладывается вместе с электрическим кабелем, необходимо применять STP или S/STP, в которых предусмотрена защита каждой пары и двойной экран (длина более 100 м). S/FTP-кабель (экранирована каждая пара и сам кабель) предназначен для использования в условиях при высоких помехах.

Каждая жила ethernet-кабеля может состоять из одного (одножильные) или множества (многожильные) проводников. Одножильные провода плохо гнутся, но обладают улучшенными характеристиками, влияющими на расстояние передачи сигнала. Они лучше обжимаются, фиксируются и практически не изгибаются. Сетевой кабель, жилы которого состоят из одного проводника, применяется для подключения интернет-розеток.

Витая пара, провода которой содержат множество проводников, хорошо гнется, но обладает большим затуханием при передаче сигнала. Обжимать ее затруднительно, поскольку можно прорезать изоляцию. В коннектор она вставляется трудно и применяется в тех случаях, когда важна гибкость (от интернет-розетки до персонального компьютера).

Категория и защитная оболочка

Очень важна категория витой пары. Для подключения к интернету или проведения коммуникаций для компьютерной сети следует использовать категорию не ниже САТ5. В исключительных случаях подойдет САТ6 и САТ6а. Обозначения категории выбиты на оболочке. Всего существует 7 видов категорий для витой пары:

  1. I — 1 пара (полоса пропускания 0,1 МГц): применяется в телефонной связи.
  2. II — 2 (1 МГц): сети со скоростью передачи данных до 4 Мбит/с.
  3. III — 4 (16 МГц): 10 и 100 Мбит/с.
  4. IV — 4 (20 МГц): до 16 Мбит/с.
  5. V — 4 (100 МГц): 100 Мбит/с (используются 2 пары).
  6. Ve — 4 (125 МГц): 100 Мбит/с (2 пары) и 1 Гбит/с (4 пары).
  7. VI — 4 (250 МГц): от 1 до 10 Гбит/с.
  8. VII — 4 (600 МГц): экранированный до 10 Гбит/с.

Витая пара еще отличается формой и цветом оболочки. Обычный тип сетевого провода — серая оболочка. Оранжевый (ярко-красный) цвет оболочки свидетельствует о том, что сетевой провод не поддерживает горение. Последний тип провода имеет смысл применять в местах, подверженных возгоранию. Кроме того, витые пары бывают плоскими и круглыми. Они не отличаются техническими характеристиками.

Ethernet-кабель состоит из 2 (4 провода) или 4 (проводов) пар. При скорости до 100 Мбит/с можно использовать 2 пары. Если скорость передачи данных, которая находится в диапазоне от 100 Мбит/с до 1 Гбит/с (1000 Мбит/с), то следует использовать все 8 проводов (пары). При проектировании домашней сети или подключении к интернету следует учитывать эти особенности. Лучше сразу протянуть 4 пары, поскольку при увеличении скорости передачи информации свыше 100 Мбит/с придется перетягивать кабель заново.

Обжим ethernet-кабеля

Обжим необходим для подключения одного периферийного устройства к другому. Любая витая пара заканчивается специальным коннектором типа RJ-45. В его бороздки заводятся жилы сетевого кабеля. Бороздки заканчиваются контактными пластинами из меди, перпендикулярно которым расположены металлические пластины (ножи). Во время обжатия при опрессовке обжимником ножи пробивают изоляцию провода и обеспечивают надежный контакт жилы с медной пластиной. Надежность соединения можно приравнять к распайке проводов, однако при этом существуют важные моменты.

Основные методы

Обжимку витой пары 8 жил следует выполнять правильным методом по технологии, поскольку из-за некачественного контакта сеть работать не будет. Для обжима интернет-провода применяется специальный обжиматель с гнездом под RJ-45 или клещи, которые еще называют «обжимки». В гнездо вставляется разъем с проводами и клещи сжимаются до упора. Клещи-обжимки являются полезным инструментом, однако без них можно обойтись. Альтернативой являются отвертка и плоскогубцы.

Клещи не только могут обжимать, но и выполнять другие функции: очищать провода от изоляции, откусывать лишний кабель, аккуратно ровнять провода и обжимать телефонный кабель с разъемом RJ-11. Сделать обжимку ethernet-провода не слишком удобно, но возможно. Для этого необходимо выполнить определенную последовательность действий:

  1. Зачистить кабель.
  2. Вставить жилы по соответствующей схеме обжима витой пары RJ-45.
  3. Надавливать на каждый нож.

У этого метода есть некоторые недостатки: отвертка постоянно соскальзывает, может повредиться провод и невозможно контролировать прорезание оболочки сетевого провода ножом. Можно выполнить процедуру обжима при помощи плоскогубцев. Однако этот способ не слишком удобен, поскольку существует большая вероятность повредить пластмассовый корпус коннектора. Необходимо прижимать с каждой стороны. Если середина не прижалась полностью, рекомендуется воспользоваться отверткой.

Схема распиновки

Провода в коннекторе RJ-45 необходимо располагать в определенном порядке, который называется распиновкой. Существует два ее типа: прямая и перекрестная (кросс-овер). Первая обозначается аббревиатурой «568B», а вторая (kross-over) — «568А». Прямая распиновка применяется при соединении свича (хаба, роутера) с персональным компьютером или другим устройством. Тип «кросс-овер» необходим только для соединения двух компьютеров напрямую. Порядок проводов при обжимке следующий:

  1. Бело-оранжевый (б-о) — б-о.
  2. Оранжевый (о) — о.
  3. Бело-зеленый (б-з) — б-з.
  4. Синий (с) — с.
  5. Бело-синий (б-с) — б-с.
  6. Зеленый (з) — з.
  7. Бело-коричневый (б-к) — б-к.
  8. Коричневый (к) — к.

Провода на двух коннекторах располагаются одинаково. Нужно правильно обжать интернет-кабель 8 жил, причем важным моментом является четкое соблюдение очередности расположения проводов. Перед тем как опрессовать сетевой провод, следует несколько раз перепроверить. Если по какой-либо причине цветовые проводники перепутаны, то можно вывести из строя сетевой адаптер, поскольку по сетевому кабелю может быть подведено питание. При объединении в сеть двух компьютеров или ноутбуков нужно использовать схему «568А»:

  1. Б-о — б-з.
  2. О — з.
  3. Б-з — б-о.
  4. С — с.
  5. Б-с — б-с.
  6. З — о.
  7. Б-к — б-к.
  8. К — к.

Для интернет-кабеля, состоящего из 4 жил, схема размещения проводов не меняется. В этом случае используется только 1, 2, 3 и 6 бороздки: бело-оранжевый — бело-оранжевый, оранжевый — оранжевый, бело-зеленый — бело-зеленый и зеленый — зеленый соответственно. Способ расключения из 4 проводов используется только для подключения различных периферийных устройств. На каждом коннекторе выдавлены цифры от 1 до 8.

Порядок выполнения работ

Во время выполнения работ по сращиванию или обжимке нужно быть аккуратным, чтобы не повредить изоляцию проводов. Кроме того, следует правильно выполнить раскладку проводников в RJ-45. Если специальные инструменты, необходимые для работ с интернет-кабелем, отсутствуют, то следует воспользоваться острым ножом, плоскогубцами, кусачками и отверткой. Изоляционный слой должен сниматься канцелярским ножом. Для того чтобы не повредить внешнюю оболочку, ее следует аккуратно надрезать, а затем согнуть кабель. В оболочку изоляционного слоя добавляют мел, который делает ее хрупкой при сильном перегибе.

Для зачистки изоляции на проводах можно использовать кусачки, однако профессионалы рекомендуют применять портные ножницы. Они обеспечивают равномерное отрезание и выравнивают жилы, что позволяет без проблем вставить интернет-кабель в RJ-45. Для выполнения операции обжимки нужно воспользоваться специальным алгоритмом:

  1. Отмерять необходимую длину сетевого провода и откусить его при помощи инструмента.
  2. Выровнять концы провода (откусить по 6−7 мм с каждой стороны).
  3. Для снятия изоляции сделать аккуратный надрез на расстоянии 0,15 см от края.
  4. Сгибать кабель в разные стороны в месте надреза.
  5. Снять кусок изоляции с интернет-кабеля, которая отделилась при сгибании.
  6. Убрать экран, расправить и выровнять проводники.
  7. Выполнить раскладку согласно одной из схем расположения проводников.
  8. Вставить их до упора в RJ-45 (концы проводников должны упираться в бортик коннектора), при необходимости обрезать лишнюю длину или выровнять еще раз.
  9. Вставить коннектор в гнездо специальной формы, которая расположена на клещах.
  10. Сжать ручки, придерживая интернет-кабель, направляя его в сторону RJ-45 (провод не должен изгибаться).

После выполнения всех пунктов алгоритма необходимо проверить качество контакта при помощи специального прибора, однако можно обойтись и без него. Для этого следует еще раз проверить правильность схемы расположения цветных проводов, а затем вставить в сетевой разъем периферийного устройства. При необходимости его нужно настроить. Если сетевое соединение появилось, то это свидетельствует о том, что процедура обжимки прошла успешно. В остальных случаях необходимо переобжать сетевой кабель.

Многих людей интересует вопрос, который касается наростки сетевого провода. Вариантов соединения несколько: пайка, использование специальных разъемов и обыкновенная скрутка. Оптимальным способом соединить два провода без коннекторов является пайка. По завершении пайки двух концов следует их обмотать изолентой.

Однако можно воспользоваться и специальным соединителем. При его использовании качество соединения будет не хуже, чем при пайке. Устройство состоит из двух разъемов, в которые вставляются два сетевых провода. Они должны быть предварительно обжаты. Скрутка используется очень редко и является кратковременным решением проблемы соединения двух интернет-кабелей. Сигнал при этом может постоянно пропадать.

Таким образом, обжимать интернет-кабель довольно просто. Для этого необходимо воспользоваться инструментом и определенным алгоритмом. Однако при выполнении этой процедуры необходимы внимание и аккуратность, поскольку есть вероятность вывести из строя сетевую карту или материнскую плату компьютера.

Руководство по кабелю витой пары

Кабели витой пары используются во многих специализированных кабельных продуктах, разработанных и изготовленных Quadrangle Products Inc. Витые пары используются для передачи данных на высоких скоростях, а конструкция используется во многих типах кабелей для дисплеев. в самых разных отраслях. Использование витых пар снижает электромагнитные помехи, что позволяет сигналам проходить на большие расстояния с более высокой скоростью передачи. Использование витой пары обычно более рентабельно, чем использование коаксиального провода, что делает ее популярным выбором для кабелей дисплея.

Что такое кабель витой пары?

Витая пара - это кабель, состоящий из двух отдельных изолированных проводов, скрученных вместе и прокладываемых параллельно друг другу. Этот тип кабеля широко используется в различных типах инфраструктуры передачи данных и голоса.

Какие типы кабелей используют кабели витой пары?

Конструкция витой пары может использоваться во многих различных типах кабелей и проводов, в том числе:

  • Кабели LVDS
  • кабели eDP
  • Кабели DVI
  • Кабели Displayport
  • Телекоммуникационные кабели, например Ethernet-кабели
  • Кабели типа USB, включая USB 2.0, USB 3.0 и USB-C

Неэкранированная витая пара против экранированной витой пары

Эксперты обычно ссылаются на то, что витая пара часто используется, чтобы избежать определенных видов помех сигнала. Существует два разных типа витых пар: неэкранированная витая пара (UTP) и экранированная витая пара (STP), которые используются в различных типах установок.

Экранированные витые пары имеют отдельный экран, обернутый вокруг витой пары. Экран обычно делается из фольги, через которую проходит дренажный провод.Неэкранированная витая пара не имеет экрана. UTP широко используется в установках Ethernet, в то время как STP используется в различных типах сетей для предотвращения перекрестных помех и электромагнитных помех. Кабель STP также может помочь обеспечить заземление.

Преимущества неэкранированной витой пары (UTP)

Использование неэкранированной витой пары вместо экранированной витой пары часто является экономическим решением. Неэкранированные витые пары также обеспечивают большую гибкость оболочки кабеля.

Преимущества экранированной витой пары (STP)

Экранированные витые пары помогают еще больше снизить электрометрические помехи, особенно при больших расстояниях кабеля и более высоких скоростях передачи.

Какой тип витой пары используется в кабелях LVDS?

Некоторыми хорошими предварительно скрученными общими экранированными кабелями являются UL20276 и низковольтный нулевой галогенный кабель (LVZH) UL21104. Провода UL, такие как UL1571 28AWG и UL3767 28 AWG, можно скручивать для кабелей LVDS. Если у вас есть индивидуальная витая пара, компания Quadrangle Products всегда рада работать с нашими клиентами над созданием кабеля, отвечающего их потребностям.

Кабели витой пары

Витая пара

Кабель витая пара состоит из пары изолированных проводов, скрученных вместе.Это тип кабеля, который очень давно используется в телекоммуникациях. Скручивание кабеля помогает снизить шум от внешних источников и перекрестные помехи в многопарных кабелях.

Кабель витой пары хорош для передачи сбалансированных дифференциальных сигналов. Практика передачи сигналов по-разному восходит к раннему периоду развития телеграфа и радио. Преимущества улучшенного отношения сигнал / шум, перекрестных помех и отражения от земли, которые приносит сбалансированная передача сигнала, особенно ценны в системах с широкой полосой пропускания и высокой точностью воспроизведения.Путем передачи сигналов вместе со сдвигом по фазе на 180 градусов теоретически устраняются выбросы и токи заземления. Это снижает требования к земле и экранированию по сравнению с несимметричной передачей и приводит к улучшенным характеристикам EMI.

Наиболее часто используемая форма витой пары - это неэкранированная витая пара (UTP). Это просто два скрученных вместе изолированных провода. к этому типу относятся любые кабели передачи данных и обычные телефонные кабели. Экранированная витая пара (STP) отличается от UTP тем, что имеет оболочку из фольги, которая помогает предотвратить перекрестные помехи и шум от внешнего источника.Для передачи данных используется тип кабеля, называемый FTP (пары, экранированные из фольги), который состоит из четырех витых пар внутри одного общего экрана (из алюминиевой фольги).

Когда кабель скручивается с постоянной скоростью скрутки по длине кабеля, образуется кабель с заданным характеристическим сопротивлением. Характеристический импеданс витой пары определяется размером и расстоянием между проводниками, а также типом диэлектрика, используемого между ними. Сбалансированная пара или сдвоенные линии имеют Zo, которое зависит от отношения расстояния между проволоками к диаметру проволоки, и вышеупомянутые замечания все еще применимы.Для практичных линий Zo на высоких частотах очень близко, но не совсем, к чистому сопротивлению. Поскольку импеданс кабеля на самом деле является функцией расстояния между проводниками, разделение проводников значительно изменяет импеданс кабеля в этой точке.

Когда много витых пар складываются вместе, образуя многопарный кальбе, отдельные проводники скручены в пары с различной скруткой, чтобы минимизировать перекрестные помехи. Указанные цветовые комбинации для идентификации пары.

Наиболее часто используемое сопротивление кабеля витой пары составляет 100 Ом. Он широко используется для передачи данных и телекоммуникационных приложений в структурированных кабельных системах. В большинстве случаев применения кабелей с витой парой полное сопротивление кабеля составляет от 100 до 150 Ом. Когда кабель имеет большое расстояние между проводниками, возможно более высокое сопротивление. Типичные размеры жилы проводов для кабелей, используемых в телекоммуникациях, 26, 24, 22 или 19 AWG.

Вот некоторые общие импедансы, относящиеся к линиям витой пары:

  • 100 Ом: Этот импеданс представляет собой стандартизированный импеданс, который будет использоваться в проводке витой пары, используемой в структурированных системах проводки, стандартизированных стандартом EIA / TIA 568.И неэкранированные, и экранированные кабели категории "CAT5 и лучше", используемые в таких приложениях, имеют полное сопротивление 100 Ом (обычно с точностью + -15% или выше). В настоящее время наиболее распространенный стандарт LAN, Ethernet, предназначен для кабеля витой пары с сопротивлением 100 Ом. Многие телекоммуникационные кабели витой пары имеют полное сопротивление около 100 Ом, и многие современные системы цифровой связи согласованы с этим сопротивлением. В настоящее время практически вся современная кабельная витая пара для телекоммуникационных приложений имеет полное сопротивление 100 Ом.
  • 110 Ом: экранированная витая пара на 110 Ом стандартизирована как тип кабеля, который будет использоваться для цифрового звукового интерфейса AES / EBU.
  • 120 Ом: экранированный кабель на 120 Ом обычно используется для связи RS485 в промышленных сетях. Существует множество промышленных кабелей для управления и передачи данных с импедансом около 120 Ом. Также некоторые телекоммуникационные кабели (как экранированные, так и неэкранированные) имеют импеданс 120 Ом, и существуют цифровые системы телекоммуникации, соответствующие этому сопротивлению (например, системы SOEM E1).
  • 150 Ом: это полное сопротивление, используемое в кабельной системе IBM с экранированной витой парой и сети Token Ring. В настоящее время также используется много экранированных кабелей «управления и данных» с импедансом около 150 Ом. Некоторые современные микрофонные кабели (экранированная витая пара) имеют импеданс около 150 Ом на высоких частотах, и иногда вы можете услышать сопротивление 150 Ом, упомянутое в аналоговых аудиоприложениях (типичные динамические профессиональные микрофоны обычно имеют импеданс 150-200 Ом).
  • 300 Ом: двухжильный провод, используемый в некоторых антеннах, имеет полное сопротивление 300 Ом. Это антенный кабель с очень низкими потерями. Обычно сопротивление 300 Ом не используется ни для чего другого, кроме некоторых антенн.
  • 600 Ом: 600 Ом - это стандартизированный импеданс, используемый в телефонном мире. Первые длинные телефонные воздушные линии (два провода на полюсах, разделенных друг от друга на некотором расстоянии) имели импеданс около 600 Ом. На практике современные телефонные кабели не имеют импеданса 600 Ом, но по историческим причинам об этом часто говорят, и многие телефонные аппараты все еще соответствуют этому импедансу.Вы можете иногда (довольно редко в настоящее время) услышать соответствие 600 Ом также в мире аудио.

Экранированная витая пара используется для устранения индуктивного и емкостная связь. Скручивание отменяет индуктивное связь, в то время как экран устраняет емкостную связь. В большинстве случаев этот кабель используется между оборудованием, стеллажи и постройки. Экранирование обычно добавляет кабелю некоторое затухание. (по сравнению с неэкранированными), но обычно не потому, что в случае сбалансированной передачи дополняющие сигналы будут эффективно нейтрализует любые токи экрана, поэтому потери тока в экране незначительны.

Характеристики шумоподавления кабеля витой пары определяются следующим: Характеристики кабеля: количество витков на метр (обычно большее количество витков на метр дает лучшая производительность), единообразная конструкция кабеля, баланс емкостей (меньшая емкость разница в грунте, тем лучше), диаметр кабеля (чем меньше расстояние между проводами, тем лучше) и количество экранирования (чем больше экранирование, тем лучше).

Телекоммуникационные кабели - это широкая тема. Обычно, когда мы говорим о телекоммуникационных кабелях, мы говорим о кабелях с витой парой используется для передачи телефонных и других телекоммуникационных сигналов внутри в здании и в кабельной разводке телефонной компании за пределами завода.В некоторых приложениях некоторые другие типы кабелей (витая пара, коаксиальный кабель, оптоволокно), но витая пара является наиболее часто используемым типом кабеля.

Кабельную разводку в помещении заказчика можно разделить на следующие части:

  • Кабельная разводка в кампусе: там, где на объекте находится более одного здания, для подключения и интеграции сети в пределах всей территории используется кабель Campus. EIA / TIA называет это магистральным кабелем между зданиями. Магистральная сеть кампуса обычно представляет собой оптоволокно на основе 62.Многомодовое или одномодовое волокно 5/125 мкм. Кабели в кампусе соединяют главные коммутационные узлы в разных зданиях.
  • Riser / Backbone кабели: Riser или Backbone традиционно устанавливались с использованием экранированных или неэкранированных парных кабелей. Стандартно доступны кабели 6 x 4 или 25 пар. Они используются для данных и телефонов. Новые приложения для передачи данных все чаще удовлетворяются волоконно-оптическими кабелями (обычно многомодовыми). Кабели стояка / магистрали проложены от центрального коммутационного шкафа дома до коммутационного шкафа на разных этажах здания.
  • Горизонтальные кабели: Горизонтальные кабели витой пары обеспечивают связь между определенными рабочими зонами и в них. Кабели обычно проложены от коммутационного шкафа к розетке на рабочих местах. 4 Соедините пары кабелей UTP и FTP 24 AWG для высокоскоростных сетей со скоростью до 100 Мбит / с (даже более высокие скорости до 1 Гбит / с возможны с использованием лучших кабелей и новейших сетевых технологий). В соответствии с EIA / TIA 568A эти кабели могут использоваться на длине до 90 метров. 24 AWG - это наиболее часто используемая толщина для фиксированной проводки, но в некоторых случаях может использоваться и более толстая 23 AWG.
  • Кабельная разводка рабочей зоны: Высокопроизводительные гибкие кабели рабочей зоны / коммутационные кабели используются для локализованного соединения от настенного подключения к сетевому оборудованию. Коммутационные кабели обычно бывают неэкранированными или экранированными из фольги и бывают двух размеров: 0,14 мм (26 AWG) и 0,22 мм (24 AWG).
  • Коммутационные кабели: короткие коммутационные кабели используются для соединения в коммутационном шкафу от разъемов на коммутационной панели связи с активным оборудованием. Коммутационные кабели также используются в стойках передачи данных / телекоммуникаций для соединения различного коммуникационного оборудования.Коммутационные кабели обычно бывают неэкранированными или экранированными из фольги и бывают двух размеров: 0,14 мм (26 AWG) и 0,22 мм (24 AWG).

Стандартный разъем для описанной выше проводки - 8-контактный. Модульный разъем RJ-45 (указан в IEC 60603-7-4 / 5).

Говоря о телекоммуникационных кабелях, обычно можно встретить термин «структурированная кабельная система». Термин структурированная кабельная система относится ко всем кабелям и компонентам, установленным в логическом иерархическом порядке.Он разработан так, чтобы быть относительно независимым от компьютерной (или телефонной) сети, которая его использует, так что любая из них может быть обновлена ​​с минимальными переделками кабельной сети. Еще несколько лет назад для каждой технологии передачи данных требовался собственный тип проводки. Теперь технология единой проводки (структурированная кабельная система) будет поддерживать все основные существующие технологии сетей передачи данных и те, которые появляются на горизонте.

Преимущества структурированной кабельной разводки UTP:

  • Неэкранированная витая пара (UTP) Структурированная кабельная система помещения позволяет размещать множество протоколов связи в одном пучке проводов.Примеры включают голос, данные, видео и управление CCTV.
  • Система UTP с цветовой кодировкой кабелей
  • Хорошая система UTP дает лучшее подавление помех, чем коаксиальный кабель
  • UTP дешевле, чем выделенный коаксиальный или оптоволоконный кабель
  • UTP физически меньше коаксиального и многих других типов кабелей
  • UTP - очень простой носитель для установки и перенастройки
  • UTP чрезвычайно легко терминировать
  • Во многих случаях провод уже установлен

Недостатки структурированной кабельной разводки UTP:

  • Поскольку могут быть разные типы сигналов, подключенных к разным розеткам, и все розетки выглядят одинаково, пользователь должен быть осторожен, чтобы не подключать устройство к розетке, по которой подключен неправильный тип сигнала.Отжимное соединение может привести к неправильной работе системы или даже к повреждению оборудования.
  • Приложение, изначально разработанное для некоторых других типов кабелей, обычно требует специальных средств подключения, которые стоят денег.
  • Современные системы UTP (CAT5, CAT5e, CAT6) имеют довольно ограниченные высокочастотные характеристики, поэтому они не подходят для передачи очень высокочастотных сигналов, таких как сигналы кабельного телевидения, телевизионных антенн и радиоантенн. Для этого есть продукты, но производительность, которую можно получить с ними, обычно довольно ограничена.

Стандарт T568-A, опубликованный Ассоциацией электронной промышленности и Ассоциацией телекоммуникационной отрасли, определяет систему для построения сети передачи данных и голоса в офисной среде, срок службы которой составляет не менее десяти лет, и поддерживает сетевые продукты от различных поставщиков. Наиболее часто используемая структурированная кабельная система использует неэкранированную витую пару. проводка подключена в соответствии со стандартом EIA / TIA-568A. В такой проводке комнаты подключены по звездообразной топологии от центральной коммутационной комнаты.В настоящее время наиболее распространенным типом кабеля является неэкранированный твистер CAT 5. парный кабель заканчивается разъемами RJ-45 (ISO 8877 / IEC 60603-7, 8-позиционные модульные разъемы) (четыре витые пары на кабель). Этот вид кабеля может использоваться для передачи телефонных сигналов. (как аналоговые, так и цифровые), а также потребности в передаче данных (Ethernet и другие мои сетевые методы). Стандарт кабелей EIA / TIA-568A для рынков США. Стандарт EIA / TIA-568A дает два варианта цвета кабеля кодирование TIA568A и TIA568B.EIA / TIA 568A и 568B - это два метода подключения, которые используются для указания того, какие цвета назначены какому контакту модульного разъема. Из этих цветовых кодов наиболее часто используемые один - TIA568B (рекомендую использовать). Стандарт T568-A также определяет категории, используемые для классификации кабеля UTP. Эти категории стали отраслевым стандартом для характеристик кабелей UTP и широко используются многими производителями. У Европы есть своя (очень похожая по основным деталям) стандарт кабельной разводки EN 50173.

Вычисления и передача данных - это быстроразвивающиеся технологии, в которых оборудование часто имеет практический срок службы не более нескольких лет, прежде чем его вытеснят что-то более новое и лучшее.Через несколько лет технология унифицированной проводки, которая рекомендуется сейчас, может оказаться неадекватной. Тем не менее, современные сетевые технологии разрабатываются с использованием витой пары, поэтому, хотя никто из нас не может надежно заглянуть в будущее, лучший совет, который можно дать сейчас, - это то, что проводка в новом здании должна быть UTP категории 5 или выше ( CAT6). Электропроводка с использованием структурированных кабелей становится актуальной в домах (CAT 5 UTP).

Вот несколько распространенных типов кабелей, которые могут встретиться при установке телекоммуникационных сетей:

  • Неэкранированная витая пара, 100 Ом: современные структурированные кабельные системы (CAT 3, CAT 4, CAT 5, CAT 6), используемые для передачи телефонных и сетевых сигналов внутри зданий.
  • 120 Ом неэкранированная витая пара: некоторые старые телекоммуникационные кабели в полевых условиях (довольно типичное значение для линии от центрального офиса до дома)
  • Экранированная витая пара с сопротивлением 150 Ом: обычно используются для некоторых старых сетевых систем, таких как кабельная система IBM, используемая для сети Token Ring.Экранированная витая пара с сопротивлением 150 Ом также иногда используется для передачи симметричных аудиосигналов и сигналов систем автоматизации (как правило, приложения, в которых требуется экранированная витая пара.
  • Сиаксиальный кабель 75 Ом: видеосвязь, система видеонаблюдения, общая антенная разводка, кабельное телевидение, некоторые телекоммуникационные сигналы
  • Коаксиальный кабель 50 Ом: антенная проводка для радиопередатчиков, карт WLAN, базовых станций сотовых телефонов и т. Д.

Для приложений передачи данных по витой паре существует три возможных уровня номинального сопротивления: 100 Ом, 120 Ом и 150 Ом.Кабели с сопротивлением 100 Ом занимают преобладающую долю рынка, поэтому при разработке аппаратного и программного обеспечения основное внимание уделяется системам с сопротивлением 100 Ом. Если у вас нет особых причин выбрать иное, я рекомендую использовать кабель 100 Ом для установки данных. Типичная толщина медного провода кабеля, используемого здесь, составляет 24 AWG. Самый распространенный кабель в оболочке состоит из четырех плотно скрученных пар изолированных медных проводов калибра №24. Он широко используется в коммерческих целях и находит свое применение в новых домах для удовлетворения растущего потребительского спроса.

Типичный кабель UTP состоит из четырех пар проводов в каждом кабеле. Не все четыре пары используются в реальных приложениях. Для большинства локальных сетей используются только две пары, по одной в каждом направлении, чтобы обеспечить полнодуплексную одновременную двунаправленную связь. Из-за ограничения полосы пропускания и излучения излучения, которое потенциально может повлиять на другие электронные устройства, высокоскоростные сети переходят на использование всех четырех пар.

Категории кабелей

«Качество» кабельных систем для передачи высокочастотных сигналов выражается следующей маркировкой (они используются в США):

  • Категория 1: Кабели, отвечающие минимальным требованиям для аналоговой голосовой связи или обычной телефонной связи (POTS).Также известен под названием Grade 1. Обычно называется внутренним проводом в сообществе телекоммуникационных компаний. (Неофициальное обозначение)
  • Cat 2: это система UTP с сопротивлением 100 Ом, способная работать с Token Ring со скоростью 1 Мбит / с и аналогичными сетями. Это также известно как кабельная система IBM Type 3. Также известен под названием Grade 2. (Неофициальное обозначение).
  • Cat 3: Этот тип кабеля рассчитан на 16 МГц и поддерживает приложения до 10 Мбит / с. Приложения могут варьироваться от голоса до 10BASE-T. Это кабель с низкими характеристиками, который исчезает.В настоящее время это минимальное требование для качественной структурированной телефонной кабельной системы. Это также известно как кабельная разводка ISO / IEC 11801 класса C. Это было стандартом для характеристик UTP еще в 1988 году. FCC недавно изменил требования к внутренней телефонной проводке до минимальной категории Cat 3 из-за проблем с перекрестными помехами, возникающими при использовании не перекрученных четырех четверок. CAT 3 больше не признается TIA.
  • Cat 4: Этот тип кабеля рассчитан на 20 МГц и поддерживает приложения до 16 Мбит / с. Приложения могут варьироваться от голоса до 10BASE-T и Token Ring 16 Мбит / с.В настоящее время этот тип кабеля мало используется.
  • Cat 5: Традиционный рейтинг кабелей для высокоскоростной передачи данных. Номинальная частота 100 МГц. Этот кабель хорошо работает от передачи голоса до 100BASE-T Ethetnet и 155 Мбит / с ATM. Этот тип кабеля также известен как кабельная разводка ISO / IEC 11801 класса D. Сегодня медная проводка категории 5 является признанным минимумом для услуг широкополосного доступа. Стандарт для проводки - ISO / IEC-11801 и TIA / EIA-568-A-5. Работа по категории CAT5 возможна только в том случае, если кабель, соединительные модули, патч-корды и вся электроника имеют одинаковый рейтинг CAT5.
  • Cat 5e: новый рейтинг разработан в США. Номинальная частота 100 МГц. Cat 5E становится новым стандартом для проводки в помещениях, поскольку рекомендуется как минимум для всех будущих установок TIA / EIA, IEEE и многими производителями оборудования. Расширенная категория 5 была ратифицирована в 1999 году.
  • Cat 6: новый рейтинг, только что разработанный в США, ISO / IEC и CENELEC. Номинальная частота составляет 200 МГц с некоторыми требованиями, указанными для 250 МГц. Категория 6 указывается одновременно как ISO в документе 11801-2001, так и TIA в дополнении категории 6 к TIA 568B (ANSI / TIA / EIA-568-B.2-1 ратифицировано TIA / EIA в июне 2002 г.). Это обеспечивает наилучшую возможную производительность с текущими конфигурациями проводки T568A и T568B на 8-контактном 8-проводном модульном разъеме (RJ-45). В Европе это известно как кабели ISO / IEC 11801 класса E.
  • Кат. 7: рейтинг для экранированных кабелей отдельной пары, соответствующий требованиям немецкого стандарта DIN 44312-2. Номинальная частота 600 МГц. Работа продолжается. Он также известен как ISO / IEC 11801 Class E. Этот кабель полностью экранирован и использует нестандартный интерфейс RJ-45 (гибридный разъем RJ-45 Alcatel).Эти кабели предназначены в первую очередь для европейского рынка. Другой альтернативный тип соединителя - соединитель IBM Mini-C. В Европе это называется кабельной разводкой класса F.

Обычно спецификация для разных групп определяется Коэффициент затухания / перекрестных помех, разрыв между затуханием и СЛЕДУЮЩИМ. Практически для считывания сигнала данных требуется минимальный зазор в 10 дБ. Кабель CAT-3 UTP с номинальной частотой 16 МГц с запасом по уровню 10 дБ на частоте 16 МГц. Кабель CAT-4 UTP с номинальной частотой 20 МГц и запасом по уровню 10 дБ на частоте 20 МГц.Кабель CAT-5 UTP с номинальной частотой 100 МГц с запасом по уровню 10 дБ на частоте 100 МГц.

Чтобы установка соответствовала требованиям определенной категории, все компоненты должны соответствовать указанной категории или превосходить ее. Использование розетки Cat 3 (или патч-корда) на Cat 6 снижает производительность до Cat 3.

Некоторые наименования для разных типов кабелей:

  • UTP = неэкранированный витой (сбалансированный) 4-парный кабель, 100 Ом
  • STP = Общий экранированный из фольги / оплетки 2-парный кабель с индивидуальным экраном, 150 Ом
  • FTP = 4-парный кабель с фольгированным экраном, 100 Ом
  • ScTP = Общий экранированный кабель из фольги / оплетки, 100 или 120 Ом

Рекомендации: Установка кабеля с более низкими характеристиками (включая категории 5 и 3), чем кабель категории 5e, может привести к дорогостоящему повторному подключению в ближайшем будущем.Категория 5 теперь считается устаревшей, за исключением, возможно, домашнего использования. Cat 5E или Cat 6 теперь являются стандартом. Телефонная связь, сеть передачи данных, компьютерная сеть и видеокабели должны быть «домашними» от каждого телефона, рабочей станции, телевизора и т. Д. До центрального пункта, обычно рядом с входящей службой телефонной компании и поставщика услуг кабельного телевидения. Для каждого проема в стене рекомендуется два кабеля категории 5e (по 4 пары в каждом). Один кабель UTP предназначен для компьютерной сети, а другой кабель UTP - для телефона, модема и факса.

Как правило, рекомендуется установить кабельную систему UTP, если только у вас есть очень веская причина, почему вы должны использовать кабельную систему STP. Кабельные системы STP дороже и сложнее в установке и поддерживать, чем кабельные системы UTP, но не обязательно лучше в нормальной домашней / офисной среде.

При установке кабеля помните, что существуют разные типы кабелей. Внутренняя проводка рассчитана на одножильный кабель. (обычно кабель CMR). Это наиболее подходящий тип кабеля.Многожильные соединительные кабели часто используются для сегментов кабеля, идущих от настенной розетки к ПК, а также для коммутационных панелей. Они более гибкие, чем одножильные провода. Если для этого вы использовали кабель с твердым сердечником, постоянное изгибание соединительных кабелей может привести к износу кабеля с твердым сердечником. Другая причина заключается в том, что кабель с твердым сердечником не имеет надежного подключения к обычный разъем RJ-45, используемый в соединительных кабелях (твердый сердечник заканчивается очень приятно только для розеток RJ-45 и разъемов патч-панелей). У многожильного кабеля есть и свои недостатки.Многожильный кабель подвержен разрушению из-за проникновения влаги, может использовать другой цветовой код и не должен использоваться для длинных кабелей. из-за того, что характеристики обычно хуже, чем у той же категории кабель со сплошным сердечником, предназначенный для внутристенной проводки. Спецификация TIA / EIA 568A определяет одну сетевую ссылку на иметь до 90 метров внутристенной проводки (более толстый одножильный кабель) и в дополнение к этому до 10 метров соединительного кабеля (более тонкий многожильный провод).

Европейский класс кабеля

В европейских стандартах кабельной проводки используются разные наименования и классы.Постоянные ссылки и каналы классифицируются следующим образом:

  • Класс A: кабели до 100 кГц, для POTS (300-3400 Гц) и базовой скорости ISDN (144 кбит / с)
  • Класс B: Кабель с номинальной частотой до 1 МГц, для базовой скорости ISDN (144 кбит / с) и основной скорости ISDN (2 Мбит / с)
  • Класс C: Кабель, рассчитанный на 16 МГц, для 10Base-T Ethernet и Token Ring (4 Мбит / с и 16 Мбит / с)
  • Класс D: Кабель, рассчитанный на 100 МГц, для Token Ring 16 Мбит / с, 100Base-T Ethernet, CDDI (витая пара FDDI), ATM TP 155 Мбит / с (витая пара ATM)
  • Класс E: Кабель, рассчитанный на 250 МГц, для 1000Base-T
  • Класс F: Кабель, рассчитанный на 600 МГц, приложения еще не определены (2-3 Гбит / с), требуются специальные разъемы (обычного RJ-45 недостаточно).Требуется полностью экранированная телекоммуникационная розетка / соединитель, возможно, с экраном для каждой пары проводов.
  • Оптический класс: оптоволокно для 10BaseF, 100BaseF, оптоволоконное Token Ring, FDDI, ATM

Кабели и ЭМС

Производительность кабельных систем также должна соответствовать стандартам EMC. Для частот выше 30 МГц европейские нормы (EN 50081-1 / EN 55022) определяют пределы допустимого излучения в свободном пространстве. Это означает, что всякий раз, когда полоса пропускания LAN-системы превышает 30 МГц, необходимо уделять особое внимание соблюдению требований ЭМС.

В мире данных была проделана большая работа, чтобы поддерживать актуальность рабочие частоты низкие. Ниже 30 МГц FCC не имеет спецификаций излучения и Европейские спецификации здесь вполне себе. Таким образом, одним из ключевых факторов развития технологий должен был получить системы с этим номером или рядом с ним, чтобы избежать требования FCC и европейского стандарта.

Для значительного снижения эмиссии использование экранированных кабелей оказывается самым простым решением. Но сбалансированная передача или сбалансированная передача плюс экранирование - это два разных средства для достижения хороших характеристик ЭМС.Будет ли действительно необходимо экранирование при хорошо сбалансированной системе? Всегда ли STP будет обеспечивать лучшую производительность EMC, чем UTP? Ответ непонятен и зависит от приложения. Оба типа кабеля имеют три хороших и плохих свойства. Если бы кабельная линия и цепи передачи / приема коммуникационного оборудования были идеально сбалансированы, нам вообще не понадобилось бы экранирование. В дифференциальном режиме и UTP, и STP работают одинаково (только STP обычно имеет несколько более высокое затухание и / или его труднее обрабатывать, потому что он обычно толще).В обычном режиме канал UTP действует как длинная антенна, в то время как кабель FTP или S-FTP ведет себя более или менее как коаксиальный кабель (= хорошо известно, что излучение невелико, а восприимчивость в случае невосприимчивости хорошая). Эксперименты с кабелем STP продемонстрировали необходимость сохранения целостности экрана для получения хорошей производительности. А хорошо заземленный STP может очень хорошо работать в самых разных средах (например, STP выгоден в случаях, когда кабель окружен множеством металлических предметов).

Хорошо спроектированная и правильно установленная кабельная сеть FTP, несомненно, обеспечивает улучшенную целостность сигнала по сравнению с неэкранированная система. Однако для эффективной работы экран должен быть правильно заземлен. На практике это не так. всегда легко достичь. Плохо заземленная, экранированная система на самом деле будет предлагать более низкие уровни производительности, чем та, которая не экранирован во-первых. В худшем случае сам экран может стать излучающим источником, производящим ток. заземляющие контуры или улавливание внешних излучений и излучение вредных помех прямо рядом с кабелем передачи данных.

Когда STP заземлен с обоих концов (для нормальной работы, необходимой для хорошей производительности), экран кабеля может начать пропускать ток заземления, который влияет на характеристики кабеля. Если разность потенциалов земли менее 1 В (среднеквадратичное значение). не может быть выполнено, это может вызвать проблемы при установке STP. В этих особых случаях в системе электропроводки необходимо использовать прерывистое заземление, когда непрерывность (в терминах высоких частот) все еще может быть достигнута с помощью кабелей оборудования с прерывистыми, но емкостными экранами.

При прокладке коммуникационных кабелей следует использовать коммуникационные кабели. должен быть установлен достаточно далеко от силовых кабелей, чтобы избежать поглощение помех от силовых кабелей к проводке ЛВС. Кабели питания и проводку LAN никогда не следует прокладывать внутри некоторых труба электропроводки как по соображениям безопасности, так и по причинам помех. При прокладке кабелей коммуникационные кабели следует оставлять не менее 15 см от линий 230 В переменного тока и 20 см от Линии переменного тока 400 В (эти рекомендации взяты из промышленных рекомендации по прокладке кабелей и являются хорошей отправной точкой для жилые установки также).

Гибкий многожильный кабель и одножильный кабель

Независимо от того, экранирован кабель или нет, есть два типы кабелей: гибкий многожильный кабель и одножильный кабель. Кабель с твердым сердечником обычно дешевле и используется внутри настенная проводка. С кабелем с твердым сердечником легко работать внутри стены проводка (легко подсоединяется к розеткам) и обычно имеет лучшие рабочие характеристики, чем гибкие кабели. Кабель с твердым сердечником - плохой выбор для патч-кордов, так как он не очень гибкий и сложный для правильного подключения к вилке RJ-45.Вы можете попробовать сделать патч-корды из одножильного кабеля, но вы вскоре выясняется, что они очень ненадежные, потому что стандартные вилки RJ-45 не подключайтесь к одножильному кабелю надежно. Все соединительные кабели должны быть изготовлены из гибкого многожильного кабеля.

Наконечники по установке

При установке кабелей будьте осторожны при обращении с кабелем. Есть много вещей, которые могут вызвать неисправность кабеля категории 5 или выше. не соответствовать спецификациям, включая изгиб, напряжение и т. д.

Когда дом строится, относительно легко проложить кабели вокруг дома.В доме с деревянным каркасом кабели прокладываются до установки внутренних стеновых панелей. В кирпичном и блочном доме желоба или воздуховод следует укладывать / укладывать в стяжку пола или стен. Для дома с деревянным каркасом также рекомендуется использование коробов или воздуховодов, потому что, когда они установлены, при необходимости можно довольно легко обновить проводку. При установке кабелей это хороший способ пометить кабели. как только вы натянете их на место. Большое количество кабелей без маркировки будет большой беспорядок, который потом тяжело разобрать какой кабель куда идет.Провод категории 5 доступен в упаковке «катушка в коробке». Это очень удобно для протягивания проволоки, не закручивая ее. Без такой упаковки или подставки для кабельной катушки протягивание проволоки - это работа двух человек.

При установке электропроводки необходимо учитывать нормы пожарной безопасности. Обычно кабели должны соответствовать международным стандартам пожарной безопасности. (например, IEC 332-1) и местные строительные нормы и правила. При прокладке кабеля в офисном здании нормы пожарной безопасности часто предписывают, что кабели, проходящие через воздушные пространства в стенах здания (называемые пленумами), должны иметь внешнюю оболочку из материала, который не выделяет токсичные газы при горении.Оболочка из ПВХ, используемая на большинстве кабелей, действительно выделяет эти газы, поэтому существует отдельный сорт кабеля, называемый напорным кабелем, который имеет оболочку из более безопасного материала. Пленум-кабели менее гибкие и более дорогие, но если этого требуют местные нормы, используйте их. Существует несколько классификаций пожарных кодов для внешней изоляции кабеля CAT 5 (кабель CMR, «стояк», пленум-кабель и т. Д.). Местные, государственные или национальные нормы и правила могут потребовать от вас использовать более дорогой кабель с пленочной оболочкой, если он проходит через подвесные потолки, каналы или другие области, если они используются для циркуляции воздуха или действуют как проход для воздуха из одной комнаты в другую. Другая.В случае сомнений используйте пленум. Кабель CMR обычно подходит для всех применений, не требующих нагнетательного кабеля.

В настоящее время вы можете подключить здание только с помощью UTP категории 5 и делать практически все, что угодно. Теоретически вы даже можете запустить несколько сервисов на одном четырехпарный кабель в некоторых приложениях. Однако в настоящее время в TIA / EIA 568A нет стандартов для "общая оболочка" приложения без данных. Установщики должны знать, что в TIA / EIA 568A, хотя это не специально запретить многократное использование любого кабеля, если такое многократное использование установлен, этот кабель не подлежит сертификации как совместимый со стандартом 568A.Этот не означает, что кабель рядом с ним в комплекте соответствует или не соответствует требованиям. Поэтому лучше всего определить, какие кабели будут соответствовать требованиям 568A и чтобы установить их в соответствии с этим стандартом. Нестандартные кабели с общей оболочкой, могут быть подключены по мере необходимости. Также возможно установить все кабели на 568А. совместимым, и чтобы нестандартные приложения появлялись вне каждого настенная розетка. Таким образом, вся проводка в любой момент может быть частью 568A. совместимая сеть и, тем не менее, при смене коннектора быть видеопотоком, телефон, линия T-1, кабель RGB или многие другие.

Существуют стандарты и рекомендации по заземлению телекоммуникационные системы отжима должны быть заземлены. Эта тема освещена в телекоммуникационных стандартах, спецификациях кабельных систем и нормы электробезопасности. Некоторые стандарты / предлагаемые стандарты связанных с заземлением структурированных кабельных систем. TIA / EIA-607, PrEN50303 и PrEN50174-2.

В настоящее время, проводя витую пару во всех комнатах дома или офиса, вы можете практически предоставить любой вид услуг, необходимых для каждого номера.Эти услуги включают потоки данных 10 / 100BaseT для компьютерных сетей, доступ к Интернету, совместное использование принтеров, факсимильные аппараты, каналы телефонии для телефонов, конференц-связь, внутреннюю связь, аудиопотоки и видеопотоки. Эта домашняя сетевая установка имеет простой дизайн. Путем объединения этих различных носителей в сложное устройство мультиплексирования, которое может разделять входные сигналы аудио / видео и голоса / данных без ухудшения качества, владелец дома будет иметь возможность разветвлять эти сигналы по проводу витой пары в любое место в доме.

Радио-аудио (550 кГц - 108 МГц), телетрансляции, кабельное и спутниковое телевидение сигналы традиционно распределяются по коаксиальному кабелю. При достаточно хорошей разводке витой пары вы даже можете использовать ту же самую разводку. также для большинства услуг, традиционно выполняемых с помощью коаксиального кабеля. антенный кабель.

Домашняя сеть позволит централизованно размещать спутниковые и кабельные приемники, антенны AM / FM, компьютерные ресурсы и т. Д., Которые подключаются к этим мультиплексорам. Затем, просто заменив патч-корд на небольшой стойке, расположенной в туалете, домовладелец может контролировать, какая информация подается в каждую комнату.

Существует множество стандартов электропроводки, некоторые из которых встречаются чаще, чем другие. Между телефонной проводкой и проводкой LAN есть разница. Наибольшие различия заключаются в способе размещения пар в кабелях. и тип используемого кабеля (приложения для передачи данных обычно требуют более высоких спецификации кабеля).

Телефонная проводка в США определяется USOC (Код заказа универсального обслуживания - теперь обрабатывается и поддерживается TIA). Серебряный сатиновый кабель часто используется для телефонной проводки и не поддерживает более строгие требования (более высокие скорости), используемые в кабелях LAN.

Подключение к локальной сети определено EIA / TIA. Самым важным стандартом электропроводки в этом случае является стандарт электропроводки EIA / TIA 568. EIA / TIA 568A и 568B - это два метода подключения, используемые для указания того, какие цвета назначены какому контакту модульного разъема.

Многие разъемы Rj-45 с маркировкой проводов имеют двухцветный провод. Возможности, напечатанные на разъеме, обычно обозначаются буквами «A» и «B». Что означают маркировки «А» и «В»? Схема электропроводки «А» - это новая схема электропроводки для телефонных компаний, которая используется во всех новых применениях электропроводки в жилых и коммерческих помещениях.Схема подключения «B» использовалась AT&T для коммерческих электромонтажных работ, когда они были «единственной игрой в городе», проводящей электромонтажные работы в новых зданиях. Эти обе цветовые схемы подключения перечислены в стандарте подключения EIA / TIA 568. При подключении принципиально не имеет значения, какой из них вы используете, пока вы делаете всю проводку таким же образом. Нет разницы в производительности, используются только провода разного цвета. для разных контактов, но проводка от разъема до разъема электрически такой же.

Обозначения контактов штекеров

Штекерные модульные разъемы пронумерованы СЛЕВА НАПРАВО, если смотреть сверху (ВЕРХ - это когда пластиковый рычаг находится внизу). Гнездовые разъемы пронумерованы слева направо, если смотреть спереди.

Общие методы электромонтажа

В мире телекоммуникаций и локальных сетей существует множество распространенных методов подключения. EIA / TIA 568A и 568B - это два метода подключения, используемые для обозначения цвета назначены какому контакту модульного гнезда. Это стандарт современной «структурированной кабельной разводки» и «LAN».

При установке телефона практика окраски традиционно была следующей: «Ring» обычно назначается КРАСНОМУ проводу, «Tip» обычно назначается ЗЕЛЕНОМУ проводу.

У обычного модульного телефонного кабеля один конец перевернут, поэтому с помощью четырехжильного плоского шнура, черный на одном конце находится слева, и прямо на другом конце. Для некоторых других приложений кабель очень вероятно не имеет этого перевернутого конца, но использует прямое сквозное соединение (например, приложение для передачи данных использует прямое соединение).

При телефонной проводке необходимо соблюдать особые правила техники безопасности, о которых могут не знать работники, плохо знакомые с этой областью. Следующие советы и рекомендации следует строго соблюдать, чтобы избежать угроз безопасности, обеспечить безотказную установку и качественное телефонное обслуживание:

  • Никогда не пытайтесь ремонтировать, устанавливать или модифицировать телефонное оборудование или системы электропроводки, если вы носите кардиостимулятор. Электрокардиостимуляторы могут выходить из строя из-за напряжения в телефонной цепи и частоты тактового сигнала.
  • Большинство электрических травм, связанных с телефонной проводкой, возникает в результате внезапного неожиданного высокого напряжения в проводке с нормальным низким напряжением. Однако в некоторых небезопасных условиях телефонная проводка может находиться под высоким опасным напряжением, например, во время грозы.
  • Разъемы никогда не должны устанавливаться в таком положении, чтобы человек мог пользоваться телефоном, находясь в ванне, гидромассажной ванне или бассейне.
  • Вся внешняя проводка должна быть оборудована должным образом заземленными устройствами защиты сигнальной цепи, указанными в перечне.
  • Не прокладывайте открытую проводку между конструкциями, где она может подвергнуться воздействию молнии без надлежащей защиты.
  • Избегайте прокладки проводов в сырых местах или рядом с ними.
  • Необходимо установить систему телефонной проводки, чтобы свести к минимуму возможность случайного контакта с опасной силовой и осветительной проводкой. Никогда не размещайте телефонную проводку рядом с оголенными проводами питания или громоотводами, антеннами, трансформаторами, трубами пара или горячей воды или нагревательными каналами.
  • Всегда обеспечивайте адекватное разделение телефонной проводки и другой электропроводки в соответствии с правилами.
  • Никогда не помещайте телефонный провод в кабелепровод, коробку, канал, канал или другой корпус, содержащий силовые или осветительные цепи любого типа. Обеспечьте расстояние не менее шести дюймов от всей другой высоковольтной проводки, кроме кабелепровода.
  • От пятидесяти (50) до шестидесяти (60) вольт постоянного тока обычно присутствует на неработающей паре «контакт-кольцо». При определенных обстоятельствах вызывной ток переменного тока девяноста (90) В может вызвать очень неприятный электрический разряд. Во избежание шока всегда отключайте службу набора номера от проводки в помещении во время работы.

Приведенные выше советы применимы к установке любой телекоммуникационной сети.

В настоящее время системы UPT обычно устанавливаются с кабелем CAT5 или лучше. Электропроводка CAT5 будет иметь определенные характеристики, в том числе:

  • Неэкранированная витая пара (существует также экранированная версия)
  • 8-жильный кабель
  • Кондикторы проволочные 24-го калибра
  • Расчетная скорость 100 Мбит / с. движение.
  • Использует разъемы RJ45. RJ45 - это тип модульного разъема, похожего на концы телефонного кабеля, но на несколько размеров больше.2 метра / Ом Ом / 100 м диаметр / мм 22 30,3 3,30 2,1 0,644 9,24 10,8 0,64 24 19,1 5,24 1,3 0,511 5,82 17,2 0,51 26 12,0 8,32 0,8 0,405 3,66 27,3 0,41 28 7,55 13,2 0,5 0,321 2,30 43,4 0,33 Эти значения Ом / Расстояние предназначены для цепи с двусторонним переключением. Технические характеристики указаны для медного провода при температуре 77 градусов по Фаренгейту или 25 градусов по Цельсию. Наиболее часто используемый провод в структурированных кабелях внутри стен - 24 AWG.В коммутационных кабелях обычно используется провод 26 AWG.

    Типичные характеристики передачи проводки CAT5:

    • Сопротивление постоянному току: 8,99 Ом / 100 метров
    • Несимметричное сопротивление постоянному току: 0,58% (макс. 5%)
    • Несимметричная емкость (пара относительно земли) 6,0 пФ / 100 м (макс. 330 пФ / 100 м)
    • Задержка распространения при 100 МГц: 485 нс / 100 м
    • Расстройка задержки распространения при 100 МГц: 45 нс / 100 м
    • Номинальное характеристическое сопротивление 100 Ом (может варьироваться от 85 до 115 Ом)
    Затухание перекрестных помех на канале CAT5: (Канал может состоять из до 90 метров горизонтального кабеля, одного или двух переходных разъемов на каждом конце горизонтального кабеля и до 10 метров пользовательских коммутационных кабелей для общей максимальной длины 100 метров.)
     Затухание частоты NEXT
     (МГц) (дБ) (дБ)
      1,0 2,5 60,0
      4,0 4,0 50,6
      8,0 6,3 45,6
     10,0 7,0 44,0
     16,0 9,2 40,6
     20,0 10,3 39,0
     25,0 11,4 37,4
     31,25 12,8 35,7
     62,5 18,5 30,6
    100,0 24,0 27,1

    Вышеуказанные ограничения взяты из технических характеристик канала категории 5 TIA TSB-67. (Данные с http: // www.chem.ox.ac.uk/it/staff/Network%20Documentation/standards.html. Кабель iself дает вам гораздо лучшую производительность, но производительность канала уменьшается за счет перекрестных помех и затухания на разъемах и соединительных кабелях. Для 100 метров хорошего одножильного кабеля CAT5 (только кабель) характеристики на частоте 100 МГц: полное сопротивление 100 + -15 Ом, затухание 22 дБ, СЛЕДУЮЩИЙ 32,3 дБ и возвратные потери 16 дБ.

    Обычно задержки передачи несколько различаются между разными пары (я где-то видел цифру с разницей не менее 1% на CAT5 кабель).

    Затем при установке проводки учтите, что CAT5 Провод UTP более хрупкий, чем коаксиальный кабель. Согласно спецификациям, CAT5 выдерживает около 30 фунтов. тяги, когда трос проходит. Это означает, что кабель должен довольно свободно перемещаться при протягивании через потолки и стены. В противном случае кабель будет растягиваться и деформироваться и перестанет соответствовать спецификации при чрезмерном натяжении.

    Спецификации также предписывают установщикам обрезать не более 2 дюймов внешней оболочки при прикреплении линии к прижимному блоку.Если вы сократите длину оболочки кабеля более чем на 2 дюйма, чтобы сделать его «красивым» в их монтажной стойке, вы рискуете установить провод не в соответствии со спецификациями и можете столкнуться с непредсказуемыми проблемами связи. Это происходит по простой причине - электромагнетизм. Наша среда пропитана им. Когда все провода находятся внутри оболочки и попарно скручены друг с другом, на них действуют такие же внешние силы в одной и той же точке.

    По этой же причине CAT5 не следует прокладывать непосредственно на люминесцентном освещении или параллельно силовым кабелям.

    Патч-панель - это установленный аппаратный блок, содержащий набор портов в коммуникационной или другой электронной или электрической системе. В сети патч-панель служит своего рода статическим коммутатором, использование кабелей для соединения компьютеров в пределах локальной области сеть (LAN) к сетевому оборудованию (концентраторы, коммутаторы) и кабели, идущие в разные места. Обычно все телефонные соединения и розетки данных в современном офиса подключены к какой-то патч-панели, оттуда они подключаются везде, где это необходимо (сетевое оборудование и входящие телефонные линии).Патч-панель использует своего рода соединительный кабель, называемый патч-кордом, для создания каждого соединения.

    В телекоммуникациях используется много различных типов патч-панелей. проводка. Самые современные патч-панели, предназначенные для приложений передачи данных используйте патч-панели с разъемами RJ-45. Это удобно в приложениях для передачи данных, где один четырехпарный кабель используется для одного приложения.

    Патч-панели давно используются и в телефонной проводке. Приложения.В таких приложениях предназначены патч-панели. так, чтобы был легкий доступ для отдельных пар телефонных проводов и где простые провода (без разъема на конце) могут быть легко заделаны. Наиболее распространенные виды патч-панелей:

    • Винтовые панели: самые старые используемые патч-панели - это просто панели с большим количеством винтов, которые скрепляют провода (это то, что встречается во многих очень старых зданиях). Такие панели давно не устанавливаются, но иногда их можно увидеть в старых постройках.Этот тип панели не подходит для современных скоростей передачи данных.
    • Блок 66: Блок от 25 пар до 66 содержит ключ к кабельной разводке современной инфраструктуры медной магистрали телефонной связи. Патч-панель типа 66 очень часто используется в старых телефонных установках. 66 Блок использует контакты IDC. Традиционно блоки типа 66 не были предназначены для высоких скоростей передачи данных, но есть современные блоки, которые рассчитаны на категорию 5. Для блока 66 не существует стандартной схемы подключения.
    • Патч-панель типа 110: Патч-панель 110 (блок AT&T 110) представляет собой современный тип коммутационной панели, которая заделывает сплошной провод 22–26 AWG или многожильный провод 20–26 AWG с помощью контактов IDC.Интерфейсные разъемы 110 IDC имеют попарную цветовую маркировку для облегчения установки и сокращения прокладки кабелей. Каждый блок 110 занимает один 8-жильный кабель. Фиксированный кабель от стены подключается к реальным соединениям блока разъемов. Вы можете подключить провода непосредственно к передней части этой панели (с помощью инструмента для перфорации) или использовать специальные разъемы, которые подходят к панели стиля 110. Панели типа 110 доступны для кабельных систем категорий 4 и 5. Контакты типа 110 также используются во многих гнездах RJ-45.Последовательность парных 110 ударов вниз позволяет сохранять парные скрутки в пределах полдюйма.
    • Модули оконечной нагрузки Krone (LSA-PLUS): Компания Krone предоставила выбор оконечных устройств высокой плотности для проводки передачи голоса и данных. SA расшифровывается как Lt-frei, Schraub-frei, Abisolier frei - по-немецки без пайки, снятия изоляции с проводов и завинчивания. В конструкции используется наша уникальная технология смещения изолирующего контакта (IDC), при которой провода зажимаются под углом 45 °. Эта проводка была первоначально разработана для телекоммуникационных продуктов, таких как широко распространенный оконечный модуль KRONE на 10 пар.Миллиарды соединений LSA-PLUS установлены в сетях электросвязи и передачи данных по всему миру.
    • Патч-панель RJ-45: Большинство современных патч-панелей, разработанных для приложений передачи данных, используют патч-панели с разъемами RJ-45. Это удобно в приложениях для передачи данных, где один четырехпарный кабель используется для одного приложения. На обратной стороне панели вы часто видите блоки типа 110 для фиксированной проводки, но перед разъемом находится RJ-45, что позволяет использовать короткие соединительные кабели RJ-45 для подключения.Патч-панели RJ-45 обычно предназначены для категории 5 или выше.

    Современные патч-панели обычно строятся как модули, которые установка в стандартный 19-дюймовый релейный шкаф EIA или настенные кронштейны.

    Блоки Punch-down бывают разных размеров. Они состоят из пазов / прорезей, в которые втыкаются отдельные провода, и очень похожи на то, что вы найдете в телефонных шкафах. Спецификации проводки CAT5 предписывают установщикам обрезать не более 2 дюймов внешней оболочки при присоединении линии к прижимному блоку.

    Помимо приложений для проводки телекоммуникаций и передачи данных, таких как телефонные линии и приложения LAN, типичная структурированная проводка может использоваться для многих нетрадиционных применений. Это краткое описание того, для чего CAT5 подходит, а для чего нет.

    Хорошие идеи:

    Видеосигналы могут передаваться по кабелю CAT5 UTP с помощью подходящего адаптера. Существуют различные типы адаптеров для отправки видеосигналов в области, где нет коаксиального кабеля. Балуны доступны для композитного видео плюс стерео аудио, последовательного цифрового видео SDI, S-VGA и UHF до 850 МГц.

    Звук линейного уровня может передаваться по проводке CAT5, если к обоим концам кабеля подключены подходящие аудиоадаптеры для преобразования типичного несбалансированного звука (разъемы RCA) в сбалансированные сигналы, которые могут передаваться по проводке CAT5. Прямая пайка разъемов RCA к проводу CAT5 не дает хороших результатов (будет слышно много гудения и шума). Сбалансированные комбинации источника сигнала и приемника могут быть напрямую подключены к кабелю CAT5 UTP, как правило, с довольно хорошими результатами (для этого нужно продумать специальную схему подключения, для этого нет стандартов).

    Плохие идеи:

    Проводка CAT5 внутри стены - не лучший выбор для проводки громкоговорителей (для обычных громкоговорителей 4-8 Ом). Он слишком тонкий для этого. Сопротивление длительным пробегам повлияет на качество звука, и если вы сильно увеличите громкость, вы нагреете кабель значительной мощностью усилителя.

    CAT5 для ламп низкого напряжения - плохая идея. Они могут потреблять приличный ток при низких напряжениях, перегревая провод. Проверьте производителя, чтобы узнать, какой калибр провода они рекомендуют, синусоидальные лампы потребляют все виды тока в зависимости от их мощности / интенсивности.

    Не используйте проводку CAT5 для дымовых извещателей, потому что дымовые извещатели всегда должны подключаться с помощью специального перечисленного огнестойкого кабеля, предназначенного для управления дымовыми извещателями. Большинство строительных норм и правил требуют этого.

    Следует проверить:

    CAT5 для датчиков температуры и тому подобное? Будет работать, особенно если они цифрового типа. Если вы используете аналоговые датчики температуры, именно здесь проблема длины больше всего затронет вас, поскольку вы все равно работаете с очень низкими показаниями votlage, а потери в маленьком проводе (калибр 22-24) высоки при низких уровнях напряжения.

    Правильное тестирование системы электропроводки после установки имеет важное значение. чтобы гарантировать хорошую работу в дальнейшем. Кабельная система должна быть измерения после установки и результаты этих измерений должны быть задокументированы для дальнейшего использования. Многие проблемы, возникающие на кабельных заводах UTP, являются результатом неправильно подключенных соединительных кабелей, разъемов и кросс-соединений.

    Тестирование кабеля подтверждает, что вы выполнили установку в соответствии со всеми условиями контракта и отраслевыми стандартами.При тестировании медных кабелей важно понимать и соблюдать три отдельных этапа: визуальный осмотр; тестовые измерения; и документация.

    Возможные типы повреждений кабеля в типичной телекоммуникационной установке включают:

    • Обрыв: отсутствие непрерывности между контактами на каждом конце кабеля витой пары.
    • Короткое замыкание: короткое замыкание двух или более проводов.
    • Перекрещенная пара: кабель витой пары неправильно подключен на одном конце. Например, пара 3 подключена к контактам 4 и 5 на одном конце, а к контактам 7 и 8 - на другом.
    • Перевернутая пара: два проводника в кабеле витой пары, подключенные с обратной полярностью. Например, один провод в паре 3 подключается к контакту 1 с одной стороны и к контакту 2 с другой, а второй провод подключается между контактом 2 и контактом 1.
    • Неправильная заделка: сопротивление заделки кабеля не равно 100 Ом. Поскольку характеристическое сопротивление кабеля категории 5 (Cat 5) составляет 100 Ом, заделка кабеля на каждом конце также должна быть 100 Ом, чтобы предотвратить отражение формы волны и возможные ошибки данных.
    • Неправильный импеданс кабеля: был установлен кабель неправильного типа или он был установлен неправильно (например, слишком сильно изогнут, так что сопротивление изменилось).

    Мультиметр, вероятно, самый простой и широко используемый полевой тестер. Доступны аналоговые и цифровые мультиметры для измерения напряжения, тока и сопротивления медных проводов. Используя закорачивающее устройство на одном конце пары, вы также можете проверить целостность. Самая распространенная неисправность кабеля - обрыв цепи, обычно из-за проблемы вблизи или на концах кабелей.Простой омметр теста вообще хватает. Есть возможность рассчитать длину кабеля путем определения фактического сопротивления контура (вы должны иметь возможность закоротить кабель от другого или иметь оба концы кабеля находятся рядом с местом проведения этих измерений).

    Индукционный усилитель / тональный генератор, также известный как тонер или устройство для отслеживания кабеля, позволяет установщикам идентифицировать конкретную пару, генерируя тональный сигнал на одном конце пары - с индуктивным усилителем, идентифицирующим его на противоположном конце.Большинство устройств теперь представляют собой комбинацию тон-генератора и тестера непрерывности, обычно известную как набор палочки и тонера. Это решение идеально подходит для идентификации кабелей и устранения неполадок в полевых условиях. Рекомендации по применению системы индукционного усилителя / тонального генератора: При отслеживании проводов, подключенных к клемме блок, такой как "66 блок", прикрепляя оба генератор ведет к кабелю или пара стремится к содержать сигнал внутри кабеля. Трассировщик должен почти касаться конца кабеля, чтобы обнаружить сигнал, что полезно, когда провода расположены близко друг к другу, как при заделке.При трассировке вдоль кабельных трасс и до максимизировать излучаемый сигнал, подключите один провод генератора к проводу или кабелю, а другой конец заземлен (случай электрической коробки, электропроводка, металлическая водопроводная труба или земля стержень). Не прикасайтесь к цепям переменного тока под напряжением! Если заземление отсутствует, не подключайте другой ведет к чему угодно, пусть болтается как можно ближе к земле. Подключите генератор к незаземленному экрану коаксиального кабеля кабель. Щиток выполнит свою работу, если подключен к центру вести.Индуктивные усилители обычно доступны с двумя типами советы по зондированию. Наконечники из никелированной латуни обеспечивают максимальную эффективность при измерении изолированных проводов или при прямом металлическом контакте. Другой тип - частично проводящий пластиковый наконечник, специально созданный из углеродного порошка и пластика, смешанного с углеродным волокном, эти наконечники работают так же, как и традиционные металлические наконечники, но снижают риск короткого замыкания клемм (типичное сопротивление около 300 Ом). Генераторы сигналов обычно подключаются к проводке через модульный разъем, зажимы типа «крокодил» (для использования на неизолированных проводах и 66 стилей punch-down блоков) или пенертратор типа "гвоздь" (для использования на изолированных проводах).

    Тестеры схемы проводов, также известные как парные сканеры, представляют собой недорогие кабельные тестеры, которые обычно проверяют наличие разрывов, коротких замыканий, перекрещенных пар и неправильного подключения (например, перевернутых пар в 4- или 25-парном кабеле). Некоторые тестеры в этой категории также тестируют разделенные пары. Эти устройства подходят для быстрых базовых тестов. Хороший тестер схемы разводки a проверяет кабель на наличие обрывов или коротких замыканий, перевернутых пар, скрещенных пар и разделенных пар. Это важный инструмент для проверки структурированной проводки системы передачи данных.

    Установщики используют сертификационные полевые тестеры для проверки соответствия кабельной системы требованиям к характеристикам передачи, указанным в TIA / EIA TSB-67.Все варианты этих устройств тестируют кабельную систему на частотах не менее 100 МГц. В режиме автотеста они включают тесты длины, затухания, схемы разводки и перекрестных помех на ближнем конце (NEXT). При работе в режиме автотеста полевой тестер сравнивает фактические измеренные значения с требуемыми значениями для кошек. 3, 4 или 5, а также отображает «прошел» или «не прошел» для всей батареи тестов. Он также отображает пройдено или не пройдено и фактические проверенные значения для каждого параметра. Обычно устройства такого типа могут также выполнять другие измерения, включая расчет импеданса, емкости, сопротивления, задержки, перекоса задержки, равных уровней перекрестных помех на дальнем конце (ELFEXT) и отношения затухания к перекрестным помехам (ACR).В дополнение к стандарту TIA / EIA TSB-67 они обычно включают в свою базу данных классы ISO / IEC и критерии «годен / не годен». Сертификационные тестеры могут сохранять данные испытаний и экспортировать их в базу данных на ПК или выводить на принтер.

    Блоки сертификационных испытаний проверяют кабельную систему UTP и ScTP на частотах не менее 100 МГц и измеряют / записывают следующие параметры: длину схемы разводки; затухание; СЛЕДУЮЩИЙ, а также возвратный убыток; ELFEXT; ACR; Задержка распространения; перекос задержки; сумма мощности NEXT; сумма мощности ACR; и сумма мощности ELFEXT.

    TDR обнаруживает и проверяет все дефекты кабеля, сращивания и разъемы и дает значения потерь для каждого случая. Первоначально разработанный для использования в коаксиальных сетях, TDR может измерять электрическую длину кабеля и является отличным инструментом для поиска и устранения неисправностей UTP, ScTP и т. Д. Чтобы измерить кабель, вы вводите в кабель импульс с большим временем нарастания, а затем ищите отражения, вызванные несоответствием импеданса, чтобы вернуться. Проверка длины кабеля обычно выполняется во временной области. рефлектометр (TDR), который передает импульс по кабелю, и измеряет прошедшее время, пока не получит отражение от дальний конец кабеля.Каждый тип кабеля передает сигналы на что-то меньшее, чем скорость света.

    Набор для тестирования телефона используется для моделирования телефонного оборудования пользователя, идентификации цепей, диагностики телефонных цепей и поиска и устранения неисправностей.

    У установщика кабеля должны быть соответствующие адаптеры для подключения испытательного оборудования к тестируемому кабелю.

    Вот несколько примечаний для тестирования опций различного носителя:

    Тестирование оптического волокна

    • Должен соответствовать требованиям, указанным в ANSI / EIA / TIA-526-14A или другом стандарте тестирования волокна.
    • Длина
    • Полярность
    • Затухание

    Тестирование коаксиального кабеля 75 Ом

    • Проверка целостности центрального проводника и экрана
    • Затухание
    • Длина

    Тестирование кабеля UTP 100 Ом для кабеля категории 5e

    • Соответствует требованиям TIA / EIA TSB-67
    • Схема проводов
    • Длина
    • Затухание
    • Потери перекрестных помех на ближнем конце (NEXT)
    • Сумма мощности потери перекрестных помех на ближнем конце (PSNEXT)
    • Сумма мощности равного уровня перекрестных помех на дальнем конце (PSELFEXT)
    • Возврат убытков

    Альтернативы витой паре заменили коаксиальный кабель в сегодняшних локальных сетях.На уровне производительности Категории 5 или выше имеется ошеломляющее количество вариантов. Все стандарты требуют, чтобы установленные каналы прошли три теста: схема разводки (сквозное соединение выводов), затухание и перекрестные помехи на ближнем конце (ДАЛЕЕ).

    Необходимые измерения кабеля: шум, затухание и ДАЛЕЕ. (переходные помехи на ближнем конце). Кабельное и соединительное оборудование, установленное с использованием некачественных методов, может снизить производительность СЛЕДУЮЩИХ устройств на целую категорию. Разделенные пары приведут к снижению производительности NEXT настолько, что кабель станет полностью непригодным для приложений передачи данных.Знание затухания (и СЛЕДУЮЩЕГО) канала позволяет определить будет ли он работать для определенного метода доступа и сколько имеется запас для компенсации повышенных потерь из-за температуры изменения, старение и т. д.

    При тестировании витой пары иногда можно встретить термин «базовая связь». и «Канал». Конфигурация «Basic Link» предназначена для использования монтажниками и подрядчиками кабеля при тестировании фиксированной проводки в здании. Базовая линия связи может состоять из горизонтального кабеля длиной до 90 метров, только одного переходного разъема на каждом конце горизонтального кабеля и двух шнуров испытательного оборудования длиной не более 2 метров каждый.

    Конфигурация «Канал» предназначена для владельцев ЛВС и разработчиков систем ЛВС для тестирования сквозных соединений их кабелей ЛВС. Канал может состоять из до 90 метров горизонтального кабеля, одного или двух переходных разъемов на каждом конце горизонтального кабеля и до 10 метров пользовательских соединительных кабелей для общей максимальной длины 100 метров. Патч-кабели пользователя используются для подключения к сетевому оборудованию, например, от концентратора к коммутационной панели и от рабочей станции к настенной розетке.

    Иногда возникает необходимость идентифицировать кабели в неизвестных кабельных системах. или их физическое местонахождение. Для этого доступно множество различных инструментов.

    Комплект локатора конца кабеля. Иногда его называют комплектом офисного локатора. Это набор пронумерованных 8-контактных модульных вилок, которые может идентифицировать оборудование для тестирования кабелей. В этом случае вы вставляете вилки в розетки в рабочей зоне, а затем выполняете поиск с помощью тестера, пока не найдете вилку на противоположном конце кабеля.

    Индукционный усилитель / тональный генератор, также известный как тонер или устройство для отслеживания кабеля, позволяет установщикам идентифицировать конкретную пару, генерируя тональный сигнал на одном конце пары - с индуктивным усилителем, идентифицирующим его на противоположном конце.Большинство устройств теперь представляют собой комбинацию тон-генератора и тестера непрерывности, обычно известную как набор палочки и тонера. Это решение идеально подходит для идентификации кабеля и устранения неполадок. Идея в том, что тон-генератор подключен к проводной линии. Он отправляет сигнал индикации на кабель. Line Tracer - это ручной индуктивный индикатор, который поможет идентифицировать провода, не повреждая изоляцию. Идея состоит в том, что индуктивный индикатор будет слышать звуковой сигнал, отправляемый по кабелю (обычно обозначаемый маленьким динамиком и светодиодным индикатором), когда он находится рядом с кабелем.Он может отслеживать сигналы тонального генератора через сухие стены, дерево и многие другие неметаллические поверхности. Чем ближе индикатор подходит к правильному кабелю, тем сильнее становится звук. Таким образом, звуковой сигнал сообщит пользователю о замкнутом проводе, несущем тональный сигнал, а светодиодный индикатор обеспечит визуальную индикацию.

    Отслеживание и идентификация кабеля упрощаются с помощью профессионального тонального генератора и индуктивного пробника. Просто подключите тон-генератор к модульному разъему или проводам. Отследите передаваемый сигнал на другом конце проводов с помощью индуктивного или емкостного пробника.Сигнал, излучаемый тон-генератором, можно легко отследить с помощью зонда, даже если кабели собраны в жгут или спрятаны в путанице из перфорированных блоков или настенных пластин.

    Тональный генератор и индуктивный усилитель часто используются для отслеживания пар кабелей, отслеживания кабелей, скрытых в стенах или потолке. Тональный генератор обычно передает звуковой сигнал 1 кГц или 2 кГц на тестируемый кабель, индуктивный усилитель обнаруживает и воспроизводит его через встроенный динамик. Обычно передатчик посылает по кабелю пульсирующий сигнал частотой 2 кГц, который слышен в приемнике, когда вы приближаетесь к кабелю.Также существуют системы, использующие для тестирования разные частоты. Многие подслушивающие устройства имеют два детектора на конце, которые настроены на улавливание электромагнитных сигналов («короткий» режим) или электростатических сигналов («открытый» режим), генерируемых другими компонентами. . Индуктивный усилитель может обнаружить этот сигнал без необходимости разрезать или повредить проверяемый кабель. Индуктивный усилитель обычно имеет диапазон примерно 1–4 дюйма от кабеля. Обычно используется для идентификации или отслеживания кабелей.

    Таким образом, вся операция тестирования заключается в подаче «трели» на одном конце и «прослушивании» сильных звуковых сигналов на каждом проводе на другом конце.Такие устройства обычно работают на частоте 800-1100 Гц, чаще всего системы используют сигнал "трель" 900/1100 Гц. (есть также системы, использующие разные частоты, например 2 кГц). Главный недостаток этой системы в том, что при наличии поперечной связи между проводами (всегда есть емкостная или индуктивная связь между проводами, потому что они сосуществуют параллельно с другими проводами в кабеле!) то вам нужно "прислушаться" к самому сильному сигналу! Поскольку человеческое ухо имеет логарифмическую кривую отклика на звук, оно может иногда бывает трудно точно определить, какой из сигналов самый сильный источник.Те же идеи для прослушивания с подходящим частотным передатчиком и приемник используются для определения местоположения кабелей, труб и т. д. внутри стены и на земле (сигнал в этом случае обычно посылается между землей и проводами кабеля сигнал принимается, затем емкостным или индуктивным способом в зависимости от применения).

    Есть еще один способ отследить правильную пару: Подайте сигнал на пару, которую вы хотите проследить, между проводами в пара. Поднесите зонд к распределительному устройству или телекоммуникационный шкаф.Когда зонд удерживается возле пары, несущей тон, тон будет довольно сильный. (На соседние отведения или пары, но это нормально.) Тон несущей пары можно проверить, прикоснувшись к конец зонда поперек проводов. Тона будут прекратите, если эта пара несет тон.

    Современные дома сегодня наполнены множеством электронных устройств. В настоящее время только в США насчитывается более 15 миллионов домов с несколькими компьютерами. Компьютерные сети, домашнее аудио, домашний кинотеатр, видеораспределение, домашнее управление и системы безопасности становятся все более распространенными.Все эти электронные устройства требуют правильной проводки, чтобы устройства работали согласованно. Благодаря домашней сети их домохозяйства получают преимущества одновременного совместного доступа к Интернету, совместного использования принтеров / периферийных устройств, совместного использования файлов и приложений, а также сетевых игр. Кроме того, потребители могут пользоваться каждой из этих домашних развлекательных и информационных услуг, используя существующую в доме проводку.

    По оценкам, около 15-20% новых домов в США в настоящее время (2002 г.) оснащены так называемой «структурированной» электропроводкой, и, возможно, 42% новых домов будут оборудованы таким образом к 2004 г.Это явление не ограничивается новыми домами. На удивление доступно модернизировать структурированные системы электропроводки в существующие структуры, тем самым увеличивая их функциональность, а также их ценность. Правильная система коммутации позволяет электронным устройствам в доме работать вместе. Электропроводка с использованием структурированных кабелей становится актуальной в домах (CAT 5 UTP). Он широко используется в коммерческих целях и находит свое применение в новых домах для удовлетворения растущего потребительского спроса.

    Чтобы построить домашнюю сеть, необходимо выполнить несколько условий.Во-первых, дом должен быть правильно подключен к компьютерной сети. Все кабели являются домашними, возвращаются к центральному месту (звездообразная топология). И в каждой комнате достаточно розеток для поддержки желаемых приложений и оборудования. Затем каждый компьютер или периферийное устройство, подключаемое к сети, должно иметь карту Ethernet, называемую адаптером, или карту сетевого интерфейса (NIC). Эти карты подключаются к компьютеру или шине периферийных устройств (печатной плате) и преобразуют данные в электрические сигналы для передачи по сети.Многие компьютерные продукты поставляются с предустановленными такими картами. Также требуется концентратор или коммутатор Ethernet.

    Коммутатор или концентратор Ethernet находится в центре сети, точке обмена, которая позволяет передавать данные между устройствами. Передняя часть концентратора или коммутатора содержит ряд разъемов RJ-45, связанных внутренней электроникой на печатной плате. Через концентратор и подключенные к нему кабели любой компьютер в сети может общаться с любым другим компьютером, совместимым периферийным устройством или поставщиком услуг Интернета (обычно через кабельный модем или маршрутизатор ADSL с интерфейсом Ethernet).С помощью концентратора данные, отправленные одним компьютером, отправляются на все другие компьютеры в сети, и они используют их при необходимости. Коммутатор Ethernet - это более совершенное устройство, которое отправляет каждую часть данных только тем устройствам, для которых они предназначены, тем самым повышая скорость и безопасность сети в сетях, в которых много пользователей.

    Были предприняты усилия по стандартизации домашней электропроводки. TIA опубликовала стандарт EIA / TIA 570 «Стандарт для бытовых телекоммуникационных кабелей». Этот стандарт касается электропроводки в жилых помещениях.Это относится к системам электропроводки помещений телекоммуникаций, установленным в индивидуальном здании с жилыми (на одну семью или несколько человек) конечными пользователями. Стандарт был утвержден 1 сентября 1999 г. для стандартизации требований к кабельной разводке жилых помещений. Спецификации кабельной инфраструктуры в рамках настоящего стандарта предназначены для включения поддержки безопасности, звука, телевидения, датчиков, сигнализации и внутренней связи. Настоящий Стандарт предназначен для применения в новых зданиях, пристройках и реконструируемых одно- и многопользовательских зданиях.

    TIA-570-A - это всеобъемлющий стандарт, который предоставляет тщательно продуманные модели, рекомендации и соображения не только для типов кабельной среды, но и для демаркации, топологии, путей, отделения от источников электромагнитных помех, требований к пространству, распределительных устройств (DD), вспомогательного отключения розеток (ADO), оборудования и патч-кордов, одно- или многопользовательских схем собственности, критериев производительности каналов и каналов и требований к полевым испытаниям, среди прочего.

    TIA-570-A устанавливает минимальные «классы» бытовых кабелей для удовлетворения сегодняшних требований и, что более важно, более строгих требований будущего:

    • Grade 1: Grade 1 предоставляет стандартную кабельную систему, отвечающую минимальным требованиям для телекоммуникационных услуг.Этот сорт обеспечивает телефонную связь, телевидение (цифровое или аналоговое) и услуги низкоскоростной передачи данных. Минимум одна неэкранированная витая пара (UTP) категории 3 и один коаксиальный кабель 75 Ом для каждого места.
    • Grade 2: для каждого места с кабелем для Grade 2 требуются два кабеля UTP категории 5 и два коаксиальных кабеля 75 Ом для каждого места, а также оптоволоконный кабель в качестве опции.
    Минимум одна розетка на каждую: кухню, спальню, семейную / большую комнату и притон / кабинет. Модульная розетка / соединитель на шесть или восемь позиций должна соответствовать ANSI / TIA / EIA-568-A.

    Кабели, признанные для телекоммуникаций в стандарте EIA / TIA 570:

    • 100 Ом 4-парный UTP ANSI / TIA / EIA-568-A
    • многомодовое волокно 50/125 м
    • Многомодовое волокно 62,5 / 125 м
    • Одномодовое волокно (только для специальных приложений)
    • Series 6 коаксиальный

    Вся система обычно подключается по схеме «звезда». Коаксиальные кабели и компоненты используются для распределения CATV (5–1000 МГц).

    Такие устройства, как домофон, клавиатуры системы безопасности, датчики и детекторы дыма, могут быть подключены по схеме звезды, петли или гирляндной цепи.В соответствии с инструкциями производителя оборудования и может быть подключено жестко

    Обычно передача видео осуществляется с помощью коаксиальных кабелей 75 Ом, но неэкранированная витая пара или кабель UTP - очень недорогое межсоединение по сравнению с соединением коаксиальным кабелем. Современная неэкранированная витая пара (CAT5 или лучше) может использоваться для передачи видеосигналов, если это сделано правильно.

    Секрет отправки сигналов через UTP заключается в их правильном балансировании. чтобы ограничить как излучение, так и шум.Этот вид Метод неэкранированной витой пары используется во многих приложениях видеонаблюдения. в настоящее время использовать существующую кабельную витую пару вместо установка нового коаксиального кабеля для камеры видеонаблюдения. Уже не менее 20 лет доступны продукты, способные передавать видео по кабелю UTP.

    При подключении аудио / видео сигналов к неэкранированной витой паре (разъемы RJ-45), два из восьми проводников в кабелях категории 3 или 5 используются для каждого сигнала. Таким образом, линейный шум, перекрестные помехи и затухание низкие.Это означает, что можно использовать один восьмижильный (4 пары) кабель. для передачи до четырех различных сигналов. Дополнительные неиспользуемые проводники можно использовать даже для подачи питания к устройству. или другие сигналы.

    Неэкранированная витая пара или кабель UTP - это очень недорогое межсоединение по сравнению с подключением коаксиальным кабелем. Характеристики затухания UTP на порядок выше, чем у коаксиального кабеля. Вот некоторые данные о потерях в дБ на 100 футов (~ 30 м) распространенных типов кабелей:

     Част.(МГц) RG59 RG6 CAT-5
        1 0,4 0,2 1,8
       10 1,4 0,6 5,8
       50 3,3 1,4 11,0
      100 4,9 2,0 19,3
      200 7,3 2,8 29,3
      400 11,2 4,3 42,0

    Данные, представленные в таблице выше, были взяты из http://www.intersil.com/design/elantec/DataTransmissionOverUTPCable.asp.

    Видеосигнал может быть адаптирован к разводке UTP с помощью специального симметричного трансформатора между видеоразъемом BNC и проводкой проводной пары. Этот преобразователь преобразует несимметричный аудиосигнал в сбалансированный сигнал, который хорошо проходит по кабелю.Аналогичный трансформатор можно использовать на другом конце кабеля для преобразования видеосигнала обратно в несимметричный формат, который подходит для разъема BNC. Для этого применения на рынке доступны как пассивные решения (симметричные трансформаторы), так и активные преобразователи. Обычно адаптеры такого типа можно использовать как для видеосигналов NTSC, так и для PAL. Простые симметрирующие устройства UTP просто преобразуют несимметричный коаксиальный сигнал в симметричный сигнал для использования на витой паре. Некоторые компании добавляют выигрыш с помощью активных преобразователей, чтобы увеличить расстояние.Есть разница, насколько хорошо работают разные продукты. Некоторые продукты обладают недостаточной помехоустойчивостью, некоторые работают очень хорошо. Некоторые продукты также обеспечивают изоляцию контура заземления и защиту от перенапряжения.

    Также можно найти специальные переходники для сигналов S-video и VGA. Адаптер S-video включает два балуна в одном кейсе для транспортировки обоих S-video сигналы (Y и C) через отдельные пары проводов. Балуны VGA обычно используют четыре пары для передачи сигналов RGB и синхросигнала.

    Интересно отметить, что одна из основных проблем с балунами и аналоговым видео это не предел высоких частот, а нижний предел частоты.Очень низкие частоты трудно передать через трансформатор и другие подобные устройства. Более высокие частоты намного проще пройти. Если вы хотите использовать UTP для аналогового видео, убедитесь, что у вас есть данные о характеристиках балунов, которые показывают весь рабочий диапазон. Видео вещательного качества требует высокой производительности вплоть до постоянного тока. Поскольку традиционный трансформатор не может пропускать постоянный ток, используются другие методы. проектировать эти балуны.

    Баланс также является важным параметром. Природа сбалансированной линии означает что два проводника в витой паре идентичны (одинаковой длины, идентичный размер).Чем они идентичнее, тем ближе друг к другу. д., тем легче балуну подавлять шумы и помехи, создаваемые вне пары. Менее идентичный два проводника (а стандартные линии POTS часто бывают очень неравными), пройдет больше шума. Для достижения наилучших характеристик выберите кабель, который очень хорошо сбалансирован. Например, Категория 5 лучше сбалансирована, чем Категория 3. Балансировка определяется величиной емкости разница («дисбаланс»), накопленная на заданном расстоянии.Стандарт для Категория 5 - несимметрия емкости 1000 пФ / 1000 футов. Одни из лучших кабели имеют менее 150 пФ / 1000 футов.

    Чтобы уменьшить эту проблему, ряд у компаний есть специальные пассивные и активные устройства, чтобы попытаться уравновесить линии точнее. Активные адаптеры содержат схемы для "отрегулировать" балансировку, стоят дороже, но могут посылать видеосигнал гораздо дальше чем пассивное устройство.

    Одна из характеристик кабеля категории 5: что пары проводов скручены с разной скоростью внутри кабеля (это сделано намеренно, чтобы уменьшить перекрестные помехи от пары к паре).Следовательно, для данной длины кабеля Cat-5 общая длина конкретная пара может быть длиннее других. Поскольку сигналы проходят в кабель с фиксированной скоростью (примерно 90% скорости света), приход время сигналов может быть искажено в длинном кабеле (те, которые проходят дальше приходите позже и соответствующее изображение сдвигается вправо). Это может быть проблемой в видеосистемах с высоким разрешением, где для Пример передачи сигналов RGB. На мониторе это видно как разделение или несогласованность изображений. цвета.Например, вертикальная белая линия на экране может выглядеть как красный оттенок по левому краю и синий оттенок по правому краю. Этот эффект ухудшается при высоких разрешениях, высоких частотах обновления, длительном кабели (более 200-300 футов) и зависит от кабеля сама конструкция. Чтобы компенсировать этот перекос, многие коммерческие Адаптеры VGA-UTP имеют потенциометры "компенсации перекоса". Горшки обычно регулируются отверткой и требуют настраивается только один раз за установку (настройка не зависит от разрешение и частота обновления).Эффект перекоса очень тонкий, он может перемещать цвета только на несколько пикселей.

    Суть в том, что кабель CAT5 не лучший вариант для видеосигналов. Конечно, не лучше, чем любой кабель, предназначенный для передачи видео, ЕСЛИ CAT5 не совмещен с какой-то коробкой, которая обрабатывает преобразование между тем, что хорошо для видеокабеля, и тем, что хорошо для CAT5. При таком сочетании устройств можно получить хорошие результаты при передаче видеосигнала по кабелю CAT5. Конвертер преобразует несимметричный видеосигнал в сбалансированный сигнал, который может хорошо проходить через витую пару кабель, не улавливая слишком много шума и не излучая слишком много помех.Конвертер также произведет необходимое преобразование импеданса. (От 75 Ом до 100 Ом и обратно). Преобразователи в целом имеют хорошие характеристики подавления синфазных помех. (некоторые продукты могут похвастаться подавлением синфазного сигнала более 60 дБ). Некоторые преобразователи пропускают постоянный ток, а некоторые - нет.

    Как насчет использования кабеля UTP для передачи звука? Неэкранированная витая пара подходит для переноски симметричные сигналы (симметричный звук, 10 / 100Base-T Ethernet, телефон и т. д.), но далеко не оптимален для несбалансированных сигналы (например, домашние аудиоинтерфейсы Hi-Fi с разъемами RCA).Для правильной передачи несимметричного сигнала через UTP сигналы нужно балансировать (для этого есть балуны). Если вы передаете несимметричные аудиосигналы через некоторые на короткие расстояния рекомендую использовать кабель с коаксиальная конструкция (типовой экранированный аудиокабель) или используйте экранированную витую пару (лучший кабель для симметричных audio, хорошо работает и с несимметричными сигналами).

    Когда аудиосигналы передаются с видео, для аудиосигнала используется отдельная пара проводов (или две пары для стерео).Аудиосигнал также преобразуется между несимметричным (разъемы RCA) и сбалансированным форматами (в паре проводов) с помощью трансформаторов аудиосигнала на обоих концах кабеля UTP.

    При передаче аудио- и видеосигналов по витой паре используйте адаптеры одного производителя на обоих концах кабеля. Не существует общих стандартов работы таких адаптеров, поэтому адаптеры разных производителей скорее всего несовместимы друг с другом.

    Например, индустрия видеонаблюдения переходит на передачу видео UTP.До недавнего времени оборудование охранного и охранного видеонаблюдения (CCTV) устанавливалось преимущественно с использованием коаксиального кабеля. Хотя технология поддержки витой пары в среде видеонаблюдения существует уже много лет, сегодня все больше и больше дилеров и установщиков систем видеонаблюдения выбирают витую пару для всей кабельной системы просто потому, что это имеет хороший бизнес-смысл.

    Преобразователи Cat5 (или иногда называемые преобразователями витой пары), рекламируемые как простой и недорогой способ передачи сигналов SVGA, XGA и SXGA на большие расстояния, становятся все более популярными.Маршрутизация или передача сигналов RGBHV через коаксиальный кабель высокого разрешения, безусловно, по-прежнему является стандартом де-факто для большинства систем на рынке ProAV, но все больше и больше интеграторов начинают использовать преобразователи RGBHV в Cat5 для экономии и простоты. Почему? Простой. Это намного дешевле. Кабель Cat5 очень недорогой (15 центов за фут), и протянуть кабель Cat5 через стену и потолок намного проще и быстрее, чем протянуть коаксиальный кабель. Наконец, обжим Cat5 означает два обжима на проход по сравнению с 10 обжимами с кабелем RGBHV.С хорошими преобразователями кабельная разводка Cat5 будет работать нормально. Этот тип преобразователя преобразует асимметричный видеосигнал RGB (используемый для коаксиальной передачи видео) в симметричный. Этот симметричный кабель будет хорошо транспортироваться через кабель CAT5 UTP. На приемном конце сигналы преобразуются обратно в асимметричный. Одно слово мудрым: не все преобразователи Cat5 одинаковы. Не все из них хороши, и разница в качестве есть. Не все они используют одну и ту же технологию для преобразования сигналов, и вам нужно сравнить, какая из них достаточно хороша для вашего приложения.

    Затем используется пользователь через UTP, система обычно сечение проводов от 26AWG до 12AWG. Обычно можно использовать кабель категории 2, 3, 4 или 5. Чем лучше кабель, тем меньше возможностей для защиты и дольше. диапазон поддерживается. Следует избегать индивидуально экранированных пар, поскольку они обычно резко сокращают рабочий диапазон систем. Видео, как правило, можно использовать по одному и тому же коммуникационному кабелю. сосуществуют с телефоном, компьютером, управляющими сигналами, питанием напряжения и другие видеосигналы.Хотя видео может быть маршрутизировано через телефонные клеммы, любые перемычки, также называемые тройниками и любые резистивные, емкостные или индуктивные устройства ДОЛЖНЫ БЫТЬ удалены из пары.

    Есть также некоторые планы по запуску широкополосного радиочастотного видео через CAT5 или лучше витая пара. Один из самых требовательных приложениями на рынке сегодня является широкополосное видео, обычно известное как CATV или кабельное телевидение. телевидение. Он передает широкий диапазон сигналов от 54 МГц до 600 МГц. (обычно до 900 МГц).Коаксиальный кабель (RG-59 или RG-6) обычно используется для этих приложений, в первую очередь для дома. сети и эти системы рассчитаны на сопротивление 75 Ом. Постоянно растущая пропускная способность современных Системы проводки на основе витой пары создали идеи для передачи радиочастотного видео, например, для кабельного телевидения. сигнал по витой паре. Решение состоит в том, чтобы использовать небольшой трансформатор для преобразования несимметричного сигнала в сбалансированный. на передающей стороне и наоборот на принимающей стороне. Балуны также обеспечивают необходимое преобразование импеданса между коаксиальным кабелем (75 Ом) и проводка витая пара (100 Ом).Использование CAT 5 для передачи РЧ-видео по проводной сети было довольно ограничено из-за того, что высокое затухание, особенно на высоких частотах. Стандарт определяет затухание 24 дБ на 100 метров кабеля CAT5, и когда частоты уходят выше затухание быстро увеличивается. Недавняя публикация стандарта категории 6 TIA знаменует собой важное веха в развитии этой кабельной системы. Категория 6 как минимум вдвое увеличивает пропускную способность (можно использовать частотный диапазон) по сравнению с кабелями категории 5 / 5e. Насколько далеко вы можете передавать видеосигналы по кабелям категорий 5e и 6? Самое видео приемники (например,грамм. Телевизоры) предназначены для работы с широким динамическим диапазоном сигналов. В минимальный уровень сигнала на удаленном телевизионном приемнике составляет около 1 мВ (-10 дБмВ). Для более слабых сигналов, изображение получается снежным, а также гораздо более восприимчивым к внешнему шуму. Максимум выходной уровень от местного усилителя составляет 50 дБмВ, что дает динамический диапазон до 60 дБ для прокладка кабеля. Следует отметить, что может потребоваться снижение уровня сигнала ниже 50 дБмВ, поскольку требований к излучению, которые могут еще больше ограничить динамический диапазон приложения.Если максимально допустимое затухание составляет 60 дБ, а длина кабеля составляет 100 метров, мы получить следующие максимальные частоты, которые остаются в пределах, ожидая, что кабели хорошо себя ведут на высоких частотах (данные основаны на http://www.nordx.com/public/htmen/pdf/Video_over_Twisted_Pair_Cables.pdf):

     Частота кабеля

    CAT5 не определен (предположительно 250-300 МГц)
    CAT5e 400 МГц
    CAT6 500 МГц
    CAT6 + 650 МГц

    В реальной жизни вы обычно не можете принять ослабление 60 дБ, таким образом уменьшается максимальное расстояние и / или частотный диапазон.Достижимое расстояние зависит от уровня сигнала, баланса и степени разбалансировки сигнала используемым кабелем. Cat5e поддерживает баланс сигнала как минимум на 5 дБ лучше, чем Cat5. Уровень 7 или аналогичный кабель еще на 5 дБ лучше, обеспечивая уровень возбуждения сигнала не более 46 дБмВ.

    Широкополосное видео - это определенно одно приложение, которое может в полной мере использовать улучшенные характеристики передачи, обеспечиваемые кабелями категории 6 и выше. Низкая вносимая потеря и высокое отношение сигнал / шум - наиболее важные параметры кабеля для широкополосного видео. заявление.Хотя композитный видеосигнал сегодня является аналоговым, в будущем цифровой телевизионные сигналы будут использовать тот же широкополосный частотный спектр и распределение каналов, но другая схема цифровой модуляции. Кабели категории 6 или лучше подходят для требования к пропускной способности для этих приложений.

    Обзор кабеля витая пара. Витая пара - это обычная медь… | by fiberopticteresa

    Витая пара - это обычный медный провод, соединяющий домашние и многие рабочие компьютеры с телефонной компанией.Это делается путем соединения двух отдельных изолированных проводов в виде скрученной схемы и их параллельного прокладки, что помогает уменьшить перекрестные помехи или электромагнитную индукцию между парами проводов. Поскольку для некоторых телефонных аппаратов или настольных компьютеров требуется несколько подключений, витая пара иногда устанавливается двумя или более парами, и все это в одном кабеле.

    Кабель витая пара подходит для передачи сбалансированных дифференциальных сигналов. Практика передачи сигналов по-разному восходит к раннему периоду развития телеграфа и радио.Преимущества улучшенного отношения сигнал / шум, перекрестных помех и отражения от земли, которые приносит сбалансированная передача сигнала, особенно ценны в системах с широкой полосой пропускания и высокой точностью воспроизведения.

    Как работает кабель витой пары?

    Кабель витой пары широко используется для телекоммуникаций и большинства современных сетей Ethernet. Но знаете ли вы, как работает витая пара?

    Когда электрический ток течет по проводу, он создает небольшое круговое магнитное поле вокруг провода.Шум создается в сигнальных линиях через магнитные поля. Следовательно, шум в контурах данных является следствием магнитного поля. В прямом кабельном соединении весь звуковой ток движется в одном направлении, точно так же, как в катушках обычного трансформатора. Когда кабель действительно скручен, их магнитные поля противоположны друг другу. Таким образом, два магнитных поля нейтрализуют друг друга и любые внешние магнитные поля. Благодаря этому шумовой ток в скрученном кабеле ниже, чем в обычном кабеле.

    STP и UTP

    Типы кабеля витая пара

    В зависимости от того, имеет ли кабель экранирующий слой, существует два распространенных типа кабелей витой пары - экранированный кабель витой пары и неэкранированный кабель витой пары.

    Кабель с экранированной витой парой (STP)

    Кабель с экранированной витой парой (STP) сочетает в себе методы экранирования, гашения и скручивания проводов. Каждая пара проводов обернута металлической фольгой. Затем четыре пары проводов оборачиваются металлической оплеткой из фольги.Кабель STP используется для устранения индуктивной и емкостной связи. Скручивание устраняет индуктивную связь, а экран устраняет емкостную связь. Такой кабель часто используется между оборудованием, стойками и зданиями. По сравнению с неэкранированной витой парой, STP вызывает большее затухание. Однако, поскольку в случае сбалансированной передачи дополняющие сигналы эффективно нейтрализуют любые экранирующие токи, потери незначительны. Кроме того, хотя протокол STP предотвращает помехи лучше, чем UTP, он более дорогой и сложный в установке.

    Кабель STP

    Кабель неэкранированной витой пары (UTP)

    Кабель неэкранированной витой пары является наиболее часто используемым кабелем для соединений Ethernet. Он состоит из медных проводов с цветовой кодировкой, но не содержит фольги или оплетки в качестве изолятора для защиты от помех. Кроме того, провода в каждой паре скручены друг вокруг друга. Кабели UTP меньше, чем кабели STP, что упрощает их установку, особенно в больших объемах или в узких местах. Они также дешевле, чем кабели STP, и не требуют такого большого обслуживания, поскольку не зависят от внешнего экрана.Кроме того, кабели UTP могут передавать данные так же быстро, как кабели STP. Однако кабели UTP более подвержены возникновению электрических помех и помех, чем другие типы сетевых сред. Таким образом, кабели UTP лучше всего использовать для домашних и офисных соединений Ethernet, а также в любой области, где нет высокой степени электромагнитных помех.

    Кабель UTP

    Применение кабеля витой пары

    Наиболее часто используемое сопротивление кабеля витой пары составляет 100 Ом. И он широко используется для передачи данных и телекоммуникационных приложений в структурированных кабельных системах.Поскольку расстояние передачи, скорость и полоса пропускания ограничены, кабели витой пары часто используются в телефонных линиях для передачи каналов голоса и данных, а также в локальных сетях, таких как 10Base-T, 100Base-T и т. Д.

    Заключение

    Подводя итог, витая пара имеет большой потенциал в области передачи данных на короткие расстояния в будущем. Он может соответствовать необходимым условиям высокой эффективности, энергосбережения, защиты окружающей среды и многим другим тенденциям современного общества.FS.COM был посвящен исследованию технологии передачи данных по витой паре, такой как кабель витой пары Cat 7, в надежде создать продукцию высочайшего качества и удовлетворить каждого потребителя.

    Схема подключения CAT-5 | Схема кроссоверного кабеля

    Этот Схема подключения CAT5 и схема перекрестного кабеля научат установщика, как правильно собрать кабель CAT-5 с разъемами RJ45 для обычных сетевых кабелей, а также перекрестных кабелей. Обратите внимание, что эти инструкции одинаковы для кабеля CAT-6 и другого типа сетевого кабеля с 4 витыми парами.


    На этой схеме показана последовательность цветных проводов, используемых для стандартного кабеля Ethernet EAI / TIA-568B.


    На этой схеме показана последовательность цветных проводов, используемых для кроссового кабеля EAI / стандарта TIA-568A.


    Установка кабеля CAT-5

    EIA / TIA-568B, также известный как стандартный Ethernet, представляет собой тип подключения CAT-5, используемый для подключения Камеры IP-безопасности и сетевые видеорегистраторы (NVR) в системах IP-наблюдения.Если вы создаете перекрестный кабель, щелкните здесь, чтобы увидеть схему перекрестного кабеля.

    1. С помощью инструмента для зачистки кабеля снимите примерно 1/3 дюйма внешней оболочки кабеля категории 5. Убедитесь, что не зачищаете и не повредите какие-либо пары внутренних кабелей.

    2. Соберите пары проводов для сетевых кабелей в следующем порядке (стандарт EAI / TIA-568B).

    3. Вставьте провода в гнездо RJ45, как показано ниже. Убедитесь, что провода находятся в правильном порядке.

    4. Вставьте разъем RJ45 в обжимной инструмент (еще раз внимательно убедитесь, что провода остаются вставленными в правильном порядке). Надежно обожмите обжимной инструмент, чтобы надежно прикрепить RJ45 к кабелю CAT5.

    Схема кроссоверного кабеля

    Чтобы создать перекрестный кабель с кабелем категории 5, следуйте инструкциям, приведенным выше для Подключение CAT-5, кроме случаев, когда вы переходите к шагу 2, используйте приведенную ниже схему перекрестного кабеля:


    Автор

    Эта статья поддерживается Майк Халдас, соучредитель и управляющий партнер CCTV Camera Pros.Вопросы об этой странице можно направлять по адресу [email protected]

    Кабельная витая пара

    : Типы кабельных проводов

    Кабель витой пары Провод , Тип кабеля, который состоит из двух независимо изолированных проводов, скрученных друг с другом.

    Использование двух скрученных вместе проводов помогает уменьшить перекрестные помехи и электромагнитную индукцию.

    Хотя кабель витой пары используется в старых телефонных сетях и является наименее дорогим типом кабеля локальной сети (LAN), в большинстве сетей в какой-то момент вместе с сетью есть кабели с витой парой.

    Другие типы кабелей, используемых для локальных сетей, включают коаксиальные кабели и оптоволоконные кабели.

    Кабель витой пары - это тип кабеля, который состоит из двух отдельных изолированных проводов, скрученных вместе и прокладываемых параллельно друг другу.

    Этот тип кабеля широко используется в различных инфраструктурах передачи данных и голоса.

    Кабельная витая пара

    : принцип работы

    Шум генерируется в сигнальных линиях через магнитные поля в окружающей среде.

    Следовательно, шум, присутствующий в контурах данных, является следствием этого магнитного поля.

    В прямом кабельном соединении весь звуковой ток движется в одном и том же направлении, как в обычной катушке трансформатора.

    Когда кабель действительно скручен, в определенных областях линий передачи путь звукового тока может быть противоположным току в других частях от кабельного соединения.

    Из-за этого результирующий шумовой ток намного ниже, чем при использовании обычного прямого кабеля.

    Существует два стандартных способа подключения концов к кабелям: T568A и T568B.

    Как видите, они такие же, за исключением того, что пары 2 и 3 меняются местами. TIA рекомендует T568A для новых установок, хотя T568B более совместим с предыдущими решениями по прокладке кабелей.

    Физические разъемы - 8P8C (8-контактные, 8-проводные), хотя многие называют их RJ45.

    RJ45 - это ключевой разъем для одной линии передачи данных, который используется редко. UTP может передавать две линии данных со скоростью менее 1 миллиарда бит в секунду каждая.

    Если кабель соединяет различные виды оборудования (например, от вашего компьютера до коммутатора, встроенного в ваш домашний маршрутизатор), вам может потребоваться прямой кабель с одинаковыми проводами или контактами на обоих концах.

    Если у вас есть большой многоэтажный дом или здание для проводки, и вам нужно подключить коммутатор на одном этаже к главному выключателю, встроенному в домашний маршрутизатор (подключение одинакового оборудования на обоих концах), перекрестный кабель будет правильный кабель.

    Кабели и соединители неэкранированной витой пары и экранированной витой пары

    Ассоциация телекоммуникационной информации (TIA) определяет стандарты для кабелей LAN. Для разводки медных кабелей LAN были определены две основные ветви:

    ■ Неэкранированная витая пара (UTP)

    ■ Экранированная витая пара (STP)

    На Рисунке 11-5 показана концептуальная схема каждого типа кабеля. На рисунке показан вид сбоку каждого кабеля и прямой вид кабеля UTP.На всех частях рисунка показан разрез кабеля так, чтобы вы могли видеть внутренние компоненты кабелей.

    Рисунок 11-5 Компоненты кабеля UTP и STP

    Кабель UTP

    Кабель STP

    Показан четырехжильный / двухпарный кабель «Внешняя часть кабеля»

    Показан четырехжильный / двухпарный кабель «Внешняя часть кабеля»

    Витая пара

    Каждый «провод» медный с цветной пластиковой изоляцией

    Внешняя часть кабеля

    ■ Экранирование всех пар

    Экранирование на пару

    Внешняя часть кабеля

    ■ Экранирование всех пар

    Кабель UTP, вид с торца

    • Цвет пластиковой изоляции - тот, который вы видите в разъеме RJ-45

    • Цвет пластиковой изоляции - тот, который вы видите в разъеме RJ-45

    На рисунке показаны основные детали обоих типов кабелей.Кабель UTP, работающий снаружи внутрь, имеет внешнюю оболочку - его основная цель - удерживать вместе все внутренние кабели. Внутри у вас есть несколько витых пар кабелей. Из нижней части рисунка, если смотреть прямо на конец кабеля, можно увидеть, что каждый провод не просто находится внутри внешней оболочки - вместо этого к каждому проводу прикреплена цветная пластиковая изоляция. Медь, при вращении до такого маленького диаметра, очень легко сломалась бы без какой-либо поддержки. Таким образом, тонкая пластиковая изоляция обеспечивает определенную прочность для каждого отдельного провода.

    Тонкая пластиковая изоляция каждого провода также имеет разный цвет: однотонный или полосатый на белом фоне. Цвета помогают при изготовлении отдельных кабелей, отрезая кусок кабеля от большой кабельной катушки и добавляя разъемы, такие как разъем RJ-45, на конце кабеля. Каждый провод можно определить по цвету пластиковой изоляции на каждом конце кабеля. Кроме того, каждая витая пара имеет один и тот же цвет - один провод сплошного цвета и один полосатый.

    На схеме кабеля STP справа на рис. 11-5 показаны только дополнительные компоненты кабеля STP по сравнению с кабелем UTP.Каждая пара покрыта изоляционным материалом, а другой изолятор покрывает все пары вместе. Дополнительные материалы вызывают относительную недостаточную гибкость кабеля и, конечно же, добавляют преимущество в виде меньшего количества помех.

    Стандарты UTP

    TIA определяет несколько стандартов для кабелей UTP. Типы кабелей UTP определены в разных категориях - но на самом деле никто не стал бы использовать термин категория UTP в обычной речи - вместо этого вы бы сказали что-то вроде «Используете ли вы кабели CAT5?» В Таблице 11-3 перечислены характеристики различных категорий кабеля UTP, определенных TIA.

    Таблица 11-3 Категории / характеристики кабеля UTP

    Категория

    Макс.скорость

    Описание

    1

    Используется для телефонов, но не для передачи данных.

    2

    4 Мбит / с

    Первоначально предназначался для поддержки Token Ring через UTP.

    3

    10 Мбит / с

    Также можно использовать для телефонов. Популярный вариант для Ethernet в прошлые годы, если кабели CAT3 для телефонов уже существовали.

    4

    16 Мбит / с

    Предназначен для опции быстрой скорости Token Ring.

    5

    1 Гбит / с

    Очень популярен для подключения к рабочему столу.

    5e

    1 Гбит / с

    Меньше выбросов, дороже, чем CAT5, но лучше для Gigabit Ethernet.

    6

    1 Гбит / с +

    Предназначен для замены CAT5e с возможностью поддержки мультигигабитных скоростей при создании стандартов.

    Разъемы UTP

    В кабелях

    UTP используются разъемы Regulated Jack 45 (RJ-45).Некоторым кабелям требуется только две витые пары, обычно используются пары 2 и 3, как указано в TIA. На Рис. 11-6 показано изображение разъема RJ-45 с некоторыми деталями восьми контактов на разъеме. На Рис. 11-7 показана распиновка типичного четырехпарного кабеля UTP с разъемом RJ-45 в соответствии со спецификациями TIA.

    Рисунок 11-6 Разъем RJ-45

    Рисунок 11-7 Четырехпарный кабель UTP: выводы с использованием RJ-45

    На схеме подключения показаны четыре пары кабеля, в которых используются все восемь контактов на RJ-45 разъем.Некоторые стандарты Ethernet требуют только две пары и обычно используют пару на контактах 1 и 2 и пару на контактах 3 и 6.

    Продолжите чтение здесь: Коаксиальный кабель

    Была ли эта статья полезной?

    Что такое экранированная витая пара и как она работает?

    Что такое экранированная витая пара (STP)?

    Экранированная витая пара (STP) - это особый вид медной телефонной проводки и проводки локальной сети (LAN), используемой в некоторых бизнес-установках. Он добавляет внешнее покрытие или экран, который функционирует как заземление к обычной проводке витой пары.

    Витая пара - это обычный медный провод, соединяющий многие компьютерные сети с телефонной компанией. Чтобы уменьшить перекрестные помехи или электромагнитную индукцию между парами проводов, два изолированных медных провода скручены друг вокруг друга. Для каждого сигнала на витой паре требуются оба провода.

    В отличие от неэкранированной витой пары (UTP), экранированная витая пара также закрывает эти провода экраном и заземляет их, чтобы еще больше уменьшить электромагнитные и радиочастотные помехи. Кабели STP дороже и сложнее в установке, чем проводка UTP.

    Экранированная витая пара добавляет дополнительное внешнее покрытие к стандартной проводке витой пары.

    Как устанавливается экранированная витая пара?

    Поскольку некоторые телефонные аппараты или настольные компьютеры требуют нескольких подключений, витая пара иногда устанавливается двумя или более парами - все в одном кабеле. Предприятия часто используют экранированную витую пару в своих кабельных системах, в то время как наиболее распространенным видом проводов, устанавливаемых в домах, является UTP.

    Часто витая пара теперь подключается к дому с двумя парами кабелей. Дополнительная пара позволяет при необходимости добавить еще одну линию - возможно, для использования модема.

    Витая пара, будь то UTP или STP, также поставляется с уникальной цветовой кодировкой каждой пары, когда она упакована в несколько пар. Для различных целей, таких как аналоговые, цифровые и Ethernet, требуются разные парные кратные. Таким образом, цветовое кодирование упрощает различение пар.

    Хотя витая пара часто используется в домашних условиях, предприятия часто используют витую пару более высокого класса для горизонтальной проводки в локальных сетях, поскольку она дешевле, чем коаксиальный (коаксиальный) кабель.Коаксиальные и оптоволоконные кабели являются основными альтернативами витой паре.

    В бизнес-средах с электрическими помехами экранированная витая пара использует разъемы RS-449, RJ-45, RS-232 и RJ-11 для максимального снижения помех.

    Чем экранированная витая пара отличается от кабеля Ethernet или телефонного кабеля?

    Телефонный кабель или кабель Ethernet, купленный в местном хозяйственном магазине для подключения телефона или компьютера к настенной розетке, не то же самое, что неэкранированный или экранированный кабель витой пары.Это параллельная проволока, известная как silver satin .

    Настенная розетка, к которой прикреплены эти кабели, может иметь до пяти видов расположения отверстий или выводов, в зависимости от того, какие типы проводов будут подключены при установке - например, цифровой, аналоговый или LAN. (Вот почему пользователи могут иногда обнаруживать, когда они переносят свой ноутбук в другое место, что соединения настенной розетки не соответствуют их вилке, если они не подключаются к локальной сети по беспроводной сети.)

    В чем разница между STP, FTP и S / FTP и UTP?

    Давайте кратко рассмотрим разницу между кабелями экранированной витой пары и некоторыми альтернативами витой пары:

    • СТП. Экранированная витая пара действует как проводящий экран, закрывая четыре пары сигнальных проводов как средство уменьшения электромагнитных помех. Существует множество различных типов кабелей STP, например, витая пара из фольги (FTP) и экранированная витая пара из фольги (S / FTP).
    • FTP. Существуют также кабели STP, в которых используется более легкий экран из фольги. Однако обратите внимание, что во время установки необходимо следить за радиусом изгиба и натяжением, чтобы предотвратить разрыв этих экранированных кабелей.
    • S / FTP. Чтобы избежать возможности разрыва, существуют также кабельные системы STP, в которых используется толстый экран с оплеткой, чтобы сделать кабель более прочным. По сути, отдельные пары проводов внутри кабеля скручены и экранированы, чтобы обеспечить наилучшую защиту от перекрестных помех и электромагнитных помех.
    • UTP. Самый распространенный вид провода, прокладываемого в доме, - это неэкранированная витая пара. В отличие от STP, FTP и S / FTP, кабели UTP не имеют физического экранирования для блокировки помех.Вместо этого UTP полагается на медиа-фильтры и балансирующие устройства - от «сбалансированного до несбалансированного» - в качестве механизмов балансировки и фильтрации.

    По сути, основное различие между этими типами кабелей заключается в их конструкции. Однако их цель одна и та же: обеспечение надежного подключения к коммуникационному оборудованию.

    STP и скорость передачи данных

    Экранированные витые пары бывают разных категорий. Наиболее популярными сегодня являются Cat5e, Cat6, Cat6a и Cat7.Давайте подробнее рассмотрим различные категории STP и сравним их пропускную способность и максимальную скорость высокоскоростной передачи данных.

    Сравнение назначения, пропускной способности и максимальной скорости передачи данных наиболее распространенных типов экранированных кабелей витой пары .

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
