Монтаж компьютерной сети: пособие для чайников

Сегодня, даже если вы работаете в совсем небольшой компании, не обойтись без создания компьютерной сети. Пусть у вас всего 3 компьютера и сервер, все-равно, провода тянуть приходится. Конечно, можно было бы обойтись и WiFi, но беспроводные решения все же имеют свои недостатки.

Итак, наша конечная цель: построение локально-вычислительной сети в отдельно взятом офисе (квартире).

ЛВС, LAN (локально-вычислительная сеть) – группа компьютеров, серверов и периферийных устройств, объединенных по некоторому признаку (например, компьютеры одного офиса, или здания). ЛВС являются сетями закрытого типа, доступ к которым разрешен ограниченному количеству пользователей (например, сотрудники одной фирмы).

Кабельная система – основа для создания информационной инфраструктуры в общем, и основа для создания ЛВС в частности.

Из каких элементов состоит Кабельная система для современной ЛВС?

  1. Кабель типа «Витая пара». Думаю, понятно зачем.
  2. Абонентская розетка. Симпатичного вида розетка, служит для подключения конечных устройств (компьютера, ноутбука, принтера, телефона) к компьютерной сети офиса. Располагается в непосредственной близости от рабочего места сотрудника или периферийного устройства.
  3. Патч-корд (Коммутационный шнур). Специальный шнур, для подключения компьютера к Абонентской розетке (см. п.2.)
  4. Патч-панель (Коммутационная панель). Служит узлом коммутации для ЛВС офиса. По сути, эта панель компактно располагает все рабочие порты (Абонентские розетки) в центре коммутации и позволяет подключить все компьютеры и периферию (подключенные к абонентским розеткам) к свитчу или к любому другому активному оборудованию.

Выбор оборудования

Существует много разновидностей оборудования для организации ЛВС. Мы рассмотрим простейший вариант, он же – самый распространённый. Подавляющее большинство компьютерных сетей построено с применением медного кабеля типа «витая пара» категории 5е и сопутствующего ему оборудования. Почему так? Основные причины: это дешево и просто.

Кроме того, категория 5е (Класс "D") обеспечивает полосу пропускания, достаточную для работы самых распространённых сетевых протоколов Ethernet:

100 Base-TX и 1000 Base-T

А этого более чем достаточно для большинства небольших офисов компаний.

Кабель

Какими характеристиками должен обладать кабель для компьютерной сети небольшой организации?

Параметров несколько:

Во-первых, это должен быть кабель определенной категории. В нашем случае – 5е.

Во-вторых, кабель для внутренней прокладки. Не надо использовать кабель для внешней прокладки в офисе, оболочка такого кабеля, как правило, сделана из полиэтилена, а полиэтилен весьма горюч и этим опасен. Самая недорогая и практичная оболочка – из ПВХ и именно он используется для большинства инсталляций.

В-третьих. Кабель для горизонтальной прокладки (между патч-панелью и абонентской розеткой) должен быть одножильным. У многожильного кабеля и характеристики хуже и стоит он дороже и вообще он не для этого. Так же рекомендуем обращать внимание, из чего сделана жила кабеля. Не рекомендуем использовать алюминиевый кабель (эксплуатационные характеристики значительно хуже, выигрыш по цене незначительный).

В-четвертых. Кабель должен быть 4-х парный. Использование 2-х парного кабеля в некоторых случаях, конечно, может быть оправдано, но это сильно ограничивает возможности использования компьютерной сети в будущем (1000 Base-T вы на таком кабеле уже не заведете, т.к. данный протокол использует все 4 пары).

В-пятых. Многие считают, что экранированный кабель круче неэкранированного. Это, мягко говоря, не так. В бюджетных офисных сетях (и тем более дома), использование экранированных компонентов лишено всякого смысла. Вы просто переплачиваете за дополнительный функционал, который не используете. Более того, при отсутствии грамотного заземления (которое, к слову, как правило отсутствует, а устройство его стоит больших денег), экранированное решение работает только во-вред и ухудшает характеристики канала связи. Экранированное решение может быть оправдано только в случае, если у вас есть какие-то сильные электромагнитные наводки и вы готовы потратить кругленькую сумму на организацию отдельного контура заземления, а это уже не наш случай бюджетной инсталляции.

Ну и как и везде, обращайте внимание на цену. Не берите самый дешевый кабель, некоторые производители «не докладывают» меди или экономят на оболочке, что может в дальнейшем принести неприятные сюрпризы, но и дорогой кабель для бюджетной инсталляции брать незачем «теплый ламповый звук» в витой паре отсутствует, поверьте.

Абонентские розетки

При выборе абонентских (или их еще называют - компьютерных) розеток надо учитывать следующее:

категория розеток должны совпадать с категорией остальных компонентов компьютерной сети. Раз уж мы берем кабель категории 5е, то и розетки берите 5е. незачем брать 6 категорию, только деньги зря потратите. Но и 3-ю (или телефонную) категорию брать не рекомендуем, даже если у вас данный конкретный порт будет использоваться под обычный телефон: это сегодня вы этот порт так используете, а что будет завтра? Может вы захотите перейти на IP-телефонию, или подключить на данном рабочем месте принтер. Чуть-чуть универсальности никому не повредило, да и стоит это разумных денег.

Перед покупкой, поймите, каким образом у вас будет происходить монтаж компьютерной сети. Розетки бывают:

  • Настенные открытого монтажа. Это если вы ведете кабель по стене открытым способом, либо в коробе малого сечения
  • Розетки для монтажа в подрозетники. Если у вас проводка идет скрыто в гофро-трубах либо за гипсокартоном
  • Розетки для монтажа в пластиковый ПВХ короб. Ну тут понятно.
  • Наконец, есть универсальные розеточные модули, именуемые в простонародье «Кейстоунами». Они хороши тем, что могут быть использованы при любом типе инсталляции, нужно лишь подобрать подходящий к случаю пластиковый обвес (настенная коробка, рамка «мозаик» для короба и т.д.)

При планировании или не планировании покупки компьютерных розеток, следует учесть тот факт, что даже если вы хотите бросить кабеля вдоль стеночки открытым способом, это не умоляет необходимости использования розеток (или как вариант просто кейстоунов). Потому что оконечивать одножильный кабель RJ-45 коннекторами – категорически не рекомендуется.

Патч-корды

Навязывание патч-кордов, некоторыми бюджетными инсталляторами часто воспринимается как оголтелый маркетинг.

По сути, изготовление патч-корда самостоятельно (если вы используете при этом правильный, т.е. многожильный кабель!) мало чем отличается от заводской сборки с единственным, но очень существенным но: коннекторы патч-кордов при заводской сборке заливаются пластификатом под давлением, что защищает патч-корд от повреждений в процессе эксплуатации, и это важно, тем более что стоят патч-корды по сути копейки.

Поэтому, мы настоятельно рекомендуем использовать заводские патч-корды.

Что следует учесть при выборе?

  • Соответствие категории патч-кордов с одной стороны категории других компонентов компьютерной сети, а с другой стороны, соответствие типу оборудования, которое вы собираетесь подключать данным патч-кордом. Если у вас компьютер или ноутбук – берите неэкранированный патч-корд категории 5е с разъемами RJ45-RJ45, если вы планируете подключать обычный телефон, то следует подобрать патч-корд с разъемами RJ45-RJ12
  • Длинна. Как правило, для коммутации патч-панели достаточно патч-кордов 0,5 и 1 метр, для подключения компьютера, принтера или ноутбука к абонентским розеткам, обычно используют патч-корды 2 или 3 метра.
  • Цвет. Обычный патч-корд – серый, но если вы ходите использовать возможность цветового кодирования типов подключений, можете заморочиться с цветами, хотя это и проблемно, т.к. у поставщика с цветными патч-кордами периодически бывает напряженка.

Коммутационные панели (Патч-панели)

Коммутационные панели тоже бывают разные и важно подобрать то что вам нужно. Итак, какие есть параметры для выбора:

  • Кол-во портов. Наиболее распространены панели с 24 портами. Но так же бывают: 6, 8, 12, 16, 24, 48, 50-портовые патч-панели (на самом деле разновидностей больше, но это основные). «Что же делать, все пропало! У меня всего 4 порта» - скажете вы. Спокойно, не морочьте людям голову, вы вполне можете использовать настенные розетки для того чтобы набрать необходимое количество портов и эта импровизированная патч-панель будет отлично работать (другой вопрос- как это будет выглядеть.
    ..). Вобще, мы рекомендуем брать патч-панель с запасом по портам, мало ли как будет развиваться ваша компьютерная сеть, запас никогда не помешает.
  • Патч-панели бывают настенные и 19-ти (или 10-ти) дюймовые. Ну, на стену – все понятно, прикручиваете и работаете, но если хотите чтобы все было аккуратно, стоит задуматься над приобретение телекоммуникационного шкафа. Заодно, в такой шкаф можно будет сразу поставить свитч, бесперебойник, сервер и прочее оборудование, главное не промахнуться с размером шкафа.
  • Категория. Раз уж у нас компьютерная сеть категории 5е, то и патч-панель должна быть категории 5е.
  • Тип коммутационной панели. Если у вас сеть четко поделена на компьютерную и телефонную, можно использовать 2 типа патч-панелей (не рекомендуем). Так же, как вариант, можно использовать кросс-панели с разъемами IDC 110, такие панели имеют ряд преимуществ, но в общем случае, мы так же не рекомендуем их к использованию и предлагаем использовать стандартные RJ45-е патч-панели категории 5е – это добавит универсальности вашей ЛВС.
  • Экран. Т.к. у нас вся система построена на неэкранированных компонентах, то и патч-панель должны быть неэкранированной.

Резюме по набору компонентов для компьютерной сети:

Типичная спецификация оборудования бюджетной инсталляции:

  1. Кабель
    • Витая пара
    • 4-х парник
    • Медный одножильный проводник
    • Для внутренней прокладки, оболочка ПВХ
    • Категория 5е
    • Коробка 305 м
  2. Абонентские розетки
    • Внешние
    • 2 порта RJ45
    • Категория 5е
  3. Патч-корды
    • Категория 5е
    • RJ45-RJ45
    • Цвет - серый
    • 3м – для подключения оборудования к розеткам
    • 1м – для коммутации (свитч- патч-панель)
  4. Патч-панель
    • 12 портов RJ45, настенная (или 24-х портовая 19-ти дюмовая, если у вас есть телекоммуникационный шкаф, куда вы собираетесь установить все оборудование. )
    • Категория 5е
    • Неэкранированная



Монтаж компонентов компьютерной сети

Итак, оборудование куплено, готовимся к монтажу. Перед монтажом следует проверить есть ли у вас в наличии необходимый инструмент.

Инструмент для монтажа компьютерной сети

Примерный список инструмента может выглядеть следующим образом:

  1. Универсальное устройство для зачистки и обрезки витой пары.
  2. Устройство для заделки витой пары
  3. Сменные ножи для заделки витой пары (вставляются в «устройство для заделки витой пары»)
  4. Прочий стандартный инструмент (отвертки, кусачки, электроинструмент и т.д.)

Прокладка кабеля

Прокладка витой пары ничем не отличатся от прокладки любого другого кабеля такого же сечения за исключением пары нюансов:

  • Кабель нельзя наращивать. Т.е. от патч-панели до розетки должен быть проложен один цельный отрезок кабеля. В связи с этим рекомендуется рассчитывать длину линий с небольшим запасом на случай ошибки.
  • Кабель нельзя сильно тянуть, нельзя наступать на него, заламывать и т.д., в общем – нежнее, нежнее.
  • Требуется соблюдать радиусы изгиба при прокладке (может нарушиться симметричность пар, а это повлияет на характеристики). На вид это определить не сложно – если видите что в месте изгиба получается залом, значит вы наверняка что-то нарушили. В таком случае кабель надо распрямить и надавливая пальцами аккуратно восстановить первоначальную форму.
  • Важно: каждый отрезок кабеля необходимо промаркировать с ОБОИХ СТОРОН. Причем, временную маркировку, обычно наносят с каждого конца в двух местах: на расстоянии примерно 5 см от конца кабеля и на расстоянии метра от конца кабеля.

Разделка (расключение) патч-панели

Ок, кабель проложили. Самое время определить по какой схеме мы будем разделывать (расключать) патч-панели и розетки.

Существует 2 схемы разделки патч-панелей и розеток:

Или обычно их сокращают в разговоре до «А» и «В» (на англ. , т.е. «В» произносится как «Б»). Совершенно не важно, какую схему разделки вы выберете, важно, чтобы эта схема была одинаковая на всех розетках и патч-панелей в рамках одной ЛВС.

Каким образом понять, где какая схема и какой проводок в какой разъем разделывать?

Возьмем нашу патч-панель и перевернем ее. Видим следующее:

Цветовая схема однозначно указывает, какой нож какому проводник витой пары соответствует (в зависимости от выбранной схемы – 568А или 568В). Следуйте внимательно цветовой маркировке и у вас все получится.

Какой нож выбрать для разделки патч-панели или розетки?

Как было сказано выше, ножи для разделки бывают 2-х видов:

Они мало чем друг от друга отличаются, но тем не менее отличия есть и они существенны. Если вы будете разделывать разъем не тем ножом, это может привести к повреждению разъема.

Внимательнее изучайте этикетку изделий, там все написано. Используйте тот нож, который указан на этикетке изделия.

Монтаж и расключение патч-панели.

Кабель проложен, пора провести расключение пат-панели. План работ примерно следующий:

  1. Для начала, необходимо примерить патч-панель по месту и проверить – хватает ли нам кабеля. Кабеля должно хватать с запасом.
  2. Откладываем патч-панель в сторону и приводим в порядок кабель, который мы собираемся разделывать. Весь кабель необходимо причесать, уложить проводок к проводку, причем именно в том порядке, в котором мы собираемся разделывать (для этого мы кабель при прокладке маркировали). Затем кабель необходимо собрать в аккуратный жгут, сделать небольшое кольцо на запас и аккуратно но надежно (стараясь не пережимать сильно кабель) частично закрепить (оставить достаточной длинны хвост, чтобы было удобно патч-панель разделывать).
  3. Смотрим – где мы примеряли пат-панель и делаем обрезку кабеля под место установки пат-панели. При этом, если мы срезаем маркировку кабеля – ее необходимо восстановить! На этом этапе, если вы уверены в точности обрезки можно наносить постоянную маркировку: в 10 см и в метре от конца кабеля.
  4. Саму разделку патч-панели делаем в непосредственной близости от места будущего крепления патч-панели (в том числе и для этого нам тут пригодится запас кабеля, который мы оставили). Для этого удобнее всего, поставить небольшой столик. Разделываем патч-панель, в соответствии с выбранной схемой разделки для данной ЛВС (568А или 568В).
  5. Разделанную патч-панель ставим на место, запасы кабеля аккуратно закрепляем. Наносим маркировку на саму патч-панель. Все.

Монтаж и разделка абонентских розеток

При разделки розеток важно соблюсти несколько моментов:

  1. Если есть возможность – оставьте небольшой запас кабеля в линии недалеко от рабочего места. Много не надо, сантиметров 5-10, этого достаточно. Это нужно на случай, если вдруг придется перезаделывать розетки. Запас требуется оставлять таким образом, чтобы не было заломов кабеля (т.е. соблюдены радиусы изгиба): за гипсокартоном, за фальшпотолком и т.д. Не стоит оставлять запас кабеля в коробе – там нет условий соблюсти радиусы изгиба.
  2. При обрезке кабеля – не забывайте восстанавливать маркировку!
  3. Разделку розетки следует вести по той же схеме, которую вы выбрали для всей вашей ЛВС (568А или 568В).
  4. Цветовая маркировка для разделки по выбранной схеме в обязательном порядке должна присутствовать на розетке (или кейстоуне), следуйте ей и выбранной схеме.
  5. После того как вы разделали розетку и закрепили ее (в коробе, на стену, в гипсокартон) – обязательно нанесите маркировку на саму розетку на каждый порт в отдельности!

Тестирование готовой кабельной системы

В завершение установки, необходимо протестировать все линии получившейся кабельной системы. Для этого есть достаточно много возможностей. Приборы для тестирования кабельных систем, грубо делятся на 2 основных класса:

  • Элементарные звонилки, которые позволяют проверить правильность разделки патч-панели и розеток + наличие прохождение сигнала. При тестировании с помощью таких LAN-тестеров можно лишь в целом ответить себе на вопрос – работает ли в общем то что вы сотворили.
  • Тестеры (анализаторы) параметров соединений. Позволяют проверить не только правильность и наличие сигнала, но и ответят на вопрос о качестве линий связи (или каналов связи) которые получились.

В принципе, для условий бюджетной инсталляции вполне годятся приборчики первого типа. Они и стоят недорого и дают достаточно объективную картину. Глубже копать имеет смысл, если налицо какие-то проблемы с сетью, либо если вы изначально сомневались в качестве компонентов сети, которые устанавливали. В таком случае, не стоит забывать, что приборы второго типа стоят больших денег и требуют высокой квалификации пользователя.

Экранированная патч-панель | Hyperline

Шаг 1

Подготовьте экранированную патч-панель категории 5е и необходимые инструменты. Для монтажа вам понадобятся: 24-портовая экранированная патч-панель Hyperline категории 5е со встроенным задним органайзером и проводом заземления, устройство для зачистки и обрезки витой пары Hyperline HT-S501A, устройство для заделки витой пары с ударным эффектом Hyperline HT-3140, кусачки, ножницы, пластиковые маркеры Hyperline OM-8, нейлоновые неоткрывающиеся стяжки Hyperline , кабель экранированная витая пара FTP, категория 5e, 4 пары, solid.


Шаг 2

Снимите с патч-панели защитный экран и отложите его в сторону.


Шаг 3

Открутите прижимные клипсы, используя отвертку.


Шаг 4

Нанесите цифровые обозначения на кабель с помощью маркеров. В данном случае использовались круглые пластиковые маркеры Hyperline OM-8. Круглые маркеры должны соответствовать диаметру кабеля.


Шаг 5

Выполните кольцевую подрезку оболочки кабеля для снятия верхней изоляции. Для этого инструментом надо сделать один полный оборот вокруг кабеля и снять подрезанную часть изоляции. В данном случае зачистка кабеля проводилась устройством для зачистки и обрезки витой пары Hyperline HT-S501A.


Шаг 6

Для снятия верхней изоляции кабеля используйте шелковую нить (rip-cord), расположенную под оболочкой. Потяните ее в сторону с небольшим усилием, нить сделает на оболочке продольный разрез.


Шаг 7

Разверните оболочку и загните ее вниз.


Шаг 8

Таким же образом разверните фольгу и загните ее вниз на внешнюю изоляцию. Фольга с дренажным проводом из луженой меди служит в качестве экрана.


Шаг 9

Срежьте ножницами лишнюю часть оболочки с фольгой, оставив 1,5 см (соответствует ширине клипсы).


Шаг 10

Заведите подготовленный кабель на IDC модуль патч-панели. Поскольку для монтажа кабеля применяется метод "контакта со смещением изоляции" (IDC), не нужно зачищать изоляцию жил. Закрепите кабель на заднем органайзере при помощи пластиковой стяжки. В процессе монтажа использовались нейлоновые неоткрывающиеся стяжки Hyperline .


Шаг 11

Разложите витые пары, ориентируясь по цветовой маркировке на патч-панели, в соответствии с выбранным вариантом T568A или T568B. Загните на фольгу дренажный провод, который страхует кабель от разрывов фольги и обеспечивает электрическую непрерывность экрана.

Переведите кабель в рабочее положение при помощи специального инструмента. Чтобы вшить проводники в IDC модуль, необходимо до упора надавить на них инструментом. Нож IDC модуля прорезает изоляцию и врезается в металл жилы, что гарантирует надежный контакт.

В данном случае использовалось устройство для заделки витой пары с ударным эффектом. Этот инструмент предназначен также для одновременной обрезки витой пары.


Шаг 12

Повторите шаги 5—10 для подготовки следующего кабеля.


Шаг 13

Первый кабель, смонтированный на IDC модуль патч-панели. На фото видно, что витые пары второго кабеля разложены на модуле патч-панели по варианту T568B.


Шаг 14

Смонтируйте следующий кабель в IDC модуль патч-панели.


Шаг 15

На рисунке видны оба кабеля, смонтированные на патч-панели. Если в устройство для заделки витой пары не встроен нож для автоматической обрезки жил, то концы проводников следует срезать другим инструментом.


Шаг 16

Таким же образом подготовьте и смонтируйте все кабели. Прикрутите прижимные клипсы до упора, чтобы они плотно соприкасались с фольгой и дренажным проводом. Обрежьте «хвосты» стяжек.


Шаг 17

Вид полностью смонтированной патч-панели с прижимными клипсами.

Примечание: место расположения маркеров на кабеле может варьироваться в пределах 50 см от IDC модуля.


Шаг 18

Установите на место защитный экран.


Шаг 19

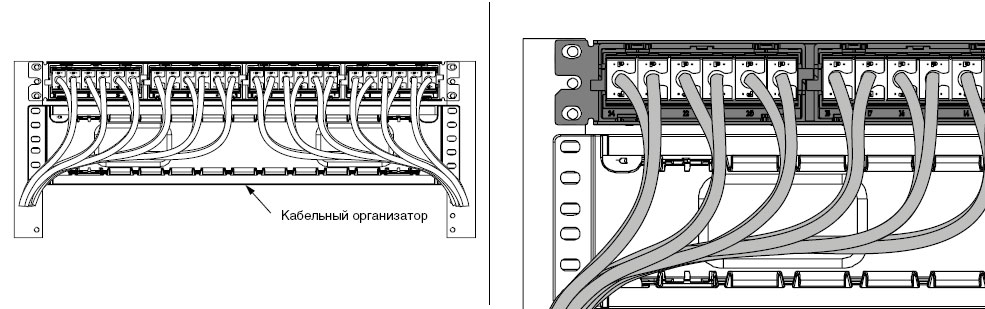

Аккуратно сгруппируйте все кабели и закрепите пластиковыми стяжками. Когда кабели жгутируются, обратите внимание на то, чтобы они не были слишком перетянуты. Можно жгутировать кабели как в одну сторону (на фото), так и в разные стороны (см. шаг 20).


Шаг 20

Патч-панель в рабочем положении, установленная в 19" стойку.


Зачем нужна патч панель - EServer

Название «патч-панель» говорящих на русском языке айтишников из английского языка. Звучит оно совершенно аналогично:«patch-panel».Официальный вариант этого жаргонизма –коммутационная панель.

Коммутационные панели относятся к категории пассивное сетевое оборудование. Широко применяются в кабельных сетях структурированного формата. Патч-панели ответственны за два процесса:

упорядочивание кабельного хозяйства слаботочного типа;

коммутация между разнообразным сетевым оборудованием активной категории.

Что такое патч-панель

Патч панель – специализированное сетевое устройство. На его лицевой расположен целый ряд портов, специально пронумерованных разъемов типа RJ45.Именно к ним и производится качественное и  грамотное подключение патч-кордов. С изнаночной стороны патч-панели располагаются коннекторы IDC. Каждый из них подключается к строго определенному разъему на лицевой части патч-панели. Каждый порт помечен маркировкой в виде цифр и цвета аналогично проводам кабелей типа «витая пара».

Для подсоединения патч-панели и кабеля его жилы необходимо вдавить между контактами на задней стороне устройства. Лучше воспользоваться услугами профессионального инструмента, который профессионалы уважительно называют «забивалка». Такое соединение обладает целым рядом достоинств:

  • надежное закрепление проводника;

соединение не подвержено окислению из-за того что производится строго локальное закрепление жилы в месте крепления. Остальная ее часть сохраняет свою целостность. Удаление происходит только в месте контакта.

В телефонных сетях также очень востребованы IDC соединения. В этом случае его называют «кросс». Это стало причиной того, что нередко патч-панель путают с кроссовой (кросс-панелью). В системе современных кабельных сетей из-за этого почти не встретишь кросс-панель. отличие состоит в том, что в не интегрированы разъемыRJ45. Применяются кросс-панели только в тех случаях, когда нет необходимости частых переключений и в области телефонии аналогового типа.

Разновидности патч-панелей

Патч-панели принадлежат к разнообразным видам. Классификация производится на базе целого комплекса важных характеристик. Естественно, цены на эти сетевые устройства также могут заметно различаться. Правильно выбрать патч-панель сможет лишь тот, кто учтет все основные нюансы в разрезе требований собственной СКС. Рассмотрим основные характеристики более подробно.

Тип портов:

  • телефонные;
  • патч-панели для компьютеров.

Компьютерная коммутационная панель несет разъемы  RJ45 стандартного типа. Телефонные оснащаются соответствующими разъемами.В каждом из них предусмотрено от 4 до 6 контактов.

Количество портов также может различаться: 12,24, 25, 48, 50 разъемов. В системе телефонной сети наиболее востребованы патч-панели на 25 или 50 портов.

Состав портов также важен. Разъемы могут быть строго одного типа (RJ45, RJ12, ST, BNS или другие) – фиксированные патч-панели. Встречаются и «смешанные» варианты – наборные.

Размер патч-панелей в дюймах. Наиболее актуален форм-фактор 19 или 10 дюймов.

Наличие или отсутствие в модели экранирования. Не  экранированные порты маркируются UTP, с экраном –FTP. Что выбрать, зависит от типа кабеля. Если они экранированы, то и порты должны быть строго с маркировкой FTP.

Категории патч-панелей также могут различаться. Сами патч-панели снабжены цифровой и цветовой маркировкой. Именно там вы найдете информацию о совместимых с сетевым устройством категориях. В настоящее время наиболее востребованая патч-панель 5Е, идеальны для с широко применяемых кабелейcat 5Е.

Работа с PoE-панелью. Личный опыт.

Иногда случается так, что при инсталляции IP-устройств с малой мощностью (беспроводные точки доступа, камеры, коммутаторы, IP-телефоны и другие IP-устройства) подать электропитание по силовым кабелям от электрических розеток бывает невозможно, неудобно и, в конце концов, может быть экономически затратным делом.

В данной статье мы расскажем Вам, на нашем опыте, как минимизировать финансовые затраты, если Вам необходимо подключить от 3-х и более устройств с питанием по стандартному кабелю витая пара, так называемым линиям Ethernet (PoE – Power over Ethernet).

Задачей нашего монтажного отдела было подключение 6-ти уличных IP-камер Etrovision EV8781U-CL (Full HD) при температуре -12⁰С.
Изначально для подключения камер использовали настраиваемый коммутатор D-Link DES-1210-28P. При относительно низкой стоимости его на рынке, недостаток его заключался лишь в его шумной работе.

Тогда мы решили воспользоваться еще наиболее экономичным, а главное бесшумным решением, таким как подключение с помощью панели PoE LAN-PP16-POE/А торговой марки Lanmaster.

LAN-PP16-POE/А позволяет передавать данные и питание по кабелям Ethernet к устройствам, поддерживающим питание по витой паре – беспроводным точкам доступа, IP-камерам, VoIP-телефонам, а также любым другим устройствам.

Схема подключения PoE-панели LAN-PP16-POE/А :

Заключается она в том, что на верхний ряд гнезд (обозначенных белой полосой) подаются порты с сетевого активного устройства (Switch или Hub). Смешанный сигнал (Ethernet + Power) снимается со второго ряда гнезд (обозначенных желтой полосой). Он может быть подан на стандартные панели горизонтальной или магистральной подсистемы СКС по мере необходимости.

Для подключения патч-панели мы использовали стандартные патч-корды RJ-45. Питание к панели подводится от блока питания напряжением 48В и мощностью 120Вт в специальный разъем, который находится с внутренней стороны POE-панели. Так же данная панель может монтироваться в 19-дюймовые монтажные шкафы и стойки, настенные рамы, а также на стену (с помощью дополнительных кронштейнов).

Таким образом, благодаря данному устройству, Вы сможете сэкономить более 40% на POE -оборудовании других производителей.

А так же основными преимуществами PoE-панели LAN-PP16-POE/А является не только ее цена и качество, но и:

  • Низкий расход электроэнергии;
  • Проста в использовании;
  • Абсолютно бесшумная работа, благодаря чему ее можно применять в жилых и офисных помещениях;
  • Отличная работа даже при низких температурах (напомним, что в нашем случае запуск камер видеонаблюдения производился при температуре -12⁰С).



Комплект поставки:

  • Патч-панель – 1 шт.;
  • Блок питания 48В – 1 шт.;
  • Кабель электропитания 1,8м – 1 шт.



Стоимость монтажа СКС. Расчет.



Монтаж СКС

Прокладка кабеля "витая пара" (базовая цена) м 0 5,00 0,00
Прокладка кабеля "витая пара" в кабель-канал (доп.) м 0 20,00 0,00
Прокладка кабеля "витая пара" над подвесным потолком (доп.) м 0 25,00 0,00
Прокладка кабеля "витая пара" над подвесным потолком с креплением к стене из мягкого материала (доп.) м 0 30,00 0,00
Прокладка кабеля "витая пара" над подвесным потолком с креплением к стене из твердого материала (доп.) м 0 40,00 0,00
Прокладка кабеля "витая пара" через препятствие шириной до 30 мм м 0 4,00 0,00
Прокладка кабеля "витая пара" через препятствие шириной более 30 мм м 0 7,00 0,00
Прокладка кабеля "витая пара" через отверстие особой формы м 0 50,00 0,00
Трассировка кабеля (маркировка, замеры длины, растяжка, нарезка, жгутирование) м 0 6,00 0,00
Монтаж кабель-канала до 50 мм на поверхности из легких материалов м 0 45,00 0,00
Монтаж кабель-канала свыше 50 мм на поверхности из легких материалов м 0 60,00 0,00
Монтаж кабель-канала до 50 мм на поверхности из твердых материалов м 0 80,00 0,00
Монтаж кабель-канала свыше 50 мм на поверхности из твердых материалов м 0 110,00 0,00
Кроссирование патч-панели (обжим, разделка кабеля, жгутирование) порт 0 100,00 0,00
Тестирование портов порт 0 30,00 0,00
Монтаж патч-панели в шкаф (стойку) шт 0 150,00 0,00
Монтаж активного оборудования шт 0 150,00 0,00
Монтаж внешней розетки RJ-45/RJ-11 шт 0 80,00 0,00
Монтаж внутренней розетки RJ-45/RJ-11 в коробах  шт 0 130,00 0,00
Подключение внешней розетки RJ-45/RJ-11, маркировка портов порт 0 40,00 0,00
Обжим коннектора RJ-45, RJ-11 шт 0 30,00 0,00
Сборка и монтаж шкафа высотой до 20U шт 0 800,00 0,00
Сборка и монтаж шкафа высотой более 20U шт 0 1200,00 0,00
Сборка и монтаж настенного шкафа шт 0 600,00 0,00
Сверление отверстий до 200 мм (мягкий мат.) шт 0 100,00 0,00
Сверление отверстий до 200 мм (кирпич, бетон) шт 0 320,00 0,00
Выполнение отверстий особой формы шт 0 0,00 0,00
Дополнительные расходные материалы услуга 0 500,00 0,00

Итого по разделу 0,00



Монтаж силовой сети

Прокладка эл. кабеля (3×1,5) м 0   0,00
Прокладка эл. кабеля (3×5,0) м 0   0,00
Трассировка электрического кабеля м 0   0,00
Подключение внешней эл. розетки шт 0   0,00
Подключение внутренней эл. розетки в коробах  шт 0   0,00

Итого по разделу 0,00
Итого по разделам монтажа 0,00



Наценки

Наценка за работу на высоте более 2,5 м коэф. 0 0,20 0,00
Наценка за работу на высоте более 3,6 м коэф. 0 0,40 0,00
Наценка за работу в мебелированном офисе коэф. 0 0,15 0,00
Наценка за работу в рабочем офисе коэф. 0 0,10 0,00
Вечерний коэффициент коэф. 0 0,20 0,00
Ночной коэффициент коэф. 0 0,50 0,00
Сезонный коэффициент коэф. 0 0,00 0,00

Итого по разделам монтажа с наценкой 0,00



Проектирование

Проект шт 0 2000,00 0,00
Документирование шт 0 1500,00 0,00

Итого по разделу 0,00

Итого по разделам работ 0,00
Необходимость НДС коэф. 0 0,20 0,00
Итого стоимость работ 0,00



Оборудование и дополнительные материалы

Шкаф 19'' напольный 18U (600x800) дверь стекло шт 0 13000,00 0,00
19" коммутационная панель, 24-портовая, 1U шт 0 1200,00 0,00
Патч-корд 0,5 м шт 0 60,00 0,00
Кабель UTP, категории 5е, 4-парный, медь м 0 13,00 0,00
Розетка внешняя категории 5е, 2xRJ-45 шт 0 150,00 0,00
Кабель-канал 32x12,5 м 0 80,00 0,00
Уголок внутренний для кабель-канала
Уголок внешний для кабель-канала
Заглушка для кабель-канала
Накладка на стык для кабель-канала
Жгуты пачка 0 100,00 0,00

Итого стоимость материалов 0,00



НДС 20% работы

0,20 0,00
НДС 20% материалы 0,20 0,00
Всего НДС 20% 0,00
Итого с учетом НДС 0,00

Лучший помощник в поиске расценок на смр и пнр

Показать всё


Константин
Уважаемая Евгения, вы можете применить эти расценки, но этими расценками не учтены присоединения кабелей и настройка зарядно-подзарядных устройств, которые расценивают по ФЕРп01. Дешевле не выйдет.

18.04.2021


Евгения
Константин, пожалуйста подскажите какие мне ПНР применить по ФЕРп01 ?
Можно для Зарядно выпрямит.устр-во основной части ВТЗП 250/220-УХЛ4 применить ФЕРп01-06-003-01 кол-во 2шт, а для Зарядно выпрямит.устр. доп.части ВТЗП40/48-УХЛ4 применить ФЕРп01-06-003-03 кол-во 1шт?

18.04.2021


Константин
Применяете две расценки: ФЕРп01-06-003-03 Устройство подзаряда дополнительных элементов аккумуляторных батарей;  ФЕРп01-06-010-03 Выпрямительный блок питания (токовый или напряжения) для питания цепей защиты, управления и сигнализации мощностью до 1 кВА: со стабилизацией выходного напряжения.

19.04.2021


Евгения
Константин, Я правильно Вас поняла уточнить хочу по расценке ФЕРп01-06-003-03 кол-во ставлю 1шт это для ВТЗП 40/48-УХЛ4, а по расценке ФЕРп01-06-010-03 кол-во ставлю 2шт это для ВТЗП 250/220-УХЛ4

19.04.2021


Константин
Если ВТЗП 250/220 УХЛ4 осуществляет питание потребителей и парольную зарядку АБ, то применяем обе расценки к шкафу, если только питание потребителей, то одну ФЕРп01-06-010-03

19.04.2021


Евгения
Константин, т.е. сначала заряд батарей, а затем когда батареи заряжаются дают питание на потребителей (батареи заряжаются постоянно).

19.04.2021


Евгения
Тогда как мне применить ПНР на них?ВТЗП 250/220-УХЛ4 кол-во 2шт,Зарядно выпрямит.устр. доп.части ВТЗП40/48-УХЛ4 кол-во 1шт.?

19.04.2021


Евгения
Константин, подскажите по какой расценке расценить монтаж  Муфта концевая 4ПКВНтп-в-70/120  и  Муфта концевая 1ПКТ-1-70/120(Б) нг-LS  ???

19.04.2021



Евгения
Константин, подскажите по какой расценке расценить монтаж Муфта концевая 4ПКВНтпБ-в-25/50 ???

20.04.2021


Константин
Муфта рассчитана на сечение жилы от 20мм2 - до 50мм2. Если сечение кабеля до 35мм2 то по ФЕРм08-02-163-01, если больше 35мм2 то по ФЕРм08-02-163-02

20.04.2021



Евгения
Константин, Я правильно Вас поняла уточнить хочу по расценке ФЕРп01-06-003-03 кол-во ставлю 1шт это для ВТЗП 40/48-УХЛ4, а по расценке ФЕРп01-06-010-03 кол-во ставлю 2шт это для ВТЗП 250/220-УХЛ4

20.04.2021



Евгения
Добрый день. Уважаемый Константин , Пожалуйста подскажите монтируютя два Датчика пожарный термоэлектр ДПТ по расценке на монтаж ФЕРм08-02-368-01. При поступлении сигналов от двух датчиков пожарных термоэлектрических, расположенных параллельно на двух разных шлейфах ферм одного энергоблока, должен быть произведён автоматический запуск подачи воды на орошение ферм; При поступлении сигналов от одного из двух датчиков пожарных термоэлектрических, расположенных параллельно на двух разных шлейфах ферм одного энергоблока совместно с сигналом от датчика дыма «системы обнаружения возгорания на маслобаке ТГ» этого же энергоблока, должен быть произведён автоматический запуск подачи воды на орошение ферм; При поступлении сигналов от одного из двух датчиков пожарных термоэлектрических, расположенных параллельно на двух разных шлейфах ферм одного энергоблока совместно с сигналом от оптического кабеля «системы обнаружения возгорания на маслобаке ТГ» этого же энергоблока, должен быть произведён автоматический запуск подачи воды на орошение ферм;-	При поступлении одновременно сигналов от датчика дыма и оптического кабеля «системы обнаружения возгорания на маслобаке ТГ» на конкретном энергоблоке, должен быть произведён автоматический запуск подачи воды на орошение ферм;-	При нагреве двух датчиков пожарных термоэлектрических, расположенных параллельно на двух разных шлейфах разных ферм разных энергоблоков должна включиться в работу сигнализация о нагреве соответствующих ферм
Константин, подскажите по какой расценке мне запланировать ПНР? по ФЕРп02-01-001 а как посчитать каналы?

21.04.2021


Евгения
Затрудняюсь посчитать ПНР для двух Датчиков ПОЖАРНЫХ ТЕРМОЭЛЕКТРИЧЕСКИХ ДТП?

21.04.2021


Евгения
Константин, также может подскажите и какую взять расценку на монтаж Датчик пожарный термоэлектрический

21.04.2021


Константин
Монтаж расценивают по ФЕРм10-08-002-03 Извещатель ПС автоматический: тепловой, дымовой, световой во взрывозащищенном исполнении.

22.04.2021


Светлана
Константин,доброе утро! У нас возник спор,по монтажу контроллера двухпроводной линии связи С2000-КДЛ.Заказчик берет расценку м10-08-001-09 Приборы приемно-контрольные объектовые на: 2 луча,прав ли он?

28.04.2021


Константин
Уважаемая Светлана, согласно тех. части сборника ФЕРм10, п. 1.10.115. сказано, «затраты на монтаж оборудования (кроме датчиков) систем охранно-пожарной сигнализации на базе программируемой логической станции (пульт контроля и управления) или АРМ (автоматизированное рабочее место) с использованием персонального компьютера, определяемые по ФЕРм сборника 11 «Приборы, средства автоматизации и вычислительной техники», а также затраты на испытания указанных систем охранно-пожарной сигнализации на базе программируемой логической станции или АРМ в целом, определяемые по ФЕРп сборника 2 – по расценкам для систем I категорий технической сложности (табл. 02-01-001)» . Прибор С-2000-КДЛ работает на базе программируемой логической станции (пульт контроля и управления) С2000-М, следовательно монтаж С-2000-КДЛ расцениваем по ФЕРм11-03-001-01 «Приборы, устанавливаемые на металлоконструкциях, щитах и пультах, масса: до 5 кг», а ПНР системы по ФЕРп02 табл. 02-01-001. Применяя расценку ФЕРм10-08-001-09, вы завышаете стоимость ПНР, т.к. в ФЕРм10 учтена проверка, регулировка, тренировка и настройка оборудования. Подрядчику можете предложить оставить расценку ФЕРм10-08-001-09, но исключить ПНР по ФЕРп02, т.к. в ФЕРм10 наладка учтена.

28.04.2021


[решено] Почему домашние пробеги не оканчиваются непосредственно на коммутаторе? - Сеть

Около года назад я помог медицинскому офису переехать в новое место, и это новое место было устроено так, как вы описываете: кабели, свисающие с потолка, заканчивались гнездом для трапецеидального искажения, которое было помечено сбоку ( не лицо). Кроме того, они спускались всего в футе от потолка, поэтому мне пришлось подняться по лестнице, чтобы прочитать их. И разве вы не знали бы этого; некоторые ярлыки были неправильными.

Патч-панель отлично подходит для прокладки кабелей в стене / потолке. После удара кабель (предположительно) никогда больше не сдвинется с места. Есть причина, по которой проложенные кабели представляют собой сплошные провода, а ответвительные кабели и соединительные кабели - многожильные провода: многожильный провод рассчитан на изящную устойчивость к большим движениям и значительным нагрузкам. Сплошной провод; не так много. Если вы продолжите использовать эти кабели с заделкой для трапецеидальных искажений, каждый раз, когда вы берете их в руки, вы сокращаете срок их бесперебойного обслуживания.

Похоже, предыдущий технический специалист думал, что он предлагал концепцию коммутационной панели без необходимости платить за нее, но он просто купил вам проблемы в будущем.Настенные неглубокие стойки для оборудования очень разумны, и большинство из них имеют шарнир с одной стороны, поэтому вы можете открыть стойку, чтобы работать с ней спереди. Если вы будете обращаться с этими кабелями с какой-либо регулярностью, стоит втиснуть их в патч-панель. Сейчас; поскольку у вас уже есть эти кабели, подключенные к гнездам трапецеидального искажения, вы можете использовать один или несколько из них: патч-панель с гнездом трапецеидального искажения. Примечание: я не поддерживаю MonoPrice, эта ссылка была просто полезна, чтобы описать ее с помощью фотографии.

Как уже было сказано; вам ДЕЙСТВИТЕЛЬНО нужна патч-панель для облегчения тестирования и внесения изменений, и она БУДЕТ помогать кабельным трассам без проблем служить вам в течение многих лет. Это также помогает использовать кросс-соединительные кабели разного цвета, которые будут обозначать тип соединения: один цвет для конечных точек, другой цвет для серверов, другой цвет для IP-телефонов, которым требуется фантомное питание, и специальный цвет для Интернета / брандмауэра / маршрутизаторов, если это соединение проходит через патч-панель.

Кроме того, я бы не стал связывать соединительные кабели кабельными стяжками, если только эти стяжки не будут достаточно ослабленными, чтобы можно было провести кабель от одной стороны к другой.

[решено] Перенастройка патч-панели без нового кабеля - сеть

Хорошо, вот в чем дело, я унаследовал сеть, в которой основная патч-панель представляет собой абсолютный беспорядок, я не совсем уверен, были ли установщики просто дерьмовыми или что-то случилось, чтобы сделать это таким образом, но нет абсолютно никакой рифмы или причины порядку портов на панели. Таким образом, мы говорим не только о нормальном беспорядке кабелей, идущих от патча к коммутаторам, а что нет (хотя я, к сожалению, признаю, что у меня тоже есть), но вместо этого я могу смотреть на ряд из 8 портов панель и они могут читать:

1-13D | 2-31B | 2-16B | 2-29B | 1-12Б | 2-32B | 1-14B | 2-32А

И это реальный пример, я пошел дальше и скопировал их.

Так что у меня возникает соблазн взять выходные или что-то в этом роде и исправить это. Проблема, однако, в том, что, хотя часть кабеля дойдет до, я уверен, что немалая его часть достаточно коротка, чтобы этого не произошло.

Таким образом, у меня возникает вопрос: существует ли «хороший» способ добавить / удлинить эти слишком короткие кабели, чтобы они достигли своего надлежащего места на патче? Должен ли я просто сдаться и принять это таким, какое оно есть? Нет абсолютно никакого способа получить поддержку для запуска нового провода или чего-то еще.Я попробовал немного погуглить и ничего не нашел, насколько я знаю, есть разъем или что-то специально для этого, и я просто не знаю названия того, что я хочу.

Я позволил этому ускользнуть, потому что я всегда думал, что мы переедем в новое здание, но оказывается, что высшие руководители хотят просто разделить одно из подразделений на новое здание, когда мы становимся слишком большими, поэтому я застрял с такой настройкой, и в конечном итоге это сведет меня с ума, если я не исправлю ее.


Чипотле

OP

пнордландец 22 ноября 2011 г., 15:01 UTC

LeeE написал:

Ярлыки верны, вся эта случайность, которую я перечислил, относится к ожидаемой плите пола и стены.Просто, если, скажем, соединение компьютера нестабильно, я могу посмотреть и увидеть на стене, что он подключен к 2-13B, но когда я подхожу к патч-панели, я должен просто смотреть на вещь в поисках 2-13B, потому что, учитывая реального порядка нет, он может быть практически в любом месте панели, а панель занимает чуть больше половины стойки.

да, я вижу, где это может помочь найти домкраты, но я думаю, что сейчас было бы лучше, если гнезда помечены по порядку в серверной, а не по этажу или офису.Большую часть времени, когда я решаю проблему с сетью, я обычно нахожусь за стойкой для персонала, а затем иду в серверную, чтобы найти проблему. Но это может быть бесполезно в вашей ситуации.

Сеть

- это плохая идея подключать сетевые кабели к передней части коммутационной панели, а не к задней?

Хорошо, поэтому я увидел, что почти во всех руководствах и HOWTO говорится, что паутина Intranet Ethernet должна подключаться к задней панели коммутационной панели (на верхней стойке U), а затем при необходимости использовать коммутатор и блоки PDU. но подключите переднюю панель патч-панели к переключателям.

Не стоит ли вместо этого подключать интрасеть к передней панели, а заднюю панель коммутационной панели - к коммутатору? Теперь я знаю, что соединение такое же, но мне было интересно, почему этот метод не используется.

Если вы считаете, что хотите заменить коммутатор / маршрутизатор / концентратор / любое другое многосетевое устройство, отключение кабелей не имеет значения, если конец находится на передней или задней панели коммутационной панели. С другой стороны, я полагаю, что если мне удастся добавить дополнительное устройство с выделенной линией, было бы проще подключить его спереди, а затем либо подключить к задней панели (для заполненных панелей), либо полностью подключить RJ45. подключение ненаселенных патч-панелей.Кроме того, если бы мне пришлось добавить небольшое «локальное» устройство (например, Raspberry Pi или Arduino), я думаю, было бы проще подключить его к передней панели, а затем выполнить все упражнение с задней панелью. Кроме того, я не думаю, что было бы хорошей идеей смешивать их (например, подключить сеть к задней панели, поскольку я вижу, что это в основном или всегда выполняется, НО держите Arduino или Pi в стойке, чтобы подключить его к передняя панель или непосредственно к переключателям, когда мы могли бы иметь некоторую согласованность между кабельной разводкой.

Причина, по которой я спрашиваю об этом, заключается в том, что, как уже говорилось ранее, для меня было бы проще добавлять новые кабели / устройства на переднюю панель коммутационной панели, а затем обратно.Я бы не хотел смешивать и добавлять НЕКОТОРЫЕ на патч-панель и НЕКОТОРЫЕ на коммутатор, а затем забывать, какой порт для чего нужен. Я бы предпочел сохранить соотношение 1: 1.

Является ли мое предложение неправильным? Если да, то почему?

(также я не хочу вдаваться в подробности о различных способах подключения RJ45 между двумя цветовыми стандартами; это просто обсуждение «приоритета» передней и задней панели или, скорее, удобства коммутационной панели)

Спасибо!

Что такое патч-панель и для чего она нужна? - FireFold

В наши дни кажется, что почти все беспроводное.Но чтобы воспользоваться невероятно быстрым Интернетом, который сейчас доступен в большинстве домов и предприятий, проводная сеть часто позволяет вам достичь скорости, намного близкой к обещанному максимуму.

Что такое патч-панель?

Если вы хотите настроить проводную сеть, которая включает в себя несколько настенных портов в разных комнатах, патч-панель в центральном месте может обеспечить простое, изящное и легкое в управлении решение. Так что же такое патч-панель, спросите вы? Патч-панель - это, по сути, набор портов на одной панели.Каждый порт подключается через патч-кабель к другому порту, расположенному в другом месте вашего здания.

Как работают патч-панели?

Коммутационные панели объединяют несколько сетевых портов вместе для соединения входящих и исходящих линий, в том числе для локальных сетей, электроники, электрических систем и коммуникаций. Когда коммутационные панели являются частью локальной сети, они могут подключать компьютеры к другим компьютерам и к внешним линиям. Эти линии, в свою очередь, позволяют локальным сетям подключаться к глобальным сетям или к Интернету.Чтобы организовать схемы с помощью коммутационной панели, вы просто подключаете и отсоединяете соответствующие коммутационные шнуры. Устранение неполадок упрощается с помощью патч-панелей, поскольку они обеспечивают одно место для всех входных разъемов. Они часто используются в отраслях, где требуется обширное звуковое оборудование, поскольку они хорошо подходят для подключения различных устройств.

Управление клубком

Основное преимущество использования патч-панелей, также известных как патч-панели, - это улучшенная организация и более простое управление проводной сетью.Для большинства новых патч-панелей основное внимание уделяется прокладке кабелей. Например, используя патч-панель с передним доступом, вы можете легко получить доступ ко всем своим кабелям и разъемам. Панели с передним доступом особенно хорошо работают в ограниченном пространстве. На предприятиях патч-панели часто можно найти в местах, где размещается телекоммуникационное оборудование, и они играют центральную роль в функционировании сети. Благодаря централизации кабелей в одном месте, патч-панели упрощают администраторам сети перемещение, добавление или изменение сложных сетевых архитектур.В деловой среде патч-панели - это умный способ быстро перенести линии связи из офиса в другой.

Медь или волокно?

Коммутационные панели могут быть частью сетей с оптоволоконными или медными кабелями. Хотя оптоволокно намного быстрее, чем медь, сетевые профессионалы расходятся во мнениях относительно того, демонстрируют ли материалы существенные различия в производительности коммутационных панелей. Основная роль панелей - направлять сигнальный трафик, а не перемещать сигнал с необходимой скоростью. Однако нет никаких сомнений в том, что волокнистые панели стоят дороже.Все коммутационные панели подчиняются одним и тем же стандартам, которые определяют характеристики сигнала и скорости для других сетевых компонентов.

Все дело в портах

Порты являются компонентом коммутационных панелей, поскольку они обеспечивают физические точки входа и выхода для данных. Большинство патч-панелей имеют 24 или 48 портов. Однако панели могут включать 96 портов, а некоторые специальные версии достигают 336 и более портов. Число портов на панели не подлежит физическим ограничениям, кроме места для их размещения. Однако панели включают в себя модули с восемью портами, потому что легче выполнять замену и обслуживание небольших групп.В случае неисправности меньшие группы портов означают меньшее количество проводов для подключения к новому модулю.

Использование патч-панелей

Если вы можете подключить разъем Ethernet, вы можете подключить патч-панель. Вам просто нужно будет повторить последовательность несколько раз для различных портов. Патч-панели с восемью портами должно хватить для большинства домашних сетей, но ее легко расширить, когда вам потребуется больше емкости. Доступны панели с 8–24 портами, и вы можете использовать несколько панелей вместе, чтобы создать более крупную.Если вы собираете домашнюю или бизнес-сеть, сможете ли вы выполнить работу без коммутационных панелей? Конечно, поскольку патч-панели служат больше для удобства, чем для необходимости. Но, включив патч-панель - или несколько - вы можете рассчитывать на лучшее управление кабелями и более легкие исправления, когда сетевой компонент неизбежно выходит из строя.

% PDF-1.4 % 119 0 объект > эндобдж xref 119 83 0000000016 00000 н. 0000002487 00000 н. 0000002608 00000 н. 0000003380 00000 н. 0000003634 00000 н. 0000003923 00000 н. 0000004199 00000 н. 0000004311 00000 н. 0000004936 00000 н. 0000005328 00000 н. 0000005627 00000 н. 0000005783 00000 н. 0000006379 00000 п. 0000006645 00000 н. 0000006759 00000 н. 0000006796 00000 н. 0000014212 00000 п. 0000014484 00000 п. 0000015152 00000 п. 0000015418 00000 п. 0000015561 00000 п. 0000015692 00000 п. 0000015989 00000 п. 0000016327 00000 п. 0000016975 00000 п. 0000022357 00000 п. 0000022752 00000 п. 0000023158 00000 п. 0000023458 00000 п. 0000023830 00000 п. 0000024218 00000 п. 0000024588 00000 п. 0000036552 00000 п. 0000048205 00000 п. 0000062235 00000 п. 0000076342 00000 п. 0000076608 00000 п. 0000077070 00000 п. 0000077500 00000 п. 0000077680 00000 п. 0000090825 00000 п. 0000097192 00000 п. 0000101207 00000 н. 0000104414 00000 н. 0000109428 00000 п. 0000111565 00000 н. 0000111602 00000 н. 0000112484 00000 н. 0000115133 00000 п. 0000115604 00000 н. 0000116738 00000 н. 0000124108 00000 н. 0000127138 00000 н. 0000127512 00000 н. 0000127760 00000 н. 0000127830 00000 н. 0000127970 00000 п. 0000127997 00000 н. 0000128297 00000 н. 0000130172 00000 н. 0000130454 00000 п. 0000133207 00000 н. 0000133483 00000 н. 0000136273 00000 н. 0000136527 00000 н. 0000136880 00000 н. 0000137147 00000 н. 0000137443 00000 н. 0000137773 00000 н. 0000138932 00000 н. 0000139201 00000 н. 0000139564 00000 н. 0000140961 00000 п. 0000141223 00000 н. 0000141623 00000 н. 0000143368 00000 н. 0000143633 00000 н. 0000144836 00000 н. 0000145125 00000 н. 0000160776 00000 н. 0000163792 00000 н. 0000166985 00000 н. 0000001956 00000 н. трейлер ] >> startxref 0 %% EOF 201 0 объект > поток xb``d`e`c` {ĆA; Oc x & lј * (omƆYWV ~, zǢ ' YYn]] xS! ~ QK󯬍UTHAΩ: 1 [Jˌb6 Ys) ()) u

Cloudflare выходит из строя после того, как техник отключил важную патч-панель.

Cloudflare испытала значительный сбой после того, как техник отключил несколько резервных оптоволоконных соединений от одного из своих два основных дата-центра.

Инцидент произошел во время планового технического обслуживания объекта, когда компания обвиняла не самих специалистов, а собственные плохие инструкции и отсутствие маркировки кабелей.

Cloudflare-up

«В рамках планового обслуживания в одном из наших основных центров обработки данных мы проинструктировали технических специалистов удалить все оборудование в одном из наших шкафов», технический директор компании по веб-инфраструктуре и безопасности веб-сайтов Джон Грэм-Камминг сказал в сообщении блога.

«В этом шкафу было старое неактивное оборудование, которое мы собирались списать, и у него не было активного трафика или данных ни на одном из серверов в шкафу.В шкафу также находилась патч-панель (коммутатор кабелей), обеспечивающая все внешние подключения к другим центрам обработки данных Cloudflare. В течение трех минут технический специалист, выводивший из эксплуатации наше неиспользуемое оборудование, также отключил кабели на этой коммутационной панели ».

Из-за этого панель управления Cloudflare и API были недоступны с 15:31 до 19:52 UTC, в то время как Cloudflare сеть продолжала нормально работать

Восстановление услуг заняло больше времени, чем требовалось, признал Грэм-Камминг, из-за времени, необходимого для определения кабелей, необходимых для обеспечения внешнего подключения.«Мы должны предпринять шаги, чтобы гарантировать, что различные кабели и панели промаркированы для быстрой идентификации любым, кто работает над устранением проблемы».

В будущем компания планирует улучшить маркировку, а также четко проинформировать технических специалистов о том, какие кабели нельзя прикасаться.

Грэм-Камминг добавил: «В то время как для внешнего подключения использовались разные провайдеры и приводились к разным центрам обработки данных, у нас были все подключения, проходящие только через одну коммутационную панель, создавая единую физическую точку отказа.Это должно быть распределено по нескольким частям нашего объекта ».

Проблема также могла быть усугублена тем фактом, что команды« боевой комнаты », работающие над восстановлением услуг, должны были делать это удаленно, из своих домов, из-за Covid -19.

В прошлом году Cloudflare испытала два серьезных сбоя в неделю с разницей в неделю по не связанным причинам: первое из-за ошибки BGP, второе из-за проблемы с собственной системой защиты от DDoS-атак.

Компания необычно открыто говорила о его отключения, в том числе одно из первых еще в 2012 году - взлом.«Это было невероятно болезненно», - сказал исполнительный директор компании DCD Мэтью Принс.

«Это затронуло одного из наших клиентов, и это коснулось меня лично, потому что хакер на самом деле взломал мою личную электронную почту, чтобы войти.

» И я был смущен - честно говоря, я не хотел делиться подробности всего произошедшего. Наша команда сказала: «Нет, это не наша культура, это не то, за что мы выступаем, и мы действительно верим в идею радикальной прозрачности во всем, что произошло.«Я боялся, что мы потеряем клиентов. Вместо этого оказалось ... что прозрачность на самом деле помогла людям завоевать доверие ".

Как патч-корды могут стать стратегической частью вашего плана прокладки кабелей

Патрик Маклафлин

На протяжении многих лет роль патч-кордов в структурированных Кабельные каналы многими недооцениваются, упускаются из виду и неправильно понимаются. Существует бесчисленное множество историй о патч-кордах, которые забывают при планировании и установке структурированной кабельной системы, а также о малобюджетных, низкопроизводительных шнурах, которые спешно закупаются и устанавливаются непосредственно перед тем, как начать обслуживание вверх.В таких ситуациях организациям конечных пользователей остается надеяться, что их патч-корды не повлияют отрицательно на производительность кабельной системы и сети.

Разработанный после того, как клиент обнаружил, что клиент использовал отвертку для отсоединения коммутационных шнуров в густонаселенном сетевом пространстве, BladePatch от Siemon предлагает двухтактную конструкцию, позволяющую техническому специалисту отключиться, потянув за шнурок. . При подключении BladePatch издает знакомый и приятный слышимый щелчок, чтобы технический специалист узнал, что соединение установлено.

Таким образом, это миф о том, что клятва Гиппократа для медицинских работников начинается с фразы «Во-первых, не навреди» или начинается с нее. Хотя в клятве есть язык, отчасти похожий на этот, многие люди по ошибке произносят эту фразу из четырех слов как начало клятвы. Точно так же это миф, что администратор сетевой кабельной системы может рассчитывать на свои патч-корды только на то, что они «не причинят вреда» системе в целом. Технологические усовершенствования коммутационных шнуров за более чем десятилетие продемонстрировали способность этих продуктов повышать производительность структурированной кабельной системы или управлять ею.

Эти инновационные патч-корды особенно хорошо зарекомендовали себя в средах с высокой плотностью соединений, а также в тех, в которых часто происходят перемещения, добавления и изменения (MAC).

Удовлетворение потребностей клиента

Siemon (www.siemon.com) Комплект продуктов BladePatch, доступный как в оптоволоконной (разъем LC), так и в медной (уровни производительности категории 5e, 6 и 6A), был разработан для упрощения процесса, с помощью которого Технические специалисты подключают и отключают патч-корды в средах с плотным подключением.Идея продукта родилась, когда президент и главный исполнительный директор компании Карл Н. Симон посетил клиента, перед которым стояла задача управлять плотностью прокладки кабелей в его системе объединительной платы. В частности, технические специалисты испытывали трудности с открытием защелок при попытке отсоединить вилки RJ45 и прибегали к помощи отвертки для этой задачи. Очевидно, что многое может пойти не так, если техник возьмет в руки отвертку такое сетевое оборудование.

После этого визита инженеры компании по исследованиям и разработкам приступили к работе над конструкцией шнура с двухтактным чехлом, который не требовал ручной фиксации.Первый продукт BladePatch был представлен в 2004 году. Симон описывает набор продуктов как «идеальный для установки исправлений в блейд-серверах высокой плотности, коммутационных панелях или любом оборудовании с розетками RJ45». BladePatch, который подходит к любому стандартному отверстию RJ45, действительно имеет защелку. Способ, которым выполняется фиксация, является нововведением; техник просто толкает ботинок вперед, чтобы защелкнуть, и тянет его назад, чтобы освободить. Эта возможность позволяет техническим специалистам отключать шнур, потянув за ботинок, что не оказывает отрицательного воздействия на электрические характеристики шнура.

Здесь техник берет ботинок BladePatch, чтобы отсоединить шнур от розетки.

За десять с лишним лет с момента появления первого BladePatch, его отличительная способность упрощать подключение и особенно отключение в областях с высокой плотностью установки исправлений покорила организации пользователей по всему миру. Масштабы развертывания 48-портовых коммутационных панелей высотой 1U обусловили потребность в более простом подключении и управлении в этих перегруженных пространствах.Компания Siemon сообщает, что одним из ее заказчиков BladePatch является муниципалитет, который примерно 20 лет устанавливал сквозную систему определенного поставщика, но включил BladePatch в свою кабельную инфраструктуру для достижения преимуществ и эффективности продукта.

Отсутствие защелкивающегося язычка на BladePatch делает патч-корд привлекательным для использования в конкретном коммутаторе с конструктивным недостатком, который, хотя ему уже много лет, недавно получил известность на сайте Gizmodo более чем 250 000 раз.На этом сайте участник Марио Агилар отметил: «Несколько лет назад Cisco была вынуждена сделать предупреждение из-за серьезного недостатка конструкции… 48-портовые модели ее дорогих коммутаторов 3650 и 3680 были уязвимы для сброса системы из-за [из-за ] серьезный надзор за дизайном.

«В этих моделях, - продолжил Агилар, - кнопка сброса к заводским настройкам системы находится непосредственно над портом 1, что является проблемой, потому что многие модели кабелей Ethernet без зазоров имеют небольшую заглушку, которая не дает вам случайно освободить или сломать защелку. вкладка… Некоторые из этих кабелей имеют очень длинную загрузку, так что когда вы вставляете кабель в порт 1 на этих моделях Cisco, вы перезагружаете свою систему… Решение Cisco для этой проблемы? Возьмите кабели без чехла или отключите чехол от кабеля.”

С учетом проводов

Конфигурация с разъемом и розеткой RJ45 и ее размеры встречаются повсеместно. Как описано в этой статье, были внесены изменения в шнуры на основе медной витой пары. Но по необходимости эти модификации не изменяют вилку RJ45 на конце шнура, потому что эти размеры должны быть сохранены, чтобы шнур был совместим со множеством портов RJ45. BladePatch - это пример того, как можно изменить чехол шнура или другие элементы, чтобы улучшить взаимодействие пользователя с коммутационными шнурами.И хотя Siemon предлагает версии BladePatch от RJ45 до TERA с 2008 года, все медные шнуры BladePatch компании включают разъемы, совместимые с любым разъемом RJ45.

Попытки другой компании повысить удобство использования коммутационных шнуров также не затрагивают размеры вилки RJ45, вместо этого уделяя внимание кабелю и, в частности, его размерам. Компания Panduit (www.panduit.com) представила серию коммутационных устройств, в основе которых лежит концепция включения в кабели витой пары проводников 28-AWG, а не типичных проводников 24 или 23-AWG.Panduit предлагает патч-корды категорий 5e, 6 и 6A в размерах 28-AWG; диаметр каждого шнура 28-AWG составляет менее 50 процентов диаметра шнура 24-AWG того же уровня производительности.

В средах с высокой плотностью размещения, таких как эти 48-портовые коммутационные панели высотой 1U, установка и отсоединение коммутационных шнуров может быть сложной задачей для технических специалистов. Эти панели снабжены шнурами Siemon BladePatch, которые можно вставлять и отключать с помощью чехла для шнура.

Старший менеджер по продукции Panduit Томас Баум подробно описал характеристики и преимущества кабелей 28-AWG в статье, опубликованной нами ранее в этом году («Приложения для кабельных систем с витой парой 28-AWG», сентябрь 2015 г.).В этой статье Баум подчеркнул, что увеличение площади пути является значительным преимуществом использования кабелей меньшего диаметра и, следовательно, меньшего диаметра. Он отметил: «Один из примеров экономии места и, как следствие, экономии денег за счет использования кабелей 28-AWG можно увидеть при использовании типичного вертикального кабельного организатора с отверстием для пальца в 1 дюйм. Жгут из 24 шнуров 24-AWG имеет диаметр на 1,37 дюйма больше, чем размер отверстия для пальца, что затрудняет работу с такой связкой. Для сравнения, жгут из 24 шнуров из шнуров 28-AWG имеет диаметр 0.89 дюймов. Он легко вставляется в 1-дюймовый проем, и технические специалисты в TR или центре обработки данных могут легко работать с ним.

«Если посмотреть на пространство кабельной проводки в типичном 4-дюймовом вертикальном кабельном менеджере, преимущества 28-AWG еще более очевидны», - продолжил Баум, сославшись на типичное развертывание патч-кордов категории 6 в 4-дюймовом диспетчере коэффициент заполнения 50 процентов. «Типичный 4-дюймовый вертикальный органайзер может вместить 213 шнуров 24-AWG или 523 шнура 28-AWG, что на 146% больше шнуров 28-го калибра, чем шнуров 24-го калибра.Что значит иметь возможность более чем вдвое увеличить возможности вашего нынешнего менеджера? Для некоторых телекоммуникационных комнат, которые мы видели, это означало бы возможность действительно установить коммутационный кабель внутри менеджера и закрыть дверь ».

В заполненных стойках слева и справа одинаковое количество коммутационных шнуров. Стойка слева содержит шнуры Panduit 28-AWG, а стойка справа - шнуры 24-AWG. Компания Panduit подчеркивает, что одним из ключевых преимуществ ее шнуров 28-AWG является экономия места на пути, а значительным преимуществом этой экономии является то, что она дает возможность расширения в будущем.

Помимо автономных шнуров 28-го калибра, Panduit предлагает защитную защелку вилки, а также набор жгутов для переключателей. Plug Latch Guard «предотвращает непреднамеренное отсоединение патч-кордов в конфигурациях коммутаторов или панелей с высокой плотностью размещения, тем самым сокращая время простоя сети», - заявляет компания. Сравнивая его с BladePatch, Plug latch Guard в некотором смысле решает проблему «равного, но противоположного» разочарования, которое сопровождает исправление высокой плотности; BladePatch упрощает трудное отключение от сети, а защелка Latch Guard предотвращает непреднамеренное отключение.

Защелка защелки включает язычок и основной корпус, предназначенный для защиты патч-шнуров путем наматывания на вилку и фиксации ее на месте при установке, поясняет Пандуит. «Патч-шнуры можно отсоединить только после снятия защиты защелки, потянув за язычок, который легко доступен», - говорится в сообщении. «Этот удобный продукт позволяет легко устанавливать и снимать защиту с вилки».

Защитная защелка вилки Panduit предотвращает непреднамеренное отсоединение патч-кордов в конфигурациях переключателей или панелей высокой плотности.

Коммутаторы QuickNet SD от Panduit включают в себя кабель 28-AWG категории 6 и, по словам компании, «представляют собой идеальное решение для сетевых стоек, где они заменяют незакрепленные кабели между коммутаторами и патч-панелями. В зависимости от типа подключения шнура, используемого на конце патч-панели, доступны два основных типа жгутов: жгуты портов коммутатора и жгуты коммутации коммутаторов ». Каждый жгут содержит 12 кабелей.

Компания подробно описывает каждый, объясняя жгуты портов коммутатора «обеспечивают соединение типа« штекер-разъем », также известное как репликация порта коммутатора, между портами коммутатора и коммутационными панелями, а также заменяют отдельные шнуры оборудования.На панельном конце привязи модульные разъемы (незакрепленные или содержащиеся в кассете) вставляются в патч-панель сзади ».

Компания Quabbin Wire and Cable недавно представила патч-кабель DataMax Relaxed 26 AWG F / UTP категории 6A (показан здесь черным цветом с заделкой). Конструкция кабеля более гибкая, что упрощает установку и работу с другими шнурами F / UTP категории 6A, такими как желтый, показанный здесь.

Коммутационные жгуты коммутатора «обеспечивают соединение типа« вилка-вилка »между портами коммутатора и портами коммутационной панели, - поясняет далее Panduit, - и заменяют отдельные коммутационные шнуры. На панельном конце жгута есть заглушки, которые вставляются в переднюю часть коммутационной панели ».

Баум указал, что несколько факторов делают эти продукты и системы меньшего размера привлекательными для организаций-пользователей. «Постоянная эволюция в области сетевого оборудования и использования в зданиях - например, более компактное оборудование с большим количеством портов, меньшее пространство, выделяемое для телекоммуникационных комнат, или быстрые крупномасштабные изменения офисных конфигураций - вызывают потребность в новых медных патчах. -кордовые решения, поддерживающие повышенную плотность кабелей и более высокую скорость развертывания.Panduit сосредоточила внимание на новых продуктах для исправления этих потребностей ». Он добавил, что в Panduit: «Мы регулярно получаем известия от клиентов, которые разрывают функционирующие коммутационные кабели 24-AWG и заменяют их нашими шнурами 28-AWG исключительно для облегчения прохода и возможности расширения в будущем за счет меньших кабелей».

Упрощение установки

Quabbin Wire and Cable Co. (www.quabbin.com) добавила продукт категории 6A F / UTP к своей линейке патч-кабелей DataMax Mini 28-AWG в начале 2015 года. При анонсе кабеля, Куаббин сказал «Запатентованная конструкция без шлицевого соединения обеспечивает DataMax Mini-6a F / UTP с профилем уменьшенного диаметра, что делает его идеальным решением для приложений, требующих меньшего размера и более гибкого кабеля.Характеристики включают уменьшение размера на 23 процента, уменьшение площади поперечного сечения на 38 процентов и разницу в весе на 33 процента по сравнению со стандартным патч-кабелем 26-AWG F / UTP ».

Компания добавила, что продукт соответствует электрическим параметрам и параметрам передачи категории 6A на расстоянии до 56 метров, «что делает его отличным решением для коммутации центров обработки данных, приложений на верхней части стойки и других чувствительных к температуре мест, где Расстояние передачи по кабелю является вторичным по отношению к максимальному потоку воздуха.”

В 2013 году Cisco опубликовала уведомление о своих коммутаторах Catalyst серий 3650 и 3850. Как показано на этой иллюстрации, воспроизводимой из уведомления, патч-корд с чехлом, который защищает защелку, может, если он полностью вставлен, перезагрузить коммутатор.

В сентябре компания представила патч-кабель DataMax Relaxed 26-AWG F / UTP. «Новый дизайн отличается более гибкой конструкцией, что упрощает установку», - сказал Куаббин, представляя продукт на осенней конференции и выставке BICSI в сентябре.

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
