Разъем Quadlock — модели и версии, пины и подключение
На современных автомобилях концерна VAG подключение головного устройства — магнитолы, осуществляется при помощи разъема quadlock, применение которого позволяет получить ряд преимуществ.
В настоящее время существует 3 варианта разъемов quadlock.
- 3B7 035 444 использовали до 2013 модельного года;
- 3B7 035 444 A начали устанавливать на некоторые модели автомобилей в 2011 модельном году;
- 8X0 035 444 , актуальный на время написания статьи.
Давайте рассмотрим эти разъемы более подробно.
3B7 035 444 — первое поколение Quadlock
Quadlock разъем 3B7 035 444 первого поколения устанавливали на автомобили Volkswagen, Audi, Seat и Skoda c начала 2000х годов и до начала 2010х.
Разъем состоит из черного корпуса 3B7 035 444 и трех разъемов:
- 3B7 035 447A (синий ) для подключения aux;
- 3B7 035 447B (зеленый) для блока bluetooth и микрофона;
- 3B7 035 447 (коричневый) для выходов акустики.
Синий и зеленый разъемы разборные и состоят из двух частей. Наружная (синяя или зеленая оболочка) определяет типа разъема (чтоб не перепутать между собой), черная внутренняя — для крепления контактов.
Характерно, что черный корпус в правой части имеет отверстие для доступа к предохранителю магнитолы. Внизу правой части также может иметь два отверстия. 8 пинов, стационарно размещенных на разъеме используются для подключения питания и шины данных CAN infortaiment.
Quadlock 1го поколения 3B7 035 444
3B7 035 444 — второе поколение Quadlock
Автомобили 2011 модельного года концерна VAG, надо отметить, далеко не все, получили другой, усовершенствованный, разъем квадлок — 3B7 035 444 A
В него, как и в предыдущем квадлоке, могут быть установлены следующие 3 разъема:
- 8X0 035 447 (синий) для подключения AUX-IN;
- 8X0 035 447A (зеленый) для подключения блока bluetooth;
- 3B7 035 447 (коричневый) для выходов акустики.
Различия с первым поколением:
- синий 3B7 035 447A и зеленый 3B7 035 447B разъемы состоят из одной части имеют другие защелки;
- Изменена форма и направляющие корпуса 3B7 035 444A.
Третье поколение Quadlock: 8X0 035 444
Данный разъем, начиная с 2015 модельного года, устанавливается на автомобили VAG и предназначен для подключения мультимедийных устройств MIB.
Отличия от разъемов второго поколения:
- Новый 12-пиновый разъем 8X0 035 447 B белого цвета для подключения CAN-шины;
- 2 пина CAN-шины в черном корпусе разъема не задействованы;
- питание 12В вынеслось отдельно от всех контактов в правую нижнюю часть разъема;
- Пины синего и зеленого разъемов изменили расположение. Синий — микрофон и камера заднего вида, зеленый — USB и AUX
Контакты клемм (пины)
- N907 674 01 во всех разъемах, используемых в квадлок, — синих, зеленых и белом ( 3B7 035 447A, 3B7 035 447B, 8X0 035 447, 8X0 035 447A, 8X0 035 447B )
- N90684405 и N90684505 (одинаковая посадочная площадка, но под разное сечение проводов) для разъемов 3B7 035 447 и всех черных разъемов квадлок.
Перепиновка разъемов квадлок
Использование контактов разъема квадлок зависит от функциональности головного устройства и установленного в автомобиле оборудования.
Впрочем, далеко не всегда производитель комплектует автомобили всеми разъемами, представленными выше. Например, зеленые разъемы достаточно редки и встречаются лишь в топовых комплектациях. А квадлок третьего поколения с одним лишь белым разъемом CAN-шины, и вовсе, самый распространенный вариант.
Схема ниже отображает наиболее полные варианты использования контактов разъемов в квадлок старого (слева) и нового (справа) образца.

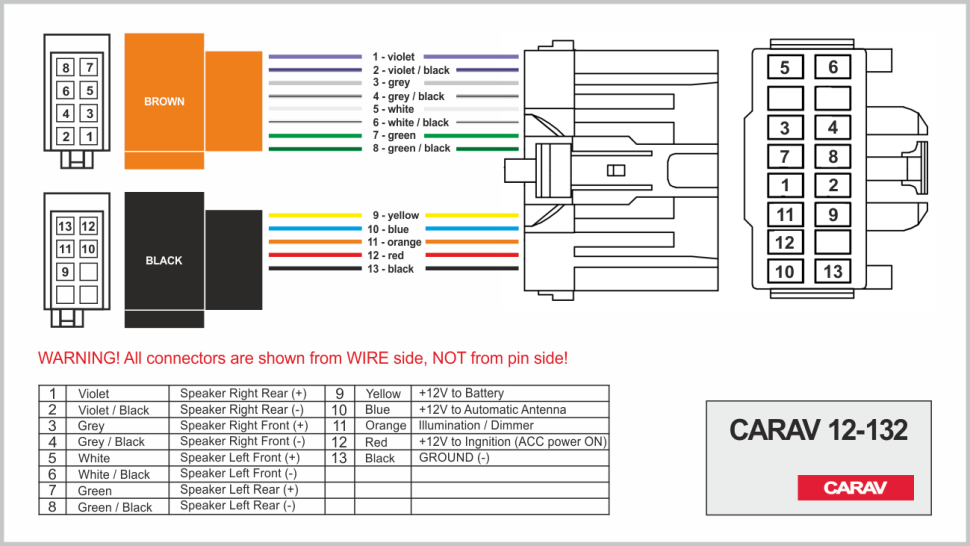

Назначение контактов старого и нового разъемов квадлокРаспиновку вашей магнитолы можно посмотреть на ее верхней крышке. Там всегда расположена наклейка с назначением всех задействованных контактов.
Mini jack 4 pin распиновка
Принципиальные электросхемы, подключение устройств и распиновка разъёмов
В результате постоянных сгибов провода возле штекера 3,5″ типа Джек, могут появляться шумы в наушниках при шевелении соединения штекера с проводом, а то и вовсе будет пропадать звук на одном из наушнике. Иногда происходит обрыв общего провода, тогда звук искажается: почти полностью пропадают высокие и средние частоты.
Это происходит из-за того, что правый и левый усилители телефона включаются в противофазе и их выходные сигналы почти полностью компенсируют друг друга.
Если у вас такие симптомы — советуем найти схему своего штекера и перепаять разъем, тем более по этой инструкции можно такое сделать самостоятельно даже без особого опыта паяния.
Итак, разъемное соединение типа TRS предназначено для коммутации между собой приборов, например, наушников и плеера. Устройство состоит из штекера (plug) и гнезда (jack). Зачастую данный разъем просто ломается в том месте где провода заходят в сам разъем. Из-за этого у нас с вами может не работать либо правый или левый наушник или оба сразу. Причем иногда появляются посторонние шумы из-за обрывы провода в самом разъеме jack 3.
5.
Вообще стоит отметить, что сама абревиатура TRS произошла от английских слов: tip (кончик), ring (кольцо) и sleeve (гильза). Среди русскоязычного населения установилось понятие, что «джеки» — это сам штекер, поэтому если употреблять в повседневной жизни первоначальное название разъема TRS, многие не поймут, о чем идет речь.
Типы штекеров и область применения
В зависимости от диаметра рабочей поверхности коннекторы подразделяются на:
- Микро jack 2.5 мм. Ими оборудуются небольшие портативные устройства, такие как телефоны, плееры и т. д.
- Мини jack 3.5. Устанавливаются в приборы бытового назначения: компьютеры, телевизоры и т. д. К тому же распиновка jack 3.5 предельна проста.
- Большой jack 6.35. В основном применяется в профессиональной технике: электромузыкальных инструментах, мощных акустических усилителях, но могут встраиваться в бюджетную аппаратуру, такую как микрофоны для караоке, металлоискатели.
По количеству выходов (pin) «джеки» подразделяются на:
- Двухконктактные (TS). По ним осуществляется передача несимметричного сигнала, например, на наушники подается моно сигнал или при помощи микрофона осуществляется аудио запись.
- Трехконтактные (TRS). При помощи них можно передавать и несимметричный сигнал, при этом контакты 2 и 3 соединяются перемычкой, и симметричный.
- Четырехпиновые (TRRS). Они могут сразу передавать видео и аудио информацию. Четырехконтактными разъемами оборудуются, в основном, современные телефоны, планшеты, видеопроигрыватели и т. д.
- Пятипозиционные (TRRRS). Не распространенный коннектор, применяется производителем Sony в смартфоне Xperia Z для одновременного функционирования двух микрофонов, один из которых работает на шумоподавление. Совместим с TRRS.
Так же существуют гнезда двух типов: обычные, созданные под конкретную разновидность штекера и с переключателем — при вставлении штыря, устройство переключается из одного положения в другое.
Очень часто бывают ситуации, когда китайские разборные штекера, которые были установлены вместо монолитного поломанного «джека», не полностью заходят в гильзу или плохо фиксируются. Такие ситуации возможны при несоответствии диаметров гильзы и штекера. Поэтому, при выборе такого штекера вам желательно его внешний диаметр проверять штангенциркулем по всей рабочей длине.
Как узнать что неисправен разъем
Вставите в разъём рабочие наушники включите музыку. Если в работающих наушниках музыка не играет — у вас сломался разъём. Также если слышно шипение при шевелениях штекера — это значит что скоро полностью выйдет из строя разъём.
Сейчас в основном везде используется распиновка проводов наушников с микрофоном приведённая на первой картинке ниже но также и существует другая о основном она используется на старых телефонах и в телефонах некоторых производителей. Различаются они тем, что контакты микрофона и земли поменяны местами.
Штекер на четыре жилы
Здесь есть два различных варианта.
- Обыкновенные наушники без микрофона и кнопок управления. К штекеру подводятся 4 проводка: минус от каждого динамика медного цвета и плюс (синий с красным или зеленый с красным). Для удобства минусы скручиваются в один жгут и в результате получается три жилки, которые необходимо припаять на свои конкретные места.
- Гарнитура с микрофоном. Здесь штекер имеет 4 вида контактов: по одному от каждого динамика, один для микрофона и остается место для припаивания общего провода или массы. Схематично такая пайка выглядит следующим образом:
Следует отметить, что цветовая маркировка может варьироваться в зависимости от фантазии производителя и является весьма условной. Провод левого канала может быть зелёным, белым или синим цветом. Провод правого канала всегда маркируется красным цветом. Общий провод – медный (лакированный или без изоляции), но может быть и белым, если белый цвет не задействован под левый канал.
Схемы распиновки по производителям
Распиновка аудио Apple
- 1 — левый
- 2 — правый
- 3 — земля
- 4 — микрофон
iPod Nano (4th, 5th Gen), iPhone (1st, 2nd, 3rd, 4th Gen), iPod Shuffle (3rd Gen), Cell Phone Connection iPhone headphone (handsfree)
Распиновки аудио Lenovo
1 — левый
2 — правый
3 — земля
4 — микрофон
Lenovo Thinkpad Edge & X Series Notebook audio
Распиновки аудио Samsung
1 — левый
2 — правый
3 — земля
4 — микрофон
Samsung Galaxy S I9000, S8500 Wave headset EHS60AVNBE / EHS60ANNWEGSTA / EHS60ANNBECSTD/ GH59-09752A headsetSamsung Galaxy S2 i9100 headset should be compatible with Samsung Galaxy Note N7000, Samsung Galaxy Tab GT-P1000, P7100 Galaxy Tab 10.
Samsung i300, i330, i500, i700 handsfree / headset connector
Samsung OEM EHS64 Headset for Samsung Galaxy SIII GT-i9305 and some others
Samsung Series 9 Notebook headset (NP900X3D-A02DE)
Samsung SPH-a420, a580, a640, m220, m240, m300, m320, m330, Rant m540, Exclaim m550 SCH-R451C headset Samsung headset P/N: AEP010SLEB/STD
Samsung SPH-A880, SCH-U620, SCH-U540, SPH-M500, SCH-A950, SCH-A870, SCH-A930, SPH-A920, SPH-A940, SCH-A970, SPH-A900 BLADE, A900M, SCH-A990, SCH-U740 AEP204VBEB/STD Headset / Music
В некоторых моделях Самсунга контакт массы и микрофон могут меняться местами!
Самостоятельная замена штекера 3,5
Нам понадобится ножик, паяльник, припой, канифоль.
Отрезаем 5-10 см провода от штекера, убираем всю изоляцию со штекера, запомните последовательность проводов по цветам (иногда они отличаются). Зачистите провода и припаяйте их к 3.5 мм разъёму. Место пайки лучше залить термоклеем и сжать термоусадкой, так соединение прослужит значительно дольше. Подробнее о ремонте читайте тут
Принципиальные электросхемы, подключение устройств и распиновка разъёмов
В результате постоянных сгибов провода возле штекера 3,5″ типа Джек, могут появляться шумы в наушниках при шевелении соединения штекера с проводом, а то и вовсе будет пропадать звук на одном из наушнике. Иногда происходит обрыв общего провода, тогда звук искажается: почти полностью пропадают высокие и средние частоты. Это происходит из-за того, что правый и левый усилители телефона включаются в противофазе и их выходные сигналы почти полностью компенсируют друг друга.
Также бывает, что просто пропадает стерео-эффект. Или звука в ушах нет, но микрофон работает, или наоборот.
А бывает из-за обрыва микрофонного провода вместе с микрофоном перестают работать кнопки управления на шнуре гарнитуры.
Если у вас такие симптомы — советуем найти схему своего штекера и перепаять разъем, тем более по этой инструкции можно такое сделать самостоятельно даже без особого опыта паяния.
Итак, разъемное соединение типа TRS предназначено для коммутации между собой приборов, например, наушников и плеера. Устройство состоит из штекера (plug) и гнезда (jack). Зачастую данный разъем просто ломается в том месте где провода заходят в сам разъем. Из-за этого у нас с вами может не работать либо правый или левый наушник или оба сразу. Причем иногда появляются посторонние шумы из-за обрывы провода в самом разъеме jack 3.5.
Вообще стоит отметить, что сама абревиатура TRS произошла от английских слов: tip (кончик), ring (кольцо) и sleeve (гильза). Среди русскоязычного населения установилось понятие, что «джеки» — это сам штекер, поэтому если употреблять в повседневной жизни первоначальное название разъема TRS, многие не поймут, о чем идет речь.
Типы штекеров и область применения
В зависимости от диаметра рабочей поверхности коннекторы подразделяются на:
- Микро jack 2.5 мм. Ими оборудуются небольшие портативные устройства, такие как телефоны, плееры и т. д.
- Мини jack 3.5. Устанавливаются в приборы бытового назначения: компьютеры, телевизоры и т. д. К тому же распиновка jack 3.5 предельна проста.
- Большой jack 6.35. В основном применяется в профессиональной технике: электромузыкальных инструментах, мощных акустических усилителях, но могут встраиваться в бюджетную аппаратуру, такую как микрофоны для караоке, металлоискатели.
По количеству выходов (pin) «джеки» подразделяются на:
- Двухконктактные (TS). По ним осуществляется передача несимметричного сигнала, например, на наушники подается моно сигнал или при помощи микрофона осуществляется аудио запись.
- Трехконтактные (TRS). При помощи них можно передавать и несимметричный сигнал, при этом контакты 2 и 3 соединяются перемычкой, и симметричный.
- Четырехпиновые (TRRS). Они могут сразу передавать видео и аудио информацию. Четырехконтактными разъемами оборудуются, в основном, современные телефоны, планшеты, видеопроигрыватели и т. д.
- Пятипозиционные (TRRRS). Не распространенный коннектор, применяется производителем Sony в смартфоне Xperia Z для одновременного функционирования двух микрофонов, один из которых работает на шумоподавление. Совместим с TRRS.
При помощи них можно передавать и несимметричный сигнал, при этом контакты 2 и 3 соединяются перемычкой, и симметричный.Так же существуют гнезда двух типов: обычные, созданные под конкретную разновидность штекера и с переключателем — при вставлении штыря, устройство переключается из одного положения в другое.
Очень часто бывают ситуации, когда китайские разборные штекера, которые были установлены вместо монолитного поломанного «джека», не полностью заходят в гильзу или плохо фиксируются. Такие ситуации возможны при несоответствии диаметров гильзы и штекера.
Поэтому, при выборе такого штекера вам желательно его внешний диаметр проверять штангенциркулем по всей рабочей длине.
Как узнать что неисправен разъем
Вставите в разъём рабочие наушники включите музыку. Если в работающих наушниках музыка не играет — у вас сломался разъём. Также если слышно шипение при шевелениях штекера — это значит что скоро полностью выйдет из строя разъём.
Сейчас в основном везде используется распиновка проводов наушников с микрофоном приведённая на первой картинке ниже но также и существует другая о основном она используется на старых телефонах и в телефонах некоторых производителей. Различаются они тем, что контакты микрофона и земли поменяны местами.
Штекер на четыре жилы
Здесь есть два различных варианта.
- Обыкновенные наушники без микрофона и кнопок управления. К штекеру подводятся 4 проводка: минус от каждого динамика медного цвета и плюс (синий с красным или зеленый с красным). Для удобства минусы скручиваются в один жгут и в результате получается три жилки, которые необходимо припаять на свои конкретные места.
- Гарнитура с микрофоном. Здесь штекер имеет 4 вида контактов: по одному от каждого динамика, один для микрофона и остается место для припаивания общего провода или массы. Схематично такая пайка выглядит следующим образом:
Следует отметить, что цветовая маркировка может варьироваться в зависимости от фантазии производителя и является весьма условной. Провод левого канала может быть зелёным, белым или синим цветом. Провод правого канала всегда маркируется красным цветом. Общий провод – медный (лакированный или без изоляции), но может быть и белым, если белый цвет не задействован под левый канал.
Схемы распиновки по производителям
Распиновка аудио Apple
- 1 — левый
- 2 — правый
- 3 — земля
- 4 — микрофон
iPod Nano (4th, 5th Gen), iPhone (1st, 2nd, 3rd, 4th Gen), iPod Shuffle (3rd Gen), Cell Phone Connection iPhone headphone (handsfree)
Распиновки аудио Lenovo
1 — левый
2 — правый
3 — земля
4 — микрофон
Lenovo Thinkpad Edge & X Series Notebook audio
Распиновки аудио Samsung
1 — левый
2 — правый
3 — земля
4 — микрофон
Samsung Galaxy S I9000, S8500 Wave headset EHS60AVNBE / EHS60ANNWEGSTA / EHS60ANNBECSTD/ GH59-09752A headsetSamsung Galaxy S2 i9100 headset should be compatible with Samsung Galaxy Note N7000, Samsung Galaxy Tab GT-P1000, P7100 Galaxy Tab 10.
1, 4G LTE, C3530, Ch@t 350, Galaxy 551 i5510, Galaxy 550 I5500, E2330, I100 Gem, i220 Code, i350 Intrepid, I9003 Galaxy SL, I9100 Galaxy S II, i997 Infuse 4G, Google/Samsung Nexus S I9023/I9020, Ch@t 335 S3350, Galaxy mini S5570, Wave 525 S5250, Star II S5260, Wave II S8530, S5780 Wave 578, Wave 533 S5330, Galaxy Gio S5660, Wave 723 S7230, Galaxy Ace S5830, Galaxy Fit S5670, Galaxy S 4G, Galaxy S WiFi 5.0, R910 Galaxy Indulge, S3850 Corby II, M190 Galaxy S Hoppin, M210S Wave2, M220L Galaxy Neo, M580 Replenish, C6712 Star II DUOS
Samsung i300, i330, i500, i700 handsfree / headset connector
Samsung OEM EHS64 Headset for Samsung Galaxy SIII GT-i9305 and some others
Samsung Series 9 Notebook headset (NP900X3D-A02DE)
Samsung SPH-a420, a580, a640, m220, m240, m300, m320, m330, Rant m540, Exclaim m550 SCH-R451C headset Samsung headset P/N: AEP010SLEB/STD
Samsung SPH-A880, SCH-U620, SCH-U540, SPH-M500, SCH-A950, SCH-A870, SCH-A930, SPH-A920, SPH-A940, SCH-A970, SPH-A900 BLADE, A900M, SCH-A990, SCH-U740 AEP204VBEB/STD Headset / Music
В некоторых моделях Самсунга контакт массы и микрофон могут меняться местами!
Самостоятельная замена штекера 3,5
Нам понадобится ножик, паяльник, припой, канифоль.
Отрезаем 5-10 см провода от штекера, убираем всю изоляцию со штекера, запомните последовательность проводов по цветам (иногда они отличаются). Зачистите провода и припаяйте их к 3.5 мм разъёму. Место пайки лучше залить термоклеем и сжать термоусадкой, так соединение прослужит значительно дольше. Подробнее о ремонте читайте тут
Разъём TRS (phone connector) по кличке «джек» разработан для передачи аналогового звука и чаще всего применяется в наушниках,…
Разъём TRS (phone connector) по кличке «джек» разработан для передачи аналогового звука и чаще всего применяется в наушниках, гарнитурах и колонках.
TRS значит:
Tip — наконечник,
Ring — кольцо,
Sleeve — гильза.
Слово «jack» в аудиотехнике значит «гнездо», поэтому некорректно называть «джеком» штекер, а то и целый класс коннекторов. Кроме жаргонизма «джек» встречаются названия: «аудио» и «стерео».
Модификации разъёма TRS «джек»
Количество контактов ▼
• 5 контактов — TRRRS «jack 5-pole». Применяется в гарнитурах с шумоподавлением.
• 4 контакта — TRRS «jack 4-pole». Применяется в обычных гарнитурах, в балансных наушниках, в соединительных шнурах ТВ-приставок и в некоторых экзотических переходниках.
• 3 контакта — TRS «stereo» или «jack 3-pole». Применяется в шнурах наушников, колонок и микрофонов.
• 2 контакта — TS «mono» или «jack 2-pole». Двухполюсный штекер применяется в профессиональной аппаратуре, например, для подключения электрогитар.
Типоразмеры ▼
• 2.5 mm — микро-джек (малогабаритные гаджеты, гарнитуры старых мобильников)
• 3.5 mm — мини-джек (смартфоны, плееры, аудиокарта ПК)
• 6.35 mm — четверть дюйма — 1/4″ (эстрадный микрофон, профессиональные наушники)
Если размер штекера не подходит под размер гнезда, нужен переходник ▼
Распиновки штекера TRS
Нумерация контактов штекера TRS начинается с наконечника.
Назначение контактов TRS в наушниках и колонках задано чётко ▼
1 — Левый канал — L
2 — Правый канал — R
3 — Общий провод — G
По цветовой маркировке проводов в шнуре стандарта нет, но сложилась определённая традиция:
1 — Левый канал — Белый (или зелёный)
2 — Правый канал — Красный
3 — Общий провод — Медный (оплётка)
Кроме штекеров под пайку встречаются и штекеры под винт ▼
Распиновка штекера компьютерного монофонического микрофона ▼
Левый и правый контакты спаяны вместе — это собственно выход микрофона. Ну, а общий провод на своём законном месте.
Распайка петличного микрофона (для подключения к смартфону) отличается от распайки компьютерного микрофона ▼
Подробнее о подключении микрофонов и гарнитур к компьютеру или смартфону — в статье «Микрофоны, наушники и гарнитура»
Распиновки штекера TRRS
Распиновка штекера TRRS зависит от области применения. На каждый случай написана отдельная статья ▼
• Дата-кабели для миниатюрных плееров и умных часов ▼
⚠ Эти переходники не используются для передачи звука! Штекер TRRS используется в них не по назначению.
Распиновка гнёзд TRS и TRRS
Обратите внимание — некоторые гнёзда снабжены контактами на размыкание. Это придумано для того, чтоб при подключении наушников к ПК или магнитофону отключались динамики. При подключении штекера к такому гнезду, контакты левого и правого канала размыкаются, тем самым отключая динамики.
Если это отключение вас не устраивает, необходимо впаять перемычки ▼
Рекомендуем к прочтению
Провода передней фары ВАЗ 2108, 2109, 21099
В передних фарах автомобилей ВАЗ 2108, 21081, 21083, 2109, 21091, 21093, 21099 установлены лампы ближнего/дальнего света фар, лампа габарита, лампа указателя поворота.
Провода передней фары ВАЗ 2108, 2109, 21099
К каждой из блок-фар присоединены по две колодки (фишки) проводов на эти лампы. Одна основная — на саму фару, другая дополнительная на секцию указателя поворота.
Распиновка проводов передней фары автомобилей ВАЗ 2108, 2109, 21099 и их модификацийОсновная колодка проводов
В фигурной колодке (присоединяется к фаре только в одном положении) объединены четыре провода.
Распиновка проводов следующая.
Правая фара
1 — Серый провод (+ на ближний свет). Идет с вывода «6» колодки Ш5 (Х5) монтажного блока. Внутри фары в колодке на лампу продолжается белым проводом.
2 — Зеленый провод (+ на дальний свет). Идет с вывода «1» колодки Ш5 (Х5) монтажного блока. Внутри фары в колодке на лампу продолжается желтым проводом.
3 — Черный провод (общий минус на фару). Крепится на кузов рядом с фарой. На автомобилях до 1998 г.в. к ним присоединен черный провод на массу датчика включения вентилятора радиатора системы охлаждения двигателя. Внутри фары продолжается на колодку лампы черным проводом.
4 — Желтый провод (+ на лампу габаритных огней). Идет на вывод «8» колодки Ш6 (Х6). Внутри фары на лампу габаритного огня продолжается синим проводом.
Левая фара
1 — Черно-серый провод (+ на ближний свет). Идет с вывода «3» колодки Ш5 (Х5) монтажного блока. Внутри фары в колодке на лампу продолжается белым проводом.
2 — Черно-зеленый провод (+ на дальний свет). Идет с вывода «2» колодки Ш5 (Х5) монтажного блока. Внутри фары в колодке на лампу продолжается желтым проводом.
3 — Черный провод (общий минус на фару). Соединяется с минусовым проводом указателя поворота и крепится на кузов рядом с фарой.
4 — Желто-черный провод (+ на лампу габаритных огней). Идет с вывода «10» колодки Ш6 (Х6). Внутри фары на лампу габаритного огня продолжается синим проводом.
Дополнительная колодка проводов
Квадратная фишка с выступом (вставляется только в одном положении).
Правая блок-фара
Голубой провод (+ на указатель поворотов). Идет с вывода «11» колодки Ш6 (Х6) монтажного блока.
Черный провод (- на поворотник). Идет с точки крепления к кузову автомобиля рядом с фарой.
Левая блок-фара
Черно-голубой провод (+ на указатель поворотов). Идет с вывода «3» колодки Ш6 (Х6) монтажного блока.
Черный провод (- на поворотник).
Идет с основной колодки проводов фары (далее на точку крепления к кузову рядом с фарой).
Полные схемы подключения ближнего/дальнего света фар, габаритных огней и поворотников
Схема соединений указателей поворота на автомобилях ВАЗ 2108, 2109, 21099 Схема включения ближнего и дальнего света фар автомобилей ВАЗ 2108, 2109, 21099 Схема включения наружного освещения («габаритов») ВАЗ 2108, 2109, 21099Примечания и дополнения
Ближний и дальний свет фар на автомобилях ВАЗ 2108, 2109, 21099 и их модификациях включается левым подрулевым переключателем при включенном переключателе наружного освещения.
Лампа ближний/дальний свет галогеновая АК12-60+55 (Н3)
Лампа габарита А12-4-1
Лампа указателя поворота А12-21-3
См. «Лампы в электрооборудовании автомобиля ВАЗ 21083 (21093, 21099)».
Еще статьи по электрооборудованию автомобилей ВАЗ 2108, 2109, 21099
— Реле ближнего света фар автомобилей ВАЗ 2108, 2109, 21099
— Реле указателей поворота автомобилей ВАЗ 2108, 2109, 21099
— Не работают поворотники ВАЗ 2108, 2109, 21099
— Не горят габариты ВАЗ 2108, 2109, 21099, причины
— Не горит ближний или дальний свет фар ВАЗ 2108, 2109, 21099, причины
— Схема подключения стоп-сигналов ВАЗ 2108, 2109, 21099
— Регулировка света фар ВАЗ 2108, 2109, 21099
— Как снять переднюю фару ВАЗ 2108, 2109, 21099
— Тускло горят фары, причины неисправности
Распиновка розетки фаркопа легкового автомобиля, схема подключения
Важные сведения
Определение разъема можно охарактеризовать как сочетание вилок и розеток, которые подключаются после того, как прицеп надели на ТСУ.
Тут важно обратить внимание на то, кто выступает производителем тягово-сцепного устройства и самого автоприцепа. В некоторых случаях количество контактов у них отличается. Стандартная для нас распиновка предусматривает 7 контактов. Это европейский и отечественный принцип изготовления. Но если перед вами американский автомобиль, будьте так любезны разбираться с 13-контактным разъемом. Немаловажно и то, что контакты на вилках и розетках считаются по-разному.
Если необходимо соединить разного типа прицепы и автомобили, потребуется использовать специальный блок подключения или переходник. Как вариант, можно внести коррективы в распиновку. Но тут уже потребуются более глубокие знания автоэлектрики, а также детальное изучение конструкции самого авто.
Виды схем подключения
Сложностей в соединении курганского прицепа или того же МЗСА с ВАЗ 2110 возникать не должно. Все свое, родное, а потому простое предусмотрено еще производителем.
Но ситуации бывают разные.
Некоторым требуется специальный адаптер-переходник, другим нужно корректировать саму проводку и определять, куда какой проводок идет. Якобы несовместимые ТСУ и машины соединить на деле можно. Но сделать это довольно сложно.
Следует учесть несколько важных моментов:
- Если машина используется для соединения с разными автоприцепами от различных производителей, будет логично поставить пару розеток на 7 контактов;
- Для России не очень удобно и легко подбирать «компанию» для 13-контактных розеток;
- В зависимости от модели, серии и года выпуска автомобиля, у них могут существовать отличия в плане распиновки. Бывает так, что габаритные фонари выводятся на 5 контакт, хотя на другой версии они идут на 7 контакт;
- Предыдущие владельцы подержанных авто вполне могли что-то начудить и использовать свою особую схему для подключения прицепа;
- Всегда нужно проверять электросхему авто и сверяться с официальными документами.
Не у всех сохранились родные документы.
И тут люди обращаются за помощью на разные форумы, ищут ответы на просторах всемирной паутины.
Я совсем не против того, чтобы вы читали мои материалы. Но некоторые вопросы требуют индивидуального рассмотрения. Потому я предлагаю вам их задавать в комментариях, и стараюсь всем отвечать.
В случае с прицепами, соединяемыми с автомобильными тягово-сцепными устройствами, у меня есть особые рекомендации.
Обращайтесь к производителю. Либо идите к хорошему проверенному электрику. Причем не обязательно ехать в офис компании по производству автомобиля или прицепа. Все можно отыскать на официальных ресурсах. Подобная информация полностью соответствует действительности, а потому распространенных в рекомендациях якобы умельцев ошибок вы там не встретите. Электрика очень важная составляющая автомобиля. Любая ошибка, допущенная при неправильном подключении, грозит даже коротким замыканием и выводом из строя всего электрооборудования.
Очень сильно сомневаюсь, что кто-то желает с таким столкнуться.
Следуйте этому простому совету.
О способах монтажа при подключении прицепного устройства
Наличие электроники в системе управления автомобиля позволяет применять в монтаже электросети сигнализации и управления прицепом электронный блок согласования. Он будет отслеживать и тестировать сигналы управления посредством мультиплексной программы.
В случае повышения тока в цепях прибор будет выдавать ошибку в передаче сигнала. Выполнение монтажа и стыковку к разъему на прицепном механизме проводят по специальной программе с подключением в цепях устройства согласования.
Необходимо в монтаже использовать на машине в цепях устройство, которое будет передавать через блок согласования на прицепной механизм сигналы управления, а не через разъёмную часть в прицепе.
Виды розеток прицепов
При выборе розетки для легкового автомобиля обратите внимание на разновидности изделия.
В продаже имеется два типа (по количеству жил):
- Семижильная (7 PIN). Предназначена для вывода источников внешнего освещения и применяется для стандартных грузовых прицепов. Такая розетка, в свою очередь, бывает европейской или американской (отличаются по разъемам). Особенность европейской схемы в том, что в ней задействованы все семь проводов.
- 13-жильная (13 PIN). В отличие от прошлого типа здесь применяются дополнительные разъемы, позволяющие подключить прицеп-дачу и обеспечить работоспособность всего светового и дополнительного оборудования (холодильника, зарядного устройства для АКБ и т. д.). Так, для зарядки аккумулятора предусмотрен свой проводник, который идет от источника питания машины к розетке фаркопа и защищен индивидуальной вставкой плавкой.
13-жильная розетка имеет больший функционал и подходит для многих машин из Соединенных Штатов или ЕС. Но ее покупка обойдется в большую цену, а подключение потребует более высокого уровня мастерства.
Иногда происходит ситуации, когда на машине 7-пиновая, а на прицепе 13-пиновая розетка (или наоборот). Это не проблема, благодаря наличию переходников с 13 на 7 или с 7 на 13.
Семиконтактный разъем европейского типа
Это наиболее распространенный и простой тип розетки, который подходит для подключения большинства простых прицепов. Он широко применяется на отечественных и европейских автомобилях.
На следующем рисунке можно наглядно увидеть внешний вид и схему распиновки семиконтактного разъема.
Распиновка семиконтактной розетки фаркопа
Таблица контактов и сигналов:
| № | Код | Сигнал | Сечение провода |
| 1 | L | Сигнал левого поворота | 1,5 mm2 |
| 2 | 54G | 12В, противотуманный фонарь | 1,5 mm2 |
| 3 | 31 | Земля (масса) | 2,5 mm2 |
| 4 | R | Сигнал правого поворота | 1,5 mm2 |
| 5 | 58R | Подсветка номера и правый габарит | 1,5 mm2 |
| 6 | 54 | Стоп-сигналы | 1,5 mm2 |
| 7 | 58L | Левый габарит | 1,5 mm2 |
Данный тип разъема отличается тем, что и приемная, и ответная его части имеют оба вида контактов («папа»/«мама»).
Это сделано для того, чтобы случайно или в темноте не перепутать. Закоротить контакты будет практически невозможно. Как видно по таблице, каждый провод имеет сечение 1,5 mm2, кроме массы 2,5 mm2.
Семиконтактный разъём американского типа
Американский тип 7-pin разъема отличается наличием контакта заднего хода, также отсутствует разделение на правый и левый габаритные огни. Они объединены в один общий. В некоторых моделях в один контакт объединяются стоп-сигналы и габаритные огни. Часто провода имеют соответствующее сечение и цвет для облегчения процесса подключения.
На рисунке ниже можно увидеть схему 7-pin американского типа.
Распиновка семиконтактной розетки американского типа
Тринадцатиконтактный разъем
Разъем 13-pin имеет соответственно 13 контактов. Особенность данного типа в том, что имеются резервные соединения, несколько контактов для плюсовой и минусовой шин и возможность подключения дополнительных устройств, таких как камера заднего вида и другие.
Такая схема наиболее популярна в США и некоторых других странах, где распространены «дома на колесах». Через данную схему могут протекать большие токи, чтобы питать электрооборудование на передвижном «доме-прицепе», аккумулятор и другие потребители.
На рисунке ниже можно рассмотреть схему 13-контактной розетки.
Распиновка розетки 13-pin
Схема 13-pin розетки фаркопа:
| № | Цвет | Код | Сигнал |
| 1 | Желтый | L | Аварийное включение сигнализации и левый сигнал поворота |
| 2 | Синий | 54G | Противотуманные огни |
| 3 | Белый | 31 | Земля, минус подключается на кузов |
| 4 | Зеленый | 4/R | Правый сигнал поворота |
| 5 | Коричневый | 58R | Подсветка номера, правый габаритный огонь |
| 6 | Красный | 54 | Стоп-сигналы |
| 7 | Черный | 58L | Левый габаритный огонь |
| 8 | Розовый | 8 | Сигнал заднего хода |
| 9 | Оранжевый | 9 | Провод «плюс» 12В, идет от аккумулятора для питания потребителей при выключенном зажигании |
| 10 | Серый | 10 | Обеспечивает питание 12В только при включенном зажигании |
| 11 | Черно-белый | 11 | Минус для питающего контакта 10 |
| 12 | Сине-белый | 12 | Резервный |
| 13 | Оранжево-белый | 13 | Минус для питающего контакта 9 |
Традиционное подключение
Современные автомобили упрощают задачу распиновки. Достаточно найти провода со штекером, который совместим с разъемом на фаркопе. Это один из рекомендованных методов, так как он исключает потерю гарантии на транспортное средство.
Способы подключения розетки фаркопа
Для состыковки электропроводки автомобиля и прицепа можно использовать 2 варианта:
- штатный;
- универсальный.
Штатное подключение используют при наличии в автомобиле специального разъема, предназначенного для этих целей. Автомобилисту остается только соединить вилку и розетку. Если последняя отсутствует, то необходимо проводку розетки фаркопа состыковать с фишкой, подходящей к штатному разъему.
b01 b11 b14 b49 b52 b62 b63 b94
Карта PCI 5V 32/64 бит | необязательный | | ____ обязательные 32-битные контакты 64-битные контакты _____ | | ___ | ||||||||||||||||||||||||||| - ||||||| - ||||||||||||| |
PCI 3.Карта 3V 32/64 бит | необязательный | | ____ обязательные 32-битные контакты 64-битные контакты _____ | | ___ | ||||||| - |||||||||||||||||||||||||| - |||||||||||||| |
Спецификация PCI определяет два типа разъемов, которые могут быть реализованы на уровне системной платы: один для систем, реализующих уровни сигнализации 5 В, а другой — для систем, реализующих уровни сигнализации 3,3 В. Кроме того, системы PCI могут использовать 32-битный или 64-битный разъем.Большинство шин PCI реализуют только 32-битную часть разъема, которая состоит из контактов с 1 по 62. В современных системах, поддерживающих 64-битную передачу данных, реализован полный разъем шины PCI, который состоит из контактов с 1 по 94. Три типа надстройки Платы могут быть реализованы: 5-вольтовые дополнительные платы включают выемку под ключ в позициях 50 и 51, чтобы их можно было подключать только к 5-вольтовым системным разъемам.
Платы расширения на 3,3 В имеют выемку под ключ в позициях 12 и 13, чтобы их можно было вставлять только в 3.Системные разъемы на 3 В. Универсальные дополнительные платы включают в себя оба ключевых паза, позволяющих подключать их к системным разъемам на 5 или 3,3 В.
Распиновка универсальной шины PCI
Задняя панель компьютера
: ------: ------:
-12V | - B1 A1 - | Сброс теста
Тестовые часы | - B2 A2 - | + 12В
Земля | - B3 A3 - | Выбор тестового режима
Вывод тестовых данных | - B4 A4 - | Ввод тестовых данных
+ 5В | - B5 A5 - | + 5В
+ 5В | - B6 A6 - | Прерывание А
Прерывание B | - B7 A7 - | Прерывание C
Прерывание D | - B8 A8 - | + 5В
PRSNT1 # | - B9 A9 - | Зарезервированный
Зарезервировано | - B10 A10 - | + V ввод / вывод
PRSNT2 # | - B11 A11 - | Зарезервированный
: ------: ------:
: ------: ------:
Зарезервировано | - B14 A14 - | Зарезервированный
Земля | - B15 A15 - | Сброс
Часы | - B16 A16 - | + V ввод / вывод
Земля | - B17 A17 - | Грант
Запрос | - B18 A18 - | Земля
+ В I / O | - B19 A19 - | Зарезервированный
Адрес 31 | - B20 A20 - | Адрес 30
Адрес 29 | - B21 A21 - | +3. 3В
Земля | - B22 A22 - | Адрес 28
Адрес 27 | - B23 A23 - | Адрес 26
Адрес 25 | - B24 A24 - | Земля
+ 3,3 В | - B25 A25 - | Адрес 24
C / BE 3 | - B26 A26 - | Инициировать выбор устройства
Адрес 23 | - B27 A27 - | + 3,3 В
Земля | - B28 A28 - | Адрес 22
Адрес 21 | - B29 A29 - | Адрес 20
Адрес 19 | - B30 A30 - | Земля
+ 3,3 В | - B31 A31 - | Адрес 18
Адрес 17 | - B32 A32 - | Адрес 16
C / BE 2 | - B33 A33 - | +3.3В
Земля | - B34 A34 - | Рамка цикла
Инициатор готов | - B35 A35 - | Земля
+ 3,3 В | - B36 A36 - | Цель готова
Выбор устройства | - B37 A37 - | Земля
Земля | - B38 A38 - | Стоп
Замок | - B39 A39 - | + 3,3 В
Ошибка четности | - B40 A40 - | Snoop Done
+ 3,3 В | - B41 A41 - | Snoop Backoff
Системная ошибка | - B42 A42 - | Земля
+ 3,3 В | - B43 A43 - | PAR
C / BE 1 | - B44 A44 - | Адрес 15
Адрес 14 | - B45 A45 - | +3. 3В
M66EN / Земля | - B46 A46 - | Адрес 13
Адрес 12 | - B47 A47 - | Адрес 11
Адрес 10 | - B48 A48 - | Земля
Земля | - B49 A49 - | Адрес 9
: ------: ------:
: ------: ------:
Адрес 8 | - B52 A52 - | C / BE 0
Адрес 7 | - B53 A53 - | + 3,3 В
+ 3,3 В | - B54 A54 - | Адрес 6
Адрес 5 | - B55 A55 - | Адрес 4
Адрес 3 | - B56 A56 - | Земля
Земля | - B57 A57 - | Адрес 2
Адрес 1 | - B58 A58 - | Адрес 0
+5 входов / выходов | - B59 A59 - | + V ввод / вывод
Подтверждение 64-битного | - B60 A60 - | Запросить 64-битный
+ 5В | - B61 A61 - | + 5В
+ 5В | - B62 A62 - | + 5В
: ------: ------:
: ------: ------:
Зарезервировано | - B63 A63 - | Земля
Земля | - B64 A64 - | C / BE 7
C / BE 6 | - B65 A65 - | C / BE 5
C / BE 4 | - B66 A66 - | + V ввод / вывод
Земля | - B67 A67 - | Четность 64-бит
Адрес 63 | - B68 A68 - | Адрес 62
Адрес 61 | - B69 A69 - | Земля
+ В I / O | - B70 A70 - | Адрес 60
Адрес 59 | - B71 A71 - | Адрес 58
Адрес 57 | - B72 A72 - | Земля
Земля | - B73 A73 - | Адрес 56
Адрес 55 | - B74 A74 - | Адрес 54
Адрес 53 | - B75 A75 - | + V ввод / вывод
Земля | - B76 A76 - | Адрес 52
Адрес 51 | - B77 A77 - | Адрес 50
Адрес 49 | - B78 A78 - | Земля
+ В I / O | - B79 A79 - | Адрес 48
Адрес 47 | - B80 A80 - | Адрес 46
Адрес 45 | - B81 A81 - | Земля
Земля | - B82 A82 - | Адрес 44
Адрес 43 | - B83 A83 - | Адрес 42
Адрес 41 | - B84 A84 - | + V ввод / вывод
Земля | - B85 A85 - | Адрес 40
Адрес 39 | - B86 A86 - | Адрес 38
Адрес 37 | - B87 A87 - | Земля
+ В I / O | - B88 A88 - | Адрес 36
Адрес 35 | - B89 A89 - | Адрес 34
Адрес 33 | - B90 A90 - | Земля
Земля | - B91 A91 - | Адрес 32
Зарезервировано | - B92 A92 - | Зарезервированный
Зарезервировано | - B93 A93 - | Земля
Земля | - B94 A94 - | Зарезервированный
: ------: ------:
3В
Земля | - B22 A22 - | Адрес 28
Адрес 27 | - B23 A23 - | Адрес 26
Адрес 25 | - B24 A24 - | Земля
+ 3,3 В | - B25 A25 - | Адрес 24
C / BE 3 | - B26 A26 - | Инициировать выбор устройства
Адрес 23 | - B27 A27 - | + 3,3 В
Земля | - B28 A28 - | Адрес 22
Адрес 21 | - B29 A29 - | Адрес 20
Адрес 19 | - B30 A30 - | Земля
+ 3,3 В | - B31 A31 - | Адрес 18
Адрес 17 | - B32 A32 - | Адрес 16
C / BE 2 | - B33 A33 - | +3.3В
Земля | - B34 A34 - | Рамка цикла
Инициатор готов | - B35 A35 - | Земля
+ 3,3 В | - B36 A36 - | Цель готова
Выбор устройства | - B37 A37 - | Земля
Земля | - B38 A38 - | Стоп
Замок | - B39 A39 - | + 3,3 В
Ошибка четности | - B40 A40 - | Snoop Done
+ 3,3 В | - B41 A41 - | Snoop Backoff
Системная ошибка | - B42 A42 - | Земля
+ 3,3 В | - B43 A43 - | PAR
C / BE 1 | - B44 A44 - | Адрес 15
Адрес 14 | - B45 A45 - | +3.
3В
M66EN / Земля | - B46 A46 - | Адрес 13
Адрес 12 | - B47 A47 - | Адрес 11
Адрес 10 | - B48 A48 - | Земля
Земля | - B49 A49 - | Адрес 9
: ------: ------:
: ------: ------:
Адрес 8 | - B52 A52 - | C / BE 0
Адрес 7 | - B53 A53 - | + 3,3 В
+ 3,3 В | - B54 A54 - | Адрес 6
Адрес 5 | - B55 A55 - | Адрес 4
Адрес 3 | - B56 A56 - | Земля
Земля | - B57 A57 - | Адрес 2
Адрес 1 | - B58 A58 - | Адрес 0
+5 входов / выходов | - B59 A59 - | + V ввод / вывод
Подтверждение 64-битного | - B60 A60 - | Запросить 64-битный
+ 5В | - B61 A61 - | + 5В
+ 5В | - B62 A62 - | + 5В
: ------: ------:
: ------: ------:
Зарезервировано | - B63 A63 - | Земля
Земля | - B64 A64 - | C / BE 7
C / BE 6 | - B65 A65 - | C / BE 5
C / BE 4 | - B66 A66 - | + V ввод / вывод
Земля | - B67 A67 - | Четность 64-бит
Адрес 63 | - B68 A68 - | Адрес 62
Адрес 61 | - B69 A69 - | Земля
+ В I / O | - B70 A70 - | Адрес 60
Адрес 59 | - B71 A71 - | Адрес 58
Адрес 57 | - B72 A72 - | Земля
Земля | - B73 A73 - | Адрес 56
Адрес 55 | - B74 A74 - | Адрес 54
Адрес 53 | - B75 A75 - | + V ввод / вывод
Земля | - B76 A76 - | Адрес 52
Адрес 51 | - B77 A77 - | Адрес 50
Адрес 49 | - B78 A78 - | Земля
+ В I / O | - B79 A79 - | Адрес 48
Адрес 47 | - B80 A80 - | Адрес 46
Адрес 45 | - B81 A81 - | Земля
Земля | - B82 A82 - | Адрес 44
Адрес 43 | - B83 A83 - | Адрес 42
Адрес 41 | - B84 A84 - | + V ввод / вывод
Земля | - B85 A85 - | Адрес 40
Адрес 39 | - B86 A86 - | Адрес 38
Адрес 37 | - B87 A87 - | Земля
+ В I / O | - B88 A88 - | Адрес 36
Адрес 35 | - B89 A89 - | Адрес 34
Адрес 33 | - B90 A90 - | Земля
Земля | - B91 A91 - | Адрес 32
Зарезервировано | - B92 A92 - | Зарезервированный
Зарезервировано | - B93 A93 - | Земля
Земля | - B94 A94 - | Зарезервированный
: ------: ------:
То же с описанием:
+ 5VB21| Штифт | + 5В | +3. 3В | Универсальный | Описание |
|---|---|---|---|---|
| A1 | TRST | Проверка сброса логики | ||
| A2 | + 12В | +12 В постоянного тока | ||
| A3 | TMS | Тест Mde Select | ||
| A4 | TDI | Ввод тестовых данных | ||
| A5 | + 5В | +5 В постоянного тока | ||
| A6 | INTA | Прерывание A | ||
| A7 | INTC | Прерывание C | ||
| A8 | + 5В | +5 В постоянного тока | ||
| A9 | RESV01 | Зарезервировано VDC | ||
| A10 | + 5В | +3. 3В | Сигнальная шина | + V I / O (+5 В или +3,3 В) |
| A11 | RESV03 | Зарезервировано VDC | ||
| A12 | GND03 | (ОТКРЫТО) | (ОТКРЫТО) | Земля или разомкнута (ключ) |
| A13 | GND05 | (ОТКРЫТО) | (ОТКРЫТО) | Земля или разомкнута (ключ) |
| A14 | RESV05 | Зарезервировано VDC | ||
| A15 | СБРОС | Сбросить | ||
| A16 | + 5В | +3.3В | Сигнальная шина | + V I / O (+5 В или +3,3 В) |
| A17 | GNT | Грант PCI использовать | ||
| A18 | GND08 | Земля | ||
| A19 | RESV06 | Зарезервировано VDC | ||
| A20 | AD30 | Адрес / Данные 30 | ||
| A21 | +3. 3V01 | +3,3 В постоянного тока | ||
| A22 | AD28 | Адрес / Данные 28 | ||
| A23 | AD26 | Адрес / Данные 26 | ||
| A24 | GND10 | Земля | ||
| A25 | AD24 | Адрес / Данные 24 | ||
| A26 | IDSEL | Выбор устройства инициализации | ||
| A27 | +3.3V03 | +3,3 В постоянного тока | ||
| A28 | AD22 | Адрес / Данные 22 | ||
| A29 | AD20 | Адрес / Данные 20 | ||
| A30 | GND12 | Земля | ||
| A31 | AD18 | Адрес / Данные 18 | ||
| A32 | AD16 | Адрес / Данные 16 | ||
| A33 | +3. 3V05 | +3,3 В постоянного тока | ||
| A34 | РАМА | Адрес или фаза данных | ||
| A35 | GND14 | Земля | ||
| A36 | TRDY | Готовность к цели | ||
| A37 | GND15 | Земля | ||
| A38 | СТОП | Остановить цикл передачи | ||
| A39 | +3.3V07 | +3,3 В постоянного тока | ||
| A40 | SDONE | Snoop Done | ||
| A41 | SBO | Snoop Backoff | ||
| A42 | GND17 | Земля | ||
| A43 | ПАР | Четность | ||
| A44 | AD15 | Адрес / Данные 15 | ||
| A45 | +3. 3V10 | +3,3 В постоянного тока | ||
| A46 | AD13 | Адрес / Данные 13 | ||
| A47 | AD11 | Адрес / Данные 11 | ||
| A48 | GND19 | Земля | ||
| A49 | AD9 | Адрес / Данные 9 | ||
| A52 | C / BE0 | Команда, разрешение байта 0 | ||
| A53 | +3.3V11 | +3,3 В постоянного тока | ||
| A54 | AD6 | Адрес / Данные 6 | ||
| A55 | AD4 | Адрес / Данные 4 | ||
| A56 | GND21 | Земля | ||
| A57 | AD2 | Адрес / Данные 2 | ||
| A58 | AD0 | Адрес / Данные 0 | ||
| A59 | + 5В | +3. 3В | Сигнальная шина | + V I / O (+5 В или +3,3 В) |
| A60 | REQ64 | Запросить 64 бит ??? | ||
| A61 | VCC11 | +5 В постоянного тока | ||
| A62 | VCC13 | +5 В постоянного тока | ||
| A63 | GND | Земля | ||
| A64 | C / BE [7] # | Команда, разрешение байта 7 | ||
| A65 | C / BE [5] № | Команда, разрешение байта 5 | ||
| A66 | + 5В | +3.3В | Сигнальная шина | + V I / O (+5 В или +3,3 В) |
| A67 | PAR64 | Четность 64 ??? | ||
| A68 | AD62 | Адрес / Данные 62 | ||
| A69 | GND | Земля | ||
| A70 | AD60 | Адрес / Данные 60 | ||
| A71 | AD58 | Адрес / Данные 58 | ||
| A72 | GND | Земля | ||
| A73 | AD56 | Адрес / Данные 56 | ||
| A74 | AD54 | Адрес / Данные 54 | ||
| A75 | + 5В | +3. 3В | Сигнальная шина | + V I / O (+5 В или +3,3 В) |
| A76 | AD52 | Адрес / Данные 52 | ||
| A77 | AD50 | Адрес / Данные 50 | ||
| A78 | GND | Земля | ||
| A79 | AD48 | Адрес / Данные 48 | ||
| A80 | AD46 | Адрес / Данные 46 | ||
| A81 | GND | Земля | ||
| A82 | AD44 | Адрес / Данные 44 | ||
| A83 | AD42 | Адрес / Данные 42 | ||
| A84 | + 5В | +3.3В | Сигнальная шина | + V I / O (+5 В или +3,3 В) |
| A85 | AD40 | Адрес / Данные 40 | ||
| A86 | AD38 | Адрес / Данные 38 | ||
| A87 | GND | Земля | ||
| A88 | AD36 | Адрес / Данные 36 | ||
| A89 | AD34 | Адрес / Данные 34 | ||
| A90 | GND | Земля | ||
| A91 | AD32 | Адрес / Данные 32 | ||
| A92 | RES | Зарезервировано | ||
| A93 | GND | Земля | ||
| A94 | RES | Зарезервировано | ||
| B1 | -12 В | -12 В постоянного тока | ||
| B2 | TCK | Тестовые часы | ||
| B3 | GND | Земля | ||
| B4 | TDO | Вывод тестовых данных | ||
| B5 | + 5В | +5 В постоянного тока | ||
| B6 | + 5В | +5 В постоянного тока | ||
| B7 | INTB | Прерывание B | ||
| B8 | INTD | Прерывание D | ||
| B9 | ПРСНТ1 | Зарезервировано | ||
| B10 | RES | + V I / O (+5 В или +3. 3 В) | ||
| B11 | ПРСНТ2 | ?? | ||
| B12 | GND | (ОТКРЫТО) | (ОТКРЫТО) | Земля или разомкнута (ключ) |
| B13 | GND | (ОТКРЫТО) | (ОТКРЫТО) | Земля или разомкнута (ключ) |
| B14 | RES | Зарезервировано VDC | ||
| B15 | GND | Сбросить | ||
| B16 | CLK | Часы | ||
| B17 | GND | Земля | ||
| B18 | REQ | Запрос | ||
| B19 | + 5В | +3.3В | Сигнальная шина | + V I / O (+5 В или +3,3 В) |
| B20 | AD31 | Адрес / Данные 31 | ||
| B21 | AD29 | Адрес / Данные 29 | ||
| B22 | GND | Земля | ||
| B23 | AD27 | Адрес / Данные 27 | ||
| B24 | AD25 | Адрес / Данные 25 | ||
| B25 | +3. 3В | + 3,3 В постоянного тока | ||
| B26 | C / BE3 | Команда, разрешение байта 3 | ||
| B27 | AD23 | Адрес / Данные 23 | ||
| B28 | GND | Земля | ||
| B29 | AD21 | Адрес / Данные 21 | ||
| B30 | AD19 | Адрес / Данные 19 | ||
| B31 | +3.3В | +3,3 В постоянного тока | ||
| B32 | AD17 | Адрес / Данные 17 | ||
| B33 | C / BE2 | Команда, разрешение байта 2 | ||
| B34 | GND13 | Земля | ||
| B35 | IRDY | Инициатор готов | ||
| B36 | +3. 3V06 | +3,3 В постоянного тока | ||
| B37 | DEVSEL | Выбор устройства | ||
| B38 | GND16 | Земля | ||
| B39 | ЗАМОК | Замок автобуса | ||
| B40 | PERR | Ошибка четности | ||
| B41 | +3.3V08 | +3,3 В постоянного тока | ||
| B42 | SERR | Системная ошибка | ||
| B43 | + 3.3V09 | +3.3 В постоянного тока | ||
| B44 | C / BE1 | Команда, разрешение байта 1 | ||
| B45 | AD14 | Адрес / Данные 14 | ||
| B46 | GND18 | Земля | ||
| B47 | AD12 | Адрес / Данные 12 | ||
| B48 | AD10 | Адрес / Данные 10 | ||
| B49 | GND20 | Земля или запрос шины 66 МГц | ||
| B50 | (ОТКРЫТО) | GND | (ОТКРЫТО) | Земля или разомкнута (ключ) |
| B51 | (ОТКРЫТО) | GND | (ОТКРЫТО) | Земля или разомкнута (ключ) |
| B52 | AD8 | Адрес / Данные 8 | ||
| B53 | AD7 | Адрес / Данные 7 | ||
| B54 | +3. 3В12 | +3,3 В постоянного тока | ||
| B55 | AD5 | Адрес / Данные 5 | ||
| B56 | AD3 | Адрес / Данные 3 | ||
| B57 | GND22 | Земля | ||
| B58 | AD1 | Адрес / Данные 1 | ||
| B59 | VCC08 | +5 В постоянного тока | ||
| B60 | ACK64 | Подтвердить 64 бит ??? | ||
| B61 | VCC10 | +5 В постоянного тока | ||
| B62 | VCC12 | +5 В постоянного тока | ||
| B63 | RES | Зарезервировано | ||
| B64 | GND | Земля | ||
| B65 | C / BE [6] # | Команда, разрешение байта 6 | ||
| B66 | C / BE [4] # | Команда, разрешение байта 4 | ||
| B67 | GND | Земля | ||
| B68 | AD63 | Адрес / Данные 63 | ||
| B69 | AD61 | Адрес / Данные 61 | ||
| B70 | + 5В | +3. 3В | Сигнальная шина | + V I / O (+5 В или +3,3 В) |
| B71 | AD59 | Адрес / Данные 59 | ||
| B72 | AD57 | Адрес / Данные 57 | ||
| B73 | GND | Земля | ||
| B74 | AD55 | Адрес / Данные 55 | ||
| B75 | AD53 | Адрес / Данные 53 | ||
| B76 | GND | Земля | ||
| B77 | AD51 | Адрес / Данные 51 | ||
| B78 | AD49 | Адрес / Данные 49 | ||
| B79 | + 5В | +3.3В | Сигнальная шина | + V I / O (+5 В или +3,3 В) |
| B80 | AD47 | Адрес / Данные 47 | ||
| B81 | AD45 | Адрес / Данные 45 | ||
| B82 | GND | Земля | ||
| B83 | AD43 | Адрес / Данные 43 | ||
| B84 | AD41 | Адрес / Данные 41 | ||
| B85 | GND | Земля | ||
| B86 | AD39 | Адрес / Данные 39 | ||
| B87 | AD37 | Адрес / Данные 37 | ||
| B88 | + 5В | +3. 3В | Сигнальная шина | + V I / O (+5 В или +3,3 В) |
| B89 | AD35 | Адрес / Данные 35 | ||
| B90 | AD33 | Адрес / Данные 33 | ||
| B91 | GND | Земля | ||
| B92 | RES | Зарезервировано | ||
| B93 | RES | Зарезервировано | ||
| B94 | GND | Земля |
Примечания: Вывод 63-94 существует только на 64-битных реализациях PCI.
+ V I / O составляет 3,3 В на платах 3,3 В, 5 В на платах 5 В и определяет сигнальные шины на универсальной плате.
PCI — это архитектура синхронной шины, при которой все передачи данных выполняются относительно системных часов (CLK).
Первоначальная спецификация PCI допускала максимальную тактовую частоту 33 МГц, что позволяло выполнять одну передачу данных по шине каждые 30 наносекунд. Позже, версия 2.1 спецификации PCI расширила определение шины для поддержки работы на частоте 66 МГц, но подавляющее большинство современных персональных компьютеров продолжают использовать шину PCI, которая работает с максимальной скоростью 33 МГц.
PCI реализует 32-битную мультиплексированную шину адреса и данных (AD [31: 0]). В нем предусмотрены средства поддержки 64-битной шины данных через более длинный разъем разъема, но большинство современных персональных компьютеров поддерживают только 32-битную передачу данных через базовый 32-битный разъем PCI. На частоте 33 МГц 32-разрядный слот поддерживает максимальную скорость передачи данных 132 МБ / с, а 64-разрядный слот поддерживает 264 МБ / с.
Мультиплексированная шина адреса и данных позволяет уменьшить количество контактов на разъеме PCI, что снижает стоимость и уменьшает размер корпуса для компонентов PCI.
Типичные 32-битные дополнительные платы PCI используют только около 50 сигнальных контактов на разъеме PCI, из которых 32 являются мультиплексированной шиной адреса и данных. Циклы шины PCI инициируются вводом адреса в сигналы AD [31: 0] во время первого фронта тактового сигнала, называемого фазой адреса . Фаза адресации сигнализируется активацией сигнала FRAME #. Следующий фронт тактовой частоты начинает первую из одной или нескольких фаз данных , в которых данные передаются по сигналам AD [31: 0].
В терминологии PCI данные передаются между инициатором , который является мастером шины, и целевым устройством , которое является подчиненным устройством шины.Инициатор подает сигналы C / BE [3: 0] # во время фазы адресации, чтобы сигнализировать о типе передачи (чтение памяти, запись в память, чтение ввода-вывода, запись ввода-вывода и т. Д.). Во время фаз данных сигналы C / BE [3: 0] # служат в качестве разрешения байта, чтобы указать, какие байты данных действительны.
И инициатор, и цель могут вставлять состояния ожидания в передачу данных, отключая сигналы IRDY # и TRDY #. Допустимые передачи данных происходят на каждом фронте тактового сигнала, в котором установлены как IRDY #, так и TRDY #.
Передача по шине PCI состоит из одной адресной фазы и любого количества фаз данных.Операции ввода-вывода, которые обращаются к регистрам внутри целевых устройств PCI, обычно имеют только одну фазу данных. Передачи памяти, которые перемещают блоки данных, состоят из нескольких фаз данных, которые читают или записывают несколько последовательных ячеек памяти. И инициатор, и цель могут завершить последовательность передачи данных по шине в любое время. Инициатор сигнализирует о завершении передачи по шине, снимая сигнал FRAME # во время последней фазы данных. Цель может завершить передачу по шине, заявив сигнал STOP #. Когда инициатор обнаруживает активный сигнал STOP #, он должен прекратить текущую передачу данных по шине и провести повторный арбитраж шины перед продолжением.
Если STOP # заявлен без завершения каких-либо этапов передачи данных, цель отправила повторную попытку . Если STOP # утверждается после успешного завершения одной или нескольких фаз данных, цель выдала разъединение .
Инициаторы решают вопрос о праве собственности на шину, передавая сигнал REQ # центральному арбитру. Арбитр предоставляет право владения шиной, утверждая сигнал GNT #. REQ # и GNT # уникальны для каждого слота, что позволяет арбитру реализовать алгоритм равноправия шины.Арбитраж в PCI скрыт в том смысле, что он не требует тактовых циклов. Текущие передачи шины инициаторов перекрываются с процессом арбитража, который определяет следующего владельца шины.
PCI поддерживает строгий механизм автоматической настройки. Каждое устройство PCI включает в себя набор регистров конфигурации, которые позволяют идентифицировать тип устройства (SCSI, видео, Ethernet и т. Д.) И компанию, которая его произвела. Другие регистры позволяют настраивать адреса ввода-вывода устройств, адреса памяти, уровни прерываний и т.
Д.
Хотя это широко не применяется, PCI поддерживает 64-битную адресацию. В отличие от варианта с 64-битной шиной данных, который требует более длинного разъема с дополнительными 32-битными сигналами данных, 64-битная адресация может поддерживаться через базовый 32-битный разъем. Циклы двойного адреса Выдаются , в которых 32 бита младшего разряда адреса передаются в сигналы AD [31: 0] в течение первой фазы адресации, а 32 бита старшего разряда адреса (если не равны нулю). ) подаются на сигналы AD [31: 0] во время второй фазы адресации.Оставшаяся часть передачи продолжается как обычная автобусная передача.
PCI определяет поддержку уровней сигналов 5 В и 3,3 В. Разъем PCI определяет расположение контактов для уровней 5 В и 3,3 В. Однако большинство ранних систем PCI были только 5 Вольт и не обеспечивали активное питание на контактах разъема 3,3 В. Со временем ожидается более широкое использование интерфейса 3,3 В, но дополнительные платы, которые должны работать в старых устаревших системах, могут использовать только источник питания 5 В.
В разъемах PCI реализована схема шифрования для предотвращения вставки дополнительной платы в систему с несовместимым напряжением питания.
Хотя архитектура шины PCI наиболее широко используется в системах, совместимых с ПК, она не зависит от процессора. Определения сигналов PCI являются общими, что позволяет использовать шину в системах на базе процессоров других семейств.
PCI включает строгие спецификации для обеспечения качества сигнала, необходимого для работы на частотах 33 и 66 МГц.Компоненты и дополнительные платы должны включать уникальные драйверы шины, специально разработанные для использования в среде шины PCI. Типичные устройства TTL, используемые в предыдущих реализациях шины, таких как ISA и EISA, не соответствуют требованиям PCI. Это ограничение наряду с высокой скоростью шины диктует, что большинство устройств PCI реализованы как специализированные ASIC.
Более высокая скорость PCI ограничивает количество слотов расширения на одной шине до не более 3 или 4 по сравнению с 6 или 7 для более ранних архитектур шин.
Чтобы разрешить шины расширения с более чем 3 или 4 слотами, PCI SIG определил механизм PCI-to-PCI Bridge . Мосты PCI-to-PCI — это специализированные интегральные схемы, которые электрически изолируют две шины PCI, позволяя при этом передавать данные по шине с одной шины на другую. Каждое мостовое устройство имеет первичную шину PCI и вторичную шину PCI. Несколько мостовых устройств могут быть подключены каскадом для создания системы с множеством шин PCI.
Этот раздел в настоящее время основан исключительно на работе Марка Сокоса.
Этот файл не предназначен для исчерпывающего описания стандарта PCI.Он предназначен только для информационных целей и предназначен для того, чтобы дать дизайнерам и любителям обзор шины, чтобы они могли разработать свои собственные карты PCI. Таким образом, операции ввода-вывода объясняются наиболее подробно, а операции с памятью, которые обычно не обрабатываются картой ввода-вывода, объясняются лишь кратко. Любителей также предупреждают, что из-за более высоких тактовых частот карты PCI сложнее разработать, чем карты ISA или карты для других более медленных шин.
Многие компании в настоящее время создают карты для прототипирования PCI, и для тех, кому посчастливилось иметь доступ к программистам FPGA, такие компании, как Xilinx, предлагают совместимые с PCI конструкции, которые вы можете использовать в качестве отправной точки для своих собственных проектов.
Описание сигналов:
Н.э. (х)
Строки адреса / данных.
CLK
Часы. 33 МГц максимум.
С / ВЕ (х)
Команда, включение байта.
РАМА
Используется, чтобы указать, является ли цикл фазой адреса или фазой данных.
DEVSEL
Выбор устройства.
IDSEL
Выбор устройства инициализации
ИНТ (х)
Прерывание
IRDY
Инициатор готов
ЗАМОК
Используется для управления блокировками ресурсов на шине PCI.
M66EN
Земля, когда карта работает на частоте 33 МГц. Высокий уровень, если карта запрашивает шину 66 МГц.
Если все компоненты (чипсет и другие карты) могут работать на частоте 66 МГц, то скорость шины PCI будет в два раза выше, чем на обычной частоте. Определено, начиная с PCI 2.1, только для плат на 3,3 В.
REQ
Запрос. Запрашивает передачу PCI.
GNT
Грант. указывает, что разрешение на использование PCI предоставлено.
ПАР
Четность.Используется для AD0-31 и C / BE0-3.
PERR
Ошибка четности.
RST
Сброс.
SBO
Snoop Backoff.
SDONE
Snoop Done.
SERR
Системная ошибка. Указывает на ошибку четности адреса для специальных циклов или системную ошибку.
СТОП
Утверждено Target. Требует от мастера остановить текущий цикл передачи.
TCK
Тестовые часы
TDI
Ввод тестовых данных
TDO
Вывод тестовых данных
ТМС
Выбор тестового режима
TRDY
Готовность к цели
ТРСТ
Проверка сброса логики
Шина PCI обрабатывает все передачи как пакетные операции.
Каждый цикл начинается с фазы адресации, за которой следует одна или несколько фаз данных.Фазы данных могут повторяться бесконечно, но ограничены таймером, который определяет максимальное количество времени, в течение которого устройство PCI может управлять шиной. Этот таймер устанавливается ЦП как часть пространства конфигурации. Каждое устройство имеет свой собственный таймер (см. Таймер задержки в области конфигурации).
Те же строки используются для адреса и данных. Командные строки также используются для строк разрешения байтов. Это сделано для уменьшения общего количества контактов на разъеме PCI.
Командные строки (от C / BE3 до C / BE0) указывают тип переключения шины во время фазы адресации.
| C / BE | Тип команды |
|---|---|
| 0000 | Подтверждение прерывания |
| 0001 | Специальный цикл |
| 0010 | I / O чтение |
| 0011 | Запись ввода / вывода |
| 0100 | зарезервировано |
| 0101 | зарезервировано |
| 0110 | Чтение памяти |
| 0111 | Запись в память |
| 1000 | зарезервировано |
| 1001 | зарезервировано |
| 1010 | Конфигурация Читать |
| 1011 | Запись конфигурации |
| 1100 | Чтение множественной памяти |
| 1101 | Цикл двойного адреса |
| 1110 | Строка чтения из памяти |
| 1111 | Запись в память и аннулирование |
Три основных типа передачи — это ввод-вывод, память и конфигурация.
Временные диаграммы PCI:
___ ___ ___ ___ ___ ___
CLK ___ | | ___ | | ___ | | ___ | | ___ | | ___ | | ___
_______ _________
РАМА | _________________________________ |
______ _______ ______ ______ ______
AD ------- <______> <_______> <______> <______> <______> ---
Адрес Данные1 Данные2 Данные3 Данные4
______ _______________________________
C / BE ------- <______> <_______________________________> ---
Сигналы включения байта команды
____________ ___
IRDY | _________________________________ |
_____________ ___
TRDY | ________________________________ |
______________ ___
DEVSEL | _______________________________ | Цикл передачи PCI, 4 фазы данных, без состояний ожидания.Данные передаются по нарастающему фронту CLK.
[1] [2] [3]
___ ___ ___ ___ ___ ___ ___ ___
CLK ___ | | ___ | | ___ | | ___ | | ___ | | ___ | | ___ | | ___ | | __
_______ _________
РАМА | ________________________________________________ |
А Б В
______ ______________ ______ _____________
AD ------- <______> --------- <______________> <______> <_____________> ---
Адрес Данные1 Данные2 Данные3
______ ______________________________________________
C / BE ------- <______> <______________________________________________> ---
Сигналы включения байта команды
Подождите
____________ _____ ___
IRDY | __________________________________ | | _______ |
Подожди подожди
______________________ ______ ___
TRDY | _______ | | _______________________ |
______________ ___
DEVSEL | ______________________________________________ | Цикл передачи PCI с состояниями ожидания.
Данные передаются по нарастающему фронту CLK в точках, помеченных A, B и C.
Автобусные циклы:
Подтверждение прерывания (0000)
Контроллер прерываний автоматически распознает команду INTA (подтверждение прерывания) и реагирует на нее. На этапе данных он передает вектор прерывания линиям AD.
Особый цикл (0001)
| AD15-AD0 | Описание |
|---|---|
| 0x0000 | Выключение процессора |
| 0x0001 | Остановка процессора |
| 0x0002 | x86 специальный код |
| От 0x0003 до 0xFFFF | Зарезервировано |
Чтение ввода / вывода (0010) и запись ввода / вывода (0011)
Операция чтения или записи устройства ввода / вывода.Строки AD содержат байтовый адрес (AD0 и AD1 должны быть декодированы). Порты ввода-вывода PCI могут быть 8- или 16-разрядными.
PCI допускает 32-битное адресное пространство. На IBM-совместимых машинах ЦП Intel ограничен 16 битами пространства ввода-вывода, что дополнительно ограничено некоторыми картами ISA, которые также могут быть установлены в машине (многие карты ISA декодируют только младшие 10 бит адресного пространства и таким образом отражают себя во всем 16-битном пространстве ввода-вывода). Это ограничение предполагает, что машина поддерживает слоты ISA или EISA в дополнение к слотам PCI.
К пространству конфигурации PCI также можно получить доступ через порты ввода-вывода 0x0CF8 (адрес) и 0x0CFC (данные). Адресный порт должен быть записан первым.
Чтение памяти (0110) и запись в память (0111)
Чтение или запись в системную память. Строки AD содержат адрес двойного слова. AD0 и AD1 декодировать не нужно. Строки разрешения байтов (C / BE) указывают, какие байты допустимы.
Чтение конфигурации (1010) и запись конфигурации (1011)
Чтение или запись в пространство конфигурации устройства PCI, длина которого составляет 256 байт.
Доступ к нему осуществляется в единицах двойного слова. AD0 и AD1 содержат 0, AD2-7 содержат адрес двойного слова, AD8-10 используются для выбора адресуемого блока и блока неисправности, а остальные строки AD не используются.
Адресный бит 32 16 15 0 00 ID объекта | ID производителя 04 Статус | Команда 08 Код класса | Редакция 0C BIST | Заголовок | Задержка | CLS 10-24 Регистр базового адреса 28 Зарезервировано 2C Зарезервировано 30 Базовый адрес ПЗУ расширения 34 Зарезервировано 38 Зарезервировано 3C MaxLat | MnGNT | INT-контактный | INT-линия 40-FF доступно для блока PCI
Множественное чтение из памяти (1100)
Это расширение цикла шины чтения памяти.Он используется для чтения больших блоков памяти без кэширования, что полезно при длительном последовательном доступе к памяти.
Цикл двойного адреса (1101)
При использовании 64-битного адреса необходимы два адресных цикла, но существует только 32-битный физический адрес.
Наименее значимая часть адреса помещается первой в строках AD, за ней следуют 32 старших разряда. Второй адресный цикл также содержит команду для типа передачи (ввод-вывод, память и т. Д.).Шина PCI поддерживает 64-битное адресное пространство ввода-вывода, хотя это недоступно на ПК на базе Intel из-за ограничений центрального процессора.
Линия чтения из памяти (1110)
Этот цикл используется для чтения более двух 32-битных блоков данных, обычно до конца строки кэша. Это более эффективно, чем обычные пакеты чтения из памяти, для длинных серий последовательных обращений к памяти.
Запись в память и аннулирование (1111)
Это означает, что необходимо передать как минимум одну строку кэша.Это позволяет обновлять основную память, сохраняя цикл обратной записи в кэш.
Источники: Внутри локальной шины PCI, Гай В. Кендалл, Byte, февраль 1994 г. v 19 стр. 177–180
Источники: Книга «Незаменимое оборудование для ПК» Ханса-Петера Мессмера, ISBN 0-201-8769-3
Чтобы получить копию полного стандарта PCI, обращайтесь:
Специальная группа по интересам PCI (SIG)А / я 14070
Портленд, OR 97214
1-800-433-5177
1-503-797-4207
тд / п / п
Почему у некоторых микросхем неудобная распиновка
Если вы когда-либо работали с микросхемой с действительно странной или очень неудобной распиновкой и подозревали, что причина как-то связана с внутренней работой, вам может быть интересно ознакомиться с анализом [electronicupdate] того, почему 4017 Decade Counter IC имеет такую странно неинтуитивную распиновку.
Он заглядывает в конструкцию ИС, датируемую 1970-ми годами, чтобы увидеть пример проблем дизайна, которые могут повлиять на физическую компоновку.
В случае с 4017, после снятия крышки и обнажения внутренних деталей, все стало более ясным. Внутри чипа есть несколько триггеров и логических элементов NAND, расположенных в один слой. Некоторые из выходов (например, выходы 5 и 1 физически на контактах 1 и 2 соответственно) используют один и тот же триггер.
В оригинальном дизайне элементы размещены таким образом, чтобы иметь наиболее логичный смысл для маршрутизации и компоновки, что привело к красивой и аккуратной внутренней работе, но явно нелогичной распиновке. Многое из этого, вероятно, кажется знакомым любому, кто проектировал и разводил однослойную печатную плату, где ограничение на один слой делает важным получение большинства соединений как можно ближе друг к другу.
Дизайн микросхем, конечно, прошел долгий путь с 70-х годов, но всегда существует определенный компромисс между внешней аккуратностью и гармонией внутреннего дизайна.В следующий раз, когда вы посмотрите на деталь с явно нелогичной распиновкой, скорее всего, она будет иметь гораздо больше смысла внутри.
Если кто-то из вас заинтересован в том, чтобы самостоятельно снять колпачок с микросхем, чтобы посмотреть, что внутри, мы увидели, что это возможно с общедоступными химическими веществами, а не только с вредными.
Следующее поколение — Electric Druid
Последние шесть месяцев мы были очень заняты здесь, в мастерской Druid, разработкой и тестированием новых версий наших микросхем на базе PIC.
На этом работа завершена, поэтому я хотел бы представить новые микросхемы.
Зачем? Что не так со старыми?
Хорошо, со старыми не было ничего особенного, , но все изменилось с 2008 года, когда большинство из них были изначально разработаны — уже десять лет назад! Что наиболее важно, Microchip выпустила новую линейку процессоров, «улучшенную» серию микросхем 16F. Оригинальные чипы в основном использовали процессор 16F684, который мог работать на частоте 20 МГц, но для этого требовался внешний кристалл.Новые чипы могут работать на частоте 32 МГц и им больше не нужен кристалл. Это экономит детали и стоимость, а также освобождает пару контактов для дополнительных функций. Это послужило мотивацией для всестороннего обновления.
Новые конструкции увеличивают размер справочных таблиц, при этом таблицы данных перемещаются к 16-битному разрешению и включают интерполяцию для сверхгладких результатов. Дополнительная скорость увеличивает частоту дискретизации до 31,25 кГц, поэтому качество улучшается.
TAPLFO3C — Tap Tempo LFO с множеством функций
Оригинальный чип TAPLFO2D был одним из наших самых успешных и популярных разработок и вдохновил на создание ряда захватывающих и универсальных проектов педалей.
Новый чип добавляет множество новых функций:
- Сглаживающий фильтр для уменьшения щелчков от острых краев сигнала
- Два набора из восьми форм сигналов, всего для шестнадцати отдельных сигналов
- Вход инверсной конфигурации CV для упрощения жизни со смесителями CV
- Выбор униполярного или биполярного выхода
TAPLFO3C подробности
TapLFO3C — исправление ошибки
Чип TAPLFO3, выпущенный в феврале 2018 года, имел небольшую ошибку в одной из арифметических процедур, из-за которой он работал немного медленнее по сравнению с установленным темпом, особенно при более медленных темпах.Это было исправлено, а также улучшена функция устранения неполадок при переключении.
Вы можете прочитать об этом здесь, если хотите.
STOMPLFO — 8-контактный Tap Tempo LFO для небольших помещений
StompLFO — это упрощенная и более дешевая версия TapLFO, предназначенная для установки в 8-контактный чип. Таким образом, он может заменить типичную конструкцию LFO триггера / интегратора Шмитта с двумя операционными усилителями, которую вы видите в миллионах схем педалей и педалей гитары.
Одним из существенных отличий от других конструкций LFO является то, что он использует для вывода импульсную модуляцию плотности (PDM) вместо широтно-импульсной модуляции (PWM).Это позволяет значительно увеличить выходную частоту (2 МГц вместо 10 кГц), а это означает, что простые RC-фильтры могут легко сглаживать выходной сигнал без потери каких-либо деталей формы сигнала.
CV Offset CV и Depth CV взаимодействуют интересным образом, позволяя чипу генерировать биполярные или униполярные сигналы любой полярности. Кроме того, между этими крайностями он разумно реагирует на увеличение глубины, что упрощает настройку для данной ситуации.
На приведенной выше диаграмме показан выходной сигнал для треугольной волны с CV глубины 0-5 В (синим цветом) и различными CV смещения (красным цветом).Графики показывают смещение 0 В, униполярный положительный контроль глубины «снизу вверх», униполярный отрицательный контроль глубины «сверху вниз» со смещением 5 В, биполярный контроль глубины смещения 2,5 В и, наконец, 1,25 В, которое начинается с биполярного до тех пор, пока не будет запущен выходной сигнал. вне диапазона, а затем увеличивается однополярно. Это позволяет полностью контролировать глубину, не выходя за нижний (или верхний) предел.
STOMPLFO детали
VCLFO10 — LFO, полностью управляемый напряжением, с двумя наборами по восемь форм волны
VCLFO был первым значительным проектом PIC, который я когда-либо кодировал.По мере того, как я узнавал все больше и больше, я мог добавлять больше функций и улучшать, поэтому он был в версии 9 до своего публичного дебюта!
За десять лет, прошедших с тех пор, я узнал гораздо больше, и новый VCLFO10 использует это преимущество и выполняет многие вещи, которые изначально не представлялись возможными, например, сигнал со случайным наклоном.
Некоторые из этих новых форм сигналов уже нашли хорошее применение в Benidub DS71 Dub Siren. Зайдите на их сайт и послушайте.
Итак, что мы добавили? Вот улучшения и дополнения:
- Повышенное разрешение сигнала и интерполяция
- Более высокая выходная частота дискретизации 31,25 кГц
- Range CV для выбора одного из четырех диапазонов: от 0,05 Гц до 12,8 Гц, от 0,1 Гц до 25,6 Гц, от 0,2 Гц до 51,2 Гц, от 0,4 Гц до 102,4 Гц
- Сглаживающий фильтр для уменьшения щелчков от острых краев сигнала
- Два набора из восьми форм сигналов, всего для шестнадцати отдельных сигналов
- Вход инверсной конфигурации CV для упрощения жизни со смесителями CV
В целом, это большой шаг вперед.
VCLFO10 подробности
ENVGEN8C — генератор огибающей ADSR, управляемый напряжением, с функциями контура
Я никогда не был полностью счастлив, что мне пришлось иметь два отдельных дизайна, чтобы включить в генератор огибающих функции петли, которые я хотел.
VCADSR 7B имел входы Gate и Trigger, а LOOPENV 1B заменил вход Trigger на вход Mode CV, который позволял выбирать два режима цикла или стандартное поведение ADSR. Можно было бы перенести код на 20-контактный чип, но это было бы излишним.
Новый чип позволяет мне, наконец, аккуратно решить эту проблему, а ENVGEN 8 имеет входы Gate и Trigger, а также функции Mode CV и цикла LoopEnv.
Другим важным усовершенствованием является то, что теперь он использует встроенный 10-битный ЦАП с умножением. Это не только означает, что необходимость в пост-чиповой фильтрации значительно снижается или устраняется, но также и то, что контроль уровня CV может выполняться без потери разрешения. На выходе сохраняется 10-битное разрешение как на низких, так и на высоких уровнях.
Кроме того, частота вывода сэмплов увеличилась до 31,25 кГц, таблицы были улучшены, и мы добавили функцию перфорации, которая дает вашим самым коротким конвертам больше шума.
Пример вывода
На следующей диаграмме показаны некоторые примеры выходных данных с тремя различными режимами (MODE CV) и влияние входа выбора LIN / EXP для выбора экспоненциальных или линейных форм.
Первые два режима реагируют на вход GATE и TRIGGER, но режим LFO Looping работает постоянно, независимо от состояния гейта.
ENVGEN8C подробности
ENVGEN8C — исправление ошибки
EnvGen8C устраняет несколько мелких проблем. Предыдущая микросхема не перешла бы на стадию освобождения правильно, если бы режим был переключен при все еще высоком логическом уровне, и не мог бы правильно включиться, если бы гейт был высоким (что является условием перенапряжения — нехорошо!). Новый код устраняет эти неприятности.
Заключительная записка
Как всегда, приветствуются любые комментарии, идеи или исправления. Пожалуйста, свяжитесь с нами через контактную форму.Спасибо и наслаждайтесь новыми фишками!
TAPLFO3, STOMPLFO, VCLFO10 и ENVGEN8, проекты, код и схемы Тома Уилтшира для Electric Druid находятся под лицензией Creative Commons Attribution-NonCommercial-ShareAlike 4.0 International License. Вот юридические вопросы.
(SIM-карты) @ pinoutguide.com
Есть две широкие категории ICC. Карты памяти содержат только компоненты энергонезависимой памяти и, возможно, специальную логику безопасности.Карты микропроцессора содержат энергозависимую память и компоненты микропроцессора. Смарт-карта, чип-карта или карта с интегральной схемой (ICC) — это любая карта карманного размера со встроенными интегральными схемами.
Смарт-картымогут обеспечивать идентификацию, аутентификацию, хранение данных, надежную аутентификацию безопасности для единого входа (SSO) и обработку приложений.
Физические, электрические и другие характеристики смарт-карт описаны в стандартах серии ISO / IEC 7810 и ISO / IEC 7816.
Распиновка смарт-карты (SIM-карты)
| Штифт | Имя | Описание |
|---|---|---|
| C1 | VCC | Вход источника питания +5 В постоянного тока (дополнительное использование картой) |
| C2 | СБРОС | Сигнал сброса, используемый для сброса связи карты. Либо используется сам по себе (сигнал сброса поступает от интерфейсного устройства), либо в комбинации со схемой управления внутренним сбросом (дополнительное использование картой).Если реализован внутренний сброс, подача напряжения на Vcc является обязательной |
| C3 | ЧАСЫ | Обеспечивает карту синхросигналом, на основе которого определяется синхронизация передачи данных. |
| C4 | ЗАБРОНИРОВАН | AUX1, опционально используется для USB-интерфейсов и других целей. |
| C5 | GND | Заземление (опорное напряжение) |
| C6 | Vpp | Вход для программирования напряжения (опция).Этот контакт может использоваться для подачи напряжения, необходимого для программирования, или для стирания внутренней энергонезависимой памяти. ISO / IEC 7816-3: 1997 обозначил это как напряжение программирования: вход для более высокого напряжения для программирования постоянной памяти (например, EEPROM). ИСО / МЭК 7816-3: 2006 обозначает его SPU для стандартного или частного использования в качестве ввода и / или вывода. |
| C7 | В / В | Вход или выход для последовательных данных (полудуплекс) на интегральную схему внутри карты. |
| C8 | ЗАБРОНИРОВАН | AUX2, опционально используется для USB-интерфейсов и других целей. |
Обратите внимание, что форма разъема может быть разной:
Изображение из Википедии:
Диалог между интерфейсным устройством и картой должен осуществляться посредством последовательных операций:
- подключение и активация контактов интерфейсным устройством
- сброс карты
- ответ на сброс по карте
- последующий обмен информацией между картой и интерфейсным устройством
- отключение контактов интерфейсным устройством
Сопряжение смарт-карты — непростая задача.
