Ультразвуковой датчик уровня жидкости: Ультразвуковые датчики уровня жидкости и воды

Содержание

Ультразвуковые датчики уровня жидкости и воды

Ультразвуковые датчики уровня жидкости в своем большинстве устройства экономичные и используемые в широком спектре задач. К ультразвуковым датчикам уровня жидкости не предъявляется специальных требований, что сказывается на их цене.

Модели приборов и аналоги

Хорошо адаптирована к жидкостным приложениям серия датчиков Pepperl+Fuchs F65. Модели данной серии работают в диапазонах до 2500 мм и оснащаются тремя типами выходов – аналоговым, дискретным или частотным. Запитываются от источника постоянного напряжения 12…30 В. Транзисторные выходы нагружаются на ток до 300 мА, защищены от КЗ и перегрузки по напряжению. Корпус – PBT. Такой ультразвуковой датчик жидкости оптимален по цене и функционалу.


Области применения

Ультразвуковые датчики уровня жидкости и воды широко используются в разных сферах:

  • Нефтяная и нефтегазовая отрасли (топливные и нефтяные продукты)
  • Химпродукты, фармацевтическая продукция
  • ЖКХ и водоочистка, сельское хозяйство
  • Агропромышленный комплекс
  • Пищевая промышленность
  • Заправочные станции
  • Жидкости разного уровня токсичности, вязкости, агрессивности, горючие жидкости, вода


Назначение

Ультразвуковые датчики уровня воды и иных жидкостей используются для задач, связанных с контролем уровня. Основные приложения:

  • Непрерывное отслеживание количественного значения воды и иных жидкостей в промышленных и естественных емкостях/резервуарах
  • Регулирование и сигнализация
  • Контроль качества очистки, учет продукции в АПК, с/х, на предприятиях сферы питания, учет продуктов топлива, АЗС


Преимущества

Главные достоинства:

  • Широкая применяемость и универсальность
  • Независимость измерений от свойств жидкостей
  • Компактность и неприхотливость датчиков
  • Экономичность


Недостатки

Основные ограничения:

  • Узкая специализация (ограничения на работу с сыпучими и твердыми материалами)
  • Некоторое влияние возмущающих факторов внешней среды

Компенсировать внешние возмущения в виде, например, порывов ветра возможно правильной установкой или подбором частоты излучения. В остальных ситуациях возможно применение датчиков на других принципах работы. Например – волноводных или гидростатических.



Принцип работы прибора

На примере датчика из серии Pepperl+Fuchs F65 принцип работы описывается таким образом:

Излучатель (сенсор) устанавливается над поверхностью жидкости наверху резервуара. Излученные импульсы отражаются от границ между воздушной средой и жидкостью и возвращаются к сенсору. По измеренным данным сигнала (времени распространения) рассчитывается расстояние до продукта и его уровень. 2 типа выходов устанавливаются в соответствующее настройке положение.


Датчик уровня жидкости важно купить под определённую задачу. В этом помогут наши инженеры.
Они сэкономят время, бюджет и помогут избежать ошибок.

Ультразвуковые датчики измерения уровня жидкости, газа и воды

Ультразвуковые датчики уровня

  • Все категории
  • Вибродвигатели
    • Глубинные вибраторы
    • Площадочные вибраторы
    • Фланцевые вибраторы
    • Длинные вибраторы
    • Пневматические вибраторы
    • Электровибраторы для бетона
    • Вибраторы для опалубки
    • Вибродвигатели для вибростола
    • Вибраторы для вибросита
    • Вибраторы для грохота
    • Вибраторы для стяжки
    • Высокочастотные вибраторы
    • Виброрейки
    • Вибраторы для бетона на 220в
    • Вибродвигатели на 380в
  • Гидравлика
    • Гидронасосы
    • Гидрораспределители
    • Гидрозамки
    • Гидавлические предохранительные клапаны
    • Редукционные клапаны
    • Электромагниты
  • Датчики
    • Датчики температуры
    • Датчики — преобразователи давления
    • Расходомеры
    • Датчики уровня
  • Клапаны
    • Запорная арматура
    • Защитная арматура
    • Конденсатоотводчики
    • Приводы клапанов
    • Регулирующие клапаны
    • Регуляторы температуры
  • Компрессоры
    • Винтовые компрессоры
    • Передвижные компрессоры
    • Поршневые компрессоры
    • Подготовка сжатого воздуха
  • Насосы
    • Бочковые насосы
    • Вакуумные насосы
    • Насосы дозаторы
    • Насосы для воды
    • Пищевые насосы
    • Химические насосы
  • Приводы
    • Мотор-редукторы
    • Редукторы
    • Преобразователи частоты
    • Электродвигатели
    • Сервоприводы
    • Устройства плавного пуска электродвигателя (софтстартера)
  • Теплообменники
    • Теплообменники EkoAir
    • Теплообменники Tranter
    • Теплообменники Swep
    • Теплообменники Kelvion
    • Теплообменники Funke
    • Теплообменники Alfa-Laval
    • Кожухотрубные теплообменники
    • Пластинчатые теплообменники
  • Пищевые клапаны
    • Двустворчатые клапаны
    • Клапаны отбора проб
    • Мембранные клапаны
    • Пережимные клапаны
    • Предохранительные клапаны
    • Приводы клапанов
    • Регулирующие клапаны
    • Фильтры
    • Шаровые клапаны пищевые
  • Автоматика

принцип работы, выполняемые задачи, преимущества и недостатки

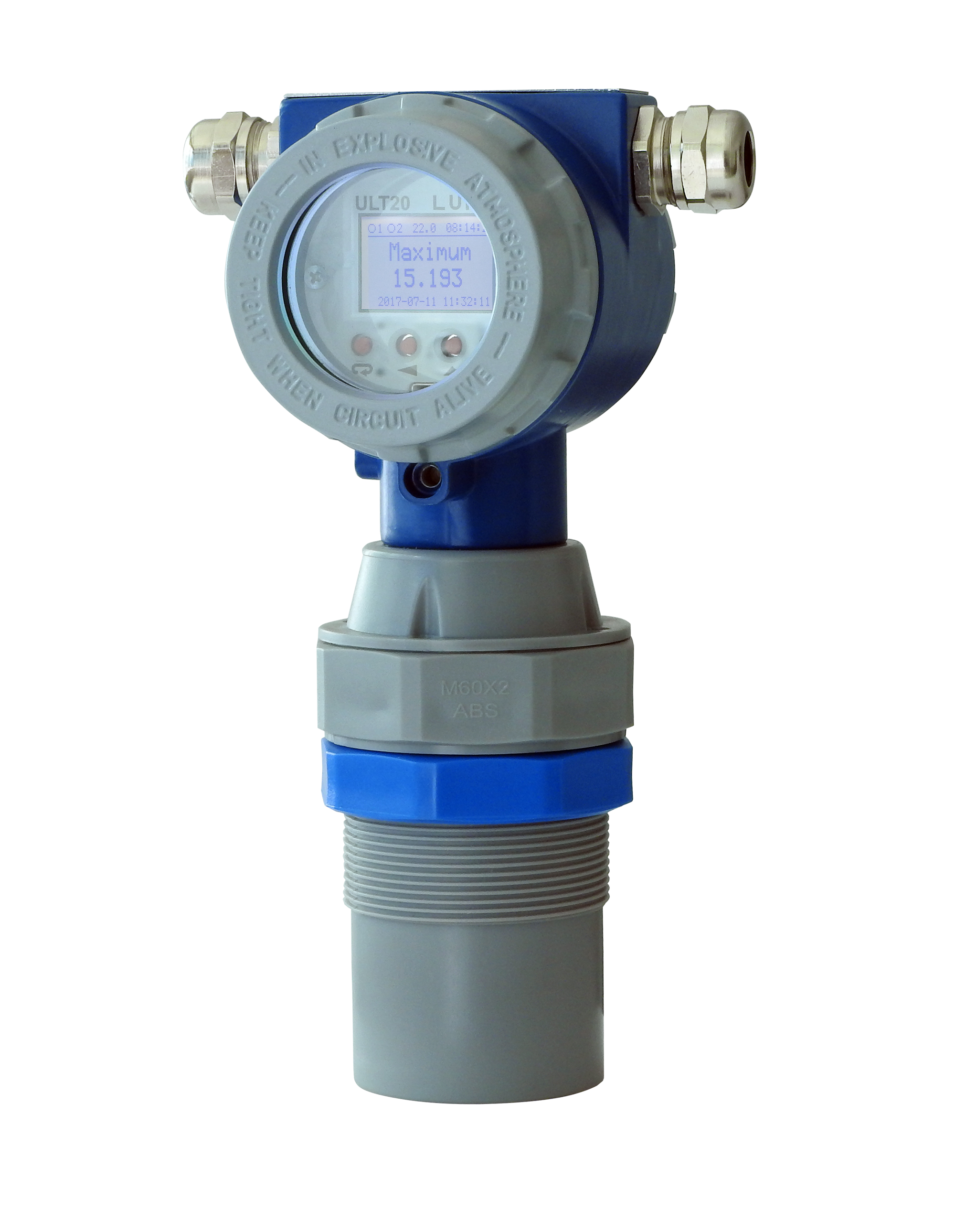

Ультразвуковой датчик уровня жидкости – это прибор, который измеряет уровень воды или какой-либо другой жидкой субстанции. В своей работе он использует метод возвращенного сигнала. Агрегат посылает и принимает импульсы, находясь вверху емкости параллельно поверхности жидкости. При этом замеряется время прохождения сигнала. Все необходимые параметры рассчитываются на основании полученных данных.

Отличительные особенности

Ультразвуковой датчик уровня жидкости дает возможность наблюдать за состоянием огромных резервуаров в производстве. Он помогает на расстоянии определить количество канализационных стоков и сточных вод. Если какая-либо жидкость достигает максимального уровня либо возникла аварийная ситуация, то прибор включает сигнализатор. При этом уведомления о проблеме или нарушениях отправляются по СМС, GSM и GPS.

Главное предназначение

Ультразвуковые датчики уровня жидкости в резервуаре используются часто, поскольку они являются новейшими интеллектуальными приборам с множеством функций. Ими измеряют наполненность резервуара жидкостью и используют их как расходомер. Данные приборы выполняют контроль жидкости в загрязненных, агрессивных и коррозийных средах. Их используют в:

  • химической промышленности;
  • системах очистки воды;
  • фармацевтической промышленности;
  • пищевой промышленности.

Выполняемые задачи

Ультразвуковой датчик уровня воды способен решать огромное количество задач, таких как:

  • одновременное наблюдение за состоянием крупного арсенала резервуаров на производстве – желоба и силосы;
  • непрерывный мониторинг уровня жидких, клейких, вязких и абразивных продуктов, коррозионных, агрессивных и загрязненных сред;
  • наблюдение за чанами, баками и дизельными цистернами в удаленном режиме;
  • выполнение работ в области расходов и замеров в естественных и открытых, безнапорных водотоках и каналах;
  • контролирование канализационных стоков и сточных вод на дистанции с оповещением о проблемных ситуациях, к примеру, переполненных коллекторах и закупорке стоков;
  • отправка информации и сообщений о состоянии системы;
  • реагирование на внутренние/внешние сигналы, к примеру, на закрывание и открытие крышки;
  • сигнализация, включая аварийную;
  • регулировка уровня жидкости с помощью управления исполнительными механизмами по правилам, которые заложены в датчик;
  • SMS-, GSM-, GPS-информирование о событиях на расстоянии, применяется в виде мобильной связи и промышленных протоколах;
  • контролирование состояния поверхности воды на реках, озерах, плотинах, дамбах с целью недопущения аварийных ситуаций и наводнений;
  • отслеживание места нахождения курсирующих цистерн на железнодорожном и автомобильном транспорте, процессе их загрузки и разгрузки.

В расходомерных приложениях огромную роль играет сложнейшая электронная система прибора. Она адаптирована для работы с типовыми лотками, в том числе и лотками Паршалла.

Преимущества и недостатки

Кроме того, что ультразвуковой датчик уровня жидкости эффективно выполняет поставленные задачи, он стоит довольно недорого. Также среди преимуществ выделяют:

  • сохранение данных;
  • повышенную точность сигнала, то есть ультразвука;
  • возможность использования в автономном режиме;
  • отсутствие контакта с измеряемой жидкостью.

Ультразвуковой датчик уровня жидкости имеет компактные размеры, а устанавливается легко и быстро. Стоит заметить, что у него есть и недостатки. К примеру, если дует сильный ветер или наблюдается высокая запыленность, то данные могут быть неточными. Еще один момент: измерить количество жидкости в вакууме с данным устройством сложно. В таком случае лучше воспользоваться агрегатами, которые работают на микроволновых сигналах.

Ультразвуковые датчики уровня серии dB

Описание

Ультразвуковые датчики уровня компании Pulsar серии dB обеспечивают достоверное измерение уровня, объема, расхода в открытом канале и позволяют осуществлять дифференциальное измерение как жидкостей, так и твердых веществ. Ультразвуковые датчики серии dB отличаются малой потребляемой мощностью, подключаются к источнику питания с помощью стандартных соединительных кабелей, но при этом обладают сверхвысокой акустической мощностью, что позволяет получать исключительно точные результаты в самых разных областях применения.

Датчик уровня dB3
Диапазон измерений 125 мм – 3 м

125 кГц, диаметр поверхности 19 мм, угол луча < 10°

Доступные варианты: Стандартный | Резьба в передней части | ПВДФ с резьбой в передней части | Защитный кожух от агрессивных сред и затопления | Все из перечисленного



Датчик уровня dB6

Диапазон измерений 300 мм – 6 м

75 кГц, диаметр поверхности 30 мм, угол луча < 10°

Доступные варианты: Стандартный | ПВДФ | Резьба в передней части | ПВДФ с резьбой в передней части | Защитный кожух от агрессивных сред и затопления | С фланцами DIN/ANSI | С фланцами для санитарно-технических систем | Все из перечисленного



Датчик уровня dBS6

Диапазон измерений 200 мм – 6 м

50 кГц, диаметр поверхности 45 мм, угол луча < 10°

Доступные варианты: Стандартный | ПВДФ | Резьба в передней части | ПВДФ с резьбой в передней части | Защитный кожух от агрессивных сред и затопления | С фланцами DIN/ANSI | Накладка из пеноматериала | С фланцами для санитарно-технических систем | Все из перечисленного



Датчик уровня dB10

Диапазон измерений 300 мм – 10 м

50 кГц, диаметр поверхности 45 мм, угол луча < 10°

Доступные варианты: Стандартный | ПВДФ | Резьба в передней части | ПВДФ с резьбой в передней части | Защитный кожух от агрессивных сред и затопления | С фланцами DIN/ANSI | Накладка из пеноматериала | С фланцами для санитарно-технических систем | Все из перечисленного



Датчик уровня dB15

Диапазон измерений 500 мм – 15 м

41 кГц, диаметр поверхности 60 мм, угол луча < 8°

Доступные варианты: Стандартный | Защитный кожух от агрессивных сред и затопления | С фланцами DIN/ANSI | Накладка из пеноматериала | Все из перечисленного



Датчик уровня dB25

Диапазон измерений 600 мм – 25 м

30 кГц, диаметр поверхности 78 мм, угол луча < 6°

Доступные варианты: Стандартный | Защитный кожух от агрессивных сред и затопления | Накладка из пеноматериала | Все из перечисленного



Датчик уровня dB40

Диапазон измерений 1,2 м – 40 м

20 кГц, диаметр поверхности 160 мм, угол луча < 5°

Доступные варианты: Стандартный | Накладка из пеноматериала | Все из перечисленного



Датчик уровня dB50

Диапазон измерений 2 м – 50 м

20 кГц, диаметр поверхности 160 мм, угол луча < 5°

Доступные варианты: Стандартный | Накладка из пеноматериала

Может использоваться только с модифицированным контроллером Ultra 3 или Ultra 5

Параметры вариантов исполнений датчиков уровня:

ПВДФ
Накладка из ПВДФ материала применяется там, где присутствуют химические вещества



Резьба в передней части
Доступно в стандартных или ПВДФ вариантах. Версии с резьбой на передней части датчика позволяют легко монтировать его — резьба BSP / NPT 1,5 или 2 дюйма



Защитный кожух от агрессивных сред и затопления
Во время производства может быть установлен экран для поддержания чистоты и сухости поверхности датчика в условиях риска его погружения в воду. В этой ситуации датчик продолжает показывать высокий уровень сигнала. Когда уровень опускается ниже экрана, контроллер может возобновить работу с чистой поверхностью датчика.



С фланцами DIN/ANSI
Доступны с фланцами DIN или ANSI — все с политетрафторэтиленовым покрытием на стороне (ПТФЭ), контактирующей со средой. Доступны различные размеры фланцев. Максимальное давление на фланцах резервуара составляет 0,5 бар. Датчики уровня сочетают в себе эксплуатационные характеристики вариантов в стандартном исполнении, но дополнительно дают возможность фронтального резьбового крепления к резьбовым соплам или фланцевым вводам резервуара. ПТФЭ является химически стойким материалом.



Накладка из пеноматериала
Датчик уровня с накладкой из пеноматериала обеспечивает более высокую выходную акустическую мощность в сухих и пыльных условиях. Такая более высокая акустическая мощность увеличивает силу возвратного эхосигнала в сухих помещениях.



С фланцами для санитарно-технических систем
Фланец для санитарно-технических систем включает накладку из ПВДФ уплотнения для гигиенических применений и 3″ фланец, который позволяет использовать арматуру Tri-Clamp на резервуарах или емкостях.

Преимущества

  • Класс защиты IP68 (водонепроницаемый) / NEMA 6P
  • Встроенная температурная компенсация
  • Остронаправленный луч
  • Акустический выходной сигнал высокой мощности
  • Запатентованный алгоритм обработки эхо-сигналов DATEM (цифровое адаптивное отслеживание движения эхо-сигнала)
  • Керамический элемент из цирконата титаната свинца
  • Стандартный 2- или 3-жильный экранированный кабель с удлинением до 1000 м
  • Варианты исполнения с покрытием ПВДФ, ПТФЭ для защиты от агрессивных сред, а также с кронштейном наведения на измеряемую среду
  • Соответствуют требованиям стандарта ATEX для применения в зонах 1 и 2
  • Искробезопасное исполнение для зоны 0 по стандарту ATEX
  • Сертификация FM/FMC
  • Стандарт взрывобезопасности ATEX zone 1/FM (опция)
  • Запатентованная методика

Технические характеристики

Выбрать необходимую комплектацию можно во вкладке «Комплектация«.

ХАРАКТЕРИСТИКИ ДАТЧИКОВ
   Модель       Размеры, мм

Диаметр

излучателя, мм

   Масса, кг

Диапазон

измерений, м

   Частота, кГц       Угол луча
dB3 78 Д x 115 В 19 1,1 0,125 — 3 125 < 10°
dB6 86 Д х 106 В 30 1,1 0,3 — 6 75 < 10°
dBS6 86 Д х 106 В 45 1,1 0,2 — 6 50 < 10°
dB10 86 Д х 106 В 45 1,1 0,3 — 10 50 < 10°
dB15 86 Д х 122 В 60 1,2 0,5 — 15 41 < 8°
dB25 105 Д х 142 В 78 1,4 0,6 — 25 30 < 6°
dB40 205 Д х 223 В 160 6 1,2 — 40 20 < 5°
dB50 205 Д х 223 В 160 6 2 — 50 20 < 5°
ВСЕ ДАТЧИКИ
ФИЗИЧЕСКИЕ ХАРАКТЕРИСТИКИ
Материалы корпуса прибора Valox 357 U и синтактическая пена
Длина кабеля стандартная: 5 м, 10 м, 20 м или 30 м. По доп. заказу: максимум до 150 м (с шагом 10 м)
Максимальная дальность монтажа 500 м
Монтажные присоединения резьба BSP или 1″ NPT
УСЛОВИЯ ОКРУЖАЮЩЕЙ СРЕДЫ
Класс защиты корпуса IP68 / NEMA 6P
Макс. и мин. температуры (для электроники)

Стандартное исполнение: от -40°C до +90°C

Исполнение для взрывоопасных зон: от -40°C до +75°C

СЕРТИФИКАТЫ
Сертификаты ЕС Согласно Директивам 2014/30/EU — ЭМС и 2014/34/EU ATEX — Взрывозащищенное оборудование. Применяемые стандарты: EN 60079-0:2012+A11:2013/EN 60079-11:2012 / EN 60079-18:2009 / EN 60079-26:2007 / EN 61326-1:2013
Сертификация взрывозащищенности ATEX Стандарт ATEX EEx m II T6 или дополнительно EEx ia IIC T6. Сертификация FM/FMC (dB50 не сертифицирован)
РАБОЧИЕ ХАРАКТЕРИСТИКИ
Погрешность 0,25% или 6 мм, в зависимости от того, что больше
Разрешение 0,01% или 2 мм, в зависимости от того, что больше
ИСПОЛНЕНИЕ ПО ДОПОЛНИТЕЛЬНОМУ ЗАКАЗУ
     dB3       dB6       dBS6       dB10       dB15       dB25       dB40       dB50
ПВДФ   + + +
Резьба в передней части/ ПВДФ + + + +
Защитный кожух от агрессивных сред и затопления + + + + + +
С фланцами DIN/ANSI   + + + +
Накладка из пеноматериала     + + + + + +
С фланцами для санитарно-технических систем   + + +
Все указанное выше в искробезопасном исполнении + + + + + + +

Применение

Применение ультразвуковых датчиков серии dB:

  • Ультразвуковой датчик-преобразователь серии dB выдает точные результаты, даже если его поверхность покрыта паутиной. Опасения насчет паутины — распространенное, но ошибочное мнение, так как паутина не влияет на работу мощных датчиков-преобразователей серии dB от компании Pulsar.
  • Ультразвуковой датчик-преобразователь серии dB производит измерение сыпучих материалов
  • Применение запатентованного алгоритма DATEM от компании Pulsar в забивающемся водоприемном колодце
  • Ультразвуковой датчик производит измерение насыпных грузов
  • Ультразвуковой датчик-преобразователь серии dB на производстве продуктов питания и напитков
  • Применение для дозирования химических реагентов

Применение для измерения уровня дозирования химикатов

Объект по производству продуктов питания и напитков

Измерение уровня сыпучих продуктов

Измерение уровня в загроможденной влажной скважине

Измерение уровня сыпучих продуктов

Ультразвуковой датчик уровня измеряет уровень, даже если он покрыт паутиной

Комплектация

Для более корректного расчета стоимости прибора, просьба составить артикул на выбранную Вами комплектацию по следующему принципу: P — [цифра уровнемера с буквой кабеля]

Код для артикула Расшифровка
Уровнемер
1



A

B

C

D

dB3 (диапазон измерений: 0,125 — 3 м):

кабель 5 м

кабель 10 м

кабель 20 м

кабель 30 м

2



A

B

C

D

dBMACh4 (диапазон измерений: 0 — 2,425 м):

кабель 5 м

кабель 10 м

кабель 20 м

кабель 30 м

3



A

B

C

D

dB6 (диапазон измерений: 0,3 — 6 м):

кабель 5 м

кабель 10 м

кабель 20 м

кабель 30 м

4



A

B

C

D

dBS6 (диапазон измерений: 0,2 — 6 м):

кабель 5 м

кабель 10 м

кабель 20 м

кабель 30 м

5



A

B

C

D

dB10 (диапазон измерений: 0,3 — 10 м):

кабель 5 м

кабель 10 м

кабель 20 м

кабель 30 м

6



A

B

C

D

dB15 (диапазон измерений: 0,5 — 15 м):

кабель 5 м

кабель 10 м

кабель 20 м

кабель 30 м

7



A

B

C

D

dB25 (диапазон измерений: 0,6 — 25 м):

кабель 5 м

кабель 10 м

кабель 20 м

кабель 30 м

8



A

B

C

D

dB40 (диапазон измерений: 1,2 — 40 м):

кабель 5 м

кабель 10 м

кабель 20 м

кабель 30 м

9



A

B

C

D

dB50 (диапазон измерений: 2 — 50 м):

кабель 5 м

кабель 10 м

кабель 20 м

кабель 30 м

Настройка

Карта заказа

Техническая документация

Сертификаты

Презентация

Программное обеспечение

Аксессуары

Оптические датчики уровня жидкости

6 ноября 2008

Введение

Оптические датчики уровня жидкости нашли широкое применение в различных областях промышленного, медицинского и бытового оборудования. Высокая надежность и простота интеграции делает их привлекательными для использования в различных приложениях.

Достоинства датчиков:

  • Небольшие габаритные размеры;
  • Отсутствие подвижных частей;
  • Быстрый отклик;
  • Широкий спектр измеряемых жидкостей;
  • Выходной сигнал цифровой или PNP (NPN).

Применение:

  • Нефтехимическое оборудование;
  • Медицинская техника;
  • Компрессорное оборудование;
  • Пищевая промышленность;
  • Бытовая электроника.

Датчик может монтироваться в боковой стенке сосуда, предназначенного для жидкости, на необходимой высоте регистрации уровня. Возможна установка нескольких датчиков на различной высоте, в зависимости от того, сколько необходимо градаций измерения или установки минимального — максимального уровня.



Принцип действия

Все представленные серии инфракрасных датчиков уровня основаны на одном принципе действия, а именно — на изменении коэффициента преломления ИК-излучения на границе перехода двух сред. Одна из сред — линза самого датчика, а вторая — непосредственно окружающая среда, которая может быть воздушной в случае, когда уровень жидкости не достигает датчика, и жидкостной при достижении определенного уровня жидкости. В воздушной среде инфракрасное излучение ИК-светодиода отражается от внутренней поверхности линзы датчика и попадает в область фотоприемника, который регистрирует наличие ИК-излучения (см. рис. 1).





Рис. 1. Траектория ИК-лучей при отсутствии жидкости

Тогда как при контакте линзы с жидкостью условия для отражения света изменяются, и он уже по большей части не отражается, а проходит сквозь линзу, рассеиваясь в жидкости (см. рис. 2).





Рис. 2. Траектория ИК-лучей при наличии жидкости

На выходе ИК-приемника электрическая схема производит обработку сигнала и в зависимости от серии датчика преобразует его в выходной цифровой сигнал или в сигнал логического уровня PNP(NPN).



Серия LLE

Серия LLE представляет собой относительно недорогое решение. Датчики производятся как в пластиковом, так и в металлическом корпусе. Приборы данной серии характеризуются цифровым выходным сигналом и защитой от ошибочного подключения полярности питания и короткого замыкания, а также включают в себя схему защиты от повышенного напряжения и импульсов перенапряжения. Технические характеристики датчиков серии LLE приведены в таблице 1

Таблица 1. Состав серии и параметры датчиков LLE

Полусферическая чувствительная часть датчика изготовлена из полимерной композиции — полисульфона (UDEL P1700 Infrared Black). Она непосредственно контактирует с измеряемой средой и совместима с широким спектром жидкостей:

  • Уксусная кислота — ледяная уксусная кислота — 10% аммиак — 88
  • Гидроокись аммония — 10%
  • Хлорид аммония — 10%
  • Авиационный спирт
  • Бензол
  • Бензойная кислота
  • Отбеливатель
  • Морская вода
  • Бутан
  • Бутанол
  • Азотистокислый кальций
  • Хромовая кислота
  • Этиловый спирт
  • Циклогексан
  • Муравьиная кислота
  • Глицерин
  • Гептан
  • Соляная кислота 10%
  • Серная кислота 10%
  • Трансформаторные масла
  • Скипидар
  • Соляная кислота
  • Перекись водорода
  • Изопропанол
  • Изооктан
  • Керосин
  • Олифа
  • Магния сульфат
  • Метанол
  • Моторные масла
  • Азотная кислота 10%
  • Масло растительное
  • Щавелевая кислота
  • Эфиры нефти (бензин, лигроин и др. )
  • Гидроксид калия 10%
  • Гидроксид калия 50%
  • Силиконовые жидкости
  • Нитрат серебра
  • Хлорид натрия
  • Гидроксид натрия 10%
  • Гидроксид натрия 50%



Серия POS

Датчики POS представляют собой более дорогое, чем LLE, решение для индустриальных приложений. Серия выполнена только в металлическом корпусе из нержавеющей стали, с выходным логическим уровнем PNP или NPN и с защитой от ошибочного подключения полярности питания и короткого замыкания. Технические характеристики данной серии приведены в таблице 2.

Таблица 2. Состав серии и параметры датчиков POS

  Стандартная температура
(-25…100°С)
Высокая температура
(-25…140°С)

Выходной сигнал NPN NO POS187311 POS287311
Выходной сигнал NPN NC POS187312 POS287312
Выходной сигнал PNP NO POS187313 POS287313
Выходной сигнал PNP NC POS187314 POS287314
Напряжение питания +12…+28 В
Ток потребления 25 мА
Корпус Нержавеющая сталь

Чувствительная часть датчика выполнена в виде конуса из технического стекла, совместимого почти со всеми жидкими средами.



Заключение

Описанные серии оптических датчиков уровня вполне могут конкурировать с поплавковыми, а в иных случаях — и с ультразвуковыми датчиками. Широкий диапазон рабочих температур и отсутствие механических деталей в данных датчиках делают их привлекательными для новых разработок и решения различных задач.







Получение технической информации, заказ образцов, поставка —
e-mail: [email protected]

•••

Наши информационные каналы

Датчики уровня воды, топлива, жидкости

Датчики уровня воды, топлива и другой жидкости

Для поиска необходимого прибора перейдите в раздел ДАТЧИКИ УРОВНЯ

Назначение датчиков уровня воды, топлива и другой жидкости


Датчики уровня применяются в различных отраслях промышленности, сельском хозяйстве, ЖКХ, строительстве, транспорте для контроля наличия жидкости и контроля уровня жидкости в емкостях. Для различных задач и различных типов жидкости могут использоваться датчики определения и контроля уровня различной конструкции и принципа действия.

Классификация датчиков уровня

По типу конструкции датчики определения уровня жидкости можно разделить на следующие типы:

  • Стержневые кондуктометрические датчики уровня воды, топлива, жидкости;
  • Поплавковые датчики уровня воды, топлива, жидкости;
  • ультразвуковые датчики уровня воды, топлива, жидкости;
  • гидростатические датчики уровня воды, топлива, жидкости;
  • лазерные датчики уровня воды, топлива, жидкости.

Многообразие типов датчиков измерения уровня, объясняется тем, что различные контролируемые жидкости имеют различные свойства, и для измерения их уровня в уровнемерах используются принципы действия, основанные также на различных физических методах, в зависимости от контролируемой жидкости. Выпускаются датчики определения уровня воды, уровня топлива, уровня других жидкостей.

Стержневые кондуктометрические датчики уровня


Стержневые датчики уровня предназначены для контроля двух и более уровней жидкости (воды. топлива, другой жидкости) в резервуарах открытого типа со стенками, выполненными из изоляционного материала:
3-х электродный датчик контролирует два уровня; 4-х электродный датчик контролирует три уровня жидкости в резервуарах со стенками, выполненными из изоляционного материала; 5-ти электродный датчик контролирует четыре уровня жидкости.

Поплавковые датчики уровня


Поплавковые датчики уровня – надежные устройства для измерения уровня жидкостей. Поплавковые датчики уровня могут применяться для контроля уровня самых разных продуктов, например сточных вод, химически агрессивных жидкостей или пищевых продуктов. Поплавковые датчики уровня устойчивы к пене и пузырькам в жидкости и могут работать с вязкими жидкостями. Датчики уровня применяются для измерения как текущего, так и предельного (максимального или минимального) уровня жидкости.

Погружные датчики уровня жидкости


Погружные датчики уровня предназначены для непрерывного измерения уровня жидкостей, не агрессивных к материалу корпуса PVC (поливинилхлорид) и нержавеющей стали. Благодаря открытой мембране датчики могут применяться для измерения уровня вязких субстанциях.

Для измерения уровня жидкости или воды используются датчики механического (поплавковые, вибрационные, байпасные), гидростатического, электрического (кондуктивные, емкостные), магнитного, оптического принципа работы, а также уровнемеры использующие принципы эхолокации и радиолокации. Датчики функционально делятся на сигнализаторы предельного уровня и уровнемеры. Измерение уровня воды и жидкости может быть выполнено контактным и бесконтактным методом.

Датчики уровня жидкости имеют следующие преимущества:

  • высокую надежность;
  • могут использоваться для определения уровня воды. топлива, химических соединений, других жидкостей;
  • длительный срок эксплуатации датчика;
  • простой способ установки и монтажа;
  • длительный гарантийный срок;
  • возможность установки нескольких датчиков, подключенных к одному контроллеру;
  • выгодное соотношение цены и качества.

Ультразвуковые датчики уровня жидкости


В ультразвуковых датчиках главными элементами являются электронные схемы. Они вырабатывают ультразвуковой импульс, проходящий через воздух в резервуаре и отражающийся к сенсору от границы жидкость / воздух. Время, в течение которого возвращается отраженный сигнал, служит основным критерием для измерения уровня жидкости. Могут использоваться для определения уровня воды. топлива, других жидкостей.

Лазерные датчики измерения уровня жидкости


Лазерные датчики подходят не для каждой жидкости. Он должен использоваться только для непрозрачной среды, чтобы она смогла отразить лазерный луч. Основное его применение – дистанционное измерение уровня среды. Конструктивно этот датчик представляет собой лазерный дальномер, который очень точно показывает уровень жидкости. Могут использоваться для определения уровня воды. топлива, других жидкостей.

Гидростатические датчики измерения уровня жидкости


Гидростатический датчик – это устройство, которое помещается на дно резервуара для измерения давления воды. Оно прямо пропорционально её уровню. Преимущество такого датчика в том, что он может измерять уровень не только чистой, но и сточной воды. Могут использоваться для определения уровня воды. топлива, других жидкостей.

Области применения датчиков уровня жидкости

Датчики уровня жидкости имеют широкие возможности применения в промышленности и народном хозяйстве:
  • в сельском хозяйстве для работы с системами полива, жидкими удобрениями, горюче-смазочными материалами для спецтехники,
  • в отраслях пищевой промышленности для контроля всех видов жидкостей: молока, напитков, минеральной и питьевой воды, пива, алкоголя и других,
  • в нефтехимической промышленности для контроля уровня нефти, нефтепродуктов, бензина, масла, ГСМ,
  • в фармацевтической отрасли для контроля производства различных жидких препаратов,
  • в теплоэнергетике, металлургии, горнодобывающей отрасли для контроля уровня воды, в том числе подземных вод, жидких материалов,
  • в системах производства, хранения воды, в системах водоснабжения, водоотведения, канализации различных предприятий.

Купить датчики уровня жидкости по выгодной цене

Купить по низкой цене датчики определения уровня воды. топлива, жидкости в Ростове-на-Дону, Ростовской области, в Краснодаре и Краснодарском Крае, Ставрополе и Ставропольском Крае, Волгограде и Волгоградской области, в городах: Нальчик, Владикавказ, Грозный, Махачкала и других городах Юга России можно в нашей компании. Все покупатели могут получить бонусы и подарки!

Доставка датчиков уровня по РФ

Мы доставим датчики уровня в течении одного — двух дней в города: Ростов, Таганрог, Новочеркасск, Азов, Шахты, Волгодонск, Сальск, Краснодар, Сочи, Новороссийск, Анапа, Тихорецк, Тимашевск, Туапсе, Геленджик, Ейск, Черкесск, Нальчик, Владикавказ, Грозный, Майкоп, Армавир, Волгоград, Элиста, Астрахань, Ставрополь, Невинномысск, Минеральные Воды, Кисловодск, Пятигорск, Железноводск, Махачкала по выгодной цене.

Техническая документация и гарантии на датчики уровня

На все виды датчиков уровня воды, топлива, жидкости наша компания представляет полный пакет сопроводительных документов и технической документации. Все приборы имеют длительный срок эксплуатации и обеспечиваются заводской гарантией и сервисным обслуживанием. Инженеры нашей компании готовы предоставить самую подробную информацию о датчиках уровня и способах их установки.

Преобразователи уровня жидкости

Level Plus®

Перейти к основному содержанию
  • Информация о запросе
  • en ende
  • Зарегистрироваться
  • Искать
  • Введение Переключить подменю
    • Датчики положения для промышленного применения
    • Датчики положения для мобильных приложений
    • Датчики положения для легкой промышленности
    • Датчики для измерения уровня жидкости
  • Продукты Переключить подменю
    • Промышленные датчики положения Переключить подменю
      • Датчики положения V серии R
      • Датчики положения серии R
      • Датчики положения серии GB
      • Датчики положения серии E
      • Датчики положения серии T
      • Датчики положения серии G
      • Датчик положения серии L
      • Датчики положения для опасных зон
      • Аксессуары для промышленных датчиков
      • Сертификаты и одобрения
      • Устаревшие продукты
      • Статус продуктов
    • Датчики положения для мобильной гидравлики Переключить подменю
      • Датчики положения MH серии MH
      • Датчики положения Mh300 серии MH
      • Датчики положения MHRM серии MH
      • Датчики положения с резьбой MH серии MH
      • Датчики положения FMH серии MH
      • Датчики положения MS серии MH
      • Датчики положения безопасности MH серии MH
      • Датчики положения MT серии MH
      • Внедорожники серии C
      • Датчики положения MB серии MH
      • Серия MH

Ультразвуковой датчик уровня SSI DFT-110

  • 1 (800) 333-3331
  • Свяжитесь с нами
  • Бесплатный каталог
  • Магазин по марке
  • Блог
  • GSA
  • Авторизоваться
Переключить меню 0

Поиск

  • 0
    • Нефть
      • Вся нефть
      • Продажа и оформление
      • Фитинги для воздуховодов, компрессоры и FRL
      • Сельскохозяйственное и сельскохозяйственное оборудование
      • Авиационная заправка
      • Отрывы и вертлюги
      • Фитинги Camlock и быстроразъемные соединения
      • Оборудование для обработки химикатов
      • Оборудование для жидкостей для выхлопных газов (DEF)
      • Оборудование для аварийного восстановления
      • Сухие разъединители и ремонтные комплекты
      • Фильтры и системы фильтрации
      • Мониторинг потока
      • Доставка мазута
      • Датчики и сигнализация
      • Заземляющее оборудование
      • Шланги, трубки и фитинги
      • Фитинги и аксессуары IBC Tote
      • Промышленная листовая резина
      • LPG & CNG оборудование
      • Смазочное оборудование
      • Оборудование для Марины
      • Обработка материалов и барабанов
      • Метры
      • Насадки
      • Отдел запчастей
      • Насосы
      • Фитинги и герметики для резьбовых соединений
      • Катушки
      • Арматура и оборудование для вагонов
      • Защитное оборудование и снаряжение
      • Оборудование СТО
      • Сорбенты и наборы для разлива
      • Шарнирные соединения и ремонтные комплекты
      • Оборудование для автоцистерн
      • Танки и оборудование
      • инструменты
      • Передаточные баки
      • Клапаны и фильтры
      • Станции промывки и оборудование для мытья под давлением
    • Загрузочные системы
      • Все погрузочные системы
      • Продажа и оформление
      • Доступ и защита от падения
      • Соединители API
      • Пробоотборники для бутылок
      • Кулачковые и пазовые фитинги
      • Сухие разъединения
      • Фланцевые прокладки
      • Плавающие всасывания
      • Мониторинг потока
      • Измерительные ленты
      • Смазка
      • Заземляющее оборудование
      • Шланг и аксессуары
      • Крышки шлангов и идентификация продукта
      • Ареометры и цилиндры
      • Загрузка оружия
      • Компоненты и аксессуары погрузочного рычага
      • Системы загрузки, перегрузки и присадки
      • Оборудование для сжиженного нефтяного газа и бутана
      • Детали расходомера, регулирующего клапана и фильтра
      • Защита от переполнения и грузовая стойка
      • Манометры
      • Гибкие соединения насоса
      • Насосы
      • Вагонное оборудование
      • Защитное оборудование и снаряжение
      • Электромагнитные клапаны и ремонтные комплекты
      • Сорбенты и очистители
      • Фильтры
      • Шарнирные соединения и ремонтные комплекты
      • Танковое оборудование

    Датчики уровня. — ppt видео онлайн скачать

    Презентация на тему: «Датчики уровня» — стенограмма презентации:

    1 Датчики уровня

    2 Измерение уровня Устройства измерения уровня можно разделить на четыре категории. Прямое измерение, при котором контролируется фактический уровень. Непрямое измерение, при котором для определения уровня жидкости измеряется свойство жидкости, такое как давление. необходимо только для обнаружения наличия или отсутствия жидкости на определенном уровне

    3 Простые смотровые стекла Визуальную индикацию уровня можно получить, если часть сосуда изготовлена ​​из прозрачного материала или жидкость в сосуде пропускается через прозрачную трубку. В этом случае уровень жидкости можно наблюдать непосредственно в смотровом стекле. Стеклянные датчики дешевы, но легко ломаются и не должны использоваться с опасными жидкостями. Преимущество использования запорной арматуры с использованием обводной трубы, является легкость в удалении для очистки.

    4 Датчики поплавка Показаны два типа поплавков: угловой рычаг и шкив.Преимущества поплавкового датчика заключаются в том, что они почти не зависят от плотности контролируемой жидкости или твердого вещества, являются точными и надежными, а также имеют линейный выходной сигнал с высота уровня.Одним из важных типов поплавков является реле уровня с магнитным поплавком, которое состоит из простого поплавка и действует посредством магнитной муфты.

    5 Датчики поплавка


    6 Буйковые переключатели В типичной конструкции буйковых переключателей предусмотрена пружина, которая нагружена утяжеленными буйками. Вытеснители, имеющие вес больше, чем технологическая жидкость, погружаются в жидкость, что приводит к изменению выталкивающей силы. Это вызовет изменение результирующей силы, действующей на пружину. Обычно пружина сжимается с увеличением выталкивающей силы. Как и в поплавковых реле уровня, в буйковые переключатели также встроены магнитная втулка и немагнитная барьерная трубка. Магнитная втулка прикреплена к пружине, и она перемещается в соответствии с движением пружины, приводя в действие механизм переключения.

    7 Кондуктивные зонды Кондуктивные зонды используются в одно- и многоточечных измерительных системах.На электроды, погруженные в жидкости, прикладываются низкие напряжения. Проводящая жидкость замыкает электрическую цепь управления, которая активирует полупроводниковый переключатель. Преимущество токопроводящих щупов — их низкая стоимость и простая конструкция. Недостатком является то, что они ограничены точечным измерением и могут использоваться только с токопроводящими жидкостями.

    Добавить комментарий

    Ваш адрес email не будет опубликован.
