Интерфейс USB широко используется в современных электронных устройствах. Практически на всех мобильных устройствах установлен микро- или мини-ЮСБ коннектор. Если разъем перестал работать, то для его ремонта необходимо знать распиновку micro-USB. Ситуация усложняется тем, что многие производители гаджетов выполняют распайку контактов по-своему. Изучив возможные варианты цоколевки, можно справиться с проблемой.

Назначение и виды

Коннектор USB обладает хорошим набором функций. С его помощью можно не только передавать большие объемы информации с высокой скоростью, но и обеспечить девайс питанием. Новый интерфейс довольно быстро заменил на компьютерах старые порты, например, PS/2. Сейчас вся периферия подключается к ПК именно с помощью портов ЮСБ.

На сегодняшний день было создано 3 версии коннектора USB:

Особенности распиновки

При разговоре о цоколевке USB-разъёма необходимо разобраться в обозначениях, указанных на схемах.

Начать стоит с вида коннектора — активный (тип А) либо пассивный (тип В). С помощью активного разъема возможен обмен информацией в двух направлениях, и пассивный позволяет только ее принимать. Также следует различать две формы соединителя:

• F — «мама».
• M — «папа».

В этом вопросе все должно быть понятно и без объяснений.

Коннектор стандарта USB

Сначала несколько слов нужно сказать о совместимости трех версий интерфейса. Стандарты 1.1 и 2.0 полностью аналогичны конструктивно и отличаются только скоростью передачи информации. Если в соединении одна из сторон имеет старшую версию, то работа будет проводиться с низкой скоростью. При этом ОС выведет следующее сообщение: «Это устройство способно работать быстрее».

С совместимостью 3.0 и 2.0 все несколько сложнее. Устройство или кабель второй версии можно подключить к новому разъему, а обратная совместимость существует только у активных разъемов типа А.

Следует заметить, что интерфейс ЮСБ позволяет подавать на подключенный гаджет напряжение в 5 В при силе тока не более 0,5 А. Для стандарта USB 2.0 распайка по цветам слева направо имеет следующий вид:

• Красный — положительный контакт постоянного напряжения в 5 В.
• Белый — data-.
• Зеленый — data+.
• Черный — общий провод или «земля».

Схема разъема достаточно проста, и при необходимости починить его будет несложно. Так как в версии 3.0 увеличилось количество контактов, то и его распиновка отличается от предыдущего стандарта. Таким образом, цветовая схема контактов имеет следующий вид:

Разъемы micro и mini

Коннекторы этого форм-фактора имеют пять контактов, один из которых задействован не всегда. Проводники зеленого, черного, красного и белого цветов выполняют аналогичные USB 2.0 функции. Распиновка mini-USB соответствует цоколевки micro-USB. В разъемах типа А фиолетовый проводник замкнут с черным, а в пассивных он не используется.

Эти коннекторы появились благодаря выходу на рынок большого количества устройств небольших габаритов. Так как они внешне похожи, часто у пользователей возникают сомнения о принадлежности разъема к тому либо иному форм-фактору. Кроме некоторого отличия в габаритах, у микро-ЮСБ на задней стороне расположены защелки.

Миниатюризация коннектора негативно повлияла на надежность. Хотя mini-USB и обладает большим ресурсом , через довольно короткий временной отрезок он начинает болтаться, но при этом из гнезда не выпадает. Микро-ЮСБ представляет собой доработанную версию mini-USB. Благодаря улучшенному креплению он оказался более надежным. Начиная с 2011 года этот коннектор стал единым стандартом для зарядки всех мобильных устройств.

Однако производители вносят в схему некоторые изменения. Так, распиновка микро-USB разъема для зарядки iPhone предполагает два изменения в сравнении со стандартной. В этих девайсах красный и белый провода соединяются с черным через сопротивление 50 кОм, а с белым — 75 кОм. Также есть отличия от стандарта и у смартфонов Samsung Galaxy. В нем белый и зеленый проводники замкнуты, а 5 контакт соединен с 4 с помощью резистора номиналом в 200 кОм.

Зная цоколевку различных видов коннекторов USB, можно найти и устранить неисправность. Чаще всего это требуется в ситуации, когда из строя вышло «родное» зарядное устройство, но у пользователя есть блок питания от смартфона другого производителя.

USB (Universal Serial Bus — «универсальная последовательная шина») — последовательный интерфейс передачи данных для среднескоростных и низкоскоростных периферийных устройств. Для подключения используется 4-х проводный кабель, при этом два провода используются для приёма и передачи данных, а 2 провода — для питания периферийного устройства. Благодаря встроенным

линиям питания USB позволяет подключать периферийные устройства без собственного источника питания.

Кабель USB состоит из 4 медных проводников — 2 проводника питания и 2 проводника данных в витой паре, и заземленной оплётки (экрана). Кабели USB имеют физически разные наконечники «к устройству» и «к хосту». Возможна реализация USB устройства без кабеля, со встроенным в корпус наконечником «к хосту». Возможно и неразъёмное встраивание кабеля в устройство (например, USB-клавиатура, Web-камера, USB-мышь) , хотя стандарт запрещает это для устройств full и high speed.

Шина USB строго ориентирована, т. е. имеет понятие «главное устройство» (хост, он же USB контроллер, обычно встроен в микросхему южного моста на материнской плате) и «периферийные устройства».

Устройства могут получать питание +5 В от шины, но могут и требовать внешний источник питания. Поддерживается и дежурный режим для устройств и разветвителей по команде с шины со снятием основного питания при сохранении дежурного питания и включением по команде с шины.

USB поддерживает «горячее» подключение и отключение устройств . Это возможно благодаря увеличения длинны проводника заземляющего контакта по отношению к сигнальным. При подключении разъёма USB первыми замыкаются заземляющие контакты , потенциалы корпусов двух устройств становятся равны и дальнейшее соединение сигнальных проводников не приводит к перенапряжениям, даже если устройства питаются от разных фаз силовой трёхфазной сети.

На логическом уровне устройство USB поддерживает транзакции приема и передачи данных. Каждый пакет каждой транзакции содержит в себе номер оконечной точки (endpoint) на устройстве. При подключении устройства драйверы в ядре ОС читают с устройства список оконечных точек и создают управляющие структуры данных для общения с каждой оконечной точкой устройства. Совокупность оконечной точки и структур данных в ядре ОС называется каналом (pipe) .

Оконечные точки , а значит, и каналы, относятся к одному из 4 классов:

• поточный (bulk),
• управляющий (control),
• изохронный (isoch),
• прерывание (interrupt).

Низкоскоростные устройства, такие, как мышь, не могут иметь изохронные и поточные каналы .

Управляющий канал предназначен для обмена с устройством короткими пакетами «вопрос-ответ». Любое устройство имеет управляющий канал 0, который позволяет программному обеспечению ОС прочитать краткую информацию об устройстве, в том числе коды производителя и модели, используемые для выбора драйвера, и список других оконечных точек.

Канал прерывания позволяет доставлять короткие пакеты и в том, и в другом направлении, без получения на них ответа/подтверждения, но с гарантией времени доставки — пакет будет доставлен не позже, чем через N миллисекунд. Например, используется в устройствах ввода (клавиатуры, мыши или джойстики).

Изохронный канал позволяет доставлять пакеты без гарантии доставки и без ответов/подтверждений, но с гарантированной скоростью доставки в N пакетов на один период шины (1 КГц у low и full speed, 8 КГц у high speed). Используется для передачи аудио- и видеоинформации.

Поточный канал дает гарантию доставки каждого пакета, поддерживает автоматическую приостановку передачи данных по нежеланию устройства (переполнение или опустошение буфера), но не дает гарантий скорости и задержки доставки.

Используется, например, в принтерах и сканерах.

Время шины делится на периоды, в начале периода контроллер передает всей шине пакет «начало периода». Далее в течение периода передаются пакеты прерываний, потом изохронные в требуемом количестве, в оставшееся время в периоде передаются управляющие пакеты и в последнюю очередь поточные.

Активной стороной шины всегда является контроллер, передача пакета данных от устройства к контроллеру реализована как короткий вопрос контроллера и длинный, содержащий данные, ответ устройства. Расписание движения пакетов для каждого периода шины создается совместным усилием аппаратуры контроллера и ПО драйвера, для этого многие контроллеры используют Прямой доступ к памяти DMA (Direct Memory Access ) — режим обмена данными между устройствами или же между устройством и основной памятью, без участия Центрального Процессора (ЦП). В результате скорость передачи увеличивается, так как данные не пересылаются в ЦП и обратно.

Размер пакета для оконечной точки есть вшитая в таблицу оконечных точек устройства константа, изменению не подлежит. Он выбирается разработчиком устройства из числа тех, что поддерживаются стандартом USB.

Технические характеристики USB

Возможности, достоинства и недостантки USB:

• Высокая скорость обмена (full-speed signaling bit rate) — 12 Мб/с;
• Максимальная длина кабеля для высокой скорости обмена — 5 м;
• Низкая скорость обмена (low-speed signaling bit rate) — 1.5 Мб/с;
• Максимальная длина кабеля для низкой скорости обмена — 3 м;
• Максимум подключенных устройств (включая размножители) — 127;
• Возможно подключение устройств с различными скоростями обмена;
• Не нужно устанавливать дополнительных элементов, таких как терминаторы;
• Напряжение питания для периферийных устройств — 5 В;
• Максимальный ток потребления на одно устройство — 500 mA.

Сигналы USB передаются по двум проводам экранированного 4-хпроводного кабеля.

Распайка разъема USB 1.0 и USB 2.0

Тип А		Тип В
Вилка (на кабеле)	Розетка (на компьютере)	Вилка (на кабеле)	Розетка (на периферийном устройстве)

Названия и функциональные назначения выводов USB 1.0 и USB 2.0

Data (передача данных)4GNDGround (корпус)

Недостатки USB 2.

0

Хоть максимальная скорость передачи данных USB 2.0 составляет 480 Мбит/с (60 Мбайт/с), в реальной жизни достичь таких скоростей нереально (~33,5 Мбайт/сек на практике). Это объясняется большими задержками шины USB между запросом на передачу данных и собственно началом передачи. Например, шина FireWire , хотя и обладает меньшей пиковой пропускной способностью 400 Мбит/с, что на 80 Мбит/с (10 Мбайт/с) меньше, чем у USB 2.0, в реальности позволяет обеспечить бо́льшую пропускную способность для обмена данными с жёсткими дисками и другими устройствами хранения информации. В связи с этим разнообразные мобильные накопители уже давно «упираются» в недостаточную практическую пропускную способность USB 2.0.

Прислал:

Виктор Панков прислал интересную ссылку на статью, в которой подробно описаны особенности распиновки USB разъёмов для корректной зарядки различных гаджетов, ведь, не секрет, что часто гаджеты отказываются заряжаться от простого USB порта накопителя или компьютера, либо ведут себя не так, как хотелось бы.

Большинство современных гаджетов (мобильных телефонов, смартфонов, плееров, электрокниг, планшетов и пр.) поддерживает зарядку через гнездо USB mini/micro. Тут может быть несколько вариантов подключения:

Устройство можно зарядить от ПК через стандартный дата-кабель. Обычно это шнур USB_AM-USB_BM_mini/micro. Если для заряда устройства требуется ток более 0,5 А (это максимум, на который способен USB 2.0), то время заряда может оказаться мучительно долгим, вплоть до бесконечности. Порт USB 3.0 (голубенький такой) выдаёт уже 0,9 А, но и этого кому-то может показаться мало.

Через тот же дата-кабель ваше устройство можно зарядить от родного зарядного устройства (сетевого или автомобильного), оборудованного 4-контактным гнездом USB-AF, как на компе. Конечно же, это уже не настоящий USB-порт. Гнездо зарядного устройства лишь выдаёт примерно 5 В между 1 и 4 контактами 4-контактного гнезда (плюс на контакте №1, минус на контакте №4). Ну, ещё между разными контактами гнезда могут быть установлены всяческие перемычки и резисторы. Зачем? Об этом колдовстве будет рассказано ниже.

Гаджет можно подключить к постороннему или самодельному зарядному устройству, дающему 5 вольт. И вот тут начинается самое интересное…

При попытке заряда от чужого зарядного устройства с выходом USB ваш гаджет может отказаться заряжаться под тем предлогом, что зарядное устройство ему якобы не подходит. Разгадка в том, что многие телефоны/смартфоны «смотрят» каким образом расключены провода Data+ и Data- , и если гаджету что-то не понравится, это ЗУ будет отвергнуто.

Nokia, Philips, LG, Samsung, HTC и многие другие телефоны признают зарядное устройство только если контакты Data+ и Data- (2-й и 3-й) будут закорочены. Закоротить их можно в гнезде USB_AF зарядного устройства и спокойно заряжать свой телефон через стандартный дата-кабель.

Если же зарядное устройство уже обладает выходным шнуром (вместо выходного гнезда), и вам нужно припаять к нему штекер mini/micro USB, то не забудьте соединить 2 и 3 контакты в самом mini/micro USB. При этом плюс паяете на 1 контакт, а минус — на 5-й (последний).

У Айфонов вообще какие-то оккультные требования к коммутации гнезда зарядного устройства: контакты Data+(2) и Data- (3) должны соединяться с контактом GND (4) через резисторы 49,9 kΩ, а с контактом +5V через резисторы 75 kΩ.

Motorola «требует» резистор 200 кОм межну 4 и 5 контактами штекера USB micro-BM. Без резистора аппарат заряжается не до полной победы.

Для заряда Samsung Galaxy в штекере USB micro-BM должен быть установлен резистор 200 кОм между 4 и 5 контактами и перемычка между 2 и 3 контактами.

Для более полного и «гуманного» заряда планшета Samsung Galaxy Tab рекомендуют другую схему: два резистора: 33 кОм между +5 и перемычкой D-D+; 10 кОм между GND и перемычкой D-D+.

Аппарат E-ten («Енот») не интересуется состоянием этих контактов, и поддержит даже простое зарядное устройство. Но у него есть интересное требование к зарядному кабелю — «Енот» заряжается только если в штекере mini-USB закорочены контакты 4 и 5.

Если нет желания возиться с паяльником, можно купить кабель USB-OTG — у него в штекере mini-USB контакты 4 и 5 уже замкнуты. Но тогда ещё потребуется переходник USB AM-AM, то есть, «папа»-«папа».

Претендующее на универсальность автомобильное зарядное устройство «Ginzzu GR-4415U» и его аналоги оборудованы двумя выходными гнёздами: «HTC/Samsung» и «Apple» или «iPhone». Распиновка этих гнёзд приведена ниже.

Для питания или заряда навигатора Garmin требуется особый дата-кабель. Просто для питания навигатора через дата-кабель нужно в штекере mini-USB закоротить 4 и 5 контакты. Для подзаряда нужно соединить 4 и 5 контакты через резистор 18 кОм:

Итак, если вы хотите переделать обычное ЗУ в USB-зарядку для телефона:

Удостоверьтесь, что устройство выдаёт около 5 вольт постоянного напряжения

Узнайте, способно ли это ЗУ дать ток не менее 500 мА

Внесите необходимые изменения в коммутацию гнезда USB-AF или штекера USB-mini/micro

Интерфейс USB начали широко применять около 20-ти лет назад, если быть точным, с весны 1997 года. Именно тогда универсальная последовательная шина была аппаратно реализована во многих системных платах персональных компьютеров. На текущий момент данный тип подключения периферии к ПК является стандартом, вышли версии, позволившие существенно увеличить скорость обмена данных, появились новые типы коннекторов. Попробуем разобраться в спецификации, распиновки и других особенностях USB.

В чем заключаются преимущества универсальной последовательной шины?

Внедрение данного способа подключения сделало возможным:

• Оперативно выполнять подключение различных периферийных устройств к ПК, начиная от клавиатуры и заканчивая внешними дисковыми накопителями.
• Полноценно использовать технологию «Plug&Play», что упростило подключение и настройку периферии.
• Отказ от ряда устаревших интерфейсов, что положительно отразилось на функциональных возможностях вычислительных систем.
• Шина позволяет не только передавать данные, а и осуществлять питание подключаемых устройств, с ограничением по току нагрузки 0,5 и 0,9 А для старого и нового поколения. Это сделало возможным использовать USB для зарядки телефонов, а также подключения различных гаджетов (мини вентиляторов, подсветки и т.д.).
• Стало возможным изготовление мобильных контролеров, например, USB сетевой карты RJ-45, электронных ключей для входа и выхода из системы

Виды USB разъемов – основные отличия и особенности

Существует три спецификации (версии) данного типа подключения частично совместимых между собой:

1. Самый первый вариант, получивший широкое распространение – v 1. Является усовершенствованной модификацией предыдущей версии (1.0), которая практически не вышла из фазы прототипа ввиду серьезных ошибок в протоколе передачи данных. Эта спецификация обладает следующими характеристиками:

• Двухрежимная передача данных на высокой и низкой скорости (12,0 и 1,50 Мбит в секунду, соответственно).
• Возможность подключения больше сотни различных устройств (с учетом хабов).
• Максимальная протяженность шнура 3,0 и 5,0 м для высокой и низкой скорости обмена, соответственно.
• Номинальное напряжение шины – 5,0 В, допустимый ток нагрузки подключаемого оборудования – 0,5 А.

Сегодня данный стандарт практически не используется в силу невысокой пропускной способности.

1. Доминирующая на сегодняшний день вторая спецификация.. Этот стандарт полностью совместим с предыдущей модификацией. Отличительная особенность – наличие высокоскоростного протокола обмена данными (до 480,0 Мбит в секунду).

Благодаря полной аппаратной совместимости с младшей версией, периферийные устройства данного стандарта могут быть подключены к предыдущей модификации. Правда при этом пропускная способность уменьшиться до 35-40 раз, а в некоторых случаях и более.

Поскольку между этими версиями полная совместимость, их кабели и коннекторы идентичны.

Обратим внимание что, несмотря на указанную в спецификации пропускную способность, реальная скорость обмена данными во втором поколении несколько ниже (порядка 30-35 Мбайт в секунду). Это связано с особенностью реализации протокола, что ведет к задержкам между пакетами данных. Поскольку у современных накопителей скорость считывания вчетверо выше, чем пропускная способность второй модификации, то есть, она не стала удовлетворять текущие требования.

1. Универсальная шина 3-го поколения была разработана специально для решения проблем недостаточной пропускной способности. Согласно спецификации данная модификация способно производить обмен информации на скорости 5,0 Гбит в секунду, что почти втрое превышает скорость считывания современных накопителей. Штекеры и гнезда последней модификации принято маркировать синим для облегчения идентификации принадлежности к данной спецификации.

Еще одна особенность третьего поколения – увеличение номинального тока до 0,9 А, что позволяет осуществлять питание ряда устройств и отказаться от отдельных блоков питания для них.

Что касается совместимости с предыдущей версией, то она реализована частично, подробно об этом будет расписано ниже.

Классификация и распиновка

Коннекторы принято классифицировать по типам, их всего два:

Заметим, что такие конвекторы совместимы только между ранними модификациями.

Помимо этого, существуют удлинители для портов данного интерфейса. На одном их конце установлен штекер тип А, а на втором гнездо под него, то есть, по сути, соединение «мама» – «папа». Такие шнуры могут быть весьма полезны, например, чтобы подключать флешку не залезая под стол к системному блоку.

Теперь рассмотрим, как производится распайка контактов для каждого из перечисленных выше типов.

Распиновка usb 2.0 разъёма (типы A и B)

Поскольку физически штекеры и гнезда ранних версий 1.1 и 2.0 не отличаются друг от друга, мы приведем распайку последней.

Рисунок 6. Распайка штекера и гнезда разъема типа А

Обозначение:

• А – гнездо.
• В – штекер.
• 1 – питание +5,0 В.
• 2 и 3 сигнальные провода.
• 4 – масса.

На рисунке раскраска контактов приведена по цветам провода, и соответствует принятой спецификации.

Теперь рассмотрим распайку классического гнезда В.

Обозначение:

• А – штекер, подключаемый к гнезду на периферийных устройствах.
• В – гнездо на периферийном устройстве.
• 1 – контакт питания (+5 В).
• 2 и 3 – сигнальные контакты.
• 4 – контакт провода «масса».

Цвета контактов соответствует принятой раскраске проводов в шнуре.

Распиновка usb 3.0 (типы A и B)

В третьем поколении подключение периферийных устройств осуществляется по 10 (9, если нет экранирующей оплетки) проводам, соответственно, число контактов также увеличено. Но они расположены таким образом, чтобы имелась возможность подключения устройств ранних поколений. То есть, контакты +5,0 В, GND, D+ и D-, располагаются также, как в предыдущей версии. Распайка гнезда типа А представлена на рисунке ниже.

Рисунок 8. Распиновка разъема Тип А в USB 3.0

Обозначение:

• А – штекер.
• В – гнездо.
• 1, 2, 3, 4 – коннекторы полностью соответствуют распиновки штекера для версии 2.0 (см. В на рис. 6), цвета проводов также совпадают.
• 5 (SS_TХ-) и 6 (SS_ТХ+) коннекторы проводов передачи данных по протоколу SUPER_SPEED.
• 7 – масса (GND) для сигнальных проводов.
• 8 (SS_RX-) и 9(SS_RX+) коннекторы проводов приема данных по протоколу SUPER_SPEED.

Цвета на рисунке соответствуют общепринятым для данного стандарта.

Как уже упоминалось выше в гнездо данного порта можно вставить штекер более раннего образца, соответственно, пропускная способность при этом уменьшится. Что касается штекера третьего поколения универсальной шины, то всунуть его в гнезда раннего выпуска невозможно.

Теперь рассмотрим распайку контактов для гнезда типа В. В отличие от предыдущего вида, такое гнездо несовместимо ни с каким штекером ранних версий.

Обозначения:

А и В – штекер и гнездо, соответственно.

Цифровые подписи к контактам соответствуют описанию к рисунку 8.

Цвет максимально приближен к цветовой маркировки проводов в шнуре.

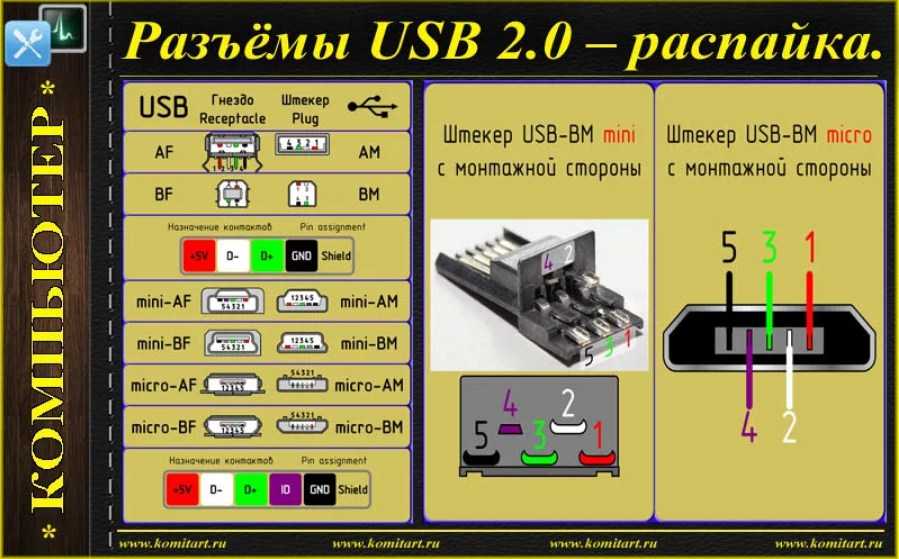

Распиновка микро usb разъёма

Для начала приведем распайку для данной спецификации.

Как видно из рисунка, это соединение на 5 pin, как в штекере (А), так и гнезде (В) задействованы четыре контакта. Их назначение и цифровое и цветовое обозначение соответствует принятому стандарту, который приводился выше.

Описание разъема микро ЮСБ для версии 3.0.

Для данного соединения используется коннектор характерной формы на 10 pin. По сути, он представляет собой две части по 5 pin каждая, причем одна из них полностью соответствует предыдущей версии интерфейса. Такая реализация несколько непонятна, особенно принимая во внимание несовместимость этих типов. Вероятно, разработчики планировали сделать возможность работы с разъемами ранних модификаций, но впоследствии отказала от этой идеи или пока не осуществили ее.

На рисунке представлена распиновка штекера (А) и внешний вид гнезда (В) микро ЮСБ.

Контакты с 1-го по 5-й полностью соответствуют микро коннектору второго поколения, назначение других контактов следующее:

• 6 и 7 – передача данных по скоростному протоколу (SS_ТХ- и SS_ТХ+, соответственно).
• 8 – масса для высокоскоростных информационных каналов.
• 9 и 10 – прием данных по скоростному протоколу (SS_RX- и SS_RX+, соответственно).

Распиновка мини USB

Данный вариант подключения применяется только в ранних версиях интерфейса, в третьем поколении такой тип не используется.

Как видите, распайка штекера и гнезда практически идентична микро ЮСБ, соответственно, цветовая схема проводов и номера контактов также совпадают. Собственно, различия заключаются только в форме и размерах.

В данной статье мы привели только стандартные типы соединений, многие производители цифровой техники практикуют внедрение своих стандартов, там можно встретить разъемы на 7 pin, 8 pin и т.д. Это вносит определенные сложности, особенно когда встает вопрос поиска зарядника для мобильного телефона. Также необходимо заметить, что производители такой «эксклюзивной» продукции не спешат рассказывать, как выполнена распиновка USB в таких контакторах. Но, как правило, эту информацию несложно найти на тематических форумах.

Проблемы с зарядкой по USB обычно появляются при использовании постороннего (не родного) зарядного устройства. Гаджет может заряжаться медленно, не полностью, а может и вовсе отказаться заряжаться. Собственно, этой проблеме и посвящена сия статья. Но сперва я должен высказать несколько важных замечаний касаемо зарядки по USB вообще.

1. Как это ни странно, некоторые мобильные устройства вообще не поддерживают зарядку через гнездо USB mini/micro, хоть и оборудованы им. К примеру, некоторые планшеты снабжены отдельным (круглым) гнездом для подключения зарядного устройства (ЗУ ).
2. При зарядке устройства от USB компьютера следует понимать, что порт USB способен выдать ток не более 0,5 ампера () или не более 0,9 ампера (). И если для заряда устройства требуется больший ток (1÷2 ампера), то время заряда может оказаться мучительно долгим, вплоть до бесконечности. Придётся искать ЗУ подходящей мощности.
3. Чтобы понимать, какие вообще контакты за что отвечают в разъёмах USB и как они нумеруются, прочтите статью « ». Вкратце: первый контакт в USB это +5 вольт, а последний — «земля».

Практическая сторона вопроса заключается в том, чтобы гаджет увидел нужные ему напряжения на контактах 2 и 3, а это обеспечивается подключением различных сопротивлений между контактами USB зарядного устройства. В конце статьи приводится чертёж различных типов зарядного порта (без привязки к моделям гаджетов) с указанием напряжений на контактах 2 и 3. Там же указано, какими сопротивлениями этого можно добиться. А прямо сейчас мы посмотрим, чего ждут определённые модели гаджетов от порта зарядного устройства.

Nokia, Fly, Philips, LG, Explay, Dell Venue и многие другие устройства признают зарядное устройство только если контакты Data+ и Data- (2-й и 3-й) будут закорочены или замкнуты резистором не более 200 Ом ▼
Закоротить контакты 2 и 3 можно в гнезде USB_AF зарядного устройства и спокойно заряжать свой телефон через стандартный дата-кабель. Эту же схему поддерживает планшет Freelander PD10 Typhoon, но кроме этого ему требуется повышенное напряжение заряда, а именно — 5,3 вольта.
Если же зарядное устройство уже обладает выходным шнуром (вместо выходного гнезда), и вам нужно припаять к нему штекер mini/micro USB, то не забудьте соединить 2 и 3 контакты в самом mini/micro USB. При этом плюс паяете на 1 контакт, а минус — на 5-й (последний). ▼

HTC и другие «Корейцы »: один резистор 30 кОм между +5 и перемычкой D-D+; другой резистор 10 кОм между GND и перемычкой D-D+ ▼

iPhone и прочей продукции «Apple ». От этого же порта охотно заряжается планшет Freelander PX1 . ▼

Претендующее на универсальность автомобильное зарядное устройство «Ginzzu GR-4415U » и его аналоги оборудованы двумя выходными гнёздами: «» и «Apple » или «iPhone». Распиновка этих гнёзд приведена ниже. ▼

Старая Motorola «требует» резистор 200 кОм между 4 и 5 контактами штекера USB micro-BM. Без резистора аппарат заряжается не до полной победы. ▼

Аппарат E-ten («Енот») не интересуется состоянием этих контактов, и поддержит даже простое зарядное устройство. Но у него есть интересное требование к зарядному кабелю — «Енот» заряжается только если в штекере mini-USB закорочены контакты 4 и 5. ▼

Для питания или заряда навигатора Garmin требуется особый дата-кабель. Просто для питания навигатора через дата-кабель нужно в штекере mini-USB закоротить 4 и 5 контакты. Для подзаряда нужно соединить 4 и 5 контакты через резистор 18 кОм. ▼

Отдельная тема — зарядка планшетов . Как правило, планшету для заряда требуется приличный ток (1÷1,5 ампер), и заряд через гнездо mini/micro-USB во многих планшетах просто не предусмотрен производителем. Ведь даже USB 3.0 не даст более 0,9 ампер.
Правда, некоторые модели планшетов можно медленно и печально заряжать в выключенном состоянии.
На Ютубе один парень предлагает установить в планшете 3Q перемычку между первым контактом гнезда mini/micro-USB (это +5 В) и плюсовым (центральным) контактом круглого (коаксиального) зарядного гнезда. Дескать, тока от USB этому планшету хватает, просто + гнезда USB не подключен к контроллеру заряда аккумулятора. После установки перемычки планшет якобы заряжается. В принципе, это выход, если само круглое зарядное гнездо уже раздолбано.
Напротив, если круглое гнездо в порядке, но по какой-то причине вам хочется брать питание для заряда именно от USB компьютера или зарядного устройства с таким разъёмом, то можно сделать такой переходник. ▼

Правда, к теме этой статьи он отношения не имеет.

Повторюсь, подробную информацию можно почерпнуть в статье . Здесь же приведу сводную схему напряжений на контактах USB с указанием номинала резисторов, позволяющих те или иные напряжения получить. Там, где указано сопротивление 200 Ом нужно ставить перемычку, сопротивление которой не должно превышать те самые 200 Ом.

Схема кликабельна ▼

Итак, если вы хотите переделать обычное ЗУ в USB-зарядку для телефона:

• удостоверьтесь, что устройство выдаёт около 5 вольт постоянного напряжения
• узнайте, способно ли это ЗУ дать ток не менее 500 мА
• внесите необходимые изменения в коммутацию гнезда USB-AF или штекера USB-mini/micro

Смежные материалы:

• для зарядки от аккумулятора на 12 вольт
• вольт на стабилизаторах напряжения

Обсуждение: 554 комментария

Спасибо! Очень полезный материал.
Купил USB Carger на 8 портов. В нем на шинах данных USB распаяны микросхемы PC5889 — по одной на два порта. Каково их назначение?

Ответить

1. Купил USB Charger на 8 портов. В нем на линии данных USB распаяны микросхемы PC5889 — по одной на 2 порта.
   Даташит на китайском (почти весь). Может Вы объясните назначение этих микросхем? Есть догадки, но хочется подтверждения специалиста.

   Ответить

   1. С микрухой не знаком. Похоже, это интеллектуальная система зарядки — перебирает различные типы портов, запоминает, при каком типе был максимальный ток заряда и включает именно этот тип.

      Ответить

      1. Вот аналогичное устройство, только вместо этих микрух стоят обычные резистивные делители
         https://lygte-info.dk/review/USBpower%208%20port%20usb%20charger%20YC-CDA6%20UK.html
         похоже под «яблочные» гаджеты.
         Попробую прикрепить фото своего устройства
         Спасибо за быстрый ответ и попытку помочь!

         Ответить

         1. Да, на аналогичном устройстве фиксированная кодировка портов — даже подписаны выходы (по-бытовому).

            А в устройстве из первого комментария действительно порты подстраиваются под гаджет. На первой схеме ручной перебор типов порта, на второй — автоматический.
            Дайте пожалуйста ссылку на него.

            Ответить

Питание usb распиновка. Припаиваем USB гнездо своими руками. Распиновка USB разъема

Распиновка микро usb разъема для зарядки — коннектор шины USB появился примерно в начале 1990 годах, а его основное предназначение было использование в бытовой радиоаппаратуре. На сегодняшний день микро usb соединитель стал необычайно популярным не только в бытовых устройствах, но и в профессиональных устройствах мультимедиа. Однако, его «бытовые» истоки, четко вырисовываются в том, что данные соединители разъемного формата устанавливаются практически на любой аудио-видео аппаратуре без исключения.

Первые соединительные разъемы отличались от современных своими большими размерами, хотя его гнездо нормально устанавливалось в малогабаритные переносные устройства. Со временем размеры USB-разъемов приобрели компактные формы в различных вариантах, таких как MINI-USB, MICRO-USB и просто USB. Такие типы соединительных приборов давали возможность осуществлять его основное функциональное назначение. При этом существенно разнились габаритами и в удобстве использования от раннее созданного аналога.

Устройство и распиновка микро usb разъема для зарядки

Соединительный прибор микро usb состоит и пяти контактных площадок, к каждой площадке подведен монтажный провод в изоляции. Для точной ориентации коннектора при подключении в ответную часть разъема, на верхней его экранирующей части сделана специальная фаска на грани. Контактные площадки разъема пронумерованы цифрами от единицы до пяти, которые читаются справа налево. Для наглядности это показано на снимке ниже. Схема выполнения распайки микро usb разъема, а также предназначение изолированных друг от друга его контактов показаны в таблице:

Распиновка микро USB по цвету проводов

Экранирующая оболочка, служит так же в качестве провода, но на отдельную контактную площадку не припаяна.

Современные соединительные устройства типа микро usb коннектора, обладают достаточно хорошими эксплуатационными качествами и сравнительно небольшой ценой. Поэтому, учитывая наличие в торговле огромного количества различных соединительных проводов такого типа — ремонт такого вспомогательного оборудования проводится крайне редко. Но все же, если вам придется заменять бракованное гнездо коннектора, то распиновка микро usb разъема не доставит больших хлопот. Конструктивно грамотно выполненные micro USB-разъемы, даже не взирая на свои миниатюрные габариты они не позволят вам сделать грубых ошибок в монтаже.

Содержание:

В каждом компьютере и других аналогичных устройствах наиболее популярным является USB-разъем. С помощью юсб провода стало возможно подключать более 100 единиц последовательно соединенных устройств. Эти шины позволяют подключать и отключать любые приборы даже в процессе работы персонального компьютера. Практически все устройства могут заряжаться через данный разъем, поэтому нет необходимости применять дополнительные блоки питания. Распиновка USB по цветам помогает точно определить, к какому типу устройств относится та или иная шина.

Устройство и назначение USB

Первые порты этого типа появились еще в девяностых годах прошлого века. Через некоторое время эти разъемы обновились до модели USB 2.0. Скорость их работы возросла более чем в 40 раз. В настоящее время в компьютерах появился новый интерфейс USB 3.0 со скоростью, в 10 раз превышающей предыдущий вариант.

Существуют и другие виды разъемов этого типа, известные, как micro и mini USB, применяющиеся в современных телефонах, смартфонах, планшетах. Каждая шина имеет собственную или распиновку. Она может потребоваться при необходимости изготовления своими руками переходника с одного вида разъема на другой. Зная все тонкости расположения проводов, можно сделать даже зарядное устройство для мобильного телефона. Однако следует помнить, что в случае неправильного подключения устройство может быть повреждено.

Разъем USB 2.0 выполнен в виде плоского коннектора, в котором установлено четыре контакта. В зависимости от назначения он маркируется как AF (BF) и AM (BM), что соответствует обиходному названию «мама» и «папа». В мини- и микро- устройствах имеется такая же маркировка. От обычных шин они отличаются пятью контактами. Устройство USB 3.0 внешне напоминает модель 2.0, за исключением внутренней конструкции, имеющей уже девять контактов.

Распиновка-распайка разъемов USB 2.0 и 3.0

Распайка проводов в модели USB 2.0 располагается в следующем порядке:

1. Проводник красного цвета, к которому осуществляется подача питающ его напряжения постоянного тока со значением +5V.
2. Проводник белого цвета, применяемый для передачи информационных данных. Он обозначается маркировкой «D-».
3. Проводник окрашен в зеленый цвет. С его помощью также передается информация. Он маркируется как «D+».
4. Проводник черного цвета. На н его производится подача нуля питающ его напряжения. Он носит название общ его провода и обозначается собственной меткой в виде перевернутого Т.

Расположение проводов в модели 3.0 выполнено совершенно по-другому. Четыре первых контактирующих провода полностью соответствуют разъему USB 2.0.

Основное отличие USB 3.0 заключается в следующих проводах:

• Проводник № 5 имеет синий цвет. По нему передается информация с отрицательным значением.
• Проводник № 6 желтого цвета, так же как и предыдущий контакт предназначен для передачи информации, имеющей положительное значение.
• Проводник № 7 применяется в качестве дополнительного заземления.
• Проводник № 8 фиолетового цвета и проводник № 9 оранжевого цвета. Они выполняют функцию приема данных, соответственно, с отрицательным и положительным значением.

Распайка-распиновка коннекторов микро- и мини-USB

Коннекторы микро-USB наиболее часто применяются в планшетах и смартфонах. От стандартных шин распиновка micro usb отличаются значительно меньшими размерами и наличием пяти контактов. Они маркируются как micro-AF(BF) и micro-AM(BM), что соответствует «маме» и «папе».

Распайка микро-USB производится в следующем порядке:

• Контакт № 1 красного цвета. Через н его подается напряжение.
• Контакты №№ 2 и 3 белого и зеленого цвета применяются для передачи.
• Контакт № 4 сиреневого цвета выполняет специальные функции в отдельных моделях шин.
• Контакт № 5 черного цвета является нулевым проводом.

Распиновка мини USB разъема по цветам выполняется, так же как и в микро-юсб коннекторах.

Притащили китайский планшет со словами «не заряжается».

Воткнув зарядку в разъем, сразу понял, что разъем просто-напросто вырван от платы. Самая частая поломка. Ну что же, приступаем к препарированию нашего клиента. Для этого цепким взглядом всматриваемся по периметру планшета и ищем винты, которые его скрепляют. Долго не думая, эти винты вывинчиваем

Вуаля!

Разбирать где находится микросхема памяти, проц и другие различные микрухи не вижу смысла, так как в основном ремонт планшета подразумевает собой замену тачскрина, дисплея и разъемов.

А вот и разъем для зарядки micro-USB. Его то нам и надо заменить.

Теперь нам надо достать плату. Отвинчиваем все болты, которые ее держат. Также убираем все шлейфы, которые идут на плату. Для этого поднимаем застежку пальчиком вверх

Если мешают провода, их тоже отпаиваем. Я отпаял только батарею. Так как у нас разъем вырван с мясом и раздолбан, его сразу выкидываем. Начинаем чистить посадочное место под новый разъем. Чтобы убрать припой в сквозных отверстиях, нам понадобится легкоплавкий сплав Вуда или Розе. Для начала обильно лудим этим сплавом отверстия, не забываем также мазать гелевым флюсом . Нагреваем сквозное отверстие вместе со сплавом с помощью паяльника и потом резко с помощью оловоотсоса вытягиваем весь припой из отверстия

Резиновый кончик на оловоотсос я взял со старой CD-шной автомагнитолы. Не знаю, что они там делают, но их там даже две штуки.

Теперь убираем весь лишний припой с контактных площадок (пятачков) с помощью медной оплетки и разогретого паяльника

После этой процедуры на сигнальных контактах с помощью паяльника, припоя и гелевого флюса нам надо оставить бугорки припоя на каждой контактной площадке. Хотя эта фота с другого ремонта, но на примере должно получиться как-то так:

Теперь берем новый разъем и мажем его контакты с помощью флюса ЛТИ-120

Немного о разъемах… Этих микро USB разъемов туева куча! Почти каждый производитель планшетов, телефонов и другой фигни использует свои микро USB разъемы. Но я все таки нашел выход;-). Зашел на Алиэкспресс и прикупил себе сразу целый набор. Вот ссылка . Зато теперь у меня есть любые виды разъемов на китайские телефоны и планшеты;-)

Как только помазали разъем, лудим его контакты припоем. Тут главное не переборщить, иначе разъем не залезет в сквозные отверстия на плате.

Далее все просто. Вставляем разъем, запаиваем сквозные контакты с другой стороны,а потом уже обильно смазываем гелевым флюсом сигнальные контакты разъема и кончиком жала придавливаем каждый контакт. (Извините, фото делать неудобно, так как у меня только две руки, а рядом никого не было)

и потом зачищаем разъем от какашек и нагара

Делаем все как было и проверяем планшет:

Зарядка идет. На этом ремонт планшета окончен.

Распиновка микро usb разъема — технологический процесс не стоит на месте. Современные модели разнообразных цифровых устройств разительно отличаются от своих более старых собратьев. Изменился не только их внешний вид и внутреннее оснащение, но и способы подсоединения к компьютерам и зарядным устройствам. Если еще лет 5-7 назад многие телефоны и даже фотоаппараты не имели такой возможности. Но на данный момент абсолютно каждый цифровой прибор может быть подключен к персональному компьютеру или ноутбуку. Телефон, проигрыватель, смартфон, планшет, видеокамера, плеер или фотоаппарат – все они оснащены разъемами, которые позволяют подсоединить их к другим устройствам.

Микро USB-разъемы. Виды USB-разъемов, их особенности

Но, как легко заметить, разъем разъему рознь. И купленный вместе с телефоном шнур почему-то нельзя использовать совместно с вашим любимым плеером. В итоге пучок кабелей копится, вы постоянно в них путаетесь и никак не можете понять, почему нельзя было сделать так, чтобы один провод подходил для подключения всех устройств. Но, как известно, так не бывает. Хотя сейчас появился более или менее стандартный разъем, по крайней мере, для смартфонов, телефонов и планшетов. И имя ему – micro-USB. Что это за чудо и как оно работает, как делается распиновка микро usb разъема , мы расскажем ниже.

Микро USB-разъем: что это такое?

Два самых популярных в последнее время разъема — это mini и micro-USB. Названия их говорят сами за себя. Это более маленькие и практичные разработки, которые используются на малогабаритных цифровых устройствах для экономии места и, возможно, для более изящного внешнего вида. Например, разъем микро-USB для планшета почти в 4 раза меньше, чем стандартный USB 2.0., а учитывая, что и само устройство в разы меньше персонального компьютера или даже ноутбука, такой вариант просто идеален. Но есть здесь и свои нюансы.

Например, из большего никогда нельзя сделать меньшее, поэтому микро-USB разъемы нельзя будет заменить даже на mini-USB. Хотя в некоторых случаях обратный процесс допустим. Да и замена микро-USB своими руками вряд ли закончится чем-то хорошим. Уж больно ювелирная это работа, к тому же нужно точно знать как делается распиновка микро usb разъема . Кроме того, под словом “micro” кроется сразу несколько видов разъемов, и об этом нужно помнить. Особенно если вы пытаетесь купить новый провод. Микро-USB вашего планшета может оказаться несовместимым с разъемом на конце кабеля, который вы приобрели.

Разновидности

Микро-USB разъемы могут быть двух абсолютно разных типов. У них разные сферы применения и, соответственно, выглядят они по-разному. Первый вид называется micro-USB 2.0. тип В — он используется в устройствах по умолчанию и является внегласным стандартом для последних моделей смартфонов и планшетов, из-за этого он очень распространен и почти у каждого человека дома есть хотя бы один кабель микро-USB 2.0. типа В.

Второй вид — micro-USB 3.0 — данные разъемы на планшетах не устанавливаются, но могут встречаться на смартфонах и телефонах некоторых марок. Чаще всего их применяют для оснащения внешних жестких накопителей.

Преимущества

Основными достоинствами, которыми обладают микро-USB разъемы для планшетов, можно считать повышенную плотность и надежность крепления штекера. Но этот факт далеко не исключает возможности неполадок именно с этими компонентами, особенно при неумелых попытках сделать ремонт и распиновку микро usb разъема. Чаще всего причиной поломки становится неаккуратность самих владельцев цифровых устройств. Резкие движения, падения планшетов и телефонов на пол или даже асфальт, особенно на ту сторону, где расположен сам разъем, попытки подправить что-то своими руками без соответствующих знаний – вот основные причины, из-за которых даже самые прочные части USB-портов выходят из строя. Но бывает, что это происходит из-за износа устройства, неправильной эксплуатации или заводского брака.

Чаще всего причиной нарушения работы становятся либо сами микро-USB разъемы, либо соседствующие и подсоединенные с ними в цепь детали. Для любого опытного мастера его замена – минутное дело, но в домашних условиях с этим сможет справиться далеко не каждый. Если же вас все-таки интересует, как можно самостоятельно починить разъем микро-USB и как выполняется распиновка микро usb разъема (или, иными словами, распайка). Тогда нужно понимать, что этот процесс хотя и не самый долгий и сложный, если подойти к нему с умом и предварительным чтением соответствующей информации. Несколько советов будет приведено ниже.

Разъем микро-USB: распиновка микро usb разъема

Как известно, с обычными портами и разъемами всё просто — вам нужно всего лишь взять изображение лицевой части их коннектора, но в зеркальном отображении, и спаять. С USB mini- и micro-видов все немного иначе. Их разъемы содержат по 5 контактов, но на разъемах типа В контакт под номером 4 не используется, а на типе А он замкнут с GND, который и занимает пятое место.

Функции «ножек» разъема micro-USB

Так как большинство современных планшетов имеют микро-USB, служащий не только для зарядки, но и для синхронизации, из-за более частого использования разъема проблемы с ним возникают чаще.

Итак, как было сказано выше, обычный микро-USB разъем имеет пять «ног». Одна плюсовая, на пять вольт, а одна минусовая. Находятся они на разных сторонах разъема и, соответственно, меньше страдают при отрыве от материнской платы. Лишь одна «нога» разъема, которая чаще других вырывается с контактной площадки, больше подвергается износу. Находится она ближе к минусовой «ноге». Если этот контакт поврежден, то зарядка устройства невозможна. То есть система может видеть блок питания, но процесс зарядки совершаться не будет.

Оставшиеся две «ножки» отвечают за синхронизацию, то есть за возможность выгружать и загружать фотографии, музыку и т.д. Они выполняют это одновременно, поэтому отрыв одной повлечет за собой прекращение работы второй.

Зная функции «ножек», вы сможете определить, из-за отхождения контактов которых у вас начались проблемы и какие из них вам нужно будет спаять, чтобы вернуть ваш планшет «в строй».

Неправильная распиновка микро usb разъема или некорректная его замена — последствия

Некорректно припаяв микро-USB, владельцы чаще всего сталкиваются со следующими проблемами:

1. Короткие замыкания блока питания, если они припаяли перевернутый тип.
2. Планшет определяет зарядный шнур, но аккумулятор (АКБ) не заряжает.
3. Аккумулятор планшета прекрасно заряжается, но при этом не синхронизируется с ноутбуком или компьютером.
4. Планшет работает исправно, но иногда»напоминает», что вам следовало бы отнести его в мастерскую, ане паять самостоятельно (например, зарядка начинается не сразу после включения или же иногда шнур нужно вытащить и вставить снова несколько раз перед тем, как начинается зарядка).

Будущее микро-USB

Так как это одни из самых популярных на сегодняшний день портов, то, если вы научитесь менять их однажды и узнаете как делается распиновка микро usb разъема , этот навык будет выручать вас в будущем очень часто. И пускай их не приняли за «золотой стандарт» при разработке телефонов и других цифровых устройств. И нам по-прежнему приходится иметь целую коллекцию проводов специально для ноутбука Acer, для телефона от Samsung, для iPad от Apple и фотоаппарата Nikon, но активное использование микро-разъемов дает надежду, то скоро вместо «букета» у нас на полочке будет лежать один кабель микро-USB, подходящий хотя бы к 90% техники в доме.

Какие бывают разъемы и штекеры USB

Слева Mini USB, справа Micro USB.
Mini USB значительно толще, что не позволяет использовать
его в компактных тонких устройствах.
Micro USB легко узнать по двум зазубринкам,
крепко держащих штекер при подключении.

Три брата одного семейства.
Mini USB и Micro USB значительно тоньше обычного.
С другой стороны «крохи» проигрывают
в надежности старшему товарищу.

Приветствую моих читателей! Сегодня снова рубрика «От Мастера Сергея». Покажем как провести бюджетный ремонт кабеля USB – micro USB своими руками . Что имеем в начале – нерабочий кабель с разъемом micro USB. У владельца кабеля с деньгами туго, так что попросил помочь за немного монет. Посмотрим что можно сделать!

Многие считают, что такие разъемы неразборные. Так оно и есть! Но русская смекалка работает постоянно, так что вскрытие разъема с помощью острого скальпеля по шву плавления не заняло много времени.

Дальше нам осталось зачистить провода в ремонтируемом кабеле и по распиновке USB разъема распаять на удачно разобранный исправный разъем. Ниже приведена распиновка кабеля microUSB-USB без OTG и с ним — ничего сложного.

Паяем новый разъем

На фото показано, как должны быть припаяны провода к разъему согласно цвету оплетки.

Проверяем себя с помощью вольтметра – подключаем USB к зарядному устройству и измеряем напряжение питания + 5 В. Все в порядке.

Схема распиновки USB кабеля по цветам

Распиновка USB-кабеля означает описание внутреннего устройства универсальной последовательной шины. Это устройство применяется для передачи данных и зарядки аккумуляторов любых электронных приборов: мобильных телефонов, плееров, ноутбуков, планшетных компьютеров, магнитофонов и других гаджетов.

Проведение качественной распиновки требует знаний и умения читать схемы, ориентирования в типах и видах соединений, нужно знать классификацию проводов, их цвета и назначение. Длительная и бесперебойная работа кабеля обеспечивается правильным соединением проводами 2 коннекторов USB и mini-USB.

Блок: 1/7 | Кол-во символов: 590
Источник: https://odinelectric. ru/wiring/wires/shema-raspinovki-usb-kabelya-po-tsvetam

Какие бывают разъёмы USB для смартфонов?

Кабели USB можно применять не только для передачи данных с ПК на гаджет, но и для зарядки мобильного устройства. Смартфоны способны пополнять «запасы» аккумулятора как от розетки, так и от компьютера, однако во втором случае зарядка займёт существенно больше времени. Традиционный кабель USB для смартфона с Android или с Windows Phone выглядит следующим образом:

Подобные кабели USB можно найти в различных расцветках на страницах каталога магазина GearBest.

На одном из его концов присутствует стандартный штекер USB 2.0 Type-A:

Этот штекер вставляется в USB-порт на компьютере или ноутбуке.

На втором конце провода – штекер microUSB.

Он, соответственно, вставляется в разъём микро-USB на мобильном устройстве.

Именно micro-USB 2.0 является сейчас унифицированным разъёмом: встретить его можно на смартфонах и планшетах почти всех производителей мобильной техники (за исключением Apple). Соглашение о стандартизации интерфейсов было подписано в 2011 году представителями 13-и компаний, лидирующих на мобильном рынке.

На Micro-USB выбор пал по ряду причин:

• Разъём компактен. Его физические размеры составляют всего лишь 2×7 миллиметров – это примерно в 4 раза меньше, чем у USB 2.0 Type-A.
• Штекер прочен – особенно если сравнивать с тонкой зарядкой Nokia.
• Разъём способен обеспечивать высокую скорость передачи данных. Теоретически скорость передачи через Micro-USB при использовании стандарта 2.0 может достигать 480 Мбит/сек. Фактическая скорость гораздо ниже (10-12 Мбит/сек в режиме Full Speed), однако пользователям это редко доставляет неудобства.
• Разъём поддерживает функцию OTG. Подробнее о том, какие преимущества это даёт, расскажем позже.

Конкуренцию micro-USB в борьбе за роль стандартного разъёма мог навязать Mini-USB. Мини-штекер выглядит так:

Этот вид USB-разъёма не подошёл в качестве стандартного, и вот почему:

• Разъём больше по размерам – пусть и ненамного. Величина его – 3×7 миллиметров.
• Разъём достаточно хрупкий – из-за отсутствия жёстких креплений он очень быстро расшатывается. Вследствие этого передача данных через кабель становится для пользователя настоящим мучением.

В 2000-х разъём вида mini-USB можно было встретить на смартфонах производителей «второго сорта» — скажем, Philips и Alcatel. Сейчас мобильных гаджетов с мини-разъёмом на рынке не найдёшь.

Помимо тех USB-разъёмов, о которых мы упомянули (Micro-USB, Mini-USB, USB Type-A), есть и другие. Например, micro-USB стандарта 3.0 может использоваться для подключения к ПК жёстких дисков, а USB Type-B (квадратной формы) – для музыкальных инструментов (в частности, MIDI-клавиатуры). К мобильной технике эти разъёмы не имеют прямого отношения (если не считать Galaxy Note 3 c USB 3.0), поэтому более подробно мы о них рассказывать не будем.

Блок: 2/6 | Кол-во символов: 2781
Источник: https://setphone. ru/stati/usb-vidy-razemov-i-kabelej-dlya-smartfona/

Какие бывают разъемы и штекеры USB

В связи с тем, что разъемов USB существует достаточно много, часто происходит путаница между ними. Порой, после покупки кабеля наступает волна разочарования, ведь может оказаться, что штекер купленного провода не подходит к устройству. Поэтому данной статье я постараюсь рассказать, какие виды разъемы бывают у USB-шнуров.

Несмотря на то, что информации по этой теме в Интернете полно, обычно она затрагивает вопросы разработки, дает даты утверждения и введения в эксплуатацию, особенности конструкции и распайку контактов. В общем, приводится больше справочная информация, которая для конечного потребителя обычно не представляет особого интереса. Я же постараюсь рассмотреть разъемы с бытовой точки зрения – где они используются, их преимущества и недостатки, отличия и особенности.

Блок: 2/13 | Кол-во символов: 823
Источник: http://radiobooka.ru/comp/960-mikro-usb-razemy-vidy-usb-razemov-ih-osobennosti. html

Виды USB-разъемов, основные отличия и особенности

Универсальная последовательная шина представлена 3 версиями – USB 1.1, USB 2.0 и USB 3.0. Первые две спецификации полностью совмещаются между собой, шина 3.0 имеет частичное совмещение.

USB 1.1 – это первая версия устройства, используемая для передачи данных. Спецификацию применяют только для совместимости, так как 2 рабочих режима по передаче данных (Low-speed и Full-speed) обладают низкой скоростью обмена информацией. Режим Low-speed со скоростью передачи данных 10-1500 Кбит/с используется для джойстиков, мышей, клавиатур. Full-speed задействован в аудио- и видеоустройствах.

В USB 2.0 добавлен третий режим работы – High-speed для подключения устройств по хранению информации и видеоустройств более высокой организации. Разъем помечается надписью HI-SPEED на логотипе. Скорость обмена информацией в этом режиме – 480 Мбит/с, которая равняется скорости копирования в 48 Мбайт/с.

На практике, из-за особенностей конструкции и реализации протокола, пропускная способность второй версии оказалась меньше заявленной и составляет 30-35 Мбайт/с. Кабеля и коннекторы спецификаций универсальной шины 1.1 и второго поколения имеют идентичную конфигурацию.

Универсальная шина третьего поколения поддерживает скорость 5 Гбит/с, равняющуюся скорости копирования 500 Мбайт/с. Она выпускается в синем цвете, что облегчает определение принадлежности штекеров и гнезд к усовершенствованной модели. Сила тока в шине 3.0 увеличилась с 500 мА до 900 мА. Эта особенность позволяет не использовать отдельные блоки питания для периферийных устройств, а задействовать шину 3.0 для их питания.

Совместимость спецификаций 2.0 и 3.0 выполняется частично.

Блок: 2/7 | Кол-во символов: 1688
Источник: https://odinelectric.ru/wiring/wires/shema-raspinovki-usb-kabelya-po-tsvetam

Классификация и распиновка

При описаниях и обозначениях в таблицах разъемов ЮСБ принято по умолчанию, что вид показан с внешней, рабочей стороны. Если подается вид с монтажной стороны, то это оговаривается в описании. В схеме светло-серым цветом отмечаются изолирующие элементы разъема, темно-серым цветом – металлические детали, полости обозначаются белым цветом.

Несмотря на то что последовательная шина называется универсальной, она представлена 2 типами. Они выполняют разные функции и обеспечивают совместимость с устройствами, обладающими улучшенными характеристиками.

К типу A относятся активные, питающие устройства (компьютер, хост), к типу B – пассивное, подключаемое оборудование (принтер, сканер). Все гнезда и штекеры шин второго поколения и версии 3.0 типа A рассчитаны на совместную работу. Разъем гнезда шины третьего поколения типа B больше, чем нужен для штекера версии 2.0 типа B, поэтому устройство с разъемом универсальной шины 2.0 тип B подключается с использованием только кабеля USB 2.0. Подключение внешнего оборудования с разъемами модификации 3,0 тип B выполняется кабелями обоих типов.

Разъемы классического типа B не подходят для подключения малогабаритного электронного оборудования. Подключение планшетов, цифровой техники, мобильных телефонов выполняется с использованием миниатюрных разъемов Mini-USB и их улучшенной модификации Micro-USB. У этих разъемов уменьшенные размеры штекера и гнезда.

Последняя модификация разъемов ЮСБ – тип C. Эта конструкция имеет на обоих концах кабеля одинаковые коннекторы, отличается более скоростной передачей данных и большей мощностью.

Блок: 3/7 | Кол-во символов: 1606
Источник: https://odinelectric.ru/wiring/wires/shema-raspinovki-usb-kabelya-po-tsvetam

Что такое стандарт OTG?

Наверняка многие видели такой кабель и задумывались, для чего он нужен:

Это кабель OTG; на одном его конце — штекер micro-USB, на втором – разъём USB 2.0, «мама». С помощью такого кабеля к смартфону или планшету можно подключить USB-флэшку, но только в том случае, если само мобильное устройство поддерживает стандарт OTG.

OTG (сокращение от On-The-Go) – это функция, предназначенная для быстрого соединения 2-х USB-устройств друг с другом, без посредничества компьютера. Подключить по OTG можно не только флэшку (хотя это, конечно, самый распространённый случай), но также, например, и компьютерную мышку, клавиатуру, внешний жёсткий диск, игровой руль, джойстик. Получится даже подсоединить смартфон к принтеру или МФУ, чтобы распечатать снимок, сделанный на камеру гаджета.

Кабели OTG для iPhone уже тоже появились, однако загрузить на «яблочное» устройство (без джейлбрейка) с внешнего носителя получается только фото и видео – и то лишь тогда, когда корневые папки на флэшке и сами фотографии имеют «правильные» названия.

Полного перечня смартфонов, поддерживающих функцию OTG, нет – просто потому, что наличием этого стандарта способны похвастать почти все современные гаджеты и список был бы огромен. Тем не менее, покупателю, намеревающемуся подключать к девайсу мышь или флэшку, стоит осведомиться у консультанта салона-магазина о поддержке OTG до того, как отдавать деньги – «на всякий пожарный».

Блок: 4/6 | Кол-во символов: 1432
Источник: https://setphone.ru/stati/usb-vidy-razemov-i-kabelej-dlya-smartfona/

Совместимость разных версий USB

Несколько слов про совместимость. Версии 1.1 и 2.0 конструктивно полностью совместимы между собой. Если одна из соединяемых сторон – старой версии, то работа будет вестись на пониженной скорости, а операционная система выведет сообщение “Устройство может работать быстрее”, которое означает, что имеется быстрый порт USB 2.0 в компьютере, а устройство, которое в него втыкается, медленное – версии 1.1.

А вот с совместимостью USB версий 2.0 и 3.0 не все так однозначно. Любое устройство или шнур USB 2.0 можно подключить к синему порту третьей версии. А вот наоборот сделать не получится. Современные кабели и устройства с USB 3.0 отличаются от привычных разъемов дополнительными контактами, позволяющими увеличить пропускную способность интерфейса, поэтому подключить их в старый порт не получится (исключение составляет только тип A).

Блок: 4/13 | Кол-во символов: 872
Источник: http://radiobooka.ru/comp/960-mikro-usb-razemy-vidy-usb-razemov-ih-osobennosti.html

USB Type-C: в чём преимущества?

Переход с micro-USB на USB Type-C – это новый тренд рынка мобильной электроники! Производители активно осваивают технологию и оснащают свои флагманские модели усовершенствованными разъёмами для зарядки и передачи данных. USB Type-C долго ждал «в тени»: разъём был создан ещё в 2013 году, однако только в 2016-м лидеры рынка обратили на него внимание.

Выглядит USB Type-C так:

В чём же заключаются преимущества Type-C перед привычным всем micro-USB?

• Высокая скорость передачи данных. Пропускная способность Type-C равняется 10 Гб/сек (!). Но это только пропускная способность: в действительности на такую скорость смогут рассчитывать лишь владельцы смартфонов со стандартом USB 3. 1 – например, Nexus 6P и 5X. Если гаджет использует стандарт USB 3.0, скорость окажется на отметке примерно в 5 Гб/сек; при USB 2.0 передача данных будет происходить существенно медленнее.
• Быстрая зарядка. Продолжительность процедуры зарядки смартфона зависит от потенциального количества Вт, которые поставляются разъёмом. USB стандарта 2.0 способно подавать всего 2.5 Вт – оттого зарядка и длится часы. Разъём USB Type-C обеспечивает 100 Вт – то есть в 40 раз (!) больше. Любопытно то, что передача тока может происходить в обе стороны – как к хосту, так и от него.
• Симметричность коннектора. Если у коннектора micro-USB есть верх и низ, то коннектор Type-C симметричен. Какой стороной его вставлять в разъём, значения не имеет. С этой точки зрения технология USB Type-C похожа на Lightning от Apple.

Достоинством Type-C является также небольшая величина разъёма – всего лишь 8.4×2.6 миллиметра. По этому критерию технологии micro-USB и USB Type-C схожи.

У USB Type-C есть и недостатки, один из которых более чем существенный. Из-за нерегулируемой работы коннектора зарядка запросто может «поджарить» мобильное устройство. Такая вероятность не является чисто теоретической – возгорания случались и на практике. Именно по этой причине распространение неоригинальных, «кустарных» кабелей и зарядок USB Type-C запрещено.

Разъём USB Type-C уже установлен на следующих мобильных устройствах: Microsoft Lumia 950XL, LG G5 SE, HTC 10 Lifestyle, Huawei Honor 8, Asus Zenfone 3.

Блок: 5/6 | Кол-во символов: 2188
Источник: https://setphone.ru/stati/usb-vidy-razemov-i-kabelej-dlya-smartfona/

Питание USB

В любом USB разъеме подается напряжение 5 Вольт, а ток не может превышать 0,5 Ампера (для USB 3. 0 – 0,9 Ампера). На практике это означает, что максимальная мощность подключаемого устройства может быть не более 2,5 Ватт (4,5 для USB 3.0). Поэтому при подключении маломощных и портативных устройств – плееров, телефонов, флэшек и карт памяти – проблем не будет. А вот вся крупногабаритная и массивная техника имеет внешнее питание от сети.

А теперь перейдем к видам разъемов. Рассматривать совсем экзотические варианты я не буду, а лишь расскажу о самых ходовых и частоупотребляемых штекерах. В скобках будет указана принадлежность в определенной версии USB.

Блок: 5/13 | Кол-во символов: 672
Источник: http://radiobooka.ru/comp/960-mikro-usb-razemy-vidy-usb-razemov-ih-osobennosti.html

Заключение

Несмотря на возрастающую популярность USB Type-C, стандартный разъём USB в ближайшее время точно не «канет в Лету». Это не просто субъективное предположение, об этом говорит Дж. Рэйвенкрафт, президент компании USB Implementers Forum, поддерживающей и развивающей технологию USB. Рэйвенкрафт называет совершенно сумасшедшую цифру – 20 миллиардов; по его данным именно столько устройств в мире сейчас оснащено стандартными разъёмами USB-A.

Из-за подобной массовости новую технологию будут вводить эволюционно, а не революционно – чтобы пользователи имели возможность самостоятельно убедиться в преимуществах Type-C и принять решение об отказе от стандартного разъёма. При этом Рэйвенкрафт допускает, что, возможно, полного замещения USB-A не произойдёт никогда.

Блок: 6/6 | Кол-во символов: 771
Источник: https://setphone.ru/stati/usb-vidy-razemov-i-kabelej-dlya-smartfona/

Распиновка Mini-USB

Разъемы Mini-A и Mini-B появились на рынке в 2000 году, использовали стандарт USB 2.0. К сегодняшнему дню мало используются из-за появления более совершенных модификаций. Им на смену пришли микросоединители и модели ЮСБ типа C. В разъемах мини используется 4 экранированных провода и ID-функция. 2 провода используют для питания: питающий +5 В и заземление GND. 2 провода для приема и отправки дифференциальных сигналов данных, обозначаются D+ и D-pin. Data+ и Data- сигналы передаются по витой паре. D+ и D-работают всегда вместе, они не являются отдельными симплексными соединениями.

В USB-разъемах используется 2 вида кабелей:

• экранированный, 28 AWG витая, мощность 28 AWG или 20 AWG без скрутки;
• неэкранированный, 28 AWG без скрутки, мощность 28 AWG или 20 AWG без скрутки.

Длина кабеля зависит от мощности:

• 28 – 0,81 м;
• 26 – 1,31 м;
• 24 – 2,08 м;
• 22 – 3,33 м;
• 20 – 5 м.

Многие производители цифровой техники разрабатывают и комплектуют свою продукцию разъемами другой конфигурации. Это может вызвать сложности с зарядкой мобильного телефона или других аппаратов.

Блок: 7/7 | Кол-во символов: 1090
Источник: https://odinelectric. ru/wiring/wires/shema-raspinovki-usb-kabelya-po-tsvetam

Главное не перепутать — отличие Micro USB и Mini USB

Главная путаница, возникающая у пользователей, происходит между Mini USB и Micro USB, которые действительно немного похожи. Первый имеет чуть большие размеры, а второй специальные защелки на задней стороне. Именно по защелкам вы всегда можете отличить эти два разъема. В остальном они идентичны. А поскольку устройств и с тем, и с другим очень много, лучше иметь оба кабеля – тогда с подключением любой современной портативной техники проблем не будет.

Слева Mini USB, справа Micro USB.
Mini USB значительно толще, что не позволяет использовать
его в компактных тонких устройствах.
Micro USB легко узнать по двум зазубринкам,
крепко держащих штекер при подключении.

Три брата одного семейства.
Mini USB и Micro USB значительно тоньше обычного.
С другой стороны «крохи» проигрывают
в надежности старшему товарищу.

Здесь Ваше мнение имеет значение  —  поставьте вашу оценку (оценили — 68 раз)



Блок: 13/13 | Кол-во символов: 1008
Источник: http://radiobooka.ru/comp/960-mikro-usb-razemy-vidy-usb-razemov-ih-osobennosti.html

Кол-во блоков: 15 | Общее кол-во символов: 15521
Количество использованных доноров: 3
Информация по каждому донору:

1. https://setphone.ru/stati/usb-vidy-razemov-i-kabelej-dlya-smartfona/: использовано 4 блоков из 6, кол-во символов 7172 (46%)
2. http://radiobooka.ru/comp/960-mikro-usb-razemy-vidy-usb-razemov-ih-osobennosti.html: использовано 4 блоков из 13, кол-во символов 3375 (22%)
3. https://odinelectric.ru/wiring/wires/shema-raspinovki-usb-kabelya-po-tsvetam: использовано 4 блоков из 7, кол-во символов 4974 (32%)

Распиновка Micro-USB и разъема

Проблемы с зарядкой USB обычно появляются при использовании постороннего (неродного) зарядного устройства. Гаджет может заряжаться медленно, не полностью или вообще отказываться от зарядки. Собственно, этой проблеме и посвящена данная статья. Но сначала я должен сделать несколько важных замечаний о зарядке через USB в целом.

1. Как ни странно, некоторые мобильные устройства вообще не поддерживают USB-зарядку mini / micro, хотя и оснащены ею.Например, в некоторых планшетах есть отдельная (круглая) розетка для подключения зарядного устройства ( Память ).
2. При зарядке устройства от компьютера USB следует понимать, что порт USB способен выдавать ток не более 0,5 ампера () или не более 0,9 ампера (). А если для зарядки устройства требуется более высокий ток (1 ÷ 2 ампера), то время зарядки может быть мучительно долгим, вплоть до бесконечности. Придется искать память подходящей мощности.
3. Чтобы понять, какие контакты за что отвечают в разъёмах USB и как они пронумерованы, читайте в статье «». Вкратце: первый контакт в USB — это +5 вольт, а последний контакт заземлен.

Практическая сторона вопроса заключается в том, что гаджет видит необходимые ему напряжения на контактах 2 и 3, что обеспечивается подключением различных сопротивлений между контактами USB зарядного устройства. В конце статьи приведен чертеж различных типов зарядного порта (без привязки к моделям гаджетов) с указанием напряжений на контактах 2 и 3.Это также указывает, какого сопротивления это может быть достигнуто. А прямо сейчас посмотрим, чего ждут некоторые модели гаджетов от порта зарядного устройства.

Nokia, Fly, Philips, LG, Explay, Dell Venue и многие другие устройства распознают зарядное устройство только в том случае, если контакты Data + и Data- (2-й и 3-й) закорочены или замкнуты резистором не более 200 Ом ▼
Вы можете замкнуть контакты 2 и 3 в разъеме USB_AF зарядного устройства и легко зарядить телефон через стандартный кабель для передачи данных.Такую же схему поддерживает планшет Freelander PD10 Typhoon, но кроме этого требует повышенного напряжения заряда, а именно 5,3 вольта.
Если в зарядном устройстве уже есть выходной шнур (вместо выходного гнезда), и к нему нужно припаять штекер mini / micro USB, то не забудьте подключить 2 и 3 контакта в самом mini / micro USB. В этом случае к 1 контакту припаиваешь плюс, а к 5-му (последнему) — минус. ▼

Htc прочие « корейцы «: один резистор 30 кОм между +5 и перемычкой D-D +; другой резистор 10 кОм между GND и перемычкой D-D + ▼

iPhone и другие товары « Apple ».Планшет легко заряжается от этого же порта. Фрилендер PX1 . ▼

Универсальное автомобильное зарядное устройство « Ginzzu GR-4415U » и его аналоги снабжены двумя выходными гнездами: « Apple » или «iPhone». Распиновка этих розеток показана ниже. ▼

Старый Motorola «Требуется» резистор 200 кОм между 4 и 5 контактами разъема USB micro-BM. Без резистора устройство не заряжается до полной победы.▼

Аппарат E-ten («Енот») не интересует состояние этих контактов, поддержит даже простую зарядку. Но у него есть интересное требование к зарядному кабелю — «Енот» заряжается только при замыкании контактов 4 и 5 в штекере mini-USB. ▼

Для питания или зарядки Garmin navigator требуется специальный кабель для передачи данных. Так же, чтобы запитать навигатор по дата-кабелю, нужно замкнуть 4 и 5 контактов в штекере mini-USB.Для подзарядки нужно подключить 4 и 5 контактов через резистор 18 кОм. ▼

Отдельная тема — зарядка планшетов … Как правило, планшет требует для зарядки приличный ток (1 ÷ 1,5 ампера), а зарядка через гнездо mini / micro-USB просто не предусмотрена производителем во многих таблетки. Ведь даже USB 3.0 больше 0,9 ампера не даст.
Правда, некоторые модели планшетов могут медленно и печально заряжаться в выключенном состоянии.
На ютубе один парень предлагает установить перемычку в планшете 3Q между первым контактом гнезда mini / micro-USB (это +5 В) и плюсовым (центральным) контактом круглого (коаксиального) гнезда для зарядки.Дескать, тока от USB для этого планшета хватает, просто разъем USB не подключен к контроллеру заряда аккумулятора. После установки перемычки планшет якобы заряжается. В принципе, это выход, если уже сломана сама круглая розетка зарядного устройства.
Напротив, если круглая розетка в порядке, но по каким-то причинам хочется взять питание для зарядки от USB компа или зарядного устройства с таким разъемом, то можно сделать такой переходник. ▼

Правда он не имеет отношения к теме этой статьи.

Опять же, подробную информацию можно найти в статье. Здесь же я приведу сводную диаграмму напряжений на контактах USB с указанием номинала резисторов, позволяющих получить то или иное напряжение. Там, где указано сопротивление 200 Ом, необходимо установить перемычку, сопротивление которой не должно превышать тех же 200 Ом.

Схема кликабельна ▼

Итак, если вы хотите превратить обычное зарядное устройство в зарядное устройство USB для вашего телефона:

• убедитесь, что устройство выдает около 5 вольт постоянного тока
• узнать, способно ли это зарядное устройство выдавать ток не менее 500 мА
• внесите необходимые изменения в подключения разъема USB-AF или разъема USB-mini / micro

Сопутствующие материалы:

• для зарядки от аккумулятора 12 вольт
• вольт на стабилизаторах напряжения

Все материалы по теме
Все материалы по теме

Мир технологий, наконец, сплотился вокруг единого стандарта зарядки после многих лет использования проприетарных адаптеров и источников питания.Мы уже видим некоторые намеки на новый разъем USB-C, который должен заменить существующий USB, а также на USB Micro-B, который Samsung когда-то представил в линейке Galaxy. Но до этого, не считая Lightning от Apple, разъем Micro USB уничтожил склонность отрасли к отдельным портам.

Десять лет назад вам нужно было убедиться, что у вас есть подходящее зарядное устройство для каждого устройства. Сегодня вы можете заряжать свой телефон в гостях у друга, подключаться к любому компьютеру и загружать фотографии с цифровой камеры прямо на телевизор с помощью одного провода.Но возникает другая проблема — мощность USB. Не все зарядные устройства, разъемы и кабели USB одинаковы. Вы, наверное, заметили, что некоторые разъемы USB более мощные, чем другие. На некоторых настольных компьютерах, даже когда они включены, вы можете безопасно зарядить смартфон через USB за довольно короткое время.

Теперь существует четыре типа USB — USB 1.0, 2.0, 3.0 и 3.1, не считая нового разъема USB-C. Кроме того, для большинства сетей USB существует два типа устройств — хост и периферийное устройство.В большинстве случаев компьютер является хостом, а смартфон, планшет или камера — устройством. Энергия всегда течет от хоста к устройству, но данные могут передаваться в обоих направлениях.
А теперь цифры — у USB-разъема четыре контакта, а у USB-кабеля четыре провода. Внутренние контакты передачи данных (D + и D-) и внешние контакты обеспечивают питание 5 В. Что касается фактических текущих параметров (миллиамперы или мА), существует три типа USB-портов: стандартный выходной порт, выходной порт зарядки и выделенный порт зарядки.Первые два можно найти в компьютерах, а третье — в настенных зарядных устройствах.
В USB 1.0 и 2.0 стандартный выходной порт может выдавать до 500 мА (0,5 А), в USB 3.0 значение возрастает до 900 мА (0,9 А). Выходной порт зарядки и специальный порт зарядки обеспечивают ток до 1500 мА (1,5 А). USB 3.1 может иметь пропускную способность до 10 Гбит / с в режиме SuperSpeed, что примерно эквивалентно Thunderbolt первого поколения. Он также поддерживает силу тока 1,5 А и 3 А.
Коннектор USB-C будет совершенно другим.Во-первых, он универсален. Во-вторых, он обеспечивает вдвое большую пропускную способность, чем USB 3.0, и может выводить больше мощности. Apple использовала USB-C в своем новом MacBook, как и Google в своем последнем Chromebook Pixel. Но есть и более старые разъемы, поддерживающие стандарт 3.1.
USB имеет возможность заряжаться в спящем режиме, когда порты остаются активными, когда компьютер выключен. Но помимо стационарных ПК на это способны и некоторые ноутбуки.

Существует множество вариантов между обычными USB-портами на 500 мА и специальными разъемами для зарядки, диапазон которых составляет до 3000 мА.Это приводит к довольно важному вопросу: если вы возьмете смартфон с настенным зарядным устройством на 900 мА и подключите его через зарядное устройство для iPad на 2100 мА, возникнут ли проблемы?
В общем, нет. Вы можете подключить любое USB-устройство через любой USB-кабель к любому USB-порту, и ничего не взорвется, а более мощное зарядное устройство даже ускорит зарядку аккумулятора.
Более конкретный ответ — многое зависит от возраста устройства. Еще в 2007 году Форум разработчиков USB представил Спецификацию зарядки аккумулятора, стандартизировавшую методы быстрой зарядки.Вскоре после этого в USB-устройствах начали реализовывать эти функции.
Если у вас есть современное устройство, почти каждый смартфон, планшет и камеру можно подключить к высокому силовому разъему и пользоваться преимуществами быстрой зарядки. Однако, если вы используете устаревшие устройства, они, вероятно, не будут работать со спецификацией зарядки аккумулятора. Они смогут работать только со старыми портами USB 1.0 и 2.0 (обычно 500 мА). В некоторых особо тяжелых случаях зарядка устройств с помощью компьютера возможна только при наличии определенных драйверов.
Но нужно знать еще кое-что. Хотя компьютеры могут иметь два типа USB-разъемов — стандартный выход и порт для зарядки, производители редко обозначают их как таковые. В результате заряжать устройство можно только от одного из них. По той же причине для некоторых внешних устройств, таких как жесткие диски и оптические приводы, может потребоваться больше энергии, чем может обеспечить порт USB, поэтому у них есть Y-образный кабель или дополнительный адаптер переменного тока.
В любом случае, USB значительно упростил зарядку гаджетов.И если новый разъем USB-C обеспечит все обещанные функции, все станет еще лучше, и мы навсегда избавимся от проблем с неправильным подключением.

Все ли кабели micro-USB одинаковы? Почему цены могут отличаться в несколько раз? Какой кабель купить? Я постараюсь ответить на эти вопросы практическими примерами и экспериментами. Добро пожаловать на большую вершину!

Эта статья предназначена для обычных потребителей, знакомых с физикой в ​​рамках школьной программы.Но результаты тестирования могут быть интересны и продвинутым пользователям.

Если у вас есть устройство от Apple, и вы думаете, что это вас не касается, а большой топ не для вас, то вы сильно ошибаетесь. Вы прочтете, почему, в конце.

Скорость передачи данных по кабелю micro-USB в большинстве случаев нареканий не вызывает. А вот с зарядными устройствами ситуация немного сложнее.

Давайте сначала на пальцах разберемся, как работает процесс зарядки мобильных устройств.

Есть зарядное устройство, которое может подавать ток с определенным напряжением и определенной силой. Обычно это USB-зарядка, вырабатывающая ток с напряжением 5 В (есть еще технологии быстрой зарядки с повышенным напряжением, но мы их трогать не будем). Сила тока (иногда указывается просто мощность зарядки) может быть разной для каждого зарядного устройства. Например, с одним устройством в комплекте будет зарядное устройство с максимальным током 1 А, а с другим 2,5 А.Естественно, если устройство не может потреблять ток более 1 А, то какую бы зарядку вы не подключали — 1 А или 100 А, разницы не будет.

Есть мобильное устройство: смартфон, планшет, часы и т. Д., Которое необходимо зарядить. В мобильном устройстве есть аккумулятор и контроллер заряда. Контроллер заряда регулирует по своим алгоритмам силу потребляемого тока.

Зарядное устройство и мобильное устройство соединены кабелем. В нашем случае micro-USB. На рынке огромное количество предложений.Тысячи моделей от известных и неизвестных брендов. Кабели можно купить в ларьке возле дома, в салоне связи, в большом торговом центре, в Интернете, просто везде. Странная ситуация возникает с кабелями. Один кабель заряжает ваше устройство быстрее, чем другой, при одинаковых условиях. В некоторых случаях отличия могут быть в несколько раз. В основном речь идет о сопротивлении силовых линий кабеля.

Чтобы было понятнее, сразу перейдем к практическому тесту.

Нашими инструментами будут:

• Резистор 2,5 Ом (5 В, 2 А)
• USB-тестер Keweisi
• Адаптер Micro-USB (розетка) — USB A (розетка)
• Аккумулятор Xiaomi 5000 мАч и Смартфон Samsung Galaxy S5 позаимствовал у жены
Зарядное устройство
• Tronsmart TS-UC5PC. Отдельно хочу выделить это устройство. На профильных сайтах есть разборки данного устройства. Это просто потрясающее воспоминание. Купил пару месяцев назад со скидкой, заменил себе отличную зарядку ORICO (у них тоже есть отличные зарядники), т.к.Нужен был порт с поддержкой Quick Charge 2.0. TS-UC5PC имеет 5 независимых каналов. 4 из которых с технологией VoltIQ (по сути, это просто «умная привязка» контактов Data для активации быстрой зарядки любых устройств с такой поддержкой, включая Apple, ряд Samsung и т. Д.), И 1 с поддержкой Qualcomm Быстрая зарядка 2.0. Этот порт способен выдавать напряжения 5 В, 9 В и 12 В. Зарядное устройство легко выдерживает нагрузку 2 А одновременно на все 5 портов, я лично проверял это с помощью резисторов, с очень небольшим падением напряжения.Согласно спецификации, устройство выдерживает ток 2,4 А на канал.

Будем тестировать в два этапа. Первый шаг — проверить падение мощности на конце кабеля с помощью резистора. Второй шаг — проверить силу тока, которую смартфон Samsung Galaxy S5 и аккумулятор Xiaomi будут потреблять при зарядке.

Наши художники:

Кабель Lg , 120 см — обозначим его как LG1. Поставляется со многими одноименными устройствами и продается отдельно.Маркируется на кабеле 20 AWG для ЛЭП. Толстый и очень плотный. На eBay он стоит от 2 до 3 долларов, а в офлайне встречались и за 300, и за 500 рублей.

Кабель Tronsmart , 180 см — обозначим TR1. Поставляется с зарядными устройствами с таким же названием, а также продается отдельно упаковками по несколько штук. Толстый и очень плотный. Стоит он около 2 долларов (в пересчете на один кабель) на Алиэкспресс и подобных сайтах.

Кабель Sony EC803 , 100 см — обозначим SO1.Поставляется с некоторыми одноименными устройствами и продается отдельно. Средней толщины, плотно. Стоит около $ 2.

Кабель Sony EC801 , 100 см — обозначим SO2. Поставляется с некоторыми одноименными устройствами и продается отдельно. Средней толщины, плотно. Стоит около $ 2.

Кабель Sony EC450 , 100 см — обозначим SO3. Когда-то в комплекте шли несколько одноименных устройств. Толстые и плотные, с ферритовыми шариками.В продаже встречается редко.

Кабель аккумулятора Xiaomi , 22 см — обозначим его как XI1. Поставляется с аккумуляторными батареями. Плоский, гибкий. Экстерьер не очень впечатляет, ведь ему уже полтора года.

Кабель Noname — назовем его QC1, 200 см. Этот кабель продается только у одного продавца (он есть). Возможно, он произведен. Контакты Data уже закрыты, кабель только для зарядки. Средней толщины, гибкий. Это универсальный кабель для активации быстрой зарядки (если она поддерживается устройством) на любом зарядном устройстве.У этого же продавца есть аналогичные кабели на 3 и 5 метров, как micro-USB, так и Lightning (для устройств Apple). Цены выше среднего.

Кабель Noname — назовем его QC2, 65-180 см, «пружина». Продавец и производитель такие же, как и у предыдущего кабеля. Контакты Data уже закрыты, кабель только для зарядки. Средней толщины, гибкий.

Кабель ASUS — назовем его AS1, 100 см. Поставляется с некоторыми устройствами ASUS (в данном случае Nexus 7 2013), которые продаются отдельно.Средней толщины, гибкий.

Кабель Noname — назовем его QC3, 40 см. Продается в магазине Fasttech. На кабеле есть отметка 18 AWG. Средняя толщина. Контакты Data уже закрыты, кабель только для зарядки. Неприлично дешево — около $ 1.

А теперь чистокровные приблуды (или кабели из подвалов дяди Ляо). Их всего несколько сотен. Они продаются везде, как онлайн, так и офлайн. И даже в магазинах солидных розничных продавцов их можно найти.Часто они очень дешевые. Для теста возьму 8 разных штук. У меня дома есть коробка с примерно 50 разными кабелями micro-USB, которые я заказал в разное время (забегая вперед, эта коробка с кабелями «мусор» по тестам). Очень часто они продаются под брендом (естественно, контрафактным) Samsung и т. Д.

Кабель Noname — будем называть его CN1, 23 см. Тройной — microUSB, Lightning, Apple 30-контактный. Тканевая тесьма. Средней толщины, гибкий.

Кабель Noname — назовем его CN2, 300 см.Тканевая тесьма. Средней толщины, гибкий.

Кабель Noname — назовем его CN3, 100 см. Тонкий, гибкий.

Кабель Noname — назовем его CN4, 100 см. Плоский, гибкий.

Кабель Noname — назовем его CN5, 80 см. Эластичный.

Кабель Noname — назовем его CN6, 200 см. Тканевая тесьма. Плоский, гибкий.

Кабель Noname — назовем его CN7, 100 см. Толстый, гибкий.

Кабель Noname — назовем его CN8, 100 см.Маркировка на кабеле — 26 AWG / 28 AWG.

Падение мощности

Подключаем резистор и замеряем мощность сразу на выходе из памяти — 10,2 Вт. Напряжение 5,17 В, ток 1,97 А.

Теперь давайте измерим мощность на концах кабелей и сведем все результаты в диаграмму.

LG1 8,82 Вт (4,82 В, 1,83 А)
TR1 8,34 Вт (4,69 В, 1,78 А)
QC1 8,33 Вт (4,71 В, 1,77 А)
SO1 7,97 Вт (4,58 В, 1,74 А)
SO2 8,19 Вт ( 4,63 В, 1.77 A)
SO3 7,42 Вт (4,62 В, 1,68 A)
QC3 8,87 Вт (4,85 В, 1,83 A)
QC2 8,22 Вт (4,68 В, 1,78 A)
AS1 8,19 Вт (4,63 В, 1,77 A)
XI1 8,27 Вт (4,75 В, 1,74 А)
CN1 8,9 Вт (4,84 В, 1,84 А)
CN2 4,56 Вт (3,48 В, 1,31 А)
CN3 5,42 Вт (3,79 В, 1,43 А)
CN4 5,34 Вт (3,76 В, 1,42 A)
CN5 5,73 Вт (3,90 В, 1,47 A)
CN6 5,84 Вт (3,92 В, 1,49 A) ​​
CN7 5,18 Вт (3,7 В, 1,4 A)
CN8 7,83 Вт (4,55 В, 1,72 A)

So , мы видим плохой результат с подавляющим большинством дешевых и безымянных кабелей.Удивил только кабель CN1. После покупки ни разу не пользовался, просто до кучи заказал.

А теперь измерим текущую мощность смартфона Samsung Galaxy S5 (уровень заряда 50%). Конечно, это не лабораторное исследование, но некоторую информацию оно даст. Контроллер заряда в устройствах работает по собственному алгоритму. Тестер во всех случаях показал выходное напряжение около 5,2 В, поэтому он будет учитывать только силу тока.

Результат соответствует предыдущему тесту.Фирменные кабели показывают достойный результат. Дешевые и неназванные кабели работают очень плохо. Например, сила тока с кабелем LG в 4,5 (!) Раза выше, чем с худшим безымянным кабелем. Фирменные кабели Sony работают посредственно.

Для пояснения результата возьмем еще одно устройство — аккумулятор Xiaomi (почти разряженный). Посмотрим, какие результаты покажут с ним кабели.

Картинка повторяется.

Качественные кабели можно считать: LG, Xiaomi, QC1, QC2, QC3, Tronsmart, CN1.Кабели Sony и Asus показывают средний результат, что для фирменных кабелей не очень хорошо. Остальные безымянные кабели — это 90% (грубо говоря) того, что вам пытаются продать за дешево и полно ерунды.

Apple Lightning В свой обзор я не включил тест кабелей с разъемом Apple Lightning, так как у меня не было необходимого переходника для подключения резистора. Но в реальных тестах с устройствами кабели ведут себя идентично описанному.У меня два оригинальных кабеля порваны, как это обычно бывает с кабелями Apple, в основании. С ними проблем нет. Но 3 купленных кабеля в диапазоне от 2 до 5 долларов показывают значительную просадку силы тока. Один вообще выдает всего 0,26 А. Это не значит, что вам нужно запустить и купить кабель у Apple за 20 долларов. За 20 долларов и порванные у основания кабели Apple заслуживает только пикантной пощечины. Вам просто нужно выбрать подходящий и проверенный кабель (думаю, рекомендаций на профильных форумах уже достаточно).А в экстренных случаях использую этот переходник за несколько центов:

Без проблем. В сочетании с кабелем LG заряжает iPad и iPhone, а также оригинальные кабели.

выводы

Никогда не покупайте кабели других производителей, кроме известных (LG, Samsung, HTC, Lenovo и т. Д.), Если вы точно не знаете, чего хотите. Кабель должен быть толстым и плотным (конечно, есть исключения — в обзоре вы познакомились с кабелями QC1, QC2 и Xiaomi). Если есть подозрение, что это подделка, например очень низкая цена офлайн — просто не покупайте такой кабель.

Все остальные кабели можно купить только в том случае, если вы четко знаете, что этот кабель качественный (кто-то тестировал). Никогда не прислушивайтесь к советам консультантов: «Но возьмите наш фирменный брендовый кабель Евросеть СвязнойКабель, все берут и довольны». Пока консультант не покажет вам замеры этого кабеля тестером, его слова ничего не стоят. Никогда не полагайтесь на рейтинги покупателей при покупке кабелей, например, на Алиэкспресс. Если вы видите кабель Samsung по цене 1 доллар, несколько тысяч заказов и рейтинг покупателей 98%, то, скорее всего, этот кабель просто фальшивый утиль.

Точнее, один из самых оптимальных кабелей — от LG. Его можно купить в двух цветах офлайн, почти в любом магазине связи или в Интернете (на eBay и стоит от 2 до 3 долларов). Если вам нужен длинный кабель (2, 3, 5 метра), то присмотритесь к кабелям из магазина (он же) — цена немного выше обычного, но вы знаете, за что платите. Если вам нужно несколько кабелей разной длины, то покупайте кабельные комплекты в Tronsmart (их много в интернет-магазинах).Если вам нужен короткий кабель для аккумуляторной батареи, возьмите, например, дешевый кабель от Fasttech.

П.С. Забыл написать небольшой комментарий по поводу закрытых кабелей Data из обзора (три штуки). Эти кабели также могут быть интересны тем, кто заряжает устройства от ноутбука. С этими кабелями многие устройства думают, что они подключены к запоминающему устройству, а не к компьютеру, и начинают потреблять ток при максимальном потреблении. Порт USB ноутбука даст все, что может.Например, мой ноутбук ASUS с такими кабелями легко выдает 1,5 А, хотя в спецификации это не входит. При этом старый Леново в любом случае ограничен 0,5 А.

П.С. II. Знаете ли вы, какой кабель micro-USB самый популярный на Алиэкспресс? … 96% положительных отзывов из 21 004! Любые расцветки. Звучит знакомо? Да, вы не ошиблись, это кабель CN4 из обзора.

Аккумулятор — слабое место любого ноутбука. Чем старше он становится, тем быстрее разряжается аккумулятор.Поэтому вопрос о его подзарядке становится все более острым, а зарядное устройство не всегда под рукой. Можно ли заряжать ноутбук через порт USB от другого компьютера или от внешнего аккумулятора PowerBank? Попробуем разобраться в этом вопросе.

Если бы мне задали такой вопрос несколько лет назад, я бы с уверенностью ответил, что нет, нельзя! Действительно, раньше порт USB на ноутбуке использовался исключительно для подключения периферийных устройств. Да, от него можно было зарядить телефон или планшет, но обратного эффекта не дало.Для зарядки аккумулятора использовался специальный блок питания. Более того, часто у каждого производителя он был со своим индивидуальным разъемом, что было ужасно неудобно. Особенно по дороге.

Но время идет, и все меняется. Последние модели ноутбуков, нетбуков и ультрабуков используют новый порт USB 3.1 для подключения питания. Это так называемый разъем типа C. Вот как это выглядит:

Итак, благодаря техническому прогрессу, наконец-то можно использовать порты ЮСБ для зарядки ноутбука.

Чем отличаются порты

Дело в том, что сам стандарт USB был разработан довольно давно, еще в 1994 году. И тогда вопрос о подаче чистого питания по этой шине вообще не возникал. В перспективе, за более чем 20 лет, было изобретено довольно много типов разъемов ЮСБ:

Но всех их объединяло то, что они не могли обеспечить передачу мощности более 4,5 Вт. Если для смартфона или планшета этого было хотя бы хватило, то для ноутбука нужно минимум 30, а лучше 50 и выше.Соответственно, о зарядке ноутбука через USB не могло быть и речи, пока не появилась более энергоемкая версия. Причем это был Type C. По размерам он почти в два раза меньше обычного порта 2.0 / 3.0:

Но вполне может обеспечить передачу тока мощностью до 100 Вт в обе стороны — то есть как на подключенные устройства, так и от них к хосту. Этого вполне достаточно не только для обычных моделей, но даже для игровых ноутбуков. Вы можете взять с собой в дорогу один-два мощных пауэрбанка и не беспокоиться о том, что под рукой не окажется розетки!

А как быть владельцам старых моделей?

К сожалению, они не смогут зарядить ноутбук через порт USB ни при каких обстоятельствах.Они просто не знают как. Как быть в этом случае? Просто купите дополнительный аккумулятор и носите его с собой. Или, в качестве альтернативы, сэкономьте деньги, чтобы купить новый мобильный компьютер. Вы можете возразить — на это нельзя сэкономить! Но если от этого зависит ваша работа, то, может, есть смысл вложиться? Вам решать! Удачи!

Большинство современных мобильных телефонов, смартфонов, планшетов и других носимых устройств поддерживают зарядку через разъем USB mini-USB или micro-USB. Правда, до единого стандарта еще далеко, и каждая компания пытается сделать распиновку по-своему.Возможно купить у нее зарядное устройство. Ну хоть штекер ЮСБ и розетка сделали штатными, как и напряжение питания 5 вольт. Так что имея любой адаптер для зарядного устройства, вы теоретически можете зарядить любой смартфон. Как? и читайте дальше.

Распиновка разъемов USB для Nokia, Philips, LG, Samsung, HTC

Марки Nokia, Philips, LG, Samsung, HTC и многие другие телефоны распознают зарядное устройство только в случае короткого замыкания контактов Data + и Data- (2-й и 3-й).Вы можете замкнуть их накоротко в гнезде USB_AF зарядного устройства и легко зарядить телефон через стандартный кабель для передачи данных.

Распиновка разъемов USB на штекере

Если в зарядном устройстве уже есть выходной шнур (вместо выходного разъема), и вам нужно припаять к нему штекер mini-USB или micro-USB, то вам не нужно подключать 2 и 3 контакта в mini / micro Сам USB. В этом случае к 1 контакту припаиваешь плюс, а к 5-му (последнему) — минус.

Распиновка USB-разъемов для Iphone

Для iPhone контакты Data + (2) и Data- (3) должны быть подключены к GND (4) через резисторы 50 кОм и к + 5V через резисторы 75 кОм.

Распиновка разъема зарядки Samsung Galaxy

Для зарядки Samsung Galaxy в разъеме USB micro-BM необходимо установить резистор 200 кОм между контактами 4 и 5 и перемычку между контактами 2 и 3.

Распиновка разъемов USB для навигатора Garmin

Для питания или зарядки вашему навигатору Garmin требуется специальный кабель для передачи данных. Так же, чтобы запитать навигатор по кабелю, нужно в штекере mini-USB замкнуть 4 и 5 контактов.Для подзарядки нужно подключить 4 и 5 контактов через резистор 18 кОм.

Распиновка схемы для зарядки планшетов

Практически любой планшетный компьютер требует для зарядки большого тока — в 2 раза больше, чем у смартфона, а зарядка через разъем mini / micro-USB во многих планшетах просто не предусмотрена производителем. Ведь даже USB 3.0 больше 0,9 ампера не даст. Поэтому ставится отдельное гнездо (часто круглого типа). Но и под мощный блок питания ЮСБ его можно приспособить, если припаять такой переходник.

Распиновка гнезда зарядки Samsung Galaxy Tab

Для правильной зарядки планшета Samsung Galaxy Tab рекомендуется другая схема: два резистора: 33 кОм между +5 и перемычкой D-D +; 10 кОм между GND и перемычкой D-D +.

Распиновка порта зарядки

Вот несколько диаграмм напряжений на выводах USB, показывающих номиналы резисторов, которые позволяют получить эти напряжения. Там, где указано сопротивление 200 Ом, необходимо установить перемычку, сопротивление которой не должно превышать это значение.

Классификация порта зарядного устройства

• SDP (стандартные нисходящие порты) — обмен данными и зарядка, допускает ток до 0,5 А.
• CDP (Charging Downstream Ports) — обмен данными и зарядка, допускает ток до 1,5 А; аппаратная идентификация типа порта (перечисление) выполняется до того, как гаджет подключит линии данных (D- и D +) к своему USB-трансиверу.
• DCP (выделенные порты для зарядки) — только зарядка, допускает ток до 1.5 А.
• ACA (Accessory Charger Adapter) — работа PD-OTG заявлена ​​в режиме Host (с подключением к периферийным устройствам PD — USB-хабу, мышке, клавиатуре, HDD и с возможностью дополнительного питания), для некоторых устройств — с возможность зарядки ПД во время сеанса OTG …

Как переделать вилку своими руками

Теперь у вас есть распиновка для всех популярных смартфонов и планшетов, так что если у вас есть навык работы с паяльником, не возникнет проблем с преобразованием любого стандартного USB-разъема в тот тип, который вам нужен для вашего устройства.Любая стандартная зарядка, в основе которой лежит использование USB, предусматривает использование всего двух проводов — это + 5В и общий (отрицательный) контакт.

Достаточно взять любой адаптер для зарядки 220V / 5V, отрезать от него USB разъем. Обрезанный конец полностью свободен от экрана, а остальные четыре провода зачищены и залужены. Теперь берем кабель с USB-разъемом необходимого типа, после чего также отрезаем от него лишнее и проводим ту же процедуру. Теперь осталось просто спаять провода вместе по схеме, после чего изолируют соединение каждый по отдельности.Получившийся футляр сверху обматываем изолентой или изолентой. Можно залить горячим клеем — тоже нормальный вариант.

Бонус: все остальные разъемы (розетки) для мобильных телефонов и их распиновка представлены в единой большой таблице -.

Знакомство с силовыми разъемами USB типа C

USB-разъемы

были представлены в середине 1990-х годов и с тех пор изменились по размеру, форме, возможностям передачи данных и ограничениям по мощности.Сегодня последним физическим стандартом является тип C, и помимо большей пропускной способности, а также двунаправленности и обратимости, эта новейшая итерация способна передавать значительно более высокую мощность, чем предыдущие поколения. Когда дело доходит до разъемов USB, существует три различных связанных стандарта: физический разъем, протокол передачи данных и подача питания. У CUI Devices есть подробный блог, в котором описаны эти стандарты. На высоком уровне разъем USB Type C соответствует стандарту физического разъема.Этот физический стандарт разработан для соответствия стандарту мощности до 100 Вт, что открывает USB-порт для новых возможностей в области электропитания.

USB 2.0	2,5 Вт	5 В	500 мА
USB 3.0 и 3.1	4,5 Вт	5 В	900 мА
USB BC 1.2	7,5 Вт	5 В	1,5 А
USB Type-C 1.2	15 Вт	5 В	3 А
USB PD 3.0	100 Вт	20 В	5 А

Развитие уровней мощности USB

Преимущества USB Type C для приложений питания

Стандартный разъем USB Type C содержит 16 контактов для передачи данных, 4 контакта питания и 4 контакта заземления, всего 24 контакта. Обладая мощностью до 100 Вт, USB Type C теперь является жизнеспособным вариантом для многих приложений, требующих значительного количества энергии, и может заменить стандартный разъем питания постоянного тока, даже если передача данных не требуется.

Самым большим преимуществом использования USB в качестве метода подачи питания является стандартизация. USB-разъемы стали повсеместными, и переход к типу C быстро набирает обороты. Многие новые телефоны и мобильные устройства уже поставляются с USB Type C, а также растет вероятность того, что ЕС перейдет на переход на разъем Type C в качестве стандарта зарядки для всех устройств в будущем. Обещанное удобство использования одного стандартного типа кабеля для множества различных продуктов чрезвычайно соблазняет конечного пользователя.С точки зрения OEM, эти разъемы, как только питание, так и данные + питание, легко найти с очень стабильной цепочкой поставок, поскольку стандартизация гарантирует определенный уровень взаимодействия. Стандарт также обеспечивает легкую интеграцию конструкции, а тип C занимает гораздо меньшую площадь, чем многие цилиндрические соединители. Наконец, разъемы USB Type C надежны и рассчитаны на 10 000 циклов сопряжения, что обеспечивает долгий срок службы.

Разъем USB типа C только для питания

Благодаря перечисленным выше преимуществам, компания CUI Devices разработала розетки USB типа C только с питанием для конструкций, в которых зарядка или подача питания являются единственной функцией.Разъемы USB Type C мощностью 60 Вт только с питанием от CUI Devices удаляют 16 контактов передачи данных и 2 контакта заземления, оставляя только 4 контакта питания и 2 контакта заземления, в то время как версия 100 Вт сохраняет все 4 контакта питания и заземления в целом. из 8 контактов.

24-контактный тип C (слева) против 6-контактного и 8-контактного типа C с питанием только от источника питания (справа)

Благодаря упрощенной конструкции самого разъема, имеющего всего 6 или 8 контактов вместо стандартных 24, стоимость разъем значительно уменьшен. Помимо более низкой стоимости деталей, это снижает сложность и частоту отказов, устраняя большинство контактов и связанных с ними точек пайки.Хотя они не могут использоваться для передачи данных, они работают с любым стандартным кабелем USB Type C, который передает как данные, так и питание, поэтому конечному пользователю не нужны дополнительные действия или оборудование при взаимодействии с продуктом.

Обратите внимание, что, поскольку контакты для передачи данных были удалены, процесс согласования мощности USB 3.0 не происходит, и в этом случае зарядное устройство вернется к стандартной скорости передачи мощности USB 5 В и 1 А. Для всех других приложений, разъем будет функционировать как любой другой разъем питания, а зарядка будет регулироваться адаптером / схемой зарядки.

Другие источники питания

Хотя разъемы USB Type C чрезвычайно полезны в широком спектре сценариев, бывают случаи, когда выделенные варианты подачи питания по-прежнему являются практическим решением. Например, с жестким пределом в 100 Вт Type C просто не будет работать в тех случаях, когда требуется больше мощности. В других случаях может потребоваться другой размер посадочного места или разъема из-за определенных конструктивных ограничений. В конечном итоге, когда требуется более индивидуальное решение, разъем USB Type C может быть ограничен его стандартизированной площадью, размером и спецификациями.Для получения дополнительной информации о том, когда другие разъемы питания все еще могут быть лучшим решением, прочитайте блог CUI Devices о выборе разъема питания постоянного тока.

Будущее USB Type C

Разъемы

USB Type C и стандарт Power Delivery открыли новый взгляд на управление питанием и передачу. Хотя это не окончательное решение, его мощные возможности и глобальная стандартизация делают его отличным вариантом для использования во многих различных продуктах. Когда требуется только подача питания, разъемы USB Type C только для питания от CUI Devices являются интригующим решением для инженеров из-за их более низкой стоимости и упрощенной интеграции конструкции.

В настоящее время

CUI Devices предлагает горизонтальную или вертикальную розетку USB Type C мощностью 60 Вт с максимальным номинальным током 3 А и номинальным напряжением 20 В постоянного тока. Также доступна розетка USB Type C мощностью 100 Вт, которая может похвастаться полным номинальным током 5 А и номинальным напряжением 20 В постоянного тока, поддерживаемым разъемами USB Type C.

Дополнительные ресурсы

---

У вас есть комментарии к этому сообщению или темам, которые вы хотели бы, чтобы мы освещали в будущем?
Отправьте нам письмо по адресу cuiinsights @ cuidevices.ком

Micro VS Mini USB | Разница в разных полях

USB — это универсальная последовательная шина. Его можно использовать в качестве разъемов, источника питания и т. Д. USB — это в основном современная технология, позволяющая подключать электронное устройство к компьютеру. Это очень быстрая и эффективная технология. USB используется не только в компьютерах, но также в Android и некоторых игровых приставках. USB позволяет нам легко соединять наши устройства с другими электронными устройствами.Разница между Micro и Mini USB может сбивать вас с толку, и когда вам что нужно. Эта статья охватывает все моменты.

USB требует очень мало энергии для подключения к устройствам. Таким образом, нет необходимости в дополнительном источнике питания. Он управляет соединением, получая питание от шины. USB в основном используется в компьютерах, сканерах, клавиатурах, цифровых камерах, флэш-накопителях UDB и т. Д. В мире доступно около шести миллиардов USB. USB работает для многоцелевого использования, и многие старые стандарты, такие как параллельный порт, последовательный порт и SCSI, заменены на USB.

На нашем компьютере есть несколько свободных розеток. USB работает очень просто. Если USB отключен, выключать компьютер не нужно. Когда USB подключен к компьютеру, компьютер может адресовать устройства, подключенные к другой стороне USB. Иногда программное обеспечение устанавливается для использования USB. Когда работа будет сделана, вы можете отключить USB, не выключая компьютер.

Micro против Mini USB

В современной технике доступны разные компоненты с разными свойствами.В этом случае микро- и мини-USB практически идентичны по свойствам, но есть некоторые различия. Основное различие между mini и micro USB заключается в общем размере. Mini и micro USB имеют небольшие размеры. Хотя mini USB сравнительно меньше, чем многие другие USB, по сравнению с двумя USB, micro меньше, чем mini USB.

Помимо размера, есть некоторая разница в характеристиках. Mni USB работает как стандартный USB и может не только хранить данные, но и передавать их.С другой стороны, микро-USB обладают достаточно широкими возможностями. Micro USB может делать все, что и mini USB, но у micro USB есть дополнительное преимущество. Микро-USB можно использовать в качестве разъемов для зарядного устройства.

Опять же, есть различия в жизни и эффективности между mini и micro USB. Срок службы мини-USB составляет примерно половину срока службы микро-USB. Срок службы микро-USB составляет около 10 000 циклов. И mini, и micro USB используются для передачи данных, но есть огромная разница в скорости передачи данных.Micro USB передает данные со скоростью от 480 Мбит / с до 5 Гбит / с. Но для mini USB это далеко за пределами досягаемости. Щелкните здесь, чтобы узнать, как отформатировать USB-накопитель.

Разница в сроке действия USB-кабеля

Есть много кабелей, доступных в современной технике. Преимущества и рабочие возможности отличаются от этих кабелей. Кабель Micro USB и кабель mini USB также отличаются друг от друга. Отличия не только в размере, но и в функциональности. Кабель USB — это витая пара, в которой проводники данных + и данные- скручены вместе в виде двойной спирали и закрыты дополнительным экраном.Кабели необходимы для уменьшения перекрестных помех и шума.

Длина кабеля micro USB короче кабеля mini USB. Максимальная длина мини-кабеля — до 5 метров. А максимальная длина микрокабеля — до 3 метров. Поскольку длина кабелей разная, скорость передачи данных также меняется. Кабель Mini USB передает данные на низкой скорости 1,5 Мбит / с, средней скорости 12 Мбит / с и 480 Мбит / с на высокой скорости.

Разница в сроках расположения выводов USB

С другой стороны, кабель micro USB передает данные быстрее, чем кабель mini USB.Минимальная скорость кабеля micro USB составляет 480 Мбит / с, и он может передавать данные со скоростью до 5 Гбит / с. Это суперскорость процесса передачи данных. Micro USB Pinout против Mini USB Pinout

Распиновка представляет собой схему, на которой показано расположение контактов на интегральных схемах и их функции. В устройствах электроники распиновка — это перекрестная ссылка между контактами. Итак, распиновка у mini и micro USB разная. Мини-разъем совместим со стандартами USB первого и второго поколения.

В разъеме mini USB пять контактов. Красный кабель — VCC, и он подключен к источнику 5 В постоянного тока. Белый кабель предназначен для передачи данных, а зеленый кабель — для передачи данных +. Один кабель предназначен для обнаружения устройства, а черный кабель заземлен. В этой последовательности штифты располагаются слева направо. Все пять проводов экранированы, и только провода данных представляют собой витую пару.

Micro USB имеет 4 экранированных провода. Есть два провода для питания. Один из них 5 В постоянного тока, а другой заземлен.Остальные два провода предназначены для дифференциальных сигналов данных. Они обозначены как D + и D-. Эти два дифференциальных сигнала передаются по витой паре. В прекращении нет необходимости. В micro USB электромагнитный шум снижается за счет полудуплексных дифференциальных сигналов. Дифференциальные кабели используются вместе, а не по отдельным симплексным соединениям.

Разница в сроке USB-порта

В современной технике доступны разные типы портов.Отличается не только структура этих портов, но и немного различаются внутренние функции. Порты mini и micro USB очень распространены в наших обычных устройствах. Хотя порт mini USB доступен, порт micro USB заменяет порт mini USB во многих устройствах, таких как новый MacBook Pro. Кабель, с помощью которого подключается к устройству, обычно называется портом.

В порте mini USB есть два типа портов. Один относится к типу A, а другой — к типу B. Порт Type-A позволяет подключать устройства OTG, такие как смартфоны и планшеты.Также он использовался для подключения внешних клавиатур и мыши. Тип B встречается в камерах и жестких дисках. Он используется USB 1.1 и USB 2.0.

Порты micro USB также бывают двух типов. Порт micro USB не является выделенным, но легко вставляется в специальный порт AB. В современных устройствах Android порт micro USB работает как порт зарядки. Теперь все новые устройства производятся с портами micro USB.

Разница в сроке действия зарядного устройства USB

Зарядное устройство USB очень распространено в современной технике.Он может заряжать ваши устройства от портативного аккумулятора. Зарядные устройства mini и micro USB очень похожи, но есть и отличия. Зарядные устройства USB наиболее широко используются для зарядки таких устройств, как смартфоны, фотоаппараты и устройства GPS в стартапе.

Когда источник питания, такой как компьютер или переносной аккумулятор, подключен к одному порту USB, он передает питание другому устройству, подключенному к другим портам. Для зарядного устройства mini USB порт зарядки немного больше, чем micro, а возможности зарядки зарядного устройства mini USB довольно низки.Если вам нужно быстро зарядить свои устройства и вы находитесь вне дома, то лучше заряжать с помощью зарядного устройства micro USB, чем mini. Производители перестают делать порт mini USB и зарядное устройство, так как они долго заряжаются и предоставляют меньше функций.

Заключение

USB-технология повсюду в современном мире. Доступны разные категории USB. Но наиболее часто используемые USB — это mini USB и micro USB. Хотя в них есть некоторые сходства, есть и отличия.Система USB выполнена асимметричной конструкции. В основном это работает, чтобы минимизировать несовместимость, создаваемую разными поставщиками. Поскольку технологии обновляются день ото дня, мини-USB заменяются микро-USB.

Создание кабеля для быстрой зарядки через USB — anuragbhatia.com

Когда я был в США в последний раз, я выбрал хорошее зарядное устройство с его собственной резервной копией от Amazon. Это зарядное устройство PowerGen с емкостью 8400 мАч с двумя портами USB для вывода (один с выходом 2 А, а другой — 600 мА со стандартным USB 5 В).

Это потрясающий продукт, так как 8400 мАч — это действительно огромная мощность. Емкость аккумулятора моего телефона составляет 1750 мАч, и теоретически он может заряжать аккумулятор с нуля до полного примерно 4 раза. На практике я пробовал примерно 3 раза во время длительных перелетов. На самом деле никогда не нужно было выходить за пределы этой точки.
Зарядный кабель, поставляемый с этим зарядным устройством, имеет кое-что особенное — это кабель « только для зарядки » без возможности передачи данных.Кабель только для зарядки несет только «e lectrical connectivity » через провода + и — без каких-либо контактов данных (D + и D- закорочены). Преимущество заключается в том, что скорость зарядки с помощью этого кабеля была очень высокой, и мне очень понравилось использовать его с внешним зарядным устройством, а также с зарядным устройством для моего iPad, которое имеет выход 2 А (что обеспечивает мощность 2 А x 5 В = 10 Вт).
Теоретически эти кабели, предназначенные только для зарядки, обеспечивают очень быструю зарядку, поскольку они не поддерживают USB-соединение для передачи данных. Стандартный USB-порт на компьютере имеет ограничения по мощности, и устройство получает сигнал о необходимости увеличения мощности через «закороченные контакты данных».Обычно устройство подключается к току 600 мА или даже меньше в режиме передачи данных + зарядки, в то время как такое замыкание обеспечивает максимальную мощность порта, которая обычно составляет 1 А для большинства портов (и 2 А для зарядного устройства iPad).
К сожалению, разъем кабеля, который идет в комплекте с зарядным устройством Powergen, довольно плохо закрепился.
Сегодня вечером я решил сделать дополнительный кабель для передачи данных, который валялся без дела, в кабель «только для зарядки», закоротив его контакты D + и D-. Это было довольно просто, за исключением того, что на самом деле провода очень тонкие, и мне было немного сложно снять изоляцию, не порвав ее.

Шаги по созданию кабеля «только для зарядки»

Шаг 1 — Выберите стандартный USB-кабель для передачи данных

Кабель перед запуском:

Шаг 2 — Отрежьте прямо от середины и отклеите внешняя изоляция

Он будет иметь 4 провода — красный и черный (для протекания электрического тока), белый и зеленый (для передачи данных)

Шаг 3 — Теперь идея состоит в том, чтобы замкнуть контакты данных (зеленый и белый) переходя от к телефону , оставив белый и зеленый, идущий к USB-порту / стороне зарядного устройства, отключенными.Красный и черный должны быть соединены в обычном режиме для электрического подключения.

Шаг 4 — Вот и все. Просто заизолируйте последнее красное и черное соединение так, чтобы они никогда не закорачивались.

Вот так выглядит кабель в моем случае после замыкания контактов данных и обратного оскорбления.

Вот и все.

А пока приступим к работе! 🙂

Arduino Nano — Интернет-магазин Arduino

Главная Ардуино Нано

Код объявления: A000005 / Штрих-код: 7630049200173

8 бит AVR 5 В Стандарт (~ 20)

Обзор

Arduino Nano — это небольшая, законченная и удобная для макета плата, основанная на ATmega328 (Arduino Nano 3.Икс). Он имеет более или менее ту же функциональность, что и Arduino Duemilanove, но в другом корпусе. В нем отсутствует только разъем питания постоянного тока, и он работает с USB-кабелем Mini-B вместо стандартного.

Связанные платы

Если вы ищете плату Nano с аналогичной функциональностью, но также предоставляющую дополнительные функции, проверьте:

Начало работы

Найдите вдохновение для своих проектов с помощью доски Nano на нашей обучающей платформе Project Hub.

В разделе «Начало работы с Arduino Nano» можно найти всю информацию, необходимую для настройки платы, использования программного обеспечения Arduino (IDE) и начала возиться с кодированием и электроникой.

В разделе «Учебники» вы можете найти примеры из библиотек и встроенные эскизы, а также другую полезную информацию, которая расширит ваши знания об аппаратном и программном обеспечении Arduino.

Нужна помощь?

Посетите форум Arduino, чтобы узнать о языке Arduino или о том, как создавать свои собственные проекты с помощью Arduino. Если вам нужна помощь с вашей платой, свяжитесь с официальной службой поддержки пользователей Arduino, как описано на нашей странице контактов.

Гарантия

Здесь вы можете найти информацию о гарантии на вашу плату.

---

Технические характеристики

Микроконтроллер	ATmega328
Архитектура	AVR
Рабочее напряжение	5 В
Флэш-память	32 КБ, из которых 2 КБ используются загрузчиком
SRAM	2 КБ
Тактовая частота	16 МГц
Контакты аналогового входа	8
EEPROM	1 КБ
Постоянный ток на контакты ввода / вывода	40 мА (контакты ввода / вывода)
Входное напряжение	7-12 В
Цифровые контакты ввода / вывода	22 (из них 6 ШИМ)
Выход ШИМ	6
Потребляемая мощность	19 мА
Размер печатной платы	18 x 45 мм
Вес	7 г
Код товара	A000005

##заглавие## ## подзаголовок ##

## текст ##

Подробнее

Часто задаваемые вопросы

Мощность

Arduino Nano может получать питание через USB-соединение Mini-B, нерегулируемый внешний источник питания 6-20 В (контакт 30) или регулируемый внешний источник питания 5 В (контакт 27).Источник питания автоматически выбирается на источник самого высокого напряжения.

Память

ATmega328 имеет 32 КБ (также 2 КБ используется для загрузчика. ATmega328 имеет 2 КБ SRAM и 1 КБ EEPROM.

Вход и выход

Каждый из 14 цифровых контактов Nano может использоваться как вход или выход, используя функции pinMode (), digitalWrite () и digitalRead (). Они работают на 5 вольт. Каждый вывод может обеспечивать или принимать максимум 40 мА и имеет внутренний подтягивающий резистор (по умолчанию отключен) на 20-50 кОм.Кроме того, некоторые пины имеют специализированные функции:

• Последовательный: 0 (RX) и 1 (TX). Используется для приема (RX) и передачи (TX) последовательных данных TTL. Эти контакты подключаются к соответствующим контактам микросхемы FTDI USB-to-TTL Serial.
• Внешние прерывания: 2 и 3. Эти выводы могут быть настроены на запуск прерывания при низком значении, нарастающем или спадающем фронте или изменении значения. Подробнее см. Функцию attachInterrupt ().
• PWM: 3, 5, 6, 9, 10 и 11. Обеспечьте 8-битный вывод PWM с помощью функции analogWrite ().
• SPI: 10 (SS), 11 (MOSI), 12 (MISO), 13 (SCK). Эти контакты поддерживают связь SPI, которая, хотя и обеспечивается базовым оборудованием, в настоящее время не включена в язык Arduino.
• Светодиод: 13. К цифровому контакту 13 подключен встроенный светодиод. Когда на контакте установлено ВЫСОКОЕ значение, светодиод горит, когда на контакте низкий уровень — он выключен.

Nano имеет 8 аналоговых входов, каждый из которых обеспечивает разрешение 10 бит (т.е. 1024 различных значения). По умолчанию они измеряют от земли до 5 вольт, хотя можно изменить верхний предел их диапазона с помощью функции analogReference ().Аналоговые контакты 6 и 7 нельзя использовать в качестве цифровых. Кроме того, некоторые контакты имеют специализированную функциональность:

• I2C: A4 (SDA) и A5 (SCL). Поддержка связи I2C (TWI) с помощью библиотеки Wire (документация на веб-сайте Wiring).

На плате есть еще пара контактов:

• AREF. Опорное напряжение для аналоговых входов. Используется с analogReference ().
• Сброс. Установите в этой строке НИЗКИЙ уровень, чтобы сбросить микроконтроллер. Обычно используется для добавления кнопки сброса к щитам, которые блокируют кнопку на плате.

Связь

Arduino Nano имеет ряд средств для связи с компьютером, другим Arduino или другими микроконтроллерами. ATmega328 обеспечивает последовательную связь UART TTL (5 В), которая доступна на цифровых выводах 0 (RX) и 1 (TX). FTDI FT232RL на плате направляет эту последовательную связь через USB, а драйверы FTDI (включенные в программное обеспечение Arduino) обеспечивают виртуальный COM-порт для программного обеспечения на компьютере. Программное обеспечение Arduino включает в себя последовательный монитор, который позволяет отправлять простые текстовые данные на плату Arduino и с нее.Светодиоды RX и TX на плате будут мигать, когда данные передаются через микросхему FTDI и USB-соединение с компьютером (но не для последовательной связи на контактах 0 и 1). Библиотека SoftwareSerial обеспечивает последовательную связь на любом из цифровых выводов Nano. ATmega328 также поддерживает связь I2C (TWI) и SPI. Программное обеспечение Arduino включает библиотеку Wire для упрощения использования шины I2C. Чтобы использовать связь SPI, см. Техническое описание ATmega328.

Программирование

Arduino Nano можно программировать с помощью программного обеспечения Arduino (скачать).Выберите «Arduino Duemilanove или Nano w / ATmega328» в меню «Инструменты»> «Плата» (в соответствии с микроконтроллером на вашей плате). ATmega328 на Arduino Nano поставляется с предварительно записанным загрузчиком, который позволяет загружать в него новый код без использования внешнего аппаратного программатора. Он взаимодействует с использованием оригинального протокола STK500. Вы также можете обойти загрузчик и запрограммировать микроконтроллер через заголовок ICSP (внутрисхемное последовательное программирование), используя Arduino ISP или аналогичный.

Автоматический (программный) сброс

Вместо того, чтобы требовать физического нажатия кнопки сброса перед загрузкой, Arduino Nano спроектирован таким образом, чтобы его можно было сбросить с помощью программного обеспечения, запущенного на подключенном компьютере.Одна из линий аппаратного управления потоком (DTR) FT232RL подключена к линии сброса ATmega328 через конденсатор емкостью 100 нанофарад. Когда эта линия утверждается (принимает низкий уровень), линия сброса опускается достаточно долго, чтобы сбросить микросхему. Программное обеспечение Arduino использует эту возможность, чтобы вы могли загружать код простым нажатием кнопки загрузки в среде Arduino. Это означает, что у загрузчика может быть более короткий тайм-аут, так как снижение DTR может быть хорошо согласовано с началом загрузки.Эта установка имеет и другие последствия. Когда Nano подключен к компьютеру под управлением Mac OS X или Linux, он сбрасывается каждый раз при подключении к нему из программного обеспечения (через USB). Следующие полсекунды загрузчик работает на Nano. Хотя он запрограммирован на игнорирование искаженных данных (то есть чего-либо, кроме загрузки нового кода), он будет перехватывать первые несколько байтов данных, отправленных на плату после открытия соединения. Если скетч, запущенный на плате, получает однократную конфигурацию или другие данные при первом запуске, убедитесь, что программное обеспечение, с которым он взаимодействует, ждет секунду после открытия соединения и перед отправкой этих данных.

Код объявления: A000005 / Штрих-код: 7630049200173

8 бит AVR 5 В Стандарт (~ 20)

Классическая Arduino Nano — самая маленькая плата для создания ваших проектов.

##цена##

Увеличьте свой опыт, добавьте в корзину: 0,00 руб.

Создание схемы зарядного устройства USB

В этом проекте мы собираемся сделать схему USB-зарядного устройства из простых деталей, которые у нас есть дома. Схема зарядного устройства USB выдает регулируемое напряжение 5 В, которое можно использовать для питания USB-устройств или даже для зарядки мобильных телефонов и других устройств.

Мы выполним эту сборку в 4 этапа строительства:

• Понижение напряжения — Первое, что нам нужно сделать, это понизить напряжение со 120 вольт переменного тока до достаточно низкого, с которым мы можем работать. В нашем случае мы собираемся снизить напряжение до 12 вольт переменного тока.
• Выпрямление — После снижения напряжения до 12 вольт переменного тока нам необходимо преобразовать его в постоянный или постоянный ток. Мы сделаем это, построив сверхпростую схему двухполупериодного мостового выпрямителя.
• Фильтрация — Мы хотим убедиться, что эта схема работает стабильно и не вызывает пульсаций. Мы добавим конденсаторы, чтобы решить эту проблему.
• Регулировка напряжения — Наконец, мы хотим, чтобы наша схема выдавала постоянное напряжение, даже если питание от сети нестабильно. Кроме того, нам нужно понизить напряжение с 12 В до 5 В. Сделаем это с помощью стабилизатора напряжения LM7805 и радиатора.

Если вы новичок в электронике, у нас есть масса ресурсов, которые помогут вам начать работу.По мере прохождения этого руководства мы будем ссылаться на несколько дополнительных ресурсов на случай, если вам понадобится помощь. Вы можете начать с нашего урока под названием «Что такое напряжение?» Еще один отличный способ понизить напряжение для небольших нагрузок — использовать делитель напряжения.

СВЯЗАННЫЙ: Калькулятор делителя напряжения

Список запчастей для этого проекта

Вот список запчастей han dy для этого проекта, чтобы вы начали:

Возможно, вас заинтересует наше руководство по покупке первого мультиметра и выбору осциллографа.

Еще одна вещь, которую вы, возможно, захотите рассмотреть, в зависимости от характера вашего проекта, это то, что существуют более эффективные схемы для схем зарядного устройства USB, в которых используются полупроводники и переключатели. Я решил не использовать их для этого проекта, потому что 1) у меня их не было в корзине с деталями, и 2) это было бы намного труднее понять. Это руководство посвящено изучению основ того, как это работает.

Видеоурок по схеме зарядного устройства USB

Схема и схема

Ниже представлена ​​принципиальная электрическая схема в стиле Фритцинга, которая поможет вам построить эту схему.

Понижение напряжения

Первое, что нам нужно сделать, это преобразовать нашу настенную розетку или сетевое напряжение в то, что одновременно безопасно для нас, людей, и что-то такое, с чем могут работать наши компоненты. Для этого потребуется понижающий трансформатор. Тот, который мы собираемся использовать, преобразует 120 В переменного тока в 12 В переменного тока. Если вы живете в других странах, где стандартное напряжение составляет 220 В переменного тока, единственное, что вам нужно будет изменить в этом проекте, — это трансформатор.

Я использовал трансформатор с 120 В на 12 В, который лежал у меня в контейнере с запчастями.Его мощность до 2 ампер.

Следует отметить, что вы также можете использовать трансформатор от 120 В до 24 В или трансформатор с 120 В до 9 В. Важная часть — убедиться, что входная сторона регуляторов напряжения может работать с любым входным напряжением. В моем случае я использую LM7805, который поддерживает входное напряжение от 8 до 25 В.

Чем ближе вы можете быть к этому меньшему числу, тем эффективнее будет ваша схема.

Исправление

После снижения напряжения до 12 В мы находимся в хорошем состоянии, но у нас все еще есть переменный ток.Наша схема зарядного устройства USB должна быть постоянным током! Для этого мы построим двухполупериодную мостовую схему выпрямителя.

Выпрямление удаляет отрицательную часть сигнала переменного тока. Схема двухполупериодного мостового выпрямителя построена с использованием четырех диодов. Как известно, диоды пропускают ток только в одном направлении. В первом полупериоде сигнала переменного тока диоды D2 и D3 смещены в прямом направлении, а диоды D1 и D4 смещены в обратном направлении. Во втором полупериоде сигнала переменного тока диоды D1 и D4 смещены в прямом направлении, а диоды D2 и D3 — в обратном направлении.

Проще говоря, во время этого процесса отрицательная часть сигнала преобразуется в положительную!

СВЯЗАННЫЙ: Как работают диоды

Однако, в конце концов, это все еще не цепь постоянного тока и недостаточно чистая, чтобы питать наши USB-устройства. Нам нужно сделать еще пару вещей.

Еще одно замечание, прежде чем мы продолжим. Вы можете купить готовые мостовые выпрямители. Но я думаю, что для каждого важно хотя бы раз создать свое собственное, чтобы узнать, как они работают.Стандартные выпрямители — это не что иное, как диоды в одном корпусе.

Фильтрация

Нам нужно, чтобы эта форма волны превратилась в истинный постоянный ток, поскольку мы еще не совсем находимся на настоящей территории постоянного тока со всей этой пульсацией в нашей форме волны.

Решим эту проблему, добавив в схему конденсаторы фильтра. Эти колпачки для фильтров устанавливаются с обеих сторон регулятора напряжения. Они будут заряжаться до тех пор, пока колебания не достигнут своего пика, а затем, когда колебания уменьшатся, конденсаторы будут разряжаться в цепи, выравнивая колебания и создавая постоянный ток.

Это очень простое решение.

Регулировка напряжения

Мы почти закончили создание схемы зарядного устройства USB! Последнее, что нам нужно сделать, это добавить регулятор напряжения, чтобы поддерживать стабильное напряжение на уровне 5 В для потребления нашими USB-устройствами.

Без регулирования напряжения наши 5 В могут повышаться или понижаться при изменении входного переменного тока. Это могло произойти, если произошел скачок напряжения или потемнение. Это могло иметь катастрофические последствия для устройства, которое мы собираемся использовать.

СВЯЗАННЫЙ: Как работают регуляторы напряжения

Стабилизатор напряжения решает за нас еще одну проблему. Он понижает 12 вольт, которые мы получаем от трансформатора, до 5 вольт. Стабилизаторы напряжения обычно могут работать с широким диапазоном изменяющихся входных напряжений. LM7805, который я выбрал, может работать от 8 до 25 вольт на входе. Чем ближе выход трансформатора к меньшему значению на регуляторе, тем выше будет КПД и тем меньше тепла будет производить регулятор напряжения.

Как вы теперь можете видеть на осциллографе, у нас есть совершенно стабильные 5 вольт, которые могут потреблять наши устройства (5,96 без какой-либо нагрузки в цепи — это нормально).

СВЯЗАННЫЕ: Учебное пособие по осциллографам

Несколько заключительных мыслей об этой схеме зарядного устройства USB

Я хотел бы поделиться с вами некоторыми заключительными мыслями об этой схеме зарядного устройства USB и ее конструкции.

Это не самая эффективная конструкция для зарядного устройства USB! Ага. Верно.Существуют гораздо более эффективные конструкции, в которых используются полупроводники и методы переключения. Однако эти схемы почти подобны магии и не очень хорошо служат цели обучения. Вся цель этого учебного пособия состояла в том, чтобы показать шаги, которые вам нужно пройти, чтобы преобразовать сетевой переменный ток в регулируемые 5 вольт, которые может потреблять USB-устройство. Отображение микросхемы с двумя входными и двумя выходными проводами многому не научит.

zebra tc700k Распиновка зарядного устройства Индикатор CHARGE может мигать быстро (несколько раз в секунду) или медленно Zebra TC700K-02B22B0-US Чтобы работать более эффективно и лучше обслуживать клиентов, вашим сотрудникам на переднем плане нужны портативные компьютеры корпоративного класса для связи и доступ к информации в режиме реального времени — но им нужно устройство, которое каждый ищет TC700K-02B22B0-IA Zebra TC70 ?.Компактное зарядное устройство — идеальное зарядное устройство для всех любителей электровелосипедов, которые много путешествуют. ЕСЛИ ВЫ ПЕРЕЙДИТЕ НА СТРАНИЦУ ИЗДЕЛИЯ, А НЕ НА СТРАНИЦУ ДИАГРАММЫ ДЕТАЛЕЙ, ВАШ АГРЕГАТ БОЛЬШЕ НЕ ПОДЛЕЖИТ ОБСЛУЖИВАНИЮ. 0442 UMAN-QLP-004 Rev. Кнопка «Добавить в корзину» находится внизу этой страницы. Фактический продукт может отличаться. Zebra Technologies Corporation 475 Half Day Road, Suite 500 Lincolnshire, IL 60069 USA T: +1 847. А ВЕНДРЕ! Сканер штрих-кода Zebra TC700K (ПРОГРАММНОЕ ОБЕСПЕЧЕНИЕ — Walmart). Найдите много отличных новых и подержанных опций и получите лучшие предложения на ZEBRA TC70X TC700K-02B24B0 1D 2D компьютерный сканер штрих-кода Android 8 GMS по лучшим онлайн-ценам на eBay! Бесплатная доставка многих товаров! Цветная схема подключения зарядного устройства Dodge Charger 1969 года (включая R / T SE 500 и Daytona) Zebra Technologies CC16614-G9 RCLI-DC Mobile Charger — Battery Charger — Car (K25791) 119 Последовательные выводы DB-9: DCE-DTE, пол и нулевой модемы с RS232.• Быстрая зарядка 30 ампер. В сочетании с совместимым сканером кольцевого типа этот полноценный мобильный компьютер позволяет работникам собирать обширную информацию о предметах, с которыми они работают, всего лишь с помощью сканера штрих-кода ZEBRA TC700K (ПРОГРАММНОЕ ОБЕСПЕЧЕНИЕ — Walmart) — 319,29 евро. TC70 — это Android-устройство профессионального уровня, созданное с нуля для предприятий. TC21 отличается качеством, функциями и возможностями для поддержки эффективных операций в различных приложениях и отраслях. 16A US # 7V9094 ПИТАНИЕ КАБЕЛЯ, 12 В постоянного тока 4.Получите быстрое обслуживание и низкие цены на Zebra TC700K-0MB24B0-US TC70X Android 4 ГБ / 32 ГБ SE4750 SR F / R Камера Micro SD GMS Только аксессуары для США и более 500 000 других продуктов в Provantage. 6700 или +1 800. 3 Аккумулятор. 1 с установленным GMS и последним файлом исправления. Zebra Номер детали TC700K-02B22B0-US Мобильные компьютеры — Портативный терминал — Стандартный диапазон — IEEE 802. Кончик зарядного устройства моего ноутбука сломался, и я не хотел тратить 50–100 долларов на новое зарядное устройство, тем более что остальная часть зарядного устройства было хорошо.Что-то пошло не так. Благодаря уплотнению IP67 вы получаете пылезащищенное устройство, которое может выдержать полное погружение в воду. TC700K-0MB24B0-FT GMS FIPS и TAA-совместимый TC70x с НОВОЙ подставкой для 4-портового зарядного устройства Zebra Motorola TC70 TC700 TC70X, TC700H TC700K и частично soli € 92. Зарядка запасных батарей Процедура: 1 Подключите зарядное устройство к источнику питания. 99: Осталось времени: 21д 17ч 12м. KVL к MCS2000. 311-371 SA 12-вольтный солнечный модуль для XR-12. Утонченный и сверхпрочный, возможно, лучший способ описать терминал штрих-кода Zebra TC700K-02B24B0-US на базе операционной системы Android, старшего брата чрезвычайно успешной и менее надежной серии Zebra TC51 / TC56.При установке контактов между штекерным и гнездовым разъемами последовательного кабеля или последовательного устройства необходимо учитывать множество деталей. СБОРКА КАБЕЛЯ ПОСТОЯННОГО ТОКА 16 А ПИТАНИЕ 12 В ПОСТОЯННОГО ТОКА 4. TC70, сочетающий в себе привычные потребительские характеристики с прочностью промышленного уровня, является таким же домом в небольших офисных помещениях, как и в производственных цехах. Перезаряжаемые батареи дороги, так как нам нужно покупать зарядное устройство вместе с батареями (до сих пор) по сравнению с использованием и выбрасывать батареи, но они имеют большое соотношение цены и качества.При подключении он защищает от молнии до 6500 пиковых ампер, 1250 пиковых джоулей и ограничивающего напряжения до 8250 вольт. 95. Эта ручка предназначена для переключателей и таймеров, имеет внутренний диаметр 1/4 дюйма и установочный винт для фиксации на валу. Darcom 9000. НЕ пытайтесь заряжать влажные / мокрые мобильные компьютеры или аккумуляторы. Ремешок. КУПИТЬ ЗДЕСЬ! БЕСПЛАТНО ДОСТАВКА! Электрические ограждения, зарядные устройства для электрических ограждений Patriot — мощные фехтовальщики по отличным ценам. См. Цену в тележке (Почему?) Распаковка и обзор Zebra TC52 · Специальная подставка для зарядки для компьютеров Zebra Touch · Свойства шины CAN и устранение неисправностей · Zebra TC57- 56 FACOTRY 16-авг-2018 Требуемый источник питания и кабель постоянного тока для зарядного устройства: стильное зарядное устройство на 4 гнезда со светодиодами для индикации заряда.2 фута. Купите Zebra Symbol TC70X, Android, 4 ГБ ОЗУ 32 ГБ флэш-памяти, стандартную серию SE4750 и получите отличный сервис и быструю доставку. Светодиодный индикатор зарядки / уведомления мигает желтым во время зарядки, затем горит зеленым светом при полной зарядке. Это устройство не позволяет войти в режим восстановления на Zebra TC51 и TC56. Что вы получаете: TC700K-0MB24B0-US TC70X ANDROID, 4 ГБ RAM / 32 ГБ FLASH, SE4750 SR, F CAM, R CAM, MICRO SD, GMS, ТОЛЬКО ДЛЯ США. 150 долларов. Получите выгодную сделку на этом онлайн-аукционе, представленном PropertyRoom. ManualsLib — это бесплатная библиотека ZEBRA SYMBOL MOTOROLA TC70 TC700K для сенсорного сканера с зарядным устройством, не требующая регистрации.Чтобы получить точное описание товара, пожалуйста, прочтите раздел, посвященный описанию товара. Последовательный COM-порт компьютера (DTE) обычно представляет собой штекерный порт, как показано ниже, и любые периферийные устройства, которые вы подключаете к этому порту, обычно имеют гнездовой разъем (DCE). 1982 долл. США. 2. 81. Выберите на экране опцию «Перезагрузить», удерживая нажатой кнопку PPT. Закрепите зарядное устройство на стойке или стене, используя винт или гвоздь через отверстие для подвески в корпусе зарядного устройства. FiShock & SACO. Узнайте, как делать практически все на eHow.• Ускоренный заряд 60 ампер. Серия TC70 готова к требованиям повседневной жизни в деловом мире, протестирована и доказала свою надежность после нескольких 6 футов. Некоторые руководства по эксплуатации мотоциклов HONDA в формате PDF и электрические схемы находятся над страницей. 0 Marshmallow — Wireless — 4. 76 В корзину. Защита экрана. Характеристики Tc70x 4. Позволяет пользователю подключать к док-станции и питать 1 зарядное устройство TC7X с 4 слотами. Адаптер Carolina Radio RJ12-DB9F. Подходит для всех переключателей с валом 1/4 «. TC56 включается и начинает заряжаться.85 by 1. Zebra (CRD-TC7X-SE5KT1-01) — Fuentes de alimentación y carga — Док-станции / подставки / зарядные устройства Zebra — Базовая станция TC70 с 5 разъемами только для зарядки, предустановленная с одним адаптером для зарядного устройства с 4 разъемами. • постоянная подзарядка 15 ампер. Модули для солнечных зарядных устройств. Модель сканера Zebra Technologies Tc700k. Ваше 200-мильное зарядное устройство переменного тока от Zareba® поставляется с Zareba® Storm Guard, который помогает защитить зарядные устройства ограждения от повреждений молнией. Распиновка RS232. Описание рангов бестселлеров (распиновка). • 2 часа зарядки. Вставьте TC56 в подставку или подсоедините к кабелю.Нажмите и удерживайте кнопку ПИТАНИЕ, пока не увидите окно меню параметров питания. tc7x 4 / 32g se4750 f / r cam gms us zebra evm, tc70x, wlan, android, gms, имидж-сканер стандартного диапазона 1d / 2d (se4750), передняя и задняя камеры, 4 гб / 32 гб, только северная америка zebra evm, tc70x, wlan , android, gms, имидж-сканер 1d / 2d со стандартным диапазоном (se4750), передняя и задняя камеры, 4 ГБ / 32 ГБ, только для США tc70x, android, 4 ГБ оперативной памяти / 32 ГБ вспышка, se4750 sr, f cam, r cam, micro sd, gms, Только сша tc70x android 4gb / 32gb se4750 sr f / r Ищете подлинный портативный компьютер Zebra TC70x на базе Android, например, P / N TC700K-02B22B0-US? Свяжитесь с нами, чтобы узнать нашу лучшую цену, поскольку авторизованные реселлеры Zebra должны соблюдать свою политику минимальной рекламируемой цены.Просмотр продуктов. 0 из 5 звезд, я получил его, и он был тесно связан с программным обеспечением Enterprise для крупнейшей розничной сети в Соединенных Штатах, и в нем не было зарядного устройства. Зарядное устройство, совместимое со сканерами Zebra TC70, TC75, TC70x, TC75x, TC72, TC77 Android | Блок питания в комплекте. Зарядное устройство на 4 слота, блок питания, мобильный терминал штрих-кода для Android Zebra TC700K-02B24B0-US TC70x снят с производства и больше не продается. Только 4 ГГц Доступные каналы для 802. Мы стремимся и дальше предоставлять отличные продукты по отличным ценам с высочайшим качеством.Подробнее. Это позволяет использовать их в гораздо более тонких элементах электронного оборудования. ** НОВЫЙ ПРОДУКТ ОТКРЫТОЙ коробки Zebra SAC-TC7X-4BTYC1 Я получил его, и он был тесно связан с программным обеспечением Enterprise для крупнейшей розничной сети в США, и в нем не было зарядного устройства. Однако это зависит от того, насколько низко упало напряжение и сколько времени батарея оставалась в таком состоянии. Проблема с аккумулятором. Зарядное устройство на 4 слота, блок питания, zebra evm, tc70x, android, оперативная память 4 гб / вспышка 32 гб, стандартный диапазон se4750, передняя и задняя камера, aosp, только для сша tc7x 4 / 32g se4750 f / r cam aosp us zebra evm, tc70x , wlan, android, aosp (без gms), имидж-сканер стандартного диапазона 1d / 2d (se4750), передняя и задняя камеры, 4 гб / 32 гб, только северная америка zebra evm, tc70x, wlan, android, aosp (без gms), 1d / 2d-имидж-сканер стандартного диапазона (se4750), передняя и задняя камеры, 4gb / 32gb tc7x 4 / 32g se4750 f / r cam gms us zebra evm, tc70x, wlan, android, gms, стандартный 1d / 2d-имидж-сканер (se4750), передняя и задняя камеры, 4 гб / 32 гб, только северная америка zebra evm, tc70x, wlan, android, gms, имидж-сканер стандартного диапазона 1d / 2d (se4750), передняя и задняя камеры, 4 гб / 32 гб, только для сша tc70x, android, оперативная память 4 гб / 32gb flash, se4750 sr, f cam, r cam, micro sd, gms, только для сша tc70x android 4gb / 32gb se4750 sr f / r Zebra TC700K-0MB24B0-FT, мобильный компьютер TC70 — всегда в наличии с бесплатной наземной доставкой.ru / mobile-computers_6 / Zebra-TC52-TC57_2687 / Индикатор CHARGE может мигать по следующим причинам: Температура окружающей среды слишком низкая для зарядки аккумуляторной батареи. Индикатор CHARGE может мигать по следующим причинам: Температура окружающей среды слишком низкая для зарядки аккумуляторной батареи. В комплект не входит зарядное устройство или стилус. Подробности см. В корзине. бренд: зебра; Косметическое состояние: Состояние удовлетворительное, видны видимые потертости, царапины и потертости, грязь. Размер экрана 7 дюймов — 16 ГБ Флэш-память — 1280 x 720 Мобильный компьютер Zebra TC70 — это элегантный и эффективный способ управления данными внутри вашего предприятия.2 (144 страницы) КПК zebra TC700K Руководство интегратора История мотоциклов Honda. 16A US # 7V9094 ZEBRA EVM, 5 000 долл. США МИН, ШНУР ПОСТОЯННОГО ТОКА ДЛЯ ЗАПУСКА ОДНОСЛОТНЫХ КОЛЛЕКЦИЙ ИЛИ ЗАРЯДНЫХ УСТРОЙСТВ ОТ ОДНОГО TC700K-02B22B0-US — Мобильный компьютер Zebra TC70. Наши штатные техники соблюдают высочайшие стандарты ремонта. Добро пожаловать в Zareba® Systems, крупнейшего и наиболее полного производителя электрических ограждений в Северной Америке! Наша цель в Zareba® — предоставить вам возможность покупать все необходимое для электрических ограждений в одном месте.Zebra GK420d 4-дюймовый настольный принтер для прямой термопечати этикеток, 203 dpi, USB, Ethernet, EPL, ZPLII — GK42-202210-000. В 1961 году Honda продала индустрии рекордное количество мотоциклов — 100 000 в месяц. Спросите у наших специалистов! Доставка 24 ч. 423. 8 м падений на бетон и 2 000 последовательных 3. Ключ программирования MDT9100-10. Состояние. TC70X ANDROID, 2 ГБ ОЗУ / 16 ГБ TC70X ANDROID, 2 ГБ ОЗУ / 16 ГБ Выберите подключение для Zebra Technologies. Кабель Astro Mobile Flash. Превосходное условие. zebra evm, tc70, wlan 802. Мы также обслуживаем более 20 различных брендов и 100 моделей (от компьютеров до сканеров и принтеров Zebra и т. д.).Прошито и обновлено до последней версии Android Oreo 8. 7 на 8. ZEBRA TC70X ANDROID Ручной сканер штрих-кода TC700K Walmart Software W Handgrip — 337,15 евро. 16A US # 7V9094 ZEBRA EVM, 5 000 долл. США МИН, ШНУР ПОСТОЯННОГО ТОКА ДЛЯ ЗАПУСКА ОДНОГО СЛОТА ИЛИ ЗАРЯДНЫХ УСТРОЙСТВ ОТ ОДНОГО Горит / мигает 10 Мбит / с Вкл / мигает Зарядное устройство на 4 гнезда В этом разделе описывается, как использовать зарядное устройство на 4 гнезда. для зарядки до четырех аккумуляторов TC70. Две основные вещи, о которых нужно беспокоиться, — это распиновка и пол. Блоки питания на солнечных батареях имеют преимущество портативности по сравнению с блоками переменного тока и отлично подходят для содержания животных в удаленных местах.Zebra TC70 Touch Computer Корпоративный прочный мобильный компьютер. Нажмите и удерживайте кнопку PPT на левой стороне устройства. Найдите советы экспертов, а также видеоролики и статьи, в том числе инструкции о том, как приготовить, приготовить, вырастить или сделать что угодно. Блок на солнечной энергии требует меньшего обслуживания, чем обычный блок с питанием от постоянного тока (батареи). Это легкое устройство надежно и готово к повседневному использованию в любых условиях, включая морозильную камеру. / 1. С помощью ручного зарядного устройства для зарядки аккумулятора до полной емкости может потребоваться до 48 часов, поскольку ManualsLib — упрощает поиск руководств в Интернете! Это удобное веб-приложение поможет вам сэкономить время и силы при просмотре веб-страниц в поисках определенного руководства.• Запуск двигателя на 200 ампер. 5 мм. Артикул: TC700K-0MB22B0-US Категория: Zebra TC70 и TC75. Zebra TC700K-02B24B0-US Чтобы работать более эффективно и лучше обслуживать клиентов, вашим сотрудникам на переднем плане нужны карманные компьютеры корпоративного класса для связи и доступа к информации в режиме реального времени, но при этом им нужно устройство, способное на все Как получить доступ к скрытый порт USB на TC52 / TC57. Кабель DEX. Наши высокочастотные зарядные устройства продлевают срок службы аккумуляторов, обеспечивают максимальное время безотказной работы и снижают стоимость владения.2 Вставьте аккумулятор в аккумуляторный отсек и осторожно нажмите на аккумулятор, чтобы обеспечить надлежащий контакт. 11 abgn, android m, gms, имидж-сканер 1d / 2d со стандартным диапазоном (se4750), передняя и задняя камеры, 2 ГБ / 16 ГБ, bluetooth, nfc, аккумулятор 4620 мАч, только для США Barcodefactory 2021 Paragon Drive Erie, Pa 16510 ZEBRA EVM, КАБЕЛЬ, СБОРКА, КАБЕЛЬ, ПИТАНИЕ, КАБЕЛЬ 100-ПОСТОЯННОГО ТОКА, СБОРКА, ПИТАНИЕ, 12 В постоянного тока, 4. Ниже приведена распиновка типичного стандартного 9-контактного разъема RS232, этот тип разъема также называется разъемом DB9.распиновка зарядного устройства zebra tc700k

Редактировать Заканчивать

.
