1. Распиновка мини джека – mini jack 3.5 mm

Распиновка штекера mini jack 3.5 mm и её понимание важно для ремонта наушников. Но изучить распиновку мини джека любому владельцу проводных наушников можно и для общего развития. Схема распиновки контактов на micro-jack 2,5 мм будет аналогичной.

Пины, грубо говоря, – это метализированные контакты штекера.

Черные (либо иного цвета) разделители между пинами – это пластмасса изолятора, которая не дает произойти замыканию между контактами штекера. Примеры распиновки показаны на картинке ниже.

• Штекер (mini jack) наушников на 2 контакта (распиновка). Встречается редко. В основном используется для подключения микрофонов, а так же в старых радио-приёмниках в выходах под наушники.
• Штекер (миниджек) наушников на 3 пина. Универсальная схема для всех девайсов. Наушники с такой распиновкой миниджека будут работать на всех устройствах, не зависимо от года выпуска, фирмы и модели. Недостатком является отсутствие возможности подключения микрофона и кнопки/кнопок управления в режиме гарнитуры. Для такого существуют 4-пиновые штекеры.

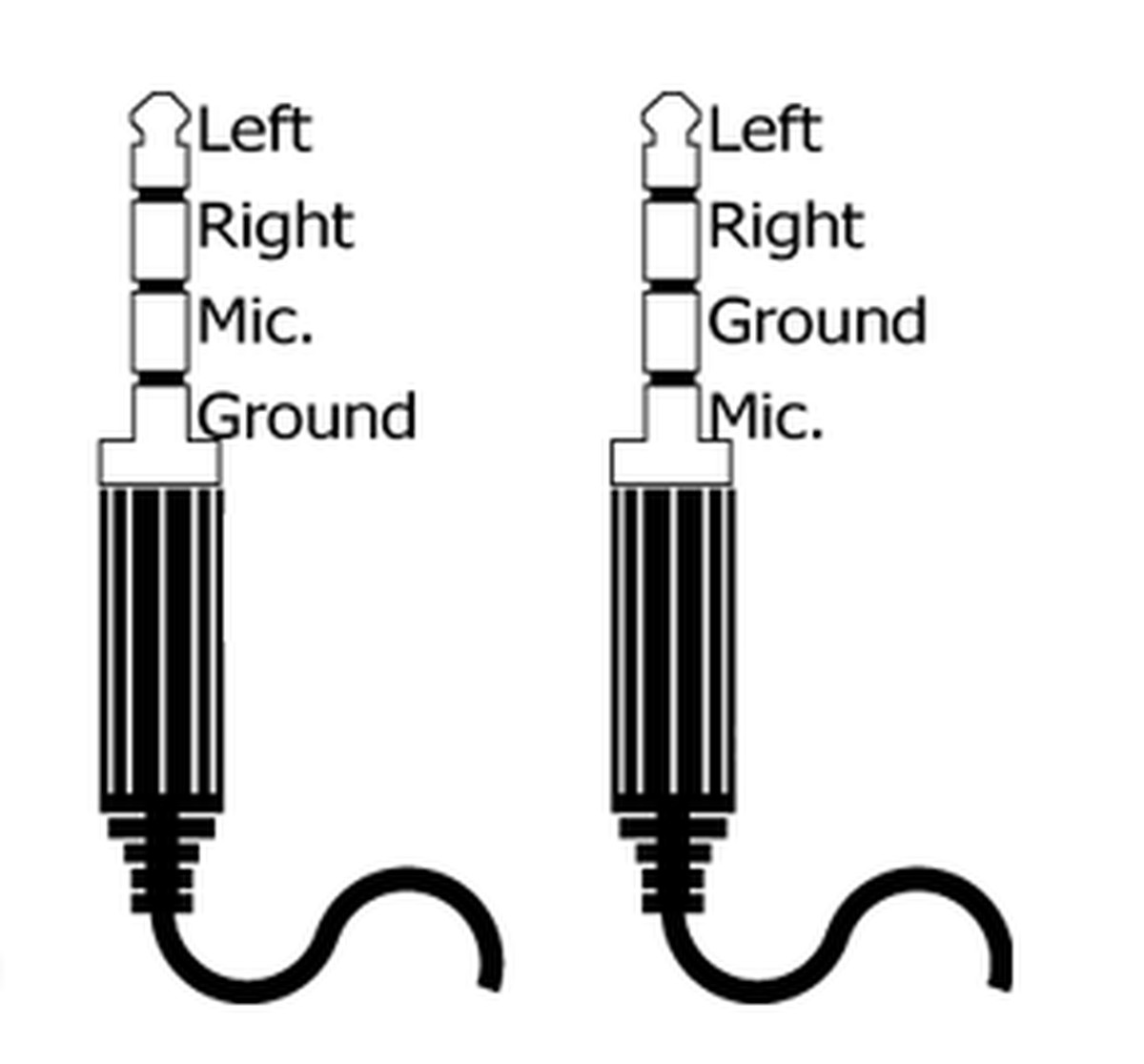

• Миниджек на 4 пина – распиновка штекера наушников с микрофоном. Распайка данного штекера похожа на трехпиновый. Отличием является разделенный пополам контакт массы. Это дает нам еще один пин, через который подключается канал микрофона и кнопки управления. Наушники в таком варианте исполнения часто называют гарнитурой.

В 2012 году был пересмотрен стандарт распиновки в данном штекере. Контакт 3 (общий) и контакт 4 (микрофон) поменялись местами. На картинке выше представлена распайка после 2012 года, то есть современная.

• Mini jack на 5 контактов (распиновка). Применяется достаточно редко. В отличие от четырех-пинового, в данном штекере не один канал микрофона, а целых два. Они нужны, например, для реализации системы активного шумоподавления в внутриканальных (вакуумных) наушниках, в которых установлено по микрофону в наушнике

Наглядно о перепайке такого штекера вы можете узнать в этом видео:

1.1 Виды штекеров в наушниках

Какие есть виды штекеров в наушниках?

В современных наушниках в основном используют следующие виды штекеров:

• 2,5 миллиметровый micro-jack. Формат старый, но применяется и сейчас. Распространён (хоть и не особо) как штекер для балансного подключения наушников и как штекер для подключения кабеля к чаше.
• 3,5 миллиметровый mini-jack. Cамый популярный вид соединения для наушников в мире.
• 6,3 миллиметровый jack. Используется в концертной и студийной аудио аппаратуре — усилители, микрофоны, микшеры, наушники. Или в «домашних» наушниках. В дорогих и не очень.
• Другие виды штекеров. У Sony есть своё «видение» балансного подключения – 4,4 мм jack. Традиционное решение для ограничения в экосистеме. Есть также относительно распространённые штекеры для подключения высококачественных аудиофильских наушников, наприме XLR и mini XLR.

Можно выделить и несколько совершенно других типов штекеров для наушников:

• USB (в том числе Type-С)
• Lightning (для техники Apple)
• Наушники без штекера или беспроводные наушники 😉
• Фирменные (проприетарные) штекеры разных брендов.

2. Пайка джека и миниджека 3.5

Ремонт штекера наушников (с микрофоном)

Ремонт штекера (пайка 3,5 мм джека) – это не так уж и сложно. Достаточно иметь нормальный паяльник, более-менее прямые руки и минимальный объём знаний. Вот именно их-то (инструкцию по ремонту джека) мы и предлагаем, как говорится, вашему вниманию. 🙂

1. Определить место и тип поломки (перелом провода районе штекера).
2. Определить количество пинов (контактов) в штекере.
3. Разобрать штекер (извлечь металлическую часть штекера с корпуса).
4. Зачистить и залудить паяльником обрезанный провод.
5. Определить распайку жил.
6. Припаять жилки провода на зачищенные контакты штекера.
7. Скрепить оплетку провода с «хвостом» штекера (местом где располагаются контакты).
8. Надеть термоусадочную трубку и «усадить» источником тепла.

Ниже разберём всё более детально. Также есть полезное и наглядное видео.

2.1 Как найти место перелома провода в наушниках

2.1 Как найти место перелома провода в наушниках?

Определимся с тем местом, где мы будем ремонтировать перелом провода. Если визуально определить место перелома провода не удается, найти его помогут следующие действия:

1. Вставить штекер наушников в источник звука (телефон, мп3 плеер, ноутбук, компьютер и т.д.)
2. Включить музыку на устройстве.
3. Вставить правильно наушники в уши (левый в левое, а правый – в правое 😀 )
4. Закрепить участок провода от штекера до наушников.
5. Поочередно изгибать кабель в «слабых» местах: в районе штекера, разветвления, корпуса микрофона, корпуса наушников.

При перегибе в районе штекера за частую звук появляется и исчезает в одном либо обеих наушниках. Таким образом мы определились с местом ремонта. Можно, конечно, и прозвонить, но это не спортивно. 😆

2.2 Что нужно, чтобы припаять штекер

2.2 Что нужно, чтобы припаять штекер?

1. Паяльник (можно самый простой)
2. Олово (желательно не самое дешевое)
3. Канифоль
4. Канцелярский нож (можно просто лезвие от него)
5. Супер-клей (любой)
6. Нитки (любые простые тонкие)
7. Термоусадка: 2 штуки по 1-1,5 см, диаметром 4 и 3 мм  (по цвету провода наушников)
8. Мультиметр (необязательно, но желательно, это существенно облегчит работу по определению распайки в проводе)

2.3 Ремонт штекера – подробная инструкция

2.3 Ремонт штекера

Как припаять провода наушников к штекеру?

1. Обрезаем провод возле штекера. Там, где дальше провод целый, чаще всего – это 2-4 см от штекера
2. Снимаем оплетку разогретым жалом паяльника на обрезанном проводе как показано в видео.
3. Видим разноцветные жилы. Их в штекере может быть от трех до десяти.
4. Если жил три: желтая – обычно масса, красная – правый канал, зеленая – левый.
5. Если штекер 3-х пиновый, а жилы четыре, два провода – это две массы, которые паяются на один контакт. Красный правый, зеленый левый.
6. Проверить точную распайку можно мультиметром. Ставим положение на мультиметре положение 200 Ом. Прозваниваем жилки по очереди во все возможных вариантах. При этом наушники находятся в ушах. В момент прозвонки конкретного наушника на приборе должны быть показания в диапазоне от 15 до 60 Ом, а в наушнике характерный треск.
   6.1 Если попадаете щупами сразу в два канала наушников, то треск будет в обоих наушниках, а показания удваиваются. В случае если массы динамиков и микрофона выполнены отдельными жилками то их все нужно спаять в один контакт (контакт массы или общий).
   6.2 Также отдельно выделяем два контакта обеих каналов (левый и правый). Если штекер на 4 пина, то и жилу микрофона.Микрофон прозванивайте в режиме мультиметра на 2000 ом, так как микрофон может иметь сопротивление от 500 до 1900 Ом.
   6.3 Если мультиметра под рукой нет, но есть сомнения, какой провод к какому контакту припаивать, ознакомьтесь с разными вариантами распиновки штекеров в разобранном состоянии.

7. Залуживаем кончик каждой жилки оловом. Для этого повторяем процедуру как показано в видео. Паяльник обязательно должен быть максимально разогретым.
8. Далее канцелярским ножом очищаем штекер от резинового корпуса. При работе с ножом будьте предельно аккуратны, очень легко порезать пальцы. Срезаем всю резину или пластмассу со штекера пока не доберемся до контактов внутри
9. Надеваем термоусадку перед запайкой проводов на штекер. Сначала большего диаметра потом меньшего.
10. Паяем. Обрезаем лишнее олово на контактах во избежание замыкания между контактами.
11. Вставляем в телефон и проверяем на работоспособность. В настройках плеера можно проиграться с балансом для проверки правильности распайки.
12. Приступаем к укреплению корпуса штекера.
13. Прикладываем оплетку провода к контактам и аккуратно обматываем нитками, пропитываем супер-клеем.
14. Дожидаемся когда клей высохнет (столько, сколько написано на тюбике), срезаем края ниток, надеваем термоусадку на штекер одним движением (сначала тонкую, потом потолще) и усаживаем любым источником тепла (зажигалка, паяльник).

Служит штекер после пайки миниджека в среднем от года до двух. После повторной поломке можно повторить процедуру. 🙂

Полезные статьи по теме:

Переделываем XIAOMI Piston II Gold под обычный штеккер

Штатная гарнитура моего Lenovo a789 дала дуба, развалился «пульт», и одна из половинок улетела в неизвестном направлении. Сей прискорбный факт сподвиг меня приобрести XIAOMI Piston II Gold, причем сразу пару штук.

Как утверждали интернеты, данные уши обладают весьма приличным качеством звучания. И они не обманули — наушники звучат очень даже достойно. Но вот беда — штеккер у них распаян по-айфоновски:

У меня нет айфона, у меня нет ни одного устройства с такой распайкой в доме вообще, и я решил заменить штеккер. К слову, родной штеккер запаян насмерть едкой, вонючей пластмассой, нельзя просто так взять и перекинуть два провода, чтобы стало как надо мне, то есть вот так:

Поэтому я пошел по очень простому пути — взял провод со штеккером от родной гарнитуры и припаял его к пистонам. Если надумаете повторить подвиг, или припаять новый штеккер из магазина, провода нужно припаять так:

После этого они начинают воспроизводить музыку так, как должны, и в моем случае можно ещё отвечать на вызов кнопкой с «пульта» и использовать гарнитурный микрофонов пистонов.

И ещё: идеально по проводам подходит штеккер от гарнитуры телефона Nokia 301. По качеству звучания она просто ужасная, потому отрывать совсем не жалко (я припаял его ко вторым пистонам), а вот провода по цвету и количеству идеально совпадают с пистонами.

XIAOMI Piston II Gold действительно отличные наушники, и качеством сборки, и качеством звучания. Однако, нестандартный штеккер немного удручает, во всяком случае меня. Я не люблю лишний раз возиться. Надеюсь, эта короткая заметка кому-нибудь сэкономит немного времени.

💡Узнавайте о новых статьях быстрее. Подпишитесь на наши каналы в Telegram и Twitter.

Судя по тому, что вы читаете этот текст, вы дочитали эту статью до конца. Если она вам понравилась, поделитесь, пожалуйста, с помощью кнопок ниже. Спасибо за вашу поддержку!

Вы здесь: Главная страница » Разное » Переделываем XIAOMI Piston II Gold под обычный штеккер

Вакуумные наушники Xiaomi Hybrid Dual Drivers (серебристый)

  *Возможны отличия работы пульта гарнитуры с   устройствами на платформе IOs

Сочетание динамического и арматурного излучателя

Более живой и детальный звук

20-этапная обработка металлического корпуса

Арматурный излучатель
Детализация и ясность звука на верхних частотах

Динамический излучатель
Насыщенность
и глубина на
нижних частотах

Во время прослушивания музыки мы получаем удовольствие не только от мелодии и слов, но и от качественного звучания. Как правило, обычные наушники ограничиваются одним излучателем звука. Большинство моделей, представленных на рынке, используют динамический излучатель, реже встречаются модели с излучателем арматурного типа. Каждый из них имеет свои весомые достоинства. Стремясь добиться более качественного звука, разработчики Xiaomi внедрили оба типа излучателей в одну модель, таким образом объединив достоинства каждого из них. Результатом такого синтеза стало более объемное и детальное звучание. Динамический излучатель обеспечивает насыщенность звука на средних и низких частотах, благодаря чему мощные басы ощущаются буквально всем телом. Арматурный излучатель отвечает за чистоту и ясность звука на высоких частотах, позволяя четко расслышать даже обертоны гитарной струны. Прослушав любимую песню с помощью наушников Xiaomi Hybrid Dual Drivers, вы удивитесь тому богатству звуковых оттенков, которое раньше были скрыты от вас.

Для того чтобы добиться чистоты и детализации звучания на высоких частотах, компания Xiaomi модернизировала арматурный драйвер, повысив его чувствительность и переходную характеристику, а также улучшив разрешающую способность в области высоких частот.
Конструкция арматурного излучателя отличается компактностью и надежностью благодаря бесшовному соединению якоря (арматуры) и приводного стержня, которое обеспечивает более стабильное и чистое звучание. Также излучатель снабдили разделительным фильтром, обеспечивающим оптимальное согласование частот.
Использование арматурного излучателя гарантирует восприятие богатой палитры звуков, от голосов дельфинов, обертонов гитарных струн и отголосков барабанных тарелок до мельчайших нюансов женского вокала. Все эти едва уловимые детали больше не ускользнут от вашего слуха.

Запатентованная гибридная система

Точность расчетов разделительных фильтров

Звуки, воспроизводимые большинством музыкальных инструментов, а также человеческий голос относятся к низкому и среднему диапазону частот. За качество звучания в этом частотном диапазоне ответственен динамический излучатель. В наушниках Xiaomi Hybrid Dual Drivers диафрагма излучателя имеет многослойную структуру: центральный слой выполнен из сверхлегкого титана с высокой акустической проходимостью, обеспечивающий чистый и живой звук; наружные слои изготовлены из эластичного ПЭТ материала, который придает звучанию мягкость и сочность на средних частотах и глубину и мощь на низких частотах.

Сбалансированный живой звук в области средних и низких частот

Запатентованная «сэндвич» — структура диафрагмы

Металлокомпозитный материал

По-настоящему качественные наушники способны служить мостом между создателями музыки и ее слушателями. Но чтобы построить такой мост, не достаточно лишь знания технических нюансов акустики, необходимо глубокое понимание музыки в целом. Компания Xiaomi ответственно подошла к решению этой задачи и разработала целый план действий. Путем программных расчетов, оптического сканирования движения диафрагмы, анализа качества звука с использованием муляжа головы и других методов была проведена корректировка акустических характеристик, внесены изменения в структуру наушников.
Чтобы оценить качество звука и внести последние коррективы, разработчики пригласили в качестве консультанта четырехкратного лауреата музыкальной премии «Грэмми» звукорежиссера Луку Бегнарди. По его мнению, хорошими могут называться те наушники, которые удовлетворяют требованиям большинства слушателей и способны донести красоту музыки до каждого из них, и именно этим и нужно руководствоваться при создании наушников.

Программные расчеты и проектирование внутренней структуры корпуса наушников

Анализ динамики диафрагмы на сканере Klippel

Корректировка характеристик под контролем профессионального звукорежиссера

Тестирование качества звука с использованием искусственной головы

«Не существует людей с идеальным слухом, каждый человек слышит и воспринимает музыку по-разному. Но в то же время чувства и эмоции, которые мы испытываем, схожи у всех людей. Это и стало ориентиром для нас при разработке гибридных наушников Xiaomi».

«Песня – это способ выразить себя. Когда я впервые прослушал свою песню через наушники Xiaomi Hybrid Dual Drivers, звучание было настолько живым и реалистичным, что на мгновение мне показалось, будто я веду диалог с самим собой».

«Каждый имеет право получать наслаждение от прослушивания музыки, иметь возможность слушать ее в качественном звучании. Именно это и было нашей целью при разработке гибридных наушников Xiaomi».

Лука Бегнарди
музыкальный продюсер и звукорежиссер мирового уровня, четырехкратный обладатель премии «Грэмми»

Ли Жичжань
профессиональный певец

Цю Шицзя
специалист по акустике, руководитель центра
разработок 1MORE

Качественный звук способен задевать самые глубокие струны души. Благодаря целому ряду усовершенствований, наушники Xiaomi Hybrid Dual Drivers отлично передают атмосферу живого исполнения. Испытайте восторг от прослушивания любимой песни!

Для народных песен и кантри характерно преобладание вокала. Наушники Xiaomi Hybrid Dual Drivers обеспечивают сбалансированный звук на всех частотах, выдавая насыщенный вокал под аккомпанемент звонкой игры гитары.

Высокая разрешающая способность гибридных наушников Xiaomi обеспечивает разборчивое звучание всех инструментов, характерных для рок-музыки. Динамический излучатель позволяет ощутить четкий ритм ударных и выдает глубокие, объемные басы. Благодаря использованию арматурного излучателя виртуозная игра электрогитары на высоких частотах не будет резать слух, а вокал солиста покажется более эмоциональным и пронзительным.

Завораживающий ритм R&B музыки особенно выразителен в наушниках Xiaomi Hybrid Dual Drivers. Благодаря гибридной системе вы сможете разобрать каждое слово, шепот и придыхание, ощущая мощный бит каждой клеткой своего тела.

Благодаря арматурному излучателю обертоны музыкальных инструментов и вокальное исполнение на верхних частотах звучат четче и выразительнее, именно поэтому гибридные наушники Xiaomi отлично воспроизводят женский вокал, выдавая прозрачное звучание, позволяя расслышать даже придыхание исполнителя.

Любители инструментальной музыки останутся в восторге от кристально чистого и ясного звучания каждого инструмента, и смогут насладиться как низкими, благородными звуками виолончели, так и звонкими трелями скрипки.

У неординарных наушников должен быть оригинальный дизайн и высококачественное исполнение. Корпус гибридной модели выполнен из металла при помощи алмазной резки и покрыт оксидной пленкой, которая обеспечивает повышенную износостойкость. На торец корпуса при помощи радиальной гравировки нанесен фактурный узор, создающий эффект переливов света, характерный для компакт-дисков. Благодаря продуманному дизайну и удобной форме корпуса наушники отличаются удобной посадкой и имеют стильный вид. Xiaomi Hybrid Dual Drivers станут прекрасным аксессуаром и выгодно выделят вас из толпы.

Алмазная резка цельных элементов с точностью до 0,01 мм

С толщиной линий в 0,14 мм

На каждом этапе производства осуществляется ручная проверка изделия на гладкость покрытия, равномерность узора, симметричность углов.

Миниатюрный MEMS-микрофон имеет показатель соотношения сигнал/шум 58 dB(A), что означает более качественную передачу речи. Его можно не подносить к губам – речь будет передаваться отчетливо и без посторонних шумов. На обратной стороне располагается пульт управления. При использовании со смартфонами Xiaomi,а также с основными моделями смартфонов других брендов на базе Android он поддерживает воспроизведение треков, прием входящих звонков, а также регулировку громкости. Последняя функция не доступна при совместном использовании с устройствами под управлением iOS.

Кабель наушников изготовлен из кевларового волокна, широко применяющегося в производстве бронежилетов. Оно обладает невероятной прочностью и эластичностью, и поэтому славится отличными эксплуатационными свойствами. Часть кабеля, крепящаяся к корпусу наушников, выполнена из TPE материала, который уменьшает трение об одежду и понижает уровень нежелательных шумов, создаваемых при трении.

Будучи меломаном, вы наверняка хотели бы слушать музыку беспрерывно, при этом не ощущая усталости и дискомфорта в ушах. Xiaomi Hybrid Dual Drivers имеют в комплекте три пары амбушюров разных размеров (XS/S/L), изготовленных из безопасного для кожи силикона. Амбушюры подходящего размера не только гарантируют комфортную фиксацию, но и за счет плотной посадки обеспечивают хорошую звукоизоляцию. Благодаря тому, что передняя часть корпуса, непосредственно контактирующая с кожей, выполнена из мягкого пластика, а не из металла, наушники комфортно носить зимой. Корпус имеет удобную форму и не вызывает дискомфорт даже при длительном ношении. Разработчики Xiaomi продумали каждую деталь, чтобы ничто не смогло отвлечь вас от любимого занятия.

Новые наушники Xiaomi Hybrid Dual Drivers успешно прошли проверку на прочность: результаты многочисленных тестирований превосходят установленные стандарты. Они не боятся ударов, перепадов температур, солнечных лучей, надежно фиксируются в ушах, хорошо ведут себя в паре со смартфоном, способны выдержать большую нагрузку. Подобно тому, как новый шедевр со временем превращается в классику, новинка от Xiaomi станет для вас эталоном качества и прослужит долгие годы.

После выхода с конвейера новые наушники Xiaomi Hybrid Dual Drivers уже готовы выдать качественный звук, но для скорейшего достижения эталонного звучания могут быть дополнительно прогреты. Если вы не относите себя к аудиофилам и смутно представляете себе процедуру прогрева, то можете воспользоваться специальным приложением, разработанным студией 1MORE. Чтобы «раскачать» наушники, нужно лишь подключить их к смартфону, запустить приложение и по своему усмотрению выбрать частоту звука, уровень громкости и длительность прогрева.

Xiaomi redmi note 5 проблема с наушниками

Xiaomi redmi note 5 проблема с наушниками. Вставляю в разъём и ничего не происходит. До этого, резко выдернул их из гнезда. Как отремонтировать самостоятельно?

Хиаоми показывает, что наушники вставлены, а они не вставлены. При повторном всовывание, ничего не меняется, а в наушниках звук есть. Проблема в том, что микрофон не работает, собеседник меня не слышит.
Что делать?

Когда всовываю наушники в Сяоми, слышно только в одном ухе. И так с любыми устройствами. Подскажите как настроить?

У меня песок попал в отверстие для наушников, на Ксаоми. Как быть с этим?

Очень тихо слышно музыку в наушниках, на Редми нот 5. До сегодняшнего дня, все было хорошо.

Xiaomi redmi note 5 проблема с наушниками, решение.

Безрамочный экран и двойная камера, андроид быстро завоевал популярность. С увеличением пользователей выросло и количество обращений в тех поддержку.

У многих выявилась неисправность связанная с подключением любой гарнитуры. Через предусмотренный для этих целей разъем. Даже при максимальной громкости, людям не удается послушать музыку. Звука попросту нет.

Официальные представители, никак не комментируют возникшую неработоспособность. Самый худший исход ситуации — компания будет вынуждена поменять по гарантии несколько сотен тысяч экземпляров.

Проблемы с беспроводным подключением

Одна из распространенных неработоспособностей, при покупке аксессуаров. Люди долго не могут подключить их к телефону, и в итоге делают вывод что они не работают, к счастью это не всегда так.

Просто включив bluetooth ничего не произойдет. Необходимо выбрать «поиск» и подключиться к найденному устройству.

Еще один распространенный случай, андроид не отключает соответствующий режим. Это происходит, так как вы пользуетесь ей редко. Там скорее всего скопилась грязь, либо другие диэлектрики, из — за чего центральный контакт не сможет иметь хорошее прилегание токопроводников. Эта же причина служит основой дефекта, когда он не видит гаджет.

Так же неисправность возможна в программном обеспечении. Некоторые граждане жалуются на дефекты после обновления ПО. Поможет откат на более раннюю версию. Более сложный способ — это установка более новой версию программного обеспечения. Множеству заинтересованных в ремонте пользуются именно этим способом.

Неподходит распиновка контактов. На новых моделях изменились позиции микрофона на штекере. Проще говоря GND заменили микрофоном. Поэтому, если вы подключите старую модель к новым смартфонам — он их не распознает, так как он совместим только с современными устройствами.

Телефон видит наушники только первые несколько секунд

Xiaomi redmi note 5 проблема с наушниками простые решения:

Вставляете штекер в ваш гаджет не до упора, ждете когда на экране появится соответствующая иконка, затем через пять — десять секунд вставляете до конца. К всеобщему удивлению, эта легкая операция помогает практически всем, столкнувшимся с данной неприятностью.

Что можно предпринять для восстановления работоспособности

Починить своими руками вероятность почти 100%, оставшееся меньшинство представляется неисправной мембраной. Сломанным динамиком, но такое очень редко происходит.

Чаще всего можно произвести ремонт даже без наличия под рукой каких — либо инструментов. К примеру оборвавшиеся провода можно привести в порядок и без паяльника.

Если перестал работать один наушник, то пол дела сделано, вы знаете с какой стороны подойти к вопросу. Первое что следует сделать, это определить участок обрыва контакта. Делается это следующим способом, они подключаются к любому устройству и включается музыка. Затем пальцами постепенно нажимая на провод от основания к самому динамику, при нажатии на нужное место, вы услышите что из поврежденного динамика доносятся звуки. Возможно обрыв находится далеко от платы с динамиком. Прийдется снять изоляцию и спаять проблемное место. Затем с помощью термоусадки закрыть. Бывает что, проблемный участок прям возле платы. Тогда, необходимо разобрать сам наушник, обрезать провод чуть ниже обрыва и заново припаять к плате. Затем естественно собрать все обратно.

Если из строя вышел штекер, дела обстоят немного сложнее. Починить эту деталь или невозможно, или очень сложно. Однако самый надежный способ, в случае если неисправность заключается именно в этом, заменить его на новый. Новые стоят довольно дешево, их можно купить сразу упаковкой, в которой несколько штук.

Обратите внимание на штекере, должно быть ровно столько же контактов, сколько и на вашей гарнитуре.

Проблема в разъеме телефона

Распространенной причиной дефекта, сопутствует отсутствие звука. Некорректное подключение, отключение (либо не видит их, или даже после отключения показывает что они еще активны) является мусор. Скорее всего он засорен мелким мусором, пылью, которые не позволяют ему функционировать должным образом. В этом варианте достаточно лишь почистить его. На Xiaomi redmi note 5 проблема с наушниками в этом случае решится полностью.

Если это не помогло, по-видимому неисправно само гнездо. Рекомендуется отнести гаджет в сервисный центр, где специалисты проведут необходимый ремонт. Конечно, вы можете произвести замену сами, на свой страх и риск. В помощь вам различные видео на просторах интернета.

Если даже замена разъёма не помогла, значит «дырка» в операционной системе. Следует провести диагностику с помощью специализированных программ. Возможно требуется установить последние версии какого — либо программного обеспечения.

Пробуем поменять регион на Индуский. Если у вас, плохо слышно в наушниках. Делаем так, заходим в «Настройки» потом «Расширенные», «Регион». Выбираем » Индия» звук увеличится на 10-20%.

Заключение по Xiaomi redmi note 5 проблема с наушниками.

Как итог, большая часть возникающих трудностей легко решается, даже не требуя особых навыков или инструментов, не стоит пренебрегать регулярным обслуживанием своей техники, во избежание непредвиденных глупых ошибок.

ᐅ Xiaomi Piston Fresh Bloom отзывы — 242 честных отзыва покупателей о наушниках Xiaomi Piston Fresh Bloom

Самые выгодные предложения по Xiaomi Piston Fresh Bloom

Ольга, 30.04.2019

Mr.Mark, 30.04.2019

Недостатки
Отсутствуют

Комментарий
Купил в качестве затычек и был приятно удивлён, что наушники в таком ценовом диапазоне могут выдавать неплохой звук. Рекомендуют к покупке!

Vlad, 30.04.2019

Недостатки
Пока не обнаружено

Комментарий
Те кто пишет, что ,, Наушники тихие» , то это не наушники тихие, а динамик в телефоне плохой. А наушники за свою цену хорошие.

Lexx, 30.04.2019

Недостатки
Кнопка на гарнитуре 1, маленькая, нажатие посередине пауза, и лево право переключение трекоф, не очень удобно переключать. (но не кретично) Бас есть, но не как в Panasonic.

Комментарий
За эту цену рекомендую!

Фотографии

Иван, 29.04.2019

loh777777777777, 29.04.2019

Недостатки
пока не заметил

Панферова Ольга, 28.04.2019

Мешковой Егор, 28.04.2019

Chesh4, 28.04.2019

Недостатки
Живут недолго

Комментарий
Умерли спустя полтора месяца использования

Sapar, 28.04.2019

Недостатки
Обрыв провода внутри штекера. Как итог не слышно правого уха. Кнопка люфтит.

Комментарий
Не пригоден для активного использования, надо относиться очень аккуратно.

АИ-92, 28.04.2019

Недостатки
Очень хлипкие провода; как по мне, не достаточно громкости.

Комментарий
Неплохие наушники за свою цену.

aleksandr, 27.04.2019

Мария, 27.04.2019

dmitry-vladimir, 27.04.2019

Недостатки
Не обнаружено

Комментарий
Купил в подарок сыну вместо сломанных сенхайзеров, которые стоили раза в три дороже. Был приятно удивлен качеством звука, ребенку нравится больше, чем старые. При этом совершенно не запутываются провода, что выгодно отличает их от многих наушников. По моему мнению, да данные деньги ничего лучше нет

Алексей, 27.04.2019

Осенняя Светлана, 27.04.2019

Анна, 26.04.2019

Александр Бровко, 26.04.2019

UE Zver, 25.04.2019

Владислав, 22.04.2019

Сергей, 20.04.2019

Арина, 20.04.2019

Никанорова Ольга, 20.04.2019

Panteleeva Irina, 19.04.2019

Александра Георгиева, 18.04.2019

Хуснеева Елена, 18.04.2019

Дмитрий ti, 18.04.2019

Недостатки
Прямой штекер по сути самый главный не достаток.
Ну и я бы еще не отказался от прищепки.

Комментарий
Не стоит брать если слушаете только классическую музыку. Кто бы что не писал для классики они не подходят. Покупая, проверяйте сразу в магазине, так как на штекере у них совершенно другая распиновка поэтому они не будут правильно работать, если они не подходят вашему телефону.

Елена, 17.04.2019

Катерина, 16.04.2019

Нагорный Антон Дмитриевич, 15.04.2019

Распиновка наушников. Почему наушники не работают с распиновкой наушников Xiaomi xiaomi с микрофоном

Разъем для гарнитуры отличается от разъема для наушников дополнительным четвертым контактом, поэтому с ними все немного интереснее. И это связано с наличием микрофона, который возводит наушники в ранг гарнитуры. Обычно основная заминка, когда вы хотите закрепить разъем гарнитуры, — это определение того, какой провод следует припаять, где.Оно и понятно, чаще всего проблема в том, что контактов на разъеме 4, а провода 5. Да хоть и 4, то кто где …?

Для начала посмотрим на сам разъем гарнитуры. Он называется 4-pin Jack 3.5mm , но как-то на погоду он не делает. Итак, в нем 4 контакта, и каждый контакт имеет свое предназначение. Есть два стандарта распиновки:

На этом произведении искусства я попытался изобразить назначение контактов.M- и M + — контакты микрофона. Остальные три уже знакомы вам по контактам наушников: G — земля, R — правый, L — левый. Цвета контактов не случайны, — это стандартные цвета , которые производители чаще всего используют для обозначения проводов.

Сейчас первый вариант практически полностью вымер. И это связано не с тем, что второй светофор на контактах оказывается более правильным и даже не с триколором растамана, а с проблемами совместимости с 3-х контактными разъемами ноутбуков, плееров…. Думаю, всем приходилось сталкиваться с наушниками, которые нормально играли с ноута только тогда, когда были вставлены не до конца. Это первый вариант.

Но вернемся к цветовой гамме проводов гарнитуры. Чтобы не быть голословным, вот отрезанный провод гарнитуры Beats Tour. Классическая цветовая схема проводов:

Но увы не всегда все так хорошо и не всегда производитель так упрощает нашу жизнь. Рассмотреть абсолютно все варианты цветовых решений не представляется возможным.И нет смысла, лучше разобраться, как в любой схеме определить, какая проводка за что отвечает. Этим мы и будем заниматься 🙂

Попались наушники в руки, отрезал разъем, снял оплетку с провода, а дальше так:

Три адекватных проводки и одна, как сейчас говорят, с особенностями. А если снять с него изоляцию, то в целом будет так:

Итак, у нас получилось 5 проводов…: cry:

Так что самый простой вариант, особенно когда под рукой совсем ничего нет, кроме ножа и паяльника, — открыть пульт для наушников.

На этой стороне платы внизу виден припаянный красно-желтый провод, и рядом с ним буква G, которую мы знаем как Ground. Перевернув плату:

И мы видим, что синий провод — R, т.е.е. Право — правильно, но красный — М или микрофон. А это М + или М- спросите вы. Если это просто M, то подразумевается M +, потому что M- всегда идет на землю. А если есть и +, и — то минус все равно на землю)

Круто! Но среди этих проводов нет этих двух, идущих вместе. Ладно, наушник тоже можно разобрать 😛 ()

Ага, вот они))) Но тут стоит предупредить. Часто бывает несоответствие цветов проводов в проводе до и после вилки.Те. пульт получает то же самое, что и на разъеме, но другие цвета могут идти дальше ко второму наушнику.

В общем в этом случае можно было обойтись не открывая наушник, т.к. Логично, что среди цветов, с которыми мы уже определились, нет левого канала. Что ж, желтый (золотой) поводок — это всегда земля. Итак, спаяем (от слова паять, а не то, что вы думали) желтый и желто-красный провода вместе и вуаля, у нас есть четыре провода классических цветов 🙂

Увы, далеко не всегда можно просто так открыть пульт и наушник.В таких случаях стоит использовать мультиметр.

Выставляем режим как на картинке и тыкаем один щуп в желтый провод, второй щуп в остальные. Подавляющее большинство наушников имеют сопротивление 16 или 32 Ом. Это стандарты. На практике ровно 16 или 32 Ом — это редкость, обычно в пределах + — 3 Ом, но есть и 10, и 24, и 54 Ом.

Главное, чтобы динамики имели между собой одинаковое сопротивление. Допустим, у динамиков сопротивление 32 Ом каждый.Если щупы мультиметра зацепятся за землю и один из каналов, то он покажет нам 32 Ом. Но если один щуп для одного канала, а второй для другого канала, то он покажет полное сопротивление (в нашем случае 64 Ом), т.е. колонки в этом случае подключены последовательно. Если не удалось найти оба динамика, значит, где-то дальше оборвался провод.

Нет мультиметра? Не беда 😛 будем использовать аккумулятор. Нам нужен планшет на 1,5 вольта.Батарейки других типов лучше не использовать, т.к. можно обжечь катушку динамика или повредить диффузор. Не рекомендую держать наушники в ухе при определении каналов. Пукает не очень тихо) лучше просто на уши повесить, а на стол можно поставить.

Щеки в наушнике не будут слышны, когда вы держите аккумулятор, но когда вы дотронетесь до него и отпустите его. И не держите его дольше секунды. Это должны быть легкие штрихи.

Такими простыми способами можно быстро определить, какая из проводок за что отвечает. Сейчас я покажу вам несколько распространенных вариантов.

Другие примеры подключения разъема гарнитуры

Здесь, не глядя и не проверяя, можно спаять два золотых провода вместе

Просто у каждого канала свой провод заземления. С точки зрения аудиофила, этот вариант более правильный, чем одиночный провод заземления, и способствует более широкой стереобазе.

В общем получается, что вся проблема гарнитуры сводится к определению где земля, которую нужно скрутить, чтобы получилось 4 провода.

Еще раз повторяю — земля всегда желтая. Также смеси желтого с другими цветами, как правило, тоже земляные.

Бывает и так, что в качестве экрана используют землю. Те. В него наматываются либо все провода, либо только провод микрофона.Это сделано для защиты от внешнего вмешательства.

Экранирование микрофона встречается гораздо чаще. Выглядит это так:

Как видите, желтый провод ненормально толстый. Раскручиваем:

Под ним синенький микрофонный провод.

В общем, суть экранирования заключается в защите от помех, чтобы внешние поля не создавали помех на проводе микрофона, которые будут передаваться вашему собеседнику.Это необходимо, потому что уровень сигнала от микрофона невелик, а уровень шума может быть равным желаемому сигналу или превышать его.

Ну да ладно, экран снова на земле, а вместе с ним и желто-полосато-красный провод. Скручиваем и паяем:

В заключение хочу отметить, что все это достаточно просто, даже если кажется сложным. Вам просто нужен опыт и понимание, которое приходит с опытом.В том как)) так что хочешь уметь ремонтировать наушники — ремонтируй, не бойся) Новые все равно дороже покупать, но тогда может и получится 😛

P.S. При определении желательно сразу после снятия изоляции с оплетки концы проводов залудить. В случае использования мультиметра или батарейки это в принципе незаменимо. И в любом случае то к разъему припаять)

Гарнитура моего Lenovo a789 выдала дуб, «пульт» развалился, и одна из половинок улетела в неизвестном направлении.Этот досадный факт побудил меня купить XIAOMI Piston II Gold, причем всего пару штук.

По интернету у этих ушей очень приличное качество звука. И не обманули — в наушниках звучат очень достойно. Но вот беда — их штекер подключен как iPhone:

У меня нет айфона, у меня в доме вообще нет ни одного устройства с такой разводкой, и я решил заменить вилку. Кстати родная заглушка до смерти заделана едким, пахнущим пластиком, нельзя просто взять и перекинуть два провода так, чтобы стало то что мне нужно, то есть вот так:

Поэтому я пошел очень простым путем — взял от родной гарнитуры провод с вилкой и припаял к колпачкам.Если вы решили повторить подвиг, или припаять новую вилку из магазина, нужно припаять провода так:

После этого начинают проигрывать музыку как надо, а в моем случае еще можно ответить на звонок кнопкой с «пульта» и использовать микрофоны гарнитуры из шапки.

И еще: штекер от гарнитуры телефона Nokia 301 идеально ложится вдоль проводов. Качество звука просто ужасное, оторвать не жалко (припаял ко вторым колпачкам), но провода по цвету и количеству идеально сочетаются с колпачками.

XIAOMI Piston II Gold — действительно отличные наушники как по качеству сборки, так и по качеству звука. Однако нестандартная вилка немного удручает, по крайней мере, меня. Я не люблю снова возиться. Надеюсь, эта короткая заметка сэкономит кому-нибудь время.

Сегодня существует огромное количество аксессуаров для смартфонов, среди которых наибольшим спросом пользуются мобильные гарнитуры. Однако что делать, если телефон Xiaomi не видит наушники? Бывают случаи, когда штекер вставляется в соответствующий разъем, но гаджет его не распознает.

В то же время многие пользователи сообщают о плохом и прерывистом звуке, в то время как у других нет второго динамика. Мы перечислим наиболее популярные причины этой проблемы, а также рекомендации по ее устранению.

Проблемы с беспроводной гарнитурой

Пользователям, впервые купившим беспроводные наушники, часто бывает трудно сразу синхронизировать устройства друг с другом. Поэтому некоторые сочтут, что проблема в атрибуте, или на смартфоне некорректно работает Bluetooth.

На практике при активации гарнитуры необходимо перейти к пункту «Поиск устройств Bluetooth» в телефоне, а затем щелкнуть по желаемому устройству для сопряжения. Таким образом, недостаточно просто включить протокол для всей процедуры.

Пыль в разъеме (режим гарнитуры не выключается)

Некоторые пользователи могут не воспринимать этот фактор серьезно, но его все же необходимо учитывать. Если вы редко подключаете наушники, возможно, в аудиоразъем попала пыль или грязь.В этом случае главный контакт вилки может плохо подключаться к соответствующему участку розетки, поэтому смартфон не может видеть подключенное оборудование или после его выключения звук не выводится на основной динамик, так как включен режим наушников.

В этом случае вы можете попробовать очистить разъем с помощью иглы или небольшой отвертки. Во время процедуры смартфон необходимо выключить, чтобы предотвратить возможное короткое замыкание. Метод апробирован на представителе линейки Redmi.

Программная проблема

По мнению многих пользователей, их смартфон перестал работать с наушниками после обновления до MIUI версии 8, поэтому есть два способа исправить проблему:

1. Вернуться к предыдущей модификации программного обеспечения;
2. Скачать MIUI 8 с полным форматированием.

Если вы хотите продолжать использовать текущую версию ПО и не хотите возвращать старую, то сайт рекомендует просто удалить системную информацию и переустановить новую, так как это многим пригодилось.

Всего используется два стандарта подключения подключаемых гарнитур: OMTP и CTIA. Оба типа оснащены тремя главными контактами, с пультом управления — четырьмя. В большинстве случаев проблемы возникают с последним вариантом. Так как в старом формате распиновки контакт обычный — OMTP пошел прямо с провода, после чего микрофон, правый наушник и левый канал.

При этом в разводке нового типа поменялись положения заземления и микрофона.Соответственно, при использовании старой гарнитуры с новым смартфоном устройства не смогут выполнить сопряжение. Например, новые модели смартфонов Xiaomi не обнаруживают наушники OMTP, так как они совместимы только с наушниками нового поколения.

Телефон видит наушники только первые 3-5 секунд

Если после подключения гарнитуры смартфон отображает соответствующий знак только первые несколько секунд, а затем соединение прерывается, то можно попробовать действовать иначе, как предложил один из опытных пользователей:

1. Не вставляйте вилку полностью;
2. Загорится индикатор подключения гарнитуры;
3. Подождите 10 секунд и полностью вставьте устройство.

Несмотря на странность способа, эти действия выполняются практически для всех пользователей, которые не могут правильно подключить наушники.

выводы

Следуя вышесказанному, существует несколько факторов, которые мешают нормальной работе гарнитуры. Поэтому не стоит воспринимать ситуацию слишком серьезно. Вы можете самостоятельно диагностировать и устранить проблему. Попробуйте использовать наушники с другим смартфоном, так как они могут быть проблемой.

Bluetooth — это удобные устройства, которые позволяют общаться по телефону, не поднося смартфон к уху.Этот способ связи удобен при езде на велосипеде, в машине или беге трусцой. Как подключить гарнитуру bluetooh к Xiaomi?

Во-первых, вам нужно открыть шторку уведомлений и долго нажимать на значок «Bluetooth», чтобы открыть меню его настроек. В открывшемся окне активируйте переключатель рядом с пунктом «Включить Bluetooth».

Далее следует включить саму гарнитуру и активировать в ней режим видимости. К сожалению, здесь нет универсального способа, так как он активируется по-разному в разных гарнитурах, и чтобы его включить, вам нужно будет изучить инструкцию, прилагаемую к вашему беспроводному устройству.

На примере китайской гарнитуры «Noname» это достигается долгим нажатием кнопки питания, где после слов «Power on» будет звучать сообщение «Ready to pair». В этот момент в гарнитуре загорятся красный и синий индикаторы, а это значит, что вы можете попробовать подключить ее к своему смартфону.

В разделе «Доступные устройства» щелкните имя появившегося устройства и подождите, пока оно не появится в списке подключенных устройств.Возможно, вам потребуется ввести пароль для сопряжения, который будет написан в инструкции к вашей гарнитуре.

В результате постоянного изгиба провода возле штекера типа jack 3.5 ″ в наушниках может появиться шум при перемещении штекерного соединения, или звук в одном из наушников полностью пропадет. Иногда обрывается общий провод, тогда звук искажается: почти полностью пропадают высокие и средние частоты. Это связано с тем, что правый и левый усилители телефона включены в противофазе и их выходные сигналы практически полностью компенсируют друг друга.
Еще бывает, что стереоэффект просто пропадает. Или в ушах нет звука, но микрофон работает, или наоборот. А иногда из-за обрыва провода микрофона кнопки управления на шнуре гарнитуры перестают работать вместе с микрофоном.

Итак, штекерное соединение типа TRS предназначено для соединения между собой устройств, например, наушников и плеера. Устройство состоит из вилки и розетки. Часто этот разъем просто обрывается там, где провода входят в сам разъем.Из-за этого у нас могут не работать правый или левый наушник или оба сразу. А иногда возникают посторонние шумы из-за обрывов проводов в самом разъеме jack 3.5.

В целом стоит отметить, что сама аббревиатура TRS произошла от английских слов: наконечник, кольцо и гильза. Среди русскоязычного населения утвердилось понятие, что «гнезда» — это сама вилка, поэтому, если в повседневной жизни использовать оригинальное название разъема TRS, многие не поймут, о чем идет речь.

Типы и применение штекеров

В зависимости от диаметра рабочей поверхности разъемы делятся на:

1. Micro jack 2,5 мм … Они оснащены небольшими портативными устройствами, такими как телефоны, плееры и т. Д.
2. Mini jack 3.5 … Устанавливается в бытовую технику: компьютеры, телевизоры и т.д. К тому же распиновка jack 3.5 предельно проста.
3. Big jack 6.35 … В основном используется в профессиональном оборудовании: электрических музыкальных инструментах, мощных акустических усилителях, но может быть встроен в бюджетное оборудование, такое как микрофоны караоке, металлоискатели.

По количеству выходов (пинов) «джеки» подразделяются на:

1. Двухконтактный ( TS ). Через них передается несимметричный сигнал, например, на наушники подается моносигнал или осуществляется запись звука с помощью микрофона.
2. Трехконтактный ( TRS ). С их помощью можно передавать несимметричный сигнал, при этом контакты 2 и 3 соединяются перемычкой, причем симметричный.
3. Четырехконтактный ( TRRS ).Они могут сразу передавать видео и аудио информацию. Четырехконтактные разъемы в основном используются в современных телефонах, планшетах, видеоплеерах и т. Д.
4. Пятипозиционный ( TRRRS ). Необычный разъем, используемый Sony в смартфоне Xperia Z для одновременной работы двух микрофонов, один из которых работает на шумоподавление. Совместим с TRRS.

Есть также два типа разъемов: обычные, созданные для определенного типа вилки, и с переключателем — при вставке штифта устройство переключается из одного положения в другое.

Очень часто встречаются ситуации, когда китайские разборные заглушки, которые были установлены вместо монолитного сломанного «домкрата», не полностью входят в втулку или плохо закрепляются. Такие ситуации возможны, если диаметры гильзы и заглушки не совпадают. Поэтому при выборе такой заглушки желательно проверять ее внешний диаметр штангенциркулем по всей рабочей длине.

Как узнать, неисправен ли разъем

Подключите рабочие наушники и включите музыку.Если в рабочих наушниках не играет музыка, значит, у вас сломан разъем. Кроме того, если при покачивании вилки слышно шипение, это означает, что вскоре разъем полностью выйдет из строя.

Сейчас, в основном, везде распиновка проводов наушников с микрофоном показана на первой картинке ниже, но есть еще одна, которая в основном используется на старых телефонах и в телефонах некоторых производителей. Отличаются они тем, что контакты микрофона и заземления поменяны местами.

Вилка четырехпроводная

Здесь есть два разных варианта.

1. Обычные наушники без микрофона и кнопок управления. К вилке подключаются 4 провода: минус от каждого динамика медного цвета и плюс (синий с красным или зеленый с красным). Для удобства минусы скручены в одну жгут и в результате получаются три жилки, которые необходимо припаять к своим конкретным местам.
2. Гарнитура с микрофоном. Здесь вилка имеет 4 типа контактов: по одному от каждого динамика, по одному для микрофона и есть место для пайки общего провода или земли.Схематично такая пайка выглядит так:

Следует отметить, что цветовая кодировка может отличаться в зависимости от фантазии производителя и носит весьма условный характер. Провод левого канала может быть зеленым, белым или синим. Правый провод канала всегда отмечен красным. Общий провод — медный (покрытый лаком или без изоляции), но он также может быть белым, если белый цвет не используется для левого канала.

Распиновка и схема от производителя

Распиновка Apple audio

• 1 — левый
• 2 — правый
• 3 — земля
• 4 — микрофон

iPod Nano (4-го, 5-го поколения), iPhone (1-го, 2-го, 3-го, 4-го поколения), iPod Shuffle (3-го поколения), подключение к мобильному телефону Наушники iPhone (громкая связь)

Распиновка аудиосистемы Lenovo

1 — левый
2 — правый
3 — земля
4 — микрофон

Lenovo Thinkpad Edge и аудиосистема для ноутбуков серии X

Распиновка аудиосистемы Samsung

1 — левый
2 — правый
3 — земля
4 — микрофон

Гарнитура Samsung Galaxy S I9000, S8500 Wave EHS60AVNBE / EHS60ANNWEGSTA / EHS60ANNBECSTD / GH59-09752A Гарнитура Samsung Galaxy S2 i9100 должна быть совместима с Samsung Galaxy Note N7000, Samsung Galaxy Tab GT-P1000, P7100 Galaxy Tab 10.1, 4G LTE, C3530, [защита электронной почты] 350, Galaxy 551 i5510, Galaxy 550 I5500, E2330, I100 Gem, i220 Code, i350 Intrepid, I9003 Galaxy SL, I9100 Galaxy S II, i997 Infuse 4G, Google / Samsung Nexus S I9023 / I9020, [адрес электронной почты защищен] 335 S3350, Galaxy mini S5570, Wave 525 S5250, Star II S5260, Wave II S8530, S5780 Wave 578, Wave 533 S5330, Galaxy Gio S5660, Wave 723 S7230, Galaxy Ace S5830, Galaxy Fit S5670 , Galaxy S 4G, Galaxy S WiFi 5.0, R910 Galaxy Indulge, S3850 Corby II, M190 Galaxy S Hoppin, M210S Wave2, M220L Galaxy Neo, M580 Replenish, C6712 Star II DUOS

Samsung i300, i330, i500, i700 разъем громкой связи / гарнитуры

OEM-гарнитура Samsung EHS64 для Samsung Galaxy SIII GT-i9305 и некоторых других

Гарнитура для ноутбука Samsung Series 9 (NP900X3D-A02DE)

Samsung SPH-a420, a580, a640, m220, m240, m300, m320, m330, Rant m540, Exclaim m550 SCH-R451C гарнитура Гарнитура Samsung Артикул: AEP010SLEB / STD

Samsung SPH-A880, SCH-U620, SCH-U540, SPH-M500, SCH-A950, SCH-A870, SCH-A930, SPH-A920, SPH-A940, SCH-A970, SPH-A900 BLADE, A900M, SCH — A990, SCH-U740 AEP204VBEB / STD-гарнитура / Музыка

В некоторых моделях Самсунг заземляющий контакт и микрофон можно поменять местами!

Самозаменяющаяся заглушка 3.5

Нам понадобится нож, паяльник, припой, канифоль. Отрезать от вилки 5-10 см проводов, снять с вилки всю изоляцию, запомнить последовательность проводов по цвету (иногда они различаются). Зачистите провода и припаяйте их к разъему 3,5 мм. Место пайки лучше залить термоклеем и обжать термоусадкой, так соединение прослужит намного дольше.

Узнайте больше о любимых фанатами функциях Redmi 9C — разъем для наушников 3,5 мм — Redmi 9C — Mi Community

Изображение на обложке

* Рекомендуется загрузить изображение 720 * 312 в качестве обложки

Описание статьи

Привет, пользователи MIUI, Ассаламу Алайкум, привет от команды Mi Community Bangladesh Device.Надеюсь, что в этой ситуации с COVID-19 все в порядке и здоровы. Недавно Xiaomi Bangladesh выпустила Redmi 9C. Щелкните здесь, чтобы узнать подробности. Сегодня я расскажу о том, чтобы узнать больше о любимых фанатами функциях Redmi 9C — 3,5-мм разъеме для наушников Redmi 9C. Итак, в настоящее время 3,5 мм — это универсальный размер аудиоразъема, который можно найти в смартфонах, ПК и ноутбуках. Кроме того, для любителей 3,5 мм аудиоразъем — полезный компонент для проектов, которые подключаются к разъемам для наушников. Существуют разные типы аудиоразъемов 3,5 мм, доступные для разных приложений, таких как TS, TRS и TRRS, но наиболее распространенными, которые мы видим в повседневной жизни, являются TRS и TRRS.Итак, приступим: Типы разъема 3,5 мм: 1. Аудиоразъем типа TS, штекер: эти типы аудиоразъемов не поддерживают стереозвук и микрофон, а это значит, что нет левого и правого. Вы получите одинаковый звук с обеих сторон. Ниже представлена ​​распиновка штекерного аудиоразъема типа TS. Применение: все еще используется в музыкальном оборудовании (особенно в электрогитарах) и авиационных радиоприемниках. 2. Штекерный аудиоразъем типа TRS: здесь в названии TRS буква T означает наконечник. , «R» обозначает кольцо, а «S» обозначает рукав. Эти типы аудиоразъемов поддерживают стереозвук, но не поддерживают микрофон.Таким образом, с его помощью вы можете только слушать музыку, но не можете разговаривать по телефону. Ниже приведена распиновка штекерного аудиоразъема типа TRS. Применение: динамики, микрофоны, клавиатуры и т. Д. 3. Штекерное аудио гнездо типа TRRS: аудиоразъем типа TRRS имеет четыре проводника и наиболее популярен среди смартфонов и планшетов. Последовательность аудиоразъемов типа TRRS — наконечник-кольцо-кольцо-рукав, и он включает в себя функции как стерео, так и микрофона. При изготовлении этих аудиоразъемов следует использовать ряд стандартов, таких как OMTB и CTIA.По этой причине ваш смартфон не поддерживает наушники других производителей. Ниже представлена ​​распиновка мужского аудиоразъема типа TRS. Применение: Используется в наушниках многих брендов, таких как Xiaomi, Nokia, Panasonic и т. Д. Особая благодарность mnnahid Bhai (администратор) и aalakib07 Bhai (модератор) за их руководство, безостановочную поддержку, и вдохновение. Кроме того, спасибо Майнулу Хасану Рохану Бхаи (модератору) за прекрасную идею для баннера и темы. Прочтите мои предыдущие темы: Освободите место для хранения на вашем телефоне Android, это выглядит прекрасно. Математика на телефоне! Не показывает номер сохранения сим-карты? Импортируйте номера и устраните эту проблему Оставайтесь дома, оставайтесь в безопасности✪ О Mi Community Bangladesh: крупнейшее в стране техническое сообщество Mi Community Bangladesh — это место, где собираются все бангладешские фанаты Mi.Здесь мы делимся последними новостями и событиями о Xiaomi в Бангладеш. Все официальные объявления о запуске продукта, обновления продаж, регистрации на мероприятия и другие новости и разговоры, связанные с Xiaomi Bangladesh, также публикуются на этой платформе. Что еще более важно, именно здесь мы можем взаимодействовать с единомышленниками Mi Fans, такими как вы! Загрузите приложение Mi CommunityПодпишитесь на наш официальный канал в Telegram Популярные столбцы в Mi Community Bangladesh

Выбрать столбец

Добавить в столбец

* Изменения необратимы после подачи

[MIUI Device Team] Пошаговое руководство по ремонту разъема для наушников! — Советы и хитрости — Сообщество Mi

Изображение на обложке

* Рекомендуется загрузить изображение 720 * 312 в качестве обложки

Описание статьи

Пошаговое руководство по ремонту разъема для наушников! Здравствуйте, пользователи MIUI! Надеюсь, у вас все в порядке.Сегодня я собираюсь показать, как решить наиболее частую проблему наушников, связанную с разъемом для наушников. Я постоянно буду рассказывать обо всех проблемах наушников с частичным ремонтом в моих будущих обсуждениях. Теперь для проведения этого эксперимента нам понадобится один наушник, у которого есть проблема с разъемом. Перед началом этой процедуры внимательно проверьте, связана ли проблема с разъемом для наушников! НЕОБХОДИМЫЕ ПРИНАДЛЕЖНОСТИ: ❍ Паяльник Паяльная проволока Пинцет ПРОЦЕДУРА: Шаг 1: Во-первых провода отсоединены от Джека.Найдено четыре цвета проводов, например. зеленый, синий, красный (оранжевый) и желтый (золотой). Шаг 2: В разъеме для наушников видны четыре разъема. Пусть конечная точка — это точка-1, которая будет подключена к зеленому проводу, и в соответствии с этой точкой-2, точка-3 и точка-4 будут подключены к красному, желтому и синему проводам. Шаг 3: Теперь провода припаиваются к разъему в соответствии с комбинацией цветов из шага 2. После правильной пайки всех проводов с разъемом наушники готовы к использованию.Шаг 4: Теперь паяльные провода с разъемом закрыты лентой или оболочкой разъема для наушников. Процедура завершена! Наушники полностью годны для использования! ВНИМАНИЕ: Не пытайтесь делать это дома, если у вас недостаточно знаний о пайка. Будьте осторожны при поражении электрическим током! Я не буду нести ответственности за какой-либо ущерб. Спасибо @Nowfel, @choukawaii @Geekyvarun за их ценные предложения и всем моим товарищам по команде за поддержку меня. Особая благодарность руководителю нашей команды @marcus_keong за предоставленную информацию. Мне разрешено писать эту ветку и нашему администратору @candicesu за постоянную поддержку всей команды разработчиков устройств для создания качественной ветки.

Выбрать столбец

Добавить в столбец

* Изменения необратимы после подачи

[How It Works # 22] Разъем для наушников 3,5 мм! Виды и проблемы с ним! — Общие — Mi Community

Изображение на обложке

* Рекомендуется загрузить изображение 720 * 312 в качестве обложки

Описание статьи

Здравствуйте, уважаемые фанаты MIUI! Сегодня вы узнаете больше о наушниках & quot; Jack & quot; 3.5 мм, типы и другие характеристики — это важная часть нашей жизни. История Первые 1/4 ″ разъемы TS были разработаны в 19 веке для использования в телефонных станциях. Изначально наконечник имел форму, отличную от современных заглушек. С появлением TRS возникла проблема физической совместимости с TS, поэтому в стандарте TRS был модифицированный наконечник, для которого розетки не принимали TS-вилки. На данный момент подавляющее большинство вилок TS изготавливаются с наконечником, изначально предназначенным для TRS, поэтому проблема физической совместимости остается нерешенной.TypeJack TRS (телефонный разъем) предназначен для передачи аналогового звука и чаще всего используется в наушниках, гарнитурах и динамиках. TRS означает: TipRingSleeve Слово «jack»; в аудиотехнике означает «розетка», поэтому называть разъемом или даже целым классом разъемов некорректно. Помимо жаргона «джек» есть названия: «аудио» и «стерео». Модификации разъема TRS Количество контактов • 5 контактов — разъем TRRRS 5-полюсный. Используется в гарнитурах с шумоподавлением. • 4 контакта — TRRS «jack 4-контактный».Он используется в обычных гарнитурах, в балансных наушниках, в соединительных шнурах приставок и в некоторых экзотических адаптерах. • 3 контакта — TRS «стерео» или «джек 3-полюсный». Используется в шнурах наушников, динамиков и микрофонов. • 2 контакта — TS «моно» или «джек 2-полюсный». Биполярный штекер используется в профессиональном оборудовании, например, для подключения электрогитар. Размеры • 2,5 мм — микроджек (малогабаритные гаджеты, гарнитуры старых мобильных телефонов) • 3,5 мм — мини-джек (смартфоны, плееры, ПК звуковая карта) • 6.35 мм — четверть дюйма — 1/4 ″ (поп-микрофон, профессиональные наушники) Если размер штекера не соответствует размеру розетки, необходим переходник Распиновка штекера TRS Начинается нумерация контактов штекера TRS от наконечника. Назначение выводов TRS в наушниках и динамиках четко определено 1 — Левый канал — L2 — Правый канал — R3 — Общий провод — GT Нет стандарта в цветовой кодировке проводов в шнуре, но есть определенный традиция: 1 — Левый канал — Белый (или зеленый) 2 — Правый канал — Красный 3 — Общий провод — Медный (оплетка) И вот мы вплотную подошли к проблеме этого разъема.По своему личному опыту я помню, когда казалось, что разъем такой же и все должно работать нормально, вы сталкиваетесь с проблемой неправильного подключения или вилка нормально играет только тогда, когда вы подключаете его наполовину, но когда он полностью вставлен в, не играет, или звук кажется из-под воды. Я заметил такую ​​проблему не только у смартфонов Xiaomi, но и у других производителей, например, мой смартфон Mi Max 3 отказывается воспроизводить звук в оригинальных наушниках от смартфонов SONY.Это может указывать на то, что либо распиновка отличается, либо штекер сделан неправильно (они отлично работают со смартфоном SONY) и MAX 3 нормально воспроизводит звук с другими наушниками. Я имею ввиду длину наконечника, встречал такую ​​ошибку, когда вилка короче или длиннее на 1 или 1,5мм. По той же причине несовместимости могут не работать селфи-палки. Так что будьте осторожны при покупке наушников с этим разъемом. Спасибо Администратору и SMod and Mod! Связанная ветка: Датчики приближения и света! Узнайте больше о датчике отпечатков пальцев! Что происходит внутри вашего смартфона во время телефонного звонка ?! Тип сенсорного экрана и принцип его работы! Тип дисплея и как это работает! Камера в смартфоне и как она работает! Какая батарея в вашем телефоне или смартфоне? Что такое процессор в мобильном телефоне? Какая в смартфоне оперативная память! Как производить процессоры и какие сложности при их изготовлении! Что такое модем в мобильном телефоне? Что такое быстрая зарядка в смартфоне! Почему вы не должны включать эти функции в MIUI! Что такое графический процессор в мобильном телефоне! Что такое Bluetooth и как он работает! Что такое NFC и как он работает? Беспроводное зарядное устройство, все об этой технологии! Что такое MP3, и как это работает! Что такое сим-карта? И как это работает! Что такое 5G? И как это работает! Что такое SAR! И что это значит для людей !?

Выбрать столбец

Добавить в столбец

* Изменения необратимы после подачи

: наушники-вкладыши Xiaomi (Mi) Pro

Xiaomi (или для краткости Mi) была в ударе, снова и снова показывая, что вам не нужно много платить за качество, стиль и функциональность.Их портфель электроники продолжает расти, как и присутствие их брендов, радиально расширяясь от Китая.

Как производитель (в первую очередь) мобильных устройств, их диверсификация в сторону продажи аксессуаров для мобильных телефонов была очень уместной, и их усилия не остались незамеченными. Их самые популярные наушники-вкладыши , производимые 1More Design, получили награду Red Dot Design 2015 года и были очень рекомендуемым бюджетным вариантом в Интернете. Совсем недавно, 11 ноября, Xiaomi выпустила на китайский рынок свои новые наушники-вкладыши Pro (английский | китайский), последующий продукт, произведенный 1More Design.Это обещает быть даже лучше , предлагая гибридную конфигурацию с динамическим и сбалансированным драйвером якоря , при этом по-прежнему предлагая чрезвычайно доступную цену 99 RMB / SGD 27,99 (примерно от 21 до 28 австралийских долларов в пересчете).

Благодаря щедрости сотрудников по связям с общественностью Xiaomi Singapore, мне отправили набор из них непосредственно для проверки в соответствии с условиями проверки. Как обычно, применяется стандартный отказ от ответственности в отношении продуктов Xiaomi, а именно, что — это, возможно, поддельный товар, плавающий вокруг, поэтому , пожалуйста, покупайте только из известных подлинных источников, чтобы избежать разочарования.

Поскольку я получил этот продукт непосредственно от Xiaomi, нет никаких сомнений в подлинности продукта. Изображения распаковки с высоким разрешением предназначены для иллюстрации включений и могут служить ориентиром, если вы сомневаетесь в подлинности вашего продукта.

Продукт упакован в пластиковый пакет молочно-белого цвета с липкой кромкой. На внешней стороне пакета есть этикетка со штрих-кодом, которая позволяет сканировать продукт, не снимая его.На моем фото клей немного желтого цвета, так как при доставке он прилип к картонной коробке.

Как и другие продукты Mi, коробка имеет очень простой и чистый вид, с прозрачным окном на передней панели, которое позволяет любоваться мельчайшими деталями процессов фрезерования, используемых для создания камер для наушников и корпуса пульта дистанционного управления. Задняя часть коробки имеет текст на китайском языке и дает обзор технических характеристик, а именно: сопротивление 32 Ом, вес 14 грамм, кабель 1,25 м, чувствительность 101 дБ / мВт, номинальную мощность 5 мВт и частотную характеристику 20-20 000 Гц.При этом большинство людей уже знают, что следует относиться к этим характеристикам с недоверием, поскольку они редко описывают, насколько хорош набор наушников для прослушивания. Коробку открывают с помощью отрывной полоски, а дно закрывается круглой прозрачной пластиковой этикеткой, которая обеспечивает гигиену, гарантируя, что упаковка защищена от вскрытия. .

В то время как продукт называется Mi In-Ear Headphones Pro на английском языке, на самом деле он считается наушником или canalphone или даже неопределенно, наушником-вкладышем (IEM) .Я буду использовать эти термины как синонимы.

В верхней части коробки есть отрывная секция в качестве вешалки для использования при демонстрации на витринах, а внизу есть текст с логотипом, который показывает, что продукт является работой 1More Design, которая отвечала за предыдущие награды усилия в ассортименте Xiaomi.

Открытие коробки доставляет удовольствие, благодаря некоторому интеллектуальному дизайну упаковки . Задняя карта с выступом вверху позволяет легко выдвигать все без лишних хлопот.

В комплекте наушники с силиконовыми насадками среднего размера. Первое, что вы замечаете, когда обращаетесь с ними, — это непревзойденное качество сборки. Все металлические камеры фрезерованы и выгравированы, а мелкие детали видны на полированной поверхности. Кажется, что каждая из камер вентилируется для лучшей частотной характеристики. Они соединены с пластиковой передней частью и жестким пластиковым вводом для провода. Пластиковая передняя часть имеет формованную область, чтобы показать, какая сторона находится слева и справа, хотя пульт дистанционного управления также служит индикатором, поскольку он всегда находится справа.Стебель стандартного размера, что позволяет при необходимости использовать другие наконечники. На конце стержня находится металлический сетчатый фильтр.

С эстетической точки зрения они очень приятны, а отсутствие явного брендинга, кроме текста «HD Audio», является большим плюсом для тех, кто не хочет выделяться при выборе наушников.

При установке на ухо у меня не было большого раздражения, хотя стержень пластика действительно подошел к моему лицу, он не вызвал никакого раздражения или вмятин.Средних наконечников, которые были предварительно установлены, было достаточно, но они были немного свободными для моих больших ушей, тогда как большие наконечники были слишком большими и вызывали легкое раздражение из-за давления.

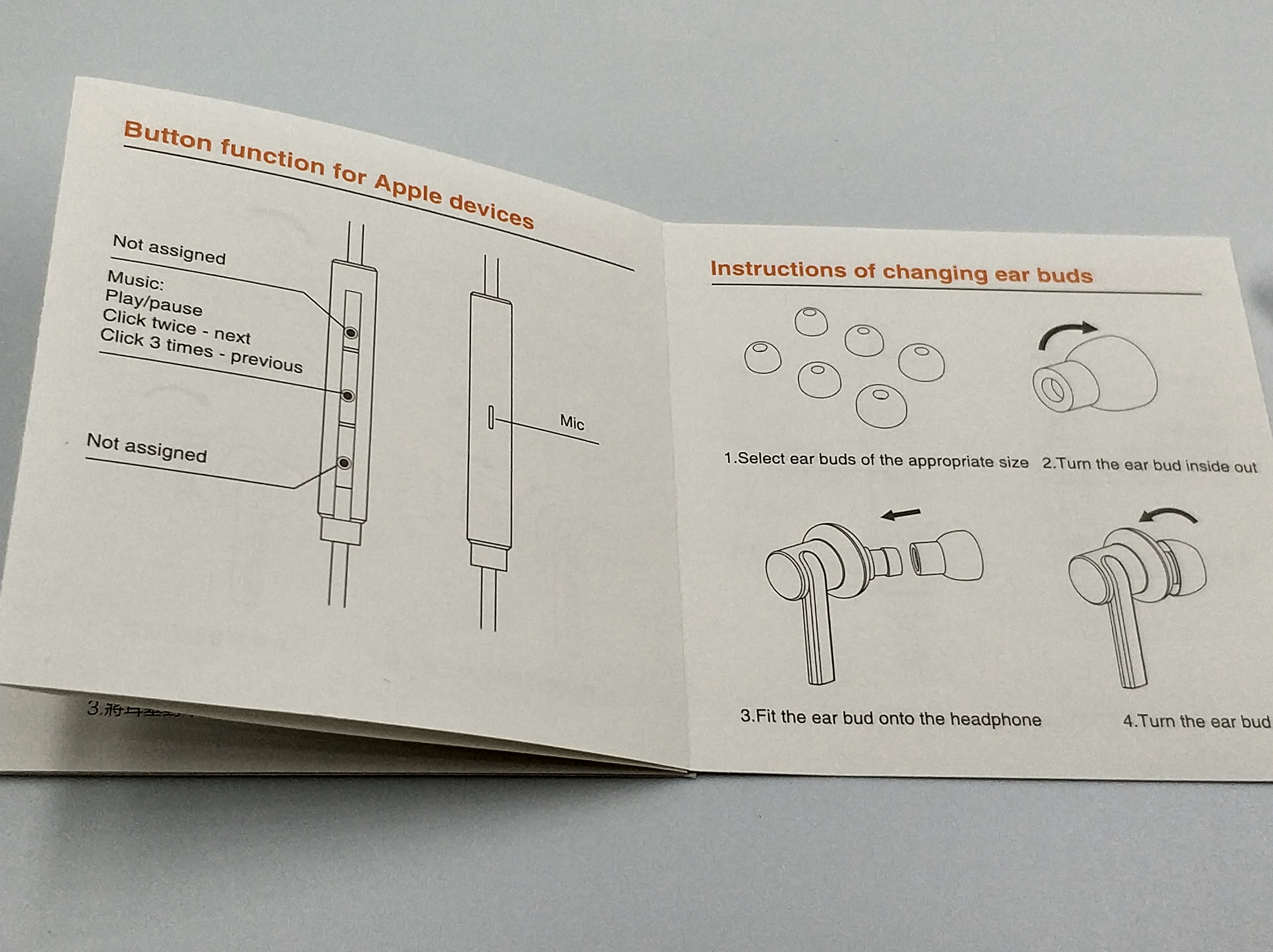

На пульте дистанционного управления есть три кнопки, при этом три кнопки работают на некоторых телефонах Android, тогда как на других все они, похоже, выполняют одно и то же действие (вероятно, это зависит от телефона). На iPhone центральная кнопка работает, но две внешние игнорируются. Они срабатывают с приятным щелчком, а две внешние кнопки имеют приподнятый край, чтобы их можно было идентифицировать на ощупь.

Мастерство продолжается и в корпусе пульта дистанционного управления, где сзади сделан резкий вырез для микрофона, а в металле видны неглубокие ребра. Очень удивительно видеть такое качество сборки по цене, по которой большинство конкурентов выпускают хлипкие пластиковые гарнитуры с видимыми швами.

Провод к наушникам выглядит как стандартный изолированный провод из ПВХ средней толщины для таких гарнитур. Однако все меняется, как только мы встречаемся с местом соединения левого кабеля наушников с правым.Здесь есть формованное соединение в форме транзистора с логотипом Mi, где кабель соединяет тонкий плетеный провод с вилкой.

Сначала плетеная проволока казалась слишком тонкой, но после некоторого использования ее достоинства стали очевидны. Несмотря на то, что он тонкий, он кажется достаточно прочным, чтобы выдерживать ежедневное использование, а оплетка добавляет кабелю прочности. Побочным эффектом является то, что кабель, кажется, имеет меньшую память формы и легче теряет любые изгибы или складки, чем в противном случае.Плетение также обеспечивает текстурированную скользкую поверхность, которая помогает предотвратить прилипание кабеля к самому себе, что уменьшает запутывание почти полностью, и делает распутывание и выпрямление кабеля исключительно беспроблемным.

Сама вилка также имеет фрезерованный металлический корпус и устройство для снятия натяжения и кажется невероятно прочной. Штекер представляет собой штекер TRRS 3,5 мм с разводкой CTIA, что делает его совместимым с iPhone и телефонами Android, за исключением некоторых китайских домашних и старых телефонов Nokia, в которых используется схема разводки OMTP.Из-за этого штекера он может не работать должным образом с базовыми музыкальными проигрывателями, которые рассчитаны на стереоразъем 3,5 мм TRS. К плетеному кабелю прикреплена бирка с логотипом и QR-кодом для получения дополнительной информации сзади.

Внизу находится небольшая коробка с дополнительными наконечниками.

Всего в комплекте четыре пары силиконовых насадок (включая предварительно установленные), от XS, S, M, L. Насадки очень плотно прилегают и, кажется, хорошо держатся. Также прилагается китайское руководство по эксплуатации.

Было бы неплохо, если бы в комплект поставки входили переходник с TRRS на TRS для совместимости с обычными музыкальными плеерами и компьютерами, а также с переносной сумкой для переноски, но я полагаю, что это может быть неразумно с учетом цены.

По сравнению с эталоном, слегка бледный характер заставляет Mi иметь немного более темную подачу по сравнению. Понятно, что были необходимы компромиссы, а именно некоторая завуалированность в нижних средних частотах, которая может быть вызвана резонансом, и непоследовательные и нервные высокие частоты. Однако с точки зрения случайного прослушивания это не вызывает возражений и действительно снижает остроту более аналитической презентации, которую я обычно предпочитаю, что приводит к более непринужденной подписи.При этом мужской вокал действительно звучит заметно менее отчетливо, и можно заметить, что некоторые музыкальные жанры, требующие четкости нижних и средних частот, немного страдают.

Некоторых людей может оттолкнуть небольшая цифра 5 мВт на упаковке, но само собой разумеется, что они абсолютно играют достаточно громко для большинства людей с приличным слухом. Мне совсем не пришлось нажимать на них, чтобы добиться прилично высокой громкости, и во время тестирования импеданса наушников (позже) они были настолько громкими при номинальной мощности, что их было слышно по всей комнате.

Тем не менее, мне очень понравились наушники Mi In-Ear Headphones Pro, и гораздо больше, чем некоторые другие наушники, которые у меня были, просто потому, что звук вполне приятен даже для такого аудиофила, как я, особенно с учетом цены. . Я обнаружил, что больше увлечен музыкой и с радостью подпеваю, тогда как другие продукты часто отвлекали меня своей более грязной презентацией. Это было бы очень рекомендовано в качестве недорогого обновления до обычной OEM-гарнитуры для тех, кто заботится о своей музыке, поскольку она легко превосходит даже варианты стоимостью 70 австралийских долларов на рынке сегодня.

Адаптер использовался для подключения наушников Mi In-Ear Headphones Pro к портативному диктофону Zoom h3n для проверки микрофона, так как у него был самый качественный вход для записи среди устройств моего семейства. Для сравнения также были протестированы OEM-гарнитура LG, OEM-гарнитура Samsung и гарнитура UE 200vi.

Здесь можно послушать записанные аудиосэмплы.

В целом микрофон Knowles в Mi можно услышать, чтобы обеспечить более сбалансированный звук с хорошим содержанием низких и высоких частот, хотя он имеет больше фоновых шипений по сравнению с другими микрофонами, вероятно, из-за внутреннего усилителя.Гарнитура LG более ориентирована на низкие частоты с ограниченными высокими частотами, тогда как у Samsung меньше шипения, но также ограничены высокие частоты и немного меньше басов. Наконец, гарнитура UE почти не имеет значительных басов, что дает тонких, жестких звуков.

В конце концов, Mi неплохой исполнитель, когда дело доходит до качества микрофона с более естественным сбалансированным звуком за счет усиленного фонового шипения. Производительность при вызове менее чувствительна к высокочастотному контенту из-за ограниченной полосы пропускания звука телефонных вызовов, поэтому различия менее очевидны для вызывающих абонентов.

Поскольку блок был построен очень хорошо, я действительно не хотел пытаться снести его, так как это, скорее всего, привело бы к разрушению блока. В процессе проверки я действительно очень полюбил наушники, поэтому я действительно не хотел причинять им вред. При этом, , как мы можем быть уверены, что получаем то, что, по их утверждениям, получаем?

Все это связано с одним из моих друзей-аудиофилов, который недавно спросил меня об измерении импеданса наушников в диапазоне частот.Пока я размышлял о том, как это можно сделать, на самом деле я тогда не пошел и не сделал .

Почему так важен импеданс?

Это довольно глубокая тема, о которой North-West Audio and Video Guy написал исчерпывающую статью, но в основном она сводится к нескольким пунктам:

• Источники звука, особенно портативные, имеют ограниченные возможности управления выходным напряжением и током. Наличие наушников с более низким импедансом позволяет им воспроизводить громче при том же входном напряжении за счет увеличения тока.Некоторые источники с высоким импедансом не могут передавать большие токи и вызывают искажение частотной характеристики наушников с низким импедансом.
• Наушники / наушники — это динамические системы, которые представляют собой изменяющийся импеданс (реальный и мнимый) на частотах, с которыми они работают, что означает, что измерения сопротивления недостаточно, и искажения могут присутствовать на определенных частотах, а не на других.
• Правильное согласование выходного импеданса усилителя и импеданса наушников гарантирует отсутствие искажений или необычных изменений частотной характеристики, а также соответствующее электрическое демпфирование.

Как правило, большинство производителей портативного оборудования ориентировались на импеданс в 32 Ом, и Mi In-Ear Headphones Pro ничем не отличается. Однако некоторые из них снизились до 16 Ом, чтобы максимизировать громкость, особенно там, где выходная мощность источника ограничена (например, ЕС). Проверка реального импеданса путем его измерения позволит нам подтвердить спецификации производителя.

Но это еще не все, , так как есть вторичная причина для проверки импеданса.Известно, что импеданс гибридной / сбалансированной системы драйвера якоря сильно меняется на в зависимости от частоты, и, измеряя импеданс , мы можем подтвердить наличие / отсутствие этой схемы , не разбирая блок.

Как это измерить?

Если вам посчастливилось иметь доступ к анализатору наушников или чему-то подобному, то измерить это не составит большого труда. Поскольку у меня был доступ к измерителю LCR, я подумал, что могу использовать его для выполнения измерений, однако вскоре стало очевидно, что это не очень хорошая идея.

Наушники рассчитаны на максимальную мощность 5 мВт. Учитывая импеданс 32 Ом, максимальное среднеквадратичное входное напряжение составляло всего 0,4 В, что было ниже испытательного напряжения измерителя LCR, которое составляло 0,71 В. Если бы я использовал измеритель LCR, я был бы ограничен выбором частоты, а также, вероятно, разрушил бы драйвер на наушниках.

Вместо этого я решил взломать систему вместе с небольшой платой веро, тремя последовательно включенными резисторами на 13 Ом 5% (39 Ом), стереоштекером, моно-розеткой и авиационным адаптером (так как у меня кончились стереоразъемы. ) и несколько выводов, чтобы сделать возможным измерение импеданса.

Первое, что вам понадобится, это источник для питания наушников и делитель напряжения. В идеале, для удобства и точности, лучше всего подходит источник с низким выходным сопротивлением. Изначально я хотел использовать функциональный генератор, но его выходное сопротивление составляло 600 Ом (слишком много). Использование буфера повторителя напряжения операционного усилителя было возможным, но мои лучшие операционные усилители имели выходное сопротивление около 1-2 Ом. Более простым решением было использовать высококачественный аудиоплеер, а именно мой FiiO X1 с выходным сопротивлением <1 Ом, и использовать в качестве источника сгенерированный аудиофайл без потерь с медленной разверткой по частоте.

Следующее, что вам понадобится, это осциллограф для измерения истинного среднеквадратичного напряжения переменного тока от источника и полного сопротивления наушников. Для этого я использовал свой осциллограф Picoscope 2205A с частотой 25 МГц, подключенный через USB, и вы можете увидеть здесь развертку в действии. Значения были записаны вручную каждые 200 Гц от 200 Гц до 24000 Гц (и поверьте мне, это был трудоемкий процесс).

Конечно, чтобы быть уверенным, что введенное сопротивление не делает ничего смешного, я также постучал по нижней 1/3 стека сопротивлений и использовал его для определения импеданса резистора на тестируемых частотах.Излишне говорить, что это не было особенно плодотворным, поскольку результат был в пределах 0,1 Ом от ожидаемого значения, но он служит контрольной проверкой, чтобы убедиться, что все работает правильно.

Следующим шагом является измерение фактического сопротивления вашего делителя напряжения. Чем точнее вы знаете введенное сопротивление, тем точнее будет полученное вами сопротивление. Для этого я использовал измеритель LCR Agilent Technologies U1733C для измерения сопротивления.

Зная напряжение от источника, напряжение на неизвестном импедансе и значение введенного сопротивления, мы можем найти неизвестный импеданс.Делитель напряжения имеет следующий вид:

  Пусть:
X = известное сопротивление
Y = неизвестное сопротивление
Xv = напряжение выше известного сопротивления
Yv = напряжение выше неизвестного сопротивления
Vin = напряжение в (т.е. Xv + Yv)

  Тогда:
Yv = (Y / (X + Y)) * Vin

  Переставляя по Y, получаем:
Y = (Yv * X) / (Vin - Yv)

В конце концов, это не так уж и сложно, но мне потребовалось время, чтобы с этим справиться!

Результаты

Поскольку я намеревался провести измерения импеданса раньше в качестве эксперимента, я подумал, что будет хорошим совпадением для сравнения импеданса Mi In-Ear Headphones Pro со всеми другими моими наушниками , принадлежащими мне в настоящее время.К сожалению, это, как видите, несколько загромождает результаты.

Ключевым моментом, который следует вынести из этого графика, является то, что наушники на основе с динамическим драйвером имеют в основном стабильные импедансы во всем частотном диапазоне. Некоторые из них будут иметь небольшие пики, обозначающие точки резонанса в открытом воздухе. Другим ключевым моментом является то, что наушники с активным шумоподавлением имеют совершенно разные импедансы при включении (высокий импеданс) и в выключенном состоянии (низкий импеданс), что отчасти может объяснить, почему существуют значительные различия в частотных характеристиках между двумя режимами.

На следующем графике более детально рассмотрена «обычная» область <48 Ом.

Мы видим, что моя гарнитура Ultimate Ears 200vi и OEM-гарнитура LG имеют сопротивление 16 Ом, что соответствует минимальному импедансу наушников, оптимизированному для громкости. Напротив, OEM-гарнитура Samsung имеет импеданс 32 Ом, как и другие протестированные наушники. Как правило, более качественные динамические наушники имели меньшие пики резонанса, возможно, из-за того, что производитель добавил механическое демпфирование для их сглаживания.

Большой выделяющийся — это наушники-вкладыши Mi Pro, у которых есть кривая импеданса с небольшим пиком около 2 кГц, большим пиком на 4,2 кГц и падением около 18,5 кГц. Это может означать резонанс на 2 кГц, частоту перехода 4,2 кГц, но этот тип кривой составляет , типичный для гибридной конфигурации драйвера со сбалансированным якорем. В результате график импеданса ясно показывает , что они верны своему слову и поставляют гибридный динамический и сбалансированный драйвер якоря по низкой цене.

Однако результат означает, что источники с более высоким импедансом (> 2 Ом) могут иметь искажения высокочастотной характеристики, однако, поскольку более портативное оборудование способно управлять гарнитурами на 16 Ом, это не должно быть проблемой, поскольку гарнитуры на 16 Ом могут даже более требовательный, чем Mi в худшем случае. Это будет означать, что гарнитура Mi не будет играть так громко на том же выходе из-за более высокого импеданса.

Xiaomi в сотрудничестве с 1More Design купили нам еще один продукт, в котором трудно винить, особенно по цене, по которой он продается.Впервые гибридная динамическая и сбалансированная конфигурация драйвера якоря представлена ​​в IEM по цене менее 30 австралийских долларов, что впечатляет. Для этого мы получаем лучшее из обоих миров — сильные четко определенные басы, характерные для динамических драйверов, а также резкие высокие частоты от сбалансированного драйвера якоря.

На самом деле, продукт впечатляет своими сильными, четко определенными басами, более резкими средними частотами и очень заметными высокими частотами, особенно по сравнению с конкурентами динамических драйверов в этом ценовом диапазоне (UE 200vi).Он также может похвастаться превосходным дизайном и изысканным качеством сборки, чего обычно нельзя было ожидать в этой ценовой категории. Несмотря на то, что производительность все еще ниже, чем у высококачественных наушников для мониторинга, они намного превосходят свой вес и легко предпочтительнее как по звуку, так и по качеству сборки, чем почтенные Sennheiser CX300-II, которые обычно продаются в розницу выше вдвое дороже. Его производительности более чем достаточно, чтобы удовлетворить желания большинства, особенно при использовании в неоптимальных условиях (например,грамм. коммутируют).

Благодаря своей низкой цене и очень похвальным характеристикам, он представляет собой очень выгодный выбор для тех, кто заботится о качестве звука и качества сборки и не хочет тратить как минимум в четыре раза больше на что-то еще лучшее. Фактически, даже если бы вы не заботились о качестве звука, вам все равно пришлось бы платить очень похожую сумму за продукцию низкого качества, так зачем же рисковать?

Читателям, заинтересованным в приобретении наушников Mi In-Ear Headphones Pro, следует обратиться на веб-сайт Mi в своем регионе или у авторизованного реселлера.Поскольку продукт еще не запущен на всех рынках, он может быть недоступен для покупки, однако я определенно вижу, что этот продукт пользуется большим спросом после .

Xiaomi Redmi 4x Mute Microphone • MBARNETTE.COM

Современные мобильные гаджеты имеют множество дополнительных аксессуаров, наиболее популярными из которых являются наушники. Но что делать, если Xiaomi не видит наушники? Часто случается ситуация, когда мы подключаем гарнитуру к аудиоразъему, но смартфон их не обнаруживает.Многие пользователи жалуются на плохой звук с помехами, в то время как у других только один наушник.

Мы расскажем вам самые основные причины этой проблемы, поделимся советами, которые помогут решить эту проблему.

Проблемы с беспроводной гарнитурой

Люди, которые только что приобрели беспроводные наушники, не могут подключить беспроводное устройство к своему смартфону в течение длительного времени. Некоторые пользователи думают, что не работают наушники, или что-то с Bluetooth в телефоне.

На самом деле все иначе: при включении гарнитуры обязательно нужно зайти в «Поиск Bluetooth-устройств» на смартфоне и выбрать подключенное устройство, чтобы между гаджетами произошло сопряжение.Простая активация Bluetooth не даст положительного результата.

Пыль в разъеме (режим гарнитуры не выключается)

Возможно, некоторые люди сочтут эту причину смешной, но она имеет место быть. Если вы редко используете наушники, то вполне вероятно, что ваш дополнительный разъем загрязнен пылью или другим мелким мусором. Основной центральный контакт вилки может иметь плохой контакт с контактной площадкой в ​​розетке, в результате чего телефон не распознает подключенные наушники или режим гарнитуры не выключается после их отключения.

Попробуйте аккуратно очистить розетку иглой или мини-отверткой. Делайте это при выключенном смартфоне, чтобы избежать короткого замыкания. Этот метод был протестирован на Xiaomi Redmi 4 с 7-й версией прошивки.

Программная проблема

Многие пользователи сообщают, что их устройства перестали воспринимать гарнитуру после обновления прошивки до версии 8. Есть 2 решения проблемы:

• откатиться к старой версии;
• Установите Miui 8 с полным форматированием.

Если вам понравилась новая прошивка, и нет желания делать откат, то просто отформатируйте системные данные устройства и установите новую версию прошивки с нуля. Этот метод очень помог.

Несовместимая распиновка

Существует 2 основных стандарта подключения аудиоразъемов: OMTP и CTIA. У каждого из этих типов всегда по три основных контакта, а в случае гарнитуры — четыре. Чаще всего проблемы возникают с 4-х контактной гарнитурой. Дело в том, что вывод GND (общий, земля) на распиновке старого типа.Первым был ОМТП (из провода), затем пришел микрофон , , правый наушник и левый канал.

В новом типе распиновки (CTIA) GND и микрофон поменяны местами. Соответственно, если вы используете старые наушники на новом устройстве, то они вам не подойдут. Например, Xiaomi Redmi Note 3 Pro не видит старые наушники типа OMTP, устройство совместимо только с новыми моделями гарнитур.

Телефон видит наушники только первые 3-5 секунд

Если при подключении наушников вы видите соответствующий значок в строке состояния только первые 3-5 секунд, а затем соединение прерывается, может помочь следующий трюк, придуманный форумчанами:

1. Полностью вставьте наушники
2. Должен загореться значок наушников
3. Затем через 5-10 секунд вставьте гарнитуру до упора

Удивительно, но факт, что подобная манипуляция действительно помогает практически всем пользователям с этой проблемой.

выводы

Как вы поняли из статьи, есть несколько причин, по которым смартфон не принимает гарнитуру. Не стоит сразу паниковать и бежать за помощью в сервисный центр. Вы сами можете диагностировать и устранить проблему. Поэкспериментируйте с наушниками, которые смартфон не поддерживает на другом устройстве. Возможно, именно эта модель несовместима с вашим гаджетом.

У меня redmi4. И совсем другая проблема. В наушниках играет музыка.Но динамики не выключаются. Звук и там, и там, и даже громкость регулируется одинаково. Что делать ?

При подключении значок наушников появляется вверху? С первого дня покупки такая проблема или проблема появилась после каких-то действий со смартфоном?

Есть значок. Сначала не замечал, в наушниках трижды слушал, потом два дня замечал, вчера снова стал нормально работать, без динамиков. Я не вижу никакой закономерности.Прилипание не помогает.

Похоже на плохой контакт, проверьте разъем для наушников на предмет мусора и пыли, если это не поможет, попробуйте поменять наушники, может в них проблема.

В старых трехконтактных наушниках значок есть и звук только в наушниках, а в гарнитуре значка нет и звук идет через динамик. Это проблема с самого начала, так сказать из коробки.

Перезагрузка не помогла? Вы пробовали другие наушники?

Как бы у меня ни была проблема, она не доходит до конца, как будто я уже пробовал 3-й наушник и что-то его блокирует, но внутри ничего нет, в чем может быть проблема.(Днем пользовался и все было нормально, а вечером такая шняга) Телефон: Xiaomi Redmi note 3

Скорее механическое повреждение, нужен осмотр.

После того, как он упал со мной в снег, значит они не работают? Он просто упал боком с другим # 127776;

Вполне возможно. Есть много причин. Попробуйте сделать нормальный сброс, если не поможет, лучше отдать на бесплатную диагностику.

Добрый день.
Безопасно ли чистить иглой разъем для гарнитуры в телефоне?

При тщательной очистке без чрезмерных усилий это безопасно.

На Redmi 4 Prime наушники стали определяться как гарнитура, играл только левый наушник, после перезагрузки все стало нормально, но позже проблема вернулась и перезагрузка не помогла. Я попробовал гарнитуру, определяет ее как наушники, и настройки «Mi Sound Improvement» перестали работать (так же, как и с другим автомобильным радиоприемником).Пробовал постепенно подключать, потом все определяется как гарнитура. Как я могу это исправить?

Сначала проверьте, нет ли мусора в разъеме для наушников. Если эта проблема с самого начала эксплуатации устройства, то это либо программный глюк, либо брак. Подобная проблема обсуждалась на азиатском форуме, там много перепрошивок помогло.

Приобрел недавно redmi note 4
Наушники работают, но проблема такая:
1. Звуковая сцена при прослушивании ушла за голову
2.Нет проникновения каналов т.е. звук как двойной моно
Посоветуйте, что с этим можно сделать?

Первоначально проверьте наушники и вход для них, перезагрузите телефон, воспользуйтесь другим приложением для прослушивания музыки. Если ничего не помогает, то просто обновите или перепрошите.

блин у меня такая же фигня как будто два звука не знаю что делать

Никакие рекомендации не помогают? Вы меняли наушники?

Как удалить прошивку MIUI 8?

А что должно остаться на аппарате взамен?

Redmi Note 4 X 3/32 из коробки, 4-х пиновая гарнитура от планшета и телефона не работает одновременно, старинные наушники от кассетного плеера работают на ура.Какова причина?

Трудно сказать без осмотра. Гарнитура вообще работает? Телефон работает с другими 4-контактными гарнитурами?

mi 5 и воздушная капсула гарнитуры (вроде я правильно пишу). в настройках «калибровка клавиш» калибровка не производится (нет реакции на нажатие), при этом при подключении данной гарнитуры к другому мобильному устройству клавиши работают, треки и ответы на звонок переключаются.
Проблема в прошивке? просто откат?

Проверь разъем для наушников на mi5, мусора точно нет? Без осмотра сложно сказать, но проблема может быть в прошивке.Не обязательно откат, можно попробовать обновиться до более новой версии, хотя иногда глюки и ошибки во время обновления передаются вместе с данными. Тут может помочь только полная перепрошивка с удалением данных.

Проблема та же, ни один пульт на 5-ти проводных гарнитурах на MI5 не работает, а на bluetooth наушниках работает.

Сколько контактных площадок на разъеме для наушников 3,5 мм? Вы пробовали обновить прошивку или сбросить ее?

4 платформы, вчера прошивка обновилась до MIUI 9, проблема не устранилась.Наушники от APPLE 6S тоже не работают. Что еще может помочь, кроме падения?

Если сброс или полная перепрошивка не помогли, то скорее всего проблема в железе. Необходимо сделать дополнительные тесты, но уже с начинкой смартфона, в целях безопасности мы такие методы не предлагаем и не описываем. Попробуйте найти сервисный центр, где проводят бесплатную диагностику и отдать им.

После очередной прошивки Redmi Note 2 перестали работать кнопки переключения треков через блютуз.Проверял на двух bluetooth-гарнитурах и автомобильном медиацентре.

Прошивка официальная? Попробуйте сбросить настройки.

Redmi note 4. При подключении наушников значок наушников появляется, но звука нет. До этого они хорошо работали. В другом телефоне эти наушники продолжают работать.

Как долго они хорошо работали? До следующего обновления прошивки?

Та же беда, треки перестали переключаться после обновления на беспроводной гарнитуре

Если перезагрузка и удаление блютуза с подключенных устройств не помогли, то это, скорее всего, ошибка прошивки.Дождитесь следующего обновления, если проблема повторится, придется произвести полную перепрошивку.

Так если все работает, зачем делать калибровку?

У меня в телефоне xiaomi redmi pro 4x такая проблема, при подключении наушников появляются два значка наушников с микрофоном и без? подскажите пожалуйста, как настроить чтобы была одна иконка, наушники без микрофона ?

Какие наушники подключаете?

Телефон Xiaomi Redmi 3s Pro.При подключении китайской копии гарнитуры Apple EarPods некорректно определяли кнопки.
Так как мне не нужен микрофон и кнопки, переделал гарнитуру в 3-х контактные наушники, где первые два контакта (со стороны проводов) замкнуты на массу. В общем, я получил то, что хотел. весь функционал 3-х контактных наушников. Но если сдвинуть или повернуть вилку (например, телефон при ходьбе лежит в кармане), телефон «подумал», что кнопка зажата, и соответственно прибавил громкости или выключил музыку.
Когда это дело совсем надоело, переделал вилку в тип CTIA, где «микрофонный» контакт висит в «воздухе». Проблема с ложным срабатыванием кнопки прошла. Но появились новые проблемы: первые пять-десять секунд значок наушников не появляется (соответственно звук идет через динамики), по истечении этого времени значок появляется, но «улучшение звука» неактивно (приглушено) и не влияет звук никак.
По результатам «эксперимента» мне приходят в голову две теории: либо в гарнитурах Xiaomi используется «хитрая» система с подтягивающими резисторами (это объясняет, почему CTIA не определяется без контакта микрофона ), либо нужно поменять разъем в телефоне (ведь телефон не должен работать при повороте вилки) Смена разъема — не охота, ведь в современных телефонах это еще мазохизм!
Поэтому, если у кого-то есть гарнитура с нормально обнаруживаемыми кнопками, без ложных срабатываний, опишите хотя бы кратко плату с кнопками!
Спасибо!

К сожалению, мы не можем помочь вам в этом конкретном вопросе, мы рекомендуем связаться с иностранным форумом, они должны вам помочь.

Добрый день. Подскажите, пожалуйста, насколько совместимы эти устройства смартфон Xiaomi Mi Note 2 и гарнитура Mi Quantie «Hybrid, Pro» Silver
Причина такая: как они работают с наушниками (можно слушать музыку), как будто гарнитуры нет. Микрофон во время разговора не работает и при записи диктофона, кнопки переключения не активны и при нажатии переключение треков не происходит. Пробовал сделать калибровку не помогает, вообще на кнопки нажимаю не так реагирует.Обновился под новую прошивку MiUi 9 Beta, на ней и раньше все осталось. Что вы порекомендуете?

Здравствуйте. Вы проверяли эту гарнитуру с другими телефонами? В частности с сяоми ? По идее, эти устройства должны быть более чем совместимы.

Купил redmi note 4 дня назад. В первый день я без проблем слушал музыку в наушниках, вторым утром заметил, что он перегружается ночью из-за того, что мне приходилось вводить пин на сим-карте, и с тех пор музыка играла только в динамиках телефона, наушники не воспринимает, в xiomi новичок всегда пользовался самсунгами

Прошивка новая? Можно попробовать сбросить настройки.Если покупали в своем городе, лучше отнесите продавцу, пусть это будет его проблема.

У меня такая же беда после прошивки телефона на 7.9.15 (miui 9) XRN 3 PRO. еженедельно глобал, больше грешу на прошивки. Кнопки вообще не подлежат калибровке. Можно было потестить наушники и кнопки на другом телефоне Xiaomi 4X (7.9.15 но на дроиде 7). все работает нормально и полет нормальный, клавиши откалиброваны правильно. Честно говоря, думал, что у меня одна такая проблема, но оказалось не я одна, китайцам и китайцам с прошивкой что-то не понадобилось.
Забыл добавить, что небольшая прошивка 7.9.22 с исправлениями ошибок не решила проблему, кнопки не реагировали и не работали.

UPD через 20 минут))) Гнездо почистил ватным тампоном. кнопки реагируют, все работает. Гнездо забито пылью.

Через месяц использования redmi 4x наушники начали приглушать, вставляю наушники и появляется значок не наушники, а как будто я нажал кнопку микрофона , музыку слушать не удалось потому что сразу переключил его на Google для голосового поиска.Что я могу с этим поделать?

Разъем чистить пробовали?

Добрый день! У меня xaomi redmi 4. Если наушники вставлены, то во время разговора по телефону собеседник меня не слышит. Если вытащить наушники, то все нормально. Скажи мне, пожалуйста. в чем проблема.

А другие наушники пробовали?

У меня не вставлены наушники redmi 4x, места еще осталось, но раньше на телефоне месяц все работало, что с ним не так? Может из-за того, что упал?

Попробуйте почистить разъем.

добрый день! Телефон xiaomi redmi 4x 2,5 недели. вчера после снятия наушников значок гарнитуры на телефоне не погас. Разговаривать по телефону можно только через наушники. Звук не идет в динамик. В разъеме нет пыли. Что бы это могло быть?

Видимо система глючила, вы пытались перезагрузить или сбросить настройки?

Также на redmi note 4 с глобальной прошивкой значок наушников не пропадает после их использования.Не раз перезагружали, вставляли другие наушники, вернули исходные настройки, и ничего не помогает, в разъеме нет пыли и грязи. Говорить можно только по громкой связи или через наушники.

Что случилось потом?

После прослушивания музыки. Динамик работает, просто телефон не переходит в режим простого разговора, только при занятости или через наушники.

Недавно был такой случай с одним клиентом. Сгорел аудиочип, ремонту устройство не подлежит.Это такая «болезнь» в этих моделях. Советуем обратиться в сервис.

Добрый день!
Redmi 4x 3/32 после прослушивания активной акустики загорелся значок наушников. Разговорный динамик перестал работать. Сброс и обновление прошивки не помогли. Замена и после и снятие гнезда для наушников тоже ни к чему не привели. В сервисном центре сказали, что сгорел аудиопроцессор. Телефон не подлежит ремонту. Это не единичный случай. Этот телефон и наушники несовместимы.

Здравствуйте.
У меня redmi note 4x. На днях купил взлетно-посадочные наушники (ну китайцы это все). Сами наушники работают, но для них нет пульта ДУ, а точнее., Но при этом кнопка паузы работает еще и у микрофона. Проверил на айфоне, а там они работают. Что делать? (В интернете ответа не нашел)

Видимо команды, передаваемые по Bluetooth, не сходятся. По китайским подделкам посоветовать не можем, тем более что наушники делались для айфона.

У меня есть redmi note 4 mtk 3/64. Xiaomi Поршневые молодежные наушники. пару месяцев все было ок, а потом наушники стали подключать только по последнему способу (где нужно вставить наушники до конца на 10 сек). Да, музыку можно слушать, но гарнитура не работает. Кнопки переключения также неактивны. Эти же уши нормально работают на других телефонах, а на моем телефоне другие наушники также работают правильно. Короче китайский андроид = постоянные проблемы (пусть и небольшие, но неприятные).

А у меня Redmi 4.
Наушники сами добавляют / уменьшают название, пролистывают треки.
Сначала (день 3) все норм было, потом запустилось.

Проверить разъем на загрязнение. Попробуйте использовать другие наушники, чтобы понять, в чем проблема вашего телефона или гарнитуры.

Добрый день!
У меня такая ситуация:
Redmi 4x / 3Gb. При подключении проводной гарнитуры происходит следующее:
1. Громкость сразу уменьшается, можно только вручную увеличить, нажав кнопку сбоку (бывает, что после увеличения звук снова переключается на «0»).При этом они могут не слышать меня во время разговора.

2. В качестве теста включил радио через гарнитуру. радиостанции менялись спонтанно.

3. Также в качестве теста пробовал записывать через приложение диктофон. Индикация показывает, что запись идет, но я не всегда могу послушать записанный звук через наушники.

Через беспроводную гарнитуру все работает нормально.
Сброс до заводских настроек не помог. Телефон в эксплуатации 3 месяца.

Подскажите, в чем может быть проблема и как ее исправить?

Проводная гарнитура оригинальная? Вы пробовали работать с другим проводным?

Здравствуйте! На Redmi note 4x при подключении bluetooth-наушников от Sony не активны эквалайзер и усиление звука. В чем может быть проблема? Кнопки регулировки громкости и управления на гарнитуре работают.

Эквалайзер активен при передаче звука по аналоговому каналу (простой звук в наушники), сам файл передается в наушники bluetooth в цифровом виде, где уже обрабатывается самими наушниками.Именно на смартфоне xiaomi не работает настройка звука при подключении наушников Bluetooth. Если этот параметр важен для вас, попробуйте загрузить альтернативный плеер.

Вставил штекер от динамиков все сыграло! Потом вставил наушники и на месте музыки услышал рев и шипение !! И когда вы или я звоните, у динамиков тоже такое ощущение шипения, что я или другой человек стою возле динамиков
