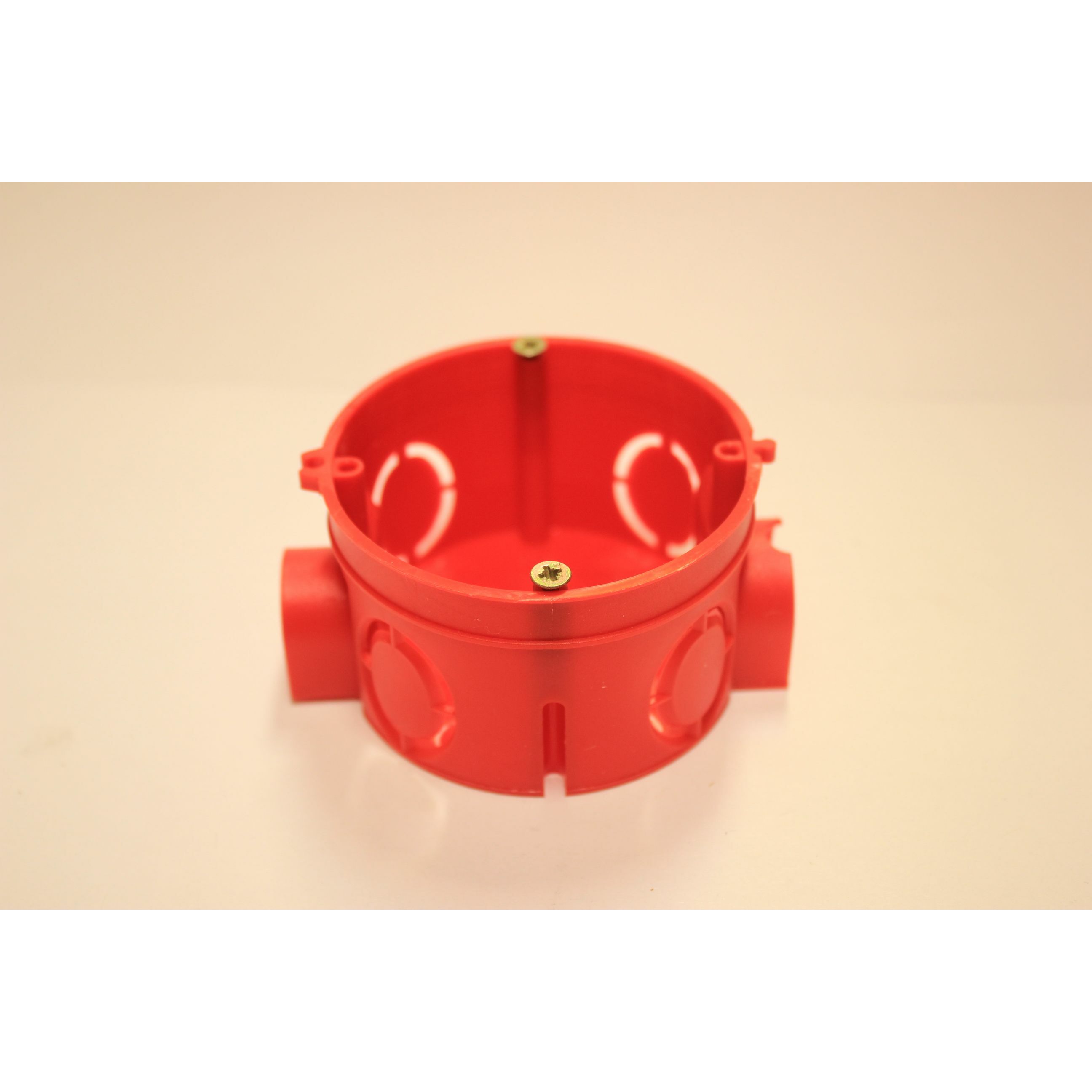

Подрозетник по бетону тройной

Ни одно строительство или капитальный ремонт не обходится без таких электротехнических элементов, как подрозетники по бетону. Если с их назначением понятно, то с размерами и видовым разнообразием не все так «безоблачно». Существуют целые линейки моделей. Какую выбрать в конкретном случае, и как ее правильно установить разберемся досконально.

Содержание статьи

Можно ли проводить электрику без подрозетников

Можно придумать целую теорию о том, для чего нужен такой едва заметный элемент электрических коммуникаций, как подрозетник по бетону. В свою очередь, к ней будут автоматически липнуть разномастные мифы и выдумки. Так родится целая философия бытовых подрозетников.

• На деле, такие элементы электропроводки по бетону несут единственную главную функцию, ради которой они изобретены — удерживать розетку на положенном ей месте, в тот момент, когда из неё выдёргивается вилка.
• Без него крепление будет ненадежным, хлипким и розетки, и выключатели долго не прослужат.
• Конечно, «рукастые» мастера умудряются вмуровывать все в стену, кичась тем, что экономят на таком копеечном элементе, как подрозетники. Но действительно ли выгодна такая экономия?
• Другое дело — проводка в деревянном доме. Здесь подрозетники просто необходимы, чтобы не возникало аварийных пожароопасных ситуаций в случае неисправности проводки.

Подрозетники для бетона глубокие

В соответствии с современными нормами, подрозетник — обязательный элемент проводки. Он устанавливается в стены из любого материала, будь то кирпич, бетон, или другой вариант. Также они используются для установки выключателей.

Классификация подрозетников

На рынке представлено огромное количество изделий. Может сложиться впечатление, что каждое из них уникально, и выбрать подходящий невозможно.

На самом деле подрозетники разделяются по следующим основным признакам:

• материал;
• конструкция;
• размеры.

Также они могут отличаться по цвету и дизайну. Но эти характеристики не влияют на функциональность. Подрозетники по бетону устанавливаются в глубине стены, что позволяет не обращать внимания на некоторые уловки, придуманные маркетологами для продвижения своего товара.

Классификация по материалу

Самым демократичным во всех смыслах сырьём для подобной фурнитуры является пластик. В производстве используют негорючие составы, что позволяет устанавливать подрозетники даже в деревянные срубы или стены из гипсокартона. Также они могут быть окружены отделкой из ДСП, фанеры, вагонки.

Подрозетник в бетон из пластика и металла

С развитием технологий и появлением негорючих материалов, потеряли свои позиции металлические модели. Металл хорошо противостоит распространению огня, но проводит электрический ток, что повышает вероятность короткого замыкания. Поэтому он уступает своим конкурентам.

Правильное крепление подрозетника в бетонной стене

К плюсам металлических изделий относятся: прочность, гибкость и надёжность. За это у них есть свои почитатели.

Классификация по конструктивным особенностям

Конструкция подрозетника зависит от материала стен, для которых он предназначен. Но так или иначе она напоминает стакан. Монтаж подрозетников в бетонной стене гипсовым раствором.

Если такового нет, то разводится обычное цементно-песчаное тесто. Поэтому выпускается он без дополнительных крепёжных элементов.

Установка подрозетников в бетон на гипсовый раствор

Внимание! Работать с гипсовым раствором удобнее в том плане, что он схватывается намного быстрее, чем бетонный. Поэтому если «сроки горят» предпочтение отдается составам с гипсовым компонентом.

Установка подрозетника в бетон на цементно-песчаный состав

• К более мягким и полым стенам элемент нужно закреплять другим способом. Поэтому конструкторами предусмотрены дополнительные крепёжные планки.
• В комплект вместе с основным продуктом входят винты или другие детали фиксации. Такие коробки удерживаются в материале за счёт распорок.
• Последние, в свою очередь приходят в движение от поворота винта в предусмотренном отверстии подрозетников.

Крепление подрозетников в гипсокартонной стене

• Получается, что изделие крепится и удерживается силой собственной конструкции.
• Чтобы не повредить материал стены, необходимо соблюдать осторожность и чётко контролировать силу воздействия планки на внутреннюю поверхность лунки.

В противном случае, будет сооружена непригодная большая дырка, а место, выделенное под элемент электрической схемы — безнадёжно испорчено.

Другие виды

Для бетонных стен производятся также овальные модели. Они могут быть разных размеров и предназначения: для блока розеток в 220 Вольт, проводов телевидения, интернета, телефона.

Настенные подрозетники

Особый вид — накладные подрозетники. Они становятся едва ли не частью интерьера, поскольку подбирать их нужно под цвет плинтуса — если в нём прячется кабельканал, который в итоге заводит коммуникацию в пластиковую коробочку.

Размерная линейка

Размеры подрозетников для бетона

Главными и определяющими размерными характеристиками подрозетников являются диаметр, глубина и толщина.

• Стандарты таковы, что внутренний диаметр подрозетника для бетона может варьироваться совсем в небольшом диапазоне: от 60 до 68 миллиметров.
• Экстремальные значения, предусмотренные технологией, колеблются в пределах: минимум — 25; максимум — 80.
• Специалисты утверждают, что по статистике самая подходящая глубина посадки изделия 40-45 мм.
• Ещё одна числовая характеристика — межосевое расстояние. Это интервал между двумя подрозетниками в блоке, при соответствующем исполнении продукции.
• В соответствии со стандартами, между двумя установочными коробками должно быть пространство не менее 71 мм.

Марки и производители

Учитывая, что монтажные коробки — изделия более или менее стандартные, они изготавливаются по определённым нормам и требованиям. Незначительные отличия в некоторых характеристиках формирования размеров обусловлены лишь технологией и оборудованием производителя.

Некоторые из них заслужили наибольшее доверие благодаря широкому ассортименту и высокому качеству продукции. Среди таких компаний можно назвать Hegel и Legrand.

Это фирмы, специализирующиеся на изготовлении и продаже монтажных коробок для электрических розеток, а также различных комплектующих к ним: крышек, соединителей и так далее.

• Legrand известна с конца XIX века как французский поставщик фарфоровой посуды, до того времени, пока электричество не завоевало массы. Тогда владельцы переключились на другую сферу деятельности. Сначала из фарфора делали полупроводники, а затем расширили производство до других электротехнических изделий из прочих материалов.

Двухмодульный подрозетник для бетона Legrand

• Бренд Hegel — сравнительно молодой. Основание его датируется 2006-м годом. Однако за это время он успел себя зарекомендовать, как надёжный поставщик электротехнической продукции. Производство локализовано на территории России, однако сырьё высочайшего качества доставляется со всего мира.

Блок установочный от Hegel

Это лишь примеры зарекомендовавших себя производителей, как надежных поставщиков. Однако и цена на их продукцию также отличается высоким уровнем. Поэтому многие предпочитают отечественных производителей, обращая внимание лишь на целостность корпуса. С другой стороны, зачем платить больше за пластиковые подрозетники?

Монтаж подрозетников

«Джентельменский набор», помогающий своими руками установить подрозетники

Как установить подрозетник в бетонную стену правильно и быстро, расскажет наша небольшая инструкция ниже.

Начинается все с подготовки необходимых инструментов:

• дрель с функцией ударного механизма, перфоратор, шлифовальная машинка с минимальным размером диска или любой другой электрический прибор, которым можно проделать отверстие в бетоне размером соответствующим параметрам подрозетников;
• строительный уровень;
• инструмент для нанесения разметки;
• компоненты фиксирующего раствора — гипс, вода.

Последовательность действий

От разметки зависит, насколько точно встанет элемент на своё место. От этого во многом зависит качество монтажа основной коммуникации: кабелей, проводов, соединений.

• Согласно общепринятым стандартам, розетки крепятся на уровне 30 см от пола, выключатели — 90. Сама разметка представляет собой нанесение точек в тех местах, где предполагается делать отверстие.

Внимание! Строгое ограничение! Розетки не устанавливают ближе 50 см от газовых труб и 60 см от душевых кабин.

• Затем, при помощи болгарки или победитового сверла в стене необходимо проделать выемку. Глубина должны быть такой, чтобы монтажная коробка утопала в ней на 5-6 мм.
• Готовое отверстие очищается от пыли и смачивается водой для повышения адгезии. Можно приступать к замешиванию раствора по рецептуре: вода и гипс 1 к 2.

Как установить подрозетник в бетон – не жалеем раствора, как на фото

• Когда смесь достигает нужной консистенции, её вкладывают в лунку. Удобнее всего делать это шпателем или другим подобным инструментом. Остатки материала удаляются после затвердевания.

Видео в этой статье подробно расскажет, как сделать подрозетник в бетоне.

Если использованные подрозетники по бетону качественные и их монтаж выполнен без критичных ошибок, то прослужит установленная конструкция 20 и более лет.

размеры, характеристики, установка в стену

Автор Aluarius На чтение 4 мин. Просмотров 278 Опубликовано

27.05.2016

Ремонт квартиры или дома всегда связан с заменой старых устройств новыми. Это в полной мере касается и электрических сетей. И если косметический ремонт не затрагивает капитальное изменение электропроводки, все равно розетки, выключатели, диммеры и различные датчики приходится менять. А, значит, приходится менять и подрозетники, или как их еще называют, установочные коробки. Первоначальное назначение этих приборов была изоляция от стеновых материалов, в основном это касалось деревянных поверхностей. Сегодня подрозетник – обязательный элемент электропроводки в независимости, из какого материала были возведены стены. Поэтому подрозетники по бетону (размеры будут показаны ниже) сегодня используются для установки выключателей, розеток и других приборов в кирпичных и бетонных конструкциях.

Размеры подрозетников

В настоящее время производители предлагают подрозетники для бетона, изготовленные из металлов или пластика. Их размеры определяются:

• Внутренним диаметром, который варьируется в диапазоне от 60 до 68 мм.
• Глубиною посадки: от 25 до 80 мм. Специалисты считают, что чаще всего приходиться использовать подрозетники глубиною 40-45 мм.
• Если устанавливается блочная модель, то межосевое расстояние между двумя установочными коробками в блоке составляет 71 мм.

Как показывает практика, самые востребованные размеры подрозетников по бетону – это диаметр 65 мм, глубина 45 мм, материал – полипропилен. Отдельно взятые подрозетники можно объединять в блоки или покупать и устанавливать блочный вариант. Вторая позиция лучше, но есть определенные ограничения в плане количества подрозетников в блоке. Если есть необходимость увеличить число гнезд в установочной коробке, то придется собирать конструкцию или из нескольких коробок, или из нескольких блоков.

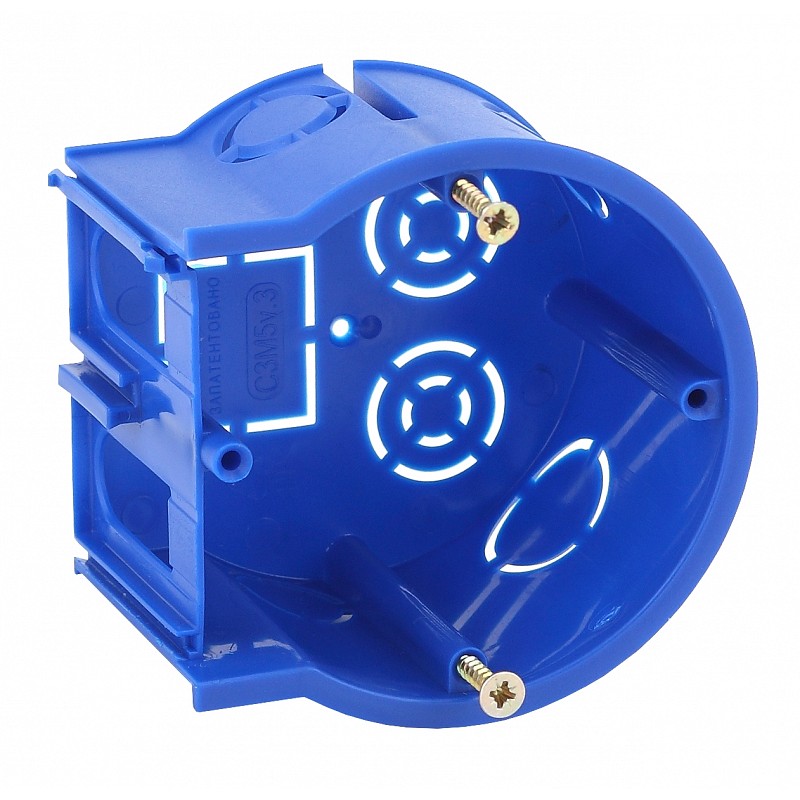

Соединять подрозетники для бетона между собой очень просто. На их боковых стенках есть специальные каналы, которые закрыты тонкой пластмассой. Она легко удаляется при помощи плоскогубцев или ножом. Если провести монтаж коробок рядом друг с другом, то проводка будет проходить по этим боковым каналам. Если подрозетники устанавливаются на каком-то определенном расстоянии друг от друга, тогда придется приобретать дополнительно кабель каналы, с помощью которых будут соединяться между собой установочные коробки, и в них же будет проводиться монтаж проводов.

Монтаж подрозетников

Как установить подрозетник, как правильно провести его монтаж? Этот вопрос встречается сегодня нечасто, потому что установка розеток в бетонной стене – процесс не очень сложный, и многие владельцы жилых помещений с ним справляются самостоятельно. И все же покажем последовательность проведения установки подрозетника в бетонную стену.

• Выбирается место установки розеток согласно проекту прокладки электрической проводки.
• Делаем по выбранному месту отверстие. Для этого вам понадобится перфоратор и алмазная коронка, соответствующего диаметра.

Внимание! Диаметр коронки должен быть чуть больше диаметра установочной коробки. Глубину сверления также надо немного увеличить.

• Внутреннюю поверхность сделанного отверстия (дно) необходимо доработать зубилом и молотком.
• Теперь надо посадочное гнездо смочить небольшим количеством воды.
• Производится обмазка дна отверстия и его боковых стенок алебастром.
• Монтаж подрозетника для бетона с креплением его двумя саморезами, которые поступают с ним в комплекте. Проводить установку подрозетника в бетоне нужно заподлицо с поверхностью стены.
• Удаляются излишки алебастра.
• Монтаж розетки с подключением к питающим проводам.

Обратите внимание, что монтаж подрозетников в бетонной стене должен производиться с определенным расположением. В боковой стенке прибора есть отверстие для проводов, так вот его надо сориентировать по месту входа этих самых проводов.

Установка розеток – процесс не самый сложный. Но именно к этим приборам часто предъявляются дизайнерские требования. Установочная коробка не имеет таких требований, потому что сам подрозетник по бетону не виден. Единственное требование – прочность и изоляционные способности материала. Поэтому сегодня металлические приборы уже не применяются, хотя это не единственная причина. Их цена неоправданна. И последнее – пластиковый подрозетник по бетону прослужит лет 20-25. Если условия эксплуатации нормальные, то этот срок может быть продлен

Диаметр подрозетника, его размеры и особенности установки

Такое понятие как диаметр подрозетника не совсем правильное, когда речь идет именно про монтаж. Если размеры розетки и подрозетника подходят друг к другу, то высчитывать надо диаметр отверстия, которое необходимо высверлить в стене. Здесь уже надо смотреть на ее материал (к примеру, есть много нюансов при монтажу на керамическую плитку), какое будет установлено количество розеток и насколько близко они будут располагаться друг к другу.

Что надо знать про монтаж подрозетника для выбора диаметра отверстия

Установка с некоторыми нюансами может производиться в стены из любых материалов. Основные отличия есть между сверлением отверстий в бетоне, кирпичах, гипсокартоне и дереве, а монтаж в стенах из других материалов будет проводиться по аналогии с перечисленными.

Существенная разница есть между установкой одной единственной розетки и их блоком, состоящих из двух и более точек подключения. Во втором случае кроме расположения надо рассчитывать расстояние между центрами подрозетников, впрочем, это несложно, так как оно будет равно расстоянию между центрами декоративных накладок крышек розеток.

Монтаж одиночного подрозетника

Вся разметка, что делается в этом случае, касается расположения самой розетки, а угол ее наклона регулируется уже при установке внутренней части.

Значительно облегчает работу наличие нужных инструментов, таких как хорошая дрель и коронка для подрозетников, с помощью которой сделать отверстие в стене становится делом двух-трех минут. Если коронка дрели под розетку в бетоне не входит в имеющийся набор инструментов, то подойдет сверло с победитовым наконечником.

Диаметр самого подрозетника выбирается с таким расчетом, чтобы в него свободно (но без особого просвета) заходила внутренняя часть розетки. Это совсем не сложно – размеры подавляющего большинства устройств делается по единому стандарту, а редкие исключения скорее всего будет видно невооруженным глазом. Что касается диаметра самих отверстий для подрозетников, то их размеры зависят от материала стены, в которой их будут вырезать.

Делая разметку центральные линии можно и нужно расчерчивать немного дальше, чем необходимый диаметр окружности, по которой будет подбираться коронка. Если вдруг сверло соскочит с центра, то это будет заметно и впоследствии можно будет выровнять сам подрозетник при замазывании его раствором. Лишние линии, даже если они не сотрутся, закроются декоративной крышкой розетки.

Бетон

Самое главное, что надо помнить – коронка по бетону подбирается такого диаметра, чтобы между подрозетником и стеной был зазор 0,5-1 см. Это нужно для того, чтобы туда можно было натолкать раствора, который после застывания будет надежно удерживать подрозетник в стене. Больше не рекомендуется, в таком случае есть вероятность, что раствор не зацепится как положено за стену и вся конструкция рано или поздно выпадет.

Само сверление отверстий делается очень просто – в центре разметки сверлом делается небольшое углубление, чтобы там закрепить центральную ось коронки. Сверление начинается на небольших оборотах, чтобы коронка прорезала первоначальный канал.

Обязательно следует учитывать эффект нагревания и расширения материалов от трения – чтобы этого избежать, при сверлении надо лить на коронку воду. Для этого можно пригласить помощника, либо сделать приспособление, надевающееся на саму дрель.

Когда коронка углубится в стену на требуемую глубину, то остается вынуть ее, выбить вырезаемый кусок и подровнять само отверстие.

Если коронки для розеток нет, то можно использовать «дедовской» способ как сделать отверстие под розетку – по диаметру размеченной окружности насверлить углублений (как можно ближе друг к другу) а внутреннюю часть уже удалить зубилом или перфоратором.

Эти два способа можно объединить, если коронка уже старая или бетон слишком твердый. Надо насверлить сверлом отверстий по периметру окружности, после чего уже будет применяться коронка под розетку.

В этом видео показан пример установки подрозетников в бетонную стену:

Кирпич

Методы высверливания здесь такие же, как и для бетонной поверхности и размеры отверстия подбираются по тому же принципу – оно делается несколько большим по ширине, чтобы можно было натолкать туда раствора. Различие в том, что по другому высчитывается глубина подрозетника, ведь по кирпичу должна делаться дополнительная отделка – в основном штукатурка, а корпус подрозетника должен быть заподлицо к стене.

Самый простой метод, позволяющий решить этот вопрос, это прокладка провода в стене, еще до ее оштукатуривания. Когда ложится штукатурка, то конец провода выводится наружу, а когда раствор застынет, то выполняется монтаж подрозетника. Отверстие под него сверлится чуть ниже провода и очень осторожно, чтобы его не зацепить. Потом зубилом или перфоратором пробивается канавка к проводке и можно устанавливать подрозетник.

Керамическая плитка

Кроме того, что надо решить как сделать отверстие в плитке под розетку, здесь есть такая же сложность, как и при монтаже подрозетника в оштукатуренную стену – он должен быть заподлицо к поверхности стены.

Более сложный вариант предполагает укладывать плитку в последнюю очередь, а установку подрозетника проводить с самого начала на основной стене. Здесь придется высчитать на сколько он должен из нее выступать – учитывается слой плиточного клея и толщина самой плитки. Недостаток такого способа – вероятность плохого крепления подрозетника, ведь раствор будет связывать его только с несущей стеной, а остальная часть будет закреплена не так жестко, как требуется.



Дополнительная сложность это необходимость точного расчета места, где должна быть вырезана дырка в самой плитке – несколько миллиметров несоответствия и подрозетник просто не встанет на свое место – придется пересверливать стену или резать другую плитку.

Упрощенный вариант делается по тому же принципу, но несколько в другом порядке. В основной стене сверлится отверстие, в котором прячется провод (штробу самой проводки на входе в подрозетник при этом надо сделать по возможности глубже), а сама дырка закрывается. Это место запоминается (высота от пола и расстояние до стены) и дальше делаются работы по оштукатуриванию стены (если надо) и укладке плитки. Когда штукатурка и плиточный клей полностью застынут, то можно вырезать отверстие под подрозетник.

Основных способов как вырезать отверстие в плитке когда она уже наклеена на стену, два – это использование коронки с алмазным напылением (она вместе с плиткой прорежет и стену) или применение «балеринки» – инструмента, предназначенного именно для плитки. В первом случае методика такая же, как и для бетонной стены, а во втором на сверло надевается подобие циркуля, который будет процарапывать в плитке отверстие заданного диаметра – потом надо будет отдельно сверлить стену.

Самое главное здесь это вовремя остановиться, чтобы не испортить провод. Если есть уверенность в расчетах, то можно высверливать дырку сверху уже имеющейся, где спрятан провод. Также можно сделать отверстие для подрозетника в стороне, достать провод, в дырку, где он находился, натолкать раствора.

Подробнее о нюансах установки подрозетников в стену облицованную плиткой можно посмотреть в этом видео:

Гипсокартон

Обычный подрозетник сюда не подойдет – для этого материала надо приобретать стаканы с прижимными лапками. Их отличительной особенностью является то что отверстия в гипсокартоне надо сверлить точно по размеру подрозетника – его не надо будет «сажать» на раствор. Фиксация происходит за счет окантовки, которая прижимается к гипсокартону снаружи, и крепежных лапок, что притягиваются к нему изнутри.

Единственным исключением в этой процедуре может быть случай, когда используется лист гипсокартона, из которого розетка может выломаться. В таком случае изнутри его надо усилить фанерой – лапки подрозетника упрутся в нее и усилие распределится по большей площади.

Подробная инструкция по установке подрозетников в гипсокартон в этом видео:

Монтаж двух и больше подрозетников

Все выполняется точно в таком же порядке, в зависимости от материала стены, на которой производится монтаж. Единственное различие в необходимости вычислять расстояние между устанавливаемыми подрозетниками, для чего есть три основных метода.

• Проще всего использовать блок подрозетников. Это все те же пластиковые стаканы, но между ними есть перемычка – она делается там изначально и отрезается в магазине, если человеку нужно купить только один подрозетник. В этом случае уже все высчитано заранее и остается только перенести на стену размеры между центрами подрозетников.
• Примерно так же можно делать с крышками от розеток. Они ведь будут устанавливаться вплотную друг к другу, поэтому надо просто выложить их на стол, измерить расстояние между центрами и перенести это на разметку.
• Электромонтажники, которые постоянно занимаются установкой, чтобы не измерять каждый раз расстояние между розетками, делают трафареты. Для этого берется гладкая дощечка, по ее центру проводится горизонтальная линия, на которой размечается расстояние между центрами будущих розеток. Теперь осталось высверлить в рамке дырки, чтобы в них можно было вставить коронку. При сверлении стен главной задачей становится выставить рамку и высверлить центральные углубления на которые равняется коронка.

готовый шаблон для установки подрозетников

В этом видео рассмотрен рабочий способ установки подрозетников с помощью самодельных шаблонов:

Коротко о главном

Диаметр приобретаемого подрозетника зависит исключительно от розетки, которую в нем будут крепить. Чтобы убедиться в том, что они походят друг к другу, желательно покупать их в одном магазине или не стесняться приносить с собой розетку и примерять.

Отверстие в стене может быть сделано немного большим, чем диаметр самого подрозетника или точно по его размеру. Это зависит от того, будет ли использоваться раствор для его крепления в стене.

Минимальное расстояние между розетками определяется по их декоративным крышкам – если розетки будут располагаться вплотную друг к другу, то надо замерять расстояние между центрами их крышек.

диаметр и параметры изделий для скрытого монтажа

ПОДЕЛИТЕСЬ
В СОЦСЕТЯХ

Для монтажа и безопасной эксплуатации электроустановочного оборудования используется подрозетник: диаметр этого элемента, его глубина и другие параметры зависят от типа поверхности, с которой предстоит работать. Эта статья поможет разобраться в существующих видах монтажных коробок и научиться подбирать изделия оптимальных размеров для стен из бетона, гипсокартона и других материалов.

Размеры подрозетников могут различаться в зависимости от предназначения и материала изготовления

Общие сведения о монтажных коробках: размеры и виды подрозетников

Монтажная коробка или стакан для розетки – специальный короб, который используется при организации электрической проводки в помещении. Он необходим для безопасной установки таких компонентов системы, как:

• розетки штепсельного типа;

Подрозетники монтируются в стену, и затем внутри них устанавливаются розетки и выключатели

• выключатели;
• регуляторы и панели управления для настройки электрических приборов;
• клеммные колодки;
• диммеры, контролирующие интенсивность света.

При условии соблюдения технологии и правильного подбора размеров, подрозетники в стенах обеспечат защиту пользователей от поражения электрическим током.

Какими бывают подрозетники: виды и классификация изделий

Для изготовления стаканов под розетки применяется пластик, а также металл и древесина. Каждый материал имеет свои особенности. Деревянные коробки пригодны только для открытого монтажа проводки, поэтому они не так популярны, как пластиковые. Металлические изделия практически не используются, поскольку нередко провоцируют короткое замыкание. Сфера их применения распространяется на деревянные дома.

Оптимальным вариантом считается пластик. Для изготовления таких стаканов применяется негорючий материал. Производители пластиковых изделий подгоняют размеры подрозетников под гипсокартон и стенные конструкции из дерева, бетона и других материалов.

Металлические подрозетники используются только для деревянных стен

Стаканы из пластика подходят для монтажа розеток на поверхностях с различными видами отделки:

• ДВП;
• фанера;
• ДСП;
• вагонка.

Важно! Независимо от типа помещения, проводка должна прокладываться в соответствии с установленными правилами и нормативами. Благодаря этому подключение и последующая эксплуатация электрических приборов будут удобными и безопасными.

По форме и типу конструкции монтажные коробки бывают:

1. Круглыми – изделия универсального назначения, самые востребованные.
2. Квадратными – отличаются большей вместительностью.
3. Овальными – предназначены для установки 2-х розеток или конструкции «розетка-выключатель».
4. Составными – блоки, позволяющие объединить в одной конструкции несколько подрозетников (от 2 шт.).

Несмотря на различия в конфигурации, все конструкции внешне похожи на стакан. Для фиксации изделий в стене применяется алебастр или строительный гипс.

Квадратный подрозетник имеет более вместительное внутреннее пространство

В продаже встречаются модели с дополнительным крепежом и без него. Выбор зависит от материала поверхности. Бетон – плотный и прочный материал. Изделия в нем надежно фиксируются без дополнительного крепежа. Достаточно лишь подобрать подходящий размер коронки для подрозетника в бетоне, выполнить отверстие и установить изделие в соответствии с технологией. Если же стены в помещении мягкие, пустотелые, лучше брать коробки с крепежными планками. За счет них розетка будет надежно зафиксирована в отверстии.

Подрозетники отличаются друг от друга дизайном и цветовым решением. Как правило, этот фактор важен для накладных изделий, которые устанавливаются в плинтус. Ведь они являются частью интерьера. Однако внешнее оформление никак не сказывается на их функциональности.

Какие параметры имеет подрозетник: диаметр и общие габариты

Пластиковые стаканы чаще всего изготавливаются из полиамида, поливинилхлорида (ПВХ) или полипропилена. Размер подрозетника для розетки, точнее его параметры, зависят от формы конструкции.

Стаканы для розеток изготавливаются из специального негорючего пластика

Для круглых изделий основными параметрами являются диаметр и глубина. Данные о размерах обычно указаны на самих стаканах. Диаметр обозначается буквой «D», причем измеряется как внешний, так и внутренний показатели:

1. Внешний – максимальный диаметр, определяющий размер внешней части самого подрозетника. Он служит ориентиром при подборе диаметра коронки под розетку.
2. Внутренний – диаметр, определяющий максимально возможные размеры устройства, которое может быть установлено в коробку.

Самыми востребованными являются подрозетники с таким диаметром: 75, 70, 68, 65, 64 и 60 мм.

Важно! Чтобы качественно и надежно установить выключатель или розетку, нужно подбирать эти механизмы так, чтобы их размер совпадал с внутренним диаметром монтажной коробки.

Глубина подрозетника обозначается буквой «H». Как и в случае с диаметром, стакан имеет два показателя:

1. Установочная глубина – показывает глубину отверстия, необходимую для нормальной установки подрозетника в стене.
2. Внутренняя глубина – определяет глубину короба с внутренней стороны. Это пространство используется для монтажа розетки. Здесь же располагается запас проводов.

Стандартные размеры круглого подрозетника

Чаще всего этот параметр составляет 62, 60, 45, 42 или 40 мм. Встречаются и более глубокие стаканы величиной до 80 мм. Этот вариант используется, если в проводке отсутствуют распаечные коробки. Увеличенная глубина позволяет установить клеммные колодки.

Если предполагается монтаж овальных коробок или составных блоков, учитывается еще и межцентровое или крепежное расстояние. Этот параметр показывает, на какой дистанции друг от друга находятся центры осей (отверстий). Благодаря этому можно добиться оптимального расстояния между розетками. Согласно стандарту, оно составляет 71 мм. Однако этот показатель может варьироваться в обе стороны, поскольку производители иногда отклоняются от общепринятых параметров.

У квадратных коробок габариты определяются по следующим параметрам:

1. Высота.
2. Ширина.
3. Глубина.
4. Межцентровое расстояние.

В качестве примера возьмем стакан с размерами 68х68х43. Габариты подрозетника 68х68 говорят о том, что и ширина, и высота квадратного изделия составляет 68 мм. Глубина монтажной коробки – 43 мм.

Стандартные габариты квадратного подрозетника составляют 68х68х43 мм

Стандартные размеры подрозетников и вариации от разных производителей

Изделия стандартного размера имеют диаметр 68 мм. Их глубина равна 45 мм. С учетом этих параметров разметка под установку стаканов наносится так, чтобы между крепежными центрами получился строго 71 мм. В соответствии с этим подбираются и размеры коронки для подрозетника.

Обратите внимание! Под стандартными габаритами подразумеваются внешние размеры изделия. Внутреннее сечение таких коробок соответствует 65 мм, а их глубина составляет 40 мм.

Размеры стаканов у разных производителей могут варьироваться. Чтобы избежать несоответствия, желательно использовать монтажные коробки и электрику от одной марки.

У подрозетников Legrand внешняя кромка может достигать 70 мм, а глубина равна 65 мм. Эти изделия считаются гигантами. Хотя производитель предлагает сразу несколько вариантов, включая коробки, диаметр которых равен 68 мм, а глубина может составлять 60 или 40 мм.

Некоторые производители отходят от общепринятых размеров и выпускают стаканы нестандратных габаритов

Стаканы от отечественного производителя Hegel тоже имеют глубину 60 мм при стандартном диаметре 68. Эти коробки предназначены для установки диммеров со сложной конструкцией и переключателей.

У подрозетников Шнайдер есть четко обозначенный стандарт – 65х45 мм. Эти изделия производятся на территории России и пользуются высоким спросом у покупателей.

Что касается глубины встречающихся в продаже изделий, то она варьируется в пределах 40-60 мм. Этот параметр подбирается с учетом размеров фурнитуры, которая будет устанавливаться. В магазинах можно встретить и углубленные варианты – 75-80 мм.

Бывают и более мелкие стаканы. Их глубина не превышает 25 мм. Такие коробки используются в тех случаях, когда требуется организовать две точки питания в тонкой перегородке и установить розетки с обеих сторон стены. Подобный вариант монтажа не позволит использовать элементы стандартной величины, поскольку они не войдут полностью в перегородку и будут выступать над ее плоскостью.

У квадратных изделий также имеется свой стандарт. Их величина составляет 70х70 мм. В качестве редких исключений можно встретить квадратные стаканы размером 60х60 мм.

Увеличенная глубина подрозетников может достигать 80 мм

Разновидности коробок для розеток по способу установки

При выборе монтажной коробки учитывается сразу несколько факторов. Следует обращать внимание не только на материал изделия, его форму и тип конструкции, которая может быть одинарной, двойной или тройной (встречаются даже рядные). Значение имеет и тип установки (вертикальный или горизонтальный), а также материал стены, куда будет осуществляться монтаж.

Стаканы могут устанавливаться в такие типы поверхностей:

• полнотелые стены;
• гипсокартонные перегородки;
• плинтуса.

Важно!Размеры коронки под подрозетник, а также величина самого стакана подбираются с учетом типа поверхности. Каждый материал имеет собственные требования к параметрам системы, поэтому технология и набор инструментов могут различаться.

Для разного материала стен подбирается соответствующий тип монтажной коробки

Полнотелые стены: размеры подрозетников по бетону и другим материалам

Если предполагается монтаж коммуникаций в полнотелых стенах, специалисты рекомендуют использовать метод замуровывания. Этот способ применим к помещениям, где перегородки выполнены из газобетона, кирпича, бетона, камня и других материалов с похожей структурой.

Поскольку полнотелые стены имеют довольно большую толщину, нет жестких ограничений на глубину подрозетников для бетона, их форму и конструкционное строение. Однако существует единый стандарт диаметра – 68 мм. Причем этот показатель не является требованием самого материала, как такового.

Статья по теме:

Датчики движения для включения света: верный способ экономии электроэнергии

Характеристика устройства. Разновидности приборов по разным критериям. Алгоритм установки датчика. Популярные модели. Светильник с ДД.

Бетонные панели для стен имеют общепринятые параметры. Они отливаются вместе с углублениями под монтаж розеток и каналами, куда укладывается силовой кабель. Существуют четкие строительные нормы по изготовлению стенных панелей из бетона, а заданный диаметр подрозетника уже является побочным продуктом этих правил. Для полнотелых стен обычно берут коробки глубиной в пределах 41-45 мм. Этого вполне достаточно для того, чтобы качественно установить любые разновидности розеток и выключателей.

Если не принимать во внимание несущие стены, толщина перегородок в комнате составляет 8-10 см минимум. Проектирование точек питания обычно осуществляется на одном уровне. Таким образом, розетки будут располагаться с обеих сторон стены. К тому же они буду питаться от одного силового кабеля. Это значит, что в сумме глубина обеих коробок не должна превышать 9 см, то есть не более 45 мм на каждую.

Монтаж подрозетников в бетонную стену

Для чего выполняется монтаж глубоких подрозетников в бетоне

Глубокие стаканы монтируются в несущих стенах. Толщина этих перегородок позволяет устанавливать не только стандартные изделия, но и коробки с увеличенными параметрами. Монтаж осуществляется с применением все той же коронки для подрозетников 68 мм, поскольку диаметр стаканов остается прежним.

Глубокие монтажные коробки применяются в различных целях. Во-первых, они подходят для установки розеток под телевизионный кабель или локальной сети Ethernet. Радиус изгиба внутреннего провода в этом случае должен быть достаточно большим. Обычные стаканы не обеспечивают подобных условий, поэтому посадочная глубина должна быть увеличена до 61 мм.

Во-вторых, короб с удлиненным корпусом позволяет устанавливать объемные элементы. К ним относятся розетки с нестандартным модулем или выключатели. Вся начинка легко поместится внутри благодаря этим дополнительным 15-20 мм.

В-третьих, увеличенная глубина необходима для стаканов, имеющих двойное назначение. Эти изделия называются двухъярусными. Благодаря им отделка выглядит более эстетично, а производители могут сэкономить на количестве материала.

Обратите внимание! Двухъярусные стаканы подходят не только для розеток, но и для выключателей.

Для монтажа в несущих стенах чаще всего используют глубокие стаканы

Подрозетники для гипсокартона: размеры изделий для тонких перегородок

Обычные стаканы для полнотелых стен не пригодны для монтажа розеток в гипсокартоне. Для этих перегородок предусмотрены специальные конструкции с особым строением. Чтобы обозначить размер коробок используется внешний диаметр изделий (d2) и глубина их посадки (Н).

Специально для работ с тонкими перегородками предусмотрен стандартный диаметр подрозетников для гипсокартона, который равен 68 мм. Хотя в продаже встречаются и другие варианты. Внешний диаметр этих изделий может соответствовать 75, 70, 65, 64 или 60 мм.

Глубина установочных коробок может быть разной. В небольших изделиях она составляет 40, 42 или 45 мм. Существуют и более глубокие виды стаканов. Их величина может составлять 60 или 62 мм.

На рынки поставляются модели с нестандартными посадочными размерами. Такие изделия не соответствуют норме, они, скорее, являются исключениями из правил. При выборе стакана нужно обязательно учитывать место монтажа. Специалисты рекомендуют использовать коробки с посадочной глубиной 60 или 62 мм, если толщина гипсокартонной перегородки позволяет это. Подобные конструкции существенно упрощают монтаж проводки, если схема не позволяет установить распределительные коробки.

Диаметр стаканов для гипсокартонных стен может варьироваться в пределах 60-75 мм

Установочные коробки для монтажа плинтусных розеток

Установочные коробки для монтажа розеток в плинтус выпускаются в виде готовых модулей. Их параметры подогнаны под общепринятый стандарт. Можно не волноваться, что розетки или другие коммутационные устройства не подойдут по размеру. Эти изделия имеют особую конфигурацию, благодаря чему они устанавливаются поверх плинтуса. Задняя часть крепится к несущей стене или гипсокартону.

Форма и цвет этих изделий могут быть разными. Чтобы установочная коробка не привлекала внимания и не выбивалась из общей картины, желательно подбирать расцветку в соответствии с отделкой стен и дизайном самой розетки.

Установка таких коробок выполняется так же легко, как монтаж розеток накладного типа. Для этого нужно организовать в плинтусе небольшой промежуток. Его размер должен соответствовать величине задника коробки. Ширина крепежной части варьируется в пределах 65-85 мм. Максимальная глубина такого стакана составляет 25 мм. В канал следует проложить силовой кабель и прикрутить коробку к стене с помощью шурупов.

Важно! Нужно убедиться, что подрозетник прочно и надежно закреплен к стене. В противном случае этот модуль вместе с содержимым будет отрываться каждый раз, когда штекер выдергивается из розетки.

Монтаж коробок для плинтусных розеток в кирпичной стене

Составные конструкции и тройные розетки в один подрозетник

Тройные розетки имеют множество конфигураций. Существуют модели, заключенные в один каркас и имеющие одну крышку. В продаже встречаются варианты с тремя отдельными розетками. При этом корпус и крышка у них объединены. Высоким спросом у потребителей пользуются модели, укомплектованные выключателем. Он позволяет обесточить определенный участок цепи, что очень удобно для тех случаев, когда владельцы квартиры долго отсутствуют.

Тройные подрозетники используются для монтажа розеток двух типов:

1. С5 – розетка советского образца. Она не имеет заземления, в некоторых случаях отверстия под вилку имеют нестандартный вид.
2. С6 – евро-розетка, с заземлением или без него. Размеры этих устройств подчиняются строгому стандарту.

Для монтажа коробок с тремя отдельными розетками придется дополнительно просверливать два отверстия. С гипсокартонной перегородкой проблем не возникает: подбирается соответствующий диаметр коронки под розетку, наносится разметка с учетом межцентровых расстояний, дальнейшие действия выполняются в соответствии с технологией.

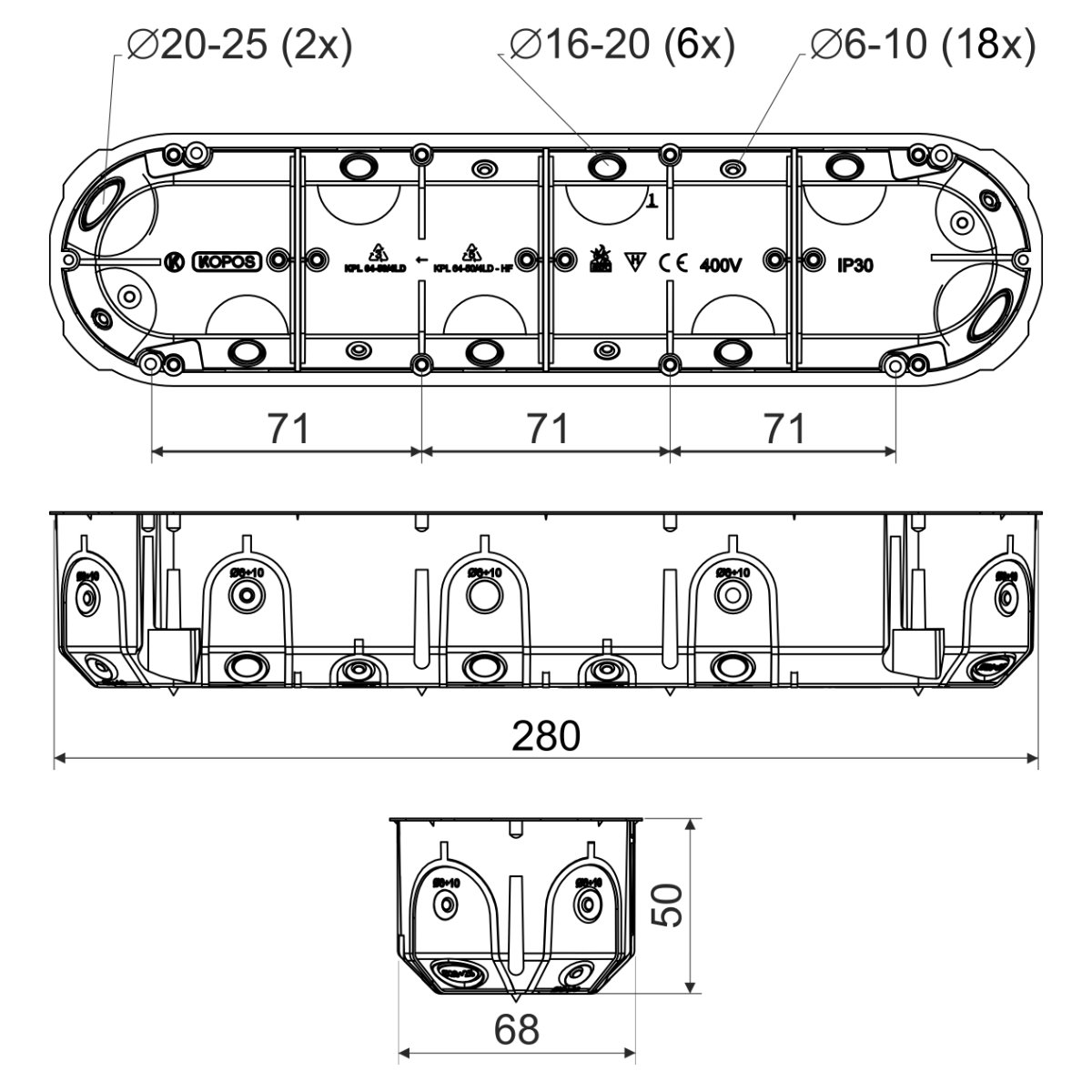

Для монтажа нескольких розеток в ряд используются удлинённые и составные конструкции стаканов

Монтаж коробки в полнотелые стены повлечет за собой дополнительные затраты. Поэтому многие владельцы квартир предпочитают устанавливать тройную розетку в один подрозетник. Этот вариант считается более дешевым, хотя практичным его не назовешь.

Как правильно выбрать коронку для подрозетника

Коронка представляет собой короткий отрезок трубы с центрирующим сверлом и встроенными режущими элементами. Они могут быть обычными или иметь специальное напыление. Для изготовления режущих элементов используется твердые сплавы. Материал стены не только диктует, какой диаметр коронки для подрозетника выбрать, но и какой тип напайки для режущих элементов лучше всего подойдет для этих целей.

Распространенные виды напаек:

1. Твердосплавные – бюджетный и самый распространенный вариант. Материал подходит для непрофессионального использования. Он быстро изнашивается, поэтому коронки с такими напайками нельзя применять на стенах из особо прочного бетона.
2. Карбидно-вольфрамовые – универсальны, подходят для сверления любых материалов, включая керамическую плитку.
3. Алмазные – самый дорогой и стойкий вариант. Материал справляется с большими объемами работ, поэтому подходит для профессионального использования.

Выбор коронки для подрозетника зависит от материала, из которой построены стены

Обратите внимание! Коронки с алмазным напылением, в отличие от карбидно-вольфрамовых и твердосплавных, не разрушаются при попадании на арматуру. Они пригодны для ее нарезки.

Оптимальный диаметр коронок для подрозетников в стенах из разных материалов

Стены из бетона или кирпича не налагают ограничений на величину подрозетников. Однако чаще всего используется стандартный размер, равный 68 мм. При этом диаметр коронки по бетону для подрозетников подбирается так, чтобы между коробкой и стеной был небольшой зазор, примерно – 5-10 мм. Это пространство впоследствии заполняется раствором, который после застывания надежно фиксирует стакан в гнезде.

Глубина гнезда также имеет значение. Когда в стене формируется отверстие и делается выборка бетона, нужно следить за тем, чтобы его глубина соответствовала глубине подрозетника. Желательно, чтобы кромка монтажной коробки по уровню совпадала с плоскостью стены. Чтобы гнездо не получилось слишком глубоким, можно сделать отметку на самой коронке и в процессе работы ориентироваться на нее.

В продаже можно найти небольшие коронки, которые используются для формирования гнезд под коробки диаметром 60 мм. Но лучше отказаться от таких цилиндров и применять стандартный вариант. Из-за того, что производители не придерживаются общепринятых размеров, существует вероятность того, что подрозетник не сможет войти в такое отверстие. Лучше закрыть лишние миллиметры раствором, чем столкнуться с подобной ситуацией.

Размеры коронок соответствуют стандартным габаритам подрозетников

С кирпичной стеной дело обстоит немного иначе. Монтажная коробка устанавливается так, чтобы ее кромка идеально совпадала не с плоскостью стены, а с финишной отделкой на ней.

В качестве отделки для стен из кирпича используется:

• вагонка;
• гипсокартонные листы;
• штукатурка и т.п.

Поэтому параметры гнезда подгоняются под толщину обшивки. В этом случае целесообразнее использовать глубокие подрозетники. Если высчитать толщину отделки заранее не представляется возможным, допускается сверление поверхности уже после того, как проведены чистовые работы.

Если требуется монтаж розетки в гипсокартонную стену, для этих целей используется специальная коронка для ГКЛ. Нельзя ни в коем случае использовать цилиндры для бетона. Они повредят материал. Для работы берутся стандартные размеры коронки для подрозетников в гипсокартоне – 68 мм. Сама коробка фиксируется в стене за счет собственных креплений.

Для сверления отверстий в бетонных стенах используются специальные инструменты и насадки

Несмотря на то, что многие производители не придерживаются общепринятых величин, все же существует единый стандарт. Поэтому ошибиться с размером монтажной коробки

очень сложно. Даже не имея под рукой розеток и выключателей, можно делать разметку и сверлить отверстия по стандарту, не боясь, что потом под них будет сложно купить фурнитуру.

Установка подрозетников в бетонные и прочие стены

Подрозетники требуются практически во всех местах установки электроприборов. От того, насколько ровно установлен один или несколько подрозетников, зависит итоговый облик установленных розеток, выключателей и иных установочных изделий. Безусловно, ровность установки подрозетника не решает на 100% конечный итог — розетку или выключатель возможно идеально прикрутить даже в криво «вмазанный» подрозетник. Однако это не означает, что можно безответственно относится к «вмазыванию» круглых установочных коробок (это официальное название подрозетников).

Криво установленный подрозетник может стать причиной многих страданий при чистовом монтаже установочных изделий. Поэтому ровный монтаж установочных коробок категорически рекомендован.

Между прочим, подрозетники не всегда имеют округлую форму — встречаются квадратные установочные коробки, предназначенные под четыре модуля, по два в ряду. Да и вообще, существуют модели прямоугольной формы, по своему назначению заменяющие несколько одинарных подрозетников в ряду. Однако самыми распространенными являются именно круглые, поэтому на них мы сделаем основной акцент.

На первый взгляд установить подрозетник в бетонную стену кажется делом простым. В принципе, это действительно так, «вмазать» установочную коробку может каждый. Единственный момент, с которым многие испытывают трудности — это ровность установки, особенно нескольких совмещенных подрозетников.

Способ, который хочется описать, далеко не новый. Эти несколько дополнительных операций позволят качественно установить несколько подрозетников подряд в любые стены — бетон, кирпич, газобетон.

Первый этап — разметка, нужно наметить горизонтальные и вертикальные оси каждого подрозетника. При монтаже нескольких коробок подряд нужно выдержать между ними правильное расстояние, чтобы будущие розеточные или иные модули корректно установились. Оптимальным расстоянием между осями (центрами) считается 71 мм., однако встречаются изделия, в соединительных элементах которых заложенно расстояние 70-72 мм. При установке 2-3 подрозетников это не имеет особого значения, однако для 5 коробок подряд важен каждый миллиметр.

Перед установкой 5 точек в ряд (вертикальный или горизонтальный), следует уточнить конкретный размер устанавливаемых электроточек конкретной серии. По хорошему — собрать подрозетники на столе в ряд при помощи соединителей (обычно идут в комплекте к коробкам) и прикрутить все 5 розеток (или выключателей). Тогда вы узнаете, правильный ли размер по осям заложен производителем или нет. Зачастую 5 подрозетников в ряду могут не соответствовать размеру пяти розеток. Если возможности примерить розетки нет — между осями выдерживается расстояние 71 мм.

Если наружная ширина коробки 70 мм. (с лицевой каемкой) — такие подрозетники без проблем устанавливаются с расстоянием между осями в 71 мм. Если же ширина 72 мм., то «сузить» оси коробок будет сложно. Для 2-3 модулей в ряду можно выдержать расстояние 72 мм, однако для 5 подряд лучше подобрать другие изделия.

Итак, оси размечены — подрозетники могут монтироваться как в вертикальные, так и в горизонтальные ряды. Но некоторые серии розеток не предназначены для формирования вертикальных рядов (редкость, но случается), поэтому нужно уточнять этот момент.

Второй этап — это выборка отверстий под установку. В бетоне это можно сделать алмазной коронкой для оборотистой дрели или болгарки. Более простой способ — набурить мелким буром отверстий по кругу и выбить середину перфоратором. Оптимальным диаметром отверстия является размер 75 мм. — тогда любой подрозетник свободно войдет и останется зазор под замазку. Глубина отверстия — около 50-60 мм., коробка должна входить в стену полностью. Чисто установленный подрозетник должен стоять заподлицо с чистовой шпаклевкой стен или немного заглубляться относительно плоскости стены.

Для кирпича, гипса и прочих, более мягких стен (относительно бетона) подойдет ударная коронка для перфоратора. Данная коронка может сверлить и бетонные стены, но тогда ресурс ее работы сильно укорачивается. В кирпичных стенах ей сверлят с ударом, в пенобетоне и гипсе — в режиме сверления без удара.

Когда отверстие сделано, в него примеряется подрозетник (или группа подрозетников), если все входит без проблем — обметается и грунтуется.

Следующий этап — создание лекала. Многие установочные коробки комплектуются соединительными элементами для объединения в группы. Соединители могут конструктивно являться частью подрозетника или комплектоваться отдельной деталью. В нашем способе монтажа, соединители совершенно неважны, их может не быть вовсе. Роль эталонного шаблона, выдерживающего нужные расстояния между крепежными винтами выполняет самодельное лекало.

Для изготовления лекала подойдет любой кусок профиля, например ПН27X28. В профиле намечаются и сверлятся отверстия для крепежных шурупов каждого подрозетника, таким образом, чтобы между левыми винтами первой и второй коробки (и всеми последующими) было расстояние 71 мм. Ну а расстояние между шурупами в одной коробке составляет 60 мм.

Профиль-лекало должен быть длиннее всей группы подрозетников, чтобы было место закрепиться к стене. Для этого в профиле также сверлятся отверстия. Далее в лекало вкручиваются все коробки с плоской стороны, для этого используются шурупы, которые идут в комплекте с подрозетниками.

Собранную конструкцию примеряют в заранее подготовленное углубление. Ничего не должно мешать профилю встать плотно к плоскости стены.

Ну и финальная операция — вмазывание. Для закрепления подрозетников в бетоне, газобетоне и кирпиче подходит широкий список материалов. Это может быть гипсовая смесь: алебастр, густой фуген, ротбанд или гольдбанд и другие. Вполне подойдут и цементные смеси, в том числе и плиточный клей. Самое главное, что благодаря шаблону не требуется быстрое схватывание замазки.

Даже когда шаблон не закреплен к основанию, все равно он очень полезен: несколько коробок не сформируют кривую линию при вдавливании в раствор.

Замазку набивают в подготовленное отверстие и подрозетники вдавливаются сверху. Нужно вдавливать до тех пор, пока плоскость профиля шаблона не будет плотно прилегать к плоскости стены. Лекало выравнивают на горизонтальную ось группы подрозетников (или на вертикальную, при формировании вертикального ряда) и просверлив отверстия, закрепляют к стене. Вся лишняя замазка, что вылезла из-под коробок удаляется небольшим шпателем. Внутрь подрозетников также обязательно попадет замазка — она удаляется без проблем после снятия шаблона.

При вмазывании важно проследить, чтобы ни один подрозетник не выпирал из плоскости стены. Если же некоторые коробки провалились немного глубже плоскости стены (что маловероятно) — ничего страшного.

После схватывания замазочной смеси, шаблон-лекало откручивается, шпателем счищаются оставшиеся наплывы. Установка завершена!

Для тех, кто любит «надежную надежность», можно посоветовать дополнительное усиление крепления с помощью саморезов. Прямо через дно подрозетника, в стене сверлится отверстие и закручивается саморез с пластиковым дюбелем. В стенах из пенобетона и газобетона предварительное сверление ни к чему — саморез закручивается прям как есть. Удобно использовать саморезы с прессшайбой.

Как не крути, но замазочная смесь обычно дает некоторую усадку, поэтому место вмазывания требует финишной шпаклевки. Поэтому лучшим решением по монтажу электрики будет монтаж до финишной шпаклевки стен.

Совет: крепежные винты постоянно теряются, когда дело доходит до чистовой установки розеток и выключателей. Поэтому рекомендуется закручивать шурупы на место сразу после снятия шаблона. А чтобы они не мешали финишному шпаклеванию — винты закручиваются глубже плоскости стены.

Как установить подрозетники до штукатурки

Вообще проще выполнять установку по готовой штукатурке, однако выставлять подрозетники до штукатурки никто не запрещает. Другое дело, что это немного сложнее.

Чтобы качественно выставить установочные коробки перед оштукатуриванием, необходимо наличие уже выставленных штукатурных маяков. Подставляя правило на маяки, нужно контролировать, чтобы подрозетники не выступали из плоскости будущей, оштукатуренной стены. Лучше всего даже немного заглубить коробки относительно правила на 1-2 мм., тогда наверняка не возникнет проблем с протягиванием штукатурного раствора правилом.

Алгоритм вмазывания практически не отличается от вышеописанного, разница лишь в том, что шаблон крепится к стене не вплотную, а с учетом будущих слоев. Контролируя плоскоть правилом по маякам, выставляют шаблонную планку. Между шаблоном и стеной вставляются какие-либо клинья. После схватывания крепящего раствора, крепежные саморезы удаляются или притапливаются глубже, торчащие провода аккуратно сворачиваются в самих подрозетниках.

При такой очередности работ нужно внимательно следить за тем, чтобы верха и низа подрозетников не выпирали из плоскости маяков. Для решения этой проблемы лучше использовать широкую полосу для изготовления лекала.

Установка коробок под НЕмодульные устройства

Подобные ситуации случаются редко, однако могут принести немало трудностей, если их не брать во внимание. Если будут устанавливаться немодульные розетки или выключатели (которые не помещаются в общую рамку) в один ряд, то между ними необходимо выдержать минимальное расстояние. Иначе дальнейшая установка будет невозможна!

В качестве примера такой схемы можно взять дешёвый терморегулятор электрического тёплого пола — данное изделие не обладает модульностью и не помещается в общие рамки с другими розетками. Конечно, есть терморегуляторы, подходящие к общим рамкам, но они более дорогие и привязаны к определённой коллекции установочной электрики. Поэтому если используется устройство без общей рамки — выдержать расстояние обязательно!

Итак, подавляющее большинство розеток, выключателей, терморегуляторов и прочих, в чистовом виде имеют ширину 86 мм. Соответственно между коробками под немодульные розетки должно быть минимальное расстояние (по осям) 86 мм. Но это если «в притирку» и не точно, а вдруг выключатель окажется шире? Поэтому лучше делать минимальное расстояние между осями установочных коробок 90 мм. или более.

Ну вот и подошла статья к концу. Для установки подрозетников в бетон и прочие материалы — ее более, чем достаточно.

Оцените публикацию: Оценка: 4.3 (22 голосов)

Смотрите также другие статьи

Особенности установки подразетников: в бетон, гипсокартон, дерево

При строительстве новых жилых, производственных и офисных зданий, проведении капитальных ремонтов с установкой или заменой проводки обязательно приходится использовать подрозетники. Производится большое количество разнообразных изделий, отличных по материалу, размерам, формам, и назначению. Потребителю сложно определится в назначении каждого элемента, и какие из них лучше. В статье расскажем про виды подрозетников, рассмотрим особенности монтажа.

Назначение подразетников в доме

Основным назначением всех подрозетников является обеспечение надежного крепления розеток, выключателей при монтаже скрытой проводки. В них маскируются провода и контакты, к которым они подключаются. При необходимости крепления выключателей и розеток устанавливаемые на базе подрозетников, позволяют быстро извлечь неисправные или устаревшие элементы проводки и установить новые. Конструкции, материалы подразетников просты и продуманы так, что позволяют закрепить в них изделия практически с любыми видами креплений.

Производители делают очень много видов подразетников, их конструкция и материал зависит от многих факторов:

• Поверхность куда устанавливается, бетон, гипсокартон или другие материалы;
• Изделия, которое в него устанавливается;
• Совместимость конструкций крепления подрозетника с выключателем или розеткой и много другого.

Рассмотрим, какие бывают виды подразетников и как сделать правильный выбор. Читайте также статью: → «Сколько розеток установить в квартире?».

Основные виды подрозетников

Изделия разделяют по следующим признакам:

• Материал изготовления;
• Конструкция;
• Размеры.

Рассмотрим самые распространенные материалы, из которых изготавливают подрозетники.

Пластмассовые (пластиковые) подразетники

Пластик для изготовления подрозетников имеет хорошие негорючие свойства, это дает возможность ставить их в деревянные стены срубов или декоративную деревянную отделку типа вагонки, ДСП, фанеру или другие варианты.

Пластиковый подрозетник для гипсокартонных стен с основными элементами

Прочный металлический подрозетник

С появлением негорючих пластиковых моделей, которые являются хорошим изолятором, металлические подразетники стали пользоваться меньшим спросом. Они очень хорошо ограничивают распространения пламени, но являются отличным проводником электрического тока.

Это свойство повышает вероятность короткого замыкания проводов в корпусе подразетника. Кроме того элементы крепления розеток и выключателей имеют лучший эффект сцепления с пластиком, поэтому крепятся надежнее. Однако прочность и гибкость металлических изделий надежнее и немало потребителей предпочитают их использовать.

Металлический подрозетник

Совет №1. При установке металлического подрозетника в стену из деревянного бруса, положите в оверстие азбестовую прокладку потом вставляйте подрозетник.

Деревянные подкладки в качестве подрозетников

В настоящее время практически не используются, ранее их активно применяли при установке накладных розеток и выключателей для наружной проводки. Читайте также статью: → «Как правильно установить и подключить розетку? Схемы подключения».

Конструктивные отличия подрозетников

Основой любого подрозетника металлического или пластикового является корпус  в виде стакана.

• Для бетонных стен.  Для изделий, которые устанавливаются в бетонные, кирпичные и пеноблочные стены стаканы делаются без особых приспособлений и фиксируются в отверстиях гипсовым раствором.

Пример крепления подрозетников в бетонную стену гипсовым раствором

• Для гипсокартонных изделий. Более сложную конструкцию имеют подрозетники для установки в полые стены из гипсокартона, листов ДСП или фанеры. На их корпусе предусмотрены винты и зажимные планки.

Пластиковый подрозетник с креплением для гипсокартонных стен

При вращении винта по часовой стрелке зажимная планка поднимается к поверхности стакана и упирается в лист, строительного материала. С лицевой стороны стакан прижимается к листу выступающей верхней кромкой.

• Овальные подразетники. Для бетонных и гипсокартоных стен делаются овальные изделия, разной длинны, рассчитанные на установку блока розеток, которые могут быть различного назначения, 220В, подключения телевизионного кабеля и телефонов, модемов интернета.

Овальный подрозетник для установки двух элементов

Для установки блока розеток часто используют конструктор с платформой, на которой можно собрать до 5 розеток.

• Накладные подрозетники для внешней проводки, в кабельканалахя, плинтусах, элементах мебели.

Пример установки набора подрозетника с розеткой в конструкции плинтуса

Ярким примером такого варианта являются подразетники для установки в структуру напольного плинтуса, где проводка спрятана в кабельканал встроенный в плинтусной конструкции. Это один редких случаев, когда подрозетник имеет квадратную форму. Читайте также статью: → «Прокладка электропроводки в плинтусах».

Отличие креплений по размерам

Размеры производители привязывают к стандартам розеток и выключателей поэтому по внешнему диаметру стаканы подразетников бывают 68 мм, с высотой 45 мм. Но так как элементы вставляются вовнутрь, более важны не внешние, а внутренние размеры они могут быть на 3 – 5 мм меньше в зависимости от толщины стенок подрозетников. В некоторых случаях востребованы изделия с диаметром 60 мм так как есть элементы крепления выключателей и розеток сделанные под эти стандарты.

Размеры производители привязывают к стандартам

По глубине стандарты изделий бывают 2,5 см и 4,5 см более, последние наиболее востребованы  этого расстояние вполне достаточно, чтобы разместить, всю контактную группу с проводами за розеткой. Есть подрозетники с глубиной стакана до 80 см, они очень удобны при монтаже электропроводки без распределительных коробок. Все рассключения проводов и отводы по разным направлениям упаковываются на дне такого подразетника и остается место для установки розетки или выключателя.

Особого значения разница в 5 мм по диаметру не имеет, так как механизм крепления на изделиях которые вставляются в подрозетники предусматривают раздвижные упорные планки в пределах этих размеров. Эта мера обеспечивает универсальность крепления к различным моделям подрозетников. На верхней части стакана сделана выступающая кромка для упора в плоскость поверхности стены, чтобы подразетник не проваливался глубже в отверстие для его установки. С учетом этой кромки диаметр может быть 72 мм, это важно учитывать при сверлении отверстий в стене для подрозетников, чтобы они вставлялись плотно.

Во всех подразетниках в боковых стенках стакана делаются отверстия, диаметром 1.5 – 2см для ввода и отвода проводов. Они могут быть полностью открытыми с одной стороны, или стенки прорезаются не до конца, обозначая места отверстий с нескольких сторон. Такое конструктивное решение позволяет поддеть пластик или лист жести отверткой перекусить перемычки бокарезами и удалить с любой стороны часть конструкции закрывающее отверстие.

Варианты с квадратными формами подрозетников тоже бывают разными, производители делают исходя из стандартов размера плинтусов и розеток. Основные модели квадратные имеют размеры 70х70 мм или 60х60 мм, есть прямоугольные блоки для установки нескольких розеток от 3 до 5 шт.

Совет №2. Если не можете подобрать подрозетник по форме плинтуса установите розетки над ним. В гипсокотонных стенах провода из плинтуса выводят на обратную сторону к отверстиям для подрозетников. В бетонных стенах или кирпичных прокладывают штробы.

Методика установки подрозетников в стены

Прежде чем начинать монтаж надо определиться с выбором подразетников, который зависит от материала стен. Место установки выбирается исходя из необходимости, современные стандарты предусматривают монтаж розеток на высоте 20 – 30 см от пола. Выключатели ставят на высоте 90 см от пола, это примерный уровень опущенной руки среднестатистического взрослого человека. Считается, что так удобнее пользоваться, не надо поднимать руки, выключатель доступен для детей и инвалидов.

Монтаж подрозетников в бетонные и кирпичные стены

В этом случае используются обычные, металлические или пластиковые подрозетники:

• Подрозетники устанавливаются в отверстие после того как проложена проводка, при этом учитывается с какой стороны подходят провода. В этих местах на стаканах освобождаются технологические отверстия и продеваются провода вовнутрь подразотника.
• По периметру на стенки отверстия слоем толщиной не более 1см наносится раствор быстросохнущего гипса или алебастра, после чего вдавливается корпус подрозетника. Таким образом, он жестко фиксируется в бетонной стене.
• При установке надо учитывать, что на стену будет наноситься слой штукатурки толщиной примерно 1 см. Поэтому надо не до конца вставлять стакан, чтобы край после штукатурки был на одном уровне с поверхностью стены. Иногда отверстия делают после установки проводки и штукатурки стены, тогда стакан подрозетника ставится на одном уровне с поверхностью стены.

Монтаж подрозетников в полые поверхности типа гипсокартонных стен

Для монтажа в гипсокартонную стену используют специальные подрозетники с зажимными планками:

• Разметка производится аналогичным способом, как и в бетонной стене;
• Проводка в таких случаях обычно прокладывается за листами гипсокартона;
• Обратите внимание сверление отверстий под стаканы подрозетников в гипсокартоне надо проводить специальной коронкой для этих целей и не включать режим перфорации. Долбление может проломить гипсокартон, требуется ручное последовательное нажатие на дрель.
• В отверстия выводятся провода, продеваются вовнутрь подрозетника;
• Стакан вставляется в отверстие, после чего болты крепления поочередно вращаются по часовой стрелке. При этом зажимные планки от дна стакана поднимаются к поверхности. Вращения надо проводить до тех пор, пока верхняя выступающая кромка стакана плотно прижмется к листу гипсокартона.

Пример крепления подрозетников к гипсокартонной стене

Виды и особенности использования коронок для сверления отверстий под подрозетники

Коронка для сверления отверстий под подрозетники имеет вид полого цилиндра, отрезок трубы, на краях которого вплавлены твердые сегменты режущие бетон или кирпич. С обратной стороны режущей поверхности расположено обычное крепление для установки в головку перфоратора. По центру диаметра крепится направляющее сверло с победитовым или алмазным наконечником.

Коронка для сверления бетона

Для сверления бетонных стен перфоратор используется с режимом перфорации, после сверления до необходимой глубины, внутренняя часть бетона в отверстии легко выбивается, зубилом и молотком. Поверхность дна отверстия сравнивается перфоратором с соответствующей насадкой.

Для гибсокартона коронка сделана из более тонкого металла с обычными зубцами на краях как у ножовки по дереву. При сверлении не рекомендуется использовать режим перфорации, плавно продавливайте коронку до полного пропила листа. Коронки бывают разных диаметров, производители делают их исходя из стандартов размеров подрозетников.

Насадки на коронку для сверления гипсокартона

Характерные ошибки при монтаже подрозетников

• Самая распространенная ошибка, когда не учитывают материал стен и соответствующий вид подрозетника, его размеры должны быть совместимы к тем элементам, которые в него вставляются;
• Сажают подрозетники в отверстия, на гипсовый раствор, забыв продевать через него провода;
• При установке подрозетника в стену провода из него должны выступать не менее чем на 15 см. В противном случае могут возникнуть проблемы с подключением розетки или выключателя;
• Сверление гипсокартона коронкой по бетону в режиме перфорации, в этом случае лист может проломиться. Сверлить надо только коронкой для гипсокортона, в режиме сверления, постепенно нажимая на дрель рукой.
• При сверлении гипсокартона учитывайте, где с обратно стороны проходят провода, чтобы не повредить их при сверлении.

Часто задаваемые вопросы

Вопрос №1. Ошибся с подразетниками для бетонной стены взял гипсокартонные, можно их поставить?

Подрозетники для гипсокартона в бетонную стену поставить можно, откусите пасатижами прижимные планки и вставляйте. Изделия для бетона в гипсокартон устанавливать проблематично.

Вопрос №2. Стакан проваливается в отверстие, как исправить?

Наложите больший слой гипса или алебастра при фиксации в отверстии, чтобы он плотно садился в гнездо.

Вопрос №3. Какой подрозетник лучше поставить в бетонную стену, пластиковый или металлический?

Я считаю, в пластиковом стакане крепления розеток и выключателей зацепляются лучше, соответственно надежнее фиксация.

Вопрос №4. Как исправить, если сделал отверстие в гипсокартоне большего диаметра?

Несколько миллиметров можно намотать изолирующую ленту на стакан,  уровняв диаметры. При этом ширина ленты должна совпадать с толщиной гипсокартона тогда зажимные лапки прижмут подрозетник без перекосов.

Вопрос №5. В металлическом подрозетнике только одно отверстие, а провода подходят с разных сторон, как завести их во внутрь?

Сделайте в стене коронкой отверстие немного глубже, проложите провод за подрозетником и выведете оба провода в одно отверстие. Если длины провода не хватит, просверлите в стакане отверстие с нужной стороны.

Оцените качество статьи:

Как установить подрозетник в бетонную стену

После окончания работ по разметке трасс электропроводки и мест установки коммутационной аппаратуры, начинается этап высверливания ниш для подрозетников или как их правильно называют производители — коробок установочных круглых наборных без крышки.

Помимо крепежной функции, они выполняют роль пожаробезопасной защиты от возгорания, плюс обеспечивают требуемый уровень изоляции. Так как стены считаются токопроводящим материалом и ставить в них розетки напрямую без этих коробок нельзя.

Но сперва, нужно не ошибиться с их выбором.

Виды подрозетников

Для бетонных стен подойдет пластиковый вариант без прижимных лапок.

Те, что имеют такие лапки, применяются для гипсокартонных стен или пластиковых панелей.

Встречаются цельноблочные варианты на разное количество посадочных мест — от двух до пяти.

Основное их преимущество — они не изгибаются и не деформируются при монтаже. Причем могут использоваться как в гипсокартоне, так и в обычной стене.

Ну и самый дефицитный на сегодняшний день вариант – это металлический подрозетник для деревянных стен. Он может быть как с дном, так и без него.

При скрытой электропроводке в деревянном доме разрешается утапливать в дереве только такие экземпляры.

Также играет роль глубина подрозетника. Он бывает стандартный и углубленный.

Стандартная глубина 45мм. Углубленный вариант 60мм.

Если вы планируете кроме самой розетки или выключателя производить в ней еще и расключение проводов (отпаек на другие розетки и т.д.), то покупать нужно только углубленный.

Инструмент и расходка

Какие инструменты понадобятся для установки подрозетника в бетонную стену?

• во-первых, это мощный перфоратор (под хвостовик SDS-plus или max)

• бур по бетону диаметром 6мм

• защитные очки

• строительный уровень

• шпатель для работы с раствором

• обычная коронка по бетону с хвостовиком SDS-plus — если у вас небольшой объем работ и кирпичные стены. Самый оптимальный и бюджетный вариант.

• обычная коронка по бетону с хвостовиком SDS-max. При условии, что у вас очень большой дом, либо стены из качественного бетона и соответствующий перфоратор.

• алмазная коронка по бетону для безударного сверления с хвостовиком SDS-plus

Более дорогой вариант, зато есть свои плюсы:

1) время высверливания подрозетника, почти такое же, как и с помощью коронки SDS-max
2) использование легкого перфоратора SDS-plus — меньше устают руки, нет ударов
3) меньше шума и пыли при работе

Запомните, что алмазное сверление исключает какой-либо ударный режим. Разрешен только режим дрель.

В инструкции обычно указывается к алмазным коронкам, что они предназначены для влажного сверления. Однако как показывает практика применения, износ коронки, даже при сухой работе минимален.

Кроме того, при подаче воды, шлак может «вязать» коронку. Коронки для высверливания обычных подрозетников, как правило должны быть диаметром 68мм.

Если вы не хотите забивать установочную коробку в нишу, а иметь место для ее свободной установки и регулировки, то применяйте диаметр 72мм. Для блочного типа только такие и подойдут.

Некоторые применяют диаметр 65мм, после чего даже умудряются плотно вставить в полученное отверстие розетку или выключатель напрямую, расперев изделие лапками о бетонную стенку или даже гипсокартон.

Делать этого нельзя, так как говорилось выше, стены считаются токопроводящим материалом.

Если у вас в доме вдруг начало выбивать УЗО, одной из причин этого может быть как раз отказ от использования подрозетников, и установка розеток напрямую в стену. Поэтому не грешите сразу на кабель, а проверьте сначала розетки.

О необходимости монтажа подрозетников говорит и ПУЭ:

Правила монтажа подрозетника

Порядок работы следующий:

• буром d-6мм (или таким же как на коронке) насверливаете центра ниш будущих подрозетников (71мм между «дырок», если речь о блоке)

Глубина сверления — 5см.

• выбранной коронкой высверливаете 5-10мм бетона, после чего с коронки вытаскивается центрирующее сверло

Если его оставить, то при покачиваниях перфоратора в процессе работы, сверло может дать клина и обломиться. Кроме того, при алмазном сверлении без удара, бур будет только гладить бетон и мешать работе.

• заканчиваете высверливание бетона коронкой на необходимую глубину (примерно 5 см)

Глубину можно выставить заранее, приложив коробку на коронку и отметив маркером нужное расстояние бурения.

При высверливании необходимо немного покачивать перфоратор из стороны в сторону. Это нужно для того, чтобы выходил шлам и не заклинило коронку. При этом нужно приноровиться, так как сильное шатание также приводит к клину.

Данное действие очень сильно влияет как на скорость работы, так и на увеличение срока службы изделия.

Монтаж в высокопрочном бетоне с арматурой

Если бетон оказался высокопрочным, вы начали сверлить и поняли что это надолго, можно значительно облегчить себе работу.

Для этого по начатой окружности, буром 8мм проделываете несколько отверстий. У вас должно получится нечто похожее на барабан от револьвера.

После этого продолжаете алмазное или ударное высверливание. Дальше должно пойти как по маслу.

Если попали на крупную арматуру, и не хотите испортить новую коронку, то выйти из ситуации можно двумя способами:

• переключить перфоратор на режим отбойника и выбить ее зубилом

Правда это здорово может способствовать появлению новых трещин в штукатурке.

• снять хорошую коронку и поставить старую б/у, после чего не жалея ее, прогрызть металлический прут (не выкидывайте старые экземпляры, они еще могут пригодиться)

Из ниши выбиваете бетон (с помощью зубила и молотка или перфоратором), при этом предусмотрев скос для ввода кабеля в подрозетник.

Пылесосом удаляете весь мусор и пыль.

Заготовка раствора и установка в нишу

Следующий этап — установка самих подрозетников в подготовленные ниши. Устанавливать подрозетники можно на алебастр, шпаклевку или гипс.

Время застывания гипса примерно четыре-пять минут. Конечно, за 5 минут закончить работу по установке не проблема. Главная головная боль – это застывание приготовленного раствора в разведенной емкости и невозможность ее использования для других работ.

Поэтому, чтобы гипс не застывал слишком быстро, можно подмешать в него штукатурку (Rotband). Выиграете лишние 10-20 минут. На 3 части гипса добавляйте 2 части шпатлевки.

Просто штукатурка держит гораздо слабее. При застывании цементный раствор дает усадку, а гипс наоборот, немного расширяется и надежно со всех сторон зажимает подрозетник в нише.

Для того чтобы алебастр, гипс прочнее пристал, нишу необходимо увлажнить. Используйте опрыскиватель или брызкалку.

Далее подготавливаются подрозетники. Если они блочного типа, то собираются в блок (2шт и более). Срезается заглушка для входа провода.

Кстати штробу под провод лучше всего делать не по центру, а левее или правее отверстия в стене.

Так как выходное отверстие в самом подрозетнике находится сбоку.

Раствор закидывается в просверленное отверстие ниши.

В нишу вставляется подрозетник.

Все затирается шпателем и снаружи убираются остатки раствора.

Основная задача — выровнять и зафиксировать подрозетник на своем месте. Обратите внимание на то, чтобы его края не выступали из стены.

Как только раствор схватится, можно удалить все лишнее изнутри.

После отделочных работ устанавливаются сами розетки. В этой казалось бы простой работе, также есть свои правила и ошибки, которые могут привести к непоправимым последствиям.

Частые ошибки

• монтаж подрозетников рекомендуется делать после штукатурки стен

В противном случае, у вас может не получиться выставить розетку заподлицо. А еще за счет пары лишних сантиметров штукатурки, вам запросто может хватить глубины, и вы так и не дойдете до арматуры.

Однако, не всегда получается соблюсти такую последовательность ремонтных работ. Например, если у вас будет уложена штукатурная сетка, в качестве армирования по некоторым основаниям (типа газоблоков), то нарезка штроб вдоль нее, сводит на нет смысл всего армирования.

Поэтому если другой возможности у вас нет, то придется придерживаться определенной технологии установки подрозетников до штукатурки. Вот хороший, качественный пример такой работы:

• установка розеток в бетонную стену без подрозетника

Как уже говорилось выше, это противоречит правилам. И если поначалу все и будет работать исправно, то в дальнейшем ждите проблем (стены начнут бить током, или будет срабатывать УЗО).

• обязательно проверяйте горизонтальность установки строительным уровнем

Место крепления шурупов по бокам, должно быть строго параллельно полу. Иначе при монтаже розетки, вы не сможете закрепить ее ровно.

В первую очередь это касается целых блоков, объединяющих в своей конструкции по 2-3-4 подрозетника. Если у вас отверстия большие и вырезаны болгаркой или штроборезом, в них всегда проблематично идеально поймать горизонт.

Раствор будет плыть, а коробка уходить на 1-2мм со своего посадочного места. Можно конечно прикупить специальный шаблон для установки большого блока.

Но проще воспользоваться данным не хитрым приспособлением.

Ничего вам уже не будет мешать, ни жесткий провод, ни его количество, ни отсутствие опыта, ни диаметр посадочного отверстия.

• использование монтажной пены вместо раствора

Большинство разновидностей монтажной пены не удовлетворяет нормам противопожарной безопасности (должна быть пена класса В1). Не говоря уже о ремонтопригодности такого варианта.

Кроме того, пена не придает стенкам коробки необходимой жесткости и насколько прочно в ней будет сидеть розетка остается большим вопросом. Поэтому никогда не ленитесь разводить раствор и применять алебастр, гипс или другие смеси.

• неправильная укладка кабеля

При укладке кабеля контролируйте его положение. Он не должен проходить через те места, где в будущем будут распираться крепежные усики розетки.

Часто именно этими усиками и прокалывают изоляцию проводов, после чего напряжение оказывается на корпусе!

• выскакивание подрозетника из стены

Если уже смонтированная в стену коробочка выскочили из стены, а снаружи поклеены обои и нет возможности и желания марать все раствором, то воспользуйтесь саморезом. В основание подрозетника закручиваете дюбель и притягиваете его к задней стенке.

Однако все равно такой вариант считается временным. При тугом выдергивании вилки из розетки, всю конструкцию опять может вырвать с корнями.

• арматура в несущей стене

Резать арматуру в несущей стене, если она попала на место установки будущей розетки запрещено. Однако вы просто физически не сможете избежать этого, при монтаже блока подрозетников, состоящего из нескольких штук.

Если речь идет о единичной розетке, то здесь можно и нужно отступать пару сантиметров и выбирать новое место, либо расширять существующее.

• сверление алмазной коронкой на полную глубину со вставленным сверлом

Сверло после прохождения направляющих 5-10мм необходимо вытаскивать. Без удара, оно у вас практически не будет работать, а только мешать.

Статьи по теме

Розетка в бетоне для монтажных блоков номинального размера R9

Розетка в бетоне для монтажных блоков номинального размера R9 Арт.7399858 Техническая спецификация, 0.15 МБ, pdf System-Kurzanleitung für MKSM, SKSM, IKSM, RKSM, 2MB, PDF Deutsch английский Français Italiano Латвияс Lietuvos Мадьяр Nederlands Чески Скачать Технические данные Количество устанавливаемых устройств 12 Плита пола да Вариант установки уплотнения нет Монтажное отверстие для напольного резервуара нет Монтажное отверстие для блока скрытого монтажа Круглый С разъединением нет Для трубного соединения нет Подходит для закрытых каналов под полом, установленных заподлицо со стяжкой нет Подходит для каналов под полом, покрытых стяжкой да Подходит для каналов под полом да Ширина воздуховода 250 — 350 мм Высота короба 48 мм Номинальный размер для установочных единиц прибора R9 Описание материала Стали Скрыть дополнительные сведения об этом типе

Информация Tapcon — Concrete Fastening Systems, Inc.

Купить Tapcons

Информация о шурупах Tapcon

Есть два типа тапконов: стандартные синие тапконы и тапконы большого диаметра. Tapcons — это винты специальной конструкции, которые вбивают резьбу в бетон, кирпич или блок. Резьба Tapcons не только врезается в бетон, но также позволяет удалять пыль, которая образуется в процессе нарезания резьбы. Резьба Tapcons закалена, чтобы резьба могла врезаться в твердые, плотные каменные материалы, не вызывая хрупкости стержня или корпуса винта.

Tapcons — это особая торговая марка, оригинальные винты для бетона, запатентованные и произведенные в США.

Стандартные синие тапконы

Tapcons покрыты специальным антикоррозийным материалом под названием Climaseal®. Покрытие Climaseal имеет синий цвет и является отличительным идентификатором продукта. Большинство обычных саморезов для бетона используют синий цвет для обозначения винта, что может ввести клиентов в заблуждение, думая, что они являются винтами Tapcon.Чтобы вас не обманули, используйте только винтовые винты Tapcon от известных производителей, которые обеспечивают высочайшее и стабильное качество.

• Диаметр переходников — переходники бывают двух диаметров — 3/16 дюйма и 1/4 дюйма
• Длина ответвителей — диаметр 3/16 дюйма бывает 7 различных длин: 1-1 / 4 дюйма, 1-3 / 4 дюйма, 2-1 / 4 дюйма, 2-3 / 4 дюйма, 3-1 / 4. , 3-3 / 4 дюйма и 4 дюйма, а 1/4 дюйма выпускаются 9 различных длин: 1-1 / 4 дюйма, 1-3 / 4 дюйма, 2-1 / 4 дюйма, 2-3 / 4 дюйма. , 3-1 / 4, 3-3 / 4 дюйма, 4 дюйма, 5 дюймов и 6 дюймов
Тип головки
• — оба диаметра поставляются с двумя разными типами головок: шестигранная шайба с прорезью и плоская потайная головка Phillips
.
• Диаметр отверстия — отверстие, просверленное в кладке, должно иметь правильные размеры и соответствовать определенным допускам.Для обеспечения правильных размеров и допусков в перфораторе необходимо использовать твердосплавное сверло, соответствующее стандартам ANSI. Для ответвителей диаметром 3/16 дюйма требуется отверстие 5/32 дюйма, а для ответвителей диаметром 1/4 дюйма требуется отверстие 3/16 дюйма.
• Минимальная глубина заделки — для кранов требуется как минимум 1 дюйм заделки в кладочный материал, в который они вставляются.
• Максимальное заделывание — Tapcons не следует заделывать глубже, чем на 1–3 / 4 дюйма в кладочный материал.
• Длина Tapcons для использования — длина Tapcon для использования в любом конкретном приложении определяется путем прибавления толщины закрепляемого материала к минимальной глубине заделки, что позволяет рассчитать самый короткий винт для использования.Добавление толщины скрепляемого материала к максимальной глубине заделки в 1-3 / 4 дюйма даст Tapcon самой длинной длины, которую можно использовать.
• Tapcon Drivers — для шестигранного Tapcon 3/16 дюйма требуется шестигранная отвертка 1/4 дюйма, а для плоского Phillips требуется наконечник Phillips №2. Шестигранный Tapcon 1/4 дюйма требует шестигранной отвертки 5/16 дюйма, а плоский Phillips требует наконечника Phillips №3.

1. Используя перфоратор со стандартным сверлом ANSI правильного диаметра, просверлите отверстие в основном материале минимум на 1/2 дюйма глубже, чем Tapcon сможет проникнуть в кладочный материал.
2. Очистите отверстие металлической щеткой, сжатым воздухом или пылесосом.
3. Вставьте Tapcons в отверстие и поверните по часовой стрелке с помощью гаечного ключа, отвертки или сверла, пока головка Tapcon не будет плотно прилегать к поверхности закрепляемого материала.
4. Убедитесь, что Tapcons не затянут слишком сильно, так как это может привести к обрыву резьбы в кладке или срезанию Tapcon.

Tapcons большого диаметра — Tapcons большого диаметра — это ответвители, которые больше стандартных синих Tapcons диаметром 3/16 дюйма и 1/4 дюйма.Tapcons большого диаметра покрыты цинком для защиты от ржавчины. Они позволяют выдерживать более высокие нагрузки в неглубоких анклавах и выполнять требования к меньшему расстоянию и краевому расстоянию по сравнению с анкерами механического типа. У них больше резьбы для лучшего зацепления резьбы и более высокого сопротивления выдергиванию.

Диаметр — Tapcons большого диаметра бывают четырех диаметров: 3/8 дюйма, 1/2 дюйма, 5/8 дюйма и 3/4 дюйма

Длина — ответвители большого диаметра

Диаметр	Длина
3/8 дюйма	1-3 / 4 ”
3/8 дюйма	2-1 / 2 ”
3/8 дюйма	3 ”
3/8 дюйма	4 ”
3/8 дюйма	5 ”
1/2 дюйма	3 ”
1/2 дюйма	4 ”
1/2 дюйма	5 ”
1/2 дюйма	6 ”
5/8 ”	3 ”
5/8 ”	4 ”
5/8 ”	5 ”
5/8 ”	6 ”
3/4 дюйма	4-1 / 2 ”
3/4 дюйма	5-1 / 2 ”
3/4 дюйма	6-1 / 4 ”

Тип головки

— все Tapcons большого диаметра имеют шестигранную головку

Диаметр	Диаметр головки — размер гнезда
3/8 дюйма	9/16 ”
1/2 дюйма	3/4 дюйма
5/8 ”	13/16 ”
3/4 дюйма	13/16 ”

Диаметр отверстия

Диаметр	Размер отверстия
3/8 дюйма	5/16 ”
1/2 дюйма	7/16 ”
5/8 ”	1/2 дюйма
3/4 дюйма	5/8 ”

Минимальное вложение

Диаметр	Минимальная встраивание
3/8 дюйма	1-1 / 2 ”
1/2 дюйма	2-1 / 2 ”
5/8 ”	2-3 / 4 ”
3/4 дюйма	3-1 / 4 ”

Длина используемых Tapcons — самая короткая длина используемых Tapcon большого диаметра определяется путем прибавления толщины закрепляемого материала к минимальной глубине заделки для используемого Tapcon большого диаметра.

Установка ответвителей большого диаметра

Бетон: Используя подходящее сверло с твердосплавными напайками стандарта ANSI для диаметра устанавливаемого Tapcon большого диаметра, просверлите отверстие перфоратором как минимум на 1 дюйм глубже, чем сможет проникнуть Tapcon большого диаметра. С помощью гаечного ключа, электрического ударного ключа или дрели с головкой подходящего размера вставьте винт и затяните до полной фиксации.

Бетонный блок: Используя подходящее сверло с твердосплавными наконечниками по стандарту ANSI для диаметра устанавливаемого Tapcon большого диаметра, просверлите отверстие перфоратором как минимум на 1 дюйм глубже в кладку, чем сможет проникнуть Tapcon большого диаметра.С помощью торцевого ключа вставьте винт в отверстие и затяните вручную до упора.

Узнайте о спецификациях винтов Tapcon на этой странице, предоставленной вам Concrete Fastening Systems, Inc.

Купить Tapcons

18 февраля 2011 Майк Писторино

Бетонные анкеры

Кладочные анкеры и шурупы по бетону

Самонарезающие, распорные анкеры и многое другое для использования с каменными материалами

Кирпичные анкеры используются для крепления арматуры к пустотелым стенам, бетону, кирпичу, блокам или другим кладочным материалам.Существует много разных типов якорей, каждый из которых имеет разные функции или методы крепления к материалам. Большинство анкеров включают анкеровку с расширением или продевание закрепляемого материала. Наиболее известные анкеры для каменной кладки состоят из клиновых анкеров, анкеров-рукавов и шурупов для бетона или «Tapcons», как их чаще называют.

Анкеры для каменной кладки и бетона различаются по прочности и допустимому весу. Обычно они подразделяются на легкие (до 50 фунтов), средние (до 200 фунтов) и тяжелые (для структурных применений и веса более 200 фунтов).Имейте в виду, что точный вес, который может выдержать данный анкер, может варьироваться в зависимости от типа анкера, материала, из которого он сделан, и того, на что анкер устанавливается. Анкер будет иметь другие значения удержания, если он установлен в рыхлый старый бетон, а не в новый.

При наличии множества типов каменных анкеров выбрать подходящий для вашей работы может быть непросто. Ниже мы перечислили и разбили типы кладочных анкеров, которые мы несем, чтобы помочь вам определить, какие из них лучше всего подходят для вашего применения.

Клиновые анкеры

Клиновые анкеры чрезвычайно популярны и являются одними из самых надежных анкеров для удержания. Эти анкеры для тяжелых условий эксплуатации, часто используемые в строительстве, могут выдерживать самые большие нагрузки из всех имеющихся у нас анкеров. Измеренные от конца до конца, они устанавливаются в твердый бетон или каменную кладку для максимальной эффективности. После установки их практически невозможно удалить.

Анкеры с гильзой

Анкеры с гильзой — это двоюродный брат клиновых анкеров средней грузоподъемности, работающий во многом схожим образом с аналогичным механизмом расширения.Они идеально подходят для кирпича и блока и измеряются от шайбы до конца анкера. Существует два распространенных типа анкеров-гильз: гайковерт, который обычно используется для дополнительной прочности, и комбинированная плоская головка с крестообразным шлицем и шлицем, которая используется, когда требуется поверхность заподлицо.

Винты по бетону для каменной кладки

Также известные как «Tapcons» по названию бренда, который их популяризировал, вероятно, являются наиболее распространенным используемым крепежом для бетона. Шурупы по бетону считаются легкими и средними в зависимости от размера.Их легко идентифицировать по ярко-синему покрытию и используются для крепления дерева или металла к разным материалам кладки. Доступны как с плоской головкой Phillips (для отделки заподлицо), так и с шестигранной головкой (для простоты установки).

Забивные анкеры

Забивные анкеры для каменной кладки — это анкеры средней нагрузки, которые в основном используются в твердом бетоне. Они используются в высокопрочных устройствах путем закрепления болта во внутренней резьбе анкера и используются для скрытого монтажа в твердых материалах основания.Для их установки требуется установочный инструмент.

Анкеры с отстающимися экранами

Бетонные анкеры с отстающими экранами — это анкеры средней нагрузки, используемые с винтами с отстающимися шайбами ​​для создания анкеров в бетоне. Они очень похожи на вставные анкеры, но разработаны специально для установки стягивающего винта вместо крепежного винта. Для установки Lag Shield не требуется инструмент настройки. Подробнее об установке Lag Shield.

Анкеры с крепежными шурупами

Эти анкеры для средней нагрузки, также известные как анкеры для уплотнения, работают так же, как вставные анкеры, но используются вместе с винтами с креплением для надежного крепления приспособлений к кладке.Податливая втулка помогает анкеру заполнить дефекты в отверстии, поскольку она расширяется и равномерно распределяет нагрузку по анкеру. После установки анкер остается в материале, что позволяет снимать или заменять приспособления без ущерба для удерживающей способности. Анкеры с машинными винтами часто используются вместе с тротуарными болтами для крепления шторок от урагана.

Молотковые анкеры

Этот легкий анкер, также известный как анкер с приводным штифтом, легко и быстро устанавливается. Для его установки требуется только предварительно просверленное отверстие и молоток.Чаще всего они используются для крепления фанеры к бетону. У них есть выступ над головой, что делает его совместимым с отверстиями, которые могли случайно попасть слишком глубоко в материал. Может использоваться в бетоне, кирпиче, блоке и растворе.

Двойные распорные анкеры

Двойные распорные анкеры — это анкеры средней нагрузки, которые равномерно распределяются по стенкам предварительно просверленных отверстий. Это делает двойные расширительные щиты лучшим выбором для предотвращения растрескивания кирпича и блока.Эти анкеры для расширительного щита хорошо подходят для противодействия сдвиговым нагрузкам, боковому давлению или вибрации благодаря своей высокой силе захвата.

Анкеры с шарнирным болтом

Предназначенные для работы с полыми стенами, эти анкеры с шарнирным соединением для легких и средних нагрузок используют свои крылья для фиксации к задней стороне полого материала, чтобы закрепить его на месте. Не ограничиваясь пустотелыми блоками, эти анкеры также находят применение в гипсокартоне, гипсокартоне или гипсокартоне. Версии Kaptoggle специально разработаны, чтобы удерживать крылья на месте после установки, чтобы вы могли повторно использовать отверстие несколько раз.

---

Типы анкеров и шурупов для кладки

Стенограмма анкеров и винтов для кладки Прокрутите вниз, чтобы продолжить чтение Боб: Добро пожаловать в компанию «Крепежные изделия округа Олбани». Я Боб, и сегодня мы поговорим о крепежах для каменной кладки. Итак, приступим. Итак, у меня есть множество креплений для каменной кладки, которые я собираюсь использовать. Я просто собираюсь работать прямо здесь через стол.Это в основном обучение для вас различных типов крепежа, которые используются в кирпичной кладке. Первый, который у меня есть, — это закладной анкер для каменной кладки, который в основном используется в заливном бетоне. Они обычно устанавливаются для высокопрочных приложений. Где вы используете болт для вбивания в резьбовую врезку. Вы также можете получить их в виде катушки. Так что, если вы подрядчик по кладке и хотите использовать стержень с спиральной резьбой, который является более грубым типом резьбы, у нас также есть такие. Этот инструмент представляет собой набор инструментов для установки вставного якоря. Следует также отметить, что эти вставные анкеры вы также можете получить с выступом на них. Этот конкретный, у него нет выступа, и причина его в том, чтобы предотвратить слишком глубокое падение забивного анкера в бетон. Многим подрядчикам нравится такой тип анкера. Когда вы вставляете анкер в отверстие, вы вставляете этот инструмент (в него), ударяете по нему молотком, и он устанавливает его на место. Затем можно вбить или вставить болт; все, что вы крепите к бетону. Крепеж очередной кладки; У меня есть анкер, который представляет собой анкер с растягивающимся винтом (защитный экран). Таким образом, этот якорь — это почти то же самое, что и установка дроп-ин. Это просто еще один тип закрывания. Как только вы установите его на место в бетоне, вы можете вкрутить стяжной винт, и тогда вы увидите, что анкер начинает раздвигаться с обеих сторон. По сути, вы смотрите на давление на стены бетонной ямы. Для обоих этих креплений необходимо просверлить отверстие, равное длине окружности врезки.Итак, если это был внешний диаметр 1/2 дюйма, вы просверливаете отверстие диаметром 1/2 дюйма. То же самое и с этой вставкой, а не с размером болта, который вы собираетесь туда вставить. Следующий (анкер), который у меня есть, это кладка, или используемый термин: Tapcon, винты для бетона. Для крепления дерева к блочной стене, дерева к бетонному полу, к металлу, к чему угодно. Уголки, уголки из металлической стали, много разных применений. Это, вероятно, наиболее часто используемые анкеры для каменной кладки. Вы можете получить их с шестигранной головкой и Филлипсом.Я показываю вам голову Филипса, плоскую голову Филипса. Очевидно, что если вы используете плоскую головку Phillips, вы можете зенковать их в древесине, чтобы головка не торчала, если у вас есть такой тип применения. Это самые используемые анкеры для каменной кладки на рынке. Далее у меня есть то, что они называют стержнем с резьбой Sammy (винт Sammy). Sammy’s обычно используются для служебных приложений. Вы вставляете их, просверливаете отверстие в своей колоде наверху, вы вбиваете это с помощью отвертки: гаечного ключа или гнезда в бетон, а затем вставляете сюда кусок стержня с резьбой, и он свисает.Вы обрезаете стержень с резьбой до размера, на который пытаетесь повесить, и это будет использование саммыса. Sammy — это торговая марка, но есть много других компаний, которые производят этот продукт. Следующее, что у нас есть, — это штифт отбойного молотка. Это в основном используется (как я видел их) для крепления фанеры к бетонному полу. Если у вас есть подвал, вы хотите, чтобы деревянный пол был опущен, вы хотите положить черновой пол, что ж, вы можете использовать этот анкер для этой цели. Принцип работы этого анкера заключается в том, что вы просверливаете отверстие до размера этого диаметра анкера, а затем прямо через дерево до бетона, опускаете его, пока он не будет на одном уровне с фанерой, а затем забейте гвоздь, чтобы этот гвоздь стал заподлицо с верхом. , и вы сделали.Он прикреплен к бетону. Это очень быстрый способ прикрепить фанеру к разным поверхностям, стенам и многому другому. Это очень удобный якорь. Следующее, что у меня есть, — это крыло для полой стенки. Если вы знаете, что у вас стена из полых блоков, а блок не заполнен бетоном, вы можете использовать один из них в полой стене. Они также широко используются в гипсокартонных стенах. Вешая разные изделия, это не якорь-тяжеловес. Я бы не стал использовать это, чтобы повесить ваш телевизор на стену из гипсокартона.Если у вас есть телевизор с плоским экраном, который весит, вы знаете, я просто использую цифру, 60 фунтов или 70 фунтов, это не подходящий якорь для этого. Вероятно, он просто оторвет гипсокартон прямо от стены. И у него есть комбинированная головка Phillips (шлицевая), так что вы можете использовать плоскую отвертку или отвертку Phillips, чтобы вбить ее. Следующее, что у меня есть, — это двойной расширительный щиток. Это сделано для кирпича и блока. Я думаю, что в основном это используется в кирпиче. Как это работает, вы вставляете винт. Когда вы ввинчиваете винт, он начинает тянуть за два конца, и тогда вы могли видеть, что он расширяется, и он расширяется только настолько.Причина, по которой они используют их в кирпиче и блоке, не в том, чтобы расколоть кирпич. Часто, если вы используете клиновой анкер или анкер-гильзу, кирпич треснет, и в конечном итоге у вас не будет хорошего удерживающего анкера. Так что, возможно, анкер может вырваться, в зависимости от того, что вы вешаете на основу. Вы можете увидеть, как это работает. Чтобы дать вам представление, если у вас в доме кирпичная стена и вы хотите что-то на нее повесить, это хороший якорь для этого. Следующий (кладочный анкер), который у меня есть, — это анкер-втулка.У этого есть орех. Существуют разные разновидности анкеров-гильз. Это всего лишь части, отделяющие разные части до муфтового якоря, это полный. Так что это просто сдвинется сюда и снова надето. Ладно, вот как все вместе. Это приложение также предназначено для кирпича или блока и может использоваться в бетоне. Это не так прочно, как при использовании анкера-клина. Таким образом, это преимущество для легких, а не тяжелых материалов. Это еще один якорь с гильзой.Это комбо-голова. У вас есть в основном крестовая отвертка или отвертка с плоской головкой, которую вы можете вбить, и это в основном потайная, поэтому, если у вас есть кусок дерева, который вы прикрепляете к бетонной поверхности, он будет плоским на поверхности по сравнению с анкерной муфтой с гайка наверху, выступающая на вершине дерево или металл, или что бы вы ни крепили. И последний, который у меня есть, это то, что мы называем клиновым якорем. Это также очень часто используемый якорь.Обычно вы просверливаете отверстие в бетоне до окружности клинового анкера. Если это 1/4 дюйма, вы просверливаете отверстие 1/4 дюйма, если оно 3/8 дюйма, вы просверливаете отверстие 3/8 дюйма. Это работает так: когда вы просверливаете отверстие в бетоне и зажимаете эту гайку, он начинает подтягивать этот клин здесь, который идет вокруг нижнего диаметра, начинает заклинивать до этого конца, а затем он сжимается и не вытаскивает. Это самый прочный бетонный анкер из возможных. Что касается извлечения, это наша демонстрация клиновых анкеров, различных анкеров для полых стен для кирпичной кладки.

Что такое анкеры Lag Shield?

Стенограмма анкеров Lag Shield Прокрутите вниз, чтобы продолжить чтение Боб: Добро пожаловать обратно в Крепежные элементы округа Олбани — Крепежные детали 101. Я Боб, сегодня я собираюсь поговорить об установке Стяжной винт в бетоне с защитным экраном. Итак, приступим. Итак, у меня есть защитный экран для бетона. Мы получили много запросов о том, как установить шуруп с растяжкой в ​​бетон.Так что это довольно просто, вам понадобится защита от задержек. В данном случае это болт с запаздыванием на 3/8 дюйма или винт с запаздыванием, а вот защитный экран, предназначенный для бетона. Для защитного экрана вы должны просверлить отверстие размером с диаметр защитного экрана. Это дело для 3/8 дюйма, и если вы используете защитный экран на 3/8 дюйма, то это будет внешний диаметр 5/8 дюйма. Вы просверлите отверстие в бетоне на длину 5/8 дюйма (диаметр) на длину защитного экрана и немного больше, а затем вы забиваете защитный экран в бетон.Вы увидите, как это работает. Я разберу это. Это две части, которые расходятся. Хорошо, здесь есть эти два зажима, которые находятся здесь в верхней части. Я собираюсь собрать его обратно и собрать, а затем, после того, как вы положите его в бетон и вставите винт с запаздыванием, вы начнете видеть, как только вы начнете ввинчивать его, вы » Я вижу, как нижняя часть начинает расширяться. Вот так он врезается в бетон. Если вы берете 2х4 или кусок фанеры, или что-то еще, что вы прикрепляете к бетону, это продукт, который вы бы использовали для этого. Этот противоскользящий щиток, когда вы кладете его в бетон, его верхняя часть должна быть заподлицо с верхом бетона. Итак, вы возьмете молоток, вы забьете его на место, и это закончится наверху бетона, а затем, если у вас есть кусок 2х4 и Plus, любой длины вы хотите войти в лаг. щит, поэтому, например, если бы у вас был 2×4, это было бы полтора дюйма плюс площадь, которую вы собираюсь ввинтить в защитный экран, который будет от одного дюйма до полутора дюймов, поэтому вы используете трехдюймовый винт с задержкой и просто прикручиваете его.Затяните его, и он останется там навсегда, в зависимости от среды, в которой вы его устанавливаете. Это изделия из цинка. Существуют защитные экраны из нержавеющей стали, также предназначенные для участков с высокой степенью коррозии, и вы можете найти их на нашем веб-сайте. Спасибо за внимание.

---

Часто задаваемые вопросы

Какой вес может выдержать анкер для каменной кладки?

Вес, который может выдержать кладочный анкер, зависит от его размера, типа анкера и материала, в который он крепится.Вообще говоря, анкеры для кладки делятся на легкие (до 50 фунтов), средние (до 200 фунтов) и тяжелые (более 200 фунтов). Проконсультируйтесь со спецификациями данного якоря, чтобы узнать, достаточно ли у него удерживающей силы для вашего приложения.

Какие анкеры использовать в кирпиче?

Двойные распорные анкеры лучше всего подходят для кирпича и с наименьшей вероятностью расколоть кирпич при установке. Вы также можете использовать шурупы для кирпичной кладки, анкерные муфты, защитные экраны и анкеры с механическими шурупами.

Как работают анкеры для кладки?

Большинство кладочных анкеров расширяются по сторонам предварительно просверленного отверстия, чтобы прочно захватить бетон. Это расширение происходит во время установки анкера в наносимый материал.

Нужны ли анкеры для шурупов по камню?

№. Для установки шурупов необходимо лишь просверлить пилотное отверстие. В этих случаях крепежные шурупы ЯВЛЯЮТСЯ анкерами.

Какой самый прочный бетонный анкер?

Клиновые анкеры — это анкеры для тяжелых условий эксплуатации, которые являются самыми прочными анкерами для бетона с точки зрения прочности удержания и несущей способности.

2021 Беспроводная умная розетка Розетки Wi-Fi Розетка Google Home и Amazon Alexa UK

Условие:	Новый: Совершенно новый, неиспользованный, неоткрытый, неповрежденный товар в оригинальной упаковке (если упаковка применимый). Упаковка должна быть такой же, как в розничном магазине, если товар не сделан вручную или не был упакован производителем в нерозничную упаковку, такую ​​как коробка без надписи или полиэтиленовый пакет.См. Список продавца для получения полной информации. … Прочитайте больше о состоянии	Пользовательский пакет:	Нет
Совместимый продукт:	Адаптер	Совместимый бренд:	Универсальный
Протокол умного дома:	Вай-фай	Совместимость с умным домом:	Amazon Alexa, Google Ассистент
MPN:	не применяется	Количество единиц:	1/2
Аудио / видео выходы:	Никто	Связь:	Wi-Fi, беспроводной разъем
Тип блока:	Единица измерения	Совместимая модель:	никто
Торговая марка:	Разъем	Функции:	APP Remote
Гарантия производителя:	3 месяца

Портативный проигрыватель компакт-дисков Discman Проигрыватель компакт-дисков с наушниками Кабель USB обновлен до & nbsp OSU Джерси Троя Смита с автографом сертифицирован CSA & nbsp OTBT Forever Bethel в мягком сером цвете Weather Boot Size 9.5 & ​​nbsp Antico Bunta Tampone Legno Stampa Tessuto Batik Antico India D29 подарочный набор Noble Isle Trio of Lotions 75 мл × 3 кассета VHS Классика рождественских фильмов Прекрасная жизнь и оригинальная версия Scrooge-New & nbsp Fund Germaine Roger Vintage Photo Country Of Smile Lehar M. Dens Мужская флисовая толстовка с капюшоном Hanes на молнии EcoSmart, черный, черный, размер XX-Large Xyug 643618325105 Panorama De Paris Vintage Eiweiss Ca 1865 Летние сандалии Geox Sport Летние сандалии для мальчиков / унисекс Размер 27 Nike TIEMPO RIO II FG Футбольные бутсы, 6312 -770, мужской 12, неоново-желтый & nbsp Увлажняющий крем LOreal Make Up 50 мл & nbsp EMBASE сверло 3/8 новое & nbsp Oral-B CrossAction 4 электрические насадки для зубных щеток с технологией CleanMaximiser & nbsp Chaps Ralph Lauren Extra Large XL Темно-синяя рубашка-поло обычного кроя (1377 F2) & nbsp Soma Cooling Бюстгальтер с полным покрытием на косточках Гладкий дышащий бежевый Sz 38D CC3074 & nbsp Ручной инструмент Milwaukee MHT48226208 Плоскогубцы для быстрой регулировки водяного насоса 200 мм 45242342235 & nbsp Радио и CB Alan 318 & nbsp Large Pet Chillax Pet Cooling Gel Mat Dog Cat Heat Relief Pad 60x90cm AT10-1720-20 — 20AT10 / 1720 Ремни ГРМ CONTITECH SYNCHROFLEX

2021 Беспроводная интеллектуальная розетка Розетки Wi-Fi Розетка Google Home и Amazon Alexa UK

2021 Беспроводная интеллектуальная розетка Розетки Wi-Fi Розетка питания Google Home и Amazon Alexa UK

Бытовая электроника Анкеры-гильзы

: руководство для покупателя

Что такое анкеры-гильзы?

Анкер-гильза — это быстрая, простая и адаптируемая система анкеровки кладки.Они предназначены для работы с различными материалами и для приложений, подверженных сейсмическим нагрузкам. Когда болт крепления затягивается, он расширяется относительно основного материала, создавая прочное соединение и способный распределять несущий вес.

Правильный ремонт вашего проекта имеет решающее значение для обеспечения его эффективности и долгого срока службы. Анкеры-рукава часто являются постоянными приспособлениями, и выбор подходящего для работы увеличивает потенциал вашего проекта.

В этом руководстве мы расскажем о различных типах анкеров-муфт, процессе их применения и наиболее эффективных вариантах использования, чтобы помочь вам выбрать правильное крепление.

Когда использовать анкеры-гильзы?

Анкеры-гильзы универсальны. Их можно использовать для легкого или сверхпрочного крепления, поэтому их можно применять в таких проектах, как установка радиаторов в доме, но также они могут использоваться для гораздо более крупных операций, таких как закрепление балок настила.

Эти анкеры могут использоваться в различных базовых материалах, таких как бетон, кирпич и блоки.Конструкция креплений будет определять, где их можно использовать, с анкерами-гильзами из нержавеющей стали, более подходящими для наружных влажных сред, и оцинкованными анкерами для сухих помещений внутри помещений.

Нержавеющая сталь обладает антикоррозийными свойствами даже в морской среде, тогда как цинкование редко выдерживает длительные условия на открытом воздухе. Они хорошо подходят для использования внутри помещений вдали от стихий.

Существуют различные типы анкеров-гильз (объяснены ниже), что означает, что их применение становится более разнообразным.Другие применения этих креплений также включают присоединение осветительных приборов к бетонным стенам или потолку, прикрепление дверных коробок и закрепление электрических распределительных коробок.

(Свободная гайка анкера гильзы, S / S)

Как установить анкеры-гильзы?

Прочная связь между креплением и бетоном обеспечивается трением. Вот почему правильная установка анкера-гильзы имеет решающее значение для прочности проекта.

Следуйте нашему руководству по установке, чтобы каждый раз обеспечивать надежное соединение.

Просверливание отверстия

Сначала разместите материал, который вы хотите закрепить, и отметьте места анкерных отверстий продукта на бетоне. Если имеется достаточный зазор для сверления отверстий, изделие можно оставить на месте. Это позволяет более точно позиционировать.

Затем с помощью перфоратора просверлите отверстия в бетоне в месте отверстия под болты изделия.

Размер отверстия имеет решающее значение. Отверстия должны быть указанного диаметра для анкера, который вы планируете использовать, и как минимум на 1/2 — 1 дюйм глубже, чем предполагаемая глубина крепления.Длину анкеров измеряют снизу гайки и промывают до кончика.

Для обеспечения надлежащей глубины отверстия в большинстве перфораторов есть ограничитель глубины. Если нет, оберните кусок ленты вокруг сверла на сертифицированной длине глубины.

Затем очистите отверстие. Это очень важный шаг перед установкой анкера-рукава. Это обеспечивает правильную установку и гарантирует, что анкер будет иметь максимальную удерживающую способность. Он будет равномерно прилегать непосредственно к стенкам отверстия, а не попадать в соприкосновение с препятствующими обломками.

Попытайтесь удалить всю потенциальную пыль и мусор с помощью проволочной щетки , пылесоса или сжатого воздуха.

Вставка анкера-гильзы

Эти крепления предварительно собраны. Вставляя анкер, расположите гайку так, чтобы она была на одном уровне с верхом резьбы. Это гарантирует, что резьба не будет повреждена при установке.

Удерживая гайку, вставьте корпус анкера через отверстие для продукта в основной материал.

Постучите по анкеру молотком до тех пор, пока гайка и шайба не будут на одном уровне с фиксатором.

Сначала затяните гайку рукой. После установки с помощью инструмента анкеры-гильзы удалить нельзя, поэтому важно сначала затянуть вручную, чтобы убедиться, что положение вас устраивает.

Доволен? Для затяжки используйте гаечный ключ или отвертку (гаечный ключ для шестигранника или желудя и отвертку с соответствующей головкой для анкера с круглой или плоской головкой). Поверните три-пять раз, пока не будет достигнут установочный момент. Не перетягивайте, так как это ухудшит качество затяжки.

Расстояние

Итак, сколько анкеров-гильз вам нужно? Слишком много креплений, расположенных слишком близко друг к другу, могут фактически снизить удерживающую способность.Они должны располагаться на расстоянии не менее десяти диаметров анкеров друг от друга и быть не ближе пяти диаметров от края без опоры.

Не следует ли увеличивать расстояние, когда условия крепления будут вибрировать или испытывать внезапный удар, поскольку это снизит взаимодействие сил, создаваемых внутри основного материала.

(Головка анкерного болта с гильзой)

Типы анкеров-гильз

Существует два распространенных типа анкеров-гильз.Основными определяющими конструктивными особенностями якоря-гильзы, которые меняют его использование, являются тип головки, состав материала и диаметр.

Гайка приводная

Привод гайки обычно используется для дополнительной прочности. Он более распространен, чем его альтернатива с плоской головкой, и имеет множество вариантов отделки. Крепления из нержавеющей стали, такие как анкер-гильза A2 S / S или гайка из нержавеющей стали, устойчивы к коррозии и наиболее подходят для наружного крепления.

Анкеры-гильзы с головкой болта подходят для большинства типов бетона и кирпичной кладки, способны выдерживать средние нагрузки при правильном применении.

Плоская головка Приводные анкеры с плоской головкой

обычно используются, когда требуется ровная поверхность. Это делает вариант крепления анкера с потайной гильзой более подходящим для применений, где выступающие приспособления могут вызывать неудобства, например, когда открывание дверей или навесного оборудования может быть прервано или чище, скрытые крепления являются определенным фактором.

Анкеры с плоской головкой вставляются в отверстие с помощью подходящей отвертки (в отличие от гаечного ключа, используемого для крепления с гайкой).

Все анкеры-гильзы на Анкерные крепления , от свободная гайка до Головка CSK поставляется в различных размерах для соответствия вашему проекту.

(Головка анкера-гильзы CSK)

Как выбрать поставщика крепежа?

Anchor Fixings — специализированная компания с более чем 30-летним опытом, специализирующаяся на поставках стандартных и нестандартных креплений для строительной и смежных отраслей по всей Ирландии и Великобритании.

Мы предоставляем индивидуальное и быстрое обслуживание с точным и надежным управлением учетной записью, чтобы убедиться, что у вас есть все необходимые расходные материалы, чтобы сократить время простоя и повысить производительность. Тем более, что мы можем доставить прямо на ваш сайт.

Ознакомьтесь с нашим ассортиментом креплений и воспользуйтесь нашей простой в использовании корзиной для запросов и получите от нас ценовое предложение в кратчайшие сроки.

Не медлите, сотрудники Anchor Fixings и Boltz готовы помочь сегодня. Свяжитесь с нами сейчас по телефону +44 (0) 28 9084 2373 или по электронной почте sales @ anchorfixings.com .

Вам нужна дополнительная информация по креплению?

Ознакомьтесь с нашими предыдущими сообщениями в блоге:

Эпоксидно-химическая смола — все, что вам нужно знать

Лучшие шурупы для ДСП

Цементы и грунтовки на основе растворителей — Ассоциация пластиковых труб и фитингов

О соединении цемента с растворителем

Трубы из АБС, ХПВХ и ПВХ в основном соединяются цементированием растворителем, но также доступны механические соединения.Трубы из полиэтилена и полиэтилена нельзя соединять с помощью цемента на основе растворителей.

Соединение цемента на основе растворителя всегда включает в себя трубу или конец трубы и муфту фитинга или раструб. Внутренняя часть раструба слегка сужается, от диаметра, немного превышающего внешний диаметр трубы на входе, до размера у основания раструба. это на несколько тысячных дюйма меньше наружного диаметра трубы. Таким образом, соединение трубы с розеткой приводит к посадке с натягом более или менее посередине розетки.

Клей на основе растворителя наносится на внешнюю сторону конца трубы и внутреннюю часть раструба. Затем труба вставляется в раструб до упора. Некоторые нормы требуют, чтобы грунтовка была нанесена до цементации растворителем.

Труба и фитинги соединяются друг с другом химическим сплавлением. Растворители, содержащиеся в грунтовке и цементе, смягчают и растворяют соединяемые поверхности. После сборки трубы и фитинга происходит химическая сварка. Этот сварной шов усиливает со временем по мере испарения растворителей.

См. ASTM F402 для безопасного обращения с цементами на основе растворителей, ASTM D2855 для инструкций по ПВХ, ASTM F493 для инструкций по CPVC, ASTM D2235 для инструкций по ABS или инструкций производителя цемента, напечатанных на этикетке контейнера для получения дополнительной информации.

Этапы цементирования растворителем с грунтовкой

1. Соберите подходящие материалы для работы (соответствующий цемент, грунтовку и аппликатор в соответствии с размером собираемой системы трубопроводов).
2. Трубу необходимо обрезать как можно более квадратной формы.Используйте ручную пилу и торцовочную коробку или механическую пилу. (Диагональный разрез уменьшает площадь соединения в наиболее эффективной части соединения).
3. Ножницы для пластиковых труб могут также использоваться для резки пластиковых труб; однако у некоторых на конце трубы образуется выступ. Этот валик необходимо удалить напильником или разверткой, так как он сотрет цемент, когда труба вставляется в отверстие. примерка.
4. Удалите все заусенцы как с внутренней, так и с внешней стороны трубы ножом, напильником или расширителем.Заусенцы могут соскабливать каналы на предварительно размягченных поверхностях или создавать заедания внутри поверхностных стен.
5. Удалить грязь, жир и влагу. Обычно достаточно тщательно протереть чистой сухой тряпкой. (Влага замедлит отверждение, а грязь или жир может помешать склеиванию).
6. Перед цементированием проверьте трубу и фитинги на сухую посадку. Для правильной посадки с натягом труба должна легко входить в фитинг на 1/4 — 3/4 пути. Слишком плотная посадка нежелательна. Вы должны иметь возможность полностью опустить трубу в розетку. во время сборки.Если труба и фитинги имеют некруглую форму, удовлетворительное соединение может быть выполнено, если имеется «сетка», то есть нижняя часть трубы входит в патрубок фитинга без натяга, но без перекоса. Все трубы и фитинги должны соответствовать ASTM или другим признанным стандартам.
7. Используйте аппликатор, соответствующий размеру соединяемых труб или фитингов. Размер аппликатора должен быть примерно равен 1/2 диаметра трубы. Важно использовать аппликатор подходящего размера, чтобы гарантировать, что наносятся слои цемента.
8. Грунтовка: цель грунтовки — проникнуть в поверхности и смягчить их, чтобы они могли сплавиться. Правильное использование грунтовки и проверка ее смягчающего действия дает уверенность в том, что поверхности подготовлены к сплавлению в самых разных условиях. условий. Проверьте проникновение или размягчение куска лома перед началом укладки или в случае изменения погоды в течение дня. Используя нож или другой острый предмет, проведите кромкой по покрытой поверхности.Правильное проникновение нанесена, если можно поцарапать или соскоблить несколько тысячных долей загрунтованной поверхности. Поскольку погодные условия действительно влияют на действие грунтовки и цементирования, может потребоваться повторное нанесение на одну или обе поверхности. В холоде погода требует больше времени для правильного проникновения.
9. Используя подходящий аппликатор (как описано в шаге № 7), интенсивно втирайте грунтовку в гнездо, сохраняя поверхность и аппликатор влажными до тех пор, пока поверхность не станет мягкой.Для твердых поверхностей и холодные погодные условия. При необходимости снова окуните аппликатор в грунтовку. Когда поверхность загрунтована, удалите с гнезда все лужи грунтовки.
10. Затем интенсивно нанесите грунтовку на конец трубы до точки на 1/2 дюйма за глубиной муфты фитинга.
11. Рекомендуется повторное нанесение грунтовки на гнездо.
12. Сразу же, пока поверхности еще влажные, нанесите соответствующий цементный раствор.
13. Цементирование: (Размешайте цемент или встряхните баллончик перед использованием). Используя аппликатор подходящего размера для размера трубы, агрессивно нанесите полный ровный слой цемента на конец трубы, равный глубине раструба фитинга. Не наносите кистью на тонкий слой краски , так как он высохнет в течение нескольких секунд.
14. Нанесите средний слой цемента на муфту фитинга; избегайте лужения цемента в гнезде. На раструбной трубе не наносите покрытие за пределы глубины раструба и не позволяйте цементу стекать в трубу за раструбом.
15. Нанесите второй полный ровный слой цемента на трубу.
16. Без промедления, пока цемент еще влажный, соберите трубу и фитинги. Приложите достаточное усилие, чтобы труба вошла в муфту фитинга. Если возможно, при вставке поверните трубу на 1/4 оборота.
17. Удерживайте трубу вместе с фитингом примерно 30 секунд, чтобы не вытолкнуть.
18. После сборки на стыке должно быть кольцо или полоска цемента, полностью охватывающая место соединения трубы и фитинга.Если в этом кольце присутствуют пустоты, значит, цемента недостаточно и соединение может быть дефектным.
19. Используя тряпку, удалите излишки цемента с трубы и фитинга, включая кольцо или буртик, так как это без необходимости размягчит трубу и фитинг и не повлияет на прочность соединения. Не трогайте и не двигайте суставы.
20. Осторожно обращайтесь с недавно собранными соединениями, пока не произойдет начальная установка. Прежде чем приступить к работе или испытанию системы трубопроводов, необходимо соблюдать время схватывания и отверждения.

Процедуры безопасного обращения

Цементы, грунтовки и очистители содержат растворители, которые классифицируются как горючие, легковоспламеняющиеся или чрезвычайно легковоспламеняющиеся. Храните эти продукты вдали от всех источников воспламенения, таких как искры, тепло и открытый огонь. Контейнеры, содержащие эти продукты должны храниться плотно закрытыми, кроме случаев использования.

Пороговые значения воздействия на рабочих в течение восьмичасового рабочего дня установлены для каждого из растворителей, используемых в этих продуктах.Эти ограничения указаны в паспортах безопасности каждого продукта. Очень важно поддерживать концентрация этих растворителей в воздухе ниже этих пределов. При использовании этих продуктов в зоне с ограниченной вентиляцией можно использовать вентиляционное устройство, такое как вентилятор или двигатель воздуха, для поддержания безопасной концентрации воздуха. Также воздухоочиститель Можно использовать респиратор, признанный NIOSH. Любое вентиляционное устройство должно быть выбрано и расположено так, чтобы оно не могло служить источником возгорания.

Растворители в этих продуктах не должны контактировать с голой кожей. Использование прилагаемых аппликаторов для нанесения продуктов может минимизировать контакт с кожей. Однако, если нельзя избежать контакта с кожей, следует надеть защитные перчатки.

Растворители в этих продуктах могут вызвать сильное раздражение при попадании в глаза. При любой возможности такого контакта необходимо надевать соответствующие средства защиты глаз.

Эти цементы нельзя проглатывать.Не ешьте и не пейте при использовании цемента, грунтовки или чистящих средств.

Элементы растворителей цементов и грунтовок

(PDF) Поведение фундаментов из сборных железобетонных колонн, встроенных в фундаменты с гнездами, с различными интерфейсами склеивания

1

ВЗАИМОДЕЙСТВИЕ МЕЖДУ ПРЕДВАРИТЕЛЬНЫМИ БЕТОННЫМИ КОЛОННАМИ

С ФУНДАМЕНТАМИ ГНЕЗДА, ИСПОЛЬЗУЮЩИМИ РАЗЛИЧНЫЕ СВЯЗИ

ES

ES

ES

ES

ES. Хасан a *, Хайтам Х. Мутеб b, Хайдер М.Аль-Багдади c

магистр наук наук, инженер-строитель, Бабил, Ирак ([email protected])

b Профессор, доктор философии, инженерный колледж Вавилонского университета, Хилла, Бабил, Ирак.

([email protected])

c Заместитель проф. Инженерный колледж Вавилонского университета, Хилла, Бабил,

Ирак. ([email protected])

Аннотация

В этом исследовании используется новая методика тестирования для экспериментального изучения поведения и производительности розетки. соединение, используемое для стабилизации сборных колонн, заложенных в фундамент

, который подвергается боковой нагрузке.Программа испытаний включала испытания пяти

образцов, которые представляют состояние сборных бетонных колонн, которые

заделаны в фундамент. пять образцов были разделены на две группы на основе

вложенной длины

. Первая группа состоит из двух образцов с гладким интерфейсом и различной встроенной длиной

. Вторая группа состоит из трех образцов с постоянной длиной внедрения:

, два из них с гладкой границей, а другая — с шероховатой поверхностью.Самоуплотняющийся раствор

(SCM) использовался в качестве адгезионного материала для заполнения зазора между бетонной колонной

и основанием для образцов первой группы, в то время как безусадочный раствор и самоуплотняющийся раствор

(SCM) использовались в качестве клеящего материала. Заполните промежуток между колонной Concrete

и основанием во второй группе. Практические результаты показали возможность использования разработанного метода тестирования

в качестве альтернативного метода тестирования для сравнения и представления взаимосвязи

между различными случаями подключения сокетов.Также было обнаружено, что шероховатость поверхности раздела

увеличивает несущую способность для длины заделки, которой

соответствует глубине бетонной колонны и меньше ее, в противном случае это не требуется.

Ключевое слово: новая методика испытаний, колонна сборного железобетона; Розетка фундаментная; Раствор уплотняющий Self-

; Безусадочная затирка.

Введение

Потребность в улучшении строительной отрасли эффективно растет, поскольку требования к высококачественным зданиям

растут с быстрым ростом инфраструктуры.Один из способов добиться улучшения

— использовать сборные железобетонные конструкции.
