Как разобрать фен Rowenta своими руками

Сегодня все женщины, а нередко и мужчины, пользуются феном для быстрой сушки волос. Существует много разновидностей этих изделий, но принцип работы и конструкция у них одинаковая, только иногда встречаются небольшие технические нюансы. Если вы задумались, например, о том, как разобрать фен Rowenta Studio Dry 2000, то сразу должны предупредить, что его конструкция ничем не отличается от других аналогов, за исключением моделей Rowenta CF 9320 или 9000, которые считаются фенами-щетками.

Коротко о конструкции

Любая модель фена Ровента имеет в наличии основные элементы, без которых она не может функционировать. Эти узлы и детали совместно выполняют основную работу по сушке волос любой длины с отличным эффектом, а некоторые, со значком ION — делают ионизацию воздуха для лучшей укладки.

У каждого изделия есть переключатели, внешний вид и количество которых отличается, но принцип действия идентичен.

По заверению специалистов, самая сложная деталь устройства — тиристор, поэтому осуществить ремонт фена для сушки волос своими руками не составляет особого труда для пользователей.

На рисунке ниже показаны основные составляющие любого фена:

  • вентилятор;
  • электрический двигатель;
  • защитная решетка воздухозаборника;
  • основа фена — нагревательный элемент;
  • термостойкая основа;
  • кнопка пуска;
  • выключатель термостата;
  • шнур подвода питания;
  • фиксатор торца рукояти;
  • колодка контактов.

Алгоритм демонтажа и поиска неисправностей

Ремонт фена любой сложности начинается с визуального осмотра изделия — здесь нет особой разницы, делает это специалист или пользователь, который отважился все сделать своими руками. Расскажем поэтапно, как следует проводить диагностику изделия.

Розетка

Вначале следует внимательно осмотреть розетку на предмет

подгорания контактов или их разболтанность. При обнаружении неисправностей, контакты зачистить или подтянуть, вилка должна входить в них с некоторым усилием и не болтаться при этом.

Силовой провод

Осматривать его надо с места входа в рукоять изделия: здесь расположена колодка контактов, а потом осмотр продолжается до самой вилки — искать надо повреждения изоляции, внутренних пригаров и излом.

Корпус

Как правило, разборка фена начинается с демонтажа корпуса, который состоит из двух половинок, соединяющихся винтами, а в передней части у сопла специальными защелками. Эти защелки можно сломать, поэтому действовать надо осторожно, кроме этого, существуют скрытые винты, которые закрывают наклейки, пластмассовые вставки и съемные крышки.

Модели фенов Rowenta довольно похожи по внешнему виду, например, модель Rowenta Pro 2300 разбирается аналогично другим стандартным фенам, а вот

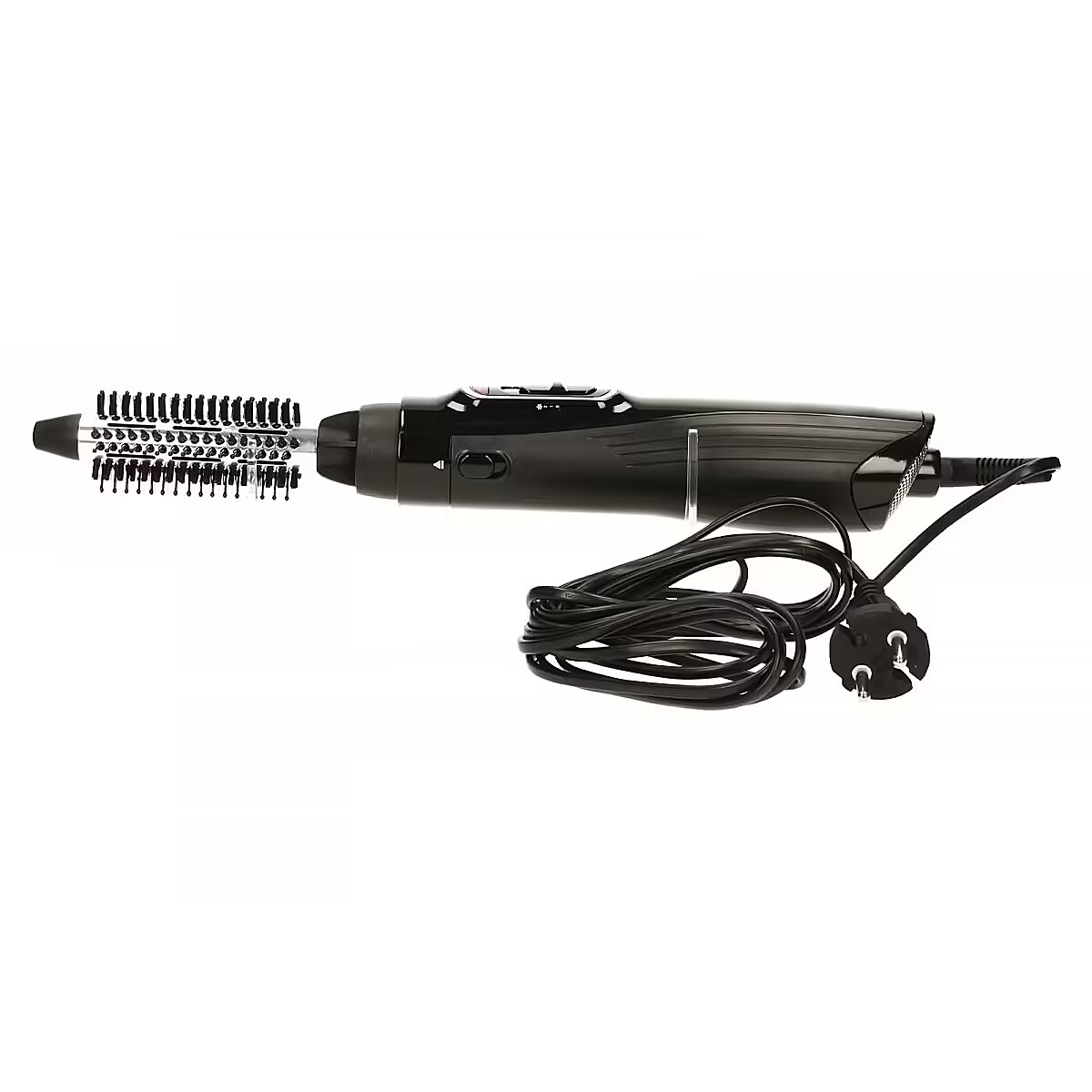

фены-расчески разбираются немного по-другому — у них есть свои конструктивные особенности. Это надо учитывать, когда вы собрались отремонтировать изделие самостоятельно — надо внимательно прочитать инструкцию и посмотреть видео по разборке именно вашей модели.

Вентилятор

Перед ним ставят защитную решетку и фильтр, который препятствует попаданию внутрь волос и пыли. Довольно часто она забивается, и ее надо прочищать при помощи небольшой кисточки. В бюджетных вариантах стоит только решетка, поэтому вентилятор может снизить свои обороты из-за присутствия на валу волос и пыли. Лопасти устройства очищают с помощью старой зубной щетки, а с вала надо осторожно снять пропеллер и удалить намотанные волосы.

Электродвигатель

Если он некорректно работает, то и все устройство барахлит, что происходит при пробое обмотки или перегорании диодного моста.

В некоторых случаях виноваты щетки — произошла их предельная выработка.

Ось движка должна вращаться без биения и в свободном режиме, после любого ремонта все трущиеся части надо смазывать, а проблемные места подгонять вручную.

Спираль

Многие модели имеют несколько спиралей, с помощью которых осуществляется работа разных режимов нагревания воздушного потока. Целостность их восстанавливается пайкой, а все дефекты легко обнаружить визуально. Иногда спирали следует сменить на аналогичные изделия из нихромовой нити с идентичными параметрами.

Микросхемы

Разберем типичные виды неисправности:

  • основа из гетинакса может потрескаться, при этом дорожка из олова разрывается, ремонт производится по следующей технологии — поврежденные участки залудить, покрыть припоем;
  • конденсаторы раздуваются — их выпаивают и устанавливают новые;
  • неисправные резисторы сразу же темнеют — их необходимо менять.

Здесь пригодятся навыки по работе с паяльником, а тем пользователям, кто этого не умеет — советуем идти к мастерам,  разбирать фен самостоятельно в этом случае не стоит.

Мы кратко постарались разъяснить, как можно разобрать некоторые модели фена от немецкой компании Rowenta, но хотим предупредить, что ремонт этих изделий отличается сложностью для непосвященных пользователей. Внутри таятся такие доработки, как регуляторы плавного действия типа кнопки Care, что в переводе означает «Уход»; спирали делаются из специальных сплавов, обрыв их трудно соединить надежно в домашней обстановке. Кроме этого, производители вставляют специальные ионизаторы воздушного потока и прочие новшества.

Прежде чем начинать разборку фена, необходимо найти принципиальную электрическую схему

изделия, если ее нет в прилагаемой инструкции, проконсультироваться со знакомыми специалистами. Помните — разобрать любой бытовой прибор гораздо проще, чем затем собрать и не нарушить при этом взаимодействие всех основных узлов и деталей.

Как разобрать фен Филипс дома самостоятельно

Видео-урок: разборка фена Philips самостоятельно

В каждом доме, где живет женщина обязательно есть фен. Наверняка, многие сталкивались с ситуацией, когда волосы при сушке попадали в заднюю решетку, и прибор отключался. В таком случае крайне важно удалить попавшие волосы, чтобы предотвратить перегорание нагревательного элемента. В данной статье мы расскажем подробно, как разобрать устройство самостоятельно и почистить от накопившихся загрязнений.

Важно: если вы ни разу не разбирали бытовые приборы, настоятельно рекомендуем обратиться к профессионалам в сервисный центр Philips. Для грамотных мастеров такая процедура является элементарной, что не скажешь о простом владельце устройства. Если вы решились на разборку, помните, что нести ответственность за поломку будет непосредственно вы сами.

Пошаговая инструкция разборки фена Philips

  • Разбирать Филипс начинаем с задней крышки. В зависимости от моделей, крепления могут отличаться, но трудности при демонтаже данной детали возникнуть не должно. Главное, внимательно осмотреть конструкцию и откреплять из пазов предельно аккуратно.

  • Далее на ручке фена откручиваем болты. После этого нам необходимо разъединить корпус ручки на две половины. Поддеваем острым предметом шов и открепляем части.



  • Далее, аккуратно, но с применением силы, поддеваем ножом или отверткой защелки на задней части фена и извлекаем решетку.

  • Вытягиваем усилием заднюю часть и находим в скрытых пазах еще болты. Откручиваем шурупы подходящей отверткой.

  • Далее, чтобы извлечь вентилятор, с помощью отвертки и силы разбираем корпус, отщелкивая из пазов части. На данном этапе можно очистить прибор от загрязнений, частиц волос и других элементов, мешающих устройству работать полноценно. Также проверяем проводку и спирали на наличие обрывов или других повреждений. Собираем аналогично в другой последовательности.

Источник: http://blackview-experts.ru/

ПОДЕЛИТЕСЬ С ДРУЗЬЯМИ:


Помогла ли вам статья?

Да Нет

Не помогла статья?

Вы можете задать вопрос мастерам из нашего сервисного центра, позвонив по телефону или написав свой вопрос на форму обратной связи.

Ваше сообщение отправлено.

Спасибо за обращение.


Узнаем как разобрать фен для сушки и укладки волос: устройство и ремонт

Электрический фен — это самый важный аксессуар в жизни женщины. Во многом, благодаря этому прибору, женщина всегда привлекательна и желанна для мужчины. Феном можно не только высушить волосы, но и сделать красивую укладку, подчеркивающую природную красоту женщины. Фен — это также первый предмет в руках визажиста в салоне красоты. Представить жизнь современной женщины без фена практически невозможно. Но, как и любой другой прибор, он подвержен поломкам. О том, как определить неисправность, как разобрать фен и отремонтировать, если это возможно, и пойдет речь в этой статье.

Общее устройство фенов

Благодаря широкой распространенности, независимо от производителя, большинство фенов имеют схожую конструкцию. Главными элементами являются нагревательный элемент и электровентилятор. Нагревательный элемент — это обычная спираль, которая изготавливается из сплавов с высоким электрическим сопротивлением. Благодаря этому, спираль может нагреваться до высоких температур и не сгорать. В электрических фенах в качестве нагревательного элемента применяется нихромовая проволока. Даже имея очень высокое сопротивление, спираль непременно сгорит, если не будет иметь охлаждения.

Охлаждение у фенов воздушное, то есть, нагревательный элемент охлаждается сильным потоком воздуха. Сила потока рассчитана таким образом, чтобы предотвратить выгорание спирали. Главным элементом в охлаждающем блоке является электродвигатель. Мощность может быть разной и колеблется от класса фена и от его производителя. Чем выше класс фена, тем больше его мощность. Двигатели повышенной мощности ставят на фен Rowenta. Как разобрать его, мы объясним ниже. Двигатели для фенов производят в низковольтном исполнении. Питающее напряжение, как правило, не превышает 12 вольт. Это нужно для обеспечения компактности фенов и безопасной их эксплуатации. Для понижения напряжения до необходимого в схему включена понижающая спираль, которая встроена в нагревательный элемент. Кроме того, фен имеет кнопку включения, которая также может быть и регулятором мощности.

Инструменты для ремонта

Вне зависимости от производителя или класса фена, домашнему мастеру понадобятся следующие инструменты и расходные материалы:

  • отвертка;
  • пассатижи;
  • паяльник;
  • пинцет;
  • клей;
  • паяльная паста или флюс;
  • олово;
  • кусочки провода различного сечения;
  • мультиметр.

Разборка фена

Как правило, корпуса фенов выполнены из пластика, которые скреплены саморезами. Нужно выкрутить их фигурной отверткой. Дальше нужно раздвинуть половинки корпуса, вывести защелки из зацепления. Защелки очень хрупкие и важно действовать с осторожностью, чтобы не сломать их. Особенно, если вы хотите разобрать фен Rowenta. Как это сделать правильно? Главное выкрутить все саморезы. Случается, что в фенах, в зависимости от их конструкции, применяются скрытые саморезы. Они могут находиться под наклейками или логотипами производителя. Если их не выкрутить, то при дальнейшей разборке у вас есть все шансы сломать защелки.

Есть еще одна особенность, если вы не знаете, как разобрать щетку фена, — такие приборы состоят из нескольких частей и имеют вращающуюся головку. При разборке такого устройства нужно внимательно запоминать, в каком порядке, и как крепятся детали друг к другу. Это очень важно и необходимо для последующей правильной сборки фена.

Поиск неисправности

Мы узнали, как разобрать фен. Теперь нужно найти и устранить неисправность, чтобы им можно было пользоваться еще длительное время. Если фен совсем не желает включаться, то первым делом нужно проверить целостность электрического шнура и вилки. Исправность вилки поможет определить визуальный осмотр. Если при осмотре видны следы обгорания или оплавления, то такую вилку нужно заменить. Часто электрическая вилка и шнур составляют одно целое, тогда необходима замена всего шнура.

Для защиты фена от перегрева используются термовыключатель и термопредохранитель. Первый представляет собой контактные пластины, которые при достижении определенной температуры размыкаются и разрывают цепь. Термопредохранитель тоже защищает фен от перегрева. При сильном перегреве предохранитель сгорает и размыкает цепь. Также в число неисправностей может входить неработающий двигатель. Часто это может происходить с феном «Филипс». Как разобрать его написано выше.

Ремонт фена

Если обнаружена неисправность шнура, то он подлежит замене. Целостность шнура можно проверить мультиметром. Включите ваш мультиметр на измерение сопротивления, по очереди замерьте сопротивление жил шнура. Исправная жила покажет ноль, а сгоревшая бесконечное сопротивление.

Термопредохранитель — это цельный элемент. Он короткозамкнутый, при достижении критической температуры просто перегорает. Это тоже можно проверить мультиметром, если такой дефект присутствует, то предохранитель нужно заменить. В этом случае вам понадобится паяльник и новый предохранитель.

Неисправность может крыться и в термовыключателе. Биметаллическая пластина — основа этого прибора, из-за высокой температуры может потерять свои свойства и перестать работать. Тогда такой выключатель тоже подлежит замене, так как восстановить его не удастся.

Еще одной причиной для ремонта может послужить выгорание нагревательного элемента. Это чаще всего случается с феном «Скарлет» (как разобрать его и отремонтировать, можно узнать из статьи). Выгорание спирали может произойти по двум причинам: несрабатывание защиты и большой срок службы. В таком случае нужно заменить спираль, предварительно восстановив защиту. Неработающий двигатель подлежит замене.

Профилактика

Чтобы избежать ненужных трат на ремонт, целесообразно проводить профилактику прибора. Для этого также потребуется разобрать фен. Как сделать профилактику? Прежде всего, это визуальный осмотр. Осмотрите фен, которым пользуетесь на наружные повреждения: целостность шнура, вилки, возможные оплавления на корпусе. Если такие повреждения имеются, то фен нуждается в ремонте или замене. Важно! Работать поврежденным феном нельзя, это может привести к травмам или к пожару.

Время от времени нужно проводить чистку фена. В процессе работы фен забивается пылью и стрижеными волосами. Для его очистки снимается задняя крышка с защитной сеткой. Через открывшееся отверстие можно добраться и до нагревательного элемента. Мягкой кисточкой осторожно смахните грязь и волосы с сетки, а также почистите спираль. Вот вы и узнали, как разобрать фен, чтобы его отремонтировать. Подведем итоги.

Заключение

Электрический фен — это довольно простой бытовой прибор. Но, как и все приборы, питающиеся от сети 220 вольт, нуждается в постоянном уходе и профилактике. Вы узнали как разобрать фен для сушки и укладки волос. Но, существуют еще и технические фены, которые применяются в строительстве. Как правило, они очень мощные, применяются для пайки, лужения, снятия лакокрасочных покрытий, клейки пластмасс и многого другого. Несмотря на большую мощность и другие сферы применения, такие фены схожи по конструкции, их разборка и ремонт аналогичны фенам для волос.

Как разобрать бытовой фен. Ремонт фена для волос своими руками: подробная инструкция

В хозяйстве используются различные электрические приборы, которые заметно облегчают жизнь обывателя. Но в процессе эксплуатации они могут выходить из строя и ломаться. Ремонт фена для волос своими руками провести несложно, так как большинство неполадок можно легко устранить в домашних условиях. Но сначала необходимо разобраться в устройстве и принципе работы аппарата.

Конструктивные особенности

Перед тем как приступить к устранению поломки, необходимо разобраться, как бытовой прибор устроен. Основные составляющие фена следующие:

  • мотор;
  • вентилятор;
  • нагревательные элементы;
  • электрическая схема.

Фен для волос в зависимости от количества режимом может иметь несколько переключателей и различные внешние характеристики. Корпус может быть изготовлен из различного материала и крепиться на специальные шурупы. Головки в основном имеют нестандартный образец, это может быть плюсик, вилы или звездочка. Перед тем как разбирать аппарат, стоит позаботиться о необходимом инструменте .

Кроме этого, створки могут быть закреплены специальными защелками. Поэтому необходимо действовать крайне осторожно, чтобы не отломать хрупкие пластмассовые элементы.

Мотор прибора может работать от постоянного тока в 12, 24 и 36 В. Чтобы выпрямить сетевое напряжение, используют диодный мост. В более простых устройствах применяется одиночный диод.

Порядок осмотра

Если прибор для сушки волос полностью лишен признаков жизни или плохо функционирует, то требуется провести визуальный осмотр цепи питания. Лучше всего проводить мероприятия в следующем порядке:

Вот перечень самых часто встречаемых проблем, которые влияют на работоспособность фена для волос. Случаются и более серьезные неполадки, но устранить их смогут только опытные мастера.

Ремонт профессионального прибора достаточно сложен. Так как имеющиеся в нем детали оснащаются специальными регуляторами и различными опциями, такими как кнопка Care. Кроме этого, зачастую спираль изготавливают из специального сплава, который при сильном нагреве создает отрицательные ионы, оказывающие благотворное воздействие на качество волос.

Но и такие устройства имеют прежнюю методику:

  • кабель;
  • выключатели и различные кнопки;
  • очистка от пыли и грязи;
  • осмотр спирали и мотора;
  • контроль конденсатора и резистора.

Но прежде чем проводить самостоятельные ремонтные работы необходимо ознакомиться с принципиальной схемой устройства. Как видно, починить бытовые приборы для сушки волос не так сложно. Но если имеются какие-либо сомнения, то не стоит заниматься починкой самостоятельно, а лучше отнести их в сервисный центр .

Так как любое неправильно произведенное действие может привести к тому, что устройство придет в негодность полностью, и починить его не смогут даже специалисты.

Электрический фен — это самый важный аксессуар в жизни женщины. Во многом, благодаря этому прибору, женщина всегда привлекательна и желанна для мужчины. Феном можно не только высушить волосы, но и сделать красивую укладку, подчеркивающую природную красоту женщины. Фен — это также первый предмет в руках визажиста в Представить жизнь современной женщины без фена практически невозможно. Но, как и любой другой прибор, он подвержен поломкам. О том, как определить неисправность, как разобрать фен и отремонтировать, если это возможно, и пойдет речь в этой статье.

Общее устройство фенов

Благодаря широкой распространенности, независимо от производителя, большинство фенов имеют схожую конструкцию. Главными элементами являются нагревательный элемент и электровентилятор. Нагревательный элемент — это обычная спираль, которая изготавливается из сплавов с высоким электрическим сопротивлением. Благодаря этому, спираль может нагреваться до высоких температур и не сгорать. В электрических фенах в качестве нагревательного элемента применяется нихромовая проволока. Даже имея очень высокое сопротивление, спираль непременно сгорит, если не будет иметь охлаждения.

Охлаждение у фенов воздушное, то есть, нагревательный элемент охлаждается сильным потоком воздуха. Сила потока рассчитана таким образом, чтобы предотвратить выгорание спирали. Главным элементом в охлаждающем блоке является электродвигатель. Мощность может быть разной и колеблется от класса фена и от его производителя. Чем выше класс фена, тем больше его мощность. Двигатели повышенной мощности ставят на фен Rowenta. Как разобрать его, мы объясним ниже. Двигатели для фенов производят в низковольтном исполнении. Питающее напряжение, как правило, не превышает 12 вольт. Это нужно для обеспечения компактности фенов и безопасной их эксплуатации. Для понижения напряжения до необходимого в схему включена понижающая спираль, которая встроена в нагревательный элемент. Кроме того, фен имеет кнопку включения, которая также может быть и регулятором мощности.

Инструменты для ремонта

Вне зависимости от производителя или класса фена, домашнему мастеру понадобятся следующие инструменты и расходные материалы:

  • отвертка;
  • пассатижи;
  • паяльник;
  • пинцет;
  • клей;
  • паяльная паста или флюс;
  • олово;
  • кусочки провода различного сечения;
  • мультиметр.

Разборка фена

Как правило, корпуса фенов выполнены из пластика, которые скреплены саморезами. Нужно выкрутить их фигурной отверткой. Дальше нужно раздвинуть половинки корпуса, вывести защелки из зацепления. Защелки очень хрупкие и важно действовать с осторожностью, чтобы не сломать их. Особенно, если вы хотите разобрать фен Rowenta. Как это сделать правильно? Главное выкрутить все саморезы. Случается, что в фенах, в зависимости от их конструкции, применяются скрытые саморезы. Они могут находиться под наклейками или логотипами производителя. Если их не выкрутить, то при дальнейшей разборке у вас есть все шансы сломать защелки.

Есть еще одна особенность, если вы не знаете, как разобрать щетку фена, — такие приборы состоят из нескольких частей и имеют вращающуюся головку. При разборке такого устройства нужно внимательно запоминать, в каком порядке, и как крепятся детали друг к другу. Это очень важно и необходимо для последующей правильной сборки фена.

Поиск неисправности

Мы узнали, как разобрать фен. Теперь нужно найти и устранить неисправность, чтобы им можно было пользоваться еще длительное время. Если фен совсем не желает включаться, то первым делом нужно проверить целостность электрического шнура и вилки. Исправность вилки поможет определить визуальный осмотр. Если при осмотре видны следы обгорания или оплавления, то такую вилку нужно заменить. Часто электрическая вилка и шнур составляют одно целое, тогда необходима замена всего шнура.

Для защиты фена от перегрева используются термовыключатель и термопредохранитель. Первый представляет собой контактные пластины, которые при достижении определенной температуры размыкаются и разрывают цепь. Термопредохранитель тоже защищает фен от перегрева. При сильном перегреве предохранитель сгорает и размыкает цепь. Также в число неисправностей может входить неработающий двигатель. Часто это может происходить с Как разобрать его написано выше.

Если обнаружена неисправность шнура, то он подлежит замене. Целостность шнура можно проверить мультиметром. Включите ваш мультиметр на измерение сопротивления, по очереди замерьте сопротивление жил шнура. Исправная жила покажет ноль, а сгоревшая бесконечное сопротивление.

Термопредохранитель — это цельный элемент. Он короткозамкнутый, при достижении критической температуры просто перегорает. Это тоже можно проверить мультиметром, если такой дефект присутствует, то предохранитель нужно заменить. В этом случае вам понадобится паяльник и новый предохранитель.

Неисправность может крыться и в термовыключателе. — основа этого прибора, из-за высокой температуры может потерять свои свойства и перестать работать. Тогда такой выключатель тоже подлежит замене, так как восстановить его не удастся.

Еще одной причиной для ремонта может послужить выгорание нагревательного элемента. Это чаще всего случается с феном «Скарлет» (как разобрать его и отремонтировать, можно узнать из статьи). Выгорание спирали может произойти по двум причинам: несрабатывание защиты и большой срок службы. В таком случае нужно заменить спираль, предварительно восстановив защиту. Неработающий двигатель подлежит замене.

Профилактика

Чтобы избежать ненужных трат на ремонт, целесообразно проводить профилактику прибора. Для этого также потребуется разобрать фен. Как сделать профилактику? Прежде всего, это визуальный осмотр. Осмотрите фен, которым пользуетесь на наружные повреждения: целостность шнура, вилки, возможные оплавления на корпусе. Если такие повреждения имеются, то фен нуждается в ремонте или замене. Важно! Работать поврежденным феном нельзя, это может привести к травмам или к пожару.

Время от времени нужно проводить чистку фена. В процессе работы фен забивается пылью и стрижеными волосами. Для его очистки снимается задняя крышка с защитной сеткой. Через открывшееся отверстие можно добраться и до нагревательного элемента. Мягкой кисточкой осторожно смахните грязь и волосы с сетки, а также почистите спираль. Вот вы и узнали, как разобрать фен, чтобы его отремонтировать. Подведем итоги.

Заключение

Электрический фен — это довольно простой бытовой прибор. Но, как и все приборы, питающиеся от сети 220 вольт, нуждается в постоянном уходе и профилактике. Вы узнали как разобрать фен для сушки и укладки волос. Но, существуют еще и технические фены, которые применяются в строительстве. Как правило, они очень мощные, применяются для пайки, лужения, снятия лакокрасочных покрытий, клейки пластмасс и многого другого. Несмотря на большую мощность и другие сферы применения, такие фены схожи по конструкции, их разборка и ремонт аналогичны фенам для волос.

Фен строительный или промышленный — это вовсе не обязательный инструмент домашнего мастера, однако его наличие позволяет реализовать целый ряд сложный работ. К таким работам относится снятие лакокрасочного покрытия, разъединение двух деталей, склеенных герметиком (автомобильные фары), а также нагревание материалов при обесшумливании автомобиля. При частой и неправильной эксплуатации, инструмент может выйти из строя, поэтому подробно выясним, что представляет собой ремонт строительного фена, как найти поломку и устранить ее с минимальными затратами.

Как устроен технический фен и что у него внутри

Покупая фен, наверняка многие удивляются относительно невысокой стоимости этого прибора. Однако все дело в том, что конструкция этого инструмента настолько примитивна, что положительно отражается на его стоимости. Чтобы понимать, как работает промышленный фен, для начала выясним все составные эго элементы:

Это основные детали рассматриваемого инструмента. У фена вовсе не сложная конструкция, однако даже несмотря на это, ломается он чаще, чем шуруповерты, дрели и болгарки. Одним из самых слабых мест этого инструмента является нагревательная часть. Чтобы понять, как отремонтировать строительный фен своими руками, разберемся первоначально с принципом работы инструмента.

Принцип работы строительного фена и схема его устройства

Если сломался строительный фен, то для того, чтобы его отремонтировать самостоятельно, нужно знать не только конструкцию, но и принцип работы инструмента. Понимая, для чего нужен каждый элемент прибора, можно выполнить проверку его исправности, и устранить поломки. Сразу нужно отметить, что промышленные фены условно можно разделить на два типа:

  • Бюджетные, которые имеют простейшую конструкцию. Отличительная особенность таких инструментов в том, что они имеют низкую стоимость, а в их комплектации отсутствует электронная плата управления
  • Дорогие — в конструкции таких приборов используются электронные платы, а также полупроводниковые элементы, отвечающие за подачу напряжения на спираль и электродвигатель, а также микроконтроллеры, анализирующие данные. Есть также модели, оснащенные дисплеями и регуляторами, посредством которых можно более точно настроить температуру обдува

Электрическая схема работы простейшего строительного фена, который имеет две скорости вращения вала двигателя, представлена ниже.

Принцип работы строительного фена имеет следующий формат:


Если происходит обрыв спирали, то двигатель фена не включится, но если из строя выходит двигатель, то все напряжение подается на ТЭН, что приводит к перегоранию нихромовой нити. На большинстве приборов используются защитные элементы, предотвращающие перегрев спирали.

Чем больше в конструкции прибора переключателей, тем выше вероятность того, что может выйти из строя какой-нибудь их них. Зачастую причиной поломки строительных фенов является их неправильное использование, что влечет за собой перегорание спирали ТЭНа. Прежде всего, нужно обязательно запомнить три главных правила при эксплуатации рассматриваемого прибора:


Простейшая схема работы фена представлена на фото ниже. По принципу этой схемы работают не только бюджетные модели строительных фенов, но и бытовые.

Теперь подробно рассмотрим ремонт строительного фена своими руками. Причем для этого вовсе не обязательно знать основы электротехники и электроники, чтобы найти и устранить неисправность.

Неисправности строительного фена их выявление и устранение

Как отремонтировать строительный фен, спрашивают многие владельцы этого инструмента, столкнувшиеся с его неработоспособностью. Чтобы успешно найти причину неисправности и устранить ее, нужно соблюдать последовательность действий диагностирования поломок инструмента.

Для начала рекомендуется убедиться в том, что в подключаемой розетке имеется напряжение. Ведь часто случается так, что подключенный в сеть мощный электроприбор способствует срабатыванию автоматического выключателя. Чтобы иметь возможность работать прибором, и при этом исключить отключение автоматического выключателя, нужно снизить нагрузку на линии путем отключения мощных электроприборов — бойлера, стиральной машинки, вытяжки, электрического чайника и т.п.

Общая проверка исправности фена мультиметром

Чтобы убедиться, что прибор вышел из строя, рекомендуется первым делом проделать следующие манипуляции:

  1. Воспользовавшись мультиметром, произвести прозвонку инструмента
  2. На мультиметре включить режим прозвонки диодов или измерения сопротивления
  3. Прикоснуться щупами к выводам вилки электроинструмента
  4. Произвести переключение кнопки фена в разные положения

При переключении кнопки на приборе должны изменяться показания, которые говорят о наличии сопротивления. Если показания не изменяются, значит уместно предположить о том, что в цепи имеется обрыв. Для уточнения причин, понадобится разобрать инструмент, выкрутив крепежные элементы, и произвести детальную диагностику.

Проверяем исправность сетевого провода

Как убедиться в том, что сетевой провод фена исправен. Визуально это сделать крайне проблематично, так как зачастую происходит повреждение жил внутри изоляции, и снаружи это не видно. Случается такое достаточно часто, особенно если вы пользуетесь китайскими фенами малоизвестных производителей.

Причем повреждение жилы возникает не только посредством механического воздействия, например, передавливание провода дверью, но еще и при длительной эксплуатации инструмента на максимальной мощности. Происходит это примерно так — жила нагревается, происходит ее подгорание, в результате чего медный материал становится хрупким, и легко переламывается. Диагностировать такую поломку можно посредством мультиметра:


Если же мультиметр пищит, значит сетевой кабель исправен, и не нуждается в ремонте или замене. Если же прибор не издает звуковой сигнал при прикосновении к одному из контактов, то это говорит о повреждении жилы сетевого провода. Провод в таком случае рекомендуется заменить, так как найти место его повреждения практически невозможно. Если же есть цель найти место повреждения жилы сетевого провода, то в этом поможет .

Есть еще один случай, когда прибор издает сигнал при прикосновении щупом к обоим контактам клеммной колодки. Это говорит о том, что жилы провода замкнулись, и кабель также необходимо заменить.

Это интересно! Неисправность сетевого провода может проявляться в случае эксплуатации прибора, когда при работе происходит его самоотключение. Такое самоотключение говорит о слабом контакте в проводе, поэтому прибор во время замеров может показывать положительный результат, но инструмент при этом работает с перебоями. Устранить неисправность поможет замена сетевого провода.

Проверка переключателя или кнопки

Далее необходимо убедиться в исправности кнопки фена. Часто на переключателе образуются окислы и нагар, которые не позволяют замкнуть контакты для протекания электрического тока. Чтобы убедиться в том, что кнопка фена исправна, нужно также воспользоваться мультиметром. Для этого следует в режиме прозвонки прибора коснуться щупами выводов кнопки. В отключенном положении прибор не должен «пищать», а при включении первого или второго режима, мультиметр издает звуковой сигнал.

Этот сигнал является знаком того, что причина, почему не включается строительный фен, заключается в неисправности других узлов инструмента. Если же манипуляции по проверке кнопки приводят к выводу, что она неисправна, то следует разобрать ее и почистить контакты. На некоторых моделях фенов переключатели представлены неразборного типа, поэтому их нужно просто заменить.

Это интересно! Часто у многих возникают подозрения на неисправность сглаживающего сетевые помехи конденсатора. Этот конденсатор желтого цвета подключен к кнопке, и осуществляет фильтрацию сетевых помех, предотвращая при этом выход из строя элементов электроники фена, а также двигателя и спирали. Если конденсатор неисправен, то на работу фена этот никак не повлияет, однако его поломка может в последующем стать причиной выхода из строя выпрямительных диодов, микроконтроллера, тиристора, резисторов и прочих элементов микросхемы. Поломку конденсатора легко определить визуально, если он надулся, значит неисправен.

Как проверить исправность коллекторного двигателя фена

Если есть подозрения на то, что неисправен двигатель, то проверить его можно двумя способами:

  1. Прозвонить мультиметром
  2. Подключить к источнику постоянного напряжения соответствующей величины. При этом учитывайте, что плату с диодным мостом нужно отсоединить. Чтобы ее не отсоединять, можно подключить к источнику переменного напряжения соответствующей величины, на которую рассчитан двигатель

Для прозвонки электромотора мультиметром, нужно подключить щупы к выводным контактам устройства. Наличие сопротивления говорит о том, что обмотка прибора не повреждена. Для того, чтобы убедиться в исправности этой детали, можно подать на него питание величиной 12-18В. Обычно напряжение питания двигателя фена указывается на корпусе, поэтому учитывайте это значение, чтобы не «спалить» обмотку ротора.

Ремонт спирали строительного фена и определение неисправности ТЭНа

От бывалых специалистов можно услышать такой совет, что если на промышленном фене перегорела спираль, то проще купить новый инструмент. Зачем же покупать новый фен, когда можно отремонтировать или заменить спираль фена.

Однако перед тем, как выяснить способ ремонта спирали фена, рассмотрим особенности диагностики ее неисправности. Принцип диагностики спирали фена следующий:

  1. Для начала нужно извлечь нагревательный элемент из металлической колбы
  2. Далее следует произвести осмотр подключения проводов к контактам спирали ТЭНа. Очень часто причиной неисправности фена является банальное отсоединение одного из проводов или окисление контактов
  3. Включить мультиметр в режим измерения сопротивления, и подключить к контактам спирали. На фене используется 1 и более спиралей, что зависит от схемы и количества скоростей инструмента
  4. Спирали должны иметь сопротивление, и если прибор показывает нулевое значение, значит нарушена целостность нихромовой нити. Со временем от воздействия высоких температур никель-хромовая нить теряет свои свойства, и становится хрупкой, и поэтому выходит из строя

Если же диагностика показывает, что спирали исправны, и имеют сопротивление, а фен при этом не работает, то поломка скрывается непосредственно в термопредохранителе — термопара. Это элемент, который предотвращает перегрев спирали, однако под воздействием высоких температур, термопара также может выйти из строя. Принцип ее работы заключается в том, что при увеличении температуры, происходит изменение сопротивления в цепи. Проверить исправность термопары можно мультимером, измерив сопротивление. Если элемент исправен, то прибор покажет значение сопротивления, а если вышел из строя, то сопротивление будет нулевым.

Теперь рассмотрим ситуацию, когда из строя вышла спираль фена. Что делать, если спираль оборвана, и как ее отремонтировать? Чтобы произвести ремонт нихромовой спирали строительного фена, понадобится воспользоваться мелкими соединительными элементами, то есть болтиком с гайкой. Именно при помощи этих деталей можно соединить нихромовую спираль фена. Пайка спирали не поможет, так как никель-хромовый материал не пропаивается. Чтобы отремонтировать спираль фена, понадобится изначально найти место обрыва, а затем выполнить следующие действия:

  1. Оценить состояние спирали. Если она не просто имеет обрыв, но и повреждения в разных местах, то рекомендуется ее заменить
  2. Обрыв устраняется путем соединения двух частей спирали, используя для этого маленькие болтики с гайками. Соединяемые участки должны быть прочными
  3. Соединение спирали резьбовыми соединителями, способствует увеличению сопротивления, поэтому учтите, что температура нагрева инструмента будет снижена

Как видно, отремонтировать спираль строительного фена вовсе не трудно. Если ТЭН не подлежит ремонту, то его можно заменить. Для этого понадобится купить новую спираль соответствующей длины, и заменить ее. Кроме замены спирали, можно также купить новый нагревательный элемент в сборе для вашей марки и модели фена. Однако найти новые ТЭНы можно далеко не для всех моделей фенов. Наиболее популярные производители рассматриваемых инструментов:

  • Интерскол
  • Зубр
  • Макита
  • Хитачи
  • Штурм

Покупать самый дешевый вариант фена не рекомендуется, но если инструмент нужен только для одноразового применения, то не имеет смысла переплачивать за фирменный прибор, который стоит в 2-3 раза больше. Отремонтировать строительные фены достаточно легко, если подойти к этому вопросу правильно. Для этого нужно соблюдать четкую последовательность действий, чтобы выявить поломку, и максимально быстро и легко ее устранить.

Если перегорела плата строительного фена как отремонтировать

Не редко встречаются поломки, связанные с электроникой. На бюджетных вариантах строительных фенов используется только одна плата — выпрямительный диодный мост. Проверить исправность диодов можно при помощи мультиметра, и если перегорел один диод, то двигатель не запустится. Определив неисправный диод, его следует заменить, воспользовавшись паяльником.

Если на строительном фене применяется инверторная плата, то на ней может выйти из строя любой элемент электроники. Для того, чтобы понять, какой элемент вышел из строя на плате, нужно произвести визуальный осмотр. Обычно сгоревшие элементы проявляются внешне по признакам почернений. Чтобы отремонтировать плату строительного фена, понадобятся минимальные знания электроники, а также уметь пользоваться паяльником. Мультиметром можно проверить исправность всех элементов на плате, и заменить вышедшие из строя.

Это интересно! Если повреждена керамическая часть, то в этом случае рекомендуется купить новый ТЭН, который может стоить практически столько же, как и сам инструмент. Именно поэтому в случае невозможности произвести самостоятельный ремонт, следует взвесить стоимость запчастей и нового фена, на основании чего принять правильное решение.

Выводы о ремонте строительного фена

Столкнувшись с неисправностью фена, немаловажно обратить внимание на начальные признаки поломки. Ведь проявляются эти поломки разными способами:

  • Фен не включается
  • Работает только один из двух или более режимов
  • Включается, но при работе отключается
  • Работает вентилятор, но фен при этом не греет
  • Не работает вентилятор — в этом случае срабатывает защита, которая исключает перегрев спиралей и их нарушение целостности

Подробное пошаговое описание, как выполняется ремонт строительного фена самостоятельно, рассмотрено в материале. Видео инструкция ниже поможет найти поломку, и устранить ее своими руками. Стоит помнить, что срок службы промышленного фена зависит, прежде всего, от правильности его применения и хранения. Если прибор хранится в гараже, то перед его использованием, рекомендуется продуть спирали компрессором. Порой несоблюдение самых простых правил эксплуатации электроинструмента, приводит к тому, что они выходят из строя намного раньше и быстрее, чем ожидается.

Популярность самостоятельного ремонта различных бытовых приборов растет: пользователи стремятся сэкономить на вызове мастера из центра обслуживания. Особенно это правило касается мелкой бытовой техники. Действительно, устройство такой техники простое, но иногда могут возникнуть некоторые сложности. Как разобрать фен, например, Philips, когда нет никаких инструкций и рекомендаций? Мы постараемся подробно вам все рассказать.

Как и любой бытовой прибор, фен в одно, не совсем прекрасное утро, перестает работать. Причины отказа могут быть разные: механическое воздействие, связанное со случайным падением, или произошел внезапный скачок напряжения в сети при включении прибора. Чтобы точно узнать, что же произошло, нужна частичная или полная разборка фена Philips, которую можно сделать самостоятельно при определенных навыках и умении по ремонту электрических бытовых приборов.

Весьма важно! Прежде чем приступить к разборке — отключите прибор от сети электроэнергии.

Большинство моделей фенов от компании Филипс из Нидерландов раскрывается на две половинки, но для этого надо удалить пластиковое кольцо, которое удерживает обе части. Оно имеет четыре защелки, для того, чтобы их отжать, нужен плоский инструмент — плоская тонкая лопатка или острый прочный нож. Работать надо очень осторожно — пластик отличается хрупкостью, если сломать защелку, то на этом ремонт можно считать законченным, придется идти в магазин за новым феном.

Модели Philips Salondry Control и Philips HP8656 из серии Pro Care Ion отличаются только тем, что последняя — это щетка-фен, а принцип действия и конструкция у них практически одинаковая. Добавка Ion в конце названия означает, что у фена есть функция ионизации воздуха. Такая функция необходима для «усмирения» непослушных волос — отрицательно заряженные ионы (ion) препятствуют намагничиванию, укладка волоса происходит без проблем.

На внутренней поверхности кожуха этих моделей в передней части есть довольно маленькие, но мощные защелки. Чтобы их отжать, просуньте инструмент между кожухом и корпусом до образования между ними зазора и потяните сильно кожух. Теперь надо открутить все элементы крепления — их всего восемь:2 в ручке, 3 находятся под съемной частью сопла и 3 держат верхнюю часть корпуса. Отвертку надо приготовить заранее, учитывая при этом, какого типа шлицы на винтах. Разборка фена Philips окончена.

В помощь пользователям будет вот такое видео о поэтапной разборке фена:

Что могло сломаться

После вскрытия корпуса, надо внимательно осмотреть все детали на предмет их работоспособности. Весьма часто причиной поломки является подводящий провод питания, его контакты могут пригореть — надо их прочистить и обновить. Если провод сломан внутри, то его меняют на новый.

Вентилятор

Этот главный узел изделия приводится в действие электродвигателем, с помощью вентилятора воздух всасывается внутрь фена. Часто поломка связана с загрязнением этого устройства пылью, особенно быстро забиваются щетки электрического двигателя . Чтобы прочистить вентилятор – разбираем устройство по вышеописанной схеме.

Электродвигатель

Если при включении фена вы слышите треск и видите вспышки искрения внутри корпуса изделия — это так ведут себя щетки, когда их износ выше нормы, требуется срочная замена. Когда двигатель не включается, то один из вариантов отказа может быть весьма банальным: между ротором и щетками образовался пыж из пыли , он диэлектрик, поэтому и не вращается якорь двигателя.

Воздух проходит через решетку из специальной проволоки, которая играет роль нагревательного элемента — она должна быть невредимой. Если обнаружен разрыв, то его надо спаять, простое скручивание приведет к увеличению сопротивления всей решетки, что негативно отразится на деятельности термостата.

Многие домашние мастера привыкли все паять со времен СССР, но сегодня все детали приборов стали намного нежнее — провода настолько тонкие, что обычный паяльник их просто пережигает. Конденсаторы припаяны к печатной плате, чтобы заменить их, нужна сноровка и специальный маломощный паяльник с тонким жалом , а это лишние денежные затраты.

Микросхемы

Эти миниатюрные изделия настолько нежные, что если с ними что-то произошло, то ремонту они не поддаются, надо менять полностью . Конденсаторы надо искать в специализированных магазинах или на радиорынках.

Важно! При выборе этих деталей надо подбирать их в точности с параметрами сломанных, для этого сравните маркировку на сгоревших образцах.

Работать с микросхемами надо в резиновых перчатках , чтобы не оставлять жировые следы на контактах. Если вы обнаружили, что печатная плата перегорела, то идите в магазин за новым феном, старый можно разбирать на запасные части — реанимировать его не получится.

Помните: самостоятельный ремонт может стоить довольно дорого, если сломались весьма важные детали изделия. Поэтому надо подумать, стоит ли затевать ремонт, если проще и дешевле купить новый фен.

Сложно найти девушку или женщину, которая для сушки волос не использовала бы фен, особенно в холодное время года. И это понятно, так как, чтобы длинные волосы хорошо высохли при комнатной температуре, необходимо несколько часов, а с нынешним темпом жизни – это роскошь.

Поэтому, эти приборы были, есть и будут востребованы всегда. И это доказывает статистика по продажам фенов в качестве подарка женщинам по разным случаям. Именно эти приборы занимают одно из лидирующих мест, так как вещь нужная и недорогая.
Но каким бы качественным не было изделие – повышенная температура, большой ток потребления, и, как правило, неправильная эксплуатация, часто приводят к поломкам бытовых фенов.

Рис. 1. Ремонтируемый фен «Startex»

И прежде чем покупать новый прибор, можно попробовать вернуть к «жизни» старого друга. Тем более что поломка может оказаться незначительной и легко устранимой.

Ниже, будет подробно описана одна из часто встречающихся поломок фенов и способ ее устранения (на примере фена «Startex»).

Из инструментов понадобятся только те, которые есть практически в каждом доме. Единственное, чего может не быть – это мультиметра или какого-нибудь другого прибора, показывающего цепь. Но наверняка, он есть у знакомого, или соседа, и его можно попросить на время ремонта. Если все-таки рядом не окажется доброго соседа или друга-электрика, можно купить самый дешевый мультиметр, тем более, их сейчас на рынке хватает. В будущем он обязательно пригодится, например, для проверки лампочки, батарейки или напряжения в сети.

На фото (рисунок 1) фен, имеющий проблему в работе.

Она заключается в том, что при включении на максимальную мощность, он никак не реагирует.


Рис.2. Заглянули во внутрь

Сам фен имеет три положения переключателя:

  1. Самое нижнее – «ВЫКЛ».
  2. Среднее – половина мощности нагрева.
  3. Верхнее – максимальная мощность нагрева.

Рис. 3. Три положения фена

Чаще всего в верхнем положении и используется фен, так как дает максимально быструю сушку. Поэтому игнорировать такую поломку недопустимо.

Итак, чтобы найти причину неисправности, необходимо разобрать прибор. Начать следует с ручки.


Рис. 4. Откручиваете ручку фена

На ней расположен переключатель положений и два крепежных винта под крестовую отвертку.

Кладем фен на бок, и откручиваем эти два винта.


Рис. 5. Снимаем боковую часть ручки

После снятия крышки можно увидеть ее начинку.


Рис. 6. Электроника фена

Здесь располагаются: переключатель, диод, конденсатор, нулевой (общий) зажим и хомут для фиксации шнура.


Рис. 7. Общий зажим

Нулевой зажим располагается внутри диэлектрического колпака (рисунок 7).

В нем соединяются: провод со шнура питания – синего цвета, черный провод, который уходит дальше на нагреватель, и один вывод конденсатора.

Переключатель положений имеет три вывода. Один общий, на который приходит фазный коричневый провод со шнура питания.
С другой стороны, на выводы припаян диод.

Если посмотреть на принципиальную схему (рисунок 8), то можно увидеть, что в одном из положений переключателя, ток поступает на нагреватель через диод. Это уменьшает мощность нагрева и соответствует среднему положению переключателя.


Когда замкнут второй, или оба контакта, ток проходит на спираль нагревателя, минуя диод, что соответствует максимальной мощности – третье положение.

Конденсатор служит для гашения помех выдаваемых двигателем в сеть. Этот конденсатор можно вообще демонтировать. Тогда появится больше места в ручке, и он не взорвется при повышении напряжения в сети.

При осмотре этих компонентов, следует обратить внимание на их внешнее состояние. Не должно быть повреждений, нагара, обрыва проводников и деформации корпуса от температурного режима.

Если все провода на своих местах, нужно обратить внимание на переключатель. Это слабое звено в цепи, так как в нем происходит механическое движение контактов и при их размыкании электродуга, образующая нагар на их поверхности.

Можно проверить целостность диода, но в этом случае нет необходимости это делать, так как в половину мощности, фен работает, а значит диод цел.


Рис. 9. Проверяем внешнее состояние компонентов

Проверить нужно прохождение тока через переключатель.

Для этого соединяем один конец прибора для проверки цепи к общему выводу, а другой, к выводам на противоположной стороне.
Но делать это нужно при определенном положении переключателя.

Вначале, соединяем прибор там, где припаян только диод, и ставим рычаг переключателя в среднее положение.


Рис. 10. Переключатель в крайнем нижнем положении
Рис. 11. Проверка тока через переключатель

Индикатор показывает цепь. Значит, контакты внутри корпуса замыкаются и это хорошо.

Переключатель необходимо поставить в крайнее верхнее положение (рисунок 12).


Рис. 12. Переключатель в крайнем верхнем положении
Рис. 13. Проверка второго вывода

Прибор не показывает цепь, значит, что-то произошло с контактами. Благо дело переключатель оказался разборной. Верхнюю и нижнюю его части, скрепляют два винта.

Их необходимо осторожно выкрутить. Тут поможет отвертка, и необязательно крестовая. Подойдет обычная прямая, с мелким наконечником, например, часовая.

Винты закручены довольно сильно, поэтому придется приложить некоторые усилия. Нужно быть предельно осторожным, отвертка тонкая и может нанести глубокую травму при соскальзывании. Поэтому пальцы под переключатель лучше не подкладывать.
Для удобства можно вынуть всю начинку, открутив хомут крепления кабеля.

Теперь можно упереть нижнюю часть корпуса о стол и надавить отверткой на винт (рисунок 14).


Рис. 14. Разбираем переключатель

Таким способом довольно легко выкручиваются небольшие винтики. Когда оба винта будут выкручены, осторожно двумя пальцами снимаем верхнюю крышку переключателя.


Рис. 15. Снимаем крышку переключателя

Под ней располагается ручка переключателя, с обратной стороны которого вырезан специальный рельеф, благодаря ему, происходит нажим или поднятие контактов при определенном положении рычага переключателя.


Рис. 16. Внутреннее устройство переключателя фена

В центре ручки сделано отверстие под пружину, которая вместе с металлическим шариком (рисунок 16), обеспечивает ступенчатое переключение режимов. При разборке необходимо следить за тем, чтобы пружинка и шарик не потерялись. Их сразу лучше положить, например, в спичечный коробок.

Неподвижные, находятся вверху, а подвижные имеют пружинистую структуру, благодаря которой, контакты замыкаются, если на них ничего не воздействует. При переключении режимов «кулачки» рычага надавливают на эти контакты, и они под их воздействием, опускаются вниз и размыкаются.


Рис. 17. Контакты переключателя фена

Если посмотреть сбоку на контакты (рисунок 18), то можно увидеть, что ближний, не возвратился в исходное положение для замыкания цепи.


Рис. 18. Смотрим на контакты сбоку

Как раз этот контакт, отвечает за включение максимальной мощности нагрева, который не работал.

Ниже на фото, можно увидеть, как работают контакты. При нажатии на дальний контакт, он прогибается.


Рис. 19. Так работают контакты

Если его отпустить, то он возвращается обратно и замыкает цепь.


Рис. 20. Контакт возвратился обратно

То же самое проделываем с другим контактом.


Рис. 21. Нажимаем на другой контакт

Вниз, он нажимается, а обратно уже не возвращается (рисунок 22).


Рис. 22. Контакт не возвратился обратно

Скорее всего, гибкий проводник с контактом, трется о боковую внутреннюю стенку корпуса переключателя и блокируется в нижнем положении. Это и есть причина некорректной работы прибора в одном из режимов.

Чтобы вернуть нормальную работу переключателя, необходимо выполнить следующую последовательность действий:

  1. Аккуратно сжать блок контактов «утиночками» или небольшими плоскогубцами. Это даст контакту более свободный ход в канавке корпуса переключателя.
    Рис. 23. Сжимаем блок контактов
  2. Дополнительно нужно обработать края гибких проводников надфилем. Для этого, саму площадку контактов можно снять. Так будет удобнее их обработать.
    Рис. 24. Чистим надфилем края проводников
  3. Так же, надфилем — чистим контакты от нагара.
    Рис. 25. Избавляемся от нагара
  4. Ставим контактную площадку на место.
    Рис. 26. Ставим площадку на место
  5. Для лучшего скольжения, смазываем внутренние стенки корпуса литолом.
    Рис. 27. Литол на кончике резца
    Рис. 28. Смазываем литолом

Теперь можно проверить, как улучшился ход контакта. Нажимаем пальцем на контакт, и отпускаем его.


Рис. 29. Проверка контактов

Видно, что контакт теперь работает нормально, и ничего не мешает его ходу.


Рис. 30. Пружина

Металлический шарик, лучше вставить в одну из канавок на корпусе (рисунок 31). Так он не соскочит с пружины при установке ручки переключателя.

Важно то, какой стороной поставить ручку переключателя, так как от этого зависит корректность его работы.


Рис. 31. Собираем переключатель

Когда правильная сторона определена, переворачиваем рычаг так, чтобы центр пружины попал именно на шар, а не в сторону.


Рис. 32. Попадаем пружиной на шарик

Придерживая ручку, надеваем на нее верхнюю часть корпуса переключателя.

Не отпуская крышку, закручиваем два винта крепления (рис. 33). Теперь переключатель готов, и не собирая фен, можно проверить его работу в разных режимах.


Рис. 33. Закручиваем 2 винта обратно

Так, как токоведущие части открыты, переключение режимов необходимо делать при отключенной от сети вилке питания. И только сделав переключение, подавать питание.

Рекомендуем также

Ремонт бытового фена для волос dewal своими руками. – Блог о ремонте и сервисе



Если ваш аппарат не подает признаков жизни, иными словами он вообще не включается, то причину подобного дефекта следует искать в силовой его части, то есть в шнуре.

Первым делом следует провести визуальный осмотр. Он заключается в проверке сетевого провода на наличие повреждений. Такими могут быть: повреждения изоляции, изломы, подгорелые части провода и нехарактерные образования на нем. Если осмотр не выявил никаких повреждений, то с помощью тестера (мультиметр) нам нужно его прозвонить, чтобы убедиться, что провод не поврежден.

Очень часто причина скрывается в местах соединения провода с ручкой, так как многие пользователи данного аппарата наматывают шнур на ручку, по этой причине он заламывается, происходит деформация и разрушения жил внутри кабеля, вследствие чего он прогорает.

В нашем случае, первичный осмотр выявил, что пробит сетевой кабель, нам следует его заменить на новый.

Для осуществления ремонта нам потребуется: крестовая отвертка, паяльник и инструмент для снятия изоляции.

Откручиваем 2 винта, которые держат корпус фена dewal, и снимаем его.

Далее нам нужен паяльник, включаем его в сеть. Пока паяльник нагревается, мы будем менять сетевой провод, берем новый шнур, снимаем изоляцию с выводов. С помощью заранее разогретого паяльника лудим концы провода.

При помощи паяльника отпаиваем старый провод, важно запомнить, какой контакт на каком месте был припаян.

Теперь мы берем новый провод, который мы залудили, и так же при помощи паяльника запаиваем их туда, откуда выпаивали старый сетевой провод.

После всех проделанных работ наш бытовой фен dewal можно собирать обратно, включаем фен в сеть. Фен dewal запустился при первом подключении его в розетку, следовательно, ремонт прошел успешно. В этой публикации мы раскрыли одну из возможных причин, почему фен для волос не включается, и рассказали вам, как разобрать фен dewal и произвести ремонт фена своими руками у себя дома.

Как разобрать фен rowenta — Финансовая жизнь

Если Вы думаете, как разобрать фен Rowenta. то для начала направляться осознать, как он устроен. Не смотря на то, что компания Rowenta предлагает богатый ассортимент, внутреннее устройство моделей отличается не очень сильно. Электродвигатель приводит в перемещение вентилятор. что втягивает воздушное пространство, а позже гонит его через нагревательный элемент. в большинстве случаев проволоку, обернутую около термостойкого держателя.

В некоторых моделях присутствует особый съемный фильтр, не пропускающий волосы и другие небольшие частицы вовнутрь корпуса.

Перед разборкой корпуса не забудьте вынуть вилку из розетки. Чтобы разобрать корпус нужно подходящей по размеру отверткой бережно открутить винты. В случае если затем корпус все еще не разделяется, ищите иные скрытые фиксаторы.

Может потребоваться с опаской сжать края корпуса, чтобы убедиться, что они не соединяются отлитыми вместе с корпусом защелками. Части корпуса постоянно соединяются утопленными винтами. В случае если эти винты имеют различную длину, то попытайтесь пометить их, чтобы было легче при сборке.

По окончании извлечения крепежных винтов, положите фен на ровную поверхность и отделите части корпуса. Он значительно чаще разделяется на две «зеркальные» половинки, или передняя часть отделяется от задней. Действуйте так, дабы Вы имели возможность позже всецело вернуть размещение внутренних подробностей и их место в корпусе.

В случае если память не весьма хорошая, то лучше зарисовать схему.

Не забывайте,

что во всех электроприборах с двойной изоляцией особенно принципиально важно вернуть все элементы совершенно верно на собственные места, включая всю проводку, в противном случае прибор может стать страшным. В случае если у фена имеется съемный фильтр. направляться отвинтить заднюю секцию корпуса, вынуть фильтр и мягкой кистью вычистить появившуюся пыль. Обратите особенное внимание на кнопки, они смогут выниматься блоком вместе с панелью, на которой закреплены.

На рисунке Вы видите схему стандартного фена, которая может варьироваться в зависимости от выбранной модели, но главные элементы имеют сходную структуру во всех.

  1. Вентилятор
  2. Электродвигатель
  3. Решетка воздухозаборника
  4. Нагревательный элемент
  5. Термостойкий держатель
  6. Выключатель
  7. Выключатель тепловой защиты (термостат)
  8. Эластичный шнур
  9. Прижимная планка
  10. Контактная колодка

Обратите внимание на термостат – он защищает нагревательный элемент от перегрева. В соответствии с его устройству выключатель машинально отключает нагревательный элемент, в случае если поток воздуха через него делается через чур мелок, для удаления излишнего тепла у элемента, в последних моделях к нему подключаются предохранители.

В случае если из вышеприведенного описания Вы не до конца осознали, как разобрать фен Ровента. Либо не владеете навыками и достаточным опытом для верного сотрудничества с для того чтобы рода устройствами — наилучшим ответом будет обратиться в сервисный центр, авторизованный производителем.

Источник: www.rowentamarket.ru

Как разобрать фен Rowenta studio dry 2000

Пошаговые инструкции (уровень сложности оценивается по шкале от 1 до 10): у фена на той стороне, где читается «ConAir») основной рукоятки. (Сложность: 2)
  • Отодвиньте заднюю решетку и пальцами извлеките сетку фильтра из ее отсека.(Сложность: 1)
  • Откройте заднюю решетку до упора и отверткой с крестообразным шлицем выкрутите два винта внутри отсека сетки фильтра. (Сложность: 2)
  • Теперь можно разделить две оболочки на несколько миллиметров руками, удерживая ее так, чтобы задняя решетка была обращена вниз, чтобы она могла выпасть. (Сложность: 3)
  • Используйте разделение, полученное на шаге 4, чтобы продолжать отрывать раковины друг от друга руками, пока они не разойдутся.Для этого потребуется некоторая сила, так как гильзы прикреплены к основной трубе под давлением. Когда они все-таки развалятся, они разорвутся с такой силой, что кнопки, скорее всего, выпадут из рамки. (Сложность: 4)
  • Удерживая главную трубу одной рукой, другой возьмитесь за узел крыльчатки и вытащите его. Он должен легко выдвигаться, захватив с собой узел нагревательного элемента. (Сложность: 1)
  • Все еще держа главную трубку в одной руке, посмотрите в нее и найдите серебряный тепловой экран.Достаточно двух пальцев, чтобы вытащить его из тюбика. (Сложность: 1)
  • Теперь посмотрите на маленький конец основной трубы, передняя решетка должна быть хорошо видна. Немного силы большого пальца должно быть достаточно, чтобы вытолкнуть его. (Сложность: 2)
  • Взяв крыльчатку в сборе и глядя на крыльчатку, можно быстро понять, что на пути доступа к крыльчатке есть сетка. К сожалению, чтобы продолжить, эту сетку придется уничтожить. Используя небольшие ножницы, разрежьте сетку по всему периметру, где она встречается с корпусом крыльчатки.(Сложность: 3)
  • Снятие крыльчатки — самая сложная часть этого руководства. Чтобы попытаться закрепить два длинных и тонких инструмента, хорошо подойдут две длинные отвертки. Поместите основную трубку на устойчивую поверхность (например, стол) маленьким концом вниз. Затем поместите крыльчатку в сборе назад (крыльчаткой вниз) в основную трубу. Проденьте оба инструмента через прожилки в узле крыльчатки на противоположных концах узла. Теперь приложите умеренное или сильное усилие одновременно к обоим инструментам, пока крыльчатка не отсоединится.(Сложность: 7)
  • Когда крыльчатка вынута из корпуса, если заглянуть в узел крыльчатки, где раньше была крыльчатка, можно обнаружить два маленьких винта с головкой Philips. Открутив эти винты с помощью отвертки Philips, двигатель отсоединится от узла крыльчатки. (Сложность: 2)
  • При желании изделие можно разрезать еще дальше, отрезав провода, которые прикрепляют двигатель к узлу нагревательного элемента, это можно сделать кусачками. Однако учтите, что, начиная с этого шага, вы получите рендеринг. продукт непригоден для использования после повторной сборки.(Сложность: 2)
  • Теперь, когда узел нагревательного элемента отсоединен от двигателя, отрезайте все провода от жгута проводов в том месте, где они присоединяются к узлу нагревательного элемента, с помощью кусачков. (Сложность: 2)
  • Отрежьте каждый из нагревательных элементов от узла в том месте, где они прикрепляются к узлу с обоих концов, используйте кусачки или плоскогубцы, чтобы вытащить их из контактов. (Сложность: 3)
  • Поздравляю! Теперь вы разобрали фен ConAir 1875 на части, насколько это практически возможно для целей этого анализа.

  • Как чистить фен

    Заметили ли вы, что через некоторое время фен может становиться слабее и громче? Это сломано? Нет, правда. На самом деле, при возникновении этой проблемы в первую очередь следует подумать о том, чтобы почистить фен. Сегодня я покажу вам несколько причин, по которым мы должны регулярно чистить вентиляционное отверстие фена, и мы узнаем, как правильно его чистить.

    Почему следует чистить фен

    Слабый воздушный поток

    Мы знаем, что у большинства фенов есть двигатель с пропеллером в задней части, где также находится фильтр сушилки.Если фильтр заблокирован грязью и волосами, сушильная способность фена может значительно снизиться, так как у него не будет достаточного воздушного потока для выталкивания наружу.

    Громче шум

    Помимо воздушного потока, фен с забитыми вентиляционными отверстиями может быть очень шумным, потому что воздушный поток не может плавно проходить через компоненты фена. Если фильтр осушителя забит, воздух можно будет всасывать в осушитель только через несколько крошечных отверстий, которые из-за высокоскоростного потока воздуха будут издавать высокие звуки.

    Серьезное повреждение волос

    Когда внутри фена недостаточно воздуха, фен становится очень горячим. Когда дело доходит до сушки феном, это нехорошо. Высокая температура может разрушить волосы и кутикулу, что приведет к потере белков и питательных веществ. Более того, фен легко выйдет из строя, если внутренняя температура будет слишком высокой.

    Как чистить разные типы фенов

    Как чистить традиционный фен

    Отсоедините и снимите фильтр .У обычных фенов моторы обычно расположены в задней части корпуса фена. На этом этапе вы можете повернуть фильтр, чтобы посмотреть, сможете ли вы его снять, или вы можете использовать отвертку, чтобы открыть его. Когда вы снимете фильтр, вы увидите, что на вентиляционном отверстии скопилось много ворса.

    Используйте воду для очистки фильтра. Промывайте воду изнутри фильтра к внешней стороне фильтра. Потому что весь мусор выйдет наружу и не останется в фильтре внутри.

    После очистки фильтра вы, вероятно, увидите, что внутренняя сетка все еще загрязнена. можно использовать небольшую щетку или зубочистку, чтобы аккуратно удалить грязь . Даже лучше, если у вас есть ручной пылесос.

    Когда фильтр высохнет, установите фильтр на место . Не сушите волосы феном напрямую. Включите его на высокую скорость, подождите несколько минут, пока сушилка не вытолкнет весь мусор из розетки, прежде чем начать ее использовать.

    Для дополнительной очистки вы можете открыть фен с помощью отвертки и очистить все части, на которых есть ворсинки или мусор.

    Как чистить сверхзвуковой фен для волос Dyson

    Для безлезвийного фена Dyson шаги немного отличаются. Они поместили свой мотор внутрь ручки сушилки, чтобы фильтр находился внизу. Чтобы продлить срок службы фена Dyson Supersonic, первым делом вытащит фильтр .

    И вы обнаружите, что корзина фильтра может быть открыта, все, что вам нужно сделать, это осторожно потянуть. Затем очистите сетку фильтра проточной водой и дайте ей высохнуть. .

    Если вы считаете, что в фильтре все еще есть мусор, очистите его небольшой проволочной щеткой и снова промойте .

    Наконец, вы можете очистить нижнюю часть ручки мягкой тканью, если есть какие-либо видимые загрязнения.

    Ps: Лично я не рекомендую разбирать фен Dyson, так как внутренняя конструкция намного сложнее, чем у обычных фенов. Если вы откроете фен, вам может быть трудно снова собрать его.

    Помимо чистки, что я могу сделать, чтобы поддерживать состояние фена?

    Как правильно расположить инструменты для волос, также может повлиять на срок службы фена. Не кладите фен рядом с влажным местом . В противном случае влага из воздуха может проникнуть внутрь фена, что приведет к повреждению электроники.

    Не ставьте сушилку на солнце . Сильный солнечный свет ухудшит качество и производительность электроники. И это также сделает покрытие вашего фена блеклым.

    Если фен не использовался долгое время, рекомендуется включать фен один раз в месяц .Это для очистки грязи и для сушки влаги в сушилке. Метод позволяет защитить двигатель от старения и влаги. Тогда вам не придется беспокоиться о снижении двигательной активности.

    ROWENTA SILENCE AC RESPECT CV7671E0

    Как лучше использовать мой продукт
    Как выбрать скорость воздушного потока?

    При сушке волос используйте максимальную скорость, чтобы ускорить процесс. Но когда вы укладываете волосы, рекомендуется использовать более низкую настройку, чтобы не взъерошить волосы.

    Как эффективно использовать холодный воздух?

    Направьте поток воздуха к области волос, которую хотите укладывать (при высокой температуре), затем активируйте подачу холодного воздуха для быстрого охлаждения. Этот метод перехода между температурами более эффективно укладывает волосы.

    Как пользоваться концентратором?

    Концентратор позволяет сушить определенный участок волос, используйте насадку концентратора, чтобы направить поток горячего воздуха к волосам, которые вы хотите высушить.

    Для чего нужен диффузор?

    Диффузор используется для добавления объема вашим волосам.

    Какова цель функции Respect (в зависимости от модели)?

    Эта функция автоматически выбирает наилучший компромисс между температурой и потоком воздуха, чтобы избежать высыхания волос.

    Какова цель функции автоматической остановки (в зависимости от модели)?

    Эта функция автоматически останавливает фен, когда он не движется, и включает его снова, как только вы снова начинаете его использовать.

    Какова цель ионной функции (в зависимости от модели)?

    Эта функция нейтрализует статическое электричество и делает волосы более эластичными и легче завитыми. Кроме того, ваши волосы станут более блестящими, так как на них не будет накапливаться пыль.

    Как хранить фен?

    Уход и чистка
    Как чистить фен?

    Фен не требует особого ухода.Вы можете очистить их с помощью принадлежностей для чистки или слегка влажной ткани, чтобы удалить любые волосы или другие предметы, застрявшие в задней защитной решетке. Никогда не очищайте прибор спиртом или полностью погружая его в воду. (Не забывайте всегда отключать фен перед чисткой.)

    Техническая поддержка
    Почему мой фен не работал во время сушки?

    Это нормально, устройство безопасности автоматически останавливает прибор в случае перегрева (например, волосы или другие предметы, застрявшие в задней защитной решетке).Подождите, пока фен остынет (20 минут).

    Что мне делать, если мой прибор не работает?

    После выполнения инструкций в руководстве пользователя по включению прибора убедитесь, что ваша электрическая розетка исправна, подключив другой прибор. Если он по-прежнему не работает, не пытайтесь самостоятельно разбирать или ремонтировать устройство, вместо этого отнесите его в авторизованный ремонтный центр

    .
    Что делать, если шнур питания моего прибора поврежден?

    Не пользуйтесь вашим прибором.Во избежание любой опасности замените его в авторизованном ремонтном центре.

    Разные темы
    Чему соответствуют классы I и II?

    Прибор класса I должен быть заземлен (и иметь только один слой изоляции). Прибор класса II не обязательно должен быть заземлен, потому что он имеет два отдельных и независимых слоя изоляции.

    Что мне делать, чтобы уложить волосы?

    С помощью кнопки подачи холодного воздуха (в зависимости от модели) вы можете улучшить настройку волос и зафиксировать их движение.

    Как мне добавить объема моим волосам?

    С фенами, оснащенными этой функцией, используйте диффузор подвижными пальцами, он поднимет ваши волосы от корней до кончиков.

    Где я могу утилизировать мой прибор по истечении срока его службы?

    Ваш прибор содержит ценные материалы, которые могут быть переработаны или переработаны. Оставьте его в местном пункте сбора бытовых отходов.

    Я только что открыл свое новое устройство и думаю, что какая-то деталь отсутствует.Что я должен делать?

    Если вы считаете, что какая-то деталь отсутствует, позвоните в Центр обслуживания потребителей, и мы поможем вам найти подходящее решение.

    Где я могу купить аксессуары, расходные материалы или запасные части для моего устройства?

    Перейдите в раздел « Accessories » на веб-сайте, чтобы легко найти все, что вам нужно для вашего продукта.

    Каковы условия гарантии на мой прибор?

    Более подробную информацию можно найти в разделе «Гарантия » на этом веб-сайте.

    % PDF-1.3 % 71 0 объект > эндобдж xref 71 135 0000000016 00000 н. 0000003474 00000 н. 0000003683 00000 п. 0000003725 00000 н. 0000003866 00000 н. 0000003905 00000 н. 0000004036 00000 н. 0000004080 00000 н. 0000004124 00000 п. 0000004168 00000 п. 0000004433 00000 н. 0000004727 00000 н. 0000005043 00000 н. 0000005132 00000 н. 0000005934 00000 н. 0000006486 00000 н. 0000006563 00000 н. 0000006639 00000 н. 0000006826 00000 н. 0000010295 00000 п. 0000010596 00000 п. 0000010975 00000 п. 0000016881 00000 п. 0000023008 00000 п. 0000028974 00000 п. 0000034266 00000 п. 0000038941 00000 п. 0000038996 00000 п. 0000039070 00000 п. 0000044963 00000 н. 0000045319 00000 п. 0000045373 00000 п. 0000045685 00000 п. 0000050895 00000 п. 0000056268 00000 п. 0000056849 00000 п. 0000058975 00000 п. 0000059066 00000 н. 0000059594 00000 п. 0000059707 00000 п. 0000097250 00000 п. 0000097289 00000 п. 0000097829 00000 п. 0000097956 00000 п. 0000120017 00000 н. 0000120056 00000 н. 0000120121 00000 н. 0000120184 00000 н. 0000120250 00000 н. 0000120380 00000 н. 0000120485 00000 н. 0000120550 00000 н. 0000120616 00000 н. 0000120725 00000 н. 0000120830 00000 н. 0000120906 00000 н. 0000120995 00000 н. 0000121100 00000 н. 0000121166 00000 н. 0000121255 00000 н. 0000121360 00000 н. 0000121434 00000 н. 0000121509 00000 н. 0000121618 00000 н. 0000121723 00000 н. 0000126039 00000 н. 0000126110 00000 н. 0000126185 00000 н. 0000126294 00000 н. 0000126399 00000 н. 0000126474 00000 н. 0000126563 00000 н. 0000126668 00000 н. 0000126721 00000 н. 0000126810 00000 н. 0000126915 00000 н. 0000126986 00000 н. 0000127061 00000 н. 0000127136 00000 н. 0000127266 00000 н. 0000127371 00000 н. 0000127440 00000 н. 0000127511 00000 н. 0000127620 00000 н. 0000127725 00000 н. 0000127796 00000 н. 0000127871 00000 н. 0000127946 00000 н. 0000128076 00000 н. 0000128181 00000 н. 0000128465 00000 н. 0000128745 00000 н. 0000128854 00000 н. 0000128963 00000 н. 0000129034 00000 н. 0000129109 00000 н. 0000129180 00000 н. 0000129310 00000 п. 0000129415 00000 н. 0000129474 00000 н. 0000129531 00000 н. 0000129639 00000 н. 0000129744 00000 н. 0000133446 00000 н. 0000133511 00000 н. 0000133577 00000 н. 0000133686 00000 н. {7MAld + T1rV] Например] eTzØmMgY ۷U.B! ߱. # R [\ OTG͈% HɑJ3wo; yqԠhRc

    Схема подключения фена. Принципиальная схема технического фена

    Этот электроприбор очень популярен и часто незаменим в повседневной жизни. Когда фен сломался, можно обратиться в сервисный центр, а можно попробовать починить фен самостоятельно. Накопленный опыт ремонта свидетельствует о том, что поломки чаще всего устраняются без серьезных финансовых затрат. Чтобы отремонтировать фен своими руками, нужно знать, как он работает, и правильно его разобрать.

    Как работает прибор

    У любого фена есть крыльчатка и нагреватель. Крыльчатка всасывает воздух с одной стороны фена, после чего он обдувает нагреватель и выходит горячим с другой стороны. Также фен имеет переключатель режимов и элементы защиты нагревателя от перегрева.

    В бытовых фенах вентилятор собран на коллекторном двигателе постоянного тока, рассчитанном на напряжение 12, 18, 24 или 36 вольт (иногда встречаются электродвигатели, работающие на переменном напряжении 220 вольт).Для питания электродвигателя используется отдельная спираль. Постоянное напряжение получается от диодного моста, установленного на выводах электродвигателя.

    Нагреватель фена представляет собой собранный из негорючих и непроводящих пластин каркас, на который намотана нихромовая спираль. Спираль состоит из нескольких секций, в зависимости от того, сколько режимов работы у фена.

    Вот как это выглядит:

    Горячий нагреватель должен постоянно охлаждаться проходящим потоком воздуха.Если катушка перегреется, она может перегореть или вызвать пожар. Поэтому фен предназначен для автоматического отключения при перегреве. Для этого используется термостат. Это пара нормально замкнутых контактов, размещенных на биметаллической пластине. Термостат находится на нагревателе ближе к выходу из фена и постоянно обдувается горячим воздухом. Если температура воздуха превышает допустимую, биметаллическая пластина размыкает контакты и нагрев прекращается. Через несколько минут термостат остывает и снова замыкает контур.

    Иногда в качестве дополнительной защиты используется плавкий предохранитель. Он одноразовый и выгорает при превышении определенной температуры, после чего его необходимо поменять.

    Чтобы лучше понять, как работает фен, вы можете посмотреть эти два видео (смотрите первое видео с 6-й минуты):

    Видео: как работает фен

    Видео: что внутри фена

    Принципиальная схема

    Схема большинства бытовых фенов близка к приведенной выше.Рассмотрим это подробнее. Нагреватель состоит из трех змеевиков: h2, h3 и h4. Через спираль h2 на двигатель подается мощность, спирали h3, h4 служат только для обогрева. При этом фен имеет три режима работы. В верхнем положении SW1 цепь обесточена. Беременные> фен работает на минимальной мощности: питание подается через диод VD5, который отсекает одну полуволну переменного напряжения, включена только одна нагревательная катушка h3 (не на полную мощность), двигатель вращается на малой мощности. об / мин.Беременная> фен работает на средней мощности: диод VD5 закорочен, в цепь подаются обе полуволны переменного напряжения, спираль h3 работает на полную мощность, мотор вращается с номинальной скоростью. Беременным> фен работает на максимально возможной мощности, так как катушка h4 подключена. При нажатии кнопки> нагревательные змеевики h3, h4 выключаются, и двигатель продолжает работать. Диоды VD1-VD4 представляют собой двухполупериодный выпрямитель. Катушки индуктивности L1, L2 и конденсаторы C2, C3 снижают уровень помех, неизбежно возникающих при работе коллекторного двигателя.F1, F2 — термопредохранитель и термостат.

    Как разобрать фен

    Внимание! Перед разборкой выньте вилку из розетки!

    Детали корпуса фена крепятся друг к другу с помощью шурупов (шурупов) и специальных защелок. Головки винтов часто имеют нестандартную форму: звездочка, знак плюс, вилы. Поэтому вам могут понадобиться подходящие биты для вашей отвертки. Защелки же, в свою очередь, иногда очень сложно отсоединить и даже опытные мастера иногда их просто отламывают.Иногда углубления для крепежных винтов прикрывают наклейками, пластиковыми накладками или пластиковыми заглушками. Пробки удаляются с помощью острого предмета, например, ножа или иглы. В этом случае велика вероятность помять корпус и немного заглушить. Правда, фен от этого хуже не выйдет. Иногда половинки корпуса склеивают. В этом случае придется их разрезать ножом или скальпелем, а после ремонта приклеить (например, эпоксидным клеем).

    Пример разборки фена вы можете посмотреть в этом видео:

    Видео: как разобрать и отремонтировать фен для волос Scarlet

    Типичные неисправности: Ремонт своими руками

    Рассмотрим самые частые неисправности фена:

    Приводит холод воздух

    Возможные неисправности: перегорела спираль

    Что делать:

    Как правило, обрыв виден невооруженным глазом даже без мультиметра.Есть несколько способов отремонтировать катушку:

    1. Вы можете поместить свисающие концы спирали в тонкую латунную или медную трубку и сжать ее плоскогубцами.
    2. Спираль опирается на каркас из жаропрочных непроводящих пластин. В такой пластине аккуратно проделайте острым предметом круглое отверстие диаметром примерно 2-3 миллиметра, вставьте туда короткий болт с шайбой, заправьте обломанные концы спирали под шайбу и затяните.
    3. Перекиньте один болтающийся конец через другой.
    4. Свисающие концы можно просто скрутить. Следует отметить, что третий и четвертый методы менее надежны, чем первые два. Дело в том, что при соединении болтающихся концов забросом и закручиванием ремонтируемый участок спирали имеет повышенное сопротивление и поэтому достаточно быстро перегревается и перегорает на одном и том же месте.
    5. Разберите донорский фен (конечно, если он у вас есть) и заберите оттуда.
    6. (не для всех): спиральку можно накрутить самостоятельно.Где взять нихром? Например, заказ в Китае.
    7. Вы можете купить готовую спираль. Чтобы найти тот, который вам нужен, введите в строке поиска вашего браузера>. Спирали бывают разной вместимости и продаются в пакетиках по несколько штук.

    Примеры ремонта спирали можно посмотреть в этих видео:

    Видео: ремонт фена Viconte VC-372 (сгорела спираль)

    Видео: где купить нихром

    Не крутится на, я.е. вентилятор не нагревается и не крутится

    Возможные неисправности: не подается напряжение, то есть проблема с кабелем питания

    Как ремонтировать:

    Сначала внимательно осмотрите кабель от сетевой вилки к случай очевидного ущерба. В таком случае удалите поврежденный участок и припаяйте концы кабеля. Возможно, это все неисправность и фен заработает. Пример ремонта кабеля — в видео выше: Как разобрать и отремонтировать фен Scarlet .

    Рабочее колесо не вращается или вращается на малых оборотах.

    Возможные неисправности: неисправен двигатель или на его валу намотаны волосы.

    Если на валу двигателя намотаны волоски, для их удаления придется демонтировать крыльчатку. Вам также потребуется снять крыльчатку, если вы собираетесь смазать или заменить вал двигателя. Как это сделать, можно увидеть в этих двух видео:

    Видео: снятие крыльчатки с фена

    Видео: как снять вентилятор с мотора фена

    Также в некоторых случаях вам можно ухватиться пальцами за основание крыльчатки и вытащить ее.

    Что касается проверки электродвигателя, автор считает, что лучший способ — с точки зрения безопасности — это демонтировать электродвигатель и подключить его к подходящему источнику питания с защитой от короткого замыкания. Если мотор не вращается, нужно проверить целостность обмоток мультиметром. При обрыве обмотки придется покупать новый мотор (правда, старый можно перемотать, но это, пожалуй, имеет смысл только в качестве развлечения). Если в двигателе много искр, придется покупать новый.Растирание спиртом в этом случае, если и помогает, то ненадолго. Один из вариантов приобретения нового двигателя: заказ в Китае (ищите>).

    Фены с функцией ионизации и инфракрасными приборами

    Фены с ионизацией — при включении этого режима они выделяют много отрицательных ионов, нейтрализуя положительный заряд на волосах, что делает их гладкими и не пересыхает . Для создания отрицательных ионов используется специальный модуль, расположенный в ручке фена.Выходящий из этого модуля провод находится в зоне нагревателя. Воздух ионизируется при контакте с этим проводником.

    Диагностировать исправность ионизационного модуля без специальных приборов можно по косвенным признакам. Если вы больше не чувствуете разницы при включении и выключении модуля ионизации — и вы уверены, что модуль получает нормальное напряжение питания — значит, модуль неисправен. Далее необходимо подобрать модуль на необходимое напряжение и подходящий размер.Посмотрите, опять же, в Китае.

    Фотогалерея: примерный вид ионизационных модулей

    Инфракрасные фены сушат волосы не горячим воздухом, а инфракрасным излучением. Они довольно дорогие, относятся к категории профессиональных и сушат волосы намного быстрее, чем обычные фены. Вместо нихромовой спирали используют инфракрасный нагревательный элемент (как в инфракрасных обогревателях). В остальном их конструкция аналогична конструкции обычного фена.

    Видео: инфракрасный фен h3d

    Чтобы разбирать и ремонтировать фен, не нужно быть сертифицированным специалистом. Достаточно знать школьный курс физики и иметь прямые руки, растущие из нужного места. Дерзайте и у вас все получится!

    Фен для сушки волос — это электрическое устройство, представляющее собой отрезок трубы, по которому поток воздуха, нагретого до 60 ° C, подается с высокой скоростью в заданном направлении. Часто для удобства использования патрубок оснащается пистолетной рукояткой.

    На фото представлен фен Melissa Magic мощностью 1600 Вт. На ручке находится переключатель режимов работы, с помощью которого можно включать фен и ступенчато изменять температуру воздуха, выходящего из его насадки.


    Строительный фен по внешнему виду, принципу действия, устройству и электрической схеме практически не отличается от фена для сушки волос. Только в нем воздушный поток нагревается до 600 ° С.

    Устройство и принцип работы фена

    Когда фен включен, холодный воздух из помещения засасывается в его трубу с помощью вращающейся крыльчатки, установленной на валу двигателя постоянного тока.Далее воздушный поток проходит через четырехгранный термостойкий каркас из слюды или керамики, на который намотана нагретая нихромовая спираль. При охлаждении змеевика воздушный поток нагревается до температуры 60 ° C, а в здании до 600 ° C, после чего выходит из трубы.


    Обычно на корпусе фена имеется переключатель, совмещенный с пошаговой настройкой рабочего режима, что позволяет включить фен в режим полной или половинной мощности.

    На фото показан внешний вид типичного ползункового переключателя режимов работы.

    Для исключения ожогов кожи при сушке волос и разрушения корпуса фена при неисправности двигателя на раме установлена ​​тепловая защита в виде биметаллической пластины.


    Когда воздух нагревается выше заданной температуры, биметаллическая пластина изгибается вверх в направлении стрелки на чертеже и размыкает контакты. Нагревательная спираль обесточивается, и нагрев воздуха прекращается. После охлаждения биметаллическая пластина возвращается в исходное положение, а контакты снова замыкаются.

    Как видите, принцип работы и устройство фена мало чем отличается от других отопительных бытовых электроприборов и починить фен сможет любой домашний мастер.

    Электрическая схема фена

    Большинство фенов и фенов имеют следующую электрическую схему. Напряжение питания подается через вилку С6 гибким шнуром. Конденсатор C1 служит для подавления шума, излучаемого щеткой двигателя. Резистор R1 служит для разряда конденсатора С1 после отключения вилки от розетки, чтобы предотвратить поражение человека электрическим током при прикосновении к контактам вилки.В некоторых моделях элементы С1 и R1 не устанавливаются.


    Работа фена регулируется переключателем S1. В положении, показанном на схеме, фен выключен.

    Когда вы перемещаете ползунок переключателя на один шаг вправо, его подвижный контакт замыкает клеммы 1-2, и напряжение питания через выпрямительный диод VD1 поступает через токоограничивающую катушку h2 на двигатель и нагревательную катушку h3. Диод сокращает половину синусоиды и, таким образом, снижает скорость рабочего колеса и мощность нагрева катушки h3 вдвое.

    При перемещении двигателя еще на один шаг контакты 1-2-3 замыкаются, все сетевое напряжение подается на нагревательный элемент и двигатель, и фен работает на полную мощность.

    Обычно в фенах устанавливают двигатели постоянного тока, рассчитанные на напряжение питания 9-12 В. Для понижения напряжения используется спираль h2. Диодный мост VD2-VD5 служит для преобразования переменного тока в постоянный. Электролитический конденсатор C4 сглаживает пульсации. Искрозащитные конденсаторы С2-С3 служат для гашения искр в щеточно-коллекторном блоке двигателя и подавления радиопомех.

    Кнопка S2 предназначена для переключения фена в режим обдува холодным воздухом. При нажатии змеевик h3 перестает нагреваться.

    Для защиты фена от перегрева, который может возникнуть из-за снижения частоты вращения крыльчатки в случае выхода из строя мотора, служит термозащитный элемент St, размыкающий цепь питающего напряжения на нагреватель h3 при достижении предельно допустимого воздушного температура подачи превышена.

    Как отремонтировать фен своими руками

    Внимание! Следует соблюдать осторожность при ремонте электрического фена.Прикосновение к незащищенным цепям при подключении к сети может привести к поражению электрическим током. Не забывайте отключать фен от розетки!

    Если вы получили в ремонт сломанный фен, то в первую очередь необходимо выяснить, по каким внешним признакам фен был признан неисправным. По ним, воспользовавшись приведенной ниже таблицей, можно сразу предположить, где искать неисправность.

    Внешнее проявление, причины и способы устранения неисправности фена
    Внешнее проявление Вероятная причина Устранение
    При сушке волос фен периодически выключается Потирая шнур питания на выходе из фена или вилки Отремонтируйте или замените шнур питания или вилку
    Воздух из фена горячий с запахом гари Недостаточное вращение рабочего колеса из-за наматывания волос на валу двигателя между рабочим колесом и его корпусом
    Фен отключается через короткое время Срабатывает тепловая защита из-за недостаточной скорости вращения или остановки рабочего колеса в результате наматывания волос на валу двигателя между рабочим колесом и его корпусом Удалите волосы с вала острым инструментом
    Фен не включается Оборван шнур питания или неисправен переключатель режимов Отремонтируйте или замените шнур питания или выключатель
    Из фена идет холодный воздух Неисправна кнопка отключения обогрева, обрыв катушки, окислились контакты в элементе термозащиты Вызвать запчасти мультиметром, отремонтировать или заменить неисправные детали
    Фен работает только в одном из положений переключателя режимов Неисправен переключатель режимов, сломана одна из спиралей или диод VD1 С помощью мультиметра прозвонить выключатель, диод и катушку, отремонтировать или заменить неисправные детали

    Как разобрать фен

    Разобрать фен бывает сложнее, чем отремонтировать, так как детали корпуса обычно соединяются внутри с помощью защелок, расположение которых снаружи не видно.


    Но на ручке в районе входа в корпус шнура питания всегда есть саморез, обычно прикрытый декоративной заглушкой или заклеенный этикеткой. Из-за разного цвета деталей корпуса фена Braun, показанных на фото, видно, на какой строчке его разбирать.


    Так выглядит декоративная пластмассовая заглушка в футляре от фена. Поскольку он того же цвета, что и ручка, его трудно увидеть.Чтобы вынуть заглушку, нужно поддеть ее за край острым предметом, например, шилом или ножом с острым концом лезвия.


    После снятия заглушки стала видна головка винта, но оказалось, что прорезь на ней треугольная, при этом ее края выполнены таким образом, что винт можно вкрутить только по часовой стрелке. Производитель предусмотрел, что разобрать фен для ремонта в домашних условиях, не сломав корпус, невозможно.


    Для откручивания винта с такой головкой его сначала нагревали кончиком нагретого электрического паяльника.Для этого достаточно прижать жало паяльника к голове и подержать пару минут. Нагрев самореза размягчает пластик вокруг резьбы. Далее, пока пластик был еще теплым, с помощью отвертки с плоским жалом шириной, равной длине края треугольника прорези, саморез открутили без труда.

    Во избежание сложностей при последующем ремонте фена при сборке саморез заменен на такой же размер, но с прорезью в головке под крестовину.


    Съемная часть корпуса дополнительно удерживалась еще четырьмя защелками. Два из них были по бокам трубы. Для разборки необходимо было при помощи плоской отвертки выдавить детали одновременно с отрывом деталей через образовавшийся зазор.


    После расцепления боковых защелок высвободились верхние. Защелки были неглубокими, поэтому можно было разобрать фен, не сломав их.


    В этом фене был неисправен шнур питания, поэтому дальнейшая разборка не потребовалась, так как стало доступным место, где шнур был подключен к электрической цепи.

    Примеры ремонта фена

    Чаще всего фены выходят из строя из-за перетирания шнура питания или неисправности электродвигателя с крыльчаткой. В современных фенах из-за наличия термозащиты и использования толстой проволоки для намотки спирали она выгорает редко. Из десяти фенов, которые я ремонтировал с перегоревшей спиралью, я не встречал.

    Ремонт шнура питания фена

    При сушке волос фен интенсивно движется, а шнур питания постоянно изгибается.Хотя провода в шнуре медные и многожильные, они со временем обрываются из-за многократных перегибов. Признаком начала обрыва проводов является периодическое временное отключение фена при сушке волос.

    Следовательно, половина поломок связана с натиранием шнура питания в месте выхода из корпуса, реже — на вилке. Первый признак такой поломки — прерывание работы фена при сушке волос.На этом этапе легко узнать место дефекта шнура. Достаточно закрепить его посередине и переместить шнур сначала у входа в корпус вилки, а затем у входа в корпус фена. Если фен при этом работает стабильно, значит шнур в порядке и неисправность нужно искать в другом месте.

    Если провода в шнуре потрепались на выходе из вилки, то можно отремонтировать фен, не разбирая его. О том, как заменить вилку, рассказано в статье «Электрическая вилка, как подключить, отремонтировать».


    Обычно провода шнура внутри фена припаяны к печатной плате или подключены с помощью вставных клемм, как на фото выше.

    Для проверки шнура нужно прозвонить провода, прикоснувшись одним из щупов тестера или мультиметра к одному из штырей вилки. Вторым щупом мультиметра поочередно касайтесь концов проводов. Один из проводов должен показать нулевое сопротивление. Между оставшимся проводом и вторым выводом вилки также должно быть нулевое сопротивление.


    Если провода звенят, то, перемещая шнур в это время, можно точно определить, где провод изнашивается. В ремонтируемом изделии шнур был отрезан в точке входа в фен.

    Если провода шнура припаяны к печатной плате, то их можно прозвонить, не отпаивая, подсоединив щупы прибора к контактам вилки. Выключатель фена должен быть установлен в режим максимальной мощности. Нагревательная спираль имеет сопротивление около 30 Ом.Следовательно, если провода шнура исправны, то мультиметр должен показывать такое же сопротивление.

    С помощью онлайн-калькулятора можно точно рассчитать значение сопротивления нихромовой спирали фена, исходя из его максимальной мощности.


    В ремонтируемом фене обрыв шнура закончился в том месте, где он вошел в тело. Для восстановления работы нужно отрезать неисправный участок провода и заново смонтировать клеммы крышки. Чтобы снять клеммы с проводов, сначала нужно ножом согнуть усики, фиксируя провода в стороны, как показано на фото.



    На следующем этапе изношенный участок провода отрезается и с него и проводов снимается изоляция. Длина шнура уменьшится на десяток сантиметров, что не повлияет на работоспособность.


    Осталось при помощи электрического паяльника залудить провода и клеммы припоем и спаять их между собой. После надевания клемм, сборки и проверки работы фена ремонт можно считать завершенным.

    Если под рукой нет паяльника, то в этом случае провода обрезаются на расстоянии 3-5 см от места подключения к электрической цепи фена и удаляется участок неисправного шнура. Затем провода подключаются одним из механических способов в зависимости от внутреннего свободного пространства в ручке фена.

    Ремонт цепи питания двигателя

    Фен Мелисса-1600 попал в ремонт, с жалобой на то, что поток воздуха от него стал слабым с запахом гари.При проверке выяснилось, что крыльчатка вращается с недостаточной скоростью. Я сразу предположил, что волосы на валу двигателя между крыльчаткой и корпусом свернуты спиралью. Обычно это происходит в большинстве случаев при таких симптомах.


    Но после разборки фена выяснилось, что один из выпрямительных диодов, установленных на моторе, разорван пополам. Набор остальных диодов показал их исправность. Следовательно, двигатель работал, но на него подавалась только одна полуволна выпрямленного напряжения.


    Неисправный диод вытерли и на его место, соблюдая полярность, запломбировали первый доступный тип KD105. Напряжение питания двигателя обычно составляет 9-12 В при токе не более 0,5 А. Такие параметры обеспечит практически любой выпрямительный диод.

    Одновременно с вала двигателя были удалены спиральные волосы и подшипники были смазаны машинным маслом. Для этого достаточно нанести каплю масла на место фиксации вала в корпусе двигателя и несколько раз провернуть вал за крыльчатку.


    Перед установкой мотора в фен желательно его проверить. Для работы мотора требуется постоянное напряжение 9-12 В. Но поскольку напряжение подается на диодный мост, двигатель может питаться как от источника постоянного, так и переменного тока. Подойдет даже самый простой переходник от любого устройства, обеспечивающий соответствующее напряжение и ток до 0,5 А.

    Необходимо подать напряжение на вход диодного моста, точки его пайки в электрическую цепь фена.Если мотор подключен к источнику постоянного напряжения, то необходимо сначала проверить с одной полярностью подключения, а затем поменять подключенные провода местами. Это необходимо для проверки всех диодов в мосту.


    Испытания двигателя после технического обслуживания и ремонта показали, что его крыльчатка легко вращается при ручном вращении и при подаче напряжения от внешнего источника напряжения с достаточной скоростью.

    Проверка фена после сборки показала, что его работоспособность полностью восстановлена.Крыльчатка вращалась с большой скоростью, запах гари исчез.

    Ремонт выключателя и кнопки включения холодного воздуха

    Если фен не включается, а шнур питания исправен, то причина обычно в обрыве контакта в переключателе режимов. И если все режимы фена, но воздух не нагревается, значит неисправна кнопка отключения нагрева, термозащита или спираль.


    Переключатели режимов в фене обычно впаиваются в небольшую печатную плату, которая фиксируется в направляющих или прикручивается саморезами.На фото показаны контакты переключателя, припаянные к печатной плате. Слева виден переключатель горячего воздуха.


    Если переключатель режимов не звонит, то можно попробовать тонким инструментом почистить внутренние контакты через отверстие, расположенное рядом с его ползунком. Бывает, что перегорел только контакт одного из режимов работы, а остальные находятся в рабочем состоянии. В этом случае можно пожертвовать редко используемым режимом работы фена и переключить переключение на рабочий контакт.

    Бывает, что из-за пригоревших контактов в результате нагрева деформируется корпус переключателя и заклинивает двигатель. При отсутствии сменного переключателя можно подключить провода напрямую, оставив только один режим работы фена. В этом случае вам придется включить фен, подключив его вилку к розетке.

    Если неисправна кнопка отключения потока теплого воздуха, и заменить ее нечем, то достаточно замкнуть ее выводы.В этом случае эта функция больше не будет работать, но в остальном фен будет работать в прежнем режиме.

    Ремонт термозащиты

    Тепловая защита состоит из двух контактных контактов, один из которых закреплен на биметаллической пластине. Когда пластина нагревается выше заданной температуры, она изгибается вверх, как показано стрелкой на фотографии. В результате размыкаются контакты и разрывается цепь питания нагревательной спирали.


    Если кнопка отключения горячего воздуха в порядке и катушка цела, то очевидно, что контакты в реле тепловой защиты окислились.Для восстановления достаточно вставить сложенную пополам мелкозернистую наждачную бумагу в зазор между контактами и надавить пальцем на биметаллическую пластину сверху, чтобы бумага несколько раз растянулась.

    Неисправности ТЭНа — катушки

    Если при работающем двигателе поток воздуха от фена остывает, кнопка выключения и термозащита в исправном состоянии, то поломка связана с нихромовой спиралью.

    Обрыв спирали легко обнаружить при визуальном осмотре.А нарушение контакта в стыках в виде полых заклепок на каркасе фена концов нихромовой проволоки с проводами, идущими от переключателя режимов работы, не всегда можно определить по их внешнему виду. Если на заклепках нет почернения, то в этом случае поможет только сплошность с мультиметром.


    Для восстановления контакта в клепаном соединении его необходимо дополнительно сжать с помощью плоскогубцев. Работу нужно делать аккуратно, чтобы не сломать хрупкий слюдяной или керамический каркас.

    Прогорание или обрыв спирали в современных фенах практически не происходит, но если такой выход из строя произойдет, то спираль нужно будет заменить на новую. Сращивание спиральной проволоки путем скручивания или опрессовки отрезка алюминиевой или латунной трубки не приведет к долгосрочному успеху. Если спираль изношена, то после такого ремонта она скоро перегорит в другом месте.

    Нихромовую спираль с учетом мощности фена можно купить новую или намотать самостоятельно из нихромовой проволоки, рассчитав ее диаметр и длину по таблице.

    Удаление волос и смазка вала двигателя фена

    Еще одна распространенная неисправность фена, которую можно исправить самостоятельно, имея под рукой только стандартный набор инструментов, — это когда фен работает, но выходящая воздушная струя очень горячая с запахом гари из-за наматывания волос. на валу двигателя или плохая смазка подшипников двигателя.

    Удаление волос с стержня фена BaByliss

    Фен BaByliss, изображенный на фото, попал в мой ремонт с жалобой на то, что исходящий воздушный поток стал слабым и очень горячим.


    При проверке по звуку вентилятора выяснилось, что частота его оборотов слишком низкая, а причина неисправности кроется в работе двигателя. Для устранения неисправности фен пришлось разобрать.

    Для того, чтобы разобрать фен BaByliss, сначала необходимо снять насадку, открутив два самореза. Затем с помощью отвертки с плоским лезвием снимите стопорное кольцо, установленное на стороне выхода нагретого воздуха.Он легко поддается.

    Осталось разделить половинки корпуса, которые удерживаются двумя защелками с каждой стороны. На фото благодаря полупрозрачности пластика хорошо видны защелки, как на фото в виде светлых полосок.


    Фен разбирается и остается добраться до места стержня, куда наматывается волос. Мотор закреплен внутри пластикового кожуха, который представляет собой трубу, поэтому для ее снятия необходимо снять крыльчатку вентилятора.А крыльчатка, как правило, плотно закреплена на валу и здесь обычно возникают большие трудности, так как стандартным инструментом захватить крыльчатку невозможно, а сломать легко.

    Для решения подобных задач я сделал из китайских утконосов специальный инструмент — утконос с загнутыми под прямым углом концами губок. С помощью тисков концы легко загибались, так как не затвердели.

    С этим утконосом тоже успешно чиню бегунки змей и молний, ​​если звенья перестают замыкаться.Обычные плоскогубцы часто недоступны. А благодаря загнутым концам челюстей в любом случае легко отжать ту часть бегунка, которая замыкает звенья.

    Кроме того, модернизированными плоскогубцами удобно удерживать оси и валы, гайки и другие предметы различной формы — они не выскальзывают, как у плоскогубцев с плоскими губками.

    После снятия крыльчатки с вала мотора появился доступ к завитым волосам. В данной модели фена на валу мотора установлена ​​латунная втулка, а крыльчатка уже находится на ней.Обычно он устанавливается прямо на вал двигателя.

    Остается только острым предметом, например ножом, шилом или иглой, удалить волосы и собрать фен в обратном порядке. Чтобы не возникло затруднений при сборке фена, советую сделать несколько фото во время разборки.

    Удаление волос и смазка вала двигателя фена Viconte

    Фен Viconte имел тот же вид неисправности, что и BaByliss, но вдобавок воздух выходил с запахом гари, а вентилятор работал с визгом.Это указывало на то, что смазка подшипников двигателя улучшилась.


    Последовательность и технология разборки фена аналогична разборке фена BaByliss, поэтому описывать ее нет необходимости.


    Напряжение питания по двум проводам подавалось на диодный мост, припаянный к клеммам двигателя. Для удобства ремонта провода заделали паяльником. Цвета проводов запоминать не нужно, так как на мост подается переменное напряжение, и порядок подключения проводов значения не имеет.

    Попытка снять крыльчатку с вала двигателя с помощью утконоса, описанного выше, не увенчалась успехом, даже с приложением большой мышечной силы. Пришлось придумать, как убрать волосы и смазать подшипник, не снимая крыльчатки.

    Пришла идея, что можно не беспокоиться о снятии крыльчатки, а просверлить отверстие в корпусе держателя мотора, что и было сделано.

    Просверливаемое отверстие необходимо измерить так, чтобы оно не упало в корпус двигателя или основание рабочего колеса.Сначала было просверлено отверстие диаметром три миллиметра, а затем рассверлено до пяти. Пластик корпуса мягкий и тонкий, поэтому отверстие можно проделать концом заостренного ножа.

    Из канцелярской скрепки был сделан крючок для удаления волос с вала двигателя. Чтобы сделать такой инструмент, нужно согнуть конец канцелярской скрепки, заточить его на наждачной бумаге и загнуть самый кончик на длину двух миллиметров. Все волосы были удалены за минуту.

    Для смазки подшипника пришлось использовать медицинский шприц.Достаточно нанести одну каплю масла на точку входа вала в двигатель. Чтобы масло попало в подшипник, нужно ухватиться за крыльчатку и несколько раз переместить вал по оси, прокручивая его.

    Подшипник на противоположной стороне вала также необходимо смазать. Для смазки подходит любое машинное масло, например, для заливки в двигатель автомобиля. Если под рукой нет масла, можно вынуть щуп уровня масла из двигателя и взять с него несколько капающих капель.

    Для проверки работы вентилятора на диодный мост от источника постоянного тока подавалось напряжение 10 В. Двигатель будет работать при напряжении от 5 до 12 В, поэтому подойдет даже зарядное устройство от любого телефона. В этом нет необходимости, но по возможности лучше убедиться, что вентилятор работает должным образом.

    Тест показал нормальную работу двигателя, отсутствие постороннего шума и достаточный воздушный поток. Сделанное отверстие закрывать не нужно, так как оно плотно прилегает к корпусу фена.Если нет, то можно заклеить скотчем.

    Как видите, самые частые поломки фена устранить совсем несложно, а проделать такую ​​работу при желании может любой домашний умелец. В любом случае перед покупкой нового фена стоит попробовать отремонтировать вышедший из строя фен.

    Недавно мне в ремонт привезли фен, он не самый старомодный, но времена другие сейчас, кто фен за 10 долларов ремонтирует, а иногда проще купить новый, учитывая, что весь рынок буквально забит дешевыми китайскими фенами.Так что воспользуйтесь случаем, чтобы рассмотреть устройство и принцип работы фенов.

    Фен работает от сети 220 В, 50 Гц. У любого фена есть две основные части — нагревательный элемент и электродвигатель.

    Как правило, в качестве нагревательного элемента используется нихромовая спираль, именно она обеспечивает теплый воздух. В фенах в основном используются электродвигатели постоянного тока мощностью до 50 Вт, есть исключения.

    Проходя по спирали, ток теряет первоначальную силу, так как спираль имеет определенное сопротивление, именно этот ток выпрямляется диодным мостом и подается на электродвигатель.

    Электродвигатели в фенах рассчитаны на напряжение 12, 24 и 36 Вольт, только в очень редких моделях используются электродвигатели 220 Вольт, в этом случае напряжение от сети подается напрямую на электродвигатель. К ротору двигателя прикреплен винт (пропеллер), обеспечивающий отвод тепла от спирали, именно благодаря этому на выходе получается достаточно сильный направленный поток теплого воздуха. Мощность фена зависит от толщины используемой катушки и мощности установленного электродвигателя.

    Принесли фен разобрали, выяснилось, что проблема в битой дорожке на плате с переключателями. После заливки припоем устройство заработало нормально.

    Но чаще всего основными причинами неработоспособности являются обрыв спирали, неработающий двигатель, оплавленные от тепла контакты выключателей, обрыв сетевого провода или вилки.

    Элементы на схеме: 1 — патрубок диффузора, 2 — корпус, 3 — воздуховод, 4 — ручка, 5 — предохранитель шнура, 6 — кнопка режима «Холодный воздух», 7 — реле температуры потока воздуха, 8 — скорость потока. переключатель воздуха, 9 — кнопка режима «Турбо» — максимальный поток воздуха, 10 — петля для подвешивания фена.


    На электродвигатель подается постоянное напряжение, получаемое с помощью диодного моста, состоящего из четырех диодов (или просто от одного диода).

    Выделим два элемента схемы, являющиеся потребителями (нагрузками), это спираль и диодный мост (двигатель не в счет, так как это нагрузка моста). В схеме элементы расположены последовательно (один за другим), а это значит, что падение напряжения на каждом из них будет зависеть от его собственного сопротивления и их сумма будет равна сетевому напряжению в третьем положении переключателя. .

    Большинство фенов начального уровня имеют простую схему подключения, в таких фенах всего один переключатель, который включает вентилятор и ТЭН. Обогреватели могут быть разных модификаций, но во всех фенах они изготовлены из нихрома, свернутого в пружину.

    Однако почти все простые современные фены имеют 2–3 ступени регулировки мощности и расхода воздуха.

    Более совершенные фены имеют плавное регулирование скорости воздушного потока и температуры воздуха.



    Рекомендуемое максимальное время работы — 5 минут. По окончании работы снимите терморегулятор на минимум, оставьте на полминуты на холодном воздуходувке, а уже потом выключите фен. Старайтесь не брать его мокрыми руками, иначе на внутренние элементы схемы может попасть влага, что может привести к короткому замыканию.

    Электрический фен — важнейший аксессуар в жизни женщины.Во многом благодаря этому устройству женщина всегда привлекательна и желанна для мужчины. Феном можно не только высушить волосы, но и сделать красивую укладку, подчеркивающую естественную красоту женщины. Фен также является первым предметом в руках визажиста. Практически невозможно представить жизнь современной женщины без фена. Но, как и любое другое устройство, он подвержен поломкам. О том, как определить неисправность, как разобрать фен и отремонтировать по возможности, и пойдет речь в этой статье.

    Общее устройство фенов

    Из-за широкой доступности, независимо от производителя, большинство фенов имеют схожую конструкцию. Основными элементами являются нагревательный элемент и электровентилятор. Нагревательный элемент представляет собой обычную катушку, изготовленную из сплавов с высоким электрическим сопротивлением. Благодаря этому змеевик может нагреваться до высоких температур и не перегорать. В электрических фенах в качестве нагревательного элемента используется нихромовая проволока. Даже при очень большом сопротивлении катушка обязательно сгорит, если ее не охлаждать.

    Охлаждение фенов воздушное, то есть нагревательный элемент охлаждается сильным потоком воздуха. Расход рассчитывается таким образом, чтобы не допустить прогорания спирали. Основным элементом холодильной установки является электродвигатель. Мощность может быть разной и варьируется от класса фена и от производителя. Чем выше класс фена, тем больше его мощность. На фен Rowenta ставятся моторы повышенной мощности. Ниже мы объясним, как его разобрать.Двигатели для фенов выпускаются в низковольтном исполнении. Напряжение питания, как правило, не превышает 12 вольт. Это необходимо для обеспечения компактности фенов и их безопасного использования. Для понижения напряжения до необходимого в цепь включается понижающая катушка, которая встроена в ТЭН. Кроме того, фен имеет кнопку включения, которая также может быть регулятором мощности.

    Инструменты для ремонта

    Независимо от производителя и класса фена домашнему мастеру понадобятся следующие инструменты и расходные материалы:

    • отвертка;
    • плоскогубцы;
    • паяльник;
    • пинцет;
    • клей;
    • паяльная паста или флюс;
    • жесть;
    • шт. Проволоки различного сечения;
    • мультиметр.

    Разборка фена

    Как правило, корпуса фенов изготавливаются из пластика, которые крепятся саморезами. Открутить их нужно фигурной отверткой. Затем нужно раздвинуть половинки корпуса, освободить защелки. Защелки очень хрупкие, и важно не сломать их. Особенно, если вы хотите разобрать фен Rowenta. Как это правильно делать? Главное, открутить все саморезы. Бывает, что в фенах в зависимости от их конструкции используются скрытые саморезы.Их можно найти под этикетками или логотипами производителя. Если их не открутить, то при дальнейшей разборке у вас есть все шансы сломать защелки.

    Есть еще одна особенность, если вы не умеете разбирать фен для волос — такие устройства состоят из нескольких частей и имеют вращающуюся головку. Разбирая такое устройство, нужно внимательно помнить, в каком порядке и как детали крепятся друг к другу. Это очень важно и необходимо для последующей правильной сборки фена.

    Устранение неисправностей

    Научились разбирать фен. Теперь нужно найти и устранить неисправность, чтобы можно было долго пользоваться. Если фен вообще не хочет включаться, то первым делом нужно проверить целостность электрического шнура и вилки. Визуальный осмотр поможет определить, находится ли вилка в хорошем рабочем состоянии. Если при осмотре видны следы подгорания или оплавления, то такую ​​заглушку необходимо заменить. Часто вилка и шнур представляют собой одно целое, и необходимо заменять весь шнур.

    Для защиты фена от перегрева используются термовыключатель и плавкий предохранитель. Первый — это контактные пластины, которые при достижении определенной температуры размыкают и размыкают цепь. Термопредохранитель также защищает фен от перегрева. В случае сильного перегрева предохранитель перегорит и разомкнет цепь. Также в число неисправностей может входить неработающий двигатель. Такое часто бывает с Как разобрать написано выше.

    Если шнур неисправен, его необходимо заменить. Целостность шнура можно проверить мультиметром. Включите мультиметр, чтобы измерить сопротивление, по очереди измерьте сопротивление жил шнура. Исправный сердечник покажет ноль, а перегоревший — бесконечное сопротивление.

    Тепловой предохранитель представляет собой неразъемную деталь. Короткое замыкание; при достижении критической температуры просто выгорает. Это тоже можно проверить мультиметром, если такой дефект присутствует, то предохранитель необходимо заменить.В этом случае вам понадобится паяльник и новый предохранитель.

    Неисправность также может заключаться в термовыключателе. — основа этого устройства из-за высокой температуры может потерять свои свойства и перестать работать. Тогда такой выключатель тоже нужно заменить, так как он не подлежит восстановлению.

    Еще одной причиной ремонта может быть перегорание ТЭНа. Чаще всего это происходит с феном Scarlet (о том, как его разобрать и отремонтировать, вы узнаете из статьи).Перегорание спирали может происходить по двум причинам: отказ защиты и длительный срок службы. В этом случае нужно заменить катушку, после восстановления защиты. Нерабочий мотор подлежит замене.

    Профилактика

    Чтобы избежать лишних затрат на ремонт, рекомендуется проводить профилактическое обслуживание устройства. Для этого также потребуется разобрать фен. Как делать профилактику? В первую очередь, это визуальный осмотр. Осмотрите используемый фен на предмет внешних повреждений: целостности шнура, вилки, возможного оплавления корпуса.Если есть такие повреждения, то фен необходимо отремонтировать или заменить. Важный! Не работайте с поврежденным феном, это может привести к травмам или возгоранию.

    Время от времени нужно чистить фен. Во время работы фен забивается пылью и остриженными волосами. Для его очистки снимаем заднюю крышку с защитной сеткой. Через открывшееся отверстие можно попасть к ТЭНу. Мягкой щеткой аккуратно смахните грязь и волосы с сетки и почистите катушку.Итак, вы научились разбирать фен, чтобы его починить. Подведем итоги.

    Заключение

    Фен электрический — довольно простой бытовой прибор. Но, как и все устройства, питающиеся от сети 220 вольт, нуждается в постоянном уходе и профилактике. Вы научились разбирать фен для сушки и укладки волос. Но есть и технические фены, которые используются в строительстве. Как правило, они очень мощные, используются для пайки, лужения, снятия лакокрасочных покрытий, склеивания пластмасс и многого другого.Несмотря на большую мощность и другие области применения, такие фены похожи по конструкции, их разборка и ремонт аналогичны фенам.

    Любой фен для волос состоит из двигателя, вентилятора, нагревательных элементов и электрической цепи, которая заставляет эти элементы работать согласованно.

    В зависимости от количества режимов и производителя элементная база, внешний вид и состав переключателей могут быть разными. Но ничего сложнее тиристора внутри не будет.Поэтому отремонтировать фены своими руками вполне возможно.

    Кратко о конструкции

    Корпус удерживается винтами. Их головы могут быть — и часто имеют — нестандартный дизайн. Это плюсик, звездочка, вилы.

    Поэтому в первую очередь перед ремонтом фена следует позаботиться об инструменте, способном справиться с такой задачей.

    Иногда створки корпуса дополнительно крепятся друг к другу специальными защелками.

    Смело перережьте провод и подготовьте его к установке.

    Сегодня популярность мелкого самостоятельного ремонта неуклонно растет. Кроме того, бывают разные ситуации. Например, вам срочно нужно разобрать фен Bosch, Philips или Rowenta, но под рукой нет инструкции. Что делать в этом случае? Сегодня мы постараемся рассказать вам об этом подробнее.

    Как разобрать фен Philips?

    Иногда после неудачного падения или после другого механического удара это устройство перестает работать.Отличным выходом из сложной ситуации станет полная разборка фена. Хотите узнать, как разобрать фен? В этом нет ничего сложного, главное следовать шагам инструкции.

    Первым делом нужно разобрать корпус. У большинства моделей (например, rowenta pro 2300 и braun 3536) он открывается на две идентичные половинки. Для соблюдения правил безопасности перед тем, как откручивать винты, обязательно выньте вилку шнура питания из розетки.

    Обычно корпус устройства удерживается простыми металлическими винтами. Они могут быть с нестандартными головками в виде плюса, вил или звездочки. Поэтому перед тем, как разбирать фен Philips, нужно будет позаботиться о наличии необходимых инструментов.

    Открыв устройство, вы обнаружите внутренние механизмы устройства, которые отвечают за его бесперебойное функционирование. Если фен сломался, то в этих деталях будет скрыта причина поломки.Кроме того, в некоторых моделях есть дополнительные застежки в виде защелок и скрытых саморезов, спрятанных под декоративными планками.

    Хотите узнать, как разобрать фен Philips Salondry Control? Для этого нужно ознакомиться с его внутренним устройством и внимательно осмотреть все детали. Самая частая поломка многих устройств — это поврежденный шнур питания. Если есть перегоревшие детали или перегибы, необходимо будет перепаять.

    Основным внутренним элементом любого фена является вентилятор.Он приводится в действие электродвигателем и всасывает воздух через специальное отверстие с решеткой. В некоторых случаях поломка устройства связана с его загрязнением, поэтому при наличии пыли его следует тщательно очистить.

    Воздух проходит через нагревательный элемент — провод, намотанный на термостат. Он должен иметь солидный вид. Если есть обрывы, спиральные детали следует скрутить или спаять. Некоторые модели (например, babyliss pro) также оснащены пробкой, которая предотвращает засасывание устройством длинных волос и других ворсинок вместе с воздухом.Он также может засориться, если устройство не работает должным образом.


    Если слышен треск и видны искры при подключении устройства к источнику питания, это свидетельствует о поломке двигателя. Решить эту проблему можно заменой медных обмоток и диодного моста. Однако в домашних условиях провести такой ремонт сложно, поэтому в этом случае следует обратиться в мастерскую.

    Хотите узнать, как разобрать фен Rowenta Brush activ 1000? В конструкции этого устройства есть несколько нюансов по сравнению с обычным феном.Для того чтобы в случае поломки осмотреть внутренние элементы и механизмы, нужно выполнить несколько простых действий:

    • Снимите пластиковый колпачок с передней части устройства, так как он помешает разборке в дальнейшем. Для этого его нужно плавно перемещать влево-вправо до полного отключения от устройства;
    • При снятии пластикового кольца не рекомендуется использовать отвертки и другие инструменты, так как они могут повредить корпус и оставить на нем видимые царапины;
    • После этого необходимо снять заднюю насадку-сетку, которая мешает разборке устройства.В этом случае не стоит прилагать больших усилий, так как это может привести к его поломке;
    • Современные модели фенов многих марок (Rovent, Remington, Scarlet и другие) не имеют металлических болтов на корпусе. Крепление двух частей фена производится с помощью защелок. Чтобы разделить их, две половинки корпуса следует отвести друг от друга, вращая.

    Чтобы вам не приходилось ремонтировать бытовую технику самостоятельно, нужно ли покупать из всего многообразия, представленного на рынке? Перед покупкой нужно обратить внимание на репутацию бренда, поскольку производством качественной продукции занимаются только известные производители.Остальные критерии выбора — мощность, количество режимов работы, функция подачи холодного воздуха.


    Мы рассказали вам об основных особенностях внутреннего устройства фена, поэтому вопросов о том, как разобрать фен rovent и другие марки, не возникнет. Однако помните, что при самостоятельном ремонте мелкой бытовой техники следует соблюдать правила безопасности и обязательно вынимать шнур питания из розетки.

    Как правило, фены довольно часто подвержены различным поломкам, и приходится покупать новый.Устройство, конечно, не самое дорогое — вполне можно приобрести другой фен, но при этом он довольно простой, и довольно многие смогут восстановить его работоспособность без особых усилий.

    Принцип действия

    Все фены, независимо от марки и типа корпуса, имеют одинаковый принцип работы — электродвигатель приводит в движение вентилятор, который прогоняет воздух через нагревательные змеевики. Обычно фены имеют переключатель уровня нагрева, обеспечивающий разные тепловые режимы, — переключатель переключает последовательное соединение необходимого количества спиралей, — чем их меньше в цепи — тем больше протекает ток — тем больше нагрева.Также фены оснащены термозащитой, которая отключает устройство при превышении допустимой температуры спирали. Если эта защита сработала, обязательно отключите фен от сети, потому что при понижении температуры термостат восстановит электрическую цепь — и фен заработает.

    Основные неисправности

    Устранение неисправности предполагает разборку корпуса. Обычно он удерживается парой саморезов и защелок на половинках корпуса, которые довольно легко сломать, поэтому действовать нужно осторожно.Хотя со сломанной защелкой особой трагедии не будет — корпус вполне может держаться за саморезы, или можно при сборке нанести точечный клей в нескольких местах, но совсем немного — вдруг будет быть разобранным.
    Запах гари — довольно часто возникает при работающем фене, так как через воздухозаборник вентилятор засасывает не только воздух, но и волосы, которые затем попадают на раскаленный змеевик и, горя, вызывает неприятный запах.



    Возможна и другая причина — недостаточный поток воздуха, проходящего через вентилятор. Это может быть вызвано перекрытием вентиляционных решеток вручную или засорением фильтра, если он предусмотрен в данной модели, — волосами, пухом, пылью и т. Д. Слабый поток также может быть вызван низкой скоростью вращения вентилятора.

    Медленное вращение вентилятора — Обычно это вызвано тем, что волосы наматываются на вал двигателя, что мешает его вращению. Как правило, вентилятор крепится на валу плотно, и снять его для удобства удаления волос невозможно, так как прилагать большие усилия рискованно — хрупкий пластик легко сломается.Поэтому удобно пользоваться пинцетом — постепенно отщипывая им свернутые волосы, пока они не будут полностью удалены.

    Возникает и обратная ситуация (гораздо реже) — вентилятор не плотно сидит на валу, в результате двигатель работает на нормальных оборотах, но вал вращается в корпусе вентилятора. Решение простое — надеть вентилятор на вал с помощью подходящего клея.

    Воздух выходит холодный — в этом случае может быть несколько причин:

    • Плохой контакт в переключателе режимов — Способ устранения зависит от конструкции переключателя.Часто используются гибкие эластичные контактные полоски открытого типа — достаточно их правильно согнуть или очистить места контакта. Если выключатель замкнут — заменить — недорого.
    • Обрыв проводки — провод, ведущий к спиралям или переключателю, вполне может оборваться или отвалиться в месте пайки.
    • Обрыв нагревательного змеевика. Просто так не отломится — скорее всего, это выгорание. Его можно восстановить просто скручиванием, но такое соединение не будет долговечным — плохой контакт будет постепенно провоцировать нагар, что еще больше увеличит сопротивление в этом месте — в результате рано или поздно его придется ремонтировать заново. .Лучше сделать такую ​​же скрутку, но потом прижать медной или латунной трубкой подходящего диаметра (хорошо подойдет тонкая трубка от компрессора холодильника). Паять в этом случае бесполезно — температура нагрева катушки расплавит припой.



    — причин может быть много и почти все они легко устраняются — обрыв шнура питания, отсутствие контакта в скользящей контактной паре в месте входа шнура в корпус, обрыв внутренней проводки, отсутствие контакта в переключателе и т.

    Добавить комментарий

    Ваш адрес email не будет опубликован. Обязательные поля помечены *
