ТОП-5 регуляторов мощности для паяльника: на тимисторе, на симисторе

Стандартные модели паяльников часто имеют один параметр мощности, который никак не меняется. Это не всегда удобно, так как для некоторых процедур может понадобиться другое значение этого параметра и иная температура, для чего потребуется менять сам инструмент. Такое дополнение, как регулятор мощности для паяльника, будет отличным решением данной проблемы. Ведь с его помощью можно попросту понизить максимальную температуру разогрева инструмента за счет уменьшения мощности устройства.

Существуют модели, в которых регулятор температуры паяльника уже встроен в сам инструмент. Такой подход удобен, но применим только для одного конкретного паяльника, тогда как покупка отдельного регулятора будет совместима и с другими инструментами. За счет максимально простой схемы инструмента, подключение таких дополнений не вызывает больших проблем в работе. Профессиональные регуляторы обладают высокой точностью установки параметров. Но даже самодельные варианты, которые также часто встречаются, могут быть удовлетворительными для домашнего использования.

Регулятор мощности для паяльника

Предназначение регуляторов мощности

Регулятор мощности для паяльника 220 В помогает добиться изменения температуры пайки. В большинстве своем, при полностью разогретом инструменте, она не меняется. Чтобы понизить температуру жала, если того требует технология пайки, нужно просто ждать, пока оно остынет. Это долго и неудобно. Если в схеме подключения будет регулятор мощности, то можно попросту уменьшить мощность устройства, так что даже при максимальном разогреве температура не будет достигать той, которая была доступна без дополнительного устройства.

Регулятор напряжения для паяльника обеспечивает получение стабильного питания. Во многих бытовых сетях напряжение часто становится меньше номинального. Это создает определенные проблемы даже при работе маломощным паяльником. Благодаря регулятору, который понижает параметры инструмента, создается оптимальные условия для работы, даже если в сети параметры электропитания не стабильны.

Основной целью, для которой устанавливается регулятор нагрева паяльника, становится возможность изменения его рабочих характеристик. Естественно, что все модели могут иметь различную мощность, поэтому регулировка здесь идет в процентном соотношении. Таким образом, если в одном положении регулятор температуры жала паяльника не будет создавать каких-либо ограничений, то в другой позиции его мощность станет нулевой. Среднее положение ручки будет равняться 50% мощности. Некоторые модели регуляторов создают максимальное снижение только на половину общей мощности, но при этом принцип регулировки остается прежним. Не стоит забывать о повышающих регуляторах, которые также используются сейчас.

Принцип работы регуляторов мощности для паяльников

Для понятия принципа работы устройства, стоит рассмотреть электрическую схему регулятора мощности для паяльника 220 В. Это не единственный возможный вариант, так как в каждой модели могут присутствовать свои особенности, но на основной принцип работы, по которому действует большинство, они мало влияют.

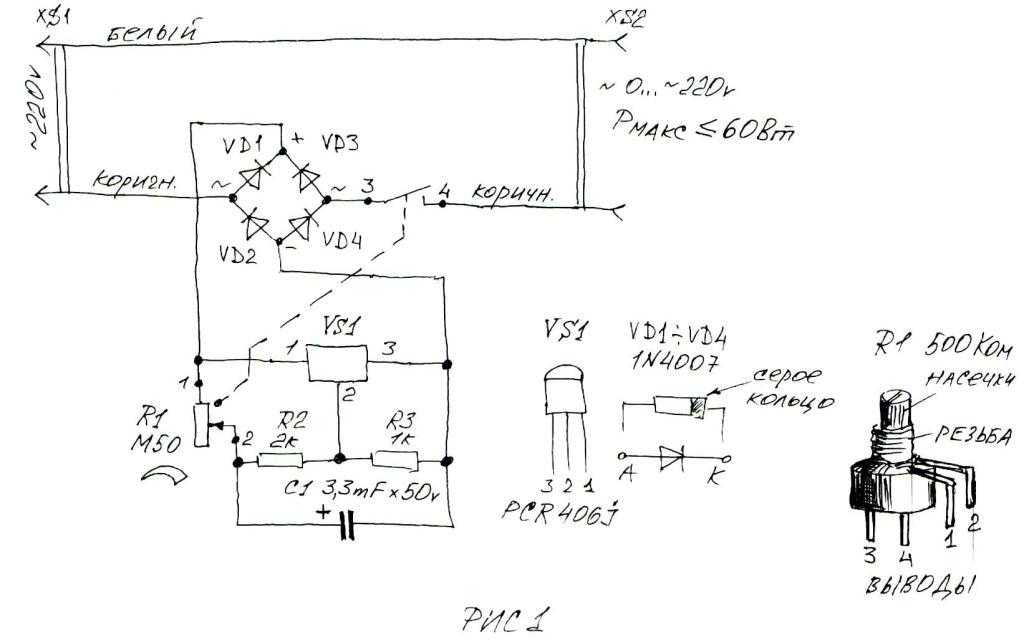

Схема регулятора для паяльника:

Схема регулятора мощности

Это максимально простой вид схемы, в которой присутствует силовая часть и схема управления. VS 1 относится к силовой части. Этот тиристор служит для снятия напряжения для регулировки, которое идет с его анода.

Для элементов управления выбраны VT1 и VT2. Эти транзисторы служат для управления тиристором. Для питания используется параметрический стабилизатор, который образуется при соединении стабилитрона VD 1 и резистора R5. В этой схеме стабилитрон выполняет функцию ограничения повышения параметров напряжения в сети, которое может произойти из-за скачков, а также просто стабилизирует работу инструмента за счет сохранения параметров. Для гашения лишнего напряжения и используется резистор. Второй резистор R2 служит для регулировки выходного напряжения на данном устройстве.

ТОП 5 регуляторов мощности

Основным отличием в разных моделях регуляторов является их основной элемент, на базе которого и создается регулятор. К наиболее распространенным вариантам относятся:

  • Регулятор мощности для паяльника на тиристоре КУ202. Это кремниевый диффузно-планарный триодный элемент, который обладает p-n-p-n структурой. Он хорошо подходит в качестве переключающего устройства в тех узлах, где требуется работа с высокими напряжениями, которые должны быть понижены. Весит элемент около 14 грамм.

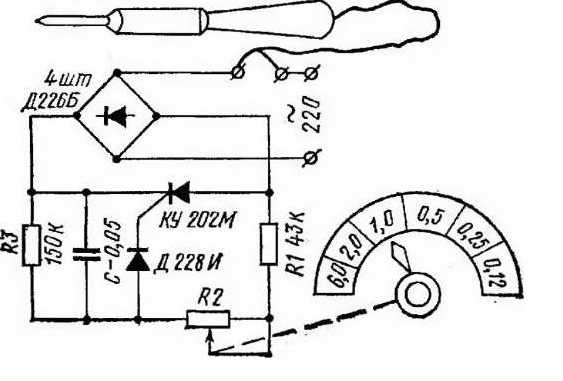

Регулятор мощности для паяльника на тиристоре КУ202

  • Регулятор мощности для паяльника на симисторе ВТА16. Максимальное обратное напряжение в устройства составляет 600 В. Максимальный средний уровень тока в открытом состоянии симистора достигает 16 А. Максимальное напряжение в открытом состоянии – 1,5 В. Может работать при температуре от -40 до +125 градусов Цельсия.

Пример регулятора на симисторе ВТА16

  • Регулятор мощности для паяльника на симисторе тс106. В основе него лежит симметричный симистор, максимально допустимый ток для которого составляет 10 А. Повторяющееся импульсное напряжение в нем 600 В. Для соединения со схемой присутствуют жесткие выводы. Устройство поставляется в пластмассовом корпусе.
  • Регулятор TR. Это универсальное устройство, которое может подключаться ко многим силовым нагрузкам при напряжении в 220В. Максимальная мощность здесь составляет 400 Вт. Регулятор поставляется в виде платы, которую можно вмонтировать в различные устройства, а не только в паяльник. Обеспечивает диапазон регулировки в пределах 15-100% от номинальной мощности устройства.
  • Регулятор на тиристоре VS2. Предназначен для подключения к источнику питания 220 В. Максимально допустимая нагрузка здесь составляет 2 кВт. Диапазон регулировки лежит в пределах от 15 до 100% мощности устройства. Здесь присутствует возможности подстройки нижнего порога.

Регулятор на тиристоре VS2

На какой параметр обращать внимание при выборе

При рассмотрении различных вариантов изделий можно встретить самые различные модели, в которых порой присутствуют очень интересные дополнения. Регулятор мощности для паяльника на симисторе с индикацией будет отличным дополнением, но наличие индикации является далеко не самым главным параметром при выборе.

В первую очередь нужно обратить внимание на максимальную мощность, на которую рассчитано устройство. Зачастую они имеют большой запас, но этот фактор нужно всегда учитывать.

Диапазон регулировки также имеет большое значение. Чем он шире, тем более тонко можно подстроить параметры паяльника для работы. Для многих вполне достаточно использовать регуляторы с пределами на 50-100%. Но более удобными в работе будут те, которые могут снизить мощность до 15% или даже до 0.

Заключение

Регулятор мощности является очень полезным дополнением, которое поможет сделать работу с паяльником более удобной. В особенности это помогает владельцам мощных моделей инструментов. Конечно же, иногда для работы с тонкими проводами требуется не только слабая мощность, но и особенное жало. Подбор подходящего регулятора мощности, который сможет сочетаться со всеми инструментами, сделает удобной работу с любым паяльником.

Регулятор для паяльника 220в на симисторе схема

Устройства, позволяющие управлять работой электрических приборов, подстраивая их под оптимальные характеристики для пользователя, прочно вошли в обиход. Одним из таких приспособлений является регулятор мощности. Применение таких регуляторов востребовано при использовании электронагревательных и осветительных приборов и в устройствах с двигателями. Схемотехника регуляторов разнообразна, поэтому порой бывает затруднительно подобрать себе оптимальный вариант. Первые разработки устройств, изменяющие подводимую к нагрузке мощность, были основаны на законе Ома: электрическая мощность равняется произведению тока на напряжение или произведению сопротивления на ток в квадрате. На этом принципе и сконструирован прибор, получивший название — реостат.


Поиск данных по Вашему запросу:

Схемы, справочники, даташиты:

Прайс-листы, цены:

Обсуждения, статьи, мануалы:

Дождитесь окончания поиска во всех базах.

По завершению появится ссылка для доступа к найденным материалам.

Содержание:

  • Как сделать регулятор мощности для паяльника на 220 В
  • Регулятор мощности для паяльника своими руками
  • Симисторный регулятор мощности для электродвигателя
  • Регулятор напряжения тиристорный
  • Простой регулятор температуры паяльника
  • Уважаемый Пользователь!
  • Регулятор мощности схема
  • Регулятор мощности паяльника своими руками
  • Регулятор мощности для паяльника.
  • Устройство регулятора мощности своими руками

ПОСМОТРИТЕ ВИДЕО ПО ТЕМЕ: Схема регулятора паяльника 24V 2A (48W)

Как сделать регулятор мощности для паяльника на 220 В


Ниже приведена схема регулятора мощности для паяльника. Схема неоднократно была собрана мною и моими знакомыми. Главное преимущество данной схемы, доступность компонентов: дубовые КТ и КТ, всеми известный Д и КУН, не говоря уже о резисторах и конденсаторах один в схеме.

Мощность регулятора: до 10А в амперах , но зависит от тиристора и VD2. При подключении данного устройства к лампе накаливания на В можно заметить, что она мерцает, это связано с диодом VD2, так как он даёт пульсацию с частотой 50Гц. Если вам это сильно мешает, то вместо него нужно подключить диодный мост и всё будет нормально, частота пульсации составит Гц.

Регулирование мощности производят с помощью переменного резистора R2. Схема главным образом предназначена для регулирования мощности паяльника, но естественно может применяться и в других обстоятельствах, всё зависит от вашей фантазии.

Средний балл статьи: 5 Проголосовало: 1 чел. Для добавления Вашей сборки необходима регистрация. Оставить комментарий. Обнаружен блокировщик рекламы. Сайт Паяльник существует только за счет рекламы, поэтому мы были бы Вам благодарны если Вы внесете сайт в список исключений. Как это сделать? Главная Автоматика в быту. Призовой фонд на октябрь г. Тестер компонентов LCR-T4. Набор начинающего радиолюбителя.

Arduino UNO. Тиристор обязательно устанавливаем на радиатор, так как он греется. Резистор Опубликована: г. Вознаградить Я собрал 2 1 x. Оценить Сбросить. Комментарии 17 Я собрал 0 Подписаться OK. Алексей Схема супер.

Дополнительно подключил вольтметр для контроля напряжения, отсюда и температура. Делал похожую на КУ лет 15 назад, работает до сих пор, станция получилась удобная и легкоповторяемая! Николай Собрал в корпусе от старого блока питания. Заработал сразу и без настройки.

Работает надёжно. Такой регулятор в х годах собирали для регулировки нагрева паяльника на 36в. Никогда проблем с ним не было. Только необходим предохранитель. А то бывает замыкания в паяльнике.

Андрей Собрал такую схемку себе 2 недели назад. Только взял её на другом сайте. Схема просто отличная. Паять с ней одно удовольствие.

Только у меня диод стоит другой 1N и добавлен светодиод для более наглядной регулировки мощности. Всё остальное один в один. Собрал всё в корпусе обычной розетки. Всё очень удобно и отлично работает. При подключении лампочки, заметно мерцание, но для паяльника это не важно.

Как здесь написано, можно диод заменить на диодный мост и мерцания не будет. Это кому надо подключать лампу. Спасибо за схемку. Стоящая вещь для паяльника. Получается простенькая паяльная станция. Яковлев Борис Игорь Dp9Hb Андрей, можешь сказать в каком месте в схеме ты добавил светодиод? Я бы тоже хотел добавить светик, что бы видеть регулировку.

Спаял используя SMD, уместилась в сетевую вилку. Запитан 80w паяльник. Приложил фото вилки и печатку. Прикрепленный файл: regmon. Izobretatel Схема рабочая и проста в сборке, но боится коротких замыканий, чуть что и нет тиристора и транзисторов, а так же возможно жужжание паяльника. Genazb Делал такой регулятор, последовательно с конденсатором можно включить встречно паралельно диод и светодиод для индикации. Прикрепленный файл: Добавить комментарий.

В чем измеряется электрическое сопротивление? Для выбора нескольких файлов использйте CTRL. Я согласен с правилами публикации комментариев Оставить комментарий. Радиореле В. Поиск в Utsource. В блокнот. Добавить все.


Регулятор мощности для паяльника своими руками

Из-за проблемы с электричеством люди все чаще покупают регуляторы мощности. Не секрет, что резкие перепады, а также чрезмерно пониженное или повышенное напряжение пагубно влияют на бытовые приборы. Для того чтобы не допустить порчи имущества, необходимо пользоваться регулятором напряжения, который защитит от короткого замыкания и различных негативных факторов электронные приборы. В наше время на рынке можно увидеть огромное количество различных регуляторов как для всего дома, так и маломощных отдельных бытовых приборов. Существуют транзисторные регуляторы напряжения, тиристорные, механические регулировка напряжения осуществляется при помощи механического бегунка с графитовым стержнем на конце.

Простой регулятор температуры паяльника за 10 минут своими всех элементах схемы присутствует напряжение питающей сети

Симисторный регулятор мощности для электродвигателя

На рисунке представлена схема симисторного регулятора мощности, которую можно менять за счет изменения общего количества сетевых полупериодов, пропускаемых симистором за определенный интервал времени. На элементах микросхемы DD1. Скважность импульсов регулируется резистором R3. Транзистор VT1 совместно с диодами VD5-VD8 предназначен для привязки момента включения симистора во время перехода сетевого напряжения через нуль. В основном этот транзистор открыт, соответственно, на вход DD1. В момент перехода через нуль транзистор VT1 закрывается и почти сразу открывается. При этом, если на выходе DD1. До тех пор пока на выходе генератора будет логический ноль, процесс будет идти цикличиски после каждого перехода сетевого напряжения через точку нуля. Основа схемы зарубежный симистор mac97a8, который позваляет коммутировать большие мощности подключенные нагрузки, а для ее регулировки использовал старый советский переменный резистор, а в качестве индикации использовал обычный светодиод. В симисторном регуляторе мощности применен принцип фазового управления.

Регулятор напряжения тиристорный

Здравствуйте уважаемые читатели сайта sesaga. В этой статье я расскажу Вам, как собрать простой регулятор мощности для паяльника , позволяющий плавно изменять напряжение на нагревательном элементе, тем самым поддерживая оптимальную температуру жала паяльника. Если жало недостаточно прогретое, то припой плавится медленно, и паяльник приходится дольше держать прижатым к выводам деталей, что может привести их к выходу из строя. Пайка перегретым жалом так же получается непрочной. Припой не держится на таком жале, а просто скатывается с него.

Иметь регулируемый паяльник удобно, ведь не нужно иметь несколько разной мощности. Причём даже не обязательно покупать паяльник с регулятором мощности, можно сделать регулятор самостоятельно.

Простой регулятор температуры паяльника

Регулировка осуществляется десятью ступенями с помощью переключателя. Данный регулятор можно использовать для регулировки яркости света самодельного прожектора С помощью этой схемы можно регулировать скорость вращения вала электродвигателя, а также изменять направление его вращения. Регулировкаосуществляется переменным резистором. В одном крайнем положении которого двигатель вращается в одну сторону, в другом — в другую.

Уважаемый Пользователь!

Паяльник с регулировкой температуры позволяет при низкотемпературной пайке и лужении для нагрева деталей, флюса и припоя устанавливать необходимую температуру пайки, в зависимости от используемых материалов, а также эффективно бороться с таким явлением, как перегрев жала. Такой инструмент еще называют регулируемым или с регулятором мощности. При этом мощность колеблется в пределах от 3 до Вт, что позволяет одним и тем же паяльником паять микросхемы, радиокомпоненты, провода, крупные детали, изготовленные из разных металлов и даже не металлов, обеспечивать плотную посадку, устранять пористость и т. Производители российские и зарубежные выпускают устройства для паяния с регулятором мощности в 3 исполнениях:. В конструкции маломощного паяльника может присутствовать поворотный диммер светорегулятор , который позволяет менять величину электрической мощности, то увеличивая ее, то уменьшая.

Видео: монтаж схемы регулятора на симисторе и сборка в корпусе В. Диод подбирайте в соответствии с мощностью вашего паяльника.

Регулятор мощности схема

Для качественной работы требуется поддерживать тепловую мощность паяльника на определенном уровне. В продаже есть большой выбор электроприборов с регулятором температуры, однако стоимость таких устройств достаточно высокая. Еще более продвинутыми являются паяльные станции.

Регулятор мощности паяльника своими руками

ВИДЕО ПО ТЕМЕ: Как работает симисторный регулятор мощности

Принцип регулирования данного типа заключается в том, что импульс, открывающий тиристор, имеет определенную фазу. То есть, чем дальше он располагается от конца полупериода, тем большей амплитуды будет напряжение, поступающее на нагрузку. На рисунке ниже мы видим обратный процесс, когда импульсы поступают практически под окончание полупериода. Минимальная мощность. На графике показано время, когда тиристор закрыт t1 фаза управляющего сигнала , как видите он открывается практически под конец полупериода синусоиды, в результате амплитуда напряжения минимальна, а следовательно, мощность в подключенной к прибору нагрузке будет незначительной близкой к минимальной. Рассмотрим случай, представленный на следующем графике.

Для управления некоторыми видами бытовых приборов например, электроинструментом или пылесосом применяют регулятор мощности на основе симистора. Подробно о принципе работы этого полупроводникового элемента можно узнать из материалов, размещенных на нашем сайте.

Регулятор мощности для паяльника.

Устройства для настройки уровня напряжения, подающегося на нагревательный элемент, нередко используются радиолюбителями для предотвращения преждевременного разрушения жала паяльника и повышения качества пайки. Наиболее распространенные схемы регуляторов мощности для паяльника содержат двухпозитронные контактные переключатели и тринисторные устройства, установленные в подставке. Эти и другие приборы обеспечивают возможность выбора необходимого уровня напряжения. Если нужно получить 40 Вт из паяльника на Вт, можно применить схему на симисторе ВТ Принцип работы заключается в обрезке синусоиды. Уровень среза и температуру нагрева можно регулировать, используя резистор R1. Неоновая лампочка выполняет функцию индикатора.

Устройство регулятора мощности своими руками

Из-за проблемы с электричеством люди все чаще покупают регуляторы мощности. Не секрет, что резкие перепады, а также чрезмерно пониженное или повышенное напряжение пагубно влияют на бытовые приборы. Для того чтобы не допустить порчи имущества, необходимо пользоваться регулятором напряжения, который защитит от короткого замыкания и различных негативных факторов электронные приборы. В наше время на рынке можно увидеть огромное количество различных регуляторов как для всего дома, так и маломощных отдельных бытовых приборов.


ПАЯЛЬНИК НЕ ПЕРЕГРЕВАЕТ… МОДЕЛИСТ-КОНСТРУКТОР

Рубрики Советы читателям

Известно, что температура паяльника во многом зависит от качества выполненного монтажа. Особенно плохо (если не вредно) перегреваться. Сразу ухудшается качество пайки, возникает риск отслоения печатной платы, происходит ускоренный износ рабочего стержня и даже выход из строя нагревательного элемента. Жало часто очищается от окислов и перегревается — припой не держит.

Всем, кто хоть как-то связан с практическим электричеством и радио, предлагалось оснастить важным для этой сети инструментом паяльник — самодельное паяльное жало с терморегулятором (РТГ). От известных аналогов устройство отличается простотой схемотехники (рис.1) в сочетании с высокой эксплуатационной надежностью самой конструкции. Тем более, что деталей для изготовления устройства потребуется совсем немного: симистор, пара светодиодов и три резистора (один переменный).

«Электронным сердцем» прибора является симистор КУ208Г (максимально допустимое длительное напряжение в выключенном состоянии 400 В, максимально допустимый рабочий ток в открытом состоянии 5А и символический анод на корпусе полупроводникового прибора).

Рис. 1. Принципиальная схема самодельного регулятора температуры жала электрического паяльника

Понять особенности предлагаемого РТИ и лучше оценить его преимущества призваны помочь осциллограммы напряжений (рис.2 ). Снимали в контрольной точке А принципиальных схем — в наиболее характерные для симистора VD1 моменты времени, при различном значении полного сопротивления «оболочек» постоянного R1 и резистора R2.

Условившись отсчитывать углы раскрытия упомянутого полупроводникового прибора от начала положительной полуволны переменного напряжения, поступающего из сети, при анализе сначала представлена ​​осциллограмма (рис. 2.1) легко заметить, что изначально малые углы раскрытия VD1 для положительной и отрицательной полуволн синусоиды зависят от величины резистора R2, когда сопротивление «оболочек» R1 равно нулю. Смотрите также: сначала угол раскрытия симистора для отрицательного полупериода больше, чем L1.

Можно предсказать (и следующая осциллограмма ясно подтверждает), что при 270° отрицательная полуволна блокируется симистором раньше, чем положительная полуволна достигает 90°. Перестанет гореть светодиод НL2 (рис.2.3). Симистор VD1 запускает переход на тиристорный режим работы.

В момент времени, характеризующийся возникновением L3, равной разнице между начальными углами раскрытия для положительной и отрицательной полуволны (т. е. когда угол раскрытия для положительной полуволны будет равен 90°) симистор закроется для положительной полуволны (см. рис.2.4). Поэтому перестают загораться светодиод НL1.

Так, при способе управления симистором для конкретной схемы паяльника проводится (см. рис.2.2) при углах раскрытия положительной полусинусоиды не более 90° (1.4) и отрицательной не более 270° (1,5). Этого достаточно для практики, если мощность паяльника рассчитана на 220В. И если паяльник будет перегреваться, увеличивая угол раскрытия симистора можно уменьшить нагрев жала.

Другое дело — при резком снижении напряжения, а паяльник имеет спираль, питается от сети 220 В. В этом случае вариант РТИ, по сути, неприемлем для снижения температуры жала паяльника (при низких температура припоя становится вязким, а пайка хрупкой).

Из вышеизложенного можно сделать вывод: схема регулирования температуры жала необходима для паяльника, нагревательная спираль которого должна быть рассчитана на угол раскрытия симистора 45°.

Рис. 2. Осциллограммы, снятые в контрольной точке и наглядно характеризующие особенности работы симистора в разных точках допуска сетевого напряжения

Если (см. рис.1) изменить полярность включения VD1 и верхний конец резистора R2 оставить подключенными к условному аноду симистора, реальные осциллограммы напряжений для контрольных точек А отличаются от представленных на рисунках 2. 1—2.4. При R1 = 0 угол раскрытия симистора для положительной половины синусоиды изначально будет больше, чем угол раскрытия симистора для отрицательной. Так что теперь в тиристорном режиме работы симистор переключится на отрицательную половину синусоиды.

Производительность обоих этих вариантов одинакова. На этапе макетирования следует отцифровать угол поворота резистора R1 в зависимости от угла раскрытия симистора. Можно упростить принципиальную схему, оставив в ней только светодиоды НL1, что будет свидетельствовать о том, что сеть имеет напряжение РТИ и нормально функционирует.

Корпус и плата для самодельного устройства, предназначенного для регулирования температуры жала паяльника, может служить термостойкой коробкой подходящих размеров, изготовленной, например, из одностороннего фольгированного стеклотекстолита (о том, как это сделать, см. № 2 журнала «Моделист-Конструктор», 1999). Еще лучше — компактное крепление всей карболовой розетки квадратной или цилиндрической формы с уже прикрепленным шнуром, заправленным в вилку.

Переменный резистор желательно закрепить внутри на боковой стенке такого своеобразного расширения становится больше и симисторный регулятор напряжения (в частном случае надежного сетевого паяльника RTG). На оси распечатываемых «ракушек» желательно установить для удобства ручки и представить временную шкалу.

Уверен, что самодельный аппарат будет доволен.

С. ЛЕВЧЕНКО, Санкт-Петербург
