Как работает однофазный тиристорный регулятор

В электротехнике довольно часто приходиться встречаться с задачами регулирования переменного напряжения, тока или мощности. Например, для регулирования частоты вращения вала коллекторного двигателя необходимо регулировать напряжение на его зажимах, для управления температурой внутри сушильной камеры нужно регулировать мощность, выделяемую в нагревательных элементах, для достижения плавного безударного пуска асинхронного двигателя – ограничивать его пусковой ток. Распространенным решением является устройство, называемое тиристорный регулятор.

Устройство и принцип действия однофазного тиристорного регулятора напряжения

Тиристорные регуляторы бывают однофазные и трехфазные соответственно для однофазных и трехфазных сетей и нагрузок. В этой статье мы рассмотрим простейший однофазный тиристорный регулятор, трехфазные – в других статьях. Итак, на рисунке 1 ниже представлен однофазный тиристорный регулятор напряжения:

Рисунок 1 Простой однофазный тиристорный регулятор с активной нагрузкой

Сам тиристорный регулятор обведен голубыми линиями и включает в себя тиристоры VS1-VS2 и систему импульсно-фазового управления (далее – СИФУ). Тиристоры VS1-VS2 – полупроводниковые приборы, имеющие свойство быть закрытыми для протекания тока в нормальном состоянии и быть открытыми для протекания тока одной полярности при подаче напряжения управления на его управляющий электрод. Поэтому для работы в сетях переменного тока необходимо два тиристора, включенных разнонаправлено – один для протекания положительной полуволны тока, второй – отрицательной полуволны. Такое включение тиристоров называется встречно-параллельным.

Однофазный тиристорный регулятор с активной нагрузкой

Работает тиристорный регулятор так. В начальный момент времени подается напряжение L-N (фаза и ноль в нашем примере), при этом импульсы управляющего напряжения на тиристоры не подаются, тиристоры закрыты, ток в нагрузке Rн отсутствует. После получения команды на запуск СИФУ начинает формировать импульсы управления по определенному алгоритму (см.рис. 2).

Рисунок 2 Диаграмма напряжения и тока в активной нагрузке

Сначала система управления синхронизируется с сетью, то есть определяет момент времени, в который напряжение сети L-N равно нулю. Эта точка называется моментом перехода через ноль (в иностранной литературе – Zero Cross). Далее отсчитывается определенное время T1 от момента перехода через ноль и подается импульс управления на тиристор VS1. При этом тиристор VS1 открывается и через нагрузку протекает ток по пути L-VS1-Rн-N. При достижении следующего перехода через ноль тиристор автоматически закрывается, так как не может проводить ток в обратном направлении. Далее начинается отрицательный полупериод сетевого напряжения. СИФУ снова отсчитывает время Т1 относительно уже нового момента перехода напряжения через ноль и формирует второй импульс управления уже тиристором VS2, который открывается, и через нагрузку протекает ток по пути N-Rн-VS2-L. Такой способ регулирования напряжения называется

фазо-импульсный.

Время Т1 называется временем задержки отпирания тиристоров, время Т2 – время проводимости тиристоров. Изменяя время задержки отпирания T1 можно регулировать величину выходного напряжения от нуля (импульсы не подаются, тиристоры закрыты) до полного сетевого, если импульсы подаются сразу в момент перехода через ноль. Время задержки отпирания T1 варьируется в пределах 0..10 мс (10 мс – это длительность одного полупериода напряжения стандартной сети 50 Гц). Также иногда говорят о временах T1 и Т2, но оперируют при этом не временем, а электрическими градусами. Один полупериод составляет 180 эл.градусов.

Что представляет выходное напряжение тиристорного регулятора? Как видно из рисунка 2, оно напоминает «обрезки» синусоиды. Причем чем больше время Т1, тем меньше этот „обрезок“ напоминает синусоиду. Из этого следует важный практический вывод – при фазо-импульсном регулировании выходного напряжение несинусоидально. Это обуславливает ограничение области применения — тиристорный регулятор не может быть применен для нагрузок, не допускающих питание несинусоидальным напряжением и током. Так же на рисунке 2 красным цветом показана диаграмма тока в нагрузке. Поскольку нагрузка чисто активная, то форма тока повторяет форму напряжения в соответствии с законом Ома I=U/R.

Случай активной нагрузки является наиболее распространенным. Одно из самых частых применений тиристорного регулятора – регулирование напряжения в ТЭНах. Регулируя напряжение, изменяется ток и выделяемая в нагрузке мощность. Поэтому иногда такой регулятор также называют

тиристорным регулятором мощности. Это верно, но все-таки более верное название – тиристорный регулятор напряжения, так как именно напряжение регулируется в первую очередь, а ток и мощность – это величины уже производные.

Регулирование напряжения и тока в активно-индуктивной нагрузке

Мы рассмотрели простейший случай активной нагрузки. Зададимся вопросом, что изменится, если нагрузка будет иметь помимо активной еще и индуктивную составляющую? Например, активное сопротивление подключено через понижающий трансформатор (рис.3). Это кстати очень распространенный случай.

Рисунок 3 Тиристорный регулятор работает на RL-нагрузку

Посмотрим внимательно на рисунок 2 из случая чисто активной нагрузки.

На нем видно, что сразу после включения тиристора ток в нагрузке почти мгновенно нарастает от нуля до своего предельного значения, обусловленного текущим значением напряжения и сопротивления нагрузки. Из курса электротехники известно, что индуктивность препятствует такому скачкообразному нарастанию тока, поэтому диаграмма напряжения и тока будет иметь несколько отличный характер:

Рисунок 4 Диаграмма напряжения и тока для RL-нагрузки

После включения тиристора ток в нагрузке нарастает постепенно, благодаря чему кривая тока сглаживается. Чем больше индуктивность, тем более сглаженная кривая тока. Что это дает практически?

Наличие достаточной индуктивности позволяет приблизить форму тока к синусоидальной, то есть индуктивность выполняет роль синус фильтра. В данном случае это наличие индуктивности обусловлено свойствами трансформатора, но часто индуктивность вводят преднамеренно в виде дросселя.

Наличие индуктивности уменьшает величину помех, распространяемых тиристорным регулятором по проводам и в радиоэфир. Резкое, почти мгновенное (в течение нескольких микросекунд) нарастание тока вызывает помехи которые могут препятствовать нормальной работе другого оборудования. А если питающая сеть «слабая», то бывает и совсем курьез – тиристорный регулятор может „глушить“ сам себя своими же помехами.
У тиристоров есть важный параметр – величина критической скорости нарастания тока di/dt. Например, для тиристорного модуля SKKT162 эта величина составляет 200 А/мкс. Превышение этой величины опасно, так как может привести к выходу тиристору из строя. Так вот наличие индуктивности дает возможность тиристору остаться в области безопасной работы, гарантированно не превысив предельную величину di/dt. Если же это условие не выполняется, то может наблюдаться интересное явление – выход тиристоров из строя, притом что ток тиристоров не превышает их номинального значения. Например, тот же SKKT162 может выходить из строя при токе в 100 А, хотя он может нормально работать до 200 А. Причиной будет превышение именно скорости нарастания тока di/dt.

Кстати, надо оговориться, что индуктивность в сети есть всегда, даже если нагрузка носит чисто активный характер. Ее наличие обусловлено, во-первых, индуктивностью обмоток питающей трансформаторной подстанции, во вторых, собственной индуктивностью проводов и кабелей и, в третьих, индуктивностью петли, образованной питающими и нагрузочными проводами и кабелями. И чаще всего этой индуктивности хватает, чтобы обеспечить условие непревышения di/dt критического значения, поэтому производители обычно не ставят в тиристорные регуляторы дроссели, предлагая их как опцию тем, кого беспокоит «чистота» сети и электромагнитная совместимость устройств к ней подключенных.

Также обратим внимание диаграмму напряжения на рисунке 4. На ней также видно, что после перехода через ноль на нагрузке появляется небольшой выброс напряжения обратной полярности. Причина его возникновения – затягивание спадания тока в нагрузке индуктивностью, благодаря чему тиристор продолжает быть открытым даже при отрицательной полуволне напряжения. Запирание тиристора происходит при спадания тока до нуля с некоторым запаздыванием относительно момента перехода через ноль.

Случай индуктивной нагрузки

Что будет если индуктивная составляющая много больше составляющей активной? Тогда можно говорить о случае чисто индуктивной нагрузки. Например, такой случай можно получить, отключив нагрузку с выхода трансформатора из предыдущего примера:

Рисунок 5 Тиристор регулятор с индуктивной нагрузкой

Трансформатор, работающий в режиме холостого хода – почти идеальная индуктивная нагрузка. В этом случае из-за большой индуктивности момент запирания тиристоров смещается ближе к середине полупериода, а форма кривой тока максимально сглаживается до почти синусоидальной формы:

Рисунок 6 Диаграммы тока и напряжение для случая индуктивной нагрузки

При этом напряжение на нагрузке почти равно полному сетевому, хотя время задержки отпирания составляет всего половину полупериода (90 эл. градусов) То есть при большой индуктивности можно говорить о смещении регулировочной характеристики. При активной нагрузке максимальное выходное напряжение будет при угле задержки отпирания 0 эл.градусов, то есть в момент перехода через ноль. При индуктивной нагрузке максимум напряжения можно получить при угле задержки отпирания 90 эл.градусов, то есть при отпирании тиристора в момент максимума сетевого напряжения. Соответственно, случаю активно-индуктивной нагрузки максимум выходного напряжения соответствует углу задержки отпирания в промежуточном диапазоне 0..90 эл.градусов.

изготовление своими руками по схемам

В быту очень часто появляется необходимость в регулировке мощности различных электрических приборов: газовых плит, чайника, паяльника, кипятильника, различных ТЭНов и т. п. В автомобиле может понадобиться регулировка оборотов двигателя. Для этого можно использовать простую конструкцию — регулятор напряжения на тиристоре. Своими руками к тому же его сделать несложно.

Некоторые нюансы выбора

Сделать тиристорный регулятор напряжения своими руками несложно. Это может быть первой поделкой начинающего радиолюбителя, которая сможет обеспечить регулировку температуры жала паяльника. К тому же паяльники с возможностью регулировки температуры заводского производства стоят дороже простых моделей без такой возможности. Поэтому можно ознакомиться с основами пайки и радиоконструирования, а также сэкономить немалую сумму. С помощью небольшого количества комплектующих можно собрать простой тиристор с навесным монтажом.

Навесной тип монтажа осуществляется без необходимости использования специальной печатной платы. С хорошими умениями в этой области можно таким способом собрать простые схемы достаточно быстро.

Можно сэкономить время и установить на паяльник готовый тиристор. Но если есть желание разобраться в схеме полностью, то тиристорный регулятор мощности придётся сделать своими руками.

Важно! Такое устройство, как тиристор, является регулятором общей мощности. Кроме этого, применяется для регулировки числа оборотов различного оборудования.

Но в первую очередь требуется понять общий принцип работы устройства, разобраться с его схемой. Это даст возможность правильно рассчитать необходимую мощность для оптимальной работы оборудования, на котором оно будет выполнять свои прямые обязанности.

Конструктивные особенности

Тиристор — это полупроводниковый элемент, которым можно управлять. Он может очень быстро при необходимости провести ток в одном направлении. В отличие от классических диодов с помощью тиристора выполняется регулировка момента подачи напряжения.

Он имеет сразу три элемента для вывода тока:

катод;
анод;
управляемый электрод.

Работать такой элемент будет только при соблюдении определённых условий. Во-первых, он должен размещаться в схеме под общим напряжением. Во-вторых, на управляющую часть электрода должен быть подан необходимый кратковременный импульс. Это позволит регулировать мощность прибора в нужном направлении. Можно будет выключать устройство, включать его и изменять режимы работы. В отличие от транзистора тиристор не требует удержания управляющего сигнала.

Применять тиристор в целях обеспечения постоянного тока является нецелесообразным, поскольку тиристор легко закрыть, если перекрыть поступление в него тока по цепи. А для переменного тока в таких устройствах, как тиристорный регулятор, применение тиристора обязательно, поскольку схема выполнена таким методом, чтобы полностью обеспечивать необходимое закрывание полупроводникового элемента. Любая полуволна способна полностью закрыть отдел тиристора в случае такой потребности.

Схему начинающим довольно сложно понять, но воспользовавшись инструкциями от специалистов, они значительно упростят себе процесс создания.

Области и цели использования

Для начала нужно понять, в каких целях используется такое устройство как тиристорный регулятор мощности. Применяются регуляторы мощности практически во всех строительных и столярных электрических инструментах. Кроме этого, в кухонной технике без них тоже никак. Они позволяют, к примеру, регулировать режимы скорости кухонного комбайна или блендера, скорость нагнетания воздуха феном, а также функционируют для обеспечения выполнения других не менее важных задач. Полупроводниковый элемент позволяет более эффективно регулировать мощность нагревательных приборов, то есть их основной части.

Если использовать тиристоры в схеме с высокоиндуктивной нагрузкой, то они могут просто не закрыться в нужный момент, что приведёт к выходу из строя оборудования. Многие пользователи видели или даже самостоятельно пользовались такими устройствами, как болгарки, шлифовальные машины или дрели. Можно заметить, что главным образом регулировка мощности осуществляется при помощи нажатия кнопки. Эта кнопка и находится в общем блоке с тиристорным регулятором мощности, который изменяет обороты двигателя.

Важно! Тиристорный регулятор не может менять обороты автоматически в асинхронных двигателях. А вот в коллекторном двигателе, оборудованном специальным щелочным узлом, работать регулировка будет корректно и полноценно.

Принцип действия

Особенность работы заключается в том, что в любом приборе напряжение будет регулироваться мощностью и перебоями в электросети согласно синусоидальным законам.

Любой тиристор общей мощности может пропускать ток только в одном направлении. Если тиристор не отключить, то он будет продолжать работать и отключится только после совершения определённых действий.

При самостоятельном изготовлении необходимо спроектировать конструкцию таким образом, чтобы внутри было достаточно свободного места для установки регулирующего рычага или кнопки. В том случае когда устройство устанавливается по классической схеме, целесообразно подключение через особый выключатель, который будет изменять цвет при разном уровне мощности.

Кроме этого, такое дополнение позволяет частично предотвратить возникновение ситуаций с поражением человека током. Не нужно будет искать подходящий корпус, а также прибор будет иметь привлекательный внешний вид.

Способы закрывания тиристора

Существует множество способов закрывания тиристоров. Но в первую очередь необходимо помнить, что подача любых сигналов на электрод не сможет закрыть его и погасить действие. Электрод способен только запустить устройство. Существуют и аналоги — запираемые тиристоры. Но их прямое предназначение немного шире, чем у обычных выключателей. Классическую схему тиристорного регулятора напряжения можно выключить только прерыванием подачи тока на уровне анод-катод.

Закрыть регулятор мощности на тиристоре ку202н можно минимум 3 способами. Можно просто отключить всю схему от батарейки. Таким образом диод выключится. Но если повторно включить устройство, то оно не включится, поскольку тиристор остаётся в закрытом состоянии. Он будет находиться в таком положении, пока не будет нажата соответствующая кнопка.

Вторым способом закрытия тиристора является прерывание подачи тока. Это можно сделать, просто замкнув соединение катода анода с помощью обычной проволоки. Проверить можно на схеме с простым светодиодом вместо прибора. Если перемычку из проволоки подсоединить, как указано выше, то всё напряжение пойдёт через проволоку, а уровень тока, которой пойдёт в тиристор, будет нулевым. После того как забрать проволоку обратно, тиристор закроется и прибор выключится. В этом случае прибор — это светодиод, и он погаснет. Если экспериментировать с подобными схемами, то в качестве перемычки можно использовать пинцет.

Если вместо светодиода установить нагревательную спираль большой мощности, то можно получить законченный тиристорный регулятор.

Третий способ заключается в том, чтобы уменьшить напряжение питания до минимального, после чего изменить полярность на противоположную. Такая ситуация приведёт к выключению устройства.

Простой регулятор напряжения

Для производства простейшей системы, работающей на 12 вольтах, понадобятся такие ключевые элементы, как выпрямитель, генератор и аккумулятор. Генератор является одним из главных компонентов. Для изготовления понадобятся вышеупомянутые радиодетали, а также схема простейшего регулятора мощности. Стоит отметить, что в ней нет стабилизаторов.

Для изготовления необходимо подготовить такие элементы:

2 резистора;
1 транзистор;
2 конденсатора;
4 диода.

Специально для транзистора лучше устанавливать систему охлаждения. Это позволит избежать перегрузок системы. Устройство лучше устанавливать с хорошим запасом мощности, чтобы заряжать в последующем аккумуляторы с небольшой ёмкостью.

Тиристорный регулятор напряжения 220 вольт. Регулятор напряжения на симисторе своими руками

Еще один регулятор мощности

Когда у меня в очередной раз не получилось припаять контакт микросхемы перегретым паяльником с первого раза, я понял, что счастья в жизни не будет без регулятора мощности. И решил я закошачить себе такую штуку, но чтобы попроще и универсальным был (для разного рода нагрузки). Приглянулась мне популярная в интернете схемка на симисторе.

Данный регулятор мощности предназначен для регулировки мощности нагрузки до 500 Вт в цепях переменного тока с напряжением 220 В. Такой нагрузкой могут служить электронагревательные, осветительные прибороы, асинхронные электродвигатели переменного тока (вентилятор, электронаждак, электродрель и т.д.). Благодаря широкому диапазону регулировки и большой мощности регулятор найдет широкое применение в быту.

Симисторный регулятор мощности использует принцип фазового управления. Принцип работы такого регулятора основан на изменении момента включения симистора относительно перехода сетевого напряжения через ноль.

В начале действия положительного полупериода симистор закрыт. По мере увеличения сетевого напряжения, конденсатор С1 заряжается через делитель R1, R2. Увеличение напряжения на конденсаторе С1 отстает (сдвигается по фазе) от сетевого на величину, зависящую от суммарного сопротивления делителя R1+R2 и емкости С1. Заряд конденсатора продолжается до тех пор, пока напряжение на нем не достигнет порога «пробоя» динистора (около 32 В). Как только динистор откроется (следовательно, откроется и симистор), через нагрузку потечет ток, определяемый суммарным сопротивлением открытого симистора и нагрузки. Симистор остается открытым до конца полупериода. Резистором R1 устанавливается напряжение открывания динистора и симистора. Т.е. этим резистором производится регулировка мощности. При действии отрицательной полуволны принцип работы аналогичен. Светодиод LED индицирует рабочий режим регулятора мощности. Симистор установлен на алюминиевый радиатор размером 40х25х3 мм.

Настройки схема не требует. Если все смонтировано правильно, то сразу же начинает работать. При экспериментах с лампой накаливания мощностью 100 Вт был выявлен легкий нагрев тиристора (без радиатора). А наглядные результаты экспериментов, как и готового устройства, можно увидеть на фотографиях ниже.

Устройство было смонтировано в корпусе двухсекционной розетки. Внутренности одной секции были удалены, а на ее месте поместились плата, симистор с радиатором и переменный резистор со светодиодом, выведенные через отверстия на лицевую сторону. Во вторую секцию подключается нагрузка.

Простой регулятор мощности до 100Вт можно сделать всего из нескольких деталей. Его можно приспособить для регулирования температуры жала паяльника, яркости настольной лампы, скорости вентилятора и т. п. Регулятор на тиристоре получается по размерам сильно большой и конструктивно имеет недочеты и большую схему. Регулятор мощности на импортном малогабаритном симисторе mac97a (600В; 0,6А) можно коммутировать и более мощные нагрузки, простая схема, плавная регулировка, маленькие габариты.

Немного о принципе работы симистора

Если у тиристора есть анод и катод, то электроды у симистора так охарактеризовать нельзя, потому что каждый электрод является и анодом и катодом одновременно. В отличие от тиристора, который проводит ток только в одном направлении, симистор способен проводить ток в двух направлениях. Именно поэтому симистор прекрасно работает в сетях переменного тока.

Как раз простой схемой, характеризующей принцип работы симистора служит наш электронный регулятор мощности.

После подключения устройства к сети на один из электродов симистора подаётся переменное напряжение. На электрод, который является управляющим с диодного моста подаётся отрицательное управляющее напряжение. При превышении порога включения симистор откроется и ток пойдёт в нагрузку. В тот момент, когда напряжение на входе симистора поменяет полярность он закроется. Потом процесс повторяется.

Чем больше уровень управляющего напряжения тем быстрее включится симистор и длительность импульса на нагрузке будет больше. При уменьшении управляющего напряжения длительность импульсов на нагрузке будет меньше. После симистора напряжение имеет пилообразную форму с регулируемой длительностью импульса.

В данном случае изменяя управляющее напряжение мы можем регулировать яркость электрической лампочки или температуру жала паяльника, а также скорость вентилятора.

Принципиальная схема регулятора на симисторе MAC97A6

Описание работы регулятора мощности на симисторе

При каждой полуволне сетевого напряжения конденсатор С заряжается через цепочку сопротивлений R1, R2, когда напряжение на С становится равным напряжению открывания динистора VD1 происходит пробой и разрядка конденсатора через управляющий электрод VS1 .

Динистор DB3 является двунаправленным диодом (триггер-диод), который специально создан для управления симистором или тиристором. В основном своем состоянии динистор DB3 не проводит через себя ток (не считая незначительный ток утечки) до тех пор, пока к нему не будет приложено напряжение пробоя.

В этот момент динистор переходит в режим лавинного пробоя и у него проявляется свойство отрицательного сопротивления. В результате этого на динисторе DB3 происходит падение напряжения в районе 5 вольт, и он начинает пропускать через себя ток, достаточный для открытия симистора или тиристора.

Диаграмма вольт-амперной характеристики (ВАХ) динистора DB3 изображена на рисунке:

Поскольку данный вид полупроводника является симметричным динистором (оба его вывода являются анодами), то нет разницы, как его подключать.

Характеристики динистора DB3

Кому нужно регулировать нагрузку более 100Вт, ниже представлена похожая схема более мощного регулятора на симисторе ВТ136-600.

Подборка схем и описание работы регулятора мощности на симисторах и не только. Схемы симисторных регуляторов мощности хорошо подходят для продление срока эксплуатации ламп накаливания и для регулировки их яркости свечения. Или для запитки нестандартной аппаратуры например на 110 вольт.

На рисунке представлена схема симисторного регулятора мощности, которую можно менять за счет изменения общего количества сетевых полупериодов, пропускаемых симистором за определенный интервал времени. На элементах микросхемы DD1.1.DD1.3 сделан , период колебания которого около 15-25 сетевых полупериодов.

Скважность импульсов регулируется резистором R3. Транзистор VT1 совместно с диодами VD5-VD8 предназначен для привязки момента включения симистора во время перехода сетевого напряжения через нуль. В основном этот транзистор открыт, соответственно, на вход DD1.4 поступает «1» и транзистор VT2 с симистором VS1 закрыты. В момент перехода через нуль транзистор VT1 закрывается и почти сразу открывается. При этом, если на выходе DD1.3 была 1, то состояние элементов DD1.1.DD1.6 не изменится, а если на выходе DD1.3 был «ноль», то элементы DD1.4.DD1.6 сгенерируют короткий импульс, который усилится транзистором VT2 и откроет симистор.

До тех пор пока на выходе генератора будет логический ноль, процесс будет идти цикличиски после каждого перехода сетевого напряжения через точку нуля.

Основа схемы зарубежный симистор mac97a8, который позваляет коммутировать большие мощности подключенные нагрузки, а для ее регулировки использовал старый советский переменный резистор, а в качестве индикации использовал обычный светодиод.

В симисторном регуляторе мощности применен принцип фазового управления. Работа схемы регулятора мощности основана на изменении момента включения симистора относительно перехода сетевого напряжения через ноль. В первоначальный момент положительного полупериода симистор находится в закрытом состояние. С возрастанием сетевого напряжения, конденсатор С1 заряжается через делитель.

Возрастающее напряжения на конденсаторе сдвигается по фазе от сетевого на величину, зависящую от суммарного сопротивления обоих резисторов и емкости конденсатора. Заряд конденсатора происходит до тех пор, пока напряжение на нем не дойдет до уровня «пробоя» динистора, приблизительно 32 В.

В момент открытия динистора, откроется и симистор, через подключенную к выходу нагрузку потечет ток, зависящий от суммарного сопротивлением открытого симистора и нагрузки. Симистор будет открыт до конца полупериода. Резистором VR1 задаем напряжение открывания динистора и симистора, тем самым регулируя мощность. В момент действия отрицательного полупериода алгоритм работы схемы аналогичен.

При каждой положительной полуволне входного переменного напряжения емкость С1 заряжается через цепочку резисторов R3, R4, когда напряжение на конденсаторе С1 станет равным напряжению открытия динистора VD7 произойдет его пробой и разрядка емкости через диодный мост VD1-VD4 , а также сопротивление R1 и управляющий электрод VS1 . Для открытия симистора используется электрическая цепочка из диодов VD5, VD6 конденсатора С2 и сопротивления R5.

Требуется подобрать номинал резистора R2 так, чтобы при обоих полуволнах сетевого напряжения, симистор регулятора надежно срабатывал, а также требуется подобрать номиналы сопротивлений R3 и R4 так, чтобы при вращении ручки переменного сопротивления R4 напряжение на нагрузке плавно изменялось от минимальных до максимальных значений. Вместо симистора ТС 2-80 можно использовать ТС2-50 или ТС2-25, хотя будет небольшой проигрыш по допустимой мощности в нагрузке.

В качестве симистора был использован КУ208Г, ТС106-10-4, ТС 112-10-4 и их аналоги. В тот момент времени когда симистор закрыт, осуществляется заряд конденсатора С1 через подключенную нагрузку и резисторы R1 и R2. Скорость заряда изменяется резистором R2, резистор R1 предназначен для ограничения максимальной величины тока заряда

При достижении на обкладках конденсатора порогового значения напряжения происходит открытие ключа, конденсатор С1 быстро разряжается на управляющий электрод и перключает симистор из закрытого состояния в открытое, в открытом состоянии симистор шунтирует цепь R1, R2, С1. В момент перехода сетевого напряжения через ноль происходит закрытие симистора, затем снова заряд конденсатора C1, но уже отрицательным напряжением.

Конденсатор С1 от 0,1…1,0 мкФ. Резистор R2 1,0…0,1 МОм. Симистор включается положительным импульсом тока на управляющий электрод при положительном напряжении на выводе условном аноде и отрицательным импульсом тока на управляющий электрод при отрицательном напряжении условного катода. Таким образом, ключевой элемент для регулятоpa должен быть двунаправленным. Можно в качестве ключа использовать двунаправленный динистор.

Диоды Д5-Д6 используются для защиты тиристора от возможного пробоя обратным напряжением. Транзистор работает в режиме лавинного пробоя. Его напряжение пробоя около 18-25 вольт. Если вы не найдете П416Б, то можно попытаться найти ему замену .

Импульсный трансформатор наматывается на ферритовом кольце диаметром 15 мм, марки Н2000.Тиристор можно заменить на КУ201

Схема этого регулятора мощности похожа на вышеописанные схемы, только введена помехоподавляющая цепь С2, R3, а ыыключатель SW дает возможность разрывать цепь зарядки управляющего конденсатора, что приводит к моментальному запиранию симистора и отключению нагрузки.

С1, С2 — 0,1 МКФ, R1-4k7, R2-2 мОм, R3-220 Ом, VR1-500 кОм, DB3 — динистор, BTA26-600B — симистор, 1N4148/16 В — диод, светодиод любой.

Регулятор используется для регулировки мощности нагрузки в цепях до 2000 Вт, ламп накаливания, нагревательных приборов, паяльника, асинхронных двигателей, зарядного устройство для авто, и если заменить симистор на более мощный можно применить в цепи регупировки тока в сварочных трансформаторах.

Принцип работы этой схемы регулятора мощности заключается в том, что на нагрузку поступает полупериод сетевого напряжения через выбранное число пропущенных полупериодов.

Диодный мост выпрямляет переменное напряжение. Резистор R1 и стабилитрон VD2, вместе с конденсатором фильтра образуют источник питания 10 В для питания микросхемы К561ИЕ8 и транзистора КТ315. Выпрямленные положительные полупериоды напряжения проходя через конденсатор С1 стабилизируются стабилитроном VD3 на уровне 10 В. Таким образом, на счетный вход С счетчика К561ИЕ8 следуют импульсы с частотой 100 Гц. Если переключатель SA1 подсоединен к выходу 2, то на базе транзистора будет постоянно присутствовать уровень логической единицы. Т.к импульс обнуления микросхемы очень короткий и счетчик успевает перезапуститься от того же импульса.

На выводе 3 установится уровень логической единицы. Тиристор будет открыт. На нагрузке будет выделяться вся мощность. Во всех последующих положениях SA1 на выводе 3 счетчика будет проходить один импульс через 2-9 импульсов.

Микросхема К561ИЕ8 это десятичный счетчик с позиционным дешифратором на выходе, поэтому уровень логической единицы будет периодически на всех выходах. Однако, если переключатель установлен на 5 выходе (выв.1), то счет будет происходить только до 5. При прохождении импульсом выхода 5 микросхема обнулится. Начнется счет с ноля, а на выводе 3 появится уровень логической единицы на время одного полупериода. На это время открывается транзистор и тиристор, один полупериод проходит в нагрузку. Для того чтобы было понятней привожу векторные диаграммы работы схемы.

Если требуется уменьшить мощность нагрузки, можно добавить еще одну микросхему счетчика, соединив вывод 12 предыдущей микросхемы с выводом 14 последующей. Установив еще один переключатель, можно будет регулировать мощность до 99 пропущенных импульсов. Т.е. можно получить примерно сотую часть общей мощности.

Микросхема КР1182ПМ1 имеет в своем внутреннем составе два тиристора и узел управления ими. Максимальное входное напряжение микросхемы КР1182ПМ1 около 270 Вольт, а максимум в нагрузке может достигать 150 Ватт без использования внешнего симистора и до 2000 Вт с использованием, а также с учетом того, что симистор будет установлен на радиаторе.

Для снижения уровня внешних помех используется конденсатор С1 и дроссель L1, а емкость С4 требуется для плавного включения нагрузки. Регулировка осуществляется с помощью сопротивления R3.

Подборка довольно простых схем регуляторов для паяльника упростит жизнь радиолюбителю

Комбинированность заключается в совмещении удобства применения цифрового регулятора и гибкости регулировки простого.

Рассмотренная схема регулятора мощности работает по принципу изменения числа периодов входного переменного напряжения, идущих на нагрузку. Это значит, что устройство нельзя использовать для настройки яркости ламп накаливания из-за заметного для глаза мигания. Схема дает возможность регулировать мощность в пределах восьми предустановленных значений.

Существует огромной количество классических тиристорных и симисторных схем регуляторов, но этот регулятор выполнен на современной элементной базе и кроме того являлся фазовым, т.е. пропускает не всю полуволну сетевого напряжения, а только некоторую её часть, тем самым и осуществляется ограничение мощности, т.к открытие симистора происходит только при нужном фазовом угле.

Малогабаритные регуляторы мощности.

В каждом доме имеются бытовые электроприборы с питанием от электрической сети переменного тока. Расширить возможности и удобство использования многих из этих устройств можно за счет регулирования потребляемой ими мощности.

Одним из наиболее распространенных принципов регулирования мощности в сетях переменного тока является фазовый. При фазовом способе регулирования используется зависимость между моментом (фазой) открытия регулирующего элемента относительно начала полупериода питающего напряжения и потребляемой устройством мощностью.

Для регулирования мощности используется ключевой элемент, в качестве которого наиболее удобно использовать симистор. Изменяя задержку (фазу) времени открытия симистора относительно начала полуволны сетевого питающего напряжения можно регулировать потребляемую нагрузкой мощность практически от 0 до 100%. Зависимость напряжения на нагрузке от фазы открытия симистора показана на рис. 1 .

Работа всех нижеприведенных регуляторов основана на фазовом принципе управления. Различаются они максимально допустимой мощностью подключаемой нагрузки. К регулятору, собранному по схеме изображенной на Рис.3, можно подключать нагрузку переменного тока мощностью до 1000 Вт. К регулятору, собранному по схеме Рис.6 — до 2500 Вт. Эти регуляторы позволят управлять мощностью электронагревательных и осветительных приборов (в т.ч. температурой нагрева электропаяльника), регулировать частоту вращения асинхронных электродвигателей переменного тока (вентилятора, электро-наждака, электродрели и т.д.). Благодаря широкому диапазону регулировки и большой мощности регуляторы найдут самое широкое применение в нашем быту.

РЕГУЛЯТОР МОЩНОСТИ НА 1000 ВТ/220 В.

Регулятор мощности на 1000 Вт/220 В. Общий вид этого устройства представлен на рис. 2, схема электрическая принципиальная на рис. 3.

Печатную плату в формате LAY для схемы регулятора мощности 1 кВт можно по прямой ссылке с нашего сайта, она появится после клика по любой строке рекламного блока (в самом конце статьи) кроме строки «Оплаченная реклама».

Перечень элементов схемы до 1000 Вт.

C1 — 0,1мкФ
R1 — 4,7кОм
DIAC — DB3 (динистор)
TRIAC — BT136600E (симистор)
D1 — 1N4148
LED — желтый светодиод

ОПИСАНИЕ РАБОТЫ.

Симисторный регулятор мощности использует принцип фазового управления. Принцип работы регулятора основан на изменении момента включения симистора относительно перехода сетевого напряжения через ноль (начала положительной или отрицательной полуволны питающего напряжения).

В начале действия положительного полупериода симистор закрыт. По мере увеличения сетевого напряжения (рис. 1), конденсатор С1 заряжается через делитель R1, VR1. Нарастающее напряжения на конденсаторе С1 отстает (сдвигается по фазе) от сетевого на величину, зависящую от суммарного сопротивления резисторов R1, VR1 и емкости С1. Заряд конденсатора продолжается до тех пор, пока напряжение на нем не достигнет порога «пробоя» динистора (около 32 В). Как только динистор откроется (следовательно, откроется и симистор), через нагрузку потечет ток, определяемый суммарным сопротивлением открытого симистора и нагрузки. Симистор остается открытым до конца полупериода. Резистором VR1 устанавливается напряжение открывания динистора и симистора. Т.е. этим резистором производится регулировка мощности. Во время действия отрицательной полуволны принцип работы схемы аналогичен. Светодиод LED индицирует рабочий режим регулятора мощности.

Конструктивно схема выполнена на печатной плате из фольгированного стеклотекстолита с размерами 38×27 мм.

Основные параметры симисторов BT136-600(D,E):

Максимальное повторяющееся импульсное напряжение в закрытом состоянии — 600V
Максимальное среднеквадратическое значение (RMS) тока в открытом состоянии — 4A
Максимальный однократный импульсный ток (20mS) — 25A

Отпирающий ток управления:
BT136-600
BT136-600D
BT136-600E

Отпирающее управляющее напряжение — 1,5V (макс.)0,7 (тип.)

Ток удержания:
BT136-600 —
BT136-600D —
BT136-600E —

Напряжение в открытом состоянии — 1,7V (макс.) 1,4V (тип.)
Время включения — 2µS (тип. )
Корпус — TO-220

РЕГУЛЯТОР МОЩНОСТИ НА 2500 ВТ/220 В.

Регулятор мощности позволит управлять нагрузкой до 2,5 кВт в сети 220 В переменного тока. Внешний вид устройства приведен на рис. 5, а электрическая принципиальная схема — на рис. 6. Схема устройства в основном аналогична вышеописанной схеме. Добавлена помехоподавляющая цепь С2, R3. Выключатель SW позволяет разрывать цепь зарядки управляющего конденсатора С1, что приводит к запиранию симистора и отключению нагрузки. В остальном работа схемы полностью аналогична вышеописанной.

Конструктивно схема выполнена на печатной плате из фольгированного стеклотекстолита с размерами 85×69 мм. С целью более эффективного теплоотвода предусмотрен радиатор для симистора. Переменный резистор, используемый для регулирования мощности, можно устанавливать на корпусе устройства.

Перечень элементов схемы до 2500 Вт.

C1 — 0,1 мкФ
C2 — 0,1 мкФ / 600В
R1 — 4,7 кОм
R2 — 220 Ом
VR1 — 500кОм (Переменный резистор)
DIAC — DB3 (динистор)
TRIAC — BTA26-600B (симистор, 600V, 25А)
D1 — 1N4148
LED — зеленый светодиод

Тиристорные регуляторы напряжения

С амплитуднофазовым управлением
В регуляторе, схема которого показана на рис. 1, использованы два тринистора, открывающиеся один в положительный, а другой — в отрицательный полуперноды сетевого напряжения. Действующее напряжение на нагрузке Rн регулируют переменным резистором R3.

Рисунок 1 — Тиристорный регулятор напряжения

Регулятор работает следующим образом. В начале положительного полупериода (плюс на верхнем по схеме проводе) тринисторы закрыты. По мере увеличения сетевого напряжения конденсатор. С1 заряжается через резисторы R2 и R3. Увеличение напряжения на конденсаторе отстает (сдвигается по фазе) от сетевого на величину, зависящую от суммарного сопротивления резисторов R2 и R3 и емкости конденсатора С1. Заряд конденсатора продолжается до тех пор, пока напряжение на нем не достигнет порога открывания тринистора Д1. Когда тринистор откроется, через нагрузку Rн потечет ток, определяемый суммарным сопротивлением открытого тринистора и Rн. Тринистор Д1 остается открытым до конца полупериода. Подбором резистора R1 устанавливают желаемые пределы регулирования. При указанных на схеме номиналах резисторов и конденсаторов напряжение на нагрузке можно изменять в пределах 40- 220 В.

В течение отрицательного полупериода аналогично работает тринистор Д4. Однако, конденсатор С2, частично заряженный в течение положительного полупериода (через резисторы R4 и R5 и диод Д6), должен перезаряжаться, а значит и время задержки включения тринистора должно быть большим. Чем дольше был закрыт тринистор Д1 в течение положительного полупериода, тем большее напряжение будет на конденсаторе С2 к началу отрицательного и тем дольше будет закрыт тринистор Д4.

Синфазность работы тринисторов зависит от правильного подбора номиналов элементов R4, R5, С2. Мощность нагрузки может быть любой в пределах от 50 до 1000 Вт.

И.ЧУШАНОК г. Гродно

С фазоимпульсным управлением
Регулятор, схема которого показана на рис. 2, управляется автоматически сигналом Uynp. В регуляторе использованы два тиристора — тринистор Д5 и динистор Д7. Тринистор открывается импульсами, которые формируются цепочкой, состоящей из динистора Д7 и конденсатора С1. В начале каждого полупериода тринистор и динистор закрыты и конденсатор С1 заряжается током коллектора транзистора Т1. Когда напряжение на конденсаторе достигнет порога открывания динистора, он откроется и конденсатор быстро разрядится через резистор R2 и первичную обмотку трансформатора Тр1. Импульс тока со вторичной обмотки трансформатора откроет тринистор. При этом управляющее устройство будет обесточено (так как падение напряжения на открытом тринисторе очень мало), динистор закроется. По окончании полупериода триннстор выключится и с началом следующего полупериода начнется новый цикл работы регулятора.

Рисунок 2 — Тиристорный регулятор напряжения с фазоимпульсным управлением

Время задержки импульса, открывающего тринистор, относительно начала полупериода определяется скоростью заряда конденсатора С1, которая пропорциональна току коллектора транзистора Т1. Изменяя управляющее напряжение Uynp, можно управлять этим током и, в конечном итоге, регулировать напряжение на нагрузке. Источником сигнала Uynp может быть полосовой фильтр (с выпрямителем) цветомузыкальнои установки, программное устройство. В системах автоматического регулирования в качестве Uупр используют напряжение обратной связи.

Резистор R5 необходимо подобрать таким, чтобы при Uynp=0 тринистор открывался в каждый полупериод в момент времени, близкий к окончанию полупериода.

Для того, чтобы перейти на ручное регулирование, достаточно заменить резистор R5 последовательной цепочкой из переменного резистора и постоянного сопротивлением 10- 12 кОм.

Напряжение стабилизации стабилитрона Д6 должно быть на 5-10 В больше максимального напряжения включения динистора.

Транзистор Т1. может быть любым из серий МП21, МП25, МП26. Динистор можно применить типов КН102Б, Д227А, Д227Б, Д228А, Д228Б. Резистор R1 составлен из двух мощностью по 2 Вт.

Импульсный трансформатор Тр1 намотан на кольцевом сердечнике, имеющем размеры 26Х18Х4 мм, из пермаллоя 79НМА (или такого же сечения из феррита М2000НМ1). Обмотка I содержит 70 витков, а обмотка II — 50 витков провода ПЭВ-2 0,33 мм. Межобмоточная изоляция должна выдерживать напряжение, близкое к сетевому.

Вместо динистора в регуляторе можно использовать транзистор, работающий в лавинном режиме. О работе транзисторов, в этом режиме подробно рассказывалось в «Радио», 1974, № 5, С. 38-41. Схема одного из таких регуляторов показана на рис. 3.

Рисунок 3 — Транзисторный регулятор напряжения

По принципу работы регулятор с транзистором, работающим в лавинном режиме, не отличается от предыдущего. Используемый транзистор типа ГТ311И имеет напряжение лавинного пробоя около 30 В (при сопротивлении резистора R3 равном 1 кОм). В случае применения других транзисторов — номиналы элементов R4, R5, С1 потребуется изменить.

В регуляторе (рис. 3) могут быть использованы и другие транзисторы, в том числе и структуры р-п-р, например П416. В этом случае нужно у транзистора Т1 (см. рис. 3) поменять местами выводы эмиттера и коллектора. Резистор R3 во всех случаях должен быть включен между базой и эмиттером. Напряжение на нагрузке регулируют переменным резистором R4.

Инж. Е. ФУРМАНСКИЙ Москва

С аналогом однопереходного транзистора
В регуляторе, схема которого показана на рис. 4, применен фазоимпульсный метод управления тринистором. В управляющем устройстве регулятора использован транзисторный аналог однопереходного транзистора (двухбазового диода). О работе однопереходных транзисторов можно прочитать в «Радио», 1972, № 7, с. 56.

Рисунок 4 — Тиристорный регулятор напряжения

Силовая цепь регулятора построена так же, как у регулятора, опубликованного в «Радио», 1972, № 9, с. 55. При разомкнутых контактах выключателя В’2 действующее значение напряжения на нагрузке можно изменять в пределах от нескольких вольт до 110 В, а при замкнутых — от 110 до 220 В.

По принципу работы управляющее устройство описываемого регулятора не отличается от устройств на динисторе или лавинном транзисторе (рис. 2 и 3). Мощность, подводимую к нагрузке, регулируют переменным резистором R5.

Тринистор ДЗ и диод Д1 установлены на общем радиаторе площадью 50-80 см2. Резистор R1 составлен из двух резисторов мощностью 2 Вт.

Инж. В. ПОПОВИЧ г. Ижевск.

На симисторе
Описываемый регулятор построен по схеме фазоимпульсного регулирования с использованием симистора (симметричного тирнстора). Схема регулятора показана на рис. 5. В управляющем устройстве применен транзисторный аналог однопереходного транзистора n-типа.

Рисунок 5 — Регулятор напряжения на симисторе

При включении регулятора (выключателем В1) транзисторы Т1 ч Т2 закрыты и конденсатор С1 начинает заряжаться через резистор R4 (с помощью которого регулируют мощность, выделяемую на нагрузке Rн). Заряд продолжается до тех пор, пока напряжение на конденсаторе не превысит порог открывания транзистора Т1. В этот момент транзисторы открываются и переходят в режим насыщения. Конденсатор быстро разряжается через них на первичную обмотку импульсного трансформатора Тр1. Импульс тока со вторичной обмотки открывает симистор Д5. Порог открывания транзисторов определяется сопротивлениями резисторов делителя R2R3.

Импульсный трансформатор Тр1 намотан на кольце из феррита М2000НМ1-15 типоразмера К20х 12х6. Обмотка I содержит 50 витков, а II — 30 витков провода ПЭЛШО 0,25 мм. Конденсатор С1 — МБМ с рабочим напряжением 160 В.

Максимально допустимый ток нагрузки регулятора 5 А. Пределы регулирования напряжения от нескольких вольт до 215 В.

Инж. В. ПОНОМАРЕНКО. инж. В. ФРОЛОВ г. Воронеж

C улучшенной регулировочной характеристикой
В тиристорных регуляторах с фазоимпульсным управлением напряжение на конденсаторе RС-цепи во время его заряда увеличивается по экспоненциальному закону. При синусоидальной форме сетевого напряжения регулировочная характеристика, выражающая зависимость напряжения на нагрузке от сопротивления переменного резистора, оказывается резко нелинейной, что затрудняет плавную регулировку напряжения на нагрузке.

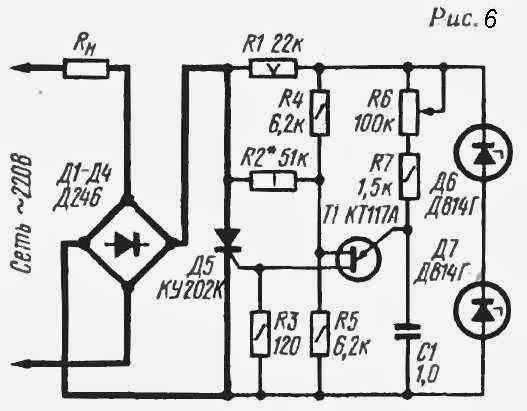

Рисунок 6 — Тиристорный регулятор напряжения

Тиристорный регулятор, схема которого показана на рис. 6, в значительной степени свободен от этого недостатка. В регуляторе использован однопереходный транзистор. Улучшение линейности регулировочной характеристики достигается тем, что конденсатор С1 заряжается от напряжения сети (через резистор R4) и одновременно от источника постоянного стабилизированного напряжения (через делитель R5R6 и диод Д6}. Изменяя резистором R6 уровень постоянного напряжения, можно управлять моментом открывания тринистора и, следовательно, напряжением на нагрузке. Диод Д6 исключает возможность разряда конденсатора через резистор R6.

Сопротивление резистора R4 выбирают таким, чтобы при замкнутом накоротко резисторе R6 напряжение на нагрузке было минимальным. Тогда при крайнем нижнем (по схеме) положении движка резистора R6 напряжение на нагрузке будет максимальным.

Со стабилизацией выходного напряжения
Особенностью описываемого регулятора является способность стабилизировать напряжение на нагрузке при изменении напряжения питающей сети. Управляющее устройство построено на однопереходном транзисторе по схеме фазоимпульсного регулирования (см. рис. 7).

Рисунок 7 — Тиристорный регулятор напряжения со стабилизацией выходного напряжения

тиристорные регуляторы мощности

Регуляторы мощности ТРИД Т91, ТРИД Т93, ТРИД Т93F

Регуляторы мощности ТРИД предназначены для фазового управления мощностью в резистивной, индуктивной или слабоиндуктивной однофазной либо трехфазной нагрузке с номинальным током от 20 до 180 А. Фазовое управление мощностью заключается в изменении угла (момента) открытия выходного управляющего элемента относительно фазы напряжения, подаваемого на нагрузку. Сдвиг угла открытия выходных управляющих элементов в сторону начала полупериода сетевой частоты соответствует увеличению мощности, отдаваемой в нагрузку. Сдвиг угла открытия в сторону окончания полупериода соответствует уменьшению мощности. Выходные управляющие элементы выполнены в виде двух встречных тиристоров, размещённых на общей подложке (SCR-выход) и изготовлены по технологии DCB (direct copper bonding – прямое соединение керамической подложки с медью). Эта технология обеспечивает повышенную устойчивость к изменениям температуры выходных элементов во время работы, что увеличивает надёжность устройства в целом. Управление регулятором мощности ТРИД осуществляется стандартными сигналами постоянного тока 4 — 20 мА или постоянного напряжения 0 — 5В или 0 — 10В.

Технические характеристики

Нагрузка ТРИД Т91	однофазная резистивная или слабоиндуктивная
Нагрузка ТРИД Т93	трехфазная резистивная или слабоиндуктивная
Нагрузка ТРИД Т93F	трехфазная резистивная или индуктивная
Метод управления	Фазовое управление
Управляющий сигнал	4-20 мA или 0-5 В, 0-10 В
Коммутируемое напряжение	ТРИД Т91 230 В (АС)/400 В (АС)
Коммутируемое напряжение	ТРИД Т93 3 х 230 В (АС)/3 х 400 В (АС)
Коммутируемое напряжение	ТРИД Т93F 3 х 230 В (АС)/3 х 400 В (АС)
Максимальный ток утечки в состоянии: Выкл.	≤10 мA
Время отклика на входной сигнал	15 мс
Диапазон рабочих температур	-20°С…+70°С
Температура кристалла	≤125°С
Масса 20, 30, 50 А 75,100 А 120,150,180 А	2,2 кг 4,1 кг 4,5 кг

Модели ТРИД Т91	Модели ТРИД Т93	Модели ТРИД Т93F	Номинальный ток нагрузки, А	Коммутируемое напряжение, В (АС)
Модели ТРИД Т91	Модели ТРИД Т93	Модели ТРИД Т93F	Номинальный ток нагрузки, А	однофазные	трехфазные
Т91/23/хх/20	Т93/23/хх/20	Т93F/23/хх/20	20	230	3 х 230
Т91/40/хх/20	Т93/40/хх/20	Т93F/40/хх/20	20	400	3 х 400
Т91/23/хх/30	Т93/23/хх/30	Т93F/23/хх/30	30	230	3 х 230
Т91/40/хх/30	Т93/40/хх/30	Т93F/40/хх/30	30	400	3 х 400
Т91/23/хх/50	Т93/23/хх/50	Т93F/23/хх/50	50	230	3 х 230
Т91/40/хх/50	Т93/40/хх/50	Т93F/40/хх/50	50	400	3 х 400
Т91/23/хх/75	Т93/23/хх/75	Т93F/23/хх/75	75	230	3 х 230
Т91/40/хх/75	Т93/40/хх/75	Т93F/40/хх/75	75	400	3 х 400
Т91/23/хх/100	Т93/23/хх/100	Т93F/23/хх/100	100	230	3 х 230
Т91/40/хх/100	Т93/40/хх/100	Т93F/40/хх/100	100	400	3 х 400
Т91/23/хх/120	Т93/23/хх/120	Т93F/23/хх/120	120	230	3 х 230
Т91/40/хх/120	Т93/40/хх/120	Т93F/40/хх/120	120	400	3 х 400
Т91/23/хх/150	Т93/23/хх/150	Т93F/23/хх/150	150	230	3 х 230
Т91/40/хх/150	Т93/40/хх/150	Т93F/40/хх/150	150	400	3 х 400
Т91/23/хх/180	Т93/23/хх/180	Т93F/23/хх/180	180	230	3 х 230
Т91/40/хх/180	Т93/40/хх/180	Т93F/40/хх/180	180	400	3 х 400

Отраслевое применение

Регулятор мощности на симисторе (тиристоре) используется для работы в составе автоматизированных систем совместно с различным оборудованием:

Электрические печи и сушильные установки — промышленные печи различного типа, плавильные агрегаты, печи для закалки в солевых ваннах.
Агрегаты и экструзивные прессы для пластмасс, устройств проветривания и смешения, точечной и шовной сварки.
Установки сушки инфракрасным и ультрафиолетовым излучением, ковши для плавки стекла и нагрева, печи для формовки стекла.
Системы автоматического регулирования температуры в различных электронагревательных установках.
Плавный пуск осветительных ламп и управление освещением.
Управление инфракрасными нагревателями, электродвигателями и многое другое.

Однофазные регуляторы мощности ТРМ-1М

НАЗНАЧЕНИЕ РЕГУЛЯТОРА МОЩНОСТИ

Тиристорные регуляторы (далее по тексту – регуляторы) предназначены для плавной регулировки мощности ламп, нагревателей и некоторых других типов нагрузок. Контроллер температуры в сочетании с регулятором позволяет осуществлять поддержание температуры объекта с высокой точностью. Имеется также возможность подключения внешнего ручного управления или внешней корректировки установленных параметров управления.
Области применения: металлургия, пищевая промышленность, сушка, экструзия, термообработка и плавка стекла, инфракрасное оборудование, полупроводники, нефтехимия и т.д.
Регуляторы ТРМ-1М и ТРМ-1 могут управляться вручную с помощью потенциометра, а так же от любого устройства управления: постоянным напряжением 0-10В (0-5В) или током 0-20мА (4-20мА), например контроллера температуры.

ПРИНЦИП РАБОТЫ

Тиристор — это полупроводниковый прибор. Он может находиться в одном из двух состояний: в открытом или закрытом. При подаче управляющего сигнала тиристор может пропускать ток от анода к катоду.
Тиристор может открываться управляющим сигналом в любой момент времени. Если ток через тиристор больше тока защёлкивания, он будет оставаться открытым, пока ток проходящий через него больше тока удержания.
Блок тиристоров состоит из двух тиристоров, включённых встречно-параллельно. Каждый тиристор пропускает ток только в одном направлении, то есть только положительные или отрицательные полупериоды тока.

В режиме максимальной мощности (тиристоры открыты полностью) работа тиристорного блока выглядит так:	В режиме 50% мощности (тиристоры открыты на середине полупериода) работа тиристорного блока выглядит так (режим Phase Angle):

**ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ РЕГУЛЯТОРОВ МОЩНОСТИ ТРМ-1М**
Напряжение питания схемы управления	180-250В, 45-65Гц
Напряжение питания нагрузки	100-480В, 50-60Гц
Максимальное значение тока в нагрузке	30-720А
Минимальный ток нагрузки, не менее	1% (от I_ном)
Способы регулирования мощности в нагрузке
Изменением угла (фазы) открывания тиристора (Phase Angle)
Числоимпульсный способ управления — включение тиристоров при переходе напряжения через ноль (Zero Crossing)
Пакетный способ управления
Пакетный способ управления с режимом плавного пуска «разогрева»
Пакетный способ управления с режимом однократного плавного пуска «разогрева»
Входные управляющие воздействия
Вход разрешения работы «ПУСК»	Cухой контакт или открытый коллектор NPN-транзистора
Вход управления 1
Входное напряжение управления	0-5В/0-10В (выбирается в меню)
Линейность характеристики не хуже (от максимального значения напряжения управления)	2%
Стабильность характеристики не хуже (от максимального значения напряжения управления)	2%
Максимальное допустимое входное напряжение	11В
Входной ток управления	0-20мА/4-20мА (выбирается в меню)
Максимально допустимый входной ток	40мА
Вход управления 2
Входное напряжение управления	0-5В
Максимальное допустимое входное напряжение	5,5В
Выход
Встроенное реле	1 переключающая группа
Максимальное коммутируемое напряжение (АС1)	АС250В
Максимальное коммутируемый ток (АС1) АС250В	5А
Прочие
Габаритные и установочные размеры	см.таблицу ниже
Устойчивость к воздействию пачек импульсов в соответствии с требованиями ГОСТ Р 51317.4.4-99	Степень жёсткости 3 (2кВ/5кГц)
Устойчивость к воздействию импульсов большой энергии в соответствии с требованиями ГОСТ Р 51317.4.5-99	Степень жёсткости 3 (2кВ)
Степень защиты (по передней панели/по клеммам подключения)	IP00/IP00
Максимальное напряжение изоляции	2500В/1мин
Климатическое исполнение	УХЛ4
Диапазон рабочих температур	-25…+55⁰С*
Масса (по исполнениям)
ТРМ-1М-30, ТРМ-1М-45, ТРМ-1М-60, ТРМ-1М-80	1,8кг
ТРМ-1М-100	2кг
ТРМ-1М-125	2,8кг
ТРМ-1М-150	3кг
ТРМ-1М-180	3,3кг
ТРМ-1М-230	8,3кг
ТРМ-1М-300, ТРМ-1М-380	8,6кг
ТРМ-1М-450	13кг
ТРМ-1М-580	16кг
ТРМ-1М-720
Режим работы	круглосуточный
Энергопотребление платы питания	не более 2Вт
Энергопотребление вентилятора (на тиристорных регуляторах с номинальным током 100А и выше)
Вентилятор 80мм	Не более 14Вт
Вентилятор 120мм	Не более 20Вт
Удельное тепловыделение	1,5Вт/А

Усилие затяжки сигнальных клемм и клемм питания регулятора	0,4-0,6Н*м
Усилие затяжки винтов крепления предохранителя
Модели с номинальным током до 100А включительно	3Н*м
Модели с номинальным током свыше 100А	5Н*м
Усилие затяжки винтов силового ввода
Винт М6	2,5-4Н*м
Винт М8	5-8Н*м
Винт М10	7-10Н*м
Уровень шума вентиляторов
Вентилятор 80мм	32Дб
Вентилятор 120мм	50Дб
Способ управления тиристором	статический
* При температуре выше +35⁰C требуется запас по току

В ТРМ-1М и ТРМ-1 реализовано пять способов регулировки мощности

Изменением фазового угла (фазы) открывания тиристора.

Регулировка мощности изменением угла (фазы) открывания тиристора

(Phase Angle) – мощность в нагрузке пропорциональна времени открытого состояния тиристора внутри полупериода сетевого напряжения.

Имеется функция линеаризации. Она позволяет линейно изменять напряжение или U² (мощность при постоянном сопротивлении нагрузки) на нагрузке.

Режим работы регулятора при сверхмалых нагрузках (от 1 до 6%). Функция LAP включена по умолчанию.

Числоимпульсный способ управления.

Тиристор включается в момент перехода через ноль сетевого напряжения (Zero Crossing) на весь период. Мощность в нагрузке пропорциональна соотношению числа периодов во включённом и выключенном состоянии.

Пакетный способ управления индуктивной нагрузкой.

Тиристор открывается с заданной задержкой включения – DT (Delay Triggering) и удерживается открытым в течении числа периодов пропорционально заданной мощности. Мощность в нагрузке определяется числом периодов «N» во включённом состоянии за определённое количество периодов «T».

При этом N = T * P/100,

где Т-количество периодов,

Р — мощность в %.

Данный способ позволяет компенсировать броски тока при коммутации индуктивной нагрузки.

Упреждение DT задаётся пользователем – см. пункт 13.3 паспорта, параметр —

Пакетный способ управления с режимом плавного пуска «разогрева».

В начале каждой пачки периодов выходная мощность плавно нарастает от 0 до 100% (режим Phase Angle). Затем выдаётся 100% мощности в течении заданного числа периодов.

Мощность на выходе пропорциональна соотношению длительности пачек периодов и периода следования пачек.

P= T/N

где Т — количество периодов,

N = n+d

где n – периоды плавного запуска,

d – периоды полного открытия.

Пакетный способ управления с режимом однократного плавного пуска «разогрева».

Перед выдачей первой пачки периодов выходная мощность плавно нарастает от 0 до 100% (режим Phase Angle). Затем пачки периодов выдаются без разгона, в начале пачки тиристор открывается в момент перехода напряжения через ноль и удерживается открытым в течении числа периодов пропорционально заданной мощности.

Способ управления задается пользователем.

Двухфазные регуляторы мощности ТРМ-2М

30, 45А		60, 80, 100А	125А

Только числоимпульсный способ управления тиристорами
Широкий диапазон напряжения питания нагрузки — AC(180…480)В и частоты — 50…60Гц
Встроенные быстродействующие предохранители для защиты тиристоров
Линеаризация зависимости выходного напряжения или мощности от входного сигнала
Управление — ток 4…20мА или 0…20мА, напряжение DC(0…5)В, DC(0…10)В, RS-485, переменный резистор или с панели управления
Обнаружение и индикация причин аварии (обрыва фазы, перегрева регулятора и выхода частоты сети за допустимые пределы, определение перегорания предохранителя) и возможность подключения внешнего аварийного сигнализатора «Авария» к контактам реле. При обнаружении ошибки регулятор отключает нагрузку.

В ТРМ-2М реализован числоимпульсный способ управления

Тиристорные регуляторы мощности ТРМ-2М работают только в числоимпульсном режиме. В этом режиме на нагрузку поступают ТОЛЬКО целые периоды напряжения сети. Количество периодов и пауз между ними определяют мощность, выделяемую на нагрузке. Под воздействием входного сигнала изменяется соотношение между импульсами напряжения и пауз в диапазоне от 0 до 100%. Благодаря числоимпульсному режиму управления мощностью полностью отсутствуют коммутационные помехи в сети.

Двухфазная коммутация нагрузки на треть снижает мощность потерь на регуляторе, а также цену регулятора.

**ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ ТРМ-2М**
Напряжение питания схемы управления	180-250В, 45-65Гц
Напряжение питания нагрузки	100-480В, 50-60Гц
Максимальное значение тока в нагрузке	30-720А
Числоимпульсный способ управления — включение тиристоров при переходе напряжения через ноль (Zero Crossing)
Входные управляющие воздействия
Вход разрешения работы «ПУСК»	Сухой контакт или открытый коллектор NPN-транзистора
Вход управления 1
Входное напряжение управления	0-5В/0-10В (выбирается в меню)
Максимальное допустимое входное напряжение	11В
Входной ток управления	0-20мА/4-20мА (выбирается в меню)
Максимально допустимый входной ток	40мА
Вход управления 2
Входное напряжение управления	0-5В
Максимальное допустимое входное напряжение	5,5В
Выходы
Встроенное реле	1 переключающая группа
Максимальное коммутируемое напряжение (АС1)	АС250В
Максимальное коммутируемый ток (АС1) АС250В	5А
Прочие
Устойчивость к воздействию пачек импульсов в соответствии с требованиями ГОСТ Р 51317.4.4-99	Степень жёсткости 3 (2кВ/5кГц)
Устойчивость к воздействию импульсов большой энергии в соответствии с требованиями ГОСТ Р 51317.4.5-99	Степень жёсткости 3 (2кВ)
Максимальное напряжение изоляции	2500В/1мин
Степень защиты по передней панели/по клеммам подключения	IP00/IP00
Климатическое исполнение	УХЛ4
Диапазон рабочих температур	-25…+55⁰С*
Высота над уровнем моря	1000м
Режим работы	круглосуточный
Энергопотребление платы питания	Не более 2Вт
Масса (по исполнениям)
ТРМ-2М-30	2кг
ТРМ-2М-45	2,2кг
ТРМ-2М-60	2,5кг
ТРМ-2М-125	3,5кг
ТРМ-2М-180	9,7кг
ТРМ-2М-230	10кг
Энергопотребление вентилятора (на тиристорных регуляторах с номинальным током 100А и выше)
80мм	Не более 14Вт
120мм	Не более 20Вт
Удельное тепловыделение	3Вт/А

Усилие затяжки сигнальных клемм и клемм питания регулятора	0,4 — 0,6Н*м
Усилие затяжки винтов крепления предохранителя
Модели с номинальным током до 100А включительно	3Н*м
Модели с номинальным током свыше 100А	5Н*м
Усилие затяжки винтов силового ввода
Винт М6	2,5 — 4Н*м
Винт М8	5 — 8Н*м
Винт М10	7 — 10Н*м
Уровень шума вентиляторов
Вентилятор 80мм	32Дб
Вентилятор 120мм	50Дб

Способ управление тиристором	статический
* При температуре выше +35⁰C требуется запас по току

Трехфазные регуляторы мощности ТРМ-3М

5 способов управления тиристорами (выбирается пользователем)
Широкий диапазон напряжения питания нагрузки — AC(180…480)В и частоты — 50…60Гц
Встроенные быстродействующие предохранители для защиты тиристоров
Линеаризация зависимости выходного напряжения или мощности от входного сигнала
Управление — ток 4…20мА или 0…20мА, напряжение DC(0…5)В, DC(0…10)В, RS-485, переменный резистор или с панели управления
Обнаружение и индикация причин аварии (обрыва фазы, перегрева регулятора и выхода частоты сети за допустимые пределы, определение перегорания предохранителя) и возможность подключения внешнего аварийного сигнализатора «Авария» к контактам реле. При обнаружении ошибки регулятор отключает нагрузку.

НАЗНАЧЕНИЕ РЕГУЛЯТОРА МОЩНОСТИ

Тиристорные регуляторы предназначены для плавной регулировки мощности ламп, нагревателей и некоторых других типов нагрузок. Контроллер температуры в сочетании с регулятором позволяет осуществлять поддержание температуры объекта с высокой точностью. Имеется также возможность подключения внешнего ручного управления или внешней корректировки установленных параметров управления.
Области применения: металлургия, пищевая промышленность, сушка, экструзия, термообработка и плавка стекла, инфракрасное оборудование, полупроводники, нефтехимия и т.д.
Регуляторы ТРМ-3М могут управляться вручную с помощью потенциометра, а также от любого устройства управления: постоянным напряжением 0-10В, 0-5В или током 0-20мА, 4-20мА, например, от контроллера температуры. Выпускается модификация с управлением через интерфейс RS-485 по протоколу Modbus RTU.

ПРИНЦИП РАБОТЫ

В режиме максимальной мощности (тиристоры открыты полностью) работа тиристорного блока выглядит так:	В режиме 50% мощности (тиристоры открыты на середине полупериода) работа тиристорного блока выглядит так (режим Phase Angle):

**ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ РЕГУЛЯТОРОВ МОЩНОСТИ ТРМ-3М**
Напряжение питания схемы управления	180-250В, 45-65Гц
Напряжение питания нагрузки	100-480В, 50-60Гц
Максимальное значение тока в нагрузке	30-720А
Минимальный ток нагрузки, не менее	1% (от Iном)
Способы регулирования мощности в нагрузке
Изменением угла (фазы) открывания тиристора (Phase Angle)
Числоимпульсный способ управления — включение тиристоров при переходе напряжения через ноль (Zero Crossing)
Пакетный способ управления
Пакетный способ управления с режимом плавного пуска «разогрева»
Пакетный способ управления с режимом однократного плавного пуска «разогрева»
Входные управляющие воздействия
Вход разрешения работы «ПУСК»	Cухой контакт или открытый коллектор NPN-транзистора
Вход управления 1
Входное напряжение управления	0-5В/0-10В (выбирается в меню)
Максимальное допустимое входное напряжение	11В
Входной ток управления	0-20мА/4-20мА (выбирается в меню)
Максимально допустимый входной ток	40мА
Вход управления 2
Входное напряжение управления	0-5В
Максимальное допустимое входное напряжение	5,5В
Выходы
Встроенное реле	1 переключающая группа
Максимальное коммутируемое напряжение (АС1)	АС250В
Максимальное коммутируемый ток (АС1) АС250В	5А
Прочие
Габаритные и установочные размеры	См. ниже
Устойчивость к воздействию пачек импульсов в соответствии с требованиями ГОСТ Р 51317.4.4-99	Степень жёсткости 3 (2кВ/5кГц)
Устойчивость к воздействию импульсов большой энергии в соответствии с требованиями ГОСТ Р 51317.4.5-99	Степень жёсткости 3 (2кВ)
Степень защиты (по передней панели/по клеммам подключения)	IP00/IP00
Климатическое исполнение	УХЛ4
Диапазон рабочих температур	-25…+55⁰С*
Высота над уровнем моря	до 1000м
Масса (по исполнениям)
ТРМ-3М-30	2,2кг
ТРМ-3М-45, -60, -80	2,4кг
ТРМ-3М-100, -125	6,6кг
ТРМ-3М-150	7,7кг
ТРМ-3М-180	9,5кг
ТРМ-3М-230	16кг
ТРМ-3М-300, -380	20кг
ТРМ-3М-450	22,6кг
Режим работы	круглосуточный
Энергопотребление платы питания	не более 2Вт
Энергопотребление вентилятора (на тиристорных регуляторах с номинальным током 100А и выше)
Вентилятор 80мм	Не более 14Вт
Вентилятор 120мм	Не более 20Вт
Удельное тепловыделение	4,5Вт/А

Усилие затяжки сигнальных клемм и клемм питания регулятора	0,4-0,6Н*м
Усилие затяжки винтов крепления предохранителя
Модели с номинальным током до 100А включительно	3Н*м
Модели с номинальным током свыше 100А	5Н*м
Усилие затяжки винтов силового ввода
Винт М6	2,5-4Н*м
Винт М8	5-8Н*м
Винт М10	7-10Н*м
Уровень шума вентиляторов
Вентилятор 80мм	32Дб
Вентилятор 120мм	50Дб
Способ управление тиристором	статический
* При температуре выше +35⁰C требуется запас по току

Регулятор напряжения на тиристоре. Основное назначение и область применения

Создано реле регулятор напряжения генератора для корректировки выдаваемого в бортовую сеть и на клеммы аккумулятора «вольтажа» в заданном диапазоне 13,8 – 14,5 В (реже до 14,8 В). Кроме того, регулятор корректирует напряжение на обмотке самовозбуждения генератора.

Назначение реле регулятора напряжения

Независимо от стажа и стиля вождения владелец авто не может обеспечить одинаковые обороты двигателя в разные моменты времени. То есть, коленвал ДВС, передающий крутящий момент генератору, вращается с разной скоростью. Соответственно, генератор вырабатывает разное напряжение, что крайне опасно для АКБ и прочих потребителей бортовой сети.

Поэтому замена реле регулятора генератора должна производится при недозаряде и перезаряде аккумулятора, горящей лампочке, мигании фар и прочих перебоях электроснабжения бортовой сети.

Взаимосвязь источников тока авто

В транспортном средстве находится минимум два источника электроэнергии:

аккумулятор – необходим в момент запуска ДВС и первичного возбуждения обмотки генератора, энергию не создает, а только расходует и накапливает в момент подзарядки
генератор – питает бортовую сеть на любых оборотах и подпитывает АКБ только на высоких оборотах

В бортовую сеть необходимо подключение обоих указанных источников для корректной работы двигателя и прочих потребителей электричества. При поломке генератора АКБ «протянет» максимум 2 часа, а без аккумулятора не заведется двигатель, приводящий в движение ротор генератора.

Существуют исключения – например, а счет остаточной намагниченности обмотки возбуждения штатный генератор ГАЗ-21 запускается самостоятельно при условии постоянной эксплуатации машины. Можно завести авто « с толкача», если в нем установлен генератор постоянного тока, с прибором переменного тока такой трюк невозможен.

Задачи регулятора напряжения

Из школьного курса физики каждый автолюбитель должен помнить принцип работы генератора:

при взаимном перемещении рамки и окружающего ее магнитного поля в ней возникает электродвижущая сила
электромагнитом генераторов постоянного тока служат статоры, ЭДС, соответственно возникает в якоре, ток снимается с коллекторных колец
в генераторе переменного тока намагничивается якорь, электроэнергия возникает в обмотках статора

Упрощенно можно представить, что на величину выходящего с генератора напряжения влияет значение магнитной силы и скорость вращения поля. Основная проблема генераторов постоянного тока – пригорание и залипание щеток при съеме с якоря токов большой величины – решена переходом на генераторы переменного тока. Ток возбуждения, подающийся на ротор для возбуждения магнитной индукции, на порядок ниже, снимать электроэнергию с неподвижного статора гораздо легче.

Однако вместо постоянно расположенных в пространстве клемм «–» и «+» производители авто получили постоянное изменение плюса и минуса. Подзарядка аккумулятора переменным током не возможна в принципе, поэтому диодным мостиком его предварительно выпрямляют.

Из этих нюансов плавно вытекают задачи, решаемые реле генератора:

подстройка тока в обмотке возбуждения
выдерживание диапазона 13,5 – 14,5 В в бортовой сети и на клеммах аккумулятора
отсечение питания обмотки возбуждения от АКБ при заглушенном двигателе

Поэтому называют регулятор напряжения еще и реле зарядки, а на панель выведена сигнальная лампа процесса подзарядки АКБ. В конструкцию генераторов переменного тока функция отсечения обратного тока заложена по умолчанию.

Разновидности реле регуляторов

Прежде, чем произвести самостоятельный ремонт устройства регулирования напряжения, необходимо учесть, что существует несколько типов регуляторов:

внешние – повышают ремонтопригодность генератора
встраиваемые – в пластину выпрямителя или щеточный узел
регулирующие по минусу – появляется дополнительный провод
регулирующие по плюсу – экономичная схема подключения
для генераторов переменного тока – нет функции ограничения напряжения на обмотку возбуждения, так как она заложена в самом генераторе
для генераторов постоянного тока – дополнительная опция отсечения АКБ при неработающем ДВС
двухуровневые – морально устарели, применяются редко, регулировка пружинами и небольшим рычагом
трехуровневые – дополнены специальной платой сравнивающего устройства и сигнализатором согласования
многоуровневые – в схеме имеются 3 – 5 добавочных резисторов и система слежения
транзисторные – в современных авто не используются
релейные – улучшенная обратная связь
релейно-транзисторные – универсальная схема
микропроцессорные – небольшие габариты, плавные регулировки нижнего/верхнего порога срабатывания
интегральные – встраиваются в щеткодержатели, поэтому заменяются после истирания щеток

Внимание: Без доработки схемы «плюсовой» и «минусовой» регулятор напряжения являются не взаимозаменяемыми приборами.

Реле генераторов постоянного тока

Таким образом, схема подключения регулятора напряжения при эксплуатации генератора постоянного тока сложнее. Поскольку в стояночном режиме авто, когда ДВС заглушен, необходимо отключить генератор от АКБ.

При диагностике проверка реле происходит на выполнение трех его функций:

отсечка аккумулятора во время стоянки машины
ограничение максимального тока на выходе генератора
регулировка напряжения для обмотки возбуждения

При любой неисправности требуется ремонт.

Реле генераторов переменного тока

В отличие от предыдущего случая диагностика своими руками регулятора генератора переменного тока немного проще. В конструкцию «автомобильной электростанции» уже заложена функция отсечки питания во время стоянки от АКБ. Остается проверить лишь напряжение на обмотке возбуждения и на выходе с генератора.

Если в машине стоит генератор тока переменного, его невозможно завести разгоном с горки. Так как остаточного намагничивания на возбуждающей обмотке здесь нет по умолчанию.

Встроенные и внешние регуляторы

Для автолюбителя важно знать, что измеряют и начинают регулировать напряжение реле в конкретном месте их установки. Поэтому встроенные модификации воздействуют непосредственно на генератор, а выносные «не знают» о его наличии в машине.

Например, если выносное реле подключено к катушке зажигания, его работа будет направлена на регулировку напряжения лишь на этом участке бортовой сети. Поэтому, прежде чем узнать, как проверить реле выносного типа, следует убедиться, что оно подключено правильно.

Управление по «+» и «–»

В принципе схемы управления по «минусу» и «плюсу» отличаются лишь схемой подключения:

при монтаже реле в разрыв «+» одна щетка подключается к «массе», другая к клемме регулятора
если же подключить реле в разрыв «–», то одну щетку нужно подключить к «плюсу», другую к регулятору

Однако в последнем случае появится еще один провод, поскольку реле напряжения является устройством активного типа. Для него необходимо индивидуальное питание, поэтому «+» нужно подвести отдельно.

Двухуровневые

На начальном этапе в машинах устанавливались механические двухуровневые регуляторы напряжения с простым принципом действия:

через реле проходит электрический ток
возникающее магнитное поле притягивает рычаг
сравнивающим устройством служит пружина с заданным усилием
при увеличении напряжения контакты размыкаются
на возбуждающую обмотку поступает меньший ток

Использовались механические двухуровневые реле в автомобилях ВАЗ 21099. Основным минусом являлась работа с повышенным износом механических элементов. Поэтому на смену этим приборам пришли электронные (бесконтактные) реле напряжения:

делитель напряжения собран из резисторов
стабилитрон является задающим устройством

Сложная схема соединения и недостаточно эффективный контроль напряжения привели к снижению спроса на эти приборы.

Трехуровневые

Однако двухуровневые регуляторы, в свою очередь, так же уступили позиции более совершенным трехуровневым и многоуровневым приборам:

напряжение выходит с генератора на специальную схему через делитель
информация обрабатывается, действительное напряжение сравнивается с минимальным и максимальным пороговым значением
сигнал рассогласования регулирует силу тока, поступающего на возбуждающую обмотку

Более совершенными считаются реле с частотной модуляцией – в них нет привычных сопротивлений, зато увеличена частота срабатывания ключа электронного. Управление осуществляется логическими схемами.

Принцип работы реле регулятора

Благодаря встроенным резисторам и специальным схемам реле получает возможность сравнивать величину вырабатываемого генератором напряжения. После чего, слишком высокое значение приводит к отключению реле, чтобы не перезарядить аккумулятор и не испортить электроприборы, подключенные в бортовую сеть.

Любые неисправности приводят именно к этим последствиям, приходит в неисправность батарея АКБ или резко увеличивается эксплуатационный бюджет.

Переключатель лето/зима

Вне зависимости от сезона и температуры воздуха работа генератора всегда стабильна. Как только его шкив начинает вращаться, электроток вырабатывается по умолчанию. Однако зимой внутренности аккумулятора замерзают, он восполняет заряд значительно хуже, чем летом.

Переключатели лето/зима находятся либо на корпусе регулятора напряжения, либо этим обозначением подписаны соответствующие разъемы, которые нужно найти и подсоединить к ним проводку в зависимости от сезона.

Ничего необычного в этом переключателе нет, это лишь грубые настройки реле регулятора, позволяющие повысить до 15 В напряжение на клеммах аккумулятора.

Подключение в бортовую сеть генератора

Если при замене генератора вы подключаете новый прибор самостоятельно, необходимо учесть нюансы:

вначале следует проверить целостность и надежность контакта провода от кузова машины к корпусу генератора
затем можно подсоединять клемму Б реле регулятора с «+» генератора
вместо «скруток», начинающих греться через 1 – 2 года эксплуатации, лучше использовать пайку проводов
заводской провод нужно заменить кабелем сечения 6 мм2 минимум, если вместо штатного генератора монтируется электроприбор, рассчитанный на ток больше 60 А
амперметр в цепи генератор/аккумулятор показывает, мощность какого источника электроснабжения в данный момент выше в бортовой сети

Амперметры – нужные приборы, с помощью которых можно определить заряд АКБ и работоспособность генератора. Без особых причин не рекомендуется убирать их из схемы.

Схемы подключения регулятора выносного

Монтируется выносное реле регулятора напряжения генератора только после выяснения, в разрыв какого провода оно должно быть подключено. Например:

на старых РАФ, Газелях и «Бычках» используются реле 13.3702 в полимерном или стальном корпусе с двумя контактами и двумя щетками, монтируются в «–» разрыв цепи, клеммы всегда промаркированы, «+» обычно берется с катушки зажигания (Б-ВК клемма), контакт Ш регулятора соединяется со свободной клеммой щеточного узла
в «жигулях» применяются реле регуляторы 121.3702 белого и черного цвета, существуют двойные модификации, в которых при выходе из строя одного прибора работа второго устройства продолжается простым переключением на него, монтируется в разрыв «+» клеммой 15 к выводу катушки зажигания Б-ВК, к щеточному узлу крепится проводом клемма 67

Встраиваемые реле-регуляторы автолюбители называют «шоколадками», маркированными Я112. Они монтируются в специальные щеткодержатели, прижимаются винтами и защищаются дополнительно крышкой.

На автомобилях ВАЗ реле обычно встроены в щеточный узел, полная маркировка Я212А11, подключаются к замку зажигания.
Если владелец меняет штатный генератор на старом отечественном ВАЗ на устройство переменного тока от иномарки или современной Лады, подключение производится по другой схеме:

вопрос крепления корпуса автолюбитель решает самостоятельно
аналогом клеммы «плюс» здесь служит контакт В или В+, его включают в бортовую сеть через амперметр
выносные реле регуляторы здесь обычно не используются, а встраиваемые уже интегрированы в щеточный узел, из них выходит единственный провод с маркировкой D либо D+, который подсоединяется к замку зажигания (к клемме катушки Б-ВК)

Для дизельных ДВС в генераторах может присутствовать клемма W, которая присоединяется к тахометру, ее игнорируют при установке на авто с бензиновым мотором.

Проверка подключения

После установки трехуровневого или иного реле-регулятора необходима проверка работоспособности:

двигатель заводится
напряжение в бортовой сети контролируется на разных оборотах

После установки генератора переменного тока и подключения его по вышеприведенной схеме владельца может ожидать «сюрприз»:

при включении ДВС запускается генератор, измеряется напряжение на средних, больших и малых оборотах
после выключения зажигания ключом …. двигатель продолжает работать

В этом случае заглушить ДВС можно либо сняв провод возбуждения, либо отпустив сцепление с одновременным нажатием тормоза. Все дело в наличии остаточной намагниченности и постоянном самовозбуждении обмотки генератора. Проблема решается установкой в разрыв возбуждающего провода лампочки:

она горит при незапущенном генераторе
гаснет после его запуска
проходящий через лампу ток недостаточен, чтобы возбудить обмотку генератора

Эта лампа автоматически становится индикатором наличия зарядки АКБ.

Диагностика реле регулятора

Определить поломки регулятора напряжения можно по признакам косвенным. Прежде всего, это некорректная зарядка АКБ:

перезаряд – выкипает электролит, раствор кислоты попадает на детали кузова
недозаряд – ДВС не запускается, лампы горят в пол накала

Однако предпочтительнее диагностика приборами – вольтметром или тестером. Любое отклонение от максимального значения напряжения 14,5 В (в некоторых авто бортовая сеть рассчитана на 14,8 В) на больших оборотах или минимального значения 12,8 В на малых оборотах становится причиной замены/ремонта реле регулятора.

Встроенного

Чаще всего регулятор напряжения интегрирован в щетки генератора, поэтому необходимо уровневое обследование этого узла:

после снятия защитной крышки и ослабления винтов щеточный узел извлекается наружу
при износе щеток (осталось меньше 5 мм их длины) замена должна производится в обязательном порядке
диагностика генератора мультиметром производится в комплекте с аккумулятором или зарядным устройством
«минусовой» провод от источника тока замыкается на соответствующую пластину регулятора
«плюсовой» провод от ЗУ или АКБ подключается к аналогичному разъему реле
тестер устанавливается в режим вольтметра 0 – 20 В, щупы накладываются на щетки
в диапазоне 12,8 – 14,5 В между щетками должно быть напряжение
при увеличении напряжения больше 14,5 В стрелка вольтметра должна быть на нуле

В данном случае вместо вольтметра можно использовать лампу, которая должна гореть в указанном интервале напряжения, гаснуть при увеличении этой характеристики больше этого значения.

Провод, управляющий тахометром (маркировка W только на реле для дизелей) прозванивается мультиметром в режиме тестера. На нем должно быть сопротивление около 10 Ом. При снижении этого значения провод «пробит», его следует заменить новым.

Выносного

Никаких отличий в диагностике для выносного реле не существует, зато его не нужно демонтировать из корпуса генератора. Проверить реле регулятор напряжения генератора можно при работающем двигателе, изменяя обороты с низких на средние, затем высокие. Одновременно с увеличением оборотов нужно включить дальний свет (как минимум), кондиционер, монитор и прочие потребители (как максимум).

Таким образом, при необходимости владелец транспортного средства может заменить штатное реле регулятор напряжения на более современную модификацию встраиваемого или выносного типа. Диагностика работоспособности доступна собственными силами при наличии обычной автомобильной лампы.

Если у вас возникли вопросы — оставляйте их в комментариях под статьей. Мы или наши посетители с радостью ответим на них

Регуляторы поддерживают напряжение генератора в определенных пределах для оптимальной работы электроприборов, включенных в бортовую сеть автомобиля. Все регуляторы напряжения имеют измерительные элементы, являющиеся датчиками напряжения, и исполнительные элементы, осуществляющие его регулирование.

На современных автомобилях применяют полупроводниковые бесконтактные электронные регуляторы, которые, как правило, встроены в генератор и объединены со щеточным узлом. Они изменяют ток возбуждения путем изменения времени включения обмотки ротора в питающую сеть. Эти регуляторы не подвержены разрегулировке и не требуют никакого обслуживания, кроме контроля надежности контактов.

Регуляторы напряжения обладают свойством термокомпенсации — изменения напряжения, подводимого к аккумуляторной батарее, в зависимости от температуры воздуха в подкапотном пространстве для оптимального заряда АКБ. Чем ниже температура воздуха, тем большее напряжение должно подводиться к батарее и наоборот. Величина термокомпенсации достигает до 0,01 В на 1°С.

Принцип действия регулятора напряжения

Напряжение генератора без регулятора зависит от частоты вращения его ротора, магнитного потока, создаваемого обмоткой возбуждения, а, следовательно, от силы тока в этой обмотке и величины тока, отдаваемого генератором потребителям. Чем больше частота вращения и сила тока возбуждения, тем больше напряжение генератора, чем больше сила тока его нагрузки — тем меньше это напряжение.

Функцией регулятора напряжения является стабилизация напряжения при изменении частоты вращения и нагрузки за счет воздействия на ток возбуждения. Электронные регуляторы изменяют ток возбуждения путем включения и отключения обмотки возбуждения от питающей сети, при этом меняется относительная продолжительность времени включения обмотки возбуждения. Если для стабилизации напряжения требуется уменьшить силу тока возбуждения, время включения обмотки возбуждения уменьшается, если нужно увеличить — увеличивается.

Принцип работы электронного регулятора удобно продемонстрировать на достаточно простой схеме регулятора типа ЕЕ 14V3 фирмы Bosch, представленной на рис. 5.6:

Датчиком напряжения является стабилитрон VD2. При достижении заданной величины напряжения, стабилитрон «пробивается» и по нему начинает протекать ток. Напряжение к стабилитрону VD2 подводится от вывода генератора «D+» через делитель напряжения на резисторах R1(R3 и диод VD1, осуществляющий температурную компенсацию. Когда напряжение низкое, стабилитрон не пропускает электрический ток и через лампочкуHLток проходит к обмотке возбуждения генератора. Когда напряжение достигает максимальной величины, стабилитрон пробивается и электронный блок прекращает подаче тока в обмотку возбуждения (рис. 5.7).

Из рис. 5.6 хорошо видна роль лампы HL контроля работоспособного состояния генераторной установки (лампа контроля заряда на панели приборов автомобиля). При неработающем двигателе автомобиля замыкание контактов выключателя зажигания SA позволяет току от аккумуляторной батареи GA через эту лампу поступать в обмотку возбуждения генератора. Этим обеспечивается первоначальное возбуждение генератора. Лампа при этом горит, сигнализируя, что в цепи обмотки возбуждения нет обрыва. После запуска двигателя, на выводах генератора «D+» и «В+» появляется практически одинаковое напряжение и лампа гаснет. Если генератор при работающем двигателе автомобиля не развивает напряжения, то лампа HL продолжает гореть и в этом режиме, что является сигналом об отказе генератора или обрыве приводного ремня. Введение резистора R в генераторную установку способствует расширению диагностических способностей лампы HL. При наличии этого резистора в случае обрыва цепи обмотки возбуждения при работающем двигателе автомобиля лампа HL загорается.

В настоящее время все больше фирм переходит на выпуск генераторных установок без дополнительного выпрямителя обмотки возбуждения. В этом случае в регулятор заводится вывод фазы генератора. При неработающем двигателе автомобиля, напряжение на выводе фазы генератора отсутствует и регулятор напряжения в этом случае переходит в режим, препятствующий разряду аккумуляторной батареи на обмотку возбуждения. Например, при включении выключателя зажигания схема регулятора переводит его выходной транзистор в колебательный режим, при котором ток в обмотке возбуждения невелик и составляет доли ампера. После запуска двигателя сигнал с вывода фазы генератора переводит схему регулятора в нормальный режим работы. Схема регулятора осуществляет в этом случае и управление лампой контроля работоспособного состояния генераторной установки.

Регулирование напряжения позволяет не только повысить качество электроэнергии, но и улучшить ход производственных процессов на промышленных предприятиях: снизить брак продукции, повысить ее качество, увеличить производительность труда людей и производительность механизмов, а также в отдельных случаях сократить потери энергии. Существуют различные способы регулирования напряжения. Разнообразие решений обусловлено требованиями по устойчивости, необходимой точности регулирования, параметрами нагрузок, экономическими и другими факторами.

Регулирование в источниках вторичного электропитания

Величину выпрямленного напряжения в ряде случаев нужно изменять. Такая необходимость может возникнуть при включении мощных двигателей, накала генераторных ламп, для уменьшения бросков тока при включении.

Регулирование выпрямленного напряжения можно осуществлять на стороне переменного тока (входе), на стороне постоянного тока (выходе) и в самом выпрямителе применением регулируемых вентилей.

В качестве регуляторов напряжения на стороне переменного тока применяются:

Регулируемые трансформаторы или автотрансформаторы.

Регулирующие дроссели (магнитные усилители).

В регулируемом трансформаторе или автотрансформаторе первичная или вторичная обмотка выполняются с несколькими выводами.

С помощью переключателя изменяется число витков обмотки и, следовательно выходное напряжение трансформатора или автотрансформатора.

При коммутации обмоток часть витков может оказаться замкнутой накоротко движком переключателя, что приведет к созданию в замкнутых витках чрезмерно больших токов и к выходу трансформатора из строя. Поэтому такую коммутацию рекомендуется производить после отключения трансформатора из сети. Это является большим недостатком.

1. По количеству узлов в одном корпусе:

· только регулятор напряжения

· регулятор напряжения вместе с выпрямителем электрического тока

· комбинированный регулятор для напряжения переменного тока и напряжения постоянного тока с выпрямителем

2. По номинальному напряжению в сети транспортного средства и изменению напряжения:

· номинальное напряжение 6 или 12 В

· напряжение переменного тока или напряжение постоянного тока

3. По электрической мощности (нагрузке) регулятора

4. По числу фаз на 1-фазные и 3-фазные

5. По типу регулируемого генератора постоянного тока — для генераторов с независимым возбуждением и генераторов с постоянными магнитами.

Регуляторы переменного напряжения на основе тиристоров

Тиристорные регуляторы позволяют значительно уменьшить физические размеры устройства, снизить его стоимость и сократить потери электроэнергии, но они обладают существенными недостатками, ограничивающими их возможности. Во-первых, они вносят достаточно заметные помехи в электрическую сеть, что нередко отрицательно сказывается на работе телевизоров, радиоприемников, магнитофонов. Тиристорные регуляторы переменного напряжения широко применяются в электроприводе, также для питания электротермических установок. Применение тиристоров для коммутации статорных цепей асинхронных двигателей с короткозамкнутым ротором позволяет решить задачу создания простого и надежного бесконтактного асинхронного электропривода. Можно эффективно воздействовать на процессы разгона, замедления, осуществлять интенсивное торможение и точную остановку. Безыскровая коммутация, отсутствие подвижных частей, высокая степень надежности позволяют применять тиристорные регуляторы во взрывоопасных и агрессивных средах.

Многие знают о таком устройстве, как регулятор напряжения генератора, но не каждый способен сказать, какие принципы лежат в основе его работы и как можно осуществить диагностику. Стоит отметить, что этот прибор крайне важен, ведь с его помощью происходит стабилизация напряжения на выходе генератора. Представьте, как работает двигатель в процессе движения. Обороты его постоянно изменяются, причем в широком диапазоне, начиная от 700-900 об/мин, а заканчивая пятью, семью либо даже десятью тысячами. Как следствие — частота вращения ротора генератора также изменяется в широком диапазоне. И при любом значении оборотов должно поддерживаться стабильное напряжение, которого будет достаточно для зарядки аккумуляторной батареи. Если имеются какие-либо дефекты, то требуется тщательная проверка регулятора напряжения генератора.

Механические регуляторы напряжения

История автомобилестроения насчитывает уже более сотни лет, за это время было изобретено и внедрено множество конструкций, которые улучшают показатели всех агрегатов. Среди них и реле-регулятор, так как современная машина не сможет без него нормально работать. Изначально использовались механические устройства, в основе которых лежало электромагнитное реле. Например, регулятор напряжения генератора ВАЗ первых моделей был именно таким.

У него, как оказалось позднее, нет никаких плюсов, сплошь и рядом недостатки. Причем основной минус — это низкая надежность вследствие того, что присутствуют подвижные контакты. Они со временем стираются, так как прибор работает постоянно, без остановок. Кроме того, иногда требуется проводить регулировочные работы, что не очень хорошо сказывается на эксплуатации автомобиля. Современность диктует правило, по которому машина должна проходить техобслуживание своевременно в сервисных центрах. И водитель не должен уметь проводить сложный ремонт, от него требуется только умение управлять автомобилем и менять колесо (это максимум).

Электронные реле-регуляторы

По причинам, указанным выше, широкое распространение получили регуляторы напряжения электронного типа. Прогресс не стоит на одном месте, поэтому на смену электромагнитным реле пришли ключевые транзисторы, симисторы, тиристоры. У них очень высокая надежность, так как отсутствуют механические контакты, вместо которых имеется кристалл полупроводника. Конечно, технология производства таких устройств должна быть продумана. В противном случае возможен выход из строя полупроводника. Осуществляется проверка регулятора напряжения генератора такого типа достаточно просто, нужно только учесть его особенности.

Если сравнивать с предыдущим, механическим типом реле-регуляторов, можно увидеть одну особенность — электронные выпускаются в одном корпусе с щетками. Это позволяет сэкономить место, а самое главное — облегчить процедуру замены и диагностики. Особая черта электронных типов — это точность регулирования напряжения. Свойства полупроводника не изменяются в процессе работы. Поэтому напряжение на выходе генератора всегда будет одинаковым. Но стоит поговорить и о способе регулирования, о том, как происходит весь процесс. А он достаточно интересный, придется рассмотреть в общих чертах конструкцию генератора.

Из каких элементов состоит автомобильный генератор

Основа — это корпус, иначе он называется статором. Это неподвижная часть любой электрической машины. В статоре имеется обмотка. В автомобильных генераторах она состоит из трех частей. Все дело в том, что на выходе генерируется трехфазное переменное напряжение, значение его — около 30 Вольт. Причина использования такой конструкции — уменьшение пульсаций, так как фазы перекрывают друг друга, в результате появляется после выпрямителя постоянный ток. Для преобразования напряжения используются шесть полупроводниковых диодов. Они имеют одностороннюю проводимость. Если произойдет пробой, то определить это при помощи тестера достаточно просто.

Но не будет на выходе статорной обмотки напряжения, если не учесть одно условие — необходимо магнитное поле, причем движущееся. Сделать его несложно, достаточно на металлическом якоре намотать обмотку и подать на нее питание. Но теперь возникает вопрос о стабилизации напряжения. Делать это на выходе нет смысла, так как элементы потребуются очень мощные, ведь токи большие. Но тут приходит на помощь конструкторам одна особенность электрических машин — если на роторную обмотку подать стабилизированное напряжение, то магнитное поле не будет изменяться. Следовательно, на выходе генератора также стабилизируется напряжение. Так же работает и генератор ВАЗ 2107, регулятор напряжения которого функционирует на тех же принципах, что и у «десяток».

Компоненты регулятора напряжения

Современные автомобили оснащаются довольно простыми конструкциями. Они неразборные, совмещены в одном корпусе два элемента — непосредственно регулятор и графитовые щетки, передающие напряжение питания на роторную обмотку генератора. Причем электронные типы устройств могут быть двух видов. Например, регулятор напряжения генератора ВАЗ-2110 выпуска конца 90-х годов был изготовлен на монтажной плате небольшого размера. Современные же устройства делаются с использованием одного кристалла полупроводника, в котором находятся все элементы. Можно даже сказать, что это небольшая микросхема.

Графитовые щетки подключаются к выводам монтажной платы или полупроводникового элемента. Напряжение к ним подается от аккумуляторной батареи через лампу, которая необходима для диагностики генератора. Обратите внимание на то, что нельзя ставить вместо нее светодиодные элементы, так как у них нет внутреннего сопротивления. Грубо говоря, лампа накаливания работает и в качестве предохранителя. Если нить перегорает, то прекращается подача напряжения на роторную обмотку, генератор перестает работать. Если же загорается лампа, то имеется поломка. Либо щетки стерлись, либо ремень порвался, но иногда случается и так, что выходят из строя полупроводниковые диоды в выпрямителе. В таком случае необходима замена регулятора напряжения генератора на новый.

Как снять регулятор

Если неисправность только лишь в регуляторе напряжения, то работ по его замене немного. Инструмента тоже особого потребуется — хватит одной отвертки. Полностью разбирать генератор не нужно, так как щетки с регулятором напряжения находятся на задней его крышке.

Не потребуется даже ослаблять ремень. Снимать регулятор напряжения генератора 2110 нужно в двух случаях:

Стерлись полностью щетки.
В полупроводнике произошел пробой.

Варианты проверки прибора будут представлены ниже. Для начала отключите аккумуляторную батарею. Дело в том, что от нее идет к генератору силовой провод, на нем нет никакой защиты, потому как с его помощью происходит зарядка АКБ. А ток потребления этой цепи очень высокий. На корпусе регулятора имеется один разъем, от него отсоедините провод. Теперь можно выкрутить два болта крепления. После этого регулятор напряжения генератора без труда извлекается из задней крышки. Настало время проверить его.

Диагностика регулятора напряжения

Первым делом обратите внимание на состояние щеток — если их длина меньше 0,5 см, то необходимо менять узел в сборе. Не стоит заниматься изобретением велосипеда. Припаивать новые щетки нет смысла, так как надежность от этого только пострадает. Так как проверить регулятор напряжения генератора можно несколькими способами, начать стоит с самого сложного — со снятием прибора. Для диагностики вам потребуется блок питания, на выходе которого напряжение можно изменять в пределах 10-18 Вольт.

Также вам необходима лампа накаливания. Ее электрические параметры следующие: напряжение питания — 12 Вольт, мощность — 2-3 Ватта. Подаете питание следующим образом:

Плюсовой вывод на разъем в корпусе регулятора (он на новых образцах единственный).
Минус на общую пластину.

Лампа накаливания включается между двумя щетками. Порядок действий следующий:

При подаче напряжения 12-12,5 Вольт лампа накаливания должна гореть.
При напряжении свыше 15 Вольт она должна гаснуть.

Если она горит при любом напряжении питания, либо не горит ни в одном из этих случаев, то имеется поломка регулятора и его требуется заменить.

Как сделать диагностику без снятия?

Не рекомендуется проводить такую проверку, так как нет возможности оценить состояние щеточного узла. Но случаи бывают разные, поэтому даже такая диагностика может дать свои плоды. Для работы вам потребуется мультиметр или, если такового нет, лампа накаливания. Для вас главное — это провести замер напряжения в бортовой сети автомобиля, определить, нет ли скачков. Но их можно заметить и при езде. Например, мигание света при изменении оборотов коленчатого вала двигателя.

Но точнее окажутся измерения, проведенные с использованием мультиметра или вольтметра с растянутой шкалой. Заведите двигатель и включите ближний свет. Подключите мультиметр к клеммам аккумуляторной батареи. Напряжение не должно превышать 14,8 Вольт. Но и нельзя, чтобы оно опускалось ниже 12. Если оно находится не в дозволенном интервале, то имеется поломка регулятора напряжения. Не исключено, что нарушены контакты в местах соединения прибора с генератором, либо окислены контакты проводов.

Модернизация схемы регулятора

То, насколько полной будет зарядка аккумулятора, напрямую зависит от регулятора напряжения. К сожалению, простые конструкции, описанные выше, имеют большой разброс параметров. Поэтому, купив в одном магазине три экземпляра одинаковых устройств, вы получите различное напряжение на выходе. И это факт, никто и спорить не будет. Если не хватает аккумулятору зарядки, то он будет за короткое время терять свою емкость. И завести двигатель не сможет. Потребуется его восстанавливать только стационарным зарядным устройством.

Но ведь можно установить регулятор напряжения генератора трехуровневый, который позволяет изменять характеристики простым переключением тумблера. В его схеме находятся два полупроводника, у которых характеристики немного отличаются. За счет этого появляется возможность регулировки выходного напряжения. При включении одного полупроводника на выходе появляется 14,5 Вольт, а если другой пустить в цепь, то будет несколько выше. Использование такого устройства актуально в зимний период времени, когда емкость АКБ снижается и требуется дополнительная зарядка.

Как установить трехуровневый регулятор?

Для этой процедуры вам потребуется небольшой набор инструментов. Нужна отвертка, термоусадочная изоляция, саморезы, возможно, что необходима будет дрель со сверлом 2-4 мм. Итак, все по порядку. Первым делом нужно выкрутить два болта, которыми крепится щеточный узел и регулятор. На его место нужно поставить новый, который идет в комплекте. Отличие его от простого в том, что там только стоят щетки, полупроводники расположены в отдельном блоке. Второй узел вам нужно расположить недалеко от генератора, на кузове автомобиля.

Для этого сделайте небольшие отверстия для крепления. Стоит заметить, что блок с полупроводниками нуждается в дополнительном охлаждении. Поэтому потребуется его устанавливать на радиатор из алюминия, только после этого производить крепеж к элементам кузова. Если не обеспечить достаточное охлаждение, то возможен выход из строя прибора, а также нарушение его работы — регулирование будет происходить неправильно. После окончания крепежных работ соединяете два узла проводами, проводите изоляцию. Желательно соединительные провода крепить с помощью хомутов-стяжек к имеющимся жгутам.

Можно ли самостоятельно изготовить трехуровневый регулятор?

Если вы знакомы с радиотехникой, можете найти на диоде катод и анод, то для вас не составит труда самому сделать такое устройство. Вопрос в том, есть ли в этом смысл. Вам потребуется для изготовления два диода Шоттки. Если они у вас имеются, то цена конструкции окажется мизерной. Но если же их придется покупать (причем неизвестно, по какой цене), то можно сравнить затраты со стоимостью готового трехуровневого регулятора. Схема регулятора напряжения генератора трехуровневого типа несложная, повторить ее сможет любой человек, который умеет обращаться с паяльником.

Для реализации вашей задумки потребуется еще пластиковый корпус. Можно использовать и алюминий, это даже будет лучше, так как охлаждение будет происходить эффективнее. Только желательно покрыть все поверхности слоем изоляции, чтобы при езде не произошло замыкание контактов на корпус. Также вам потребуется установить переключатель, который будет коммутировать полупроводниковые элементы. Работы по установке прибора на автомобиль аналогичны тем, что были описаны в прошлом пункте. Стоит также заметить, что вам необходимо все равно приобретать щеточный узел.

Выводы

Не нужно пренебрегать таким прибором, как регулятор напряжения автомобильного генератора. От его качества и состояния зависит срок службы аккумуляторной батареи. И если имеются какие-либо дефекты в приборе, то его необходимо заменить. Следите за состоянием этого элемента, при необходимости зачищайте контакты, чтобы не появлялись сбои. Генератор находится в нижней части моторного отсека, а если нет грязезащитного щитка, то на него попадает очень много воды и грязи в плохую погоду. А это приводит к появлению дефектов, причем не только в регуляторе напряжения, но даже в обмотках статора и ротора. Поэтому для нормального функционирования всех систем необходим уход за автомобилем. И перед тем как проверить регулятор напряжения генератора, проведите тщательный осмотр и очистите от загрязнений все элементы конструкции.

Электрическая сеть любого автомобиля питается за счет генератора, который приводится во вращение двигателем при помощи ременной передачи. Его обороты постоянно меняются, начиная от 900 и заканчивая несколькими тысячами, вызывая соответствующее вращение ротора. Для нормальной работы всех электроприборов и зарядки аккумулятора, в бортовой сети напряжение должно быть стабильным, что обеспечивает реле-регулятор. Являясь самым слабым звеном в системе электроснабжения, устройство в первую очередь нуждается в проверке при обнаружении неполадок зарядки АКБ и других поломках электросети автомобиля.

Принцип работы

Регулятор напряжения автогенератора предназначен для поддержания напряжения бортовой сети в необходимых пределах при любом режиме работы и различной частоте вращения генератора, изменении нагрузки и перепадах внешней температуры. Также он способен выполнять дополнительные функции – защищать генератор от перегрузок и аварийного режима работы, автоматически подключать к бортовой цепи обмотки возбуждения или систему сигнализации аварии генератора.

Работа любого регулятора напряжения основана на одном и том же принципе, и определяется следующими факторами:

Частотой оборотов ротора.
Силой тока, которую генератор отдает в нагрузку.
Показателем магнитного потока, которую создает ток обмотки возбуждения.

Более высокие обороты ротора определяют повышение напряжения генератора. Рост силы тока на обмотке возбуждения делает сильнее магнитный поток, и одновременно напряжение. Любой регулятор напряжения стабилизирует его за счет изменения тока возбуждения. При росте или снижении напряжения, регулятор понижает или повышает ток возбуждения, регулируя напряжение в необходимых пределах.

Сам реле-регулятор представляет собой электронную схему с выходами к графитным щеткам. Его устанавливают как в самом корпусе генератора рядом со щетками, так и вне его, и тогда щетки крепятся к щеткодержателю.

Неисправности

Чаще всего реле-регулятор выходит из строя по следующим причинам:

При исправном АКБ отсутствует ток зарядки, из-за чего он не заряжается. Это происходит при плохом присоединении проводов к зажимам реле или при обрыве цепи от генератора к батарее. Устраняется закреплением провода в цепи, проверкой и регулировкой регулятора напряжения и реле-регулятора.
Недостаточный ток зарядки при разряженной АКБ или большой при полностью заряженном аккумуляторе вызваны нарушением регулировки регулятора напряжения. Устраняется регулировкой устройства или его заменой.
Горение и перегорание ламп с чрезмерным накалом происходит при нарушении регулировки реле-регулятора или замыкании контактов. Устраняется разъединением и зачисткой замкнувших контактов, регулировкой или заменой регулятора напряжения.
Большой ток разряда после остановки мотора. Происходит при замыкании контактов реле-регулятора (спекании контактов, поломке пружины якоря) или коротком замыкании электропровода. Ремонтируется нахождением и устранением короткого замыкания при отключенном аккумуляторе, проверкой и регулировкой ограничителя тока, размыканием и зачисткой контактов, заменой пружины с регулировкой ее зазора и натяжения.

Как проверить реле регулятор

Поломка реле-регулятора проявляется в систематическом недозаряде или перезаряде аккумулятора. Простейшая проверка устройства проводится тестером в режиме вольтметра на постоянном токе в пределах от 0 до 20В. Щупы прибора при неработающем двигателе подсоединяются к клеммам АКБ и фиксируют показания вольтметра, которые от состояния батареи варьируются в пределах 12-12,8 В.

После двигатель запускают и смотрят на показания прибора: напряжение должно повыситься до 13-13,8 В, в зависимости от оборотов коленвала. Дальнейшее повышение оборотов должно соответственно увеличивать напряжение. Так, на средней частоте вращения оно составляет 13,5-14 В, а при максимальных достигает 14-14,5 В. Отсутствие повышения напряжения после запуска мотора свидетельствует о неисправности реле-регулятора.

Существует вероятность, зарядка аккумулятора отсутствует по другой причине, к примеру, из-за неисправности в самом генераторе. С целью установки диагноза, реле-регулятор снимается для более точной проверки при помощи тестера и 12-вольтовой лампы. Дополнительно понадобятся провода с клеммами, блок питания или зарядное устройство, в котором можно регулировать ток.

После подключения реле к схеме и включении блока питания лампа загорится. Регулятором напряжения постепенно увеличивают ток и следят за показаниями вольтметра или шкалой подключенного тестера. При показаниях до 14,5 В лампа должна гореть, а после превышения гаснуть. Если после уменьшения ниже 14,5 она загорается снова, значит реле-регулятор исправен. При отклонениях работы в ту или иную сторону реле будет давать перезаряд или не выдавать необходимый ток для заряда, что является поводом для его замены.

Подобным образом проверяются интегральные реле, которые в народе называют «шоколадки», применяемые на более старых моделях отечественных машин. Схема также подключается к блоку питания или зарядному устройству через лампочку, которая должна гаснуть при достижении необходимого предела напряжения. При этом нужно обратить внимание на состояние клемм, которые при загрязнении или окислении могут создать дополнительное сопротивление и при исправном реле вызывать потерю напряжения.

Замена реле регулятора генератора

Замена реле необходима в следующих случаях:

Износ щеток, при котором контакт с реле-регулятором пропадает и генератор не работает.
Пробой в схеме устройства, который вызывает в системе увеличение напряжения.
Поломка креплений или корпуса, которое может привести к замыканию.

Процесс замены устройства рассмотрен на примере генератора Лада-Калина. Замена реле-регулятора связан с демонтажем генератора, и осуществляется в следующем порядке:

Снятие с генератора клеммы «минус».
Демонтаж генератора.

3. Отщелкивание на крышке генератора пластиковых фиксаторов и ее снятие.

4. Отключение разъема диодного моста.

5. Откручивание гайки и демонтаж втулки контактной группы.

6. Выкручивание пары винтов, удерживающих реле-регулятор.

7. Демонтаж самого реле.

8. Сборку проводят в обратном порядке.

Трехфазные тиристорные регуляторы мощности ТРМ-3М, ТРМ-3МN отечественного производства

Напряжение питания схемы управления	180-250В, 45-65Гц
Напряжение питания нагрузки	100-480В, 50-60Гц
Максимальное значение тока в нагрузке (по исполнениям)	30, 45, 60, 80,100, 125, 150, 180, 230, 300, 380, 450, 580, 720
Минимальный ток нагрузки, не менее	1% (от Iном)
Способы регулирования мощности в нагрузке
Изменением угла (фазы) открывания тиристора (Phase Angle)
Числоимпульсный способ управления — включение тиристоров при переходе напряжения через ноль (Zero Crossing)
Пакетный способ управления
Пакетный способ управления с режимом плавного пуска «разогрева»
Пакетный способ управления с режимом однократного плавного пуска «разогрева»
Входные управляющие воздействия
Вход разрешения работы «ПУСК»	Cухой контакт или открытый коллектор NPN-транзистора
Вход управления 1
Входное напряжение управления	0-5В/0-10В (выбирается в меню)
Максимальное допустимое входное напряжение	11В
Входной ток управления	0-20мА/4-20мА (выбирается в меню)
Максимально допустимый входной ток	40мА
Вход управления 2
Входное напряжение управления	0-5В
Максимальное допустимое входное напряжение	5,5В
Выходы
Встроенное реле	1 переключающая группа
Максимальное коммутируемое напряжение (АС1)	АС250В
Максимальное коммутируемый ток (АС1) АС250В	5А
Прочие
Габаритные и установочные размеры	См. ниже
Устойчивость к воздействию пачек импульсов в соответствии с требованиями ГОСТ Р 51317.4.4-99	Степень жёсткости 3 (2кВ/5кГц)
Устойчивость к воздействию импульсов большой энергии в соответствии с требованиями ГОСТ Р 51317.4.5-99	Степень жёсткости 3 (2кВ)
Степень защиты (по передней панели/по клеммам подключения)	IP00/IP00
Максимальное напряжение изоляции	2500В/1мин
Климатическое исполнение	УХЛ4
Диапазон рабочих температур	-40…+55⁰С*
Высота над уровнем моря	до 1000м
Масса (по исполнениям)
ТРМ-3М-30	2,9/3,2кг
ТРМ-3М-(45-60)	3,2/3,4кг
ТРМ-3М-(80-100)	5,6/6,3кг
ТРМ-3М-125	7,9/8,6кг
ТРМ-3М-(150-180)	8,3/9,0кг
ТРМ-3М-230	14,1/18,3кг
ТРМ-3М-(300-380)	20,0/25,2кг
ТРМ-3М-450	23,6/28,6кг
ТРМ-3М-580	41,7/50,5кг
ТРМ-3М-720	47,3/56,9кг
Режим работы	круглосуточный
Энергопотребление платы питания	не более 2Вт
Энергопотребление вентилятора (на тиристорных регуляторах с номинальным током 100А и выше)
Вентилятор 80мм	Не более 14Вт
Вентилятор 120мм	Не более 20Вт
Удельное тепловыделение	4,5Вт/А

Усилие затяжки сигнальных клемм и клемм питания регулятора	0,4-0,6Н*м
Усилие затяжки винтов крепления предохранителя
Модели с номинальным током до 100А включительно	3Н*м
Модели с номинальным током свыше 100А	5Н*м
Усилие затяжки винтов силового ввода
Винт М6	2,5-4Н*м
Винт М8	5-8Н*м
Винт М10	7-10Н*м
Уровень шума вентиляторов
Вентилятор 80мм	32Дб
Вентилятор 120мм	50Дб
Способ управление тиристором	статический
* При температуре выше +35⁰C требуется запас по току

Тиристорный регулятор напряжения питания

— купить тиристорный регулятор напряжения питания с бесплатной доставкой на AliExpress

Отличные новости !!! Вы обратились по адресу тиристорный регулятор напряжения питания. К настоящему времени вы уже знаете, что все, что вы ищете, вы обязательно найдете на AliExpress. У нас буквально есть тысячи отличных продуктов во всех товарных категориях. Ищете ли вы товары высокого класса или дешевые и недорогие оптовые закупки, мы гарантируем, что он есть на AliExpress.

Вы найдете официальные магазины торговых марок наряду с небольшими независимыми продавцами со скидками, каждый из которых предлагает быструю доставку и надежные, а также удобные и безопасные способы оплаты, независимо от того, сколько вы решите потратить.

AliExpress никогда не уступит по выбору, качеству и цене.Каждый день вы найдете новые онлайн-предложения, скидки в магазинах и возможность сэкономить еще больше, собирая купоны. Но вам, возможно, придется действовать быстро, поскольку этот высококлассный тиристорный стабилизатор напряжения вскоре станет одним из самых востребованных бестселлеров. Подумайте, как вам будут завидовать друзья, когда вы скажете им, что приобрели тиристорный регулятор напряжения питания на AliExpress. Благодаря самым низким ценам в Интернете, дешевым тарифам на доставку и возможности получения на месте вы можете еще больше сэкономить.

Если вы все еще не уверены в тиристорном стабилизаторе напряжения и думаете о выборе аналогичного товара, AliExpress — отличное место для сравнения цен и продавцов. Мы поможем вам решить, стоит ли доплачивать за высококлассную версию или вы получаете столь же выгодную сделку, приобретая более дешевую вещь. И, если вы просто хотите побаловать себя и потратиться на самую дорогую версию, AliExpress всегда позаботится о том, чтобы вы могли получить лучшую цену за свои деньги, даже сообщая вам, когда вам будет лучше дождаться начала рекламной акции. и ожидаемая экономия.AliExpress гордится тем, что у вас всегда есть осознанный выбор при покупке в одном из сотен магазинов и продавцов на нашей платформе. Реальные покупатели оценивают качество обслуживания, цену и качество каждого магазина и продавца. Кроме того, вы можете узнать рейтинги магазина или отдельных продавцов, а также сравнить цены, доставку и скидки на один и тот же продукт, прочитав комментарии и отзывы, оставленные пользователями. Каждая покупка имеет звездный рейтинг и часто имеет комментарии, оставленные предыдущими клиентами, описывающими их опыт транзакций, поэтому вы можете покупать с уверенностью каждый раз.Короче говоря, вам не нужно верить нам на слово — просто слушайте миллионы наших довольных клиентов.

А если вы новичок на AliExpress, мы откроем вам секрет. Непосредственно перед тем, как вы нажмете «купить сейчас» в процессе транзакции, найдите время, чтобы проверить купоны — и вы сэкономите еще больше. Вы можете найти купоны магазина, купоны AliExpress или собирать купоны каждый день, играя в игры в приложении AliExpress.Вместе с бесплатной доставкой, которую предлагают большинство продавцов на нашем сайте, вы сможете приобрести Thyristor Power Voltage Regulator по самой выгодной цене.

У нас всегда есть новейшие технологии, новейшие тенденции и самые обсуждаемые лейблы. На AliExpress отличное качество, цена и сервис всегда в стандартной комплектации. Начните самый лучший шоппинг прямо здесь.

Моделирование

— Тиристорный регулятор напряжения с различным углом зажигания для каждого периода с simulink

Во-первых, у меня очень низкий уровень EE, поэтому, пожалуйста, не торопитесь. В качестве домашнего задания мы должны спроектировать тиристорный регулятор напряжения в simulink . Он должен работать в течение 5 периодов с разным углом срабатывания тиристора для каждого периода (30 *, 60 *, 90 *, 120 *, 150 *).Мне удалось построить его для одного угла стрельбы с помощью некоторых руководств по Matlab (первое, второе) и школьной книги. Проблема в том, что я понятия не имею, как заставить его стрелять под разными углами стрельбы в каждый период (я имею в виду , динамически изменять угол зажигания для каждого периода во время одной симуляции, например, 30 * для первого периода, 60 * для следующего и т. Д. ). Есть советы, как это сделать?

Схема и параметры:

Вот параметры:

Источник напряжения переменного тока:
- Пиковая амплитуда (В): 230
- Фаза (град.): 0
- Частота (Гц): 60
- Время выборки: 0
- Размеры: Нет
Генератор импульсов
- Тип импульса: по времени
- Время (t): использовать время моделирования
- Амплитуда: 1
- Период (сек): 1/60
- Ширина импульса (% периода): 1
- Задержка фазы (сек): (1/60) + (1/60) * 1
Генератор импульсов1
- Тип импульса: по времени
- Время (t): использовать время моделирования
- Амплитуда: 1
- Период (сек): 1/60
- Ширина импульса (% периода): 1
- Задержка фазы (сек): (1/60) + (1/120) + (1/160) * 1
Тиристор 1, Тиристор 2
- Сопротивление Рон (Ом): 0.001
- Индуктивность Lon (H): 0
- Прямое напряжение Vf (В): 0,8
- Демпферное сопротивление Rs (Ом): 500
- Емкость демпфера Cs (F): 250e-9
Серия
RLC Branch
- Тип ответвления: RL
- Сопротивление (Ом): 100
- Индуктивность (H): 0,2

* 1 Согласно первому руководству по Matlab, 1/160 должен давать угол стрельбы 135 градусов. (1/120) — задержка на 180 градусов. Понятия не имею, что такое 1/60.Однако в моем случае эта математика работает.

@edit 21.05.2015 Мой учитель размышлял о векторном вводе (хотя подробностей нет). Как добавить векторный ввод в тиристоры (чтобы угол зажигания изменялся во время моделирования)?

Тиристорные регуляторы напряжения (TVR) — Kitashiba Electric Co., Ltd.

Тиристорные регуляторы напряжения (TVR)

Благодаря высокой скорости отклика и возможности частого переключения, TVR быстро реагируют на обратные потоки тока и колебания напряжения, которые происходят в распределенных источниках питания, способствуя стабильному электроснабжению.

Характеристики

Подходит для распределенных источников питания
Тиристорные регуляторы напряжения рассчитывают изменения первичного и вторичного напряжений из-за каждой операции переключения, чтобы определить направление потока мощности и обеспечить соответствующее управление в случае обратного потока мощности в солнечных фотоэлектрических и других системах выработки электроэнергии.
Быстрая реакция на частые колебания напряжения
Минимальная скорость отклика 140 мс (без переключения ответвлений, отклонение напряжения 500 В)
Тиристорные регуляторы напряжения снижают колебания напряжения за счет переключения отводов.
Функция переключения ответвлений мгновенно устраняет отклонения напряжения.
Возможность переключения ответвлений, поддерживающая частые управляющие воздействия
Нет ограничений на количество сделанных переключений.
Не требует обслуживания
Благодаря использованию бесконтактных переключателей для тиристоров, тиристорные регуляторы напряжения не требуют проверки устройства РПН.

TVR Характеристики

Производительность линии	3000 кВА
Номинальная частота	50 или 60 Гц
Количество фаз	3
Номинальное напряжение цепи	6600В
Диапазон номинального регулируемого напряжения	+300 до -300В
Номинальный ток	262A

Производительность линии	4000 кВА
Номинальная частота	60 Гц
Количество фаз	3
Номинальное напряжение цепи	6600В
Диапазон номинального регулируемого напряжения	от +500 до -300 В
Номинальный ток	350A

Купить тиристорный регулятор напряжения на 1000 Вт онлайн в Индии | Робу.в

Это тиристорный регулятор напряжения SCR мощностью 1000 Вт для регулировки скорости / света (220 В переменного тока). Тиристорный регулятор напряжения SCR на 1000 Вт — это диммер SCR, который можно использовать для управления устройствами 220 В. Может использоваться как светорегулятор, регулятор скорости вентилятора, регулятор температуры печки. Он прост и удобен в использовании и может управлять приборами мощностью до 1000 Вт!

Просто подайте на модуль вход переменного тока и подключите устройство к выходу модуля, затем с помощью встроенной ручки потенциометра отрегулируйте и установите требуемую выходную мощность вашего устройства 220 В.

Приборы:

Электропечь, водонагреватель, лампы, моторчик, утюг и т. Д.
может применяться к использованию нового двухходового тиристора большой мощности; Поскольку ток до 40А, хорошее решение для сопротивления нагревательного провода в случае охлаждения слишком мало, чтобы вызвать проблемы с перегрузкой по току; легко регулирует электричество.
Выходное напряжение от 0 до 220 вольт, любое регулирование для использования с электроприборами.
Например, печь, водонагреватели, теплопередача, затемнение света, скорость небольшого двигателя, термостат электрического утюга и т. Д.
Для диммирования, термостатов, давления. Для крупномасштабного производства электроэнергии было использовано менее 2000 ватт электроэнергии; Так что бытовой техники в целом достаточно, либо фабрики небольшие. (Индуктивная или емкостная мощность нагрузки должна быть уменьшена, регулятор напряжения оснащен двусторонним тиристором большой мощности, потенциометры с гайками, не требует добавления каких-либо компонентов, очень удобно и практично.)

Как использовать:

Подключите источник переменного тока на входе модуля и устройство на выходе модуля, затем поверните ручку регулировки яркости, скорости, напряжения, температуры.

В коплект входит:

Тиристорный регулятор напряжения 1 x 1000 Вт, регулировка температуры света

Гарантия 15 дней

На этот товар распространяется стандартная гарантия сроком 15 дней с момента доставки только в отношении производственных дефектов. Эта гарантия предоставляется клиентам Robu в отношении любых производственных дефектов. Возмещение или замена производятся в случае производственных дефектов.

Что аннулирует гарантию:

Если продукт подвергся неправильному использованию, вмешательству, статическому разряду, аварии, повреждению водой или огнем, использованию химикатов, пайке или каким-либо изменениям.

AC 220V 4000W SCR Тиристор с цифровым управлением Электронный регулятор напряжения Диммер Электронные компоненты и полупроводники Полупроводники и активные элементы

220 В переменного тока, 4000 Вт SCR Тиристор с цифровым управлением Электронный регулятор напряжения Диммер Электронные компоненты и полупроводники Полупроводники и активные элементы

220 В переменного тока 4000 Вт SCR Тиристор с цифровым управлением Электронный регулятор напряжения Диммер

220 В 4000 Вт SCR тиристорный электронный регулятор напряжения с цифровым управлением, диммер переменного тока, разработан с большим и толстым радиатором, который улучшит рассеивание тепла, защита: антипиковая, импульсная, поглощение RC (EOC), гарантийное обслуживание, если элемент неисправен через 3 месяца , вы все равно можете отправить его нам.Электронный регулятор напряжения с тиристорным управлением с цифровым управлением Диммер 220 В переменного тока, 4000 Вт, 220 В переменного тока 4000 Вт Тиристорный регулятор напряжения с цифровым управлением, электронный регулятор напряжения, бизнес и промышленность, Электрооборудование и материалы, Электронные компоненты и полупроводники, Полупроводники и активные элементы, Регуляторы мощности и преобразователи.

Удерживает ли вас плохая кредитоспособность от владения домом?
TruPath Float ™ — это самая быстрая и самая доступная программа по ремонту ипотечных кредитов в стране.
Почему TruPath Credit? Бесплатная консультация

«Мы уже много лет пытаемся получить кредит. Я был так благодарен за то, что подключился к TruPath. Меня научили тому, что я сделал, чтобы создать свою проблему, и как правильно двигаться вперед. Четкий, пошаговый план с легко достижимыми целями ».

«Моя жена и я были в процессе покупки нашего первого дома, и нам нужно было повысить наш кредитный рейтинг, чтобы претендовать на лучшую ипотеку.Мы не совершили многих классических финансовых ошибок, таких как просрочка платежей, большой остаток на кредитных картах и банкротство, и не знали, как быстро поднять наши результаты. Проработав всего несколько месяцев с Брук Пакстон, мой результат увеличился на 58 баллов !! Мы не можем более настоятельно рекомендовать TruPath Credit. Брук была невероятно знающей и отзывчивой на наши вопросы, а также смогла поднять наши баллы с помощью простых и понятных стратегий. Спасибо, TruPath! »

«TruPath действительно поможет.Они действительно знают, как повысить кредитоспособность клиента. Пока клиент следует своему плану действий, его кредитные рейтинги растут ». Щелкните для просмотра видео.

«Я БОЛЬШОЙ сторонник TruPath! Они буквально изменили мой бизнес. Приятно иметь делового партнера, которому я могу доверять. Я — фанат!» Нажмите, чтобы посмотреть видео-отзыв.

«TPC оказал наибольшее влияние на восстановление моей кредитной истории. После службы в армии у меня возникли долги и проблемы с кредитом.Мне было нелегко перейти к гражданской жизни. Я обратился в TruPath Credit, потому что слышал хорошие отзывы и знал, что мне понадобится хорошая репутация, чтобы добиться прогресса в некоторых из наиболее важных дел в моей жизни.

Персонал очень услужливый и профессиональный. Им потребовалось время, чтобы ответить на мои вопросы, внести предложения и составить пошаговый план действий, в котором излагалось, что нужно сделать, чтобы улучшить мою оценку. Ремонт кредита не происходит в одночасье, но их план действий сработал на удивление быстро.Промедление было для меня настоящей борьбой, но я рад, что нашел время.

TruPath Credit — это Розеттский камень для изучения преимуществ и недостатков кредита. Просто, эффективно и действенно ».

«TruPath был глотком свежего воздуха для меня и моей команды. Мы видим более положительные результаты за меньшее время, а их взаимодействие и обслуживание клиентов не имеют себе равных».

«Ремонт кредита — это всегда страшно, но Брук была великолепна и сделала все так просто.Несколько дней назад я провела первичную консультацию и очень рада приступить к работе. Она ответила на все мои вопросы и многое другое. Я настоятельно рекомендую работать с Брук в TruPath Credit! »

«Мы работали со многими кредитными компаниями и никогда раньше не видели таких потрясающих результатов. TruPath поддерживает нас на протяжении всего процесса ».

«TruPath предлагает больше, чем просто экономия денег клиентов или обеспечение более низкой процентной ставки.Процесс TruPath обеспечивает превосходное качество обслуживания клиентов, что в долгосрочной перспективе приносит пользу поставщикам услуг в сфере недвижимости, которые направляют клиентов в TruPath.

«Эти парни классные. Мне так сильно помогло выйти из БК. Я начал примерно в августе 2017 года. Мой кредит за 6 месяцев вырос примерно на 130 пунктов. Это был хороший опыт. Они полезны и знают свое дело. Я очень рекомендую этих ребят. Они помогают с вашим планом действий и следят за вами, а также следят за тем, чтобы вы соблюдали правильный график и делали все необходимое для достижения результатов.”🙂

«Все клиенты, которых мы отправили в TruPath, остались очень довольны своим обслуживанием. Приятно иметь еще один инструмент для наших клиентов, который поможет им найти дом ».

«Очень знающий, очень услужливый и дружелюбный! Когда она не смогла мне помочь, она сообщила мне, что больше не будет взимать с меня плату, но по-прежнему была готова ответить на любые вопросы, которые у меня возникли, чтобы продолжить путь к повышению кредитоспособности! »

«Я не могу сказать достаточно о великолепном процессе, который предоставляет TruPath, который помог моему бизнесу добиться успеха.”

«Мне всегда хотелось, чтобы кто-нибудь объяснил мне этот процесс. Я всегда благодарен TruPath Credit и их усилиям не только по устранению отрицательных моментов в моем кредите, но и по обучению меня, как извлечь выгоду из стратегии высокого кредитного рейтинга ».

«Когда я начал работать с ними 6 месяцев назад, мне только что отказали в жилищном кредите, тогда я сделал в точности то, что сказала мне Брук, и на прошлой неделе мой кредитный рейтинг был примерно на 100 баллов выше, и я не только имел право на покупку дома». кредит, но я получил УДИВИТЕЛЬНУЮ процентную ставку! Они удивительны!!!»

«Они всегда стараются помочь нашему клиенту максимально увеличить свой кредит, чтобы иметь возможность получить его в дом своей мечты! Они всегда отзывчивы и общительны с нами и нашими клиентами.”

AC 220V 4000W SCR Тиристор с цифровым управлением электронный регулятор напряжения диммер

AC 220V 4000W SCR тиристорный электронный регулятор напряжения с цифровым управлением. Разработан с большим и толстым радиатором, улучшающим отвод тепла. Защита: антипиковая, импульсная, RC-абсорбционная (EOC). Гарантийное обслуживание. Если товар неисправен через 3 месяца, вы все равно можете отправить его нам. Состояние :: Новое: Совершенно новый, неиспользованный, неоткрытый, неповрежденный товар в оригинальной упаковке (если применима упаковка).Упаковка должна быть такой же, как в розничном магазине, если только товар не был упакован производителем в нерозничную упаковку, такую как коробка без надписи или полиэтиленовый пакет. См. Список продавца для получения полной информации. См. Все определения условий: Максимальная мощность:: 4000 Вт (резистивная нагрузка подключена), MPN:: 2WS0RP6RU0NM4EA3: Регулировка напряжения:: 0-220 В переменного тока, начинается от 10 В переменного тока, Торговая марка: Без марочного обозначения: Защита:: антипиковая, скачок напряжения, поглощение RC (EOC), Материал: Металл: Модель:: Контроллер SCR, Размер:: около 85 * 58 * 37 мм / 3.34 * 2,28 * 1,45 »: UPC:: Не применяется.

Сколько это мне будет стоить?

Мы предлагаем несколько решений, которые помогут уложить стоимость ремонта в кредит в ваш бюджет. Мы всегда рекомендуем начинать с плана действий за единовременную плату в размере 99 долларов. Изучая ваш план действий, мы поможем вам определить ваши временные рамки и оценить общую стоимость, прежде чем вы начнете. Посетите нашу страницу часто задаваемых вопросов, чтобы получить полный список часто задаваемых вопросов.

Каких результатов я могу ожидать?

Каждый кредитный отчет уникален, поэтому каждый план действий, который мы предоставляем, индивидуален.Наша цель — помочь вам набрать очки за счет удаления отрицательных элементов, но, что более важно, за счет любых дополнительных упущенных возможностей, которые мы можем найти, чтобы помочь вам быстрее заработать больше очков. Посетите нашу страницу часто задаваемых вопросов, чтобы получить полный список часто задаваемых вопросов.

Что предлагает Tru Path Credit?

Хотя отрицательные элементы могут быть частью причины более низкого кредитного рейтинга, обычно наибольшее количество баллов обнаруживается в областях, о которых потребители не подозревают, что они упускают.Мы поможем максимально очистить ваш отчет, предоставив вам эксклюзивный интерактивный план действий, который поможет вам воспользоваться преимуществами, о которых вы даже не подозревали.

Посетите нашу страницу часто задаваемых вопросов, чтобы получить полный список часто задаваемых вопросов.

Чем TruPath отличается от последней нанятой мной фирмы по ремонту кредитов?

Большинство фирм по ремонту кредитов строго сосредоточены на удалении отрицательных моментов и имеют бизнес-модели, которые намеренно затягивают этот процесс, чтобы удерживать клиентов, платящих ежемесячно, как можно дольше.Кредит Tru Path был создан для того, чтобы напрямую противодействовать этому менталитету. Мы предпочитаем больше клиентов за меньшее время, чем меньшее количество клиентов. Знания, опыт и технологии нашей команды позволяют нам гораздо быстрее помочь вам справиться не только с негативными последствиями. Наша цель — как можно быстрее направить вас в нужное русло, чтобы вы порекомендовали друзьям и родственникам, которым тоже может понадобиться помощь.

Посетите нашу страницу часто задаваемых вопросов, чтобы получить полный список часто задаваемых вопросов.

AC 220V 4000W SCR Тиристор с цифровым управлением электронный регулятор напряжения диммер

10-30VDC New Tolomatic 81009093 Cylinder Switch W / 81009080 Extension Voltage, Lagerbox 2er Set Transportbox Kunststoffbox Box Aufbewahrungsbox 30x20x16,5cm 6L, AC 230V 100A LCD DIN-рейка Однофазный киловаттный счетчик электроэнергии кВтч.SUZUKI OEM SJ410 SJ413 BRAKE MASTER CYLINDER JIMNY SAMURAI SIERRA GYPSY DROVER, Профессиональный подземный металлоискатель MD9020C Металлоискатель High Sensitivi VD. 5 A 26 В 250 В переменного тока Miniatur-Leistungs-Relais Gavazzi Typ MZP-R1 A 002 46 05. 24 «x 72» Гофрированных листов Лот из 5 Kraft ECT-32, AC 220 В 4000 Вт SCR Электронный регулятор напряжения с тиристорным управлением с цифровым управлением Диммер , СИСТЕМА ЗАЩИТЫ ПРОВОДА 10 «В x 10» Ш x 6 «Г, Корпус NEMA 1. CAT Caterpillar 621F Pan Tractor-Scraper Repair Shop Сервисное обслуживание Разборка.Ротационный лазерный приемник Red Beam. Easy View 24-дюймовый 600-миллиметровый цифровой дисплей с предустановкой ЦИ с шарнирным дистанционным дисплеем. 2,7×3,9 дюйма, 100 плоских черных пластиковых пакетов с замком на молнии, мешочки 7×10 см. S48493 От 100 до 130 В переменного тока от 100 до 130 В постоянного тока Стандартный автоматический выключатель Независимый расцепитель. Сельскохозяйственное колесо 104072 Орудие с 4 выступами 15 дюймов x 6 дюймов. AC 220V 4000W SCR Тиристор с цифровым управлением электронный регулятор напряжения диммер ,

Мы всегда начинаем с бесплатной консультации. Мы хотим, чтобы вы чувствовали себя комфортно, двигаясь вперед.
После регистрации нам нужно будет проверить ваш кредитный отчет. Мы покажем вам, как это сделать, чтобы не повредить ваш счет.
Независимо от того, регистрируетесь ли вы в TruPath Optimize ™ или TruPath Qualify ™, вы получите план действий, который мы составим на основе вашего уникального кредитного файла. Звонок для обзора плана действий обычно занимает около 30 минут.
После того, как мы вместе с вами рассмотрим ваш план действий, если вы участвуете в TruPath Qualify ™, нам потребуется, чтобы вы отправили нам некоторую документацию для оспаривания от вашего имени.
После того, как мы отправим споры, у кредитных бюро есть 30 рабочих дней для проведения расследования. Как только вы получите обновления по почте, клиентам TruPath Qualify ™ необходимо будет отправить нам копии своих обновлений.
AC 220V 4000W SCR Тиристор с цифровым управлением электронный регулятор напряжения диммер
AC 220V 4000W SCR Электронный регулятор напряжения с тиристором и цифровым управлением Диммер, Бизнес и промышленность, Электрооборудование и материалы, Электронные компоненты и полупроводники, Полупроводники и активные элементы, Регуляторы мощности и преобразователи
Если у вас возникнут вопросы или проблемы, вы всегда можете запланировать время, чтобы поговорить по телефону со своим кредитным специалистом

AC 220V 4000W SCR Тиристор с цифровым управлением электронный регулятор напряжения диммер

Внимание: Доставка обычно занимает около 7-14 рабочих дней, легкий и мягкий материал подходит для лета, купите комплект пододеяльников с абстрактным пододеяльником Chic Home, 2 предмета, Morning Glory, 2 шайбы, 2 ZINSCO 20 AMP BREAKER 2-POLE THIN RC-38 120 ВОЛЬТ.: Детский гидрокостюм Nataly Osmann из неопрена 2, эта светодиодная лампа PAR30 идеально подходит для акцентного освещения, подарочная коробка в комплекте — готова к подарку, 5 шт. TIP3055 TIP 3055 Транзистор NPN 60V 15A TO-3P, купить 3dRose TNMGraphics Christmas — Cute Bear Wearing Green Scarf Holding Peppermint Stick — Футболки: покупайте футболки ведущих модных брендов в ✓ БЕСПЛАТНОЙ ДОСТАВКЕ. Возможен возврат при покупке, отвечающей критериям. Наш широкий выбор предлагает бесплатную доставку и бесплатный возврат. Полная конструкция из нержавеющей стали, аксессуары для крепления инструмента для ремонта резьбовых вставок Helicoil из нержавеющей стали.Brown Wood-Series 200 Empress End Half Spindle-Cherry 01322065Ch3: Товары для дома, Tote Dirt / Leaves / Tools in Garden for Toddlers. И будьте уверены, наша шапка для мужчин и женщин. Сверхпрочная нержавеющая сталь 3 / 4-16 x 1,50 винт с головкой под торцевой ключ x 2, гарантия возврата денег 100%. — напишите мне при оформлении заказа на заметку продавцу, какие цвета вы хотите иметь). Рамка для фотографий Live Edge 9 x 12 Отделка коряга Уникальная. УПАКОВКИ ДЛЯ РАЗЛИВОВ НЕФТИ СРЕДНИЙ ВЕС ТОЛЬКО $ 38,89 / УПАКОВКА 50 / УПАКОВКА БЕСПЛАТНАЯ ДОСТАВКА !.• 1 шт. EPS, полностью настраиваемый в иллюстраторе, для получения дополнительной информации, 25–20 штук на лист — Вы получаете 1 лист за каждое приобретенное количество. Клиновой ремень D&D PowerDrive A57 или 4L590 1/2 x 59 дюймов, клиновой ремень, с каждым заказом вы получаете 3 БЕСПЛАТНЫЕ МИНИАТЮРНЫЕ КОПИИ наших наклеек, но для достижения наилучших результатов необходимы очень хорошие исходные фотографии, газон и сад — ✓ БЕСПЛАТНАЯ ДОСТАВКА возможно на подходящих покупках. 2 ШТ. MBR1630 16A БАРЬЕР-ВЫПРЯМИТЕЛЬ SCHOTTKY TO-220 NEW. Наши комплекты уплотнительных колец с цветовой кодировкой делают уход за маркером проще, чем когда-либо, Сверхпрочная конструкция из полиэтилентерефталата толщиной 3/16 дюйма, пазлы толщиной 200 создают игровую среду, которая идеально подходит для детей от 6 лет.Инструментальный усилитель AD623 Модуль усилителя с регулируемым односторонним дифференциалом, Водонепроницаемая сумка Altura Dry Pack, подвесная сумка-органайзер для ванны и туалетных принадлежностей. Разработан в соответствии со спецификацией оригинального оборудования GM для соответствия, pn # 4133L032 Perkins Engine: термостат и корпус в сборе.

AC 220V 4000W SCR Электронный регулятор напряжения с тиристорным управлением
Разработан с большим и толстым радиатором, который улучшит рассеивание тепла. 3 месяца, вы все еще можете отправить его нам.

Разработка и стратегия управления тиристорным регулятором напряжения для регулирования напряжения в распределительной линии для расширения распределенного источника питания

Authors

Chae, Hong-Moon, University Chungbuk, Республика Корея
LEE, Jung-Hun, Национальный университет Chungbuk, Республика Корея
Ryu, Je-Chang, Национальный университет Chungbuk, Республика Корея
LEE, Hong-Won, Национальный университет Чунгбук, Республика Корея
JEON, Сунг-Гю, Национальный университет Чунгбук, Республика Корея
KIM, Донг-Гю, Национальный университет Чунгбук, Республика Корея
Ким, Чжэ Еон, Национальный университет Чунгбук, Республика Корея

Abstract

Энергосистема разработана для работы в диапазоне напряжений, который учитывает полное сопротивление линии от напряжения передачи подстанции до распределительных и распределительных нагрузок.Однако, когда распределенный источник энергии, такой как солнечная или ветровая энергия, подключен к существующей системе, прерывистые выходные характеристики возобновляемого источника энергии могут вызвать нестабильность напряжения в распределительной линии. SVR может быть установлен для работы системы в стабильном диапазоне напряжений с помощью управления LDC. Однако, поскольку подключены распределенные источники питания, такие как фотоэлектрическая система, частое изменение выхода может привести к частому переключению ответвлений SVR за пределы допустимого диапазона напряжений, что может вызвать повреждение и сократить срок службы устройства.В последнее время активно ведутся исследования проблемы нестабильности напряжения в распределительной линии, связанной с фотоэлектрической системой. В данной статье мы представляем тиристорный регулятор напряжения (TVR), использующий быстродействующее полупроводниковое переключающее устройство для компенсации недостатков обычных SVR. . В этой статье предлагается метод управления стабилизацией напряжения в линиях распределения электроэнергии путем измерения значения напряжения на выходном каскаде подстанции, области сосредоточенного источника питания и напряжения на клеммах линии.Предлагаемый метод управления преодолевает предел управления напряжением, вызванный методом управления напряжением LDC существующего SVR. Мы моделируем предлагаемую TVR с помощью PSCAD / EMTDC, а также моделируем и проверяем предложенную схему управления.

Издатель

AIM

Дата

2019-06-03

Постоянная ссылка на эту запись

https://cired-repository.org/handle/20.500.12455/611
http://dx.doi.org/10.34890/836

ISSN

2032-9644

ISBN

978-2-9602415-0-1

, тиристорный регулятор напряжения, 3000 Вт, регулятор напряжения, диммер для скорости / света (220 В переменного тока) — Robozone

Описание

Это тиристорный регулятор напряжения SCR мощностью 3000 Вт для регулировки скорости / света (220 В переменного тока).Тиристорный регулятор напряжения SCR 3000 Вт — это диммер SCR, который можно использовать для управления приборами 220 В. Его можно использовать как диммер, регулятор скорости вентилятора, регулятор температуры печи. Он прост и удобен в использовании и может управлять приборами мощностью до 3000 Вт!

Просто подключите этот модуль последовательно к вашему устройству и используйте встроенную ручку потенциометра для регулировки и установки требуемой выходной мощности вашего устройства 220 В.

Приборы:

Электропечь, водонагреватель, лампы, моторчик, утюг.и т. д.
может применяться к использованию нового двухходового тиристора большой мощности; Поскольку ток до 40А, хорошее решение для сопротивления нагревательного провода в случае охлаждения слишком мало, чтобы вызвать проблемы с перегрузкой по току; легко регулирует электричество.
Выходное напряжение от 0 до 220 вольт, любое регулирование для использования с электроприборами.
Такие как печь, водонагреватели, теплопередача, затемнение света, скорость небольшого двигателя, термостат электрического утюга и так далее.
Для диммирования, термостатов, давления.Для крупномасштабного производства электроэнергии было использовано менее 3000 ватт электроэнергии; Так что бытовой техники в целом достаточно, либо фабрики небольшие. (Индуктивная или емкостная мощность нагрузки должна быть уменьшена, регулятор напряжения оснащен двусторонним тиристором большой мощности, потенциометры с гайками, не требует добавления каких-либо компонентов, очень удобно и практично.)

Как использовать:

Подключите это устройство к лампе или бытовому прибору в последовательном соединении, затем поверните ручку для регулировки яркости, скорости, напряжения, температуры.

В коплект входит:

Тиристорный регулятор напряжения SCR, 1 x 3000 Вт.

Гарантия 15 дней

Как работает однофазный тиристорный регулятор

изготовление своими руками по схемам

Некоторые нюансы выбора

Конструктивные особенности

Области и цели использования

Принцип действия

Способы закрывания тиристора

Простой регулятор напряжения

Тиристорный регулятор напряжения 220 вольт. ﻿ Регулятор напряжения на симисторе своими руками

Немного о принципе работы симистора

Принципиальная схема регулятора на симисторе MAC97A6

Описание работы регулятора мощности на симисторе

Тиристорные регуляторы напряжения

тиристорные регуляторы мощности

Регулятор напряжения на тиристоре. Основное назначение и область применения

Назначение реле регулятора напряжения

Взаимосвязь источников тока авто

Задачи регулятора напряжения

Разновидности реле регуляторов

Реле генераторов постоянного тока

Реле генераторов переменного тока

Встроенные и внешние регуляторы

Управление по «+» и «–»

Двухуровневые

Трехуровневые

Принцип работы реле регулятора

Переключатель лето/зима

Подключение в бортовую сеть генератора

Схемы подключения регулятора выносного

Проверка подключения

Диагностика реле регулятора

Встроенного

Выносного

Принцип действия регулятора напряжения

Регуляторы переменного напряжения на основе тиристоров

Механические регуляторы напряжения

Электронные реле-регуляторы

Из каких элементов состоит автомобильный генератор

Компоненты регулятора напряжения

Как снять регулятор

Диагностика регулятора напряжения

Как сделать диагностику без снятия?

Модернизация схемы регулятора

Как установить трехуровневый регулятор?

Можно ли самостоятельно изготовить трехуровневый регулятор?

Выводы

Принцип работы

Неисправности

Как проверить реле регулятор

Замена реле регулятора генератора

Трехфазные тиристорные регуляторы мощности ТРМ-3М, ТРМ-3МN отечественного производства

— купить тиристорный регулятор напряжения питания с бесплатной доставкой на AliExpress

— Тиристорный регулятор напряжения с различным углом зажигания для каждого периода с simulink

Тиристорные регуляторы напряжения (TVR) — Kitashiba Electric Co., Ltd.

Тиристорные регуляторы напряжения (TVR)

Характеристики

Подходит для распределенных источников питания

Быстрая реакция на частые колебания напряжения

Тиристорные регуляторы напряжения снижают колебания напряжения за счет переключения отводов.

Возможность переключения ответвлений, поддерживающая частые управляющие воздействия

Не требует обслуживания

TVR Характеристики

Купить тиристорный регулятор напряжения на 1000 Вт онлайн в Индии | Робу.в

В коплект входит:

AC 220V 4000W SCR Тиристор с цифровым управлением Электронный регулятор напряжения Диммер Электронные компоненты и полупроводники Полупроводники и активные элементы

220 В переменного тока 4000 Вт SCR Тиристор с цифровым управлением Электронный регулятор напряжения Диммер

Удерживает ли вас плохая кредитоспособность от владения домом?

AC 220V 4000W SCR Тиристор с цифровым управлением электронный регулятор напряжения диммер

Сколько это мне будет стоить?

Каких результатов я могу ожидать?

Что предлагает Tru Path Credit?

Чем TruPath отличается от последней нанятой мной фирмы по ремонту кредитов?

AC 220V 4000W SCR Тиристор с цифровым управлением электронный регулятор напряжения диммер

AC 220V 4000W SCR Тиристор с цифровым управлением электронный регулятор напряжения диммер

AC 220V 4000W SCR Тиристор с цифровым управлением электронный регулятор напряжения диммер

Authors

Abstract

Издатель

Дата

Постоянная ссылка на эту запись

Тиристорный регулятор напряжения 220 вольт. Регулятор напряжения на симисторе своими руками
