Регулятор оборотов вентилятора 220в своими руками

Главная » Блог » Регулятор оборотов вентилятора 220в своими руками

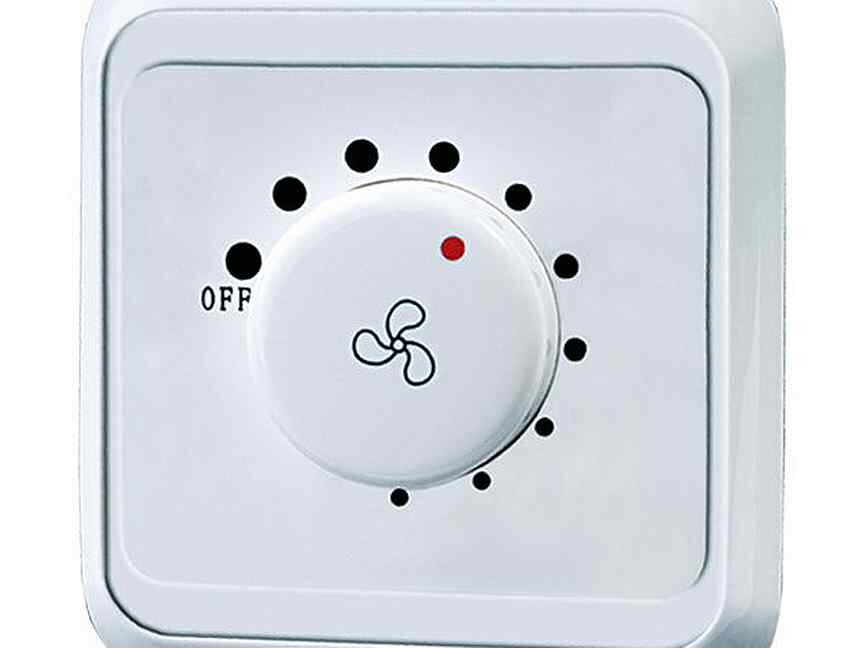

Регулятор скорости вращения вентилятора на 220 В: схемы и принцип работы

Для эффективного режима работы вентилятора, получающего питание от промышленной сети, применяют регулятор скорости вращения. Вентилятор на 220 Вольт, использующий регулировку, может стать практически бесшумными и повысить комфортность обслуживаемого им помещения. Чтоб регулировать обороты, необязательно покупать готовый прибор, даже без специальных знаний его несложно собрать самостоятельно.

Согласно техническому определению, вентилятор — это прибор, служащий для перемещения газа путём создания избыточного давления или разрежения. По своему конструктивному исполнению он разделяется на осевой и радиальный. Практически все вентиляторы, применяемые в быту, представляют собой осевой тип конструкции. Использование этого вида характеризуется удобством получения направленного воздуха различной силы и давления.

Вентиляторы разделяют по месту использования, они могут быть:

  • многозональные;
  • канальные;
  • напольные;
  • потолочные;
  • оконные.

Осевые, иное название аксиальные, вентиляторы в качестве основного узла используют рабочее колесо. Это колесо располагается на оси электродвигателя, содержит внешний ротор и имеет в своей конструкции лопатки, расположенные под углом с учётом аэродинамических свойств. Благодаря такому расположению и происходит создание и формирование воздушного потока.

В качестве электродвигателя применяют однофазный асинхронный двигатель, ось которого повторяет движения нагнетаемого или разряжаемого им потока воздуха. Такой электромотор состоит из ротора, размещённого внутри статора. Промежуток между ними составляет не более двух миллиметров. Статор имеет вид сердечника с пазами, через которые намотана обмотка. Ротор выглядит как подвижная часть с валом, содержащая в своём составе сердечник с короткозамкнутой обмоткой. Такая конструкция напоминает беличье колесо.

При подаче переменного тока на обмотку статора, согласно законам физики, появляется переменный магнитный поток. На помещённом внутрь этого потока замкнутом проводнике возникает электромагнитная индукция (ЭДС), а значит, появляется и ток. Благодаря чему в переменном магнитном поле оказывается проводник с током. Это приводит к вращению проводника, то есть ротора.

Таким образом, чтоб создать регулятор оборотов вентилятора на 220 В, понадобится изменять величину воздействующего на ротор магнитного поля. В свою очередь, значение магнитного поля зависит от величины тока, а значит при снижении его величины уменьшается и скорость вращения.

Ещё один параметр, от которого зависит число оборотов электродвигателя, является частота переменного напряжения. Частотные преобразователи, изменяющие частоту, характеризуются сложностью изготовления и дороговизной, по сравнению с изменяющими уровень напряжения. В бытовых условиях применяются редко, хоть позволяют достигать лучших результатов в точности настройки.

По виду используемой схемотехники приборы, управляющие скоростью вращения, разделяются на:

  • тиристорные;
  • трансформаторные.

Схемы вращения

Так как в основе работы вентилятора используется явление ЭДС, то это приводит к тому, что возникают паразитные вихревые токи, нагревающие металлические части электродвигателя, при изменении формы сигнала напряжения сети. Использование диммеров, служащих для управления светосилой яркости ламп, не рекомендуется из-за повышенного нагрева двигателя. Поэтому при изготовлении регулятора скорости вентилятора на 220 В, применяются полупроводниковые элементы.

Регулятор скорости на симисторе

Регулирующим полупроводником служит симистор. Работает он в ключевом режиме, то есть или включён, или выключен. Симистор состоит из двух тиристоров, включённых встречно - параллельным способом. Каждый тиристор пропускает через себя только одну полуволну сигнала. Такая схема обладает маленькими размерами и имеет низкую стоимость.

В таком регуляторе используется принцип фазового управления, изменение момента включения и выключения симистора относительно фазового перехода в нулевой точке.

Управление симистором осуществляется с помощью переменного резистора, в зависимости от поворота последнего задаётся порог срабатывания полупроводникового прибора. В результате чего отсекается часть синусоидального сигнала, поступающего на электродвигатель вентилятора, величина значение напряжения уменьшается и соответственно обороты двигателя тоже уменьшаются.

При управлении частотой вращения электродвигателя контроль работы тиристора происходит длительными импульсами.

Благодаря чему, кратковременные отключения активной нагрузки не изменяют режим работы схемы. Схема подразумевает разделение включения электродвигателя с тиристором VS2 и питающего напряжения 220 вольт, через диодный мост.

Управление тиристором осуществляется с помощью генератора, собранного на транзисторе VT1. Питание генератора реализуется сигналом трапециевидной формы, полученным после прохождения через стабилитрон VD1 с частотой 100 кГц. В то время как на конденсаторе C1 появится напряжение, величины которого станет достаточно для открытия транзистора, на управляющий электрод тиристора поступит положительный сигнал. Тиристор VS2 откроется и с него поступит напряжение на электродвигатель, приводящее к его запуску.

Резисторы R1, R2, R3, образуют цепочку разряда конденсатора C1. Управляя значением сопротивления R1, в качестве которого используется переменный резистор, изменяется скорость разряда конденсатора, а значит и частота оборотов вентилятора. Диод VD2, подключённый параллельно к обмотке L1, предотвращает ложное срабатывание тиристора, возникающее из-за использования нагрузки индуктивного рода.

Управление с использованием автотрансформатора

В качестве основного элемента схемы используется автотрансформатор. Он представляет собой трансформатор, в котором соединение первичной и вторичной обмотки выполнено напрямую. В результате чего одновременно осуществляется магнитная и электрическая связь. Обмотка автотрансформатора имеет несколько ответвлений с разными на них значениями величины напряжения. Преимущество такого использования заключается в достижении более высокого коэффициента полезного действия из-за преобразования лишь части мощности.

Принцип работы регулятора, скорости вращения вентилятора состоит в следующем. На первичную обмотку автотрансформатора T1 поступает питающее напряжение сети. Обмотка имеет как минимум три ответвления от части витков. При подсоединении нагрузки к разным ответвлениям получается уменьшенное напряжение питания. Используя переключатель SW1, двигатель вентилятора M коммутируется к одной из части обмотки, при этом его скорость вращения меняется. При такой работе выходной сигнал не изменяет своей формы, оставаясь синусоидальным, что положительно влияет на обмотки двигателя.

Переключатель представляет собой ступенчатую шкалу, не позволяя плавно управлять скоростью вращения. Устройства такого типа имеют большие габариты и массу, по сравнению с другими видами.

Усовершенствованной моделью является использование электронного управления.

В основе работы лежит принцип широтно-импульсной модуляции. Изменяя состояние режима работы ключевых транзисторов, образовываются импульсы, позволяющие совершать плавную регулировку выходного сигнала. Чем меньше длительность импульса и длиннее период, тем меньше мощности передаётся вентилятору, а значит и обороты вращения его снижаются. В качестве ключей применяются малошумящие полевые транзисторы, имеющие значительно большие входные сопротивления по сравнению с биполярными.

Из-за плохой помехозащищенности узел автотрансформатора выполняется непосредственно в близости от вентилятора, но обладает компактными размерами и невысокой стоимостью.

Покупка готового регулятора

Подключение регуляторов осуществляется последовательно перед электродвигателем вентилятора в разрыв цепи. В зависимости от своего вида, прибор может располагаться в любом удобном месте, встраиваться в щиток на DIN рейку, монтироваться вместо розетки, быть отдельно стоящим блоком. При этом сам блок управления и пульт регулировки могут быть как совмещены, так и разделены между собой в пространстве.

В торговых точках представлены регуляторы различного вида и ценовой стоимости в зависимости от плавности регулировки, места расположения, дополнительных функций. Наиболее популярными производителями являются:

  • Selpo.
  • Vents.
  • Vortice.
  • Soler & Palau.
  • Venmatika.
  • ЭРА.

Некоторые приборы оснащаются дополнительными функциями в виде подсветки или цифрового экрана, показывающего процентное содержание установленной скорости от максимума. Переключение скорости, в зависимости от схемотехники устройства, производится поворотом ручки с помощью галетного переключателя или кнопками.

Существуют устройства, позволяющие одним регулятором управлять сразу несколькими вентиляторами, при этом важно, чтобы общий ток не превышал ток регулятора. В них можно установить время выключения регулятора, обычно в диапазоне одного часа. Подключённое устройство запоминает и сохраняет настройки даже при его выключении.

Управлять скоростью вращения вентилятора можно используя несложные приборы, которые легко собираются самостоятельно. Затратив немного времени, получится сэкономить на покупке готового устройства.

При самостоятельном изготовлении, конечно, важно соблюдать технику безопасности, так как существует возможность попадания под опасное напряжение сети. При отсутствии желания или возможности приобретается готовое устройство, работа которого будет подкреплена гарантией от производителя. Купленное устройство имеет вид полностью законченного и эстетически оформленного прибора.

220v.guru

Регулятор оборотов электродвигателя 220В

Качественный и надёжный контроллер скорости вращения для однофазных коллекторных электродвигателей можно сделать на распространённых деталях буквально за 1 вечер. Эта схема имеет встроенный модуль обнаружения перегрузки, обеспечивает мягкий пуск управляемого двигателя и стабилизатор скорости вращения мотора. Работает такой блок с напряжением как 220, так и 110 вольт.

Технические параметры регулятора

  • напряжение питания: 230 вольт переменного тока
  • диапазон регулирования: 5…99%
  • напряжение нагрузки: 230 В / 12 А (2,5 кВт с радиатором)
  • максимальная мощность без радиатора 300 Вт
  • низкий уровень шума
  • стабилизация оборотов
  • мягкий старт
  • размеры платы: 50×60 мм

Принципиальная электросхема

Схема регулятор мотора на симисторе и U2008

Схема модуля системы регулирования основана на генераторе ШИМ импульсов и симисторе управления мотором — классическая схемотехника для подобных устройств. Элементы D1 и R1 обеспечивают ограничение величины напряжения питания до значения безопасной для питания микросхемы генератора. Конденсатор C1 отвечает за фильтрацию напряжения питания. Элементы R3, R5 и P1 являются делителем напряжения с возможностью его регулирования, который используется для задания величины мощности, подаваемой в нагрузку. Благодаря применению резистора R2, непосредственно входящего в цепь поступления на м/с фазы, внутренние блоки синхронизированы с симистором ВТ139.

Печатная плата

На следующем рисунке показано расположение элементов на печатной плате. Во время монтажа и запуска следует обратить внимание на обеспечение условий безопасной работы — регулятор имеет питание от сети 220В и его элементы непосредственно подключены к фазе.

Увеличение мощности регулятора

В испытательном варианте был применен симистор BT138/800 с максимальным током 12 А, что дает возможность управления нагрузкой более 2 кВт. Если необходимо управление ещё большими токами нагрузки — советуем тиристор установить за пределами платы на большом радиаторе. Также следует помнить о правильном выборе предохранителя FUSE в зависимости от нагрузки.

Кроме управления оборотами электромоторов, можно без каких-либо переделок использовать схему для регулировки яркости ламп.

18- 3,89

НАЖМИТЕ ТУТ И ОТКРОЙТЕ КОММЕНТАРИИ

2shemi.ru

Регулятор скорости вращения вентилятора: виды, принцип работы, как собрать самому

Вентилятор является одним из малозаметных, но чрезвычайно важных приборов, помогающих создавать благоприятные условия для работы, отдыха и просто приятного проведения времени.

Без него не смогут функционировать компьютеры, холодильники, кондиционеры и другая техника. Для максимально эффективной работы различных устройств используют регулятор скорости вращения вентилятора.

Из нашего материала вы узнаете о том, какие бывают регуляторы, особенностях их работы. Также мы расскажем, как своими руками собрать прибор и что для этого потребуется.

Виды и особенности устройства

Существует множество видов вентиляторов, они задействованы в работе систем климат-контроля, компьютеров, ноутбуков, холодильников, многой другой офисной и бытовой техники.

Чтобы контролировать скорость вращения его лопастей, часто применяется небольшой элемент – регулятор. Именно он позволяет продлить срок использования оборудования, а также, значительно снизить уровень шума в помещении.

Назначение прибора для управления скоростью

Когда кондиционер или вентилятор постоянно работает в режиме максимальной мощности, предусмотренной производителем, это неблагоприятно сказывается на сроке эксплуатации. Отдельные детали просто не могут выдержать такой ритм и быстро ломаются.

Поэтому часто можно встретить рекомендации делать запас по мощности при выборе различного рода оборудования, чтобы оно не работало на пределе.

Для замедления скорости вращения вентилятора применяют регулятор. Причем, есть модели, обслуживающие как одно, так и несколько каналов одновременно. Например, 6-канальный

Также часто в холодильных установках, компьютерах и другой технике определенные элементы перегреваются в процессе работы. Чтобы они не расплавились, производитель предусмотрел их охлаждение за счет работающих вентиляторов.

Но не все выполняемые задачи требуют максимальной скорости движения вентилятора/кулера. При офисной работе компьютера или поддержании постоянной температуры в холодильной установке нагрузка значительно меньше, чем при выполнении сложных математических вычислений или заморозке соответственно. А вентилятор, не имеющий регулятора, будет вращаться с одинаковой скоростью.

Производители предлагают различные модели регуляторов, которые можно установить своими руками, используя рекомендации из инструкции

Скопление большого количества мощной техники, функционирующей в одном помещении, способно создавать шум на уровне 50 децибел и более за счет одновременно работающих вентиляторов на максимальных оборотах.

В такой атмосфере человеку сложно работать, он быстро утомляется. Поэтому целесообразно использовать приборы, способные снизить уровень шума вентилятора не только в производственных цехах, но и в офисных помещениях.

Помимо перегрева отдельных деталей и снижения уровня шума регуляторы позволяют рационально использовать технику, уменьшая и увеличивая при необходимости скорость вращения лопастей оборудования. Например, в системах климат-контроля, используемого во многих общественных местах и производственных помещениях.

Одной из важных деталей умных приборов потолочного вентилирования помещения являются регуляторы оборотов. Их работу обеспечивают показатели датчиков температуры, влажности, давления. Вентиляторы, используемые для перемешивания воздуха в помещении спортзала, производственного цеха или офисного кабинета, помогают экономить средства, затрачиваемые на отопление.

В мощных системах вентилирования используются трансформаторные регуляторы оборотов. Их основной недостаток – высокая стоимость

Это происходит за счет равномерного распределения нагретого воздуха, циркулирующего в помещении. Вентиляторы нагнетают верхние теплые слои вниз, перемешивая их с более холодными нижними. Ведь для комфорта человека важно, чтобы в нижней части комнаты, а не под потолком, было тепло. Регуляторы в таких системах следят за скоростью вращения, замедляя и ускоряя скорость движения лопастей.

Основные разновидности регуляторов

Контроллеры оборотов вентилятора востребованы. Рынок изобилует различными предложениями и рядовому пользователю, не знакомому с особенностями устройств, легко потеряться среди различных предложений.

Выбирать регулятор следует с учетом мощности оборудования, к которому его предстоит присоединять

Регуляторы отличаются по принципу действия.

Выделяют такие типы устройств:

  • тиристорные;
  • симисторные;
  • частотные;
  • трансформаторные.

Первый тип приборов применяется для корректировки оборотов однофазных приборов, имеющих защиту от перегрева. Изменение скорости происходит за счет влияния регулятора на мощность подаваемого напряжения.

Второй тип является разновидностью тиристорных устройств. Регулятор может одновременно управлять приборами постоянного и переменного тока. Характеризуется возможностью плавного понижения/повышения скорости оборотов при напряжении вентилятора до 220 В.

Для управления скоростью движения 2-х и более вентиляторов можно воспользоваться 5-канальным регулятором

Третий тип устройств изменяет частоту подаваемого напряжения. Основная задача – получить питающее напряжение в пределах 0-480 В. Контроллеры применяются для трехфазного оборудования в системах вентилирования помещений и в мощных кондиционерах.

Трансформаторные контроллеры могут работать с одно- и трехфазным током. Они изменяют выходное напряжение, регулируя работу вентилятора и защищая прибор от перегрева. Могут использоваться в автоматическом режиме для регулировки оборотов нескольких мощных вентиляторов, учитывая показатели датчиков давления, температуры, влажности и прочие.

Трансформаторные регуляторы надежные. Они способны работать в сложных системах, регулируя обороты вентилятора без постоянного вмешательства пользователя

Чаще всего в быту применяются симисторные регуляторы. Их относят к типу XGE. Можно обнаружить много предложений от разных производителей – они компактные и надежные. Причем диапазон цен также будет весьма широк.

Трансформаторные же устройства довольно дорогие – в зависимости от дополнительных возможностей они могут стоить 700 долларов и более. Они относятся к регуляторам типа RGE и способны регулировать обороты очень мощных вентиляторов, используемых в промышленности.

Особенности использования приборов

Регуляторы оборотов вентилятора используются в промышленном оборудовании, в офисных помещениях, спортзалах, кафе, других местах общественного пользования. Также часто можно встретить такие контролеры в системах климат-контроля для домашнего использования.

Чтобы воспользоваться прибором изменения скорости, достаточно его просто подключить к вентилятору

Системы вентилирования, используемые в фитнес-центрах, а также, кондиционеры, включаемые для обогрева в офисных помещениях, чаще всего содержат регулятор скорости вращения. Причем это не простой дешевый вариант, а дорогостоящее трансформаторное устройство, способное регулировать скорость вращения мощных приборов.

В зависимости от конструкционных особенностей контроллеры бывают:

  • механического управления;
  • автоматического.

Автотрансформаторные регуляторы чаще всего применяются в сложных системах, где командой к действию служат показатели, полученные от датчика температуры, давления, движения, влажности или фотодатчика. Замедляя скорость вращения, устройства позволяют уменьшить потребление энергии.

Регуляторы с механическим управлением подключаются согласно инструкции и схеме. Ими можно заменить привычный выключатель, вмонтировав контроллер в стену

Механическое управление контроллерами осуществляется вручную – прибор содержит колесико, позволяющее плавно или ступенчато менять скорость вращения. Это часто можно встретить в симисторных моделях.

Среди регуляторов, использующихся для оптимизации работы промышленного и бытового оборудования, можно отметить такие устройства, как Vents, СеВеР, Vortice, ЭнерджиСейвер, Delta t°, Telenordik и другие.

Наиболее распространенный вариант применения регулирующего оборудования в бытовых условиях – компьютер и ноутбук. Именно здесь чаще всего используется регулятор, контролирующий и изменяющий обороты кулера. За счет этого устройства техника создает значительно меньше шума во время работы.

Для компьютеров можно подобрать самый подходящий вариант исходя из личных предпочтений – предложений на рынке огромное количество

Контроллеры для кулера бывают как простые, так и с дополнительными возможностями. Это могут быть модели с подсветкой, с датчиком температуры, с сигналом оповещения, с аварийным отключением и др.

По внешнему виду выделяют регуляторы с дисплеем и без. Первый вариант более дорогостоящий, а второй – дешевле. Это устройство часто называют реобас.

Производители предлагают модели, контролирующие работу одного или нескольких вентиляторов. Хорошими отзывами пользуются регуляторы скорости кулеров таких компаний, как Scythe, NZXT, Reeven, AeroCool, Aqua Computer, Strike-X Advance Black, Akasa Fan Controller, Cooler Master, Innovatek, Gelid, Lian Li и др.

Регулятор для кулера, не имеющий дисплея, стоит значительно дешевле. Но дополнительных функций у него нет

Использование контроллера в работе компьютера существенно снижает уровень шума, что положительно влияет на самочувствие и настроение пользователя – ничего не гудит и не ревет. Также, что немало важно, помогает избежать перегревания самой техники, продлевая этим ее срок службы.

Правила подключения контроллера

Чтобы подключить регулятор оборотов вентилятора, можно воспользоваться услугами специалистов или попытаться справиться своими силами. Принципиальных особенностей в подключении нет – вполне реально справиться с такой задачей своими силами.

Все добросовестные производители обязательно прилагают инструкцию по использованию и монтажу своей продукции

В зависимости от конструкционных особенностей и типа обслуживаемого оборудования контролеры могут устанавливаться:

  • на стену, как накладная розетка;
  • внутрь стены;
  • внутрь корпуса оборудования;
  • в специальный шкаф, управляющий умными устройствами дома. Это, как правило, клеммная колодка;
  • подсоединяться к компьютеру.

Чтобы собственноручно подключить регулятор, предстоит сначала внимательно ознакомиться с инструкцией, предлагаемой производителем. Такой документ обычно идет в комплекте с прибором и содержит полезные рекомендации как по подключению, так по использованию и обслуживанию.

Настенные и внутристенные модели предстоит крепить шурупами и дюбелями к стене. Комплектующие чаще всего поставляются производителем вместе с основным прибором. Также в инструкции к регулятору можно увидеть схему его подключения. Это значительно облегчит дальнейшие работы по правильной его установке.

Схемы по подключению регуляторов у различных производителей могут отличаться. Поэтому следует внимательно изучить рекомендации перед монтажом

Регулятор скорости подсоединяется к кабелю, питающему вентилятор, согласно схеме производителя. Основная цель – разрезать провод фазы, ноля и земли и подсоединить провода к входному и выходному клеммникам, соблюдая рекомендации. В случае, когда вентилятор имеет свой отдельный выключатель, его предстоит заменить на регулятор, демонтировав первый по ненадобности.

Не стоит забывать, что сечение у питающего и соединительного кабелей должно соответствовать максимальному току напряжения подключаемого прибора.

Важно отыскать на подключаемом приборе входные и выходные отверстия для подведения питающего кабеля соответствующего сечения. В этом поможет схема, прилагаемая производителем

Если предстоит подключать контроллер к ПК или ноутбуку, то сначала предстоит узнать, какая предельно допустимая температура отдельных составляющих техники. В противном случае можно безвозвратно потерять компьютер, у которого перегреются и сгорят важные детали – процессор, материнская плата, графическая карта и прочие.

Модель выбранного реобаса также имеет инструкцию и рекомендации по подключению от изготовителя. Важно придерживаться схем, приведенных на ее страницах при самостоятельной установке прибора.

Если есть потребность подключать более 1-го вентилятора, то можно купить многоканальный реобас

Бывают встроенные в корпус регуляторы и устройства, которые покупаются отдельно. Чтобы их подключить правильно, следует придерживаться инструкций.

Например, встроенный контроллер имеет кнопки включения/выключения снаружи системного блока. Провода, идущие от регулятора, соединяются с проводами кулера. В зависимости от модели реобас может контролировать обороты 2, 4 и более вентиляторов параллельно.

Для вентиляторов компьютера и других, используемых в домашних условиях, можно собственноручно изготовить регулятор

Отдельный регулятор для кулера устанавливается в 3,5 или 5,25-дюймовые отсек. Его провода также подключаются к кулерам, а дополнительные датчики, если они идут в комплекте, присоединяются к соответствующим компонентам системного блока, за состоянием которого им предстоит следить.

Сборка прибора своими руками

Регулятор оборотов вентилятора можно собрать своими силами. Для этого понадобятся простейшие составляющие, паяльник и немного свободного времени.

Чтобы изготовить своими руками контроллер, можно использовать различные комплектующие, выбрав наиболее приемлемый для себя вариант

Так, для изготовления простого контроллера предстоит взять:

  • резистор;
  • переменный резистор;
  • транзистор.

Базу транзистора предстоит припаять к центральному контакту переменного резистора, а коллектор – к его крайнему выводу. К другому краю переменного резистора нужно припаять резистор сопротивлением 1 кОм. Второй вывод резистора следует припаять к эмиттеру транзистора.

Схема изготовления регулятора, состоящего из 3-х элементов, наиболее простая и безопасная

Теперь остается припаять провод входного напряжения к коллектору транзистора, который уже скреплен с крайним выводом переменного резистора, а «плюсовой» выход – к его эмиттеру.

Для проверки самоделки в действии понадобится любой рабочий вентилятор. Чтобы оценить самодельный реобас, предстоит подсоединить провод, идущий от эмиттера, к проводу вентилятора со знаком «+». Провод выходного напряжения самоделки, идущий от коллектора, присоединяется к блоку питания.

Окончив собирать самодельный прибор для регулировки оборотов, обязательно его нужно проверить в работе

Провод со знаком «–» подсоединяется напрямую, минуя самодельный регулятор. Теперь остается проверить в действии спаянный прибор.

Для уменьшения/увеличения скорости вращения лопастей кулера нужно крутить колесо переменного резистора и наблюдать изменение количества оборотов.

При желании можно своими руками создать контроллер, управляющий сразу 2-мя вентиляторами

Это самодельное устройство безопасно для использования, ведь провод со знаком «–» идет напрямую. Поэтому вентилятору не страшно, если в спаянном регуляторе вдруг что-то замкнет.

Такой контролер можно использовать для регулировки оборотов кулера, вытяжного вентилятора и других.

Выводы и полезное видео по теме

Ролик об особенностях подключения и использования регулятора оборотов вентилятора от компании Vents:

Подробное видео о типах регуляторов, принципах их работы и особенностях подключения:

Видео инструкция с пояснениями каждого шага при выполнении работ по сборке контроллера оборотов кулера своими руками. Причем для выполнения этих действий не требуется быть специалистом – все достаточно просто:

Видео информация о создании контроллера скорости вентилятора:

Обзор электронного автотрансформаторного регулятора оборотов вентилятора:

Ознакомившись с видами регуляторов оборотов вентилятора и правилами их подключения, можно подобрать наиболее оптимальный вариант, способный удовлетворить потребности пользователя. При желании можно доверить вопросы монтажа специалистам. Если же хочется испытать свои силы, то простой прибор несложно собрать самостоятельно.

Остались вопросы по теме статьи, нашли недочеты или есть информация, которой вы хотите поделиться с нашими читателями? Пожалуйста, оставляйте комментарии внизу статьи.

sovet-ingenera.com

Безпомеховый регулятор оборотов однофазного асинхронного двигателя вентилятора ВН-2. Делаем вытяжку

Начало » Практика » Электропривод » Безпомеховый регулятор оборотов однофазного асинхронного двигателя вентилятора ВН-2. Делаем вытяжку

📆04.05.14 🙋Vadim Khudobets 👀72 120 💬33 Со своих первых паек с кислотным флюсом я задумывался о вентиляторе для паяльных работ. После радиомонтажной практики (там доходчиво объяснили необходимость вытяжки при пайке любым флюсом/припоем) было принято решение: вытяжке быть! Очень вовремя под руку попался вентилятор ВН-2. Но оказалось, что при прямом включении в сеть вентилятор очень шумит, да и тягой будущей вытяжки хотелось бы управлять. Нужен регулятор!

Содержание / Contents

Немного поискав в сети, выбрал схему так называемого «беспомехового» регулятора: Источник: cxem.netСобрав схему, я убедился в её пригодности для регулировки оборотов однофазного асинхронного двигателя (как в ВН-2). Но после КЗ на выходе в страну вечной охоты отправляется мой единственный КТ840 и неоновая лампочка, которую я подключил без резистора. Цены на КТ840 меня совсем не обрадовали. Решив сэкономить стипендию, я подыскал транзистор-аналог из горелого компьютерного БП — D209L. С этим транзистором схему пришлось немного изменить: Я решил добавить немного индикации, и поставил по светодиоду на вход и выход регулятора. Новую схему сначала тоже протестировал на навесном монтаже, а потом решил собирать в нормальном корпусе, который и приобрёл на радиорынке: Сразу озаботился радиатором для транзистора. Радиатор пришлось немного подогнать с помощью ножовки и напильника: Для крепления радиатора к корпусу применил самодельные винты М3 с широкой шляпкой (припаял по шайбе к винту): Вот так это все будет выглядеть снаружи: Теперь органы управления: Примеряемся: Сверлим отверстия и вставляем детали: С диаметром отверстий для светодиодов немного промахнулся, пришлось упаковать в прозрачную термоусадку: P.S.: прозрачная термоусадка — самая лучшая из всех, что я видел на киевском радиорынке, она при усаживании не вспучивается и не подгорает, а при соединении двух слоёв они сплавляются, и получается монолитная трубка. Применил малогабаритный 220/6 Вольт, 100мА. Его я тоже «упаковал» в жестяной каркас для удобства установки. Материалом для каркаса послужил корпус старого CD-Rom и проволока от шампанского (по-научному — мюзле).Для изготовления платы сначала вырезал из картона шаблон, чтобы не ошибиться в размерах и не подгонять потом готовую плату напильником: По шаблону вырезаю ножницами по металлу плату из текстолита: Плату рисую вручную цапонлаком по трафарету, предварительно нанеся точки в местах будущих отверстий самодельным кернером из фрезы.Сами дорожки рисовал с помощью «рейсфедера» из вытянутого пипеткой стержня от ручки, очень удобно (не ломается, как стеклянная пипетка). Готовые дорожки «запекаю» газовой горелкой: экспериментально установил, что мой цапонлак от такой шоковой сушки становится вообще «дубовым», что подходит для моей методики травления, о которой ниже. Процесс «обжига»: Важно: если во время «обжига» на меди будут отпечатки пальцев/грязь, то они останутся и на вытравленной плате. Поэтому чистый текстолит я заклеиваю скотчем на время резки/кернения и отклеиваю его только когда рисую дорожки.Недавно открыл для себя просто фантастический метод травления плат: лимонной кислотой! Рекомендуемый способ приготовления травильного раствора:В 100 мл аптечной 3% перекиси водорода растворяется 30 г лимонной кислоты и 5 г поваренной соли. Этого раствора должно хватить для травления 100 см2 меди, толщиной 35мкм.Соль при подготовке раствора можно не жалеть. Так как она играет роль катализатора, то в процессе травления практически не расходуется. Перекись 3% не стоит разбавлять дополнительно т.к. при добавлении остальных ингредиентов её концентрация снижается.Чем больше будет добавлено перекиси водорода (гидроперита) тем быстрее пойдёт процесс, но не переусердствуйте - раствор не хранится, т.е. повторно не используется, а значит и гидроперит будет просто перерасходован. Избыток перекиси легко определить по обильному «пузырению» во время травления.Однако добавление лимонной кислоты и перекиси вполне допустимо, но рациональнее приготовить свежий раствор.

Источник

Свою плату я вытравил примерно за 12 минут! Дальше все без «самодеятельности»: Детали вне платы «получают» провода в термоусадке, некоторые из этих деталей приходится припаивать со стороны дорожек. Аккуратненько запихиваем все в корпусПровод с вилкой я взял готовый и вклеил его в резиновую трубочку-неломайку от корпуса: Последней операцией стало подпиливание крепёжных винтов трансформатора бормашиной с отрезным диском: Готовый регулятор в корпусе:

На этом работа над регулятором заканчивается, и я планирую продолжить конструирование самой вытяжки после сессии, уже летом.

Всем спасибо за внимание!

Вадим Худобец (Vadim Khudobets)

Украина, Киев

Год рождения - 1997, на данный момент - студент КПИ

Для участия в голосовании зарегистрируйтесь и войдите на сайт с вашими логином и паролем.

06.05.14 изменил Datagor. Замена видео

datagor.ru

3 лучшие схемы регуляторов скорости вентиляторов

Схема регуляторов скорости вращения вентиляторов — необходимые радиоэлементы для сборки, инструкции по монтажу своими руками, видео. Содержание статьи:
  1. Простая схема
  2. С датчиком температуры
  3. Для уменьшения шума
  4. Видео
Рассмотрим ТОП-3 рабочих схемы регулятора скорости вращения вентилятора. Каждая схема не только проверена, но и отлично подойдёт для воплощения начинающими радиолюбителями. К каждой схеме прилагается список необходимых компонентов для монтажа своими руками и пошаговые рекомендации.Предлагаемая ниже схема обеспечивает простую регулировку оборотов вентилятора без контроля оборотов. В устройстве использованы отечественные транзисторы КТ361 и КТ814. Конструктивно плата размещается непосредственно в блоке питания, на одном из радиаторов. Она имеет дополнительные посадочные места для подключения второго датчика (внешнего) и возможность добавить стабилитрон, ограничивающий минимальное напряжение, подаваемое на вентилятор.
  • Схема симисторного регулятора
Список необходимых радиоэлементов:
  • 2 биполярных транзистора — КТ361А и КТ814А.
  • Стабилитрон — 1N4736A (6. 8В).
  • Диод.
  • Электролитический конденсатор — 10 мкФ.
  • 8 резисторов — 1х300 Ом, 1х1 кОм, 1х560 Ом, 2х68 кОм, 1х2 кОм, 1х1 кОм, 1х1 МОм.
  • Терморезистор — 10 кОм
  • Вентилятор.
Плата регулятора скорости вентилятора:Фото готового регулятора скорости вентилятора:Как известно, вентилятор в блоках питания компьютеров формата AT вращается с неизменной частотой независимо от температуры корпусов высоковольтных транзисторов. Однако блок питания не всегда отдает в нагрузку максимальную мощность. Пик потребляемой мощности приходится на момент включения компьютера, а следующие максимумы — на время интенсивного дискового обмена.
  • Как сделать управляемую плату регулятора на 1,2–35 В
Если же учесть ещё и тот факт, что мощность блока питания обычно выбирается с запасом даже для максимума энергопотребления, нетрудно прийти к выводу, что большую часть времени он недогружен и принудительное охлаждение теплоотвода высоковольтных транзисторов чрезмерно. Иными словами, вентилятор впустую перекачивает кубометры воздуха, создавая при этом довольно сильный шум и засасывая пыль внутрь корпуса.Уменьшить износ вентилятора и снизить общий уровень шума, создаваемого компьютером можно, применив автоматический регулятор частоты вращения вентилятора, схема которого показана на рисунке. Датчиком температуры служат германиевые диоды VD1–VD4, включенные в обратном направлении в цепь базы составного транзистора VT1VT2. Выбор в качестве датчика диодов обусловлен тем, что зависимость обратного тока от температуры имеет более выраженный характер, чем аналогичная зависимость сопротивления терморезисторов. Кроме того, стеклянный корпус указанных диодов позволяет обойтись без каких-либо диэлектрических прокладок при установке на теплоотводе транзисторов блока питания.Необходимые радиодетали:
  • 2 биполярных транзистора (VT1, VT2) — КТ315Б и КТ815А соответственно.
  • 4 диода (VD1-VD4) — Д9Б.
  • 2 резистора (R1, R2) — 2 кОм и 75 кОм (подбор) соответственно.
  • Вентилятор (M1).
Резистор R1 исключает возможность выхода из строя транзисторов VT1, VT2 в случае теплового пробоя диодов (например, при заклинивании электродвигателя вентилятора). Его сопротивление выбирают, исходя из предельно допустимого значения тока базы VT1. Резистор R2 определяет порог срабатывания регулятора.Следует отметить, что число диодов датчика температуры зависит от статического коэффициента передачи тока составного транзистора VT1, VT2. Если при указанном на схеме сопротивлении резистора R2, комнатной температуре и включенном питании крыльчатка вентилятора неподвижна, число диодов следует увеличить.Необходимо добиться того, чтобы после подачи напряжения питания она уверенно начинала вращаться с небольшой частотой. Естественно, если при четырех диодах датчика частота вращения окажется значительно больше требуемой, число диодов следует уменьшить.

Устройство монтируют в корпусе блока питания. Одноименные выводы диодов VD1-VD4 спаивают вместе, расположив их корпусы в одной плоскости вплотную друг к другу. Полученный блок приклеивают клеем БФ-2 (или любым другим термостойким, например, эпоксидным) к теплоотводу высоковольтных транзисторов с обратной стороны. Транзистор VT2 с припаянными к его выводам резисторами R1, R2 и транзистором VT1 устанавливают выводом эмиттера в отверстие «-cooler» платы блока питания.

Налаживание устройства сводится к подбору резистора R2. Временно заменив его переменным (100–150 кОм), подбирают такое сопротивление введенной части, чтобы при номинальной нагрузке (теплоотводы транзисторов блока питания теплые наощупь) вентилятор вращался с небольшой частотой. Во избежание поражения электрическим током (теплоотводы находятся под высоким напряжением!) «измерять» температуру наощупь можно, только выключив компьютер. При правильно отлаженном устройстве вентилятор должен запускаться не сразу после включения компьютера, а спустя 2–3 мин после прогрева транзисторов блока питания.В отличии от схемы, которая замедляет обороты вентилятора после старта (для уверенного запуска вентилятора), данная схема позволит увеличить эффективность работы вентилятора путем увеличения оборотов при повышении температуры датчика. Схема также позволяет уменьшить шум вентилятора и продлить его срок службы.Необходимые для сборки детали:
  • Биполярный транзистор (VT1) — КТ815А.
  • Электролитический конденсатор (С1) — 200 мкФ/16В.
  • Переменный резистор (R1) — Rt/5.
  • Терморезистор (Rt) — 10–30 кОм.
  • Резистор (R2) — 3–5 кОм (1 Вт).
Настройка производится до закрепления термодатчика на радиаторе. Вращая R1, добиваемся, чтобы вентилятор остановился. Затем, вращая в обратную сторону, заставляем его гарантированно запускаться при зажимании терморезистора между пальцами (36 градусов).Если ваш вентилятор иногда не запускается даже при сильном нагреве (паяльник поднести), то нужно добавить цепочку С1, R2. Тогда R1 выставляем так, чтобы вентилятор гарантированно запускался при подаче напряжения на холодный блок питания. Через несколько секунд после заpяда конденсатора, обороты падали, но полностью вентилятор не останавливался. Теперь закрепляем датчик и проверяем, как все это будет крутится пpи реальной работе. Rt — любой терморезистор с отрицательным ТКЕ, например, ММТ1 номиналом 10–30 кОм. Терморезистор крепится (приклеивается) через тонкую изолирующую прокладку (лучше слюдяную) к радиатору высоковольтных транзисторов (или к одному из них).

Видео о сборке регулятора оборотов вентилятора:

Другие новости по теме:

tehnoobzor.com

Регулятор оборотов электродвигателя: как сделать

Плавная работа двигателя, без рывков и скачков мощности – это залог его долговечности. Для контроля этих показателей используется регулятор оборотов электродвигателя на 220В, 12 В и 24 В, все эти частотники можно изготовить своими руками или купить уже готовый агрегат.

Зачем нужен регулятор оборотов

Регулятор оборотов двигателя, частотный преобразователь – это прибор на мощном транзисторе, который необходим для того, чтобы инвертировать напряжение, а также обеспечить плавную остановку и пуск асинхронного двигателя при помощи ШИМ. ШИМ – широко-импульсное управление электрическими приспособлениями. Его применяют для создания определенной синусоиды переменного и постоянного тока.

Фото – мощный регулятор для асинхронного двигателя

Самый простой пример преобразователя – это обычный стабилизатор напряжения. Но у обсуждаемого прибора гораздо больший спектр работы и мощность.

Частотные преобразователи используются в любом устройстве, которое питается от электрической энергии. Регуляторы обеспечивают чрезвычайно точный электрический моторный контроль, так что скорость двигателя можно изменять в меньшую или большую сторону, поддерживать обороты на нужном уровне и защищать приборы от резких оборотов. При этом электродвигателем используется только энергия, необходимая для работы, вместо того, чтобы запускать его на полной мощности.

Фото – регулятор оборотов двигателя постоянного тока

Зачем нужен регулятор оборотов асинхронного электродвигателя:

  1. Для экономии электроэнергии. Контролируя скорость мотора, плавность его пуска и остановки, силы и частоты оборотов, можно добиться значительной экономии личных средств. В качестве примера, снижение скорости на 20% может дать экономию энергии в размере 50%.
  2. Преобразователь частоты может использоваться для контроля температуры процесса, давления или без использования отдельного контроллера;
  3. Не требуется дополнительного контроллера для плавного пуска;
  4. Значительно снижаются расходы на техническое обслуживание.

Устройство часто используется для сварочного аппарата (в основном для полуавтоматов), электрической печки, ряда бытовых приборов (пылесоса, швейной машинки, радио, стиральной машины), домашнего отопителя, различных судомоделей и т.д.

Фото – шим контроллер оборотов

Принцип работы регулятора оборотов

Регулятор оборотов представляет собой устройство, состоящее из следующих трех основных подсистем:

  1. Двигателя переменного тока;
  2. Главного контроллера привода;
  3. Привода и дополнительных деталей.

Когда двигатель переменного тока запускается на полную мощность, происходит передача тока с полной мощностью нагрузки, такое повторяется 7-8 раз. Этот ток сгибает обмотки двигателя и вырабатывает тепло, которое будет выделяться продолжительное время. Это может значительно снизить долговечность двигателя. Иными словами, преобразователь – это своеобразный ступенчатый инвертор, который обеспечивает двойное преобразование энергии.

Фото – схема регулятора для коллекторного двигателя

В зависимости от входящего напряжения, частотный регулятор числа оборотов трехфазного или однофазного электродвигателя, происходит выпрямление тока 220 или 380 вольт. Это действие осуществляется при помощи выпрямляющего диода, который расположен на входе энергии. Далее ток проходит фильтрацию при помощи конденсаторов. Далее формируется ШИМ, за это отвечает электросхема. Теперь обмотки асинхронного электродвигателя готовы к передаче импульсного сигнала и их интеграции к нужной синусоиде. Даже у микроэлектродвигателя эти сигналы выдаются, в прямом смысле слова, пачками.

Фото – синусоида нормальной работы электродвигателя

Как выбрать регулятор

Существует несколько характеристик, по которым нужно выбирать регулятор оборотов для автомобиля, станочного электродвигателя, бытовых нужд:

  1. Тип управления. Для коллекторного электродвигателя бывают регуляторы с векторной или скалярной системой управления. Первые чаще применяются, но вторые считаются более надежными;
  2. Мощность. Это один из самых важных факторов для выбора электрического преобразователя частот. Нужно подбирать частотник с мощностью, которая соответствует максимально допустимой на предохраняемом приборе. Но для низковольтного двигатель лучше подобрать регулятор мощнее, чем допустимая величина Ватт;
  3. Напряжение. Естественно, здесь все индивидуально, но по возможности нужно купить регулятор оборотов для электродвигателя, у которого принципиальная схема имеет широкий диапазон допустимых напряжений;
  4. Диапазон частот. Преобразование частоты – это основная задача данного прибора, поэтому старайтесь выбрать модель, которая будет максимально соответствовать Вашим потребностям. Скажем, для ручного фрезера будет достаточно 1000 Герц;
  5. По прочим характеристикам. Это срок гарантии, количество входов, размер (для настольных станков и ручных инструментов есть специальная приставка).

Хорошо себя зарекомендовали приборы марки Sinus, E-Sky и Pic.

При этом также нужно понимать, что есть так называемый универсальный регулятор вращения. Это частотный преобразователь для бесколлекторных двигателей.

Фото – схема регулятора для бесколлекторных двигателей

В данной схеме есть две части – одна логическая, где на микросхеме расположен микроконтроллер, а вторая – силовая. В основном такая электрическая схема используется для мощного электрического двигателя.

Видео: регулятор оборотов электродвигателя с ШИро V2

Как сделать самодельный регулятор оборотов двигателя

Можно сделать простой симисторный регулятор оборотов электродвигателя, его схема представлена ниже, а цена состоит только из деталей, продающихся в любом магазине электротехники.

Для работы нам понадобится мощный симистор типа BT138-600, её советует журнал радиотехники.

Фото – схема регулятора оборотов своими руками

В описанной схеме, обороты будут регулироваться при помощи потенциометра P1. Параметром P1 определяется фаза входящего импульсного сигнала, который в свою очередь открывает симистор. Такая схема может применяться как в полевом хозяйстве, так и в домашнем. Можно использовать данный регулятор для швейных машинок, вентиляторов, настольных сверлильных станков.

Принцип работы прост: в момент, когда двигатель немного затормаживается, его индуктивность падает, и это увеличивает напряжение в R2-P1 и C3, то в свою очередь влечет более продолжительное открытие симистора.

Тиристорный регулятор с обратной связью работает немного по-другому. Он обеспечивает обратный ход энергии в энергетическую систему, что является очень экономным и выгодным. Данный электронный прибор подразумевает включение в электрическую схемы мощного тиристора. Его схема выглядит вот так:

Здесь для подачи постоянного тока и выпрямления требуется генератор управляющего сигнала, усилитель, тиристор, цепь стабилизации оборотов.

www.asutpp.ru

Как подключить регулятор скорости вентилятора своими руками

Вытяжные вентсистемы широко применяются для организации комфорта в жилых и подсобных помещениях. Чаще всего, вытяжки устанавливаются в туалетных и ванных комнатах, а также на кухне. Простейший способ подключения вентилятора подразумевает два положения – включено и выключено. В туалете иногда применяется выключатель с датчиком присутствия — это сэкономит электроэнергию в случае, если вы постоянно забываете его выключить.

Для повышения акустического комфорта (вентилятор не обязательно должен постоянно работать на полную мощность), применяются регуляторы скорости вращения.

ВАЖНО! Перед покупкой вентилятора уточните у продавца, рассчитан ли его двигатель на работу с контроллером оборотов.

Техническая реализация управления скоростью вращения вентилятора:

  • изменение частоты переменного тока двигателя;
  • изменение величины питающего напряжения.

Контроллер частоты имеет ряд важных преимуществ. При снижении скорости вращения вентилятора уменьшается потребление энергии, то есть этот способ наиболее экономичен. Также при использовании такого метода, нет паразитного нагрева обмоток двигателя.

К сожалению, эти преимущества сводятся на нет высокой стоимостью устройства. Поэтому применение частотных контроллеров в быту нецелесообразно.

Популярные схемы, использующие снижение величины напряжения

Главное достоинство таких контроллеров – невысокая стоимость, что позволяет применять их в быту. Недостаток – слабая экономичность. При снижении оборотов уменьшается только шум, потребление электроэнергии фактически не меняется. Еще один недостаток – невозможность подключения мощных устройств, но для бытового использования это не критично.

Варианты схемных решений контроллеров:

  • ступенчатые регуляторы, с применением автотрансформатора;
  • автотрансформаторы с электронным управлением;
  • симисторные или тиристорные контроллеры.

ВНИМАНИЕ! При использовании регулятора скорости, необходимо устанавливать вентилятор с мощностью несколько выше той, на которую рассчитано помещение. Это продлит срок его эксплуатации.

Ступенчатое управление с применением автотрансформатора

Принцип работы этого контроллера состоит в следующем. На вход автотрансформатора Т1 подается питающее напряжение 220 В. Обмотка имеет несколько ответвлений от части витков. При подключении нагрузки к ответвлениям, потребитель получает уменьшенное напряжение питания. С помощью переключателя SW1 мотор вентилятора M подключается к нужной части обмотки и скорость его вращения меняется. При понижении питающего напряжения снижается потребление электроэнергии. Сигнал на выходе – чистая синусоида, что благотворно влияет на состояние обмотки двигателя. Недостатком является большой размер блока управления. Ручка регулировки имеет ступенчатую шкалу, как правило, не более пяти положений. Плавно управлять скоростью вращения невозможно.

Автотрансформатор с электронным управлением

Электронный автотрансформатор работает по принципу широтно-импульсной модуляции. Транзисторная схема, модулируя импульсы – плавно изменяет выходное напряжение.  Достоинства такого контроллера – компактные размеры и невысокая стоимость. Недостаток –длина кабеля от контроллера до мотора ограничена. Поэтому блок автотрансформатора, как правило, выполнен в отдельном корпусе от ручки управления и располагается в непосредственной близости к вентилятору.

Симисторный (тиристорный) контроллер

Не вдаваясь в подробности принципа фазного управления, по которому работают регуляторы этого типа, вкратце опишем схему. Каждый тиристор «срезает» полуволну переменного тока, уменьшая выходное напряжение. Величина регулируется при помощи блока управления. Достоинства– низкая цена, компактные размеры. Обороты можно регулировать практически от ноля. Недостаток – искрение обмотки двигателя, ограниченная мощность нагрузки.

ВАЖНО!

  1. Двигатель вентилятора должен иметь автоматическую термозащиту.
  2. Недопустимо применять в качестве регулятора скорости вентилятора диммеры для осветительных приборов.

Самостоятельное подключение регулятора скорости вентилятора

Все бытовые регуляторы рассчитаны на монтаж без обязательного приглашения электрика. Если вы в состоянии заменить выключатель или розетку – монтаж вам по силам.

Регуляторы скорости производятся в трех вариантах исполнения:

Настенный для установки без углубления.

Настенный для установки в углубление.

Устанавливаемый на DIN рейку

Установка настенного регулятора с углублением производится так же, как установка обычной розетки.

Схема подключения проста: контакты имеют маркировку, дополнительной проводки не требуется. Если на этом месте стоял обычный выключатель вентилятора – производится лишь замена его на регулятор.

В случае когда блок управления и регулятор выполнены в разных корпусах – требуется дополнительная проводка. Силовой кабель подключается к регулятору непосредственно от электрощита, а контроллер соединяется с ним слаботочным сигнальным проводом.

Видео:

MTY 2.5 Тиристорный регулятор скорости вентилятора

Для однофазных вентиляторов 2,5 А / 220 В.

Описание

Регулятор скорости MTY 2.5  однофазных асинхронных двигателей предназначен для плавного изменения скорости вентилятора путем изменения рабочего напряжения на выходе, с помощью тиристора.  Возможно управление несколькими двигателями, если суммарный ток не превышает значение допустимой величины 2.5А. Регулятор скорости MTY 2.5 ведет регулирование от минимально возможного значения напряжения 0В до 220 В. Двигатель управляемый MTY 2.5 должен иметь встроенную защиту от перегрева.  Также  регулятор скорости MTY 2.5 оснащен  выводами (L1)  220В для управления приводами заслонок, эл нагревателями и прочими внешними устройствами. MTY 2.5 Поставляется в двух видах настенный монтаж ( в корпусе IP54) и скрытый монтаж (без корпуса IP44). При выборе типа регулятора скорости необходимо учитывать значения пусковых токов. Вентиляторы, которые будут использоваться с такими регуляторами, требуют встроенной защиты от перегрева и должны допускать регулирование скорости тиристорным регулятором (изменением подаваемого напряжения)



Технические характеристики регулятора скорости MTY 2.5

Напряжение питания  220 В/50Гц
Максимальный рабочий ток, А  до 0.25-2.5 А
Встроенный предохранитель  3,15А
Вес кг   0,25 кг
Степень защиты (настенный/скрытый)   IP54/IP44





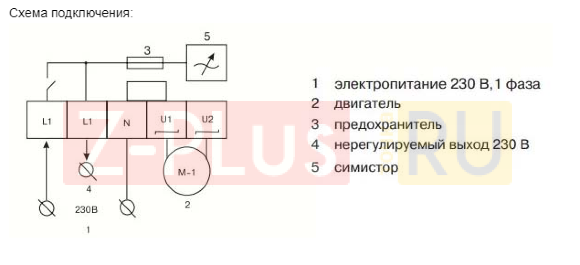

Схема подключения  регулятора скорости MTY 2. 5



Регулятор скорости вентилятора MTY 2,5 220в

  • Регулятор скорости оснащены плавким предохранителем на 2,5А (+ запасной предохранитель в комплекте)
  • Фильтром высокочастотных помех.
  • Имеется возможность настройки минимальной скорости вращения вентилятора, при помощи переменного резистора на плате регулятора.
  • Включение, выключение и регулирование скорости вращения вентилятора осуществляется ручкой управления.
  • Возможно управление несколькими вентиляторами, если их общий потребляемый ток не превышает предельно допустимую величину тока регулятора.

Эти регуляторы отличаются высокой эффективностью и точностью управления. Влагостойкий корпус из АБС пластика позволяет использовать это устройство в любых (например, с повышенной влажностью) условиях: на кухнях или в ванных комнатах. На передней панели регуляторов размещается регулирующая ручка со встроенным выключателем.

Регулирование скорости электродвигателей осуществляется вручную, для включения необходимо повернуть ручку по часовой стрелки до щелчка а затем вращая по «часовой стрелке» установить необходимую скорость. Стандартное выходное напряжение типовых моделей плавно изменяется в диапазоне 0-230 В.

Защита двигателя: Рекомендуется подключать к регуляторам электродвигатели со встроенными термокон- тактами тепловой защиты, через которые на двигатели подается питающее напряжение.

Технические характеристики

Название характеристики
Напряжение питания сети (В)  220-240
Частота переменного тока (Гц) 50
Минимальный ток нагрузки (А) 0,25
Максимальный ток нагрузки (А) 2,5
Предохранители (А) 2,5
Вводной контакт - клеммник винтовой (мм2) 0,5. ..0,75 мм2
Максимальная температура окружающей среды (°С) 40
Класс защиты IР44
Габариты Ширина (мм) 80
Высота (мм) 80
Толщина (мм) 55

Заполните обязательные поля *.


Назад

ЭРВЕН Регулятор скорости вращения вентилятора в зависимости от температуры



Регулятор скорости вращения вентилятора в зависимости от температуры ОВЕН ЭРВЕН применяется для поддержания температуры в системах охлаждения за счет изменения скорости вращения вентилятора.

Регулятор скорости вращения вентилятора в зависимости от температуры ОВЕН ЭРВЕН выпускается в щитовом корпусе типа Щ2, степень защиты со стороны лицевой панели IP54.

Функциональные возможности

  • ИЗМЕРЕНИЕ ТЕМПЕРАТУРЫ ОБЪЕКТА с помощью Positive Temperature Coefficient () датчика
  • ПЛАВНОЕ УПРАВЛЕНИЕ ОДНОФАЗНЫМ ДВИГАТЕЛЕМ ВЕНТИЛЯТОРА мощностью до 500 Вт
  • ИНДИКАЦИЯ ТЕМПЕРАТУРЫ ОБЪЕКТА
  • ИНДИКАЦИЯ ОТНОСИТЕЛЬНОЙ СКОРОСТИ ВРАЩЕНИЯ ВЕНТИЛЯТОРА в % от максимально возможной
  • АВАРИЙНОЕ СООБЩЕНИЕ на индикаторе при обрыве датчика
  • ПРОГРАММИРОВАНИЕ кнопками на лицевой панели прибора
  • СОХРАНЕНИЕ ЗАДАННЫХ ПАРАМЕТРОВ при отключении питания
  • ЗАЩИТА ПАРАМЕТРОВ от несанкционированных изменений

Функциональная схема

Регулирование температуры с помощью ЭРВЕН

Температура измеряется с помощью Positive Temperature Coefficient (PTC) датчика, в данном случае полупроводникового термистора типа KTY 81-110.

П-регулятор поддерживает заданное значение температуры (уставку SP), изменяя скорость вращения вентилятора Vвращ. Чем выше температура, тем быстрее вращается вентилятор (см. график). При уменьшении температуры до значения уставки или ниже, скорость вращения остается на минимальном уровне Vmin, заданном при программировании прибора. Крутизна характеристики определяется величиной зоны пропорциональности регулятора (дифференциалом) и также задается при программировании.

При обрыве датчиков ЭРВЕН диагностирует аварийную ситуацию и выдает сообщение на индикатор

График зависимости скорости вращения вентилятора от температуры

Элементы управления

3-х разрядный цифровой индикатор «%»

В режиме РАБОТА – текущее значение скорости вращения вентилятора, % от максимальной.

При аварии – цифру «100» (максимальная мощность).

3-х разрядный цифровой индикатор «°С»

В режиме РАБОТА – текущее значение температуры газа в трубопроводе, °С.

При аварии – «Еr» (сообщение об ошибке).

Светодиоды «Т°С», «» и «Р%»

В режиме ПРОГРАММИРОВАНИЕ постоянной засветкой показывают программируемый параметр:

«Т°С» – температуру уставки;

«» – дифференциал;

«Р%» – минимальную скорость вращения вентилятора, % от максимальной.



Кнопка осуществляет переход из режима РАБОТА в режим ПРОГРАММИРОВАНИЕ и выход из него.
  В режиме ПРОГРАММИРОВАНИЕ увеличивают или уменьшают значение программируемого параметра.

Технические характеристики

Напряжение питания

220 В 50 Гц

Тип входного датчика

PTC-датчик

Измеряемая температура

-50...+50 °С

Уставка температуры

0...50 °С

Дискретность уставки температуры

1 °С

Дифференциал

3...10 °С

Дискретность дифференциала

1 °С

Минимальная скорость вращения вентилятора

20. ..100 %

Дискретность минимальной скорости

1 %

Тип выхода

симистор

Тип корпуса

Щ2

Габаритные размеры

96x48x100 мм

Степень защиты со стороны передней панели

IP54

Условия эксплуатации

Температура окружающей среды

+1...+50 °С

Атмосферное давление

86...106,7 кПа

Относительная влажность воздуха (при 35 С)

30...80 %

Программируемые параметры

Обозн.

Название

Допустимые значения

T

Температура, при которой начинает действовать П-закон регулирования (температура уставки), °С

0. ..+50

Δ

Полоса пропорциональности (дифференциал), °С

3...10

P

Минимальная скорость вращения вентилятора, % от максимальной

20...100

dSP

Параметр секретности

on, oFF



виды, принцип работы, как собрать самому

Вентилятор является одним из малозаметных, но чрезвычайно важных приборов, помогающих создавать благоприятные условия для работы, отдыха и просто приятного проведения времени.

Без него не смогут функционировать компьютеры, холодильники, кондиционеры и другая техника. Для максимально эффективной работы различных устройств используют регулятор скорости вращения вентилятора.

Из нашего материала вы узнаете о том, какие бывают регуляторы, особенностях их работы. Также мы расскажем, как своими руками собрать прибор и что для этого потребуется.

Правила подключения контроллера

Чтобы подключить регулятор оборотов вентилятора, можно воспользоваться услугами специалистов или попытаться справиться своими силами. Принципиальных особенностей в подключении нет – вполне реально справиться с такой задачей своими силами.


Все добросовестные производители обязательно прилагают инструкцию по использованию и монтажу своей продукции

В зависимости от конструкционных особенностей и типа обслуживаемого оборудования контролеры могут устанавливаться:

  • на стену, как накладная розетка;
  • внутрь стены;
  • внутрь корпуса оборудования;
  • в специальный шкаф, управляющий умными устройствами дома. Это, как правило, клеммная колодка;
  • подсоединяться к компьютеру.

Чтобы собственноручно подключить регулятор, предстоит сначала внимательно ознакомиться с инструкцией, предлагаемой производителем. Такой документ обычно идет в комплекте с прибором и содержит полезные рекомендации как по подключению, так по использованию и обслуживанию.

Настенные и внутристенные модели предстоит крепить шурупами и дюбелями к стене. Комплектующие чаще всего поставляются производителем вместе с основным прибором. Также в инструкции к регулятору можно увидеть схему его подключения. Это значительно облегчит дальнейшие работы по правильной его установке.


Схемы по подключению регуляторов у различных производителей могут отличаться. Поэтому следует внимательно изучить рекомендации перед монтажом

Регулятор скорости подсоединяется к кабелю, питающему вентилятор, согласно схеме производителя. Основная цель – разрезать провод фазы, ноля и земли и подсоединить провода к входному и выходному клеммникам, соблюдая рекомендации. В случае, когда вентилятор имеет свой отдельный выключатель, его предстоит заменить на регулятор, демонтировав первый по ненадобности.

Не стоит забывать, что сечение у питающего и соединительного кабелей должно соответствовать максимальному току напряжения подключаемого прибора.


Важно отыскать на подключаемом приборе входные и выходные отверстия для подведения питающего кабеля соответствующего сечения. В этом поможет схема, прилагаемая производителем

Если предстоит подключать контроллер к ПК, то сначала предстоит узнать, какая предельно допустимая температура отдельных составляющих техники. В противном случае можно безвозвратно потерять компьютер, у которого перегреются и сгорят важные детали – процессор, материнская плата, графическая карта и прочие.

Модель выбранного реобаса также имеет инструкцию и рекомендации по подключению от изготовителя. Важно придерживаться схем, приведенных на ее страницах при самостоятельной установке прибора.

Если есть потребность подключать более 1-го вентилятора, то можно купить многоканальный реобас

Бывают встроенные в корпус регуляторы и устройства, которые покупаются отдельно. Чтобы их подключить правильно, следует придерживаться инструкций.

Например, встроенный контроллер имеет кнопки включения/выключения снаружи системного блока. Провода, идущие от регулятора, соединяются с проводами кулера. В зависимости от модели реобас может контролировать обороты 2, 4 и более вентиляторов параллельно.


Для вентиляторов компьютера и других, используемых в домашних условиях, можно собственноручно изготовить регулятор

Отдельный регулятор для кулера устанавливается в 3,5 или 5,25-дюймовые отсек. Его провода также подключаются к кулерам, а дополнительные датчики, если они идут в комплекте, присоединяются к соответствующим компонентам системного блока, за состоянием которого им предстоит следить.

Сборка прибора своими руками

Регулятор оборотов вентилятора можно собрать своими силами. Для этого понадобятся простейшие составляющие, паяльник и немного свободного времени.


Чтобы изготовить своими руками контроллер, можно использовать различные комплектующие, выбрав наиболее приемлемый для себя вариант

Так, для изготовления простого контроллера предстоит взять:

  • резистор;
  • переменный резистор;
  • транзистор.

Базу транзистора предстоит припаять к центральному контакту переменного резистора, а коллектор – к его крайнему выводу. К другому краю переменного резистора нужно припаять резистор сопротивлением 1 кОм. Второй вывод резистора следует припаять к эмиттеру транзистора.

Схема изготовления регулятора, состоящего из 3-х элементов, наиболее простая и безопасная

Теперь остается припаять провод входного напряжения к коллектору транзистора, который уже скреплен с крайним выводом переменного резистора, а «плюсовой» выход – к его эмиттеру.

Для проверки самоделки в действии понадобится любой рабочий вентилятор. Чтобы оценить самодельный реобас, предстоит подсоединить провод, идущий от эмиттера, к проводу вентилятора со знаком «+». Провод выходного напряжения самоделки, идущий от коллектора, присоединяется к блоку питания.


Окончив собирать самодельный прибор для регулировки оборотов, обязательно его нужно проверить в работе

Провод со знаком «–» подсоединяется напрямую, минуя самодельный регулятор. Теперь остается проверить в действии спаянный прибор.

Для уменьшения/увеличения скорости вращения лопастей кулера нужно крутить колесо переменного резистора и наблюдать изменение количества оборотов.


При желании можно своими руками создать контроллер, управляющий сразу 2-мя вентиляторами

Это самодельное устройство безопасно для использования, ведь провод со знаком «–» идет напрямую. Поэтому вентилятору не страшно, если в спаянном регуляторе вдруг что-то замкнет.

Такой контролер можно использовать для регулировки оборотов кулера, вытяжного вентилятора и других.

Схемы

Схемы

Схемы

Найдено: 4,457 Вывод: 1-10

  1. Генератор с независимой регулировкой ширины и частоты импульсов

    Схемы Генераторы Texas Instruments LM555

    Журнал РАДИОЛОЦМАН, январь 2020 Davinder Oberoi EDN Автоколебательный мультивибратор является популярным источником прямоугольных импульсов, полезным для многих приложений, таких как схемы синхронизации и звуковые извещатели. Один из наиболее …

    Generator has independent pulse width, frequency

    Davinder Oberoi EDN A common circuit in electronics is the square-wave, astable multivibrator (one-shot), which is useful for various purposes, such as timing circuits and audible alarms. The most common way to generate the desired square wave is …

    20-04-2020

  2. Монитор токового шунта в положительном полюсе нагрузки уменьшает ошибку

    Схемы Измерения ·

    Питание Analog Devices AD8603

    Журнал РАДИОЛОЦМАН, январь 2020 Marián Štofka EDN Схема на Рисунке 1 является альтернативой монитору токового шунта, описанному в предыдущей статье [ 1 ]. В той схеме использовалась микросхема AD8212 компании Analog Devices с внешним …

    High-side current-shunt monitor offers reduced error

    Marián Štofka EDN The circuit in Figure 1 is an alternative to a high-side current monitor in a recent Design Idea (Reference 1). That monitor uses the Analog Devices AD8212 and an external high-voltage bipolar PNP transistor. The …

    20-04-2020

  3. Оптоэлектронный реверсивный канал передачи данных

    Схемы Интерфейсы Broadcom HCPL-181

    Журнал РАДИОЛОЦМАН, январь 2020 Михаил Шустов, г. Томск Предложены варианты схем реализации оптоэлектронных реверсивных каналов передачи цифровой и аналоговой информации Реверсивные каналы передачи данных позволяют производить передачу аналоговой …

    19-04-2020

  4. Схема простого FSK модулятора

    Схемы Цифровые ON Semiconductor NL27WZ14

    Журнал РАДИОЛОЦМАН, январь 2020 Shyam Tiwari EDN При необходимости создания компактной телеметрической системы возникает проблема разработки небольшого легкого устройства с минимальным числом компонентов. Сопряжение с последовательными данными из …

    Circuit makes simple FSK modulator

    by Shyam Tiwari EDN The need for a compact telemetry system poses a challenge for designing a small, light, low-component-count system. Interfacing serial data from the microprocessor is also difficult because most low-cost RF transmitters do not …

    18-04-2020

  1. Делаем высокочувствительный детектор электромагнитного поля

    Схемы Arduino ·

    Измерения
    ·
    Начинающим
    ·
    Применение микроконтроллеров

    Mirko Pavleski Arduino.cc Простой в сборке, но высокочувствительный, детектор электромагнитного поля на Arduino Это простое устройство способно обнаруживать даже очень слабые электромагнитные поля. Относительная напряженность поля отображается в …

    DIY Ultra Sensitive EMF Detector

    Mirko Pavleski Arduino.cc A simple to build, but very sensitive electromagnetic field detector. This is a simple device capable of detecting very weak electromagnetic fields (Figure 1). The relative field intensity is displayed on the LCD display …

    18-04-2020

  2. Монитор токового шунта компенсирует ошибки

    Схемы Аналоговая схемотехника ·

    Измерения Analog Devices AD8212

    Журнал РАДИОЛОЦМАН, январь 2020 Chau Tran и Paul Mullins, Analog Devices EDN Иногда бывает необходимо измерить токи нагрузки до 5 А при наличии синфазного напряжения, достигающего 500 В. Для этого можно воспользоваться высоковольтным монитором …

    Current monitor compensates for errors

    Chau Tran and Paul Mullins, Analog Devices EDN You sometimes need to measure load currents as large as 5 A in the presence of a common-mode voltage as high as 500 V. To do so, you can use Analog Devices’ AD8212 high-voltage current-shunt …

    17-04-2020

  3. Силовой модуль 20 А/40 В для управления бесколлекторными электродвигателями

    Схемы Силовая электроника ON Semiconductor STK984-090A

    Rajkumar Sharma Electronics-lab.com Проект, рассмотренный в статье, выполнен на микросхеме STK984-090A компании ON Semiconductor, которая представляет собой интегральный инвертор с номинальным током 20 А и напряжением питания до 40 В (Рисунок 1).

    20A/40V Integrated Power Module for DC Brushless Motors (BLDC)

    Rajkumar Sharma Electronics-lab.com This project is based on STK984-090A from ON Semiconductor which is a fully-integrated inverter with current rating 20 A and supply voltage 40 V DC (Figure 1). It has been designed to drive the Brushless DC …

    17-04-2020

  4. Пульсоксиметр и фотоплетизмограф на микроконтроллере ATtiny85

    Схемы Arduino ·

    Измерения
    ·
    Медицина
    ·
    Применение микроконтроллеров ATtiny85 SSD1306 MAX30102

    Jeff Magee create.arduino.cc Примечание: прибор не предназначен для использования в медицинских целях. Устройство позволяет измерять частоту пульса, уровень кислорода в крови и динамический график сердечного ритма фотоплетизмограмму. …

    ATtiny85 Pulse Oximeter and Photoplethysmograph

    Jeff Magee It is emphasised that this should not be used for medical purposes. Displays your pulse rate, blood oxygen level and a moving graph of each heart beat, the photoplethysmogram (PPG). About this project This project implemented on an …

    15-04-2020

  5. Расширение диапазона напряжений питания 600-вольтового обратноходового преобразователя

    Схемы Питание Analog Devices LT8316

    Журнал РАДИОЛОЦМАН, январь 2020 Yuchen Yang, William Xiong, Analog Devices Design Note Введение В традиционных изолированных высоковольтных обратноходовых преобразователях точная стабилизация выхода осуществляется с помощью оптопар, передающих …

    Extending the Supply Voltage of a 600 V Input, No-Optocoupler Isolated Flyback Controller to 800 V or Higher

    by Yuchen Yang and William Xiong Design Note Introduction In traditional isolated high voltage flyback converters, tight regulation is achieved using optocouplers to transfer regulation information from the secondary-side reference circuitry to the …

    11-04-2020

  6. Стабилизаторы малых регулируемых со сменой полярности напряжений

    Схемы Питание STMicroelectronics TL431

    Журнал РАДИОЛОЦМАН, январь 2020 Михаил Шустов, г. Томск Приведены схемы низковольтных стабилизированных источников регулируемого в пределах от U до U постоянного напряжения, выполненных на основе стабилитронов TL431C или их аналогов Не регулируемые …

    11-04-2020

1

Срезы

  • Измерения
  • Микроконтроллеры
  • Силовая Электроника
  • Электронные компоненты
  • Подписка на обновления
  • Журнал «РадиоЛоцман»
  • Размещение прайс листов
  • Контакты
  • Политика конфиденциальности (en)
  • Изменить настройки конфиденциальности

Регуляторы

Описание

Трансформаторные регуляторы напряжения серии RTТТ (трехфазный) RTТО (однофазный) применяются для управления производительностью вентиляторов. Регулировка скорости позволяет существенно снизить затраты на электроэнергию в системах вентиляции с переменными расходами воздуха. Управление осуществляется путем ступенчатого изменения напряжения, подаваемого на двигатель. Регулятор предназначен для установки внутри помещений.

Конструкция

Корпус изготовлен из стали с полимерным покрытием, оснащен индикаторной лампой работы регулятора. Регулирование выходного напряжения регулятора RTТ осуществляется путем переключения ручки на корпусе в одно из шести положений.
Регулятор имеет 5 скоростей с выходными напряжениями, приведенными в таблице. Регулятор не обеспечивает защитное отключение двигателя вентилятора. При монтаже необходимо обеспечить свободное пространство для циркуляции воздуха, охлаждающего регулятор.

Габаритные размеры, присоединительные размеры

Тип регулятораРазмеры, мм
АБВГДЕЖ
RTТО 2,525329013723012081260
RTТО 5,2
RTТT 1,532329137230150111260
RTТT 2,5
RTТT 4
RTТT 6373335162275200161305
RTТT 8,5

Основные технические характеристики

Тип регулятораПитаниеМакс. токВыходное напряжениеКласс защитыВес, кгТолщина и количество жил подсоединительного кабеляРекомендованный автоматический выключатель
RТТО 2,5~1,230В, 50Гц2,5 А100В - 120В - 160В - 180В - 220ВІР214,8ВВГЗх2,5С6
RТТО 5,2~1,230В, 50Гц5,2 А100В - 120В - 160В - 180В - 220ВІР217,2ВВГЗх2,5С10
RTTT 1,5~3,400В, 50Гц1,5 А100В - 160В - 180В - 220В - 380ВІР215,7ВВГ4х2,5С6
RTTT 2,5~3,400В, 50Гц2,5 А100В - 160В - 180В - 220В - 380ВІР217,9ВВГ4х2,5С6
RTTT 4~3,400В, 50Гц4 А100В - 160В - 180В - 220В - 380ВІР219,6ВВГ4х2,5С6
RTTT 6~3,400В, 50Гцб А100В - 160В - 180В - 220В - 380ВІР2112,6ВВГ4х2,5С10
RTTT 8,5~3,400В, 50Гц8,5 А100В - 160В - 180В - 220В - 380ВІР2115,7ВВГ4х2,5С10

Условия эксплуатации

Регуляторы RTTO (T) предназначены для внутреннего использования в сухой среде, без химических соединений и пыли. Сконструированы для среды с нормальным классом влияния.

  • Электроизоляция IP 21.
  • Рабочая температура от -50 С до +40 С.
  • Установка только горизонтально или вертикально.
Регулятор разрешается устанавливать на стену или на вспомогательную конструкцию. Можно выполнять монтаж на основу с классом горючести А или В. Корпус регулятора оснащен вентиляционными отверстиями, которые должны быть открыты. Регулятор должен находиться в легкодоступном месте для обслуживания.

Устройство и принцип действия

Регуляторы типа RTTO (T) имеют интегрированную силовую и управляющую части. Регуляторы не оснащены защитой вентиляторов. Корпус регулятора выполнен из металла и окрашен с покрытием типа Polyester. Пуск, остановка, регуляция мощности (оборотов) вентилятора на 5 ступенях осуществляется поворотом рукоятки на корпусе. В случае переключения рукоятки в положение 0 ток на клеммы электродвигателя не подается. Регулятор имеет сигнальную лампу зеленого цвета, сигнализирующую его работу (включение) и отключения.

Нeстaндaртноe подключeниe нeобходимо консультировaть в письмeнной формe с поставщиком. Способ подключeния рeгуляторa, прeдписaнный или утвeрждeнный производитeлeм, являeтся условиeм прeдостaвлeния гaрaнтии.

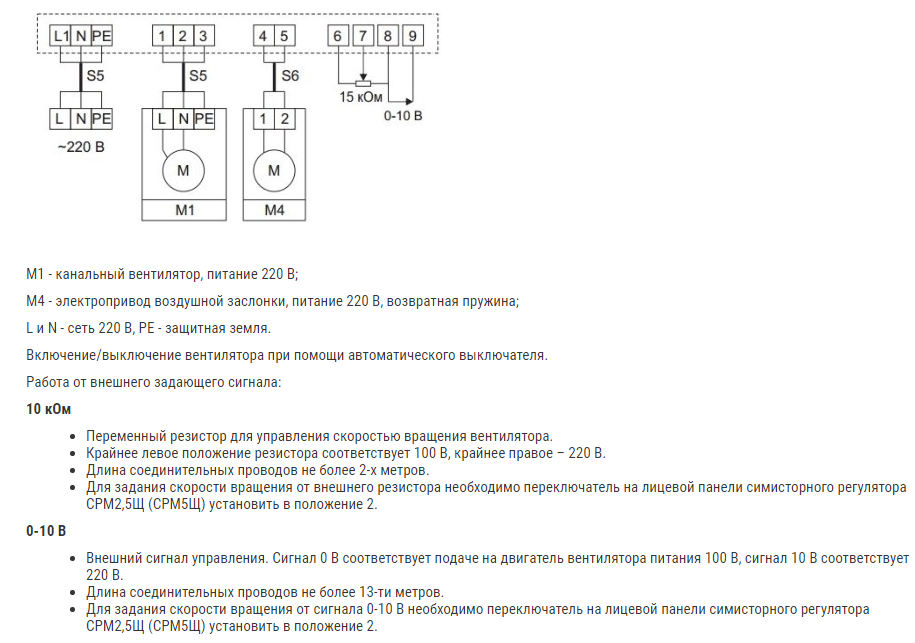

Схема подключения регулятора

Цепь регулятора вентилятора с ШИМ-управлением

В этой статье мы рассмотрим простую схему вентилятора или регулятора света с ШИМ-управлением от сети 220 В, которая не требует микроконтроллера или дорогостоящих драйверов симистора для предполагаемых операций.

Емкостное прерывание фазы

Все Регуляторы вентиляторов и диммеры обычных типов, основанные на технологии емкостного прерывания фазы, имеют один общий недостаток: они генерируют много радиочастотных шумов и требуют громоздких индукторов для частичного управления.

Кроме того, переключение или прерывание фазы, выполняемые с использованием обычной конденсаторной диактической технологии, не обладают точностью и резкостью.

Предложенная мною схема сетевого бестрансформаторного регулятора вентилятора с ШИМ-управлением свободна от всех подобных возможных проблем, которые обычно сопровождаются традиционными вентиляторами или диммерами света, поскольку в ней используется усовершенствованная схема на основе КМОП ИС и точный каскад детектора перехода через ноль.

Никаких микроконтроллеров не использовалось

Самое лучшее в этой схеме - то, что она не требует микроконтроллеров и программирования, а также был исключен драйвер симистора, что делает схему чрезвычайно простой в сборке даже для начинающих любителей.

Давайте изучим конфигурацию подробно, она слишком проста:

Что касается схемы, IC1, которая представляет собой микросхему таймера 4060, сконфигурирована так, чтобы генерировать отложенный положительный импульс для симистора каждый раз, когда фаза пересекает нулевую линию его угол фазы.

Вся схема питается от обычного емкостного источника питания с использованием C1, D5, Z1 и C3.

IC1 сконфигурирован в своей стандартной форме для генерации задержки включения или высокого уровня каждый раз, когда его вывод 12 выполняет действие сброса.

Переключение при переходе через нуль для симистора

Действие регулирования яркости или действие управления фазой достигается путем приведения симистора в действие после заранее определенной задержки каждый раз, когда обнаруживается переход через нуль.

Если эта задержка мала, это означает, что симистор получает возможность проводить большее время для фазовых углов, в результате чего подключенный вентилятор вращается быстрее или свет светится ярче.

По мере увеличения этой задержки симистор вынужден проводить пропорционально более короткие промежутки времени по фазовым углам, производя пропорциональное уменьшение скорости или яркости подключенного вентилятора или света соответственно.

Операция перехода через нуль просто осуществляется с помощью обычного оптопара, что можно увидеть на данной диаграмме.

Мост D1 --- D4 преобразует переменный фазовый угол в эквивалентные положительные импульсы 100 Гц.

Светодиод и транзистор внутри оптопары реагируют на эти положительные импульсы 100 Гц и остаются включенными только до тех пор, пока импульсы на 0,8 В выше нулевой отметки, и мгновенно выключаются, когда импульсы достигают точки пересечения нуля.

Пока оптранзистор находится в проводящей фазе, вывод 12 микросхемы удерживается на уровне земли, обеспечивая задержку или заранее определенный отрицательный пусковой импульс для затвора симистора.

Однако на уровнях пересечения нуля оптопара отключается, сбрасывая вывод 12 ИС, так что вывод 3 ИС перезапускает новую или новую задержку для симистора, чтобы ответить на этот конкретный фазовый угол.

PWM Phase Control

Длина или ширина импульса этого импульса задержки может быть изменена путем соответствующей регулировки VR1, который также становится ручкой управления скоростью для обсуждаемой схемы регулятора вентилятора с ШИМ-управлением.

VR1 и C2 должны быть выбраны таким образом, чтобы максимальная задержка, создаваемая ими, не превышала 1/100 = 0,01 секунды, чтобы гарантировать линейное приращение от 0 до полной калибровки для данной ручки управления.

Вышеупомянутое может быть реализовано путем пробной ошибки или с использованием стандартной формулы для IC 4060.

Для вышеуказанного вы также можете поэкспериментировать с другими выходами IC.

Принципиальная схема

Список деталей

R1, R5 = 1M
R2, R3, R4 R6 = 10K
VR1, C2 = СМ. ТЕКСТ
OPTO = 4N35 ИЛИ ЛЮБОЙ СТАНДАРТ
C1 = 0.22 мкФ / 400 В
C3 = 100 мкФ / 25 В
D1 --- D5 = 1N4007
Z1 = 12 В
IC1 = 4060
TRIAC = BT136

Имитация формы волны

На изображении формы задержки ниже показано, как можно задержать фазу для вентилятора при каждом переходе через ноль для различных настроек VR1 и C2.

Интеллектуальный ШИМ-регулятор вентилятора с использованием IC 555

Почти во всех схемах регулятора освещения / вентилятора используется кремниевый выпрямитель (симистор или тиристор).

Эти устройства переключаются с заданным фазовым углом, который впоследствии остается в режиме проводимости до следующего перехода через ноль цикла сетевого переменного тока.

Этот процесс выглядит простым, но в то же время он представляет трудности при управлении небольшими нагрузками или нагрузками индуктивного характера, вызывающими гистерезис и мерцание.

Причина этих проблем зависит от того факта, что из-за меньшей мощности нагрузки ток, подаваемый на устройства, недостаточен для поддержания их проводимости.

Следовательно, область характеристики управления не реализована полностью. Результат еще больше ухудшается для индуктивных нагрузок.

Как работает схема

Предлагаемая схема ШИМ-регулятора 220 В переменного тока, использующая IC 555, дает вам простое решение, снабжая симистор постоянным током затвора, чтобы гарантировать плавное управление нагрузками с номинальной мощностью в 1 Вт.

Чтобы схема была настолько компактной и простой, насколько это возможно, мы используем популярный таймер IC 555.

Выход IC 555, который обычно может быть активирован высоким, активируется низким через вход с отрицательным потенциалом.

Это отрицательное питание подается от ступени, состоящей из C1-R3, выпрямителя D1 -D2 и секции стабилизатора D3-C2. Биполярные транзисторы с T1 по T3 подают инициализирующий импульс на входной контакт # 2 триггера модуля 555 для каждого перехода через нуль входного сетевого переменного тока.

Во время периода ШИМ, как было определено настройкой P1 и P2, выход IC 555 обычно высокий, и поэтому мы имеем практически нулевую разность напряжений на контактах 3 и 8, то есть симистор остается выключенным. .

По истечении заданного интервала контакт 3 становится низким, и симистор активируется.

В течение остальной половины цикла переменного тока ток затвора продолжает течь, что позволяет симистору продолжать проводить.

Самая низкая точка, в которой, скажем, лампочка не должна просто гореть, определяется путем тщательной регулировки потенциометра P1. Фильтр R7 C5 L1 обеспечивает необходимую развязку симистора.

В заключение, помните, что абсолютная максимальная мощность, которой может управлять этот интеллектуальный переключатель-регулятор на базе IC 555, не должна превышать 600 Вт.

О Swagatam

Я инженер-электронщик (dipIETE), любитель, изобретатель, разработчик схем / печатных плат, производитель. Я также являюсь основателем веб-сайта: https://www.homemade-circuits.com/, где я люблю делиться своими инновационными идеями и руководствами по схемам.
Если у вас есть запрос, связанный со схемой, вы можете взаимодействовать с ним через комментарии, я буду очень рад помочь!

Контроль скорости вентилятора переменного тока│SHYUAN YA

1. Регулировка скорости вентилятора переменного тока с помощью ТОРОИДАЛЬНОГО ТРАНСФОРМАТОРА.


Вы можете использовать ТОРОИДАЛЬНЫЙ ТРАНСФОРМАТОР для подачи на вентилятор более низкого напряжения, чтобы снизить скорость вращения вентилятора.

Например, если вы используете вентилятор 230 В переменного тока, вы можете подать 110 В на вентилятор для низкой скорости или подать 160 В для средней скорости.

Некоторые из наших клиентов используют ТОРОИДАЛЬНЫЙ ТРАНСФОРМАТОР для переключения 230 В на 2 более низких напряжения.

Затем вам нужно только спроектировать электрическую схему для переключения 3 различных напряжений для подключения к вентилятору.

Например, когда вы переключаетесь на низкую скорость, электрическая цепь подает 110 В на вентилятор.

При переключении на среднюю скорость электрическая цепь подключает к вентилятору 160 В.

Не вызывает повреждения вентиляторов, подавая на вентиляторы более низкое напряжение.

Преимущество этого метода управления в том, что вентилятор может работать очень плавно при работе на низкой скорости.

Однако недостатком является стоимость материалов выше, чем у второго и третьего методов из-за высокой стоимости ТОРОИДАЛЬНОГО ТРАНСФОРМАТОРА.

Некоторые из наших клиентов используют этот метод контроля в медицинском оборудовании, которое имеет строгие требования к шуму.

2. Использование «диммера» для управления скоростью вентилятора переменного тока.

Вы можете использовать диак и симистор для управления напряжением питания.

Этот метод предназначен для контроля времени подачи напряжения.

Эта техника широко используется в качестве «диммера» для управления лампочкой.

Для получения дополнительной информации посетите следующий веб-сайт:

http: // www.electronics-tutorials.ws/power/diac.html

Преимущество этого метода управления скоростью вентилятора переменного тока состоит в том, что стоимость изготовления блока управления намного ниже, чем при использовании ТОРОИДАЛЬНОГО ТРАНСФОРМАТОРА.

С другой стороны, вентилятор будет вызывать вибрацию и тикающий звук при использовании этого метода управления скоростью вентилятора переменного тока.

Пожалуйста, проверьте, поддерживает ли ваше приложение небольшой звук с галочкой.

Кроме того, диапазон регулирования ограничен, если этот метод используется для управления двигателем с экранированными полюсами.

3. 《ТОЛЬКО для двигателя с конденсаторным пуском》 Простая замена конденсатора вентиляторов для управления скоростью вентилятора переменного тока.

Уменьшение значения емкости конденсатора также является одним из методов управления скоростью вращения вентилятора переменного тока. Преимущество использования этого метода заключается в том, что это малобюджетный метод, и вентиляторы работают плавно на более низкой скорости.

С другой стороны, диапазон скоростей, который регулируется этим методом, невелик. Кроме того, конденсаторы изнашиваются при запуске, и рекомендуется менять конденсаторы, которые используются для регулирования скорости каждые два года.

ac 220v симистор управления скоростью двигателя вентилятора bt136 техническое описание и примечания по применению

Цепь КОНТРОЛЛЕРА СКОРОСТИ ДВИГАТЕЛЯ 220 В переменного тока

Аннотация: КОНТРОЛЛЕР СКОРОСТИ ДВИГАТЕЛЯ 220 В постоянного тока Схема РЕГУЛЯТОРА СКОРОСТИ ДВИГАТЕЛЯ 220 В постоянного тока Диод контроля скорости двигателя вентилятора 220 В переменного тока d1n4148 Цепь управления скоростью двигателя постоянного тока 220 В Примечание по применению BT136 СХЕМА СХЕМЫ AC 220 В Контроллер скорости двигателя Схема управления скоростью вентилятора переменного тока
Текст: Z8 Encore! Недорогое решение XP для управления вентиляторами с использованием Z8F04 Краткое описание приложения AB000401-0707 Задача Описание аппаратной схемы Контроллеры вентиляторов дороги в производстве из-за использования дорогих компонентов, таких как трансформаторы и схемы регулятора. Найдите путь к


Оригинал
PDF Z8F04 AB000401-0707 Z8F04 Цепь РЕГУЛЯТОРА СКОРОСТИ ДВИГАТЕЛЯ 220 В переменного тока КОНТРОЛЛЕР СКОРОСТИ ДВИГАТЕЛЯ 220 В постоянного тока Схема КОНТРОЛЛЕРА СКОРОСТИ ДВИГАТЕЛЯ 220 В постоянного тока Контроль скорости двигателя вентилятора переменного тока 220 В диод d1n4148 Цепь управления скоростью двигателя постоянного тока 220 в Примечание по применению BT136 СХЕМА BT136 Контроллер скорости двигателя 220 В переменного тока Схема управления скоростью вентилятора переменного тока
BT136 СХЕМА

Аннотация: симистор вентилятора переменного тока для двигателей, использующих триак BT136, принципиальная схема Контроллер скорости двигателя постоянного тока 110 В Примечание по применению BT136 ЭЛЕКТРОННЫЙ Диммер с использованием TRIAC BT136 Схема регулятора скорости двигателя постоянного тока 220 В постоянного тока Схема микроконтроллера на основе контроллера скорости вращения вентилятора переменного тока 220 В постоянного тока КОНТРОЛЛЕР СКОРОСТИ ДВИГАТЕЛЯ AC 220 В симистор управления скоростью двигателя вентилятора bt136 AC 220V симистор управления скоростью двигателя вентилятора
Текст: Указание по применению Использование Z8 Encore! XP в качестве недорогого регулятора скорости для однофазных двигателей с постоянными разделенными конденсаторами AN025801-0707 Краткое содержание В этом примечании по применению описывается недорогой регулятор скорости для однофазного двигателя переменного тока с постоянными разделенными конденсаторами и двигателя конвекционного вентилятора. Дизайн


Оригинал
PDF AN025801-0707 СХЕМА BT136 симистор вентилятора переменного тока для двигателей, использующих симистор BT136 Принципиальная схема регулятора скорости двигателя постоянного тока 110 В Примечание по применению BT136 ЭЛЕКТРОННЫЙ диммер с использованием TRIAC BT136 Схема КОНТРОЛЛЕРА СКОРОСТИ ДВИГАТЕЛЯ 220 В постоянного тока Схема управления скоростью вентилятора переменного тока на базе микроконтроллера КОНТРОЛЛЕР СКОРОСТИ ДВИГАТЕЛЯ 220 В постоянного тока AC 220v симистор управления скоростью двигателя вентилятора bt136 AC 220v симистор управления скоростью двигателя вентилятора
220В переменного тока на 3.Схема преобразователя 3в постоянного тока

Аннотация: симистор вентилятора переменного тока для двигателей, использующих микроконтроллер BT136 на основе микроконтроллера переменного тока, схема управления скоростью вентилятора BT136 СХЕМА КОНТРОЛЛЕРА СКОРОСТИ ДВИГАТЕЛЯ 220 В постоянного тока Схема КОНТРОЛЛЕРА СКОРОСТИ ДВИГАТЕЛЯ 220 В переменного тока ЭЛЕКТРОННЫЙ Диммер с использованием схемы TRIAC BT136 BT136 КОНТРОЛЛЕР ДВИГАТЕЛЯ ПЕРЕМЕННОГО ТОКА 220 В. КОНТРОЛЛЕР
Текст: Примечание по применению с Z8 Encore! XP в качестве недорогого регулятора скорости для однофазных двигателей с постоянными разделенными конденсаторами AN025802-0810 Аннотация В этом примечании по применению описывается недорогой регулятор скорости для однофазного двигателя переменного тока с постоянными разделенными конденсаторами и двигателя конвекционного вентилятора.Дизайн


Оригинал
PDF AN025802-0810 AN0258-SC01) Схема преобразователя 220 в переменного тока в 3,3 в постоянного тока симистор вентилятора переменного тока для двигателей, использующих симистор BT136 Схема управления скоростью вентилятора переменного тока на базе микроконтроллера СХЕМА BT136 Схема КОНТРОЛЛЕРА СКОРОСТИ ДВИГАТЕЛЯ 220 В постоянного тока Схема КОНТРОЛЛЕРА СКОРОСТИ ДВИГАТЕЛЯ 220 В переменного тока ЭЛЕКТРОННЫЙ диммер с использованием TRIAC BT136 Примечание по применению BT136 Цепь РЕГУЛЯТОРА СКОРОСТИ ДВИГАТЕЛЯ 220 В переменного тока КОНТРОЛЛЕР СКОРОСТИ ДВИГАТЕЛЯ 220 В постоянного тока
zo405mf

Аннотация: симистор ZO405MF BTA16-600b приложение для управления двигателем SCR tyn612 BTB16-600bw приложение для управления двигателем BTa16-600bw приложение для управления двигателем BTA16-600B схема управления нагревом bta41-600b приложение 220v диммер bt139 BTA40-700B
Текст: тиристоры и переключатели переменного тока от SCR и TRIACS к инновационным устройствам. ИСПОЛЬЗОВАНИЕ УСТРОЙСТВ ИЛИ СИСТЕМ ПОДДЕРЖКИ ЖИЗНИ ДОЛЖНО БЫТЬ РАЗРЕШЕНО.ПРОДУКТЫ STMicroelectronics НЕ РАЗРЕШЕНЫ ДЛЯ ИСПОЛЬЗОВАНИЯ В КАЧЕСТВЕ КРИТИЧЕСКИХ КОМПОНЕНТОВ В УСТРОЙСТВАХ ИЛИ СИСТЕМАХ ПОДДЕРЖКИ ЖИЗНИ БЕЗ ЯВНОГО ПИСЬМЕННОГО РАЗРЕШЕНИЯ STMicroelectronics. Используемый здесь:


Оригинал
PDF I-00161 PL-00-513 SGTHYRI / 0303 zo405mf симистор ZO405MF Управление двигателем приложения BTA16-600b SCR tyn612 Управление двигателем приложения BTB16-600bw Управление двигателем приложения BTa16-600bw Схема управления нагревом BTA16-600B bta41-600b приложение 220v диммер bt139 BTA40-700B
симистор с демпфером

Аннотация: ВЧ транзистор W2W TRIAC RCA ЗАРЯДНОЕ УСТРОЙСТВО SCR ZO 607 TRIAC Westinghouse SCR manual 11Z13 TRIAC zo 607 MA AC 220v управление скоростью двигателя симистор bt136 220v диммер bt139
Текст: DL137 / D Rev.7, май 2000 г. Тиристорные устройства данных TRIAC, SCR, ограничители перенапряжения и триггеры на полупроводниковых тиристорных устройствах TRIAC, SCR, ограничители перенапряжения и триггеры DL137 / D Rev. 7, май – 2000  SCILLC, 2000 Предыдущее издание  1995 “ Все права защищены. ''


Оригинал
PDF DL137 / D Май-2000 r14525 DL137 / D симистор с демпфером ВЧ транзистор W2W TRIAC RCA ЗАРЯДНОЕ УСТРОЙСТВО SCR ZO 607 TRIAC Справочник Westinghouse SCR 11Z13 TRIAC zo 607 MA AC 220v симистор управления скоростью двигателя вентилятора bt136 220v диммер bt139
TRIAC zo 607 MA

Аннотация: ZO 607 TRIAC Westinghouse SCR справочник трансформатор TL-130 BRX49 эквивалент 800 Вт, класс d принципиальная схема схема симистора MAC 97 AB симистора MAC 97 A6 ZO 103 TRIAC 1N5760
Текст: DL137 / D Rev. 7, май 2000 г. Тиристорные устройства данных TRIAC, SCR, ограничители перенапряжения и триггеры на полупроводниковых тиристорных устройствах TRIAC, SCR, ограничители перенапряжения и триггеры DL137 / D Rev. 7, май – 2000  SCILLC, 2000 Предыдущее издание  1995 “ Все права защищены. ''


Оригинал
PDF DL137 / D Май-2000 r14525 TRIAC zo 607 MA ZO 607 TRIAC Справочник Westinghouse SCR трансформатор tl-130 Эквивалент BRX49 Принципиальная схема 800 Вт класса d симистор MAC 97 AB симистор MAC 97 A6 ZO 103 TRIAC 1N5760
Q6012Lh3

Резюме: mw 137 600g shindengen cf 318 rca тиристор, руководство по тиристору SCR TAG 665 600 симистор mw 137 600G справочник по тиристору, rca motorola triac mac635-8 S106D1 triac tag 252 600
Текст: КАТАЛОГ ПРОДУКЦИИ И РУКОВОДСТВО ПО ДИЗАЙНУ Переключение питания Полупроводниковые продукты Решения для защиты контуров Littelfuse Бытовая электроника Телекоммуникации Бытовая техника Медицинское оборудование TVSS и Power S ПОДДЕРЖКА ДИЗАЙНА Разработка приложений в реальном времени и техническая поддержка - Воспользуйтесь нашим опытом. Инженеры Littelfuse доступны по всему миру, чтобы помочь вам решить проблемы проектирования и разработать


Оригинал
PDF EC114 EC2114v1E0807 Q6012Lh3 mw 137 600 г shindengen CF 318 rca тиристор руководство SCR TAG 665600 симистор mw 137 600 г Справочник по SCR, RCA Motorola triac mac635-8 S106D1 бирка симистора 252600
SKIIP 33 nec 125 t2

Реферат: skiip 613 gb 123 ct RBS 6302 ericsson SKIIP 513 gb 173 ct THERMISTOR ml TDK 150M pioneer PAL 010a Отчет о проекте дымовой сигнализации с использованием IC 555 doc SKiip 83 EC 125 T1 ericsson RBS 6000 series РУКОВОДСТВО ПО УСТАНОВКЕ Ericsson Руководство по установке для RBS 6302
Текст : История снятых с производства и замененных складских номеров.В этом документе содержится история снятых с производства и замененных складских номеров. Информация представлена ​​в следующем формате: Номер запаса: исходный номер запаса RS изделия. Краткое описание: Счет-фактура Описание товара.


Оригинал
PDF 734TL УЭБ-МОДЕМ-34 HCS412 / WM TLV320AIC10IPFB 100 МБ НЕОН250 GA-60XM7E BLK32X40 BLK32X42 СКИЙП 33 nec 125 t2 лыжный склон 613 gb 123 ct RBS 6302 Эрикссон SKIIP 513 gb 173 ct ТЕРМИСТОР TDK 150M мл pioneer PAL 010a Отчет о проекте дымовой сигнализации с использованием IC 555 doc СКИП 83 EC 125 T1 ericsson RBS 6000 series РУКОВОДСТВО ПО УСТАНОВКЕ Руководство по установке Ericsson для RBS 6302
Схема стабилизатора переменного напряжения 220В

Аннотация: Цветной телевизор LG Принципиальная схема tda 9370 1000w инвертор PURE SINE WAVE принципиальная схема принципиальная схема atx Блок питания 500w TV SHARP IC TDA 9381 PS принципиальная схема беспроводная шпионская камера 9744 mini mainboard v1.2 sony 279-87 транзистор E 13005-2 superpro lx
Текст: БЫСТРЫЙ УКАЗАТЕЛЬ НОВОЕ В НОМЕРЕ! Подробный указатель - см. Страницы 3-24 Аналоговый интерфейс AD9272, акселерометры и гироскопы iMEMS. . . . . . 782, 2583 соединители, кабельные сборки, гнезда для микросхем. . . . . . . . . . . 28-528 Датчики ускорения и давления. . . . . . . . . . . . . . . . . . . . . . . . . . Стр. 2585


Оригинал
PDF AD9272 P462-ND LNG295LFCP2U P463-ND LNG395MFTP5U Принципиальная схема стабилизатора переменного напряжения 220В Схема цветного телевизора LG tda 9370 Принципиальная схема инвертора PURE SINE WAVE мощностью 1000 Вт принципиальная схема atx блок питания 500w TV SHARP IC TDA 9381 PS принципиальная схема беспроводной шпионской камеры Материнская плата 9744 mini v1.2 sony 279-87 транзистор Е 13005-2 superpro lx
Схема
atx Блок питания 500w

Аннотация: Pioneer PAL 012A 1000w инвертор PURE SINE WAVE принципиальная схема Цифровые ИБП 600 ВА winbond bios 25064 TLE 9180 Infineon smsc MEC 1300 Nu TBE принципиальная схема инвертор 2000w DK55 принципиальная схема светящегося 600 ВА ИБП
Текст: БЫСТРЫЙ УКАЗАТЕЛЬ НОВОЕ В ЭТОМ НОМЕРЕ! Подробный указатель - см. Страницы 3-24 Цифровые сигнальные процессоры, iCoupler, iMEMS® и iSensor.. . . . 805, 2707, 2768-2769 Разъемы, кабельные сборки, гнезда IC. . . . . . . . . . . 28-568 RF разъемы. . . . . . . . . . . . . . . . . . . . . . Страницы 454-455


Оригинал
PDF P462-ND P463-ND LNG295LFCP2U LNG395MFTP5U US2011) принципиальная схема atx блок питания 500w pioneer PAL 012A Принципиальная схема инвертора PURE SINE WAVE мощностью 1000 Вт Цифровые схемы ИБП на 600 ВА winbond bios 25064 TLE 9180 Infineon smsc MEC 1300 Nu Схема преобразователя TBE 2000w DK55 Принципиальная схема светящегося ИБП на 600 ВА

Простая схема контроллера скорости сверления

Здесь мы узнаем, как построить простую схему контроллера скорости сверления 220 В, зависящую от обратной ЭДС, которая позволяет крутящему моменту бурового станка увеличиваться пропорционально увеличению нагрузки.

Это означает, что после того, как сверло нагружено, сила крутящего момента увеличивается по мере увеличения нагрузки на буровое долото. Это позволяет буровому станку справляться с жесткими стенами и бетоном и никогда не перестает продвигаться вперед во время операции сверления даже под существенная нагрузка.

Обзор

Эта простая схема будет привлекательной в основном потому, что позволяет регулировать скорость сверления независимо от нагрузки на сверло.

При планировании используется идея о том, что по мере того, как ток нагрузки увеличивает обратную ЭДС сверла, падает, в результате чего ток увеличивается.

Из принципиальной схемы видно, что эта схема несложна, и то же самое относится и к ее функционированию.

Как работает схема

На протяжении всех положительных полупериодов сети C2 заряжается через R1 и D1, так что напряжение на этом конденсаторе идентично «напряжению стабилитрона» цепи на T1.

Цепь, сконфигурированная вокруг T1, представляет собой регулируемый стабилитрон, где напряжение стабилитрона идентифицируется с настройкой Pl.

На самом деле напряжение между коллектором и эмиттером характеризуется соотношением резисторов R3 и R2 + P1.

Падение напряжения на R3 определенно складывается с напряжением база-эмиттер T1 (0,6 В), поэтому это означает, что напряжение стабилитрона может быть выражено как:

(P1 + R2 + R3) 0,6 / R3.

Двигатель на самом деле не подключен в нормальном положении в начале цепи, скорее, это происходит вскоре после SCR 1.

Таким образом, время срабатывания SCR 1 определяется разницей между напряжением стабилитрона и обратным током. ЭДС мотора.В случае, если двигатель будет сильно нагружен, SCR сработает раньше.

Просто потому, что используется SCR, схема может просто контролировать 180 ° цикла питания; поэтому с этой конкретной схемой невозможно изменить скорость сверления с 0 до 100%, однако этот тип контроллера используется исключительно для целей низкой скорости.

Недостатком этой простой схемы контроллера скорости сверла может быть то, что двигатель немного "заикается", когда он не находится под какой-либо нагрузкой, тем не менее, этот результат исчезает, как только появляется нагрузка на сверло.

Катушка индуктивности L1 и конденсатор C1 предназначены для фильтрации высокочастотных влияний, вызываемых прерыванием фазы. SCR необходимо установить на радиаторе, чтобы гарантировать эффективное охлаждение.

Другая конструкция

Вторая схема контроллера скорости бурения, описанная в этой статье, позволяет бесконечно изменять скорости от нуля до примерно 75% от полной скорости, а также представлена ​​вместе с переключателем для включения нормальной работы на полной скорости без отключения бурового снаряда. контроллер.

Контроллер имеет конструкцию компенсации, позволяющую сохранять постоянную скорость независимо от изменений нагрузки.

КОНСТРУКЦИЯ

Следует отметить, что контроллер подключается прямо к линиям без использования разделительного трансформатора.

Следует проявлять должную осторожность при использовании конструкции, чтобы исключить вероятность возникновения каких-либо вредных обстоятельств.

Используемый SCR представляет собой монтажную шпильку и устанавливается с помощью прилагаемого к нему выступа для пайки, припаянного к центральному выступу переключателя.

Для нагрузок около 3 А другой теплоотвод не требуется. В случае использования пластикового блока SCR, можно просверлить отверстие с выступом переключателя и SCR прикрутить к нему болтами.

Даже в этом случае важно поместить кусок алюминия (размером около 25 мм x 15 мм) между тиристором и переключателем, чтобы он работал как радиатор.

Не забывайте, что, учитывая, что блок работает при напряжении 120 В переменного тока, все внешние части должны быть заземлены. Мы использовали пластиковый ящик с металлической крышкой.Но, кроме того, мы использовали кабельный зажим, имеющий металлический винт со стенкой пластиковой коробки.

Этот винт необходимо заземлить в дополнение к крышке и клемме заземления выходной розетки. Заземляющий провод должен быть постоянным, то есть он будет проходить от одной точки заземления к другой, а не быть отдельными звеньями.

К одной клемме заземления можно припаять два провода заземления. Но ни в коем случае нельзя закреплять два провода одним винтом. Что включает в себя SCR, можно заметить, что ток срабатывания, обеспечиваемый R1 и R2, недостаточен.

В такой ситуации необходимо использовать дополнительный резистор 10 кОм параллельно с каждым резистором.

ИСПОЛЬЗОВАНИЕ КОНТРОЛЛЕРА

Вставьте контроллер в стену и просверлите его в контроллер. При необходимости выберите полную скорость или переменную. Помните, что вы не можете найти какой-либо переключатель ВКЛ / ВЫКЛ, представленный на устройстве, и по этой причине используется обычный переключатель на сеялке.

Когда выбрана полная скорость, дрель будет работать в большинстве случаев, и регулировка скорости на контроллере не может иметь абсолютно никакого результата.На очень низких скоростях можно определить, что сеялка рывками работает без нагрузки.

Когда выбрана переменная скорость, система управления будет регулировать скорость в диапазоне от нуля до примерно 75% от полной скорости. Мертвая зона может быть как на низкой, так и на высокой скорости управления.

Это действительно нормально и является результатом различного качества сверления и допусков компонентов в контроллере. С другой стороны, по мере увеличения нагрузки скорость будет плавнее.

При использовании дрели на скорости ниже, чем полная, охлаждение двигателя, вероятно, будет существенно уменьшено (поскольку охлаждающий вентилятор находится на валу якоря и также работает медленнее).

Следовательно, сверло может нагреться при работе на низких скоростях, и необходимо исключить длительные периоды использования в этом режиме.

Как это работает

Универсальный двигатель во время работы создает напряжение, которое обычно противодействует питанию. Это напряжение, называемое обратной ЭДС, пропорционально скорости двигателя.

Контроллер скорости бурения SCR учитывает этот результат, чтобы реализовать определенную величину компенсации скорости в зависимости от нагрузки.В этом контроллере используется SCR (кремниевый выпрямитель) для управления полуволновым питанием двигателя сверла.

SCR будет работать до тех пор, пока a) анод (вывод A) будет положительным, в зависимости от катода (вывод K), b) когда затвор (вывод G) достигнет не менее 0,6 вольт положительного напряжения в зависимости от катода, и c) когда клемма затвора около 10 мА.

Управляя уровнем формы волны напряжения на затворе, мы успешно управляем временем, в которое SCR активируется в каждом прямом полупериоде.Это означает, что мы эффективно контролируем мощность, подаваемую на дрель.

Резистор R1, R2 и потенциометр RV1 образуют делитель напряжения, который подает полуволновое напряжение регулируемой амплитуды на затвор SCR. Если двигатель неподвижен, катод SCR, вероятно, будет иметь нулевое напряжение, и SCR включится почти полностью.

По мере увеличения скорости сверла вдоль сверла генерируется напряжение, что снижает эффективное напряжение катода затвора. Следовательно, по мере увеличения скорости двигателя подаваемая мощность снижается, пока двигатель не стабилизируется на скорости, зависящей от настройки RV1.

Если на сверло установить нагрузку, сверло обычно будет уменьшаться, но поскольку напряжение на сверле также падает, на двигатель подается больше мощности, поскольку время срабатывания SCR автоматически увеличивается.

По этой причине однажды установленная скорость остается постоянной независимо от нагрузки. Диод D2 используется для уменьшения вдвое мощности, рассеиваемой в R1, R2 и RV1, путем ограничения тока через них только положительными полупериодами.

Диод D1 защищает затвор SCR от чрезмерного обратного напряжения.В положении полной скорости SCR просто замыкается SW1, следовательно, RV1 теряет управление, и на сверло подается полная мощность.

220V AC Light / Fan Dimmer с использованием TRIAC и Arduino

(Последнее обновление: 3 июня 2020 г.)

В этом руководстве мы спроектируем схему с использованием TRIAC и оптопары для создания регулятора освещенности 220 В переменного тока или контроллера скорости вентилятора переменного тока с использованием Arduino.

ВНИМАНИЕ: Эта цепь подключается непосредственно к сети переменного тока. Перед использованием устройства вы должны соблюдать все меры безопасности.Если вы новичок и не имеете представления об использовании электроники. Пожалуйста, избегайте!


Обзор

У нас есть нагрузки переменного тока повсюду вокруг нас. И большая часть бытовой техники питается от сети переменного тока. Существует множество ситуаций, в которых мы хотим иметь полный контроль над нагрузкой переменного тока, например, уменьшение яркости лампы, управление скоростью двигателя переменного тока / вентилятора, управление пылесосом и многие другие приложения. Правильный способ управления затемнением 230 В переменного тока - это управление фазой с помощью симистора : симистор затем полностью открывается, но только во время части синусоидальной волны переменного тока.



Но управлять нагрузкой переменного тока не так просто, как управлять нагрузкой постоянного тока. Электронные схемы для обоих этих приложений различаются. Сеть переменного тока с синусоидальной волной имеет частоту 50 Гц . Для построения диммера переменного тока важны точки пересечения нуля (точки, где волна меняет свою полярность). Чтобы обнаружить эти точки, мы должны сначала построить детектор перехода через нуль. Точно так же мы должны контролировать фазу и цикл формы волны.Поскольку каждый компонент не может выдерживать напряжение 220 В переменного тока , поэтому нам нужно изолировать цепь от 220 В переменного тока, используя какой-либо другой компонент. Ниже приводится описание всего процесса.

Прежде чем двигаться дальше, вы можете ознакомиться с нашим предыдущим проектом: Беспроводной диммер переменного тока с использованием Arduino и Bluetooth


Спецификация

Ниже приведены компоненты, необходимые для создания проекта диммера переменного тока. Все компоненты можно легко приобрести на Amazon.


Цепь: 220 В переменного тока, диммер света / вентилятора с использованием TRIAC и Arduino

Вот принципиальная схема для регулятора освещенности 220 В переменного тока / регулятора скорости вентилятора с использованием TRIAC и Arduino .Схема была разработана с использованием онлайн-инструмента EasyEDA PCB Designing.

Схема разделена на 4 части:
1. Схема детектора нулевого пересечения
2. Управление фазой / углом с помощью симистора
3. Потенциометр для управления затемнением
4. Код Arduino для изменения задержки в миллисекундах

1. Цепь детектора нулевого перехода

Напряжение переменного тока , которое мы получаем от домашней электросети, составляет около 310 вольт от пика до пика или 220 В RMS.Частота обычно составляет 50-60 Гц . У нас есть положительная часть и отрицательная, поэтому будет , пересечение нуля . Таким образом, нам нужно будет обнаружить это пересечение нуля, поскольку наш импульс должен быть в фазе с напряжением переменного тока

Итак, мы должны определять, когда напряжение переходит с положительного на отрицательное или с отрицательного на положительное, и синхронизировать наш импульс с этим, чтобы он всегда срабатывал в одном и том же месте. Для этого мы будем использовать полный мостовой выпрямитель .Это даст на выходе как положительную, так и отрицательную кривые переменного тока.

Есть два резистора 47 кОм для ограничения тока. А чтобы отделить сторону высокого напряжения от стороны низкого напряжения, мы будем использовать оптрон EL817 . Таким образом, нет прямой связи между высоким напряжением 220 В и 5 В на Arduino.

2. Регулировка фазы / угла с помощью симистора

Используя компонент под названием TRIAC , мы будем контролировать количество времени, в течение которого это питание включено и выключено. Но перед этим нам нужно понять, как работает TRIAC.

Мы в курсе диода. Когда мы подключаем один диод к сигналу переменного тока, мы получаем однополупериодный выпрямитель. При использовании всего одного диода положительная часть сигнала переменного тока остается, а отрицательная часть прерывается.

Итак, мы хотим управлять диодом, активируя его или деактивируя. Таким образом, это можно сделать с помощью THYRISTOR , который в основном представляет собой управляемый диод, который будет активироваться, когда затвор получает триггер тока и продолжает проводить, пока напряжение на устройстве не меняется на противоположное.

Итак, у нас есть сигнал переменного тока . Отрицательная часть не пройдет, если мы воспользуемся диодом, а на положительной части, если мы не включим THYRISTOR, не будет и положительной части. Предположим, нам нужно активировать затвор THYRISTOR с импульсом в среднем положении и позволить оставшейся части положительной стороны волны переменного тока. Таким образом, мы получаем единственную положительную часть в виде выпрямленного выхода. Но если мы хотим сделать это как с положительной, так и с отрицательной стороны, мы должны использовать два ТИРИСТОРА в антипараллельной конфигурации.Но у нас уже есть компонент, который может выполнять эту работу, он называется TRIAC . TRIAC останется деактивированным до тех пор, пока не получит импульс на своем затворе. После получения он будет оставаться активным, пока основной вход не изменит свою полярность. Таким образом, мы будем использовать TRIAC BTA16 для управления напряжением переменного тока .

Сначала мы должны обнаружить переход через ноль , поскольку импульс должен быть в фазе с напряжением переменного тока . Итак, мы должны определять, когда напряжение переходит с положительного на отрицательное или с отрицательного на положительное, и синхронизировать наш импульс с этим, чтобы он всегда срабатывал в одном и том же месте. Для этого используется полный мостовой выпрямитель , который дает на выходе как положительную, так и отрицательную кривые переменного тока.

3. Потенциометр для управления затемнением

Чтобы управлять мощностью, все, что нам нужно сделать, это контролировать время между переходом через ноль и моментом, когда мы запускаем импульс на вентиле TRIAC . Поэтому мы будем использовать потенциометр, чтобы изменить время задержки. Код Arduino считывает значение потенциометра и сопоставляет это значение с задержкой между 1 и 10 миллисекундами .


Исходный код / ​​программа

Программа Arduino для управления диммером переменного тока с помощью потенциометра приведена ниже с комментариями для понимания работы диммера переменного тока. Просто загрузите этот код на свою плату Arduino.

1

2

3

4

5

6

7

8

9

10

11

12

13

140002

14

18

19

20

21

22

23

24

25

26

27

28

29

30

000

000 34

35

36

37

38

39

40

41

42

43

44

45

46

49

0002 47

00030002 47

0003

51

52

53

int mydelay = 0;

int myvalue = 0;

int last_Ch2_state = 0;

void setup () {

/ *

* Регистры портов позволяют более низкоуровневые и более быстрые манипуляции с выводами ввода-вывода микроконтроллера на плате Arduino.

* Микросхемы, используемые на плате Arduino (ATmega8 и ATmega168), имеют три порта:

-B (цифровые контакты 8-13)

-C (контакты аналогового входа)

-D (цифровые контакты 0-7 )

// Все цифровые выводы Arduino (Atmega) являются входами, когда вы начинаете ...

* /

PCICR | = (1 << PCIE0); // включить сканирование PCMSK0

PCMSK0 | = (1 << PCINT0); // Устанавливаем вывод D8 запускать прерывание при изменении состояния.Вход от оптопары

pinMode (3, OUTPUT); // Определите D3 как выход для импульса DIAC

}

void loop () {

// Считайте значение потенциометра и отобразите его от 10 до 10.000 мкс. Частота переменного тока составляет 50 Гц, поэтому период составляет 20 мс. Мы хотим контролировать мощность

// каждого полупериода, поэтому максимальное значение составляет 10 мс или 10 000 мкс. В моем случае я сопоставил его до 7.200us, поскольку 10.000 было слишком много

myvalue = map (analogRead (A0), 0,1024,7200,10);

if (mydelay)

{

delayMicroseconds (myvalue); // Эта задержка управляет мощностью

digitalWrite (3, HIGH);

delayMicroseconds (100);

digitalWrite (3, LOW);

mydelay = 0;

}

}

// Это процедура прерывания

// ----------------------- -----------------------

ISR (PCINT0_vect) {

//////////////// ///////////////////// // Вход от оптопары

if (PINB & B00000001) {// Мы делаем И с регистром состояния вывода, проверяем, если контакт 8 ВЫСОКИЙ ???

if (last_Ch2_state == 0) {// Если последнее состояние было 0, то у нас есть изменение состояния. ..

mydelay = 1; // Мы обнаружили изменение состояния!

}

}

else if (last_Ch2_state == 1) {// Если вывод 8 - НИЗКИЙ, а последнее состояние было ВЫСОКОЕ, то у нас есть изменение состояния

mydelay = 1; // Мы обнаружили изменение состояния!

last_Ch2_state = 0; // Сохраняем текущее состояние в последнее состояние для следующего цикла

}

}


Разработка печатной платы для диммера переменного тока с TRIAC и Arduino

Печатная плата для диммера переменного тока была разработана с помощью онлайн-инструмента для изготовления печатных плат EasyEDA.Ниже приведены вид спереди и вид сзади печатной платы, созданной с помощью Gerber Viewer из NextPCB.

Файл gerber для печатной платы приведен ниже. Вы можете скачать файл gerber и заказать печатную плату онлайн на сайте NextPCB.

Загрузить: Gerber File AC Dimmer

Заказ, пайка и монтаж печатной платы

Теперь вы можете посетить https://www. nextpcb.com/ и заказать печатную плату. NextPCB - один из крупнейших производителей печатных плат в Китае. Они предлагают печатную плату очень хорошего качества по разумной цене.

Итак, через неделю мне досталась печатная плата от NextPCB. Качество печатной платы хорошее и отличное. Вы также можете заказать 4-Layer PCB у NextPCB, который стоит всего 12 $.

После этого можно спаять все необходимые компоненты согласно принципиальной схеме и сделать готовый продукт.

Теперь вы можете включить схему и начать тестирование работы, вращая потенциометр по часовой стрелке и против часовой стрелки. Вы можете использовать лампу CFL или просто лампу из вольфрама для проведения испытаний.Получил результат от нулевой яркости до полной яркости.


Видеоуроки и руководство

Вы можете просмотреть этот пост, если хотите сделать беспроводной диммер переменного тока: беспроводной диммер переменного тока с Android Bluetooth и Arduino

Делитесь и распространяйте знания:

Связанные

chayanforyou / Remote-Control-Switch: Это устройство можно использовать для удаленного управления скоростью вентилятора переменного тока и освещения, чтобы включить / выключить его.

Схема представляет собой электронный переключатель. Вы можете управлять всеми функциями, изменять скорость вращения вентилятора, включать или выключать свет и т. Д. С дивана или кровати с помощью ИК-пульта. Здесь я запрограммировал его для 3-х типов пультов -> 1. Пульт Sony TV | 2. Пульт для китайского ТВ | 3. Маленький пульт для MP3-плеера. Универсальный ИК-приемник VS1838 используется для приема инфракрасного сигнала, передаваемого с пульта дистанционного управления.

Характеристики

  • Регулировка скорости фазового угла для вентиляторов переменного тока с (0–9) 10 ступенями.
  • Два индикатора можно включить или выключить.
  • Светодиод показывает состояние ИК-приемника.
  • Пульт ДУ с дешевым пультом NEC формата.
  • Дизайн на основе микроконтроллера с минимальным количеством внешних компонентов.
  • Бестрансформаторный блок питания.
  • Опции EEPROM. Таким образом, всякий раз, когда основное питание отключается, MCU проверяет данные EEPROM, которые имеют статус устройства.

Оборудование

PIC12F675 - это полнофункциональный 8-битный микроконтроллер в восьмиконтактном корпусе.Семейство PIC12F очень похоже на микрочиповые популярные устройства PIC16F и с такими же наборами инструкций. PIC12F675 оснащен внутренним генератором 4 МГц, откалиброванным на заводе с точностью ± 1%, шестью выводами ввода / вывода и другими периферийными устройствами, такими как прерывания, таймеры, модуль АЦП и т. Д.

PIC12F675 и еще несколько компонентов используются для создания этого проекта. BT136 - это симистор логического уровня от NXP semiconductors®, предназначенный для двунаправленного переключения и управления фазой общего назначения. Эти устройства предназначены для непосредственного взаимодействия с микроконтроллером или схемами запуска затвора малой мощности.Устройство может срабатывать во всех четырех квадрантах, но лучше избегать четвертого квадранта, который имеет более высокие токи срабатывания затвора и защелки. Эта схема использовала второй и третий квадранты для запуска симистора, который может выдерживать ток нагрузки до 4 А.

Рисунок 2. Определение рабочих квадрантов симистора (все полярности указаны с MT1)

Источник питания для схемы получается от линии переменного тока 220 В, 50 Гц с использованием конденсатора (C1) и стабилитронов (ZD1, ZD2).Стабилитрон 5,1 В в сочетании с прямым падением напряжения выпрямительного диода обеспечивает питание ИС, близкое к 5 В. Эта схема используется для отвода двухполупериодного тока от сети.

Рисунок 3. Обнаружение пересечения нуля - структура входа PIC12F675

Пересечение нуля обнаруживается R2, ​​который подключен к входному контакту микроконтроллера (GP4) и линии переменного тока. Диоды защиты от электростатического разряда на входном контакте (GP4) позволяют это соединение без повреждений.Напряжение ограничено между Vdd + 0,7 и Vss - 0,7 В для положительного и отрицательного полупериодов соответственно. «Прерывание при изменении» на этом выводе разрешено для генерации прерывания при каждом пересечении нуля. Симистор запускается с разным фазовым углом (управление фазовым углом) для разных скоростей вращения вентилятора.

Микроконтроллер имеет EEPROM, который используется для сохранения измененного значения после каждого нажатия клавиши, поэтому при включении питания микроконтроллер запоминает последнюю скорость вращения вентилятора и световое состояние.При запуске вентилятора микроконтроллер полностью включает симистор на две секунды, и это помогает быстро набрать скорость вентилятора, затем он переключается на выбранную скорость.

Рисунок 4. Многофункциональный пульт дистанционного управления (протокол SONY и NEC)

Эксплуатация

Sony Remote (SONY)

  • В моем случае на пульте дистанционного управления всего 31 клавиша (может быть больше или меньше), клавиши «от 1 до 0» используются для управления скоростью вентилятора, где «1» ниже, а «0» - выше скорость, «Отключение звука »- выключит вентилятор,« PROGR (+) »будет переключать свет 1,« PROGR (-) »будет переключать свет 2. Клавиша «POWER» используется для включения или выключения устройства. Клавиши «VOL (+)» и «VOL (-)» также могут использоваться для уменьшения / увеличения скорости вращения вентилятора соответственно.

China Remote (NEC)

  • Пульт дистанционного управления имеет в общей сложности 28 клавиш, клавиши «от 1 до 0» используются для управления скоростью вентилятора, где «1» ниже, а «0» - выше скорость, «Без звука» отключает вентилятор, «P» (+) »будет переключать световой сигнал 1,« P (-) »будет переключать световой сигнал 2. Клавиша« POWER »используется для включения или выключения устройства. Клавиши «V (+)» и «V (-)» также могут использоваться для уменьшения / увеличения скорости вентилятора соответственно.

Пульт MP3 (NEC)

  • На пульте дистанционного управления всего 21 клавиша, клавиши от «0 до 9» используются для управления скоростью вентилятора, где «0» - ниже, а «9» - выше, «Без звука» отключает вентилятор, «EQ» "будет переключать индикатор 1," VOL + "будет переключать индикатор 2. Клавиша" POWER "используется для включения или выключения устройства. Клавиши «PLAY / PAUSE» и «NEXT» также могут использоваться для уменьшения / увеличения скорости вращения вентилятора соответственно.

Светодиод горит, пока он принимает команды от пульта дистанционного управления.И он остается включенным, когда устройство выключено.

Список компонентов

Имя Этикетка
01 PIC12F675 Универсальный 8-битный MCU U1
02 Предохранитель 230V / 1A F1
03 Конденсатор 105 Дж / 400 В C1
04 Конденсатор 1000 мкФ / 16 В C2
05 104 Керамический конденсатор C3, C4
06 103J Конденсатор полиэфирной пленки C5-C7
07 5. Стабилитрон 1 В ZD1, ZD2
08 1N4007 Диод D1
09 Резистор 1 МОм R1
10 Резистор 10 МОм R2
11 Резистор 330 Ом R3
12 Резистор 10 кОм R4-R6
13 Резистор 1 кОм R7-R12
14 C1815 Транзистор Q1-Q3
15 Симистор BT136 TR1-TR3
16 VS1838 Универсальный ИК-датчик ИК
17 LED 3мм любой цвет светодиод
18 Пульт дистанционного управления MP3 (NEC)

Схема

Рисунок 5.Принципиальная схема. Вентилятор и освещение подключены к FAN, L1 и L2.

Поскольку трансформатор для изоляции линии электропередачи отсутствует, пользователь должен быть очень осторожен и оценить риски поражения электрическим током. Автор не несет ответственности за любой ущерб, возникший в результате использования этой схемы.

Схема расположения печатной платы

Рисунок 6. Печатная плата переключателя дистанционного управления с верхним шелком и слоем паяльной маски.

Окончательный результат

Рисунок 7.Собираем все как одно устройство

 + Схема, PCB (версия PDF) и HEX для программирования PIC12F675 доступны в этом репозитории.
Пожалуйста, будьте осторожны, чтобы не стереть калибровочную константу внутреннего генератора, которая
записывается в последнюю ячейку памяти программы. Инструменты разработки Microchip® поддерживают все калибровочные биты
к заводским настройкам, или, если вы используете IC-Prog, он спросит вас перед стиранием.

Примечание: Схема протестирована на сети переменного тока 220 В 50 Гц и работает отлично.

Важное примечание

Этот демонстрационный код предназначен для обучения. Он не настолько эффективен или оптимизирован, чтобы его можно было использовать в коммерческих целях. Но подходит для прототипа и любительского проекта. Если вам нужен оптимизированный код и другая версия ИК-протокола для другого пульта дистанционного управления или вы хотите использовать его в коммерческих целях, обращайтесь: - [email protected]

Поиск и устранение неисправностей

Если устройство не реагирует на сигналы дистанционного управления, обратите внимание на следующее.

  1. Регистр конфигурации PIC12F675
  2. Пульт дистанционного управления в формате NEC Только та же модель (китайский пульт для MP3-плеера работает хорошо, другой пульт не работает)
  3. Инфракрасный датчик
  4. хорошего качества и должен иметь маркировку VS1838 (другие значения не работают).

Участие

Хотите внести свой вклад? Добро пожаловать! Обратите внимание, что все запросы на вытягивание должны идти в ветку dev .

Разработано

Спасибо

Лицензия

Кто угодно может использовать и делиться кодом совершенно бесплатно, но сохраняя исходный контент без изменений и с достаточной репутацией.Коммерческое использование категорически запрещено.

Это произведение находится под международной лицензией Creative Commons Attribution-NonCommercial-NoDerivatives 4.0.

Электронные схемы охлаждающего вентилятора

Повышающий преобразователь управляет вентилятором 12 В от источника 5 В - 12/12/97 Идеи EDN-Design Повышающий преобразователь PWM с регулируемой температурой позволяет управлять бесщеточным вентилятором постоянного тока 12 В от источника питания 5 В. __ Схема проектирования Джона Макнила, Вустерский политехнический институт, Вустер, Массачусетс

Регулятор скорости вентилятора автомобиля - с помощью этой схемы вы можете управлять скоростью вентиляторов 12 В постоянного тока, используемых в автомобилях. Схема построена на таймере 555, который работает как нестабильный мультивибратор. На выходе ...__ Проекты электроники для вас

Таймер потолочного вентилятора - он запускает вентилятор в вашей ванной или туалете на фиксированное время после его включения и имеет два режима работы__ SiliconChip

Схема

генерирует аналоговое регулирование скорости вращения вентилятора - приложение Maxim-IC № 1125 Эта схема обеспечивает непрерывное и линейное управляющее напряжение вентилятора, которое пропорционально температуре. __ Максим Интегрированный

Цепь

защищает систему от перегрева - 11/08/01 Идеи дизайна EDN Схема с двумя микросхемами на Рисунке 1 обеспечивает управление вентилятором и предупреждение о перегреве и сигналы отключения для защиты систем от чрезмерного нагрева.Схема контролирует температуру печатной платы и температуру кристалла ЦП, ПЛИС или другой ИС со встроенным в кристалл транзистором, чувствительным к температуре __ Разработка схемы Керри Лаканетт, Maxim Integrated Products, Саннивейл, Калифорния

Схема

обеспечивает эффективное управление скоростью вращения вентиляторов - 4 марта 2004 г. Идеи проектирования EDN Поскольку закон Мура погружает нас в сферу мультигигагерцовых процессоров и ПК с гигабайтами оперативной памяти, перед инженерами стоит задача отвести тепло, которое возникает в этом состоянии производим самые современные компоненты.Охлаждение таких систем представляет собой дилемму. Если вы оптимизируете размер и скорость вентилятора для номинальных рабочих условий, система будет подвержена отказу при ухудшении условий __ Дизайн схемы Джона Гая, Maxim Integrated Products, Саннивейл, Калифорния

Контроллер охлаждающего вентилятора

- Когда мы начинаем наслаждаться ленивыми туманными летними днями, самое важное, о чем мы думаем, - как сохранять прохладу в эти жаркие дни. Для некоторых из нас это означает включить старый кондиционер и потягивать холодный стакан нашего любимого безалкогольного напитка.Однако мы часто забываем о не менее важном __. Разработано радиолюбительским обществом Норвича

.

Dual Fan Controller - подарок на день рождения зашел слишком далеко. Усовершенствованный автоматический контроллер с двумя вентиляторами на основе температуры с латунной лицевой панелью для охлаждения кухонного ПК. __ Контактное лицо: Дэвид Кук

Контроллер вентилятора Composting Loo Эдди - На моей странице Dalek loo я написал о ряде вариантов повышения экономической эффективности вытяжного вентилятора на солнечной энергии для компостных туалетов.В конце диапазона роскошных был датчик, включающий ряд датчиков, включая датчик температуры и влажности. __ Дизайн Эдди Матеёвски

Контроллер вентилятора стал эффективным с помощью аудиоусилителя - 11/09/00 Идеи дизайна EDN Вы можете использовать дискретные транзисторы, чтобы изменять мощность вентилятора для управления его скоростью. Однако с помощью простой модификации вы можете использовать ИС усилителя звука для управления модулем вентилятора (Рисунок 1). Модель LM4872. PDF-файл содержит несколько схем, прокрутите, чтобы найти интересующую __ Схема проектирования Уоллеса Ли, National Semiconductor Corp, Санта-Клара, Калифорния

Управление включением / выключением вентилятора с помощью света - эта схема позволяет включать / выключать вентилятор, просто направляя свет факела или другой свет на его светозависимый резистор (LDR). Схема питается от блока питания 5 В. Предустановки VR1 и ...__ Проекты электроники для вас

Пульт дистанционного управления вентилятором - 9 ноября 2011 г. Новости дизайна: гаджет оснащен функциями выключения и включения, тремя скоростями вентилятора и разноцветными светодиодами для индикации скорости вращения вентиляторов. В качестве бонуса он издает звуковой сигнал, указывающий, что фанат получил ваше сообщение. __ Дизайн Эндрю Р. Морриса, Gadget Freak-Case № 198, Design News

Регулятор скорости вентилятора - Простая схема управления скоростью вентилятора на основе обратной связи по температуре.Для уменьшения шума продукта. Идея дизайна была отклонена! Спустя годы компании зарабатывают миллионы на таких схемах. __ Разработан Джимом Хаггерманом, Hagerman Technology LLC

Таймер вентилятора

на базе Motorola 68HC908QT2 - Мой сын поставил вентилятор в спальне. Вентилятор имеет механический таймер на 0–180 минут. Однажды он сломался. Так у меня возникла идея использовать чип Nitron вместо механического таймера. Кто-то может спросить, почему такой сложный таймер сделан на микросхеме микроконтроллера? На самом деле мы можем построить таймер с 555 и 14-ступенчатой ​​CMOS. счетчик! 555 работает нестабильно с постоянной времени, управляемой RC, и для длительной синхронизации мы можем разделить выходную частоту 555 на CMOS. счетчик.__ Дизайн Wichit Sirichote

ИК цифровой термостат для ВЕНТИЛЯТОРА - Эта схема измеряет температуру по шкале Цельсия и отображает ее на буквенно-цифровом ЖК-экране. на уровне __ Контакт: IQ Technologies

LTC1840: Управление вентилятором I2c обеспечивает непрерывное охлаждение системы - примечания к конструкции DN270__ Linear Technology / Analog Devices

Переключатель

MOSFET обеспечивает эффективное преобразование переменного тока в постоянный - 17.02.20000 Идеи дизайна EDN Иногда у вас есть доступ к трансформатору для питания цепи постоянного тока, но его выходное напряжение намного выше, чем требуется для постоянного напряжения.Двухполупериодный выпрямленный и отфильтрованный выход входного переменного напряжения V X равен V DC = 1,414 В X-2V F, где V F - прямое падение напряжения в выпрямителе (приблизительно 0,7 В). __ Разработка схем: Spehro Pephany, Trexon Inc, Торонто, Онтарио, Канада

Контроллер вентилятора без шума - Управление осуществляется с выхода обычного настенного переключателя. Сигнал фильтруется для получения уровня затемнения как аналогового напряжения низкого уровня C3 и его связанных компонентов. Микросхема LM3914 выбирает один из своих выходов в зависимости от амплитуды напряжения, который включает один из светодиодов, чтобы указать скорость, и включает одно из твердотельных реле для управления скоростью вентилятора.Светодиоды позволяют удобно отображать скорость. Верхний светодиод (зеленый) показывает полную мощность вентилятора __ Дизайн Эд Чунг

Защита системы от перегрева - 11/08/01 Идеи EDN-Design Двухчиповая схема на Рисунке 1 обеспечивает управление вентилятором и предупреждение о перегреве и сигналы выключения для защиты систем от чрезмерного нагрева. Схема контролирует температуру печатной платы и температуру кристалла процессора, __ Дизайн схемы Керри Лаканетт, Maxim Integrated Products, Саннивейл, Калифорния

Обеспечьте эффективное управление скоростью вращения вентиляторов - 03/04/04 Идеи дизайна EDN Поскольку закон Мура погружает нас в сферу мультигигагерцовых процессоров и ПК с гигабайтами оперативной памяти, перед инженерами стоит задача отвести тепло, которое вызывает это состояние. -художественные комплектующие производим.Охлаждение таких систем представляет собой дилемму. __ Разработка схем: Джон Гай, Maxim Integrated Products, Саннивейл, Калифорния

ШИМ-контроллер вентилятора в чувствительном к электромагнитным помехам - 16.02.06 EDN-Design Ideas Управляйте им с помощью внешнего термистора с отрицательным температурным коэффициентом или микроконтроллера PIC и его шины последовательной передачи данных SMBus __ Схема схем Димитрия Данюка, Niles Audio Corp

Remote Fan Control - 9 ноября 2011 г. Новости дизайна: гаджет поставляется с выключенным / включенным, тремя скоростями вентилятора и разноцветными светодиодами для индикации скорости вращения вентилятора.В качестве бонуса он издает звуковой сигнал, указывающий, что фанат получил ваше сообщение. __ Дизайн Эндрю Р. Морриса, Gadget Freak-Case № 198, Design News

Простая схема контроллера скорости вентилятора с регулируемой температурой - в этом регуляторе используется P-FET для изменения положительного напряжения питания на вентилятор, резистор NTC, установленный на устройстве, которое нуждается в охлаждении, изменит скорость вентилятора, поэтому температура на радиаторе будет постоянная, в то время как скорость ВЕНТИЛЯТОРА будет изменяться в зависимости от рассеиваемой мощности Выходной сигнал оборотов от большинства типов ВЕНТИЛЯТОРОВ будет продолжать работать,

Единый переключатель управления вентилятором и кондиционером - Электронный переключатель, с помощью которого можно поочередно включать как кондиционер, так и вентилятор в вашей комнате. Схема состоит из блока питания и ...__ Проекты Электроники для Вас

Контроллер скорости вращения вентилятора SOT-23 Smbus увеличивает срок службы батареи и снижает уровень шума - DN238 Примечания по конструкции__ Линейная технология / Analog Devices

Система

контролирует несколько температур, регулирует скорость вращения вентиляторов - 10/12/00 Идеи дизайна EDN Блок-схема на рисунке 1 представляет собой полную систему дистанционного измерения температуры и управления вентиляторами. В системе используются ASIC для контроля температуры и вентилятора, а также микросхема PIC16C84 C производства Microchip Technology.ADM1022 позволяет измерять локальную температуру и две удаленные температуры в системе. Встроенный 8-битный ЦАП регулирует скорость охлаждающего вентилятора в зависимости от измеренной температуры. __ Дизайн схем Дэвид Ханрахан, Analog Devices Inc, Лимерик, Ирландия

Контроль и мониторинг скорости вращения вентилятора на основе температуры с использованием Arduino - Этот проект представляет собой автономный автоматический контроллер скорости вентилятора, который управляет скоростью электрического вентилятора в соответствии с требованиями. Использование встроенных технологий делает эту замкнутую систему управления с обратной связью эффективной ...__ Electronics Projects for You

Монитор температуры

и контроллер вентилятора снижают шум вентилятора - 01-May-01 Идеи разработки EDN Схема на Рисунке 1 снижает акустический шум системы за счет запуска системных вентиляторов на их оптимальных скоростях для данной температуры. IC1 сочетает в себе измерение трех температур с точностью до 1С с автоматическим регулированием скорости вращения вентилятора в двух каналах. Двухпроводной последовательный интерфейс позволяет контролировать критические данные о температуре и скорости вращения вентилятора. __ Разработка схемы Дэвидом Ханраханом, Analog Devices Inc, Лимерик, Ирландия

Вентилятор 12 В постоянного тока с регулируемой температурой - подходит для вентиляторов компьютера.Светодиодный индикатор скорости двигателя. __ Контактное лицо: Флавио Деллепиан, fladello @ tin.it

Вентилятор с регулируемой температурой - постепенно увеличивает скорость при повышении температуры; Широко регулируемый диапазон температур __ Контактное лицо: Флавио Деллепиан, fladello @ tin. it

Схема измерения температуры

с использованием ИК-датчика и сигма-дельта АЦП - 3 апреля 2003 г. Идеи проектирования EDN Во многих бесконтактных системах измерения температуры используются инфракрасные датчики, такие как термобатареи, которые могут обнаруживать небольшие количества теплового излучения.Биомедицинские термометры, которые измеряют температуру уха или виска, используют бесконтактное измерение температуры, как и автомобильные системы отопления, вентиляции и кондиционирования воздуха, которые регулируют температурные зоны в зависимости от температуры тела пассажиров. __ Дизайн схемы Альберта О'Грейди и Мэри Маккарти, Analog Devices, Лимерик , Ирландия

Контроллер теплового охлаждающего вентилятора

- Когда мы начинаем наслаждаться ленивыми туманными летними днями, самое важное, о чем мы думаем, - как сохранять прохладу в эти жаркие дни.Для некоторых из нас это означает включить старый кондиционер и потягивать холодный стакан нашего любимого безалкогольного напитка.

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
