Реле давления воды принцип работы: устройство, принцип работы, настройка и неисправности

Датчик давления воды в системе водоснабжения

Автор Монтажник На чтение 10 мин Просмотров 13к. Обновлено 16.03.2021

Трудно представить работу индивидуальной системы водоснабжения без элементов автоматики — при их отсутствии насос непрерывно качал бы воду, и пришлось включать и отключать его вручную при наполнении магистрали. Автоматические приборы управления режимами работы электронасосного оборудования реагируют на физические параметры находящийся в магистрали жидкости или ее отсутствие, наиболее используемым из них является датчик давления воды в системе водоснабжения.

Прибор, реагирующий на давление, устанавливают в индивидуальную водоподающую систему с погружным электронасосом или поверхностной насосной станцией, в сложных блоках автоматического управления устройство вмонтировано в модуль вместе другими приборами. При установке реле давления своими руками в водопроводную магистраль важно знать правила его подключения и настройки, позволяющие задавать пороги срабатывания и отключения электронасосов при водоподаче.

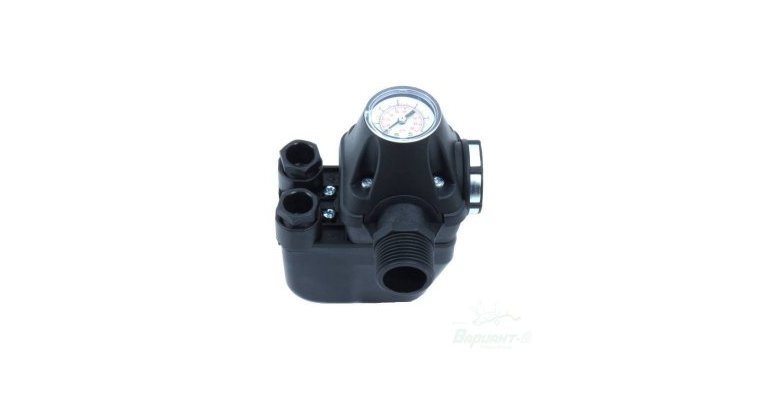

Рис. 1 Реле давления для систем водоснабжения — разновидности

Что такое датчик давления

Датчик в основном размещают в насосной станции или в трубопроводе при использовании погружного электронасоса, устройство представляет собой небольшую деталь прямоугольной формы с выходным резьбовым штуцером для подключения к переходным фитингам и клеммами для подсоединения электрических проводов. Под пластмассовой крышкой размещаются элементы управления, контактная группа и регулировочные винты, с помощью которых производится настройка прибора.

Назначение

Электрические насосы в системе водоснабжения подают воду потребителю с определенным объемом и напором, при этом часть давления уходит на преодоление гидравлического сопротивления линии при перемещени потока на заданную высоту и расстояние, а остаток обеспечивает комфортный напор во внутридомовой магистрали.

Давление во внутренней системе необходимо для нормального функционирования санитарно-технических приборов, бытовой техники (стиральных и посудомоечных машин), смесительной арматуры на кухнях, в душевых кабинах и ванных комнатах. Чем больше протяженность внутридомовой линии и выше этажность дома, тем более высокий напор требуется на ее входе.

Рис. 2 Внешний вид и подключение насосной станции с реле давления к водозаборной системе

Чтобы получить необходимое значение, электронасос должен работать такой период времени, чтобы наполнить гидробак и магистраль с необходимым давлением, после чего отключиться. Именно реле давления управляет порогами срабатывания насоса за счет замыкания и размыкания цепи его питания, данная функция реализуется последовательным подключением одного из проводов питающего электрического кабеля к входным и выходным клеммам на корпусе датчика.

Многие схемы отопления имеют в своем составе циркуляционные насосы, повышающие давление и направляющие теплоноситель по контурам теплых полов и радиаторов отопления. При возникновении экстренных случаев, связанных с засором или забиванием трубопровода, электронасос будет работать в непрерывном режиме, повышая давление в системе – в результате может произойти повреждение трубопровода и оборудования. Избежать подобных ситуаций можно установкой реле, размыкающим цепь электропитания циркуляционной помпы при повышенных гидравлических нагрузках на магистраль.

Использование реле эффективно и в коммунальной сфере, где его устанавливают в трубопроводы водопроводных, отопительных и канализационных магистралей для автоматизации работы оборудования.

Рис. 3 Датчик давления воды в системе водоснабжения, манометр и гидроаккумулятор в составе водозаборной станции

Принцип работы

Рассмотрим датчик напора РМ, установленный в индивидуальный водопровод, он функционирует следующим образом:

Создаваемое насосом колодца или скважины давление способствует наполнению магистрали водой, которая давит на резиновую мембрану, расположенную за штуцером реле давления.

Внутри устройства на эластичной мембране размещена тарелка с заостренными конусными выступами по краям, при перемещении мембраны под давлением вглубь прибора происходит одновременный сдвиг тарелки и ее наконечники давят на пластину, размыкающую электрические контакты внутри корпуса.

Так как к контактам подключен один или два провода кабеля питания электронасоса, происходит размыкание цепи, и подача питания на электродвигатель прекращается, прибор останавливает свою работу.

Максимальный порог срабатывания, при котором включается и выключается насос, устанавливается внутренними пружинами, давящими на замыкающую электрические контакты пластину в направлении движения мембраны. Таким образом, гайкой большой пружины регулируется усилие, с которым должна переместиться эластичная мембрана для разъединения электрических контактов, и соответственно давление для разрыва цепи питания.

При бытовом использовании воды давление в трубопроводе падает, мембрана реле возвращается в исходное положение, ослабляя нажим на пластину, и контакты внутри прибора замыкаются — электронасос начинает функционировать и закачивать воду в магистраль.

Рис. 4 датчик давления воды в системе водоснабжения РМ в разобранном виде

Устройство и конструктивные особенности

Датчик давления устанавливается как отдельный прибор в большинстве систем автоматического регулирования, также он входит в состав блоков управления насосным оборудованием 2 и 3 поколений, в которых в одном корпусе размещается вся автоматика.

Простой недорогой механический прибор содержит следующие элементы:

1. Корпус с расположенным в основании штуцером стандартным диаметром 1/4 дюйма или 8 мм. для подсоединения к водопроводу, и съемной крышкой, предохраняющей его механические детали, электрические клеммы и подстроечные винты от повреждений и проникновения влаги.
2. Диафрагму с внутренними пластинами и пружинящими контактами, коммутирующими электрическую цепь.
3. Регулировочные большой и малый винты с пружинами, определяющими верхнюю границу напора, размыкающего контакты, и разницу (дельту) между порогами включения и отключения прибора.
4. Клеммные колодки для подсоединения контактов насоса (обозначаются M1, M2), электрических (L1 и L2) и заземляющих проводов с винтовыми фиксаторами.

Рис. 5 Схема реле на примере модели РД 2

Какие модели датчиков бывают

Различают механические и электронные модификации датчиков, для бытового водоснабжения c использованием погружных электронасосов и насосных станций бюджетной и средней ценовой категории в основном применяют механические модели этого прибора. Они отличаются высокой надежностью, простотой конструктивного исполнения, удобством монтажа и регулировки.

Использование дорогих электронных датчиков давления в обычных водозаборных системах только для размыкания контактов не имеет смысла, электроника рассчитана для плавного регулирования режимов работы насосного оборудования.

Рис. 6 Приборы автоматического управления со встроенными датчиками

Электронные датчики воды

Электронные датчики гидравлического давления применяется в автоматике управления насосным оборудованием 3-го поколения с частотным преобразователем, они входят в состав электронных контроллеров, состоящих из одного малогабаритного блока.

Электронное устройство заменяет все дискретные элементы системы автоматики — реле сухого хода и давления, манометр, гидроаккумулятор большого объема, обеспечивает плавный запуск электродвигателя и электронную регулировку скорости вращения вала насосного электродвигателя. В данном устройстве с электронного датчика снимается аналоговый сигнал, величина напряжения которого зависит от напора, далее он преобразуется в электронной управляющей схеме в широтно-импульсное модулированное напряжение, подаваемое на обмотку электродвигателя насоса.

В зависимости от частоты модуляции изменяется скорость вращения вала и соответственно рабочего колеса электронасоса — это поддерживает в трубах постоянный напор в любой ситуации, то есть при водопотреблении электронасос всасывает воду со скоростью, компенсирующей расход.

В быту широко известны и используются специальные блоки частотного управления SU 301 от Grundfos, работающие в паре с погружными электронасосами серии SQ, другие известные модели и производители — Active Driver (DAB), Sirio Entry (Italtecnica).

Рис. 7 Подключение датчика к водопроводу и электрической сети

Как подключить датчик давления к водопроводу и электропитанию

Приспособление (РД, РМ) вкручивается в переходник при помощи накидной гайки (резьбовое соединение типа американка) — это позволяет при подсоединении оставлять корпус в неподвижном положении, не вращая его вокруг своей оси. В таком приборе резиновая прокладка под накидной гайкой обеспечивает герметичность соединения, но бывают и другие разновидности приборов с неподвижным штуцером, имеющем наружную или внутреннюю резьбу без прокладок. В этом случае для герметизации используют льняное волокно или специальную нить для гидроизоляции фитингов сантехнической арматуры, вариант установки уплотнителя из популярной ФУМ ленты не слишком эффективен — она часто прорезается острой резьбой.

Подключение прибора к электрическому напряжению переменного тока в 220 вольт не вызывает особых трудностей — два конца одного из проводов питания электронасоса подключаются к клеммам М1 и М2 и фиксируются винтами, если в электропитании присутствует заземляющая жила, она присоединяется к колодке, расположенный в нижней части корпуса, с помощью прижимной пластины и винта.

Рис. 8 Реле в автоматике погружного насоса – схема подключения через пятивходовой фитинг

Датчик давления воды в системе водоснабжения — схема подключения

Для автоматического включения или отключения водозаборной станции реле обычно устанавливают на входе гидроаккумулятора, применяя пятивходовой штуцер, к которому также подключаются манометр, линия от электронасоса и внутренний домашний трубопровод.

В отличие от поверхностной насосной станции, при использовании погружного электронасоса необходима установка реле сухого хода, для которого нет места на стандартном пятивходовом фитинге. Для подключения прибора используют дополнительный трехвходовой или четырехвходовой переходник, подключаемый в линию последовательно с другими приборами.

Регулировка и настройка

В бытовом использовании потребитель часто отдает предпочтение недорогим и надежным моделям отечественного производства — датчикам серии РД-5, РМ-5, и их различным модификациям, чтобы выбранный прибор работал корректно, необходима его правильная настройка к параметрам линии. Заводские установки значений включения-отключения реле и соответственно порогов срабатывания насоса указанных устройств составляют 1,4 — 2,8 бар.

Рис. 9 Датчик давления воды в системе водоснабжения — технические характеристики

Если внутренняя магистраль имеет большую протяженность или трубопровод расположен в здании высокой этажности, нужно настроить заново верхнюю и нижнюю границы срабатывания реле. При необходимости проведения регулировочных операций контрольно-измерительным прибором служит встроенный манометр, по которому фиксируют показания, операции по настройке проводят в следующей последовательности:

• Отключают электронасос от электрической сети, снимают верхнюю крышку прибора для получения доступа к двум регулировочным подпружиненным винтам, наибольшая пружина отвечает за верхний порог срабатывания, а маленькой можно отрегулировать разницу между пределами. Вращением гайки над большой пружиной добиваются изменения верхнего порога давления — поворотом по часовой стрелке повышают верхний предел срабатывания, вращением в обратном направлении при ослаблении пружины снижают предел.
• При регулировке с помощью большой пружины делают несколько оборотов гайки на большом винте в нужную сторону, после чего включают электронасос и фиксируют на манометре момент его отключения.
• Если показания не соответствуют требуемым, спускают воду из внутреннего водопровода и дожидаются повторного включения электронасоса — он при достижении минимального напорного порога запускается реле.
• Операцию периодически повторяют, пока давление отключения электронасоса не примет нужное значение по показаниям стрелки манометра.
• После настройки верхнего порога приступают к регулированию минимально допустимого нижнего предела, при этом следует иметь ввиду, что разница между пограничными уровнями срабатывания должна составлять не менее 1,5 бар.
• Вращением гайки на малом винте в ту или иную сторону можно установить дельту, после подстройки из наполненной магистрали сливают воду и по показаниям манометра фиксируют момент, когда реле включит насос. Если требуемая нижняя граница не достигнута, подстройку и слив воды повторяют несколько раз, пока не будет достигнута искомая разница не менее, чем 1,5 бар.

Следует отметить, что чем больше разница между порогами, тем реже происходит включение насоса, а когда насос работает в таком режиме, срок его эксплуатации и другого автоматического оборудования возрастает.

Рис. 10 Настройка и регулировка датчика давления воды

Рекомендации по установке

При размещении датчика давления в магистрали необходимо соблюдать следующие рекомендации:

• Чтобы прибор работал правильно, диапазон температур, в котором он эксплуатируется, не должен превышать -4 — +40 С.
• Автоматику размещают не только в помещении дома, но и кессоном колодце, после насоса в линию следует установить фильтры тонкой и глубокой очистки воды — это предотвратит забивание грязью штуцера с мембраной, которое может привести к некорректной работе прибора.
• Многие устройства рассчитаны на работу только с холодной водой, при эксплуатации ее температура не должна превышать допустимые пределы, к примеру, не более +55 С. для моделей РД.
• Мощность подключаемого через прибор электронасоса не должна превышать значений, указанных в паспортных данных – нарушение этого правила может привести к залипанию контактов и выходу реле из строя.

Рис. 11 Пример размещения гидрореле с глубинным электронасосом

Датчик или реле давления является основным прибором для обеспечения автоматической работы водозаборного оборудования, он входит в состав любой электронасосной станции или системы водоснабжения с глубинным электронасосом. Его установка и подстройка не представляет особых трудностей даже для неподготовленного домовладельца, а соблюдение основных правил размещения и монтажа обеспечит бесперебойную работу прибора в течение десятка лет.

Подключение и регулировка реле давления воды для насоса

Всем привет! В этой статье я расскажу вам подробнее об устройстве реле давления воды.

Начнем с того, что я напомню тем, кто не знает, для чего нужно это важное устройство.

Для чего нужно реле давления воды насоса?

Реле давления — это электро-механическое устройство, которое замыкает и размыкает цепь питания насоса.

Руководящим параметром для реле является давление воды в системе водопровода.

Принцип работы реле давления воды для насоса

Стандартное реле давления воды насоса работает следующим образом:

1. При появлении разбора воды (вы открыли кран) давление в системе начинает падать. При достижении некоторого порогового значения (обычно это 1,5 атмосферы), контакты реле замыкаются и включается насос.
2. После прекращения разбора, давление некоторое время возрастает до другого порогового значения (тут стандартом является 3 атмосферы), а потом происходит размыкание контактов и отключение насоса.

Устройство реле давления воды для насоса

Теперь давайте разберемся как реле устроено изнутри.

Проще всего для этого разобраться с помощью картинки:

Устройство реле давления насосной станции

1. Корпус — пластиковый корпус реле.
2. Подсоединительный фланец — может быть наружная или внутренняя резьба на 1/4 или 3/8 дюйма.
3. Гайка регулировки разницы давлений —  вращение этой гайки определяет разность между давлением включения и выключения насоса.
4. Гайка регулировки давления отключения — вращение этой гайки уменьшает или увеличивает давление давление включения насоса.
5. Клеммы подключения насоса — к этим клеммам подключает провод, идущий в насос.
6. Клеммы подключения шнура с вилкой.
7. Клеммы подключения заземления.
8. Муфты для зажима кабеля

Сверху все это закрывается пластиковой крышкой. Если ваша насосная станция работает в условиях повышенной влажности, то металлические части реле начнут корродировать, что рано или поздно приведет к выходу из строя.

По этой причине муфты для зажима кабеля надо плотно закрутить, а крышку посадить на силиконовый герметик.

Установка реле давления воды для насоса

Реле давления может быть установлено не только непосредственно на самом насосе, но и в любом месте подающей магистрали до первой точки разбора (раковина, мойка, душевая кабина и так далее).

Установить реле давления можно с помощью латунного тройника или пятивыводного штуцера.

Смотрим на следующую картинку:

Установка реле давления для насоса

Однако, чаще всего реле устанавливается непосредственно на гидроаккумулятор. Выглядит это следующим образом:

Установка реле давления на гидроаккумуляторе

Как лучше делать нужно решать по месту. Панацеи для всех здесь нет. Так что думайте сами решайте сами.

Настройка и регулировка реле давления воды для насоса

У разных людей разные потребности. Это относится не только к одежде и еде, но к давлению в системе водоснабжения.

Большинству людей вполне подходят заводские установки на реле, но бывают «гурманы», которым нужно поднять давление отключения насоса или изменить давление включения.

Для этого нужно будет залезть внутрь реле и отрегулировать сжатие двух пружин, описанных выше.

Описывать процесс регулирования словами я не считаю целесообразным. Будет длинно и непонятно, как в плохих учебниках.

В общем лучшее один раз увидеть:

Подходите к регулировке реле без фанатизма!

Иначе можно установить слишком высокое для данного насоса давление отключения, что приведет к неприятным для вас последствиям — насос просто сгорит.

Не плохо иметь дома запасное реле на случай выхода из строя основного.

В этом случае вы сможете оперативно его заменить без потерь времени на покупку.

И еще один важный момент — не покупайте совсем дешевых реле, они живут мало.

Тут правдива поговорка о том, что скупой платит дважды.

На этом пока все, жду ваших вопросов в комментариях. Не забывайте делиться статьей через социальные сети!!!

Схема реле давления

Схема реле давления для насосной станции и факторы его надёжности

Дмитрий Белкин

Автор: Дмитрий Белкин

Описание проблемы

В статье про устройство автоматической насосной станции значительное внимание я уделил такой её детали, как реле-регулятор давления. Приборчик небольшой по размеру, но очень ответственный. Он включает насос, когда давление в водопроводе уменьшается до некоторого давления включения и выключает мотор насоса, когда давление повысится до определённого давления выключения.

Если реле не сработает, то это грозит нам большими неприятностями. Действительно, если насос не включится, в водопроводе закончится вода, притом это обязательно произойдет в самый неподходящий момент, уж вы мне поверьте! И такой сценарий, на самом деле, самый благоприятный. В этом случае мы скорее всего не попадем на денежные затраты. Будет намного хуже, если насос не отключится вовремя. При этом нам грозит не только перерасход электричества. В зависимости от конструкции насоса вода в нем может закипеть. При этом могут пострадать различные части насоса, например, сальники. Существует опасность вообще безвозвратно потерять насос.

Короче говоря, понятно, что реле давления — деталь весьма ответственная, и очень странно, что они выпускаются в таком качестве, что работают совершенно непредсказуемо, то есть могут работать несколько лет без каких бы то ни было проблем, а могут работать очень неустойчиво и весьма ненадёжно.

Мне повезло. Я построил насосную станцию, и она не доставляла мне никаких хлопот долгое время, точнее порядка девяти лет. Теперь мне кажется, что я достиг совершенно феноменального результата и буду ещё долго вспоминать его, рассказывать о нем, как о чуде, и мне никто не будет верить. Будут думать, что я трепач и выдумщик.

Сейчас у меня накопилась уже целая коллекция совершенно разных реле давления. Первое реле — самое простое, купленное вместе с насосом. Произведено оно было в Италии и прослужило верой и правдой около девяти лет. Второе — точно такое же, но сделанное в Китае. Это прослужило всего дня три. Третье — весьма симпатичное и довольно дорогое — тоже итальянское. Я на него очень надеялся. Но оно прослужило всего год или чуть больше, и тоже постепенно перестало работать как следует. Сейчас я разорился на самое крутое реле давления, которое есть на рынке. Это профессиональное

реле давления FF4-4DAH. Оно сделано в Германии. Это буквально последняя надежда на передовую мировую инженерную мысль.

Короче говоря

Меня вопрос надёжности реле давления просто достал, и я решил поставить на нем точку, а именно разобраться, почему эти реле так плохо работают и выяснить, можно ли их исправить или сделать что-нибудь, чтобы они работали нормально.

В этой статье я досконально разберусь со схемой двух одинаковых реле. Это регуляторы, напоминаю, номер 1 и 2. Вот китайский вариант номер два. Это действительно клон регулятора номер один, который проработал у меня верой и правдой много лет.

Разбираем реле давления

Реле давления со стороны подключения воды

Первым делом открутим 4 винта на узле подсоединения реле к водопроводу. Винты открутились легко. Сняв узел, обнаруживаем под ним банальную резиновую мембрану и поршень. Очевидно, вода под давлением толкает поршень, и он поднимает платформу, заставляя сжиматься большую пружину. Очевидно также, что когда я открутил этот узел у хорошо поработавшего реле, я обнаружил под ним довольно значительное количество ржавчины в виде суспензии и песка.

Мембрана, тем не менее, в обоих случаях оказалась в хорошем состоянии. Поршень не деформирован. Его вообще трудно деформировать. Он сделан из довольно толстой стали. Точнее 1.5 мм.

Откручиваем остальные винты. Отделяем металлическое основание от пластикового корпуса. Попутно снимаем электрический контактный узел. Его ножки просто были зажаты между металлическим основанием и пластиковым корпусом.

Принцип действия реле давления

Для того, чтобы понять принцип действия реле, ослабляем обе пружины. Через некоторое время, потраченное на раздумья и щёлканье разобранным реле, можно сделать следующие важные выводы.

Вот принцип работы реле давления. Остался вопрос, как регулируется момент включения и выключения мотора насоса. За это отвечают пружины и та нелинейность, которая создаётся маленькой пружиной. Как мне кажется, исходя из описанного выше принципа действия, большая пружина отвечает за момент включения, а маленькая — устанавливает момент отключения. Точнее даже не так! Большая пружина отвечает за давление включения, а малая задает дельту между включением и выключением. Вот такая формулировка куда точнее.

Почему же реле работает ненадежно? Это крайне сложный вопрос и он остается открытым. Реле выполнено из хорошей толстой стали. Платформу согнуть можно, наверное, только в тисках. Контакты перекидываются довольно жёсткой пружиной. У меня не сложилось впечатления, что этот узел хранит в себе какую-то опасность или угрозу надёжности. Сами контакты очень мощные и не пригорели за много лет. В чем же проблема?

Чего стоит избегать при подключении реле давления

Исходя из сложившихся реалий и долгого обдумывания проблемы я вижу следующие факторы уменьшения надёжности реле давления.

• Использование реле на максимальных или близких к максимальным значениях давления выключения. Другими словами, если для реле заявлено максимальное значение выключения 4 атмосферы, то лучше в реальности устанавливать три с половиной максимум. В случае более высоких давлений приходится чрезмерно сильно сжимать пружины, и это добавляет в работу реле дополнительную нелинейность. Я выключаю насос на давлении 4,2 атмосферы. Похоже, мне надо искать реле, рассчитанное на максимальное значение давления 6 атмосфер. Правда, я его уже нашёл и установил.
• Фактором ненадёжной работы реле давления может быть старость и естественный износ всей системы водопровода в целом. Например у меня кое-где используются трубы из простого металла и, причём, большого диаметра. Известно, что такие трубы склонны к обрастанию ржавчиной и солями жесткости. Большой кусок может отлететь от трубы и банально закупорить отверстие приёмного мембранного узла реле или вообще засорить «ёлочку» насосной станции.

Главный вывод

Ищите реле давления с «потолком» срабатывания процентов на 30 выше желаемого давления отключения в вашем водопроводе.

Реле давления в коробочке

Обратите внимание!

Вот реально чёрным по белому написано — диапазон давлений 1 — 5 атмосфер. Установленное значение включения 1.5 атмосферы, выключения 2.8 атомсферы. Похоже, что диапазон — явно максимальный и нереальный, а вот предустановленное давление — как раз то, на котором реле работает надёжно. Учимся читать инструкции. Что ещё предложить?

При установке давления не стоит сжимать пружины слишком сильно. Значительное сжатие пружин, особенно малой, является фактором уменьшения надёжности срабатывания реле.

Не стоит делать разницу между давлением включения и выключения слишком значительной. Например, давление включения 1.5 атмосферы и давление выключения 3.5 атмосферы. При таких установках чрезмерно сильно будет сжата малая пружина. А она и так короткая. В этом случае велика вероятность того, что реле не будет отключать насос или будет делать это недостаточно надёжно.

Если порог давления отключения постепенно увеличивается — это прямой признак засорения. Вода с трудом, более медленно толкает поршень, и реле срабатывает с запаздыванием. Приходится ждать, пока давление во впускном узле увеличится и поршень поднимет платформу на нужную высоту. В этом случае мы не бежим за новым реле, а откручиваем старое и выковыриваем ржавчину из всех мелких отверстий, какие найдем. Для этого, возможно, придётся открутить 4 винта и снять мембранный узел.

Таким образом

Мне, похоже, нужно не реле менять одно за другим, а перебирать всю насосную станцию и промывать её от многолетней ржавчины и солей жёсткости. Тогда мне будет обеспечено ещё лет десять безупречной работы насоса и спокойной жизни. Вот такой неожиданный вывод.

Вот рад я, что у меня слово не расходится с делом

Перечитывал тут статью и решил дописать. Дело в том, что я перебрал свою систему водопровода именно с целью заменить в ней все железяки на полипропилен. Было много сюрпризов. Читайте статью Переделываем водопровод, собранный из меди и железа.

Руководство по поиску неисправностей

В каких случаях мы покупаем новое реле?

В случае, если вода течёт из самого реле давления. Это значит, что пробита мембрана

В случае, если сгнил мембранный узел. Признаком является капанье воды между корпусом мембраны и пластиковым основанием. Но для этого нужно лет десять, как минимум.

Спасибо за внимание!
Дмитрий Белкин

Уделить особое внимание

Статья создана 15.05.2012

Статья отредактирована 07.02.2014

Как устроено реле давления воды для насоса, его функции, как настроить

К категории важнейших комплектующих устройств, которые участвуют в управлении насосным оборудованием, относится реле давления. С его помощью можно осуществить автоматическое управление самой станцией и производить выключение и включение насоса, и управлять подачей напора согласно заданным параметрам. Рекомендаций относительно предельных нагрузок множество, однако все они далеки от четких. Именно поэтому подбор оборудования следует осуществлять самостоятельно, ориентируясь на необходимые параметры уже имеющегося оборудования. А регулировку можно произвести и самостоятельно.

Устройство и назначение



Для того, чтобы в системе частного дома напор в кранах был всегда на оптимальном уровне, необходимо несколько вспомогательных устройств – реле давления и гидравлический аккумулятор. Подключение агрегатов производится непосредственно к насосу через имеющийся трубопровод. Реле же будет находиться посередине между гидравлическим аккумулятором и установленным насосом.



Также система будет располагаться как можно ближе к самой емкости и даже погружные насосы можно установить на корпус используемого насоса, главное правильно подобрать модель. Гидроаккумулятор представляет собой емкость, которая внутри разделена специальной грушей (эластичной) или мембраной, состоящей из двух половинок.



В первой будет находиться закаченная вода, а в другой воздух под давлением. Присутствующий показатель давления жидкости и ее объем, который туда сможет войти, будут регулироваться посредством закачивающегося воздуха. Показатель будет расти с прибытием кислорода. А вот воды войдет несколько меньше. В большинстве случаев удается наполнить лишь половину емкости или даже меньше. Поэтому в баке на сто литров зачастую находится лишь 35-50 л. Для того, чтобы техника в доме работала исправно и без сбоев, понадобится показатель в 1,4-2,8 атм.

Только при наличии реле давления можно добиться такого показателя. Пределов срабатывания у агрегата два – нижний (происходит запуск установленных насосов) и верхний (после чего агрегат отключается после достижения необходимой отметки). В схеме указано примерное время, которое понадобится на расход воды оставшейся в емкости. После вытекания определенного объема, и достижения нижнего порога, насос включится автоматически. В этом и заключается принцип работы реле давления воды.

Как реле устроено



Каждое из устройств имеет четкое предназначение – своевременное фиксирование напора в системе. Если начать перечисление пороговых ограничений, будь то меньшая или большая сторона, номинальный показатель приведет к замыканию или размыканию сети двигателя. Для совершения подобных манипуляций используются такие конструкции:

1. Прилагаемое механическое усилие передается от давления, образуемое жидкостью, посредством гибкой мембраны. Он же отвечает за показатель герметичности, не позволяя влаге проникать внутрь конструкции.
2. Большая пружина активизируется при помощи штока и металлической планки.
3. Сразу после достижения определенного угла планкой, сила сопротивления начинает стремительно увеличиваться. Подобного позволяет добиться вторая пружина, которая несколько меньше предыдущей.
4. Шарнирный привод активизирует дальнейшие перемещения, которые приводят к размыканию контактов реле.

Для измерения пружины используется шайба и гайка. Понадобится существенное повышение показателя давления для того, чтобы крупная пружина сжалась. При этом на электродвигатель поступит питание. Для становления величины напора подобные манипуляции производятся с меньшей пружиной. Контакты постепенно разомкнуться.

Принцип работы и особенности агрегатов

Исходя из огромного количества всевозможных моделей реле, которые прекрасно подойдут практически к любому типу станции, принцип работы и устройство мало чем отличаются. Внутри корпуса будут находиться такие элементы:

1. узел, состоящий из контактов;
2. платформа;
3. поршень;
4. мембрана.

Под крышкой (пластиковой) будут находиться пружины – маленькая и большая. При повышении показателя давления они будут оказывать воздействие на поршень. Это приведет к поднятию платформы, которая начнет давить на большую пружину, тем самым сжимая ее. Произойдет некоторое ограничение поршня посредством сопротивления пружины. Имеющегося между ними расстояния будет более чем достаточно для того, чтобы регулировать остальные приборы.



Платформа будет подниматься, пока не встретится с малой пружиной. Давление дойдет до определенной отметки, после чего положение будет изменено. Произойдет переключение контактов, что приведет к изменению режима работы насоса и произойдет его отключение. Для переключения используется пружина со специальным шарниром.

Когда платформа достигнет определенной отметки, где расположен сам шарнир, контакты поменяют положение и цепь разомкнется. Это приведет к отключению насоса. Жидкость в систему поступать перестанет и показатель давления, оказываемый на мембрану, постепенно начнет снижаться по мере расхода воды из резервуара. Платформа начнет плавно опускаться.



Это будет происходить до того момента, пока шарнир контактов не окажется ниже установленной отметки после чего питание вновь поступит в систему. Насосное оборудование начнет заполнять гидробак, в то время как на платформу будет оказывать давление, используемое реле. Поднимаясь, она будет упираться в большую пружину. Цикл будет возобновляться, и производиться в автоматическом режиме.

В чем необходимость проведения настроек



При помощи специального оборудования или с привлечением специалистов, настройку реле давления воды проводить нужно всем, кто только закончил оборудовать собственную насосную станцию из отдельных комплектующих. Многие уверенны, к сожалению ошибочно, что уже готовые модели, которые продаются в магазинах, уже оснащены всеми необходимыми настройками.



Исходя из практических соображений, подобные манипуляции с бесхозным оборудованием никто не проводит. Каждой системе водопровода присущи свои, собственные показатели, которые основываются, в первую очередь, на потребности самих жильцов.



Система, которая будет поддерживать регулярный напор при наличии одного лишь душа и нескольких умывальников, будет сильно отличаться от той, которой предстоит обеспечить непрерывную подачу воды в джакузи, городской душ или искусственный водоем. Заводские установки присутствуют, однако редко когда они подойдут в конкретной ситуации. Даже после проведения необходимых настроек, работу системы следует регулярно проверять и, при необходимости, корректировать.

Настраиваем систему своими силами

Для проведения подобных манипуляций понадобится манометр, при помощи которого можно узнать точный показатель давления. Именно так по полученным данным и должна осуществляться регулировка. В процессе понадобится лишь правильно подкрутить имеющиеся пружины. Проворачиваются они по часовой стрелке, что приводит к повышению показателя давления внутри системы. В обратную сторону (против часовой стрелки), давление будет снижаться.



Порядок действий:

1. Систему необходимо предварительно запустить. Пороги отключения и включения будут отслеживаться при помощи манометра.
2. Большая пружина поджимается или отпускается при помощи обычного гаечного ключа. Именно она будет отвечать за нижний порог.
3. Проводится проверка всех введенных параметров. Если присутствует необходимость, данные корректируются.
4. Для начала регулируется нижний предел, и только после этого можно приступать к верхнему. Манипуляции проводятся те же, что описывались ранее.
5. Проводится окончательный тест всей системы. Если результаты соответствуют ожиданиям, то система готова к эксплуатации.

Холостой ход и защита от него



Бывают случаи, когда через насос вода проходить отказывается, однако работу он не прекратит. Такое поведение оборудования следует незамедлительно прекратить, так как оно крайне нежелательно и приводит к скорым поломкам. Однако такие ситуации присущи агрегатам, оснащенными ротором мокрого типа, где вода выступает и как смазочная, так и как охлаждающая жидкость.



Во избежание наступления аварийной ситуации, следует произвести монтаж реле, которое не позволит оборудованию работать вхолостую. При отсутствии жидкости контакты автоматически размыкаются, что приводит к отключению оборудования. Только при наличии определенного объема жидкости его можно будет запустить вновь.



Если потребляться вода будет быстрее, нежели резервуар наполняться, то образования холостого хода избежать не получится. Справиться с подобными ситуациями поможет только правильно установленное реле давления воды. Вычислить холостой ход можно такими способами:

1. по имеющемуся потоку жидкости;
2. показателю уровня;
3. давление на выпускном патрубке.

Как исправить базовые неполадки в работе реле

1. Если включение насоса не происходит. Для начала следует проверить уровень жидкости на всасывающем участке системы и показатель напряжения. Произведите полное отключение, а через некоторое время снова запустите систему.
2. Спонтанные и частые отключения и включения насосов. При уменьшении порога выключения, можно решить эту проблему.
3. Отключение насоса не производится. Может быть не правильно выставлен максимальный показатель давления рабочего насоса. При оптимальных условиях его показатель должен быть около 0,8 атм. Магистраль также подлежит проверке на предмет скопления воздушных масс и возможных протечек в системе.

Как работает реле давления для насосной станции + правила и особенности его регулировки

Как правильно отрегулировать реле давления насосной станции?

Реле давления является одной из важных частей насосной станции. Оно отвечает за работу насоса при определенных значениях давления. Периодически реле нуждается в правильной настройке. Для этого следует знать, как оно устроено, его принцип работы и технические характеристики.

Покупая насосную станцию, многие хотят сразу ознакомиться с ее устройством. Немалое значение имеет каждый ее элемент. Непосредственно за отключение и включение насоса при достижении определенных значений давления в гидробаке отвечает реле давления.

Реле давления – элемент, который регулирует подачу воды в системе. За счет реле включается и выключается вся насосная система. Именно реле регулируется напор воды.

По принципу работы реле разделяются на электронные и механические. Использовать электронные реле проще в плане эксплуатации, зато срок службы механических больше. Поэтому механические реле пользуются большим спросом.

Реле могут быть как изначально встроены внутрь насосной станции, так и идти отдельно. Таким образом, по характеристикам можно легко подобрать реле для эффективной работы насосной системы.

Обратите внимание

В воде неизбежно содержатся сторонние частицы, и они являются основной причиной выхода из строя электронных реле. Поэтому лучше использовать специальный отдельный фильтр для очистки воды.

Основное преимущество использования электронного реле состоит в том, что оно не дает насосной станции работать вхолостую. После отключения подачи воды электронное устройство продолжает работать еще на протяжении некоторого времени.

К тому же такие реле проще в настройке и установке.

Зачастую датчики давления сразу имеют заводские настройки. Как правило, они установлены на 1,5-1,8 атмосфер для включения, и на 2,5-3 атмосферы для выключения.

Максимально допустимое значение давления для реле — это 5 атмосфер. Однако его не каждая система сможет выдержать.

Если давление будет слишком высоким, то это может вызвать протечки, износ мембраны насоса и другие неисправности.

Изначальная регулировка не всегда подходит для определенных условий работы станции, и тогда приходится самостоятельно настраивать реле. Конечно, для правильной регулировки лучше всего детальнее ознакомиться с тем, что из себя представляет этот небольшой прибор, и как он работает.

Наиболее распространенное механическое реле давления насосной станции представляет собой металлическую пластину, на которой сверху имеется контактная группа, два подпружиненных регулятора и клеммы подключения.

На нижней части металлической пластины установлена крышка мембраны. Она прикрывает непосредственно мембрану и прикрепленный к ней поршень. А также на крышке есть резьбовое соединение для установки на переходнике, который находится на насосном оборудовании.

Все выше перечисленные детали конструкции накрыты пластиковой крышкой.

На рабочей части регулятора данная крышка закреплена винтами.

Реле могут иметь различную конфигурацию, форму, и даже различаться расположением некоторых элементов или схемой подключения. Бывают реле, имеющие дополнительные защитные элементы, которые сохраняют устройство при работе «всухую» и позволяют обезопасить мотор от перегрева.

Важно

Для водоснабжения частного дома используются конструкции станций, в которых регулятором давления выступает РМ-5 или его зарубежные аналоги. Такая модель реле давления внутри имеет подвижную пластину и две пружины с противоположных ее сторон.

Пластину перемещает давление воды в системе при помощи мембраны. Вращением прижимной гайки того или иного пружинного блока можно изменять в большую или меньшую сторону пределы, при которых срабатывает реле.

Пружины как бы содействуют тому, чтобы давление воды смещало пластину.

Механизм сделан так, что при смещении пластины происходит размыкание или замыкание нескольких групп контактов. Если рассмотреть схему работы, то она будет следующей. При включении насос подает воду в гидроаккумулятор. Через замкнутые контакты реле на двигатель поступает питание. При этом в баке повышается давление воды.

Когда давление достигнет значения, которое задано пружинами верхнего предела, механизм срабатывает, контакт размыкается, и происходит выключение насоса.

Жидкость из трубопровода не стекает снова в колодец за счет обратного клапана.

По мере того как вода используется, груша становится пустой, давление понижается, и тут срабатывает пружина нижнего параметра, которая замыкает контакты, включая насос. Затем цикл повторяется.

В процессе работы всей насосной станции работа реле давления выглядит следующим образом:

• открывается кран с водой, и она поступает из наполненного гидробака;
• в системе давление начинает снижаться, а мембрана давить на поршень;
• замыкаются контакты и включается насос;
• вода поступает потребителю, а когда кран закроется, наполнит гидробак;
• при наборе воды в гидробак происходит рост давления, оно действует на мембрану, а она, в свою очередь, на поршень, и контакты размыкаются,
• насос перестает работать.

От настроек реле зависит и то, насколько часто будет включаться насос, и напор воды, и срок службы всей системы в целом. Если параметры установлены неправильно, то насос будет работать некорректно.

Реле нужно регулировать только после проверки давления воздуха в гидроаккумуляторе. Для этого стоит лучше понимать, как устроен этот самый гидроаккумулятор (гидробак).

Он представляет собой герметичную составную емкость. Основная рабочая часть емкости — резиновая груша, в которую набирается вода. Другая часть — металлический корпус гидроаккумулятора.

Пространство между корпусом и грушей заполнено воздухом под давлением.

Груша, в которой накапливается вода, подключена к системе водоснабжения. За счет воздуха в гидробаке груша с водой сжимается, что позволяет поддерживать давление в системе на определенном уровне. Таким образом, когда открывается кран с водой, она движется по трубопроводу под напором, при этом насос не включается.

Перед тем как проверить давление воздуха в гидробаке, надо насосную станцию отключить от сети, а из бака гидроаккумулятора спустить всю воду. Далее следует открыть боковую крышку на баке, найти ниппель и при помощи велосипедного или автомобильного насоса с манометром измерять давление. Хорошо, если его значение составляет около 1,5 атмосферы.

В том случае если полученный результат имеет меньшее значение, то давление при помощи того же насоса поднимают до нужного. Стоит напомнить, что в баке воздух всегда должен быть под давлением.

Важно при использовании насосной станции периодически проверять давление воздуха в гидробаке (примерно раз в месяц или хотя бы в три месяца), и если есть необходимость, то подкачивать его. Эти манипуляции позволят мембране гидроаккумулятора проработать дольше. Но также не следует, чтобы гидробак слишком долго был пустым без воды, так как это может привести к рассыханию стенок.

После проведения регулировки давления в гидроаккумуляторе бывает, что насосная станция перестает работать в обычном режиме. Это значит, что следует отрегулировать непосредственно реле давления.

При запуске скважинного насоса и станции очень важна настройка реле. Причем сделана она должна быть правильно.

Совет

Несмотря на то что реле давления сразу уже идет с заводскими настройками, лучшим вариантом будет дополнительная их проверка и регулировка.

Перед тем как начать регулировать реле, стоит узнать, каковы значения, которые рекомендует производитель, чтобы установить допустимые значения давления.

Однако надо учитывать, что выход из строя насосной станции из-за неправильной настройки является негарантийным случаем.

При произведении расчетов допустимых значений давления срабатывания и отключения автоматики, производитель делает учет возможных особенностей эксплуатации. Причем это делается при разработке параметров для работ.

При их подборе учитываются следующие данные:

• необходимое давление в наивысшем участке водопровода;
• разница высот между насосом и наивысшим участком отбора воды;
• возможное падение давления при передаче воды.

Перед тем как регулировать, надо подготовить инструменты в виде набора отверток и гаечных ключей. Обычно крышку реле делают черного цвета, чтобы она не сливалась со всем гидроаккумулятором. Под крышкой находятся две пружины, которые выступают в роли регулятора. На каждой пружине есть по гайке.

Следует заметить, что размер верхней пружины больший, и гайка на ней регулирует давление на выключение. Ее еще иногда обозначают буквой «Р». Малая гайка на нижней пружине позволяет отрегулировать разницу давлений. Обозначение малой гайки бывает в виде «ΔР» (дельта Р).

Стоит помнить, что точность произведенных настроек лучше всего проверять по манометру, который встроен в систему. Чтобы обеспечить более точные настройки, важно сверять полученные значения с теми, что указаны в паспорте насосной станции. Следите за тем, чтобы не превышать максимальные значения.

Для поднятия значения давления, при котором станция будет отключаться, гайку «Р» затягивают по часовой стрелке, а для снижения — против часовой.

Нередко рядом с гайкой проставлены обозначения в виде «+» и «-». Вращение гайки необходимо проводить не спеша, менее оборота за один раз.

Полезно запомнить, что при большем значении «Р» воды в груше будет больше, а значит насос будет включаться реже.

До того как переходить непосредственно к настройке реле, следует хотя бы немного разобраться, как работает насосная станция в целом. Гидроаккумулятор содержит в себе резиновую грушу и воздух. Насос качает воду из скважины в грушу. Она наполняется водой, происходит сжатие воздуха, и создается давление на стенки.

Регулировка реле давления позволяет самостоятельно провести установку предела заполнения емкости, то есть момента, когда насос должен отключиться. Давление в системе отображается на манометре. Стоит заметить, что вода в колодец поступать не будет за счет обратного клапана.

Когда кран в доме открывается, вода из груши уходит с напором, который равен выставленному давлению. Вода из груши расходуется, и давление снижается, а когда оно достигнет нижнего порогового значения, насос включится.

При сборке насосной станции реле давления подключается между выходным штуцером гидробака и обратным клапаном на трубопроводе. При сборке лучше всего использовать пятиконечный штуцер, у которого есть резьба под основные детали, в том числе и манометр. Очень важно в правильном порядке установить обратный клапан и штуцер. Иначе будет затруднительно регулировать реле давления.

Обратите внимание

Давление воздуха в гидробаке проверено и имеет оптимальное значение, все фильтры в системе новые или заменены, значит, можно приступить к настройке реле давления.

Вначале необходимо отключить насос, затем слить воду из трубопровода, открыв по возможности самый нижний кран. После, используя гаечный ключ или отвертку, необходимо снять пластиковый корпус с реле.

Включить насос, и дать системе заполниться водой.

После срабатывания реле и отключения насоса следует записать значение, отображаемое на манометре. Именно это значение и является верхним пределом давления. Далее необходимо частично открыть кран, находящийся на максимально высоком участке системы. В случае одноуровневой системы отбора воды надо открыть кран, наиболее удаленный от насоса.

При понижении давления до определенного показания произойдет запуск насоса. В этот момент необходимо зафиксировать данные при помощи манометра. Получаем значение нижнего давления. Если отнять его от верхнего давления, зафиксированного ранее, то получим значение текущей разницы давлений реле.

Однако, помимо значения давления, нужно проконтролировать, достаточный ли напор воды создается в наивысшем и наиболее удаленном кране системы. Если он слабый, то надо увеличить значение нижнего давления. Вначале устройство отключают от электросети, а затем поджимают гайку, которая находится на большей пружине. В случае сильного напора гайку послабляют, чтобы его убавить.

Теперь можно отрегулировать разницу давлений реле, найденную выше. Обычно оптимальным значением считается 1,4 атмосферы. При меньшем подача воды будет более равномерной, но насос чаще будет включаться, что снижает срок службы системы.

При значении разности давлений реле более 1,4 атмосферы система будет работать не в таком сильном режиме износа, но станет весьма заметной разница между наибольшим и наименьшим напором.

Для его настройки следует повернуть гайку на меньшей пружине. Для увеличения значения разности давлений необходимо закрутить гайку по часовой стрелке.

При послаблении пружины результат получится противоположным.

При полностью ослабленных пружинах настройку реле производят несколько другим способом. Сперва запускают насосную станцию, чтобы произвести нагнетание давления в системе.

Его производят до уровня, пока из наиболее удаленного от насоса крана вода не будет течь приемлемым напором. Например, в данный момент манометр показывал 1,5 атмосферы.

Такое давление фиксируют, отключив насос и насосную станцию от электропитания.

Затем снимают с реле пластиковый корпус и подтягивают гайку, которая находится на большей пружине до характерного щелчка, который свидетельствует о срабатывании контактов. Далее корпус реле устанавливают на место, а насосное оборудование запускают. Давление нагнетают на 1,4 атмосферы больше.

После чего устройство снова отключают от электропитания, снимают корпус реле и затягивают гайку меньшей пружины до щелчка. Это щелчок размыкания контактов.

Получаем реле давления, настроенное на срабатывание при верхнем давлении в 2,9 атмосферы и нижнем давлении в 1,5 атмосферы.

Важно

После окончания настройки следует вернуть пластиковый корпус реле на место и подключить насосную станцию к электросети.

Настройка реле при наполненной груше водой не производится. Это обусловлено тем, что верхнее значение давления реле настраивается как сумма давлений воды и воздуха. Получается, что если гидроаккумулятор заполнен, то точно нельзя сказать, сколько в нем атмосфер воды, а сколько воздуха.

Чтобы вода в вашей системе всегда радовала своим напором, стоит прислушаться к советам, которые касаются настройки реле давления. Особенно важно учитывать некоторые моменты, на которые многие даже не обращают внимания.

Не следует выставлять максимальное значение давления (более 5 атмосфер). А также не следует гайки, которыми осуществляется регулировка давления, закручивать до упора. Иначе реле, вообще, не будет работать.

В ходе эксплуатации насосной станции нужно смотреть за наличием и давлением воздуха в корпусе гидробака. Отдельные неполадки можно определить на слух.

Например, если в емкости гидроаккумулятора сниженное давление воздуха, то будет заметно чрезмерно частое включение насоса. Причем автоматика будет включать его практически сразу при открытии крана и выключать при закрытии.

В данном случае, когда кран открыт, стрелка манометра будет достигать нижнего значения.

Чтобы мембрана или груша работала как можно дольше, давление воздуха следует установить на 10 процентов ниже, чем значение давления на включение при регулировании реле.

Если при регулировании верхнего значения не происходит выключения насоса, а манометр показывает какую-то одну и ту же цифру, то это свидетельствует о малой мощности насоса. Ее просто не хватает, чтобы закачивать воду в установленных пределах.

Ремонтировать реле можно, но это не всегда уместно. Лучше приобрести новое исправное реле, так как оно защищает грушу от повреждений, а насос – от чрезмерной перегрузки. Реле нуждается в постоянном обслуживании, например, можно смазывать внутренние детали, которые трутся. Это позволит снизить сопротивление, и реле будет срабатывать более точно.

Достижение оптимального режима работы насосной станции важно, и он во многом зависит от правильно подобранного давления в гидробаке и правильной настройки реле.

Совет

Проверять давление лучше всего автомобильным насосом, в котором менее градуированная шкала. Это позволит обеспечить более точные измерения.

В некоторых моделях насосных станций имеются пластиковые манометры, но они не отличаются надежностью и точными показателями. Что касается электронных манометров, то их показания зачастую зависят от окружающей температуры и уровня заряда батареи.

Именно поэтому специалисты советуют остановить выбор на обычном механическом манометре в металлическом корпусе.

О том, как правильно настроить реле давления насосной станции, смотрите в следующем видео.

Источник: http://www.stroy-podskazka.ru/vodosnabzhenie/nasosnaya-stanciya/otregulirovat-rele-davleniya/

Регулировка реле давления насосной станции: особенности конструкции, настройка и ремонт

Реле давления является одним из ключевых элементов управления насосной станции, который обеспечивает автоматическое включение и отключение, и управляет подачей воды в емкость согласно предустановленным настройкам. Каких-либо рекомендаций касаемо предельных значений для верхнего и нижнего давления нет.

Зачастую производители поставляют свои изделия настроенными под определенные параметры. Чаще всего это 1,8 бар для включения и примерно 3 бар на выключение.

Но в ходе эксплуатации нередко требуется дополнительная настройка, а потому каждый пользователь вынужден самостоятельно производить регулировку реле давления насосной станции согласно данных, указанных в инструкции.

Реле являет собой небольшой блок с пружинами максимального и минимального давления. Его регулировка производится посредством все тех же пружин, которые реагируют на изменения силы давления.

Достигнув минимальных показателей, пружина ослабевает, а при максимальных – сжимается еще сильнее.

Таким образом, она вызывает размыкание контактов реле, и соответственно включает и выключает насосную станцию.

При наличии воды в водопроводе, реле позволяет создать постоянное давление в системе и требуемый напор. Благодаря правильной настройке обеспечивается автоматическая работа насоса, что позволяет существенно продлить срок его эксплуатации.

Но прежде чем переходить к настройке, давайте пройдемся по устройству и принципу работы насосной станции.

Она включается в себя следующие компоненты:

• электрический насос, который производит забор воды из внешнего источника. Он может быть погружным, постоянно находящимся под водой или наружным;
• обратный клапан, препятствующий уходу воды;
• реле давления;
• бак для накопления воды;
• система обвязки, которая состоит из различных вспомогательных компонентов вроде фильтров, труб и т.д.

Что же касается принципа работы, то сложного в этом устройстве ничего нет. Внутри резервуара или бака находится баллон в форме груши, выполненный из модифицированной пищевой резины, а между ней и стенками емкости закачан воздух.

Насос заполняет «грушу» водой, из-за чего она расширяется и сжимает внешнюю воздушную прослойку, которая начинает давить на стенку. С помощью регулировки реле, владелец насосной станции может сам установить предел наполнения резервуара и момент ее отключения.

Все это контролируется посредством манометра.

Чтобы вода не ушла обратно в колодец или в систему, в насосе предусмотрен подпружиненный клапан. Достаточно лишь открыть и вода, которая собралась в «груше», пойдет по системе. Давление будет опускаться по мере расходования воды и после того, как оно упадет ниже установленного в реле порога, насосная станция автоматически включится и наполнит резервуар водой.

Реле подключается между выходом из резервуара и обратным клапаном на трубопроводе.

Обратите внимание

Все разветвители в целях экономии обычно собираются из отдельных компонентов, но на деле легче купить пятиходовой штуцер, где предусмотрены резьбы под все детали, в числе которых и манометр.

При этом крайне важно не перепутать местами входы для обратного клапана и штуцера, поскольку настройка насоса будет невозможной в этом случае. Но использование стандартных запчастей позволяет свести такие ошибки к минимуму.

Как устроено реле?

Для насосных станций, предназначенных для домашнего использования зачастую используется реле давления РМ-5 или его аналоги.

Стоит учитывать, что устройство может быть изменено, а потому приведенные в данной статье описание будет лишь примерным и при возникновении проблем, вам придется искать их причину либо в прилагаемой инструкции, либо в информации на просторах Всемирной паутины.

Каждое реле модели РМ-5 имеет металлическую подвижную пластину. С противоположных сторон на нее оказывают давление две пружины. Кроме этого, на нее давит еще и наполненная водой «груша».

Вращая прижимную гайку на соответствующей пружине, можно уменьшить или увеличить пределы срабатывания.

Пружины не дают воде сместить пружину, то есть механизм реле устроен таким образом, что когда происходит смещение, замыкаются группы электрических контактов.

Но чтобы проще было понять, давайте распишем подробный алгоритм работы:

• насосная станция закачивает воду в резервуар. Двигатель включается благодаря замыканию контактов в реле;
• количество воды в баке увеличивается и при достижении определенного значения верхнего давления, срабатывает механизм и разрывается электроцепь, после чего насос выключается. Утечке воды препятствует обратный клапан;
• по мере расходования воды «груша» опустошается, в системе падает давление и реле снова включается, замыкая контакты.

Настройка реле давления

Если вас не устраивают заводские предустановки реле давления, то в таком случае вы сможете произвести его настройку самостоятельно. Все что потребуется для этого – отвертка и ключ для регулировки гаек.

Стоит понимать, что настройка реле очень важный и ответственный процесс, поскольку от него зависит насколько правильно будут выставлены предельные уровни срабатывания, насколько удобно будет эксплуатировать насосную станцию и сроки безаварийной работы как ее самой, так и отдельных компонентов.

Первым делом необходимо будет проверить давление в баке-резервуаре. Чаще всего он идет с завода, с уровнем включения в 1,5 бар, а отключения – 2,5 бар. Проверять давление нужно, когда бак пустой, а насосная станция отключена от сети.

Важно

Для проверки следует использовать автомобильный механический манометр, поскольку его корпус выполнен из металла, а потому точность показания будет более достоверной, чего не скажешь об электрических или пластиковых. Дело в том, что на их показаниях может серьезно отразиться температура воздуха в помещении или уровень заряда аккумулятора.

Также рекомендуется, чтобы предел шкалы манометра был как можно меньшим, поскольку на шкале в 50 атмосфер будет сложно измерить 1 атмосферу.

Чтобы проверить давление в резервуаре, следует открыть колпачок, который закрывает золотник и подсоединить манометр. В дальнейшем эту процедуру стоит проводить хотя бы раз в месяц. Воды в баке в этот момент быть не должно, а насосную станцию следует отключить из сети 220В.

Выбрав требуемый режим работы, следует зафиксировать ее, удалив лишний воздух или, наоборот, дополнительно закачав.

Следует не забывать, что давление ни в коем случае нельзя уменьшать до значения меньше одной атмосферы и, соответственно, перекачивать.

Если в баке мало воздуха, то резиновая «груша» с водой будет касаться стенок бака, а большое количество не позволит закачать много воды, поскольку существенный объем бака забирает воздух.

Как правильно настроить уровни давления включения и отключения насоса?

Как уже выше было сказано, насосные станции, поставляемые в готовом для эксплуатации виде, имеют уже настроенное реле согласно наиболее оптимальным параметрам.

Но, если она будет собираться из отдельных элементов на месте, то регулировать реле нужно в обязательном порядке, поскольку необходимо обеспечить нормальную взаимосвязь между объемом резервуара и мощностью насоса.

Также возникает потребность изменить исходную настройку. Потому в этих случаях порядок действий должен быть следующим:

• завершив регулировки давления в баке, следует включить насосную станцию, чтобы закачалась вода. Он отключится после того, как будет достигнуто предельное значение. Каждое устройство имеет свое предельное давление и максимально допустимый напор, которые нельзя превышать. Это можно определить прекращением его роста. Тогда насос следует выключать вручную. Если максимальное значение не совпадает с приведенным в инструкции к реле уровнем, следует провести настройку, вращая малую гайку;
• таким же образом измеряется и нижнее давление. Нужно слить воду из бака и наблюдать за показаниями манометра. Давление будет постепенно падать и когда оно достигнет нижнего предела, насос включится. Чтобы отрегулировать его, необходимо подкрутить большую гайку. Показатель нижнего давления должен быть где-то на 10% больше давления в баке. В противном случае резиновая мембрана может быстро прийти в негодность.

Обычно насос выбирается с такими параметрами, которые не позволяют накачивать бак до крайнего предела. А давление, которое должно его отключать, устанавливается на пару атмосфер больше порога включения.

Также разрешена установка предельных уровней давления, отличающихся от рекомендуемых производителем реле значений, что позволяет создать свой собственный вариант режима эксплуатации насосной станции.

Совет

Регулируя давление малой гайкой, стоит учитывать, что начальной точкой отсчета должен быть нижний уровень, заданный большой гайкой. Резиновые шланги и прочая сантехника рассчитаны на давление, не выше рекомендуемого производителем, что следует учесть при монтаже.

Кроме этого, чрезмерно сильный напор воды нередко оказывается ненужным и вызывает дискомфорт.

Регулировка реле давления

Теперь давайте поговорим непосредственно о регулировке реле. Процесс ее сложным назвать нельзя, но к некоторым моментам придется приловчиться. В нашем примере необходимо установить верхний порог в 3 атмосферы, а нижний – 1,7 атмосфер. Регулируется это так:

• необходимо включить насос и закачать воду до значения 3 атмосферы;
• выключить насосную станцию;
• снять крышку реле и медленно крутить малую гайку, пока реле не запустится. Если вращать ее по часовой стрелке – давление увеличивает, если против – уменьшается;
• открыть кран и слить воду, пока на манометре не покажется значение 1,7 атмосфер;
• закрывайте кран;
• снимите крышку реле и также медленно прокручивайте большую гайку, пока не сработают контакты.

Таким образом, если задать высокое давление для отключения и низкое для включения, в резервуар будет наполняться большим количеством воды, что позволит реже использовать насос.

Небольшие неудобства могут появиться, если наблюдается большой перепад давлений, в случаях, когда емкость полная или почти пустая. В остальном же, когда диапазон давлений небольшой, насос придется чаще использовать.

Но зато вода будет поступать в систему равномерно и тем самым будет обеспечен стабильный и комфортный напор.

Ремонтировать реле насосной станции возможно, однако учитывайте, что это лишь временная мера. Поскольку данный элемент защищает сам насос от перегрузок, а мембрану внутри бака от повреждений.

С учетом этого, лучше будет сразу приобрести новое реле.

Потому единственным исключением будет лишь текущее обслуживание, а именно смазка трущихся деталей для снижения сопротивления и максимально точного срабатывания.

Источник: http://stoki.guru/nasosy/nasosnye-stancii/kak-proizvodit-regulirovku-rele-davleniya-nasosnoy-stancii.html

Правильная регулировка реле давления воды для насоса – основные принципы настройки

Содержание:

В насосной станции любого типа и размера есть один маленький, но незаменимый узел, речь идет о реле давления. Помимо установки с использованием схемы подключения реле давления воды, следует выполнить дополнительные настройки. Дело в том, что этот элемент осуществляет контроль состояния гидробака, а также включает и отключает необходимое оборудование.

Чтобы оборудование служило бесперебойно и долго необходимо грамотно выполнить регулировку и установку реле давления для насоса.

Описание устройства

Устройство практически всех разновидностей реле давления, которыми укомплектованы насосные станции, примерно одинаково. На металлическом основании зафиксированы рабочие элементы насоса:

• Мембрана,
• Поршень,
• Металлическая платформа.
• Электрические контакты.

Также имеется большая и маленькая пружина, все это размещено в пластиковом корпусе.

При подключении реле давления воды процесс протекает по следующему принципу: оказываемое давление заставляет мембрану толкать поршень, который поднимает платформу. Она, в свою очередь, оказывает давление на большую пружину и сжимает ее. Сопротивление большой пружины оказываемому давлению ограничивает движение поршня.

Между большой и малой регулировочной пружиной есть небольшое расстояние, однако его вполне хватает для регулировки работы комплекса приборов. Платформа, на которую воздействует мембрана под давлением, поднимается до края малой пружины.

В результате увеличения давления на платформу меняется ее положение. Это приводит к переключению контактов и изменению режима работы, следовательно, он выключается. Контакты переключаются с помощью специального шарнира с пружинкой. После прохождения платформой уровня расположения шарнира соответственно меняется положение электрических контактов и размыкается цепь электропитания.

Обратите внимание

В результате отключения насоса прекращается поступление воды. При расходе воды из гидроаккумулятора давление на мембрану постепенно снижается, и платформа начинает опускаться. Опустившись ниже уровня расположения пружинного шарнира электрических контактов, она вновь заставляет контакты подниматься и, соответственно, замыкать цепь.

Насос начинает работать, закачивает воду в гидробак, и цикл повторяется в автоматическом режиме.

Необходимость настройки реле давления воды для насоса

Настройка реле самостоятельная или с привлечением квалифицированных специалистов требуется в любом случае при сборке насосной станции из отдельных частей. Не исключено, что настройка реле давления воды потребуется даже в том случае, когда готовая насосная станция приобретена в специализированном магазине.

Объясняется это тем, что для каждой водопроводной системы характерно наличие индивидуальных особенностей и потребности жильцов также разные.

Степень напора воды в доме с душем, раковиной и ванной значительно отличается от просторного загородного дома с джакузи и гидромассажем.

В этом случае требуется регулировка давления воды в системе водоснабжения и настройка оборудования индивидуально для каждого случая.

При решении вопроса, как подключить реле давления воды, следует  помнить, что кроме первоначальной настройки, которая выполняется при монтаже насосного оборудования, в процессе эксплуатации необходимо контролировать и выполнять корректировку работы оборудования.

Кроме того в случае замены или ремонта отдельного элемента насосной станции также требуется дополнительная настройка реле регулятора давления воды. Стоит сказать, что процесс регулировки оборудования аналогичен процедуре его настройки.

Термины, использующиеся при регулировке реле давления

В процессе настройки реле давления и регулировки водяного насоса могут использоваться названия специфического типа, которые понятны квалифицированному специалисту. Что касается обычного потребителя, то он может столкнуться с некоторыми затруднениями. По этой причине следует ознакомиться с определенными понятиями, чтобы процесс настройки прошел без заминок.

В частности, речь идет о следующих терминах:

• Давление включения. Этот термин обозначается индексом Рвкл , иногда он может называться верхним давлением. Уже по названию можно определить, что он обозначает давление, при котором возобновляется или начинается функционирование насоса, а в гидробак происходит подача воды. По умолчанию производитель указывает значение 1,5 бар.
• Давление выключения. Для обозначения используется индекс Рвыкл и называется нижним давлением. На реле от производителя указано значение около 3 бар.
• Перепад давления. Этот термин используется для обозначения разницы между нижним и верхним значением давления. В стандартных моделях с заводскими настройками значение этого показателя составляет примерно 1,5 бар.
• Максимальное давление отключения. Название этого термина уже говорит о максимально допустимом значении давления в насосной системе и водопроводе. Отклонение в большую сторону может стать причиной повреждения водопроводной системы и насосного оборудования. По умолчанию от производителя указывается значение не более 5 бар.

Давление в гидроаккумуляторе

Знание устройства гидроаккумулятора позволяет избежать серьезных ошибок при самостоятельном решении задачи, как настроить реле давления воды.

Гидробаки делятся на два типа: одни оснащены резиновой вставкой в форме груши, другие оснащены резиновой мембраной. В обоих случаях этот элемент предназначен для разделения емкости на две не сообщающиеся части. Чаще всего одна часть наполняется водой, другой отсек заполнен воздухом.

Принцип работы в обоих случаях одинаковый: вода, поступающая в гидробак, оказывает давление на резиновую вставку, что обеспечивает перемещение воды в системе водоснабжения. По этой причине в гидроаккумуляторе всегда должно присутствовать определенное давление. Его значение может меняться в зависимости от объема воды и воздуха в камерах.

Корпус бака в большинстве случаев оснащен автомобильным ниппелем, через который можно закачать или спустить воздух в процессе регулировки рабочего давления внутри гидробака.

Для измерения давления в гидробаке пользуются обычным автомобильным манометром. При этом рекомендуется брать прибор, на шкале которого установлен минимальный шаг градации. В этом случае можно получить более точные результаты измерений, до 0,1 бар. Кстати манометр, который идет в комплекте с насосным оборудованием, также должен соответствовать этому параметру.

Если производитель укомплектовал насос недорогим прибором, то при установке лучше выполнить замену манометра на более качественный и надежный прибор.

Важно

Что касается автомобильных манометров, то многих потребителей не устраивает их внешний вид. Хотя стоит отметить, что именно они помогут точно определить давление в емкости.

Если есть желание приобрести электронный прибор измерения, то лучше сделать выбор в пользу более дорогого варианта от проверенного производителя.

В этом случае простенькая пластиковая модель не гарантирует точные данные и может выйти из строя в любой, даже самый неподходящий, момент.

Измерение давления в гидробаке выполняют по довольно простой схеме: к ниппелю на емкости присоединяется манометр и замеряются показания. Если полученные значения находятся в пределах от 1 до 1,5, то такое давление можно считать нормальным.

При более высоких показателях обеспечивается хороший напор в системе, однако при этом снижается запас воды. Нельзя допускать работу системы под слишком высоким давлением, которое заставляет работать все части оборудования под нагрузкой.

Результатом таких действий становится быстрый износ деталей агрегата.

Для поддержки высокого давления в системе требуется постоянное пополнение запаса воды в гидробаке, следовательно, увеличивается нагрузка на насос и повышается расход электроэнергии.

Правила настройки

Под крышкой на корпусе прибора располагаются две пружины с большой и малой гайкой. Вращением этих пружин можно установить следующие параметры:

• Регулировка посредством большой пружины позволяет установить нижнее давление в гидроаккумуляторе.
• С помощью малой пружины — установить разницу между давлением включения и выключения.

Инструкция реле давления воды содержит информацию о рабочих и предельных показателях используемого оборудования. Эти данные должны учитываться в процессе регулировки, так как их превышение приведет к быстрому износу прибора.

Если в процессе настройки реле давления  отдельные параметры достигают максимальных значений, то нужно вручную отключить насос и закончить регулировку в обычном режиме.

Стоит отметить, что подобные ситуации являются редкостью, так как поверхностные насосы не имеют мощности, которая может вызвать скачок давления в системе.

Совет

Вопрос, как отрегулировать датчик давления воды, должен решаться при пустом гидроаккумуляторе, в противном случае одновременно будут учитываться параметры давления воды и воздуха в емкости.

Регулировка реле давления выполняется по следующей схеме:

• Устанавливают значения рабочего давления в гидробаке.
• Включают насос.
• Осуществляют подачу воды в емкость до достижения значений нижнего давления.
• Отключают насос.
• Вращают малую гайку до тех пор, пока насос не начнет работать.
• Ждут наполнения емкости водой и отключают насос.
• Открывают воду.
• Начинают вращать большую пружину для установки давления включения.
• Включают насос.
• Заполняют емкость водой.
• Корректируют положение малой пружины регулировки.

Вращать регулировочные пружины для настройки реле давления воды в системе водоснабжения следует очень осторожно, плавно поворачивая на четверть или половину оборота, так как эти элементы отличаются высокой чувствительностью. После повторного включения манометр должен показывать нижнее давление.

При решении вопроса, как отрегулировать реле давления, важно учесть несколько основных моментов:

• Если при наполнении гидробака показатели манометра не меняются, значит, давление достигло предельных параметров. В этом случае сразу отключают насос.
• Нормальные значения разницы между верхним и нижним давлением должно составлять примерно1-2 атм.
• При отклонении от нормальных значений в большую или меньшую сторону следует повторно выполнить регулировку, учитывая при этом возможные ошибки.
• Оптимальным значением разницы между установленным нижним давлением и тем, которое определено в начале в пустой емкости, не должно отклоняться от 0,1-0,3 атм.
• Давление воздуха в емкости не должно опускаться ниже 0,8 атм.

Не исключено, что система автоматически будет включаться и выключаться при других установленных показателях. Однако указанные параметры позволяют минимизировать износ оборудования.

Полезные советы и рекомендации

Каждый владелец насосной станции желает, чтобы оборудование нормально функционировало на протяжении долгого времени. Для этой цели требуется изучение принципа работы реле давления и регулярный контроль над каждым элементом.

В частности специалисты рекомендуют один раз в три месяца замерять показатели давления в гидроаккумуляторе. Регулярный контроль и настройка позволяют стабилизировать работу всей насосной станции.

Кроме того в процессе контроля можно выявить недостатки и внезапные поломки оборудования, которые требуют скорейшего устранения.

Контроль состояния системы в большинстве случаев заключается в регулярной фиксации показаний водяного манометра при включении и выключении насоса. Нормальной считается работа оборудования при значениях, которые были установлены в процессе настройки реле давления.

Если замеры показывают отклонения в какую-либо сторону, необходимо выполнить замер давления в гидробаке и повторно провести регулировку реле давления. В некоторых ситуациях требуется всего лишь подать дополнительное количество воздуха в емкость, и показатели нормализуются.

При измерении давления не стоит забывать о погрешности в точности показаний манометра. Дело в том, что между подвижными частями прибора может возникать трение, что в некоторой степени влияет на показатели. Для получения более точных результатов измерения перед началом процесса можно смазать трущиеся детали измерительного прибора.

Недостатком любого механизма можно назвать его износ в процессе эксплуатации. Реле давления в этом случае не является исключением. По этой причине при выборе оборудования следует отдавать предпочтение более прочным изделиям.

Кроме того следует понимать, что точная настройка водяного насоса и реле давления также позволяет продлить эксплуатационный период оборудования.

Также необходимо уяснить, что постоянная работа при максимально допустимых значениях верхнего давления негативно сказывается на долговечности реле.

По мнению квалифицированных мастеров, небольшой запас давления, оставленный в процессе настройки, минимизирует износ всех деталей оборудования.

Обратите внимание

При необходимости установки верхнего давления на высоком уровне рекомендуется выбирать реле давления с повышенными допустимыми рабочими нормами.

Например, для системы с верхним давлением в 5 атмосфер подойдет реле, у которого предельно допустимые значения работы составляют 6 атмосфер. Конечно, поиск такого оборудования несколько усложнится, но приобретение его вполне реально.

Перед тем как выполнить установку насосной станции рекомендуется провести тщательную очистку водопровода. В крайнем случае, может потребоваться полная замена старых металлических элементов системы более современными пластиковыми конструкциями.

В процессе настройки реле следует обратить внимание на регулировочные пружины, которые также требуют бережного обращения. Сильное сжатие пружин при регулировке реле может стать причиной погрешности в работе устройства. Кроме того срок службы пружины в этом случае существенно снижается, не исключены поломки реле давления после недолгого времени использования.

Проверяя работу насосной станции, важно обратить внимание на датчик реле давления воды: если давление выключения постоянно растет, то не исключено засорение устройства. Такая ситуация требует незамедлительной замены.

Для этой цели выполняют следующие действия:

• Откручивают крепежные болты на корпусе реле.
• Снимают мембранный узел.
• Промывают внутреннюю часть и все мелкие отверстия.

В некоторых ситуациях не требуется разборка устройства, достаточно прочистить отверстия, просто сняв реле давления. При обнаружении засоров также можно прочистить всю насосную станцию.

Если замечены подтеки воды из корпуса реле давления для скважины, то можно предположить, что загрязнения повредили мембрану. Такое устройство подлежит полной замене.

Настройку реле давления нельзя назвать простым мероприятием, здесь требуется внимательность и осторожность. Изучив устройство реле давления, принцип его работы и особенности регулировки, можно самостоятельно справиться с поставленной задачей.

Источник: https://kanalizaciyadoma.com/vodosnabzhenie/pravilnaya-regulirovka-rele-davleniya-vody-dlya-nasosa-osnovnye-printsipy-nastroyki.html

Регулировка реле давления на насосной станции

Система водообеспечения в частном доме включает в себя, кроме погружного насоса, систему поддержания требуемого давления в водопроводе, а значит, постоянного напора. В ее составе находятся гидропневмоаккумулятор и реле давления (гидрофор). Основным назначением гидрофора является управление включением и отключением насоса в автоматическом режиме.

Происходит данный процесс за счет контактной группы, которая замыкается или размыкается по достижению выставленного в настройках давления (минимального или максимального показаний).

Продаваемые в магазинах реле давления имеют заводские настройки верхнего значения, отвечающего за отключение нагнетающего насоса и нижнего значения, отвечающего за его включение.

Заводские параметры не превышают 3 бар для отключения и 1,8 бар для включения насоса.

Устройство гидрофора (реле давления)

Реле давления – электромеханический прибор. В пластиковом корпусе размещена металлическая пластина, на которой смонтированы две шпильки с пружинами и гайками для регулирования максимального и минимального значений, контактная группа.

С нижней стороны реле расположены два кабельных канала с обжимными муфтами и присоединительный фланец к системе водопровода. Клеммная группа имеет три ряда зажимов. Первый для подключения питания. Второй для подключения насоса. А третий — это заземление.

Принцип работы гидрофора

Вода, поступающая от погруженного насоса, давит на мембрану. При уменьшении объема воздуха в камере увеличивается его давление и за счет этого поршень перемещается, приводя группу контактов в движение.

Группа контактов шарнирно закреплена. В зависимости от воздействия она либо замкнута, либо разомкнута.

Для уравновешивания разности нагрузок группа контактов укомплектовывается пружиной и регулировочной гайкой.

Важно

При открывании крана объем воды снижается, а соответственно и напор. Пружина, преодолевая снижающуюся нагрузку, замыкает группу контактов, тем самым подключая насос в рабочее состояние.

Нагнетая воду, давление постепенно увеличивается. Воздух давит на шток второй пружины. Группа контактов размыкается и насос отключается.

Регулирование реле давления

При оборудовании дома водопроводом чаще покупают готовый комплект насосной станции. В этот комплект входит:

• гидропневмоаккумулятор;
• реле давления;
• манометр.

И все это собрано на одной платформе и имеет компактные габариты.

Для увеличения срока эксплуатации насосной станции или при некой неисправности реле требуется регулировка параметров под конкретные объемы потребления воды в доме. Для этого надо иметь представление об устройстве и принципе работы отдельных агрегатов.

Устройство и принцип работы гидропневмоаккумулятора

Гидропневмоаккумулятор – емкость, предназначенная для накопления воды. Герметичный резервуар состоит из двух сваренных половин и имеет различный объем. Посредством фланца внутри резервуара закреплена резиновая мембрана (груша). За счет этого гидроаккумулятор поделен на две части.

Для создания требуемой нагрузки с задней стороны бака закачивается воздух через клапан. Устройство клапана аналогично автомобильному ниппелю, поэтому нагнетать воздух можно с помощью насоса, предназначенного для накачивания колес.

В грушу поступает вода от насоса. Из-за противодействия воздуха в водопроводе сохраняется постоянный напор воды. Давление воздуха должно быть оптимальным.

Сниженное значение провоцирует чрезмерное растяжение мембраны и как следствие сниженный срок работы. это приводит к неисправности – прорыв резинового полотна.

А увеличенное значение приводит к уменьшению объема накапливаемой воды и как следствие частое срабатывание насоса, что негативно сказывается на сроках его эксплуатации.

Регулировка реле давления насосной станции

На предприятиях, производящих сборку насосных станций пристальное внимание, уделяется регулировке гидрофора. Выставление оптимальных режимов залог длительной, безаварийной работы всех комплектующих станции. Но можно выставить свои значения и произвести настройку руками на срабатывание группы контактов.

Перед началом регулировки требуется проверить давление в гидропневмоаккумуляторе. Для этого берется автомобильный манометр, контролирующий давление в шинах. Открутив колпачок клапана, замеряется давление воздуха в баке.

Далее, без подключения к системе водопровода проводится проверка заводских настроек реле давления. По умолчанию они следующие:

• нижний порог срабатывания (для включения насоса) – 1,5-1,7 бар;
• верхний порог (для отключения насоса) – 2,5-2,8 бар.

Более привычные для российских потребителей значения показаний давления указываются в кгс/см2. И большинство манометров отечественного производства имеет данную шкалу. Отсюда:

• нижний порог – 1,53-1,73 кгс/см2;
• верхний порог – 2,55-2,85 кгс/см2.

Предполагается и другой вариант снятия показаний. При увеличении показаний на манометре, при котором насос отключается, говорит о недостаточности давления воздуха. Его показатель должен превышать 90% нижнего значения. То есть при значении в 1,5 кгс/см2 давление воздуха не должно превышать 1,35 кгс/см2.

После того как давление в гидроаккумуляторе отрегулировано переходим к регулировке непосредственно реле. Инструкция, идущая в комплекте, говорит, что точную регулировку можно произвести путем вращения гаек, отвечающих за сжатие пружин.

Процесс регулировки

Настройка реле давления насосной станции своими руками производится со снятой крышкой. Для того чтобы ее снять необходимо открутить декоративную пластмассовую гайку. После чего пред глазами появляются две пружины с шайбами и гайками.

Пружина и гайка большего размера отвечают за контроль, за нижним минимальным давлением (рдм) в водопроводе. При его снижении происходит замыкание контактов, срабатывает автоматическое подключение питания. На насос подается напряжение, и он включается.

Для увеличения значений давления требуется гайку закручивать, т.е. вращать по часовой стрелке. Чтобы уменьшить порог срабатывания гайку следует вращать против часовой стрелки.

Совет

Пружина и гайка меньшего размера отвечают за контроль верхнего максимального давления воды в водопроводе, при котором срабатывает отключение нагнетающего насоса. Еще ими настраивается разность давлений. Оптимальным значением считается перепад в 1,4 атмосферы. Меньшее значение позволит добиться равномерной подачи воды, но при этом увеличиться количество включений насоса.

Увеличенное значение, более щадящее, относится к насосу, но увеличивает напор струи, а следовательно, увеличивает нагрузку на резиновую мембрану. Увеличение сжатия малой пружины увеличивает разность верхнего и нижнего значений давления.

Стоит обратить внимание на пружину малого диаметра. Она довольна чувствительна и значит, регулировочную гайку следует вращать рукой осторожно на незначительный угол.

Как отрегулировать реле давления насосной станции при первоначальной настройке

Вскрыв крышку гидрофора можно увидеть следующую картину. Регулировочные пружины ослаблены, а гайки не затянуты. В этом случае придется настройку производить с нуля, своими руками. Последовательность проводимых работ выглядит так:

1. Запускается насосная станция. Открывается кран, наиболее удаленный по вертикали от точки всасывания, находящейся у дна скважины. При напоре струи воды, удовлетворяющей вас станция отключается. В этом промежутке времени по манометру определяется рабочее давление. Допустим, что давление было 1,5 кгс/см2.
2. После отключения насоса требуется начать разбирать реле. Демонтируется крышка и установка полностью обесточивается. Затем начинаем вращать гайку на пружине большего диаметра по часовой стрелке сжимая ее. Затягивание производить до тех пор, пока не услышите щелчок. Это говорит о смыкании контактов.
3. Далее, подключается питание и включается установка. Ее работа продолжается пока давление в системе не достигнет значения 2,8 кгс/см2. После чего производится отключение насоса.
4. На следующем этапе опять снимается напряжение и уже начинаем вращать гайку на пружине малого диаметра. Как и с большой пружиной вращаем до щелчка. Только при этом контакты размыкаются.
5. Регулировка реле произведена. Подключается питание от электросети. Крышка устанавливается на место. Насосная станция настроена на: нижний порог – 1,5 кгс/см2;

верхний порог – 2,8 кгс/см2.

Рекомендации

На насосную станцию для регулировки и контроля давления устанавливается манометр с соответствующими параметрами. Установленным с максимальным значением в 50 кгс/см2 очень трудно уловить показание равное 1,5.

Возможна установка индивидуальных параметров, отличных от рекомендованных заводом-изготовителем. Настройка производится от минимального значения. Но при этом следует учитывать характеристики насоса. Если он не рассчитан на подъем воды выше 30 м , то настраивать верхнее значение больше 3,5 кгс/см2 не имеет никакого смысла. Он не даст необходимого напора.

Для увеличенного напора требуются подводка и сантехника, рассчитанная на повышенные значения параметров. Модели, рассчитанные на нормальный напор, не выдерживают нагрузки.

Термины и обозначения

Нижний порог, отвечающий за включение – Р вкл;

Верхний порог, отвечающий за отключение – Р выл;

Перепад значений – ΔР;

Максимально возможная установка параметра при регулировке Р max = 5 кгс/см2.

Источник: https://instrument.guru/sovety/regulirovka-rele-davleniya-na-nasosnoj-stantsii.html

Правила регулировки реле давления воды для насоса

ПОДЕЛИТЕСЬ
В СОЦСЕТЯХ

Одной из основных частей насосной станции можно считать реле давления воды для насоса. Оно позволяет обеспечивать автоматическое отключение/включение, управление подачей воды по специально заданным потребителем параметрам. Даже при маленьком сбое нарушается функциональность всей системы. Любая проблема с работой датчика устраняется с помощью несложной регулировки. Чтобы понять, как проводить настройку, нужно сначала ознакомиться с правилами регулировки реле давления воды для насоса.

Регулировку реле давления воды для насоса можно произвести самостоятельно, если следовать инструкции

Принцип действия и устройство реле давления воды для насоса

Внешне реле представляет собой небольшой блок с двумя пружинами, для настройки максимума и минимума давления. Их натяжение легко регулируется специальными гайками. Для передачи силы воды предназначена мембрана. При минимальном показателе она ослабляет пружину, а при максимальном – сжимает. Такое воздействие на пружины вызывает замыкание или размыкание контактов реле. Так происходит включение либо отключение насоса.

Устройство реле давления

Установка такого оборудования на насосную станцию позволяет сохранять давление в водопроводной системе в заданном диапазоне. Результатом становится равномерный напор с необходимой силой. Правильно настроенный уровень верхних, также нижних границ такого показателя обеспечивает периодическое отключение насосной станции. Это способствует продлению срока службы водяного оборудования и его безаварийной работы.

Схема подключения реле давления к погружному насосу

Порядок работы водяной станции под управлением реле

Работает насосная станция по следующему сценарию:

1. Насос набирает воду в имеющийся бак.
2. Происходит увеличение давления, которое можно проверить по манометру.
3. После того, как достигнут максимально установленный предел, контакты размыкаются, и происходит отключение насоса.
4. При открытом водяном кране давление в системе снижается и когда оно достигает минимального значения, происходит автоматическое включение насосной станции.

Принцип работы водяной станции

Постоянное и бесперебойное повторение этого цикла – гарантия надежной, беспроблемной работы оборудования, постоянного напора в водопроводной системе.

Правильная настройка реле давления

После того, как насосная станция установлена и подключена, отдельное внимание стоит уделить настройке реле давления воды для насоса. От правильности выставления предельных уровней будет зависеть работа всей системы.

Реле давления воды

Для этого, в первую очередь, необходимо проверить на какие показатели был настроен бак при его изготовлении. Стандартный минимальный уровень приблизительно 1,5 атмосферы, а максимальный – 2,5. Проверить это можно обычным механическим манометром при пустом баке и отключенном от электросети насосе. Благодаря тому, что этот прибор имеет металлический корпус, его показания являются более точными, чем у собратьев, выполненных из пластика. Чтобы померить давление, откручивают маленький колпачок на корпусе пустого бака, затем подсоединяют манометр и снимают показания.

Регулировка реле давления насосной станции осуществляется с помощью большой и малой пружины

Полезный совет! При покупке готовой станции такая проверка может не потребоваться. Если же оборудование покупалось по отдельности (насос, реле, бак), то изначальная настройка обязательна.

Тонкости регулировки реле давления воды для насоса

Для установки конкретных значений уровня давления нужно осуществить регулировку реле давления насоса воды. Для этого нужно провести следующие манипуляции:

1. Наполнять бак до тех пор, пока манометр не покажет требуемое максимальное значение.
2. Выключить насосную станцию.
3. Открыв корпус реле, нужно постепенно вращать маленького размера гайку пока не сработает внутренний механизм. Вращение по часовой стрелке – увеличение уровня давления, против – уменьшение.
4. Для установки нижнего параметра воду из бака постепенно сливают, открыв кран.
5. Как только манометр встал на необходимую отметку, спуск воды останавливают.
6. Для регулировки нижнего показателя давления вращают большую гайку, также до срабатывания контактов.

Подключение блока автоматики и реле давления к погружному насосу

Полезный совет! Процедуру проверки или установки уровня показателей рекомендуется проводить не только при начальной настройке, но и каждый месяц или хотя бы каждый квартал в процессе эксплуатации.

Электронное реле давления воды

При небольшом диапазоне между верхней и нижней границей давления, насосная станция довольно подкачивает воду, создавая в водопроводной системе постоянный средний уровень этого показателя. Напор воды в этом случае будет равномерным, комфортным. Если же с помощью регулировки реле давления воды для насоса задан более широкий диапазон, то включение оборудования будет происходить реже. При такой настройке станция будет включаться реже и прослужит значительно дольше.

Схема монтажа реле LP3

Полезный совет! При регулировке необходимо помнить, что минимальная разница между нижней и верхней границей может составлять не меньше 1 атмосферы.

Защита от «сухого хода»

Довольно частой причинной поломок при эксплуатации насосных станций является отсутствие воды в системе. Нагрузка на насос, осуществляемая без воды, приводит к деформации внутренних деталей и выходу из строя всего оборудования.

Статья по теме:

Как установить насос для повышения давления воды в квартире. Классификация насосов для повышения давления в водопроводе квартиры. Критерии выбора, особенности самостоятельной установки.

Отсутствие жидкости в системе может быть вызвано следующими причинами:

• потребление жидкости значительно больше, чем объем колодца или скважины;
• перебои с поставкой воды в летний период;
• аварии на водопроводных системах.

Схема работы поверхностного насоса с реле давления воды

Для ограждения от таких неприятностей существуют реле с защитой от работы всухую. В таком оборудовании предусмотрена возможность размыкания контактов, при котором происходит полное отключение насоса. Обычно этот показатель устанавливается заводом на уровне около 0,5 атмосфер и не подвергается корректировке. Запустить двигатель насосной станции можно будет только при восстановлении нормального количества воды в системе.

Схема работы реле сухого хода

Также производители могут предложить еще один вид защитного оборудования. Реле потока, дополненное функциями реле давления, также эффективно защищает от поломок при отсутствии воды. Этот датчик отключает систему при отсутствии потока или падении напора меньше 1 атмосферы.

Полезный совет! При регулировке реле давления воды для насоса следует помнить о заявленной производителем мощности самой станции. Если станция не может выдавать напор воды более 5 атмосфер, то и настраивать ее на большую точку нет никакого смысла.

Регулировка реле давления воды для насоса (видео)

ОЦЕНИТЕ
МАТЕРИАЛ Загрузка… ПОДЕЛИТЕСЬ
В СОЦСЕТЯХ

СМОТРИТЕ ТАКЖЕ

REMOO В ВАШЕЙ ПОЧТЕ

Датчик давления воды в системе водоснабжения: устройство, монтаж, регулировка

Для того чтобы параметры работы автономных систем водоснабжения (в частности, давление в трубопроводе) могли регулироваться автоматически, используют различные технические устройства, одним из которых является датчик давления воды. Этот элемент систем водоснабжения, в которые вода подается из скважин посредством насосных станций, позволяет не только контролировать параметры таких систем, но и управлять их работой. Датчик давления воды в системе водоснабжения позволяет в автоматическом режиме, без участия человека, включать и отключать насосные станции.

Реле давления предназначено для автоматической регулировки включения и отключения подачи воды в систему водоснабжения

Алгоритм работы и назначение

Датчик для регулирования давления воды (реле, сенсор давления) работает по следующему алгоритму:

• В тот момент, когда открываются краны и объем жидкости в гидроаккумуляторе уменьшается, в водопроводе снижается давление воды.
• Когда давление в системе водоснабжения достигает минимально допустимого значения, контакты датчика, регулирующего данный параметр, замыкаются.
• Замыкание контактов датчика давления приводит к запуску насоса, который отвечает за подачу воды из скважины.
• При закачивании воды из скважины давление в водопроводе начинает возрастать.
• После того как давление воды в водопроводе достигнет максимально допустимого значения, контакты датчика размыкаются, что приводит к отключению насосного оборудования.

Работая в подобном режиме, датчики давления воды позволяют сохранять напор жидкости в водопроводе на постоянном уровне. Если не использовать такое устройство в трубопроводе, то насос, подающий воду, придется включать и отключать вручную. Это не только не позволит поддерживать давление воды в системе на постоянном уровне, но и может привести к возникновению гидравлических ударов и работе насосного оборудования в холостом режиме.

Блок автоматики, состоящий из реле давления, манометра и фитинга

Сенсоры давления воды, установленные на одном из узлов системы водоснабжения, выполняют еще одну важную функцию – сигнализируют о текущем давлении и выводят данные о его значении на контрольные приборы, простейшим из которых является манометр.

Таким образом, устанавливая датчик давления воды (электронный или механический), обеспечивают стабильность работы водопровода, а также защищают элементы его оснащения от негативных факторов, таких, например, как гидравлические удары и работа насоса «всухую».

Конструктивные особенности

Как уже говорилось выше, существуют как механические, так и электронные реле давления воды. У тех и у других основным рабочим органом является мембрана, выступающая в роли одной из стенок их внутренней емкости, в которую поступает вода. Отклоняясь под напором воды, мембрана воздействует на остальные элементы датчика, в итоге и происходит срабатывание устройства.

Устройство мембранного датчика давления

Элементами, на которые воздействует отклоняющаяся мембрана, в механических датчиках являются контакты, которые при смыкании или размыкании включают и отключают насосное оборудование. Электронный датчик давления работает по несколько иному принципу. Деформация мембраны в таком устройстве преобразуется в управляющий электрический аналоговый сигнал, который затем усиливается, подвергается оцифровке и поступает в блок автоматической регулировки работы трубопровода.

Механические датчики давления, которые также называют контактными, используются чаще, чем электронные. Объясняется это как простотой конструкции такого устройства, так и его более доступной стоимостью. В частности, регулярно осуществляют установку механических датчиков давления воды в системах отопления и водоснабжения бытового типа.

Устройство бытового реле давления воды

Конструкцию механического датчика составляют:

• патрубок, при помощи которого осуществляется подсоединение устройства к элементам трубопровода;
• мембрана;
• контактная группа;
• две пружины разного диаметра, посредством которых выставляется уровень наибольшего и минимального давления, при котором устройство должно срабатывать.

Датчик давления в разобранном виде

Пружина большего диаметра, устанавливаемая в датчики механического типа, определяет уровень давления воды в трубопроводе, при котором устройство сработает и отключит подающий насос. Вторая пружина отвечает за нижний предел срабатывания датчика, а если выразиться точнее, то диапазон значений, при выходе за который датчик сработает на включение и запустит насос, подающий воду в трубопровод.

Конструкция механических датчиков предусматривает возможность регулировать степень сжатия обеих пружин. При сжатии пружины большего диаметра увеличивается значение давления воды, при котором устройство будет срабатывать. Если сильнее сжать пружину меньшего диаметра, то увеличится разность давлений между уровнями срабатывания.

Принцип регулировки механического датчика давления

Рекомендации по установке

Если вы решили установить датчик давления своими руками, сначала ознакомьтесь с информацией о том, как это правильно сделать. Обычно в качестве места для установки датчика или реле давления выбирают ту часть водопровода, которая расположена после насоса и гидроаккумулятора, перед фильтрующими элементами. Объясняется это тем, что данная часть водопровода характеризуется меньшими скачками давления. Следует также иметь в виду, что эксплуатация многих моделей датчиков контроля давления воды допускается только внутри помещений. Это обязательно указывается в инструкции к таким устройствам.

Для установки датчиков применяются специальные тройники-разветвители, которые позволяют при помощи одного монтажного элемента подключить к водопроводу сам датчик, гидроаккумулятор и манометр. При установке датчика, кроме тройника, может потребоваться дополнительный переходник, о приобретении которого следует позаботиться предварительно. В любом случае схема подключения к водопроводу реле определяется конструктивным исполнением и техническими характеристиками последнего.

Схема водоснабжения из скважины

Отдельные модели датчиков, помещаемые во влагозащищенный корпус, могут устанавливаться непосредственно на водяном насосе с помощью специального штуцера. Датчики данного типа благодаря такому конструктивному исполнению успешно эксплуатируются вместе с насосным оборудованием внутри кессона или даже скважины.

После того как механическая часть процесса установки реле или датчика давления воды выполнена, необходимо подключить соответствующие контактные группы к насосу и заземлить устройство. Выбирая электрокабели для подключения таких датчиков, следует в первую очередь учитывать мощность насоса, функционирующего в системе. Так, при использовании насосного оборудования, мощность которого составляет 2 кВт, следует применять кабели сечением не менее 2 мм².

Схема подключения реле давления

После того как вы установили реле давления воды своими руками и выполнили все необходимые подключения, можно включить насос и проверить работоспособность всей системы. О том, что она функционирует нормально, будет свидетельствовать увеличение давления в ней, что можно определить по показаниям манометра.

Самостоятельная настройка

Несмотря на то, что в большинстве случаев рабочие параметры реле перепада давления уже настроены производителями, могут возникнуть ситуации, когда процедуру регулировки требуется выполнить своими руками. Оптимальная разница между значениями давления воды в трубопроводе, при которых должен включаться и отключаться насос, должна составлять 1 атм. При этом нижний предел, при котором срабатывает датчик, устанавливается таким образом, чтобы он был на 0,2–0,5 бар меньше давления, которое может выдержать используемый насос.

Перед тем как своими руками начать выполнять регулировку рабочих параметров датчика или реле, необходимо проверить уровень давления в гидроаккумуляторе. Для этого надо выполнить следующие действия:

• Отключить все элементы системы от сети и слить воду.
• Снять боковую крышку гидроаккумулятора и проверить уровень давления в нем, для чего можно использовать автомобильный компрессор, оснащенный манометром.
• Если уровень давления меньше, чем 1,5 атм, необходимо повысить его, включив подающий насос.
• При слишком высоком уровне давления его необходимо понизить, нажав на ниппель.

Диаграмма регулировки реле давления воды

После такой проверки можно приступать к регулировке датчика, которая выполняется в следующей последовательности:

1. Все элементы системы отключают от электрического питания и из нее сливают воду.
2. После слива воды убеждаются, что манометр показывает нулевое значение.
3. Затем включают насос и начинают заполнять систему водой.
4. При выключении насосного оборудования фиксируют на манометре значение, при котором это произошло.
5. После этого начинают сливать воду и при включении насоса также фиксируют уровень давления.
6. Отключают элементы системы от электрического питания и снимают крышку датчика.
7. Ослабляют гайку, при помощи которой регулируется степень сжатия пружины небольшого диаметра.
8. Используя гайку для сжатия пружины большого диаметра, устанавливают уровень минимального давления, при котором датчик будет срабатывать. При этом следует иметь в виду, что сжатие данной пружины увеличивает этот параметр, а ее ослабление – уменьшает.
9. Опять наполняют систему водой, затем начинают сливать ее и фиксируют уровень давления, при котором насос включится.
10. Если это значение не соответствует требуемым параметрам, необходимо еще раз отрегулировать степень сжатия пружины большого диаметра.
11. Изменяя степень сжатия пружины небольшого диаметра, устанавливают максимальный порог давления воды, при котором насос будет отключаться. При сжатии такой пружины разница между порогами срабатывания насоса увеличивается, а при ее ослаблении – уменьшается.
12. Включают насос, наполняющий систему водой, и фиксируют уровень давления, при котором он отключится.
13. Если уровень давления, при котором насос отключается, не соответствует требуемым параметрам, повторно регулируют степень сжатия пружины небольшого диаметра. Выполнять такую процедуру следует до тех пор, пока требуемая разница давлений, при которых насос включается и отключается, не будет достигнута.

Регулировочные элементы реле давления RD-2

Самостоятельно регулируя механический датчик давления, можно изменить рабочие параметры такого устройства, которые были выставлены производителем. Поступая таким образом, можно, например, уменьшить количество включений насоса. В то же время следует иметь в виду, что перепад давления воды в системе в этом случае может увеличиться, что негативным образом отражается на надежности элементов трубопровода.

Выполняя самостоятельную регулировку датчика, следует учитывать технические характеристики используемого насосного оборудования.

Чтобы компенсировать потери давления воды в трубопроводе, насос должен создавать избыток давления величиной в 0,5 бар. В противном случае можно столкнуться с тем, что насос будет работать с перегрузкой, а это приведет к его быстрому выходу из строя. Даже если для систем водоснабжения или обогрева жилья используется датчик с заводскими настройками, надо хотя бы ежегодно проверять параметры его работы и при необходимости выполнять его регулировку.

Многие домашние мастера, руководствуясь естественным желанием сэкономить, устанавливают на системы водоснабжения самодельный датчик давления воды. В подобных случаях всегда следует иметь в виду, что обеспечить требуемую надежность работы водопровода в состоянии только устройства, изготовленные в заводских условиях. Использовать для оснащения водопроводов реле давления, изготовленное своими руками, конечно, можно, но делать это лучше в тех случаях, когда к параметрам работы такой системы и к ее надежности не предъявляются слишком высокие требования.

Как работает реле давления ~ Изучение контрольно-измерительной техники

Пользовательский поиск

Что такое реле давления?

Это устройство, предназначенное для контроля технологического давления и выдачи выходного сигнала при достижении заданного давления (заданного значения). Реле давления делает это путем приложения технологического давления к диафрагме или поршню для создания силы, сравнимой с силой предварительно сжатой пружины диапазона.

Реле давления используется для определения наличия давления жидкости. В большинстве реле давления в качестве чувствительного элемента используется мембрана или сильфон. Перемещение этого чувствительного элемента
используется для приведения в действие одного или нескольких переключающих контактов, чтобы указать на тревогу или инициировать управляющее действие.
Реле давления имеют разную конструкцию с разными чувствительными элементами. Один из наиболее распространенных — с диафрагмами или сильфонами в качестве чувствительных элементов. В том, о котором я расскажу здесь, в качестве чувствительного элемента давления используется поршень.В любом случае принцип действия для этого типа поршня такой же, как и для реле давления мембранного или сильфонного типа.

Основные детали реле давления:

Основные части типичного реле давления показаны на схеме ниже:

Схема реле давления

Выше показан разрез реле давления, на котором показаны все основные части переключателя.

Также ниже показан графический вид реле давления:

На разрезе реле давления можно увидеть следующие основные детали:

Микровыключатель

Микровыключатель используется для включения или отключения электрической цепи при срабатывании реле давления. Микровыключатель в разрезе представляет собой однополюсный двухпозиционный переключатель (S.P.D.T.). Этот переключатель состоит из одного нормально закрытого контакта (NC) и одного нормально открытого контакта (NO).Когда срабатывает реле давления, замыкается замыкающий контакт, а размыкающий замыкающий.

Микровыключатели с золотыми контактами обычно используются в системах с низким напряжением и током (т.е. в искробезопасных цепях). Для более высоких напряжений / токов используются серебряные контакты.

Изолированная кнопка отключения

Эта кнопка вызывает переключение контактов NO и NC при срабатывании реле давления

Как показано на разрезе реле давления выше, рабочий штифт прикреплен к рабочему поршню.Когда поршень приводится в действие в результате изменений давления на входе, рабочий штифт либо перемещается вверх и входит в контакт с кнопкой отключения, либо перемещается вниз и разрывает контакт с кнопкой отключения

Гайка регулировки срабатывания

Гайка настройки отключения (также может называться винтом диапазона) используется для регулировки уставки реле давления. Это достигается за счет изменения степени сжатия пружины диапазона. Чем сильнее пружина диапазона сжимается гайкой настройки отключения, тем выше уставка давления для переключателя.Чем меньше компрессия, тем ниже уставка для реле давления

.

Пружина диапазона

Это предварительно сжатая пружина, и создаваемая ею сила определяет давление, при котором работает переключатель.

Рабочий поршень

Это часть реле давления, контактирующая с технологическим процессом. Давление процесса, действующее на область рабочего поршня, создает силу, противодействующую силе пружины диапазона.Диапазон действия переключателя зависит от площади рабочего поршня и скорости пружины диапазона (измеряется в фунт-силах на дюйм, Н / мм и т. Д.).

Корпус, содержащий микровыключатель и другие аксессуары реле давления, называется корпусом переключателя или корпусом. Для реле давления, выдающего электрический выход, предусмотрено одно или несколько резьбовых соединений, позволяющих ввести кабель в корпус через подходящий сальник. Для переключателя с пневматическим выходом для выходных соединений предусмотрены два или более переборочных соединения.Корпуса переключателей обычно доступны из алюминия или нержавеющей стали.

Принцип действия реле давления

Как показано на разрезе реле давления выше, давление на входе прикладывается к нижней части рабочего поршня. Этот поршень движется вверх под действием давления на входе против пружины диапазона. Натяжение пружины диапазона можно отрегулировать так, чтобы она сжималась при определенном давлении или заданном значении. Когда это давление будет достигнуто, рабочий штифт ударит по кнопке отключения на микровыключателе и переключит его.Нормально открытые контакты (от NO до C) станут закрытыми, а нормально закрытые контакты (от NC до C) откроются. Давление, при котором переключается микровыключатель, устанавливается регулировкой гайки срабатывания. Эта гайка регулирует натяжение пружины диапазона (например, если гайка поворачивается по часовой стрелке, давление срабатывания будет выше).

Как работают реле давления • Airtrol Components Inc.

Реле давления являются важными компонентами для управления включением и отключением насосов в жидкостных системах при достижении пороговых значений давления.Они также используются в системах управления технологическим процессом для поддержания постоянного пневматического или механического давления.

Понимание того, как работают реле давления, различных типов реле давления и их общих применений, полезно при выборе решения для данного приложения.

Что такое реле давления?

Реле давления — это простое электромеханическое устройство, которое приводится в действие давлением для включения или выключения электрической цепи. Точка давления, которая активирует переключатель, называется его уставкой, а пороговое значение давления, которое деактивирует переключатель, называется точкой отключения.Реле давления состоит из следующих основных компонентов:

• Мембрана , которая действует как датчик давления. Обычно он сделан из податливого материала, чувствительного к давлению.
• Регулировочная пружина для изменения точек установки или вырезания. Некоторые переключатели имеют отдельные пружины для управления точками включения и выключения.
• Рычаг AUTO / OFF для включения переключателя или его ручного выключения. Этот рычаг полезен для отключения переключателя во время установки или обслуживания.В некоторых случаях это может быть ручка, а не рычаг, но принцип тот же.
• Электрические контакты , которые пропускают ток от внешнего источника питания, когда они касаются друг друга.
• Клеммы для подключения внешнего источника питания к контактам.

Реле давления бывают двух типов: нормально разомкнутые (NO) и нормально замкнутые (NC). Обозначение разомкнутого / замкнутого относится к электрическим контактам в переключателе. Контакты в нормально разомкнутом переключателе остаются открытыми, когда давление находится в допустимом диапазоне, и замыкаются, когда давление выходит за пределы допустимого диапазона.

Для переключателей NC порог давления, который изменяет состояние контактов, зависит от приложения. Это может быть уставка для одних приложений и точка отключения для других.

Как работает реле давления?

Реле давления — это пассивное устройство, так как наличие или отсутствие давления — это все, что необходимо для его работы. Давление на диафрагму сжимает калиброванную пружину. Когда натяжение пружины достигает или превышает заданное значение, она переводит контакты из разомкнутого в замкнутый в нормально разомкнутом переключателе или из замкнутого в разомкнутый в нормально замкнутом переключателе.

Для простоты конфигурирования в различных приложениях реле давления обычно содержат по крайней мере одну пару нормально разомкнутых и одну пару нормально замкнутых контактов.

Общие приложения для реле давления

Реле давления широко используются в системах управления промышленными процессами. Некоторые примеры включают:

• Системы сжатого воздуха . Реле давления включают или выключают компрессор при заданном значении.
• HVAC оборудование .Реле давления выполняют важную функцию безопасности в системах отопления, таких как печи. Они выключат печь при обнаружении отрицательного давления, создаваемого двигателем, создающим тягу. Реле давления также могут обнаруживать утечки, отслеживая давление газа.
• Технологическое оборудование . В оборудовании для контроля потока жидкости и газа используются реле давления для поддержания постоянной скорости потока.
• Насосные системы . Реле давления помогают поддерживать уровень воды в резервуаре путем включения или выключения насоса по мере необходимости.Когда давление воды падает ниже порогового значения, замыкаются замыкающие контакты, пропуская ток через насос. Когда давление воды достигает заданного значения, контакты размыкаются, чтобы отключить подачу тока к насосу, тем самым прекращая работу насоса.

Реле давления от Airtrol Components

Airtrol Components, Inc. — это семейная компания, которая уже более 40 лет поставляет реле давления и другие высококачественные миниатюрные устройства управления.Airtrol поставляет эти устройства для использования во многих отраслях промышленности, включая аэрокосмическую, стоматологическую, медицинскую, а также для управления технологическими процессами и автоматизации. У нас есть большой перечень стандартных устройств, но мы можем разработать детали для конкретных нужд наших клиентов.

Для получения дополнительной информации о наших реле давления или других изделиях, пожалуйста, свяжитесь с нами.

Как это работает: Реле давления

Реле давления

Реле давления — важный компонент многих наших электрических моделей.Это электрический аналог управляемого разгрузочного клапана, который мы обсуждали в предыдущем сообщении блога . В следующем посте будут рассмотрены основные компоненты реле давления, что это такое, как оно работает и как его настроить. Хотя реле давления используются во многих приложениях, в следующем посте особое внимание будет уделено тому, как они используются при сборке и эксплуатации электрического воздушного компрессора.

Компоненты реле давления

Щелкните фото для увеличения.

Рычаг (или ручка) авто / выключения

Рычаг (или ручка, в некоторых случаях) используется для ручного разделения контактов. Перед подключением или отключением воздушного компрессора его всегда следует переводить в положение «выключено».

Клеммы

Клеммы — это точки, в которых подводящие и отходящие силовые провода подключаются к реле давления.

Контакты

Контакты, которые сделаны из проводящего материала (90% серебра, 10% никеля), используются для замыкания электрической цепи и подачи питания на двигатель.При разъединении цепь разрывается, и двигатель отключается.

Мембрана

Мембрана изготовлена ​​из гибкого материала, который прижимается к блоку при увеличении давления воздуха. При достижении заданного давления отключения происходит размыкание контактов и отключение двигателя.

Предохранительный клапан реле давления

Предохранительный клапан реле давления, который расположен на основании реле давления, подсоединяется к верхней части обратного клапана с помощью медной или нейлоновой трубки.Когда контакты реле давления разъединяются, рычаг приводит в действие этот клапан, чтобы сбросить давление, которое возникло между насосом и обратным клапаном.

Регулировочная пружина (и)

Регулировочная пружина используется для увеличения и уменьшения настроек давления включения и выключения. Некоторые реле давления имеют вторичную пружину (обычно меньшую, чем первичная пружина), которая регулирует давление отключения, не влияя на настройку включения.

Что это такое

Реле давления — это механическое устройство, которое использует давление воздуха для управления работой электрического воздушного компрессора.Этот простой механизм замыкает цепь и позволяет подавать питание на двигатель, пока давление в системе ниже заданного значения. Все реле давления, используемые в наших воздушных компрессорах, включают предохранительный клапан реле давления, который сбрасывает напор и давление в трубопроводе, что упрощает запуск.

Как это работает

В наших моделях мы используем несколько различных реле давления. Каждый из них немного отличается, но во всех случаях основная операция следует этой схеме:

При подключенном воздушном компрессоре пользователь переводит рычаг в положение «авто», объединяя электрические контакты внутри переключателя для замыкания цепи.Одновременно с этим запускается двигатель, и в воздушном компрессоре начинает повышаться давление. Когда достигается заданное давление в системе, диафрагма внутри реле давления толкает механизм, который раздвигает электрические контакты, разрывая цепь и останавливая двигатель. В то же время открывается предохранительный клапан и сбрасывается противодавление, возникшее между насосом и обратным клапаном. Когда используется воздух и давление в баллоне падает до заданного значения «включения» (примерно на 30 фунтов на кв. Дюйм ниже значения «отключение»), контакты замыкаются, и двигатель запускается снова.Цикл продолжается, пока используется воздушный компрессор.

Как отрегулировать

Внимание! Перед выполнением работ с каким-либо компонентом воздушного компрессора отключите машину от источника питания и сбросьте все давление из системы.

Многие из наших реле давления имеют инструкции по регулировке на внутренней стороне крышки. Если для вашего реле давления нет инструкций, выполните следующие действия:

Поверните первичную пружину по часовой стрелке, чтобы увеличить настройки включения и отключения, или против часовой стрелки, чтобы уменьшить их.Если реле давления имеет пружину регулировки дифференциала, действует тот же принцип. По часовой стрелке дифференциал увеличивается, а против часовой стрелки — уменьшается.

Принцип работы реле перепада давления

Реле дифференциального давления, как и обычный реле давления, представляет собой простое электромеханическое устройство, которое работает на основных принципах рычагов и противоположных сил. В основном они используются для определения разницы между двумя точками процесса.Три ключевых элемента используются в различных комбинациях для производства различных типов реле дифференциального и стандартного давления, отвечающих уникальным промышленным потребностям.

Этими элементами являются:

• Чувствительный элемент из сильфона или диафрагмы, металлический или эластомерный
• Закаленная пружина для определения уставки диапазона
• Микропереключатель мгновенного действия, доступный в широком ассортименте, SPDT, DPDT и т. Д.

Принцип

Назначение реле перепада давления — определять разницу в давлении между двумя источниками давления в процессе управления.Когда давление
от двух разных источников подается через чувствительную диафрагму, разница давлений создает силу, которая затем действует на предварительно натянутую пружину. Это действие перемещает балансировочный рычаг или механизм, чтобы выполнить минимальное движение, необходимое для активации микровыключателя.

Высокое и низкое давление прикладываются с обеих сторон чувствительной диафрагмы специальной формы. Эта функция помогает устранить ошибки из-за разницы в площади, которая обычно является проблемой для двухэлементных переключателей дифференциального давления.

Порты давления для высокого и низкого давления разделены эластичной диафрагмой. Разница в давлении между двумя портами вызывает осевое перемещение диафрагмы, также известное как ход измерения, против пружины диапазона измерения. Перепад давления, который пропорционален измеряемому уровню, передается через шатун с небольшим трением на поршни микровыключателя.

Микропереключатель содержит электрические контакты переключателя, и электрические контакты срабатывают в зависимости от точек переключения и уставок.Избыточное давление защищено фигурными металлическими подпорками эластичной диафрагмы.

Регулировка уставок

Регулировка точки переключения или уставки может быть выполнена с помощью винтов уставки, доступных с передней стороны реле перепада давления. Градуированные шкалы позволяют относительно точно регулировать точки переключения и показывают, что уставка была изменена.

Короче говоря, реле перепада давления работают на основе разницы в давлении между двумя нижними и верхними точками.Разница преобразуется в осевое перемещение, которое используется для приведения в действие контактов микровыключателя в зависимости от заданных значений.

Принцип работы

Давление процесса измеряется комбинацией мембрана-поршень. Давление на стороне нагнетания действует на поршень, создавая усилие Fh. Ему противодействуют усилие пружины Fs с регулируемым диапазоном и давление системы на стороне Lo, действующее на заднюю часть поршня, создавая силу Fl. Результирующая сила Fd действует на поршень и преодолевает силу пружины регулируемого диапазона [Fd = Fh — (Fl + Fs)] и перемещает вал, который приводит в действие (отключает) электрический переключающий элемент, создавая замыкающий или замыкающий контакт.

Также читайте: Основы переключателей и приложений

Dwyer Instruments — Учебник по работе наших продуктов

Что это такое? Реле перепада давления — это устройство, использующее перепад давления воздуха для приведения в действие электрического переключателя при предварительно установленной точка срабатывания. Это может быть разница между двумя положительными или двумя отрицательными давлениями, по одному каждого из них, или положительным и отрицательным давлением. атмосферное или отрицательное и атмосферное давление.Электрический выключатель может использоваться для запуска или остановки двигателей или вентиляторов, открытия или закрыть заслонки или жалюзи, включить предупредительный сигнал, звуковые сигналы и т. д. Реле дифференциального давления Dwyer предназначены исключительно для работы с низкими и очень низкими перепадами давления в диапазоне от 0,01 дюйма водяного столба. колонка до 50 фунтов на кв. дюйм. В этих диапазонах предлагается широкий выбор моделей прецизионных реле давления Dwyer. Как они работают? Поперечный разрез показывает типичное реле перепада давления Dwyer.В некоторых моделях используются другие методы передачи движение диафрагмы к кнопке электрического переключателя. Когда происходит изменение перепада давления между двумя сторонами диафрагмы, подпружиненная диафрагма перемещается, передача силы на щелчковый переключатель. Переключатель может быть сконструирован так, чтобы срабатывать как при увеличении, так и при понижении дифференциала давление. Движению диафрагмы препятствует калиброванная пружина. Эта пружина определяет диапазон перепада давления, в котором движение диафрагмы приводит в действие электрический переключатель.Точка срабатывания устанавливается путем регулировки сжатия или натяжения весна. Что такое мертвая зона? Когда происходит изменение давления воздуха (или перепада давления), вызывающее перемещение диафрагмы и срабатывание переключателя, некоторые из это давление должно быть снято до того, как переключатель вернется в исходное положение для следующего цикла. Зона нечувствительности — это давление, которое должно быть снято до того, как переключатель вернется в исходное положение для следующего цикла после того, как заданное значение будет установлено. достигнута, и переключатель сработал. Мертвая зона присуща переключателю мгновенного действия. Это обусловлено двумя факторами: жесткостью пружины диапазона при выбранном наборе. точки и хода выключателя при выключении. Таким образом, зона нечувствительности различна для каждой уставки. Когда уставка в самом нижнем конце диапазона реле давления мертвая зона минимальна. И наоборот, когда уставка находится на самом высоком конце диапазона реле давления, зона нечувствительности максимальная. Например: Реле давления настроено на срабатывание при увеличении перепад давления достигает 3-1 / 2 дюйма вод.c. Когда перепад давления в контролируемой системе достигает 3-1 / 2 дюйма водяного столба, переключатель срабатывает и вызывает корректирующее действие. Дифференциал затем давление начинает падать. Тем не менее, переключатель остается включенным до тех пор, пока дифференциал давление падает примерно до 2,4 дюйма водяного столба. Эта разница составляет 1,1 дюйма водяного столба. это «мертвый группа. «Это перекрытие или давление разница между уставкой, при которой переключатель срабатывает, когда давление увеличивается и точка, в которой переключатель сбрасывается при падении давления.

Рекомендации при выборе реле давления Размер диафрагмы — Реле давления Dwyer предлагаются в трех сериях в зависимости от размера диафрагмы. Модели серии 1600 имеют диаметр диафрагмы 7-3 / 4 дюйма. который обеспечивает максимальную рабочую силу для максимальной чувствительности и повторяемости точность. Модели серии 1800 с 4-дюймовыми диафрагмами компактны и имеют малый размер. стоимость, но они обеспечивают отличную производительность для OEM и других производителей. услуга. Модели серии 1900 имеют 3-1 / 2-дюймовые диафрагмы, работающие через конструкцию Dwyer. рычаги усилителя силы движения, обеспечивающие высокую чувствительность и повторяемость в этих компактных недорогих переключателях. Выбор диапазона — Мы рекомендуем выбирать диапазон, в котором заданное значение (точка срабатывания) максимально близко к середина всего диапазона регулировки. Заданное значение — Для обслуживания, где заданное значение известно, блок может быть установлен в точке установки или для количества OEM, предустановка на заводе. Для обслуживания, где ожидаются изменения уставки на месте эксплуатации, реле давления серии 1638 с визуальным регулировка уставки обеспечивает дополнительное удобство.Там, где давление будет часто сбрасываться, реле / ​​манометр Photohelic® предлагает исключительное удобство. Если требуются две уставки, выберите модель 1627 или серию Photohelic®. Как есть двойные переключатели. Также можно использовать два отдельных реле давления. Зона нечувствительности — Для OEM-приложений доступны специальные мгновенные переключатели с очень широкой зоной нечувствительности. Проконсультируйтесь с заводом-изготовителем. Переключатели / датчики Photohelic® имеют самую узкую зону нечувствительности из всех переключателей Dwyer, и низкие / высокие уставки могут быть заблокированы для обеспечивают регулируемое управление зоной нечувствительности. Максимальное давление в фунтах на кв. Дюйм — Все модели рассчитаны на давление 10 фунтов на кв. Дюйм или более импульсное давление, кроме № 1626 и № 1627. Они имеют уплотнение диафрагмы и рассчитаны на давление 2 фунта / кв. Их не следует использовать для увеличения общего количества давление. Температурный режим — Выключатели Dwyer собираются, калибруются и испытываются при температуре 70 ° F. Рекомендуемая температура нанесения пределы от 32 ° (-30 ° для сухого воздуха) до 130 ° F. При пониженных электрических характеристиках верхний предел может быть увеличен до 180 ° F.Видеть спецификации для каждой модели для получения подробной информации. Там, где существуют более высокие температуры, змеевик из медных или алюминиевых трубок часто обеспечить адекватный отвод тепла. Установка — Выберите место без чрезмерной вибрации, где масло или вода не будут капать на выключатель и где окружающая среда температура должна быть как можно ближе к 70 ° F. См. Страницы спецификаций для защиты от атмосферных воздействий, взрывозащищенных корпусов и переключатели окружающей среды. Как правило, реле дифференциального давления следует монтировать с диафрагмой в вертикальной плоскости.Важно, чтобы уставка регулировалась с диафрагмой в том положении, в котором она будет установлена. Напорный патрубок — Все имеют NPT 1/8 дюйма. Для использования резины или пластиковая трубка, номер для заказа A-339 Трубка от 1/8 «NPT до 3/16» переходники. Для металлических трубок 1/4 «, заказ № A-324 трубок от 1/8″ NPT до 1/4 » компрессионные фитинги. Электрические соединения — Каждый переключатель имеет три резьбовых соединения. Кожухи кабелепровода имеют зажим 7/8 «для кабелепровода 1/2» примерка.

Реле давления — обзор

(2) Калибровка давления

Существует три классических калибровки для оборудования, работающего под давлением в промышленных процессах: манометры, переключатели и преобразователи. Первая проблема, с которой мы сталкиваемся при калибровке оборудования, работающего под давлением, — это единицы измерения, с которыми мы имеем дело, поскольку их, кажется, десятки. В западных странах, например, в США, обычно используется фунт на квадратный дюйм (psi), но необходимо указать, является ли это абсолютным или манометрическим давлением (psia или psig).Хотя обычно это фунт на квадратный дюйм, для применений с низким давлением часто используются дюймы водяного столба. Другие единицы давления: бар, Паскаль, дюймы ртутного столба, миллиметры водяного столба, микрон, торр и дин на квадратный сантиметр.

Многие современные калибровки давления позволяют выбрать желаемые единицы измерения, но нам все же необходимо понимать относительное давление, с которым мы имеем дело, чтобы использовать правильное испытательное оборудование, модуль давления, трубки и фитинги, рассчитанные на максимальное испытательное давление.На рис. 18.22 показаны функциональные блоки, используемые для типичных установок для испытания калибровки давления.

Рисунок 18.22. Типовая установка для калибровки давления.

Еще одна проблема, связанная с калибровкой давления, состоит в том, чтобы иметь правильные фитинги для подключения источника давления, эталона давления и проверяемого компонента или устройства. Даже с несколькими ящиками, заполненными фурнитурой в мастерской, и доступом к большему количеству адаптеров в механической мастерской и запасным частям, у нас никогда не бывает нужной фурнитуры.Чтобы свести к минимуму эту проблему, в примечания к калибровке следует добавить необходимые фитинги. Количество соединений в испытательной установке должно быть сведено к минимуму, чтобы свести к минимуму возможность утечки.

Утечка — еще одна проблема, с которой нам приходится иметь дело при выполнении калибровки давления, которая усугубляется, когда ручной насос используется в качестве источника давления / вакуума. Небольшие утечки в испытательной установке можно компенсировать с помощью источника постоянного давления, такого как баллон N ₂ , запасной штуцер для подачи воздуха в установку или вакуумный насос.Тем не менее, утечки должны быть устранены или сведены к минимуму для всех калибровок давления даже при использовании такого источника. При использовании ручного насоса даже самая небольшая утечка затрудняет работу, поэтому эти соединения должны быть минимальными и плотными.

Гистерезис — это мера разницы в реакции устройства, когда входной сигнал увеличивается от минимального до максимального значения, а затем уменьшается от максимума до минимума в том же диапазоне. Выражается в процентах от полной шкалы (% полной шкалы). У оборудования с механическими перемещениями, такого как манометры и преобразователи тока в пневматику (I / P), возникает ошибка гистерезиса, часто из-за трения и износа механических компонентов.Невозможно отрегулировать ошибку гистерезиса во время калибровки. Его можно оценить, получив данные калибровки с входными данными, применяемыми как в возрастающем, так и в убывающем направлении.

При оценке гистерезиса важно приблизиться к целевому значению, не выходя за пределы применяемого входа. Если входное значение превышает увеличивающееся целевое значение, уменьшите примененный вход до предыдущей контрольной точки и повторите попытку. Если входное значение превышает уменьшающееся целевое значение, увеличьте применяемый входной сигнал выше предыдущей контрольной точки и повторите попытку.

При калибровке оборудования, работающего под давлением, необходимо учитывать особые меры безопасности. Прежде всего, убедитесь, что давление в системе было сброшено, прежде чем пытаться удалить какие-либо устройства давления. Кроме того, вы должны знать, какие потенциальные опасности существуют с материалом промышленного процесса. Некоторые из них могут быть токсичными или могут нанести вред окружающей среде в случае выброса. В этих случаях проверьте, часто ли требуется эта область, прежде чем снимать какое-либо устройство для калибровки.

Реле и датчики давления | Разработка приложений

О нашем ассортименте реле давления

Реле давления широко используются в различных областях промышленности и производства.Их функция — обеспечивать системы электрической обратной связью в ответ на повышение или понижение давления. Реле давления обычно регулируется в зависимости от выбранной рабочей точки.

Также известные как датчики давления, они используются для реагирования на давление жидкости. Например, пневматический выключатель в компрессорах и насосах или гидравлический выключатель в автомобилестроении.

Являясь лидером в отрасли, компания Applications Engineering специализируется на предоставлении продуктов для самых разных измерительных приложений.Для простых систем мониторинга мы предлагаем однополюсные переключатели на одно направление, а для более сложных и сложных требований мы предлагаем ряд однополюсных переключателей на два направления.

В зависимости от области применения реле давления мы можем предоставить различные модели, которые наилучшим образом соответствуют вашим требованиям. Какой бы из наших переключателей вы ни выбрали, вы можете быть уверены, что он обеспечит быстрый, надежный и последовательный отклик независимо от его функции.

Мы поставляем продукцию огромному количеству компаний и предприятий в соответствии с широким спектром требований.Это может быть что угодно, от высокопрочных и точных электронных реле давления до реле перепада давления. Если вы не уверены, какой продукт лучше всего подходит вам, не стесняйтесь обращаться к нам сегодня. Вы можете поговорить с членом команды, который сможет дать вам экспертный совет и рекомендации.

Все наши реле давления производятся в соответствии с высочайшими стандартами. Это гарантирует их долговечность, надежность и долговечность. Они были тщательно и всесторонне проверены на безопасность и доступны по очень конкурентоспособным ценам.Пожалуйста, просмотрите наш ассортимент для получения более подробной информации.

Часто задаваемые вопросы

Что такое реле давления?

Реле давления или датчики давления используются для обеспечения электрической обратной связи в ответ на то, что камера поднимается или опускается до заранее определенного уровня давления.

Где используются реле давления?

Наши продукты используются в широком спектре промышленных и производственных приложений, таких как:

• Насосы колодезные
• Электронные газовые компрессоры
• Контроль заряда внутри батареи
• Активация сигнала тревоги при падении давления в салоне самолета
• Прижимные панели для раздвижных дверей
• Коммутация больших токов, эл.г., насосы и приводы

Какие переключатели вы поставляете?

Мы поставляем широкий ассортимент переключателей, которые можно использовать в различных областях:

• Масло
• Воздух
• Вода
• Дифференциалы
• Водяные насосы
• Компрессоры

Как реле давления?

Механические реле давления используют давление жидкости внутри камеры для активации физического механизма
, который приводит в действие два контакта внутри переключающего устройства, размыкая или замыкая подключенное устройство.
