Счетчик Меркурий 201 » Инструкция » Снимаем показания

Здравствуйте, дорогие читатели, сегодня у нас в теме дня электросчетчик Меркурий 201. Это однофазный однотарифный счетчик. Очень распространен в бытовом сегменте, так как привлекает своей недорогой ценой.

Разрядность отсчетного механизма 6 знаков. Разновидности данного счетчика следующие: 201.2,4,5,6,22 и недавние новинки 201.7,8 — это многотарифный вариант счетчика. Класс точности прибора соответствует госстандартам и равен 1. Межповерочный интервал этого прибора учета электроэнергии — 16 лет. Срок службы прибора 30 лет. Производитель дает гарантию на эту модель счетчика — 3 года.

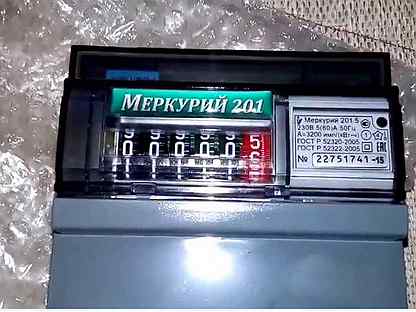

Снятие показаний на механическом отсчетном механизме (однотарифный)


Однотарифные модели счетчика с механическим или электронным табло:
201.2; 201.4; 201.5; 201.6; 201.22 и 201.7; 201.8

Для снятия показаний с Меркурий 201 данных моделей достаточно переписать все цифры стоящие до знака запятой или до выделенного рамкой разряда, находящие после запятой цифра — это доли киловатт/час их при снятии показаний учитывать не нужно.

На всех моделях Меркурия 201 есть запятая или выделение цифры рамкой поэтому сложностей возникнуть не должно. На счетчиках где установлен электронный отсчетный механизм вместо запятой отображается точка.

Снятие показаний на электронном отсчетном механизме (многотарифный) 201.8 TLO

К многотарифной разновидности Меркурия 201 относится 201.8 TLO — это многотарифный счетчик для учета электроэнергии по плану день/ночь так же если более 2 тарифов то пик, полупик.

У данного счетчика есть автоматический режим вывода информации на табло с небольшим интервалом от 4 сек.
Какая информация будет выводится настраивается через программу конфигуратор при программировании счетчика. Если цикличный показ не выключен информация на дисплее будет меняться, если отключена то увидим показания по текущему тарифу.

Для снятия показаний со счетчика нам нужны будут следующие показатели:
Общее число киловатт/час по всем тарифам (если мы платим по однотарифному плану)
Количество киловатт по 1 тарифу
Количество киловатт по 2 тарифу

Для этого ждем пока на дисплее появится числовое значение со значком [Тариф 1] в левом верхнем углу и [кВт ч] в правом нижнем углу. Это текущее значение общего расхода электроэнергии по тарифу 1. Записываем число с лева на право до точки.

Далее нам нужно записать показания счетчика по тарифу 2. Для этого ждем пока счетчик циклически выведен числовое значение с пиктограммой [Тариф 2] в левом верхнем углу и [кВт ч] в правом нижнем углу. Записываем это значение.

Для расчета суммы общей суммы к оплате
1) Число киловатт по тарифу 1 умножаем на цену за 1 киловатт/час согласно вашему тарифу.
2) Число киловатт по тарифу 2 умножаем на цена за 1 киловатт/час по тарифу 2
3) Складываем полученные значения.

Для подсчета количества киловатт которые намотало за последний (текущий месяц) нужно из текущих показателей по тарифам вычесть показания счетчика по этим же тарифам которые были месяц назад, далее перейти к расчету суммы к оплате в 3 шага как показано выше.

Если вы платите по однотарифному плану тогда вам достаточно переписать только значение суммарного расхода киловатт по все тарифам. Для этого ждем на дисплее число со значками [Тариф 1 2 3 4][кВт ч]

Чтобы узнать общее значение за последний месяц из текущего вычитаем общее значение по тарифам за прошлый месяц. Чтобы узнать сколько платить за свет умножаем полученное число киловатт на цену за 1 киловатт/час по вашему однотарифному плану.

На этом миссия по снятию показаний со счетчиков Меркурий 201 считается выполненной. Для того чтобы не путаться в показаниях рекомендуется ежемесячно снимать показания, а еще лучше в одно число месяца. Дополнительно для общего кругозора можно посмотреть видео о счетчиках этой модели. Так же к статье прикладываем инструкцию к счетчику 201.8 TLO возможно пригодится, в ней есть подробные характеристики счетчика и правила эксплуатации. Инструкция Меркурий 201.8TLO_РЭ.PDF

Обзор счетчика Меркурий 201

Счетчик Меркурий для электроэнергии с пультом управления

Содержание статьи:

Для контроля расхода электроэнергии используются специальные приборы учета, которые называются счетчиками. Приборы Меркурий набирают особую популярность благодаря своим положительным качествам. Представлен в нескольких моделях, каждая из которых имеет свои особенности, плюсы и минусы.

Описание счетчика

Виды электросчетчиков Меркурий

Электросчетчик Меркурий был изобретен компанией Инкотекс. Она производит разное электронное оборудование, но именно счетчики получили широкое распространение.

Меркурий выпускается в миниатюрном корпусе, который вписывается в любой интерьер помещения. Производители продумали все мелочи по креплению устройства, поэтому фиксация не вызовет сложностей. Вскрыть корпус невозможно, так как в нем отсутствуют болты, что положительно сказывается на безопасности устройства. Меркурий влагоустойчив, поэтому его можно монтировать даже в подвалах.

Есть модели (например, 201,22), которые имеют встроенный PLC модуль. Он дополнительно защищает счетчик и исключает возможность хищения электроэнергии. Также существует электросчетчик Меркурий с пультом дистанционного управления.

Срок эксплуатации составляет 30 лет. Это одни из самых долговечных счетчиков, которые используются в домах. Производитель дает гарантию 3 года, которой хватает на решение большинства появляющихся проблем. Каждые 15 лет должна проводиться проверка устройства учета, в некоторых модификациях срок отличается.

Прибор имеет инструкцию по применению, а также паспорт, в котором указаны все свойства. Кроме этого прилагается схема подключения устройства, а также описание снятия показаний.

Покупать изделие следует в специализированном магазине, чтобы не приобрести подделку. На каждый счетчик ставится свой идентификационный код, который затем регистрируется в реестре.

Разновидности приборов учета

Меркурий 201

В продаже можно найти разные модификации прибора учета электроэнергии Меркурий. Все они могут использоваться для учета электроэнергии в доме. Бывают однотарифные, двухтарифные, трехтарифные изделия.

Меркурий 200

Счетчик Меркурий двухтарифный однофазный серии 200 используется нечасто. Работает на частоте 50 Гц.

Меркурий 201

Это один из самых популярных видов приборов учета для применения в домах и на предприятиях. Бывают однофазные, двухфазные, однотарифные, многотарифные. Благодаря своей конструкции полностью защищены от взлома и попытки несанкционированного вмешательства в работу прибора. Они также разделяются на несколько типов и имеют свои отличительные особенности. К таким приборам относятся модели 201,2; 201,5; 201,22. Рассчитаны на номинальную силу тока в 5 А и рабочую до 60 А. Модели 201,4 и 201,6 имеют повышенную максимальную силу тока в 80 А. Применяются в местах с большим объемом электроэнергии. Электросчетчики серии 201 по-разному отображают энергию. В 201,4 и 201,22 поставлен цифровой индикатор, в 201,5 и 201,6 – механический.

Меркурий 230

Меркурий 230

Прибор учета подходит для применения в быту и в промышленных условиях. Часто ставится в коттеджах и частных домах с большим количеством электроники и бытовой техники.

В продаже имеется специальная модификация, разработанная для трансформаторов. Она может выполнять свои обязанности автономно и в совокупности с системой автоматизированного учета расходов энергии.

Работает электрический счетчик Меркурий 230 аналогично другим устройствам учета. Получает сигналы от сенсоров и переводит информацию в понятный для потребителя вид – энергия и мощность. Есть возможность считывания данных непосредственно с устройства или удаленно.

Основные элементы конструкции:

  • корпус;
  • заземляющее устройство;
  • контактная колодка;
  • крышка.

Информацию в счетчике получает и преобразует микропроцессор.

Меркурий 231

Меркурий 231

Трехфазный однотарифный счетчик Меркурий 231 используется для учета энергии в сетях с тремя фазами. Его можно подключать напрямую или через трансформатор.

Самой известной модификацией является 231 АМ-01. Устройство измеряет нагрузку цифровым способом. В комплекте идут крепления для din реек, антиреверсное устройство отсчета с магнитным экраном. Прибор имеет простое крепление и не вызывает сложностей в эксплуатации. Является компактным и легким.

Характеристики Меркурий 231:

  • Первый класс точности.
  • Номинальное напряжение 3*220/380 В.
  • Номинальная сила тока 5П.
  • Предельная сила тока 60 А.
  • Высокие показатели чувствительности.
  • Потребляемая параллельной цепью мощность не более 0,1 Вт, полной не выше 7,5 Вт, активной – не выше 1,5 Вт.
  • Рабочие температуры от -40°С до +55°С .

Можно устанавливать единый тариф.

Меркурий 234 ART

Меркурий 234 ART

Модель Меркурий 234 предназначена для одно- и двухнаправленного учета электроэнергии в трехфазных сетях. Подключение можно осуществлять через измерительный трансформатор и напрямую с возможностью тарифного учета по зонам суток. Информация может накапливаться в течение длительного времени, ее можно передавать через цифровые интерфейсы по проводным или беспроводным каналам.

Технические характеристики:

  • Интерфейс PLC-I.
  • Есть возможность подсоединения дополнительного питания напряжением 230 В.
  • Гальванически развязанный импульсный выход.
  • Автоматическая самодиагностика устройства с обнаружением ошибок. Устройство самостоятельно может остановить работу в случае обнаружения неполадок.
  • Наличие встроенного реле на 60А.
  • ЖКИ подсветка.
  • Измерение, учет, вывод на экран, хранение, передача информации. Способен выполнять все эти действия с активной и реактивной энергией, показаниями за сутки, неделю, месяц.
  • Тарифный учет по зонам.
  • Учет потерь в линиях электропередач.
  • Замер вспомогательных компонентов – мгновенные значения мощности, действующие значения фазных токов, частота сети.
  • Журнал событий.

Основное применение – в быту, на производстве.

Схемы подключения

В домах ставятся однофазные и трехфазные устройства с ограничителем мощности. От количества фаз зависит способ подключения.

Счетчик Меркурий однофазный имеет 4 соединения:

  • Выход на наружную сеть 220 В.
  • Вывод фазы со счетчика на квартиру.
  • Клемма для подключения нуля от внешней электросети к прибору.
  • Клемма от нуля со счетчика на помещение.

Провода соединяются таким же способом.

Трехфазные изделия имеют более сложную схему подсоединения, которая зависит от типа счетчика. Наиболее популярным является прямое включение без использования трансформаторов. Можно применять дома, но на производственных предприятиях обязательно ставится преобразователь переменного тока в напряжение.

Плюсы и минусы

К достоинствам электросчетчика можно отнести его небольшие размеры

При производстве изделия разработчикам предъявляются самые высокие требования по точности и надежности, а также широкому функционалу и развитым функциям.

Основные плюсы:

  • Широкий выбор моделей.
  • Качество и надежность.
  • Низкая стоимость изделия.
  • Защита от взлома и несанкционированного доступа.
  • Простота и удобство работы.
  • Применение современных компонентов.
  • Многофункциональность.
  • Миниатюрность размеров.
  • Возможность разделения энергопотребления по зонам, которая позволяет сэкономить существенные финансовые средства.
  • Расширенный диапазон температур.
  • Высокая точность определения результатов и малое потребление энергии.
  • Возможность создания автоматизированной системы контроля.
  • Возможность ручного и автоматического снятия показаний.

Некоторых останавливает от приобретения электросчетчика долгая его окупаемость

Не все население готово перейти на счетчики энергии Меркурий. Это связано со следующими факторами:

  • Невысокая стоимость электричества сдерживает людей от перехода на новые устройства учета, так как они будут долго окупаться.
  • Разделение тарифа на дневное и ночное время может потребовать от граждан изменения своего распорядка дня.
    Например, пользоваться мощными установками выгоднее в ночное время суток. Аналогично с производствами.
  • Некоторые группы населения могут иметь проблемы при снятии данных с прибора учета.

Несмотря на недостатки, счетчик электроэнергии Меркурий является одним из самых удобных и выгодных приборов.

Снятие показаний с электросчетчика

Есть два вида устройств – с механическими колесиками и с электронным табло. Второе является более простым способом снятия показаний. Механические изделия имеют на колесиках цифры, которые отвечают за дату, часы, количество электроэнергии и другие показатели.

Независимо от модели данные считываются одинаково. Отличие заключается лишь в нажатии на кнопку ввод. На многозонных изделиях показания отображаются по порядку Т1, Т2 и т.д. Для получения информации на электронном счетчике нужно дождаться появления цифр и записать данные.

Есть второй способ получения данных: несколько раз нажать на кнопку ввода, пока не появятся нужные значения. Затем записываются цифры без символов после точки.

Наиболее распространенными на сегодняшний день считаются счетчики фирмы «Меркурий». Они заменили технически и этически устаревшие приборы с крутящимся колесиком. Новые счетчики обладают массой преимуществ, в том числе их  выделяет демократичность и легкость в подключении. Правильно подключить счетчик просто, следуя пошаговой инструкции. Но перед этим следует внимательно ознакомиться с документацией, разобраться в электрических схемах, и, соответственно, не забыть о соблюдении маркировки провода и проводников.

Основные схемы подключения

В современных домах стали популярны как однофазные, так и трехфазные устройства с ограничителем мощности. Некоторые потребители думают, что монтаж такого прибора представляет собой достаточно сложную процедуру. В действительности же схема механизма учета электроэнергии «Меркурий» очень понятна даже дилетанту. Электросчетчик с одной фазой имеет 4 соединения:

  • контакт от наружной сети (220 В), чтобы провести в дом или квартиру фазу. Начальный провод подключается от станции электроснабжения к домашнему счетчику.
  • контакт для вывода фазы от счетчика, который подается на всю квартиру или дом. Для этого используют гибкий, плоский электрический кабель (ШВВП).
  • клемма, подключающая ноль от внешней сети к прибору в помещении.
  • клемма, откуда ноль направляется от счетчика непосредственно в помещение.

Подключение остальных проводов осуществляется таким же образом.

Система подсоединения установки с тремя фазами представляет более сложную схему. Контрольно-измерительные приборы этого вида имеют разный порядок действий при подключении – все зависит от типа счетчика.

Наиболее популярно оборудование с прямым включением, где не предполагается применение трансформаторов. Но есть оборудование, которое включается при помощи устройства, предназначенного для преобразования переменного тока в напряжение. Такая система используется на больших предприятиях.

Технические параметры

Приборы учета делятся на индукционные и электронные. Электронные счетчики отличает от механических приборов измерения более высокая точность и надежность. Современные электронные приборы, кроме индивидуального контроля энергии, имеют дополнительные функции, позволяющие вести контроль над различными параметрами и состоянием самого устройства. Данные с электронных счетчиков считываются в пункте эксплуатации, а также через программную структуру дистанционно. Прибор высокой точности «Меркурий» является техническим урегулированием задач частного энергоучета и имеет следующие отличительные характеристики:

  • расширенный масштаб действующих температур;
  • технологический ресурс по виду точности;
  • различные виды интерфейса и вызываемые импульсом выходы способствуют использование счетчиков и в автоматизированной системе коммерческого учета электроэнергии;
  • небольшое собственное потребление энергии;
  • имеет как ручной, так и автоматический способ снятия показаний;
  • не позволяет хищение энергии при неисправности подключения токового ряда.
  • счетчики созданы в результате достижений новых технологий и максимально упрощены для широкого применения.

Конструкция счётчика такова:

  • корпус;
  • контактная колодка;
  • защитная крышка соединительной колодки;
  • устройство управления, определения и учета.

Кнопки снятия показаний располагаются на крышке и связаны с устройством управления, измерения и индикации.

Показания электронных счетчиков электроэнергии

В новейших электросчетчиках размещается электронное табло, а не механическое, с крутящимся колесиком. На экране отображаются цифры: дата, часы и другая информация. Вне зависимости от модели данные считываются одинаково. Все отличие в количестве нажатия на кнопочку – ввод. У многозонного счетчика показания отображаются по порядку: Т1, Т2, Т3, Т4.

Для того, чтобы снять показания электронного счетчика нужно дождаться, когда высветится требующаяся информация и записать ее.

Второй способ — нажимать на «ввод» столько раз, сколько потребуется для нужных показаний. Они различаются по определенным символам. После появления необходимых данных, как показано на фото счетчика меркурий, их списывают и проводят расчеты. Запомните, цифры после точки не учитываются.

Преимущества и недостатки

При производстве модельной линии счетчиков марки «Меркурий» предусматривалась практика других разработчиков. Были поставлены задачи изготовления прибора, отличающегося высокой точностью и надежностью, с новейшей элементной базой, низкой себестоимостью, с развитым функционалом, отвечающего всем требованиям.

Твердотельное реле — подключение, устройство, особенности и принцип работы
  • Импульсная защита — классификация устройств, схемы подключения, особенности электромонтажных работ
  • Промежуточное реле — классификация, назначение, подключение и особенности срабатывания (Инструкция)
  • По окончании исследования, прибор усовершенствовали. Счетчик электрического учета «Меркурий» отличается схемотехническим исполнением и обладает максимальной функциональностью. Получилось это, благодаря применению импортных составляющих передовых производителей. Технический потенциал системы учета энергии по отдельной стоимости ориентирует в правильности потребления электричества. В период максимального пользования, которое приводится на утренние и вечерние часы, тариф за киловатт-час электроэнергии заметно выше, тогда, как в ночное время, стоимость в несколько раз меньше.

    Отсюда следует, что установив контрольно-измерительный прибор учета электричества и распределив энергопотребление должным образом, вы сэкономите приличную сумму.

    Тем не менее, на практике количество населения, которое перешло на учет энергии по тарифам, не так уж и велико. В чем нежелание потребителей перейти на использование новейшего технического оборудования? Специалисты выделяют несколько моментов:

    • достаточно невысокая стоимость электричества, что на некоторое время сдерживает россиян от затрат на покупку современных устройств;
    • не все граждане хотят менять свой распорядок дня и пользоваться электроприборами с большей мощностью (к примеру, стиральная машинка) в ночные часы;
    • не каждому производству выгодно переходить на ночные смены работы;
    • отдельные группы населения испытывают сложность при снятии показаний с прибора учета по тарифам.

    Невзирая на некоторые минусы, преимущества при переходе на многотарифные электронные устройства учета электроэнергии не подлежат сомнению.

    Фото счетчиков Меркурий

    Подключение дифавтомата — схемы, правила монтажа и особенности установки своими руками. Пошаговая инструкция начинающего электрика!
  • Реле времени: как подключить своими руками? Для чего используется и обзор уровней автоматизации. Виды, маркировка и принцип работы устройства
  • Реле контроля напряжения: советы по установке и подключению своими руками. Выбор и принцип работы для однофазной и трехфазной сети
  • Понижающий трансформатор: принцип работы, особенности выбора, подключение и установка своими руками. ТОП-10 идей + инструкция!
  • Кулачковый переключатель: конструкция устройства, характеристики и руководство по выбору. Схему подключения своими руками смотрите здесь!
  • DIN рейка — для чего применяется устройство и особенности монтажа модульного оборудования (105 фото). 5 лучших вариантов для щитка!
  • Читайте здесь!  Реле времени: как подключить своими руками? Для чего используется и обзор уровней автоматизации. Виды, маркировка и принцип работы устройства

    В четком учете затрат электроэнергии нуждаются как жилые, так и офисные помещения. ПУ для этой цели могут использоваться разные — механические или электрические. Последний тип счетчиков в наше время становится все более востребованным. Приборы этой разновидности отличаются долгим сроком службы и высокой точностью.

    Марок электрических ПУ на современном рынке существует множество. И одним из самых надежных устройств этой разновидности, безусловно, является счетчик «Меркурий». Электрические приборы этой разновидности сегодня можно видеть во многих домах, квартирах и офисах.

    Кто выпускает

    Занимается производством этих счетчиков отечественная компания «Инатекс». Ее отдел, выпускающий разного рода бытовые приборы под торговой маркой «Меркурий», существует с 2000 года. Почти за два десятилетия специалистами «Инатекс» были разработаны сотни самых разных электрических устройств, необходимых для использования как в быту, так и на производстве.

    Сегодня группа компания «Инатекс» поставляет на рынок только максимально надежную электроизмерительную технику — очень функциональную, современного дизайна. Только одних счетчиков компанией вплоть до сегодняшнего дня на рынок было поставлено более 120 моделей.

    История разработки

    При создании электрических счетчиков «Меркурий» компания «Инатекс» учитывала прежде всего опыт других производителей. Основными целями разработки стали получение прибора учета:

    • надежного;

    • с современной элементной базой;

    • невысокой стоимости;

    • с развитым функционалом.

    В результате специалистами компании был создан счетчик, до нынешнего времени не имеющий на рынке России аналогов. Отзывы ПУ этой марки от потребителей на самом деле заслужили в основном только хорошие.

    При изготовлении ПУ «Меркурий» используются комплектующие от таких производителей, как, к примеру, Holtek, Texas Instruments, STMicroelectronics. Блок питания этих счетчиков не содержит высоковольтных импульсных элементов, что повышает их надежность и делает недорогими. Параметры эти приборы измеряют по принципу цифровой обработки сигнала. Функционал же их наращивается за счет ПО, а не аппаратной части. Все это, безусловно, благотворно сказывается в том числе и на эксплуатационных характеристиках приборов.

    Преимущества использования счетчиков «Меркурий»

    К плюсам приборов этой марки большинство потребителей относит:

    • многофункциональность;

    • невысокую стоимость;

    • простоту установки и использования;

    • неплохое качество сборки.

    Помимо этого, хвалят электрические счетчики «Меркурий» владельцы домов и квартир и за высокую надежность передачи данных. В настоящий момент в странах бывшего СНГ существует более 900 тыс. пользователей подобного оборудования. Окупаются счетчики этой марки, будучи установленными в помещениях, в течение примерно трех лет. Конечно же, срок это не особенно большой.

    Типы счетчиков «Меркурий»

    На настоящий момент компания «Инатекс» поставляет на рынок следующие разновидности приборов учета:

    • счетчики трансформаторного включения;

    • учета активно-реактивной энергии;

    • со встроенными модемами.

    Конечно же, при желании потребители имеют возможность приобрести как однотарифные, так и многотарифные приборы учета от этого производителя. Также при необходимости в дополнение к счетчику «Меркурий» можно купить ПДУ. Пользоваться таким устройством допускается с расстояния до 25 метров.

    Разумеется, потребители при желании могут приобрести как однофазный счетчик электрический «Меркурий», так и трехфазный. Первая разновидность приборов учета обычно используется в городских квартирах и офисах. Трехфазные счетчики применяются на предприятиях и в больших загородных домах.

    Самые популярные модели

    Надежными считаются счетчики этой марки как однофазные, так и трехфазные. В первом случае самой популярной моделью у потребителей является «Меркурий 201.5». Именно этот счетчик в 2017 г. владельцы квартир покупают и устанавливают чаще всего. Самой популярной моделью трехфазного счетчика производства компании «Инатекс» является «Меркурий 231 АМ-01». Также просто отличные отзывы от потребителей заслужила модель 230 от этого производителя.

    Технические характеристики модели 201.5

    Счетчик электрической энергии «Меркурий 201.5» используется чаще всего в бытовых условиях. Крепится эта модель на DIN-рейку, которая, в свою очередь, фиксируется через специальную пластину с помощью саморезов. Наличие такого дополнения, конечно же, очень сильно облегчает задачу по монтажу прибора. На рынке сегодня существует несколько модификаций счетчика «Меркурий 201.5». К примеру, потребители имеют возможность приобрести вариант с ЖК-дисплеем или ПДУ.

    Класс точности этой модели составляет 1.0, а межповерочный интервал — 16 лет. Помимо всего прочего, счетчики 201.5 отличаются также морозостойкостью. Поэтому их допускается использовать в том числе и в неотапливаемых помещениях или же даже на улице. Технические характеристики электрического счетчика «Меркурий 201.5» можно посмотреть в представленной ниже таблице.

    «Меркурий 201.5»

    Параметр

    Показатель

    Номинальное напряжение

    5 вольт

    Частота сети

    50 Гц

    Устройство отображения

    ОУ

    Диапазон возможных температур использования

    От -40 до +55 оС

    Габаритные размеры

    105х105х65 мм

    Вес

    Не более 350 грамм

    Гарантия

    6 лет

    Возможный срок службы

    30 лет

    Технические характеристики счетчика 231 АМ-01

    Эта модель очень неплохо подходит для установки, к примеру, в большом загородном доме. Использовать ее допускается как в трех-, так и в четырехпроводных сетях. При необходимости счетчик «Меркурий 231 АМ-01» можно интегрировать в АСКУЭ. Класс точности у этого прибора — 0.5 или 0.1.

    К плюсам этой модели, помимо всего прочего, относят в том числе и богатый функционал. К примеру, у счетчика 231 АМ-01 имеются:

    Целые значения у этой модели отображают 5 барабанов, десятые доли — 1. Ниже представлена таблица с техническими характеристиками этой модели.

    «Меркурий 231 АМ-01»

    Параметр

    Значение

    Номинальное напряжение

    3*220/380 В

    Количество тарифов

    1

    Межпроверочный интервал

    10 лет

    Масса

    Не более 800 грамм

    Габариты

    142х157х65

    Счетчик электрической энергии трехфазный «Меркурий 230»

    Эта многофункциональная и достаточно дорогая модель наиболее активно используется на производственных предприятиях, в дачных кооперативах, структурах ЖКХ. Применяются эти приборы для многотарифного учета потребляемой электроэнергии в трехфазных сетях. Также у этой модели имеется следующий функционал:

    • накопление и хранение полученных данных;

    • вывод визуальной информации на дисплей;

    • измерение дополнительных параметров, характеризующих качество поставляемой электроэнергии;

    • передача информации по электрической сети.

    Технические характеристики электрического счетчика «Меркурий» трехфазного можно посмотреть в таблице.

    «Меркурий 230»

    Параметр

    Значение

    Класс точности

    0.5 или 0.1

    Количество тарифов

    4

    Количество тарифных месяцев

    12

    Сохранность данных

    Постоянной информации — 40 лет, оперативной — 10 лет

    Диапазон рабочих температур

    -40 — +55 оС

    Габариты

    258х170х74 мм

    Гарантия производителя

    3 года.

    Счетчик электрический трехфазный «Меркурий 230», таким образом, — модель надежная, долговечная и удобная в использовании.

    Где купить

    Приобретая электрический счетчик «Меркурий», помимо всего прочего, следует убедиться в том, что к нему прилагается сертификат. Продаются приборы учета этой марки, как и любой другой, обычно в специализированных магазинах электротехники. В любом случае покупать счетчики «Меркурий» рекомендуется только у официальных дилеров компании «Инкотекс». Во первых, в этом случае можно будет гарантированно приобрести качественную модель. А во-вторых, счетчики у дилеров «Инкотекс» стоят намного дешевле, чем у перекупщиков.

    Отзывы потребителей

    Мнение о счетчиках «Меркурий» у владельцев домов, квартир и производственников сложилось, как уже упоминалось, неплохое. Приборы эти, как считают многие потребители, качественные и надежные. К плюсам этих счетчиков относят в первую очередь, конечно же, их относительно невысокую стоимость. Цена на них ниже, чем на аналогичные товары многих других компаний, в том числе и отечественных. Еще одним достоинством этих счетчиков считается то, что в комплекте с ними, в отличие от продукции конкурентов, идет монтажная планка. То есть купленный счетчик можно сразу устанавливать на место. Для этого даже не обязательно приглашать специалиста.

    Еще одним преимуществом ПУ «Меркурий» считается удобство снятия показаний. Цифры на дисплее этих счетчиков очень крупные. Поэтому для того чтобы определить количество израсходованной электроэнергии, не нужно, к примеру, становиться на стул.

    Небольшие размеры и вес — это, конечно же, также то, что потребители относят к плюсам этих ПУ. Ну и, разумеется, достоинством этого счетчика считается и его полное соответствие требованиям ГОСТ. Проблемы с неправильным подсчетом электроэнергии при использовании приборов «Меркурий» у потребителей практически никогда не возникают.

    К недостаткам счетчиков от этого производителя владельцы домов и квартир относят в первую очередь маленький срок гарантии. У аналогичных приборов других марок он обычно больше. Также некоторые потребители отмечают тот факт, что в партиях электрических счетчиков «Меркурий» иногда встречаются бракованные образцы. Многие владельцы загородных домов крайне не советуют использовать эти приборы при минусовой температуре. В этом случае они, к сожалению, могут выдавать неточные показания.

    Среди приборов учета электроэнергии наибольшую популярность в России и странах СНГ получил модельный ряд электросчетчиков, выпускаемых под торговой маркой Меркурий (Mercury). Эти устройства практически вытеснили с эксплуатации морально и технически устаревшие приборы. Собранная в статье информация будет полезна тем, кто собирается приобрести и установить импульсный электросчетчик, но не может определиться с выбором. Помимо этого мы приведем примеры схем подключения однофазных и трехфазных приборов, а также расскажем об особенностях их эксплуатации.

    Содержание

    Модельный ряд и маркировка

    Приборы учета производителя Инкотекс выпускаются в следующих модификациях:

    Паспорт счетчика Меркурий 201

    Купить Меркурий 201

    Паспорт счетчика электроэнергии Меркурий-201 • Меркурий-201 технические характеристики • Меркурий-201 гарантии изготовителя • Габаритный чертеж счетчиков Меркурий 201 • Схема подключения счетчиков Меркурий 201

    Меркурий-201 ПАСПОРТ АВЛГ.411152.023 ПС

    Описание

    Счетчик ватт-часов активной энергии переменного тока электронный «Меркурий 201» (счетчик) изготовлен в соответствии с требованиями:

    • ГОСТ 31818.11-2012 — Счетчики электрической энергии;
    • ГОСТ 31819.21-2012 — Статические счетчики активной энергии классов точности 1 и 2;
    • ТР ТС 004/2011 — «О безопасности низковольтного оборудования»;
    • ТР ТС 020/2011 — «Электромагнитная совместимость технических средств».

    Счетчик сертифицирован и зарегистрирован в Госреестре средств измерений.

    Регистрационный № 24411-12.

    Счетчик предназначен для учета активной электрической энергии в двухпроводных сетях переменного тока с напряжением 230 В, частотой 50 Гц. Обеспечивает регистрацию и хранение значений потребляемой электроэнергии по одному тарифу с момента ввода счетчика в эксплуатацию. Может эксплуатироваться как самостоятельно, так и в составе автоматизированных систем контроля и учета электроэнергии.

    Счетчик Меркурий 201 предназначен для эксплуатации внутри закрытых помещений и может быть использован только в местах, имеющих дополнительную защиту от влияния окружающей среды (установлен в помещении, в шкафу, в щитке).

    Индикатор счетчика дает показания непосредственно в киловатт-часах (кВт-ч). Для жидкокристаллического индикатора (ЖКИ) количество десятичных разрядов — восемь с фиксированной десятичной запятой перед двумя младшими разрядами. Для электромеханических отсчетных устройств (ОУ) количество барабанов — шесть с фиксированной десятичной запятой перед младшим разрядами.

    Модификации выпускаемых счетчиков приведены в таблице 1. Символами PLC обозначается встроенный модем передачи информации по силовой сети.

    Таблица 1

    Модификации счетчика Постоянная счетчика, имп./кВт-ч Базовый (максимальный) ток, А Тип индикатора Дополнительные функции
    Меркурий 201.2 6400 5(60) ЖКИ -
    Меркурий 201.22 6400 5(60) ЖКИ PLC
    Меркурий 201.4 6400 10(80) ЖКИ -
    Меркурий 201.5 3200 5(60) ОУ -
    Меркурий 201.6 3200 10(80) ОУ -
    Меркурий 201.7 3200 5(60) ОУ -
    Меркурий 201.8 5000 5(80) ЖКИ -
    Меркурий 201.82 5000 5(80) ЖКИ PLC

    Меркурий-201 технические характеристики

    • Базовый/максимальный ток (1б/1макс) — 5/60 А или 5/80 А или 10/80 А в зависимости от модификации по таблице 1.
    • Номинальное напряжение (ином) — 230 В.
    • Установленный диапазон рабочих напряжений (0,9.. .1,1) ином.
    • Расширенный рабочий диапазон напряжений (0,8.1,15) ином.
    • Предельный рабочий диапазон напряжений (0.1,15) ином.
    • Номинальная частота сети 50 Гц.

    Активная и полная мощность, потребляемая цепью напряжения при номинальных напряжении, частоте и нормальной температуре не превышают 2 Вт и 10 В-А соответственно. В счетчиках «Меркурий 201.22», «Меркурий 201.82» дополнительная потребляемая активная и полная мощность не более 1,5 Вт и 15 В-А соответственно. Полная мощность, потребляемая цепью при базовом токе, номинальной частоте и нормальной температуре не превышает 0,1 В-А.

    Пределы допускаемой основной относительной погрешности счетчика соответствуют классу точности 1 или 2 согласно ГОСТ 31819.21-2012. Класс точности обозначен на лицевой панели. Счетчик имеет импульсный выход с постоянной счетчика 3200 имп/кВт-ч или 5000 имп/кВт-ч или 6400 имп/кВт-ч в зависимости от модификации по таблице 1.

    Сопротивление импульсного выхода в состоянии «замкнуто» не более 200 Ом, в состоянии «разомкнуто» — не менее 50 кОм. Предельная сила тока через импульсный выход в состоянии «замкнуто» не менее 30 мА, номинальный ток 10 мА. Предельное допустимое напряжение на контактах импульсного выхода в состоянии «разомкнуто» не менее 24 В, номинальное напряжение 12 В.

    Счетчики Меркурий 201 начинают регистрировать показания при коэффициенте мощности, равном 1 и при значении тока (стартовый ток) равном:

    • 10 мА для счетчиков «Меркурий 201.7», «Меркурий 201.8», «Меркурий 201.82» с базовым током 1б = 5 А;
    • 20 мА для счетчиков «Меркурий 201.2», «Меркурий 201.22», «Меркурий 201.5» с базовым током 1б = 5 А;
    • 40 мА для счетчиков с базовым током 1б = 10 А.

    Счетчик начинает нормально функционировать не позднее 5 с после приложения номинального напряжения. При отсутствии тока в последовательной цепи и значении напряжения, равном 1,15 ином, испытательный вывод счетчика не создает более одного импульса в течение времени, указанного в таблице 2 (счетчик обеспечивает отсутствие самохода).

    Время установления рабочего режима счетчика не превышает 10 мин. Устойчив к провалам и кратковременным прерываниям напряжения.

    Диапазон рабочих температур:

    • от минус 45 до плюс 70 °С для счетчиков «Меркурий 201.7», «Меркурий 201.8», «Меркурий 201.82»;
    • от минус 40 до плюс 55 °С для остальных счетчиков.

    Примечание — Допускается частичная потеря работоспособности ЖКИ при эксплуатации счетчиков ниже минус 20°С с последующим восстановлением.

    Габаритные размеры счетчиков:

    • 91 х 77 х 65,8 мм для счетчиков «Меркурий 201.7», «Меркурий 201.8», «Меркурий 201.82»;
    • 105 х 105 х 64 мм для остальных счетчиков.

    Масса счетчика не более 0,34 кг. Масса счетчика в потребительской таре не более 0,54 кг.

    Таблица 2

    Модификация счетчика Время при проверке отсутствия самохода, мин.
    для класса точности 1 для класса точности 2
    Меркурий 201.2 6,8 5,5
    Меркурий 201.22
    Меркурий 201.4 5,1 4,1
    Меркурий 201.5 13,6 10,1
    Меркурий 201.6 10,2 8,2
    Меркурий 201.7 14 10,9
    Меркурий 201.8 6,6 5,3
    Меркурий 201.82

    Меркурий-201 требования безопасности

    Перед эксплуатацией необходимо ознакомиться с эксплуатационной документацией на счетчики.

    К работам по монтажу, техническому обслуживанию и ремонту счетчиков допускаются лица, прошедшие инструктаж по технике безопасности и имеющие квалификационную группу по электробезопасности не ниже III до 1000 В. Все работы, связанные с монтажом счетчиков, должны производиться при отключенной сети.

    При проведении работ по монтажу и обслуживанию счетчиков должны быть соблюдены требования ГОСТ 12.2.007.0-75 и «Правила технической эксплуатации электроустановок потребителей и правила техники безопасности при эксплуатации электроустановок потребителей», утвержденные Главгосэнергонадзором.

    Счетчик соответствует требованиям безопасности по ГОСТ 12.2.091-2012, класс защиты II.

    Меркурий-201 комплектность

    Комплект поставки счетчика приведен в таблице 3.

    Таблица 3

    Обозначение Наименование и условное обозначение Кол- во
    Счетчик «Меркурий 201» 1
    АВЛГ.411152.023 ПС Паспорт 1
    АВЛГ.468152.018 Технологическое приспособление RS-232-PLC* 1
    Тестовое программное обеспечение «BMonitorFEC»* 1
    АВЛГ.411152.023 РС Руководство по среднему ремонту** 1
    * Поставляется по отдельному заказу организациям, проводящим поверку и эксплуатацию счетчиков. ** Поставляется по отдельному заказу организациям, проводящим послегарантийный ремонт.

    Меркурий-201 хранение

    Счетчик должен храниться в складских помещениях потребителя (поставщика) в соответствии с требованиями ГОСТ 22261-94:

    • температура окружающего воздуха от минус 45 до плюс 70 °С;
    • относительная влажность воздуха 90% при температуре 30 °С.

    Меркурий-201 гарантии изготовителя

    Предприятие-изготовитель гарантирует соответствие счётчика требованиям ГОСТ 31818.11-2012, ГОСТ 31819.21-2012 и техническим условиям АВЛГ.411152.023 ТУ при соблюдении потребителем правил монтажа, эксплуатации, транспортировки и хранения, установленных указанными техническими условиями и иными нормативными документами.

    Гарантийный срок хранения — 6 месяцев со дня изготовления счетчика. По истечении гарантийного срока хранения начинает использоваться гарантийный срок эксплуатации, независимо от того, введен счетчик в эксплуатацию или нет.

    Гарантийный срок эксплуатации 36 месяцев со дня ввода счетчика в эксплуатацию, но не более 42 месяцев со дня изготовления счётчика.

    Гарантии предприятия-изготовителя снимаются, если счетчик имеет механические повреждения, возникшие не по вине изготовителя, а также, если сорваны или заменены пломбы счётчика.

    Счетчики могут изготавливаться в ООО «НПК «ИНКОТЕКС» или в ООО «НПФ МОССАР», по заказу ООО «НПК «ИНКОТЕКС».

    Габаритный чертеж счетчиков Меркурий 201

    Габаритный чертеж счетчиков Меркурий 201.2 — Меркурий 201.6

    Габаритный чертеж счетчиков Меркурий 201.7 — Меркурий 201.82

    Меркурий 201 схема подключения

    Примечание – в счетчиках «Меркурий 201.7», «Меркурий 201.8», «Меркурий 201.82» импульсный выход отсутствует.

    обзор характеристик, схема подключения, где применяется

    Однотарифный счетчик Меркурий 201 предназначен для коммерческого учета активной электрической энергии при напряжении сети 230 В и частотой 50 Гц. Устройство обеспечивает регистрацию и хранение показаний электроэнергии и удобно для установки в квартиру, гараж или загородный дом.

    Особенности в конструкции

    Конструктивно все счетчики электроэнергии серии 201 исполнены в однотипном пластиковом корпусе прямоугольной формы. Исходя из модельного ряда, они могут быть электромеханическими или электронными. В первом случае отсчетной системой выступает барабан, во втором — жидкокристаллический дисплей. И барабан, и дисплей расположены на лицевой панели слева, а справа находится таблица с техническими характеристиками. Безвинтовое устройство электросчетчика Меркурий 201 максимально защищает его от взломов и обеспечивает достаточную герметичность.

    Прибор компактен, фиксируется на стене или иной поверхности с помощью дин-рейки. Такой вариант крепления является наиболее надежным.

    Конструкция нижней части корпуса съемная и предназначена для защиты контактов, доступ к которым возможен после снятия крышки. Провода подключаются винтовым соединением.

    Чтобы определить, сколько места занимает в электрическом щитке счетчик серии Меркурий 201, необходимо знать число модулей прибора. В различных моделях оно может не совпадать. Встречаются случаи, когда электрощиты не подходят под габариты устройства учета, и под них приходится вырезать специальные отверстия. Только в этом случае возможно прочно закрепить электросчетчик внутри щитка на дин-рейку. Узнать, сколько модулей занимает счетчик Меркурий 201, можно, ознакомившись с параметрами его модификаций.

    Основные и дополнительные характеристики

    В технических характеристиках прибора имеются различия, зависящие от модели, но общим для счетчиков серии 201 является класс точности 1. Это соответствует требованиям нормативных документов (не более 2) и говорит о малой погрешности измерений. Устройство защищено с помощью системы переполюсовки от возможности внешнего влияния на его работу. Остановить прибор или повлиять на точность данных нельзя.

    Основные характеристики:

    • номинальное напряжение сети — 230 В;
    • номинальный ток — 5(60) — 10(80) А;
    • порог чувствительности — 10/20/40 мА;
    • диапазон температур в пределах -40…+75⁰С;
    • масса — 0,25 (0,35) кг.

    Дополнительные характеристики:

    • срок службы — 30 лет;
    • гарантийный срок эксплуатации — 3 года.

    Модификации

    Однофазный электронный счетчик Меркурий 201 имеет 7 модификаций: от 201.2 до 201.8, различающихся величиной номинального и стартового тока, мощностью потребления, способом отображения данных, диапазоном рабочих температур, количеством модулей, размерами и массой. Остальные показатели приборов этой серии одинаковые.

    Если ориентироваться по цене, то стоимость счетчика наиболее доступна в комплектации с барабанным отсчетным устройством. Такие приборы просты в исполнении, у них наименьшее передаточное число импульсов на кВт/ч — 3200, показатели чувствительности составляют 10, 20 или 40 мА, потребляемая мощность — 2 Вт. Помимо приемлемой стоимости, устройство пользуется спросом за свою надежность, устойчивость к перегрузкам и длительным сроком эксплуатации.

    Среди приборов этой серии самыми востребованными моделями являются электросчетчики Меркурий 201 5 и 201 7, отличающиеся друг от друга только габаритными размерами и весом. Размеры счетчика первой модели составляют 65х105х105 мм, второй — 66х77х91 мм. Разница в весе — 100 г. (350 против 250). Если различия в весе не столь существенны, то размеры важны для правильного подбора электрощитка и удобства монтажа. Преимуществом Меркурия 201 7 в том, что он занимает не 6, а лишь 4,5 модуля. Это экономит место в щитке, не требует дополнительных вырезов и эстетично.

    Электросчетчик может комплектоваться пультом дистанционного управления (ДУ). Для этого внутрь прибора устанавливается программируемый модуль, реагирующий исключительно на прием сигналов ДУ. После установки микроконтроллера, при нажатии на кнопку пульта учет показаний прерывается, тогда как электроэнергия в помещение поступает, а индикатор продолжает сигнализировать, что устройство работает в штатном режиме. Никаких признаков внешнего вмешательства в функционирование устройств нет.

    Счетчик Меркурий 201 с пультом ДУ позволяет экономить до 50% электроэнергии.

    Внешне пульт похож на брелок автосигнализации и позволяет регулировать работу прибора с расстояния до 50 м.

    Для выбора экономного варианта работы нужно включить пульт в режим недоучета. Желательно обращать внимание на число миганий индикатора, когда счетчик переключается. Их должно быть от 3 до 30. Устройство работает нормально, если за 2 и 3 вспышки индикатора счетный механизм остался на месте.

    Микроконтроллер настроен на частоту 315 мГц, которая позволяет ему работать без сбоев.

    При отключении функции экономии счетчик функционирует в заводском режиме.

    Схема подключения

    Подключение счетчика марки Меркурий 201 производится без особенностей, аналогично другим приборам учета электрической энергии. К устройству прилагается подробная инструкция, которую необходимо изучить, вместе с паспортом и схемой подключения. Главное — правильное подключения фаз и внимание при соединении проводов (их маркировка выделена разным цветом).

    Перед тем как подключить Меркурий 201, необходимо обесточить систему: выключить автомат, рубильник, питающую линию. Для безопасной укладки проводов на клеммной крышке предусмотрены специальные ячейки с перфорированными бороздками. В этих местах ячейки выламываются, и через отверстия заводится провод.

    Для подключения провода есть 4 позиции:

    1. Питающей фазы от вводного автомата.
    2. Фазной нагрузки на питание помещения.
    3. Нулевого провода от вводного автомата.
    4. Нулевого провода нагрузки на питание помещения.

    Провода подключаются только в такой последовательности. Следует помнить, что фазный провод — белый, а нулевой — синий.

    Для удобства пользования схема подключения однофазного счетчика модели Меркурий 201 продублирована на внутренней стороне клеммной крышки. Если прибор подключен правильно, то на нем загорается световой индикатор красного цвета.

    Перед закрытием крышки следует вновь проверить правильность подключения, обращая внимание на плотность соединений: при закручивании зажимов изоляция не должна попадать под контакт. Если такое произойдет, возможна ее постепенная плавка, когда счетчик будет находиться под нагрузкой.

    Крышку к корпусу следует прикручивать плотно, не оставляя зазоров.

    Для надежной и безопасной эксплуатации счетчика Меркурий 201 подключение рекомендуется производить через автоматические выключатели с использованием УЗО — устройства защитного отключения. Его следует устанавливать тоже в щитке. Во избежание проблем с работой сечение проводов должно соответствовать номинальному току счетчика. Также нужно обращать внимание на соответствие по мощности и диаметру.

    Перед тем как установить счетчик, нужно проверить его соответствие требованиям нормативных документов. В паспорте должно быть указано:

    • класс точности;
    • даты изготовления и поверки;
    • номер занесения в Госреестр средств измерения.

    Необходимо проверить наличие гарантийной пломбы и голограммы, подтверждающей подлинность прибора.

    Если внимательно изучить схему, соблюдать последовательность действий, правила безопасности, то можно выполнить монтаж электросчетчика Меркурий 201 своими руками. Затем вызвать сотрудника энергокомпании для проверки правильности подключения и пломбировки прибора. Особенность этого процесса в том, что отверстия для пломбирования слишком маленькие и завести в них проволоку сложно. Леска для этого не подойдет, поэтому используются только пломбы для проволоки.

    Следует обращать внимание на дату. На счетчиках модели Меркурий 201, как и на остальных контрольных приборах и устройствах, устанавливают пломбы с клеймом госповерителя не старше 2 лет. Недостатком конструкции устройства является сложность визуального контроля пломбы, т.к. она располагается под крышкой клеммной колодки. Также возникают трудности при использовании пломб в виде наклеек. Этому мешает неудачно расположенный винт крепления.

    Устройство счетчика модели Меркурий 201 предусматривает несколько вариантов отражения показаний в зависимости от конструкции прибора. На жидкокристаллическом экране отображений больше и они информативнее. Помимо данных об использованной электроэнергии, высвечивается дата, показатели силы тока и напряжения, время наработки с момента ввода в эксплуатацию.

    Перед тем как снять показания с Меркурий 201 с отсчетной системой барабанного типа, нужно помнить, что расчета с энергоснабжающей компанией берутся только целые данные. На устройстве имеется 6 барабанов, 5 из которых показывают целые значения (они черного цвета и находятся слева), а 1 — десятые доли (он черного цвета и расположен крайним справа). Это сделано для визуального удобства при снятии показаний.

    Поверка прибора проводится на заводе-изготовителе сразу после сборки. Факт проведения отмечается в паспорте и на пломбе. Следующий срок поверки счетчика модели Меркурий 201 — через 16 лет.

    счетчик для электроэнергии — инструкция по эксплуатации

    Электросчетчик — необходимое оборудование в каждом доме для расчетов потраченной электроэнергии. Счетчик меркурий 201 — универсальный аппарат, который пользуется у обычных пользователей большой популярностью. Какие у него конструктивные особенности, каков принцип работы и каково обозначение трансформатора на схеме? Об этом и другом далее в статье.

    Модельный ряд

    Аппарат является современным однофазным электросчетчиком. Предназначен, для того чтобы использовать его в жилом секторе бытового учета. Это самый распространенный однотарифный счетчик. Его создает компания «Инкотекс». Серия представлена некоторыми модификациями. Есть модель 2012, 2014, 2015, 2016, 20122, 2017 и 2018.

    Электросчетчик меркурий 201 один из самых популярных

    Компания разрабатывает и производит электронные учетные однолинейные приборы с энергоресурсом и автоматизированной условной системой учета. На данный момент поставляется больше 120 учетных модулей с качественным автотрансформатором, катушкой индуктивности, дросселем, электрической и магнитной обмоткой, которые могут обозначаться по-разному.

    Обратите внимание! Отличие заключается в высокой надежности, функциональности, качестве и современном графическом элементе дизайна.

    Технические характеристики счетчиков Инкотекс

    Технические характеристики

    Модельный ряд спроектирован по техническим характеристикам так, чтобы учитывать активную энергию в цепи переменного тока и работать даже в автономном режиме. Отличаются счетчики друг от друга классом точности, номинальным напряжением, номинальным током, частотой сети, стартовым чувствительным током, полной потребляемой цепью напряжения, устройством отображения, передаточным числом, интерфейсом силовой сети, диапазоном рабочих температур и сроком службы. Также различие заключается в массе, межповерочным интервале и гарантии изготовителя.

    Стоит указать, что электросчетчик Меркурий 201.5 — самая распространенная модель. Она отличается от других моделей технологическим запасом, малыми габаритами, безвинтовым счетным корпусом, токовым шунтом, импульсным телеметрическим выходом, переполюсовкой, креплением рейки и комплектацией. Проверять ее работу необязательно, ведь сделана модель качественно, как и трансформатор, идущий к ней.

    Технические характеристики электросчетчика Меркурий 201

    Особенности конструкции и схема подключения

    Аппарат состоит из пластикового корпуса, крышки, клеммной колодки, оптрона, энергозависимого запоминающего устройства, оптопорта, микропроцессора и жидкокристаллического монитора. Есть два варианта подключения. Можно подключить прямо или полукосвенно с помощью токовых трехфазных трансформаторных установок. Что касается прямого подключения, устройство подсоединяется прямо к линии электропередач по инструкции с помощью входных автоматов.

    Обратите внимание! Что касается полукосвенного подключения и монтажа, в такой схеме используется фазный сетевой проводник. Стоит указать, что также есть автотрансформатор, обозначенный на схеме.

    Подключение Меркурия 201

    Руководство по эксплуатации и модификации

    Инструкция по эксплуатации электросчётчика меркурий 201 дается вместе с счетным аппаратом в каждой модификации. Всего их существует семь. Все они однотарифные, есл судить по по техническому паспорту.

    Полное следование руководству для сохранения работоспособности оборудования

    Самостоятельная проверка

    Самостоятельно проверить счетчик можно с помощью токоизмерительных клещей. Это профессиональный инструмент для постоянной проверки. Нужен, чтобы посмотреть, нет ли утечки тока электричества и не может ли произойти короткое замыкание.

    Обратите внимание! Как правило, руководство по его использованию дано в комплекте вместе с прибором.

    Самостоятельная проверка счетчика

    В целом, Меркурий 201 это не один электросчетчик компании «Инкотекс». На данный момент существует большой модельный ряд подобного оборудования. Они имеют свои особенности и схему подключения. Самое главное — читать руководство по эксплуатации и следовать ему при подключении и работе с оборудованием.

    Меркурий 201 Схема Электрическая Принципиальная

    Межповерочным интервалом — 15 лет.


    Подключение всех проводов выполняется в названной последовательности. Первыми подключаем фазные проводники от питающей сети и нагрузки.

    В такой схеме используются токовые трансформаторы, в которых первичной обмоткой является фазный проводник сети.
    Как остановить электрический счетчик: меркурий 201, энергомера се301, меркурий 231 АМ-01ш

    Обратите внимание, что с вставленного провода в позицию должно быть снято достаточно изоляции, необходимо чтобы изоляция не мешала при закручивании зажимов провода, иначе может создаться плохой контакт, а также возможен случай плавки изоляции. Важно, чтобы оно было сухим, а также находилось недалеко от входа в помещение, к которому можно без проблем подвести кабель, проводящий электрический ток.

    Однако, при его незначительных колебаниях в одну или другую сторону от до вольт , прибор сохранит свою работоспособность и будет выдавать точные данные.

    Несмотря на то что в большинстве случаев счетчики стараются выносить за пределы жилья, при необходимости их допускается устанавливать и внутри. Постепенно стали появляться приборы учета в виде счётчиков, без которых подключение электричества потребителям стало невозможным.

    Межповерочным интервалом — 15 лет.

    Все провода подключаются путем винтового соединения.

    КАК ОБМАНУТЬ ЭЛЕКТРОСЧЕТЧИК — ПАРА ПОПУЛЯРНЫХ СХЕМ

    Особенности в конструкции

    Для успешного выполнения поставленной задачи не нужно обладать большим количеством знаний и опыта подобной работы. Клемма фазы располагается на счетчике второй справа, первой справа — а ноль.

    Подтверждает поверку счетчика на клейме указывается ее дата , то есть его соответствие заявленному классу точности. Устройство работает нормально, если за 2 и 3 вспышки индикатора счетный механизм остался на месте.

    У токотрансформирующего устройства, применяющегося в этой схеме, в качестве первичной обмотки использован фазовый провод.

    Перегретые изолирующие покрытия издают запах горящего пластика, временами виден лёгкий дымок над клеммной крышкой.

    Для подключения провода есть 4 позиции: Питающей фазы от вводного автомата.

    Это отрицательное качество может сказаться на тех потребителях, у которых счётчик учёта электроэнергии расположен в квартире.

    Гарантийный срок электросчетчика Меркурий составляет 3 года.
    обзор электросчётчика Меркурий 201.5

    См. также: Прокладка кабеля под землей снип

    Основные и дополнительные характеристики

    В этой статье мы рассмотрим следующие вопросы: схема подключения счетчика Меркурий как однофазного, так и трехфазного, а также как подключить счетчик Меркурий

    Крышка прикручивается для плотного прилегания к корпусу счетчика. Все контактные зажимы нужно ослабить, а концы проводов зачистить от изоляции.

    Когда провода плохо зажаты, наблюдаться искрение клемм в момент включения мощного потребителя. Оно предназначено для регулярного сохранения данных о количестве использованной электроэнергии.

    Нулевого провода нагрузки на питание помещения. Способ самостоятельного монтажа Для того чтобы счётчик учёта электричества качественно работал на протяжении длительного периода, нужно правильно его установить.

    Ответ: строго по высоте глаз взрослого человека среднего роста. Так должно быть по ПУЭ, но если вводной автомат нельзя опломбировать, сетевая организация не разрешит такую схему подключения счетчика. Схема подключения Можно найти схему соединения с другими элементами сети в инструкции по эксплуатации устройства либо воспользоваться найденной в сети Интернет. Стандартные возможности Меркурия однофазного Запись и хранение данных об израсходованной электрической энергии за следующие промежутки времени: От полного сброса обнуления показаний прибора учета ; За текущие сутки; Учёт электроэнергии осуществляется по однотарифной схеме; Записывает следующие параметры: Действительное значение напряжения, фазного тока; Показывает частоту сети; Укомплектован, в зависимости от модели, практичным жидкокристаллическим дисплеем.

    Join the conversation


    Электросчетчики бывают как однофазные, так и трехфазные, прямого или косвенного подключения. Допустимый максимум — единичное мигание или оборот счетчика раз в минут.

    Входной ввод будет таким, каким его определит электроснабжающее предприятие. Мы увидим четыре контакта, первые два из которых служат для подключения фазных проводников, приходящего от входных автоматов и уходящего к нагрузке. Меркурий выпускаются в двух модификациях и присоединениях. Схема подключения Подключение счетчика марки Меркурий производится без особенностей, аналогично другим приборам учета электрической энергии.

    Обязательно нужно уточнить номер на наличие в базе данных Гостреестра измерительных средств и гарантийную пломбу на самом устройстве. Спасибо за внимание. Более точный порядок подсоединения может быть указан в приложенной технической документации.
    Что будет если подать высокое напряжение на счетчик Меркурий 201 5

    Подключение счетчика меркурий 201 — твойдомстройсервис.рф

    Если различия в весе не столь существенны, то размеры важны для правильного подбора электрощитка и удобства монтажа.

    Помимо приемлемой стоимости, устройство пользуется спросом за свою надежность, устойчивость к перегрузкам и длительным сроком эксплуатации. Ответь на пять часто задаваемых вопросов Можно ли устанавливать ЭМ своими руками? Также стоит заранее проверить указана ли дата производства и поверки счетчика.

    При подключении проводов к клемным зажимам устройства важно оставить свободный запас примерно 60 мм. Благодаря им, прибор учёта пользуется большой популярностью среди потребителей. Если всё сделано идеально, то прибор тестируется на работоспособность.

    Однофазные электросчетчики бренда Меркурий являются отличной заменой полностью устаревшим как в моральном, так и технологическом плане, приборам учета электроэнергии с вращающимися дисками. Как уже было сказано, этот вариант подключения счетчика Меркурий применяется при мощности обслуживаемой электротехники свыше 60 кВт. Такая большая величина диапазона позволяет использовать Меркурий не только в квартирах, но и на открытом пространстве.

    Рекомендуем: Схема подключения двух кабелей по фазно

    Основные требования к счетчикам Меркурий 201

    Опубликовано Эти несложные действия позволят безошибочно, надёжно присоединить провода к устройству, ничего не перепутав. После счетчика также необходимо поставить автоматический выключатель, он будет защищать отходящую линию и сам счетчик, если неисправность произойдет в цепи потребителя электроэнергии.

    Если счётчик перестал мигать фотодиодом лицевой панели, менять свои показания при включенных потребителях, это также говорит о неисправности. Для всех модификаций Меркурия он равняется 16 годам. Есть два важных момента, которые требуют быстрого решения — неисправность ЭМ и сохранность пломб.

    Подключить электросчётчик Меркурий (далее Э.М.) 201 можно с использованием любого из трёх видео

    У данного прибора есть несколько модификаций от Когда нужно менять старый счётчик? Соответствующую регламентацию можно получить, обратившись в ТСЖ.

    Получив эти данные, он покупает подходящий прибор. Если будут выявлены следы механических повреждений или результаты неправильного подключения и эксплуатации прибора, производитель снимает с себя гарантийные обязательства. Четвёртая проверка — на намагниченность Использовать сильный магнит вблизи счётчика нельзя, в случае установки в нём антимагнитной пломбы она изменит свою индикаторную окраску, а проверяющие предъявят пользователю претензии в попытке мошенничества.
    счетчик остановить СВЕТ БЕСПЛАТНО знать про ФАЗУ, правильно подключить, провода правильно крепить

    Новый практический тест SAT 58: Ртуть в рыбах Passage_cracksat.net

    Меркурий в рыбном ходу

    Меркурий — необычный элемент; это металл, но
    жидкий при комнатной температуре. Это также нейротоксин
    и тератоген, поскольку он вызывает повреждение нервов и пороки рождения
    . Меркурий можно найти почти повсюду; он находится в почве, в воздухе, в предметах домашнего обихода, а
    — даже в нашей пище. Предметы повседневного обихода, такие как термометры,
    выключателей и люминесцентные лампы,
    содержат ртуть в элементарной форме.Батареи
    также могут содержать ртуть, но они содержат ее в форме неорганического соединения хлорида ртути
    10.
    Ртуть также может существовать как органическое соединение,
    наиболее распространенным из которых является метилртуть.
    Хотя мы можем предпринять шаги, чтобы избежать как элементарной
    , так и неорганической ртути, гораздо труднее избежать
    15метилртути.
    Большая часть ртути в окружающей среде
    поступает от выбросов угольных электростанций
    ; уголь содержит небольшое количество ртути
    , которая выделяется в воздух при горении угля.
    20 Концентрация ртути в воздухе от
    электростанций очень мала, поэтому
    сразу не представляет опасности. Однако затем ртуть
    вымывается из воздуха ливнями и в конечном итоге оседает
    в озерах и океанах.
    25 Осажденная в воде ртуть
    не поглощается рыбами мгновенно, так как элементарная ртуть
    не может легко диффундировать через мембраны клеток
    . Однако метилртуть
    легко диффундирует в клетки, и некоторые анаэробные бактерии
    30 в воде превращают элементарную ртуть в метилртуть
    как побочный продукт своих
    метаболических процессов.Метилртуть, попадающая в воду
    бактериями, диффундирует в небольшие одноклеточные организмы
    , называемые планктоном. Маленькие креветки и другие
    35 мелких животных поедают планктон и поглощают
    метилртути из планктона в процессе пищеварения.
    Мелкая рыба ест креветки, а затем более крупная рыба ест
    более мелкую рыбу; Каждый раз, когда животное охотится на другое
    животных, хищник поглощает метилртуть.
    40 Поскольку каждое животное выделяет метилртуть
    намного медленнее, чем поглощает ее, метилртуть
    накапливается в организме животного с течением времени и передается через
    любому животному, которое его ест, что приводит к процессу
    , который называется биоаккумуляцией.
    45 Когда люди узнали о биоаккумуляции
    ртути в рыбе, многие отреагировали на это, исключив
    морепродуктов из своего рациона. Тем не менее, морепродукты содержат
    определенных жирных кислот омега-3,
    важных для хорошего здоровья. Люди, которые не едят достаточно
    50 этих жирных кислот, особенно
    эйкозапентаеновой кислоты (EPA) и докозагексаеновой кислоты (DHA), на
    больше подвержены сердечным приступам, чем люди,
    которых содержат достаточно EPA и DHA. Поскольку
    рыб и моллюсков, а также некоторые водоросли являются единственными источниками этих жирных кислот, исключение их
    из нашего рациона может иметь худшие последствия для здоровья, чем
    , потребляющие небольшое количество ртути.
    Ученые изучили действие ртути, проведя
    тестов на животных и изучив
    различных популяций человека и зафиксировав количество
    ртути в их крови. Определив уровни потребления
    ртути, которые вызывают любой из известных
    симптомов отравления ртутью, они смогли
    определить безопасный уровень потребления ртути.
    65 В настоящее время рекомендуется, чтобы люди
    потребляли менее 0,1 мкг ртути на
    на каждый килограмм веса в день.Это означает, что
    человек весом 70 кг (около 155 фунтов) может безопасно потреблять 7 микрограммов ртути в день.
    70Поскольку в пикше в среднем содержится около 0,055 мкг
    ртути на грамм, этот человек может безопасно съесть
    127 грамм (около 4,5 унций) пикши в день.
    С другой стороны, рыба-меч в среднем содержит около 0,995
    микрограммов ртути на грамм рыбы, поэтому человек с массой
    7570 кг может безопасно съесть только 7
    граммов (около четверти унции) рыбы-меч
    в день.
    Диетологи рекомендуют, чтобы вместо того, чтобы исключать
    натуральной рыбы из нашего рациона, мы стараемся есть больше
    80 рыбы с низким содержанием ртути и меньше рыбы с высоким содержанием ртути.
    видов с низким содержанием ртути, как правило, меньше по размеру —
    рыб, в то время как виды с высоким содержанием ртути, как правило, являются
    крупнейшими плотоядными рыбами.
    осознание особенностей этой проблемы в сочетании с осознанными
    привычками питания будут держать нас на
    оптимальных курсах здорового питания.

    1. Автор отрывка, скорее всего, согласится с каким из следующих утверждений?

    2. Какой вариант лучше всего подтверждает ответ на предыдущий вопрос?

    Как управлять своим временем для UCAT

    Опубликовано 29 июля 2020 г., автор: lauram

    Если вы начали практиковаться для UCAT, вы знаете, что сроки очень жесткие, и нередко некоторые кандидаты не успевают и на реальном тесте. В следующем блоге я перечислю несколько советов и методов, которые помогут вам ускорить и обеспечить сдачу экзамена UCAT в срок!

    Забронируйте однодневный курс UCAT

    Совет 1. Знайте свое расписание UCAT

    Мой первый совет по времени UCAT — убедиться, что вы идете на экзамен UCAT, зная, сколько времени у вас есть на каждый элемент для каждого отдельного раздела.

    Зная это время, вы можете измерить, сколько времени нужно потратить на один вопрос или нужно ли угадывать, отмечать и двигаться дальше. Я перечислил время, которое вам следует потратить на каждый элемент раздела ниже:

    UCAT Раздел Сроки по разделу Время ответа на вопрос
    Вербальное мышление 21 минута (+ 1 минута чтения) Примерно 28 секунд на элемент
    Количественное мышление 24 минуты (+1 минута чтения) Примерно 40 секунд на элемент
    Абстрактное мышление 13 минут (+1 минута чтения) Примерно 14 секунд на элемент
    Принятие решений 32 минуты (+1 минута чтения) Примерно 66 секунд на элемент
    Ситуационная оценка 26 минут (+1 минута чтения) Примерно 23 секунды на элемент

    Совет 2: Советы по выбору вербального мышления

    Используя словесное рассуждение, вы должны практиковаться в скорочтении, как можно быстрее усваивая общие концепции отрывка.В VR-заданиях будут заданы такие вопросы, как выводы, которые можно сделать из текста, мнение автора или позиция по теме, поэтому важно, чтобы вы прочитали весь отрывок и хорошо его поняли. Перечитывая отрывок, вы потеряете время!

    Еще один хороший совет по времени UCAT: для вопросов типа «истина / ложь / не могу сказать» вы должны сначала прочитать вопрос, а затем сканировать отрывок для ключевых слов, а не сначала читать отрывок. Запишите в уме ключевую информацию (если в отрывке есть дата, чаще всего возникает вопрос о ней!).

    См. Первую в нашей новой серии блогов, 5 советов по вербальному мышлению UCAT >>

    Совет 3. Советы по срокам принятия решений

    На

    Decision Making отводится больше всего времени, и это правильно. В этом разделе могут быть разные вопросы, поэтому сложно выделить для них фиксированное время. Ключевой совет UCAT по времени для этого раздела — использовать в этом разделе вашу доску и перо, потому что умственное выполнение действий может замедлить вас.

    Диаграмма Венна и логические головоломки могут занять больше времени, но вы можете компенсировать это, быстро используя экранный калькулятор с вопросами вероятности и силлогизмами.Определите тип задаваемого вопроса, а затем решите, как вы подойдете к нему с учетом времени.

    Подробнее Советы по принятию решений >>

    Совет 4: Советы по выбору времени абстрактного мышления

    Вы должны быть как можно более знакомы с общими шаблонами, используемыми в абстрактном мышлении. Количество фигур, сторон, направление стрелки, цвет фигур всегда будет где-то задействован. Если вы не можете сразу определить закономерность, вам нужно угадать, пометить и двигаться дальше.

    Время UCAT в этом разделе ограничено: примерно 15 секунд на каждый элемент и много элементов, которые нужно пройти. Если вы не определили шаблон в течение 12 секунд, я бы рекомендовал отметить и угадать. Тратя больше времени на один сложный узор, вы жертвуете более легкими отметками от более простых.

    Подробнее Реферат Советы по рассуждению >>

    Совет 5: Советы по выбору количественного мышления

    Математика в разделе «Количественное мышление» теста UCAT несложна.Это должен быть уровень GCSE. Некоторые вопросы требуют «зрительного восприятия» — взглянуть на график, чтобы определить самый высокий столбец. Люди попадают в ловушку, тратя время на вопросы, требующие многоэтапных вычислений.

    Например, если вопрос требует суммирования, деления и затем вычитания, это, очевидно, займет больше времени. В этих случаях ключевой совет по времени UCAT, который следует запомнить, — это угадать, пометить и двигаться дальше.

    Далее по строке будет стоять одноэтапный вопрос по расчету / вопрос для наблюдения.Используйте доску в этом разделе для любых ключевых чисел, таких как общее или среднее значение, если этого требует элемент в том же вопросе.

    Привыкайте пользоваться экранным калькулятором! Ввод чисел выполняется быстрее с помощью номеров стиля клавиатуры в правом нижнем углу большинства стандартных клавиатур. Это отличается от того, как вы можете вводить числа на клавиатуре ноутбука. Я бы посоветовал попрактиковаться на компьютере, подобном тому, который установлен в вашем центре тестирования, в местной библиотеке или школе, если можете.

    Подробнее Советы по количественному мышлению >>

    Удачи!

    Слова: Мохаммед Хасан Ахмед

    Хотите больше советов UCAT? Попробуйте эти блоги ниже:


    Почему бы не попробовать одну из наших викторин?

    Инструмент комплексной рейтинговой системы (CRS)

    : квалифицированные иммигранты (Express Entry)

    1) Какое у вас семейное положение? Выберите … Расторгнутый бракОбычный бракРазведены / разведеныРазведены по закону Женат.Никогда не состоял в браке / не замужем.Вдова

    2) я.Является ли ваш супруг или гражданский партнер гражданином или постоянным жителем Канады? Выбрать … Нет Да

    2) ii. Поедет ли с вами в Канаду ваш супруг или гражданский партнер? Выбрать … Нет Да

    3) Сколько тебе лет?

    Выберите лучший ответ:

    • Если вас пригласили подать заявку, укажите ваш возраст на дату приглашения.
      ИЛИ
    • Если вы планируете заполнить профиль Express Entry, укажите свой текущий возраст.
    Выбрать … 4) Каков ваш уровень образования?

    Укажите высший уровень образования, на котором вы:

    • получил канадскую степень, диплом или сертификат или
    • У
    • был экзамен на аттестат об образовании (ECA), если вы учились за пределами Канады. (ECA должны быть выданы утвержденным агентством за последние пять лет)

    Примечание: канадская степень, диплом или сертификат должны быть получены в аккредитованном канадском университете, колледже, торговом или техническом училище или другом институте в Канаде.Дистанционное обучение засчитывается для образовательных баллов, но не для бонусных баллов в вашем профиле или приложении.

    Выбрать… 4b) Есть ли у вас канадская степень, диплом или сертификат?

    Примечание: чтобы ответить да:

    • Английский или французский как второй язык не должны составлять более половины вашего обучения
    • вы не должны учиться в рамках диплома, требующего от вас вернуться в свою страну после окончания учебы, чтобы применить свои навыки и знания
    • Вы должны учиться в школе в Канаде (иностранные кампусы не в счет)
    • вы должны были быть зачислены на полный рабочий день не менее восьми месяцев и физически присутствовать в Канаде не менее восьми месяцев
    Выбрать…Нет да

    4c) Выберите лучший ответ, чтобы описать этот уровень образования. Выберите … Среднее (старшее образование) или меньше Одно- или двухлетний диплом или сертификат Степень, диплом или сертификат на три года или более ИЛИ степень магистра, профессионала или доктора по крайней мере за один учебный год

    5) Официальные языки: официальные языки Канады — английский и французский.

    Вам необходимо предоставить результаты языкового теста младше двух лет для всех программ в рамках Express Entry, даже если английский или французский — ваш родной язык.

    я. Вашему тесту меньше двух лет? Выбрать … Нет Да

    II. Какой языковой тест вы сдавали для получения первого официального языка? Выберите … CELPIP-GIELTSTEF CanadaTCF Canada

    Введите результаты тестов:

    Говорящий: Выберите … Прослушивание: Выберите … Чтение: Выбрать…Письмо: Выбрать… iii. Есть ли у вас другие языковые результаты?

    Если да, то какой языковой тест вы сдавали для получения второго официального языка?

    Результаты тестирования должны быть не старше двух лет.

    Выбрать…

    Введите свои результаты тестов для:

    Говорящий: Выберите … Прослушивание: Выберите … Чтение: Выбрать…Письмо: Выбрать…

    6) Стаж работы

    я. Сколько лет опыта квалифицированной работы в Канаде за последние десять лет вы имели?

    Он должен быть оплачен на полную ставку (или равную сумму при неполной занятости).

    Примечание: В Канаде Национальная классификация профессий (NOC) является официальным списком всех рабочих мест на канадском рынке труда.Он описывает каждую работу в соответствии с типом навыков, группой и уровнем.

    «Квалифицированная работа» в НОК составляет:

    • управленческих должностей (уровень квалификации NOC 0)
    • профессиональных вакансий (NOC Skill Type A)
    • технических рабочих мест и квалифицированных профессий / ручного труда (NOC Skill Type B)

    Если вы не уверены в уровне NOC для этой работы, вы можете найти свой NOC.

    Выбрать…Не или менее года 1 год 2 года 3 года 4 года 5 лет или более II. За последние 10 лет, сколько всего лет вы имели опыт работы за рубежом?

    Он должен быть оплачен полный рабочий день (или равная сумма за неполный рабочий день) и только по одной профессии (тип навыка NOC 0, A или B).

    Выберите … Ни одного или менее года 1 год 2 года 3 года или более 7) Есть ли у вас свидетельство о квалификации, выданное канадской провинцией, территорией или федеральным органом?

    Примечание: Сертификат квалификации позволяет людям работать в некоторых квалифицированных профессиях в Канаде.Эти сертификаты могут выдавать только провинции, территории и федеральный орган. Чтобы получить его, человек должен попросить их оценить свое обучение, торговый опыт и навыки, а затем сдать сертификационный экзамен.

    Обычно люди должны ехать в провинцию или территорию для оценки. Им также может потребоваться опыт и обучение у работодателя в Канаде.

    Это не то же самое, что номинация от провинции или территории.

    Выбрать…Нет да

    Дополнительные точки

    8) Есть ли у вас действующее предложение о работе, подтвержденное оценкой воздействия на рынок труда (при необходимости)?

    Действительное предложение о работе должно быть

    • полный рабочий день
    • на квалифицированной работе, указанной как квалификационный тип 0 или квалификационный уровень A или B в Национальной классификации профессий 2011 года
    • подтвержден оценкой воздействия на рынок труда (LMIA) или освобожден от необходимости
    • на один год с момента получения вами статуса постоянного жителя

    Предложение о работе недействительно, если ваш работодатель:

    • посольство, высшая комиссия или консульство в Канаде или
    • в списке неприемлемых работодателей.

    Действительность предложения также зависит от различных факторов в зависимости от вашего случая. См. Полный список критериев действительных предложений о работе.

    Выбрать … Нет Да 8a) Какой тип или уровень квалификации NOC предлагается на работу?

    Вы можете использовать наш онлайн-инструмент, чтобы узнать, не знаете ли вы.

    Выберите … Тип навыка NOC 00NOC Уровень навыка A или B или любой тип 0, кроме 00NOC Уровень навыка C или D

    9) Есть ли у вас свидетельство о выдвижении из провинции или территории? Выбрать…Нет да

    10) Есть ли у вас, вашего супруга или партнера по гражданскому праву (если они поедут с вами в Канаду) хотя бы один брат или сестра, проживающий в Канаде, который является гражданином или постоянным жителем?

    Примечание: чтобы ответить «да», брат или сестра должны быть:

    • 18 лет и старше
    • связаны с вами или вашим партнером по крови, браку, гражданскому браку или усыновлению
    • иметь общих родителей с вами или вашим партнером

    Брат или сестра связаны с вами по:

    • кровь (биологическая)
    • усыновление
    • брак (сводный брат или сводная сестра)
    Выбрать…Нет да 11) Каков самый высокий уровень образования у вашего супруга или гражданского партнера:
    • получил степень, диплом или сертификат в Канаде; или
    • прошли экзамен на аттестат зрелости (ECA)? (ECA должны быть выданы утвержденным агентством за последние пять лет)

    Чтобы получить правильное количество баллов, убедитесь, что вы выбрали ответ, который лучше всего отражает ваш случай.Например:

    Если у вас ДВА степени бакалавра, или одна степень бакалавра И двухлетний диплом колледжа, выберите — «Два или более сертификата, диплома или степени. Один должен быть на программе на три или более лет ».

    Выберите … Нет или меньше среднего (старшая школа) Диплом о среднем образовании (окончание средней школы) Одногодичная программа в университете, колледже, торговом или техническом училище или другом институте Двухлетняя программа в университете, колледже, торговле или техническое училище или другой институт. Степень бакалавра (трехлетняя программа в университете, колледже, торговом или техническом училище или другом институте) Два или более сертификата, диплома или степени.Один должен быть для программы на три или более лет Степень магистра или профессиональная степень, необходимая для практики в лицензированной профессии Докторантура университетской степени (PhD) 12) Сколько лет опыта работы в Канаде у вашего супруга / гражданского партнера за последние десять лет?

    Он должен быть оплачиваемым, полный рабочий день (или равная сумма за неполный рабочий день), а также на одной или нескольких должностях NOC 0, A или B.

    Выберите … Ни одного или менее года 1 год 2 года 3 года 4 года 5 лет или более 13) i) Сдавал ли ваш супруг (а) или гражданский партнер языковой тест? Если да, то какой?

    Результаты тестирования должны быть не старше двух лет.

    Выберите … CELPIP-GIELTSTEF CanadaTCF Canadanне применимо

    ii) Введите результаты теста для:

    Говорящий: Выберите … Прослушивание: Выберите … Чтение: Выберите … Написание: Выбрать… Рассчитайте свой счет

    Как управлять временем при чтении SAT

    Итак, вы сдаете новый SAT. Вы, наверное, слышали, что в отличие от старого SAT, который был разбит на 10 небольших фрагментов, новый SAT имеет только несколько больших разделов.Эти длинные разделы могут показаться сложными, но, практикуя SAT по расписанию, осознавая свое время и используя стратегии управления временем, вы с уверенностью пролетите 65-минутный раздел чтения!

    Выбирайте время в свои руки на SAT

    Ношение собственных часов — лучший способ отслеживать время. Извините, друзья, любящие технику, но лучше оставить Apple Watch дома и придерживаться винтажного стиля. Мы не хотим, чтобы наблюдающий за тестом увидел вас с экранами и сразу сделал отрицательный вывод.Наручные или карманные часы, если вы не пищите, не моргаете и не светитесь, все будет в порядке.

    Фотография Алисы в стране чудес Wiki

    Комнаты для тестирования обычно оснащены часами, но во избежание неудобного поворачивания для проверки времени каждые несколько минут проще всего носить свои собственные часы. Однако наблюдатель-испытатель, скорее всего, будет измерять время бездействия карандашей по комнатным часам, поэтому рекомендуется убедиться, что ваши часы синхронизированы с часами в комнате, когда вы впервые приедете.Само присутствие этих тикающих стрелок напоминает вам о том, что ваше время на прохождение теста не неограничено, но носить часы бесполезно, если вы не используете их!

    Будьте намерены с синхронизацией SAT

    Ношение часов увеличивает ваше понимание времени, и это первый шаг в принятии решения, что с ним делать. За час и пять минут раздела для чтения SAT вам нужно пройти через , пять наборов отрывков, и в общей сложности 52 вопроса.

        — У вас будет в среднем тринадцать минут на отрывок и набор вопросов

        — (Но некоторые переходы могут занять больше времени, чем другие!)

        — Большинство отрывков будет от 1 до 2 страниц

      — Один из пяти наборов будет включать два коротких связанных отрывка с комбинированными вопросами.

    Хорошей идеей будет уделить себе 10–11 минут на каждый подход, чтобы вы могли потратить дополнительные тридцать шестьдесят секунд на сложные вопросы и сэкономить минуту или две в конце, чтобы проверить свои ответы.

    Составление расписания наборов

    Вот где ваши часы пригодятся. Проверьте, в какое время вы начинаете переход, и определите, во сколько вам следует перейти к следующему проходу. Запишите желаемое время в тестовом буклете. Когда вы заняты запоминанием деталей отрывка для чтения, легко забыть, в какое время вы начали или каково ваше целевое время завершения.

    Вы также можете попробовать установить минутную стрелку на 00 в начале каждого набора, чтобы вы могли точно отслеживать время, вместо того, чтобы пытаться отсчитывать время с момента начала. В 10:21 легче распознать, что прошла 21 минута, чем беспокоиться о подсчете времени, одновременно отвечая на вопросы на понимание прочитанного.

    За каждые 10 минут:

        — потратьте 30-60 секунд, просматривая вопросы

        — потратьте 6 минут внимательно на чтение отрывка

      — потратьте последние несколько минут, отвечая на вопросы.

    Беглый просмотр вопросов должен помочь вам сосредоточиться на тех абзацах, где находятся ответы, а внимательное чтение подготовит вас к быстрому ответу на вопросы.

    Экономия времени на чтении SAT без ущерба для внимания

    Подходите к каждому отрывку, быстро просматривая вопросы после отрывка. Ваша цель здесь — не запоминать все вопросы! Слишком пристальное внимание ко всем вопросам может занять довольно много времени, поэтому вам нужно просто обратить внимание на основные термины или названия, которые появляются в вопросах. Если вы уже знаете общие идеи, которые появятся в вопросах, эти части отрывка уже будут выделены и выделены по мере чтения.

    Этот способ сэкономить время может быть смелым шагом, , но я ДЕЙСТВИТЕЛЬНО рекомендую попробовать его дома! Фактически, некоторые испытуемые считают, что этот маневр действительно замедляет их. Попробуйте эту технику во время тренировочных подходов, чтобы убедиться, что вы усвоили ее, прежде чем приступать к тестированию!

    Во время обучения тренируйтесь отвечать на вопросы, не тратя слишком много времени на поиск ответов. Вам нужно найти в отрывке доказательства своих ответов, но вы не хотите тратить время на то, чтобы лихорадочно листать отрывок туда-сюда.Сведите к минимуму время, затрачиваемое на поиск ответов, распознавая темы вопросов перед чтением и внимательно читая.

    Теперь вы готовы к часовой пробежке чтения на выносливость. Часы. Проверьте. 11-13 минут на проход. Проверьте. Бутылка с водой. Проверьте. Повязка от пота. Че… погоди. Вам понадобится выносливость, но, надеюсь, не слишком потеете!

    Популярные ресурсы

    Об Эмили Фэйсон

    Заядлый читатель и энтузиаст искусства, Эмили имеет дипломы по английскому языку в Университете штата Флорида и Юго-Восточном университете.Когда она не редактирует веб-контент для местного журнала, вы, вероятно, найдете ее в очереди на Netflix или за чтением романа за чашкой свежего кофе в местном кафе.

    Политика Magoosh в отношении комментариев в блоге: Чтобы обеспечить максимальное удобство для наших читателей, мы будем одобрять и отвечать на комментарии, относящиеся к статье, достаточно общие, чтобы быть полезными для других студентов, краткие и хорошо написанные! 🙂 Если ваш комментарий не был одобрен, вероятно, он не соответствовал этим правилам.Если вы студент Premium Magoosh и хотите более персонализированное обслуживание, вы можете использовать вкладку «Справка» на панели управления Magoosh. Благодаря!

    Как работает частотомер: принцип работы »Электроника

    Существуют разные типы частотомеров, но основной частотомер с прямым счетом работает, подсчитывая количество отсчетов или количество раз, когда сигнал пересекает значение триггера в заданное время.


    Учебное пособие по таймеру частотомера Включает:
    Частотомер Как работает частотомер Интервальный таймер Как пользоваться счетчиком Характеристики Точность


    Использование частотомера помогает понять, как работает частотомер, чтобы использовать его наилучшим образом и получать наиболее точные показания.

    Поскольку частотомеры широко используются в ВЧ лабораториях и во многих других областях, очень полезно хорошее базовое понимание их работы и того, как они работают.

    Основные сведения о ВЧ частотомере

    Частотомеры и таймеры

    RF — это элементы испытательного оборудования, которые работают, подсчитывая события в течение установленного периода или обнаруживая, что такое период, путем подсчета количества точно рассчитанных по времени событий. Временные периоды, в течение которых подсчитываются события, или точно рассчитанные по времени события могут быть сгенерированы с помощью высокостабильного кварцевого генератора.Это может даже контролироваться духовкой, и таким образом получается очень точное эталонное значение.

    Частота равна количеству пересечений уровня триггера за одну секунду. Следовательно, для более коротких времен стробирования можно легко вычислить частоту по количеству пересечений уровня запуска.

    частота = Время пересечения уровня триггера в секундах

    Чтобы посмотреть, как работает частотомер или таймер, необходимо отдельно описать эти два подхода.Эти два подхода можно назвать прямым счетом и взаимным счетом.

    Частотомер с прямым счетом

    Цифровые частотомеры, использующие метод прямого подсчета, подсчитывают, сколько раз входной сигнал пересекает заданное напряжение запуска (и в заданном направлении, например, переходя от отрицательного к положительному) за заданное время. Это время известно как время ворот

    . Базовая блок-схема частотомера

    В составе базового счетчика есть несколько основных блоков:

    • Вход: Когда сигнал поступает на частотомер, он поступает на входной усилитель, где сигнал преобразуется в логическую прямоугольную волну для обработки в цифровой схеме в остальной части счетчика.Обычно этот каскад содержит схему триггера Шмитта, так что шум не вызывает паразитных фронтов, которые могут вызвать дополнительные импульсы, которые должны быть подсчитаны.

      Часто можно контролировать уровень запуска, а также чувствительность, хотя многие счетчики достигают этого автоматически. Также стоит помнить о максимальных уровнях входного сигнала на этом этапе — часто это печатается на передней панели в качестве руководства и предупреждения.

    • Точная временная база / часы: Для создания различных стробирующих / временных сигналов в частотомере требуется точная временная развертка или часы.Обычно это кварцевый генератор, а в высококачественных испытательных приборах — кварцевый генератор, управляемый печью. Во многих приборах будет возможность использовать внешний генератор более высокого качества или генератор частотомера для других приборов. Это также полезно, когда необходимо привязать несколько инструментов к одному стандарту.
    • Декадные делители и триггеры: Тактовый генератор используется для обеспечения точно синхронизированного стробирующего сигнала, который пропускает импульсы из входящего сигнала.Он генерируется из тактовых импульсов путем деления тактового сигнала декадными делителями и последующей подачи его на триггер, чтобы дать разрешающий импульс для главного затвора.
    • Строб: Точно синхронизированный сигнал включения строба от часов подается на один вход затвора, а другой имеет последовательность импульсов из входящего сигнала. Результирующий выходной сигнал затвора представляет собой серию импульсов в течение определенного промежутка времени. Например, если входящий сигнал был на частоте 1 МГц, а вентиль был открыт на 1 секунду, то будет пропущен 1 миллион импульсов.
    • Счетчик / защелка: Счетчик принимает входящие импульсы от затвора. Он имеет набор ступеней деления на 10 (число равно количеству отображаемых цифр минус 1). Каждый этап делится на десять, и поэтому, поскольку они связаны цепочкой, первый этап — это вход, деленный на десять, следующий — вход, разделенный на 10 x 10, и так далее. Эти выходы счетчиков затем используются для управления дисплеем.

      Чтобы удерживать вывод на месте во время отображения цифр, вывод фиксируется.Обычно защелка удерживает последний результат, пока счетчик считает новое показание. Таким образом, дисплей будет оставаться статичным до тех пор, пока не может быть отображен новый результат, после чего будет обновлена ​​защелка и новое показание будет отображаться на дисплее.

    • Дисплей: Дисплей принимает выходные данные защелки и отображает их в нормальном читаемом формате. ЖК-дисплеи или светодиодные дисплеи являются наиболее распространенными. Для каждой декады, которую может отображать счетчик, есть цифра.Очевидно, на дисплее может отображаться и другая важная информация.

    Важно точно рассчитать время стробирования. Это достигается за счет наличия высокоточного источника частоты внутри частотомера. Обычно они будут работать на частоте 10 МГц, и ее необходимо разделить, чтобы получить требуемое время стробирования. Могут быть выбраны значения 0,01, 0,1, 1 и 10 секунд. Очевидно, что более короткое время позволяет обновлять дисплей чаще, но при этом точность подсчета меньше.

    Причина, по которой время стробирования определяет разрешение частотомера, заключается в том, что он обычно может считать только полные циклы, поскольку каждое пересечение представляет собой цикл. Это время стробирования в одну секунду позволит получить разрешение по частоте в 1 Гц, а время стробирования в десять секунд обеспечит разрешение до 0,1 Гц. Стоит отметить, что разрешение измерения — это не процент от измерения, а фиксированная величина, относящаяся только к времени стробирования.

    Частотомеры обратные

    Другой метод измерения частоты сигнала заключается в измерении периода для одного цикла формы волны и последующем вычислении обратной величины.Хотя этот подход немного дороже в реализации, чем прямой подсчет, и он не так широко используется, он имеет некоторые преимущества. Главный из них заключается в том, что он всегда будет отображать одинаковое количество разрядов разрешения независимо от входной частоты. В результате счетчики обратной частоты указываются в виде количества цифр для заданного времени стробирования, например 10 цифр в секунду. В связи с этим видно, что обратные счетчики дают более высокое разрешение на низких частотах.На частоте 1 кГц прямой счетчик дает разрешение 1 Гц (4 цифры). Обратный счетчик 10 разрядов в секунду дает разрешение 10 разрядов.

    Другим преимуществом является то, что эти счетчики могут снимать очень быстрые показания. Обратный счетчик дает разрешение 1 мГц за 1 мс, тогда как прямой счетчик дает показание с разрешением 1 Гц за секунду.

    Частотомеры

    широко используются в любой ВЧ лаборатории. Они обеспечивают быстрый, простой и точный метод измерения частоты, а также относительно экономичны.Они также могут быть требованием для обеспечения передачи частот передатчика в требуемых диапазонах.

    Другие темы тестирования:
    Анализатор сети передачи данных Цифровой мультиметр Частотомер Осциллограф Генераторы сигналов Анализатор спектра Измеритель LCR Дип-метр, ГДО Логический анализатор Измеритель мощности RF Генератор радиочастотных сигналов Логический зонд Тестирование и тестеры PAT Рефлектометр во временной области Векторный анализатор цепей PXI GPIB Граничное сканирование / JTAG
    Вернуться в меню тестирования.

    Добавить комментарий

    Ваш адрес email не будет опубликован.
