Реле контроля напряжения ркн: принцип работы и нюансы подключения

принцип работы и нюансы подключения

Перепады напряжения – далеко не редкость в отечественных домах. Происходят они из-за изношенности электросетей, замыканий и неравномерности распределения нагрузки по отдельным фазам.

В результате бытовая техника либо недополучает электроэнергию, либо перегорает от ее переизбытка. Чтобы избежать перечисленных проблем, рекомендуется устанавливать реле контроля напряжения (РКН).

Предлагаем разобраться, какие преимущества дает применение такого устройства, каковы отличия РКН от стабилизатора, как выбрать подходящее реле и осуществить его подключения.

Содержание статьи:

Зачем нужно регулирующее напряжение реле

Грамотное название рассматриваемого устройства – «реле контроля напряжения». Но среднее слово в разговорах электриков между собой нередко выпадает из этого термина.

В принципе, это один и тот же электротехнический прибор защитной автоматики. Плюс данное оборудование часто называют еще и «защитой от обрыва нуля». Почему – станет понятно ниже.

Не стоит путать  и РКН. Первые защищают линию от перегруза и короткого замыкания, а вторые от скачков напряжения. Это разные по функциональному предназначению приборы.

Главная задача РКН – это отключение электроприборов от сети при слишком высоких и слишком низких напряжениях в ней, чтобы подключенная к электропитанию техника не вышла из строя

Надпись «~220 В» привычна всем россиянам. На таком переменном вольтаже работает в доме бытовая техника, подключенная к розеткам. Однако по факту максимум напряжения в домашней электросети только колеблется вокруг этой отметки с разбросом +/-10%.

В отдельных случаях перепады достигают и больших величин. Вольтметр вполне может показывать падения до 70 и всплески до 380 Вт.

Для электротехники страшно излишне как низкое, так и высокое напряжение. Если компрессор холодильника “недополучит” электроэнергии, то он просто не запустится. В итоге техника неизбежно перегреется и сломается.

При низком вольтаже обыватель в большинстве случаев даже не в состоянии внешне определить, исправно или нет работает оборудование в такой ситуации. Визуально можно лишь увидеть тускло светящиеся лампочки накаливания, напряжение к которым подается меньшее, чем положено.

С высокими всплесками все гораздо проще. Если на вход питания телевизора, компьютера или микроволновки подать 300–350 Вт, то в лучшем случае в них перегорит предохранитель. А чаще всего они “сгорят” сами. И хорошо еще, если при этом не произойдет реального возгорания техники и возникновения пожара.

Многоквартирные дома обычно запитаны от трехфазной сети 380 В, а к квартире уже идет однофазная проводка на 220 В от электрощита на этаже

Основные проблемы с перепадами напряжения в многоэтажках возникают из-за обрыва рабочего нуля. Этот провод повреждают по неосторожности электрики во время ремонта либо он сам просто перегорает от старости.

Если в доме на подъездной линии стоит комплект необходимой защиты современного уровня, то в результате такого обрыва происходит срабатывание автоматики УЗО. Все заканчивается относительно нормально.

Однако в старом жилом фонде, где не стоят защитные автоматы, пропадание нуля приводит к перекосу фаз. И тогда в одних квартирах напряжение становится низким (50–100 В), а в других резко высоким (300–350 В).

У кого что в результате выйдет в розетке, зависит от подключенной в данный конкретный момент к электросети нагрузки. Заранее точно рассчитать и предугадать это невозможно.

В итоге у одних вся техника перестает работать, а у других сгорает от перенапряжения. Здесь-то и нужно реле контроля напряжения. При возникновении проблем оно отключит сеть, предупредив поломку телевизоров, холодильников и т.п.

В частном секторе проблема с перепадами напряжения несколько иная. Если коттедж расположен на большом удалении от уличного трансформатора, то при повышенном потреблении электроэнергии в домах до него в этой крайней точке вольтаж может упасть до критически низких отметок.

В результате из-за длительной нехватки «вольт» электродвигатели в бытовых электроприборах неизбежно начнут гореть и выходить из строя.

Разновидности устройства РКН

Все модели реле, выполняющих функции регулятора напряжения, подразделяются на однофазные и трехфазные.

Однофазное реле. Обычно устанавливают в коттеджах и квартирах – большего в домовых щитках не требуется.

В электрических щитах частных и многоквартирных домов обычно применяются однофазные реле в компактном исполнении на DIN-рейку (+)

Трехфазное реле. Такие РНК предназначены для промышленного применения. Их часто используют в схемах защиты трехфазных станков. Причем если на входе подобной сложной техники требуется такой трехфазник, то его зачастую выбирают в комбинированном исполнении с контролем не только по напряжению, но и по синхронизации фаз.

Главный недостаток и одновременно плюс трехфазного реле – полное отключение питания на выходе при скачке вольтажа даже в одной из фазных линий на входе. В промышленности это идет только на пользу. Но в быту часто колебания напряжения в одной фазе не являются критичными, а РКН берет и отключает защищаемую сеть.

В отдельных случаях такая сверхнадежная перестраховка нужна. Однако в подавляющем большинстве ситуаций она излишня.

По типу исполнения и габаритам

Весь модельный ряд реле напряжения делится на три вида:

• переходники «вилка-розетка»;
• удлинители с 1-6 розетками;
• компактные “пакетники” на DIN-рейку.

Первые два варианта используются для защиты одного конкретного электроприбора или какой-либо группы. Они включаются в обычную комнатную розетку.

Третий вариант предназначен для  в составе защитной системы электросети квартиры или коттеджа.

Галерея изображений

Фото из

Регулятор с проводом-удлинителем

Трехфазное реле для линий с большой нагрузкой

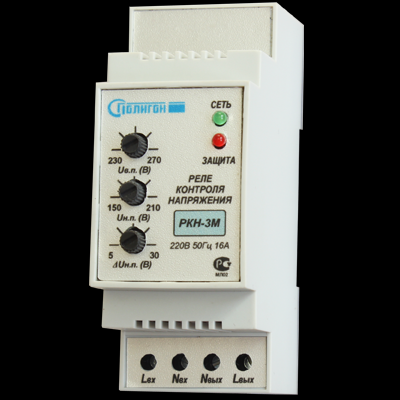

Реле для установки в электрическом щитке

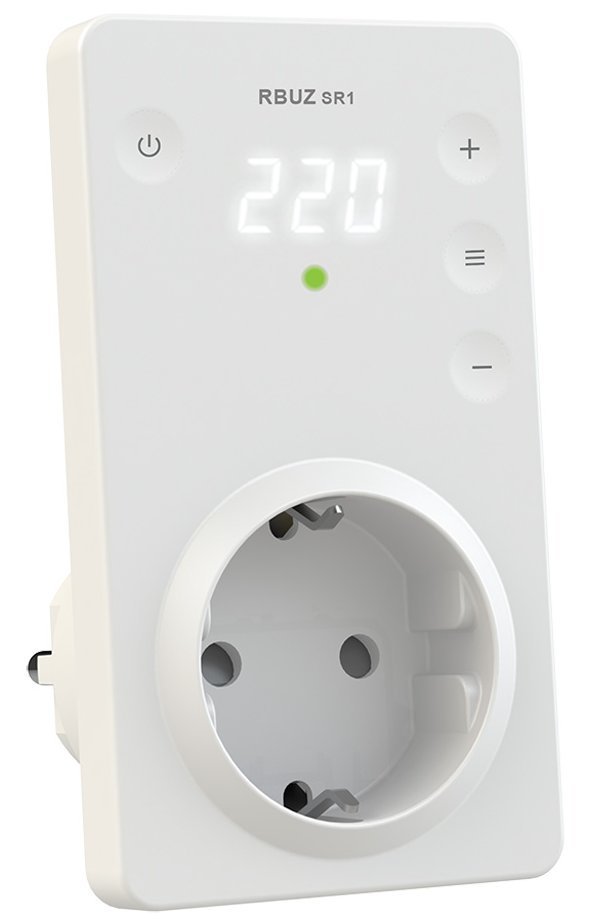

Реле-переходник для подключения через розетку

Переходники и удлинители рассматриваемых регуляторов имеют достаточно большие размеры. Производители стараются сделать их как можно меньше, чтобы они не портили своими видом интерьер.

Но у внутренних компонентов реле напряжения свои жесткие габариты, к тому же их еще надо скомпоновать в одном корпусе с розеткой и вилкой. В плане дизайна здесь не развернешься.

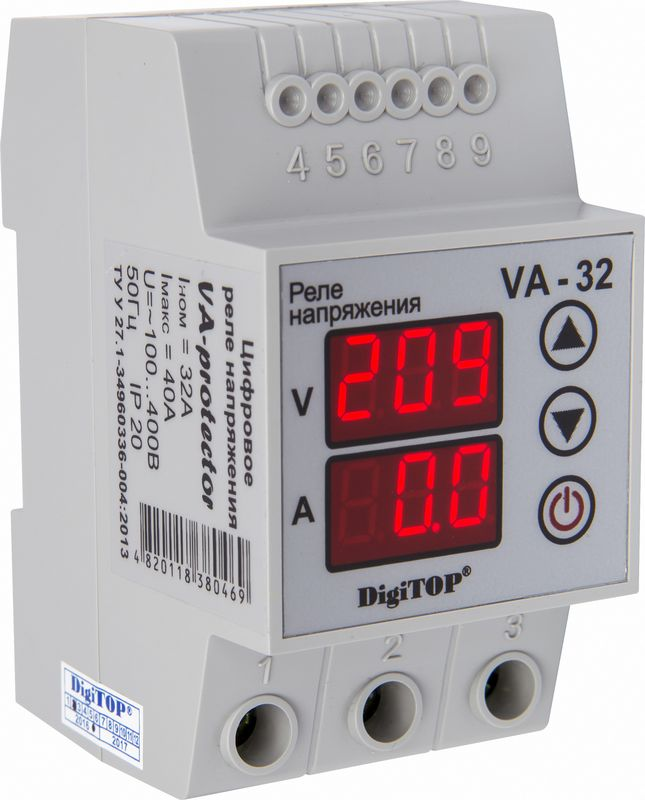

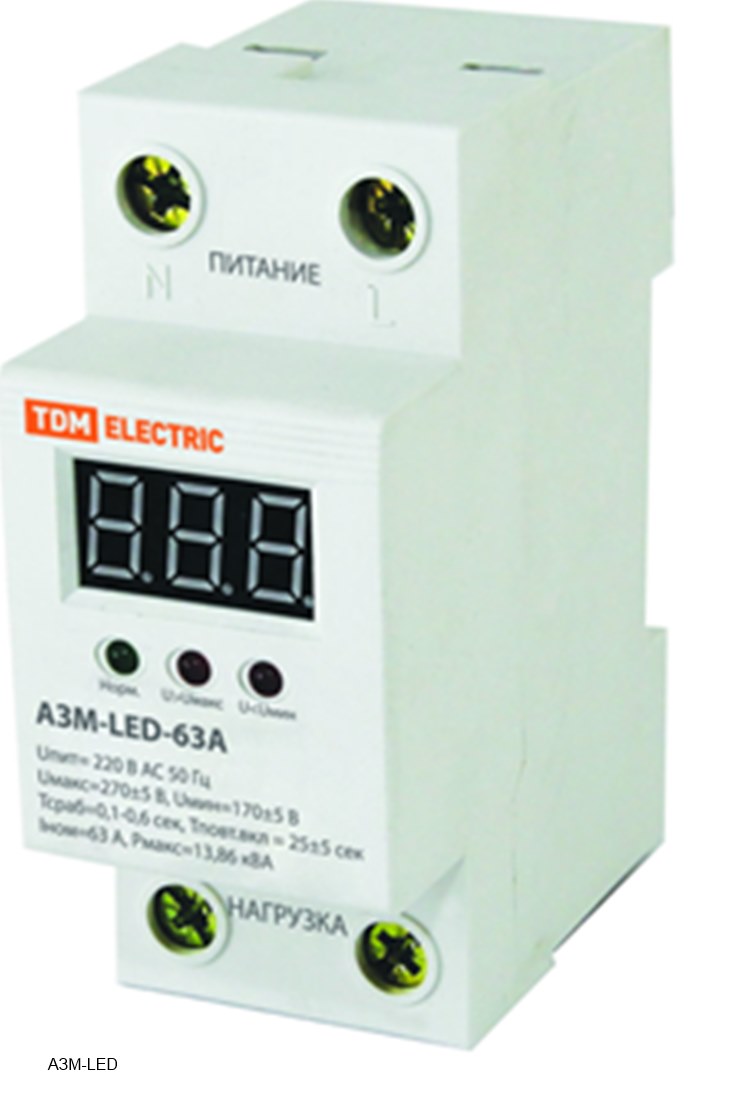

Реле на DIN-рейку для монтажа в распределительном щитке имеют более компактные размеры, в них нет ничего лишнего. Подключение их в сеть производится посредством .

По базе и дополнительным функциям

Внутренняя логика и работа реле для контроля напряжения выстраиваются на основе микропроцессора либо более простого компаратора. Первый вариант дороже, но предполагает более точную и плавную регулировку порогов срабатывания РКН. Большинство продаваемых защитных приборов сейчас выстроено на микропроцессорной базе.

Верхний (Umax) и нижний (Umin) пороги являются двумя основными регулируемыми параметрами РКН – если входное напряжение выходит за установленный диапазон, то реле отключает выходную линию от электротока (+)

Как минимум, на корпусе реле присутствует пара светодиодов, по которым можно определить наличие напряжения на входе и выходе. Более продвинутые приборы оснащаются дисплеями, показывающими выставленные допустимые пределы и имеющийся в линии вольтаж.

Регулировка пороговых значений производится потенциометром с градуированной шкалой либо кнопками с отображением параметров на табло.

Само отвечающее за коммутацию реле внутри РКН выполнено по бистабильной схеме. У этой катушки два устойчивых состояния. Энергия затрачивается только на переключение защелки. Для удержания контактов в сомкнутом или разомкнутом положении электричество не требуется.

С одной стороны это минимизирует энергопотребление, а с другой – гарантирует, что катушка не станет греться при работе регулятора.

При выборе реле напряжения в параметрах надо смотреть на:

• рабочий диапазон в Вольтах;
• возможности по установки верхнего и нижнего порогов срабатывания;
• наличие/отсутствие индикаторов уровня напряжения;
• время отключения при срабатывании РКН;
• время задержки возобновления подачи электричества;
• максимальную коммутируемую мощность в кВт или пропускаемый ток в Амперах.

По последнему параметру реле следует брать с запасом в 20–25%. Если подходящего под существующие в линии высокие нагрузки РКН нет, то берется маломощная модель, а на ее выходе подсоединяется магнитный пускатель.

С установкой порогов ситуация следующая. Если их задать слишком жестко, то частота срабатывания реле получится высокой. Здесь придется идти на компромисс.

Регулировку этих параметров надо выполнять так, чтобы они обеспечивали должный уровень защиты, но не допускали слишком частого переключения РКН. Постоянные включения и выключения не пойдут на пользу как подключенной к сети технике, так и самому регулятору напряжения.

При этом некоторые реле вообще не имеют возможности самостоятельно корректировать пороги. Они у них установлены “жестко”. Например, уставка по нижнему пределу заводом выполнена на 170 В, а во верхнему – на 265 В.

Такие РКН дешевле, но подбирать их надо более внимательно. Потом перенастроить эти приборы не получится, при ошибках в расчетах придется приобретать новые на замену неподошедшим.

Выбор временных параметров отключения и возобновления питания линии на выходе зависит от подключенной нагрузки и особенностей конкретной сети (+)

Если в электросети постоянно возникают кратковременные (на доли секунды) несильные падения напряжения, то время отключения по нижнему порогу лучше установить по максимуму. Так срабатываний выйдет меньше, а угроза запитанному оборудованию будет минимальной.

Задержку на включение следует подбирать в зависимости от типа включенных в розетку электроприборов. Если подключенная техника имеет компрессор или электромотор, то время подачи напряжения стоит увеличить до 1–2 минут.

Это позволит избежать резких скачков вольтажа и тока при возобновлении питания в сети, что убережет холодильники и кондиционеры от поломок.

А для компьютеров и телевизоров этот параметр можно снизить и до 10–20 секунд.

Что лучше: стабилизатор vs реле

Нередко вместо подключения в щитке реле контроля электрики рекомендуют устанавливать в доме . В отдельных случаях это бывает оправдано. Однако есть ряд нюансов, о которых надо помнить при выборе того или иного варианта защита электроприборов.

В плане функционала стабилизатор не только выравнивает напряжение, но и отключается при слишком высоких показателях последнего. А реле напряжения – это исключительно защитная автоматика. Вроде бы первый включает в себя функции второго.

Но по сравнению с РКН стабилизатор:

• дороже и шумит;
• более инертен при резких перепадах;
• не имеет возможностей для регулировки параметров;
• занимает гораздо больше места.

При уменьшении входного напряжения, чтобы на выходе стабилизатора были нужные показатели, он начинает “втягивать” в себя больше тока из сети. А это прямой путь к перегоранию проводки, если она изначально не рассчитана на подобное.

Второй основной минус стабилизатора в сравнении с реле контроля – это его неспособность перехватить резкий скачок напряжения при обрыве нуля.

Достаточно буквально полусекунды с 350–380 Вт в розетке, чтобы вся техника в доме погорела. А большинство стабилизаторов не способно подстроиться под такие изменения и пропускает высокий вольтаж, отключаясь только через 1–2 секунды после начала всплеска.

Помимо стабилизаторов и реле для защиты линии от перепадов вольтажа в сети также можно применять расцепители максимального и минимального напряжения. Но у них в сравнении с РКН большее время срабатывания. Плюс они не включают питание обратно в автоматическом режиме, по работе больше походят на УЗО.

После отключения электроэнергии эти расцепители придется переключать в исходное состояние вручную.

Схемы подключения РКН

В щитке реле напряжения всегда устанавливается после счетчика в разрыв фазного провода. Он должен контролировать и по необходимости отсекать именно «фазу». Никак по-другому его подключать нельзя.

Чаще всего для однофазных потребителей применяется стандартная схема с прямой нагрузкой через реле (+)

Основных схем подсоединения однофазных реле регулятора сетевого напряжения существует две:

• с прямой нагрузкой через РКН;
• с подсоединением нагрузки через контактор – с .

При монтаже электрощита в доме практически всегда применяется первый вариант. Разнообразных моделей РКН с необходимой мощностью в продаже предостаточно. Плюс при необходимости этих реле можно установить по параллельной схеме и несколько, подключив к каждому из них отдельную группу электроприборов.

С монтажом все предельно просто. На корпусе стандартного однофазного реле имеется три клеммы – «нуль» плюс фазные «вход» и «выход». Надо лишь не перепутать подсоединяемые провода.

Выводы и полезное видео по теме

Чтобы Вам проще было сориентироваться в схемах подключения и выборе подходящего реле регулятора напряжения, мы сделали подборку видеоматериалов с описанием всех нюансов работы этого прибора.

Как защитить оборудование от перепадов в электросети с помощью РКН:

Настройка реле напряжения:

Реле контроля сетевого напряжения – это отличная защита от «обрыва нуля» и резких перепадов вольтажа. Подключить его несложно. Надо лишь вставить соответствующие провода в клеммы и затянуть их. Практически во всех случаях применяется стандартная схема с прямой нагрузкой через РКН.

Поделитесь с читателями вашим опытом подключения и применения реле напряжения. Пожалуйста, оставляйте комментарии, задавайте вопросы по теме статьи и участвуйте в обсуждениях – форма для отзывов расположена ниже.

назначение, устройство, установка и схемы подключения

Современные дом, квартира, офис наполнены большим количеством электрических приборов различного назначения. Ввиду большой загруженности электросетей конечный потребитель зачастую сталкивается с такими техническими проблемами, как перекос фаз, скачки напряжения. Для снижения риска вывода из строя бытовых приборов используют устройства для стабилизации параметров электросетей. Таким устройством является реле контроля напряжения, которое пришло вслед за ранее используемыми установками стабилизатора напряжения.

Назначение реле контроля напряжения (РКН)

Вся техника потребителя работает от номинального напряжения, заложенного в сетях, равного 220 В. На самом деле колебания напряжения постоянно присутствуют и на выходе в электрических сетях клиент получает постоянные скачки. Нормальным считают отклонения в 10%. Но не редки случаи, когда измерительные приборы фиксируют падения показаний до 70 В, всплески — до 370 В. Для электропотребителей опасно одинаково низкое и высокое напряжение. Работа такой системы без защитных приборов крайне нежелательна.

Общий вид реле контроля напряжения

Защитное отключение, возложенное на реле напряжения, обесточит электроприбор во время перепада напряжения, а функция автоматического отключения (включения) сохранит жизнь изделию или отдельным его электронным устройствам (предохранитель, системные платы, реле, др.). Не стоит путать РКН с устройствами для контроля обрыва нуля, нейтрали, короткого замыкания, др.

Защитное реле напряжения применяют:

• для защиты однофазных и трехфазных сетей;
• для защиты от слипания, обрыва, перекоса фаз, чрезмерных токов нагрузки;
• для защиты оборудования от неисправностей;
• в устройствах с применением высоконагруженных моторов;
• в общественных организациях с большим наборов приборов с высоким током нагрузки и мощностью нагрузки электросети.

Устройство и принцип работы

Реле контроля напряжения представляет собой малогабаритный корпус (чаще всего пластиковый) с вмонтированной в него контролирующей, отключающей частью. Электромагнитное реле состоит из двух составляющих:

• силовая часть;
• электронная схема.

Устройство реле напряжения

Благодаря использованию реле со встроенным микропроцессором, устройство способно плавно устанавливать пороги срабатывания защитного устройства. Основное свойство оборудования – быстрое действие и срабатывание при изменении параметров сети. Современны реле способны отключать только те участки сети, которая подвержена перегрузкам или недогрузкам по напряжению. Параметры работы устанавливают при помощи встроенного потенциометра.

Технические характеристики

Рабочий интервал напряжений для работы устройства – 50-400 Вольт. Такой вариативный запас позволяет предупредить большое количество неисправностей, аварий. Уязвимым местом остается работа системы в грозовую погоду. Молния создает более высокие и резкие перепады напряжений и реле не способно организовать защиту в этих условиях.

Реле контроля рабочего напряжения электросети обладают большим набором других технических характеристик, в зависимости от которых потребитель выбирает устройство для конкретных технических условий применения:

• номинальное входное напряжение;
• контроль перенапряжения;
• задержка срабатывания защиты;
• контроль снижения напряжения;
• частота входного напряжения;
• степень защиты по корпусу, силовым контактам автомата;
• габаритные параметры, масса, диапазон рабочих температур, др.

Разновидн

Блог :: Реле контроля напряжения: как выбрать и подключить

Реле контроля напряжения (РКН) – устройство, позволяющее защитить бытовые приборы, электроинструмент и другое электрооборудование, запитанные от электрической сети. Оно служит для непрерывного контроля напряжения и отключения потребителей при выходе его значения за допустимые пределы, которые задаются в настройках. РКН чаще всего устанавливают в зданиях старого жилого фонда, сельской местности и других местах, для которых характерно нестабильное напряжение.

Назначение РКН

Выясним, для чего нужно реле контроля напряжения. При достижении критически высокого или критически низкого значения напряжения реле обесточит электросеть и защитит электрические аппараты от повреждений, требующих дорогостоящего ремонта, или полного выхода из строя. При восстановлении нормальных параметров тока РКН генерирует команду на включение приборов с определенной выдержкой по времени.

Возможные причины срабатывания РКН:

• Обрыв проводов линии воздушных передач. Перехлестывание фазного и нулевого проводов приводит к резкому росту напряжения в фазном проводе.
• Обрыв нулевого провода в трехфазной системе. Приводит к опасному явлению, которое называется перекосом фаз. При обрыве нулевого проводника на одной из фаз вольтаж может резко понизиться, а на другой – возрасти.
• Включение высокомощного потребителя. Становится причиной резкого падения напряжения и перекоса фаз.

Принцип работы реле напряжения

Прибор состоит из двух блоков – измерительного и исполнительного. Измерительный блок контролирует напряжение в электросети. При выходе его значения за обозначенные в настройках пределы измерительный блок формирует сигнал, в соответствии с которым исполнительный механизм немедленно отключает электропотребителей. После нормализации параметров электротока в сети измерительный блок формирует сигнал исполнительному механизму на включение потребителей. Временная выдержка может длиться от нескольких секунд до 15 минут.

Реле контроля напряжения работает на основе таких устройств, как компараторы или микропроцессоры.

Первый вариант является более простым и дешевым, а второй способен обеспечить более точную настройку устройства. Большинство современных моделей РКН оснащены именно микропроцессорной базой.

Самые простые РКН имеют два светодиода, показывающие наличие напряжения на входе и выходе. Технически более совершенные устройства оснащены дисплеем, на котором отображаются: текущий вольтаж в электросети и заданные допустимые пределы напряжения.

Для регулирования пороговых вольтажей предназначены: потенциометр с градуированной шкалой или кнопки. В последнем случае выставляемые пороговые значения отображаются на экране.

Реле, обеспечивающее коммутацию электрических цепей, построено по бистабильной схеме. Оно имеет два стабильных состояния, для сохранения которых затраты электроэнергии не требуются. Энергия затрачивается только при переходе из одного стабильного состояния в другое.

Типы реле напряжения

Эти защитные устройства могут предназначаться для однофазной или трехфазной сетей. Однофазные модели обычно востребованы в квартирах, частных домах и на дачах. Трехфазные РКН устанавливаются в ремонтных мастерских, на производственных объектах для защиты станков с трехфазным питанием. Главная особенность трехфазных реле – полное отключение электропитания даже при скачке только на одной из фаз.

По способу установки приборы бывают стационарными и переносными.

Стационарные

Устройства стационарного монтажа делятся на две группы – встроенные в розетку (розеточные) и располагаемые на электрощитках.

Розеточные модели используются в случае, если прибор невозможно установить в электрощитке или в ситуациях, когда конкретный потребитель нуждается в индивидуальной защите. Розеточные устройства часто сочетают с основной защитой – реле напряжения, установленным в распределительном шкафу. Например, после нормализации параметров сети РКН, встроенное в щиток, включает нагрузки с выдержкой в 1 минуту. Компрессорные потребители (холодильники, кондиционеры) требуют более длительное время выдержки – не менее 300 сек.

Для них устанавливают индивидуальное розеточное реле.

Приборы, предназначенные для установки на электрощитке, обеспечивают защиту всех электропотребителей объекта, что избавляет от необходимости индивидуально защищать каждую нагрузку. Обычно такие РКН имеют широкий диапазон настроек и возможность работать в нескольких независимых режимах: как устройства наибольшего или наименьшего напряжения, с задержкой времени на включение.

Переносные

Переносные РКН разделяют на два типа: вилка-розетка и удлинитель. Такие устройства удобны своей мобильностью, отсутствием необходимости монтажных работ, возможностью задавать индивидуальные настройки для конкретных потребителей (как и в случае стационарных розеточных моделей).

• Вилка-розетка вставляется непосредственно в розетку. Ее работа управляется микроконтроллером, который анализирует текущий вольтаж и отображает его на экране. Допустимые пределы устанавливаются кнопками.
• Удлинитель – устройство, по принципу действия аналогичное вилке-розетке. Но он может иметь две и более розеток и защищать сразу несколько потребителей.

Какие параметры учитывают при выборе реле контроля напряжения

Перед тем как выбрать реле контроля напряжения, необходимо определиться, какие технические характеристики РКН подходят для конкретных условий применения. Это:

• рабочий диапазон;
• допустимые верхний и нижний пороги срабатывания;
• наличие или отсутствие индикаторов, показывающих уровень напряжения;
• быстродействие – время, требуемое для обесточивания нагрузки при срабатывании РКН;
• время задержки после нормализации вольтажа в сети;
• наличие или отсутствие функции защиты устройства от перегрева;
• максимальную коммутируемую мощность или максимальный пропускаемый ток, по этим характеристикам необходим запас не менее 20 %.

При эксплуатации удобны модели с дисплеем, позволяющим визуально контролировать вольтаж электросети. Материал корпуса должен быть прочным, не поддерживающим горение.

Особенности настройки РКН

Реле напряжения имеют три основные настройки:

• Установка порогового срабатывания по максимальному значению – Umax.
• Установка минимального значения, при котором происходит срабатывание устройства – Umin.
• Установка времени задержки коммутации после нормализации параметров электрической сети.

При установке пороговых значений необходимо соблюдать «золотую середину». Если пороги заданы слишком широко, то потребители могут не получить эффективную защиту. Пороги, заданные слишком жестко, становятся причиной слишком частого срабатывания РКН. Частые включения и выключения негативно влияют на эксплуатационный период как самого реле контроля напряжения, так и подключаемых нагрузок.

Управление настройками реле контроля напряжения может быть электромеханическим или цифровым. В первом случае пороговые значения устанавливаются переменным резистором, расположенным на передней панели, во втором – кнопками с отображением значений на LED-экране.

Некоторые РКН не имеют возможности настройки пороговых значений. Обычно нижний предел равен 170 В, а верхний – 265 В. Пороги определяются в заводских условиях, и изменить их самостоятельно невозможно. Эти приборы стоят дешевле. Но перед покупкой необходимо удостовериться, что такой допустимый диапазон соответствует эксплуатационным условиям.

Общие рекомендации по установке реле контроля напряжения

РКН являются достаточно дорогими устройствами, поэтому при их монтаже необходимо соблюдать несколько условий, среди них:

• Установка перед РКН автоматического выключателя стандартного исполнения, токовая нагрузка которого ниже максимальной токовой нагрузки реле напряжения на 20 %. Эта мера обеспечивает защиту прибора от короткого замыкания.
• Использование в комплексе с реле дополнительных защитных устройств – УЗО и стабилизаторов.
• При стационарной установке – обеспечение доступа для осмотра, обслуживания и параметрирования прибора.

Схемы подключения однофазных реле контроля напряжения

В зависимости от производителя РКН могут иметь разные варианты подключения. Перед тем как подключить реле контроля напряжения необходимо ознакомиться со схемой, указанной в инструкции или на его корпусе.

Однофазные реле обычно подключают в электросеть напрямую, то есть через их контакты протекает рабочий ток электросети. РКН монтируют в разрыве между электрическим счетчиком и группой потребителей. Для защиты от сверхтоков перед ним устанавливают дифавтомат. До прибора учета устанавливают вводный автомат, поэтому проведение монтажных работ при выключенном вводном АВ совершенно безопасно.

Этапы работ:

• Обесточить электросеть с помощью вводного автоматического выключателя. Для контроля отсутствия напряжения используют индикаторную отвертку.
• Установить РКН на DIN-рейку, защелкнуть фиксатор, проверить надежность удерживания прибора.
• Зачистить концы разрыва проводов, идущих от счетчика к нагрузкам.
• Закрепить провода, идущие от прибора учета, на штатных местах в верхней части РКН. Это – «фаза» и «ноль».
• Провод «фаза», идущий к потребителям, закрепляется на штатное место внизу прибора.
• Включить вводный автоматический выключатель и убедиться с помощью индикаторной отвертки, что напряжение поступает на вход реле.
• Включить РКН и выставить пороговые значения и время задержки включения.

Схема подключения трехфазных РКН в электрическую цепь

Трехфазные реле контроля напряжения могут подключаться двумя способами:

• Напрямую. В этом случае потребители в нештатных ситуациях отключаются контактами самого реле.
• Опосредовано. Такая схема подключения предусматривает прохождение рабочего тока через контакты не реле, а управляемого им магнитного пускателя. После магнитного пускателя устанавливаются одно- и трехполюсные автоматы, с помощью которых нагрузки разделяют на группы. Опосредованная схема подключения применяется в случаях обслуживания высокомощных нагрузок.

Проверка работоспособности реле контроля напряжения

Простых домашних способов проверки РКН на исправность не существует. Для того чтобы проверить реле контроля напряжения на работоспособность, в лабораторных условиях создают схему с имитацией нагрузки способом регулирования подаваемого напряжения. Прибор должен срабатывать на установленных пороговых значениях.

РКН — Слаботочные реле — Музей РЗА

Электромагнитное реле типа РКН

Назначение

Открытое, нейтральное электромагнитное реле с круглым сердечником типа РКН предназначено для коммутации цепей постоянного и переменного тока, применяется в аппаратуре автоматики, эксплуатируемой на подвижных объектах, а также в различных установках связи, сигнализации и автоматики.

Производитель 1: Ленинградский завод «Радист» реле снято с производства в ?
Производитель 2: Открытое акционерное общество «Завод «Электроприбор» производится по сей день

Конструкция

Магнитная система реле состоит из корпуса Г-образной формы, согнутого из листовой стали толщиной 4 мм, сердечника диаметром 9 мм и якоря Г-образной формы.
Сердечник крепится к корпусу специальной стальной гайкой цилиндрической формы.
Якорь согнут из листовой стали толщиной 2 мм, он снабжен латунным штифтом отлипания и двумя эбонитовыми топочками для передачи усилий движущим штифтам контактных групп.
К лезвию ножевой опоры якорь прижимается стальной цилиндрической пружинкой с помощью специального винта. Регулировка хода производится путем изгибания якоря в специальном приспособлении.
Детали магнитопровода изготовлены из стали марки ЭА и покрыты никелем.
Для поглощения колебаний якоря и устранения вибрации контактных пружин при работе реле передняя щека катушки изготовлена из красной меди (толщина щеки 1,6 мм).
Обмотка изолирована от медной щеки дополнительной гетинаксовой щекой. Задняя щека катушки изготовлена из гетинакса толщиной 3 мм, в эту щеку запрессовано от двух до пяти выводных штифтов для подпайки концов обмотки.
Контактная система реле типа РКН состоит из одной или двух контактных групп, каждая группа может иметь от двух до девяти контактных пружин. Контактные пружины имеют в средней части ширину 4 мм и расчетную длину 38 мм, они изготовляются из особо твердого нейзильбера толщиной 0,35 мм. Концы пружин раздвоены и снабжены двумя контактами полусферической формы (диаметром 1,6 мм) из серебра марки Ср 999. При больших нагрузках применяются контакты из платины или ее сплава с иридием ПлИ-10.
В нормальном положении реле корпус и контактные пружины расположены в вертикальных плоскостях.
Для регулировки времени отпускания замедленные реле часто снабжаются регулируемым штифтом.
Существуют реле с нормальной скоростью действия, реле быстродействующие и реле с замедленным срабатыванием.

Краткие технические характеристики

Входные параметры:
Ток срабатывания: 1,2 — 420 мА
Рабочее напряжение: 0,6 — 150 В
Выходные параметры:
Допустимый ток: 0,01 — 2 А
Напряжение: 6 — 300 В
Габариты: 57 х 26,5 х 102 мм (В х Ш х Д)
Вес: не более 370 г

Дополнительная информация

1. Справочник по электромагнитным реле. Авторы: И. Г. Игловский, Г. В. Владимиров — Л.: Энергия, 1975 — страницы 131 — 185 Реле РКН технические данные. (DjVu, 594 кБ.) >>скачать

2. Расчет электромагнитных реле для аппаратуры автоматики и связи. Издание третье переработанное и дополненное. М-Л.: Энергия, 1966. 1-1. Реле с круглым сердечником типа РКН — описание конструкции реле. (DjVu, 152 кБ.) >>скачать

3. Радио №6 1958 Справочный листок. Электромагнитное реле РКН. Данные на реле старых выпусков, у которых паспорта начинаются на букву «У» (DjVu, 44 кБ.) >>скачать

Реле РКН — DataSheet

Конструктивные данные реле РКН, РКНМ, РКН-M1, РКМ1	Конструктивные данные реле РКН, РКНМ, РКН-M1, РКМ1 *Для реле РКН — 28 мм
Разметка для крепления реле РКН	Принципиальная электрическая схема реле РКН

Описание

Реле РКН — открытое, одностабильное, двухпозиционное, предназначено для коммутации электрических цепей постоянного и переменного тока.
Реле РКН соответствует требованиям ГОСТ 16121 — 86 и техническим условиям дЫ0.450.002ТУ.

Сопротивление электрического контакта в стадии поставки не более 0,5 Ом, в процессе эксплуатации и хранения — не более 2 Ом. Масса реле не более 390 г.

Условия эксплуатации.

Температура окружающей среды от —50 до +60°С.
Циклическое воздействие температур —50 и +60 °С.
Повышенная относительная влажность до 98% при температуре +20 °С.
Атмосферное давление от 8,4 · 10⁴ до 10,7 · 10⁴ Па.
Синусоидальная вибрация (вибропрочность и виброустойчивость) в диапазоне частот от 5 до 35 Гц —с ускорением не более 20 м /с² .

Ударная прочность.

При многократных ударах с ускорением не более 150 м/с²— 2000 ударов.
Рабочее положение реле — два взаимно перпендикулярных положения (контактные группы — сверху или сбоку катушки).

Требования к надежности.

Минимальный срок службы и сохраняемости реле при хранении в условиях отапливаемого хранилища, а также вмонтированных в защищенную аппаратуру (ЗИП) — 12 лет. При нахождении реле в условиях, отличных от указанных, срок сохраняемости сокращается в соответствии с коэффициентами, приведенными в таблице ниже.

Условия хранения	Коэффициент сокращения сроков сохраняемости реле
	в упаковке предприятия- изготовителя	вмонтированных в аппаратуру в незащищенном объекте
Неотапливаемое хранилище	3
Под навесом	6	12
На открытой площадке	Не допускается

Конструктивные данные.

Пример записи реле исполнения РС4.500.116 в конструкторской документации дан в таблице приведенной ниже.

Обозначение	Наименование
РС4.500.116	Реле РКН дЫ0. 450.002ТУ

Технические характеристики.

Ток питания обмоток — постоянный.
Сопротивление изоляции между токоведущими элементами, между токоведущими элементами и корпусом, МОм, не менее:
в нормальных климатических условиях (обмотки обесточены)…………………200
в условиях повышенной влажности……………………………………………………………… 10
при максимальной положительной температуре (после выдержки обмоток под рабочим напряжением)…………………………………………………………………………… 50
Испытательное переменное напряжение между токоведущими элементами, между токоведущими элементами и корпусом, В:
в нормальных климатических условиях……………………………………………………. 500
в условиях повышенной влажности………………………………………………………………300

Время непрерывной работы реле, ч, при температуре окружающей среды:
+50…+60°С . . . ……………………………………………………………………………………. 50
-50 …+50 °С …………………………………………………………………………………………………. 100

 Частные характеристики (реле РКН с нормальной скоростью действия)

Испол- нение

Номер

Обмотка

Контактный набор

Ток, мА

Рабочее напряжение, В

Время, мс

Материал контактов

Сопротив- ление, Ом

Подклю- чение

Левый ряд

Правый ряд

срабаты- вания, не более

отпус- кания, не менее

срабаты- вания, не более

отпус- кания, не менее

Начало

Конец

РС4. 500.070 РС4.500.069

I

45±4,5 550±55

1

5

1з

—

27,5 7,2

—

24±0,2 10±1

—

—

Ср999

РС4.500.293

2300±230

4

0,6

20±2

РС4.500.081

3150±315

3,3

—

РС4. 500.212 РС4.500.090

4500±450 5000±500

3 4,5

27±3 48±5

РС4.503.164

I II

300±30 200±20

1 4

2 5

13 18

8±0,8

РС4.503.147

I II

300±30

1 4

2 5

I+II II

I+II 12±1

дЫ4.500.001

I

600±60

1

5

—

1п, 1з

10

12±1

65

25

РС4.500.208 РС4.500.202

200±20 600±60

1п, 1р 1з

3з, 1п 1р

50,5 12

20±2 15±1,5

—

—

РС4. 500.128 РС4.500.154

1300±130 1200±120

1п 2з

1з 1п

9

24±2

РС4.500.184

5000±500

1р, 1з

1р

6

60±6

РС4.503.031

I II

1300±130 1250±125

1 4

2 5

1з, 1п

1з, 1п

17 20

48±5

РС4.503.088

I II

600±60

1 4

2 5

1з, 1р

2з

19 —

24±2 27±3

РС4.500.183 РС4.500.103

I

100±10 800±80

1

5

1р

—

28,5 9

6±0,5 15±1,5

РС4.500.280 РС4.500.086

2000±200 4000±400

1

5

1п

5,5 5

20±2 40±4

Ср999 ПдЦрХ-1

РС4. 500.131

I

470±47

1

2

1пд

15

15±1

Ср999

II

6700±1005

4

5

—

I+II

—

—

—

48±5

РС4.500.191

I

15±1,5

1

5

—

1з

48

1,5±0,15

РС4.500.108 РС4.500.101

21±2 35±3,5

53 58

2,4±0,2

РС4.500.116

200±20

9

4±0,5

РС4.500.100

250±25

16

8±0,8

ПдЦрХ-1

РС4.500.239 РС4.500.196 РС4.500.126

600±60 1000±100 1650±165

8,5 5,5 8

10±1 12±1 27±3

Ср999

РС4. 500.156

4500±450

4

36±4

ПдЦрХ-1

РС4.500.210 РС4.500.206

18000±2700 31000±4650

1,5 1,2

48±5 80±8

Ср999

РС4.503.129

I II

10±1 450±45

1 4

2 5

74 125

1,5±0,15 12±1

РС4.503.051

I II

540±54 720±72

1 4

2 5

18,5 19

20±2 27±3

РС4.500.058

I II

1500±150 2000±200

1 4

2 5

7,4 8

24±2 36±4

РС4.500.059

I II

5000±500 85±8,5

1 4

2 5

3,4 70

36±4 12±1

РС4.500.107 РС4. 500.083

I

21±2 4000±40

1

5

1р

62 5

—

2,4±0,2 40±4

—

—

РС4.500.185 РС4.500.215

10000±1500 18000±27000

1п

3,5 2

60±6 80±8

РС4.500.046

1200±120

2з

6,6

15±1,5

РС4.500.044

2000±200

7,5

1

27±3

РС4.500.122 РС4.500.245 РС4.500.067

3±0,3 33±3,3 67±6,7

1з

1з

140 45 110

—

1,2±0,1 4±0,5 15±1,5

РС4.500.098

80±8

28,5

4±0,5

ПдЦрХ-1

РС4.500.168

300±30

15

1

8±0,8

Ср999

РС4. 500.150

500±50

15,5

15±5

РС4.500.254

800±80

9

РС4.500.118

1100±110

20±2

РС4.500.248

2600±260

5,5

27±3

РС4.500.085

5000±500

5,5

—

60±6

ПдЦрХ-1

РС4.500.153

10000±1500

3

Ср999

РС4.503.047

I II

9,5±0,95 2700±270

1 4

2 5

90 11,5

1,5±0,15 60±6

РС4.503.101

I II

100±10 2650±265

1 4

2 5

56 5

12±1 27±3

Ср999 ПдЦрХ-1

РС4.503.048

I II

186±18,6 1200±120

1 4

2 5

1з

1з

35 18

—

12±1 40±4

—

—

Ср999

РС4. 503.081

I II

230±23 6800±680

1 4

2 5

31 5

15±1,5 80±8

ПдЦрХ-1

ЯЛ4.503.002

I II

1100±110 3500±350

1 4

2 5

8,5 10

20±2 60±6

Ср999

РС4.503.035

I II

500±50 1000±100

1 4

2 5

20 16

24±2 36±4

РС4.503.004

I II

1500±150 2000±200

1 4

2 5

11 12

0,5

27±3 48±5

40 45

15 10

РС4.503.063

I II

2000±200

1 4

2 5

8

—

36±4

—

—

РС4. 503.061

I II

39±3,9 100±5

1 4

2 5

40 —

3±0,3

РС4.503.151

I II

800±80 400±40

1 4

2 5

9 —

15±1,5 —

РС4.500.157

I

4500±450

1

5

1р

6

60±6

ПдЦрХ-1

РС4.500.089 РС4.500.049

500±50 1500±150

1

5

1п

20 10

20±2 36±4

Ср999

РС4.500.129

0,93±0,1

1р

1р

292

0,6±0,6

РС4.500.072 РС4.500.165 РС4.500.104

4000±400 10000±1500 11000±1100

10 4 3,5

80±8

РС4. 503.055

I II

1000±100 1200±120

1 4

2 5

—

—

ПдЦрХ-1

I+II

—

—

—

8

36±4

РС4.503.018

I II

8500±850 450±45

1 4

2 5

—

—

Ср999

I+II

—

—

—

3,6

60±6

РС4.500.182 РС4.500.091 РС4.500.247

I

100±10 5000±50 2600±260

1

5

1р

1з

30 5,5 6

6±0,5 60±6 27±3

РС4.503. 125

I II

10±1 450±45

1 4

2 5

11,5 19

2,4±0,2 20±2

РС4.503.092

I II

100±10 2650±265

1 4

2 5

1з

1р

66 6

12±1 36±4

РС4.503.036

I II

800±80

1 4

2 5

1п

2з

11 I+II

36±4 I+II

РС4.503.094

I II

30±3 3000±30

1 4

2 5

1п

— 30

4±0,5 20±2

РС4.503.080

I II

600±60 400±20

1 4

2 5

22 —

24±2 —

РС4.503.025

I II

600±60 800±80

1 4

2 5

22 —

24±2 —

РС4. 503.053

I II

300±30 250±25

1 4

2 5

1з

21,5 30

15±1,5

РС4.505.031

I II

300±30

1 4

2 5

—

—

III I+II

700±70 —

3 —

5 —

34 10,5

48±5 20±2

РС4.500.064 РС4.500.127

I

350±35 440±44

1

5

1п

1р

17,5 16

12±1 15±1,5

РС4.503.119

I II

1380±138 4000±400

1 4

2 5

9,6 8

24±2 60±6

РС4.500.078

I

2000±200

1

5

1пл

1пл

9,5

40±4

РС4. 503.121

I II

800±80 1,5±0,5

1 4

2 5

— 400

20±2 1,2±0,1

РС4.503.166

I II

800±80 45±4,5

1 4

2 5

— 100

20±2 10±1

РС4.500.145 РС4.500.036

I

1500±150 2000±200

1

5

1з

15 8

48±5 30±3

РС4.503.023

I II

1000±100 2600±130

1 4

2 5

11 —

20±2 —

РС4.500.187 РС4.500.035

I

4000±400 10000±1500

1

5

1з 1р

2з

5 4,5

40±4 100±10

ПдЦрХ-1

РС4.503.136

I II

800±80 650±65

1 4

2 5

1р

— 20

27±3 —

Ср999

РС4. 500.042

I

2000±200

1

5

1п

9

36±4

РС4.503.068

I

212±21 400±40

1 4

2 5

27,5 —

12±1 10±1

РС4.503.019

I II

400±40

1 4

2 5

15 58

12±1 50±5

РС4.500.219

I

2000±200

1

5

1р

1п

8

36±1

ПдЦрХ-1

РС4.503.097

I II

30±3 300±30

1 4

2 5

60 30

4±0,5 20±2

Ср999

РС4.500.250

I

10±1

1

5

1п

97

9

2,4±0,2

РС4.500.181 РС4.500. 148

I

188±11,8 200±20

1

5

1п

30 23

—

8±0,8 10±1

—

—

РС4.500.013

400±40

15

0,5

20±2

40

7

РС4.500.014

600±60

16,5

3

24±2

45

5

РС4.500.243

12

—

15±1,5

—

—

РС4.500.167

1000±100

10

20±2

РС4.500.015

3115±315

6,4

1,5

36±4

80

10

РС4.500.092

4000±400

6,5

—

60±6

—

—

РС4.503.032

I II

2000±200

1 4

2 5

2з

12

48±5

РС4. 500.152

I

1

5

2р

9

36±4

РС4.505.017

I II III

0,63±0,1 200±30 240±36

1 3 4

2 4 5

1п, 1з

— 31,5 51

— 15±1,5 27±3

РС4.503.033

I II

1500±150 3800±380

1 4

2 5

1п, 1р

14,5 11

48±5 80±8

РС4.500.171

I

1200±120

1

5

2п

11,5

27±3

РС4.500.142

2000±200

1пл

2з

9,4

36±4

РС4.503.060

I II

150±15

1 4

2 5

1п

2пл

—

—

III

—

—

—

22

15±1,5

РС4. 500.178 РС4.500.135

I

250±25 1200±120

1

5

2з

1з

21 8

12±1 20±2

РС4.500.177

5000±500

1р

6

60±6

РС4.500.151 РС4.500.034

90±9 400±40

1п

33 18

6±0,5 15±1,5

РС4.503.107

I II

6000±600

1 4

2 5

16 16,5

200±20

РС4.503.126

I II

10±1 450±45

1 4

2 5

1з, 1р

1з

130 22

2,4±0,2 20±2

РС4.503.024

I II

100±10 2650±265

1 4

2 5

78 7

15±1,5 36±4

РС4. 503.093

I II

150±15

1 4

2 5

1р, 1з

1р

—

— 24±2

I+II

—

—

—

22

15±1,5

РС4.503.135

I II I+II

500±50 1000±100 —

1 4 —

2 5 —

1р, 1з

1р

18 — 9,5

36±4 — 27±3

Cp999 ПдЦрХ-1

РС4.500.190

I

600±60

1

5

1п

14,5

20±2

Cp999

РС4.500.084

100±10

2р

1р

38

8±0,8

РС4.500.056 РС4.500.065

1500±150 150±15

1п, 1з, 1п, 1р

1п

14,5 59,5

48±5 20±2

РС4. 505.022

I II III

88±8,8 150±15 62±6,2

1 3 5

2 4 5

1пл, 1з

—

II+III 15±1.5 I+II+III

I+III

—

—

—

34

15±1.5

РС4.503.065

I II

800±80 300±15

1 4

2 5

1пл

27,5 —

48±5 —

РС4.503.078

I II

800±80 300±15

1 4

2 5

1пл, 1з

1пл

12,2 —

—

20±2 —

—

—

РС4.500.068

I

67±6,7

1

5

2з

2з

165

24±2

РС4. 500.099

250±25

30

15±1,5

ПдЦрХ-1

РС4.500.295 РС4.500.200

380±38 600±60

44 13,5

36±4 15±1,5

Cp999

РС4.500.097 РС4.500.088

4000±400 5000±500

9 8,4

80±8

ПдЦрХ-1

ЯЛ4.503.000

I II

280±28 320±32

1 4

2 5

—

—

Cp999

I+II

—

—

—

18

20±2

РС4.503.029

I II

1000±100 300±30

1 4

2 5

11 54

24±2 36±4

РС4.503.162

I II

1000±100 600±60

1 4

2 5

13,5 27,5

27±3 36±4

РС4.503.120

I II

2000±200 1600±80

1 4

2 5

8 —

36±4 —

РС4. 503.017

I II

1500±150 2000±200

1 4

2 5

1р 1з

13,5 14,5

40±4 60±6

РС4.500.133 РС4.500.050

I

1200±120 1500±150

1

5

2р

11 15

27±3 48±5

РС4.503.069

I II

212±21 400±40

1 4

2 5

1п, 1р

34 28

15±1,5 24±2

РС4.500.260

I

2000±200

1

5

1р, 1з

1р, 1з

10

—

36±4

—

—

Cp999 ПдЦрХ-1

РС4.500.073 РС4.500.176

4000±400

13,2 6,6

110±10 60±6

Cp999

РС4. 503.015

I II

1000±100 1200±120

1 4

2 5

2р

20 24,5

40±4 60±6

РС4.500.230 РС4.500.074

I

30±3 2000±200

1

5

1п, 1з, 1пл, 1р

66 11,5

4±0,5 48±5

РС4.500.179

100±10

2р

1р, 1з

42

10±1

РС4.503.091

I II

150±15

1 4

2 5

—

—

I+II

—

—

—

26,5

15±1,5

РС4.503.112

I II

30±3 200±10

1 4

2 5

79 —

6±0,5 —

РС4.503.026

I II

600±60 800±50

1 4

2 5

22 —

27±3 —

РС4. 500.251 РС4.500.098

I

600±60 4000±400

1

5

1п, 1з, 2р

17 10

24±2 80±8

РС4.500.198 РС4.500.025

600±60 1200±120

1п, 1з

2з

18 10

20±2 24±2

РС4.500.125

300±30

1п, 1р

2з

22

1,5

15±1,5

РС4.500.283 РС4.500.265

45±4,5 1000±100

1п, 1з

1п, 1з

50 12

—

5±0,5 24±2

РС4.503.157

I II

800±80 400±20

1 4

2 5

15 —

24±2 —

РС4.503.083

I II

212±21,2 4000±40

1 4

2 5

1п, 1р

1р, 1з

36 30

15±1,5 27±3

РС4. 503.038

I II

схема подключения и принципы устройства РКН

Реле контроля напряжения (РКН) – устройство, позволяющее защитить бытовые приборы, электроинструмент и другое электрооборудование, запитанные от электрической сети. Оно служит для непрерывного контроля напряжения и отключения потребителей при выходе его значения за допустимые пределы, которые задаются в настройках. РКН чаще всего устанавливают в зданиях старого жилого фонда, сельской местности и других местах, для которых характерно нестабильное напряжение.

Назначение РКН

Выясним, для чего нужно реле контроля напряжения. При достижении критически высокого или критически низкого значения напряжения реле обесточит электросеть и защитит электрические аппараты от повреждений, требующих дорогостоящего ремонта, или полного выхода из строя. При восстановлении нормальных параметров тока РКН генерирует команду на включение приборов с определенной выдержкой по времени.

Возможные причины срабатывания РКН:

• Обрыв проводов линии воздушных передач. Перехлестывание фазного и нулевого проводов приводит к резкому росту напряжения в фазном проводе.
• Обрыв нулевого провода в трехфазной системе. Приводит к опасному явлению, которое называется перекосом фаз. При обрыве нулевого проводника на одной из фаз вольтаж может резко понизиться, а на другой – возрасти.
• Включение высокомощного потребителя. Становится причиной резкого падения напряжения и перекоса фаз.

Принцип работы реле напряжения

Прибор состоит из двух блоков – измерительного и исполнительного. Измерительный блок контролирует напряжение в электросети. При выходе его значения за обозначенные в настройках пределы измерительный блок формирует сигнал, в соответствии с которым исполнительный механизм немедленно отключает электропотребителей. После нормализации параметров электротока в сети измерительный блок формирует сигнал исполнительному механизму на включение потребителей. Временная выдержка может длиться от нескольких секунд до 15 минут.

Реле контроля напряжения работает на основе таких устройств, как компараторы или микропроцессоры. Первый вариант является более простым и дешевым, а второй способен обеспечить более точную настройку устройства. Большинство современных моделей РКН оснащены именно микропроцессорной базой.

Самые простые РКН имеют два светодиода, показывающие наличие напряжения на входе и выходе. Технически более совершенные устройства оснащены дисплеем, на котором отображаются: текущий вольтаж в электросети и заданные допустимые пределы напряжения.

Для регулирования пороговых вольтажей предназначены: потенциометр с градуированной шкалой или кнопки. В последнем случае выставляемые пороговые значения отображаются на экране.

Реле, обеспечивающее коммутацию электрических цепей, построено по бистабильной схеме. Оно имеет два стабильных состояния, для сохранения которых затраты электроэнергии не требуются. Энергия затрачивается только при переходе из одного стабильного состояния в другое.

Типы реле напряжения

Эти защитные устройства могут предназначаться для однофазной или трехфазной сетей. Однофазные модели обычно востребованы в квартирах, частных домах и на дачах. Трехфазные РКН устанавливаются в ремонтных мастерских, на производственных объектах для защиты станков с трехфазным питанием. Главная особенность трехфазных реле – полное отключение электропитания даже при скачке только на одной из фаз.

По способу установки приборы бывают стационарными и переносными.

Стационарные

Устройства стационарного монтажа делятся на две группы – встроенные в розетку (розеточные) и располагаемые на электрощитках.

Розеточные модели используются в случае, если прибор невозможно установить в электрощитке или в ситуациях, когда конкретный потребитель нуждается в индивидуальной защите. Розеточные устройства часто сочетают с основной защитой – реле напряжения, установленным в распределительном шкафу. Например, после нормализации параметров сети РКН, встроенное в щиток, включает нагрузки с выдержкой в 1 минуту. Компрессорные потребители (холодильники, кондиционеры) требуют более длительное время выдержки – не менее 300 сек. Для них устанавливают индивидуальное розеточное реле.

Приборы, предназначенные для установки на электрощитке, обеспечивают защиту всех электропотребителей объекта, что избавляет от необходимости индивидуально защищать каждую нагрузку. Обычно такие РКН имеют широкий диапазон настроек и возможность работать в нескольких независимых режимах: как устройства наибольшего или наименьшего напряжения, с задержкой времени на включение.

Переносные

Переносные РКН разделяют на два типа: вилка-розетка и удлинитель. Такие устройства удобны своей мобильностью, отсутствием необходимости монтажных работ, возможностью задавать индивидуальные настройки для конкретных потребителей (как и в случае стационарных розеточных моделей).

• Вилка-розетка вставляется непосредственно в розетку. Ее работа управляется микроконтроллером, который анализирует текущий вольтаж и отображает его на экране. Допустимые пределы устанавливаются кнопками.
• Удлинитель – устройство, по принципу действия аналогичное вилке-розетке. Но он может иметь две и более розеток и защищать сразу несколько потребителей.

Какие параметры учитывают при выборе реле контроля напряжения

Перед тем как выбрать реле контроля напряжения, необходимо определиться, какие технические характеристики РКН подходят для конкретных условий применения. Это:

• рабочий диапазон;
• допустимые верхний и нижний пороги срабатывания;
• наличие или отсутствие индикаторов, показывающих уровень напряжения;
• быстродействие – время, требуемое для обесточивания нагрузки при срабатывании РКН;
• время задержки после нормализации вольтажа в сети;
• наличие или отсутствие функции защиты устройства от перегрева;
• максимальную коммутируемую мощность или максимальный пропускаемый ток, по этим характеристикам необходим запас не менее 20 %.

При эксплуатации удобны модели с дисплеем, позволяющим визуально контролировать вольтаж электросети. Материал корпуса должен быть прочным, не поддерживающим горение.

Особенности настройки РКН

Реле напряжения имеют три основные настройки:

• Установка порогового срабатывания по максимальному значению – Umax.
• Установка минимального значения, при котором происходит срабатывание устройства – Umin.
• Установка времени задержки коммутации после нормализации параметров электрической сети.

При установке пороговых значений необходимо соблюдать «золотую середину». Если пороги заданы слишком широко, то потребители могут не получить эффективную защиту. Пороги, заданные слишком жестко, становятся причиной слишком частого срабатывания РКН. Частые включения и выключения негативно влияют на эксплуатационный период как самого реле контроля напряжения, так и подключаемых нагрузок.

Управление настройками реле контроля напряжения может быть электромеханическим или цифровым. В первом случае пороговые значения устанавливаются переменным резистором, расположенным на передней панели, во втором – кнопками с отображением значений на LED-экране.

Некоторые РКН не имеют возможности настройки пороговых значений. Обычно нижний предел равен 170 В, а верхний – 265 В. Пороги определяются в заводских условиях, и изменить их самостоятельно невозможно. Эти приборы стоят дешевле. Но перед покупкой необходимо удостовериться, что такой допустимый диапазон соответствует эксплуатационным условиям.

Общие рекомендации по установке реле контроля напряжения

РКН являются достаточно дорогими устройствами, поэтому при их монтаже необходимо соблюдать несколько условий, среди них:

• Установка перед РКН автоматического выключателя стандартного исполнения, токовая нагрузка которого ниже максимальной токовой нагрузки реле напряжения на 20 %. Эта мера обеспечивает защиту прибора от короткого замыкания.
• Использование в комплексе с реле дополнительных защитных устройств – УЗО и стабилизаторов.
• При стационарной установке – обеспечение доступа для осмотра, обслуживания и параметрирования прибора.

Схемы подключения однофазных реле контроля напряжения

В зависимости от производителя РКН могут иметь разные варианты подключения. Перед тем как подключить реле контроля напряжения необходимо ознакомиться со схемой, указанной в инструкции или на его корпусе.

Однофазные реле обычно подключают в электросеть напрямую, то есть через их контакты протекает рабочий ток электросети. РКН монтируют в разрыве между электрическим счетчиком и группой потребителей. Для защиты от сверхтоков перед ним устанавливают дифавтомат. До прибора учета устанавливают вводный автомат, поэтому проведение монтажных работ при выключенном вводном АВ совершенно безопасно.

Этапы работ:

• Обесточить электросеть с помощью вводного автоматического выключателя. Для контроля отсутствия напряжения используют индикаторную отвертку.
• Установить РКН на DIN-рейку, защелкнуть фиксатор, проверить надежность удерживания прибора.
• Зачистить концы разрыва проводов, идущих от счетчика к нагрузкам.
• Закрепить провода, идущие от прибора учета, на штатных местах в верхней части РКН. Это – «фаза» и «ноль».
• Провод «фаза», идущий к потребителям, закрепляется на штатное место внизу прибора.
• Включить вводный автоматический выключатель и убедиться с помощью индикаторной отвертки, что напряжение поступает на вход реле.
• Включить РКН и выставить пороговые значения и время задержки включения.

Схема подключения трехфазных РКН в электрическую цепь

Трехфазные реле контроля напряжения могут подключаться двумя способами:

• Напрямую. В этом случае потребители в нештатных ситуациях отключаются контактами самого реле.
• Опосредовано. Такая схема подключения предусматривает прохождение рабочего тока через контакты не реле, а управляемого им магнитного пускателя. После магнитного пускателя устанавливаются одно- и трехполюсные автоматы, с помощью которых нагрузки разделяют на группы. Опосредованная схема подключения применяется в случаях обслуживания высокомощных нагрузок.

Проверка работоспособности реле контроля напряжения

Простых домашних способов проверки РКН на исправность не существует. Для того чтобы проверить реле контроля напряжения на работоспособность, в лабораторных условиях создают схему с имитацией нагрузки способом регулирования подаваемого напряжения. Прибор должен срабатывать на установленных пороговых значениях.

Лучшее реле контроля напряжения управления — Отличные предложения по реле контроля напряжения управления от глобальных продавцов реле контроля напряжения

Отличные новости !!! Вы находитесь в нужном месте для реле контроля управляющего напряжения. К настоящему времени вы уже знаете, что что бы вы ни искали, вы обязательно найдете это на AliExpress. У нас буквально тысячи отличных продуктов во всех товарных категориях.Ищете ли вы товары высокого класса или дешевые и недорогие оптовые закупки, мы гарантируем, что он есть на AliExpress.

Вы найдете официальные магазины торговых марок наряду с небольшими независимыми продавцами со скидками, каждый из которых предлагает быструю доставку и надежные, а также удобные и безопасные способы оплаты, независимо от того, сколько вы решите потратить.

AliExpress никогда не уступит по выбору, качеству и цене.Каждый день вы будете находить новые онлайн-предложения, скидки в магазинах и возможность сэкономить еще больше, собирая купоны. Но вам, возможно, придется действовать быстро, так как это реле контроля управляющего напряжения высшего уровня вскоре станет одним из самых востребованных бестселлеров. Подумайте, как вам будут завидовать друзья, когда вы скажете им, что приобрели реле контроля управляющего напряжения на AliExpress. Благодаря самым низким ценам в Интернете, дешевым тарифам на доставку и возможности получения на месте вы можете еще больше сэкономить.

Если вы все еще не уверены в реле контроля управляющего напряжения и думаете о выборе аналогичного товара, AliExpress — отличное место для сравнения цен и продавцов. Мы поможем вам разобраться, стоит ли доплачивать за высококачественную версию или вы получаете столь же выгодную сделку, приобретая более дешевую вещь. А если вы просто хотите побаловать себя и потратиться на самую дорогую версию, AliExpress всегда позаботится о том, чтобы вы могли получить лучшую цену за свои деньги, даже сообщая вам, когда вам будет лучше дождаться начала рекламной акции. , а также ожидаемую экономию.AliExpress гордится тем, что у вас всегда есть осознанный выбор при покупке в одном из сотен магазинов и продавцов на нашей платформе. Реальные покупатели оценивают качество обслуживания, цену и качество каждого магазина и продавца. Кроме того, вы можете узнать рейтинги магазина или отдельных продавцов, а также сравнить цены, доставку и скидки на один и тот же продукт, прочитав комментарии и отзывы, оставленные пользователями. Каждая покупка имеет звездный рейтинг и часто имеет комментарии, оставленные предыдущими клиентами, описывающими их опыт транзакций, поэтому вы можете покупать с уверенностью каждый раз.Короче говоря, вам не нужно верить нам на слово — просто слушайте миллионы наших довольных клиентов.

А если вы новичок на AliExpress, мы откроем вам секрет. Непосредственно перед тем, как вы нажмете «купить сейчас» в процессе транзакции, найдите время, чтобы проверить купоны — и вы сэкономите еще больше. Вы можете найти купоны магазина, купоны AliExpress или собирать купоны каждый день, играя в игры в приложении AliExpress.Вместе с бесплатной доставкой, которую предлагают большинство продавцов на нашем сайте, вы сможете приобрести control voltage monitoring relay по самой выгодной цене.

У нас всегда есть новейшие технологии, новейшие тенденции и самые обсуждаемые лейблы. На AliExpress отличное качество, цена и сервис всегда в стандартной комплектации. Начните самый лучший шоппинг прямо здесь.

Отзывы на реле контроля напряжения

— интернет-магазины и отзывы на реле контроля напряжения на AliExpress

Отличные новости !!! Вы находитесь в нужном месте для реле контроля напряжения. К настоящему времени вы уже знаете, что что бы вы ни искали, вы обязательно найдете это на AliExpress. У нас буквально тысячи отличных продуктов во всех товарных категориях.Ищете ли вы товары высокого класса или дешевые и недорогие оптовые закупки, мы гарантируем, что он есть на AliExpress.

Вы найдете официальные магазины торговых марок наряду с небольшими независимыми продавцами со скидками, каждый из которых предлагает быструю доставку и надежные, а также удобные и безопасные способы оплаты, независимо от того, сколько вы решите потратить.

AliExpress никогда не уступит по выбору, качеству и цене.Каждый день вы будете находить новые онлайн-предложения, скидки в магазинах и возможность сэкономить еще больше, собирая купоны. Но вам, возможно, придется действовать быстро, так как это реле контроля напряжения должно стать одним из самых востребованных бестселлеров в кратчайшие сроки. Подумайте, как вам будут завидовать друзья, когда вы скажете им, что приобрели реле контроля напряжения на AliExpress. Благодаря самым низким ценам в Интернете, дешевым тарифам на доставку и возможности получения на месте вы можете еще больше сэкономить.

Если вы все еще не уверены в реле контроля напряжения и думаете о выборе аналогичного товара, AliExpress — отличное место для сравнения цен и продавцов.Мы поможем вам разобраться, стоит ли доплачивать за высококачественную версию или вы получаете столь же выгодную сделку, приобретая более дешевую вещь. А если вы просто хотите побаловать себя и потратиться на самую дорогую версию, AliExpress всегда позаботится о том, чтобы вы могли получить лучшую цену за свои деньги, даже сообщая вам, когда вам будет лучше дождаться начала рекламной акции. и ожидаемая экономия.AliExpress гордится тем, что у вас всегда есть осознанный выбор при покупке в одном из сотен магазинов и продавцов на нашей платформе.Реальные покупатели оценивают качество обслуживания, цену и качество каждого магазина и продавца. Кроме того, вы можете узнать рейтинги магазина или отдельных продавцов, а также сравнить цены, доставку и скидки на один и тот же продукт, прочитав комментарии и отзывы, оставленные пользователями. Каждая покупка имеет звездный рейтинг и часто имеет комментарии, оставленные предыдущими клиентами, описывающими их опыт транзакций, поэтому вы можете покупать с уверенностью каждый раз. Короче говоря, вам не нужно верить нам на слово — просто слушайте миллионы наших довольных клиентов.

А если вы новичок на AliExpress, мы откроем вам секрет. Непосредственно перед тем, как вы нажмете «купить сейчас» в процессе транзакции, найдите время, чтобы проверить купоны — и вы сэкономите еще больше. Вы можете найти купоны магазина, купоны AliExpress или собирать купоны каждый день, играя в игры в приложении AliExpress. Вместе с бесплатной доставкой, которую предлагают большинство продавцов на нашем сайте, вы сможете приобрести Voltage control relay по самой выгодной цене.

У нас всегда есть новейшие технологии, новейшие тенденции и самые обсуждаемые лейблы. На AliExpress отличное качество, цена и сервис всегда в стандартной комплектации. Начните самый лучший шоппинг прямо здесь.

Лучшее реле контроля напряжения переменного тока — Выгодные предложения на реле контроля напряжения переменного тока от глобальных продавцов реле контроля напряжения переменного тока

Отличные новости !!! Вы находитесь в нужном месте для реле контроля переменного напряжения. К настоящему времени вы уже знаете, что что бы вы ни искали, вы обязательно найдете это на AliExpress. У нас буквально тысячи отличных продуктов во всех товарных категориях. Ищете ли вы товары высокого класса или дешевые и недорогие оптовые закупки, мы гарантируем, что он есть на AliExpress.

Вы найдете официальные магазины торговых марок наряду с небольшими независимыми продавцами со скидками, каждый из которых предлагает быструю доставку и надежные, а также удобные и безопасные способы оплаты, независимо от того, сколько вы решите потратить.

AliExpress никогда не уступит по выбору, качеству и цене. Каждый день вы будете находить новые онлайн-предложения, скидки в магазинах и возможность сэкономить еще больше, собирая купоны. Но вам, возможно, придется действовать быстро, так как это главное реле контроля напряжения переменного тока вскоре станет одним из самых востребованных бестселлеров. Подумайте, как вам будут завидовать друзья, когда вы скажете им, что приобрели реле контроля напряжения переменного тока на AliExpress.Благодаря самым низким ценам в Интернете, дешевым тарифам на доставку и возможности получения на месте вы можете еще больше сэкономить.

Если вы все еще не уверены в реле контроля напряжения переменного тока и думаете о выборе аналогичного товара, AliExpress — отличное место для сравнения цен и продавцов. Мы поможем вам разобраться, стоит ли доплачивать за высококачественную версию или вы получаете столь же выгодную сделку, приобретая более дешевую вещь.А если вы просто хотите побаловать себя и потратиться на самую дорогую версию, AliExpress всегда позаботится о том, чтобы вы могли получить лучшую цену за свои деньги, даже сообщая вам, когда вам будет лучше дождаться начала рекламной акции. и ожидаемая экономия.AliExpress гордится тем, что у вас всегда есть осознанный выбор при покупке в одном из сотен магазинов и продавцов на нашей платформе. Реальные покупатели оценивают качество обслуживания, цену и качество каждого магазина и продавца.Кроме того, вы можете узнать рейтинги магазина или отдельных продавцов, а также сравнить цены, доставку и скидки на один и тот же продукт, прочитав комментарии и отзывы, оставленные пользователями. Каждая покупка имеет звездный рейтинг и часто имеет комментарии, оставленные предыдущими клиентами, описывающими их опыт транзакций, поэтому вы можете покупать с уверенностью каждый раз. Короче говоря, вам не нужно верить нам на слово — просто слушайте миллионы наших довольных клиентов.

А если вы новичок на AliExpress, мы откроем вам секрет.Непосредственно перед тем, как вы нажмете «купить сейчас» в процессе транзакции, найдите время, чтобы проверить купоны — и вы сэкономите еще больше. Вы можете найти купоны магазина, купоны AliExpress или собирать купоны каждый день, играя в игры в приложении AliExpress. Вместе с бесплатной доставкой, которую предлагают большинство продавцов на нашем сайте, вы сможете приобрести ac Voltage control relay по самой выгодной цене.

У нас всегда есть новейшие технологии, новейшие тенденции и самые обсуждаемые лейблы.На AliExpress отличное качество, цена и сервис всегда в стандартной комплектации. Начните самый лучший шоппинг прямо здесь.

Применение реле в электронных схемах | Средства автоматизации | Промышленные устройства

Японский (Япония) Английский (Глобальный) Английский (Азиатско-Тихоокеанский регион) Китайский (Китай)

1. Релейное управление на транзисторе

1. Метод подключения

Если реле управляется транзисторами, мы рекомендуем использовать реле на стороне коллектора.
Напряжение, подаваемое на реле, всегда соответствует номинальному напряжению катушки, а во время выключения напряжение полностью равно нулю во избежание проблем при использовании.

(Хорошо) Подключение коллектора (Уход) Подключение эмиттера (Уход) Параллельное соединение При этом наиболее распространенном соединении работа стабильна. Когда обстоятельства делают использование этого соединения неизбежным, если напряжение не полностью подается на реле, транзистор не работает полностью, и работа ненадежна. Когда мощность, потребляемая всей цепью, становится большой, необходимо учитывать напряжение реле.

2. Контрмеры для перенапряжения транзистора управления реле

Если ток в катушке внезапно прерывается, в катушке возникает внезапный импульс высокого напряжения.Если это напряжение превышает напряжение пробоя транзистора, транзистор выйдет из строя, и это приведет к повреждению. Совершенно необходимо подключить диод в схему, чтобы предотвратить повреждение противоэдс. В качестве подходящих номиналов для этого диода ток должен быть эквивалентен среднему выпрямленному току в катушке, а обратное напряжение блокировки должно быть примерно в 3 раза больше напряжения источника питания. Подключение диода — отличный способ предотвратить скачки напряжения, но при размыкании реле будет значительная задержка по времени.Если вам нужно уменьшить эту временную задержку, вы можете подключить между коллектором транзистора и эмиттером стабилитрон, который сделает напряжение стабилитрона несколько выше, чем напряжение питания.

Позаботьтесь о «Зоне безопасной эксплуатации (ASO)».

3. мгновенное действие (характеристика реле при повышении и падении напряжения)

В отличие от характеристики, когда напряжение медленно прикладывается к катушке реле, это тот случай, когда необходимо достичь номинального напряжения за короткое время, а также за короткое время сбросить напряжение.

Неимпульсный сигнал (не работает) Без мгновенного действия

Импульсный сигнал (прямоугольная волна) (Хорошо) Мгновенное действие

4. Цепь Шмитта (Цепь мгновенного действия)

(схема выпрямления волны)
Когда входной сигнал не вызывает мгновенного действия, обычно используется триггерная схема Шмитта для обеспечения безопасного мгновенного действия.

Характеристические точки

• 1. Резистор с общим эмиттером R _E должен иметь достаточно малое значение по сравнению с сопротивлением катушки реле.
• 2. Из-за тока обмотки реле разница в напряжении в точке P, когда T ₂ проводит, и в точке P, когда T ₁ проводит, создает гистерезис в способности обнаружения цепи Шмитта, и необходимо соблюдать осторожность. взятые при установке значений.
• 3. Когда во входном сигнале присутствует дребезг из-за колебаний формы волны, RC-цепочка постоянной времени должна быть вставлена ​​в каскад перед цепью триггера Шмитта. (Однако скорость отклика падает.)

5. Избегайте подключений к цепи Дарлингтона.

(Высокое усиление)
Эта схема представляет собой ловушку, в которую легко попасть при работе с высокотехнологичными схемами.Это не означает, что это напрямую связано с дефектом, но это связано с проблемами, которые возникают после длительных периодов использования и при работе многих устройств.

(Плохо) Соединение Дарлингтона • Из-за чрезмерного потребления электроэнергии выделяется тепло. • Необходим сильный Tr1.

(Хорошее) Подключение эмиттера Tr2 проводит полностью. Tr1 достаточно для использования сигнала.

6. остаточное напряжение катушки

В коммутационных приложениях, где полупроводник (транзистор, UJT и т. Д.) Подключен к катушке, на катушке реле сохраняется остаточное напряжение, что может привести к неполному восстановлению и неправильной работе. Использование катушек постоянного тока может уменьшить; опасность неполного восстановления, контактное давление и вибростойкость.Это связано с тем, что падение напряжения составляет 10% или более от номинального напряжения, что является низким значением по сравнению с катушкой переменного тока, а также существует тенденция к увеличению срока службы за счет снижения напряжения падения. Когда сигнал с коллектора транзистора берется и используется для управления другой схемой, как показано на рисунке справа, через реле проходит минутный темновой ток, даже если транзистор выключен. Это может вызвать проблемы, описанные выше.

Подключение к следующей ступени через коллектор

Вернуться к началу

2. Релейный привод с помощью SCR

1. Метод обычного привода

Для привода SCR необходимо уделять особое внимание чувствительности затвора и ошибочной работе из-за шума.

IGT	：	Нет проблем даже с током, превышающим номинальный ток более чем в 3 раза.
RGK	：	1 кОм необходимо подключить.
RC	：	Это сделано для предотвращения ошибки зажигания из-за внезапного повышения напряжения источника питания или шума. (Противодействие dv / dt)

2. Меры предосторожности в отношении цепей управления ВКЛ / ВЫКЛ
(при использовании для схем управления температурой или аналогичных цепей управления)

Когда контакты реле замыкаются одновременно с однофазным источником питания переменного тока, необходимо соблюдать осторожность, поскольку электрический срок службы контактов сильно сокращается.

• 1. Когда реле включается и выключается с помощью тиристора, тиристор сам по себе служит полуволновым источником питания, и есть множество случаев, когда тиристор легко восстанавливается.
• 2. Таким образом, время работы реле и время восстановления легко синхронизируются с частотой источника питания, а время переключения нагрузки также легко синхронизируется.
• 3. Когда нагрузкой для регулирования температуры является высокоточная нагрузка, такая как нагреватель, переключение может происходить только при пиковых значениях, и это может происходить только при нулевых значениях фазы, как явление этого типа управления.(В зависимости от чувствительности и скорости срабатывания реле)
• 4. Соответственно, результат может быть либо чрезвычайно долгим, либо чрезвычайно коротким, с большим разбросом, и необходимо позаботиться о первоначальной проверке качества устройства.

Вернуться к началу

3. Релейный привод от внешних контактов

Реле

для использования на печатных платах обладают высокой чувствительностью и быстродействием, и, поскольку они в достаточной степени реагируют на дребезжание и дребезжание, необходимо соблюдать осторожность при их приводе.
Когда частота использования низкая, с задержкой во времени отклика, вызванной конденсатором, можно поглотить дребезжание и подпрыгивание.
(Однако нельзя использовать только конденсатор. С конденсатором также следует использовать резистор.)

Вернуться к началу

4. Последовательность светодиодов и параллельное подключение

1) Последовательно с реле Потребляемая мощность: Совместно с реле (Хорошо) Неисправный светодиод: Реле не работает (Плохо) Цепь низкого напряжения: Со светодиодом, 1. 5 В ниже (не работает) Количество деталей: (хорошо)

2) R параллельно светодиоду Потребляемая мощность: Совместно с реле (хорошо) Неисправный светодиод: Реле работает (хорошо) Цепь низкого напряжения: Со светодиодом, 1,5 V вниз (не работает) Кол-во деталей: R 1 (уход)

3) Параллельное соединение с реле Потребляемая мощность: Токоограничивающий резистор R 2 (Осторожно) Неисправный светодиод: Реле работает стабильно (Хорошо) Цепь низкого напряжения: ( Хорошо) No.частей: R 2 (Уход)

Вернуться к началу

5. Электронная схема привода с помощью реле

1. Бесшаттерная электронная схема

Несмотря на то, что бесшумная характеристика является особенностью реле, это в полной мере бесшумная электрическая цепь, во многом такая же, как ртутное реле. Чтобы удовлетворить требования, предъявляемые к таким схемам, как вход двоичного счетчика, существует электронный метод без вибрации, в котором дребезжание абсолютно недопустимо.Даже если болтовня развивается с одной стороны, либо N.O. боковые контакты или Н.З. боковые контакты, триггер не реверсируется, и на схему счетчика можно подавать импульсные сигналы без промаха. (Тем не менее, следует избегать прыжков со стороны N.O. на сторону N.C.)

Примечания:

1. Линии A, B и C должны быть как можно короче. 2. Необходимо, чтобы в контактной части не было шума от секции катушки.

2. Triac Drive

Когда в электронной схеме используется прямой привод от симистора, электронная схема не будет изолирована от силовой цепи, и из-за этого могут возникнуть проблемы из-за неправильной работы и повреждения. Внедрение релейного привода — наиболее экономичное и эффективное решение. (Схемы фотоэлемента и импульсного трансформатора сложны.)
Если необходима характеристика переключения через нуль, следует использовать твердотельное реле (SSR).

Вернуться к началу

6. Цепь источника питания

1. Цепь постоянного напряжения

В целом электронные схемы чрезвычайно уязвимы для таких явлений, как пульсации источника питания и колебания напряжения. Хотя источники питания реле не так уязвимы, как электронные схемы, следите, чтобы пульсации и регулировка не выходили за рамки спецификации.
Если колебания напряжения источника питания большие, подключите стабилизированную цепь или цепь постоянного напряжения, как показано на рис. 1.
Если реле потребляет большую мощность, удовлетворительные результаты могут быть достигнуты путем реализации конфигурации схемы, показанной на рис. 2.

2.Предотвращение падения напряжения из-за броскового тока

В схеме, показанной на рис. 3, от лампы или конденсатора протекает бросок тока. Как только контакты замыкаются, напряжение падает, и реле срабатывает или дребезжит. В этом случае необходимо увеличить мощность трансформатора или добавить сглаживающий контур.

На рис. 4 показан пример модифицированной схемы.
На рис. 5 показан вариант с батарейным питанием.

Вернуться к началу

7. Рекомендации по проектированию печатной платы

1. Схема расположения реле

• Поскольку реле влияют на электронные схемы, создавая шум, следует отметить следующие моменты.
• Держите реле подальше от полупроводниковых приборов.
• Создайте следы узора для наименьшей длины.
• Поместите поглотитель перенапряжения (диод и т. Д.) Рядом с катушкой реле.
• Избегайте трассировки трассировок, чувствительных к шуму (например, для аудиосигналов), под секцией катушки реле.
• Избегайте сквозных отверстий в местах, которые не видны сверху (например, в основании реле).
• Припой, протекающий через такое отверстие, может вызвать повреждение, например разрыв уплотнения.
• Даже для одной и той же схемы необходимо учитывать дизайн шаблона, который минимизирует влияние операций включения / выключения катушки реле и лампы на другие электронные схемы.

(Плохо) Токи катушек реле и токи электронных схем протекают вместе через A и B.

(хорошо) • Токи катушки реле состоят только из A 1 и B 1 . • Токи электронных схем состоят только из A 2 и B 2 . Простое рассмотрение конструкции может изменить безопасность операции.

Диаметр отверстия и площадки

Диаметр отверстия и контактная площадка сделаны так, чтобы отверстие было немного больше, чем выводной провод, чтобы компонент можно было легко вставить. Кроме того, при пайке припой будет накапливаться в виде проушины, увеличивая прочность крепления.Стандартные размеры диаметра отверстия и фаски показаны в таблице ниже.

Стандартные размеры для диаметра отверстия и площадки

мм дюйм

Стандартный диаметр отверстия	Допуск	Диаметр земли
0,8 0,031	± 0,1 ± 0,039	от 2,0 до 3,0 .079 до .118
1.0 .039
1.2 .047		от 3,5 до 4,5 от .138 до .177
1,6 0,063

Замечания

• 1. Диаметр отверстия делается на 0,2-0,5 мм. От 0,008 до 0,020 дюйма больше, чем диаметр шага. Однако, если используется струйный метод пайки (волновой, струйный), из-за опасения, что припой попадет на сторону компонентов, Лучше сделать диаметр отверстия равным диаметру вывода + 0,2 мм.
• 2.Диаметр площадки должен быть в 2–3 раза больше диаметра отверстия.
• 3. Не вставляйте более одного провода в одно отверстие.

Расширение и усадка ламинатов с медной оболочкой

Поскольку плакированные медью ламинаты имеют продольное и поперечное направление, необходимо с осторожностью соблюдать способ изготовления и компоновки штамповки. Расширение и усадка в продольном направлении из-за нагрева составляет от 1/15 до 1/2, что в поперечном направлении, и, соответственно, после изготовления штамповки деформация в продольном направлении будет составлять от 1/15 до 1/2 деформации в поперечном направлении.Механическая прочность в продольном направлении на 10-15% больше, чем в поперечном направлении. Из-за этой разницы между продольным и поперечным направлениями, когда должны изготавливаться изделия, имеющие длинные конфигурации, продольное направление конфигурации должно быть выполнено в продольном направлении, а печатные платы, имеющие секцию соединителя, должны быть выполнены с соединителем вдоль продольной стороны.

Пример: как показано на рисунке ниже, 150 мм 5.В качестве продольного направления принимается направление 906 дюймов. Кроме того, как показано на рисунке ниже, когда узор имеет секцию соединителя, направление выбирается, как показано стрелкой в ​​продольном направлении

2.Если необходимо использовать ручную пайку для одной части компонента после пайки погружением

Обеспечивая узкую прорезь в круглой части рисунка фольги, прорезь предотвратит закупорку отверстия припоем.

3.Когда сама печатная плата используется в качестве разъема

• 1. Кромка должна быть скошена. (Это предотвращает отслоение фольги, когда плата вставляется в гнездо.)
• 2. Когда только одна сторона используется в качестве лезвия соединителя, если на печатной плате есть перекос, контакт будет дефектным.Следует соблюдать осторожность.

Справочные данные платы 4.PC

Эти данные получены на основе образцов продукции этой компании. Используйте эти данные как справочные при проектировании печатных плат.

Ширина проводника

Допустимый ток для проводника был определен с точки зрения безопасности и влияния на характеристики проводника из-за повышения температуры насыщения при протекании тока.(Чем уже ширина проводника и тоньше медная фольга, тем больше повышение температуры.) Например, слишком высокий рост температуры вызывает ухудшение характеристик и изменение цвета ламината. В общем, допустимый ток проводника определяется таким образом, чтобы повышение температуры было менее 10 ° C. Необходимо рассчитать ширину проводника исходя из этого допустимого тока проводника.
На рис. 1, 2 и 3 показано соотношение между током и шириной проводника для каждого повышения температуры для различных медных фольг.Также необходимо учитывать предотвращение превышения аномальными токами тока разрушения проводника.
На рис. 4 показано соотношение между шириной проводника и током разрушения.

Пространство между проводниками

На рис. 6 показано соотношение между расстоянием между проводниками и разрушающим напряжением. Это напряжение разрушения не является напряжением разрушения печатной платы; это импульсное перенапряжение (напряжение пробоя изоляции пространства между цепями.) Покрытие поверхности проводника изолирующей смолой, такой как припой, увеличивает импульсное перенапряжение, но из-за штыревых отверстий в припойном резисте, необходимо учитывать напряжение разрушения проводника без припоя резиста. Фактически, необходимо добавить достаточный запас прочности при определении расстояния между проводниками. В таблице 1 показан пример расчета расстояния между проводниками. (Взято из стандартов JIS C5010.) Однако, если продукт подпадает под действие закона о контроле над электротехнической продукцией, Стандарты UL или другие стандарты безопасности, необходимо соблюдать правила.

Пример расчета расстояния между проводниками Максимальное напряжение постоянного и переменного тока между проводниками (В) Минимальное расстояние между проводниками (мм дюйм) от 0 до 50 0,381 .015 51 до 150 0,635 0,025 151 до 300 1. 27 0,050 301 до 500 2,54. 100 500 или более Рассчитано при 0,00508 мм / В

Вернуться к началу

Скачать каталог

	Название	Язык	Размер файла	Обновление
	子 回路 に お け る の 注意 事項 各種 リ レ ー 共通 (パ ワ ー, 安全, シ グ ナ ル, 高周波, 制 御 盤, 容量, イ タ ー 9000)	JP	1.5 МБ	31 января 2019 г.
	Применение реле в электронных схемах Силовые реле (более 2 А), реле безопасности, сигнальные реле (2 А или меньше), микроволновые устройства, реле панели управления, реле отключения постоянного тока большой емкости и интерфейсный терминал.	EN	96. 0 КБ	28 февраля 2014 г.
	子 线路 中 使用 继电器 的 注意 事项	CN-упрощенный	718.4 КБ	9 августа 2019

Вернуться к началу

Терминология реле

| Средства автоматизации | Промышленные устройства

1.Обозначение катушки

Черная катушка представляет состояние под напряжением. Для реле с защелкой на схемах обычно показана катушка в состоянии сброса. Поэтому символ катушки также отображается для катушки сброса в ее состоянии сброса.

2. номинальное напряжение катушки (номинальное напряжение катушки)

Одно значение (или узкий диапазон) напряжения источника, предназначенное по конструкции для подачи на катушку или вход.

3.Номинальный рабочий ток

Значение тока, протекающего в катушке, когда на катушку прикладывается номинальное напряжение

4.Номинальная рабочая мощность

Значение мощности, потребляемой катушкой при номинальном напряжении. Для катушек постоянного тока выражается в ваттах; Переменный ток выражается в вольт-амперах. Номинальная мощность (Вт или ВА) = номинальное напряжение × номинальный ток.

5. сопротивление катушки

Это сопротивление постоянному току катушки в реле постоянного тока для температурных условий, указанных в каталоге. (Обратите внимание, что для определенных типов реле сопротивление постоянному току может быть для температур, отличных от стандартных 20 ° C 68 ° F.)

6. повышающее напряжение (втягивающее напряжение или рабочее напряжение)

По мере увеличения напряжения на неработающем реле значение, при котором или ниже которого все контакты должны функционировать (переходить).

7. падение напряжения (отпускаемое или обязательное напряжение отпускания)

По мере уменьшения напряжения на сработавшем реле значение, при превышении которого все контакты должны вернуться в свое неработающее положение.

8. Максимальное приложенное напряжение

Максимальное напряжение, которое может непрерывно подаваться на катушку без повреждения.Могут быть допустимы кратковременные всплески высокого напряжения, но этого не следует предполагать без предварительной проверки у производителя.

1. Контактные формы

Обозначает контактный механизм и количество контактов в контактной цепи.

2.Контактные символы

Контакты формы A (нормально разомкнутые контакты)
Контакты формы B (нормально замкнутые контакты)
Контакты формы C (переключающие контакты)

Контакты формы A также называются N. О. связывается или заводит контакты.
Контакты формы B также называются Н.З. контактами или размыкающими контактами. Контакты
формы C также называются переключающими контактами или переключающими контактами.

3.MBB Контакты

Сокращение для замыкающих контактов. Контактный механизм, при котором контакты формы A (нормально открытые контакты) замыкаются до размыкания контактов формы B (нормально закрытые контакты).

4. Номинальная мощность переключения

Расчетное значение в ваттах (постоянного тока) или вольт-амперах (переменного тока), которое может безопасно переключаться с помощью контактов.Это значение является произведением коммутируемого напряжения на коммутируемый ток и будет меньше, чем максимальное напряжение и максимальный ток.

5.Максимальное коммутируемое напряжение

Максимальное напряжение холостого хода, которое можно безопасно переключать с помощью контактов. Максимальные значения постоянного и переменного напряжения в большинстве случаев различаются.

6. Максимальный ток переключения

Максимальный ток, который можно безопасно переключать контактами. Максимальные значения переменного и постоянного тока могут отличаться.

7. максимальная мощность переключения

Верхний предел мощности, который может переключаться контактами. Следует соблюдать осторожность, чтобы не превышать это значение.

8.Максимальная коммутационная способность

Это указано в столбце данных для каждого типа реле как максимальное значение контактной емкости и представляет собой взаимосвязь максимальной мощности переключения, максимального напряжения переключения и максимального тока переключения. Ток переключения и напряжение переключения можно получить из этого графика.Например, если напряжение переключения фиксировано в определенном приложении, максимальный ток переключения может быть получен из пересечения между напряжением на оси и максимальной мощностью переключения.

Максимальная коммутационная способность Пример: при использовании реле TX при напряжении переключения 60 В постоянного тока максимальный ток переключения составляет 1 А. (* Максимальная коммутационная способность указана для резистивной нагрузки.Обязательно внимательно проверьте фактическую загрузку перед использованием.)

9.Минимальная коммутационная способность

Это значение является ориентиром для минимально возможного уровня, при котором нагрузка низкого уровня может позволить переключение. Уровень надежности этого значения зависит от частоты коммутации, условий окружающей среды, изменения желаемого контактного сопротивления и абсолютного значения. Используйте реле с контактами AgPd, если вам нужны аналоговые нагрузки низкого уровня, управление или контактное сопротивление 100 мОм или меньше.Мы рекомендуем вам связаться с одним из наших офисов продаж относительно использования.

10.Сопротивление контакта

Это значение представляет собой суммарное сопротивление при соприкосновении контактов друг с другом, сопротивление клемм и контактной пружины. Контактное сопротивление измеряется методом падения напряжения, как показано ниже. Обозначены измерительные токи.

Испытательные токи

Номинальный контактный ток или ток переключения (A)	Испытательный ток (мА)
Меньше 0.01	1
0,01 или более и менее 0,1	10
0,1 или более и менее 1	100
1 или более	1 000

Сопротивление можно измерить с приемлемой точностью миллиомметром YHP 4328A.
Как правило, для реле с номиналом контактов 1 А или более измеряйте падение напряжения при 1 А 6 В постоянного тока.

11. Максимальный ток нагрузки

Максимальный ток, который после замыкания или до размыкания контакты могут безопасно проходить, не подвергаясь повышению температуры сверх их расчетного предела или расчетного предела других термочувствительных компонентов реле (катушки, пружин, изоляции и т. .). Это значение обычно превышает максимальный ток переключения.

12. емкость

Это значение измеряется между клеммами при 1 кГц и 20 ° C 68 ° F.

1. Сопротивление изоляции

Значение сопротивления между всеми взаимно изолированными проводящими секциями реле, то есть между катушкой и контактами, между разомкнутыми контактами и между катушкой или контактами к любому сердечнику или корпусу при потенциале земли. Это значение обычно выражается как «начальное сопротивление изоляции» и может уменьшаться со временем из-за разрушения материала и накопления загрязнений.
— Между катушкой и контактами
— Между разомкнутыми контактами
— Между группами контактов
— Между установленной катушкой и катушкой сброса

2. пробивное напряжение (высокое напряжение или диэлектрическая прочность)

Максимальное напряжение, которое может выдерживать реле без повреждений в течение определенного периода времени, обычно измеряется в тех же точках, что и сопротивление изоляции. Обычно указанное значение выражается в VAC (RMS) в течение одной минуты.

3. импульсное напряжение пробоя

Способность устройства противостоять аномальному скачку напряжения извне, например, при ударе молнии или другом явлении.Обычно указывается импульсный тестовый сигнал с указанием времени нарастания, пикового значения и времени спада.

4. время срабатывания (заданное время)

Время, прошедшее с момента подачи питания на катушку до замыкания контактов формы A (нормально разомкнутые). (Для многополюсных устройств время до замыкания последнего контакта.) Это время не включает время дребезга.

5.Время отпускания (время сброса)

Время, прошедшее от первоначального отключения питания катушки до повторного включения контактов формы B (нормально замкнутые) (последний контакт с многополюсным). Это время не включает время отказов.

6. Отскок контакта (время)

Обычно выражается во времени (мс), это относится к явлению прерывистого переключения контактов, которое происходит из-за столкновения между подвижными металлическими частями или контактами, когда реле приводится в действие или отпускается.

1. Ударопрочность

1) Функциональный

Удар, который может выдержать реле во время обслуживания, не вызывая размыкания замкнутых контактов дольше указанного времени или без замыкания открытых контактов на время, превышающее указанное. (обычно 10 мкс)

2) Разрушительный

Удар, который может выдержать реле при транспортировке или установке без его повреждения и без изменения его рабочих характеристик.Обычно выражается в «G». Тем не менее, тест проводился в общей сложности 18 раз, по шесть раз в каждом по трем осям.

2. Устойчивость к вибрации

1) Функциональный

Вибрация, которую реле может выдерживать во время обслуживания, не вызывая размыкания замкнутых контактов дольше указанного времени или не вызывая замыкания открытых контактов дольше указанного времени.(обычно 10 мкс)

2) Разрушительный

Вибрация, которую может выдержать реле при транспортировке, установке или использовании, не повреждая его и не вызывая изменения его рабочих характеристик. Выражается как ускорение в G или смещении и частотный диапазон. Однако тест длился в общей сложности шесть часов, по два часа в каждом трехосном направлении.

3.Механическая жизнь

Минимальное количество срабатываний реле в номинальных условиях (напряжение катушки, температура, влажность и т. Д.) Без нагрузки на контакты.

4. Электрическая жизнь

Минимальное количество срабатываний реле в номинальных условиях с определенной нагрузкой, переключаемой контактами.

5. Максимальная частота переключения

Это относится к максимальной частоте переключения, которая удовлетворяет механическому или электрическому сроку службы при повторяющихся операциях путем подачи последовательности импульсов при номинальном напряжении на рабочую катушку.

6. жизненный цикл

Он указан в столбце данных для каждого типа реле. Срок службы (количество операций) можно оценить по коммутируемому напряжению и коммутируемому току. Например, для реле DS, работающего при:
Напряжение переключения = 125 В переменного тока
Ток переключения = 0,6 А
Ожидаемый срок службы составляет 300 000
операций. Однако это значение относится к резистивной нагрузке. Обязательно внимательно проверьте фактическую загрузку перед использованием.

Кривая срока службы

1. Изоляция

Высокочастотные сигналы проходят через паразитную емкость контактов, даже если контакты разъединены. Эта утечка называется изоляцией. Символ дБ (децибел) используется для выражения величины сигнала утечки. Это выражается как логарифм отношения величин сигнала, генерируемого утечкой, к входному сигналу. Чем больше величина, тем лучше изоляция.

2. Вносимая потеря

В высокочастотной области искажения сигнала возникают из-за самоиндукции, сопротивления и диэлектрических потерь, а также из-за отражения из-за несоответствия импеданса в цепях.Потеря из-за любого из этих типов помех называется вносимой потерей. Следовательно, это относится к величине потери входного сигнала. Чем меньше величина, тем лучше реле.

3.V.S.W.R. (Коэффициент стоячей волны напряжения)

Высокочастотный резонанс возникает из-за интерференции входного сигнала и отраженного (волнового) сигнала.
V.S.W.R. относится к отношению максимального значения к минимальному значению сигнала. V.S.W.R. равен 1, когда нет отраженной волны.Обычно становится больше 1.

Примечания:
1.	Если не указано иное, вышеуказанные испытания проводят при стандартной температуре и влажности (от 15 до 35 ° C, от 59 до 95 ° F, от 25 до 75%).
2.	Напряжение, подаваемое на катушку при испытаниях переключения, представляет собой прямоугольную волну при номинальном напряжении.
3.	Фаза работы нагрузки переменного тока случайна.

Контролируемый ток vs.Операция контролируемого голосования

Источник напряжения с управляемым напряжением (VCVS)
и источник тока, управляемый напряжением (VCCS), Сравнение

Усилители

AE Techron серии 7000 могут быть настроены на месте для работы в качестве усилителей напряжения (источник напряжения, управляемого напряжением) или как усилителей крутизны (источник тока, управляемого напряжением). Выбор режима осуществляется с помощью перемычки, расположенной на основной плате усилителя.Полные инструкции, включая расположение перемычек, см. В руководстве по продукту.

При настройке в качестве источника Controlled Voltage (усилителя напряжения) усилитель будет обеспечивать выходное напряжение, которое является постоянным и пропорциональным управляющему (входному) напряжению. Если импеданс нагрузки изменяется, усилитель будет стремиться поддерживать это соотношение входного и выходного напряжения, увеличивая или уменьшая производимый им ток, пока он находится в пределах способности усилителя создавать требуемый ток.Используйте этот режим, если вы хотите, чтобы сигнал выходного напряжения был подобен входному сигналу.

И наоборот, когда он настроен как источник контролируемого тока (усилитель крутизны), усилитель будет обеспечивать выходной ток, который постоянен и пропорционален управляющему (входному) напряжению. Если импеданс нагрузки изменяется, усилитель будет стремиться поддерживать эту крутизну (отношение входного напряжения к выходному току) путем увеличения или уменьшения создаваемого напряжения до тех пор, пока усилитель способен создавать требуемое напряжение.Используйте этот режим, если вы хотите, чтобы форма волны выходного тока была похожа на форму волны входного сигнала.

Рисунок 1: Зависимость контролируемого напряжения от регулируемого тока
(Изображение любезно предоставлено Брюсом Охаром, «Электронный усилитель», Википедия)

Рекомендации по безопасности и эксплуатации при работе с регулируемым током

Когда усилитель AE Techron настроен как источник контролируемого тока, необходимо проявлять осторожность при его работе. Любой источник тока, управляемый напряжением, никогда не должен включаться без нагрузки (с некоторым импедансом, действительным или эффективным), подключенной к его выходным клеммам. Когда требуется работать таким образом, любой источник тока (включая усилитель AE Techron) будет увеличивать свое выходное напряжение, пытаясь направить требуемый ток в нагрузку. В состоянии холостого хода создание тока невозможно. Источник тока будет увеличивать свое выходное напряжение, пока не достигнет предела напряжения. Это потенциально опасное состояние как для усилителя AE Techron, так и для любого пользователя, который может коснуться выходных клемм усилителя.

При работе в режиме контролируемого тока (CC) требуется схема компенсации для обеспечения точного выходного тока. Поскольку нагрузка является критическим компонентом схемы в режиме CC, индуктивные и резистивные значения нагрузки будут определять требуемые значения компенсации. Хотя для некоторых приложений будет достаточно заводской настройки компенсации по умолчанию, настройку компенсации также можно отрегулировать на месте. Дополнительную информацию см. В разделе «Компенсация нагрузки усилителя при работе CC».

.
