Реле переключатель 12 вольт: Реле времени 12-24в №16 (dk-c-04, DDC-432)

Содержание

Как подключить автомобильное реле? Советы специалистов

Автомобильные реле представляют собой электротехнические устройства, предназначенные для замыкания или размыкания электрической цепи под воздействием управляющих сигналов или через определенные временные промежутки. Они служат для регулирования работы оборудования, работающего с большими токами. Как подключить автомобильное реле правильно — читайте в материале нашей статьи.

Общие положения и распространенные случаи применения реле

Часто автовладельцы комплектуют свои автомобили дополнительным оборудованием. Например, устанавливают лебедку, сигнал, мощный прожектор, сигнализацию или, например, таксометр «Орион». Все это — высокоамперные устройства. И пропускать весь питающий сигнал через кнопку включения этого оборудования не только нецелесообразно, но и опасно.

Во-первых, понадобится высокоамперное устройство включения.

Кнопка или тумблер на 30–40 ампер будут внушительных размеров и могут не вписаться в интерьер. Во-вторых, если кнопка будет недостаточной мощности или возникнут нештатные перегрузки в сети — это может привести к пожару. Поэтому рекомендуется установить реле.

Есть несколько основных правил касательно того, как подключить автомобильное реле с обеспечением его нормального функционирования:

  1. Подключать реле стоит только через подходящую по параметрам колодку, выходные провода которой соединяются с электрической цепью при помощи пайки или методом обжимки в специальные разъемные клеммы.
  2. Максимально потребляемая сила тока подключаемого оборудования не должна превышать значений, указанных на реле.
  3. В питающую цепь перед входом в реле необходимо установить предохранитель со значением силы тока, не превышающим указанную на реле.
  4. Управляющая цепь подключается через резистор с параметрами, необходимыми для создания номинальной силы тока, от которой работает катушка реле.

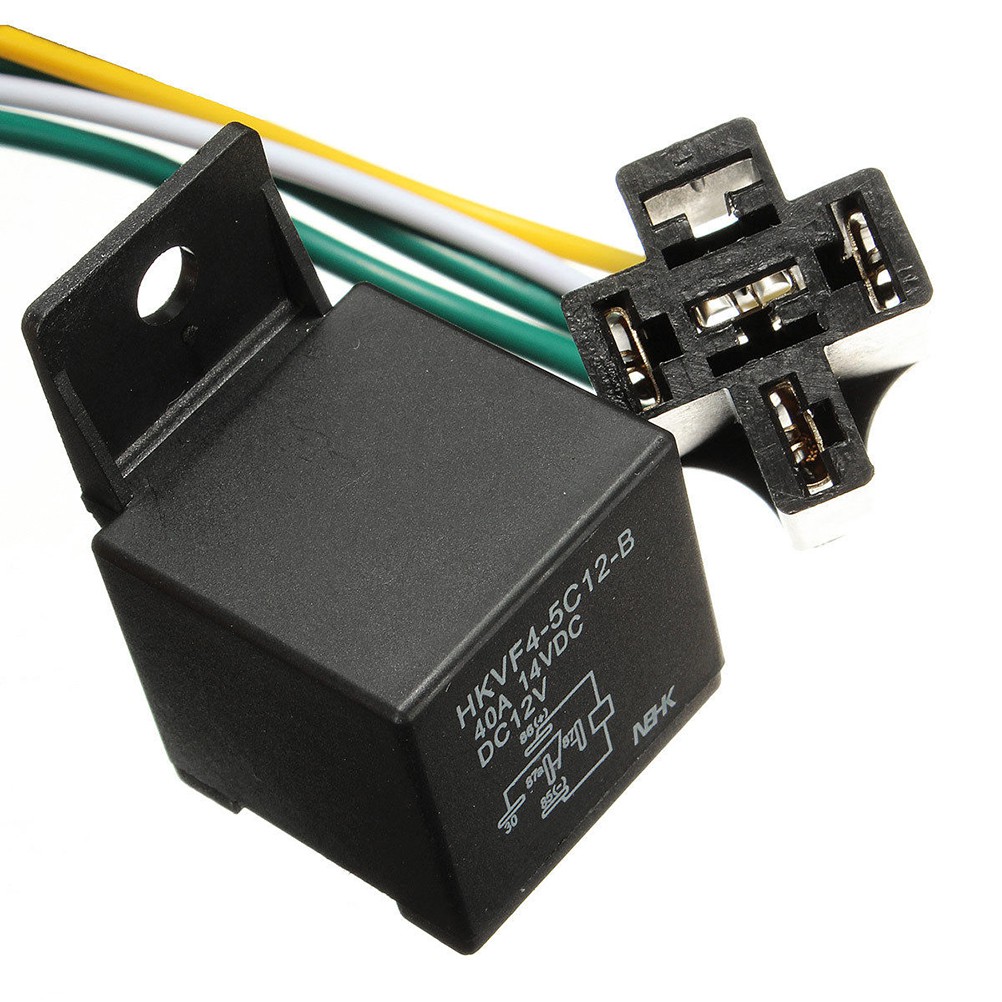

Как подключить четырехконтактное автомобильное реле

Перед началом работ необходимо определиться с местом установки реле и кнопки, а также с путем прокладки проводов. Реле должно находиться в легкодоступном, защищенном от воздействия окружающей среды месте. Как правило, таким местом является пространство вблизи панели штатных реле автомобиля.

Затем реле закрепляется в выбранном месте. От него минусовый провод подключается к клемме на питаемом оборудовании, а плюсовой — через питающие контакты на реле (обычно маркируются числами 30 и 87). Перед реле обязательно ставится предохранитель подходящих параметров.

Плюсовой провод управляющей цепи подключается через контакты на реле (в большинстве случаев они имеют номера 85 и 86). Для нивелировки индукционного скачка после прекращения подачи тока в управляющей цепи параллельно контактам устанавливается диод.

Перед тем как подключить автомобильное четырехконтактное реле , также необходимо установить, какого оно типа: нормально замкнутого или нормально разомкнутого.

Это важно, так как нормально замкнутые реле постоянно пропускают питающий сигнал и отключаются при подаче тока в управляющую цепь. Нормально разомкнутые работают наоборот: замыкают цепь в момент включения.

Надеемся, что наша статья была вам полезной! А всё необходимое вы можете приобрести в нашем каталоге.

Релейные модули / Реле для умного дома / блоки управления сигналами

Релейный модуль - это приемник, который подключается непосредственно к вашему электронному устройству, которым вы хотите управлять удаленно.  Передатчиком может выступать: Wi-Fi приложение или пульт управления (Wi-Fi, RF или ZigBee).

Релейный модуль, используемый для возможности беспроводного управления электрическими устройствами. Работает от напряжения 12 или 24 вольт.  Модель KAG-C100 имеет NO-COM-NC на выходе - самый классический вариант радиореле с возможностью подключения зависимости одной цепи от другой.

&n..

435 Руб

Блок приема сигнала для радиовыключателей Gezu. Система беспроводных выключателей Gezu позволяет без лишних усилий контролировать работу освещения в Вашей квартире.   Работает от напряжения 220 вольт. Максимальный ток нагрузки: 10A Рабочая частота: 433МГц Чувствительность при..

500 Руб 440 Руб

Релейный модуль, используемый для возможности беспроводного управления электрическими устройствами. Работает от напряжения 220 вольт.  Модель KAG-C105 имеет L и N на входе, а на выходе коннекторы NC и NO, питаемые от входной фазы через сам модуль. Это дает возможность работать в режи..

480 Руб

Релейный модуль, используемый для возможности беспроводного управления электрическими устройствами. Работает от напряжения 12 вольт. Небольшой размер устройства и корпуса позволяет использовать модуль в труднодоступном месте. Модель KAG-C106 имеет NO-COM-NC на выходе - самый классический ..

480 Руб

Релейный модуль, используемый для возможности беспроводного управления электрическими устройствами. Работает от напряжения 220 вольт.  Модель KAG-C113 очень легко подключается: имеет L и N на входе и выходе. Поставляется в пластиковом белом корпусе. Выключатель легко программ..

550 Руб

Релейный модуль на 3 канала, используемый для возможности беспроводного управления электрическими устройствами. Работает от напряжения 12 или 24 вольта.

  Модель KAG-C201 имеет NO-COM-NC на выходе - самый классический вариант радиореле с возможностью подключения зависимости одной цепи..

735 Руб 590 Руб

Релейный модуль Wi-Fi, используемый для возможности беспроводного управления электрическими устройствами. Работает от напряжения 220 вольт.  Модель Basic имеет L и N на входе и на выходе, что позволяет подключить его в разрыв цепи двух полюсов. Самая простая установка из всех во..

590 Руб

Релейный модуль на 3 канала, используемый для возможности беспроводного управления электрическими устройствами. Работает от напряжения 12 или 24 вольта.  Модель KAG-C300 имеет NO-COM-NC на выходе - самый классический вариант радиореле с возможностью подключения зависимости одной цепи.

.

780 Руб 620 Руб

Релейный модуль Wi-Fi, используемый для возможности беспроводного управления электрическими устройствами. Основным отличием от других модулей является возможность использования обычного настенного выключателя в связки с Mini. Вам не нужно будет менять дизайн выключателей, достаточно толь..

650 Руб

Релейный модуль, используемый для возможности беспроводного управления электрическими устройствами. Работает от напряжения 220 вольт.  Модель KAG-C110 имеет L и N на входе и на выходе, что позволяет подключить его в разрыв цепи двух полюсов. Самая простая установка из всех возмо..

690 Руб

Релейный модуль, используемый для управления моторами с возможностью обратного хода. Модуль позволяет изменять полярность цепи. Идеально подойдет для открытия и закрытия ворот и дверей с приводом от электрического мотора. Работает от напряжения 12 или 24 вольта.  Модель KAG-C202 ..

735 Руб

Релейный модуль Wi-Fi, используемый для возможности беспроводного управления электрическими устройствами. Работает от напряжения 220 вольт.  Модель Th20 предназначена для подключения потребителей мощностью до 2200 Вт. Имеет возможность подключения датчиков влажности и т..

890 Руб

Релейный модуль Wi-Fi, используемый для возможности беспроводного управления электрическими устройствами. Работает от напряжения 220 вольт.  Модель Th26 предназначена для подключения потребителей более высокой мощностью, до 3500 Вт. Имеет возможность подключения датчиков вла..

940 Руб

Релейный модуль Wi-Fi и RF сигналов одновременно, используемый для возможности беспроводного управления электрическими устройствами. Теперь можно управлять электроприобрами и с пульта по каналу 433 МГц, и по Wi-Fi каналу. Работает от напряжения 220 вольт.  Модель RFR3 имеет L и ..

990 Руб

Sonoff Dual R2 представляет собой 2-канальный беспроводной WiFi умный выключатель который может управлять сразу двумя устройствами бытовой или электронной техники. Это означает, что один Sonoff Dual R2 равен двум Sonoff Basic выключателям! Sonoff Dual R2 имеет все приемущества Sonoff Basic в..

1 050 Руб

Релейный модуль для управления сигналами ZigBee. Работает от напряжения 220 вольт.  SONOFF BASICZBR3 - это первый релейный модуль от компании SONOFF с поддержкой ZigBee DIY, который соединяет концентратор SmartThings для управления всеми подключенными устройствами этого формата...

1 090 Руб

Релейный модуль Wi-Fi, используемый для возможности беспроводного управления электрическими устройствами. Обновлённая версия популярного вай-фай реле Sonoff POW. Теперь можно увидеть онлайн не только мощность, но и напряжение сети и силу тока. Также можно установить стоимость 1кВт/ч и от..

1 180 Руб

Релейный модуль на 4 канала, используемый для управления широким спекторм электроники.  Сочетание 4-х каналов в одном блоке позволяют эффективно использовать пространство. Реле подходит только для четырёхкнопочных пультов. Работает от напряжения 220 вольт.  Модель KAG-C4..

1 300 Руб

Обновленная версия многофункционального реле от Sonoff.   Sonoff 4CH R3 является 4-х канальным (4-клавишным) WiFi беспроводным коммутатором. Sonoff 4CH (R3) поддерживает подключение и управление четырьмя устройствами бытовой техники, которая может быть включена/выключена отдельн. .

1 890 Руб

Полезные конструкции из обычного реле

Приветствую, Самоделкины!
Сегодня поговорим про обычное электромагнитное реле. Простое в исполнении не очень долговечное и с виду ничем не примечательное реле. Автор YouTube канала «AKA KASYAN» расскажет где и для каких целей его можно использовать и какие простые, но весьма полезные конструкции можно собрать на его базе. Кстати, данный материал заточен для начинающего радиолюбителя. Ну что же, давайте начнем.

Наша первая схема построена на основе реле и электролитического конденсатора.


Для того чтобы понять для чего она предназначена, сперва давайте поймем, как все это дело работает. Питание, например, 12В по силовым контактом реле поступает на плюсовую обкладку конденсатора и одновременно на катушку. Минус или масса питания поступает напрямую, минуя контакты.

Первоначально, до подачи питания, указанные контакты реле замкнуты.

Как только подается питание, реле срабатывает, контакты 1 и 2 размыкаются, взамен замыкаются контакты 1 и 3.
Но к тому моменту в нашем конденсаторе накопилось достаточно энергии, и питание на катушку подается именно запасенная в конденсаторе энергия. Пока напряжение на конденсаторе достаточно для питания обмотки реле, контакты будут находиться в этом состоянии.

Со временем из-за разряда конденсатора соленоид в составе реле становится неспособным удерживать контакты в таком состоянии. Реле выключается, а контакты снова возвращаются в исходное состояние. Опять происходит заряд конденсатора, срабатывание реле и процесс снова повторяется, то есть реле периодически меняет свое состояние, то включено, то выключено.

Интервалы вкл/выкл зависят исключительно от емкости конденсатора. Чем большая емкость, тем дольше соленоид будет удерживать контакты и наоборот. Подключать нагрузку к нашему прерывателю можно несколькими способами: 1) в разрыв одного из проводов питания;

2) использовать 3-ий контакт реле;

3) использовать реле с 2-мя контактными группами.

Первые 2 варианта имеют несколько недостатков. Во-первых, нельзя подключать нагрузки большой мощности и, во-вторых, эти решения повлияют на рабочую частоту схемы. Третий же вариант самый правильный, так как контакты, которые будут осуществлять коммутацию нагрузки, никак не связаны с контактами управления, что дает возможность подключать к схеме любые нагрузки, в том числе и сетевые. Мощность подключаемой нагрузки зависит исключительно от пропускной способности реле, то есть от тока допустимого через его контакты. Этот параметр указывается на корпусе реле, как и напряжение соленоида.

Эта схема, как и все последующие, настолько проста, что нет смысла делать ее на печатной плате. А так, если вы увлекаетесь электроникой и хотите чтобы ваши самоделки выглядели как заводской продукт, то можно заказать плату у китайцев.
Вторая схема чуть сложнее.

Тут помимо конденсатора добавлено еще 2 компонента – резистор и транзистор.

Транзистор практически любой, малой или средней мощности, обратной проводимости. Эта схема представляет из себя систему задержки при включении, что-то наподобие реле времени. При подаче питания на схему реле включается не сразу, а по истечению некоторого времени. В начальный момент через ограничительный резистор медленно заряжается конденсатор.

Как только напряжение на этом конденсаторе доходит до некоторого значения (где-то 0,6-0,7В), срабатывает транзистор. По его открытому переходу, питание поступает на обмотку реле. Реле срабатывает, коммутируя нагрузку.


Время задержки зависит от емкости конденсатора и сопротивления резистора. Чем больше емкость и сопротивление, тем большая задержка и наоборот.
Следующая схема:

Может показаться, что автор забыл нарисовать некоторые компоненты, но для сборки этой конструкции нам помимо реле ничего другого не нужно. Принцип работы тот же, что у первой схемы. Питание по замкнутым контактом поступает на соленоид, тот срабатывает, контакты размыкаются, подача питания прекращается, и так как соленоид обесточен, контакты опять возвращаются в исходное состояние.

Такой преобразователь практически неуправляемый. Срабатывание происходит с довольно высокой частотой и надо сказать, что штатные реле долго не протянут в таком режиме. Но смысл данной схемы все-таки есть. Дело в том, что для индуктивных нагрузок свойственно явление самоиндукции, а наш соленоид как раз таки является индуктивностью. В чем прикол? В тот момент, когда на соленоид поступает питание он как бы накапливает некоторую энергию. Когда питающая цепь размыкается, соленоид отдает накопленную энергию, при том ЭДС самоиндукции гораздо выше напряжения питания.



Даже с питанием от 9-вольтовой батарейки «крона» напряжение самоиндукции соленоида доходит до нескольких десятков, а то и сотен вольт.

Но не бойтесь, это не опасно, но получить неприятный удар током еще как возможно. Если добавить в нашу схему выпрямительный диод и накопительный конденсатор, то получим что-то похожее на электрошокер.

Тут все просто. Прерыватель обеспечивает периодическую подачу питания на соленоид, после отключения питания напряжения самоиндукции через выпрямитель накапливается в конденсаторе. Конденсатор обязательно нужен на 250 либо на 400В. Благодаря малой емкости, нескольких секунд работы схемы достаточно чтобы конденсатор зарядился.

Накопленная в конденсаторе энергия может совершать полезное действие, ну или не совсем полезное. Конечно же такую штуку нельзя использовать в качестве шокера, но бьёт довольно неприятно.
Интересный вариант фотореле можно построить всего на 2-ух компонентах: фоторезисторе и реле.

Фотореле, которые можно встретить в сети, даже самые простые варианты в своем составе имеют транзистор и пару резисторов.

Оно и правильно, такие схемы более практичны, но представленный вариант тоже имеет право на жизнь. Фоторезистор самый обычный, его сопротивление в темноте очень большое, при дневном освещении снижается до нескольких сотен Ом.

Принцип работы следующий. Днем, когда светло, сопротивление фоторезистора минимально и реле срабатывает, размыкая контакты 1 и 2. Нагрузка, например лампа, отключается.
С приходом темноты, сопротивление фоторезистора начинает увеличиваться, следовательно уменьшается и ток в катушке реле, и в какой-то момент тока будет недостаточно, и контакты реле отключатся. В таком случае контакты 1 и 2 замкнуться, и нагрузка (та же лампочка) сработает, осветив дворик или тропинку.


Недостатком данной схемы, в отличие от тех, которые имеют в своем составе хотя бы 1 управляющий транзистор, заключается в том, что этот вариант не имеет возможности регулировки.

Данный материал подготовлен исключительно для ознакомительных целей. На этом пора закругляться. Благодарю за внимание. До новых встреч!

Видео:


Источник (Source) Становитесь автором сайта, публикуйте собственные статьи, описания самоделок с оплатой за текст. Подробнее здесь.

Питание реле пониженным напряжением

радиоликбез



Часто радиолюбителям “попадают под руку" реле с рабочим напряжением 24 В, которые обычно срабатывают при подаче на них напряжения более 13,5 В. Следовательно, об их применении при UПИТ=12 В не может быть и речи. Но такие реле можно заставить срабатывать и при 12 В. Как же это осуществить?



Рис. 1

Смотрим схему на рис.1 [1]. Когда тумблер SA1 с двумя группами контактов находится в нижнем (по схеме) положении, напряжение питания 12 В заряжает конденсатор С1. При переключении тумблера в верхнее положение источник питания и заряженный конденсатор соединяются последовательно, и напряжение, прилагаемое к обмотке реле К1, на короткое время становится равным 24 В. Реле срабатывает. После разрядки конденсатора реле удерживается напряжением 12 В (напряжение срабатывания реле обычно заметно больше минимального напряжения, при котором его якорь еще удерживается). Ток удержания реле проходит через диод VD2. Диод VD1 гасит ЭДС самоиндукции, возникающую на обмотке реле при его срабатывании.

Как показывает опыт, некоторые экземпляры 24-вольтовых реле удерживаются в положении с притянутым якорем при снижении напряжения питания до 5 В. С помощью этой схемы можно включать до 4 катушек реле параллельно. Применение такой схемы включения реле, вдобавок, увеличивает экономичность устройства, в котором имеются реле, поскольку снижает нагрев катушек реле.

В этом устройстве можно применить различные кремниевые диоды, например, типов Д226, КД105, КД226, КД202 и т.п.

Рис. 2

Следующая схема (рис.2) предназначена для переключения 12-вольтового реле напряжением 6 В [2]. В исходном состоянии транзисторы VT1 и VT2 закрыты, а конденсатор С1 заряжается до напряжения питания (6 В) по цепи R3-C1-VD2. С приходом управляющего напряжения (UBX>3 В при указанных сопротивлениях R1 и R2) VT1 открывается, соединяя положительную обкладку С1 с общим проводом и одновременно открывая VT2, который соединяет верхний (по схеме) вывод обмотки реле К1 с шиной питания +6 В. Таким образом, реле оказывается (при заряженном С1) под напряжением 12 В и срабатывает.

После разряда С1 напряжение на реле снижается до 6 В, которого, однако, достаточно для поддержания его в рабочем (включенном) состоянии. Диод VD2 в момент включения заперт напряжением заряженного конденсатора С1, который подключается через открытый транзистор параллельно ему, но в обратной полярности, препятствуя прохождению тока через диод. Получается, что эта цепь питания реле разорвана практически до полного разряда С1. По мере разряда С1 напряжение на нем стремится к нулю, диод VD2 открывается и обеспечивает ток удержания реле при напряжении питания 6 В. Диод VD1 — защитный. Он осуществляет защиту транзистора VT2 от бросков напряжения самоиндукции, возникающего при переключении реле К1.

Транзистор VT1 можно заменить на КТ315Г, КТ3102А...Е и т.п., VT2 — на КТ361Г, 3107А...Е. Последний транзистор следует выбирать с учетом максимального тока через обмотку реле. Диоды заменяются на КД522 и аналогичные.

Рис. 3

В принципе, реле можно питать и еще более низким напряжением, например, составляющим 1/3 от номинального [3]. На рис.3 приведена схема такого устройства. В положении SA1 “Выключено" от батареи GB1 напряжением 8 В через резисторы R2, R3 и диоды VD2, VD3 заряжаются одновременно два конденсатора С1 и С2. Эквивалентная схема для режима заряда показана на рис.4. Следует учесть, что заряд конденсаторов в этой схеме продолжается примерно минуту. При переводе тумблера в положение “Включено” напряжения с двух заряженных конденсаторов складываются с напряжением питания (8+8+8=24 В), и реле с Uр=24 В срабатывает. Эквивалентная схема для этого режима приведена на рис.5. Примерно через минуту конденсаторы разряжаются, но якорь реле остается притянутым, так как напряжение питания будет приложено к обмотке реле через диоды VD1, VD2 и VD3.

Рис. 4, 5

Диоды в этой схеме можно использовать 1N4148, КД522 и другие аналогичные. При напряжении батареи 9 В надежность срабатывания и удержания 24-вольтового реле возрастает. Время срабатывания реле после включения SA1 (рис.З) порядка минуты, что определяет область применения этого устройства.

Литература

1.    K.Sunamura, JF10ZL. How to use 24V-relay with 12V-Vcc. — http:// www.intio.or.jp/jf1 Ozl/24vr.htm

2.    R. Graiam. Схема включения реле пониженным напряжением. — Elector Electronics, July 1999, p.88 (http ://rf atn n. ru/s5/rl-x599. html)

 3. Kazuhiro Sunamura, JF10ZL. How to drive 24 volt relay with 8 V battery. — "http://www.intio.or.jp/jf10zl/8vrelay.htm">http://www.intio.or.jp/jf10zl/8vrelay.htm

Смотрите также: Схема выделения сигналов ЭДС самоиндукции


Управление мощной нагрузкой постоянного тока. Часть 1

Search Skip to content
  • Форум
  • Сообщество
  • Чат
  • Магазин
  • Ссылки
  • Справочная
    • Язык программирования С
      • 1.1.1. Используемые символы
      • 1.1.2. Константы
      • 1.1.3. Идентификатор
      • 1.1.4. Ключевые слова
      • 1.1.5. Использование комментариев в тексте программы
      • 1.2.1 Типы Данных
      • 1.2.2. Целый тип данных
      • 1.2.3. Данные плавающего типа
      • 1. 2.4. Указатели
      • 1.2.5. Переменные перечислимого типа
      • 1.2.6. Массивы
      • 1.2.7. Структуры
      • 1.2.8. Объединения (смеси)
      • 1.2.9. Поля битов
      • 1.2.10. Переменные с изменяемой структурой
      • 1.2.11. Определение объектов и типов
      • 1.2.12. Инициализация данных
      • 1.3.1. Операнды и операции
      • 1.3.2. Преобразования при вычислении выражений
      • 1.3.3. Операции отрицания и дополнения
      • 1.3.4. Операции разадресации и адреса
      • 1.3.5. Операция sizeof
      • 1.3.6. Мультипликативные операции
      • 1.3.7. Аддитивные операции
      • 1.3.8. Операции сдвига
      • 1.3.9-1.3.11 Операции (поразрядные, логические, последовательного вычисления)
      • 1.3.12. Условная операция
      • 1.3.13. Операции увеличения и уменьшения
      • 1.3.14. Простое присваивание
      • 1.3.18. Преобразование типов
      • 1.4.1-1.4.4 Операторы (пустой, составной, if)
      • 1.4. 5. Оператор switch
      • 1.4.7. Оператор for
      • 1.4.8. Оператор while
      • 1.4.9. Оператор do while
      • 1.4.10. Оператор continue
      • 1.4.11. Оператор return
      • 1.4.12. Оператор goto
      • 1.5.1. Определение и вызов функций
      • 1.5.2. Вызов функции с переменным числом параметров
      • 1.5.3. Передача параметров функции main
      • 1.6.1. Исходные файлы и объявление переменных
      • 1.6.2. Объявления функций
      • 1.6.3. Время жизни и область видимости программных объектов
      • 1.6.4. Инициализация глобальных и локальных переменных
      • 1.7.1. Методы доступа к элементам массивов
      • 1.7.2. Указатели на многомерные массивы
      • 1.7.3. Операции с указателями
      • 1.7.4. Массивы указателей
      • 1.7.5. Динамическое размещение массивов
  • О проекте

Блог о электронике

Найти:

Начинающим DI HALT

Релейные модули

Комплект: 2 отдельных модуля радиореле и одного пульта с 2 кнопками. Каждый модуль реле настраивается индивидуально. ..

0.00 р.

Комплект 4 отдельных модуля радиореле и одного пульта с 4 кнопками. Каждый модуль реле настраивается индивидуально. Можно настроить на каждом реле - на какую кнопку пульта реле замыкается - на какую кнопку пульта реле размыкается 315 МГц Управляющее напряжение модуля реле 12 вольт Коммутируемое до..

952.59 р.

• Номинальное коммутируемое напряжение: 120VAC/24VDC • Максимальное коммутируемое напряжение: 240VAC/60VDC • Максимальный коммутируемый ток: 3А • Максимальная коммутируемая мощность: 360VA/90W • Номинальное рабочее напряжение: 5V Из схемы видно что сшилд занимает 4,5,6 и 7 выходы arduino, которые со..

203. 88 р.

Максимальное напряжение коммутации реле: 250В Максимальный ток реле: 10А Управляющее напряжение: 5В ..

228.55 р.

2 независимых реле на переключение; Оптическая развязка; 250В, 10А. Модуль содержит 2 независимых реле. Каждое реле имеет одну группу контактов на переключение. Максимальное напряжение реле: 250В Максимальный ток реле: 10А Управляющее напряжение: 5В ..

506.45 р.

Технические характеристики Рабочее напряжение:12 В Рабочий ток: ..

409.30 р.

Управление 5V Ток коммутации до 10A. .

674.69 р.

Напряжение питания: 12В На модуле приемника установлена перемычка для изменения режима работы. В одном положении модуль работает в режиме фиксации- при первом нажатии на кнопку передатчика соответствующее реле замыкается, при повторном- размыкается. В другом положении перемычки модуль работает в реж..

440.29 р.

Модуль содержит 2 независимых реле. Каждое реле имеет одну группу контактов на переключение. Максимальное напряжение реле: 250В Максимальный ток реле: 10А Управляющее напряжение: 5В Модуль имеет оптическую развязку! Предусмотрены отверстия для крепления модуля. Размеры (см) 5.5 x 4.5 x 1.7..

91.65 р.

Данный двухканальный модуль твердотельного реле предназначен для цифрового управления мощными токами домашней или офисной сети на 220В. Не заменим при создании системы «Умного дома». Твердотельное реле отличается от обычного электромеханического, отсутствием звука смыкания контактов, низким энергоп..

215.78 р.

Рабочая частота 315 МГц На плате установлена перемычка для выбора ражима работы 1. Реле замкнуто пока удерживается кнопка на пульте 2. Реле замыкается при первом нажатии кнопки на пульте, размыкается при втором нажатии Напряжение питания модуля: 12В Коммутируемое напряжение: до 250В Коммутируемый т..

579.87 р.

Модуль содержит 4 независимых реле. Каждое реле имеет одну группу контактов на переключение. Максимальное напряжение реле: 250В Максимальный ток реле: 10А Управляющее напряжение: 12В Модуль имеет оптическую развязку! Предусмотрены отверстия для крепления модуля. Размеры (см) 7.7 x 5.5 x 2..

169.02 р.

Модуль содержит 4 независимых реле. Каждое реле имеет одну группу контактов на переключение. Максимальное напряжение реле: 250В Максимальный ток реле: 10А Управляющее напряжение: 5В Модуль имеет оптическую развязку! Предусмотрены отверстия для крепления модуля. Размеры (см) 7.7 x 5.5 x 2..

165.89 р.

Данный четырехканальный модуль твердотельного реле предназначен для цифрового управления мощными токами домашней или офисной сети на 220В. Не заменим при создании системы «Умного дома». Твердотельное реле отличается от обычного электромеханического, отсутствием звука смыкания контактов, низким энер..

378.34 р.

Модуль 8-и реле 12 Вольт Описание: Модуль использует реле подлинного качества, обычно открытые интерфейсы Использование изоляции оптопары SMD, способности вождения, стабильной работы Модуль может быть высоким или низким с помощью триггера настройки перемычки Отказоустойчивая конструкция, даже если . .

314.02 р.

Модуль 8-и реле 5 Вольт Характеристики Напряжение питания: 5 В Потребляемый ток: 15 мА - 20 мА Сигнал включение: 0 В (низкий уровень) Количество реле: 8 шт. Тип реле: электромеханическое Номинальный ток нагрузки: 10 А Напряжение коммутации: до 250 В (переменный) и 30 В (постоянный) Входной сигнал ц..

308.84 р.

Модуль 8 реле Каждое реле имеет развязку через оптопару. Напряжение управления: 5В Максимальное коммутируемое напряжение: 250В Максимальный коммутируемый ток: 10А Каждое реле имеет одну пару контактов на переключение..

441.18 р.

Данный модуль без пульта в комплекте Управляющее питание: 12В Коммутируемое напряжение до 250V 5A Программируемый радиомодуль реле на частоту 315 МГц. .

0.00 р.

Напряжение питания: 12В Перемычкой на плате выбирается режим работы: 1. модуль работает в режиме без фиксации- реле замкнуто, пока нажата кнопка на передатчике, как только она отпускается - реле размыкается. 2. модуль работает в режиме с фиксацией. Первое нажатие на нопку пульта замыкает реле, вто..

388.17 р.

Модуль содержит одно реле. Реле имеет одну группу контактов на переключение. Напряжение питания: 12 В Потребляемый ток: 5 мА Максимальный ток: 80 мА Управляющий ток: 2 - 4 мА Сигнал включения: выбирается перемычкой Количество реле: 1 шт. (SRD-12VDC-SL-C) Тип реле: электромеханическое Номинальный то..

54.75 р.

Модуль содержит одно реле. Реле имеет одну группу контактов на переключение. Максимальное коммутируемое напряжение реле: 250В Максимальный ток реле: 10А Управляющее напряжение: 5V Управляющий сигнал: Логический "0" Светодиоды для индикации состояния реле ..

51.04 р.

Модуль содержит 8 реле. Реле включается только при удержании соответствующей кнопки на ИК пульте.(кнопки 1 - 8), при удержании кнопки "0" включаются все реле. Каждое реле имеет одну группу контактов на переключение. Каждым реле можно управлять не только с помощью ИК пульта, но и обычным управляющим ..

566.00 р.

Модуль реле с радиоуправлением. Напряжение питания модуля: 12В Частота радиосвязи: 433 МГц Радиус действия: до 30м Коммутируемое напряжение: до 250 В Коммутируемый ток: до 10 А. .

388.52 р.

Модуль реле с радиоуправлением. Напряжение питания модуля: 12 В Частота радиосвязи: 315 МГц Радиус действия: до 30м Коммутируемое напряжение: до 250 В Коммутируемый ток: до 10 А..

422.24 р.

Модуль твердотельного реле. Характеристики Количество реле: 1 шт. Тип реле: твердотельные Напряжен

12 Распиновка переключателя реле, эквивалент, схема драйвера и техническое описание

Конфигурация контактов

Номер контакта

Имя контакта

Описание

1

Конец змеевика 1

Используется для запуска (включения / выключения) реле, обычно один конец подключен к 12 В, а другой конец - к земле

2

Конец змеевика 2

Используется для запуска (включения / выключения) реле, обычно один конец подключен к 12 В, а другой - к земле

3

Общий (COM)

Общий соединен с одним концом нагрузки, которым необходимо управлять

4

Нормально закрытый (NC)

Другой конец нагрузки подключен к нормально разомкнутому или нормально замкнутому контакту. При подключении к NC нагрузка остается подключенной до триггера

5

Нормально открытый (НЕТ)

Другой конец нагрузки подключен к нормально разомкнутому или нормально замкнутому контакту. При подключении к NO нагрузка остается отключенной до триггера

Эквивалентные реле

Реле 3 В, реле 5 В, 1-канальный релейный модуль, 4-канальный релейный модуль.

Как использовать реле?

Реле - наиболее часто используемые коммутационные устройства в электронике. Есть два важных параметра реле, первый - это напряжение срабатывания, это напряжение, необходимое для включения реле, которое должно изменить контакт с общего → NC на общий → NO. Другой параметр - это напряжение и ток нагрузки, это количество напряжения или тока, которое может выдержать нормально замкнутый, нормально разомкнутый или общий вывод реле, в нашем случае для постоянного тока это максимум 30 В и 10 А. Убедитесь, что нагрузка, которую вы используете, попадает в этот диапазон.

Схема выше предназначена для цепи срабатывания реле . Поскольку реле имеет триггерное напряжение 12 В, мы использовали источник постоянного тока +12 В на одном конце катушки, а другой конец на землю через переключатель. Для переключения мы используем транзистор в качестве переключающего устройства. Вы также можете заметить диод, подключенный к катушке реле, этот диод называется обратным диодом. Назначение диода - защитить переключатель от скачков высокого напряжения, которые могут возникнуть из-за катушки реле.Как показано, один конец нагрузки может быть подключен к общему выводу, а другой конец - к нормально разомкнутому или нормально замкнутому контакту. При подключении к нормально разомкнутому контакту нагрузка остается отключенной до срабатывания триггера, а при подключении к нормально замкнутому контакту нагрузка остается подключенной до срабатывания.

Приложения

  • Обычно используется в схемах переключения.
  • Для проектов домашней автоматизации для переключения нагрузок переменного тока
  • Для управления (Вкл. / Выкл.) Тяжелые нагрузки в заранее определенное время / состояние
  • Используется в цепях безопасности для отключения нагрузки от источника питания в случае отказа
  • Используется в автомобильной электронике для контроля индикаторов стекол, двигателей и т. Д.

2D-модель

Лучшее соотношение цены и качества 12-вольтный релейный переключатель - Отличные предложения на 12-вольтный релейный переключатель от мировых продавцов 12-вольтных релейных переключателей

Отличные новости !!! Вы находитесь в нужном месте для реле на 12 вольт. К настоящему времени вы уже знаете, что что бы вы ни искали, вы обязательно найдете это на AliExpress.У нас буквально тысячи отличных продуктов во всех товарных категориях. Ищете ли вы товары высокого класса или дешевые и недорогие оптовые закупки, мы гарантируем, что он есть на AliExpress.

Вы найдете официальные магазины торговых марок наряду с небольшими независимыми продавцами со скидками, которые предлагают быструю доставку, надежные, а также удобные и безопасные способы оплаты, независимо от того, сколько вы решите потратить.

AliExpress никогда не уступит по выбору, качеству и цене. Каждый день вы будете находить новые онлайн-предложения, скидки в магазинах и возможность сэкономить еще больше, собирая купоны. Но вам, возможно, придется действовать быстро, поскольку этот релейный переключатель на 12 вольт должен в кратчайшие сроки стать одним из самых востребованных бестселлеров. Подумайте, как вам будут завидовать друзья, когда вы скажете им, что купили 12-вольтовый релейный переключатель на AliExpress.Благодаря самым низким ценам в Интернете, дешевым тарифам на доставку и возможности получения на месте вы можете еще больше сэкономить.

Если вы все еще не уверены в переключателе реле на 12 В и думаете о выборе аналогичного товара, AliExpress - отличное место для сравнения цен и продавцов. Мы поможем вам решить, стоит ли доплачивать за высококлассную версию или вы получаете столь же выгодную сделку, приобретая более дешевую вещь.А если вы просто хотите побаловать себя и потратиться на самую дорогую версию, AliExpress всегда позаботится о том, чтобы вы могли получить лучшую цену за свои деньги, даже сообщая вам, когда вам будет лучше дождаться начала рекламной акции. и ожидаемая экономия.AliExpress гордится тем, что у вас всегда есть осознанный выбор при покупке в одном из сотен магазинов и продавцов на нашей платформе. Реальные покупатели оценивают качество обслуживания, цену и качество каждого магазина и продавца.Кроме того, вы можете узнать рейтинги магазина или отдельных продавцов, а также сравнить цены, доставку и скидки на один и тот же продукт, прочитав комментарии и отзывы, оставленные пользователями. Каждая покупка имеет звездный рейтинг и часто имеет комментарии, оставленные предыдущими клиентами, описывающими их опыт транзакций, поэтому вы можете покупать с уверенностью каждый раз. Короче говоря, вам не нужно верить нам на слово - просто слушайте миллионы наших довольных клиентов.

И, если вы новичок на AliExpress, мы откроем вам секрет.Непосредственно перед тем, как вы нажмете «купить сейчас» в процессе транзакции, найдите время, чтобы проверить купоны - и вы сэкономите еще больше. Вы можете найти купоны магазина, купоны AliExpress или собирать купоны каждый день, играя в игры в приложении AliExpress. Вместе с бесплатной доставкой, которую предлагают большинство продавцов на нашем сайте, вы сможете приобрести 12 volt relay switch по самой выгодной цене.

У нас всегда есть новейшие технологии, новейшие тенденции и самые обсуждаемые лейблы.На AliExpress отличное качество, цена и сервис всегда в стандартной комплектации. Начните самый лучший шоппинг прямо здесь.

Отзывы на реле реле на 12 вольт

- интернет-магазины и отзывы на реле на 12 вольт на AliExpress

Отличные новости !!! Вы находитесь в нужном месте для реле на 12 вольт.К настоящему времени вы уже знаете, что что бы вы ни искали, вы обязательно найдете это на AliExpress. У нас буквально тысячи отличных продуктов во всех товарных категориях. Ищете ли вы товары высокого класса или дешевые и недорогие оптовые закупки, мы гарантируем, что он есть на AliExpress.

Вы найдете официальные магазины торговых марок наряду с небольшими независимыми продавцами со скидками, которые предлагают быструю доставку, надежные, а также удобные и безопасные способы оплаты, независимо от того, сколько вы решите потратить.

AliExpress никогда не уступит по выбору, качеству и цене. Каждый день вы будете находить новые онлайн-предложения, скидки в магазинах и возможность сэкономить еще больше, собирая купоны. Но вам, возможно, придется действовать быстро, поскольку этот релейный переключатель на 12 вольт должен в кратчайшие сроки стать одним из самых востребованных бестселлеров. Подумайте, как вам будут завидовать друзья, когда вы скажете им, что купили 12-вольтовый релейный переключатель на AliExpress.Благодаря самым низким ценам в Интернете, дешевым тарифам на доставку и возможности получения на месте вы можете еще больше сэкономить.

Если вы все еще не уверены в переключателе реле на 12 В и думаете о выборе аналогичного товара, AliExpress - отличное место для сравнения цен и продавцов. Мы поможем вам решить, стоит ли доплачивать за высококлассную версию или вы получаете столь же выгодную сделку, приобретая более дешевую вещь.А если вы просто хотите побаловать себя и потратиться на самую дорогую версию, AliExpress всегда позаботится о том, чтобы вы могли получить лучшую цену за свои деньги, даже сообщая вам, когда вам будет лучше дождаться начала рекламной акции. и ожидаемая экономия.AliExpress гордится тем, что у вас всегда есть осознанный выбор при покупке в одном из сотен магазинов и продавцов на нашей платформе. Реальные покупатели оценивают качество обслуживания, цену и качество каждого магазина и продавца.Кроме того, вы можете узнать рейтинги магазина или отдельных продавцов, а также сравнить цены, доставку и скидки на один и тот же продукт, прочитав комментарии и отзывы, оставленные пользователями. Каждая покупка имеет звездный рейтинг и часто имеет комментарии, оставленные предыдущими клиентами, описывающими их опыт транзакций, поэтому вы можете покупать с уверенностью каждый раз. Короче говоря, вам не нужно верить нам на слово - просто слушайте миллионы наших довольных клиентов.

И, если вы новичок на AliExpress, мы откроем вам секрет.Непосредственно перед тем, как вы нажмете «купить сейчас» в процессе транзакции, найдите время, чтобы проверить купоны - и вы сэкономите еще больше. Вы можете найти купоны магазина, купоны AliExpress или собирать купоны каждый день, играя в игры в приложении AliExpress. Вместе с бесплатной доставкой, которую предлагают большинство продавцов на нашем сайте, вы сможете приобрести 12 volt relay switch по самой выгодной цене.

У нас всегда есть новейшие технологии, новейшие тенденции и самые обсуждаемые лейблы.На AliExpress отличное качество, цена и сервис всегда в стандартной комплектации. Начните самый лучший шоппинг прямо здесь.

в магазине реле реле на 12 вольт - суперскидки на реле на 12 вольт в AliExpress

Отличные новости !!! Вы находитесь в нужном месте для реле на 12 вольт. К настоящему времени вы уже знаете, что что бы вы ни искали, вы обязательно найдете это на AliExpress.У нас буквально тысячи отличных продуктов во всех товарных категориях. Ищете ли вы товары высокого класса или дешевые и недорогие оптовые закупки, мы гарантируем, что он есть на AliExpress.

Вы найдете официальные магазины торговых марок наряду с небольшими независимыми продавцами со скидками, которые предлагают быструю доставку, надежные, а также удобные и безопасные способы оплаты, независимо от того, сколько вы решите потратить.

AliExpress никогда не уступит по выбору, качеству и цене. Каждый день вы будете находить новые онлайн-предложения, скидки в магазинах и возможность сэкономить еще больше, собирая купоны. Но вам, возможно, придется действовать быстро, поскольку этот релейный переключатель на 12 вольт должен в кратчайшие сроки стать одним из самых востребованных бестселлеров. Подумайте, как вам будут завидовать друзья, когда вы скажете им, что купили 12-вольтовый релейный переключатель на AliExpress.Благодаря самым низким ценам в Интернете, дешевым тарифам на доставку и возможности получения на месте вы можете еще больше сэкономить.

Если вы все еще не уверены в переключателе реле на 12 В и думаете о выборе аналогичного товара, AliExpress - отличное место для сравнения цен и продавцов. Мы поможем вам решить, стоит ли доплачивать за высококлассную версию или вы получаете столь же выгодную сделку, приобретая более дешевую вещь.А если вы просто хотите побаловать себя и потратиться на самую дорогую версию, AliExpress всегда позаботится о том, чтобы вы могли получить лучшую цену за свои деньги, даже сообщая вам, когда вам будет лучше дождаться начала рекламной акции. и ожидаемая экономия.AliExpress гордится тем, что у вас всегда есть осознанный выбор при покупке в одном из сотен магазинов и продавцов на нашей платформе. Реальные покупатели оценивают качество обслуживания, цену и качество каждого магазина и продавца.Кроме того, вы можете узнать рейтинги магазина или отдельных продавцов, а также сравнить цены, доставку и скидки на один и тот же продукт, прочитав комментарии и отзывы, оставленные пользователями. Каждая покупка имеет звездный рейтинг и часто имеет комментарии, оставленные предыдущими клиентами, описывающими их опыт транзакций, поэтому вы можете покупать с уверенностью каждый раз. Короче говоря, вам не нужно верить нам на слово - просто слушайте миллионы наших довольных клиентов.

И, если вы новичок на AliExpress, мы откроем вам секрет.Непосредственно перед тем, как вы нажмете «купить сейчас» в процессе транзакции, найдите время, чтобы проверить купоны - и вы сэкономите еще больше. Вы можете найти купоны магазина, купоны AliExpress или собирать купоны каждый день, играя в игры в приложении AliExpress. Вместе с бесплатной доставкой, которую предлагают большинство продавцов на нашем сайте, вы сможете приобрести 12 volt relay switch по самой выгодной цене.

У нас всегда есть новейшие технологии, новейшие тенденции и самые обсуждаемые лейблы.На AliExpress отличное качество, цена и сервис всегда в стандартной комплектации. Начните самый лучший шоппинг прямо здесь.

.

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
