Как подключить розетку своими руками

Не каждый домашний мастер, даже при наличии определённого опыта выполнения ремонтных работ, знает, как подключить розетку правильно, чтобы избежать проблем типа короткого замыкания или перегрузки электросети.

С одной стороны, такая работа не занимает много времени и не требует большого объёма специализированных знаний, с другой – несоблюдение основных правил и особенностей монтажа может привести к появлению пожароопасной ситуации. Тем более что в современной квартире и частном доме может устанавливаться достаточно мощное оборудование (от электрочайника до электрического котла).

Возрастание нагрузок приводит к необходимости правильно выбрать розетку и определиться со схемой её подключения (при необходимости, предусмотрев заземление).

Содержание статьи

Основные типы розеток для дома

Перед тем, как подключить розетку, две или целый блок таких элементов, стоит определиться с их типом. Большинству специалистов и самостоятельно выполняющих подключение владельцев жилья приходится стакиваться с такими вариантами:
Тип «С», самый простой и удобный для подключения.

Включает только 2 контакта – «нуль» и «фаза».

Применяется уже несколько десятилетий и является практически единственным вариантом для старого жилья. Не всегда подходит к некоторым современным приборам, поэтому обычно заменяется более современными электророзетками.

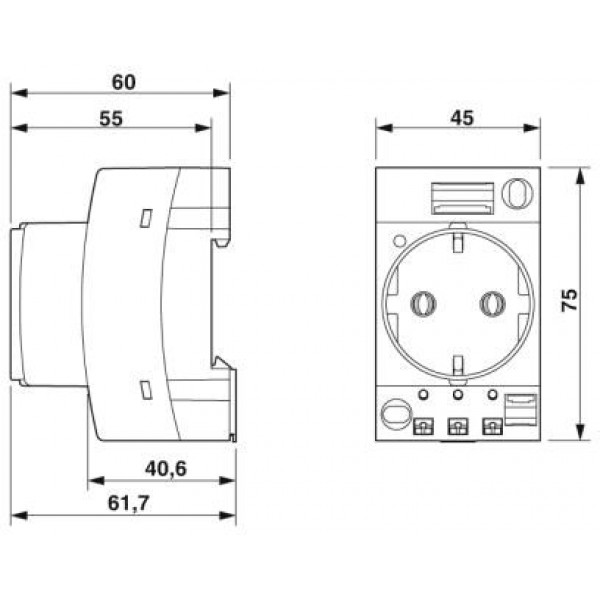

Тип «F», В отличие от предыдущего варианта, дополнительно оснащается и контактами для заземления (которые, правда, остаются неиспользуемыми, если схема электросети не предусматривает заземляющего контура).

Изделие подходит для большинства приборов, кроме техники с круглым и не имеющим боковых вырезов ободом.
Тип «Е», гнёзда «фаза» и «нуль» у которого не отличаются от розеток «F». Отличие заключается в заземлении, имеющем форму выступающего из пластика небольшого штыря.

Изделия не пользуются особым спросом у отечественных потребителей и мастеров-электриков. Хотя большинство электроприборов подходят и к таким розеткам.
Существуют и другие типы классификации электророзеток – в том числе, и по уровню защиты корпуса от попадания жидкости и посторонних предметов.

Для обычного жилого и бытового помещения подходят модели класса IP22 и IP33. В детской комнате желательно устанавливать изделие, выполненное по стандарту IP43, отличием которой являются специальные шторки, защищающие ребёнка от контакта с токоведущими контактами. Для ванных, душевых и зоны готовки (кухни или той части квартиры-студии, где находится раковина) выбирают вариант класса IP44, предотвращающий короткое замыкание из-за попавших на изделие брызг.

Схемы подключения розеток

Для правильной и долгой работы электророзетки следует ответственно отнестись к её подключению. В первую очередь, следует обязательно отключить соединяемый с изделием кабель от электросети. Лучше всего, если для каждой комнаты или линии установлен свой автомат – это позволит обесточить только часть квартиры. Если такой возможности нет, выкручивают пробки для отключения электричества во всей квартире (или доме).

Как подключить обычную розетку

У обычных электророзеток схема подключения не отличается большой сложностью и требует от исполнителя таких действий:
1.

Подготовка соответствующего инструмента (отвёртка, нож для подрезки изоляции, мультиметр).

Специальный нож для снятия внешней изоляции кабеляСтриппер — для снятия изоляции с проводов1. Отвертка 2. Канцелярский нож (Если надо установить несколько розеток, необязательно покупать «Специальный нож» и «Стриппер»

2. Проверка отсутствия тока в подведённом к электроточке проводе.
3. Зачистка кабеля путём удаления изоляции на 150–200 мм от края для двойной изоляции и на 50–100 мм – для одинарной.


4. Непосредственно сам процесс подключения, состоящий из соединения контактов с оголёнными частями питающего кабеля. Провода заводятся в клемму и затягиваются винтом – так, чтобы избежать передавливания, но и избежать выскальзывания. Рекомендуется сгибать их кольцами диаметром несколько миллиметров.


5. Установка изделия в коробку. В процессе монтажа следует избегать перекосов рабочей части, провода спрятать в подрозетнике, а устанавливаемое изделие закрепить с помощью винтов и прижимных лапок.


После надёжного закрепления всех деталей переходят к завершающему этапу – установке декоративной накладки и рамки. Для этого соответствующий элемент устанавливают на место и затягивают шурупы.

Теперь осталось только включить автомат и проверить работоспособность электророзетки.

Как подключить розетку с заземлением

Перед тем, как подключить розетку с заземлением, тоже проверяется отсутствие тока в питающем кабеле. Следующие этапы похожи на начало подключения обычного варианта изделия, но с учётом наличия уже трёх проводов вместо двух. Для упрощения работы контакты современных кабелей защищаются с помощью разноцветной изоляции, обозначая заземление желто-зеленым цветом. Назначение одноцветных проводов определяют с помощью тестера.
После зачистки части кабеля соединяют с соответствующими контактами электророзетки: «фазу» – с правым, «нейтраль» – с левым, «землю» – с верхним.

Опасность неправильного подключения заключается в появлении определённого риска для бытовой техники.

Любые повреждения нейтрали приводят к замыканию фазы на корпус любого, даже не работающего, а просто подключённого электроприбора.
После завершения работы следует проверить эффективность заземления. Для этого пользуются отвёрткой-тестером и мультиметром. Если индикатор прикасающегося к заземлению прибора загорается, подключение было выполнено неправильно – или изделие повреждено.

Как подключить двойную розетку

Способы, как подключить двойную розетку, зависят от её конструкции. У стационарных элементов для этого предусмотрены специальные контакты с зажимами. От монтажника требуется всего лишь выполнить соединение питающих проводов с разными токопроводящими пластинами.

При подключении двух частей электрокабеля к одной пластинке может произойти короткое замыкание. Это приведёт к повреждению или выходу из строя и электроточки, и подключённого к ней прибора. Подключение сборного варианта двойной электророзетки не отличается от подключения целого блока, состоящего из 3, 4, 5 и более элементов.

Как подключить блок розеток

Для того чтобы подключить блок розеток обычно применяют так называемый «шлейфовый способ».

Шлейфовый способ подключения розеток

Он состоит из следующих этапов:
1. Заведение проводов в первый подрозетник и подключение обычным способом.
2. Изготовление из отрезков проводки перемычек с таким же сечением, как основной кабель.
3. Соединение одинаковых контактов перемычками.

Собираем декоративную рамочку


Способ позволяет правильно подключить розетки от одного провода, но имеет серьёзный недостаток. При повреждении кабеля из строя выходят все электророзетки одновременно. Для повышения надёжности подключить розетку одну к другой можно и с помощью комбинированного метода. Такое подключение является параллельным и отличается наличием второго питающего кабеля, подводимого к последнему элементу, предназначенному для включения самого мощного прибора (например, сплит-системы или электропечи).

Заключение
Зная, как правильно подключить две розетки, один элемент или целый блок к сети, даже не слишком опытный мастер сможет выполнить эти действия самостоятельно.

Сам процесс подключения займёт немного времени по сравнению с установкой электроточек, проведением кабеля и другими электромонтажными работами. А владелец жилья обойдётся без вызова электрика и даже сэкономит определённую сумму.

Схема подключения розеток

Приветствую вас, уважаемые читатели сайта elektrik-sam.info.

В этой статье мы подробно рассмотрим, как правильно подключить розетку и различные схемы подключения.

Розетка служит для подключения электроприборов к электрической сети и в общем случае имеет два контакта в виде гнездового разъема и пружинные контакты заземления.

К силовым контактам розетки подключается фазный провод L (красный) и нулевой рабочий N (синий), к пружинному контакту подключается защитный PE-проводник (желто-зеленый).

Давайте рассмотрим схему подключения розеток в жилых зданиях.

Из электрического щита по трех-проводному кабелю в ответвительную коробку заводится фаза (красный), ноль (синий) и заземление (желто-зеленый) от автоматического выключателя розеточной группы.

В ответвительной коробке кабель от электрощита разветвляется — один идет к розетке, а другой в другую ответвительную коробку, для подключения других розеток. Последняя розетка в группе (на рисунке розетка 3) подключается в той же коробке, что и розетка 2. Т.е. для нее отдельная коробка не нужна.

В ответвительных коробках одноименные провода соединяются цвет в цвет: фаза с фазой, ноль с нулем, заземление с заземлением. Места соединения на рисунке показаны жирными точками.

В случае двухпроводной электропроводки без третьего отдельного заземляющего провода, так называемой «двухпроводки», которая встречается в домах старой постройки, схема подключения розеток будет выглядеть так же, только будет отсутствовать третий желто-зеленый провод.

В этом случае сами розетки необходимо использовать без заземляющего контакта.

В настоящее время используется большое количество бытовой техники и электроприборов, и для удобства подключения вместо одной отдельно установленной розетки используются розеточные блоки на две, три и более розеток.

Как правильно подключить розетку в этом случае? Одна из розеток соединяется с проводом, идущим от ответвительной коробки, а остальные подключаются к первой розетке этого розеточного блока через винтовые клеммы.

На рисунке выше показана схема подключения блоков розеток в электропроводке квартиры.

Блок розеток устанавливается в общую рамку, которая бывает на две, три, четыре и пять розеток.

В двухпроводной электропроводке отдельный провод  заземления не используется, и схема подключения розеток будет иметь вид, как на рисунке ниже.

Таким образом, основные схемы как правильно подключить розетки мы рассмотрели.

Рекомендую посмотреть видео Как подключить розетки:

Полезные материалы по теме:

Расчет сечения кабеля.

Схема подключения автоматического выключателя.

Как выбирать автоматические выключатели, УЗО, дифавтоматы?

Автоматические выключатели УЗО дифавтоматы — подробное руководство.

Как подключить одноклавишный выключатель?

Как подключить двухклавишный выключатель?

Схема подключения проходного выключателя.

Электрощит своими руками.

Как выбрать квартирный электрощит.

Как электричество попадает в дом?

Как выполняется подключение розетки 380в

Розетки и вилки 380В

Электророзетки 380В достаточно широко применяются для подключения двухфазного и трехфазного силового электрооборудования. Преимущественно это передвижные электроустановки для которых требуется перемещение по площади проведения работ, либо работа которых необходима лишь периодически.

Для стационарных электроустановок целесообразнее применять подключение через коммутационные аппараты способные обеспечить защиту электрооборудования и дистанционное управление им.

Розетки на 380В

Прежде чем говорить о способах подключения розеток на 380В давайте разберемся с их модификациями и особенностями.

В качества примера у нас будет розетка IEK 380 В, модельный ряд которой позволяет рассмотреть все возможные варианты подключения

Виды электрических розеток 380В

В начале остановимся на видах розеток 380В. Ведь в зависимости от модификации изменяется и их способ подключения. Поэтому давайте определимся какие виды розеток вообще существуют.

Богатство моделей розеток на 380В

  • Прежде чем приступать непосредственно к рассмотрению розеток давайте вспомним школьный курс физики. Как вы все должны помнить в нашей стране применяется трехфазная сеть 380В. Трехфазная – это значит, что у нас имеет три фазных провода.

Отличия фазных и линейных напряжений

  • Напряжение между каждым из этих проводов и землей составляет 220В. Это называется фазное напряжение. В большинстве случаев именно оно подается в наши дома и квартиры. Для этого используется один из трех фазных проводов и нулевой провод (см. Заземление и нулевой провод: как отличить).

Фазное и линейное напряжение

  • А вот напряжение между фазными проводами составляет 380В. И такое напряжение называется линейным. При этом напряжение в 380В получается при измерении между двумя любыми фазными проводами. То есть мы можем получить сеть 380В используя не все три, а только два фазных провода.
  • Такое двухфазное подключение достаточно часто применяется в различных электроустановках. Дома такой тип подключения вы можете встретить в электрических плитах, а также в некоторых других электроустановках.
  • Согласно норм ПУЭ трехфазная электрическая сеть до 1000В может быть четырех- или пятипроводной. То есть к трем фазным проводникам у нас добавится еще один или два. Что это за проводники?

Количество проводов для трехфазной и однофазной сети

  • В первую очередь это нулевой проводник, который необходим если в электроустановке есть цепи, работающие на напряжение в 220В. Обычно это пусковая аппаратура или цепи защит. Хотя вполне возможно в вашей электроустановке это и рабочее напряжение. Нулевой проводник согласно п.1.1.29 ПУЭ обозначается символом «N».
  • Кроме того, практически для любой сети 380В инструкция предусматривает проводника защитного заземления. Он необходим для защиты человека от напряжения прикосновения. То есть если в вашем устройстве прохудится изоляция и ее замкнет на корпус, заземляющий проводник создаст на корпусе безопасный потенциал. Такой проводник обозначается как «PE».

Розетка 380В 2Р+PE

Исходя из всего вышесказанного существует несколько типов розеток на 380В.

Первым типом является розетка 2Р+РЕ.

Она имеет два фазных или как их еще называют силовых контакта, а также один заземляющий контакт.

Розетка 380 3Р+РЕ

Следующим возможным вариантом является розетка 3Р+РЕ.

Она имеет три силовых контакта и один заземляющий.

Вилка 380 3Р+N

Еще одним вариантом, предлагаемым на рынке, является розетка и вилка 3Р+N.

Она нечем не отличается от розетки 3Р+РЕ и фактически является этой розеткой.

Тут имеет место ошибка продавцов, которые позиционируют ее неправильно.

Розетка 3Р+РЕ+N

Последним возможным вариантом является электророзекта на 380 В 3Р+РЕ+N.

У данного типа розетки имеется три контакта для подключения трех фазных проводников, один контакт для подключения заземляющего проводника и один контакт для подключения нулевого провода.

Особенности розеток 380В

Рассматривая типы розеток нельзя не отметить, что они отличаются от привычных розеток на 220В не только визуально. Здесь есть масса отличий, на которые так же стоит обратить внимание.

Типы розеток 380В

Итак:

  • Прежде всего это блокировка вилки и розетки от несимметричного подключения. Дело в том, что для розеток 380В очень важно чтоб фазный контакт вилки был подключен к фазному контакту розетки. Это же касается нулевых и заземляющих проводников. В противном случае может произойти короткое замыкание.
  • Дабы исключить вероятность такого несимметричного соединения производители размещают контакты под специальным углом, разного размера и со специальной направляющей. Это практически исключает вероятность неправильного включения.

На фото нормы расположения контактов и блокировочных устройств

  • Еще одной особенностью таких розеток является наличие блокировки от включения под нагрузкой. Дело в том, что нагрузки в 25, 63, 125А для которых предназначены данные розетки достаточно значительные. А розетка не имеет дугогасящих элементов для отключения таких токов. В результате попытки изъятия вилки и розетки под нагрузкой можно не только полностью их спалить, но и получить очень опасные электрические и тепловые ожоги.

Розетка 380В с электрической блокировкой

Поэтому производители оборудуют розетки механической или электрической блокировкой. Так как электрическая блокировка достаточно сложна в устройстве и подключении, да и цена такой розетки будет на порядок выше, то преимущественно используют механическую блокировку.

Механическая блокировка так же бывает нескольких видов. Но на рынке зачастую представлены розетки с простейшей ручной блокировкой.

Она блокирует вилку с розеткой от случайной потери контакта, а также требует определенного действия от человека перед изъятием вилки. Предполагается, что это действие заставит человека вспомнить о необходимости отключить электрооборудование перед изъятием из розетки.

Подключение розеток 380В

Разобравшись с основными видами и особенностями можно рассматривать подключение розетки 380 В. Сделаем это отдельно для каждого вида.

Подключение розеток 2Р+РЕ и 3Р+РЕ

Начнем с наиболее простого подключения розетки 2Р+РЕ. Как следует из названия для этого нам потребуется два фазных провода и один провод заземления.

Розетка 2Р+РЕ

  • Исходя из этого прежде чем производить подключение нам необходимо определить данные провода. Для этого нам необходимо определиться с распределительным щитом, в котором будет производится подключение, а также с автоматическим выключателем соответствующей мощности.

Обратите внимание! Для подключения розетки 2Р+РЕ нам потребуется двухполюсный автомат. В некоторых случаях можно применять трёхполюсный автомат, в котором у нас будет использоваться только два полюса. Номинальное напряжение и номинальный ток этого автомата должны соответствовать номинальным показателям розетки.

Двухполюсный автомат

  • Если все подключения вы будете делать своими руками, то прежде всего пробрасываем кабель или провод от распределительного щита до розетки. В данном случае нам подойдет трехжильный кабель соответствующего сечения.
  • Теперь производим подключение в распределительном щите. Сначала подключаем провод защитного заземления. Для соблюдения норм ПУЭ и облегчения подключения розетки для этого целесообразно использовать желто-зеленый проводник. Его мы подключаем к шине РЕ, которая в распределительном щите должна идти помимо любых автоматов.

Подключение шин РЕ и N в щите

  • После этого подключаем фазные проводники. Они подключаются к выводам автомата. Перед подключением убедитесь, что автомат отключен.
  • Теперь производим подключение непосредственно розетки. Прежде всего опять-таки подключаем провод защитного заземления. Выше, мы уже определились с его маркировкой.

Обратите внимание! Если вы не знаете к какому контакту подключать провод защитного заземления, то вы всегда это можете определить визуально. Согласно норм ПУЭ конструкция любой розетки должна обеспечивать первоочередное замыкание именно заземляющего контакта. В связи с этим вилки имеют более длинный контакт для создания цепи заземления.

  • После этого к двум оставшимся контактам производим подключение фазных проводов. Тут может быть два варианта подключения винтовой или зажимной. Оба варианта достаточно надежны, но лично я отдаю предпочтение винтовым контактам.

Схема подключения розетки 3Р+РЕ

  • Схема розетки на 380В типа 3Р+РЕ практически идентична подключению розетки 2Р+РЕ. Отличием является только количество фазных проводников, которых в данном случае у нас три. Кроме того, для такого подключения нам пригодится только трехполюсный автомат и четырехжильный кабель. В остальном подключение полностью идентично.

Трехполюсный автомат

Подключение розетки 3Р+РЕ+N

Наибольшее количество проводов нам потребуется для подключения розетки типа 3Р+РЕ+N. Но это совсем не значит, что данный тип подключения намного сложнее.

Схема подключения розетки 3Р+РЕ+N

Как и в первых двух случаях начинается он с перебрасывания кабеля или провода от розетки к распределительному щиту. Кабель должен быть пятижильным.

Итак:

  • Прежде всего подключаем жилу заземления к соответствующей шине в распределительном щите.
  • После этого подключаем нулевой провод. Нормы ПУЭ требуют для этого использовать голубую жилу кабеля. Нулевая шина в распределительном щите так же обычно обозначена голубым цветом или соответствующей буквенной маркировкой.
  • Последними подключаем фазные провода. Для этого садим их на вывода трехполюсного автомата. Перед подключением убедитесь, что автомат отключен.

Подключение розетки 3Р+РЕ+N

  • Теперь производим подключение непосредственно розетки. Прежде всего по аналогии с розеткой 2Р+РЕ садим провод защитного заземления.
  • Теперь нам необходимо подключить нулевой провод. Садить его следует на соответствующий контакт розетки. Обычно он подписан «N». Если такой маркировки нет, то подключить его следует к тому контакту розетки, который контактирует с нулевым контактом вилки. Если вы подключаете и то, и другое, то просто выберете любой соосный контакт на вилке или выполните подключение как рекомендует наша схема розетки 380В.
  • После этого к остальным трем силовым контактам подключаем фазные проводники. На этом подключение окончено. Но жестко крепить розетку мы пока не советуем и сейчас объясним почему.

Дело в том, что при подключении к любым розеткам 380В важно соблюсти фазировку. В противном случае двигатель будет вращаться в обратную сторону, что практически для всех насосов кроме поршневых недопустимо. Поэтому прежде чем жестко крепить розетку подключите насос и проверти правильность его вращения.

Изменение фазировки двигателя

Если насос вращается не в ту сторону как на видео, то исправить это достаточно просто. Для этого снимите напряжение с розетки и поменяйте местами любые два фазных провода.

Теперь вращение будет правильным для этого двигателя. В случае если к розетке будут подключаться разные двигатели, то возможно придётся менять фазировку для каждого из них.

Вывод

Подключение к розетке 380В выполнить достаточно просто. И каких-то особых знаний или навыков для этого не требуется. Главное соблюдать элементарные правила безопасности и в точности выполнять наши рекомендации.
