Ртутные лампы высокого давления: Устройство ртутной лампы высокого давления

Существуют определенные факторы, связанные с безопасностью эксплуатации ртутных ламп высокого давления, которые следует учитывать при подключении. Поскольку при работе осветительный прибор сильно нагревается, следует использовать только термостойкие провода, а также тщательно проверять качество контактов патронов. Если лампа была выключена, повторное ее включение возможно лишь через определенный промежуток времени – 10-15 минут (при использовании качественной пускорегулирующей аппаратуры необходимое время может быть сокращено). Поэтому применение большинства газоразрядных источников света и ртутных ламп высокого давления в частности не рекомендовано в подсветке аварийных выходов.

Также рекомендуем посмотреть:

Люминесцентные ртутные лампы высокого давления | Электроснабжение, электрические сети | Архивы

Страница 45 из 52

В настоящее время промышленностью выпускаются люминесцентные ртутные лампы высокого давления марки ДРЛ (дуговые, ртутные, люминесцентные) с исправленной цветностью.

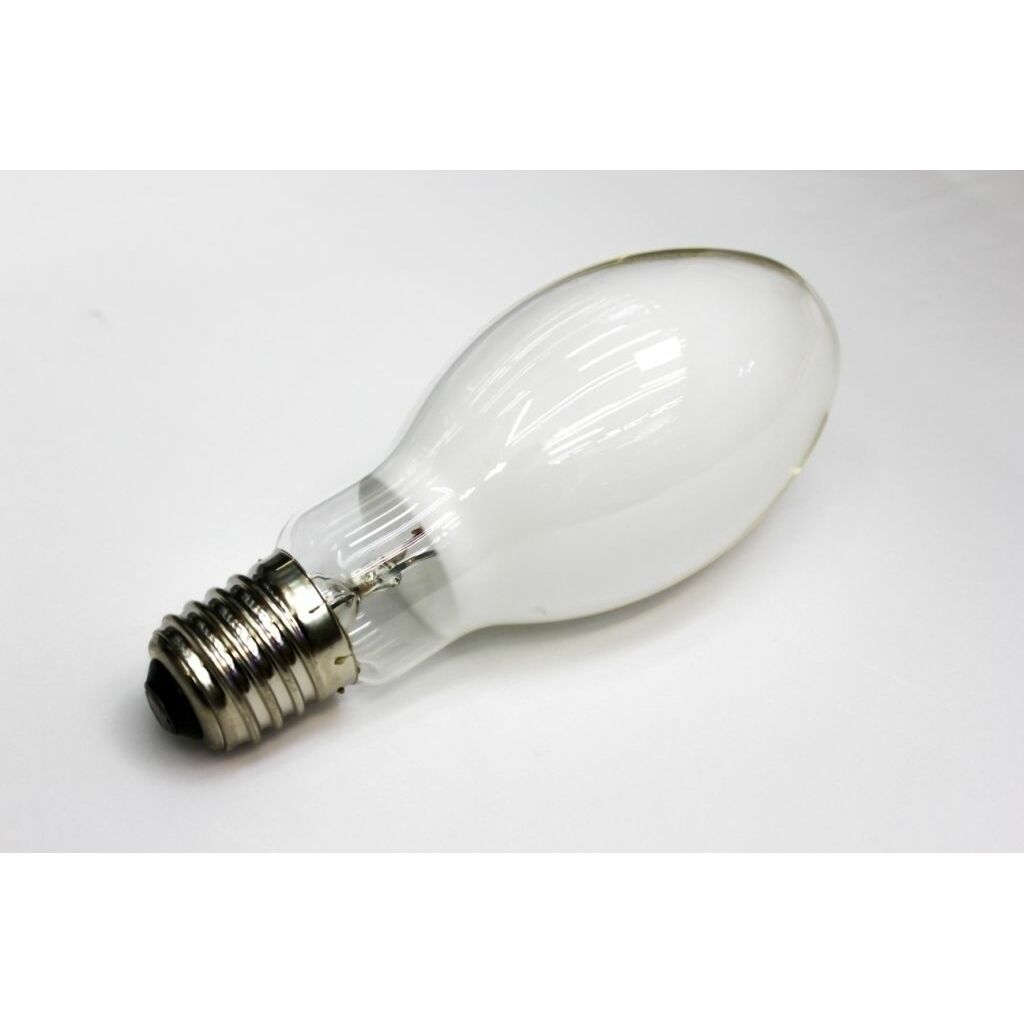

Конструктивно лампа состоит из внешнего баллона, выполненного из тугоплавкого стекла, внутри которого помещена кварцевая газоразрядная лампа, наполненная дозированным количеством ртути и инертным газом (аргон). На внутреннюю поверхность внешнего баллона нанесен слой люминофора. Баллон защищает ртутно-кварцевую лампу от внешней среды, а для повышения устойчивости люминофора пространство между баллоном и лампой заполняется инертным газом. Лампы ДРЛ мощностью 80 и 125 вт снабжены цоколем типа Р-27, лампы большей мощности — Р-40. Общий вид лампы ДРЛ показан на рис. 15.12.

Лампы ДРЛ выпускаются мощностью 80, 125, 250, 500, 750 и 1000 вт.
При газовом разряде в парах ртути ртутно-кварцевой лампы высокого давления в спектре излучения полностью отсутствуют лучи красного цвета. Это приводит к сильному искажению цветности освещаемых предметов. Исправление этого недостатка достигается благодаря наличию слоя люминофора на внутренней поверхности внешнего баллона, который улучшает цветность излучения.
Лампы ДРЛ включаются в электрическую сеть переменного тока при помощи пускорегулирующих аппаратов, состоящих из дросселей различных для ламп разной мощности, и зажигающего устройства, одинакового для всех мощностей ламп (ПУРЛ-230Т).

Рис. 15.12. Ртутная лампа высокого давления с исправленной цветностью типа ДРЛ: 1 — ртутно-кварцевая лампа высокого давления; 2 — внешняя колба из тугоплавкого стекла; 3 — вольфрамовый катод; 4 — молибденовый катод; 5 — никелевые электроды; 6 — цоколь

Рис. 15.13. Схема включения лампы ДРЛ

Схема включения лампы в сеть показана на рис. 15.13. Процесс зажигания лампы протекает следующим образом. При включении конденсатор С заряжается через селеновый выпрямитель В и ограничивающее сопротивление R. Когда напряжение на обкладках конденсатора С достигнет определенной величины, он через разрядник Р разрядится на дополнительную обмотку дросселя. При этом в основной обмотке дросселя возникнет импульс высокого напряжения, который зажжет лампу.

Преимущества лампы ДРЛ перед люминесцентной лампой низкого давления состоят в том, что лампа ДРЛ устойчива к атмосферным воздействиям и ее световой поток и зажигание не зависят от температуры окружающей среды. Кроме того, лампы ДРЛ выпускаются большей мощностью и с большим световым потоком (см. табл. 15.3 на стр. 378).
Лампы ДРЛ применяются для освещения улиц, автомобильных дорог, крупных высоких цехов и других помещений, в которых не предъявляется особых требований к цветопередаче.

Характеристика ртутных двухэлектродных ламп типа ДРЛ и пускорегулирующей аппаратуры

При включении лампы ДРЛ имеют большой пусковой ток, достигающий 2,5-кратного значения по сравнению с номинальным. Кроме того, процесс разгорания лампы до нормального режима длится до 7 мин, а при низких температурах еще больше.
Лампы ДРЛ обладают очень большой яркостью и поэтому подвешиваются на высоте не менее 4 м при мощности до 250 вт включительно и не менее 6 м при большей мощности.
Следует отметить, что лампы ДРЛ способны повторно зажигаться только после охлаждения.
Значительным недостатком двухэлектродной лампы ДРЛ является то, что для ее включения требуется сложная пускорегулирующая аппаратура с дополнительным устройством для поджига.
В четырехэлектродных лампах, в которых благодаря наличию двух вспомогательных электродов, расположенных рядом с главными и соединенных с противоположными катодами через значительные сопротивления, упрощаются и облегчаются условия зажигания. При включении лампы возникает тлеющий разряд между дополнительными электродами и ближайшими катодами, что обеспечивает необходимую ионизацию газа и последующий разряд между основными электродами. Размеры четырехэлектродной лампы заметно меньше, чем двухэлектродной, срок службы — 3000 ч.
Выпускаются четырехэлектродные лампы мощностью 80, 125, 250, 400, 700 и 1000 вт, включаемые в сеть без специального поджигающего устройства.
За последние годы были разработаны и получили некоторое применение другие виды газоразрядных ламп. К ним относятся в первую очередь ксеноновые лампы, в которых используется ксенон, дающий спектр излучения, близкий к солнечному свету. Мощности этих ламп весьма велики и достигают сотен киловатт.

Так, в павильоне машиностроения ВДНХ в Москве установлены три такие лампы мощностью по 100 кВт.
Ксеноновые лампы весьма перспективны для освещения больших открытых пространств, спортивных сооружений и т. д. Их светоотдача несколько ниже люминесцентных ламп, но довольно высока и составляет 35—40 лм/вт.
В натриевых лампах используется электрический разряд в парах натрия при низком давлении. Они выпускаются мощностью от 45 до 140 вт со световым потоком от 2500 до 10 000 лм. Специфический спектр натриевого излучения позволяет применять их для декоративно-художественного освещения. Для этих же целей применяются газоразрядные лампы с холодными катодами с неоновым и аргоновым заполнением.
Для стерилизации воздуха, воды и пищевых продуктов используются так называемые бактерицидные лампы типа БУВ, представляющие собой трубку из увиолевого стекла, заполненную смесью паров ртути и аргона. Увиолевое стекло пропускает некоторую часть ультрафиолетового излучения, воздействующего на вредоносные бактерии.
Оздоровляющее действие этого излучения используется и в эритемных лампах типа ЭУВ, которые применяются в лечебных и детских учреждениях для восполнения ультрафиолетовой недостаточности.
Таким образом, газоразрядные источники света используются не только для освещения, но и для оздоровительных целей.

Ртутные лампы — HANKS

Ртутные лампы помогут организовать во дворе или на улице яркое, красивое и экономичное освещение. По телефону 8 (800) 250-27-72 можно заказать подходящие варианты устройств, выбрав из широкого ассортимента. Ниже описаны все особенности, плюсы и минусы ламп, содержащих ртуть.

Как устроены ртутные лампы

Ртутьсодержащая лампа газоразрядного типа – это источник света, работающий от электросети, в котором при помощи газового разряда в испарениях ртути генерируется видимое излучение. В сфере светотехники такие устройства носят официальный термин «разрядная лампа» (РЛ).

Основные элементы конструкции:

• Цоколь. Контактный компонент, позволяющая установить лампочки Е27 и Е40 в любой нужный светильник.
• Внешняя защитная колба из термоустойчивого стекла.
• Внутренняя кварцевая колба (горелка), в которой содержатся ртуть и инертный газ. Соединяется с электродами.

Изнутри ртутные лампы покрыты люминофором, дающим свечению яркий оттенок, а внешняя колба наполнена углекислым газом. Работа прибора осуществляется за счет пускорегулирующего аппарата либо через прямое включение в сеть. Путем смешивания люминофора с излучениями газовых веществ получается нейтральный тон светового потока. Помимо белого света, ртутные пары способны генерировать цветной – синий, сиреневый, зеленый либо оранжевый.

Разновидности ртутных ламп

Изделия в первую очередь классифицируются в зависимости от уровня внутреннего давления (низкое, высокое и сверхвысокое). Опишем особенности каждого вида.

Лампы низкого давления (менее 0,01 Мпа)

Используются для обеспечения освещения рабочих, офисных и жилых помещений. Представляют собой компактные приборы стандартной, кольцевой, прямой или U-образной формы. Наилучшую яркость светового потока показывают при температуре в окружающей среде от 18 до 25°C. В свечении преобладают естественные оттенки – мягкие, не раздражающие глаз.

К минусам относят именно сильную зависимость от температуры окружающего воздуха, периодическую пульсацию и невозможность организовать питание при помощи постоянного тока. Срок службы ртутного источника света с низким давлением может доходить до 10 тысяч часов.

Основные представители:

• Ртутьсодержащие лампочки дуговые общего предназначения. Устанавливаются в специальные модули уличных осветительных конструкций.
• Ртутьсодержащие лампочки дуговые узкого назначения. Используются в промышленной сфере, сельском хозяйстве, здравоохранении, и только в тех помещениях, где не планируется постоянное нахождение людей.
• Остальные типы:
• Ртутно-вольфрамовые лампы. Отличаются от обыкновенных ртутных присутствием вольфрамовой нити – она одновременно выполняет две функции: дает свободно подключаться к электрической сети без покупки специального пускорегулирующего аппарата и выступает в роли накального источника света.
• Дуговые металлогалогеные источники света (ДРИ). Содержат специальные излучающие добавки, существенно увеличивающие эффективность свечения. Внутри цилиндра или эллипсоидной формы находится керамическая, а не обычная кварцевая горелка.
• Металлогалогенные ртутные модули с зеркальным покрытием (ДРИЗ). Оснащены толстым слоем из зеркального покрытия, поэтому дают возможность создать яркий световой луч и направить его туда, куда нужно.

Лампы высокого давления (0,1 МПа — 1 МПа)

Представляют из себя кварцевую колбу в виде цилиндра, к концам которой припаяны электроды. Колба наполнена определенным объемом газа аргона и содержит ртуть. Электрические параметры таких приборов позволяют применять для включения пускорегулирующие аппараты необходимого уровня мощности. Но большая часть этих приборов изготавливается с двумя электродами, так что можно не использовать дополнительные агрегаты для их активации.

Ртутные лампы высокого давления активно применяются в медицинской технике, для фотополимеризации лакокрасочных материалов, для очистки питьевой воды, продуктов или воздуха, для и фотохимических технических операций и др.

Один из главных недостатков – мощная выработка озона во время горения. Для бактерицидной техники это только плюс, но в остальных случаях может быть опасно для здоровья, поскольку в помещении превышается допустимая доля озона. Избежать опасности поможет должным образом организованная вентиляция.

Лампы сверхвысокого давления (от 1 Мпа)

К этому классу принадлежат, в частности, шаровые приборы ртутно-кварцевого типа. Имеют круглую колбу и выдают очень сильное излучение невзирая на небольшие размеры и относительно невысокую мощность. Работают такие лампы от блока питания – он позволяет осуществить начальный розжиг и зажечь лампу.

Такие агрегаты имеют довольно узкую сферу использования – в основном лабораторное оборудование (как микроскопы) или проекционные системы.

Преимущества и недостатки ртутных ламп

Существует мнение о том, что такие источники света уже морально устарели и следует прекратить использовать их как в промышленности, так и в быту. Но такой вывод очевидно преждевременный, поскольку в некоторых ситуациях именно ртутные лампочки обеспечивают качественное яркое освещение при невысоком потреблении энергии.

Достоинства ртутных ламп:

• Долгий срок службы при соблюдении эксплуатационных требований – до 20 000 часов.
• Широкий ассортимент моделей по форме, мощности, цвету излучения.
• Высокая светоотдача, которая не садится с течением времени (до 60 Лм / 1 Вт).
• Прочность корпуса и небольшие размеры.
• Для вольфрамово-ртутных приборов – возможность использования без пускорегулирующего аппарата.
• Отдельные модели устойчивы к перепадам температур и могут использоваться в мороз.
• Идеальный вариант для освещения дворов, открытых площадок и просторных крытых помещений (склады и т.д.).

Недостатки:

• В помещении страдает цветопередача – не передается натуральный оттенок человеческой кожи, предметов мебели. Но на улице этот минус сглаживается.
• Нежелательно устанавливать в местах с определенными требованиями к структуре светопотока, поскольку лампы имеют слабый уровень цветопередачи (не более 55 единиц).
• Лампа полноценно разгорается за 2-10 минут. Если «мигнуло» электричество, то мгновенно включиться после этого она не сможет. Это не критично в цехах или на улице, но весьма ощутимо дома или в офисе.
• Быстрый выход из строя при частом включении и выключении. Лампочки тяжело переносят режим базового старта и дальнейший выхода на требуемые параметры работы, поскольку в этот момент устройство подвергается наибольшей нагрузке.
• Отсутствие возможности регулировки яркости. Дело в том, что для корректной работы устройства требуется строго конкретный режим подачи энергии. Все попытки его изменить приведут к снижению рабочего ресурса прибора.
• Необходимость придерживаться схемы по сборке и установке, при этом использовать исключительно термоустойчивые качественные элементы, которые смогут выдержать стабильные нагрузки на протяжении всего срока эксплуатации.
• Появление мерцания от воздействия переменного электрического тока. Устранить данный недостаток можно только путем покупки электронного пускорегулирующего аппарата, что подразумевает дополнительные финансовые затраты.

Кроме того, ртутные лампы, использующиеся в рабочих или жилых помещениях, необходимо прикрывать специальным защитным стеклом. Это нужно на случай непредвиденного взрыва либо короткого замыкания – осколки не нанесут вреда находящимся поблизости людям.

Опасны ли ртутные лампы для людей?

Опасность возникает лишь в случае нарушения целостности колбы. Попавшая в атмосферу ртуть – серьезный яд, способный нанести вред здоровью людей и животных. Сломанное изделие необходимо унести из дома, но в обычный контейнер его бросать нельзя. В некоторых областях Российской Федерации установлены специальные контейнеры для сбора вышедших из строя ртутных и люминесцентных лампочек. Далее собранные приборы утилизируются в соответствии с требованиями законодательства, и только компаниями, у которых есть на это лицензия.

Основные способы переработки:

• технология на вибропневматике;
• амальгамирование;
• обжиг при максимальной температуре;
• демеркуризация;
• термическая обработка.

Компания-утилизатор самостоятельно выбирает вариант, наиболее подходящий к конкретной ситуации. Каждый из методов имеет строгий регламент и инструкцию, в соответствии с которыми осуществляется переработка.

Для жителей небольших населенных пунктов, где нет специальных контейнеров, организована другая схема. Раз в месяц на определенные точки приезжает специальный автомобиль, и сотрудник принимает от населения неисправные или отработавшие свой ресурс источники света.

Начиная с конца 2014 года все ртутьсодержащие товары запрещены к изготовлению или ввозу из-за границы. В их числе паросветные ртутные лампы высокого давления. Данное требование выдвинула Минаматская конвенция о ртути.

Наша компания ООО «Ханкс» имеет лицензию на уничтожение ртутных лампочек в Москве. Мы действуем строго по правилам утилизации – аккуратно вывозим использованное вторсырье, заключаем официальный договор на данное действие. Не забывайте сдавать на утилизацию ртутные лампы – это убережет как окружающую нас природу, так и здоровье людей и животных. Мы со своей стороны гарантируем оперативный вывоз в удобное для вас время.

Ртутная Лампа Высокого Давления коды ТН ВЭД (2020): 8539322001, 8539490000, 8539320000

Лампы разрядные (ртутные высокого давления)	8539322001
Лампы ртутные бактерицидные низкого давления	8539490000
Лампы разрядные (ртутные) высокого давления с т. м. “PHILIPS” модели: HPL, HPL-N, HPL Comfort, ML	8539322001
Источники света не бытового назначения: ртутные газоразрядные лампы сверхвысокого давления для проекторов	8539322001
Лампы разрядные ртутные высокого давления,	8539322001
Лампы ртутные высокого давления на напряжение 220 Вольт, не бытового применения, типа ДРЛ .	8539322001
Аппараты пускорегулирующие серии 40 для ртутных ламп высокого давления: 1И125ДРЛ40-100, 1И250ДРЛ40-100, 1И400ДРЛ40-100, 1И700ДРЛ40-100, 1И1000ДРЛ40-100, 1И250ДРИ40-100, 1И400ДРИ40-100, 1И700ДРИ40-100, 1И1000ДРИ40-100, 1И70	8504102000
Лампы ртутные высокого давления торговой марки «OSRAM»	8539322001
Лампы разрядные (ртутные) высокого давления «PHlLlPS»	8539322001
Лампы газоразрядные промышленные: металлогалогенные (ДРИ) модели: 70W,150W, 250W, 400W, натриевые высокого давления (ДНаТ) модели: 35W, 50W, 70W, 100W ,150W, 250W, 400W, 1000W, ртутно-вольфрамовые (ДРВ) модели: 160W, 250W,	8539
Лампы ртутные бактерицидные низкого давления	8539490000
Ртутные лампы высокого давления, торговых марок «OSRAM», «RADIUM»,	8539322001
Лампы ртутные высокого давления,	8539311000
Лампы ртутные высокого давления типа ДРЛ. Лампы натриевые высокого давления типа ДНаТ. Лампы металлогалогенные типа ДРИ. Лампы металлогалогенные трубчатые типа ДРИ-Т.	8539322001
Лампы газоразрядные ртутные высокого давления для проекторов,	8539329000
Лампы газоразрядные ртутные высокого давления для проекторов, торговой марки «Canon»,	8539329000
лампы газоразрядные ртутные высокого давления для проекторов «Canon»	9405403109
Газоразрядные лампы, торговая марка «BELLIGHT»: Лампы газоразрядные высокого давления ртутно-вольфрамовые, модели: ДРВ 100 Е27, ДРВ 125 Е27, ДРВ 160 Е27, ДРВ 250 Е40, ДРВ 500 Е40, ДРВ 750 Е40, ДРВ 1000 Е40; Лампы газоразря	8539329000
Оборудование световое промышленное: лампы ртутные, высокого давления	8539322001
Лампы газоразрядные высокого давления ртутные,натриевые, металлогалогенные новые	8539322001
Лампа ртутная высокого давления, в т. ч. прямого включения не бытового применения	8539322001
Лампа ртутная газоразрядная высокого давления, модель 108-773B	8539322001
Лампы ртутные газоразрядные высокого давления, модели 111-100, 114-303	8539322001
Лампа ртутная газоразрядная высокого давления, модель SE-9466	8539322001

Сравнение, достоинство и недостатки газоразрядных и светодиодных ламп для улиц и промышленных помещений

Сравнение, достоинство и недостатки газоразрядных и светодиодных ламп для улиц и промышленных помещений

В этой статье мы расскажем все о газоразрядных и светодиодных ламп для улиц и промышленных помещений

Для освещения улиц и промышленных помещений всегда необходимы очень сложные, емкие, часто довольно мощные, осветительные системы. В связи с данным, ставшим уже традиционным положением дел, встает закономерный вопрос: возможно ли сделать эти системы менее энергоемкими, более экономичными, и чтобы при всем при этом они оставались бы достаточно долговечными.

Ответ на этот вопрос логичен: да, такое возможно, если обеспечить переход на на более современные, более совершенные и экономичные источники света. Уже понятно (на основе как минимум 15 летнего опыта), что эти новые источники света обладают весьма высоким рабочим ресурсом, причем их оптические характеристики сохраняются на протяжении как минимум 10 лет. Речь идет о светодиодных источниках света.

До недавнего времени для уличного и промышленного освещения всюду традиционно применялись разнообразные газоразрядные лампы, однако в последние годы усилилась тенденция к переходу на светильники именно светодиодной технологии, отвечающей всем требованиям касательно как энергоэффективности, так и оптических параметров, и, что особенно важно, экологичности и долговечности.

Наиболее популярные в прошлые годы газоразрядные лампы, такие как ДРЛ — дуговая ртутная лампа высокого давления, ДРИ — дуговая ртутная металлогалогенная лампа и ДНАТ-натриевая газоразрядная трубчатая лампа низкого и высокого давления, — хотя и обладают рядом достоинств, тем не менее сегодня они вынуждены уступать место светодиодам.

Давайте вспомним, чем же замечательны эти лампы, почему они так долго и успешно использовались, кроме того обратим внимание на их недостатки, и подведем для лампы каждого типа резюме.

Дуговые ртутные лампы высокого давления до сих пор можно встретить во многих фонарях на территориях заводов, в промышленных помещениях этих заводов, во дворах, на открытых площадках, на складах, в системах освещения периметров — короче говоря там, где требования к цветопередаче и цветовой температуре в общем то не критичны.

Лампы ДРЛ обладают достаточно приемлемой для обычного освещения цветопередачей, легко устанавливаются, и не требуют регулярного обслуживания в условиях соблюдения правил их эксплуатации. Однако внутри такой ламы содержится ртуть, ибо пары ртути являются неотъемлемой составляющей лампы ДРЛ, где давление внутри колбы доходит примерно до 100000 Па.

Выглядит лампа достаточно просто: резьбовой цоколь, стеклянная колба, внутри находится трубчатая ртутная горелка с аргоном, в этой трубке присутствует ртуть. Электрический разряд в парах ртути создает излучение, почти половина спектра которого приходится на ультрафиолетовую часть спектра. Преобразованием ультрафиолета в видимый свет «занимается» люминофор, которым колба лампы покрыта изнутри.

Световой поток такой лампы сильно зависит от напряжения сети, и стоит напряжению питания упасть на 10%, как световой поток понизится на 25%, а если по какой-нибудь причине напряжение в питающей сети понизится до 80% и ниже, лампа ДРЛ просто не зажжется или погаснет.

Резюме: лампа ДРЛ имеет хорошую цветопередачу, не имеет возможности плавного регулирования светового потока, ее светоотдача лежит в диапазоне от 30 до 60 Лм/Вт, экономичность ее низкая, период гарантийной эксплуатации составляет примерно 6000 часов, лампа ДРЛ долго запускается и перезапускается, в ней присутствует токсичная ртуть.

Дуговая ртутная металлогалогенная лампа также использует для получения света электрический разряд в газе. Здесь в прах внутри колбы наряду со ртутью используются светоизлучающие добавки: бромиды и иодиды металлов. Йодид индия, таллия, натрия — позволяют увеличить световой поток до 95 и более люмен на 1 ватт.

Цветопередача у ламп типа ДРИ лучше чем у ДРЛ, свет белый с небольшими различиями в цветовой температуре. Внутри лампы горелка, в которой во время работы лампы протекает электрический разряд в парах ртути с добавками.

В зависимости от состава паров, изменяется цвет света лампы ДРИ, по этой причине именно лампы ДРИ в свое время приобрели популярность в качестве источников света для решения архитектурных задач цветового оформления. Часто лампы ДРИ можно встретить в системах подсветки рекламных щитов и витрин, в прожекторах на больших стадионах, в освещении коммерческих сооружений и просто улиц.

Резюме: лампа ДРИ обладает отличной цветопередачей, но не имеет возможности плавного регулирования светового потока, ее светоотдача лежит в диапазоне от 80 до 110 Лм/Вт, экономичность лампы средняя, период гарантийной эксплуатации примерно 9000 часов, лампа ДРИ долго запускается и перезапускается, внутри есть ртуть.

В основе работы дуговой натриевой трубчатой лампы — электрический разряд в парах натрия. Лампы данного типа производят характерный оранжевый свет. Их можно встретить в уличных фонарях наравне со ртутными, однако в последние годы замечалась тенденция к замене ртутных ламп — на натриевые лампы низкого давления, более эффективные и менее вредные по составу газа внутри колбы.

Натриевые лампы отличаются наибольшей светоотдачей из всех газоразрядных ламп промышленного применения. Однако натриевые лампы низкого давления восприимчивы к температуре окружающей среды — чем ниже температура окружающего воздуха — тем меньше световой поток. А в натриевых лампах высокого давления все же содержится значительное количество соединения натрия со ртутью. По этой причине нельзя назвать натриевые лампы высокого давления экологически безопасными.

Итак, натриевые лампы низкого давления (НЛНД) имеют светоотдачу порядка 100 люмен на 1 ватт, они подходят для уличного освещения во дворах, где не важен цвет освещения, здесь он оранжевый, и о качестве цветопередачи судить просто не приходится, ибо предмет белого цвета будет казаться оранжевым или желтоватым, а зеленый — синим. По этой причине натриевые лампы низкого давления не особо востребованы в качестве светильников для архитектурных целей.

Натриевые лампы высокого давления (НЛВД), в отличие от натриевых ламп низкого давления, обладают высокой цветопередачей, позволяющей различать цвета почти во всем видимом спектре. Различные добавки к смеси газов в колбе, а также разнообразные люминофоры, плюс варьирование давления внутри лампы — эти меры позволяют несколько корректировать параметры цветопередачи НЛВД, но снижают КПД лампы.

Вообще КПД натриевых ламп высокого давления находится в районе 30%, а светоотдача — около 75 люмен на 1 ватт потребляемой мощности. Добавление в натриевую лампу высокого давления натриевой амальгамы позволило повысить световой поток и цветопередачу, но от этого лампа стала экологически небезопасной. Кроме того любой натриевой лампе важна стабильность питающего напряжения.

Резюме по натриевым лампам: лампы ДНАТ имеют плохую цветопередачу, не имеют возможности плавного регулирования светового потока, светоотдача лежит в широком диапазоне от 75 до 120 Лм/Вт, экономичность натриевых ламп средняя, период гарантийной эксплуатации примерно 15000 часов, лампы долго запускаются и перезапускаются, в них в том или ином количестве присутствует ртуть.

Светодиоды (LED – расшифровывается как Light-emitting diode — светоизлучающий диод) в современных установках промышленного и уличного освещения значительно превосходят любые газоразрядные лампы как по энергоэффективности, так и по эксплуатационным и экологическим характеристикам.

Они преобразуют электрический ток в свет без каких бы то ни было электрических разрядов в газе, требующих ртути, определенного давления в колбе, часто даже колба светодиодам не нужна. Световой поток светодиодного источника создается на полупроводниковом переходе, от состава которого зависит длина волны (по сути — цвет) света, оттенок которого немного корректируется применяемым люминофором.

Светодиоды очень экономичны, их светоотдача достигает 120 люмен на 1 ватт, в них нет никаких вредных веществ, таких как ртуть, отсутствует стекло. При непрерывном использовании светодиодного светильника на протяжении 80000 часов, его световой поток через это время снизится лишь вдвое, тогда как газоразрядные лампы теряют пятую часть светового потока уже в первый год эксплуатации. При том даже через это длительное время цветовая температура у светодиодного светильника сохранится.

Для питания светодиодного светильника используется собственный стабилизированный блок питания, которому не страшны колебания напряжения в сети вплоть до 20%, кроме того в блок питания светодиодного светильника легко может быть заложена возможность плавной регулировки мощности, и соответственно — светового потока.

Резюме: светодиодные светильники имеют отличную цветопередачу, имеют возможность плавного регулирования светового потока, их нормальная светоотдача около 120 Лм/Вт, экономичность всегда высокая, период гарантийной эксплуатации доходит до 80000 часов, при этом светильник не приходит в негодность. Светодиоды мгновенно запускаются и перезапускается, в них отсутствует ртуть.

Таким образом именно светодиодные светильники по всем показателям (энергоэффективность, качество света, экологичность, долговременная надежность) превосходят любые газоразрядные лампы.

Ранее ЭлекитроВести писали, что в Киеве в пилотном режиме заработала система Smart lighting, которая управляет системой уличного освещения.

По материалам: electrik.info.

Светотехническая продукция NATRIUM | ОСК Лампы.РФ

NATRIUM S.A. является производственной и торговой светотехнической фирмой, основанной в 1977-ом году, когда впервые в Польше было запущено производство натриевых ламп высокого давления. В конце 80-х и начале 90х годах произошли перемены на заводе им. Розы Люксембург. В результате этих перемен возникла фирма NATRIUM S.A.

В настоящее время NATRIUM является акционерным обществом. Производство является основным направлением деятельности фирмы.

С самого начала своей деятельности фирма производит энергосберегающие натриевые лампы высокого давления. Они предназначены для уличного и дорожного освещения, а также для освещения жилых районов, парков, культурных и спортивных площадей, торговых объектов, заводских территории, иллюминаци зданий и памятников. Их с успехом можно применять для внутреннего освещения складов, промышленных площадей, спортивных залов и т.п. Основным их преимуществом является высокая световая эффективность, определяемая количеством света, получаемого из единицы электрической мощности.

Ртутные лампы высокого давления LRF

Ртутные лампы высокого давленияи являются широко применяемыми современными источниками света, в которых световое излучение возникает вследствие электрического разряда в парах ртути и инертного газа. Эллипсоидальная колба лампы внутри покрыта специальным люминофором обеспечивающим преобразование ультрафиолетного излучения в доступный зрению свет с удовлетворительной цветоотдачей.

Эксплуатационные достоинства:

• высокая световая эффективность до 58 лм\Вт
• короткое время зажигвния
• крепкая конструкция, обеспечивающая устойчивость лампы к сотрасениям и вибрациям
• произвольное положение работы
• лампа не требует применения дополнительной оснастки в светильнике кроме балласта

Применение

• освещение улиц
• освещение промышленных площадей и спортивных залов
• освещение парковб рекреационных мест

Технические данные

Ртутно-вольфрамные лампы высокого давления типа MixF

Ртутно-вольфрамные лампы в. д. типа MixF это универсальные источники света обладающие приемуществами ртутных ламп и ламп накаливания. Применение вольфрамнго тела накала последовательно соединенного с горелкой ртутной лампы позволяет достичь полный световой поток вовремя зажигания лампы, исправляет цветопередачу излучаемого свента а также ограничивает ток горелки (балласт).

Эксплуатационные достоинства:

• прямый заменитель ламп накаливания, лампы не требуют применения балластив и зажигающих устройств
• моментальное зажигание
• приятный цвет излучаемого света
• высокий срок службы

Применение

• внешное освещение улиц, дорог и мест для прогулок
• внутренное освещение спортивных и промышленных объектов
• освещение парков и садов
• промышленное выращивание растений


Технические данные

Лампы марки NATRIUM покупаем только здесь. Используем их для освещения своих производственных цехов. Мы производим мебель уже больше 10 лет. Лампы здесь всегда берем большими партиями, закупки делаем примерно раз в 2-3 месяца. Обходятся они нам сравнительно недорого, поставщик расценки не завышает.

Жученко М.

Покупали здесь лампы этого производителя для своего последнего объекта. Строили ледовый дворец, для его освещения использовали только такие лампы, других марок ничего не брали. При монтаже проблем с ними не было, вся партия приехала к нам в нормальном виде. С этим поставщиком работаем часто, он предлагает хороший ассортимент.

Василий Гамов

Долго работают ртутные лампы этой марки, мы берем их постоянно для уличного освещения территории нашего складского комплекса. Меняем их редко, свет они дают яркий и теплый, загораются быстро. Давно уже их используем и на другие менять пока не планируем. В этой компании они обходятся нам недорого, цены магазин держит на оптимальном уровне.

Смотрите также:

Интернет-кампус ZEISS Microscopy | Ртутные дуговые лампы

Введение

Ртутные дуговые лампы высокого давления в диапазоне от 10 до 100 раз ярче, чем лампы накаливания (например, вольфрамово-галогенные), и могут обеспечивать интенсивное освещение в выбранных диапазонах длин волн во всей видимой области спектра в сочетании с соответствующими фильтрами. Эти источники освещения обладают высокой надежностью, производят очень высокую плотность потока и исторически широко использовались в флуоресцентной микроскопии.Классически именуемые зарегистрированным товарным знаком HBO лампы ( H для Hg или ртути; B — символ яркости; O — не принудительное охлаждение), было разработано большое количество люминесцентных датчиков для этот вездесущий источник света. Впервые представленный в качестве коммерческого продукта в 1930-х годах, производители за последние несколько десятилетий продали многие тысячи микроскопов, оснащенных осветительными приборами с ртутными дуговыми лампами. Однако, по сравнению с традиционными лампами накаливания, значительное увеличение яркости, обеспечиваемое ртутными дуговыми лампами, сопровождается неудобствами критического механического выравнивания, более коротким сроком службы, уменьшенной временной и пространственной однородностью, специальными требованиями к лампам и источникам питания, потенциальной опасностью взрыва и т. Д. Стоимость.Несмотря на подводные камни, ртутная дуговая лампа остается рабочей лошадкой в ​​флуоресцентной микроскопии и по-прежнему считается одним из лучших источников освещения, особенно для слабых флуорофоров (фактически, с редкими мишенями) или слабых флуорофоров, максимумы возбуждения которых совпадают со спектральными. линии, испускаемые горячей плазмой ртути.

Самой популярной ртутной лампой для оптической микроскопии является HBO 100 (100-ваттная ртутная плазменная дуговая лампа высокого давления), которая имеет самую высокую яркость и среднюю яркость из-за очень небольшого размера источника среди обычно используемых лампы любой мощности.Для микроскописта уникальный спектральный состав светового потока ртутной дуги (фактически, спектральная освещенность ) является важным фактором при сравнении различных источников освещения. Только около трети выходного сигнала приходится на видимую часть спектра, а остальная часть приходится на ультрафиолетовую и инфракрасную области. Ультрафиолетовое излучение составляет примерно половину мощности ртутной дуговой лампы, поэтому необходимо проявлять большую осторожность, чтобы защитить глаза, а также живые клетки, которые освещаются этим источником.Остальная часть ртутной лампы рассеивается в виде тепла в виде инфракрасного излучения.

Ртутные газоразрядные лампы обеспечивают один из самых высоких уровней яркости и яркости среди всех постоянно работающих источников света для оптической микроскопии и очень близки к идеальной модели точечного источника света. Однако ртутные лампы демонстрируют значительно большие колебания интенсивности, чем лампы накаливания, светодиоды ( светодиодов ) или лазерные источники, в первую очередь потому, что газовая плазма по своей природе нестабильна и подвержена влиянию как магнитных полей, так и эрозии электродов.Кратковременная стабильность лампы зависит от трех артефактов дуговой плазмы, создаваемой между вольфрамовыми электродами. Блуждание дуги возникает, когда точка присоединения дуги на конической поверхности кончика катода пересекает электрод по круговой схеме, обычно для полного вращения требуется несколько секунд. Вспышка относится к мгновенному изменению яркости, когда дуга перемещается в новую область катода с более высоким качеством излучения, чем в предыдущей точке присоединения.Наконец, конвекционные токи в парах ртути, возникающие из-за разницы температур между плазмой и оболочкой, создают флаттер дуги , что проявляется в быстром боковом смещении столба дуги. Эти комбинированные артефакты ограничивают возможности использования ртутных дуговых ламп для количественных измерений флуоресценции.

Помимо многочисленных артефактов, связанных с ртутными дуговыми лампами, они также страдают от ограниченного срока службы, составляющего примерно 200 часов, и значительных изменений пространственной и временной стабильности.Поскольку изображение дуги фокусируется на задней апертуре объектива (в освещении Кхлера), наиболее важным аспектом ртутных ламп является интенсивность изображения дуги. Удивительно, но даже несмотря на то, что дуги с более высокой номинальной мощностью производят больше света, фактический размер дуги больше, и соответствующее изображение должно быть меньше фактического размера, чтобы приспособить заднюю апертуру объектива. Сведение к минимуму размера дуги приводит к снижению интенсивности изображения, и по этой причине лампы с меньшими дугами фактически излучают более интенсивный свет.Освещение в поле зрения микроскопа распределяется наиболее равномерно, когда резкое изображение дуги центрируется в задней апертуре объектива. Хотя четко очерченное и сфокусированное изображение дуги приводит к тому, что области апертуры имеют незначительные колебания интенсивности света, конечный эффект заключается в потенциальном ограничении некоторых углов освещения для достижения образца. Однако из-за того, что возбуждение флуоресценции нечувствительно к углу освещения, эта неоднородность (если она не является серьезной) обычно не ухудшает качество изображения.Напротив, когда изображение дуги не сфокусировано должным образом на апертуре объектива, флуктуации интенсивности часто наблюдаются в различных областях образца.

Дуговые лампы с оптической силой ртути (HBO)

Набор фильтров Возбуждение Фильтр Ширина полосы (нм) Дихроматический Зеркало Отсечка (нм) Мощность мВт / см 2 DAPI (49) 1 365/10 395 LP 23. 0 CFP (47) 1 436/25 455 LP 79,8 GFP / FITC (38) 1 470/40 495 LP 32,8 YFP (S-2427A) 2 500/24 ​​ 520 LP 20.0 TRITC (20) 1 546/12 560 LP 43,1 TRITC (S-A-OMF) 2 543/22 562 LP 76,0 Техас красный (4040B) 2 562/40 595 LP 153. 7 м Черри (64HE) 1 587/25 605 LP 80,9 Cy5 (50) 1 640/30 660 LP 9,1

Таблица 1

В таблице 1 представлены значения выходной оптической мощности типичного 100-ваттного источника света HBO после прохождения через оптическую цепь микроскопа и выбранные наборы флуоресцентных фильтров.Мощность (в милливатт / см ² ) измерялась в фокальной плоскости объектива микроскопа (40-кратный сухой флюорит, числовая апертура = 0,85) с помощью радиометра на основе фотодиода. Для проецирования света через объектив в датчик радиометра использовалось либо зеркало с коэффициентом отражения более 95% от 350 до 800 нанометров, либо стандартный набор флуоресцентных фильтров. Потери пропускания света в системе освещения микроскопа могут варьироваться от 50 до 99 процентов входной мощности, в зависимости от механизма связи с источником света и количества фильтров, зеркал, призм и линз в оптической цепи.Например, для типичного инвертированного микроскопа исследовательского уровня, соединенного с лампой HBO на входном отверстии эпи-осветителя, менее 50 процентов света, выходящего из системы коллекторных линз, доступно для возбуждения флуорофоров, расположенных в фокусе объектива. самолет.

Номинальный срок службы ртутных дуговых ламп зависит от того, как они используются, и обычный 200-часовой предел может быть нарушен из-за чрезмерного количества запусков (зажиганий) или из-за многократного зажигания теплых или горячих ламп.Для нормальной работы требуются периоды горения не менее 30 минут, а общее количество воспламенений не должно превышать половину общего количества номинальных часов (около 100 максимум). Поэтому обычную лампу HBO 100 следует зажигать не более 100 раз и гореть в среднем два часа за одно зажигание. Это не жесткое и быстрое правило, потому что некоторые циклы ожогов намного длиннее (например, 8-часовой рабочий день). По мере старения ртутных дуговых ламп они чернеют, и их становится все труднее воспламенить из-за разрушения катода и анода.Кроме того, во время использования юстировка лампы подвержена дрейфу, так что изображение дуги может медленно децентрироваться в задней апертуре объектива, что требует повторной регулировки механизма юстировки. Как правило, конец ртутной дуговой лампы — это точка, в которой выход ультрафиолетового света снизился примерно на 25 процентов, а нестабильность дуги увеличилась более чем на 10 процентов, или если лампа больше не зажигается. По достижении или умеренном превышении срока службы лампы ее следует заменить.

Профиль излучения ртутных дуговых ламп отличается от ламп накаливания тем, что несколько заметных линий излучения присутствуют в ультрафиолетовой, синей, зеленой и желтой областях спектра, которые значительно ярче (до 100 раз), чем сплошной фон (см. Фигура 1). Приблизительно 45 процентов мощности излучения стандартной ртутной лампы HBO мощностью 100 Вт приходится на диапазон длин волн, используемых для флуоресцентной микроскопии, от 350 до 700 нанометров. Кроме того, большая часть энергии ультрафиолетового и видимого света не распределяется равномерно по спектру, а сосредоточена в спектральных линиях на длине волны 365 нанометров (около ультрафиолета; 10.7 процентов), 405 нанометров (фиолетовый; 4 процента), 436 нанометров (темно-синий; 12,6 процента), 546 нанометров (зелено-желтый; 7,1 процента) и 579 (желтая двойная полоса; 7,9 процента). Ртутные дуговые лампы также имеют значительное количество спектральных линий в ультрафиолетовой области от 250 до 350 нанометров и несколько меньших линий в инфракрасных длинах волн, превышающих 1000 нанометров. Напротив, область спектрального излучения ртутной лампы от 600 до 1000 нанометров является относительно непрерывной и не более яркой по выходной мощности, чем ксеноновые дуговые лампы, которые охватывают широкий спектральный диапазон с лишь несколькими спектральными линиями в синей и инфракрасной областях.Зелено-желтая линия 546-нанометров ртутной дуговой лампы стала универсальным эталоном для калибровки длин волн в самых разных оптических устройствах и является фаворитом среди ученых биологического сообщества для исследования живых клеток.

Избранные флуорофоры для возбуждения ртутной дуги

Таблица 2

Значительные усилия были затрачены на разработку специализированных флуорофоров, максимумы поглощения которых расположены вблизи выступающих спектральных линий ртути (см. Таблицу 2).Классические флуоресцентные зонды DAPI (4 ‘, 6-диамидино-2-фенилиндол) и родамин эффективно поглощают линии ртути с длиной волны 365 и 546 нанометров соответственно, однако максимум поглощения флуоресцеина (возможно, одного из наиболее широко используемых флуорофоров) лежит в области между 450 и 500 нанометрами, где отсутствует заметная линия ртути (рис. 1). Новые синтетические флуорофоры, включая красители серии MitoTrackers, Cyanine ( Cy ) и Alexa Fluor, были специально адаптированы для соответствия спектральным линиям ртути.Например, максимум поглощения MitoTracker Red 579 нанометров почти точно соответствует соответствующей линии ртути, тогда как Cy3 (максимум 548 нанометров) эффективно поглощает линию 546 нанометров. Некоторые из красителей Alexa Fluor названы в соответствии с их эквивалентными профилями поглощения ртути: Alexa Fluor 350 (ртуть-365), Alexa Fluor 405 (ртуть-405), Alexa Fluor 430 (ртуть-436) и Alexa Fluor 546 (ртуть). -546). В общем, при возбуждении флуорофоров источником освещения ртутной дугой целесообразно выбирать среди широко доступных флуорофоров, которые точно соответствуют спектральным линиям.Следует отметить, что ртутные дуговые лампы не являются подходящим источником света для нескольких ратиометрических красителей, таких как Fura-2 и Indo-1, где сравнение сигналов на двух длинах волн возбуждения затруднено тем фактом, что одна из длин волн перекрывается с пик ртути в гораздо большей степени, чем другой. Кроме того, относительно слабое излучение ртутных ламп в диапазоне от 450 до 540 нанометров делает эти источники освещения менее полезными для многих популярных красителей, которые сильно поглощают в сине-зеленой области, включая флуоресцеин, Alexa Fluor 488, Cy2 и многие другие. разновидности зеленого флуоресцентного белка.

Чрезвычайно высокая плотность потока (яркость), создаваемая ртутными дуговыми лампами, достигается за счет создания дуги в ограниченной области между двумя близко расположенными электродами в газовой среде высокого давления. Газ и электроды заключены в оптически прозрачную оболочку (или колбу) эллиптической формы, состоящую из плавленого кварца (см. Рисунок 2). Электроды изготовлены из вольфрамовых сплавов, температура плавления которых превышает 3400 ° C, что является одним из немногих материалов, способных выдерживать высокую температуру плазмы дуги.Кроме того, вольфрам имеет самое низкое давление пара из всех металлов, что является еще одним положительным моментом, если учесть высокие температуры, необходимые во время работы. Ртутные дуговые лампы заполнены инертным (инертным) газом, таким как аргон или ксенон, под низким давлением и тщательно отмеренной аликвотой металлической ртути. Дозировка ртути рассчитана таким образом, чтобы во время работы лампы создавали внутреннее давление до 75 атмосфер (1087 фунтов на квадратный дюйм).

Параметры производства электродов дуговых ламп имеют решающее значение для определения пусковых характеристик, срока службы и рабочих характеристик ртутных ламп.Катоды, предназначенные для ртутных дуговых ламп, представляют собой стержни конической формы (см. Рисунок 2), изготовленные из торированного (оксид тория) вольфрама для улучшения пусковых и эмиссионных характеристик, а также для снижения напряжения холостого хода. Поскольку большая часть тепла, производимого дуговым разрядом, обычно сохраняется в области электрода, катод может быстро достичь оптимальной температуры электронной эмиссии с незначительными уровнями испарения вольфрама, что приводит к преждевременному почернению лампы.Наконечник катода также закруглен для стабилизации разряда. Анод в ртутных лампах изготовлен из чистого штампованного (кованого) вольфрама и заметно массивнее катода. Увеличенный размер анода позволяет ему выдерживать интенсивную электронную бомбардировку плазмы и более эффективно рассеивать тепло. Ртутные дуговые лампы обычно имеют пусковые катушки на одном или обоих электродах, чтобы способствовать образованию дуги во время зажигания, и имеют зазор между анодом и катодом от 0,25 до нескольких миллиметров, в зависимости от номинальной мощности лампы.

Корпус ртутной дуговой лампы изготавливается из чистого плавленого кварца или кварцевого стекла, которые непроницаемы для большинства газов при высокой температуре и давлении и поэтому идеально подходят для удержания горячей плазмы. Кроме того, низкий коэффициент расширения и высокая механическая прочность этих стекол делают их стабильными по размеру и позволяют работать в экстремальных условиях эксплуатации лампы. Конверты изготавливаются из высококачественных трубок, чтобы предотвратить выход лампы из строя из-за локальных точек напряжения, возникающих из-за воздушных карманов и загрязнений.Кварц пропускает свет с высокой эффективностью от примерно 180 нанометров до 4 микрометров, но лампы, предназначенные для оптической микроскопии, изготовлены из легированного кварца, чтобы поглощать более короткие ультрафиолетовые волны и сводить к минимуму образование озона. Большинство стеклянных сплавов, используемых для изготовления ртутных дуговых ламп, имеют очень низкое содержание гидроксила ( OH ), что устраняет поглощение инфракрасного излучения на расстоянии 2,7 микрометра и снижает тепловую нагрузку на оболочку.

Одной из наиболее важных особенностей конструкции дуговой лампы является герметичное соединение металла с кварцем, которое необходимо для изоляции электродов от окружающей атмосферы и для механической поддержки лампы.Эти уплотнения должны быть непроницаемыми для газов и одновременно выдерживать токи в сотни ампер, температуры от 200 до 300 ° C и давление 30 атмосфер или выше. Самый популярный метод герметизации электродов заключается в намотке тонких лент молибденовой фольги концентрической параллельной конфигурацией, зажатой между кварцевым стержнем и коаксиальной огибающей трубкой, которая затем покрывается термостойким клеевым цементом. Чрезвычайно тонкая ширина и скошенные края фольги обеспечивают эффективное прилегание к кварцевой трубке, несмотря на разницу в коэффициентах теплового расширения.Кроме того, герметичность уплотнения позволяет применять высокие токовые нагрузки без значительного окисления. Уплотнения лампы закрыты наконечниками или основаниями, которые служат как надежным электрическим соединением, так и точным механическим механизмом для определения местоположения точечного источника в оптической системе микроскопа. Конструкция наконечников может быть разной, но большинство из них содержат резьбовой или гладкий фиксирующий штифт, а некоторые из них оснащены кабелем, который соединяет лампу с клеммой в фонарном домике. Манжеты предназначены для облегчения охлаждения лампы и обычно изготавливаются из никелированной латуни.

В типичной конфигурации оптического микроскопа ртутная лампа расположена внутри специализированного осветителя, состоящего из корпуса лампы, содержащего лампу, вогнутого зеркала отражателя, системы регулируемых коллекторных линз для фокусировки выхода лампы, электрического гнезда для фиксации и юстировки лампочку и внешний источник питания (Рисунок 3). В зависимости от конструкции ртутные дуговые лампы могут также содержать фильтры для блокировки ультрафиолетовых волн и горячие зеркала для предотвращения попадания тепла в оптическую цепь микроскопа.Многие фонари также содержат внешние радиаторы для рассеивания тепла и вентиляционные отверстия, которые позволяют рассеивать более горячий воздух, в то время как другие также имеют большое охлаждающее ребро, прикрепленное к самой лампе (см. Рисунок 3). Кроме того, в фонаре должна быть ручка регулировки положения линзы коллектора и приспособления (ручки или винты) для совмещения лампы и отражателя. Основная проблема заключается в том, что сама лампа не должна пропускать вредные ультрафиолетовые волны и должна иметь переключатель для автоматического выключения лампы, если корпус будет взломан или открыт во время использования.

Как обсуждалось выше, ртутные дуговые лампы содержат точно измеренное количество металлической ртути внутри оболочки, и они заполнены аргоном или ксеноном, который действует как стартовый газ при испарении ртути. Когда лампы холодные, на внутренних стенках часто можно наблюдать маленькие капельки ртути, а давление газа внутри оболочки ниже, чем давление окружающей среды в одну атмосферу. После зажигания лампы ртуть испаряется в течение переходной фазы от 5 до 10 минут.В течение этого периода лампа работает при более высоком, чем обычно, токе, что требует размещения анода в нижней части лампы для обеспечения надлежащего испарения ртути. По этой причине патроны с наконечниками в ртутных лампах имеют разные диаметры (один меньше другого), чтобы обеспечить правильное расположение лампы, которая сама по себе имеет наконечник большего размера на анодном конце трубки. Таким образом, ртутные дуговые лампы размещаются внутри светильника вертикально, причем анод направлен вниз, а катод — вверх.При использовании ртутной лампы под углом, превышающим 30 ° от вертикального положения, дуга отклоняется в сторону кварцевой оболочки, что приводит к неравномерному нагреву и преждевременному потемнению лампы. Некоторые конструкции ртутных ламп включают отражающее покрытие на части оболочки для ускорения фазы перехода испарения и улучшения теплового распределения. Поскольку температура оболочки в значительной степени влияет на внутреннее давление ртути, ртутные дуговые лампы чувствительны к потоку воздуха над колбой, и лампочка должна тщательно контролировать этот аспект.

Ртутные дуговые лампы требуют источника питания постоянного тока ( DC ), который специально разработан с учетом требований к зажиганию и эксплуатации для каждой конструкции лампы. Типичный источник питания должен обеспечивать пусковой импульс до 50 киловольт для ионизации газа в дуговом промежутке, а также напряжение холостого хода, в три-пять раз превышающее номинальное рабочее напряжение лампы, чтобы нагреть катод до температур термоэлектронной эмиссии. Дополнительные требования включают максимальный уровень пускового тока для предотвращения чрезмерного теплового удара во время зажигания.Пусковой ток может быть на несколько порядков больше, чем установившееся значение цепи лампы, и часто является причиной отказа зажигания. Источник питания лампы также должен ограничивать пульсации тока до менее 10 процентов (от пика до пика), чтобы обеспечить длительный срок службы лампы и стабильность света. Наконец, источник питания должен иметь возможность регулировать подаваемый ток в широком диапазоне, поскольку напряжение может значительно увеличиваться во время периода прогрева лампы.

Источники питания для ртутных дуговых ламп HBO 100, используемых в оптической микроскопии, обычно оснащены несколькими функциями, которые позволяют оператору контролировать условия эксплуатации и срок службы.Включены световой индикатор зажигания лампы , световой индикатор, который показывает, когда трансформатор достиг внутренней температуры в пределах допустимого диапазона, световой индикатор безопасности , предупреждающий оператора о том, что цепь безопасности корпуса лампы замкнута, и индикатор напряжения , который включается, когда трансформатор работает в допустимом диапазоне напряжений. Все коммерческие источники питания постоянного тока для ртутных ламп также имеют возможность перенастраиваемого отображения общего времени (в часах) работы лампы.

Лампы для дуговых ламп требуют постоянного осмотра и обслуживания. Узел патрона лампы и шнур питания следует периодически проверять на предмет окисленных металлических поверхностей (электродов розетки) и целостности шнура. Электроды с розеткой склонны к окислению, и их следует слегка очищать наждачной бумагой (или сверхтонкой наждачной бумагой) каждый раз при замене лампы, чтобы обеспечить хороший электрический контакт. Лампу, отражатель заднего зеркала и переднюю коллекторную линзу следует проверить и при необходимости очистить, чтобы удалить грязь, ворсинки и масла с отпечатков пальцев.Каждый раз при замене лампы необходимо проверять правильность работы сборки коллекторной линзы и механизмов позиционирования отражателя. Регулировочные ручки или винты осветителя следует регулировать, исследуя результирующее движение коллектора и отражателя, чтобы убедиться, что они перемещаются ожидаемым образом. Сильноточная линия электропередачи, соединяющая источник питания и фонарь, не должна быть обжата (как это может произойти, когда линия проталкивается между столом и стеной), так как этот маневр может растянуть или ослабить внутренние провода и привести к неисправности.

Типы ламп: металлогалогенные, натриевые и ртутные, освещение

При установке новых светильников в промышленных зданиях применяется 3 вида осветительной техники

Технология освещения с помощью разряда высокой интенсивности (HID) в некотором смысле похожа на люминесцентную технологию: между двумя электродами в газонаполненной трубке возникает дуга, которая заставляет пары металла производить лучистую энергию. В этом случае, однако, комбинация факторов сдвигает длину волны большей части этой энергии в видимый диапазон, поэтому свет получается без каких-либо люминофоров.Кроме того, электроды находятся всего в нескольких дюймах друг от друга (на противоположных концах герметичной «дуговой трубки»), а газы в трубке находятся под высоким давлением. Это позволяет дуге генерировать чрезвычайно высокие температуры, вызывая испарение металлических элементов в газовой атмосфере и высвобождение большого количества видимой лучистой энергии. Существует три основных типа ламп HID: пары ртути, галогениды металлов и натриевые. Названия относятся к элементам, которые добавляются к газам в потоке дуги, что приводит к тому, что каждый тип имеет несколько разные цветовые характеристики и общую эффективность лампы.

Балласты и время прогрева: Как и любой газоразрядный источник света, к HID-лампам предъявляются особые электрические требования, которые должны обеспечиваться балластом. Однако для источников HID балласт должен быть специально разработан для используемого типа лампы и мощности. Кроме того, лампы HID требуют периода прогрева для достижения полной светоотдачи. Даже кратковременное отключение питания может привести к повторному срабатыванию системы и ее повторному прогреву — процесс, который может занять несколько минут. В приложениях, где постоянное освещение важно для безопасности, часто требуется резервная система.

Металлогалогенные лампы: Металлогалогенные лампы являются одними из наиболее энергоэффективных источников белого света, доступных сегодня. Эти лампы содержат особые химические соединения, известные как «галогениды», которые излучают свет в большинстве областей спектра. Они обладают высокой эффективностью, отличной цветопередачей, длительным сроком службы и хорошим сохранением просвета. Благодаря своим многочисленным преимуществам металлогалогенные лампы широко используются на открытом воздухе и в коммерческих интерьерах.

Натриевые лампы: Источники натрия высокого давления были разработаны в первую очередь из-за их энергоэффективности.Пары ртути и натрия в керамической дуговой трубке излучают желтый / оранжевый свет с чрезвычайно высокими характеристиками LPW и исключительно долгим сроком службы (до 40 000 часов). Натриевые лампы высокого давления плохо передают цвета, что, как правило, ограничивает их использование на открытом воздухе и в промышленности, где приоритетом являются высокая эффективность и длительный срок службы. Поскольку эти лампы излучают свет только на одной длине волны в желтой области спектра, они используются там, где единственными требованиями являются энергоэффективность и долгий срок службы.

Ртутные лампы на парах: освещение на ртутных парах — самая старая технология HID. Ртутная дуга дает голубоватый свет, который плохо передает цвета. Поэтому большинство ламп на парах ртути имеют люминофорное покрытие, которое изменяет цветовую температуру и в некоторой степени улучшает цветопередачу. Другие типы HID, которые предлагают более высокую LPW и лучшие цветовые характеристики, в значительной степени вытеснили использование этой лампы.

Ртутные лампы на парах (ртутные лампы накаливания)

Ртутные лампы — это яркие долговечные источники света, которые часто используются для освещения больших площадей, таких как улицы, спортивные залы, спортивные арены, банки или магазины.Лампы имеют внутреннюю кварцевую трубку, в которой находится отвод паров ртути. Он заключен во внешнюю стеклянную колбу, которая фильтрует вредное коротковолновое ультрафиолетовое (УФ) излучение.

В США продаются два типа ртутных лампочек.

• Лампочки типа «Т» обладают функцией самозатухания, которая отключает свет в течение 15 минут после поломки внешней лампы.

Лампочки типа
• «R» не обладают функцией самозатухания.Их следует устанавливать только в осветительные приборы, которые полностью закрыты линзами из стекла или пластика, или использовать только в местах, где люди не будут подвергаться воздействию ультрафиолетового излучения в случае разрушения внешней лампы.

При нормальных условиях эксплуатации ртутные лампы являются эффективными источниками света с длительным сроком службы. Однако, если внешняя колба ломается, а внутренняя трубка продолжает излучать неэкранированный свет, происходит интенсивное УФ-излучение.Воздействие ультрафиолета на этом уровне может вызвать ожоги глаз и кожи, помутнение зрения или двоение в глазах, головные боли и тошноту.

Может быть трудно определить, подверглись ли вы вредному воздействию УФ-излучения, потому что симптомы могут проявиться через несколько часов.

Ожоги ультрафиолетовым излучением от высокоинтенсивных ртутных лампочек представляют собой проблему для общественного здравоохранения, особенно в школах и других помещениях, где лампочки могут быть повреждены.Лучший способ снизить риск ожогов — это использовать полностью закрытые светильники или самозатухающие ртутные лампы типа «Т» в помещениях, где люди могут подвергаться воздействию УФ-излучения от сломанной лампы.

Для получения дополнительной информации см. Ожоги ультрафиолетовым излучением от высокоинтенсивного освещения с использованием галогенидов металлов и паров ртути, которые вызывают озабоченность в области общественного здравоохранения (6 декабря 2005 г.).

Производители изделий, излучающих электронное излучение, продаваемых в США, несут ответственность за соблюдение Федерального закона о пищевых продуктах, лекарствах и косметических средствах (FFDCA), глава V, подраздел C — Радиационный контроль электронных изделий.

Производители ртутных ламп несут ответственность за соблюдение всех применимых требований Раздела 21 Свода федеральных правил (подраздел J, Радиологическое здоровье), части с 1000 по 1005:

1000 — Общие

1002 — Записи и отчеты

1003 — Уведомление о дефектах или несоблюдении

1004 — Выкуп, ремонт или замена электронных товаров

1005 — Импорт электронной продукции

Кроме того, ртутные лампы должны соответствовать стандартам радиационной безопасности, изложенным в Разделе 21 Свода федеральных правил (подраздел J, Радиологическое здоровье), части 1010 и 1040.30:

1010 — Рабочие стандарты для электронных продуктов: общие

1040.30 — Ртутные газоразрядные лампы высокой интенсивности

Обязательные отчеты для производителей или промышленных предприятий ртутных ламп

Отраслевое руководство — заинтересованные документы

Другие ресурсы

• Текущее содержание по состоянию на:

  28.09.2020

Ртутная лампа высокого давления премиум-класса для улучшенного освещения

 Испытайте мощное, надежное и улучшенное освещение с помощью превосходного и премиального качества.Ртутная лампа высокого давления   на Alibaba.com отвечает индивидуальным требованиям к освещению. Эти блестящие наборы светильников не только эффективны и сверхмощны, но также долговечны и имеют больший срок службы по сравнению с лампами накаливания. Эти. Ртутная лампа высокого давления   - это лампа высокого давления, обеспечивающая стабильный и мощный световой поток независимо от размера площади. Они идеально подходят для уличного освещения, освещения парковок и других областей, где свет играет решающую роль.Берите эти светильники у ведущих продавцов на сайте, чтобы получить невероятные предложения, которые никто не может позволить себе упустить.
 Блестящая подборка.  Ртутные лампы высокого давления , предлагаемые на сайте, абсолютно энергоэффективны и идеально подходят для коммерческих помещений, где затраты на электроэнергию являются проблемой. Эти фонари доступны с различной мощностью, требованиями к напряжению и особым дизайном, чтобы соответствовать требованиям клиентов. Они обеспечивают более высокий уровень яркости и могут служить более 4000 часов.Некоторые разновидности также включают лампы для дезинфекции ультрафиолетом, лампы для отпугивания рептилий и многое другое.

 Alibaba.com позволяет пользователям получить их.  ртутная лампа высокого давления  от самых надежных продавцов на сайте, чтобы найти доступные предложения. Эти светильники экологически чистые и оснащены передовыми системами освещения и схемотехникой для оптимальной работы. Они также идеально подходят для водоочистных сооружений, УФ-фотохимических реакций и известны своей высокой термостойкостью. Они поставляются с посеребренными медными проводами, что обеспечивает более высокую изоляционную способность и стабильную работу.

 Эти товары можно найти на сайте, просматривая разнообразное.  ртутная лампа высокого давления  модельного ряда на Alibaba.com и сэкономьте деньги на покупках. Эти продукты предлагаются с резервными копиями по гарантии, а также доступны с индивидуальными настройками. Продукция сертифицирована ISO, CE ROHS.


Что такое ртутные лампы и балласты

Лампы на ртутных парах — самые старые из существующих газоразрядных ламп высокой интенсивности, хотя они быстро выходят из моды благодаря натриевым, металлогалогенным и люминесцентным лампам высокого давления.Однако, несмотря на падение популярности, эти лампы являются одной из самых надежных форм внутреннего и наружного освещения. Некоторые ртутные лампы прослужат 40 лет.

Характеристики и история

Лампы на ртутных парах — это газоразрядные лампы высокой интенсивности, которые предшествуют современным натриевым и металлогалогенным лампам высокого давления. Технология паров ртути была разработана в 1800-х годах в Англии и Германии. Однако первые лампы низкого давления были проданы в Соединенных Штатах в 1901 году после того, как Джон Купер Хьюитт изменил цветовую гамму лампы от сине-зеленого до белого.В 1935 году была разработана современная лампа на парах ртути высокого давления, которая работает путем электризации твердой ртути, которая затем испаряется в трубке высокого давления и дает яркий свет между двумя электродами. Оригинальные лампы были самобалластными, то есть им не требовалось никаких внешних крепежных устройств, и их можно было вкручивать непосредственно в розетку, хотя в некоторых более мощных лампах используются внешние балласты: коробчатые монтажные устройства, которые уравновешивают и доставляют правильное напряжение и мощность лампы.

Области применения ртутных ламп

Ртутные лампы используются в основном там, где требуется значительная мощность освещения. Они использовались на парковках и в других крупномасштабных системах наружного освещения, таких как городские парки и спортивные сооружения. Их также использовали в качестве потолочных светильников на фабриках, складах и в спортзалах. В зависимости от области применения ртутные колбы иногда покрывают люминофором для улучшения цвета или оставляют прозрачными. Лампы на парах ртути с кварцевыми оболочками использовались в бактерицидных приложениях, потому что лампы пропускают ультрафиолетовый свет.

Преимущества ртутных ламп

Возможно, главным преимуществом ртутных ламп является их долговечность: они обычно служат от 24 000 до 175 000 часов. Новые лампы, произведенные после 1980 года, также имеют высокое соотношение световой поток к ватту, что делает их более эффективными. Белый цвет света от ртутных ламп также можно рассматривать как преимущество — по данным Технологического центра Эдисона, поскольку их цветопередача более точна, чем у натриевых ламп высокого давления, которые окрашивают предметы в золотой цвет. свет.Однако преимущества ртутных ламп не помешали Конгрессу США отказаться от них.

Недостатки ртутных ламп

В соответствии с Законом об энергетической политике, принятым Конгрессом в 2005 году, с 2008 года ртутные лампы и балласты больше не могут продаваться. Это решение было принято о поэтапном отказе от ртутных ламп в пользу более новых, более эффективная светотехника. Вы по-прежнему можете использовать ртутные лампы и балласты, хотя вы не можете покупать запасные части.Однако эффективность и отсутствие государственной поддержки — не единственные недостатки этих фонарей. В них содержится ртуть, что затрудняет утилизацию. Они также требуют значительного времени для разогрева. Кроме того, хотя их цветопередача может быть более подходящей для некоторых целей, они не подходят для фотографии и фильмографии, что часто требует мощных, но привлекательных приложений для освещения.

Обращение с отходами ртутных ламп — Heritage®

Обычный запрос, который мы получаем, касается надлежащего обращения с отработавшими ртутьсодержащими лампами или «лампами» и того, как можно использовать дробилки для ламп в процессе обращения с отходами.

Ртуть — опасный материал. Все люминесцентные лампы и компактные люминесцентные лампы (КЛЛ) содержат элементарную жидкую ртуть, как и лампы с разрядом высокой интенсивности (HID), такие как пары ртути, металлогалогенные лампы и натриевые лампы высокого давления. Когда лампа разбивается, ртуть испаряется в невидимый пар без запаха и вкуса. Вдыхание паров ртути чрезвычайно опасно для здоровья человека. При попадании в окружающую среду ртуть может превратиться в метилртуть, которая более токсична, чем элементарная ртуть, и которая биоаккумулируется в пищевых цепях.

Нормальное обращение с неповрежденными лампами представляет очень низкий риск воздействия ртути. Повторное воздействие разбитых ламп или однократное воздействие большого количества разбитых ламп увеличивает риск. Главное — защитить лампы от случайной поломки и правильно распорядиться отработавшими лампами.

Положения

С января 2000 года USEPA разрешило утилизировать отработанные ртутные лампы как универсальные отходы. Генератор ламп может быть обработчиком небольшого количества универсальных отходов (SQHUW) или обработчиком большого количества универсальных отходов (LQHUW) в зависимости от количества отработанных ламп, накопленных за один раз.См. Www.ecfr.gov, где приведены федеральные требования к переработчикам универсальных отходов в 40 CFR 273, разделы B и C. Настоятельно рекомендуется переработка ртутных ламп. Если предприятие не решает утилизировать свои ртутные лампы как универсальные отходы, их следует утилизировать как полностью опасные отходы RCRA.

Кроме того, в некоторых штатах требуется, чтобы утилизировать разбитые лампы в соответствии с полными правилами RCRA по опасным отходам. Обязательно проконсультируйтесь с экологическим агентством вашего штата, чтобы узнать о последних требованиях по обращению с отходами.Национальная ассоциация производителей электрооборудования (NEMA) предоставляет интерактивную карту со ссылками на государственные природоохранные агентства и информационные бюллетени. Вы можете получить доступ к карте на www.lamprecycle.org. Таблица ссылок USEPA на государственные нормативные акты по универсальным отходам также доступна на сайте www.epa.gov.

В разделах 273.16 и 273.36 Правил по универсальным отходам обсуждаются общие требования к обучению сотрудников для мелких и крупных операторов универсальных отходов. Специально для управления ртутными лампами Ассоциация осветителей и переработчиков ртути (ALMR) при поддержке USEPA разработала простой в использовании учебный модуль (1-часовая версия) для генераторов и операторов люминесцентных и ртутьсодержащих ламп. (и балласты) .Этот документ доступен для загрузки по адресу http://almr.org/resources.html.

Дробилки для ламп

Раздавливание — это умышленное контролируемое разбивание ртутьсодержащих ламп в соответствующий контейнер для хранения. Само по себе дробление не является переработкой, но может быть частью программы переработки ламп на предприятии. Раздавление ламп может иметь несколько преимуществ: снижение риска случайной поломки лампы при упаковке и транспортировке отработанных ламп целиком; сокращение времени обработки за счет исключения необходимости упаковывать и отправлять лампы целиком; уменьшенные требования к пространству для хранения.

Барабанная дробилка — это механическое устройство, которое устанавливается наверху барабана емкостью 55 галлонов. Лампы загружаются в дробилку, а измельченные компоненты хранятся в барабане до момента их сбора для переработки или утилизации. Барабан емкостью 55 галлонов обычно вмещает 1000 или более раздавленных 4-футовых ламп или эквивалентное количество ламп других типов.

Компоненты лампы не разделяются во время дробления, поэтому барабан будет содержать ртуть, порошок люминофора, стекло и металлы. Ртуть имеет тенденцию к испарению, поэтому фильтр с активированным углем используется для улавливания паров ртути, прежде чем они могут быть выпущены в окружающую атмосферу.Пылевые фильтры и фильтры HEPA также используются для предотвращения выброса твердых частиц.

Правильная утилизация фильтра зависит от конкретного типа дробилки, которую вы используете. Технические характеристики каждого рассматриваемого или используемого типа дробилки должны быть тщательно изучены и поняты, чтобы гарантировать правильную установку, проверку, замену и утилизацию фильтров.

Мониторинг и СИЗ

Зоны, в которых используется ламповая дробилка, следует контролировать на предмет паров ртути и ртутьсодержащих частиц.Мониторинг может осуществляться с использованием различных методов, таких как отбор проб протиранием и отбор проб воздуха.

Как минимум, СИЗ уровня D должны использоваться сотрудниками, эксплуатирующими дробилку или иным образом работающими в непосредственной близости. Могут потребоваться более высокие уровни СИЗ в зависимости от технических характеристик конкретной дробилки и результатов мониторинга участка.

Узнайте больше о наших услугах по обращению с опасными отходами

озон — Как переключить ртутную лампу между диапазонами UVA и UVC?

Озон генерируется не УФ-излучением C или УФ-А, а вакуумным УФ-излучением (ВУФ) в диапазоне длин волн 100-200 нм 1.

Ртутные лампы низкого давления излучают сильный VUV (184 нм) и UVC (254 нм) свет, а лампы среднего давления излучают свет с различными частотами в диапазоне от 200 до 600 нм 2.

Когда говорят, что УФС-свет дезинфицирует или бактерициден, он действует за счет поглощения световой энергии ДНК, которая затем разрушает молекулы. Озон (O3) эффективен при дезинфекции, потому что он является реактивным видом кислорода (вызывающим более быстрое окисление, чем O2). 3. Бактерицидная эффективность света за счет разрушения ДНК достигает пика около 270 нм, но в то время как 254 нм свет, производимый ртутными лампами, не идеален. , он по-прежнему примерно на 75% эффективнее света 270 нм.Световая полоса 180 нм, производимая ртутными лампами, примерно на 1% эффективнее 270 нм благодаря этому механизму 4.

UVA может вызывать бактерицидные эффекты, но в этом исследовании UVC потребовалось 3 минуты для полного облучения и 60 минут для UVA.

В то время как лампы среднего давления с парами ртути, включая HID-лампы и люминесцентные лампы, производят УФ-С, боросиликатное или силикатное стекло, из которого они обычно сделаны, поглощает> 99% УФ-света, защищая людей от воздействия этих длин волн 6.Чтобы использовать лампу в бактерицидных целях, она должна быть изготовлена ​​из плавленого кварца или кварцевого стекла, пропускающего УФС 7.

По личному опыту, ртутные лампы среднего давления для бактерицидных применений не производят значительного количества озона. Это очевидно, если вы находитесь рядом с лампой, выделяющей озон, так как вы быстро почувствуете ее запах.

Если ваша ртутная лампа излучает ВУФ и УФС, может быть трудно заблокировать УФС, не блокируя ВУФ, но если вам просто нужен озон, закройте свет, блокируя весь свет, но обеспечьте поток воздуха между лампой и абажуром, чтобы переместите озон туда, куда хотите.Если вы хотите заблокировать УФ-излучение и пропустить УФ-излучение А, вам будет достаточно трубки из боросиликатного стекла (например, Pyrex ™).

Блокируя UVA и пропуская UVC, вы блокируете более длинные волны и пропускаете более короткие волны. Это делается с помощью УФ-фильтров, блокирующих видимый свет, которые создают черный свет. Я не знаю подобного материала, который блокировал бы UVA при прохождении UVC. Такой материал, вероятно, также будет иметь некоторые проблемы с безопасностью, поскольку он, вероятно, также заблокирует большую часть видимого света, что приведет к невидимому солнечному ожогу / ожогу глаз.

Люминофоры, используемые в люминесцентных лампах, обычно поглощают более коротковолновый свет и используют эту энергию для излучения более длинноволнового света, известного как стоксов сдвиг. Хотя некоторые материалы могут поглощать более длинные волны и излучать более короткие волны, я не знаю, используется ли это в коммерческих целях 8. Существуют люминофоры, которые могут поглощать ВУФ и излучать 290 нм, бактерицидный свет с длиной волны, а также люминофоры, которые могут поглощают VUV и UVC для излучения длин волн UVA.
