S16C схема: Схемы и мануалы телевизоров SAMSUNG

Схемы и мануалы телевизоров SAMSUNG



Скачать бесплатно и без регистрации схемы и мануалы телевизоров SAMSUNG. Сборник  из 61 схемы и мануала  телевизоров SAMSUNG моделей:


29d4v3x, CB3312Z, CB5073T,CB5373, CB5079, CK (SCT11), CK14C8VR5S, CK14E1VR5S, SK14E3VR5X, CK14h2VR5S, CK14R1VR5X, CK20C8VR5C, CK20E1VR5C, CK20T3VR5C, CK1438VR5X, CK2039VR5S, CK2073XR5X, CK2085VR5S, CK2139XR5X, CK2173VR5X, BVT.SMSC.1.01, CK3385TR, CK3385TR1, CK5038, CK5051, CK5051A, CK5073, CK5073Z(T), CK5339, CK5339TBWCX, CK5339ZR_TBWCX, LW32A23, LW40A23W, CS29K5ZQQ,  CS29Z57HPQ_S65A_QUEEN-2,  TB14C52S_X, TB331VBZ1S-X, TB531VCT1X_TB331VDZ1S.  Шасси KS1, KS2A,  KS3A, KS4, S15A, SCT13B, SCT55A.

Формат файлов  PDF, DjView.  СКАЧАТЬ  с ЯНДЕКС ДИСК.


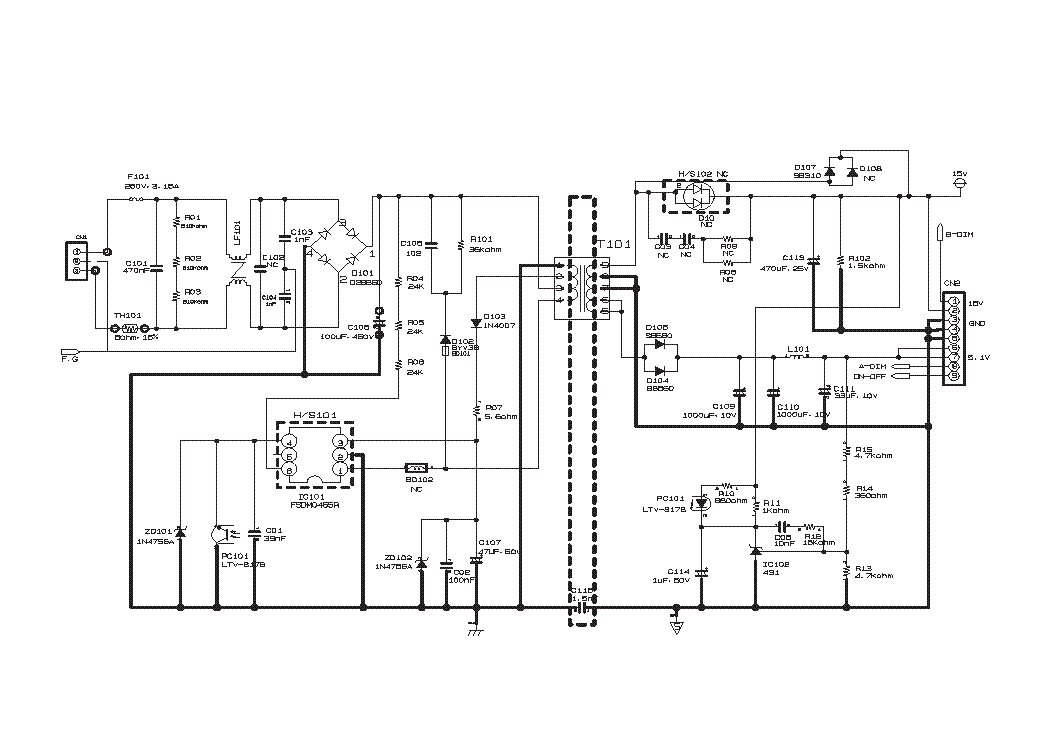

Схемы и мануалы LCD (ЖК) телевизоров SAMSUNG. Сборник из 24 схем и мануалов LCD (ЖК) телевизоров SAMSUNG моделей:

Chassis GPU15KE, GPU20KE LE15S51BP,  LE20S51BP, LE20S52BP
LE26S81B; Модель LCD23VFAX; Модель LE19R71B; Модель PS42C91HXBWT; Шасси VN32EO VN40EO Модель LW32A23W LW40A23W; Шасси GBP23/26CEN/CEU Модель LE23/26R81BX, LE23R82BX; Шасси GBP23SEN GBP26SEN GBP32SEN GBP37SEN GBP40SEN; Шасси GCR26/32/37/40SE Модель LE26/32/37/40A45C; Шасси GCR26/32/37/40SE, Модель LE26/32/37/40A45; Шасси GML26/32/40/46KE, Модель LE26/32/40/46M51/61B; Шасси GPR32MUS/37/40/46/52 Модель LN32/37/40/46/52A550P3F; Шасси GPU15KE, GPU20KE, модель LE15S51BP, LE20S51BP, LE20S52BP; Шасси GSM27/32/37/40TC Модель LA27S71B, LA32S71B, LA37S71B, LA40S71B; Шасси GTR23/27/32KE Модель LE23/27/32T51B; Шасси GTU32HEN; Шасси LCD GBP23SEN, GBP23SEU, GBP26SEN, GBP26SEU; Шасси LCD GSM27TC, GSM32TC, GSM37TC, GSM40TC; Шасси N45B Модель LN32A450CID, LN37A450CID; Шасси N59A Модели LE32A676A/LE37A676A/LE40A676A/LE46A676A/LE52A676A; Шасси N65A Модель LE32,37,40,46B53xxx ; Шасси Q11T Модель LW17M24C/CU, LW20M24C; Тренинг мануал по LCD TV.

Формат файлов PDF.  Размер архива - 273.3Mb    СКАЧАТЬ

Следующий сборник схем:Телевизоры LG (GOLDSTAR)


schems13

ФайлКраткое описаниеРазмер
Страницы >>> [16] [15] [14] [13] [12] [11] [10] [9] [8] [7] [6] [5] [4] [3] [2] [1]
prioritet.zip
Архив с принципиальной электрической схемой и видами внутренностей сварочного источника Приоритет, производства НПФ "САПКОН-Престиж".
Документацию выложил на форуме Power Electronics форумчанин sea_321.
9.84 Mb
Strat_160-200.zip
Strat_160-200KS.zip
Strat_200U.zip
Troubleshooting.zip
Архивы с принципиальными электрическими схемами и паспортами на сварочные источники Страт-160 и Страт-200, Страт-160КС и Страт-200КС, Страт-200У, а также Общая таблица неисправностей". Схемы представлены в формате САПР P_CAD 2006, а также в формате .PDF.
Документацию выложил на форуме Power Electronics форумчанин Stok1.
1.45 Mb
1.32 Mb
623 kb
8.96 kb
pdg_151.pdf
Принципиальная электрическая схема блока управления полуавтомата ПДГ-151, производства Селма.
Документацию прислал Eugene.
217 kb
20141220.rar
Принципиальная электрическая схема и методика проверки инверторного сварочного источника Kende ZX7-160, ZX7-200.
Документацию выложил на форуме Power Electronics форумчанин s237.
2.64 Mb
instr_prestige164.zip
Инструкция по ремонту Prestige-164 на русском, а также подробный фотоотчёт о ремонте Technica 144-164.
Документацию выложил на форуме Power Electronics форумчанин s237.
2.51 Mb
sa97pa20.zip
Принципиальные электрические схемы, а также методика проверки и ремонта сварочного источника для полуавтоматической сварки Энергомаш СА-97ПА17(ПА20).
Документацию выложил на форуме Power Electronics форумчанин s237.
6.95 Mb
slavteh285.djvu
slavteh300.djvu
slavteh305.djvu
Виды внутренностей, а также, нарисованная от руки, принципиальная электрическая схема инверторных сварочных источников Славтех 185, Славтех 200, Славтех 205. Аналогичное исполнение имеют аппараты Clavtex и Лидер.
Документацию выложили на форуме Power Electronics форумчане Вячек, s237 и batumi.
564 kb
442 kb
394 kb
norma200mp.djvu
Принципиальные электрические схемы на инверторный сварочный источник Норма-200МП, производства НПП "ФЕБ".

Документацию выложил на форуме Power Electronics форумчанин vliv.
827 kb
aurora_pro_shoot_m10.zip
Архив с принципиальными электрическими схемами аппарата точечной сварки AuroraPRO SHOOT M10, производства группы компаний AURORA.
Документацию прислал Сергей.
0.23 Mb
HITACHI_Tech_File_W130-W160_W200_AUG_2010_Rus.pdf
Техническая информация по ремонту и эксплуатации инверторных сварочных источников HITACHI моделей: W130 -W160- W200, соответствующего производителя.
Документацию выложил на форуме Power Electronics форумчанин Joha.
19.8 Mb
225_MIGMMA160_200_2.pdf
Принципиальная электрическая схема инверторного сварочного источника MIG 160 IGBT.
117 kb
INSTRUCCIONES_INVERTE_TIG. pdf
Описание и принципиальные электрические схемы на инверторные TIG-источники типа TIG160S, TIG180S, TIG200S, TIG180P, TIG200P, TIG180A, TIG200 AC/DC, TIG315S, TIG315S AC/DC, TIG400 производства Soldadora Inverter.
2.31 Mb
smart_sa-97i20sm_i25sm.zip
sous.rar
Архивы с принципиальными схемами, сборочными чертежами, а также видами внутренностей инверторных сварочных источников BauMaster AW-97I18X, Energomash SA-97I20SM, Energomash SA-97I25SM, СОЮЗ САС-97И2001, POCweld MMA 200, производимых разными производителями, но имеющими весьма схожее схемное решение.
Документацию выложили на форуме Power Electronics форумчане s237 и ole-ver.
9.23 Mb
33.7 Mb
gp_sh.rar
Архив с принципиальными электрическими схемами на инверторные сварочные источники производства РЕСАНТА.
В архиве содержатся схемы на сварочные источники Eurolux:
  • IWM-160, платы ENDU140U_V1, ENDU140US_V2;
  • IWM-190, платы ENDU160U_V1, ENDU160_V2;
  • IWM-220, платы ENDU180U_V1, ENDU180U_V2;
  • IWM-250, платы ENDU200U_V1, ENDU200U_V2.
Источники для плазменной резки ИПР:
  • ИПР-25, плата IPC25;
  • ИПР-40, плата IPC40;
  • ИПР-40K, плата IPC40H.
Сварочные источники САИ:
  • САИ-140, платы ENDU120_V1, ENDU120J_V1, ENDU120JS-W;
  • САИ-160, платы ENDU140U_V1, ENDU140J_V1, ENDU140JS-W;
  • САИ-190, платы ENDU160_V1, ENDU160J_V1, ENDU160J_V2, ENDU160J_V3, ENDU160JS-W;
  • САИ-220, платы ENDU180_V1, ENDU180J_V1, ENDU180J_V2, ENDU180J_V3, ENDU180J-W;
  • САИ-250, платы ENDU200_V1, ENDU200J_V1, ENDU200J_V2, ENDU200J_V3, ENDU200J-W.
Сварочные источники САИ К:
  • САИ-140К, плата ENDU120SD;
  • САИ-160К, платы ENDU140SD, ENDU140SD-W;
  • САИ-190К, платы ENDU160SD, ENDU160SD-W;
  • САИ-220К, платы ENDU180SD, ENDU180SD-W;
  • САИ-250К, платы ENDU200SD, ENDU200SD-W.
Сварочные источники САИ ПН:
  • САИ-160ПН, платы ENDU140PW, ENDU140PW_V1, ENDU140PW_V2;
  • САИ-190ПН, платы ENDU160PW, ENDU160PW_V1, ENDU160PW_V2;
  • САИ-220ПН, платы ENDU180PW, ENDU180PW_V1, ENDU180PW_V2;
  • САИ-250ПН, платы ENDU200PW, ENDU200PW_V1, ENDU200PW_V2.
Сварочные источники САИ ПРОФ:
  • САИ-190ПРОФ, платы ENDU160PFC_V1, ENDU160PFC_V2;
  • САИ-250ПРОФ, платы ENDU200PFC_V1, ENDU200PFC_V2, ENDU200PFC_V3.
Сварочный источник САИ-315, версия 1
Сварочные источники САИ-АД:
  • САИ-150АД, плата EZTIG130_V1;
  • САИ-180АД, платы EZTIG160_V1, EZTIG160_V2;
  • САИ-230АД, платы EZTIG200_V1, EZTIG200_V2.
Сварочные источники САИПА:
  • САИПА-135, платы INMIG135_V1, INMIG135_V2;
  • САИПА-165, платы INMIG165_V1, INMIG165_V2;
  • САИПА-190МФ, версия 1;
  • САИПА-200, платы TOPMIG195C_V1, TOPMIG195C_V2;
  • САИПА-220, платы TOPMIG215C_V1, TOPMIG215C_V2.
Документацию выложил на форуме Power Electronics форумчанин с ником JJBeeR.
27.4 Mb
saipa-190mf.rar
Архив с принципиальными электрическими схемами на многофункциональный полуавтоматический инверторный сварочный аппарат
САИПА-190МФ
производства РЕСАНТА. Схемы были выложены в теме Ремонт п\а Solaris Multimig-220 форума Power Electronics. На самих листах схем указано, что они от аппарата MPMIG195C, производимого компанией Shanghai Greatway Top Power CO., Ltd.
Документацию выложил на форуме Power Electronics форумчанин с ником s237.
217 kb
BlueWeld_Prestig.pdf
Telwin_Technology_175-210-188CE_GE.pdf
Напряжения и осциллограммы на ножках микросхем платы управления сварочного инвертора BlueWeld Prestige 175, а также сервисная документация на инверторные сварочные источники Telwin Technology 175, 210, 188CE/GE (соответственно, рассчитанные на максимальный сварочный ток 160, 180, 150 ампер). Эти сварочные источники, не смотря на различные названия, совершенно идентичны и имеют одного производителя - TELWIN. BlueWeld — это торговая марка.
Приведённые материалы прислал пользователь форума Power Electronics с ником AC/DC.
1.64 Mb
904 kb
kmp300-kmp460-rus.pdf
Руководство по эксплуатации синергетических импульсных сварочных полуавтоматов типа KMP300 и KMP460, производства INE.
Прислал руководство Сергей Колчанов.
4.73 Mb
kemppi_minarc_150-vrd_151_ver-11_sm.pdf
Service Manual на инверторные сварочные источники Minarc-150, Minarc-150VRD и Minarc-151, производства KEMPPI.
980 kb
MIG200.pdf
Принципиальная электрическая схема BRIMA-подобного сварочного полуавтомата MIG200 неизвестного производителя.
583 kb
PowerCut-1600.pdf
Очень подробный Service Manual на плазморез POWERCUT 1600, производства ESAB.
26.0 Mb
Страницы >>> [16] [15] [14] [13] [12] [11] [10] [9] [8] [7] [6] [5] [4] [3] [2] [1]

Telefunken 32S32T2 нет изображения | Электроника 24

Автор Андрей Петров На чтение 3 мин. Просмотров 2k. Опубликовано Обновлено

На ремонте сегодня телевизор Telefunken TF-LED32S32T2, как обычно проблема широко известная — телевизор включается, звук работает, а изображения нет, точнее оно есть, но нет только самой подсветки. В данной статье мы решим проблему с подсветкой и доработаем блок питания.

Внимание!

ВСЕ ДЕЙСТВИЯ ПРОИЗВОДИТЕ НА СВОЙ СТРАХ И РИСК.
НЕ РЕКОМЕНДУЕТСЯ САМОСТОЯТЕЛЬНАЯ РАЗБОРКА И РЕМОНТ.

Состав телевизора Telefunken LED32S32T2:

Main (материнская плата/шасси): TP.S512.PB83

Фото материнской платы TP.S512.PB83

LED-Driver (драйвер подсветки): SN510P

LED backlight/подсветка (led string): MX315D08-ZC14F-01 , 303MX315031

Фото Led линеек MX315D08-ZC14F-01

Схема TP. S512.PB83

Скачать сервисный мануал (схема) для TP.S512.PB83

Вход в сервисное меню

Без необходимости не заходить.

Последовательно нажать следующие клавиши на пульте:

Разборка телевизора Telefunken LED32S32T2

Первым делом разбираем телевизор, для этого откручиваем болты крепящие заднюю крышку

Откручиваем болты по контуру и снимаем лицевую рамку, она дополнительно держится на защелках.

Переворачиваем телевизор лицевой частью в вверх и очень аккуратно поднимаем само стекло-матрицу, предварительно отклеив шлейф от задней части корпуса.

Следующим этапом в разборке снимаем рамку и световые фильтры:

Замена светодиодов в линейках подсветки MX315D08-ZC14F-01

В телевизоре установлены 3 линейки MX315D08-ZC14F-01 по 8 светодиодов, в продаже новых таких нет, даже на Aliexpress. Подключаем ТВ тестер либо лабораторный блок питания подав 21-22В. В нашем случае не работала одна линейки из трех, НО менять необходимо ВСЕ диоды на 3 линейках. Кто то скажет зачем, ведь перегорел всего лишь один диод, но вопрос отпадет, когда Вы посмотрите на них через микроскоп — абсолютно на Всех трещины.

Перед снятием линз, лучше сделайте маркером небольшие пометки, какой стороной были установлены.

Сами линейки довольно качественные, но лучше их нагрев свести к минимуму, для выпаивания старых светодиодов пользуемся низкотемпературным сплавом Розе.

На фото ниже можно увидеть старый и новый светодиоды

Параметры новых, установленных светодиодов:

  • напряжение 2.9-3.1 В
  • ток 280 мА
  • цвет — холодный белый
  • размер 2835
  • световой поток 90-100 лм
  • большой контакт минус, маленький плюс

Купить новые LED светодиоды 2835 3V 1W можно на глобальной площадке Aliexpress — ссылка

Если ссылка не рабочая, напишите в комментарии

Перед сборкой матрицы обязательно проверяем подсветку, включив телевизор.

Уменьшение тока подсветки в телевизоре LED32S32T2

Платы TP. S512.PB83 могут идти с завода с разными драйверами подсветки SN510P либо OB3350CP (даже посадочные места присутствуют для обеих микросхем), в моем случае это первый вариант. Для доработки платы в обоих случаях выпаиваем один из резисторов, на схеме указаны стрелкой.

Купить новую микросхему SN510P (SN51DP) можно на глобальной площадке Aliexpress — ссылка

Если ссылка не рабочая, напишите в комментарии

Выпаять 3-ий сверху резистор 1R60

До вышеуказанных действий с замененными светодиодами ток подсветки составлял 260мА, после удаления резистора ток упал до 170мА.


Все свои вопросы можете задать в комментарии

Сборка аккумулятора с BMS 4S 2P Li-ion 14,4В

Приветствую, Самоделкины!
Сейчас мы вместе с автором YouTube канала «Radio-Lab» будем собирать аккумулятор на 4 банки из отдельных Li-ion аккумуляторов 18650 с платой защиты, она же BMS.

Для будущих проектов автора такой аккумулятор будет нужен. В интернете он купил 8 вот таких Li-ion аккумуляторов из разборки, вроде фирмы Sanyo.

Банки б.у., но прогнав на заряднике - все нормально, еще будут работать, емкость примерно 2100 мАч. Плату защиты будем использовать вот такую из не дорогих со встроенным балансиром (что важно), есть защиты от перезаряда и переразряда.

Ток разряда заявлено до 30А, для большинства задач этого с запасом. Для увеличения емкости будем паять по два аккумулятора для каждой банки в параллель. Но сразу это делать нельзя, нужно выровнять уровни заряда аккумуляторов, чтобы они друг друга и испортили. Проще всего - это полностью зарядить все аккумуляторы и потом можно их соединять в параллель. Для зарядки, например, можно использовать вот такой простенький зарядник на основе популярной платки.

Заряженные аккумуляторы уже можно паять в параллель, паять такие аккумуляторы можно, но делать это нужно быстро.

Между собой аккумуляторы будем соединять с помощью двухсторонней клейкой ленты.


После этого паяем аккумуляторы в пары и получаем 4 отдельные банки для будущего 4S аккумулятора. Соединением аккумуляторов в параллель мы получаем увеличение емкости. Для таких сборок желательно брать аккумуляторы одной партии.

Дальше соединяем аккумуляторы так, чтобы получилась цепочка чередования плюс (+) и минус (-).

После этого соединяем все банки последовательно и в итоге получился один аккумулятор.

Суммарное напряжение всей сборки пока составляет 15,69 В, но чтобы этот аккумулятор работал долго, его нужно защищать. Для этой цели будем использовать вот такую плату BMS.


Как ее правильно подключить можно увидеть на рисунке выше. В первую очередь будем подключать силовые + и - сборки. Припаяем силовые + и - к аккумулятору и потом, соблюдая полярность, эти провода припаяем к контактам В+ и В- на плате, все удобно сделано.


Теперь очень важно правильно подключить провода для балансировки. Два крайних провода балансирного разъёма (они же силовые + и -) автор вытащил, они на плате BMS уже подключены к основным дорожкам и в данном случае не нужны.

Подключаем балансирный разъём и по схеме паяем балансировочные провода к аккумулятору, ничего сложного главное не спешить.

Если это сделать неправильно, то детали балансира начнут греться и могут поотлетать или сгореть. В итоге у нас получился вот такой уже защищенный аккумулятор. Теперь в случае перезаряда и перерязряда (что для лития важно) плата просто отключит нагрузку и аккумулятор останется рабочим. Так же есть защита от коротких замыканий.


К контактам Р+ и Р- припаяем провода, по которым будет производится зарядка и разрядка нашего аккумулятора.


И вот, аккумулятор собран, получилось вроде нормально. Дальше можно будет попробовать его зарядить. Для этого нужно использовать специальный блок питания с функцией зарядки для 4S Li-ion аккумуляторов. Но автор решил использовать обычный блок питания с напряжением 19В от ноутбука.

Подключать напрямую его к аккумулятору нельзя, нужно настроить напряжение зарядки и ограничить зарядный ток, а плата BMS этого не умеет и работает примерно, как реле на включение и выключение. Чтобы аккумулятор заряжался правильно, будем использовать вот такую дополнительную платку понижающего DC-DC преобразователя.

В ней есть необходимый алгоритм для зарядки Li-ion аккумуляторов, с настройкой напряжения и ограничением тока заряда. Напряжение одного заряженного аккумулятора составляет 4.2В, умножаем на 4 и получаем напряжение всей заряженной сборки. По расчетам это 16,8В, но для нормальной работы платы BMS возьмем значение 4,25В и настраиваем на выходе преобразователя значение немного выше.

Для удобства автор подписал где регулировка напряжения, а где тока. Напряжение выставляем 17,2В. Ток зарядки пока выставим примерно 55мА, потому как напряжение банок отличается и их нужно правильно сбалансировать.
Ток балансировки для этой платы указан в описании и составляет 60мА.


Во время балансировки начинают греться вот эти 8 резисторов:

При большом токе зарядки балансир может не успеть преобразовать лишнюю энергию зарядки в тепло и нормально отбалансировать банки. Измеряем напряжение каждой банки и можно увидеть, что они отличаются.

Балансировать их нужно обязательно, то есть дозарядить те, которые ниже по уровню напряжения, чтобы все было одинаково на всех банках. Без балансировки некоторые банки буду недозаряжены, и вся сборка не будет работать на полную. Вот теперь после всех настроек можно подключить платку понижающего DC-DС преобразователя к аккумулятору и начать процесс зарядки. Для удобства автор подписал где + а где -. Все подключаем и засветился синий светодиод, то есть идет ограничение по току, всего 55мА, которые были ранее настроены, хотя блок питания ноутбука отдает более 4А.

Напряжение на входе 19,6В, а на выходе преобразователя постепенно будет расти до уровня заряженного аккумулятора и по окончанию синий светодиод погаснет, засветится красный и плата BMS отключит аккумулятор.



Спустя несколько часов проверяем уровни напряжения на каждой банке.

Можно увидеть, что они выровнялись и составляют примерно 4,2В, аккумулятор практически заряжен и отбалансирован. Все работает.
Первый цикл зарядки аккумулятора желательно сделать малым током, а потом можно выставить ток выше, т.к. обычно дальше разброс на банках не большой и балансир успевает выровнять напряжения. После двух циклов автор настроил ток заряда на 2А и все банки зарядились одинаково, теперь этот аккумулятор можно использовать для питания разных устройств. Для теста подключим шуруповерт.


Шуруповерт работает, аккумулятор в защиту не уходит и нагрузки держит. Шуруповерт сам старый, на 1-й скорости автор остановить его не смог, а на 2-й скорости у него получилось остановить его рукой. Теперь давайте проверим защиту от коротких замыканий.

Защита есть. И когда короткого уже нет, то плата выходит из защиты и готова дальше питать устройства. Вот такой аккумулятор мы сегодня собрали и разобрались как его можно зарядить. Минусом все же можно считать малый ток балансировки именно на этой плате BMS, но это не страшно. В будущем этот аккумулятор точно пригодится.


Надеюсь было интересно и полезно. Пробуйте и главное не спешите. Полезные ссылки вы найдете в описании под видеороликом автора (ссылка ИСТОЧНИК). Благодарю за внимание. До новых встреч!

Видео:


Источник (Source) Становитесь автором сайта, публикуйте собственные статьи, описания самоделок с оплатой за текст. Подробнее здесь.

Высокотоковые аккумуляторы и универсальная BMS в переделке шуруповерта.

Завалялся у меня без дела старый шуруповерт «Спецмаш ДША 6016»-аккумуляторная батарея приказала долго жить еще лет пять назад, крышка от аккумуляторного блока развалилась. Вроде и выкинуть жалко, может пойдет на запчасти или сделать из него сетевой. Хотя в хозяйстве есть еще один рабочий шуруповерт, решил оживить ДША. Попробовать что получится, да второй может в перспективе тоже переделать( на нем уже менял пару NiСd элементов, скоро и эта батарея выйдет из строя).Если купить новый никель-кадмиевый аккумуляторный блок то цена его составит половину стоимости нового шуруповерта. А без шуруповерта как без рук -бытовые ремонты, работы в гараже, на даче и т.п.
Фото ДША

Можно в принципе и купить новый «Шурик» на литий ионных аккумуляторах, но имея два шуруповерта с еще нормальной механической частью решено было провести реконструкцию электроинструмента. Особо интересно попробовать сделать все это своими руками.
Изучив вопрос переделки на литий в сети, выбрал у китайцев комплектующие. Основными составляющими в той переделки являются качественные высокотоковые литий ионные аккумуляторы формата 18650 и надежная плата BMS с балансировкой элементов аккумуляторной сборки. Замерил рабочий ток моего шуруповерта и он составил 10-15Ампер. Я выбрал аккумуляторы типа Samsung INR18650-30Q 3000mAh 15A (спасибо обзорами на эту тему опубликованным ранее) и плату защиты и контроля заряда\разряда с балансировкой BMS 5S60-100A.


Схема подключения.
Я применил универсальную плату BMS, то есть можно включить ее по схеме на три, четыре или пять аккумуляторов(12Вольт,16,8Вольт или 18Вольт). Остается выбрать схему подключения в соответствие вашего шуруповерта.
ТТХ платы BMS
BMS 5S 60-100А, 21V Контроллер заряда разряда, плата защиты Li-Ion, LiFePO4 аккумулятора c балансиром
Контролер заряда разряда 5S Li-Ion, LiFePO4 для батареи из 5 штук Li-Ion аккумуляторов 21V 100А, LiFePO4 аккумуляторов 16V 100А
Простая переделка под 3S или 4S, при установке перемычек плата будет полноценно работать с 3S или 4S Li-ioN, LiFePO4 аккумуляторами.
Есть светодиодная индикация окончания заряда, когда происходит балансировка аккумуляторов.
Технические характеристики Li-ioN:
Максимальный ток: 60А, 80А с радиатором охлаждения.
Ток срабатывания защиты 100A.
Максимальное напряжение при зарядке: 4.2 В на один элемент
Минимальное напряжение при разрядке: 2. 8V на один элемент
Напряжение восстановления 2.9V на один элемент
Ток балансировки 60mA.
Технические характеристики LiFePO4:
Ток срабатывания защиты 100A.
Максимальное напряжение при зарядке: 3.65V на один элемент
Минимальное напряжение при разрядке: 2.35V на один элемент
Напряжение восстановления 2.55V на один элемент
Ток балансировки 50mA.
Размер: 60х42x3 мм.

Перемычки у микросхемы

У микросхемы есть места запайки перемычек, обозначенные цифрами 4 и 3. По схеме 5S перемычки не устанавливаем. По схеме 4S перемычку припаиваем между контактами 4, ну а по схеме 3S припаиваем между контактами 3. Лучше и удобней схема с общим минусовым проводом на питание двигателя шуруповерта и зарядки аккумуляторов. Общий минус подключаем к площадке С-.

Литий –ионный аккумуляторы 18650 установил в пластмассовом боксе с перемычками(который был в комплекте с аккумуляторами), к которым также припаяны провода управления балансировкой. Можно соединить аккумуляторы между собой при помощи пайки, но нужно быстро припаять провода исключая перегрев корпуса аккумулятора. Можно применить точечную сварку или использовать готовый холдер. Силовые выводы лучше сделать из гибкого медного провода сечением 1,5-2,5 кв.мм, так как токи на двигатель шуруповерта в рабочем режиме большие.
.

После сборки всей схемы остается припаять два провода питания к клеммам отсека аккумуляторного блока. Я использовал два старых никель-кадмиевый аккумулятора с клеммной колодкой. Плюсовой провод припаял к плюсу аккумулятора а минусовой к металлическому корпусу другого аккумулятора. В результате эта конструкция плотно вошла на свое штатное место.
Колодка с аккум.

Плату контроллера BMS приклеил двухсторонним скотчем к пластмассовому аккумуляторному боксу. Вся эта конструкция плотно вошла в корпус старого аккумуляторного отсека. Чтобы не вывалилась закрепил металлической полоской. Нижняя крышка аккумуляторного отсека была давно утеряна-позже надо будет сделать самодельную.

До установки платы BMS и аккумуляторов в штатный отсек провел зарядку проверку работы всей схемы. После источника питания лучше всего включить плату заряда. Это даст стабилизированное напряжение ( в моем случае 16,8Вольт) и ограничит ток заряда аккумуляторов.

Для этого на холостом ходу выставляем регулятором напряжения 16,8Вольт а регулятором тока нужный зарядный ток -1,5Ампера. Для литий ионных аккумуляторов других марок выставляем согласно собственных технических данных.
Можно установить эту плату в штатное зарядное устройство шуруповерта.

Для контроля степени заряда аккумуляторов можно установить в аккумуляторный отсек минивольтметр или индикатор заряда. Чтобы не было лишнего потребления тока с его стороны, можно включить через выключатель или кнопку. Индикатор заряда выпускается в исполнении 3s/4s/5s.

Плата контроллера BMS в конце зарядки проводит балансировку всех элементов аккумуляторной батареи, чтобы все ячейки зарядились одинаково. Ячейка набравшая полный заряд шунтируется схемой (загорится соответствующий светодиод).

Зарядная энергия переходит к элементам имеющий меньшее напряжение. Уже зарядившиеся ячейки получат меньший ток чем недозаряженные (ток балансировки -60mA). Это процесс будет проходить пока все элементы аккумуляторной батареи не будут иметь заданный уровень напряжения.
В конце балансировки все светодиоды платы будут гореть.

Контроллер BMS управляет батареей –осуществляет балансировку, контролирует температуру перегрева банок и защищает от перегрузок. Все эти функции значительно повышает срок эксплуатации аккумуляторов.На плате BMS с обратной стороны есть контакты NTC предназначенные для подключения датчика термореле. Этим датчиком можно контролировать температуру самих аккумуляторов.
Плюсом данной конструкции считаю, что применение данных аккумуляторов даст стабильную работу и достаточную емкость( в два раза больше против штатных никель-кадмиевыми (NiCd) аккумуляторов). А. универсальная плата BMS-3s/4s/5s позволит работать без лишних уходов в защиту при резком старте и увеличении механической нагрузки на шуруповерт. С данной платой можно переделать любой «Шурик», рассчитанный на напряжение от 12Вольт до 18Вольт. Минусом может будет сама цена на аккумуляторы, но мне попались я думаю оригиналы(за несколько месяцев эксплуатации никаких нареканий нет).
Подробнее процесс работы BMS и тест переделанного шуруповерта можно посмотреть в видео youtu.be/Kw_ZWyZmQ7U


Всем желаю здоровья и успехов в покупках и спасибо за потраченное время!
