Самодельная сигнализация: Самодельная дистанционная сигнализация для гаража

| – Комментировать

Содержание

Самодельная дистанционная сигнализация для гаража

Безопасность и сохранность авто в наше время, это важная задача для автовладельца.  Даже наличие гаража не гарантирует защиту от угона и порчи. Почти каждому владельцу авто приходится задуматься над охранной системой гаража. Но что делать, если представленные в продаже варианты не по карману, или некоторые предлагаемые функции вовсе не нужны. В таком случае можно легко собрать простую охранную систему своими руками.

Принцип работы самодельной дистанционной сигнализации

Основу такой сигнализации будет составлять блок из кнопочного сотового телефона, и вспомогательных частей. При открытии дверей  гаража произойдет замыкание контакта, и эта система будет делать звонок на телефон владельца авто. Так же, помимо такого оповещения на телефон, можно добавить звуковую и световую сигнализацию, которая отпугнет грабителей.

Обратите внимание, что для подачи GSM-сигнала на сотовый телефон системе нужно несколько секунд. Поэтому блок охранной системы должен быть спрятан, что бы злоумышленники не смогли отключить его до оповещения автовладельца.

Конфигурация самодельной дистанционной сигнализации

Главное преимущество такой охранной системы в ее дешевой стоимости. Ведь главным элементом в ней является обычный кнопочный GSM-телефон, и рабочая SIM-карта. Даже если такого нет вналичии, то найти в продаже дешевый б/у аппарат не составит никакого труда. Итак, для создания такой системы потребуется:

  • кнопочный GSM-телефон и SIM-карта;
  • магнит;
  • управляемый контакт-геркон;
  • медные провода;

Важно то что бы телефон  был обязательно кнопочный, так как здесь нужна его функция задания автонабора на одну из клавиш. Поэтому сенсорный телефон просто не подойдет.

Подключение и монтаж охранной сигнализации

Прежде всего, надо задать на кнопочном телефоне автонабор номера, на который будет производиться звонок.

Задать автонабор можно на любую из клавиш. После этого необходимо разобрать корпус телефона, открыв плату. На два контакта, соответствующие клавише (на которую задали автонабор) надо припаять два медных провода. Вторые концы этих проводов надо подсоединить на контакты геркона.

Сам геркон нужно смонтировать на дверной раме, а рядом, на створке ворот, монтируется магнит.  Таким образом, когда ворота закрыты, геркон и магнит находятся напротив друг друга на минимальном расстоянии. Магнит не позволяет контактам геркона оставаться в разомкнутом положении. А когда ворота открываются, то магнит отдаляется, и контакты геркона замыкают цепь, происходит автонабор номера на телефоне.

Очень важно сделать в цепи дополнительный тумблер, что бы при открытии двери владелец мог быстро отключить сигнализацию. Но, в то же время, этот выключатель должен быть спрятан, что бы и грабители не смогли быстро его обнаружить и воспользоваться им.

Минусы и плюсы данной конструкции

Такая дистанционная сигнализация, собранная своими руками, имеет свои преимущества и недостатки.

Главные плюсы этой системы:

  1. Простота сборки и монтажа (даже для новичка).
  2. Малая стоимость данной конструкции по сравнению с сигнализациями, представленными в продаже.
  3. Возможность получать сигнал, где бы ни находился владелец авто (даже в другом городе или стране).
  4. Автономность работы (за счет аккумулятора телефона, или дополнительно установленного аккумулятора).

Минусы такой схемы:

  1. Подверженность влаге (сделать герметичное исполнение в бытовых условиях не так просто).
  2. Если злоумышленники знают о наличии такой системы, то смогут легко ее отключить.
  3. В сильный мороз такая охранная система может отказать.

Конечно такая сигнализация для гаража не сможет обеспечить 100% сохранность авто и имущества, но в совокупности с другими способами охраны сможет принести гарантированный результат.

( Пока оценок нет )

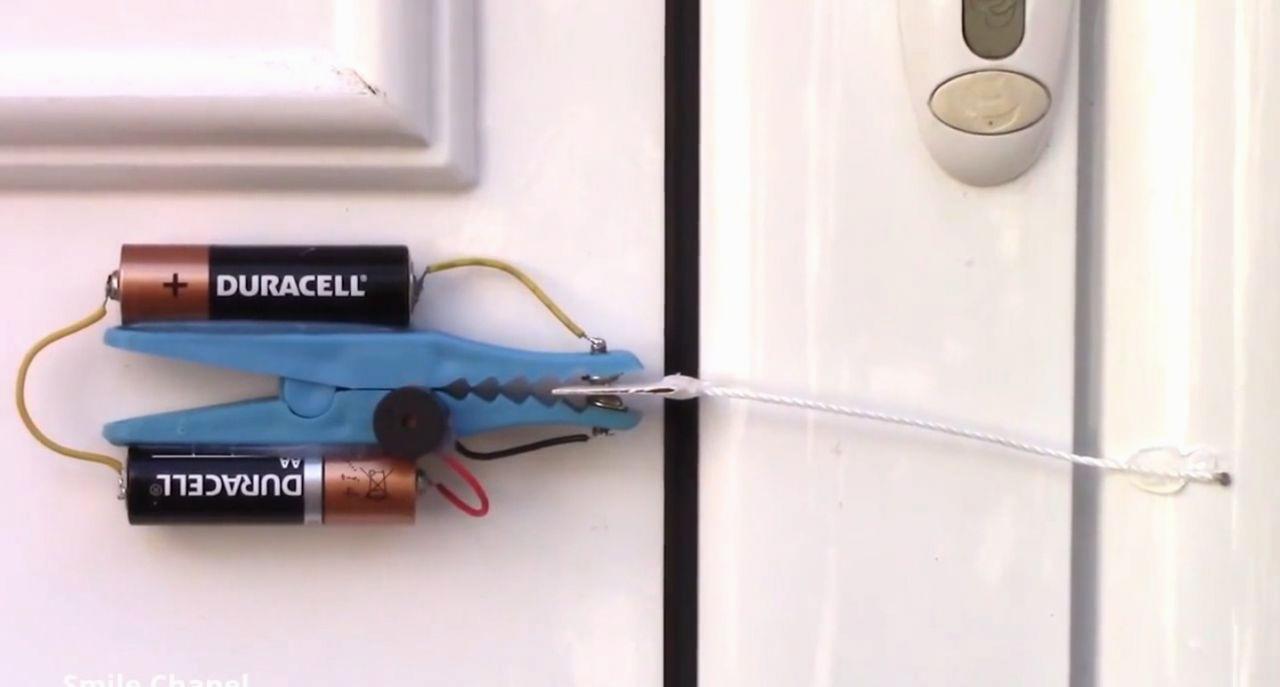

Простая сигнализация для дома, дачи, гаража — своими руками

Существует множество промышленных охранных сигнализаций, которые можно купить или просто обратиться в фирму, занимающуюся установкой охранных сигнализаций в доме или на даче. Статья для тех, кто не любит тратить деньги. Схем самодельной охранной сигнализации тоже много но, в основном, они требуют профессиональных радиотехнических знаний и навыков. Здесь описывается принцип и схемы самых простых, тем не менее надежных методов и автономной устройств охраны от проникновения.

Сам принцип — при проникновении включается звуковая и (или) световая сигнализация — старый, проверенный способ отпугивающий воров в 98%. К стати, на 100% Вас не защитит ни одна, самая крутая, сигнализация и даже подключение на пульт охранной фирмы. Это как и машина — если ее заказали — не спасет ни что.

Но не будем так пессимистичны. Такие случаи очень редки, тем более если Вы не нефтяной магнат или тому подобное, и у Вас не пол дома (дачи) бриллиантов, то Вы под «заказ» точно не попадете. А вот обычные воры, которые и совершают 99,9% краж, никогда не будут воровать, если сработает свето (звуко) сигнализация. Им  намного проще и безопаснее найти и обчистить другой объект, ничем не оборудованный — благо таких полно и выбор у них огромный.

Из этих соображений следует, что совсем не обязательно тратить уйму денег на покупку и установку охранной сигнализации, но сделав и установив даже самую простую, самодельную, Вы на много порядков увеличиваете сохранность нажитого имущества, нервы и здоровье. Выбор, конечно же за Вами — учитесь на чужих ошибках, когда беда придет к Вам, будет уже поздно.

Для самой простой сигнализации достаточно установить датчики проникновения на двери и окна (обычный геркон и магнит — стоят копейки) и подключить их к схеме сигнализации. Датчик устанавливается: магнит на движущую часть двери или окна, геркон на не движущую, таким образом, чтобы в закрытом состоянии  геркон был замкнут.

Все герконы подключаются последовательно. Сигнализация будет срабатывать при разрыве цепи в любом месте. Ниже приведена общая схема такого устройства.



Здесь:
И —  извещатель (цепочка охранных датчиков),
Оп. — оповещатель, (звуковой, световой или комбинированный)

Р — реле управления
VT — транзистор (или тиристор)
R — резистор
S — выключатель, осуществляющий постановку/снятие с охраны,
Купр. — контакты реле, управляющие оповещением
Кбл. — контакты самоблокировки
+U — источник питания

При срабатывании извещателя включается устройство оповещения. Оповещение может быть световым, звуковым, комбинированным. Кроме того, при небольшой доработке, сигнал о срабатывании охранной сигнализации может передаваться на пульт, мобильный телефон и т.п.

Транзистор используется для того, чтобы инвертировать сигнал датчика и делает это следующим образом. Пока контакты извещателя замкнуты они замыкают базу транзистора на общий провод, ток базы равен нулю, ток коллектора, соответственно тоже. При размыкании контактов датчика сигнализации через резистор R базовый ток открывает транзистор, который включает реле.

Можно использовать схему, которая показывает как можно привести описанный инвертор к банальным контактам и вообще исключить радиоэлементы.

При подаче напряжения на реле через сработавший (замкнувшийся) контакт датчика сигнализации оно срабатывает, включая К упр. нужную систему (оповещения, передачи данных). Одновременно другая группа контактов блокирует контакты датчика и, независимо от его дальнейшего состояния, удерживает реле в сработавшем состоянии. Выключить теперь сигнализацию можно, разомкнув выключатель S. Повторно замкнув этот выключатель мы снова включим систему сигнализации в дежурный режим. Как видите, все более чем просто. Однако такая схема потребляет несколько больше энергии, так как катушка реле будет запитана в режиме охраны.

Существенный недостаток этой схемы — при срабатывании, ее отключить можно только вручную. Поэтому такая схема может использовать при непосредственно близости охраняемого объекта, например рядом стоящий гараж, сарай и т.п.

Схема охранной сигнализации на реле времени

В основу построения следующей схемы охранной сигнализации взято  реле времени К2 типа РВП72-3-221-ООУ4 или аналогичное, имеющее две группы контактов, одна из которых — К2.1 — срабатывает мгновенно, а вторая — К2. 2 — с регулируемой  задержкой в пределах от 1 до 180 секунд. Задержка устанавливается на 5 -10 секунд для того, чтобы при входе в помещение хозяин успел отключить сигнализацию кнопкой S3 (установленной в скрытом месте ) до срабатывания звукового или светового сигнала. Полное отключение сигнализации от сети осуществляется выключателем  S1 (тумблер или любой другой на напряжение 220 В). Сигнальным датчиком положения двери является кнопка S4 (типа КМ2-1 или аналогичная малогабаритная), установленная на каркасе двери. Кнопка S2 устанавливается перед дверью в охраняемое помещение и она позволяет включить схему сигнализации в режим ОХРАНА после выхода. Реле К1 можно использовать любого типа с рабочим напряжением 220 В. В целях безопасности, рекомендуется использовать реле на 12В или 24В.



В режиме ОХРАНА данная схема не потребляет электроэнергию, но при срабатывании сигнализации сирена (или звонок) будет звучать до момента выключения сигнализации кнопкой S3 или тумблером S1 внутри квартиры. Тот же недостаток, что и в предыдущей схеме.

Чтобы устранить этот недостаток, схему надо дополнить еще одним реле времени КЗ, алогичным К2 ( на схеме показано пунктиром). Время срабатывания контактов КЗ.1 устанавливается на задержку 120- 180 сек. По истечению этого времени схема сигнализации отключит сирену и будет находиться в таком состоянии до включения режима ОХРАНА.

Точно так же Вы можете самостоятельно сделать простую авто сигнализацию для машины.

И еще одна  схема самодельной сигнализации, использует только на одном реле времени.

Время звучания сирены (и/или света)  задается в реле. В ждущий режим ОХРАНА схема перейдет после кратковременного обесточивания схемы, после срабатывания или же при первоначальном включении.

S1 — тумблер включения-выключения охранной сигнализации;
S2 — тумблер используется для временного отключения звонка (или сирены) во время контроля работы устройства охраны

В схеме используется  тиристор VS1, благодаря чему обеспечивается пожарная и электрическая безопасность. На цепи охранных датчиков не будет опасного для жизни напряжения. Данная схема позволяет в цепь охраны последовательно подключать много датчиков. На стекла окон можно установить датчики в виде приклеенной по периметру полоски из металлической фольги. Они срабатывают при разбивании стекла. Естественно подойдут любые герконовые, в любом количестве. Все соединяются последовательно в общую сигнальную сеть. Перед постановкой на охрану, проверьте, закрыты ли окна, Все датчики, кроме входной двери, должны быть в замкнутом положении.

Можно использовать аналогичный другой тиристор. При этом возможно потребуется подобрать резистор R1. Тип резистора —  ПЭВ-10 или аналогичный с допустимой мощностью 7…10 Вт. Возможно также применить несколько последовательно соединенных резисторов меньшего номинала.

При разрыве цепи охранных датчиков срабатывает реле К2 (такое же, как и на предыдущей схеме) и своими контактами К2.1 стает на самоблок. Также срабатывает реле К1, которое выключится через заданное время (120-180 сек. ) контактами К2.2.

Реле К1 позволяет подключать мощную выходную нагрузку. В качестве источника звука можно использовать любую сирену, например СС-1 или любой мощный звонок на Ваше усмотрение.

Контрольная лампочка HL2 и тумблер S2 являются вспомогательными и их применение не является обязательным и не влияют на работу схемы.

Это самые простые схемы самодельной охранной сигнализации для дома, дачи или гаража, которые может собрать каждый самостоятельно своими руками.
Удачи в обеспечении сохранности Вашего имущества.
