Требования к организации коммерческого учета

Требования к местам установки приборов учета

Приборы учета подлежат установке на границах балансовой принадлежности объектов электроэнергетики (энергопринимающих устройств) смежных субъектов розничного рынка — потребителей, сетевых организаций, имеющих общую границу балансовой принадлежности (далее — смежные субъекты розничного рынка). При отсутствии технической возможности установки прибора учета на границе балансовой принадлежности объектов электроэнергетики (энергопринимающих устройств) смежных субъектов розничного рынка прибор учета подлежит установке

в месте, максимально приближенном к границе балансовой принадлежности, в котором имеется техническая возможность его установки.

В случае если прибор учета, в том числе коллективный (общедомовой) прибор учета в многоквартирном доме, расположен не на границе балансовой принадлежности объектов электроэнергетики (энергопринимающих устройств) смежных субъектов розничного рынка, то объем потребления электрической энергии, определенный на основании показаний такого прибора учета, в целях осуществления расчетов по договору подлежит корректировке на величину потерь электрической энергии, возникающих на участке сети от границы балансовой принадлежности объектов электроэнергетики (энергопринимающих устройств) до места установки прибора учета (ОПФРР п.

144).

Приборы учета (измерительные комплексы) электроэнергии должны размещаться в легко доступных для обслуживания сухих помещениях, в достаточно свободном и не стесненном для работы месте с температурой в зимнее время не ниже 0°С. Приборы учета общепромышленного исполнения не разрешается устанавливать в помещениях, где по производственным условиям температура может часто превышать +40°С, а также в помещениях с агрессивными средами. Допускается размещение счетчиков в неотапливаемых помещениях и коридорах распределительных устройств электростанций и подстанций, а также в шкафах наружной установки. В случае, если приборы не предназначены для использования в условиях отрицательных температур, должно быть предусмотрено стационарное их утепление на зимнее время посредством утепляющих шкафов, колпаков с подогревом воздуха внутри них, электрической лампой или нагревательным элементом для обеспечения внутри колпака положительной температуры, но не выше +20°С (ПУЭ п. 1.

5.27).

Приборы учета должны устанавливаться в шкафах, камерах комплектных распределительных устройствах (КРУ, КРУП), на панелях, щитах, в нишах, на стенах, имеющих жесткую конструкцию. Высота от пола до коробки зажимов прибора учета должна быть в пределах 0,8-1,7 м (ПУЭ п. 1.5.29) (за исключением вариантов технического решения установки прибора учета в точке присоединения на опоре ВЛ-0,4 кВ).

Конструкции и размеры шкафов, ниш, щитков и т.п. должны обеспечивать удобный доступ к зажимам счетчиков и трансформаторов тока. Кроме того, должна быть обеспечена возможность удобной замены счетчика и установки его с уклоном не более 1° (ПУЭ п. 1.5.31).

При наличии на объекте нескольких присоединений с отдельным учетом электроэнергии на панелях счетчиков должны быть надписи наименований присоединений (ПУЭ п. 1.5.38).

Требования к приборам учета

Выбор класса точности:

• Для учета электрической энергии, потребляемой потребителями (кроме граждан-потребителей) с максимальной мощностью менее 670 кВт, подлежат использованию приборы учета класса точности:
  • для точек присоединения к объектам электросетевого хозяйства напряжением от 0,4кВ до 35 кВ – 1,0 и выше;
  • для точек присоединения к объектам электросетевого хозяйства напряжением от 110 кВ и выше – 0,5S и выше.  (ОПФРР п.138, п.142).
• Для учета электрической энергии, потребляемой потребителями с максимальной мощностью не менее 670 кВт, подлежат использованию приборы учета, позволяющие измерять почасовые объемы потребления электрической энергии, класса точности 0,5 S и выше, обеспечивающие хранение данных о почасовых объемах потребления электрической энергии за последние 90 дней и более или включенные в систему учета. (ОПФРР п.138, п.142).
• Для учета электроэнергии, потребляемой гражданами, подлежат использованию приборы учета класса точности 2,0 и выше.

Требования к поверке:

• Каждый установленный расчетный прибор учета должен иметь на винтах, крепящих кожух прибора учета, пломбы с клеймом метрологической поверки, а на зажимной крышке – пломбу сетевой компании.
• Наличие действующей поверки прибора учета подтверждается наличием читаемой пломбы метрологической поверки и, как правило, предоставлением документа – паспорта-формуляра на прибор учета или свидетельства о поверке. В документах на прибор учета должны быть отметки о настройках тарифного расписания и местного времени.

Требования к вводным устройствам и к коммуникационным аппаратам на вводе

• Должна обеспечиваться возможность полного визуального осмотра со стационарных площадок вводных устройств ВЛ, КЛ, а также вводных доучетных электропроводок оборудования для выявления безучетного подключения энергопринимающих устройств. Места возможного безучетного подключения должны быть изолированы путем пломбировки камер, ячеек, шкафов и др. (ПТЭЭП п.2.11.18).
• При нагрузке до 100 А включительно, исключать установку разъединителей (рубильников) до места установки узла учета. Для безопасной установки и замены приборов учета в сетях напряжением до 1 кВ должна предусматриваться установка вводных автоматов защиты (на расстоянии не более 10 м от прибора учета) с возможностью опломбировки (ПУЭ п.1.5.36).
• Установку аппаратуры АВР, ОПС и другой автоматики предусматривать после места установки прибора учета (измерительного комплекса) электроэнергии.

Требования к измерительным трансформаторам напряжения

• Класс точности – не хуже 0,5 (ПУЭ п.1.5.16).
• При трёхфазном вводе применять трёхфазные ТН или группы из трёх однофазных ТН.
• Для сохранности измерительных цепей должна быть предусмотрена возможность опломбировки решеток и дверец камер, где установлены предохранители (устанавливаются предохранители с сигнализацией их срабатывания (ПУЭ п. 3.4.28) на стороне высокого и низкого напряжения ТН, а также рукояток приводов разъединителей ТН. При невозможности опломбировки камер, пломбируются выводы ТН (ПТЭЭП п.2.11.18).
• Для обеспечения безопасности работ, проводимых в цепях измерительных приборов, устройств релейной защиты и электроавтоматики, вторичные цепи (обмотки) измерительных трансформаторов напряжения должны иметь постоянные заземления (Правила по охране труда при эксплуатации электроустановок п. 42.1).
• Вторичные обмотки трансформатора напряжения должны быть заземлены соединением нейтральной точки или одного из концов обмотки с заземляющим устройством.
  Заземление вторичных обмоток трансформатора напряжения должно быть выполнено, как правило, на ближайшей от трансформатора напряжения сборке зажимов или на зажимах трансформатора напряжения (ПУЭ п.3.4.24).
• Наличие действующей поверки подтверждается, как правило, предоставлением оригиналов паспортов или свидетельств о поверке ТН с протоколами поверки (ПТЭЭП 2.11.11).

Требования к измерительным трансформаторам тока

• Класс точности – не хуже 0,5 (ПУЭ п.1.5.16).
• При полукосвенном включении прибора учета необходимо устанавливать трансформаторы тока во всех фазах.
• Значения номинального вторичного тока должны быть увязаны с номинальными токами приборов учёта.
• Трансформаторы тока, используемые для присоединения счётчиков на напряжении до 0,4 кВ, должны устанавливаться после коммутационных аппаратов по направлению потока мощности (ПУЭ п.1.5.36.).
• Выводы вторичной измерительной обмотки трансформаторов тока должны иметь крышки для опломбировки. (ПТЭЭП п.2.11.18)
• Для обеспечения безопасности работ, проводимых в цепях измерительных приборов, устройств релейной защиты и электроавтоматики, вторичные цепи (обмотки) измерительных трансформаторов тока должны иметь постоянные заземления. (Правила по охране труда при эксплуатации электроустановок п. 42.1)
• Заземление во вторичных цепях трансформаторов тока следует предусматривать на зажимах трансформаторов тока (ПУЭ п.3.4.23).
• Трансформатор тока должен иметь действующую метрологическую поверку первичную (заводскую) или периодическую (в соответствии с межповерочным интервалом, указанным в описании типа данного средства измерения). Наличие действующей поверки подтверждается, как правило, предоставлением оригиналов паспортов или свидетельств о поверке ТТ с протоколами поверки (ПТЭЭП 2.11.11).
• Предельные значения вторичной нагрузки трансформаторов тока класса точности 0,5 должны находиться в диапазоне 25–100% от номинальной (ГОСТ-7746–2001 трансформаторы тока).

Требования к измерительным цепям

• В электропроводке к расчетным счетчикам наличие паек и скруток не допускается (ПУЭ п.1.5.33).
• Электропроводка должна соответствовать условиям окружающей среды, назначению и ценности сооружений, их конструкции и архитектурным особенностям. Электропроводка должна обеспечивать возможность легкого распознания по всей длине проводников по цветам:
• Голубого цвета – для обозначения нулевого рабочего или среднего проводника электрической сети;
• Двухцветной комбинации зелено-желтого цвета – для обозначения защитного или нулевого защитного проводника;
• двухцветной комбинации зелено-желтого цвета по всей длине с голубыми метками на концах линии, которые наносятся при монтаже – для обозначения совмещенного нулевого рабочего и нулевого защитного проводника;
• черного, коричневого, красного, фиолетового, серого, розового, белого, оранжевого, бирюзового цвета – для обозначения фазного проводника (ПУЭ п. 2.1.31).
• Жилы контрольных кабелей для присоединения под винт к зажимам панелей и аппаратов должны иметь сечения не менее 1,5 мм (а при применении специальных зажимов – не менее 1,0 мм) для меди; для неответственных вторичных цепей, для цепей контроля и сигнализации допускается присоединение под винт кабелей с медными жилами сечением 1 мм;
• Монтаж цепей постоянного и переменного тока в пределах щитовых устройств (панели, пульты, шкафы, ящики и т. п.), а также внутренние схемы соединений приводов выключателей, разъединителей и других устройств по условиям механической прочности должны быть выполнены проводами или кабелями с медными жилами. Применение проводов и кабелей с алюминиевыми жилами для внутреннего монтажа щитовых устройств не допускается (ПУЭ п.3.4.12).
• Присоединения токовых обмоток счетчиков к вторичным обмоткам трансформаторов тока следует проводить отдельно от цепей защиты и электроизмерительными приборами (ПУЭ п. 1.5.18).
• Для сохранности измерительных цепей должна быть предусмотрена возможность опломбировки испытательных блоков, коробок и других приборов, включаемых в измерительные цепи прибора учета, при этом необходимо минимизировать применение таких устройств (ПТЭЭП п. 2.11.18).
• Проводники цепей напряжения подсоединять к шинам посредством отдельного технологического болтового присоединения, в непосредственной близости от трансформатора тока данного измерительного комплекса.
• Нагрузка вторичных обмоток измерительных трансформаторов, к которым присоединяются приборы учета, не должна превышать номинальных значений.
• Сечение и длина проводов и кабелей в цепях напряжения расчетных счетчиков должны выбираться такими, чтобы потери напряжения в этих цепях составляли не более 0,25 % номинального напряжения. (ПУЭ п.1.5.19).
• Для косвенной схемы подключения прибора учета вторичные цепи следует выводить на самостоятельные сборки зажимов или секции в общем ряду зажимов. При отсутствии сборок с зажимами необходимо устанавливать испытательные блоки. Зажимы должны обеспечивать закорачивание вторичных цепей трансформаторов тока, отключение токовых цепей прибора учета и цепей напряжения в каждой фазе прибора учета при их замене или проверке, а также включение образцового прибора учета без отсоединения проводов и кабелей. Конструкция сборок и коробок зажимов расчетных приборов учета должна обеспечивать возможность их пломбирования. (ПУЭ п.1.5.23).

Электросчетчик ЦЭ6803ВМ

Периодичность государственной поверки — 16 лет.
Провести наружный осмотр счетчика, убедиться в отсутствии механических повреждений, проверить наличие пломб.
Внимание! Наличие на индикаторе показаний является следствием поверки счетчика на предприятии изготовителе, а не свидетельством его износа или эксплуатации.

Подключить счетчик для учета электрической энергии к трех-фазной сети переменного тока. Для этого снять крышку и подводящие провода закрепить в зажимах колодки по схеме включения, нанесенной на крышке.
В случае необходимости включения счетчика в систему АСКУЭ, подсоединить сигнальные провода к контактам испытательного выходного устройства в соответствии со схемой включения.
Испытательное выходное устройство реализовано на транзисторе с «открытым» коллектором и для обеспечения его функционирования необходимо подать питающее напряжение по схеме, приведенной на рисунке. Форма сигнала Fвых — прямоугольные импульсы с амплитудой, равной поданному питающему напряжению
Величина электрического сопротивления R, Ом в цепи нагрузки определяется по формуле

R = U / I

где:U — напряжение питания, В; I — сила тока, А.
Номинальное напряжение на контактах испытательного выходного устройства в состоянии «разомкнуто» равно (10 ± 2) В, максимально допустимое 24 В.
Величина номинального тока через контакты испытательного выходного устройства в состоянии «замкнуто» равна (10±2)мА, максимально допустимая не более 30 мА.
Частота импульсов испытательного выходного устройства пропорциональна входной мощности.
Внимание! Если существует вероятность воздействия на цепи телеметрии промышленной помехи, либо воздействия другого рода, приводящее к превышению допустимых значений по току и напряжению, указанных в настоящем паспорте, то необходимо установить внешнее защитное устройство в виде шунтирующего стабилитрона, варистора или другой предохраняющей схемы, подключенной параллельно зажимам цепей телеметрии.
На отсчетном устройстве отображается значение активной электрической энергии нарастающим итогом.
При подключении нагрузки светодиодный индикатор должен периодически включаться с частотой испытательного выходного устройства, показания энергии на отсчетном устройстве должны изменяться.
После того как Вы подготовили счетчик к работе, он готов вести учет электрической энергии.

Измерительные приборы и трансформаторы тока

Выберите свою страну … Глобальный сайт —————- КанадаКитайХорватияЧешская РеспубликаГерманияФранцияИталияПольшаРумынияРоссийская ФедерацияИспанияШвейцарияТурцияОбъединенные Арабские ЭмиратыВеликобританияСоединенные Штаты —————- АфганистанАлбанияАлжирАмериканское СамоаАндорраАнголаАнгильяАнтаар Андорра BarbudaArgentinaArmeniaArubaAustraliaAustriaAzerbaijanBahamasBahrainBangladeshBarbadosBelarusBelgiumBelizeBeninBermudaBhutanBoliviaBosnia И HerzegovinaBotswanaBouvet IslandBrazilBritish Индийский океан TerritoryBrunei DarussalamBulgariaBurkina FasoBurundiCambodiaCameroonCanadaCape VerdeCayman IslandsCentral африканских RepublicChadChileChinaChristmas IslandCocos (Килинг) IslandsColombiaComorosCongoCongo, Демократическая Республика TheCook IslandsCosta RicaCote D’ivoireCroatiaCubaCyprusCzech RepublicDenmarkDjiboutiDominicaDominican RepublicEast TimorEcuadorEgyptEl SalvadorEquatorial GuineaEritreaEstoniaEthiopiaFalkland острова (Мальвинские) Фарерских IslandsFijiFinlandFranceFrench GuianaFrench PolynesiaFren ч Южный TerritoriesGabonGambiaGeorgiaGermanyGhanaGibraltarGreeceGreenlandGrenadaGuadeloupeGuamGuatemalaGuineaGuinea-bissauGuyanaHaitiHeard остров и МакДональда IslandsHoly See (Vatican City State) HondurasHong KongHungaryIcelandIndiaIndonesiaIran, Исламская Республика OfIraqIrelandIsraelItalyJamaicaJapanJordanKazakstanKenyaKiribatiKorea, Корейская Народно-Демократическая Республика OfKorea, Республика OfKosovoKuwaitKyrgyzstanLao Народная Демократическая RepublicLatviaLebanonLesothoLiberiaLibyan Арабская JamahiriyaLiechtensteinLithuaniaLuxembourgMacauMacedonia, бывшая югославская Республика OfMadagascarMalawiMalaysiaMaldivesMaliMaltaMarshall IslandsMartiniqueMauritaniaMauritiusMayotteMexicoMicronesia, Федеративные Штаты OfMoldova, Республика OfMonacoMongoliaMontenegroMontserratMoroccoMozambiqueMyanmarNamibiaNauruNepalNetherlandsNetherlands AntillesNew CaledoniaNew ЗеландияНикарагуаНигерНигерияНиуэОстров НорфолкСеверные Марианские островаНорвегияОманПакистанПалауПалестинская территория, оккупированнаяПанамаПапуа-Новая ГвинеяПарагвайПеру PhilippinesPitcairnPolandPortugalPuerto RicoQatarReunionRomaniaRussian FederationRwandaSaint HelenaSaint Киттс И NevisSaint LuciaSaint Пьер и MiquelonSaint Винсент и GrenadinesSamoaSan MarinoSao Фолиант И PrincipeSaudi ArabiaSenegalSerbiaSeychellesSierra LeoneSingaporeSlovakiaSloveniaSolomon IslandsSomaliaSouth AfricaSouth Джорджия и Южные Сандвичевы IslandsSouth SudanSpainSri LankaSudanSurinameSvalbard и Ян MayenSwazilandSwedenSwitzerlandSyrian Arab RepublicTaiwan, провинция ChinaTajikistanTanzania, Объединенная Республика OfThailandTogoTokelauTongaTrinidad И TobagoTunisiaTurkeyTurkmenistanTurks И Кайкос IslandsTuvaluUgandaUkraineUnited Араб ЭмиратыВеликобританияСоединенные ШтатыМалые отдаленные острова СШАУругвайУзбекистан ВануатуВенесуэлаВьетнамВиргинские острова, Британские Виргинские острова, СШАs. Wallis And Futuna, Западная Сахара, Йемен, Замбия, Зимбабве,

Глобальный |

замеров Vs. Защитные трансформаторы тока

Колеса промышленности вращаются некоторыми очень большими приводными системами. Однако некоторые из самых крупных машин управляются гораздо меньшими схемами управления.Трансформаторы тока помогают поддерживать бесперебойную работу этих цепей. Некоторые трансформаторы тока могут эффективно контролировать ток, в то время как другие обеспечивают ценную защиту. Рассмотрим подробнее различия и сходства защитных и измерительных трансформаторов тока.

Как работают трансформаторы тока

Чтобы лучше понимать защитные и измерительные трансформаторы, полезно знать, как они работают. Трансформатор тока не повышает или не понижает напряжение, как трансформаторы напряжения (которые вы можете увидеть на опорах электросети возле домов). Трансформаторы тока находят широкое применение в схемах управления, и они могут повышать или понижать уровни тока и контролировать ток, как амперметр.

Защитные трансформаторы

Защитные трансформаторы тока помогают току проходить через нагрузку (провода, соединения или пускатели, реле или контакторы). Ток не может течь, пока клеммы защитного трансформатора не достигнут определенного напряжения.

Измерительные трансформаторы тока

Измерительные ТТ

работают так же, как портативные клещи, за исключением того, что обычно имеют больший диапазон.Они могут отслеживать текущий поток и давать вам показания текущего использования.

Преимущества защитных трансформаторов

Многие схемы управления имеют небольшие и чувствительные компоненты. Фактически, они могут быть очень чувствительны к условиям перегрузки по току. Защитный трансформатор работает как автоматический выключатель, чтобы поддерживать безопасные уровни тока и защищать компоненты схемы от опасно высоких уровней тока.

Преимущества измерительного трансформатора

Измерительные ТТ

не могут обеспечить защиту от перегрузки, потому что небезопасные уровни тока будут превышать точку насыщения.Они отслеживают и измеряют ток в цепях, чтобы помочь вам избежать проблем, связанных с высокими или низкими уровнями тока. Если вам нужен лучший источник для ваших защитных или измерительных трансформаторов тока, обращайтесь в Midwest Current Transformer. Вы можете позвонить нам по бесплатному телефону сегодня 1-800-893-4047 для получения дополнительной информации.

Разница между измерительными и защитными трансформаторами тока (ТТ):

Пожалуйста, поделитесь и распространите слово:

Измерительные и защитные трансформаторы тока:

Измерительные и защитные трансформаторы тока — это различные типы трансформаторов тока с различными свойствами.

• Трансформаторы тока используются как для измерения, так и для защиты.
• Путем уменьшения первичного тока энергосистемы до более низкого значения трансформатор тока используется для измерения или измерения.
• По разрешению использование стандартного номинального тока для вторичного оборудования CT используется в целях защиты.
• Измерение и защита Трансформаторы тока ТТ, используемые для измерения и защиты, имеют разные свойства.

Ниже приведены основные различия между ними.

Измерительные трансформаторы тока:

1. Они отмечаются желтым цветом в цепи.
2. Пределы четко определены.
3. Они требуют хорошей точности до примерно 120% номинального тока.
4. Требуется низкий уровень насыщения для защиты инструментов, поэтому используйте сердечник из никелево-железного сплава с низким током возбуждения и точкой перегиба при низкой плотности магнитного потока.
5. Измерительные трансформаторы тока подразделяются на различные классы на основании максимально допустимой погрешности в процентах при номинальном токе.
6. Классы определены как класс 0,1, класс 0,2, класс 0,5, класс 1, класс 3, класс 5.

Измерительный трансформатор тока

Защитные трансформаторы тока:

Доступны два типа защитных трансформаторов тока. . Один из них — это ТТ с нормальной защитой, а другой — ТТ со специальной защитой.

Нормальная защита C.Ts: Они используются для подачи входных сигналов на реле, таких как перегрузка по току и замыкание на землю, для защиты фидеров, двигателей и т. Д.

1. Они выделяются коричневым цветом в цепи.
2. Работа в широком диапазоне токов.
3. Точность не так важна, как измерение трансформаторов тока.
4. Требуется точность, во много раз превышающая номинальный ток, поэтому используйте кремнистую сталь с ориентированной зернистой структурой и высокой плотностью потока насыщения.
5. Защитные СТ классифицируются по различным классам
6. Классы определены как 5P20, 10P20…

Здесь 5P20 означает

5 ->% Ошибка

P-> Класс защиты

20-> 20 раз номинальный ток

Означает, что при прохождении через трансформатор тока 20-кратного номинального тока погрешность вторичного тока может составлять ± 5%.

Защита C.T

Трансформаторы тока класса PS [специального назначения]: Трансформаторы тока класса PS

представляют собой защитные трансформаторы тока специального назначения. Они используются там, где требуемые характеристики трансформаторов тока не могут быть удобно выражены в терминах обычных трансформаторов тока защиты, таких как трансформаторы тока классов 5P, 10P и 15P.

Типичные применения включают схемы дифференциальной и ограниченной защиты от замыканий на землю.

Защита класса PS CT

Напряжение точки перегиба является очень важным фактором при проектировании трансформаторов этого типа.

Давайте посмотрим, что такое напряжение в точке колена.

Напряжение в точке колена — это синусоидальное напряжение номинальной частоты, приложенное к вторичным клеммам трансформатора тока, все остальные обмотки разомкнуты, что при увеличении на 10 процентов вызывает увеличение возбуждающего тока на 50 процентов.

Производительность трансформатора тока зависит от указанного минимального напряжения в точке перегиба.

Специальные характеристики трансформаторов тока класса PS:

1. Коэффициент трансформации должен численно совпадать с номинальным коэффициентом трансформации.
2. Погрешность передаточного числа не должна превышать ± 25 процентов.
3. Напряжение в точке перегиба не должно быть меньше указанного номинального напряжения в точке перегиба.
4. Возбуждающий ток не должен быть больше максимального возбуждающего тока при номинальном напряжении в точке перегиба или его определенной доле.
5. Если указано, сопротивление вторичной обмотки, скорректированное до 75 ^o C, не должно быть больше указанного значения.

Для этого типа ТТ испытание напряжения в точке перегиба должно выполняться в дополнение к стандартным и типовым испытаниям.

(PDF) Метрологические атрибуты трансформаторов тока в счетчиках электроэнергии

Метрологические атрибуты трансформаторов тока в электрических

счетчиков электроэнергии

Мариан СОИНСКИ *, Войцех ПЛУТА *, Стан ЖУРЕК **, Адам КОЗЛОВСКИЙ ***

* Ченстоховский технологический университет, электротехнический факультет, Ал. Armii Krajowej

17, Ченстохова, 42-200, Польша

** Megger Instruments Ltd, Archcliffe Road, Dover, CT17 9EN, United Kingdom

([email protected])

*** Magneto Ltd., Odlewnikow 43, 42-200 Czestochowa, Poland

Реферат. Измерительные трансформаторы тока и напряжения остаются основным оборудованием, используемым в

измерениях энергии в электрических сетях. Возрастающее значение распределенных источников энергии

требует более точных измерений как потребляемой, так и произведенной

электрической энергии.Оба типа встречаются в сетях низкого напряжения, где основное внимание уделяется трансформаторам тока

для электронных счетчиков электроэнергии. Эти трансформаторы тока

должны удовлетворять многим требованиям для точного измерения потерь энергии. В данной статье представлена ​​современная система

для измерения различных метрологических характеристик трансформаторов тока.

1 Введение

Точное измерение переменного тока, потребляемого или подаваемого в электрическую сеть, составляет

, необходимое для электронных счетчиков ватт-часов в приложениях Smart Grid. Из соображений безопасности

обычно требуется наличие гальванической развязки между низкоэнергетическим измерительным оборудованием низкого напряжения

и измеряемой высокоэнергетической цепью.

Трансформатор тока (ТТ) — одно из устройств, которое выполняет это требование. Идеальный CT

характеризуется линейной зависимостью между первичным и вторичным токами в широком диапазоне

и способен преобразовывать сильноточную форму волны в слаботочную.

Точность такого преобразования сильно зависит от магнитных свойств материала

, из которого изготовлен магнитопровод ТТ [1]. Двумя основными параметрами, описывающими точность ТТ

, являются ошибка фазового сдвига

ε

ϕ и погрешность тока (отношения)

ε

I

1

, и оба они измеряются при синусоидальной форме волны первичного тока

[2 ].

Прогресс в развитии современных магнитных материалов позволил создать трансформаторы тока

с превосходными метрологическими характеристиками. Фазовый сдвиг ϕ между первичным I

1

и вторичным

током I

2

обычно очень мал, но в некоторых приложениях может достигать нескольких градусов,

, хотя фазовый сдвиг ϕ обычно почти постоянен в течение широкий диапазон тока. Несмотря на то, что

фазовый сдвиг ϕ в некоторых случаях является относительно большим из-за его стабильности, его также относительно легко компенсировать

в современных электронных счетчиках энергии [3, 4].Такие трансформаторы тока работают в неблагоприятных условиях

, при помехах, исходящих от различных источников, например преобразователи напряжения

, включая высшие гармоники и постоянную составляющую магнитного потока и / или внешнее постоянное магнитное поле

(например, постоянные магниты). Следовательно, важно, чтобы трансформаторы тока соответствовали многим требованиям для точного измерения потерь энергии

. Наиболее важные параметры постоянны или легко компенсируются

фазовым сдвигом ϕ или небольшой амплитудной ошибкой

ε

I

1

при преобразовании первичного тока даже

в сложных рабочих условиях из-за различных источников помех.

2 Испытательная установка

Трансформатор тока (ТТ) — это измерительный трансформатор, предназначенный для использования в основном в измерениях и измерениях

. Обычно трансформатор тока состоит из специально сконструированного магнитного сердечника

(часто тороидального) и двух обмоток — первичной и вторичной. Первичная обмотка

, чаще всего один виток (иногда создается путем пропуска провода тестируемой цепи

непосредственно через отверстие тороидального сердечника), а вторичная обмотка подключается к токоизмерительным приборам

.Эквивалентная электрическая схема трансформатора тока

показана на рис. 1 [5, 6].

Трансформаторы тока для надежных измерителей мощности

Трансформаторы тока для надежных измерителей мощности

---

Текущий Трансформеры

---

5 и зажимы 40 ампер зажимной трансформатор 0,1 — 5 ампер раскрытие губок диаметром 0,47 дюйма Точность: 2,5% полной шкалы Частотная характеристика: 5 кГц Зажим 5 ампер Номер детали 3005 0. Клеммный трансформатор 1-40 А Зажим для зажима диаметром 0,47 дюйма. Точность: 2,5% полной шкалы Частотная характеристика: 5 кГц Зажим 40 А Номер детали 3014		1000 Зажим усилителя Зажимной трансформатор 1 — 1000 А Захват зажимов диаметром 2,0 дюйма. Точность: 2,5% полной шкалы Частотная характеристика: 5 кГц Номер детали 3100		3000 Зажим усилителя 10 — зажимной трансформатор 3000 А Зажим зажима 1.Диаметр 97 x 5,31 дюйма Точность: 2% полной шкалы Частотный диапазон: 5 кГц Номер детали 3300
Укажите номер детали XXXXR для Power Recorder Перейти к вершине

---

Flexi-CT
Все Flexi-CT имеют точность 2% полной шкалы и частотную характеристику 7 кГц.

---

Двухъядерный КТ

10 A Двухъядерный CT	0–10 трансформатор тока с разъемным сердечником	Часть # 3583
40 А Двухъядерный CT	0–40 трансформатор тока с разъемным сердечником	Часть # 3584
100 AMP Двухъядерный CT	0–100 трансформатор тока с разъемным сердечником	Часть # 3585

---

Clamp-Paks

Стартер Clamp-Pak	Набор 5 трансформаторов тока: 5 шт. — модель 3100 (1000 А) зажимы	Часть # 3152
Professional Clamp-Pak	Набор 8 трансформаторов тока: 3 шт. — модель 3014 (40 А) зажимы, 5 шт. — модель 3100 (1000А) зажимы	Часть # 3160
Super Clamp-Pak	Набор 11 трансформаторов тока: 3 шт. — модель 3014 (40 А) зажимы, 5 шт. — зажимы модели 3100 (100 А), 3 шт. — зажимы модели 3300 (3000 А)	Часть # 3360
Flexi-Pak	Набор 5 Flexi-CT: 1 шт. — модель 3110 (100 А) CT, 1 шт. — модель 3210 (1000 А) CT 3 шт. — модель 3310 (5000 А) CT	Часть # 3362

---

Принадлежности

Кабель ТТ	10 ‘ кабель для включения одного трансформатора тока с зажимами приобретен с PAS для подключения к Power Recorder	Часть # 3570
Адаптер Flexi-CT Pod	5 адаптер канала и источник питания, позволяющие Flexi-CT работать с моделями PAS 1000/1500 или Power Recorder модели 1670/1675	Часть # 3533

Авторские права 1999 Надежные счетчики электроэнергии. Все права защищены.

Вернуться на главную

Трансформатор тока

переменная Трансформаторы тока
— Текущий Трансформатор серии PCE-LCTS ( Максимум. 5000 А, для последующей установки на сборные шины, разделенная жила)
Слаботочный Трансформеры
— Текущий Трансформатор серии PCE-LCTM (для переменного тока до 60 А, для сборные шины, выходы 1 A или 5 A, компактные)
Текущий Трансформаторы для кабеля и полукатушек
— Текущий Трансформаторы PCE-LCTR серии (Трансформатор тока для круглых проводников, до 600 А, выход 1 А и 5 А)
Текущий Трансформаторы для установки на сборные шины
— Текущий Трансформатор PCE-LCTB45 серии (Трансформатор тока для сборных шин и кабелей до 400 А, компактная конструкция)
— Текущий Трансформатор PCE-LCTB50 серии (Трансформаторы тока для сборных шин с различными габариты, до 600 А)
— Текущий Трансформаторы PCE-LCTB62 серии (Трансформаторы тока до 800 А, для сборных шин с разными размерами, даже для кабелей)
— Текущий Трансформаторы PCE-LCTB74 серии (до 1000 А, вторичный выход 1 или 5 А, трансформатор тока для сборных шин и кабель)
— Текущий Трансформатор PCE-LCTB86 серии (до 1250 А переменного тока, вторичная обмотка 1 А или 5 А). A, для кабелей и шин)
— Текущий Трансформатор PCE-LCTB100 серии (для шин большего размера, первичная обмотка до макс.3200 А, вторичная обмотка 1 А или 5 А)
— Текущий Трансформатор PCE-LCTB104 серии (Трансформаторы тока для различных шин и кабели, до 2000 А)
— Текущий Трансформаторы PCE-LCTB140 серии (Трансформаторы тока до 5000 А, для шин и электрических кабелей, различных размеров)
— Текущий Трансформаторы PCE-LCTB225 серии (Текущий трансформаторы для шин большего размера, преобразующие до 7500 А переменного тока, 1 А или 5 А на выходе)

Выбор трансформаторов тока | CLOU GLOBAL

CL730S23-CT

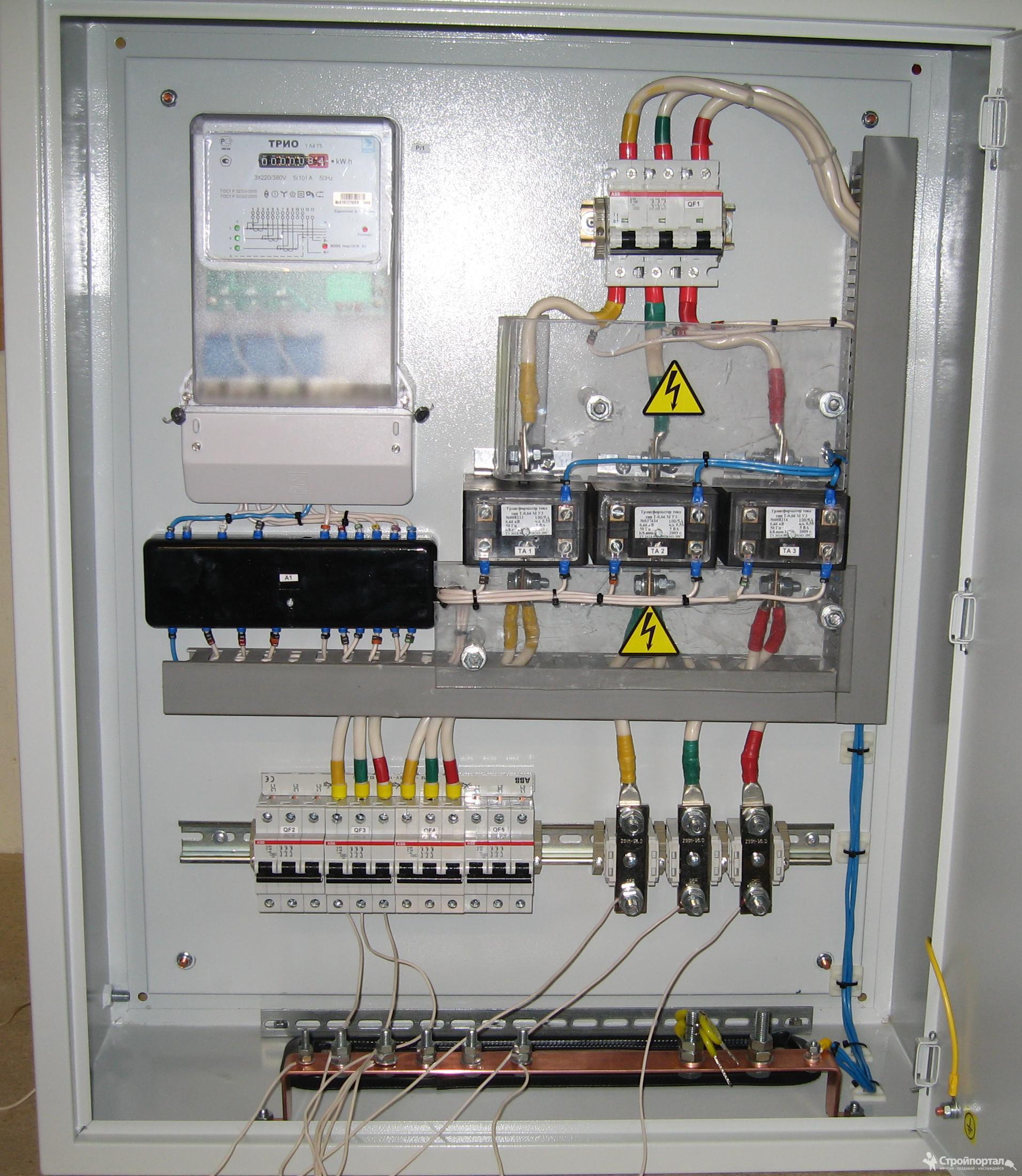

Счетчики энергии с трансформаторным управлением нуждаются в измерительных трансформаторах для понижения высоких значений напряжения и тока до более низких величин в целях измерения.
В контексте распределения электроэнергии у нас есть разные уровни напряжения (IEC 60038):
Низкое напряжение (LV): напряжения до 1 кВ
Среднее напряжение (MV): напряжения от 1 кВ до 35 кВ
Высокое напряжение (HV): напряжения от 35 кВ до 230 кВ

В данной статье рассматривается выбор трансформаторов тока низкого напряжения.

Трансформатор тока (ТТ) вырабатывает вторичный ток, который пропорционален первичному току. Он состоит из одного окна первичной обмотки, через которое проходит внешняя шина или кабель.
Трансформаторы тока используются для измерения или защиты.

Номинальный ток первичной обмотки ТТ должен быть больше ожидаемого максимального рабочего тока. Номинальный ток первичной обмотки ТТ не должен превышать 1,5-кратный максимальный рабочий ток.
Стандартные значения первичного тока I _pr : 10, 12,5, 15, 20, 25, 30, 40, 50, 60, 75 A и десятичные числа, кратные этим значениям (см. IEC 60044-1 ).

Номинальный вторичный ток ТТ составляет 1 А или 5 А.ТТ с номиналом вторичной обмотки 5 А становятся все менее распространенными, поскольку все больше оборудования, управляемого ТТ, становится цифровым. Для длинных кабелей вторичной обмотки трансформаторы тока с вторичной обмоткой 1 А могут уменьшить размер трансформатора и вторичного кабеля. В некоторых странах до сих пор можно найти измерительный трансформатор с номинальным вторичным током I _sr 10 или 20 А.

Основные критерии выбора трансформатора тока

a) Первичное напряжение.
Счетчики ТТ / ТН с трансформаторным управлением измеряют на первичной стороне распределительных трансформаторов.Эти трансформаторы тока должны быть изолированы от среднего напряжения на первичной стороне. Счетчики
с ТТ подключаются к вторичной обмотке распределительного трансформатора. Эти счетчики получают вторичное напряжение (например, 230 В) и преобразованный ток (например, 5 А).

b) Использование и подключение внутри / вне помещений
Трансформаторы тока для использования вне помещений должны иметь такую ​​же степень защиты от проникновения (IP), что и распределительный трансформатор.
Окно CT должно соответствовать диаметру вашего кабеля или размеру шины.

c) Номинальный ток первичной обмотки на фазу от распределительного трансформатора

d) Номинальный ток вторичной обмотки
обычно 1 A или 5 A

e) Номинальная реальная выходная мощность
Эта выходная мощность также называется груз. Нагрузку необходимо рассчитывать для каждой измерительной установки. У утилит обычно есть набор стандартных планов установки.
Если выходная мощность ТТ слишком мала, измеритель либо не показывает значение, либо оно ниже, чем должно быть для точного измерения.

Расчет

Расчет сопротивления проводов, расчет мощности, расчет нагрузки на трансформатор тока

R : сопротивление, Ом
l : общая длина в м
(до метра плюс возврат к ТТ)
κ : проводимость в м / (Ом * мм ² )
медь имеет проводимость 57 м / (Ом * мм ² )
A : поперечное сечение проводника в мм ²
I : вторичный ток или трансформатор тока в А
P : выходная мощность, ВА

Когда у нас есть нагрузка, нам нужно добавить 1 ВА для потребления электронных счетчиков энергии. Для электромеханических счетчиков необходимо добавить 3 ВА.
Вы можете использовать калькулятор ниже, чтобы увидеть влияние различных параметров на нагрузку ТТ. Расчет основан на медных проводах и эталонной температуре 20 ° C.

Стандартные значения для трансформаторов тока: 1, 2,5, 5, 10, 15 ВА. После расчета вы выберете следующий более высокий рейтинг нагрузки.

f) Класс точности
Класс точности указывает на точность вторичного тока ТТ от 5% до 125% номинального первичного тока.Выше этого уровня ТТ начинает насыщаться, и вторичный ток ограничивается для защиты входов подключенного измерительного прибора.

Для учета и выставления счетов классы Кл. 1.0, кл. 0,5 и кл. 0,2 обычно используются.
ТТ является частью измерительной цепи, это означает, что когда у нас есть ТТ класса 0,5 S и ТТ класса 1,0, максимальная погрешность в этом месте измерения будет ± 1,5%.
Возможные потери можно минимизировать, выбрав трансформаторы тока с лучшим классом точности. Это снижает технические потери. Наконец, это вопрос бюджета и целей коммунального предприятия.

g) Частота
Этот рейтинг должен соответствовать рабочей частоте системы. Стандартные частоты — 50 Гц и 60 Гц.
ТТ 50 Гц можно использовать в системе 60 Гц, но ТТ 60 Гц нельзя использовать в системе 50 Гц.

Установка

Никогда не оставляйте вторичную обмотку трансформатора тока открытой. Это может вызвать высокое напряжение в несколько кВ. Вы можете найти хорошее описание причины здесь.
Мы рекомендуем использовать «тестовые отключающие клеммы».
Всегда соблюдайте общие правила безопасности.

После установки вы должны проверить правильность измерительной функции всей системы, выполнив измерение погрешности измерителя с первичным током.
Если что-то подозрительно, необходимо проверить коэффициент трансформации трансформатора, нагрузку и погрешность счетчика по отдельности.
Типичные ошибки:
— неправильное соотношение счетчика энергии
— инвертированная проводка трансформатора тока
— перегрузка трансформатора тока

Увеличение нагрузки после установки — очень классическая ошибка.
