Заземление дома своими руками. Как сделать? Что нужно знать?

Заземление – обязательный элемент организации электропроводки частного дома. Ведь при непредвиденном пробое электричества именно заземление защищает от удара током. Да и те, кто пробовал взяться за включенную в сеть стиральную машинку сзади, знают, как ощутимо «щипаются» её открытые металлические части.

Кроме стиральной машинки напрямую, а не через евророзетку, желательно заземлять:

  • микроволновые печи – при плохом контакте с розеткой она способна довольно ощутимо биться током, поэтому практически у всех моделей сзади есть винтовая клемма отдельного заземления;
  • электроплиты (духовки и варочные поверхности) – из-за высокой мощности очень велика вероятность пробоя, поэтому заземления через розетку недостаточно;
  • персональные компьютеры – заземляются за любой крепежный винт сзади на корпусе, что позволяет убрать плавающие потенциалы и улучшить скорость работы беспроводного интернета.

Кроме того, на один заземляющий контур можно подсоединять электроприборы и молниезащиту (при наличии УЗИП), что сэкономит время и силы при строительстве.

Что нужно знать о заземлении

Перед тем, как начать собирать своими руками контур заземления, необходимо разобраться в терминологии. Сам контур состоит из заземлителей и металлосвязи. Заземлители – металлические штыри длиной 2-3 м, полностью, погружаемые в землю. А металлосвязь соединяет между собой эти штыри и распределительный щит в доме.

В качестве заземлителей, согласно «Правилам устройства электроустановок», могут быть металлические трубы, уголки, пруты или многопроволочные канаты.

Категорически запрещается использовать арматуру для заземляющего контура – недостаточный диаметр сечения и ребристая поверхность быстро приводят к проржавению конструкции и потере заземляющих свойств.

Между собой заземлители можно соединять любыми из указанных проводников, но стоит учесть, что уголки и металлические ленты довольно сложно сгибать на поворотах.

Поэтому при выборе металлосвязи нужно заранее определиться со схемой контура и способом ввода заземляющего проводника в дом.

Схемы заземляющего контура – их преимущества и недостатки

От выбранной схемы будет зависеть надежность и долговечность всей конструкции. Так, условно контуры делятся на:

  • линейные – когда заземлители уложены в ряд и соединяются друг с другом последовательно;
  • с замкнутым контуром (треугольные, квадратные, овальные) – когда все заземлители соединены в замкнутый круг.

Линейная схема немного проще в исполнении – нужно на одно соединение меньше и не требуется много места. Монтаж уложенных в ряд заземлителей можно производить даже вдоль отмостки фундамента (но не ближе 1,2 м от края). Зато замкнутый контур надежнее – даже при выходе из строя одного соединения контур будет работать, ведь цепь не разомкнется.

Типы подключения заземления к распределительному щитку

Подключение к линии электропередач, в основной своей массе, происходит воздушными линиями. Заземление линий в этом случае выполнено по системе TN-C, когда в дом подводятся два провода – фаза (L) и ноль (совмещенный защитный и рабочий провод PEN), а нейтраль самого источник питания заземлена.

Чтобы в этом случае подключить контур заземления дома или дачи к электрическому щиту, необходимо самостоятельно переделать систему заземления:

  • с TN-C на TN-C-S – в этом случае провод PEN подключается к рабочему нулю N и защитному проводу PE;
  • с TN-C на ТТ – провод PEN подключается напрямую к нулю N, а PE выводится на шину заземления.

В первом варианте провод PEN разделяется и подключается на две отдельные шины N и PE, которые обязательно маркируются. Ноль – синей изолентой, заземление – желтым знаком заземления. Шина N должна крепиться в щитке специальными изоляторами, чтобы не контактировать с коррусом. А шина заземления PE крепится прямо на корпус. Обе шины соединяются с собой токопроводящей перемычкой.

При разделении PEN проводника ни в коем случае в дальнейшем нельзя соединять провода N и PE – это приведет к короткому замыканию!

Во втором варианте провод PEN не разделяется, а крепится к шине N и в дальнейшем считается нулем. К шине PE будут крепиться только провода заземления электроприборов. Этот способ предпочтительнее, так как при отгорании PEN-проводника все пользователи линии электропередач будут подключены на шины заземления в домах. И если заземление есть не у всех жителей, то это может привести к поломке техники у тех пользователей, кто всё же озаботился его устройством.

Единственный недостаток системы ТТ – необходимость установки УЗО или реле напряжения, что ведет за собой увеличение затрат на организацию электропроводки.

Как сделать заземление – детальная инструкция с фото

Устройство заземления делится на два этапа – монтаж заземлителей и подключение контура к щитку. Учитывая трудоемкость процесса, всю работу можно разделить на два дня. Главное, дождаться сухой погоды.

Устройство заземляющего контура

Соблюдая последовательность работ, сделать контур заземления сможет даже непрофессионал.

Единственное требование к работнику – физическая сила, так как придется хорошенько помахать кувалдой.

  1. Очень важно выбрать место для контура – в случае пробоя электричества над ним не должны находиться люди и животные. Идеальный вариант – спрятать заземление под огражденной клумбой или заасфальтированной дорожкой.
  2. Размечается место под контур. Самой популярной схемой является треугольник, так как для улучшения токопроводящих свойств минимальное количество заземлителей в контуре – три. Оптимальное расстояние между ними – 1,2 м, но может варьироваться от 1 м до 1,5 м. Важно соблюдать одинаковый шаг между заземлителями.
  3. Хотя размещать контур нужно не ближе 1 м от дома, максимальное расстояние не должно превышать 10 м.
  4. По разметке равнобедренного треугольника и по направлению к дому выкапывается траншея глубиной 50-70 см. В вершинах мощными ударами кувалды вбиваются металлические уголки или трубы на глубину ниже промерзания грунта (в среднем 2-3 м). Чем тяжелее кувалда – тем быстрее идет работа. А заземлители из медных труб очень удобно забивать обычным перфоратором.
  5. Верхние концы заземлителей не забивают до конца, но с таким расчетом, чтобы после засыпания траншеи над ними было еще 50 см земли.
  6. Соединяются вершины треугольника металлическими полосами или прутами. Очень важно места соединения сваривать – это позволит избежать регулярного подкручивания болтов при использовании крепежей. Если же контакта заземлителя с металлосвязью не будет, то вся работа по устройству контура бессмысленна. (13)

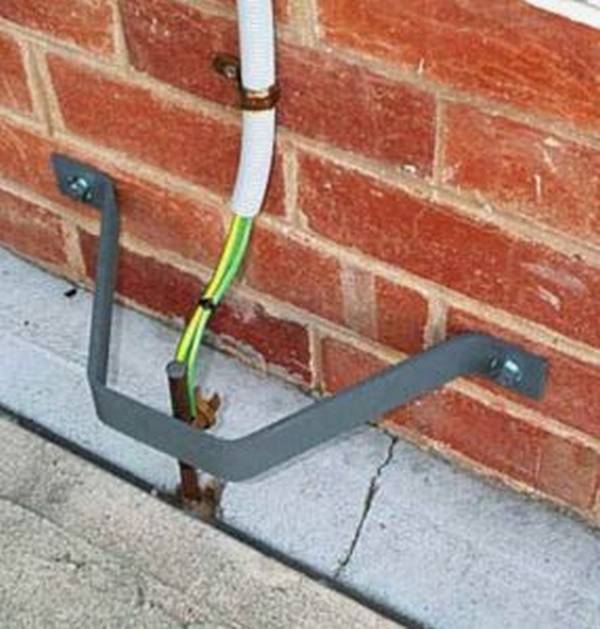

  7. Заземляющий проводник, идущий к дому, также приваривается к контуру. На конце, расположенном на стене дома, приваривается болт, к которому и будет идти заземляющий провод от шины в щитке.
  8. Все сварочные стыки после остывания замазываются битумной мастикой в несколько слоев. Это предотвратит коррозию и, как результат, потерю контакта.
  9. Траншея засыпается землей, а часть заземляющего проводника, находящегося на поверхности («земляная» шина), красится – для защиты металла от влаги. Традиционная краска для проводника заземления – красного цвета.
    Но ни в коем случае нельзя красить весь проводник – он должен контактировать с землей для рассеивания напряжения.

Работы по подключению заземления к щитку можно отложить на любой другой день – если всё сделано правильно, контур прослужит без ремонта 50-70 лет, поэтому спешить с подключением нужно только при наличии уже подключенных к сети электроприборов.

Правильное подключение заземления – залог безопасности и долгой службы техники

Очень важно правильно подключить «земляную» шину к щитку. Для этого используются медные, алюминиевые или стальные проводники. Для медных изделий сечение не должно быть меньше 10 кв.мм, для алюминиевых – 16 кв.мм, а для стальных – 75 кв.мм. Использоваться могут как металлические полосы, так и витые провода.

Для крепления металлических полос делается отверстие по диаметру болта и фиксируется гайкой с шайбой. Провода к болтам должны крепиться специальными клеммами, а ни в коем случае не накручиваться на них.

Место соединения должно быть зачищено до блеска и покрыто консистентной смазкой – она защищает металл от окисления и электрокоррозии.


К щиту заземляющий проводник крепится на корпус также винтовым соединением. Если дверца щита не заземлена, необходимо заземлить и её – еще одним проводником. Важно заранее подобрать шины заземления в щитке с достаточным количеством отверстий для разных приборов – крепить два провода в одну точку категорически запрещается.

Существует распространенное заблуждение, что электроприборы лучше заземлять «чисто», а не через общий контур заземления. Но в этом случае большое количество «индивидуальных» заземлителей создают свой контур, при этом при пробое электричества на одном приборе вполне вероятно появление напряжения на другом.

Проверка заземления

Очень важно не пренебрегать проверкой заземления. В идеале, проводить её нужно раз в несколько лет, чтобы удостовериться, что контакты в месте сварки не отошли. Проверка проводится специальными измерительными приборами, которые для одноразового пользования покупать нецелесообразно. Без специального же омметра проверять сопротивление контура бесполезно и даже опасно.

Так, при подключении обыкновенной лампочки к фазе и контуру она будет гореть, даже если вместо контура воткнуть в землю лом – из-за маленького электропотребления. Если же использовать мощный прибор, например, обогреватель, это может быть опасно для здоровья. К тому же нужно точно измерить сопротивление контура – оно не должно превышать 4 Ом.

Можно использовать трехэлектродный метод с амперметром и вольтметром, а в качестве источника тока взять понижающий трансформатор на 12-16 вольт, но ведь и эти приборы есть не у каждого. Поэтому лучше пригласить один раз электрика и быть уверенным в качественно выполненной работе!

Вам понравится

схемы и размеры контуров, последовательность

Электричество в нашем доме облегчает жизнь и делает её более комфортной, но нельзя забывать, что оно же может стать причиной серьёзных электротравм. Один из способов обезопасить себя -это применять защитное заземление.

Кроме того, некоторые современные электроприборы, например, микроволновые печи, газовые котлы, системные блоки домашних компьютеров, нуждаются в заземлении для обеспечения их нормальной работы (уменьшение помех, снижение уровня вредного излучения).

Очень редко можно встретить частный дом или дачу, в которых используется заземление. Перед владельцами такого жилья встаёт выбор, нанять рабочих или сделать заземление самостоятельно. Для сети 220 В (380в) решить эту задачу достаточно просто. Поэтому, если у вас есть желание физически поработать, нет необходимости покупать дорогостоящие комплекты готовых заземлителей или нанимать организации для выполнения этих работ.

В процессе изготовления понадобится выполнение небольшого количества сварочных работ, если с этим трудностей не возникает, остаётся приобрести металлоизделия и приниматься за работу.

Защитное заземление

Большинство наших сетей оборудовано глухозаземленной нейтралью, проще говоря, нулевой провод в розетке на электростанции соединён с землёй. Ещё провод заземляется в дополнительных точках, например, на столбах линий электропередач. К сожалению, электросети сильно изношены, и это заземление оставляет желать лучшего.

Теперь представим ситуацию, когда из-за повреждённой изоляции напряжение попало на корпус прибора. Если прикоснуться к прибору, ток начнёт течь через тело человека к земле. Принято считать, что тело человека имеет сопротивление около 1 тыс. Ом, увеличивает эту величину резиновая подошва обуви, сухой коврик на полу и т. д. Чем меньше эта величина, тем сильнее будет ощущаться воздействие тока на организм.

Если присутствует заземление, ток с повреждённого устройства потечёт на землю по нему. Если в этом случае человек касается корпуса прибора, то его тело становится параллельно подключённым к заземляющему проводнику. Сопротивление последнего намного меньше сопротивления тела, поэтому большая часть тока будет течь по пути наименьшего сопротивления, а человек максимум ощутит лёгкое пощипывание и избежит получения тяжёлых электротравм.

Для того чтобы схема работала так, как описано выше, система заземления должна иметь определённое сопротивление:

  • для сети напряжением 380В — не более 2 Ом;
  • для сети напряжением 220В — не более 4 Ом.

Требования к конструкции устройства заземления частного дома с сетью 380 В более высокие, поэтому такой контур можно использовать и для сети 220 В. При построении отличаются они только тем, что для 380 В применяются заземляющие проводники большего сечения, а элементы конструкции выполнены из более толстого металла. Поэтому нет необходимости отдельно рассматривать, как сделать контур заземления 380 В и 220 В. Рассмотрим изготовление заземления для 380 В.

Элементы и материалы

Устройство заземления состоит из трёх элементов.

  1. Вертикальные заземлители — металлические элементы, которые забиваются вглубь грунта, Предпочтительно их изготавливать из толстостенной трубы диаметром не менее 32 мм или из уголка шириной от 40 мм.
  2. Горизонтальные элементы, которые соединяют все вертикальные элементы в одну цепь. Лучше всего для этих целей подойдёт металлическая полоса 40×4 мм, но можно использовать уголок или прут диаметром от 16 мм.
  3. Шина заземления — металлический проводник, идущий от заземлителей к распределительному щиту или к защищаемому оборудованию. Для этих целей можно применять полосу 40×4 мм. В целях экономии и для удобства выполнения изгибов и поворотов допустимо применение прута диаметром 10 мм. Заводить в дом или в распределительный щит металлическую полосу достаточно трудно. Для облегчения этой процедуры поступают так. Доводят шину заземления до наружной стены дома. На конце приваривают болт с резьбой м10 или м12, с помощью которого присоединяют медный провод сечением не менее 6 мм2. Дальше этот проводник заводят в щит.

Чем больше сечение применяемых металлических элементов, тем лучше токи растекаются на землю, а следовательно, лучше работает весь контур заземления. Кроме того, толстый метал будет дольше разрушаться коррозией, поэтому при прочих равных условиях следует выбирать металл потолще.

Электропроводность у калёного металлопроката ниже, чем у обычной стали, по этой причине не следует применять арматуру, швеллер и подобные им элементы металлоконструкций.

Схемы и размеры

Схема контура заземления частного дома — это способ расположения и соединения вертикальных заземлителей. Если вы делаете заземление 380 вольт на дом, схема выполнения может быть разной, но основных две.

  1. Замкнутая — контур выполняется в виде геометрической фигуры. В углы забивают вертикальные штыри, которые соединяют горизонтальными элементами, образуя стороны выбранной фигуры. Чаще всего контур изготавливают в виде равностороннего треугольника. Длина стороны 2.5−3 метра. Глубина погружения вертикальных стержней около трёх метров. В случае необходимости размер стороны треугольника можно уменьшить до 1.2 метра.
  2. Линейная — контур имеет вид прямой или изогнутой линии. Вертикальные штыри забивают на расстоянии 2.5−3 метра друг от друга и соединяют их последовательно горизонтальными элементами.

Размеры контура заземления для частного дома, приведённые выше, подходят для большинства случаев, но их можно изменять в зависимости от конкретных условий. Например, если на вашем участке грунтовые воды расположены близко, то длина вертикальных заземлителей может быть уменьшена до метра.

Если невозможно углубить заземлители до необходимого уровня, или на участке сухая песчаная почва, может возникнуть ситуация, когда готовое заземление обладает большим сопротивлением и не выполняет свои функции. В этом случае необходимо увеличивать число вертикальных штырей. Например, если уже есть треугольный контур, нужно отступить от него три метра и вбить стержень, который соединяется с треугольником металлической полосой. Получается совмещение замкнутой и линейной схем построения. Можно сделать два треугольника и соединить их между собой. Так поступать до тех пор, пока сопротивление контура не опустится до необходимой величины.

Выбор места

Заземляющее устройство располагается не ближе одного метра от дома.

Хорошо, если в выбранном месте земля никогда не пересыхает, например, участок земли с северной стороны дома, низина и так далее.

Не следует забывать и о мерах предосторожности, нужно ограничить посещение места с контуром заземления животными и людьми. Для этого заземление нужно расположить там, где исключено нахождение людей, или огородить его.

Перед началом земляных работ убедитесь, что под землёй не проложены трубопроводы и кабели.

Проверка заземления

Методика измерения сопротивления заземления отличается от измерения обычного сопротивления, поэтому для таких целей используют специальные приборы. Если у вас такого прибора нет, вы можете проверить свой контур практическим методом.

Понадобится патрон с лампой накаливания мощностью не менее 100 Вт. Один провод от патрона лампы подключают к фазному контакту розетки, а второй — к шине заземления. Если лампа светит так же, как и при обычном подключении к сети, контур работает правильно. В идеале напряжение на лампе в обоих случаях должно быть одинаковым.

В случае когда лампа светит тускло или не горит вовсе, необходимо проверить места сварки металла и соединения проводов. Если соединения в норме, необходимо увеличивать контур заземления.

Последовательность выполнения работ

  1. Делаем разметку. Отмечаем места расположения вертикальных заземлителей, расположение горизонтальных перемычек и путь, по которому к дому будет проходить заземляющая шина.
  2. Можно приступать к земляным работам. Все элементы контура должны располагаться под поверхностью грунта, желательно ниже уровня промерзания, поэтому глубина должна быть не менее пятидесяти сантиметров. Ширину траншеи нужно выбрать такой, чтобы обеспечить удобство выполнения сварочных работ и процедуры заглубления заземлителей.
  3. Подготавливаем метал. Нарезаем заготовки для вертикальных заземлителей и заостряем один из концов. На другом конце желательно приварить площадку — это уменьшит расклепывание металла и облегчит работу. Нарезать сразу и горизонтальные перемычки не следует, так как при забивании штыри могут уйти в стороны, и практические длины перемычек могут отличаться от расчётных. Для защиты металла от коррозии можно покрыть его специальными составами, которые сохраняют электропроводность стали. Применять обычные лакокрасочные материалы нельзя.
  4. Забиваем штыри. Длина штырей около трёх метров, поэтому в начале этой процедуры может понадобиться стремянка. Забивать можно обычной кувалдой или использовать мощный отбойный молоток. После заглубления верхний край штырей будет деформирован, и его лучше подрезать до ровной части — это облегчит сварочные работы. Заглублять штыри нужно настолько, чтобы после подрезки они были выше дна траншеи примерно на 10 см.
  5. Нарезаем метал для горизонтальных элементов контура и приступаем к сварочным работам. Обваривать следует сплошным швом высокого качества. Если вы не можете этого сделать, пригласите специалиста, так как очень важно обеспечить качественный и надёжный контакт между всеми элементами контура.
  6. Если шина заземления ведётся только к дому, то её следует довести до стены и поднять. Этот конец должен выступать над поверхностью земли сантиметров на двадцать. На конце привариваем болт для подключения заземляющего провода.
  7. Делаем проверку работоспособности контура заземления.
  8. Если контур прошёл проверку, траншею можно закапывать.

Защитное зануление

Некоторые люди для экономии или по незнанию вместо защитного заземления используют в частном доме зануление. Схема последнего применяется на предприятиях при использовании промышленного оборудования. Основное назначение зануления — это защита оборудования от короткого замыкания. Поэтому применение его в частном доме нецелесообразно, и оно никак не может заменить защитное заземление.

Не стоит экономить на своей безопасности. Сделать заземление для 220 В в частном доме своими руками несложно. Все необходимые инструменты есть в наличии у каждого хозяина.

Если проводка в вашем доме выполнена двухжильными проводами, то провода для подключения заземляющего проводника нет. Решить эту проблему можно без замены проводки следующим способом. Розетки в доме заменяются с обычных на розетки с заземлением, а заземляющий провод ведут по наружной поверхности стены, можно его спрятать под плинтусом или в декоративный пластмассовый короб.

Для безопасной эксплуатации мощных электроприборов, особенно расположенных во влажных помещениях (бойлер, стиральная машина), применения заземляющего контакта в розетке недостаточно. Корпусы таких приборов нужно соединить медными жилами напрямую с заземляющей шиной. Для этого на корпусе есть специальный болт, помеченный значком заземления.

Элементы заземлителя выполнены из чёрного металла, который под действием коррозии будет постепенно разрушаться, и в какой-то момент заземление перестанет выполнять свои функции. Чтобы не пропустить этот момент, необходимо периодически проверять работоспособность контура и при необходимости восстанавливать его. Поэтому нелишним будет зарисовать план расположения всех элементов.

Как сделать заземление в частном доме – мой личный опыт

Когда я купил участок в 10 соток с коробкой дома из керамзитобетонных блоков на нем, то первое, о чем я подумал, было электричество. Без подключения электричества практически невозможно делать отделку дома и очень трудно вести строительство – генератор съедает немало топлива, питая бетономешалку, электроинструменты и зарядные устройства.

Обратившись в местные электросети, я подал заявление на подключение электричества на моем участке. Чтобы это подключение можно было осуществить, от меня требовалось выполнение нескольких условий – кабель по ТУ от столба до дома, щиток, счетчик электроэнергии, пломбируемый автомат защиты линии и грамотно сделанное заземление.

Причем все это должно было быть готово до момента визита электрика из местных электросетей, без этого никто не подписал бы со мной договор и не выдал бы лицевой счет потребителя электроэнергии.

Четырехжильный кабель на 10 квадратов – 380 вольт 3 фазы – я купил с хорошей скидкой через знакомых в кабельной компании – всего мне потребовалось 32 метра кабеля, я взял с небольшим запасом 35 метров.

Счетчик, щиток и автомат мне поставил мой приятель – электрик, ничего не взял с меня за работу, только за комплектующие.

А вот заземление мне пришлось делать самому. Оказалось, что сделать заземление в частном доме – целый процесс. Ведь раньше, когда я жил в квартире в многоэтажном доме, я над этим даже не задумывался. Есть третий контакт в розетке – и хорошо. Куда ведет провод заземления, что там дальше с ним происходит, мне было неведомо.

Окунувшись с головой в темы на строительных форумах, я начал читать, как сделать заземление в частном доме с тем прицелом, чтобы сделать все как можно экономнее, но тем не менее, по уму.

Как может быть устроено заземление в частном доме

Основная задача заземления в доме – отвести от человека опасный потенциал, который может возникнуть на корпусе прибора при неисправной изоляции (пробое) в землю. Это значит, что любые потенциально опасные для человека электрические приборы – телевизор, электродрель, стиральная машина, дизельный котел, компьютер, миксер, микроволновая печь – должны быть заземлены.

Для этого в каждой розетке предусмотрен третий контакт, к которому через вилку подключается заземление корпуса электроприбора. И при нештатной ситуации, когда происходит пробой на корпус, человек будет защищен. Но только в том случае, если этот третий контакт в розетке соединен с заземлением, которое правильно организовано.

У каждой розетки в доме должен быть заземляющий контакт.

Чтобы заземление в частном доме работало, оно должно иметь хороший контакт с грунтом. Для этой цели в грунт закапывается заземляющий контур – металлическая конструкция с площадью токопроводящих поверхностей, согласно нормативам.

Какой сделать контур заземления? Ответ прост – достаточный. Что это значит на практике? Опишу собственную ситуацию. Три фазы, 380 вольт. Разводка по дому сделана в три хвоста по 220 вольт на каждый этаж и в подвал.

Все розетки в доме – с третьим заземляющим контактом. Все провода заземления сходятся в щиток на клеммную колодку, к которой идет основной заземляющий провод от контура.



Контур представляет собой три металлических уголка с полкой 50 мм и длиной по 2 метра каждый. Уголки закопаны на глубину в 70 см. То есть, нижняя часть уголком находится на глубине 270 см. Между собой уголки соединены в замкнутый контур – треугольник со сторонами по 2 метра. Соединение осуществлено металлической полосой 40х3 мм. Все соединений хорошо проварены сваркой.

Так выглядит замкнутый контур заземления сверху — простая схема.

Если смотреть со стороны, то весь контур заземления похож на трехногую табуретку с двухметровыми ножками, закопанную в землю и без сиденья. От контура все той же полосой 40х3 мм сделана токопроводящая шина до дома, где на стене на уровне цоколя к ней приварен болт на 12.

Вот так выглядит замкнутый контур со стороны — «трехногая табуретка» в земле без сиденья.

Проводом вести шину до дома нельзя – провод быстро сгниет в земле, и соединение заземления в доме с контуром будет нарушено, а значит, не будет работать.

К этому болту шайбой и гайкой прикручен провод на 10 квадратов, который идет до щитка, на клеммную колодку, к которой сходятся провода от заземляющих контактов розеток со всего дома.

Заземление в частном доме – земляные работы

Самый большой вопрос в теме, как сделать заземление в частном доме, это где закопать контур заземления? Заземляющий контур должен располагаться в таком месте, где точно не будут передвигаться люди и домашние животные. Потому что в случае утечки тока и подачи напряжения на заземляющий контур на земле, в месте, где контур закопан, будет потенциал.

А значит, если человек пойдет через то место, где, закопан контур заземления, может возникнуть шаговое напряжение и человек будет поражен электрическим током. То же самое случится и с собакой, и с кошкой. Только для них, в силу меньшей массы тела и меньшего сопротивления, а также из-за того, что ток пойдет через лапы и поразит, например, сердце, последствия будут более печальными.

То есть, закапывать контур заземления надо там, где никто не будет ходить. Можно закопать контур заземления вдоль забора и огородить это место. Можно над заземляющим контуром воздвигнуть элемент ландшафтного дизайна в виде глыб камней, по которым никто не будет ползать или сидеть на этом месте.

Я для соединения вертикальных штырей заземления копал сначала ямки по 70 см, а между ними – канавы на такую же глубину. Затем кувалдой вбивал уголки на глубину в 2 метра от дна ямки. Затем брал металлические полосы и приваривал их к верхушкам вертикальных штырей. А уже затем к крайнему от дома штырю варил конец металлической шины, которая идет к дому. Ее тоже закопал в канаву глубиной в 70 см.

Небольшое замечание: перед тем, как забивать уголки в грунт, срежьте их нижние концы болгаркой. Получится острие, которое в разы легче заходит в грунт, чем тупой конец уголка.

После всего этого я засыпал всю конструкцию тем же грунтом, что выкопал. У меня на участке глина. Это лучший грунт для функционирования заземляющего контура, электропроводность глины высока.

Под замкнутый контур заземления я копал канавы в виде треугольника.

Если у вас на участке, например, песок, то можно проливать места закапывания штырей соленым раствором. Это увеличит токопроводимость грунта. Но, при этом, ускорит время коррозии заземляющего контура.

И последнее замечание. Контур заземления может быть замкнутым, а может располагаться в одну линию. Если контур в линию, то при коррозии и отгнивании соединяющей штыри полосы, контур будет выходить из работы.

Можно делать контур заземления в одну линию, но он менее надежен.

В случае с замкнутым контуром, ток будет идти по второй полосе, с другой стороны контура. Такая конструкция в два раза продляет срок службы заземляющего контура. Поэтому я себе сделал замкнутый контур заземления.



Как сделать заземление в частном доме на 380 Вольт: видеоинструкция

В частном доме жить комфортно, но лишь до определенного момента, пока не появляется необходимость что-то отремонтировать, настроить. Надо ли мечтать о квартире? Жителям квартиры тоже приходится сталкиваться со множеством бытовых проблем. Конечно, их меньше чем в частном доме, но и возможности усовершенствования жилья ограничены.

Электропроводка обеспечивает подачу электрического тока в каждую комнату, к каждому прибору. Но иногда она выходит из строя, как и другие системы жизнеобеспечения в доме. Продолжительность службы электрической проводки ограничена. Изоляционные материалы теряют свою способность защищать стены от тока, изолировать металлический стержень внутри провода. Современная техника создает большую нагрузку.

К электросети необходимо предъявлять особые требования. В соответствии с нормами ПУЭ, нельзя уже использовать провода с алюминиевым стержнем – нужен медный. Медь стоит дороже, однако подходит намного лучше для транспортировки тока. Если использовать медный провод, все встанет на свои места, несмотря на увеличивающуюся статью расходов: техника будет делать жизнь комфортной, провода же для электропроводки будут делать ее безопасной.

Помимо того, что провода теперь надо использовать другие, для создания по-настоящему безопасной системы подачи электричества в частном доме нужно использовать дополнительное заземление: двух проводов в электропроводке недостаточно.

Стандартная структура электросети

Именно заземление – третий провод – позволяет избежать появления лишнего потенциала. Один из проводов является фазой, второй – рабочим нулем. Если напряжение возрастает, ток может вырываться на свободу, рабочие провода не в состоянии его сдерживать. В этом случае он перекидывается на электроприбор. Ударить током при этом может и холодильник, и стиральная машинка. Разряд небольшой по силе, тем не менее это очень опасно для людей со встроенными кардиостимуляторами, к примеру. В целом возрастает риск случайных травм.

Объективные причины, почему техника может ударить током человека, кроются в схеме электропроводки, которую и предстоит изменить в лучшую сторону. Для этого, конечно, важно разобраться в том, что же здесь на самом деле не так.

Электростанции производят трехфазовый переменный ток. В квартирах и домах используется однофазовый переменный ток. Трехфазовые провода уличной проводки способствуют распределению трехфазового переменного тока, формируют нужный для жилища поток. Домашняя проводка подключена всего к одному из уличных проводов. Если ни один из приборов в квартире не включен, ток в провода не поступает. Фактически жилище обесточено. Однако на проводе с фазой остается напряжение – потенциал.

На общей электростанции один из проводов заземлен – его обмотка LT контактирует с грунтом. К этому проводу подсоединен ноль электросети жилого помещения. Заземлять нулевой провод в квартире или доме смысла не имеет – если это сделать, он попросту будет отключен от системы, потеряет смысл своего существования. Его практическое предназначение – возврат лишнего потенциала назад на электростанцию, грубо говоря.

По нулевому проводу также движется ток, однако если с поврежденного фазового провода попадет разряд, он может быть направлен в другую сторону, не к электроприбору. И все же это не панацея от пожара. Повреждение провода опасно в любом случае. В частном доме, где много мощных электроприборов в первую очередь нужен еще один, третий провод – защитная система заземления. Это позволит устранить лишний потенциал полностью, предотвратить пожар при замыкании в сети, уберечь человека от несчастных случаев, контакта с током во время работы с электроприборами.

Читайте также: Как своими руками сделать заземление

Защитный контур – общепринятая норма

Необходимость создания защитного контура указана в ПУЭ, СНиП и ГОСТ. Они являются теми самыми юридически значимыми документами, которые регламентируют деятельность электриков и действия обычных граждан при работе с электросетью 220 и 380 Вт. Именно эти документы подскажут, как сделать заземление в частном доме, как сделать это правильно. Пригодятся и советы специалистов, которые раскроют все секреты мастерства.

Раньше действовали другие стандарты. Два провода в электропроводке были общепринятой нормой, но сегодня такую сеть создавать нельзя. Все изменилось в соответствии с развитием цивилизации и необходимо позаботиться о безопасности жилья самостоятельно, проявить к электросети внимание.

Схема новой сети – обязательная составляющая работ

Обнаружив, что в проводке есть только ноль и фаза, что это так называемая система TN-C, которая использовалась раньше, запрещена законом сегодня, решившись своими руками создать систему TN-S в электросети (именно так обозначается система с защитным контуром на профессиональном сленге), необходимо, конечно же, нарисовать схему.

Схема пригодится и для личных нужд, и для проверяющих инстанций. Часто возникают сомнения: а нужно ли специальное образование, необходим ли электрик для проведения таких работ? Если речь идет о частной собственности, у хозяев много прав в любом случае. Никто не может навязать человеку что-либо, кроме норм и правил безопасности, указанных в юридически значимых документах.

Наружная часть защитного контура

Система защитного контура состоит из наружной части и внутренней. Обе части соединяются в щитке, который теперь должен появиться в доме. На улице необходимо вырыть небольшое углубление, выбрав место с учетом газопровода, телекоммуникаций, водопровода и так далее. Влажность грунта, глубина, количество заземлителей имеют значение – они определяют такую величину, как сопротивление. Рекомендуется обычно устанавливать заземлители по всему периметру дома либо с северной стороны, где грунт всегда влажный.

В вырытые углубления надо поместить металлические электроды, соединенные металлическими пластинами. От них к электрощиту подводится металлическая шина. Электроды изготавливаются из стали. Ее толщина должна быть не менее 4 мм, диаметр используемых труб – 32 мм. Используются также прутки – вертикальные и горизонтальные. Вертикальные должны быть толщиной в 16 мм, горизонтальные – от 10 мм и более.

Вертикальный стержень длиной 2 м, с заостренным концом, надо забить в землю как можно глубже – желательно воспользоваться ручным буром. Далее нужно вбить еще один вертикальный стержень. Если двухметровый был вбит без проблем, стоит длину второго немного увеличить – выбрать 2,5 м. Максимальная длина – 3 м. Глубже забивать их нет смысла, ведь и извлечь их будет затруднительно. Всего нужно 4-5 вертикальных стержней.

Вырытое ранее углубление позволяет устанавливать заземлители на 15-30 см ниже уровня земли. Они должны быть соединены между собой при помощи сварки или методом болтового соединения. Болтовое менее надежно, его целостность надо периодически проверять. После того как внутренняя часть защитного контура создана, ее эффективность, показатели сопротивления должна измерить и подтвердить контролирующая инстанция – организация, обеспечивающая поставку электричества на данной территории или электротехническая лаборатория. Для систем с напряжением 220 Вольт нормальным показателем является 30 Ом. Для сети с напряжением в 380 Вольт – от 4 Ом до 10 Ом.

Внутренняя часть защитного контура

От заземлителей наружного заземления надо проложить стальной проводник к дому, толщина которого не может быть меньше 8 мм. Его вводят сквозь стену внутрь помещения и прикрепляют к нему медный провод. Для этого к краю проводника надо приварить болт или же вырезать резьбу и надеть наконечник нужного диаметра, фиксируя провод, обеспечивая контакт. Провод проводится по всему периметру внутри дома.

Внутренняя часть защитного контура – это проводники от всех элементов электросети, приборов, розеток. Они объединяются общей шиной, соединяются с медным проводом, ведущим к наружной части защитного контура. От водонагревателя и его розетки, к примеру, следует провести третий провод к щитовой. Это обеспечит хорошее электропитание на данном участке.

заземление и молниезащита для частного дома, дачи, коттеджа

Уважаемые читатели! Инструкция объёмная, поэтому специально для вашего удобства мы сделали навигацию по её разделам (см. ниже).

Дом только что построен или куплен - перед вами именно то заветное жилище, которое вы ещё недавно видели на эскизе или фотографии в объявлении. А может быть вы живёте в собственном доме уже не первый год, и каждый уголок в нём стал родным. Обладать своим личным домом замечательно, но вместе с ощущением свободы, в довесок вы получаете и ряд обязанностей. И сейчас мы не будем говорить о домашних хлопотах, речь пойдёт о такой необходимости, как заземление для частного дома. Любой частный дом включает в себя следующие системы: электрическую сеть, водопровод и канализацию, газовую или электрическую систему обогрева. Дополнительно устанавливаются система охраны и сигнализации, вентиляции, система «умный дом» и др. Благодаря этим элементам, частный дом становится комфортной средой жизни современного человека. Но по-настоящему он оживает благодаря электрической энергии, которая приводит в работу оборудование всех указанных выше систем.

К сожалению, электричество имеет и обратную сторону. У всего оборудования есть срок службы, в каждый прибор заложена определенная надёжность, поэтому работать они будут не вечно. Кроме того, при проектировании или монтаже самого дома, электрики, коммуникаций или оборудования также могут быть допущены ошибки, которые способны сказаться на электробезопасности. В силу этих причин часть электрической сети может оказаться повреждённой. Характер аварий бывает разный: могут произойти короткие замыкания, которые отключаются автоматическими выключатели, а могут случиться пробои на корпус. Сложность в том, что проблема пробоя носит скрытый характер. Произошло повреждение проводки, поэтому корпус электрической плиты оказался под напряжением. При неправильных мерах заземления, повреждение никак себя не проявит, пока человек не прикоснется к плите и не получит удар током. Поражение электричеством случится из-за того, что ток ищет путь в землю, а единственным подходящим проводником послужит тело человека. Допускать этого нельзя.

Такие повреждения представляют наибольшую угрозу для безопасности людей, потому что для их раннего обнаружения, а, следовательно, чтобы защититься от них, обязательно нужно иметь заземление. В рамках данной статьи рассматривается, какие действия нужно предпринять по организации заземления для частного дома или дачи.

Необходимость установки заземления в частном доме определяется системой заземления, т.е. режимом нейтрали источника питания и способом прокладки нулевого защитного (PE) и нулевого рабочего (N) проводников. Также может быть важен тип питающей сети - воздушная линия или кабельная. Конструктивные различия систем заземления позволяют выделить три варианта электроснабжения частного дома:

Система TN-S

Основная система уравнивания потенциалов (ОСУП) объединяет все крупные токопроводящие части здания, в обычном состоянии не имеющие электрического потенциала, в единый контур с главной заземляющей шиной. Рассмотрим графический пример выполнения СУП в электроустановке жилого дома.

Вначале рассмотрим самый прогрессивный подход к электрическому питанию дома – систему TN-S. В этой системе PE и N проводники разделены на всем протяжении, и необходимости в установке заземления у потребителя нет. Нужно только завести PE-проводник на главную шину заземления, и далее развести с нее проводники заземления к электроприборам. Реализуется такая система как кабельной, так воздушной линией, в случае последней прокладывается ВЛИ (воздушная линия изолированная) с помощью самонесущих проводов (СИП).

Но такое счастье выпадает далеко не всем потому, что старые воздушные линии передачи используют старую систему заземления – TN-C. В чём же её особенность? В данном случае PE и N на всём протяжении линии прокладываются одним проводником, в котором совмещены функции и нулевого защитного и нулевого рабочего проводников - так называемый PEN-проводник. Если раньше использовать такую систему разрешалось, то с введением в 2002 году ПУЭ 7 изд., а именно пункта 1.7.80 применение УЗО в системе TN-C оказалось под запретом. Без использования УЗО ни о какой электробезопасности не может быть речи. Именно УЗО отключает питание при повреждении изоляции, как только оно произошло, а не в тот момент, когда человек прикоснется к аварийному прибору. Чтобы соблюсти все необходимые требования, систему TN-C необходимо модернизировать до TN-C-S.



Система TN-C-S

В системе TN-C-S по линии так же прокладывается PEN-проводник. Но, теперь уже, пункт 1.7.102 ПУЭ 7 изд. говорит, что на вводах ВЛ к электроустановкам должны быть выполнены повторные заземления PEN-проводника. Выполняются они, как правило, у электрического столба, с которого выполняется ввод. При повторном заземлении производится разделение PEN-проводника на отдельные PE и N, которые и заводятся в дом. Норма повторного заземления содержится в пункте 1.7.103 ПУЭ 7 изд. и составляет 30 Ом, либо 10 Ом (при наличии в доме газового котла). Если заземление у столба не выполнено, необходимо обратиться в Энергосбыт, в чьём ведомстве находится электрический столб, распределительный щит и ввод в дом потребителя, и указать на нарушение, которое должно быть исправлено. Если распределительный щит находится в доме, разделение PEN нужно выполнить в этом щите, а повторное заземление сделать возле дома.



В таком виде TN-C-S успешно эксплуатируется, но с некоторыми оговорками:

  • если состояние ВЛ вызывает серьезные опасения: старые провода находятся не в лучшем состоянии, из-за чего возникает риск обрыва или перегорания PEN-проводника. Это чревато тем, что на заземленных корпусах электроприборов окажется повышенное напряжение, т.к. путь тока в линию через рабочий ноль прервется, и ток вернется с шины, на которой выполнялось разделение, через нулевой защитный проводник на корпус прибора;
  • если на линии не выполнены повторные заземления, то есть опасность, что ток повреждения перетечёт в единственное повторное заземление, что также приведёт к повышению напряжения на корпусе.

В обоих случаях электробезопасность оставляет желать лучшего. Решением этих проблем является система ТТ.

Система ТТ

В системе ТТ PEN-проводник линии используется в качестве рабочего нуля, а отдельно выполняется индивидуальное заземление, которое можно установить возле дома. Пункт 1.7.59 ПУЭ 7 изд. оговаривает такой случай, когда невозможно обеспечить электробезопасность, и разрешает использовать систему ТТ. Обязательно должно быть установлено УЗО, а его правильная работа должна обеспечиваться условием Rа*Iа<=50 В (где Iа - ток срабатывания защитного устройства; Ra - суммарное сопротивление заземлителя). «Инструкция по устройству защитного заземления» 1.03-08 уточняет, что для соблюдения этого условия сопротивление заземляющего устройства должно быть не более 30 Ом, а в грунтах с высоким удельным сопротивлением – не более 300 Ом.



Цель заземления для частного дома состоит в том, чтобы получить необходимое сопротивление заземления. Для этого используются вертикальные и горизонтальные электроды, которые в совокупности должны обеспечить необходимое растекание тока. Вертикальные заземлители подходят для монтажа в мягком грунте, тогда как в каменистом их заглубление связано с большими трудностями. В таком грунте подойдут горизонтальные электроды.

Защитное заземление и заземление молниезащиты выполняются общими, один заземлитель будет универсальным и выполнять оба назначения, об этом говорится в пункте 1.7.55 ПУЭ 7 изд. Поэтому полезно будет узнать, как унифицировать молниезащиту и заземление. Чтобы наглядно увидеть процесс монтажа этих систем, описание процесса заземления для частного дома будет разделено на этапы.

Этап 1. Установка защитного заземления

Отдельным пунктом следует выделить защитное заземление в системе TN-S. Исходной точкой для установки заземления будет тип системы питания. Различия систем питания были рассмотрены в предыдущем пункте, поэтому мы знаем, что для системы TN-S заземление монтировать не нужно, нулевой защитный (заземляющий) проводник приходит с линии – требуется только присоединить его к главной заземляющей шине, и в доме будет заземление. Но нельзя говорить, что дому не нужна молниезащита. Значит это лишь то, что мы, не обращая внимание на этапы 1 и 2, сразу можем перейти к этапам 3-5, см. ниже
Системы TN-C и TT всегда требуют установку заземления, поэтому перейдём к самому главному.

Защитное заземление устанавливается у столба, либо у стены дома, в зависимости от того в каком месте выполняется разделение PEN-проводника. Желательно располагать заземлитель в непосредственной близости от главной заземляющей шины. Отличия TN-C от TT лишь в том, что в TN-C место заземления привязано к месту разделения PEN. Сопротивление заземления в обоих случаях должно быть не более 30 Ом в грунте с удельным сопротивлением 100 Ом*м, например суглинке, и 300 Ом в грунте с удельным сопротивлением более 1000 Ом*м. Значения одинаковые, хоть и опираемся мы на разные нормативы: для системы TN-C 1.7.103 ПУЭ 7 изд., а для системы ТТ — на пункт 1.7.59 ПУЭ и 3.4.8. Инструкции И 1.03-08. Так как отличий в необходимых мероприятиях нет, будем рассматривать общие решения для этих двух систем.

Для заземления достаточно забить шестиметровый вертикальный электрод.

Такое заземление получается очень компактным, установить его можно даже в подвале, никакие нормативные документы этому не противоречат. Необходимые действия для заземления описаны для мягкого грунта с удельным сопротивлением 100 Ом*м. Если грунт имеет сопротивление выше, требуются дополнительные расчёты, обратитесь к техническим специалистам ZANDZ.ru за помощью в расчётах и подборе материалов.

Этап 2. Заземление для газового котла

Если в доме установлен газовый котел, тогда, газовая служба может потребовать заземление с сопротивлением не более 10 Ом, руководствуясь пунктом 1.7.103 ПУЭ 7 изд. Данное требование должно быть отражено в проекте газификации.

Тогда для достижения нормы необходимо установить 15-ти метровый вертикальный заземлитель, который устанавливается в одну точку.

Установить можно и в несколько точек, например, в две или три, соединив затем горизонтальным электродом в виде полосы вдоль стены дома на расстоянии 1 м и на глубине 0,5-0,7 м. Установка заземлителя в несколько точек послужит также для цели молниезащиты, чтобы понять каким образом, перейдём к её рассмотрению.

Этап 3. Заземление для молниезащиты

Перед тем как монтировать заземление, нужно сразу решить, будет ли выполняться защита дома от молнии. Так, если конфигурация заземлителя для защитного заземления может быть любой, то заземление для молниезащиты должно быть определенного типа. Устанавливаются минимум 2 вертикальных электрода длиной 3 метра, объединённые горизонтальным электродом такой длины, чтобы между штырями было не менее 5 метров. Данное требование содержится в пункте 2.26 РД 34.21.122-87. Монтироваться такое заземление должно вдоль одной из стен дома, оно будет являться своего рода соединением в земле двух спущенных с крыши токоотводов. Если токоотводов несколько, правильным решением выглядит прокладка контура заземления для дома на расстоянии 1 м от стен на глубине 0,5-0,7 м, а в месте соединения с токоотводом установка вертикального электрода длиной 3 м.

Теперь настало время узнать, как сделать молниезащиту частного дома. Состоит она из двух частей: внешней и внутренней.

Этап 4. Внешняя молниезащита

Выполняется в соответствии СО 153-34.21.122-2003 «Инструкция по устройству молниезащиты зданий, сооружений и промышленных коммуникаций» (далее СО) и РД 34.21.122-87 «Инструкция по устройству молниезащиты зданий и сооружений» (далее РД).

Защита зданий от разрядов молнии осуществляется с помощью молниеотводов. Молниеотвод представляет собой возвышающееся над защищаемым объектом устройство, через которое ток молнии, минуя защищаемый объект, отводится в землю. Оно состоит из молниеприёмника, непосредственно воспринимающего на себя разряд молнии, токоотвода и заземлителя.

Молниеотводы устанавливаются на кровлю таким образом, чтобы обеспечивалась надёжность защиты более 0,9 по СО, т.е. вероятность прорыва через молниеприёмную систему должна быть не более 10%. Более подробно о том, что такое надёжность защиты читайте в статье «Молниезащита частного дома». Как правило, они устанавливаются по краям конька кровли, если крыша двускатная. Когда крыша мансардная, четырёхскатная или ещё боле сложной формы, молниеприёмники могут быть закреплены на дымовых трубах.
Все молниеприёмники соединяются между собой токоотводами, спуски токоотводов выполняются к заземляющему устройству, которое у нас уже имеется.

Установка всех этих элементов обеспечит защиту дома от молнии, а точнее от опасности, которую несёт её прямой удар.

Этап 5. Внутренняя молниезащита

Защита дома от перенапряжений выполняется с помощью УЗИП. Для их установки необходимо заземление, потому что ток отводится в землю с помощью нулевых защитных проводников, присоединяемых к контактам этих устройств. Варианты установки зависят от наличия или отсутствия внешней молниезащиты.

  1. Имеется внешняя молниезащита
    В таком случае устанавливается классический защитный каскад из расположенных последовательно устройств классов 1, 2 и 3. УЗИП класса 1 монтируется на вводе и ограничивает ток прямого удара молнии. УЗИП класса 2 устанавливается либо также в вводном щитке, либо в распределительном, если дом большой, и расстояние между щитами больше 10 м. Предназначен он для защиты от наведенных перенапряжений, их он ограничивает до уровня 2500 В. Если в доме есть чувствительная электроника, то желательно установить и УЗИП класса 3, ограничивающий перенапряжения до уровня 1500 В, такое напряжение может выдержать большинство устройств. Устанавливается УЗИП класса 3 непосредственно у таких приборов.
  2. Внешняя молниезащита отсутствует
    Прямое попадание молнии в дом не берётся в расчёт, поэтому необходимости в УЗИП класса 1 нет. Остальные УЗИП устанавливаются так же, как описано в пункте 1. Выбор УЗИП также зависит от системы заземления.

На рисунке показан дом с установленными защитным заземлением, системой внешней молниезащиты и и комбинированным УЗИП класса 1+2+3, предназначенным для установки в системе ТТ.

Перечень оборудования для заземления и молниезащиты:

В таблице учтено устройство защиты от импульсного перенапряжения (УЗИП) комбинированного типа класса 1+2+3 для системы ТТ. Выбор подходящей модели УЗИП зависит от системы заземления и других факторов, которые были учтены в приведённом примере.

Этап 6. Измерение сопротивления заземления

После установки системы заземления необходимо произвести замеры и получить протокол измерения сопротивления. Право оформлять и выдавать протокол имеют специалисты зарегистрированной в Ростехнадзоре электротехнической лаборатории. Найти уполномоченных специалистов можно в нашем Клубе Экспертов, который работает на всей территории России.

Протокол нужен для приёма газового оборудования в эксплуатацию, для газовой службы это будет подтверждением, что заземление соответствует норме 10 Ом. Понадобится протокол и для того, чтобы быть уверенным, что обеспечивается электробезопасность частного дома. Соблюдение требований нормативов будет гарантией безопасной эксплуатации электрической системы.

Рассмотрев поэтапно необходимые мероприятия, вы уже знаете, что нужно делать, чтобы обеспечить частный дом надёжными заземлением и молниезащитой.




Смотрите также:


Смотрите также:

Заземление в частном доме своими руками: правила монтажа, схема, видео.

Практически все, кто когда-либо работал с проводкой, знают или слышали, что электрические приборы подлежат обязательному заземлению. При этом далеко не каждый человек знает, зачем это делается.

Для чего нужно заземление?

Заземление — специальная конструкция из металлического стержня, воткнутого в землю, провода и клемма, которая собирается для того, чтобы предотвратить накопление избыточного тока в электрических приборах, розетках и т.д.

Суть работы заземления проста: в тот момент, когда возникает избыточный ток или происходят перепады напряжения, ток сходит по проводу в штырь и попадает в землю, никак не вредя при этом прибору и дому в том числе.

Помните, что отсутствие заземления может привести к тому, что ваше устройство будет перенапряжено, после чего произойдет возгорание, которое может не только испортить электрический прибор, но и сжечь весь дом.

Конечно, заземление делается не только для того, чтобы обезопасить от сгорания электроприборы, но и чтобы полностью обезопасить человека от повреждений электричеством. Довольно часто можно столкнуться с ситуацией, когда вас ударит током в момент прикасания к какому-либо электрическому прибору. Наиболее часто такое случается в домах и квартирах, которые не имеют заземления.

Возникновение статического электричества происходит потому, что какой-то провод или соединение выходит из строя, теряет покрытие в связи с долгой эксплуатацией или механическим повреждением.

Так как сопротивление человека около 1000 Ом, ток пойдет через провод, ведь электричество всегда идет по пути наименьшего сопротивления.

В новых домах монтируют не только ноль и фазу, но и третий провод РЕ, который отводит статический ток в землю. Большинство владельцев считают, что этого вполне достаточно и не делают заземления. Это ошибочное мнение. Дело в том, что кабель не является полноценным заземлителем, поэтому даже в новых домах вы должны самостоятельно или, вызвав электрика, создать заземление, которое обезопасит вас от проблем в дальнейшем пользовании электрическими приборами.

Также очень важный момент — покупка новых электрических приборов. Например, стиральной машинки или микроволновой печи. Даже в том случае, когда у вас по всему дому евророзетки, стоит заземлить этот прибор. Такие приборы работают под очень большим напряжением тока, поэтому представляют особую опасность. Кроме того, они используются постоянно, значит, выход из строя или повреждение очень вероятны. Поэтому обязательно прочтите статью: «Как заземлить стиральную машину».

Схема заземления частного дома

Перед тем как начать монтировать заземление, по правилам составления и проектирования электрических схем и приборов необходимо составить правильную схему и желательно показать ее электрику. В тот момент, когда вы будете собирать свое заземление и устанавливать его, следуйте строго проекту, а после сохраните эту бумагу, чтобы во время будущих ремонтов не возникало никаких проблем.

Дело в том, что заземление ни в коем случае нельзя разрывать, используя автоматы, коммутационные аппараты или другие подобные устройства. Они не только могут нарушить работу заземляющего устройства, но и привести к серьезным последствиям, если именно в момент работ в грунт будет переходить электричество от какого-то прибора. Поэтому, все работы в таких местах ведутся исключительно вручную после подробного изучения схемы заземления.

После того как вы выполнили заземление, необходимо обязательно измерить сопротивление растекания контура. Эти замеры выполняют электротехнические лаборатории или организации, которые снабжают вас электричеством. Если все замеры в норме, значит, у вас получилось установить правильное заземление.

Как сделать заземление в частном доме?

Основным моментом в заземлении частного дома является монтаж установок. Изначально, необходимо подобрать место, куда будут вбиты металлические стержни. Это должно быть место, которое никак не связано с металлическими элементами. Земля, в которую будет вбит штырь, должна быть максимально сухой, размещаться далеко от любой воды. Дело в том, что наличие сырости может привести к появлению различных типов коррозии, что ухудшит электропроводимость штыря, по которому будет уходить электричество в землю.

Выглядеть конструкция должна так, как показано выше на фото:

  1. Раскапываем место, в которое будем помещать штырь, вплоть до того момента, пока порода земли не окажется сильно твердой;
  2. Сверлим буром отверстие, нужной нам ширины и глубины;
  3. Вбиваем наш штырь так, чтобы после засыпания земли в ямку, он оставался немного выше основной плоскости земли.

Кроме того, не стоит заливать место, в котором вы устанавливаете заземлитель, раствором цемента или чем-то подобном. К нему всегда должен быть подход, так как раз в несколько лет нужно проверять провода и подтягивать контакты. Изоляцию на проводе, который является заземляющим лучше оставить до самого болта, к которому вы будете его крепить.

По сути, заземление представляет собой штырь, с небольшой крепящейся сверху шайбой, которая может быть раскручена. Именно в эту шайбу вставляется провод, который выводит статическое электричество от различных приборов. Существует два способа заземлением, у каждого из них свои преимущества.

Для качественного заземления используется провод, диаметром не менее 8 мм. Все элементы заземления, кроме тех, что покрывают провода, должны быть из стали или меди, которые хорошо проводят ток. Старайтесь использовать качественные материалы, это позволит продлить срок жизни заземления.

Заземление каждого прибора отдельно

В этом случае, с различных сторон дома вы выводите заземление и сразу же его монтируете возле стенки. Этот способ удобен высокой надежностью и большей простотой. Однако вы не сможете придать эстетичности, замаскировав такое заземление – его будет хорошо видно на фоне дома.

Существует два типа таких работ:

  • Помещение заземляющего штыря на глубину 3-5 м в пески водоносного типа. Это стандартный способ, который используется в домашних условиях.
  • Штырь опускают на глубину 40 метров в суглинки, чтобы большое количество статического тока не накапливалось в верхних слоях земли. Для масштабных электрических установок, в которых могут быть пробои и очень высокое напряжение, используют другое заземление.

Такой способ заземления подойдёт для подключения посудомоечной машины или при установке водонагревательного бака.

Заземление всех электрических систем в одной сети

В том случае, если вы хотите создать одну сеть для всех электрических систем, вы можете ее разместить в удобном для вас месте, подведя все провода к нужной точке. Хочется отметить, что такая сеть вполне надежна, но по статистике может чаще выходить из строя, чем одиночное заземление.

Для такого заземления делается несколько штырей, которые опускаются в землю на глубину 0,5 м, имея высоту в 2-3 м. К тому же расстояние между ними должно составлять около 1,2 м. Крепления делаются веерно, но таким же способом, как и в одиночном заземлении.

Заземление, которое размещается в доме, можно спрятать в плинтуса. Проверяйте качество изоляции провода перед монтировкой.

Видео заземления в частном доме

В этом видео вы сможете посмотреть, как монтируется и создается заземление в частном доме с советами и объяснениями:

Сделав в своем доме заземление, своими руками, вы не только сэкономите деньги на услугах электрики. Вы лучше поймете электрику, которой будете пользоваться в дальнейшем и сможете легко чинить мелкие поломки, что совсем не сложно, учитывая огромное количество подсказок в интернете. Кроме того, вы обезопасите всю свою семью, которая будет рисковать своей жизнью, подходя к не заземленным приборам.

Как правильно сделать заземление в частном доме?

Дорогие друзья!

Давайте сегодня поговорим о заземлении частного дома, поскольку он является объектом электроснабжения. Заземление — мероприятие необходимое, оно обеспечивает безопасное использование всего токопринимающего оборудования вашего дома. Основано оно на таком физическом явлении, как течение тока в сторону наименьшего сопротивления.

Бывают ситуации, когда в результате нарушения работы приборов, короткого замыкания или какой-либо аварии, обрывается «ноль», напряжение подается прямо на корпус используемого устройства. Например, в электродвигателе бытового прибора разрушилась изоляция провода, и он оголенным местом соединяется с корпусом. Если человек коснется корпуса, он может быть поражен током.

Именно для того, чтобы исключить такое несчастье, заземляются все токоведущие системы в доме, которые внезапно могут оказаться под напряжением. В случае заземления опасное напряжение уходит в землю.

Заземление бытовых приборов выражается наличием в розетках третьего защитного проводника — «земля» или в подключении к заземляющему контуру непосредственно корпуса наиболее мощной техники. При обрыве нулевого провода не только отсутствует электроснабжение, но и прерывается цепь для срабатывания защитных устройств. Заземление в таком случае возьмёт на себя роль «нуля» и сохранит, как приборы, так и защитные устройства, обеспечит безопасность человека.

Чтобы заземлить все электроприборы, нужно обеспечить их электрическое соединение с контуром заземления, контактирующего с землей, специальным заземляющим проводником. Самыми благоприятными для заземления являются суглинистые и глинистые почвы, нежелательными — скальные и каменистые грунты.

Монтаж заземления в загородном доме

Если вы создаете новую электропроводку в построенном загородном доме или реконструируете старую, то обязательно включите в свой план работ монтаж заземления. Первое, что нужно соорудить — это контур заземления, который представляет собой стальные вертикальные и горизонтальные заземлители, находящиеся в земле и соединённые с электрощитом заземляющим проводником.

Для вертикальных заземлителей обычно используют стальные уголки (50 х 50 х 5) длиной 3 м, которые с одного конца можно заострить болгаркой. Полосовая сталь (40 х 4) отлично подойдет для горизонтальных заземлителей, а круглая сталь (8-10 мм2 в сечении) — для заземляющего проводника.

Более подробно о материалах и размерах контура вы сможете прочитать в ПУЭ-7, глава 1.7 "Заземление и защитные меры безопасности".

Мой совет: арматуру для монтажа заземляющего контура не используйте, она быстрее ржавеет, ее верхний калёный слой нарушает распределение тока по сечению.

После того, как приготовлен материал, делаем разметку для траншеи в виде равностороннего треугольника со стороной 1,8 м, на расстоянии от отмостки дома примерно в 1-1,2 м. Глубина траншеи примерно 0,7 м, ширина — 0,4-0,5 м.

В траншее по вершинам треугольника забиваем трехметровые уголки строго вертикально, оставляя конец на половину высоты рва (или хотя бы на 20 см), чтобы было удобно проводить сварочные работы.

К забитым в грунт уголкам хорошо привариваем три горизонтальных стальных полосы. Если они имеют длину 1,5 м, то, забивая вертикальные уголки, подстраиваемся под этот размер. Теперь надо соединить контур с электрощитом, для чего привариваем к нему стальную проволоку сечением 8-10 мм2 (или используем такие же стальные полосы), прокладываем в траншее к дому и выводим наружу в непосредственной близости от щита. Если щиток расположен внутри дома, просверливаем отверстие в стене.

На конец заземляющего проводника привариваем болт М6 или М8 для крепления провода заземления. Как и провода питания — три фазы и «ноль», так и заземляющий провод в гофрированной трубе заводится в дом к электрощиту.

Здесь земляную жилу подключают на корпус щита. Можно это сделать с помощью штатного болтового соединения прямо на дверце щитка. Остается распределить «землю» по розеткам и бытовым приборам. Все места сварки покрыть антикоррозийными составами или битумной мастикой. Красить краской контур нельзя, он должен иметь хороший контакт с землей.

Хочу отметить, что контур в виде треугольника не строго обязательное условие, если ширина места не позволяет, вполне можно вбить уголки последовательно, в длинную траншею, а горизонтальные заземлители приварить тоже по прямой линии. К треугольно расположенным уголкам можно приварить ленту в виде окружности. Это не столь принципиально — самое главное, чтобы длина и количество элементов обеспечивало минимальное сопротивление растекания заземления.

Если ваш участок песчаный, это не очень хорошо для заземления. В таком случае, проводимость грунта искусственно повышается раствором соли, хотя соль ускоряет процесс коррозии.

После всех монтажных работ надо произвести замер сопротивления готового заземления. Для этого существуют специальные приборы, которыми пользуется приглашенный специалист. Он делает замеры и вносит их значения в протокол проверки контура заземления.

Если вы планируете решить проблему своими силами, то простой путь — это использование лампы с мощностью не менее 100 Вт, которую надо поместить в патрон с проводами и подключить одним контактом к фазе, другим — к заземляющему контуру.

Яркость горения лампы покажет качество монтажа заземления. Тусклое горение означает плохой контакт между деталями конструкции, отсутствие горения указывает на ошибку, и надо проверить всю систему. На сопротивление растекания, которое для сети 220В должно быть не более 30 Ом, для 380В — не более 4 Ом, оказывает влияние удельное сопротивление грунта.

Если после измерения сопротивления вы удостоверились, что всё в порядке, можно засыпать траншею однородным грунтом без примесей щебня, мусора, хорошо уплотняя его. Работы лучше выполнять в сухую летнюю погоду. При меньшей влажности приборы показывают наиболее правдивые цифры сопротивления заземления.

Мой совет: большинство бытовой техники достаточно заземлить через евророзетку, но некоторые устройства, вернее их корпуса, я бы советовал подсоединить непосредственно на «землю». Например, стиральную машину, у которой большая электрическая емкость. Даже при полностью исправном механизме при включении в заземленную розетку, она может «щипаться».

Электрическая варочная поверхность, электродуховка — это мощная техника с высокой вероятностью пробоя, которая тоже является претендентом на подключение к «земле».

Третья — это микроволновая печь, в которой источник СВЧ обладает большой мощностью. При некачественном контакте в розетке, этот прибор может фонить с опасностью для здоровья. Если на вашей микроволновке есть сзади винтовая клемма, не поленитесь подсоединить ее к «земляному» проводу.

Компьютер тоже не помешало бы заземлить, поскольку ИБП (импульсный блок питания) дает большую рабочую утечку. Защититься от плавающих потенциалов можно, наглухо заземлив компьютер за любой крепежный винт на задней панели. Особенно это актуально в домах со старыми розетками.

В заключение хочу сказать, что примерно один раз в 12 лет надо проводить проверку заземляющего контура, замеряя сопротивление растекания, а, при необходимости, производя частичное раскапывание грунта. Думаю, не стоит этим пренебрегать, так как на кону стоит ваша жизнь.

Ваш Кузьмич.

Заземление в частном доме своими руками 220В

Частный дом - это возможность каждую неделю отдыхать с друзьями или семьей на природе. Даже машина есть опционально. Поезда, такси и автобусы курсируют из городов в близлежащие поселки и деревни постоянно.

Но иметь домик где-нибудь за городом - это еще не все. Здесь нужно позаботиться о безопасности каждого человека. Во избежание возможности поражения электрическим током, следует произвести заземление.

Заземление обеспечивает безопасную работу приборов. Более того, если у вас есть электроплита или стиральная машина, без нее просто не обойтись. В последнем случае выход из строя прибора может привести к очень плачевным последствиям.

Важно! Если вы живете в частном доме без заземления, это создает опасную ситуацию внутри дома для своих друзей и родственников.

Сделать заземление в частном доме своими руками не так уж и сложно.Самое главное, соблюдайте правила и используйте качественные комплектующие и материалы. Многие пытаются сэкономить и сделать обнуление на основании таких действий тем, что сеть 220 К заземлению не является обязательной.

Однако это не так. Действительно, делать наземную сеть 220 не является обязательным стандартом безопасности в частном доме. Но такая ступенька позволяет существенно защитить каждого пассажира от удара.

Важно! При питании от сети 380 В придется делать заземление.Это позволит каждому человеку, проживающему в частном доме, чувствовать себя в безопасности.

Начнем со школьного курса биологии. Люди на 70% состоят из воды. Вот почему шок способен нанести нам значительный вред. Получите огромный урон внутренним органам. Тело начинает корчиться в судорогах. Поэтому важно быстро убрать пострадавшего от источника питания. В худшем случае после удара током останавливается сердце.

Безусловно, никто не пойдет на голый провод, чтобы испытать новые ощущения.Но в случае выхода из строя корпуса некоторых устройств становятся полноценными электропроводниками. Одного прикосновения хватит, чтобы схватить разряд. Этого недостаточно, чтобы создать основу. В этом случае каждый человек, проживающий в частном доме, будет защищен.

Рассмотрим реальную ситуацию. Из-за длительного срока службы нагревательный элемент внутри котла разрушился. В результате электричество передавалось по спирали из нихрома в воде. Теперь каждое прикосновение к корпусу котла смертельно опасно.

Чтобы исключить риск поражения электрическим током, все части устройства, которые могут пропускать ток, заземлены. В этом случае напряжение, возникающее при повреждении, оставит его в земле, не неся никакой угрозы.

Чтобы лучше понять, как сделать заземление в частном доме. Рассмотрим пример такой защиты от поражения электрическим током на промышленных объектах. Заземляющий провод подключается к корпусу каждой машины и управления закрылками. Такая мера позволяет застраховать каждого работника от возможного поражения электрическим током.

Для заземления бытовой техники в частном доме потребуется подключить защитный провод. Он подключается к розетке, в которую вы вставляете вилку определенного устройства.

При обрыве нулевого проводника пропадает не только электричество, отключается схема защиты. Если это произойдет, заземление будет нулевым проводником. Производительность каждого устройства останется в качестве защиты.

Внимание! Основная роль заземления в частном доме - безопасность при прикосновении к корпусам бытовой техники.

Какое должно быть качественное заземление ↑

Прежде чем делать качественное и надежное заземление в частном доме, необходимо знать основные технические требования к конструкциям этого типа. Для начала рассмотрим ценность концепции. Фактически эта электрическая схема обеспечивает безопасный вывод электроэнергии при выходе из строя бытовой техники.

Конструктивно заземление можно разделить на три составляющих:

  1. Заземление.Эта деталь представляет собой набор проводников. Каждый из них находится в постоянном контакте с землей.
  2. Заземляющий провод. Этот элемент конструкции соединяет устройство, которое необходимо заземлить с заземлением.
  3. Заземлитель или заземлитель - заземление + заземлители.

Если разобраться в деталях, то заземление в частном доме - это набор металлических проводов, уходящих в землю. Любое качественное заземление должно иметь соответствующий показатель сопротивления растеканию.Этот параметр показывает, насколько легко ток уходит в землю.

Важно! Сопротивление что-то вроде клапана. Он останавливает ток. Чем он меньше, тем лучше заземление в частном доме.

На силу сопротивления в заземлении частного дома влияет множество параметров. Поэтому, прежде чем обезопасить систему от поражения электрическим током в вашем доме, им нужно знать.

Первое, на что нужно обратить внимание - на какой глубине лежит заземление .Также на сопротивление влияет влажность почвы и количество проводников. Лучше всего сделать петлю по периметру дома. Если такой возможности нет - остановите свой выбор на северной стороне. Именно там максимальная влажность почвы.

Особые требования к земле. Что они были сделаны из высококачественной стали. Толщина проводника не должна быть меньше четырех миллиметров. Минимальный диаметр трубы 32 мм; вертикальные стержни 16 мм, горизонтальные 10.

Установка ↑

Чтобы сделать систему защиты от поражения электрическим током с повреждением бытовой техники, следует выбрать место, где вы будете авторизоваться гидов.Здесь вам нужно будет забить вертикальные стержни.

Важно! Перед тем как монтировать устройство своими руками в частном доме, убедитесь, что в том месте, где вы будете проложить контур заземления, отсутствует связь.

В идеале нужно предварительно согласовать работы с соответствующими службами, например, теплогазоснабжающими организациями. Обратите внимание, что восстановление поврежденных тепловых или газовых сетей стоит очень дорого.

Самый простой способ сделать линейный контур и расположить его параллельно деке.Некоторые строители идут на разные ухищрения, делая землю в виде треугольника или многогранника. В идеале следует обвести периметр здания. Однако для этого потребуется много материалов и времени.

Совет! Главный плюс линейного редактирования в том, что при необходимости дизайн всегда можно увеличить.

Для начала установки системы безопасности в частном доме с режущего уголка или штанги. Его длина должна составлять два метра. Конец должен быть заострен. Для сверления отверстий можно использовать ручную дрель.Если такой аксессуар в хозяйстве, воспользуйтесь обычной лопатой.

После того, как выкопали котлован возле частного дома, нужно получить заземление. Если бы первый стержень легко вошел в землю. Во-вторых, вы можете сделать в длину два фута. Важно не переборщить. Максимальная длина - три метра.

Достаточно пяти заземлений для надежной защиты частного дома. Стержень дифферента не ниже уровня земли. Ориентировочно, это где-то 20-30 см. Между заземлителями путем рытья канавы, которая их соединит.

Элементы заземления в частном доме можно соединять сваркой. Если нет сварочного аппарата, можно сделать то же самое, но уже с помощью обычных болтов. Сварка предпочтительнее, так как она обеспечивает высокий уровень надежности. Также увеличивает срок службы всей конструкции.

Важно! Болт нужно затянуть.

Измерения ↑

После того, как вы сделаете своими руками монтаж контура заземления в частном доме, вам необходимо будет провести соответствующие замеры.Первое, что вы должны проверить, - это сопротивление. Стандартные показатели следующие:

  • Сеть 220 имеет сопротивление в пределах 30 Ом.
  • Сеть 380 кОм сопротивлением 5-10 Ом.
  • Редкая порода почвы, например, каменистая - 100 Ом.

Самый качественный контур заземления должен быть от сети 380 В. Кроме того, для заземления трехфазной проводки в частном доме. К счастью, вы можете сделать это сами.

Заземление ↑

После завершения тестирования и соответствия индикаторов нормам следует проложить заземляющий провод от цепи к панели. Диаметр проводника не может быть менее 8 мм.

В стене дома проложен металлический водовод. Место можете выбрать сами, главное, чтобы с вами было комфортно работать. Тогда заземление в частном доме будет сделано качественно и надежно.

В конце стального трубопровода, который является частью замедления, необходимо сформировать болтовое соединение.Возможна нарезка или приваривание болта. Наконечник необходимо вдавить в медный провод. Диаметр последних 4 мм. Лучше всего спрятать в плинтус.

Внимание! Разрыв заземляющих проводов коммутационных аппаратов запрещается.

Как видите, сделать контур заземления своими руками не так уж и сложно. Причем справиться с этой работой без использования специального оборудования. Эффект от такой системы защиты более чем полезен и может уберечь жильцов от бытовых травм.

Связанные с контентом

Как правильно установить заземление в частном доме. Как сделать заземление в частном доме

Любой сегодня загородный дом оборудован всевозможными мощными бытовыми электроприборами. Естественно, возникает необходимость заземлить частный дом. Заземление можно сделать самому

Что такое заземление

Заземление - это преднамеренное соединение любой точки оборудования с помощью электрического соединения с землей.По определению, заземление предназначено для обеспечения надежной защиты от опасных последствий поражения электрическим током. Поэтому земля используется как проводник тока, как одно из плеч асимметричного вибратора. Заземление состоит из заземлителя (контура заземления), обеспечивающего прямой контакт с землей, а также заземляющего проводника. Самым нежелательным вариантом заземления по коэффициенту удельного сопротивления считаются каменистые и каменистые почвы. Лучшим вариантом расположения контура заземления считаются суглинистые и глинистые почвы

.

Для того, чтобы сделать заземление в частном доме, необходимо будет построить и установить контур заземления.Контур заземления для частного дома будет состоять из вертикальных проводников (заземлителей), вбитых в землю. Заземлители соединяются между собой горизонтальными полосами, образуя контур определенной конфигурации. Схема подключена к электрическому щиту. Так работает заземление.

Заземление, как и любая другая система, состоит из определенных элементов, без взаимосвязи между которыми невозможно правильное функционирование.

Из каких элементов заземления состоит система?

Элементы заземления:

Вертикальное заземление

Заземляющие ленты или провода.

Заземление является качественной величиной и зависит от значения сопротивления заземляющего электрода. Количество заземления можно уменьшить, увеличив площадь заземляющих электродов, тем самым снизив сопротивление почвы.


Уголок стальной размером 50х50х5 мм может служить вертикальным заземляющим электродом. для горизонтальных - полоса стальная 40х4 мм. Выбор таких материалов и размеров заземляющих электродов регламентируется официальным документом ПУЭ-7, раздел 1.7. Недопустимо использование арматуры в качестве заземляющих проводов, поскольку нарушается распределение тока по раскаленному внешнему слою арматуры.


Контур заземления

При заземлении частного дома создается замкнутая петля. Контур заземления - это набор металлических проводов, закопанных в землю и подключенных к электрическому прибору. По правилам контур заземления выполняется геометрически в виде равностороннего треугольника. Все элементы (проводники и заземляющий электрод) контура заземления соединяются болтами и сваркой.Сварка предпочтительна.

Владельцев частных домов изначально интересует вопрос, из каких материалов можно сделать контур заземления частного дома.

Наиболее востребованные материалы - сталь и сталь в медной оболочке. Правда, медные ножны, использованные для создания контура, - удовольствие дорогое. Критерием выбора электрода является параметр площади поперечного сечения. Обычно допускается использование труб, прямоугольных или угловых профилей и стержней.В этом случае длина электрода значительна и должна достигать 2-х метров, а минимальное количество - 3-х электродов.


Какую схему заземления для частного дома выбрать

Схема заземления предполагается изготавливать с использованием двух систем: TN-C-S и TT.

Особенности системы TN-C-S: это система заземления, в которой две функции, а именно: нулевой защитный и рабочий проводники совмещены в одном проводе.

Особенности системы TT: это система, в которой нейтраль постоянно заземлена благодаря использованию заземляющего устройства.

Для электроснабжения частного дома по схеме TN-C-S провод PEN играет роль проводника. Система ТТ наиболее распространена среди владельцев частных домов. Почему? Ответ довольно прост: в системе TT все токопроводящие части электроустановок напрямую соединены с землей с помощью заземляющего электрода.



Этапы заземления частного дома

Заземление частного дома своими руками выполняется в несколько этапов.

Подготовительное

Земляные работы

Электроды забивая в землю

Электроды соединительные

Сверление технологических отверстий в стене

Прокладка заземляющего провода

Проверка работоспособности заземления.

Подготовительный этап предполагает выбор площадки для размещения контура заземления.

Земляные работы предназначены для создания равностороннего треугольника контура заземления в грунте. Для этого выкапываются ямы и соединительные траншеи.Глубина траншей и котлованов должна достигать 1,5 м. Рекомендуется прокладывать контур заземления на расстоянии 1 метра от фундамента частного дома. По обозначенному треугольнику выкапываются траншеи на глубину до 1 м. Ширина траншеи должна быть достаточной для последующей сварки электродов.

Электроды вбиваются в землю по вершинам треугольника. Заземлители вбиваются в грунт на глубину 2-3 метра. Для удобства работы уголки на концах заточены.Работы по забиванию кондукторов желательно проводить кувалдой. Деформация или изменение формы электродов недопустимы.



Соединение электродов осуществляется при помощи резьбового соединения со стальной полосой шириной 40 мм и толщиной 4 мм и болтами М80 или М100. К краю планки приваривается болт М80 для закрепления провода, идущего в частный дом. К краю болта подключается медный многожильный провод, ведущий прямо к распределительному щиту дома.

После завершения заземляющих и монтажных работ по заземлению производится контрольный замер контура заземления. «Контрольное измерение» должно показывать значение сопротивления заземляющего устройства. Измерение величины сопротивления контура заземления проводится в специализированных лабораториях с помощью омметров М416.

Чтобы досконально разобраться в назначении и функциях проводников схемы при установке заземления, достаточно посмотреть предлагаемое видео

Все большее количество различных электроприборов помогает нам в работе и в жизни.Нагрузка на электросеть почти всегда максимальная, даже в самом захудалом селе. Телевизор постоянно включен, часто используется стиральная машина, посудомоечная машина работает каждый день и не выключается, не говоря уже о различных источниках освещения, утюги, пылесосы и компьютеры. Практически всегда страдает безопасность в эксплуатации электроприборов, а устройства защиты УЗО не срабатывают вовремя из-за отсутствия контура заземления в частном доме. Как сделать заземление в частном доме, расскажет эта статья.

Грамотно и практически бесплатно произвести заземление в частном доме может любой домовладелец. Работа по его устройству довольно проста и не требует специальных знаний. Энергоменеджер может проверять контур заземления раз в сто лет и мало обращает внимания на безопасность домовладельцев. Достаточно того, что у вас будет гарантия, что вы не нанесете удар электрическим током.

Итак, что нам нужно знать в первую очередь? Это то, что нужно делать в соответствии с четко регламентированными инструкциями.Она рассказывает, как сделать заземление частного дома в соответствии с Правилами электромонтажных работ, Правилами безопасности при электромонтажных работах и ​​Правилами эксплуатации электромонтажных работ. Согласно этим документам, нужно сразу после изготовления проверить контур заземления частного дома на сопротивление, а его величина не должна превышать 4 Ом. И никто не может запретить вам сделать контур заземления в частном доме самостоятельно, и не переплачивать деньги специалистам сторонних компаний.

Все преимущества контура заземления:

  • отсутствие аварийного напряжения на корпусах бытовой техники;
  • соответствие нормам эксплуатации электрических устройств, что увеличивает срок их службы;
  • безопасный контакт человека с металлическим корпусом приборов;
  • значительно снизить вредное влияние электромагнитного излучения на организм человека;
  • снижение уровня помех в сети частного дома от скачков напряжения;
  • снижает количество смертей от поражения электрическим током.

Создание контура заземления

Так как сделать контур заземления? Самый простой контур заземления в частном доме можно сделать из трех-четырех металлических стержней произвольного диаметра (10-45 мм). Их вбивают в землю в виде равностороннего треугольника или квадрата с длиной стороны не менее 1,5 м и глубиной 2 м. Детали контура обычно соединяются между собой привариванием к металлической полосе сечением 4х25 мм и более. Соединенные верхние края контура и металлическая шина, занесенная в частный дом, называются металлическими связями.Сопротивление металлической связи не должно превышать 0,1 Ом. Он измеряется от механического соединения на участке шины заземления до последнего, самого дальнего элемента контура заземления.

Место для устройства контура заземления обычно выбирают исходя из ближайшего расположения к щитку учета и большинства источников повышенной опасности - электроприборов, то есть возле кухни частного дома. Внутри частного дома контур заземления заводится металлической полосой, которая подходит к плате учета электроэнергии.С платой учета заземляющий контур соединяется медным проводом диаметром 6-10 мм, имеющим желтую оболочку с зеленой продольной полосой и гайкой, прикрученной к болту, приваренному к металлической шине диаметром более 10 мм.


Сделать заземляющий контур для своей квартиры в многоэтажном доме практически невозможно. Многие очень грамотные во всех отношениях жители стараются заменить заземление нулевым проводом. Это очень опасно по двум причинам:

  • если в результате аварии в доме пропадет ноль, то все постройки будут под высоким напряжением;
  • при неравномерном распределении нагрузки по фазам и при посадке на нейтральный провод вместо заземления на металлических корпусах бытовой техники возникает потенциал, то есть опасный для жизни перепад напряжения.

Вместо самодельного заземления частного дома можно приобрести в магазине готовый контур заземления, сделанный на заводе. Стоит немалых денег из-за качественного изготовления металлических стержней, с гальваническим покрытием тонким слоем меди.

Предупреждаем всех от желания сделать контур заземления, подключив металлический провод к водопроводу или трубам системы отопления - это запрещено п. 1.7.110 Правил электромонтажа.Часто такие эксперименты заканчиваются человеческими жертвами - электричество шутить не любит. При пробое изоляции проводов вместо земли электрический разряд попадает в водопроводную трубу и через текущий поток воды может шокировать людей, неосторожно принимающих душ в соседнем доме.


Все контактирующие друг с другом элементы контура заземления, вынесенные наружу частного дома и имеющие между собой механическое соединение, должны быть соединены через подготовленные контактные площадки.Поскольку металлы обладают разной электрохимической активностью, во влажную погоду между ними образуется гальванический пар, что приводит к коррозии.

Коррозия в этом случае может распространяться даже под оболочкой заземляющего провода, который проходит в доме от кольцевой шины.

Для предотвращения этого явления все механические соединения соединены с контактными площадками, очищены до блеска и смазаны электротехнической смазкой особой консистенции.

Категорически запрещается подключать несколько электроприборов последовательно к заземляющему контуру дома.Каждый из них необходимо подключить к отдельной площадке шины заземления.

Из всего вышесказанного следует, что самостоятельным изготовлением и установкой контура заземления в частном доме вполне по силам любой человек, желающий обезопасить себя и свою семью от нештатных ситуаций и человеческих жертв.

Частный дом - это возможность каждую неделю отдыхать с друзьями или семьей на природе. Даже машина не обязательна. Электропоезда, маршрутки и автобусы курсируют из мегаполисов в близлежащие города и села постоянно.

Но иметь частный дом где-нибудь в деревне - это еще не все. Необходимо позаботиться о безопасности каждого человека, который там находится. Чтобы исключить возможность поражения электрическим током, стоит сделать заземление.

Заземление обеспечивает безопасную работу бытовой техники. Более того, если у вас установлена ​​электроплита или стиральная машина, то без нее просто не обойтись. В последнем случае выход из строя бытового прибора может привести к крайне плачевным последствиям.

Важно! Если вы живете в частном доме без заземления, то это создает опасную ситуацию внутри дома для ваших близких и родственников.

Сделать заземление в частном доме своими руками не так уж и сложно. Главное - соблюдать нормы и использовать качественные комплектующие и материалы. Многие пытаются сэкономить и произвести обнуление, мотивируя такой поступок тем, что в сети 220 В заземление не нужно.

Однако это не совсем так.Ведь делать заземление в сети 220 В не является обязательной нормой безопасности в частном доме. Но такой шаг позволяет во многом обезопасить каждого жителя от поражения электрическим током.

Важно! Если питание осуществляется от сети 380 В, то заземление придется делать. Это позволит каждому человеку, живущему в частном доме, чувствовать себя в безопасности.

Зачем нужен контур заземления


Начнем со школьного курса биологии. Человек на 70% состоит из воды.Поэтому поражение электрическим током может нанести нам значительный вред. Внутренние органы получают огромные повреждения. Тело начинает корчиться в конвульсиях. Поэтому необходимо быстро отвести пострадавшего от источника питания. В худшем случае сердце останавливается после поражения электрическим током.

Безусловно, никто не станет ползать до оголенных проводов за новыми ощущениями. Но в случае выхода из строя корпуса некоторых устройств становятся полноценными электропроводниками. Достаточно одного прикосновения, чтобы схватить шок.Чтобы этого не произошло, достаточно сделать заземление. В этом случае каждый человек, проживающий в частном доме, окажется под надежной защитой.

Рассмотрим реальную ситуацию. Нагревательный элемент внутри котла разрушился от длительной эксплуатации. В результате электричество стало передаваться через нихромовую спираль в воду. Теперь каждое прикосновение к корпусу котла смертельно опасно.

Чтобы исключить риск поражения электрическим током, все части устройства, способные передавать ток, заземлены.В этом случае напряжение, возникающее при поломке, попадет именно на землю, не неся в себе никакой угрозы.

Чтобы лучше понять, как сделать заземление в частном доме. Рассмотрим пример такой защиты от поражения электрическим током на промышленных объектах. Заземляющий провод подключается к корпусу каждой машины и панелям управления. Эта мера позволяет застраховать каждого работника от возможного поражения электрическим током.


Для заземления бытовой техники в частном доме дополнительно потребуется подключить защитный провод... Он подключается к розетке, которая принимает вилку определенного устройства.

При обрыве нейтрального проводника пропадает не только электричество, но и нарушается схема защиты. Если это произойдет, то заземление будет нейтральным проводником. При этом производительность каждого устройства останется, как и защита.

Внимание! Основная роль заземления в частном доме - обеспечение безопасности при прикосновении к корпусам бытовой техники.

Делаем заземление на даче

Какое должно быть качественное заземление


Прежде чем производить качественное и надежное заземление в частном доме, необходимо знать основные технические требования к конструкциям этого типа.Для начала рассмотрим смысл самого понятия. По сути это электрическая схема, обеспечивающая безопасный выход электричества при выходе из строя бытовой техники.


Конструктивно заземление можно разделить на три составляющих:

  1. Заземлитель. Эта часть представляет собой собрание дирижеров. Каждый из них находится в постоянном контакте с землей.
  2. Заземляющий провод ... Этот элемент конструкции соединяет заземляемое устройство с заземляющим электродом.
  3. Устройство заземления или заземление - заземляющий электрод + заземляющие провода.

Если посмотреть подробно, то заземляющий электрод в частном доме представляет собой набор металлических проводников, уходящих в землю. Любое качественное заземление должно иметь соответствующий индикатор сопротивления растекания. Этот параметр показывает, насколько легко ток входит в землю.

Важно! Сопротивление похоже на клапан. Он блокирует текущий поток. Чем оно меньше, тем лучше и надежнее заземление в частном доме.

На силу сопротивления в заземлении частного дома влияет множество параметров. Поэтому, прежде чем делать эту систему безопасности от поражения электрическим током в своем доме, необходимо о них узнать.


Первое, на что нужно обратить внимание, это на какой глубине залегает система заземляющих электродов? ... Также на сопротивление влияет влажность почвы и количество проводников. Лучше всего сделать очертание по всему периметру дома.Если это невозможно, выбирайте северную сторону. Именно там влажность почвы максимальная.

К заземлителям предъявляются особые требования. Мало того, что они сделаны из качественной стали. Толщина проводника должна быть не менее четырех миллиметров. Причем минимальный диаметр трубы - 32 мм; стержни вертикальные 16 мм и более, горизонтальные 10.

Установка


Чтобы сделать систему защиты от поражения электрическим током при повреждении бытовой техники, необходимо выбрать место, куда войдут проводники.Именно сюда нужно будет забивать вертикальные стержни.

Важно! Перед тем, как делать установку устройства своими руками в частном доме, убедитесь, что в том месте, где вы будете проложить контур заземления, нет коммуникаций.

В идеале, сначала необходимо согласовать работу с соответствующими службами, например, теплогазоснабжающими организациями. Учтите, что ремонт поврежденных тепловых или газовых сетей обходится чрезвычайно дорого.

Проще всего сделать линейный контур, и расположить его параллельно отмостке.Некоторые строители идут на разные ухищрения, делая заземление в виде треугольника или многогранника. В идеале следует обвести дом по всему периметру. Правда, для этого потребуется много материалов и времени.

Совет! Главное преимущество линейного монтажа в том, что при необходимости конструкцию всегда можно увеличить.

Начать установку защитной системы в частном доме нужно с отрезания уголка или прута. Его длина должна составлять два метра. Конец должен быть указан.Для сверления отверстий можно использовать ручную дрель. Если в хозяйстве такого аксессуара нет, воспользуйтесь обыкновенной лопатой.


После того, как недалеко от частного дома вырыта яма, нужно забить заземляющий электрод. Если первый стержень легко вошел в землю. Вторую можно сделать на полметра длиннее. Главное - не переборщить. Три метра - это максимальная длина.

Для надежной защиты частного дома достаточно пяти заземлителей.Обрезка стержней производится как минимум ниже уровня земли. Примерно 20-30 см. Между заземляющими электродами нужно вырыть канавку, которая будет их соединять.

Элементы заземления в частном доме можно соединять сваркой. Если сварочного аппарата нет в наличии, можно сделать то же самое, но с помощью обычных болтов. Сварка по-прежнему предпочтительнее, поскольку она обеспечивает более высокий уровень надежности. Также увеличивается срок службы всей конструкции.

Важно! Болтовое соединение необходимо периодически подтягивать.


Проведение измерений

После того, как вы сделаете монтаж контура заземления в частном доме своими руками, потребуется провести соответствующие замеры. Первое, что вам нужно проверить, это сопротивление. Нормативные показатели следующие:

  • Сеть 220 В - сопротивление в пределах 30 Ом.
  • Сеть 380 В - сопротивление 5-10 Ом.
  • Грунт редкий, например каменистый - 100 Ом.


Самый качественный контур заземления должен быть в сети 380 В.Кроме того, для трехфазной разводки обязательно наличие заземления в частном доме. К счастью, вы можете сделать это самостоятельно.

Укладываем заземляющий электрод


После того, как проверка завершена и показатели соответствуют норме, необходимо проложить заземляющий провод от цепи к экрану. Диаметр жилы не может быть меньше 8 мм.

Стальной провод проходит внутрь через стену дома. Вы можете сами выбрать место, главное, чтобы вам было удобно работать.Тогда заземление в частном доме будет сделано качественно и надежно.

На конце стального проводника, который является частью замедления, должно быть выполнено болтовое соединение. Можно нарезать или приварить болт. Наконечник необходимо вдавить в медную проволоку. Диаметр последнего - 4 мм. Лучше всего спрятать его в плинтус.

Внимание! Запрещается разрыв заземляющих проводов с помощью коммутационных аппаратов.

Результат

Как видите, сделать контур заземления своими руками не так уж и сложно.Причем с такой работой можно справиться без использования специального оборудования. Действие такой системы защиты будет более чем полезным и сможет уберечь жителей дома от бытовых травм.

Основная функция заземления - защита человека от поражения электрическим током. Кроме того, благодаря наличию контура заземления снижается уровень магнитных помех, исходящих от электрического оборудования, и исчезают помехи в самой электрической сети.Также никто не отменял статическое напряжение, которое появляется на металлических корпусах, но которое может исчезнуть, если корпус надежно заземлен.

Раньше заземление применялось в основном в промышленных электроустановках, но сегодня даже бытовая электрическая сеть не должна обходиться без заземления. В быту корпуса бытовых электроприборов заземляют через обычную европейскую вилку со специальным заземляющим контактом. К этому контакту должен быть подключен защитный провод PE («земля»).

В случае электрического пробоя изоляции фазного провода к металлическому корпусу и случайного прикосновения человека к этому корпусу движущийся электрический ток будет направлен на землю, минуя тело человека. Так работает защита от прямого контакта. Кроме того, при замыкании фазы на заземленный корпус возникает ток короткого замыкания (ток короткого замыкания), который резко увеличивает его значение за доли секунды. На ток короткого замыкания срабатывает автоматический выключатель, который срабатывает и полностью отключает подачу напряжения к месту, где произошло короткое замыкание.

Контур заземления своими руками - пошаговая инструкция

На данный момент очень популярно строительство частных домов. Помимо стандартных строительных работ ведутся работы по электрификации дома. В результате возникает необходимость завершения контура защитного заземления ... Контур заземления можно выполнять не только для новостроек, но и для домов, изначально не имевших контура при строительстве. Если на производстве контур защитного заземления выполняется электромонтажной организацией по готовому проекту, то в быту это можно сделать своими руками.

Для установки контура заземления необходимы следующие материалы:

● электроды металлические;

● полоса металлическая (стальная);

● несколько болтов.


Стоит отметить, что уже давно в продаже появились специальные комплекты для самостоятельного заземления частного дома.

Для выполнения монтажных работ вам потребуется:

● лопата штыковая;

● молоток большой или кувалда;

● инвертор сварочный бытовой;

● электроды сварочные;

● болгарка.

Для частного дома контур заземления должен состоять из трех заземляющих электродов, вкопанных или вбитых в землю и соединенных между собой металлической полосой. В качестве электродов можно использовать стальной уголок 50х50х5мм. Длина уголка должна быть в пределах двух-трех метров. Если исходная длина уголка больше двух-трех метров, то отрезки необходимой длины отрезают болгаркой. В качестве полосы используется сталь 40х4мм.

Ни в коем случае нельзя использовать металлическую арматуру, так как она имеет закаленную поверхность, следовательно, нарушается процесс протекания тока.К тому же арматура быстрее окисляется и ржавеет, что совершенно недопустимо. Одним словом, металл для контура заземления не должен окисляться и ржаветь через определенное время.

Отвод от контура также выполняется металлической полосой.

Монтаж контура защитного заземления для частного дома выполняется в несколько этапов.

Выбор расположения контура


Для определения места по контуру необходимо учитывать свойства почвы.Чернозем наиболее подходит для реализации контура заземления, менее подходят для этих целей песок и глина. Контур заземления должен располагаться возле дома на расстоянии около метра.

Наценка


Так как контур для частного дома выполнен в виде равностороннего треугольника, то разметка на земле должна быть соответствующей. Расстояние между сторонами отмеченного треугольника должно быть таким, чтобы электроды можно было вбивать в землю на расстоянии друг от друга не менее длины электрода.

Контурная траншея


После нанесения треугольной разметки по периметру разметки выкапывается траншея. Глубина траншеи должна учитывать глубину промерзания грунта при сильном морозе ... Ширина должна быть достаточной, чтобы было удобно сваривать контур по периметру, например 0,7 м.

Схема установки


Монтаж схемы начинается непосредственно с подключения электродов.Электроды забивают молотком или кувалдой по углам треугольной траншеи глубиной 2-3 метра. Необязательно забивать полностью. На поверхности траншеи должно остаться 0,2-0,3 м длины электрода.

Затем забитые электроды соединяют друг с другом горизонтальной металлической полосой при помощи сварки. Это образует треугольный контур. Отсюда и название - контур заземления.

Нельзя использовать болтовое соединение или любое другое вместо сварного соединения.Причина - быстрое окисление и ржавчина.

Следующим шагом будет изготовление металлической розетки из схемы. Как уже говорилось, загиб также выполняется металлической полосой. Полоса с одной стороны приваривается к самому контуру, а другая сторона полоски вводится в дом через отверстие в стене. В доме полосой рекомендуется быть внутренней стены на небольшой высоте от пола. На этой части полосы заземления приваривают болты на не слишком большом расстоянии друг от друга.К одному из этих болтов привинчивается медный поводок, который заземляет вводной щит дома.


После полного завершения монтажных работ необходимо измерить сопротивление растеканию тока контура заземления. Измерение обычно проводится специальным прибором. Значение сопротивления должно быть не более 4 Ом.

После измерения контур заземления засыпается грунтом, после чего заземление уже можно эксплуатировать.

Грамотно выполненный контур заземления своими руками - гарантия безопасности и исправной работы бытовых потребителей.

Заземление частного дома своими руками

Строить дом без спроектированного заземления - как минимум безрассудно. Если возникнет проблема с разводкой бытовой техники, это навредит жильцам дома. Проблема с изоляцией приведет к прохождению электрического тока внутри здания к электроустановкам, а это грозит неприятными последствиями.О том, как правильно сделать заземление для безопасности своего дома, можно узнать на сайте.

Как сделать заземление в частном доме по ПУЭ и зачем нужно заземление

В системе электропроводки вашего дома заземление является одной из основных функций безопасности. И многие не знают, для чего нужно заземление на объектах. В случае поломки система питания обеспечивает путь наименьшего сопротивления, она обеспечивает возврат тока на землю. Это снижает вероятность того, что короткое замыкание вызовет пожар или опасный для жизни электрический ток.

Последняя и важная часть системы электроснабжения дома состоит из металлического стержня заземления, вбитого глубоко в землю, провода, который соединяет этот стержень с клеммой заземления на сервисной панели или основании счетчика коммунальных услуг, и зажима соединителя между проводом и стержень. Как сделать энергосистему в частном доме - вы можете увидеть на картинке.

Заземление электроустановок является важной частью электрической системы. Именно это обеспечивает безопасность жителей, электрооборудования и техники.Заземление частного дома по ПУЭ - сопротивление выставлено не более 25 Ом. Для этого потребуется более одного заземляющего стержня. Это те же электроды, которые используются для подключения энергосистемы к электричеству. Они изготавливаются из различных материалов, однако медь является наиболее распространенным сырьем, используемым в жилых помещениях. Заземляющие стержни являются хорошими проводниками электричества; они позволяют току течь в землю, устраняя опасность для вас и электрической панели.

Заземляющий стержень, соединяющий домашнюю энергосистему с землей, представляет собой медный металлический стержень в сочетании с оцинкованным железом или нержавеющей сталью.

Стержни заземления бывают длиной 2,5 метра и 3 метра, причем первый размер является наиболее распространенным размером, используемым в жилых помещениях. Как правило, заземляющие стержни не должны превышать установленный показатель. В сухой почве, которая обеспечивает большее сопротивление току, чем влажная почва, заземляющие стержни складываются и зажимаются вместе, чтобы они могли уходить глубже в землю.

Другой вариант - добавить второй заземляющий стержень. Как правило, это лучший вариант, согласно ПУЭ, разместить заземление стержней на расстоянии не менее 1.8 метров. По возможности они должны упасть во влажную землю вокруг частного дома.

Неразумно и небезопасно устанавливать короткие заземляющие стержни, которые продаются для заземления телевизионных антенн и других устройств. Их использование для бытовой электросети незаконно, так как это вызывает сбой в подаче электроэнергии.

Модульно-выносное заземление частного дома своими руками

Во избежание поражения электрическим током людей, использующих устройство, каждая розетка должна быть подключена к розетке. Но это работает только в том случае, если все розетки подключены к специальной цепи, погруженной в землю за пределами жилого дома.

В частном доме есть два типа заземления, которые различаются по назначению. Система питания оборудования - это сеть неизолированных проводов, которые проходят через дом как часть разветвленной проводной цепи. Они подключаются к трансформатору на открытом воздухе и защищают домовладельцев от поражения электрическим током в доме.

Система питания соединяет электрическую систему вашего дома с землей. Модульное заземление помогает безопасно рассеивать непредвиденные электрические заряды от других источников.

Электросети также помогают снимать статическое электричество.Их накопление в электронном оборудовании, таком как домашние компьютеры, может вызвать эксплуатационные проблемы. Это менее важная функция заземляющего проводника, защищающая оборудование, а не людей. Поэтому ответ на вопрос, нужно ли заземление в частном доме, однозначно положительный. Поскольку без него вы будете защищены от воздействия тока. Как работает заземление на оборудовании, можно увидеть на рисунке.

Для установки заземляющего оборудования используется модульное заземление:

  • в жилых домах;
  • в телекоммуникационных и энергетических зданиях;
  • на промышленных объектах.

Комплект сборных конструкций, состоящий из соединенных между собой стальных шпилек длиной полтора метра. К преимуществам заземления можно отнести простоту установки электрода на глубину до тридцати метров без специального оборудования. Монтаж осуществляется одним человеком. Если у вас нет опыта, как сделать заземление в частном доме, обратитесь к специалисту.

Переносное заземление включает в себя специальный продукт, который используется для установки заземления отдельных участков установок.Основная функция - обеспечение безопасности специалистов при ремонтных работах. Переносная заземляющая конструкция состоит из следующих элементов:

  • специальный токопроводящий проводник из меди или алюминия;
  • хомуты крепежные;
  • специальных насадок;
  • диэлектрический стержень.

Установка заземления в частном доме - дело серьезное и требует ответственности. Большинство домовладельцев справятся с установкой системы электроснабжения. Если вы не знаете, как сделать защитное заземление своими руками, рекомендуем обратиться к специалисту.

Заземление своими руками установить сложно без знаний, опыта и деталей.

  1. Заземляющий провод является связующим звеном между заземляющим стержнем и системой питания. Обычно их делают из меди.
  2. Заземляющие зажимы используются для подключения проводника электрода к стержню.

Зажим для желудей - это овальный болтовой зажим, используемый для крепления к заземляющему стержню. Это обычно используемый зажим заземляющего стержня, который одобрен для использования на площадках для непосредственной утилизации отходов.

Латунный зажим с зазубринами представляет собой двухкомпонентный зажим с установочными винтами, они используются для крепления к штанге. Он имеет центральную точку с отверстием для крепления проволоки и установочный винт для затяжки проволоки. Зажимный тип используется для установки энергосистемы вокруг водопроводных труб.

Заземление и заземление имеют одну цель - заставить электричество поглощаться землей. Это делается путем подключения заземляющего провода к электроду. Сделать это можно несколькими способами:

  • через водопроводные трубы и металлические стержни;
  • по проводам, проложенным в фундаментах зданий;
  • пластин или колец заземленных;
  • каркасов металлических зданий;
  • металлических кожухов для частных колодцев.

Не все знают, зачем нужно заземление. Без него риск поражения электрическим током жителей дома увеличивается в тысячи раз. Это необходимо для защиты людей и оборудования от электрического тока.

Установка бытовой электросети

Заземление дома с контуром своими руками предполагает использование конструкции из металлических заготовок, врывающихся в землю на одинаковом расстоянии и закрытых соответствующей полосой. Схема заземления ПУЭ представлена ​​на изображении.

Перед установкой энергосистемы для частного дома необходимо уточнить некоторые важные моменты.

  1. Наилучшей электропроводностью является глинистый грунт. Эта земля - ​​отличное место для установки защитной петли. Песчаный грунт можно обработать солевым раствором, он улучшает токопроводимость, но сокращает срок службы конструкции.
  2. Замкнутая петля, соединенная металлической полосой, более безопасна, чем прямая. В случае коррозии одной из опор вся конструкция продолжит функционировать.
  3. Место расположения заземления опасно для людей и животных! Контур должен быть заключен или покрыт декоративными элементами оформления.

Правильно подключенная система питания обеспечивает функцию заземления и соединения в качестве целостной системы защиты. Заземление частного дома играет важную роль в безопасности жителей.

Перед тем, как заземлить ваш дом, узнайте в компетентном органе электрические требования или правила в вашем районе.Если вам необходимо построить дом под ключ, обращайтесь к специалистам.

Как установить контур заземления. Как сделать заземление в частном доме

Основа инженерных сетей в частном доме - электричество. Для безопасного использования электричества в частном доме требуется контура заземления, в цепи которого объединены все бытовые приборы.

В контакте с

Что дает контур заземления

Цепь заземления

, несмотря на простоту своего устройства, многофункциональна и выполняет :

Старший и младший брат, один месяц бежит как отчаянный хомяк в колесо навстречу, в следующем месяце вы бежите на другом колесе, где проводите встречи и следуйте бюрократии, но оставайтесь сухими с новой лимфой.Что вы можете сделать, чтобы избавиться от «колеса хомячка от двери к двери» и холодного телемаркетинга. Первое, что вам нужно понять и принять, если вы хотите уйти от рукотворных агентов по недвижимости, это то, что ваши деньги могут быть заменены, и вы можете зарабатывать все больше и больше.

Материал электрода

То, что вы не можете заменить, - это ваше время. Следовательно, вам нужно перестать использовать свое время как ресурс и вместо этого вкладывать деньги, чтобы заработать больше денег. Ничего: «Но это работает для людей в пригородах, у меня есть агентство в центре, и люди спешат.«

  • Защита человека от поражения электрическим током при прикосновении к неисправному прибору.
  • Снижает уровень высокочастотных магнитных помех, излучаемых бытовыми электроприборами и самой инженерной электрической сетью в доме.
  • Обеспечивает безопасную работу электроприборов, работающих в условиях повышенной влажности (стиральные и посудомоечные машины, бойлеры и проточные водонагреватели).
  • Устраняет шумовые помехи в электрической сети.

Заземляющее устройство в частном доме

Устройство цепи заземления для частного дома, согласно правилам ЭМИ и несложное в процессе изготовления.

Если вы находитесь в этой депрессивной палате, закройте блог и вернитесь туда, откуда вы пришли. Так что не теряйте времени на двоих. Другое дело для тех, кто работает в «риэлторских группах». Ваша стратегия, поскольку у вас нет системы, которая выходит за рамки ручного хомяка, состоит в том, чтобы привлечь много людей с единственной целью - послать их от пушки к звонку и перемолоть телефон. Людей, которые дома занимаются другими делами.

Ваша цель должна состоять в том, чтобы иметь очень мало избранных агентов, которые много зарабатывают и вокруг которых вы строите систему создания контактов. Теперь, если ясно, что мы можем продолжить, но мы повторим это для безопасности: ваше время истекло, и вы не можете поместить его в рычаг. Что потенциально бесконечно, так это деньги, и это то, что вы должны использовать, чтобы люди узнали вас и захотели продать свою собственность.

Содержит защитную цепь непосредственно из 3 заземляющих электродов , вкопанных в землю, и металлическую сварную конструкцию, которая является отводящей шиной для электричества.

Использование в конструкции нескольких заземляющих электродов связано с тем, что площади одного недостаточно для создания необходимой площади для полной защиты и несколько электродов, соединенных на расстоянии друг от друга, компенсируют это.

Как использовать денежный рычаг для автоматического приобретения недвижимости

Итак, начните свое печальное приключение в поисках «знаменитого» с убеждением, что если люди узнают вас, и вы станете знаменитым, и все будут знать ваше имя, люди захотят доверяют вам продать их собственность.Потому что, если ты «знаменит» в городе, значит, тебя ищут!

Очевидно, что если вы являетесь одним агентом в своем агентстве или небольшой группой, вы не можете использовать реальную экономию за счет масштаба, поскольку вы гений, вы делаете то же самое в небольших «институциональных» рекламных роликах на телевидении, на радиостанциях и в местных газетах. что ваша цель - сделать ваше имя "поворотным".

Важно не растягивайте электроды на большое расстояние, иначе поверхность моделируемой области будет нарушена, и эффективность цепи заземления снизится в десятки раз.

В качестве материала для изготовления заземлителей в соответствии со стандартами и правилами ПУЭ допускается сталь из металла с различными покрытиями или луженая и оцинкованная медь .

Затем, если вы опередите время, вы создадите «маркетинговое агентство» с новыми визуальными эффектами для вашего бизнеса, с креативными изображениями и «слоганами» или слоганами. Таким образом, вы создаете красивую будку со своими собственными логотипами, лозунгами и великолепной графикой, чтобы отправиться в торговый центр за городом, чтобы остановить таких людей, как продавцы Sky.

Цель, которую вы хотите потратить, чтобы потратить все эти деньги, состоит в том, чтобы люди имели в виду ваш лозунг на протяжении многих лет и чтобы он автоматически передавался вам. Одна вещь, которая «распадается» следующим образом. Если предположить, что такой «институциональный», «творческий» или «креативный» маркетинг имеет смысл, вам все равно нужно инвестировать больше, чем любое другое агентство в вашем городе вместе, чтобы начать небольшую отдачу.

Фото контура заземления в частном доме.


Контур заземления для частного дома.Схема

Высота каждого заземляющего электрода, установленного в земле по нормам схемы, должна составлять 2 - 3 метра. Электроды располагаются в земле по принципу равнобедренного треугольника на расстоянии не менее 1,2 метра между собой по правилам EIR. В качестве соединительного элемента используется металлическая пластина, которая наносится сварным способом для получения надежного контактного соединения между электродами.

Стратегия, которая в конечном итоге принесет слишком мало прибыли и, прежде всего, приведет к исчерпанию ваших денежных резервов, прежде чем вы сможете достичь каких-либо значительных результатов, и, прежде всего, снова уйти без денег для использования в качестве кредитного плеча для продвижения самого важного , если вам нужны новые задачи, но мы приходим через мгновение.

В конце концов, все исходит из того, что современному агенту по недвижимости лучше быть специалистом по маркетингу и продажам, имеющим навыки в сфере маклерства. Не имея таких профессионалов, но поскольку сегодня агент по недвижимости - это технически подготовленный серьезный профессионал, у которого нет маркетинговых навыков, он в конечном итоге вкладывает деньги во все эти рекламные инициативы, направленные на имя.

Для заземления от изготовленного контура до дома можно использовать (рекомендуется) ту же металлическую шину или стальной провод соответствующего сечения.


Монтаж заземления в частном доме своими руками. Видео

Как заземлить частный дом? Сделать заземление в частном доме достаточно легко сделать своими руками . Для этого понадобятся металлические уголки размером 50х50 мм и длиной от 2 до 3 метров и металлическая пластина размером 40 х 4 мм.

Как сделать заземление дома своими руками

Просто знать, что «есть» - не то, что ищут клиенты.Jenga - милая настольная игра, в которой вам нужно вытаскивать деревянные палки из здания, не отрывая его, в результате чего все падает. Проблема в том, что вы вкладываете деньги в маркетинг случайно и действительно не знаете, что делаете.

Об этом поговорим в следующий раз. Теперь мы сосредоточены на том, чтобы брать на себя ответственность. Таким образом, большая проблема риэлторов, которые сегодня переживают период сжатия рынка, состоит в том, что они напуганы. Прекратите делать всю эту ненужную рекламу, потому что они действительно не знают, какой тип маркетинга, если он выделен и улучшен, принесет наилучшие результаты с наименьшими возможными усилиями.

На выбранном месте для установки сделайте разметку равнобедренного треугольника со сторонами 3м . По размеченному чертежу выкапываем траншею глубиной 70 см и по углам забиваем углы, в которых будут заземляющие электроды.

Соединяем их между собой металлической полосой сваркой и с помощью той же пластины или стальной проволоки протягиваем к дому покрышку заземляющего контура. В месте разводки заземляющего контура по дому делаем болтовое соединение гибким медным проводом и распределяем по инженерной сети.Засыпаем траншеи землей и наше заземление в доме готово.

Другая проблема, главная из которых состоит в том, что современные агенты по недвижимости в Италии не соответствуют моему определению агента по недвижимости: «Специалист по маркетингу и продажам, обладающий техническими навыками для посредничества в сфере недвижимости».

Вы хотите быть знаменитым или хотите быть богатым?

Многие агенты по недвижимости в мире понятия не имеют, что такое маркетинг. Это вещи из «мозгов». Вся правда в этом старом наступлении прямого маркетинга заключается в том, что вам нужно понимать, как вы должны следовать в управлении своим агентством или группой агентств.

Процесс установки защитного заземления в частном доме несложен и не требует специальных навыков, достаточно следовать правилам приведенной выше схемы.

А это видео еще один способ заземления для частного дома в комплекте.

Они были «знаменитыми», но полностью находились внутри колеса хомяка, потому что их работа была их работой. Точно так же, как вы делаете это в своем небольшом агентстве, и вы идете в ногу с ним и работаете с понедельника по субботу, и вас всегда приковывают к вашим холодным звонкам и от двери к двери.

И хотя ваша семья и друзья даже не знают, что вы этим занимаетесь, бизнес всегда идет вверх и вниз, и вы получаете пару неоплаченных комиссий и овердрафт с уловкой банкротства. Потому что деньги, которые вы заработали в «хорошие годы», вы выпили, а может быть, в «хорошие годы» вы упустили риэлтора.

Системы заземления для частных домов. Проверка земли

Система заземления коттеджа перед вводом в эксплуатацию должна быть проверена на работоспособность. Система проверена электрическим тестером. измеритель сопротивления или как его на простом языке называют омметр. Для частного дома с подключением 220 вольт сопротивление не должно превышать 30 Ом.

Самое страшное - это хомяк жить с агентом по недвижимости, так это то, что никогда ничего не построишь с помощью «ручного труда». Каждое утро вы просыпаетесь и знаете, что если вы не разрушите эти двери, не звоните по этому телефону, не смотрите карты других людей и не убеждайте кого-то сделать это вместо вас, в конце месяц вы всегда рискуете не положить хлеб на стол.

Они мчатся со временем, поскольку рынок повернулся против вас, и все больше и больше коллег косят, как спелую пшеницу, потому что они не знают, в какую сторону повернуть, и не имеют стратегии, чтобы оставаться на рынке сегодня. Наконец, попробуйте подумать, как трудно с радостью выполнять свою работу, когда вы любите ее так же сильно, как Зигфрида и Роя с их шоу, и честно подумайте о том, сколько агентов по недвижимости, которых вы знали, были загружены дверями, играющими в колокольчики, и Smash the bugs on домашний телефон людей, как последний из румынских колл-центров, продающих контракты на поставку энергии.

Идеальный показатель сопротивления - это нулевое значение, которое свидетельствует о полном поглощении электричества землей. Поскольку идеального показателя достичь практически невозможно, поэтому существуют стандарты создания электроники бытовой техники. Удельное сопротивление рассчитывается исходя из конструктивных особенностей контура заземления и имеет стандартные значения 0,5, 1, 2, 4, 8, 10, 15, 30, 60 Ом.

Но настоящий вопрос, который вы должны задать, - это другой: «Что произойдет, если Зигфрид и Рой укусят тигра во время выступления?» Да потому что люди всю ночь не ходили смотреть «Два парня и тигр».«То же самое, что случится с вами, если вы перестанете работать утром. Если вы перестанете выполнять ручную работу« агента по недвижимости », ваши доходы немедленно прекратятся.

Наиболее вероятное возражение, которое может прийти к вам в этот момент, заключается в том, что вы действительно храбры, вы не одиноки, и вы создали «более молодую» команду, помощников или как вы их хотите называть. Но реальность такова, что, поскольку ваше агентство или группа агентств работает с помощью маховика, ваши помощники работают, пока вы рядом, чтобы мотивировать их и контролировать их.

Не имея под рукой необходимого оборудования, можно проверить работоспособность заземления обычной лампочкой, соединив один контакт с фазой в сети, а второй - с заземлением. Чем ярче загорается свет, тем меньше сопротивление в контуре заземления.

Ориентировочная стоимость заземления в частном доме

Ориентировочная стоимость изготовления заземлителя в доме рассчитывается исходя из стоимости и количества материала, израсходованного на установку, а также стоимости монтажных и пусконаладочных работ.

Вы всегда в колесе хомяка, даже если с вами молодые агенты по недвижимости. Потому что, поскольку вас учили работать только на основе ручных и естественно демотивирующих действий, таких как обход от двери до двери и холодный телемаркетинг, просто поверните шею, чтобы они перестали работать.

Когда вы поворачиваете свою очередь, вы разочарованы Джиджи, пора вам это осознать. И плохая ситуация в этой ситуации состоит в том, что шоу двух иллюзионистов вызвало работу сотни человек, которые не работали с вечера до утра с закрытием шоу.Если что-то действительно должно случиться с вами сегодня, сколько людей потенциально может остаться без работы? Реальность такова, что чем больше ваша группа и чем больше она основана на ручном труде, тем больше людей, которые вас не смущают, боятся и не поддерживают, возрастают в геометрической прогрессии.

Для расчета возьмем стандартный контур :

Хотите предложить опубликовать фото по теме?

Помогите нам сделать сайт лучше! Оставьте сообщение и свои контакты в комментариях - мы свяжемся с вами и вместе сделаем публикацию лучше!

Еще недавно защитным заземлением оснащали только промышленные предприятия и другие объекты, использующие мощные электроустановки.Чтобы уберечь своих рабочих от случайной поломки корпуса, каждая установка и прибор в обязательном порядке заземлялись. Но время не стоит на месте. Сегодня наши дома забиты мощной бытовой техникой: холодильниками, морозильниками, микроволновыми печами, индукционными плитами, системами подогрева пола и многим другим. Но все это источник повышенной опасности. При нарушении их изоляции «тесное общение» с мощными устройствами может привести к летальному исходу. Именно поэтому, чтобы обезопасить всех жителей жилища, загородные дома необходимо оборудовать электрическим заземлением.Его обустройство можно доверить профессионалам, а можно сделать самому.

В двух словах, они создали реплицированную систему своего шоу, в которой их заменили анонимные актеры столько, сколько они работают, в то время как три основателя стоят где-то на пляже, чтобы наслаждаться жизнью, и миллионы долларов текут в их коробки каждый раз. год. .

Постройте нефтяную скважину вместо колеса хомяка

Фактически основатели создали нефтяную скважину вместо колеса хомяка, для простейшего из всех.«Нефтяная скважина работает, даже когда вас нет рядом». Вы также можете использовать его и дублировать. «Синие люди» уехали из Нью-Йорка, и сегодня, помимо всего мира, они регулярно выступают в Бостоне, Чикаго, Лас-Вегасе, Нью-Йорке, Орландо и единственном европейском городе в Берлине. Всегда используйте одну и ту же идентичную систему.

Для чего нужно защитное заземление?

В профессиональной литературе указано, что защитное заземление - это соединение непроводящих частей электроустановок с землей (землей), которое осуществляется намеренно.При этом в нормальном состоянии эти части электрических устройств и установок не находятся под напряжением. Но если внезапно произойдет частичное разрушение изоляционного слоя, металлический корпус устройства может оказаться под напряжением.

Надежное домашнее заземление своими руками

Вам просто нужно понимать, что вы, возможно, упустили целый набор основ, которые в годы экономики шампанского не были так важны для выживания, потому что достаточно было открыть заслонку в утро, чтобы люди могли выйти.А теперь давайте вернемся к нам и позвольте вам открыть для себя самый важный секрет маркетинга для вашего агентства недвижимости: не столько стать богатым агентом по недвижимости, сколько известным агентом по недвижимости.

Системы выравнивания потенциалов

Хотите знать, как система станет богатым агентом по недвижимости на любом рынке, в каком районе, в городе вы решите работать, и продублируйте эту систему, чтобы открыть столько торговых точек, сколько захотите ? Без двери к двери, без холодных звонков и без необходимости иметь дело с людьми, которые ненавидят агентов по недвижимости.Данные показывают, что в среднем человек живет в одном доме 6-7 лет, но мы осторожны и имеем «средний» показатель годового оборота 7%.

Если вы будете объяснять более доступным языком, вам придется вспомнить школьный курс физики. Как мы знаем из этого, ток имеет тенденцию течь в направлении наименьшего сопротивления. Когда на токоведущих частях электроприборов нарушается изоляция, ток начинает искать место с наименьшим сопротивлением.Так он доходит до корпуса устройства, в результате чего тело получает энергию. Такая ситуация называется «поломка тела». Помимо того, что ток на корпусе может нанести вред самому устройству или нарушить его работу, если в такой момент человек или животное коснется корпуса устройства, они получат удар электрическим током. Это может иметь ужасные последствия.

Защитное заземление выполняется с целью отвода тока в землю (землю). Чрезвычайно важно сделать контур заземления с таким низким сопротивлением, чтобы ток, который распределяется обратно пропорционально между человеком и заземляющим устройством, проходил через человека в соответствии с максимально допустимыми стандартами, и большая часть перенаправлялась на земля.

Что такое контур заземления

Самая распространенная цепь заземления - это заглубленные в землю электроды, соединенные между собой в любой цепи, которая может иметь любую геометрическую форму - треугольник, квадрат или другую, но также соединение может быть выполнено в один ряд. Обустройство зависит от того, насколько удобна установка и от размеров территории, которую можно использовать под контур. Иногда контур заземления выполняется по периметру здания. Полученная конструкция крепится к экрану, в котором используется заземляющий кабель.

Расстояние от контура заземления до дома не должно быть слишком большим, оптимальным считается 4–6 м. Петлю нельзя располагать ближе 1 м от дома, больше 10 м - нежелательно.

Важно! Контур заземления необходимо оборудовать ниже уровня промерзания грунта, т.е.на глубине не менее 0,8 м.

Глубина, на которую необходимо закопать электроды, зависит от структуры почвы и ее насыщенности водой и может составлять от 1,5 м до 3 м и более.Если грунтовые воды находятся близко к поверхности почвы, грунт насыщен водой, то глубина будет небольшой. В противном случае придется забивать стержни вглубь земли или оборудовать другой вариант системы заземления.

Черный металлический контур заземления

В качестве заземляющих электродов можно использовать стержни из любых черных металлов. Это может быть стальной уголок (чаще всего используется), труба, двутавр, арматура с гладкой конструкцией. Принцип выбора прост - удобство въезда в землю.Те. Вы можете выбрать любую форму, главное, чтобы сечение металла было не менее 1,5 см2.

Количество стержней - электродов можно определить опытным путем или произвести расчет, но наиболее распространенным является треугольный контур заземления с электродами на вершине треугольника. Между стержнями соединены металлические полосы, такая же полоса ведет к распределительному щиту.

Расстояние между стержнями может составлять от 1,2 м до 3 м и более. Это зависит от сопротивления почвы.

Важно! Прежде чем делать заземление в доме, посоветуйтесь с обычными электриками в вашем районе.Спросите их, какие конструкции наиболее часто используются и с какими характеристиками они строят в вашем регионе. На какой глубине ставить электроды, как далеко выносить от дома, какое расстояние между стержнями делать. Это значительно облегчит вашу задачу.

Помимо того, что можно оборудовать контур заземления из подручного материала, на рынке появились готовые модульные системы заземления.

Стержни из нержавеющей стали, сверху покрыты медью.Диаметр стержней около 14 мм, длина до 1,5 м. С двух сторон на стержне нарезана медная резьба. Элементы соединяются между собой латунными муфтами. Для заглубления стержней в землю есть наконечники, которые навинчиваются на резьбовое соединение. Есть несколько типов насадок для разных почв. Также в комплекте имеются зажимы для соединения вертикальных (стержни) и горизонтальных (планки) элементов. Для защиты конструкции от коррозии используется специальная паста, которой обрабатываются все элементы системы.

Сборные модульные системы заземления имеют несколько существенных преимуществ:

  • Соединив вертикальные элементы, можно провести глубину до 50 м;
  • Стержни не подвержены сильной коррозии из-за медной пыли и нержавеющей стали;
  • Сварка не требуется;
  • Компоновка позволяет сэкономить место, так как всю систему можно оборудовать на 1 м2;
  • Для установки не требуется специального оборудования;
  • Прочный.

Выбор системы заземления, самодельной или готовой модульной, зависит только от финансового бюджета и личных предпочтений.Но в любом случае перед обустройством необходимо произвести расчеты заземления.

Как рассчитать землю

Для тех, кто не любит лишних трудностей, есть вариант обоснования опытным путем. Можно обустроить треугольный контур на оптимальном расстоянии от дома, использовать металлические стержни длиной 3 м, расстояние между стержнями сделать 1,5 на 2 м, соединить их между собой и измерить сопротивление контура. Требования к заземлению следующие: сопротивление цепи заземления должно быть в пределах от 4 до 10 Ом.И общее правило - чем меньше значение сопротивления, тем лучше. Если результат измерений нашей схемы не соответствует требованиям, то добавьте еще электродов и подключите их к уже установленным. Снова делаем замеры. И так повторяем, пока наша схема не станет сопротивлением 4 Ом.

Лучшим решением было бы производить все подряд. необходимые расчеты перед монтажом схемы. Самое главное - определить количество необходимых электродов и длину горизонтального заземления (полосы).Все зависит от свойств почвы, а скорее от ее стойкости.

Сначала мы определяем сопротивление одиночного стержня.


Значение удельного сопротивления грунта для расчетов можно взять из таблицы.

Если грунт неоднородный, то его сопротивление рассчитывают по формуле:


Значение сезонного климатического коэффициента можно взять из таблицы:


Если не учитывать сопротивление горизонтального заземления (планки), то количество электродов можно найти по формуле:



Находим сопротивление расширяющегося горизонта.заземление:


Длину заземления находим по формулам:



Окончательное количество электродов:


Коэффициент спроса можно найти в таблице:


Коэффициент использования показывает влияние токов друг на друга, которое зависит от расположения вертикального заземления. При параллельном соединении электродов проходящие через них токи влияют друг на друга.Чем меньше расстояние между вертикальными электродами, тем больше сопротивление по всему контуру. Поэтому иногда советуют развести стержни друг от друга на расстояние, равное их длине, например, 3 м.

Значение количества электродов, полученное при расчетах, округляется до целого числа. Расчеты готовы, можно переходить к установке.

Как сделать заземление в частном доме своими руками

Монтаж заземления рекомендуется начинать в теплое время года.Во-первых, это легче производить. земляные работы. Во-вторых, значение сопротивления грунта будет более точным и максимальным. Для качественного заземления это очень важно. А потом можно сделать грунт, когда грунт временно пропитается водой, и его сопротивление будет 4 Ом, а потом наступит засуха и его сопротивление увеличится до 20 Ом. Лучше сразу учитывать максимальное значение.

Рассмотрим устройство контура заземления металлопроката в виде треугольника:


  • Первым делом выбираем удобное место.Выкапываем траншею в виде треугольника. Оптимальная глубина от 0,7 до 1 м, ширина 0,5 - 0,7 м. Длина каждой линии такая, как мы определили при расчетах (длина горизонтального заземлителя).
  • С одного из углов (любого) роем траншею, ведущую к силовому щиту возле дома.
  • Заземление вертикальное - электроды вбивают в вершину треугольника. Можно использовать стальной уголок 50 * 50 или любой другой стержневой металл. Для удобства забивания в землю конец стержня болгарки заточен.Если земля слишком твердая, чтобы в нее втыкать электроды, то бурим скважины.
  • Стержни заглублены так, чтобы их кончик торчал из земли. Если бы надо было бурить колодцы, а потом вставлять в них электроды, мы бы засыпали их землей, смешанной с солью.
  • Стальная полоса (минимум 40 * 5 мм) приваривается к стержням так, чтобы получился треугольник. Ведем одну полосу по траншее к силовому шкафу.
  • В частном доме начинаем заземление через щит. Для этого прикрепляем ленту к заземляющему проводу или непосредственно к силовому щиту болтом 10 мм.Болт обязательно привариваем к полосе.

  • Следующий этап - наземные испытания. Для этого потребуется прибор «Омметр», он стоит дорого. Чтобы проверить сопротивление один или два раза в жизни, его стоит дорого купить. Поэтому приглашаем специалистов из энергоменеджмента для проверки сопротивления цепи. Помимо снятия замеров также заполнят паспорт контура заземления. Если значения сопротивления в норме, то можно закопать контур.Если нет, то вбиваем дополнительные электроды.
  • Траншея для засыпания. Мы используем для этого однородный грунт без примесей щебня и мусора.

Важно! В сухую погоду контур заземления рекомендуется поливать водой из шланга, поэтому его сопротивление снижается.


Для лучшего срабатывания выключателя также выполните заземление нейтрали. На входе в здание нейтраль подключается к повторному заземлению.Дело в том, что в частных домах электричество идет по воздуху. Для опор ЛЭП 6-10 кВ выполняется повторное заземление нейтрали, а для ЛЭП 0,4 кВ - энергокомпании этого не делают. Чтобы нагрузка распределялась правильно, необходимо повторно заземлить опору возле дома (желательно, чтобы все соседи тоже были заземлены). И это заземление не сочетается со схемой.

Если вы не уверены, что все сделаете правильно, вы можете обратиться в специализированные организации, которые грамотно проведут все необходимые расчеты и установку.Если вы заядлый хозяйственник, привыкший все делать сам, что ж, вперед. Только помните - ваше творение предназначено для защиты всей семьи.

Заземление на дом своими руками. Заземление в частном доме своими руками

Растущее количество различных электроприборов помогает нам в работе и в жизни. Нагрузка на электросети почти всегда максимальная, даже в самом бедном селе.Постоянно включен телевизор, часто используется стиральная машина, посудомоечная машина каждый день работает и не выключается, не говоря уже о различных источниках освещения, утюги, пылесосы и компьютеры. Практически всегда страдает безопасность в эксплуатации электроприборов, а устройства защиты УЗО не срабатывают вовремя из-за отсутствия контура заземления в частном доме. Как сделать заземление в частном доме, расскажет эта статья.

Грамотно и практически бесплатно произвести заземление в частном доме сможет любой домовладелец.Работа над его дизайном довольно проста и не требует специальных знаний. Энергонадзор может проверять цепь заземления раз в сто лет и практически не обращает внимания на безопасность домовладельцев. Достаточно того, что у вас будет гарантия самостоятельно избежать поражения электрическим током.

Итак, что нам нужно знать в первую очередь? Это то, что нужно делать в соответствии с четко регламентированными инструкциями. Она рассказывает нам, как произвести заземление частного дома в соответствии с Правилами устройства электроустановок, Правилами электробезопасности электроустановок и Правилами техники электромонтажных работ.Согласно этим документам, контур заземления частного дома необходимо проверять на сопротивление сразу после изготовления, и его величина не должна превышать 4 Ом. И никто не может запретить вам сделать контур заземления в частном доме самостоятельно, вместо того, чтобы переплачивать деньги специалистам сторонних компаний.

Все плюсы контура заземления:

  • отсутствие аварийного напряжения на корпусах бытовой техники;
  • соответствие нормам эксплуатации электроприборов, что увеличивает срок их службы;
  • безопасный контакт человека с металлическим корпусом приборов;
  • значительное снижение вредного воздействия на организм человека электромагнитного излучения;
  • снижение уровня помех в сети частного дома, возникающих при скачках напряжения;
  • снижение числа смертей от поражения электрическим током.

Создание контура заземления

Итак, как сделать контур заземления? Самая простая петля заземления в частном доме может быть сделана из трех или четырех металлических стержней произвольного диаметра (10-45 мм). Они забиваются в землю в виде равностороннего треугольника или квадрата с длиной стороны не менее 1,5 м и глубиной 2 м. Детали контура обычно привариваются к металлической полосе сечением 4х25 мм и более. Соединение верхних краев контура между собой и металлической покрышкой, вставленной в частный дом, называют металлической склейкой.Сопротивление металлической перемычки не должно превышать 0,1 Ом. Он измеряется от механического соединения на шине заземления до последнего, самого дальнего элемента контура заземления.

Место для установки контура заземления обычно выбирают исходя из ближайшего расположения к бухгалтерии и большинства источников повышенной опасности - электроприборов, то есть возле кухни частного дома. Внутри частного дома петля заземления наматывается с помощью металлической планки, подходящей для щита электричества.С регистрационной платой петля заземления соединяется медным проводом диаметром 6-10 мм, имеющим желтую оплетку с зеленой продольной полосой и гайку, привинченную к болту, приваренному к металлической планке, диаметром более 10 мм.


Сделать контур заземления для своей квартиры практически невозможно, живя в многоэтажном доме. Многие очень грамотные во всех отношениях люди пытаются заменить землю нулевым проводом. Это очень опасно по двум причинам:

  • если в результате аварии в доме пропадет ноль, все постройки окажутся под высоким напряжением;
  • при неравномерном распределении нагрузки по фазам и при посадке на нейтральный провод вместо заземления на металлических корпусах бытовой техники есть потенциал, то есть опасный для жизни перепад напряжения.

Вместо самодельного заземления частного дома можно приобрести готовый контур заземления, изготовленный на заводе. Стоит больших денег из-за качественного изготовления металлических прутков, с гальваническим покрытием тонким слоем меди.

Предупреждаем всех от желания сделать контур заземления, соединив металлический провод с водопроводом или трубами системы отопления - это запрещено п. 1.7.110 Правил устройства электроустановок. Часто такие эксперименты заканчиваются человеческими жертвами - электричество не любит шуток.В случае пробоя изоляции проводов вместо земли электрический разряд падает на водопровод и через текущую струю воды способен вызвать поражение электрическим током людей, неосторожно принимающих душ в соседнем доме. .


Все контактирующие элементы контура заземления, выведенные наружу частного дома и имеющие механическое соединение, должны быть подключены через подготовленные контактные площадки. Поскольку металлы обладают разной электрохимической активностью, во влажную погоду между ними образуется гальваническая пара, что приводит к коррозии.

Коррозия в этом случае может распространяться даже под оболочкой заземляющего провода, проводимого в доме от контура автобуса.

Чтобы предотвратить это явление, все механические соединения соединены с контактными площадками, очищены до блеска и смазаны электротехнической смазкой особой консистенции.

Категорически запрещается подключать несколько электроприборов последовательно к заземляющему контуру дома. Каждый из них необходимо подключить к отдельной шине заземления.

Из всего вышесказанного следует, что самостоятельное изготовление и установка контура заземления в частном доме полностью под силу каждому, кто хочет защитить себя и свои семьи от несчастных случаев и человеческих жертв.

Основная функция заземления - защита человека от поражения электрическим током. Кроме того, благодаря наличию контура заземления снижается уровень магнитных помех, исходящих от электрооборудования, и исчезают помехи в самой электрической сети.Также никто не отменял статическое напряжение, которое появляется на металлических корпусах, но которое может исчезнуть, если корпус надежно заземлен.

Раньше заземление применялось в основном в промышленных электроустановках, но сегодня даже бытовая электросеть не должна обходиться без заземления. В быту корпуса бытовых электроприборов заземляют через стандартную вилку европейского стандарта со специальным заземляющим контактом. К этому контакту должен быть подключен защитный провод PE («земля»).

В случае электрического пробоя изоляции фазового проводника на металлическом кожухе и случайного контакта человека с этим телом, движение электрического тока будет направлено на землю, минуя тело человека. Таким образом, срабатывает защита от прямого контакта. Кроме того, при замыкании фазы на заземленный корпус появляется ток короткого замыкания (ток короткого замыкания), который за доли секунды резко увеличивает свое значение. На текущем к.z. срабатывает защитный выключатель, который срабатывает и полностью отключает подачу напряжения к месту возникновения неисправности.

Схема заземления своими руками - пошаговая инструкция

На данный момент очень популярно строительство частных домов. Помимо стандартных строительных работ ведутся работы по электрификации дома. Как следствие, возникает необходимость в контуре защитного заземления. Контур заземления можно проводить не только для новостроек, но и для домов, у которых контур изначально не строился при строительстве.Если контур защитного заземления выполняется электромонтажной организацией по готовому проекту, то заземление можно произвести самостоятельно.

Для монтажа контура заземления необходимы следующие материалы:

● электроды металлические;

● полоса металлическая (стальная);

● несколько болтов.


Следует отметить, что в продаже уже давно есть специальные комплекты для самостоятельного заземления частного дома.

Для выполнения монтажных работ вам потребуется:

● штык лопаты;

● молоток большой или кувалда;

● инвертор сварочный бытовой;

● электроды сварочные;

● Болгарский.

Для частного дома контур заземления должен состоять из трех заземляющих электродов, вкопанных или заземленных в землю и соединенных между собой металлической полосой. В качестве электродов можно использовать стальной уголок 50х50х5мм. Длина уголка должна быть в пределах двух-трех метров. Если исходная длина уголка больше двух-трех метров, то куски необходимой длины отрезают болгаркой. Полоса изготовлена ​​из стали 40х4 мм.

Ни в коем случае нельзя использовать металлическую арматуру в качестве заземлителя, так как она имеет расплавленную поверхность, следовательно, нарушается процесс растекания тока.К тому же арматура быстро окисляется и ржавеет, что совершенно недопустимо. Словом, металл для контура заземления через определенное время не должен окисляться и заржаветь.

Отток по контуру также осуществляется металлической полосой.

Монтаж контура защитного заземления для частного дома выполняется в несколько этапов.

Выбор места пути


Для определения расположения контура необходимо учитывать свойства почвы.Для выполнения заземляющего контура больше всего подходит чернозем, реже для этой цели подходят песок и глина. Петля заземления должна находиться возле дома на расстоянии около метра.

Наценка


Поскольку контур для частного дома выполняется в виде равностороннего треугольника, то разметка на земле должна быть соответствующей. Расстояние между сторонами отмеченного треугольника должно быть таким, чтобы электроды могли забиться в землю на расстоянии друг от друга не менее длины электрода.

Желоб для контура


После выполнения треугольной разметки по периметру разметки выкапывается траншея. Глубина траншеи должна учитывать глубину промерзания почвы в сильный мороз. Ширина должна быть достаточной для удобного контура по периметру, например 0,7 м.

Контурная установка


Работы по монтажу схемы начинаются непосредственно с засорения электродов.Электроды забивают молотком или кувалдой по углам треугольной траншеи глубиной 2-3 метра. Не забивать полностью. На поверхности траншеи должно оставаться 0,2-0,3 м от длины электрода.

Затем забитые электроды соединяют друг с другом горизонтально расположенной металлической полосой посредством сварки. Так формируется треугольный контур. Отсюда и название - контур заземления.

Не используйте болтовые соединения или любые другие соединения, кроме сварных.Причина - быстрое окисление и ржавчина.

Следующим этапом является выполнение метчика по контуру. Как уже было сказано, отвод тоже осуществляется металлической полосой. Полоса с одной стороны приваривается к самому контуру, а другая сторона полоски вводится в дом через отверстие в стене. В доме полосу рекомендуется носить по внутренней стене на небольшой высоте от пола. На этой части полосы заземления болты привариваются не слишком далеко друг от друга.К одному из этих болтов прикреплен медный поводок, который заземлен проемом щитка домика.


После полного завершения монтажных работ необходимо измерить сопротивление протекающего тока контура заземления. Измерение обычно проводится специальным прибором. Сопротивление должно быть не более 4 Ом.

После измерения контур заземления заполняется землей, после чего заземление уже можно эксплуатировать.

Правильно выполненная схема заземления своими руками - залог безопасности и исправной работы бытовых потребителей.

Сегодня любой загородный дом оснащен всевозможными мощными бытовыми электроприборами. Естественно, возникает необходимость заземлить частный дом. Можно себя заземлить

Что такое заземление

Заземление - это преднамеренное соединение любой точки оборудования с электрическим подключением к земле.Согласно определению, заземление предназначено для надежной защиты от опасного воздействия, возможного поражения электрическим током. Поэтому земля используется как токопровод, как одно из плеч асимметричного вибратора. Заземление состоит из заземления (контура заземления), обеспечивающего прямой контакт с землей, а также заземляющего проводника. Самый нежелательный вариант заземления с точки зрения коэффициента удельного сопротивления - каменистые и каменистые грунты. Лучше всего определять контур заземления на суглинистых и глинистых почвах

.

Для того, чтобы сделать заземление в частном доме, необходимо будет построить и установить контур заземления.Контур заземления для частного дома будет состоять из вертикальных проводников (заземлителей), вбитых в землю. Заземляющие устройства соединяются между собой горизонтальными лентами, образуя контур определенной конфигурации. Схема подключена к электрической плате. Вот так и делается заземление.

Заземление, как и другая система, состоит из определенных элементов, без взаимосвязи между которыми невозможно правильное функционирование.

Из каких элементов заземления идет система

Элементами заземления являются:

Вертикальные заземлители

Заземляющие ленты или провода.

Заземление - это качественная величина, которая зависит от величины сопротивления заземлителя. Количество заземления можно уменьшить, увеличив площадь заземляющих электродов, тем самым уменьшив сопротивление земли.


Вертикальный заземлитель может быть стальным уголком размером 50х50х5 мм. для горизонтальных - полоса стальная 40х4 мм. Выбор таких материалов и размеров заземлителей регламентируется официальным документом ПУЭ-7, раздел 1.7. Недопустимо использование арматуры в качестве заземлителей, так как нарушается распределение тока по криволинейному внешнему слою арматуры.


Контур заземления

При заземлении частного дома создается замкнутая петля. Контур заземления представляет собой набор металлических проводников, погруженных в землю и подключенных к электрическому прибору. По правилам контур заземления выполнен геометрически в виде равностороннего треугольника. Все элементы (жилы и заземлители) контура заземления соединяются между собой болтами и сваркой.Предпочтение отдается сварке.

Владельцев частных домов изначально интересует вопрос, какие материалы можно использовать для заземляющего контура частного дома.

Самый востребованный материал - сталь и сталь в медной оболочке. Правда, медные ножны, используемые для создания контура, - дорогое удовольствие. Критерием выбора при выборе электрода является параметр площади поперечного сечения. Обычно допускается использование труб, прямоугольных или угловых профилей и стержней. В этом случае длина электрода значительна и должна достигать 2-х метров, а минимальное количество - 3-х электродов.


Какую схему заземления частного дома выбрать

Схема заземления предполагается изготавливать двумя системами: TN-C-S и TT.

Особенности системы TN-C-S: это система заземления, в которой две функции, а именно нулевой защитный и рабочий проводники объединены в одном проводе.

Особенности системы TT: это система, в которой нейтраль имеет глухое заземление из-за использования заземляющего устройства.

Для питания частного дома по схеме TN-C-S проводник проводит PEN провод.Наибольшее распространение среди владельцев частных домов получила система ТТ. Почему? Ответ прост: в системе ТТ все токоведущие части электроустановок напрямую подключаются к земле через заземляющий электрод.



Этапы заземления частного дома

Заземление частного дома своими руками выполняется в несколько этапов.

Подготовительный

Земляные работы

Ввод в землю электродов

Подключение электродов

Сверление технологических отверстий в стене

Провод заземления

Проверка срабатывания заземления.

Подготовительный этап предполагает выбор площадки, на которой будет располагаться контур заземления.

Земляные работы предназначены для создания равностороннего треугольника в земле. Для этого выполняется рытье котлованов и соединительные траншеи. Глубина траншей и котлованов должна достигать 1,5 м. Рекомендуется прокладывать контур заземления на расстоянии 1 метра от фундамента частного дома. По обозначенному треугольнику выкапывают траншеи на глубину до 1 м. Ширина траншеи должна быть достаточной для последующей сварки электродов.

Электрод вбивается в землю вершинами треугольника. Земляники забиваются в почву на глубину 2-3 метра. Для удобства использования уголки на концах заточены. Работы по заглушке проводов желательно проводить кувалдой. Не допускается деформация или изменение формы электродов.



Электроды соединяются резьбовым соединением со стальной полосой шириной 40 мм и толщиной 4 мм и болтами М80 или М100.К краю планки приваривается болт М80 для крепления провода, идущего в частный дом. К краю болта прикрепляется медный многожильный провод, ведущий прямо к распределительному щиту дома.

После завершения земляных и монтажных работ на земле измеряется контур управления контура заземления. «Проверка» должна показать значение сопротивления заземляющего устройства. Измерение сопротивления контура заземления проводится в специализированных лабораториях с помощью омметров М416.

Для того, чтобы досконально разобраться в себе о назначении и функциях проводников цепи при установке заземления, достаточно просто посмотреть видео

Частный дом - это возможность каждую неделю отдыхать с друзьями или семьей за городом. Даже машина не обязательна. Электропоезда, автобусы и автобусы курсируют из мегаполисов в близлежащие города и деревни постоянно.

Но иметь частный дом где-нибудь за городом - это еще не все. Необходимо позаботиться о безопасности всех, кто там находится. Чтобы исключить возможность поражения электрическим током, стоит сделать заземление.

Заземление гарантирует безопасную работу бытовой техники. Тем более, что если у вас есть электроплита или стиральная машина, без нее не обойтись. В последнем случае выход из строя бытового прибора может привести к крайне плачевным последствиям.

Важно! Если вы живете в частном доме без заземления, то это создает опасную ситуацию внутри комнаты для ваших родственников и родственников.

Сделать заземление в частном доме своими руками не так уж и сложно. Главное - соблюдать правила и применять качественные комплектующие и материалы. Многие пытаются сэкономить и сделать обнуление, мотивируя такой поступок тем, что в сети 220 В заземление не нужно.

Однако это не совсем так. Действительно, заземление в сети 220 В не является обязательным стандартом безопасности в частном доме. Но этот шаг позволяет существенно обезопасить каждого жителя от поражения электрическим током.

Важно! Если питание от сети 380 В, то нужно его заземлить. Это позволит каждому человеку, живущему в частном доме, чувствовать себя в безопасности.

Зачем нужен контур заземления


Начнем со школьного курса биологии. Человек на 70% состоит из воды. Поэтому поражение электрическим током может нанести нам значительный вред. Огромный урон получают внутренние органы. Тело начинает корчиться в судорогах. Поэтому крайне важно быстро удалить пострадавшего от источника питания.В худшем случае после удара током сердце останавливается.

Конечно, никто не пойдет на оголенные провода, чтобы испытать новые ощущения. Но в случае выхода из строя корпуса некоторых устройств становятся полноценными электропроводниками. Достаточно одного прикосновения, чтобы схватить разряд. Этого не хватило, чтобы сделать заземление. В этом случае каждый человек, проживающий в частном доме, окажется под надежной защитой.

Рассмотрим реальную ситуацию. От долгой эксплуатации разрушился ТЭН внутри котла.В результате электричество передавалось через нихромовую спираль в воду. Теперь каждое прикосновение к корпусу котла смертельно опасно.

Чтобы исключить риск поражения электрическим током, все части устройства, способные передавать ток, заземлены. В этом случае напряжение, возникающее при пробое, уйдет на землю, не неся в себе никакой угрозы.

Чтобы лучше понять, как сделать заземление в частном доме. Рассмотрим пример такой защиты от поражения электрическим током на промышленных объектах.Заземляющий провод подключается к корпусу каждой машины и к панелям управления. Такая мера позволяет застраховать каждого работника от возможного повреждения электричеством.


Для заземления бытовой техники в частном доме дополнительно потребуется подключить защитный провод. Он подключается к розетке, в которую вставляется вилка определенного устройства.

При обрыве проводника пропадает не только электричество, срывается схема защиты.В этом случае заземление будет нулевым проводом. В этом случае производительность каждого устройства останется такой же, как и у защиты.

Внимание! Основная роль заземления в частном доме - обеспечение безопасности при прикосновении к корпусам бытовой техники.

Делаем заземление на даче

Каким должно быть хорошее заземление?


Прежде чем сделать хорошее и надежное заземление в частном доме, необходимо знать основные технические требования к этому виду строительства.Во-первых, давайте рассмотрим смысл концепции. По сути, это электрическая цепь, обеспечивающая безопасную розетку электричества в случае поломки бытовой техники.


Конструктивно заземление можно разделить на три составляющих:

  1. Заземлитель. Эта часть представляет собой собрание дирижеров. Каждый из них находится в постоянном контакте с землей.
  2. Заземляющий провод. Этот элемент конструкции соединяет устройство, которое необходимо заземлить заземляющим электродом.
  3. Заземлитель или заземлитель - заземляющий провод + заземляющие проводники.

Если смотреть объективно, заземлитель в частном доме представляет собой набор металлических проводников, которые уходят в землю. Любое качественное заземление должно иметь соответствующее сопротивление растеканию. Этот параметр показывает, насколько легко ток входит в землю.

Важно! Сопротивление - это что-то вроде клапана. Он блокирует ток. Чем он меньше, тем лучше и надежнее заземление в частном доме.

На силу сопротивления в заземлении частного дома влияет множество параметров. Поэтому, прежде чем делать эту систему безопасности от поражения электрическим током в своем доме, необходимо о них узнать.


Первое, на что нужно обратить внимание, это глубина заземления электрода. Также сопротивление влажности почвы и количество проводников. Лучше всего сделать контур по периметру дома. Если такого варианта нет, можно выбрать северную сторону.Именно там влажность почвы максимальная.

К заземлителям предъявляются особые требования. Мало того, что они были сделаны из качественной стали. Толщина проводника должна быть не менее четырех миллиметров. Минимальный диаметр трубы 32 мм; вертикальные стержни 16 мм и более, горизонтальные 10.

Установка


Чтобы сделать систему защиты от поражения электрическим током при повреждении бытовой техники, нужно выбрать место, куда будут входить проводники.Именно здесь нужно будет забивать вертикальные штанги.

Важно! Перед тем как самостоятельно устанавливать прибор в частном доме, убедитесь, что в том месте, где вы будете проложить контур заземления, нет связи.

В идеале предварительные работы должны быть согласованы с профильными службами, например, теплогазоснабжающими организациями. Обращаем ваше внимание, что восстановление поврежденной тепловой или газовой сети обходится чрезвычайно дорого.

Проще всего сделать линейный контур, и расположить его параллельно отмостке.Некоторые строители идут на самые разные хитрости, делая заземление в виде треугольника или многогранника. В идеале следует опоясать дом по периметру. Правда, для этого потребуется много материалов и времени.

Совет! Главный плюс линейного редактирования в том, что при необходимости дизайн всегда можно увеличить.

Начать установку защитной системы в частном доме нужно с обрезки уголка или прута. Его длина должна составлять два метра. Конец должен быть заострен. Для сверления отверстий можно использовать ручное сверло.Если в хозяйстве такого аксессуара нет, воспользуйтесь обычной лопатой.


После того, как выкопан котлован возле частного дома, необходимо забить заземлитель. Если первый стержень легко вошел в землю. Вторую можно сделать на полметра длиннее. Главное - не переборщить. Максимальная длина - три метра.

Для надежной защиты частного дома достаточно пяти заземлителей. Обрезка производится не ниже уровня земли.Ориентировочно это где-то 20-30 см. Между заземлителями нужно выкопать паз, который будет их соединять.

Элементы заземления в частном доме можно соединять сваркой. Если у вас нет сварочного аппарата, вы можете сделать то же самое, но с обычными болтами. Сварка по-прежнему предпочтительнее, так как она обеспечивает более высокий уровень надежности. Также увеличивается срок службы всей конструкции.

Важно! Болтовые соединения необходимо периодически подтягивать.


Делаем замеры

После того, как вы сделаете монтаж контура заземления в частном доме своими руками, потребуется произвести соответствующие замеры.Первое, что вам нужно проверить, это сопротивление. Нормативные показатели следующие:

  • Сеть 220 В - сопротивление в пределах 30 Ом.
  • Сеть 380 В - сопротивление 5-10 Ом.
  • Редкоземельные породы, например, каменистые - 100 Ом.


Самый качественный контур заземления должен быть в сети 380 В. Кроме того, для трехфазной разводки обязательно наличие заземления в частном доме. К счастью, вы можете сделать это самостоятельно.

Прокладываем заземлитель


После того, как проверка проведена и цифры соответствуют норме, необходимо проложить заземляющий провод от контура до экрана. Диаметр жилы не может быть меньше 8 мм.

Стальной провод проникает внутрь через стену дома. Место вы можете выбрать сами, главное, чтобы вам было комфортно работать. Тогда заземление в частном доме будет сделано качественно и надежно.

На конце стального проводника, являющегося частью замедления, нужно сформировать болтовое соединение. Можно нарезать резьбу или приварить болт. Наконечник необходимо вдавить в медную проволоку. Диаметр последнего - 4 мм. Лучше всего спрятать его в плинтус.

Внимание! Отключите заземляющие провода от коммутационных аппаратов.

Результаты

Как видите, сделать контур заземления своими руками не так уж и сложно. Причем с такой работой можно справиться без использования специального оборудования.Действие такой системы защиты будет более чем полезным и сможет уберечь жильцов от домашних травм.

Как сделать заземление в частном доме, на даче. Стержень заземления Процедура заземления

Или загородный коттедж всегда ассоциируется с большим объемом электромонтажных работ. В этом круге задач, наряду с электроснабжением дома, установкой распределительного и защитного оборудования, прокладкой внутренних линий, не меньшее значение имеет хорошо спланированная и выполненная система заземления.К сожалению, при проведении «самостоятельного строительства» неопытные хозяева часто забывают об этом моменте или даже сознательно его игнорируют, пытаясь добиться какой-то ложной экономии денег и трудозатрат.

Между тем, система заземления чрезвычайно важна - она ​​способна предотвратить множество неприятностей, которые могут привести к очень печальным или даже трагическим последствиям. По существующим правилам электросетевые специалисты не будут подключать дом к ЛЭП, если такой системы в доме нет или она не отвечает необходимым требованиям.И хозяину так или иначе придется решать, как сделать заземление на даче.

В современных городских зданиях контур заземления должен быть предусмотрен еще на стадии проектирования здания и его внутренних коммуникаций. Хозяину частного жилья придется решить этот вопрос самому - пригласить специалистов или попробовать все сделать своими руками. Не бойтесь - все это вполне выполнимая задача.

Для чего нужен контур заземления?

Чтобы понять важность заземления, достаточно базовых понятий из школьного курса физики.

Подавляющее большинство частных домов получают питание от однофазного переменного тока напряжением 220 вольт. Электрическая схема, необходимая для работы всех устройств или установок, обеспечивается наличием двух проводов - собственно фазного и нулевого.


Конструкция всех электроприборов, инструментов, бытового и другого оборудования предусматривает изоляционные элементы и защитные устройства, которые должны предотвращать попадание напряжения в токопроводящие корпуса или кожухи.Тем не менее никогда не исключена вероятность такого явления - изоляция может быть разрядом, выгорать от ненадежных, искрящихся контактов в соединениях проводов, могут выйти из строя элементы схемы и т. Д. В этом случае на прибор может попасть фазное напряжение. случай, прикосновение к которому становится чрезвычайно опасным для человека.

Особую опасность представляют ситуации, если рядом с таким неисправным устройством находятся металлические предметы, имеющие так называемое естественное заземление - трубы отопления, водопроводные или газовые трубы, открытые элементы армирования строительных конструкций и тп... При малейшем прикосновении цепь может замкнуться, и смертельный ток пройдет через человеческое тело в сторону более низкого потенциала. Подобные ситуации не менее опасны, если человек стоит босиком или в мокрой обуви на влажном полу или земле - также есть все предпосылки для замыкания цепи переменного тока от корпуса устройства.

Одним из ярко выраженных свойств электрического тока является то, что он обязательно выберет проводник с минимальным сопротивлением. Это значит, что необходимо заранее создать линию с минимальным сопротивлением и нулевым потенциалом, по которой в случае пробоя на корпус будет безопасно отводиться напряжение.

Сопротивление человеческого тела - величина переменная, зависящая как от индивидуальных особенностей, так и даже от временного состояния человека. В электротехнической практике это значение обычно принимается равным 1000 Ом (1 кОм). Следовательно, сопротивление контура заземления должно быть во много раз меньше. Есть сложная система расчетов, но обычно они работают со значениями 30 Ом для бытовой электросети частного дома и 10 Ом в том случае, если заземление также используется в качестве защиты от молнии.

Можно возразить, что все проблемы решаются установкой специальных защитных устройств (УЗО). Но для правильной работы заземление тоже необходимо. При появлении даже малейшей утечки тока цепь практически мгновенно замкнется и устройство сработает, отключив опасный участок домашней электросети.

Некоторые владельцы предубеждены, что для заземления достаточно использовать водопроводные или отопительные трубы. Это крайне опасно и абсолютно ненадежно... Во-первых, невозможно гарантировать эффективное снятие напряжений - трубы могут сильно окисляться и иметь недостаточно хороший контакт с землей, а кроме того, в них часто бывают участки пластика. Не исключено поражение электрическим током при прикосновении к ним в случае нарушения электроснабжения корпуса, да и соседи тоже могут подвергнуться такой опасности.


Большинство современных электроприборов сразу оснащаются трехконтактным силовым кабелем. Соответствующие розетки также необходимо установить при проведении электромонтажных работ в доме.(У некоторых старых электроприборов вместо этого есть заземляющий зажим на корпусе.)


Цветовая «распиновка» проводов строго определена: синий провод однозначно «нулевой», фаза может иметь разные цвета, от белого до черного, а заземляющий провод всегда желто-зеленый.

И теперь, зная это, некоторые «мудрые» владельцы, желая сэкономить на обновлении проводки и организации полноценного заземления, просто ставят перемычки в гнездах между нулевым контактом и контактом заземления.Однако тем самым они не решают проблему, а, скорее, усугубляют ее. При определенных условиях, например, при перегорании или плохом контакте рабочего нуля на каком-то участке цепи, либо при случайном изменении фазы на корпусе прибора появится фазовый потенциал, и это может произойти в самом неожиданном месте. дома. Опасность поражения электрическим током в такой ситуации многократно возрастает.


Заземление - надежная защита от многих неприятностей.

Вывод из всего сказанного таков: заземление - непременный элемент конструкции домашней электросети.Он сразу выполняет следующие функции:

  • Эффективно рассеивает утечку напряжения от токопроводящих частей, прикосновение к которым может вызвать поражение электрическим током.
  • Уравнивание потенциалов во всех объектах в доме, например, заземленных приборах и трубопроводах отопления, водоснабжения, газоснабжения.
  • Обеспечение исправной работы всех установленных систем и предохранительных устройств - предохранителей ,.
  • Заземление также важно для предотвращения накопления статического заряда на корпусах бытовой техники.
  • Это особенно важно для современной электроники, особенно компьютерной техники. Например, срабатывание импульсных блоков питания компьютеров очень часто сопровождается наведением напряжения на корпусе системных блоков. Любой разряд может привести к выходу из строя электронных элементов, сбоям в работе, потере информации.

Теперь, когда важность системы заземления объяснена, можно переходить к вопросу, как сделать ее в частном доме самостоятельно.

Цены на защитную автоматику

Защитная автоматика

Какие системы заземления в частных домах

Итак, грамотно выполненная система заземления должна обеспечивать надежный контакт с нулевым потенциалом земли и с минимально возможным сопротивлением создаваемой цепи. Но, хрюкать-грунтать диссонанс - разные его виды серьезно отличаются друг от друга по удельному сопротивлению:

Тип грунта Удельное сопротивление грунта (Ом × м)
Песок (при уровне грунтовых вод ниже 5 м) 1000
Песок (при уровне грунтовых вод выше 5 м) 500
Плодородная почва (чернозем) 200
Супеси влажные 150
Суглинок полутвердый или лесной 100
Меловая или полутвердая глина 60
Графитовый сланец, глинистый мергель 50
Суглинок пластичный 30
Пластичная глина или торф 20
Подземные водоносные горизонты от 5 до 50

Очевидно, что те слои, которые имеют наименьшее удельное сопротивление, расположены, как правило, на значительной глубине.Но даже при заглублении электрода полученных результатов может не хватить. Эта проблема решается несколькими способами - от увеличения глубины установки штыревых электродов, до увеличения их количества, расстояния между ними или общей площади контакта с землей. На практике чаще всего используют несколько базовых схем:


  • Схема «а» - установка утопленного металлического замкнутого контура по периметру дома. Как вариант - мелко забитые штифты, соединенные в кольцо шиной.

В дачном строительстве применяется редко в связи с большим объемом земляных работ или особенностями расположения построек на участке.

  • Схема «б», пожалуй, самая популярная среди владельцев загородного жилья. Три или более лопаточных электрода средней глубины, соединенных одной шиной - такую ​​конструкцию легко реализовать самостоятельно даже в ограниченном пространстве.
  • На схеме «в» показано заземление с одним электродом, установленным на большой глубине.Иногда подобная система устраивается даже в подвале дома. Схема удобна, но не всегда выполнима - реализовать ее на каменистых грунтах практически невозможно. Кроме того, для такой системы заземления нужно использовать специальные электроды - об этом мы поговорим чуть ниже.
  • Схема «д» довольно удобна, но только в том случае, если она была продумана еще на этапе проектирования дома, а сделана при заливке фундамента. Реализовать его на готовом здании будет крайне невыгодно.

Итак, проще всего реализовать схемы «б» или, по возможности, «в» с минимальными затратами.

Заземление с помощью самодельных металлических деталей

Для изготовления системы заземления такого типа потребуются металлические профили, сварочный аппарат, землеройный инструмент, кувалда. В некоторых случаях при сложных плотных почвах может потребоваться ручная дрель.

Схематично эта система выглядит так:


Расположение заглубленных электродов выбрано так, чтобы удобнее всего было подвести заземляющую шину к распределительному щиту.Оптимальное расстояние от дома 3-6 метров. Допустимые пределы - не ближе одного метра и не более десяти.

Размеры, указанные на схеме, ни в коем случае не являются догмой. Так, сторона треугольника может быть длиной до трех метров, а глубина забивания штифта может быть немного меньше - 2,0 ÷ 2,5 м. Количество электродов тоже может быть разным - если почва ровная и нет возможности загнать штыри на большую глубину, можно увеличить их количество.

Это разумный совет - заранее связаться с местной энергосистемой за рекомендациями о том, как реализовать контур заземления.Наверное, у этих специалистов есть хорошо продуманные и апробированные схемы в этом регионе. Кроме того, они смогут помочь рассчитать габариты и исходя из планируемой нагрузки домашней электросети - это тоже имеет значение.


Что может служить электродом? Для этих целей чаще всего используют стальной уголок с полкой 50 × 50 мм и толщиной не менее 4 ÷ 5 мм. Можно использовать трубы, желательно оцинкованные, с толщиной стенки не менее 3,5 мм. Можно взять стальную полосу с площадью поперечного сечения около 48 мм² (12 × 4), но ее сложнее забить вертикально в землю.Если решено использовать стальной пруток, то лучше взять оцинкованный, диаметром не менее 10 мм.

Чтобы связать штифты в один контур, используйте полоску 40 × 4 мм или катанку 12–14 мм. Этот же материал подходит для прокладки заземляющей шины до точки входа в дом.

  • Итак, изначально делается разметка в выбранном месте.

  • Тогда желательно вскрыть небольшую яму запланированной формы на глубину до 1 метра.Минимальная глубина 0,5 м. При этом на такую ​​же глубину роется траншея - по ней от контура к основанию дома будет проходить заземляющая шина.

  • Задачу несколько упростить можно, выкопав не сплошной котлован под фундамент, а только траншеи по периметру созданного контура. Главное, чтобы их ширина позволяла свободный ход электродов и сварочные работы.

  • Готовятся электроды необходимой длины.Лезвие, которым они будут вбиваться в землю, нужно заточить болгаркой, срезав ее под углом. Металл должен быть чистым, неокрашенным.

  • В обозначенных местах электроды вбивают в землю с помощью кувалды или электрического молотка. Их заглубляют так, чтобы в котловане (траншее) они выступали над уровнем поверхности примерно на 200 мм.

  • После того, как все электроды забиты, их связывают общей шиной (горизонтальное заземление) из металлической полосы 40 × 4 мм.Здесь применима только сварка, хотя можно найти рекомендации по болтовому соединению. Нет, чтобы обеспечить надежное и долговечное заземление, эту обвязку нужно приваривать - резьбовой контакт, расположенный под землей, быстро окислится, резко возрастет сопротивление контура.

  • Теперь автобус можно проложить с той же полосы до фундамента дома. Шина приваривается к одному из забитых электродов и укладывается в траншею, после чего поступает в подвал здания.
  • Шина прикреплена к основанию. На рисунке не показано, но рекомендуется предусмотреть небольшой изгиб перед точкой крепления, так называемый компенсирующий горб, чтобы компенсировать линейное расширение металла при изменении температуры. В конце полосы приваривается болт с резьбой М10. К нему будет прикреплена медная клемма с заземляющим проводом, которая пойдет на распределительный щит.

  • Для пропуска провода через стену или основание просверливается отверстие и в него вставляется пластиковая втулка.Используется медный провод, сечением 16 или 25 мм² (этот параметр лучше заранее уточнять у специалистов). Также для соединения лучше использовать медную гайку и шайбы.
  • Иногда действуют иначе - к шине приваривают длинную стальную шпильку, чтобы она проходила сквозь стену дома, в том числе и через втулку. В этом случае клеммная часть будет находиться в помещении и будет меньше подвержена окислению под воздействием повышенной влажности.

Распределительная пластина из бронзы для заземляющих проводов
  • Заземляющий провод подключается к электрическому распределительному щиту.Для дальнейшей «раздачи» лучше всего использовать специальную пластину из электротехнической бронзы - к ней будут прикреплены все заземляющие провода, идущие к точкам потребления.

Не стоит спешить сразу засыпать смонтированный контур грунтом.

- Рекомендуется, во-первых, запечатлеть его на фотографии с привязкой к окружающим стационарным наземным объектам - это может потребоваться для внесения изменений в проектную документацию, а также для проведения контрольно-проверочных мероприятий в будущем.

- Во-вторых, необходимо проверить сопротивление получившейся цепи. Для этих целей лучше пригласить специалистов из энергоснабжающей организации, тем более, что их вызов, так или иначе, будет необходим для получения разрешительной документации.

Если результаты теста показывают, что сопротивление велико, необходимо добавить один или несколько вертикальных электродов. Иногда перед проверкой тоже идут на хитрости, обильно поливая места возле прибитых в землю углов насыщенным раствором обычной поваренной соли.Это, безусловно, улучшит характеристики, однако не забывайте, что соль активизирует коррозию металла.


Кстати, если нет возможности забить углы, то прибегают к бурению скважин на необходимую глубину. После установки электродов их максимально плотно засыпают глинистым грунтом, в который также замешивают соль.

После проверки работоспособности контура заземления необходимо обработать сварные швы антикоррозийным составом.То же самое можно сделать с автобусом, идущим к зданию. Затем, после высыхания мастики, котлован и траншеи засыпают грунтом. Он должен быть однородным, не замусоренным и свободным от щебня. Затем место заливки тщательно уплотняют.

Видео: монтаж контура заземления с помощью металлического уголка
Использование готовых заводских комплектов

Сборные сборные комплекты очень удобны для организации заземления на даче.Они представляют собой набор шкворней с муфтами, позволяющими увеличивать глубину погружения в землю по мере движения.


Данная система заземления предусматривает установку одного штыревого электрода, но на большой глубине, от 6 и даже до 15 метров.

В комплект обычно входят:

  • Штифты стальные длиной 1500 мм с оцинкованной или медной поверхностью, либо из нержавеющей стали. Диаметр изделия в разных наборах может быть разным - от 14 до 18 мм.

  • Для их соединения они оснащены резьбовыми муфтами, а для удобства проходки через землю в комплект входит стальной наконечник.

В некоторых наборах муфты не имеют резьбы, а имеют прессовую посадку ... В этом случае один конец заземляющего штифта сужается путем ковки и имеет ребристую поверхность. При ударе создается прочное соединение и между стержнями достигается надежный электрический контакт.

  • Для передачи удара предусмотрена специальная насадка (дюбель) из высокопрочной стали, которая не деформируется от удара молотка.

Nagel - насадка, передающая ударную силу от молотка
  • В некоторых наборах предусмотрен специальный переходник, позволяющий использовать мощную перфораторную дрель в качестве забивного инструмента.

Для установки такой системы заземления также желательно выкопать небольшую яму глубиной до метра и такого же диаметра, хотя некоторые даже предпочитают размещение на открытом воздухе.


Штифты последовательно вбиваются с наращиванием до желаемой глубины.

Затем слева на поверхности срезом (около 200 мм) надевается латунный контактный зажим.


В нее вставляется либо токопроводящая шина из металлической полосы, либо сразу заземляющий кабель сечением 25 кв.мм. Для соединения со стальной полосой предусмотрена специальная прокладка, исключающая электрохимический контакт мелкого стержня со сталью (цинком). В дальнейшем шину или кабель вносят в дом и подключают к распределительному щиту так же, как описано выше.

Видео: Ввод стержневых электродов вручную
Цены на комплектующие для молниезащиты и заземления

Аксессуары для молниезащиты и заземления

Какой тип покрытия прутка выбрать - оцинкованный или медный?

  • С точки зрения экономии цинкование тонким слоем (от 5 до 30 мкм) более выгодно.Эти штифты не боятся механических повреждений при установке, даже оставленные глубокие царапины не влияют на степень защиты утюга. Однако цинк - довольно активный металл, и, чтобы защитить железо, он окисляется. Со временем, когда весь слой цинка прореагировал, железо остается незащищенным и быстро «разъедается» коррозией. Срок службы таких элементов обычно не превышает 15 лет. Увеличение толщины цинкового покрытия стоит больших денег.

  • С другой стороны, медь, не вступая в реакции, защищает железо, которое она закрывает, которое является более активным с точки зрения химии.Такие электроды могут служить очень долго без ущерба для эффективности, например, производитель гарантирует их сохранность в суглинистом грунте до 100 лет. Но при установке следует соблюдать осторожность - в местах повреждения медного слоя, скорее всего, появится зона коррозии. Чтобы снизить вероятность этого, слой меднения делают достаточно толстым, до 200 мкм, поэтому такие штыри намного дороже обычных оцинкованных.

Каковы общие преимущества такого комплекта системы заземления с одним глубоко расположенным электродом:

  • Установка не представляет особой сложности.Не требуются объемные земляные работы, не нужен сварочный аппарат - все делается обычными инструментами, которые есть в каждом доме.
  • Система очень компактна, ее можно разместить на крохотном «участке» или даже в подвале дома.
  • Если используются медные электроды, то срок службы такого заземления будет исчисляться несколькими десятками лет.
  • Благодаря хорошему контакту с землей достигается минимальное электрическое сопротивление. Кроме того, на эффективность системы практически не влияют сезонные условия.Уровень промерзания почвы составляет не более 10% длины электрода, а зимние температуры никак не могут отрицательно повлиять на проводимость.

Есть, конечно, недостатки:

  • Данный вид заземления нельзя реализовать на каменистых почвах - скорее всего, не удастся загнать электроды на нужную глубину.
  • Возможно, кого-то отпугнет цена комплекта. Однако это вопрос с cporny, так как качественный металлопрокат по обычной схеме заземления тоже стоит недешево.Если еще добавить длительность эксплуатации, простоту и скорость монтажа, отсутствие необходимости в специализированном инструменте, то, вполне возможно, такой подход к решению проблемы заземления может показаться еще более перспективным с точки зрения экономики.
Видео: как сделать заземление в загородном доме по модульной штыревой системе

Под « заземление » подразумевается электрическое подключение оборудования, устройств к заземляющему устройству, которое, в свою очередь, соединено с землей (землей).Цель заземления - уравнять потенциал оборудования, цепей и потенциал земли. Заземление требуется для использования на всех энергообъектах для обеспечения безопасности рабочих и оборудования от токов короткого замыкания. В случае пробоя ток короткого замыкания протекает по цепи заземляющего устройства на землю. Время протекания тока ограничено действием релейной защиты и автоматики. При этом обеспечивается безопасность оборудования, а также безопасность работников от поражения электрическим током.

Для защиты электронного оборудования от электростатического потенциала и ограничения напряжения на корпусе оборудования в целях безопасности обслуживающего персонала сопротивление идеальной цепи заземления должно стремиться к нулю. Однако на практике добиться этого нереально. Учитывая это обстоятельство, современные стандарты безопасности устанавливают достаточно низкие допустимые значения сопротивления цепей заземления.

Сопротивление заземляющего устройства

Общее сопротивление заземляющего устройства составляет:

  • Сопротивление металла электрода и сопротивление в точке контакта между заземляющим проводом и заземляющим электродом.
  • Сопротивления в области контакта электрода с землей.
  • Сопротивление заземления по отношению к протекающим токам.

На рис. 1 показано расположение заземляющего электрода (штыря) в земле.

Как правило, заземляющий штифт изготавливается из металла, который проводит электрический ток (сталь или медь), и имеет соответствующую клемму. Поэтому для практических расчетов величиной сопротивления заземляющего штыря и точкой контакта с проводником можно пренебречь.По результатам исследований установлено, что при соблюдении технологии монтажа заземляющего устройства (плотный контакт электрода с землей и отсутствие примесей на поверхности электрода в виде краски, масла, и т. д.) из-за малого значения сопротивления в точке контакта заземляющего электрода с землей.

Сопротивление поверхности земли - это единственная составляющая полного сопротивления заземляющего устройства, рассчитываемая при проектировании и установке заземляющих устройств.На практике считается, что заземляющий электрод располагается среди тех же слоев почвы, расположенных в виде концентрических поверхностей. Ближайший слой имеет наименьший радиус и, следовательно, наименьшую площадь поверхности и наибольшее сопротивление.

По мере удаления от заземляющего электрода каждый последующий слой увеличивает поверхность и снижает сопротивление. На некотором расстоянии от электрода сопротивление слоев грунта становится настолько малым, что его величина не берется для расчетов.Площадь почвы, за пределами которой сопротивление незначительно, называется площадью эффективного сопротивления. Размер этой области прямо пропорционален глубине погружения заземляющего электрода в землю.

Теоретическое значение сопротивления грунта рассчитывается по общей формуле:

где ρ - величина удельного сопротивления грунта, Ом * см.
L - толщина почвенного слоя, см.
А - площадь концентрической поверхности почвы, см2.

Эта формула ясно объясняет, почему сопротивление каждого слоя почвы уменьшается с удалением от заземляющего электрода. При расчете сопротивления грунта его удельное сопротивление принимается за постоянное значение, однако на практике значение удельного сопротивления колеблется в определенных пределах и зависит от конкретных условий. Формулы для определения сопротивления заземления при большом количестве заземляющих электродов сложны и позволяют найти только приблизительное значение.

Чаще всего сопротивление заземления штыря определяется по классической формуле:

где ρ - среднее значение удельного сопротивления грунта, Ом * см.
R - сопротивление заземления электрода, Ом.
L - глубина заземляющего электрода, см.
r - радиус заземляющего электрода, см.

Влияние размера заземляющего электрода и глубины его заземления на величину сопротивления заземления

Поперечные размеры заземляющего электрода незначительно влияют на сопротивление заземления. При увеличении диаметра заземляющего стержня наблюдается небольшое снижение сопротивления заземления.Например, если диаметр электрода увеличить вдвое (рис. 2), сопротивление заземления уменьшится менее чем на десять процентов.

Рис. 2. Зависимость сопротивления заземляющего стержня от диаметра его сечения, измеренного в дюймах

.

С увеличением глубины заземляющего электрода сопротивление заземления уменьшается. Теоретически доказано, что удвоение глубины может снизить сопротивление на целых 40%. В соответствии со стандартом NEC (1987, 250-83-3) штифт должен быть погружен на глубину не менее 2.4 метра для обеспечения надежного контакта с землей (рис. 3). Во многих случаях контакт с заземлением на три метра полностью соответствует действующим стандартам NEC.

Согласно стандартам NEC (1987, 250-83-2) минимальный диаметр стального заземляющего электрода составляет 5/8 дюйма (1,58 см), для стального или медного электрода с медным покрытием - 1/2 дюйма (1,27 см). ).

На практике используются следующие поперечные размеры заземляющего стержня при его общей длине, равной 3 метрам:

  • Нормальная почва 1/2 дюйма (1.27 см).
  • Влажная почва - 5/8 "" (1,58 см).
  • Твердая почва - 1,90 см (3/4 дюйма).
  • Со шпилькой длиной более 3 метров - 1,91 см (3/4 дюйма).

Рис. 3. Зависимость сопротивления заземляющего устройства от глубины заземления (по вертикали - величина сопротивления электрода (Ом), по горизонтали - глубина заземления в футах)

Влияние удельного сопротивления грунта на величину сопротивления заземления электродов

Приведенная выше формула показывает, что значение сопротивления заземления зависит от глубины и площади поверхности заземляющего электрода, а также от значения удельного сопротивления грунта.Последнее значение является основным фактором при определении сопротивления заземления и глубины заземления электрода, необходимой для обеспечения минимального сопротивления. Удельное сопротивление почвы зависит от сезона и точки земного шара. Наличие в почве электролитов в виде водных растворов солей и электропроводящих минералов сильно влияет на стойкость почвы. В сухом грунте, не содержащем растворимых солей, сопротивление будет достаточно высоким (рис. 4).

Рис.4. Зависимость удельного сопротивления грунта (минимальное, максимальное и среднее) от типа грунта

Факторы, влияющие на удельное сопротивление грунта

При крайне низком содержании влаги (близком к нулю) супеси и обыкновенный грунт имеют удельное сопротивление более 109 Ом * см, что позволяет отнести такие грунты к классу изоляторов. Увеличение влажности почвы до 20 ... 30% способствует резкому снижению удельного сопротивления (рис. 5).

Рис. 5. Зависимость удельного сопротивления грунта от влажности

Удельное сопротивление почвы зависит не только от влажности, но и от ее температуры.На рис. 6 показано изменение удельного сопротивления супеси влажностью 12,5% в интервале температур от +20 ° С до –15 ° С. Удельное сопротивление почвы при понижении температуры до -15 ° C увеличивается до 330 000 Ом * см.

Рис. 6. Зависимость удельного сопротивления грунта от его температуры

На рис. 7 показано изменение удельного сопротивления грунта в зависимости от сезона. На значительных глубинах от поверхности земли температура и влажность почвы довольно стабильны и меньше зависят от времени года.Поэтому система заземления, в которой штифт находится на большей глубине, будет более эффективной в любое время года. Отличные результаты достигаются, когда заземляющий электрод достигает уровня грунтовых вод.

Рис. 7. Изменение сопротивления заземления в течение года.

В качестве заземляющего устройства была взята водопроводная труба (¾ ""), расположенная в каменистом грунте. Кривая 1 показывает изменение сопротивления грунта на глубине 0,9 метра, кривая 2 (кривая 2) - на глубине 3 метра.

В некоторых случаях отмечается чрезвычайно высокое значение удельного сопротивления грунта, что требует создания сложных и дорогостоящих систем защитного заземления.В этом случае нужно установить небольшой заземляющий штифт, а для уменьшения сопротивления заземления периодически добавлять растворимые соли в окружающий грунт. На рис. 8 показано значительное снижение сопротивления почвы (супеси) с увеличением концентрации содержащихся солей.

Рис. 8. Зависимость устойчивости почвы от солесодержания (супеси влажностью 15% и температурой +17 ° C)

На рис. 9 показана зависимость между удельным сопротивлением почвы, насыщенной солевым раствором, и ее температурой.При использовании заземляющего устройства в таких почвах заземляющий штырь должен быть защищен от воздействия химической коррозии.

Рис. 9. Влияние температуры пропитанного солью грунта на его удельное сопротивление (супесь - солесодержание 5%, вода 20%)

Зависимость значения сопротивления заземляющего устройства от глубины заземления электрода

Для определения необходимой глубины заземляющего электрода используется номограмма заземления (рис.10) будет полезно.
Например, чтобы получить значение заземления 20 Ом в почве с удельным сопротивлением 10 000 Ом * см, вы должны использовать металлический стержень диаметром 5/8 дюйма, расположенный на глубине 6 метров.

Практическое использование номограммы:

  • Установите необходимое сопротивление заземленного штыря по шкале R.
  • Отметьте точку фактического сопротивления почвы по шкале P.
  • Проведите прямую линию шкалы K через указанные точки шкалы R и P.
  • Отметьте точку пересечения со шкалой K.
  • Выберите требуемый размер заземляющего штыря по шкале DIA.
  • Проведите прямую линию через точки на шкале K и на шкале DIA до пересечения шкалы D.
  • Пересечение этой линии со шкалой D даст желаемую глубину штифта.

Рис. 10. Номограмма для расчета заземляющего устройства

Измерение удельного сопротивления грунта с помощью прибора TERCA2

Есть большой земельный участок.
Задача - найти место с минимальным сопротивлением и оценить глубину слоя почвы с минимальным сопротивлением. Среди различных типов почвы, встречающихся в этой местности, влажный суглинок будет иметь минимальное сопротивление.
После детального изучения сайта область поиска сужается до 20 м2. Исходя из требований к системе заземления, необходимо определить сопротивление грунта на глубине 3 м (300 см). Расстояние между крайними штырями заземления будет равно глубине, на которой измеряется среднее удельное сопротивление (в данном случае 300 см).

Для использования упрощенной формулы Веннера

Заземляющий электрод должен находиться на глубине примерно 1/20 расстояния между электродами (15 см).

Установка электродов производится по специальной схеме, представленной на рис. Одиннадцать.
Пример подключения тестера заземления (мод. 4500) показан на рис. 12.

Рис. 11. Установка заземляющих электродов на сетку

.
  1. Снимите перемычку, соединяющую клеммы X и X V (C1 и P1) измерительного устройства.
  2. Подключите тестер к каждому из 4 контактов (рис. 11).

Пример .
Тестер показал сопротивление R = 10 Ом.
Расстояние между электродами A = 300 см.
Удельное сопротивление определяется по формуле ρ = 2 π * R * A

Подставляя исходные данные, получаем :

ρ = 2 π * 10 * 300 = 18 850 Ом · см.

Рис. 12. Схема подключения тестера

Измерение напряжения прикосновения

Наиболее важной причиной для измерения напряжения прикосновения является получение надежной оценки безопасности персонала подстанции и защиты оборудования от токов высокого напряжения.В некоторых случаях степень электробезопасности оценивается по другим критериям.

Заземляющие устройства в виде одиночного штыря или массива электродов требуют периодической проверки и проверки измерения сопротивления, которая выполняется в следующих случаях:

  • Заземляющее устройство компактное и может быть временно отключено.
  • С угрозой электрохимической коррозии заземляющего электрода, вызванной низким удельным сопротивлением грунта и постоянными гальваническими процессами.
  • Когда существует низкая вероятность замыкания на землю рядом с тестируемым заземляющим устройством.

Измерение напряжения прикосновения используется как альтернативный способ определения безопасности технологического оборудования подстанции. Этот метод рекомендуется в следующих случаях:

  • При невозможности отключения заземляющего устройства измерить сопротивление заземления.
  • В случае угрозы замыкания на землю в непосредственной близости от тестируемой системы заземления или вблизи оборудования, подключенного к тестируемой системе заземления.
  • Когда цепь оборудования, контактирующего с землей, сопоставима по площади с размером проверяемого заземляющего устройства.

Следует отметить, что измерение сопротивления заземления методом падения потенциала или измерение напряжения прикосновения не позволяет сделать достоверный вывод о способности заземляющего проводника выдерживать значительные токи при протекании тока от фазы к заземлению. дирижер. Для этого нужен другой метод, в котором используется испытательный ток значительной величины.Напряжение прикосновения измеряется тестером с четырехточечным заземлением.

В процессе измерения напряжения прикосновения прибор создает небольшое напряжение в земле, которое имитирует напряжение в случае сбоя в электрической сети вблизи проверяемой точки. Тестер отображает значение напряжения в вольтах на 1 А тока, протекающего в цепи заземления. Чтобы определить максимальное напряжение прикосновения, которое может возникнуть в крайнем случае, умножьте полученное значение на максимально возможный ток.

Например, при тестировании системы заземления с максимально возможным током повреждения 3000 А тестер дал значение 0.200.

Следовательно, напряжение прикосновения равно

U = 3000 А * 0,200 = 600 В.

Измерение напряжения прикосновения во многом похоже на метод измерения падения потенциала: в каждом случае вспомогательные заземляющие электроды должны быть установлены в земле. Однако расстояние между электродами будет другим (рис. 22).

Рис.13. Схема заземлителя (общий случай для промышленной электросети)

Рассмотрим типичный случай. У подземного кабеля повреждена изоляция возле подстанции. Через это место в землю будут протекать токи, которые будут направлены в систему заземления подстанции, где будут создавать высокую разность потенциалов. Высокое напряжение утечки может представлять значительную угрозу для здоровья и жизни персонала подстанции в опасной зоне.

Для измерения примерного значения напряжения прикосновения, возникающего в этом случае, необходимо выполнить ряд действий:

  • Подключите кабели между металлическим ограждением электрической подстанции и точками P1 и C1 тестера четырехточечного заземления.
  • Установите заземляющий электрод в землю там, где наиболее вероятен обрыв кабеля.
  • Подключите электрод к входу C2 тестера.
  • Установите дополнительный электрод в землю на прямой линии между первым электродом и соединением с забором. Рекомендуемое расстояние от точки установки этого электрода до точки подключения к забору - один метр.
  • Подключите этот электрод к точке P2 тестера.
  • Включить тестер, выбрать диапазон 10 мА, записать показания прибора.
  • Чтобы получить значение напряжения прикосновения, умножьте показания тестера на максимальное значение тока.

Для получения карты распределения потенциала напряжения необходимо установить электрод (естественно, подключенный к выводу P2 тестера) в различных местах около забора, расположенном рядом с неисправной линией.

Измерение сопротивления заземления прибором «SA 6415» токовыми клещами

Измерение сопротивления заземления с помощью токовых клещей - это новый высокоэффективный метод, который позволяет проводить измерения при подключенном заземлении.Этот метод также обеспечивает уникальную возможность измерения общего сопротивления заземляющего устройства, включая определение сопротивления соединений в существующей системе заземления.

Принцип работы аппарата С.А. 6415

Рис. 14. Схема заземлителя (общий случай для промышленной электросети)

Рис. 15. Принцип работы заземлителя

.

Классический заземлитель промышленной электрической сети можно представить в виде принципиальной схемы (рис.23) или в виде упрощенной схемы работы заземлителя (рис. 24).

Если напряжение E приложено к одному из участков цепи с сопротивлением RX с помощью трансформатора, то через эту цепь будет протекать электрический ток I.

Эти значения связаны между собой соотношением:

Измеряя ток I при известном постоянном значении напряжения E, можно определить сопротивление RX.

На представленных схемах (рис.23 и 24) для генерации тока используется специальный трансформатор, подключенный к источнику напряжения через усилитель мощности (частота 1,6 кГц, постоянная амплитуда). Результирующий ток регистрируется синхронным детектором в результирующей цепи, затем усиливается с помощью селективного усилителя и после преобразования через аналого-цифровое устройство отображается на дисплее устройства.

Типичные примеры измерения сопротивления заземления в реальных условиях

1. Измерение сопротивления заземления трансформатора, установленного на опоре ЛЭП

Методика измерения:

  • Снимите защитную крышку с заземляющего провода.
  • Обеспечьте достаточно места, чтобы зажим мог свободно наматываться на проводник или клемму заземления.
  • Зажимы должны быть подключены на пути тока от нейтрального или заземляющего проводника к заземляющему наконечнику (система контактов).
  • Выберите на устройстве измерение тока «A».
  • Зажмите заземляющий провод токовыми клещами.
  • Определите значения тока в проводнике (максимально допустимый ток 30 А).
  • Если это значение превышено, прекратите измерение сопротивления.
  • Отсоедините прибор от этой точки и проведите измерения в других точках.
  • Если значение тока не превышает 30 А, отображается знак "?" Следует выбрать режим.
  • На дисплее отобразится результат измерения в Ом.

Полученное значение включает общее сопротивление системы заземления, которое включает в себя: сопротивление контакта нейтрального провода с контактом заземления, а также местные сопротивления всех соединений между контактом и нейтралью.

Рис. 16. Измерение сопротивления заземления на опоре ЛЭП

Рис. 17. Измерение заземления трансформатора, установленного на опоре ЛЭП (заземление в виде группы контактов)

Рис. 18. Измерение заземления трансформатора, установленного на опоре ЛЭП (для заземления используется металлическая труба)

Согласно схеме, показанной на рис. 25, конец столба и штырь в земле используются для заземления.Чтобы правильно измерить общее сопротивление заземления, подключите токовые клещи в точке над стыком заземляющих проводов, проложенных от заземляющего штыря и конца стойки.

Причиной повышенного значения сопротивления заземления может быть :

  • Плохое заземление штифта.
  • Заземляющий провод отключен
  • Высокие значения сопротивления в области контактов проводника или в точках соединения заземляющего провода.
  • Следует внимательно осмотреть токовые клещи и точки соединения на конце штифта на предмет отсутствия значительных трещин на стыках.

2. Измерение сопротивления земли на распределительной коробке или на счетчике электроэнергии

Методика проведения измерений заземления на распределительной коробке и на электросчетчике аналогична методике измерения заземления трансформатора. Схема заземления может состоять из группы контактов (рис.26) или металлическую водопроводную трубу, контактирующую с землей, можно использовать в качестве заземляющего проводника (рис. 27). При измерении сопротивления заземления можно использовать оба типа заземления одновременно. Для этого необходимо выбрать оптимальную точку нейтрали, чтобы получить правильное значение общего сопротивления системы заземления.

3. Измерение сопротивления заземления на трансформаторе, установленном на месте

При проведении замеров заземления на трансформаторной подстанции необходимо помнить:

  • На этом энергообъекте всегда высокое напряжение, опасное для жизни человека.
  • Не открывайте защиту трансформатора.
  • Все работы могут выполняться только квалифицированными специалистами.
  • При проведении измерений соблюдать требования техники безопасности и охраны труда.

Рис. 19. Замеры величины заземления трансформатора, расположенного на специальной площадке

.

Порядок измерения :

  • Определитесь с количеством заземляющих стержней.
  • При размещении заземляющих штырей внутри ограждения измерьте в соответствии со схемой, показанной на рис.28.
  • Если заземляющие стержни расположены вне зоны ограждения, используйте схему, показанную на рис. 29.
  • Если внутри корпуса имеется один заземляющий наконечник, подключите его к заземляющему проводнику в точке после контакта этого проводника с заземляющим наконечником.
  • Применение токовых клещей мод. 3730 и 3710, подключенные непосредственно к контакту заземления, в большинстве случаев обеспечивают наилучшие результаты измерения.
  • Во многих случаях к клемме на штыре подключаются несколько проводов, ведущих к нейтрали или к внутренней стороне ограждения.
  • Токовые клещи следует подключать в точке, через которую проходит единственный путь для тока, протекающего в нейтральный провод.

При достижении низких значений сопротивления точку измерения следует переместить как можно ближе к заземляющему стержню. На рис. 29 показывает заземляющий штифт за пределами зоны барьера. Для обеспечения правильности измерений необходимо выбрать точку подключения токовых клещей в соответствии со схемой, представленной на рис.29.Если внутри забора расположено несколько заземляющих стержней, следует определиться с их подключением, чтобы выбрать оптимальную точку для проведения замеров.

Рис. 20. Выбор правильной точки для измерения грунта

4. Стойки передающие

При проведении измерений заземления на передающих стойках следует помнить, что существует множество различных конфигураций заземляющих устройств, что вносит определенные трудности при оценке заземляющих проводов.На рис. 30 представлена ​​схема заземления одиночной стойки на бетонном фундаменте с внешним заземляющим проводом.

Место подключения токовых клещей выбирается над точкой соединения элементов заземления, которые могут иметь конструкцию в виде группы пластин, штырей или представлять собой конструктивные элементы стоечного фундамента.

Рис. 21. Измерение сопротивления заземления стойки трансмиссии

Модульное заземление - проект, созданный специально для установки заземляющих электродов в жилых домах, например, таких как загородные дома, загородные дома, а также на промышленных и административных объектах.

Практика установки модульного заземляющего контура.

Модульный заземлитель представляет собой сборную конструкцию, состоящую из стали, специально обработанной медными штырями, длина каждого 1,5 метра. Эти контакты объединены в единый контур заземления заземления объекта.

Длина сборного заземляющего стержня может достигать глубины около 30-40 метров. Заземляющие штыри длиной 1,5 метра имеют на концах резьбу, с помощью которой и муфты между ними, по мере продвижения собранного заземляющего штифта в глубину становится возможным нарастить его следующим штифтом и т. Д.

Монтаж вертикального заземляющего стержня по глубине выполняется следующим образом. Первый штифт снабжен стальным наконечником снизу, на его верхнюю часть навинчивается монтажная втулка с насадкой-вибромолотом. Для ударов по насадке используется молоток или перфоратор, а для удержания штифта в вертикальном положении используется специальный зажим.

Когда первый штифт входит в землю на длину примерно 1,3 - 1,4 метра, монтажная втулка с насадкой для вибромолота снимается, и вместо них через соединительную втулку ввинчивается второй штифт.Специальный зажим для удержания штифта в вертикальном положении перемещается вверх по только что смонтированной конструкции, а его верхняя часть снова оснащается монтажной втулкой и насадкой-молотком, и процесс забивания заземляющего штифта продолжается.

Схема модульного заземляющего штыря показана на схеме ниже, где:

1. Насадка для молотка или вибромолота.

2. Муфта сборочная.

3. Зажим для удержания заземляющего контакта в вертикальном положении.

4. Муфта.

5. Заземляющий стержень.

6. Стальной наконечник.

Для контура заземления монтируется несколько таких модульных заземлителей (согласно проекту), а затем они соединяются между собой медной лентой или проводом с помощью зажимов в единый контур заземления. При установке зажимов эти места предварительно обрабатывают токопроводящей пастой, а после полной установки всего контура заземления подвергают антикоррозийной окраске.

Измерение сопротивления установленного вертикального штифта возможно на этапе монтажа каждого вновь привинченного 1,5-метрового штифта, а срок службы такого модульного заземляющего контура составляет примерно 30 лет.

Преимущества модульного заземления.

ЗАНДЗ модульное заземление
(пр. Россия) предназначено для установки заземляющих устройств (заземлителей) в жилых домах (дом, дача), на объектах связи и энергетики операторов мобильной и фиксированной связи, на промышленных предприятиях.

Такой заземлитель представляет собой сборную конструкцию, состоящую из стальных стержней длиной 1,5 метра, соединенных между собой, покрытых слоем меди.

Преимущества модульного заземления

Преимущество модульной конструкции выводов:

  • Простота установки электрода на глубину до 30 метров без использования специализированного оборудования и инструментов. Все операции выполняет 1 человек. Большая глубина обеспечивает очень эффективное заземление.

  • минимальная площадь, занимаемая заземляющим проводом, позволяет монтировать такое заземление в подвалах зданий или вблизи стен дома в виде одной точки.Компактность сводит к минимуму необходимые земляные работы.

  • стыковка всех частей без сварки *

Преимущество промышленного производства элементов составляет:

  • отличная стойкость всех деталей к коррозии, что отражается на сроке службы заземлителя до 100 лет.

  • Полная устойчивость медного покрытия штифтов к механическим повреждениям (например, изгибу и отслаиванию) при установке, что позволяет установку в грунтах с наличием гравия или мелкого мусора
    (за счет использования технологии электролитического осаждения меди по стали).

* Подключение элементов заземляющих устройств, НЕ изготовленных из черных металлов, разрешено техническим проспектом 11/2006 объединения «РосЭлектроМонтаж» (ссылка на документ)

Комплекты заземления

Для построения заземляющих устройств с необходимыми характеристиками (например, для достижения необходимого сопротивления заземления) используются различные готовые модульные комплекты заземления от ЗАНДЗ (и др. Россия), в которых есть все необходимое для монтажа заземляющего электрода. .

Все компоненты легко взаимодействуют друг с другом.

Выпускается пять видов готовых комплектов, различающихся общей длиной штифтов, основным назначением и комплектацией:

ZZ-000-015 -

универсальный заземлитель для монтажа в виде модульного электрода: один глубиной 15 м или три глубиной 5 м
(4,5 + 4,5 + 6 м).

Используется в качестве заземляющего электрода с низким сопротивлением растеканию и заземляющего электрода для молниезащиты объекта.

ZZ-000-030 -

универсальный заземлитель для монтажа в виде модульного электрода: один глубиной 30 м или три глубиной 10 м
(10,5 + 10,5 + 9 м).

Используется в качестве заземляющего электрода с очень низким сопротивлением растеканию и заземляющего электрода для молниезащиты объекта.

ZZ-000-045 - Мультиэлектродный заземлитель

в виде 15 сборных электродов глубиной 3 м.

Используется как распределенный заземляющий электрод с низким контактным напряжением.

ZZ-000-424 -
(4 заводских электрода по 6 м каждый).
ZZ-000-636 - заземлитель для установки на контейнерных объектах связи или электроснабжения
(6 сборных электродов по 6 м каждый).

Традиционный заземляющий электрод
(комплект ZZ-000-045)

Большое количество вертикальных электродов, установленных на небольшой глубине

Электрод заземления специальный
(комплекты ZZ-000-424
и ZZ-000-636)

Установка заземления контейнерных объектов

Оборудование

Индивидуальная комплектация

Компоненты

Латунная втулка предназначена для соединения штифтов друг с другом.Он сделан таким образом, что пальцы находятся в контакте друг с другом в самом центре сцепления, и движущая энергия, необходимая для закапывания пальцев в почву, не передается сцеплению. Таким образом, отсутствует «рассеивание» ударного импульса, а также снимается механическая нагрузка с муфты.

Заостренный стальной наконечник облегчает проникновение штифтов в твердую почву.

Профильный зажим из нержавеющей стали с болтами M10. Позволяет подключить медный штифт к заземляющему проводу - круглому проводу или полосе (шириной до 40 мм).

Можно безопасно использовать стальной и оцинкованный провод - для этого внутри зажима есть прокладка, предотвращающая образование электрохимической связи между сталью / цинком и медью.

Для предотвращения самоотвинчивания резьбовых соединений болт-гайка используются пружинные шайбы (шайбы Гровера / шайбы Гровера), устанавливаемые между прижимной поверхностью и гайкой.

Применяется для уменьшения электрического сопротивления между штифтами и втулкой, а также для дополнительной защиты концов штифтов (в втулке) от коррозии.Смазка также используется для головки пилота, что облегчает ее удаление после закапывания следующего штифта. Во время установки на резьбу деталей наносится смазка.

Лента предназначена для защиты соединения штыря с заземляющим проводом от грунтовой и электрохимической коррозии путем полного вытеснения воды (влаги) из соединения, без чего процесс коррозии невозможен. При этом лента не теряет своих физико-механических свойств долгие годы.

Изготовлен из нетканого синтетического волокнистого материала, пропитанного и покрытого нейтральным составом на основе насыщенного нефтяного углеводорода (петролатума) и инертного кремнийсодержащего наполнителя. Остается податливым при воздействии широкого диапазона температур. Не твердеет и не трескается. Высокая устойчивость к неорганическим кислотам, щелочам, солям и микроорганизмам, высокая герметичность от воды, пара и газа.

Этой лентой защищены только зажимы проводов.

Стальная насадка с нагретым бойком передает усилие отбойного молотка на направляющую головку (на закрепленные пальцы).Адаптирован для работы с отбойными молотками с седлом SDS-Max .

Элементы дополнительные

Заземляющий провод (ПВ-1 25 мм²)

Медный одножильный, многопроволочный и многопроволочный провод сечением от 4 до 185 мм² в ПВХ-изоляции используется для подключения системы заземляющих электродов к объекту (ГЗШ в экране).

Подача жилы счетчиками и в готовых бухтах 3/5/10 метров
(ZZ-500-103 / ZZ-500-105 / ZZ-500-110), обжата с одного конца наконечником с отверстие под болт Д8 для крепления к ГЗШ в щите.

Представляет собой стальной тянутый пруток диаметром 14 мм и длиной 1,5 метра, покрытый методом электролитического осаждения (электролиза) медью чистотой 99,9%, которая образует покрытие с молекулярной неразрывной связью со сталью.

По краям накаткой нанесена резьба для их взаимного соединения с помощью муфты.

Помимо того, что высококачественная сталь в таком заземляющем электроде является электропроводящей, она выполняет механическую роль, необходимую для закапывания электрода в почву.Штифты обладают высокой прочностью на разрыв (600 Н / мм²) и могут быть забиты отбойным молотком в землю на большую глубину - до 40 метров.

Толщина медного покрытия не менее 0,25 мм по всей длине стержня (включая резьбу). Это гарантирует его (покрытия) устойчивость к изгибу, отслаиванию, царапинам при установке. Это особенно важно для резьбы, где более тонкий слой меди будет полностью разрушен нагрузками и трением о муфту при заглублении (установке) *.

Эти характеристики гарантируют высокую коррозионную стойкость заземляющего стержня и такой долгий срок службы (до 100 лет).

* Особенности создания резьбы
«Правильная» резьба наносится ПОСЛЕ меднения - накаткой, потому что это единственный способ добиться высокого общего качества штифта.

Альтернативная «технология» меднения штифтов: с уже сформированной резьбой (до нанесения покрытия) дешевле, НО показывает худший (и опасный при эксплуатации) результат.
Это связано с особенностью электролиза: утолщением покрытия в углублениях / углублениях, из-за чего основной материал (сталь) на резьбе можно покрыть только тонким (0,03 - 0,05 мм) слоем меди.
Такое тонкое покрытие легко повредить при установке из-за ударов и трения в муфте. В дальнейшем при эксплуатации заземляющего электрода с такими нарушениями появляются очаги электрохимической коррозии («медь-железо»), приводящие к его полному разрушению в течение 2-3 лет.

Технология меднения

Ключевым фактором при производстве высококачественного заземляющего стержня является создание прочного равномерного медного покрытия необходимой толщины на стальной заготовке с минимальными загрязнениями.

Отдельная страница «Сталь с медным покрытием» содержит подробное описание основных характеристик, производственных процессов и испытаний, проводимых для покрытия.

Сравнение с оцинкованными штифтами

С 1910 по 1955 год Национальный институт стандартов и технологий (NIST) провел обширное исследование подземной коррозии, в ходе которого было испытано 36 500 образцов, представляющих 333 покрытия и защитные материалы из черных и цветных металлов.в 128 населенных пунктах по всей территории США *. Это исследование считается одним из наиболее полных из когда-либо проводившихся исследований коррозии.

Одним из результатов этого исследования стало то, что заземляющий стержень, покрытый 254 микронной медью, сохраняет свои технические характеристики более 40 лет в большинстве типов почв. А стержневые электроды, покрытые цинком 99,06 мкм в тех же почвах, могут сохранять свои качества только 10-15 лет.

Также срок защиты цинк покрытия уменьшается пропорционально увеличению количества металлических конструкций в земле, расположенных около электродов (чем больше структур - тем меньше служит покрытие / тем быстрее оно «исчезает») ).Примерами таких конструкций могут быть: армирование фундаментов зданий, труб и т. Д.

Пруток заземления с медным покрытием толщиной 254 мкм, удаленный из почвы (суглинка) через 10 лет

Пруток заземления с цинковым покрытием толщиной 99 мкм, удаленный из почвы ( суглинок) через 10 лет

Еще одно исследование коррозионных свойств меднения было проведено польской компанией GALMAR. Искусственное старение образцов в условиях, имитирующих агрессивный грунт («кислое» болото), показало, что заземляющий стержень с медным покрытием 250 мкм сохраняет требуемые технические характеристики не менее 30 лет.

главная »Гараж» Как сделать заземление в частном доме, на даче. Стержень заземления Процедура заземления

Как заземлить в частном доме

Как заземлить в частном доме

Электричество давно воспринимается нами как данность. Это знакомое с детства благо цивилизации открывает массу возможностей, и мы охотно принимаем их. Большинство из нас не заботится об устройстве и принципах работы электросети, нас вполне устраивает роль простого потребителя.Если такое понимание вопроса может уйти жителю многоэтажки, то хозяину частного дома необходимо учитывать все особенности устройства электропроводки и заземления в частности. Рассмотрим сегодня, как выполнить заземление в частном доме.

Содержание

  • Заземлители естественные или искусственные
  • Порядок работы
  • Основные правила устройства

Заземление необходимо для защиты. Во время работы некоторых электроприборов на их проводящем корпусе создается электрический потенциал, иногда достигающий 100 вольт и более, невозможно исключить возможность появления этого напряжения или предотвратить его возникновение (каждый случай индивидуален, в зависимости от особенностей Устройство).Если дом подключен к трехфазному электроснабжению, а расположенные поблизости электроприборы подключены к разным фазам, то велика вероятность, что показатель разности потенциалов достигнет нескольких сотен вольт, что представляет серьезную опасность для жизни при соприкосновении с случай таких устройств. Поэтому в соответствии с современными стандартами безопасной эксплуатации все силовые электроприборы в частном доме (холодильник, стиральная машина, электроплита, бойлер и т. Д.) Необходимо подключать к системе защитного заземления, тогда потенциал пойдет через заземление. провод к земле.

Заземлитель в частном доме предусматривает наличие заземляющего проводника и проложенного от него проводника до вводного электрощита. Заземлитель - это токопроводящая деталь, находящаяся в электрическом контакте непосредственно с землей.

Заземлители естественные или искусственные

Естественным заземлением могут быть любые металлические конструкции, имеющие контакт с землей, например, металлические трубы подземных водопроводов, металлические (кроме алюминиевых) оболочки бронированных кабелей, проложенные в земле, железобетон. фундаментные конструкции.

Запрещается использовать газопроводы, трубы центрального отопления и канализации, а также любые трубопроводы с взрывоопасными и горючими веществами в качестве заземляющих проводов.

В соответствии с ПУЭ заземление электроустановок до 1 кВ может осуществляться с помощью естественных заземлителей, если их сопротивление или контактное напряжение с корпусом установки не превышает допустимых значений. Возможность использования таких заземлителей следует определять соответствующими расчетами.При отсутствии или невозможности использования естественных заземлителей устройство заземления в частном доме выполняется с помощью искусственных заземлителей, которые можно сделать самостоятельно. Допускается использование стальных, оцинкованных или медных заземлителей с круглым, прямоугольным, угловым, профилем сечения трубы, главное, чтобы они не были окрашены или имели какое-либо другое изоляционное покрытие.

Схема заземления частного дома

Заземлители могут располагаться в земле вертикально или горизонтально на глубине ниже уровня промерзания почвы, соединение заземляющих электродов между собой осуществляется только сваркой, болтовое соединение запрещено из-за возможности окисления.Выбор оптимального способа заземления устройства зависит от характера грунта на участке, обсуждаемого ниже заземляющего контура. Частный дом - самый простой и надежный вариант. Перед началом работ необходимо провести замеры, рассчитать электрическое сопротивление грунта, составить проект работ, затем на основании полученных данных рассчитать длину заземляющих электродов и количество используемых материалов.

Заказ на работу

На расстоянии 5-10 м от дома, недалеко от вводного щита, следует вырыть траншею глубиной примерно полметра (глубина траншеи может быть больше, в зависимости от промерзания). параметры грунта), повторяя равносторонний треугольник с заземляющими электродами 1 длиной 5–3 м (длина электродов зависит от сопротивления грунта), электроды также можно размещать линейно, но в любом случае расстояние между ними должно быть не меньше их длины.В качестве электродов можно использовать стальные стержни (минимальный диаметр круглого стержня 16 мм), металлические уголки и профили (минимально допустимая площадь поперечного сечения прямоугольного и углового профиля 100 мм, при толщине стенки от 4 мм и более) и стальных труб (минимальный диаметр 32 мм при толщине стенки от 3,5 мм).

Для облегчения забивания в землю концы электродов затачиваются.

Для облегчения забивания электродов необходимо затачивать их концы; в твердых грунтах потребуется бурение.После вбивания электродов они соединяются между собой сваркой металлической полосой (площадь сечения от 48 мм2, толщина от 4 мм). Эта же полоса используется в качестве проводника, ведущего от заземляющего электрода к основной шине заземления входного распределительного щита, место ее входа в здание обозначается соответствующим знаком.

Подключение заземления к шине заземления входного электрощита

После выхода из земли провод с помощью болтового соединения крепится к планке, соединяя его с основной шиной заземления входного электрощита.В качестве такого провода используется медный (сечение не менее 10 мм2), алюминиевый (не менее 16 мм2) или стальной (не менее 75 мм2) провод. Основная шина заземления должна быть медной или стальной (использование алюминиевой шины не допускается), может располагаться внутри распределительного щита или отдельно от него, в месте, легко доступном для обслуживания.

При размещении внутри устройства ввода используется шина PE, поскольку при раздельном размещении сечение шины заземления не должно быть меньше сечения PE провода питающей линии.Также необходимо предусмотреть отключение проводов, подключенных к шине.

Соединение заземляющих электродов металлической полосой

По окончании работ все траншеи следует засыпать однородным грунтом, желательно с небольшим количеством камней. Необходимо измерить сопротивление цепи заземления, показатель не должен превышать 4 Ом. Заземляющая проводка в доме прокладывается вместе с цепями электрических розеток и силовых электроприборов, осветительная сеть в заземлении не нуждается.

Основные правила устройства

  1. В случае высокой вероятности появления коррозии целесообразно использовать заземлители с большим сечением или использовать заземлители с гальваническим покрытием.
  2. Важно учитывать увеличение сопротивления заземляющих материалов из-за коррозии.
  3. Не допускается размещение заземляющих проводов в местах пересыхания земли под воздействием теплопроводов.

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
