Теплогенераторы: конструктивные особенности и основные характеристики

Содержание

конструктивные особенности и основные характеристики

В разных сферах промышленности и производственной деятельности, в вентиляционных системах, а точнее для обогрева помещений большой площадью стали достаточно широко применяться теплогенераторы.  По сути теплогенератор выполняет все те же самые функции, что и обыкновенный обогреватель воздуха, однако его использование имеет значительно больше преимуществ. В данной статье и будут рассмотрены основные их этих преимуществ, основные рабочие и качественные характеристики данного оборудования.


Основным действием данного устройства является то, что либо приточный, либо внутренний воздух помещения, проходя через специальное теплообменное устройство теплогенератора, выдается из теплогенератора уже нагретым, нагревая, таким образом, помещение, в котором установлен теплогенератор. При этом сам теплообменный элемент разогревается посредством газа, который выделяется в результате процессов горения. Эти процессы  создаются посредством сгорания топлива, на котором и производит всю работу теплогенератор.


Применение теплогенераторов подобного принципа работы, очень хорошо в тех местах, где в холодное время постоянно происходит вхождение холодного воздуха, например в автомастерских, на складах с большими площадями, или в торговых залах. Работа теплогенераторв в принципе схожа с работой такого устройства, как тепловая пушка, однако данное приспособление может функционировать исключительно в стационарных условиях, в отличие от пушки, которая может переносной.



Устройство и конструкция теплогенератора


Конструктивно тепловой генератор выглядит следующим образом. В состав данного устройства входят такие основные элементы, камера сгорания, в которой происходит весь процесс сгорания топлива для теплогенератора. От камеры сгорания отходит такой элемент, как теплообменник, в котором и происходит обмен поступающего воздуха с воздухом из камеры сгорания, и таким образом его нагрев. В конструкцию теплогенератора входит соответственно сама горелка, и наконец, еще одним немаловажным элементом является само вентилирующее устройство, которое производит разгон нагретого воздуха по обогреваемому помещению.







Газы, которые нагрелись посредством работы горелки, проходят по теплообменнику и выдаются в дымоходное устройство, которое непременно устанавливается при использовании данного оборудования. в корпусе теплового генератора имеются специальные решетки, сквозь которые горячий воздух распространяется по помещению.



Основные характеристики теплогенератора



Мощность теплового генератора может варьироваться в зависимости от модели самого устройства, так она может достигать даже тысячи киловатт. Но данные теплогенераторы как правило используются в очень больших помещениях и конструктивно несколько отличаются от простого теплового генератора, поскольку тепловой обменник и вентилятор в данных устройствах находятся в разных корпусах.


Большим преимуществом использования данного устройства является то, что использование теплогенератора позволяет во много раз снизить затраты на электричестве, поскольку обогрев помещения происходит за счет топлива, анне посредством электрической сети.





Теплогенераторы могут подразделяться по виду используемого в них топлива. Так тепловые генераторы могут быть газовыми, так же могут работать посредством дизельного топлива. Еще одной разновидностью теплогенераторов являются генераторы, которые функционируют посредством твердого топлива, такого как уголь, торф, топливные брикеты и тому подобные виды топлива.


Использование теплогенераторов за счет их хорошей производительности и высоких рабочих характеристик, стало на сегодняшний день повсеместным. Следует помнить, что при использовании теплогенераторов нужно следовать всем рекомендациям и правилам техники безопасности.

Теплогенераторы промышленные – характеристики, устройство

Современные теплогенераторы промышленные применяются во многих сферах для воздушного отопления и вентилирования помещений. В отличие от обычного отопительного котла, они более эффективны при обогреве больших площадей и быстрее прогревают пространство до заданной температуры. Такие воздухонагреватели являются едва ли не единственным способом отопить помещения, в которые постоянно поступает холодный воздух извне – ангары, склады, теплицы, строительные площадки.

Виды и назначение теплогенераторов

Теплогенераторы относятся к автономным источникам тепла, используемым для получения горячего теплоносителя в процессе сжигания топлива. Их отличительная особенность состоит в том, что для обогрева используется воздух из помещения, который после прохождения через теплообменник выходит наружу уже нагретым до определенной температуры. Все устройства, представленные на рынке, классифицируются по способу установки и виду используемого источника энергии.

По виду топлива

В зависимости от сжигаемого топлива воздухонагреватели бывают следующих видов:

  • Газовые – наиболее распространенные. Такие устройства работают на природном или баллонном газе, позволяющем хорошо экономить на отоплении. Газовый теплогенератор рассчитан на непрерывную подачу горячего воздуха в помещение. Используемый в нем теплообменник извлекает значительные объемы тепла из продуктов горения, благодаря чему отходы выделяются в атмосферу в минимальном количестве.
  • Дизельные – менее эффективны по сравнению с газовыми и сложнее по конструктивному исполнению, поэтому отличаются более высокой ценой. В качестве источника энергии в них обычно используются солярка или керосин, но на некоторых производствах для горения применяют отработанные жиры и масла. Топливо в камеру такого прибора подается капельным способом либо распыляется посредством форсунки.
  • Твердотопливные – более похожи на обычные дровяные печи. Для отопления в них сжигаются древесина, уголь, торф, отходы сельхозпроизводства. КПД в аппаратах на твердом топливе ниже в сравнении с аналогичными устройствами –80–85 % против 90 % у газового теплогенератора. Кроме того, они имеют более габаритный размер и дают больше отходов.

Помимо вышеуказанных разновидностей, существуют универсальные водонагреватели, которые могут работать и на твердом, и на жидком топливе.

По способу установки

Выделяют мобильные и стационарные устройства. Первые легко транспортировать, поэтому они часто используются в местах, где необходим временный нагрев помещения. Стационарные устанавливаются на специально оборудованных площадках. Отдельные модели можно ставить на передвижные контейнеры для удобного перемещения между отапливаемыми пространствами.

Принцип действия теплогенераторов промышленного типа

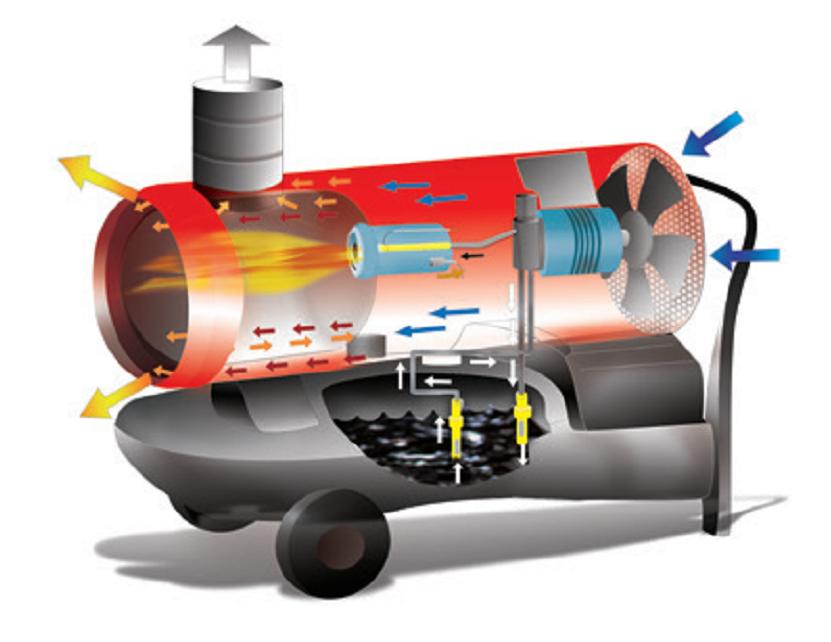

Принцип работы генераторов тепла определяется особенностями их конструкции. Независимо от источника энергии, все агрегаты состоят из следующих элементов:

  • Камера сгорания – в ней происходят процессы сжигания топлива.
  • Горелка – предназначена для поддержания процессов горения.
  • Вентилятор – нагнетает воздух в камеру сгорания и способствует его попаданию в помещение после нагрева.
  • Теплообменник – необходим для смешивания холодных и нагретых воздушных масс.
  • Воздуховод – отвечает за перенос воздуха. Дополнительно в промышленных теплогенераторах предусмотрены распределительные задвижки, которые контролируют направление движения воздушных потоков.

При запуске оборудования вентилятор захватывает воздух из помещения и направляет его в теплообменник. Топливо, сжигаемое в камере сгорания, выделяет тепло, которое способствует нагреву воздушных масс. После этого воздух проходит по воздуховоду и поступает обратно в помещение, обеспечивая его необходимую температуру. Продукты сгорания, образованные в процессе нагрева, выдаются в дымоходное устройство, которое должно быть установлено при монтаже генератора.

Основным показателем работы теплогенераторов является мощность, которая может различаться в зависимости от вида и модели устройства. Чем больше размер отапливаемого пространства, тем выше должен быть этот параметр. Как правило, в агрегатах до 350-400 кВт теплообменник и вентиляция размещаются в общем корпусе. В устройствах мощностью до 1000 кВт предусмотрены раздельные вентиляционные и теплообменные секции.

Еще одна важная характеристика – расход сжигаемого топлива. По этому показателю дизельные генераторы тепла считаются более экономичными в сравнении с газовыми устройствами, но поскольку газ стоит дешевле, последние требуют меньше затрат на отопление.

Область применения

В большинстве случаев оборудование используется для отопления помещений в зимний сезон. Это могут быть производственные цеха, складские комплексы, подсобки, автомастерские и другие помещения большого размера. Часто промышленные теплогенераторы применяют для обогрева торговых залов, строительных площадок и сооружений сельскохозяйственного назначения – теплиц и оранжерей, курятников, животноводческих ферм.

Благодаря тому, что вместо традиционного жидкого теплоносителя в устройствах применяется воздух, они являются экономически выгодными и безопасными в эксплуатации. Искусственная вентиляционная система приборов позволяет обогреть помещения в короткие сроки. Чтобы обеспечить пространство площадью 50 м2 комфортной температурой, достаточно подождать всего 20–30 минут.

Сочетание высокой производительности и отменных эксплуатационных характеристик делает теплогенераторы повсеместным явлением. Их использование позволяет обеспечить эффективный обогрев помещений и решить вопросы теплоснабжения промышленных зданий с существенной экономией средств.

Что такое теплогенераторы? Назначение, виды, характеристики, принцип работы воздушных твердотопливных теплогенераторов

Теплогенерыторы для воздушного отопления: применение, конструкция, виды и правила выбора

Одним из условий создания комфортной среды в помещении является поддержание оптимальной температуры. Это важно не только в жилых домах, но и в офисных, производственных и складских зданиях. Иначе находиться и работать в таких местах будет трудновыполнимо. С этой задачей успешно справляются теплогенераторы для воздушного отопления.

На сегодняшний день данный тип теплогенераторов пользуется спросом за счет относительно небольшой стоимости топлива и простоты монтажа. Их универсальность и безопасность позволяет отапливать помещения любого типа.

ОБЛАСТЬ ПРИМЕНЕНИЯ

Твердотопливный теплогенератор имеет достаточно широкую область применения:

обогрев каркасно-тентовых конструкций: шатров, ангаров для хранения и обслуживания техники и т.д.;отопление сразу нескольких помещений в одном здании с помощью системы воздуховодов для распределения и вытяжки воздуха;обогрев производственных и складских помещений, цехов, баз для хранения овощей и фруктов;отопление теплиц и парников.

ПРИНЦИП РАБОТЫ

Твердотопливный воздушный котел теплогенератор имеет собственную камеру сгорания, в которой работает горелка. Полученные горячие газы поступают в теплообменник. Предусмотренный в конструкции вентилятор создает воздушные массы, которые поступают и нагреваются в теплообменнике. В дальнейшем идет распределение нагретого воздуха по всему отапливаемому помещению. Происходит это через подключенные к теплогенератору вентиляционные каналы, либо через простой отвод из трубы.

ОСОБЕННОСТИ КОНСТРУКЦИИ

По сути теплогенераты являются обычными воздушными котлами. Особенность конструкции состоит в наличии камеры сгорания, что в тандеме с вентилятором позволяет вырабатывать чистый теплый воздух без газообразных веществ, образующихся в процессе горения. Все полученные вещества от продуктов горения утилизируются с помощью дымовой трубы.

ДОСТОИНСТВА ОБОРУДОВАНИЯ

 теплогенератор на пеллетах является недорогой альтернативой газовому и электрическому оборудованию, так как отопление осуществляется доступным экологически чистым топливом; при активной работе отсутствуют неприятные запахи, пыль и сквозняк; быстрый нагрев помещений за счет большой эффективности; подходят для обогрева любого типа зданий и сооружений; современные модели дают возможность установить фиксированное значение температуры в ночное и дневное время суток;предусмотренный в конструкции контроллер следит за поддержанием температуры и исключает вероятность перегрева;небольшие расходы на эксплуатацию и монтаж;при покупке дополнительных модулей можно управлять теплогенератором через компьютер и телефон.

ПРАВИЛА ВЫБОРА

Перед покупкой теплогенератора необходимо учесть ряд важных фактором, а именно:

1. Объем отапливаемого помещения. От этого будет зависеть необходимая тепловая мощность.
2. Габариты оборудования.
3. Вид, стоимость и расход твердого топлива.
4. Необходимая температура в помещении.

Твердотопливные теплогенераторы относятся к самым эффективным и недорогим вариантам отопления. Долговечность, безопасность и простота в эксплуатации являются очевидными преимуществами данного типа оборудования.

Теплогенератор - это... Что такое Теплогенератор?

Теплогенератор — нагревательный аппарат, предназначенный для непосредственного получения нагретого теплоносителя в процессе сжигания различных видов топлива. Применяется для индивидуального отопления и горячего водоснабжения помещений или небольших зданий различного назначения.

Устройство теплогенератора

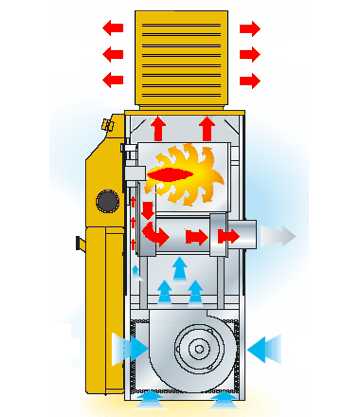

Как правило, теплогенератор состоит из камеры сгорания с воздушным теплообменником, горелки и вентилятора центробежного или осевого. Топливом для теплогенератора может служить природный газ, дизельное топливо или отработанное масло в зависимости от типа используемой горелки.

Горячие газы, полученные в камере сгорания, направляются в теплообменник и далее в дымоход. Теплообменник, в свою очередь, обдувается воздушным потоком, создаваемым вентилятором, нагревая его. Нагретый воздух распределяется по помещению через решетки в корпусе теплогенератора или через систему подключенных к нему вентиляционных каналов. При этом достигается увеличение температуры подаваемого воздуха на 20 — 70К (для спец.задач до 150), что позволяет устраивать на базе теплогенераторов также и системы приточной вентиляции помещений.

Тепловая мощность теплогенераторов лежит в диапазоне от 20 до 1000 кВт. Примерно до 300 (400) кВт теплогенераторы изготавливаются в едином корпусе, от 350 (400) кВт теплогенераторы для транспортировки делят на секцию нагрева (теплообменника) и секцию вентиляторов.

Статическое давление на выходе из теплогенератора определяется мощностью вентилятора (вентиляторов). В зависимости от нагрузки (вентиляционной системы), статическое давление может быть различными и лежит в диапазоне от 100 до 2000 Па.

Для работы в системах приточной вентиляции, теплогенератор может оснащаться камерой сгорания и теплообменником из нержавеющей стали и устройством отвода конденсата. Это необходимо, если теплообменник сильно охлаждается (при температуре продуктов сгорания на выходе после теплообменника ниже 140-160K). При постоянном (номинальном) расходе воздуха, повышенное охлаждение теплообменника может происходить за счёт холодного воздуха на входе перед теплообменником (ниже 0 С) или за счёт понижения тепловой мощности ниже 60-65 % от максимальной паспортной ( номинальной ) даже при работе на 100% рециркулируемом воздухе.

Область применения теплогенераторов

Теплогенераторы применяют, в основном, для организации воздушного отопления и вентиляции промышленных, торговых и складских помещений большого объема, сушки материалов и других технологических процессов, требующих подачи больших масс нагретого воздуха.

См. также

Теплогенератор Шаубергера

Теплогенератор Григгса

Теплогенератор Потапова

Экономический эффект

Нейтральность этого раздела статьи поставлена под сомнение.

На странице обсуждения должны быть подробности.

Использование теплогенераторов для воздушного отопления позволяет добиться существенного снижения затрат. В общем случае система отопление и/или вентиляции (для объёмных помещений) реализованная на основе воздушных теплогенераторов всегда дешевле, чем устройство котельной + водяные калориферы (воздушно-отопительные агрегаты) и/или водяные приточные/приточно-вытяжные установки аналогичной тепловой мощности. Отсутствие жидкости в качестве теплоносителя снимает риск протечек и разморозки системы, упрощает обслуживание системы.

Размещение теплогенератора в непосредственной близости или внутри отапливаемого помещения сокращает потери на транспортировку тепла от котельной, вся система отопления менее инерционная, позволяет более эффективно автономно, локально регулировать температуру (и другие параметры) внутри помещения.

В целом, система отопления, выполненная на базе теплогенератора, оказывается выгоднее водяной в установке и эксплуатации (для объёмных помещений, помещений с большими кратностями воздухообмена).
