Схема электропроводки двухкомнатной квартиры: Подробная схема проводки двухкомнатной квартиры

Содержание

Подробная схема проводки двухкомнатной квартиры

Меняем проводку в квартире

Современный план электропроводки квартиры двухкомнатной по многим параметрам отличается от ранее применяемых схем. Дело в том, что современные нагрузки просто несоизмеримы с нагрузками 70-х, 80-х годов, когда строилось большинство панельных домов.
Тогда главными потребителями были несколько лампочек, телевизор и иногда утюг. Современная квартира имеет значительно большее количество электрических приборов и, соответственно, нуждается в других схемах электроснабжения.

Выбор способа прокладки электропроводки в квартире

Открытая проводка

Итак:

  • Прежде чем разрабатывать план электропроводки в двухкомнатной квартире, нам следует определиться с ее основными параметрами. Одним из таковых является способ ее прокладки. На данный момент используются два варианта – открытый и скрытый.
  • Открытая проводка имеет определенные преимущества:
    1. Для ее прокладки нет необходимости штробить стены. То есть вы можете выполнить полную замену всех проводов без последующего ремонта во всей квартире.
    2. Монтируется открытая проводка очень быстро. И при должном умении и наличии рабочих рук полностью смонтировать ее можно буквально за день.
    3. При необходимости подключения новых электроприемников или выполнения ремонта вам нет необходимости ломать стены.

  • Монтаж скрытой проводки выполняется в специальных коробах. При этом провод в коробах обычно имеет дополнительную защиту в виде металлической или самозатухающей гофрированной трубы. Можно, конечно, смонтировать и без использования специальных коробов, но такой вариант больше подойдет подсобным помещениям и сараям, но никак не квартирам.
  • Ответвления к розеткам и выключателям также выполняются при помощи специального короба. А сами розетки и выключатели должны быть предназначены для открытой схемы.
  • Также может быть использована схема электропроводки в двухкомнатной квартире с ее монтажом в плинтусах. Но такой способ имеет существенные ограничения по количеству используемых проводов и зачастую используется только для разводки в отдельных комнатах или для прокладки к отдельным электроприемникам.

Прокладка провода в плинтусе

Скрытая проводка

Итак:

  • Более распространенной является схема разводки электропроводки в двухкомнатной квартире с использованием скрытой электропроводки. Такой способ имеет следующие преимущества:
    1. В связи с тем, что все элементы такой проводки скрыты от посторонних глаз, она имеет более привлекательный внешний вид
    2. Не занимает свободного пространства в наших и без того маленьких квартирах
    3. Скрытая проводка имеет более высокие показатели пропускной и перегрузочной способности ввиду лучшей теплоотдачи.
    4. Ввиду меньшей требовательности к защите от механических повреждений, цена необходимых материалов заметно ниже.
  • Монтаж скрытой проводки осуществляется непосредственно в элементах конструкции вашей квартиры. Для этого делаются небольшие углубления в стене – штробы. В них укладывается проводка с последующим оштукатуриванием.
  • Для установки розеток, выключателей и распределительных коробок так же делаются углубления в стене. В них затем монтируют предназначенные именно для скрытой схемы розетки и выключатели.

Расчет и выбор схемы электроснабжения

Расчет проводки

Итак:

  • Прежде чем приступить непосредственно к расчету нашей электропроводки нам следует определиться с количеством электроприемников. Для этого необходимо точно определить количество и расположение каждой розетки и светильника. Без этого четкого плана дальнейшие расчеты невозможны.

Обратите внимание! Не следует сознательно завышать количество требуемых вам розеток или освещения. Вам необходимы только те розетки, к которым вы точно знаете, что будет подключено. Установка розеток и сетей освещения на всякий случай, значительно увеличивает стоимость вашей схемы электроснабжения и увеличивает ваши трудозатраты.

  • Теперь имея четкое представление о количестве электроприемников, мы можем приступить непосредственно к расчетам требуемого провода. Но пропускная способность проводов в п.1.3 ПУЭ (Правил устройства электроустановок) указывается в амперах, а мощность всех наших приборов обычно указана в ваттах.
  • Используя закон Ома, который всем должен быть известен со школьной скамьи, выполняем перерасчет: где P – это мощность прибора в Ваттах (Вт), U – это напряжение вашей электросети в вольтах (В), для однофазной сети напряжение равно 220В, а I – это ток, который будет протекать в проводах в амперах (А).

Примерная мощность различных электроприборов

  • Произведя нехитрый расчет, мы получим, что при подключении прибора в 1000Вт, в нашем проводе будет протекать ток в 4,55А. Наша инструкция советует округлить это значение до 5А для создания определенного запаса и упрощения расчетов.
  • Теперь приступаем к выбору провода. Он может быть выполнен из меди или алюминия и находится в поливинилхлоридной или резиновой изоляции. Выбор следует осуществлять согласно п.1.3 ПУЭ. Он включает в себя проводника в зависимости от условий прокладки, изоляции, влажности и некоторых других параметров.
  • Но все это достаточно сложно и при небольших нагрузках квартиры далеко не всегда оправдано. Поэтому, если вы не проектная контора и выполняете замену проводки своими руками, то советуем вам воспользоваться упрощенным расчетом. Согласно него, медный провод сечением 1 мм2 в нормальном режиме пропускает ток в 10А, а алюминиевый провод таким же сечением — 5А.

Выбор схемы электропроводки

Итак:

  • Просчитав все возможные нагрузки, нам следует разделить их на группы. При этом будем руководствоваться п. 6.2.2 ПУЭ, который гласит, что групповые линии должны быть защищены автоматическими выключателями на ток не более 25А. При этом, если вы создаете отдельную группу по сети освещения, то ее обычно оборудуют автоматическим выключателем на 16А.
  • При разделении нагрузки на группы отдельно следует учесть мощность       потребителей. К таковым относят электрооборудование мощностью 2кВт и более. Это обычно отопительные и нагревательные       приборы. Если таковые у вас есть, то их следует запитать отдельным автоматом с соответствующим номинальным током.

На фото изображена схема питания всей квартиры через УЗО

  • Без учета мощных потребителей ваш план электропроводки двухкомнатной квартиры должен иметь две – три группы. Одна из которых — сеть освещения и одна или две группы — питающие розетки.
    Если у вас получились две группы, питающие розетки, то целесообразно формировать группы в смежных комнатах. То есть одна группа питает розетки в кухне и прихожей, а вторая — в спальне и зале.

Обратите внимание! Согласно п.7.1.37 ПУЭ, установка розеток в ванной комнате разрешена только при подключении ее через УЗО. Если вы устанавливаете розетку в ванной комнате, то желательно включить ее в группу, которая питает розетки кухни. Ведь хотя розетки в кухне не требуют обязательной установки УЗО, данное устройство защиты на кухне будет наиболее целесообразно.

  • Отдельно хотелось бы остановиться на сечении используемых проводов. Для групп с автоматическим выключателем на 25А медный провод должен быть сечением не менее 2,5 мм
    2
    .
    Соответственно для групп на 16А не менее 1,5 мм2. Но в любом случае сечение провода, питающего отдельную группу, не целесообразно делать более провода на вводном автомате.

Обратите внимание! Согласно таблице 7.1.1 ПУЭ, минимальное сечение медного провода до вводного автомата должно быть не менее 2,5 мм2. В то же время минимальное сечение провода группы не должно быть ниже 1 мм2.

Монтаж электропроводки

Итак:

  • Конечно, на данный момент существуют многочисленные видео правильной прокладки проводки, но мы остановимся лишь на отдельных моментах. Штробы целесообразно делать в верхней части стены под самым потолком. Конечно, некоторые облегчают себе задачу и располагают электропроводку в стяжке.
    Если вы заливаете новую стяжку, то данный вариант конечно достаточно удобен. Но в случае повреждения проводки вам придется выбивать стяжку, что в определенных случаях может привести к необходимости ее полной замены. Кроме того повышается риск поражения электрическим током при затоплении помещения.
  • Ваша схема электропроводки в 2 х комнатной квартире обязательно должна содержать наличие распределительных коробок. Их целесообразно располагать у входа в комнату на стене ближайшей к ручке двери.
    Это обусловлено тем, что именно здесь будет располагаться выключатель освещения комнаты и отсюда значительно удобнее выполнять последующую разводку.

Схема питания всех электроприборов двухкомнатной квартиры

  • При прокладке в одной штробе сразу нескольких проводов разных групп,       желательно их разделить несгораемым материалом. Это может быть слой штукатурки или гофрированная металлическая труба. Это предотвратит повреждение сразу нескольких проводов при возгорании или перегреве одного из них.
  • При подключении розеток, выключателей и других электроприемников следует оставлять небольшой запас провода, достаточный для переразделки провода и повторного подключения.

Вывод

Схема электропроводки двухкомнатной квартиры, в первую очередь, должна быть простой и интуитивно понятной. Не надо ее усложнять, разбрасывая электроприемники одной группы по всей квартире.
Ведь это вы сейчас помните все нюансы разводки, а через год или два это может забыться. Поэтому при прокладке провода пользуйтесь только прямыми углами, а при распределении розеток одной группы не надо разносить их в разные комнаты.

Схема электропроводки в квартире | elesant.ru



Вступление

Здравствуй Уважаемый читатель! Схемы электропроводки в квартире являются основными документами для электрика. На основе схем электропроводки выполняются все работы по организации электропитания квартиры. Вся электрика в квартире должна выполняться в соответствии со схемами электропроводки, которые в свою очередь делаются в строго соответствии с нормативными документами.

Для электрики в квартире делается несколько различных схем электропроводки. Все они относятся к одному виду схем-электрические схемы, но различаются по типу. Каждый тип электрических схем имеет свою информационную нагрузку и, соответственно, различный внешний вид.

Типы электрических схем электропроводки в квартире

Все электрические схемы электропроводки отображают основные функциональные части проводки (розетки, светильники, автоматы защиты, УЗО и т.п.) и основные взаимосвязи между ними.

К основным типам электрических схем электропроводки в квартире относятся:

  • Структурная схема;
  • Функциональная схема;
  • Принципиальная схема;
  • Расчетная схема;
  • Монтажная схема (соединений).

На диаграмме ниже я отобразил типы электрических схем с небольшими примерами.

Разберем каждый тип электрических схем в отдельности.

Структурная схема электропроводки квартиры

Структурная схема электропроводки делается самой первой. На ней в виде прямоугольников иллюстрируются взаимосвязи между распределительным щитом, электрическим вводом в квартиру и всеми планируемыми электроприборами, которые в квартире будут установлены.

Графическое построение структурной схемы должно максимально полно отобразить все электрические взаимосвязи. Связи на структурной схеме желательно отобразить в виде стрелок. НА всех элементах схемы нужно проставить их номиналы: можность, напряжение, сила тока. Все это нужно для функциональной электрической схемы квартиры.

Функциональная(принципиальная) схема электропроводки квартиры

В этой схеме электрические связи между элементами электропроводки и сами элементы иллюстрируются в виде специальных обозначений. Смотрите рисунок ниже. Здесь же представляю пример функциональной схемы электропроводки квартиры с заземлением и двумя УЗО(устройства защитного отключения)

Электромонтажная (Полная принципиальная) схема электропроводки квартиры

Это наиболее полный тип схемы электропроводки. На этой схеме обозначаются все электрические элементы (розетки, светильники и т.п.) и бытовые устройства (плита, джакузи, теплый пол, кондиционеры). Точно отображаются линии прокладки всех кабелей электропроводки. Расположение распаячных коробок, шин соединения на входах и выходах электрических цепей. Пример принципиальной схемы электропроводки смотрите ниже.

Однолинейная расчетная схема электропроводки квартиры

Очень важная схема электропроводки квартиры. Делаются расчетные схемы для электрических квартирных щитков. На ней указываются все вводные автоматы защиты, автоматы защиты для отдельных групп электропроводки. Изображаются они специальными условными обозначениями. Также на расчетной схеме обозначаются все потребители и кабели электропроводок.

Все элементы схемы нанесены с расчетными номинальными характеристиками. Для автоматов защиты указываются ток срабатывания в Амперах. Для кабелей указывается количество жил, их сечение и марка. Например: кабель ВВГнг 3х2.5,обозначает кабель с тремя медными жилами в виниловой изоляции с сечением жил 2,5 квадратных миллиметра, причем изоляция нг-негорючая. Об электрических кабелях и их маркировках читайте отдельную статью на сайте.

На основе именно расчетной схемы покупаются материалы для выполнения работ по электрике. Также по расчетной схеме электропроводка квартиры разбивается на группы.

По расчетной схеме любой электрик может собрать электрический квартирный щит и поэтому в электропроекты квартир обычно не включают следующий тип электрической схемы. Это монтажная схема или схема соединений.

Монтажная схема (схема соединений) электропроводки в квартире

Монтажная схема иллюстрирует все электрические соединения в квартире.

Делается она в виде подробной таблицы с указанием, от какого устройства и куда идет кабель, к какой клемме он подсоединяется и какие характеристики имеет. Для электропроектов квартир монтажные схемы делаются редко, В основном схемы соединений делаются для промышленных предприятий с большими распределительными щитами, а также для главного распределительного щита (ГРЩ) жилых домов.

Нормативные ссылки

  • ГОСТ 2.701,Виды и типы схем
  • ПУЭ (Правила Устройства Электроустановок) изд.7
  • ГОСТ 2.702-75,Правила выполнения электрических схем

©Elesant.ru

Другие схемы электропроводки и электропроекты

  • мая 2012

  • июня 2012

  • октября 2012

  • ноября 2012



Схема электропроводки в панельном доме

Панельный способ строительства жилых домов всегда преподносил обитателям квартир, массу сюрпризов и неожиданностей. Очень часто в процессе ремонта в квартире панельного дома попытка повесить картину или выбить перфоратором пару отверстий в стене, чтобы установить кухонные шкафы, приводила к короткому замыканию. Сверло или пробойник натыкались на старые алюминиевые провода в самых неожиданных местах стен.

 Проводка в квартире панельного дома

Существует серьезное отличие в организации электропроводки в квартире кирпичного и панельного дома. В обоих случаях монтаж электропроводки от щитка и счетчика до розеток и приборов освещения выполнялся по карте разводки. Но электрик сам определял места для установки распределительных коробок и штриховых каналов под укладку провода.

Для панельного дома дела с разводкой электропроводки обстояли проще и сложнее одновременно из-за следующих обстоятельств:

  • Каждая из железобетонных панелей была элементом силового каркаса и несла немалую нагрузку от веса верхних этажей и плит перекрытия, резать бетонную поверхность категорически запрещалось, это могло привести к трещинам и разрушению стен;
  • Панельные плиты перекрытия имели каналы заводского изготовления, предназначенные для скрытой укладки и разводки проводов в квартире, как того требует схема электропроводки;
  • Качество каналов было крайне низким, а зачастую они были забиты щебнем и кусками бетона, выдавленного в процессе производства плиты.

Поэтому в большинстве случаев строителями и электриками при укладке и разводке проводов использовались ниши под деревянным полом на верхних этажах, через которые и пробрасывать большая часть проводов. Таким образом, можно было вывести любые группы проводки к потолочным светильникам, выключателям и настенным розеткам, достаточно было пробить сквозное отверстие в плите перекрытия.

Внутри квартиры панельного дома электропроводку частенько укладывали под плинтусами, в щелях между потолочными и панельными плитами, спрятав ее за толстым слоем стекловаты и материала, которым заделывались швы. Строительные нормы категорически запрещали использовать панельные швы дома для укладки электропроводки, но на практике запрет игнорировали, электрик просто увеличивал размер шва между плитами и укладывал проводку так, чтобы оставалось пространство, обеспечивающее безопасный зазор.

 Электропроводка в панельном доме по схеме

В течение 2-4 лет с момента завершения строительства в панельном доме происходили усадочные процессы с взаимным перемещением плит и осадкой фундамента. В таких случаях электропроводка, уложенная в панельный шов, могла быть разорвана или раздавлена. При этом место разлома или обрыва алюминиевой жилы в доме найти было практически невозможно. Приходилось прибегать к услугам электрика, чтобы разобраться в путанице электропроводки и выполнить ее ремонт или полную замену.

Существовала типовая схема разводки электропроводки в квартире, как на приведенной схеме, но адаптация под различные проекты квартир в панельных домах выполнялась крайне небрежно. Главное было — соблюсти равномерную нагрузку по фазам таким образом, чтобы избежать перегрузки и, как следствие, не получить перекос фаз.

Во многих квартирах панельных домов во время ремонта жильцы неоднократно находили на поверхности потолков заштукатуренные каналы с отверстиями, в которые по теории должна быть уложена электропроводка.

Зачастую электрики сами нарушали правила монтажа и даже не пытались провести электропроводку так, как это требуют СНиП и ГОСТ. Электропроводка практически в панельном доме всегда укладывалась по кратчайшему расстоянию. Если распределительная коробка находилась на высоте около двух метров, а розетка на уровне одного метра над полом, да еще в стороне на пару метров, провод укладывался по диагонали.

Кроме того, нередко вместо одного цельного куска алюминиевого провода укладывалась электропроводка из нескольких скрученных отрезков провода. Места скручивания  нагревались и приводили к срабатыванию автомата защиты на распределительном щите.

Вариант разводки электропроводки  дома

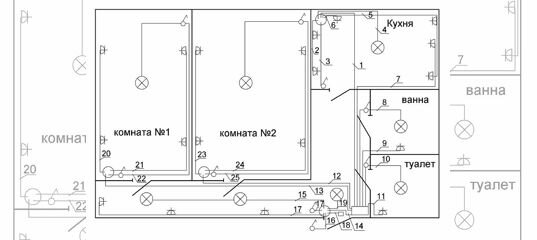

В качестве примера можно посмотреть схему электропроводки для двухкомнатной квартиры в панельном доме стандартного двадцать первого проекта. В таком панельном доме, называемом еще бескаркасным, практически все элементы  дома, даже  внутренние перегородки были несущими, поэтому штробить отдельные каналы под укладку электропроводки было нельзя.

Согласно схемы вся электропроводка делится на три основные группы:

  • Освещение и розетки в комнате 1 и 2. В каждую из комнат на контактную коробку заводилась своя пара ноль и фаза от распределительного щита, что позволяло отключить электроснабжение и выполнить ремонт и обслуживание проводки, используя, например, светильник-люстру в коридоре;
  • Освещение и электропитание розеток в коридоре организовано по тому же принципу с выведением своей питающей пары на распределительную коробку, находящуюся у входной двери. К этой же коробке подключалась проводка звонка и дежурного освещения;
  • Третья группа — светильники и розетки для кухни. В панельных высотках, не имеющих централизованного газоснабжения, устанавливались электрические кухонные плиты, поэтому для кухни использовался кабель с сечением не менее 4мм2;
  • Последняя группа – ванная и туалет. Электропроводка на вспомогательные помещения подключалась к входному щитку напрямую, без использования распределительной коробки.

Вместо построения четырех независимых веток электропроводки строителями выполнено две линии. Одна из них, отмеченная красным, использовалась для питания комнаты №2, кухни и туалета с ванной комнатой. Синяя ветка электропроводки питала комнату №1 и коридор. Половина идей и задумок, заложенных в схеме электропроводки для панельного дома, упрощены до максимума. А так выглядит современная схема электропроводки после ремонта и переделки с заменой полутора миллиметровой алюминиевой лапши в штатных каналах плит панельного дома на ВВГ-3.

Электропроводка трехкомнатной квартиры

Как и для двухкомнатной панельной квартиры, схема разводки основывается на разделении входной пары на распределительном щите на две основные ветки. На распределительный щит электропроводка заходит из ствола — колодца панельного дома. Первая ветка объединяет одну из комнат, коридор и ванную. Вторая – зал, вторую комнату и кухню с туалетом. Освещение на балкон выполняется самостоятельно, подключением дополнительной проводки от крайней распределительной коробки. На первый взгляд, бросается в глаза небольшой дисбаланс в распределении нагрузки, вторая линия кажется намного более нагруженной. Но это обманчивое впечатление. Проводка на второй ветке намного короче и имеет большое количество разветвлений. Из-за огромного потребления электроэнергии кухонными приборами – микроволновой печкой, духовым шкафом, электроплитой основная силовая медная жила идет именно на распределительную коробку кухни, с которой по разветвлениям потребляется не так уж много энергии – освещение комнат, телевизор, компьютер, туалет.

На первой ветке, более длинной, но более удобной в монтаже, так как она в основном проходит по коридору и стенам, практически не пересекая помещение, подключается кондиционер и стиральная машина, что практически соответствует максимальной нагрузке второй ветки.

Подведём итоги

Зная основные закономерности и приемы укладки электропроводки в квартирах панельного дома, можно без особых проблем отыскать уложенные провода и при необходимости отремонтировать или заменить. К тому же, сегодня существует немало специальных электронных тестеров, позволяющих безошибочно обнаружить и отследить даже самые проблемные варианты электропроводки.

Разводка электропроводки в квартире схема - советы электрика

Разводка электропроводки в квартире – схема, материалы и нюансы

Представьте себе, какой путь проделывает электрический ток, прежде чем попасть в розетку вашей квартиры.

Генераторы, трансформаторы, подстанции, несколько километров линий электропередач – и вот он проходит по вводному кабелю из распределительного щита, расположенного в подъезде многоквартирного дома. И казалось бы, все, на этом трудности закончены.

Но нет, они для хозяина дома только начинаются, ведь электрический провод в квартире необходимо распределить по нагрузкам, по участкам. А, значит, вам необходимо точная разводка электропроводки в квартире – схема, точнее будет сказано.

Как было раньше

Во времена социалистического хозяйствования электрическая разводка в квартирах была незамысловатой. Во-первых, о медных кабелях тогда и не слышали, разводка делалась из алюминиевого провода с одним слоем изоляции. Вводной провод подключался к входному пакетнику, а уже от него провод разводился по комнатам.

И если в квартире использовалась электрическая варочная плита, то сечение провода было 4 мм², если плита стояла газовая, то сечение кабеля было 2,5 мм². И это на всю квартиру, что сегодня, конечно, неприемлемо.

Кстати, что касалось групп электрической схемы, то они могли быть разными и чаще всего комбинированными. К примеру, на один шлейф замыкались кухня, коридор, ванная, туалет и даже прихожая.

Обратите внимание

При этом разделение на освещение и розетки не проводилось. Конечно, в те далекие времена, когда количество бытовой техники сводилось лишь к телевизору, холодильнику и утюгу, этого было достаточно.

То есть, электрическая схема разводки электропроводки выдерживала нагрузки от этих приборов без проблем.

Кстати, такого типа разводка и сегодня не редкость, где используется алюминиевый провод сечением 2,5 мм², соединенный в распределительном щите с автоматами на 16 А. правда, современные правила эксплуатации такого сочетания не одобряют.

И дело здесь не в том, что алюминиевый провода с одинарным слоем изоляции обладают низкой безопасностью, и даже не в том, что их сечение слишком мало для современных нагрузок. Все дело в том, что правилами запрещено делить шлейфы по комнатам, их надо делить по группам потребителей.

То есть, освещение отдельно, розетки отдельно, если есть в квартире стационарные приемники (электрическая варочная плита, например) отдельно.

Современная электрическая разводка

Теперь, что касается современной схемы разводки электропроводки в квартире.

Обратимся опять к правилам ПУЭ, в которых четко определено, что минимальное сечение вводного кабеля должно быть 2,5 мм², при этом учитывается, что этот кабель изготовлен из меди.

Но, как показывает практика, даже этого сечения сегодня мало ввиду большого количества бытовых приборов в современных квартирах. Поэтому рекомендуется использовать медные провода площадью или 4, или 6 мм².

Группы потребителей

Как было сказано выше, основное требование современной схемы электропроводки – это распределение нагрузок в сети по группам потребителей. С освещением все просто, потому что современный подход к экономии электроэнергии создал условия, при которых нагрузка на освещение очень мала ввиду использования в квартирах энергосберегающих источников света.

А вот с розетками немного сложнее.

  • Во-первых, сегодня в квартирах устанавливается большое количество розеток, так сказать, про запас. Это и понятно, потому что переносных электрических приборов в настоящее время используется много. И чтобы не было проблем с подключением всех, и устанавливаются розетки в каждой комнате от трех до шести, сдвоенные, строенные и так далее. Сюда же можно отнести переноски с большим количеством гнезд.
  • Во-вторых, проводится группирование розеток. И таких групп в каждой комнате может быть несколько.
  • В-третьих, для подключения их используется трехжильный кабель с сечением 2,5 мм², чаще всего марки ВВГнг 3х2,5.
  • В-четвертых, соединение розеток производится не напрямую между собой, как это делалось раньше, а через распаячные (ответвительные) коробки.
  • В-пятых, на каждую розеточную группу обязательно устанавливается один автомат номиналом 25 А.

Вернемся к освещению и автоматам для них. Как уже было сказано выше, современное освещение обладает минимальной мощностью потребления, поэтому не стоит использовать для его защиты автоматы большого номинала.

Специалисты уверяют, что автомат в 10 А – достаточная защита. Если после подсчета нагрузки от освещения 10-амперного автомата будет недостаточно, то не стоит устанавливать автомат на 16 А.

Оптимальный вариант – разбить электроразводку освещения на две группы.

Но и это еще не все. К примеру, однокомнатная квартира, где схема разводки проводов достаточно проста, к тому же она небольшая. Плюс использование экономичных ламп. Это дает возможность установить в распределительный щит именно на освещение автоматы номиналом три или шесть ампер. Для подключения же можно использовать трехжильный кабель сечением 1,5 мм², к примеру, ВВГнг 3х1,5.

Стационарные приемники

Говоря о стационарных электроприемниках, необходимо отметить, что их стационарность-то является относительной. То есть, никто не запрещает переносить их в другое помещение, для этого никаких разрешений не требуется.

Кроме вышеупомянутой варочной плиты, к стационарным потребителям можно отнести стиральную и посудомоечную машину, кондиционер.

И хотя все они включаются в обычную штепсельную розетку, требования к подключению у них более строгие и жесткие.

  • Если подключение производится через розетку в однофазной сети, то необходимо установить розетку соответствующего номинала (большей величины). Если к трехфазной, то необходима соответствующая розетка.
  • От распределительного щитка к каждому стационарному потребителю проводится свой шлейф, где используется кабель сечением не ниже 4 мм². Количество жил в кабеле может быть три при однофазном подключении, или четыре при трехфазном.
  • В распределительном щите обязательно на каждого потребителя устанавливается свой автомат, точно подобранный по мощности и номинальному току прибора.

Что лучше

Теперь понятно, что современная разводка электропроводки в квартире лучше. Но, как показывает практика, и сейчас многие электрики стараются проводить покомнатную схему. Конечно, с ее помощью многое экономится: время, материалы, трудозатраты уменьшаются. Ведь при таком варианте необходимо лишь завести кабель в комнату, а уже от него провести шлейфы на розетки и на освещение.

Но еще раз напоминаем, что при такой разводке просто невозможно обеспечить безопасность эксплуатации осветительной и бытовой техники от перегрузки по отдельности.

К примеру, если сработает автомат от высокой нагрузки, обесточится вся комната, как минимум.

При погрупповой схеме разводки будет отключаться только сама группа, к примеру, одна-две розетки, все остальное  будет работать и светиться.

Заключение по теме

Итак, мы постарались ответить на вопрос, касающийся схемы разводки электрической сети внутри квартиры. Конечно, необходимо правильно провести определение групп потребителей, подсчитать их суммарную мощность.

И как говорят специалисты, ничего сложного в этом нет, сделать все это можно самостоятельно, если есть определенные знания (школьная программа достаточна).

Поэтому тем, кто спрашивает, как сделать разводку электропроводки своими руками, отвечаем, что учитывайте в основном мощность каждого прибора, который находится в комнате. Именно от этого показателя будет зависеть и сечение кабеля, и номинальный ток автомата.

Источник: http://OnlineElektrik.ru/eprovodka/montiruem/razvodka-elektroprovodki-v-kvartire-sxema-materialy-i-nyuansy.html

Самые популярные схемы электропроводки в квартире

При ремонте или покупке квартиры свободной планировки в черновой отделке обязательно возникнет вопрос разводки электрики. От того, где будут стоять перегородки, бытовые и осветительные приборы, каково назначение помещений, будет зависеть выбор схемы подключения, а также выбор используемых материалов.

Нужно учесть материал стен, полов, где будет проходить электропроводка. Главное, правильно определить, что, в конечном счете, требуется получить. Только выяснив это, можно приступать к разработке схемы электропроводки. По существу, это монтажная схема, поэтому нужно учитывать требования, предъявляемые к монтажу.

Главные правила

Электропроводку следует проектировать с соблюдением строительных норм и правил, а монтаж осуществлять по правилам устройства электроустановок. Требования этих документов нужно обязательно соблюдать, так как они написаны и с учетом всех несчастных случаев в быту и на производстве.

Ниже приведены основные правила, по которым делают разводку электропроводки в доме или квартире. Согласно им составляют схемы.

Должен быть обеспечен легкий доступ к распределительному щиту, счетчику, распределительным коробкам, розеткам и выключателям электропроводки.
Розетки нужно устанавливать на высоте 30 – 80 см от пола и не ближе 50 см к газовым, электрическим плитам, радиаторам отопления и трубам.

Важно

Кабель к розеткам необходимо прокладывать снизу. Количество устанавливаемых розеток в комнате определяется из расчета 1 розетка на 6 квадратных метров. На кухне устанавливается столько розеток, сколько требуется для приборов.

Розетка в ванной должна подключаться через маломощный трансформатор, размещенный за ее стенами.

Выключатели в квартире устанавливаются на высоте 60 – 150 см от пола в легкодоступных местах. Провод к выключателям прокладывается сверху.

Кабели должны прокладываться по прямой горизонтальной или вертикальной линии. Пересечение кабелей, а также прокладка по диагонали или кривой не допускается.

При горизонтальной прокладке электропроводки, расстояние между проводами и балками перекрытия должно быть не меньше 10 см; потолком и проводом 10 – 15 см, а от пола прокладываться на высоте 15-20 см.

При схеме с вертикальной прокладкой, провода должны находиться на расстоянии не менее 10 см от края проёма двери или окна; от газовых труб – более 40 см.

Если прокладываете кабель под трубой отопления нужно помнить, что расстояние между ними должно быть не менее 3 см. При параллельной прокладке нужно предусмотреть зазор между проводами более 3 мм или вести их раздельно в кабельном канале, гофрированной трубе. Соединение проводов должно производиться только внутри распределительных коробок.

Соединение кабелей из различных металлов осуществляются через специальную колодку. Заземляющий и нулевой провода к приборам крепятся только болтовым соединением.

Способы разводки

Существует три способа разводки проводки в квартире:

  • звезда;
  • шлейф;
  • комбинированный.

Первая схема электропроводки типа «звезда». При такой разводке каждый прибор имеет свой автоматический выключатель защиты от перегрузок и кабель, идущий от распределительного щита до устройства.

Такой вариант разводки хорош тем, что имеется возможность контролировать любой прибор и в случае его ремонта не надо отключать и другие устройства. Используется в системе «Умный дом».

Она полезна при воспитании детей, можно установить время подключения того или иного прибора, отключить свет в определенное время; для отпугивания воров, запрограммировав включение и отключение осветительных приборов в отсутствие хозяев по определенному алгоритму. Имеет один недостаток – самый дорогой.

Следующая схема называется «шлейф». Этот тип разводки похож на предыдущий вариант, только на одном кабеле расположены несколько устройств. Значительно дешевле «Звезды».

Самый распространенный вариант схемы электропроводки – с распределительными коробками, сочетает в себе качества первых двух типов. От электрического щита несколько кабелей идут к распределительным коробкам, а от них к группе или отдельным приборам в квартире.

Зацикливаться на каком-то одном типе разводки нельзя. Например, если надо подключить мощного потребителя электроэнергии, то используется тип «звезда», если группа маломощных, то шлейф.

Совет

Перед проектированием электропроводки необходимо изучить, где пролегают другие инженерные системы, материал стен, полов и потолка; есть ли возможность обойтись без штробления стен; выяснить мощность, количество, местонахождение приборов. К примеру, если потолки сделаны из пустотных плит перекрытия, то ими можно воспользоваться как кабельными каналами.

Таким образом, выбор типа электропроводки зависит от финансовых возможностей, количества и типа электроустановок, их местоположения. Только получив эту информацию, можно понять какая схема электропроводки в квартире требуется, и приступить к проектированию.

Последовательность действий

Сначала нужно взять чертеж квартиры или сделать его самостоятельно в масштабе с расположением окон и дверей. Затем разместить на плане всех потребителей энергии по комнатам, указать их мощность, исходя из этого, развести по группам электропроводки. Это могут быть:

  • осветительная;
  • розеточная;
  • группа комнат и коридора;
  • группа санузла;
  • если в квартире имеется электроплита, то отдельная группа для нее.

В зависимости от количества комнат и нагрузок, будет определяться и количество групп. Так кухонные и коридорные розетки могут оказаться разведенными в две разные группы. Это необходимо для того, чтобы минимизировать затраты на провода и облегчить дальнейшее обслуживание электросети и ремонт.

Каждая группа должна подключаться через устройство защитного отключения УЗО ( обычно называют автоматом). Для осветительной группы предусматривается автомат на 16 А, для розеточной на 25-32 А, а для электроплиты – 40-63 А.

Схему проводки в квартире надо составлять в нескольких экземплярах, так как в процессе работы появляются непредвиденные моменты, которые нужно будет отметить на схеме. Кроме принципиальной схемы нужна монтажная для непосредственных исполнителей. По ней электрики работают и вносят изменения.

Монтажная схема со всеми изменениями после завершения работ становится исполнительной. Эта та схема, которую нужно запрашивать у предыдущего хозяина квартиры.

Что в ней указывают

В схеме должны быть указаны все размеры помещений квартиры, расстояния между различными электрическими устройствами. Это позволит точно рассчитать количество необходимых материалов и сократит время монтажных работ.

Различные группы лучше рисовать разным цветом, схема становится более читабельной. Кроме этого, необходимо показать где какие розетки (одинарные, двойные), выключатели (одно, двух, трехклавишные) будут размещаться.

Схема будет выглядеть примерно так.

Кроме этого к схеме прилагается перечень материалов и устройств, которые нужно смонтировать. Дополнительно нужно учесть расходные материалы, используемые в процессе монтажа, такие как пластиковые хомуты, колодки, дюбели, изолента, алебастр для крепления подрозетников в стене. Для определения точного количества необходимого кабеля придется провести замеры рулеткой, учесть высоту потолков.

Обратите внимание

При выборе кабеля, лучше остановиться на медном типа ВВГ, по сравнению с алюминиевым у него проводимость выше и гибкость замечательная, облегчается монтаж.

В квартирах обычно прокладывают двух, трехжильный кабель сечением 2,5 мм2 для розеток, а подсоединение освещения производится 1,5 мм2 кабелем.

От этажного электрического щита к квартирному осуществляют проводку 3-5-жильным кабелем сечением 6 мм2, для мощных приборов типа электроплиты, бойлера используют кабель сечением 4 мм2, чтобы не грелся.

Прокладка в полу и по потолку

Если есть намерение сделать бетонную стяжку пола, этим нужно воспользоваться, провести электропроводку по полу в гофре, затем только заливать бетоном. Получится экономия материалов и сокращение объема работ. При натяжном или подвесном потолке расход материалов также можно уменьшить, упростить схему и работы.

Кабель просто снаружи крепится к потолку. Если допустить наружный монтаж, то можно значительно сократить время производства работ за счет использования кабельных каналов. При этом отпадает самая пыльная работа – штробление. Соответственно все это должно отразиться на схеме и материалах.

Обычно используется однофазная разводка электропроводки в квартире. Если квартира большая, с большим потреблением электроэнергии, то может потребоваться трехфазное электроснабжение. Разница небольшая. В этажном щитке будет стоять трехфазный счетчик.

На распределительный квартирный щит поступит три фазы, а дальше все как в однофазном варианте. При монтаже в распределительных коробках главное все правильно сделать, не перепутать фазы, чтобы на прибор не поступило 380 В вместо 220 В. Если нет опыта подобных работ или электротехнического образования, правильно будет пригласить специалиста.

Источник: https://EvoSnab.ru/ustanovka/na-obektah/shemy-elektroprovodki-v-kvartire

Схемы электропроводки в квартире

При отделке новостройки или делая ремонт квартиры необходимо, обратить внимание в каком состоянии находится электрика (если она есть, конечно). В этом посте рассмотрим существующие схемы электропроводки и составление новых схем электропроводки квартир, с таблицей выбора сечений  проводов и кабелей.

Существующая электрика в квартире

В домах старого жилого фонда применяется несколько способов электроснабжения  квартир.

Электрика для квартир с электроплитой : СХЕМА без защитного РЕ проводника  (линии заземления) для общих  электрогрупп  и отдельным проводом с  заземляющим проводом для электроплиты. Электропроводка осуществлялась  двух-жильным алюминевым проводом сечением  2,5 мм2 для общей линии электроразводки и трех-жильным электропроводом  сечением 4 мм отдельно для электроплиты.

Примечание: Я не оговорился ,именно осуществлялась  проводом , а не кабелем. Это плоский электропровод марки АППВ 3×2,5 или 2 — 3 одиночных провода марки АПВ2,5/АПВ 4 (соответственно), проложенных в защитном кембрике (в простонародье «хлорка»)

Электрика  квартир : с газовой плитой,защитным PE проводником и  без защитного РЕ проводника (линии заземления). Электропроводка осуществляется двух-жильным аллюминевым проводом сечением 2,5 мм 2, марки АПВ 2×2,5 мм и АПВ 3×2,5 мм2.

Смотрим:Схема электропитания стандартной малогабаритной квартиры при отсутствии защитного проводника PE в розеточеной электроцепи и электроцепи освещения (решение для старого жилого фонда).

В квартирах  домов  более «молодой» постройки, согласно  ПУЭ изд.7 , электропроводка выполняется с  защитным РЕ проводником используемым во всей электросхеме квартиры.

Еще несколько слов о старой электропроводке

  • Ранее электропроводка выполнялась алюминиевыми проводами;
  • Распаячные коробки для освещения находятся под потолком, прикрыты железной пластиной или замурованы. Находятся простукиванием-глухой звук;
  • Электрика кухни, в панельных домах, запитывается проводом, проложенным поверх сантехнической кабины, там же и распайка. Это важно если делаете ремонт ванной  и сносите стены и потолок в ванной;
  • Электропитание розеток проложена, либо в полу вашей квартиры, либо в квартире верхней квартиры, либо в кабель-каналах плит перекрытий;
  • Электрический ввод  в квартиру ищите около входной двери. Для квартир с электрической разводкой в пластиковых коробах,  проложенных у пола, ввод в квартиру электропитания  осуществляется сверху-вниз. Обычно, в стене замурована железная труба для проводов  ввода. Это важно, если хотите устанавливать  встроенный электрощит  для квартиры.

Новая электрика квартиры

Вы решили сделать серьезный ремонт квартиры или воплощаете свои мечты по отделке своей новостройки. Не забудьте начать с планирования новой электропроводки, надежная электрика еще не кому не мешала, несколько общих советов:

  1. В начале нарисуйте схему квартиры,на ней  месторасположение электророзеток, выключателей,светильников. Они ,для Вашего удобства,должны быть привязаны к растановке будущей мебели,определите высоту розеток(рекомендую 40 см в комнатах,95-100 см для низких кухонных гарнитуров,110-115 см для высоких кухонных столов) и высоту выключателей (рекомендую 90 см)
  2. Для работы рекомендую использовать медным  кабелем  марки ВВГ или NYM(НЮМ)с тремя медными жилами.
  • ВВГ или ВВГнг — кабель отечественного производства.
  • НЮМ(NYM) — импортный качественный кабель, но очень жесткий.

При выборе сечения жил электрокабеля пользуйтесь таблицей ниже:

Проложенные открыто
S Медные жилы Алюминиевые жилы
мм2 Ток Мощн.кВт Ток Мощн.кВт
А 220 В 380 В А 220 В 380 В
0,5 11 2,4
0,75 15 3,3
1 17 3,7 6,4
1,5 23 5 8,7
2 26 5,7 9,8 21 4,6 7,9
2,5 30 6,6 11 24 5,2 9,1
4 41 9 15 32 7 12
5 50 11 19 39 8,5 14
10 80 17 30 60 13 22
16 100 22 38 75 16 28
25 140 30 53 105 23 39
35 170 37 64 130 28 49
Проложенные в трубе
S Медные жилы Алюминиевые жилы
мм2 Ток Мощн. кВт Ток Мощн.кВт
А 220 В 380 В А 220 В 380 В
0,5
0,75
1 14 3 5,3
1,5 15 3,3 5,7
2 19 4,1 7,2 14 3 5,3
2,5 21 4,6 7,9 16 3,5 6
4 27 5,9 10 21 4,6 7,9
5 34 7,4 12 26 5,7 9,8
10 50 11 19 38 8,3 14
16 80 17 30 55 12 20
25 100 22 38 65 14 24
35 135 29 51 75 16 28

Если устанавливаете  квартирный электрощиток внутри квартиры, то количество групп (отдельных линий с отдельным автоматом защиты) нечем не ограничивается. Можете  на каждую розетку поставить  отдельный автомат. Нужно установить УЗО (схему 6, список ниже).

В самой квартире электропроводка может быть разведена по квартире, как угодно, но электроснабжение квартиры осуществляется по следующей схеме соединения:

В приведенных ниже схемах электропроводки квартир показаны наиболее часто используемые варианты электрообеспечения  квартир.

В конце части хочу привести визуальную схему электрики в квартире, которая мне понравилась своей наглядностью и правильностью. Также вы можете посмотреть другие схемы электропроводки квартир в статье : Схемы электропроводки квартир.

Схемы электропроводки квартиры — визуальная схема

Специально для сайта: Все про ремонт квартиры

Другие статьи сайта близкие по теме

  • Разделение электропроводки на группы, выбор кабеля и автоматов защиты, прокладка проводов, штроба
  • Ремонт электропроводки квартиры, основные правила
  • Способы электропроводки в квартире, проводка скрытая, штробление, кабель канал, гофра
  • Схемы электропроводки в квартире
  • Виды электрических схем, упрощенный электропроект квартиры своими руками
  • Нулевой защитный проводник, система заземления квартиры
  • Краткие советы по электропроводке в квартире
  • Электрика в квартире своими руками

Источник: https://www. otdelochnik24.ru/2011/05/12/shemy-e-lektroprovodki-v-kvartire/

Разводка электропроводки в квартире: схема, инструкция, монтаж

Перед началом прокладки электропроводки в квартире следует ознакомиться с техникой безопасности. В первую очередь нужно учесть что в большинстве случаев именно неисправная проводка приводит к возгоранию.

Такой процесс возникает вследствие избыточной нагрузки либо короткого замыкания. Для исключения этой проблемы нужно тщательно подбирать кабеля для проводки в квартире.

Проводник должен иметь верное сечение что даст ему большую устойчивость, а также использовать специальные защитные устройства, которые обеспечат быстрое отключение сети во время аварийных ситуаций.

Важно

Основным правилом техники безопасности является полное отключение квартиры от электросети. Немаловажным станет и проверка напряжения на домашних кабелях, и в случае необходимости установка заземления.

После отключения электропроводки необходимо позаботиться и о дальнейшей безопасности. Желательно повесить табличку с предупреждением (это особенно важно когда отключение проходит в многоквартирных домах).

Тут просто необходимо обезопасить себя от случайного включения электросети недовольным соседом.

Пример схемы электропроводки в двухкомнатной квартире

Важно: производить работы по замене электропроводки необходимо специальным инструментом. Так, снизиться фактор случайного поражения электрическим током.

Каждый инструмент должен обладать изоляционной поверхностью, а также дополнительным противоскользящим элементом. В основном это кусачки и отвёртки, на рукояти которых присутствует резина.

Важным фактором станет исключение контакта электрика с металлическими частями инструмента.

Общие рекомендации по замене проводки

Важно: производить частичный монтаж электропроводки — бессмысленно. А именно недостаточно будет заменить только часть кабелей, работы по прокладке кабелей должны производиться комплексно. Следует удалить всю старую проводку, перед прокладкой новой трассы. Исключением могут стать некоторые моменты:

  • Старая трасса была скрыта под напольной поверхностью;
  • В план ремонтных работ не входит удаление старых кабелей.

Удаляем и разсоединяем провода и контакты старой проводки в стенах и распределительных коробках

Решением проблемы станет отключение старой сети. Тут потребуется найти распределительную коробку и удалить все старые соединения.

В дальнейшем прокладка проводки, может производиться в открытом виде либо скрытом виде, по новым штробам (без пересечения со старой электротрассой). Если ремонтные работы будут производиться, то стоит задуматься о полном удалении старой проводки.

Для этого потребуется по плану найти штробы и извлечь провода. Дальнейшей работой станет подготовка старых или проделка новых штроб.

Совет

Новейшим вариантом прокладки проводов служит — открытый тип. Говоря простым языком, кабели и провода укладываются в специальный короб. В этом случае ремонтопригодность электросети повышается.

Но следует позаботиться о качественной отделке. Сам по себе короб не очень приятен, а следовательно, его потребуется замаскировать при помощи отделочных работ.

Сделать это можно при помощи гипсокартона, тогда затраты будут минимальными.

Рекомендовано к прочтению:   Как подключить розетку к электросети

Естественно, подобные рекомендации подойдут не для каждого помещения, а потому есть ещё более надёжный вариант. В нём вышеуказанные короба укладываются в заранее проделанную штробу, которая в дальнейшем подвергается отделочным работам. Метод может показаться наиболее трудоёмким, но даст положительные результаты.

А для того чтоб монтаж прошёл быстро, необходима схема электропрокладки. О её создании написано в следующем блоке статьи.

Составление схемы электропроводки квартиры

Грамотно составленная схема электропроводки позволяет:

  • Изменить старые трассы, с использованием более новых стандартов;
  • Рассчитать необходимое количество материала;
  • Создать в помещении качественное освещение которое будет полностью удовлетворять хозяина;
  • Повысить общую пожаробезопасность жилплощади.

Схема прокладки электропроводки с местами скруток для дома или квартиры

Перед непосредственным составлением схемы необходимо ознакомиться с основными типами разводки электропроводки:

  1. Распаечная коробка. Метод подходит для многоквартирных домов, когда в жилье проходит всего один кабель от распределительного щитка на лестничной клетке. Далее, он соединяется с УЗО (устройство защитного отключения), и идёт до распределительных коробов, которые находятся у входа в каждую комнату. Этот тип прокладки является самым дешёвым вариантом.
  2. Тип под названием «звезда». Занимает несколько больше времени для прокладки поскольку для каждого электроприбора отводится свой кабель (необходимо сразу рассчитать будущую нагрузку и подобрать соответствующий провод). А также в помещении потребуется установить свой распределительный щиток. Он обеспечит мгновенное отключение сети при авариях, и позволит быстро обесточить отдельные электроприборы.
  3. Тип под названием «шлейф». Прокладка кабеля осуществляется последовательно от одного прибора к другому. Далее, кабель заводится в распределительную коробку и щиток.

Каждый тип рассчитан на разную мощность, а потому следует тщательно выбирать и возможно комбинировать их.

К примеру, для малой комнаты с небольшим количеством энергопотребителей полезней будет провести прокладку типом «шлейф», так возможно сэкономить большую часть денежных средств.

И наоборот, для комнат и приборов которые потребляют много энергии необходимо провести прокладку в коробах или «звездой».

Нормы и стандарты, которые нужно учесть при прокладке проводов

  1. Скрытая проводка должна проходить строго вертикально либо горизонтально. Это обеспечит их безопасность от повреждений при проведении дальнейших строительных работ (мастер обратит внимание на план-схему, и не вобьёт гвоздь в штробу с проводом).
  2. Прокладывать кабель лучше вверху (примерно 20 см от потолка), тогда внезапно забитый гвоздь под картину не пробьёт электро-трассу.
  3. Поворот трассы следует прокладывать под прямым углом.
  4. Выключатель необходимо размещать у входа в комнату. В основном их монтируют со стороны дверной ручки на высоте от 80 до 150 см.
  5. Розетка должна находиться ниже примерно 30 см от пола. Но существуют случаи когда её размещают около кухонных приборов. А также необходимо сразу рассчитывать количество розеток, под телевизор следует монтировать сразу 2 и более, иначе купленная приставка приведёт к использованию удлинителей, что не очень эстетично.

    А вот в кухонном помещении необходимо вмонтировать 3–5 розеток, это обеспечит использование нескольких электроприборов одновременно.

Рекомендовано к прочтению:   Подключаем розетку с выключателем

Исходя из вышеперечисленных правил, необходимо сразу продумать размещение мебельной и бытовой составляющей.

План-схема должна включать в себя распределительные коробки с последующим подключением осветительных приборов. В зависимости от расположения мебели необходимо правильно размещать розетки и выключатели.

Выбор кабелей, розеток, выключателей

Для того чтоб правильно подобрать комплектующие для ремонта необходимо распределить всю электрику на несколько типов:

  • Для жилых комнат;
  • Кухни и коридора;
  • Бытовые приборы.

Исходя из этого необходимо подобрать марку провода. Под розетку подойдут проводники с сечением от 3 мм, а для выключателей достаточно 1.5 мм. Для решения этих задач подойдут кабеля с маркировкой «ВВГ» и «ПУНП».

Такие кабеля обладают различным количеством жил каждая, из которых, облачена ПВХ изоляцией.

А вот кабель с маркировкой ПУНП дополнительно обладает огнеупорностью, что ещё больше повышает его качество и соответственно ценовую категорию.

Специальная детская розетка с заглушкой, исключающей попадание пальцев или сторонних предметов в розетку

Ещё нужно учитывать специфику помещений. Если это детская или ванная комната нужно выбрать соответствующие приборы. К примеру, для ванной комнаты подойдут влагозащищенные элементы.

А если требуется установка дополнительных выключателей то важно подобрать более качественный аналог. Розетки должны иметь специальную пластиковую крышку.

Это не только защитит их от попадания влаги, но и обеспечит безопасность ребёнка, который так и норовит влезть металлическим предметом в дырочки.

А вот если жильцов часто не бывает дома необходимо прикупить автоматические выключатели. Они не только отключат электросеть в моменты чрезвычайных ситуаций, но и существенно облегчат быт человека.

Ещё существуют различные таймеры, при их использовании и вовсе исключается потребность во включении либо отключении приборов.

А по отъезду жильцов, они автоматически будут включать свет в указанное время, что явно убережет жилье от проникновения недоброжелателей.

Инструкция по монтажу электропроводки в квартире

Электропроводка своими руками – задача не из сложных. Более детально об этом занятии можно узнать из следующих пунктов.

Рекомендовано к прочтению:   Подключаем двойную розетку к электросети

Разметка стен под кабельные трассы

Разметка не является сложной задачей и потребует наличие обычной верёвки с отвесом либо лазерный уровень. Затем необходимо расчертить провести линии прокладки кабелей от коробов до потребителей электрической энергии. Сразу необходимо наметить монтажные места под розетки и выключатели.

А если присутствуют автоматические реле, указать их место в распределительной коробке. При прокладке кабеля в потолке необходимо доводить линию до места нахождения осветительного прибора.

Для ускорения работы необходимо нанести сразу всю разводку, и только после этого приступать к следующему пункту.

Штробление стен под кабель

Этот этап является важным моментом при прокладке электро-трасс. Оттого как будут проделаны борозды, зависит дальнейшая сохранность кабеля. Желательно использовать специальный штроборез либо болгарку с алмазным кругом. При штроблении стен желательно сразу проделать отверстия под розетки и крепления осветительных приборов.

Штробление стен под прокладку электропроводки штроборезом

Прокладка кабельной трассы

Для начала следует определиться с типом крепления проводников к стене. Можно использовать алебастр или похожий клеевой состав. Но наиболее быстрым и менее трудоёмким является метод с дюбелями.

Для этого на шляпку заранее накручивается вязальная проволока. После чего перфоратором проделывается отверстие в штробе, и туда вбивается дюбель.

Теперь остаётся раскинуть кабель и уложить его в штробу, закрепив проволокой.

Прокладываем кабель в штробе с креплением на пластиковые дюбель-хомуты

Существуют 2 важных момента. Первое — это длина кабеля, под розетку необходимо оставить около 10 см провода, это обеспечит безопасный и удобный монтаж.

Для осветительных приборов желательно оставить от 30 см. А также необходимо учесть СНиП, из которых исходит информация о том что кабель, не находящийся в бетоне должен быть закрыт специальной гофрой.

К примеру, её используют при прокладке трассы над натяжным потолком.

Подсоединение розеток, выключателей, светильников

Этот пункт является наименее трудоёмким поскольку включает в себя монтаж коробки под розетки и выключатели. Сделать это удобнее в заранее подготовленную штробу, на разведённый алебастр. Далее, потребуется сделать розетку и подсоединить её. Говоря об осветительных приборах, задача несколько осложняется ведь помимо подключения нужно позаботиться о качественном креплении.

Подключение автоматов и УЗО в электрощитке

Заключительным этапом служит монтаж и сборка щитка. Тут нужно закрепить шкафчик на стене, и вмонтировать в него все элементы. Сложного тут ничего нет. После монтажа автоматических выключателей и УЗО необходимо подсоединить все провода, идущие из квартиры. И только в заключение нужно подвести снизу питающий провод.

Источник: http://abvmaster.ru/elektrika/razvodka-elektroprovodki-v-kvartire-shema-instruktsiya-montazh. html

Разводка электропроводки в квартире: делаем своими руками

Перед отделочными работами в новой квартире или доме практически всегда стоит вопрос об организации проводки. Дело это весьма хлопотное и требует высокого профессионализма, поскольку неправильный монтаж электропроводки опасен для жизни.

В данной статье мы рассмотрим, как развести проводку в квартире, какие при этом существуют особенности и подводные камни.

Прокладка электропроводки

Схема электропроводки

Как и другие строительные работы, устройство электропроводки начинают с создания проекта. В данном случае должна быть подготовлена схема разводки электропроводки в квартире.

Подготавливают ее по следующим правилам:

  • На плане обозначают месторасположение распределительного щита и уже от него набрасывают всю дальнейшую схему. При расположении щита за пределами квартиры рекомендуется провести от него медный провод с сечением 6 мм кВ (не менее) и организовать в квартире дополнительную распределительную точку под потолком у входа в жилище.
  • Далее подсчитывают необходимое количество розеток из расчета для комнат не менее 1 шт на каждые 6 м2, для ванны и кухни по 2 шт на 6 м2. Может быть предусмотрено и конкретное количество, если будущая планировка с расположением энергопотребляющих единиц заранее известна.
  • Линии проводов от щита к розеткам и осветительным приборам прокладывают по отдельности, предусматривая отдельные линии для розеток с большим энергопотреблением (от 2 и более кВт) – для бойлеров, мощных климатических систем и т.п.

Схематичный план электропроводки в однокомнатной квартире

  • После подсчета точек электропотребления, их наносят на план, а после того, как схема разводки электропроводки в однокомнатной квартире или более завершена, проецируют план в виде разметки на стены. Розетки, как правило, монтируют в 30-40см над уровнем пола, выключатели осветительных элементов – 1-1,5м.

Технология монтажа бытовой электропроводки

Методы прокладки проводов

Электропроводка в квартире может быть смонтирована тремя способами:

  • Открытым. Применим в местах, где нет возможности выполнить скрытую прокладку проводов. Часто можно наблюдать в квартирах очень старых домов, в которых ремонт электропроводки не производился ни разу.В данный момент подобный метод практически не применим.
  • Скрытым. При этом провод прокладывают в штробах, выполненных в стенах квартиры. Данный способ используют практически повсеместно.
  • Комбинированным. Здесь предполагается прокладка проводов в специальных наружных кабельных каналах.Такой метод часто применяют в офисных помещениях, поскольку имеется возможность в короткие сроки преобразовать схему электросети под изменившиеся нужды.Пример комбинированной прокладки проводов

Для жилых квартир наиболее подходящим считается скрытый способ прокладки.

Выполнение разводки электропроводов в квартире

Теперь рассмотрим, как сделать разводку электропроводки в квартире.

Для этого необходимо четко следовать правилам, представленным ниже:

  1. В квартирах новых панельных домов строители обычно выполняют специальные каналы для укладки проводов. Однако если штроб нет, их придется делать самостоятельно при помощи перфоратора.

    Коробка для соединения магистралей к основной жиле

  2. Стены под штробление размечают так, чтобы под розетки каналы располагались горизонтально на одном уровне с розеткой.
    Под выключатели штробы проделывают вертикально до уровня 10-20 см ниже потолка, затем горизонтально к щиту. В глубину штроба под проводку должна составлять 1,5-2 см.
  3. В местах расположения розеток монтируют подрозетники и крепят их при помощи алебастра.
  4. Крепление проводов в штробе выполняют посредством пластиковых хомутов или замазки алебастром.
  5. Соединяют провода тремя различными способами – при помощи клемм, пайкой и скруткой. Первые два более предпочтительны в использовании, поскольку более надежны и безопасны, хотя и более сложно выполнимы. Альтернативой здесь может стать специальная бандажная скрутка, при которой провода соединяют друг с другом и дополнительно скручивают медным проводом меньшего сечения.

Разводку проводов можно смонтировать на стены, после чего закрыть ее слоем штукатурки

Выбор проводов и средств защиты проводки для квартиры

Как выбрать средства защиты для электропроводки

Разводка проводки в квартире предусматривает обязательную установку УЗО. Устройства защитного отключения защитят электропроводку и владельца от коротких замыканий и токов утечки.

Подбирают их, руководствуясь следующим:

  • В ванной комнате следует задействовать УЗО, выдерживающее силу тока до 30мА класса А.
  • Для группы розеток необходим автомат на 25А типа В, а также УЗО на 30мА.
  • Линия освещения должна быть оборудована автоматом на 10-16А типа В.

Дифференциальный автомат для проводки

Как выбрать провода для электропроводки

Перед тем, как развести электропроводку в квартире, необходимо приобрести качественные провода. Медный провод лучше всего подходят при разводке, поскольку является более гибким, менее ломким и лучше проводит ток.

Его монтаж более удобен в сравнении с алюминиевым аналогом.

В квартире, как правило, используют 2-3хжильный провод ВВГ или ВВГ НГ, имеющий сечение не меньше 2,5 кв.мм под розетки и 1,5 кв.мм под освещение.

Для розеток, к которым планируется подключение приборов с высокой мощностью, сечение провода следует увеличить до 4 кв.мм.

Кабели для проводки

Более наглядно узнать о технике выполнения разводки электропроводки можно из тематического видео. Мы же рекомендуем вам тщательно соблюдать меры безопасности в процессе монтажа, использовать средства зашиты, а при отсутствии должного опыта – обращаться за помощью к опытным электромонтерам.

Источник: http://dom-elektrik. ru/razvodka-elektroprovodki-v-kvartire-3

Как сделать электропроводку в квартире самостоятельно?

Рано или поздно любой домашний мастер сталкивается с ситуацией, когда необходима полная замена или же начальный монтаж электропроводки в квартире. Или, возможно, необходима разводка электрики в новостройке. И лишь немногие выполняют подобную работу своими руками — чаще приглашается профессионал, который и монтирует все необходимое.

Но проблема в том, что стоимость таких работ, как укладка проводки, невероятно высока. Конечно, можно оправдать цену тем, что все будет сделано надежно, т.к. профессиональные электрики знают свое дело.

Возможно и так, но где гарантия, что проводка в новостройке будет производиться именно профессионалом своего дела? А ведь от этого зависит жизнь и здоровье всех, кто будет проживать в этой квартире.

Обратите внимание

Именно поэтому сейчас имеет смысл разобраться, насколько сложна квартирная проводка для выполнения своими руками, какие знания и навыки для этого пригодятся и вообще, возможно ли производство прокладки проводов без специального образования и как правильно это сделать.

Не стоит сейчас перечислять все необходимые инструменты, которые будут необходимы при выполнении подобных работ. Лучше пошагово разберем основные действия, которые нужно произвести при монтаже электропроводки своими руками, а так же вспомним правила монтажа.

Шаг 1: Схема

Пример схемы будущей электропроводки

Выполнение такой сложной задачи, как электропроводка в квартире своими руками, следует начинать с базовых задач.

Первое и основное, что требуется сделать перед тем, как выполнить электромонтаж в новостройке — это составить схему, по которой можно будет правильно провести линии, выполнить такую задачу, как прокладка проводов. Это должен быть своеобразный проект будущей проводки, с учетом местонахождения и мощности всех потребителей, которые будут установлены в помещениях.

Для этого не нужны знания проектировщика или инженера, т.к. данная схема составляется только лишь для частного пользования, а именно в качестве помощи в вопросе, как провести провода по квартире.

Также по ней в последующем будет легко вспомнить, как уложена трасса.

На нее необходимо нанести все будущие розетки, выключатели и распределительные коробки, указать места расположения приборов освещения, чтобы в последующем все правильно сделать.

Составляя схему электропроводки квартиры, необходимо учитывать и то, как будет расположена мебель, чтобы не устанавливать розетки и выключатели, которые после будут загорожены громоздкими шкафами, гарнитуром и т.п.

Также необходимо учесть и длину проводов, которые будут проложены.

Более развернутая схема домашней проводки

Подсчеты мощностей

Нарисовав схему, необходимо понять, какова будет силовая нагрузка на прокладываемые кабели. Это требуется для выбора нужного сечения проводов.

Дело в том, что если потребляемая мощность бытовых электроприборов будет слишком высока, провода малого сечения могут не выдержать нагрузки.

Это обязательно нужно учитывать и сделать это необходимо до того, как начнется прокладка электропроводки в квартире.

Все розетки и приборы освещения необходимо разбить на группы. Обычно по освещению квартира разбивается по 2 комнаты на группу. Что касается силовых линий, т.е.

Важно

розеток, то правила прокладки говорят о том, что на каждую комнату необходима отдельная.

Также прокладка проводов в квартире предусматривает то, что для электрооборудования мощностью более 2 кВт необходимо выделять отдельные группы (посудомоечная машина, электрический котел, электроплита и т.п.).

Общая потребляемая мощность бытовых приборов группы вносится в схему, после чего, согласно таблице или формуле, высчитывается необходимое сечение проводов.

Номинальную мощность электроприборов можно узнать из их технической документации или информации на корпусе. Если установлен диапазон значений, необходимо учитывать верхний предел.

Шаг 2: Приобретение материала

Таблица сечений по мощности и потребляемому току

К выбору кабелей для монтажа и электроприборов (розетки, распределительные коробки, выключатели, светильники и т. д.) необходимо подойти очень ответственно.

Не стоит гнаться за дешевыми изделиями, в итоге можно в разы переплатить на постоянной замене.

Но и слишком дорогое оборудование для монтажа электропроводки в квартире своими руками вряд ли себя оправдает, а потому средняя цена более приемлема.

По поводу металла кабелей, которыми решено провести электропроводку в квартире, конечно, решать каждому самостоятельно, но хотя цена у меди выше, все же такие кабели более предпочтительны за счет увеличенного срока службы.

К тому же необходимое сечение медных кабелей меньше при той же возможной нагрузке, в результате чего снижается трудоемкость электромонтажа. Есть у медных кабелей и еще один плюс — в их линейке присутствуют гибкие кабели, так называемые КГ.

А потому опытные мастера говорят, что провести проводку в квартире лучше медью.

Приобретение электрического вводного силового шкафа, а также автоматики и приборов учета электроэнергии для него лучше отложить на более позднее время. Ведь перед тем, как сделать подсоединение в щитке, необходимо провести полный монтаж в квартире.

Диммер или выключатель

В последнее время часто вместо обычных выключателей стали устанавливаться диммеры — устройства, позволяющие плавно включать или выключать освещение в помещении. Приобретая подобные устройства, следует знать, что если будет устанавливаться светодиодное освещение, то лампы, совместимые с диммером, немного дороже обычных, которые не могут работать с подобными приспособлениями.

К тому же, если планируется освещение на основе люминесцентных ламп или КЛЛ, то подобные устройства плавного пуска установить вряд ли получится.

В любом случае, прежде чем приобретать подобное оборудование, стоит посоветоваться с продавцом, который поможет в том или ином вопросе.

Шаг 3: проведение монтажных работ

Прокладка кабеля в штрабе

Когда необходимые материалы уже куплены, перед тем, как проложить электропроводку, нужно разметить трассы будущей прокладки кабелей.

Для этого, разметив места для розеток, выключателей и распределительных коробок, при помощи специальной коронки и перфоратора делаются углубления.

Важно, чтобы над каждой розеткой и выключателем была распределительная коробка, за исключением розеток, которые будут питаться от одной группы. Их объединяют между собой.

Между углублениями, согласно нарисованной схеме электропроводки квартиры, чертятся линии, по которым и делается канавка под провод, так называемая штраба — по ней и будет производиться прокладка провода.

Прокладка проводки должна производиться параллельно или перпендикулярно полу. Хотя по старым нормам и допускалось прокладывать, срезая углы при скрытой проводке, в наши дни подобное не практикуется.

И к тому же, при производстве последующих ремонтов и бурении стены необходимо понимать, где скрыт кабель, иначе возникает риск его пробоя. А потому прокладка электрики по новым правилам более удобна.

По этой же причине сохраняется схема прокладки кабеля.

Проводку в штрабы стен необходимо укладывать отрезками, с расчетом чуть большей длины, чтобы из распределительных коробок, розеток и выключателей они торчали примерно на 8–10 см. Делается это для удобства последующего монтажа.

Так же на свои места устанавливаются подрозетники и распределительные коробки.

Разводка

Расключение при помощи клеммников Wago

Конечно же, после прокладки электропроводки требуется правильная коммутация проводов в квартире. Наверняка все видели, что изоляция жил кабелей имеет различную расцветку, но некоторые не знают, для чего она делается. Подобная цветовая маркировка преследует конкретную цель — облегчить монтаж и обезопасить электрика.

Дело в том, что по общепринятым нормам, по желто-зеленому, желтому или зеленому проводу всегда проходит заземление. По синему или голубому — ноль, ну а все остальные расцветки приходятся на фазный провод. Если же сделать проводку не глядя на цветовую маркировку — возможны ошибки и, как следствие, короткое замыкание или срабатывание УЗО без причины.

Это необходимо запомнить и учитывать, производя электромонтаж проводки в распределительных коробках. Разводя провода на выключатель, следует знать, что прерываться должна именно «фаза», тогда как нулевой провод идет напрямую к осветительным приборам. Ну а к розеткам, естественно, приходят и фаза, и ноль.

Совет

Если квартирная электропроводка предусматривает заземление, к розеткам также подходит и желто-зеленая жила.

Соединения в распределительных коробках должны быть плотными. При применении метода скрутки желательно их пропаять. Конечно, это очень долгий и трудоемкий процесс, а потому более приемлемым будет использование специальных клеммников типа Wago, которые позволяют очень быстро, а главное качественно сделать соединение.

Необходимо понимать, что слабое, плохо скрученное соединение может послужить причиной перегрева или даже возгорания провода — такое испытание схема электропроводки вряд ли выдержит. И хорошо еще, если все закончится простой заменой проводки. Возможен и вариант пожара, а потому на это стоит обратить особое внимание.

Проверка

Но проложить проводку — еще не окончание работ. Ведь перед тем, как произвести подключение и сообщить обслуживающей организации о необходимости проверки, нужно же ее и протестировать.

При проверке следует, для начала, воспользоваться прозвонкой мультиметра.

Соединяя поочередно провода и проверяя на правильность соединения в распределительных коробках, можно в общих чертах понять, правильно ли разведена схема.

Цветовая маркировка кабелей

Чтобы полностью проверить проводку в доме, будет необходим обычный защитный автомат. Чем будет меньше его номинал, тем лучше, т.к. нагрузки на него не должно быть никакой. Алгоритм действий будет следующим.

Для начала необходимо проверить, не соприкасаются ли где-либо оголенные концы проводов. После этого проверяется каждая группа отдельно. Для этого нужно к концу линии присоединить вилку, с прохождением фазного провода через автомат. Подав на группу питание, можно определить, нет ли в нем короткого замыкания. При его наличии автоматика отключит напряжение.

Если все в порядке, при помощи мультиметра проверяются точки подключения потребителей.

При производстве данных действий необходимо быть особо внимательным, чтобы не допустить поражения электрическим током, т.к. данная процедура небезопасна.

Монтировать или нет

Электропроводка в новостройке — дело, конечно, очень сложное и ответственное. Оно требует аккуратности и крайней собранности.

Но все же, соблюдая определенные правила монтажа электропроводки и технику электробезопасности, эта работа вполне по силам домашнему мастеру.

Для этого и предоставлена вышеизложенная информация, а именно, пошаговая инструкция, как делается электропроводка в квартире своими руками. Ведь при этом можно сэкономить приличную сумму на работе профессионального электрика.

Обратите внимание

Но если все же имеются сомнения в том, что своими руками это возможно выполнить (проведение электропроводки в квартире — дело ответственное), конечно, стоит обратиться к специалистам еще перед началом работ. Ведь если половина работы сделана, редко уважающий свой труд профессионал возьмется ее доделывать, потому что проще все начать сначала. А потому — выбор за домашним мастером, и советов тут быть не может.

И все-таки лучше доверять подобную ответственность себе и сделать электрику лично, чем «вручить свою жизнь и здоровье» кому-то незнакомому.

Источник: https://domelectrik.ru/provodka/montazh/elektrika-v-kvartire

Схема подключения четырехпозиционного переключателя

По коду количество проводов, разрешенных в коробке, ограничено в зависимости от размера коробки и калибра провода. Подсчитайте общее количество проводов, разрешенных в коробке, перед добавлением новой проводки и т. Д. Перед началом электромонтажных работ ознакомьтесь с местными нормативными актами и требованиями разрешений. Пользователь этой информации несет ответственность за соблюдение всех применимых норм и передовых методов при выполнении электромонтажных работ. Если пользователь не может самостоятельно выполнить электромонтажные работы, следует проконсультироваться с квалифицированным электриком.Как читать эти диаграммы

На схемах подключения на этой странице используется один или несколько 4-х позиционных переключателей, расположенных между двумя 3-х позиционными переключателями, для управления освещением из трех или более точек. Сюда включены несколько схем, которые можно использовать для обозначения 4- и 3-сторонних схем освещения в зависимости от расположения источника по отношению к переключателям и источникам света. В комплект входит схема 4-позиционного переключателя диммера и устройство, которое можно использовать для управления освещением комнаты из четырех разных мест. Здесь вы найдете информацию об устранении неполадок с 4-х позиционным переключателем и помощь по 3-х позиционным переключателям здесь.Для цепей, которые управляют освещением только из двух мест, проверьте электрические схемы по этой ссылке.

Подключение 4-позиционного переключателя с подсветкой на конце

В этой базовой схеме 4-стороннего освещения 3-проводной кабель проходит между всеми переключателями, а 2-проводный кабель проходит от последнего переключателя к свету.

Источник электричества находится у первого трехпозиционного переключателя, и там горячий провод подключается к общему проводу. Нейтраль цепи соединяется в каждой распределительной коробке с осветительной арматурой с помощью белого провода.Черный и красный провода, проходящие между коробками, подключены к путешественникам на каждом переключателе. Общая клемма на трехпозиционном переключателе в конце цепи подключается к черному проводу, идущему к горячей клемме на фонаре.

Обратите внимание, что путевые провода от SW1 подключены к паре T1 на 4-ходовом переключателе, а путевые провода, идущие к SW2, подключены к паре T2. Каждая пара контактных клемм на 4-х канальном переключателе должна быть подключена только к одному 3-стороннему переключателю. Не путайте пары, иначе схема не будет работать должным образом.

Подключение 4-позиционного переключателя с первым светом

На этой схеме показано подключение четырехполюсной цепи с источником электричества на осветительной арматуре и переключателями, расположенными после. Двухжильный кабель проходит от источника света до SW1, а трехжильный кабель проходит между тремя переключателями. Нейтральный провод источника подключается непосредственно к осветительной арматуре, а горячий провод сращивается с белым проводом кабеля, идущим к SW1. На SW1 он соединен с белым проводом, идущим к 4-позиционной распределительной коробке, где он соединен с белым проводом, идущим к общей клемме на SW2.Белый провод отмечен черным на каждом стыке, чтобы определить его как горячий.

На SW1 общая клемма подключена к черному проводу, идущему к горячей клемме светильника. Черный и красный провода, проходящие между переключателями, используются для подключения путешественников к каждому переключателю.

Обратите внимание, что путевые провода от SW1 подключены к паре T1 на 4-ходовом переключателе, а путевые провода, идущие к SW2, подключены к паре T2. Каждая пара контактных клемм на 4-х канальном переключателе должна быть подключена только к одному 3-стороннему переключателю.Не путайте пары, иначе схема не будет работать должным образом.

Схема 4-позиционного переключателя Свет между переключателями

Здесь источник схемы находится у первого трехпозиционного переключателя, а осветительная арматура находится между ним и другими переключателями. Между лампой и всеми выключателями проходит трехжильный кабель.

Горячий провод источника подсоединяется к общему проводу на SW1, а нейтральный провод соединяется непосредственно с нейтральным выводом осветительной арматуры. Черный и красный провода от SW1 используются в качестве переходных, и в осветительной арматуре они соединяются с красным и белым проводами, идущими к 4-позиционному переключателю.Черный провод, идущий к 4-позиционному переключателю, подключен к горячей клемме на светильник, а в распределительной коробке он соединен с черным проводом от общего на SW2. Красные и белые используются в качестве путешественников между маршрутом 4 и SW2. Белый провод отмечен черным на каждом конце, чтобы обозначить его как горячий.

4-проводной источник и середина света

На этой схеме показан осветительный прибор и электрический источник вместе в одной коробке, расположенной между переключателями. Трехжильный кабель проходит по всей цепи, и горячий источник соединен с черным проводом, идущим к общей клемме на SW1.Нейтраль подключается непосредственно к светильнику. Четвертый путь идет сразу после осветительной арматуры, но перед вторым трехходовым переключателем, при необходимости он оказывается между двумя тремя направлениями. Его также можно установить с другой стороны источника света, и эффект будет таким же.

Красный и белый провода от SW1 используются в качестве перемещающихся, у светового короба они соединены с красным и белым, идущими к 4-позиционному переключателю. Белый провод отмечен черным с обоих концов, чтобы обозначить его как горячий.Черный провод, идущий на 4-канальный провод, подключается к горячему на приспособлении, а в распределительной коробке он соединяется с черным проводом, идущим к общему проводу на SW2. Красный и белый провода, идущие к SW2, используются как путешественники, и снова белый отмечен черным на концах.

Подключение 4-позиционного переключателя с четырьмя переключателями

Здесь два четырехпозиционных и два трехпозиционных переключателя используются для управления освещением из четырех разных мест. Два 4-проводных провода расположены между двумя 3-проводными проводами, и бегущие провода проходят от SW1 к T1 на первом 4-канальном.T2 от этого переключателя подключен к T1 на втором 4-канальном пути, а T2 подключается к путешественникам на SW2.

Источник находится на SW1, а горячий провод подключен к общей клемме. Трехжильный кабель проходит между всеми переключателями, а двухжильный кабель идет от последнего переключателя до осветительной арматуры. Черный и красный провода, проходящие между переключателями, в этой схеме используются как путешественники. Белый нейтральный провод от источника сращивается на каждой распределительной коробке, чтобы провести его к нейтрали на осветительной арматуре.Черный провод от SW2 используется для подключения общей клеммы к горячей клемме на осветительной арматуре.

Схема подключения 4-позиционного переключателя яркости

Это схема подключения диммера по 4-х позиционной схеме. Трехжильный кабель проходит между всеми переключателями, а двухжильный кабель идет к свету. Чтобы эта схема работала, можно использовать трехпозиционный диммер вместо одного или обоих стандартных трехпозиционных переключателей. Фактически, диммер можно использовать таким образом вместо любого из трехпозиционных переключателей на этой странице.

3-полосный диммер имеет 4 многожильных провода: один общий, два проходных и заземляющий. Эти многожильные провода присоединяются к проводам кабеля от домашней цепи. В таком диммере общий провод обычно черный, а переходники красные. В любом случае путевые провода будут окрашены в один цвет, чтобы отличать их от обычных.

На этой схеме источник находится на SW1, а горячий подключен к общей клемме там. Нейтраль источника соединяется с каждой распределительной коробкой, чтобы пропустить ее напрямую к нейтрали на осветительной арматуре.Черный и красный провода, проходящие между переключателями, используются в этой цепи в качестве переходных. Черный провод, идущий к свету, используется для подключения общего провода от диммера к горячему выводу на светильник.

Поиск и устранение неисправностей в цепях 4-позиционного переключателя

Наиболее вероятная причина отказа цепи - это ошибка в монтажной схеме. Убедитесь, что схема подключена правильно, используя следующие инструкции.

4-позиционный переключатель должен быть подключен между двумя 3-ходовыми переключателями , как показано на схемах на этой странице.Четырехпозиционный переключатель имеет пять клемм: одна клемма заземления и 4 клеммы цепи, разделенные на две соответствующие пары, называемые дорожными. Каждая пара контактных выводов должна быть подключена к подвижным проводам от одного из трехпозиционных переключателей в цепи. Путешественники с одного трехходового соединения могут быть подключены к любому из терминалов в паре, но не путайте пары на четвертом пути, иначе схема будет работать неправильно.

Для того, чтобы четырехпозиционная схема работала, трехпозиционные переключатели должны быть правильно подключены в начале и в конце пути.Поэтому убедитесь, что общая клемма на одном из трех выводов подключена к горячему источнику, а общая клемма на втором трех выводах подключена к горячей клемме на нагрузке.

Убедитесь, что бегунковые провода подключаются только к клеммам бегунка на всех переключателях. Четырехпозиционный переключатель подключается только к бегущим проводам, никогда к источнику горячего питания или нагрузочному проводу и никогда к нейтральному проводу. Также убедитесь, что каждая пара путешественников на 4 пути подключена только к одному коммутатору на пару. Убедитесь, что нейтраль от источника подключена только к клемме нейтрали на нагрузке.Нейтральный провод никогда не будет подключен к стандартным 3- и 4-ходовым переключателям , хотя некоторые интеллектуальные переключатели и таймеры могут использовать нейтральный провод для управления устройством. Если вы считаете, что ваша схема подключена правильно, а свет по-прежнему не работает, возможно, неисправен один или несколько переключателей. Вы можете проверить переключатели, используя процедуру, описанную ниже.

Контрольные переключатели

Если у вас есть переключатели, которые перестают работать, они могут быть изношены или винты клемм со временем ослабнут.Выключив питание и вынув устройство из розетки, проверьте надежность затяжки всех соединений с помощью отвертки. Если соединения выполняются с помощью зажимов, а не винтов, крепко потяните за провода, чтобы убедиться, что все они затянуты.

Если у вас старый или новый коммутатор, который, по вашему мнению, был подключен правильно, а цепь по-прежнему не работает, возможно, коммутатор неисправен. В этих случаях вы можете проверить внутреннюю функциональность с помощью простой процедуры. Выключите питание и снимите выключатель с цепи, отсоединив провода.Используйте тестер целостности или мультиметр с настройкой сопротивления, чтобы определить, правильно ли он проводит электричество.

Чтобы проверить трехпозиционный переключатель, подключите один измерительный щуп к общей клемме, а другой - к одному из переходников. Поверните тумблер в одну сторону, а затем в другую. Если измеритель показывает непрерывность с переключателем в одном направлении, а не в другом, переместите зонд с этого терминала на другой и повторите попытку. Если вы обнаружите, что второй путешественник показывает непрерывность с переключателем в одном направлении, а не в другом, переключатель, вероятно, работает правильно.Если, однако, вы не обнаружите никакой непрерывности или постоянной непрерывности независимо от того, где находится датчик или как вы переключаете тумблер, скорее всего, переключатель неисправен и его следует заменить.

Для проверки 4-позиционного переключателя подключите один датчик к одному разъему перемещаемого устройства в паре, а другой датчик - к одному разъему перемещаемого устройства в другой паре. Поверните тумблер и убедитесь, что вы видите непрерывность в одном направлении, но не в другом. Переместите один зонд к другому терминалу в его паре и снова проверьте те же результаты.Переместите второй датчик к другой клемме в его паре и снова проверьте оба устройства. Если вы обнаружите переменную непрерывность, когда вы щелкаете тумблером во всех возможных положениях, ваш переключатель, вероятно, работает правильно. Если вы не обнаружите непрерывности или постоянной непрерывности ни в одной из возможных схем, когда вы щелкаете тумблером, вероятно, переключатель неисправен. Одно замечание об этой процедуре: если вы имеете дело с интеллектуальным электронным переключателем или таймером, внутренняя схема не может быть протестирована таким образом.

Еще подобное на Do-It-Yourself-Help.com

Спальня Электропроводка


Резюме: Полностью объясненные фотографии и электрические схемы для электропроводки в спальне с требованиями кодов для большинства новых или реконструируемых проектов *.

Как установить электропроводку в спальне


Требования кодекса и спецификации энергоэффективности теперь включают следующие методы в проект новой или реконструированной спальни.

Все освещение должно быть включено либо на диммерных переключателях, либо с «ручным датчиком присутствия», либо с люминесцентным освещением. Для туалетов менее 70 кв. Футов вышеуказанные требования к освещению не распространяются.

Лампы накаливания в шкафах для одежды должны находиться на расстоянии не менее 12 дюймов от горючих материалов, таких как стены или край полки, при измерении по горизонтали. Горизонтальный зазор 6 дюймов допускается для встраиваемых ламп накаливания с крышками или люминесцентных светильников.

style = "clear: left">

Базовая домашняя электропроводка для спален и электрических устройств

Обустройство спальни для теплоты, романтики и стиля


План спальни и схема электропроводки



Дополнительные осветительные приборы, тщательно расположенные, помогут вам, пока вы читаете любимый роман перед сном, или станут теплым прикосновением, приглашающим к романтическому вечеру.Свечи - это приятный штрих, но когда дело доходит до новых функций освещения и управления, вы не поверите, сколько контроля вы получите одним нажатием кнопки. Обязательно добавьте эти функции в свои электрические схемы.


Практическая сторона

Правильное размещение емкостей исключите необходимость использования неприглядных и небезопасных удлинителей при осмотре стенка вашей кровати с учетом размещения емкостей для предметов такие как электрические одеяла, будильники и ваш любимый источник Музыка.Другими соображениями по поводу домашней электропроводки для спален будет освещение прикроватной тумбочки. могут управляться так называемыми розетками с полу-горячим переключением. Эти розетки позволяют удобно управлять прикроватной тумбочкой. свет от настенного выключателя при входе в спальню или внутри руки тянутся от твоей постели.


Не забывайте о важности телефона и настенных розеток, а также кабельного телевидения.

Домашняя электропроводка для спальни требования безопасности

Новый требуемый AFCI (цепь дугового замыкания прерывание) устройства уменьшают возможность возгорания и других опасностей. Проекты нового строительства и реконструкции потребуют добавления этого Защита AFCI.

Безопасность и автоматизация

Усовершенствования в технологии беспроводного управления помогут вам расслабиться, зная, что органы управления освещением всегда под рукой, с системой дистанционного управления, которую можно разместить на прикроватной тумбочке, готовой к использованию в любое время дня и ночи.

Умные дополнения для электропроводки спальни

Усовершенствования потолочных вентиляторов по доступной цене обеспечивают разнообразие стилей, которые не только охлаждают летом, но и согревают зимой за счет простых в использовании пультов дистанционного управления. Комбинированные блоки света и вентилятора также придадут вашей спальне особый оттенок, поэтому обязательно добавьте эти варианты на электрические схемы спальни.


Варианты электропроводки дополнительной спальни

Освещение
Органы управления освещением
Управление переключателем диммера.
Потолочный вентилятор
Отличный воздушный поток зимой или летом.
Детекторы дыма
Взаимосвязанная защита по всему дому.
Схема AFCI
Цепная безопасность и дуговая защита.

Вопросы по разводке спальни


ESL Беседы: Аренда квартиры


Часть I
  1. Планирование квартиры Просмотр

  2. Разбитое окно

  3. Спросить об общественном транспорте

  4. Интервью с потенциальным соседом по комнате

  5. Вывоз мусора

  6. Залог

  7. 9023 9023 Оповещение об оплате аренды
  8. Отсутствует ключ от почтового ящика

  9. Звонок арендодателю по поводу выезда
Часть II
  1. Ищу квартиру

  2. Субаренда

  3. Ответ на объявление для соседей по комнате

  4. Поиск квартиры

  5. Спросить о местонахождении квартиры

  6. Спросить о районе

  7. Спросить о Спросить о плане этажа

  8. Посещение агента по аренде

  9. Дискриминация

  10. Назначить встречу для просмотра квартиры

  11. Разговор об аренде

  12. Согласование цены (1)

  13. Согласование цены

  14. Политика в отношении домашних животных

  15. Проверка квартиры на предмет повреждений

  16. Попросить друга помочь с переездом

  17. Звонок в транспортную компанию

  18. Звонок в компанию водоснабжения

  19. Где поставить мебель
  20. Приветствие соседа
  21. Pro Парковка с ограниченным доступом

  22. Мусор и переработка

  23. Правила и часы работы прачечной

  24. Соседи и помощь

  25. Посетители и дополнительные арендаторы

  26. Заблокировано

  27. Соседи, шумные, шумные


  28. Плохое освещение зоны

  29. Проблемы зоны отдыха

  30. Фумигация и переезд на ночь

  31. Проблемы с ключами и замками

  32. Вызов домовладельца для сообщения об утечке

  33. Утечка с кровли 9023
  34. не сдавать в аренду

  35. Плохое содержание

  36. Спрашивать арендодателя об устранении проблемы

  37. Объяснение проблемы водопроводчику

  38. Вызов полиции по поводу кражи со взломом

  39. Разговор о ремонте квартиры

  40. Переезд
    9022
  41. Уведомление о выселении

  42. Возврат депозита

ГЛАВНОЕ МЕНЮ

Авторские права © 2020.

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
