Содержание

Измерительные щупы для токарных и шлифовальных станков

Бесконтактный контроль поломки концентрических инструментов, например, сверл, фрез, резцов, метчиков и разверток.

Автоматическая настройка и контроль износа инструментом путем быстрого и точного измерения длины.

Автоматическое определение диаметра инструмента и износа путем быстрого и точного измерения радиуса.

Компенсация износа инструмента за счет измерений между этапами обработки. Величина износа сохраняется в памяти данных коррекции инструментов как аддитивная коррекция.

Компенсация зависящего от температуры теплового режима обрабатывающих центров.

Быстрое определение моментального положения обрабатываемой детали (нулевой точки обрабатываемой детали) перед измерением обработкой или после повторного зажима посредством цифрового (переключающего) измерения.

Цифровое (переключающее) измерение расстояний, отдельных точек, углов, внутренних и внешних диаметров, пазов и выступов на готовой обрабатываемой детали.

Быстрое обнаружение пазов, выступов и прорезей путем измерений при вытягивании/надавливании в направлении Z+/Z- с использованием консольных измерительных наконечников.

Модульная конструкция измерительной системы обеспечивает индивидуальную адаптацию для особых задач измерения. BLUM предлагает для этого широкий ассортимент принадлежностей, в том числе удлинители и угольники.

Контроль готовых обрабатываемых деталей на дефекты обработки и соблюдение производственных допусков путем контрольных измерений перед разжатием.

Уникальный измерительный механизм shark360 в противоположность обычным измерительным щупам позволяет выполнять также измерения при воздействии усилия вращения на измерительный механизм.

Определение параметров для адаптивной обработки и управления процессами между этапами обработки или после них.

Надежные и быстрые измерения в охлаждающей жидкости посредством современного измерительного механизма прочной конструкции.

Превосходно годится для серийного производства при самых жестких условиях благодаря прочной конструкции и степени защиты прибора IP68.

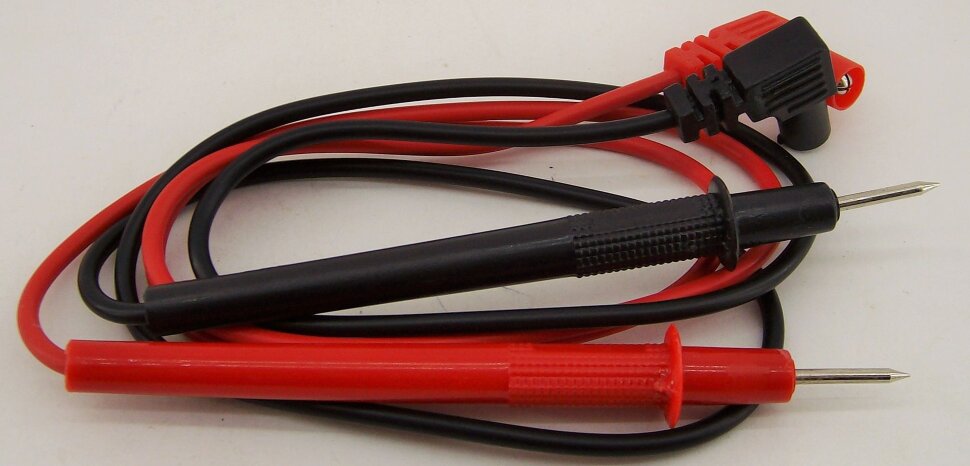

Щупы для мультиметра + набор наконечников. Технические обзоры электронной техники. Обзоры техники. Технические обзоры

Я думаю что не сильно ошибусь, если скажу что многим кто пользуется мультиметрами, рано или поздно приходилось покупать щупы для него. Иногда это делают для замены старых, иногда для улучшения характеристик, а иногда для получения дополнительных удобств при измерении. Вот я также захотел немного повысить удобство пользования своим основным UT181A и сегодня у меня обзор щупов и комплекта наконечников.

Обзор сегодня будет коротким так как что рассказывать про настолько известный товар, я даже как-то и не знаю, но измерения будут обязательно, куда же без них 🙂

Упакованы в плотный пакет с защелкой.

Внутри щупы и три небольших пакета с наконечниками. Исходя из общего количества всякой мелочевки сразу скажу, однозначно надо иметь более нормальную упаковку потому как в таком варианте хранить неудобно.

Начну с щупов.
Длина 1.3м, очень мягкие, изоляция похожа на силиконовую но нагрева боится, примерно выше 200-250 градусов начинает плавиться.
Какая либо маркировка проводе отсутствует, заявленные параметры: 600 Вольт 20 Ампер.

1. Щупы, материал - плотная резина, если приложить усилие то гнутся, но не ломаются.
2. Есть название производителя - Cleqee, а также значок наличия двойной изоляции.
3. Упоры удобные, так как материал похож на резину, то в руке не скользят.
4. Сами щупы наконечников не имеют, есть только резьба для их установки. Рядом маркировка - CAT.II 1000V
5. Приборные разъемы ничем особо не отличаются от тех что используются у меня на других мультиметрах, а с некоторым так вообще выглядят один в один будто использовали одну прессформу. Маркировка - CAT.III 1000V и значок двойной изоляции.
6. Внутри торец контакта изолирован, но изолятор красный для обоих контактов.

Кабели со щупами.
Данные кабели нормируются по степени безопасности и им присваивается соответствующая маркировка.

CAT II 600 В | 4000 В импульсного напряжения
CAT II 1000 В | 6000 В импульсного напряжения
CAT III 600 В | 6000 В импульсного напряжения
CAT III 1000 В | 8000 В импульсного напряжения
CAT IV 600 В | 8000 В импульсного напряжения
CAT IV 1000 В | 12000 В импульсного напряжения

Чаще всего встречаются
CAT III 1000 В
CAT IV 600 В
При этом несмотря на маркировку в 600 Вольт второй вариант надежнее первого. В нашем же случае щупы имеют две маркировки - CAT.II 1000 В и CAT.III 1000 В, а так как насколько я понимаю, считать корректнее по худшей, то получается что реально они ближе к CAT II 1000 В и фактически предназначены для бытового использования.
В интернете была найдена картинка. поясняющая, где какая категория применяется.

Но обзор точно был бы неполон не только без тестов, а и без сравнения с другими вариантами потому я взял еще три варианта кабелей, итого в сравнении принимали участие:
1. Щупы из оффлайна, цена на момент покупки около 10 долларов, если не ошибаюсь.
2. Комплектные от мультиметра UT-61E (на общее фото не попали)
3. Обозреваемые.
4. Комплектные от мультиметра UT-181A

Порядок соответствует списку выше.
1. Внешне отличаются только щупы от UT-61E, они заметно проще выглядят.
2. А вот здесь видно что отличий на самом деле больше, те что из оффлайна имеют другую конструкцию контактов, остальные также отличаются друг от друга, хотя и заметно меньше.
3. Приборная часть также очень похожа и также выделяются только щупы от UT-61E
4. Внутри у всех кроме UT-61E имеется дополнительная изоляция и при этом у тех что из оффлайна, она сделана корректно, разных цветов.

Дальше в планах было измерение сопротивления и примерный расчет сечения провода, но когда смотал их все вместе, выяснилось что правый хвост обозреваемые длиннее чем остальные, примерно на 15см, неожиданно.

А теперь измерения:
1. Обозреваемый, 26.1мОм, расчетные параметры - AWG18 , 0.83 мм.кв
2. Из оффлайна, 37.5мОм, AWG20, 0.5мм.кв
3. UT-61E, 40.5мОм, 0.55мм.кв
4. UT-181A, 22.9мОм, 0.85мм.кв

Видно что наиболее близкими к обозреваемым оказались комплектные щупы к UT-181A, остальные явно отстали и самыми худшими были те что дали к UT-61E

Подключаются к мультиметру отлично, здесь вообще вопросов нет. Справа комплектные, слева обозреваемые.
Кстати у моего старого M890G отверстия для щупов имеют другой диаметр и те щупы что покупались для него в оффлайне пришлось дорабатывать.

Так как сами по себе щупы использовать вряд ли получится, в комплекте было много разных наконечников, отчасти я именно из-за них и взял этот комплект потому как часто нужен то крокодил, то тонкий щуп "игла".

В комплект входит:
1. "Крокодилы"
2. Вилочные клеммы
3. "Бананы"
4. Зажим для подключений к тонким контактам и провода к нему
5. Изолирующие наконечники
6. Короткие щупы
7. Длинные щупы.

1. Приятно что в комплекте дали по две пары щупов, но вот что им не помешало бы, это сделать форму окантовки около резьбы не круглой, а четырехгранной или хотя бы овальной чтобы не катались по столу.
2. Соответственно длина общая и рабочей части.
3, 4. Проблем нет ни с короткими ни длинными щупами, держатся отлично, пользоваться удобно, но остатки облоя на изоляторах сразу показывают что набор бюджетный.

Тестовые щупы для подключения к выводам деталей, вот как-то никогда не пользовался такими, буду привыкать.


Переходники для подключения к щупам не рассчитаны на высокое напряжение, особенно это касается контактов подключение к сами тестовым зажимам.

Тестовые зажимы работают, при нажатии выдвигаются два крючка, при отпускании могут уцепиться за тонкий контакт, но как-то все выглядит уж совсем хлипко, но мне не с чем сравнить.

1. "Крокодилы", вилочные клеммы и "бананы".
2. На "бананах" маркировка 30V, имеется подпружиненная часть, держится хорошо и имеет запас места на разжатие пружины.
3. Вилочные разъемы и крокодилы на вид выглядят неплохо, у первых материал изолятора похож на резину, у вторых на пластмассу, какая либо маркировка отсутствует.
4. Размеры.

1. Конструкция фиксации такова что "бананы" просто устанавливаются на щупы. Вроде по задумке все должно быть удобно, но....
2. Но когда потом захочется установить еще и крокодилы, то вы получите такую вот "колбасу", весьма неудобную в использовании.

3. При использовании крокодилов общая длина составляет около 11см без учета самой ручки щупа!
4. Да и крокодилы на поверку оказались настолько жесткими, что даже чтобы так его раскрыть приходится приложить приличное усилие.

Заметно больше мне понравилась конструкция крокодилов к щупам Owen, там они накручиваются сразу на резьбовую часть щупа, очень удобно.

А это для примера щупы, которыми комплектуются дешевые модели Fluke. Да, у них даже нет изоляции торцов контактов приборной части, да и сами выглядят даже проще чем те что давали к UT-61E.

К сожалению составная конструкция наконечников сказывается не только на внешнем виде и удобстве пользования, а такие и на электрических характеристиках.
Ниже сопротивление которое будет добавлено к сопротивлению самого щупа при использовании -
Бананов - 1.8мОм.
Вилочных клемм - 3.34мОм
Крокодилов - 4.4 мОм

Т.е. если один провод со щупами имеет сопротивление 26 мОм, то два провода с установленными крокодилами в сумме уже дадут 61мОм.

Вот так бывает надо что-то подключать к крокодилам, но друзья посмотрите, неужели такое реально может быть удобным?

Привычный вопрос - а как они на морозе?
После часового лежания в морозилке кабель стал тверже, но не задубел, отчасти это может быть потому что они новые, т.е. пластификатора еще много.
Вспоминается история с щупами из оффлайна, показанными выше. Вызвали меня с товарищем как-то на ремонт переговорной панели и все было бы хорошо, если бы не было на улице около -25-28 градусов. Щупы становились "деревянными" буквально через минуту нахождения на улице. В итоге пришлось подогнать машину поближе к месту работы и периодически греть их. Вот такими "забегами" и ремонтировали. Обозреваемые после морозилки заметно мягче, но там и немного теплее, всего около -18.

Ну и конечно краткий итог.
У меня неоднозначное мнение. Если к проводам и щупам вопросов у меня нет, сопротивление низкое, кабель удобный, то вот наконечники совсем не понравились. "Бананы" постоянно норовят соскочить со щупа, а вместе с "вилками" или "крокодилами" получается вообще ерунда, конструкция длинная, ненадежная.

В общем провода и щупы, а также "иглы" пусть не 5 баллов, но 4 думаю вполне обоснованно, остальным наконечникам 2 балла.

А так как обзор это еще и тема для дискуссии, то попутно спрошу, может кто знает нормальные и главное - удобные щупы для мультиметра? Такие чтобы можно было нацепить те же крокодилы и они не соскакивали при первом чихе.

На этом у меня на сегодня все, надеюсь что было полезно.

Щуп для течеискателя

Щуп для течеискателей

Щуп является совместимым со всеми масс-спектрометрическими течеискателями. Может быть установлен на:

  • современные отечественные течеискатели: ТИ1-50, ТИ1-30, ТИ1-22
  • классические отечественные течеискатели: ПТИ-6, ПТИ-7, СТИ-10, ПТИ-10, ТИ1-14, ТИ1-15. Щуп может заменять щуп-молоток с переменным расходом газа.
  • иностранные течеискатели Pfeiffer: HLT 260, HLT 265, HLT 270, HLT 275
  • Alcatel/Adixen: ASM 142, ASM 142S, ASM 142D, ASM 122D, DGC 1001, ASI 20MD, ASM 180, ASM 180T, ASM 181, ASM 181T, ASM 182TD+, ASM 182T, ASM 192 T2D+, ASM 192T ASM 192T2, SIMS 1282+, ASM 102S, ASM 310
  • Agilent Varian: 979, 979D, 959, 959D, 947, 947D, 948, 960, 960D, VS PR02
  • Leybold: PHOENIXL 300, L200, L200 Dry
  • Edwards: Spectron 600T, Spectron 600D, Spectron 600DS, Spectron 300E, Spectron 5000S, Spectron 5000X, Spectron 5000E-NL, Spectron 5000S-SF
  • VEECO/VIC: MS-40 Veeco, MS-40 Dry, Veeco MS-50, MD-490S
  • Ulvac: Heliot 101, Heliot 102, Heliot 103, Heliot 701 W1, Heliot 701 D1, Heliot 702, Heliot 704, Heliot 706, Heliot 708, Heliot 710, Heliot 900
  • Shimadzu: MSE-1001, MSE-4000, MSE-5000, MSE-3000, MSE-2000R
  • Kuku: ZQJ-230, ZQJ-230D, ZQJ-230E, ZQJ-220, ZQJ-291, ZQJ-240

Особенности щупа для течеискателей
  1. Поиск течей в самых труднодоступных местах благодаря исключительной гибкости конструкции.
  2. Минимальная задержка сигнала от течи как результат оптимальной компоновки внутреннего объема.
  3. Прочность корпуса, исключающая поломки и утечки даже в тяжелых условиях эксплуатации.
  4. Система фильтрации для предотвращения засоров. Запас сменных фильтров в комплекте поставки.
  5. Исключительная простота и низкая стоимость замены фильтрующих элементов, обеспечивающие длительную бесперебойную эксплуатацию в производственных условиях.
  6. Сменная сгибаемая игольчатая насадка для точного обнаружения места утечки в труднодоступных местах.

Основные технические характеристики щупа для гелиевого течеискателя

·         Номинальный расход газа через щуп (по воздуху), см3/мин

20

·         Стандартная длина трубчатой части, м ▲▲

4; 7; 10; 15; 20; 25; 30

·         Тип присоединения к системе контроля герметичности ▲▲▲

ISOKF16; ISOKF25; резьбовое М5

·         Длина гибкой рабочей части (карандаша), мм

130

·         Погонный объем трубчатой части щупа, см3

0.79

Доступны для заказа щупы с нестандартной длиной трубчатой части в пределах1-35 м.

▲▲Возможна поставка специализированных щупов с увеличенным (до 100 см3/мин), либо уменьшенным (от 0.5 см3/мин) расходом.

▲▲▲Возможно изготовление с иным типом подключения.

Конструкция щупа для гелиевого течеискателя

Щуп состоит из гибкого корпуса-карандаша с металлическим наконечником защелкивающегося типа. В полости наконечника расположены сменные дисковые фильтрующие элементы. Количество устанавливаемых элементов зависит от степени загрязненности проверяемых объектов и может изменяться от 1 (для работы в чистой среде) до 3 (для сильно загрязненных объектов). Смена фильтров осуществляется путем снятия наконечника с корпуса усилием от руки, направленным по оси корпуса. Обратная установка наконечника производится нажатием до защелкивания его на замке корпуса щупа.

Для точного обнаружения мелких течей в труднодоступных местах на носик наконечника может одеваться сменная насадка (могут быть использованы медицинские иглы).

Внутри корпуса щупа расположен также металлокерамический ограничитель расхода, обеспечивающий заданную величину потока газа через щуп. Трубка необходимой длины является связующим звеном между щупом и устройством подключения к течеискателю.

Комплект поставки щупа

Щуп поставляется в виде следующего стандартного комплекта, уложенного в упаковку:

·         Щуп в сборе с присоединительным фитингом

1 шт.

·         Сменная игла для точного поиска мелких течей (с защитным колпачком)

1 шт.

·         Запасные фильтрующие элементы

10 шт.

Фильтрующие элементы сверх входящих в комплект поставки могут быть заказаны дополнительно.

Стоимость и срок изготовления

Щупы есть в наличии. Изготовление щупа для Вашего течеискателя с нестандартной откачной системой занимает две недели.

Для обеспечения непрерывности измерений в случае засора, рекомендуем заказать комплект из двух щупов.

Цену на щупы Вы можете узнать по телефону и по электронной почте, указанной в разделе Контакты или использовать форму, расположенную ниже.

Запрос на поставку оборудования / Вопрос по представленному оборудованию

Заполните, пожалуйста, все поля формы корректно.

  1. Имя

    Пожалуйста, введите Ваше имя.

  2. Сообщение

    Пожалуйста, введите Ваше сообщение.

  3. E-mail*

    Пожалуста, введите адрес Вашей электронной почты.

  4. Телефон для связи

    Пожалуйста, введите номер Вашего телефона.

  5. Организация*

    Неверный Ввод

  6. Подтверждение*

    всё верноПоставьте, пожалуйста, галочку в поле "Подтверждение".

Alex_EXE » Щуп для прошивки / отладки

Микроконтроллеры можно прошивать по разному. Самый простой и примитивный способ – использование их в DIP исполнение, установленных в кроватки; взял, вставил в программатор, прошил, установил в кроватку, если что-то не так – то перепрошил. Если нужно миниатюризировать и удешевить устройство – то переходим на SMD, но тогда или их нужно запаивать уже прошитыми, или предусмотреть разъём для подключения программатора. Если продолжить миниатюризацию и/или удешевление (особенно в партиях) то следующим шагом будет – отказ от «обычного» (зачастую PLS/PLD) в понимании разъёма для программатора, заменим его контактными площадками, а для прошивки в таком случае понадобиться специальный прошивающий щуп.

Щуп для прошивки и его составляющие иголы PL75-B1 для тестирования

В статье будет описано простое решение по прошивки запаянных микроконтроллеров с помощью прошивающего щупа.

Из недостатков только то – что нужно достать (или изготовить самому) специальные подпружиненные иголки или контакты. Но сначала предыстория.

В простых и экспериментальных устройствах предпочитаю до сих пор применять планарные микроконтроллеры, т. к. их проще заменить (или извлечь) в случае неудачи. Но при изготовлении серийных устройств столкнулся с делемой прошивки SMD микроконтроллеров в миниатюрных платках. По идее, их можно было бы прошить заранее, но вдруг на тестовой партии что-то пойдёт не так или внесу в проект какие-либо изменения, и придётся всё перепрошивать. Не перепаивать же все платы.

Тогда появилась идея вывода контактных площадок для подключения программатора. На тестовом экземпляре вполне хватило подпаяться и отладить прототип с подпаянными проводками. Но в серии такой подход не уместен и нужно что-то, чем можно было бы удобно подцепляться к этим площадкам. Вариант подпружиненные иголочки. И тут уже было собирался начать их изобретать самостоятельно, как случайно в одном китайском интернет магазинчике наткнулся на такую замечательную вещь – как контакты пробники (test probe, probe pin, PoGo pin) или ещё, как вариант названия – зонд. Это готовые аккуратные подпружиненные иголочки, предназначенные для электроконтроля плат на производстве. Так, что же не попробовать их в своём, хоть и не большом, но производстве.

Иглы подпружинены

Прикупил, попробовал, понравилось. Так же они хорошо лудятся и паяются.

Процесс прошивки платы

Прошивающий щуп на программаторе

Можно сделать и по другому: если устраивает стандартный дюймовый шаг, то можно приспособить BLS и PLS штыревые розетку с вилкой.

Другой вариант исполнения щупа

Габариты иглы-щупа PL75-B1

Ещё один прошивающий щуп, на PL75-LM2

Щуп на PL75-LM2 использую для прошивки плат c контроллерами в частности с STM32. Он удобно позиционируется в готовые отверстия под PLS разъём. Сам выполнен в BLS проводном разъёме с небольшой доработкой последнего.

Так же отмечу, что они есть не только в виде иголок, ещё они есть со все возможными специальными наконечниками, удобными для позиционирования в отверстия около 1мм в диаметре (PL75-E, на рисунке ниже) или для позиционирования на запаянных выводах планарных компонентов (PL75-Q2). Так же они очень разнообразны и выпускаться в различных габаритах, на что указывает первая часть обозначения – PL75. Сами же эти пробные щупы на самом деле устанавливаться в специальные патроны, к которым в свою очередь уже и припаиваются провода. На пример разнообразия их ней номенклатуры можно посмотреть на картинке ниже, которую я скопировал со страницы одного из магазинов.

Перечень пробников серии PL75

Источник страницы, магазин — http://item.taobao.com/item.htm?id=10719264497&spm=2014.21329421.0.0

Статья обновлена 1 марта 2015.

САМОДЕЛЬНЫЙ ЩУП ДЛЯ ОСЦИЛЛОГРАФА

Самодельные осциллографы перестают быть редкостью по мере развития микроконтроллеров. И естественным образом возникает потребность в щупе для него. Желательно со встроенным делителем. Некоторые  из возможных конструкций рассмотрены в данной статье.

Щуп собран на отрезке фольгированного стеклотестолита и помещен в металлическую трубку, выполняющую роль экрана. Чтобы не вызывать аварийных ситуаций, когда и если щуп падает на включенное испытуемое устройство, трубка покрыта термоусадкой. Без покрытия заготовка выглядит вот так:

Щуп в разобранном виде:

Конструкции могут быть разными. Просто нужно учитывать некоторые вещи:

  • Если выполняете щуп без делителя, т.е. он не содержит в себе больших сопротивлений и переключателей, т.е. элементов подверженных электромагнитным наводкам, то целесообразно экранированный провод щупа протягивать до самой иглы. В этом случае дополнительная экранировка элементов вам не понадобится и щуп можно выполнять из любого диэлектрика. Например использовать один из щупов для тестера.
  • Если в щупе выполнен делитель, то когда вы берете его в руки, вы неизбежно будете увеличивать наводки и помехи. Т.е. потребуется экранировка элементов делителя.

В моем случае соединение трубки с экраном (точнее с обратной стороной стеклотестолита) выполнено припаиванием пружинки на тектолит, которая и создает контакт между экраном и платой щупа.

В качестве иглы использовал «Папу» от разъема типа ШР. Но ее  можно выполнить и из любого другого подходящего стержня. Разъем от ШР удобен тем, что его «Маму» можно впаять в зажим, который можно будет при необходимости надевать на щуп.

Подбор провода

Отдельного упоминания заслуживает подбор провода. Правильный провод выглядит так:

Миниджек 3,5 мм расположен рядом для масштаба

Правильный провод представляет из себя более-менее обычный экранированный провод, с одним существенным отличием – центральная жила у него одна. Очень тонкая и выполнена из стальной проволоки, а то и проволоки с высоким удельным сопротивлением. Почему именно так поясню немного позже.

Такой провод не сильно распространен и найти его достаточно непросто. В принципе, если вы не работаете с высокими частотами порядка десятка мегагерц, особой разницы, использовав обычный экранированный провод, вы можете и не ощутить. Встречал мнение, что на частотах ниже 3-5 МГц выбор провода не критичен. Ни подтвердить, ни опровергнуть не могу – нет практики на частотах выше 1 МГц. В каких случаях это может сказываться тоже скажу позже.

Самодельные осциллографы нечасто имеют полосу пропускания в несколько мегагерц, поэтому используйте тот провод, который найдете. Просто стремитесь подобрать такой, у которого центральные жилы потоньше и их поменьше. Встречал мнение, что центральная жила должна быть потолще, но это явно из серии «вредных советов». Малое сопротивление проводу осциллографа без надобности. Там токи в наноамперах.

И важно понимать, чем ниже собственная емкость изготовленного щупа, тем лучше. Это связано с тем, что когда вы подключаете щуп к исследуемому устройству, вы тем самым подключаете дополнительную емкость.

Если подключаете напрямую на выход логического элемента либо в ИБП, т.е. к достаточно мощному источнику сигнала, имеющему достаточно малое собственное сопротивление, то все будет отображаться нормально. Но если в цепи есть значительные сопротивления, то емкость щупа будет сильно искажать форму сигнала, т.к. будет заряжаться через это сопротивление. А это означает, что вы уже не будете уверены в достоверности осциллограммы. Т.е. чем ниже собственная емкость щупа, тем шире диапазон возможных применений вашего осциллографа.

Принципиальные схемы щупов

Собственно схема щупа, которую я применил, предельно проста:

Это делитель на 10 для осциллографа с входным сопротивлением 1 мегом. Сопротивление лучше составить из нескольких, соединенных последовательно. Переключатель просто замыкает напрямую добавочное сопротивление. А подстроечный конденсатор позволяет согласовать щуп с конкретным прибором.

Пожалуй вот более правильная схема, которую стоило бы рекомендовать:

Она явно лучше по допустимому напряжению, так как пробивное напряжение резисторов и конденсаторов СМД обычно принимают за 100 вольт. Встречал утверждения, что они выдерживают и 200-250 вольт. Не проверял. Но если вы исследуете достаточно высоковольтные цепи, стоит применить именно такую схему.

Я ее никогда не делал, рекомендаций по настройке (подбору конденсаторов С2, С3, С4) дать не могу.

Немного обещанной теории

Емкость прямо пропорциональна площади проводников и обратно пропорциональна расстоянию между ними. Там еще есть коэффициент, но для нас это не важно сейчас.

Имеем два проводника. Центральная жила и экран провода. Расстояние между ними определяется диаметром провода. Площадь экрана сильно снизить не получится. Да и не надо. Остается снижать ПЛОЩАДЬ ПОВЕРХНОСТИ ЦЕНТРАЛЬНОЙ ЖИЛЫ.

Т.е. снижать ее диаметр насколько это технически целесообразно без потери механической прочности.

Ну а чтобы повысить эту самую прочность при уменьшении диаметра надо выбрать материал попрочнее.

Провод можно представить так:

Распределенная емкость по длине провода. Ну а чем больше будет удельное сопротивление материала центральной жилы, тем меньшее влияние соседние участки (соседние емкости) будут оказывать друг на друга. Поэтому целесообразен провод с высоким удельным сопротивлением. По этой же самой причине нецелесообразно делать провод щупа слишком длинным.

Разъемы рассматривать не буду. Лишь скажу, что оптимальным для осциллографа считаю разъемы BNC. Они чаще всего и применяются. Миниджек, аудиоразъем я бы применять не рекомендовал (хотя сам применяю, в силу того, что не использую осциллограф в цепях со значительными напряжениями). Он опасен. Дернули провод при проведении исследований цепей с хорошим напряжением. Что происходит далее? А далее миниджек, скользя по гнезду, может вызвать замыкание. И даже если в силу разных причин ничего не произошло, на самом миниджеке будет присутствовать это напряжение. А если он упадет к вам на колени? А там открытый центральный контакт и земля рядом...

Лето, жарко, любите работать в трусах? Выбирайте BNC (не реклама). BNC тем и хорош. Его не выдернешь просто так. А даже если и случилось – он закрытый. Ничего опасного произойти не должно, то что в трусах, не пострадает))

Дополнительную информацию можно почерпнуть из цикла статей Входные узлы самодельных осциллографов. Так, теорией поутомлялись, теперь

Щуп № 2

Он хорош тем, что его можно вставить так:

Или вот так, ему безразлично, он свободно крутится.

Устроен он примерно так:

Единственное, что на нем еще будет сделано. Отверстие для выхода провода земли из щупа будет залито каплей термоклея, чтобы сложнее было вырвать его при случайном рывке и провод будет зафиксирован в рукоятке отрезком спички, заточенным под пологий клин.

Чтобы не оборвать и не открутить центральную жилу. Кстати это самый простой способ «лечить» дешевые китайские щупы для тестера, чтобы провод не отламывался от наконечника.

На что стоит обратить внимание: Экран доходит почти до самого наконечника. Не должно быть под пальцами значительного по площади открытого участка центральной жилы, иначе вы будете любоваться наводками с рук на дисплее ослика.

Специально для сайта Радиосхемы - Тришин А.О. Г. Комсомольск-на Амуре. Август 2018 г.

   Форум по осциллографам

   Форум по обсуждению материала САМОДЕЛЬНЫЙ ЩУП ДЛЯ ОСЦИЛЛОГРАФА

Этот сайт использует файлы cookie для повышения производительности. Если ваш браузер не принимает файлы cookie, вы не можете просматривать этот сайт.


Настройка вашего браузера для приема файлов cookie

Существует множество причин, по которым cookie не может быть установлен правильно. Ниже приведены наиболее частые причины:

  • В вашем браузере отключены файлы cookie. Вам необходимо сбросить настройки своего браузера, чтобы он принимал файлы cookie, или чтобы спросить вас, хотите ли вы принимать файлы cookie.
  • Ваш браузер спрашивает вас, хотите ли вы принимать файлы cookie, и вы отказались. Чтобы принять файлы cookie с этого сайта, нажмите кнопку «Назад» и примите файлы cookie.
  • Ваш браузер не поддерживает файлы cookie. Если вы подозреваете это, попробуйте другой браузер.
  • Дата на вашем компьютере в прошлом. Если часы вашего компьютера показывают дату до 1 января 1970 г., браузер автоматически забудет файл cookie. Чтобы исправить это, установите правильное время и дату на своем компьютере.
  • Вы установили приложение, которое отслеживает или блокирует установку файлов cookie. Вы должны отключить приложение при входе в систему или проконсультироваться с системным администратором.

Почему этому сайту требуются файлы cookie?

Этот сайт использует файлы cookie для повышения производительности, запоминая, что вы вошли в систему, когда переходите со страницы на страницу. Чтобы предоставить доступ без файлов cookie потребует, чтобы сайт создавал новый сеанс для каждой посещаемой страницы, что замедляет работу системы до неприемлемого уровня.


Что сохраняется в файле cookie?

Этот сайт не хранит ничего, кроме автоматически сгенерированного идентификатора сеанса в cookie; никакая другая информация не фиксируется.

Как правило, в файлах cookie может храниться только информация, которую вы предоставляете, или выбор, который вы делаете при посещении веб-сайта. Например, сайт не может определить ваше имя электронной почты, пока вы не введете его. Разрешение веб-сайту создавать файлы cookie не дает этому или любому другому сайту доступа к остальной части вашего компьютера, и только сайт, который создал файл cookie, может его прочитать.

Этот сайт использует файлы cookie для повышения производительности. Если ваш браузер не принимает файлы cookie, вы не можете просматривать этот сайт.


Настройка вашего браузера для приема файлов cookie

Существует множество причин, по которым cookie не может быть установлен правильно. Ниже приведены наиболее частые причины:

  • В вашем браузере отключены файлы cookie. Вам необходимо сбросить настройки своего браузера, чтобы он принимал файлы cookie, или чтобы спросить вас, хотите ли вы принимать файлы cookie.
  • Ваш браузер спрашивает вас, хотите ли вы принимать файлы cookie, и вы отказались. Чтобы принять файлы cookie с этого сайта, нажмите кнопку «Назад» и примите файлы cookie.
  • Ваш браузер не поддерживает файлы cookie. Если вы подозреваете это, попробуйте другой браузер.
  • Дата на вашем компьютере в прошлом. Если часы вашего компьютера показывают дату до 1 января 1970 г., браузер автоматически забудет файл cookie. Чтобы исправить это, установите правильное время и дату на своем компьютере.
  • Вы установили приложение, которое отслеживает или блокирует установку файлов cookie. Вы должны отключить приложение при входе в систему или проконсультироваться с системным администратором.

Почему этому сайту требуются файлы cookie?

Этот сайт использует файлы cookie для повышения производительности, запоминая, что вы вошли в систему, когда переходите со страницы на страницу. Чтобы предоставить доступ без файлов cookie потребует, чтобы сайт создавал новый сеанс для каждой посещаемой страницы, что замедляет работу системы до неприемлемого уровня.


Что сохраняется в файле cookie?

Этот сайт не хранит ничего, кроме автоматически сгенерированного идентификатора сеанса в cookie; никакая другая информация не фиксируется.

Как правило, в файлах cookie может храниться только информация, которую вы предоставляете, или выбор, который вы делаете при посещении веб-сайта. Например, сайт не может определить ваше имя электронной почты, пока вы не введете его. Разрешение веб-сайту создавать файлы cookie не дает этому или любому другому сайту доступа к остальной части вашего компьютера, и только сайт, который создал файл cookie, может его прочитать.

8351 Датчик окислительно-восстановительного потенциала для высоких температур | Hach USA

Хотели бы вы использовать наш инструмент Product Configurator для настройки этого продукта перед добавлением его в корзину? В противном случае вы можете добавить его прямо в корзину.

Является частью наиболее полной системы анализа водных ресурсов для электроэнергетики. Hach предлагает широкий спектр продуктов, которые позволяют создавать гибкие решения, отвечающие вашим уникальным потребностям. Комплексный подход Hach экономит ваше время на проектировании, установке, обучении, техническом обслуживании и эксплуатации.

  • Экономьте время на дизайне
  • Ускорьте установку
  • Снижение сложности обучения
  • Упростите обслуживание и эксплуатацию

Сверхчувствительный низкомолекулярный флуорогенный зонд для гепараназы человека

Гепараназа (HPA) является критическим ферментом, участвующим в ремоделировании внеклеточного матрикса (ECM), и его повышенная экспрессия связана с такими заболеваниями, как различные типы рака и воспаления. Обнаружение ферментативной активности гепараназы имеет огромное значение при изучении клеточного микроокружения и поиске молекулярных терапевтических средств, нацеленных на гепараназу, однако никаких структурно определенных зондов для обнаружения активности гепараназы не существует. Здесь мы представляем разработку первого сверхчувствительного флуорогенного низкомолекулярного зонда для ферментативной активности гепараназы через , настраивая электронный эффект субстрата. Зонд демонстрирует 756-кратный ответ на включение флуоресценции в присутствии гепараназы человека, что позволяет одноэтапное определение активности гепараназы в режиме реального времени с пикомолярным пределом обнаружения.Высокая чувствительность и надежность зонда проиллюстрированы на примере высокопроизводительного скринингового анализа ингибиторов гепараназы.

Эта статья в открытом доступе

Подождите, пока мы загрузим ваш контент... Что-то пошло не так. Попробуй снова?

HC2A-S Датчик влажности - Датчик окружающего воздуха для индикаторов, преобразователей или регистраторов данных

Датчик окружающего воздуха для индикаторов, преобразователей или регистраторов данных

HC2A-S / HC2A-S3 - самый универсальный датчик от ROTRONIC, составляющий основу ассортимента продукции. Он измеряет влажность и температуру, а также вычисляет точку росы / замерзания.

Области применения
ОВК, пищевая промышленность, строительное оборудование, бумажная, текстильная и фармацевтическая промышленность

Характеристики
• Измерение относительной влажности, температуры и расчет точки росы
• Превосходная точность и повторяемость
• Превосходная долгосрочная стабильность <1% относительной влажности / год
• Встроенный сбор данных и история калибровки
• Автодиагностика с компенсацией ошибок
• Программируемые функции сигнализации
• Расширенные простые в использовании функции калибровки
• 100% взаимозаменяемость в полевых условиях

Точность w.профиль регулировочный "High Precision" ± 0,5% относительной влажности / ± 0,1 K, при 10 ... 30 ° C
при 23 ° C и 10, 20, 30, 40, 50, 60, 70, 80, 90% относительной влажности
Точность w. профиль регулировочный "стандарт" ± 0,8% относительной влажности / ± 0,1 K, при 10 ... 30 ° C
Регулировка при 23 ° C и относительной влажности 10, 35, 80%
Тип зонда Стандартный зонд
Рабочий диапазон -50… 100 ° C / 0… 100% относительной влажности
Потребляемая мощность 3.3… 5 В постоянного тока
Долговременная стабильность
Датчик влажности Гигромер HT-1
Датчик температуры PT100 1/3 DIN класс B
Защита датчика Каркас из поликарбонатного пластика, черный
Патрон фильтра Полиэтилен
Тип фильтра Полиэтилен, 40 мкм
Время отклика t 63
Допустимая скорость ветра 20 м / с, с фильтром
Психрометрические расчеты Точка росы или замерзания
Потребление тока 4. 5 мА при 3,3 В постоянного тока
Воспроизводимость Airchip
ПО для эксплуатации РОТРОНИК HW4
Настройка датчика с помощью ПО 1 точка и многоточечная% относительной влажности и ° C
Обновление программного обеспечения С Интернетом и программным обеспечением HW4
Информация для пользователя из ПО HW4 (диспетчер устройств)
Обработка данных через HW4 с интерфейсными кабелями
Защита устройства паролем Есть
Аналоговые выходы, масштабируемые пользователем Есть
Аналоговый выходной сигнал (стандартный) 0… 1 В = 0… 100% относительной влажности; 0… 1 В = -40… 60 ° C
Цифровой выходной сигнал (стандартный) UART
Тип выходных сигналов 2 x 0… 1 В постоянного тока
Материал корпуса Поликарбонат
Корпус Поликарбонат
Макс.длина кабеля До 5 м с пассивным кабелем. До 100 м с активным кабелем.
Материал зонда PEEK
Защита от обратного напряжения Механически в разъем
Сервисный интерфейс UART
Совместимость FDA / GAMP Совместимость с FDA 21 CFR Part 11 и GAMP
Размеры Ø15 x 108 мм
Масса 17 г

Выберите подходящий щуп осциллографа для вашего приложения

В этом разделе будут проиллюстрированы два примера эффектов нагрузки, вызванных измерительными цепями. В каждом примере эффекты, возникающие в результате исследования схемы, могут привести к тому, что устройство коренным образом изменит поведение или полностью перестанет функционировать.

Емкостная нагрузка

LC-цепь, также известная как бак-схема, содержит параллельно включенные индуктивность и конденсатор. Конечный эффект этой схемы заключается в том, что катушка индуктивности излучает резонансную частоту с заданным значением, определяемым катушкой индуктивности и конденсатором. Частота определяется уравнением 3.

Уравнение 3. Это уравнение определяет резонансную частоту LC-контура.

Эта схема используется в коммерческих RFID-метках, так что это будет пример, демонстрирующий влияние нагрузки. На рисунке 5 показана очень распространенная LC-схема в микросхеме RFID.

Рис. 5. В RFID-метках используются схемы LC. Это очень распространенная LC-схема RFID.

Инженер, проектирующий или тестирующий эту схему, может захотеть проверить линию, содержащую конденсатор.Если инженер подключит пробник SP500X к точке высокого потенциала этой цепи, емкость пробника будет добавлена ​​параллельно с C1 между высоким потенциалом и землей, как показано на рисунке 6.

Рис. 6. Входная емкость пробника будет добавлена ​​к цепи, если она не будет проверена способом, препятствующим протеканию тока.

Дополнительная емкость зонда приведет к изменению резонансной частоты LC-контура в соответствии с уравнением 4.

Уравнение 4 . Дополнительная емкость, вводимая датчиком SP500X, изменит резонансную частоту LC-контура в 0,93 раза от ее исходной частоты.

Из-за этого изменения частоты метка RFID теперь будет излучать частоту, сильно отличающуюся от предполагаемой частоты передатчика, которая не будет накапливать достаточно энергии для обнаружения датчиком или функциональной характеристики для правильной работы.

Резистивная нагрузка

Схема генератора на Рисунке 7 содержит резистор номиналом 10 МОм, подключенный параллельно КМОП-инвертору. Датчики имеют входное сопротивление 10 МОм для предотвращения значительного протекания тока через датчик и во избежание воздействия на тестируемую цепь. В этом случае в тестируемой цепи присутствует высокоомный элемент.

Рисунок 7 . Схема часового генератора может быть функционально упрощена, чтобы показать, как резистивная нагрузка может повлиять на ее работу.

Инженер может быть заинтересован в потенциале на соединении CTRA In, резистора 10 МОм и источника питания кварцевого генератора, как показано на рисунке 8. Эта точка пробника поместит входное сопротивление пробника 10 МОм параллельно. с резистором 10 МОм, который создаст делитель напряжения. Кварцевый генератор в этой схеме рассчитывает работать с заданным напряжением. Если генератор получает половину ожидаемого напряжения, он может работать спорадически или вообще не работать.

Рисунок 8 . Измерение параллельно резистору 10 МОм в цепи кварцевого генератора создаст делитель напряжения, который может привести к прекращению его работы.

Датчики 1: 1

Пробники

1: 1 (один к одному), также известные как пробники 1x, подключают вход импеданса осциллографа 1 МОм к измеряемой цепи. Они разработаны с учетом минимальных потерь и простого подключения, но в остальном они эквивалентны использованию кабеля для подключения прицела.На рисунке 4 показана принципиальная схема входа высокоомного осциллографа, подключенного к тестируемой цепи. Тестируемая схема моделируется как источник напряжения с последовательным резистором. Пробник (или кабель) 1: 1 вносит значительную емкость, которая появляется параллельно входу осциллографа. Пробник 1: 1 может иметь емкость от 40 до 60 пФ, что обычно больше входной емкости осциллографа.

Конструкция пробников 1: 1 не обеспечивает того уровня характеристик, который вы ожидаете от пробника с ослаблением, как будет объяснено в разделе "Пробник 10: 1".

Зонды 10: 1

Пробники

10: 1 (также называемые пробниками 10x, пробниками делителя или ослабляющими пробниками) имеют резистор и конденсатор (подключенные параллельно), встроенные в пробник. На рисунке 8 показана схема пробника 10: 1, подключенного к высокоомному входу осциллографа. Если R 1 C 1 = R 2 C 2 , то эта схема дает удивительный результат, заключающийся в том, что действие обоих конденсаторов полностью компенсируется. На практике это условие может не соблюдаться в точности, но может быть приближено.Конденсатор обычно делается регулируемым, и его можно настроить для почти идеального соответствия. Уравнение 5 показывает отношение Vs к V IN в этих условиях.

Уравнение 5. Ослабляющие пробники, такие как пробники 10Х, используют принцип делителя напряжения, описанный в этом уравнении.

Это уравнение напоминает уравнение делителя напряжения. R 2 - это входное сопротивление высокого входного сопротивления осциллографа (1 МВт), а R 1 = 9R 2 .Уравнение 6 показывает результат уравнения 5 с использованием датчика 10X.

Уравнение 6. Пробник 10X дает 1/10 напряжения на входе осциллографа.

Таким образом, конечный результат - комбинация входов пробника и осциллографа, которая имеет гораздо более широкую полосу пропускания, чем пробник 1: 1, из-за эффективного отключения двух конденсаторов. Наказанием является потеря напряжения. Осциллограф теперь видит только одну десятую исходного напряжения (отсюда и название пробник 10: 1).Также обратите внимание, что в измеряемой цепи сопротивление нагрузки составляет R 1 + R 2 = 10 МВт, что намного выше, чем у датчика 1: 1. Некоторые датчики предназначены для удобного переключения между режимами работы 1: 1 и 10: 1.

Рис. 9. Влияние конденсаторов в пассивном пробнике нивелируется при правильной настройке C 1 .

При использовании пробника 10: 1 уменьшаются эффекты как резистивной, так и емкостной нагрузки (по сравнению с пробником 1: 1).Хотя входная емкость осциллографа в идеале исключена, остаточная емкость остается из-за пробника CPROBE. Эта емкость, указанная производителем, нагружает тестируемую цепь.

Коэффициент потери напряжения 10 не является проблемой, если измеряемое напряжение не настолько мало, что деление его на 10 делает его нечитаемым для осциллографа. Это означает, что чувствительность осциллографа и напряжение сигнала могут быть факторами при принятии решения об использовании щупа 10: 1.На большинстве осциллографов пользователь должен помнить, что используется пробник 10: 1, и должен умножать полученные измерения в 10 раз. Это неприятно, поэтому на некоторых осциллографах есть две отметки шкалы: одна действительна для пробника 1: 1 и другой действителен для датчика 10: 1. Другие осциллографы пошли еще дальше и автоматически корректируют показания на правильную величину при использовании ослабляющего щупа.

Обратите внимание, что некоторые пробники 10: 1 имеют резистор на входе пробника, так что резистивная нагрузка составляет 1 МОм.Эти пробники не улучшают резистивную нагрузку по сравнению с пробником 1: 1, но имеют меньшую емкостную нагрузку.

Другие затухающие пробники

Датчики затухания бывают разных значений, например, датчики 50: 1 и 100: 1. Общие принципы этих пробников те же, что и пробники с делителем 10: 1: уровень напряжения и полоса пропускания изменяются для получения более широкой полосы пропускания, в пробнике возникают большие потери и на вход осциллографа подается меньшее напряжение.Это может потребовать более чувствительного прицела для низкоуровневых измерений. Существуют также определенные пассивные пробники с сопротивлением 50 Ом, которые имеют более широкую полосу пропускания, но ограниченное применение.

InventHelp Inventor разрабатывает интеллектуальный зонд для гриля и курильщиков на открытом воздухе (KXX-292)

Bloomberg

Sarcos Robotics планирует сделку SPAC на сумму 1,3 миллиарда долларов

(Bloomberg) - Sarcos Robotics планирует выйти на биржу путем обратного слияния с чековой компанией Rotor Acquisition Corp.Компания-производитель роботов из Солт-Лейк-Сити и компания по закупкам специального назначения SPAC будут иметь общую оценку в 1,3 миллиарда долларов, включая долг, говорится в заявлении компании во вторник, подтверждающем ранее опубликованный отчет Bloomberg News. Сделка включает в себя потенциальную прибыль в размере 281 млн долларов в зависимости от доходности акций после слияния. Чтобы помочь финансировать сделку, компании привлекли около 220 млн долларов в виде частных инвестиций в публичный акционерный капитал, или PIPE, от инвесторов, включая BlackRock. Inc., Millennium Management, Palantir Technologies Inc., Caterpillar Venture Capital Inc. и Schlumberger, а также их собственными руководителями. Его носимые устройства помогают людям перемещать тяжелые предметы с помощью механических конечностей и поддержки, снижая травматизм на рабочем месте и позволяя менее трудоспособным сотрудникам выполнять такие задачи, как подъем багажа в аэропорту и изготовление компонентов без посторонней помощи.Компания Sarcos, возглавляемая главным исполнительным директором Беном Вольфом, получит до 496 миллионов долларов выручки от сделки с SPAC, говорится в заявлении компании. Вольф был соучредителем Clearwire Corp., которая была приобретена Sprint Corp. в 2013 г. Компания будет сдавать в аренду свой экзоскелет, носимое устройство по цене от 100000 долларов в год, что сопоставимо с общей стоимостью найма рабочего за 25 долларов в час. США, - сказал Вольф в интервью: «Наше ценностное предложение, - сказал он, - состоит в том, чтобы обеспечить производительность трех, четырех или пяти сотрудников, в зависимости от сценариев использования, отрасли, работы и т.

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
