схема подключения, устройство и принцип действия
При монтаже электрических щитов для объединения линейки из автоматов или УЗО применяются сборные соединительные перемычки различной конструкции. Шина 3х фазная распределительная – один из таких элементов, используемых при обустройстве силовых шкафов на 380 Вольт. Соединители этого типа обеспечивают надежное объединение нескольких 3-х или 4-х полюсных автоматов в электрощите и позволяют обходиться без утомительного монтажа перемычек из медных проводников.
Содержание
- Конструкция соединительных шин
- Виды отводов
- Достоинства и недостатки
- Порядок установки шины и обслуживание
Конструкция соединительных шин

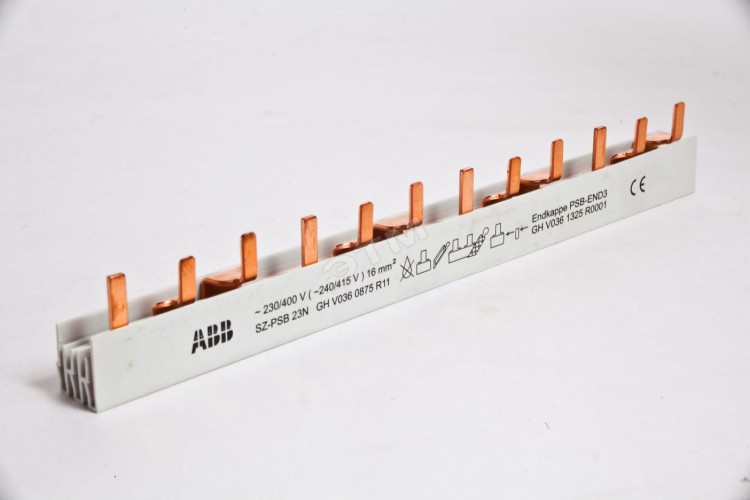

Шина трехфазная изолированная вилочнаяВ отличие от однополюсных приборов, где перемыкаются по одному фазному контакту, в конструкции шины трехфазной соединительной предусмотрены четыре изолированные гребенки с фиксируемыми штырями. С их помощью фазные контакты соединяются на 3-х и 4-х полюсных автоматах, а также на устройствах защитного отключения, рассчитанных на 380 Вольт.
Четвертый ряд используется для объединения нулевых клемм при расключении нескольких групповых или линейных УЗО.
При проведении аналогичных операций в 3-х полюсных автоматах, куда заводятся только фазы, контактные отводы четвертого соединительного ряда просто отгибаются.
При установке вместо двух защитных устройств полностью заменяющего их 4-х полюсного дифференциального автомата отводы гребенки подключаются ко всем задействованным в схеме контактам.
Известные образцы трехфазных шинных соединителей имеют исполнения, отличающиеся шагом между отводами в каждом из 4-х рядов (18 мм и 27 мм). Первое из них востребовано при объединении автоматов в одномодульном исполнении: общее число занимаемых мест – 3 или 4. Вторая более редкая разновидность выбирается при ширине корпуса в 1,5 модуля: занимаемая длина – 4,5 или 6 посадочных мест. Конструкция медных соединительных шин позволяет устанавливать пакет автоматов с общим числом штырей от 12 до 60-ти штук.
Приобретать гребенки при необходимости установки небольшого количества 3-х фазных защитных приборов не имеет смысла.
Обычно они востребованы при монтаже распределительных щитов с большим числом автоматов, УЗО и других коммутационных устройств.
Обычно они востребованы при монтаже распределительных щитов с большим числом автоматов, УЗО и других коммутационных устройств.При знакомстве с конструкцией медной рейки также важно учитывать ее рабочее сечение, которое, согласно нормативам, должно быть не менее 16 кв. мм. Подтверждением эффективности применения этих электротехнических изделий является приблизительный расчет объема проводников, сэкономленных при использовании шин.
Виды отводов

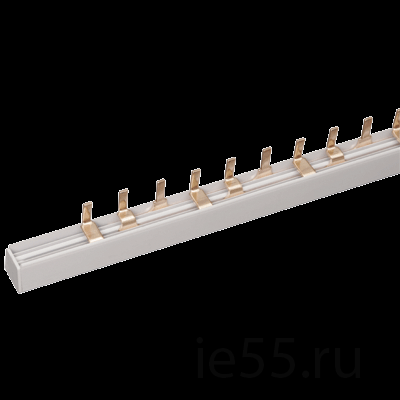

Шина соединительная штырьковаяИзвестно два вида соединительных контактов медных шинок, отличающихся своей конструкцией и особенностями монтажа.
- Соединители, выполненные в виде штырей и имеющие общепринятое обозначение «Pin». Эти изделия подходят для подавляющего большинства моделей автоматических устройств.
- Отводы вилочного типа, маркируемые как «Fork».
Вторая разновидность в бытовых условиях применяется редко, что объясняется специальными требованиями к ее монтажу. Для надежной фиксации таких отводов необходим особый зажим, не предусмотренный комплектацией большинства подключаемых АВ.
Независимо от типа отводящих штырей их сечение подбирается из расчета, чтобы медный материал не перегревался при рабочих токах до 63-100 Ампер включительно.
При выборе трехфазных шин, отличающихся видом соединительных отводов, учитываются особенности конструкции самого автомата. Для каждого комплекта объединяемых на DIN рейке приборов подходят вполне конкретные марки гребенок. Если пытаться обустроить соединение посредством гребня, отводы которого не соответствуют данным устройствам, они не войдут до конца в фиксирующие гнезда. При этом небольшая часть плоскости шинки останется открытой для прикосновения.
Согласно ПУЭ наличие не защищенных изоляцией частей гребенки является нарушением требований техники безопасности.
В качестве примера применения шинок различного класса рассматриваются автоматические выключатели марки «АВВ», которые традиционно выпускаются в двух различных исполнениях. Первые из них обозначаются как «S200». Они рассчитаны на установку шинки типа PSH.
Для приборов второго класса, маркируемых как «S200L» необходимы гребенки под обозначением PS.
Специалисты отмечают, что китайские шинные изделия с типовыми отводами по размеру и шагу иногда не состыкуются с автоматами от других зарубежных и отечественных производителей. Поэтому профессиональные электрики советуют приобретать их только после консультации со специалистами по электротехнике.
Преимуществами использования 3-хфазной шины из медных соединителей считаются:
- простота конструкции, существенно сокращающая время монтажа всего распределительного шкафа;
- надежный электрический контакт между клеммами отдельных модулей;
- двойное сокращение числа соединений, заметно повышающее эксплуатационную надежность всей конструкции.
Последнее объясняется тем, что при установке типовых проволочных перемычек на один фазный зажим приходится два очищенных от изоляции контактных конца. При использовании же трехфазной гребенки к каждой из фаз подсоединяется всего один отвод.
К недостаткам применения таких соединителей относят:
- неудобство обновления трехфазных автоматов или УЗО, так как в этом случае придется снимать целиком всю гребенку;
- невозможность увеличения общего количества приборов в линейке. Для этого потребуется шина большей размерности.
- при монтаже потребуется подбирать однотипные автоматы, поскольку к различным приборам одна и та же гребенка может просто не подойти.
Профессионалы предлагают простое решение проблемы добавления новых приборов к уже имеющимся на дин-рейке образцам. Для этого следует заранее установить на крепежную планку пару резервных устройств с самыми «ходовыми» номиналами 16 и 25 Ампер и подключить только их верхние контакты (нижние клеммы останутся в резерве). Все это время коммутирующие механизмы автоматов остаются в выключенном состоянии.
Если срочно потребовалось задействовать еще один прибор, достаточно подключить новую нагрузку к трем его нижним контактам.
Порядок установки шины и обслуживание
Монтируется шина трехфазная достаточно просто, однако при ее установке потребуется учитывать некоторые нюансы.
При монтаже случается, что неизолированная часть гребенки не полностью входит в обжимы контакта. Чтобы избежать этого нарушения, имеющийся в ее конструкции пластиковый изолятор, слегка выдающийся наружу, потребуется расположить выступом в сторону винтового крепления. Если этого не сделать, получится не очень аккуратное соединение с частично оголенной плоскостью, лишенное плавности линий изгиба.
При монтаже 3-х фазных гребенок расположению изоляторов уделяется особое внимание, поскольку нарушение этого правила чревато опасным межфазным замыканием.
При установке соединительных шин, объединяющих клеммы УЗО и трехфазных автоматов, обязательно соблюдение оговоренной в нормативах маркировки. Она имеется на корпусах приборов и указывает порядок расположения фаз.
Подсоединение вилочной гребенкиВ открытую продажу гребенки поступают в виде линеек, уже отмеренных по стандартному размеру с различным количеством монтажных контактов-шипов. Непосредственно перед подключением трехфазных автоматов подсчитывается их общее количество и с учетом толщины модуля от шины отрезается излишки.

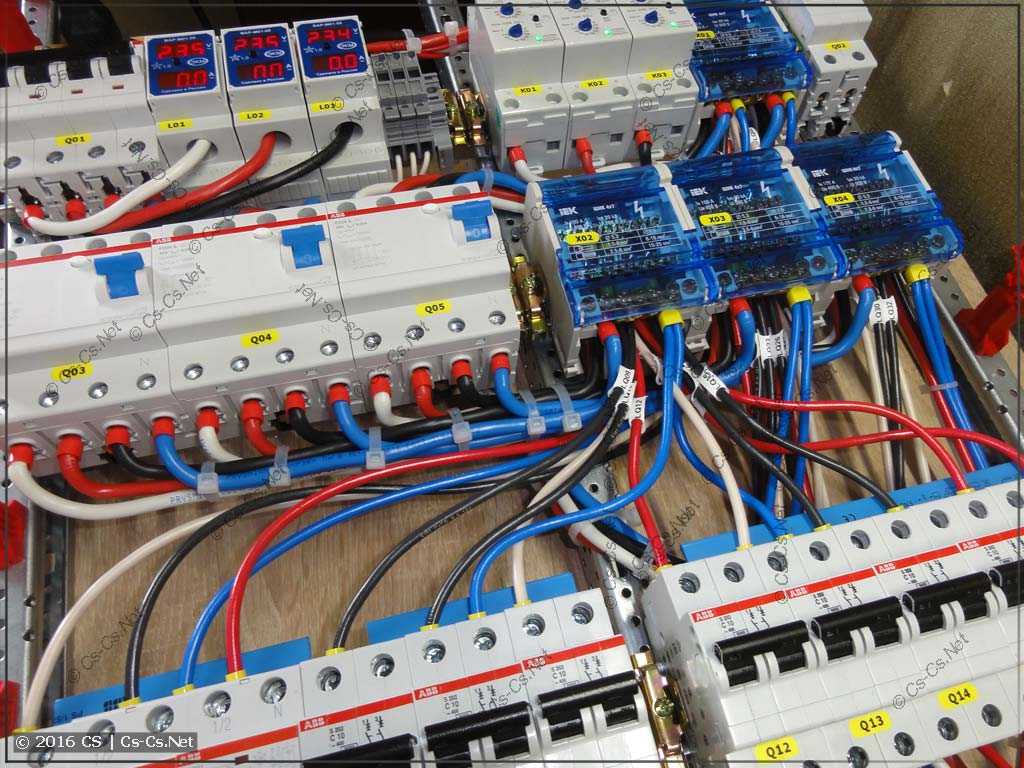

Возможны ситуации, когда в распределительном шкафу в одной линейке объединяются приборы различного класса (трехфазные 3-х полюсные АВ и 4-х полюсные УЗО). Монтаж перемычек из меди в этом случае несколько усложняется, так как в районе подводки к автоматам их шипы нужно будет слегка отогнуть в сторону.
При профилактическом обследовании элементов распределительных шкафов особое внимание обращается на соединительные шинки в месте фиксации их отводов в гнездах автоматов. Со временем от значительных токовых нагрузок в зоне контакта металл нагревается, что проявляется в образовании характерного потемнения. В течение длительной эксплуатации это место просто обугливается и покрывается черным нагаром, что нередко приводит к утончению и резкому снижению проводимости перемычек.
Чтобы избежать неприятных последствий обгорания, потребуется обязательно заменить медную шину, для чего придется полностью демонтировать ее. Из-за особенностей конструкции перемыкающих гребенок заменять одну из 3-х или 4-х реек не представляется возможным.
В этом случае приходится менять все изделие в сборе.Соединительная трехфазная гребенка, используемая для объединения по входу автоматических выключателей и УЗО – очень надежный способ получения единого конструктивного блока. Линейки из нескольких разнотипных модулей при наличии надежной соединительной шины устанавливаются не только в распределительных шкафах закрытого типа. Такую конструкцию допускается монтировать в любом другом месте внутри дома, хорошо защищенном от непогоды и отведенном специально для этих целей.
