Шина заземления на din рейку: Шины заземления, нейтрали и фазы

| – Комментировать

Содержание

Шины нулевые на DIN-рейку

1Шины на малом изоляторе
2Шины в корпусе
3Стойки для шин на DIN-рейке
4Шины на большом изоляторе
5Шина нулевая 311-01 160А (С)

Шины на малом изоляторе предназначены для подсоединения нулевых рабочих (N) и нулевых защитных проводов(PE) в щитовом оборудовании. Крепление шины предусмотрено по центру и по краям

НоменклатураПодробнее
Шина нулевая на  7 групп 7х16 мм.кв. на DIN-рейку на малом изоляторе
Шина нулевая на 10 групп 10х16 мм. кв. на DIN-рейку на малом изоляторе
Шина нулевая на 12 групп 12х16 мм.кв. на DIN-рейку на малом изоляторе
Шина нулевая на 15 групп 15х16 мм.кв. на DIN-рейку на малом изоляторе

Шины в корпусе предназначены для подсоединения нулевого провода (нулевая рабочая шина), провода заземления и фазных проводников. Каждая шина отдельно изолирована.

НоменклатураПодробнее
Шина в корпусе на  7 групп 7х16 мм.кв. на DIN-рейку (зел.)
Шина в корпусе на  7 групп 7х16 мм.кв. на DIN-рейку (син.)
Шина в корпусе на 10 групп 10х16 мм.кв. на DIN-рейку (зел.)
Шина в корпусе на 10 групп 10х16 мм.кв. на DIN-рейку (син.)
Шина в корпусе на 12 групп 12х16 мм.кв. на DIN-рейку (зел.)
Шина в корпусе на 12 групп 12х16 мм. кв. на DIN-рейку (син.)
Шина в корпусе на 15 групп 15х16 мм.кв. на DIN-рейку (желт.)
Шина в корпусе на 15 групп 15х16 мм.кв. на DIN-рейку (зел.)
Шина в корпусе на 15 групп 15х16 мм.кв. на DIN-рейку (син.)

Стойки для шин на DIN-рейке предназначена для подсоединения нулевого провода (нулевая рабочая шина), провода заземления и фазных проводников

НоменклатураПодробнее
Шина в корпусе на 8 групп 8х16 мм.кв. на DIN-рейку (син.) СТОЙКА
Шина в корпусе на 10 групп 10х16 мм.кв. на DIN-рейку (син.) СТОЙКА
Шина в корпусе на 12 групп 12х16 мм.кв. на DIN-рейку (син.) СТОЙКА

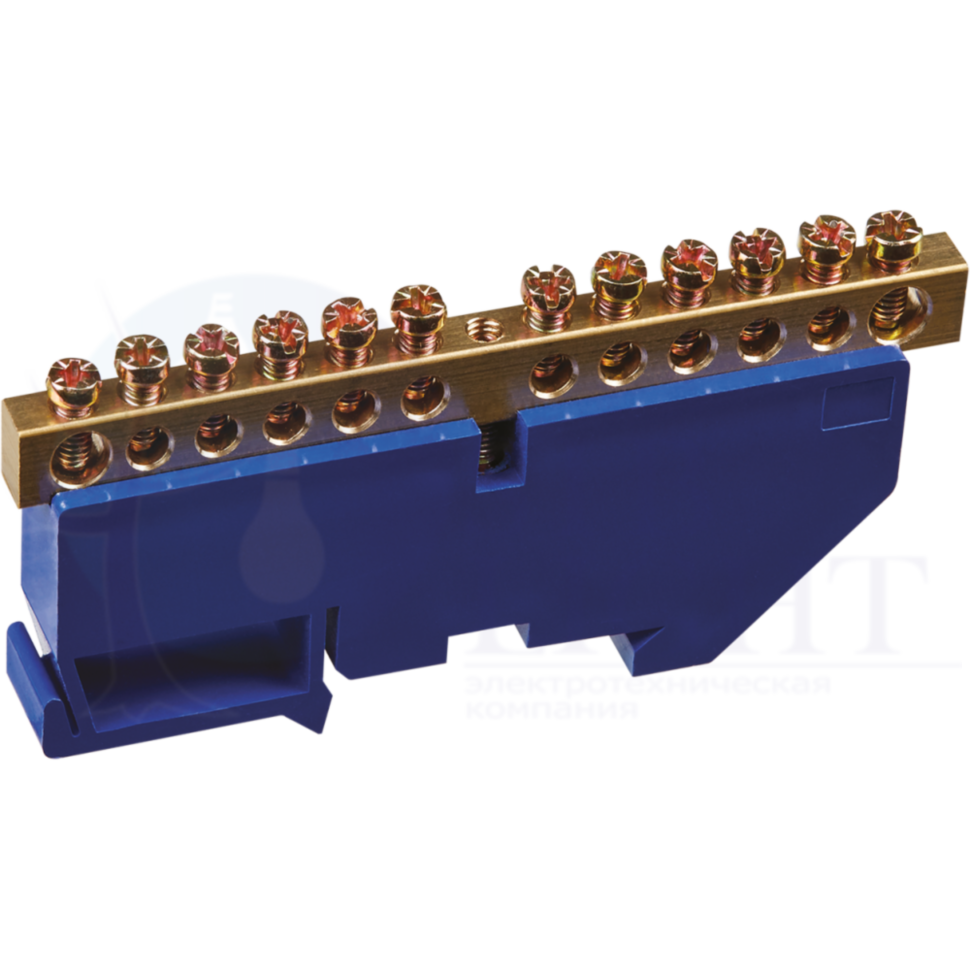

Шины на большом изоляторе предназначены для подсоединения нулевых рабочих (N) и нулевых защитных проводов(PE) в щитовом оборудовании. Крепление шины предусмотрено по центру и по краям

НоменклатураПодробнее
Шина нулевая  6/1 (на большом изол. желт.)
Шина нулевая  6/1 (на большом изол. син.)
Шина нулевая  8/1 (на большом изол. желт.)
Шина нулевая  8/1 (на большом изол. син.)
Шина нулевая 10/1 (на большом изол. желт.)
Шина нулевая 10/1 (на большом изол. син.)
Шина нулевая 12/1 (на большом изол. желт.)
Шина нулевая 12/1 (на большом изол. син.)
Шина нулевая 14/1 (на большом изол. желт.)
Шина нулевая 14/1 (на большом изол. син.)

Шина нулевая 311-01 160А (С) предназначена для подсоединения нулевого провода и провода заземления при комплектации щитового оборудования, а также для присоединения фазных проводников.  Каждая шина отдельно изолирована.

НоменклатураПодробнее
Шина нулевая 311-01 160А (С)



Шина «PE» заземления в корп изол на DIN-рейку ШНИ-6х9-12-К-З YNN10-69-12KD-K06

  • Характеристики

  • Описание товара

  • Наличие в магазинах

  • Отзывы (0)

  • Вопрос-ответ

Производитель:

ИЭК

Артикул:

YNN10-69-12KD-K06

Вес:

0,048

Объем:

0,001

Фасовка:

10

Шины с изолятором типа ШНИ предназначены для электрического и механического соединения нулевых, защитных и фазных проводников. Конструктивно шины ШНИ выполнены из латунной шины, установленной на пластиковый изолятор или в изолятор, изготовленный из самозатухающего пластика.
Нормальными условиями эксплуатации шин являютcя:
— температура окружающей среды от –40 до +50 С;
— среднее значение относительной влажности не более 90%.

г. Краснодар, ул Онежская, 60

В наличии3

г. Краснодар, ул. Кр. Партизан, 194

В наличии6

г. Краснодар, ул. Солнечная, 25

В наличии

16

г. Анапа, ул. Парковая, 62б

Под заказ0

г. Краснодар, ул. Дзержинского, 98/3

В наличии12

г. Краснодар, ул. Уральская, 87

В наличии9

г. Краснодар, ул. Российская, 252

В наличии30

г. Краснодар Центральный склад

Под заказ0

г. Краснодар, ул. Западный обход, 34

Под заказ0

Раздел не найден.

Шины нулевые и заземления | АВИКО

Номенклатура

НаименованиеКоличество отверстий и сечение (мм2) Коммутируемый
ток (А)		Сечение шины (мм)
Шина  N65 (8 отверстий) 6*9 на угловых изоляторах (желтые)8х16636*9
Шина  N65 (8 отверстий) 6*9 на угловых изоляторах (синие)8х16636*9
Шина  N75 (10 отверстий) 6*9 на угловых изоляторах (желтые)10х16636*9
Шина  N75 (10 отверстий) 6*9 на угловых изоляторах (синие)10х16636*9
Шина  N85 (12 отверстий) 6*9 на угловых изоляторах (желтые)12х16636*9
Шина  N85 (12 отверстий) 6*9 на угловых изоляторах (синие)12х16636*9
Шина  N95 (14 отверстий) 6*9 на угловых изоляторах (желтые)14х16636*9
Шина  N95 (14 отверстий) 6*9 на угловых изоляторах (синие)14х16636*9
Шина N130 (16 отверстий) 6*9 на угловых изоляторах (желтые)16х16636*9
Шина N130 (16 отверстий) 6*9 на угловых изоляторах (синие)16х16636*9
Шина N170 (18 отверстий) 6*9 на угловых изоляторах (желтые)18х16636*9
Шина N170 (18 отверстий) 6*9 на угловых изоляторах (синие)18х16636*9
Шина N185 (22 отверстия) 6*9 на угловых изоляторах (желтые)22х16636*9
Шина N185 (22 отверстия) 6*9 на угловых изоляторах (синие)22х16636*9
Шина N190 (24 отверстия) 6*9 на угловых изоляторах (желтые)24х16636*9
Шина N190 (24 отверстия) 6*9 на угловых изоляторах (синие)24х16636*9

Шина PE «ЗЕМЛЯ» с креплением на ДИН-рейку, на 8 зажимов, IEK, YNN10-69-8D-K05

Артикул:

YNN10-69-8D-K05

Производитель:

Технические характеристики товара:

Шина PE «земля» на DIN-изол ШНИ-6х9-8-Д-Ж ИЭК

Устанавливаютя:

Единицы измерения:

шт

Есть на складе

Дополнительная информация о «YNN10-69-8D-K05»

Количество зажимов:

8

Номинальный ток:

100А

Аналоги «YNN10-69-8D-K05»

Артикул:

YNN10-69-10D-K05

Производитель:

IEK

93 руб/шт

Артикул:

YNN10-69-12D-K05

Производитель:

IEK

107 руб/шт

Артикул:

YNN10-69-16D-K05

Производитель:

IEK

133 руб/шт

Артикул:

YNN10-69-20D-K05

Производитель:

IEK

163 руб/шт

Артикул:

YNN10-69-6D-K05

Производитель:

IEK

66 руб/шт

Популярные товары раздела «Шины Земля-Ноль, изоляторы, держатели для шин»

Производитель:

Провенто

558 руб/шт

Артикул:

1SPE007715F0731

Производитель:

ABB

223 руб/шт

Производитель:

Провенто

499 руб/шт

Артикул:

1SPE007715F0744

Производитель:

ABB

636 руб/шт

Шина «N» нулевая на DIN-рейку в корпусе 4х11групп TDM

Шина «N» нулевая на DIN-рейку в корпусе 4х11групп TDM– купить в интернет-магазине, цена, заказ online

Включите в вашем браузере JavaScript!

Шина «N» нулевая на DIN-рейку в корпусе 4х11групп TDM SQ0801-0010

Артикул: SQ0801-0010

В корзину

Товар отсутствует

Предзаказ Оформить заказ

Добавить в сравнение Убрать из сравнения

Описание

Шина «N» нулевая на DIN-рейку в корпусе 4х11групп TDM SQ0801-0010

Назначение

  • Шины нулевые в корпусе применяются в щитовом оборудова­нии для подсоединения нулевых рабочих (N) и нулевых защит­ных проводов (РЕ).

Материалы

  • Контактная группа шин изготовлена из латуни с содержанием меди не менее 57%.
  • Прижимные винты изготовлены из оцинкованной стали.

Конструкция

  • Шины закреплены в корпусе, который имеет возможность кре­пления на DIN-рейку 35 мм.
  • Передний защитный экран обеспечивает защиту от прикосно­вений.

Применение

  • В шкафах, щитах, сборках.
  • В технологическом оборудовании в качестве комплектующих.

Габаритные размеры (мм)

Похожие товары

Шины нулевые в корпусе на DIN-рейку. Серия VC.

Для чего же нужна нулевая шина?

По правилам электрического монтажа запрещается «разрывать» нулевой провод на всем протяжении от места ввода в щит до нагрузки. Разорвать нулевой провод допускается только вместе с фазным проводом, при помощи двухполюсного автомата. К нулевой шине подключается общий нулевой провод и далее разветвляется ко всем нагрузкам, таким образом, каждая нагрузка имеет «неразрывный ноль». Кроме этого существует требование разделять «рабочий нулевой» провод и «защитный нулевой» провод после ввода в шкаф. Для этого используются две изолированные друг от друга шины, к одной подключается нулевой провод (N), а к другой провод заземления (PE). Разделение «PEN» проводника на «PE» и «N» проводники способствует повышению эффективности от использования аппаратов защиты.

Зачем нулевой шине корпус?

Если в одном шкафу установлено несколько УЗО и они подключены к одной шине, то при утечке тока в одной из групп нагрузки, будут отключены все группы независимо от того в какой из них произошла утечка тока. Чтобы избежать ситуации, когда из-за утечки тока в одной группе отключаются все, УЗО необходимо подключать к разным «независимым» нулевым шинам. Нулевые шины серии VC конструктивно состоят из 2-х или 4-х изолированных друг от друга латунных шин, закрепленных между двумя изоляторами и закрытых прозрачной крышкой из самозатухающего пластика. Каждая шина рассчитана на ток до 125 А. В итоге нам не нужно устанавливать множество раздельных нулевых шин, а можно установить компактную нулевую шину в корпусе, которая способна заменить несколько отдельно стоящих шин.

Как можно закрепить нулевую шину в корпусе?

Монтаж нулевых шин серии VC осуществляется двумя способами:

  • Винтами на монтажную плату или любую другую плоскую поверхность;
  • На DIN-рейку стандарта 35 мм.

Что в итоге дает нам использование нулевой шины в корпусе?

  • Создать несколько точек подключения нагрузки к нулевому проводнику в месте общего ввода;
  • Обеспечить видимое заземление благодаря прозрачной крышке, закрывающей клеммы;
  • Повысить эффективность от использования аппаратов защиты;
  • Обеспечить неразрывность провода заземления до каждой нагрузки;
  • Выполнить требование по разделению «нулевого рабочего» и «нулевого защитного» проводов.

Технические характеристики нулевых шин серии VC:

Фото Наименование Кол-во шин, установленных в корпусе Кол-во и диаметр отверстий в каждой шине Номинальный ток каждой шины Габаритные размеры
для входящих кабелей для отходящих кабелей
VC-207 2 2 отв. ∅ 7,5 мм 5 отв. ∅ 5,3 мм 125 А 45х65х51
VC-211 2 2 отв. ∅ 9 мм 7 отв. ∅ 5,3 мм
2 отв. ∅ 7,5 мм		 45х100х51
VC-215 2 2 отв. ∅ 9 мм 11 отв. ∅ 5,5 мм
2 отв. ∅ 7,5 мм		 45х132х51
VC-407 4 2 отв. ∅ 7,5 мм 11 отв. ∅ 5,3 мм 87х65х50
VC-411 4 2 отв. ∅ 9 мм 7 отв. ∅ 5,3 мм
2 отв. ∅ 7,5 мм		 87х100х50
VC-415 4 2 отв. ∅ 9 мм 11 отв. ∅ 5,3 мм
2 отв. ∅ 7,5 мм		 87х132х50



Чертежи нулевых шин серии VC:

VC-207:

VC-211:

VC-215:

VC-407:

VC-411:

VC-415:

Нулевая медная шина заземления на заказ в Москве

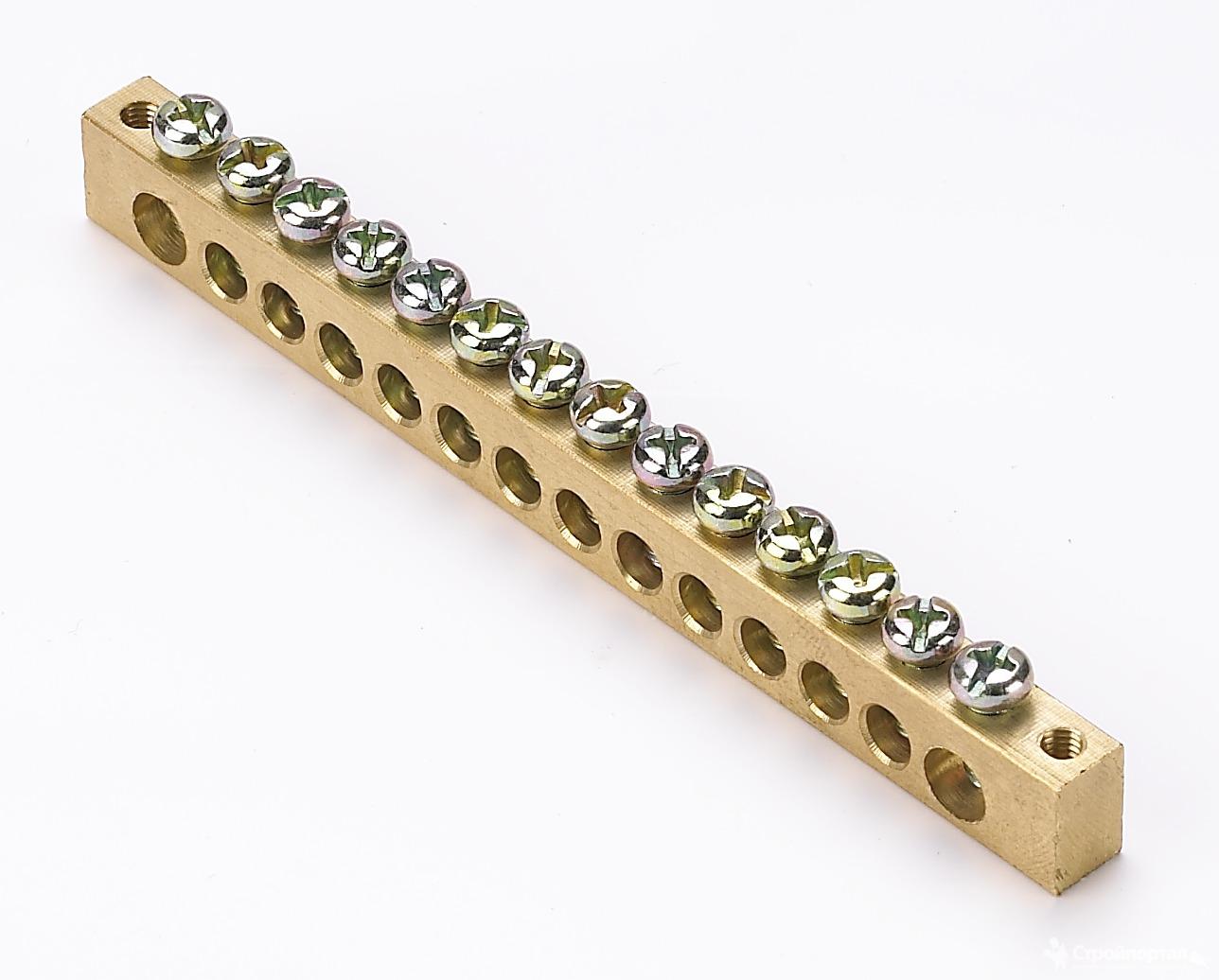

Шина нулевая медная предназначена для подсоединения нулевых и заземления проводниках в различных видах электрических щитовых изделиях. Чаще всего она устанавливается на дин-рейку, а для ее фиксации применяется изолятор. Для заземления она крепится в железный корпус разделительного щитка. Медная шина заземления обеспечивает эффективную и безопасную работу электрооборудования, поддерживая его работоспособность в течение всего срока эксплуатации.

Особенности и преимущества нулевых шин

Медная нулевая шина на изоляторах применяется для обеспечения бесперебойной работы электрооборудования. Для безопасной работы такая шина дополнительно оснащается изолирующей панелью из самозатухающего пластика. Горизонтальная нулевая шина обладает рядом преимуществ:

  • Применение данной продукции повышает эффективность использования аппаратов защиты.
  • Позволяет разделить нулевой рабочий и защитный провода.
  • Дает возможность создавать несколько точек подключения нагрузки к проводнику в месте ввода.
  • Обеспечение видимого заземления.

Еще одним важным преимуществом является доступная цена. В нашей компании можно заказать медные шины от производителя для бытовых целей и профессионального использования. Мы гарантируем использование только качественных комплектующих, которые гарантирует высокие эксплуатационные характеристики готовой продукции.

Правила монтажа

Для правильной работы системы важно не только правильно выбрать медные шины заземления, но и грамотно их установить. Нулевая шина монтируется на дин-рейку и внутрь электрощита. При этом монтаж может быть как открытым, так и закрытым. Первый вариант оптимально подходит для электрического шкафа, а второй – для оборудования, которое присоединяется к каждым элементам.

Нулевая медная шина от производителя

Наша компания занимается изготовлением медных нулевых шин в Москве по самым выгодным ценам. Мы предлагаем шины 19 дюймов и другие виды продукции на заказ. Срок изготовление занимает всего 2-3 дня, после чего предоставляется удобная и быстрая доставка. Производство шин осуществляется на профессиональном оборудовании опытными сотрудниками. Это гарантирует высокий показатель надежности, безопасности и долговечности продукции. А опытные менеджеры помогут подобрать медные нулевые шины по параметрам и характеристикам.

Оставить заявку

Наши сертификаты

% PDF-1.5 % 1 0 obj> эндобдж 2 0 obj> эндобдж 3 0 obj> эндобдж 4 0 obj> поток конечный поток эндобдж xref 0 5 0000000000 65535 ф 0000000016 00000 н. 0000000075 00000 н. 0000000120 00000 н. 0000000210 00000 н. трейлер ] >> startxref 3379 %% EOF 1 0 obj> эндобдж 2 0 obj> эндобдж 3 0 obj> эндобдж 5 0 obj null эндобдж 6 0 obj> / XObject> / ProcSet [/ PDF / Text / ImageC] / ExtGState >>>>> эндобдж 7 0 obj> эндобдж 8 0 obj> эндобдж 9 0 obj> эндобдж 10 0 obj> эндобдж 11 0 obj> эндобдж 12 0 obj> поток

Клеммные колодки заземления V7-WG

OMTBV7-WG Клеммные колодки заземления с винтовым соединением

Клеммные колодки заземления V7-WG

Описание

Клеммы заземления механически и электрически подключите провода к DIN-рейке с помощью металлическая прижимная планка. Таким образом, DIN-рейка может работать как шина заземления. По международным стандартам, земляные блоки имеют зеленый и желтый цвета.

Новые терминалы OMTBV7-W Омеги разработан с учетом трех наиболее важных критерии при выборе ассортимента клеммных колодок — простота электромонтажа, надежные соединения и долговечность. Ассортимент также обширен, предлагая широкий спектр типов клемм для большинство схем и функций, от управления до мощность низкого уровня.

Нужный размер Проходные клеммы OMTBV7-W входят в десять размеров и рассчитаны на 600 В (800 В IEC). Они подходят для всего диапазона проводов. размеры от 0,5 мм² до Сечение провода 70 мм².

Сверхнадежные соединения Самый важный аспект терминала Блок заключается в соединении проводов в надежное соединение. С клеммами OMTBV7-W конусообразный направляющая позволяет легко вставить провод в никелированный ствол.Поскольку момент затяжки применяется к прочным винтам из нержавеющей стали, провод закреплен между утопленной контактной площадкой и зубчатая текущая планка. Этот устойчивый к коррозии зажимной механизм обеспечивает отличная производительность в большинстве в сложных производственных условиях.

Superior Insulation and Характеристики защиты Все металлические части утоплены, обеспечивая безопасный от прикосновения дизайн передней панели для оптимального безопасность. Клеммные блоки изготавливаются из полиамида 6.6, известный своим отличным термостойкость, ударопрочность и сопротивление электрическому пути утечки. В изоляционные корпуса рассчитаны на температуру до 90 ° C для непрерывной работы. Они тоже остаются эластичен до -40 ° C без трещиноватость.

Международные сертификаты Новая линейка клеммных колодок OMTBV7-W компании Omega имеет маркировку CE для использования в Европе, признан UL и сертифицирован CSA для использования на многих международных рынках.

† Все суммы указаны в евро, фунтах стерлингов или долларах США
Примечание: Поставляется с инструкцией.
Пример заказа: (1) OMTBV7-WG16-10 Клеммная колодка заземления (упаковка из 10 шт.), £ 69,00 plus (1) OMTBV7-EAh45-10 Концевой анкер для тяжелых условий эксплуатации (упаковка из 10), 30,00 фунтов стерлингов , 69,00 фунтов стерлингов + 30,00 фунтов стерлингов = 99,00 фунтов стерлингов

Основы DIN-рейки

| designnews.com

Если вы имеете дело с электрическими установками для промышленного управления, несомненно, вы слышали термин DIN-рейка или использовали DIN-рейку в своих установках. Возможно, вы даже прочитали пару статей о некоторых продуктах, которые устанавливаются на DIN-рейку, например клеммных колодках или контакторах. Хотя много времени было потрачено на обучение клиентов продуктам, монтируемым на DIN-рейку, очень мало времени было потрачено на основу этой системы, на саму DIN-рейку. Получив ценное представление о применении DIN-рейки в среде управления, например о доступных материалах, опциях и отпечатках ног, новые и давние пользователи DIN-рейки могут лучше использовать этот отраслевой стандарт.

DIN, аббревиатура от «Deutsche Institute von Normen» или «Немецкий институт стандартов», является мировым стандартом, обеспечивающим однородность размеров продуктов независимо от производителя. DIN-рейка — это металлическая рейка, используемая для крепления различных электрических компонентов (например, клеммных колодок, пускателей двигателей, реле, автоматических выключателей, контакторов, удаленного ввода-вывода, источников питания и т. Д..) в шкафу управления. Поскольку рейка изготавливается в соответствии со стандартами DIN, конечные пользователи могут выбрать изделия для монтажа на рейку DIN от разных производителей (например, клеммные колодки от XYZ Corporation и контакторы от ABC Corporation) и установить их на одной рейке. Это дает конечному пользователю свободу указывать требуемые электрические компоненты, не заботясь о привязке к одному поставщику из-за монтажной рейки (Предупреждение: будьте осторожны при использовании проприетарных монтажных рельсов, которые не соответствуют стандартам DIN). Кроме того, использование DIN-рейки экономит время и пространство (нет необходимости монтировать все компоненты на панели), а также обеспечивает центральное место, где можно быстро и эффективно подключить внешнюю и внутреннюю проводку.

МАТЕРИАЛЫ

DIN-рейка доступна из различных недрагоценных металлов, наиболее распространенными из которых являются сталь, алюминий, нержавеющая сталь и медь. Кроме того, DIN-рейка доступна с различной отделкой по отношению к основному металлу. Наиболее распространенной комбинацией основного металла и отделки в промышленности является оцинкованная сталь с желтым хромированием.Цинк менее благороден, чем сталь, и жертвует собой ради защиты основного металла от элементов / коррозии. Желтый хромат защищает цинковое покрытие от износа и образования оксида цинка. Однако выбор типа металла зависит от области применения.

При выборе DIN-рейки с особым металлическим составом необходимо учитывать несколько факторов; материал корпуса / шкафа управления, окружающая среда (обычно уже определяется выбором материала корпуса), устанавливаемые изделия и требования к короткому замыканию для заземления. Например, если вы выбрали алюминиевый корпус, следует выбрать алюминиевую DIN-рейку. Алюминиевый корпус, вероятно, был выбран из-за агрессивной или влажной среды, и отклонение от спецификации материала на DIN-рейке может привести к той ситуации (коррозия), которую вы пытались избежать. Использование разнородных металлов (алюминиевый корпус и стальная DIN-рейка) создает так называемый гальванический элемент, который может привести к гальванической коррозии. Гальваническая коррозия в конечном итоге приводит к повреждению алюминиевого корпуса и может вызвать проблемы с электрическим заземлением.При установке тяжелых компонентов, таких как большие ПЛК, стальная шина является лучшим выбором из-за ее прочности и долговечности. И хотя все металлические шины могут использоваться в качестве шины заземления, медная DIN-рейка обеспечивает оптимальную проводимость для создания пути к земле. Краткое справочное руководство по определению металлических конструкций DIN-рейки см. На рис.

ПЕЧАТЬ НОЖКИ

В дополнение к спецификациям материалов, DIN-рейка доступна в различных посадочных местах. Доступны три основных следа; ТС-32, ТС-35 и ТС-15.

  • Рельс TS-32 (ширина 32 мм) обычно называют шиной G, J или C из-за ее физической формы. Эта рейка была первым поколением опор для DIN-рейки и известна прочностью, с которой она удерживает компоненты на рейке. Многие новые конструкции компонентов, монтируемых на DIN-рейку, не учитывают эту площадь или требуют дополнительных аксессуаров для монтажа. Однако он по-прежнему используется для монтажа больших ПЛК, трансформаторов, контакторов или источников питания.

  • TS-35 (шина шириной 35 мм) является отраслевым стандартом.Большинство существующих и новых конструкций компонентов, монтируемых на DIN-рейку, имеют такую ​​площадь. TS-35 доступен в двух профилях: (1) «Standard» высотой 7,5 мм и (2) «High Hat» высотой 15 мм. Рейка высотой 7,5 мм подходит для большинства применений и является наиболее экономичной из двух. Однако при установке тяжелых компонентов, таких как большие ПЛК, трансформаторы, контакторы, приводы, источники питания и т. Д., Направляющая высотой 15 мм обеспечивает необходимую дополнительную прочность и долговечность.

При выборе посадочного места убедитесь, что все указанные компоненты соответствуют посадочному месту. Полное представление всех профилей / отпечатков стоп показано на рисунке XXX.

ОПЦИИ МОНТАЖА

DIN-рейка также доступна с монтажными пазами или без них. Готовые монтажные прорези бывают двух различных конфигураций: стандартные (прорези 6,3 x 18 мм) или длинные (прорези 5,2 x 25 мм). Эти предварительно изготовленные пазы позволяют быстро и легко закрепить DIN-рейку в корпусе и исключают необходимость в перфорационном инструменте.Большинство поставщиков DIN-рейки также предлагают нестандартные перфорации в соответствии с требованиями заказчика. Предлагаемые дополнительные услуги с добавленной стоимостью включают установку на шпильку PEM и обрезку по длине DIN-рейки (стандартная длина DIN-рейки составляет 2 метра и 1 метр). Эти услуги полезны, если у вас нет инструментов, необходимых для перфорации и резки рельсов, или вы просто хотите сократить время установки.

ШИНА ЗАЗЕМЛЕНИЯ

При использовании клеммной колодки заземления (защитного проводника) DIN-рейки саму DIN-рейку можно использовать в качестве шины заземления.Ниже приводится иллюстрация того, как работает система для создания пути к земле; клемма заземления имеет металлическую ножку, которая врезается в DIN-рейку, рейка крепится к корпусу, а корпус подключается к заземлению. Эта система позволяет размещать все компоненты управления и их требования к заземлению на одной шине и в одном месте (отдельная шина заземления больше не требуется). Преимущества этого включают снижение затрат на установку, экономию места на панели и возможность быстрого и легкого устранения неисправностей.При использовании DIN-рейки в качестве шины заземления особое внимание следует уделять характеристикам шины при коротком замыкании. Свойства рельса при коротком замыкании будут зависеть от металлического материала и площади поверхности рельса (относительно отпечатка стопы). Ссылка на характеристики короткого замыкания DIN-рейки и расчет короткого замыкания можно найти на рисунке XXX.

ЗАКЛЮЧЕНИЕ

Как вы теперь можете видеть, для определения DIN-рейки требуется больше размышлений, чем вопрос: «Устанавливаются ли мои компоненты на эту рейку?» Использование DIN-рейки в следующем дизайне панели управления поможет сэкономить время, деньги и придать работе профессиональный вид.Тем не менее, необходимо потратить некоторое время на то, чтобы выбрать лучший вариант, соответствующий рассматриваемому приложению; проблемы окружающей среды, гальваническая коррозия, требования к короткому замыканию и варианты монтажа.

Выбор металла


Корпус Металл
DIN-рейка Металл
Примечания:

Нержавеющая сталь
Нержавеющая сталь
Нержавеющая сталь DIN-рейка обеспечивает оптимальную прочность и устойчивость к коррозии . Однако он не так рентабелен, как оцинкованная сталь или алюминий.

Алюминий
Анодированный алюминий
Анодированный алюминий DIN-рейка подходит для влажных сред, где оцинкованная сталь не обеспечивает оптимальной защиты от коррозии. Однако алюминий не такой прочный и не такой экономичный, как оцинкованная сталь.

Листовая сталь
Оцинкованная сталь или

Медь
Оцинкованная сталь обеспечивает лучшее решение для общего применения благодаря своей прочности, антикоррозийному покрытию и экономической эффективности.

Пойкарбонат или стекловолокно
Любой материал
Выбирайте в зависимости от области применения.

  • Алюминиевая направляющая для влажных сред.

  • Стальной рельс для стандартных требований. Стальной рельс — самый рентабельный из всех рельсов.

  • Нержавеющая сталь для оптимальной коррозионной стойкости.

  • Медная шина для использования в качестве шины заземления.

Характеристики короткого замыкания

18
Foot Print Type Металлический тип Сопротивление короткого замыкания = проводник мм 2 / AWG Ток короткого замыкания [кА] / 1 с

TS-35 (7,5 мм)
Сталь

Алюминий

Медь
16/6

35/2

50/0
1,92

4,2

6


TS-35 (15 мм)
Сталь

Алюминий

Медь
50/0

95/000

150/300 (kcmil)
6

11,4

18


TS — 32
Сталь

Алюминий

Медь
35/2

70/00

120/250 (тыс. Куб.2

8,4

14,4


TS- 15
Сталь

Алюминий

Медь
10/8

25/4

16/6


1,2

* Согласно UL 1059 монтажные шины клеммной колодки защитного проводника, предназначенной для подключения к шине, обозначенной как защитный проводник, должны быть из стали, медного сплава или алюминиевого сплава.

Формула: S = квадратный корень из l 2 xt, деленный на k

S = минимальное поперечное сечение в мм 2 или AWG

I = ток короткого замыкания в амперах

T = время реакции выключения в с

K = коэффициент материала

За дополнительной информацией обращайтесь к Дину Нортону, dnorton @ wielandinc.com, или позвоните (910) 259-5050 или (800) WIELAND, или введите 544.

Выбор материала корпуса и DIN-рейки
Корпус металлический DIN-рейка металлическая Примечания
Нержавеющая сталь Нержавеющая сталь DIN-рейка из нержавеющей стали обеспечивает оптимальную прочность и коррозионную стойкость. Более высокая стоимость.
Алюминий Анодированный алюминий Анодированный алюминий DIN-рейка лучше подходит для влажных сред, чем оцинкованная сталь.
Листовая сталь Оцинкованная сталь или медь Оцинкованная сталь обеспечивает лучшее решение для общего применения благодаря своей прочности, антикоррозийному покрытию и экономической эффективности.
Поликарбонат Любой материал Стальная шина для стандартного использования. Алюминиевая рейка для влажных сред. Медная шина в качестве шины заземления.

Дин Нортон — вице-президент по маркетингу в WAGO Corporation.

Клеммный блок на DIN-рейку, 7 выводов Сеть 230–400 В Сборная шина заземление MCB RCD Solar.

Стоимость пересылки не может быть рассчитана. Пожалуйста, введите действительный почтовый индекс.

Местонахождение товара: Бирмингем, Великобритания

Почтовые отправления по адресу:

по всему миру

Исключено: Боливия, Гаити, Либерия, Никарагуа, Туркменистан, Парагвай, Маврикий, Сьерра-Леоне, Венесуэла

Изменить страну: -Выберите-AfghanistanAlbaniaAlgeriaAmerican SamoaAndorraAngolaAnguillaAntigua и BarbudaArgentinaArmeniaArubaAustraliaAustriaAzerbaijan RepublicBahamasBahrainBangladeshBarbadosBelarusBelgiumBelizeBeninBermudaBhutanBosnia и HerzegovinaBotswanaBrazilBritish Virgin IslandsBrunei DarussalamBulgariaBurkina FasoBurundiCambodiaCameroonCanadaCape Verde IslandsCayman IslandsCentral African RepublicChadChileChinaColombiaComorosCongo, Демократическая Республика theCongo, Республика theCook IslandsCosta RicaCôte-д’Ивуар (Берег Слоновой Кости) Хорватия, Республика ofCyprusCzech RepublicDenmarkDjiboutiDominicaDominican RepublicEcuadorEgyptEl SalvadorEquatorial GuineaEritreaEstoniaEthiopiaFalkland острова (Мальвинские) ФиджиФинляндияФранцияФранцузская ГвианаФранцузская ПолинезияРеспублика ГабонГамбияГрузияГерманияГанаГибралтарГрецияГренадаГренадаГваделупаГуамГватемалаГернсиГвинеяГвинея-БисауГуйанаГондурасГвинияГвинея-БисауИндияИндияИндия KuwaitKyrgyzstanLaosLatviaLebanonLesothoLibyaLiechtensteinLithuaniaLuxembourgMacauMacedoniaMadagascarMalawiMalaysiaMaldivesMaliMaltaMarshall IslandsMartiniqueMauritaniaMayotteMexicoMicronesiaMoldovaMonacoMongoliaMontenegroMontserratMoroccoMozambiqueNamibiaNauruNepalNetherlandsNetherlands AntillesNew CaledoniaNew ZealandNigerNigeriaNiueNorwayOmanPakistanPalauPanamaPapua Нового GuineaPeruPhilippinesPolandPortugalPuerto RicoQatarReunionRomaniaRussian FederationRwandaSaint HelenaSaint Киттс-NevisSaint LuciaSaint Пьер и MiquelonSaint Винсент и GrenadinesSan MarinoSaudi ArabiaSenegalSerbiaSeychellesSingaporeSlovakiaSloveniaSolomon IslandsSomaliaSouth AfricaSpainSri LankaSurinameSwazilandSwedenSwitzerlandTaiwanTajikistanTanzaniaThailandTogoTongaTrinidad и TobagoTunisiaTurkeyTurks и Кайкос IslandsTuvaluUgandaUkraineUnited арабского EmiratesUnited KingdomUnited StatesUruguayUzbekistanVanuatuVatican город StateVietnamVirgin остров (U. S.) Уоллис и Футуна Западная Сахара Западное Самоа Йемен Замбия Зимбабве

Доступно 48 ед. Введите число, меньшее или равное 48.

Выберите допустимую страну.

 Почтовый индекс:

Пожалуйста, введите действительный почтовый индекс.

Пожалуйста, введите до 7 символов в почтовый индекс

* Вы увидите ориентировочную дату доставки на основе времени отправки и службы доставки продавцом.Сроки доставки могут отличаться, особенно в периоды пиковой нагрузки, и будут зависеть от того, когда ваш платеж будет зачислен.

Нейтральные звенья DIN-рейки — Нейтральные звенья

Линейка нейтральных звеньев для DIN-рейки изготавливается из латуни, латуни со свободной резкой, меди, алюминия, нержавеющей стали, высококачественной латуни и многих других материалов в соответствии с индивидуальными спецификациями и требованиями. На рынке нас ценят за производство и экспорт нейтральных звеньев для DIN-рейки. Нейтральные перемычки для DIN-рейки производятся профессионалами с учетом потребностей различных отраслей промышленности. Полный спектр нейтральных перемычек для DIN-рейки используется в блоках тестирования и разъединения, заземляющих блоках, съемных и навинчиваемых мостах, системах маркировки и принадлежностях. Чтобы гарантировать качество, ассортимент нейтральных перемычек для DIN-рейки тщательно проверяется по нескольким критериям качества.

Мы предлагаем нейтральные перемычки для DIN-рейки в уникальном дизайне и в широком ассортименте, уделяя особое внимание постоянно меняющимся требованиям наших клиентов.

Длина / размер нейтральных звеньев DIN-рейки:

  • Доступен в любом размере согласно спецификации заказчика и образцам чертежей.

Специальные свойства нейтральных звеньев DIN-рейки:

  • Прочная конструкция.
  • Высокая прочность.
  • Надежная работа.
  • Качество высшего качества.
  • Точный размер.
  • Простая установка.
  • Возможна настройка.

Преимущества нейтральных звеньев DIN-рейки:

  • Крепится прочными стальными винтами.
  • Поставляется с заземляющими блоками подходящей формы.
  • Уникальный дизайн позволяет увеличить пространство для проводки.
  • Обеспечивает контроль энергобезопасности.

Применение нейтральных звеньев DIN-рейки:

  • Широко используется в главном электрическом щите, уличном падении или счетчике, а также в конечном понижающем трансформаторе питания.
  • Предотвращает короткое замыкание и повреждение из-за более высокого напряжения.
Мы можем производить и экспортировать
нейтральных звеньев для DIN-рейки
согласно спецификациям (индивидуальный чертеж и образцы) для получения дополнительной информации, пожалуйста, свяжитесь с нами. Клеммные колодки заземления

V7-WG

OMTBV7-WG Клеммные колодки заземления с винтовыми зажимами

Клеммные колодки заземления V7-WG

Описание

Клеммы заземления механически и электрически подключите провода к DIN-рейке с помощью металлическая прижимная планка. Таким образом, DIN-рейка может работать как шина заземления. По международным стандартам, Заземляющие блоки имеют зеленый и желтый цвета.

Новые терминалы OMTBV7-W Омеги разработан с учетом трех наиболее важных критерии при выборе линии клеммника — простота электромонтажа, надежные соединения и долговечность. Линия также исчерпывающая, предлагая широкий спектр типов клемм для большинство схем и функций, от управления до мощность низкого уровня.

Нужный размер Проходные клеммы OMTBV7-W входят в десять размеров и рассчитаны на 600 В (800 В IEC). Они подходят для всего диапазона проводов. размеры от 30AWG до 3/0 AWG (от 0,5 мм² до Сечение провода 70 мм²). Многие «специальные» проходные терминалы также доступны, которые обеспечивают несколько окончаний или увеличить плотность соединений. Этот уменьшает площадь панели и экономит деньги.

Сверхнадежные соединения Самый важный аспект терминала Блок заключается в соединении проводов в надежное соединение. С клеммами OMTBV7-W конусообразный направляющая позволяет легко вставить провод в никелированный ствол. Поскольку момент затяжки применяется к прочным винтам из нержавеющей стали, провод закреплен между утопленной контактной площадкой и зубчатая текущая планка. Этот устойчивый к коррозии зажимной механизм обеспечивает отличная производительность в большинстве в сложных производственных условиях.

Superior Insulation and Характеристики защиты Все металлические части утоплены, обеспечивая безопасный от прикосновения дизайн передней панели для оптимального безопасность.Клеммные блоки изготавливаются из полиамида 6.6, известного своими превосходными термостойкость, ударопрочность и сопротивление электрическому пути утечки. В изолирующие корпуса рассчитаны на температуру до 90 ° C (195 ° F) для непрерывной работы. Они тоже остаются эластичный до -40 ° C (-40 ° F) без трещиноватость.

Международные сертификаты Новая линейка клеммных блоков OMTBV7-W компании Omega признан UL и сертифицирован CSA. Многие терминалы также сертифицированы для использования в опасные места.Линия также несет Знак CE для использования в большинстве международных рынки.

† Все цены на сайте указаны в тайваньских долларах.
Примечание: Поставляется с инструкцией.
Пример заказа: (1) OMTBV7-EAh45-10 Концевой анкер для тяжелых условий эксплуатации (упаковка из 10 шт.), 19,60 долл. США , 47,90 долл. США + 19,60 долл. США, 1 455 тайваньских долларов плюс (1) OMTBV7-WG16- 10 Блок заземления (упаковка из 10), 47,90 тайваньских долларов , 3,340 тайваньских долларов , 1 455 тайваньских долларов + 3,340 = 4,795 тайваньских долларов

Клеммные колодки на DIN-рейку (под напряжением, нейтраль, заземление)

Клеммная колодка (также называемая соединительной клеммой или клеммной колодкой ) представляет собой модульный блок с изолированной рамкой, которая скрепляет два или более проводов вместе. Он состоит из зажимного элемента и токопроводящей ленты.

В изоляционном корпусе клеммной колодки находится токоведущий элемент (металлическая полоса или клеммная колодка). Он также обеспечивает основу для зажимного элемента. Корпус имеет монтажное приспособление, так что блок можно легко установить на DIN-рейку.

Одноуровневые проходные клеммы: серый (под напряжением), синий (нейтральный)

Они просто используются для соединения двух проводов вместе, т.е.е. межпроводное соединение. Их также называют клеммными колодками с одинарным питанием. Одноуровневые клеммные колодки наиболее простого типа с одним входным контактом и одним выходным контактом.

Клеммы заземления — зеленый / желтый

Эти блоки часто выглядят как одноуровневые проходные клеммы. Исключением является то, что эти блоки и металлическое соединение, в котором заканчивается провод, заземлены на панель или DIN-рейку, на которой установлен блок. (следовательно, быстрое и простое подключение к общей земле)

Информация о продукте (под напряжением и нейтраль)

Максимальный ток нагрузки 101 A (при сечении провода 25 мм²)
Номинальное импульсное напряжение 8 кв
Степень загрязнения 3
Категория перенапряжения III
Группа изоляционных материалов я
Подключение в соотв. со стандартом МЭК 60947-7-1
Номинальный ток IN 76 A (внутренний диаметр 16 мм²) / 76 A (при 16 мм²)
Номинальное напряжение UN 750 В
Непрерывная рабочая температура. Максимум. 120 ° С
Непрерывная рабочая температура. Мин. -55 ° С


Размеры

Живой / нейтральный
Ширина 12,00 мм
Длина 51,00 мм
Высота 55,40 мм
Производитель Клемсан
Код детали АВК 16

Земля
Ширина 12,00 мм
Длина 51,00 мм
Высота 45,40 мм
Производство Legrand

Общая информация о продукте

(Живой и нейтральный)

Изоляционный материал PA
Класс воспламеняемости в соотв. согласно UL 94 В2
Единица упаковки 50
Вес (г)
Размеры Ширина 12 мм
Длина 50,0 мм
Высота (MR 32) — мм
Высота (MR 35×7,5) 55,5 мм
Технические данные TSE / CE Номинальное напряжение 750 В ~
Номинальный ток 76 А
Поперечное сечение 16 мм 2
Норма EN 60947-7-1
Технические данные VDE Номинальное напряжение 750 В ~
Номинальный ток 76 А
Поперечное сечение 16 мм 2
Норма VDE МЭК 60947-7-1
Технические данные UL / CSA Номинальное напряжение 600 В ~
Номинальный ток 85 А
Поперечное сечение AWG / 12-4
Технические данные ATEX Номинальное напряжение 630 В ~
Номинальный ток 66 А
Поперечное сечение 16
Данные для подключения Минимальное поперечное сечение сплошной жилы 1.
