Шкаф автоматического ввода резерва авр: Щиты и шкафы АВР на контакторах и автоматах

Щиты и шкафы АВР на контакторах и автоматах

Шкаф автоматического ввода резерва АВР – важнейший составной элемент электрооборудования, питающего несколько потребителей. Сфера применения щитов АВР разнообразна: они используются в административном строительстве и при возведении жилых объектов, на заводах легкой и тяжелой промышленности, в транспортной сфере. Основная функция шкафа АВР – быстрое переключение нагрузки на резервный ввод в аварийных ситуациях (снижение или повышение вводного напряжения за установленные значения, слипание, обрыв или нарушение чередования фаз), когда питание от главного источника напряжения становится невозможной.

Конструктивные характеристики

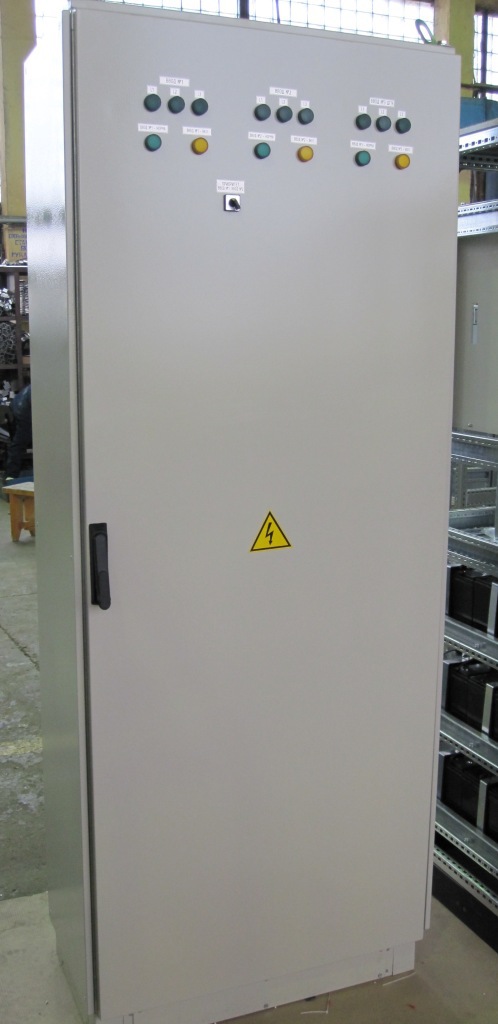

Шкаф автоматического ввода резерва состоит из прочного корпуса с установленным внутри электрооборудованием, наиболее важными узлами которого являются , в зависимости от требований, контакторы, пускатели, рубильники или автоматы с мотор-приводами . Корпус может быть изготовлен из пластиковых или металлических материалов с необходимой для нормального функционирования степенью защиты.

На фронтальной поверхности размещаются световые приборы и устройства управления, благодаря которым определяется состояние вводов и имеется возможность оперативно управлять устройством.

Ввод кабелей в щит может производиться сверху или снизу – это будет зависеть от способа прокладки присоединяемого кабеля. Присутствие в конструкции щита автоматического ввода резерва реле контроля входного напряжения с улучшенными функциями дает возможность детальной настройки параметров эксплуатации оборудования.

Разновидности щитов АВР

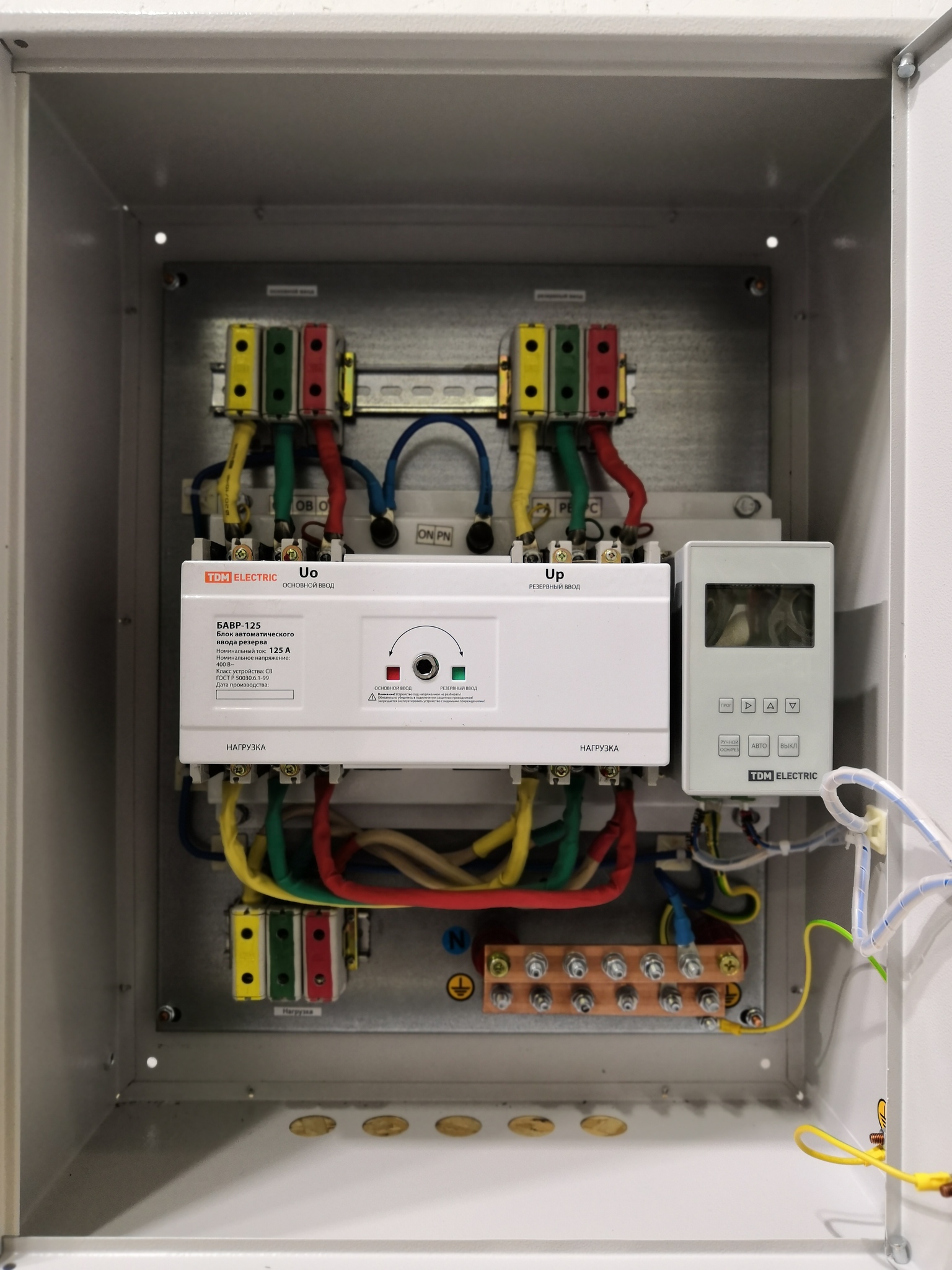

• АВР на контакторах. Конструкция отличается наличием двух магнитных контакторов(пускателей). Первый подключает нагрузку от главного источника, второй – от резервного. При этом оба контактора связаны механической блокировкой-когда включен один контактор то механическая блокировка не позволяет включиться второму и наоборот.
  Переключение между вводами происходит почти мгновенно. Среди важнейших преимуществ данного типа шкафов – невысокая стоимость, малый нагрев, минимизация мощности потребления.

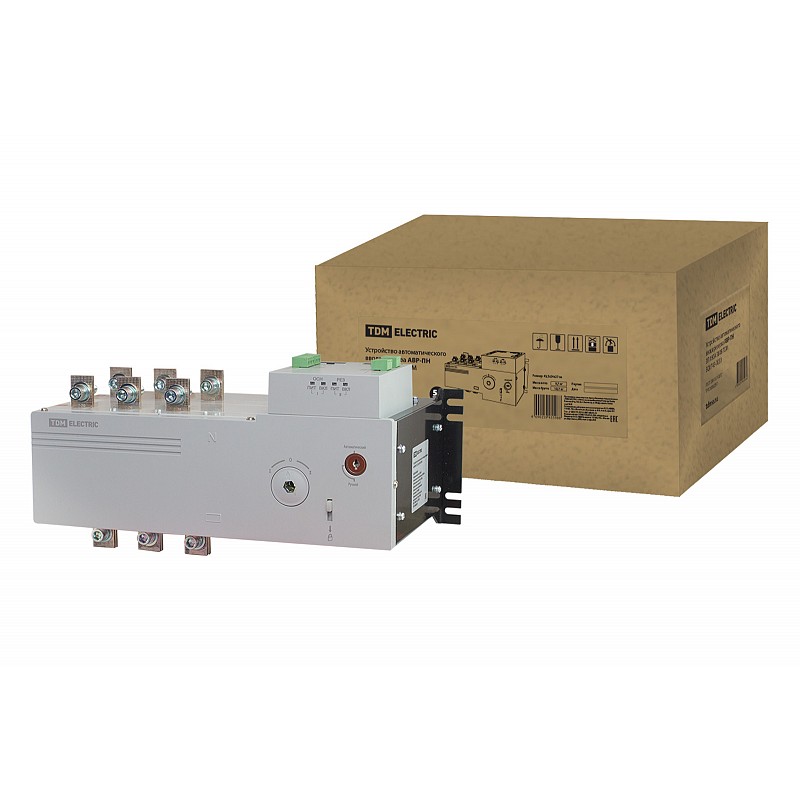

• АВР на автоматах с мотор-приводом. Устройства данного типа характеризуются показателями долговечности, что становится возможным благодаря применению в автоматах устройств искрогашения. Характеризуются увеличенным, по сравнению с АВР на контакторах временем переключения между вводами. Находятся в среднем ценовом диапазоне.
• Бесконтактные АВР. Устройства данного типа характеризуются показателями долговечности, что становится возможным благодаря применяемому вакууму в контактной группе, отсутствию электрической дуги, минимальному подгоранию контактов и, следовательно, большему ресурсу переключений по сравнению с устройствами на контакторах. При этом количество электромагнитных помех сведено к минимуму, что также является преимуществом бесконтактных АВР. Являются самыми дорогими решениями в линейке АВР.

Однозначного ответа о том, что лучше – АВР на автоматах или контакторах, дать невозможно. Многое будет зависеть от условий использования, цены и других факторов. Например, для малых токов до 400 А целесообразнее использовать контакторы и автоматические выключатели. Для токов более 400 А – автоматы с электроприводом.

Устройства можно разделить на 3 типа по критерию особенностей схемы подключения:

• АВР с приоритетной схемой. Простейший вариант с одним главным входом, который чаще всего устанавливаются, если необходимо использовать непостоянно функционирующие генераторы тока, напряжение различного качества или разные тарифы электроэнергии.
• АВР с бесприоритетной схемой. Предполагается, что любой из входов может играть роль главного. При этом переключение между входами осуществляется, если на действующем входе напряжение падает до недопустимых величин. Бесприоритетные схемы в шкафах АВР оправдано применять, если нужно уменьшить коммутации равнозначных входов.

Где купить шкаф АВР?

ООО «Э-щит» выполняет изготовление и монтаж щитов АВР по стандартному или индивидуальному проекту. В последнем случае подбор оборудования и специфика конструкции будут отвечать необходимым требованиям и соответствовать условиям применения электрического оборудования. В наш постоянный штат входят опытные монтажники и инженеры, которые обеспечивают высокое качество сборки и пуско-наладочных работ.

ООО «Э-щит» предлагает заказать щиты АВР с двумя или тремя вводами, рассчитанными на различные показатели номинальных токов и с любыми характеристиками, соответствующими особенностям объектов.

Надежные и долговечные электрошкафы от нашей компании отвечают требованиям государственных стандартов. Свяжитесь с нашими специалистами по номеру +7 (495) 363-10-93, чтобы задать интересующие вас вопросы, оформить заказ на изготовление и монтаж шкафов АВР с гарантией качества. Ориентировочную цену на оборудование вы можете увидеть в таблице выше: при заказе стоимость будет подсчитана в индивидуальном порядке.

Фотографии продукции

Для чего необходим шкаф автоматического ввода резерва АВР

Шкаф автоматического ввода резерва (АВР) – устройство, обеспечивающее подключение потребителей к резервной линии электроснабжения в случае отключения рабочего источника питания или снижения качества электроэнергии (аварийные случаи короткого замыкания, пропадание или нарушение чередования фаз). Щиты АВР устанавливаются на объектах с электроприемниками, относящимися к 1-й категории, работа которых обеспечивает электроснабжение  промышленных и коммунально-бытовых предприятий, медицинских и банковских учреждений, объектов транспорта, связи и др.

Шкаф АВР – устройство и функциональные задачи

Шкаф (щит) АВР представляет собой металлическую конструкцию навесного или напольного исполнения. Внутри такого блока на специальных рамах монтируются коммутационно-защитные аппараты (автоматические выключатели). В нижней части корпуса предусмотрен специальный съемный люк для ввода кабеля.

Дверь оснащается замком и в устройствах со степенью защиты IP54 уплотняется резиновым шнуром. Щиты АВР навесного исполнения (25-160А) крепятся к стене при помощи анкеров или крепежных кронштейнов, а напольные шкафы (160-400А) монтируются анкерами через специальные отверстия в основании корпуса.

Шкафы автоматического ввода резерва выполняют ряд функциональных задач, в числе которых:

• защита электрических цепей от перегрузок и токов короткого замыкания;
• автоматическое переключение потребителей на резервный источник питания при исчезновении напряжения на основном;
• переключение на основной источник энергопотребления при восстановлении его рабочего напряжения;
• подача сигнала на остановку и включение устройства.

Схема АВР

Структура схемы автоматического ввода резерва зависит от величины рабочего напряжения и сложности конфигурации (количества вводов, типа блокировки и пр.)

По алгоритму работы различают АВР:

• с приоритетной нагрузкой – в случае отсутствия напряжения на основном вводе происходит переключение на резервный ввод. При возобновлении нормального напряжения на основном вводе происходит автоматическое переключение на основной источник питания;
• без приоритетной нагрузки – при отсутствии напряжения на основном вводе происходит переключение на резервный источник питания без автоматического возврата на основной ввод после возобновления его нормальной работы.

Возврат к списку

ЩИТЫ АВТОМАТИЧЕСКОГО ВВОДА РЕЗЕРВА (АВР)

Общая информация

Щит автоматического ввода резерва АВР предназначен для автоматического включения резервного питания потребителей нагрузки при исчезновении напряжения от основного источника питания. АВР трехфазный изготавливаются стандартно и рассчитан на напряжение 220/380В, также возможно изготовление щитов автоматического ввода резерва, рассчитанных на напряжение до 660 В переменного тока c частотой 50 или 60 Гц. АВР 6, 10 кВ могут быть как обычные, так и с высоким быстродействием, информация на другой странице.

В случае отключения основного оборудования, которое приведет к нарушению нормального функционирования технологического процесса, АВР может автоматически запускать специальное резервное оборудование.

Шкафы АВР применяются на промышленных, жилых, бытовых и общественных объектах.

Номинальный режим работы — продолжительный.

Производство АВР

Специалисты компании «Минимакс» готовы выполнить необходимые работы по проектированию, производству и пуско-наладке щитов автомтического ввода резерва. Мы работаем как по индивидуальным, так и по типовым проектам. Мы самостоятельно подбираем и закупаем у наших поставщиков (ABB, Schneider Electric, Legrand, DKC и др.) все необходимые комплектующие. Производство АВР выполняется нами в соответствии с требованиями ТУ и ГОСТов. Надежность нашей продукции обеспечивается использованием передового европейского оборудования, высоким уровнем технического контроля качества.

Все изделия, производимые в компании Минимакс, сертифицированы, о чем свидетельствует прилагаемая копия сертификата ТР ТС 004/2011. Кроме того, щиты АВР поставляются в комплекте с паспортом изделия и принципиальными схемами. Мы готовы обеспечить шеф-монтаж изготовленной продукции и предоставляем гарантию в 24 месяца с момента ввода в эксплуатацию, но не более 36 месяцев со дня изготовления при соблюдении условий хранения. Гарантия снимается в случае нарушения внутреннего монтажа изделия или снятия контрольных пломб.

Подать заявку на изготовление щита АВР вы можете во всех магазинах и офисах продаж «Электрик» и «Минимакс», а также заполнив опросный лист АВР и прикрепив его к заявке. Наши менеджеры всегда готовы проконсультировать по любому интересующему вас вопросу, связанному с проектированием и изготовлением щитов автоматического ввода резерва.

Щиты автоматического ввода резерва

Щиты автоматического ввода резерва АВР (ЩАП) для возобновления питания потребителей за счет подключения в автоматическом режиме второго (резервного) ввода при исчезновении напряжения на первом (основном) вводе

— Постоянный автоматический контроль электрической сети на основном и резервном вводах
— Бесперебойное снабжение потребителей электрической энергией
— Визуальный контроль наличия напряжения основного и резервного вводов, работы оборудования, коммутирующего на нагрузку основной, либо резервный источники питания

Особенности

АВР (ЩАП) представ- ляет собой щит автоматического ввода резерва. Используется с целью возобновления питания потребителей за счет подключения в автоматическом режиме второго (резервного) ввода при исчезновении напряжения на первом (основном) вводе. Обычно возврат в исходное состояние происходит автоматически – при восстановлении нормального питания на основном вводе (приоритет первого ввода). Основным вводом обычно является стационарная электросеть Un = 380 В, f = 50 Гц. Резервным вводом может служить стационарная электросеть или дизель-генератор. Щиты АВР широко применяются на промышленных объектах и объектах гражданского строительства, станциях сотовой связи и др., также АВР используется для обеспечения питанием объектов при проведении регламентных и ремонтных работ.

Автоматика щита выполнена на современной элементной базе. Наиболее часто используемая комплектация схем управления – полнофункциональное реле контроля фаз; реже используется специальный контроллер. Эти устройства управляют силовыми элементами – контакторами, рубильниками или автоматическими выключателями с моторными приводами. Применяется оборудование Hager, АВВ, Schneider Electric, Siemens.

Преимущества

Конструктивное исполнение шкафа АВР в двух вариантах – навесном или напольном (в зависимости от In и требований заказчика) обеспечивает свободный доступ к элементам управления, обслуживания, а также обеспечивает удобство монтажа и демонтажа.

Технические характеристики

Информация для заказа

При размещении заказа, в зависимости от его вида, Заказчику необходимо предоставить следующую техническую документацию:

1. Для заказа по техническим условиям ЗАКАЗЧИКА, необходимы заполненные опросные листы. В данном случае по согласованию обычно требуется проведение работ по проектированию оборудования.

2. Для заказа по типовым наименованиям необходимы заполненные опросные листы, в которых обязательно указываются номера типовых схем, используемые типы корпусов (навесной/встраиваемый/напольный, материал корпуса, степень защиты IP), производители комплектующих элементов, другие технические параметры.

3. Для заказа по проектам необходима проектная документация – однолинейная или принципиальная электрическая схема, спецификация комплектующих элементов, чертежи. При заказе шкафов управления и автоматики дополнительно требуется схема управления (функциональная схема).

Подробности сертификации

Сертификат соответствия шкафы электрические низковольтные, марки: ШУ, ШС, ША, ШАВР

ТС RU С-RU.МЕ67.В.00110

Щит автоматического включения резерва (ЩАВР)

Щит АВР представляет собой комплектное устройство для автоматического подключения потребителей к резервному источнику питания (в роли такового может выступать, например,второй резервный ввод, источник бесперебойного питания или дизельная электростанция) при отсутствии напряжения на рабочем вводе в щите.

По типу силового коммутирующего блока щиты автоматического ввода резерва можно условно разделить на две категории:

• Электромеханические на магнитных пускателях (контакторах)

Управление магнитными пускателями осуществляется при помощи реле контроля фаз. При необходимости на дверь может устанавливаться световая и управляющая арматура. Магнитные пускатели сблокированы между собой механической и электрической блокировкой, таким образом осуществляется защита от случайного включения по двум вводам при залипании контакта магнитного пускателя.

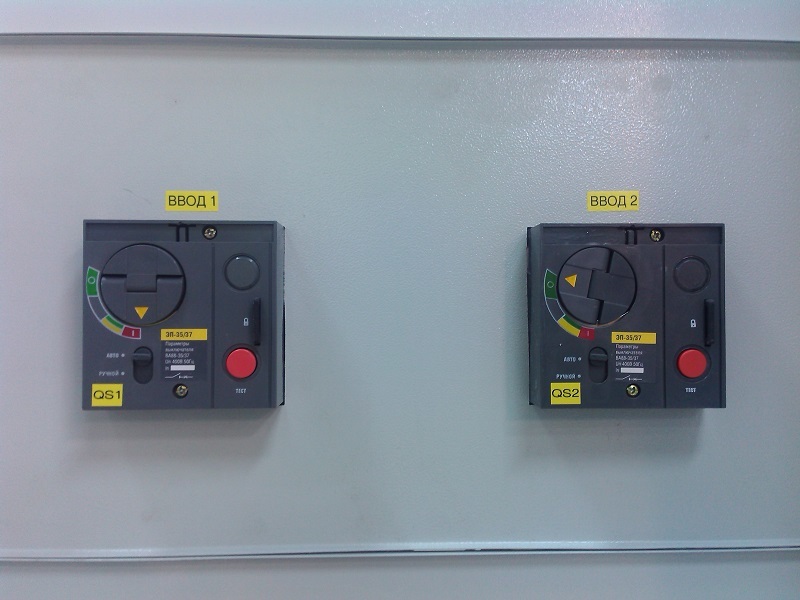

• Электромеханические на мотор-приводах


 Мотор-привод может отдельно устанавливаться на коммутационный аппарат или быть в его составе. Управление Таким АВР осуществляется при помощи многофункционального программируемого логического реле, которое отслеживает электрические параметры вводов и при аварийных режимах работы управляет питанием для поддержании системы электроснабжения в рабочем состоянии.

Количество вводов может быть разным в зависимости от требований заказчика и технического задания на систему АВР.

Современные щиты АВР могут выполнять следующие функции:

• контроль напряжения на рабочем и резервном вводе;
• контроль чередования фаз на рабочем и резервном вводе;
• установка времени на задержку включения/выключения на перевод нагрузки на резервный ввод и восстановление исходной схемы питания;
• механическая блокировка коммутационной аппаратуры, которая не дает подать питание по двум вводам одновременно, что неизбежно приведет к короткому замыканию.

Автоматический ввод резерва

Если Вы собрались купить резервный дизель-генератор (ДГУ) с автозапуском на случай перебоев электричества в основной электросети – купить дизельную электростанцию – то готовьтесь, что цена его будет несколько выше стандартной комплектации. Минимум, что Вам придется дополнитель приобрести – это устройство автоматической подзарядки стартерных АКБ, автоматический электроподогреватель двигателя и самое главное — купить систему автоматического ввода резерва – или как ее еще называют – панель автоматического переключения нагрузки (ATS – automatic transfer switch, устройство автоматического ввода резерва / устройство АВР, шкаф автоматического ввода резерва / шкаф АВР, щит автоматического ввода резерва для генератора / щит АВР, модуль / блок автоматического ввода резерва). Цена АВР практически прямо пропорциональна максимальной силе тока (электрической мощности). Причем – обратите внимание, что максимальная сила тока для АВР определяется не по параметрам резервой ДЭС, а исходя из номинальной силы тока резервируемой сети на объекте (параметрам нагрузки).

Купив резервную дизельную электростанцию — Вы будете обеспечены полностью автоматизированным резервным источником электроэнергии, который за 10-20 секунд обеспечит восстановление электричества в Вашей сети (время для запуска двигателя и выхода на необходимую мощность). Если же для Вас недопустим и такой короткий перерыв электроснабжения, то поставляемый резервный дизель-генератор с автозапуском может быть интегрирован с источником бесперебойного питания необходимой мощности.

Автомат ввода резерва необходим для автоматического запуска резервной электростанции и переключения на нее нагрузки (потребителя) при исчезновении тока / отклонении параметров тока в основной электросети, а также обратного автоматического переключения нагрузки и остановки резервной ДЭС при восстановлении параметров сети. Для этого шкаф автоматического ввода резерва электростанции постоянно контролирует параметры магистральной электросети.

Устройство автоматического ввода резерва – блок АВР собственной разработки Компании Дизель выполняется в отдельном шкафу (шкаф АВР / щит АВР), который может быть установлен на раме резервной ДЭС стационарного исполнения, в контейнере либо отдельно от резервного генератора.

Обратите внимание: при поставке АВР для генератора в кожухе, шкаф АВР размещается за пределами кожуха, необходимая длина силовых кабелей определяется Заказчиком индивидуально. Шкаф АВР устанавливается в качестве стандартного оборудования на все резервные ДЭС с автоматическим запуском.

Как работает электростанция с авоматическим вводом резерва:

• Устройство автоматического ввода резерва, подключенный к дизельной электростанции и центральной электросети, непрерывно контролирует напряжение и частоту тока по каждой из 3-х фаз основной сети. Резервная ДЭС с АВР автоматически поддерживается в состоянии постоянной готовности: в холодное время года осуществляется систематический подогрев охлаждающей жидкости, автоматически производится подзарядка стартерных АКБ.
• При исчезновении тока в основной электросети либо при отклонении частоты/напряжения тока на заданную величину, система АВР производит автоматический запуск резервной дизельной электростанции.
• При восстановлении параметров тока в основной сети в течение программируемого промежутка времени (стабилизация сети), электропитание потребителя автоматически переключается обратно с резервного источника электропитания на основную сеть.
• АВР имеет электрическую и механическую защиту (блокировку), исключающую одновременное встречное подключение основного и резервного источников питания.

Компания Дизель производит 2 вида АВР для дизельных генераторов:

• АВР на базе контакторов: самый распространенный тип устройства автоматического ввода резерва для дизельного генератора. Принцип его действия заключается во взаимной электрической и механической блокировке контакторов при переключении реле контроля фаз.
• АВР на базе автоматических рубильников с моторным приводом. В основе такого модуля АВР для дизельных электростанций лежит рубильник — переключатель с нулевым средним положением, приводимый в действие моторным приводом. Привод управляется контроллером, который является частью автоматического рубильника. Устройство АВР для ДЭС на базе рубильника с моторным приводом обладает наибольшей надежностью.

Специалисты Компании Дизель подберут Вам оптимальную комплектацию резервной дизельной электростанции – с оптимальной ценой и максимальной эффективностью. При необходимости – создадим интегрированную систему из источника бесперебойного питания и «подхватывающего» резервного генератора. Покупая у нас ДГУ с устройством автоматического ввода резерва – Вы приобретаете надежный автономный источник электроснабжения для своего объекта, который Вас точно не подведет — будет страховать Ваше электроборудование многие годы после покупки.

Шкаф автоматического ввода резерва АВР-РН

Шкаф автоматического ввода резерва рудничного (нормального) исполнения

Шкафы автоматического ввода резерва фирменного производства Дивногорского завода рудничной автоматики обеспечивают режим высокой надежности и бесперебойности питания системы электроснабжения. Функциональные и технические особенности изделия гарантируют устойчивое соединение всех элементов схемы путем переключения подачи энергии на резервный источник при возникновении аварийных ситуаций и остановок исходного ресурса.

Возможности шкафов обеспечивают:

• регулируемую по величине тока систему протекции;
• блокировку включения при низких показателях сопротивления;
• быстрое обратное переключение на рабочий ввод при восстановлении системы;
• одностороннее обслуживание;
• блокирование совместного подключения рабочего и резервного режима подачи;
• расширенный перечень защит;
• возможность использования широкого диапазона сечения проводников;
• прочный каркас, защищающий от вредоносных воздействий.

Аппараты подходят для энергосистемы любого типа и позволяют избежать серьезных материальных потерь или угрозы жизни потребителей. Изготавливается в короткие сроки и сопровождается полным перечнем документации.

Мы предоставляем гарантию сроком 1 год с момента ввода изделия в эксплуатацию, но не более 1,5 лет со дня поступления его потребителю. Срок службы изделия – 6 лет. Гарантийные обязательства действительны при соблюдении потребителем условий хранения, транспортировки, монтажа и эксплуатации, оговоренных в Руководстве по эксплуатации к настоящему изделию.

Устройство и модификации шкафов АВР

Шкафы АВР снабжены широким спектром защит и блокировок, системой автоматического запуска и отключения токоприемников, системой самодиагностики и отслеживания параметров сети. Предусмотрена возможность подключения проводников различных диаметров, облегчен процесс монтажа на месте производства. Корпус шкафа способен выдерживать воздействия негативных факторов за счет уплотнения как самого каркаса, так и соединительных элементов.

Модифицированная линия шкафов АВР рудничного исполнения спроектирована на расширенный ряд токов и выпускается в различных исполнениях с учетом требований компании-клиента. Шкафы ввода резерва обеспечивают надежное переключение нагрузок с основного на резервное питание в системе практически любого типа производства и гарантированно сохраняют бесперебойность работы в условиях воздействия техногенных и/или природных факторов.

Шкафы АВР-РН с управлением по протоколу ModBus

Использование протокола обмена данными ModBus в комплектации шкафов автоматического ввода резерва заметно расширяет их возможности и конкретизирует  решение широкого спектра задач. Пользователю доступна диспетчеризация устройства как локально, так и дистанционно. Производится постоянный контроль состояния оборудования и сетевого напряжения. Осуществляется управление параметрами подключения/отключения либо переключения на другой ввод. В контроллере формируются сигналы состояния шкафа, передающиеся по запросу в сеть Modbus. Дополнительные блоки и модули обеспечивают четкий контроль производственного процесса и гарантируют полную защиту сети в аварийной ситуации.

Перед использованием оборудования необходимо произвести настройки системы элементов с указанием используемых в сети параметров (скорость обмена данными, настройки адресов, задание уставок и т д). Техническая характеристика изделий содержит всю необходимую информацию об их использовании на предприятиях различного типа. Производство шкафов выполняются в сжатые сроки с учетом запросов заказчика.

Наружные автоматические переключатели резерва | TSi Power

Наружные автоматические переключатели резерва обеспечивают резервирование источника питания для критических нагрузок с любой комбинацией двойного ИБП, инверторного резервного генератора, микросети или независимых источников питания переменного тока.

Нефтегазовые компании, операторы сотовой связи, железные дороги, станции распределенной генерации и многие другие по всему миру полагаются на наружные автоматические переключатели TSi Power.Они обеспечивают неограниченное резервирование с использованием любой комбинации независимых (отдельных) цепей переменного тока, систем ИБП, фотоэлектрических, гидро- или ветряных турбин, питаемых постоянным током от инверторов переменного тока, и цепей переменного тока с защитой от генератора.

Мы предлагаем полную линейку автоматических выключателей для установки вне помещений как для синхронных, так и для асинхронных источников питания. Решения TSi Power ATS и ARM доступны в моделях на 120 и 230 В, а также в версиях на 15, 20 и 30 ампер как для североамериканских, так и для европейских стандартов. В корпусах имеются заглушки для прокладки кабелепровода непосредственно к агрегату.

TSi Power встроены в водонепроницаемые корпуса NEMA-3R / IP 54 или NEMA-4X / IP65 для максимальной защиты от непогоды. Все внутренние компоненты имеют защитное покрытие для защиты от влаги, конденсации и проникновения солевых паров. Корпуса могут быть установлены на стене, опоре или на подставке.

TSi Power позволяют использовать резервные ИБП, резервные генераторы или другие источники питания переменного тока для одной критической нагрузки, независимо от того, где эта нагрузка установлена.Позвоните нам сегодня по телефону + 1-800-874-3160, чтобы узнать больше.

• Наружный ATS-1000

  Эти автоматические переключатели резерва ATS предназначены для асинхронных резервных источников питания переменного тока. ATS использует твердотельные реле с выбираемым пользователем временем переключения и допускает использование источников питания, не совпадающих по фазе. Они имеют жесткую проводку и высококачественные клеммы с зажимом типа «бочонок», что устраняет необходимость в оконечной нагрузке.

• Наружный ARM-1000

  Модуль автоматического резервирования ARM обеспечивает бесперебойную подачу переменного тока на вашу нагрузку в случае отказа одного из источников переменного тока.Требуются два синхронизированных источника питания; следует использовать только чистые синусоидальные источники питания. ARM, который чаще всего используется в качестве внешнего обходного переключателя ИБП, позволяет клиентам ремонтировать или заменять неисправный ИБП без отключения критической нагрузки.

• Монтажные кронштейны MK

  Комплекты для монтажа в стойку / пол / стену

  TSi Power позволяют разместить нашу серию ATS практически в любом месте, в том числе на полу. Для конфигураций для монтажа в стойку они предназначены для размещения большинства стандартных стоек для компонентов. Используя простой вариант комплекта для монтажа в стойку, вы можете разместить монтируемый в стойку автоматический переключатель резерва в стойку 19, 23 или 24 дюйма и облегчить потребность в пространстве для ваших систем.

Что такое блок распределения питания и автоматический переключатель резерва?

В современном мире, где существует высокая надежность электроснабжения, прекращение подачи электроэнергии может привести к большому хаосу.Представьте себе дом или офис без подключения к электросети и подумайте о степени беспорядка, который может иметь место. В случае отключения электроэнергии или сбоя в сети бизнес-организация будет вынуждена прекратить все производственные работы, что приведет к массовым простоям корпорации. Учитывая, что большая часть наших бытовых приборов работает с помощью электричества, постоянное электроснабжение является обязательным условием бесперебойного функционирования дома.

Здесь мы обсудим два наиболее важных устройства в отрасли распределения и передачи электроэнергии — блок распределения энергии (PDU) и автоматический переключатель резерва (ATS), которые обеспечивают полезные преимущества для пользователей.

Что такое блок распределения питания?

Также известный как главный распределительный блок или MDU, блок распределения питания — это устройство с несколькими выходами, которые используются для управления и распределения электроэнергии, в основном, на стойки компьютеров и сетевых устройств, установленных в центре обработки данных.

Дата-центры часто сталкиваются с проблемами, связанными с решениями по защите и управлению электропитанием. По этой причине используется блок распределения питания в центре обработки данных, поскольку он повышает эффективность, рост и время безотказной работы объекта.

Различные типы PDU

Существуют различные типы PDU, которые явно указаны ниже.

Базовая форма PDU

Элементарная форма блока распределения питания состоит из большого удлинителя, лишенного защиты от перенапряжения. Он служит для обеспечения стандартных электрических розеток для оборудования центра обработки данных и не позволяет осуществлять мониторинг или удаленный доступ.

Блок распределения питания для монтажа в стойку и на полу

: от простых и дешевых удлинителей для монтажа в стойку до многофункциональных огромных напольных блоков распределения питания.Эти типы PDU предоставляют данные, которые можно использовать для определения эффективности использования энергии (PUE). Эти блоки PDU предлагают различные преимущества, такие как повышение качества электроэнергии, фильтрация мощности, интеллектуальная балансировка нагрузки, а также удаленный мониторинг и управление через локальную сеть (LAN) или простой протокол управления сетью (SNMP).

Монтируемый в стойку PDU устанавливается непосредственно в стойку для устройств, которая может контролировать и управлять питанием определенных коммутаторов, серверов и других устройств центра обработки данных и полезна для балансировки силовых нагрузок.Имея разные названия, такие как интеллектуальные блоки распределения питания и интеллектуальные блоки распределения питания, монтируемые в стойку блоки распределения питания поставляются с трехфазными дисплеями для хорошо распределяемого питания оборудования, что обеспечивает функцию удаленного управления. Он использует простой протокол управления сетью (SNMP), который позволяет властям бизнес-организации регулировать и контролировать потребности в электроэнергии из других мест.

Напольный PDU поддерживает важный мост управления между основным источником питания здания и различными стойками оборудования, расположенными в центре обработки данных или центре управления сетью (NOC).Один PDU может потреблять большее количество энергии по сравнению с обычным удлинителем (от 300 киловольт-ампер и выше, в зависимости от модели и производителя). Обычно он обеспечивает питание более чем одной стойки для оборудования.

Более новые интеллектуальные блоки PDU можно использовать для консолидации интернет-протокола (IP), или несколько блоков PDU также могут быть связаны в упорядоченную серию под одним IP-адресом. Последние модели PDU также облегчают интеграцию с электронными замками, позволяя управлять сетевыми PDU и замками с помощью одного и того же устройства.

Блок распределения питания для серверных стоек или серверных шкафов

В центрах обработки данных требуются большие блоки распределения питания, обеспечивающие питание нескольких серверных шкафов или серверных стоек. Для каждого серверного шкафа или ряда шкафов требуется несколько сильноточных цепей от разных ИБП или источников бесперебойного питания. Автономные шкафные БРП работают независимо и включают в себя такие блоки, как главные выключатели, панели контроля мощности и отдельные автоматические выключатели.В шкаф встроены шины для нейтрали и заземления. Также имеется достаточное количество нижних панелей и перфорированной верхней части для обеспечения безопасного ввода кабеля.

Передвижной блок распределения питания

Передвижной блок распределения питания обеспечивает комплексное покрытие пространства приложений и предлагает различные функции, такие как распределение энергии, преобразование мощности и возможность подключения по принципу «plug and play». Обладая множеством функций и преимуществ, особенно в области безопасности на рабочем месте и дома, передвижные PDU широко используются как корпорациями, так и частными лицами. Эти портативные блоки распределения питания имеют гибкие альтернативы конфигурации, которые совместимы с их уникальными требованиями к применению.

Автоматический переключатель резерва (АВР)

Автоматический переключатель резерва — это электрический переключатель, который переключает подачу питания между основным источником и резервным источником при прекращении подачи энергии в любом из источников. Обнаружив сбой питания в первичном источнике питания, АВР активирует альтернативный источник питания, например, источник бесперебойного питания.Он также может запускать дизельные генераторы, управлять электроприборами до восстановления подачи электроэнергии.

Автоматический переключатель резерва действует как посредник между электрооборудованием и источником питания. Очень важно, чтобы в центре обработки данных было бесперебойное питание. Для надлежащего обслуживания системы, подключенные к электросети, должны быть надлежащим образом проверены и испытаны. Чтобы гарантировать надежность АВР во время сбоя питания, администраторы центра обработки данных должны регулярно его контролировать.Поскольку блоки ATS могут передавать большое количество энергии, что может создавать давление на электрические контакты, очень важно проводить регулярное техническое обслуживание.

Теперь давайте разберемся, как работает автоматический переключатель резерва, зная режимы работы многих его разновидностей.

Типы автоматического включения резерва

Автоматические переключатели резерва подразделяются на одну из четырех категорий, в зависимости от режима работы и связанного с этим прерывания питания, для которого они используются.

Открытый переход ATS

Также известный как переключатель переключения «прерывание перед включением», ATS с открытым переходом используется в системе, которая может управлять кратковременным прерыванием питания при переключении между основным источником и резервным питанием. Это прерывание обычно длится менее секунды, но обеспечивает безопасную передачу энергии, так что никакое оборудование или люди вокруг устройств не находятся в опасности. Принцип работы этого автоматического переключателя включает размыкание подключенного источника перед передачей энергии альтернативному источнику.

Закрытый переход ATS

ATS с замкнутым переходом, также известный как переключатель включения перед размыканием, используется в местах, где недопустима даже короткая пауза в подаче питания. Он имеет встроенные системы, которые позволяют одновременно запускать оба варианта питания, а также обеспечивают плавное переключение с соблюдением надлежащих мер безопасности. ATS с закрытым переходом критичнее и дороже, чем версия с открытым переходом.

Мягкая загрузка ATS

Подобно ATS с закрытым переходом, переключатель передачи с мягкой нагрузкой может регулировать количество электроэнергии, которое он обрабатывает в различных ситуациях.Обычно он используется для синхронизации источников при передаче активных источников и их объединении вместе с импульсом линейно нарастающей нагрузки на опцию резервного питания. Он также используется для передачи энергии между двумя источниками с минимальным изменением напряжения или частоты. Хотя это довольно дорого, он позволяет компаниям иметь большую гибкость в различных ситуациях, когда может потребоваться резервное питание.

Статический безобрывный переключатель

В статическом переключателе передачи используются силовые полупроводники, такие как кремниевые выпрямители (SCR), для переключения питания между двумя источниками.Из-за отсутствия механических движущихся частей переключение электроэнергии может происходить быстро. Эти переключатели используются там, где есть независимые и надежные источники питания. Нагрузка должна быть защищена даже от небольшого прерывания четверти цикла подачи электроэнергии или от возможных провалов или скачков напряжения в первичном источнике питания.

Заключение

Теперь, когда у вас есть подробная информация о блоках распределения питания и автоматических резервах, вы можете эффективно использовать их в своей организации, а также дома.Рекомендуется обратиться за профессиональной помощью к сертифицированному электрику в вашем районе, чтобы установить идеальный блок распределения питания (PDU) и автоматический переключатель резерва (ATS) в вашем помещении.

Ошибка преобразования при преобразовании значения nvarchar ‘product_category’ в тип данных int.

[SqlException (0x80131904): сбой преобразования при преобразовании значения nvarchar 'product_category' в тип данных int.]
   System.Data.SqlClient.SqlConnection.OnError (исключение SqlException, логическое breakConnection, действие`1 wrapCloseInAction) +3331072
   System.Data.SqlClient.TdsParser.ThrowExceptionAndWarning (TdsParserStateObject stateObj, логическое значение callerHasConnectionLock, логическое asyncClose) +334
   System.Data.SqlClient.TdsParser.TryRun (RunBehavior runBehavior, SqlCommand cmdHandler, SqlDataReader dataStream, BulkCopySimpleResultSet bulkCopyHandler, TdsParserStateObject stateObj, Boolean & dataReady) +4289
   System.Data.SqlClient.SqlDataReader.TryHasMoreRows (логические и другие строки) +255
   System.Data.SqlClient.SqlDataReader.TryReadInternal (логическое setTimeout, логическое и др.) +298
   System.Data.SqlClient.SqlDataReader.Read () +43
   System.Data.Common.DataAdapter.FillLoadDataRow (отображение схемы) +166
   Система.Data.Common.DataAdapter.FillFromReader (набор данных DataSet, DataTable datatable, String srcTable, DataReaderContainer dataReader, Int32 startRecord, Int32 maxRecords, DataColumn parentChapterColumn, Object parentChapterValue) +219
   System. Data.Common.DataAdapter.Fill (набор данных DataSet, String srcTable, IDataReader dataReader, Int32 startRecord, Int32 maxRecords) +492
   System.Data.Common.DbDataAdapter.FillInternal (набор данных DataSet, таблицы данных DataTable [], Int32 startRecord, Int32 maxRecords, String srcTable, команда IDbCommand, поведение CommandBehavior) +289
   Система.Data.Common.DbDataAdapter.Fill (DataSet dataSet, Int32 startRecord, Int32 maxRecords, String srcTable, команда IDbCommand, поведение CommandBehavior) +180
   System.Data.Common.DbDataAdapter.Fill (DataSet набор данных) +126
   Http.Page_Load (отправитель объекта, EventArgs e) в c: \ inetpub \ vhosts \ canovate.com \ httpdocs \ Http.master.cs: 30
   System.Web.UI.Control.OnLoad (EventArgs e) +108
   System.Web.UI.Control.LoadRecursive () +90
   System.Web.UI.Control.LoadRecursive () +185
   Система.Web.UI.Page.ProcessRequestMain (логическое includeStagesBeforeAsyncPoint, логическое includeStagesAfterAsyncPoint) +1533


APC Rack Automatic Transfer Switch AP4424 — резервный коммутатор

Разработан для

P / N: ACDC2513, AP6453CH, AP7950B, AR106, AR106Sh5, AR106SH6, AR109Sh5, AR109SH6, AR112, AR112Sh5, AR112SH6, AR2200, AR2280, AR2400, AR2400FP AR2, AR252487, AR252480, AR252480, AR252480, AR2400FP, AR252480, AR252480, AR2402480, AR25248 , AR2587, AR3003, AR3003SP, AR3006, AR3006SP, AR3100G, AR3100TAA, AR3100W, AR3103, AR3103SP, AR3105SP, AR3105W, AR3106, AR3106SP, AR3107G, AR3107SP, AR3140G, AR3100W, AR3107SP, AR3140G, AR3150W, AR3140W, AR3140W, AR3140W, AR3150 , AR3300SP, AR3300W, AR3305SP, AR3305W, AR3307SP, AR3307W, AR3340G, AR3340W, AR3350SP, AR3350W, AR3355SP, AR3355W, AR3357SP, AR3357X674, AR4018IX429, AR4018SP, AR4018SPX429, AR4018SPX431, AR4018SPX432, AR4018X429, AR4024IX431, AR4024IX432, AR4024SP, AR4024SPX429, AR4024SPX431 , AR4024SPX432, AR4038IX429, AR4038IX431, AR4038IX432, AR9300SP, AR9300SP-R, AR9307SP, AR9307SP-R, NBES0302, NBPD0160A, NBPD0180, NBWL0355A, NBWL0356A, SCL400RMJ1U, SCL500RM1UC, SCL500RM1UNC, SCL500RMI1UC, SCL500RMI1UNC, SMC1000-BR, SMC1000I, SMC1000I-2U , SMC1000I-2UC, SMC1000I-BR , SMC1000IC, SMC15002U-BR, SMC1500-BR, SMC1500I, SMC1500I-2U, SMC1500I2U-BR, SMC1500I-2UC, SMC1500I-BR, SMC1500IC, SMC2000I-2U, SMC3000RMI2U, SMT2000I-2U, SMC3000RMI2U, SMT1500MUC, SMT1500MU, SMT1500MU, SMT1500M1000RM1000 , SMTL1000RM2UC, SMTL1000RMI2UC, SMTL750RM2UC, SMTL750RMI2UC, SMX1000US, SMX1500RMNCUS, SMX1500RMUS, SMX2000LV, SMX2000LVNC, SMX2000LVNCUS, SMX2000LVUS, SMX2200HV, SMX2200HVNC, SMX2200R2HVNC, SMX2200RMHV2U, SMX2200RMLVUS, SMX3000HV, SMX3000HV-BR, SMX3000HVNC, SMX3000HVT, SMX3000HVTUS, SMX3000LV, SMX3000LV2U-BR , SMX3000LVNC, SMX3000LVNCUS, SMX3000LVUS, SMX3000RMLVUS, SMX3KRMLVNCUS, SMX750-НМЦ, SMX750US, SRT1000RMXLA, SRT1000RMXLA-NC, SRT1000RMXLI, SRT1000RMXLI-NC, SRT10KRMXLI, SRT10RMXLIX806, SRT1500RMXLA, SRT1500RMXLA-NC, SRT5KRMXLT, SRT5KRMXLT-МЭК, SRT5KRMXLTUS, SRT5KRMXLW-HW , SRT5KRMXLW-TW, SRT6KRMXLI, SRT6KRMXLT, SRT6KRMXLT-IEC, SRT8KRMXLI, SRT8KRMXLT, SRT8KRMXLT-IEC, SURT3000XLI-ET, SURT5000MEXL 9

Intersect, Inc> Телекоммуникации

Intersect предлагает панели для нового строительства, модернизации или замены — от монопольных до центров обработки данных. Новая в 2016 году серия PDC удовлетворяет спрос на распределительные устройства для освещения и радиоприемников, устанавливаемые на опорах или монополях с служебным входом (SE). Серия PDC Micro представляет коробку 9×9 в поддоне с порошковой краской, которая гармонирует с окружающей средой. Новинка 2017 года, компактные интегрированные конструкции SE для небольших площадок или кабинетов для пешеходов: с ручным переключателем — 32 ”Hx22” W — или автоматическим переключателем — 59 ”Hx22” W — корпус NEMA Type 3R. Оба PTLC включают в себя защиту от перенапряжения, мониторы аварийной сигнализации и 30-позиционный центр нагрузки — 32 «Hx22» W — для небольших площадок или кабинетов для пешеходов.Аналогичная конструкция — 59 «Hx27» w — разрабатывается с автоматическим переключателем передачи. Традиционно с 2001 года Intersect предлагает внутренние и внешние шкафы мощностью <400 Ампер SE. Щелкните ссылки слева или ниже, чтобы ознакомиться с техническими характеристиками.

PTLC

Центры нагрузки с переключением питания (PTLC) предлагают решения для новых построек — внутренние и внешние шкафы SE, которые включают главные выключатели, защиту от перенапряжения, автоматический и / или ручной переключатель, дистанционный мониторинг и сигнализацию, а также панели управления на 8, 24, 30 или 42 выключателя ответвления.

PTLC

PTC

Центры передачи энергии (PTC) — это панели с рейтингом SE, предназначенные для модернизации объекта с целью добавления альтернативного источника питания. Панели PTC включают главные выключатели-разъединители, защиту от перенапряжения и автоматический или ручной переключатель. Эти конструкции не включают щитовые панели, поскольку PTC предназначен для установки перед или рядом с существующими электрическими распределительными центрами, которые уже оснащены выключателями ответвлений, подключенными к оборудованию на площадке.Расширена проводка в инженерные сети. Жесткие провода PTC к электросети. Кроме того, альтернативный источник питания может быть подключен жестко или подключаться через соединение двигателя-генератора и выбираться автоматическим или ручным переключателем.

PTC

Telco / Безопасность

Изначально шкафы для телефонной связи и безопасные устройства были разработаны для удобства — чтобы предложить эстетически привлекательную линейку шкафов для монтажа на H-образной раме при совместном размещении или на небольших площадках.Эти панели в настоящее время обычно заказываются для автономных установок, и ежегодно их продаются сотни штук. Telco Box предлагается с оборудованием для монтажа в стойку и кондиционером. Сейфы предлагают закрывающиеся на замок, экологически безопасные места для хранения инструментов и руководств, а также переносную полку для ноутбуков. Специалисты на объекте извлекают выгоду из удобства наружного офиса в корпусе NEMA Type 3R.

Telco / Безопасность

ICGC или ICL

Панели подключения генератора CamLok (ICGC или ICL) представляют собой шкафы с замком, которые предлагают универсальные средства подключения генераторных установок двигателя.CamLoks устраняет заглушки и розетки для соединения генераторных установок двигателя с электрическими панелями. Поворотный замок CamLoks для оптимального механического и электрического соединения. Индивидуальные защелки CamLoks имеют цветовую маркировку для безопасной и простой установки. Панели компактны и запираются навесным замком, независимо от того, подключен ли CamLok папа / мама кабелями к источнику питания двигателя-генератора. Ваше подключение к источнику питания защищено от вторжения насекомых, грызунов, постороннего персонала и других элементов.

ICGC или ICL

СПД

Устройства защиты от перенапряжения (SPD) с Strikesorb — это защитные устройства, внесенные в список UL, рекомендованные Intersect.Все наши запатентованные интегрированные конструкции — панели PTLC, PTC и PDC — могут включать модули Strikesorb. Чтобы добавить защиту от перенапряжения к существующему объекту, доступны панели Rayvoss. Strikesorb принадлежит Raycap International, и его способность защищать от аномалий электропитания, включая скачки или скачки напряжения от молний и отключений электросети, является уникальной.

СПД

Свяжитесь с Intersect, Inc. для получения дополнительной информации или если есть особые требования, не указанные в ограниченном списке деталей, представленном на веб-сайте.

Свяжитесь с нами

APC 1U Rack Автоматические переключатели резерва

Generac Power Systems — Комплекты автоматических переключателей для бытовых генераторов

Предварительно смонтированный коммутатор
Предварительно подключенный коммутатор Generac представляет собой автоматический переключатель резерва и распределенный центр нагрузки, который обеспечивает резервное копирование выбранных цепей для покрытия основных цепей. Предварительно смонтированные для самой простой и недорогой установки на рынке, они являются отличным соотношением цены и качества, когда нет необходимости в покрытии всего дома.

• Доступен с 10 или 16 цепями
• 30-футовый предварительно проложенный кабелепровод для подключения безобрывного переключателя к внешней коробке
• Кабелепровод длиной 2 фута для перемещения цепей от главной панели к безобрывному переключателю
• Предварительно смонтированная внешняя соединительная коробка с водонепроницаемым кабелем для подключения генератора
• NEMA 1 корпус

Спецификация

NEMA 3R 16 Цепной выключатель

Generac — отличный вариант для домов, где электрическая панель расположена снаружи.Эти переключатели совместимы с прерывателями производства Eaton, Siemens или Square D; с помощью тандемных выключателей эти выключатели могут быть расширены до 24 цепей.

Спецификация

Центр нагрузки GenReady
Усовершенствованная разработка GenReady Load Center заменяет главную электрическую панель дома и включает автоматический переключатель передачи в виде EZ Transfer Operator ™ с аварийной панелью.Все переключение питания осуществляется в пределах одного блока, поэтому он становится панелью гибридных цепей, способной отделять только электрические цепи, выбранные для перекрытия во время отключения электроэнергии.

Спецификация

Автоматический переключатель серии RTS
С помощью переключателя передачи RTS вы можете выбрать постоянное покрытие каждой цепи или только основные цепи, если они соединены с генератором, размер которого соответствует вашему приложению. Автоматические переключатели с открытым переходом RTS идеально подходят для жилых, коммерческих и легких промышленных применений.

100 — 400 Спецификация
